Монтаж полипропиленовых труб своими руками

1 Преимущества монтажа
2 Подготовка инструмента
3 На чем можно сэкономить
4 План работы
5 Особенности пайки трубопровода
6 Пайка трубы
7 Монтаж системы
8 Видео
9 Фото

Наибольший спрос при монтаже водопровода или системы отопления приобретают трубы, изготовленные из полипропилена. Материал, применяемый в изготовлении труб, продлевает их срок службы до 50 лет. Полипропиленовая труба не ржавеет, поэтому не требует покраски, не требуется и сварка при установке трубопровода. В данной статье мы поговорим о монтаже полипропиленовых труб своими руками, дадим пошаговую инструкцию, а также продемонстрируем фото и видео материалы.

Преимущества монтажа

Рассчитайте количество труб и фитингов

Для выполнения монтажа трубопровода не требуется выполнение сварочных работ. Все соединения выполняются при помощи пайки. Труба стыкуется в фитинге, а затем спаивается специальной муфтой. Преимущество такой пайки состоит в том, что уже через час после пайки всей системы, трубопровод готов к использованию.

Подготовка инструмента

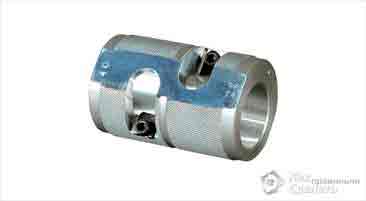

Шейвер

Кроме наличия всех необходимых деталей и материалов, для выполнения монтажа трубопровода необходимо подготовить весь инструмент.

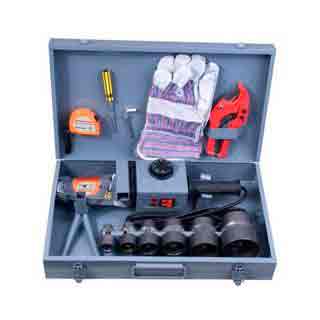

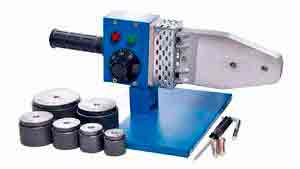

Самым главным инструментом для работы является паяльник, с помощью которого будет выполняться пайка муфт. Покупая этот инструмент, не стоит экономить. Это может сказаться на качестве пайки и скорости выполнения работ, да и сам паяльник может очень быстро перестать работать. Качественный паяльник при долгой работе не нанесет вред тефлоновому слою покрытия насадок.
Для пайки вам потребуются насадки под трубы. В основном, они идут в комплекте с паяльником.
Основная часть работы будет выполняться стационарно, поэтому под паяльник необходима подставка.
Чтобы отрезать нужный участок трубы, понадобятся специальные кусачки, можно применить труборез.

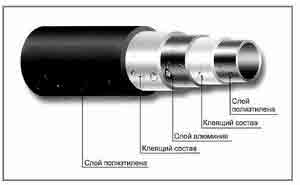

Снятие с трубы слоя алюминия выполняется с помощью шейвера.
Чтобы впаиваемая труба свободно входила в фитинг, потребуется снять фаску края трубы, используя фаскосниматель.

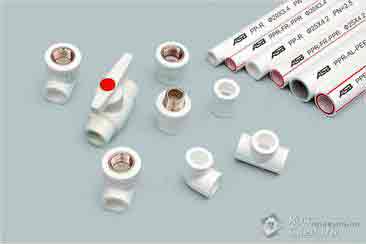

Трубы и фитинги

Предварительно посетите строительный магазин и купите все необходимые инструменты.

На чем можно сэкономить

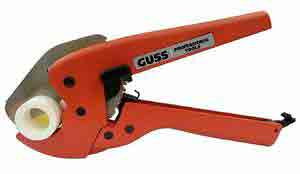

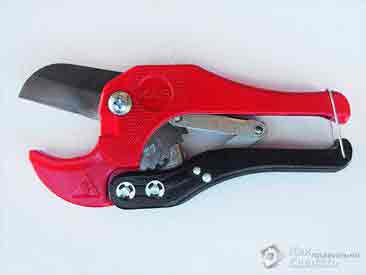

Ножницы для полипропиленовых труб

Произвести пайку полипропиленовой трубы подручными средствами не получится. Но все же, на некоторых инструментах можно сэкономить. Если предстоит выполнение небольшого объема работ, из списка покупок можно вычеркнуть кусачки или труборез. Отрезание трубы можно выполнить болгаркой. Шейвер используется только в том случае, если есть алюминиевый слой. Если этот слой отсутствует, то и инструмент можно не покупать.

План работы

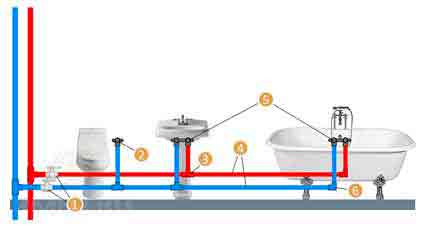

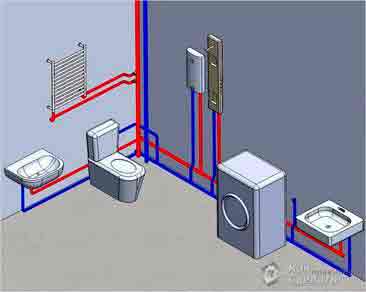

План разводки водоснабжения

Решившись на самостоятельный монтаж трубопровода, необходимо составить план выполняемых работ. Требуется все рассчитать так, чтобы пайка муфт в большинстве случаев происходила не на весу, а стационарно. В конце работы останется лишь соединить всю систему и произвести пайку последних точек соединения.

Перед началом работы должна быть тщательно проработанная схема трубопровода. Это сильно облегчит условия работы, и вам не придется покупать лишние материалы. Грамотно выполненный расчет позволит выполнить все неудобные места пайки на столе.

Особенности пайки трубопровода

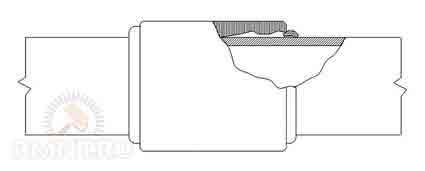

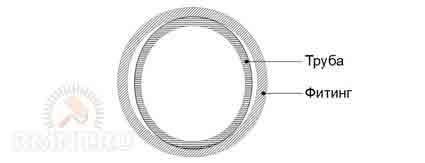

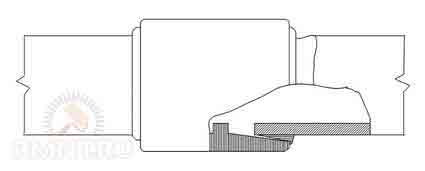

Для выполнения прочной пайки выполняется прогрев внешнего края трубы и внутренней стороны муфты. Прогревается только тот участок трубы, который полностью войдет в муфту. После соединения прогретых участков, происходит спаивание полипропилена.

В начале пайки необходимо подготовить сам материал. Вымеряется и отрезается необходимая длина трубы. На краю отрезанной трубы, с внешней стороны, снимается фаска глубиной 3 мм, и под наклоном не менее 15 градусов. Края спаиваемых материалов очищаются от загрязнения и обезжириваются специальным раствором. И только теперь можно выполнить пайку изделия.

Пайка трубы

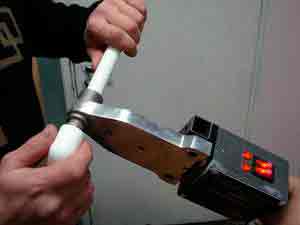

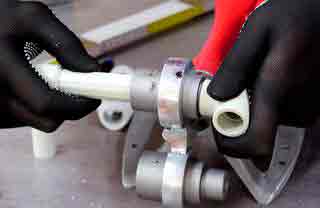

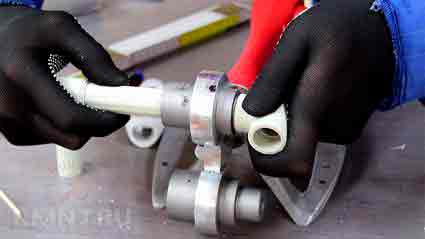

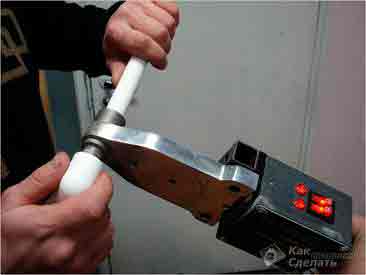

Пайка с помощью паяльника

Перед началом пайки паяльник устанавливается с помощью подставки на столе и подключается к электросети. Пайка происходит при температуре 260°C. Поэтому, если паяльник имеет регулятор температуры, его надо выставить на это значение. К сведению: при других температурах, пайка изделий не выполняется. Следовательно, не стоит переплачивать за покупку паяльника с регулятором температуры.
Когда паяльник полностью прогрелся, можно начинать процесс сваривания деталей. Фитинг должен прогреваться одновременно с трубой, поэтому с одной стороны специального штыря надевается фитинг; труба, вставленная в гильзу, надевается на вторую сторону нагревателя. После полного прогрева детали быстро снимаются с паяльника и соединяются.
При пайке необходимо соблюдать время прогрева деталей, иначе деталь быстро деформируется и станет непригодной для соединения. Недостаточно нагретую деталь не получится надежно спаять, в результате чего образуется течь в месте соединения.

Для определения времени нагрева разработана таблица, которой пользуются специалисты, выполняя монтаж полипропиленовых труб.

Диаметр трубы, мм

Ширина сварочного пояса, мм

Источник: http://kakpravilnosdelat.ru/montazh-polipropilenovyh-trub-svoimi-rukami/

Виды, свойства, монтаж пропиленовых труб своими руками

Полипропилен – один из тех полимерных материалов, трубы из которого относятся к числу наиболее востребованных на строительном и ремонтном рынке. Являясь полимером пропилена, он отлично подходит для изготовления труб, по которым осуществляется транспортировка газов и жидкостей, в частности воды, горючих газов, химически активных и других веществ, чем и обусловлена широкая сфера его применения.

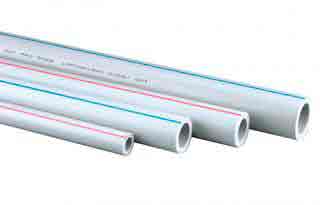

Свойства полипропиленовых труб

Полипропиленовые (ПП) трубы обладают рядом преимуществ, свойственных всем полимерным трубным изделиям, такими как долговечность, устойчивость к коррозии, хорошие звукоизоляционные свойства, простота и лёгкость транспортировки и монтажа. Они несколько более жёсткие и менее гибкие, чем трубы из полиэтилена, но обладают более широким температурным режимом (до +95 °C), и более устойчивы к повышенному давлению внутри трубы.

Все эти свойства связаны с более высокой молекулярной массой пропилена, и делают его отличным материалом для прокладки линий горячего и холодного водоснабжения, транспортировки химически агрессивных жидкостей, обустройства отопительных систем, поливных или дренажных конструкций и в ряде других сфер.

Для сборки полипропиленовых трубопроводов наряду с самими трубами используются тройники, муфты, уголки и прочие виды соединительных изделий.

Разновидности

Пропиленовые трубы имеют несколько модификаций, несколько отличающихся по своим характеристикам и сферам применения.

Трубы РРН (полипропилен типа 1). Материалом для их изготовления служит гомополипропилен. В основном, используют такие трубы из пропилена для водопроводов, систем подачи холодной воды и вентиляции.
Трубы РРВ (полипропилен типа 2). Изготавливаются из блок-сополимеров пропилена. Установка пропиленовых труб данного типа производится при монтаже напольных отопительных систем и проводке линий холодного водоснабжения. Из этого типа полипропилена выпускаются также фитинговые и трубные изделия с повышенной прочностью.
Трубы РРR (полипропилен типа 3). Материал для производства таких труб – стат-сополимер пропилена. Существенным плюсом этих трубных изделий является равномерное распределение внутренней нагрузки на их стенки. Монтаж пропиленовых труб данной модификации производится при обустройстве систем подачи горячей и холодной воды, отопительных конструкций, тёплых полов и т. д.
Трубы РРs – модифицированный полипропилен, отличающийся тем, что плохо воспламеняется и практически не распространяет горение. Используется в тех случаях, когда необходима повышенная пожарная безопасность обустраиваемых трубопроводных конструкций.

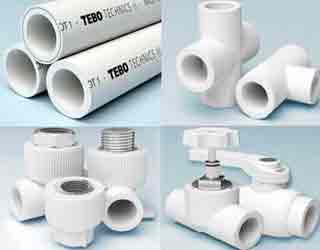

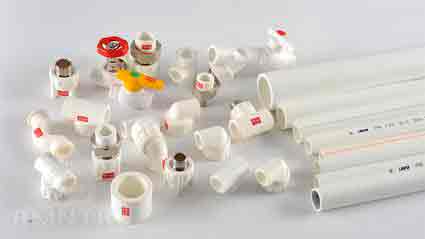

Виды фитингов для ПП труб

Среди фитинговых изделий для труб из полипропилена выделяют несколько разновидностей, исходя из ряда критериев. В частности, по способу соединения они могут быть резьбовыми и нерезьбовыми. Резьбовые фитинги более уместны в тех случаях, когда соединение требуется сделать разъёмным и впоследствии разобрать.

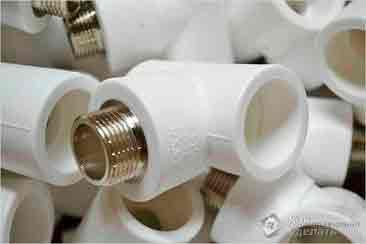

Их также часто применяют при подсоединении к водопроводной линии накопительных баков или счётчиков для воды. В остальных случаях чаще используют нерезьбовые фитинги, а соединения производят посредством тех или иных компрессионных методов либо сварки.

По форме и функциональному назначению фитинги также бывают различными, в частности:

муфты;
переходники;
тройники;
уголки и отводы;
крестовины;
колпачки и заглушки.

Потребность в тех или иных разновидностях фитингов и способах соединения труб следует заранее оценить перед тем, как монтировать полипропиленовые трубы. Выбор здесь зависит от конкретной ситуации: технических условий монтажа, формы соединения, функциональных требований к нему и т. д.

Особенности монтажа и необходимое оборудование

Установка полипропиленовых трубопроводов не является особо сложной задачей даже для непрофессионалов. При наличии соответствующего оборудования монтаж ПП труб своими руками может оказаться вполне посильным любому, кто обладает некоторыми навыками в сфере технических бытовых работ. Следует, однако, знать определённые правила, без соблюдения которых установка пропиленовых труб не будет технически правильной и надёжной.

Основные положения, которых следует придерживаться при сборке полипропиленовых труб своими руками, следующие:

Недопустимо использование в работе неисправных, повреждённых либо грязных деталей и материалов.
Установка пропиленовых труб должна производиться при температуре как минимум в +5 °C или выше.

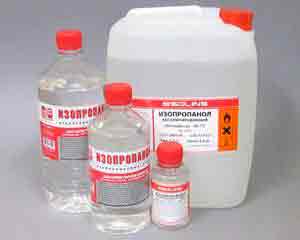

Полипропиленовые изделия, предназначенные для работы, следует тщательно предохранять от механических и прочих дефектов, а также от открытого огня.
На изделиях из полипропилена недопустима нарезка резьбы.

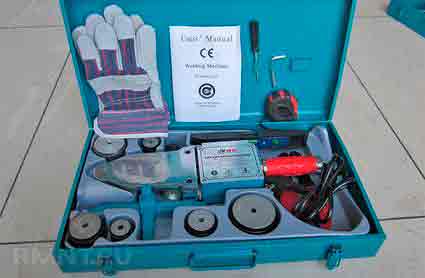

Набор инструментов, необходимых для сварки пропиленовых труб своими руками, следующий:

электросварочный аппарат для полифузной муфтовой сварки;
набор насадок к нему;
ножницы для разрезки пропиленовых труб, либо ножовка или лобзик.

После разрезки или распила деталей нельзя оставлять на них заусеницы, неровности или стружки. Их следует удалять, а поверхности в местах соединений тщательно выравнивать и очищать перед проведением сварочных работ. Читайте также: «Какие пропиленовые трубы используют для отопления и водоснабжения».

Как монтировать пропиленовые трубы своими руками

Наиболее надёжным методом для соединения ПП труб является раструбная полифузная сварка, дающая возможность получить однородный шов отличного качества.

Этапы сварочных работ:

Производится разогрев сварочного аппарата, оснащённого нужной насадкой, до температуры в +250 – +270 °C (температурный контроль осуществляется посредством терморегулятора).
Соединяемые трубы отмеряют и разрезают на отрезки требуемой длины.
Торцы труб шлифуют и выравнивают, а затем очищают от пыли, загрязнений, стружек и т. д.

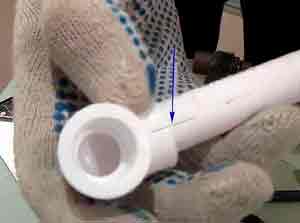

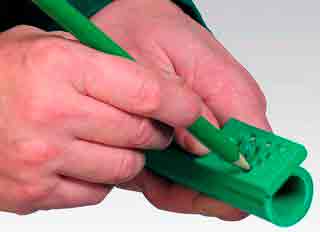

Отмечают на трубе необходимую глубину вхождения в фитинг. Соответствующая отметка делается и на самом фитинге (муфте).
Фитинг и труба плотно надеваются на горячую насадку сварочного аппарата. Время разогрева зависит от диаметра и толщины стенок изделий, составляя в большинстве случаев от 5 до 12 секунд.
По достижении необходимой температуры горячие изделия снимаются с насадок и надеваются друг на друга соответственно заранее сделанным меткам. Соединять их следует строго по одной оси, без перекосов и перегибов. Корректировать соединение можно только в течении первых нескольких секунд.
Выжидается необходимое время для застывания сварного шва (до 30 секунд), а затем полного остывания соединяемых изделий с формированием однородного монолитного соединения. Читайте также: «Как правильно сделать монтаж водопровода из полипропиленовых труб – пошаговое руководство».

Далее таким же способом соединяют элементы трубопровода и в других местах. Для того, чтобы избежать ошибок и получить надёжную трубопроводную конструкцию, места и порядок соединения различных элементов в ней следует определить и отметить заранее. Читайте также: «Как выполнить монтаж полипропиленовых труб – советы и секреты мастера».

Как видно, сборка полипропиленовых труб своими руками не представляет из себя особо сложной задачи. Ознакомившись с инструкцией и тщательно следуя правилам, проделать данную работу может даже непрофессионал без большого опыта сантехнических и ремонтных работ. Указанным способом можно в домашних условиях соединить водопроводные ПП трубы, либо провести отопление пропиленовыми трубами своими руками, или сделать монтаж прочих трубопроводов из полипропилена (прочитайте также: «Как выполняется монтаж отопления из полипропиленовых труб – теория и практика с примерами»). Всё, что для этого требуется – это наличие соответствующего оборудования, которое можно приобрести при необходимости частых работ с ПП трубами либо взять в аренду для кратковременного использования.

Источник: http://trubaspec.com/montazh-i-remont/vidy-svoystva-montazh-propilenovykh-trub-svoimi-rukami.html

Монтаж полипропиленовых труб для отопления и водоснабжения

Разводка канализации и штробление коммуникаций – это довольно сложная, но выполнимая задача в домашних условиях. Монтаж полипропиленовых труб отопления и водоснабжения легко производится своими руками.

Инструменты

Укладка любых труб может производиться только при помощи специального оборудования. Используя подручные средства правильно установить водопроводную систему практически невозможно. Для того чтобы монтировать водопроводы или коммуникации для отопления из полипропилена, Вам понадобится:

Аппарат для сварки пластика. Это может быть пистолет или электромуфта, которая используется для нагревания установочных насадок;
Ножницы для трубы и шейвер для армированных коммуникаций;
Набор насадок для коммуникаций. Их следует подбирать согласно размеру и сечению трубопровода, а также исходя из потребностей;
Переходники и дополнительные элементы (хомуты, прокладки, тройники, колени и т. д.);
Устройство для снятия фаски;
Уровень, перфоратор для создания отверстий в стенах, наждачная бумага.

Несмотря на легкость этого процесса, монтаж водопровода из полипропиленовых труб выполняется только при помощи специальных паяльников для пластика. Их можно купить в строительных или сантехнических магазинах. Оборудование бывает следующих видов:

Бытовой ручной паяльник;
Профессиональный пистолет;
Электромуфта.

Ручной паяльник отличается своим небольшим размером и простотой в использовании. Его можно применять для установки небольших отдельных элементов водостока и ремонта трубы, у которой нарушилась герметизация. Главным достоинством является низкая цена, а также возможность производить монтаж полипропиленовых и пластиковых труб в труднодоступных местах.

Но профессиональные сантехники предпочитают использовать специальные инверторы для пластика. Они идеально подойдут для любого соединения, могут применяться для установки всего водостока или отдельных его частей. Особенностью является возможность перенастройки и сварки пластмассы любого типа (резины, полиэтилена, полипропилена и т. д).

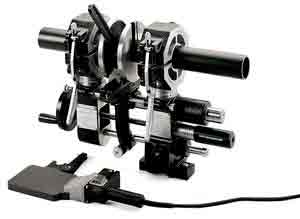

Фото – аппарат для сварки

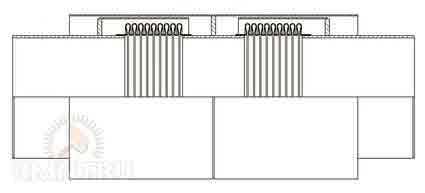

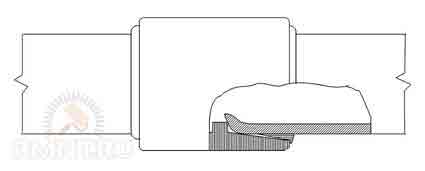

Электомуфтовая сварка может применяться как монтаж полипропиленовых труб для водоснабжения в стену или на открытых участках. Технология подразумевает использование фитингов, которые соответствуют диаметру коммуникаций. Насадки разогреваются и в них вставляется (либо надевается сверху – это зависит от потребностей) полипропиленовая труба. Они очень удобны в использовании, могут применяться как для небольших сечений, так и для довольно широких уличных канализационных стоков.

Фото – сварочный инвертор для полипропилена

Технология работы

Главным достоинством использования пластмассовых коммуникаций для поведения и отведения воды, является возможность установки своими руками и использования уже спустя 30 минут после окончания работ. Существуют следующие способы монтажа полипропиленовых труб:

Наружный;
Скрытый.

В квартире чаще можно встретить водоснабжение скрытого типа – где трубы уходят в стенку. Это более удобный вариант по эксплуатации, но его сложнее осуществить без помощи мастера. В частности, потому что требуется разрушать стену. Поэтому большей популярностью пользуется монтаж трубопровода наружным способом.

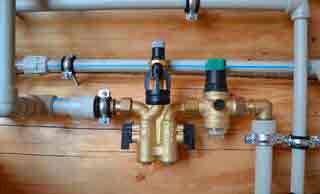

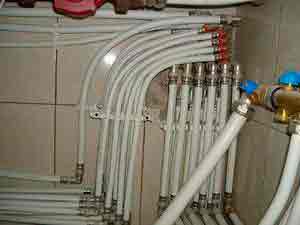

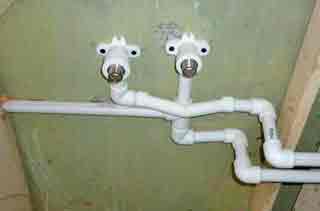

Фото – открытые трубы

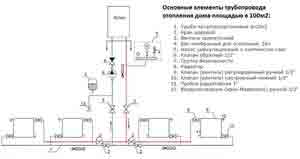

Также схема установки зависит от системы отопления и водоснабжения. Она может быть однотрубная, двух трубная и комбинированная.

Инструкция, как осуществляется монтаж однотрубной системы отопления из полипропиленовых труб:

Фото – пример схемы

Далее, производится подключение котла. На магистральную трубу нужно установить термостат и другие устройства для защиты водопровода. Учтите, что в самой низкой точке стояков потребуется установить ручку слива воды. Это понадобится во время проведения ремонта или при необходимости перезалить воду;

На подающие трубопроводы нужно установить насос и фильтр, которые будут переносить нагретую воду из теплоносителя по однотрубной системе отопления;

Когда система отвода теплой воды готова, нужно соединить между собой полипропиленовые трубы. Их центруют в зажимах, которые помогут обеспечить максимальную ровность среза. После этого ножницами коммуникация разрезается до нужного размера. Место среза зачищается обезжиривающими составами и затирается наждачной бумагой для получения идеально ровной поверхности. Правила СНиП по установке полипропиленовых труб гласят, что обязательно нужно делать фаску. Она выполняется размером 2 мм под углом 45 градусов специальным станком или фаскоснимателем;

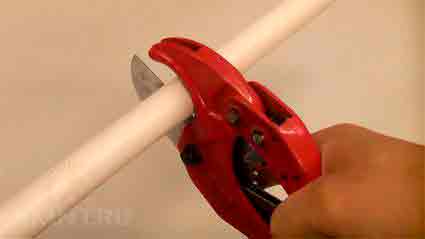

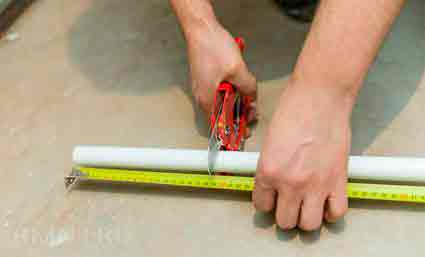

Фото – обрезка
После готовятся фитинги и нагревательный инструмент, которым будет осуществляться монтаж полипропиленовых труб. Паяльник или муфта включаются в сеть и нагреваются до определенной температуры. В это время в трубу вставляется подходящая по размеру насадка. Диаметр может отличаться на 1 мм, но не более. Хомутами насадка затягивается на трубе и нагревается паяльником. По истечению определенного времени (этот показатель определяет диаметр трубы и толщину стенок) инвертор отключается, в насадку устанавливается второй отрезок трубы. Последовательность действий не меняется, при этом учитывайте, что на поворотные элементы может потребоваться большее время для соединения;

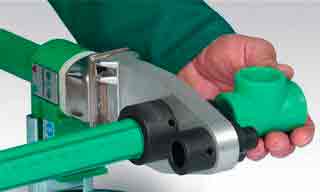

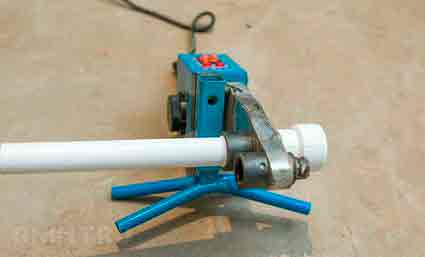

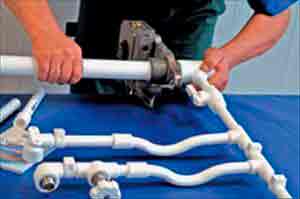

Фото – пайка

После нагревания нужно осторожно снять трубы с фитинга, но прокручивать и пережимать их нельзя – можно нарушить герметичность соединения и тогда придется снова обрезать полипропилен;

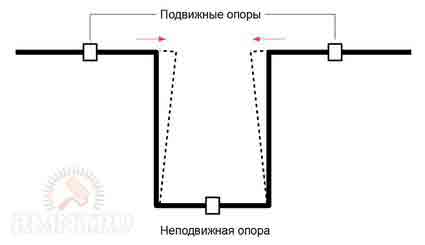

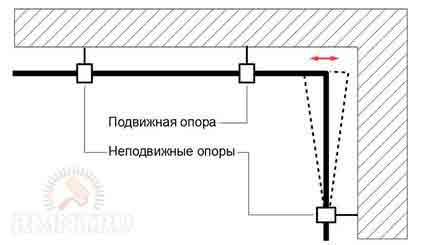

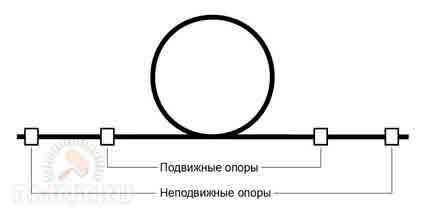

Вся система от радиатора до теплоносителя устанавливается на поддерживающие кронштейны, но у колодца и стены нужно оставить трубы как бы на весу. Среднее расстояние кронштейнов – 20 сантиметров. Это поможет защитить систему от перегрузки при работе.

В зависимости от выбранной схемы может меняться принцип подключения котла или бойлера и труб, но соединение полипропиленовых отрезков практически всегда выполняется по одному принципу.

Особенности работы с полипропиленом:

Угол наклона подбирается согласно требованиям СНиП и ЕНиР. Это очень важный момент, без которого работа водопровода не будет эффективной;
Нужно придерживаться температуры плавления полипропилена и не передерживать соединения по времени;

Фото – время сварки

Для охлаждения пластика требуется буквально несколько минут, но на этот период нужно обеспечить полную неподвижность коммуникации.

Видео: как монтировать полипропиленовые трубы

Обзор цен

Стоимость монтажа полипропиленовых труб в разных городах может несущественно отличаться, расценки зависят от сложности и объема задач. Рассмотрим цены в разных городах:

Источник: http://www.kanalizaciya-stroy.ru/montazh-polipropilenovyx-trub.html

Монтаж водопровода из полипропилена своими руками

Металлические трубы, массово применявшиеся в течение многих лет в системах водоснабжения, уходят в прошлое. На смену им пришел материал последнего поколения — полипропилен. Водопровод из полипропилена своими руками отличается простотой монтажа, устойчивостью к высоким температурам и химическим веществам.

Основными преимуществами полипропиленовых труб являются:

срок эксплуатации труб для горячей воды — более 25 лет, для холодной — более 50;
высокая устойчивость к коррозии;
гладкая внутренняя поверхность стенок предотвращает образование наростов;
низкое гидравлическое сопротивление;
экологичность материала;
герметичность сварных швов;
высокая прочность;
простота монтажа.

На что обратить внимание при выборе

Чтобы в процессе эксплуатации водопроводной системы не возникали проблемы, монтаж водопровода из полипропиленовых труб своими руками должен выполняться только из качественных материалов. Определяющими факторами при выборе комплектующих являются условия их эксплуатации, температурный режим и рабочее давление всей системы.

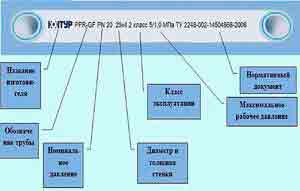

Маркировка полипропиленовых труб

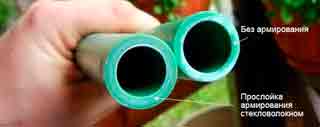

Иногда температура проходящей по трубам жидкости превышает 90 °C. В таких случаях применяются маркировки PN20 и PN25, которые имеют армирующий слой фольги алюминиевой или стекловолокна. Обустройство водопровода холодной воды сопровождается применением труб двух первых маркировок.

Помните: Если вода, проходящая по трубам, достигнет 100 °C, с полипропиленовыми трубами ничего не случится. Максимальная температура эксплуатации берется с запасом.

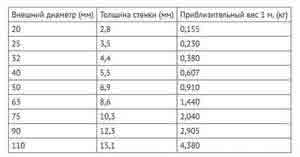

Диаметр полипропиленовой трубы для водопровода

Трубы с диаметром 20 мм применяются для систем, длина которых приближается к 10-ти метрам. Трубам с диаметром 25 мм отдается предпочтение для систем длиной от 10 до 30 м. Системы протяженностью более 30 м снабжаются трубами диаметром 32 мм. Диаметр стояка (в случае его применения) должен составлять 32 мм.

Определив, какие полипропиленовые трубы лучше для водопровода в вашем доме, внимательно просмотрите все приобретенные изделия. На них не должно быть наплывов и шероховатостей. При разрезе качественной трубы ее форма остается круглой, а толщина стенок неизменной.

Проектирование системы водоснабжения

Чтобы монтаж водопровода из полипропилена своими руками на даче или в квартире прошел грамотно и без казусов, составляется подробная схема разводки, соединения и крепления труб. При составлении данной схемы необходимо по возможности избежать лишних изгибов, деталей и постараться организовать наименьшую протяженность трубопровода.

Совет: Чтобы увидеть всю картину, а именно: места пересечения труб, количество изгибов и скосов, максимально точную схему разметки лучше всего наметить карандашом прямо на стенах.

Водопровод в квартире своими руками из полипропилена можно организовать двумя способами: закрытым или открытым. Первый считается наиболее распространенным, но сложным. Здесь потребуется точный расчет и профессиональное исполнение. Большая часть трубопровода в данном случае должна выполняться без стыков. Хоть сварка в местах стыков и не снижает надежности всей системы, но такие участки все-таки лучше оставлять открытыми. Это необходимо для профилактических работ и регулярного осмотра.

Другое дело — открытая разводка. При выборе данного варианта трубы тоже можно сделать менее «заметными», если проложить их по углам помещения в вертикальных плоскостях, а по уровню пола — в горизонтальных.

Важными преимуществами открытой разводки являются:

легкость в обслуживании;
простота монтажа;
возможность в любое время заменить часть системы в случае ее протечки.

Варианты разводки

Существует два варианта: последовательная и параллельная (коллекторная) системы разводки. Каждая имеет свои плюсы и минусы.

Последовательная разводка

Ее еще называют тройниковой системой. В данном случае монтаж полипропиленовых труб своими руками осуществляется от центральной магистрали к точкам потребления воды. От одного основного стояка, на котором имеется вводное запорное устройство, отходят два трубопровода: для горячей и холодной воды. Отводы ко всем точкам водопотребления от них организуются с помощью тройников.

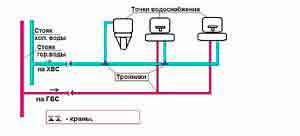

Тройниковая разводка водопровода

Преимущества системы: простой монтаж, экономия материалов.
Недостатки: зависимость точек потребления воды друг от друга. Для ремонта или осмотра одного прибора или потребителя отключается вся система. Возникают перепады давления воды при одновременном открытии всех точек.

Параллельная разводка

В данной системе необходимо наличие коллектора, имеющего один ввод и определенное количество выводов, соответствующее числу точек потребления воды. Каждый трубопровод выводится индивидуально.

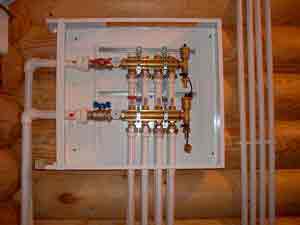

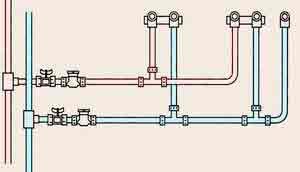

Пример коллекторной разводки водопровода

Преимущества: отпадает необходимость отключения всей системы при ремонте или обслуживании одного участка. В случае перепада давления все имеющиеся приборы и точки потребления получают абсолютно равное количество воды.
Недостатки: трудоемкий процесс, высокая стоимость, достаточно большое число разводок.

Как правильно выбрать и рассчитать диаметр пластиковых труб для водопровода вы можете узнать из нашей другой статьи.

Больше информации о разводке тройниковой и коллекторной схем водоснабжения есть в этой статье.

Если нужно выбрать смеситель для ванны, то полезные советы есть на этой странице http://okanalizacii.ru/santeh_vodoprov/krany/kak-vybrat-smesitel-dlya-vannoj-s-dushem.html. Разбираем особенности каждого из типов.

Готовим необходимые инструменты и фитинги

Для обустройства водопровода в квартире своими руками из полипропилена нужны не только трубы. Необходимо также большое количество фитингов — дополнительных соединений, изготовленных тоже из полипропилена. Фитинги могут быть с резьбой или без резьбы.

Какие существуют виды соединительных элементов для полипропиленовых труб:

Муфты необходимы для качественного соединения прямых отрезков труб и для перехода на трубу другого диаметра.
Уголки нужны для установки трубопровода под определенным углом и обхода препятствий.
Обвод (дуговая труба) необходим, чтобы обогнуть одну трубу другой.
Тройники применяются в местах отвода трубопроводов от основного стояка.
Заглушки для закрытия трубопровода.
Крестовины применяются в местах перекрестного соединения труб.

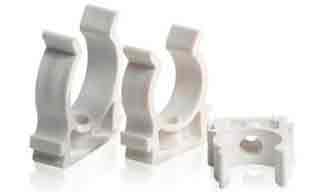

Клипсы необходимы для фиксации трубопровода к стене. Расстояние между креплениями на прямых линиях — 1,5-2 м. В угловых соединениях также применяются клипсы. Для фиксации трубопроводов, расположенных друг над другом, применяют клипсы двойные.
Хомуты из металла с резиновыми прокладками нужны для фиксации стояков. Для жесткости соединенные концы хомута фиксируются болтом с гайкой.

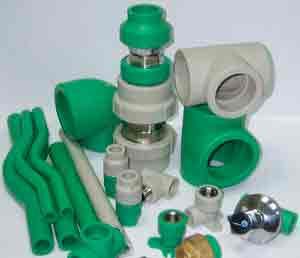

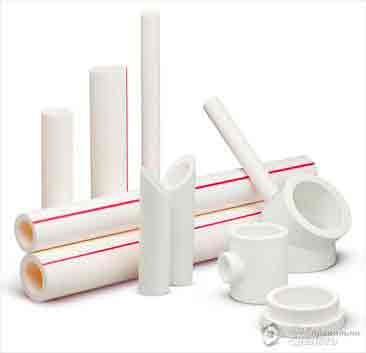

Полипропиленовые фитинги

Обратите внимание: Все фитинги имеют разные диаметры и размеры. Чтобы приобрести соединительные элементы нужных размеров и в нужном количестве, «пройдитесь» еще раз по схеме разводки водопровода.

Какие необходимы инструменты:

Ножницы (в крайнем случае ножовка по металлу, электролобзик) для резки пластика.
Паяльник для сварки полипропиленовых труб и насадки к нему.

Как пользоваться сварочным аппаратом для полипропилена

Сварочный аппарат для полипропилена имеет достаточно простую конструкцию, он состоит из нагревающей плиты, терморегулятора и ручки. Насадки крепятся с двух сторон нагревающей плиты, имеют тефлоновое покрытие и бывают разных диаметров, что позволяет решать в принципе любые бытовые проблемы.

Сначала отмеряется необходимая длина трубы и специальными ножницами отрезается строго по метке. С помощью торцевателя удаляем заусенцы, при наличии наружного армировочного алюминиевого слоя он также убирается. Место среза зачищается и обезжиривается. Выбранные по размеру насадки также подвергаются обезжириванию.

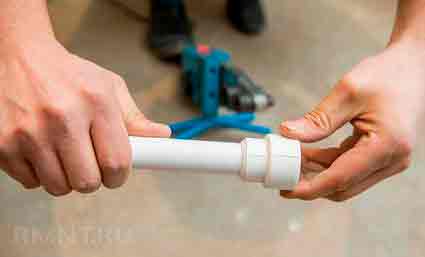

Для определения глубины вхождения трубы в фитинг их необходимо соединить еще неразогретыми и поставить маркером отметку. Насадки устанавливаются с двух сторон сварочного аппарата, на одну из них надевается конец трубы, на другую — фитинг.
Аппарат включается и начинается нагрев насадок. Как только лампочки на терморегуляторе погасли, значит изделия разогреты до 260 °C. После этого на аппарат устанавливаются труба и фитинг и выдерживаются необходимое время, которое зависит от диаметра трубы. Труба и фитинг соединяются до отметки. Ваши движения оперативные и точные! И никаких вращений! Через несколько секунд монолитная деталь готова.

Монтаж полипропиленовых труб с помощью сварки (пайки)

Чтобы качественно выполнить монтаж полипропиленовых труб своими руками, потребуется небольшой навык в эксплуатации сварочного прибора. Научиться этому можно на ненужных обрезках труб.

Некоторые советы по монтажу полипропиленового водопровода:

Устройство водопровода в квартире своими руками из полипропилена рекомендуется вести от точек потребления к вводу — узлам распределительных устройств.
Элементы креплений устанавливаются по всей намеченной линии, на них фиксируются трубопроводы, объединяясь тем самым в единую систему.
Если прокладка водопровода из полипропиленовых труб предусматривает, что трубопроводы горячей и холодной воды проходят рядом, то линия холодной воды должна прокладываться выше, что исключит выпадания на ней конденсата.
Трубы располагаются строго по горизонтали или вертикали и состыковываются только под прямым углом.
В труднодоступных местах трубы монтируются отдельным этапом.

Полипропиленовые трубы для водопровода монтаж видео

На этом видео вы можете понаблюдать как происходит монтаж полипропиленовых труб и послушать комментарии мастера.

Напоследок хотелось бы добавить, что цена на полипропиленовые трубы для водопровода невысока. Чтобы лучше представлять уровень цен, приведем несколько примеров.

Стоимость трубы без армирования длинной 4 метра чешского производителя Ekoplastik (PN10, диаметр 32мм) — 330 рублей. Труба этого производителя с теми же характеристиками, но с армированием — 880 рублей.

Турецкая труба марки SPK PN25 (армирование стекловолокном) стоит 46-68-110 рублей/погонный метр при диаметре 20-25-32 мм соответственно.

Полипропиленовые фитинги также недорогие, например, соединительная муфта производства Турции (марка SPK) обойдется всего в 5-13 рублей для диаметра в 20 и 32 мм соответственно.

Источник: http://okanalizacii.ru/santeh_vodoprov/vnutrennij/vodoprovod-iz-polipropilena-svoimi-rukami.html

Монтаж полипропиленовых труб своими руками: технология работы с ПП трубопроводом

При обустройстве водопроводных коммуникаций инженеры проводят монтаж полипропиленовых труб своими руками. Они являются хорошей альтернативой для устаревших конструкций и обладают массой преимуществ. Чтобы сделать водопровод из полипропилена, достаточно подготовить некоторые инструменты и ознакомиться с основными тонкостями предстоящей работы.

Анатомия полипропиленовых труб
Классификация ПП материала
Как выглядит маркировка?
Внешний вид и внутренняя структура
Преимущества и недостатки ПП
Подготовка к монтажу ПП труб
Этап 1 составление проекта
Этап 2 подготовка инструментов
Этап 3 выбор полипропиленовых фитингов
Этап 4 выбор схемы соединения
Пошаговая инструкция сварки ПП труб
Шаг 1 обрезка труб
Шаг 2 обработка трубы и формирование фаски
Шаг 3 подготовка паяльника
Шаг 4 нагрев и соединение деталей
Как правильно крепить трубопровод
Выводы и полезное видео по теме

Анатомия полипропиленовых труб

Внешне существующие разновидности (ПП) труб практически не отличаются друг от друга. Однако при подробном изучении можно найти отличия в структуре стенок. Эти особенности влияют на сферы использования и специфику монтажа труб из полипропилена.

Классификация ПП материала

Эксплуатационные свойства труб и параметры сварного шва зависят от технологии производства материалы. В зависимости от исходного сырья выделяют такие группы ПП, как:

PPH. Представляет собой однослойное изделие на базе гомополипропилена, которое востребовано для обустройства промышленных водопроводов или систем подачи холодной воды.
PPB. Обладают однослойной структурой и создаются из блоксополимера. Разрабатываются для организации водоснабжения или обогрева помещений. Способны транспортировать горячую воду, прогретую до +70°C.
PPR. Однослойный материал. Из этой разновидности создаются трубы для систем подачи воды или обогрева с максимально допустимым температурным показателем +70°C
PPS. Специализированный тип полипропилена с огнеупорными свойствами. Диапазон рабочих температур составляет до +95°C.

При 80 градусах армированные ПП трубы удлиняются на 2-2,5 мм/м, а обычные однослойные – на 12 мм/м

Еще в продаже предоставляются многослойные конструкции с армированным покрытием. Их отличает дополнительная оболочка из алюминия, которая подавляет температурные удлинения, делая водопровод безопасным и долговечным. Перед пайкой следует снять верхний полимерный слой и алюминиевое покрытие.

Как выглядит маркировка?

Чтобы обустроить водопровод из полипропилена своими руками, необходимо приобрести подходящие конструкции в строительном гипермаркете. Для этого важно ознакомиться с некоторыми маркировками и условными обозначениями.

Сфера эксплуатации материала обозначается буквой PN. Она указывает на допустимое давление в кг/см², при котором рабочие параметры труб сохраняются без изменений.

Для бытовых целей принято использовать 4 разновидности труб с разным значением PN:

PN10 — разрабатываются ХВС.
PN16 — востребованы при организации ГВС и ХВС.
PN20 — такие трубы подходят для работы с горячей водой и обогревательными системами.
PN25 — трудновоспламеняемый тип полипропиленовых труб, который можно применять при обустройстве обогревательных систем.

Представители этой группы характеризуются увеличенной линейной длиной, поэтому они имеют армированное покрытие или стекловолокно. Наличие такой защиты снижает расширение при термическом воздействии.

Полипропиленовые конструкции, которые продаются на рынке, могут отличаться цветом. Наиболее распространенными считаются белые и серые модели. Однако оттенок их поверхности не влияет на качество и прочность.

Отдельные компании (как правило, из Германии), придают изделиям зеленый цвет. Это хорошая тенденция, т.к. разводку будет проще обнаружить при скрытом монтаже.

Еще на конструкции наносят специальные полосы, которые определяют сферу их применения. Модели для холодного водоснабжения обозначаются синим оттенком, горячего — красным. Есть и универсальные варианты с оранжевым цветом. Другие бренды руководствуются иной маркировкой и наносят красную маркировку на изделия для систем обогрева и горячего водоснабжения.

Оптимальным решением для холодной воды является труба ППР серии PN16. Прокладку трубопровода для ГВС лучше выполнять моделями PN 20.

Внешний вид и внутренняя структура

Хорошие ПП трубы отличаются круглой формой в срезе с одинаковой толщиной стенок и армированного покрытия. Любые разрывы или следы деформаций недопустимы.

Внутренняя структура включает в себя 3 отдельных слоя:

Внутренний.
Внешний.
Средний.

Первый и второй слои выполнены из полипропилена, а последний — из алюминия или стекловолокна. Качественная конструкция обладает гладкой поверхностью, на которой нет дефектов.

Преимущества и недостатки ПП

Выполняя монтаж водопровода из полипропиленовых труб, следует внимательно изучить сильные и слабые стороны этого материала. За счет массы отличительных особенностей продукция пользуется большим спросом и составляет конкуренцию остальным коммуникационным решениям.

Среди плюсов труб выделяют:

Бесшумность.
Устойчивость к большим нагрузкам и механическим ударам.
Минимальный вес.
Коррозийная стойкость.
Большой срок службы.
Невысокая стоимость.
Устойчивость стенок к появлению налета.

Однако, кроме плюсов, у труб есть и отрицательные стороны, они представлены следующими пунктами:

Материал не может похвастаться гибкостью, что доставляет некоторые неудобства при монтаже.
Под воздействием высоких температур труба подвергается относительному удлинению.
Для проведения работ нужно использовать специальный инструмент.

Создавая полипропиленовый водопровод, следует руководствоваться рекомендациями экспертов, чтобы исключить перечисленные недостатки.

Подготовка к монтажу ПП труб

Чтобы осуществить монтаж ПП труб, важно тщательно изучить схему системы водоснабжения и обогрева, подготовить ряд инструментов и ознакомиться с пошаговой инструкцией.

Все работы выполняются в несколько этапов.

Этап 1 составление проекта

Перед закупкой материалов для монтажа труб своими руками нужно составить схему их подключения. Для связывания батарей с контуром отопления используют следующие методики:

Проточная.
Монтаж с нерегулируемым байпасом.
Монтаж с вентилями.
С трехходовым клапаном.

Выбирая оптимальный вариант, необходимо учитывать финансовые возможности, т.к. покупка запорной арматуры требует немалых вложений.

Еще домашний водопровод может отличаться схемой разводки. Сегодня используют две технологии монтажа полипропиленовых труб:

Параллельная. Выполняется по такому принципу: на входе системы водоснабжения устанавливают коллектор, напоминающий флейту. С его помощью можно создавать ряд отводов в любом удобном направлении.
Тройниковая (считается традиционным решением).

Второе название коллекторной схемы — параллельная. Она предусматривает использование коллектора с одним входом и несколькими выходами. В продаже доступны модели для металлических и полипропиленовых изделий.

От каждого отвода протягивают отдельную трубу. Плюсом этой системы является одинаковый уровень давления во всех точках разбора жидкости, а минусом — необходимость использования большого количества труб. При этом, если один элемент будет поврежден, остальные детали будут работать без сбоев.

Последняя схема называется последовательной и заключается в прокладывании единой трубы для всей сантехники. Дальше от нее проделываются отводы посредством тройника.

Этап 2 подготовка инструментов

Работа с полипропиленовыми трубами предусматривает применение специального инструмента. Стоимость всех приспособлений будет варьироваться от 5 до 10 тыс. руб. Базовый набор состоит из:

Сварочного оборудования или паяльника для работы с полипропиленом.
Ножниц для нарезки труб.
Шейвера для удаления покрытия из алюминия.
Калибратора,с помощью которого можно будет следить за диаметром всех составляющих.
Деталей для прогревания элементов спайки.

Фотография инструмента	Название
	сварочный аппарат, для работы в домашних условиях рекомендуется использовать агрегаты, предназначенные для сварки труб ПП небольшого и среднего диаметра — до 63 мм.
	Труборез — идеальное устройство для отсечения полипропилена.
	Шейвер — предназначен для удаления слоя армировки.
	Торцеватель нужен для качественной стыковки трубы
	Маркер для разметки труб.
	При помощи строительного уровня и карандаша нарисуйте на стене направление труб
	Рулетка — один из главных инструментов в стройке.
	Обезжириватель нужен для удаления нечистот с поверхностей сварочных стыков.

Кроме того, необходимо найти разводной ключ, рулетку и маркер. Если конструкции из ППР и монтаж трубопроводов внедряются один раз, лучше попросить инструментарий у друзей или взять их в аренду.

Этап 3 выбор полипропиленовых фитингов

Чтобы осуществить прокладку водопровода из полипропиленовых труб своими руками и совместить их с домашней сантехникой, следует приобрести специальные ПП-фитинги. Среди них:

Переходники.
Отводы ниппельного типа.
Соединяющие муфты.
Тройники.
Заглушки.
Крестовины.
Шаровые краны.
Хомуты.

Поскольку качество изготовления фитингов может отличаться, необходимо подбирать их с учетом особенностей трубы.

Этап 4 выбор схемы соединения

Для разводки водопровода в квартире полипропиленом, следует найти схему соединения. Специфика пайки может отличаться для труб разного диаметра. Одинаковые по толщине трубы соединяются встык, а разные — с помощью раструбного метода. Он подразумевает собой стык одной части трубы в расширенный фитинг.

1. Верхний шаровой кран на полотенцесушитель. 2. Шаровой кран на перемычку. 3. Нижний шаровой кран на полотенцесушитель. 4. Основной кран на горячую воду. 5. Фильтр — «Грязевик» 6. Счётчик. 7. Фильтр тонкой очистки. 8. Редуктор давления. 9. Коллектор. 10. Основной кран на холодную воду.

Соединение ПП изделий бывает разъемным или неразъемным. В первом случае к концам деталей припаиваются резьбовые фитинги. При неразъемном монтаже сливаются две конструкции из полипропилена.

Пошаговая инструкция сварки ПП труб

Установка полипропиленовых труб в квартире выполняется в несколько этапов. Чтобы предотвратить неправильные действия и сделать качественную разводку, нужно придерживаться последовательности действий.

Шаг 1 обрезка труб

Обрезать ППР на монтаж водопровода в квартире своими руками нужно с помощью трубореза. Инструмент обладает широким основанием и может точно держать заданный угол во время резки. Если получится скос, это уменьшит проход фитинга или создаст наплыв.

Поскольку труборезы обладают ограничением по толщине, необходимо заранее подобрать такую модель, которая будет соответствовать параметрам труб.

Шаг 2 обработка трубы и формирование фаски

Завершив обрезку ППР на монтаж трубопроводов, нужно переходить к следующему этапу — обработке трубы и формированию фаски. Такие процедуры выполняются с помощью специальных калибраторов или насадок на электрический инструмент. Два варианта оснащаются режущими элементами, которые создают фаску с базовыми характеристиками.

Чтобы образовался срез, необходимо надеть трубу на калибрующее устройство и сделать несколько вращений вокруг оси.
Если конструкция имеет защитное покрытие из фольги, нужно снять его шейвером. Приспособление выполнено в форме цилиндра и предназначается для одного диаметра.

После завершения формирующих мероприятий остается провести зачистку деталей.

Шаг 3 подготовка паяльника

Следующие работы по прокладке трубопровода из полипропилена подразумевают подготовку паяльного оборудования. Пайка ППР на монтаж производится при температуре 260-280°C, однако начинающим монтажникам лучше применять безрегулировочные модели паяльников с рабочим режимом в 260°C. Перед запуском инструмента следует оснастить утюг дорном и гильзой — специальными насадками, — а потом поместить на специальное основание.

Число свариваемых изделий за временной промежуток определяется мощностью оборудования. Однако монтировать коммуникации в домашних условиях можно 800-ваттными приборами.

Если паяльник будет прогрет до нужного значения, на нем появится индикатор зеленого цвета.

Шаг 4 нагрев и соединение деталей

Правила монтажа полипропиленовых конструкций предусматривают использование средств индивидуальной защиты. Они включают в себя резиновые перчатки, которые защитят руки от повреждений при работе с горячим инструментом.

Чтобы прогреть трубу, необходимо применить специальные насадки. Глубина пайки регулируется с помощью маркера — им наносится отметка на трубе, которая будет служить в качестве ориентира при установке изделий.

Существует таблица, в которой отображена продолжительность нагрева и охлаждения припайки конструкций с учетом их толщины. Еще нужно учитывать, что продолжительность процесса будет увеличена на 1-2 секунды при выполнении работ в холодной среде.

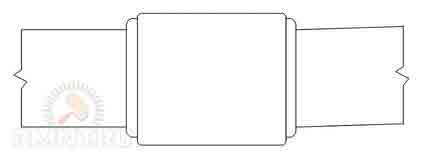

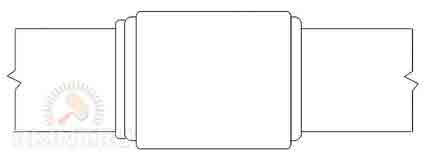

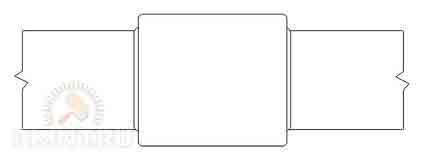

Когда детали будут прогреты, их нужно соединить друг с другом, руководствуясь нанесенной маркировкой. Нельзя допускать, чтобы детали поворачивались. Отклонения от нормы возможны только в течение короткого времени. Дальше все ошибки начнут ухудшать качество пайки.

Завершив соединение деталей, следует подождать пару минут, чтобы ПП окончательно остыл. Время этого периода указывается в таблице.

Еще следует оценить свойства внутреннего шва и удостовериться, что наплыв не мешает проходу. Если упустить этот момент, придется повторно спаивать детали.

Для предотвращения ошибок необходимо владеть некоторыми навыками и сведениями о монтаже.

Как правильно крепить трубопровод

В первую очередь необходимо выполнить нарезку труб оптимальной длины, руководствуясь созданной раньше схемой. Важно не допускать отклонений, иначе их будет сложно исправить в будущем. При нехватке опыта лучше добавлять к изделию 15-18 мм на случай устранения ошибок.

Лучше нанести схему на стену и указать расположение всех крепежных элементов и фитингов. Еще можно обвести контуры, чтобы быстрее определять недочеты.

На следующем этапе производится нарезка фрагментов и их соединение на рабочей поверхности. Готовая конструкция устанавливается в выбранном месте.

Для прокладывания хорошей разводки недостаточно соединить трубы друг с другом — важно грамотно реализовать их монтаж и подключение. В таком случае трубопровод не будет провисать на стене или деформироваться под воздействием горячей жидкости.

Фиксация конструкций осуществляется с помощью специальных клипсов. Эти крепежи бывают одинарными, наборными и с зажимом или выполненными в виде хомутов. Последняя разновидность представлена в широком разнообразии — из-за этого лучше совершать окончательное решение в торговой точке. Клипсы предназначаются для свободного хода изделий вдоль оси, а хомуты — для прочного крепления конструкций в выбранном положении.

Ключевой ошибкой, из-за которой разводка воды в квартире становится бесполезной, является то, что многие новички не учитывают влияние высоких температур на материал.

Под воздействием высоких температур длина труб меняется на 10-15 мм/1м. Если применяется жесткое крепление, в точке пайки может произойти повреждение соединения. Чтобы уменьшить напряжение, понадобится задействовать следующие компенсаторы:

Z-образные модели.
Кольцевые.
В форме буквы Г.
П-образные.

После завершающего этапа остается проверить работоспособность системы.

Выводы и полезное видео по теме

Чтобы упростить работы по прокладке, лучше ознакомиться с обучающими материалами и полезными видео, которые доступны на тематических порталах и форумах. Они подробно описывают каждый этап сборки и прокладки системы, помогая новичкам самостоятельно завершить монтаж.

Существующие методики установки трубопровода не отличаются большой сложностью, поэтому, если изучить технологию и наглядные примеры, можно понять все тонкости процесса за пару минут.

Еще стоит подготовить специальное оборудование, инструменты и материалы, а также придерживаться пошаговых инструкций.

Соблюдение всех правил позволит провести качественный монтаж трубопровода из полипропиленовых конструкций.

Источник: http://vodatyt.ru/plastikovye-truby/montazh-ppr-svoimi-rukami.html

Водопровод из полипропилена своими руками – от выбора труб до монтажа

Водопровод стал неотъемлемой частью современного загородного дома, наряду с отоплением и канализацией. При этом металлические изделия спокойно и с достоинством постепенно уходят, уступая свое место пластику.

Благодаря простоте и технологичности исполнения, монтаж полипропиленовых труб для водопровода своими руками сегодня становится нормой.

Решение об использовании изделий из пластика диктуется временем, такие сети более долговечны, они экологически чистые, а также имеют еще ряд других преимуществ. Но какие изделия лучше выбрать для водоснабжения – полипропилен или металлопластик, мы разберем в данной статье.

Полипропилен или металлопластик – что лучше для водоснабжения

Выбирая материалы для водопровода, рассмотрим достоинства и недостатки данной продукции при использовании по назначению. Чтобы определить что лучше для водопровода – полипропилен или металлопластик, нужно рассмотреть технические характеристики и свойства материалов.

Смотреть видео
[sociallocker]

[/sociallocker]

Исходя из этого можно будет обоснованно принять решение, что лучше выбрать.

Металлопластик

Планируя использовать такой вид продукции, следует учитывать следующие обстоятельства:

Внутренняя поверхность металлопластиковых труб изготавливается из сшитого полиэтилена пищевого назначения, что позволяет передавать по ним питьевую воду.
Следующий слой состоит из клеевого состава, упрочняющего конструкцию.
Алюминиевая фольга служит как упрочняющим, так и герметизирующим слоем, поскольку ее края при монтаже свариваются лазером. Это также представляет собой кислородную защиту для передаваемой жидкости.
Далее следует еще один упрочняющий клеевой слой.
Наружная поверхность защищается толстым слоем полиэтилена.

Благодаря такому устройству изделие становится очень прочным, оставаясь одновременно достаточно пластичным, чтобы можно было формировать маркированные сети любой степени сложности. Срок службы такой системы декларируется изготовителем не менее 50 лет. При этом важно приобрести качественную продукцию известного производителя, подтвержденную сертификатами качества.

Одновременно изделия из металлопластика имеют некоторые недостатки, выражающиеся следующими обстоятельствами:

ограничение по температуре составляет не более 75 градусов, что сужает область их применения;
максимальное давление водопроводной сети не должно превышать 10 атмосфер, иначе может произойти разгерметизация трубопровода;
основным недостатком водопроводов из металлопластика является широкое применение резьбовых соединений при монтаже, основным недостатком является необходимость регулярного обслуживании системы на предмет обнаружения с устранением протечек;
такие разводки не рекомендуется прятать внутри стены, чтобы не пришлось вскрывать поверхность в поисках возможной протечки;
необходимость в использовании уплотняющих материалов в процессе монтажа сетей.

СОВЕТ! Металлопластиковые изделия не следует использовать для изготовления сетей, скрываемых внутри стен. При образовании протечки на резьбовом соединении понадобятся демонтаж поверхности стены.

Полипропиленовые трубы

Но все-таки следует признать более высокую популярность изделий из полипропилена. Причиной тому можно считать следующие обстоятельства:

В сетях водоснабжения материалы не выделяют вредных веществ.
Рабочая температура транспортируемой жидкости может составлять до 95 градусов с возможностью кратковременного повышения до 110. Поэтому полипропиленовые трубы для горячего водоснабжения и отопления надежнее металлопластиковых.

Диаметры полипропиленовых труб для водоснабжения позволяют создавать сети с размером в диапазоне от 16 до 110 миллиметров. То есть, их можно прокладывать как на наружных, так и внутренних конструкциях. Гомологический ряд размеров представлен следующими показателями: 10 – 16 – 20 – 25 – 32 – 40 – 50 – 63 – 75 – 90 – 110 миллиметров. Стандартная длина составляет 6 метров.

Максимальное давление водопровода из полипропилена может составлять до 20 атмосфер.
При качественно монтаже не происходят протечки жидкости или разгерметизация сети.
Устойчивость к низким температурам, позволяющая применять при устройстве наружного водопровода открытого вида. Эластичность материала компенсирует изменение объема даже во время замерзания воды.

Но главным преимуществом изделий из такого материала является их значительно более низкая цена по сравнению с другими видами продукции.

К недостаткам полипропиленовых труб относят особенность материала при температуре +140 градусов размягчаться, а при достижении +170 – изделие просто оплывает. При нагревании они способны значительно удлиняться и провисать.

Важно значение для полипропилена имеет качество исходного материала. От этого показателя зависит долговечность, а также надежность изделий. К сожалению, проконтролировать качество в бытовых условиях невозможно.

Смотреть видео
[sociallocker]

[/sociallocker]

Что лучше, полипропилен или металлопластик для водопровода – решать пользователю этими системами. И выбор зависит от многих факторов, которые приведены выше, но если кратко подвести итог, то для горячего водопровода идеально подойдет полипропилен, а для холодного водоснабжения – металлопластиковые трубы.

Как выбрать полипропиленовые трубы

Пластиковые трубы производятся с соблюдением требований ГОСТа 52145-2003 на полипропиленовые трубы для водоснабжения. Его требованиями руководствуются при производстве продукции из других пластиков.

Смотреть видео
[sociallocker]

[/sociallocker]

Здесь же регламентируются нормативы на доборные элементы для полипропиленовых трубопроводов. Намереваясь устроить водопровод из полипропилена своими руками, нужно изучить требования этого стандарта, чтобы квалифицировано приобрести все необходимое, а также правильно собрать его в сеть.

Содержание маркировки

Первое, на что нужно обращать внимание при подборе полипропилена для водоснабжения – это его маркировка. Она состоит из нескольких условных обозначений. Одно из них информирует о материале изготовления, а, следовательно, о его свойствах:

Трубы, для производства которых используется гомополипропилен, обладающий повышенной прочностью. Ему соответствует обозначение РРН. Основное применение – для водопроводов холодной воды, а также систем вентиляции.
Еще одна маркировка – РРВ. Такие полипропиленовые трубы пригодны для устройства теплых полов, а также для целей, предусмотренных предыдущим пунктом.
Наиболее распространенным является третий вид. Материалом для него служит рандомсополимер полипропилена, которые обеспечивает использование продукции из такого материала на системах отопления, горячего и холодного водоснабжения.
Особенный вид, позволяющий использовать их при температурах порядка 95 градусов, обозначается PPs.

Какие лучше выбрать полипропиленовые трубы для водопровода, зависит от конкретного объекта, конструкции системы, а также предпочтений застройщика.

Цветовые решения

Это фактор, который, прежде всего, обращает на себя внимание. Полипропиленовые трубы выпускаются в белом, сером, зеленом или черном цветах. Тем не менее, он практически не говорит ни о чем. Единственное отличие предназначено черному цвет – это говорит о его устойчивости к воздействию жесткого ультрафиолетового излучения.

Кроме указанных обозначений на маркировке указывается информация о производителе продукции, размере, ссылка на ОРД ( ГОСТ или ТУ), а также о классе условий эксплуатации изделия.

Схемы разводки водопровода из полипропилена в квартире

Задача по созданию квартирного водопровода только на первый взгляд кажется простой. Схема разводки водопровода в квартире должна предусматривать доставку жидкости от центрального стояка к каждой консоли. В упрощенном варианте это мойка на кухне, умывальник, ванна или унитаз.

Но на практике наблюдается несколько иная картинка. Появляются дополнительные точки водозабора, такие, как стиральные и посудомоечные машины (смотрите как подключить к водопроводу и канализации своими руками), биде, циркулярный душ, а также прочие дополнительные сантехнические потребители. Поэтому может возникать проблема одновременной доставки воды ко многим точкам.

Смотреть видео – разводка тройниками или коллектором
[sociallocker]

[/sociallocker]

Применяются несколько схем распределения водопроводной воды при усложненной системе ее потребления.

Тройниковая схема

Такой распределить представляет собой центральную трубу, от которой с использованием тройников устанавливаются отводы к каждой консоли. Это наиболее простой способ распределения жидкости внутри системы, имеющий ряд недостатков.

Одним из них является падение давления воды от одного водоразбора к другому. Таким образом, на конец сети доходит только остаточная жидкость из системы, которой может недоставать. Кроме того, при необходимости ремонта или обслуживания любой консоли приходится отключать всю систему водоснабжения, начиная от стояка.

Единственным преимуществом такой схемы является экономичное расходование материалов, а также простота монтажа.

Коллекторная схема

Особенностью такой схемы водораспределения является подача всего объема жидкости к распределительному устройству, называемого коллектором.

Он представляет собой металлический корпус, от которого устроены отводы для нескольких индивидуальных точек потребления. Их количество может быть двух до десяти. Каждый отвод оснащается шаровым краном, позволяющим отключить воду на нужной консоли.

При такой схеме подключения имеется возможность установить дополнительное оборудование. Так, на кухонном подводе можно установить дополнительные фильтры биологической и химической очистки, озонаторы, а также другие устройства. Отключенные от основного потока, они будут очищать только воду, идущую на питьевое потребление, приготовление пищи.

При ремонте можно отключить воду только на нужной точке водоразбора, не прекращая работу всего водопровода.

Для монтажа коллекторной системы понадобится значительно большее количество труб, но затраты позволят пользоваться водопроводом с наибольшими удобствами.

После составления схемы коллекторной системы водоснабжения, ее нужно мелом нанести на места прокладки полипропиленовых труб в конкретных размерах. Особо сложные схемы разводки лучше доверить опытному проектировщику, чтобы избежать ошибок.

Выбор материала для отопления и ГВС

Учитывая свойства материала, особое внимание нужно уделить подбору качественных показателей именно для этой цели. Изделия из термопластов склонны к потере формы при эксплуатации под воздействием температуры и внутреннего давления.

Поэтому для таких систем нужно использовать армированную алюминием или стекловолокном продукцию. Для таких изделий опасен только значительный перегрев с температурой теплоносителя более 140 градусов.

Этапы монтажа водопровода из полипропиленовых труб своими руками

Перед началом проведения работ нужно, после тщательных измерений, нарезать заготовки необходимой длины, а также приготовить нужные для сборки фитинги. Монтаж водопровода связан с применением таких комплектующих изделий:

Муфты – применяются, чтобы удлинить прямые патрубки.
Уголки – используются на поворотах трубопровода для изменения направления прокладки сети.
Тройники, крестовины – для устройства разветвлений разводки.
Обводы – используются для огибания препятствий в местах пересечения элементов водопровода.

Кроме перечисленного выше, можно приобрести другие комплектующие изделия, такие как, кронштейны для крепления труб к стенам, промежуточные краны, переходники с размера на размер и прочие необходимые части.

Соединение элементов трубопровода

Процесс пайки труб с соединительными элементами при монтаже трубопровода не представляет особой сложности, но требует точного исполнения всех параметров процесса.

Прежде всего – нужно проверить сочетаемость элементов. Две соединяемые части не должны входить друг в друга в холодном состоянии. Если это происходит, значит, детали бракованные или подобраны неправильно.

Далее, необходимо подготовить паяльник. Для этого на него устанавливаются греющие элементы: к фитингу это дорн, нагревающий его изнутри, к трубе – муфта, греющая конец трубы снаружи. Рабочая температура устройства составляет 260 градусов.

Перед установкой трубы нужно снять на переднем конце фаску по наружному контуру величиной порядка 1 мм под углом 45 градусов. Это обеспечит беспрепятственное прохождение трубы внутрь отверстия фитинга.

Важно не допустить перегрева сопрягаемых поверхностей – под расплавленным слоем должен сохраняться твердый непрогретый материал. Здесь важно выдерживать время нагрева, которое будет приведено ниже.

По окончании прогрева обе части снимаются с паяльника, стыкуются встречным движением рук. В течение нескольких секунд материал застывает, образуя прочное неразъемное соединение.

Признаком правильного соединения является небольшой, порядка 1 мм, буртик внутри и снаружи стыка. Он не будет препятствовать прохождению воды по трубопроводу.

При перегреве деталей внутри соединения образуется «юбка», в значительной степени препятствующая прохождению жидкости. Такое соединение недолговечно.

Используется также способ соединения труб встык, без применения муфт. Такой способ монтажа применяется реже, поскольку требуется достаточно сложное оборудование для торцовки стыкуемых концов, да и надежность стыка ниже, чем при использовании фитингов.

Для успешного соединения паяльник должен быть надежно, устойчиво закреплен на верстаке. Его готовность к работе опреде6ляется по цвету индикаторной лампочки, если она красная, значит, прибор нагревается, горение зеленой свидетельствует о достижении рабочей температуры.

В процессе монтажа часть элементов собирается в отдельные секции на верстаке, это легко и удобно. Но установку собранных секций в систему приходится выполнять, удерживая инструмент на весу. Здесь трудно обойтись помощника.

Применяется также способ холодной сборки с использованием клеевых составов на основе сильнодействующих химических растворителей полипропилена. При его нанесении на поверхности деталей происходит размягчение материала.

При этом состоянии отдельные части соединяются в нужном положении. Поскольку растворитель очень летуч, он быстро испаряется и наступает обратная полимеризация, из-за которой происходит соединение деталей. Способ клеевого соединения имеет большое количество ограничений, его использовать нужно осторожно.

Оборудование и инструмент для монтажа трубопровода

Перед тем как произвести разводку водопровода в квартире своими руками из полипропилена, нужно приобрести все необходимое для производства работ. Нам понадобятся:

Устройство для пайки сопрягаемых деталей с набором дорнов и муфт соответствующих размеров. Обычно с паяльником продается оснастка для ряда размеров от 16 до 53 миллиметров. Более крупные размеры в квартирных системах водоснабжения практически не используются.

Специальные ножницы для резки труб. Они обеспечивают ровный перпендикулярный торец. Ножницы должны быть острыми, без заусенцев и искривлений. Разумеется, можно отрезать патрубок обычной пилой. Но при этом случае не гарантируется перпендикулярность реза, а также его чистота, не говоря о заусенцах.

Зачистка (шайвер) чтобы удалить алюминиевую фольгу на металлопластике.
Острый нож чтобы удалить заусенцы, а также изготовить фаску на конце трубы.
Перчатки термозащитные. Их обычно продают в комплекте с паяльником. Они изготавливаются из замши, надежно защищают руки от горячих деталей.
Понадобится также мерительный инструмент (рулетка, линейка), а также маркер для производства разметки.

Монтаж полипропиленового водопровода, при условии качественного производства работ, может понадобиться в очередной раз приблизительно через 50 лет, поэтому приобретенное специфическое оборудование и оснастка могут считаться непроизводительными затратами. На этот случай уже предоставляются услуги проката с посуточной оплатой.

Трубы полипропиленовые для холодного водоснабжения или узлы из них соединяются в таком порядке:

Подготовить склеиваемые поверхности. Для этого нужно очистить их от загрязнений, обезжирить изопропиловым спиртом.

Перед установкой трубы на муфту паяльника, на нее наносится поперечная метка, до котрой трубу нужно установить в соединении. Продольная метка на обеих частях наносится с целью ориентации детали при сборке. Важно погрузить полипропиленовую трубу до поперечной метки и совместить метки как можно точнее. Время на эту операцию исчисляется секундами.

После нагрева, детали сопрягаются по меткам, при этом допускается небольшой проворот детали вокруг оси для точной установки, но это должно быть сделано очень быстро.
Окончательное остывание стыка происходит в течение нескольких минут.

Нормативные показатели выполнения операций при пайке полипропилена приведены в таблице:

Операции при пайке	16	20	25	32	40	50	63
Размер участка сварки, мм	13	14	16	18	20	23	26
Время нагревания, сек	5	5	7	8	12	12	24
Длительность переустановки и соединения, сек	4	4	4	6	6	6	8
Время фиксации соединения, сек	6	6	10	10	10	20	30
Длительность полимеризации и остывания стыка, мин	2	2	2	4	4	4	6

При сварке тонкостенных деталей из полипропилена, например PN10, нужно уменьшить время нагрева вдвое, но длительность фиксации остается прежней.

Если пайка выполняется на холоде при температуре ниже +5 градусов, время нагрева нужно удвоить. ПКак выбрать полипропиленовые трубыри качественном монтаже срок службы полипропиленовых труб водоснабжения составляет порядка 50 лет, а на сетях отопления – не менее 25.

Чтобы качественно сделать монтаж, если нет опыта работы с таким материалом, постарайтесь приобрести несколько недорогих фитингов. Они понадобятся, чтобы отработать и закрепить навыки пайки стыков в процессе монтажа.

Учитывая прочностные и механические характеристики металлопластиковых или полипропиленовых труб для водопровода, то можно прийти к выводу, что они сходны по большинству показателей. Поэтому, в силу объективных обстоятельств, преимущество отдается чаще всего полипропилену, поскольку этот материал заметно дешевле. Но выбор за вами!

Источник: http://trubanet.ru/vodoprovodnye-truby/kak-vypolnit-montazh-vodoprovoda-iz-polipropilenovykh-trub-svoimi-rukami.html

Монтаж полипропиленовых труб: краткое руководство

Приступая к пайке своими руками, вы должны четко знать время размягчения труб. Это важно особенно при отсутствии опыта подобных работ.

И просмотра видео инструкций по сварке пластика, для понимания этого вопроса – недостаточно. В частности, разная труба (зависит как от диаметра, так и от состава) имеет разное время размягчения: разница в секунды, но и их достаточно, чтобы перегреть трубу и получить запаянное непроходное соединение, либо недогреть и получить негерметичный стык.

Поэтому, если опыта нет, берете пару отрезков полипропиленовой трубы, несколько сгонов (достаточно пары муфт) и тренируетесь.

Преимущества

Все большее применение их объясняется следующими преимуществами:

монтаж труб из полипропилена осуществляется значительно быстрее, чем из других материалов;
отсутствуют образование коррозии и опасность уменьшения сечения труб в процессе эксплуатации;
высокая устойчивость к нескольким циклам замерзания при наличии рабочего давления;
длительный (не меньше 50 лет) срок эксплуатации в условиях водоснабжения холодной водой;
полная экологическая безопасность.

Разметка на стене

Продумав схему, по которой будете размещать трубопроводы, выполните разметку. Замеряйте необходимые расстояния и отрежьте трубы с напуском в 1-1,5 см, в зависимости от глубины паяльных насадок («чашек»).

Укрепите хомуты (защелки крепления) по стене вдоль линии будущего трубопровода – это облегчит задачу измерения. Крепления можно разместить с шагом 60-80 см.

Разметка стен и труб

Если у вас сильный напор воды (помещение находится рядом с вводом в здание), то необходимо размещать крепления через каждые 40 см. Это исключит вибрации труб при перепадах давления во время подключения или снижения разбора воды соседями.

При уменьшении водоразбора соседями, увеличивается нагрузка на вашу часть водопровода: при открытии кранов, использовании слива унитаза могут быть гидравлические удары, которые и вызывают вибрации (актуально для первых этажей многоэтажек).

Также необходима четкая разметка самих труб: при обрезке ножницами, часто срез идет на косую, добавляя к вашей трубе еще 2-5 мм (в зависимости от диаметра и качества ножниц). Даже качественные ножницы при резке незначительно «уводят» срез.

Старайтесь обрезать как можно точнее, чтобы в итоге не допаивать участки. При монтаже своими руками, особенно в первый раз, эти тонкости следует учитывать.

Разметка трубы и фитинга

На качественном дорогом пластике всегда есть метки вдоль трубы и фитингов для соблюдения соосности элементов. Такой пластик удобно паять «по месту». Если таких элементов нет – нанесите их маркером – он лучше всего рисует на полипропиленовой трубе.

Монтаж недорогой продукции (производитель экономит на всем – на метках тоже) сопряжен с большим риском получения неточностей. И каждая погрешность потом приводит к тому, что в итоге необходимо перепаивать трубопровод своими натруженными руками: обрезать и ставить муфту-соединитель для удлинения.

Чтобы этого избежать – под линейку отбейте одну осевую. Делается это просто: ложатся рядом две трубы (одна –та что для пайки, вторая – для опоры) вдоль ровного профиля (например для ГКЛ).

Линейка приставляется вплотную к профилю и опускается на трубы. По краю линейки делаются метки вдоль участка, подготовленного к монтажу. Достаточно двух меток по краям. Если участок длинный, а меток нет, то лучше выполнить пайку «по месту»: установить отрезок в подготовленные крепления и после припаять остальные участки.

Пайка сложных участков со многими поворотами также должна выполняться по разметке. Позаботьтесь о наличии плоской ровной поверхности, на которой можно будет проверить (оценить) соосность и перпендикулярность спаянных труб. Например, такой поверхностью не может быть старый деревянный или плиточный пол – на них много перекосов. А пол-листа гипсокартона, фанеры вполне подойдет.

Ни в коем случае не нарезайте все участки полипропиленовой трубы сразу: даже мастера с опытом не могут себе такого позволить. Постоянная проверка, примерка и поэтапное сваривание трубопровода – вот залог успеха.

Пайка полипропиленовой трубы

Для монтажа приготовьте все необходимое сразу: разложите перед собой все детали, которые необходимо спаять метками к себе. Вставьте детали в «чашки» сварочного аппарата, выдержите 4-5 секунд.

Снимите, и четко по меткам вставьте детали одна в другую на разогретую глубину. Зафиксируйте руками и выдержите около 10 секунд – этого времени достаточно для получения крепкого шва.

Вид изнутри у спаянной полипропиленовой трубы

Важно! Только что спаянный узел откладывают до полного остывания: свежее смонтированный полипропиленовый участок снова нагревать нельзя, можно нарушить как геометрию соединения, так и его надежность.

Смонтируйте другой участок, потом возвращайтесь к остывшему, и продолжайте монтаж. В сети масса материалов на эту тему – просмотрите несколько видео роликов для внесения ясности в эти вопросы.

Пайка полипропиленовой трубы

Участки со сложным рисунком и обилием отводов или поворотов на коротких расстояниях (для бойлеров, гребенок) монтируются «на земле» с постоянной примеркой.

В местах вывода точек подключения сантехнического оборудования оставляются патрубки запаянные пробками. Не экономьте на пробках – очень удобная деталь. В случае, если планируется делать водопровод закрытым (плитка, гипсокартон), то патрубки оставляют такими по длине, чтобы они выступали над будущей стеной на 5-10 см.

Не экономьте на патрубках. Лучше всего перед монтажом полипропиленовых трубопроводов проконсультироваться с плиточником, чтобы он промерял перепад уровней и подсказал какой длины выводить «соски».

Подпайка резьбовых соединений (МРВ, МРН) производится позже, но в полном взаимодействии с плиточником (гипсокартонщиком), до установки плитки, чтобы все фитинги стали красиво и не выступали над поверхностью стены больше, чем надо для эстетики.

Процесс должен осуществляться в соответствии с этапами, которые предусматривает инструкция по монтажу полипропиленовых труб:

Подготовить сварочный аппарат. Очистить от грязи тефлоновые насадки необходимого диаметра и насадить их на сварочный аппарат, настроенный на 260 градусов. Длительность нагревания зависит от температуры окружающего воздуха. Работу можно начинать при отключении индикатора термостата.
Подготовить трубы к сварке. С этой целью необходимо предварительно тщательно отмерить нужную длину труб и отрезать в намеченном месте. Снять алюминиевый слой, при наличии оплетки, с помощью зачисток, предназначенных для фольги. Фитинги и трубы проверить на наличие брака и хорошо очистить от грязи. Для предотвращения перепайки трубы с последующим сужением ее сечения надо отметить длину соединения с фитингом.
Нагреть фитинг и трубу, после чего первым на насадку следует надеть фитинг. Если он «сидит» на ней не плотно, его надо заменить другим.
После того, как на насадку надеты фитинг и труба, их следует нагреть согласно таблице сварки этих деталей. В процессе нагревания обе детали должны быть полностью неподвижны.
После нагревания в течение указанного в таблице времени детали надо снять с насадки и медленными (не круговыми) движениями осуществить насадку их друг на друга, после чего выждать время для охлаждения.

Техника безопасности

ТБ при монтаже труб простая: как и при обращении с любыми горячими предметами. Если паяете трубы большого диаметра, то позаботьтесь о наличии рукавиц для своих рук: толстые трубы греются дольше, держать их тяжелее, поэтому риск ожогов – больше. Минимальный набор медсредств (крем «спасатель», пластырь, бинт) также должны быть в наличии.

Производите монтаж на свободном пространстве. Чтобы спаять участок в 1 м, у вас должен быть запас пространства в 2 метра. При пайке на площадке должно быть минимум предметов под руками и ногами: сваривая сложные участки, часто переворачивая их, примеряя, будьте аккуратны, чтобы не задеть паяльник.

И если вы решили монтировать водопровод или отопление своими руками, то пригласите друга-помощника: сложные конструкции лучше паять вдвоем.

Резюме

Пайка полипропиленовых труб не представляет собой особой сложности: по сути – это конструктор. Главное – внимательность и аккуратность. Кажущийся легким монтаж, на самом деле, не для торопыг. Изначально, надо перепаять метров двести водопровода, чтобы понимать тонкости этого дела.

Изучение матчасти, а также наставничество опытного водопроводчика не помешают, однозначно. Ну а так – ничего сложного: ведь не боги трубы своими руками паяют!

Источник: http://kvartirnyj-remont.com/montazh-polipropilenovyx-trub.html

Способы монтажа своими руками полипропиленовых труб, видео

В химической промышленности путём каталитического синтеза получают синтетический полимер группы полиолефинов – полипропилен. Этот лёгкий, неполярный, термопластичный полимер нашёл широкое применение во многих областях промышленности и строительстве.

Полипропиленовые трубы: преимущества и типы
- Необходимые инструменты для монтажа полипропиленовых труб, подготовка к сварке
- Монтаж полипропиленовых труб полифузной сваркой своими руками
- Сварка электрофитингом
- Монтаж трубопровода холодной сваркой
- Распространённые ошибки при монтаже полипропиленовых труб

Широта сфер его использования обусловлена свойствами этого материала:

Наилучшая прочность при изгибах.
Не растворяется в органических растворителях при нормальной температуре.
Устойчив к действию солей, щелочей и растворов кислот.
Изделия из полипропилена могут сохранять свою форму при +150 о , если нет механического воздействия.
Устойчив к кипящей воде.
Имеет высокие диэлектрические свойства.
Изделия из него имеют длительный срок эксплуатации.
Легко утилизируется.
Устойчив к отрицательным температурам.

Из полипропилена изготавливают изоляцию для электрических кабелей, трубы, ёмкости и посуду для текстильной, красильной, химической промышленности, плёнки, волокна. Из волокна получают ткани для ковров, а также горно-обогатительного и химического производств. Из этого полимера делают огромный ассортимент деталей для мотоциклов, автомобилей, стиральных машин, холодильников, радиоприёмников, центрифуг, телевизоров, компьютеров, турбобуров, телефонов, а, кроме того, предметы быта, игрушки, флаконы, бутылки, упаковку и т. п.

Полипропиленовые трубы: преимущества и типы

Широкое применение и популярность изделия из полипропилена нашли в системах водоснабжения и отопления, поскольку идеально для этого подходят. Трубы, изготовленные из этого полимера, постепенно вытесняют металлические и даже металлопластиковые. Смонтировать такой трубопровод своими руками легче и проще, чем сварить систему из металлических труб, ведь не каждый владеет навыками работы со сваркой.

Полипропиленовые трубы рекомендованы для водопроводных систем и отопления рекомендованы СНиП, поскольку имеют ряд преимуществ:

лёгкие по весу;
просто и быстро монтируются;
не «издают» звуков, то есть бесшумны;
технология сварки позволяет создать систему, исключающую протечки;
они не ржавеют и их не нужно окрашивать;
внутри труб не образуется налёт, так как ему не за что «зацепиться» — внутренняя поверхность абсолютно гладкая;
теплоотдача труб выше, чем у металлических и металлопластиковых;
они пластичны и позволяют создать изгиб, вместо угла при помощи соединительного колена;
устойчив к высоким температурам и давлению;
кусок трубопровода может быть заменён без демонтажа всей системы.

Тип полипропиленовой трубы зависит от области её применения. Распространены три категории труб PN10, PN20 и PN25. Редко используется тип PN16.

PN10 — труба, имеющая тонкие стенки толщиной от 1,9 до 10 мм и рабочее давление 1 МПа. Используется для прокладки систем холодного водоснабжения и тёплых водяных полов, температура которых не превышает 45 градусов. Внешний диаметр трубы согласно стандартам может быть от 20 до 110 миллиметров, внутренний — от 16,2 мм до 90 мм.

PN16 — это промежуточный вариант трубы. Она является универсальной, применется в системах подачи холодной воды и в системах, температура воды в которых не превышает +60 градусов при давлении в 1,6 МПа.

PN20 — универсальная труба, выдерживающая температуру до плюс 80 градусов и имеющая рабочее давление 2 МПа. Может применяться для прокладки систем подачи горячей воды. Имеет внутренний диаметр от 10,6 до 73,2 мм, внешний диаметр — от 16 до 110 мм и толщину стенок от 16 до 18,4 мм.

PN25 — самая прочная из всех типов, за счёт армирования алюминиевой фольгой. Этот тип трубы используется для монтажа систем центрального отопления, где температура воды достигает плюс 95 градусов. Рабочее давление трубы 2,5 МПа.

Таким образом, исходя из технических характеристик и области применения делается выбор в пользу того или иного типа трубы. Следует знать, что только при соблюдении этих условий и правил монтажа проблем с полипропиленовым трубопроводом не будет.

Необходимые инструменты для монтажа полипропиленовых труб, подготовка к сварке

Прежде чем переходить к процессу монтажа полипропиленового трубопровода своими руками, нужно подготовить инструменты. Поскольку для монтажа применяется в основном три способа сварки, оговорим инструменты, используемые при всех трёх способах.

Специальный сварочный аппарат с насадками для полифузной пайки.
Аппарат с подвижным электропроводом для сварки электрофитингами.
Клей для холодной сварки.
Ножницы или резак для обрезки труб.
Приспособление для фиксации и соединения труб диаметром от 50 миллиметров.
Острый нож или напильник для зачистки от «заусенцев».
Линейка или рулетка.
Маркер.
Жидкость для обезжиривания поверхностей (спирт, «Тангит», ацетон).
Ткань (ветошь).

Итак, все необходимые приспособления у вас приготовлены. Перед началом работы проверьте резак, установите сварочный аппарат, протрите тканью нагревающие насадки. У вас уже должны быть готовы трубы нужного размера и диаметра, подготовлены фитинги и другие соединительные элементы. Их можно зачистить и обезжирить. А также нанести разметку последовательности и глубины соединения. Соединяемые элементы должны быть ровные, без дефектов.

На трубах диаметром более 40 мм на конце срезается часть под углом в 45 градусов ножом или другим режущим инструментом. Скос поможет избежать задирания при соединении с фитингом. Если все подготовительные работы закончены, переходим к самому процессу сварки одним из способов, описанных ниже.

Монтаж полипропиленовых труб полифузной сваркой своими руками

Берём отрезок трубы и фитинг, если они не подготовлены, зачищаем верхний слой ножом, обезжириваем. Это нужно для прочного сцепления поверхностей. Если разметку глубины не нанесли заранее, делаем сейчас. Ориентир глубина муфты фитинга. Здесь важно учесть один нюанс. Необходимо при вставке трубы в фитинг оставить зазор в 1 миллиметр. Это тоже пометьте на фитинге. Отцентрируйте детали, то есть пометьте, как они должны соединиться, поскольку поворачивать их при сварке нельзя.

Нагреваем паяльник до рабочей температуры в 260 градусов. Одеваем на нагревательный элемент сначала фитинг, поскольку он имеет более толстые стенки. Он должен сесть плотно и не болтаться. Допускается небольшое вращение фитинга при одевании на нагревающую деталь. Далее, одеваем трубу с противоположной стороны. Держим определённое стандартом время, обычно это несколько секунд. Снимаем детали и немедленно соединяем их, помним, что вращение запрещено. После полного остывания деталей получается практически литое соединение. Время нагрева, сварки и охлаждения указаны в таблице ниже.

Время нагрева, сварки и остывания

диаметр трубы, мм	время нагрева, сек.	время на сварку, сек.	время остывания, мин.
16	5	5	2
20	5	4	2
25	7	4	3
32	8	6	4
40	8	6	4
50	18	6	4
63	24	8	6
75	30	8	8
90	40	8	8
110	50	10	8

Вот собственно и весь процесс полифузной сварки полипропилена. Наглядно процесс показан на видео ниже. Это самый распространенный способ сваривания полипропилена своими руками. Отметим, что для сварки труб диаметром более 40 мм может потребоваться монтажное приспособление, так как вручную это делать неудобно. И для больших диаметров труб больше подходит метод сварки, описанный далее.

Сварка электрофитингом

Электрофитинг — соединительный элемент с встроенными электронагревателями, которые выведены на поверхность. Первое, что необходимо для сварки труб своими руками этим способом — аппарат с подвижным подводящим кабелем с контактами, а также специальное фиксирующее приспособление, для закрепления деталей. Напомним, что в основном этот способ используется для труб диаметром более 50 мм.

Первые шаги те же, что и при первом способе. Подготовить отрезки труб и электрофитинги, нанести разметку глубины вхождения, снять первый слой, устранить «заусенцы», обезжирить внешнюю поверхность отрезка и электрофитинг внутри. Соединяем детали и плотно фиксируем их на приспособлении в таком положении. Обратите особое внимание на силу фиксации, иначе при нагреве труба выскочит из фитинга.

Включаем сварочный аппарат в сеть, нагреваем до рабочей температуры. Затем контакты подводящего кабеля вставляем в отверстия электрофитинга и нажимаем «старт». Аппарат отключится автоматически, выдержав установленное время. Во время нагрева внутренняя поверхность электрофитинга частично расплавляется и припаивается к трубе. Это простой, эффективный способ быстрой сварки. Единственный небольшой недостаток состоит в относительной дороговизне необходимого оборудования и соединительных элементов, возможно, поэтому для самостоятельного монтажа его почти не применяют.

Монтаж трубопровода холодной сваркой

Это самый экономичный и простой способ соединения полипропиленовых деталей в домашних условиях. Для него не нужно приобретать паяльный аппарат. Вместо него потребуется специальный агрессивный клей. Сразу следует сказать, что этот метод монтажа подходит только для систем подачи холодной воды.

Перед сваркой наносим разметку, снимаем верхний слой и обезжириваем. Затем наносим клей и соединяем детали. В течение 30 секунд происходит сваривание элементов за счёт того, что клей размягчает верхний слой соединяемых поверхностей. Сварка с помощью клея по прочности не уступает полифузной.

При любом способе сварки полипропиленовый трубопровод можно эксплуатировать через час после соединения последнего шва. Не рекомендуется сваривать трубы разных производителей, поскольку они отличаются по составу, и нет гарантии, что спайка получится нужной прочности. Либо вначале произвести пробную сварку.

Распространённые ошибки при монтаже полипропиленовых труб

Часто из-за отсутствия опыта и навыков работы с полипропиленом люди совершают ошибки, которые приводят к некачественному соединению элементов, что негативно отражается на работе готовой системы или приводит её в негодность. Чтобы избежать таких проблем помните несколько важных моментов.

Приступая к первой пайке, дайте аппарату разогреться до рабочей температуры и не отключайте его до окончания работ. Недостаточный нагрев ведёт к слабому соединению деталей.
Всегда соблюдайте указанное время нагрева полипропиленовых деталей.
Не перегревайте детали. И первое и второе ведёт к некачественной сварке.
Нельзя медлить при сопряжении нагретых элементов.
Используйте трубы и фитинги без дефектов.
Если сварной шов не получился, конец трубы отрезается, а фитинг выбрасывается. Делается повторная пайка.
Приобретайте трубы и соединительные элементы одного производителя.

Полипропиленовый трубопровод, собранный своими руками, сэкономит вам кругленькую сумму и прослужит долгие десятилетия, если вы будете соблюдать технические условия и правила работы с данным материалом.

Источник: http://stoki.guru/truby-i-fitingi/polipropilenovye-truby/sposoby-montazha-svoimi-rukami-polipropilenovyh-trub-video.html

Монтаж полипропиленовых труб своими руками

Разберемся в технологических особенностях проектирования и монтажа напорных полипропиленовых труб, освоим правила и тонкости раструбной полифузной сварки изделий на основе пропилена. Рассмотрим причины возможных дефектов соединений и научимся их избегать.

Особенности проектирования полипропиленовых трубопроводов
Подготовка материалов
Раструбная сварка полипропиленовых изделий
- Необходимые инструменты
- Подготовка к сварке
- Порядок сварки
Дефекты соединений и причины их возникновения

Физические свойства полипропилена обуславливают специфические требования к планированию и прокладке трубопроводной системы.

Особенности проектирования полипропиленовых трубопроводов

Полимерным изделиям свойственно сокращаться при охлаждении и удлиняться при нагревании. Характеристика не влияет на системы с холодной водой, но актуальна при планировании отопительных систем и горячего водоснабжения.

Существует несколько вариантов компенсаций линейных расширений труб протяженностью более 5 метров. Естественную гибкость полимера используют на угловых участках, закрепляемых в скользящих опорах и изгибающихся при колебаниях температуры.

Подобным образом работают П-образные расширители, изготавливаемые из муфт и кусков труб.

Заводские петлеобразные компенсаторы пригодны для погашения расширения в интервале 45–80 мм, в зависимости от диаметра трубы.

Ещё одно простое и быстрое решение — установка сильфонного компенсатора осевого типа, оснащенного крепежными узлами и занимающего минимум пространства.

При замене труб в рамках санузла проектируют подвижное закрепление магистралей, обеспечивающее свободное перемещение трубопроводов в опорах и не требующее дополнительных компенсаторов. При прокладке труб в каналах и шахтах стояки размещают подальше от стен, увеличивая тем самым плечо сгиба.

Подготовка материалов

Учитывая особенности эксплуатации будущего трубопровода, выбирают подходящую разновидность полипропиленовых труб, разделяющихся по классам и имеющих различную маркировку:

Для холодной воды — PN10, PN16.
Для горячей — PN20.
Для отопительных систем — PN25.

Между марками PN20 и PN16 разница цен небольшая, поэтому при полной замене коммуникаций обычно используют трубу PN20 для всех водопроводов. Подводку к оборудованию выполняют тонкими трубами (21,2 — наружный диаметр), для стояков и подключения нескольких потребителей применяют более толстые изделия.

Предварительно делают схему водоснабжения, внутренние магистрали проектируют на сварных муфтах, разъемные соединения планируют в доступных для ревизии местах. На основании созданных чертежей рассчитывают длину труб и количество комплектующих.

Пример разводки полипропиленовых труб в ванной: 1 — шаровые краны; 2 — угольник с креплением для подключения унитаза; 3 — тройник полипропиленовый; 4 — полипропиленовые трубы; 5 — двойные угольники с креплением для подключения смесителей раковины и ванны; 6 — угол полипропиленовый 90°

Раструбная сварка полипропиленовых изделий

Полипропиленовые трубы калибром до 63 мм соединяют посредством раструбной сварки. Две трубы стыкуют с использованием третьего элемента — муфты, а резьбовые узлы организовывают при помощи фитингов с раструбом.

Необходимые инструменты

Для самостоятельной сварки полипропиленового трубопровода потребуется:

Аппарат для полифузной сварки, насадки нужного размера.
Термометр контактный.
Ленточный ключ.
Удлинитель-переноска электрическая.
Труборез для пластиковых труб.
Приспособление для зачистки.
Рулетка, маркер, острый нож.
Спирт для обезжиривания.
Тряпка из натуральной ткани.
Монтажные зажимы.

Нет смысла приобретать сварочный агрегат для разового использования — целесообразнее взять напрокат полный набор инструментов, включающий всё необходимое для монтажных работ.

Подготовка к сварке

До проведения сварки внимательно осматривают весь материал на предмет деформаций. Проверяют фитинги, надев их на насадку — «сидящие» чрезмерно свободно детали отбраковывают. Контролируют исправность вентилей и кранов, резьбы прогоняют ответной деталью.

Выполняют пробный отрез трубы ножницами, в случае сдавливания ими стенок изделия затачивают рабочие части инструмента.

Порядок сварки

Сварочный агрегат размещают на ровной поверхности, прикрепляют насадки. Выставив регулятором температуру 250–270 °C, включают питание аппарата. После прогрева устройства (10–15 минут) очищают насадки брезентовой ветошью от загрязнений, оставшихся от предыдущей сварки. Работать начинают после разогрева инструмента до 260 °C, в чём убеждаются по индикатору и проверяют температуру насадки контактным термометром. Далее приступают непосредственно к сварке:

Обрезают под прямым углом трубу нужного размера, учитывая заходы в фитинги.

При распиливании ножовкой по металлу края среза зачищают от заусенцев ножом.
При обработке армированных алюминием труб зачисткой снимают пластик и фольгу на длину сварочного шва.
На краю трубы подрезают фаску под углом в 30–45°.
Ставят маркером риску на расстоянии, соответствующим глубине фитинга плюс 1–2 мм.
Свариваемые поверхности очищают и обезжиривают.
Надевают на разогретую насадку муфту, затем вставляют трубу в гильзу, засовывая её до метки.

Выдерживают обе детали в течение одинакового времени согласно техническим параметрам сварки.
По окончании нагрева полипропиленовые изделия снимают и размеренным движением насаживают фитинг на трубу до метки, исключая малейший осевой поворот.
Свежий шов фиксируют на 20–30 секунд для частичного охлаждения стыка, достаточного для удержания трубы в муфте.

Оставляют соединение неподвижным на 3–4 минуты, не допуская любых изгибов.
Проверяют визуально качество сделанного стыка.

В процессе работы следят за чистотой тефлоновых покрытий насадок, удаляют остатки пластика.

Технические параметры сварных соединений

Диаметр трубы, мм	Длина сварочного стыка, мм	Время
Диаметр трубы, мм	Длина сварочного стыка, мм	Нагрева, сек	Ожидания, сек	Охлаждения, мин
20	14	6–8	2–5	2
25	15	8–11	4–8	2
32	17	9–12	6–10	4
40	18	12–16	6–15	4
50	20	14–18	6–15	4
63	26	22–32	8–20	6
75	29	30–40	10–30	6

Правильное сварное соединение имеет у кромки раструба сплошной валик оплавленного пластика. Неудачная стыковка исправляется лишь удалением фитинга и установкой нового, поэтому лучше немного потренироваться на обрезках и разобраться в тонкостях сварки.

Дефекты соединений и причины их возникновения

Отсутствие или отделение бурта от сварочного шва:

Превышена температура нагрева.
Излишняя длина насадок.
Отклонение от времени нагрева.

Малая высота бурта:

Низкая температура нагрева.
Недостаточная продолжительность разогрева.
Несоответствие диаметров деталей.

Косой стык: нарушение соосности фитинга и трубы.

Овальность краев: неправильная фиксация заготовок.

Пустоты в сварном стыке:

Поврежденная поверхность трубы.
Смещение оси при соединении.
Значительные отклонения размеров деталей.
Грязные поверхности.
Пригар пластика на насадках.

Неполная длина сварочного шва:

Недостаточная температура.
Малое время нагрева.
Превышение времени стыковки.
Неровный конец трубы.

Заужен проход в месте сварки:

Чрезмерное давление при стыковке.
Перегрев материалов.

Пробное заполнение водой производят спустя час после завершения последнего стыка. Спустив воздух в верхних точках системы, наполняют её водой и держат давление 30–40 минут. Осмотрев водоводы, убеждаются в отсутствии протечек.

Освоение пайки полипропиленовых узлов является главной задачей, решаемой при замене старых труб. В остальном монтаж этого типа трубопровода выполняется согласно общепринятым нормам.

Источник: http://www.rmnt.ru/story/water/montazh-polipropilenovyx-trub-svoimi-rukami.953091/

Монтаж полипропиленовых труб своими руками

Изделия из полипропилена абсолютно не подвержены коррозии, имеют небольшой вес и длительный (до 50 лет) срок службы. Именно поэтому они давно уже вытеснили металлические водопроводные трубы из обихода. Собрать из полипропиленовых изделий надежную систему водоснабжения или теплые полы самому несложно, однако сделать это подручными средствами не получится. Для этого потребуется приобрести аппарат для их сварки. И так, давайте узнаем как осуществить монтаж полипропиленовых труб своими руками.

Выбор труб и соединительных элементов

Существует несколько марок полипропиленовых (ПП) труб:

• PN10: имеют достаточно тонкие стенки, предназначены только для подведения холодной воды и монтажа теплых полов при максимальном нагреве +45°С;

• PN20: используются в системах канализации и холодного или горячего водоснабжения; при этом температура воды в них не должна превышать +80°С, для упрочения армируются; при маркировке изделий для горячей воды используется вертикальная красная полоса;

Трубы для холодной и горячей воды

• PN25: предназначены для монтажа отопительных сетей с рабочей температурой теплоносителя до +95°С; для усиления прочности армируются;

• PN16: встречается реже; применяется для горячего и холодного водоснабжения, допустимая температура в трубах +60°С.

Для проведения водопровода в частных домах используют трубы 20 мм, оборудования стояков 5-этажек – 25 мм, 9-этажных домов и более высоких строений – 32 мм. Разводка же в квартирах осуществляется трубами 20 мм. При монтаже вентиляции используются диаметр 400 мм. Для наружной разводки и заглубления их в землю следует применять гофрированные изделия, имеющие большую устойчивость к просадке грунта.

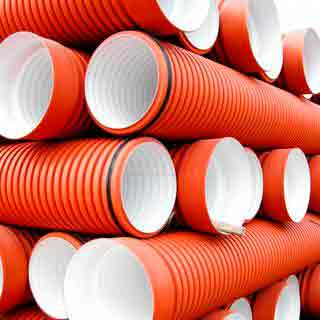

Трубы пропиленовые гофрированные

Важно! При подводе горячей воды трубы слишком большого диаметра использовать не рекомендуется, т.к. слишком высокая тепловая нагрузка будет способствовать их размягчению.

Устойчивость к температурным колебаниям и давлению определяются толщиной их стенок и видом полимера (они могут изготавливаться из блоксо-, рандомсополимера полипропилена или специального трудновоспламеняемого состава). С целью увеличения прочности могут дополнительно армироваться стекловолокном или фольгой.

Армированные и неармированные трубы

Особенности монтажа полипропиленовых труб

Монтаж труб из полипропилена производится уже смонтированными участками, то есть изначально несколько отрезков привариваются фитингами и поворотами, а уж затем крепятся на стену. Соединять их следует таким образом, чтобы количество поворотов и соединений было минимальным.

Для крепления собранной системы на стене размечаются места крепления, затем по разметке высверливаются отверстия для дюбелей, далее она крепится на хомуты (клипсы). Расстояние между соседними креплениями – не более 1 м.

Подготовка к монтажу

Монтажные клипсы

Важно! К отопительным котлам, имеющим высокую температуру нагрева, ПП-трубы подключаются через металлические не менее 0,5 м длиной. Крепление металлической и полипропиленовой трубы осуществляется с помощью переходного фитинга.

Контактная сварка (пайка)

Так как подача воды осуществляется под достаточно высоким давлением, трубы и фитинги должны быть соединены максимально надежно.

1. Трубы нарезаются на отрезки нужной длины с помощью болгарки, трубореза или специальных ножниц. Для зачистки изделий с алюминиевым армированием используется специальное приспособление – шейвер.

Шейвер для зачистки труб с армированием

2. Чтобы отрезки свободно входили в фитинги, с их краев обязательно снимается фаска под небольшим углом. При этом ее углубление должно иметь размер до 3 мм. Для этих целей используется фаскосниматель.

Фаскосниматель

3. Концы труб обезжириваются спиртом или уайт-спиртом.

4. На них наносится отметка, равная глубине фитинга минус пару мм (к примеру, для трубы 25 мм она составит 16 мм);

Нанесение отметки

5. Фитинг и труба помещаются с двух сторон насадки паяльника так, чтобы при нагреве они достигли требуемой отметки. Концы насадки имеют небольшой конус, поэтому одевать на них трубу и фитинг необходимо с небольшим усилием.

Установка на насадку

Аппарат для сварки (паяльник)

6. Если паяльник оснащен регулятором температуры, ее нужно выставить на 260°С.

7. Интервал нагрева трубы зависит от ее толщины. Выдержав требуемое время (оно указывается в инструкции к паяльнику и может составлять от 5 до 15 секунд), трубы и фитинги плавно снимаются с насадки (дорна) и состыковываются. Желательно это делать одним движением, без излишних смещений, как можно быстрей – ведь время застывания полипропилена – всего 30 секунд.

Важно! В процессе разогрева во избежание повреждения пластика вращать трубу и фитинг не рекомендуется. Не следует и остужать ее принудительно.

8. Изделия большого диаметра стыковать сложней, поэтому их соединяют с помощью особого приспособления.

Совет. Чтобы приноровиться к сварке, лучше чуть потренироваться: купить несколько фитингов и попытаться закрепить их на небольших отрезках.

9. Небольшие потеки, образовавшиеся при сварке, удаляют обычным ножом.

10. После сборки водопровода его заполняют водой и проверяют на герметичность под давлением. При этом оно выбирается в 1,5 раза выше номинального. Повысить давление можно с помощью автомобильного насоса. При необходимости проблемные стыки вырезают и впаивают в систему новые отрезки.

Важно! Испытание системы допускается только через 2 часа после окончания пайки.

Как гнуть трубы из полипропилена

Несмотря на то, что производители не рекомендуют сгибать ПП-трубы, обойдись без этого сложно. Согнуть их можно с помощью:

• строительного фена: при нагреве их можно достаточно легко согнуть руками; чтобы избежать надлома, их вначале нужно заполнить песком и закрыть с обеих сторон заглушками;

• холодным способом (резиновой киянкой) можно воспользоваться в том случае, если труба имеет небольшое сечение; при этом радиус изгиба должен быть небольшим.
При холодной гибке вероятность повредить трубу гораздо больше, поэтому этот способ используется реже.

Горячая гибка

Посмотрите видео, монтаж полипропиленовых труб своими руками:

Возможно вас так же заинтересует статья как спрятать трубы в ванной

Источник: http://svoimi-rukamy.net/71-montazh-polipropilenovyh-trub.html

Ещё по теме Вентиляционный диффузор в жилище своими руками

Смотрите также:

Демонтаж сплит системы своими руками

03.05.2020

Как демонтировать кондиционер своими руками Встречаются ситуации, когда требуется демонтаж системы кондиционирования. К примеру, вы запланировали капитальный ремонт, перенос кондиционера или переезд. Чтобы демонтировать сплит-систему, необходимо знать особенности данной... →

Вентиляционный диффузор в жилище своими руками

03.05.2020

Системы вентиляции в частном доме – как правильно сделать Коттедж без эффективной вентиляционной системы назвать комфортным для проживания сложно. Приток свежего воздуха в него снаружи должен быть постоянным и достаточным, иначе микроклимат в комнатах станет... →

Отопление теплицы своими руками

02.05.2020

Участок Мотивация строительства отапливаемой теплицы бывает разной. Она нужна для круглогодичного выращивания овощей. А также для продления срока черенкования садовых растений и успешной зимовки молодых саженцев. Цель, с которой строится зимняя теплица, напрямую... →

Комментарии

Комментирование отключено.

Голосование

Загрузка ...

Форум
