Установка мульти-сплит-системы своими руками

Монтаж мультисплит-систем

При невозможности установить в каждой комнате или кабинете отдельный кондиционер, альтернативой является монтаж мультисплит-систем. Кардинальное отличие от обычной сплит-системы заключается в количестве наружных блоков. Мультисплит-система подразумевает, что несколько внутренних блоков будут подключаться к одному внешнему. При этом важно, что каждый внутренний блок можно запрограммировать на определенный температурный режим, что делает такую систему удобной для пользователей.

У покупателей есть два варианта, купить внешний блок и к нему подобрать оптимально подходящие внутренние блоки, либо приобрести сразу весь комплект, включающий необходимое количество блоков. Установить кондиционеры можно в период ремонта или уже после его окончания. Если вы решили совместить ремонт и монтаж климатической техники, то первым этапом подготавливаются штробы под магистраль, а уже после ремонта будут монтироваться внутренние блоки.

Весь процесс включает несколько этапов: установка внешнего и внутренних блоков, разводка магистралей по всем комнатам (место под них выбирается заранее), подключение всех систем в единую сеть, разводятся управляющие коммуникации, подключаются кабели питания и проводятся пуско-наладочные работы. Для проведения всего комплекса работ потребуется специальное оборудование (если монтаж запланирован в многоэтажном доме), инструменты и опытный специалист. Профессионализм мастера – гарантия надежной работы кондиционера, поэтому здесь необходимо учитывать все риски, и выбирать специалистов, которые дают гарантию на свои услуги. Любое несоответствие стандартам и технологии влечет за собой сбои в работе оборудования, преждевременную поломку и выход из строя всей мульти-системы.

Качественная установка мультисплит-систем в Москве

Интернет-магазином «Ситиклимат» установка мультисплит-систем в Москве осуществляется опытными квалифицированными специалистами. На все услуги заказчик получает гарантию, что делает его покупку более защищенной от возможных форс-мажорных ситуаций при монтаже системы. Мастерами используется современное оборудование, высококачественные инструменты и надежные материалы. Учитывая все риски, связанные с неправильной установкой, рабочими проводится предварительная оценка объекта, рациональность выбранных мест под монтаж внутренних блоков, а также определяется целесообразность использования кондиционера выбранной мощности. Как правило, покупатели заранее согласовывают все нюансы и уже, потом делают заказ.

Покупатели могут заказать любой тип монтажа наружного блока, как при помощи альпинистского снаряжения, так и через окно. Если это первый этаж, то работы проводятся со стороны улицы с использованием лестниц. Самая главная задача – выбрать наиболее короткий «маршрут» для магистрали. Материалы для коммуникации всей системы обойдутся недешево, поэтому нужно ответственно подойти ко всем расчетам и выбору мест для установки внутренних блоков.

Все возникающие вопросы и сложности монтажа профессионалами решаются очень быстро, так как опыт и практика позволяют оперативно анализировать и оценивать возможные затраты клиента, и предложить ему выгодный вариант.

Воспользовавшись услугами профессионала, вы сможете, во-первых, сэкономить время, во-вторых, переложить ответственность за проведение работ на бригаду рабочих, а в-третьих, сэкономить средства. В данном случае вы реально экономите, несмотря на то, что установка мультисплит-системы обходится дороже монтажа обычного кондиционера. Экономию легко обосновать отсутствием риска выхода из строя системы, и наличием гарантии на оказанные услуги по установке.

Источник: http://citiclimat.ru/montazh-i-ustanovka-kondicionerov/montazh-multisplit-sistem/

Установка сплит системы своими руками

Расценки на услуги мастера по установке кондиционера приближаются к стоимости оборудования, поэтому многие предпочитают обходиться собственными силами. Для выполнения технических работ необходимо знать, как установить кондиционер самостоятельно в квартире или офисе. Процедура не сложная, но требует тщательности и внимания.

Перед монтажом сплит системы проверьте:

1. Электрическую проводку. Если в доме старые кабели, алюминиевые провода, нет заземления – устанавливать кондиционер нельзя. Важна и мощность электрических пробок. Они должны выдерживать силу тока, указанную в паспорте оборудования + небольшой запас.
2. Наружную часть стен. От строительного материала зависит способ крепления и глубина, на которую могут быть установлены кронштейны.
3. Доступность розетки. Она должна быть не выше 50 см от уровня пола, батарей, различных труб.

Если выявили несоответствия нормам, их необходимо устранить до установки и подключения техники. В противном случае сгорит проводка либо оборудование прослужит недолго.

1. Стандартная комплектация
2. Материалы и инструменты для установки
3. Выбор места монтажа для внутреннего блока
4. Требования к монтажу внутреннего блока
5. Требования к монтажу наружного блока
6. Порядок установки
7. Монтаж внутреннего блока
8. Подготовка коммуникационных каналов
9. Монтаж наружного блока
10. Соединение блоков коммуникациями
11. Вакуумирование
12. Заполнение фреоном
13. Нужно ли разрешение

Стандартная комплектация

После приобретения кондиционера потребитель получает:

• 2 блока – внутренний и наружный;
• Фильтры;
• Дистанционный пульт управления (батарейки в комплект не входят);
• Медную трубку (наличие такой детали зависит от производителя, так как не все включают ее в набор);
• Дренажная помпа (в дорогих моделях);
• Гарантийный талон и техпаспорт.

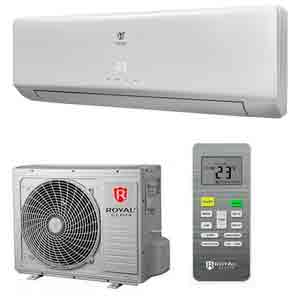

Обычная комплектация включает основные элементы

Отсутствие необходимых для монтажа сплит системы элементов объясняется тем, что условия для установки различны и значительно отличаются. Невозможно предусмотреть длину кабеля, дренажной трубы, всей трассы, а также место установки и способ крепления.

Некоторые фирмы дополнительно комплектуют системы устройствами для работы в зимнее время. Это:

1. Нагреватель для масла. Он не дает жидкости загустеть и тем самым обеспечивает надежную смазку мотора. В противном случае масло не будет поступать в компрессор и он будет работать «всухую». Такая ситуация приводит к быстрому износу сплит систем, снижению эффективности работы оборудования.
2. Нагреватель для дренажной трубки. Он подогревает конденсат, не давая ему замерзнуть и перекрыть шланг.
3. Регулирующее устройство для контроля над давлением конденсата. С его помощью контролируется работа вентилятора и наружный блок не покрывается коркой льда.

Зимний комплект покупают, если планируется использование оборудования круглый год.

Материалы и инструменты для установки

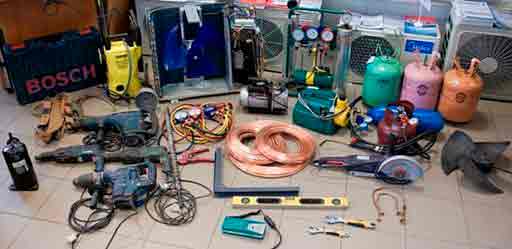

Для самостоятельного монтажа сплит системы потребуются:

1. Кабель 4-х жильный диаметром 2 – 2, 5 мм² (точный параметр указывается в паспорте техники);

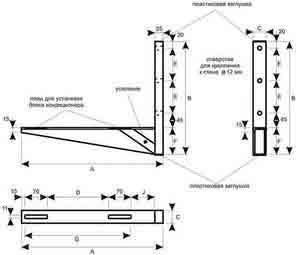

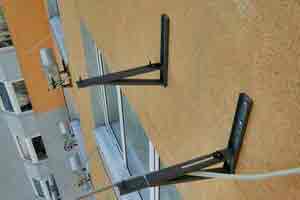

2. L-образные кронштейны для установки наружного блока. Их несущая способность должна быть в 4 – 5 раз больше массы внешнего корпуса кондиционера. Перед тем, как правильно установить кондиционер в квартире рассчитайте запас прочности. Это необходимо для надежности крепления в сложных погодных условиях – снег, порывы ветра, обледенение. Размеры кронштейнов должны соответствовать размерам наружного блока.
3. Бесшовные медные трубки с толстыми стенками (если их нет в заводской комплектации). Диаметр в 2 вариантах – больший и меньший. Для монтажа кондиционера выбирайте специальную мягкую медь, легко поддающуюся развальцовке. Такой материал используется в холодильной промышленности. Длина труб соответствует длине трассы + 30 см. Для недопущения попадания пыли внутрь трубок, их транспортируют с заглушенными краями.
4. Каучуковые утеплители для медных труб. Длина отрезков равняется длине трассы. Для каждого диаметра медных труб подбирайте отдельный утеплитель.
5. Гофрированный шланг с внутренней спиралью из пластика. Этот расходник используется как дренажная труба. Иногда вместо него устанавливают пропиленовую трубу. Длина дренажной трубки на 80 см больше длины трассы.
6. Пластиковый короб для коммуникаций.
7. Дюбели, болты, анкера. Количество и размеры зависят от типа стен и кронштейнов.

Кроме того, для монтажа кондиционера своими руками запаситесь перфоратором, труборезами, развальцовщиками, дрелью.

Обратите внимание! Для наружного блока сплит системы купите козырек. Он защитит корпус от снега, дождя, пыли и другого мусора. Установка навеса продлит срок эксплуатации кондиционера.

Для жильцов первого-второго этажей рекомендуется установить антивандальный кожух.

Если накопитель установлен выше сливной трубки, помпа не потребуется, так как конденсат будет стекать естественным путем. В иной ситуации придется купить дренажный насос, который будет перекачивать образующуюся жидкость.

Выбор места монтажа для внутреннего блока

Перед выбором места установки сплит системы учитывайте, что электрический кабель должен устанавливаться только горизонтально или вертикально. В первом варианте соблюдайте расстояния до карниза – 5 – 10 см, до потолка 15 см, до плинтуса – 15 – 20 см.

Выбирая место установки сплит системы, учитывайте данные, указанные в паспорте оборудования и технические требования.

Монтаж внутреннего блока проводят, исходя из параметров:

• Расстояние от корпуса до потолка не должно быть менее 15 см, некоторые компании рекомендуют располагать блок на 20 – 30 см ниже потолка;
• До боковой стены не должно быть более 30 см;
• До ближайшего препятствия на пути воздушного потока – 1,5 м.

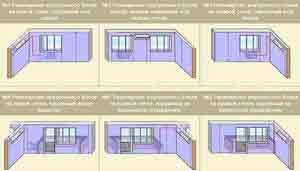

Наружный корпус сплит системы располагают на стене максимально близко к окну, на балконной раме, если она выдержит вес корпуса. Во втором варианте установки сплит системы учитывается дополнительный запас прочности, для снега, порывов ветра, налипания льда. Если жилье расположено на первом этаже, внешний корпус устанавливают выше уровня досягаемости.

Для квартир, расположенных на втором этаже и выше, такое расположение не обязательно и наружный корпус монтируют под окном или сбоку. Главный критерий при этом – расстояние между двумя блоками сплит системы.

Обратите внимание! Выбирая место монтажа внешнего корпуса кондиционера, учитывайте способность стены/балконной рамы выдержать нагрузку. Этот пункт особенно важен, если наружная стена дома отделана плиткой или утеплителем.

Производители указывают предельное расстояние между блоками . Это 1,5 – 3 м. Если в технической документации не оговорено расстояние между корпусами сплит систем, их можно установить спина к спине. Это облегчает монтаж и сокращает расходы на материалы.

Требования к монтажу внутреннего блока

Перед установкой блока в помещении проверьте место прохождения скрытой проводки и труб. После выбора безопасного места с учетом параметров, указанных производителем, сделайте разметку установки крепежных деталей. Расположение несущих элементов проверяйте уровнем. Они должны быть установлены строго горизонтально.

При монтаже внутреннего блока обратите внимание на нижнюю часть пластины, так как на ней расположены защелки. Они держат корпус, поэтому крепление этой части должно быть жестким, без люфтов.

Требования к монтажу наружного блока

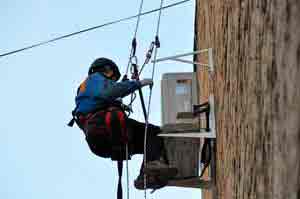

Если квартира находится выше первого этажа, монтаж наружного блока кондиционера проводите с использованием альпинистского снаряжения.

Для безопасной работы системы дренажную трубку установите ниже электрического кабеля. В таком положении конденсат, образующийся во время работы кондиционера, не будет попадать на кабель, что может привести к замыканию.

Порядок установки

Перед монтажом внимательно ознакомьтесь с инструкцией производителя. Сделайте разметку на стенах или балконной раме для установки блоков с учетом норм безопасности и технических условий. Сначала установите внутренний, а после него наружный корпус сплит системы. Продумайте трассу, места крепления кабелей. Когда оба корпуса закреплены, а кабели подключены, проверьте работу системы. Если нет протечек, блоки надежно закреплены, можно использовать кондиционер.

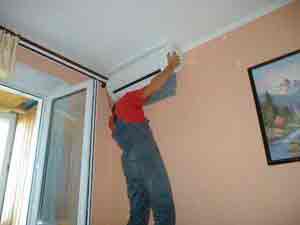

Монтаж внутреннего блока

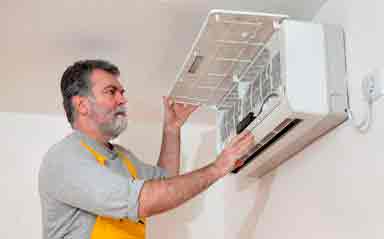

Установка внутреннего блока проводится по алгоритму:

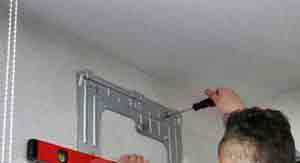

• С помощью дрели сделайте отверстия под дюбельные заглушки;
• Вставьте их в гнезда;

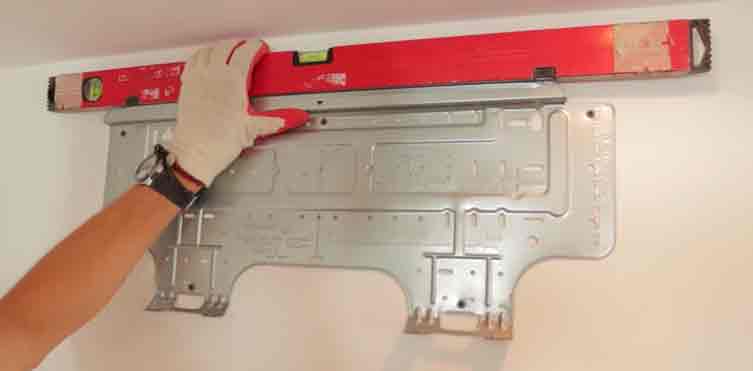

• Установите пластину, которая будет держать внутренний корпус кондиционера;
• Зафиксируйте ее дюбелями;

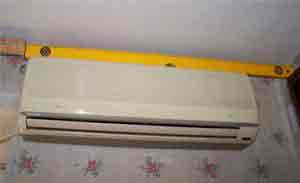

• Проверьте правильность положения с помощью уровня;
• Обратите внимание на крепление – оно должно быть жестким, без зазоров;
• Спланируйте прохождение трассы, исходя из уклона для коммуникаций 1 см на метр длины (такая установка позволяет проводить нормальный дренаж).

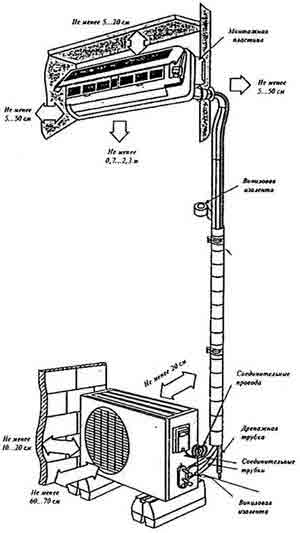

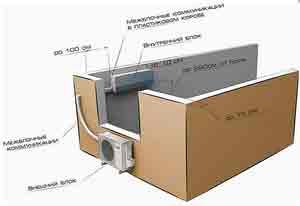

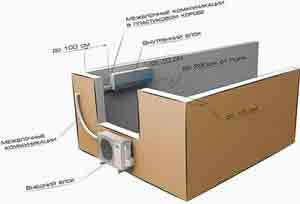

Подводка магистрали и место для монтажа внутреннего блока

Подготовка коммуникационных каналов

Перед тем, как установить кондиционер самостоятельно изучите правила эксплуатации техники. Для безопасной работы системы учитывайте правила работы с электрическими кабелями. Нельзя соединять электрические провода скручиванием и различные материалы – медь не соединяется с алюминием. При внешнем типе подключения кабель закрывается коробом. Фиксация провода проводится специальными хомутами через каждые 50 – 60 см.

Для внутренней проводки сделайте небольшую выемку установленной длины. Кабели прокладывают в гофротрубе, закрепленной пластмассовыми хомутами.

Межблочный кабель выбирается 4 – 5 жильный, сечением 2,5 мм². Во время прокладки труб снаружи фиксируйте кабель на стене через каждые 30 – 40 см. После установки его закрывают защитным коробом. Закрепите его на стене специальным клеем или шурупами.

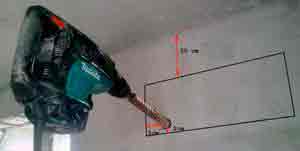

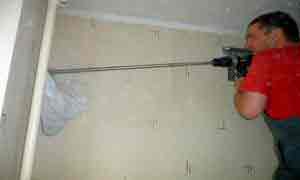

Сделайте углубление под коммуникации по предварительной разметке. Для защиты кабеля используйте гофротрубу. Глубина траншеи равна диаметру трубки + 1 см. Вставьте кабель в гофротрубу. Установите ее в углублении, после размещения внутреннего кабеля закрепите трубу на стене хомутами. Когда провода жестко зафиксированы и подсоединены, заштукатурьте минитраншею, оставив открытыми участки соединений с корпусами сплит системы.

• Сделайте отверстие с уклоном под дренажную систему на наружной стене (диаметр гнезда не должен быть менее 5 см);
• Сделайте отверстие под электрический кабель;
• Проведите расчет длины кабеля и трубок для дренажа.

Готовя трассу для отвода конденсата под систему учтите, что она не должна иметь углов, загибов, провисаний. В противном случае в ней будут скапливаться капли воды, что снизит эффективность работы системы.

Монтаж наружного блока

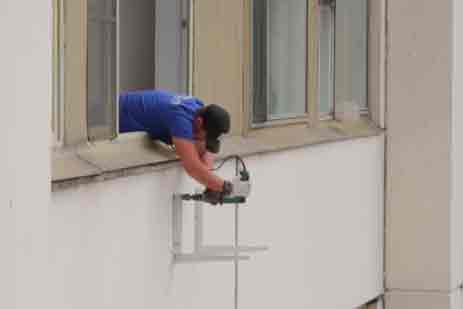

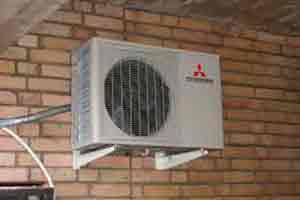

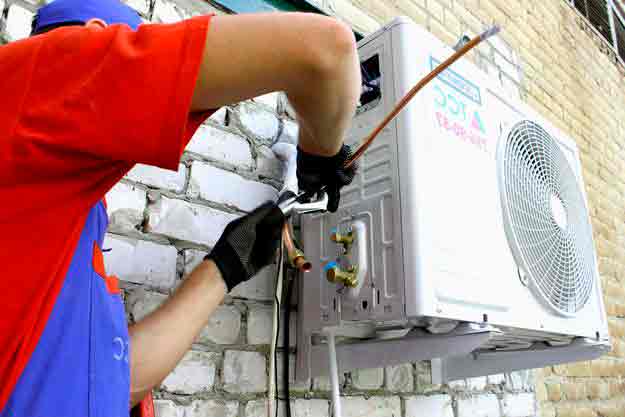

Установка внешнего блока кондиционера, выполняется по алгоритму:

1. С помощью уровня выверите расположение блока. Оно должно быть строго горизонтальное.
2. Установите анкерные болты и крепления в соответствии с размерами внешнего корпуса.
3. Разместите на кронштейнах корпус и зафиксируйте его. Проверьте правильность установки уровнем. Если есть небольшой уклон, его необходимо устранить.

После фиксации наружного корпуса сплит систему соединяют коммуникациями.

Соединение блоков коммуникациями

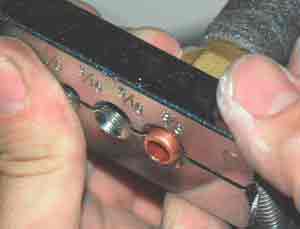

После установки блоков снаружи и внутри помещения подготовьте коммуникации к соединению с корпусами. Для этого отрежьте медные трубки установленной длины. Для работы используйте только труборез. Если нарезать трубы напильником, в процессе работы образуется стружка.

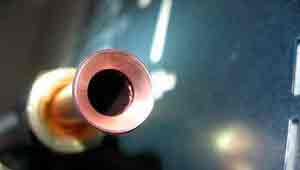

Она попадает в трубу, оставляет на срезе заусеницы. В первом случае нарушается нормальная циркуляция в системе, что приводит к поломке оборудования. Во втором случае герметизация стыков нарушается. Это чревато попаданием в конструкцию воздуха, снижением эффективности работы двигателя и дренажной системы. В такой ситуации потребуется дорогостоящий ремонт оборудования.

Выполните теплоизоляцию трубок. Для защиты от потерь тепла используйте пенополиуретановые шланги. Поролоном пользоваться не рекомендуется, так как этот материал имеет малый срок эксплуатации. После размещения медных трубок в теплоизоляторе проклейте места стыков металлизированным скотчем.

Очистите провода от изоляции и прижмите щипцами. После этого на каждый провод оденьте наконечник. Подключите провода к корпусу, действуя по схеме, указанной производителем.

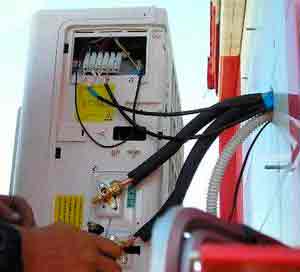

Стандартное подключение питания для кондиционера

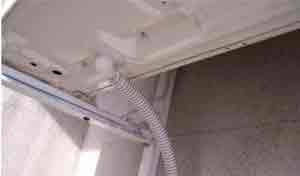

Переходите к подключению дренажа к оборудованию. Для этого подведите трубку к пластиковой трубке, расположенной в нижней части внутреннего блока. Оденьте на нее гофрированный шланг, место стыка закрепите хомутом.

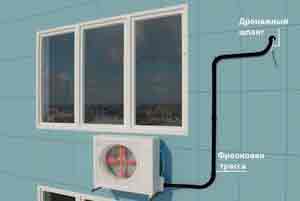

После подключения к внутреннему блоку кондиционера выведите дренаж через проделанное отверстие в стене. В классическом варианте наружный дренаж устанавливают так, как и для внутреннего. Но часть потребителей этого не делает. Если вместо шланга полимерная трубка, понадобится переходник.

Отведение конденсата проводится 2 способами – на улицу либо в канализацию. Первый метод наиболее дешевый и простой, поэтому большинство пользователей просто выводят дренаж на улицу, позволяя ему стекать естественным способом. Второй метод сложней и требует специального отводящего устройства. Его используют крайне редко.

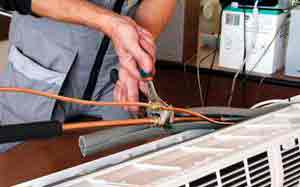

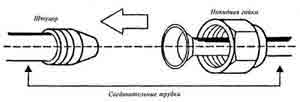

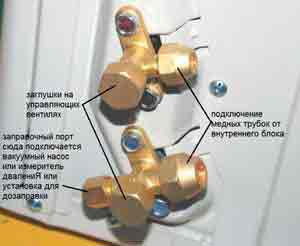

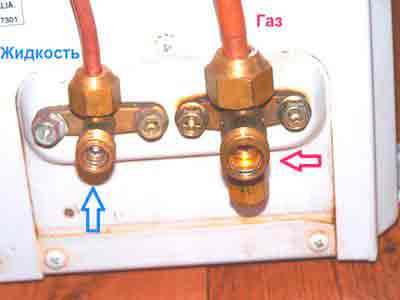

Подсоединение медных труб. Ослабьте гайки и дайте азоту выйти из системы. Производители закачивают его в корпус, чтобы избежать окисления деталей. Снимите заглушку и полностью удалите гайку. Выровняйте края труб, сделайте развальцовку. Это необходимо для герметичности системы. Край трубы подведите к соответствующему выводу блока и место соединения зафиксируйте гайкой.

Обратите внимание! При установке бытовых кондиционеров нельзя использовать герметики, прокладки и иные приспособления. Если операции выполнены правильно, медные трубки обеспечивают герметизацию конструкции.

Такие действия выполняют для всех портов сплит системы. После подключения коммуникаций удалите воздух, влагу и аргон из системы.

Вакуумирование

Большинство мастеров не хотят вакуумировать сплит систему, так как – длительный процесс, для которого требуется дорогостоящее оборудование. Процедура проводится для удаления из системы воздуха и паров воды. Если не вывести из трубок влагу, она будет скапливаться, что приведет к потере мощности двигателя. В зимнее время вода, собравшаяся в дренажной системе, превращается в лед. Это уменьшает диаметр трубок, в некоторых случаях полностью их перекрывает. Как результат – сплит система может автоматически отключится, так как срабатывает защитная система или сгореть двигатель.

Вакуумирование проводят в теплое время года, так как жидкость при низких температурах застывает, и убрать ее из системы невозможно.

Для самостоятельной откачки воздуха и влаги из системы и заправки хладагентом потребуются гаечные ключи, манометр, вакуумный насос. Манометр и вакуумный насос нет смысла покупать, так как это дорогое оборудование и оно будет использоваться редко. Лучше взять его в аренду. Выбирая манометр для фреона, укажите тип хладагента. Некоторые типы приборов работают с определенными веществами.

Выполнять эту манипуляцию необходимо контролируя показатель на манометре.

Сначала следует откачать воздух из системы.

Обратите внимание! Когда стрелка опустится ниже нуля, отключите насос и подождите 30 минут, пока атмосфера в магистрали не очистится от влаги и воздуха полностью.

1. К золотнику подсоедините синий шланг манометрической станции.
2. Проверьте, закрыты ли все вентили коллектора.
3. Центральный (желтый) шланг подключите к вакуумному насосу.
4. Запустите оборудование.
5. После того, как выйдет весь воздух, следите за показаниями манометра. Если стрелка двигается, есть утечка и ее необходимо устранить.

Если при установке сплит системы невозможно использовать дорогой вакуумный насос, выполните процедуру вручную. Для этого:

• Открутите заглушки на большом порте наружного корпуса (используйте шестигранный ключ);
• Поверните клапан на 90 градусов на несколько секунд и верните его в начальное положение (так создается большое давление и в систему поступает фреон);
• Нажмите на золотник на несколько секунд и выпустите излишки хладона;
• После освобождения от воздуха установите заглушки.

По истечении 30 минут приступайте к заливке хладона.

Заполнение фреоном

Для долгосрочной работы кондиционера необходимо правильно выбрать хладагент. Производители указывают тип охлаждающего вещества на внешнем блоке или в паспорте оборудования. Обычно оговаривается марка и количество фреона, используемого определенным типом системы. При покупке хладона, к указанному весу добавьте запас для корректировки утечек. Они неизбежны при закачке фреона в систему. Для установки кондиционера своими руками достаточно 1 кг хладагента с учетом потерь.

После того, как воздух и влага удалены из труб, отключите насос, но не отсоединяйте. Следите за показанием манометра. Если оно стабильное, значит, в системе нет утечек. После этого закачайте в наружный корпус фреон. На процесс уйдет 15 – 20 минут, в зависимости от протяженности трассы. Для кондиционеров используют 2 холодильных агента – фреон R22 и фреон R410a. Первый находится в газообразном состоянии, поэтому при закачке в наружный блок кондиционера его положение не меняется. Второй – в жидком виде. При заливке фреона переверните баллон.

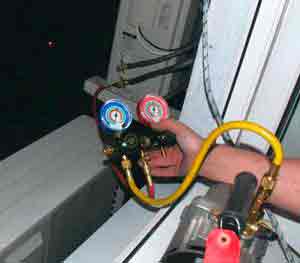

Заливка фреона контролируется манометрами

Для заполнения внешнего корпуса хладоном действуйте по алгоритму:

1. Шланг, подключенный к насосу подсоедините к баллону с фреоном.
2. Перекройте левый кран коллектора.
3. Откройте вентиль баллона на несколько оборотов и пустите охладитель в систему.
4. За количеством поданного газа следите с помощью весов. Когда масса баллона снизится на 1 кг, процесс завершен.
5. Закройте кран подачи фреона.
6. Перекройте вентиль на наружном корпусе.
7. Отключите патрубок от золотника.
8. Сделайте пробный запуск системы.

Если оборудование работает нормально, можно приступать к эксплуатации кондиционера.

Заполнение фреоном и продувка системы – разные процедуры.

Чтобы проверить герметичность стыков обработайте их мыльной пеной. Если она пузырится, есть утечка и ее необходимо устранить.

После установки кондиционера своими руками и пробного запуска система готова к эксплуатации.

Нужно ли разрешение

Установка бытовых кондиционеров не влияет на несущую способность зданий. Для монтажа сверлятся отверстия и на этом вмешательство в целостность несущей стены заканчивается. Но, чтобы соблюсти закон, жителям многоквартирных домов следует согласовать действия с управляющей компанией. Наружные стены являются общей собственностью жильцов многоквартирного дома и для установки внешнего корпуса необходимо согласие других жителей дома.

Если сплит-система устанавливается в частном доме, согласования не нужны.

Для установки наружного блока в офисе, учреждении, необходимо согласование владельца здания.

В законодательстве РФ нет жесткого требования о необходимости письменного согласия соседей, поэтому такая норма игнорируется.

Источник: http://tehnofaq.ru/ustanovka-split-sistemy-svoimi-rukami/

9 советов по установке мульти-сплит систем кондиционирования, и правила монтажа

Установка кондиционера – процесс непростой, который стоит доверить профессионалам. Однако, несмотря на это вы должны знать основные аспекты, которые стоит учитывать в данной ситуации. Именно поэтому мы собрали самые важные из них в этой статье и представляем вашему вниманию.

Установка системы кондиционирования в жилых и офисных помещениях – востребованная услуга. Наличие климат-контроля делает пребывание на территории закрытого пространства более комфортным. Как выбор, так и монтаж кондиционера требует участия специалистов. После покупки подходящего климатического оборудования предстоит ответственная процедура его установки, от которой зависит долговечность и качество работы прибора.

Стандартные модели состоят из пары блоков, а также системных коммуникаций и электропроводки. Мульти-сплит системы отличаются от них. Их особенностью является наличие одного внешнего блока. Его работа направлена на обслуживание нескольких внутренних, размещенных в смежных комнатах. Такие модели удобно использовать для кондиционирования воздуха в коттеджах или больших квартирах.

Наличие мульти-сплит системы предусматривает размещение на фасаде здания только одного внешнего блока, не оказывающего особого влияния на общий архитектурный стиль. По желанию клиента его ставят в малозаметном месте или маскируют при помощи специальной решетки.

Установка по правилам

Монтаж мульти-сплит системы в Москве или любом другом городе предусматривает выполнение ряда последовательных действий. На начальном этапе определяются места размещения блоков, которые будут внутри помещения. Рекомендуется крепить их на той же стене, где будет находиться внешний блок. При этом важно соблюдать расстояние от главного агрегата к дополнительным, которое строго регламентировано для каждой модели сплит-системы. Важным условием установки является правильная прокладка кабеля электропитания. Необходимо, чтобы система не зависела от других приборов, потребляющих электроэнергию.

Главный блок укрепляют с помощью специального кронштейна. На внешней стене проделывается отверстие. Его размеры определяются с учетом количества дополнительных блоков. Для их подсоединения прокладка проводов осуществляется через заранее подготовленные короба или каналы. Подключение вакуумного насоса сопровождается извлечением воды и воздуха, находящихся в магистрали хладагента. Магистраль тщательно проверяется на герметичность. Только после этого возможно открытие портов внешнего блока, куда будет запущен фреон.

Заключительным этапом монтажа является проверка корректного функционирования устройства во всех режимах.

Достоинства мульти-сплит систем

Есть много причин, которые позволят обратить ваше внимание именно на мульти-сплит системы кондиционирования, позволяющие задавать необходимый микроклимат в помещениях круглый год. К ним относятся:

• Энергоэффективность;
• несколько внутренних блоков;
• возможность выбора наиболее подходящего и энергоэффективного внутреннего блока для каждой комнаты;
• отдельная регулировка температуры для каждой комнаты;
• возможность добавление внутренних блоков позже;
• доступное обслуживание, ремонт и замена блоков.

Недостатки

Естественно при установке мульти-сплит системы существуют и определённые минусы:

• Внешние блоки должны быть расположены как можно ближе к внутренним;
  в зависимости от размера и архитектуры вашего дома вам может потребоваться более одного внешнего блока;
• внешние блоки громоздки, так что лучше скрыть их из виду;
• внутренние блоки требуют наличия относительно большого количества свободного пространства на стене;
• если с наружным блоком что-то пойдет не так, все внутренние перестанут функционировать.

Гибкость и удобство

Как можно понять из перечисленных достоинств установка мульти-сплит системы обеспечивает непревзойденную гибкость и удобство, позволяя вам выбрать наиболее подходящий внутренний блок для каждой комнаты вашего дома. Вы можете установить большой и мощный кондиционер для больших комнат и, соответственно, меньший, более тихий для спальни, каждый из которых будет работать от одного внешнего блока. Это позволит вам более тонко контролировать температуру и окружающую среду в вашем доме, в каждой из комнат по отдельности. Благодаря индивидуальной настройке температур в каждой комнате вы сэкономите деньги и оптимизируете комфорт, добившись необходимого уровня охлаждения или обогрева. В основном вы сможете иметь до пяти отдельных внутренних блоков, питаемых от одного внешнего.

Энергоэффективность

Энергосберегающие настройки в сочетании с возможностью нагрева или охлаждения отдельных комнат помогают снизить энергопотребление и сократить расходы. Выбор правильного внутреннего блока для каждой комнаты также гарантирует, что вы не теряете энергию. Неподходящая модель в том или ином помещении может привести к тому, что воздух будет охлажден плохо и энергия будет потрачена впустую. Варианты, которые слишком велики для небольшой комнаты, также используют больше энергии каждый раз, когда вы их включаете, по сравнению с меньшим устройством, работающим в течение более длительного периода времени.

Именно в этом случае мульти-сплит системы являются одними из самых энергоэффективных для работы в большом количестве комнат. Выбирайте наиболее эффективные модели для максимальной экономии вашего счета за электроэнергию.

Важные аспекты

Логично, что за помощью в установке кондиционеров, а тем более мульти-сплит систем, вам придётся обратиться за помощью к специалистам. Из-за озоноразрушающего газообразного хладагента, используемого в них, а также других кондиционерах, они должны быть установлены качественно и эффективно. Внутренние блоки при этом должны быть установлены как можно ближе к потолку в каждой из комнат. Прохладный воздух тяжелее тёплого, поэтому для максимальной эффективности охлаждения нужно будет правильно выставить лопасть жалюзи. Ровно также, как и для максимально качественного обогрева.
Помимо всего этого вы должны учитывать и другие особенности, прежде чем перейти к установке или даже непосредственному выбору мульти-сплит системы. Одни из основных аспектов мы и перечислим ниже.

Размещение

Когда вы устанавливаете сплит систему кондиционирования, вам необходимо убедиться, что стена, которую вы выбрали, достаточно прочная для ее поддержки. Если вы выберете менее надёжную стену в офисе или дома, то обнаружите, что после установки внешний блок может просто-напросто рухнуть и оставить стену повреждённой. Не говоря уже об убытках при повреждении самого кондиционера. Специалистам по установке необходимо будет первоначально проверить выбранную стену на предмет того, является ли она достаточно прочной для установки внутреннего блока. И как мы уже отметили ранее, лучше всего размещать его практически под самым потолком.

По трём из сторон внутреннего блока должно оставаться как минимум 15 сантиметров свободного пространства. Оно позволит воздуху течь и циркулировать по всей комнате должным образом. Все это имеет решающее значение для эффективности в работе кондиционера. Обязательно учтите все эти аспекты и убедитесь, что во время установки всё сделано неправильно.

Место нахождения

Для адекватного охлаждения и работы мульти-сплит системы в целом важно, чтобы вы оградили внешний блок от прямых солнечных лучей или воды. Если же вы планируете разместить один из внутренних блоков на открытом воздухе, то не лишним будет убедиться, чтобы не было помех на пути исходящего из конденсатора тепла. Наружный блок также должен быть размещен на плоской поверхности, иначе он будет чрезмерно вибрировать. Эта вибрация может привести к поломке многих важных компонентов блока, а ещё она создает много нежелательных шумов, которые будут беспокоить вас и ваших соседей.

Правильный наклон

Внутренние блоки мульти-сплит систем кондиционирования должны также быть установлены под небольшим наклоном. Правильный наклон позволит неограниченному потоку конденсированной воды стекать по водосточной трубе. Несмотря на то, что вы можете немного отклониться от правильной траектории, это один из самых важных аспектов для обеспечения полноценной и эффективной работы кондиционера.

Стоимость

Расходы – это ещё один пункт, про который не стоит забывать. Изначально покупка и установка мульти-сплит системы может обойтись недёшево, особенно при наличии большого количества комнат. При этом само обслуживание гораздо дешевле, что в общем-то приятно. Однако не стоит забывать о том, что в дальнейшем вам может понадобиться добавление новых блоков в систему, а это уже дополнительные расходы. То же самое можно сказать и про счета за электроенергию. Правда, если это какой-то гостиничный бизнес или предприятие, то счета – последнее, что будет вас волновать.

Гарантия

Одним из последних аспектов при установке сплит системы является гарантия. Ведь как мы уже выяснили, если из строя выйдет внешний блок, то вся система не сможет функционировать. Не важно по чьей вине это произойдёт, вы должны быть уверены, что вам предоставлена максимальная гарантия, как от продавца, так и от специалистов по установке. Иначе это выльется в ещё одни непредвиденные расходы, которые можно смело отнести к предыдущему пункту.

Выводы

После ознакомления с основными пунктами, которых определённо нужно придерживаться при установке мульти-сплит системы, вы наверняка уже сможете сделать определённые выводы. Всё, что мы привели выше стоит учитывать, неважно, обратились ли вы за помощью к специалистам или же сами способны провести монтаж. Конечно же, для начала вам придётся выбрать необходимые модели в нужном количестве и понять, сколько внешних блоков это потребует. Остальной объём работ будет зависеть исключительно от архитектуры вашего дома и того, где вы планируете разместить кондиционеры.

Источник: http://gooosha.ru/9-sovetov-po-ustanovke-multi-split-sistem-kondicionirovaniya-i-pravila-montazha/

Как подключить и установить кондиционер своими руками

Сплит-системы обеспечивают прохладу в жаркое время года, нормализуют микроклимат и очищают воздух. Высокая стоимость монтажных работ побуждает заняться подключением климатической техники самостоятельно. Последовательная установка мощного кондиционера, выполненная своими руками, возможна только при соблюдении пошаговой инструкции и нормативов.

Выбор места

Наличие двух и более блоков у климатического оборудования предусматривает выбор места для каждого из них. Перед началом монтажных работ понадобится сопроводительная документация.

Нужно ли разрешение на установку кондиционера

Конструктивно кондиционер представляет систему с внутренним и наружным блоком, который крепится на фасаде.

Многоэтажный дом, на основании ст. 246 ГК является общим имуществом с правом распоряжения у всех собственников. Монтаж оборудования без согласования является нарушением:

• устройство издает шум, гудит, нарушая спокойствие соседей;
• конденсат может испортить фасад здания или попасть на балкон снизу;
• габаритный блок перекрывает обзор или вид и окна;
• существуют риски растрескивания стен, замыкания проводки и возгорания.

На основании п. 1 ст. 25 ЖК монтаж сплит-системы рассматривается как реконструкция или переоборудование помещения. П. 3.5.8 Постановления № 170 сообщает о недопущении установки кондиционера без разрешения от управляющей компании и соседей. Согласие или отказ можно получить только после собрания жильцов дома.

Важно! Жители частных домов могут приступать к установке сразу после покупки устройства.

Разрешение требуется в обязательном порядке, если:

• монтажные работы проводятся на лицевой части многоэтажки;
• пользователь живет в доме, представляющем ценность, с точки зрения истории и культуры;
• сплит-система расположена над пешеходными дорожками;
• на оконном проеме, где находится блок, нет специальных ограждений.

Важно! Управляющая компания не имеет права снимать кондиционеры. Ст. 330 УК рассматривает такие действия, как самоуправство. Демонтаж устройств проводится только по решению суда.

Выбираем место для внутреннего блока

Монтаж внутреннего модуля кондиционера проводится своими руками так, чтобы потоки холодного воздуха не доставляли дискомфорт. Его допускается располагать над изголовьем дивана, сбоку и сзади от рабочего места. Строительными нормативами определен порядок расположения внутреннего блока:

• от конструкции до потолка — не меньше 15 см;
• от модуля до правой или левой стены — не меньше 30 см;
• от блока до пола — 280 см, но для квартир на первом этаже наружный блок монтируется на одном уровне или ниже внутреннего;
• от препятствия по движению воздухопотоков — не меньше 150 см;

Совет! В комнате с диваном и телевизором кондиционер лучше поставить над диваном.

Куда определить наружный блок?

Наружный модуль располагают около оконного проема или на открытой лоджии. Если балкон застеклен, блок размещают на ограждении с хорошей несущей способностью или на фасаде. Жителям 1-2 этажа нужно определить место для наружного модуля как можно дальше от прохожих. На 3 и более этаже допускается ставить устройство под окном или сбоку.

В частном доме наружный блок ставится на стене с высокой несущей способностью. На вентилируемых фасадах организовывают специальное крепление или помещают блок на цоколь.

Определение расстояния между блоками

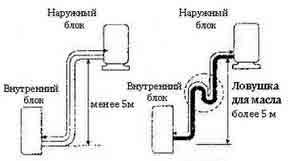

Максимальная длина межмодульной трассы — 6 м, при превышении понадобится дополнительная закачка фреона. Если наружный и внутренний модуль размещены на расстоянии 1 м, трасса не должна превышать 5 м. Излишки системы формируют в кольцо и располагают за блоком.

Интересно знать! Производители указывают различную максимальную дистанцию между блоками. Для техники Daikin оно составляет 1,5-2,5 м, для Panasonic — 3 м.

Что потребуется для установки

Последовательная установка хорошей сплит-системы при выполнении своими руками должна проводиться с учетом удобства доступа при обслуживании и эргономических критериев — холодный воздух не должен иметь прямого доступа к зонам отдыха и работы.

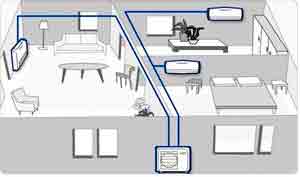

Примерные схемы расположения сплит-систем

Подходящая схема для монтажа нового кондиционера зависит от типа блока. Внутренний модуль допускается вешать:

• слева от внешней стороны. Трасса — ровная, блок находится на 0,5 м от стены. При завороте линии на соседнюю стену расстояние можно сократить до 0,1 м. Вывод и трасса маскируются под крышкой техники;
• слева от внешней стены без укладки кабеля на фасаде. Коммуникации прокладываются в угловой части комнаты и скрываются в коробе. Его прячут под шторой;
• справа от наружной стены. Типовое решение с прокладкой трассы в коробе с стене или с укладкой в штробу.

Совет! Используйте технологию укладки в штробе, если существует запрет на прокладку трассы на фасаде.

Наружный блок можно располагать:

• на лоджии или балконе. Модуль фиксируют фронтальным или боковым способом для удобства обслуживания;
• на застекленном балконе. Створка окна должна находиться над кондиционером. Чтобы на блок не попали снег, влага или мусор устанавливают козырек и пластика;
• под окном. Вариант подходит для помещений без балкона;
• рядом с окном. Блок помещают на уровне нижней части окна.

Оборудование

При самостоятельном монтаже климатической техники будут необходимы:

• перфоратор для проделывания сквозных отверстий на вывод труб, кабелей, дренажных патрубков;
• труборез с острым лезвием или ножовка по металлу;
• напильник и риммер для подравнивания зазубрин;
• трубогиб или специальная пружина для формирования медных труб;
• дрель с различными по диаметру сверлами, чтобы сделать отверстия под монтажные пластины;

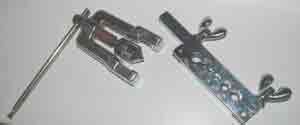

• калибратор труб и развальцовщик;
• штроборез, который можно заменить долотом, кувалдой и молотком;
• вакуумный насос для запуска системы кондиционирования;
• отвертки, ключи-шестигранники, уровень.

Важно! Обрезка труб ножовкой предусматривает сглаживание краев наждачкой.

Материалы и расходники

Применяйте только качественные материалы, подбирая их в соответствии с типом оборудования:

• подающий провод для питания и подключения модулей — силовой кабель на 4 жилы с сечением 2 мм2×2,5 мм2;
• бесшовные медные трубы с диаметром, указанным в инструкции. Длина изделий равна длине трассы, а запас составляет около 30 см;
• изоляционный утеплитель (вспененный каучук) — отрезки по длине трассы;
• синтетический утеплитель;
• шланг-гофра с внутренней пластиковой спиралью для дренажа или пропиленовая труба по длине трассы плюс 80 см;
• L-образные кронштейны (2 шт.) для фиксации наружного блока с допустимым пределом нагрузки в 5 раз больше массы устройства;
• крепежные элементы — болты, дюбеля и анкеры, подобранные по типу кронштейнов для внутреннего модуля.

Важно! Для скрытия трассы будет нужен короб из пластика 60×80 см.

Основные правила установки и подключения кондиционера

Монтаж и подключение бытового кондиционера при работах своими руками предусматривают соблюдение ряда требований.

Правила монтажа наружного блока

Модуль обустраивается следующим образом:

1. Проверка балкона или фасада на прочность — в 2 раза больше оборудования, которое весит от 10-15 до 40 кг.
2. Осмотр кронштейнов на наружном утеплении — должны скрываться в материале стены.
3. Укладка демпфирующего уплотнителя на вентилируемом фасаде или газобетонных стенах.
4. Учет шумности оборудования — предельно допустимый уровень составляет от 25 до 30 дБ.
5. Проверка перекосов на каждом этапе установки для предотвращения утечки хладагента.
6. Монтаж на продуваемом ветром участке с козырьком для защиты от непогоды.
7. Соблюдение расстояния магистрали в 15-20 см, если техника расположена на крыше.
8. Подключение трубки сбора конденсата к канализации.

Важно! Расстояние от наружного блока до поверхности стены — не менее 10 см.

Правила по монтажу внутреннего блока

В комнате устанавливается второй модуль и прокладывается магистраль:

1. Подключение к электросети с организацией индивидуальной линии — энергопотребление кондиционера составляет 2 кВт.

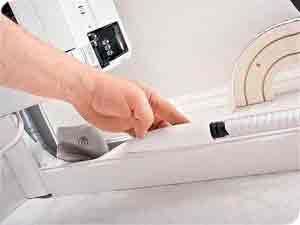

2. Прокладка магистрали наружным (со скрытием в коробе) или внутренним (со скрытием в стене) способами.
3. Соблюдение расстояния между блоками максимум на 6 м для эффективной работы конструкции.
4. Удаление бытовой техники, занавесок от устройства на 3 м.
5. Кондиционер не располагают над батареями и мебелью.
6. Соблюдение расстояния от блока до потолка в 20-25 см.

Важно! Внутренний блок крепят настенным или потолочным способом.

Установка кондиционера своими руками

Правильная установка мощной сплит-системы будет качественно выполнена своими руками, если соблюдена последовательная инструкция работ.

Монтаж внутреннего блока

Внутренний модуль или фен устанавливается сразу. Монтажные мероприятия включают:

1. Снятие замеров с устройства.
2. Размещение стальной монтажной рамы на стене строго по горизонтали с проверкой уровнем.
3. Разметка точек, где будут крепежные детали.
4. Проделывание отверстий в стене перфоратором.
5. Фиксация пластиковых дюбелей при помощи молотка.
6. Прикладывание монтажной панели к стене и фиксация ее саморезами.
7. Подвешивание фена на специальную пластину и проверка его горизонтальности.

Важно! При перекосах существуют риски скапливания конденсата на поддоне и стекания его на стены.

Прокладка линии коммуникации

Эксперты советуют пользователям, которые не знают, как правильно подключить бытовой кондиционер без ошибок своими руками, начать с подготовки магистральных каналов.

Электросоединения

Отверстия

Работы лучше проводить вдвоем:

• в блочных домах определяются места прокладки арматуры так, чтобы не вредить несущим стенам;
• помощник должен находиться внизу и сообщать об установке;
• отверстия просверливаются при помощи перфоратора;
• для домов без теплоизоляции диаметр равен 50-60 мм, для теплоизолированных построек — не меньше 80 мм.

После подготовки отверстий нужно поставить кронштейны.

Трубопроводы

Для подготовки и укладки вам понадобится:

1. Нарезать медную трубу с запасом на изгибы в 1 м.
2. После нарезки аккуратно без изломов согнуть изделие, соблюдая предельный радиус в 10 см.

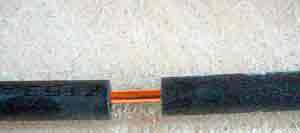

3. Надеть на трубки флекс-теплоизоляцию — пенополиуретановые шланги. Поролон использовать не стоит по причине быстрого износа.
4. Поместить резьбой на конец трубы специальные фланцы.
5. Развальцевать концы трубок.
6. Поочередно соединить трубопровод, холодные и горячие штуцеры, проверив их по диаметру.
7. Плотно, но не туго затянуть фланец штуцера.
8. Выполнить дренажный канал из отрезка армированной пластиковой трубы, подключив его к стоку фланцем или термоусаживаемой трубой.
9. Сделать спайку, работая паяльником по кругу.

Важно! При сильном перегибе труб хладагент будет двигаться неравномерно, повышая расход электричества.

Монтаж наружного блока

Внешний модуль сплит-системы весит более 20 кг за счет компрессора. Работы на высоте проводятся с привлечением 1-2 человек:

1. Организуется разметка при помощи уровня.
2. Перфоратором проделываются отверстия с учетом теплоизоляции дома.
3. В отверстия вкручиваются анкерные болты.
4. Кронштейны прикручиваются гайкой к болтам.
5. Для снижения вибраций под лапки наружного модуля укладывается резина.
6. Проверяется качество крепежа и навешивается внешний модуль.

Важно! Если наружный модуль устанавливается на 3 этаже или выше, целесообразно обратиться к промышленным альпинистам.

Подсоединение блоков системы

Соединение блоков проводится через каналы в стене с подключением кабеля на клеммы, аналогичные цвету основной проводки. При перепаде уровня расположения модулей более, чем на 5 м, для улавливания масла делается специальная петля. При меньшем перепаде петля не выполняется.

Дренаж

Дренажные каналы обустраиваются с отводом на улицу или в канализацию. Патрубки подключаются следующим образом:

1. На выход внутреннего блока (пластиковую трубку с наконечником) натягивается гофра.
2. Соединение фиксируется хомутиком.
3. На выход наружного блока надевается шланг для отвода влаги от стен.
4. При использовании полимерной трубы подбирается переходник.

Дренажные трубки нужно укладывают с уклоном. Максимальный равен 3 мм*1 м, минимальный — 1 мм*1 м.

Система циркуляции фреона

Медные трубки для хладагента сгибают трубогибом или пружиной без резких поворотов. Подключение начинается с внутреннего блока — с портов скручиваются гайки. По мере их ослабления слышится шипение азота. После его прекращения извлекают заглушки, снимают гайки, надевают их на трубку и начинают вальцовку.

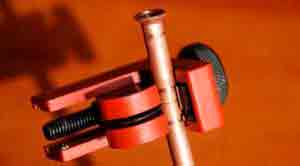

Вальцевание

После снятия заглушек с трубок:

1. Проверяется ровность краев.
2. Зазубрины сглаживаются наждачной бумагой.
3. Сечение подгоняется калибратором с выравниваем края на 5 см.
4. Крайние части развальцовывают для крепления на входе и выходе.
5. Во время развальцовки край трубы направляется вниз и фиксируется с выходом на 2 мм.
6. Конус развальцовки ставится на край трубы, закручивается с усилием.
7. Вальцевание оканчивается, когда конус не проходит в край.

Операция повторяется для всех отрезков.

Соединение с портом

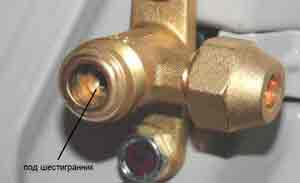

Развальцованный конец трубки соединяется с выходом, гайка закручивается. Герметики и дополнительные прокладки не используются. Для прочной фиксации понадобится давление в 50-70 кг, чтобы медь расплющилась, а соединение стало монолитным. Работы проделываются для всех выходов.

Проверка герметичности

Для герметизации используется раствор. Понадобится 0,5 л дистиллированной воды, нагретой до кипятка. В жидкости растворяют 1 ст. л. хозяйственного мыла. Выпускной ниппель снимается, на патрубок надевается велосипедный насос. При подкачивании кистью наносится состав, а резьба подтягивается, пока пузыри не прекратят образовываться и на 1/8.

Важно! Мыльный налет лучше снимать влажной салфеткой.

Вакуумирование

Вакуумирование способствует удаление влаги, пыли, излишков воздуха. Система качается специальным насосом на протяжении 60 мин. За это время влага и остатки воздуха полностью убираются.

Заполнение и запитка

Система заполняется от баллона с охладительным агентом. Резервуар подключается через манометр с переходником. Давление нагнетается до величины, указанной в документации производителя. Электрические провода подключаются по клеммам — ноль на ноль или нейтраль. Фазные соединяются по цветам.

Важно! Кондиционеры с хладоном не заполняются фреоном и наоборот.

Тестирование

Проверка проводится так:

1. Включается разъединительный автомат.
2. Кондиционер переходит в режим тестирования автоматически.
3. У некоторых моделей тест активируется с пульта.
4. Если по окончании теста идет воздух, устанавливается положение жалюзи.
5. Выполняется тепловая экранировка тонким алюминием — так экономится на 2-3 % электричества больше.
6. Жгут и дренажный патрубок укутываются изолентой, стойкой к воздействию влаги.

На последнем этапе отверстия в стене тщательно заделываются.

Распространенные ошибки в процессе установки кондиционера

При непрофессиональном монтаже пользователи могут допустить ряд ошибок:

• укладка труб с перегибами — увеличивается нагрузка на компрессор;
• установка внешнего блока на балконе с остеклением — теряется нормальная циркуляция воздуха;
• расположение кондиционера рядом со сварочными аппаратами;
• неровное расположение блоков — конденсат начинает стекать на пол;
• выбор оборудования с отсутствием опции авторазморозки — на режиме обогрева внешний блок леденеет.

Для нормальной эксплуатации кондиционера нужно регулярно чистить фильтры и дренажные каналы. При чрезмерной нагрузке система шумит — нарушается балансировка вентилятора или изнашиваются подшипники. Указанные поломки должен устранять только мастер.

Топ-5 советов от экспертов

1. Для сплит-систем подходят автоматы отключений, предназначенные для бойлеров и стиральных машинок.
2. При сильном провисании дренажных трубок скапливается конденсат.
3. Если вы раньше не делали развальцовку, потренируйтесь на ненужном отрезке трубы.
4. Герметизацию лучше проводить вдвоем.
5. После подключения трубопровода нужно задуть отверстия монтажной пеной или заполнить силиконовым герметиком.

Источник: http://tehnikoved.ru/klimaticheskaya-tehnika/konditsioner/ustanovka-konditsionera-svoimi-rukami.html

Как осуществляется монтаж мультисплит системы в квартире или частном доме

• Когда лучше всего обращаться к монтажникам
• Первый этап
• Второй этап

С каждым годом все большее количество владельцев городских квартир и загородных домов принимает решение установить мультисплит систему. Это связано с тем, что подобное климатическое оборудование может одновременно охлаждать или обогревать воздух сразу в двух и более комнатах. Но, в отличие от обычных кондиционеров, для его работы не нужно уродовать фасад несколькими разрозненными внешними блоками. К сожалению, процесс монтажа систем мультисплит достаточно трудоемкий, и выполнить его своими силами довольно непросто. Что вынуждает людей обращаться к специалистам.

Когда лучше всего обращаться к специалистам?

Вопреки распространенному мнению, к установке такого воздухоохладителя стоит приступать не после завершения ремонта, а до его начала. Это позволит сэкономить на отделке – вам не нужно будет повторно маскировать все необходимое для функционирования кондиционеров. В итоге они будут надежно спрятаны в стенах, полах или потолках. А если вы решите поставить приборы для кондиционирования воздуха уже после ремонта, то придется выбрать:

• Оставлять трассы, электрокабеля и дренажные трубки видимыми.
• Прятать их в штробы и повторно отделывать помещение.

Что нерационально, из-за чего монтаж таких кондиционеров обычно производится в два этапа.

Этап первый – подготовка трасс

Монтажные работы начинаются с того, что заказчик определяет месторасположение всех внутренних и одного внешнего блока. После этого мастера приступают к бурению отверстий для каждой независимой трассы, ведущей к внешнему блоку. Число этих трасс может быть любым, и зависит от:

• Общего количества комнат.
• Числа кондиционируемых помещений.
• Мощности и производительности оборудования.

Коммуникации могут вестись в любых направлениях и плоскостях, независимо от материала стен. Но прокладка трассы по полу допускается только при условии, что его уровень будет подниматься. Все трубопроводы, в том числе и для отвода конденсата, заглубляются, что позволяет полностью скрыть их при чистовой отделке.

Аналогично дело обстоит и с электрокабелями, которые прячутся вместе с трассами. Стоит учитывать, что минимальное сечение провода, используемого для подключения сплит-систем, должно быть не менее 1,5 кв. мм. Желательно (а в загородных домах обязательно) смонтировать отдельный автомат отключения электроцепи, что позволит избежать поломок климатической техники в результате перебоев в сети.

На этом первая стадия монтажа считается завершенной, а ее результатом является пучок коммуникаций, торчащий в месте будущей установки каждого модуля. Эти коммуникации стоит связать все вместе, защитив трубопроводы от проникновения внутрь посторонних предметов, и жестко зафиксировать, стараясь не трогать их в процессе ремонта. Как показывает практика, именно заломы трасс, допущенные в ходе отделочных работ, в большинстве случаев становятся причиной выхода из строя климатической техники.

Этап второй – установка и настройка оборудования

Второй этап установки системы мультисплит начинается после завершения отделочных работ. Первым делом нужно убедиться, что все трассы остались целыми, после чего мастера приступают к установке внешнего и внутренних блоков. Для этого используются специальные крепёжные пластины, которые выставляются по уровню и фиксируются анкерами. После чего на них вывешивается оборудование.

Далее начинается подготовка коммуникаций, в процессе которой в каждой комнате:

• С труб удаляются все лишние заусеницы.
• Они очищаются от попавшего внутрь мусора.
• На трубопровод надеваются накидные гайки.
• Производится вальцовка.

После чего к блокам присоединяется электрокабель, подключение которого должно производиться строго по схеме, предусмотренной производителем. Также к блокам подключается дренажная трубка, использующаяся для отвода скопившегося в системе конденсата.

После нужно соединить оборудование с трубопроводами, но до запуска необходимо убедиться в их герметичности. Для этого они накачиваются воздухом, и при помощи манометра определяется герметичность коммуникаций. После этого к системе подключается вакуумный насос, который на протяжении нескольких часов вытягивает из нее не только остатки воздуха, но и мельчайшие частички пыли.

Затем в резервуар сплит-системы при помощи баллона подается хладагент (обычно фреон), давление которого измеряется манометром. После того, как оно достигнет указанных производителем значений, подача прекращается, и система считается готовой к эксплуатации. Но сначала выполняется ее тестирование, подразумевающее запуск в специальном режиме, и последующая настройка.

Таким образом, можно уверенно заявить о том, что куда проще сразу купить мультисплит систему с установкой, чем потом производить ее монтаж самостоятельно, или искать сторонних специалистов. И выгодное всего сделать это в нашей фирме. Наших клиентов ждут доступные цены на все услуги и климатическое оборудование, первоклассный сервис и длительная гарантия на воздухоохладители ведущих брендов.

Источник: http://multi-sistemy.ru/pravila-montaza

Как установить сплит-систему самостоятельно

Сплит-система облегчает жизнь в летние дни, но такое удовольствие стоит немалых денег. Такая ситуация подталкивает людей на самостоятельный монтаж кондиционеров. Чтобы избежать порчи материала и других возможных проблем, следует знать основные принципы установки, понимать каждый этап монтажа и следовать инструкции. Итак, как правильно установить сплит-систему?

Как выбрать место установки

Определение места – это фундаментальный этап установки сплит-системы, который регламентируется производителями.

Что касается расположения, следует знать следующие требования:

• Внутренний блок должен размещаться от потолка на расстоянии 20 см;
• Внутренний блок должен размещаться от другой стены на расстоянии 30 см;
• Расстояние между наружным и внутренним блоками должно быть не менее 1,5 м.

Следует отметить, что максимальное расстояние между блоками сплит-системы не ограничивается. Монтажники стараются не превышать показатель 6 метров, ведь, если потребуется дополнительная заправка фреоном, дополнительные расходы только усугубят ситуацию. Идеальное расстояние – 3 метра.

Наружный блок часто размещают на открытых балконах или в районе окна. В многоэтажных домах руководствуются следующим принципом: до 5-го этажа наружный блок сплит-системы устанавливают выше окна и на определенном расстоянии от него, если кондиционер устанавливается на 9-ом этаже, например, то наружный блок монтируется на уровне окна или ниже него.

В частных домах выбор места зависит от крепости стен и подходящих условий. Установка осуществляется на несущую стену с помощью кронштейнов или навешивается на сам цоколь дома.

Что потребуется для самостоятельного монтажа

Основное, что потребуется для самостоятельного монтажа сплит-системы – это инструменты и материалы. Специалисты не просто так устанавливают большую стоимость за установку кондиционера, ведь оборудование стоит дорого. Не стоит забывать и о необходимости его армотизации.

Инструменты для установки

Оборудование для установки сплит-системы:

• Перфоратор (инструмент для создания отверстия в стене, через которое прокладываются коммуникацию и соединяются блоки сплит-системы);
• Дрель и сверла разного диаметра, которые понадобятся для установки основы (крепежа) для кондиционера;
• Развальцовщик медных труб, с помощью которого производится деформация трубы под необходимый диаметр;
• Труборез, с помощью которого осуществляется резка медных труб;
• Риммер или обычный напильник, которые нужны для зачистки труб и удаления заусенец.

Материалы

Список материалов для установки сплита своими руками больше и включает в себя следующие объекты:

1. Медные бесшовные трубы исключительно для кондиционеров. Есть разница между такими и водопроводными трубами. Для сплит-систем используются мягкие трубы, которые удачно позволяют создать хорошую герметизацию. По диаметру этот материал делится на большой и средний размер. Необходимая длина должна быть на 20 см больше, чем длина коммуникации;
2. Кабель для соединения блоков сплит-системы. Зачастую используют 4-жильный провод с толщиной сечения 2-2,5 квадратных миллиметра. Длина кабеля должна соответствовать длине коммуникации или быть немного больше;
3. Дренажная трубка – спиралеобразный пластиковый шланг;
4. Утеплитель для труб из каучука;
5. Кронштейны для крепления наружного блока. Размеры зависят от габаритов блока и несущей способности стены;
6. Крепеж (дюбеля, анкера, болты, шурупы и т.д.);
7. Пластиковый короб для того, чтобы спрятать коммуникации в конце установки сплит-системы.

Порядок монтажа и особенности проведения работ

Монтаж сплит-системы своими руками состоит из установки блоков и прокладки всех необходимых коммуникаций. Важно придерживаться инструкции от производителя оборудования, ведь каждая модель имеет свои особенности, которые влияют на способ и место установки.

Монтаж внутреннего и наружного блока

Установка внутреннего блока начинается с выбора места. Следует убедиться, что в местах крепления не проходят электрические коммуникации и трубы водопровода.

Прежде всего, крепиться пластина, на которую затем надевается сам блок. Необходимо выполнить обязательное условие, горизонтальный уровень пластины сплит-системы должен быть идеальным.

Поработав с уровнем, следует поставить метки для отверстий. Важно хорошо закрепить нижнюю часть пластины, где находятся защелки для корпуса внутреннего блока сплит-системы.

После успешного монтажа пластины внутренний блок надевается сверху и заходит в пазы, что позволяет жестко удерживаться на стене.

Отверстие под коммуникации должно быть на такой высоте, чтобы дренажная трубка шла по наклону к наружному блоку (уклон – 1 см на 1 м). Диаметр отверстия должен быть не менее 5 см. Лучше сделать два отверстия – под провода с медными трубами и отдельно для дренажной трубки.

Для разметки крепления наружного блока следует помнить, что опять нужно соблюдать уровень и тот факт, что дренажная трубка должна идти по наклону. Соответственно, уровень наружного блока ниже, чем уровень внутреннего блока сплит-системы.

Сначала устанавливаются кронштейны. Каждое отверстие в них должно быть использовано по назначению. Чем больше анкеров будут удерживать основу, тем больше шансов, чтоб блок не упадет. Установка самого блока на кронштейны осуществляется с помощью болтов.

Прокладка коммуникаций

Первым делом прокладываются медные трубки. Определившись с длиной, они обрезаются специальным инструментом, который указывался выше. Края необходимо тщательно обработать напильником.

Сверху на трубы надеваются изоляционные трубы, которые служат для поддержания температуры. Стыков изоляции быть не должно. Сверху все плотно проклеивается армированным скотчем. Важно! Во время протягивания труб через отверстие, необходимо закупорить доступ вовнутрь, чтобы избежать попадания грязи и строительного мусора.

Кабель проводить достаточно легко. Зачищенные провода нужного размера протягиваются через отверстие и соединяют блоки сплит-системы.

Чтобы найти, где подключать провода, необходимо открыть крышечку, которая находится выше креплений для медных труб на блоках. Рекомендуется изучить крепления для проводов перед монтажом системы, чтобы во время процесса не возникало проблем.

Соединение блоков

Для соединения блоков необходимо соблюсти правильность подключения цветов кабеля. С этим больших проблем возникнуть не должно.

Дренаж

Отвод дренажа осуществляется на улицу или в канализацию. На внутреннем блоке сплит-системы есть трубка с пластиковым наконечником, куда надевается гофрированная труба и обжимается хомутом. Желательно вывести ее на расстояние 1 метра от стены

В нижней части наружного блока редко используют гофрированную трубу и оставляют все так, как есть. Вода просто капает на землю.

Система циркуляции фреона

Подключение медных труб требует ответственности и неплохой подготовки. Перед этим лучше внимательно прочесть инструкцию и изучить места для подключения. Медные трубки не должны сильно перегибаться и проходить равномерно вместе с остальной коммуникацией.

На внутреннем блоке есть два порта для подключения двух трубок. Для начала необходимо скрутить гайки. Если во время этого что-то шипит – не страшно, это выходит азот, который был предварительно закачан в блок.

После обрезания трубы внимательно проверяются концы на наличие заусенец и других грубостей. На протяжении 5 -7 см труба должна быть идеально ровной. Вальцевание осуществляется под размер штуцера порта. Очень важно, чтобы трубка плотно надевалась на штуцер – это исключит излишнюю потерю фреона и обеспечит нормальную герметизацию.

Если все хорошо одевается, трубка с портом соединяется с помощью накручивания гайки. При этом нет необходимости использоваться прокладки или другие приспособления. Такие операции проделываются со всеми концами двух медных трубок.

Вакуумирование для чего и как сделать

Вакуумирование необходимо для того, чтобы очистить медные трубки от воздуха и влаги, которая попадает вовнутрь во время монтажа. Если ее не удалить, будет создаваться большая нагрузка, а компрессор, соответственно, будет перегреваться.

Существует два способа выкуумирования сплит-системы.

Метод пшика

Если посмотреть на порт, в который подключаются медные трубки, можно увидеть две заглушки, помимо гайки со штуцером. Обе заглушки откручиваются.

Работа производиться с портом большего диаметра. Внутри есть специальный разъем под шестигранный ключ. Размер подбирается по месту, а также его можно найти в инструкции.

На 1 секунду ключом проворачиваем клапан на 90 градусов, затем отпускаем. Это значит, что в систему было выпущено немного фреона, что привело к излишнему давлению. На этом же порту есть золотник, на который необходимо нажать пальцем, чтобы запустить выпуск смеси фреона и остаточных газов. Операция проводится 1-2секунды 2-3 раза.

После всего на золотник одевается заглушка, а порт с шестигранником откручивается полностью, чтобы запустить фреон в систему. Важно убедиться, что все заглушки плотно закручены, можно смазать резьбу мылом для большей герметизации.

Вакуумный насос

Вакуумный насос подключается к золотнику на 20-30 минут. За это время он должен полностью вакуумировать систему. Затем насос отключается, но трубка остается в золотнике на протяжении 15-ти минут. Это нужно для того, чтобы наблюдать с помощью манометра за давлением. Если стрелка замерла и стоит на месте, значит все хорошо. Хаотичное движение стрелки говорит об утечке воздуха или влаги, поэтому следует повторно включить насос.

Прежде, чем отсоединить насос, необходимо впустить фреон в систему с помощью шестигранного ключа. Характерный звук в системе говорит об успешном запуске. После этого необходимо быстро отсоединить насос.

Источник: http://aeroclima.ru/kondicionirovanie/kak-ustanovit-split-sistemu-samostoyatelno/

Как установить сплит-систему (кондиционер) самостоятельно

Пережить летнюю жару и духоту помогает климатическая техника и в частности сплит системы, которые по привычке называют кондиционерами. Техника недешевая, но хуже всего, что за ее установку требуется заплатить сумму немного меньшую, чем за оборудование. Потому многие задумываются о самостоятельном монтаже. Установка кондиционера своими руками возможна, но есть много мелочей и особенностей, незнание которых приводит к быстрому износу оборудования. Подробная пошаговая инструкция поможет вам сделать все правильно.

Установка кондиционера своими руками сэкономит порядочную сумму

Выбор места

Установка кондиционера своими руками начинается с определения места расположения оборудования. Так как сплит системы состоят из двух или более блоков, то придется выбирать место для обоих. При этом необходимо учесть как будет распространятся холодный воздух в доме или квартире, а также принять во внимание технические требования.

Начнем с технических требований. При выборе места расположения внутреннего блока учитываем такие требования:

• от блока до потолка — не менее 15 см (у некоторых производителей не менее 20-30 см);
• до стены сбоку — не менее 30 см;
• до препятствия, о которое будет разбиваться поток холодного воздуха — не менее 150 см.

Распространенные варианты установки кондиционеров

Наружный блок обычно ставят обычно возле окна или на открытом балконе, если он есть. На застекленном балконе/лоджии возможна установка на ограждении (если оно имеет достаточную несущую способность) или рядом на стене. Если живете вы на первом или втором этаже многоэтажки, наружный блок стараются поставить выше уровня окна — подальше от прохожих. На более высоких этажах можно располагать под окном или сбоку.

Если установка кондиционера своими руками планируется в частном доме, выбирается место обычно исходя из несущей способности стен. При наличии вентилируемого фасада можно применить особое крепление или навесить блок на цоколь, если он есть.

При выборе места расположения блоков сплит-системы, необходимо также помнить о том, что в большинстве случаев нормируется минимальное и максимальное расстояние между блоками. Конкретные цифры зависят от производителя. Например, минимальное расстояние может быть 1,5 м , 2,5 м (разные модели Daikin) и даже 3 метра (Panasonic). У некоторых производителей минимальная длинна не регламентируется, то есть может быть любой. В этом случае вы можете установить блоки «спина к спине». Монтажники такой способ монтажа называют «бутерброд».

Начинается монтаж кондиционера своими руками с выбора места его расположения

Чуть проще ситуация с максимальным расстоянием между двумя блоками. Оно обычно составляет 6 метров. Может быть и больше, но тогда потребуется дополнительная дозаправка системы фреоном, а это — дополнительные расходы, и немалые. Потому стараются вложиться в требуемые 6 метров.

Что потребуется для самостоятельного монтажа

Вы, наверное, в курсе, сколько стоит установка кондиционера специалистами. При вопросе откуда такие цены, ведь работы всего на 3 часа, отвечают, что очень дорогое оборудование и его амортизация составляет значительную долю стоимости. Возможно, это и так, но большая часть этого оборудования может уже быть в хозяйстве. Исключение — вакуумный насос, но многие бригады обходятся без него, так как стоит нормальный действительно много, а от плохого никакого толку.

При монтаже важно соблюдать горизонтальность установки блоков. Для этого нужен хороший строительный уровень

Оборудование

Итак, для установки кондиционера своими руками потребуется следующее оборудование:

• Перфоратор, чтобы проделать дырку в наружной стене, в которую прокладывают коммуникации, связывающие внутренний и наружный блоки.
• Дрель для установки крепежа с набором сверл разного диаметра.
• Труборез для разрезания медных труб и риммер для удаления заусенец (можно обойтись напильником/натфилем и наждачной бумагой).
• Развальцовщик для медных труб.

Устройство для развальцовки труб

Для идеальной установки необходим вакуумный насос, но обычно взять его негде и на трассах до 6 метров обходятся без него.

Материалы

Для соединения и установки двух блоков сплит-систем нужны будут следующие расходные материалы:

• Кабель для подключения питания и для соединения блоков. Марка и параметры кабеля зависят от производителей и указываются обычно в паспорте в инструкции по установке. Обычно это 4-х жильный кабель с сечением 2 мм2 или 2,5 мм2. Длина кабеля равна длине трассы с небольшим запасом.
• Медные толстостенные бесшовные трубы (не водопроводные, а специальные для систем охлаждения и кондиционирования). Трубы потребуются двух диаметров — большего и меньшего. Конкретные цифры будут указаны в мануале, длина каждого отрезка равна длине трассы плюс 20-30 см на запас. Еще раз обращаем внимание, что медные трубы не водопроводные, а для холодильной промышленности. В них другая медь — более мягкая, которая хорошо развальцуется и сможет обеспечить требуемую герметичность. Транспортировать и хранить медные трубки надо с заглушенными краями — для исключения попадания туда пыли. Это очень важно.

Медные трубы нужны специальные, с толстой стенкой, бесшовные из мягкой меди

Кронштейны для кондиционеров должны выдерживать большую нагрузку — в 3-4 раза превышающую массу наружного блока

Это все, что необходимо для установки кондиционера своими руками.

Порядок монтажа и особенности проведения работ

В самостоятельной установке сплит-системы нет ничего сверх-сложного, но есть масса нюансов, способных повлиять на долговечность и качество работы оборудования. Прежде всего, перед началом работ стоит внимательно прочитать инструкцию по установке и эксплуатации, которая идет в комплекте с оборудованием. Потраченное время компенсируете тем что будете точно знать, что и как надо делать именно с вашим кондиционером, потому что бывают некоторые нюансы.

Чтобы навесить внутренний блок было проще, до начала монтажа потренируйтесь цеплять его на пластину

Начало — монтируем блоки

Перед началом всех работ, стоит поискать в предполагаемом месте монтажа скрытую проводку или трубы отопления. Попасть в них при работе — это очень невесело. Далее идет уже собственно установка кондиционера своими руками. Начинать надо с монтажа внутреннего блока. На выбранном месте размещаем пластину для его крепления. Блок должен висеть строго горизонтально без малейших отклонений. Потому к разметке и креплению подходим тщательно.

Прикладываем пластину, выставляем ее по уровню, отмечаем места для крепежа. Сверлим отверстия, вставляем пластиковые заглушки под дюбеля, навешиваем пластину и закрепляем дюбелями. Особенно тщательно крепим нижнюю часть пластины — тут находятся защелки, которые держат блок, потому они должны быть жестко зафиксированы. Никаких люфтов. Затем еще раз проверяем горизонтальность.

Сверлим отверстие под трассу для установки кондиционера своими руками

Прикинув, где будет находится трасса (она должна идти под наклоном не менее 1 см на метр — для нормальной укладки дренажа), начинаем сверлить отверстие в наружной стене. Отверстие также сверлим с уклоном — снова-таки чтобы нормально уходил конденсат (угол сможет быть больше чем у трассы).

Минимальный диаметр отверстия — 5 см. Если бура такого размера нет, можно сделать несколько отверстий меньшего диаметра, вывести не общий пучок коммуникаций, а отдельно каждую трубку/кабель. В любом случае, лучше сверлить два отверстия — одно для меди и электрокабеля, второе — для дренажной трубки. Ее надо укладывать ниже остальных — чтобы не затекло на коммуникации в аварийной ситуации.

Если монтируется два блока «спина к спине», отверстие необходимо строго выверить (измерьте на собственном блоке где находятся порты подключения)

Затем устанавливаем кронштейны для наружного блока. Если речь идет о многоэтажке, потребуется альпинистское снаряжение и навыки работы на высоте. Этот блок тоже должен висеть строго горизонтально, так что при разметке отверстий также пользуемся уровнем. При монтаже кронштейнов крепеж устанавливаем в каждое отверстие, сколько бы их ни было — это обязательное условие. Стандартный крепеж — анкера 10*100 мм. Больше можно, меньше крайне нежелательно.

Иногда без промальпов не обойтись

После того, как закреплены кронштейны, выставляют наружный блок. Закрепляем блок тоже во все крепления которые есть. Только так можно гарантировать, что он при любых условиях устоит на месте.

Прокладка коммуникаций

Два блока соединяет электропровод, две медные трубки. Также через стену выводится дренажная трубка. Все эти коммуникации должны быть правильно подобраны, подключены, уложены и закреплены.

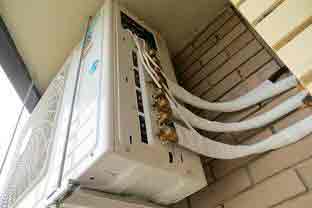

Так выглядит подключенный наружный блок

Медные трубки

Начинаем с медных труб. Одна большего диаметра, другая меньшего. Размеры указаны в инструкции к кондиционеру. Отрезаем труборезом кусок нужной длины, обрабатываем края от заусенец специальным инструментом расправляя и выравнивая срез. Использовать обычную пилу нежелательно, как и напильник для удаления заусенец — внутри трубы обязательно окажутся опилки, которые попадут в систему и быстро разрушат компрессор.

На подготовленные трубы надевают теплоизоляционные трубки. Причем теплоизоляция должна быть сплошной и проходить внутри стены в том числе. Стыки кусков теплоизоляции обязательно проклеивают металлизированным скотчем, добиваясь очень плотного прилегания краев. Качество теплоизоляции важно, так как на неутепленных участках трубок будет образовываться конденсат, а он может стекать внутри стены, вызывая мерзлые потеки, разрушая стену.

На медные трубки надевают теплоизоляцию, стыкуют очень плотно и проклеивают стык металлизированным (алюминиевым) скотчем

Закутанные в теплоизоляцию медные трубки необходимо провести через отверстие в стене. Перед этим обязательно тот край, который будет вводится в стену, тщательно заделать чтобы внутрь трубы не попала пыль (а лучше заглушить надежно оба конца сразу после нарезки и оставить заглушки до начала подключения). Это очень важный момент, так как пыль быстро выведет из строя компрессор.

Кабель и дренаж

Проще дело обстоит с электрическим кабелем. Каждый провод оконечивают специальными наконечниками, устанавливая их на очищенные от изоляции проводники и обжимая клещами. Подготовленный кабель подключают согласно схемы, которая есть в инструкции.

На внутреннем и наружном блоке выше портов для подключения медных труб есть съемная пластина, под которой находятся разъемы для подключения кабеля. Перед тем, как начать самостоятельный монтаж сплит системы, снимите пластины, рассмотрите что и куда надо будет подключать — работать потом будет проще. Особенно с внешним блоком.

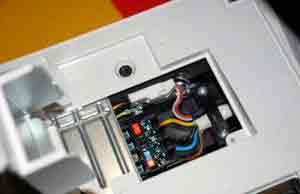

Так выглядит порт для подключения электрического кабеля

Подключение дренажной трубки вообще простое: ее подключают к соответствующему выводу на внутреннем блоке и выводят через стену. Длина этой трубки должна быть такой, чтобы она заканчивалась на расстоянии 60-80 см от стены. Укладка дренажной трубки должна быть выполнена с уклоном в сторону выхода на улицу. Уклон не менее 1 см на метр длинны. Больше можно, меньше нет.

Трубка должна фиксироваться через каждый метр, чтобы в ней не возникали провисания. В них потом скапливается конденсат, который может оказаться у вас на полу или на мебели. Когда трубку проводите через отверстие в стене, ее тоже лучше чем-то заглушить.

Как выглядит трасса со стороны улицы (трубки утеплены и в стене тоже)

В помещении обычно трубы и кабели обматывают металлизированным скотчем в единый жгут. Затем закрепляют к стене в нескольких местах, поверх крепят пластиковый короб. Обычно его берут белого или подходящего к отделке цвета.

При желании можно все трубки спрятать в стену — проштробить трассу в стене, уложить туда и после проверки работоспособности замуровать. Но это довольно рискованный вариант, так как чтобы отремонтировать что-то понадобится разбирать стену.

Соединение блоков

Тут, в общем особых секретов нет. Протянутые через отверстие в стене коммуникации, подключаем к соответствующим разъемам. С подключением кабеля проблем не бывает — к клеммам подключаете провода того же цвета, что к ним уже подведены. В таком случае точно не ошибетесь.

Если перепад высот в установке блоков превышает 5 метров, необходимо сделать петлю для улавливания масла (укладываем таким образом медные трубы), растворенного в фреоне. Если перепад ниже, никаких петель не делаем.

Прокладка трассы между внутренним и наружным блоком сплит системы

Дренаж

Есть два способа отвода дренажа от сплит системы — в канализацию или просто на улицу, за окно. Второй способ у нас более распространен, хотя он и не очень правильный.

Это выход дренажа внутреннего блока (под рукой)

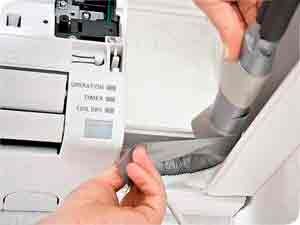

Подключение дренажной трубки тоже несложное. На выход дренажной системы внутреннего блока (трубка с пластиковым наконечником в нижней части блока) легко натягивается гофрированный шланг. Чтобы он держался надежно, затянуть соединение можно хомутом.

Так же дело обстоит с дренажом из наружного блока. Выход его в нижней части. Часто оставляют все как есть, и вода капает просто вниз, но лучше, наверное, тоже надеть дренажный шланг и отвести влагу от стен.

Дренаж наружного блока

Если используется не шланг, а полимерная труба, необходимо будет подобрать переходник, который позволит соединить выход кондиционера и трубку. Смотреть придется на месте, потому что ситуации бывают разные.

При прокладке дренажной трубки лучше избегать резких поворотов и уж точно нельзя допускать провисаний — в этих местах будет скапливаться конденсат, что совсем нехорошо. Как уже не раз говорили, трубка выкладывается с уклоном. Оптимальный — 3 мм на 1 метр, минимальный — 1 мм на метр. На всем протяжении она фиксируется к стене, как минимум, каждый метр.

Система циркуляции фреона

Несколько сложнее с подключением медных трубок. Их аккуратно, не допуская перегибов и заломов выкладывают по стенам. Для гибки лучше использовать трубогиб, но можно обойтись пружинной. В данном случае тоже следует избегать резких поворотов, но для того, чтобы не перегнуть трубки.

Порты на наружном блоке выглядят так. На внутреннем аналогично.

С начала подключаем трубки в внутреннему блоку. На нем с портов скручиваем гайки. По мере ослабления гаек слышится шипение. Это выходит азот. Это нормально — азот закачан, на заводе чтобы внутренности не окислялись. Когда шипение прекращается, вынимаем заглушки, снимаем гайку, надеваем ее на трубку, после чего начинаем вальцевать.

Вальцвание

Сначала снимите заглушки с труб и проверьте край. Он должен быть ровным, круглым, без заусенец. Если при нарезке сечение стало не круглым, воспользуйтесь калибратором. Это небольшое устройство, которое можно найти в лбом магазине. Его вставляют в трубу, прокручивают, выравнивая сечение.

Края трубок на протяжении 5 см тщательно выравнивают, после края развальцовывают для того чтобы можно было соединить с входом/выходом блоков, создав замкнутую систему. Правильность выполнения этой части монтажа очень важна, так как система циркуляции фреона должна быть герметичной. Тогда дозаправка кондиционера понадобится нескоро.

Развальцовка медных труб для установки кондиционера

При развальцовке трубу держите отверстием вниз. Опять-таки чтобы частицы меди не попали внутрь, а высыпались на пол. В держателе ее зажимают так, чтобы торчало 2 мм наружу. Именно так, ни больше, ни меньше. Зажимаем трубку, ставим конус развальцовки, закручиваем, прилагая солидные усилия (трубка толстостенная). Развальцовка закончена, когда конус дальше не идет. Повторяем операцию с другой стороны, потом с другой трубкой.

Вот такой должен быть результат

Если раньше вы трубы не вальцевали, лучше потренируйтесь на ненужных кусках. Край должен получаться ровный, с четкой непрерывной каймой.

Соединение с портом

Развальцованный край трубы соединяем с соответствующим выходом, закручиваем гайку. Никаких дополнительных прокладок, герметиков и тому подобного использовать не надо (запрещено). Для того и берут специальные трубки из высококачественной меди, чтобы они обеспечивали герметизацию без дополнительных средств.

Принцип соединения медной трубки с портом кондиционера

Прилагать надо серьезное усилие — порядка 60-70 кг. Только в этом случае медь расплющится, обожмет штуцер, соединение станет практически монолитным и точно герметичным.

Ту же операцию повторяют со всеми четырьмя выходами.

Вакуумирование — для чего и как сделать

Последний этап, которым заканчивается установка кондиционера своими руками — удаление воздуха и влаги, остатков аргона из системы. При монтаже влажный воздух из помещения или с улицы заполняет медные трубки. Если его не удалить, он попадет в систему. В результате компрессор будет работать с большей нагрузкой, будет больше греться.

Чтобы выглядела трасса аккуратней, ее можно замотать алюминиевым скотчем

Наличие влаги также негативно сказывается на работоспособности системы. Дело в том, что фреон, которым заправляют кондиционеры, содержит некоторое количество масла для смазки элементов изнутри. Это масло гигроскопично, но напитавшись водой, оно менее эффективно смазывает внутренности, а это приводит к их преждевременному износу.

Из всего этого следует, что без удаления воздуха работать система будет, но не очень долго и с возможными отключением по перегреву (если есть такая автоматика).

Удалить воздух из системы можно двумя способами: при помощи вакуумного насоса или некоторого количества фреона, выпущенного из наружного блока (он заправляется на заводе и имеет некоторый излишек фреона — на всякий случай).

Метод «пшика»

На портах внешнего блока откручиваем заглушки клапанов (на фото они обозначены стрелками).

Откручиваем крышки клапанов

Операции будем проводить с нижним портом (большего диаметра), который торчит перпендикулярно по отношению к корпусу. Под крышкой находится разъем под шестигранник, подбираем подходящий по размеру ключ.

Под крышкой находится клапан с разъемом под шестигранник

Далее, этим ключом, на одну секунду поворачиваем клапан на 90°, возвращаем в прежнее положение. Мы впустили в систему немного фреона, там создалось избыточное давление. Нажимаем пальцем на золотник, который находится на том же порту. Этим мы выпускаем смесь фреона и находящихся там газов. Нажимаем буквально на секунды. Част смеси должна остаться, чтобы не запустить новую порцию воздуха внутрь.

Повторить можно 2-3 раза, не больше, второй раз можно поворачивать клапан, расположенный выше. При трассе в 2-3 метра — можно 3 раза, при длине 4 метра — всего два. На большее запасов фреона не хватит.

Когда воздух практически удален, на выход с золотником (заправочный) накручиваем заглушку, управляющие клапана (под шестигранник) открываем полностью, запуская фреон в систему. Все места соединений промазываем мыльной пеной чтобы убедиться что они герметичны. Можно запускать.

Вакуумный насос

Для данной операции необходим вакуумный насос, трубка высокого давления, группа из двух манометров — высокого и низкого давления.

Не открывая клапанов на управляющих вентилях, ко входу с золотником подключаем шланг от вакуумного насоса, включаем оборудование. Оно должно работать 15-30 минут. За это время вытягивается весь воздух, пары, остатки азота.

Потом насос отключают, закрывают вентиль насоса но не отсоединяют и оставляют еще минут на 15-20. Все это время надо наблюдать за показаниями манометров. Если система герметична, изменения давления нет, стрелки манометров замерли на месте. Если стрелки меняют свое положение — где-то есть утечка и ее необходимо устранить. Найти ее можно с помощью мыльной пены и подтянуть соединение (обычно проблема находится в месте подсоединения медных трубок к выходам блоков).

Вакуумирование кондиционера при помощи насоса

Если все нормально, не отключая шланг насоса, полностью открываем клапан, который находится внизу. Внутри системы слышны какие-то звуки — фреон заполняет систему. Теперь в перчатках быстро окручиваете шланг вакуумного насоса — из клапана может вырваться некоторое количество ледяного фреона, а вам обморожения ни к чему. Теперь откручиваем полностью клапан вверху (где подключена более тонкая трубка).

Почему в таком порядке? Потому что при заполнении фреоном система находится под давлением, которое быстро запирает заправочный порт при отсоединении насоса. Вот и все, установка кондиционера своими руками завершена, можно включать.

Справедливости ради надо сказать, что подобную операцию — вакуумирование — проводит только в России и ближайших странах. В том же Израиле, где кондиционеры работают круглый год, ничего подобного не делают. Почему — вопрос для размышлений.

Источник: http://stroychik.ru/elektrika/ustanovka-split-sistemy-svoimi-rukami

Как установить сплит систему своими руками

Микроклимат в доме, это не просто удобно, но и полезно для вашего здоровья – можно поддерживать разную температуру. А вот установка сплит системы своими руками интересует многих – дешевле сделать монтаж самостоятельно, нежели приглашать мастеров, хотя не всегда это правильно. Прежде всего, специалисты будут делать установку по инструкции, но если вы уверены в себе, то можете сделать это самостоятельно.

Что такое сплит система

Сплит система до установки

Для начала давайте определим, что такое сплит система, чтобы не путаться в определениях – почему-то её отличают от обычного кондиционера, и это правильно. Существует несколько типов СКВ:

• На стену 1,5-9,0 кВт.
• На пол 4,0-13,0 кВт.
• На потолок 4,0-13,0 кВт.
• С каналами 5,0-18,0 кВт.
• Кассетные системы 5,0-14,0 кВт.

Как это работает

СКВ состоит из двух частей – это компрессор, который обычно ставят на улице под окном и внутреннего блока, который подаёт холодный воздух в комнату. В компрессоре находится фреон, который этот воздух и охлаждает – этот воздух поступает с улицы (приточная система). Помимо охлаждения во внутреннем блоке находится соленоид, который также может нагнетать горячий воздух.

Наружный блок

Наружный блок крепится на кронштейнах

Наружный блок располагается на открытом пространстве – фасад дома, открытый балкон, крыша. В офисных зданиях наружный блок могут закрепить на лестничном марше, в вестибюле или в коридоре. Эти два блока соединены между собой трубой для фреона, а также трубкой для стока конденсата. Также там есть компрессор, четырёхходовой клапан, ресивер, вентилятор и система управления зимним коллектором, который приводится в движение конденсаторным электродвигателем. Четырёхходовой клапан подключается от внутреннего блока через силовой кабель, идущий от блока в квартире. На наружном блоке также находится компрессор, который убирает шум в помещении. Внутренний блок слегка шумит – это 24-25 дБ и это некоторым людям мешает.

Блок в квартире

Блок в квартире, закреплённый к стене

Внутренний блок может располагаться в любой части помещения – потолок, стены, пол (это зависит от типа СКВ). Система управляется дистанционная (пульт) прилагается обязательно. Современные кондиционеры снабжены фильтром для очистки воздуха от дыма и/или пыли. Подогрев и охлаждение помещения варьируется в диапазоне от 10 до 30⁰C. На дисплее пульта есть информация, по которой можно отрегулировать систему в нужном режиме – это температура воздуха, три степени силы нагнетания и турборежим. Для бытового использования применяют настенные варианты, а напольные и потолочные в офисах, на предприятиях, в местах общественного пользования.

Электроника этого блока управляет всеми параметрами:

1. Позволяет управлять при помощи пульта, фиксирует нужную температуру и нагнетание воздушного потока.
2. Фиксирует температура воздуха, который поступает в испаритель и замеряет температуру воздуха в комнате.
3. При достижении заданной температуры в комнате компрессор отключается, а включается тогда, когда предельно допустимые условия меняются на 3-5⁰C.
4. Температура поддерживается регулировкой вращения вентилятора во внутреннем блоке, а также вращением компрессора. Если испаритель выключен, образуется большое количество конденсата в тех узлах, которые на это не рассчитаны. Это может вызвать затекание воды через внутренний блок в помещение.
5. Пультом обеспечивается управление языком (жалюзи), что придаёт направление воздушному потоку.
6. Предотвращает преждевременный запуск.
7. Контролирует температуру блока на улице.
8. Следит за таймером, который можно установить на определённое время.

Обогрев помещения

Современные кондиционеры могут греть воздух, который входит в помещение. Это происходит при переключении четырхходового клапана, который меняет направление подачи воздуха. Он управляется соленоидом при напряжении 220 V, которое поступает изнутри. При функции обогрева на наружном блоке образуется много конденсата, который нужно отводить. Не следует обогревать дом СКВ при отрицательной температуре на улице – это может привести к обмерзанию и разморозке, что равносильно поломке. Лучше пользоваться обогревом при температуре выше 0⁰С.

Охлаждение в холодное время года

В СКВ есть зимний комплект, который позволяет кондиционировать воздух в помещениях закрытого типа, где есть интенсивное тепловыделение – серверных, цехах и тому подобное. Во время нагнетания холодного воздуха блок на улице нагревается, поэтому его замерзание невозможно. Этот комплект включает в себя контролер управления вентилятором – он включает его в режиме конденсатора при разогреве, а также подогревает трубку стока конденсата.

Высокие температуры

Для фреона R10A существует критическая точка жары – это 72⁰C, следовательно, максимальная температура на улице должна быть не более 45-50⁰C. Для фреона R22 максимальная температура блока 96⁰C, следовательно, допустимая температура окружающей среды 65-70⁰C – это позволяет устанавливать такие агрегаты в горячих цехах, на чердаках и в гаражах. Такие высокие температуры могут быть на металлических чердаках, в МААФах и других металлических помещениях.

Когда температура на улице очень высокая, то блок работает при перепадах давления и фреона требуется больше. Этот фактор заставляет интенсивнее работать компрессор и перекачивать максимальное количество фреона, что приводит к его выключению электроникой. Обычные СКВ рассчитаны на температуру не выше 40⁰C. Если кондиционер в доме или квартире находится на солнечной стороне, то рекомендуется при установке сплит систем своими руками сверху крепить козырёк, который будет защищать агрегат от солнца.

Для нестандартных режимов работы сокращают пропускную способность капиллярного канала, а это обеспечивает значительный перепад давления на входе и выходе при меньшем количестве перекачиваемого фреона. Так как газа в системе получается меньше, то по капиллярному каналу проходит не жидкость, а газ с жидкостью – получается, что циркуляция значительно понижается и кондиционер сохраняет свою способность к работе в нестандартных условиях. При нормальных температурных условиях такие перепады вредны для кондиционера, и он быстро выходит из строя.

Мульти системы

Если СКВ оснащён несколькими блоками, то это уже будет мульти система – она подразумевает один блок вне помещения и несколько блоков в здании. Такое оборудование очень удобно для офисов, магазинов или большого жилого дома. Примечательно, что в такой ситуации наружный блок может объединяться с несколькими отличительными друг от друга системами, н полу, не стене и и на потолке. Конечно, такие агрегаты стоят дороже – там стоит дополнительный контроллер для управления нужными режимами и компрессорами с вентиляторами.

Такие системы бывают с одним или с несколькими компрессорами. В случае с одним компрессором внутренний блок СКВ передаёт информацию наружной части агрегата, что определяет режим деятельности компрессора. У систем несколькими компрессорами обычно бывает по два-три блока. В такой ситуации на каждый блок устанавливается отдельный компрессор, отдельный четырёхходовой клапан и отдельная капиллярная трубка. Компрессор наружного блока фиксирует сигналы всех внутренних блоков и задаёт работу вентилятору и компрессору. Такие кондиционеры бывают как инверторным, так и и не инверторными.

Уход за кондиционером

И-за конденсата, как внутренний, так и наружный блок в течение двух-трёх лет засоряется, поэтому их нужно чистить – внутри это делают при помощи горячего пара, а снаружи моют водой. Таким образом, удаляется грибковая плесень вместе с пылью. Без очистки агрегата его КПД может понизиться в два раза, а временами даже больше. Особенно много пыли скапливается на внешнем блоке и-за машин и деревьев. Фильтры, находящиеся сверху, мало помогают и больше служат для рекламы, нежели для очистки.

Требования для кондиционера

Видео: Монтажные работы

Провести установку сплит системы своими руками, по сути, несложно и вы можете посмотреть процесс на видео, но при этом следует учесть несколько факторов:

1. Кондиционер ни в коем случае не должен находиться вблизи нагревательных приборов, например над радиатором – это очень сильно повышает увеличивает расход электроэнергии, за которую нужно платить.
2. Мусора в системе быть не должно, так как он может ввести из строя вакуумный насос.
3. Кипящий фреон может испариться даже сквозь микро щель, поэтому при монтаже агрегат следует проверить на герметичность.
4. Наружный блок должен быть расположен ниже, чем внутренний. В противном случае это чревато перерасходом электроэнергии и термосифонным эффектом.
5. Нагрев наружной части СКВ тоже вызывает лишнюю трату электроэнергии.
6. Трубка для дренажа мотет опускаться только вниз, без петель, загнутых кверху. Такие изгибы служат сборищем мусора и грибковой плесени.
7. Установка сплит систем своими руками без вакуумного насоса ни к чему хорошему не приводит – компрессор будет гонять фреон, что вызовет перегрев воздуха и порчу масла, от чего портится компрессор. Слишком дорогое удовольствие – зачастую проще приобрести новый.

Воздушный сплит

Есть два раздельных блока: испарительный (в квартире) и компрессорно-конденсационный (вне помещения). Хотя современные агрегаты работают не только на охлаждение воздуха, но и на его обогрев, получается, что фреон конденсируется во внутренней части агрегата, а испарение происходит в наружном, поэтому их так и называют – внутренний и наружный.

Подборка инструментов

Монтаж кондиционера лучше проводить во время ремонтных работ в доме

Монтажные работы удобнее всего проводить во время ремонта в квартире, так как придётся сверлить отверстия в стенке, а это много пыли. Для установки агрегата понадобятся такие инструменты как:

• Перфоратор со стандартным набором свёрл и корончатой фрезой ø 50 мм. Этой фрезой придётся просверлить капитальную (несущую) стену для вывода трубок.
• Магнит для определения наличия арматуры. А в бетонных стенах она есть обязательно.
• Болгарка, но лучше труборез для резки трубок – обязательно после этого трубку следует продуть, чтобы там не осталось медной крошки.
• Для развальцовки труб понадобится шабер, так как подручными средствами герметичности не добиться. Кроме того, напильником или надфилем зачищать концы нельзя, чтобы в средину не попали опилки.
• Велосипедный или автомобильный насос для контроля герметичности.
• Вакуумный насос – понадобится для вакуумирования перед заправкой агрегата.
• Ампервольтомметр (можно фазный индикатор) для подключения к сети ≈220 V.
• Манометр для проверки давления.

Монтажные работы

Кронштейн на улице крепятся анкерными дюбелями

Сложнее всего закрепить кронштейны на стене с наружной стороны дома – обычно это делают ниже окна, чтобы был доступ к внешнему блоку. Крепить следует анкерными пластиковыми дюбелями ø 14-16 мм – по две штуки на каждый кронштейн. Некоторые заблуждаются и покупают металлические молли, но там дюбель зонтичного типа и в сплошной стене он держаться не будет. Такой монтаж можно сделать с телескопической вышки, но это дорого обойдётся, поэтому проще перегнуться через окно и просверлить отверстия, только сначала нужно поставить метки карандашом. Чтобы отверстие не сбилось, сначала сверлят тонким сверлом ø 5-6 мм, а потом берут ø 14-16 мм

Уличный блок должен находится ниже внутреннего

Но если у вас есть строительный опыт по высотным работам, тогда можно монтировать. Можно, конечно, установить его на балконе или лоджии, если они не остеклены – если блок будет в закрытом помещении, то он будет перегреваться. Самое главное, это хорошо прикрутить кронштейны, но если вы боитесь высоты, то за такую работу лучше не браться, а пригласить специалиста – у них есть опыт работы на высоте, так что лучше заплатить, но не рисковать.

Но сначала нужно определить, место, где будет находиться внутренний блок, чтобы потом относительно него устанавливать наружный. Удобнее всего, когда они находятся рядом — не придётся добавлять медные трубки – они дорогие. Затем фрезой делаете отверстие в стене, но если стены бетонные, то лучше всего отверстие пробивать зубилом, чтобы не сломать коронку на проволоке.

Установка монтажной планки для внутреннего блока

Монтажную планку для крепления кондиционера следует вставлять строго по уровню и крепить её пластиковыми дюбелями. Здесь анкеры уже не нужны – можно обойтись дюбелями ø 6 мм и саморезами длиной 90 мм. Я не ошибся – именно 6-миллиметровые дюбеля нужны для крепления, чтобы шуруп не вырвало со стенки. Если стены мягкие, то можно загонять по два самореза в один дюбель – так гораздо прочнее. Отвёрткой, конечно, закрутить два шурупа будет сложно, поэтому лучше воспользоваться шуруповёртом или электродрелью.

Трубки режут с метровым излишком, чтобы были запасы на изгибы. Сгибать трубку следует очень осторожно, чтобы она нигде не треснула. Хотя морщин тоже допускать нельзя – такая деформация будет препятствовать потоку хладагента, а это в свою очередь вызовет перерасход электричества. Самая лучшая теплоизоляция, это труба из вспененного полиуретана – он продержится очень долго, а вот поролон не простоит даже одного сезона. На концы надевают фланцы и только после этого делают развальцовку. Резьба на фланцах должна быть повёрнута к концу трубки, чтобы прикрутить их к штуцерам. У новых кондиционеров штуцеры разного диаметра, поэтому перепутать концы будет невозможно. Но в паспорте есть инструкция по сборке, поэтому можно постоянно подсматривать.

Для того чтобы соединить внутренний и наружный блоки используют многожильный кабель с сечением жилы не 1,5 мм – там есть клеммы с наименованиями. Наименования клемм могут не совпадать, и тогда придётся разбираться по инструкции, которая есть в паспорте. Провод тоже запаковывают в трубу из вспененного полиуретана, а потом все коммуникации можно обмотать скотчем. Эту трубу просовывают в 50-миллиметровое отверстие, которое заранее делают в стене.

Для проверки герметизации используют подогретую до испарения дистиллированную воду и с раствором хозяйственного мыла (его можно натереть на тёрке). Для продолжения снимают ниппель с выпуска и закачивают воду с насоса – если на резьбе появляются пузыри, то гайку слегка подтягивают. После завершения мыло протирают мокрой салфеткой или губкой. Ниппель ставят на место и вакуумным насосом выкачивают воздух, который удалит пыль и влагу. Это нужно делать долго 40-60 минут – влага удалится вместе с воздухом. Систему закачивают фреоном из баллона через манометр – необходимое давление указано в паспорте.

Видео: Монтажные работы по установке сплит-системы

Теперь остаётся только протестировать агрегат – это можно делать с дистанционного пульта или кнопкой запуска на внутреннем блоке. Если тестирование не запускается, придётся вызывать специалиста, так как гарантии уже не будут действительны. При запуске теста должны открыться жалюзи и пойти холодный воздух. Жалюзи регулируется до нужного положения с пульта дистанционного управления.

Заключение

Если что-то не получается с установкой сплит системы своими руками, а это обычно наружный блок, то придётся вызывать мастера или нанимать телескопическую вышку. Но это касается многоэтажных зданий – на первых этажах и в частном секторе проблем обычно не возникает.

Источник: http://www.pravda-tv.ru/2018/07/24/373308/kak-ustanovit-split-sistemu-svoimi-rukami

Подключение сплит системы своими руками

• Требования к подключению сплит системы
• Схема функционирования электрической сплит системы
• Инструмент необходимый для установки сплит системы
• Этапы монтирования сплит системы

Слово сплит, если быть точными, в переводе с английского языка означает щель. Подключение сплит системы своими руками достаточно сложное занятие, но если хорошо знать принципы функционирования кондиционера и вооружиться полезными советами и практическими рекомендациями специалистов, а может и их периодической поддержкой, то работа будет сделана хорошо и своевременно.

Требования к подключению сплит системы

Чтобы кондиционер любого типа эффективно работал и при этом экономил электроэнергию при монтировании нужно учесть несколько нюансов:

1. Сплит система кондиционера всегда должна быть идеально чистой. Вакуумный насос может прийти в негодность из-за маленькой металлической стружки;
2. Вся сплит-система должна быть герметична. Кипящая жидкость способна испаряться даже при наличии микрощелей;
3. Устанавливая систему кондиционирования, нужно помнить, что наружный блок должен располагаться ниже внутреннего. При таком расположении кипящая жидкость сама стремится вверх и снимает существенную нагрузку с компрессорной установки. В ином случае компрессорное устройство будет тратить дополнительное время и электроэнергию на разогрев, и подъем жидкости;
4. Сплит система лучше устанавливать в темном прохладном месте. Прямые лучи солнца могут негативно отразиться на ее работе;
5. Дренажная трубка всегда устанавливается изгибом вниз. В ином случае конденсат станет источником многочисленных микробов и даже грибка.

Схема функционирования электрической сплит системы

Самым распространенным является электрическое подключение сплит системы. Даже самый маленький кондиционер потребляет до 2 кВт электроэнергии. Именно по этой причине для сплит системы настоятельно рекомендуется проводить отдельную проводку, ее сечение должно быть от 2 кв. мм.

Во всех кондиционерах установлен внешний и внутренний блок. Один нагревает воздух, второй охлаждает. Но, наиболее усовершенствованные и дорогостоящие модели имеют систему, в которой к наружному блоку подключаются не один, а несколько внутренних блоков. Как правило, их не больше 5. Изюминкой данной системы является то, что внутренние блоки могут быть разной мощности и типа. Главное правильно согласовать их с внешним блоком. Они могут функционировать самостоятельно как на охлаждение, так и на разогрев воздуха. Подключение мульти сплит системы ничем не отличается от подключения стандартной сплит системы. Мульти сплит система предназначена для кондиционирования помещений с большой площадью, это могут быть несколько офисных комнат, большой магазин, пентхаузы.

Устанавливать сплит систему лучше совместно с капитальным ремонтом, так как ведение отдельной проводки может потребовать использование нескольких стен и потолков.

Инструмент необходимый для установки сплит системы

При самостоятельном подключении сплит системы лучше иметь одного помощника. Не обязательно опытного, в его обязанности будет входить подать необходимый инструмент, поддержать тяжелые части.

Для работы понадобится:

• Электрический перфоратор с несколькими видами долото. Он пригодится для просверливания капитальной стены;
• Если в квартире или дома стены бетонные, то будет необходим арматуроискатель, чтобы при просверливании стены не попасть в арматуру;
• Труборез для распиливания трубок для хладагента. Другие подручные средства для нарезки не подойдут, так как в просвет может попасть крошка из металла, которая может губительно сказаться на работе кондиционера;
• Специальный набор для развальцовки труб. Только его использование может гарантировать идеальную герметизацию;
• Ример. Используется для зачистки концов трубы;
• При помощи ручного велонасоса проверяется степень герметичности;
• Вакуумный насос. Он понадобится перед вакуумированием сплит системы. Он идеально удаляет влагу из системы, которая может негативно отразиться на работе компрессора;
• Манометр;
• Тестер и индикатор фазы.

Трубку из меди лучше приобретать с запасом, чтобы не терять лишнее время на дополнительные походы в магазин. Конец трубки должен быть обязательно завальцован заводом-изготовителем, трубка должна быть идеально ровной.

Этапы монтирования сплит системы

Подключение сплит системы своими руками на первом этаже многоэтажки не желателен в случаях, если нет балкона.

Наружный блок всегда устанавливается на балконе и монтируется к стене с помощью мелких неглубоких саморезов. Идеально если кондиционер будет установлен на северной или восточной стороне света, чтобы избежать нежелательного попадания прямых лучей солнца на устройство.

Крепить кондиционер к кронштейнам нужно аккуратно, осторожно перегнувшись через перила. Остекление балкона на время установки сплит системы нужно будет снять, кронштейны врезаются в нижнюю часть обрамления рамы.

Монтируем сплит систему:

• Отмечаем точное местонахождение внутренних блоков. Они не должны находиться в одном помещении с микроволновками и индукционными печами, электродуховками. Также не рекомендуется монтировать данные блоки над отопительными батареями или иными источниками тела, за шторками и другими препятствиями для вентиляции воздушного потока. Кондиционеры не устанавливаются в кухонных помещениях;
• Проводим электропроводку. Для сплит системы желательно установить отдельный автомат отключения. Подключать сплит систему к электросети нужно аккуратно, соблюдая все меры безопасности;
• Монтируем наружный блок;
• Высверливаем отверстие необходимой величины в стене для коммуникаций. Диаметр не менее 90 миллиметров. Если отверстие будет меньше, то процесс теплоизоляции будет затруднен;
• Кладем трубопроводы. Теплоизоляция для труб обязательно должна быть из флекса. Другие материалы не выдерживают и сезона. Перед развальцовыванием надеваем на трубки фланцы, резьба гайки должна быть к концу трубки;
• Соединяем электрические провода между блоками;
• Герметизируем систему и сразу же проверяем ее на прочность. В этом процессе лучше использовать ставший практически классическим способ герметизации, который часто используют газовики. В половине литра дистиллированной воды, доведенной до кипения, растворяем столовую ложку мелко накрошенного хозяйственного мыла. Выпускной ниппель снимается, к патрубку присоединяется велонасос. Помощник медленно качает воздух, а мастер при помощи небольшой кисти густо смазывает резьбовые соединения мыльным составом и подтягивает их до тех пор, пока не перестанут надуваться мыльные пузырьки. По окончании работ мыльный состав легко смывается;

• Вакуумируем. Чтобы вся влага окончательно испарилась необходимо присоединить вакуумный насос и качать примерно 60 минут. Этого времени достаточно для испарения и откачки влаги с оставшимся воздухом;
• Заполняем систему жидкостью. Кондиционеры заполняются фреоном или хладоном. Путать никак нельзя. В инструкции к устройству должно быть прописано, какой уровень давления необходим для функционирования имеющегося кондиционера. Заполнять систему кондиционирования необходимым материалом нужно через специальный переходник, в который встроен манометр, для определения давления;
• Аккуратно, с соблюдением всех необходимых мер безопасности подключаем к электропитанию;
• Проводим тест системы кондиционирования. Устройства последнего поколения при первом включении должны самостоятельно заработать в режиме тестирования. Для этого достаточно лишь включить автомат-разъединитель. В противном случае режим тестирования запускает с дистанционного управляющего пульта. Если ничего не выходит, то нужна помощь мастера, который должен наладить работу устройства по гарантийному талону;
• При необходимости устраняем даже самые мелкие недочеты системы;
• Проводим дополнительную изоляцию межблочного жгута;
• Маскируем дыру в стене.

Если после завершения тестирования кондиционера равномерно идет прохладный воздух, жалюзи фиксируются в необходимых положениях и двигаются плавно, это означает, что попытка подключить сплит систему самому завершилась успешно. Некоторые опытные специалисты рекомендуют обмотать межблочные жгуты пленкой металлизированной. Это будет дополнительной тепловой экранировкой, что поможет сэкономить на электроэнергии.

Источник: http://oventilyatsii.ru/podklyuchenie-split-sistemy-svoimi-rukami.html

Мульти сплит система или два кондиционера: основные отличия, преимущества и недостатки

Оглавление:

Проблема выбора кондиционера знакома многим. Особенно трудно принять правильное решение, когда речь идет об оборудовании для коттеджа или большой квартиры. Так что же выбрать: мульти-сплит-систему или несколько кондиционеров?

Отличие мульти-сплит от обычной сплит-системы

В первую очередь обозначим, что под обычным кондиционером понимается сплит-система, состоящая из двух блоков – внутреннего и наружного. На каждый блок с компрессором идет только один внутренний (испарительный).

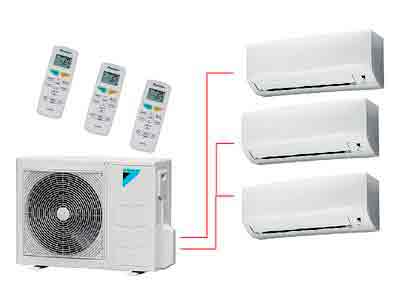

Мульти-сплит же может включать несколько испарителей при одном наружном блоке. Бытует мнение, что из-за распределения мощности одного компрессора на все внутренние блоки рабочая способность последних снижается. Однако следует сразу сказать, что это не так. Компрессорный блок имеет заведомо большую мощность, рассчитанную на работу всех испарителей в совокупности.

Отличие мульти-сплит от обычной сплит-системы

В управляющей части системы осуществляется распределение фреона посредством специальных клапанов. Компрессорно-конденсаторный блок имеет порты для подключения магистральной трассы под каждый внутренний блок. Кроме того, каждый блок внутри помещения оснащен собственным пультом. Таким образом, можно установить определенную температуру охлаждения либо нагрева для каждой комнаты в отдельности. При этом следует помнить, что мульти-сплит-система может работать либо на нагрев, либо на охлаждения. Невозможно охлаждать одну комнату и одновременно обогревать другую.

Преимущества каждой системы

Каждая из рассмотренных систем имеет свои достоинства и отрицательные стороны. И сравнив их, покупатель может выбрать систему конкретно для своего случая.

Преимущества двух отдельных сплит-систем перед мульти-сплит

• при поломке одного компрессора остановится только один блок, непосредственно подключенный к нему;
• невысокая стоимость;
• большой выбор моделей от различных производителей;
• возможность создавать свой микроклимат в каждом отдельном помещении, задействуя подогрев и охлаждение в совокупности.

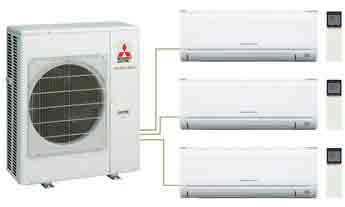

Преимущества мульти-сплит-систем

• минимальный уровень шума, поскольку работает только один компрессорный блок;
• минимальный урон фасаду здания, поскольку нет необходимости сверлить стены для проведения трасс в нескольких местах;
• актуально для фасадов, где нет места или запрещено устанавливать более одного наружного блока на одну квартиру;
• возможность подключения в разных комнатах испарительных блоков различных типов, включая кассетные, канальные, подпотолочные, настенные и др.

Преимущества мульти-сплит-систем

Недостатки каждой системы

Недостатки отдельных сплит-систем

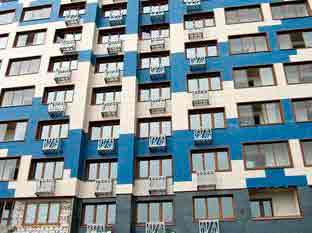

• значительно загромождение фасада здания, где в каждом отдельном помещении размещена отдельная сплит-система;

• необходимость проводить монтаж каждой системы в отдельности, нарушая целостность не только внутренних, но и наружных стен в нескольких местах;

необходимость проводить монтаж каждой системы в отдельности

Недостатки мульти-сплит-систем

• при остановке компрессорно-конденсаторного блока перестанет функционировать вся система;

перестанет функционировать вся система

• необходимость проведения нескольких трасс суммарно большей длины, чем в таком же количестве одиночных сплит-систем;

необходимость проведения нескольких трасс суммарно большей длины

• потребность в установке специального короба, что несколько затрудняет монтаж;
• нет возможности регулировать микроклимат каждого помещения в отдельности, когда требуется задействовать на одном блоке обогрев, а на другом охлаждение;
• можно подключить не более 4-х блоков, обычно только 2-3 блока.

В каких случаях целесообразно устанавливать мульти-сплит-систему

Мульти-сплит-системы идеально подходят для:

• жилых помещений с несколькими комнатами;
• небольших магазинов, где требуется охлаждение одновременно в торговом зале и подсобном помещении;
• офисных помещений;
• в зданиях, где правила эксплуатации запрещают размещать большое количество наружных блоков, например, в новостройках, где фасады заранее оснащены специальными клетками под наружные части кондиционеров.

В каких случаях целесообразно устанавливать мульти-сплит-систему

Цена сплит и мульти-сплит

Бытует мнение, что мульти-сплит системы имеют баснословную цену, которая совершенно не отвечает их возможностям. Действительно, в начале производства мульти-сплит-системы стоили неоправданно дорого, и более выгодно было приобрести несколько классических сплит-систем. Однако сегодня это уже в прошлом. Стоимость мульти-сплит на два внутренних блока делает ее экономически более целесообразной, чем два отдельных кондиционера с теми же функциями. Производители регулярно выпускают все более модернизированные системы, как одиночного, так и мульти типа. Потому конкуренция между этими двумя видами кондиционерного оборудования растет с каждым годом.

Несколько советов

Если при монтаже мульти-сплит-системы на два и более блоков с вас требуют сумму, равную установке такого же количестве отдельных систем, вы можете обжаловать это. По факту монтаж должен стоить чуть больше установки одной сплит-системы, так как помимо стандартных задач нужно установить специальный коммуникационный короб, провести трассу для дополнительного блока и непосредственно установить этот блок. Эти операции считаются достаточно легкими и не должны оплачиваться высоко.

Если вы выбрали мульти-сплит-систему, то для сохранения презентабельного вида фасада наружный блок можно установить со стороны двора, где он не будет заметен. Порой, даже более длинные фреоновые трассы являются предпочтительней, нежели порча фасада со стороны улицы.

Решение об установке той или иной системы кондиционирования в большинстве случаев зависит от владельца помещения. И учитывая все вышеизложенное, он сможет сделать правильный выбор.

Источник: http://vsekondicioneri.ru/blog/multi-split-sistema-ili-dva-konditsionera/
