Водяная печь своими руками

Печь из кирпича с котлом водяного отопления своими руками

Для отопления дома с большой площадью, состоящего из нескольких комнат, стоит выбирать максимально экономичный вариант, например, печь с котлом. Современная кирпичная печь с водяным контуром дает возможность обогревать все помещения из одной точки. Тепловой носитель в ней способен равномерно распределять тепло и поддерживать нужную температуру на всей площади. Перед покупкой такого агрегата необходимо подробно изучить принцип его работы, все плюсы и минусы, а также способ подключения и тип системы.

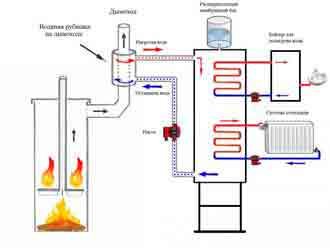

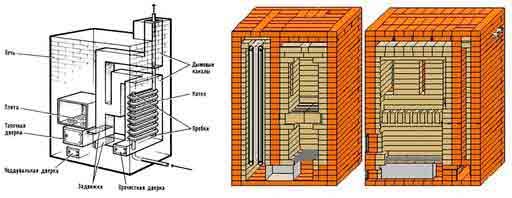

Способ работы и конструкция

Кирпичная печь с водяным контуром для отопления дома работает по стандартному принципу. Для ее установки необходимо создавать систему для водяного отопления, с помощью которой тепло поступает от печных стенок и отопительных радиаторов, подключенных к основному контуру. Контурные трубы подсоединяют к котлу либо регистру, встроенному в печь. Тепловой носитель нагревается путем прохождения сквозь горячий регистр, потом он переходит к трубам и радиаторам.

Пройдя сквозь контур, температура теплоносителя понижается и он снова поступает в теплообменник, где заново прогревается. Для идеальной циркуляции топлива в контур встраивают специальный насос. Важным элементом системы является бачок расширительного типа. Если речь идет о закрытой системе с герметичным контуром, такой элемент можно поставить в любом месте. В рамках открытой системы резервуар ставят в наиболее высокой контурной точке, это может быть чердак либо другое помещение.

Расширительный бачок – емкость для излишков нагретого теплоносителя. Он имеет разнообразную конструкцию, размер и объем, подбирать его необходимо с учетом типа отопительной системы и количества носителя тепла.

Плюсы и минусы отопления с водяным контуром

У кирпичных печей с водяным контуром, используемых для отопления частного дома, есть свои преимущества и недостатки. Их нужно учесть при выборе подобного прибора для бани или жилого помещения. Выбирать подходящую модель нужно с учетом конкретных параметров дома. Лучшим вариантом станет печь длительного горения, способная работать по 12-14 часов после одной закладки топлива.

В перечень преимуществ печи с водяным контуром входит:

  • экономичный расход топлива по сравнению с системами, работающими на других энергоносителях;
  • возможность установки печи в комплекте с остальными системами отопления;

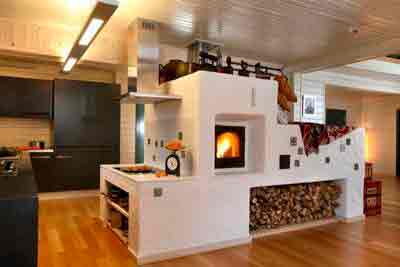

  • способность печки удачно вписаться в любой дизайнерский проект по оформлению интерьера.

Из минусов таких агрегатов отмечают необходимость отапливать печь зимой в режиме беспрерывной топки. В противном случае помещения не будут прогреваться до оптимальной температуры.

Печь с водяным контуром не является автоматизированной системой, поэтому топливо для обогрева в некоторых моделях агрегатов нужно загружать в ручном режиме.

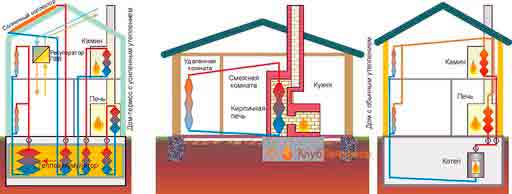

Типы систем

Печь из кирпича с котлом водяного отопления, сделанная своими руками или покупная, может работать на системе с принудительной или естественной циркуляцией. У каждого из двух типов есть свои особенности и различия, которые нужно учитывать.

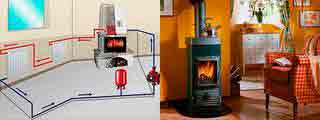

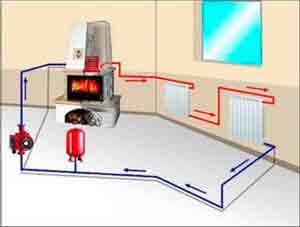

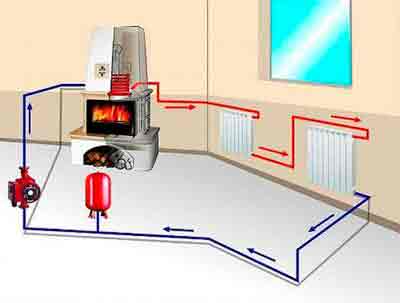

Принудительная циркуляция

Система такого типа дополняется циркуляционным насосом, который отвечает за перемещение носителя тепла по печным трубам. Благодаря подключению системы к электричеству уровень напора в радиаторе можно контролировать при помощи вентилей. Это также дает возможность снижать количество топлива для нагревания теплоносителя. Принудительная циркуляция достаточно экономична, но ее главный недостаток – зависимость от электропитания. В случае отключения электричества она не будет работать.

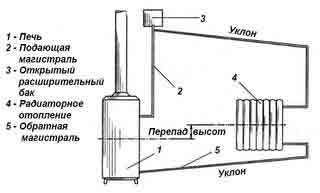

Естественная циркуляция

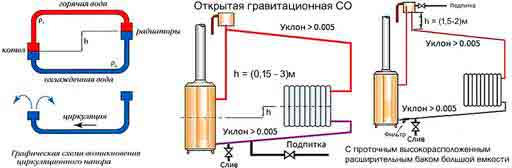

Система с естественной циркуляцией работает на основе применения законов физики. В процессе функционирования теплоноситель перемещается по трубам из-за различий плотности холодной и горячей воды. Главное преимущество системы – энергонезависимость, поэтому ее часто создают в домах, где возникают перебои с электроэнергией. Из ее недостатков отмечают необходимость использовать тяжелые трубы из металла, например, чугунные, которые сложно монтировать. Также в системе нет возможности регулировать уровень прогрева каждого помещения.

Печь либо камин с водяным контуром может быть сделана из чугуна, стали либо кирпичной кладки. Подходящий вариант выбирает владелец дома. Во время выбора принимают во внимание общую площадь помещений, которые нужно отапливать, мощность прибора, объем места, выделенного под печь, расположение каждого элемента контура, функции агрегата и его дизайн. Помимо этих параметров нужно помнить о необходимости устанавливать под печкой специальный фундамент.

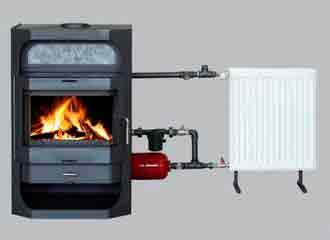

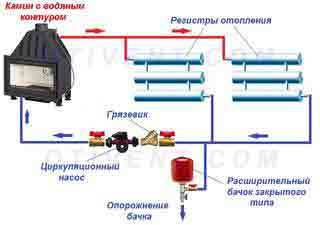

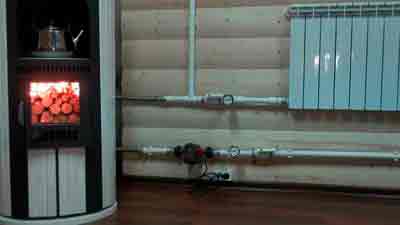

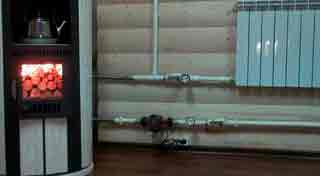

Подключение печи к системе водяного отопления

Для полноценного подключения прибора к общей системе понадобится приобрести змеевик в печку для водяного отопления. Его устанавливают внутрь топливника. При его выборе учитывают толщину стенок печи, если речь идет о приборе, работающем на дровах, стенки могут быть тоньше.

Агрегаты, которые топят угольными брикетами, могут иметь более плотные стенки. Это условие нельзя игнорировать, в противном случае котлы будут быстро прогорать, и их придется менять раньше истечения положенного срока эксплуатации.

Расчет мощности и размеров теплообменников

Мощность теплового обменника зависит от материалов, из которых он изготовлен. Если деталь чугунная, лучшим выбором станут модели серий МС-110-300 и МС-90-300. Благодаря небольшим размерам они легко помещаются в топку, площадь их нагрева для каждого ребра составит 0,14-0,16 м2. Если учесть эти цифры, можно рассчитать, сколько секций нужно, чтобы обогреть каждый контур. Для каждых 10 квадратных метров помещения понадобится 1 кВт, равный примерно 0,1 м2 площади от общего нагрева теплового обменника.

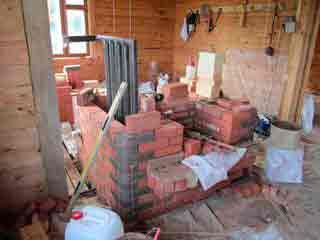

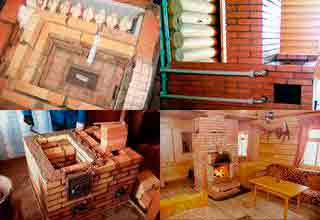

Как сделать печь своими руками

Иногда возникает необходимость оборудовать кирпичную печь своими руками и встроить ее в нишу или установить на квадратный или прямоугольный фундамент. В первую очередь делают разметку для печи и заливают фундамент. После его высыхания выкладывают два ряда кладки из кирпича по схеме порядовки с целью выровнять неровный фундамент и сделать основание для агрегата. Далее понадобится выложить ряды на глиняный раствор и закончить выкладку, учитывая в процессе толщину швов между рядами.

Когда корпус будет готов, останется установить дверцы, топку, варочную панель, теплообменник и другие детали. После окончания работ печь обязательно протапливают полностью и проверяют ее работоспособность.

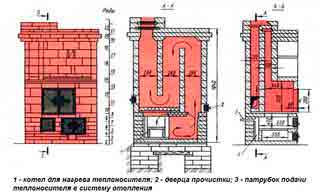

Чертежи для печи можно разработать самостоятельно либо обратиться за помощью к профессионалам. При отсутствии опыта лучше доверить эту работу специалистам, которые подготовят подробную схему с учетом требований к отопительной системе и конкретному помещению. В этом случае готовый агрегат будет полностью соответствовать требованиям безопасности и критериям, предъявляемым к системе отопления.

Источник: http://strojdvor.ru/otoplenie/pech-iz-kirpicha-s-kotlom-vodyanogo-otopleniya-svoimi-rukami/

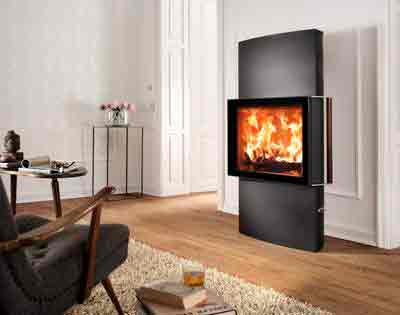

Почему не нужно делать камин с водяным контуром или как его сделать правильно?

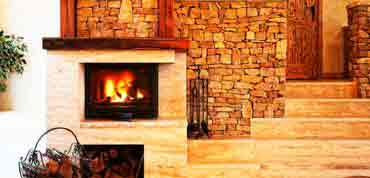

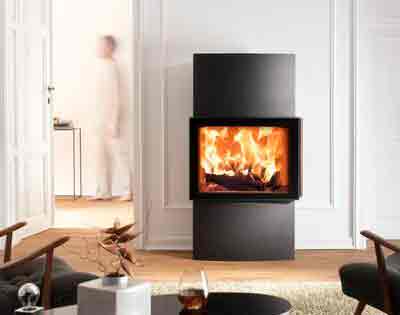

Как было бы здорово иметь в доме красивый очаг с большой стеклянной дверцей, да еще и такой, чтобы тепло от сгорания дров не вылетало в трубу. Так в чем же проблема? Если после прочтения моей статьи у Вас не возникнет сомнений и новых мыслей по поводу установки печи камина с водяным контуром, то можете смело приступать к делу. А если же возникнут…

Особенно прекрасно не оправдываться перед собой, семьей и гостями за свой камин, его капризность, специфичность. Его маленькую дверцу или еще что-то, чем, вообщем-то, приходится часто жертвовать ради водяного контура.

Дело конечно не только в водяном контуре, но здесь надо разобраться по порядку и «отделить мух от котлет»…

Что мы обычно ждем от камина?

Когда мы – Вы, я или кто-либо другой – сидя у экрана компьютера, рисуя свой проект или просто размышляя на тему отопления дома, задумываемся о камине и отоплении дома (особенно если задумываемся о первом и втором одновременно), мы частенько забываем первичные ожидания от самого камина. Во-первых, мы забываем разницу открытого камина и камина с дверцей. А она существенная, если дверца обычная. Дело в том, что топки бывают «колосниковые» и «подовые».

Мало кто отдает себе отчет, в чем все-таки прелесть открытых каминов. Поэтому вряд ли они в своих планах могут различить каминную топку (или любой камин с дверцей) и открытый камин. И уж, тем более, меньше людей смогут подобрать дверцу, за стеклом которой камин будет гореть с эффектом открытого камина – хорошую подовую дверцу. Подавляющее же большинство стальных каминов и любых каминов с дверцами – колосниковые. Это требуется для эффективности отопления. Горение в них совсем другое, эстетика сгорания дров в них никогда не сравнится с открытым камином или камином с хорошей подовой дверцей.

Во-вторых, вот мой личный опыт и опыт моих коллег. Чтобы не откладывать постоянно топку камина и вообще иметь возможность наслаждаться видом пламени, камин должен располагаться на самом видном месте гостиной. Так же он не занимать ключевое место – чтобы не мешался. Это, конечно же, очевидно, но когда возникает вопрос о водяном контуре, мы начинаем прокручивать многие варианты размещения для выгодного отопления дома. Зачастую, мы забываем о вышеназванной очевидности в угоду эффективности отопления.

Правда о железных каминах с водяным контуром или – 5 причин не делать этого

Надо сказать, что расчет мощности чугунных топок весьма своеобразен. Сказать что такие расчеты слегка завышены – ничего не сказать. Тем более, когда идет учет такой топки с водяным контуром. Сразу оговорюсь, что я не беру в расчет настоящие котлы прямого иди длительного горения, созданные для отопления дома. О них я писал в отдельной статье (ссылка откроется в новой вкладке).

  • Во-первых, при расчете мощности каминной чугунной топки просто-напросто могут (чаще всего так и делают) не учитывают КПД!
  • Во-вторых, могут писать расчетную мощность не среднесуточную (при «стольки-то» топках «столько-то» времени). Так как я и подавляющее большинство печников рассчитываю мощность свих отопительных изделий – а моментальную. Это, в общем-то, и есть оборотная медаль не учтенного КПД. Условно говоря, можно сказать что мощность равна, например, 14 кВт, но это при непрерывной топке. Так, как например, рассчитывают водяные электрокотлы, но там-то считают потребление электроэнергии в час, а это совсем другой параметр.
  • К тому же, в-третьих, мощность котла водяного отопления от прямого огня рассчитывается исходя из площади регистра, находящегося в зоне высоких температур. Для этого есть специальная формула. Глядя на любую металлическую топку, Вы без труда сможете рассчитать мощность самостоятельно, просто зная эту формулу.
  • Исходя из всего сказанного, в-четвертых, такой металлический котел, не имея никакой теплоемкости (а металл имеет высокую теплопроводность и, соответственно, низкую теплоемкость), мы и по факту будем иметь только сиюминутную мощность. При, в любом случае, низком КПД – какова она в любом камине, даже при наличии водяного контура.
  • В-пятых, не всякая топка, коли уж Вы ее будете нещадно топить ради тепла, способна выдержать нагрузку высоких температур. Ведь каждая протопка – это для нее цикл расширения и сужения. А на сколько циклов она рассчитана такая топка? Хорошо, если это написано в инструкции. А если ее топить два раза в сутки, то таких циклов у нас за отопительный сезон накопится около трехсот.

Ну и, наверняка Вы недостаточно проанализировали свои возможности отопления дома. Если уж из всех вариантов отопления дровами, Вы решили рассмотреть камин, да еще и с водяным контуром. Тем более если это не основное отопление. Об этом читайте далее.

Пять причин не делать каминопечь с водяным контуром

Если не делать железный (чугунный, стальной) камин с водяным контуром, то что тогда делать? Конечно, нужно повысить теплоемкость системы или КПД, или и то и другое сразу. При этом, не упуская вопрос надежности.

Сейчас, так сказать, «в тренде» делать большой многокубовый теплоаккумулятор (огромный утепленный бак с водой). Если такой бак нагреть один раз, вода, циркулируя – довольно долго поддерживает тепло в доме. Но это тема отдельной статьи, это экономный вариант и скорее вспомогательный агрегат, чем какой то «волшебный» ключик.

Можно сделать каминопечь с водяным контуром. Какие тут могут быть подводные камни? На самом деле, даже если камни тут подводные, вода в этой реке достаточно прозрачная, но не все смотрят под ноги… когда переходят ее.

  • Во-первых, нужно учитывать, что в кирпичных печах встроенный регистр ухудшает эксплуатационные свойства. При холодном теплоносителе, с регистра в колпаковой печи выпадает до двух литров конденсата (стекает на пол). Это, само собой, портит печь и вызывает другие проблемы, потому что, во-вторых, при этом, повышается влажность в печи, в трубе, печь каждый раз приходится просушивать. То есть возникают сложности при растопке. При этом мы не рассматриваем регистры в топке, ведь это каминопечь и она предполагает какую-то эстетику, а не сугубо экономические и технические расчеты.
  • Во-вторых, на регистре в колпаковой печи возникает много сажи, причиной тому тот же конденсат – низкая температура теплоносителя. Чистить такую печь достаточно затруднительно, ремонтировать тоже.
  • В-третьих, если встроить регистр в простую одноконтурную каминопечь, для поддержания высокой температуры теплоносителя, надо будет все же протапливать достаточно часто, а это повлечет большую термическую нагрузку на кладку. Соответственно срок службы такой печи резко сокращается.
  • В-четвертых, возможно, Вам и не нужно делать водяной контур. Об этом далее.

Нужен ли Вам водяной контур – как понять?

Личный опыт. Мы делаем печи с водяным контуром в двух случаях: 1. если планировка дома неудачная для печного отопления (для отопления печью на дровах). Второй случай – заказчик требует 100% полную автономность от электросетей. А дом при этом все-таки больше чем рекомендуемый тепловой контур для одной печи, а печь предполагается одна.

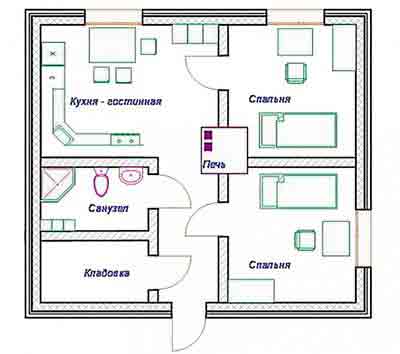

Рассмотрим первый вариант – неудачная планировка. Неудачной планировкой я называю наличие в доме удаленных спален, куда будет долго достигать конвективное тепло. Так же длинные коридоры, продолговатая форма дома при одном этаже. Но это только первые признаки. При детальном анализе принимается в расчет материал стен и способ утепления, расположение и размер окон. Рассчитываются показатели региона строительства и еще с десяток-другой показателей, важных при отоплении печью.

При требовании заказчика к полной автономности от электросетей, зачастую, не принимается в расчет надежность и долговечность печи. Как правило, такие дома не очень хорошо утеплены (сэкономлено на строительстве). Да и на печи тоже экономия присутствует, т.к. для регистра желательно делать печь-котел, а не просто каминопечь. Не принимается в расчет возможность разместить две печи, или двухэтажную печь. Или две печи – одна на другой, — опять же из соображений экономии.

В проектировании печного отопления кроме ряда базовых параметром желательно учитывать множество факторов и дополнительных параметров. Нужно знать некоторые житейские нюансы, о которых знает не любой проектировщик отопления, и даже не любой проектировщик ПЕЧНОГО отопления.

Допустим у Вас уже построенный, может быть, давно дом. И Вы хотите выложить/переделать печь или каминопечь. В таком случае так же лучше очень обстоятельно подойти к вопросу. Мой опыт показывает что заказчик, сталкиваясь с нюансами печного отопления, не сразу может ответить на вопросы по отоплению дома. Т.е. эта работа не только для проектировщика, но и для заказчика. Ведь у каждой печи, у каждого расположения печи, у каждого варианта планировки есть свои особенности.

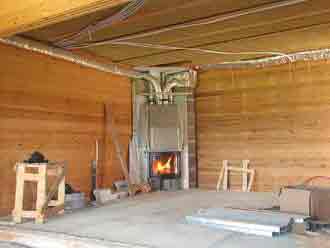

Как правильно сделать печь камин с водяным контуром?

Чтобы правильно выложить каминопечь, надо принимать во внимание все вышеперечисленное в статье. Я бы советовал избегать использования воды при отоплении дома печью, для этого надо детально проанализировать Вашу ситуацию.

Если все же встраивать регистр в кирпичную печь, то делать ее надо по типу котла. Для этого нужно делать полностью двухконтурную печь – футеровать шамотом не только топку камина, но и канал где находится регистр. Это повысит теплоемкость и надежность печи. Печь не будет бояться «перетопов», теплоноситель будет медленнее остывать, потому что снизится показатель отдачи тепла «от стенок»/«внутри» (теплоноситель).

Так же такие печи лучше делать гибридными, т.е. встраивать в систему с электрокотлом и термодатчиком – для поддержания температуры теплоносителя. Это оздоровит печь: уменьшит количество конденсата, упростит растопку холодной печи, да и печь не будет так остывать. В такой системе желательно делать давление и насос. Здесь мы уходим от полной автономности. К тому же если рассматривать электричество как дополнительное отопление, то его можно реализовать лучшим образом – чтобы не делать водяной контур. И при расчетах, получится что это может быть эффективнее и дешевле.

Получите бесплатно проект печи на моем сайте! Сохраняйте статью к себе, если была полезна. Так же есть полезное видео про печь с водяным контуром на нашем канале Youtube:

Источник: http://domspechkoy.ru/pech-kamin-s-vodyanym-konturom/

Как сделать водяное отопление от печи на дровах – пошаговое руководство

Комфорт проживания в частном доме напрямую зависит от наличия в нем стабильного снабжения горячей водой. На сегодня существует несколько вариантов реализации этой задачи: самый недорогой из них ― подключить отопительную систему к печи.

Способы оснащения печей водяным контуром

Водяной контур можно установить на готовую металлическую конструкцию, в значительном ассортименте представленную в продаже. Также для этого подойдет традиционная печь из кирпича. Роль водяного котла в таком случае выполняет обычная металлическая труба или емкость из листового металла. Их коммутируют с домовой отопительной системой.

Чтобы увеличить эффективность подобных сооружений, водяное отопление от печи на дровах можно применить для подготовки горячей воды. Конструкции удобны своей высокой теплоемкостью, что позволяет им длительное время поддерживать тепло после прекращения загрузки топлива. Чтобы соорудить печь с водяным контуром своими руками, необходимо заранее разобраться во всех тонкостях процесса. Это убережет от напрасной траты времени и средств, гарантируя хорошую эффективность обустраиваемой системы.

Основные виды

Сооружая печное водяное отопление, можно пойти по одному из двух путей:

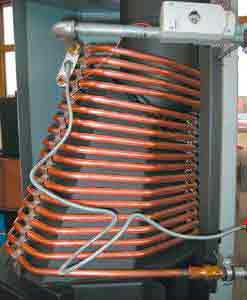

  1. Если в доме уже имеется печь, то необходимо изготовить змеевик для установки внутрь конструкции. Этот прием применяется нечасто по причине своей трудоемкости. В таком случае довольно непросто изготовить топливник под имеющиеся габариты конструкции.
  2. Сооружение тепловой установки своими силами, с учетом размеров регистра. Если все сделать правильно, гарантируется надежность и долговечность службы печи. Сугубого внимания заслуживают внутренние размеры рубашки. Ее толщина должна начинаться от 4-5 см, во избежание угрозы закипания воды. Чтобы уберечься от проблем с циркуляцией теплоносителя, обычно монтируют подходящую помпу.
  3. При выборе толщины стенок за ориентир берутся теплотворные возможности выбранного топлива. Если в качестве энергоносителей предполагается использовать исключительно дрова, то достаточно будет и 3-х мм. Если планируется использовать уголь, толщину следует увеличить до 5 мм. Расстояние от регистра для печи до ее стенок рекомендовано в пределах 10-20 мм. Это позволит полностью нивелировать тепловое расширение металлических элементов, сохранив их от преждевременного разрушения.

Как обеспечить оптимальный температурный режим

При отоплении деревянных домов традиционными печами наблюдается откровенная неравномерность обогрева. Наиболее теплые участки в таком доме располагаются в непосредственной близости от кирпичного обогревателя. В дальних углах при этом может быть довольно прохладно. Вариант с несколькими печами обходится очень дорого. Кроме того, это приводит к значительному сокращению жилого пространства.

Наиболее оптимальное решение – применить комбинацию кирпичной печки с водяным отоплением. Подобный опыт уже имеется у многих жителей нашей страны, сумевших решить задачу по созданию тепла и уюта в своем жилище. Для этого обычная кирпичная печь оснащается теплообменником, имеющим вид змеевика. Местом его установки выступает топка или основание дымоходной трубы. Благодаря вырабатываемому теплу вода внутри него начинает нагреваться, впоследствии поступая в систему радиаторов. Таким образом достигается равномерное прогревание жилища.

Достоинства печки с контуром отопления:

  • Эффективность и равномерность отопления. Этому способствует расположение радиаторов в разных комнатах и постоянное нагревание теплоносителя.
  • Абсолютная независимость. Данные конструкции не зависят от наличия в доме газа и электричества. Хозяева в этом случае сами выбирают время и интенсивность обогрева.
  • Возможность самостоятельного обслуживания систем отопления. Для осуществления этих несложных мероприятий присутствие специалистов не требуется.
  • Экономичность. Хоть такую систему и приходится запускать каждый день, однако за счет дешевизны топлива расходы на ее функционирования довольно небольшие.

Слабым местом подобных систем считается их высокая пожароопасность. По этой причине помещения приходится дополнительно оснащать защитой от возгораний. Также следует учесть факт статичности обогревающего прибора: перемещать его с места на место не получится. Печка с водяной рубашкой способна обеспечить обогрев небольшого одноэтажного дома. При наличии в здания второго этажа приходится прибегать к сооружению еще одной печи, что выливается в немалые затраты. К недостаткам системы относят также потребность в постоянном контроле со стороны человека.

Подготовка к строительным работам

Прежде, чем приступить к кладке печи с водяным контуром, нужно проконсультироваться с опытными специалистами. Оптимальным местом для установки конструкции считается центральный участок дома. Топка должна выходить в кухню или другое нежилое помещение. Корпус, наоборот, важно разместить внутри жилой комнаты. Подобная планировка обеспечит эффективное отопление сразу нескольких комнат.

На размеры печи влияет общая площадь обогреваемого здания. По приблизительным расчетам, 1 м 2 печи в состоянии обогреть примерно 35 м 2 дома. Исходя из этого соотношения, можно легко рассчитать габариты обогревателя в каждом конкретном случае. Бывают ситуации, когда приобретаются регистры для готовых конструкций. Более практично вначале купить регистр, а потом под него проектировать печь подходящих размеров.

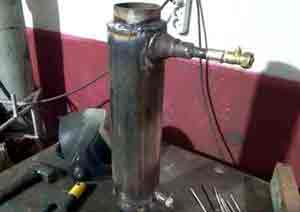

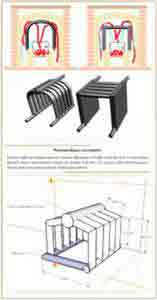

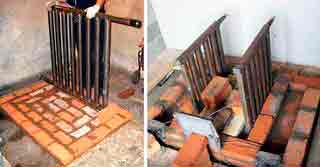

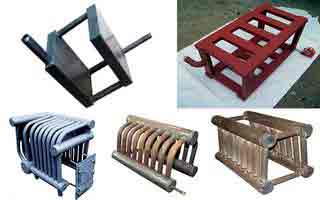

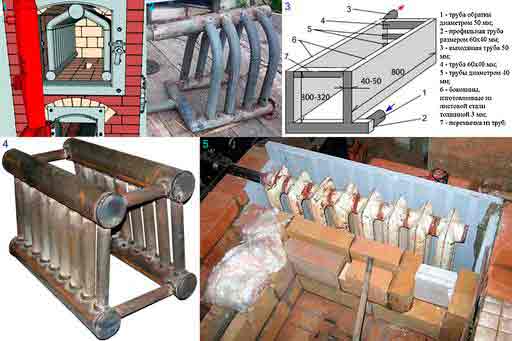

Для изготовления регистров обычно применяется труба или стальной лист толщиной минимум 3-5 мм. При использовании более тонкого материала существует реальная угроза его прогорания. В таком случае поможет только полноценная замена изделия. Его монтируют внутрь топливного отделения, используя обязательное пространство между стенками. Такая мера предосторожности позволяет компенсировать температурные расширение и увеличить теплопередачу. Зазор облегчает чистку топки, которую проводят на регулярной основе.

Что необходимо для хорошей эффективности

Работоспособность печи с водяным контуром из трубы зависит от постоянства циркуляции теплоносителя в трубах. Для этого необходимо предусмотреть обязательный уклон. Кроме того, рекомендуется применить циркуляционный насос, что в комплексе послужит гарантией стабильной циркуляции, и защитит воду от закипания. Использующиеся для этого помпы отличаются компактностью и достаточной мощностью. Чаще всего с их помощью оснащаются системы отопления большой длины. Местом монтажа такого насоса служит обратная труба, по которой вода двигается в котел.

Применение насоса не освобождает от необходимости обустройства требуемого уклона. Дело в том, что в случае перебоев с подачей электроэнергии это чревато закипанием воды. Последствия такого явления весьма печальны – поломка помпы и выход из строя всей системы. Хорошим предохраняющим вариантом является применение расширительной емкости, компенсирующей увеличения объема воды при нагревании. Благодаря ей, несмотря на ошибки в обслуживании системы, отопление продолжит работать в стабильном режиме.

Технология установки водяного отопления в обычную печь на дровах

Проект печи с водяным контуром содержит указания на ее расположение и размеры. При этом важно учесть, каким образом расположены межкомнатные перегородки и мебель. Для габаритных сооружений значительного веса закладывают основательный фундамент из бетона. Основание печи и отделочный материал на полу необходимо отделить предохраняющим отступом, для защиты от пожара.

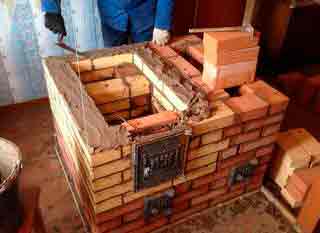

Для осуществления кладка применяется специальный раствор и кирпичи высокого качества. Учитывая сложность приготовления смеси и требования к качеству, иногда надежнее приобрести ее в готовом виде. Фундамент нуждается в обязательной гидроизоляции. Перед укладкой кирпичи рекомендуется погружать в воду на сутки. Вооружившись размерами кладочных элементов, подбирают соответствующую порядовку.

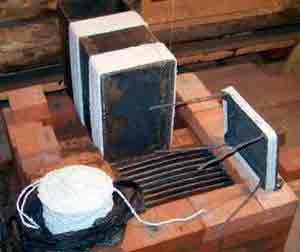

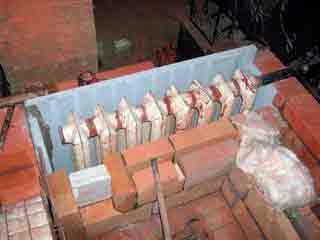

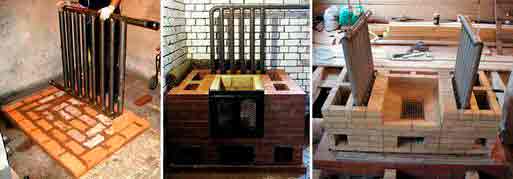

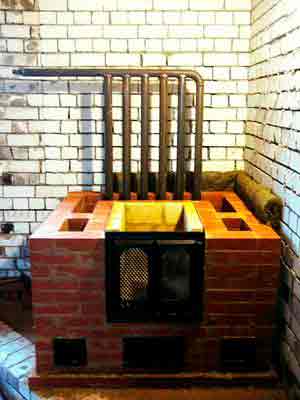

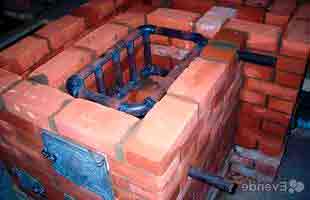

Внутрь сооружаемой конструкции монтируется регистр-змеевик: к нему впоследствии коммутируются подающие и обратные трубы. Одна из них служит для подачи горячего теплоносителя через расширительную емкость в систему. Вторая труба является каналом для возращения остывшей жидкости обратно к регистру. Перемещение воды обеспечивают гравитационные силы. Размеры соединительных швов допускаются в пределах 4-х мм. Нужно следить за тем, чтобы внутри топливника и дымохода не было острых углов. Лучше использовать скругленные соединения, не влияющие на эффективность отвода дыма. Это позволит заметно сократить количество образующейся в топливнике сажи.

Рекомендации к проведению строительных мероприятий

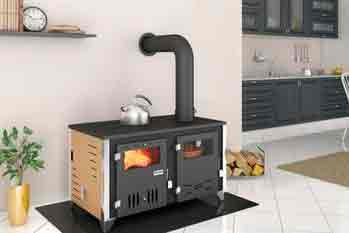

При сооружении печи с варочной поверхностью и водяным контуром необходимо придерживаться следующих нормативов:

  • Печку и ближайшие поверхности нужно отделить безопасным расстоянием. Перед топкой в этих целях дополнительно устанавливается металлический лист, защищающий пол и перегородки.
  • Чтобы кладка была максимально прочной, проводят армирование каждого 4-го кирпичного ряда металлическими штырями.
  • В качестве монтажной смеси применяют глиняный раствор средней пластичности. Скатанный из него небольшой шарик при ударе о пол не должен трескаться и рассыпаться.
  • Дымовая труба должна иметь высоту не менее 5 м: наличие оголовника является обязательным условием. Этот элемент призван защищать дымоход от климатических осадков и засорений. Кроме того, он способствует усилению тяги и украшению постройки.

Возведение своими руками печи для дома с котлом обычно не вызывает особенных сложностей. Довольно часто можно встретить металлические конструкции, не уступающие кирпичным с точки зрения внешней эстетичности. Такое изделие способно в значительной мере украсить жилищный интерьер. Для сооружения кирпичных печей подбирается особый строительный материал. Лучший вариант – керамические красные кирпичи обожженного типа. Их отличает равномерный цвет и металлический звук при простукивании.

С пережженными и недожженными элементами рисковать не рекомендуется, т.к. в таком случае нет никакой гарантии качества и безопасности эксплуатации. В топках с очень большим уровнем нагрева рекомендуется применять тугоплавкий огнеупорный материал, с которым обычно не возникает проблем по ходу эксплуатации.

Для обеспечения обогрева дома обычно рассматривается несколько вариантов. Популярное газовое или электрическое оборудование работает на дорогостоящих энергоносителях. Самой экономичной разновидностью являются отопительно варочные печи с водяным контуром. Их несложно соорудить самостоятельно, что выливается в заметную экономию финансов. Такой тип отопления предполагает комбинацию традиционной кирпичной конструкции и современных технологий. В результате жилище получает необходимое тепло и уют. Кроме кирпичных, нередко изготовляют своими руками металлические печи с водяным контуром. Обеспечив надлежащее обслуживание отопительной системы, можно на долгие годы гарантировать подходящий микроклимат в своем доме.

Источник: http://teplospec.com/pechi-kaminy/kak-sdelat-vodyanoe-otoplenie-ot-pechi-na-drovakh-poshagovoe-rukovodstvo.html

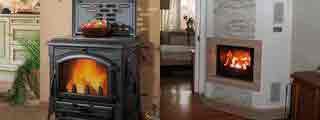

Какую печь с водяным контуром выбрать – кирпичную или металлическую

В прошлом веке частные одноэтажные жилища зачастую обогревались дровяной печкой, совмещенной с регистрами (батареями) самотечной системы. Внутри отопителя ставился железный бак – котел с водой, нагреваемой пламенем топки. Данная схема сохраняет привлекательность благодаря энергонезависимости и нетребовательности к качеству твердого топлива. Наша задача – помочь хозяину выбрать печь для дома с водяным отоплением, рассказать о трудностях подключения и эксплуатации.

  • 1 Печи с водяным контуром – 3 разновидности
    • 1.1 Недостатки металлических буржуек
    • 1.2 Каминные топки — плюсы и минусы
    • 1.3 Сильные и слабые стороны кирпичных отопителей
  • 2 Советы по выбору печи
  • 3 Схемы подключения теплообменника
  • 4 Заключение

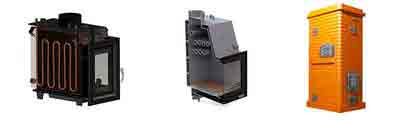

Печи с водяным контуром – 3 разновидности

Для реализации печного обогрева, совмещенного с радиаторной системой частного дома, применяется 3 вида печей с водяным контуром:

  • металлические – стальные и чугунные буржуйки со встроенным змеевиком под нагрев теплоносителя;
  • каминные топки с теплообменником – водяной рубашкой;
  • отопительные и варочные печи из кирпича со встроенным котлом.

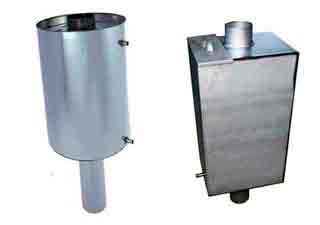

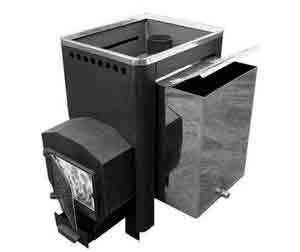

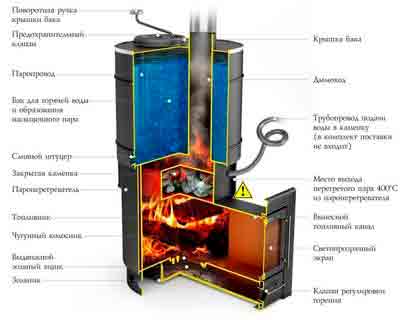

Примечание. Буржуйки для бань, оборудованные баком и змеевиком, конструктивно похожи на перечисленные агрегаты. Приспособить банную печку для нужд парового отопления теоретически возможно, но чересчур хлопотно и неудобно с точки зрения эксплуатации.

Сюда же стоит причислить альтернативный вариант — стальные отопители на дровах, изготовленные своими руками. Подобные изделия заслуживают внимания, поскольку не уступают заводским по надежности и теплоотдаче, зато обходятся гораздо дешевле. Внешний вид буржуйки не всегда играет важную роль.

Предлагаем рассмотреть печки каждой группы отдельно, заостряя внимание на недостатках и достоинствах, важных для домовладельца.

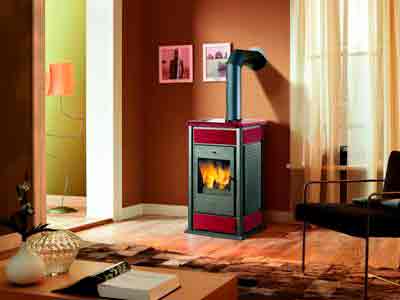

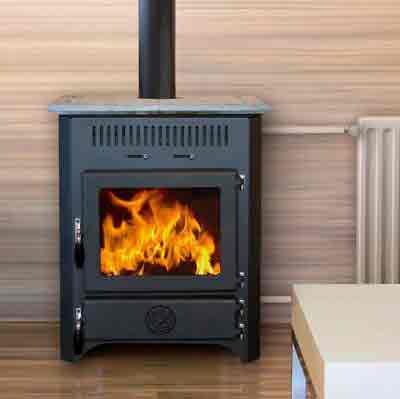

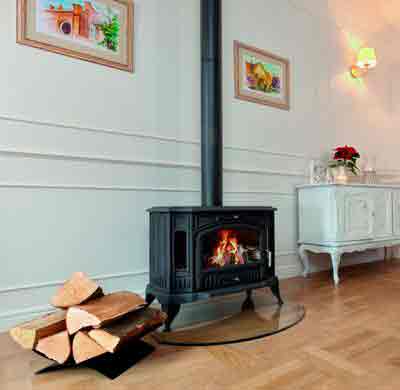

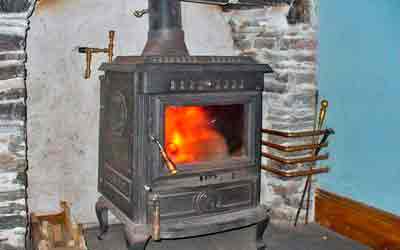

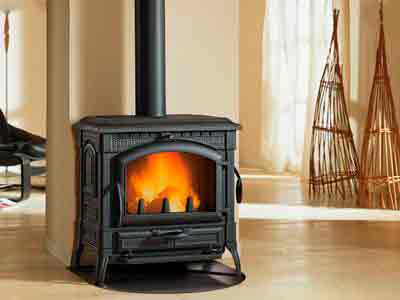

Недостатки металлических буржуек

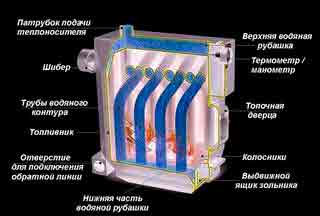

В дровяных печах заводского изготовления теплоноситель подогревается тремя способами:

  1. В верхней зоне топливника либо рядом с выходом дымовых газов установлен водотрубный теплообменник.
  2. Одна из стенок камеры сгорания (верхняя или боковая) контактирует с водяной прослойкой, напоминающей рубашку твердотопливного котла.
  3. Несколько труб с теплоносителем огибают полукруглые стенки топливника. Снизу и сверху концы сварены в общие коллекторы, как показано на чертеже.

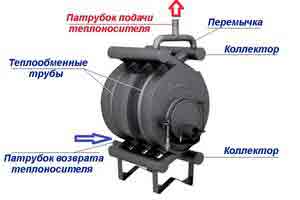

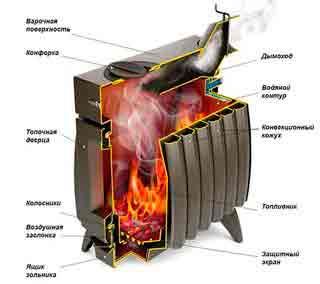

Модификация конвективного обогревателя «Бренеран» (аналог хорошо известного «Булерьяна») с водотрубным теплообменником

Справка. Пример изделия с частичной водяной рубашкой — печь для отопления дома «Термофор Гидравлик», с боковыми трубами – переделанные конвекционные отопители «Бренеран – Акватэн».

Производители зачастую снабжают печки дополнительным нагревателем – ТЭНом мощностью 1…15 кВт. Цель – поддержать температуру теплоносителя и воздуха в частном доме после выгорания порции твердого топлива. Некоторые модели оборудованы варочной панелью на 1—2 конфорки.

Реальное преимущество металлических отопительных агрегатов – низкая стоимость изделия и быстрота монтажа по сравнению с кладкой кирпичной печи. Пример: цена отопителя «Бренеран – Акватэн» мощностью 3.5 кВт — приблизительно 270 у. е. (без дымохода). При монтаже буржуйки своими руками вы потратите еще 50—100 у. е. на материалы, используемые для установки и обвязки.

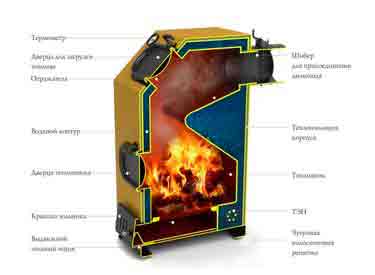

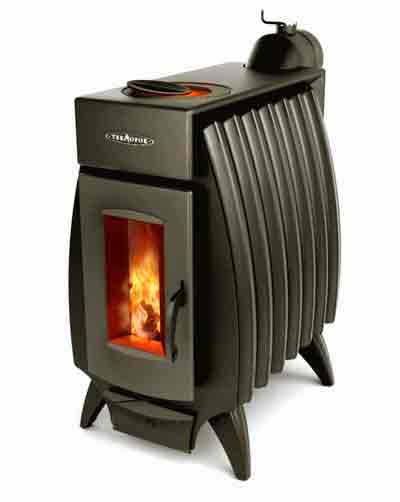

Серия отопителей «Гидравлик» известного бренда «Термофор» оснащается водяной рубашкой и трубами, опоясывающими топку

Замечание. Стоимость дымоходной трубы, необходимой для любой печки, не учитывается. Цена сильно зависит от высоты подъема, конструкции канала и схемы прокладки.

Теперь разберемся с недостатками:

  • что бы ни утверждали производители и продавцы, максимальный КПД воздушно-водяных печей на дровах и угле составляет 60%;
  • агрегат одинаково быстро нагревается и остывает;
  • теплообменника обычно хватает на обогрев 2—3 небольших комнат (по 1 радиатору в каждой);
  • водяному контуру жизненно необходима система циркуляции.

Непросто сохранять чистоту и красоту возле печки, служащей основным источником тепла в доме

Разъясним последний пункт. Если течение воды через змеевик прекратится, элемент перегреется. Сначала теплоноситель закипит, потом испарится и разорвет ближайшее слабое соединение. Позже теплообменник прогорит и окончательно выйдет из строя.

Справедливости ради упомянем вопрос эстетики. Постоянно используя буржуйку для отопления жилища, вы не получите красивой картинки, которую любят показывать производители на фото. Печка довольно быстро загрязнится, в помещении появится древесная и угольная пыль, запах дыма.

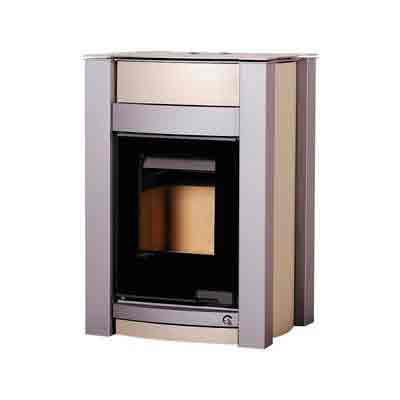

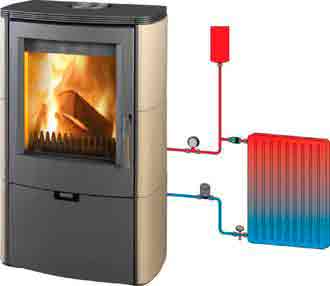

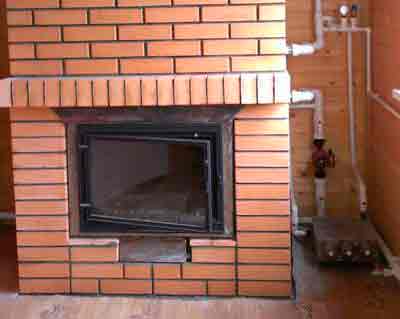

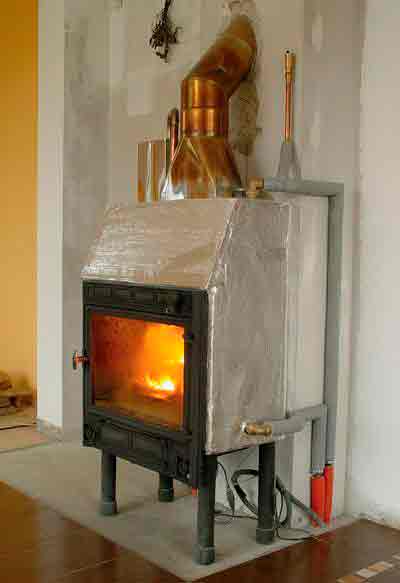

Каминные топки — плюсы и минусы

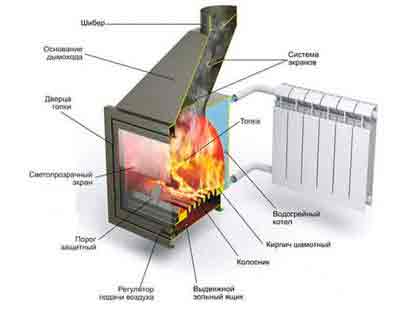

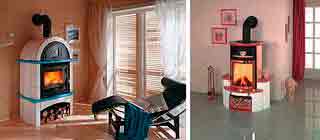

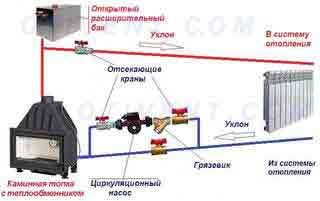

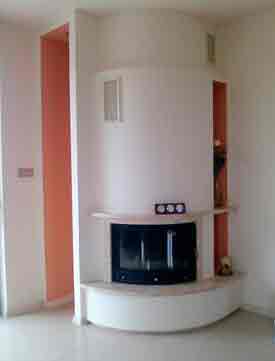

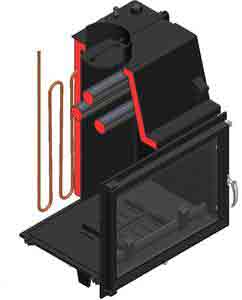

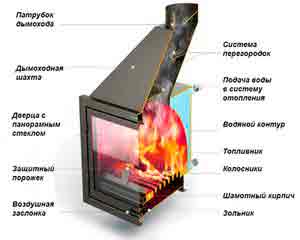

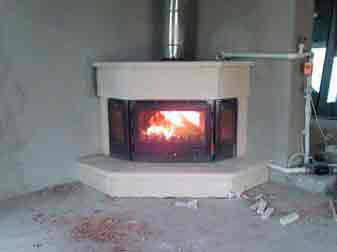

Прямоугольная печь с водяным контуром, изготовленная в виде камина, конструктивно гораздо ближе к ТТ-котлу. Боковые стенки топливной камеры омываются теплоносителем, лицевая и верхняя часть подогревает воздух помещения. Днище получает мало теплоты, поэтому в расчет не принимается.

Позитивные стороны каминных топок, оснащенных водяной теплообменной рубашкой:

  • эффективность сжигания топлива – до 70%;
  • приемлемая стоимость (сравнительно с кирпичными сооружениями);
  • простой и быстрый монтаж;
  • печь–камин, оборудованный прозрачной дверцей, отлично впишется в интерьер жилой комнаты.

Справка. Каминная водяная топка «Термофор Аквариус» с теплоотдачей 12 кВт обойдется в 530 у. е. Дополнительные затраты оценить сложно, их величина зависит от способа декоративного оформления камина. Бюджетный вариант: помещаете отопитель на прочное основание, подключаете к радиаторной сети, а отделку выполняете самостоятельно либо откладываете на потом.

Минусы металлических топок сходны с недостатками печей:

  • камин быстро разогревается и охлаждается, нуждается в непрерывной циркуляции теплоносителя;
  • обеспечивает теплом ограниченное число батарей;
  • из-за перепада температур на внутренних стенках образуется конденсат и откладывается сажевый налет;
  • полное сходство с натуральным камином достигается за счет оформления – декоративной кирпичной кладки либо гипсокартонной обшивки.

Используя каминную топку в качестве основного источника тепловой энергии, не рассчитывайте на длительное горение с 1 закладки. Пример: полезный объем камеры сгорания вышеупомянутого «Аквариуса» — всего 62 литра, но полностью забить топливник дровами не получится. Придется подкидывать поленья каждые 3—4 часа.

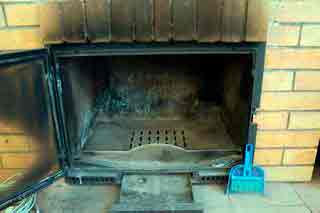

Со временем стенки топливника покрываются сажевым налетом, а панорамное стекло – копотью

Примечание. Большинство стальных печей страдает аналогичным недостатком – в режиме интенсивного горения только успевай подбрасывать дровишки.

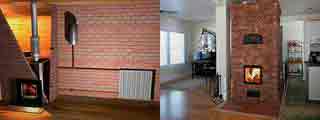

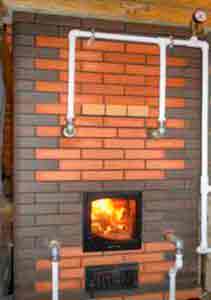

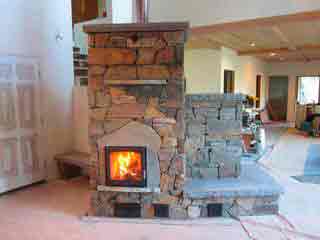

Сильные и слабые стороны кирпичных отопителей

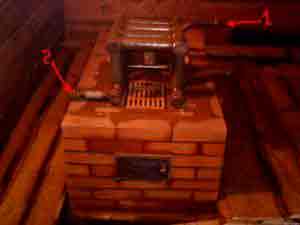

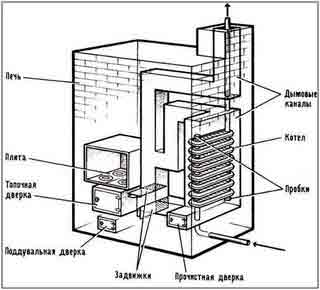

Теплообменники устанавливаются внутрь печки двумя способами – в топливнике либо газоходе, на пути раскаленных продуктов горения. Каждый вариант отличается своими нюансами:

  • котел в камере сгорания быстро прогревается под воздействием пламени, но образует конденсат и сажу на стенках;
  • в случае закипания и образования пара бак может разорваться прямо в топливнике и развалить кирпичную кладку;
  • теплообменник внутри дымооборотов гораздо безопаснее, но греется медленнее, поскольку получает меньше тепла.

Справка. Змеевик, помещенный в газоход, должен иметь вдвое большую теплообменную площадь, нежели сравнимый по мощности котел в топке.

Главный недостаток любого кирпичного отопителя – высокая стоимость материалов и кладочных работ. Предположим, вы решите сэкономить и сложить печку самостоятельно. Здесь потребуется опыт, время и техническая возможность — начинать строительство посреди обжитого дома непросто. Оптимальный вариант – закладывать фундамент и печь на этапе возведения стен.

За что же ценятся каменные печки со встроенным теплообменником:

  • срок службы несравнимо больше любого теплогенератора – минимум 50 лет;
  • способность накапливать тепло, долго обогревать смежные помещения после затухания;
  • максимальный КПД – 70…75%;
  • в натопленной печи хорошо выгорает сажа, образующаяся на стенках бака и в дымоходе;
  • некоторые печки из кирпича – канальная «голландка», «шведка», колпаковая конструкция Кузнецова – могут спокойно отапливать двухэтажный дом.

Интересный факт. Секцию водонагревателя можно добавить в любую печку из кирпича. Толковые мастера–печники знают, как изменить схему и порядовки для установки теплообменного водяного регистра.

Советы по выбору печи

Рекомендация номер один: для нагрева теплоносителя в сети водяного отопления используйте твердотопливный котел. Если необходимо, купите модель длительного горения с объемом загрузочной камеры более 100 литров. Современные ТТ-котлы направляют 75—80% энергии сжигания на разогрев воды и почти не поднимают температуру окружающего воздуха.

Если в силу разных причин вы хотите ставить печь с теплообменником, прислушайтесь к следующим советам:

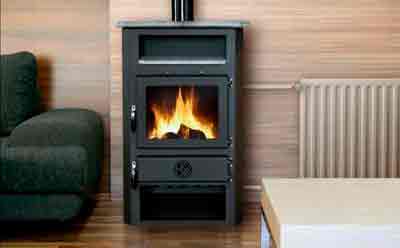

  1. Чугунная или стальная буржуйка хорошо подойдет для небольшой дачи площадью 40—80 м². Отопителя хватит на конвекционный обогрев центральной комнаты, в соседних помещениях расположите батареи.
  2. Каминная топка либо железная печка, оснащенная панорамным стеклом, станет удачным украшением гостиной. Одно условие: применяйте изделие в качестве дополнительного источника тепла, а основную нагрузку возложите на газовый либо дровяной теплогенератор. Тогда удастся сохранить чистоту и порядок возле буржуйки.

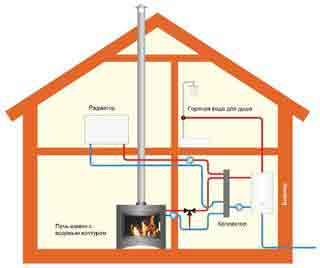

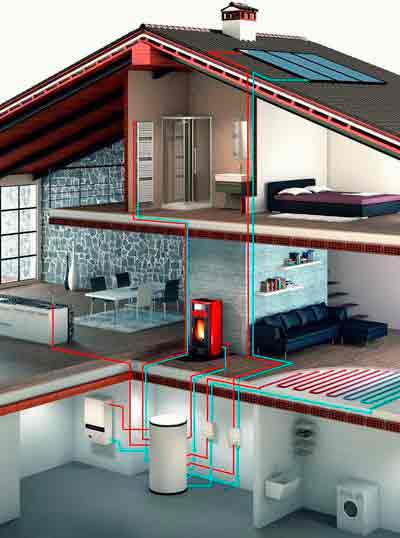

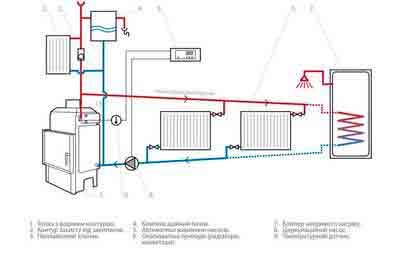

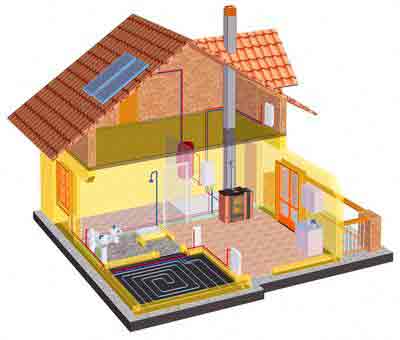

Пример схемы совместного подключения камина, газового двухконтурного котла и радиаторного отопления

  • На этапе строительства дома однозначно закладывайте печь из кирпича. Это лучший вариант по сравнению с железными отопителями.
  • Теоретически мощности каминной топки хватит на отопление квадратуры 100—120 м². Практика показывает: без помощи второго теплогенератора ее придется загружать дровами с интервалом 3—4 часа. Поэтому рассчитывайте на меньшую площадь обогрева.
  • Важный момент. Все дровяные отопители, оборудованные водным контуром, объединяет одна особенность: из-за интенсивного отбора теплоты поверхности регистра и стенки дымохода обильно покрываются сажей. Единственный выход – топить печку на максимуме, дабы сажевый налет выгорал от высокой температуры. Поддерживать такой режим не всегда удобно.

    Как подобрать конструкцию и рассчитать площадь теплообменника в кирпичном варианте печи:

    1. Если регистр находится внутри топливника, 1 м² его площади способен передать воде до 10 кВт теплоты. Пример: нужно обогреть помещения 80 квадратов – потребуется около 8 кВт энергии и поверхность теплообмена 0.8 м².
    2. Змеевик в дымоходном канале не столь эффективен. Рассчитывайте на теплоотдачу 400—500 Вт с 1 м² регистра.
    3. Для удобства чистки котел лучше сделать плоским – в виде бака с подводящими патрубками. Ребристые конструкции из круглых трубопроводов очищать тяжелее. Для монтажа внутри газохода сварите регистр из профильных труб.
    4. Материал теплообменника – низкоуглеродистая сталь марки Ст10…Ст20 толщиной 4—5 мм. Допускается применять жаростойкую и нержавеющую сталь 2—4 мм, но ее нужно варить в среде инертного газа — аргона.
    5. Использовать готовые чугунные батареи категорически не рекомендуется. Причины: металл дает трещины от температурного шока, а уплотнение между секциями со временем выгорит, появится течь.

    Совет. Не завышайте теплообменную площадь контура «про запас». Тело печи получит гораздо меньше теплоты, а вода в регистре может перегреваться и кипеть. Не закладывайте в дымоход трубы из гофрированной нержавейки – ее реальную площадь и качество изготовления определить сложно.

    Домашние умельцы постоянно выдвигают различные идеи по усовершенствованию отопителей. Заслуживает внимания вариант со стальными плоскими батареями, применяемыми в качестве печных водонагревателей. Обзор мастера смотрите на видео:

    Схемы подключения теплообменника

    В рамках данной публикации мы не станем описывать способы изготовления печек, а сразу перейдем к обвязке. Если вы желаете самостоятельно сделать водонагревательную печь, рекомендуем ознакомиться с отдельными руководствами:

    • самодельный обогреватель для гаража на твердом топливе и отработке;
    • инструкция по каминной и печной кладке;
    • схема и порядовка варочной плиты с водяным котлом.

    Если вы приобрели заводскую печь с теплообменником, внимательно изучите прилагаемую инструкцию. В документации всегда указаны диаметры патрубков и способы соединения водяного контура с отопительными приборами. Обычно применяется 2 схемы:

    1. Открытая система с гравитационным (конвективным) течением теплоносителя.
    2. Радиаторная сеть закрытого типа с принудительным движением воды от насоса.

    Использовать в данной схеме циркуляционный насос не обязательно, но принудительное движение воды заметно ускоряет прогрев

    Примечание. В самотечных схемах нередко используются циркуляционные насосы, установленные на байпасе. Цель – уменьшить перепад температур между подачей и обраткой, повысив скорость теплоносителя и эффективность нагрева. При отсутствии электроэнергии система продолжит работу в гравитационном режиме.

    Самотек организуется за счет увеличения диаметров магистралей и уклонов горизонтальных участков. Минимальное сечение разводящего коллектора при гравитационной схеме – 32 мм (дюйм с четвертью), величина наклона – 3…5 мм на 1 погонный метр. Открытый расширительный бак стоит в верхней точке, туда уходит весь воздух, попадающий в систему.

    Группа безопасности на подаче условно не показана, но она должна присутствовать обязательно

    При закрытой схеме, показанной выше на рисунке, теплоноситель находится под давлением (минимум 1 Бар «на холодную») и движется под напором насоса. Мембранный расширительный бачок располагается в нижней точке и подключается к обратной магистрали через отсекающий кран. Обязателен монтаж группы безопасности с воздухоотводчиком, манометром и сбросным клапаном.

    Совет по выбору схемы. Покупая печь для дома с водяным отоплением, домовладелец, очевидно, рассчитывает на автономную работу системы. Отсюда вывод: для совместной работы с водогрейной печью лучше всего подойдет самотечная схема. После отключения света циркуляция в контуре не прекратится и теплообменник не прогорит.

    Заключение

    Вариант объединения водяных отопительных систем с печами нельзя назвать идеальным. Более того, мы настоятельно рекомендуем избегать подобных схем и устанавливать нормальные котлы. Исключение – особые обстоятельства и условия проживания, например, перебои с электроэнергией либо покупка готового дома с дровяной печкой, куда уже встроен водогрейный контур.

    Источник: http://otivent.com/pech-dlja-doma-s-vodjanym-otopleniem

    Как сделать печь для отопления дома с водяным контуром

    Суть печного отопления заключается в прямом нагреве помещений источником тепла за счет конвекции и инфракрасного излучения, исходящего от горячих стенок. Важное условие, оно же — главный недостаток: отопитель должен находиться в обогреваемой комнате. Вот почему у домовладельцев нередко возникает желание сделать печь с водяным контуром, соединенным с удаленными радиаторами, чтобы равномерно отапливать весь дом. Стоит отметить, что данный вопрос — непростой и не всегда решаемый. Так что давайте рассмотрим разные варианты реализации этой идеи на практике.

    Способы решения задачи

    Очевидно, что для подогрева теплоносителя и подачи его в радиаторную систему дровяную печку нужно снабдить дополнительным теплообменником. Есть два пути: приобрести для дома готовую металлическую либо чугунную печь длительного горения со встроенным водяным контуром, либо изготовить ее своими руками. Мы изначально идем по второму пути — прикладываем труд, но экономим средства.

    Примечание. Отдельная проблема — организация подогрева воды в кирпичной печи, работающей на дровах и угле. Если она уже построена, то переделать конструкцию бывает довольно трудно, а то и невозможно.

    Существует несколько разновидностей самодельных теплообменников и вариантов их монтажа:

    1. Бак – котел, встраиваемый прямо в топливник или в один из дымоходных каналов.
    2. Регистр, сваренный из труб, иногда – в виде змеевика. Тоже ставится внутрь камеры сгорания либо в газоход.
    3. Теплообменник самоварного типа (техническое название – экономайзер). Устанавливается сугубо на дымоход для отбора теплоты у отходящих газов.
    4. Полноценная водяная рубашка. В упрощенном исполнении подобная печь-камин с водяным контуром показана выше на схеме.

    Бак-котел для нагрева теплоносителя

    Справка. Простейшее, но не самое эффективное решение, которое вы можете взять на вооружение, реализовано в некоторых дровяных печках для бани. Металлический бак с водой монтируется сверху корпуса либо подвешивается сбоку, если топливник имеет прямоугольную форму.

    Водяной контур можно изготовить из таких материалов:

    • черная или нержавеющая сталь;
    • чугун;
    • медь.

    Стальные теплообменники практичны и недороги, а потому наиболее популярны. Цена меди слишком велика, а вот температура плавления – низкая, отчего при горении угля подобная конструкция может «поплыть». Что же касается чугуна, то самостоятельно отлить из него регистр не получится, разве что вмонтировать в газоход старую отопительную «гармошку» МС-140, как показано на фото. Но помните: батарея моментально лопнет при подаче холодного теплоносителя в раскаленную печку либо в результате замерзания воды во время длительного простоя.

    Плюсы и минусы различных теплообменников

    Установка бака внутрь кирпичной печи практикуется мастерами десятками лет. Это проверенный и надежный способ, позволяющий постоянно нагревать воду и даже организовать ее естественную циркуляцию, только потребуется проложить трубы большого диаметра (около 50 мм) с соблюдением уклонов. Правильно сделанный бак-котел очень редко прогорает, потому что вмещает большой объем теплоносителя, который его охлаждает.

    Недостаток варианта – значительные размеры емкости. Она влезет лишь в отопитель, сложенный из кирпича, а в металлических буржуйках слишком мало места. В отличие от бака, размеры и форму регистра из стальных труб можно менять и встраивать в любую печку, но тут возникают другие проблемы:

    1. При установке внутрь топливника змеевик постоянно подвергается воздействию высоких температур (в пике до 1000 °С) и конденсата с сажей, а потому прослужит 4—6 лет, после чего прогорит. Нержавеющие либо жаропрочные трубы продержатся дольше – до 10 лет.
    2. Более надежный способ — вмонтировать водяной контур внутрь дымоходного канала, где температура ниже. Но тогда упадет интенсивность нагрева и для организации нормального отопления теплообменник придется увеличить в размерах. Получается замкнутый круг.
    3. Циркуляция теплоносителя внутри регистра должна быть безостановочной. Иначе вода закипит, превратится в пар, а он своим давлением разорвет трубопровод в слабом месте – где-нибудь на стыке. Значит, организовать самотек нереально, а работу циркуляционного насоса придется подстраховать блоком бесперебойного питания на случай отключения электроэнергии.
    4. Вместительность металлических отопителей сильно ограничена, так что вставить туда добротный теплообменник не получится. Практика показывает, что стальная заводская печь с водяным контуром может обслужить не больше 2 радиаторов общей мощностью до 4 кВт.

    Разновидности сварных регистров

    Важный момент. Любые теплообменники, монтируемые внутрь топливника, забирают приличную часть выделяющегося тепла. Это снижает и без того невысокую теплоотдачу печки плюс уменьшает длительность горения с одной закладки дров или угля.

    Экономайзер (слева) и обычный бачок для монтажа на дымоход (справа)

    Самоварный теплообменник (экономайзер) лишен всех перечисленных недостатков. Он представляет собой водяную рубашку для дымоходной трубы и отнимает теплоту отходящих газов. А их температура в печах, функционирующих на дровах или отработке, достигает 300 °С. Такое решение зачастую используется в банных отопителях, чтобы греть воду для помывки. Комбинированный вариант – бак, сквозь который пропущена дымоходная труба.

    Идею с экономайзером по понятным причинам нельзя реализовать на кирпичной печке. Но для Булерьяна, Бренерана или другой стальной буржуйки независимо от ее размеров такой вариант хорошо подойдет. И последний, самый эффективный метод – устройство водяной рубашки вокруг корпуса обогревателя. По сути, она превращает любую металлическую печь или камин в отопительный котел. Одна беда – вариант довольно сложен в исполнении.

    Железная печка конструкции Бутакова с конвекционным кожухом и водяным контуром на задней стенке топливника

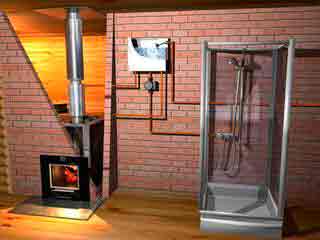

    Вывод. Лучший способ получить горячую воду от стального отопителя на дровах или отработке (такие применяются в гаражах) – сделать теплообменник самоварного типа или емкость на дымоходной трубе. Для кирпичной печи вариантов немного – встраивание емкости либо регистра.

    Оригинальная конструкция наружного теплообменника с импровизированным экономайзером продемонстрирована на видео:

    Расчет размеров регистра

    Чтобы своими руками сделать для печки водяной контур, нужно определить его размеры, а точнее, — площадь теплообменной поверхности. Для этого воспользуйтесь следующим алгоритмом:

    1. Выясните, какова площадь отапливаемых комнат и умножьте ее на 0,1 кВт. Если вы проживаете в одном из холодных северных регионов, умножайте квадратуру помещений на 0,2 кВт. Для дома 100 м² понадобится соответственно 10 и 20 кВт тепловой энергии.
    2. Из практических наблюдений следует, что регистр, установленный прямо в топливник, способен передать теплоносителю до 10 кВт теплоты с каждого квадратного метра своей поверхности. Поделите значение потребности в тепле на эту цифру и получите площадь радиатора.
    3. Для экономайзера и бака, вмонтированного в дымоходный канал, где температура ниже, принимайте значение удельной теплоотдачи не 10, а 6 кВт с 1 м² поверхности.
    4. Зная площадь, размеры прямоугольной емкости рассчитать нетрудно. А вот длина труб, из которых варится регистр, вычисляется по формуле: L = S / πD (S – площадь, D – диаметр трубы).

    Схема кирпичной печи с водогрейным котлом, размещенным в топке

    Примечание. При расчете отапливаемой площади не нужно брать все 100 или 200 квадратных метров дома, отнимите от них помещения, которые печь обогревает напрямую.

    Если в качестве примера взять комнаты дачи с квадратурой 100 м², то теплообменная поверхность встроенного в топку радиатора должна составлять не меньше 1 м². При монтаже в газоход эта площадь увеличится до 10 / 6 = 1,67 м².

    Встраиваем бак в кирпичную печь

    Первое и важное правило: планировать монтаж водяного контура необходимо еще до постройки отопителя из кирпича. Переделать готовую конструкцию практически невозможно, придется ее снова разобрать как минимум наполовину. Это касается всех чисто отопительных печек – русской, голландки и шведки, не имеющих варочной поверхности.

    В этом случае регистр монтируется в дымооборот печки, а не в топливник

    Справка. Если у вас дома или на даче выложена отопительно-варочная плита, то переделать ее иногда возможно. Поднимите чугунную поверхность с конфорками и оцените, можно ли под нее поставить котел и какую форму ему придать. Обязательно посоветуйтесь с мастером – печником.

    Предлагаем вариант простой плиты с нагревательным котлом, установленным на пути продуктов горения, но за пределами топливника. Благодаря этому бак изготавливается из металла толщиной 3 мм, чего достаточно для долгой и надежной работы. Схематично агрегат выглядит так:

    Совет. Если вы подобрали другую конструкцию, где емкость монтируется в топливник, то ее стенки, обращенные к пламени, делайте из металла толщиной 5 мм, остальные – 3 мм. Для изготовления регистра используйте трубы с толщиной стенки 3,5 мм, а при установке не связывайте его со стенками печки, поскольку у металла и кирпича разные коэффициенты расширения.

    Порядок кладки варочной плиты

    При монтаже оберните бак асбестовым шнуром и зафиксируйте его на нужном ряду кладки. Такая же изоляция асбестом делается на патрубках подачи и возврата теплоносителя, проходящих сквозь стену печи. Как правильно выполняется кладка в соответствии с порядовками, подробно описывается в другом материале.

    Кладка печи с водяным контуром, находящимся в камере сгорания, описывается в следующем видеоролике:

    Делаем контур для стальной печки

    Чтобы изготовить теплообменник самоварного типа на дымоход, подберите 2 трубы: одна по диаметру должна равняться размеру патрубка печки, а вторая – на 3—4 см больше (например, 102 и 133 мм).

    Самодельный теплообменник самоварного типа

    Дальше действуйте в таком порядке:

    1. Определите теплообменную площадь, как описано в предыдущем разделе, после чего отрежьте обе трубы по расчетному размеру.
    2. В кожухе водяной рубашки проделайте 2 отверстия 20—30 мм и приварите к ним патрубки подачи и обратки с резьбами.
    3. Вставьте одну трубу в другую и сварите между собой, сделав перемычки из стальной полосы. Из нее же изготовьте верхнюю и нижнюю крышку для самодельного водяного контура.
    4. Проверьте агрегат на герметичность и установите на дымоход как можно ближе к масляной или дровяной печи. Больше подробностей об изготовлении показано на видео.

    В отличие от внутренних водяных контуров, экономайзер без проблем подключается к различным системам отопления – с принудительной и естественной циркуляцией теплоносителя. Во втором случае важно выполнить уклон магистралей 2 мм на 1 м. п. трубы и поставить в верхней точке открытый расширительный бак.

    Заключение

    О том, насколько полезна в эксплуатации самодельная печь с водяным контуром, судить нелегко. По отзывам пользователей, в небольших дачных домиках и гаражах такие агрегаты работают безукоризненно. Надо учитывать и тот факт, что мастер, изготовивший отопитель своими руками, не станет его критиковать, а постарается найти позитивные стороны. Ясно одно: налицо экономия средств при равномерном обогреве всех комнат здания. А вот в домах площадью свыше 100 м² стоит задуматься об установке твердотопливного котла.

    Источник: http://qustu.com/kak-sdelat-pech-dlya-otopleniya-doma-s-vodyanym-konturom/

    Эконом-печь на воде своими руками

    Несмотря на всеобщую газификацию, ещё есть много мест, где без хорошей дровяной печки не обойтись. К тому же рост цен на газ порой ставит неразрешимые финансовые задачи перед домовладельцами. Поиск альтернативных способов обогрева и модернизация имеющихся часто решают возникающие проблемы самым неожиданным образом. Так, печь на воде может сэкономить до 50% топлива и заставляет взглянуть на классический обогрев дома по-новому.

    Принцип действия

    Не зря говорят, что всё новое — это хорошо забытое старое. Древняя Библия вторит этой пословице: «Что было, то и будет; и что делалось, то и будет делаться, и нет ничего нового под солнцем» (Екклезиаст 1:9). Действительно, все физические и химические законы придуманы и запущены в жизнь задолго до нашего рождения, поэтому человек может только использовать их в своих целях.

    Так, мало кто знает, что для усиления горения в паровозах и других аналогичных агрегатах, активно используемых в прошлых веках, вода применялась как катализатор горения. Вспомнив про эту особенность общедоступной жидкости, некоторые современные Кулибины придумали простую конструкцию для печи, где вода в качестве топлива способствует увеличению КПД теплоотдачи на десятки процентов.

    Дело в том, что при нагревании водяного пара до температуры выше 600 градусов образуется горючая смесь водорода и угарного газа. В сочетании с кислородом она замечательно горит и способствует ещё большему подъёму температуры. Вот почему сильные пожары и огонь с большой температурой невозможно потушить водой или снегом. Наоборот, такой способ содействует ещё большему разгоранию.

    Однако если взять под контроль эту особенность самой распространённой жидкости, то можно добиться удивительного эффекта, способствующего улучшению процесса горения.

    Вот главные преимущества этого метода:

    1. Более полное сгорание топлива и меньшее количество отходов горения.
    2. Отсутствие чёрного дыма, соответственно, меньше сажи — чище дымоход.
    3. Выше температура горения, большая теплоотдача.
    4. Отличное горение сырых дров, отсутствие задымления при этом.
    5. Почти в два раза возрастает время сгорания того же количества топлива.

    В этом видео подробнее о печи на воде:

    Получается, что использование конструкции печи на воде намного эффективнее обычного варианта.

    Конструкция устройства

    Решив оборудовать своими руками эконом-печь на воде, многие сталкиваются с проблемой, где взять чертежи устройства данной конструкции. В наш век технологий получение такой информации — сущий пустяк. Более того, поняв принцип действия такой печи, многие стараются создать собственный вариант, и порой такие попытки приводят к появлению очень эффективных образцов.

    Детали могут отличаться, но основные узлы такого устройства неизменны.

    Если постараться, то можно легко смастерить такую печурку у себя на даче

    Вот перечень этих частей:

    1. Парогенератор. Устройство, обеспечивающее поступление воды и преобразование её в пар. Принцип действия хорошо известен тем, кто знаком с самогоноварением.
    2. Пароперегреватель. Это приспособление служит для перегрева пара выше температуры 500°C.
    3. Вспомогательные узлы. Они могут быть различными в зависимости от конструкции, но соединительные шланги и трубки — это обязательные элементы любого подобного устройства.
    4. Расширительный бачок или другая ёмкость для хранения воды.
    5. Печь. Форма и материалы, из которых делают подобные печи, настолько разнообразны, что нет смысла перечислять их. По сути, любую печку, работающую на дровах, торфе или угле, можно использовать для переоборудования в паровую.

    Какая бы конструкция ни была выбрана, она столь проста, что любой умелец сможет сделать своими руками печку на воде.

    Изготовление своими руками

    Итак, решив сделать печь, работающую на воде, первым делом определяются с основной конструкцией будущего обогревателя.

    С помощью такого метода, любую печь можно преобразить в эконом-вариант

    Чаще всего такой обогреватель уже имеется и его надо просто модифицировать. Вот схема последовательности работ:

    1. Находят ёмкость для воды и крепят её.
    2. Изготовляют парообразователь.
    3. Продумывают его крепление и способ нагревания, чтобы получать пар.
    4. Делают пароперегреватель. Обычно это тонкостенная трубка из нержавейки с равномерно пропиленными отверстиями. Её обматывают сеткой из нержавейки — это устройство будет служить шумогасителем.
    5. Продумывают схему соединения и крепления всех деталей. Пароперегреватель должен находиться на колоснике печи для того, чтобы к нему был хороший доступ кислорода. Многие придумывают дополнительные приспособления, чтобы он не забивался золой и доступ кислорода был постоянным.
    6. Проверяют устройство на эффективность работы и пожаробезопасность. Отсутствие дыма из трубы при разгоревшейся печи говорит о правильной работе. Все резиновые, деревянные и пластмассовые детали устройства должны находиться на пожаробезопасном расстоянии от огня и раскалённых частей конструкции.

    Более подробно о печи на воде в этом видео:

    Установка подобной конструкции сможет сэкономить много средств. К тому же в качестве топлива вода в печи снижает загрязнение воздуха отходами сгорания. Даже самый простой способ модификации печки может привести к замечательному результату.

    Например, некоторые дачники используют водяное поддувало. То есть, вставляют под топку металлическую ёмкость с водой. В результате испарения и нагревания такой несложный способ превращает обычную печку в водяную и улучшает её работоспособность во много раз.

    Источник: http://kaminguru.com/pech/jekonom-pech-na-vode.html

    Печь с водяным контуром: особенности и теория, покупать или делать, решения, запуск в системе

    Автор: Колесников Юрий Фёдорович, инженер-теплоэнергетик*

    © При использовании материалов сайта (цитат, изображений) указание источника обязательно.

    Недостатка доступного твердого топлива в России нет и не предвидится. Печь с водяным контуром стоит много дешевле котла: цены на отечественные отопительные печи с водяным регистром начинаются от 16 000 руб; усредненная по моделям стоимость такой печи ок. 40 000 руб. Более-менее приличный котел на ту же тепловую мощность стоит втрое-впятеро дороже. Дрова в отдаленных регионах зачастую бесплатны – лесники только рады будут, если кто-то валежник уберет. Древесное топливо экологично: время роста дерева до пригодности в дело соответствует времени протекания естественных климатических циклов, а при сжигании дров выделяется ровно столько углекислого газа, сколько дерево его изъяло на построение себя. Если топить ископаемым топливом, то рассредоточенный по большой площади и растянутый во времени суммарный выброс парниковых газов от множества домовых печей природа «переваривает» много легче и быстрее, чем залповый от ТЭЦ той же мощности.

    Построить кирпичную или изготовить металлическую печку дело довольно хитрое, но станочного парка и производственных условий не требующее. См. напр., видео проект кирпичной печи с контуром водяного отопления для частного дома:

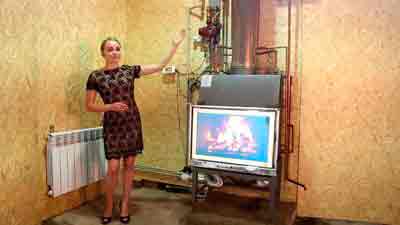

    Видео: пример проекта печи с водяным контуром для частного дома

    Покупная печь относительно недорога, но доставка тяжелого и объемистого предмета в места отдаленные может обойтись больше его стоимости: за морем телушка полушка, да рубль перевоз. В таком разрезе вопрос: «А нельзя ли сделать печь с водяным контуром своими руками?» вполне правомерен. Но, к сожалению, конструкция печи сложилась в те времена, когда о водяном отоплении еще и не думали. Современные высокотехнологичные печи работают на тех же принципах, как и круизные лайнеры плавают точно так же, как триремы времен Архимеда. Построить или правильно выбрать для покупки печь с контуром водяного отопления возможно, но при этом нужно учесть ряд специфических моментов, о чем и написана эта статья.

    Примечание: первый из этих моментов – эстетический. Не надейтесь, что печка, питающая батарею отопления, будет выглядеть так, как показано слева на рис.:

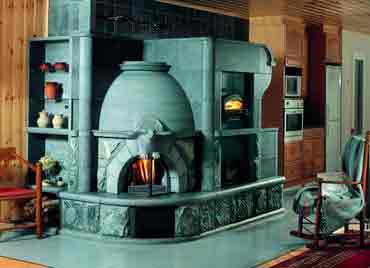

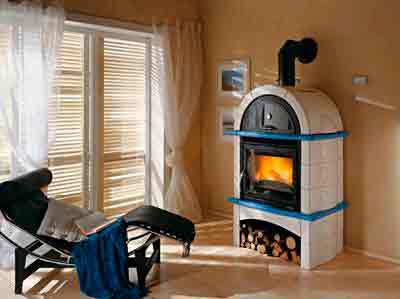

    Бытовые печи с водяным контуром

    В лучшем случае вы получите то, что в центре. А может быть, и то, что справа. Поэтому, если для вас печь еще и украшение дома, нужно трижды и трижды подумать – а поставить ли все-таки для отопления котел? Печь ему помехой отнюдь не будет, см. в конце.

    О недостатках и достоинствах кирпича

    Кирпичная печь – сложное тяжелое сооружение, требующее под себя отдельного фундамента и производства в доме капитальных строительных работ. Встроить водяной контур в кирпичную печь гораздо сложнее, чем в стальную, см. далее. Но в то же время:

    • Кирпичная печь поддерживает в доме оптимальную влажность: поглощает избыток паров воды из прохладного воздуха и отдает их при нагреве во время топки.
    • Она же устанавливает в помещении оптимальное для здоровья температурное поле: от стен к центру все теплее.
    • Сокращает теплопотери дома: потоки нагретого печью воздуха создают перед окнами нисходящую тепловую завесу, много более эффективную, чем восходящая от регистров (батарей отопления) под окнами.
    • Выравнивает микроклимат в доме: летом поглощает некоторую часть избыточного тепла и через фундамент отводит его в грунт. Зимой таким же образом немного подогревает дом.
    • По причине в пред. пункте стабилизирует осадку здания, делает его более надежным, устойчивым и долговечным.

    Примечание: в истории строительства известно немало случаев, когда крепкие дома, переведенные с печного на центральное отопление, после демонтажа печей начинали разрушаться.

    В чем суть проблемы

    Отопительный котел придуман именно для того, чтобы заменить печь как теплогенерирующий прибор в системах отопления (СО). Котел – устройство непрерывного действия требующее от пользователя, в идеале, только периодической догрузки топлива и сезонного ухода. Его принципиальное отличие от печи – автоматика, поддерживающая оптимальный для заданного режима работы режим горения. Автоматика не обязательно электронная; она может быть энергонезависимой комбинацией биметаллических пластинок, пружин и рычагов.

    Печь – прибор периодического действия с ручным управлением, потому она и дешевле. Дело не в коробочке с автоматикой. Дело в самих основах подхода к конструированию и производству. Конкретно – в способах организации полного сжигания топлива. Если продолжить судостроительную аналогию, то котел уже не водоизмещающее судно, а глиссер. Который тоже может плавать, как пароход, но полностью свои качества покажет, только выйдя на реданы. Однако для глиссирования нужна относительно спокойная вода; правильно построенная и налаженная СО, образно говоря, для котла таковой и является. Печь (продолжая ту же аналогию) под управлением опытного экипажа может идти полным ходом на значительном волнении. Благодаря такому запасу эксплуатационной выносливости и возможно приспособить печь под водяное отопление. Полный ход (все та же аналогия) будет тише, чем у глиссера (предельная тепловая эффективность 60-65% против 80-95%), но, «идя на экономической скорости в спокойной воде», удельный расход топлива на отопление единицы кубатуры дома может не превысить такового котла.

    Примечание: тепловая эффективность теплогенерирующих приборов – полный аналог КПД для ДВС.

    Покупать или строить?

    В продаже имеются только металлические печи с водяным контуром. Фундамент и разгром в доме для установки металлической печи не нужны, но и полезными качествами кирпичных она не обладает. В энергоэффективном доме (см. далее) можно ставить только металлическую печь. Выпускают такие многие печные фирмы, в т.ч. зарубежные ABX (Чехия), MBS (Сербия), EdilKamin (Италия). Тут, во-первых, нюанс: не спутайте с банной печью, снабженной водогрейкой для ГВС; для отопления банные печи непригодны. Отличия, если в спецификации не указано, что печь именно отопительная – банная печь всегда с каменкой. Второе – та же печь, но с водяным контуром, в продажу часто идет как котел. Как отличить от настоящего котла? По наличию варочной поверхности и топочной дверцы со смотровым стеклом. Котел не предназначен для посиделок у огонька. Третье – EdilKamin построены по схеме с водяной рубашкой и не предназначены для использования в качестве основных отопительных приборов; это фактически печь-камин с водяным контуром, см. ниже. И, наконец, российские печи с водяной рубашкой Бренеран (признак – «Аква» в названии) должны устанавливаться в нежилом помещении или в отдельной котельной, но для дачи Бренераны самое то: именно Бренеран Акватэн стоит до 20 000 руб. (без доставки). О других отечественных печах с водяным контуром см. видеообзоры:

    Видео: обзоры печей с водяным контуром


    Кроме того, если вы намерены купить печь для водяного отопления, учтите:

    1. Для фабричных печей с водяным контуром действительны все указанные далее эксплуатационные ограничения;
    2. Если отопительный котел часто продается с полным комплектом штатной обвязки, то печь – всегда без нее. Подбор и монтаж обвязки – особая непростая тема, а ее стоимость может перекрыть разницу в цене печи или котла;
    3. В продаже имеются также каминные топки с водяным контуром. Это ни в коем случае не основные отопительные приборы, что бы там не обещали в рекламе! Каминная топка с водяной рубашкой (как и печь EdilKamin) включается в действующую локальную (домовую) СО с котлом для экономии штатного топлива или в СО энергоэффективного дома, см. далее.

    Примечание: включать дополнительные теплогенерующие приборы в действующую СО нужно с несколькими степенями защиты от их нежелательного влияния друг на друга, см. напр. ролик ниже:

    Видео: об опасности камина с водяным контуром

    Подвал как критерий решения

    В целом, если ваш дом с подвалом, в первую очередь нужно рассмотреть вопрос о приобретении и установке котла. Подвал всегда даст возвышение регистров над отопительным прибором, необходимое для построения простой, недорогой и энергонезависимой гравитационной СО (см. далее). Тепло от печи (камина) без водяного контура для стряпни и/или любования огоньком под коньячок с икоркой даром не пропадет: автоматика котла его «учует» и сэкономит штатное топливо.

    Сопутствующие ограничения

    Вспомним поговорку «лохматых» годов: бесплатный сыр бывает только в мышеловке. Отопительная печь с водяным контуром строится и эксплуатируется с серьезными ограничениями сравнительно с простой:

    1. Теплообменник нельзя замуровывать в тело (строение) кирпичной печи: разность ТКР (коэффициентов термического расширения) его и строения печи очень скоро выведет из строя и то, и другое;
    2. Если топка с водяной рубашкой, то добиться оптимального по расходу топлива хода печи/камина невозможно. Поэтому приборы такого типа могут служить только дополнительными в действующей локальной СО;
    3. Теплообменник печи с водяным контуром должен целиком обтекаться топочными или дымовыми газами;
    4. Запускать печь/камин с водяным контуром при порожней СО недопустимо. Если это отопительно-варочная печь, используемая круглогодично, в ней должен быть переключатель хода зима-лето, а теплообменник должен устанавливаться только в зимней части строения печи;
    5. Подпускать воду в СО снизу, т.е. сразу в печь, можно, только если она (печь) стальная и подпитка снизу указана как штатная в спецификации производителя. СО с кирпичной печью подпитывается холодной водой только и только сверху, от расширительного бака;
    6. Поскольку в СО с периодически топящейся печью теплообменник испытывает регулярные знакопеременные термические нагрузки, строить с печью СО закрытого типа с избыточным давлением недопустимо;
    7. По причине в пред. пункте строить СО с печью постоянно заполненной антифризом бессмысленно: дорогой теплоноситель еще до окончания текущего отопительного сезона состарится, деградирует и пропадет;
    8. По окончании отопительного сезона теплоноситель (вода) из СО обязательно сливается. Это необходимо для образования в трубах плотной пленки гидроокиси железа, предотвращающей их дальнейшую коррозию;
    9. Перед началом след. сезона система заполняется водой, герметизируется и опрессовывается подкачкой воздуха с расширительный бак до 2,2 ати;
    10. Заполнение системы нужно производить при наружной температуре не ниже 15 градусов;
    11. Отопительный прибор запускается не ранее чем через сутки после опрессовки системы, но и не ранее, чем температура теплоносителя сравняется с комнатной;
    12. Дровяная печь с водяным контуром должна протапливаться с промежутками между топками не более 12 час независимо от теплоемкости строения печи и внешних условий, т.е. печи нельзя давать полностью остывать. Объясняется это невысокой теплотворной способностью дров и высокой вероятностью выпадения кислотного осадка из древесных дымовых газов.

    Примечание: строить с печью СО типа ленинградка нельзя – для лениградки нужны избыточное давление и принудительная циркуляция.

    Печь и СО

    Главное, что нужно знать, если вы решите строить печь с водяным контуром сами: для полного сгорания топлива в топке печи и достижения ею предельной тепловой эффективности температура под сводом топки, где догорают пиролизные газы, должна составлять не менее 1100 градусов. В то же время для пиролиза, полностью «высасывающего» из топлива летучие компоненты, оптимальна температура 400-600 градусов, а для загорания остаточного аморфного углерода топлива – 600-800. Температура внешней поверхности теплообменника в принципе нужна повыше, это позволяет выполнить его меньших размеров (см. далее), но стального не более 400 градусов, а чугунного не более 600 (при давлении в системе, равном атмосферному), чтобы исключить вскипание теплоносителя. Характерный размер теплообменника, устанавливаемого в топке печи – 0,3-0,5 м; устанавливаемого в дымовых каналах – 1-2 м. Еще одно: если температура в дымовых каналах упадет ниже 200 градусов, высока вероятность выпадения в печи кислотного осадка. Если печь топится бросовым (некондиционным) топливом, никогда полностью не сгорающим – также усиленное осаждение сажи в печи и дымоходе.

    Зная эти обстоятельства, и возможно успешно построить печь с водяным контуром для отопления дома. Задача такова: встроить в печь теплообменник, принимающий достаточное количество тепла, но не сбивающий температуру в месте установки ниже допустимой. Печь для этого проектируется заведомо завышенной мощности: на 10-15% больше, чем нужно для обогрева дома. Эти 10-15% надо отдать на поддержание правильного хода (режима работы) печи с учетом теплоотдачи на сторону. Благодаря более равномерному распределению тепла в доме его теплопотери, зависящие от разности температур внутри и снаружи, падают, и экономия топлива за сезон составит 20-25%; до 30% в комбинированной СО (см. далее). Чистый выигрыш по затратам на топливо за сезон – 10-20%, а проигрыш сравнительно с отоплением от хорошего котла – 5-10%.

    Примечание: печь с отопительным контуром позволяет построить относительно недорогую и доступную для монтажа своими силами гравитационную СО в доме без подвала, см. далее. Котел для гравитационной СО обязательно должен стоять в подвале, а если его нет – нужна энергозависимая СО с принудительной циркуляцией, также см. далее.

    Еще о сложностях с кирпичом

    У кирпичной печи есть одно, с точки зрения СО, «недружественное» качество: их тепловые постоянные времени (это то, что в просторечии называется тепловой инерцией) примерно равны. Тепловая инерция металлической печи на порядок меньше, чем у СО. Если система выйдет из режима, «вогнать» ее туда обратно возможно оперативной регулировкой хода печи. С кирпичной печкой так получится далеко не всегда: все оно вместе может «зациклиться» на неэкономичном и даже аварийном режиме (выражаясь «по-умному» – оказаться в метастабильном состоянии). Тогда придется или мерзнуть, дожидаясь следующей топки, или даже срочно гасить печь. Средство почти исключить «зацикливание» – топить печь 3 раза в сутки с промежутком 7-9 час (спозаранку, в середине дня и на ночь), а в самые холода – 4 раза с промежутком 6 час.

    О печах на тлении

    Если поискать в каталогах продукции отопительные печи длительного горения с водяным контуром, то таких не найдется. Года 3-4 тому назад мелькала угольная печка «Беспризорница», но сейчас и ее не видно. И это неспроста.

    Печь длительного горения «вытаскивает» тепло из топлива медленно и постепенно. С другой стороны, эти печи критичны к температуре газов над массой топлива; для разных конструкций она колеблется в пределах 600-1000 градусов. Немного ниже – печь гаснет и спекшуюся массу из нее очень трудно выковырять. Выше – переходит на пламенное горение, для нее аварийное, а хозяевам грозящее большой бедой. Пламенная печь в том и другом случае просто съест больше топлива.

    Иными словами, тепловой баланс в печи длительного горения должен поддерживаться гораздо точнее, чем в пламенной. «Лишнего» тепла (пригодного для использования) печь «на тлении» либо дает недостаточно для поддержания минимально необходимой температуры обратки в СО, либо вспыхивает. Поэтому печи длительного горения с водяным контуром и ручной регулировкой режима пригодны как водогрейные для ГВС, также понемногу накапливающей тепло в изолированном расходном баке. А чтобы приспособить печку длительного горения для отопления, ее нужно снабдить хотя бы простейшей автоматикой, оперативно регулирующей подачу воздуха. И получится… котел длительного горения. Которые давно уж выпускаются промышленностью и успешно эксплуатируются. Что же касается самодельной печи на тлении для отопления, то это как раз тот вариант, ради которого не стоит ломать ни голову, ни руки.

    Строим печку

    Браться самому за постройку печи с отопительным контуром имеет смысл, если у вас в достатке дешевых или даровых дров. На более энергичном топливе (напр., на угле) печь со значительным отбором тепла на сторону приобретет свойства, близкие к печи длительного горения, см. выше. Чтобы она работала правильно, проект нужно тщательно рассчитать, промоделировать, довести на опытном образце и подвергнуть всесторонним испытаниям. Кроме того, печь на дровах с водяным контуром нужно строить кирпичную. Все есть яд, и все есть лекарство – ее большая тепловая инерция сделает конструкцию не столь чувствительной к согласованию параметров теплообменника и строения печи. Далее мы рассмотрим особенности изготовления того и другого, учет которых позволит упростить расчеты или построить печь без них по известному образцу.

    Регистр

    Сердце печи – теплообменный регистр или просто регистр. Первое, с чего начинается его изготовление – расчет площади теплового контакта. Потом выбирается конфигурация регистра (см. далее), его материал и место расположения в печи. Затем под регистр проектируются либо топка, либо канальная система, а уж по ней вся печь. В последнем случае нарушается общепринятая схема проектирования печи – от топки к трубе, поэтому может понадобиться перерасчет на стадии проектирования.

    Площадь теплоконтакта

    Регистр должен принять от печи столько тепла, сколько необходимо по расчету для отопления дома, исключая комнату с печью. Тепловой поток в регистр определяется на первый взгляд несложно: Q = kS(ΔT), где:

    Q – тепловой поток, Вт/с;

    k – коэффициент теплопередачи для материала теплообменника заданной толщины;

    S – площадь теплового контакта регистра с теплоотдающей зоной печи;

    ΔT – эффективная разность температур теплоотдающей зоны и теплоносителя в регистре.

    Последний параметр самый каверзный, т.к. ΔT есть сложная функция зависимостей изменения температуры как в пространстве, занятом регистром, так и во времени на протяжении топки и последующей теплоотдачи печи. С достаточной в нашем случае точностью можно считать при расположении регистра в топке ΔT=800 градусов, при его размещении в колпаке колпаковой печи ΔT=550 градусов и в дымовых каналах канальной ΔT=350 градусов. Тогда 1 кв. м регистра из стали толщиной 3 мм передаст теплоносителю 12, 8,25 и 5,25 кВт соотв., а чугунный со стенками в 4 мм – вдвое меньше.

    Материал и форма

    В топке печи тесно, и там помещают регистр из достаточно хорошо проводящей тепло стали. Подойдет обычная конструкционная толщиной 3-4 мм; в зоне, где выше 1000 градусов, правильно сконструированный теплообменник не окажется. В каналы нужно ставить кислотоустойчивый чугунный регистр. Колпаковые печи с отопительным контуром без точного расчета строить не надо: циркуляция газов под колпаком дело тонкое. Если наугад сделанный регистр ее собьет, КПД печи сильно упадет и чистить ее придется очень часто.

    Теплообменные регистры для печей с водяным контуром

    Крышеобразный регистр-«домик» (поз. 1 и 2 на рис.) имеет наибольшую относительно его размеров и расхода материала принимающую тепло поверхность, но топка под него нужна высокая, чтобы «горячий» коллектор подачи не охлаждал зону догорания пиролизных газов. При проектировании печи с таким регистром за уровень свода топки принимают воображаемую плоскость, секущую места перелома вертикальных ветвей труб в сходящиеся. Величина принимающей поверхности регистра-домика считается равной геометрической площади его наружной поверхности.

    Регистр, сварной из стального листа (поз. 3) – не вариант. Его принимающая тепло поверхность почти вдвое меньше геометрической, а термические напряжения с больших контактирующих с пламенем плоскостей «перетекут» на швы и скоро выведут регистр из строя.

    Чертежи теплообменника (теплообменного регистра) для печи с водяным контуром

    В низкую топку нужно ставить более металлоемкий коробчатый регистр (поз. 4), причем от его верха до свода топки должно остаться не менее 15 см. Чертеж коробчатого регистра «на все случаи жизни» дан на рис. справа. При его техническом проектировании расчетную величину принимающей поверхности умножают на 1,25.

    В качестве чугунного регистра подойдет старая батарея-«гармошка», поз. 5 на рис. выше. Величина излучающей поверхности одной секции чугунных батарей (в данном применении – принимающей тепло) есть в справочниках по теплотехнике и коммунальному хозяйству. Любой поисковик выдаст сводку сразу, нужно только промерить имеющуюся у вас и определиться по таблице, какого она типоразмера. А по поверхности одной секции находится или необходимое их число, или общая площадь наличной батареи.

    Постройка печи

    Топка печи с водяным контуром обязательно должна быть шамотной, легко нагревающейся и хорошо держащей тепло. Печь с кирпичной топкой регистр выстудит и заставит дымить, даже если он где-то далеко в каналах. В последнем случае (чугунный регистр в канальной печи) желательно все тепловое ядро ее строения выложить шамотным, а регистр ставить поближе к хайлу (выходу из топки в первый колодец), чтобы температура на ближнем к топке его конце была не ниже 400 градусов.

    Строительство печи с водяным контуром

    Печь с водяным контуром строится «от регистра». После закладки фундамента печи и кладки ее постели (первые 2-4 сплошных ряда кладки строения печи) регистр промеряют к месту (слева на рис.), монтируют и жестко крепят в системе, и вокруг него возводят печь (в центре). Крепить регистры временно (справа) и окончательно монтировать систему после постройки печи нельзя – очень легко повредить и то, и другое! Также недопустимо крепить регистр в печи любым способом: он должен свободно в ней лежать. Выходы труб регистра за пределы строения печи ни в коем случае не замазываются! Их после полной просушки печи плотно набивают асбестовым шнуром, чтобы получилось газоплотное соединение. Если в печь будет «сифонить» воздух, она обязательно задымит, а наружу из нее пойдет угар. Дополнительно о постройке печи с крышеобразным регистром в топке см. сюжет

    Видео: кирпичная печь с водяным контуром

    Чугунный регистр из старой батареи маломощный. Печь с ним более подойдет для отопления дачи, напр., с жилой мансардой. Всесезонная домовая печь с контуром отопления будет представлять собой уже весьма солидное сооружение.

    Схемы устройства таких печей даны на рис.:

    Схемы печей с водяным контуром и переключением хода зима-лето для отопления дачи и жилого дома.

    Слева – дачная. Поскольку дачные печи топятся в основном бросовым топливом, на котором предельной экономичности печи все равно не добьешься, печь целиком кирпичная. Для перехода на летний ход верхнюю задвижку открывают, а нижнюю закрывают. В домовой печи справа на рис. (переключатель зима-лето условно не показан) применены стальные регистры большой площади в каналах. Чтобы исключить выпадение кислотного дождя (при правильной топке печи, разумеется) все ее тепловое ядро выполнено шамотным, т.е. повышенной теплоемкости. В таком исполнении вероятность образования кислотного конденсата минимальна.

    Печь в системе

    Правильно построить отопительную печь с водяным контуром мало. Под нее нужно еще и правильно разработать СО, и надлежащим образом включить в нее печь.

    Пройдемся вкратце по способам организации СО. Будет ли наша система однотрубной, 2-трубной, последовательной, параллельной или смешанной, вопрос важный, но другой – с точки зрения эффективности использования тепла печи для отопления дома. С точки зрения возможностей, стоимости, удобства, простоты и энергонезависимости сопряжения печи и СО важнее разобрать системы:

    • Открытую гравитационную (самотечную).
    • Открытую с принудительной циркуляцией.
    • Закрытую без избыточного напора.

    Самотечная

    Чисто термосифонных СО (наподобие систем охлаждения ДВС первых автомобилей) не существует – потери в длинных трубопроводах СО подавят термосифонную циркуляцию. Чтобы СО все-таки работала, на помощь ей нужно призвать некоторую, вполне определенную долю силы тяжести (в чисто термосифонной циркуляции доля гравитационного напора может быть сколь угодно малой).

    Принцип действия гравитационной СО показан слева на рис.:

    Устройство открытой грвитационной системы отопления

    Если система задействована от печи в доме, выполнить условие, указанное в центре, невозможно, даже если батареи подвесить под потолком. В таком случае выручить может СО с высокорасположенным проточным расширительным баком (справа на рис.), он создаст необходимый для термосифонной циркуляции теплоносителя дополнительный напор. В централизованных СО система с проточным расширителем не применяется, т.к. требует большего расхода материалов, трудозатрат на обслуживание и, при массовом использовании, дает большие потери теплоносителя. Но в частном доме все это с лихвой компенсируется простотой, дешевизной и стабильностью работы данной СО. Изюминка ее – расширительный бак. Требования к нему таковы:

    • Емкости 200 л с избытком хватит для дома до 120-150 кв. м жилых.
    • Сделать бак удобно из бочки, поставленной на попа, т.е. вертикально.
    • Подпитка и запитка СО – только верхние через бак.
    • Бак должен быть надежно теплоизолирован: чтобы циркуляция пошла, воде в нем достаточно остыть всего на 1-2 градуса, а теплопотери от неизолированного бака будут чрезмерно велики.
    • Наполняется бак наполовину, как и обычный расширительный.
    • Чтобы избежать испарения теплоносителя и засорения его пылью, бак должен быть закрыт плотной крышкой с теплоизоляцией и воздушным дренажем.
    • Выходной патрубок выступает над днищем на 5-7 см, чтобы избежать засорения труб шламом.
    • Устье входного патрубка располагается не ниже 15 см над выходным, но не выше 20-25 к зеркалу воды при минимальном ее уровне, иначе возможно подсасывание воздуха в систему (вода из входного патрубка бьет ключом и может затянуть в выходной воздух).

    Резервный (аварийный) электрокотел для систем водяного отопления с печью

    Примечание: поскольку постоянно топить кирпичную печь и заправлять СО с ней антифризом нельзя, а зимняя дача с печью, кроме того, может быть оставлена на несколько дней, весьма желательно включить в систему аварийный электрокотел (см. рис. справа). Он поддержит температуру воды в системе выше точки замерзания; как правило – на уровне 5 градусов Цельсия. Правда, и электричества резервный котел скушает в сутки немало.

    С насосом

    СО с принудительной циркуляцией строят только с металлическими печами, если того требует спецификация изготовителя печи. Интенсивность теплоотдачи от кирпичной печи для этого слишком мала: и в доме будет холодно, и печь выстудится, а неиспользованное тепло улетит в трубу в виде несгоревшего топлива.

    Для СО с печью, во-первых, из возможных схем систем с принудительной циркуляцией теплоносителя (см. рис.), нужно выбирать схему с высокорасположенным расширительным баком (выделено красным). При пропадании электропитания она обеспечит минимальную циркуляцию для того, чтобы система не разморозилась. Если резервного электрокотла нет, печь при этом нужно все время подтапливать, но понемногу, чтобы вода в системе не вскипела. Поэтому в такой СО необходим датчик температуры воды на подаче.

    Схемы систем отопления открытого типа с циркуляционным насосом

    Во-вторых, циркуляционный насос обязательно должен быть снабжен байпасом (обводным шунтом; bypass по англ. – обход) с обратным клапаном, см. рис. ниже. Без байпаса замерзнет и система, и насос, т.к. малюсенький термосифонный напор не продавит сквозь него воду.

    Схема действия и внешний вид циркуляционного насоса системы отпления с байпасом (обводным шунтом)

    Закрытая

    Достаточно дорогие закрытые СО с мембранным расширительным баком применяются с печами довольно часто, т.к. компактны, работают и с металлической, и с кирпичной печью и относительно легко вписываются в интерьер дома: вся обвязка СО может располагаться в шкафчике рядом с печью (см. рис. в начале). Устройство закрытой СО, задействованной от печи, особенностей не имеет; обязательно наличие автоматического или ручного вентиля для обезводушивания системы, см. след. рис..

    Устройство систем отопления закрытого типа

    Варианты использования

    Как видим, работ, хлопот и затрат на полноценное отопление дома от печи с водяным контуром более чем достаточно. Попробуем разобраться, в каких же случаях ее использование может оказаться целесообразным.

    Вариант 1: энергосберегающий дом с теплоаккумулятором. В таких домах даже воздух вентиляции проводят через рекуператор, чтобы выходящий подогревал входящий. Сердце такого дома – теплоаккумулятор. Они бывают краткосрочного (до 2-3 суток) и длительного действия. Краткосрочные заполняются высококипящей теплоемкой негорючей жидкостью; в долгосрочных используются расплавы минеральных солей.

    Вариант этот очень дорогой: даже один только суточный теплоаккумулятор стоит дороже хорошего котла с обвязкой и резервным электропитанием. Дом на 40-50 квадратов жилых с долгосрочным аккумулятором стоит несколько млн. USD, но дело и не в этом. Лучшие из современных теплоаккумуляторов на солях держат тепло до 3-4 мес. и окупиться хоть когда-нибудь способны только в краях, где суммарный годичный расход тепла в доме на все нужды, кроме отопления, превосходит таковой на обогрев дома за отопительный сезон. Нам до них далеко – географически и климатически. В средних широтах при относительно недорогом топливе теплоаккумулятор может в принципе сделать дом энергонезависимым, если будет хранить тепло год или более. Поэтому данный вариант рассматриваем только для общего развития.

    Варианты использования печи с водяным контуром для отопления дома

    Вариант 2: есть довольно обширный дом без подвала, есть доступное или даровое бросовое топливо, по качеству непригодное для котла, но кондиционное любого вида недоступно или дорого. В таком случае на печи с водяным контуром возможно построить комбинированную СО (в центре на рис.): удаленные комнаты подогреваются до комфортной температуры избыточным теплом от печи с чугунным регистром. Способности принимать тепло батареи-гармошки хватит на 1-3 комнаты, т.к. частично они греются и теплом непосредственно от печи. По той же причине вероятность размораживания системы крайне мала. Сама СО – простейшая открытая гравитационная.

    Вариант 3: есть действующая СО с принудительной циркуляцией котлом в подвале, но штатное топливо для него дорого, а бросовое есть в наличии. Включаем в систему регистры прочих теплогенерирующих приборов. Параллельно, через обратные клапаны (справа на рис.), чтобы не сбивали с режима друг друга и всю систему. Расход штатного топлива за сезон резко уменьшается: избыточное тепло от прочих приборов теперь не уходит в окна и вентиляцию, а идет в трубу. Не в дымовую, а в отопительную, и гораздо сильнее помогает котлу экономить штатное топливо. Это единственное на сегодняшний день всегда и везде оправданное решение о приобретении или постройке печи (камина, печи-камина) с водяным контуром.

    Источник: http://clubpechnikov.ru/pech-s-vodyanym-konturom/

    Принцип работы и характеристики печей отопительные с водяным контуром

    Как работает печь

    Разновидностей печей, использующихся для отопления дома, много: русские, голландские, камины и др. Рассмотрим принцип работы на таком старинном сооружении, как русская печь. Из моды она не выходила никогда, оставаясь объектом внимания специалистов. Для ее постройки сложного оборудования и дорогих материалов не требуется. Она экономична, при небольшой затрате топливного материала помещение быстро прогревается, а остывает нескоро.

    До начала кладки делают опечье — кирпичный, деревянный, каменный или бетонный фундамент. Над ним располагается подпечек, где хранятся и сушатся дрова для растопки. Замыкается подпечек сводом в форме корыта, на который уложена подсыпка: кирпичная крошка, песок. Сверху подсыпки кладут под варочной камеры. Это составляющая часть топки.

    Русская печь после кратковременной протопки остывает почти сутки, кроме того, в ней можно готовить. Это обеспечивается загнеткой с навершием-перетрубьем, которое заканчивается соплом. Сбоку в загнетке есть углубления для хранения тлеющих углей и сбора золы. Загнеток играет роль газовоздушного экономайзера, где происходит теплообмен.

    Топка, являющаяся сердцем любой печи, делится на горнило и камеру-пекарню. Под горнила делают наклонным. Нагретый воздух принимает участие в приготовлении пищи, затем поднимается к своду горнила. В горниле сгорает практически любое топливо, при этом сажи оседает небольшое количество. Русская печь может не чиститься десятки лет. Главный секрет – сложный лабиринт дымового канала.

    Типичные схемы подключения камина к отопительной системе

    Чтобы максимально повысить КПД камина и эффективно распределить тепло, сгенерированное в его топочной камере, по всему дому, необходимо интегрировать камин в контур обогрева дома (в случае с камином в водяной рубахе). Камины с воздуховодами нуждаются в особой развертке нагревательных элементов.

    Схема воздушного отопления камином зависит от площади обслуживаемой территории. Так, гравитационная разводка подойдет, если площадь помещения, нуждающегося в обогреве, очень маленькая. Длина воздуховодов не должна превышать 3 м в длину. В таком случае нагретый у камина воздух будет подниматься по каналам, вытесняя на концах труб холодный воздух.

    Данный контур является полностью энергонезависимым, прост в проектировании, установке и использовании. Требования к его монтажу: длина воздуховодов не должна превышать 5 м, сама труба должна быть ровной с минимальным количеством поворотов. Конструкционным материалом труб должен выступать огнеупорный алюминий, способный выдерживать температуру 250°C. Теплоизоляция корпуса воздуховодов обязательна.

    Контур с принудительным движением воздуха, хотя и стоит дороже в исполнении, по сравнению с гравитационным аналогом, он позволяет отопить большую площадь помещения. При этом на эффективность системы не повлияет сложная планировка дома. Помимо воздуховодов данный контур комплектуется элементами приточной вентиляции (как главный движущий механизм теплого воздуха), соединительными узлами и уголками, всевозможными элементами управления направленными потоками воздуха.

    Змеевики из листовой стали

    Толщина стали для данного вида обменника должна составлять не менее 5 мм. В конструкции также используется профиль 60 х 40 мм и патрубки 50 мм, которые служат для ввода и вывода воды. Размер обменника зависит напрямую от длины топливника вашей печи.

    Если обменник из стали планируется встраивать отопительно-кухонную печь, то целесообразнее будет соорудить конструкцию таким образом, чтобы раскаленный газ обтекал верхнюю полку обменника и выходил в дымооборот, находящийся в передней части змеевика. В таком случае над змеевиком можно установить варочную поверхность.

    Теплообменник из листовой стали

    Кроме того, существует вариант изготовления теплообменника из листовой стали в виде книжки, соединив стенки обменника трубами или профилем. В этом случае у регистра отсутствует верхняя полка, а для лучшей циркуляции можно добавить соединительных труб в верхней части регистра. Ввод и вывод можно делать как на задней части обменника, так и на боковой стенке.

    В этом случае варочную плиту можно размещать прям над поверхностью регистра.

    Достоинства и недостатки отопления печью

    Главное достоинство данного отопления заключается в полной автономности. Для обогрева не нужны дополнительные приспособления или источники в виде электроэнергии, насоса и др. Доступность материалов и возможность самостоятельной кладки также имеет большое значение. Для возведения сложной конструкции нужен печник, но если внимательно изучить некоторые тонкости, то с сооружением незамысловатой печки справится даже новичок.

    Такой дом без опасения разморозки системы можно оставить на любой срок – ничто не испортится и не перемерзнет. Если все сложено правильно, то в холодное время растопить печь через летний дымоход будет несложно. Печка – это аккумулятор, стены которого в течение суток остаются нагретыми, чему способствует и хорошая теплоизоляция помещения.

    Существуют и недостатки такого отопления, среди которых – невозможность обогреть большое количество комнат. Проблему можно решить с помощью установки циркуляционной системы. Хотя в этом случае теряется сам принцип отопления печью в чистом виде.

    Большие размеры конструкции – еще один нежелательный аспект. Частично этот недостаток компенсируется многофункциональностью. Кроме обогрева помещения, это возможность готовки пищи, сушки белья.

    Принцип работы отопительных печей

    Отопление печью является местным. В топливной камере с подачей воздуха сжигается топливо (как правило, это дрова или уголь). Дымовые газы под действием естественной тяги передвигаются по длинным каналам к выводящим вертикальным ходам и удаляются наружу. За это время они прогревают кирпичный массив печи, а горячий камень, в свою очередь, отдаёт тепло в помещение.

    Устройство русской печи

    Миф №1. Печь нужно топить непрерывно, постоянно подбрасывать дрова.

    Такой режим работы присущ различным буржуйкам – они быстро нагреваются и быстро остывают. Однако кирпичные печи рассчитаны на 1-2 топки в течение суток, причём каждый раз топливо всё (или почти всё) загружается в камеру. Конечно, нужно будет вовремя выставить задвижки в нужное положение и периодически выбирать из поддувала золу. Чем больше теплоёмкость печи, чем лучше утеплён дом, тем реже нужно топить, один раз в сутки – это довольно распространённый вариант.

    Как устроены камины с воздуховодами

    Камин с воздушным отоплением устроен проще, по сравнению с аналогичным оборудованием, но имеющим водяной контур. Именно потому изготовить в кустарных условиях первый вариант намного легче, чем сделать камин с водяным отоплением своими руками. Этим и объясняется популярность воздушного контура в частных домах. Такая разводка выступает прекрасным альтернативным способом обогрева помещения, когда основной (газовый или электрический котел) по каким-то причинам перестали функционировать.

    Воздушный метод обогрева.

    Камины для воздушного отопления дома схожы по строению с аналогами, имеющими водяной контур. Интерес составляет процесс выведения продуктов горения из системы.

    Камера I. Она расположилась под металлическим конвектором. Она оснащается вентилятор, который подает горячий воздух. Последний поступает из топочной зоны. Камера I оснащается рядом труб. Они монтируются к боковым стенкам дымоотвода камина. Эти трубки заканчиваются клапанами. Подобное устройство необходимо, если отключат электричество и приточная вентиляция перестанет работать.

    Камера II. Через нее происходит забор холодного воздуха через боковые решетки-вентиляторы внешней оболочки камина. Холодный воздух согревается металлическим корпусом нагревательного элемента и трубами, через которые происходит отвод продуктов сгорания топлива. Дымоотвод может разогреваться до 700°C. Именно в нем происходит окончательное догорание газа, образованного в результате горения топлива, и твердых частиц.

    Чтобы существенно увеличить теплообмен между дымоходом и поступающим в камеру II холодным воздухом, поверхность первого увеличивают за счет ребристых обручей. Также дымоход оснащается заслонкой. С ее помощью механически можно регулировать тягу в камине, а следовательно, и интенсивность горения. Из камеры II теплый воздух либо равномерно распределяется в пространстве около камина через специальные отверстия, либо поступает в воздуховоды, которые расходятся от нагревательного элемента по всему дому.

    Любое самодельное устройство уступает перед заводским оборудованием по КПД и эффективности. Именно потому доверять изготовление каминов нужно специалистам, которые имеют соответствующее образование и опыт работы в данной области.

    Камера III. Декомпрессионная камера. Она необходимо для того, чтобы отопление камином с воздуховодом было безопасным. Она играет роль изоляционного пространства между перекрытием дома и горячей дымоотводной камерой.

    Обвязка камина с воздушным обогревом.

    Как работает камин? Принцип работы камина с воздуховодами основывается на правильной подаче свежего воздуха извне и своевременном отводе продуктов горения.

    Подача воздуха в камин может производиться двумя способами:

    • непосредственно из жилого помещения;
    • при помощи воздуховода извне дома.

    Первый способ отличается простотой в монтаже. Для этого необходимо правильно рассчитать площадь помещения, где монтируется камин, согласно мощности его топочной камеры. Так, для сгорания 1 кг дерева необходимо 8 м.куб воздуха. Исходя из этого, нетрудно подсчитать, что нагревательный элемент со средней мощностью должен устанавливаться в комнату с кубатурой не менее 30 м.куб. В противном случае в доме создаются неблагоприятные условия для жизни человека и даже аварийная ситуация.

    Преимущество второго способа – нет зависимости между мощностью оборудования и кубатурой помещения, где оно монтируется. В данном случае забор воздуха для горения проводится с улицы. Для этого под полом в доме к камину прокладываются воздуховоды круглого или прямоугольного сечения, выполненные из оцинкованной стали или ПВХ материала. На конце трубы, выходящей на улицу, должна располагаться решетка. Она защищает воздуховод от грызунов и насекомых. Также важны, в данном случае, фильтры. Они призваны очищать подаваемый воздух от пыли. Они монтируются в клапан непосредственно перед камином.

    В чём уникальность конструкции каменных печей

    В данном случае устройство включает в себя не только узел, генерирующий тепло, но также теплопроводящие каналы и отдающие тепло поверхности. Каждая печь состоит из следующих элементов:

    • топки и поддувала;
    • дымоходов (каналов);
    • отводящей трубы;
    • зеркала, отопительного щита (поверхности, которые отдают тепло);
    • колосников, дверцей, задвижек;
    • независимого фундамента.

    Существуют сотни конструктивных вариантов каменных печей, каждое устройство будет отличаться по конфигурации, размерам, функциональности, тепловой эффективности. Многие модели получили имена собственные, но по назначению и особым способностям причисляются к укрупнённым группам.

    По типу теплотворности:

    1. Печи длительного горения. Возможно наличие воздуховодов, сравнительно тонкие стенки – быстро прогревают помещение, но быстро остывают, значит, нужно чаще и дольше их топить. Хорошо подходят для дачи, где бывают редко.
    2. Печи быстрого горения, которые долго отдают тепло. Топочная сессия короче, самих топок может быть меньше, так как стенки каналов массивнее, вообще кладка объёмнее и тяжелее (больше тепла аккумулируют).

    Водяной теплообменник из металла

    Также можно выделить типы каменных печей по назначению и дополнительным узлам:

    • отопительные;
    • отопительно-варочные;
    • со встроенным камином;
    • с духовкой, барбекю, мангалом;
    • с водяным баком;
    • с водяным или воздушным теплообменником.

    Миф №3. Печное отопление двухэтажного дома сделать невозможно. Нужно две отдельные печки.

    Это, конечно, не так. Существует, как минимум, два нормальных решения. Во-первых, есть модели двухэтажных печей, которые имеют одну топку, но вытянутые проходящие через перекрытие нагревающиеся поверхности. Кстати, эти устройства довольно компактны по площади основания. Второй вариант – это использование теплоносителя, например, в системе водяного контура или воздушных каналов. Примерно так же дело обстоит и с отоплением небольших многоквартирных домов.

    Требования при монтаже

    Толщина слоя воды в теплообменнике должна превышать 4 см, так как при меньшей толщине вода будет закипать.

    Стенки змеевика должны быть не менее 5 мм, а в случае использования угля — еще толще. Несоблюдение толщины может привести к прогоранию стенок.

    Процесс строительства печи

    Теплообменник ни в коем случае не должен быть смонтирован вплотную к стене топки. Оставьте не менее 2 см. Это пространство необходимо при тепловом расширении змеевика.

    Особое внимание необходимо уделить пожаробезопасности системы. Между печью и деревянными перегородками непременно должны оставаться воздушные прослойки, так как именно перегрев деревянных конструкций является первой причиной возгораний

    Лучше всего выполнить облицовку кирпичом или другими огнеупорными материалами.

    Особенности выбора печи-камина

    Для того чтобы выбрать оптимальную модель нагревательного устройства и организовать эффективное отопление дома, нужно учитывать особенности.

    В частности:

    • Площадь обогрева, равная площади всех отапливаемых помещений дома. Это параметр позволяет довольно точно подобрать агрегат необходимо мощности. В среднем считается, что для обогрева 10 кв. м площади понадобится 1 кВт мощности печи. Но лучше приобретать оборудование, мощность которого на 10-20 % больше расчетной.
    • Материал, из которого изготовлены корпус и теплообменник камина. Здесь лучшим вариантом являются комбинированные агрегаты. Они хороши тем, что их корпус и незначительно нагревающиеся элементы изготовлены из стали, а колосники, дверцы и элементы топки, подверженные сильному нагреву, сделаны из чугуна.

    • Безопасная установка агрегата. В этом плане заводские модели не требуют выполнения никаких особых условий. Единственное – деревянный пол возле печи нужно защитить негорючими материалами: керамической плиткой, листовым железом или другими огнестойкими покрытиями.
    • При покупке камина обратите внимание на то, чтобы при нем был полный пакет документов – паспорт, сертификат качества, инструкция по установке и эксплуатации.
    • Обязательно ознакомьтесь с условиями гарантийного обслуживания и ремонта агрегата.
    • Выбрав печь-камин, еще в торговой точке обязательно проверьте безупречность работы всех подвижных конструктивных частей, целостность огнестойкого стекла топочной дверцы и исправность соединений, предназначенных для подключения контура отопления.

    Чугунные печи с водяным контуром

    Печи из чугуна, имеющие водяной контур, производятся разной мощности и рассчитаны на отопления различной площади. Некоторые из них способны обогреть двух — и трехэтажный дом. Устройство отопительного контура производится по той же системе, что и у кирпичных печей.

    Чугунная печь длительного горения с контуром отпления

    Производятся печи из чугуна и комбинированного типа , т.е . имеющие электрический подогрев, который включается автоматически, при снижении температуры тлеющих дров. Такая комбинация функций печи поможет всегда поддерживать систему отопления в нужном температурном режиме.

    Одна из возможных схем отопления двухэтажного частного дома

    Чугунные котлы-печи могут быть предусмотрены и для двухконтурной системы отопления, т.е . плюс к теплу в доме хозяева будут иметь еще и подогретую воду.

    Что нужно учесть при выборе и устройстве печи?

    Выбирая, какая отопительная печь будет установлена в доме, нужно правильно сформулировать требования к ней, и, опираясь на них, приобретать или возводить отопительный прибор.

    • Прогреваемость всей конструкции кирпичной печи очень важна. Поэтому если решено устанавливать такую печь, нужно выбрать правильный проект и обеспечить идеальное возведение строения.
    • Экономичность работы отопительной системы также будет зависеть от конструкции и разводки водяного контура, а также выбора радиаторов для системы отопления. Существуют схемы печей, которые могут работать в летнем и зимнем режиме — этот фактор тоже способствует экономной работы прибора.
    • К части экономии можно отнести и долгое остывание печи, что позволит использовать меньшее количество топлива.
    • Важным моментом является простота в эксплуатации и техническом обслуживании.
    • Конструкция должна соответствовать всем правилам пожарной безопасности по своему месторасположению и монтажу.
    • Правильно выполненная конструкция будет иметь требуемую тягу, что обезопасит дом от попадания в помещения угарного газа.
    • Печь должна быть расчита на на длительные период эксплуатации.
    • Конечно же, неплохо было бы , чтобы печь стала настоящим украшением дома, а не только была функциональной лишь с практической точки зрения.

    В чем суть проблемы

    Отопительный котел придуман именно для того, чтобы заменить печь как теплогенерирующий прибор в системах отопления (СО). Котел – устройство непрерывного действия требующее от пользователя, в идеале, только периодической догрузки топлива и сезонного ухода. Его принципиальное отличие от печи – автоматика, поддерживающая оптимальный для заданного режима работы режим горения. Автоматика не обязательно электронная; она может быть энергонезависимой комбинацией биметаллических пластинок, пружин и рычагов.

    Печь – прибор периодического действия с ручным управлением, потому она и дешевле. Дело не в коробочке с автоматикой. Дело в самих основах подхода к конструированию и производству. Конкретно – в способах организации полного сжигания топлива. Если продолжить судостроительную аналогию, то котел уже не водоизмещающее судно, а глиссер. Который тоже может плавать, как пароход, но полностью свои качества покажет, только выйдя на реданы. Однако для глиссирования нужна относительно спокойная вода; правильно построенная и налаженная СО, образно говоря, для котла таковой и является. Печь (продолжая ту же аналогию) под управлением опытного экипажа может идти полным ходом на значительном волнении. Благодаря такому запасу эксплуатационной выносливости и возможно приспособить печь под водяное отопление. Полный ход (все та же аналогия) будет тише, чем у глиссера (предельная тепловая эффективность 60-65% против 80-95%), но, «идя на экономической скорости в спокойной воде», удельный расход топлива на отопление единицы кубатуры дома может не превысить такового котла.

    Примечание: тепловая эффективность теплогенерирующих приборов – полный аналог КПД для ДВС.

    Как сделать печное отопление в частном доме

    При установке печи для отопления частного дома приоритетной задачей является баланс теплоотдачи печи и теплопотери помещения. Если соблюдены все требования, температурный режим в доме будет оптимально поддерживаться в течение суток. Нужные параметры может обеспечить печь на дровах или другом топливе с установкой водяного контура, который подключается к системе радиаторов. Существует и воздушный способ отопления.

    Водяное печное отопление

    В этом случае печь работает по принципу согревания помещения твердотопливным котлом. Отличие только в том, что стенки котла не участвуют в процессе обогрева. При топке печь разогревает воду в радиаторах, пока горит топливо. После остывания ее поверхность еще некоторое время обогревает помещение. Водяное отопление от печки рационально проводить в частном секторе, где нет газовых труб.

    Сделать водяное отопление в доме или на даче возможно. Конструкция печи должна содержать регистр (теплообменник), устанавливающийся в топливнике. К теплообменнику и подключается водяное отопление. Конструкция регистра может быть любой, главное, чтобы циркуляция в нем была равномерной, что обеспечивает максимальную температуру теплоносителя. Схема отопления содержит важные нюансы, поэтому проектирование и монтаж должны осуществляться специалистом.

    Воздушное печное отопление

    На основе кирпичной печи делается и воздушное отопление, принцип которого заключается в подаче воздуха, нагретого до необходимой температуры в котле или теплообменнике. Воздух идет через воздуховоды или поступает сразу в помещение. Благодаря укороченному пути поток воздуха не успевает остыть, и дом прогревается равномерно.

    Наибольшее количество передачи горячего воздуха происходит, когда камера устанавливается над топкой. Циркуляция обеспечивается при помощи вентиляторов или естественным образом благодаря разной плотности горячего и холодного воздуха. Принудительная вентиляция позволяет управлять процессом, регулируя микроклимат в различных помещениях дома.

    Паровое печное отопление

    В качестве теплоносителя используется и пар. Многие путают паровое отопление с водяным, но они существенно отличаются друг от друга. Использование пара повышает теплоотдачу, и прогрев помещения происходит намного быстрее. Трубы при этом не заполнены водой, и отопление легко запускается даже после долгого перерыва. Кроме того, система парового отопления дешевле водяной, для которой нужны трубы большего диаметра.

    Из негативных сторон – недолгий срок работы. Паровая система плохо регулируется, прогрев комнат происходит неравномерно. Есть еще один нежелательный момент, когда при наполнении труб и радиаторов паром создается неприятный шум. К тому же при паровом отоплении прогрев труб настолько сильный, что при прикосновении к ним существует высокий риск получения ожогов. Поэтому данный способ больше рекомендуется для гаражей, складов или других подсобных помещений.

    Как повысить КПД печки

    Для повышения КПД дровяной печи следует усовершенствовать систему отопления путем подведения жидкостного контура. Схема аналогична той, что используется при подключении котла. Разница лишь в том, что производство тепла при использовании твердотопливного котла для жидкостной системы первично. Для печи первичным фактором служит обогрев дома с помощью воздушного обмена.

    Для более длительного сохранения тепла при сжигании дров в систему врезается жидкостный аккумулятор. Во время горения топлива он помогает накапливать тепло, которое затем благодаря узлу подмеса постепенно подается в отопительную систему. Для поддержания тепла на протяжении всего дня понадобится несколько закладок дров. Одну закладку можно сделать утром. До вечера в доме будет поддерживаться комфортная температура. Затем можно сделать повторную закладку.

    Еще более эффективна комбинированная система отопления, включающая в себя трубы, радиаторы, теплогенератор (печь), тепловой аккумулятор, температурный датчик воздуха, узел подмеса, который управляется датчиком температуры воздуха или температурным датчиком воды в отопительной системе. Такой монтаж сложен, и его должны делать профессионалы, поскольку все компоненты системы завязаны на дровяной печи.

    КПД комбинированной отопительной системы высокий. Одной закладки дров, произведенной утром, хватает на целый день. При более длительных перерывах между топками в холодное время года необходимо установить более емкий аккумулятор тепла, обеспечивающий в доме стабильную температуру на все время отсутствия хозяев

    Важно также не забывать о пожарной безопасности всей отопительной системы.

    Печь и СО

    Главное, что нужно знать, если вы решите строить печь с водяным контуром сами: для полного сгорания топлива в топке печи и достижения ею предельной тепловой эффективности температура под сводом топки, где догорают пиролизные газы, должна составлять не менее 1100 градусов. В то же время для пиролиза, полностью «высасывающего» из топлива летучие компоненты, оптимальна температура 400-600 градусов, а для загорания остаточного аморфного углерода топлива – 600-800. Температура внешней поверхности теплообменника в принципе нужна повыше, это позволяет выполнить его меньших размеров (см. далее), но стального не более 400 градусов, а чугунного не более 600 (при давлении в системе, равном атмосферному), чтобы исключить вскипание теплоносителя. Характерный размер теплообменника, устанавливаемого в топке печи – 0,3-0,5 м; устанавливаемого в дымовых каналах – 1-2 м. Еще одно: если температура в дымовых каналах упадет ниже 200 градусов, высока вероятность выпадения в печи кислотного осадка. Если печь топится бросовым (некондиционным) топливом, никогда полностью не сгорающим – также усиленное осаждение сажи в печи и дымоходе.

    Зная эти обстоятельства, и возможно успешно построить печь с водяным контуром для отопления дома. Задача такова: встроить в печь теплообменник, принимающий достаточное количество тепла, но не сбивающий температуру в месте установки ниже допустимой. Печь для этого проектируется заведомо завышенной мощности: на 10-15% больше, чем нужно для обогрева дома. Эти 10-15% надо отдать на поддержание правильного хода (режима работы) печи с учетом теплоотдачи на сторону. Благодаря более равномерному распределению тепла в доме его теплопотери, зависящие от разности температур внутри и снаружи, падают, и экономия топлива за сезон составит 20-25%; до 30% в комбинированной СО (см. далее). Чистый выигрыш по затратам на топливо за сезон – 10-20%, а проигрыш сравнительно с отоплением от хорошего котла – 5-10%.

    Примечание: печь с отопительным контуром позволяет построить относительно недорогую и доступную для монтажа своими силами гравитационную СО в доме без подвала, см. далее. Котел для гравитационной СО обязательно должен стоять в подвале, а если его нет – нужна энергозависимая СО с принудительной циркуляцией, также см. далее.

    Еще о сложностях с кирпичом

    У кирпичной печи есть одно, с точки зрения СО, «недружественное» качество: их тепловые постоянные времени (это то, что в просторечии называется тепловой инерцией) примерно равны. Тепловая инерция металлической печи на порядок меньше, чем у СО. Если система выйдет из режима, «вогнать» ее туда обратно возможно оперативной регулировкой хода печи. С кирпичной печкой так получится далеко не всегда: все оно вместе может «зациклиться» на неэкономичном и даже аварийном режиме (выражаясь «по-умному» – оказаться в метастабильном состоянии). Тогда придется или мерзнуть, дожидаясь следующей топки, или даже срочно гасить печь. Средство почти исключить «зацикливание» – топить печь 3 раза в сутки с промежутком 7-9 час (спозаранку, в середине дня и на ночь), а в самые холода – 4 раза с промежутком 6 час.

    О печах на тлении

    Если поискать в каталогах продукции отопительные печи длительного горения с водяным контуром, то таких не найдется. Года 3-4 тому назад мелькала угольная печка «Беспризорница», но сейчас и ее не видно. И это неспроста.

    Печь длительного горения «вытаскивает» тепло из топлива медленно и постепенно. С другой стороны, эти печи критичны к температуре газов над массой топлива; для разных конструкций она колеблется в пределах 600-1000 градусов. Немного ниже – печь гаснет и спекшуюся массу из нее очень трудно выковырять. Выше – переходит на пламенное горение, для нее аварийное, а хозяевам грозящее большой бедой. Пламенная печь в том и другом случае просто съест больше топлива.

    Иными словами, тепловой баланс в печи длительного горения должен поддерживаться гораздо точнее, чем в пламенной. «Лишнего» тепла (пригодного для использования) печь «на тлении» либо дает недостаточно для поддержания минимально необходимой температуры обратки в СО, либо вспыхивает. Поэтому печи длительного горения с водяным контуром и ручной регулировкой режима пригодны как водогрейные для ГВС, также понемногу накапливающей тепло в изолированном расходном баке. А чтобы приспособить печку длительного горения для отопления, ее нужно снабдить хотя бы простейшей автоматикой, оперативно регулирующей подачу воздуха. И получится… котел длительного горения. Которые давно уж выпускаются промышленностью и успешно эксплуатируются. Что же касается самодельной печи на тлении для отопления, то это как раз тот вариант, ради которого не стоит ломать ни голову, ни руки.

    Какие печи подходят для отопления дома

    Оборудование для отопления дома требует внимательного подхода. Вариантов в зависимости от материала несколько. Печь для отопления дома может быть металлической или кирпичной. Металлическая конструкция выгодна в финансовом отношении. Но устанавливать ее лучше в том случае, если хозяева не проживают в доме в холодное время года, поскольку стальная печь остывает так же быстро, как и нагревается. Хорош данный вариант, когда прогреть необходимо только одну комнату. Дров при этом уходит немного.

    Кирпичное сооружение более эффективно для равномерного, долговременного обогрева сразу нескольких комнат. Постройка требует навыков, поэтому лучше обратиться к специалисту. Особенно это касается русской печи, сложить которую под силу только мастеру-печнику. Постройку из кирпича уместно ставить в доме, где проживают постоянно. На прогревание нужно продолжительное время, но и остывание происходит медленно.

    Делятся кирпичные печи на варочно-отопительные, каминного типа и русские. Камин ставят, если хотят сделать особенным интерьер дома, создать уютную атмосферу. Варочно-отопительные постройки выполняют две функции: обогрев помещения и приготовление пищи. Русской печью можно пользоваться как для приготовления еды и обогрева, так и для сушки грибов и ягод. Кроме того, можно лежать на полатях.

    Выбор теплоносителя

    Останавливая свой выбор на той или иной системе обогрева с водяным контуром, важно продумать, какой теплоноситель будет использоваться. В зимнее время загородные и дачные домики посещают не часто, и отопление в них необходимо только на момент приезда владельцев

    Потому собственники отдают предпочтение незамерзающим жидкостям, консистенция которых не меняется с наступлением сильных морозов. Такие жидкости устраняют возможную проблему разрыва труб. Если же в качестве теплоносителя используется вода, то перед отъездом её нужно сливать и заполнять вновь перед использованием. Также в качестве теплоносителя могут использоваться:

    1. антифриз – особая жидкость, предотвращающая замерзание. В отопительной системе применяется 2 вида антифриза – пропилен гликоль и этиленгликоль. Выбирая такой способ, важно знать, что этиленгликоль крайне токсичен, потому обращение с ним должно быть соответствующим.
    2. теплоноситель на глицерине. Считается более эффективным и безопасным (не взрывоопасен и не воспламеняется). Глицериновая жидкость дорогостоящая, но поскольку печь заполняется ею только один раз, есть смысл вложиться в покупку. К тому же, глицерин замерзает только, если температура падает ниже —30 градусов.
    3. солевой раствор или раствор природного минерала бишофита. Стандартное соотношение – 1:0,4. Такой водно-солевой раствор не застывает до —20 градусов.

    Как выбрать теплоноситель

    С подробной инструкции по выбору теплоносителя для систем отопления и техническими характеристиками можно ознакомится

    Монтаж

    Установка печи с водяным контуром может осуществляться по двум схемам. Первый сценарий предусматривает циркуляцию жидкости таким образом: холодная вода опускается вниз, а тёплая поднимается наверх. Тогда при монтаже печи важно не нарушить правильный перепад высоты.

    Второй сценарий используется в случае, когда циркуляция жидкости естественным образом невозможна. Тогда монтируются насосы, обеспечивающий искусственный кругооборот воды.

    Для удобства, установка отопительной системы проходит в несколько подходов. Сначала монтируют дровяную печь или камин, выводят дымоходы, соблюдая правила пожарной безопасности. Позже – разводят водяной контур по всему дому.

    Особенности печей с водяным контуром

    Прежде, чем спешить приобретать оборудование, важно ознакомиться с особенностями отопительной системы.

    1. Возможность качественно обогреть несколько помещений с большой площадью.
    2. Равномерное распределение тепла.
    3. Безопасность использования.
    4. Могут быть автономными источниками тепла или же работать вместе с централизованной системой отопления.
    5. Использование датчика температур, который позволяет контролировать работу устройства.
    6. Автономность (независимость от источников электроэнергии и газовых коммуникаций).
    7. Относительно невысокая стоимость обслуживания.
    8. Печь функционирует на угле, торфе, дровах и коксовом угле.
    9. Экономичность и экологичность отопительной системы.
    10. Современный дизайн и соответствие любому стилю и интерьеру.
    1. Котёл снижает полезный объём топливника. Для устранения этого факта, важно в процессе кладки топливника продумать обязательную ширину котла и самой печи. Также могут использоваться печи длительного горения.
    2. Низкий уровень автоматизации. Возможен только ручной контроль.
    3. Тепловая энергия, получаемая в результате горения дров, тратится на нагрев котла и жидкости в нём, а стенки топливника греются медленнее и в меньшей степени.
    4. В сильные морозы теплоноситель может замёрзнуть. Угроза замерзания имеется, если в доме не планируется постоянное проживание. Дабы предупредить это, следует в очищенную воду добавлять специальные присадки, защищающие систему. Также специалисты рекомендуют использовать антифриз – универсальный теплоноситель, замерзающий только при очень низких температурах.

    Использование и обслуживание отопительных печей с водяным контуром не отличается особой сложностью. В качестве дополнительных пояснений прикрепляем видео.

    Приняв решение о приобретении печи отопительной с водяным контуром, изучите заранее модели, предлагаемые зарубежными и отечественными фирмами. Их отличают размеры, дизайн, стоимость и вспомогательное оборудование. Для небольшого дачного домика вполне достаточно кирпичной печи с водяным отоплением, небольшой мощности и без дизайнерских изысков. Собственника же большого особняка такая модель вряд ли устроит. Просторную гостиную может украсить стильная печь зарубежного производства.

    Предотвращение перемерзания системы отопления

    Использование воды в качестве теплоносителя имеет один минус – в случае перемерзания системы отопления повредится трубопровод и приборы. Особенно сложно восстановить в этом случае теплообменник, интегрированный в печь.

    Это проблема актуальна для домов, которые в зимний период могут не отапливаться длительное время. Один из способов предотвратить повреждение системы – использовать вместо воды антифриз, предназначенный для отопительных систем.

    Для жилых помещений в качестве антифриза используют жидкости на основе пропиленгликоля, как нетоксичного вещества в отличие от этиленгликоля.

    Однако у идеи использования антифриза существуют свои минусы:

    • антифриз на основе пропиленгликоля дорого стоит (от 80 р/литр);
    • удельная теплоемкость антифриза меньше чем у воды (ориентировочно на 15%), поэтому необходима большая мощность печи и большая площадь поверхности устройств обогрева помещений;
    • у антифриза более высокая динамическая вязкость, чем у воды, поэтому необходим более мощный циркуляционный насос, а естественная циркуляция невозможна;
    • при нагревании антифриз расширяется до 40%, поэтому необходимо использовать большой расширительный бак закрытого типа;
    • пропиленгликоль очень текуч, поэтому проникает через соединения в системе отопления, через которые не проникает вода;
    • пропиленгликоль несовместим с оцинкованными трубами, потому что при контакте присадки антифриза утрачивают свойства;
    • при закипании антифриза (что вероятно при использовании печей) происходит необратимая химическая реакция, в результате чего всю систему придется сливать и заливать антифриз заново.

    Для антифриза систему отопления необходимо рассчитывать заранее – использование его в проектах, реализованных для воды довольно проблематично.

    Причем проект с применением антифриза будет значительно более дорогой, чем система водяного отопления. Поэтому использование антифриза пока не получило широкого распространения в частных домах при печном отоплении, а для предотвращения перемерзания используют другие методы.

    При выборе жидкости для системы отопления необходимо иметь в виду не только физико-химические характеристики, но и ее опасность для окружающих

    Слив воды из контура и рубашки или регистра печи является наиболее частым решением проблемы при длительном отсутствии хозяев дома. Помимо дополнительной работы к минусам этого метода нужно отнести доступ воздуха к металлическим элементам системы с внутренней стороны и, как следствие, распространение коррозии.

    Также в качестве решения проблемы на короткий промежуток времени, применяют интеграцию в отопительный контур электрического котла небольшой мощности. Его работа на минимальном уровне потребления энергии в состоянии временно поддержать положительную температуру воды.

    Подсоединенный к системе отопления электрокотел малой мощности способен поддержать положительную температуру воды на случай длительного отсутствия хозяев

    Выбор материалов для печи

    Для длительного функционирования печи необходимо строить ее из качественного кирпича.

    Для «тела» печи используется нормально обожженный красный кирпич. Такой кирпич при постукивании по нем отдает металлическим звуком, а при падении раскалывается (если раскалывается) на крупные куски. Он удобен при кладке, так как легко поддается правильному расколу.

    Красный кирпич

    Наиболее жаркие участки печи: топка и дымоход (около топки) необходимо выполнять из огнеупорного кирпича.

    Раствор для кладки на основе глины и песка не должен уступать по своей стойкости кирпичному материалу, обеспечивая, в тоже время, надежное соединение кирпичей между собой.

    В этих вопросах лучше проконсультироваться со специалистами в Вашей местности, так как глина бывает различная. Но приблизительно Вам понадобится 2-2,5 ведра глины на 1-1,5 ведра песка для кладки 100 шт. кирпича. Раствор доводят до консистенции густой сметаны. Увеличить прочность кладки может добавление в раствор портландцемента (до 0,5 л на ведро) или поваренной соли (150 г на ведро). Для кладки трубы и фундамента может быть использован раствор, в который добавлено известковое «тесто».

    Конструкция печей с водяным отоплением

    Перед приобретением или самостоятельным строительством необходимо выбрать водяной контур для печи.

    Камины и печи, предназначенные для водяного отопления, делают из кирпича и металла. Есть разные конструкции, поэтому теплообменник и корпус печи устанавливают по-разному, но теплообменник всегда располагается около топки и внутри нее.

    Система отопления должна быть эффективной. Открытый огонь хорошо прогревает стены печи, передавая тепло теплоносителю. В системе с естественной циркуляцией перемещение теплоносителя по трубам осуществляется либо естественным образом, либо при помощи водяного насоса, который встроен в контур.

    В первом случае циркуляция осуществляется за счет того, что остывшая жидкость отличается от горячей своей плотностью

    Во втором случае циркуляция зависит от работы насоса, поэтому важно выбирать прибор с учетом площади помещения.

    Внутри кирпичной печи будет работать водяная рубашка — это разновидность теплообменников, которые продаются в магазинах в готовом виде. Если говорить о внешнем виде теплообменников, то они различаются по размеру и форме. Чаще всего их делают в виде небольшого котла, регистра или змеевика. Для изготовления этих элементов используют стальные листы или трубы, толщина стенок которых варьируется от 3 до 5 мм.

    Если теплообменник изготовлен качественно, он быстро нагревает воду до высокой температуры. В результате этого теплоноситель равномерно, с одинаковой скоростью циркулирует в системе.

    Жидкость должна постоянно течь по трубам. Если планируется делать теплообменник своими руками, нужно тщательно продумать его конструкцию. Чаще всего его создают в виде короба. Такую конструкцию легко очистить от нагара, из каналов можно быстро убрать внутренние нарастания.

    Теплообменники устанавливают разными способами. Например, в изделиях, имеющих форму котла, внутренняя камера выполняет роль встраиваемой топки. Регистры делают в топке либо встраивают в ее поверхность. Также регистры часто монтируют сверху топочной камеры либо располагают по ее задней стенке.

    Если установить теплообменник в топке, он быстро нагреется от открытого огня. В системах, отделенных от пламени стенкой, он будет нагреваться медленнее. Выбирая вариант установки, следует учесть, что при соприкосновении теплообменника с открытым пламенем уменьшается его срок службы. Но такие системы эффективны. Это объясняется тем, что огонь равномерно прогревает стенки котла, а металл быстро передает тепло в воде.

    Конструкция предусматривает разные варианты установки труб. Их врезают в стенки из кирпича, подводят к дну топки или ее потолку.

    Кирпич, используемый в строительстве, подготавливают заранее. В нем вырезают отверстия, учитывая форму труб, затем в них утапливают теплообменник. Для увеличения скорости кладки печи кирпичи нумеруют.

    Теплообменник можно сделать и другим способом. Речь идет о регистре, который имеет форму решетки. Он состоит из труб, установленных вертикально. Для их соединения используется сварка. Теплоноситель входит в теплообменник и удаляется из него, в местах входа и выхода следует установить патрубки. Для самостоятельного строительства печи понадобится схема. Регистр имеет компактный размер. Чаще всего его размещают у задней стенки топки. Комната обогревается не только за счет циркуляции теплоносителя, но и в результате нагрева помещения от стенок печи.

    Хорошим вариантом станет радиатор из чугуна, его можно использовать в качестве теплообменника. Но нужно учесть, что его нельзя размещать там, где будет воздействовать открытое пламя. Дело в том, что радиатор состоит из нескольких секций. Они не сварены между собой, а скручены. Между элементами проложены специальные прокладки. Соприкасаясь с открытым огнем, они сгорают, что может привести к аварии.

    Чугунный радиатор эффективен. Он долго сохраняет тепло и отличается длительным сроком службы.

    Ответы на часто задаваемые вопросы

    Вопрос: Что представляет собой и как работает печь-камин?Ответ: Это обычный отопительный агрегат, функционирующий на дровах и имеющий в своей конструкции водяной теплообменник, который нагревает проходящий через него теплоноситель.

    Вопрос: Стоит ли для полноценного отопления дома пользоваться только печью-камином?Ответ: Это можно делать при крайней необходимости. Все же для гарантированного обогрева большого дома нужно использовать и котел, функционирующий беспрерывно от электричества или газа, либо твердотопливный агрегат, который может функционировать длительное время и выделять большое количество тепла. Ведь для поддержания постоянной работы печи-камина требуется много дров, которые нужно подкидывать в топку ежечасно в любое время суток. Понятно, что не каждому это под силу.

    В: Есть ли необходимость в приобретении печи-камина?О: Конечно. В том случае, когда не хватает тепла в некоторых комнатах, термокамин обеспечит их обогрев. Совместное использование этого устройства с другими типами отопительных агрегатов способно улучшить прогревание большого дома, экономя при этом более дорогие виды топлива (газ, электричество, солярку). Уместно сочетать печь-камин с водяным контуром и котел, работающий от электроэнергии по ночному тарифу. Соответственно, ночью будет использоваться энергия котла, днем же можно протапливать термокамин дровами.

    В: Как зависит работа отопительной системы от количества воды, заливаемой в расширительный бак?О: Скорость движения жидкости по трубам обуславливается ее объемом. Система будет рационально функционировать при должной инертности теплоносителя. Таким образом, чрезмерное количество воды тормозит нагревание труб, соответственно, радиаторы медленно отдают тепло в окружающее пространство. Большой объем жидкости негативно сказывается и на скорости ее остывания. В то же время меньшее количество воды способствует тому, что процессы нагрева труб и их остывания будут происходить быстрее. Однако при этом следует поддерживать объем теплоносителя в пределах 50 л, ведь при наличии в системе небольшого количества воды может произойти ее закипание.

    В: В продаже имеются устройства медленного горения, которые при одной закладке дров работают до 12 часов. Может ли печь-камин функционировать в таком же режиме?О: Суть работы устройств, в которых поддерживается процесс медленного горения, сводится к тому, что печи горят долго, но выделяют мало тепла. Объясняется это просто. Связка дров может отдавать определенное количество энергии быстро с большой мощностью либо медленно с маленькой. В обоих случаях дому будет отдано одинаковое количество тепла. При плавном горении камина с водяным контуром в системе поддерживается невысокая температура, что влечет за собой образование конденсата. Такое явление крайне нежелательно, поскольку относится к химически агрессивным факторам, провоцирующим разрушение дымового канала, постепенное снижение тяги и выход агрегата из строя.

    Правильное размещение печи

    Как и в старину строить дом начинают с планирования размещения печи. Есть некоторые правила, которых следует придерживаться:

    Площадь помещения должна быть больше 16 квадратов.

    Не стоит устанавливать близко с каменной стеной, тогда большая часть тепла будет передаваться в наружную часть дома. А в деревянных домах это вовсе не рекомендуется в целях пожарной безопасности.

    Тяжелая печь со временем разломает любые лаги и стропила, поэтому для кирпичной печки нужен отдельный фундамент.

    Большая печь с хранилищем для дров и с лежанкой разделяющая кухню и гостинную

    Если целью является отопить как можно больше комнат, то устанавливать ее следует так, чтобы печь была частью всех этих комнат. Устанавливается она в перегородках комнат таким образом, чтобы ее стены или углы попадали в эти комнаты.

    Таким образом, например, ставили печи в старину, во многих деревенских избах. Печь располагается по центру, а комнаты по ее периметру. Это классический вариант размещения печи. Отапливается весь дом одновременно.

    Классическая схема размещения печи

    Если планировка состоит из двух комнат: общей комнаты и кухни, то разумней основную часть вынести в комнату, а варочную поверхность и топку на кухню.

    Это может быть интересно! В статье по следующей ссылке читайте про .

    Как правильно сделать фундамент под печь

    Выбор типа печи позволит определиться с размером и глубиной фундамента под печь. Этот «строительный» объект возводится сразу же после заливки основного фундамента дома.

    Фундамент печи в частном доме

    Внимание! Печной фундамент не привязывается к основному фундаменту дома во избежание разрушений при различной осадке стен и печи. . Фундамент под кирпичную печь заливают монолитный железобетонный

    Размер его должен превышать габаритные размеры будущей печи на 10-15 см с каждой стороны. Глубина фундамента от 0,5 м до 1 м. При рыхлой почве и близкорасположенных грунтовых водах фундамент не заглубляют, а увеличивают его площадь.

    Фундамент под кирпичную печь заливают монолитный железобетонный. Размер его должен превышать габаритные размеры будущей печи на 10-15 см с каждой стороны. Глубина фундамента от 0,5 м до 1 м. При рыхлой почве и близкорасположенных грунтовых водах фундамент не заглубляют, а увеличивают его площадь.

    Если дом расположен на сплошном монолитном фундаменте, то печь выстраивается на, дополнительно возведенной на нем до уровня пола, подушке.

    Железная печь не требует для себя мощного фундамента.

    Железная печь в доме

    Достоинства и недостатки системы

    Камин-печь сочетает в себе положительные свойства данных отопительных устройств, при этом у него отсутствуют присущие им недостатки.

    В чем основные отличия обычного кирпичного камина от устройства с водяным контуром?

    1. Печь с водяным контуром нагревается в течение длительного времени, но зато она накапливает тепло и долго излучает его от стенок камина. Обычный камин нагревается быстро, заполняет теплом помещение, но быстро остывает, и снижается температура в комнате.
    2. Дверца водяного камина, закрывающая вход в топку, улучшает тягу и снижает вероятность задымления. Открытая топка обычного камина провоцирует обратную тягу и не защищает от попадания в помещения дыма.
    3. КПД системы с водяным контуром достигает 70-80%, у традиционных каминных устройств — не более 50%.

    В итоге, современные печи-камины располагают целым списком положительных характеристик:

    • высокий КПД — до 90%;
    • топка с большим герметичным стеклом на дверце позволяет смотреть на пламя, но при этом не допускает задымления комнаты;
    • наличие дымовых каналов улучшает сбор и передачу тепла;
    • красивый внешний облик корпуса отопительного оборудования;
    • пожаробезопасность;
    • малый вес, благодаря чему данные агрегаты можно установить без фундамента даже на деревянный пол;
    • относительно небольшие размеры;
    • экологичность;
    • возможность подключить систему водяного отопления, что позволяет отапливать весь дом;
    • относительно низкая цена по сравнению с постройкой традиционного кирпичного камина;
    • долговечность конструкции;
    • простой и быстрый монтаж, который можно легко осуществить своими руками.

    Помимо этого, современные модели данных агрегатов оснащены множеством дополнительных полезных опций. К примеру, системой очищения стекла, варочной панелью, режимом длительного горения.

    Однако в ходе эксплуатации стало понятно, что камины с водяным отоплением имеют также недостатки:

    1. Высокая стоимость по сравнению с электрическим котлом.
    2. Низкий уровень автоматизации.
    3. Низкий КПД по сравнению с газовым котлом.

    Но если конструкцию отопительного прибора слегка усовершенствовать своими руками, верно рассчитать необходимую длину трубок, выбрать правильный материал батарей, то можно значительно сэкономить расход топлива.

    Советы по выбору печи

    Рекомендация номер один: для нагрева теплоносителя в сети водяного отопления используйте твердотопливный котел. Если необходимо, купите модель длительного горения с объемом загрузочной камеры более 100 литров. Современные ТТ-котлы направляют 75—80% энергии сжигания на разогрев воды и почти не поднимают температуру окружающего воздуха.

    Если в силу разных причин вы хотите ставить печь с теплообменником, прислушайтесь к следующим советам:

    1. чугунная или стальная буржуйка хорошо подойдет для небольшой дачи площадью 40—80 м². Отопителя хватит на конвекционный обогрев центральной комнаты, в соседних помещениях расположите батареи.
    2. Каминная топка либо железная печка, оснащенная панорамным стеклом, станет удачным украшением гостиной. Одно условие: применяйте изделие в качестве дополнительного источника тепла, а основную нагрузку возложите на газовый либо дровяной теплогенератор. Тогда удастся сохранить чистоту и порядок возле буржуйки.

    Пример схемы совместного подключения камина, газового двухконтурного котла и радиаторного отопления

  • На этапе строительства дома однозначно закладывайте печь из кирпича. Это лучший вариант по сравнению с железными отопителями.
  • Теоретически мощности каминной топки хватит на отопление квадратуры 100—120 м². Практика показывает: без помощи второго теплогенератора ее придется загружать дровами с интервалом 3—4 часа. Поэтому рассчитывайте на меньшую площадь обогрева.
  • Важный момент. Все дровяные отопители, оборудованные водным контуром, объединяет одна особенность: из-за интенсивного отбора теплоты поверхности регистра и стенки дымохода обильно покрываются сажей. Единственный выход – топить печку на максимуме, дабы сажевый налет выгорал от высокой температуры. Поддерживать такой режим не всегда удобно.

    Как подобрать конструкцию и рассчитать площадь теплообменника в кирпичном варианте печи:

    1. Если регистр находится внутри топливника, 1 м² его площади способен передать воде до 10 кВт теплоты. Пример: нужно обогреть помещения 80 квадратов – потребуется около 8 кВт энергии и поверхность теплообмена 0.8 м².
    2. Змеевик в дымоходном канале не столь эффективен. Рассчитывайте на теплоотдачу 400—500 Вт с 1 м² регистра.
    3. Для удобства чистки котел лучше сделать плоским – в виде бака с подводящими патрубками. Ребристые конструкции из круглых трубопроводов обслуживать непросто. Для монтажа внутри газохода сварите регистр из профильных труб.
    4. Материал теплообменника – низкоуглеродистая сталь марки Ст10…Ст20 толщиной 4—5 мм. Допускается применять жаростойкую и нержавеющую сталь 2—4 мм, но ее нужно варить в среде инертного газа — аргона.
    5. Использовать готовые чугунные категорически не рекомендуется. Причины: металл дает трещины от температурного шока, а уплотнение между секциями со временем выгорит, появится течь.

    Домашние умельцы постоянно выдвигают различные идеи по усовершенствованию отопителей. Заслуживает внимания вариант со стальными плоскими батареями, применяемыми в качестве печных водонагревателей. Обзор мастера смотрите на видео:

    Устройство каминов с водяным контуром

    Различное устройство печей и каминов предполагает и разные конструкции встроенного водяного контура (теплообменника).

    Печи-камины

    Оптимальным твердотопливным аппаратом для обогрева дома с помощью водяного отопления может быть печь-камин. Пусть она менее эффективна, чем котел, зато более презентабельна и функциональна. К тому же вполне реально соорудить ее своими руками.

    Речь идет о строительстве кирпичной печи-камина, в которой теплообменник так же готовится самостоятельно (или с помощью сварщика). Форма и размер водяного контура могут различаться. Место установки тоже разное: непосредственно в топке, за ней или сбоку.

    Конструкция теплообменника должна отвечать функциональному назначению агрегата и обеспечивать быстрый и равномерный нагрев теплоносителя. Лучше всего с этим справляются трубчатые модели – змеевик и регистр. Изготовить, конечно, проще емкостные контуры из стальных листов.

    Если теплообменник устанавливается в топочной камере, то имеет значение толщина и марка стали, поскольку он будет подвержен действию открытого огня. Для этих целей лучше использовать котловую сталь толщиной 4 мм.

    Располагаться в топке водяной контур тоже может по-разному. Если печь-камин оснащена варочной плитой, то теплообменник не должен мешать приготовлению пищи.

    Камины

    Камин с системой отопления будет работать ` каминные топки, в которые вмонтирован водяной контур. Как и в печах-каминах, он бывает трубочным, емкостным или комбинированным, но с некоторыми особенностями.

    • Изогнутая особым способом спираль из медной трубки размещается вокруг дымосборника. Выбранная форма позволяет быстро нагреть теплоноситель и поддерживать его параметры в системе. Циркуляция может происходить самотеком или принудительно.

    • Другой тип трубного контура – «змейка», выгнутая труба в нескольких местах наподобие полотенцесушителя. Размещается за стенкой дымосборника.
    • Комбинированный вариант представляет собой две емкости, расположенные по бокам дымосборника и соединенные трубками. Поскольку имеется прямой контакт с дымовыми газами, применяется котловая сталь. Очень эффективный вариант, но не износостойкий.

    • Наиболее простой вид – емкостной, еще называется «водяной рубашкой», поскольку теплоноситель заполняется между двойными стенками корпуса. Нагревается от кожуха топки, поэтому самый инертный.

    В основном каминные топки с водяным контуром производятся закрытыми, но встречаются и открытые. Помимо этого, каминные вставки отличаются внешним видом, мощностью и схемой подключения.

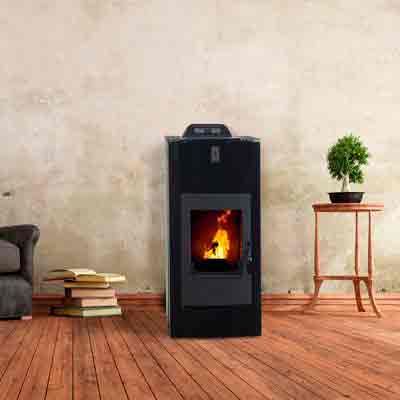

    Пеллетные камины

    Особняком в рассматриваемой категории стоит твердотопливный камин на пеллетах, его тоже начали выпускать с водяным контуром. Практически все эти агрегаты однотипные: закрытая топка с горелкой, емкостной теплообменник, который расположен за топкой, бункер для пеллет, блок управления.

    Подача топлива осуществляется автоматически при помощи шнекового привода, воздух перемещается одним или двумя вентиляторами. Предусмотрен и зольник. Присоединение к отопительной магистрали, как во всех каминах

    Производители обращают внимание на применение в качестве дымохода нержавеющих труб, в том числе дымоходов из нержавейки, которые сделаны своими руками.

    Большим плюсом пеллетных каминов является автоматизация процесса работы. В бункер можно загрузить 15-20 кг пеллет и этого хватит на полтора–два дня горения при умеренном режиме. При работе на максимальной мощности расход увеличится в два раза.

    Два жирных минуса портят репутацию этих устройств. Во-первых, для функционирования не обойтись без электричества, как и в случае с обычными электрокаминами. Во-вторых, необходимо регулярно чистить горелку, а если засыпать некачественные гранулы (довольно частое явление), то она может вообще перестать работать.

    Камин своими руками

    Рассмотренные выше камины представляют модели заводского производства. Возможно ли изготовить камин с водяным отоплением своими руками? Очень многие уже это сделали – причитающийся респект им.

    Описание, как самостоятельно возвести кирпичный камин, есть в статье «». Заказать теплообменник можно у сварщика. Скорее всего, это будет регистр из нескольких рядов трубок, расположенных вразбежку. Теплообменник обязательно проверяется на качество сварных швов. Для этого заливается вода, лучше под давлением.

    Ну а дальше выстраивается камин до уровня дымосборника и на каминную плиту устанавливается контур. Трубки регистра расположатся в полости, а корпус закладывается, оставляя штуцеры для подсоединения к системе.

    Необходимо заметить, что такой камин невыгоден для отопления, а вот с задачей горячего водоснабжения справится.

    Водяное отопление

    Камины эффективно работают в системах водяного и воздушного отопления. Камины с паровым отоплением возможны теоретически, но практически это реализовать сложно. Поскольку требуется нагревание воды + 95 градусов за небольшой промежуток времени в объеме не менее 100 л.

    Открытый вид

    Как уже отмечалось, камины с водяным отоплением довольно успешно функционируют. Конструктивные особенности пошли им на пользу: они не потеряли в эстетическом плане, прибавили в эффективности и увеличили полезное действие.

    Поскольку водяная система отопления эксплуатируется в двух видах – открытом и закрытом; с точки зрения безопасности, для каминов предпочтительнее первый. Открытая система предполагает самотечную циркуляцию теплоносителя и наличие открытого расширительного бака. В случае критического расширения объема воды (антифриза) она будет сливаться в канализацию (отстойник).

    Для нормального функционирования монтаж системы отопления камина должен выполняться с соблюдением некоторых требований:

    1. подключение расширительного бачка открытого типа над камином;
    2. правильный уклон труб разводки – подача в сторону радиаторов, обратка в сторону камина;
    3. теплообменник камина должен располагаться ниже центра батарей отопления.

    Хотя в открытой системе можно организовать принудительную циркуляцию, но тогда она станет энергозависимой.

    Закрытый вид

    Таких условностей лишены водяные системы каминного отопления закрытого типа. У них циркуляция теплоносителя осуществляется принудительно при помощи насоса, а расширение компенсирует бачок мембранного типа. С другой стороны, закрытая система нуждается в дополнительных мерах безопасности – установка термозащиты и предохранительного (подрывного) клапана.

    Важным моментом является возможность совмещения открытой и закрытой систем, когда камин выступает в роли дополнительного источника обогрева. Тогда для подключения применяется пластинчатый теплообменник, в котором происходит теплопередача между контуром камина и контуром системы отопления.

    Источник: http://www.tproekt.com/princip-raboty-i-harakteristiki-pecej-otopitelnye-s-vodanym-konturom/

    Кирпичная печь с водяным контуром для отопления дома своими руками

    Всеобщая газификация и развитие технологий, казалось, должны были изжить печи, как средство отопления дома. Но высокая стоимость подвода газа, оборудования и монтажа, дали новую жизнь печному отоплению.

    Дров в России много, технологии отопления существенно модернизировались. Для экономии средств, разумным решением является строительство кирпичной печи с водяным контуром для отопления, своими руками.

    1. Принцип работы
    2. Преимущества и недостатки
    3. Этапы работ
    4. Про теплообменник
    5. Расчет мощности и размеров
    6. Сооружение отопительно-варочной печи с водяным контуром своими руками
    7. Расходные материалы
    8. Схема и размеры будущей печи
    9. Описание кладки печи с водяным контуром
    10. Вывод

    Принцип работы

    Кроме печи, нагревательным элементом системы с водяным контуром, является теплообменник, который встраивается в топку или дымоход. Вода, проходящая через регистр, нагревается, а затем поступает в трубы и радиаторы, отдавая тепло. За счет разницы температур на входе и выходе из теплообменника жидкость циркулирует в контуре.

    Для оптимальной работы в систему встраивают циркулярный насос, который позволяет более равномерно распределить нагретую жидкость по трубам.

    Водяной контур необходимо отпрессовать и удалить воздух. Нагреваясь, вода увеличивается в объеме и чтобы система не взорвалась необходимо предусмотреть расширительный бочок. При использовании контура закрытого типа, резервуар может быть в любом месте, в открытой системе расширительный бочок устанавливается максимально высоко.

    Для стравливания давления в системе, в ней должен быть предусмотрен автоматический воздухоотводчик для выпуска лишних газов из теплоносителя и предохранительный клапан. Устройства можно объединить в комплекс безопасности, включив в нее манометр.

    Таким образом, если включить в систему обогрева дома печь длительного горения на дровах из кирпича с водяным контуром можно существенно сэкономить на отоплении.

    Важно! Наличие водяного контура необходимо учитывать на этапе проектировании системы отопления в доме.

    Преимущества и недостатки

    Конструкции со встроенным теплообменником имеют массу преимуществ:

    • Система энергоэффективна и экономична. Кирпичная кладка не потребует серьезных финансовых вложений, затраты на трубы и радиаторы будут в любом случае, а теплообменник на порядок дешевле готовых котлов. При эксплуатации печи, затраты на обогрев дома составят несколько тысяч рублей на закупку дров за зимний период.
    • Дизайн кирпичной печи скрывает неказистые элементы, при желании в систему можно добавит камин или декор.
    • Обогрев помещения не зависит от местонахождения конструкции, радиаторы устанавливаются в любом месте
    • Кирпичная печь остывает долго, водный контур будет горячим еще несколько часов после прогорания дров.

    Некоторые издания к плюсам системы водяного контура относят возможность его установки в уже готовую печь, что в принципе возможно, но на практике такой вариант связан с большим количеством проблем, которые предстоит решить.

    Разборка и последующая сборка печи самое необходимое, что придется сделать. Цена исправления неправильно установленного регистра сопоставима со стоимостью новой печки, поэтому за такими работами обращайтесь к профессионалам.

    Недостаток такой конструкции является продолжением её достоинств, чтобы самому сделать печь с теплообменников необходим опыт, как в кладке кирпичей, так и в монтаже систем отопления. Если опыт приходит с годами и количеством изученного материала, то при строительстве печи с водяным контуром следует учитывать её недостатки:

    • Очаг является пожароопасным элементом, необходимо позаботиться о мерах препятствующих попаданию огня на легковоспламеняемые предметы,
    • Печь занимает значительную площадь дома, проектируйте комнаты заранее, включите большой обогревательный в дизайн помещения,
    • Около печки температура будет всегда выше, чем в остальном помещении,
    • Процесс нагрева печи нельзя мгновенно остановить. Если используете систему с закрытым контуром и циркулярным насосом, отключение электричества (даже кратковременное на несколько минут) и остановка насоса приведут к закипанию воды в теплообменнике. Чтобы этого избежать предусмотрите комбинированную систему движения воды в контуре.
    • При нерегулярном использовании системы отопления воду из неё необходимо сливать, что ведет к преждевременному износу всей конструкции. В противном случае вода замерзнет, что приведет к разрушению всего комплекса устройств.
    • Нельзя разжигать печь без воды в контуре. Это приведет к разрушению регистра и реконструкции печи, чтобы использовать печь в летнее время, не «включая» батарее применяют оригинальные конструкции установки теплообменников.
    • Существует риск отравления угарным газом, как и при использовании всех твердотопливных средств отопления, особое внимание необходимо уделить правильному изготовлению дымохода.

    Сделать в доме отопительную систему на основе печи с теплообменником и батареями – экономически выгодное решение, но к проектировке и строительству необходимо подходить грамотно, учитывая все нюансы работ.

    Этапы работ

    Создание отопительной конструкции с водяным контуром состоит из нескольких этапов:

    1. Проект системы, определение местоположения печи, труб и радиаторов, расчет мощности теплообменника.
    2. Изготовление (покупка) регистра.
    3. Кладка печи с одновременным встраиванием теплообменника.
    4. Монтаж водяного контура, включая, трубы, радиаторы, систему безопасности.
    5. Проверка системы.

    На некоторых стадиях строительства остановимся подробнее.

    Про теплообменник

    При сооружении печи из кирпича с котлом водяного отопления своими руками следует учитывать множество факторов и рассчитывать проект в комплексе. Любой вид материалов и конструкций имеют свои достоинства и недостатки.

    Смонтировать регистр с водой в печь можно несколькими способами:

    • Внутри очага,
    • В дымоходе,
    • В теле печи, рядом с очагом.

    В зависимости от места расположения, выбирают материал для теплообменника и его форму:

    • Медные – эффективные, благодаря высокой теплопроводности металла, но из-за низкой температуры плавления меди, необходимо постоянная циркуляция воды в системе,
    • Стальные – для котлов применяются жаропрочную сталь с толщиной стенки 4-5 мм. Для долгой службы стальных конструкций воду из них сливать не рекомендуется.
    • Нержавеющая сталь – дорогой, но наиболее подходящий материал для котла. К недостаткам можно отнести только трудоемкость изготовления.

    При выборе вида материала и места установки теплообменника стоит помнить, что расположив водяной контур в очаге, в летнее время вся система будет нагреваться, чтобы этого избежать придется выводить отдельные батареи для снятия лишнего тепла.

    При установке теплообменника в дымоходе, в конструкцию печи вносят дополнительные заслонки, которые не нагревают котел во время летней эксплуатации печи. При этом следует учитывать, что теплообменник должен быть большего объема, чем при встраивании его в очаг. Кроме этого, котел не должен снижать пропускную способность дымовых каналов.

    Читайте также: Как изготовить теплообменник для печи своими руками?

    Расчет мощности и размеров

    Для нормального обогрева помещения необходимо правильно рассчитать площадь регистра и его мощность. Для кирпичной печи достаточно приблизительного расчета, точный сделать невозможно, из-за множества факторов и переменных.

    Из практики известно, что для отопления 10 м2 помещения требуется 1-1,5 кВт энергии. С одного квадратного метра теплообменника можно получить 5-10 кВт. Чтобы определить мощность регистра более точно, необходимо учесть:

    • Месторасположения змеевика в печи,
    • Вид топлива – дрова, уголь. При сжигании, дрова дают меньше тепловой энергии.
    • Примерную температуру в очаге и месте расположения теплообменника,
    • Среднюю температуру воды во всем контуре,
    • Коэффициент теплоотдачи материала, из которого сделан змеевик.

    По мере сгорания топлива, мощность теплообменника будет снижаться, поэтому рассчитанную площадь змеевика лучше увеличить на 10-15%.

    Сооружение отопительно-варочной печи с водяным контуром своими руками

    Сделать печное отопление в частном доме можно самостоятельно, главное внимательно ознакомиться с рекомендациями и внимательно и последовательно осуществлять все виды работ. В-первую очередь следует выбрать подходящий вариант, печь может быть с варочной поверхностью, камином, лежанкой и сушилкой. Всё зависит от размеров помещения и функционала.

    Расходные материалы

    Для изготовления конструкции, без учета дымохода и фундамента, потребуется:

    1. Кирпич красный полнотелый – 710 шт.
    2. Кирпич шамотный огнеупорный – 71 шт.
    3. Топочная дверца 210х250 – 1 шт.
    4. Поддувальная дверца 140х250 – 1 шт.
    5. Дверца зольника 140х140 – 7 шт.
    6. Колосниковая решетка 250х300 – 2 шт.
    7. Чугунная варочная поверхность 710х410 – 1 шт.
    8. Теплообменник стальной 750х500х350 – 1 шт.
    9. Задвижка печная 130х250 – 1 шт.
    10. Задвижка для варочной камеры 130х130 – 1 шт.
    11. Полоса стальная 50х5х400 – 1 шт, 50х5х980 – 3 шт.
    12. Стальной уголок 50х50х980 стенка 5 – 2 шт.
    13. Предтопочный лист 500х1000.

    Схема и размеры будущей печи

    Характеристики отопительной-варочной конструкции с регистром:

    • Габариты печи длина/ширина/ высота 1020х1160х2380мм
    • Размер теплообменника 750х500х350 мм, материал – листовая сталь, стенка 5 мм внутри очага, внешняя – 3 мм.
    • Мощность регистра – 5,5 кВт при закладке дров 2 раза в сутки, что хватает для обогрева 60 м2, мощность может быть увеличена при активной эксплуатации до 18 кВт при использовании принудительной циркуляции обогреваемая площадь достигает 200 м2.

    1. Общий вид.
    2. В разрезе.
    3. В разрезе с другой стороны.

    Описание кладки печи с водяным контуром

    Работы необходимо начинать с изготовления фундамента, затем подготовить необходимые материалы, как для сооружения печи, так и для системы водного контура.

    Важно! Теплообменник необходимо опрессовать до монтажа.

    В соответствии с порядовкой отопительной печи с водяным контуром осуществляется кладка и монтаж приборов.

    Схема кладки печи с водяным котлом отопления:

    1. Выкладывается первый ряд кирпичей, важно не допустить перекосов, как в горизонтальной плоскости, так и в вертикальной. Кладка должны быть прямоугольной, в дальнейшем это повлияет на всю конструкцию.
    2. Второй ряд начинает формировать зольную часть, устанавливается поддувальная дверца 140х250.
    3. Третий ряд по схеме (повтор).
    4. Четвертый ряд формирует очаг, для которого используется шамотный кирпич, для установки колосниковой решетки в кирпичах делаются пазы. Решетка устанавливается с зазором 5 мм, потом устанавливается котел (водяной контур).
    5. Пятый ряд кладется с зазором 5-6 мм от котла, за теплообменником остается свободное пространство. Устанавливаются две дверцы зольника.
    6. Устанавливается дверца топки и шестой ряд кирпичей, горизонтальный и задний канал разделяются. Для лучшей тяги на пятом ряду каналы должны быть объединены.
    7. Ряды 7,8 выкладываются по схеме, желтым цветом обозначен шамотный кирпич.
    8. На девятом ряду около трубы выпуска необходимо оставить зазор. Две половинки шамотного кирпича над дверцей срезаются. Горизонтальный канал делится на две части. На этом же ряду устанавливается срезанный наискосок ¾ шамотный кирпич.
    9. На десятом ряду кирпичи ложатся перпендикулярно, пространство над теплообменником уменьшается.
    10. На одиннадцатом ряду кладки с торцов печи выполняется во внутрь, делаются пазы для варочной поверхности. Монтаж чугунной варочной поверхности, зазоры должны составлять 5 мм и стального уголка.
    11. Формируется варочная камера (12 ряд).
    12. 13 ряд по схеме.
    13. На 14-м ряду устанавливается зольная дверца, канал увеличивается на всю длину.
    14. 15 ряд аналогично с учетом перевязки швов.
    15. на 16-м ряду перекрывается варочная камера с помощью уголка и стальной полосы 50х5х980.
    16. на 17-м ряду завершается перекрытие варочной камеры.
    17. на 18-м ряду необходимо установить две стальные полосы 50*5*980. Кладка как на схеме.
    18. 19 ряд перекрывает варочный купол, в полкирпича остается отверстие для вытяжки, в соседних кирпичах делают пазы для задвижки. Устанавливается задвижка 130х130.
    19. 20 ряд – основание верхних газоходов, одновременно ставятся четыре зольных дверцы.
    20. 21 и 22 ряд продолжают формирование перегородок.
    21. На 23 ряду выкладывается 4 канала. Левый нижний основной.
    22. Ряды 24, 25, 26, 27, 28, 29 согласно схеме (они повторяются, в перевязку).
    23. 30-тый ряд начинает объединять дымоходы, кроме основного.
    24. 33 ряд. Перекрывается печь.
    25. На 34-м ряду – второй слой перекрытия, подготавливаются пазы для дымовой задвижки. Устанавливается дымовая задвижка.
    26. 35 ряд завершает кладку печи и является основанием дымовой трубы.

    Дымоход изготавливается индивидуально, в зависимости от этажности и типа перекрытия. На готовую печь сооружается дымоход, подключается система водяного контура.

    В зависимости от планировки дома, печь желательно установить у смежных стен, чтобы обогрев за счет сомой конструкции был более эффективен. Наибольший эффект дает применение теплоаккумулятора – емкость в которую поступает горячая вода, в дальнейшем, кроме системы отопления воду можно расходовать на бытовые нужды.

    Вывод

    Для отопления дома печь с водным контуром является наиболее экономичным вариантом, однако для полноценного использования горячей воды, необходимо добавить в систему теплоаккумулятор, что влечет дополнительные расходы.

    Источник: http://greendom74.ru/otoplenie/kirpichnaya-pech-s-vodyanyim-konturom-dlya-otopleniya-doma-svoimi-rukami

    Печь с водяным контуром: особенности применения при отоплении дома и описание принципа действия (110 фото)

    Некоторые частные дома сохраняют печное отопление. При этом дома могут быть оборудованы металлическими или кирпичными печами. Однако, такие печи являются не самым удобным вариантом, так как не отличаются особым комфортом и требуют много времени.

    В этом плане лучше использовать печи на основе водяного контура. Внешний вид таких печей также привлекателен. Убедиться в этом можно, изучив фото печи с водяным контуром.

    Что такое «печь»

    Печи используются в качестве отопительного прибора, выложенного кирпичом, топливом для которого служат дрова. Помимо дров для металлических печей используются также угли. Работает печь, вне зависимости от материала, по аналогичному принципу. Разными будут только методы, которыми распространяется тепло.

    Так, металлическая печь нагревает воздух, а печи из кирпича передают тепло, нагревая стены – сначала самого прибора, затем дома.

    Что касается печей, работающих на основе водяного контура, то такое устройство может быть и каменным, и металлическим. Таким образом, выделяют два типа печей с водяным контуром.

    Преимущества водяных контуров

    Для отопления на основе водяного контура характерен ряд преимуществ.

    Во-первых, отопительная печь с водяным контуром нагревает воздух, испуская в него тепло. Такое излучение не является вредным для организма.

    Во-вторых, печь довольно привлекательно выглядит и предоставляет возможность насладиться видом пламени.

    В-третьих, если использовать дымообороты, то тепло, вырабатываемое печью, будет использоваться наиболее полным образом. К тому же, такая печь не зависима от того, есть ли в доме электричество.

    В-четвертых, некоторые печи на водяном контуре могут быть использованы на втором этаже.

    Также наличие такой печи создает особую атмосферу дома. Хотя в настоящее время такое отопление применяется не часто и является скорее экзотикой.

    Минусы

    Наряду с положительными моментами, печи имеют и ряд недостатков.

    Первое – тепло не будет распространяться равномерно, углы комнаты прогреваются хуже.

    Второе – печь занимает довольно большую площадь, оставляя мало свободного места.

    Третье – сложно обогреть одной печью весь дом, особенно если он большой и если в нем много комнат.

    К тому же, отсутствует возможность установления и поддержания нужной температуры, если говорить о конкретных комнатах.

    Также коэффициент полезного действия печи редко превышает 50 процентов, в то время как газовый котел выдает до 90 процентов тепла.

    К недостаткам можно также отнести тот факт, что печь нужно довольно часто обслуживать. Растопка, регулирование заслонок, вычищение углей – вот необходимый список действий, которые нужно регулярно повторять. Это отнимает время и требует некоторых усилий.

    Таким образом, этот обогревательный прибор имеет недостатки, но их вполне можно устранить. К тому же, водяной контур позволяет преодолеть их часть.

    Как действует печь с водяным теплообменником

    Такой контур устанавливается в топке и его подключают к радиатору. Таким образом вода осуществляет теплообмен между печью и радиаторами. Это обеспечивает более равномерное распространение тепла, так как радиатор можно установить в любом из помещений, которые нужно обогревать.

    Также наличие батарей позволяет регулировать температуру. А установить печь с водяным контуром можно своими руками.

    Какие бывают печи

    Можно выделить несколько типов отопительных устройств на основе водяного контура. Критерием для такого выделения служит тип циркуляции – естественная или принудительная. Первый тип является энергозависимым, второй работает на основе естественного процесса.

    При использовании последнего нужно использовать трубы с большим диаметром, что будет дополнительно загромождать пространство. К тому же, такая система дольше греется. Но этот недостаток компенсируется долгим хранением тепла.

    Второй тип – печи, действующие на основе принудительной циркуляции. Это печи длительного горения с водяным контуром. Для обеспечения постоянной циркуляции в систему встроен циркуляционный насос.

    Регулируя его настройки, можно осуществлять регулирование интенсивности нагревания комнат. Но такой тип зависит от электричества. Чтобы обеспечить работу печи без электричество, можно обеспечить её бесперебойником, но это вызовет дополнительные затраты.

    Также есть смешанные печи, которые работу на основе физических процессов, но при этом оснащаются насосом. Решать, какая печь с водяным контуром лучше, нужно исходя из собственных предпочтений.

    Источник: http://mojdominfo.ru/pech-s-vodyanym-konturom/

    Ещё по теме  Как поменять радиаторы отопления в квартире своими руками
    Смотрите также:
    02.05.2020

    Участок Мотивация строительства отапливаемой теплицы бывает разной. Она нужна для круглогодичного выращивания овощей. А также для продления срока черенкования садовых растений и успешной зимовки молодых саженцев. Цель, с которой строится зимняя теплица, напрямую...

    03.05.2020

    Как установить фильтр для воды – полезные советы Как установить фильтр для воды – полезные советы Сегодня очень сложно найти по-настоящему чистую воду, не требующую дополнительной фильтрации. В основном природные источники содержат огромное количество вредных для...

    03.05.2020

    Как правильно утеплить балкон своими руками. Утепление балкона позволяет сделать дополнительное место для уютного отдыха в холодное зимнее время. Причём, утеплить балкон или лоджию сможет практически любой человек, главное -правильно подобрать материалы и следовать...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
