Воздушное отопление своими руками

Климат

Владельцы частных домов зачастую сами решают проблемы, связанные с организацией автономной отопительной системы. Воздушное отопление является хотя и не самым популярным видом, но довольно действенным способом поддержания оптимального температурного режима. В статье речь пойдет о том, как сделать воздушное отопление.

Содержание:

Для обогрева помещений не требуется установка радиаторов и постоянное техническое обслуживание. Система вполне экономично за счет отсутствия «посредников», ведь нагретый воздух сразу поступает в комнаты. Монтаж дополнительного оборудования предоставляет боле широкие возможности для хозяев.

Так, например, объединив систему отопления с вентиляцией, обеспечивается приток свежего воздуха. Современная автоматика позволяет контролировать требуемые параметры микроклимата путем программирования температурных датчиков.

Достоинства системы воздушного отопления

Благодаря ряду преимуществ данной системы она может конкурировать с традиционными видами отопления.

  • Полная автономность, начало и окончание отопительного сезона определяется самим владельцем недвижимости.
  • Автоматика включается только для поддержания оптимальной температуры, тем самым экономя ресурсы (газ, электроэнергию и т.д.).
  • Систему можно отключить на длительный период без каких-либо последствий.
  • За счет отсутствия радиаторов монтаж системы легок, да и интерьер в таких случаях только выигрывает.
  • Воздушные потоки быстро и равномерно прогревают помещение. КПД составляет 90-93 %.
  • Полная безопасность. Здесь отсутствует риск протечек, промерзание воды, опасность возгорания.
  • Существует возможность подключение канального оборудование, которое работает на поддержание определенного уровня влажности.

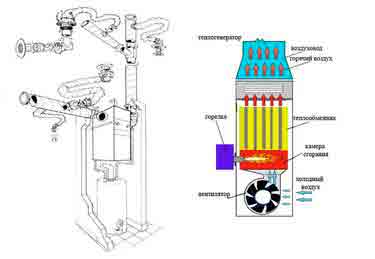

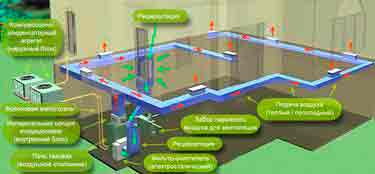

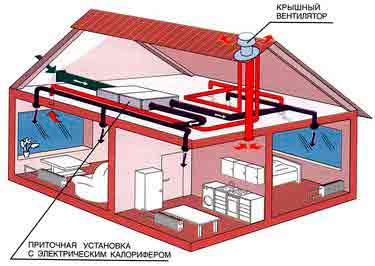

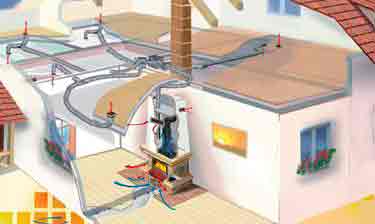

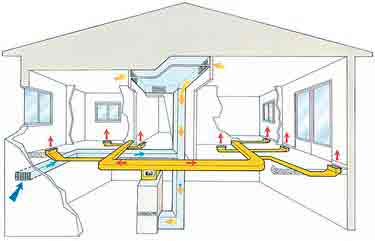

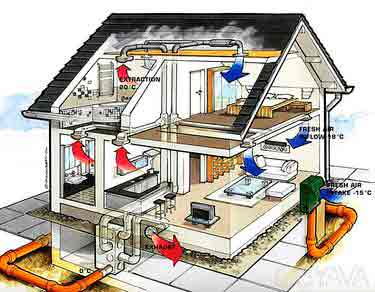

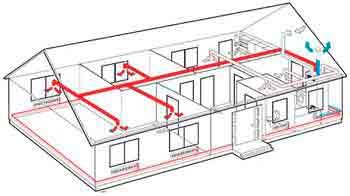

Схема воздушного отопления

Конечно, идеальных отопительных систем не бывает. В бочку меда можно добавить и ложку дегтя.

  • При неправильном проектировании есть вероятность повышенного шума и дисбаланс подачи прогретого воздуха.
  • Воздуховоды могут иметь довольно большой диаметр, что значительно влияет на высоту потолка.
  • При использовании газовых или топливных нагревателей, в случае пожара, вредные вещества быстро распространятся по магистралям в помещения.

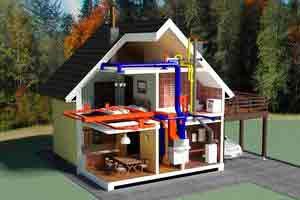

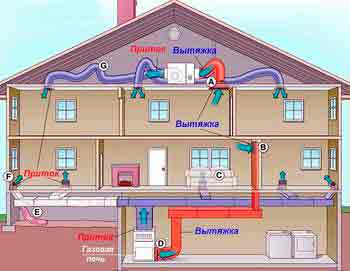

Принцип работы воздушного отопления

  • Под камерой сгорания теплогенератора монтируется вентилятор, который затягивает охлажденный воздух с помещения и направляет его в теплообменник. После нагрева потоки распределяются по магистралям в каждую комнату. Продукты сгорания выходят через дымоход.

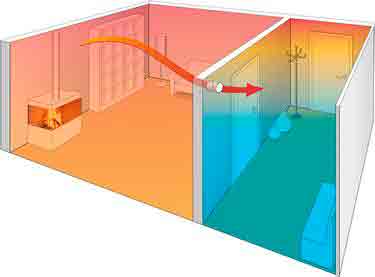

  • Теплый воздух вытесняет холодный (закон физики) вниз к воздухозаборникам. Таким образом создается естественная циркуляция. Однако из-за сквозняков, получаемых из окон или дверей, нарушается процесс и происходит скопление теплой воздушной массы под потолком. Это единственный минус гравитационной системы.

  • Если используется принудительная вентиляция, тогда распределение воздушных масс происходи быстрее и равномернее. Но возникающий шум в воздуховодах и диффузорах за счет аэродинамических свойств создает значительный дискомфорт для находящихся в помещениях людей.

Классификация котлов воздушного отопления

Циркуляция осуществляется механически, когда для нагнетания воздуха применяется вентилятор, или естественным способом за счет разницы температур. Система может быть центральной, предназначенной для обогрева больших площадей или локальной, где оптимальная температура поддерживается в помещениях со скромной квадратурой.

  • рециркуляционным, когда охлажденный воздух в помещении поступает обратно в теплогенератор;
  • с частичной рециркуляцией;
  • с притоком воздуха с улицы.

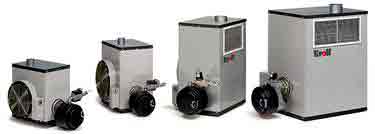

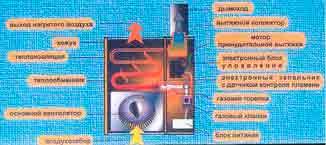

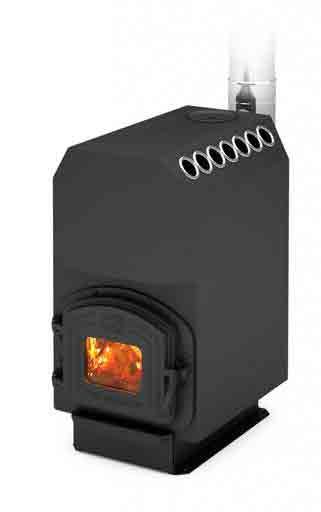

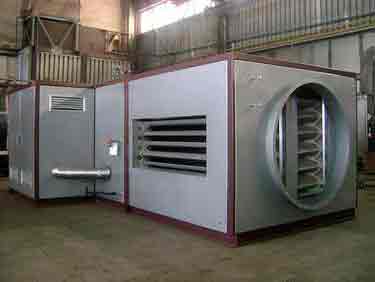

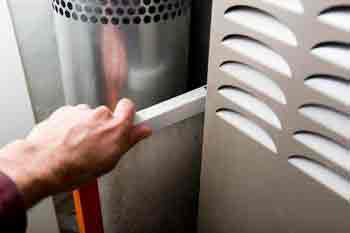

Теплогенераторы для воздушного отопления

Приятное дополнение системы

  • Данный вид отопления дает широкие возможности по улучшению качества микроклимата. Так, благодаря притоку воздуха с улицы выполняется вентиляция помещений. Систему используют не только для обогрева, но и охлаждения воздушных масс. Есть возможность дополнить воздушное отопление устройством, предназначенным для поддержании определенного уровня влажности.
  • Уменьшить содержание пыли в воздухе можно посредством фильтрующих элементов. При этом подбор оборудования зависит от желаемой степени очистки: от стандарта до стерильности. Для профилактики инфекционных заболеваний можно монтировать ультрафиолетовый стерилизатор и включать его по мере необходимости.

  • Такая система позволяет обойтись без радиаторов, труб, громоздких котлов, используемых при стандартном виде отопления. Это положительно сказывается на обслуживании, да и протечек, коррозии и замерзание системы обойдет вас стороной.

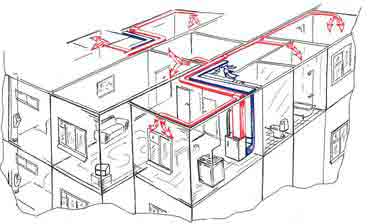

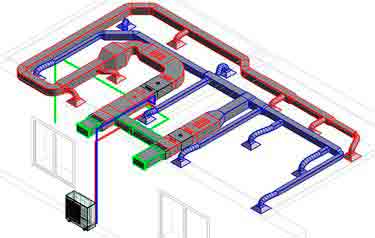

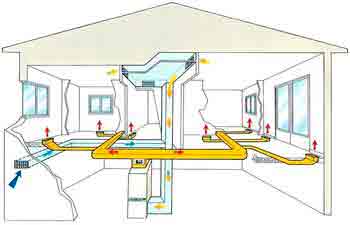

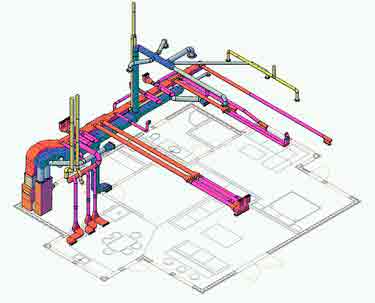

Проект воздушного отопления

Составление проекта, как и расчет элементов системы лучше доверить профессионалам. Здесь необходимо учесть множество нюансов, из основных моментов стоит отметить:

  • производительность (мощность) нагревательного оборудования, при расчетах учитывается процент потери тепловой энергии;
  • скорость подачи нагретых воздушных масс;
  • диаметр воздуховодов, большое внимание уделяется аэродинамическим характеристикам магистрали.

Неправильный расчет воздушного отопления, а также неграмотный монтаж способны все ожидания свести на нет. В итоге можно получить не комфортный микроклимат, а негативные ощущения от шума и вибрации оборудования, перегрев или недостаточный нагрев системы и тому подобные неудобства.

Проект разрабатывается на стадии строительства дома. Это позволит предусмотреть все технологические отверстия, ниши и другие элементы строения для размещения оборудования, устройств и элементов системы.

Воздушное отопление видео

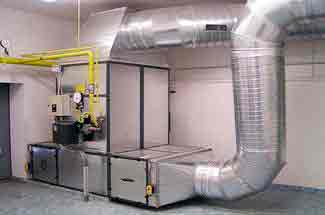

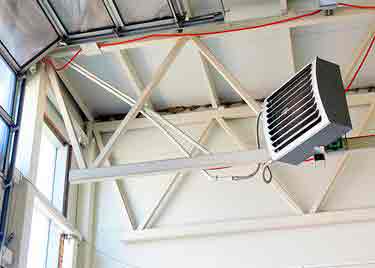

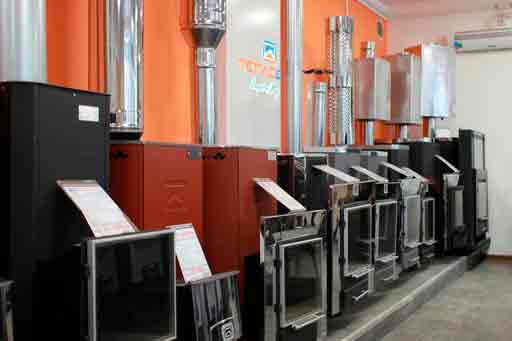

Нагреватели воздушных масс

Главным элементом в установке системы воздушного отопления является оборудование, предназначенное для нагрева воздушных потоков. Именно от него отходит магистраль, с помощью которой нагретый воздух равномерно распределяется по помещениям. Производителями широко представлено оборудование, различающееся техническими характеристиками, способами монтажа, дополнительными элементами и т.д., как говорится на любой вкус и кошелек потребителя.

В системах воздушного отопления используются калориферы, осуществляющие нагрев воздуха в момент его прохождения по магистралям и теплогенераторы, работающие на сжигании различного вида топлива:

  • газа (природного или сжиженного);
  • электричества;
  • жидкого топлива (например, дизель);
  • комбинированный вариант – универсальное объединение воды и электричества.

При выборе воздушного отопления дома обратите внимание на возможность изменения скорости горения топлива. Оборудование, работающее на газе, должно быть оснащено автоматической системой отключения и включения, а также датчиками регулировки температуры.

Стоит отметить, что некоторые виды котлов можно использовать не только для отопления, но и организации горячего водоснабжения и системы «теплый пол».

Заслонки, диффузоры, решетки

  • Заслонки и клапаны служат для регулировки напора воздуха при его подаче. Для настройки пропускной способности данные элементы устанавливаются на каждом канале подачи. В зонах приток с улицы свежего воздуха в обязательном порядке монтируются регулируемые заслонки.
  • Диффузоры и решетки подключаются к каждому каналу, расположенному в помещениях. Они служат для распределения и разделения воздушных потоков (систем кондиционирования, вентиляции, отопления).
  • Для удобной эксплуатации такие элементы снабжаются подвижными жалюзи, что дает возможность регулировать напор воздушных потоков.

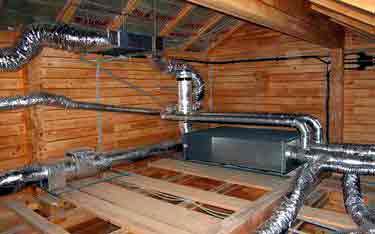

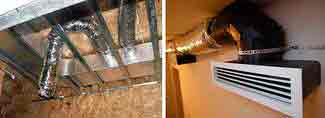

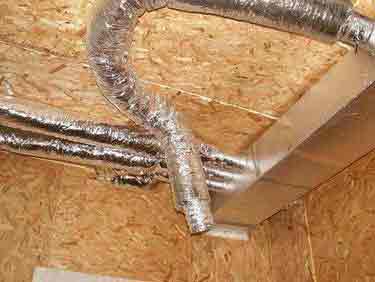

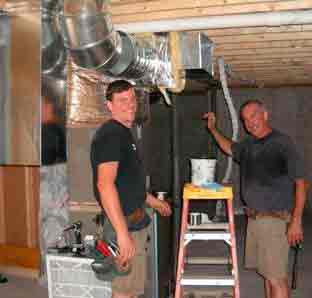

Основные шаги монтажа воздушного отопления своими руками

  • После подготовки всех элементов системы можно приступать к их соединению.
  • Сначала выполняется установка основных магистральных каналов для притока и оттока воздушных масс.
  • К ведущим каналам, в проделанные отверстия подсоединяется разводка из вспомогательных труб. На швах проводят герметизацию посредством специального скотча.
  • Для продольных и угловых соединений используют Н и Г-образные профили, которые можно зафиксировать клеем.
  • Для создания более равномерного подачи воздуха на концах канала (до 50 см) не рекомендуется делать врезки.
  • К подающим стволам монтируются заслонки.
  • Диффузоры можно выбирать и круглые и прямоугольные, последние, кстати, снизят проходящий воздушный поток.

  • Для обратного воздухозабора берется труба сечением в 125 мм. Предыдущие рекомендации по врезке можно использовать и здесь.

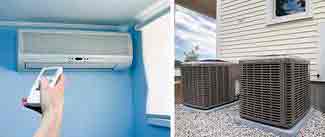

Заниматься установкой кондиционера своими руками не стоит. А вот монтировать увлажнитель вполне по силам. Для данного устройства необходима не только вода, но и канализация, куда будет стекаться неиспарившаяся вода.

Система воздушного отопления характеризуется довольно сложными монтажными работами, включая разработку проекта и подбор всех комплектующих. Поэтому рекомендуется обратиться в специализированные компании для установки всех элементов. Неправильный монтаж в лучшем случае приведет к неравномерному или недостаточному прогреванию помещения. В худшем случае придет демонтировать всю систему, а это лишние расходы, испорченный ремонт и безвозвратная потеря нервных клеток.

Источник: http://strport.ru/klimat/vozdushnoe-otoplenie-svoimi-rukami

Воздушное отопление

Воздушное отопление. При всех своих преимуществах системы водяного отопления имеют один существенный недостаток: монтаж их трудоемок и дорог. Поэтому на рубеже двух тысячелетий не прекращают поиски новых отопительных систем, которые позволили бы с максимальной эффективностью обогревать помещения и в тоже время снизить трудоемкость монтажных работ. Эту задачу легко решают при помощи газовых воздухонагревателей, которые позволяют обойтись без дорогостоящих котлов, радиаторов, трубопроводов, фитингов, и многих других элементов классических систем отопления.

Такое ре­шение позволяет уменьшить не только начальные за­траты на приобретение и монтаж оборудования, но и эксплуатационные расходы на обслуживание. Для этого современная промышленность выпускает бытовые газовые воздухонагреватели, которые спо­собны работать как на природном газе от магистрали, так и на сжиженном пропан-бутане.

По принципу действия и конструкции такие приборы условно можно разделить на две группы: прямого и не­прямого действия.

Воздухонагреватели прямого действия

Воздухонагреватели прямого действия основаны на принципе обогрева помещения раскаленной докрасна и испускающей инфракрасное излучение пористой керамической плиткой, в недрах которой и происходит сжигание природного газа. Это не что иное, как газовые камины, возле которых приятно провести время, не­жась под потоком лучистой энергии. Обычно это срав­нительно недорогие приборы мощностью 3-4 кВт, вы­пуск которых освоили некоторые изготовители отопи­тельных приборов (про выбор и размещение отопительных приборов).

Самым большим недостатком отопительных прибо­ров данного типа является то, что в отапливаемых поме­щениях «выгорает» кислород, а продукты сгорания газа остаются в помещении. Поэтому такие приборы больше служат для декоративных целей и в качестве основного источника тепла не могут быть рекомендованы.

Воздухонагреватели непрямого действия

Частично или полностью избежать вышеуказанных недостатков позволяет использование воздухонагревателей непрямого действия. Это оборудование представляет собой конвективно-радиальный теплообмен­ник и теплообменные аппараты со встроенной камерой сгорания. При нагревании воздух становится легче и поднимается вверх, а на его место поступает холодный воздух, который нагревает­ся и т.д. (рисунок 1). Таким образом возникла идея кон­вектора, который согревает помещение, не используя устройств принудительной циркуляции воздуха.

Рисунок 1. Конвекторный воздухообмен в помещении: 1 — конвектор; (+) — теплый воздух; (+/-) — охлаждающийся воздух; (-) — холодный воздух.

Воздушный конвектор для отопления дома

Основное отличие конвектора от других обогрева­тельных приборов в том, что существует возможность подобрать конвектор для абсолютно любого помеще­ния, так как современные модели этих приборов обла­дают превосходным дизайном и способны украсить со­бой интерьер, придав ему элегантный внешний вид.

Говоря об отопительных приборах, специалисты от­мечают характерную особенность — развитие конвек­торов идет по пути уменьшения их массы и внутренне­го объема. Более тяжелый прибор дольше сохраняет тепло, то есть имеет большую тепловую инерцион­ность. Будучи нагрет, он не может быть быстро охлаж­ден с помощью терморегулятора и продолжает излу­чать накопленное тепло, делая температуру в помеще­нии излишне высокой.

Тепловые конвекторы — приборы, позволяющие распределять тепло по комнате более равномерно, чем радиаторы или другие отопительные системы. В результате предотвращается образование влаги и грибка. Кроме того, мы знаем, что основная теплоотдача радиатора происходит за счет излучения. Кон­вектор же более 90% тепла передает именно конвек­цией, что является неоспоримым преимуществом для создания эффективного, комфортного и здорового климата помещений. Регуляторы температуры позво­ляют быстро установить и поддерживать температуру с точностью от 0,4 до 1 о С.

Эффективность конвекторов в сочетании с автома­тической регулировкой температуры позволяет полу­чить ровно столько тепла, сколько необходимо. И сов­сем не случайно, конвекторы на территории Западной Европы эффективно и успешно используют уже в тече­ние 20 лет. Там уже давно подсчитано, что обогрев по­мещений конвектором на 30-40% экономичнее по сравнению с традиционными методами отопления. На российском рынке присутствуют различные модели конвекторов, которые отличаются друг от друга, как по нагревательному элементу, так и по дизайну. Но наи­больший успех у газовых конвекторов, выпуск которых освоили многие отечественные и зарубежные произво­дители, поставляющие на российский рынок отопи­тельные приборы.

Газовые конвекторы и калориферы

Газовые конвекторы независимое отопительное оборудование, представляющее реальную альтернати­ву традиционным отопительным приборам. Они обес­печивают не только возможность поддерживать задан­ную температуру в пределах от 8 до 33°С в отапливае­мом помещении, но и позволяют устанавливать различ­ную температуру в разных комнатах.

Конвекторы работают по принципу сгорания при­родного газа в металлическом теплообменнике, кото­рый обеспечивает высокоэффективную передачу тепла помещению. Одновременно происходит вывод продук­тов сгорания наружу и забор воздуха для горения. Это обеспечивает экологическую чистоту помещения и его эффективную вентиляцию. По сравнению с традицион­ной системой отопления, где нужны котлы, радиаторы, разводки трубопроводов по помещению, фитинги, на­сосы и другие компоненты, при использовании конвек­торов все это оборудование не требуется, так как от­сутствует водяной контур. Именно эта особенность га­зовых конвекторов позволяет использовать их для эф­фективного отопления загородных домов, коттеджей, гаражей, теплиц и т.д. Газовоздушную смесь в этих при­борах поджигают либо искра от электронного блока, либо фитилек запальной пилот-горелки, которая, в свою очередь, воспламеняется при нажатии кнопки встроенной «пьезозажигалки». В последнем случае не требуется подвод электрической энергии.

Канальное воздушное отопление

В практике коттеджного строительства в регионах с холодным и умеренным климатом нашли широкое применение системы канального воздушного отопле­ния (рисунок 2). Такая система позволяет без традицион­ных трубопроводов и радиаторов отапливать помеще­ния дома теплым воздухом, подаваемым по специаль­ным каналам. Преимущества данного способа перед традиционными в малой инверционности системы, позволяющей за 35 — 40 минут поднять температуру в помещениях дома от -10 до +22°С.

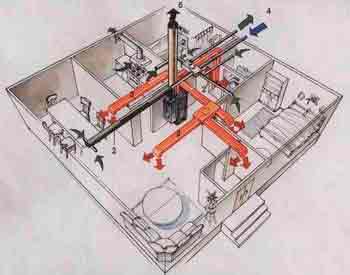

Рисунок 2. Схема воздушного отопления дома: 1 — печь; 2 — фильтры; 3 — труба забора воздуха из помещений; 4 — забор свежего воздуха; 5 — труба подвода свежего воздуха; 6 — подача теплого воздуха в помещения; 7 — забор воздуха из помещений; 8 — дымоход.

После быстрого прогрева помещений включается автоматика, позволя­ющая поддерживать температурный режим на задан­ном уровне. К достоинствам систем воздушного отоп­ления относят:

  • равномерный обогрев помещения по всему объе­му с небольшим «подпором» воздуха, который полно­стью устраняет сквозняки и возможность проникновения уличной пыли;
  • возможность вентиляции помещений, фильтра­ции подогретого воздуха с устранением запахов, микробов и других посторонних включений;
  • низкие эксплуатационные расходы, позволяющие повысить КПД до 93%;
  • возможность работы в экономичном режиме.

В качестве теплового генератора используют газо­вые или жидкостные обогреватели с автоматикой безо­пасности. При хорошей тепловой изоляции дома для поддержания заданной температуры обогреватель включается 3-4 раза в сутки, что позволяет экономить топливо, а следовательно, и средства на обогрев жилых помещений. К примеру, для обогрева небольшого дач­ного домика одного баллона сжиженного газа хватает примерно на 8 — 12 дней.

Практически во всех системах ото­пления теплота, выработанная теплогенератором, передаётся потребите­лю воздухом. Даже в системе водяного отопления вода выступает лишь в каче­стве промежуточного теплоносителя, а окончательное распределение тепла от радиаторов всё равно остаётся за воз­духом. Исключением являются только отопительные приборы, от которых теп­ло передаётся излучением — открытые камины, инфракрасные излучатели и т.д. Но они играют ограниченную роль в ото­плении жилых домов в нашей стране.

Воздух нагревается на теплоотдающих поверхностях (поверхности тех же радиаторов водяного отопления, элек­трических нагревателей конвективного типа, «зеркал» печей и т. д.) и поступает в отапливаемое помещение, где остывает, отдавая тепло стенам, потолкам, пред­метам мебели. После этого воздух снова должен нагреться. Такой круговорот воздуха может происходить под действием естественных сил (тёплый воздух легче и поэтому поднимается вверх) или прину­дительно — за счёт вентилятора. В дальнейшем мы будем использовать термин конвекционное отопление (кстати, тут общие сведения об отоплении) для систем с естественной циркуляцией воздуха и воздушное ото­пление (ВО) для систем с принуди иль­ной циркуляцией воздуха.

Такое определение ВО не является об­щепринятым. Часто систему отопления называют воздушной, если есть система воздуховодов для раздачи нагретого воз­духа от теплогенератора (без вентилятора). Под такое определение подпадают тогда и дровяные печи типа «Булерьян» и «Профессор Бутаков», поскольку у них есгь возможность для подсоединения воздухо­водов и раздачи тёплого воздуха по дру­гим помещениям за счёт конвекции.

Если исходи из наших определе­ний, то эти печи следует отнести к си­стемам конвекционного типа.

Системы ВО можно разделить на два вида — канальные и локальные. Для канальных систем требуется система воздуховодов, как подающих, так и возвратных. Для локальных систем возду­ховоды, как правило, не нужны. Про­стейшие локальные системы ВО — это тепловентиляторы и тепловые пушки.

Рисунок 3. Теплообменник прямого нагре­ва: 1-горячий воздух; 2- теплооб­менник; 3-вентилятор; 4-холодный воздух; 5-горелка; 6-дымоход.

Рисунок 4. Теплообменник косвенного нагре­ва: 1 — горячий воздух; 2 — теплообмен­ник; 3 — вентилятор; 4 — холодный воздух; 5 — горелка; 6 — контур промежуточного теплоносителя; 7-дымоход.

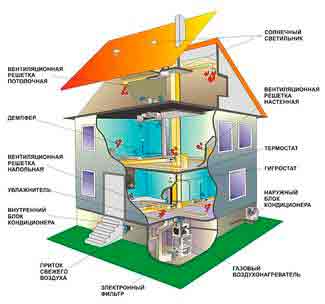

Общая характеристика воздушного отопления

Систе­ма ВО в полной комплектации состоит из генератора тепла, теплообменника, вентилятора, воздушного фильтра и системы воздуховодов (рисунок 5). Генератор тепла тесным образом связан с тепло­обменником. Теплообменники можно разделить на два вида: теплообмен­ники прямого нагрева (рисунок 3) и теплообмен­ники косвенного нагрева (рисунок 4). В последних между генератором тепла и теплооб­менником циркулирует промежуточ­ный теплоноситель, например, вода или антифриз. В теплообменниках пря­мого нагрева топливо сгорает в самом теплообменнике или же в качесчве те­плообменника используются тэны или спиральные электронагреватели.

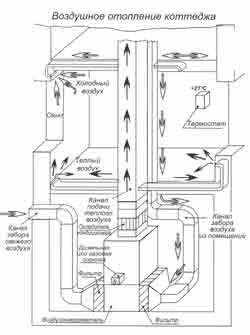

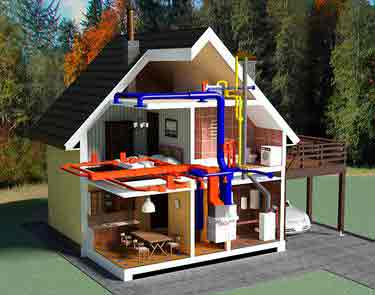

Рисунок 5. Общая схема СВО дома: 1 — ди­зельный отопительный котёл; 2 — трубы водяной части отопления (для водяного теплообменника воздухонагре­вателя); 3 — дымоход дизельного котла; 4 — вентиляция (для санузла и кухни); 5 — рекуператор; 6 — воздуховод подачи свежего воздуха (подсоединяется к системе воз­вратных воздуховодов СВО); 7 — выброс «грязного» воз­духа (из санузла и кухни) после рекуператора; 8 — ма­гистральный подающий воздуховод; 9 — подающие оконечные воздуховоды; 10 — подающие решётки; 11 — возвратные воздуховоды.

Промышленно производимые тепло­обменники прямого нагрева систем ВО работают на газе (природном или сжи­женном), дизельном топливе или элек­тричестве. Эти воздухонагреватели изначально комплектуются вентилято­рами соответствующей мощности.

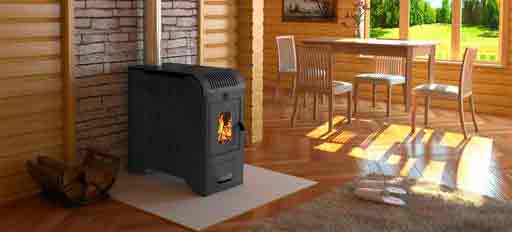

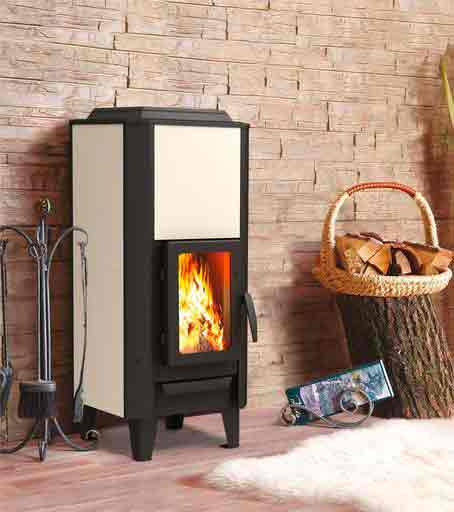

Как отмечалось ранее, на твердото­пливных печах типа «Булерьян» и «Про­фессор Бутаков», которые относятся к теплообменникам прямого нагрева, можно создать систему ВО, добавив к системе подающих воздуховодов, как правило, не предназначены для прокачки воздуха по воздуховодам. Они не способны создать давление, не­обходимое для системы ВО. А если и спо­собны, то имеют недопустимо высокие шумовые характеристики. В гараже их ис­пользовать можно, а в спальне — нет.

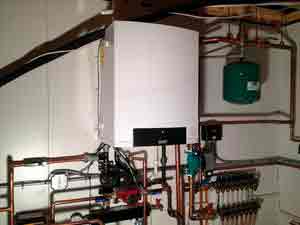

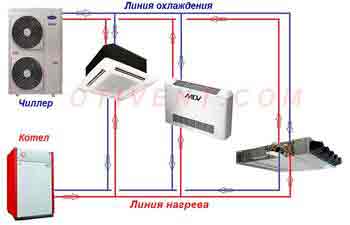

Воздухонагреватели косвенного на­грева с водяными теплообменниками обычно называют фанкойлами (рисунок 4).

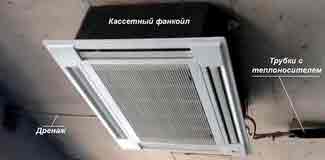

Фанкойлы обладают рядом преиму­ществ по сравнению с промышленно выпускаемыми воздухонагревателями прямого нагрева:

  • фанкойлы могут работать с любым водяным отопительным котлом, работающим на любом виде топлива, и ко­торый может быть размещён вне отапливаемого здания;
  • один котёл может использоваться и для отопления, и для нагрева воды си­стемы горячего водоснабжения (ГВС);
  • для нескольких домов (основной, гостевой, баня) можно иметь один ото­пительный котёл (или два, подключён­ных параллельно для надёжности).
  • наличие промежуточного тепло­носителя позволяет сделать комбини­рованную систему отопления: те поме­щения, которые имеют специфические свойства воздуха (гараж, баня, конюш­ня и т.п.), отапливаются конвекционной системой отопления (батареями водя­ного отопления), а жилая зона — систе­мой воздушного отопления;

Плюсы и минусы

Системы ВО отно­сительно мало распространены в жилом секторе нашей страны, и на них до сих пор смотрят как на экзотику. Как пра­вило, система ВО требует проведения пусконаладочных работ «по воздуху» и «по системе автоматики», которые мо­гут сделать только подготовленные спе­циалисты, имеющие соответствующие приборы и инструменты.

Ошибки при проектировании системы и её монтаже могут привести к повышенному уровню шума в помещениях, дисбалансу пода­чи воздуха по помещениям и, как след­ствие дисбалансу по температуре.

Воздуховоды, кроме того, занимают определённый объём и поэтому очень важно, чтобы это было учтено на этапе проектирования дома. При грамотном подходе практически все воздухово­ды удаётся спрятать так, что полезный объём дома почти не уменьшается.

При проектировании системы воздухо­водов важно иметь дизайн-проект расста­новки мебели и бытового оборудования. Крайне нежелательно, чтобы подающие вентиляционные решётки находились в зо­не долговременного пребывания людей.

Система ВО — электрозависима, по­этому в доме желательно иметь систему резервного электроснабжения и систе­му резервного отопления (к примеру камин промышленного изготовления).

Всё вышеперечисленное можно отне­сти к минусам системы ВО. Но есть у неё и неоспоримые преимущества по срав­нению с конвекционными системами.

Главным преимуществом этой систе­мы является возможность совмещения в одной системе отопления и вентиля­ции. Нужно сказать, что необходимость устройства вентиляции в наших домах, построенных по энергосберегающим технологиям и оснащённых современны­ми герметичными окнами и дверями, всё больше и больше осознаётся застройщи­ками. Отсутствие нормальной приточно-вытяжной вентиляции может привести к накоплению влаги в стенах и появлению плесени. А воздушная система, выполня­ющая сразу функции отопления и венти­ляции, обойдётся дешевле, чем две спе­циализированные системы.

В системе ВО обязательно устанавлива­ют фильтры. Они бывают нескольких типов: обычный механический, который удаля­ет частицы пыли до 0,3 мкм; электронный фильтр — удаляет частицы пыли размером до 0,01 мкм; угольный фильтр — удаляет неприятные запахи. Через электронный фильтр, к примеру, не проходит пыльца растений и табачный дым, а обслуживание его сводится к периодической промывке под струёй воды.

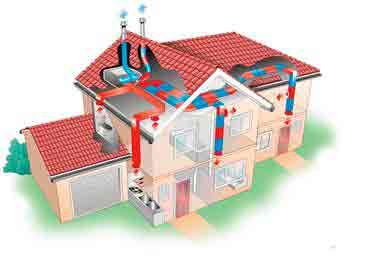

Рисунок 6. Схема размещения системы воздушного отопления: 1 — теплообменник; 2 — подающие воздуховоды; 3 — возвратные воздуховоды; 4 — забор свежего воздуха; 5 — рекуператор; 6 — дымоход.

В системе возвратных воздуховодов в простейшем случае предусматривает­ся рукав, забирающий воздух с улицы и подмешивающий его к внутреннему воз­духу (рисунок 6). Эта смесь воздуха, пройдя через фильтр и теплообменник, нагревается и равномерно распределяется по всем помещениям. Проблема открытых фор­точек и сквозняков при этом снимается. Форточки просто не открывают, а в доме создается небольшое избыточное дав­ление, что препятствует проникновению в помещения «забортного» воздуха и создаёт условия для лучшей вентиляции «грязных» помещений.

При работе ВО на нижнем этаже до­ма основная часть воздуха забирается снизу, а на верхнем этаже — с потол­ка. Тем самым обеспечивается вырав­нивание температуры воздуха по всему объёму отапливаемых помещений.

В систему воздуховодов, кроме то­го, может быть установлен канальный увлажнитель воздуха, обеспечивающий контролируемую влажность в доме, и кондиционер, который поддержит ком­фортную температуру в жаркие месяцы. Можно установить и ультрафиолетовый стерилизатор воздуха, который включа­ется для профилактики инфекционных заболеваний или в случае, если кто-то из домашних заболел.

Источник: http://helpinginer.ru/vozdushnoe-otoplenie-2/

Воздушное отопление частного дома своими руками. Воздушное отопление частного дома: инструкция по монтажу

Выбор подходящей системы обогрева — важный этап строительства и обустройства частного дома. Твердо- и жидкотопливные агрегаты постепенно отходят на второй план. Широкую популярность набирает воздушное отопление частного дома, своими руками провести его сможет практически любой собственник загородного жилья. О том, как это сделать, расскажет данная статья.

Воздушное отопление — что это?

Данный способ обогрева представляет собой некую систему терморегуляции, при которой охлажденный или прогретый воздух попадает внутрь помещения. Воздушное отопление загородного дома своими руками сможет сделать практически каждый, главное — разобраться с принципом работы системы и ее составом. В нее входят:

  1. Разветвленные каналы воздухоотводов. Они обеспечивают доступ потоков воздуха в обогреваемые помещения.
  2. Водный калорифер или теплогенератор. Он нагревает воздух.
  3. Распределительные головки вентилятора. Они направляют воздушные массы внутри помещения в нужную сторону.

Принцип работы

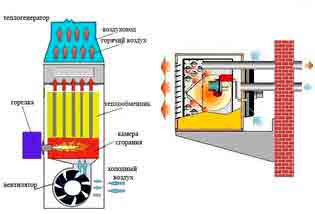

Теплогенератор обычно имеет в своем составе камеру сгорания, горелку и калорифер. Снизу, из-под вентилятора, холодный воздух попадает в теплообменник. Топливо, которое сжигается в камере сгорания, выделяет энергию. За счет нее теплообменник нагревается, а значит, температура воздуха, который находился в нем, поднимается. Далее прогретые потоки поступают в воздухоотводы и направляются в помещение. Теплогенераторы бывают разных видов, одни работают на магистральном или сжиженном баллонном газе, другие — на дизельном топливе. Горелка, благодаря своей универсальности, может сжигать любое вещество. В любом, даже стандартном нагревателе, горелку можно заменить. Вместе с ней монтируется и вся подводящая система. Все отработанные газы уходят через дымоход.

Воздушная система отопления частного дома предполагает использование воздухоотводов одного из двух видов: круглого или квадратного. Первые имеют минимальное аэродинамическое сопротивление, их диаметр составляет 10-20 см. Квадратные или прямоугольные воздухоотводы выполняются в виде коробов. Чаще всего используют детали площадью 10*15 или 32*40 см. Такие воздухоотводы легче монтируются и занимают меньше места.

Достоинства и недостатки воздушного отопления

Воздушная система отопления частного дома имеет как плюсы, так и минусы. К достоинствам можно отнести следующие характеристики:

— высокий уровень КПД (более 90%);

— комфортный микроклимат в отапливаемом помещении;

— малая инерционность системы, позволяющая быстро нагревать дом или понижать температуру при необходимости;

— вентиляторы можно использовать совместно с печами, работающими на твердом топливе, это позволяет обогревать все помещения в доме;

— очищение воздуха от аллергенов и других вредных веществ благодаря фильтрам;

— возможность соединять систему с увлажнителем воздуха;

— в летний сезон с помощью дополнительной тяги можно охлаждать помещение.

Воздушное отопление частного дома, минусы которого мы рассмотрим ниже, далеко не совершенная система. У нее есть серьезные недостатки:

— данный вид отопления следует закладывать еще в начале строительства дома;

— расчет диаметров воздухоотводов перед прокладкой;

— воздушное отопление требует постоянного технического обслуживания;

— модернизировать систему в процессе эксплуатации очень сложно;

— воздушное отопление требует дополнительной фильтрации и увлажнения воздуха;

— в случае перебоев в подаче электричества нужно иметь резервный источник тока.

Виды воздушного отопления

Чтобы смонтировать воздушное отопление частного дома своими руками, следует разобраться со способами установки. Данные системы строятся по 2 схемам:

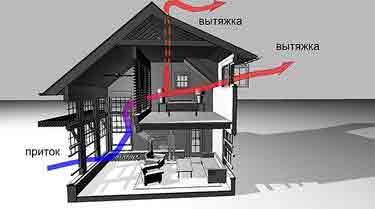

Первая схема предполагает наличие в системе вентилятора. Он создает необходимое давление, и нагретый теплогенератором воздух двигается к воздухоотводам. Его расположение обычно одинаково вне зависимости от вида системы — он находится под нагревателем. Воздух, который попадает в вентилятор, уже заранее очищен от пыли, грязи и микробов. Назад он возвращается через вентиляционные решетки или обратные воздухоотводы.

Воздушное отопление частного дома, своими руками выполненное по естественной или гравитационной схеме, функционирует путем изменения плотности воздуха. Основное преимущество такой системы заключается в том, что она практически не зависит от подачи электричества. Но циркуляция подогретых воздушных масс может быть легко нарушена обычным сквозняком. Рабочая часть помещения охлаждается, а предпотолочная, наоборот, перегревается.

Особенности прямоточной системы обогрева

Воздушное отопление частного дома своими руками делается зачастую с использованием прямоточной системы обогрева. Принцип работы следующий. Воздух прогоняется вентилятором через калорифер и по каналам переходит в помещение. Он отдает тепло, ассимилирует аллергены и микробы и уходит через обратную шахту. Данная система признана самой гигиеничной и безопасной, однако вместе с тем она имеет и свои недостатки. Главный минус прямоточного обогрева — большие потери тепловой энергии.

Рециркуляционная система обогрева. Нюансы

Такая система характеризуется как высокоэкономичное отопление. Воздух нагревается в калорифере и отправляется по каналам вентиляции в помещения. Далее он охлаждается, компенсирует теплопотери и возвращается назад. Потом воздух нагревается заново, и процесс повторяется. Конечно, данная система является наименее гигиеничной, так как вредные вещества попадают в помещения вновь. Рециркуляция предусмотрена там, где вентиляция как таковая не нужна.

Проектирование и расчет системы воздушного отопления

Чтобы установить воздушное отопление своими руками, расчет, схема, устройство которого обязательно должны учитываться в процессе монтажа, требуется провести определенную подготовку. Как только вы решили установить такую систему, нужно составить предварительный проект. Обязательно необходимо рассчитать следующие показатели:

— скорость подачи нагреваемого воздуха;

— достаточная мощность теплогенератора, для того чтобы обогреть помещение до нужной температуры;

— количество теплопотерь на потолке, стенах и полу.

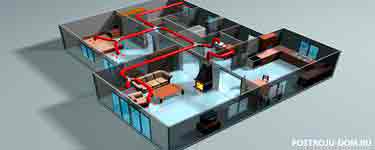

Воздушное отопление частного дома, схема которого поможет учесть все составляющие элементы, должно быть согласовано со специалистами. Они помогут выполнить необходимые расчеты. Обратившись в специальную службу, вы сможете избежать сквозняка в помещении, шума и вибрации в доме, а также перегрева теплогенератора.

Место установки оборудования лучше продумать заранее, каких-то общих рекомендаций по этому поводу не существует.

Выбор теплогенератора

К сожалению, не все предпочитают монтировать воздушное отопление частного дома. Стоимость устройства системы во многом зависит от выбора теплогенератора. Они бывают двух видов:

Газовые мобильные теплогенераторы — очень громоздкие установки. Чаще всего их используют в промышленных объектах. Рассмотрим более подробно стационарное оборудование. Данные теплогенераторы имеют замкнутую камеру сгорания. Их устанавливают в заранее подготовленных местах с системой дымоотведения. Стационарные теплогенераторы выпускаются в виде напольного или подвесного оборудования. Последнее иначе называют калориферами. Они предназначены для обогрева одного помещения. Чаще всего калорифер используют в загородных коттеджах и дачах, так как он способен за считаные часы прогреть помещение.

Подвесной теплогенератор не занимает много места и очень тихо работает. Корпус установки выполнен из материалов с низкой теплопроводностью, поэтому он безопасен в эксплуатации.

Напольный генератор — более объемный аппарат. Он способен обогреть дом полностью благодаря подключенным воздухоотводам.

Оборудование для монтажа

Воздушное отопление частного загородного дома, своими руками сделанное, предусматривает наличие следующего оборудования:

— рукавов для забора воздуха снаружи помещения.

Инструкция по монтажу

Устанавливается воздушное отопление своими руками (схема, устройство системы были рассмотрены выше) в несколько этапов:

  1. Монтаж котла и теплообменника.
  2. Установка вентилятора.
  3. Разводка, монтаж воздухоотводов.
  4. Утепление обратных и подающих каналов.
  5. Создание отверстия в стене дома для забора воздуха и установка рукава.

Воздушное отопление частного дома (отзывы это подтверждают) начинают с установки котла. Его монтируют обычно в подвальном помещении. Подключать котел к газовой магистрали самостоятельно категорически запрещено, обязательно нужно вызвать специалиста. Дымоход можно изготовить из листа жести. Верхняя часть теплообменника соединяется с подающим воздухоотводом, а под камерой сгорания устанавливают вентилятор. С внешней стороны к нему подводят обратную трубу. Первый этап выполнен.

Процесс разводки начинается с присоединения к магистрали подающего канала гибких воздухоотводов. Как правило, они выполнены с круглым сечением. Далее монтируют обратный воздухоотвод, обычно он имеет больший диаметр, однако выходов у такого канала меньше, чем у подающего.

Чтобы в рукаве не образовывался конденсат, его нужно утеплить. Далее в трубе устанавливают дроссельную заслонку, с помощью которой происходит процесс регулирования количества попадающего свежего воздуха. После того как система смонтирована, можно скрыть все трубы и провода гипсокартонными коробами для большей эстетичности.

Отзывы и рекомендации

В последние годы многие самостоятельно монтируют воздушное отопление частного дома. Отзывы владельцев таких систем зачастую положительные. Многие остаются довольны эффективностью данного вида отопления, по их словам, обогрев целого дома происходит гораздо быстрее, чем в случае использования обычных радиаторов или батарей.

Профессионалы рекомендуют обращаться к специалистам за помощью в расчетах, а что касается монтажа, то его можно сделать самому. Некоторые советы опытных мастеров:

— для присоединения разводящих воздухоотводов лучше брать алюминиевый армированный скотч;

— чтобы прикрепить трубы к потолку, необходимо использовать хомуты;

— подающие воздухоотводы должны находиться как можно ближе к полу;

— если в доме есть кондиционер, то обязательно нужно утеплять все трубы, чтобы избежать оседания паров влаги;

— в случае использования рукавов для забора воздуха с большим количеством колен или с неодинаковой длиной лучше применять дополнительные заслонки;

— некоторые встраивают добавочные очищающие фильтры в воздушное отопление частного дома, стоимость системы при этом будет выше;

— для охлаждения помещений можно установить дополнительно испарительный блок кондиционера.

За оборудование для дома вам придется заплатить около 200000-250000 рублей. Если монтировать систему самому, то можно сэкономить около 100000 рублей.

Воздушное отопление — новый способ обогрева жилых домов и загородных коттеджей. Высокий уровень КПД и возможность самостоятельного монтажа делают систему все более популярной.

Источник: http://fb.ru/article/160324/vozdushnoe-otoplenie-chastnogo-doma-svoimi-rukami-vozdushnoe-otoplenie-chastnogo-doma-instruktsiya-po-montaju

Системы воздушного отопления – можно ли сделать своими руками

Традиционная водяная система передает тепловую энергию в помещения посредством воды либо незамерзающей жидкости (антифриза). Но существует другое решение – чисто воздушное отопление дома, при котором воздух комнат нагревается напрямую, без гидравлики и радиаторов. Поскольку данная тема активно продвигается заинтересованными производителями отопительного оборудования, мы решили разобраться, насколько воздушное отопление лучше (или хуже) классического и можно ли его смонтировать своими руками.

  • 1 Варианты воздушного обогрева
    • 1.1 Как организовать печное отопление
    • 1.2 Применение кондиционеров и тепловых насосов
    • 1.3 Комбинированные многозональные системы
    • 1.4 Отопление, совмещенное с вентиляцией
  • 2 3 способа воздухообмена
  • 3 Какое отопление лучше – воздушное или водяное
  • 4 Заключительные выводы

Варианты воздушного обогрева

Итак, наша задача – нагреть воздушные массы и подать в помещения загородного коттеджа или квартиры. Как можно организовать отопление воздухом:

  1. От камина, печи на дровах.
  2. Использовать VRF-системы на фреоне. Проще говоря, инверторные кондиционеры, воздушные тепловые насосы.
  3. Смонтировать комбинированную систему кондиционирования котел + чиллер + фанкойлы.
  4. Организовать централизованное воздушное отопление (сокращенно – ВО), совмещенное с вентиляцией частного дома. В качестве источника тепла применить электрический калорифер либо газовую воздухонагревательную печь.

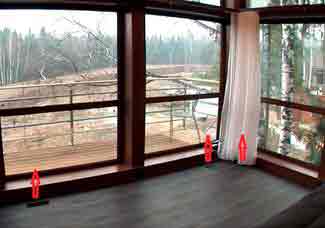

Веранду с большой площадью остекления удобно отапливать горячим воздухом, подаваемым из пола

Справка. Последний вариант часто реализуется в американских и канадских коттеджах, построенных по каркасной технологии. Нагревателем выступает газовая печь.

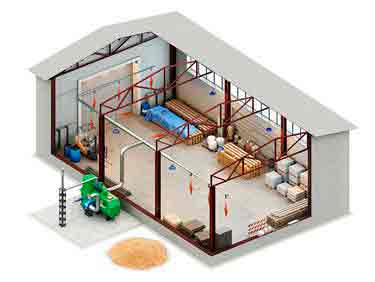

Для обогрева/охлаждения производственных цехов большого объема реализуется несколько иная схема. В помещениях построены 2 сети воздуховодов – приточная и вытяжная. Обе сходятся к вентиляционной установке – центральному кондиционеру, состоящему из таких блоков:

  • 2–3–ступенчатые фильтры очищают воздушные массы перед подачей внутрь здания и выбросом наружу;
  • теплообменник-калорифер №1 нагревает поток с помощью горячей воды из котельной;
  • теплообменник №2 служит для охлаждения воздуха, работает в паре с чиллером;
  • пластинчатый перекрестный (или ротационный) рекуператор отнимает тепло вытяжного потока и отдает приточному, экономя 50…80% энергоносителей;
  • блок увлажнения;
  • центробежные вентиляторы заставляют потоки двигаться через секции центрального кондиционера и дальше, по воздуховодам.

Зачем мы описали конструкцию промышленной климатической установки? Чтобы вы сразу поняли: устройство полноценного воздушного отопления + вентиляция + охлаждение – задача непростая и дорогостоящая. Но, будучи хозяином загородного дома, вы можете рассмотреть все способы обогрева, выбрать самый простой и дешевый, либо вернуться к водяной схеме – теплым полам, радиаторам.

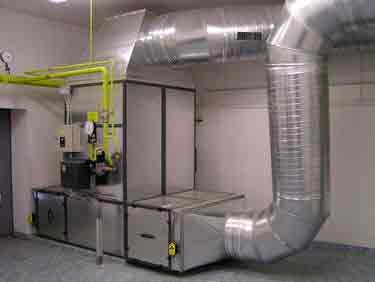

Отопительная установка промышленной серии, работающая на природном газе

Как организовать печное отопление

Важное преимущество любой печки: она одновременно греет воздух и окружающие поверхности интенсивным инфракрасным излучением. Батареи и трубы с теплоносителем не нужны.

Уточнение. Печи либо каминные топки с водяным контуром можно задействовать для отопления 2–3 небольших комнат. Змеевик подключается к гравитационной или закрытой системе с насосом.

Как применить печку для чисто воздушного обогрева:

  1. На 1 комнату достаточно установить чугунную либо стальную буржуйку.
  2. Чтобы отопить 2–3 комнаты общей площадью до 40 м², в простенке между помещениями выложить кирпичную печь подходящей конструкции.
  3. В обжитом доме построить печку непросто. Если нет высоких эстетических требований, ставим буржуйку, приделываем к топке конвекционные кожухи и подключаем воздуховоды.

Чугунная печка с воздушными трубами и керамическим накопителем тепла на дымоходе

Вариант №3 подразумевает прокладку воздушных каналов в соседние комнаты и монтаж канальных вентиляторов, выдерживающих температуру перемещаемой среды 100–150 °C. Воздух может двигаться по трубам и самостоятельно, но слишком медленно, причем вентканал должен идти с уклоном вверх. Как устроена такая система воздушного отопления, смотрите ниже на видео.

Два первых варианта общеизвестны, но не всегда применимы:

  • в квартире поставить печку вообще нереально;
  • даже большая русская печь не в состоянии охватить площадь свыше 50 квадратов (на одном этаже), поэтому сгодится для отопления дачи или небольшого домика;
  • фундамент плюс печь-камин из кирпича возводится на этапе строительства либо капитального ремонта здания;
  • металлическая буржуйка занимает место и опасна для маленьких детей (в плане ожогов).

Железную печку можно установить своими руками – это ощутимый плюс. Но топить ее тоже придется, отсюда возникает масса неудобств: частые загрузки, запах дров и дыма в жилых комнатах, пыль. Автор видео поступил разумно, разместив буржуйку в отдельной топочной.

Мы не советуем повторять за домашним мастером одну вещь – ставить воздуховоды из алюминиевых гофр. Подобные трубы создают высокое аэродинамическое сопротивление, сильно замедляют поток. Лучше использовать оцинкованные короба.

Предварительный вывод. Печи на твердом топливе – это бюджетный вариант воздушного отопления со своими достоинствами и недостатками. Подходит для небольших строений – дачных домиков, гаражей, теплиц.

Применение кондиционеров и тепловых насосов

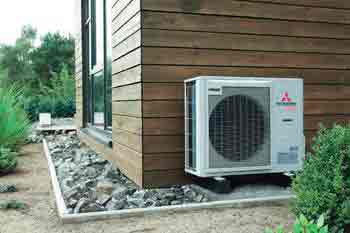

Как известно, современные сплит-системы способны функционировать в режиме обогрева, затрачивая втрое меньше электроэнергии, нежели обычный электрокотел аналогичной мощности. Отсюда вполне рабочее решение – купить и поставить в каждое помещение инверторный кондиционер.

Справка. Почему именно инвертор? Компрессор в таких «сплитах» не останавливается, соответственно, не застывает на морозе. Кондиционер успешно греет воздух до —5 °C на улице, дальше эффективность заметно снижается.

Плюсы данной схемы очевидны:

  • отсутствие батарей, труб, котлов и прочего отопительного оборудования;
  • относительная простота монтажа;
  • эстетичный вид внутреннего блока;
  • режим охлаждения летом;
  • возможность установки в квартирах.

Воздушный способ отопления кондиционером жизнеспособен в южных регионах, где температура редко падает ниже —15 °C. Севернее «сплиты» используются только в переходной период – весной и осенью.

Остальные минусы обогрева сплит-системой:

  1. Кондиционеры придется ставить во всех комнатах, что неприемлемо для коттеджей 2–3 этажа. Мульти-сплит VRF система обойдется дороже такого же количества одиночных охладителей/нагревателей.
  2. Аппарат «умеет» очищать, сушить и менять температуру воздушного потока. Редкие модели рассчитаны на подмес наружного воздуха. Значит, придется делать отдельную вентиляцию.
  3. При работе внешнего блока кондиционера из-за стены доносится явственный шум вентилятора и гудение компрессора.

Проблему эффективности при низких температурах решает тепловой насос «воздушник», чья работоспособность сохраняется до —30 градусов мороза. Конструкция и принцип работы идентичны сплит-системе, отличия – большие размеры и цена. Если внешний блок установить на земле и отнести на 2—3 м от здания, шум агрегата станет неслышен.

Краткий вывод. VRF системы хороши для квартир и домов малой площади, находящихся в южных районах. Тепловые насосы можно ставить и в северных широтах, но здесь играет роль стоимость оборудования. При желании кондиционер можно поставить самостоятельно.

Комбинированные многозональные системы

В данном случае теплоноситель все же используется, поэтому система называется комбинированной. Как работает подобное оборудование:

  1. В каждой комнате стоит агрегат воздушного отопления/охлаждения – четырехтрубный фанкойл, внешне напоминающий внутренний блок кондиционера.
  2. По одной паре труб к агрегатам подается теплоноситель от котла. Горячая вода проходит через теплообменник, обдуваемый вентилятором, за счет чего воздух помещения нагревается.
  3. Когда требуется перейти на охлаждение, автоматика переключает фанкойл на вторую пару труб, подающую холодную воду от чиллера.
  4. Находящиеся в комнатах пользователи могут задавать разную температуру воздуха, но включить одновременно охлаждение и нагрев нельзя. Отсюда второе название системы кондиционирования – многозональная.

Примечание. Чиллер – разновидность холодильной машины, предназначенной для охлаждения жидкости. Обычно располагается на улице под навесом либо на открытом месте (в зависимости от конструкции).

Внутри здания применяются различные фанкойлы – настенные, канальные, напольные, потолочные. Все зависит от пожеланий домовладельца и требований к эстетике. Агрегаты канального типа можно встраивать внутрь вентиляционных каналов для подогрева/охлаждения приточного воздуха.

Схема подключения кассетного, канального и напольного фанкойла к чиллеру и котлу

Достоинства многозональных воздушных систем:

  • применимы в зданиях большой площади с количеством помещений 20 и более – административных и жилых домах, складах и так далее;
  • могут работать совместно с принудительной вентиляцией коттеджа;
  • используется любой теплогенератор для воздушного отопления – котел на твердом топливе, газе, электричестве, солярке;
  • трубы с теплоносителем (холодоносителем) занимают мало места, воздушные агрегаты легко встраиваются в потолок, подвешиваются на стену либо прячутся за облицовкой;
  • закрытые террасы с витражами во всю стену обогреваются внутрипольными конвекторами либо настенными фанкойлами;
  • возможность настройки температуры в отдельных комнатах, дистанционное управление.

Мы считаем, что схема котел + фанкойл + чиллер наиболее универсальна, удачна с точки зрения эстетики и эксплуатации. Разумеется, такое воздушное отопление самому не сделать, это минус. Нужно произвести расчеты, подобрать оборудование, смонтировать, наладить…без знания основ выполнить указанные работы крайне сложно.

Перечислим другие негативные моменты:

  • высокая цена климатических установок;
  • котел и чиллер – довольно габаритные аппараты, занимающие 2–3 м² площади;
  • работа системы целиком зависит от электричества, при отключении света подача тепла прекратится.

Вывод. Многозональная комбинированная схема – наилучший способ воздушного обогрева жилища. Но для реализации потребуются значительные вложения.

Отопление, совмещенное с вентиляцией

Это классический способ обогрева зданий воздухом, применяющийся на предприятиях с прошлого века. Впоследствии производители начали выпускать малогабаритные аналоги промышленных вентиляционных агрегатов, устанавливаемые в частных домах. Благодаря менее жестким требованиям к чистоте воздуха схема обработки тоже упростилась.

Разъясним принцип работы системы «вентиляция + отопление» пошагово:

  1. Источником тепла выступает печь, обычно – газовая. Внутри установлена горелка, воздушный теплообменник, вентилятор и электронный блок управления.
  2. От печи расходится первая сеть воздуховодов, распределяющих нагретый воздух по комнатам. С помощью диффузоров, решеток и других приточных устройств струи подаются в помещения (как правило, в верхнюю зону).
  3. Вторая сеть каналов собирает загрязненный/остывший воздух из нижней зоны комнат в общий коллектор, подсоединенный к печи снизу.
  4. Пройдя по коллектору, отработанные воздушные массы проходят очистку в сетчатом либо ячейковом фильтре, затем направляются в теплообменник, где нагреваются горелкой.
  5. Электроника следит за безопасной работой газового воздухонагревателя, поддерживает температуру на выходе, сигнализирует о загрязнении фильтров.

Типовая схема воздушного отопления с рециркуляцией. Нагревателем служит печь и кондиционер с канальным внутренним блоком

Дополнение. Поскольку отопитель сушит воздух, на подающем канале обычно ставится автоматический увлажнитель с электронным гигрометром. Последний расположен на обратном воздухопроводе для измерения влажности потока.

Воздухогрейная печь – агрегат довольно шумный, поэтому ставится в отдельном помещении. Продукты горения удаляются через обычный либо коаксиальный дымоход (зависит от конструкции нагревателя). Воздуховоды из оцинкованной стали прокладываются несколькими способами:

  • по подвалу или цокольному этажу;
  • прячутся в полах и деревянных перекрытиях;
  • по чердаку;
  • вертикальные каналы идут вдоль стен и зашиваются облицовочными материалами.

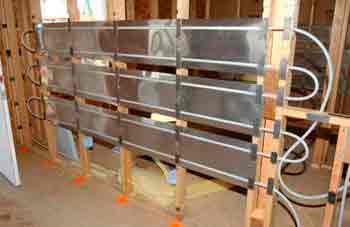

Вентканалы больших размеров закладываются под гипсокартонную отделку

Температура воздуха на подаче достигает 40…45 °C, скорость движения по вентканалам – 4—5 м/с. Быстрее нельзя, появится дополнительный шум. При таком раскладе диаметр основного коллектора достигает 300 мм, мы взяли типичный расход – 1000 м³/ч, хотя бывает и больше.

Закономерный вопрос: зачем нагревать воздушные массы до 40 °C, если в доме достаточно 22 градуса? Отвечаем: система отопления должна компенсировать 2 вида теплопотерь – через строительные конструкции и расход энергии на подогрев притока, поскольку вентиляция нужна в любом случае. Соответственно, мы доводим воздух до температуры 20–24 °C (компенсируем потери дома), потом перегреваем до 40…45 °C.

Заключение. Схема «вентиляция + отопление» – самая громоздкая и дорогостоящая. Здание необходимо подготовить заранее – еще на стадии проектирования, иначе воздуховоды пройдут прямо по комнатам. Эффективность работы сильно зависит от способа вентилирования здания, который мы обсудим далее.

3 способа воздухообмена

Так мы плавно подошли к схемам воздухообмена, коих существует три:

  1. Описанный выше способ называется полной рециркуляцией. Через печь или кондиционер прогоняется один и тот же воздух, обновление отсутствует либо организовано другими средствами. Например, приток обеспечивается стеновыми клапанами, естественная вытяжка – вертикальными шахтами внутри стен.
  2. При частичной рециркуляции внутренний воздух разбавляется притоком в размере 30–50% от общего объема. Столько же загрязненных газов выбрасывается наружу. Естественная вентиляция исключена, воздухообменом занимается система с механическим побуждением, другим способом пропорции не отрегулируешь.
  3. Прямоток. Весь приточный воздух забирается с улицы, подогревается и направляется в помещения. Вытяжная система полностью выкидывает загрязненные воздушные массы наружу.

Первый тип воздухообмена работает при воздушном отоплении дровяной печкой, кондиционерами и фанкойлами. Способ позволяет экономить энергоресурсы, но качество воздушной среды остается сомнительным, поскольку зависит от работы естественной вентиляции.

Второй вариант – это компромисс между чистотой домашней атмосферы и энергосбережением. Мы частично освежаем микроклимат помещений, но одновременно теряем тепло вместе с удаляемыми воздухом.

Прямоточная схема нагрева воздуха. Чтобы не класть вентканалы по комнатам, применено 2 теплогенератора: газовая печка (в подвале) и электрический калорифер на чердаке

Третья схема дает нам полностью свежий воздух, но заставляет тратить максимум топлива на подогрев притока. Чтобы не выкидывать тепло на улицу, придуманы рекуператоры (утилизаторы) – устройства, забирающие теплоту вытяжной струи и отдающие его притоку. В зависимости от условий окружающей среды и конструкции утилизатора в доме остается 50…80% тепла, нагреватель потребляет меньше энергии.

Вентиляция, совмещенная с воздушным отоплением, действует по одной из двух последних схем – частичная рециркуляция либо прямоток с рекуперацией теплоты. Последний вариант – самый дорогой, ведь помимо сети каналов и воздухонагревателя нужно приобрести теплообменник-утилизатор.

Какое отопление лучше – воздушное или водяное

Главный аргумент в пользу воздушного варианта отопления – отсутствие радиаторов под окнами, трубной разводки и вообще, посредника в виде теплоносителя. Но даже это утверждение не выдерживает критики – водяные теплые полы тоже полностью скрыты, а посредник все равно присутствует – сам воздух.

Уточнение. При обогреве сплит-системами либо тепловыми насосами посредником выступает фреон, меняющий агрегатное состояние. Тепло к фанкойлам доставляет вода или антифриз, в остальных случаях энергию переносят воздушные массы.

Предлагаем сравнить водяное отопление с воздушным, опираясь на рекламные заявления:

  1. У системы ВО более высокий КПД. Это неправда, эффективность одинакова при условии, что в обоих случаях применяются теплогенераторы на одном топливе. Исключение – кондиционеры, потребляющие 300 Вт электричества на подачу 1 кВт тепла.
  2. ВО можно отключить посреди зимы, ничего не замерзнет, трубы не лопнут. Это верно, но радиаторная сеть, заполненная антифризом, тоже не пострадает от мороза.
  3. Невысокая стоимость эксплуатации ВО. Утверждение правдиво по отношению к печам, кондиционерам, фанкойлам и водяным системам. При отоплении вентиляцией вам придется чистить спрятанные воздуховоды от пыли, бактерий. Операция выполняется специализированной техникой.
  4. Для воздушного отопления не придется покупать дорогостоящую запорную арматуру, трубопроводы, батареи, гребенки. Правда, оцинкованные вентканалы стоят дешевле оборудования водяной сети. Но воздуховоды Ø300 мм (эквивалент – квадрат 200 х 350 мм) надо где-то прокладывать, зашивать. Стоимость монтажа выйдет немалой.
  5. ВО быстрее протапливает комнаты. Неверно, ВО быстро нагревает воздух, окружающие предметы остаются холодными. На полный прогрев у обеих систем уйдет одинаковое количество времени.
  6. Совместно с воздушными системами применяется дополнительное оборудование очистки, увлажнения, ионизации. Качество воздуха повышается. Все правильно, теплые полы либо радиаторная сеть не занимается очисткой домашней атмосферы.

Остальные доводы весьма неубедительны. Пример: воздушным способом можно отопить помещение какой угодно площади на любом этаже. Непонятно, что мешает проложить 2 трубы на 20-й этаж, поставить там батареи или фанкойлы. Вместо этого предлагается тянуть туда здоровенный воздуховод.

Все аргументы за и против подробно изложит известный эксперт Виктор Сухоруков в своем видеоролике:

Источник: http://otivent.com/sistemy-vozdushnogo-otopleniya-doma

Воздушное отопление от печи на дровах

Воздушное отопление позволяет обогревать несколько комнат от одной печи. Это особенно удобно, если в доме 2-3 этажа. В числе плюсов такой системы отопления — скрытая установка: не требуется монтировать радиаторы, а воздуховоды прячутся в перекрытия.

Однако, если вы планируете отапливать дом за счет циркуляции горячего воздуха, необходимо учесть ряд нюансов, разобраться в которых вам поможет наша статья.

Воздушное отопление позволяет обогревать несколько комнат от одной печи.

Виды воздушного отопления

Отопление можно организовать различными способами. Основное отличие заключается в принципах распространения воздуха, которых существует три:

  1. Прямой нагрев от печи.
  2. Естественный. В отапливаемые комнаты протянуты воздуховоды, через которые поступает воздух от отопительного оборудования. Такую систему еще называют гравитационной.
  3. Принудительный. Система воздуховодов может быть дополнительно оснащена вентиляторами, что ускоряет процесс обогрева.

Во втором и в третьем случаях воздуховоды должны проходить во все комнаты, а теплый воздух в систему поступает напрямую через кожух отопительного устройства.

Основной плюс гравитационной системы — ее энергонезависимость. Но есть и минус — любой сквозняк из открытых двери или окна нарушает естественную циркуляцию воздуха.

При установке вентиляторов в системе воздуховодов удается сделать отопление более контролируемым и эффективным.При этом забор воздуха может выполняться как с улицы, так и из комнаты.

По расположению такая система отопления может быть двух типов:

  1. Напольный. Этот тип подходит для устройства в частных домах и коттеджах. Воздуховоды прячутся под пол или в плинтусы. В этом случае теплый воздух подается на уровне ног, что обеспечивает комфорт для жильцов.
  2. Подвесной.Такая система устанавливается в помещениях коммерческого и производственного назначения. Трубы для подачи теплого воздуха закрепляются на потолке или в перекрытиях и маскируются отделочными панелями. В этом случае воздух может остывать, не доходя до пола.

Затраты на устройство воздушного отопления включают в себя стоимость печи и элементов системы, а также проектирования и монтажных работ по установке вентиляционных каналов.

Важнейшей частью системы воздушного отопления является печь.

Принцип действия

Важнейшей частью системы воздушного отопления является печь. Поэтому важно выбрать качественное оборудование подходящей мощности.

К отопительному прибору подсоединяют каналы воздуховодов. При сжигании топлива выделяется тепло, которое через теплообменник нагревает воздух, подача которого может осуществляться с помощью вентилятора. Затем воздушный поток проходит через систему фильтров и по воздуховоду попадает в комнату.

Забор холодного воздуха из помещений выполняется через систему обратных воздуховодов.

Таким образом всего за 30-40 минут можно прогреть весь дом. Время прогрева зависит от мощности печи и размера помещения.

Преимущества и недостатки воздушного отопления частного дома

Специалисты называют следующие аргументы в пользу устройства воздушного отопления:

  1. Можно спокойно оставить дом без присмотра в холодное время года — воздух не замерзнет в трубах, как вода. По возвращении вам нужно будет только растопить печь, дополнительных усилий не потребуется.
  2. Постоянная циркуляция воздуха ускоряет нагрев помещений и делает его более равномерным. У правильно спроектированной системы КПД может достигать 90 %.
  3. Красивый интерьер и максимальное количество свободного места без радиаторов и труб. Воздуховоды установлены скрытым способом.
  4. Можно настраивать температурный режим в каждом помещении, если установить термостаты.
  5. В теплое время года можно установить кондиционер и подавать по системе воздуховодов холодный воздух.

Однако есть и нюансы, которые обязательно нужно учесть, если вы решите сделать выбор в пользу воздушного отопления:

  1. Устанавливать систему нужно на этапе строительства, для прокладки воздуховодов оставляют технические ниши.
  2. Если в системе есть вентиляторы, то в доме должен быть стабильный источник электроэнергии. У вас периодически отключают электричество?Тогда стоит приобрести резервный генератор.
  3. Фильтры в трубах необходимо периодически менять, также нужно проводить своевременный осмотр и проверку системы.

Такой вид отопления сушит воздух. Проблему решит приобретение одного или нескольких увлажнителей воздуха.

Есть нюансы, которые обязательно нужно учесть, если вы решите сделать выбор в пользу воздушного отопления.

Проектирование и размещение системы

Лучше всего доверить проектирование системы отопления профессионалам. Их работа заключается в том, чтобы рассчитать мощность оборудования и спланировать его установку с учетом всех параметров помещения.

На качество эксплуатации системы влияют:

  • насколько хорошо защищены дверные проемы и стены — от этого зависит размер теплопотерь;
  • объем отапливаемых помещений, их расположение;
  • скорость движения воздуха — нужны ли вентиляторы и какой мощности;
  • мощность печи — прибор должен достаточно быстро нагревать поступающий воздух с учетом тепловых потерь;
  • диаметр воздуховодов — сколько воздуха и как быстро должно проходить через них.

После произведения основных расчетов определяют место установки печи.

Систему воздуховодов в большинстве случаев собирают из стальных труб с использованием специальных элементов, в числе которых:

  • раздаточная коробка,
  • тройник,
  • регулируемое колено и т. п.

Трубы звукоизолируют, чтобы свести к минимуму шумы от движения воздушных потоков.

Вентилятор устанавливается в систему рядом с источником тепла. На выходы воздуховодов ставят механические и угольные антибактериальные фильтры для защиты от пыли и запаха соответственно.Отверстия закрывают решетками.

Встроенная автоматика и выносные термостаты позволяют легко установить нужные настройки, чтобы поддерживать комфортный температурный режим.

Ошибки в расчетах могут привести к перегреву печи в ходе эксплуатации системы, кроме того, в процессе работы последняя может вибрировать и шуметь.

Рекомендации по выбору

Выбор печей отопления «Теплодар».

При выборе печи для воздушного отопления важно принимать во внимание тип системы циркуляции воздуха и возможность подключения вентиляционного канала.

Важным условием является также наличие оборудования, функционирующего в режиме длительного горения. Это обеспечит стабильную подачу теплого воздуха в отапливаемые комнаты.

Если проект системы уже готов, то вы можете обратиться к специалисту интернет-магазина для подбора подходящей модели. Мощность печи, которая вам нужна, будет зависеть от количества комнат и их размеров.

Популярные модели печей на примере продукции «Теплодар»

Среди печей «Теплодар» вы наверняка сможете подобрать оборудование нужной мощности — в каждой линейке представлены несколько вариантов для помещений разных размеров, а серия специальных аксессуаров поможет подключить печь к системе воздуховодов.

Печь «ТОП-модель» отлично подходит для организации воздушного отопления.С помощью теплосъемника, который устанавливается на конвекционные трубы, и гибкого гофрорукава часть тепла можно отводить в смежные помещения. Диаметр воздуховода при этом должен составлять 120 мм, дополнительный крепеж не нужен.

Холодный воздух поступает снизу, проходит по конвекционным трубам, нагревается и выходит через отверстия в верхней части печи. Устройство может работать в режиме длительного горения до 8 часов.

Для усиления мощности печи можно приобрести турбо-приставку, которая с помощью вентилятора позволяет ускорить циркуляцию воздуха.

В продаже есть модификации, рассчитанные на помещения объемом от 140 до 300 м 3 .

Мы рекомендуем доверить разработку проекта и монтаж системы отопления профессионалам, а специалисты «Теплодар» помогут вам выбрать подходящую для подключения печь.

Еще раз напомним, решение об установке воздуховодов нужно принимать на этапе строительства дома, для готового жилья лучше рассмотреть вариант устройства водяного отопления.

Источник: http://www.teplodar.ru/help/articles/detail/vozdushnoe-otoplenie-ot-pechi-na-drovakh/

Тепло в каждой комнате: чем так привлекает воздушное отопление частного дома

На чтение: 6 минут Нет времени?

Чтобы в каждой комнате было тепло и комфортно, стоит обратить внимание на воздушное отопление частного дома. Подобные системы обладают рядом неоспоримых достоинств, выгодно выделяющих их среди альтернативных вариантов. Предлагаем разобраться с их устройством и отличительными особенностями.

Читайте в статье

Строение и принцип работы воздушной нагревательной системы

В состав воздушной системы отопления входят следующие основные элементы:

  • нагревательный прибор. В зависимости от расположения частного дома и доступности топлива выбор может быть сделан в пользу электрического, солнечного коллектора, калорифера любого типа, газового котла либо другого нагревателя;
  • теплообменник, обеспечивающий непосредственный нагрев воздуха;
  • система воздуховодов, с помощью которых обеспечивается распределение тёплых воздушных масс по всей территории дома;
  • устройство управления. Позволяет отрегулировать режим работы оборудования для формирования подходящего температурного режима.

Принцип работы системы воздушного отопления достаточно прост. Холодный воздух, пройдя через нагревательный прибор, прогревается до заданной температуры. Воздуховоды обеспечивают его распределение по всем помещениям. После смешивания с воздушными массами внутри жилых комнат, достигается комфортная температура в них. В процессе работы отопительного оборудования удаётся избежать чрезмерного давления, способного вызвать хлопанья дверьми или вызвать трудности при открывании окон.

При воздушном отоплении тёплый воздух смешивается с холодным
ФОТО: build-experts.ru

Способы циркуляции воздуха

Движение воздуха по элементам воздушной системы отопления может осуществляться различными способами. Выбирая подходящий вариант для конкретного частного дома, познакомьтесь с отличительными характеристиками каждого. Это позволит принять взвешенное решение.

Циркуляция воздуха может осуществляться по-разному
ФОТО: fabrikadomov.by

Естественная

В основу естественной циркуляции воздуха положено физическое явление, при котором горячий воздух всегда устремляется вверх. По мере подъёма, он начинает вытеснять холодные слои, обеспечивая постепенный прогрев всего воздушного пространства в помещении. Чтобы обеспечить функционирование системы воздушного отопления с естественной циркуляцией, нагреватель располагают в нижней части частного дома, обычно в подвале. Это позволяет сформировать достаточный поток тёплого воздуха, который будет поступать в расположенные сверху помещения, прогревая их до оптимального уровня. При этом, холодный воздух будет опускаться вниз, чтобы нагреться и снова подняться вверх.

К преимуществам данного способа можно отнести отсутствие многократной рециркуляции воздуха, в ходе которой он постепенно насыщается углекислотой и пылью.

При естественной циркуляции используются законы физики
ФОТО: vozduhvdome.su

Принудительная

С помощью принудительной циркуляции удаётся обеспечить более точную регулировку степени нагрева воздушных масс, поступающих в каждое отдельное помещение. Для обеспечения движения воздуха в состав системы вводится вентилятор. Благодаря его наличию удаётся стабилизировать скорость движения теплоносителя, создать постоянное давление, стабилизировать расход воздуха.

Энергозависимость способна стать главным недостатком
ФОТО: build-experts.ru

Для обеспечения работоспособности в состав системы воздушного отопления вводится дополнительное оборудование. К недостаткам такого способа стоит отнести энергозависимость. При возникновении перебоев в подаче электричества обогрев частного дома прекращается. Также сложности с отоплением могут возникнуть при отказе оборудования. Чтобы этого не произошло, стоит предусмотреть альтернативный вариант обогрева частного дома, например, водяной.

Скорость воздушного потока можно отрегулировать
ФОТО: lestnitsygid.ru

Осуществление теплообмена

Принцип работы системы отопления может отличаться. Всё зависит от выбранной схемы теплообмена. Каждый вариант имеет свои отличительные черты. Предлагаем познакомиться с особенностями каждого.

Теплообмен при воздушном отоплении частного дома бывает разным
ФОТО: images.ru.prom.st

Приточный

У приточной системы воздушное отопление осуществляется в следующей последовательности:

  • тепло, выработанное теплогенератором, поступает в воздушный теплообменник;
  • с помощью вентилятора внутрь частного дома нагнетается воздух. После предварительной фильтрации он поступает в теплообменник;
  • воздуховоды обеспечивают распределение горячих воздушных масс по дому;
  • отработанный воздух с помощью вытяжки отводится на улицу.

Соотношение объёма воздушных масс, поступающих внутрь и выводимых наружу, выбирается с учётом требуемой кратности воздухообмена, а также квадратуры помещения. Для создания повышенного давления, его на подаче воздуха делают больше. Монтаж подобной системы обходится сравнительно недорого. Однако затраты на эксплуатацию получаются достаточно большими.

Приточная система предполагает забор воздуха снаружи
ФОТО: klimavex.sk

Рециркуляционный

Такое воздушное отопление частного дома осуществляется без сброса воздуха на улицу. Остывший воздух по вентиляционным каналам поступает в теплообменник и вновь нагревается. Находящиеся внутри помещений воздушные массы многократного проходят через систему отопления. Для нагрева требуется минимум энергии, что существенно снижает затраты на отопление. Восполняются только естественные теплопотери.

Недостатком является замкнутость подобной системы. В воздухе увеличивается концентрация пыли и углекислого газа. Такой вариант не отвечает требованиям гигиены.

Воздух при рециркулярном воздушном отоплении используется многократно
ФОТО: conditionedairsolutions.com

Рециркуляционный теплообмен бывает с естественной и принудительной приточно-вытяжной вентиляцией. В первом случае, подача горячего воздуха от теплогенератора осуществляется по вентиляционным каналам. Затем, по мере остывания, начинает под действием сил гравитации спускаться вниз. При минимальных начальных вложениях, простоте монтажа и энергонезависимости, система не позволяет поддерживать комфортный микроклимат. В помещении отмечается значительная разница между степенью прогрева воздуха около пола и под потолком.

При выборе приточно-вытяжной системы удастся добиться максимального эффекта и обеспечить полный контроль над микроклиматом в частном доме. Воздух в систему рециркуляции попадает, пройдя фильтры грубой и тонкой очистки. Затем некоторое количество сбрасывается на улицу, а на его место приходит свежая порция. Далее следует нагрев, а также, при необходимости, осушение либо увлажнение.

Приточно-вытяжная обладает максимальной эффективностью
ФОТО: strojvodproekt.ru

Комбинированный

Обычно при устройстве системы отопления предусматриваются два разных, не связанных между собой контура. Однако в некоторых случаях их делают совмещёнными. У них в качестве источника тепла может выступать электричество либо дизельное топливо. Вентилятор обеспечивает нагнетание нагретого воздуха. В частных домах такие системы монтируются редко. Чаще всего их используют для обогрева гаражей, мастерских, промышленных объектов.

Комбинированные монтируются преимущественно на промышленных предприятиях
ФОТО: static.tildacdn.com

Требования к оборудованию для воздушной нагревательной системы

Чтобы воздушное отопление позволило создать комфортные условия внутри частного дома, следует ответственно подойти к выбору оборудования.

Теплогенераторы

При подборе теплогенератора для воздушного отопления частного дома выбор может быть сделан в пользу:

  • электронагревателя;
  • твёрдотопливного котла;
  • газового оборудования;
  • устройств, работающих на жидком топливе (дизеле).

Мощность может отличаться
ФОТО: kroll.ua

При выборе теплогенераторов для воздушного отопления частного дома следует помнить, что они должны:

  • включаться и выключаться в автоматическом режиме;
  • поддерживать степень нагрева воздуха в заданном диапазоне.

Совет! Если выбор сделан в пользу газового генератора, стоит учесть, от какого газа может работать конкретное устройство: от сниженного либо магистрального.

Твёрдотопливный котёл должен давать возможность регулировать скорость сгорания топлива.

Чем больше площадь, тем мощнее теплогенератор для воздушного отопления частного дома
ФОТО: gorelki-teplogeneratory.ru

Воздуховоды

Воздуховоды обеспечивают подачу нагретого воздуха в различные помещения. Производители предлагают изделия разного типоразмера. Они могут быть квадратными, прямоугольными, круглыми. Выбор делается с учётом требуемой пропускной способности и порядка монтажа. Могут быть жесткими и гибкими.

Конфигурация и типоразмер воздуховодов для воздушного отопления частного дома могут отличаться
ФОТО: air-light.ru

Прочие элементы

Кроме теплогенератора и воздуховодов необходимо дополнительное оборудование. Вентилятор должен быть приточным, чтобы справляться с поставленной задачей. Совместно с вентилятором стоит приобрести фильтрующее приспособление, которое сможет очистить воздух от мелкой пыли и других примесей.

Характеристики вентилятора выбираются индивидуально
ФОТО: static.tildacdn.com

Воздушное отопление частного дома: преимущества и недостатки

Выбор в пользу воздушного отопления для частного дома делается из-за его основных преимуществ. К таковым стоит отнести:

  • высокую эффективность системы за счёт достаточной скорости обогрева;
  • экономичность. По сравнению с альтернативными вариантами, у воздушного отопления частного дома эксплуатационные расходы намного ниже;
  • высокий КПД, достигающий 93%;
  • отсутствие в системе промежуточных элементов. Передача энергии производится напрямую;
  • простота управления. Возможно создание в каждом помещении оптимального температурного режима;
  • простота выполнения монтажных работ. Система воздушного отопления не предполагает использования элементов, находящихся под высоким давлением. Отсутствие жидкости позволяет отказаться от контроля герметичности;
  • продолжительный период эксплуатации. При соблюдении рекомендаций производителя система способна прослужить минимум 20 лет;
  • доступность. Система имеет низкую себестоимость;
  • возможность выполнения монтажных работ собственными силами.

Из недостатков стоит отметить:

  • повышенные требования к выполняемым расчётам. В случае ошибки система не сможет справиться с поставленной задачей в сильные холода, и в доме будет достаточно холодно;
  • необходимость своевременного обслуживания и очистки воздушных каналов. Скопившаяся копоть, пыль и конденсат способны уменьшить тягу и стать причиной изменения температурного режима обогрева помещения.

Высокий КПД – важное достоинство воздушного отопления частного дома
ФОТО: yarta.com.ua

Проектирование и расчёт

Проектированию системы воздушного отопления частного дома должно уделяться особое внимание. При наличии ошибок, трудности возникнут на этапе монтажа и последующей эксплуатации. Неправильные расчёты могут стать причиной избыточной либо недостаточной мощности оборудования, неравномерного прогрева всех или отдельных помещений, нарушенного режима работы вентиляции. Чтобы избежать перечисленных недостатков в работе воздушной вентиляции частного дома, при проектировании следует учесть следующие нюансы:

  • теплопотери рассчитывают для каждого помещения в отдельности. На их значение влияет количество окон, дверей, ряд других параметров;
  • теплопотери на вентиляцию определяются с учётом количества проживающих в доме людей. От этого зависит, насколько эффективно система сможет обеспечить своевременный подвод достаточного объёма свежего воздуха;
  • при составлении схемы расположения основных элементов учитывают расположение других инженерных коммуникаций, конструктивных элементов дома и предметов интерьера;
  • вид топлива и мощность источника тепла определяются заранее. При расчёте мощности учитывают не нормируемую зимнюю температуру, а значительное отклонение от установленных показателей на случай аномально холодной зимы;
  • подбор опционального оборудования с подходящими параметрами.

Расчёт воздушного отопления для частного дома выполняется в следующей последовательности:

  • определение теплопотерь помещений;
  • выбор мощности теплогенератора с учётом ранее найденного значения;
  • определение объёма воздуха, который должен поступать внутрь помещения;
  • расчёт сечений воздуховодов;
  • определение производительности и давления вентилятора.

При проектировании воздушного отопления частного дома продумывается расположение каждого воздуховода
ФОТО: dslprof.ru

Монтаж воздушной нагревательной системы своими руками

Весь объём монтажных работ при желании можно выполнить собственными силами. Для этого надо подготовить необходимые материалы, оборудование и инструмент, а также познакомиться с последовательностью действий.

Монтаж можно выполнить самостоятельно
ФОТО: klimaterik.ru

Что нужно для работы: перечень необходимого оборудования и инструментов

Для монтажа воздушной системы отопления частного дома надо иметь в наличии:

  • воздуховоды с подходящим размером поперечного сечения;
  • теплогенератор;
  • вентилятор;
  • декоративные решётки;
  • рукава, с помощью которых будет осуществляться забор воздуха снаружи;
  • крепёжные элементы;
  • уровень;
  • измерительные инструменты;
  • шуруповёрт.

Внимание! Перечень используемого оборудования зависит от материала стен и выбранных крепёжных элементов.

Инструкция по монтажу

Монтаж воздушной системы отопления своими руками выполняется в следующей последовательности:

  • установка теплообменника и котла. Для их размещения желательно выбрать отдельное помещение;
  • в стене, прилегающей к месту установки теплообменника, вырезается отверстие для установки рукава воздуховода;
  • теплообменник соединяется с подающей трубой;
  • непосредственно под камерой сгорания котла размещается вентилятор. Он соединяется с внешней частью обратной трубы;
  • монтируется система воздуховодов. Разводку элементов выполняют в соответствии с проектной документацией;
  • выполняется установка подающих каналов и обратных воздуховодов с последующим их утеплением.

Внимание! Если выбор сделан в пользу газового оборудования, для подключения отопительного котла следует пригласить специалиста.

Монтаж воздушного отопления частного дома выполняется согласно проектной документации
ФОТО: otoplenie-gid.ru

Правила эксплуатации

Чтобы система работала исправно, следует соблюдать общие рекомендации по эксплуатации системы воздушного обогрева. Следует:

  • проводить визуальный контроль оборудования с диагностикой отдельных узлов;
  • очищать и менять фильтры, подушки увлажнителя;
  • очищать теплообменник;
  • проверять работоспособность автоматики.

Делитесь в комментариях, приходилось ли вам монтировать воздушное отопление частного дома? Почему выбор был сделан в пользу подобной системы?

Источник: http://housechief.ru/vozdushnoe-otoplenie-chastnogo-doma.html

Правда о воздушном отоплении частного дома

Сегодня системы воздушного отопления частного дома вызывают у многих людей интерес. Производители данных систем представляют их как нечто новое, эффективное и недорогое. Соответствует ли данная информация действительности? Давайте разбираться

В реальности же воздушная система отопления в частном доме ничего хорошего не представляет, так как существует множество более выгодных и удобных вариантов. Владельцам частных домов или тем, кто планирует их строить, рекомендуется заинтересоваться темой и проверить информация о работе таких систем.

Однако, чтобы тезис о нецелесообразности использования воздушной системы отопления в частном доме не был голословным, стоит выделить недостатки и достоинства данных систем, а также места, где их применение оправдано.

Основные рекламные уловки воздушного отопления

Компании, занимающиеся монтажом воздушных систем отопления частного дома, рекламируют их нечестным образом и во многих моментах преувеличивают или откровенно врут о её «преимуществах». Стоит выделить следующие «достоинства», о которых идёт речь в рекламе.

  1. Высокий коэффициент полезного действия.

Да, теплоёмкость воздуха больше, чем у воды, однако количество энергии, затрачиваемое на нагрев воздуха и воды, одинаково и никакого преимущества над гидравлическими системами у воздушных нет.

  1. Отсутствие промежуточных звеньев теплопередачи в воздушных системах отопления.

На самом деле они есть, ведь воздух также требуется нагревать с помощью специальных установок. Так что данное утверждение является откровенной ложью.

  1. Воздушное отопление частного дома дешевле.

К сожалению, оно не дешевле, а дороже. На установку воздуховодов и сопутствующего им оборудования у вас уйдёт намного больше средств, чем на монтаж труб для воды и радиаторов. Водяное отопление дешевле воздушного в два раза.

  1. Удобное управление температурой.

Тут стоит отметить такую проблему, как наличие солнечной стороны в доме. Из-за этого и некоторых других факторов удобно управлять температурой невозможно и это всего лишь миф. В разных системах требуется приложить множество усилий, если вы хотите управлять температурой.

  1. Возможность объединения воздушного отопления с климатической системой.

Данное объединение фактически существует во всех системах отопления и является необходимостью, а рекламщики лукавят и выдают это за преимущество.

  1. Малая инерционность системы.

Справедливости ради, стоит отметить, что воздушное отопление частного дома позволяет нагревать воздух за 20 минут, в то время как водяное отопление способно увеличить температуру в помещении лишь за 1 — 1,5 часа. Однако здесь есть один нюанс. Помимо той температуры, до которой нагрет воздух, в помещении имеет значение температура окружающих предметов и стен. И для того, чтобы воздушная система отопления нагрела стены и предметы, требуется столько же времени, сколько и при водяном отоплении. Таким образом воздушная система отопления преимуществ не даёт.

Есть и иные глупости, о которых любят рассказывать рекламщики с целью продажи своего товара, однако крайне не рекомендуется им верить и устанавливать данную систему в свой дом.

Применение систем воздушного нагрева

Но где же могут эффективно применяться системы воздушного отопления?

Во-первых, на промышленных предприятиях в связи с особенностями их работы. Где-то без такой системы нельзя обойтись, так как другие не подходят.

Во-вторых, в помещениях, где требуется обеспечить безопасность детей. Например, в детском саду. Прикосновение к горячим водяным радиаторам может вызвать у них ожоги.

В-третьих, для создания в доме изолированной воздушной системы. Этот вариант подходит для людей, страдающих аллергией или заболеваниями лёгких, особенно если где-то неподалёку осуществляются промышленные выбросы.

Однако сегодня многие предприятия отдают предпочтение гидравлической системе отопления, так как она дешевле и современные технологии позволили применить решения, позволяющие избавиться от недостатков более старых гидравлических систем.

Особенности монтажа и эксплуатации

С какими особенностями придётся столкнуться, если вы решили выбрать воздушное отопление частного дома?

Во-первых, потребуется везде разместить воздуховоды. Для этой цели вам придётся заказывать отдельный архитектурный проект, чтобы грамотно вписать их в архитектурный облик дома и создать внутри удобство и комфорт.

Размещение воздуховодов под потолком и в полу потребует увеличения высоты дома примерно на метр. Если же их не спрятать, то воздуховоды будут выглядеть неэстетично и забирать у вас пространство, которое можно было бы использовать для иных нужд.

Во-вторых, существует проблема очистки воздуховодов. Периодически в них будет скапливаться грязь и пыль. А для их извлечения оттуда потребуется целая система люков на всём протяжении воздуховода.

Если не заниматься их очисткой, то через некоторое время в скоплениях пыли начнёт обитать существо под названием золотистый стафилококк. Его наличие в воздухе может привести к возникновению аллергической реакции.

Ставить какие либо фильтры бесполезно, так как пыль и грязь всё равно будут оседать внутри. Для очистки воздуховодов существуют специальные службы, которые также чистят и кондиционеры.

В-третьих, система воздушного отопления частного дома требует размещения диффузоров, то есть специальных вентиляторов, которые будут вращаться и создавать внутри воздушный поток. Они издают много шума и их нельзя размещать возле спальни. Это также требует дополнительных хлопот, так как для диффузоров нужно подготовить место.

Диаметр вентилятора чаще всего составляет 600 мм, однако может быть и 400 мм.

Выбирая диффузоры, обратить внимание на скорость вращения вентилятора. Чем быстрее он крутится, тем больше воздуха перемещается во воздушной системе отопления.

В-четвёртых, требуется грамотный и ответственный подход к монтажу данной системы в виду сложности процесса. Найти хорошего специалиста-вентиляционщика, который всё продумает и сделает эффективную работающую систему, крайне сложно. А большинство специалистов может допустить различные ошибки. Например, сделать неправильную вытяжку воздуха из помещения.

В-пятых, монтаж и обслуживание воздушного отопления может в 10 раз превышать стоимость аналогичных процедур по отношению к водяному отоплению. Ведь требуется потратиться на архитектурный проект, увеличить высоту дома, регулярно проводить очистку воздуховодов и так далее. Есть гораздо более эффективные, дешёвые и подходящие варианты для частного домовладения.

Вердикт

Таким образом, воздушное отопление частного дома — неудачный вариант. Но всё же есть небольшая оговорка. Оно идеально подойдёт в том случае, если в доме проживают аллергики или люди, страдающие заболеваниями лёгких. Разумеется, при условии регулярной очистки воздухопроводов.

Так что не стоит верить соблазнительной рекламе, которая создаёт у неподготовленного зрителя правильное впечатление и даже побуждает к приобретения такой вентиляционной системе. Выше мы уже рассмотрели основные аргументы рекламщиков и по пунктам развенчали мифы, которые они любят представлять своим потенциальным покупателям. Именно поэтому стоит детально проверять информацию о воздушных системах отопления и самостоятельно убедиться в несостоятельности рекламных предложений.

Мы надеемся, что вы сможете подобрать для своей квартиры, офисного помещения или частного дома действительно подходящую систему отопления. Учитывайте все особенности, так как в некоторых случаях эффективность воздушного отопления может оказаться оправданной и гораздо лучше подойдёт. Но это лишь в некоторых конкретных частных случаях.

Что касается вопроса эффективности воздушного отопления частного дома. Однозначно можно сказать, что оно абсолютно неэффективно. Это очень дорого, требует множества хлопот и затратно при эксплуатации. А при запущенности может даже представлять угрозу для жизни.

Для частного дома гораздо лучше подойдёт гидравлическая система. Её монтаж не требует внесений корректировок в архитектурный проект, увеличения высоты дома. Эксплуатировать водяное отопление также намного легче, чем воздушное, ведь чистка воздуховодов — занятие регулярное, в то время как радиаторы могут засориться лишь раз в несколько лет.

Именно поэтому можно однозначно ответить, что для подавляющего большинства владельцев частных домов система воздушного отопления совершенно не подходит и будет намного лучше отбросить эту идею и не вспоминать о ней больше.

Источник: http://eurosantehnik.ru/vozdushnoe-otoplenie-chastnogo-doma.html

Воздушная система отопления частного дома

Комфорт в доме в первую очередь зависит от надежности и эффективности отопления. Подбор оптимальной схемы c высокими техническими показателями при минимуме затрат заставляет обратить внимание на новые разработки в данной сфере. Сегодня самый оптимальный, малозатратный и практичный вариант – это воздушное отопление частного дома.

Обогрев теплым воздухом применялся в Канаде и США еще в середине прошлого века. Для России же такой тип отопления даже сегодня пока что лишь экзотика. Но большие площади, сложная планировка и многоэтажность заставляют использовать прогрессивные методы. Поэтому сейчас всё чаще приходят к выводу, что воздушное отопление дома – это идеальный вариант.

Сферы использования

Проектирование отопления и его монтаж все чаще применяют для обогрева бытовых помещений. Ими эффективно отапливают склады, ангары большой площади, современные супермаркеты, торговые центры. В таких помещениях чаще используют принудительную циркуляцию, это позволяет равномерно распределить тепло, регулируя температурный режим при помощи автоматики.

Оборудование

Работа системы воздушного отопления основана на подогреве воздуха и перенаправлении его для обогрева помещений. Для этого система оснащена следующим оборудованием:

  • газовый воздухонагреватель (или другая модель в зависимости от топлива) — основной источник тепла;
  • теплообменник — прогревает проходящий воздух, и не допускает смешивания потоков с отходящими газами;
  • воздуховоды — перенаправляют потоки теплого воздуха к внутренним помещениям;
  • фильтр, увлажнитель и освежитель – поддерживают качество воздуха, очищая его от пыли и бактерий;
  • центральный кондиционер — используется для поддержания комфорта внутри здания через существующую систему воздуховодов летом;
  • система автоматизации — отслеживает температурный режим помещения, контролирует температуру, режим работы теплогенератора.

Принцип работы

Система воздушного отопления в частном доме работает по определенным принципам. Рассмотрим подробнее алгоритм:

Подогрев воздуха до необходимой температуры

Это делает теплогенератор при помощи горячей воды, пара, электричества или какого-либо топлива. Работу устройства контролирует автоматика, и когда нужная температура достигается, оно отключается и работает в дежурном режиме.

Перенаправление воздуха внутрь помещений

Это происходит по системе воздуховодов, которые бывают круглыми и прямоугольными. Круглые обладают меньшим аэродинамическим сопротивлением, прямоугольные же легче вписываются в интерьер частного дома благодаря более совершенному дизайну.

Прогревание помещения

На выходе, через специальный распределитель, поток воздуха попадает в помещение и равномерно его прогревает. После остывания воздух возвращается к теплогенератору для повторного нагрева по трубам отдельной системы воздуховодов. Происходит циркуляция потоков, и её эффективность зависит от подбора оборудования, точного инженерного расчета, выбора топлива, температурного режима.

Циркуляция внутри системы воздушного отопления бывает естественной или принудительной. При естественной схеме движения теплый воздух, поднимаясь вверх, уступает место остывшему после прогрева помещений. Принудительную циркуляцию поддерживает вентилятор — создаваемое им давление заставляет воздух двигаться внутри воздуховодов.

Преимущества

Система воздушного отопления имеет ряд выгодных преимуществ. Рассмотрим основные из них:

Высокая эффективность

КПД такого устройства высокий, при этом максимально эффективно и быстро прогревается большая площадь помещений. Нагретый воздух равномерно распределяется по всем помещениям, что помогает легко поддерживать заданную температуру во всем доме.

Дополнительные функции

Например, в летний период превосходным решением станет воздушное отопление загородного дома, так как можно осуществлять вентилирование помещения, а при подключении кондиционера – кондиционирование.

При использовании дополнительных фильтров, увлажнителей, освежителей, отопление выполняет общие функции климатической системы, поддерживает комфорт в доме. Таким образом, в доме создается центр комплексной обработки воздуха, который, кроме обогрева, обрабатывает и очищает его.

Экономичность

Легко произвести полный расчет воздушного отопления и отапливаемой площади, затраты на 1 кубометр. Последующие эксплуатационные издержки незначительны. Поддержание нормального температурного режима без перегрева помещений выше 24°С заметно экономит топливо. Если сравнивать с водяным отоплением, то в данном случае энергозатраты ниже в 1,5 раза.

Самостоятельный монтаж

Вы можете провести воздушное отопление своими руками, что поможет вам сэкономить средства. Лучше всего делать это еще на этапе строительства. Монтаж системы воздушного отопления состоит из следующих этапов:

Проведение расчетов

Это один из самых сложных и долгих этапов, требующий знаний, навыков и тщательной работы. Вам необходимо учесть несколько важных факторов:

  • рассчитать потери тепла отдельно для каждого помещения;
  • выбрать тип воздухонагревателя и его мощность в зависимости от показателей потери тепла;
  • на основе показателей мощности нагревателя рассчитать количество теплого воздуха;
  • произвести аэродинамический расчет всей системы;
  • рассчитать необходимый диаметр воздушных каналов.

Покупка оборудования

Начать следует с покупки самой главной части — теплогенератора. Выбирать его следует исходя из размеров отапливаемой площади и показателей расхода топлива.

Воздуховоды, врезки и дроссельные заслонки лучше приобрести на специальном предприятии, выпускающем вентиляционное оборудование.

Всё же остальное, а именно алюминиевый скотч, саморезы, монтажную ленту, утеплитель и т.д., вы найдете на любом стоительном рынке.

Особенности монтажа

В процессе монтажа этой системы обогрева сначала монтируют магистральный воздуховод. Обычно его делают из оцинкованной стали, после чего обклеивают фольгированным утеплителем толщиной около 3-5 мм.

После этого монтируется система более мелких воздуховодов, которые ответвляются от главного. Чтобы система легко регулировалась, в каждом подающем воздуховоде необходимо установить дроссельную заслонку.

В конце магистрального воздуховода лучше оставить участок длиной 50 см, в котором не будет врезки тонких воздуховодов. Так на всей длине устройства будет равномерное давление и в боковые ветви будут попадать одинаковые объемы воздуха.

За всем этим следует монтаж самого воздухонагревателя. В нем предусмотрены все посадочные отверстия для дополнительного оборудования (фильтры, кондиционер, стерилизатор воздуха) и система крепежей. Сборка комплекса займет не больше часа. Однако подключение всего этого оборудования потребует времени.

Из всего этого можно сделать вывод, что воздушное отопление коттеджа – это современный и эффективный вариант, который уже давно используется за границей и потихоньку внедряется в Российские дома.

Источник: http://x-teplo.ru/otoplenie/doma/vozdushnoe-chastnogo-doma.html

Самостоятельный монтаж системы воздушного отопления

Самостоятельно смонтировать систему воздушного отопления (СВО) – задача выполнимая. Конечно, для её решения придётся потратить и время, и деньги. Но все расходы окупаются средствами, сэкономленными на работе сотрудников специализированных организаций.

Установка воздуховодов системы вентиляции и воздушного отопления

Комплектующие системы воздушного отопления

Проект воздушного отопления дома мы разработали на базе воздухонагревателя «АНТАРЕС Комфорт». Это позволило использовать готовые комплектующие, которые изготавливают для систем вентиляции.

Гибкие утеплённые воздуховоды с шумоглушением удалось приобрести на строительном рынке. Там же прикупили и монтажную ленту, алюминиевый скотч, фольгированный пенополиэтилен, металлические профили, герметик, саморезы и скобы для степлера.

Подающие узлы, имеющие сложную конструкцию, пришлось заказать на заводе, изготавливающем воздуховоды. На этом же производстве нашлись и стандартные изделия: дроссельные заслонки, врезки и т.п.

Магистральный воздуховод чаще всего делают из оцинкованной стали и оклеивают фольгированным утеплителем толщиной 3–5 мм. Но обходится это дорого: 1 м² оцинкованного листа стоит более 180 руб., утеплитель — примерно столько же. В итоге, желая сэкономить, решили сделать подающий магистральный воздуховод из рулонного вспененного фольгированного полиэтилена толщиной 10 мм.
Система воздушного отопления в частном доме. Рисунок с сайта remonts34.ru

Подающие воздуховоды

Обычно сначала монтируют магистральный транспорт для воздуха, а затем от него уже разводят более мелкие воздуховоды. В нашем случае эта последовательность была нарушена из-за необходимости обеспечить фронт работы отделочникам. Поэтому в первую очередь смонтировали воздуховоды в комнатах.

В СВО на базе воздухонагревателя «АНТАРЕС Комфорт» оконечные подающие воздуховоды — гибкие, и работать с ними очень просто. На всю разводку по комнатам, с учётом прорезки отверстий в перекрытии для подачи воздуха на мансарду, ушёл один день.

Как правило, гибкие воздуховоды соединяют с жёсткими с помощью алюминиевого скотча. Для этой цели лучше подходит его армированная модификация. Можно также использовать металлические или пластиковые хомуты.

В гибком воздуховоде с шумоглушением герметичным является внешний рукав, а внутренний рукав — силовой, который имеет специальную микроперфорацию для поглощения звука. Поэтому при монтаже необходимо уделять внимание обоим слоям.

Монтаж гибких воздуховодов в каркас двухуровневого потолка. Фото: С. Егоров

Надо помнить, что внутренний воздуховод должен быть в натянутом состоянии, иначе резко возрастает сопротивление потоку воздуха. Именно по этой причине гибкие воздуховоды не используются в низконапорных СВО таких компаний, как Goodman, Lennox (США) и других.

В воздухонагревателе «АНТАРЕС Комфорт» использован иной тип вентилятора — с напорно-динамическими характеристиками, которые позволяют применить в большом количестве гибкие воздуховоды, что существенно упрощает проектирование и монтаж СВО. Эти вентиляторы — одна из разработок немецкой компании EBM Papst. Единственный их недостаток — высокая цена.

Магистральный воздуховод

После того как были смонтированы оконечные гибкие воздуховоды, приступили к изготовлению прямоугольного в сечении магистрального подающего воздуховода. Делали его, как уже говорилось, из рулонного вспененного фольгированного полиэтилена толщиной 10 мм.

В магистральном подающем воздуховоде в соответствии со СНиПами для жилых помещений скорость воздуха должна быть не более 3 м/с. Это обусловлено тем, что при более высоких скоростях могут появиться шумы от турбулентности в потоке воздуха. Значит, воздуховод может быть сечением 250х400 мм или 200х450 мм (если круглый, то ∅315 мм). Подача воздуха в комнаты на первом этаже осуществляется с потолка, а на мансарде — с пола или из стен.

Изготовление магистрального воздуховода. Фото 1. Отверстие для установки врезки.
Фото 2. Крепление врезки алюминиевым скотчем. Фото 3. Крепление Н-профиля для стыковки частей воздуховода. Фото 4. Нанесение герметика на Н-профиль перед окончательной сборкой

На конце магистрального воздуховода желательно иметь участок длиной примерно 50 см без врезки тонких воздуховодов. Это позволит создать в магистрали более равномерное давление по всей длине и, соответственно, подать примерно одинаковые объёмы воздуха в боковые ветви (при одинаковых сечениях).

Фото 5. Готовые части магистрального воздуховода. Фото 6. Так выглядит магистральный воздуховод изнутри.

Поскольку вспененный полиэтилен легко режется, то установка металлических переходников от магистрального воздуховода к боковым — не проблема. Ножом вырезают круглое отверстие, вставляют переходник и крепят его алюминиевым скотчем и силиконовым герметиком. Для усиления можно, конечно, использовать и саморезы, но скотч, дополненный герметиком, держится очень прочно. Поэтому саморезы нужны разве что для самоуспокоения. Для соединения частей воздуховода были использованы угловые элементы и Н-профили для виниловой вагонки.

Смонтированный магистральный воздуховод. Фото: С.Егоров

Установка воздухонагревателя

Монтаж самого воздухонагревателя сложностей также не представляет. Под всё дополнительное оборудование (воздушный электронный фильтр, увлажнитель, кондиционер и ультрафиолетовый стерилизатор воздуха) в воздухонагревателе предусмотрены посадочные отверстия и система крепежа. Поэтому сборка всего комплекса «по воздуху» занимает 20–30 минут.

Воздухонагреватель в собранном виде. Фото с сайта new.peredelka.tv

Поскольку в воздухонагреватель «АНТАРЕС Комфорт» могут одновременно устанавливаться водяной и электрический теплообменники, то подать тепло в дом (при достаточном электропитании) возможно в тот же день, когда был начат монтаж СВО. В дальнейшем придётся использовать электрическое отопление до тех пор, пока не появится иное топливо.

В нашем доме предусмотрена система приточно-вытяжной вентиляции на базе рекуператора Lossney LGH-15 RX5-E. Рекуператор — это утилизатор тепла. Он подогревает (или охлаждает) свежий уличный воздух за счёт воздуха, удаляемого из дома.

В нашем случае рекуператор располагается на чердаке. Забор «грязного» воздуха осуществляется из санузлов и котельной. А подача свежего — в возвратный воздуховод СВО, где он смешивается с воздухом, забираемым из комнат здания для циркуляции.

Рекуператор на чердаке. Фото с сайта pro-karkas.ru

После электронной очистки, необходимого увлажнения и подогрева в воздухонагревателе, воздух поступает во все помещения. Летом он предварительно охлаждается в рекуператоре, смешивается с внутренним воздушными массами и охлаждается во внутреннем блоке кондиционера .

Источник: http://7dach.ru/Sovetyprofessionalov/samostoyatelnyy-montazh-sistemy-vozdushnogo-otopleniya-247888.html

Воздушное отопление частного дома своими руками

Воздушное отопление в сравнении с водяным имеет множество преимуществ. Подобные системы отличаются высоким КПД. При их использовании отсутствует риск разморозки или прорыва труб, а помещения прогреваются практически моментально. Далее в статье рассмотрим, как устроить воздушное отопление частного дома правильно и своими руками. Ниже вам будет представлена подробная инструкция по монтажу.

Схема системы воздушного отопления

Системы, работа которых основана на прямом нагреве воздуха в помещении, включают в себя следующее оборудование:

  • Теплогенератор;
  • Воздуховоды;
  • Рукава, предназначенные для забора воздуха с улицы;
  • Декоративные решетки;
  • Вентилятор.

Этапы монтажа воздушного отопления

Поскольку конструкция подобной системы достаточно проста, произвести монтаж воздушного отопления несложно и своими руками. В инструкциях по монтажу такого оборудования обычно предусматривается следующий порядок действий:

  1. Установка котла с теплообменником;
  2. Монтаж вентилятора;
  3. Разводка и утепление подающих и обратных воздуховодов;
  4. Устройство в стене отверстия для забора воздуха снаружи здания и установка в него дополнительного рукава.

Установка теплогенератора

Котел обычно устанавливается в подвале. Для подключения его к газовой магистрали следует пригласить специалиста. Самостоятельно делать это очень опасно. Дымоход можно изготовить из жести. Подающий воздуховод подключается к верхней части теплообменника котла. Внизу, под камерой сгорания монтируется вентилятор. К нему снаружи подводится обратный воздуховод.

Монтаж воздуховодов

Разводка воздуховодов – важный этап такого мероприятия, как монтаж воздушного отопления дома. Давайте посмотрим, как смонтировать их своими руками качественно. В первую очередь к теплообменнику подключается главная магистраль подающего воздуховода. Далее к ней подсоединяются разводящие гибкие воздуховоды с круглым сечением. При этом используется алюминиевый армированный скотч. К стенам или потолку гибкие трубы крепят на хомуты.

Совет: Разводку лучше проводить таким образом, чтобы подающие воздуховоды выходили в помещения как можно ближе к полу. В этом случае поступающий из труб теплый воздух, поднимаясь к потолку, будет равномерно прогревать комнаты.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

На следующем этапе монтируют обратный воздуховод. Забор холодного воздуха производится также от пола помещений. Воздух, поступающий в одну комнату, допускается забирать из другой. Обратные трубы всегда имеют меньше выходов и отличаются большим, чем подающие, диаметром.

Следующий шаг — монтаж воздуховода, предназначенного для забора воздуха снаружи. Он обязательно должен быть утеплен. Иначе на нем будет образовываться конденсат. На этой трубе устанавливается дроссельная заслонка. Она позволяет регулировать количество поступающего снаружи воздуха. Если в доме установлен кондиционер, следует утеплить и подающие трубы. Это также предотвратит оседание на них паров влаги. Воздушное отопление частного дома собирается с использованием элементов особой эстетичностью не отличающихся. При установке его своими руками проще всего скрыть трубы за гипсокартонными конструкциями.

Важно: В том случае, если подающие рукава имеют неодинаковую длину и разное количество колен, помещения будут прогреваться неравномерно. Для того, чтобы исправить ситуацию, следует использовать заслонки.

Фильтры и дополнительное оборудование

Воздушное отопление частного дома, часто дополняется разного рода полезными конструкциями, смонтировать которые также можно своими руками. Инструкция по монтажу стороннего оборудования обычно прилагается производителем. К примеру, в подающие воздуховоды могут встраиваться очищающие фильтры. Некоторые воздушные системы отопления используются даже для охлаждения воздуха в доме летом. Для этого в главную магистраль устанавливается испарительный блок кондиционера.

Решив собрать воздушную систему отопления самостоятельно, следует иметь в виду то, что при неправильном проектировании обязательно возникнут разного рода проблемы. Поэтому перед приобретением комплекта, стоит обратиться к специалисту, который сделает все нужные расчеты.

Видео по теме «Воздушное отопление своими руками»:

Источник: http://postroju-dom.ru/otoplenie/31-vozdushnoe-otoplenie-svoimi-rukami

Смотрите также:
03.05.2020

Печь для гаража своими руками: обзор лучших вариантов самоделок К сожалению для гаражей отопление не предусмотрено (хотя, может, и к счастью, учитывая нынешние тарифы), потому обогреваться приходится самостоятельно. Ну а любой обогрев — это печка. В данном случае она...

03.05.2020

Системы вентиляции в частном доме – как правильно сделать Коттедж без эффективной вентиляционной системы назвать комфортным для проживания сложно. Приток свежего воздуха в него снаружи должен быть постоянным и достаточным, иначе микроклимат в комнатах станет...

03.05.2020

Печи из трубы: куда подойдут, удачные конструкции, устройство, схемы, как сделать своими руками Автор: Колесников Юрий Фёдорович, инженер-теплоэнергетик* © При использовании материалов сайта (цитат, изображений) указание источника обязательно. Делать металлическую...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
