Как установить и подключить полотенцесушитель своими руками

Установка полотенцесушителя своими руками

В предыдущей статье я рассказал вам о разновидностях современных полотенцесушителей, о преимуществах и достоинствах каждого из них. Сегодня я вкратце освещу вопрос установки полотенцесушителя своими руками, расскажу об особенностях работы, на которые необходимо обратить пристальное внимание.

Установка разных видов полотенцесушителя

Чтобы рассмотреть особенности установки полотенцесушителей, необходимо вспомнить о видах устройств, от принципа их работы и вида теплоносителя зависит схема подключения полотенцесушителя и объем работ.

  1. Установить электрический полотенцесушитель – простая и быстрая работа. По сути, его монтаж не отличается от установки любого электрического изделия, например, от подключения люстры. Важно правильно протянуть электропроводку и надежно зафиксировать полотенцесушитель на стене.
  2. Установка водяного полотенцесушителя – наиболее сложная работа, связанная с перекрытием стояка и требующая если не опыта, то хотя бы понимания собственных действий.
  3. Установку комбинированного полотенцесушителя по сложности работ относим к водяному, поскольку изделие сочетает в себе два вида теплоносителя и помимо подключения к системе горячего водоснабжения или отопления требует еще и электроподключения.

Оговорюсь об одной важной особенности в подключении полотенцесушителя. Специалисты рекомендуют подсоединять полотенцесушитель именно к системе горячего водоснабжения по одной простой причине: отопление половину календарного года отсутствует в квартирах многоквартирных домов, а остаться без полотенцесушителя довольно сложно, потому что его основная функция все же не обогрев помещения, а сушка белья.

Ошибки в установке полотенцесушителей

Сама по себе установка полотенцесушителя состоит из нескольких этапов и выполняется достаточно просто:

  • Первым этапом подключения полотенцесушителя является договоренность с коммунальными службами об отключении стояка от подачи горячей воды и слив теплоносителя. Это делается путем официального запроса и стоит некоторой суммы денег.
  • В заранее оговоренный день проведите демонтаж полотенцесушителя, установленного ранее. Вариантов два: при сохранности резьбовых патрубков и качественном их функционировании, отвинтите удерживающие болты и снимите полотенцесушитель с фиксации. Если патрубки не вызывают доверия, или резьба стерта, рекомендую совместить две задачи, чтобы не пришлось в дальнейшем снова перекрывать стояк – замените резьбовые патрубки, предварительно срезав полотенцесушитель при помощи болгарки.

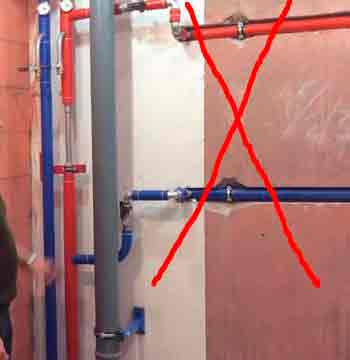

Однако, существует две распространенные ошибки монтажа полотенцесушителей, совершение которых приведет не только к необходимости новой замены, но и, вероятно, к вынужденной покупке нового полотенцесушителя.

  • Заужение внутреннего диаметра трубы. Такая ошибка распространена при замене труб стояка на металлопластиковые: соединительные пресс-фитинги имеют такое строение, что в местах их установки происходит сильное сужение хода. Это опасно, из-за создания гидравлического давления возможны самые различные проблемы, от снижения нагрева до разрыва трубы.

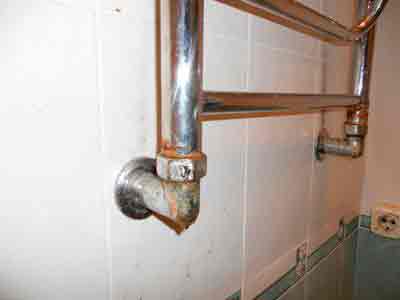

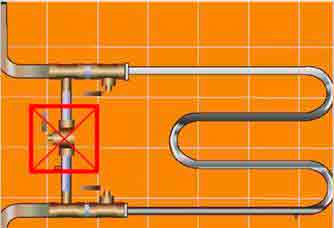

  • Установка запорных кранов перед полотенцесушителем. Возможность регулирования степени и времени нагрева полотенцесушителя – удобная и даже необходимая функция, но, чтобы при этом не создавалось проблем у всех квартиросъемщиков по вашему стояку, устанавливать краны разрешено только при наличии на полотенцесушителя байпаса – перемычки, позволяющей теплоносителю спокойно циркулировать по стояку, минуя конкретный полотенцесушитель.

Схемы установки полотенцесушителя

Существует несколько разрешенных схем подключения полотенцесушителя, наряду с которыми имеются и неудачные схемы.

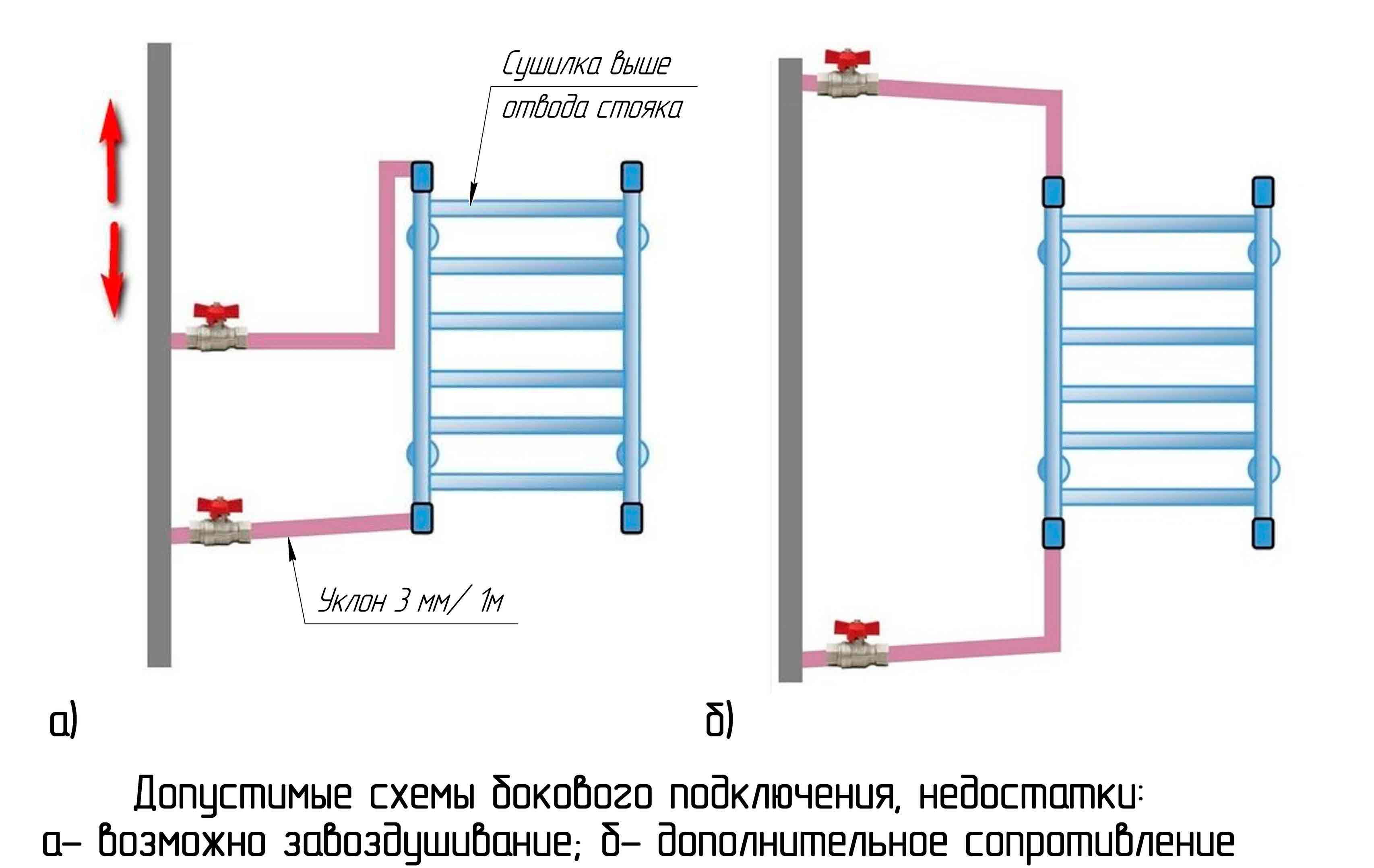

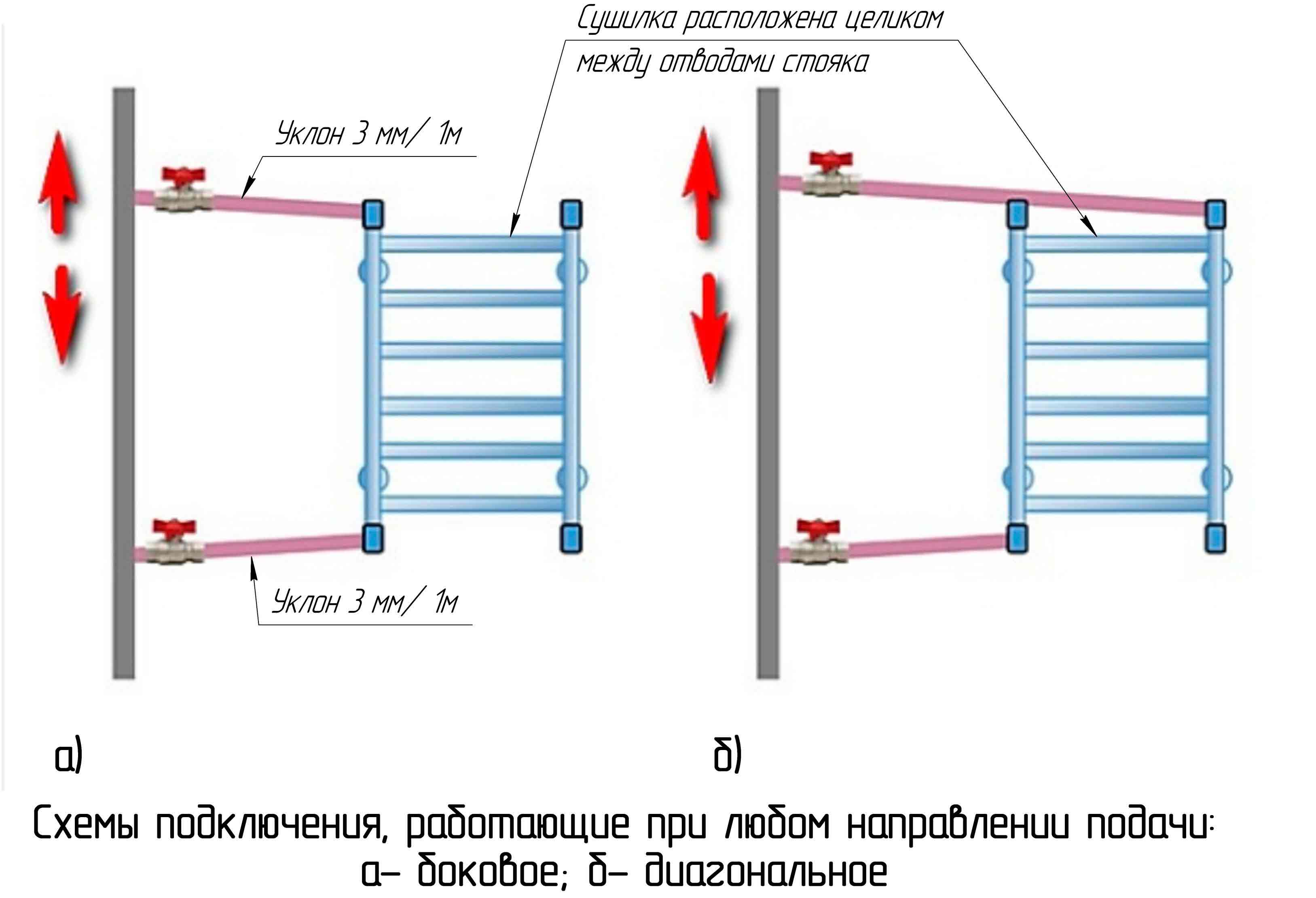

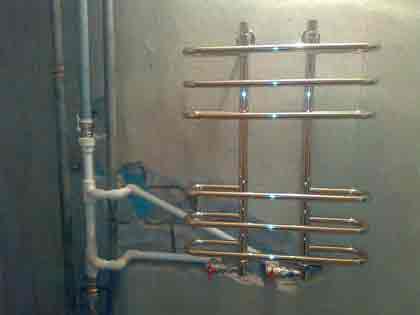

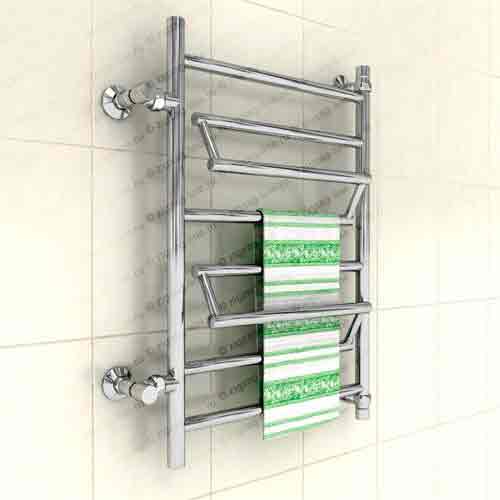

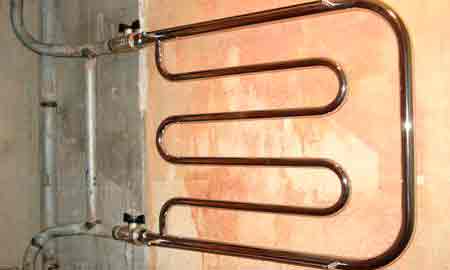

  • Боковое подключение полотенцесушителя. Наиболее распространенная схема, при которой важно нижнюю точку врезки в стояк оформить ниже нижнего патрубка полотенцесушителя, а верхнюю, соответственно, выше.
  • Диагональное подключение полотенцесушителя. Такая же удобная и популярная схема, разница от предыдущей заключается в протягивании трубы подключения к противоположному патрубку.

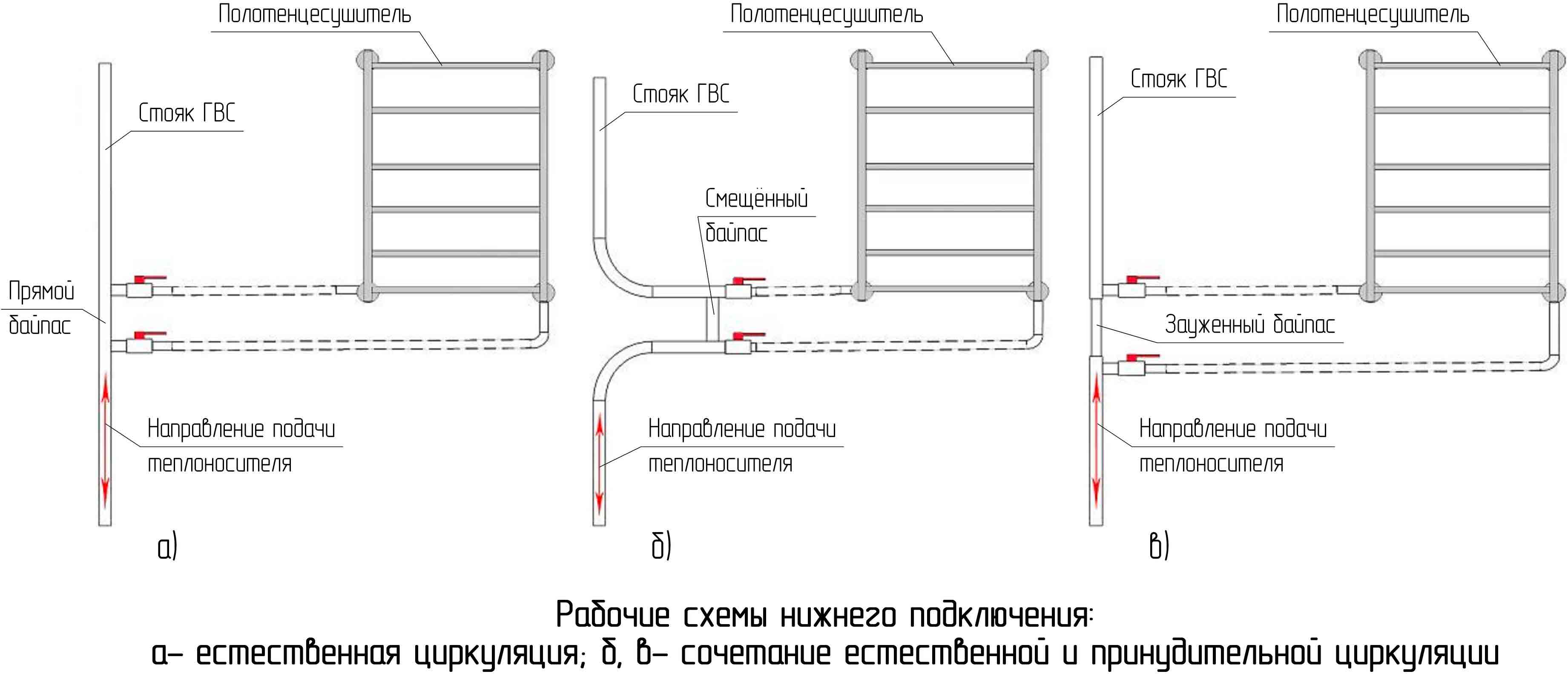

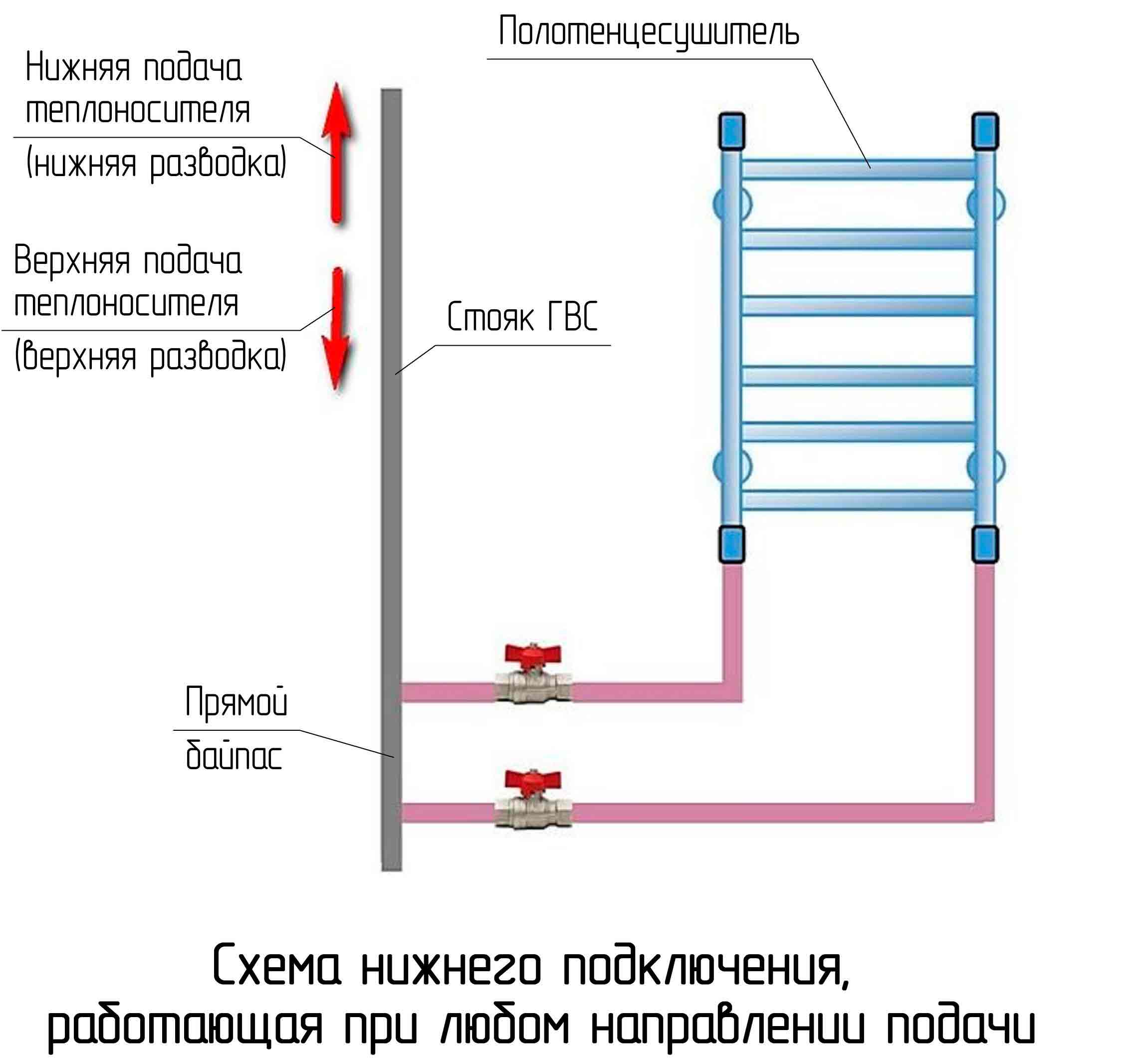

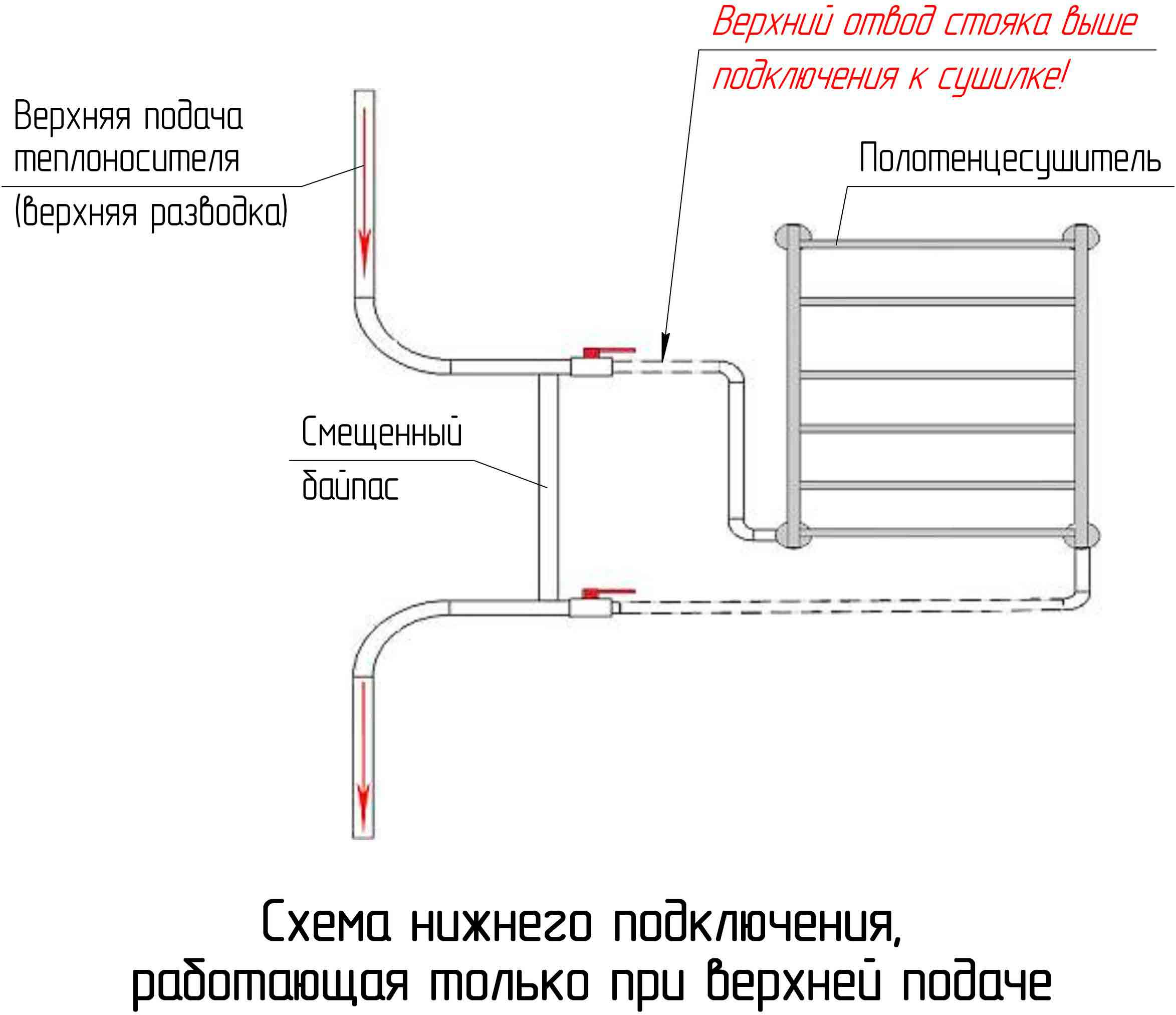

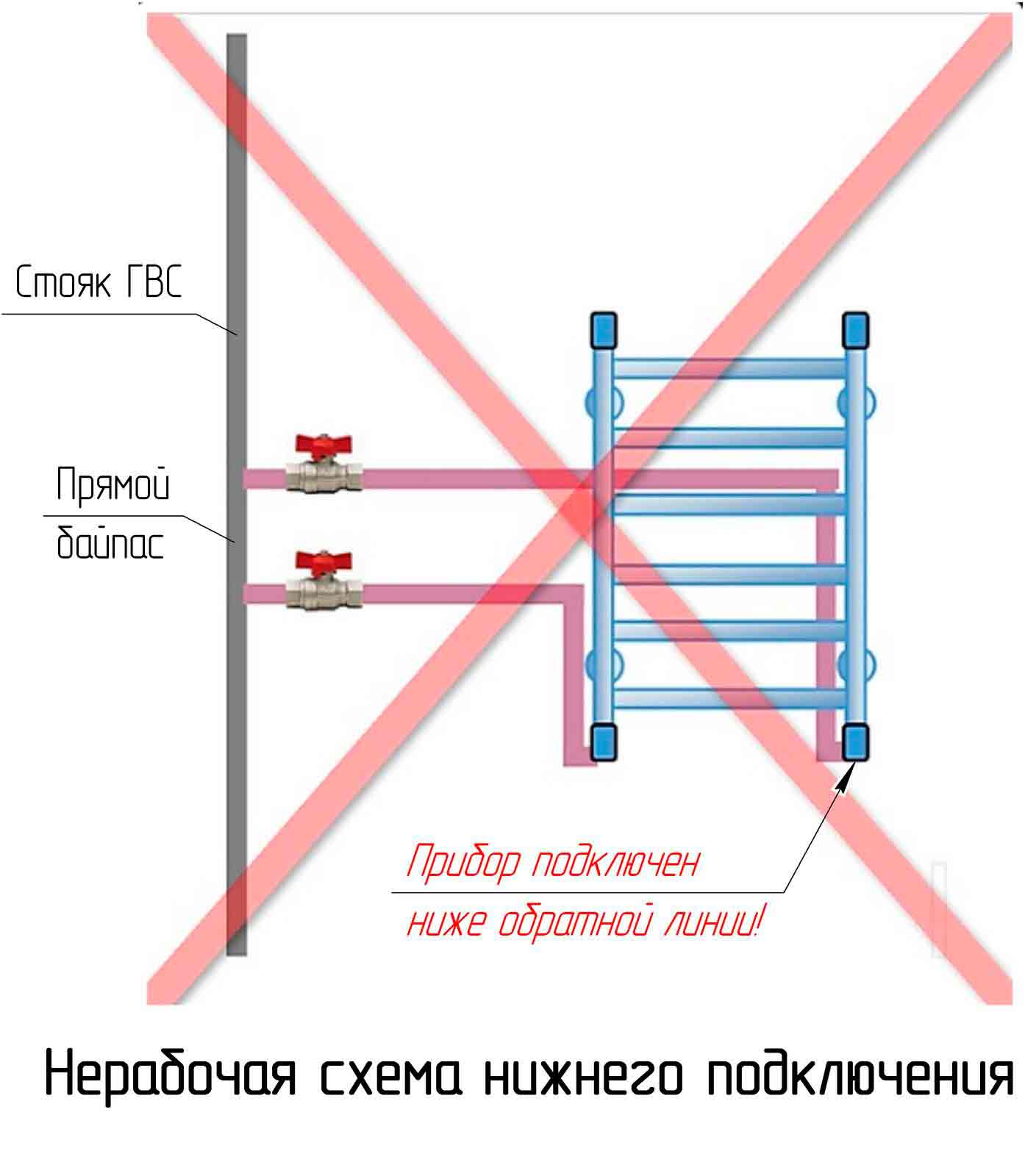

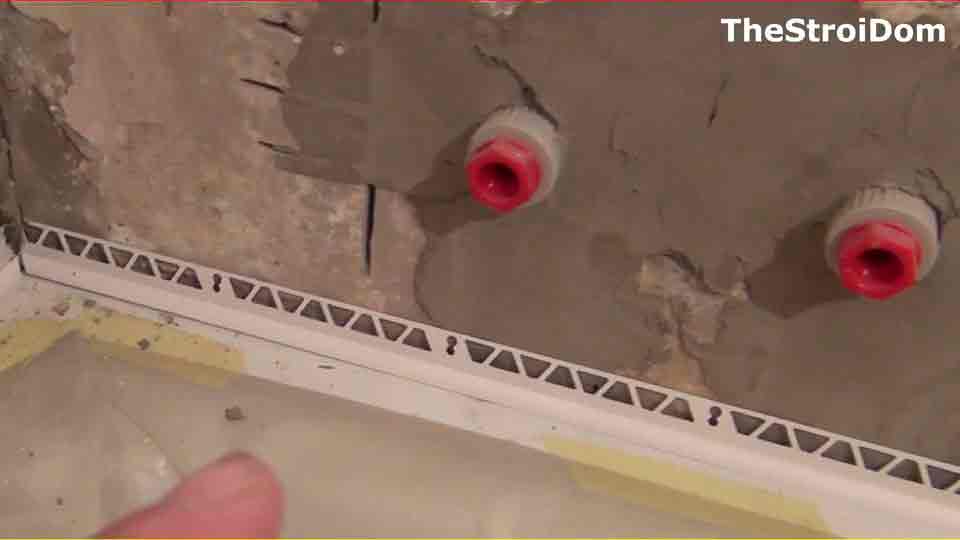

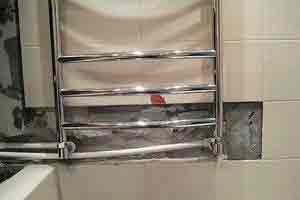

  • Нижнее подключение полотенцесушителя. Допустимая схема, особенно при желании спрятать подводы труб к устройству. В этом случае подводящая и уводящая труба подсоединяются к патрубкам снизу.

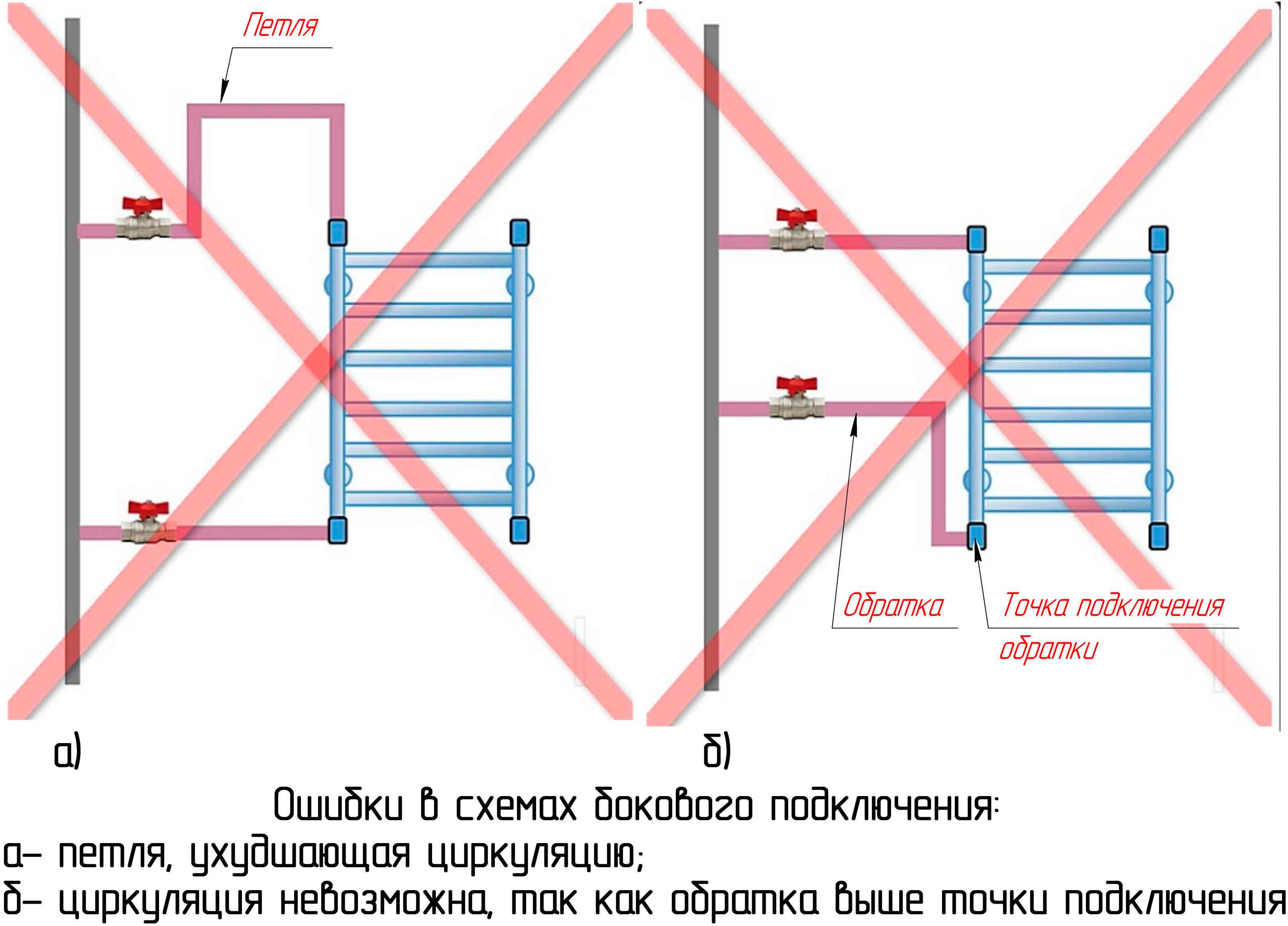

  • Ошибочные схемы подключения полотенцесушителя связаны с неправильным расположением труб. Если верхний патрубок располагается выше точки врезки (а нижний ниже) – для эффективной работы полотенцесушителя потребуется большее давление воды, что снизит эффективность в остальных устройствах по стояку. А если при помощи труб делать лишние петли и изгибы – велик шанс накопления воздуха, что снизит качество нагрева и увеличит шансы завоздушивания системы.

Монтаж полотенцесушителя своими руками возможен, но не стоит волноваться, если необходимых знаний или опыта недостаточно. В таком случае на помощь придут профессиональные сантехники, выполнив работу быстро и качественно.

Источник: http://diy.obi.ru/articles/ystanovka-polotencesyshitelya-svoimi-rykami-20683/

Установка и подключение полотенцесушителя — разбор технологии проведения работ

В наше время ванная комната редко бывает без такого полезного атрибута как полотенцесушитель. Ведь кроме сушки полотенец и различного белья полотенцесушитель создает в помещении благоприятный микроклимат, позволяющий избежать образования сырости, появления неприятного запаха и грибка. Современные полотенцесушители имеют стильный вид, эффектный дизайн. Для обеспечения нормальной влажности и комфортной температуры они должны функционировать круглый год. Установить полотенцесушитель можно своими руками, либо привлекая специалистов-сантехников. Какой бы вариант из этих двух вы ни выбрали, вам стоит прочитать эту статью: здесь подробно описывается установка и подключение полотенцесушителя, описана пошаговая технология монтажа и дается общее понимание процесса установки.

Выбор подходящего способа подключения

В настоящее время рынок предлагает три вида полотенцесушителей: водяные, электрические и комбинированные. Самый распространенный вид – водяные полотенцесушители. На них мы и остановимся.

Есть два варианта подключения водяных полотенцесушителей:

  • к системе отопления;
  • к водопроводу горячего водоснабжения.

Чаще всего выбирают 2-й вариант, потому что в этом случае гарантирован круглосуточный и круглогодичный нагрев. Подключение же к отопительной системе нежелательно, так как горячая вода в ней бывает лишь в отопительный сезон. Кроме того, встает вопрос: как заменить полотенцесушитель в ванной в зимнее время, ведь никто не позволит сделать врезку в отопительные трубы – можно заморозить весь стояк.

Монтаж полотенцесушителя с боковым подключением немного сложнее, зато выглядит он очень эстетично

Перед тем как установить полотенцесушитель в ванной, нужно выбрать способ его подключения. При замене старого полотенцесушителя советского образца нужно будет подобрать новую модель такого же диаметра, рассчитанную на нижнее подключение. Если при ремонте в ванной трубы были «утоплены» в стену, а снаружи остались только выходы, то в этом случае можно установить водяной полотенцесушитель с боковым подключением. Его монтаж более сложный, но смотреться такая модель будет несравнимо лучше.

Важно! Установка полотенцесушителя такого типа требует тщательного изолирования соединений, поскольку устранение протечек полотенцесушителя, трубы которого спрятаны в стене, работа очень трудоемкая.

Технология проведения работ — шаг за шагом

Замена полотенцесушителя подразумевает следующую последовательность выполнения работ:

  • демонтаж устаревшего полотенцесушителя;
  • установка байпаса (перемычки) и шаровых кранов;
  • монтаж полотенцесушителя.

Рассмотрим более подробно перечисленные выше этапы.

Демонтаж старого полотенцесушителя

Замена полотенцесушителя в ванной начинается с удаления старого:

Первый этап работы по монтажу полотенцесушителя — демонтаж старого варианта, который вы хотите заменить

  • Отключаем горячую воду, перекрыв соответствующий вентиль. Этот вопрос нужно согласовывать с ЖЭК.
  • Когда в стояке уже не будет воды, убираем старый полотенцесушитель, Если он не составляет единое целое с трубой горячего водоснабжения, откручиваем резьбовое соединение и демонтируем его.

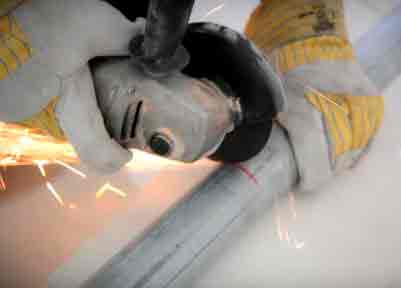

  • Если полотенцесушитель просто-напросто приварен к трубе, его следует обрезать при помощи болгарки. Обрезку проводим с таким расчетом, чтобы длина трубы была достаточной для нарезания резьбы
  • Снимаем отслуживший полотенцесушитель с кронштейнов.

Установка байпаса (перемычки) и шаровых кранов

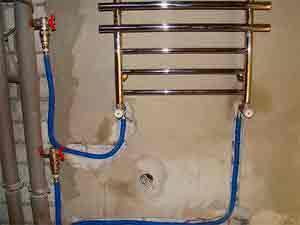

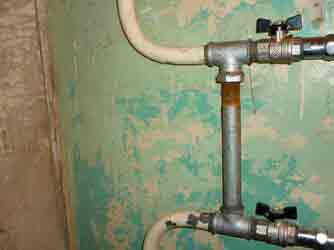

Перемычка (байпас) представляет собой кусок трубы, оснащенный соединительными элементами. Она является палочкой – выручалочкой в непредвиденных ситуациях. Для установки байпаса на концы полотенцесушителя ставят шаровые краны, которые при необходимости приостановят поток воды через него. В то же время при установленной перемычке в стояке не прекращается циркуляция воды даже при отключении полотенцесушителя.

Это позволяет не перекрывать воду на весь дом в случае проведения ремонтных работ.

Нарезка резьбы на трубе при помощи резьборезки — подробнее о технологии работ можно найти здесь

Байпас оборудуется тремя вентилями: два из них устанавливаются в местах соединения трубы полотенцесушителя с байпасом, а 3-й приостанавливает воду в самом байпасе

Важно! Подводку к байпасу рекомендуют делать из нержавеющих труб.

Чтобы удалять воздух из системы рекомендуется монтировать в саму перемычку дополнительный шаровой кран. Это обеспечит свободную циркуляцию воды в полотенцесушителе и в основном трубопроводе.

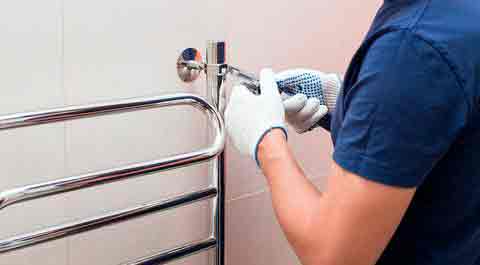

Установка, крепление и подключение змеевика

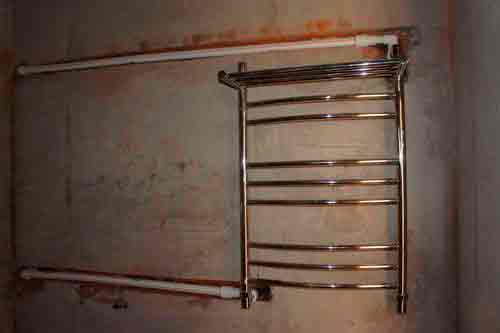

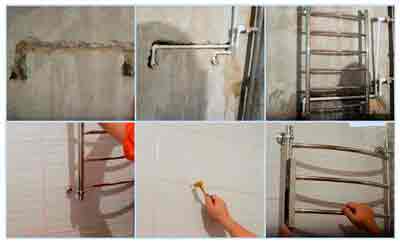

Продолжаем монтаж полотенцесушителя своими руками. Следующий этап – прикрепление кронштейнов и крепление полотенцесушителя к стене.

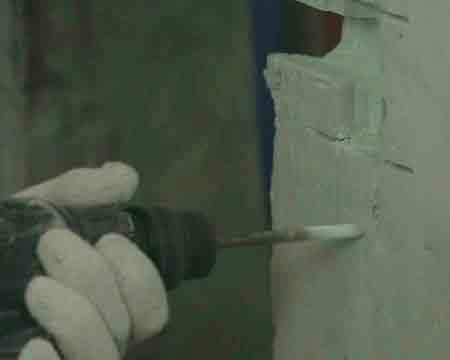

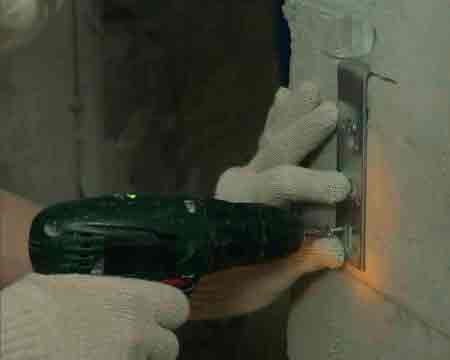

При креплении полотенцесушителя к стене потребуется просверлить отверстия в кафеле, что требует определенной аккуратности

К полотенцесушителю прикручиваем кронштейны, имеющиеся, как правило, в комплекте (если их нет, нужно докупить отдельно). Приставляя к месту размещения, делаем отметки карандашом для отверстий. Чтобы выровнять приспособление при помощи строительного уровня, нужен помощник.

В стене, покрытой кафелем, отверстия делаются при помощи дрели со специальным сверлом для кафеля. В отверстия вставляем пластиковые дюбеля, затем приставляем полотенцесушитель к стенке и крепим его к ней шурупами при помощи отвертки или шуруповерта.

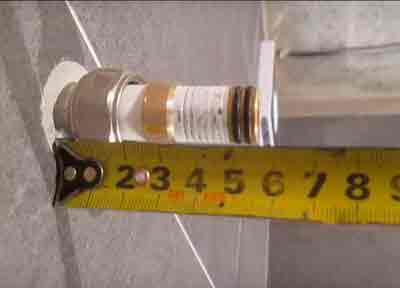

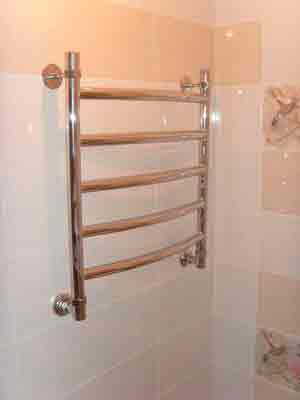

Расстояние от стены до оси трубы полотенцесушителя регламентируется и зависит от диаметра трубы

Важно знать! Расстояние от облицовки стены до оси трубы полотенцесушителя регламентируется и составляет:

  • 35 мм для труб диаметром до 23 мм;
  • 50-55 мм для труб диаметром до 50 мм.

Далее остается провести подключение полотенцесушителя к стояку. Для этого присоединяем его к вентилям на перемычке при помощи фитингов ( прямых или угловых, в зависимости от типа подключения полотенцесушителя).

Затягиваем крепления осторожно, чтобы не испортить резьбу. Делаем уплотнение всех резьбовых соединений, используя льняную подмотку.

При выполнения подключения возможно вам придется докупить специальные фитинги для соединения полотенцесушителя с трубой водопровода

Обратите внимание! Вода должна проходить через полотенцесушитель сверху вниз, поэтому следует подключать подающий стояк в верхний раструб полотенцесушителя.

После завершения перечисленных работ нужно проверить герметичность соединений: при прощупывании швов не должно быть капель, протеканий. Остается плавно открыть краны, чтобы устройство наполнилось водой постепенно, и не возник гидроудар.

Вот и все. Теперь вы можете смело утверждать, что получили представление о том, как подключить полотенцесушитель. Решайте — сможете ли вы сделать качественно эту работу самостоятельно, или лучше пригласить специалиста.

Источник: http://aqua-rmnt.com/santehnika/polotencesushitel/ustanovka-i-podklyuchenie-polotencesushitelya.html

Как подключить полотенцесушитель к системе отопления, водоснабжения

Полотенцесушитель является необходимым атрибутом любой ванной комнаты, обеспечивающим комфортность ее использования, без него нельзя представить современную квартиру или загородный дом. При самостоятельном проведении строительных, ремонтных работ или переносе устройства в другое место во время реконструкции важно знать, как подключить полотенцесушитель к системе отопления.

Задача осложняется тем, что существуют различные виды полотенцесушителей и способы их подключения, для выбора оптимального варианта полезно изучить основные схемы их расположения. А изучение правильной технологии монтажа позволит избежать неравномерного нагрева или его отсутствия, завоздушивания системы и протечек, являющихся довольно распространенным явлением в числе ошибок при установке прибора.

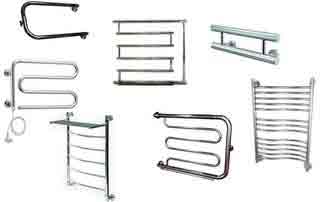

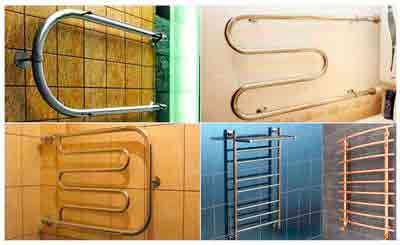

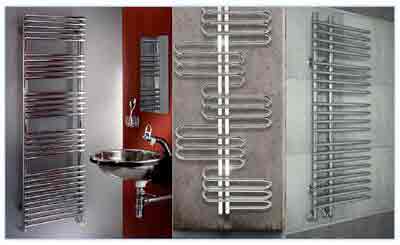

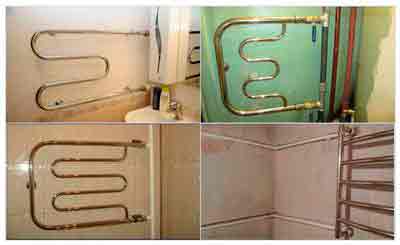

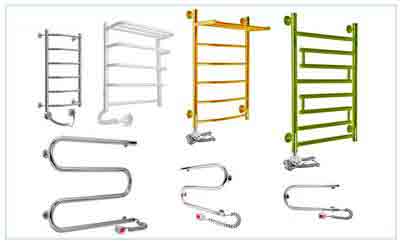

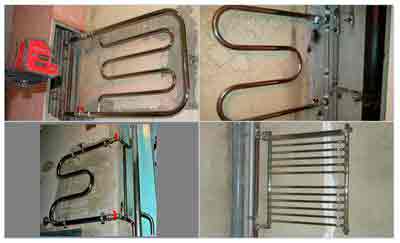

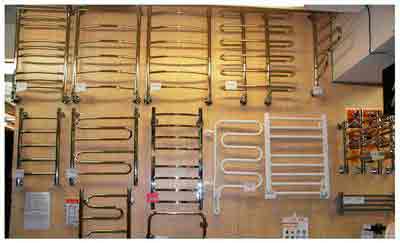

Рис. 1 Полотенцесушители для ванных комнат – разновидности

Подключение водяного полотенцесушителя – особенности

Полотенцесушитель является важным атрибутом, создающим повышенные удобства при пользовании ванной комнатой, в которой выполняет следующие функции:

  • Просушивания полотенец, намокнувших после стирки и мытья одежды, обуви.
  • Обогрева ванной комнаты для комфортного нахождения в помещении после принятия ванны или душа.
  • Борьбы с сыростью, влияющей на отделочные материалы, электрические розетки и светильники, нагревательные котлы и бытовую технику.

Подключение полотенцесушителя к системе отопления или горячего водоснабжения производится путем параллельного или последовательного присоединения к трубопроводу, по которому протекает горячая вода.

Любой полотенцесушитель имеет входной и выходной патрубок с резьбой на конце для быстрого и удобного подсоединения к трубам. В некоторых схемах полотенцесушитель становится частью трубопровода, помещенной в просвет на место вырезанного участка трубы. При монтаже его приваривают к трубам или устанавливают на резьбовые соединения типа “американка“.

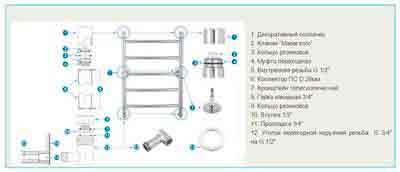

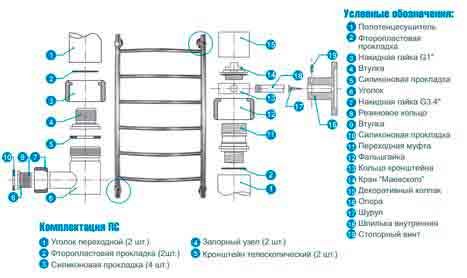

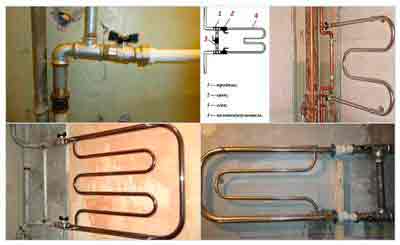

Рис. 2 Устройство и комплектация полотенцесушителя лесенка

Виды полотенцесушителей

Подключаемые к трубопроводной магистрали полотенцесушители делятся на три основные категории:

  • Водяные. Основной вид во всех многоквартирных и частных домах, работают по принципу циркуляции через полотенцесушитель воды, представляют собой отрезок изогнутой трубы различной формы или лесенку с нарезанной резьбой на выходных патрубках. В домах старой постройки элемент нередко подключали к трубам отопления и он функционировал только в отопительный сезон, в современных жилых многоэтажках полотенцесушитель подсоединяют к трубопроводу горячего водоснабжения.

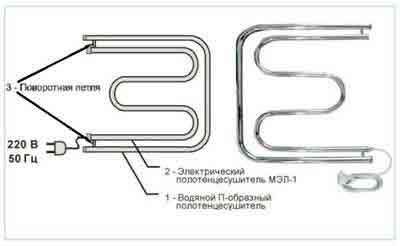

  • Электрические. Прибор представляет собой обычный автономный нагревательный элемент, не связанный с водой, его можно устанавливать в любом месте квартиры: в ванной, на кухне, в лоджии. Хотя данное приспособление является современной разработкой, все же его использование в домашнем хозяйстве ограничено из-за высокого энергопотребления и дополнительных финансовых расходов на оплату электричества.

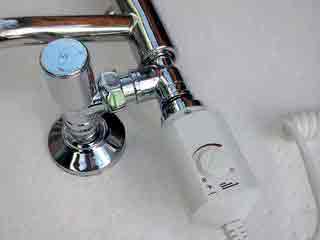

  • Комбинированные. Подобные модели совмещают водяное и электрическое нагревание полотенцесушителя, что очень удобно при подсоединении его к отопительной системе. В этом случае в отопительный сезон полотенцесушитель функционирует за счет проходящей по нему горячей воды, а при отключении отопления нагрев происходит за счет электроэнергии. Применение этого варианта пользуется меньшей популярностью в связи с более высокой стоимостью.

Рис. 3 Электрический змеевик – модификации

Основные материалы изготовления – сравнение характеристик

Основными материалами изготовления полотенцесушителей являются нержавеющая сталь и латунь, в бюджетных вариантах для установки в многоквартирные дома применяют оцинкованную сталь. При выборе покупатель часто отдает предпочтение широко разрекламированный нержавейке, имеющей эстетичный внешний вид. Чтобы определить, какой металл лучше, следует сравнить их основные характеристики с точки зрения эффективности в качестве материалов для теплообменных устройств.

Если рассмотреть нержавейку, то она почти в три раза дешевле латуни или меди, выдерживает температуры более 450º С, в малой степени подвержена коррозии в воде. Хотя нержавейка коррозионно-устойчива и не боится воздействия растворов большинства кислот и щелочей, при некачественном изготовлении сплава (нарушение технологии, дефекты структуры, пониженное содержание основных легирующих добавок хрома) в структуре могут возникнуть коррозионные процессы. Материал обладает высокой прочностью и долговечностью, безвреден в течение всего периода эксплуатации, но в качестве деталей сантехнической арматуры используется намного реже цветных металлов.

Латунные сплавы на основе меди по теплопроводности превышают нержавейку в 4 раза, что является основным преимуществом при использовании материала в качестве теплообменника. Латунь обладает высокой коррозионной стойкостью (ее поверхность покрывается защитной пленкой из окислов, служащей барьером от проникновения кислорода к чистому металлу). Цветные металлы в отличие от сталей не подвержены электрохимической коррозии, при использовании максимальная температура протекающего теплоносителя не должна превышать 260º С.

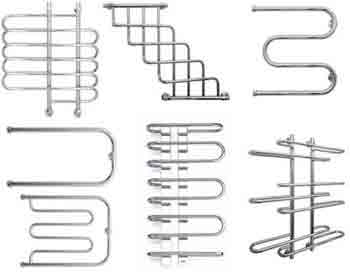

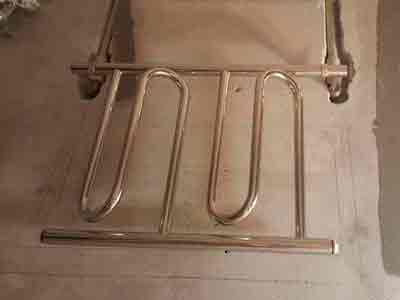

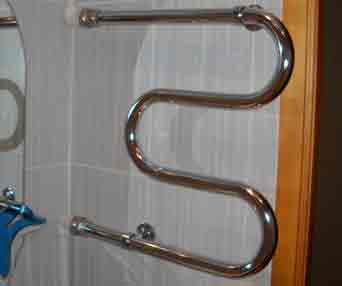

Рис. 4 Виды полотенцесушителей – П, М образные и лестница

Какие конструкции бывают

Основной диаметр трубы для полотенцесушителя – 32 мм, если корпус имеет сложную конструкцию в виде лестницы с приваренными отрезками труб, их диаметр составляет около 20 мм. На рынке можно встретить и другие размерные параметры основного трубопровода с наружным диаметром, равным 26, 28, 50 мм.

Все конструкции можно условно разделить на две категории: однотрубные П-образной или М-образной формы и многотрубные, состоящие из двух трубных отрезков большого диаметра и расположенных между ними в виде лесенки труб малого сечения.

В некоторых моделях предусмотрено подсоединение при помощи специальных сальников, позволяющих разворачивать приспособление вокруг своей оси, в других модификациях возможен набор полотенцесушителя из нескольких фрагментов, последовательно соединенных друг с другом. Для подсоединения полотенцесушителя к водопроводному стояку используют нижнее, боковое или диагональное подключение – таким способом расположены входные и выходные патрубки в выпускаемых моделях.

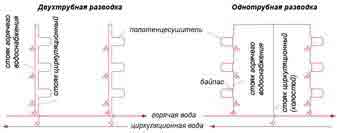

Рис. 5 Однотрубная схема размещения полотенцесушителя в системе

Куда подключить и где повесить – рекомендации

При установке полотенцесушителей следует руководствоваться следующими рекомендациями:

  1. Расстояние от вертикально расположенного стояка до наиболее удаленного участка трубопровода полотенцесушителя не должно превышать 2 метра – если приспособление будет находиться на большем удалении, из-за большого гидравлического сопротивления полученной петли в него просто не будет поступать вода. В ванной установка полотенцесушителя выполняется непосредственным подключением к тройниковым переходникам стояка.
  2. Практичнее выбирать более дорогие изделия из хромированных цветных металлов – они обладают в четыре раза лучшей теплопроводностью по сравнению с нержавейками и лучшей коррозионной стойкостью.
  3. Для подсоединения полотенцесушителя следует использовать вариант установки с помощью американки, позволяющей соединять фитинги в неподвижном положении деталей без разворота вокруг своей оси.
  4. Перед монтажом лучше заменить дешевые резиновые прокладки в накидной гайке американки, которые при постоянной высокой температуре довольно быстро теряют пластичность, на более качественные фторопластовые, можно установить силиконовые и паронитовые кольца или использовать бутерброд из мягких и жестких колец.
  5. Если полотенцесушитель является частью общедомового стояка старой конструкции, для его замены и проведения профилактических работ устанавливают байпас и подключают устройство через шаровые краны, которые так же крепятся при помощи фитингов.
  6. При подсоединении полотенцесушителя к фитингам не помешает соблюдать электрохимическую совместимость, то есть стыковать изделия из одного материала. Распространенная ошибка – контакт сталей и латуней, которые создают гальваническую пару с ускоренной коррозией.

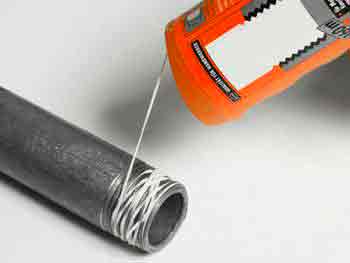

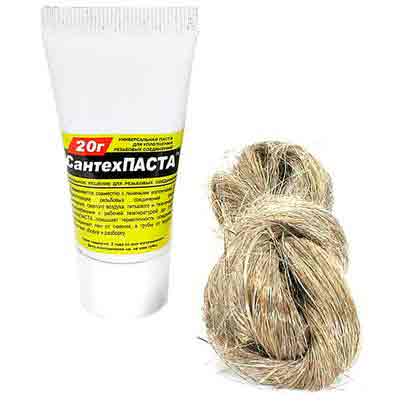

  7. Для герметизации уплотнения практичнее использовать льняную паклю или сантехническую нить, от использования Фум-ленты лучше отказаться – она часто прорезается резьбой и собирается в канале по частям, позволяя воде проникать между участками.
  8. Если полотенцесушитель включен в линию параллельно стояку, перед его входным и выходным патрубком полезно установить запорные шаровые краны для удобства проведения профилактических и ремонтных работ в узле.

Рис. 6 Установка полотенцесушителя в ванной – схема сборки

Выбор варианта подключения водяных полотенцесушителей

Для подсоединения полотенцесушителя в частном доме используются простейшие схемы подключения, которые хозяин может выбрать по своему усмотрению исходя из выбранной им модели. В многоквартирном доме возможности ограничены в связи с расположением трубопровода отопления или горячего водоснабжения в определенном месте и проблематичности его переноса, из-за нарушения работы линии полотенцесушителей других жильцов по стояку.

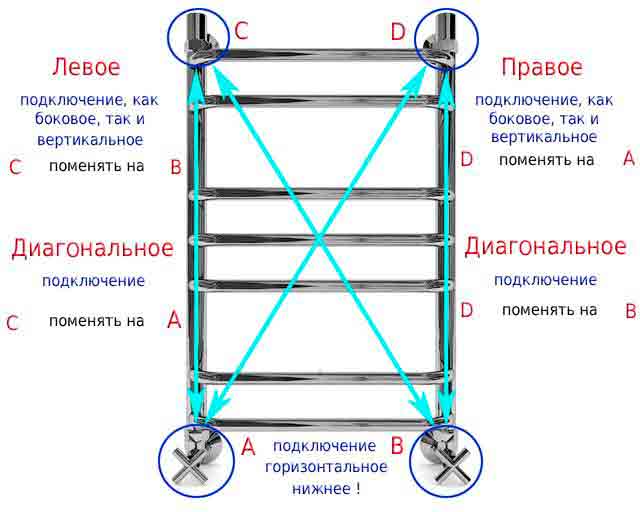

Основными вариантами являются боковое, нижнее и диагональное подключения, верхнее не используется – таким способом можно присоединить только лесенку и ее аналоги, но вверху располагается мешающий кран Маевского для выпуска воздуха.

В зависимости от выбранного варианта, примеются различные виды фурнитуры для подключения, основные из которых – прямые, угловые и тройники. Для крепления к стенам используют встроенные в трубопровод тарелки с отверстиями и регулировкой расстояния от стены, а также наружные хомуты с винтами.

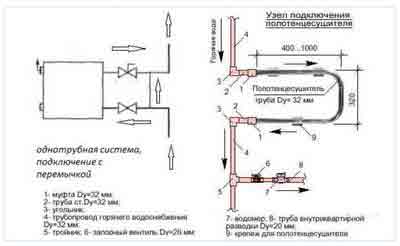

Рис. 7 Вариант установки полотенцесушителя с использованием байпаса и кранов

С байпасом или без

Байпас является перемычкой между входным и выходным патрубками полотенцесушителя при его последовательном подключении в трубопровод, которое используется в многоквартирных домах. Установка отрезка трубы позволяет отключать или снимать полотенцесушитель для ремонта или замены, регулировать температуру его нагрева установкой терморегулятора.

Главные условия при его установке – меньший на 1/4 дюйма диаметр перемычки относительно подводки полотенцесушителя и как можно более близкое к нему расположение. Это условия связаны с тем что, что при большом расстоянии (от 40 см.) полотенцесушитель будет недостаточно прогреваться из-за повышенного гидравлического сопротивления длинного участка.

В многоквартирных домах категорически запрещено устанавливать в байпасную перемычку запорный вентиль во избежание случайного перекрытия воды в квартирах, расположенных выше.

Рис. 8 Боковая схема подключения

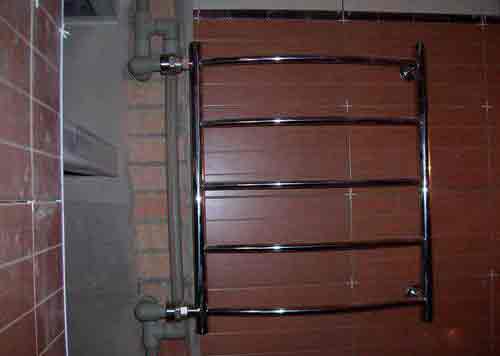

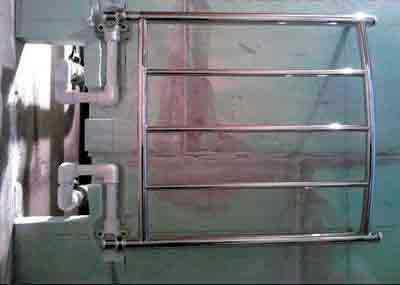

Универсальное боковое подсоединение

Боковое соединение является универсальным и широко применяются как индивидуальных, так и многоквартирных домах, стандартное расстояние между входным и выходным патрубком полотенцесушителя при таком подключении составляет 500 мм. При боковом соединении центральная стояковая труба разрезается в двух местах, в эти точки вставляются тройники и отводы, к которым подключают полотенцесушитель.

Для снижения гидроударов и уменьшения гидравлического сопротивления выбирают диаметр труб отводов и полотенцесушителя равным сечению стояка. Для отключения, ремонта или замены полотенцесушителя на его входах также размещают запорные шаровые краны, термостатический регулятор. Основное преимущество бокового размещения – возможность простого подключения приспособления без переноса труб и универсальность: таким способом присоединяют М и П-образные виды, лесенки и другие конструкции.

Рис. 9 Подключение снизу

Нижнее подключение полотенцесушителя лесенка

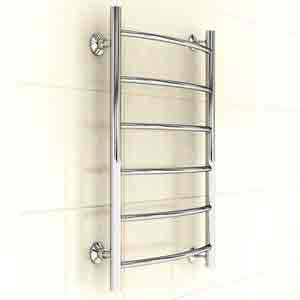

Популярная модель полотенцесушителя лесенка выпускается в различных вариантах расположения входных патрубков, основным является нижнее подключение. Связано это не только с эстетичным внешним видом такого расположения, но и практичностью – при боковом подключении лесенки в нижних участках вертикальных труб скапливается различные осадки и грязь, к тому же там всегда застаивается вода.

Обычно производитель оснащает свои изделия заглушками для слива воды, но это усложняет конструкцию, в более дешевых моделях они могут вообще отсутствовать. В качественном полотенцесушителе для борьбы с завоздушиванием имеется кран Маевского в верхнем торце одной из вертикальных труб.

Нижнее подключение производят при помощи угловых фитингов типа американка, оснащенных накидными гайками со встроенными фторопластовыми прокладками, при проведении работ от стояка протягивают трубы, которые обычно прячут под стеной в штробах, каналы после заделки сравнивают с поверхностью.

Рис. 10 Монтаж по диагонали

Возможный вариант верхнего подключения для подачи снизу

Диагональное подключение применяют при установке популярного варианта лесенка последовательно в стояк, в отличие от параллельного подключения с байпасом, метод позволяет вывести трубы на значительное расстояние от центральной магистрали. При таком способе вода поступает в нижний входной патрубок приспособления и выходит по диагонали через верхний, направляясь к общему стояку.

Метод не допускает установки запорных шаровых кранов на выходных патрубках полотенцесушителя для снятия его в случаях ремонта, замены или обслуживания. Для удобства можно конечно воспользоваться байпасом и поставить запорные краны, но вследствие большого гидравлического сопротивления длинного контура, прохождение по нему теплоносителя будет ограничено, а температура теплообменника не слишком высокой.

При прохождении трубопровода в штробах для подключения используют угловые фитинги “американка”, к недостаткам метода следует отнести застой воды в нижней части вертикальных труб.

Рис. 11 Вид сварных отводов

Технология по подключению полотенцесушителя

Понятно, что подключение полотенцесушителя в отопительную систему является плохим вариантом, в частных домах его устанавливают в трубопровод горячего водоснабжения, для подачи воды в котором многие используют современные трубы из пластика. Трубопровод можно размещать в любом удобном месте, подводка может быть сделана из участков труб не только однотипного, но и любого используемого для горячей воды материала.

Если работы проводят в многоквартирном доме, при ремонте в ванной расположенный в подвале стояк из двух трубопроводов прямой и обратной линии придется перекрывать, материалом старых стояков всегда является сталь, если производилась их замена, в большинстве случаев использовался полипропилен.

Когда труба стальная, к ней можно приварить выходной резьбовой штуцер, обрезать с дальнейшей нарезкой наружной или внутренней резьбы для подсоединения переходных тройников, или прикрепить хомут с отводом – все методы довольно сложны за исключением последнего, но этот вариант не слишком надежен. Существует еще один современный инновационный вариант подключения переходных фитингов к стальной трубе, о котором будет рассказано ниже.

При наличии полипропиленового стояка из него вырезают отрезок и впаивают два тройника для подключения труб или непосредственно самого полотенцесушителя.

Рис. 12 Подключение полотенцесушителя через резьбу на трубах

Отводы от стального стояка ГВС для полотенцесушителей

При монтаже полотенцесушителя в многоквартирных жилых домах основной проблемой является подключение к стальному стояковому трубопроводу, при этом рассматривается несколько методов:

Сварка. Для подключения к трубопроводу непосредственно устанавливаемого полотенцесушителя, в трубе вырезают два отверстия и приваривают штуцер с резьбой. Метод требует наличия сварочного аппарата или газовой горелки, а также присутствия специалиста по газосварочным работам, трудности могут возникнуть в случае старого трубопровода с тонкими стенками, которые аппарат будет прожигать, затрудняя или делая невозможной сварку.

Нарезка резьбы. При данной методике стальной трубопровод обрезают, с помощью плашки нарезают резьбу на поверхность трубы и затем накручивают переходные тройники со стали на полипропилен. После подсоединяют к стояку отрезки впаянной полипропиленовой трубы с резьбовыми фитингами на конце, которые прокладывают в штробах стены.

Помимо сложности и трудоемкости у метода имеются существенные недостатки: редко представляется возможность нарезать резьбу при размещении трубопровода на небольшом расстоянии от стены, к тому же у старых стальных труб тонкие стенки, и дополнительное ослабление часто приводит к их обламыванию.

Рис. 13 Пример хомутового соединения в частном доме

Хомуты. Метод довольно прост и осуществляется следующим способом: в трубопроводе просверливают отверстие большого диаметра и устанавливают в эту точку составной хомут с герметизирующий резиновой прокладкой и резьбовым отводом необходимого диаметра, обе половины соединяют при помощи болтов.

Способ является довольно простым и не связан с большими затратами, его легко реализовать своими руками, минусы – резиновая прокладка, не предназначенная для длительной работы с горячими трубами (лучше ставить фторопласт) и возможность смещения узла вниз при ослаблении болтов.

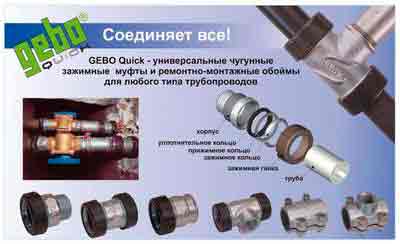

Муфты Гебо. Чугунная муфта Gebo представляют собой компрессионные фитинги, которые надежно и герметично соединяются с трубой посредством металлического кольца с прорезью (сухаря) и уплотнительного кольца. Для подсоединения вырезается участок трубы, сверху и снизу вставляются тройники Gebo с отводами нужного диаметра и трубный отрезок между ними. Соединение очень надежно и по практичности использования превосходит приведенные выше технологии, работая в узлах 10 и более лет.

Рис. 14 Муфты Gebo

Как располагать отводы – фурнитура и способы подключения

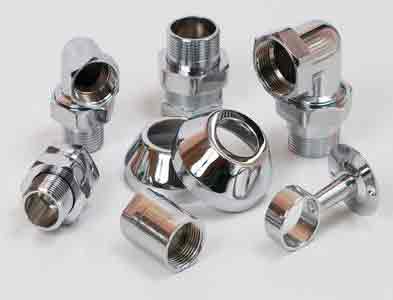

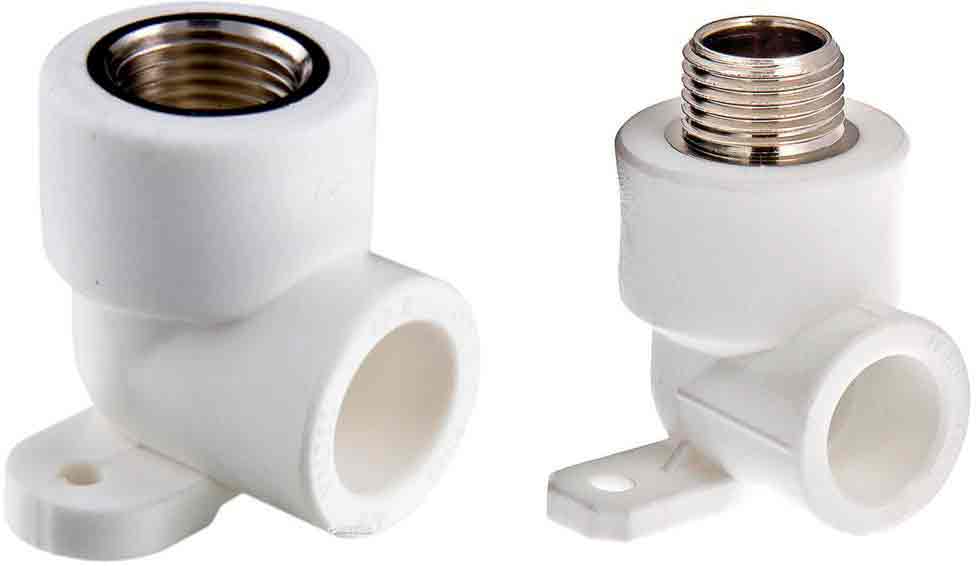

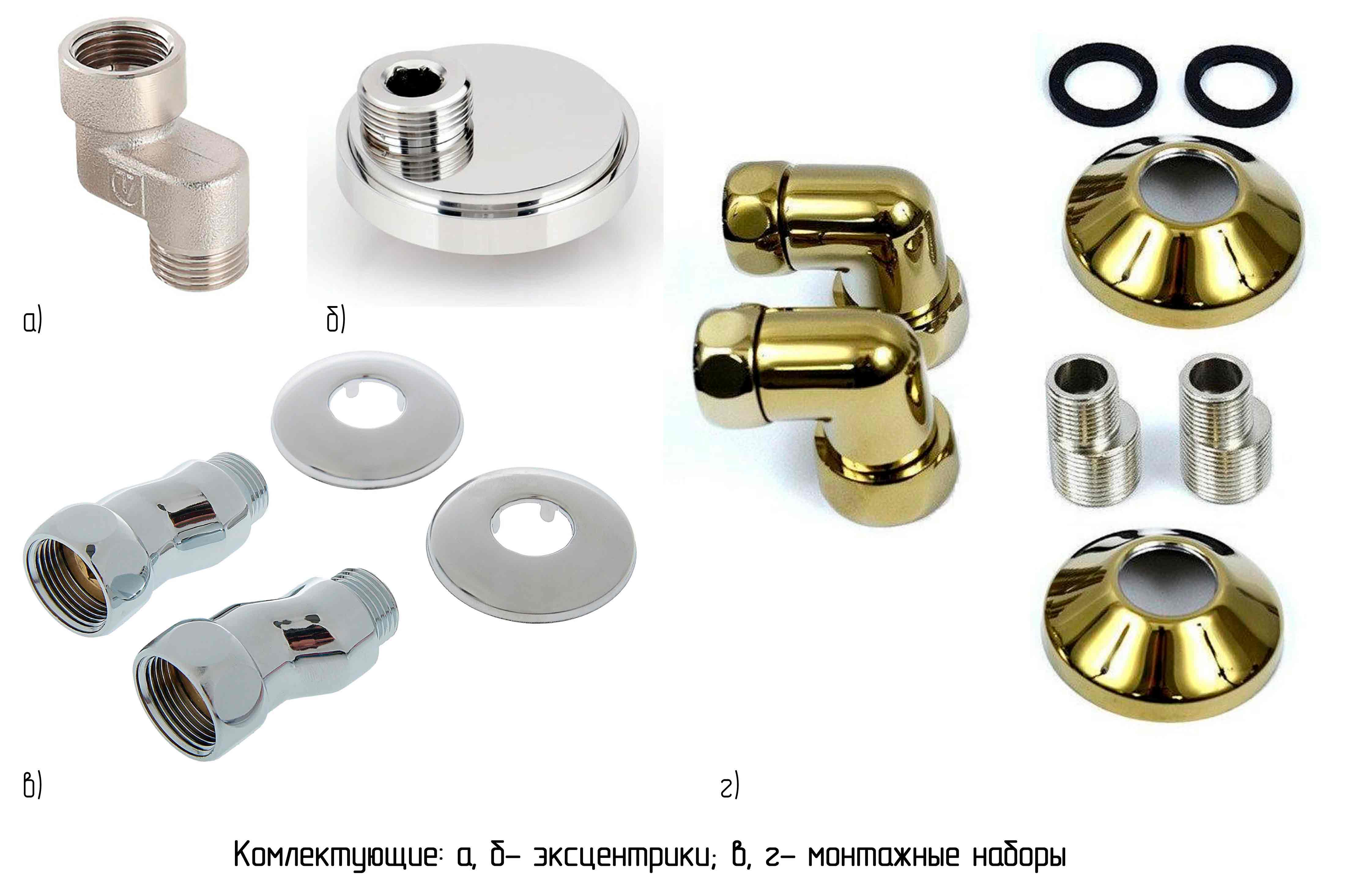

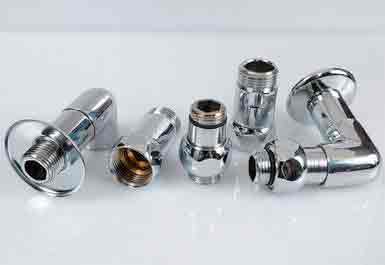

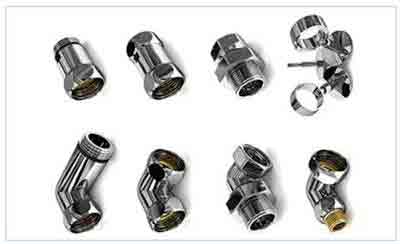

Для подключения полотенцесушителя применяется специальная фурнитура с хромированной поверхностью, придающей изделию эстетичный внешний вид, при ее монтаже разводным ключом следует принимать меры предосторожности во избежание царапин – производить закручивание через тряпку, бумагу или изолированными губками инструмента.

Два наиболее распространенных вида отводов при расположении фурнитуры – прямые и угловые, первые предназначены для бокового подключения, угловые фитинги используют при нижнем или диагональном подсоединении. Отводы, к которым подключается полотенцесушитель, могут быть выполнены в виде эксцентрика с двухсторонней резьбой – к нему подключают полотенцесушитель с установленным на патрубке фитинге с американкой.

Другой вариант подключения – американка находится с одной стороны отвода из стены, к ней также крепятся резьбовые патрубки полотенцесушителя. Нередко отводы оснащают запорными шаровыми кранами, здесь также возможны два варианта размещения американки – на кране или полотенцесушителе.

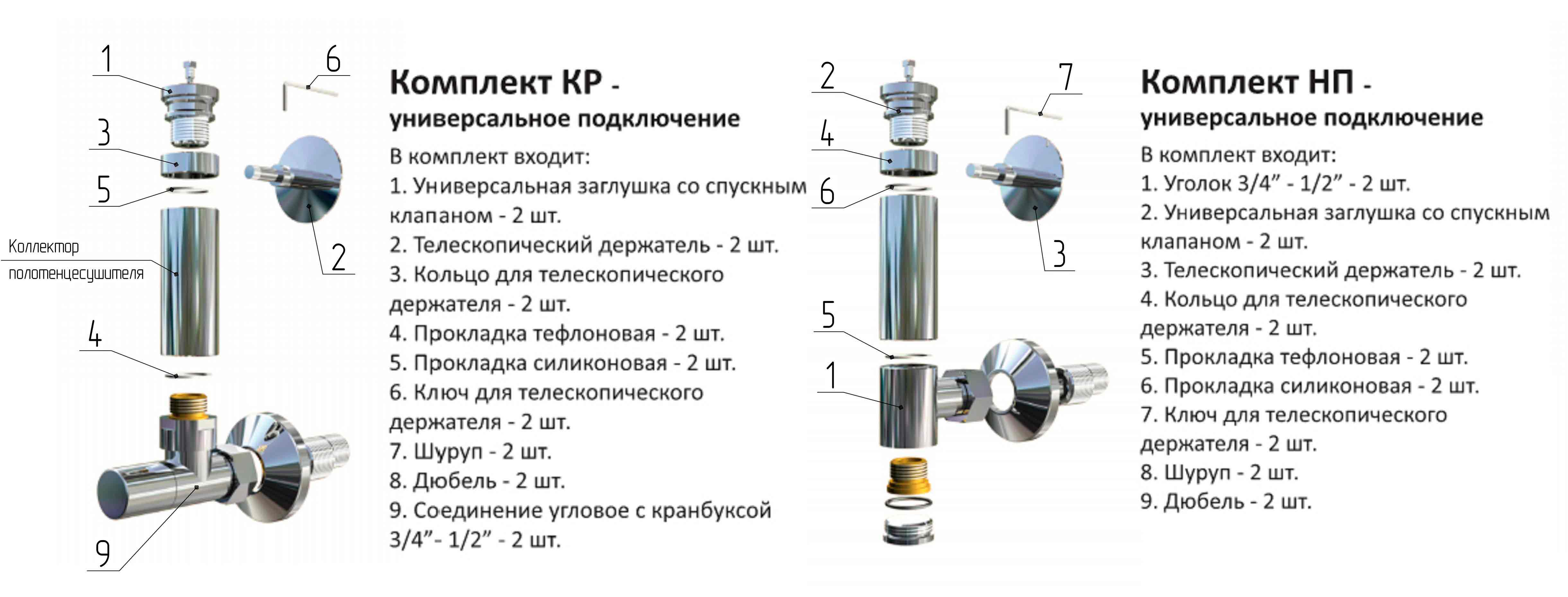

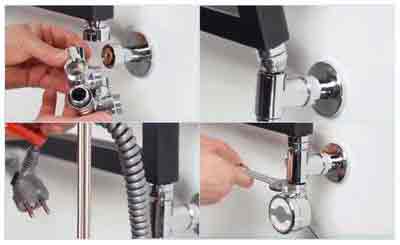

Рис. 15 Фурнитура для полотенцесушителей

Подготовительные работы при подключении своими руками

При проведении работ по установке полотенцесушителя своими руками в металлический стояк, в зависимости от выбранного способа, понадобится различный инструмент. Для установки хомутов необходима дрель со сверлом по металлу и шестигранник нужного диаметра, если труба обрезается для крепления муфты Gebo, понадобится болгарка с диском по металлу для обрезки стояка и подгонки по размеру участка трубы между муфтами.

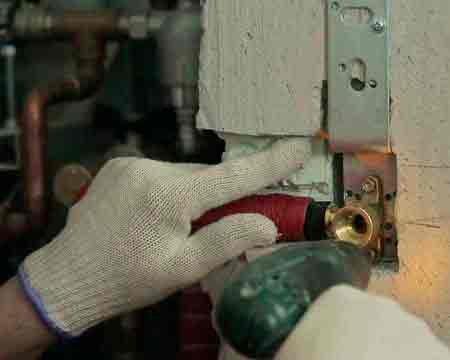

Для фиксации крепежа необходим перфоратор со сверлом по бетону диаметром 6 мм. и дюбеля с винтами.

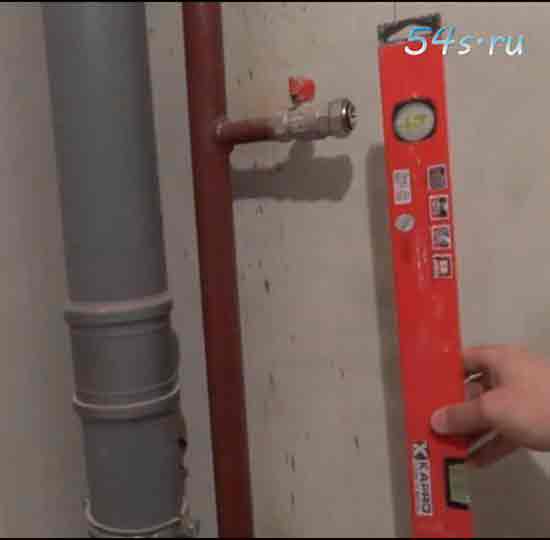

Для правильного подключения такого прибора понадобится строительный уровень – нижние трубы к полотенцесушителю рекомендуется подводить с небольшим уклоном для обеспечения самопроизвольного стекания воды из трубопровода полотенцесушителя при отсутствии теплоносителя (особенно важно при подключении узла к системе отопления).

Перед проведением работ отключают стояк от подачи воды в трубопровод полотенцесушителей и готовят две емкости для непрерывного слива воды из системы.

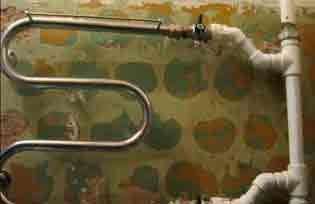

Рис. 16 Примеры монтажа старого полотенцесушителя в однотрубной и двухтрубной системе

Подключение к системе горячего водоснабжения

Для подключения полотенцесушителя к находящемуся на большом расстоянии стояку используют полипропиленовые трубы – по сравнению с металлопластом и сшитым полиэтиленом они выпускается большого диаметра, необходимого для уменьшения гидравлических потерь. Соединение производят при помощи паяльника для труб, на концах впаивают необходимые фитинги. Подключение полотенцесушителя проводят в следующей последовательности:

  • После завершения штукатурных работ отмечают на стене в месте установки полотенцесушителя точки подключения, производят разметку и выбивают в стене штробы, по которым будут проходить трубы. Монтируют пластиковый трубопровод посредством пайки, оставляя резьбовые фитинги выходящими из стены с таким расчетом, чтобы позднее укладываемая плитка была с ними заподлицо.
  • Временно прикручивают полотенцесушитель, выставляют его по уровню и фиксируют на стене с помощью телескопического крепежа на корпусе, затем замазывают трубы гипсовым вяжущим раствором, после высыхания гипса приспособление снимают, в фитинги вкручивают заглушки.

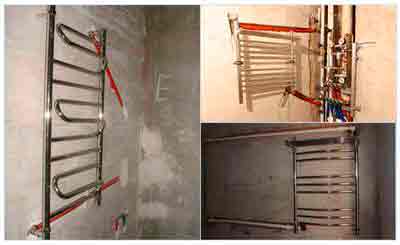

Рис. 17 Установка своими руками полотенцесушителя – основные этапы

  • Дальнейшие работы производят при завершении отделочных работ по укладке плитки. Производитель выпускает полотенцесушители с различным набором комплектующих, часто встречаются американки, которые накручиваются на выходные патрубки устройства специальным ключом. Для герметизации лучше использовать льняную паклю в комплекте со специальной пастой.
  • После размещения американки на выходных патрубках устройство прикручивают к трубам через переходные муфты эксцентрики, которые подсоединяется и герметизируются с помощью льна – это позволяет корректировать положение патрубков при отсутствии соосности.
  • Затем выкручивают телескопический крепеж на трубных стенках полотенцесушителя до контакта со стеной, маркером отмечают отверстия для крепежа, после чего приспособление снимают.
  • С помощью самореза или любого острого предмета на плитке пробивают небольшое углубление, чтобы избежать скольжения сверла по ее гладкой поверхности, после чего в режиме сверления проделывают отверстие в плитке. Затем переключают инструмент в режим перфорации и сверлят отверстие нужной глубины в бетоне, по завершении работ забивают дюбеля резиновым молотком во избежание повреждения плитки.
  • Окончательно устанавливают полотенцесушитель на место при помощи разводного ключа, при необходимости заменив некачественную резиновую прокладку американки на фторопластовую, прикручивают крепление саморезами к дюбелям крестовой отверткой или шуруповертом.

При проведении работ следует соблюдать одно важное правило – подкладывать под разводной ключ тряпку или изолировать его губки во избежание царапин на хромированных зажимных гайках.

Рис. 18 Модели полотенцесушителей сложной формы

Как подключить полотенцесушитель к системе отопления

В частном доме проблем с подключением к стояку отопления не возникает – это можно сделать в любое удобное время, слив из системы теплоноситель, в многоквартирном доме придется ожидать окончания отопительного сезона.

При проведении монтажных работ в многоэтажном доме при отсутствии теплоносителя работоспособность и герметичность узла не удастся проверить до включения отопления, поэтому полотенцесушитель лучше устанавливать с включением байпаса и запорных вентилей на входе и выходе.

Полотенцесушители сложной формы как подключать

Основное отличие при работе полотенцесушителя из большого количества элементов от простого – его высокое гидравлическое сопротивление, приводящее к тому, что объем проходящего теплоносителя будет меньше и соответственно прибор не будет достаточно прогрет. В данном случае следует уменьшить диаметр перемычки при ее наличии или вообще отказаться от байпаса и убрать все запорные краны, подключив полотенцесушитель последовательно в трубопровод стояка.

Если сильно разветвленный полотенцесушитель расположен на большом расстоянии от стояка и не хочется убирать байпас, следует выбрать диаметр подводящих труб равным или большим сечения стояка.

Рис. 19 Комбинированные полотенцесушители

Немного об установке комбинированного полотенцесушителя

Комбинированный полотенцесушитель – довольно редкий гость на строительном рынке, хотя его установка в систему отопления довольно эффективна. В отопительный сезон полотенцесушитель будет горячим за счет протекающей горячей воды, в случае отключения отопления нагрев теплоносителя в контуре будет производиться за счет встроенного ТЭНа.

Конструктивно устройство выполнено в виде обычного полотенцесушителя с той разницей, что один из фитингов внизу (используется в основном нижнее подключение) выполнен в виде тройника, в нижний отвод которого вворачивается ТЭН с терморегулятором. Комбинированная модель подключается так же, как и ее водные аналоги – снизу, сбоку или по диагонали, терморегулятор всегда располагается снизу, в конструкции отводы собраны с возможностью правого или левого подключения.

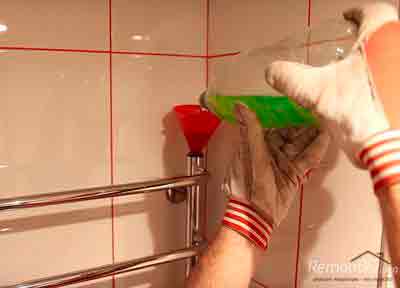

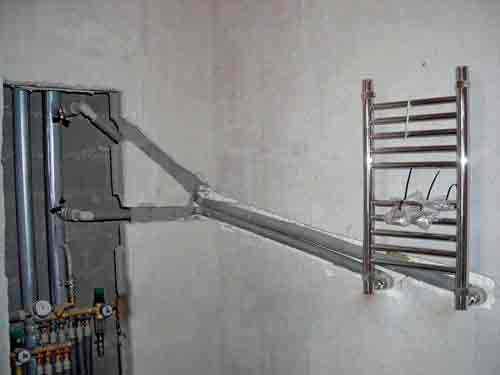

Рис. 20 Установка полотенцесушителя в ванной комбинированного типа

Особенности электрических полотенцесушителей и их монтажа

Электрический полотенцесушитель является автономный конструкцией, не зависящей от наличия воды в доме, различают сухие и мокрые модификации. Первая включает в себя электрический нагревательный кабель, помещенный в корпус, по принципу действия конструкция напоминает теплый пол, используемый для отопления во многих домах.

В мокрых приспособлениях ТЕН нагревает масло внутри корпуса, изделие отличается от распространенных масляных электронагревателей только формой корпуса. Предлагаемые на рынке модели подобных приборов имеют следующие особенности:

  1. Устройства с встроенным нагревательным кабелем быстро достигают рабочей температуры и с такой же скоростью охлаждаются, в то время как масляные медленно нагреваются и долго остывают.
  2. Масляные приспособления по стоимости превышают кабельные в связи с трудоемкой технологией изготовления герметичного корпуса и более сложной конструкцией, включающей регулировку температуры ТЭНов, кабельные обычно температурной настройки не имеют.
  3. Мощность масляных полотенцесушителей выше, чем у кабельных, поэтому их устанавливают в ванных комнатах для обогрева помещения и сушки вещей, кабельные применяют только для сушки.
  4. Все изделия выпускают в напольном и настенном вариантах, при этом масляные в силу большого веса требуют профессионального подхода к монтажу с помощью специальной фурнитуры, в то время как кабельные без особого труда может повесить на стену любой домовладелец.

При выборе для получения лучшейй теплоотдачи следует приобретать изделия с большим количеством трубок или увеличенный площадью их сечения, вещи лучше удерживаются на дугообразных трубах.

Рис. 21 Электрический полотенцесушитель – устройство

Подключение полотенцесушителя к системе отопления или горячего водоснабжения производят с помощью тройниковых отводов от стояковой трубы, для подвода теплоносителя при удаленном размещении чаще всего используют полипропиленовый трубопровод с соединением фитингов методом пайки. Прикрепить полотенцесушитель к готовым отводам под силу любому домашнему мастеру – фитинги прикручиваются с помощью разводного ключа, для фиксации крепежа на дюбеля понадобится перфоратор и сверло по бетону 6 мм.

Источник: http://montagtrub.ru/kak-podklyuchit-polotentsesushitel-k-sisteme-otopleniya-vodosnabzheniya/

Установка полотенцесушителя в ванной комнате: инструкция для электрических и водяных моделей

Переоборудование обычно проводят при капитальном ремонте, когда полностью меняется облик интерьера. Например, в старых домах заменить старый змеевик необходимо в целях профилактики. Стальные изделия способны прослужить десятки лет, но и у них есть ограничения по сроку эксплуатации. Во влажной среде при постоянной высокой температуре металл ржавеет. Ситуация опасна тем, что снаружи это не заметно. Установку полотенцесушителя в ванной комнате можно провести своими руками. При монтаже нужно соблюдать важные правила, которыми мы поделимся в этой статье.

Устанавливаем полотенцесушитель

  • Принцип действия
  • Материал
  • Форма и размер

Выбор прибора

Принцип действия

Сушилки можно разделить на три основные группы.

  • Водяные — подключающиеся к системе отопления или ГВО.
  • Электрические, работающие от сети.
  • Комбинированные, сочетающие в себе эти два принципа.

Водяные используются наиболее часто. Их главное преимущество в том, что за теплоноситель платить не нужно. Основной недостаток — сложность монтажа, особенно если планируется перенос радиатора. В последнем случае потребуется согласование с управляющей компанией. При аварии будет заблокирован весь стояк. Еще один минус— возможность протечки при некачественном монтаже или неправильном выборе изделия.

Электрический полотенцесушитель TERMINUS

Электрические приборы безопасны, но они расходуют много энергии. Их можно повесить на любом расстоянии от системы ГВО и отопления. Батарею размещают не только в санузле, но и в других помещениях — гардеробных, кухнях, прихожих. Для питания им понадобится отдельная розетка. В санузле или кухне она должна иметь устройство защитного отключения.

Комбинированные модели обеспечивают бесперебойную работу даже при отключении воды или электричества.

Перед тем как установить полотенцесушитель в ванной самостоятельно, следует выяснить, как это повлияет на напор воды в стояке, а также на напряжение в сети. Эту информацию можно уточнить в управляющей компании.

Материалы

Одним из важнейших свойств изделия является его долговечность. Она зависит от качества материала, а также от того, насколько правильно выполнено подключение.

Виды металлов

  • Нержавейка. Труба из нержавейки должна иметь хромированную внутреннюю поверхность, иначе она будет окисляться под воздействием примесей. При реакции они создают налет на стенках. Постепенно накапливаясь, он препятствует потоку жидкости.
  • Медь и латунь отличаются хорошей теплоотдачей, но служат не долго. Это мягкий материал, и его легко деформировать при проведении ремонтных работ. Следует учитывать то, к какой системе подключается прибор. Горячая водопроводная вода проходит подготовку, при которой в ее состав вводятся химически активные соединения. Они безопасны для человека, но с некоторыми металлами вступают в реакцию.
  • Черная сталь. Используется в основном для частных домов. Она не выдерживает высокого давления и быстро приходит в негодность независимо от того, насколько правильным было подключение. Внутренняя поверхность должна иметь слой антикоррозионной защиты.

Форма и размер

Чем больше площадь излучения, тем прибор эффективнее. Следует учитывать, что, проходя по контуру, теплоноситель постепенно остывает. Если вода в стояке недостаточно горячая, лучше выбрать батарею поменьше или использовать модель, работающую от розетки. Средняя температура жидкости в системе ГВС равна 60 градусам.

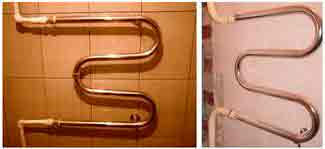

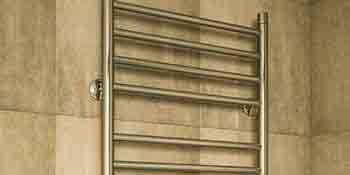

Форма может быть самой разной: от М-образных до лесенки.

Проще всего смонтировать модель, у которой расстояние между входным и выходным отверстиями такое же, как и у старого радиатора. В этом случае не придется делать новые отводы.

Если предстоит изменить высоту установки полотенцесушителя от пола, придется отключать систему ГВО до окончания сварочных работ.

Водяной полотенцесушитель TERMINUS

В квартирах давление позволяет использовать конструкции, подключающиеся не сбоку, а снизу. У такого решения больше недостатков, чем достоинств. Его единственная цель — дополнение необычного интерьера. Коммуникации придется тянуть через пол. Их длина вырастет в несколько раз по сравнению с трубами, которые применяются для подсоединения обычных приборов. Когда теплоноситель доберется наконец до контура, его температура упадет на несколько градусов. Еще одна проблема — низкое давление на верхних этажах многоквартирных зданий. Его может просто не хватить, чтобы поднять водяной столб до уровня контура.

Монтаж на стену полотенцесушителя в ванной своими руками

Работы включают в себя демонтаж старого оборудования, новую подводку с запорными устройствами, подсоединение радиатора. Это переоборудование согласовывается с управляющей компанией. Рассмотрим план действий пошагово.

Инструменты и материалы

  • Стальная или полипропиленовая арматура для подводки и байпаса. Ее следует заранее отмерить и заготовить элементы нужной формы и длины.
  • Шаровые краны.
  • Кронштейны, на которых будет держаться вся конструкция.

Перед началом проведения работ необходимо проверить комплектацию батареи.

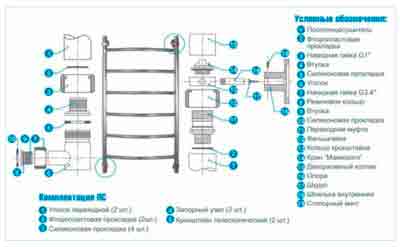

Комплектация батареи

  • Переходники с прокладками.
  • Запорные узлы.
  • Регулирующиеся кронштейны или другие крепежи.

Водяной полотенцесушитель Energy Modern

Демонтаж змеевика

Прежде чем устанавливать новое оборудование, нужно избавиться от старого. Если байпас и запорные устройства отсутствуют, стояк необходимо перекрыть. Сделать это может только представитель управляющей организации.

Сварные швы срезаются болгаркой, резьбовые стыки раскручиваются. Корпус снимается с держателей. Понадобятся тряпки и емкости для сбора воды с пола. Необходимо сохранить часть трубы, чтобы нарезать на ней резьбу. Лучше оставить запас, а потом лишнее спилить. Желательно, чтобы длины хватило для установки обходной перемычки и запорных устройств.

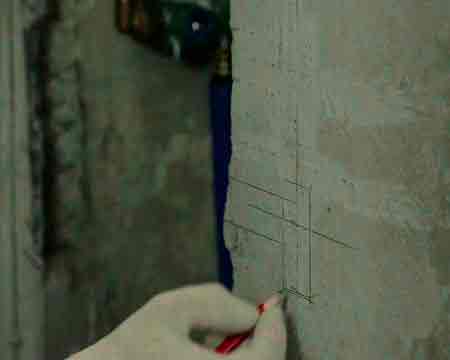

Разметка

Чтобы корпус висел строго горизонтально, разметка должна быть выполнена по строительному уровню. Даже при незначительном перекосе в верхней части внутренней камеры образуется воздушный пузырь, затрудняющий движение потока.

На стене прочерчивают горизонтальные линии на уровне входного и выходного отверстий. Затем наносят габариты батареи и отмечают места расположения кронштейнов. Их можно отрегулировать, выставив необходимое расстояние до стены. Обычно производители указывают его на упаковке. Если отделки еще нет, следует учесть ее толщину и добавить запас 1-2 см. Для креплений используются шурупы и дюбели.

Источник: http://www.ivd.ru/stroitelstvo-i-remont/santehniceskoe-oborudovanie/ustanovka-polotencesushitelya-v-vannoj-komnate-instrukciya-dlya-elektricheskih-i-vodyanyh-modelej-53541

Установка полотенцесушителя в ванной своими руками: как правильно смонтировать и подключить

Полотенцесушитель – устройство полезное, а во многих случаях – необходимое. Он не занимает много места, не требует сложного ухода, при этом прекрасно высушивает влажные полотенца без больших дополнительных затрат.

В некоторых домах старой постройки установка полотенцесушителя была предусмотрена проектом, но такие устройства в большинстве своем давно устарели и морально, и технически. Современные модели гораздо удобнее и надежнее.

Разновидности современных полотенцесушителей

Различают два основных вида полотенцесушителей: электрические и водяные. И первые, и вторые выполняют в самом различном дизайне, разного размера, цвета, конфигурации: от простой изогнутой трубки до изысканных моделей, которые выглядят скорее как интерьерное украшение, но со своим предназначением справляются вполне прилично.

Устройство полотенцесушителей разного типа, разумеется, принципиально различается.

В первом случае прибор нагревается с помощью электричества, во втором по трубам циркулирует горячая вода. Порядок установки электрических и водяных моделей также имеет существенные отличия.

Что необходимо учесть перед монтажом водяной модели?

Теплоносителем в водяных моделях полотенцесушителей является горячая вода. Чаще всего прибор подключают к системе горячего водоснабжения, но это возможно не всегда. Определяясь с тем, как правильно установить в ванной комнате полотенцесушитель, такие моменты следует выяснить заранее.

Например, в домах, где централизованный подогрев отсутствует, используются газовые колонки. В таких помещениях водяные полотенцесушители подключают к центральной системе отопления. Это не слишком удобно, поскольку работает прибор на обогрев только в отопительный период, в остальное время он представляет собой обычную вешалку для полотенец.

Если для подогрева воды в доме используется электрический котел, имеет смысл приобрести специальную двухконтурную модель.

А вот владельцы частных домов с полностью автономной системой отопления и горячего водоснабжения гораздо свободнее в выборе.

Если принято решение сделать полотенцесушитель частью отопительной системы многоквартирного дома, его стоит установить летом, пока отопительный сезон еще не начат. Обычно коммунальщики крайне неохотно соглашаются отключить отопление всему дому в зимние холода ради установки этого необязательного для жизни прибора. Да и соседей отсутствие отопления в течение нескольких часов едва ли порадует.

Перед установкой полотенцесушителя необходимо выяснить, имеется ли в отопительной системе вода. Обычно на лето ее сливают, но это делают не всегда. Придется попросить местных коммунальщиков проверить это и перекрыть воду, если необходимо.

При установке полотенцесушителя как части домового водопровода также понадобится перекрыть горячую воду, поступающую в дом. Старые модели полотенцесушителей обычно не оборудованы кранами и байпасом, позволяющим пустить воду в обход устройства, поэтому его нельзя просто снять, придется попросить о помощи местных сантехников.

В отдельных случаях перекрыть воду в водопроводе или отопительной системе можно и самостоятельно, однако для этого нужно точно знать, как это сделать, а также поставить в известность о своей “самодеятельности” местных коммунальщиков и заручиться их согласием.

Выясняя, как установить подходящий полотенцесушитель в ванной, еще до его приобретения необходимо определиться со способом его подключения. Оно может быть:

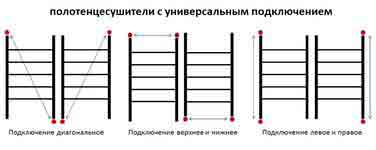

  • нижним;
  • боковым;
  • диагональным (для моделей типа “лесенка”);
  • по центру нижней части.

В первом случае место подключения устройства к водопроводу находится внизу, а во втором – сбоку. Сегодня водопроводные трубы прячут в стену или маскируют перегородкой, оставляя снаружи лишь места для подключения необходимой сантехники. Именно так устанавливают модели с боковым подключением, хотя процесс это довольно трудоемкий. Все же имеет смысл постараться: ванная комната так выглядит гораздо привлекательнее.

Нижнее подключение характерно для старых домов, в которых проектом предусмотрена установка полотенцесушителя. Мощность моделей с нижним подключением примерно на 10% ниже, чем у аналогов с боковым подключением.

Чтобы повысить эффективность работы оборудования, имеет смысл продумать модификацию водопровода и поставить модель с боковым подключением.

Иногда диаметр патрубков полотенцесушителя и трупопровода не совпадает. Для их соединения используют специальные переходники. Диаметр такого переходника обязательно должен быть равным или большим, чем диаметр водопроводных труб. В противном случае в системе может возникнуть избыточное давление, что чревато аварией, протечками и другими неприятными проблемами.

Важный параметр – осевые размеры полотенцесушителя, т.е. расстояние, разделяющие его вход и выход. Обязательно следует учесть диаметр водопроводной трубы, чтобы подобрать модель полотенцесушителя соответствующего размера. Наличие переходников усложняет процесс монтажа и ухудшает внешний вид устройства.

Кроме того, возрастает и риск возникновения протечек. Если же без переходников никак не обойтись, стоит уделить особое внимание герметизации каждого соединения. Подбирая краны и фитинги, следует учитывать материал, из которого изготовлены водопроводные трубы.

Сочетание разных металлов может вызвать их электрохимическую коррозию. С пластиковыми трубами в этом отношении работать значительно проще.

Считается, что хромированные модели полотенцесушителей более долговечны, чем другие варианты. Кроме того, такие устройства отличаются более высокой теплоотдачей.

Порядок установки водяного полотенцесушителя

Установка водяной модели полотенцесушителя выполняется в несколько основных этапов:

  • Удаление старого устройства.
  • Монтаж байпаса.
  • Установка верхнего и нижнего крана.
  • Установка полотенцесушителя.
  • Проверка соединений на герметичность.

Этап #1: Удаление старого устройства

Итак, к началу работ вода в системе уже должна быть надежно перекрыта. Удалить старый полотенцесушитель, если он приварен к трубам, можно с помощью обычной “болгарки”, просто срезав его. При этом следует помнить, что на части труб придется нарезать резьбу, поэтому срезать нужно с учетом этих размеров.

Болгарка понадобится и для удаления устройства с резьбовым соединением, если оно со временем “прикипело” к трубам. В остальных случаях старый полотенцесушитель просто отвинчивают от труб и снимают с кронштейнов, на которых он висел.

Этап #2: Монтаж байпаса

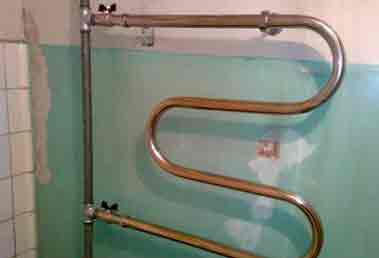

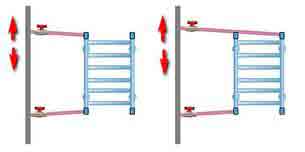

Байпас – это специальная перемычка, соединяющая вход и выход трубы, к которой подключен полотенцесушитель. Его устанавливают перед кранами, чтобы поток горячей воды по трубам не прерывался при закрытии кранов, отделяющих устройство от системы горячего водоснабжения.

Если байпас в системе отсутствует, для ремонта или других манипуляций с устройством, придется перекрывать воду.

Чтобы установить перемычку, понадобится отрезок трубы подходящего размера и диаметра. Обычно используют трубу меньшего диаметра, чем размеры труб основной магистрали.

Байпас приваривают к трубам основной магистрали или привинчивают с помощью резьбового соединения.

Этап #3: Установка верхнего и нижнего крана

Перед монтажом следует приобрести два запорных крана, диаметр резьбы которых совпадает с диаметром труб, на которые он будет установлен.

Можно выбрать обычные краны, которые переводят только в два положения: “открыто” и “закрыто” или использовать винтовые конструкции, чтобы регулировать поток теплоносителя, поступающего на устройство, т.е. степень его нагрева.

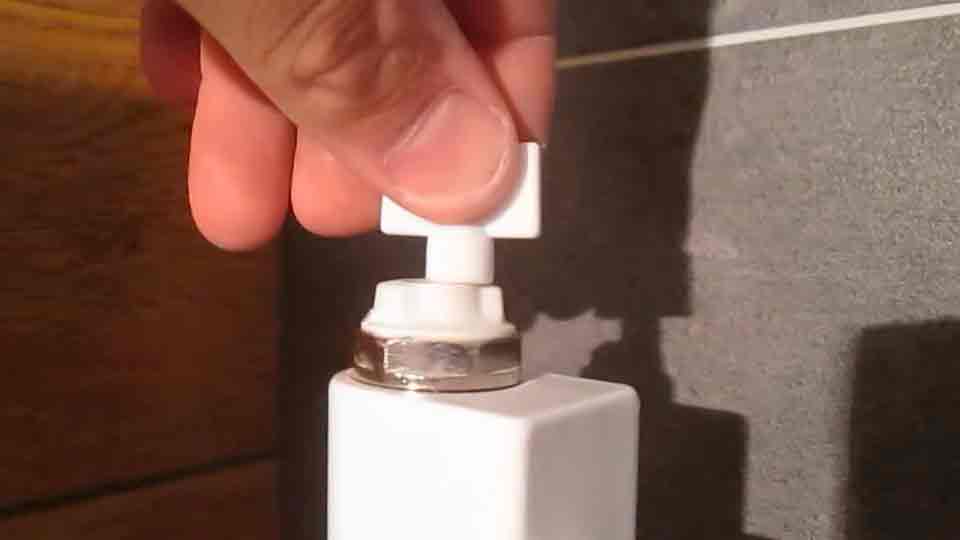

Еще одно полезное устройство, которое рекомендуется установить на полотенцесушитель – кран Маевского.

Автоматические модели крана Маевского справляются с этой задачей даже без участия человека. Определить, что в устройство попал воздух очень просто, в этом случае полотенцесушитель нагревается недостаточно или полностью остывает.

Если на трубах не имеется резьбы, ее следует нарезать, используя плашку с соответствующими характеристиками. Если резьба есть, но выглядит старой и изношенной, ее также не помешает обновить с помощью специального инструмента, чтобы улучшить качество соединения.

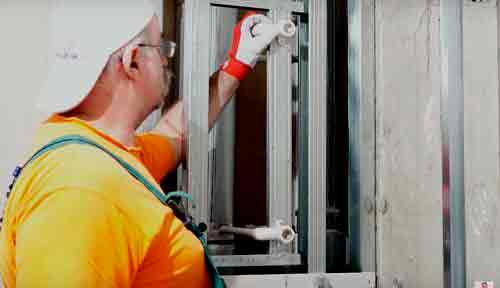

Этап #4: Установка полотенцесушителя

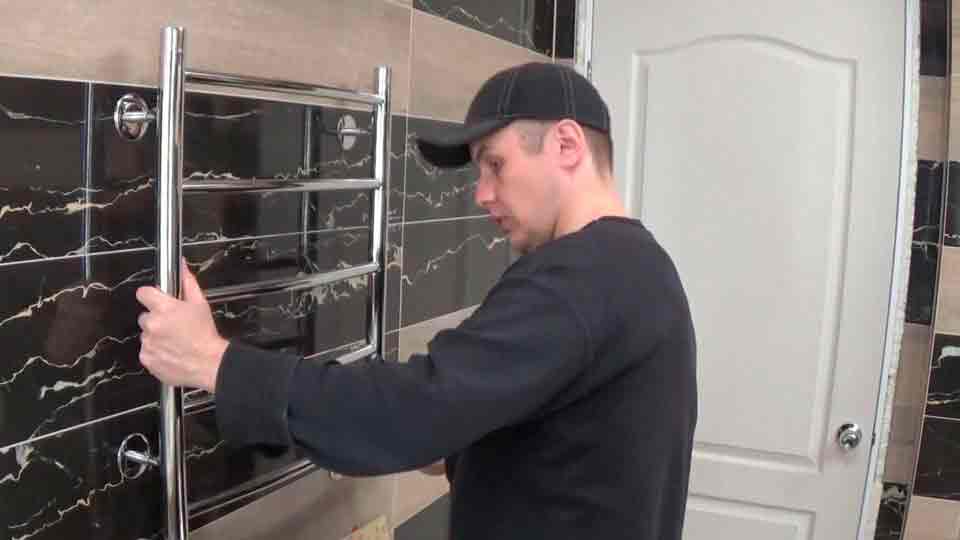

Перед установкой полотенцесушителя следует продумать его размещение на стене. Для этого используют специальные кронштейны, телескопические держатели или хомуты. Обычно модели хороших производителей комплектуются необходимыми материалами и крепежными элементами.

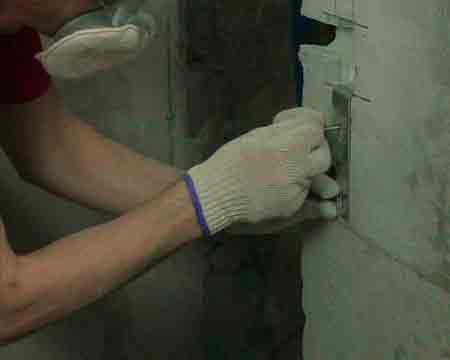

Кронштейны следует установить на стене. Обычно для этого на стене намечают места крепления, проделывают отверстия с помощью дрели, затем привинчивают кронштейны. Перед началом работ следует изучить инструкцию изготовителя.

В отдельных случаях сначала устанавливают полотенцесушитель, и лишь потом закрепляют его на стене.

При установке полотенцесушителя необходимо помнить о специальных нормативах. При диаметре труб менее 23 мм, между трубой и стеной следует оставить расстояние больше 35 мм, а если трубы устройства толще – более 40 мм – расстояние до стены необходимо увеличить до 50 мм.

Для присоединения полотенцесушителя к системе горячего водоснабжения понадобятся фитинги. Используют фитинги угловые или прямые, это зависит от конструкции устройства и типа его подключения. Разумеется, все соединения необходимо правильно уплотнить, чтобы исключить протечки.

Обычную резьбу традиционно уплотняют с помощью льняной подмотки. Если для этого использовано достаточное количество материала, после завинчивания он будет немного выступать из-под резьбы.

Если завинчивание существенно затруднено, возможно, подмотки слишком много, но если соединение легко закручивается, скорее всего, нужно добавить еще немного льняного уплотнителя. Для резьбовых соединений конической формы используют ФУМ-ленту.

При установке полотенцесушителя не следует прилагать чрезмерные усилия для завинчивания всех соединений, чтобы случайно не повредить резьбу. Более подробно процесс установки водяного полотенцесушителя представлен в следующем видео:

Этап #5: Проверка соединений на герметичность

После того, как все работы будут окончены, следует снова подать воду в систему и проверить работу устройства. Желательно обеспечить максимальную нагрузку на прибор, чтобы выявить даже небольшие протечки. В ситуации, когда полотенцесушитель встроен в отопительную систему дома, провести такую проверку сложно, ведь монтаж обычно выполняется летом.

Протечки могут проявиться только перед началом отопительного сезона, когда сотрудники коммунальных служб проверяют готовность системы к зиме, подвергая ее повышенным нагрузкам. Чтобы протечка не произошла в тот момент, когда жильцы квартиры отсутствуют, краны полотенцесушителя следует всегда держать закрытыми.

Хотя описание процедуры подключения полотенцесушителя выглядит простым, на практике выполнение всех операций требует профессионального подхода. Если у владельцев дома нет соответствующих навыков, имеет смысл проконсультироваться с опытным сантехником или поручить ему выполнение всего комплекса работ.

Установка электрического полотенцесушителя

Главное преимущество электрического полотенцесушителя – простота установки. Как и любой настенный электроприбор, его нужно повесить на стену и подключить к сети электропитания. Остается включить сам прибор и использовать его по назначению. Важное требование – соблюдение правил электробезопасности.

Подключать такой прибор следует только через так называемый “автомат” или УЗО – устройство защитного отключения. Если розетка для подключения прибора будет установлена непосредственно в ванной комнате, обязательно следует использовать специальное устройство с защитой от воздействия влаги.

Такую розетку монтируют в толще стены, на ней имеется специальная крышка. Кроме того, электроприбор нужно обязательно заземлить.

Считается, что вариант с электрическим полотенцесушителем не выгоден экономически по сравнению с водяными моделями, поскольку увеличивает счета за тепло. Однако мощность таких приборов не так уж велика, как и расход электричества.

Этого вполне хватает для того, чтобы высушить влажную махровую ткань, но с ролью обогревателя для ванной комнаты он справляется не слишком хорошо.

Источник: http://vannapedia.ru/santex/polotencesushitel/ustanovka-polotencesushitelya.html

Установка полотенцесушителя в ванной : выполняем все работы своими руками

С началом широкой застройки городов серийными многоэтажками во второй половине прошлого века появившиеся в их ванных комнатах необычные M‑образные змеевики мало кто в то время называл полотенцесушителями.

Но предназначение их домашние хозяйки разгадали сразу же и стали использовать по полной программе: для сушки не только полотенец, но и любого другого белья, особенно в зимнее время. Любому хозяину будет полезно узнать все о правильной установке и замене водяного полотенцесушителя в ванной своими руками для своей хозяйки.

Общая информация

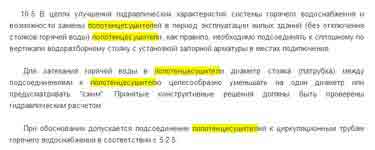

С принятием СНиПа 2.04.01‑85, в котором появился термин «полотенцесушитель», устройство вскоре вошло во всеобщее употребление.

Малоэстетичные и к тому же бесполезные с окончанием отопительного сезона железные конструкции, крашеные «серебрянкой» или нитрокраской, тем не менее пришлись по вкусу домохозяевам, и вскоре те стали правдами и неправдами доставать и устанавливать никелированные, изящные, элегантные и практичные евроагрегаты.

Не потеряла эта тема актуальности и теперь: в жилом фонде еще много домов старой постройки, где владельцы квартир, начиная ремонт или замену сантехнического оборудования, обращают свое внимание и на такие полезные и необходимые в оснащении ванной комнаты устройства, которые вполне по силам домашнему мастеру для самостоятельной установки.

Выбор устройства

Все конструкции этих агрегатов делятся на три типа:

  • Водяные.
  • Электрические.
  • Комбинированные.

Заменяя старое устройство новым, логичнее всего использовать водяной тип. Электрические аппараты применяются там, где нет ни централизованной системы отопления, ни горячего водоснабжения, либо в качестве резервных на время отключения оных.

Внешний дизайн водяных устройств довольно разнообразен:

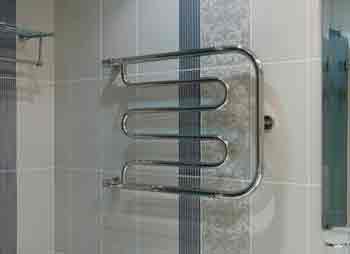

  • 1‑й тип: M‑, U‑, Ф‑образные — традиционные формы.
  • 2‑й тип: «лесенки», «змейки» и другие виды оригинального дизайна современных устройств.

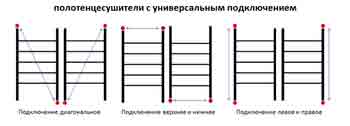

Для включения их в действующую систему также имеет значение расположение установочных патрубков:

  • Боковое — обычно используется у приборов 1‑го типа;
  • Нижнее или верхнее — более распространено среди устройств 2‑го типа.

Выбор подходящего варианта обусловлен наличием свободного пространства в ванной комнате, расположением трубопроводной системы и типом схемы подключения. больше подробностей о том, какой водяной полотенцесушитель лучше выбрать — в этой статье.

Что потребуется для монтажа?

Перед началом всякой работы будет совсем неплохо набросать монтажную схему или, в крайнем случае, небольшой эскиз от руки размещения агрегата, выбрав наиболее подходящий вариант подсоединения прибора к трубопроводной сети.

Самые простые схемы правильного подключения полотенцесушителя своими руками у универсальных устройств-лесенок:

Как установить и подключить электрический накопительный водонагреватель узнайте тут.

Инструменты

Для замены или монтажа водяного полотенцесушителя потребуется набор сантехнического инструмента, состав которого зависит от вида водопроводных труб в квартире. Учитывая, что медные, полипропиленовые и другие современные типы трубопроводов встречаются пока еще нечасто, опишем инструментарий для стандартных стальных труб ¾’:

  • Ключи: газовый №2 или №3; переставной — «крокодил»; разводной гаечный.
  • Труборез либо ножовка по металлу.
  • Резьбонарезные плашки ¾’ с рычажным воротком.
  • Дрель электрическая с перфоратором, сверла по бетону.
  • Угловая шлифмашинка с отрезным диском по металлу — «болгарка».
  • Крепежный инструмент: молоток, отвертки, пассатижи.
  • Разметочный инструмент: рулетка, уровень, карандаш.

Материалы

Кроме набора инструментария для работы необходимы также установочные и расходные материалы:

  • Повороты, отводы, муфты, сгоны и, возможно, другие виды фитингов.
  • Запорные вентили, лучше всего — шаровые.
  • Льняная пакля сантехническая, либо монтажная ФУМ‑лента.
  • Установочные и крепежные детали: кронштейны, шурупы, дюбели, анкерные болты и т. п.

Подготовив всё необходимое, можно приступить к работе.

Виды подключения

Во‑первых, следует определиться с тем, в какую систему включать устройство:

  • Подключение полотенцесушителя к системе отопления. Традиционный способ и единственный там, где отсутствуют сети горячей воды. Недостаток его в том, что отопительная система работает только в зимнее время года. Достоинство — в трубопроводе отопления циркуляция воды осуществляется принудительно и полотенцесушитель во все время отопительного сезона будет горячим, выполняя функцию дополнительной батареи.
  • Подключение водяного полотенцесушителя к системе горячего водоснабжения. Такие системы также подвержены отключениям, но на более короткий срок. Кроме того, недостаток этого способа в том, что агрегат будет нагреваться только во время расхода горячей воды, остывая ночью, даже при прямом включении в стояк. В малоквартирных же домах либо частных эта проблема стоит еще острее.

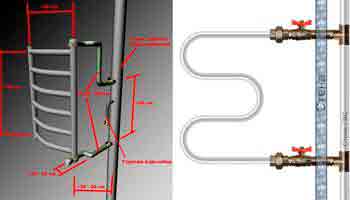

Схема установки и подключения полотенцесушителя к стояку горячей воды в ванной выглядит так:

Как уже было отмечено, оптимальным решением многих проблем является применение комбинированных устройств, работающих от электросети при отсутствии горячей воды в системе.

После выбора трубопроводной сети для нашего устройства, следующим встает вопрос о способе его включения в нее:

  • Прямая врезка в стояк. Если ванная комната уже была оборудована полотенцесушителем, то он подключен к отопительной трубе именно таким способом. Заменяя его новым, можно, не мудрствуя лукаво, использовать тот же тип подсоединения. Также можно врезать напрямую новое устройство и в стояк горячей воды.
  • Включение в квартирный трубопровод. Достоинство этого способа в том, что при проведении работ не требуется перекрывать весь стояк, но он больше годится для системы отопления. Указанная выше проблема с трубопроводом горячей воды дополнительно усугубится: прибор будет нагреваться только при мытье посуды, принятии душа или ванны.

С перемычкой-байпасом

Полотенцесушители в старых домах, как уже сказано, являлись непосредственной частью трубы отопления. Такое соединение создает проблемы в случае аварии или ремонта и не дает возможности отключить прибор при ненадобности в нем.

Потому самым разумным при монтаже нового устройства будет врезка параллельно ему в стояк перемычки‑байпаса и запорных вентилей, к котором оно и присоединяется. Это полезное дополнение трубопровода следует обязательно предусмотреть на схеме подключения.

Демонтаж старого устройства

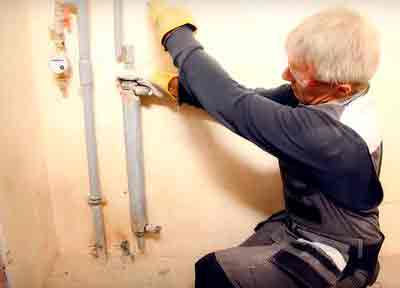

Начать следует с разборки старого полотенцесушителя. Для этого:

  1. Согласовав с соседями по подъезду и управляющей компанией, перекрываем стояк отопления и сливаем из него воду.
  2. Если старая конструкция была приварена к трубам стояка, отрезаем ее болгаркой. В случае разъемного соединения раскручиваем крепежные муфты.
  3. В редких случаях, когда установочные размеры нового прибора совпадают со старыми, можно считать, что крупно повезло. Чаще всего это не так и приходится резать трубы даже при разборном соединении.
  4. Вырез в стояке должен быть по высоте больше расстояния между вводными патрубками нового полотенцесушителя на длину сгонов и муфт, необходимых для врезки байпаса.
  5. При отрезании учитываем не только установочные габариты нового прибора, но и возможность нарезания на трубах резьбы.
  6. Снимаем старое устройство со стены, срезав его кронштейны болгаркой или ножовкой.

Как установить газовый водонагреватель в квартире читайте в этой публикации.

Установка и подключение: пошаговая инструкция

Перед началом монтажа нелишне сделать на полу раскладку как самого устройства, так и всей фитинговой арматуры для него, чтобы еще раз уточнить все размеры. Для этого можно даже собрать насухую все соединения. Поговорку про семикратное отмеривание никто не отменял!

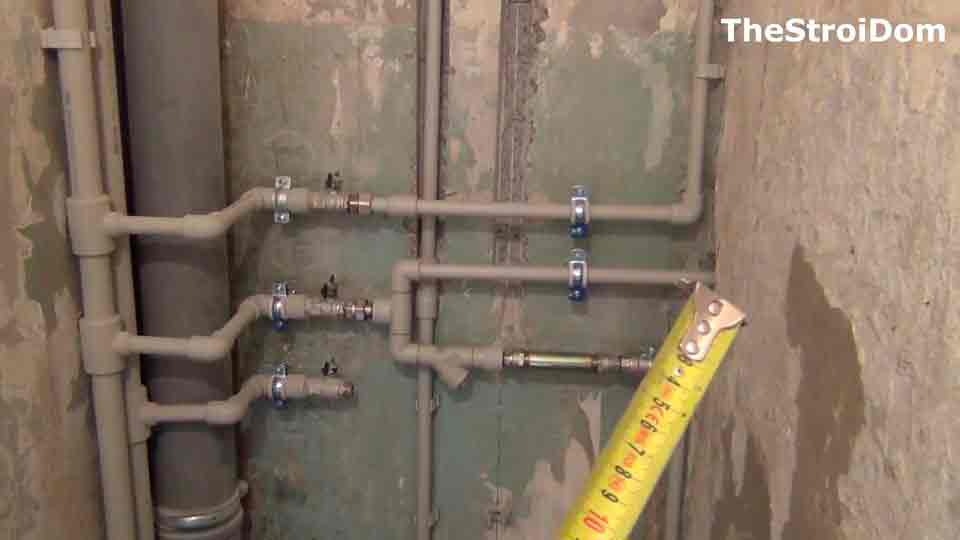

  1. Размечаем на стене установочные размеры нового полотенцесушителя.
  2. Выбрав местоположение будущего агрегата на стене, необходимо тщательно исследовать ее на предмет прохождения внутренних коммуникаций как трубопроводных, так и электрических. Помочь в этом могут специальные приборы — металлопроводкоискатели.
  3. Сверлим отверстия, вставляем дюбели и вешаем устройство на стену, зафиксировав его шурупами или болтами.
  4. Нарезаем резьбу на обрезанных концах трубопровода.
  5. Подготавливаем перемычку‑байпас, аккуратно разметив и установив на ней тройники‑отводы для полотенцесушителя и запорный вентиль.
  6. При работе все соединения герметизируем сантехнической паклей или тефлоновой лентой.
  7. Устанавливаем ее в вырезе стояка, используя сгоны, прямые муфты и контргайки, так чтобы отводы‑тройники находились точно напротив вводов нашего устройства.
  8. Сгоны разной длины применяются для подгонки установочных размеров отрезков трубопроводов и упрощения их соединений. Они имеют на концах нарезанную резьбу: короткую с одной стороны и длинную — с другой.

На длинную навинчивается контргайка и муфта. Тройник, уголок или вентиль накручиваются на трубу с одной стороны. В них завинчивается короткой резьбой сгон, который затем длиннорезьбовым концом соединяется с другой стороной трубы муфтой и фиксируется контргайкой.

  • Прикручиваем к отводам запорные шаровые клапаны, а с ними соединяем вводы нашего агрегата.
  • Открываем шаровые клапаны к полотенцесушителю, а вентиль на байпасе перекрываем.
  • Открываем общий кран стояка. Если в системе есть давление воды, тщательно проверяем сделанные соединения на герметичность.
  • Все! Наш новый полотенцесушитель готов к работе. В этом видео вы можете посмотреть процесс демонтажа и установки нового полотенцесушителя в ванной своими руками:

    Современные полотенцесушители могут быть достаточны сложными по конструкции, такие, например, как двухконтурные. Перед их установкой своими руками следует изучить все технические характеристики и правила монтажа.

    Также нужно помнить, что некоторые агрегаты необходимо подбирать по гальванической совместимости с металлическими трубопроводами материалов, из которых они изготовлены.

    Источник: http://sansovet.com/kvartira/vannaya-komnata/ustanovka-polotencesushitelya.html

    Схемы правильного подключения полотенцесушителей

    В наши дни нередко встречаются негативные ситуации связанные с неквалифицированным вмешательством в эксплуатацию общедомовых систем, в том числе при монтаже водяных полотенцесушителей (дизайн-радиаторов), подключаемых к стоякам ГВС.

    В этой статье мы постарались указать основные условия и схемы грамотного монтажа дизайн-радиаторов.

    Схемы бокового и диагонального подключения с незауженным и несмещенным байпасом.

    Данные схемы являются наиболее эффективными видами подключения полотенцосушителей, поскольку предусматривают подачу теплоносителя в верхней части и «обратку» в его нижней части. Стоит отметить что такая схемы рекомендованы для классических форм дизайн-радиаторов с естественной циркуляцией, выполненных в виде лесенки.

    Боковое подключение.

    Диагональное подключение.

    Стоит отметить, данные схемы равнозначны по эффективности и не имеют преимуществ по отношению друг к другу. Также следует универсальность этих вариантов, поскольку они способны стабильно функционировать при любом направлении подачи рабочей жидкости, абсолютно не зависят от скорости циркуляции теплоносителя, не нуждаются в спуске воздуха при отключении воды а удаленность от стояка может быть любой.

    Несмотря на это, данные схемы имеют несколько обязательных условий для стабильного функционирования радиаторов.

    Подающий отвод стояка должен находится выше точки подключения к радиатору, а обратный должен быть ниже точки подключения.

    Должен соблюдаться уклон подключаемых труб (как изображено на рисунках выше). Для примера, при отводе на метр перепад может составлять от 3 до 30 мм. Также стоит понимать, что больший уклон не навредит работоспособности данных схем.

    Должны быть исключены нежелательные изгибы (горбы) при проводке труб, поскольку в них может накапливаться воздух, препятствующий нормальной циркуляции теплоносителя.

    В случае нижней подачи между отводами не допускается какого-либо заужения, так как оно также будет препятствовать стабильному функционированию радиатора, в том числе может привести к полной неработоспособности последнего.

    Диаметр подводимых труб для организации правильной циркуляции должен составлять не менее ДУ20 (3/4″ для стальных и 25 мм для полипропилена). При этом шаровые краны должны быть не менее 3/4″.

    Особенно важно осуществить теплоизоляцию подводимых контуров, поскольку именно она обеспечивает механическую защиту и значительно снижает теплопотери, что в свою очередь положительно отражается на работе полотенцесушителя.

    Запрещается!

    Монтаж какой-либо запорной арматуры на байпасе, а также перекрытие и заужение последнего. Так как это может привести замедлению циркуляции в общем стояке, падению температуры ГВС в точках водозабора и значительному ухудшению напора.

    Допустимые варианты боковой схемы подключения.

    Боковое подключение, правильный вариант, радиатор полностью расположен между отводами, функционирование не нарушено.

    Боковое подключение, правильный вариант, требуется спуск воздуха после отключения водоснабжения.

    Схемы нижнего подключения.

    Схемы нижнего подключения обладают меньшей эффективностью, несмотря на это имеют ряд своих преимуществ.

    Схема нижнего подключения полотенцесушителя в форме лесенки, исключающая заужение или смещение байпаса (естественная циркуляция).

    Схема нижнего подключения полотенцесушителя в форме лесенки, со смещением байпаса (сочетание естественной и принудительной циркуляции).

    Схема нижнего подключения полотенцесушителя в форме лесенки, с заужением байпаса (сочетание естественной и принудительной циркуляции).

    Особенности схем нижнего подключения.

    Возможность работы при любых направлениях подачи в стояках.

    Возможность скрытого расположения труб (без штрабления стен).

    Нуждаются в спуске воздуха при помощи кранов Маевкого.

    Менее эффективны, в отличии от бокового или диагонального подключения.

    Верхнее подключение от стояка с байпасом смещенного или зауженного типа, должно быть размещено ниже точки подключения к полотенцесушителю. (гарантирует стабильную работу при любом направлении подачи)

    Нижний контур должен обязательно находиться ниже полотецесушителя во всех схемах нижней подводки.

    Другие допустимые варианты нижнего подключения.

    Нижняя подводка, все контуры ниже полотенцесушителя, никакие условия монтажа не нарушены.

    Нижнее подключение, для верхней подачи теплоносителя (верхний отвод расположен выше полотенцесушителя), при нижней подаче рабочей жидкости, такой вариант не возможен.

    Варианты схем боковой и диагональной подводки со смещенным или зауженным байпасом.

    Боковое подключение радиатора-лесинка, с зауженным байпасом (сочетание принудительного и естественного движения теплоносителя)

    Боковое подключение радиатора-лесинка, со смещённым байпасом (сочетание принудительного и естественного движения теплоносителя)

    Диагональное подключение радиатора-лесинка, с зауженным байпасом (сочетание принудительного и естественного движения теплоносителя)

    Диагональное подключение радиатора-лесинка, со смещенным байпасом (сочетание принудительного и естественного движения теплоносителя)

    Особенности схем боковой и диагональной подводки со смещенным или зауженным байпасом.

    Данные схемы предназначены только для верхней подачи (в противном случае стабильное функционирование прибора невозможно)

    Не необходимости в спуске воздуха после отключения водоснабжения.

    Могут применяться на любой удаленности от стояка.

    Также как и в других схемах необходимо соблюдать уклон подводящих контуров (перепад 3 – 30 мм)

    Запрещается!

    Монтаж какой-либо запорной арматуры на байпасе, а также перекрытие и заужение последнего. Так как это может привести замедлению циркуляции в общем стояке, падению температуры ГВС в точках водозабора и значительному ухудшению напора.

    Источник: http://www.termokit.ru/news/skhemy_pravilnogo_podklyucheniya_polotentsesushiteley/

    Подключение полотенцесушителя: схемы, подводные камни, ошибки

    Невозможно найти человека, равнодушного к комфорту собственного дома. Особенно это касается кухонь, ванных комнат, совмещенных санузлов, которыми приходится пользоваться постоянно. Если говорить о последних, то для этих помещений очень важен подходящий температурный режим, а также отсутствие чрезмерной влажности. Чтобы обеспечить комфорт и решить обе задачи, необходима установка и подключение полотенцесушителя. Операция не так сложна, чтобы требовать помощи профессионала, однако перед монтажом дополнительного источника тепла не помешает вооружиться некоторыми знаниями. Они позволят сделать работу грамотно, помогут избежать потенциальных переделок в дальнейшем.

    Виды конструкций, материалы

    Полотенцесушитель, чья прямая обязанность — обеспечение быстрого высыхания белья, исполняет и другую роль — служит обогревателем.

    Принцип работы

    Все устройства классифицируются по типу теплоносителя.

    1. Водяные. Это классика — змеевики, через которые проходит горячая вода. Чаще их подключают к водопроводному стояку, реже (как правило, в частных домах) — к отопительной системе.
    2. Электрические. Эти полотенцесушители нагреваются благодаря электричеству. Достоинства — отсутствие необходимости их монтажа в определенном месте (по соседству с трубами), возможность регулировки и выключения для экономии электроэнергии.
    3. Комбинированные — водяные и электрические одновременно: два змеевика, один из которых может быть поворотным, имеют разные источники тепла. От предыдущих изделий их отличает повышенная цена.

    Самостоятельный монтаж возможен, если куплена водяная модель. В этом случае посторонняя помощь не понадобится. Электрические либо комбинированные полотенцесушители требуют навыков. Чем проще сама конструкция, тем легче самостоятельно справиться с ее подключением.

    Материалы

    Стоимость и надежность полотенцесушителей зависит от материалов, идущих на их изготовление. К ним относится:

    1. Обычная сталь. Это самый бюджетный вариант. Недостатки его относительны: это массивность и не слишком привлекательный вид. Однако первый минус превращается в достоинство, так как эти тяжелые конструкции долговечны, второй устраняется покраской.
    2. Нержавеющая сталь. Это несомненный лидер, если иметь в виду соотношение цены и качества. Эти полотенцесушители долговечны, надежны, выглядят эффектно без всякой отделки. Коррозия, перепады температур, давления им тоже нипочем.
    3. Латунь. Медь. Такие модели чаще имеют сложные формы, они стойки к коррозии, но не способны так же непоколебимо переносить перепады давления, как и сталь. Медь отличает высокая скорость сушки полотенец, однако большая цена — обратная сторона этой медали.

    При выборе полотенцесушителя принцип работы, привлекательный вид не главные критерии. Необходимо учитывать максимально допустимое давление в отопительных либо водопроводных трубах, потому что материал должен с честью выдерживать потенциальные неприятности — гидроудары.

    Выбор схемы подключения

    Это первый этап подобных сантехнических работ. Если заранее не изучить основные способы установки, то вероятность совершения ошибки при работе повысится.

    Самый простой вариант — подключение непосредственно к стояку. В этом случае полотенцесушитель (разных форм) становится его неотъемлемой частью. Такой монтаж можно увидеть в домах, имеющих старую систему водоснабжения. Данная схема не предусматривает установку шаровых кранов либо иных запорных элементов, так как при их запирании перекрывается стояк, а значит, соседи остаются без горячего водоснабжения. Поэтому, для того чтобы получить возможность отключения или самостоятельной регулировки температуры в полотенцесушителе, подключают байпас.

    Боковой, диагональный подвод

    Подключение полотенцесушителя с запорными элементами и байпасом возможно этими двумя способами. Разница между ними мала, но каждый мастер делает выбор, исходя из своих соображений. Эффективной работы данной схемы можно добиться, если следовать нескольким правилам:

    1. Полотенцесушитель, располагающийся в 2000 мм (или более) от стояка, должен иметь врезку верхнего отвода выше, чем сама точка подключения у конструкции, нижняя — ниже. Если расстояние меньше этой цифры, то допускают монтаж прямых подводов, так как уклон в этом случае не нужен.
    2. Трубы, которые соединяют отводы с полотенцесушителем, обязаны быть прямыми: не иметь «горбов», провоцирующих постепенное скапливание воздуха — пробку, перекроющую со временем циркуляцию воды. Если есть возможность, то пластиковые подводы, которые запланировано спрятать в стены, лучше укрыть теплоизоляционным материалом.

    Нижний подвод

    Некоторые большие модели Н-образной формы (лесенки) допускают схему подключения с нижними подводами. Данное боковое либо диагональное присоединение тоже требует соблюдения нескольких правил, обеспечивающих эффективную работу.

    1. Если диаметры стояка и байпаса не совпадают (последний меньше), то верхнюю врезку располагают ниже полотенцесушителя. Точно так же поступают, когда байпас имеет смещение. Нижняя врезка всегда обязана находиться ниже конструкции.
    2. В этом случае тоже рекомендуется теплоизоляция подводов, запрещены «горбы». Использование воздухоотводчика — крана Маевского — первая необходимость.

    Если байпас не смещен, имеет аналогичный диаметр, то верхняя врезка может располагаться выше низа полотенцесушителя. Для проведения качественной установки, необходимо знать, что:

    • подводящий и отводящий трубопроводы должны иметь уклон — как минимум 3 мм на каждый метр, больше — лучше;
    • хорошую циркуляцию воды в полотенцесушителе, находящемся далеко от стояка, обеспечит диаметр труб, составляющий более 32 мм, меньшее сечение допускают для полотенечных сушек, расположенных близко;
    • любые неровности труб (выступы, углубления) негативно скажутся на циркуляции теплоносителя;
    • утепление подводящих ПВХ труб рекомендовано при любой схеме подключения.

    Технология подключения

    Последовательность, особенность работ зависит от вида полотенцесушителя. Большую трудность создают самые простые — водяные сушки, минимальные трудозатраты — электрические устройства.

    Материалы, инструменты

    После покупки сушки для полотенец, ознакомления с инструкцией и выбором способа подключения готовят материалы, инструменты. В необходимый набор входит:

    • карандаш, рулетка;
    • кран Маевского, муфта, 2 тройника;
    • крепежи, кронштейны;
    • нож, паяльник для ПВХ труб;
    • отвертка, молоток;
    • пакля либо ФУМ-лента;
    • разводной ключ;
    • ПВХ трубы;
    • уровень;
    • фитинги — прямые, угловые;
    • шаровые краны.

    Источник: http://dom-i-remont.info/posts/santehnika/podklyuchenie-polotentsesushitelya-shemyi-podvodnyie-kamni-oshibki/

    Как подключить полотенцесушитель — подключение своими руками

    Опубликовано Артём в 03.06.2019 03.06.2019

    Есть несколько вариантов подключения полотенцесушителя:

    • Электрический полотенцесушитель (ТЭН);
    • К системе отопления
    • К рециркуляции ГВС
    • Отопление + ТЭН
    • От горячей воды

    Общие представления о работе полотенцесушителя

    Существует несколько типов подобных приборов. Подавляющее большинство из них рассчитано на работу при подключении к трубопроводу, по которому циркуляция разогретой жидкости. В продаже в наше время появилось немало электрических моделей, которым необходимо только подключение к сети питания. Это, так сказать, «отдельно стоящая» категория полотенцесушителей, установка которых не требует соблюдения особых требований – важно соблюсти лишь правила электробезопасности. По большому счету, установка подобного прибора мало чем отличается от подключения, скажем светильника или обогревательного конвектора.

    Разнообразие полотенцесушителей – чрезвычайно велико, и по внешнему исполнению, и по принципу действия.

    Самыми «проблемными» были и остаются все же полотенцесушители водяного принципа действия – именно с их монтажом возникает наибольшее количество вопросов. Приборам такого типа и будет в основном посвящено дальнейшее изложение.

    Полотенцесушители комбинированного типа подчиняются при подключении к трубной разводке общим правилам

    Сразу оговоримся, что можно приобрести модель комбинированного типа, которая будет работать благодаря циркуляции горячей воды, но может при необходимости переключаться и на электрический обогрев. Тем не менее, подключение подобных полотенцесушителей к контурам труб подчиняется общим правилам, поэтому в отдельную категорию их выносить не будем.

    Как разобраться в многообразии полотенцесушителей?

    Предлагаемый ассортимент подобных приборов – чрезвычайно широк, что может даже поставить тупик при выборе. Помочь в этом вопросе поможет специальная публикация нашего портала – «Как выбрать полотенцесушитель».

    Итак, для нормальной работы полотенцесушителя необходим поток разогретой жидкости через него. В многоэтажных домах, где горячее водоснабжение было организовано по принципу постоянной циркуляции воды, этот прибор, как правило, представлял собой просто обычную петлю трубы горячего стояка, чаще всего – на нисходящей части «кольца», то есть с потоком, направленным сверху вниз. В этом был заложен тот смысл, что потребители получают горячую воду требуемой температуры, независимо от этажа проживания, а уже при возвращении потока шел дополнительный отбор тепла на полотенцесушителях.

    Всем с ранних лет знакомые полотенцесушители, стоявшие в большинстве городских квартир. По сути – петля на обратном стояке горячего водоснабжения

    Обратите внимание – труба, формирующая петлю (одну, в полотенцесушителях U-типа, или две – М-типа) имеет диаметр такой же, как и на самом стояке, или даже больше. Это – требование для обеспечения нормальной, без помех и излишнего гидравлического сопротивления, циркуляции в локальном контуре ГВС.

    Понятно, что подобные полотенцесушители в настоящее время уже очень часто не удовлетворяют хозяев по своей внешности. Принимается решение об их замене на более современные, максимально подходящие по своим эстетическим качествам к создаваемому в ванной интерьеру. И вот здесь начинаются «чудеса». Некомпетентное вмешательство домашних мастеров или даже «горе-сантехников» (которых, к сожалению, весьма немало), приводит к тому, что, в лучшем случае, полотенцесушитель не работает вовсе или прогревается неравномерно (особенно это касается приборов типа «лесенка»). А в худшем – нарушается функционирование системы горячего водоснабжения во всем стояке подъезда, что влечет за собой меры административного воздействия и, безусловно, обострение отношений со всеми соседями.

    Дело в том, что непродуманные решения, основанные чаще всего на желание скрыть трубы подводки или приобрести прибор оригинальной формы, без учета особенностей его подключения, приводят к нарушению гидравлического баланса в системе. Поэтому далее в статье будут предложены варианты схем подсоединения полотенцесушителей, из которых можно выбрать наиболее подходящую. Кроме того, внимание будет уделено и схемам спорным, заведомо нерабочим, а то и вовсе запрещенным к реализации.

    Еще одна оговорка, прежде чем перейти к рассмотрению схем. В дальнейшем будет речь идти в большей мере об установке полотенцесушителя именно в систему горячего водоснабжения. Дело в том, что в частных домах или в квартирах, где организовано автономное отопление эти приборы нередко являются составной частью именно системы отопления. С одной стороны – вроде бы удобно, но с другой – в летний период, когда обогрев дома не нужен, прибор становится «недееспособным».

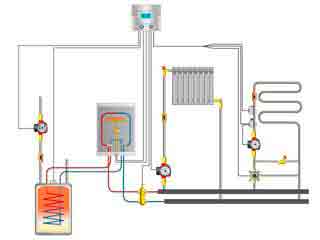

    Один из универсальных вариантов организации автономного отопления и горячего водоснабжения, с включением полотенцесушителя в общую схему

    Другой вариант – это подключение полотенцесушителя к системе автономного горячего водоснабжения, оснащенной бойлером косвенного нагрева с автоматизированной циркуляционной схемой работы.

    Схемы в обоих вариантах автономных систем могут быть весьма разнообразными, сложными, но подчиняющимися уже несколько иным правилам. Поэтому это вопрос также будет «выведен за скобки», так как относится уже к другому разделу, больше связанному с системами отопления.

    Порядок работы по монтажу

    Подключение полотенцесушителя в ванной комнате включает в себя такой порядок работ:

    • демонтаж старого оборудования;
    • разметка места для монтажа;
    • подготовка необходимых инструментов и материалов для монтажа к ГВС жома;
    • монтаж двух кранов на сушилку;
    • монтаж креплений к стене;
    • подключение сушилки;
    • установка перемычки;
    • проверка работоспособности системы, отсутствие протечек в местах соединения к ГВС.

    Чтобы подключить в частном доме полотенцесушитель, необходимо соблюдать такой порядок:

    • сначала составляется смета всех работ, чтобы организовать подключение. Сюда относятся стоимость материалов, выполнение работ, монтаж дополнительных кранов и другие работы, которые могут быть необходимы в процессе подключения;
    • если у вас централизованная система водоснабжения, то необходимо договориться с мастером о том, чтобы ее перекрыть на период работ (если надо подключить в частном доме полотенцесушитель, этот пункт опускается);
    • демонтаж и монтаж оборудования;
    • подключение и проверка.

    Как видим, этапы самые простые, ничего сложно предпринимать не требуется, установить своими руками сушилку можно всего за пару часов.

    Виды полотенцесушителей

    Вначале кратко ознакомимся с тем, какими бывают полотенцесушители, также известные как «полотенчики», и из каких материалов они изготавливаются.

    Таблица. Виды полотенцесушителей по принципу работы.

    Название и фото Описание

    Наиболее распространенный вид полотенцесушителя, «классика». Представляет собой змеевик U-образной или любой другой формы, через который пропускается горячая вода. Она нагревает трубы, а те, в свою очередь, способствуют быстрому высыханию полотенец и белья. Подключается либо к водопроводному стояку, либо к системе отопления. Последнее более распространено в частных домах и коттеджах, так как в городской квартире подключенный подобным образом полотенцесушитель большую часть времени работать не будет.

    Для таких полотенцесушителей подключение к горячей воде или отоплению не нужно – они нагреваются за счет электричества. Очень удобны в плане расположения – нет необходимости перемещать стояк или подводить трубы, достаточно протянуть розетку. Можно включать только на время использования, тем самым экономя электроэнергию. Многие модели подобных полотенцесушителей снабжаются возможностью регулировки.

    Представляют собой два предыдущих варианта, соединенных вместе. Один из змеевиков греется при помощи горячей воды или парового отопления, другой – от электричества. За увеличенную стоимость покупатель получает высокую эффективность. Некоторые модели комбинированных полотенцесушителей снабжены поворотными змеевиками, как тот, что представлен на изображении.

    Изготавливаются полотенцесушители из следующих материалов:

    • сталь;
    • латунь;
    • медь;
    • нержавеющая сталь.

    Первый вариант является простым и дешевым. Обычно подобные полотенцесушители являются самыми тяжелыми и массивными. Они редко могут похвастаться красивым внешним видом, но при должной обработке являются чрезвычайно надежными и долговечными.

    Изделия из латуни или цветных металлов нередко отличаются сложной формой, привлекательностью и стойкостью к воздействию коррозии. Но, в отличие от моделей из стали, менее устойчивы к резким перепадам давления в системе. Медные полотенцесушители привлекают своей эффективностью – за счет своих свойств металл очень быстро прогревается и с такой же скоростью сушит влажные полотенца. Обратная сторона этого – высокая стоимость изделия.

    Оптимальной с точки зрения соотношения цены и качества являются полотенцесушители из нержавеющей стали – они красивы, надежны, долговечны, не боятся коррозии, при этом устойчивы к резким перепадам температуры и давления.

    Полотенцесушитель из нержавеющей стали

    Важно! Выбирая полотенцесушитель, обращайте внимание не только на принцип работы и материал, но и на максимально допустимое давление в системе – в водопроводных и отопительных трубах иногда возникают гидроудары, потому желательно, чтобы «полотенчик» был способен их выдержать.

    Демонтаж старого полотенцесушителя, монтаж байпаса и кранов

    Непосредственные сантехнические работы по установке «полотенчика» начинаются с демонтажа старой конструкции, в большинстве случаев представляющую собой U- или M-образную трубу, которая принадлежит к основному стояку и имеет общий с ним диаметр. При своей простоте и дешевизне, подобный полотенцесушитель не отличается привлекательным внешним видом.

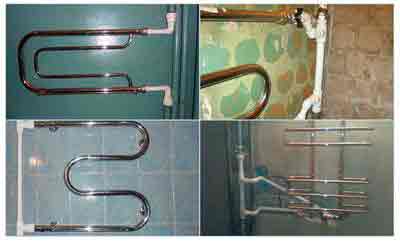

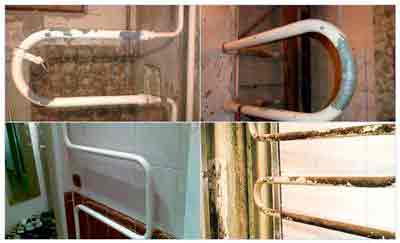

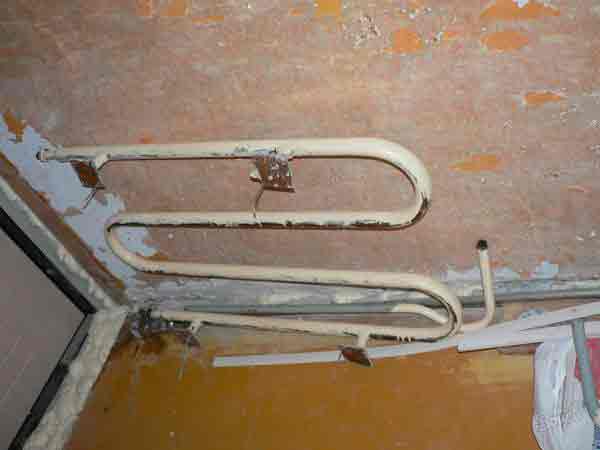

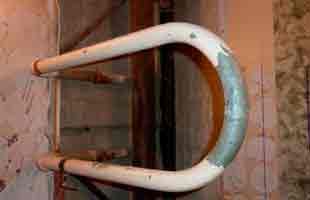

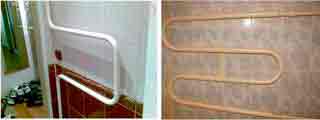

    Пример полотенцесушителя старого образца, установленный еще при строительстве дома

    Процесс его демонтажа выглядит следующим образом.

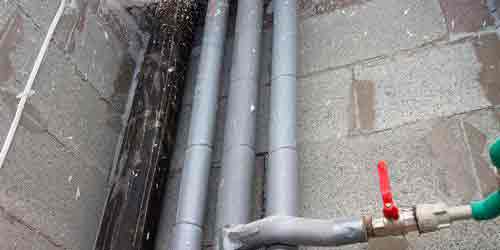

    Шаг 1. Для начала отключите подачу горячей воды в стояке. Для этого обратитесь в ЖЭК или товарищество, обслуживающее ваш дом, подайте соответствующее заявление и, если надо, внесите плату за оказание услуги. Сантехник, пришедший по вашему вызову, произведет временное перекрытие стояка.

    Шаг 2. Проверьте, отключена ли подача горячей воды. Для этого необходимо открыть соответствующий кран на раковине или ванной.

    Шаг 3. Если старый полотенцесушитель соединен со стояком резьбовым соединением – открутите его сантехническим ключом.

    Важно! Будьте готовы к тому, что внутри полотенцесушителя может оставаться часть воды. Желательно заранее подстелить под него тряпку или поставить под место соединения со стояком емкость.

    Шаг 4. Демонтаж старого полотенцесушителя с помощью сантехнического ключа является большим везением – чаще всего «полотенчик» приварен к стояку либо резьбовые соединения за множество лет «прикипели». В таком случае используйте болгарку. В процессе работы с ней не срежьте лишнего – оставшейся части трубы должно хватить для нарезания резьбы под будущие фитинги.

    Шаг 5. После обрезки или откручивания от стояка «полотенчик» снимите со своих крепежей к стене и уберите куда-нибудь подальше. Следующий этап работ – создание байпаса, монтаж кранов и подводов к будущему полотенцесушителю.

    Байпас (или в переводе «обход») – это участок трубы между отводами на полотенцесушителе, дающий воде в стояке возможность идти «мимо» полотенцесушителя в тех случаях, когда тот перекрыт. Его наличие решает сразу несколько задач.

    1. Байпас позволяет смонтировать на входе и выходе из полотенцесушителя вентили для регулирования температуры. Кроме того, с его помощью можно полностью перекрыть подачу воды в «полотенчик» без отключения стояка, что особенно удобно в случае ремонта или замены подобного оборудования.
    2. Байпас разделяет потоки горячей воды в стояке – один идет в полотенцесушитель, а второй дальше, к соседям, сохраняя при этом свою температуру без изменений.
    3. Обход на полотенцесушителе обеспечивает нормальную циркуляцию горячей воды в стояке по всей своей высоте.

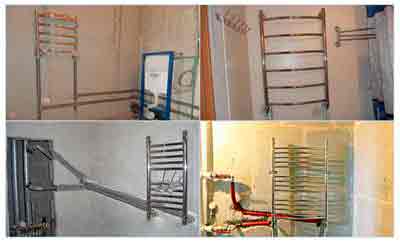

    Примеры различных схем установки байпасов между отводами представлены на изображениях ниже.

    Классический пример, подходящий для большинства квартир – на отводах ранее демонтированного полотенцесушителя нарезана резьба, на нее, в свою очередь установлены два тройника. Между ними – короткая труба, которая и является байпасом. Далее – два крана для перекрытия потока воды в полотенцесушитель. Подобные байпасы, установленные в стороне от стояка, называются смещенными

    В данном примере смещенный байпас соединяется с отводами полотенцесушителя при помощи сварки

    В данном случае вы наблюдаете прямой байпас, не смещенный в сторону от стояка. В его трубах сверху и снизу нарезаны резьбы и смонтированы краны. Затем установлен сам полотенцесушитель

    То же самое, что и на предыдущей картинке – прямой байпас, созданный при помощи врезки тройников в стояк. Но при этом сам обход и отводы собраны из пластиковых труб

    Важно! Среди сантехников спорным вопросом является диаметр и расположение трубы байпаса для полотенцесушителя. Некоторые уверены, что он будет эффективно работать только при зауженном и смещенном обходе. Но это не так – прямой байпас с диаметром, равным таковому у стояка, прекрасно себя проявляет как при верхней, так и при нижней подаче. Изображение ниже является тому доказательством.

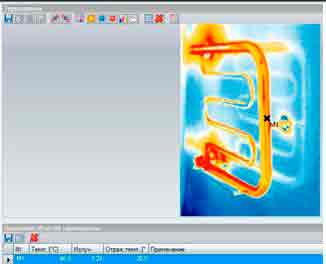

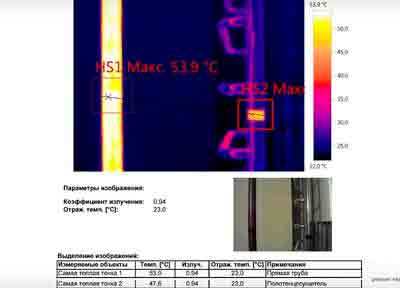

    Термограмма, иллюстрирующая температуру воды внутри полотенцесушителя при прямом байпасе с диаметром, равным таковому у стояка

    Нередко в Интернете можно встретить такие схемы и фотографии, где байпас снабжен краном-задвижкой. Наличие этого крана – еще один предмет спора среди сантехников. С точки зрения строительных норм, самовольный монтаж в стояке (а в таком случае байпас формально считается им) подобных устройств, не предусмотренных проектом, является грубейшим нарушением. Кроме того, установка крана на обходе снижает напор и температуру горячей воды в следующих квартирах. Потому его наличие может быть предметом претензий к вам со стороны управляющей компании или соседей.

    Байпас снабжен краном-задвижкой

    Видео — Монтаж полотенцесушителя своими руками

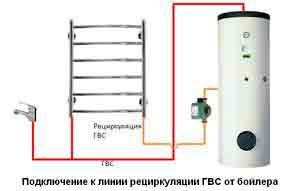

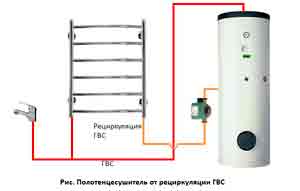

    Полотенцесушитель от рециркуляции ГВС

    При таком подключении полотенцесушитель будет греться от циркулирующей по кругу горячей воды из бойлера косвенного нагрева. Это вариант на круглый год. Его выгодно использовать, когда ГВС греется от солнечных панелей или теплового насоса.

    А что, если бойлер косвенного нагрева работает от газового котла. В этом случае, смотрим на линию рециркуляции ГВС. Если ее изначально планировали монтировать, то однозначно подключаем сушитель к ней. Если рециркуляция не планировалась, то лучше подключить полотенцесушитель по другой схеме.

    Если бойлер электрический, а также, если бойлер косвенного нагрева греется от электрокотла, то подключение к рециркуляции отпадает, ставим ТЭН.

    Что надо знать перед установкой полотенцесушителя

      1. В наших многоквартирных домах полотенцесушитель встраивается не в отопительную систему, как принято в большинстве зарубежных стран, а в систему горячего водоснабжения. Поэтому его монтаж имеет некоторые особенности, поскольку сушитель становится своеобразной «компенсирующей петлей трубопровода». Если врезка в стояк будет осуществлена неправильно, то это может привести к проблемам с водоснабжением не только квартиры, но и всего дома.

      1. По этой же причине большинство импортных полотенцесушителей не приспособлены для врезки в нашу систему водоснабжения. Поэтому рекомендуется приобретать устройство отечественного производства, причем соответствующее определенным ГОСТам и СНиПам. Данная проблема возникает только при монтаже в квартире. Для частного дома вполне подойду полотенцесушители зарубежных брендов.
      2. В одной системе нельзя использовать детали из разных материалов во избежание такого отрицательного явления, как электролитическая коррозия. Она приводит к быстрому выходу устройства из строя. К пластиковым трубам можно подключать приборы из любых материалов.

      1. Полотенцесушитель, подключенный к центральной системе, будет работать только во время отопительного сезона. Чтобы обеспечить круглогодичное функционирование прибора, следует устанавливать комбинированный тип данных устройств.
      2. Мощность полотенцесушителя, подключенного к нижним патрубкам системы, уменьшается на 10%.
      3. Приборы в форме «лесенки» подсоединяются методом диагонального, бокового или вертикального подключения к трубопроводу (межосевое расстояние – 500 мм).

      1. При установке во время строительства или капремонта посадочное расстояние не составляет никакой проблемы, но при врезке в уже готовую систему должна учитываться геометрия и размеры существующей разводки. Поэтому при покупке полотенцесушителя необходимо знать и учитывать расстояние между отводами.
      2. Если на полотенцесушителе и на системе используются трубы разного диаметра, нужно использовать переходники. При этом не допускается, чтобы на приборе были трубы меньшего диаметра, чем трубы системы. В противном случае повышение давления воды в «узком месте» может привести к аварии.

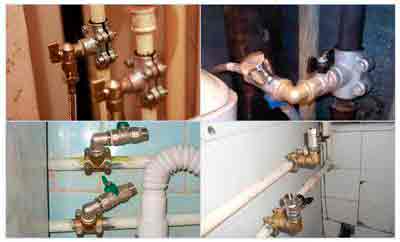

    1. Для соединений со стояком рекомендуется использовать «американки» – разъемные соединения, позволяющие легко снимать все устройство.
    2. Также на стояке желательно оборудовать шаровые краны и перемычку (байпас). При наличии американок и этого приспособления можно отключить только полотенцесушитель, не отключая воду в квартире или подъезде.

    Какие конструкции бывают

    Основной диаметр трубы для полотенцесушителя – 32 мм, если корпус имеет сложную конструкцию в виде лестницы с приваренными отрезками труб, их диаметр составляет около 20 мм. На рынке можно встретить и другие размерные параметры основного трубопровода с наружным диаметром, равным 26, 28, 50 мм.

    Все конструкции можно условно разделить на две однотрубные П-образной или М-образной формы и многотрубные, состоящие из двух трубных отрезков большого диаметра и расположенных между ними в виде лесенки труб малого сечения.

    В некоторых моделях предусмотрено подсоединение при помощи специальных сальников, позволяющих разворачивать приспособление вокруг своей оси, в других модификациях возможен набор полотенцесушителя из нескольких фрагментов, последовательно соединенных друг с другом. Для подсоединения полотенцесушителя к водопроводному стояку используют нижнее, боковое или диагональное подключение – таким способом расположены входные и выходные патрубки в выпускаемых моделях.

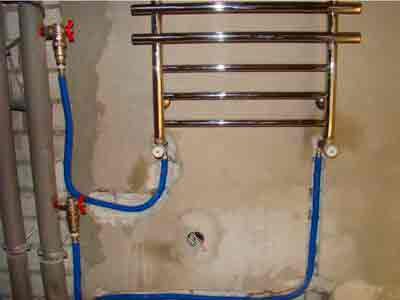

    Рис. 5 Однотрубная схема размещения полотенцесушителя в системе

    Варианты подключения

    Вариантов подключения полотенцесушителя для ванных комнат сегодня довольно много. При покупке оборудования, необходимо учитывать то, под какой именно вариант устроена ваша система.

    Рассмотрим возможные варианты, которые могут быть использованы для оборудования:

      • подключение внизу. В данном случае полотенцесушитель имеет ввод для поступления горячей воды снизу с одной стороны, с другой осуществляется отвод;
      • подключение вверху. Горячая вода поступает через специальный вход с одной стороны вверху, с другой стороны она отводится;
    • диагональное подключение. В данном случае горячая вода подается с одной стороны вверху оборудования, по диагонали внизу происходит отвод;
    • внизу по центру. Есть ряд полотенцесушителей, которые имеют подключение (то есть ввод и вывод) к нижней перекладине. Такой вариант применим для оборудования в виде лесенки;
    • одноточечные полотенцесушители имеют подключение внизу из одной точки. Такой вариант применяется не так часто, но некоторые производители выпускают такие модели;
    • есть вариант, при котором полотенцесушитель подключат нельзя, так как оборудование будет просто неэффективным, то есть полностью бесполезным. Это монтаж, когда ввод осуществляется сверху, а вывод — снизу по одной стороне устройства. Полотенцесушитель не будет нагреваться, теплоноситель в данном случае просто не циркулирует.

    Чтобы сделать дом более уютным, используется самое различное оборудование. К нему относится и так называемый полотенцесушитель для ванной комнаты, который выполняет несколько функций одновременно. Установка подобного оборудования позволяет обогреть ванную, уменьшить уровень влажности в ней. Многие модели рассчитаны на то, чтобы на их перекладинах можно было просушить влажные полотенца, белье.

    Сегодня производители выпускают различные модели, в том числе и электрические, но наибольшей популярностью продолжают пользоваться полотенцесушители, которые монтируются к системе горячего водоснабжения.

    Подключение к системе горячего водоснабжения

    Для подключения полотенцесушителя к находящемуся на большом расстоянии стояку используют полипропиленовые трубы – по сравнению с металлопластом и сшитым полиэтиленом они выпускается большого диаметра, необходимого для уменьшения гидравлических потерь. Соединение производят при помощи паяльника для труб, на концах впаивают необходимые фитинги. Подключение полотенцесушителя проводят в следующей последовательности:

    • После завершения штукатурных работ отмечают на стене в месте установки полотенцесушителя точки подключения, производят разметку и выбивают в стене штробы, по которым будут проходить трубы. Монтируют пластиковый трубопровод посредством пайки, оставляя резьбовые фитинги выходящими из стены с таким расчетом, чтобы позднее укладываемая плитка была с ними заподлицо.
    • Временно прикручивают полотенцесушитель, выставляют его по уровню и фиксируют на стене с помощью телескопического крепежа на корпусе, затем замазывают трубы гипсовым вяжущим раствором, после высыхания гипса приспособление снимают, в фитинги вкручивают заглушки.

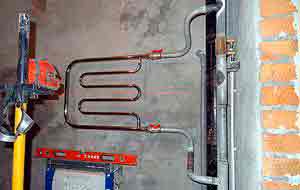

    Рис. 17 Установка своими руками полотенцесушителя – основные этапы

    • Дальнейшие работы производят при завершении отделочных работ по укладке плитки. Производитель выпускает полотенцесушители с различным набором комплектующих, часто встречаются американки, которые накручиваются на выходные патрубки устройства специальным ключом. Для герметизации лучше использовать льняную паклю в комплекте со специальной пастой.
    • После размещения американки на выходных патрубках устройство прикручивают к трубам через переходные муфты эксцентрики, которые подсоединяется и герметизируются с помощью льна – это позволяет корректировать положение патрубков при отсутствии соосности.
    • Затем выкручивают телескопический крепеж на трубных стенках полотенцесушителя до контакта со стеной, маркером отмечают отверстия для крепежа, после чего приспособление снимают.

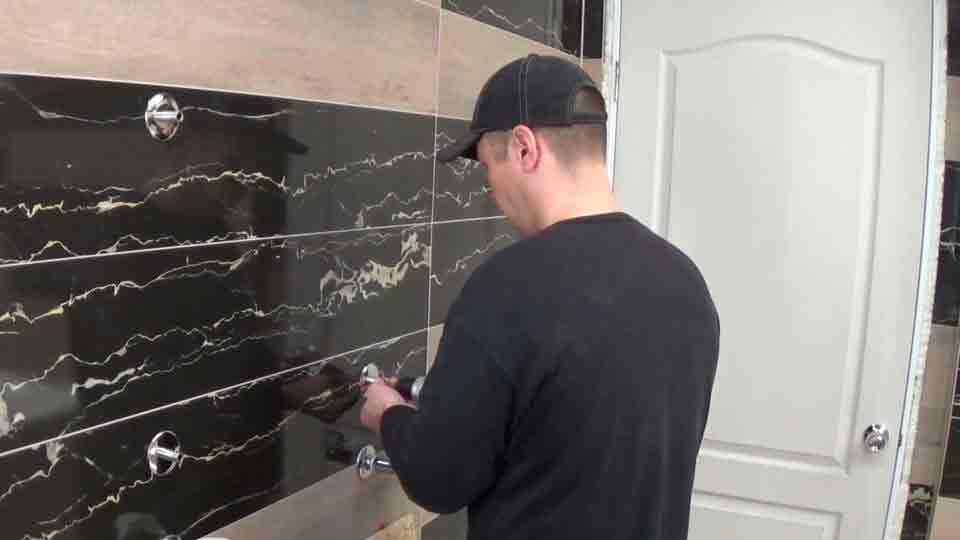

    • С помощью самореза или любого острого предмета на плитке пробивают небольшое углубление, чтобы избежать скольжения сверла по ее гладкой поверхности, после чего в режиме сверления проделывают отверстие в плитке. Затем переключают инструмент в режим перфорации и сверлят отверстие нужной глубины в бетоне, по завершении работ забивают дюбеля резиновым молотком во избежание повреждения плитки.
    • Окончательно устанавливают полотенцесушитель на место при помощи разводного ключа, при необходимости заменив некачественную резиновую прокладку американки на фторопластовую, прикручивают крепление саморезами к дюбелям крестовой отверткой или шуруповертом.

    При проведении работ следует соблюдать одно важное правило – подкладывать под разводной ключ тряпку или изолировать его губки во избежание царапин на хромированных зажимных гайках.

    Рис. 18 Модели полотенцесушителей сложной формы

    Технология по подключению полотенцесушителя

    Понятно, что подключение полотенцесушителя в отопительную систему является плохим вариантом, в частных домах его устанавливают в трубопровод горячего водоснабжения, для подачи воды в котором многие используют современные трубы из пластика. Трубопровод можно размещать в любом удобном месте, подводка может быть сделана из участков труб не только однотипного, но и любого используемого для горячей воды материала.

    Если работы проводят в многоквартирном доме, при ремонте в ванной расположенный в подвале стояк из двух трубопроводов прямой и обратной линии придется перекрывать, материалом старых стояков всегда является сталь, если производилась их замена, в большинстве случаев использовался полипропилен.

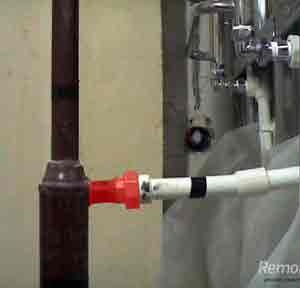

    Когда труба стальная, к ней можно приварить выходной резьбовой штуцер, обрезать с дальнейшей нарезкой наружной или внутренней резьбы для подсоединения переходных тройников, или прикрепить хомут с отводом – все методы довольно сложны за исключением последнего, но этот вариант не слишком надежен. Существует еще один современный инновационный вариант подключения переходных фитингов к стальной трубе, о котором будет рассказано ниже.

    При наличии полипропиленового стояка из него вырезают отрезок и впаивают два тройника для подключения труб или непосредственно самого полотенцесушителя.

    Рис. 12 Подключение полотенцесушителя через резьбу на трубах

    Вариант полотенцесушителей на отдельном контуре отопления

    Данный вариант предполагает организацию в котельной отдельного контура с насосом и насосной группой, который предназначен только для теплоснабжения полотенцесушителей. Данный контур является закрытым, как и любой контур отопления. По этой причине на отдельном контуре допускается установка любых моделей водяных полотенцесушителей, в том числе дизайнерских, выбор которых очень велик. Среди дизайнерских полотенцесушителей широк ассортимент мощных моделей, которые вполне могут заменить другие приборы отопления в ванных комнатах и душевых. Т.е., в данном случае ванную комнату можно отопить полотенцесушителем – без использования радиаторов отопления.

    Соответственно, организация отдельно контура полотенцесушителей является самым затратным вариантом, поскольку требует установки дополнительного оборудования (отвод на коллекторе, насосная группа, насос, автоматика котельной), работа которого увеличит и затраты на эксплуатацию.

    Преимущества: возможность использования дизайнерских моделей водяных полотенцесушителей, реализация отопление ванной комнаты без использования радиаторов. Обеспечивается работа полотенцесушителей постоянно, круглый год.

    Недостатки: дополнительные затраты на оборудование и эксплуатацию.

    Важно учесть. При подборе модели полотенцесушителя для отопления ванной комнаты, его мощность должна пересчитываться на температуру подающей линии +60 градусов С, в то время как радиаторы отопления рассчитывается на подачу +80 градусов С.

    Подготовительные работы при подключении своими руками

    При проведении работ по установке полотенцесушителя своими руками в металлический стояк, в зависимости от выбранного способа, понадобится различный инструмент. Для установки хомутов необходима дрель со сверлом по металлу и шестигранник нужного диаметра, если труба обрезается для крепления муфты Gebo, понадобится болгарка с диском по металлу для обрезки стояка и подгонки по размеру участка трубы между муфтами.

    Для фиксации крепежа необходим перфоратор со сверлом по бетону диаметром 6 мм. и дюбеля с винтами.

    Для правильного подключения такого прибора понадобится строительный уровень – нижние трубы к полотенцесушителю рекомендуется подводить с небольшим уклоном для обеспечения самопроизвольного стекания воды из трубопровода полотенцесушителя при отсутствии теплоносителя (особенно важно при подключении узла к системе отопления).

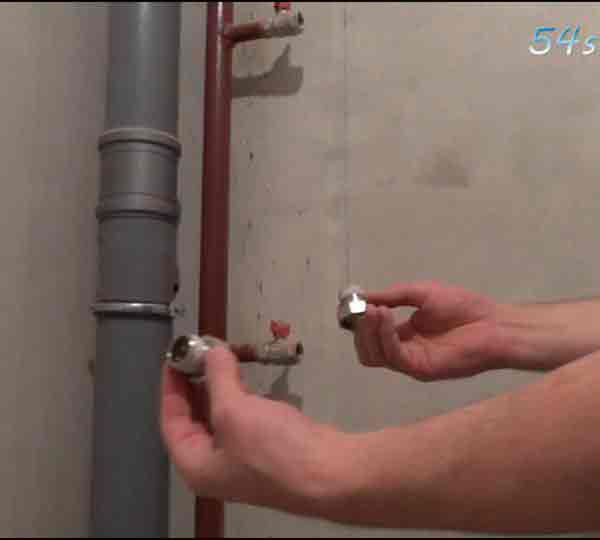

    Перед проведением работ отключают стояк от подачи воды в трубопровод полотенцесушителей и готовят две емкости для непрерывного слива воды из системы.

    Рис. 16 Примеры монтажа старого полотенцесушителя в однотрубной и двухтрубной системе

    Советы потребителю:

    — если Вам важен экономный вариант реализации полотенцесушителей – используйте вариант на рециркуляции горячего водоснабжения;

    — для Вас чрезвычайно важен внешний вид полотенцесушителя, который обязательно должен сочетаться с интерьером ванной комнаты – Ваш выбор отдельный контур для полотенцесушителей;

    — у Вас полотенцесушители на горячей воде, но есть желание избавиться от радиатора в ванной комнате — сделайте в ней теплый пол и подберите мощный полотенцесушитель из нержавеющей стали дизайнерской модели.

    Полотенцесушители сложной формы как подключать

    Основное отличие при работе полотенцесушителя из большого количества элементов от простого – его высокое гидравлическое сопротивление, приводящее к тому, что объем проходящего теплоносителя будет меньше и соответственно прибор не будет достаточно прогрет. В данном случае следует уменьшить диаметр перемычки при ее наличии или вообще отказаться от байпаса и убрать все запорные краны, подключив полотенцесушитель последовательно в трубопровод стояка.

    Если сильно разветвленный полотенцесушитель расположен на большом расстоянии от стояка и не хочется убирать байпас, следует выбрать диаметр подводящих труб равным или большим сечения стояка.

    Рис. 19 Комбинированные полотенцесушители

    Подключение полотенцесушителя в загородном доме

    Условия частного дома более благоприятные для установки сушилки. При наличии автономной системы подачи, здесь более чистая вода. Можно покупать импортный ПС, боящийся накопления осадка. Обычно в таком доме под ванну отводят достаточно большое помещение, что расширяет границы выбора агрегата по габаритам и форме. А на работы по подключению не нужно разрешение соседей.

    Сама схема подключения аналогична используемой в многоквартирном доме. Необходимо помнить, что прибор следует подключать исключительно по ходу потока воды. При длине подводки до 50 см, трубы располагайте горизонтально, при большей — делайте уклон по всей длине.

    Соблюдайте расстояние между стеной и водяной трубой. При диаметре трубопровода 4-5 см, выбирают расстояние от 5 до 5,5 см. Когда значение диаметра меньше 2,3 см, то этот промежуток уменьшают до 3,5 см. Учитывая температурные деформации, которым подвержены горячие трубы, закреплять ПС на опорах методом сварки нельзя, крепление должно быть свободным.

    Полезное видео по теме

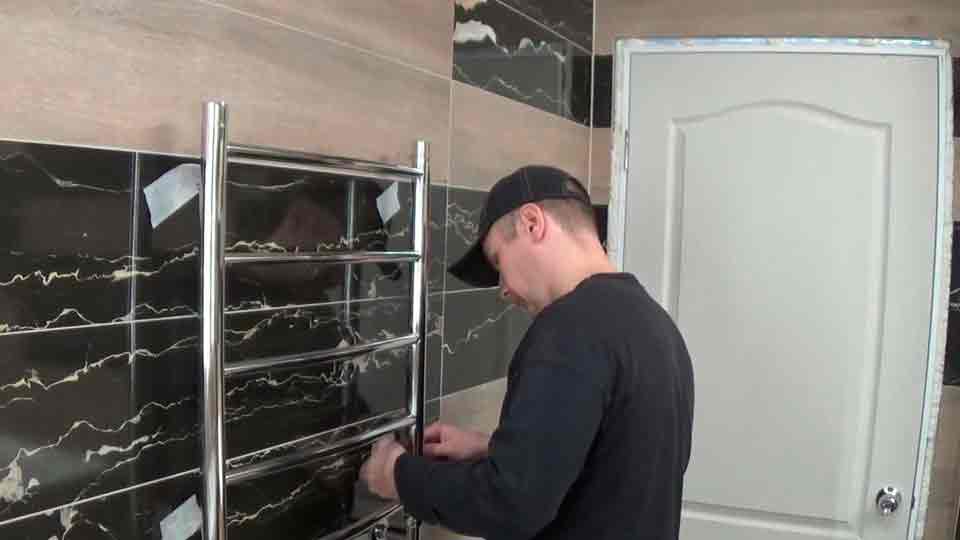

    Процесс установки прибора во время выполнения отделки новой квартиры:

    Ролик об ошибках выбора и подключения полотенцесушителя:

    Схему подключения полотенцесушителя нельзя назвать сложной. Она вполне выполнима для домашнего мастера. Но, пренебрегая правилами и даже незначительными нюансами, можно навлечь на себя много неприятностей.

    Кол-во блоков: 24 | Общее кол-во символов: 32109
    Количество использованных доноров: 5
    Информация по каждому донору:

    Источник: http://kachestvolife.club/o-chistote/santehnika/kak-podklyuchit-polotencesushitel-k-sisteme-otopleniya-vodosnabzheniya

    Как правильно подключить полотенцесушитель лесенка к стояку

    Подключение полотенцесушителя лесенка вызывает больше вопросов, чем змеевика. Применяются несколько вариантов схем подсоединения, обусловленных типом разводки (верхняя, нижняя), видом циркуляции, расположение лесенки относительно подводящих патрубков, удаленностью от водяного стояка.

    Циркуляция теплоносителя в радиаторе бывает:

    • Естественной (гравитационной), возникающей за счет разницы гидростатического давления нагретой и холодной жидкости, обусловленной меньшей плотностью первой. Горячая вода замещает остывшую, опускающуюся вниз. Присуща автономному отоплению отдельных зданий, квартир, частных домов.
    • Принудительной, обеспечиваемой насосом, например, в двухтрубных системах горячего водоснабжения (ГВС) многоквартирных домов, при рециркуляции. Гарантирует безотказное функционирование.

    Практически, лишь в тупиковых схемах водообмен прекращается без отбора воды. В остальных случаях циркуляцию, побуждаемую насосом, дополняет движение, вызванное гравитационным напором.

    Нижнее подключение

    Вариант с нижним штатным подключением прибора имеет ограничения:

      Стабильно работает в системах с верхней разводкой или принудительной циркуляцией. При любом направлении подачи.

    Только для верхней подачи.
    Обратку прокладывают ниже подсоединения к лесенке.

  • При нижней подаче верхний отвод стояка должен находиться ниже уровня прибора.
  • Требует спуска воздуха при заполнении после отключения водоснабжения.
  • Учитывайте гидравлическое сопротивление подводящей, отводящей веток. При низком сетевом напоре рекомендуется устанавливать сушилку вблизи линии ГВС. Избегайте образования петель на трассе, сокращайте число поворотов.

    Удовлетворительный водообмен обеспечивает подключение стальными трубами номинальным диаметром не менее DN 20 (Ду 20), полипропиленовыми – DN 25 (наружный диаметр). Для отключения полотенцесушителя применяют полнопроходные шаровые краны аналогичного типоразмера. Не допускаются «американки» с зауженным сечением фитинга под накидной гайкой.

    При нижней подаче теплоносителя диаметр несмещенного байпаса уменьшают на один типоразмер против магистрали. Сечение смещенной перемычки идентично стояковому. Выдерживайте уклоны горизонтальных участков по ходу движения не менее 3 мм на метр.

    Преимуществами варианта считают:

    • Свободные стены ванной комнаты благодаря скрытым подводкам. Понадобятся низкие врезки, иначе за эстетику расплачиваются вредными петлями.
    • Компактный монтаж линий с минимальным межосевым расстоянием.
    • Компенсацию теплового удлинения пластиковых подводок поворотом трассы.

    Боковое подключение

    По надежности способ превосходит предыдущий, если соблюдены условия:

    • Ветки проложены с уклоном не менее 3 мм / 1 м.
    • Прибор установлен выше обратного контура.
    • Отсутствуют петли на подводах.

    Лидирует диагональное подсоединение. Подвод выполняют к верхнему дальнему углу, остывшую воду отбирают от нижнего ближнего. Траектория потока исключает застойные зоны внутри сушилки.

    Подключиться с одной стороны проще: трасса не пересекает габариты лесенки. При верхней подаче в обоих случаях эффективно действует «гравитационный насос».

    Установка радиаторов с боковым или диагональным подключением выше врезки в стояк увеличивает вероятность завоздушивания.

    Наличие смещенного или зауженного байпаса при нижней разводке увеличивает риск остановки потока. Движение жидкости прекращается, когда давление искусственной циркуляции уравнивается с гравитационным напором от разности температур и плотностей.

    • Длинные трубопроводы.
    • Заниженное сечение плетей.

    Помогает перенос лесенки ближе к магистрали, замена зауженных участков. Зачастую полотенцесушитель не греет из-за зарастания стальных труб. Пластиковые изделия меньше подвержены «недугу».

    Отложения солей, ржавчины в старых стальных трубопроводах увеличивают потери напора в два и более раз.

    Разновидности бокового подсоединения:

    • Простое – с наружной резьбой или накидной гайкой, подходит для открытой прокладки линий.
    • Через углы – способствует равномерному прогреву решетки.
    • Заднее – оптимально сопрягается с трассой, спрятанной за отделкой.

    Нюансы монтажа

    Трубопроводы

    Планируя установку полотенцесушителя типа лесенка, согласовывают положение магистральных врезок с местом монтажа изделия:

    • При нижнем подключении рационально устраивать подающий и сбросной отводы ближе к полу.
    • Горизонтальное одностороннее подключение увязывают по межосевым размерам со стояковыми врезками с учетом уклонов.

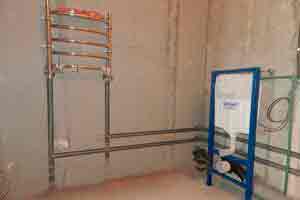

    Скрыто проложенные линии соединяют с полотенцесушителем через водорозетки.

    Важно! Устройство штроб в перекрытиях и капитальных стенах панельных зданий – запрещено! Особенно опасны горизонтальные борозды, снижающие несущую способность. Подобные работы в кирпичных и монолитных домах выполняются на основании заключения от проектировщиков.

    Исходя из эргономики и теплотехники, строительные нормы ограничивают высоту размещения: верх змеевика – не более 1,7 м от пола, низ – 0,9 м. Указанные значения ориентировочные для лесенок.

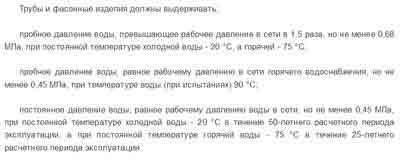

    По СНиП трубопроводы ГВС должны выдерживать давление не менее 0,68 МПа при температуре воды 75˚C. Условиям удовлетворяют трубы: водогазопроводные ГОСТ 3262-75, металлопластиковые, полипропиленовые армированные стекловолокном. Последние предпочтительные по совокупности свойств. Учитывая сокращение срока службы пластика с увеличением температуры, выбирают с запасом по давлению продукты группы PN 20.

    Чем больше градиент температур, тем интенсивней циркуляция, поэтому тепловые потери минимизируют изоляцией стояка, подводок. Используют оболочки из вспененного полипропилена, нормативная минимальная толщина – 10 мм.

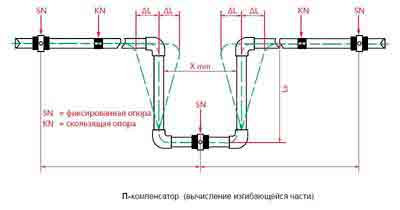

    Тепловое расширение пластика компенсируют поворотами трассы, у которых устанавливают скользящие опоры. Удлинение полипропилена, нагретого до 60˚C, составит 8 мм / 1 м. При горизонтальном боковом подключении без петель кронштейны радиатора не должны препятствовать осевому смещению.

    Соединения, арматура

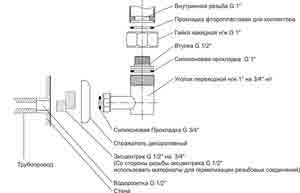

    При нижнем скрытом присоединении необходимо установить водорозетки на равной высоте, c одинаковым заглублением, поэтому разметку и монтаж выполняют по ватерпасу. Чтобы выдержать правильный межосевой размер, отверстия под дюбели намечают, предварительно прикрутив сушилку. Небольшие погрешности компенсируют эксцентрики.

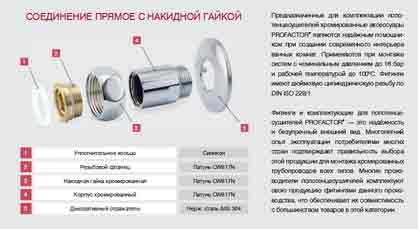

    Выбирают уголки с внутренней резьбой ½ дюйма, завинчиваемые эксцентрики-переходы с ½ на ¾ дюйма. Если водорозетки точно фиксируют на профиле, или закрепляют в сборе с лесенкой, можно исключить переходники, применив детали с наружной резьбой, соответствующей накидным гайкам.

    На практике изредка встречаются реализации с гибкими подводками. Если полотенчик закреплен вблизи стояка, способ привлекает простотой. Однако сечение рукавов всегда оказывается уменьшенным.

    Натяжение, закручивание, радиус изгиба менее 5 диаметров – сокращают ресурс, вызывают повреждения. Полимерные или резинометаллические шланги стандарт рекомендует заменять через 3 года.

    Герметичность стыков с накидными гайками обеспечивают торцевым уплотнением посредством силиконовых или паронитовых прокладок. Вторые предпочтительны для отопительных контуров, чувствительны к перекосам.

    Непараллельность стыкуемых торцов вызывает чрезмерную деформацию прокладок при затяжке, как следствие возникают протечки. Подматывать, промазывать резьбу герметиком в таких соединениях нельзя, перекосы устраняют перепайкой участков.

    Дюймовые резьбовые соединения уплотняют одним из способов:

    • По старинке – льняной прядью, пропитанной свинцовым суриком или белилами на олифе. Укладывают от торца по часовой стрелке.
    • Льноволокном, смазанным сантехнической пастой. Работоспособный вариант.

    Льноволокно и сантехническая паста.

  • Фторопластовым уплотнительным материалом (ФУМ-лентой). Подмотать нужное количество слоев – трудно, зачастую дополнительно смазывают герметиком.
  • Уплотнительной нитью, намотанной крестообразно. Материал пропитан спецсоставом на фабрике, не высыхает, не разбухает, лучшее решение.
  • Применять силикон для герметизации нежелательно. «Бутерброды» из ФУМ, нити – сомнительный прием.

    Советы по креплению водорозеток:

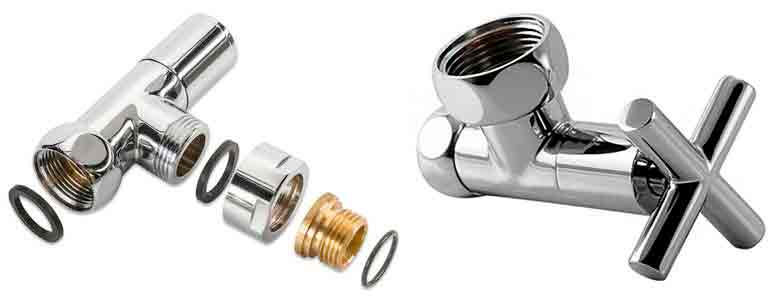

    Элегантное практичное подсоединение посредством комплекта компании «Сунержа»:

    Подключить полотенцесушитель типа лесенка к водяному стояку нужно через шаровые краны, Арматура позволит отключить прибор на время прекращения водоснабжения, в аварийных ситуациях. Удобно запускать радиатор после промывки или замены.

    Вентили не применяют из-за большого гидравлического сопротивления. Для разводки из стали используют бронзовые, латунные краны с нержавеющей сферой, чугунная арматура запрещена.

    Устанавливать кран на байпасе нельзя, перекрытие или удаление обводки разбалансирует систему, оставляет соседские ванные с холодными сушилками. Перенос или изменение сечения перемычки без расчетов может привести к аналогичным последствиям.

    Порядок действий

    Вначале вычерчивают на бумаге схему с простановкой линейных, межосевых размеров, отметок высот, диаметров участков. Дальнейший ремонт разбивают на два этапа.

    В подготовительном цикле производят демонтаж существующего змеевика, если требуется, меняют трубы стояка, переносят врезки. Заканчивают установкой кранов на отводах, чтобы не перекрывать водоснабжение смежных квартир. Переходят к основным операциям:

    • Наносят карандашом разметку по эскизу.
    • Подготавливают трассу: прорезают борозды в перегородках, крепят опорные профили, опоры. Размечают штробу. Прорезают алмазным диском.

    Выбивают целик зубилом или долотом. Намечают центры крепежа. Сверлят отверстия под дюбели. Забивают дюбели.

    Прикручивают монтажную планку.
    Собирают узлы: паяют участки, присоединяют к прибору комплектующие фитинги, вкручивают в краны переходы. Полотенцесушитель в полной комплектации. Модель, позволяющая выбирать тип подключения. «Американки» для бокового подключения.

    Подсоединившись у стояка, проверяем расположение торцов американок.

  • Паяют трассу из заготовок.
  • Во избежание повреждений полировки, упаковочную пленку не снимают до завершающего запуска.

      Монтируют водорозетки: сверлят крепежные отверстия по разметке, притягивают дюбель-гвоздями. Не полагаясь на точность разметки, можно временно присоединить полотенцесушитель, вкрутив эксцентрики в уголки, отметить центра дюбелей. Понадобится помощник придерживать полотенчик. Утопленные водорозетки крепят дюбель-гвоздями к стене или винтами к монтажной планке. Крепление саморезами к гипсокартонному профилю. Муфтовые концовки фиксируют раствором.

    Длина выпусков одинакова, должна перекрываться декоративной чашкой.
    Заполняют систему, выпускают воздух из сушилки, оставляют для проверки.

    Выпускаем воздух.

  • Перекрывают воду, снимают радиатор.
  • После завершения облицовки, монтируют сушилку окончательно, не забыв навинтить декоративные накладки. Закрепляют кронштейны прилагающимися метизами. Делают контрольное заполнение. Размечаем крепления кронштейнов Защищаем плитку от сколов при сверлении Сверлим, ставим дюбели Прикручиваем держатели

    Устанавливаем и подключаем сушилку

    Любопытное подключение с теплообменником

    Некоторые пользователи положительно отзываются об изолированных от магистрали конструкциях с теплообменником. Решение представляет герметичную нержавеющую рубашку, одетую на магистральную трубу, к царге присоединяют полотенцесушитель.

    Соблюдаем циркуляционные уклоны

    Внутрь замкнутого контура заливают дистиллированную воду, смешанную с антифризом в пропорции 10:1. Жидкость, отделенная стенками, нагревается от теплопередачи, происходит естественная циркуляция.

    • Стабильный водообмен, не зависящий от давления магистрали.
    • Аппарат не зарастает.
    • Снять для обслуживания, замены можно в любой момент, краны для отключения не нужны, достаточно слить жидкость.
    • Температурная саморегуляция: с нагревом воздуха поток замедляется, теплоотдача снижается и наоборот.
    • Исключена вероятность залить соседей из-за поломок арматуры, соединений.

      Необходимость слесарных, сварочных операций.

    Сварка теплообменника

  • Посредственный КПД. Площадь теплообмена ограничена высотой рубашки, разница температур нагревающей и нагреваемой сред более 10 градусов.
  • Пластиковый стояк плохо подходит для устройства по причине низкой теплопроводности.
  • Магистральная вода ниже 50˚C не разогреет теплообменник до приемлемых значений.

    Пожалуй, разумно потратиться на качественный армированный полипропилен, фитинги и арматуру.

    Подводя итоги

    Проанализируйте старую схему: диаметры, наличие перемычки, направление подачи. Постарайтесь сохранить сечения труб без изменений. Подключая полотенцесушитель, руководствуйтесь приведенными рекомендациями, инструкцией изготовителя.

    Проверяйте функционирование собранной схемы до окончания отделочных работ. Сушилку оставляют подключенной на полсуток. Пробный запуск позволит выявить утечки, проблемы с нагревом, устранить недочеты, пока доступ к разводке свободен.

    Совет! Если вам нужны мастера по ремонту ванной комнаты, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

    Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

    Источник: http://masteravannoy.ru/polotencesushitel/podklyuchenie-polotencesushitelya-lesenka.html

    Смотрите также:
    03.05.2020

    Улучшение вентиляции в квартире: проверка, чистка, дополнительный воздухообмен Дома все время душно, окна запотевают, кухонный чад и запах туалетного дезодоранта долго стоят в комнатах. В ванной, что в плохо обустроенной бане, дышать впору жабрами, а дверь открыть – по...

    03.05.2020

    Как сделать вентиляцию в гараже без подвала своими руками? Чтобы в гараже не завелась плесень, а вы не дышали выхлопными газами, в помещении обязательно должна быть вентиляция. Глухая коробка из металла или кирпича опасна не только для вашего авто, но и для здоровья.

    03.05.2020

    Как почистить водонагреватель от накипи в домашних условиях Накопительные электрические бойлеры получили самое широкое распространение в автономных системах горячего водоснабжения. Простота конструкции, надежность и приемлемый расход электроэнергии стали визитной...

  • Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
