Ремонт водонагревателя своими руками

Неисправности водонагревателя: почему не работает, ремонт своими руками

Качество техники и правильная установка не гарантируют отсутствие поломок. Неисправности водонагревателя можно устранить своими руками. Главное — правильно определить поломку. В нашей статье вы узнаете, как это сделать без вызова мастера.

Причины неполадок бойлеров

Чтобы понять, почему нагреватели выходят из строя, нужно разобраться в принципе их работы и назначении основных элементов. Независимо от того, какой у вас тип бойлера — накопительный или проточный , их конструкция схожа. Отличается только марка, дизайн и вместительность бака.

Устройство бака нагревателя достаточно простое. Он состоит из двух частей: внутренней и внешней. Между ними закладывается слой термоизоляции — пенополиуретан. Корпус включает два патрубка: один с рассекателем на конце служит для закачивания холодной воды, другой — горячей.

В приборах проточного типа отсутствует накопительный бак, а нагреватели имеют большую мощность.

Наличие терморегулятора позволяет устанавливать нужную температуру нагрева.

Большинство бойлеров оснащает магниевым анодом , который защищает от коррозии. Аноду требуется периодическая замена, тогда нагреватель и бойлер в целом прослужат намного дольше.

Поломки просто так не случаются, для этого есть свои причины:

• Скачки напряжения в сети.
• Длительное пренебрежение сервисным обслуживанием.
• Неверная установка или подключение прибора.
• Появление накипи и коррозии на деталях.
• Несвоевременный ремонт.

Чтобы выяснить причину и точно определить место неполадки, проводится диагностика деталей.

Как своими руками отремонтировать бойлер

Рассмотрим основные неисправности и пути их устранения.

Течь в нагревателе

Самой распространенной неполадкой электробойлеров считается течь. Возникает из-за коррозии бака, при выходе из строя отдельных элементов. Чаще всего это:

• Отсутствие заземления, что приводит к электрокоррозии.
• Естественный износ.
• Поломка предохранительного клапана.

Что делать, если потек бак? Нельзя самостоятельно заваривать течь: это может привести к непоправимым последствиям!

Почему нельзя заниматься ремонтом бака:

• Внешняя и внутренняя части неразделимы.
• В современной технике используется стеклоэмаль, которая легко повреждается и не подлежит ремонту.

Если гарантийный срок истек, проще купить новый бойлер. В дальнейшем рекомендуется обращать внимание на материал бака. Также нужно чаще менять магниевый анод.

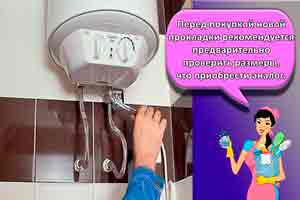

Бывает, что течь возникает из-под фланца, который крепит нагреватель. Тогда нужно слить всю воду, вынуть прокладку и оценить ее состояние. Если она повреждена или изношена, выполните замену. Чтобы не прогадать с новой прокладкой, возьмите старую в магазин.

Нет нагрева воды

Если вместо горячей воды течет холодная, сломался нагреватель. Кроме отсутствия горячей воды, может выбивать автомат УЗО при подключении бойлера в сеть. Проблемы с ТЭНом возникают из-за коррозии и накипи.

Рекомендуется периодически заменять ТЭН на новый . Даже если вы постоянно счищаете с элемента накипь, это может привести к его повреждению и оголению контактов. Тогда не только УЗО будет замыкать, но и вода из крана может бить током.

Как понять, что накипь полностью покрыла ТЭН:

• Поскольку она выпадает в осадок, во время забора воды можно услышать грохот.
• Чувствуется запах серы.

Убедиться в том, что нагреватель сломался и не работает, поможет диагностика:

• Слейте воду из бака.
• Откройте крышку ТЭНа.
• Измеряйте напряжение на клеммах ТЭНа с помощью тестера (220-250 В).
• Если все в порядке, установите мультиметр в режим измерения сопротивления.
• Отключите нагреватель от сети.
• Отсоедините контакты нагревателя.
• Приложите к ним щупы мультиметра.
• При обрыве показатели будут стремиться к бесконечности.
• Если деталь работоспособна, на экране высветится 0,68-0,37 Ом.

Дополнительно убедитесь, что нет утечки тока на корпус:

• Приложите один щуп к медной трубе, другой к контакту ТЭНа.
• Если утечки нет, на экране высветится 1.
• Если есть, тестер выдаст значения со знаком минус либо, наоборот, слишком огромное.

Проверка выполняется одинаково как для проточных, так и для накопительных моделей.

Починить нагреватель нельзя, нужно заменить. Важно правильно выбрать деталь для вашей модели, поэтому лучше записать номер элемента или отправиться с ним в магазин.

Температура воды превышает норму

Если подается слишком горячая вода — проблема в термостате или термореле. Дополнительным признаком поломки служит отсутствие нагрева, когда термостат не включает ТЭН. Чтобы выполнить диагностику и ремонт, термостат нужно демонтировать.

• Отключите бойлер от сети.
• Слейте всю воду.
• Снимите бак со стены.

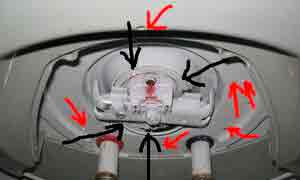

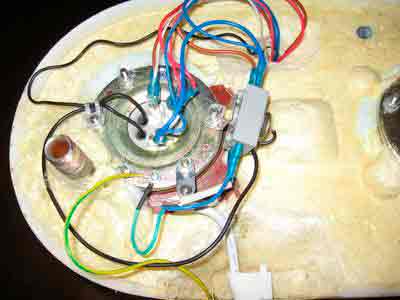

• Уберите крышку (у вертикальных моделей крышка располагается снизу, у горизонтальных — слева, у моделей «Термекс» винтик панели находится посередине).

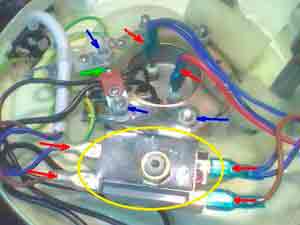

• Желтым цветом на картинке отмечен термостат. Отсоедините его контакты и достаньте из корпуса.

Теперь можно проверить деталь на исправность. Самый простой способ:

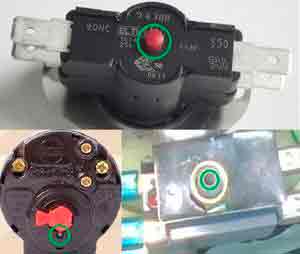

• Нажмите предохранительную кнопку, как указано на фото:

• Нагрейте медный кончик зажигалкой.
• При исправности кнопка отключится.

Диагностика мультиметром проводится так:

• Установите рукоятку тестера на максимальное значение.
• Замеряйте сопротивление на контактах.
• Если мультиметр не реагирует — деталь не подлежит ремонту, лучше сразу заменить ее.

Бойлер долго не включается, часто отключается

Это также указывает на проблемы в работе нагревателя. Из-за накипи вода может нагреваться очень долго, повышается расход электроэнергии, так как нарушен отвод тепла. Чтобы избежать поломки, вовремя меняйте магниевый анод, который очищает воду от примесей.

Случаются такие неполадки:

• Во время работы прибора окружающее оборудование тоже нагревается. Это происходит, когда вилка рассчитана на большую мощность потребления, чем розетка, либо нарушен контакт между ними. Лучше вызвать электрика для проверки и замены.
• Слабый напор воды. Нужно проверить, нормально ли закачивается холодная вода. Осмотрите смеситель, возможно, причина в нем. Если все в порядке, осмотрите предохранительный клапан. Очистите его от грязи и накипи.
• Бойлер совсем не включается. После ремонта прибор так и не заработал? Нужно проверять электронику и главную плату. Эту работу лучше доверить специалисту.

Теперь вы в курсе основных неполадок бойлеров. Проводите профилактические осмотры, устанавливайте фильтры на воду, очищайте своевременно ТЭН, тогда проблемы вас не коснутся.

Источник: http://cosmo-frost.ru/bojlery-i-vodonagrevateli/neispravnosti2/neispravnosti-vodonagrevatelya-pochemu-ne-rabotaet-remont-svoimi-rukami/

Ремонт водонагревателя: как самостоятельно заменить перегоревший ТЭН и другие детали

Накопительные водонагреватели, позволяющие обеспечить работу автономной системы горячего водоснабжения в доме или квартире, со временем выходят из строя. Чаще всего причина неисправности данного вида оборудования связана с перегоранием нагревательного элемента, находящегося внутри бака. Перегореть ТЭН может в случае включения прибора без воды. Хотя многие производители водонагревателей исключают вероятность возникновения такой ситуации за счет конструктивных решений. Поэтому чаще всего нагревательный элемент перестает функционировать из-за выработки своего ресурса. На длительность эксплуатации накопительного водонагревателя влияет интенсивность его использования, качество поступающей воды, максимальная температура ее нагрева. Если при включении электроводонагревателя срабатывает УЗО или же вода попросту не нагревается, то надо проверить состояние нагревательного элемента.

Визуальный осмотр нагревательного элемента

Отключив бытовой электроприбор от сети и слив из него воду, приступают к его разборке. Достав нагревательный элемент, очищают его оболочку от накипи, если таковая имеется. При тщательном осмотре ТЭНа обращают внимание на целостность оболочки детали.

Если при визуальном осмотре выявляется наличие трещин или разрывов внешней оболочки, то деталь можно смело выбрасывать в утиль, так как отремонтировать ее не удастся. Вернуть работоспособность водонагревателю в этом случае можно лишь путем установки нового нагревательного элемента.

Внешняя оболочка перегревшего нагревательного элемента разорвана в клочья. Обычно так выходят из строя тэны, изготовленные из некачественных материалов

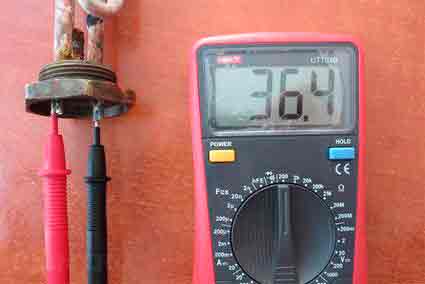

Проверка исправности ТЭНа с помощью тестера

Если визуальный осмотр ТЭНа не дал результатов, то не спешите радоваться, что с деталью все в порядке. Скорей всего внутри нагревательного элемента произошел обрыв спирали, который увидеть невозможно, так как внешняя оболочка цела и не имеет каких-либо явных дефектов.

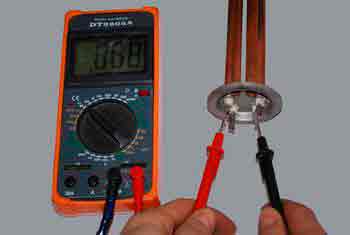

Проверить данную версию поможет обычный бытовой тестер, которым надо прозвонить сам нагревательный элемент, а также термостат, если в конструкции водонагревателя данный элемент предусмотрен. В большинстве моделей термостаты устанавливаются производителями в обязательном порядке.

Сначала проверяют целостность нихромовой спирали, находящейся внутри нагревательного элемента. Переведя тестер в положение звонка, соединяют его клеммы с клеммами проверяемой детали. Спираль ТЭНа исправна, если слышен в момент соединения клемм звонок. Если же тестер не издает звук, значит, спираль имеет обрыв. Такой нагревательный элемент уже не починишь, придется менять.

Замене деталь подлежит и в случае наличия пробоя. Чтобы обнаружить пробой в изоляции, надо отсоединить одну из клемм тестера и поводить ею по оболочке нагревательного элемента. Наличие звукового сигнала при этом будет говорить о том, что пробой имеет место быть. Такой ТЭН также выбрасывают.

Диагностика тэна (нагревательного элемента), установленного в водонагревателе, с помощью тестера или цифрового мультиметра. Прибор позволяет точно определить неисправность детали

Проверив работоспособность нагревательного элемента, приступают к тестированию термостата. Вставив деталь в ТЭН, соединяют клеммы тестера с клеммами терморегулятора, используемыми для подвода электричества. Услышав характерный звонок, делают вывод, что термостат исправен. В противном случае перегоревший термостат заменяют, причем для этого даже не надо сливать воду. С бойлера, отключенного от электричества, снимают панель, отсоединяют от термостата все соединительные провода, ставят новый регулятор температуры нагрева воды, восстанавливают все контакты.

Эксплуатация неисправного водонагревателя чревата печальными последствиями, так как высока вероятность поражения электрическим током.

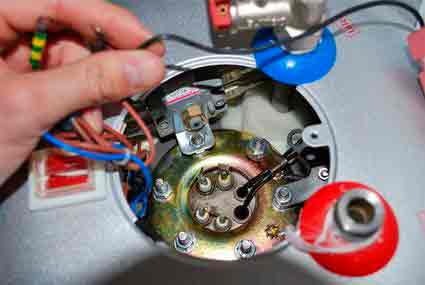

Как заменить ТЭН в водонагревателе?

Для выполнения ремонтных работ пригодится отвертка, пассатижи, ключи, тестер, а также ветошь и салфетки. Процедура замены отслужившего ТЭНа в водонагревателе состоит из нескольких последовательно выполняемых шагов:

• отключение водонагревателя от сети;
• слив из бака всей воды (описание процесса слива имеется в паспорте изделия);
• демонтаж водонагревателя (можно провести замену, не снимая прибор со стены, если это удобно);

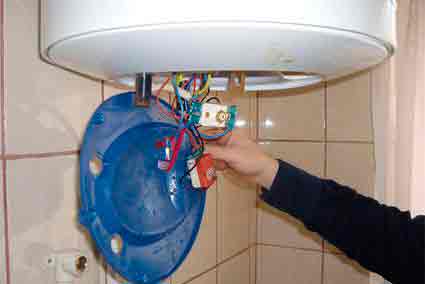

• демонтаж колпака (внешней крышки), закрывающего электрическую часть бытового прибора;

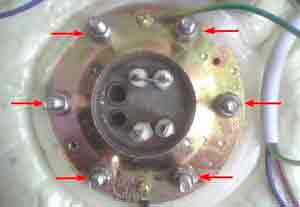

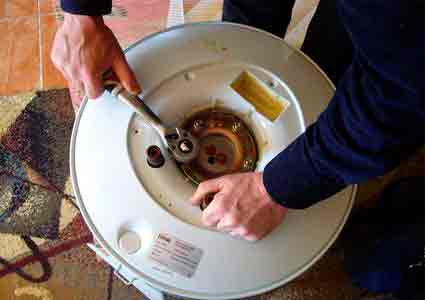

• откручивание болтов (гаек) фланца, удерживающего нагревательный элемент в процессе его эксплуатации;
• аккуратное извлечение ТЭНа из емкости (рекомендуется проводить над ведром или тазом, чтобы избежать попадания воды с осадком на пол);
• проверка работоспособности нагревательного элемента (осмотр, прозвон);

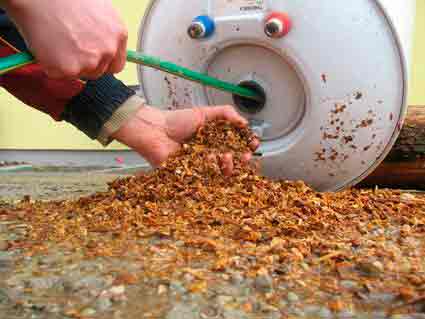

• очистка внутреннего бака от накипи и его промывка струей воды;
• установка нового нагревательного элемента той же мощности (рекомендуется приобретать запчасти в специализированных магазинах, обращая внимание на качество изготовления, так как подделки быстро перегорают);
• правильное подключение всех соединительных проводов (при самостоятельной замене перед разборкой сфотографируйте все подключения);
• установка защитного колпака;

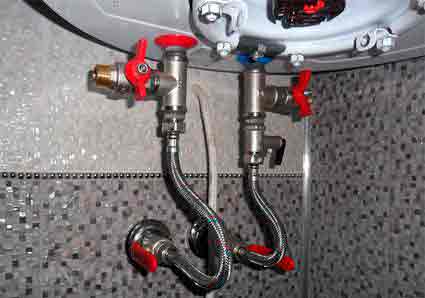

• подключение водонагревателя к водопроводу и электросети;
• устранение протечек, если таковые имеются;
• перевод выключателя в рабочее состояние после того, как бак полностью заполнится водой.

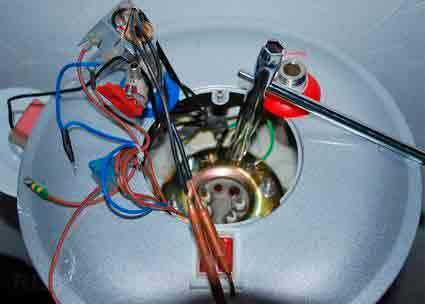

При извлечении перегоревшего ТЭНа могут возникнуть трудности в случае его сильного деформирования.

Процедура извлечения нагревательного элемента из корпуса накопительного водонагревателя не для белоручек. Бак и все внутренние детали промываются от накипи и выпавшего осадка

Как увеличить срок службы нагревательного элемента?

Мы составили для вас ряд рекомендаций:

• При покупке накопительного электроводонагревателя следует внимательнее изучать инструкцию по установке и соблюдать правила эксплуатации изделия. Помните, что прибор ни в коем случае нельзя включать с пустым баком.
• Для смягчения водопроводной воды в бойлерах устанавливают магниевый анод. Этот круглый стержень препятствует образованию твердой накипи на поверхности нагревательного элемента. Принимая «удар на себя», анод быстро разрушается. Своевременная замена этой запчасти позволит защитить ТЭН и бак от негативного воздействия жесткой воды.
• Улучшить качество поступающей в водонагреватель воды помогут специальные фильтры, установленные непосредственно перед прибором. Еще лучше, если водопроводная или скважинная вода очищается от механических и иных примесей многоступенчатым фильтрационным оборудованием.
• Для раннего выявления проблем рекомендуют проводить профилактический осмотр бытового прибора хотя бы раз в году. При замене деталей следует приобретать качественные запчасти, выпущенные тем же производителем или компанией, имеющей лицензию на производство аналоговой продукции.
• Продлить работу нагревательного элемента можно за счет экономного расходования его ресурса. Не устанавливайте терморегулятор на максимальные значения, иначе ТЭН будет долго нагревать воду, а затем чаще включаться для подогрева содержимого бака до установленной температуры.

Как заменить анод в водонагревателе?

Магниевый анод крепится отдельно на фланце нагревательного элемента в непосредственной близости от него. При нагреве воды магний, являясь более активным металлом по сравнению с железом, вступает в электрохимические реакции с соединениями тяжелых металлов, находящихся в воде. Помимо этого магний, связывая кислород, выделяющийся в процессе нагрева воды, обеспечивает протекторную защиту оборудования. В результате такой активности магниевый анод довольно быстро разрушается. Заменив данную деталь, удается продлить период эксплуатации нагревательного элемента.

Ремонтные работы выполняются примерно по тому же алгоритму, что и при замене ТЭНа в водонагревателе. Сначала отключают прибор от сети, затем перекрывают воду и сливают содержимое бака в канализацию. С помощью обычных инструментов снимают декоративную панель и добираются до фланца, на котором закреплен магниевый стержень и нагревательный элемент.

Вид нового магниевого анода и изношенного после непродолжительной эксплуатации накопительного водонагревателя. Чем жестче вода, тем быстрее разрушается данная деталь

Фланец снимается, анод осматривается и при обширных разрушениях заменяется новой деталью. При этом изношенный стержень выкручивают, а на освободившееся место вкручивают запасную часть, купленную в специализированном магазине. Промыв бак от накипи, проводят сборку оборудования в обратном порядке. Выбирая магниевый анод, обратите внимание на длину и диаметр детали, а также на размеры резьбовой шпильки.

Можно ли провести ремонт бойлера самому?

Все ремонтные работы, описанные выше, можно провести самостоятельно без привлечения частных мастеров, требующих за свои услуги немалое вознаграждение. Сэкономить точно удастся, но и повозиться придется самому. Не стоит чинить своими руками водонагреватель, находящийся на гарантии. Такой бойлер доставляют обязательно в сервисный центр, где ремонт изделия проведут бесплатно при условии правильной эксплуатации изделия с вашей стороны.

Источник: http://aqua-rmnt.com/otoplenie/boilery/remont-vodonagrevatelya.html

Инструкция по ремонту водонагревателя и как разобрать своими руками

Установка водонагревателя в частной квартире, загородном доме и в других помещениях упрощает ряд бытовых задач. В случае механического повреждения либо нарушения правил эксплуатации может возникнуть потребность в ремонте водонагревателя.

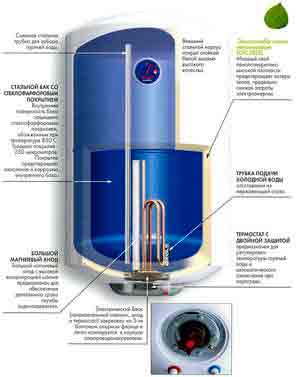

Конструкция и принцип работы

Электрический водонагреватель представляет собой прибор, предназначенный для автономного обеспечения недвижимого объекта горячей водой. Часто владельцы квартир в многоэтажных домах устанавливают нагреватели, чтобы свободно пользоваться водой в периоды планового отключения централизованного горячего водоснабжения. Принцип работы зависит от конкретной разновидности оборудования, поэтому при выборе нужно предварительно ознакомиться с техническими характеристиками.

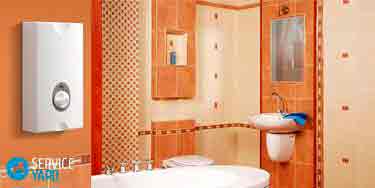

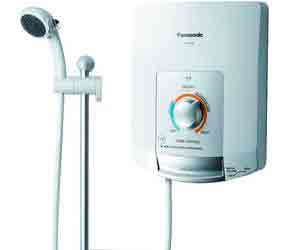

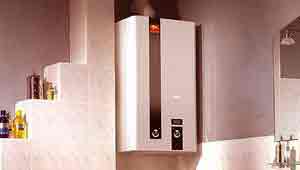

Проточный

Нагреватели проточного типа подходят для использования в случае редкого и непродолжительного отключения подачи горячей воды. Жидкость проходит через нагревательный элемент и становится теплее, поэтому прибор способен выдавать любое количество воды без ограничений. При этом важно учитывать, что вода будет теплой, а не горячей, и не будет возможности подключить несколько кранов одновременно.

Как правило, проточные конструкции находят оптимальное применение на кухне.

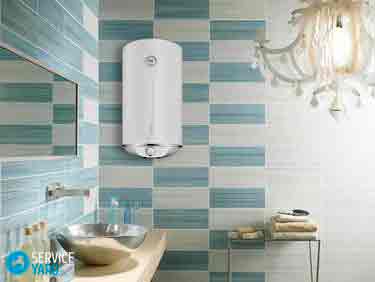

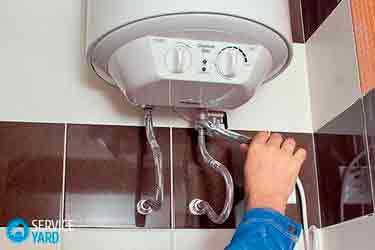

Накопительный

Накопительная модель отличается увеличенными габаритами и изготавливается в форме бака, подключенного к трубам. Холодная вода сначала поступает в бак, а затем внутри нагревается до заданной температуры. Бытовые накопительные нагреватели ценятся за следующие характеристики:

• экономичный расход жидкости;
• возможность всегда иметь запас горячей воды с температурой в пределах 60-90 градусов;
• простота эксплуатации и выбора температуры нагрева;
• универсальное назначение — установка возможна в доме, офисном помещении, на даче.

Распространенные поломки и методы их ремонта своими руками

Столкнуться с неисправностями оборудованиями можно в случае заводского брака, внешнего механического воздействия, неправильной эксплуатации. Большую часть поломок можно устранить самостоятельно, следуя пошаговой инструкции. Чтобы получить общее представление о возможных проблемных ситуациях, стоит ознакомиться с наиболее распространенными разновидностями поломок.

Неисправность ТЭНа характерна для всех моделей проточных и накопительных водонагревателей. Данный элемент функционирует под высокой нагрузкой и в результате изнашивается за короткий промежуток времени. Если оборудование подключено к электричеству, но жидкость не нагревается, требуется провести диагностику ТЭНа. Показатель напряжения в местах подключения кабеля проверяют с помощью тестера.

Если электричество поступает и кабель находится в исправном состоянии, потребуется извлечь ТЭН для дальнейшей проверки и ремонта.

Способ крепления ТЭНа внутри устройства зависит от компании-изготовителя. Во многих бойлерах достаточно открутить крепежную гайку стандартным ключом и убрать металлический уголок. Сначала крышку с ТЭНом слегка погружают внутрь, а затем переворачивают и вынимают боком, поскольку он имеет изогнутую форму.

Очистка

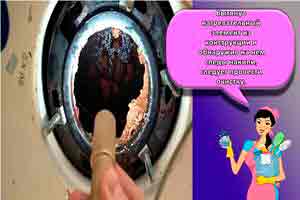

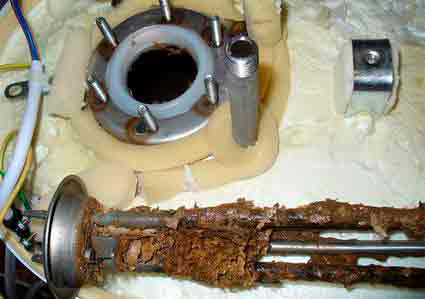

Вытянув нагревательный элемент из конструкции и обнаружив на нем следы накипи, следует провести очистку. Самым надежным вариантом является химическая очистка. Для удаления накипи спираль помещают в раствор горячей воды с лимонной кислотой либо уксусной эссенцией. На 2 л жидкости используют 50 г лимонной кислоты или 100 мл уксуса.

Также можно использовать для борьбы с накипью специализированные средства, которые продаются в магазинах бытовой химии. При большом количестве накипи она полностью растворится в течение суток. Для ускорения процесса допускается залить раствор в металлическую емкость, поместить внутрь спираль и поставить на слабый огонь. Завершив очистку, требуется промыть ТЭН и установить на прежнее место.

Замена

Если очистка накипи не помогла устранить проблему, может потребоваться замена элемента. Прежде чем разобрать прибор, нужно перекрыть подачу воды. Как правило, кран для отключения напора находится рядом с бойлером. В случае его отсутствия стоит перекрыть стояк. После этого замену выполняют согласно следующей инструкции:

• сливают всю жидкость из бака, если используется накопительная разновидность;
• отключают устройство от электропитания;
• демонтируют защитную панель, воспользовавшись отверткой;
• проверяют напряжение на клеммах при помощи фазометра;
• снимают нагревательный элемент с креплений и вынимают его из корпуса;
• устанавливают новый ТЭН.

Чтобы не запутаться в последующей сборке конструкции, рекомендуется делать фотографии рабочего процесса. Поставив новую деталь, сборку выполняют в обратном порядке. Завершив работу, следует проверить оборудование на подачу холодной воды, поскольку из-за непрочной фиксации может произойти течь. Если проблем не возникнет и весь воздух выйдет через кран включения горячей воды, можно подключить устройство к сети и начать эксплуатацию.

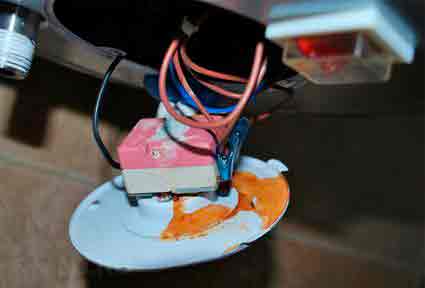

Термостат

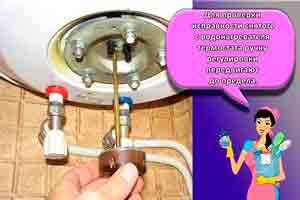

Для проверки исправности снятого с водонагревателя термостата ручку регулировки передвигают до предела и проводят измерение с помощью тестера на входе и выходе прибора. Если стрелка на тестера статична, значит, термостат сломан и требуется замена элемента. При отклонении стрелки нужно продолжать диагностику, выставить минимальное значение и приложить щупы тестера к контактам. Затем конец термодатчика нагревают. Понижение сопротивления на шкале тестера свидетельствует об исправности, а в противном случае также проводится замена.

Важно учитывать, что прибор может в автоматическом режиме прекратить функционирование из-за активизации предохранительного клапана в результате сильного перегрева.

В данной ситуации для восстановления стабильной работы прибора нужно правильно отрегулировать уровень температуры.

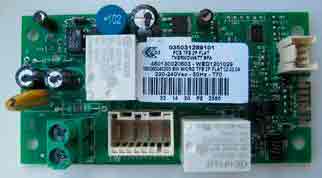

Неисправность электронного блока управления

Если диагностика водонагревателя показала, что ТЭН и термостат находятся в исправном состоянии, вероятно имеются проблемы с платой управления. Самостоятельно отремонтировать электронный блок в бытовых условиях крайне затруднительно, поэтому лучше выполнить замену.

При установке нового электронного блока управления водонагревателя потребуется воспользоваться помощью специалиста. Это связано с необходимостью настройки электронного оборудования. Оптимальным способом решения проблемы является обращение в сервисный центр компании, выпустившей водонагреватель. Сотрудники сервисного центра подберут необходимый для водонагревателя элемент и грамотно выполнят установку за короткие сроки.

Протечка бака

Наличие протечки — сложноустранимая проблема, из-за которой часто требуется поменять весь бак водонагревателя. В ряде ситуаций место протечки удается запаять, но при этом важно обеспечить целостность наружного корпуса и теплоизоляционного слоя. При этом часто такие меры носят временный характер, и протечка водонагревателя возникает повторно. Протечка бака возникает по следующим причинам:

• механическое повреждение водонагревателя;
• некорректное функционирование нагревательного элемента;
• истирание изоляционной прокладки.

Если вода протекает в месте крепления нагревательного элемента, достаточно установить специальную прокладку, поскольку течь может быть спровоцирована ее повреждением. Нужно приобрести новую прокладку и разместить ее на месте старой. Перед покупкой новой прокладки рекомендуется предварительно проверить размеры, что приобрести аналог.

В ситуациях, когда осмотр и профессиональная диагностика водонагревателя указывают на механические повреждения бака, стоит обратиться в сервисный центр. Использовать бак водонагревателя с протечкой нельзя, поскольку это может спровоцировать возникновение новых поломок.

В каких случаях стоит обращаться к специалистам

Воспользоваться помощью специалистов сервисного центра рекомендуется при обнаружении поломок водонагревателя, которые сложно удалить самостоятельно. Также обратиться за помощью следует при неуверенности в собственных силах. Ремонт либо замена внутренних компонентов водонагревателя в сервисном центре проводятся с гарантией качества, что является дополнительным преимуществом.

Советы и рекомендации

Чтобы продлить эксплуатационный период оборудования, стоит приобретать его только у проверенных изготовителей. После покупки водонагревателя стоит внимательно ознакомиться с инструкцией по использованию, что поможет не допустить распространенных ошибок.

Для повышения качества воды, поступающей внутрь бака водонагревателя, следует поставить очистные фильтры. Устранить примеси из жидкости позволяют многоступенчатые очистительные приспособления.

Ежегодно рекомендуется устраивать профилактический осмотр водонагревателя. Периодическое техобслуживание позволяет своевременно обнаружить проблему и заняться ее устранением, не затрачивая большое количество времени и денег.

Правила ухода и эксплуатации

Основным правилом использования водонагревателя является периодическая замена магниевого анода. Элемент представляет собой антикоррозионный стержень, который защищает внутреннюю колбу от появления ржавчины. Период службы анода зависит от разновидности водонагревателя и составляет от 3 до 8 лет. Также уход за оборудованием предполагает консервацию прибора на зиму при использовании на даче. Это связано с тем, что при замерзании вода будет превращаться в лед, и возникнет риск повреждения бачка.

Источник: http://hozzi.ru/remont/vodonagrevatel

Ремонт бойлера своими руками

Поделиться в соц. сетях:

• Классификация неисправностей
• Причины неисправностей
• Подготовка к ремонту
• Термостат неисправен — что делать?
• Ремонт накопительного водонагревателя своими руками: замена (чистка) ТЭНа
• Протечки
• Управляющая панель или плата
• Видеоматериал

Сегодня можно встретить водонагреватели во многих квартирах и частных домах. К сожалению, выход прибора из строя — не такое уж редкое явление, поэтому ремонт бойлера своими руками интересует многих домашних умельцев. На самом деле, ремонтные работы не представляют особой сложности, но внутреннее строение баков от разных производителей может существенно отличаться. Поэтому рассмотрим в статье только общие вопросы устранения наиболее типичных поломок.

Классификация неисправностей

Прежде чем говорить об устранении той или иной поломки, о ремонте водонагревателей своими руками, попробуем разобраться, что именно в водонагревателе может выйти из строя и насколько эти поломки серьезны. Все возможные поломки можно условно разделить на 2 категории.

Не критичные

Это — детали, которые ломаются нечасто или их поломка не влияет на функционирование прибора по нагреву воды:

• Терморегулятор — устройство, показывающее температуру воды в баке. Конечно, исправный терморегулятор — большая помощь для пользователя, но при его выходе из строя прибор продолжает функционировать.
• Теплоизоляция. Снижает потери тепла. Кроме того, теплоизоляционные материалы не позволяют водонагревателю затрачивать энергию на нагрев воздуха в помещении.

Важно! Выход из строя теплоизоляции в принципе невозможен, так что переживать за нее не нужно.

• Водоподающие трубки для холодной и горячей воды. При необходимости — их можно заменить без особого труда.
• Внешняя оболочка. Если ее не повредить преднамеренно, она прослужит достаточно долго. Наиболее часто внешняя оболочка повреждается при ремонте или установке, если случайно уронить прибор.
• Внутренняя емкость. Ее рабочий ресурс напрямую зависит от того, как регулярно вы меняете магниевый анод, который защищает металлические детали от коррозии.

Критичные

Эти поломки угрожают работоспособности водонагревателя. При обнаружении признаков неисправности нужно немедленно приступить к ремонту:

• ТЭН — именно эта деталь отвечает за нагрев воды, поэтому с неисправным нагревательным элементом эксплуатация устройства невозможна в принципе. Изношенный ТЭН — самая частая причина плохого нагревания воды.
• Магниевый анод. Если регулярно заменять его, рабочий ресурс бойлера существенно увеличится.
• Термостат. Эта деталь отвечает за нагрев воды до заданного значения температуры и за то, чтобы бойлер своевременно отключился.

Важно! Различают термостаты стержневые, электронные и капиллярные. Устроены они по-разному, но выполняют одну и ту же функцию — производят замер температуры воды, а при необходимости производят включение (или выключение) термореле. Работать без термостата нельзя, поэтому при поломке деталь надо срочно заменить.

• Прокладки для изоляции. При каждом техническом обслуживании прокладки подлежат замене.

к содержанию ↑

Причины неисправностей

Бойлер — достаточно простое устройство. Типичных неисправностей 3, но причины их разные.

Прибор не нагревает воду (как вариант — вода нагревается медленнее):

• Покрылся накипью или сгорел нагревательный элемент.
• Сломался термостат.
• Вышла из строя управляющая плата.

Устройство бьет током:

• Вышла из строя управляющая плата или электронная панель.
• Нарушена целостность ТЭНа.

• Изношена уплотнительная прокладка.
• Вышел из строя нагревательный элемент.
• Внутренний бак поражен коррозией.

Подготовка к ремонту

Перед тем, как осуществить ремонт водонагревателя “Поларис” 80 литров своими руками, нужна определенная подготовка:

1. Вне зависимости от причины неисправности, отключите прибор от электропитания, слейте из него воду и снимите со стены.
2. Снимите фестоны с одного или двух нагревательных элементов, открутите гайки и крепежные винты.
3. Удалите защитный термостат, выньте термодатчики из нагревательного элемента.

Важно! Обрезать трубки у термодатчика нельзя, поскольку из них вытечет специальная жидкость, и бойлер придется заменить. Обматывание трубки изолентой также неэффективно.

Термостат неисправен — что делать?

Проверьте, исправен ли термостат, при помощи зажигалки. Нажмите кнопку и разогрейте зажигалкой кончик термодатчика, выполненный из меди:

• Если деталь исправна, то вскоре сработает механизм защиты, который размыкает цепь и выталкивает кнопку.
• Если термостат неисправен, его нужно заменить.

Важно! Отремонтировать термостат нельзя.

Ремонт накопительного водонагревателя своими руками: замена (чистка) ТЭНа

Выход ТЭНа из строя — самая распространенная проблема. Проверяют исправность ТЭНа тестером. На нем выбирают шкалу для замера сопротивлений (в омах) и проводят измерение сопротивления. Если прибор не показывает ничего, ТЭН не работает.

Сущность ремонта заключается в замене ТЭНа — отремонтировать его невозможно. Открутите гайки, снимите ТЭН и замените его аналогичным новым.

Важно! Если прибор стал медленнее нагревать воду или работать шумно, а тестер показывает, что ТЭНы работают, нужно очистить их от накипи. Можно использовать для очистки специальные химические составы или использовать обычный нож. После очистки нагревательных элементов промойте бак, чтобы накипь не оставалась в нем.

Протечки

Чтобы определить причину протечек, выясните, откуда вытекает вода:

• Если вода вытекает из-под верхней крышки, бокового шва или из-под управляющей платы, то причина в коррозии водонагревающего устройства.
• Если протечка находится возле фланца, то причина в нарушении целостности тэна или прокладки.
• Если имеет место течь внутреннего бака, отремонтировать бойлер нельзя.

Важно! Найдите документы на бойлер и проверьте гарантийный срок. Вам придется либо обратиться в сервисный центр, либо приобрести новое устройство. Успешно сварить бак удается нечасто, да и прослужит устройство после этого недолго.

Управляющая панель или плата

Сенсорная или электронная панель может также выйти из строя. Если диагностика показала, что другие комплектующие функционируют нормально, проблема заключается именно в управляющей панели или плате.

Важно! Самостоятельно починить эти детали невозможно, поскольку нужны специальные знания электроники. А новые платы имеются только в специализированных сервисных центрах.

Чтобы правильно купить запасные части для бойлера, захватите с собой вышедшие из строя детали. Имеется большое число разновидностей комплектующих, поэтому можно ошибиться и приобрести неподходящую деталь.

Видеоматериал

Напоследок — о профилактике. Регулярная очистка ТЭНа и бака, слив воды при длительном простое и своевременная замена магниевого анода существенно продлят жизнь котла. То же самое касается ремонта проточного водонагревателя своими руками.

Источник: http://serviceyard.net/tehnika/remont-boylera-svoimi-rukami.html

Особенности ремонта водонагревателей Ariston (Аристон): обзор неисправностей и порядок выполнения своими руками

Компания Ariston давно является уважаемым производителем бытовой техники, обладает сложившимся положительным имиджем на нашем рынке.

Водонагревательные баки этого бренда имеют стильный дизайн, обладают хорошим набором функций и недорогой ценой.

Особое внимание при производстве накопительных водонагревателей Ariston обращают на безопасность их эксплуатации, оборудуя их устройствами защитного отключения при сбое электричества, перегреве, защитой от замерзания и отключением при отсутствии воды, что исключает поражение человека электрическим током.

Причины возникновения поломок

Начало разборки водонагревателя Аристон

Несмотря на то, что итальянская компания уже больше четверти века является мировым лидером по производству водонагревательного оборудования, учитывая качество нашей воды и параметры электросети, поломки свойственны и такой надежной технике.

Здесь слабыми местами стали: трубчатый нагревательный элемент, обратный клапан и анод из магния.

Впрочем, это достаточно несложные поломки и они могут быть легко устранены своими руками в домашних условиях при наличии минимального набора «гаражного» инструмента.

Сами баки накопительного типа Ariston имеют довольно простую схему внутреннего устройства для проведения ремонта или профилактики.

Причинами поломки водонагревателя являются:

• образование накипи (коррозии) на нагревательном элементе, жесткая вода ускоряет этот процесс в несколько раз;
• нестабильное напряжение электросети приводит к выходу из строя электронного блока управления;
• уменьшение протока воды по причине появления мусора в фильтре и обратном клапане на патрубке подачи воды.

Чтобы вернуть бойлер к нормальной работе, понадобятся некоторые запчасти и его очистка, промывка внутренних стенок от налета твердых солей.

Основные признаки неисправной работы:

• срабатывание автомата после включения бойлера свидетельствует о неисправности электрического ТЭНа, он может сгореть по причине образования на нем накипи или элементарного отсутствия воды;
• перегрев воды свидетельствует о выходе из строя терморегулятора, причиной его выхода из строя может служить повышенная влажность;
• нагрев коммутирующего электрооборудования свидетельствует о заниженной мощности розетки, питающей электропроводки;
• образование потеков на стенках бака и в его нижней части.

Обращайте внимание на электронное табло, которое на многих моделях высвечивает коды ошибок (полный список расшифровки ошибок указан в Инструкции по эксплуатации к прибору).

В процессе эксплуатации электроприбора может выйти из строя табло, предназначенное для удобства пользователя (электронный дисплей отражает текущие параметры, режим работы). Здесь возможно понадобится обратиться к специалистам, хотя на работу водонагревателя эта поломка существенно не влияет.

Возможно, Вас заинтересует статья о накопительных водонагревателях Thermex.

Cтатью об установке и подключении водонагревателей Термекс читайте здесь.

Что делать

Устройство водонагревателя Аристон. (Для увеличения нажмите)

Чтобы начать самостоятельный ремонт, стоит обратить внимание на особенности его конструкции и принцип работы.

Обычно бак включает следующие функциональные узлы:

• ТЭН для нагрева воды;
• термостат для управления и контроля температуры нагрева;
• реле, управляющее включением/выключением ТЭНа;
• магниевый анод, защищающий бак от коррозии;
• предохранительный клапан, снижающий давление внутри бака при нагреве воды;
• электронный блок управления (более простые модели оборудованы только сигнальными лампочками).

Замена термостата, реле, предохранительного клапана не требуют проведения демонтажа и разборки бака. В противном случае надо обязательно слить воду с бака. Пришедший в негодность ТЭН потребует разборку бойлера, но водонагреватель Ariston очень легко поддается разборке.

Это можно сделать самостоятельно в домашних условиях, соблюдая определенную последовательность:

1. Отключить бойлер от электросети, если ТЭН не греет.
2. Перекрыть подачу холодной воды и слить воду из водонагревателя.
3. Снять защитную крышку и отсоединить провода (предварительно надо зарисовать схему подключения или сфотографировать ее, что облегчить процесс обратной сборки).
4. Гаечным ключом раскрутить гайки фланца.
5. Подставить емкость под бак и аккуратно вынуть фланец с ТЭНом и магниевым анодом (его остатками).
6. Почистить и помыть внутренние стенки от накипи, грязи.
7. Установить новый ТЭН и анод из магния.
8. Собрать все детали в обратной последовательности.
9. До включения в электросеть набрать воду и проверить герметичность сборки в течение нескольких часов, бак не должен течь (в противном случае бак не включать, потребуется установка новой прокладки на фланце).

Возможно, Вам будет также интересна статья о замене ТЭНа в водонагревателях Термекс.

Статью о том, как разобрать и почистить водонагреватель Thermex, читайте здесь.

При сливе воды придется помучаться, если об этом заранее не побеспокоились при монтаже: под водонагревателем должны быть установлены два крана – на входе и на выходе воды из бака.

А дальше обычная физика – при открытии одного крана вода из бака не пойдет, пока ее место не займет воздух. Поэтому второй кран необходим для подачи воздуха с систему.

Разобраться в том, какой водонагреватель лучше Аристон, Термекс или Электролюкс, поможет данный материал: https://teplo.guru/vodonagrevateli/ariston-termeks-elektrolyuks.html

Смотрите видео, в котором опытный пользователь подробно разъясняет, как осуществить ремонт водонагревателя Аристон своими руками:

Источник: http://teplo.guru/vodonagrevateli/ariston-remont-svoimi-rukami.html

Как самостоятельно отремонтировать бойлер?

• Причины выхода из строя
• Удаляем накипь
• Проверяем цепь тестером
• Избавляемся от протечек

Причины выхода из строя

Основной причиной поломки бойлера считается плохое качество воды. Из-за этого на поверхности ТЭНа образовывается накипь, внутренние стенки бака поддаются коррозии, что в дальнейшем влечет за собой более серьезные последствия и дорогостоящий ремонт в сервисном центре. Помимо этого, водонагреватель может перестать работать из-за неправильного подключения к электросети и контурам горячей/холодной воды.

Что касается последнего, при подключении бойлера нужно обязательно установить между патрубком, выходящим из бака и трубой холодного водоснабжения предохранительный клапан, который защитит бак от разрыва при гидроударе. Также следует выполнить подключение согласно инструкции и что не менее важно — не перепутать, куда-что подсоединяется. Иногда возникают ситуации, что при неправильном монтаже водонагреватель не набирает воду. Учтите, что паниковать в этом случае не стоит. Лучше еще раз просмотрите, как правильно подсоединять технику к трубам и, скорее всего, Вы поймете, почему у Вас вода не набирается.

Чтобы Вы понимали, как отремонтировать накопительный водонагреватель в разных условиях, далее мы отдельно рассмотрим способы ремонта всех возможных поломок своими руками.

Удаляем накипь

Если бойлер не нагревает воду до нужной температуры, но все же шумит при включении, значит, на ТЭНе образовалась накипь, которую нужно самому почистить. Сделать это не сложно, необходимо всего лишь отключить технику от сети, слить воду с бака и разобрать корпус, чтобы извлечь нагревательный элемент. С отключением вилки из розетки сложностей у Вас не возникнет, а вот слив воды может немного затруднить ремонт. Сразу же рекомендуем просмотреть видео урок, в котором показываются простой метод решения данной трудности:

После того, как Вы опустошите бак, необходимо будет выполнить разборку бойлера своими руками. Для этого аккуратно отсоедините все фастоны, подключенные к термостату и открутите болты, которых, как правило, 6 штук.

Во время извлечения ТЭНа выльется еще немного воды, которая осталась в резервуаре. Сам нагревательный элемент рекомендуется сразу же почистить, пока он мокрый и отложения накипи не отвердели. Для чистки рекомендуем использовать специальные средства, которые можно разбрызгать на нагреватель. Через некоторое время отложения без усилий счищаются деревянной лопаткой либо даже тупым ножом. Также для ремонта можно прокипятить ТЭН в ведре с добавлением специальной кислоты в воду, что эффективно позволит решить проблему. Чтобы уже наверняка избавиться от накипи, советуем мелкозернистой наждачной бумагой («шкуркой») зачистить трубки до металлического цвета.

Одновременно с ремонтом бойлера, который долго либо слабо греет воду, рекомендуется заменить магниевый анод, который защищает бак от коррозии. Для этого демонтируйте изношенный стержень и приобретите точно такой же, чтобы выполнить замену своими руками!

После этого нужно собрать бойлер в обратном порядке и проверить, получилось ли отремонтировать слабый нагрев воды. Не забывайте, что первым делом Вы должны залить бак полностью водой, после чего уже подключить вилку к электросети и выполнить запуск.

Обращаем Ваше внимание на то, что бывает ситуация, когда бойлер не греет воду, потому что нагреватель пробит. В этом случае самостоятельный ремонт заключается в том, что его нужно прозвонить мультиметром, установив режим измерения сопротивления. Об это мы как раз и расскажем ниже!

Проверяем цепь тестером

Если лампочка на бойлере горит, а вода не нагревается, то вполне вероятно, что не работает нагреватель, о котором мы говорили выше. Проверить его в домашних условиях достаточно просто, нужно установить щупы тестера на контакты ТЭНа и посмотреть сопротивление на табло. У работающего нагревателя сопротивление может варьироваться в пределах 0,4-0,7, как показано на фото ниже. Если же на табло Вы увидите «1», значит, произошел обрыв и нужно заменить деталь на новую, т.к. отремонтировать его практически невозможно.

Кстати, если бойлер бьется током либо при его включении отключается УЗО само по себе, то причина поломки, опять-таки, в нагревателе, от которого происходит утечка. Проверить неисправность можно, подключив один щуп к контакту ТЭНа, а второй к самой трубке. Увидите на дисплее «1», деталь исправна и в ремонте нет необходимости, минусовое значение либо слишком большое – требуется замена. Более подробно о том, как проверить ТЭН мультиметром, мы рассказали в отдельной статье.

Еще одной причиной, почему бойлер не греет воду либо наоборот сильно нагревает, является выход из строя термостата. Проверить его можно двумя способами – тестером или зажигалкой. С тестером все понятно, действовать нужно по аналогичной методике, а вот что касается зажигалки, тут все интереснее. Для начала демонтируйте термостат и нажмите на нем кнопку (она обведена на фото ниже). После этого медный контакт термостата необходимо нагреть. Если через какое-то время кнопка вернется в исходное положение (ее выбьет), термостат исправен. Если термостат не срабатывает, отремонтировать бойлер, который не отключается либо не включается, можно, заменив эту деталь на новую. Тут же хотелось бы отметить, что для замены термостата на водонагревателе нет необходимости сливать воду. Достаточно всего лишь отключить технику от сети и отсоединить все подведенные провода.

Также иногда встречается поломка – на дисплее водонагревателя не показывается температура или табло не работает совсем. В этом случае проверьте все элементы цепи и если обрыв не найдете, скорее всего, сломался блок управления. Чинить электронику своими руками у Вас не удастся при отсутствии опыта и знаний, поэтому придется отвезти электрический водонагреватель на ремонт в сервисный центр.

Избавляемся от протечек

Если Вы заметили, что с бойлера капает вода, самостоятельно отремонтировать его не всегда возможно. Хорошо, если причина протечки заключается в износе уплотнителя на фланце. В этом случае прокладку нужно заменить на такую же по размерам, что и позволит починить поломку. Гораздо хуже дела обстоят, если водонагреватель протекает из-за износа самого бака. Некоторые советуют склеить либо запаять дырки, но, как показывает практика, через небольшой промежуток времени Вам все равно придется попрощаться с бойлером, т.к. такие методы ремонта течи крайне не долговечные.

Вот и все, что хотелось рассказать Вам о ремонте бойлера своими руками. Надеемся, что теперь Вы знаете, что делать, если электрический водонагреватель протекает, плохо греет воду или вовсе не работает. У данных устройств существует не так много проблем и избавиться от них можно своевременным обслуживанием системы. Хотя бы раз в год делайте ревизию обратного клапана и чистку нагревательного элемента, чтобы неисправности обходили Вас стороной!

Будет интересно прочитать:

Источник: http://samelectrik.ru/kak-samostoyatelno-otremontirovat-bojler.html

Методы ремонта водонагревателей на дому

Водонагреватели являются незаменимыми помощниками в быту, но работа этих устройств не вечна, как и всех бытовых приборов. Причины поломки могут быть самыми разными: засорение водонагревателя отложениями из-за жесткости воды, перегорание нагревательного элемента и другие. Решить проблему можно в сервисном центре, но многих интересует вопрос, как провести ремонт сломанного водонагревателя на дому?

Бытовые приборы для нагрева воды

Примерно третья часть населения России используют различного вида бойлеры в качестве основного нагревания воды — к ним относятся не только жители частного сектора, но и домовладельцы загородных коттеджей, а также простые квартиросъемщики в городских многоэтажках. Водонагреватель считается самым простым аппаратом для быстрого нагревания воды: на предприятиях общественного питания их используют для быстрого получения больших объемов горячей воды для различных нужд в диапазоне 60—90 0 C. Это позволяет качественно мыть посуду, овощи, фрукты, проводить профилактическую обработку рабочих мест для разделки мясных продуктов и различных подсобных помещений.

1. По конструкции водонагреватель может быть настольного и напольного размещения, крепиться к стене помещения.
2. По рабочему циклу их подразделяют на агрегаты непрерывного или периодического действия.
3. Нагревательными элементами в них могут быть электрические ТЭН, газовые горелки или водяной пар.

Во многих городских квартирах источником горячей воды является газовая колонка, с помощью которой жильцы быстро нагревают воду и используют ее для своих нужд. Из-за плохой работы центрального водоснабжения горячей водой многие квартиросъемщики устанавливают электрический водонагреватель большой емкости — бойлер минимум на 80 литров, которого вполне хватает на небольшую семью. Такой бойлер оборудован довольно мощными ТЭН, нагревающими воду и поддерживающими оптимальную температуру, устанавливаемую пользователями.

В мире не существует сверхнадежных бытовых приборов — ремонт водонагревателей считается специалистами неотъемлемой частью их режима эксплуатации. Есть неполадки, которые каждый пользователь может устранить самостоятельно, но существуют и такие, когда без участия опытного мастера вам просто не справиться. В домашних условиях можно проводить мелкий ремонт кипятильников и водонагревателей, при более сложных случаях лучше обратиться к профессионалу.

Накопительный бойлер

Прежде чем приступать к мелкому ремонту различной марки бойлеров, домашний умелец должен знать устройство установленного аппарата. Как правило, накопительный бойлер состоит из таких элементов:

1. Температурный датчик показывает количество воды и ее температуру. Бегающая стрелка и шкала — вот основные элементы простейшего прибора, но современные дорогие агрегаты могут иметь цифровую панель. При поломке этой детали функциональность аппарата не нарушается.
2. Слой теплоизоляции обеспечивает постоянную температуру внутри изделия
3. Труба отбора — с ее помощью нагретая вода попадает в систему домашнего трубопровода.
4. Наружный кожух может быть изготовлен из металла или пластика.
5. Бак — емкость из нержавейки, толщина стенок не менее 2 мм.
6. ТЭН — электрический нагревательный элемент.
7. Труба подвода — через нее бак наполняется холодной водой.
8. Анод из магния, осуществляющий защиту тена от возможной коррозии.
9. Термостат или терморегулятор. Именно с его помощью происходит автоматическое нагревание воды, в бюджетных моделях применяется два таких устройства, более дорогие модели используют три термостата. Эти детали не ремонтируются и подлежат замене аналогичными деталями по всем характеристикам.
10. Уплотнительные прокладки устанавливаются в месте соединения, отвечают за герметичность, при износе меняются на новые.
11. Электронные платы осуществляют контроль нагревания воды, управляют всеми функциями водонагревателя.

Нагреватели проточного типа имеют сходное устройство, но у них нет бака, а ТЭНы стоят более мощные, чтобы быстро нагреть воду. Поэтому ремонт таких водонагревателей будет несложно сделать своими руками.

Водонагреватель проточного типа

Неполадки и методы их локализации

При появлении запаха гари, когда был слышен громкий хлопок или нехарактерный для тихой работы изделия треск, немедленно отключите от сети водонагреватель и начинайте методический поиск неисправности. Скорее всего, это перегорел нагревательный элемент — его надо заменить, починить не удастся. Как почистить ТЭН от накипи в домашних условиях есть подробное видео:

Мало горячей воды

Иногда при первом включении бойлера не хватает объема поступающей горячей воды. Происходит это потому, что перепутали патрубки подвода и отвода воды. Отремонтировать такую неисправность очень просто: поменяйте их местами, и поток нагретой воды увеличится.

Индикатор не горит

Если аппарат подключен к сети, но лампочка не горит, а бойлер не греет воду, то проверьте с помощью специального прибора наличие напряжения нагревательного элемента. Омметр нужно подключить к проводам, если ТЭН никак не реагирует, то надо его менять.

Когда напряжение есть, но все равно не работает ТЭН — то замените термостат, потому что он не ремонтируется. Если он исправен, прогреваем его корпус — реле разомкнет цепь, подключенный тестер это зафиксирует.

На этом видео опытный мастер показывает поэтапный ремонт бойлера марки Поларис:

Протечка бака

Специалисты относят такую неисправность бойлера к распространенным отказам. Ремонт не производится — это зависит от объективных причин:

• нельзя отделить бак от внешней оболочки;
• заварить протечку на двух оболочках нельзя — внешнее покрытие эмалевое и сварка ее испортит.

Если в вашей модели не предусмотрена замена бака, а он потек, то надо покупать новый бойлер.

Когда вода подтекает внизу соединительного фланца, работающий бойлер можно реанимировать путем замены прокладки, но надо приобрести абсолютно идентичную, чтобы надежно локализовать протечку.

Греется вилка

На вопрос, почему вилка нагревается, есть простой ответ: это весьма мощное изделие, а розетка может иметь меньшую мощность. Вилка греется из-за разболтавшихся контактов, что легко проверить визуально, сняв крышку.

Нагреваются трубы подвода воды

Это первый сигнал — не работает обратный клапан, хотя даже по названию он должен задерживать протечку горячей воды. Возможно, при монтаже его установили не той стороной. Попробуйте перевернуть клапан — если устройство будет работать нормально, оставить так, при отказе заменить.

Газовые водонагреватели

Чтобы сделать в домашних условиях ремонт любого газового водонагревателя, надо знать из каких частей он состоит, и принцип его работы. Эти устройства по виду напоминают кухонный шкафчик, только сделанный из железа и покрытый эмалью. Внутри находятся газовые горелки и теплообменник, снизу имеется подвод воды и газа, а также труба отвода горячей воды. Нагрев воды происходит после открытия крана в ванной или на кухне: открывается клапан подачи газа на горелки, пьезоэлемент осуществляет его поджог. Сгорая, газ нагревает воду, циркулирующую по трубам из меди снаружи теплообменника. Все продукты горения выводятся наружу через дымоход.

Все аналогичные устройства делятся по типу осуществления розжига:

• ручного управления — встречаются все реже в основном в домах старинной постройки;
• с пьезоэлементом — включается при помощи кнопки;
• электронные.

Первый вариант — это уже глубокая старина. Сначала включаем газ, потом вручную поджигаем запальное устройство, открываем воду и передвигаем рукоятку регулировки поступления газа или специальный поворотный вентиль в нужное положение. Чтобы пользоваться такой колонкой, надо знать порядок включения и выключения — иначе можно сжечь теплообменник.

Сегодня население использует колонки безопасной конструкции, сделанные по второму варианту или полностью автоматизированные, когда пользователю достаточно открыть в смесителе кран с горячей водой.

Электронное управление выполняет все действия без вмешательства пользователя. Автоматика обнаруживает падение давления в изделии: дает команду на подачу газа в горелки с одновременным формированием искры, запальное устройство срабатывает, а далее процесс идет аналогично, как и в устройствах с ручным управлением. Выключение происходит автоматически, стоит только перекрыть подачу горячей воды — давление внутри теплообменника восстанавливается, подача газа прекращается и электроника переводит колонку в режим ожидания.

В изделиях с ручным управлением по второму варианту запальное устройство работает постоянно, поэтому повторное включение будет уже в автоматическом режиме, но перед этим надо выставить желаемый режим, повернув поворотный механизм на нужное деление. Профилактический ремонт и чистку теплообменника можно делать самостоятельно, но если произошел отказ электроники, то лучше вызвать мастера по ремонту газовых колонок — это будет дешевле, чем покупка новой бытовой техники.

Источник: http://tehnika.expert/klimaticheskaya/vodonagrevatel/remont-bojlera.html

Ремонт электрического бойлера своими руками

В этой публикации не будут рассматриваться варианты неправильной установки (об этом можно прочесть в другой статье) и эксплуатации (описывается в инструкции) водонагревателя. Расскажем лишь о тех случаях, когда действительно требуется ремонт бойлера. Оговоримся также, что внутреннее устройство водонагревателей от разных производителей немного отличается. Соответственно, изображения могут не совпадать с вашей моделью, но тем не менее дадут представление как отремонтировать бойлер.

Внутреннее устройство водонагревателя на примере одной из моделей Термекс.

Неисправности и их причины

Электрический водонагреватель – устройство относительно простое, поэтому видов неисправностей всего 3, однако они могут иметь разные причины.

1) Бойлер не нагревает воду или делает это заметно медленнее прежнего:

• Перегорел или покрылся накипью ТЭН;
• вышел из строя термостат;
• не работает плата управления.

2) Водонагреватель бьёт током:

• лопнул ТЭН;
• неисправна электронная панель или плата управления.

2) Устройство протекает:

• неисправен ТЭН;
• устарела уплотнительная прокладка;
• коррозия внутреннего бака.

Подготовка к ремонту бойлера

Чтобы выявить причину большинства поломок, необходимо отключить водонагреватель от сети, слить из него воду (этому посвящена отдельная статья) и снять со стены. Затем отвинтить и убрать крышку, скрывающую доступ к ТЭН и другим рабочим узлам. У бойлеров, располагающихся вертикально, это нижняя крышка, у горизонтальных – левая, у компактных моделей – передняя. Ремонтируя бойлеры Термекс, нужно обратить внимание на винт посередине крышки, часто закрытый наклейками.

Сначала снимаются фастоны с одного или двух ТЭН и защитного термостата, откручиваются крепёжные гайки и винты.

Красными стрелками отмечены фастоны, зелёной – винт, синими – гайки. Жёлтым овалом выделен защитный термостат.

Снимается защитный термостат, из нагревательного элемента вынимаются термодатчики.

Ни в коем случае нельзя обрезать трубки термодатчика! Внутри них находится специальная жидкость, которая вытечет и устройство придётся полностью менять. Обматывание повреждённой трубки изолентой ни к чему не приведёт.

Синим овалом выделены термодатчики.

Теперь можно проводить диагностику деталей, которые могут быть неисправны.

Как отремонтировать бойлер с неисправным термостатом?

Проще всего проверить работоспособность защитного термостата зажигалкой. Убедившись, что кнопка нажата, нагреваем медный кончик термодатчика. У исправной детали скоро сработает защитный механизм, размыкающий цепь и выталкивающий кнопку. Неисправный термостат придётся менять – ремонту он не подлежит.

Зелёными кругами отмечены кнопки в различных моделях термостатов.

Как поменять или почистить ТЭН в водонагревателе?

Чаще всего в этих приборах выходит из строя именно ТЭН. Для того чтобы проверить его исправность, потребуется тестер. На нём нужно выбрать шкалу сопротивления (Ом) и провести измерения на контактах ТЭН. Если прибор ничего не показывает, значит нагревательный элемент не работает. Ремонт бойлера в таком случае заключается в замене неисправной детали, починить её нельзя.

Откручиваем гайки, удерживающие ТЭН, снимаем его и заменяем на аналогичный новый.

Гайки крепления нагревательного элемента отмечены красными стрелками.

Если бойлер начал медленно нагревать воду, шуметь при работе, а тестер показывает, что с нагревательным элементом всё в порядке, нужно почистить от накипи ТЭН. Для этого вынимаем его из нагревателя и чистим от наросшего слоя. Можно применять специальные химические средства или воспользоваться обычным ножом. Обязательно после этого промыть бак, так как часть накипи осыпается в него.

Ремонт бойлера при протечке

Чтобы определить причину течи, необходимо выяснить, откуда выходит вода. Если она бежит из бокового шва, из-под верхней крышки или платы управления, то произошла коррозия бака. При появлении воды из-под нижней крышки, необходимо её снять. Если течь расположена возле фланца, то проблема в прокладке или ТЭН. Если же нет – это коррозия бака.

Чёрными стрелками отмечены места, откуда может вытекать вода при устаревшей прокладке или треснувшем ТЭН. Красные указывают на течь внутреннего бака.

Проблем с тем как самостоятельно починить бойлер, у которого протекает уплотнительная прокладка, не возникнет. Нужно лишь снять ТЭН и поставить новую.

Бойлер с течью внутреннего бака ремонту не подлежит. Необходимо найти документы на него и проверить гарантийный срок устройства. И либо обратиться в сервисный центр, либо придётся покупать новый водонагреватель. Примеры удачной сварки баков весьма редки, да и служит устройство после этого недолго.

Неисправность панели или платы управления

Электронные или сенсорные панели управления также могут выйти из строя. Если после проверки и замены других деталей бойлер не заработал, проблема может быть в них. Починить их самостоятельно практически невозможно, так как необходимы глубокие познания в электронике. Схем этих плат в интернете нет. Новые имеются только в специализированных сервисных центрах, куда и придётся обратиться.

Полезные советы

Приобретая запчасти для ремонта бойлера своими руками, лучше взять неисправные с собой. Существует большое количество разновидностей ТЭН, прокладок и термостатов, так что легко ошибиться и купить неподходящую деталь.

Снимая в процессе ремонта бойлера Термекс нижнюю крышку, нельзя повреждать серебристую наклейку с заводским номером. Если она мешает, можно аккуратно снять и сохранить в паспорте изделия. Этот шильдик может понадобиться при вызове мастера из сервисного центра.

Регулярная чистка бака и ТЭН, использование и своевременная замена магниевых анодов и обязательный слив воды во время длительного периода простоя бойлера могут существенно продлить его срок службы.

Видео: ремонт бойлера своими руками

Источник: http://glav-dacha.ru/remont-boylera-svoimi-rukami/

Ремонт водонагревателей своими руками

Большинство водонагревателей имеют типовое устройство и подлежат ремонту в домашних условиях своими руками, с применением инструмента, который всегда в наличии у домашнего мастера. Мы подготовили для вас подробное руководство, которое поможет вам научиться обслуживать и ремонтировать водонагреватели.

Типовые причины неисправностей

Момент, в который водонагреватель выходит из строя, всегда самый неподходящий. Однако даже в домашних условиях большинство неисправностей легко устранимы. Справедливо это как для простейших баков, так и для нагревателей с двойными емкостями и электронным управлением.

Чаще всего выходит из строя нагревательный элемент. Бак не подает признаков жизни, световой индикатор не включается и, хотя термостат характерно щелкает, давая команду на включение, вода остается холодной. В этой ситуации для вас наиболее сложным будет найти подходящий к бойлеру ТЭН и ремонтный комплект. Симптомы не всегда однозначны: иногда и сама индикаторная лампочка может выйти из строя при полностью работающем ТЭН’е, поэтому следите за температурой.

Нарушение герметичности бака — тоже часто встречающийся дефект. Как правило, это связано с непригодностью уплотнительной манжеты, которой закрывается техническая горловина бойлера. Неисправность сопровождается очень малым просачиванием воды, что часто остается незамеченным для владельца и внутри технического отсека постепенно нарастает корка извести и окислов. Если дело не дошло до разрушения стенок бака, проблема решается обычной чисткой и перепаковкой горловины с заменой магниевого анода.

Наиболее опасен выход из строя термостата, из-за чего водонагреватель попросту отказывается включаться или, что хуже, не выключается по достижению заданной температуры. При отсутствии клапана сброса давления последнее может привести к очень и очень плачевным последствиям.

Разборка водонагревателя

Рекомендуется следовать одному простому правилу: если бойлер имеет малейшие признаки неисправности, лучше выполнить полную разборку и комплексную ревизию. Для этого нужно спустить воду через патрубок подачи холодной воды, открыв «горячий» кран для подсоса воздуха. При правильной гидротехнической обвязке бойлера такая возможность всегда предусматривается. Распакуйте присоединительные фитинги и отпустите гайки анкерного крепления, чтобы приподнять бак вверх и снять его со стены.

Водонагреватели классической формы обслуживаются с нижней стороны. Сперва нужно снять защитный кожух блока управления, выкрутив несколько саморезов и отстегнув защелки. Задача достаточно тонкая: мало того, что некоторые винты крепления могут быть скрыты под наклейками, ручкой регулятора или шильдиком, так еще и хрупкие клипсы расположены далеко не в очевидных местах.

Внутри блока находится электрическая разводка: красный и синий провод, оконцованные клеммами, снимаем с контактов ТЭН’а, желто-зеленый отсоединяем, скрутив гайку заземления на корпус. Следом за ними отключаем провода термостата и регулятора температуры, снимаем тепловой проводник, который иногда выполнен в виде обычного однопроволочного медного провода.

Разделив бак и электрическую часть, скручиваем гайки крепления технического фланца. После их удаления нужно поднатужиться и оторвать фланец от горловины, прикипеть он может капитально. Бак при этом должен находиться в перевернутом положении, чтобы остатки воды не вытекли на пол.

Когда фланец вместе с навешенными на него устройствами будет извлечен, вы наглядно сможете оценить качество водопроводной воды. Соскребите основную часть грязи с функциональных элементов прямо в бак и отложите до поры, к ТЭН’у и аноду вернемся несколько позже.

У стильных и современных баков роль защитного кожуха выполняет нижняя часть корпуса. Панели индикации и управления, встроенный термометр — это вспомогательное оборудование, не имеющее прямого отношения к функционированию, при выходе из строя они меняются модульно.

Починка электрической части и термостата

Диагностировать большинство неисправностей электрической схемы можно сразу, как только отстегнут защитный кожух. Мультиметром в режиме измерения напряжения проверяем наличие потенциала на клеммах ТЭН’а, убеждаясь в правильной работе схемы подключения. Воды в баке нет, поэтому подаем напряжение на ТЭН не более чем на 3–5 секунд. Итак, если напряжение есть, а нагрева нет — сгорел ТЭН, если напряжение отсутствует при включенном термостате — неисправна электрическая часть. Следуя от нагревательного элемента к проводу питания, ищите заветные 230 В в ключевых точках коммутации и определите неисправную часть схемы.

Начнем с ТЭН’а: в режиме измерения сопротивления касаемся щупами контактных пластин. Сопротивление, в зависимости от мощности, должно находиться в пределе 15–60 Ом. Обратите также внимание, что встречаются комбинированные нагревательные элементы с несколькими спиралями и, соответственно, с несколькими парами выводов.

Если элемент признан пригодным, проблема кроется, скорее всего, в управляющем термостате. Это устройство имеет кнопку принудительного включения. Если при нажатии на нее происходит подача напряжения на ТЭН или кнопка упорно отказывается нажиматься, неисправность кроется здесь. Термостат можно снять, отщелкнуть корпус и попытаться восстановить заклинивший механизм, принцип работы которого вполне очевиден. Но эти устройства копеечные и проще включить новую запчасть в ремонтный комплект.

Все места с разъемным электрическим контактом нужно очистить от следов коррозии, поджать пассатижами клеммы соединений и восстановить местами оплавившуюся изоляцию.

Отмывка бака

Ремонт бойлера включает добрую часть грязной работы. Заливая и сливая воду через горловину несколько раз, нужно удалить весь крупный мусор. Затем оценить, насколько плохо состояние бака, есть ли следы глубокой коррозии.

Бак нельзя чистить механически, особенно покрытый стеклоэмалью. Для этих целей предназначен широкий ряд щадящей химии, которая может иметь кислотно-травильный и щелочной принцип снятия отложений. Для баков с покрытием разница не принципиальна, а вот для незащищенной нержавейки будут предпочтительны средства с высоким Рh.

Чтобы ускорить процесс, можно использовать щетку с пластиковым ворсом. После отмывки бака визуально оцените состояние сварных швов, просто чтобы иметь представление, сколько бойлер еще может прослужить. Не забудьте также снять все отложения и ржавчину с горловины, иначе после паковки фланец даст течь.

Окончание ремонта и сборка

Собственно, на этом и заканчивается ремонт: определив неисправные детали, нужно приобрести замену и, в большинстве случаев, установить новую уплотнительную манжету. Выкрутите остатки магниевого анода и вкрутите новый. Нагревательный элемент, если еще рабочий, нужно ободрать от накипи и вернуть на место, либо заменить.

Крепятся ТЭН’ы обычно под широкую прижимную шайбу или сквозным проводом через уплотнительную цангу.

Манжета натягивается на горловину, следом идет установка фланца со всеми переустановленными элементами. Гайки затягиваем через одну или крест-накрест, добиваясь максимально плотного и равномерного прижатия по всем сторонам.

Вам остается только выполнить обратное подключение электрических контактов и проверить работоспособность бойлера, прежде чем вернуть его на место. Делать это лучше измерением тока при кратковременном включении, либо собрав схему на весу до запаковки фланца, погрузив ТЭН в ведро с водой.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Источник: http://rmnt.mirtesen.ru/blog/43435200470/prev

Ремонт водонагревателя своими руками

Средняя стоимость водонагревателя для семьи из 2-3 человек колеблется от 8 до 20 т.р. Как и любое оборудование, со временем он может сломаться или начать плохо работать. Что выберете вы: покупку нового агрегата, которая выльется примерно в ту же сумму (а может быть и более) или предпочтете сэкономить и заняться ремонтом самостоятельно? Если вы – за рациональные решения, то наша статья именно для вас. Мы рассмотрим наиболее распространенные поломки и неисправности, а также способы их удаления своими руками. Готовы? Поехали!

• Устройство водонагревателя – подробное описание
• Готовим устройство к ремонту
• Неисправности водонагревателя

Конструкция водонагревателя

Устройство накопительного водонагревателя

Прежде чем подробно расписывать всевозможные поломки и способы их устранения, сперва нужно знать – а что вообще может сломаться в агрегате? Какие детали наиболее уязвимы, а какие – долговечны? Разберем конструкцию водонагревателя «по косточкам». В качестве примера возьмем накопительную модель, так как она чаще нуждается в ремонте, да и отличие от проточной – минимальное (просто отсутствует емкость для воды).

Разделим все детали на 2 группы:

Некритичные – к этой группе относятся детали, которые редко выходят из строя, или же их поломка никоим образом не повлияет на главную функцию водонагревателя – исправный нагрев воды.

терморегулятор – он показывает температуру воды в баке, а также ее количество, которое доступно для пользователя. Конечно его наличие существенно облегчает жизнь, однако, в случае его поломки ваш водонагреватель будет продолжать работать. теплоизоляция – уменьшает потери тепла нагретой воды. Кроме того, она не позволяет бойлеру тратить энергию на нагрев воздуха в помещении, что особенно важно. «Сломаться» теплоизоляция никоим образом не может, так что за нее не переживаем. трубки для подачи холодной/горячей воды – легко заменяются при необходимости. внешняя оболочка – без преднамеренного «членовредительства» она прослужит очень долго. Однако ее целостность может нарушиться, если во время монтажа или ремонта уронить бойлер. внутренняя емкость – ее срок службы напрямую зависит от того, насколько регулярно и своевременно вы будете менять магниевый анод, который, собственно, и защищает бак от коррозии.

Критичные – их поломка напрямую угрожает работоспособности бойлера, поэтому при обнаружении первых «симптомов» надо сразу заняться ремонтом.

ТЭН – именно он греет воду, поэтому, ввиду регулярной и интенсивной эксплуатации он часто выходит из строя. Старый, износившийся ТЭН как раз и становится причиной плохого нагрева воды. Магниевый анод – как уже было сказано выше, его регулярная замена продлит жизнь вашему бойлеру. Не забываем о нем! Термостат – отвечает за нагрев воды до заданной температуры и своевременное отключение бойлера. Выделяют 3 вида термостата (стержневой, электронный и капиллярный). Однако суть их работы идентичная – они измеряют температуру воды в емкости, и, в зависимости от текущей и заданной температуры, включают/выключают термореле. Термореле, в свою очередь, отвечает за активацию и выключение ТЭНов. Работа бойлера без термостата не допускается, поэтому заменять его в случае поломки, нужно полностью. Прокладки для изоляции – эти маленькие детали выполняют важнейшую функцию – уплотнение места контакта бака с соединительным фланцем (на нем монтируются анод и ТЭН), а также защищают пользователя от удара током. Они заменяются на новые при каждом техобслуживании водонагревателя.

Готовим устройство к ремонту

Так выглядят термодатчики водонагревателя

В любом случае, какая бы причина неисправности водонагревателя не была бы, нужно сперва сделать следующее:

— снять бойлер со стены;

— слить воду из агрегата (подробнее об этом читайте в нашей статье);

— снять крышку, за которой скрывается «начинка» оборудования (отвинтить);

— Очень внимательно отсоединяйте все винты, гайки и фастоны – не нарушайте целостность внутренних элементов.

Особенно внимательны будьте с трубками термодатчика при разборе устройства – их ни в коем случае нельзя обрезать. В этих трубках – жидкость, которая отвечает за правильную работу этого элемента. Если вы их повредите, и она вытечет, то этот узел придется полностью менять на новый!

Поломки водонагревателя – что встречается чаще всего?

Основных «симптомов» у агрегата не очень много, и они могут быть вызваны абсолютно разными причинами. Начнем изучать тонкости.

Бойлер не греет воду – что делать?

Это самая главная печаль – агрегат просто-напросто не справляется со своей обязанностью. Не сидите без горячей воды до прихода мастера, если чувствуете в себе силы и достаточно знаний, чтобы справиться самостоятельно.

«Умер» ТЭН – наверное, это самое первое, что придет в голову любому человеку. Прежде чем приступать к его поспешной замене, сперва убедимся – а действительно ли это ТЭН приказал долго жить? Сперва проведем нехитрые расчеты: из паспорта своего водонагревателя узнайте мощность ТЭНа. Допустим она будет равна 3000 Вт. При напряжении 220В определим силу тока I=P/U, то есть 3000/220=13,6 А.

Согласно закону Ома определяем каким должно быть сопротивление ТЭНа в идеале: R=U/I=220/13.6= 16.1 Ом.

Берем мультиметр, настраиваем его на замер сопротивления и определяем значение между 2мя выводами ТЭНа. Прибор показал вам значение, близкое к нашему расчетному? Значит ТЭН в порядке, а неисправность кроется в другой детали. Однако если на экране мы видим 0 или бесконечность, это говорит о том, что наши подозрения оправдались – ТЭН действительно вышел из строя.

Обязательно проверьте ТЭН на корпус емкости. Сделать это просто: установите на мультиметре режим «зуммера» и подсоедините контакты к ТЭНу и корпусу бойлера. Если прибор начнет звенеть, значит имеется пробой.

Заменить ТЭН несложно – открутите болты, которые удерживают его внутри водонагревателя, достаньте нагревательный элемент и установите новый.

Бойлер греет воду, но очень медленно

Другими побочными эффектами также может желтая вода, вытекающая из водонагревателя, запах сероводорода (тухлых яиц), шипящие звуки, издаваемые аппаратом во время работы.

Вероятная причина таких реакций – большое количество накипи на ТЭНе. Поэтому вам придется также вынуть его, а потом хорошенечко отчистить – можно использовать нож для удаления слоя извести, а можно воспользоваться химическими средствами. Однако, если накипи слишком много, то лучше будет заменить ТЭН сразу на новый.

Бойлер бьет током – что делать?

Причин у такого явления может быть две:

— Лопнул ТЭН – в таком случае его нужно проверить (как мы написали выше) и заменить.

— Перегорели электронные или сенсорные платы – подозрение на неисправность электронных компонентов падает в самую последнюю очередь. Если вы все проверили, но бойлер так и не начал греть воду, то дело – в этих платах. К сожалению эту неисправность вам не устранить своими руками, так как в интернете нет их схем в свободном доступе. А если бы и были, то разобраться в них смог бы только опытный электронщик. Поэтому вам нужно будет обратиться в сервисный центр производителя вашего водонагревателя.

Сломался термостат в бойлере

Фото термостата с кнопкой срабатывания

Прежде всего следует извлечь термостат из водонагревателя и проверить его работоспособность. Для этого вам понадобится обычная зажигалка или коробок спичек. У любого защитного термостата есть специальная кнопка, которая при достижении заданной температуры воды автоматически срабатывает, и нагрев воды прекращается.

Так вот, нажмите эту кнопку и начните зажигалкой нагревать медный кончик термостата. Если термостат исправен, то через некоторое время после нагревания кнопка автоматически отожмется (выскочит). Если же даже через несколько минут активного нагрева кнопка не изменила своего положения, то данная деталь неисправна – вам придется купить новый термостат.

Водонагреватель течет – как исправить?

Сперва присмотритесь – откуда именно течет вода? Именно это определяет причину, по которой вообще появилась протечка. Итак:

— вода течет из-под верхней крышки устройства, платы управления или же бокового шва: это говорит о том, что испортился сам внутренний бак вашего водонагревателя. К великому сожалению исправить это не представляется возможным. Внутренне покрытие бака – стеклоэмаль и отремонтировать ее в домашних условиях невозможно, даже если вы попытаетесь ее заварить – вскоре она протечет снова. В таком случае ваш путь – в сервисный центр производителя данной модели – если у вас не кончилась гарантия. В противном случае вам грозит покупка нового водонагревателя, ибо замена внутреннего бака по стоимости практически ничем не отличается от этого варианта.

— вода течет из-под нижней крышки бойлера – тогда снимите ее и посмотрите где расположенное место течи. Если оно – около фланца, то можете выдохнуть спокойно. Тут дело – в прохудившейся прокладке или нерабочем ТЭНе. Выявить это просто – снимите ТЭН, осмотрите его состояние (если много накипи – то очистите ее или поставьте новый, как было описано выше). Прохудившуюся прокладку также следует заменить. Вуаля, ваш бойлер спасен!

Видео: ремонт водонагревателя

Более подробно и более наглядно о том, как чистить и ремонтировать водонагреватель вы можете посмотреть в следующем видео:

Мы надеемся, что наша статья поможет вам отремонтировать свой водонагреватель самостоятельно, не вызывая каждый раз специалиста. Ведь многие причины поломки некритичны и вы вполне можете с ними справиться, главное – знать куда смотреть.

Но помните! Если вы не уверены в своих силах – не рискуйте понапрасну! Обратитесь к квалифицированному мастеру за помощью! Удачи!

Источник: http://bulkaet.ru/remont-vodonagrevatelya-svoimi-rukami.html
