Водонагреватель под мойкой своими руками

Выбираем и монтируем под мойку кухонный водонагреватель

Необходимость приобретения для кухни локального устройства, способного нагреть воду, становится актуальной в разных ситуациях (отключение горячего водоснабжения, дачные условия). Решить проблему несложно, так как потребительский рынок дает возможность подобрать современный усовершенствованный водонагреватель или бойлер, адаптированный к конкретным условиям и монтируемый непосредственно под мойкой.

  1. Типы водонагревателей
  2. Проточные
  3. Накопительные
  4. Производительность
  5. Мощность
  6. Предохранительный и обратный клапан
  7. Монтаж водонагревателя на кухне под мойку

Типы водонагревателей

Прародителем всех современных моделей, помогающих иметь горячую воду, является газовый водонагреватель. Там, где нет возможности его установить, альтернативу представляет более поздний и менее опасный в пожарном отношении для кухни электрический аналог. По желанию можно подобрать модификации с механическим способом управления или усовершенствованный автомат, являющийся гарантом безопасности, так как способен самостоятельно перекрывать подачу газа, если он вдруг погаснет или прекратится тяга. По принципу функционирования все водонагреватели делятся на следующие типы.

Проточные

Газовый проточный вид в современном исполнении предстает как компактная, эстетичная колонка, подключенная к магистрали. Превосходно вписывается в кухонный антураж в пространство под мойкой, поскольку в ассортименте представлены разные расцветки.

Недостатком владельцы подобных устройств обычно считают прекращение подачи подогретой воды, как только перекрывается газ. Такие водонагреватели спасают в период плановых отключений горячего водоснабжения и являются превосходной палочкой-выручалочкой на даче.

Электрический проточный нагреватель воды для кухни выглядит как коробочка небольших габаритов с выходящим из нее краном, из которого поступает вода нужной степени нагрева. Подключается такое устройство к водопроводной системе. Проточная вода, проходя нагревательный элемент, получает тепло и используется для бытовых нужд. Такое устройство удобно для размещения в небольшой кухне, где не требуются значительные объемы горячей жидкости.

Накопительные

Такой водонагреватель привлекает конструкцией бака – термоса, сохраняющего нагретую воду длительное время. Такая вариация бойлера экономичная, поскольку устройство включается для доведения нужного объема жидкости до нужной температуры, а потом отключается. Газовые разновидности не такие компактные, как их проточные аналоги, но имеют достаточный диапазон габаритов и превосходного декора, чтобы разместиться под мойкой в пределах самой стильной кухни.

Большая часть электрических накопительных водонагревателей представляют собой полноценный автоматический бойлер, который самостоятельно, следуя заложенной программе, выполняет все базовые функции: включается, греет воду до требуемой температуры, отключается. Такой прибор должен быть постоянно подключен к сети.

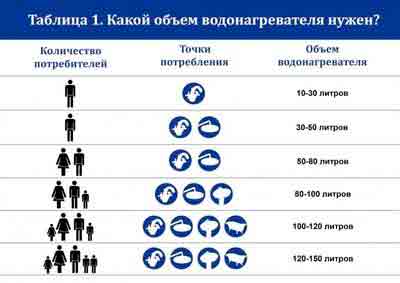

Производительность

Для того, чтобы водонагреватели накопительного типа действия в полной мере соответствовали ожиданиям, следует определиться со средним объемом пользования теплой водой и установить бойлер, выбрав подходящий бак из стандартизированной линейки:

  • 10 литров – вариант, идеальный для семейной пары;
  • 15 литров – модель, способная удовлетворить потребности трех человек;
  • 20 литров – модификация накопительного водонагревателя из разряда универсальных устройств, обеспечивающего комфортными условиями на кухне семью практически любого состава.

Объемы в 25 литров найти можно, но они разочаруют своей небольшой эффективностью, поэтому для кухни жилого пространства, где обитает большое семейство, рекомендуются проточные водонагреватели, не ограничивающиеся габаритами баков.

Мощность

Приобретая бойлер, необходимо внимательно подойти к вопросу сопоставления мощности прибора с возможностями существующей электропроводки. В домах с центральным газоснабжением она может не выдержать подключения дополнительного устройства, который в среднем потребляет 3,8 кВт. По этой причине только специалист сможет дать рекомендации, потребуется ли замена коммуникаций. В случае, если на кухне стоит электрическая плита предварительная консультация будет не лишней на предмет возможности одновременного включения ее и водонагревателя на полную мощность.

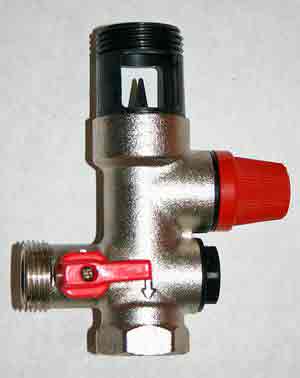

Предохранительный и обратный клапан

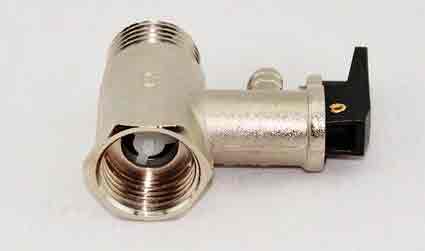

Для безупречного функционирования любой бойлер требует монтажа обратного клапана в систему водного снабжения кухни, который совмещается дополнительно с предохранительным аналогом. Функционал последнего клапана – регулировать повышение сверх нормы водяного давления посредством стравливания воды. При этом может наблюдаться незначительное истечение влаги, что нормально. Обратный клапан не позволяет излишней влаге из водопровода попадать внутрь водонагревателя.

Имея большой по объему бойлер, целесообразно предусмотреть наличие расширительного бака для сбора вытекающей во время повышения давления воды. Ставится он между участком нахождения предохранительного клапана и водонагревателем.

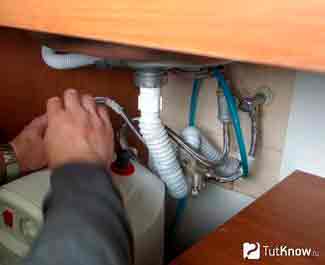

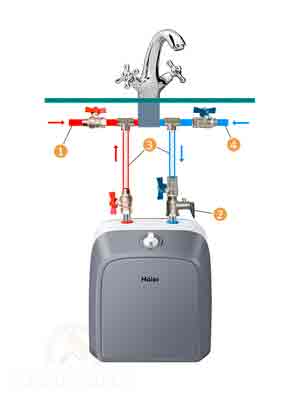

Монтаж водонагревателя на кухне под мойку

Все расходные материалы, необходимые, чтобы зафиксировать современный водонагреватель непосредственно под мойку, входят в стандартную комплектацию. Алгоритм монтажа в условиях кухни не представляет особенных сложностей и доступен для самостоятельного выполнения.

  1. Закрепить на патрубки входящего в комплект накопительного бака запорную арматуру.
  2. Зафиксировать обратный клапан на патрубок холодной воды. Накручивается непосредственно на клапан кран, который затем подсоединяется к трубопроводу переходником.
  3. Закрепить кран на второй горячий патрубок, а также обеспечить его шлангом или металлопластиковым концевиком, чтобы зафиксировать его к трубе.
  4. Провести демонтаж шлангов смесителя.
  5. Присоединить бойлер соответствующими отводками, предусмотрев проведение герметизации, для чего часто используется пакля.
  6. Прокладывается от щитка с предусмотренным локальным автоматом защиты электропроводка, оборудуется розетка и подключается водонагреватель.

Удобным вариантом является способ, когда бойлер достаточно большой мощности монтируется в ванной с параллельным выводом подачи подогретой воды в мойку и созданием второй разводки в сторону кухни.

Источник: http://kuhniclub.ru/santehnika/vodonagrevatel-dlya-kuxni-pod-mojkoj.html

Водонагреватели под мойку – устройство, цена, монтаж

Устройство водонагревателя под мойку. Плюсы и минусы бойлеров и проточных моделей. Выбор и монтаж накопительных приборов. Цена водонагревателей для мойки и стоимость установки.

  1. Устройство водонагревателя под мойку
    • Накопительный
    • Проточный
  2. Достоинства и недостатки
  3. Как выбрать
    • Мощность
    • Материал бака
    • Размеры
  4. Как установить
  5. Цена монтажа водонагревателя

Водонагреватель под мойку — это компактный автономный прибор для нагрева небольшого объема жидкости. Он используется для хозяйственных нужд и монтируется на кухне. О видах водонагревателей под мойку и их установке поговорим в этой статье.

Устройство водонагревателя под мойку

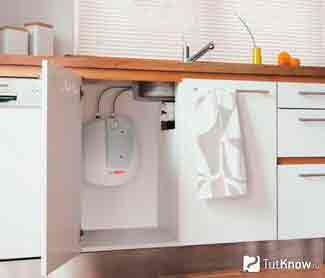

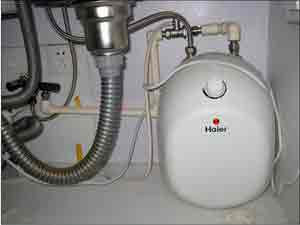

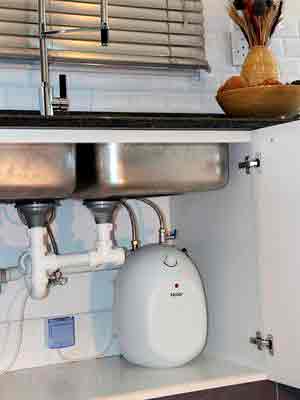

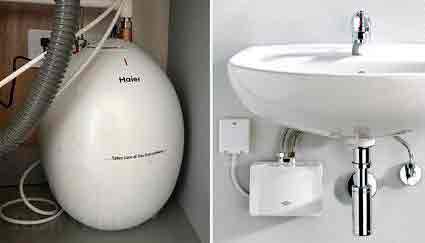

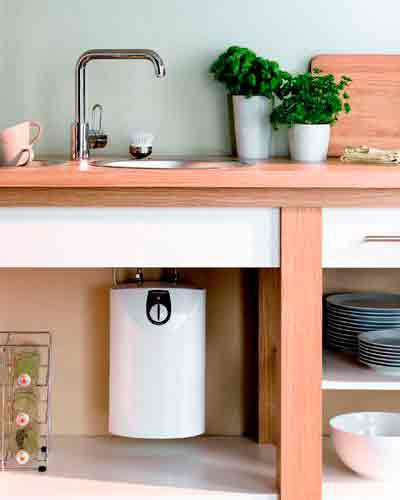

На фото водонагреватель под мойку

Водонагреватели под мойку отличаются от других подобных устройств малыми габаритами. Приборы делают небольшими, чтобы разместить в тумбе на кухне или под раковиной в ванной.

Изделия бывают двух типов — накопительные и проточные. Несмотря на разницу в конструкции, все они функционируют по одинаковому принципу: под действием электрического тока проводник нагревается и передает тепло воде.

Причин устанавливать водонагреватель под мойку может быть несколько:

  • При сезонном отключении городской системы горячей воды на ремонт или профилактику.
  • При ремонте водопровода в отдельном доме.
  • При желании поставить прибор в незаметное место.
  • Для нагрева небольшого объема жидкости. Если требуется много горячей воды, устанавливают стандартный проточный бойлер большой мощности.
  • Чтобы обеспечить горячей водой точки, расположенные далеко друг от друга. В этом случае изделия устанавливают под каждой раковиной.

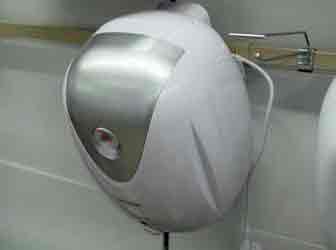

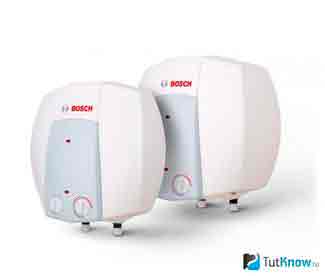

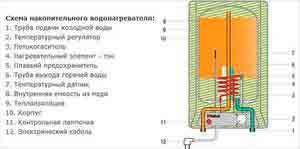

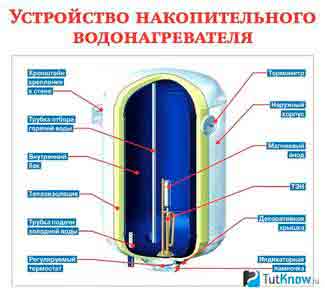

Устройство накопительного водонагревателя под мойку

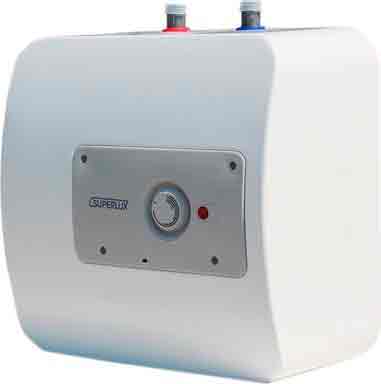

Накопительные водонагреватели под мойку легко отличить от других малогабаритных устройств подобного назначения по расположению труб подвода холодной и забора горячей воды — они всегда находятся в верхней части изделия. При покупке прибора необходимо обязательно обращать внимание на это. Малогабаритные накопительные модели с нижним расположением подводящих труб не предназначены для установки под мойку. Они будут работать ненадежно и быстро выйдут из строя.

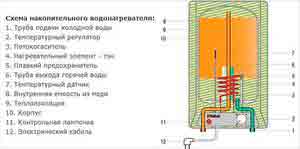

Бойлеры под мойку, независимо от объема накопительной емкости, состоят из одних и тех же элементов:

  • Наружный бак. Внутри него расположены все детали прибора. К нему приварены кронштейны для крепления к стене. Форма и наружное оформление бака определяют внешний вид водонагревателя.
  • Внутренний бак. В нем вода нагревается и хранится до использования. В емкости размещены ТЭНы и устройства, контролирующие работу водонагревателя под мойку.
  • Теплоизоляция. Слой изоляционного материала между наружным и внутренним баком для снижения скорости остывания жидкости.
  • Нагревательные элементы. Детали, в которых происходит преобразование электрической энергии в тепловую.
  • Фланцы приема холодной и горячей воды. Для подсоединения труб домашней системы водоснабжения.
  • Рассекатель. Специальный кожух во внутренней емкости, обеспечивающий равномерную подачу холодной жидкости по всему объему водонагревателя под мойку.
  • Терморегулятор. Устройство для корректировки температуры в накопителе изменением силы тока.
  • Термометр. Прибор для контроля температуры жидкости на выходе из бака.
  • Магниевый анод. Деталь снижает интенсивность корродирования металлических элементов.
  • Система управления. Состоит из пульта управления с кнопками и рычагами, датчиков и устройств, обеспечивающих автоматическую работу водонагревателя под мойку.
  • Система защиты. Специальные приспособления, отключающие изделие от электроэнергии для предотвращения аварийных ситуаций.

Для удобства эксплуатации приборы часто оснащают дополнительными функциями:

  • Контроль нагрева воды. У изделия появляется возможность настроить предельную температуру жидкости. Функция полезна для семей с детьми.
  • Быстрый нагрев. Таким свойством обладают бойлеры с двумя ТЭНами. Позволяет сократить время нагревания воды.
  • Защита от брызг. При ее наличии повышается безопасность водонагревателя под мойку. Степень безопасности обозначается цифрами от «0» до «8». Максимальное значение указывает, что прибор защищен от капель со всех сторон.
  • Защита от перегрева. В приборе присутствуют датчики, настроенные на предельно допустимую температуру для данной модели.
  • Защита от замерзания. Функция полезна при эксплуатации водонагревателя под мойку на дачах без отопления. Поддерживает температуру в накопителе на уровне +5 градусов, не допуская ее замерзания.
  • Защита от сухого включения. Датчики блокируют подачу тока к ТЭНам, если бак пустой.
  • Защита от перепада напряжения. Предотвращает поломку электронного оборудования при скачках напряжения.
  • Предохранительный клапан. Стравливает воду из бака при слишком большом давлении.
  • Контролирующее оборудование. Находит неисправности в работе прибора и выводит сигнал на панель управления.
  • Самоочистка. Предотвращает образование налетов на стенках баков и увеличивает срок эксплуатации ТЭНов.
  • Антилегионелла. Специальный режим водонагревателя под мойку, при котором жидкость нагревается до +65 градусов для борьбы с микроорганизмами.
  • Smart-режим. При включенной функции прибор анализирует частоту запусков и температуру использованной воды, самостоятельно определяет время и режим работы прибора.
  • Работа по заданной программе. При наличии соответствующего оборудования водонагреватель под мойку можно настроить на работу в определенный промежуток времени.
  • Дистанционное управление. В комплект входит пульт для управления устройством, который находится далеко от крана.
  • Дисплей. Показывает текущие параметры работы изделия или выводит информацию о неисправностях.
  • Фильтр. Задерживает твердые примеси на входе в прибор.
  • WiFi. Функция позволяет управлять работой водонагревателя под мойкой через интернет.

Водонагреватель накопительный под мойку работает следующим образом:

  • Бак заполняется водой из магистрали. На термостате настраивается желаемая температура.
  • После включения в сеть ТЭНы нагреваются и повышают температуру воды. Теплая жидкость поднимается к верхней части бака и там скапливается.
  • После открытия расходного крана давление в баке уменьшается, холодная жидкость начинает выдавливать нагретую в магистраль через патрубок в верхней части водонагревателя под мойку. Без давления в питающей магистрали горячая вода из бойлера не вытекает.
  • При длительном пользовании прибором температура в накопителе снижается. Если разница между фактической температурой воды и заданной достигнет 3 градусов, датчик автоматически подключает ТЭНы к электросети.
  • После закрытия расходного крана ТЭНы продолжают функционировать до достижения заданной на термостате температуры.

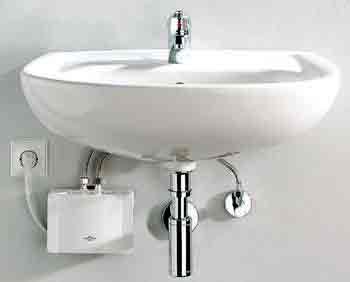

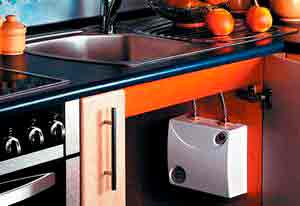

Устройство проточного водонагревателя под мойку

Проточные водонагреватели под мойку отличаются очень быстрым нагревом воды. После включения прибора результат проявляется уже через 10-15 секунд. Не существует специальных проточных моделей для установки под раковину. Для этих целей можно использовать любые модели малой или средней мощности, которые поместятся в тумбе. На кухне, где требуется небольшой расход жидкости, устанавливают изделия 3-5 кВт, в ванной — до 12 кВт.

Проточный водонагреватель под мойку, состоит из таких деталей:

  • Наружный корпус с декоративным покрытием. Служит для размещения элементов изделия.
  • Теплообменная трубка. Через нее происходит отдача тепла.
  • ТЭН. Элемент, который нагревается при прохождении через него электрического тока. Его помещают в металлическую колбу или теплообменную трубку.
  • Датчик протока. Включается или выключается в результате изменения давления воды на входе в водонагреватель под мойку.
  • Электромагнитный пускатель. Используется в изделиях большой мощности.
  • Термостат. Прибор для настройки температуры жидкости в зависимости от давления воды в системе.
  • Термометр. Показывает температуру жидкости на выходе из водонагревателя под мойку.
  • Тепловой предохранитель. Прекращает работу устройства, если температура достигла 65 градусов.

В конструкцию могут входить дополнительные элементы для защиты от поломок и повышения функциональности (как у бойлеров).

Принцип работы проточного электрического водонагревателя под мойку следующий:

  • Изделие автоматически начнет работать после включения расходного крана при наличии давления в водопроводе. Напор жидкости должен быть достаточно сильным, чтобы замкнуть контакты для передачи сигнала на подсоединение устройства к электрической сети.
  • Мощные ТЭНы раскаляются и нагревают поток воды. Температуру ограничивает термостат с заданной величиной. Если кран прикрутить, термостат ограничит силу тока для ТЭНов и снизит интенсивность их разогрева.
  • После полного закрытия крана прибор автоматически перестанет работать.

Достоинства и недостатки водонагревателей под мойку

Накопительные и проточные водонагреватели под мойку производятся в широком ассортименте, поэтому при выборе необходимо учитывать их достоинства и недостатки.

Небольшие бойлеры всегда пользовались популярностью среди пользователей благодаря таким достоинствам:

  • В прибор установлены ТЭНы небольшой мощности (1,5-2 кВт), поэтому его разрешается подключать к обыкновенной розетке, как электрический чайник. Устройства часто устанавливают на дачах или в других местах с маломощными электрическими сетями.
  • Для функционирования изделия не требуется большое давление в водопроводе. Чтобы жидкость поступала к месту потребления, достаточно 2 атм.
  • Цена водонагревателя под мойку невысокая и доступна потребителям с любым достатком.
  • Изделие имеет небольшие размеры, и его легко разместить в тумбе.
  • Вода в баке сохраняется теплой длительное время, что позволяет использовать ее в любой момент без включения прибора.
  • При правильной эксплуатации прибор исправно работает в течение 10-15 лет.

Бойлеры под мойку имеют ряд недостатков:

  • Накопительный бак небольшой, поэтому пользоваться устройством надо экономно.
  • Несмотря на малые габариты, изделие не способно мгновенно нагреть воду.
  • Прибор нуждается в постоянном обслуживании. На ТЭНах откладываются твердые налеты, снижающие эффективность изделия. Поэтому их рекомендуется менять каждые 3-4 года.
  • В бойлерах под мойку греется весь объем воды. Часто такое количество не требуется для одной процедуры.
  • Аппарат потребляет электроэнергию даже при закрытых кранах.

Проточные водонагреватели под мойку конструктивно отличаются от бойлеров и имеют ряд преимуществ перед ними. К несомненным плюсам можно отнести следующее:

  • Небольшие габариты приспособления. Изделия малой мощности по размерам сравнимы с коробкой для обуви, поэтому для них всегда найдется место под раковиной.
  • Мгновенный нагрев. После включения устройства теплая жидкость из крана потечет уже через 15-20 секунд.
  • Проточный водонагреватель под мойку обеспечивает потребителей неограниченным количеством теплой воды. Приборы большой мощности можно подключать одновременно к крану на кухне и к душевой лейке.
  • В конструкции присутствуют только детали из цветных металлов, которые не боятся коррозии.
  • Монтаж проточного водонагревателя для кухни под мойкой очень простой и не требует опыта подобных работ.
  • Изделие нагревает только то количество жидкости, которое необходимо потребителю в данный момент.

Проточный водонагреватель под мойку имеет ряд существенных недостатков:

  • ТЭНы прибора очень мощные (не менее 3 кВт), и не вся электропроводка способна выдержать большую нагрузку. Чтобы обеспечить безопасную эксплуатацию механизма, необходимо к устройству провести отдельный кабель от распределительного щитка.
  • Изделие не нагревает жидкость выше +60 градусов.
  • Прибор работает только при наличии достаточно большого давления в магистрали (не менее 2 атм.). При небольшом напоре он не включится.
  • Изделия под мойку маломощные, и для других точек горячей воды может не хватить.

Как выбрать водонагреватель под мойку?

Водонагреватели под мойку используются для технических целей — мытья посуды, стирки, подключения к посудомоечной машине и т.д. Изделия также можно использовать для утренних процедур и даже для принятия душа. Накопительные водонагреватели под мойку выпускаются в большом ассортименте, что позволяет пользователям выбрать лучший прибор для конкретного места. Чтобы изделие работало долго и с максимальной отдачей, тщательно изучите некоторые характеристики.

Мощность водонагревателя под мойку

Эта характеристика важна в первую очередь при выборе бойлера: от нее зависит счет на электроэнергию за пользование прибором. Хороший аппарат потребляет не больше 1 кВт в сутки. Если требуется немного горячей воды, например, для мытья посуды, компактное изделие легко справится с задачей.

Но использовать его для купания нецелесообразно: никто не захочет контролировать расход жидкости. Поэтому при большом расходе лучшим вариантом будет проточный водонагреватель под мойку мощностью не менее 8 кВт. Обычно такие приборы трехфазные, их целесообразно устанавливать в квартирах с электроплитами, работающими от напряжения 380 В. Таким образом, можно сэкономить на прокладке силового кабеля от щитка к изделию.

Если в квартире нет стационарных электроплит, а штатная электропроводка слабая, откажитесь от проточного нагревателя и купите накопительный водонагреватель под мойку 30 л. Это максимальная модель, которая помещается под раковиной.

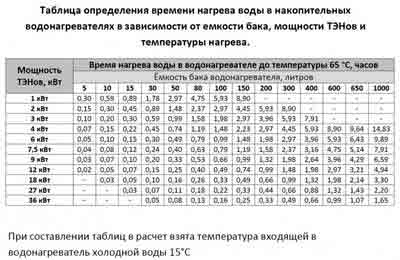

Чтобы узнать, сколько времени понадобится вашему бойлеру для нагрева содержимого бака, воспользуйтесь таблицей:

Мощность водонагревателя под мойку, кВт Время нагрева воды до 65°C, мин.
Объем бака, л
5 10 15 30
1 20 36 55 110
2 10 20 27 55
3 6 12 20 36
4 4 9 14 27

Зависимость области применения проточного водонагревателя под мойку от мощности ТЭНов приведена в таблице:

Модель Количество пользователей Производительность, л/мин. Мощность, кВт Процедуры
AEG MP 6 2 взрослых 2-4 6 Мытье рук
Stiebel Eltron DHC 8 2 взрослых + 1 ребенок 4 8 Мытье посуды
Stiebel Eltron DHF 12 C1 4 взрослых 5 12 Мытье посуды

Материал бака водонагревателя под мойку

Вода имеет различный состав, и при ее нагревании в баке могут возникать химические процессы, которые негативно влияют на функционирование прибора. Поэтому при выборе водонагревателя под мойку необходимо выяснять, из чего сделана накопительная емкость. Баки изготавливают из листов металла 1,75-2 мм. При правильной эксплуатации такие размеры обеспечивают срок службы изделия до 14-15 лет.

Большое влияние на долговечность прибора оказывает способ защиты короба от коррозии. При ее полном отсутствии стенки любой толщины поржавеют через 3-4 года. Металлические части водонагревателя под мойку оберегаются от коррозии двумя способами — защитным покрытием и активной защитой. В качестве предохраняющего покрытия используют эмаль, напыление серебра или титана, стеклокерамику и т.д. Активная защита заключается в наличии магниевого анода, у которого высокий отрицательный электродный потенциал, выступающий в роли катода. В процессе эксплуатации механизма будет разрушаться именно он, а не стенки.

Наиболее распространенный материал, из которого изготавливают бак для водонагревателя под мойку — оцинкованная сталь. Чтобы металл не ржавел, его покрывают различными способами.

  • Покрытие эмалью. В состав эмали добавляют вещества, которые придают ей свойства нержавеющей стали. Она расширяется вместе с металлом, имеет одинаковый коэффициент теплового расширения, надежно сцепляется с поверхностью и «тянется» с металлом при нагревании. Эмаль обладает свойствами отталкивать накипь. Со временем на стенках бака наслоения все же появятся, но удалить ее не составит труда. Из недостатков можно отметить хрупкость защитного слоя, который иногда отслаивается после сильного удара.
  • Напыление серебром. Такие емкости обладают хорошими антибактериальными и антикоррозионными свойствами.
  • Титановое покрытие. Повышает стойкость к высоким температурам и обеспечивает равномерный нагрев бака.

К ненадежным антикоррозионым покрытиям относится полимерная пленка. Немного лучше стеклофосфор и стеклокерамика, но они при перепадах температуры также трескаются, и на баках появляются признаки коррозии. Стеклоэмаль надежно защитит емкость на 3 года, но затем также покроется трещинами.

Надежным материалом для накопителей является нержавеющая сталь. Изделия из нее не корродируют, не боятся резкого перепада температуры, даже при случайном включении прибора без воды с ним ничего не произойдет (за исключением перегорания ТЭНа). Срок службы водонагревателей под мойку достигает 10 лет. Слабое место у накопителей из нержавеющей стали — сварной шов, на котором может появиться ржавчина, но многие производители (Ariston, Willer, Electrolux) научились устранять проблему с помощью пассивной защиты, многократно увеличивающей срок эксплуатации водонагревателя под мойку. Изделия с нержавеющим баком стоят дороже, чем из обычной стали с эмалированным покрытием, но разница заметна только у недорогих моделей.

Размеры водонагревателей под мойку

Размеры водонагревателя под мойку выступают первой характеристикой, на которую смотрит пользователь. От них зависит применяемость прибора. Оптимальным вариантом для кухни являются накопительные приборы (бойлеры) с емкостью объемом 5-30 л.

При выборе бойлера по размерам воспользуйтесь следующей информацией:

  • Для мытья посуды достаточно 5-15 л воды, в зависимости от ее количества.
  • Чтобы помыть руки и выполнить утренние процедуры, требуется 5-8 л на человека.
  • Водонагревателя под мойку на 10 л хватит, чтобы последовательно помыть посуду и умыться одному.
  • Водонагреватели под мойку на 15 л покупают для семьи из 3 человек, но с условием жесткой экономии.
  • Для купания семьи из 4 человек понадобится прибор объемом 16-30 л.
  • Изделия небольшой емкости (5-15 л) помещаются под любой мойкой, рядом с мусорным ведром. Модели объемом 25-30 л занимают все пространство под раковиной и свободного места не оставляют. Для размещения в тумбе устройства иногда ее увеличивают. Есть и другие варианты решения проблемы недостаточного места для установки водонагревателя под мойку, например, подбор формы прибора. Наружный корпус изделия может быть круглым, узким, граненым, плоским. Круглые помещаются в тумбах стандартных размеров. Плоские имеют небольшую глубину. Граненые выпускаются со скругленными гранями. Часто проблема решается покупкой изделия с вертикальным или горизонтальным креплением.
  • Габаритные размеры водонагревателя под мойку зависят не только от объема накопительного бака. Если размеры изделий с одинаковым накопителем отличаются, выбирайте больший — у него слой теплоизоляции толще. У различных моделей изолятор может быть 15-42 мм. Чем он массивнее, тем заметнее экономия электроэнергии. Увеличение толщины на 1 мм сохраняет температуру воды на 1,2 градуса.

Популярные водонагреватели под мойку с минимальными габаритами (объем накопителя — 5-10 л) приведены в таблице:

Модель бойлера Размеры, ш-в-г Емкость накопителя, л Тен Мощность, кВт
Bandini Braun A5 ST 250х340х245 5 Мокрый 2
Ariston Andris Lux 6 UR EU 315х315х250 6 Мокрый 1,5
Eldom Extra Life 7 72324PMP 285х340х288 7 Мокрый 1,5
Gorenje GT 10 U/B9 350х500х265 10 Мокрый 2

Водонагреватели под мойку c оптимальными габаритами (объем накопителя — 15-30 л):

Модель Размеры, ш-в-г Емкость накопителя, л Тен Мощность, кВт
Zanussi ZWH/S 15 Melody U Yellow 368x368x340 15 мокрый 1,5
Willer Optima Mini New PU25R 450х450х388 25 мокрый 2
Toshiro WSB EHU30 435х435ч365 30 мокрый 1,5

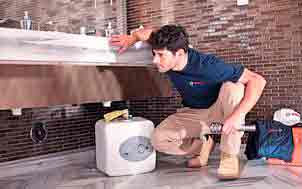

Как установить водонагреватель под мойку?

Работы по монтажу устройства выполняются в несколько этапов. Вначале необходимо подготовить место для установки прибора, купить все детали для монтажа, которые не поставляются с изделием, а затем подсоединить его к водопроводу и к электросети.

При выборе места для водонагревателя под мойкой должны соблюдаться следующие требования:

  • На изделие снаружи не должна попадать влага. Убедитесь, что все соединения тумбы над ним герметичны, а водопровод не протекает. Если под мойкой сыро, используйте модели с защитой от брызг класса IP 24 и выше.
  • Прибор располагайте таким образом, чтобы можно было легко переключать режимы работы.
  • Если изделие с большим объемом бака не помещается под мойкой, установите компактные модели под каждой мойкой или раковиной в квартире.
  • В выбранном для установки бойлера месте ничто не должно мешать монтажным работам.

Перед тем как подключить водонагреватель под мойку, проконтролируйте состояние электрических проводов и розетки. Соблюдайте следующие требования:

  • Бойлеры мощностью 1,5-2 кВт допускается включать в общую электрическую сеть.
  • Для проточных водонагревателей под мойку необходимо протягивать отдельный электрический кабель, выдерживающий напряжение от 5 кВт.
  • Более мощные модели работают от напряжения 380 В, для них требуется трехжильный провод.
  • Для безопасной эксплуатации изделия в электрощиток установите УЗО 10 А, а в линию подсоединения прибора к щитку — автоматический предохранитель на 16 А для защиты от короткого замыкания.
  • Электрические водонагреватели под мойку обязательно заземлите.

Многие модели поставляются без подсоединительного провода с вилкой. В этом случае кабель от щитка подключайте непосредственно к клеммам на приборе после его монтажа. При наличии соединяющего провода выберите место для розетки рядом с изделием.

Сечение питающего кабеля в зависимости от мощности водонагревателя под мойку приведено в таблице:

Сечение
жилы, мм
Медный кабель
Напряжение, 220 В Напряжение, 380 В
ток, А мощность, кВт ток, А мощность, кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4

Приготовьте специальные устройства, обеспечивающие безопасную эксплуатацию изделия — регулятор давления и предохранительный клапан, которые называют группой безопасности. Регулятор давления предназначен для защиты бойлера от гидравлического удара.

Предохранительный (обратный) клапан выполняет несколько функций:

  • Не включает изделие, если ТЭНы не покрыты водой.
  • Используется для осушения резервуара.
  • Стравливает лишнее давление в баке. Аварийная ситуация происходит, если термостат сломался и не отключил изделие от электросети при нагреве до заданной температуры. Без предохранительного клапана бак разорвет от большого внутреннего давления.

Установка водонагревателя под мойку выполняется следующим образом:

  • Выполните в стенке отверстия для крепления прибора.
  • Вверните в отверстия крепежные болты, поставляемые с изделием.
  • Установите бойлер кронштейнами на болты.
  • Наверните на фланец подвода холодной воды предохранительный клапан, редуктор давления, фильтр и кран с переходником на пластиковую трубу. Проконтролируйте правильность монтажа предохранительного клапана. Направление стрелки на корпусе должно совпадать с направлением потока.
  • Закрепите дренажную трубку одной стороной к защитному клапану, а противоположную направьте в канализацию.
  • На патрубок горячей воды изделия наверните только запорный кран. Подсоедините к нему через переходник магистральную трубу для горячей жидкости.
  • Не рекомендуется выполнять подключение водонагревателя под мойку к домашней магистрали с помощью гибкого шланга. Жесткое соединение надежнее, к тому же пластиковые трубы имеют больший диаметр и не снижают давление.
  • На отводах магистрали к смесителю установите тройники, к которым будут подсоединяться трубы холодной и горячей воды.
  • Соедините прибор с тройником.
  • Откройте кран холодной воды и наполните бойлер.
  • Откройте кран на горячей магистрали. Когда из него потечет содержимое бака, водонагреватель под мойку готов к эксплуатации.
  • Подключите изделие к электросети.
  • Дождитесь, когда из крана пойдет теплая вода.
  • Проконтролируйте давление в баке, которое не должно превышать 6 атм. Это оптимальная величина для бойлера. Если давление повысится, автоматически сработает предохранительный клапан и понизит его.
  • Отключите водонагреватель под мойку от электросети и убедитесь, что из крана через некоторое время потекла холодная вода.
  • Закройте кран смесителя, настройте терморегулятор на нужную температуру и включите прибор в сеть для начала эксплуатации в штатном режиме.

Цена монтажа водонагревателя под мойку

Установить водонагреватель под мойку под силу любому человеку, но если у вас нет опыта сантехнических работ, лучше пригласить опытного мастера. Затраты на его услуги можно приблизительно определить самостоятельно. Расходы на установку состоят из стоимости изделия и оплаты монтажа.

При выборе устройства необходимо помнить следующее:

  • Бойлер стоит дороже проточных водонагревателей при условии равных функциональных возможностей. Цену последнего повышают высокие требования к изготовлению датчиков протока, нагревательных элементов и других элементов прибора.
  • На стоимость изделия влияет материал бака. Цена эмалированных накопителей немного меньше, чем модели из нержавейки. Баки с напылением ионов серебра, титана очень дорогие и устанавливаются в элитной технике.
  • При выборе водонагревателя под мойку отдавайте предпочтение известным брендам, которые хорошо себя зарекомендовали. Несмотря на высокую стоимость моделей авторитетных производителей, их торговые марки гарантируют качество изделий. Приборы неизвестных компаний с низкой ценой не покупайте, т.к. это является признаком отклонения от технологии изготовления деталей, использования некачественных материалов или несоответствия заявленным характеристикам.
  • На цену водонагревателей под мойку также влияет наличие устройств, повышающих их функциональность. Чем их больше, тем выше стоимость.

Цена накопительных водонагревателей под мойку в Украине:

Модель бойлера Емкость накопителя, л Цена, грн.
Bandini Braun A5 ST 5 2630-2760
Ariston Andris Lux 6 UR EU 6 2030-2140
Eldom Extra Life 7 72324PMP 7 2400-2460
Gorenje GT 10 U/B9 10 2630-2720
Zanussi ZWH/S 15 Melody U Yellow 15 2390-2510
Willer Optima Mini New PU25R 25 1830-1970
Toshiro WSB EHU30 30 2970-3020

Цена накопительных водонагревателей под мойку в России:

Модель бойлера Емкость накопителя, л Цена, руб.
Bandini Braun A5 ST 5 6200-6500
Ariston Andris Lux 6 UR EU 6 5500-5700
Eldom Extra Life 7 72324PMP 7 5100-5400
Gorenje GT 10 U/B9 10 5900-6100
Zanussi ZWH/S 15 Melody U Yellow 15 4900-5200
Willer Optima Mini New PU25R 25 4200-4700
Toshiro WSB EHU30 30 5700-5900

Цена проточных электрических водонагревателей различных производителей в Украине:

Производитель Цена, грн.
Aeg 3700-27000
Electrolux 1100-3800
Timberk 870-1400
Thermex 1200-2100
Zanussi 970-1200
Stiebel Eltron 4600-31500

Цена проточных электрических водонагревателей различных производителей в России:

Производитель Цена, руб.
Aeg 8000-60000
Electrolux 2500-8500
Timberk 2000-3000
Thermex 2800-4600
Zanussi 2300-2700
Stiebel Eltron 10600-63500

Стоимость монтажа водонагревателя под мойку на кухне зависит от условий выполнения работ и типа прибора. Установка проточных изделий обойдется дороже, если понадобится отдельная кабельная линия от щитка к изделию. Также повышает затраты монтаж в стесненных условиях работ.

Цена монтажа электрических водонагревателей под мойку в Украине:

Монтаж бойлера Цена, грн.
Монтаж проточного водонагревателя от 450
Подключение проточного водонагревателя к магистрали от 730
Прокладка электрокабеля для проточного водонагревателя от 40
Прокладка электрокабеля для проточного водонагревателя в коробе от 60
Монтаж автоматического предохранителя в электрощите от 200
Монтаж УЗО от 450
Полный монтаж водонагревателя от 630
Монтаж водонагревателя до 3.0 кВт от 470
Монтаж водонагревателя от 3.1-5.5 кВт от 520
Монтаж водонагревателя до 6 кВт от 660
Монтаж бойлера 10-15 литров от 870
Прокладка труб через перегородку от 100
Установка розетки от 100
Установка редуктора давления от 130

Цена монтажа электрических водонагревателей под мойку в России:

Монтаж бойлера Цена, руб.
Монтаж проточного водонагревателя от 1000
Подключение проточного водонагревателя к магистрали от 1500
Прокладка электрокабеля для проточного водонагревателя от 80
Прокладка электрокабеля для проточного водонагревателя в коробе от 100
Монтаж автоматического предохранителя в электрощите от 450
Монтаж УЗО от 1000
Полный монтаж водонагревателя от 1500
Монтаж водонагревателя до 3.0 кВт от 1100
Монтаж водонагревателя от 3.1-5.5 кВт от 1300
Монтаж водонагревателя до 6 кВт от 1500
Монтаж бойлера 10-15 литров от 2000
Прокладка труб через перегородку от 250
Установка розетки от 250
Установка редуктора давления от 350

Как установить водонагреватель под мойку — смотрите на видео:

Самостоятельно выбрать и установить водонагреватель под мойкой не так уж и трудно, несмотря на необходимость сантехнических и электрических работ. Наибольшая проблема заключается в герметичном соединении труб, но нужный опыт появляется очень быстро. При серьезном отношении к работе уже через несколько часов новый водонагреватель будет запущен в работу.

  • Статья по теме: Электрические водонагреватели – устройство, цена, монтаж

Источник: http://tutknow.ru/building/vodosnabzhenie/16221-vodonagrevateli-pod-moyku-ustroystvo-cena-montazh.html

Водонагреватели на кухне и ванной комнате квартир, плюсы установки на даче

Проходят те времена, когда отключение горячей воды в городах в летний сезон оборачивалось глобальным бедствием. Помыться нельзя было месяцев пять. На кухне всегда горел газ, подогревая двухведерную кастрюлю с водой для бытовых нужд. Теперь установка водонагревателя на кухне или в ванной решит проблему с горячей водой. Такой нагреватель можно временно подключать к трубам водоснабжения, а за ненадобностью отключать.

Горячая вода на кухне

Рассмотрим, как решить проблему горячей воды на кухне. В этом случае лучше использовать проточный водонагреватель, работающий от электрической сети для раковины и мойки. Размеры его достаточно маленькие, но потенциала хватает на то, чтобы без остановки подавать горячую воду в кран с водой. Кстати, поместить его можно в шкаф, чтобы не бросался в глаза.

Формы таких нагревателей бывают разные, но вот квадратные и прямоугольные занимают меньше места, чем форма в виде бочонка.

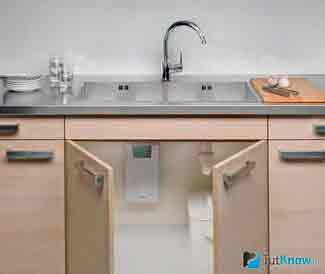

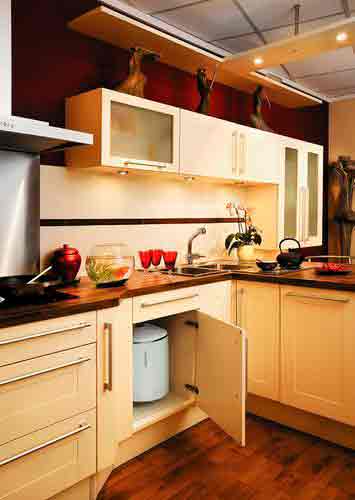

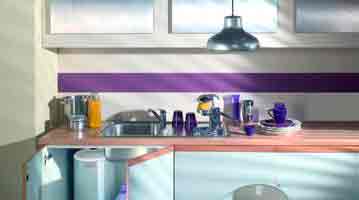

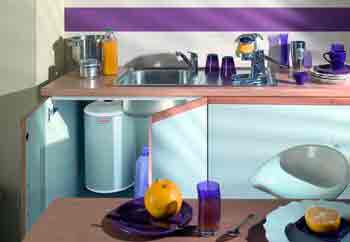

Удобное размещение на кухне

Принцип работы проточного водонагревателя

Принцип работы такого нагревателя следующий: вода проходит через емкость, сделанную из металла или пластика. В эту емкость встроен нагревательный элемент. Этот элемент и нагревает воду до температуры 60 градусов.

Недостатком такого нагревателя является его невысокая пропускная способность. За 1 минуту он может нагреть до заданной температуры от 1,8 до 4 литров воды. То есть этого хватит для мытья посуды, но недостаточно, чтобы помыться самому.

Если через нагреватель проходит большее количество воды, то температура на выходе снижается.

Такой водонагреватель легко монтировать. Под мойкой часто помещают безнапорные проточные водонагреватели с гидравликой и ТЭНами.

Если будет обслуживаться только одна мойка, то есть напорные проточные водонагреватели. Но в них надо обязательно смешивать горячую и холодную воду, иначе можно обжечься. Это делается с помощью смесителя.

Смотрите на видео как выбрать проточный водонагреватель:

Мощность

Если в вашей квартире подключен газ, то вы должны помнить, что мощность электрической проводки, особенно в квартирах старой постройки, не рассчитана на мощные приборы. А у водонагревателя, в зависимости от модели, мощность составляет до 3,8 кВт. Поэтому покупая прибор, обязательно обратите на это внимание. Иначе при включении его в сеть постоянно будет выбивать пробки, и проблему надо будет решать с проводкой и электросчетчиком.

Если в квартире электрические плиты, то проводка рассчитана на мощность до 8 кВт, но возможно включать печку на полную мощность и нагреватель надо будет раздельно.

Если вы покупаете проточный водонагреватель на кухню, то обратите внимание на мощность самого прибора. Он должен выдавать до 2 литров воды в 1 минуту, это примерно 3-7 кВт мощности.

Водонагреватели, устанавливаемые на кухне, имеют защиту от брызг. Подают горячую воду они сразу на смеситель. Если вдруг напор воды уменьшается, автоматически происходит отключение прибора.

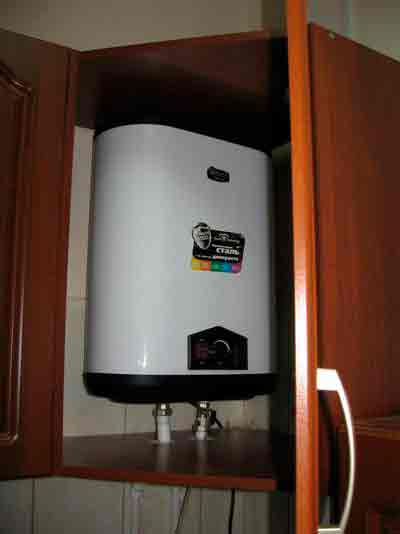

Накопительный агрегат на кухне

Есть и накопительные водонагреватели для кухни (бойлеры). Объем их небольшой и может составлять от 5 до 30 литров. Наиболее приемлемым считается емкость от 15 до 30 литров. Их рекомендуют устанавливать, если мощность электропроводки менее 3 кВт и проточный прибор установить нет возможности. Это очень экономичные приборы.

Существует два вида кухонных накопительных водонагревателей для установки под мойкой и над мойкой. Они отличаются выходом патрубков для крепления к водопроводу. Заменить крепления патрубков одно на другое нельзя.

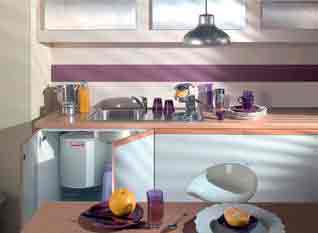

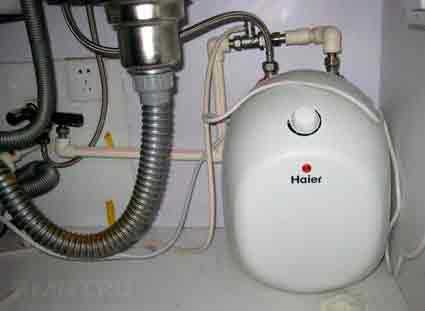

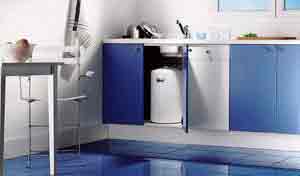

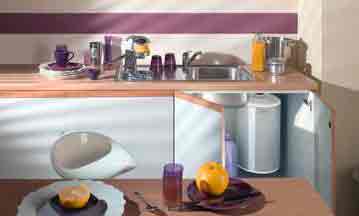

Накопительный, установлен под мойкой

Обратный и предохранительный клапаны

Установка бойлера невозможна без вмонтированного в систему водоснабжения обратного клапана. Обратный клапан совмещается с предохранительным клапаном.

Функция предохранительного клапана — стравливать воду из нагревателя при повышении водяного давления.

Функция обратного клапана — не дать воде из водопровода течь в бойлер.

Часто при нагреве воды можно наблюдать, что немного сочится вода, ничего опасного в этом нет. Это работа предохранительного клапана. При нагреве воды, объем ее увеличивается. Часть воды испаряется.

Если у вас бойлер достаточно большой, то имеет смысл установить расширительный бак между водонагревателем и местом расположения предохранительного клапана. Туда будет уходить тот процент горячей воды, который получается при расширении объема.

Другой способ стравливания воды — на носик прикрепить трубочку и опустить ее, например, в унитаз (если бойлер установлен над ним).

Советуют устанавливать предохранительный клапан над бойлером, к нему должен быть свободный доступ. Если нет возможности устанавливать вверху, можно установить и под бойлером. При установке этого клапана необходимо учесть направление потока, оно указано стрелочкой.

Если из носика потекла вода, при только что включенном водонагревателе, то, может быть, это неисправен обратный клапан, брак бывает заводским.

Еще такое наблюдается, если клапан неправильно установлен. Вкручивать обратный клапан надо не более чем на 4 оборота, иначе будет нарушена его регулировка.

Если обратный клапан загрязнился, то его лучше заменить.

1- фильтр грубой очистки; 2 — водосчетчик; 3 — предохранительный клапан; 4 — обратный клапан; 5 -магистральный фильтр; 6 — гидроаккумулятор.

Расходные материалы для подключения к воде

Установка водонагревателя своими руками требует приобретения дополнительных материалов. Для подключения к водопроводу:

  • Шаровые краны в количестве 2-3 штук в зависимости от способа подключения.
  • Металлопластиковые трубы. Метраж зависит от расстояния от водонагревателя до трубы. Диаметр ½ дюйма. Можно использовать гибкую подводку, но срок ее годности ограничен.
  • Элементы крепления труб к стене (клипсы), и между собой (штуцеры).
  • Регулятор давления.
  • Фильтр для очистки воды.

Для подключения к электричеству:

  • Электрический кабель, медный, трехжильный. Сечение одной жилы не менее 2 мм.
  • Короб для прокладки кабеля или крепеж.

Установка водонагревателя в ванной

Водонагреватель любого типа можно установить и в ванной, но вывести подачу воды на кухню. Такой аппарат будет более мощный. В этом случае надо будет вести двойную разводку — на ванную и на кухню.

Крепление на стену

Установка водонагревателя своими руками включает в себя крепление его на стену. Это тяжелый агрегат. Установка бойлера на стену делается только на бетон или кирпич с помощью анкерных болтов.

Если стена крошится, то длина анкерного болта должна быть больше. Сначала в стене высверливается отверстие, туда вставляется пластмассовая составляющая, в которую вкручиваются болты.

К стенам изготовленных из пенобетона, пеноблоков и других подобных материалов, не говоря уже о гипсокартоне, такие аппараты крепить можно только с помощью специальных дополнительных крепежей.

Подключение к воде

К водопроводу бойлеры крепятся посредством патрубков на горячую и холодную воду. Они покрашены в традиционные цвета: синий — подключение к холодной воде, красный к горячей.

Сначала к синему патрубку присоединяется предохранительный клапан. На этот клапан накручивается обратный клапан. Затем вставляются два шаровых крана.

Все детали должны быть герметичны и проверены на протекание. Для достижения максимальной герметизации пользуются паклей или специальной лентой «фум».

К водопроводным трубам бойлер лучше крепить металлопластиковыми трубами. Можно и на гибкой подводке, но она не всегда выдерживает перепады давления и гидроудары.

Металлопластиковые трубы не гнутся, а соединяются с помощью фитингов. Схема подключения к воде:

Схема подключения к воде

Подключение к электричеству

Схема установки водонагревателя рассчитана на то, что электрический кабель будет подключен непосредственно к щитку. Автомат в щитке должен отключаться в случае аварийной ситуации. Специального разрешения на такое подключение не надо.

Установка на даче

Очень хорошо устанавливать водонагреватели на даче. Если вы постоянно не проживаете в доме, то наверняка нет котла отопления, и как только начинаете дачный сезон сразу же сталкиваетесь с проблемой горячей воды. Особенно когда в гости приходит много народа и надо мыть посуду. Тут уж сам бог велел установить на даче водонагреватель, можно это сделать своими руками.

На даче установка зависит от напора воды. Если в жилых многоквартирных домах это центральная водопроводная система, то на даче, то есть напор, то нет. Поэтому если устанавливаете бойлер на даче, то помещайте его выше точки водозабора не меньше чем на 2 метра. Конечно, устанавливая на даче такой агрегат, надо учитывать, сколько горячей воды понадобится.

Если есть рядом газ, то можно на даче устанавливать газовый водогрей. Он более экономичный. Но, конечно, в любом случае контакта с газом, если водонагреватель газовый, необходимо разрешение на подключение своими руками. Разрешение дает газоснабжающая организация. Схема установки бойлера:

Схема подключения бойлера

Источник: http://domogreev.ru/bojlery/vodonagrevateli-na-kuxne-i-vannoj-komnate-kvartir-i-na-dache/

Выбор и установка водонагревателя под раковину

Небольшой водонагреватель, установленный под мойкой на кухне или в ванной комнате, позволяет экономить пространство в небольших помещениях. Трудно представить, что еще в прошлом веке людям, проживающим в частных домах, нужно было вручную нагревать воду, чтобы помыть посуду и решить элементарные бытовые задачи. Сегодня возможность установить водонагреватель под мойку позволяет сделать быт намного комфортнее. Подобное оборудование устанавливают не только в частных домах, где вообще отсутствует горячее водоснабжение, но и в благоустроенных квартирах, где бывают сбои с подачей воды.

Для чего устанавливают небольшие водонагреватели

Причин для установки такого оборудования несколько, от них во многом зависит и выбор подходящей модели.

  1. В случае полного отсутствия горячего водоснабжения. В таких помещениях может устанавливаться не только водонагреватель под раковину небольшого размера, но и накопительный бойлер большого объема для ванны.
  2. Для пользования в летний сезон. Ежегодно во многих городах летом горячую воду планово отключают для диагностики и ремонта водных магистралей. Чтобы не испытывать трудностей с постоянным нагревом воды для бытовых нужд, многие устанавливают в своих квартирах подобный тип оборудования.
  3. На случай внезапного аварийного отключения горячей воды, когда в доме могут проводиться строительные работы или замена труб. В таком случае рекомендуется использовать устройства небольшого объема. Десятилитровый водонагреватель может спокойно уместиться как под мойкой, так и на стене и не доставит никаких хлопот. Кроме того, стоит отметить, что чаще всего они выпускаются в классических цветах, что не испортит эстетичный вид пространства.

Виды водонагревателей для установки под раковину

В действительности, чтобы сделать выбор, о котором в будущем не придется жалеть, необходимо определиться для какой цели водонагреватель будет использоваться. От этого во многом зависит тип приобретаемого устройства. Каждый водонагреватель состоит их двух патрубков и нагревательного элемента, который превращает холодную воду в горячую.

Большей популярностью пользуется электрическое оборудование, поскольку газовые горелки во многих помещения установить невозможно из-за конструктивных особенностей.

В зависимости от принципов работы, электрические водонагреватели делятся на два вида:

  • проточный;
  • накопительный.

Проточные

В проточном устройстве вода, проходя через мощный нагревательный элемент, сразу же поступает в кран. Соответственно, мощность ТЭНа в таком устройстве высокая и составляет 3 — 27 кВт. Не каждая проводка способна выдержать такую нагрузку: в старых домах вырубает автомат и при 5 кВт. Новые и исправные электросети могут выдержать прибор, рассчитанный не более чем на 12 кВт. Для более мощного оборудования требуется трехфазное подключение.

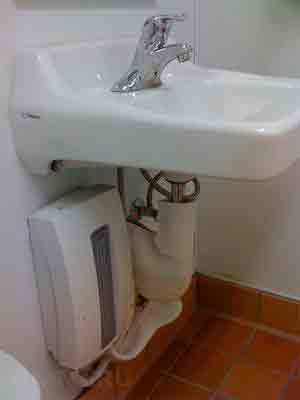

Водонагреватель проточного типа

Накопительные

Накопительный вариант, в отличие от проточного, имеет небольшую емкость для хранения запасов воды, поэтому они занимают больше места под раковиной, и стоимость их выше. Но они выигрывают у проточных по производительности, поскольку вода в накопительном баке сначала нагревается в течение некоторого времени, а только потом подается в кран.

Кроме того, мощность их нагревательного элемента ниже. Например, в емкостных устройствах ведущих производителей Thermex и Gorenje на 15 литров установлены ТЭНы, номинальная мощность которых составляет от 1,5 до 2,5 кВт. Соответственно, такое оборудование подойдет для подключения к обычной электросети.

Если проточный прибор греет сразу весь поток воды и, в зависимости от мощности нагревательного элемента, может нагреть до 30-40 градусов (в зависимости от времени года) от 1,8 до 4 литров, то накопительному бойлеру потребуется некоторое время. В случае расхода воды, в бак поступает холодная, где она смешивается с уже нагретой. Если нагревательному элементу не дать некоторое время, то температура воды на выходе будет постепенно снижаться.

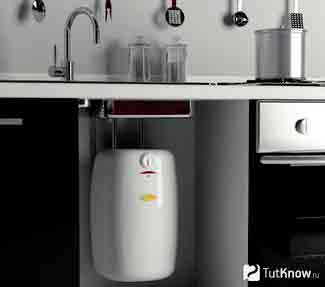

Водонагреватель накопительного типа

Как выбрать размер бойлера под мойку

Для установки под раковину подойдет как малолитражный накопительный водонагреватель, например Thermex серии Hit на 10 или 15 литров, так и устройство с проточным принципом работы. Конечно, в случае монтажа второго варианта, свободного места будет больше, но не каждая проводка выдержит его мощный нагревательный элемент, да и на счетах за электроэнергию использование такого устройства скажется больше.

Что касается бойлеров, которые можно установить под мойку, то они отличаются объемом бака для хранения воды.

  1. Десятилитровый вариант подойдет для небольшой семьи, не более чем из двух человек. Для одного человека такой запас воды может показаться даже избыточным, но в таком случае можно сэкономить денег на трате электроэнергии. Стоит отметить, что если бак не выключать после каждого применения, то можно будет увидеть ощутимую разницу в счетах. Если планируется установить бак для одного человека, то, как оптимальный вариант, может подойти и проточный.
  2. Пятнадцатилитровый вариант отлично подойдет для частного дома или квартиры, где в семье есть один ребенок среднего возраста. Если малыш еще маленький, то уход за ним потребует большего количества воды, а в таком случае бак может не справиться с большой нагрузкой.
  3. Двадцатилитровая модель на сегодняшний день считается одной из самых оптимальных и востребованных. Если бережно использовать запасы воды, то можно без особого труда принять даже душ двум взрослым людям, что крайне важно, если семья проживает в частном доме. В таком на кухне можно спокойно заниматься всеми необходимыми делами, так как воды хватит при любых затратах, даже самых внушительных. Согласно подсчетам экспертов, такого объема хватит, чтобы перемыть всю посуду после широкого застолья, рассчитанного на пять человек.

Если подразумевается активное использование водонагревателя для большого количества человек, и нет возможности установить емкостный аппарат, то лучше все же установить под раковину проточный вариант. Он может нагревать воду в необходимом объеме без ограничений. Однако в таком случае стоит понимать, что расход электроэнергии может вырасти в несколько раз. Все зависит от того, насколько эффективно он будет использоваться.

Зачем нужны предохранительный и обратный клапаны

Надежный водонагреватель под мойку должен быть оснащен группой безопасности, в которую входит регулятор давления — он защищает устройства от гидравлических ударов. Если давление в сети превышает 4,5 атм, то для устройств с небольшим баком перед предохранительным клапаном лучше дополнительно установить редуктор давления. Для сбора излишней воды между клапаном и основным баком можно монтировать расширительный бачок. Ее образование происходит при нагреве воды, поскольку под воздействием нагревательного элемента она расширяется.

Ещё по теме  Вентиляционный диффузор в жилище своими руками

Обратный клапан накопительного бойлера выполняет несколько задач.

  1. Предотвращает вытекание воды обратно в магистраль. Он гарантирует полное заполнение бака. В противном случае ТЭН, не полностью находящийся в воде, при работе выйдет из строя.
  2. Аварийный вариант слива воды из бака. Например, для демонтажа или ремонта.
  3. Защищает внутренний бак от разрыва. Такая ситуация возможна, когда термореле из-за неисправности не срабатывает, и ТЭН продолжает нагревать воду вплоть до кипения. Под действием высокой температуры и пара герметизация бака может быть нарушена.

Он устанавливается при монтаже водонагревателя на входе холодной воды в бойлер. В случае его неисправности, пользователь заметит, что из холодного крана будет течь горячая вода. При обнаружении такой ситуации следует провести срочный ремонт защитного устройства. В противном случае потребитель будет платить за нагрев ненужной воды.

Производители водонагревателей под раковину

При покупке рекомендуется обращать внимание на страну производитель. Как правило, максимально экономичным вариантом оказывается китайское производство, но уже через небольшое количество времени потребуется замена основных деталей, что приведет к дополнительным тратам. К таким фирмам производителям относится Polaris, Ballu. Однако именно эти экономичные варианты оказываются самыми востребованными на сегодняшний день. Более надежными оказываются модели немецкого, швейцарского или отечественного производства, например Thermex, Electrolux, AEG, Gorenje.

Как правильно установить водонагреватель под раковину

В большинстве случаев все материалы, необходимые для установки и подключения такого оборудования, входят в комплект. В случае необходимости недостающие элементы следует закупить перед началом монтажных работ. Например, во многих бюджетных моделях отсутствует обратный клапан.

Процесс монтажа выглядит так.

  1. Патрубки водонагревателя оборудуются запорной арматурой.
  2. На патрубок холодной воды устанавливается защитный обратный клапан, на него кран, затем переходник на металлопластиковую трубу.
  3. На патрубок горячей воды устанавливается только кран и переходник на металлопластиковую трубу. Вместо полипропиленовых трубок можно использовать и гибкую подводку, которая чаще всего и входит в комплект, но первый вариант надежнее. К тому же металлопластиковые трубы имеют больший диаметр, что снижает давление и улучшает подачу воды.
  4. Проводится демонтаж гибких шлангов смесителя и установка тройников в точку водозабора после запирающих кранов на водопроводе. С трубы холодного водоснабжения – для подачи на бойлер, горячего – для переключения при отключении горячей воды.
  5. Подключение бака соответствующими подводками. В процессе работы необходимо проводить герметизацию всех соединений.
  6. Чтобы предотвратить лужи на полу от защитного клапана, лучше всего установить отвод от дренажной трубки с выводом в канализацию или любую емкость.
  7. Поскольку это электрооборудование, к водонагревателю следует провести розетку. Для защиты оборудования в щитке следует предусмотреть локальный автомат.

Выставлять нужную температуру воды и подключать нагревательные элементы водонагревателя можно только при полном заполнении бака.

Водонагреватель под раковину – это оптимальный вариант для небольших помещений. Тип оборудования, емкостный или проточный, выбирается в соответствии с назначением устройства и количеством потребителей. Установка несложная, но если человек ни разу не имел дело с сантехническим оборудованием, лучше доверить работу квалифицированным мастерам.

Источник: http://tehnika.expert/klimaticheskaya/vodonagrevatel/pod-mojku.html

Рекомендации по подбору водонагревателя под мойку

  1. Особенности
  2. Виды
    • Проточные изделия
    • Накопительные
      • Производительность приборов
  3. Как выбрать?
  4. Советы по установке

Теплая вода, находящаяся в кране постоянно, — это обязательное условие современной комфортной жизни. Проблему недостатка теплой воды решить не так уж и сложно, нужно всего лишь установить водонагреватель определенного литража под мойку. На рынке можно найти широкий ассортимент такого вида оборудования, и потребителю остается лишь определиться с тем, какой именно водонагреватель ему выбрать.

Особенности

Водонагреватель под мойку может оказаться крайне необходимым в ряде случаев.

  1. В случае полного отсутствия горячей воды. В помещениях без особых проблем можно будет установить не только водонагреватель под раковину подходящего размера, но и приспособить рядом накопительный бойлер куда большого объема для ванны.
  2. Для активного использования в летний сезон года. Во многих городах именно летом горячую воду чаще всего отключают для диагностики, строительства или ремонта водных сетей. Чтобы не ощущать трудностей с постоянным подогревом воды для различного рода бытовых нужд, многие обыватели устанавливают в своих жилищах подобного рода оборудование.
  3. На случай неожиданного аварийного отключения подачи подогретой воды, когда в доме могут осуществляться ремонтные работы или меняются трубы. Тогда можно выбрать устройство небольшого объема. Обычный бытовой водонагреватель сможет спокойно разместиться как под мойкой, так и на стенах, он не доставит при этом никаких хлопот.

Все водонагреватели под раковину можно подразделить на 2 основных типа в соответствии с принципом действия.

  • Изделия с емкостью накопительного типа – это самое востребованное оборудование, которое характеризуется довольно экономичным расходом электроэнергии и очень просто в эксплуатации. Накопительные бойлеры имеют компактные габариты, работают на электрической энергии.

Среди положительных черт накопительных бойлеров можно отметить:

  1. компактность;
  2. отсутствие накипи;
  3. быстрый подогрев воды;
  4. высокая мощность, что может повысить энергетические затраты на работоспособность прибора.

  • Устройства с проточным нагревателем – менее востребованы из-за более высокого расхода электроэнергии. Кроме этого, стоимость таких изделий куда выше цены аналогов с емкостью накопительного типа.

Проточные агрегаты имеют немного иную структуру, чем накопительные изделия. Накопительная емкость в приборах подобного типа вообще отсутствует.

Большинство водонагревателей имеют такие части, как:

  1. корпус защиты – для его производства необходим металл или очень прочный пластик, корпусная часть будет отличаться компактными параметрами, отменно подходит для размещения под любой раковиной;
  2. ТЭН – в прямой зависимости от мощности, данное устройство оснащается одним или сразу несколькими приборами для подогрева воды;
  3. датчики протока жидкости – отличаются присутствием нагревательного элемента, который при необходимости предотвратит сгорание ТЭНа при нехватке протока воды;
  4. реле мощности – гарантирует как включение, так и выключение рабочего ТЭНа;
  5. датчики регулирования температуры – не допустят перегрева агрегата.

Такие механизмы в соответствии с типом топлива, что они потребляют, могут быть двух типов: электрические изделия и газовые (колонки).

Газовые устройства используются лишь в тех домах, что имеют подключение к газораспределительной магистрали. Перед тем как приобрести электрический нагреватель, нужно убедиться в том, что состояние проводки у вас в доме позволяет использовать оборудование с мощностью выше 2 кВт/час.

Проточные изделия

  • Газовый проточный водонагреватель в современном виде – это компактная и довольно эстетичная колонка, которая подключается к магистрали. Отлично будет вписываться в кухонное пространство под мойкой, так как в ассортименте можно отыскать различные расцветки. Существенным недостатком покупатели подобного рода устройств считают остановку подачи нагретой воды, стоит только перекрыть газ. Такие изделия спасут вас в период очередных отключений горячего водоснабжения и могут стать превосходным решением для дачи.
  • Электрическое проточное устройство для нагрева воды для кухни чаще всего выглядит как небольшая коробка с выходящим из нее краником, из которого и будет поступать вода нужной степени подогрева. Подключается данное устройство к водопроводу. Проточная вода, проходя через элемент нагревания, обретает тепло и активно применяется для бытовых нужд. Это устройство чрезвычайно удобно для обустройства в негабаритной кухне, где нет необходимости в больших объемах горячей воды.

Накопительные

  • Эти водонагреватели привлекают потребителей конструкцией своего бака-термоса, который способен сохранить нагретую воду долгое время. Подобного рода вариация бойлера крайне экономичная, так как устройство включается лишь для доведения нужного объема воды до нужной температуры, а потом сразу же отключается. Газовые агрегаты не настолько компактные, как их аналоги проточного вида, но имеют широкий диапазон размеров и стильного декора, чтобы быть расположенными под мойкой в пределах самой кухни.
  • Большее количество электрических водонагревателей накопительного типа представляют собой полноценный бойлер автоматического вида, который самостоятельно, согласно заранее заложенной программе, будет выполнять все базовые функции: сам включится, подогреет воду до необходимой температуры, сам отключится. Этот прибор должен быть все время подключен к сети.

Производительность приборов

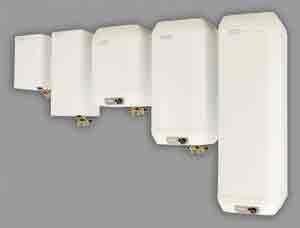

Для того чтобы накопительные водонагреватели полностью соответствовали ожиданиям потребителей, необходимо сразу определиться со средним объемом теплой воды, что будет вам нужна, и смонтировать бойлер, выбрав самый подходящий бак из имеющейся линейки.

  • Бак на 5 или 10 литров. Это наиболее удачный вариант для семьи из одного, максимум двух человек. Для одного человека этого бака даже будет много, но запас никому не помешает – если бак использовать правильно и не выключать его, то перерасхода электроэнергии не будет. Как вариант для одного потребителя можно подобрать и водонагреватель проточного типа под тумбочку, который можно назвать самым универсальным решением даже для семьи с большим количеством домочадцев.
  • Бак на 15 литров. Отменно подойдет для квартир или домов, в которых обитают 3-4 человека. Но если один из этих четверых – маленький ребенок, то такого объема аппарат может и не справиться с подогревом воды необходимого объема.
  • Бак на 20 литров. Этот накопительный агрегат под мойку считается самым востребованным вариантом на сегодня: при самом бережном расходе жидкости он в состоянии обеспечить возможность принятия душа для двух человек. На кухне он сможет справиться с любым объемом потребления – правда, если не лить воду впустую, то ее будет достаточно для мытья посуды в семье, которая состоит из четырех или даже пяти человек.
  • Объемы в 25 или 30 литров найти также можно, но они, скорее всего, разочаруют вас низкой эффективностью, по этой причине для кухни дома, где проживает большое семейство, лучше остановить свой выбор на проточных водонагревателях, которые не ограничиваются габаритами баков.

Как выбрать?

Если вы давно хотите приобрести нагреватель, чтобы использовать его исключительно во время ремонтных работ горячего водоснабжения, то тратиться на дорогую модель не имеет смысла. Летом вы вполне сможете обойтись проточным бойлером с маленькой мощностью и с небольшим объемом подачи подогретой жидкости.

Если вы хотите установить бойлер для кухни, чтобы использовать его круглый год, или вам необходима дачная модель изделия для мытья посуды, рассмотрите модели накопительных водонагревателей с небольшим объемом – до 15 л.

Так как водопроводная вода зимой довольно холодная (примерно 5 градусов), проточный прибор сможет не справиться с заявленной разницей температурных режимов.

Мощность бойлера – едва ли не главная характеристика. И дело даже не в скорости подогрева и классе энергоэффективности. Важность данного вопроса заключается в том, что во многих многоквартирных домах нет возможности установить высокомощные агрегаты из-за наличия слабой электропроводки.

Самостоятельно вы сможете подключить приборы мощностью до 5 кВт, дальше придется подключаться к щитку при помощи отдельного толстого провода или применять трехфазную сеть. Наиболее маломощными считаются накопительные бойлеры.

Можно подобрать негабаритные модели с мощностью начиная от 0,8 кВт.

Нагреватели на кухонные краны, проточные бойлеры будут потреблять примерно 7 кВт.

Электрические приборы высокой мощности нет нужды монтировать на кухне. Но если подогретая вода будет использоваться не только для мытья посуды на кухне, но и для принятия душа в ванной, тогда они будут вполне уместны.

Поскольку водонагреватель с электрическим питанием может совмещать в себе 2 довольно опасные вещи: воду и электрический ток, при выборе необходимо учитывать все, что может касаться безопасного применения. Хороший бойлер будет оснащен устройством защитного отключения (УЗО), необходимым при перебоях подачи электричества. А также должна присутствовать защита от перегрева жидкости и отключение автоматом при «сухом» включении. И не стоит забывать о заземлении.

Подбирая водонагреватель под раковину, необходимо учесть следующие факторы:

  1. мощность агрегата, что может воздействовать на количество потребляемой электроэнергии;
  2. толщина материала теплоизоляции будет определять степень охлаждения жидкости;
  3. вид конкретного прибора;
  4. место установки – в данном случае, это будет место под раковиной;
  5. тип помещения для установки и жилья – дача, отдельно стоящий дом или квартира;
  6. объем использования воды.

Если вы осуществляете выбор между одинаковыми по объему воды нагревателями, и при этом один из них будет отличаться большими размерами, то лучший вариант будет иметь именно больший размер. Так как у этой модели будет более толстый слой теплоизоляции, он предотвратит остывание жидкости в процессе ее нагревания.

Советы по установке

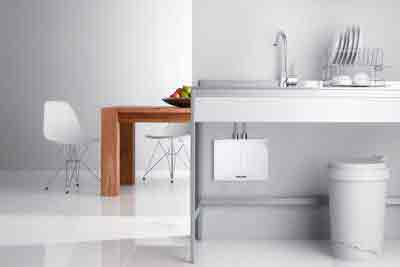

Чаще всего нагреватель компактного типа устанавливается под кухонной мойкой, так как горячая вода крайне необходима для мытья грязной посуды.

Проточные нагреватели не такие сложные в монтаже при сравнении их с накопительными аналогами. За счет отсутствия бака и довольно небольшого веса проточный бойлер можно установить собственными руками на одну из стен моечного шкафа.

В корпусе прибора обычно предусмотрены специальные пазы для крепления кронштейнов, которые, в свою очередь, закрепляются на шурупах. На корпусе устройства также есть 2 патрубка. К приходящему патрубку будет крепиться шланг для подачи жидкости, а к патрубку на выходе нужно будет присоединить шланг, который идет к смесителю.

Подключать такой нагреватель можно только к розетке, которая качественно заземлена. Если проводка в жилище не заземлена, нужно самостоятельно установить контур.

Все расходные материалы, что будут необходимы для того, чтобы зафиксировать водонагреватель именно под мойку, входят в обычную комплектацию.

Алгоритм монтажа агрегата в условиях кухни не имеет особенных сложностей и является доступным для выполнения без участия специалиста.

  • На патрубки входящего в комплект накопительного бака нужно закрепить запорную арматуру.
  • Обратный клапан фиксируется на патрубок прохладной воды. Накручивается на клапан крана, который потом будет подсоединен к трубопроводу специальным переходником.
  • Закрепляется кран на второй горячий патрубок, также он обеспечивается шлангом или концевиком из металлопластика, чтобы закрепить его к трубе.
  • Провести снятие шлангов смесителя.
  • Подсоединить бойлер отводками, предусмотрев наличие герметизации, для чего часто можно применить паклю.
  • Проводка прокладывается от щитка, аккуратно оборудуется розетка, и к ней подключается водонагреватель.

Удобным вариантом считается способ, когда бойлер большой мощности устанавливается в ванной с параллельным выводом подачи нагретой жидкости в мойку и обустройством второй разводки в сторону кухонного помещения.

О том, как выбрать водонагреватель, смотрите в видео ниже.

Источник: http://stroy-podskazka.ru/vodosnabzhenie/vodonagrevatel/pod-mojku/

Выбор и установка водонагревателя под раковину

Водонагреватель под мойку может оказаться крайне необходимым в ряде случаев.

  1. В случае полного отсутствия горячей воды.
    В помещениях без особых проблем можно будет установить не только водонагреватель под раковину подходящего размера, но и приспособить рядом накопительный бойлер куда большого объема для ванны.
  2. Для активного использования в летний сезон года.
    Во многих городах именно летом горячую воду чаще всего отключают для диагностики, строительства или ремонта водных сетей. Чтобы не ощущать трудностей с постоянным подогревом воды для различного рода бытовых нужд, многие обыватели устанавливают в своих жилищах подобного рода оборудование.
  3. На случай неожиданного аварийного отключения
    подачи подогретой воды, когда в доме могут осуществляться ремонтные работы или меняются трубы. Тогда можно выбрать устройство небольшого объема. Обычный бытовой водонагреватель сможет спокойно разместиться как под мойкой, так и на стенах, он не доставит при этом никаких хлопот.

Классификация

Согласно условиям задачи нам требуется компактное устройство для скрытого монтажа. Соответственно, газовые колонки отпадают: в тумбе под мойкой или умывальником устройство этого класса смонтировать невозможно.

В сухом остатке – электрические водонагреватели. Какими они бывают?

Проточные

При открытом кране вода проходит через теплообменник и, соприкасаясь с ним, нагревается. Источником тепла служит обыкновенный ТЭН – герметичный трубчатый нагреватель с вольфрамовой спиралью и керамическими изоляторами внутри.

“Взрослые” проточные нагреватели могут обладать весьма значительным энергопотреблением. В частности, в гостиницах и больших коттеджах можно встретить устройства с электрической мощностью 12-24 киловатта. Немудрено: вода обладает значительной теплоемкостью, и при большом расходе обеспечить приемлемую температуру нелегко.

Однако для монтажа под раковиной мы присмотримся к сравнительно маломощным нагревателям – от 3,5 до 7 КВт. Для того, чтобы обеспечить горячей водой один сантехнический прибор, их производительности достаточно.

Чем различаются между собой проточные нагреватели?

  1. Номинальной мощностью
    . На тематических форумах можно встретить очень разные оценки эффективности приборов с мощностью 3,5 киловатта: кто-то отзывается о них с восторгом, кто-то жалуется на низкую температуру воды.
    Секрет прост: если нагреватель способен нагреть определенное количество воды за единицу времени на 15 градусов, то при начальной температуре в +5 и +20 результат будет, сами понимаете, очень разным. Если вы живете в холодном регионе, лучше разориться на более мощное устройство, благо цена 5-киловаттного и 3,5-киловаттного устройств различается незначительно.
  2. Способом установки
    . Если прибор предназначен для работы под давлением, он монтируется в разрыв трубопровода и включается при расходе воды через любой подключенный сантехнический прибор.

Большая часть недорогих устройств, однако, устанавливается после запорной арматуры и комплектуется собственным гусаком или душевым шлангом с лейкой. Установить такой прибор своими руками несложно; однако придется решить проблему монтажа проходного крана перед нагревателем.

К сожалению, в продаже непросто найти подходящий образец запорной арматуры; автору в похожей ситуации пришлось монтировать на край ванны вентиль для скрытого монтажа. Вентиль был подключен к входному патрубку нагревателя гибкой подводкой.

  1. Возможностью ступенчатой регулировки мощности
    . Если во всех устройствах, потребляющих 5 киловатт и более, она присутствует, то в 3,5-киловаттных зачастую есть только одна клавиша, включающая нагрев воды на номинальной мощности. В летнюю жару возможность ограничить нагрев часто недостает.

Накопительные

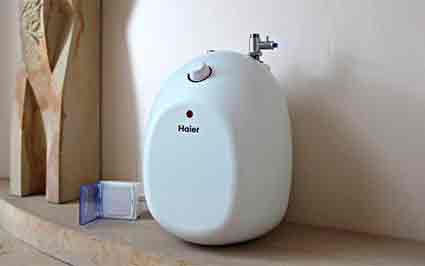

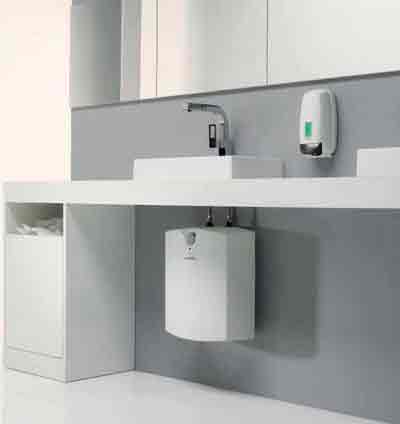

Накопительные электрические водонагреватели под раковину тоже прекрасно помещаются. Разумеется, при небольшом объеме.

Насколько небольшом? Все определяемся размерами тумбы и тем, используется ли она для чего- то еще.

Прибор объемом 10 – 15 литров прекрасно поместится в самой тесной тумбе рядом с мусорным ведром или домашними соленьями; при объеме 30 литров свободного места под мойкой уже не останется.

Водонагреватель под мойку разновидности и какой выбрать

По большому счету, водонагреватель для кухни под мало чем отличается от всех остальных подобных устройств – это все та же емкость, в которой размещается нагревательный элемент и все те же два патрубка для подсоединения устройства к водопроводу. Здесь даже разновидности точно такие же – как и его крупногабаритные сородичи, устройства данного типа могут иметь проточный и накопительный принцип работы. Единственная разница касается только накопительных бачков, которые отличаются своими небольшими размерами и емкостью. Оно и понятно, так как для кухни, а вернее для мойки, большого количества горячей воды просто не нужно. Это и есть основной критерий выбора подобного водонагревателя – вам просто придется определиться с количеством расходуемой жидкости и приобрести соответствующий своим потребностям нагреватель.

Существуют и другие накопительные водонагреватели малого объема для кухни нестандартных размеров. При желании в продаже можно найти баки на 25 литров, но дело в том, что для интенсивно используемых кухонь в больших семьях они оказываются малоэффективными. В этом отношении предпочтение лучше отдать проточным водонагревателям, которые в состоянии нагревать воду в любом объеме. Единственный их недостаток – это большое энергопотребление. Хотя если интенсивно использовать накопительный бак, то и его энергопотребление окажется серьезным. О том, как выбрать водонагреватель и об основных принципах данного процесса, можно посмотреть в этом видеоролике.

Предохранительный и обратный клапан

Для безупречного функционирования любой бойлер требует монтажа обратного клапана в систему водного снабжения кухни, который совмещается дополнительно с предохранительным аналогом. Функционал последнего клапана – регулировать повышение сверх нормы водяного давления посредством стравливания воды. При этом может наблюдаться незначительное истечение влаги, что нормально. Обратный клапан не позволяет излишней влаге из водопровода попадать внутрь водонагревателя.

Имея большой по объему бойлер, целесообразно предусмотреть наличие расширительного бака для сбора вытекающей во время повышения давления воды. Ставится он между участком нахождения предохранительного клапана и водонагревателем.

Типы водонагревателей

Прародителем всех современных моделей, помогающих иметь горячую воду, является газовый водонагреватель. Там, где нет возможности его установить, альтернативу представляет более поздний и менее опасный в пожарном отношении для кухни электрический аналог. По желанию можно подобрать модификации с механическим способом управления или усовершенствованный автомат, являющийся гарантом безопасности, так как способен самостоятельно перекрывать подачу газа, если он вдруг погаснет или прекратится тяга. По принципу функционирования все водонагреватели делятся на следующие типы.

Проточные

Газовый проточный вид в современном исполнении предстает как компактная, эстетичная колонка, подключенная к магистрали. Превосходно вписывается в кухонный антураж в пространство под мойкой, поскольку в ассортименте представлены разные расцветки.

Электрический проточный нагреватель воды для кухни выглядит как коробочка небольших габаритов с выходящим из нее краном, из которого поступает вода нужной степени нагрева. Подключается такое устройство к водопроводной системе. Проточная вода, проходя нагревательный элемент, получает тепло и используется для бытовых нужд. Такое устройство удобно для размещения в небольшой кухне, где не требуются значительные объемы горячей жидкости.

Накопительные

Такой водонагреватель привлекает конструкцией бака – термоса, сохраняющего нагретую воду длительное время. Такая вариация бойлера экономичная, поскольку устройство включается для доведения нужного объема жидкости до нужной температуры, а потом отключается. Газовые разновидности не такие компактные, как их проточные аналоги, но имеют достаточный диапазон габаритов и превосходного декора, чтобы разместиться под мойкой в пределах самой стильной кухни.

Большая часть электрических накопительных водонагревателей представляют собой полноценный автоматический бойлер, который самостоятельно, следуя заложенной программе, выполняет все базовые функции: включается, греет воду до требуемой температуры, отключается. Такой прибор должен быть постоянно подключен к сети.

Рассмотрев все разновидности кухонных водонагревателей, ознакомившись с их характеристиками, преимуществами и недостатками, выбрать подходящую модель становится легче. Выбор бойлера всегда остается за покупателем, а вот установку лучше доверить профессионалу. Это поможет избежать неприятных сюрпризов в процессе эксплуатации.

Экология потребления. Дом: Постоянным или резервным источником горячей воды на кухне может служить водонагреватель, который установлен под мойкой — там всегда есть место, и он ничему не мешает. Какой же бойлер выбрать и как правильно его установить?

Постоянным или резервным источником горячей воды на кухне может служить водонагреватель, который установлен под мойкой — там всегда есть место, и он ничему не мешает. Какой же бойлер выбрать и как правильно его установить?

Конструкция накопительного водонагревателя

Прежде чем выбирать подходящее оборудование, стоит изучить принцип его работы, а также какие требования к нему предъявляются в первую очередь.

  1. Главное – чтобы бак смог держать как можно дольше необходимую температуру, поэтому в этом случае не обойтись без качественной теплоизоляции бойлера. Из-за этого цена устройства может увеличиваться.

  1. Внутри электрического накопительного бойлера любого размера устанавливаются ТЭНы. За счет встроенного термостата удается ними регулировать. Аппаратура при достижении заданного уровня отключит ТЭНы от сети электропитания, а также включит их, когда температура опустится ниже определенного предела. Время разогрева зависит от мощности нагревательных элементов, возможности электросети и объема воды.

Достоинства оборудования

Накопительный электрический водонагреватель имеет ряд особенностей, которые отличают его от других приборов такого плана, в частности газовых.

  • мощность теплообменника;
  • не нужно устанавливать дымоход, чтобы отводить продукты горения;
  • нет камеры сгорания, поэтому упрощается техническое обслуживание.

Большинство современных моделей электрических водонагревателей имеют ночной режим подогрева емкости.

  1. При выборе оборудования уточните основные параметры для его правильной эксплуатации.
  2. Большинство моделей крепятся с помощью специальных кронштейнов.
  3. Устройства, в отличие от проточных, инструкция разрешает комбинировать с индивидуальным водопроводом с помощью насоса для скважины или колодца.
  4. Факторы, влияющие на правильную работу бойлера:
  • резкий перепад температуры;
  • попадание вовнутрь агрессивных веществ;
  • высокое давление в водопроводной сети.

Какой накопительный бойлер уместен на кухне

Наливной водонагреватель для кухни работает иначе. Он представляет собой бак с толстыми стенками, внутри которого находится электронагреватель. Бойлер также оснащен термостатом для контроля температуры воды. Такой нагреватель крепят к стене, поскольку подача осуществляется снизу, а выход горячей воды – сверху. На кухне распространен вариант размещения под мойкой.

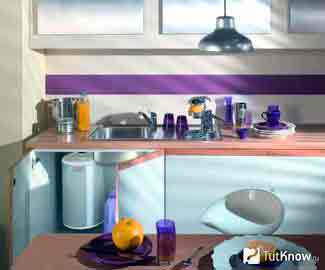

Вариант скрытого размещения бойлера

Принцип действия бойлера наливного типа заключается в постепенном нагревании поступающей внутрь бака воды. Когда вода нагреется до заданной температуры, датчик автоматически отключит ТЭН. Когда же она остынет или будет расходоваться, датчик включит нагреватель. Таким образом, внутри накопительного водонагревателя всегда есть запас горячей воды одной температуры, что очень удобно.

Но на кухне нет смысла устанавливать бойлер большого объема. Расход воды для мытья посуды, как правило, небольшой. Постоянно греть 80-100 л горячей воды для того, чтобы помыть пару тарелок, не экономно с точки зрения потребления электроэнергии. Да и места такой агрегат займет немало. Для кухни лучше всего подходят небольшие наливные бойлеры объемом 6-10 л, которые не потребляют много электричества и имеют компактный размер.

Главное преимущество накопительного водонагревателя для кухни – его мощность. Как правило, эти приборы можно подключить к обычной бытовой розетке – они не потребляют большое количество электроэнергии, а значит, нагрузка на электропроводку будет допустимой. Но тем не менее, прежде чем покупать бойлер высокой мощности – от 5 кВт, проконсультируйтесь с квалифицированным электриком, выдержит ли ваша проводка такой прибор.

Что нужно учесть при выборе

Если вы планируете покупать нагреватель, чтобы пользоваться им исключительно во время профилактических работ центрального горячего водоснабжения, тратиться на дорогостоящую модель не имеет смысла. В летний период вы вполне обойдетесь проточным бойлером маленькой мощности с небольшим заявленным объемом подачи воды.

Выбрать нагреватель не так просто

Если же пользоваться бойлером на кухне нужно круглый год, рассмотрите накопительные модели небольшого объема – до 15 л. Поскольку водопроводная вода в зимнее время очень холодная (около 5 градусов), проточный водонагреватель может попросту не справиться с такой разницей температур.

Как подобрать объем

Мощность бойлера – основная характеристика. И дело тут не только в скорости нагрева и классе энерго эффективности

Важность этого вопроса заключается в том, что в большинстве многоквартирных домов нет возможности устанавливать высокомощные водонагреватели из-за слабой электропроводки. Самостоятельно можно подключать приборы до 5 кВт, дальше придется подключаться к щитку отдельным толстым проводом или вообще использовать трехфазную сеть

Самыми маломощными являются накопительные бойлеры. Можно найти маленькие модели начиная от 0,8 кВт. Нагреватели на кран, проточные бойлеры потребляют приблизительно 7 кВт. Электроприборы более высокой мощности нет необходимости устанавливать на кухню. Но если горячая вода будет потребляться не только для мытья посуды, но и для принятия душа, они будут уместны.

Зависимость времени нагрева воды от мощности ТЭНа

Поскольку электрический водонагреватель совмещает в себе 2 потенциально опасные вещи: воду и электричество, при выборе нужно учитывать все, что касается безопасной эксплуатации. Хороший бойлер оснащен устройством защитного отключения (УЗО) при перебоях подачи электроэнергии. Должна быть установлена защита от перегрева воды и автоматическое отключение при «сухом» включении. И не забывайте о заземлении.

Установка водонагревателя под мойку

Монтаж разных типов нагревателей несколько отличается. Рассмотрим схемы подключения и порядок монтажа для различных водонагревательных конструкций.

Монтаж безнапорного водонагревателя

Проще всего устанавливать безнапорные бойлеры. Их нельзя подключать к обычному смесителю, подсоединять напрямую к магистральному трубопроводу, так как на сетевое давление устройство не рассчитано — может разорвать.

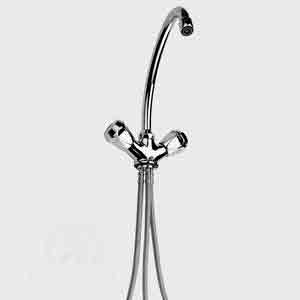

Специальный смеситель для такого бойлера имеет два вентиля — один регулирует температуру (смешением с холодной), другой расход. В данной системе смеситель выполняет функцию группы безопасности: перекрывает холодную воду на входе в нагреватель и сбрасывает излишек воды, возникающий из-за её расширения в результате нагрева.

Обычно при покупке такого нагревателя в комплекте имеются трубки и запорные вентили, которые устанавливают на входе и выходе из бака. Обратный предохранительный клапан в этом случае можно не монтировать (из-за отсутствия риска скачка давления) или заменить просто обратным клапаном. Напольный нагреватель просто устанавливается на пол, а настенный нужно закрепить на входящие в комплект кронштейны или другие крепления. Потом трубки подсоединяются по схеме.

Безнапорный проточный водонагреватель монтируется по тому же принципу. Подключаем нагреватель к электросети только после заполнения водонагревателя водой.

Монтаж напорного накопительного водонагревателя

Заблаговременно позаботьтесь о наличии рядом с нагревателем розетки с заземляющим контуром. Если нагреватель настенный, отметьте на стене точки навески, просверлите отверстия под крепёж, закрепите кронштейн и навесьте нагреватель. Напольный нагреватель к стене можно не крепить.

Начинаем подготовку водонагревателя. Для этого выполняем следующее:

  1. На подачу холодной воды (синяя отметка на штуцере бака) монтируем обратный предохранительный клапан. Направление воды на клапане обозначено стрелкой.
  2. На оба штуцера бака навинчиваем запорные вентили. На холодной воде запорный вентиль устанавливается сразу на клапан.

Внимание! Слишком перетягивать резьбу при монтаже не нужно, можно сорвать!

  1. Подсоединяем к вентилям гибкую подводку (может быть в комплекте) или через переходники металлопластиковые (полипропиленовые) трубки диаметром 16–20 мм для подключения к водопроводу. Последний способ предпочтительней, так как надёжнее и, кроме того, больший диаметр труб обеспечивает меньшее гидравлическое сопротивление и лучшую подачу воды.

Далее работаем с водопроводом — монтируем тройники в точку водоразбора после запирающих кранов (которые стоят на входе труб в квартиру):

  • на холодной воде — для подачи на водонагреватель;
  • на горячей воде для переключения с основного горячего водоснабжения на резервное.

Соединяем шланги (трубки), идущие от бака с соответствующими трубами горячей и холодной воды. Проверьте, что соединены именно холодная с холодной, а горячая с горячей.

К дренажному патрубку предохранительного клапана подсоедините капельницу или сифон для слива в канализацию или тонкую трубку для слива в отдельную ёмкость.

Перед включением водонагревателя перекройте кран горячей воды на магистрали. Электричество подключайте только после заполнения бака водой.

Монтаж напорного проточного нагревателя

Установка проточного водонагревателя схожа с монтажом нагревателя накопительного. Отличие составляет отсутствие обратного предохранительного клапана в виду отсутствия бака. Для некоторых моделей рекомендуется на подаче холодной воды установить фильтр грубой или тонкой очистки и даже умягчитель воды. Устройство крепится к стене, врезается трубками с запорными вентилями в магистраль горячего и холодного водоснабжения после сетевых вентилей и подключается к электросети.

Большинство проточных нагревателей, особенно большой мощности, не комплектуются электровилкой. Предполагается, что подключение оборудования должно идти через выделенную линию напрямую к отдельному автомату в электрощитке. Линия должна быть заземлена, с устройством защиты от короткого замыкания. Сечение кабеля подбирается в зависимости от мощности проточного бойлера. опубликовано econet.ru

Сравнение решений

Какие доводы можно привести в пользу обоих типов устройств?

Проточные

Они исключительно компактны и в силу небольшого веса могут монтироваться даже на гипсокартонную перегородку. Разумеется, крепежные шурупы должны приходиться на профиль каркаса.

  • Проточные нагреватели экономичнее накопительных. Вся потребленная ими электроэнергия тратится на нагрев воды; конкурирующее же решение бесполезно рассеивает существенную часть тепла. Дело в том, что, несмотря на теплоизоляцию бака, вода в нем все же остывает.
  • Количество горячей воды ничем не ограничено. Она будет литься столько времени, сколько открыт кран и на прибор подается питание. (См. также статью .)

Накопительные

Как правило, номинальная мощность этих устройств не превышает двух киловатт. Эта особенность весьма полезна в домах со старой проводкой и в дачных кооперативах, где пять-семь киловатт столь же реальны, как визит английской королевы.

Умываясь, вы можете смело открывать кран полностью. Вода останется стабильно горячей при любом напоре. Впрочем, хватит ее при большом расходе ненадолго: как мы уже выяснили, накопительные водонагреватели под раковину вынужденно должны иметь небольшой объем.

Накопительный бойлер для кухни

Небольшие по объему электрические накопительные водонагреватели хорошо себя зарекомендовали на кухне. Их объем обычно не превышает 30 л, а устанавливать их мы рекомендуем в том случае, когда мощность проводки не позволяет монтировать проточный электроводонагреватель.

Прибор очень экономичный, чему есть подтверждения от многих пользователей. Выпускают два типа устройств – для монтажа над и под мойкой. Между собой они отличаются выходом патрубков для подсоединения к водопроводу.

Клапана

Инструкция по монтажу бойлера требует вмонтирования в систему водоподачи обратного клапана, который также должен быть совмещен с предохранительным:

Можно часто при нагреве наблюдать, как вода начинает немного сочиться, опасного в этом явлении ничего нет, так как в этом случае вода начинает расширяться – всю работу сделает предохранительный клапан.

Можно стравливать лишнюю воду и другим способом – прикрепите на носик клапана трубочку, которую опустите затем в . Специалисты рекомендуют устанавливать предохранительный клапан над водонагревателем, при этом необходимо учитывать направление движения воды, которое указано стрелкой на устройстве. Оставьте к нему свободный доступ.

Неполадки, связаны с тем, что из клапана начинает течь вода:

  • если водонагреватель только что включили. Это может происходить из-за заводского дефекта в самом клапане;
  • когда установка клапана произошла неправильно.

Когда нет горячей воды — поможет Polaris CA 10

Материалы для монтажа оборудования

Перед установкой водонагревателя проверьте, все ли у вас есть, чтобы подключить его к водопроводу.

Вы должны приобрести:

  • шаровые краны — 2-3 шт., зависит от метода подключения;
  • , например, металлопластиковые Ø ½». Метраж должен соответствовать расстоянию от прибора до трубы. Можете применять гибкую подводку, но у нее ограниченный срок годности;
  • крепеж для труб к стене и между собой – клипсы и фитинги;
  • фильтр для воды;
  • регулятор давления.

Для подвода к электричеству:

  • кабель – трехжильный медный, сечение одной жилы должно быть от 2 мм;
  • крепеж для прокладки кабеля или короб.

Установка водонагревателя

Вы можете провести от кухонного нагревателя воду и в ванную на умывальник, тогда придется вести двойную трубную разводку.

  1. Крепим на стену – с помощью дрели с победитовым сверлом, монтажной планки или анкеров
    . Учтите, что в заполненном состоянии устройство имеет большой вес, особенно когда рассчитано на 30 л.

Стена должна быть бетонной или кирпичной, если она начинает крошиться, используйте более длинный анкер. Возьмите дрель и просверлите необходимые по диаметру отверстия. Вставьте в них своими руками анкеры и закрепите их гаечным ключом.

  1. Подключаем к водопроводу
    .

Используйте для этого патрубки для холодной и горячей воды на оборудовании, которые покрашены в соответствующий цвет:

  • «синий» — для холодной;
  • «красный» — для горячей.

Вначале к «синему» патрубку присоедините предохранительный клапан. Затем на него накрутите обратный клапан. Поставьте 2 шаровых крана. Проверьте все детали на герметичность.

  1. Подсоединяем электричество
    . Схема установки оборудования рассчитывается на то, что электрокабель нужно подключить прямо к щитку. Автомат в нем должен быстро отключаться, если возникнет аварийная ситуация. Брать специальное разрешение на это не нужно.

Виды водонагревателей для установки под мойкой

Так как место под мойкой всё же ограничено, то установить туда можно или накопительный малолитражный водонагреватель объемом 10–25 л или проточный. Нагрев в них осуществляется электронагревателями открытого типа или ТЭНами. Газовые бойлеры, как правило, большей производительности и изготавливаются только для стандартного настенного монтажа.

Отличаются нагреватели для установки под мойкой расположением подвода труб — верхним

При покупке нагревателя нужно обязательно обратить на это внимание, иначе устройство для монтажа над мойкой, установленное под раковиной, будет работать плохо и недолго.

Так какой водонагреватель лучше — накопительный (ёмкостной) или проточный (напорный)

Накопительные нагреватели занимают больше места и стоят дороже, но потребляемая ими мощность ниже, чем в проточных (до 3 кВт), и они могут дать больший объём горячей воды в минуту.

Так как проточный водонагреватель имеет относительно высокую для бытового потребления мощность — до 8 кВт, нужно удостовериться, что электрическая сеть в квартире или доме способна её предоставить без постоянного «выбивания» автоматов. Если нагреватель предназначен только на время проведения теплосетью опрессовки, когда летом горячую воду отключают на 2 недели, то нагрев 2 л/мин потребует мощности не более 3,6 кВт. Холодную «зимнюю» воду не получится нагреть в таком объеме даже до 30 °С. Для круглогодичного потребления больше подходит или ёмкостной водонагреватель или проточный большой мощности.

При первоначальном включении накопительному устройству потребуется некоторое время на нагрев воды, проточные сразу могут нагреть от 1,8 до 4 л в минуту. Они нагревают сразу весь поток воды, накопительные же греют поступающую холодную воду, которая смешивается в баке с горячей водой при её расходовании и через некоторое время температура воды в кране начинает снижаться.

То есть, у обоих типов водонагревателей имеются как достоинства, так и недостатки, и выбор в пользу одного из них — только дело предпочтений потребителя.

А вот для дачного домика, при отсутствии магистрального водоснабжения, незаменим безнапорный водонагреватель, который комплектуется специальным смесителем малого диаметра для получения более сильной струи. Для создания напора он оснащён гидравлическим реле давления. Если зимой дачей не пользуются, его даже можно снять, а весной снова установить — настолько его монтаж прост.

Вывод

Горячая на кухне для многих жителей небольших городков в теплое время года была недоступна. Однако с появлением накопительных электрических водонагревателей этот вопрос решился в положительную сторону.

Особого труда установка устройства под раковину не составит, ее можно провести самостоятельно, имея соответствующие навыки. Видео в этой статье даст возможность найти дополнительную информацию по вышеуказанной теме.

Водонагреватель, установленный на кухне под мойкой, выручает в случае отключения горячей воды. Не менее полезным окажется такой бойлер и в дачных условиях.

Необходимость приобретения для кухни локального устройства, способного нагреть воду, становится актуальной в разных ситуациях (отключение горячего водоснабжения, дачные условия). Решить проблему несложно, так как потребительский рынок дает возможность подобрать современный усовершенствованный водонагреватель или бойлер, адаптированный к конкретным условиям и монтируемый непосредственно под мойкой.

Источник: http://mr-build.ru/newsanteh/vodonagrevatel-pod-rakovinu.html/

Водонагреватель под мойку какую делать подводку. Водонагреватель под мойку: его особенности и монтаж своими руками. Видео: Установка и монтаж водонагревателя под мойкой.

Водонагреватель, установленный под кухонной мойкой или раковиной в ванной комнате, помогает экономить пространство в условиях малогабаритных квартир и не нарушает эстетику помещения. Давайте рассмотрим виды бойлеров, которые можно установить своими руками, разберёмся с арматурой и этапами монтажа, чтобы избежать распространённых ошибок.

Затем через несколько минут он снова нагревает новый резервуар воды. Большинство подключается к стандартной розетке на 120 вольт, хотя производители также продают 240-вольтовые модели. Сантехника подключается непосредственно к источнику холодной воды и горячей воде или крану.

Важные показатели для выбора водонагревателя

Эти устройства компактны по размеру. Большинство устанавливают в шкаф под раковиной или рядом с ним. Они стоят на полу или в нижней части шкафа или устанавливаются на стену или в шкаф с кронштейном. Мини-водонагреватели с водяным охлаждением экономят воду и энергию и обеспечивают комфорт. Если вы должны подождать несколько минут для теплой воды, чтобы добраться до раковины вашей ванной, когда вы моете лицо, вы часто теряете много воды или моете лицо холодной водой. Мгновенный водонагреватель с точечной нагрузкой резко ускоряет подачу горячей воды к раковине, потому что он нагревает воду прямо у раковины.

Постоянным или резервным источником горячей воды на кухне может служить водонагреватель, который установлен под мойкой — там всегда есть место, и он ничему не мешает. Какой же бойлер выбрать и как правильно его установить?

Виды водонагревателей для установки под мойкой

Так как место под мойкой всё же ограничено, то установить туда можно или накопительный малолитражный водонагреватель объемом 10-25 л или проточный. Нагрев в них осуществляется электронагревателями открытого типа или ТЭНами. Газовые бойлеры, как правило, большей производительности и изготавливаются только для стандартного настенного монтажа.

Горячая вода, идущая от обычного водонагревателя к раковине, будет охлаждаться в трубах, направляющихся к крану. В результате он отбирает энергию, используемую при ее нагревании. Аналогичным образом, когда вы закрываете водопроводный кран, горячая вода остается в трубах, со временем теряя тепло. Мини-водонагреватель, предназначенный для использования в воде, устраняет эту воду и энергию. Точно так же, потому что вам не нужно пропускать воду, пока вы ждете ее, чтобы нагреться, это также экономит ваше время и разочарование.

Покупка водонагревателя на месте использования

Водоохладители, предназначенные для хранения в стиле хранилища, оцениваются по их пропускной способности и скорости восстановления. Скорость потока определяет, сколько галлонов в минуту воды представляет собой водонагреватель без воды. Вообще говоря, чем дороже прибор, тем больше его емкость, а также восстановление или расход.

Отличаются нагреватели для установки под мойкой расположением подвода труб — верхним. При покупке нагревателя нужно обязательно обратить на это внимание, иначе устройство для монтажа над мойкой, установленное под раковиной, будет работать плохо и недолго.

Так какой водонагреватель лучше — накопительный (ёмкостной) или проточный (напорный)

Накопительные нагреватели занимают больше места и стоят дороже, но потребляемая ими мощность ниже, чем в проточных (до 3 кВт), и они могут дать больший объём горячей воды в минуту.

Нагреватель воды мгновенного типа

Производители обычно производят линию продуктов по разным ценам, мощности, коэффициентам извлечения и расходам. Типичными размерами для хранения мини-водонагревателей являются 7-галлонные, 3-галлонные, 4-галлонные и 7-галлонные модели. Он использует термостатическое управление для подходящей температуры воды на выходе. Вы должны убедиться, что ваша система водоснабжения имеет достаточное давление воды для работы. Однофазный одноточечный водонагреватель мощностью 6 кВт подходит для мытья рук и кухонного бассейна. Для ванны с горячей водой вам может потребоваться более высокая мощность, скажем, 3-фазный водонагреватель мощностью 18 кВт, для удовлетворения потребности в горячей воде. Определить, какую категорию или какую-либо специальную функцию вы хотели бы иметь. Выберите подходящую емкость для хранения, исходя из количества членов семьи и частоты использования. В общем, модель с номинальной мощностью от 4 кВт до 6 кВт и мощностью 15 литров должна быть достаточной для использования в душе для семьи из четырех человек. Если вы использовали горячую ванну, вам следует рассмотреть нагреватель с более высоким диапазоном термостата. Тем не менее, чем выше установка термостата, тем выше потребляемая энергия. Мощный водонагреватель более 7 кВт обычно требует трехфазного питания. Перед покупкой, пожалуйста, проверьте, что ваше помещение имеет достаточный запас. При необходимости вы можете подать заявку на трехфазное питание. Необходимо установить выключатель с соответствующим номиналом, чтобы отключить подачу электроэнергии на все проводники водонагревателя. Если ваш водонагреватель установлен внутри ванной комнаты, переключатель следует установить рядом с дверью вне ванной комнаты. Для водонагревателя высотой 25 м и с открытыми токопроводящими частями в ванной комнате он должен быть защищен устройством остаточного тока. Некоторые водонагреватели для душевого типа должны быть оснащены только разблокированным водонагревателем открытого типа и принадлежностями для душа, включая гибкий шланг И душ.

  • Тип хранения: от 5 литров до 22 литров.
  • В режиме ожидания не будет потерь энергии.
  • Мощный водонагреватель активируется потоком воды.
  • Ненужная большая емкость для хранения энергии выделяет энергию.

Если вы не можете принимать душ, потому что вода слишком холодная, идеально подходит для покупки водонагревателя для вашего дома.

Накопительный водонагреватель

Так как проточный водонагреватель имеет относительно высокую для бытового потребления мощность — до 8 кВт, нужно удостовериться, что электрическая сеть в квартире или доме способна её предоставить без постоянного «выбивания» автоматов. Если нагреватель предназначен только на время проведения теплосетью опрессовки, когда летом горячую воду отключают на 2 недели, то нагрев 2 л/мин потребует мощности не более 3,6 кВт. Холодную «зимнюю» воду не получится нагреть в таком объеме даже до 30 °С. Для круглогодичного потребления больше подходит или ёмкостной водонагреватель или проточный большой мощности.

Водонагреватель очень полезен, особенно если вы живете в холодном месте или получаете Используется для обогрева ванны. Не волнуйтесь, что для вас есть множество доступных предметов. Все, что вам нужно знать, это особенности продукта, который будет соответствовать вашим потребностям и бюджету для вашего водонагревателя. Что еще более важно, для вас Знайте, где больше всего нужна горячая вода, благодаря чему ваш водонагреватель экономичен и экономит энергию.

Водоочистители, которые следует соблюдать в Филиппинах

В настоящее время на рынке имеется несколько типов водонагревателей, вы можете путешествовать по Интернету по широкому спектру вариантов. Они приходят в современном дизайне, что также подчеркивает вас дома. Водонагреватели изготовлены с функциями безопасности, такими как автоматическое отключение при утечке. Кроме того, вы можете прочитать отзывы об этом товаре, вы можете попытаться обезопасить некоторых блоггеров от некоторых брендов, чтобы помочь вам принять окончательное решение. Большинство фирменных наименований в бытовой технике производят обогреватели для домов и гостиниц, поэтому вам просто нужно выбрать, что будет идеально для вас.

При первоначальном включении накопительному устройству потребуется некоторое время на нагрев воды, проточные сразу могут нагреть от 1,8 до 4 л в минуту. Они нагревают сразу весь поток воды, накопительные же греют поступающую холодную воду, которая смешивается в баке с горячей водой при её расходовании и через некоторое время температура воды в кране начинает снижаться.

Ещё по теме  Отопление частного дома своими руками

Установка водонагревателя под мойку: весь процесс от начала и доконца

Одноточечный водонагреватель Особенности: Одноточечный нагреватель имеет стильный современный вид, который может иметь защищенное от брызг корпус, подходящий для низкого и высокого давления воды. Функциональность: одноточечный водонагреватель обычно устанавливается только в одном месте, в основном в душевой. Водонагреватель обеспечивает мгновенный комфорт Почувствуйте тепло, которое работает при низком и нормальном давлении воды. Преимущества: у большинства водонагревателей есть датчики безопасности, которые гарантируют пользователю, что не будет перегрева, не будет удара электрическим током и нет ошпаривания. Многоточечный водонагреватель Особенности: Большая часть многоточечного водонагревателя поставляется в защитном кожухе, высокотемпературных изоляционных втулках для проводов, с дожимным насосом, мультимассажным спреем и с брызгами. Функциональность: многоточечный водонагреватель полезен для более чем одного места, он может быть на душе, укладке и бассейне. Преимущества: Для вас безопасность в основном производится с автоматическим отключением при низком давлении, чтобы предотвратить ожоги кожи из-за ошпаривания горячей воды. Как и весь водонагреватель, он нагревает воду от ваших предпочтений. . Являются идеальным решением для подачи ряда раковин в зависимости от потребности в горячей воде без необходимости использования специальных кранов.

Проточный водонагреватель

То есть, у обоих типов водонагревателей имеются как достоинства, так и недостатки, и выбор в пользу одного из них — только дело предпочтений потребителя.

А вот для дачного домика, при отсутствии магистрального водоснабжения , незаменим безнапорный водонагреватель, который комплектуется специальным смесителем малого диаметра для получения более сильной струи. Для создания напора он оснащён гидравлическим реле давления. Если зимой дачей не пользуются, его даже можно снять, а весной снова установить — настолько его монтаж прост.

Это может оказаться более экономичным, чем установка традиционной вентилируемой системы. Почему под раковиной водонагреватель является хорошим решением для ваших потребностей в горячей воде? Под противотоком водонагреватель представляет собой небольшой прибор для мгновенного нагрева воды дома или в офисе, находящийся в пункте обслуживания. Также известные как мгновенные водонагреватели для раковины, они могут сэкономить вам много воды, энергии и денег при правильной установке и использовании. Прибор обычно устанавливается в кухонных секциях или ванной, под раковиной или прилавком, для удобства доступа и работы.

Трубная арматура для монтажа водонагревателя

Давайте немного остановимся на трубной арматуре, которая потребуется при обвязке бойлера.

Группа безопасности

Для защиты водонагревателя от гидравлических перегрузок сети производители рекомендуют установить специальную арматуру — группу безопасности, которая имеет ограничитель давления. Если же давление в сети превышает 4,5 атм, перед группой безопасности нужно устанавливать редуктор давления или редукционный клапан.

Видео:Как нельзя устанавливать маленькие бойлеры

Хороший под раковиной водонагреватель поставляется с множеством преимуществ для тех, кто его использует. Одно из главных преимуществ заключается в том, что они обеспечивают мгновенную горячую воду для удаленных светильников, поэтому сокращают время ожидания. Таким образом, вам не нужно запускать длинные трубы из центрального водонагревателя, просто подключите этот небольшой водонагреватель рядом с краном и получите мгновенную доставку.

Покупка мгновенного водонагревателя для раковины приносит следующие преимущества. Это снижает затраты на отопление до 50% и уменьшает количество потребляемой энергии и воды. Устройство экономит ваши деньги, поскольку устраняет необходимость в дорогих линиях рециркуляции или насосах. Под раковиной водонагреватель подает один или два крана макс. в основном для приготовления блюд, мытья рук или бритья. Тип резервуара имеет ограниченный размер резервуара, обычно от 2 галлонов, в то время как без танкера обеспечивают неограниченное водоснабжение, но с ограниченным потоком. Под раковиной водонагреватель представляет собой небольшой, легкий и компактный блок, который не занимает слишком много места. Его легко установить, поскольку он поставляется с инструкцией по быстрой установке. Очень надежная, безопасная и энергоэффективная, имеет компактный корпус и другие удобные функции. Желаемая температура выходящей воды может быть установлена ​​с помощью шкалы температуры.

  • Вы можете выбрать один из двух разных типов; Танковый или без танкера.
  • Они могут быть настенными или напольными.
  • Они обеспечивают безопасность для надежной и безопасной работы.

Когда вы ищете качество под водонагревателем для мойки, вам нужно пойти на популярные бренды, которые имеют давнюю традицию, которая обычно поставляется с качественными характеристиками.

Группа безопасности для водонагревателя

Для небольших емкостных водонагревателей этот элемент желателен, но не обязателен.

Обратный предохранительный клапан

Предохранительный обратный клапан предназначен для гарантии полного заполнения бака водой, иначе нагреватели могут обнажиться и перегореть. Слив воды из бака возможен, когда в магистрали начинает падать давление, а клапан удержит воду в ёмкости. Вторая функция этого клапана — слив воды из бака, например, для его ремонта. Третья функция — защита от разрыва бака. Иногда терморегуляторы выходят из строя, вода продолжает нагреваться, давление в баке повышаться. Если в этот период не происходит отбор воды, то бак может разгерметизироваться под действием кипящей воды и пара. К счастью, это случается редко, но лучше принять меры безопасности, тем более что цена этого клапана несопоставима с возможными последствиями аварии.

Наиболее важными критериями при выборе правильного мини-водонагревателя являются. Доступные функции, такие как модуляция, удобно расположенный термостат, предохранительный клапан для обеспечения безопасности. Расход воды. . Они доступны в различных интернет-магазинах. Покупка прибора — это одно, но установка — это еще одна игра с мячом. Вот краткое общее руководство по установке для большинства моделей.

Популярные под раковиной водонагреватели

Устройство должно быть установлено ближе к креплению; под раковиной, под столешницу или в шкафу. Удостоверьтесь, чтобы обеспечить надлежащий зазор для правильного слива, обслуживания и обслуживания. Может потребоваться обозначение электрической розетки. Выполните шаги для сантехнических соединений. Вы должны сделать это после заполнения прибора водой. Вы должны запустить сборщик в течение нескольких минут, чтобы избавиться от пузырьков воздуха в водонагревателе. Если вы это сделаете, это может привести к серьезному ущербу.

  • Получите место, в котором вы хотите установить прибор.
  • Подготовьте и удалите все необходимые сантехнические компоненты.
  • Следуйте инструкциям по быстрой установке в руководстве, прилагаемом к прибору.

Есть много под брендами и моделями водонагревателей для раковины.

Предохранительный клапан

Если клапан не установлен или пришёл в негодность, вы об этом сразу узнаете — из холодного крана будет течь горячая вода. В бачке унитаза будет также горячая вода, а вы будет платить за потребляемую на этот нагрев электроэнергию. Его устанавливают на входе холодной воды в водонагреватель емкостного типа.

Совет! Стрелочка на корпусе показывает направление тока воды. При монтаже бойлера под мойкой направление потока холодной воды — вниз, а значит, отвод на дренаж будет направлен вверх. Чтобы вода не капала на пол, установите под ней капельную воронку с отводом стока в канализацию или наденьте на ниппель трубку подходящего диаметра и опустите в ёмкость.

Прочие вентили предназначены для перекрытия холодной и горячей воды на каждом из ответвлений водопровода.

Внимание! Установленный под мойкой водонагреватель скрыт от глаз, и протечку можно заметить не сразу. Поэтому все водопроводные соединения должны качественно уплотняться, герметизироваться, например, льняными лентами, ФУМ-лентой, специальной пастой.

Установка водонагревателя под мойку

Монтаж разных типов нагревателей несколько отличается. Рассмотрим схемы подключения и порядок монтажа для различных водонагревательных конструкций.

Монтаж безнапорного водонагревателя

Проще всего устанавливать безнапорные бойлеры. Их нельзя подключать к обычному смесителю, подсоединять напрямую к магистральному трубопроводу, так как на сетевое давление устройство не рассчитано — может разорвать.

Специальный смеситель для такого бойлера имеет два вентиля — один регулирует температуру (смешением с холодной), другой расход. В данной системе смеситель выполняет функцию группы безопасности: перекрывает холодную воду на входе в нагреватель и сбрасывает излишек воды, возникающий из-за её расширения в результате нагрева.

Смеситель для безнапорного накопительного нагревателя

Обычно при покупке такого нагревателя в комплекте имеются трубки и запорные вентили, которые устанавливают на входе и выходе из бака. Обратный предохранительный клапан в этом случае можно не монтировать (из-за отсутствия риска скачка давления) или заменить просто обратным клапаном. Напольный нагреватель просто устанавливается на пол, а настенный нужно закрепить на входящие в комплект кронштейны или другие крепления. Потом трубки подсоединяются по схеме.

Безнапорный проточный водонагреватель монтируется по тому же принципу. Подключаем нагреватель к электросети только после заполнения водонагревателя водой.

Монтаж напорного накопительного водонагревателя

Заблаговременно позаботьтесь о наличии рядом с нагревателем розетки с заземляющим контуром. Если нагреватель настенный, отметьте на стене точки навески, просверлите отверстия под крепёж, закрепите кронштейн и навесьте нагреватель. Напольный нагреватель к стене можно не крепить.

Начинаем подготовку водонагревателя. Для этого выполняем следующее:

  1. На подачу холодной воды (синяя отметка на штуцере бака) монтируем обратный предохранительный клапан. Направление воды на клапане обозначено стрелкой.
  2. На оба штуцера бака навинчиваем запорные вентили. На холодной воде запорный вентиль устанавливается сразу на клапан.

Внимание! Слишком перетягивать резьбу при монтаже не нужно, можно сорвать!

  1. Подсоединяем к вентилям гибкую подводку (может быть в комплекте) или через переходники металлопластиковые (полипропиленовые) трубки диаметром 16-20 мм для подключения к водопроводу. Последний способ предпочтительней, так как надёжнее и, кроме того, больший диаметр труб обеспечивает меньшее гидравлическое сопротивление и лучшую подачу воды.
  • на холодной воде — для подачи на водонагреватель;
  • на горячей воде для переключения с основного горячего водоснабжения на резервное.

Соединяем шланги (трубки), идущие от бака с соответствующими трубами горячей и холодной воды. Проверьте, что соединены именно холодная с холодной, а горячая с горячей.

1 — подача горячей воды; 2 — предохранительный клапан; 3 — подводка; 4 — подача холодной воды

К дренажному патрубку предохранительного клапана подсоедините капельницу или сифон для слива в канализацию или тонкую трубку для слива в отдельную ёмкость.

Перед включением водонагревателя перекройте кран горячей воды на магистрали. Электричество подключайте только после заполнения бака водой.

Монтаж напорного проточного нагревателя

Установка проточного водонагревателя схожа с монтажом нагревателя накопительного. Отличие составляет отсутствие обратного предохранительного клапана в виду отсутствия бака. Для некоторых моделей рекомендуется на подаче холодной воды установить фильтр грубой или тонкой очистки и даже умягчитель воды. Устройство крепится к стене, врезается трубками с запорными вентилями в магистраль горячего и холодного водоснабжения после сетевых вентилей и подключается к электросети.

1 — подача горячей воды; 2 — запорный вентиль; 3 — фильтр грубой очистки; 4 — подводка; 5 — подача холодной воды; 6 — УЗО

Большинство проточных нагревателей, особенно большой мощности, не комплектуются электровилкой. Предполагается, что подключение оборудования должно идти через выделенную линию напрямую к отдельному автомату в электрощитке. Линия должна быть заземлена, с устройством защиты от короткого замыкания. Сечение кабеля подбирается в зависимости от мощности проточного бойлера.

В этой статье мы расскажем о том, согласно каким критериям подбирается водонагреватель для дачи с раковиной. Также мы рассмотрим то, какие типы нагревателей воды представлены на рынке, и что из этого ассортимента целесообразно приобрести.

Общие сведения
Тема статьи актуальна, так как большинство загородных строительных объектов не подключены к централизованной подачи горячей воды. Опять же, системы автономного отопления часто предполагают возможности нагрева воды для кухонной мойки и умывальника в ванной комнате.
Между тем, теплая вода в кране — это неотъемлемое условие жизненного комфорта. Проблему нехватки теплой воды решить несложно, достаточно установить водонагреватель под мойку на 10 литров. На рынке представлен широкий ассортимент такого оборудования, остается определиться с тем, что выбрать.

Основные разновидности
В соответствии с принципом действия все водонагреватели можно разделить на два основных типа, а именно:
• Устройства с накопительной емкостью — это наиболее востребованный тип оборудования, который характеризуется экономичным расходом энергии и простотой эксплуатации. Накопительные бойлеры с компактными габаритами работают на электричестве, что гарантирует дополнительное удобство при их монтаже.
• Устройства с нагревателем проточного типа — менее распространены из-за более высокого расхода энергии. Кроме того цена таких агрегатов на порядок выше стоимости аналогов с накопительной емкостью.
Такие агрегаты в соответствии с типом потребляемого топлива могут быть двух типов: электрические и газовые (колонки).
Газовые колонки могут использоваться только в тех домах, которые подключены к газораспределительной магистрали. Решаясь на приобретение электрического нагревателя нужно убедиться в том, что состояние домашней проводки позволяет эксплуатировать оборудование с потребляемой мощностью более 2 кВт / час.
Важно: Компактный проточный нагреватель может не справиться со своей задачей при чрезмерно сильном напоре воды.

Конструктивные особенности бойлеров
Накопительные водонагреватели на 10 литров под раковину представляют собой закрытую конструкцию, состоящую из следующих элементов:
• Внешний кожух (корпус), как правило, изготовлен из тонкой листовой стали с эмалевым покрытием. Реже корпус изготавливается из полированного алюминия.
Конструкция корпуса мало влияет на эксплуатационные особенности нагревателя. Выбор конфигурации в основном зависит от удобства расположения оборудования в ограниченном пространстве и от эстетических предпочтений.
• Термоизоляционный слой, в качестве которого, зачастую, применяется жесткий вспененный полиуретан, реже поролон. От типа использованного термоизоляционного слоя зависит то, в течение какого времени нагретая вода сохранит заданную температуру.
• Накопительная емкость — представляет собой герметичный металлический бак. Отечественные производители производят накопительные баки из нержавейки, в то время как в западноевропейских странах предпочтение отдается выпуску стальных баков с эмалевым, керамическим или стеклянным покрытием.
• Входной патрубок, предназначенный для подачи холодной воды, изготавливается из латуни и представляет собой трубку с внешней резьбой.
• Выходной патрубок для использования теплой воды мало чем отличается от входного патрубка. Для удобства применения этот конструкционный элемент оснащается запорной арматурой, которая позволяет перекрыть подачу воды из бака;
• ТЭН отвечает за нагрев воды до необходимой температуры. ТЭНы могут быть либо сухими, или мокрыми.
Мокрый нагреватель контактирует с водой и поэтому на нем откладывается слой накипи. Сухой ТЭН в непосредственный контакт с водой не вступает, так как заключенный в металлическую трубку с эмалевым покрытием. Поэтому на тэне накипь не откладывается, и он служит в два раза больше, чем обычный нагреватель.
• Магниевый («жертвенный») анод представляет собой металлический стержень, который ржавеет вместо ТЭНа или бака. В среднем анод служит в течение 5 лет до полного разрушения. После этого анод необходимо заменить.
• Термодатчик располагается в баке в специальной герметичной трубке. Основной задачей этого устройства является отключение нагревателя после того как температура воды достигает определенного предела.
Несмотря на кажущуюся сложность устройства бойлера, эксплуатация крайне проста и полностью безопасна.

Конструкция проточного нагревателя
Выбор проточного бойлера для установки под раковиной более предпочтителен, чем приобретение накопительного агрегата с массивным баком на 30 литров. Несмотря на отсутствие накопительной емкости, конструкция проточного бойлера характеризуется большей сложностью.
Схема большинства агрегатов данного типа, представленных на рынке, включает следующие элементы:
• Защитный корпус — может быть изготовлен из металла или из устойчивого к повышенной температуре пластика. Корпус компактный и оснащен всем необходимым для монтажа в ограниченном пространстве.
• ТЭН — электронагревательный элемент, который в зависимости от модификации прибора, может быть один или их может быть несколько. Параметры ТЭНа многом определяют производительность устройства и расход электроэнергии.
• Датчик протока — это устройство, которое включает нагревательный элемент, если подача воды осуществляется с достаточным напором. Таким образом, если напор слабый, схема не заработает и ТЭН не сгорит.
• Реле подачи мощности работает в паре с датчиком протока. Именно с помощью этих реле включается питание ТЭНа.
• Датчик температуры предназначен для контроля температуры ТЭНа и для предотвращения его перегрева.
Важно: Котлы проточного и накопительного типа в обязательном порядке заземляются, это необходимо для эффективного отвода статического электричества.

Особенности проведения монтажных работ
После того как мы рассмотрели конструкционные особенности нагревателей воды, определимся с тем, какая инструкция их установки под раковиной.
Чаще всего, компактный нагреватель монтируется под кухонной мойкой, так как теплая вода все время необходима для мытья посуды.
Нагреватели проточного типа менее сложные в установке по сравнению с накопительными аналогами. За счет отсутствия бака и малого веса проточный бойлер можно закрепить своими руками на одну из стенок моечного шкафа.
В корпусе устройства, как правило, предусмотрены специальные пазы для кронштейнов, которые в свою очередь крепятся на шурупы. На корпусе устройства есть два патрубка. К приходящему патрубку крепится шланг с подачей воды, а в патрубок на выходе присоединяется шланг, идущий к смесителю.
Еще раз отметим — подключать водонагреватель можно только к заземленной розетке. Если проводка в доме не заземлена, нужно позаботиться о самостоятельном устройстве контура.
Установка накопительного бойлера на 15 литров мало чем отличается от приведенной инструкции, разве что монтаж производится на стенку моечной тумбы, а на обычную стену, которая выдержит нагрузки накопительной емкости, заполненной водой.

Источник: http://fabuilding.ru/water-heater-under-the-sink-what-to-do-podvodku-water-heater-under-the-sink-its-features-and-installation-by-own-hands.html

Водонагреватель под мойку его особенности и монтаж своими руками

Сегодня мы подготовили статью на тему: «водонагреватель под мойку его особенности и монтаж своими руками», а Анатолий Беляков подскажет вам нюансы и прокомментирует основные ошибки.

Водонагреватель – отличное решение для обеспечения горячего водоснабжения. Однако, такой прибор рекомендуется устанавливать вблизи точек водозабора. Если же ванная и кухня располагаются в разных частях дома, то предпочтительнее установить для каждой их них индивидуальный водонагреватель. Небольшие и компактные модели легко помещаются под раковиной. Об особенностях установки бойлера своими руками узнаем далее.

Бойлер своими руками под раковину: особенности выбора и разновидности

Водонагреватель, устанавливаемый под мойкой состоит из таких же элементов, как и обычный бойлер. Единственное отличие – меньшие размеры и мощность прибора. Он имеет также два патрубка, которые соединяют его с системой подачи холодной воды и выдачей горячей воды.

Накопительный бачок такого водонагревателя имеет компактные размеры и легко помещается под мойкой. Выбирая водонагреватель, прежде всего определитесь с оптимальным количеством воды, необходимой для мытья посуды. Если семья у вас небольшая, то вполне достаточно прибора на десять литров. Этот вариант вполне подойдет для семьи из двух, максимум трех человек. Возможен вариант установки как проточного, так и накопительного варианта водонагревателя.

Видео (кликните для воспроизведения).

Второй вариант – установка бака, емкостью в пятнадцать литров. Он подходит для семьи из двух взрослых и одного ребенка. Самым оптимальным является бойлер, емкостью в двадцать литров. С его помощью удается нагреть воду для семьи из четырех человек.

Некоторые производители изготавливают бойлеры для кухни емкостью в двадцать пять литров и выше. Если вы используете воду только для мытья посуды, но никак не для принятия душа, то покупка данного приспособления будет нецелесообразной. Так как вы будете тратить уйму денег на оплату электричества, которое тратится на нагрев такого количества воды.

В соотношении с типом строения и принципом работы, водонагреватели под мойку бывают:

  • проточными;
  • накопительного типа;
  • наливного типа.

Первый вариант предполагает наличие ключевой точки нагрева воды. Вода, проходя через устройство быстро нагревается и подается наружу. Мощность таких механизмов составляет от трех до восьми киловатт. Такие типы бойлеров подразделяются на устройства закрытого или опорного типа. Среди преимуществ проточных бойлеров отметим:

  • компактность;
  • отсутствие склонности к образованию накипи;
  • быстрый нагрев воды;
  • высокая мощность, которая повышает энергетические затраты на работу прибора.

Если вам необходимо запастись горячей водой про запас, то лучше остановиться на накопительном типе обогревателя. Данный вариант позволяет обеспечить нагрев определенного количества воды. Приборы для раковины отличаются емкостью от десяти до тридцати литров.

Такие приборы нуждаются в установке дополнительных фильтров, которые помогают бороться с накипью. Кроме того, необходимо выполнять очистку нагревательных элементов.

Выбирая водонагреватель под раковину следует учесть такие факторы:

1. Мощность прибора, которая воздействует на количество электроэнергии.

2. Толщина теплоизоляционного материала, определяющая степень охлаждения воды.

3. Вид устройства.

4. Место монтажа – в данном случае, раковина.

5. Тип помещения и жилья – дача, дом или квартира.

6. Объем потребления воды.

Если вы выбираете между одинаковыми по объему водонагревателями, при этом один из них отличается большими размерами, то рекомендуем остановиться именно на этом варианте. Так как данная модель имеет более толстый теплоизоляционный слой, который предотвращает остывание воды в процессе ее нагрева.

Монтаж бойлера – довольно простой процесс, который, прежде всего, требует соблюдения всех технологических аспектов его выполнения. Предварительно, после покупки прибора, необходимо изучить инструкцию от производителя. Там подробно описывается тип крепежей и особенности установки прибора.

Далее следует подготовить систему водоснабжения к выполнению монтажных работ. Установите на трубу подачи холодной воды запорный механизм, с помощью которого в дальнейшем удастся прекращать подачу воды. Кроме того, потребуется выполнить монтаж обратного клапана. Рекомендуем подсоединить водонагреватель к водопроводной системы, выполненной из металлопластиковых труб.

Изначально следует установить холодный патрубок. На него монтируется обратный клапан, предотвращающий попадание горячей воды к холодному водопроводу. Одна сторона данного патрубка оборудована внутренней резьбой, а вторая – наружной. Поэтому, процесс его монтажа довольно простой. На клапан производится монтаж крана, вторая часть которого оборудуется переходником, для соединения с трубой, выполненной из металлопластика.

Горячий патрубок подразумевает монтаж только крана и переходника к металлопластиковой трубе.

Подготовьте систему водопровода к монтажным работам. Для этого соедините смеситель с холодным и горячим водопроводом. Разберите его и подсоедините каждый шланг по отдельности. Произведите монтаж отсекающих кранов на выпуск воды. На кранах установите тройники, они должны быть снабжены как внутренними, так и наружными резьбами. После этого, переходим к следующему этапу выполнения монтажных работ – прокладыванию электрического провода.

Для этих целей используется или переноска или проводится дополнительный провод непосредственно для водонагревателя. Он должен быть оборудован отдельным защитным устройством. Так как мощность бака достаточно приличная, необходимо также установить устройство защитного отключения. В обязательном порядке обеспечьте качественное заземление прибора.

Видео (кликните для воспроизведения).

Как установить бойлер своими руками видео:

Далее подключите водонагреватель к системе водоснабжения. Установите смеситель, соедините его с шлангами подачи холодной и горячей воды. Сначала подключите к самому бойлеру шланг с холодной водой, а затем с горячей. Далее включите подачу воды, наполните прибор, только после этого включайте его в розетку. Дождитесь нагрева воды. Проверьте работоспособность прибора.

Для того, чтобы правильно установить бойлер под раковину, предлагаем ознакомиться с основными составляющими данного прибора.

Водонагреватели накопительного типа, емкостью в десять литров состоят из наружного кожуха или корпусной части, которая изготавливается из тонкого металлического листа, имеющего эмалированное покрытие. В некоторых случаях, для изготовления корпуса используется полированный алюминий.

Кроме того, прибор состоит из:

  • термоизоляционного слоя, чаще всего в качестве теплоизоляции используют вещества в виде поролона или вспененного полиуретана, тип материала определяет тепловые потери воды в процессе ее нагрева;
  • накопительный бачок – место, где содержится ранее нагретая вода, он имеет форму герметичного бака, для изготовления которого используется нержавеющая сталь, некоторые западноевропейские производители изготавливают баки из стекла, керамики или эмали;
  • входной патрубок подает холодную воду, для его изготовления используется латунь;
  • выходящий патрубок – позволяет выводить горячую воду из прибора, имеет запорную арматуру, которая перекрывает подачу воды, при необходимости;
  • тэн – устройство нагревающее воду, различают два варианта данных приборов – сухие или мокрые.

Мокрый вариант тэна находится в постоянном контакте с водой, поэтому требует периодической очистки от накипи или замены.

Чистка бойлера своими руками видео:

Второй вариант тэна отличается более продолжительным сроком эксплуатации, так как не подвергается образованию накипи на нем.

Кроме того, бойлер имеет устройство в виде магниевого анода, который имеет форму стального стержня. Срок его службы составляет около пяти лет, далее он нуждается в замене.

Температурный датчик позволяет контролировать температуру нагрева воды бойлером. Прибор автоматически отключается, по достижению им заданной температуры.

Проточные водонагреватели имеют несколько другую структуру, чем накопительные механизмы. Накопительная емкость в таких приборах отсутствует. Большинство устройств содержат такие элементы:

  • корпус защиты – для его изготовления используется металл или высокопрочный пластик, корпусная часть отличается компактными размерами, отлично подходит для установки под раковиной;
  • тэн – в зависимости от мощности, устройство комплектуется одним или несколькими приборами для нагрева воды;
  • датчики протока воды – отличаются наличием нагревательного элемента, предотвращает сгорание тэна при недостаточном протоке воды;
  • реле мощности – обеспечивает включение и выключение тэна;
  • датчики регулировки температуры – предотвращают перегрев прибора.

Бойлер своими руками видео:

Для того, чтобы отвести от прибора статическое электричество, в обязательном порядке следует выполнить заземление любого типа водонагревателей.

Как установить бойлер своими руками: технология проведения работ

Перед тем как установим бойлер своими руками трубы, необходимо изучить подробную инструкцию от производителя по выполнению данных работ. Чаще всего, устройства оснащают дополнительными крепежами, с помощью которых они фиксируются на стене.

Установка водонагревателя под раковиной позволяет обеспечить наличие теплой воды для мытья посуды и для других нужд. Проточные водонагреватели устанавливать проще, чем накопительные приборы с баком. Для фиксации проточного водонагревателя, достаточно закрепить его непосредственно на раковине внутри. Накопительный же бак способен деформировать шкаф, поэтому он фиксируется на стене.

Корпусная часть водонагревателя имеет пазы, для монтажа кронштейнов. Они фиксируются на шурупах. Корпусная часть прибора имеет два патрубка, один из которых соединяется со смесителем, а второй с системой подачи холодной воды.

Учтите, что подключение прибора выполняется только к розетке, у которой имеется заземление. Если объем накопительного водонагревателя не превышает пятнадцати литров, то его также можно установить на стенку раковины. Правда в этом вопросе следует руководствоваться индивидуальными особенностями мебели, материалом из которого она изготовлена. Если раковина выполнена из МДФ, то от установки водонагревателя на одну из ее стенок лучше отказаться.

Для того, чтобы обеспечить защиту прибора от гидравлических ударов и скачков давления в системе, рекомендуем также позаботиться о монтаже группы безопасности. Она состоит из ограничителя давления, редуктора и специального клапана.

Предохранительный клапан обеспечивает полное заполнение бака водой. Если его не установить прибор может прийти негодность, из-за перегрева. При падении давления в магистрали из бака сливается вода, предохранительный клапан предотвращает этот процесс. Также он защищает бак от разрыва, при нагреве бака и повышении давления внутри него происходит разгерметизация бака. В таком случае, предохранитель снижает давление.

На устройстве имеется специальная стрелка, показывающая направление движения холодной воды. В процессе монтажа прибора под раковиной отвод на дренаж направляется кверху. В таком случае, необходимо установить воронку капельного типа, которая предотвращает сток воды на пол.

Выполняя монтаж водонагревателя особое внимание уделяйте герметизации и уплотнению всех соединений. Так как прибор находится в скрытом месте, утечку удается заметить не сразу.

Безнапорные варианты водонагревателей устанавливаются в систему со специальным смесителем, который регулирует давление в системе и качество подаваемой воды. В процессе их монтажа группу безопасности устанавливать не стоит, так как смеситель отлично справляется с этой функцией.

Напорные водонагреватели устанавливаются несколько по другому принципу. Прежде всего, заранее под них необходимо предусмотреть розетку с заземлением, отверстия под крепежи. Существуют модели как навесных, так и напольных водонагревателей.

Перед подачей холодной воды установите предохранитель, показывающий направление воды. Далее произведите монтаж запорных механизмов, с помощью которых при необходимости перекрывается подача воды.

Соедините гибкую подводку с вентилями, установите тройники и водозаборную точку. Подсоедините трубы подачи воды к самому прибору. Наполните его водой и включите в розетку. Следите за герметичностью соединений. Проверьте работоспособность водонагревателя.

Установка бойлера своими руками видео:

Небольшой водонагреватель, установленный под мойкой на кухне или в ванной комнате, позволяет экономить пространство в небольших помещениях. Трудно представить, что еще в прошлом веке людям, проживающим в частных домах, нужно было вручную нагревать воду, чтобы помыть посуду и решить элементарные бытовые задачи. Сегодня возможность установить водонагреватель под мойку позволяет сделать быт намного комфортнее. Подобное оборудование устанавливают не только в частных домах, где вообще отсутствует горячее водоснабжение, но и в благоустроенных квартирах, где бывают сбои с подачей воды.

Причин для установки такого оборудования несколько, от них во многом зависит и выбор подходящей модели.

  1. В случае полного отсутствия горячего водоснабжения. В таких помещениях может устанавливаться не только водонагреватель под раковину небольшого размера, но и накопительный бойлер большого объема для ванны.
  2. Для пользования в летний сезон. Ежегодно во многих городах летом горячую воду планово отключают для диагностики и ремонта водных магистралей. Чтобы не испытывать трудностей с постоянным нагревом воды для бытовых нужд, многие устанавливают в своих квартирах подобный тип оборудования.
  3. На случай внезапного аварийного отключения горячей воды, когда в доме могут проводиться строительные работы или замена труб. В таком случае рекомендуется использовать устройства небольшого объема. Десятилитровый водонагреватель может спокойно уместиться как под мойкой, так и на стене и не доставит никаких хлопот. Кроме того, стоит отметить, что чаще всего они выпускаются в классических цветах, что не испортит эстетичный вид пространства.

В действительности, чтобы сделать выбор, о котором в будущем не придется жалеть, необходимо определиться для какой цели водонагреватель будет использоваться. От этого во многом зависит тип приобретаемого устройства. Каждый водонагреватель состоит их двух патрубков и нагревательного элемента, который превращает холодную воду в горячую.

Большей популярностью пользуется электрическое оборудование, поскольку газовые горелки во многих помещения установить невозможно из-за конструктивных особенностей.

В зависимости от принципов работы, электрические водонагреватели делятся на два вида:

В проточном устройстве вода, проходя через мощный нагревательный элемент, сразу же поступает в кран. Соответственно, мощность ТЭНа в таком устройстве высокая и составляет 3 — 27 кВт. Не каждая проводка способна выдержать такую нагрузку: в старых домах вырубает автомат и при 5 кВт. Новые и исправные электросети могут выдержать прибор, рассчитанный не более чем на 12 кВт. Для более мощного оборудования требуется трехфазное подключение.

Водонагреватель проточного типа

Накопительный вариант, в отличие от проточного, имеет небольшую емкость для хранения запасов воды, поэтому они занимают больше места под раковиной, и стоимость их выше. Но они выигрывают у проточных по производительности, поскольку вода в накопительном баке сначала нагревается в течение некоторого времени, а только потом подается в кран.

Кроме того, мощность их нагревательного элемента ниже. Например, в емкостных устройствах ведущих производителей Thermex и Gorenje на 15 литров установлены ТЭНы, номинальная мощность которых составляет от 1,5 до 2,5 кВт. Соответственно, такое оборудование подойдет для подключения к обычной электросети.

Если проточный прибор греет сразу весь поток воды и, в зависимости от мощности нагревательного элемента, может нагреть до 30-40 градусов (в зависимости от времени года) от 1,8 до 4 литров, то накопительному бойлеру потребуется некоторое время. В случае расхода воды, в бак поступает холодная, где она смешивается с уже нагретой. Если нагревательному элементу не дать некоторое время, то температура воды на выходе будет постепенно снижаться.

Водонагреватель накопительного типа

Для установки под раковину подойдет как малолитражный накопительный водонагреватель, например Thermex серии Hit на 10 или 15 литров, так и устройство с проточным принципом работы. Конечно, в случае монтажа второго варианта, свободного места будет больше, но не каждая проводка выдержит его мощный нагревательный элемент, да и на счетах за электроэнергию использование такого устройства скажется больше.

Что касается бойлеров, которые можно установить под мойку, то они отличаются объемом бака для хранения воды.

  1. Десятилитровый вариант подойдет для небольшой семьи, не более чем из двух человек. Для одного человека такой запас воды может показаться даже избыточным, но в таком случае можно сэкономить денег на трате электроэнергии. Стоит отметить, что если бак не выключать после каждого применения, то можно будет увидеть ощутимую разницу в счетах. Если планируется установить бак для одного человека, то, как оптимальный вариант, может подойти и проточный.
  2. Пятнадцатилитровый вариант отлично подойдет для частного дома или квартиры, где в семье есть один ребенок среднего возраста. Если малыш еще маленький, то уход за ним потребует большего количества воды, а в таком случае бак может не справиться с большой нагрузкой.
  3. Двадцатилитровая модель на сегодняшний день считается одной из самых оптимальных и востребованных. Если бережно использовать запасы воды, то можно без особого труда принять даже душ двум взрослым людям, что крайне важно, если семья проживает в частном доме. В таком на кухне можно спокойно заниматься всеми необходимыми делами, так как воды хватит при любых затратах, даже самых внушительных. Согласно подсчетам экспертов, такого объема хватит, чтобы перемыть всю посуду после широкого застолья, рассчитанного на пять человек.

Если подразумевается активное использование водонагревателя для большого количества человек, и нет возможности установить емкостный аппарат, то лучше все же установить под раковину проточный вариант. Он может нагревать воду в необходимом объеме без ограничений. Однако в таком случае стоит понимать, что расход электроэнергии может вырасти в несколько раз. Все зависит от того, насколько эффективно он будет использоваться.

Надежный водонагреватель под мойку должен быть оснащен группой безопасности, в которую входит регулятор давления — он защищает устройства от гидравлических ударов. Если давление в сети превышает 4,5 атм, то для устройств с небольшим баком перед предохранительным клапаном лучше дополнительно установить редуктор давления. Для сбора излишней воды между клапаном и основным баком можно монтировать расширительный бачок. Ее образование происходит при нагреве воды, поскольку под воздействием нагревательного элемента она расширяется.

Обратный клапан накопительного бойлера выполняет несколько задач.

  1. Предотвращает вытекание воды обратно в магистраль. Он гарантирует полное заполнение бака. В противном случае ТЭН, не полностью находящийся в воде, при работе выйдет из строя.
  2. Аварийный вариант слива воды из бака. Например, для демонтажа или ремонта.
  3. Защищает внутренний бак от разрыва. Такая ситуация возможна, когда термореле из-за неисправности не срабатывает, и ТЭН продолжает нагревать воду вплоть до кипения. Под действием высокой температуры и пара герметизация бака может быть нарушена.

Он устанавливается при монтаже водонагревателя на входе холодной воды в бойлер. В случае его неисправности, пользователь заметит, что из холодного крана будет течь горячая вода. При обнаружении такой ситуации следует провести срочный ремонт защитного устройства. В противном случае потребитель будет платить за нагрев ненужной воды.

При покупке рекомендуется обращать внимание на страну производитель. Как правило, максимально экономичным вариантом оказывается китайское производство, но уже через небольшое количество времени потребуется замена основных деталей, что приведет к дополнительным тратам. К таким фирмам производителям относится Polaris, Ballu. Однако именно эти экономичные варианты оказываются самыми востребованными на сегодняшний день. Более надежными оказываются модели немецкого, швейцарского или отечественного производства, например Thermex, Electrolux, AEG, Gorenje.

Как правильно установить водонагреватель под раковину

В большинстве случаев все материалы, необходимые для установки и подключения такого оборудования, входят в комплект. В случае необходимости недостающие элементы следует закупить перед началом монтажных работ. Например, во многих бюджетных моделях отсутствует обратный клапан.

Процесс монтажа выглядит так.

  1. Патрубки водонагревателя оборудуются запорной арматурой.
  2. На патрубок холодной воды устанавливается защитный обратный клапан, на него кран, затем переходник на металлопластиковую трубу.
  3. На патрубок горячей воды устанавливается только кран и переходник на металлопластиковую трубу. Вместо полипропиленовых трубок можно использовать и гибкую подводку, которая чаще всего и входит в комплект, но первый вариант надежнее. К тому же металлопластиковые трубы имеют больший диаметр, что снижает давление и улучшает подачу воды.
  4. Проводится демонтаж гибких шлангов смесителя и установка тройников в точку водозабора после запирающих кранов на водопроводе. С трубы холодного водоснабжения – для подачи на бойлер, горячего – для переключения при отключении горячей воды.
  5. Подключение бака соответствующими подводками. В процессе работы необходимо проводить герметизацию всех соединений.
  6. Чтобы предотвратить лужи на полу от защитного клапана, лучше всего установить отвод от дренажной трубки с выводом в канализацию или любую емкость.
  7. Поскольку это электрооборудование, к водонагревателю следует провести розетку. Для защиты оборудования в щитке следует предусмотреть локальный автомат.

Выставлять нужную температуру воды и подключать нагревательные элементы водонагревателя можно только при полном заполнении бака.

Водонагреватель под раковину – это оптимальный вариант для небольших помещений. Тип оборудования, емкостный или проточный, выбирается в соответствии с назначением устройства и количеством потребителей. Установка несложная, но если человек ни разу не имел дело с сантехническим оборудованием, лучше доверить работу квалифицированным мастерам.

Водонагреватель под мойкой: как установить бойлер под раковину

Водонагреватель, установленный под кухонной мойкой или раковиной в ванной комнате, помогает экономить пространство в условиях малогабаритных квартир и не нарушает эстетику помещения. Давайте рассмотрим виды бойлеров, которые можно установить своими руками, разберёмся с арматурой и этапами монтажа, чтобы избежать распространённых ошибок.

Постоянным или резервным источником горячей воды на кухне может служить водонагреватель, который установлен под мойкой — там всегда есть место, и он ничему не мешает. Какой же бойлер выбрать и как правильно его установить?

Так как место под мойкой всё же ограничено, то установить туда можно или накопительный малолитражный водонагреватель объемом 10–25 л или проточный. Нагрев в них осуществляется электронагревателями открытого типа или ТЭНами. Газовые бойлеры, как правило, большей производительности и изготавливаются только для стандартного настенного монтажа.

Отличаются нагреватели для установки под мойкой расположением подвода труб — верхним. При покупке нагревателя нужно обязательно обратить на это внимание, иначе устройство для монтажа над мойкой, установленное под раковиной, будет работать плохо и недолго.

Так какой водонагреватель лучше — накопительный (ёмкостной) или проточный (напорный)

Накопительные нагреватели занимают больше места и стоят дороже, но потребляемая ими мощность ниже, чем в проточных (до 3 кВт), и они могут дать больший объём горячей воды в минуту.

Так как проточный водонагреватель имеет относительно высокую для бытового потребления мощность — до 8 кВт, нужно удостовериться, что электрическая сеть в квартире или доме способна её предоставить без постоянного «выбивания» автоматов. Если нагреватель предназначен только на время проведения теплосетью опрессовки, когда летом горячую воду отключают на 2 недели, то нагрев 2 л/мин потребует мощности не более 3,6 кВт. Холодную «зимнюю» воду не получится нагреть в таком объеме даже до 30 °С. Для круглогодичного потребления больше подходит или ёмкостной водонагреватель или проточный большой мощности.

При первоначальном включении накопительному устройству потребуется некоторое время на нагрев воды, проточные сразу могут нагреть от 1,8 до 4 л в минуту. Они нагревают сразу весь поток воды, накопительные же греют поступающую холодную воду, которая смешивается в баке с горячей водой при её расходовании и через некоторое время температура воды в кране начинает снижаться.

То есть, у обоих типов водонагревателей имеются как достоинства, так и недостатки, и выбор в пользу одного из них — только дело предпочтений потребителя.

А вот для дачного домика, при отсутствии магистрального водоснабжения, незаменим безнапорный водонагреватель, который комплектуется специальным смесителем малого диаметра для получения более сильной струи. Для создания напора он оснащён гидравлическим реле давления. Если зимой дачей не пользуются, его даже можно снять, а весной снова установить — настолько его монтаж прост.

Давайте немного остановимся на трубной арматуре, которая потребуется при обвязке бойлера.

Для защиты водонагревателя от гидравлических перегрузок сети производители рекомендуют установить специальную арматуру — группу безопасности, которая имеет ограничитель давления. Если же давление в сети превышает 4,5 атм, перед группой безопасности нужно устанавливать редуктор давления или редукционный клапан.

Группа безопасности для водонагревателя

Для небольших емкостных водонагревателей этот элемент желателен, но не обязателен.

Предохранительный обратный клапан предназначен для гарантии полного заполнения бака водой, иначе нагреватели могут обнажиться и перегореть. Слив воды из бака возможен, когда в магистрали начинает падать давление, а клапан удержит воду в ёмкости. Вторая функция этого клапана — слив воды из бака, например, для его ремонта. Третья функция — защита от разрыва бака. Иногда терморегуляторы выходят из строя, вода продолжает нагреваться, давление в баке повышаться. Если в этот период не происходит отбор воды, то бак может разгерметизироваться под действием кипящей воды и пара. К счастью, это случается редко, но лучше принять меры безопасности, тем более что цена этого клапана несопоставима с возможными последствиями аварии.

Если клапан не установлен или пришёл в негодность, вы об этом сразу узнаете — из холодного крана будет течь горячая вода. В бачке унитаза будет также горячая вода, а вы будет платить за потребляемую на этот нагрев электроэнергию. Его устанавливают на входе холодной воды в водонагреватель емкостного типа.

Совет! Стрелочка на корпусе показывает направление тока воды. При монтаже бойлера под мойкой направление потока холодной воды — вниз, а значит, отвод на дренаж будет направлен вверх. Чтобы вода не капала на пол, установите под ней капельную воронку с отводом стока в канализацию или наденьте на ниппель трубку подходящего диаметра и опустите в ёмкость.

Прочие вентили предназначены для перекрытия холодной и горячей воды на каждом из ответвлений водопровода.

Внимание! Установленный под мойкой водонагреватель скрыт от глаз, и протечку можно заметить не сразу. Поэтому все водопроводные соединения должны качественно уплотняться, герметизироваться, например, льняными лентами, ФУМ-лентой, специальной пастой.

Монтаж разных типов нагревателей несколько отличается. Рассмотрим схемы подключения и порядок монтажа для различных водонагревательных конструкций.

Проще всего устанавливать безнапорные бойлеры. Их нельзя подключать к обычному смесителю, подсоединять напрямую к магистральному трубопроводу, так как на сетевое давление устройство не рассчитано — может разорвать.

Специальный смеситель для такого бойлера имеет два вентиля — один регулирует температуру (смешением с холодной), другой расход. В данной системе смеситель выполняет функцию группы безопасности: перекрывает холодную воду на входе в нагреватель и сбрасывает излишек воды, возникающий из-за её расширения в результате нагрева.

Смеситель для безнапорного накопительного нагревателя

Обычно при покупке такого нагревателя в комплекте имеются трубки и запорные вентили, которые устанавливают на входе и выходе из бака. Обратный предохранительный клапан в этом случае можно не монтировать (из-за отсутствия риска скачка давления) или заменить просто обратным клапаном. Напольный нагреватель просто устанавливается на пол, а настенный нужно закрепить на входящие в комплект кронштейны или другие крепления. Потом трубки подсоединяются по схеме.

Безнапорный проточный водонагреватель монтируется по тому же принципу. Подключаем нагреватель к электросети только после заполнения водонагревателя водой.

Заблаговременно позаботьтесь о наличии рядом с нагревателем розетки с заземляющим контуром. Если нагреватель настенный, отметьте на стене точки навески, просверлите отверстия под крепёж, закрепите кронштейн и навесьте нагреватель. Напольный нагреватель к стене можно не крепить.

Начинаем подготовку водонагревателя. Для этого выполняем следующее:

  1. На подачу холодной воды (синяя отметка на штуцере бака) монтируем обратный предохранительный клапан. Направление воды на клапане обозначено стрелкой.
  2. На оба штуцера бака навинчиваем запорные вентили. На холодной воде запорный вентиль устанавливается сразу на клапан.

Внимание! Слишком перетягивать резьбу при монтаже не нужно, можно сорвать!

  1. Подсоединяем к вентилям гибкую подводку (может быть в комплекте) или через переходники металлопластиковые (полипропиленовые) трубки диаметром 16–20 мм для подключения к водопроводу. Последний способ предпочтительней, так как надёжнее и, кроме того, больший диаметр труб обеспечивает меньшее гидравлическое сопротивление и лучшую подачу воды.

Далее работаем с водопроводом — монтируем тройники в точку водоразбора после запирающих кранов (которые стоят на входе труб в квартиру):

  • на холодной воде — для подачи на водонагреватель;
  • на горячей воде для переключения с основного горячего водоснабжения на резервное.

Соединяем шланги (трубки), идущие от бака с соответствующими трубами горячей и холодной воды. Проверьте, что соединены именно холодная с холодной, а горячая с горячей.

1 — подача горячей воды; 2 — предохранительный клапан; 3 — подводка; 4 — подача холодной воды

К дренажному патрубку предохранительного клапана подсоедините капельницу или сифон для слива в канализацию или тонкую трубку для слива в отдельную ёмкость.

Перед включением водонагревателя перекройте кран горячей воды на магистрали. Электричество подключайте только после заполнения бака водой.

Установка проточного водонагревателя схожа с монтажом нагревателя накопительного. Отличие составляет отсутствие обратного предохранительного клапана в виду отсутствия бака. Для некоторых моделей рекомендуется на подаче холодной воды установить фильтр грубой или тонкой очистки и даже умягчитель воды. Устройство крепится к стене, врезается трубками с запорными вентилями в магистраль горячего и холодного водоснабжения после сетевых вентилей и подключается к электросети.

Ещё по теме  Монтаж и установка электрического котла своими руками

1 — подача горячей воды; 2 — запорный вентиль; 3 — фильтр грубой очистки; 4 — подводка; 5 — подача холодной воды; 6 — УЗО

Большинство проточных нагревателей, особенно большой мощности, не комплектуются электровилкой. Предполагается, что подключение оборудования должно идти через выделенную линию напрямую к отдельному автомату в электрощитке. Линия должна быть заземлена, с устройством защиты от короткого замыкания. Сечение кабеля подбирается в зависимости от мощности проточного бойлера.

Добрый день. Меня зовут Анатолий. Я уже более 7 лет работаю прорабом в крупной строительной компании. Считая себя профессионалом, хочу научить всех посетителей сайта решать разнообразные вопросы. Все данные для сайта собраны и тщательно переработаны для того чтобы донести в удобном виде всю требуемую информацию. Однако чтобы применить все, описанное на сайте желательно проконсультироваться с профессионалами.

Источник: http://kwadratura24.ru/vodonagrevatel-pod-mojku-ego-osobennosti-i-montazh-svoimi-rukami/

Водонагреватель под раковину: советы покупателю

Какой компактный водонагреватель стоит предпочесть для монтажа под раковиной? Вообще, какими они бывают и по каким признакам классифицируются? В статье мы постараемся провести краткий анализ рыночных предложений и сделать выбор покупателем того или иного решения максимально осознанным.

Умывальник с компактным нагревателем для воды.

Классификация

Согласно условиям задачи нам требуется компактное устройство для скрытого монтажа. Соответственно, газовые колонки отпадают: в тумбе под мойкой или умывальником устройство этого класса смонтировать невозможно.

В сухом остатке – электрические водонагреватели. Какими они бывают?

Проточные

При открытом кране вода проходит через теплообменник и, соприкасаясь с ним, нагревается. Источником тепла служит обыкновенный ТЭН – герметичный трубчатый нагреватель с вольфрамовой спиралью и керамическими изоляторами внутри.

“Взрослые” проточные нагреватели могут обладать весьма значительным энергопотреблением. В частности, в гостиницах и больших коттеджах можно встретить устройства с электрической мощностью 12-24 киловатта. Немудрено: вода обладает значительной теплоемкостью, и при большом расходе обеспечить приемлемую температуру нелегко.

Однако для монтажа под раковиной мы присмотримся к сравнительно маломощным нагревателям – от 3,5 до 7 КВт. Для того, чтобы обеспечить горячей водой один сантехнический прибор, их производительности достаточно.

Нагреватели, у которых входной и выходной патрубки направлены вверх, предназначены именно для монтажа под раковиной.

Важно: прибор мощностью 3,5 КВт может быть подключен шнуром к обычной розетке; водонагреватели большей мощности требуют прокладки отдельного кабеля от электрического щитка.
Инструкция ко всем устройствам требует обязательного наличия заземления.

Чем различаются между собой проточные нагреватели?

  1. Номинальной мощностью . На тематических форумах можно встретить очень разные оценки эффективности приборов с мощностью 3,5 киловатта: кто-то отзывается о них с восторгом, кто-то жалуется на низкую температуру воды.
    Секрет прост: если нагреватель способен нагреть определенное количество воды за единицу времени на 15 градусов, то при начальной температуре в +5 и +20 результат будет, сами понимаете, очень разным. Если вы живете в холодном регионе, лучше разориться на более мощное устройство, благо цена 5-киловаттного и 3,5-киловаттного устройств различается незначительно.
  2. Способом установки . Если прибор предназначен для работы под давлением, он монтируется в разрыв трубопровода и включается при расходе воды через любой подключенный сантехнический прибор.

Atmor in-line относится именно к этому типу.

Большая часть недорогих устройств, однако, устанавливается после запорной арматуры и комплектуется собственным гусаком или душевым шлангом с лейкой. Установить такой прибор своими руками несложно; однако придется решить проблему монтажа проходного крана перед нагревателем.

К сожалению, в продаже непросто найти подходящий образец запорной арматуры; автору в похожей ситуации пришлось монтировать на край ванны вентиль для скрытого монтажа. Вентиль был подключен к входному патрубку нагревателя гибкой подводкой.

  1. Возможностью ступенчатой регулировки мощности . Если во всех устройствах, потребляющих 5 киловатт и более, она присутствует, то в 3,5-киловаттных зачастую есть только одна клавиша, включающая нагрев воды на номинальной мощности. В летнюю жару возможность ограничить нагрев часто недостает.

Накопительные

Накопительные электрические водонагреватели под раковину тоже прекрасно помещаются. Разумеется, при небольшом объеме.

Насколько небольшом? Все определяемся размерами тумбы и тем, используется ли она для чего- то еще.

Прибор объемом 10 – 15 литров прекрасно поместится в самой тесной тумбе рядом с мусорным ведром или домашними соленьями; при объеме 30 литров свободного места под мойкой уже не останется.

Впрочем, широкая тумба на фото вместила 50-литровый нагреватель и гидроаккумулятор.

Важный момент: прибор на фотографии неправильно подключен к водопроводу.
Производители настоятельно рекомендуют использовать только жесткую подводку; подключать водонагреватель гибкими шлангами нежелательно.

Как устроены эти устройства? В сущности, они представляют собой небольшой герметичный теплоизолированный бак, снабженный ТЭНом и термостатом. При падении температуры ниже критического значения ТЭН включается и доводит ее до заданной. Каких-то принципиальных различий, кроме объема, между разными приборами нет. (См. также статью Раковины для ванной: особенности.)

Сравнение решений

Какие доводы можно привести в пользу обоих типов устройств?

Проточные

  • Они исключительно компактны и в силу небольшого веса могут монтироваться даже на гипсокартонную перегородку. Разумеется, крепежные шурупы должны приходиться на профиль каркаса.

Однако: накопительный водонагреватель 10 литров под раковину можно установить и с монтажом на стенку тумбы.

  • Проточные нагреватели экономичнее накопительных. Вся потребленная ими электроэнергия тратится на нагрев воды; конкурирующее же решение бесполезно рассеивает существенную часть тепла. Дело в том, что, несмотря на теплоизоляцию бака, вода в нем все же остывает.
  • Количество горячей воды ничем не ограничено. Она будет литься столько времени, сколько открыт кран и на прибор подается питание. (См. также статью Установка смесителя в ванной: особенности.)

Накопительные

  • Как правило, номинальная мощность этих устройств не превышает двух киловатт. Эта особенность весьма полезна в домах со старой проводкой и в дачных кооперативах, где пять-семь киловатт столь же реальны, как визит английской королевы.

Производитель всегда указывает потребляемую мощность на корпусе прибора.

  • Умываясь, вы можете смело открывать кран полностью. Вода останется стабильно горячей при любом напоре. Впрочем, хватит ее при большом расходе ненадолго: как мы уже выяснили, накопительные водонагреватели под раковину вынужденно должны иметь небольшой объем.

Заключение

Надеемся, что, руководствуясь предложенной информацией, вы сделаете правильный выбор. Видео в этой статье поможет в этом. Успехов!

Источник: http://eto-vannaya.club/santehnika/rakovina/vodonagrevatel-pod-rakovinu-503

Водонагреватель под мойку: виды особенности конструкции и установка

Выбор и установка водонагревателя под мойкой

Использование небольших устройств для подогрева воды часто обуславливается отсутствием других источников или перебоями в горячем водоснабжении. Торговые сети чутко реагируют на ситуацию и сегодня предлагают разные типы устройств, имеющие скромные размеры и монтируемые в удобном месте. Чаще всего для монтажа используется пространство рядом с кухонной раковиной.

Виды нагревательных устройств

Родоначальником серии устройств для нагрева воды, работающих от электричества, является газовый прибор – колонка. Их раньше устанавливали централизовано в многоквартирных домах.

Там, где существуют проблемы с подводом газа можно заменять их электрическими аналогами, потому что разветвлённость электрических сетей больше, и они есть практически в каждом населённом пункте, включая дачные кооперативы.

Газовые колонки различаются по степени автоматизации и управлению. Самые простые имеют механическую регулировку, более сложные и дорогие управляются автоматически. От степени автоматизации зависит и безопасность использования. Предохранительный клапан после получения сигнала о неполадке самостоятельно отключает подачу газа на горелку.

По способу работы все нагреватели воды разделяются на две группы: проточные, накопительные. Рассмотрим каждый тип отдельно.

Проточные

К ним в первую очередь относятся газовые колонки. Агрегаты такого типа имеют длительную историю. Первые модели представляли собой неказистые изделия с ручным включением и без автоматики.

В процессе эволюции они стали настоящими шедеврами технического совершенства: красивыми, компактными и напичканными электроникой.

Изготовители предусмотрели разные варианты расцветок и дополнительные фишки: автоматическое зажигание при открытии крана, жидкокристаллический дисплей, турбонаддув.

Для их работы требуются следующие условия: исправность агрегата, непрерывная подача газа и воды. При отсутствии одного из пунктов работа прекращается. Внешний вид устройств вполне подходит под антураж кухни, но установка под мойкой исключена. По технике безопасности они устанавливаются на определённой высоте от пола и им нужен отдельный дымоход.

Электрический аналог намного скромней по размерам и со стороны напоминает небольшую коробочку. Его несложно врезать в существующую систему подачи воды и подключить к электрической сети.

При открывании крана устройство срабатывает, и прибор начинает нагревать проходящий водяной поток. Полученная горячая вода используется для домашних нужд.

Пропускная способность оборудования ограничивается потребляемой от сети мощностью и поэтому для больших объёмов воды они не годятся, зато компактны и допускают срытое размещение.

Накопительные

От проточных отличаются отдельной ёмкостью, где собирается, нагревается и длительное время может храниться горячая вода. Для этого используется конструкция стенок с теплоизолятором, напоминающая термос. Устройство работает не всё время. Автоматическая настройка позволяет нагревать и поддерживать заданную температуру внутри бака. При достижении нужных параметров ТЭНы отключаются.

Большинство таких электрических нагревателей называют бойлерами. Они собраны в одном корпусе и представляют собой массивные устройства. Снаружи имеются элементы управления и визуального контроля. Обязательным условием является подключение к сети.

Газовые аналоги более громоздкие. Они чаще используются крупными потребителями и состоят из двух отдельных элементов: нагревательной колонки и последовательно подключённого бака-термоса. Разместить их скрытно под мойкой не получится никак.

Производительность бойлеров

При покупке следует пользоваться сравнительной шкалой, где указывается соотношение между заявленной изготовителем производительностью в литрах за минуту и способом использования устройства. Обычная линейка бойлеров включает такие варианты:

  • До 10 л/мин – хватит для семьи из двух человек;
  • До 15 л/мин – предназначена для супружеской пары с детьми;
  • До 20 л/мин – универсальное устройство, подойдёт большинству семей. Не ограничивает применение.
  • До 25 л/мин встречаются редко и обладают избыточной производительностью для домашнего использования.

Мощность нагревателей

От мощностной характеристики зависит продуктивность устройств, счёт к оплате за энергоносители и нагрузка на существующие сети.

Если строители сэкономили при возведении жилья на электропроводке, то потребители получат проблемы при подключении. На среднем режиме электрический бойлер забирает около 3,6 кВт/час из сети.

В случае установки накопительного или проточного электрического нагревателя лучше посоветоваться с профессиональным электриком и при необходимости заменить проводку.

Схема подключения водонагревателя: 1 — отводящий патрубок или тройник, 2 — предохранительный — обратный клапан, 3 — патрубок ПВХ в сточный трубопровод, 4 — шланг в сточный трубопровод, 5 — соединительная трубка между предохранительным клапаном и подающим патрубком, 6, 7, 8 — гибкий напорный шланг под давление 10 бар 9 — запорный вентиль подачи воды

Слабые сети – характерный признак домов, где установлены газовые плиты. Если на кухне предусмотрены изначально электрические приборы для приготовления пищи, то проводка может подойти без переделки. Опять же предварительно следует посоветоваться со знающими людьми.

Предохранительный и обратный клапаны

Для того чтобы во время эксплуатации не случилось аварии, в систему обязательно включается обратный клапан. Он пропускает через себя водяной поток только в одном направлении и выполняет параллельно функцию предохранителя.

При превышении рабочего давления в системе сверх допустимых значений предохранительный элемент стравливает его. Для сбора выделившейся воды можно использовать расширительный бачок. Он обычно размещается между клапаном и водонагревателем.

:Как нельзя устанавливать маленькие бойлеры

Производители обычно комплектуют выпускаемые ими накопительные нагреватели всеми необходимыми узлами и деталями для монтажа, но иногда приходится идти в магазин и приобретать дополнительные. Самостоятельная установка обычно не сложная и доступна любому домашнему мастеру. Алгоритм работы следующий:

  • Выполняется электрическая подводка к месту установки водонагревателя, монтируется розетка. Не нужно забывать об обязательном заземлении;
  • Бойлер прикручивается к стене в удобном для потребителя месте около розетки. Крепёж входит в комплект;
  • Перекрывается центральный кран подачи холодной воды;
  • Выполняется врезка в трубу с холодной водой тройника с краном;
  • Устанавливается обратный клапан на систему подачи воды к агрегату. При необходимости монтируется расширительный бачок и присоединяется к месту слива воды из клапана;
  • От клапана прокладывается трубопровод с подходящим штуцером на конце к бойлеру. Можно использовать металлорукав, резиновый шланг или металлопластиковую трубу;
  • Выходной патрубок от бойлера любым доступным способом подсоединяется к смесителю. Желательно врезать в горячую магистраль дополнительно ещё один кран;
  • Осуществляется пуск воды в систему и проверка на герметичность стыков и соединений;
  • Бойлер подключается к сети и включается. На передней панели выставляется нужная температура на выходе;
  • Через определённое время, в зависимости от мощности и заданных пользователем параметров, нагреватель просигнализирует, что готов и можно открывать кран с горячей водой.

: Установка и монтаж водонагревателя под мойкой

Если на кухне нет свободного пространства для установки, то бойлер можно разместить в другом месте. Часто владельцы квартир предпочитают располагать водонагреватели в ванной. В таком случае из помещения прокладывается на кухню отдельная труба, по которой поступает горячая вода.

Водонагреватель под мойкой: как установить бойлер под раковину

Водонагреватель, установленный под кухонной мойкой или раковиной в ванной комнате, помогает экономить пространство в условиях малогабаритных квартир и не нарушает эстетику помещения. Давайте рассмотрим виды бойлеров, которые можно установить своими руками, разберёмся с арматурой и этапами монтажа, чтобы избежать распространённых ошибок.

Постоянным или резервным источником горячей воды на кухне может служить водонагреватель, который установлен под мойкой — там всегда есть место, и он ничему не мешает. Какой же бойлер выбрать и как правильно его установить?

Виды водонагревателей для установки под мойкой

Так как место под мойкой всё же ограничено, то установить туда можно или накопительный малолитражный водонагреватель объемом 10–25 л или проточный. Нагрев в них осуществляется электронагревателями открытого типа или ТЭНами. Газовые бойлеры, как правило, большей производительности и изготавливаются только для стандартного настенного монтажа.

Отличаются нагреватели для установки под мойкой расположением подвода труб — верхним. При покупке нагревателя нужно обязательно обратить на это внимание, иначе устройство для монтажа над мойкой, установленное под раковиной, будет работать плохо и недолго.

Так какой водонагреватель лучше — накопительный (ёмкостной) или проточный (напорный)

Накопительные нагреватели занимают больше места и стоят дороже, но потребляемая ими мощность ниже, чем в проточных (до 3 кВт), и они могут дать больший объём горячей воды в минуту.

Так как проточный водонагреватель имеет относительно высокую для бытового потребления мощность — до 8 кВт, нужно удостовериться, что электрическая сеть в квартире или доме способна её предоставить без постоянного «выбивания» автоматов.

Если нагреватель предназначен только на время проведения теплосетьюопрессовки, когда летом горячую воду отключают на 2 недели, то нагрев 2 л/мин потребует мощности не более 3,6 кВт. Холодную «зимнюю» воду не получится нагреть в таком объеме даже до 30 °С.

Для круглогодичного потребления больше подходит или ёмкостной водонагреватель или проточный большой мощности.

При первоначальном включении накопительному устройству потребуется некоторое время на нагрев воды, проточные сразу могут нагреть от 1,8 до 4 л в минуту. Они нагревают сразу весь поток воды, накопительные же греют поступающую холодную воду, которая смешивается в баке с горячей водой при её расходовании и через некоторое время температура воды в кране начинает снижаться.

То есть, у обоих типов водонагревателей имеются как достоинства, так и недостатки, и выбор в пользу одного из них — только дело предпочтений потребителя.

А вот для дачного домика, при отсутствии магистрального водоснабжения, незаменим безнапорный водонагреватель, который комплектуется специальным смесителем малого диаметра для получения более сильной струи. Для создания напора он оснащён гидравлическим реле давления. Если зимой дачей не пользуются, его даже можно снять, а весной снова установить — настолько его монтаж прост.

Трубная арматура для монтажа водонагревателя

Давайте немного остановимся на трубной арматуре, которая потребуется при обвязке бойлера.

Группа безопасности

Для защиты водонагревателя от гидравлических перегрузок сети производители рекомендуют установить специальную арматуру — группу безопасности, которая имеет ограничитель давления. Если же давление в сети превышает 4,5 атм, перед группой безопасности нужно устанавливать редуктор давления или редукционный клапан.

Группа безопасности для водонагревателя

Для небольших емкостных водонагревателей этот элемент желателен, но не обязателен.

Обратный предохранительный клапан

Предохранительный обратный клапан предназначен для гарантии полного заполнения бака водой, иначе нагреватели могут обнажиться и перегореть. Слив воды из бака возможен, когда в магистрали начинает падать давление, а клапан удержит воду в ёмкости. Вторая функция этого клапана — слив воды из бака, например, для его ремонта. Третья функция — защита от разрыва бака.

Иногда терморегуляторы выходят из строя, вода продолжает нагреваться, давление в баке повышаться. Если в этот период не происходит отбор воды, то бак может разгерметизироваться под действием кипящей воды и пара. К счастью, это случается редко, но лучше принять меры безопасности, тем более что цена этого клапана несопоставима с возможными последствиями аварии.

Если клапан не установлен или пришёл в негодность, вы об этом сразу узнаете — из холодного крана будет течь горячая вода. В бачке унитаза будет также горячая вода, а вы будет платить за потребляемую на этот нагрев электроэнергию. Его устанавливают на входе холодной воды в водонагреватель емкостного типа.

Совет! Стрелочка на корпусе показывает направление тока воды. При монтаже бойлера под мойкой направление потока холодной воды — вниз, а значит, отвод на дренаж будет направлен вверх. Чтобы вода не капала на пол, установите под ней капельную воронку с отводом стока в канализацию или наденьте на ниппель трубку подходящего диаметра и опустите в ёмкость.

Прочие вентили предназначены для перекрытия холодной и горячей воды на каждом из ответвлений водопровода.

Внимание! Установленный под мойкой водонагреватель скрыт от глаз, и протечку можно заметить не сразу. Поэтому все водопроводные соединения должны качественно уплотняться, герметизироваться, например, льняными лентами, ФУМ-лентой, специальной пастой.

Установка водонагревателя под мойку

Монтаж разных типов нагревателей несколько отличается. Рассмотрим схемы подключения и порядок монтажа для различных водонагревательных конструкций.

Монтаж безнапорного водонагревателя

Проще всего устанавливать безнапорные бойлеры. Их нельзя подключать к обычному смесителю, подсоединять напрямую к магистральному трубопроводу, так как на сетевое давление устройство не рассчитано — может разорвать.

Специальный смеситель для такого бойлера имеет два вентиля — один регулирует температуру (смешением с холодной), другой расход. В данной системе смеситель выполняет функцию группы безопасности: перекрывает холодную воду на входе в нагреватель и сбрасывает излишек воды, возникающий из-за её расширения в результате нагрева.

Смеситель для безнапорного накопительного нагревателя

Обычно при покупке такого нагревателя в комплекте имеются трубки и запорные вентили, которые устанавливают на входе и выходе из бака.

Обратный предохранительный клапан в этом случае можно не монтировать (из-за отсутствия риска скачка давления) или заменить просто обратным клапаном.

Напольный нагреватель просто устанавливается на пол, а настенный нужно закрепить на входящие в комплект кронштейны или другие крепления. Потом трубки подсоединяются по схеме.

Безнапорный проточный водонагреватель монтируется по тому же принципу. Подключаем нагреватель к электросети только после заполнения водонагревателя водой.

Монтаж напорного накопительного водонагревателя

Заблаговременно позаботьтесь о наличии рядом с нагревателем розетки с заземляющим контуром. Если нагреватель настенный, отметьте на стене точки навески, просверлите отверстия под крепёж, закрепите кронштейн и навесьте нагреватель. Напольный нагреватель к стене можно не крепить.

Начинаем подготовку водонагревателя. Для этого выполняем следующее:

1. На подачу холодной воды (синяя отметка на штуцере бака) монтируем обратный предохранительный клапан. Направление воды на клапане обозначено стрелкой.

2. На оба штуцера бака навинчиваем запорные вентили. На холодной воде запорный вентиль устанавливается сразу на клапан.

Внимание! Слишком перетягивать резьбу при монтаже не нужно, можно сорвать!

3. Подсоединяем к вентилям гибкую подводку (может быть в комплекте) или через переходники металлопластиковые (полипропиленовые) трубки диаметром 16–20 мм для подключения к водопроводу. Последний способ предпочтительней, так как надёжнее и, кроме того, больший диаметр труб обеспечивает меньшее гидравлическое сопротивление и лучшую подачу воды.

Далее работаем с водопроводом — монтируем тройники в точку водоразбора после запирающих кранов (которые стоят на входе труб в квартиру):

· на холодной воде — для подачи на водонагреватель;

· на горячей воде для переключения с основного горячего водоснабжения на резервное.

Соединяем шланги (трубки), идущие от бака с соответствующими трубами горячей и холодной воды. Проверьте, что соединены именно холодная с холодной, а горячая с горячей.

1 — подача горячей воды; 2 — предохранительный клапан; 3 — подводка; 4 — подача холодной воды

К дренажному патрубку предохранительного клапана подсоедините капельницу или сифон для слива в канализацию или тонкую трубку для слива в отдельную ёмкость.

Перед включением водонагревателя перекройте кран горячей воды на магистрали. Электричество подключайте только после заполнения бака водой.

Монтаж напорного проточного нагревателя

Установка проточного водонагревателя схожа с монтажом нагревателя накопительного. Отличие составляет отсутствие обратного предохранительного клапана в виду отсутствия бака.

Для некоторых моделей рекомендуется на подаче холодной воды установить фильтр грубой или тонкой очистки и даже умягчитель воды.

Устройство крепится к стене, врезается трубками с запорными вентилями в магистраль горячего и холодного водоснабжения после сетевых вентилей и подключается к электросети.

1 — подача горячей воды; 2 — запорный вентиль; 3 — фильтр грубой очистки; 4 — подводка; 5 — подача холодной воды; 6 — УЗО

Большинство проточных нагревателей, особенно большой мощности, не комплектуются электровилкой. Предполагается, что подключение оборудования должно идти через выделенную линию напрямую к отдельному автомату в электрощитке. Линия должна быть заземлена, с устройством защиты от короткого замыкания. Сечение кабеля подбирается в зависимости от мощности проточного бойлера.

http://www.rmnt.ru/ – сайт RMNT.ru

Выбираем водонагреватель под раковину

В этой статье мы расскажем о том, согласно каким критериям подбирается водонагреватель для дачи с раковиной. Также мы рассмотрим то, какие типы нагревателей воды представлены на рынке, и что из этого ассортимента целесообразно приобрести.

Общие сведения Тема статьи актуальна, так как большинство загородных строительных объектов не подключены к централизованной подачи горячей воды. Опять же, системы автономного отопления часто предполагают возможности нагрева воды для кухонной мойки и умывальника в ванной комнате.

Между тем, теплая вода в кране — это неотъемлемое условие жизненного комфорта. Проблему нехватки теплой воды решить несложно, достаточно установить водонагреватель под мойку на 10 литров. На рынке представлен широкий ассортимент такого оборудования, остается определиться с тем, что выбрать.

Основные разновидности В соответствии с принципом действия все водонагреватели можно разделить на два основных типа, а именно: • Устройства с накопительной емкостью — это наиболее востребованный тип оборудования, который характеризуется экономичным расходом энергии и простотой эксплуатации.

Накопительные бойлеры с компактными габаритами работают на электричестве, что гарантирует дополнительное удобство при их монтаже. • Устройства с нагревателем проточного типа — менее распространены из-за более высокого расхода энергии. Кроме того цена таких агрегатов на порядок выше стоимости аналогов с накопительной емкостью.

Такие агрегаты в соответствии с типом потребляемого топлива могут быть двух типов: электрические и газовые (колонки). Газовые колонки могут использоваться только в тех домах, которые подключены к газораспределительной магистрали.

Решаясь на приобретение электрического нагревателя нужно убедиться в том, что состояние домашней проводки позволяет эксплуатировать оборудование с потребляемой мощностью более 2 кВт / час.

Важно: Компактный проточный нагреватель может не справиться со своей задачей при чрезмерно сильном напоре воды.

Конструктивные особенности бойлеров Накопительные водонагреватели на 10 литров под раковину представляют собой закрытую конструкцию, состоящую из следующих элементов: • Внешний кожух (корпус), как правило, изготовлен из тонкой листовой стали с эмалевым покрытием. Реже корпус изготавливается из полированного алюминия.

Конструкция корпуса мало влияет на эксплуатационные особенности нагревателя. Выбор конфигурации в основном зависит от удобства расположения оборудования в ограниченном пространстве и от эстетических предпочтений. • Термоизоляционный слой, в качестве которого, зачастую, применяется жесткий вспененный полиуретан, реже поролон.

От типа использованного термоизоляционного слоя зависит то, в течение какого времени нагретая вода сохранит заданную температуру. • Накопительная емкость — представляет собой герметичный металлический бак.

Отечественные производители производят накопительные баки из нержавейки, в то время как в западноевропейских странах предпочтение отдается выпуску стальных баков с эмалевым, керамическим или стеклянным покрытием. • Входной патрубок, предназначенный для подачи холодной воды, изготавливается из латуни и представляет собой трубку с внешней резьбой.

• Выходной патрубок для использования теплой воды мало чем отличается от входного патрубка. Для удобства применения этот конструкционный элемент оснащается запорной арматурой, которая позволяет перекрыть подачу воды из бака; • ТЭН отвечает за нагрев воды до необходимой температуры. ТЭНы могут быть либо сухими, или мокрыми.

Мокрый нагреватель контактирует с водой и поэтому на нем откладывается слой накипи. Сухой ТЭН в непосредственный контакт с водой не вступает, так как заключенный в металлическую трубку с эмалевым покрытием. Поэтому на тэне накипь не откладывается, и он служит в два раза больше, чем обычный нагреватель.

• Магниевый («жертвенный») анод представляет собой металлический стержень, который ржавеет вместо ТЭНа или бака. В среднем анод служит в течение 5 лет до полного разрушения. После этого анод необходимо заменить. • Термодатчик располагается в баке в специальной герметичной трубке. Основной задачей этого устройства является отключение нагревателя после того как температура воды достигает определенного предела.

Несмотря на кажущуюся сложность устройства бойлера, эксплуатация крайне проста и полностью безопасна.

Конструкция проточного нагревателя Выбор проточного бойлера для установки под раковиной более предпочтителен, чем приобретение накопительного агрегата с массивным баком на 30 литров. Несмотря на отсутствие накопительной емкости, конструкция проточного бойлера характеризуется большей сложностью.

Схема большинства агрегатов данного типа, представленных на рынке, включает следующие элементы: • Защитный корпус — может быть изготовлен из металла или из устойчивого к повышенной температуре пластика. Корпус компактный и оснащен всем необходимым для монтажа в ограниченном пространстве.

• ТЭН — электронагревательный элемент, который в зависимости от модификации прибора, может быть один или их может быть несколько. Параметры ТЭНа многом определяют производительность устройства и расход электроэнергии.

• Датчик протока — это устройство, которое включает нагревательный элемент, если подача воды осуществляется с достаточным напором. Таким образом, если напор слабый, схема не заработает и ТЭН не сгорит. • Реле подачи мощности работает в паре с датчиком протока.

Именно с помощью этих реле включается питание ТЭНа. • Датчик температуры предназначен для контроля температуры ТЭНа и для предотвращения его перегрева.

Важно: Котлы проточного и накопительного типа в обязательном порядке заземляются, это необходимо для эффективного отвода статического электричества.

Особенности проведения монтажных работ После того как мы рассмотрели конструкционные особенности нагревателей воды, определимся с тем, какая инструкция их установки под раковиной. Чаще всего, компактный нагреватель монтируется под кухонной мойкой, так как теплая вода все время необходима для мытья посуды.

Нагреватели проточного типа менее сложные в установке по сравнению с накопительными аналогами. За счет отсутствия бака и малого веса проточный бойлер можно закрепить своими руками на одну из стенок моечного шкафа.

В корпусе устройства, как правило, предусмотрены специальные пазы для кронштейнов, которые в свою очередь крепятся на шурупы. На корпусе устройства есть два патрубка. К приходящему патрубку крепится шланг с подачей воды, а в патрубок на выходе присоединяется шланг, идущий к смесителю.

Еще раз отметим — подключать водонагреватель можно только к заземленной розетке. Если проводка в доме не заземлена, нужно позаботиться о самостоятельном устройстве контура.

Установка накопительного бойлера на 15 литров мало чем отличается от приведенной инструкции, разве что монтаж производится на стенку моечной тумбы, а на обычную стену, которая выдержит нагрузки накопительной емкости, заполненной водой.

Теперь, когда мы знаем, что собой представляет компактный водонагреватель, можно подобрать оптимальный вариант для установки под раковину

Водонагреватель под мойку: его особенности и монтаж своими руками

Водонагреватель под мойку: разновидности и какой выбрать
Установка водонагревателя под мойку: весь процесс от начала и до конца

А как бы вы решили вопрос горячего водоснабжения, если санузел и ванная комната расположены в различных краях квартиры или дома, и их сантехнические приборы питаются водой от разных стояков? Решений здесь может быть два – вам либо придется протянуть под полом или по стенам горячий трубопровод из санузла в ванную, либо же установить два отдельных нагревателя воды. Что проще и экономически выгодней? В том и проблема, что установить два водонагревателя проще, а протянуть трубу экономически более целесообразно – по крайней мере, так было до тех пор, пока не появились небольшие водонагреватели, устанавливаемые под мойку. О них и пойдет речь в данной статье, в которой вместе с сайтом okuhne.net мы разберемся с их особенностями и решим вопрос, как установить водонагреватель под мойку своими руками?

Водонагреватель под мойку фото

Водонагреватель под мойку: разновидности и какой выбрать

По большому счету, водонагреватель для кухни под мойку мало чем отличается от всех остальных подобных устройств – это все та же емкость, в которой размещается нагревательный элемент и все те же два патрубка для подсоединения устройства к водопроводу.

Здесь даже разновидности точно такие же – как и его крупногабаритные сородичи, устройства данного типа могут иметь проточный и накопительный принцип работы. Единственная разница касается только накопительных бачков, которые отличаются своими небольшими размерами и емкостью.

Оно и понятно, так как для кухни, а вернее для мойки, большого количества горячей воды просто не нужно.

Это и есть основной критерий выбора подобного водонагревателя – вам просто придется определиться с количеством расходуемой жидкости и приобрести соответствующий своим потребностям нагреватель.

Если разбираться в емкости этих баков дальше, то их можно разделить на три вида.

    Бак на 10 литров. Это вариант для семьи из одного – максимум двух человек. Для одного даже будет сильно много, но запас еще никогда никому не мешал – если баком пользоваться правильно и не выключать его, то перерасхода энергии не будет. Как вариант, для одного человека можно установить и проточный водонагреватель под мойку, который, по большому счету, можно назвать универсальным решением для семей с любым количеством домочадцев.

Водонагреватель накопительный под мойку фото

  • Бак на 15 литров. Отлично подойдет для квартиры или дома, в которых обитают три человека. Хотя, если речь идет о маленьком ребенке, то аппарат может не справиться с нагревом воды нужного объема.
  • Бак на 20 литров. Это накопительный водонагреватель под мойку является самым востребованным вариантом на сегодняшний день – при бережном расходе воды он в состоянии даже обеспечить возможность принять душ двоим людям. Это к тому, что на кухне он отлично справится с любым объемом потребления – если не лить воду попусту, то ее будет вполне достаточно для помывки посуды в семье, состоящей из четырех и даже пяти человек.

    Проточный водонагреватель под мойку фото

    Существуют и другие накопительные водонагреватели малого объема для кухни нестандартных размеров. При желании в продаже можно найти баки на 25 литров, но дело в том, что для интенсивно используемых кухонь в больших семьях они оказываются малоэффективными.

    В этом отношении предпочтение лучше отдать проточным водонагревателям, которые в состоянии нагревать воду в любом объеме. Единственный их недостаток – это большое энергопотребление. Хотя если интенсивно использовать накопительный бак, то и его энергопотребление окажется серьезным.

    О том, как выбрать водонагреватель и об основных принципах данного процесса, можно посмотреть в этом видеоролике.

    Установка водонагревателя под мойку: весь процесс от начала и доконца

    По большому счету, все изделия подобного типа устанавливаются одинаково, и электрический водонагреватель под мойку не является исключением. Нюансов здесь не много, и при желании с этой работой сможет справиться каждый домашний умелец. Если подробно разбирать весь процесс монтажа, то представить его можно в виде следующей последовательности работ.

      Готовим водонагреватель к установке. Здесь нужно сделать три вещи – оборудовать патрубки накопительного бака запорной арматурой, на холодный патрубок воды установить обратный клапан и оба патрубка обеспечить возможностью подсоединения к металлопластиковому водопроводу. Почему именно к металлопластиковому? Потому что именно этой трубой лучше всего производить подключение бака к существующему водопроводу вне зависимости от того, из чего он изготовлен. Мало того, это намного надежнее, чем гибкие шланги. Как вариант, можно рассмотреть гофрированный металлорукав, но стоит он несколько дороже. Нюансов здесь немного – в частности, последовательность установки элементов. Начнем по порядку, с холодного патрубка (отмечен синим кольцом на баке). Сначала на него накручиваем обратный клапан (он же взрывной клапан) – с одной стороны он имеет внутреннюю резьбу, а с другой наружную, так что неправильно его накрутить достаточно сложно, особенно если учесть, что патрубок имеет наружную резьбу. Прямо на клапан накручивается кран, на вторую сторону которого устанавливается переходник на металлопластиковую трубу. На горячий патрубок устанавливается только кран и концевик для подключения металлопластиковой трубы.

    Как установить под мойкой водонагреватель фото

  • Подготавливаем водопровод к установке бака. Здесь тоже не сложно. Находим место подсоединения смесителя к холодному и горячему водопроводу и разбираем его – откручиваем гибкие шланги. Сразу же, если таковых не имеется, устанавливаем отсекающие краны на выпуски водопровода или, как вариант, пользуемся теми, которые расположены возле врезки в стояк. На краны (или если вы решите их не ставить, прямиком на трубы водопровода) накручиваем тройники. Здесь имеется одно условие – чтобы тройник подошел ко всем приборам, он должен иметь одну резьбу внутреннюю и одну наружную – третья все равно какая, так как здесь можно сыграть концевиком для металлопластиковой трубы. Могут быть и другие варианты – следует смотреть по месту. В принципе, это все, что здесь понадобится сделать – после этого смело можно приступать к установке самого бака, но для начала следует позаботиться о его электроснабжении.
  • Прокладываем электропроводку. Здесь можно воспользоваться и длинной переноской, но лучше всего проложить стационарный провод от электрического щитка и оборудовать его отдельным автоматом защиты. Все-таки бак является мощным потребителем. Сложностей здесь возникнуть не должно, но если они возникают, то лучше обратиться к специалисту-электрику – означает это только одно, что в электрике человек не понимает ничего.
  • Подключаем бак к водопроводу. Для начала нужно восстановить подключения смесителя – просто накидываем гайки гибких шлангов на верхние отводки тройников. Накидываем и закручиваем – не перестарайтесь! Ключом сильно не тянем – сначала крутим гайки руками, и когда они уже перестанут крутиться, немного поджимаем ключиком. Если будете тянуть очень сильно, то прорежете прокладку, и соединение потечет – никакой пакли здесь использовать не нужно. Теперь подключаем сам бак, и самое главное на этом этапе работ, которые связаны с решением вопроса, как установить под мойку водонагреватель, не перепутать холодную и горячую воду. Действуем поэтапно – сначала подключаем горячую, а потом холодную воду (или наоборот).

    Установка водонагревателя под мойкой фото

    В принципе, это все подключение водонагревателя под мойку. Остается дело за малым – включить подачу воды и проверить систему на утечку воды.

    Если все нормально и ничто и нигде не протекает, значит можно полностью наполнять бак (об этом сообщит вам струйка воды из горячего крана смесителя) и включать бак в розетку.

    Ну а дальше просто наслаждайтесь проделанной работой и наличием горячей воды на кухне.

    Как видите, все не так уж и сложно, как может показаться с первого взгляда – на самом деле установить водонагреватель под мойку не очень трудно, несмотря даже на то, что вам придется освоить азы работы сантехника и электрика.

    Естественно, здесь имеются свои тонкости, которые в большинстве случаев выражаются в паковке (герметизации) резьбовых соединений. Эта герметизация производится с помощью пакли, которую туго наматывают на резьбу по ходу ее закручивания.

    Можно, конечно, использовать и новомодную ленту ФУМ, но по сравнению с паклей она проигрывает – если хотите получить действительно надежное соединение, тогда пользуйтесь паклей.

    Кухонные водонагреватели под мойку

    Водонагреватель под мойку – это бытовой нагревательный прибор, служащий для нагрева воды, используемой для хозяйственных нужд и устанавливаемый под кухонную мойку.

    Для чего устанавливают небольшие водонагреватели

    Водонагреватели, которые можно расположить под мойкой — это приборы не больших геометрических размеров. Их габариты ограничены размерами мойки, которая в свою очередь размещается на кухне.

    Расположение подобных бытовых приборов на кухонном пространстве, определяет и их назначение – это подогрев воды, используемой для технических целей (мытье посуды, подключение посудомоечной и стиральной машины и т.д.).

    Причин установки небольших водонагревателей несколько, это:

    • Необходимость создания автономной системы горячего водоснабжения, связанная с отсутствием централизованного.
    • Обеспечение горячей водой для технических целей в период ежегодных отключений централизованного горячего водоснабжения, связанных с плановым ремонтом этих сетей.
    • Обеспечение горячего водоснабжения на временной основе, в период проведения ремонтных работ в отдельно взятой квартире, загородном доме или даче.

    Водонагреватель под мойку: разновидности и какой выбрать

    Накопительный водонагреватель под мойку

    Существует два типа водонагревателей, используемых для горячего водоснабжения, это газовые и электрические.

    Газовые приборы требуют получения разрешения ни их установку, разработку проекта и его согласование. К тому же под мойкой их разместить не получиться, поэтому данный тип нагревательных устройств для данного типа размещения не подходит.

    Электрические приборы не требуют согласования и единственным условием, определяющим возможность их подключения к сетям электроснабжения, является соответствие их мощности техническим параметрам электрических сетей (сечение проводов и кабелей, уставка аппаратов защиты, наличие контура заземления и заземляющих проводников).

    Электрические водонагреватели выпускаются двух видов, это проточные и накопительные.

    • по объему бака – накопительные модели;
    • по электрической мощности;
    • по форме — круглые, плоские, квадратные;
    • по типу размещения – горизонтальный и вертикальные, устанавливаемые на стену и на пол;
    • по типу управление – механические и электронные.

    Проточные

    Проточные водонагреватели, это технические устройства, позволяющие нагреть воду, подаваемую в кран, за короткое время (10,0 – 15,0 секунд), что возможно выполнить, при значительной мощности нагревательного элемента.

    Это, как правило, от 3-х до 6-и кВт для приборов, устанавливаемых на кухне, и до 12,0 кВт – устанавливаемых в душевой или ванной комнате.

    Принцип работы нагревателей данного типа основан на нагреве воды поступающей в камеру небольшого размера, где установлен нагревательный элемент. Нагревательный элемент включается в работу только в момент, когда существует расход воды, в состоянии покоя (кран закрыт) он отключен от электрической сети.

    В качестве нагревательного элемента в водонагревателях проточного типа используются ТЭНы и спирали, изготовленные из специального сплава металлов.

    По способу подключения к электрической сети устройства данного вида бывают однофазные и трехфазные, что также отражается на установленной мощности каждого прибора. Однофазные – это менее мощные аппараты, трехфазные – приборы большей электрической мощности.

    Данные водонагреватели бывают напорного и безнапорного типа. Безнапорные устанавливаются для обслуживания одной точки (крана) и работают за счет естественного давления в трубопроводной сети – это летний душ, умывальник или мойка на даче в летний период.

    Напорные монтируются в систему холодного водоснабжения, а благодаря малым габаритным размерам, их можно легко установить в ограниченном пространстве – под мойкой, раковиной или ином ограниченном пространстве вспомогательных помещений.

    Достоинствами водонагревателей этого вида являются:

    • возможность длительного использования, в зависимости от потребности в горячем водоснабжении;
    • компактность;
    • экономичность;
    • отсутствие необходимости в периодическом обслуживании.

    Недостатками можно считать:

    • значительная электрическая мощность;
    • при нестабильности давления в водопроводной сети, при использовании напорных устройств, необходима установка дополнительных насосов, обеспечивающих требуемые параметры давления.

    Накопительные

    В накопительных моделях имеется емкость, служащая для хранения определенного запаса воды, в связи с чем габаритные размеры таких устройств, больше, чем у проточных аналогов.

    Вода в накопителе нагревается посредством установленного ТЭНа и после того, как весь объем воды нагреется до заданных значений, система автоматики отключает нагревательный элемент от электрической сети.

    Емкость накопителя (бак) у разных моделей разная, это может быть 10/15/30/50/60 и более литров, что зависит от технических характеристик модели. Это показатель напрямую связан с электрической мощности агрегата.

    Электрическая мощность накопительных водонагревателей меньше, чем у аналогов проточного типа, т.к. нагрев воды происходит какое-то время и не предполагается быстрая подача теплой воды с момента включения водонагревателя в работу.

    Достоинства водонагревателей данного вида:

    • возможность аккумулирования большого объема горячей воды;
    • подключение к нескольким точкам водоразбора (кранам) одновременно;
    • отсутствие зависимости от давления в сети холодного водоснабжения;
    • возможность нагрева воды в баке накопителе до высокой температуры (до 85*С);
    • способность сохранять температуру нагретой воды продолжительное время.

    Недостатками можно считать:

    • для нагрева воды требуется определенное время;
    • при малом расходе воды и включенном водонагревателе в электрическую сеть, прибор работает в режиме поддержания температуры, что вызывает перерасход электрической энергии;
    • значительные габаритные размеры, особенно у моделей с большим объемом бака накопителя, что требует наличия свободного пространства для их размещения;
    • более высокая стоимость, чем у аналогов проточного типа.

    Как выбрать размер бойлера под мойку

    При выборе водонагревателя способного разместиться под мойкой, основными критериями выбора будут:

    • электрическая мощность;
    • габаритные размеры.

    Электрическая мощность устройства, определит его тип, т.к. при невозможности подключить значительную нагрузку отпадет вариант использоания водонагревателя проточного типа. Если же разрешенная мощность и состояние электрических сетей позволяют, то проточный водонагреватель напорного типа успешно справится с поставленными перед ним задачами.

    Когда электрической мощности не хватает, или электрические сети не выдержат значительного увеличения установленной мощности, необходимо рассматривать вариант с использованием водонагревателей накопительного типа.

    В этом случае основным критерием будут габаритные размеры, которые в свою очередь определяют объем бака накопителя.

    Бойлер, устанавливаемый под мойку, может быть объемом:

    Такой водонагреватель подойдет для небольшой семьи. Размеры аппарата такого типоразмера составляют от 450*200*250 мм и вес от 5,0 кг.

    Это наиболее востребованные модели водонагревателей накопительного типа, устанавливаемые под мойкой. Такой бойлер обеспечит горячей водой полноценную семью для мытья посуды и прочих бытовых нужд в соответствии с потребностью для 4 – 5 человек. Размеры такого бойлера — от 350*300*320 мм, вес – от 7,0 кг.

    Водонагреватели данного типоразмера, как правило, предельно возможные при установке под мойкой. Они способны обеспечить горячей водой семью из 5- 7 человек. Размеры бойлеров данной группы – от 600*450*250 мм, вес – от 17,0 кг.

    Установка водонагревателя под мойкой

    Для обеспечения безаварийной работы бойлеров накопительного типа, при их установке, они оснащаются устройствами безопасности, это:

    • Регулятор давления – обеспечивает защиту агрегата от гидравлических ударов в водопроводной сети.
    • Обратный клапан – не дает воде вытечь в систему водоснабжения, при отсутствии в ней давления, тем самым нагревательный элемент всегда находится в водной среде.

    Устройства безопасности могут идти в комплекте с водонагревателем, в противном случае необходимо их приобрести отдельно.

    Работы по установке водонагревателя под мойкой осуществляются в следующей последовательности:

    • В предполагаемом месте установки выполняется монтаж отводов или тройников в сети холодного водоснабжения (точка врезки в водопровод) и канализации;
    • Выполняется прокладка трехпроводной электрической линии (фазный, нулевой и заземляющий проводники) и установка розетки с заземляющим контактом. Линия прокладывается от квартирного щитка, щитка освещения или главного распределительного щита (вводно-распределительного устройства).
    • Бойлер, в зависимости от конструкции, или крепится к стене (под мойкой) или устанавливается на пол, в случае такого вида исполнения.
    • На входной и выходной патрубки бойлера монтируется запорная арматура (вентили).
    • На входной трубе монтируется регулятор давления и обратный клапан.
    • Выполняется соединение входного и выходного каналов водонагревателя с трубопроводом холодной воды и трубами горячей соответственно.
    • При необходимости установки переходников с металлических проводников на пластиковые, такие устанавливаются.
    • Подключение может быть выполнено гибкими подводками, соответствующими предъявляемым требованиям для такого рода трубопроводов (горячая и холодная вода).
    • Места соединений герметизируются, для чего используется лента-фум, специальные нити или технический лен.
    • Для предотвращения попадания влаги из дренажной трубки на пол или предметы мебели (мойку), необходимо ее соединить с канализацией или установить специальную емкость для этих целей.
    • Когда соединение трубопроводов выполнено, следует открыть запорную арматуру и включить бойлер в электрическую сеть.
    • Проверить работоспособность установленного изделия.

    Появление водонагревателей различного типа и типоразмеров, позволило создавать абсолютно независимые системы горячего водоснабжения для жилых домов и промышленных объектов в местах где отсутствует центральное горячее водоснабжение и отопления. Тем самым появилась возможность комфортного проживания даже в самых отдаленных уголках нашей страны.

    Источник: http://qteck.ru/vodonagrevatel-pod-mojku-vidy-osobennosti-konstrukcii-i-ustanovka.html

    Смотрите также:
    02.05.2020

    Как прочистить дымоход Отопление дома, дачи или бани редко обходится без печи или котла. Для нащих зим это оборудование оптимально: может выдавать требуемое количество тепла. Но и печи и котлы требуют обслуживания и одна из обязательных процедур — чистка дымохода.

    03.05.2020

    Как промыть теплообменник газового котла в домашних условиях? Для сохранения эффективной работы газового котла необходимо вовремя производить мероприятия по уходу за ним. Самым сложным и трудоемким является промывка теплообменника агрегата. При длительной эксплуатации,...

    03.05.2020

    Выбираем и монтируем под мойку кухонный водонагреватель Необходимость приобретения для кухни локального устройства, способного нагреть воду, становится актуальной в разных ситуациях (отключение горячего водоснабжения, дачные условия). Решить проблему несложно, так как...

  • Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
