Буржуйка для гаража своими руками
Печь для гаража своими руками: обзор лучших вариантов самоделок
К сожалению для гаражей отопление не предусмотрено (хотя, может, и к счастью, учитывая нынешние тарифы), потому обогреваться приходится самостоятельно. Ну а любой обогрев — это печка. В данном случае она должна быть небольшой, но эффективной — требуется быстро вывести помещение из «минуса» в хороший «плюс». Так что выбирая конструкцию, не забывайте что печь для гаража должна быстро и легко разгораться. Еще желательно, чтобы она могла топиться отходами — закупать хорошие дрова очень небюджетно, да и хранить особо негде. Ну и еще одно требование — конструкция должна быть простой, чтобы легко можно было сделать своими руками.
Особенности отопления гаража
В холодном гараже зимой находится очень неприятно. Потому и требуется обогрев. Гаражные печки обычно небольшие стальные типа буржуйка. Делают их из толстостенных бочек, отрезков трубы или из газовых баллонов. Такие гаражные печи более просты в исполнении, требуют только небольших доработок, ведь корпус, а иногда и дно, уже есть. Варят печи и из листового металла, но это варианты для тех, кто тесно дружит со сваркой. Кирпичные печки в гаражах встречаются не очень часто — они все-таки более габаритные, нагреваются меньше, что не совсем подходит для данного случая.

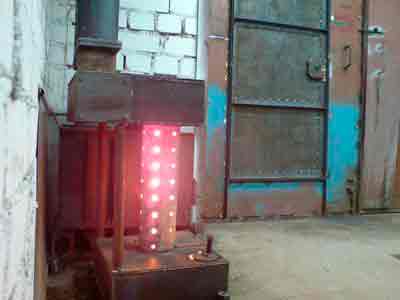

Вариант печки для гаража
Наиболее распространены буржуйки, работающие на дровах, в них же закладывается все что горит. Такая всеядность и быстрый нагрев — это их основные плюсы. Также у них немало недостатков и один из них — прожорливость, потому в последнее время стали делать более экономные печи длительного горения. Обычно используется принцип верхнего горения. Хороши они тем, что одна полная закладка (печь из 50 литрового пропанового баллона) может гореть до 8 часов. Все это время в гараже тепло.

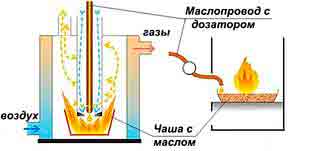

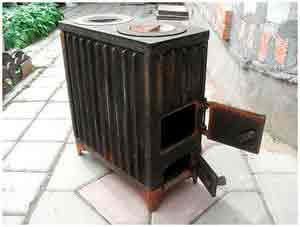

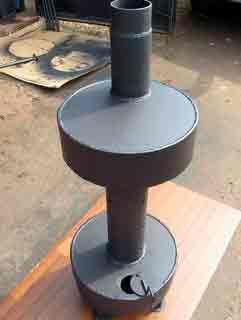

Особняком идут печки на отработке. Подобного топлива в гаражах достаточно, но с отработкой надо быть осторожным — там содержатся тяжелые металлы и чтобы они не попадали внутрь требуется отличная тяга.

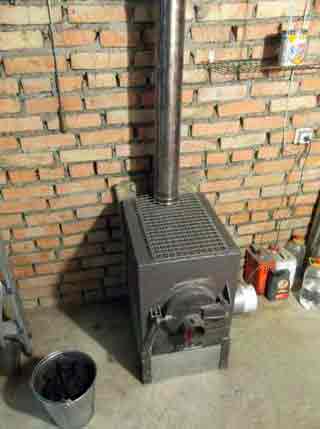

Буржуйки — проверенные и простые конструкции
Буржуйки — хит 20-х годов прошлого столетия. Тогда эти печки конкурировали с кирпичными и стояли везде, даже в квартирах. Позже, с появлением централизованного отопления, они утратили актуальность, но применяются в гаражах, на дачах, для обогрева подсобных или хозяйственных построек.

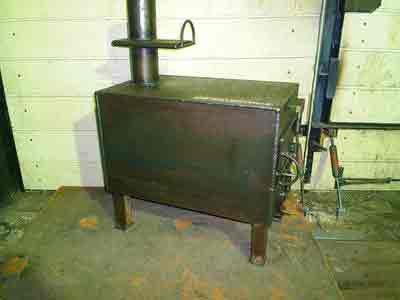

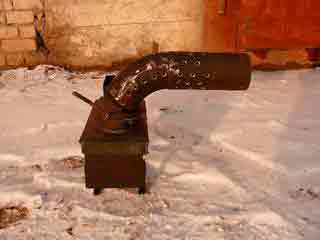

Из листового металла
Буржуйки из баллона, бочки или трубы
Наиболее подходящий материал для изготовления буржуйки для гаража — пропановые баллоны или труба с толстой стенкой. Подойдут и бочки, но надо искать не очень большого объема и с толстой стенкой. В любом варианте минимальная толщина стенки — 2-3 мм, оптимальная — 5 мм. Такая печка будет служить не один год.
По конструкции они бывают вертикальными и горизонтальными. Дровами удобнее топить горизонтальную — более длинные поленья влезают. Делать проще вытянутую вверх, но топка при этом имеет небольшие размеры, придется дрова пилить мелко.

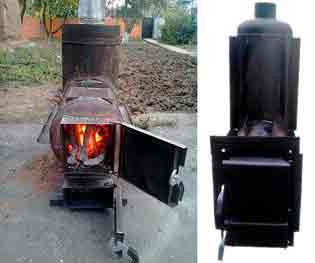

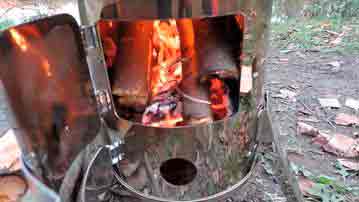

Вертикальные

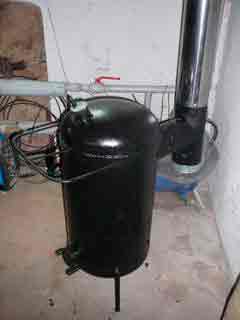

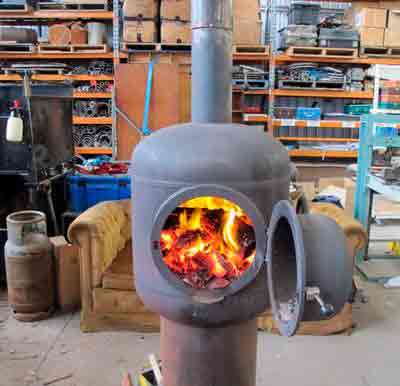

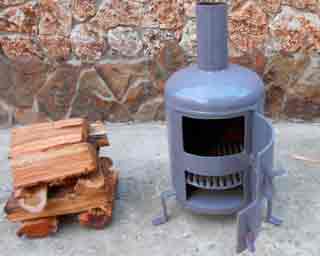

Сначала о том, как сделать вертикальную печь для гаража из баллона или трубы. Выбранный отрезок делите на две неравные части. Внизу меньшая — для сбора золы, выше — основная для закладки дров. Далее порядок работ такой:
- Вырезаем дверки. Внизу небольшую, вверху — солидных размеров. Отрезанные куски используем как дверки, так что их не выбрасываем.

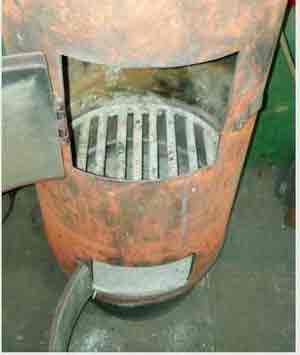

- В выбранном месте привариваем колосники. Обычно это нарезанная на куски нужной длинны стальная арматура толщиной 12-16 мм. Шаг установки арматурин — около 2 см.

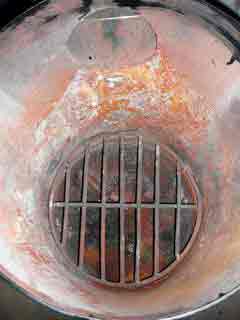

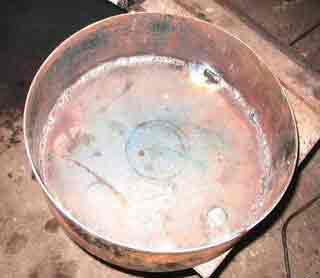

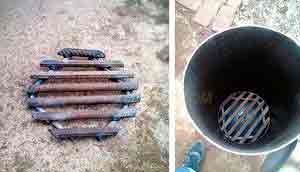

Как сделать колосники - Привариваем дно если его нет.

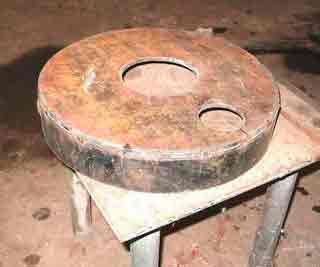

- В крышке вырезаем отверстие под дымоход, привариваем полосу металла высотой около 7-10 см. Наружный диаметр полученного патрубка лучше сделать под стандартные дымоходы. Тогда с устройством дымовой трубы не будет проблем.
- Крышку с приваренным патрубком привариваем на место.
- К вырезанным кускам-дверкам с помощью сварки крепим запоры, петли и все это устанавливаем на место. Как правило, буржуйки негерметичны, так что уплотнители можно не делать. Но при желании по периметру дверок можно наварить полосу металла шириной в 1,5-2 см. Выступающая ее часть будет закрывать небольшую щель по периметру.
В общем и целом, это все. Осталось собрать дымоход и можно испытывать новую печку для гаража.

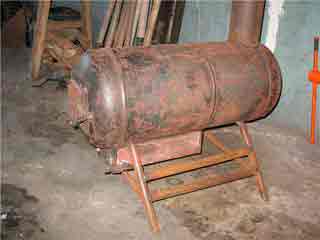

Горизонтальные
Если корпус расположен горизонтально, зольный ящик обычно приваривают снизу. Его можно сварить по требуемым размерам из листовой стали или использовать кусок швеллера подходящего размера. В той части корпуса, которая будет направлена вниз, проделывают отверстия. Лучше нарезать что-то типа колосников.

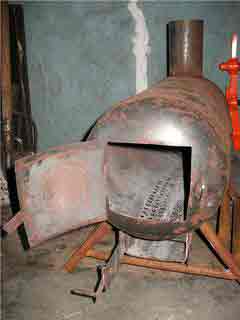

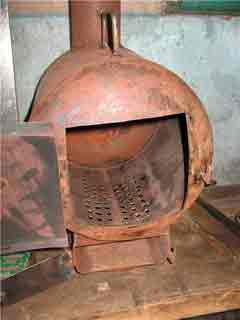

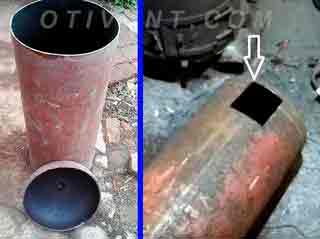

Как сделать буржуйку в гараж из газового баллона
Затем в верхней части корпуса делаем патрубок для дымохода. Для этого можно приварить отрезанный кусок от трубы подходящего диаметра. После того, как кусок трубы установлен и проверен шов, металл внутри кольца вырезают.
Далее можно сделать ножки. Лучше всего подойдут отрезки уголка, к которым снизу приделывают небольшие куски металла, чтобы стояли устойчиво.

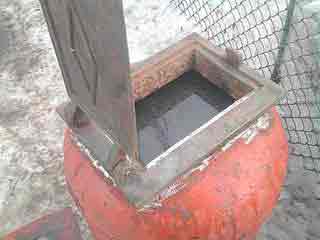

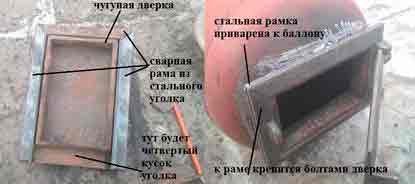

Следующий шаг — установка дверок. На поддувало можно вырезать кусок металла, приделать петли и запор. Тут без особых проблем. Зазоры по краям не мешают — через них будет поступать воздух для горения.
Не возникнет сложностей и в том случае, если вы делаете дверку из металла — приварить петли не проблема. Только тут, для того чтобы была возможность хоть немного регулировать горение, дверку надо сделать немного больше — чтобы периметр проема был закрыт.

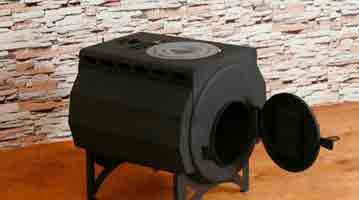

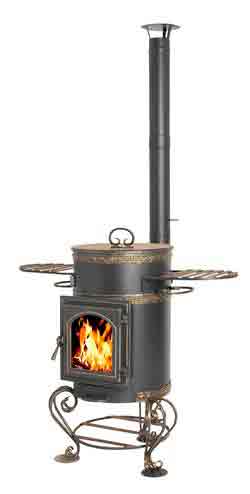

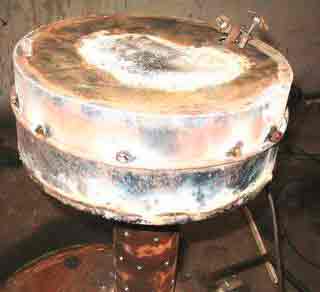

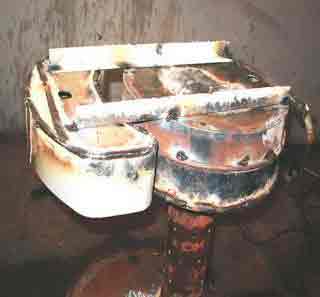

Как установить печное литье на металлическую печку
Проблематично установить печное литье. Вдруг кому-то захочется иметь не стальную дверку, а чугунную. Тогда надо из стального уголка сварить рамку, к ней болтами прикрепить литье, и всю эту конструкцию приварить к корпусу.

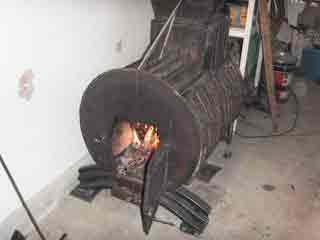

Из двух бочек
Все кто пользовался буржуйкой, знают, что от ее корпуса идет очень жесткое излучение. Часто стенки раскаляются до красного свечения. Тогда рядом с ней находится невозможно. Решается проблема интересной конструкцией: две бочки разного диаметра, вставлены одна в другую. Промежутки между стенками засыпаны галькой, перемешанной с песком глиной (прокалить на огне, засыпать только остывшим). В качестве топки выступает внутренняя бочка, а наружная — это только корпус.
Такая печка будет греться дольше. Она не сразу начнет отдавать тепло, но в гараже будет более комфортно и после того как топливо прогорит, она еще пару часов будет согревать помещение — отдавая накопленное в закладке тепло.

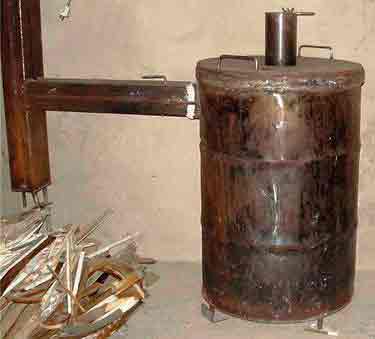

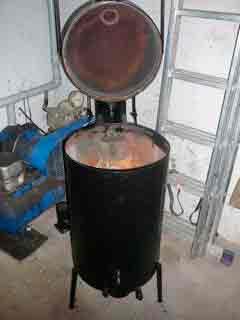

Печь для гаража длительного горения
Все из того же газового баллона можно сделать печь для гаража длительного горения. Есть разные конструкции, но наиболее проверенная и стабильно работающая называется Бубафоня — по нику автора, который ее придумал и выложил на одном из форумов. Это было около 5-6 лет назад. С тех пор у многих стоит это чудо — простая и оригинальная конструкция, высокая эффективность и то, что закладывать можно не только дрова, но и стружки и даже опилки. Можно даже доработать Бубафоню под водяное отопление в гараже, что делалось уже не раз (водяная рубашка вокруг корпуса).
Дровяная печь в гараж длительного горения
Есть у этой самодельной дровяной печки только один недостаток — чтобы выгрести золу придется переворачивать корпус вверх ногами. Правда есть уже доработки, которые этот недостаток устраняют. Такую печку в гараж при наличии сварочного аппарата сделать можно своими руками за несколько часов — очень проста в изготовлении.
Конструкция
В данной печи используется принцип верхнего горения: дрова горят сверху, пламя распространяется вниз по мере прогорания верхних слоев. Этим и объясняется большое промежуток времени на горение — вниз пламя распространяется намного медленнее. Тем не менее, обогрев эффективен. Уже в первые минуты начинает выделяться достаточное количество тепла.

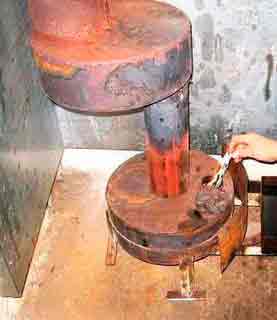

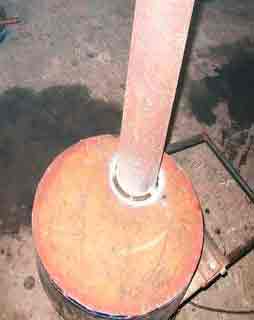

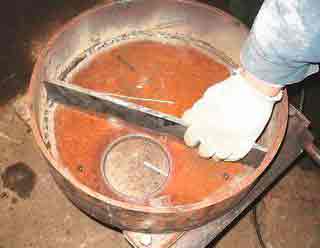

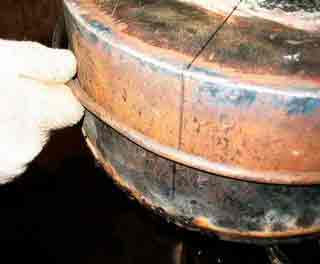

Примерно так выглядит груз с надетой на трубу крышкой
Эта печка традиционно круглая, вертикальная. Корпус — обычный цилиндр с дном без приваренной крышки. Основной фокус в форме и строении подвижной части. Ее часто называют «груз», но это только одна из функций. Еще эта часть подводит воздух в зону горения. Она представляет собой металлический круг, к которому в середине приварена труба. На тыльной стороне металлического круга — от центра к краям — наварены уголки или куски небольшого швеллера. Это возуховоды, по которым воздух поступает на периферию области горения. Есть еще крышка с вырезанным в центре отверстием, через которое пропускается труба груза. Дымовой патрубок приваривается практически в самом верху корпуса. Его горизонтальная часть не должна быть больше 40 см, далее труба поднимается вверх. Высота дымохода не менее 2-3 метров, но определять надо по тяге — чтобы при любой погоде дым не шел в гараж.
Принцип работы
Заполнив корпус дровами вперемежку со стружками и опилками, закладку разжигают. На трубу надевают крышку и, когда пламя разгорится, устанавливают крышку сверху. Так как труба полая, через нее в зону горения подается воздух, который поддерживает горение.

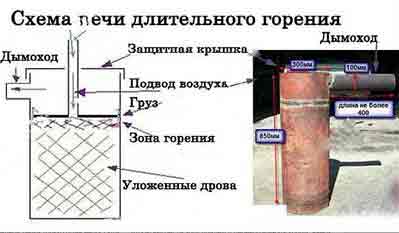

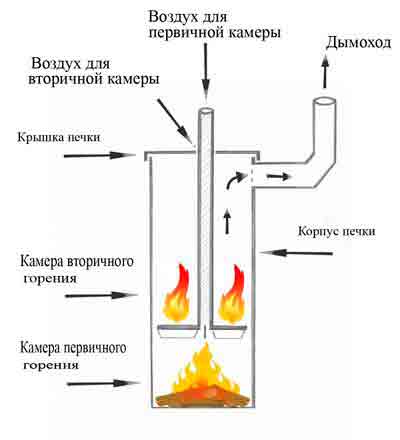

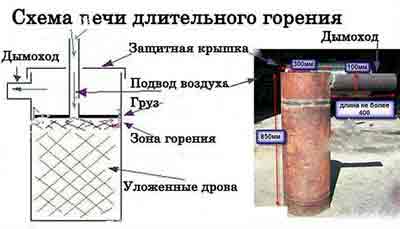

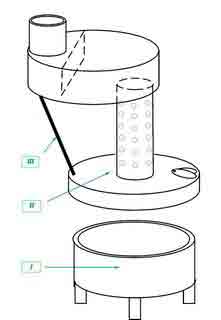

Принцип работы Бубафони
Диаметр круга «груза» немного меньше диаметра корпуса — через эту щель в верхнюю часть (на рисунке подписано как «камера вторичного горения») попадают продукты сгорания. Как известно, они сами горючи и могут выделить большое количество тепла. В этой зоне, при хорошо разогретой печи, эти газы воспламеняются. Воздух для горения поступает из щели в крышке в зоне прохода трубы. Что-то может «подтягивать» и по кругу. Это не столь важно. Важно, что крышку не стоит делать герметичной а также то, что из-за этого тяга в трубе должна быть отличной.
Воспламенившиеся в верхней части газы дают не меньше тепла, чем горящие дрова. Этим и объясняется эффективность обогрева при использовании данной конструкции. Догоревшие газы выходят в дымоход. По мере сгорания груз опускается все ниже,до тех пор, пока не догорит вся закладка. После того как печь погаснет и остынет, можно закладывать новую партию дров и начинать процесс сначала. Вынимать золу приходится после нескольких топок — дрова сгорают полностью, от закладки остается только небольшая кучка пепла да пару углей от самых нижних дров.

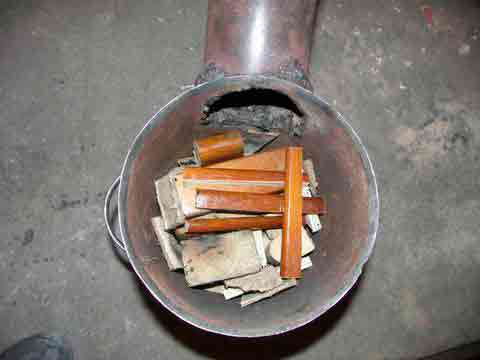

Вот такими «дровами» топится эта печь для гаража
Вот вкратце весь принцип работы данного агрегата. Как видите, тут есть не только верхнее горение, но и дожиг газов. Очень простая и действительно хорошо работающая конструкция.
Процесс изготовления
Скорее всего вы уже поняли, как все делать, но вкратце опишем процесс. Сначала поговорим о материалах, которые нужны для этой печки. Чаще всего используют 50-литровые пропановые баллоны. Подойдет и бочка с толстыми стенками и кусок трубы диаметром от 300 мм до 600 мм. Высота корпуса в готовом виде — от 110 см до 200 см. Кроме этого понадобится:
- труба диаметром 85-100 мм, длина — около 1,4-2,3 метра — зависит от высоты корпуса (для воздуховода);
- труба диаметром 120-150 мм длиной 40 см (дымовой патрубок);
- лист металла толщиной от 4-5 мм — вырезать круг для груза/воздуховода;
- полоса металла шириной в 3 см толщиной 2-3 мм — приварить бортик на крышку;
- уголки с толщиной полки 4-5 мм или такие же швеллера, ширина полки — 50-70 мм;
- ручка металлическая — приварить на крышку и к корпусу — 4 шт (по две штуки)

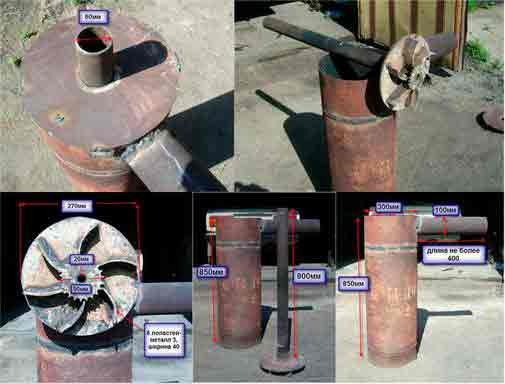

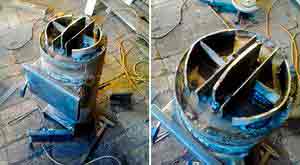

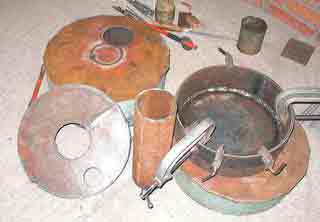

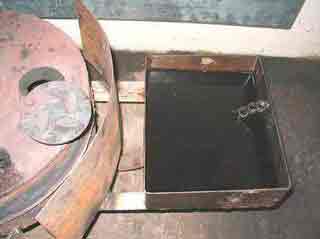

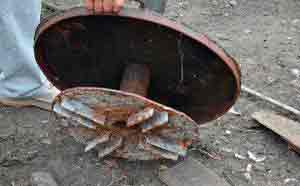

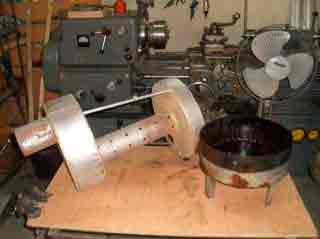

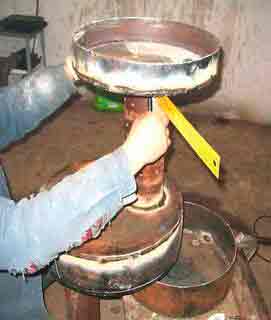

Детали самодельной печи длительного горения Бубафоня в разобранном состоянии
Это все необходимые материалы. Теперь собственно о том, что и как делать. Будем исходит из того, что гаражную печку делаем из газового баллона.

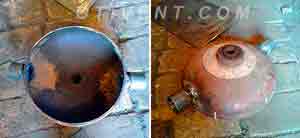

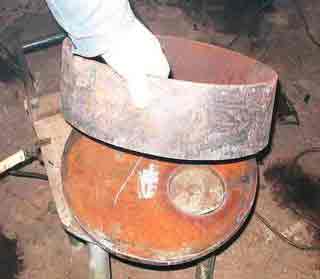

- У промытого водой баллона срезаем верхнюю часть. Это будет крышка, так что отрезаем и 3-5 см от стенок. Места среза обрабатываем напильником.
- В верхней части отрезанной крышки удаляем вентиль. Сюда будет входить труба. Корректируем отверстие под диаметр воздуховода. Герметичности добиваться нет смысла — в щель должен поступать воздух, но напильником надо обработать.
- По окружности крышки привариваем полосу металла — нижний ее край должен на 1,5-2 см выступать. Так крышка будет держаться на корпусе.
- Привариваем ручки. Их можно сделать из толстого прутка. Деревянные накладки ставить бесполезно — быстро обуглятся.
- Из листа металла вырезаем круг, диаметр которого на пару сантиметров меньше диаметра корпуса. Края обрабатываем напильником.

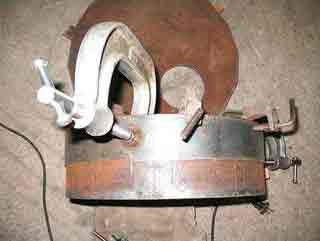

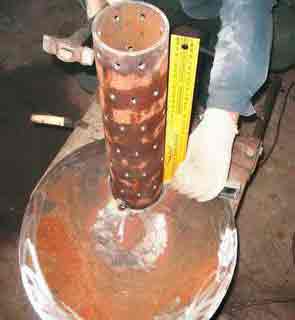

Еще один вариант - К кругу в центре стороны привариваем трубу-воздуховод, прорезаем отверстие. Еще раз провариваем шов — чтобы не было свищей.
- С тыльной стороны круга навариваем уголки/швеллера. Они не доходят до краев круга на пару сантиметров.
- На корпусе отступив от края 5-8 см (чтобы крышка «села») привариваем дымовой патрубок. Шов провариваем тщательно с двух сторон — должен быть 100% герметичным.
- К корпусу привариваем ручки.
На этом все. Сделана печь для гаража своими руками.
Доработки
Доработки конструкции качаются удобства использования. Больше всего неудобств доставляет необходимость переворачивать нелегкий корпус для того чтобы вытрусить золу. Чтобы избавиться от этого в нижней части делают зольник и традиционные колосники. Решение понятное, но это новшество может привести к тому, что дрова будут сгорать быстрее — будет идти подсос воздуха через щели дверки. Если кислорода в нижней части будет много, дрова будут гореть быстро, а не в режиме тления, как это происходит в оригинальной конструкции. Выход — делать дверку герметичной, с бортиками и уплотнением.

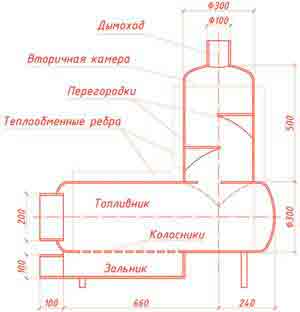

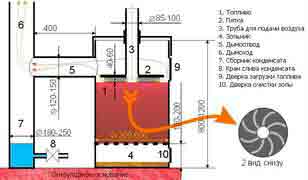

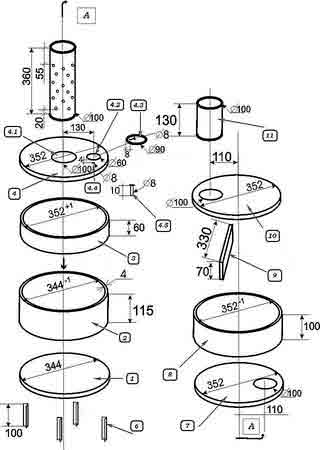

Эффективная и экономичная печь для гаража — чертеж с размерами

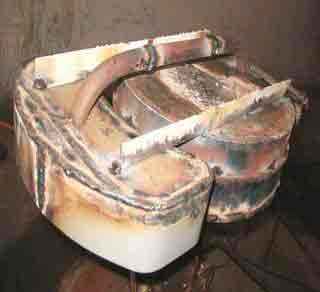

Второе усовершенствование касается количества и формы ребер на диске-воздуховоде. Их делают не из уголков или швеллера, а из стальных полос. Их изгибают и слегка смещают, так что проходя воздух как бы закручивается. Приваривают 6-8 штук вместо изначальных 4. Эта переделка дает только плюсы — более равномерно распределяется воздух по зоне горения, дрова горят равномерно по всей площади.
Порядовка кирпичной печи для гаража
Кирпичные печи дают более мягкое тепло, но пока они сами не нагреются, греть гараж не будут. Если вы собираетесь топить ежедневно, такой вариант хорош. Если гараж будет топиться периодически, лучше сделать металлическую печь — разгонять промерзшую кирпичную печь долго и муторно, а греть она начнет часа через два.
Для тех, кто решился класть кирпичную печь в гараже выложим порядовку небольшой (относительно) печи с обогревательным щитком и варочной панелью (на всякий случай).

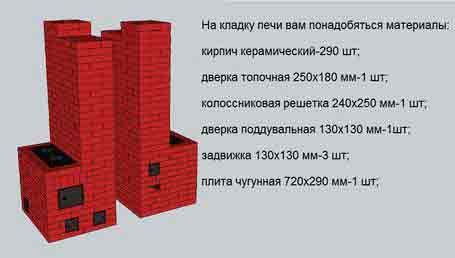

Изображение печи и необходимые материалы
Печь из полнотелого керамического кирпича (не пережженного). Без учета боя требуется 290 штук. Кладку вести на глиняный раствор, толщина швов — порядка 0,5-1,8 см.
Под эту печь нужен отдельный фундамент — масса будет под 500 кг. Его размеры больше размеров печи на 15-20 см.
Порядовка кирпичной печи для гаража
Желательна футеровка топки (укладка шамотного кирпича на шамотный раствор). Под печное литье кирпичи подтачиваются. Размеры ложа под колосники, плиту и дверки должны быть больше размеров литья. Зазор необходим для компенсации теплового расширения и также для укладки теплоизоляционной прослойки вокруг дверок. Это уменьшит образование трещин рядом с ними (из-за разного теплового расширения).
В качестве теплоизоляционного материала традиционно использовали асбестовый шнур. Если вы не хотите иметь дело с асбестом, можно нарезать на полосы картон из минеральной ваты. Только он должен выдерживать очень высокие температуры — до 1200°C (минимум 850°C).
Устанавливаемся в 6 ряду задвижка позволяет переключать печь в зимний и летний режимы. Это удобно в межсезонье, когда полная мощность не требуется, но уже сыро.
Продолжение кладки
Высоту печи можно увеличить повторив 14 и 15 ряды.
Продолжение формирования отопительного щитка

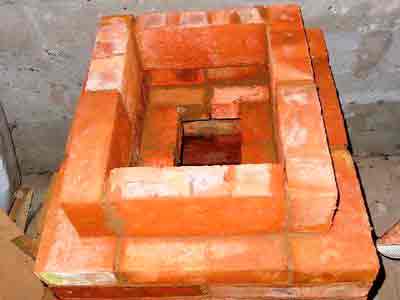

Процесс предварительной кладки печи без раствора (рекомендуется для того, чтобы подобрать кирпичи и понять что к чему) смотрите в видео.
Чертежи и схемы
Описывать все конструкции долго. Многое можно понять по чертежам.

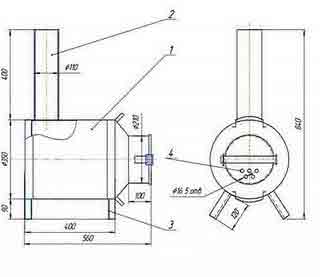

Схема металлической печки в гараж из баллона
Печь для гаража на опилках

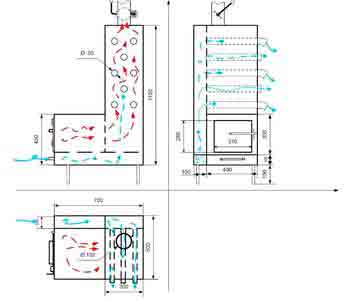

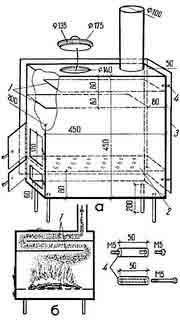

Схема с размерами печи для гаража (из листового металла)
Источник: http://kak-sdelano.ru/garazh/pech-dlya-garazha-svoimi-rukami
Как сделать буржуйку в гараж своими руками
Как у женщин есть свои места сбора – парикмахерские, салоны красоты, так и у мужчин есть свои клубы по интересам. Доступ женщинам в них ограничен. Один из них – гараж. Здесь не только ремонтируют автомобили, но и советуются, решают проблемы, общаются. А климат у нас в основном умеренный. Зима длится долго. Приходится думать об отоплении. Наиболее удобный вариант отопления – буржуйка в гараж.
Достоинства и недостатки буржуек для отопления
Самодельная буржуйка в гараж ставится идеально. Небольшие размеры, доступные материалы, простота изготовления.
Идеально подходит самодельная буржуйка в гараж
Существует несколько вариантов изготовления буржуйки из подручных материалов:

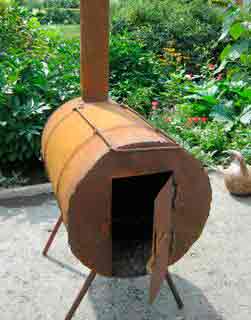

- Изготовить из старой бочки. Достоинства: быстро делается мало материалов. Недостатки: тонкие стенки (малая теплоемкость, быстро прогорят).
- Изготовить из старой молочной фляги. Достоинства: здесь работы еще меньше – приварить ножки, вварить трубу, установить колосник и просверлить отверстия в дверце для доступа воздуха. Недостатки: толщина стенок фляги такая же, как у бочки.
- Изготовить из старого газового баллона. Достоинства: стенки газового баллона достаточно толстые и из качественной стали. Легко найти старый. Есть варианты изготовления вертикально и горизонтально. Недостатки: надо очень осторожно подойти к процессу вскрытия. Даже простояв неделю открытым на воздухе, баллон при резке может вызвать взрыв. Рекомендуется сначала, заполнить баллон водой.
- Изготовить из металлического листа. Достоинства: размеры и материалы можно выбрать любые, изготовить экран и провести технические дополнения для увеличения теплоемкости (например, между стенками засыпать песок или обложить кирпичами). Недостатки: увеличение веса потребует создания нормального фундамента.
Расчёт основных параметров (с чертежами и размерами)
Несмотря на свою простоту для качественной работы буржуйки нужно провести некоторые расчеты. Рассчитываются все элементы конструкции.
Труба
Главное — рассчитать диаметр трубы. Если этот диаметр будет слишком велик, то все тепло будет уходить в атмосферу. Если мал – не будет тяги, печка будет дымить. Диаметр (в мм) должен быть в 2,7 раза больше объема буржуйки в литрах. Емкость определяется без объема пространства ниже колосников (высота равна расстоянию от верха до колосника).
Пример: высота от верхней стенки до колосников 25 см, ширина 40 см длина 50 см то общий объем в литрах 50л. Диаметр трубы будет 50 х 2,7 =135 мм.
Существует несколько вариантов изготовления буржуек для гаража
Экран
Основная задача экрана отражать тепло внутрь для повышения температуры горения. Тогда газы не остынут, а полностью догорят. Топливо должно сгорать методом частичного пиролиза. Экран устанавливается на расстоянии 50-70 мм от стенок с трех сторон. Хорошо изготавливать экран из красного кирпича. Тот нагревается и потом долго и постепенно отдает тепло.
Можно сделать и систему водяного отопления по всему гаражу, используя буржуйку.
Подстилка
В связи с тем, что часть тепла излучается вниз, пол под печкой нагревается. Если он деревянный, то возможно возгорание. Возможно выпадение угольков во время открывания дверцы. Необходима подстилка из железа или другого негорючего материала (например — листовой асбест). Подстилка должна перекрывать контур печки на расстоянии 350-600 мм.
Дымоход
Газы все равно не сгорают в печке полностью. Поэтому дымоход делают таким образом, что часть трубы делается вертикально приблизительно 1 метр. Вторая часть почти горизонтально и длинной 2,5 – 4,5 метра. Эта часть называется боровок. В нем раскаленные газы отдают тепло и повышают КПД печки. Боровок не должен контактировать или быть близко возле горючих материалов (деревянных стен или пола).
Если гараж деревянный, то место выхода трубы наружу должно быть экранировано асбестом или другим негорючим материалом. Расстояние до деревянной неэкранированной поверхности не должно быть меньше 1 метра.

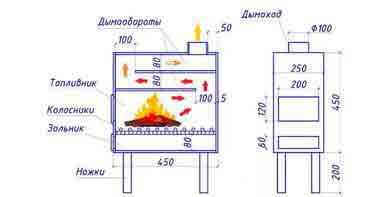

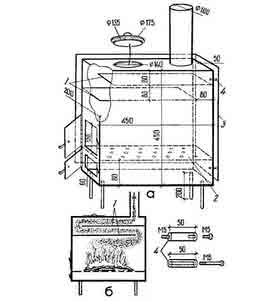

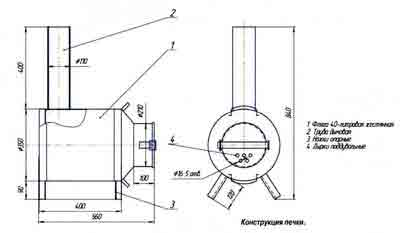

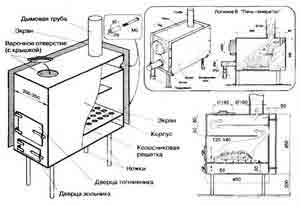

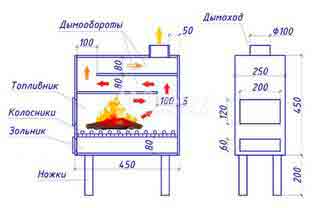

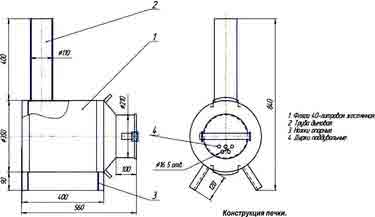

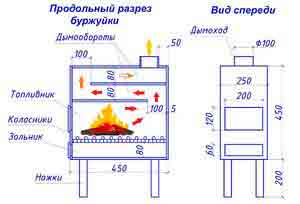

Чертеж буржуйки прилагается:

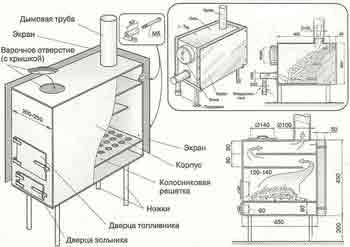

Схема изготовления буржуйки
Необходимые инструменты и материалы
Для изготовления буржуйки необходимы инструменты:
- сварочный аппарат;
- молоток;
- зубило;
- ветошь;
- болгарка;
- наждачная бумага.
Из материалов в первую очередь необходимо иметь основное – бочку, или молочную флягу, или газовый баллон, или листы металла из чего собственно и будет сделана печка.
Кроме них будут нужны:
- листовой материал;
- стальные трубы;
- дверные шарниры;
- колосники или прутья арматуры;
- патрубок с флюгаркой;
- огнеупорный кирпич.
Этот список не может быть полным, и что-то можно заменить.
Выбор топлива
Буржуйка – это печка, которую можно топить разнообразным топливом. Это дрова, торфяные брикеты и т. д. Часто используется такое бросовое топливо, как отработка масла. Этот вид топлива требует определенной доработки печки, но доступен и дешев, особенно в больших городах, где с дровами не всегда просто. А если это гараж, где занимаются заменой масла, то как раз с отработкой проблемы нет. Топливо в виде масла дает больше тепла, сгорает полностью. Без золы.
Дрова для буржуйки
Дрова для буржуйки могут быть любые, но все же есть определенные предпочтения.
Дрова из хвойных пород быстро горят, дают меньше тепла и выделяют много сажи, которая забивает дымоход. Возникает вероятность пожара.
Лучше использовать дрова из лиственных пород это:
- береза;
- акация;
- осина:
- дуб;
- плодовые деревья;
- ольха.
Эти дрова горят долго и жарко.

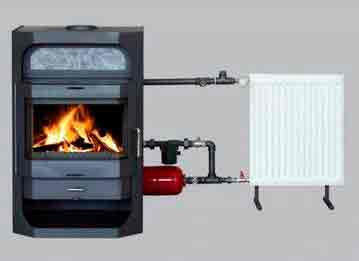

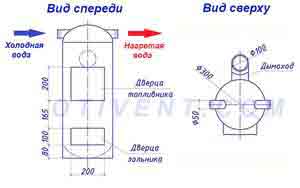

Водяное отопление в гараже от буржуйки имеет особое преимущество — для нагрева печки можно использовать любое доступное топливо: дрова, уголь, растительные отходы.
Подготовительные работы перед сборкой
Перед сборкой и установкой надо правильно выбрать место. По технике безопасности печку нужно ставить в месте удаленном от автомобиля на расстоянии не ближе 1,5 метра. Оптимально в углу удаленном от входа. Стены гаража в этом месте лучше всего защитить листовым асбестом.
Как сделать буржуйку в гараж своими руками
Если Вы владеете навыками выполнения сварочных работ, то установка буржуйки в гараже пройдет без проблем. Для этого надо :
- нарисовать для себя эскизный проект;
- выбрать место;
- провести ревизию имеющихся материалов;
- выбрать нужное количество материалов;
- найти или купить недостающее;
- провести разметку и раскрой по эскизу;
- сварить печку;
- установить на место и вывести трубу наружу.
Буржуйка в гараж своими руками готова!

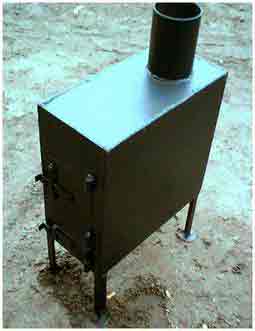

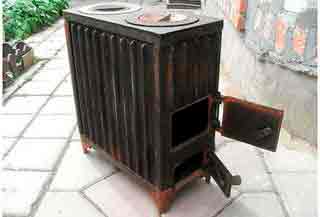

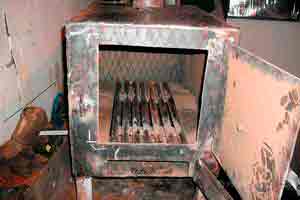

Классическая печь – буржуйка
Чтобы получилась классическая печка-буржуйка своими руками для гаража, нужно совершить 10 шагов:
- Сделать из листового материала 5 заготовок: дно, две боковых, две для формирования дымооборота.
- Разметить места для крепления колосниковой решетки и листов дымооборота на боковых заготовках. Приварить в этих местах по прутку арматуры или уголку для последующего крепления в этих местах колосника и листов дымооборота. Колосник можно купить стандартный чугунный или сварить колосниковую решетку из полосок шириной 25 – 30 мм толстого металла (можно использовать прутки арматуры, тракторные пальцы или куски труб диаметром 20 -30 мм).

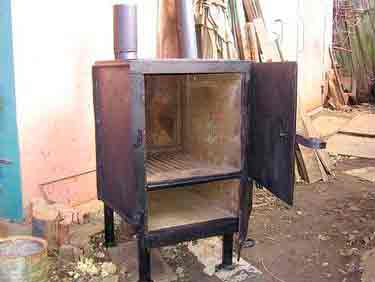

Классическая печь – буржуйка

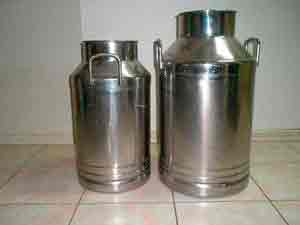

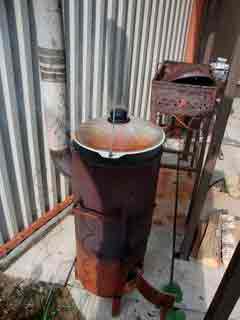

Печь из молочной фляги
Перед тем, как поставить такую буржуйку в гараже, нужно знать, что масштаб сварочных работ здесь меньше. Фактически здесь привариваются ножки к корпусу и дымоходная труба. Дверь остается стандартная. В ней высверливаются отверстия для хода воздуха. Изготавливается из металлического прутка колосниковая решетка. Она горизонтально крепится в нижней части фляги.
Устанавливается на нужное место и в гильзе крепится дымоход.
Такая печка больше подойдет для сжигания мусора чем для обогрева.

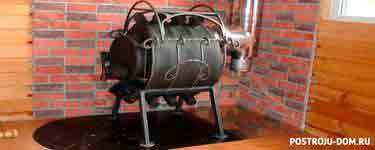

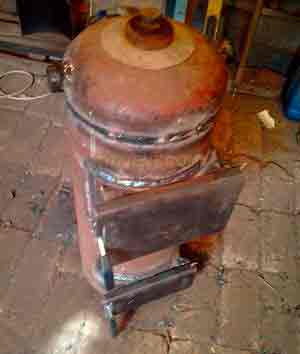

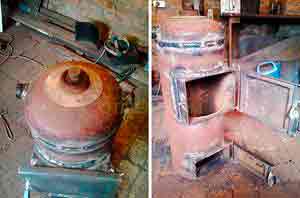

Из газового баллона
Как сделать буржуйку в гараж своими руками из баллона? Печку из газового баллона делают различных конструкций — горизонтально и вертикально.

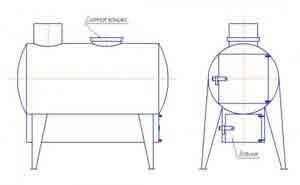

При установке горизонтально сама емкость баллона является топочной камерой. Вместо колосниковой решетки сверлят ряды отверстий в стенке и на этом месте привариваю коробку зольника с выдвижным ящиком. Можно вырезать окно и установить стандартную колосниковую решетку. В торцовой части делается вырез для дверцы. Дверцу можно сделать из этого сегмента, повесив на петли и прикрепив ручку с задвижкой или вварить стандартную. С противоположной части вваривается гильза дымохода.
Внизу крепятся ножки.
При установке вертикально внутреннее пространство баллона делится на две части. В нижней части крепится круглая колосниковая решетка и зольный ящик.
В верхней части вырезается окно для дверцы и вваривается гильза дымохода. Верхнюю полукруглую часть можно срезать и приварить металлический лист, получив варочную поверхность.
Правила эксплуатации
При эксплуатации буржуйки надо выполнять правила безопасности:

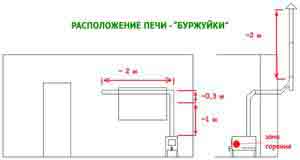

- Выдержать расстояния до опасных в пожарном отношении предметов или стен.
- Дымовую трубу обязательно вывести на улицу.
- Место сопряжения трубы со стенкой экранировать асбестом.
- Рядом с печкой повесить огнетушитель и поставить ящик с песком.
Способы улучшения работы печи
У буржуйки большой недостаток – она быстро остывает. Чтобы этого избежать, необходимо увеличить ее теплоемкость. Для этого можно добавить тепловой экран из красного кирпича. Кирпич будет нагреваться и потом медленно отдавать накопленное тепло. Для этих же целей можно сварить систему водяного отопления. Вода, нагревшись, будет разносить тепло по всей площади гаража, даже когда пламя не горит.
Надо позаботиться и о сохранении тепла в помещении.
Как правильно чистить
Чистят буржуйку достаточно редко. Периодически нужно проверять дымоход, обращая внимание на боровок. Если появилась сажа на стенках трубы, надо его почистить щеткой или ершиком. Щетина должна быть металлическая или из жесткой пластмассы.
Заключение
Изготовить буржуйку, имея навыки сварщика и слесаря, достаточно легко. Достаточно посмотреть проекты в интернете и решить — как делать. Зато зимними вечерами хорошо ремонтировать машину или просто посидеть в теплом гараже с друзьями. Главное соблюдать правила эксплуатации.
Источник: http://pobetony.expert/poleznye-stati/burzhujka-v-garazh
Как сделать печь для гаража на дровах или отработке своими руками
Гараж далеко не всегда используется лишь как место хранения автомобиля. Многие проводят в нем большое количество времени, в том числе осенью–зимой. Обустраивать в гаражном помещении полноценное отопление нецелесообразно с финансовой точки зрения, поэтому применяются различные дровяные печки. В нашем материале вы ознакомитесь с наиболее интересными вариантами самодельных обогревателей и узнаете, как сделать металлическую печь для гаража своими руками.
- 1 Какой обогреватель лучше для гаража
- 2 Делаем экономичную буржуйку на дровах
- 3 О полезных доработках железной печки

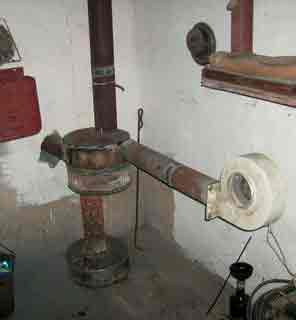

- 4 Тепловая пушка на твердом топливе
- 4.1 Как сделать гаражную печь из баллона
- 4.2 Подключение к водяному отоплению

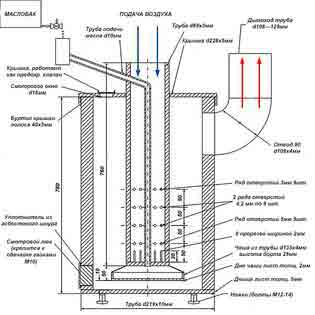

- 5 Печь для гаража на отработанном масле
- 6 Капельница на отработке
- 7 Заключительный вывод
Какой обогреватель лучше для гаража
Проще всего отапливать гаражное помещение электрическим обогревателем. Но если вы находитесь там по нескольку часов ежедневно, то космических счетов за электроэнергию не избежать. Лучше поставить буржуйку в гараж и перейти на отопление дровами либо использовать отработанное масло, сливаемое из агрегатов автомобилей.

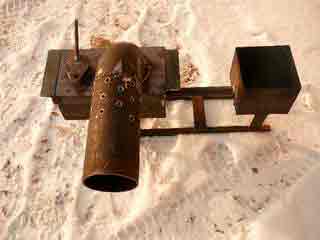

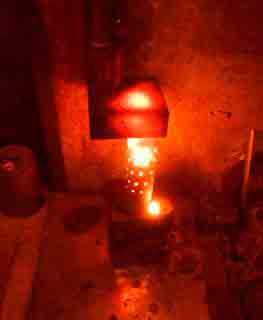

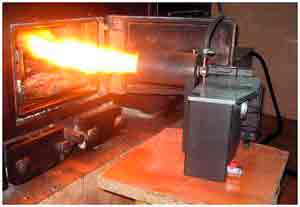

Такую горелку можно приладить к любой дровяной печке
Нельзя не упомянуть такой вид топлива, как солярка. Но использовать ее для обогрева гаражного помещения выйдет недешево и хлопотно. Специально покупать дизельный обогреватель не имеет смысла, ведь самодельные печи на отработанном масле способны сжигать и солярку.
Приняв за основу отопление на отработке и дровах, перечислим возможные варианты самодельных обогревателей:
- отопитель, выложенный из кирпича;
- дровяная печка для гаража из металла;
- печь на отработанном масле.
Самый сложный в исполнении вариант – это кирпичная печь, да и не во всяком гараже ее построишь. Взять хотя бы тесные железные кибитки, куда удастся поместить лишь компактный обогреватель, но никак не кирпичное сооружение. Да и выложить хорошую печку из кирпича – дело непростое и заслуживает отдельной темы для описания процесса. Поэтому самыми «ходовыми» считаются металлические печи для гаража на дровах и отработке.
Делаем экономичную буржуйку на дровах
Дабы попусту не отвлекать внимание читателя всем известными конструкциями простых дровяных буржуек, коих и так полно в интернете, мы предлагаем ознакомиться с чертежами более серьезного обогревателя. Его особенность – наличие двух дымооборотов (ходов), организованных внутри тела печи для наилучшей теплоотдачи. Ведь какой главный недостаток обычной буржуйки? Правильно, низкий КПД, поскольку львиная доля выделяющейся теплоты сходу улетает в дымовую трубу.

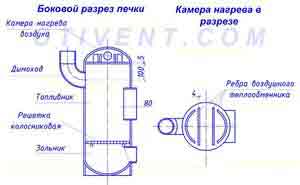

В двухходовой металлической печи, сделанной своими руками, раскаленные продукты горения проходят по специальным каналам в двух направлениях, прежде чем уйти в дымоход.
Благодаря такой конструкции значительная доля тепла успешно передается в помещение, что способствует более эффективному отоплению дровами и ведет к их экономии. Хотя для оценки этой экономии надо сравнивать разные печи на практике, что не всегда возможно. Но будьте уверены, что от двухходовой печки для гаража, изображенной выше на схеме, тепла вы точно получите больше.
Для изготовления источника тепла понадобятся следующие материалы:

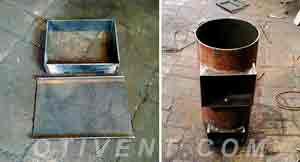

- Листовой металл толщиной не менее 4 мм, оптимально – 5 мм. Из него вы сварите корпус, дымообороты и дверцы.
- Для свода топливника, испытывающего наибольшую тепловую нагрузку, лучше взять лист толщиной 6 мм.
- Отрезок трубы диаметром 100 мм на патрубок дымохода.
- Арматура периодического профиля диаметром 16—18 мм для изготовления колосниковой решетки.
- Уголок №4, труба 40 х 40 мм или другой металлопрокат для ножек.
- Готовые ручки на дверцы.
Примечание. Чтобы своими руками сварить гаражную печку, надо использовать низкоуглеродистую сталь марки Ст10 или Ст20. Высокоуглеродистая или легированная сталь прикаливается от высокой температуры, корпус может треснуть по сварным швам. Как примерно определить марку стали, описано в инструкции по изготовлению банной печки.
О полезных доработках железной печки
Есть несколько рекомендаций, как сделать вышеописанную конструкцию еще лучше. Первым делом не помешает усилить узел примыкания дымоходного патрубка к верхней плите, поскольку это место прогорает чаще всего. Причина не только в высокой температуре, но и в нагрузке, оказываемой на сварной шов дымоходной трубой. Обычно владельцы гаражей не озабочиваются отдельным креплением дымохода и он всем весом ложится на верхнюю панель печи.
Буржуйка на дровах с 2 дымооборотами не может похвастать величиной топливника, а значит, и продолжительностью горения. С другой стороны, самодельные печи длительного горения типа «Бубафоня» — не лучший вариант для гаража. Для них требуется дымоход высотой не менее 4 м с хорошей тягой, что не всегда реализуемо.
Топливник двухходовой печки можно увеличить, произвольно изменив его высоту или прибавив 10 см к ширине корпуса. Тем и хороши самодельные отопители, что владелец гаража может менять их размеры в зависимости от свободной площади помещения.
Теплоотдачу дровяной печи можно улучшить, если к боковым стенкам приварить несколько вертикальных ребер, как это показано ниже на фото. Используется полоса толщиной 4 мм либо такой же уголок, тем самым наращивается площадь теплообмена и возрастает эффективность работы обогревателя.
На фото изображена печка из чугуна с конвекционными ребрами и варочной плитой. Из стали можно сварить аналогичную конструкцию
Совет. Буржуйку можно приспособить для приготовления или разогрева пищи, если вырезать в верхней панели круглое отверстие под конфорку.
Тепловая пушка на твердом топливе
Любая печь, сжигающая дрова или уголь, страдает одним существенным недостатком. Находясь в углу гаража, который обычно не утеплен, отопитель прогревает только часть помещения. Противоположный угол (как правило, у самых ворот) остается холодным и работать там некомфортно. Проблема частично решается, если проложить дымоход под наклоном через все помещение, что практикуется многими хозяевами гаражных сооружений.
Более основательным прогревом гаража может похвастать конструкция, предложенная одним из наших экспертов по изготовлению твердотопливных котлов и печей Виталием Дашко. Агрегат представляет собой старый газовый баллон, установленный вертикально и снабженный отдельной камерой для нагрева воздуха, подаваемого туда принудительно. Конструкция этой печи для гаража с указанием размеров отражена на чертежах:
Печка функционирует по принципу тепловой пушки. Алгоритм работы выглядит так:
- В топливник загружается порция дров и производится розжиг.
- После прогрева включается вентилятор, подключенный гофрой к одному из патрубков нагревательной камеры.
- Поскольку горизонтальная перегородка между топливником и камерой воспринимает наибольшую тепловую нагрузку, проходящий над ней воздух быстро нагревается.
- Горячий воздух, выходя из второго патрубка, подается с помощью гофротрубы в любую точку гаража. Угол, где установлен сам агрегат, прогревается от боковых стенок.
Интенсивный теплообмен внутри камеры осуществляется благодаря стальным ребрам, увеличивающим площадь теплоотдачи. Ниже на чертеже показан продольный и поперечный разрез дровяной печки, где хорошо видно расположение этих ребер.
Преимущество буржуйки состоит в том, что ей не нужен высокий дымоход, хотя без естественной тяги не обойтись. Нагнетателем воздуха послужит любой подходящий вентилятор невысокой производительности. В маленьком помещении может хватить и кулера от блока питания компьютера. Для гаража средней и большой площади применимы бытовые канальные вентиляторы на 50 м³/ч, их ставят на вытяжки из санузлов. Также подойдет нагнетатель от автомобильной печки, например, «улитка» от ВАЗ 2108.
Для изготовления корпуса отопителя хорошо подходит пропановый баллон вместительностью 50 литров
Как сделать гаражную печь из баллона
Чтобы изготовить дровяную печку в гараж, нужно выполнить ряд подготовительных работ. Для начала у баллона отрезается верхняя часть по сварочному шву. Предварительно следует выкрутить вентиль и заполнить его водой, чтобы остатки пропана не взорвались при работе болгаркой. Затем нужно из листового металла толщиной 4 мм вырезать круг диаметром 300 мм (на перегородку) и полосу шириной 80 мм (на обрамление дверец). Из остатков можно нарезать полос на теплообменные ребра.
Совет. Если вы желаете увеличить тепловую мощность печки, то можете отрезать верхнюю часть ниже шва, тем самым увеличивая объем воздушной камеры. Но помните, что тогда вы уменьшаете вместительность топки и длительность горения с одной закладки дров.
Дальнейшие работы выполняем в таком порядке:
- Следующий шаг – нарезка арматуры и изготовление колосниковой решетки. Здесь нет строгих требований, делайте по образцу на фото, стараясь подогнать длину прутьев под размер выступающего внутрь баллона шва. После этого установите решетку в нижнюю часть емкости.
- В отрезанной крышке надо выполнить 2 отверстия под установку резьбовых сгонов DN50. Данный размер — оптимальный, но выдерживать его необязательно, как и подбор сгонов с резьбой. Вы можете взять отрезки трубы подходящего диаметра, но не делайте его меньше 40 мм. Затем приварите патрубки на место, как показано на фото:
- Далее, в корпусе баллона в соответствии с чертежом надо прорезать проемы под загрузочную дверку, поддувало и отверстие дымохода. В проемы необходимо вставить обрамления дверец, сваренные из заготовленной полосы, и обварить их по кругу. Перед монтажом обрамления нужно сделать заготовки самих дверец, приварив к ним петли и покупные ручки.
- Следующий этап – формирование воздушной камеры. Приготовленный круг диаметром 30 см укладывается вместо отрезанной крышки баллона и приваривается наглухо. После этого к нему посредством сварки крепятся теплообменные ребра. Их количество и размещение может быть произвольным, но не переусердствуйте, иначе придется подбирать более мощный вентилятор, могущий преодолеть аэродинамическое сопротивление камеры.
- Последний шаг – приварка крышки с патрубками на место и монтаж дверец с запорными устройствами. В самом конце устанавливается дымоходный патрубок требуемой длины. Вместо патрубка подойдет и готовое колено под 90°.
Примечание. Такая же дровяная печь для гаража делается из трубы большого диаметра – 300 или 400 мм с толщиной стенки от 4 мм. Только работы будет немного больше, крышку и днище придется изготовить отдельно.
Подключение к водяному отоплению
Предыдущая конструкция гаражной печи вполне способна вместо воздуха нагревать воду или антифриз, циркулирующие по контуру водяного отопления. Всего и надо, что вместо сгонов DN50 врезать в крышку камеры патрубки DN25 да приобрести циркуляционный насос малой производительности (маркировка 25—40). Насос нужен обязательно, потому что объем водяного контура печи слишком мал и без принудительной циркуляции теплоноситель быстро закипит.
Для нормальной работы отопительной системы с буржуйкой понадобится расширительный бачок и насос
Дальше все просто: патрубки печки соединяются с радиаторами отопления либо самодельными регистрами, чья суммарная теплоотдача не превышает 3—3.5 кВт. Соединение рекомендуется осуществлять металлическими трубами, в крайнем случае — металлопластиковыми. Насос устанавливается перед печью на обратном трубопроводе, а перед ним нужно обязательно поставить расширительный бак закрытого типа. В регистрах нужно установить краны Маевского для удаления воздуха из системы.
Совет. Поскольку отопление гаража носит периодический характер, то систему следует заполнять незамерзающей жидкостью.
Печь для гаража на отработанном масле
Невзирая на то, что масляная чудо-печь спалила немало гаражей, популярность ее не снижается. Речь идет о самой распространенной конструкции металлической печки, состоящей из двух бачков, соединенных перфорированной трубой – дожигателем. Она может работать практически на любом жидком топливе при условии, что оно не содержит воды. Иначе отопитель начинает стрелять пламенем сквозь отверстия в дожигателе, отчего и возникают пожары.
Источник: http://otivent.com/kak-sdelat-pech-dlya-garazha-na-drovax-ili-otrabotke-svoimi-rukami
Буржуйка для гаража своими руками: инструкция и чертежи
Приветствую владельцев гаражей, которые задумались над тем, как с минимальными затратами и не прикладывая при этом сверх усилий обустроить компактную печку-буржуйку, работающую на твердом топливе. Подобные печи обычно изготавливаются из металла, имеют цилиндрическую или прямоугольную форму, могут служить, как для отопления гаража, так и для разогрева еды или кипячения чайника.
Выбираем проект
Если у вас нет возможности воспользоваться сварочным аппаратом, проще всего использовать в качестве корпуса печи какую — либо емкость, изготовленную из стали – в нашем случае это будет старая молочная фляга – бидон, выполненная из луженой, стали.
Даже при изготовлении буржуйки самой простой конструкции следует предварительно подготовить схему конструкции, либо использовать готовый чертеж эффективной модели, например такой:
Инструменты и материалы
Изготовление небольшой печки из металла не потребует использовать сложные и дорогостоящие инструменты. Достаточно иметь в наличии:
- старую молочную флягу объемом 38 — 40 литров;
- стальную трубу или готовый дымоход диаметром около 100 мм;
- металлический прут круглого сечения, диаметром 0,6 мм;
- зубило, молоток и напильники прямой и круглый;
- разметочный маркер и рулетку;
- лист кровельной стали, лист войлока;
- асбестовый шнур или огнеупорный герметик и листовой асбест.
Подготовительные работы
Флягу из-под молока следует тщательно помыть, очистить от загрязнений и внимательно осмотреть. Она должна быть целой, без дыр и признаков ржавчины. Крышка на горловине фляги будет служить дверцей топки.
Наша печка изготавливается из бидона, расположенного горизонтально. Лучше всего заранее позаботиться о каркасе, на который можно устойчиво установить буржуйку. В частности, его можно выложить из кирпича, предусмотрев по длинным сторонам выступы, предохраняющие металлический цилиндр от смещения.
Кирпичное основание заодно послужит аккумулятором тепла, немного повысит КПД печки и позволит лучше прогревать помещение с одной закладки топлива. В гараже, буржуйку устанавливают на небольшом расстоянии от стен и, как можно дальше от легковоспламеняющихся смесей.
Инструкция по созданию корпуса печки — буржуйки
Шаг 1: Вырезаем поддувало. Как и любая печь, так и «буржуйка» должна иметь поддувало, отверстие которое находится ниже дверцы для закладки топлива. Поддувало обеспечивает приток кислорода, необходимого для горения, и дает возможность легко удалять золу.
При помощи маркера нарисуйте прямоугольник на скошенной части фляги. Затем по контуру прорубите отверстие при помощи зубила и молотка. Края поддувала следует обработать плоским напильником.
Совет: если вы не хотите «париться» с вырезкой поддувала, то можно просто в нижней части крышки высверлить несколько поддувальных отверстий.
Шаг 2: Отверстие для дымохода. Далее нам требуется проделать отверстие для трубы дымохода. Установите флягу на бок строго горизонтально, при этом поддувало должно находиться внизу и быть параллельным земле. В верхней части донышка фляги отметьте маркером место для дымохода. Диаметр нарисованной окружности должен быть немного меньше внешнего диаметра трубы.
Paste a VALID AdSense code in Ads Elite Plugin options before activating it.
При помощи зубила по контуру вырубаем круг, края получившегося отверстия обработать круглым напильником. Важно не торопиться, и чтобы обеспечить точность подгонки дымохода к основанию, регулярно примерять трубу к отверстию. Горизонтальный участок дымохода должен войти в него максимально плотно, без зазоров.
Шаг 3: Колосник. Для обустройства колосника нам понадобится металлический прут – согнутый змейкой. Размеры змейки надо прикидывать на месте, они зависят от размеров фляги. Готовую конструкцию потребуется аккуратно согнуть, чтобы она прошла в топочное отверстие буржуйки и уже на месте расправить и правильно закрепить. Так — же желательно над крышкой закрепить лист металла образующий дымооборот.
Дымоход и предтопочный лист
Чтобы защитить пол около топки буржуйки, уложите на него предтопочный лист. Для этого, из листового кровельного железа вырезается заготовка и с обеих сторон окрашивается масляной краской для защиты от коррозии. Подходящий по размерам лист войлока требуется смочить раствором глины, который повысит его жаростойкость, уложить на металлический лист и дать высохнуть. Готовая конструкция укладывается перед буржуйкой металлической стороной вверх.
Чтобы иметь возможность регулировать интенсивность сгорания топлива, из куска листового металла можно изготовить дверку на поддувало печки.
Дымоход можно использовать готовый, состоящий из короткой горизонтальной части и длинной вертикальной трубы, либо изготовить самому. Если нет сварочного аппарата, придется колена, отрезанные под углом 45 градусов надежно крепить друг к другу при помощи мягкой жести.
Я рекомендую вертикальную часть дымохода выполнить из двух труб с разъемным соединением. Нижняя часть со временем прогорит и ее придется менять. Лучше, если верхняя часть, проходящая через кровлю гаража, будет отдельной и закрепленной стационарно, с использованием негорючего материала для теплоизоляции. Все стыки труб между собой обрабатываются огнеупорным герметиком. Оптимальные размеры дымохода — таковы:
Функциональность и КПД печи
Если есть сварочный аппарат, по вышеизложенной схеме можно изготовить дровяную печку-буржуйку из трубы большого диаметра или бака, установив их вертикально и приделав донца, либо выполнить прямоугольный корпус печи из листового металла. Верхние горизонтальные поверхности в этом случае можно использовать как плиту. Чертеж такой печки будет таков:
Металлическая буржуйка греет помещение, пока прогорает топливо. При этом основная часть тепла в прямом смысле улетает в трубу. Чтобы воздух в гараже быстрее и равномернее прогревался, требуется увеличить теплоотдачу.
Для этой цели к корпусу печки можно приварить стальные полосы или металлические трубы с шагом в несколько сантиметров. «Оребрение» увеличит площадь контакта разогретого металла с воздухом.
Еще один вариант повысить теплоотдачу – буржуйка с обдувом. Электрический вентилятор, размещенный за корпусом печки, будет гонять нагретый воздух быстрее, равномерно прогревая гараж.
Обратите внимание на вентиляцию гаража – она должна исправно функционировать, чтобы не происходило накопления угарного газа.
Видео по теме «буржуйка для гаража своими руками»:
Источник: http://postroju-dom.ru/otoplenie/164-burzhujka-dlya-garazha-svoimi-rukami
Как сделать печку для гаража
Особенности
Для эффективной работы печи её конструкция должна обладать определенными качествами. Так как помещение гаража имеет небольшие размеры, печь должна быть, в первую очередь, компактной. Экономичность при эксплуатации для отопительного прибора также важна. Кроме того, затраты на изготовление агрегата должны быть минимальными.
Необходимо предусмотреть возможность топки разными видами топлива. Это сделает агрегат экономически выгодным. Изготавливая печь своими руками, вы можете сделать ее максимально удобной в эксплуатации. Учитывая все свои потребности, вы создадите уникальный и неповторимый обогревательный прибор.
Для начала необходимо выбрать материал, из которого вы будете изготавливать печь на дровах. Здесь сыграют роль ваши навыки в работе с кирпичом или металлом. Но в обоих случаях необходимо помнить, что обогревательный прибор не должен снижать объем кислорода в помещении. Он должен как можно дольше выделять тепло для обогрева помещения.
Основное правило при эксплуатации печи – отсутствие выделения вредных веществ.
Выбирая конструкцию отопительного прибора, помните, что она не должна быть пожароопасной.
Металл или кирпич
Теперь нужно разобраться с тем, какой материал нужно использовать — сделать кирпичную печь или металлическую. Есть свои плюсы и минусы в обоих случаях. Давайте разберемся, что к чему.
Кирпичная кладкаИз кирпича довольно легко выложить небольшую печку даже при условии, что нет специальных навыков. Главным же недостатком является тот факт, что кирпичная конструкция лишена мобильности. То есть переносить с места на месту такую конструкцию не представляется возможным.
- Почему это важно? Дело в том, что внутреннее устройство гаражей часто подвергается изменению:
- захотелось переставить предметы (стеллажи, ремонтный инструментарий и др.);
- пришла идея расширить помещение (допустим, в семье появилось еще одно транспортное средство
Делать своими руками кирпичный источник обогрева — не совсем дальновидно. Хотя технологически довольно легко, а с точки зрения финансов вполне экономично.
- Как правило, сделанные своими руками системы обогрева выполнены из металлического листа или из уже готовых б/у элементов. В ход идет все, что только можно использовать, обладая хотя бы минимальным инженерским складом ума:
- железные бочки;
- сварные кубические и цилиндрические емкости;
- отрезанные части электрошкафов и т. п.
Главные достоинства такого изделия:
- выявленные во время эксплуатации недостатки легко исправить, произведя сварные работы — расширить или уменьшить размеры отдельных элементов (изменить форму дверцы, нарастить дымоход и др.);
- его без особого труда можно перетаскивать с места на место.
Трубу можно сделать по принципу телескопической сборки, с тем чтобы в случае необходимости без проблем демонтировать дымоход и собрать заново.
О полезных доработках железной печки
Есть несколько рекомендаций, как сделать вышеописанную конструкцию еще лучше. Первым делом не помешает усилить узел примыкания дымоходного патрубка к верхней плите, поскольку это место прогорает чаще всего. Причина не только в высокой температуре, но и в нагрузке, оказываемой на сварной шов дымоходной трубой. Обычно владельцы гаражей не озабочиваются отдельным креплением дымохода и он всем весом ложится на верхнюю панель печи.
Буржуйка на дровах с 2 дымооборотами не может похвастать величиной топливника, а значит, и продолжительностью горения. С другой стороны, типа «Бубафоня» — не лучший вариант для гаража. Для них требуется дымоход высотой не менее 4 м с хорошей тягой, что не всегда реализуемо.
Топливник двухходовой печки можно увеличить, произвольно изменив его высоту или прибавив 10 см к ширине корпуса. Тем и хороши самодельные отопители, что владелец гаража может менять их размеры в зависимости от свободной площади помещения.
Теплоотдачу дровяной печи можно улучшить, если к боковым стенкам приварить несколько вертикальных ребер, как это показано ниже на фото. Используется полоса толщиной 4 мм либо такой же уголок, тем самым наращивается площадь теплообмена и возрастает эффективность работы обогревателя.
Совет. Буржуйку можно приспособить для приготовления или разогрева пищи, если вырезать в верхней панели круглое отверстие под конфорку.
Типы печей для гаража
Печи для гаража могут быть разнообразных форм и конструкций, в зависимости от типа источника энергии. Рассмотрим самые популярные.
Буржуйка
Печи буржуйки для гаража завоевали популярность среди автолюбителей благодаря небольшим размерам, простоте и дешевизне эксплуатации и изготовления. Конечно, эту печь можно купить практически в любом специализированном магазине и она будет работать, как часы. Однако ценят автолюбители буржуйку как раз за то, что ее очень просто можно сделать самостоятельно у себя в гараже за несколько вечеров.
Сама печь изготовляется из металла не тоньше 3 мм, так как более тонкий металл может быстро прогореть. Этот вид печи использует для отопления в основном дрова, однако некоторые умельцы приспосабливают ее и для других видов твердого топлива.
Печь на дровах для гаража обладает огромным плюсом – хорошей теплоотдачей, поэтому буржуйки можно ставить на обогрев гаражей любой площади и будьте уверены, печки не подведут. Также этот вид печей не требует изготовления фундамента, что существенно удешевляет стоимость работ.
Однако дровяные печи для гаража, к которым относится и буржуйка, не идеальны – для поддержания их работы требуется большой запас дров, которые надо где-то складировать. Связано это с тем, что буржуйка не хранит тепло, а сразу его отдает и если престать подбрасывать топливо – воздух начнет быстро остывать. Но народные умельцы находят способы, чтобы печи для гаража на дровах были менее прожорливы и хранили тепло дольше: обмазывают глиной, обкладывают кирпичом, делают сложные дымоходные системы.

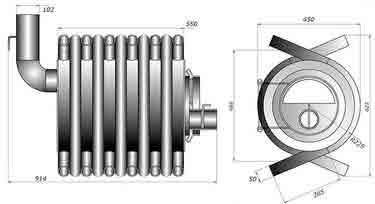

Печь Булерьян

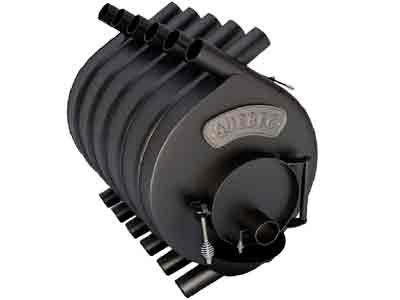

Уникальность печи булерьян для гаража в том, что на одной загрузке топливом она способна гореть до 10 часов безостановочно. Достигается это оригинальной системой организации воздушных потоков. При этом печь подобной системы может «проглотить» любое топливо: дерево, уголь, торф.
Если покупать Булерьян в магазине, то это влетит в копеечку – такие печи довольно дороги. Однако ее можно сделать самому, только необходимо придерживаться некоторых правил. Прежде всего, из-за своих конструктивных особенностей такая печь очень сильно нагревается и поэтому для нее необходимо делать фундамент из огнеупорного материала, как минимум 20 см высотой, иначе вы рискуете сжечь весь гаражный кооператив. Также печи для гаража этого типа нуждаются в дымоходе, конструкция которого позволяет его часто разбирать с целью чистки его он сажи и конденсата.
Печь на отработке
Масляная печь для гаража по эффективности теплоотдачи очень напоминает Буржуйку, но в отличие от нее, использует для работы не дрова, а различные жидкости (отработавшее масло, соляру). Не рекомендуется использовать в качестве топлива быстроиспаряющиеся вещества (бензин, ацетон), так как в этом случае печь быстро прогорит.
Сама печь представляет из себя два металлических отсека, соединенных трубой с относительно крупными отверстиями, сделанными для вентиляции и все это устройство заканчивается в обязательном порядке дымоходом, выводящим отработавшие газы наружу.
Печь на отработанном масле — наиболее популярна для отопления гаражей, поскольку она проста в устройстве
Нижний отсек является топливным баком и источником испарения масла. В него оно наливается (примерно до 3 литров), а затем поджигается. Масло медленно горит, а пары масла поднимаются по вертикальной трубе где, смешиваясь с восходящими потоками воздуха, воспламеняются и сгорают, при этом нагревая верхний отсек, являющийся теплообменником. Регулируют скорость сгорания залитого объема масла через специальную форсунку.
Благодаря простоте устройства печи и работе на отработанных материалах масляная печь для гаража используется многими автомобилистами.
Кирпичные печи
Кирпичная печь для гаража используется автолюбителями не так часто, как можно было бы подумать. Все дело в том, что кладка таких печей требует специальных знаний и навыков. Поэтому многие выбирают более простые способы обогрева типа буржуйки или печи на отработке.
Плюсы ее в теплоотдаче и в возможности использовать различные виды топлива.
Кирпичная печь для гаража
Виды печей
Любую кирпичную печь на дровах реально снабдить водяным контуром. В самой емкости позволительно разместить камеру горения, также ее можно скомпоновать перед выходом в дымоход водяного теплообменника.
Теплообменники могут быть:
- в форме змеевика;
- составленные из труб;
- встроенные емкости;
- конвекционные – крепятся к стене печи;
- монтирующимися возле дымохода.
В форме змеевика
Составленные из труб
Монтирующиеся возле дымохода
Встроенные емкости
Печь Бутакова с бойлером и водяным контуром
- трубы располагаются по корпусу печи;
- происходит активный теплообмен;
- водяной контур не зависит от процесса горения.
Конвекционный вид присущ практически всем печам, работающим на дровах. Этот вариант самый рациональный, здесь требуется естественная циркуляция воды.
Конвекционная отопительная система была придумана в Канаде. Модели представляют собой мобильные конвекторные печи, которые разогреваются за короткое время, обеспечивая помещение потоком теплого воздуха. Иногда в них стоит вентилятор, что способствует еще более быстрому нагреванию помещения.
Печь для гаража представляет собой полый цилиндр из металла, в который встроена труба, направленная вертикально. Воздух идет снизу и поднимается, нагреваясь, внутри корпуса. Таким образом, в гараже постоянно существует циркуляция холодных и теплых масс воздуха.
Целесообразно ли оборудовать гараж печью
Многие владельцы гаражей привыкли мириться с холодом и даже не задумываются о том, чтобы оборудовать его постоянным отоплением. Использование обогревателей не всегда удобно и выгодно, а работа в холоде чревата снижением концентрации, ухудшением моторики и переохлаждением. Если вы много времени проводите в гараже, то наличие постоянного отопления гаража в виде дровяной печи – это оптимальное решение проблемы.
Установка в гараже печи на дровах дает следующие преимущества:
- Автомобиль содержится в оптимальных условиях. Отопление защищает от промерзания жидкости, предотвращает проблемы с запуском замерзшего автомобиля, экономит ваше время, которое понадобилось бы на прогрев двигателя.
- Срок службы аккумулятора и других деталей автомобиля максимально продляется.
- Условия пребывания в гараже становятся комфортными и безопасными.
- Помещение быстро прогревается и на долгое время остается теплым.
- Печь, которая топится дровами, проста в эксплуатации.
- Имеет небольшие размеры, что крайне удобно в условиях дефицита полезного пространства.
Все эти преимущества свидетельствуют о том, что печи дровяные для отопления гаража – это лучшее решение.
Дровяная печь экономна для обогрева гаража
Отопитель на отработке
Печка в гараж на отработке — удобный вариант, если есть возможность недорого или бесплатно добывать жидкое топливо (такие агрегаты могут работать на других маслах, на солярке)
Отопитель пожароопасен — важно следить, чтобы топливо не содержало воду, иначе через отверстия в дожигателе (перфорированной трубе) будут вылетать брызги горящего масла.
Изготавливается отопитель на отработанном масле своими руками из листового металла, трубы или бочки. Резервуар под топливо и верхняя камера могут иметь цилиндрическую или прямоугольную форму.

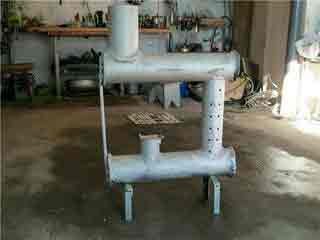

Конструкция печки на отработанном масле
Руководствуясь предложенным чертежом, можно изготовить классическую печь на отработке в гараж. Топливо заливается в нижний резервуар, для его розжига используется горючая жидкость. Выделяющиеся пиролизные газы в перфорированном дожигателе смешиваются с воздухом, и догорают уже в верхней камере, снабженной внутренней перегородкой.
Такая печка для гаража проста в сборке, но не очень экономична — на час работы требуется около 2 литров отработки. При ее работе заметен запах гари и горючего, помещение должно хорошо вентилироваться.

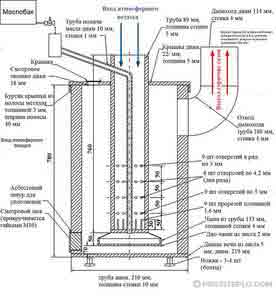

Размерная схема самодельной печки на отработанном масле
Печь на отработке в гараж может представлять собой конструкцию с капельной подачей горючего. Это более безопасный вариант для использования в гараже. Существует несколько вариантов таких отопителей, но принцип устройства общий: необходимо обеспечить дозированную подачу топлива и приток воздуха в камеру сгорания.

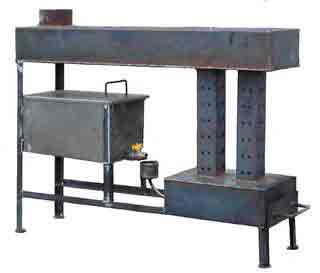

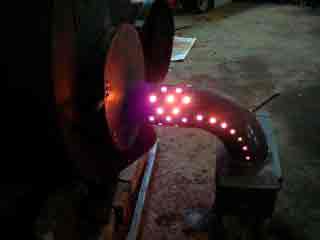

Печь на отработке с капельной подачей горючего
Так как маслопровод проходит вдоль трубы дожигателя, топливо успевает нагреться и активнее испаряется, попав в камеру сгорания. Стенки работающей печи раскаляются докрасна, поэтому умельцы из печки-капельницы на отработке своими руками создают полноценный жидкотопливный котел, обустроив вокруг корпуса водяную рубашку. Водяной контур дает возможность полноценно прогревать свой гараж больших размеров.
Универсальным вариантом можно назвать печь на дровах и отработке. Обычно это гибрид из небольшой дровяной печки, корпус которой при необходимости может служить верхней камерой классического отопителя на отработке. Резервуар для жидкого топлива расположен снаружи корпуса буржуйки и соединен с ним прямым или изогнутым перфорированным дожигателем.
Еще один вариант гибридной печки:
- нижняя часть корпуса представляет собой классическую дровяную буржуйку;
- верхняя часть корпуса выполняется съемной, она состоит из крышки, дожигателя и верхней камеры сгорания;
- дожигатель комплектуется съемным кожухом, который превращает его в дымовую трубу, когда печка работает на дровах;
- внутри корпуса имеется резервуар для жидкого топлива, который вынимается или вставляется в зависимости от вида используемого энергоносителя.
Гибридная печка для отопления гаража
Изготавливая такой агрегат, требуется качественно подгонять по размеру и сваривать все элементы. Удобство универсальных печек заключается в широком выборе топлива.
Основные типы
Гаражные печи на дровах различаются по типу их устройства. Основными вариантами являются:
- Прямоугольные металлические печи-буржуйки. Они бывают горизонтального и вертикального типа. Подобные агрегаты элементарны в изготовлении, дешевы, их легко обслуживать.
- Печь из газовых баллонов или старых бочек. Также существуют в двух исполнениях – горизонтальном и вертикальном. В отличие от предыдущего типа, они чаще всего изготавливаются вручную, с помощью сварки и газовой резки. Их минусом можно назвать отсутствие устойчивой варочной поверхности, т.к. в сечении они круглые. Однако, существуют заводские аналоги, в которых такая поверхность предусмотрена.
- Печь для гаража длительного горения на дровах. Основным отличием такой печи от буржуйки является то, что дрова в ней не горят, а медленно тлеют. Это достигается с помощью специального шибера и системы продухов, которые регулируют доступ воздушной смеси к топливу.
- Кирпичная печка для гаража. Хорошо подходит для тех гаражей, которые построены из кирпича. В противном случае, теплопотери будут весьма значительными, а рентабельность такого устройства будет низкой. Ее плюсами являются пожаробезопасность и габариты, которые владелец гаража может сделать любыми, исходя из его нужд и предпочтений.
- Булерьян. Самый дорогостоящий вид железной печи для гаража. Она обладает массой достоинств, таких как: высокий КПД, возможность работы на любом твердом топливе, долгое время работы. Эта хорошая печь на дровах для гаража пользуется заслуженной популярностью в нашей стране.
Конструирование печи для гаража на дровах длительного горения своими руками
Взявшись за самодельное изготовление печи, необходимо соблюсти некоторые правила безопасности:
- пол под печь следует обложить листом металла, который будет выступать за дверцу на 1 м;
- стены, которые будут находиться возле печи защитить кирпичом либо металлическим листом;
- между дымоходом и перекрытием следует оставить зазор шириной в 2,5 см, который нужно заполнить базальтовым волокном;
- газоходу обеспечить защиту от ветра, установив дефлектор.
Материалы
- бочка любого размера и объема из металла, объёмом 200 л;
- стальные трубы, отрезки один длиннее, другой короче;
- немного металлического швеллера;
- ножовка для металла, молоток, топор;
- приспособления для измерения длины;
- отражатель;
- лист стали небольшого размера;
- сварка;
- кирпич для фундамента под печь;
- цемент и материалы ,чтобы приготовить раствор.
Инструкция по изготовлению печи:Как сделать печку в гараж своими руками?
- Лучше всего делать такую печь из готовой бочки объёмом 200 л, сделанной из металла.
Первоначально нужно её приготовить для дальнейших манипуляций. Для этого отрезается очень ровно и аккуратно верхушка.
Если нет возможности использовать бочку, то подойдёт труба большого диаметра, к которой следует приварить дно. Дно в этом случае лучше сделать в форме квадрата, а не круга, чтобы в дальнейшем не было проблем с устойчивостью.
Следующим действием в конструировании будет вырезание круга из стального листа. Он должен получиться по размеру немного меньше, чем основной диаметр. В этом же круге нужно вырезать ещё круг под трубу. Далее нужно приварить трубу маленького диаметра к вырезанному кругу из стали.
Далее отрезанный и подготовленный заранее швеллер приваривается книзу этого же стального круга, уже с приваренной трубой.
Стоит произвести замеры таким образом, чтобы обеспечить свободный ход швеллеру во внутреннем пространстве бочки. Это сооружение позволит надавливать на массу топлива, которое уже сгорело за счёт опускания стального круга.
Следующим этапом нужно сделать крышку обогревательной конструкции. Если основой для неё взята бочка, что верхняя часть от неё и будет крышкой. А если основой взята труба, то придётся вырезать металлический круг такого же диаметра. В крышке нужно проделать отверстие для маленькой трубы.
Чтобы обеспечить возможность закладки топлива, нужно вырезать отверстие под дверцу. К дверце стоит приделать ручку для удобства открывания и закрывания. Дверь можно установить самостоятельно, посадив на петли и приварив. Можно воспользоваться покупной.
Чуть ниже основной дверцы проделывается отверстие для ещё одной, через которую будут удаляться сгоревшие дрова.
Перед установкой печи обязательным этапом будет устройство фундамента под неё. Делается это по той причине, что обязательным условием является огнеупорное и прочное её основание. Сделать его очень просто, нужно лишь проложить слой в 1 кирпич и зацементировать.
Без дымохода не обходится ни одна печь. В данном случае сделать его можно из двух труб диаметром 15 см. Одну приварить следует сверху, другую сбоку и изогнуть вверх.
Позаботится, стоит и об отражатели, поскольку быстрый нагрев и постоянно накалённое состояние печи обеспечено. Отражатель сможет перераспределить потоки тепла. Особенно он необходим в малогабаритных помещениях.
Последним этапом нужно собрать все получившиеся элементы воедино и приварить.
Некоторые технические моменты, которые облегчат монтаж и дальнейшую эксплуатацию печи:
- На этапе сборки все детали рекомендуется соединять между собой в обратном направлении следования газов.
- В мерах предосторожности стоит определить расстояние, на которое не стоит располагать предметы неустойчивые к горению и воспламенению, а также находиться людям и отметить его.
- Конструкция самого дымохода должна быть такой, чтобы при необходимости его можно было разобрать на части и произвести очистку, после чего беспрепятственно и быстро собрать и установить на место.
- После установки печи её нужно проверить на работоспособность в разных режимах, чтобы можно было подобрать подходящий вариант.
Чтобы наверняка избежать любых проблем с обогревательной самодельной системой, рекомендуется учесть следующие факторы:
- труба должна быть высотой не меньше 4 м;
- трубы максимально могут быть повёрнуты 3 раза;
- углы поворота труб могут быть только 30 градусов, в исключительных случаях можно сделать 45 градусов.
- при необходимости вывести трубу горизонтально, такой участок может быть не больше 1 м.;
- на улице трубу рекомендуется утеплять при помощи базальной ваты с той целью, чтоб препятствовать образованию конденсата;
- обеспечить прикрепление к стене дымохода, убрав нагрузку с основной конструкции печи.
Купить или сделать самому
Каждый автолюбитель сталкивается с дилеммой: купить или сделать. При покупке вы получаете готовый к эксплуатации агрегат, будь то тепловая пушка или бойлерная печь. Если агрегат сложный, специалисты магазина проведут установку и настройку, а вам останется только почитать инструкцию пользователя. Естественно, за все это придется платить и платить немалые средства.
Второй способ – сделать все самому. В этом случае вам нужны материалы, схема или план постройки и инструменты. Например, кирпичную печь в магазине не купить и придется делать самому или с помощью сведущих людей. И наоборот, газовые или электроконвекторы лучше вообще не пытаться сделать самостоятельно, ведь результат может быть плачевным. Конечно, во всех других случаях сделать печь своими руками выйдет существенно дешевле, чем покупать что-то подобное в магазине.
Главное – не бояться. Ведь как говориться: «Не попробуешь – не узнаешь».
Как сделать печь своими руками
В том случае, если у вас появилось желание создать печь своими руками, то конечно, нужно руководствоваться некоторыми тонкостями и особенностями. Те печи, которые будут созданы самостоятельно, принято считать самыми распространенными агрегатами, которые активно используются для отопления гаража.
- На самом деле, если вы желаете создать простую модель печи, то особых знаний и навыков для этого не потребуется, вы обязательно сможете реализовать свои задумки и идеи в жизнь. Если печь будет работать на отработанном масле, то знайте, что вы сможете использовать любое масло, что немаловажно.
- Но есть и недостатки приборов данного типа, например, всегда нужно производить чистку, очищать внутреннюю поверхность печи, дымохода, поэтому вы должны учитывать это обязательно. Специалисты рекомендуют сделать сечение больше обычного, и использовать только чистое топливо, тогда проблем быть не должно.
Этапы изготовления печи для гаража
Если точно решено, что вы сами станете заниматься изготовлением печи для своего гаража, то знайте, что обязательно нужно соблюсти некоторые полезные советы специалистов, которые в свою очередь, помогут вам справиться с такой работой.
В качестве емкостей всегда можно использовать старый пропановый баллон, это может быть и компрессор от холодильника «советских» времен.
- Из металлического уголка вам необходимо изготовить ножки, длина которых должна составлять – 20 см, ведь это важное условие. На них в дальнейшем нужно расположить емкость, приварив их.
- Посередине нижней емкости нужно аккуратным образом, прорезать отверстие, приваривая тем самым к нему трубу, делая это в вертикальном положении. Помните, что это условие работы является обязательным, так как именно данная труба станет выступать соединительным элементом между двух емкостей.
- Вообще специалисты советуют делать конструкцию цельной, а если вам удастся сделать и съемную верхнюю часть, то тогда и вовсе можно будет насладиться выполненной работой.
- Как только, эти этапы работы вами будут выполнены, можно начинать создавать отверстия в трубе, не забывая о том, что их должно быть не меньше десяти штук.
- На нижней части печи нужно сделать отверстие, оно, как правило, предназначено для заливки топлива. При этом старайтесь выполнять этот этап работы правильно и аккуратно, ведь вам будет неприятно сталкиваться с проблемами, когда вы станете осуществлять заливку топлива, все должно быть удобно.
- На верхнюю часть агрегата нужно приварить патрубок, делая заранее отверстие, которое и будет предназначено для него.
- Осталось выполнить последний этап работы, вы должны соорудить дымоход, причем сделать это нужно качественно и тщательно, помните, что трубы должны находиться в вертикальном положении, ведь это важное условие, так можно серьезно улучшить тягу, поэтому обязательно учитывайте этот этап работы.
Внимание: Начиная заниматься изготовлением вытяжной трубы, вы должны знать, что лучше всего изготавливать ее из оцинковки, ведь в этом случае, она будет играть роль нагревательного элемента, что немаловажно. . Как только все этапы работы будут выполнены, вы должны начинать подключать дымоход
При этом можно свернутую газету вложить в топливный бак, заливая около литра масла, после чего нужно подождать около десяти минут, когда начнется процесс кипения.
Если все было сделано правильно, то через некоторое время агрегат начнет обогревать помещение, а вы в свою очередь, станете наслаждаться результатом.
- Как только все этапы работы будут выполнены, вы должны начинать подключать дымоход. При этом можно свернутую газету вложить в топливный бак, заливая около литра масла, после чего нужно подождать около десяти минут, когда начнется процесс кипения.
- Если все было сделано правильно, то через некоторое время агрегат начнет обогревать помещение, а вы в свою очередь, станете наслаждаться результатом.
5 Печь на жидком топливе нюансы изготовления
Старые газовые баллоны нередко используются народными умельцами для изготовления мангалов, барбекю, печей. Причем в последнем случае из них делают не только классические дровяные отопители, но и . Несмотря на непривычное топливо, сделать такую печь не так уж и сложно, если, конечно, вы умеете работать со сварочным аппаратом и слесарным инструментом.
Чертежи, приведенные ниже, иллюстрируют схемы работу такой печи:
Это тот же простейший агрегат, состоящий из резервуара с маслом и трубы – камеры сгорания, спрятанный в металлический корпус. Такое решение сделало печь более безопасной: нет открытого пламени, и это позволило увеличить КПД – нагревшиеся стенки баллона дольше сохраняют тепло.
Начинается изготовление такой печи с подготовки необходимых материалов. Кроме баллона нам потребуются:
- Патрубок для дымохода (диаметр 120 мм, толщина стенок 3–5 мм).
- Трубы для горелки (диаметр 5–7 см).
- Металлические уголки.
С баллона болгаркой срезаем верхнюю часть. В дальнейшем она послужит в качестве крышки для емкости с маслом.
К получившемуся корпусу-цилиндру привариваем металлические ножки – так будет удобнее работать с заготовкой, а потом и пользоваться печкой. В верхней части баллона прорезаем отверстие для будущего дымохода (рекомендуемый диаметр – 120 мм), после чего привариваем к нему начальный патрубок. В нижней части вырезаем еще одно отверстие – под дверцу, которая позволит контролировать целостность чаши с топливом и регулировать подачу воздуха.
Закончив работу с корпусом, переходим к внутренним деталям. Основной узел – это горелка, представляющая собой металлическую чашу, сделанную из обрезка трубы. Размеры этой емкости не должны превышать внутреннюю площадь дна баллона, т. к. мы ее установим именно там. Отличительная особенность – крышка с двумя отверстиями, одно по центру (диметр 100–110 мм) и второе, смещенное к краю горелки (диаметр 50–70 мм). Второе отверстие служит для подачи топлива – оно должно выходить к дверце печи.
К крышке горелки привариваем трубу диаметром 100–110 мм, ее длина зависит от высоты корпуса печи. Верхний конец этой трубы глушится металлической заготовкой в виде диска (его диаметр соответствует внутреннему диаметру корпуса печи). В руках у нас окажется своеобразная штанга, в грифе которой (трубе соединяющей «диски») мы просверлим сантиметровые отверстия. Рекомендуемое количество – 5 рядов по 7 штук в каждом (начинаются на высоте 40 см от резервуара с топливом).
Получившуюся конструкцию – штангу, опускаем внутрь баллона и привариваем верхний диск к обрезанным краям баллона – это заключительный этап. Агрегат тестируем на улице, после чего, убедившись в его функциональности, устанавливаем в гараже.
Как собрать конструкцию дровяной печи своими руками
Экономичная печь на дровах, самостоятельно собранная, считается простейшей в обслуживании и идеально подходящей для обогрева автономных гаражных построек. Зачастую в хозяйстве автолюбителя встречается обогревательная конструкция с названием буржуйка.
Преимущества дровяной печи
Такая печка имеет массу преимуществ, среди которых выделяют:
- легкость в процессе эксплуатации;
- экономичность;
- изрядно низкая стоимость оборудования;
- высокий уровень КПД по отношению к незначительным габаритам конструкции;
- возможность эксплуатировать печь вдали от коммуникаций;
- допустимо применение для приготовления и разогрева пищи;
исключена необходимость подготовки специального фундамента под агрегат.
Важно! Единственным значительным недостатком дровяной печки является высокий расход недорогих, но все же стоящих, отопительных материалов. Дрова в печке довольно быстро перегорают и тепло, в процессе горения, не аккумулируется. После того, как печь перестают топить, стальной корпус довольно быстро остывает.
Особенности конструкции печки-буржуйки
Разновидность конструкции печек типа «буржуйка» не имеет четких регламентов.
Каждый мастер может соорудить данную конструкцию, учитывая собственные предпочтения, но в любом случае такая печка имеет основные элементы конструкции:
- Топка, представляющая собой емкость, в которой происходит процесс сгорания дров. Габариты такой печки не имеют четких стандартов.
- Решетка для укладки дров и создания тяги, которую размещают у основания печки.
- Дымоотводная труба.
- Зольник, размещенный под решеткой, для удаления накопившейся смолы в процессе горения.
Важно! Если модернизировать конструкцию буржуйки, то удастся существенно сэкономить расход дров. Такого эффекта можно достигнуть, если патрубок приварить к корпусу печки над дверцей, а не, как принято, сзади возле стенки
Благодаря такой установке патрубка, в первую очередь будут нагреваться стенки конструкции, а только потом дрова попадут в трубу. За счет этого возрастет время отдачи тепла, так как кирпичный, бетонно-глиняный или утепленный металлический трубопровод остывает гораздо медленнее, нежели стальной корпус.
Материалы для конструирования дровяной печи
Чтобы осуществить сборку дровяной печи самостоятельно, вам понадобится приобрести следующие материалы:
- металлический бочонок объемом 200 л;
- трубы;
- швеллер. Важно! Чтобы более четко представить себе последующий объем работ и необходимое количество расходного материала, предварительно просмотрите чертежи печи для гаража разных вариаций. Возьмите за основу наиболее простую на ваш взгляд конструкцию и детально рассмотрите все узлы соединений отдельных элементов.
Технология монтажа
- Аккуратно срежьте верхнюю часть бочки специальной ножовкой по металлу или болгаркой.
- Поровняйте острые кромки.
- При помощи молотка, края обрезанной бочки заверните вовнутрь.
- Края крышки таким же способом подогните наружу.
- Вырежьте зубилом по центру крышки отверстие диаметром 100-150 мм для трубы.
- Приварите швеллер к крышке.Важно! Место, где была пробка, намертво заварите либо оставьте, чтобы контролировать процесс горения внутри печки.
- В верхней части бочки сбоку вырежьте отверстие, диаметром 150 мм для дымоходной трубы.
- Приварите трубу.
- К отверстию в крышке приварите трубу диаметром 100 мм так, чтобы она выступала над поверхностью крышки. Труба будет подавать воздух в бочку.
Как эксплуатировать дровяную печь?
После того, как соберете конструкцию печи, изначально протестируйте ее на правильность функционирования. Выполните следующие действия:
- Заполните печку на 1/3 дровами.
- Установите трубу, подаваемую воздух вовнутрь и накройте крышкой.Важно! В процессе сгорания дров крышка потихоньку опускается.
- Дрова через отверстие трубы слегка смочите бензином или керосином и бросьте зажженную спичку.Важно! При правильном выполнении всех действий, печка способна отапливать помещение на протяжении 7 часов. Если же заполнить ее дровами полностью, то время теплоотдачи достигает 60 часов.
Видео
Просмотрите видео, в котором наглядно показан пример создания и эксплуатации дровяной печки своими руками.
Фото, чертежи, полезное видео
Как сварить металлическую печь для гаража своими руками из металла? Чертежи.
А здесь видео про изготовление печи в гараж своими руками.
Обеспечение комфортных условий в гараже требует некоторых сил, терпения и затрат
При этом следует помнить, что очень важно сделать не только возможность отапливать помещение, но и сохранить безопасность нахождения в нём.
Внимательно соблюдайте все рекомендации по технике безопасности и предусмотрите все нюансы для беспрепятственной эксплуатации оборудования!
Материалы из раздела
Отопление
Экономичная дровяная печь для гаража длительного горения своими руками
Как сделать своими руками печь-буржуйку на дровах для гаража: обогрев, правильная установка и чертежи
Буржуйка — дровяная печь для отопления гаража: плюсы и минусы
Обогреватели для гаража: газовые инфракрасные, дизельные, на солярке и тепловые пушки
Выбираем самый экономный способ отопления гаража электричеством: обзор электрических приборов
Особенности отопления гаража
Капитальный гараж с утеплением доступен далеко не каждому автовладельцу. Чаще всего в распоряжении владельца транспортного средства оказывается металлическое строение, лишенное какого-либо утепления. Любая тепловая энергия покидает такое строение практически моментально.
При решении проблемы отопления гаражного помещения, не стоит оценивать его потребность в тепле, опираясь на аналогичный опыт с жилым домом. И дело не только в отсутствии теплоизоляции. Существует так называемый закон квадрата-куба, который гласит, что когда размеры геометрического тела уменьшаются, отношение размеров поверхности этого тела к его объему увеличивается.
Для нормального хранения автомобиля в гараже температура внутри бокса не должна опускаться ниже +5º и подниматься выше +18º во время присутствия владельцев и выполнения ремонтных работ. Требования регламентированы СП 113.13330.2012
Это сказывается на размерах теплопотерь объекта, поэтому для обогрева одного кубического метра маленького помещения, например, гаража, необходимо больше тепла, чем при отоплении большого дома. Если для двухэтажного строения может хватить и отопительного прибора мощностью 10 кВт, то на значительно меньший по размерам гараж понадобится агрегат с производительностью около 2-2,5 кВт тепловой энергии.
Для поддержания очень скромной рабочей температуры на уровне 16 градусов хватит и печки мощностью 1,8 кВт. Если же нужно поддерживать только оптимальную температуру для хранения автомобиля на стоянке — 8 градусов — подойдет агрегат на 1,2 кВт. Получается, что расход топлива на обогрев единицы объема пространства гаража может в два раза превышать аналогичный показатель для жилого дома.
Чтобы тщательно прогреть весь гараж, его стены и пол, понадобится еще больше тепловой энергии, т.е. еще более мощный обогреватель. Но даже при наличии утепления тепло будет уходить из помещения слишком быстро. Поэтому рекомендуется осуществлять обогрев не всего гаража, а только так называемого рабочего пространства.
Эффективный обогрев гаража можно выполнить с помощью так называемой «теплой шапки», образуемой в процессе естественно-ограниченной конвекции теплого воздуха в помещении
Идея состоит в том, чтобы сосредоточить прогретый воздух по центру помещения и вокруг него таким образом, чтобы между стенами и потолком оставалась прослойка холодного воздуха. В результате техника и люди будут постоянно находиться в облаке воздуха комфортной температуры, а расход тепловой энергии заметно сократится.
Это явление специалисты называют теплой шапкой, оно возникает благодаря естественно-ограниченной конвекции. Интенсивный поток нагретого воздуха поднимается вверх, но немного не достигает потолка, поскольку его кинетическая энергия гасится более плотными холодными слоями.
Далее горячий поток распределяется по сторонам, слегка касаясь стен или на небольшом расстоянии от них. Почти весь гараж становится теплым, под воздействием конвекционных процессов прогревается даже смотровая яма. Для достижения подобного эффекта подходят гаражные печи относительно небольшой мощности, создающие интенсивный, но не особенно плотный поток теплого воздуха.
Естественная конвекция воздушной массы в гараже обеспечивает формирование благоприятной для работ температуры даже в смотровой яме
Альтернативный вариант отопления гаража состоит в использовании различных инфракрасных обогревателей. Для гаража с металлическими стенками такое оборудование не особенно хорошо подходит. Инфракрасное излучение плохо отражается от металлических поверхностей, оно проникает сквозь них, в результате все тепло просто уйдет на улицу.
Для кирпичного гаража со стенками в полкирпича инфракрасный обогреватель специалисты также не рекомендуют. Этот материал не пропускает инфракрасные волны, но и не отражает их. Кирпич поглощает этот тип тепловой энергии и со временем ее отдает. К сожалению, на процесс аккумулирования энергии и ее возврат уходит слишком много времени.
Какие бывают типы печей
Современные агрегаты для отопления гаражей, представленные в продаже на рынке, имеют определенные характеристики, которые позволяют классифицировать оборудование. Основным фактором служит тип отопительного материала.
Исходя из такого принципа, выделяют следующие виды отопительного оборудования:
- Электрическая печка. Преимуществом электрического агрегата является возможность выбрать печку с оптимально подходящим уровнем мощности. Но существенным недостатком выделяют значительный расход электроэнергии в процессе эксплуатации.Важно! Конструирование таких агрегатов непременно требует профессионального подхода, иначе — высок риск возникновения аварийной ситуации.
- отопительный газовый котел. Отличается высокой продуктивностью в соотношении с небольшой стоимостью. Однако обязательным условием при установке такого устройства выделяют наличие доступа к сети газоснабжения. Основным недостатком газового котла является высокий уровень опасности в случае взрыва.Важно! Для установки такой печи также потребуется поддержка специалистов, чтобы в точности были соблюдены все условия технологии работы с газовым оборудованием.
- Агрегаты, работоспособность которых зависит от сгорания твердого топлива. Такую печку можно приобрести в любом специализированном магазине либо сконструировать собственноручно, что в несколько раз сократит денежные расходы. Производством отопительных агрегатов занимаются, как зарубежные производители, так и отечественные. Наиболее популярные виды таких отопительных аппаратов — печь дровяная для гаража и на «отработке».Важно! Для самостоятельного конструирования вполне подойдут любые емкости из подходящих материалов или же отдельные детали, которые легко соединить самому.
- Печи для отопления гаража, функционирование которых происходит за счет отработанного машинного масла отличаются легкостью в использовании и экономичностью.Важно! Такой вариант также доступен для создания своими руками.
Изготовление горизонтального отопителя
Если стандартный пропановый баллон уложить горизонтально, а в торце устроить дверцу, то получится довольно вместительный топливник, куда войдут метровые поленья. Для лучшей теплоотдачи и дожигания образующихся пиролизных газов нужно сделать вторичную камеру с перегородками, как это показано на чертеже.
Дожигание горючих газов в данной буржуйке совмещено с отбором теплоты у продуктов сжигания, огибающих полусферические перегородки (вырезаются из корпуса баллона). Ну и непременный атрибут интенсивного теплообмена – наружные ребра из стальных полос – ставятся обязательно. Практика показывает, что подобная печка обогревает гараж площадью до 50 м² в режиме среднего горения, о чем рассказывается в очередном видео:
В изготовлении отопительный агрегат несложен: в передней части устанавливаются дверцы, а в задней прорезается отверстие, куда приваривается вторичная камера из трубы или второго баллона. Чтобы не отнимать полезный объем топливника, зольник делается навесным. При необходимости сверху горизонтальной части устраивается варочная поверхность.
Печь на отработанном масле
Самая простая печка для гаража, работающая на отработанном масле, хорошо известна всем. И, хотя ее чертеж нетрудно отыскать в рунете, мы на всякий случай представим его еще раз:
Как видите, в изготовлении такой отопитель несложен, а вот при эксплуатации есть нюансы. Главный враг подобных печек – вода, в силу разных обстоятельств попавшая в отработанное масло. Совсем небольшое ее количество вызывает сильные хлопки в перфорированном дожигателе (вертикальной трубе с дырками), что может привести к пожару. Выходит, что перед употреблением топливо нужно отстаивать, чтобы отделить воду.
Важно. Любая печь на отработке, как и на дровах, требует для стабильной работы дымохода с хорошей тягой, поэтому его рекомендуется поднимать на высоту не менее 4 м
Второй недостаток отопителя – едкий запах на стадии розжига и разогрева. В остальном использование чудо-печи, как ее называют на специализированных форумах, особых нареканий не вызывает. Греет она вполне прилично. Но на тех же форумах мастера-умельцы давно предложили более надежную и эффективную конструкцию. И не такую пожароопасную. Принцип, по которому функционирует такая масляная печка, показан на рисунке:
Топливо сгорает в металлической чаше, расположенной на дне вертикально стоящей трубы (или газового баллона). В чашу оно подается каплями из дозирующего устройства. Благодаря такой схеме при необходимости печь на жидком топливе может сжигать и дизельное топливо, надо лишь настроить подачу воздуха и дозировку. Часть паров масла догорает внутри вертикальной перфорированной трубы – дожигателя при подаче вторичного воздуха. Устройство печи показано на чертеже:
В качестве корпуса можно применить толстостенную стальную трубу или баллон из-под пропана. Сортамент остального металла указан на чертеже, перечислять его еще раз мы не будем
Вместо этого заострим внимание на способе подачи воздуха, он может быть двух видов:
- естественный, за счет тяги дымохода;
- принудительное нагнетание вентилятором.
Самодельная капельная печка из трубы может работать и на малой тяге, если нет никакой возможности поднять дымоход повыше. Этому способствует установка вентилятора, нагнетающего воздух внутрь дожигателя. Тогда, заглянув в работающую печь сверху, можем наблюдать такую картину:
Способ считается более эффективным и вполне надежным, проверенным не одним владельцем гаража. При желании такая дизельная печка заключается в водяную рубашку, превращаясь в водогрейный котел. Это позволит устроить в гараже радиаторное отопление и значительно повысить комфорт при длительном пребывании в помещении зимой. Предостережение к масляным отопителям такое же, как и к дровяным: если в непосредственной близости находится высотный жилой дом, то придется вернуться к мысли об отоплении электричеством.
3 Долгоиграющая печь на дровах чертежи и сборка
Итак, печь, которую мы сделаем, будет выглядеть как металлический цилиндр со срезанной верхней частью и сохранившимся дном.
Основная хитрость в подвижном механизме, получившем наименование «груз», но у него есть и вторая задача – он подает к топливу воздух. Выглядит он, как сквозной металлический блин (диаметр меньше диаметра печи), к которому приварена труба. Получается, что по мере горения топлива «груз» опускается, приминая верхние слои, а через трубу подается воздух, чтобы огонь не «задохнулся». Для того чтобы пламя распространялось по всему диаметру печи, к нижней части диска приваривают уголки или швеллеры – они выполняют роль воздуховодов. В защитной крышке прорезается отверстие, через которое выходит труба груза, а вывод для дымохода делается в верхней части стенки.
Недостаток такого отопительного прибора – это удаление сгоревшего топлива. Для этого приходится переворачивать корпус и выгребать из него золу. Однако этот недостаток перекрывается достоинствами. Конструкция печи не отличается сложностью, и ее можно сделать своими руками буквально за несколько часов. Правда, нам понадобятся следующие материалы:
- Корпус для печи. Для этих целей используют толстостенные бочки, пропановые баллоны, обрезки труб (диаметр от 30 до 60 см).
- Труба диаметром 85–100 мм, по ней будет подаваться воздух к верхним слоям топлива. Длина зависит от высоты корпуса печи.
- Труба для дымохода – рекомендуемый диаметр 120 мм.
- Лист металла толщиной не менее 4 мм, это заготовка для диска – груза.
- Полоса металла (ширина 3 см) – будущий бортик для крышки, обеспечивающий ее устойчивость.
- Уголки или швеллера (ширина полки 5 см, толщина 5 мм).
- Металлические ручки – 4 шт (две на крышку, две на корпус печки).
После того как материалы собраны, приступаем к их сборке. В нашем случае корпусом будущей печки послужит газовый баллон, а работа начнется с того, что мы отрежем у него верхнюю часть. Это будущая крышка печи. Следующий шаг – отрезаем вентиль таким образом, чтобы в образовавшееся отверстие проходила труба – воздуховод. После чего обрабатываем края напильником и привариваем к крышке металлический бортик, его края, выступающие на 1,5–2 см, не позволят ей свалиться с корпуса печи.
Следующий этап, пожалуй, самый сложный – изготовление подвижной части печи. Для этого из металлического листа вырезаем круг диаметром на пару сантиметров меньше диаметра печи. В диске вырезаем сквозное отверстие и привариваем к нему трубу – воздуховод. После чего к нижней стороне этого блина навариваем уголки.
Завершив работу над подвижным механизмом печи, возвращаемся к ее корпусу – устанавливаем патрубок для дымовой трубы. Отмеряем от верхнего края печи 5 см и прорезаем в корпусе отверстие диаметром 120 мм, после чего навариваем на него обрезок трубы (120 мм). Завершается работа над печкой установкой металлических ручек на корпус и крышку печи.
печка на отработке
На фоне остальных подобных конструкций, печь для гаража на масле выделяется экономичностью, простой эксплуатации и недорогим горючим материалом. Конструкция печки на отработке схожа с конструкцией буржуйки.
Преимущества применения
Среди характерных достоинств выделяют следующие:
- простота при сборе конструкции;
- высокий уровень экологичности, который достигается за счет отсутствия выброса копоти и дыма;
- мобильность – характер конструкции позволяет с легкостью разобрать и собрать печку заново;
- процесс работы осуществляется при сгорании масла, подлежащего утилизации;
- безопасность использования, так как пламя не приобретает открытый характер, а сгорают лишь испарения отработанного масла;
- к печке на отработке с легкостью можно пристроить систему отопления, а также контролировать температурный режим.
Материалы для конструкции
Печь на отработке можно сконструировать собственноручно, что не потребует уйму усилий и не займет много времени. Чтобы соорудить самодельную печь для гаража, вам понадобится:
- две металлических емкости, листы металла которых не менее 4 мм;
- соединяющая труба с многочисленными отверстиями;
- патрубок для верхней емкости;
- труба для вытяжки.
Технология монтажа печки для гаража на масле
Чтобы своими руками сконструировать печку на «отработке», выполните следующие действия:
- Для нижней части возьмите емкость, объем которой в пределах 8-15 литров.Важно! Именно в нее будет в дальнейшем заливаться топливо.
- Сделайте отверстие в верхней части.
- Приварите крышку таким образом, чтобы удобно было эксплуатировать печь и регулировать поступление воздуха в процессе переработки материала для обогрева гаража.Важно! При помощи поднятия и опускания крышки, контролируется подача необходимого для горения кислорода.
- Для создания верхней части возьмите бак подходящего размера.Важно! Верхний элемент совместно с соединительной трубой выполняют нагревательную роль агрегата и одновременно является топкой. Максимальная температура накала в такой печи достигает 900°С. Чтобы избежать деформации и прогорания емкостей, используйте железо, толщина листов которого не менее 4-6 мм.
- Соедините обе емкости при помощи перфорированной трубы размером в 360 мм.Важно! Если для соединения взяли цельнолитую трубу, просверлите в ней 48 отверстий сверлом диаметром 9 мм в таком расположении:
- 8 по кругу;
- 6 в высоту.
- К верхней части самодельной печки приварите патрубок.
- На патрубок установите вытяжную трубу из оцинкованной стали.Важно! Идеальная высота дымоходной трубы 4 метра — она обеспечит хорошую тягу.
В результате правильно выполненных работ, вы получите агрегат с такими параметрами:
- общий вес подобной отопительной системы до 30 кг;
- размеры такой конструкции от 0,35 до 0,7 м;
- расход топлива при этом будет составлять около 1,5 л за час работы.
Правила эксплуатации печки на «отработке»
Чтобы результат работы печи был оправданным и она полноценно отапливала гаражное помещение, внимательно ознакомьтесь со следующими рекомендациями по эксплуатации:
- Регулярно, каждые 2 неделе проводите чистку печки изнутри.
- Важно! Если в качестве топлива использовать очищенный состав материала, то очистку элементов можно проводить гораздо реже.
- Если вы установите верхнюю трубу большего диаметра, нежели выхлопную, то количество сажи значительно сократится.
- Установку агрегата выполните в местах отдаленных от легко воспламеняемых предметов.
Как работает печка?
Чтобы наладить работу самодельной печи для гаража на отработке, выполните следующее:
- Чтобы разжечь печку, вложите в нижний резервуар газету или бумагу и поверх них налейте топливо.
- Спустя 10 минут содержимое емкости закипит и за счет своих характерных особенностей, масло самостоятельно загорится.
- Подливайте топливо порционно — по 5 литров за раз.Важно! В качестве топливного материала идеально подойдет трансформаторное, трансмиссионное, машинное масло или дизельное топливо.
Видео
Чтобы более четко представить себе принцип устройства такой печи и эксплуатации, просмотрите ниже предложенное видео.
Изготовление своими руками
Самый подходящий материал для изготовления буржуйки – это пропановые баллоны и толстостенная труба. Также подойдут и старые металлические бочки. Возможны все варианты. Главное условие – толщина стенки должна быть минимум 2 мм и максимум 5 мм. Если вы всё сделаете согласно чертежам, то такая печь будет служить долго и эффективно.
Какую изготавливать печь – вертикальную или горизонтальную, каждый решает сам. Топить дровами горизонтальную печь удобнее. Зато вертикальная удобна в эксплуатации и занимает меньше места.
Чтобы изготовить вертикальную буржуйку, делим трубу или баллон на два неравных отсека. В нижней части располагаем меньший. Здесь будет собираться зола. Вверху находится больший отсек для закладки дров.
Далее проделываем следующее:
- Вырезаем в обеих частях прямоугольные отверстия. Полученные прямоугольники не выбрасываем, используем их как двери в дальнейшем.
- К большей части привариваем колосники. Это может быть арматура или любые прутки металла необходимого размера, диаметром 12-16 мм. Промежуток между колосниками – 20 мм.
- Монтируем и привариваем дно.
- Вверху баллона под дымоход проделываем отверстие. Изготавливаем патрубок из листа металла и привариваем его к отверстию вверху баллона. Патрубок лучше изготовить под стандартные дымоходы, чтобы потом не было проблем с его установкой.
- К вырезанным дверкам привариваем петли и устанавливаем на печь. Агрегат готов.
Для изготовления горизонтальной буржуйки, необходимо приварить снизу зольный ящик. Сделать его можно из листовой стали. В нижней части печи делаем отверстия, чтобы зола просыпалась в зольный ящик.
В верхней части отопительного прибора (так же как на вертикальной буржуйке) изготавливаем патрубок для дымохода. Привариваем петли на дверку и устанавливаем ее с торца изделия. Печь готова к эксплуатации.
конвекторная печь по конструкции – обычная буржуйка без режима длительного горения, но с принудительным обдувом для равномерного распределения тепла в гараже. Агрегат представляет собой буржуйку со встроенным мини-вентилятором в задней части. Он по направляющим трубам нагнетает воздух. Это могут быть полые металлические трубы, профиль или короб из листовой стали.
Там воздух нагревается и выдувается вперед. Помещение гаража быстро и эффективно отапливается. Печь готова для обогрева помещения.
Сложить кирпичную печь в гараже очень просто. Необходимо иметь схему порядовой кладки и обладать навыками работы с кирпичом. Обязательно строго соблюдать схему порядовки. Для кладки используют шамотный раствор или глину с добавлением цемента и песка.
Перед установкой кирпичной стены необходимо сделать фундамент высотой 200 мм. Из огнеупорного кирпича выкладывают топочную камеру. Дверца и поддувало расположены на передней стенке. Решетка укладывается внутри прибора на выступы из кирпича.
Для изготовления печи необходимо 290-300 кирпичей. Кладку выкладывают на шамотный раствор. Между кирпичами оставляют зазоры. Это необходимо для теплового расширения. Образование трещин на корпусе отопительного прибора из-за разности температур сведется к минимуму.
Чтобы печь прослужила долго, кирпич должен быть хорошо обожжённый и без трещин. Если необходимо увеличить высоту отопительного прибора, это можно сделать путем повторения рядов.
Чтобы изготовить печь с водяным контуром, первоначально необходимо соорудить теплообменник. Можно использовать различные материалы: листы стали или стальные трубы. Также потребуются навыки работы с металлом и сантехникой.
Для подачи горячей воды и обратного возвращения холодной, вверху крышки буржуйки вырезаем два отверстия. Сзади печи устанавливаем водяной бак, изготовить который можно из листа металла или старой стальной бочки. Патрубки для трубной разводки устанавливаем в отверстия водяного бака.
Начинаем монтаж трубопровода. Последовательно соединяем трубопровод с радиаторами и расширительным баком. Размер бака следует выбирать на 20% больше объёма воды, находящейся во всей системе.
Если замкнутый водяной контур собран правильно, то нагретая в теплообменнике вода, согласно закону термодинамики, по трубопроводу поступает в радиаторы. После теплоотдачи вода снова собирается в теплообменнике.
Основные требования
Холодной осенью или морозной зимой находиться в гараже без отопления – это занятие не из приятных. Полноценного отдыха или работы в таких условиях просто не добиться. Именно поэтому подобным площадям просто необходима небольшая печка-буржуйка, которую вполне можно изготовить своими руками. Буржуйки с теплообменником встречаются во многих сараях и гаражах.
Распространенность таких агрегатов объясняется простотой их изготовления. На это не уходит много времени и дорогостоящих материалов.
Как правило, такие конструкции нуждаются лишь в некоторых доработках, поскольку сам корпус, а зачастую и дно в таком предмете уже имеется. Многие мастера варят гаражные печи и из листовых материалов. Однако такие разновидности печей смогут осилить только те пользователи, которые умеют работать со сваркой.
Гораздо реже в гаражных постройках встречаются самодельные печи, выложенные из кирпича, поскольку такие агрегаты имеют более внушительные габариты, а нагреваются при этом в меньшей степени. Для гаража подобная система подходит слабо.
Чаще всего в гаражах располагают небольшие буржуйки, работающие от дров. В такие агрегаты, как правило, закладывают абсолютно все, что может гореть. Неприхотливость в выборе топлива и быстрый нагрев – это главные преимущества такой печи. Однако при выборе подходящего агрегата следует учитывать не только его «всеядность».
Подходящая конструкция для обогрева гаражной площади должна выбираться в соответствии со следующими параметрами:
- площадью самого гаража;
- сроками использования отопления;
- максимальным бюджетом, который можно потратить.
Если гараж представляет собой пристройку к дому, то лучше поставить прибор с электрическим или газовым подключением.
Если же постройка отдельна от жилища, то следует создать безопасную автономную конструкцию. Стоит помнить, что в первую очередь буржуйка для гаража должна быть безопасной, в противном случае могут возникнуть серьезные проблемы с плохими последствиями.
Печь должна обладать следующими важными параметрами:
- сечение вытяжного клапана должно составлять не менее 10 см;
- вес не должен превышать 35 кг;
- габариты печи – 70х50х35 см;
- объем не должен быть больше 12 л.
Плюсы и минусы
Преимущества буржуек в гараже:
- быстрый нагрев
- универсальность материала для сжигания.
Два этих решающих фактора позволяют буржуйкам держать «пальму первенства» по популярности среди автолюбителей. Из недостатков можно вспомнить то, что материал в подобных агрегатах стремительно прогорает, а сама печка остывает в течение короткого времени.
На сегодняшний день появилась новая генерация «буржуек», у которых тепло не так быстро улетучивается: если использовать баллон емкостью 50 литров для пропана, то подобный аппарат может действенно функционировать долгое время. Это позволяет надежно обогревать помещение.
Особняком стоят печки на отработке. Здесь возникают вопросы, потому что в отработке наличествуют тяжелые металлы, а эти вещества ни в коем случае не должны попадать в организм человека. Такие печки следует обеспечивать сильной тягой, они должны быть сделаны максимально герметично.
«Буржуйки» же стали популярны во времена различных невзгод: во время Гражданской войны в России, во время Великой Отечественной войны. Подобные факты говорят о том, что «буржуйки» имеют практическое значение.
Изготавливаем экономичную буржуйку на дровах
Дабы попусту не отвлекать внимание читателя всем известными конструкциями простых дровяных буржуек, коих и так полно в интернете, мы предлагаем ознакомиться с чертежами более серьезного обогревателя. Его особенность – наличие двух дымооборотов (ходов), организованных внутри тела печи для наилучшей теплоотдачи
Ведь какой главный недостаток обычной буржуйки? Правильно, низкий КПД, поскольку львиная доля выделяющейся теплоты сходу улетает в дымовую трубу.
В двухходовой металлической печи, сделанной своими руками, раскаленные продукты горения проходят по специальным каналам в двух направлениях, прежде чем уйти в дымоход.
Благодаря такой конструкции значительная доля тепла успешно передается в помещение, что способствует более эффективному отоплению дровами и ведет к их экономии. Хотя для оценки этой экономии надо сравнивать разные печи на практике, что не всегда возможно. Но будьте уверены, что от двухходовой печки для гаража, изображенной выше на схеме, тепла вы точно получите больше.
Для изготовления источника тепла понадобятся следующие материалы:
- Листовой металл толщиной не менее 4 мм, оптимально – 5 мм. Из него вы сварите корпус, дымообороты и дверцы.
- Для свода топливника, испытывающего наибольшую тепловую нагрузку, лучше взять лист толщиной 6 мм.
- Отрезок трубы диаметром 100 мм на патрубок дымохода.
- Арматура периодического профиля диаметром 16—18 мм для изготовления колосниковой решетки.
- Уголок №4, труба 40 х 40 мм или другой металлопрокат для ножек.
- Готовые ручки на дверцы.
Примечание. Чтобы своими руками сварить гаражную печку, надо использовать низкоуглеродистую сталь марки Ст10 или Ст20. Высокоуглеродистая или легированная сталь может прикалиться от воздействия высоких температур и корпус станет трескаться по сварным швам. Как примерно определить марку стали, описано .
Источник: http://www.tproekt.com/kak-sdelat-pecku-dla-garaza/
Как сделать «буржуйку» для гаража?
- Преимущества и недостатки «буржуйки»
- Конструкция
- Изготовление своими руками
- Чем топить?
- Как установить?
- Полезные рекомендации
- Советы по правильной чистке печи-буржуйки
Для большинства автолюбителей гараж является любимым местом проведения досуга. Это не просто место, где можно заняться починкой автомобиля, но и просто провести свободное время в хорошей компании.
Работать в гараже зимой крайне неудобно, да и просто находиться в нём довольно некомфортно из-за низкой температуры. Поэтому многие владельцы устанавливают в такие помещения самодельные печки-буржуйки, которые очень хорошо прогревают помещение.
Преимущества и недостатки «буржуйки»
Такие печи обладают рядом преимуществ:
- При помощи буржуйки можно не только прогреть помещение, но и приготовить на ней пищу.
- Главный плюс печи-буржуйки — это скорость обогрева гаража. После растопки требуется всего лишь полчаса для прогрева всего гаража, в то время как кирпичным печам на это потребуется несколько часов.
- Тепло в гараже распределяется равномерно, независимо от того, в какой части помещения находится печь.
- При растопке печи можно использовать абсолютно любые горючие материалы (дрова, уголь, отходы, машинное масло и так далее), что делает печь-буржуйку довольно экономичным вариантом отопления в отличие от электрических обогревателей.
- Сделать такую печь можно и своими руками из подручных материалов, не прилагая больших усилий и затрат времени.
- Простое и незамысловатое устройство.
- Стоимость такой в несколько раз меньше установки камина или каменной печи.
Недостатки буржуйки:
- При размещении печи-буржуйки в гараже необходимо подумать об отведении дымоходной системы.
- Придется иногда чистить дымоотвод.
- Для поддержания тепла необходимо иметь определенный запас материалов для обогрева.
- Металлическая печь-буржуйка не способна долго удерживать тепло в помещении, так как металл имеет свойство быстро остывать.
Конструкция
Устройство печи-буржуйки отличается предельной простотой. Для такой печи не требуется возведение фундамента, не возникает больших сложностей с обустройством системы дымоотвода. Стандартная система печи-буржуйки состоит из самой печи, которая представляет собой железную коробку с открывающейся дверцей, и трубы, которая выводится на улицу.
Чтобы увеличить КПД печи, стоит увеличить площадь теплопроводящей поверхности. Для такой цели лучше всего сделать теплообменник.
Эта конструкция размещается в месте наибольшего тепла и поможет значительно увеличить КПД печки.
Чуть меньшей популярностью пользуются буржуйки с водяным контуром, которые включают в свое устройство радиаторные батареи.
А ещё у большинства владельцев гаражей пользуется большой популярностью печь, выполненная с применением колесных дисков.
Изготовление своими руками
Существует множество разнообразных вариации печей в гараж, которые довольно просто можно сконструировать своими силами из имеющихся материалов.
Самой массовой и известной моделью буржуйки является печь, сделанная из металлической бочки. Это предельно простая конструкция, представляющая собой бочку на ножках с дверцей. Такая печь довольно хорошо подходит для утилизации отходов. Главное достоинство такой печи – её простое изготовление. Но такая буржуйка имеет несколько недостатков.
Стенки бочки тонкие, и вряд ли она сможет долго прослужить, так как стенки могут быстро прогореть. Также недостатком является громоздкость такой конструкции, которая займет много места в помещении.
Можно изготовить печь из металлического бидона. Работ здесь даже меньше, так как бидон уже имеет дверцу, которую можно использовать без изменений.
Ещё одним популярным вариантом для изготовления печи-буржуйки является газовый баллон. Такие баллоны имеют довольно хороший уровень теплоемкости и толстые стенки, позволяющие прослужить печи длительное время. Необходимо помнить, что газовый баллон нужно подготовить в соответствии с правилами пожарной безопасности перед тем, как приступать к изготовлению буржуйки. Крайне важно помнить, что в таком баллоне может находиться остаток взрывоопасных паров.
В целях противопожарной безопасности настоятельно рекомендуется наполнить эту емкость водой и оставить её на всю ночь.
При выполнении данной печи своими руками из баллона стоит приварить к нему в нижней части систему поддува, а в самом баллоне просверлить несколько отверстий, которые соединены с этой системой.
Рассмотрим более подробно этапы изготовления печи из баллона для газа.
При использовании буржуйки в помещении гаража крайне важно следовать правилам пожарной безопасности. Поэтому необходимо правильно подобрать место установки печи. Чтобы поставить печь, очень хорошо подходит гаражный угол, который располагается возле стен, противоположно находящихся к воротам помещения.
- Первый этап. Лучше всего сделать предварительный чертёж и расчет размеров будущего изделия. Но такая печь довольно проста в изготовлении, можно обойтись и без него. Далее стоит сделать на изделии разметки. Используя фломастер, на корпус баллона наносятся контуры будущих дверец, поддувала и топочной системы. Отсек с топкой будет располагаться примерно в центре конструкции, а поддувало разместить снизу. Расстояние между ними не должно превысить 100 мм. Далее маркером проводится сплошная линия по центру между дверцами, а затем следует разрезать баллон по намеченной линии используя болгарку.
- Второй этап. Необходимо взять железные пруты в диаметре примерно 14-16 мм. Затем сварить из них решетку и закрепить сваркой полученную конструкцию к нижней части баллона. А после чего баллон снова сваривается в одну конструкцию.
- Третий этап. Необходимо вырезать отверстия для топочного отсека и отверстия с наддувом, а затем петлями на них крепятся дверцы.
- Четвертый этап. На финальном этапе стоит усиленно заняться монтажом дымохода, так как это очень важная часть устройства печки. Для этих целей, используя болгарку, нужно отрезать вентиль на баллоне, приварив на его место длинную трубу из металла диаметром 9-10 см. Сам дымоотвод следует вывести из гаража через дыру в стене или на крышу. Не стоит соединять дымоотвод с общей вытяжкой помещения, потому что её тяги может не хватить, вентиляция не справится, и угарный газ будет проникать в помещение гаража.
И это вся довольно простая инструкция по изготовлению печи-буржуйки собственными силами из обычного газового баллона.
Также в конце данной работы можно нанести на печь дополнительный термостойкий состав.
Чем топить?
Не всегда есть возможность иметь в гараже постоянный резерв дров для того, чтобы топить буржуйку. Порой это крайне неудобно. А вот отработка есть в наличии почти у каждого владельца гаража, да и найти её не составляет трудностей.
Конструкция печек-буржуек и их устройство представлены очень разнообразными вариантами – от компактных буржуек, которые используются в маленьких помещениях, до объемных и тяжелых систем с высоким уровнем теплоотдачи, которые могут прогреть большие помещения.
Однако сам механизм действия и основные элементы по устройству у большинства печей аналогичны. Они, как правило, строятся из двух отсеков. Нижний отсек предназначается для заливки в него отработанного масла. После чего там осуществляется его поверхностный розжиг и доведение до кипящего состояния. Далее масляные пары поступают по трубе, которая имеет перфорацию для обеспечения ее кислородом. И затем происходит сам процесс розжига масляных паров, а полный процесс их окисления и сгорания осуществляется уже в верхнем отсеке, который имеет соединение с системой дымоотвода.
Схема для печи буржуйки, которая работает по данной схеме, проста. Ее вполне можно изготовить самостоятельно.
В числе инструментов для изготовления печи своими руками могут пригодиться:
- сварка;
- болгарка;
- зубило;
- кувалда;
- рулетка, фломастер;
- молоток;
- перфоратор.
После того как подобраны все инструменты, необходимо приступить к подборке материала для будущей печи. Прежде всего, нужно найти два отрезка от железной трубы для корпуса нижнего и верхнего отсеков. Часто это – диаметр 352 мм и 344 мм, но стоит учесть, что этих размеров просто нет. Поэтому стоит слегка скорректировать показатели, использовав обрезки труб в 355,6 × 6 мм или 325 × 6 мм.
Работу можно начинать с конструирования нижнего отсека. Для этого к обрезку 355 мм трубы высотой 115 мм приварить дно. Его стоит аккуратно вырезать по окружности.
Каждый шов в устройстве печки должен быть полностью герметичен.
Как установить?
Специалисты с опытом рекомендуют размещать печь буржуйку примерно в углах помещения, а дымоотводную трубу вывести на другую сторону. Применяя такое размещение, можно достигнуть максимальной теплоотдачи печи. Чтобы тепло не ушло вместе с дымом, трубу стоит протянуть под углом, который составляет 30 градусов. Также надо стараться избегать прямых участков трубы, расположенных по горизонтали.
Для размещения печи-буржуйки в помещении гаража необходима система приточной вентиляции и хорошей вытяжки.
Никогда не стоит ставить печь близко к автомобилю. Буржуйка должна находиться от него на расстоянии 1.5, а то и 2 метра. Также любые быстровоспламеняющиеся предметы и составы необходимо переместить от буржуйки на примерное схожее расстояние.
С боков и в передней части печи следует установить стенки из кирпичей. Это не только обеспечивают защиту от нечаянных касаний к горячей конструкции, но и обеспечивают аккумулирование тепла, которое дает печь, что позволяет довольно существенно повысить уровень КПД печи-буржуйки.
Если же стенки гаража сделаны из древесины, то между ними и самой печью должно быть около 100 см свободного расстояния. Сами деревянные стены необходимо укрыть листами из асбеста, обложить кирпичами или же обеспечить их защиту какими-либо иными огнестойкими средствами.
В основание буржуйки крайне важно поместить лист железа толщиной до двух см или же залить бетонную стяжку, что поможет избежать распространения огня в тех случае, если из печки выпадут искры, угли и так далее.
Буржуйку следует использовать исключительно в помещениях, где обеспечена хорошая приточная вентиляция. Главный фактор огня – это кислород. Поэтому свежий воздух должен поступать в гараж в хороших объемах, в противном случае огонь просто не разгорится, и тепла от такой печи будет минимум. Порой вполне достаточно для этой цели оставить не очень широкую щель между воротами гаража и землей. Если же такого зазора нет, то необходимо либо самостоятельно сделать его, либо же сделать приточную вентиляционную систему.
Ни в коем случае нельзя оставлять возле буржуйки легковоспламеняющиеся материалы.
Если рядом с горящей печью будет находиться древесина, емкости с бензином и маслами, то их возгорание может привести к крайне негативным последствиям.
Полезные рекомендации
Главный недостаток печи-буржуйки заключается в её быстром остывании. Но этот минус довольно просто исправить при помощи кирпичного экрана, который нужно установить по трем сторонам отопительного прибора. Такой экран осуществляет аккумулирование тепла и помещение гаража останется теплым, даже когда печь перестанет гореть.
Размещать кирпичный экран рекомендуется на расстоянии от пяти до семи см от стен печки. Ни в коем случае нельзя устанавливать его впритык к печи. Также нужно предусмотреть в экране отверстия для вентиляции.
Вес печи с экраном из кирпичей довольно большой по сравнению с обычными печами-буржуйками. В таком случае целесообразно отвести для нее небольшой бетонный фундамент.
Выполнить заливку индивидуального фундамента самостоятельно не так уж и сложно.
Выполнять данный вид работы рекомендуется по следующим этапам:
- Для начала стоит вырыть углубление, глубина которого составит примерно 50 см. Все остальные размеры будут зависеть от габаритов буржуйки и кирпичного экрана.
- Далее следует засыпать дно углубления песком (для этого необходимо примерно от 3 до 4 вёдер), а потом поверхность необходимо тщательно утрамбовать. Затем песок засыпается слоем щебенки и тоже утрамбовывается. Слой должен составлять примерно 10-15 см.
- Полученную поверхность необходимо максимально разровнять, и затем залить замешанным заранее раствором цемента. Залитая поверхность оставляется на сутки, чтобы дать раствору застыть (для надежности можно оставить на пару дней, что даст фундаменту полностью затвердеть).
- После застывания смеси стоит укрыть фундамент несколькими слоями рубероида.
После этих действий можно приступать к выкладке кирпичного экрана. Стоит помнить, что первые два ряда кирпича нужно выкладывать сплошной кладкой непосредственно на слой рубероида. В 3–4 ряду кирпичей уже можно делать отверстия для вентиляции. После чего вновь укладывать кирпичи сплошной кладкой.
Многие мастера советуют устанавливать кирпичный экран без верхнего перекрытия. Это поможет улучшить теплоотдачу.
Советы по правильной чистке печи-буржуйки
Большим плюсом такой печи является и то, что её конструкция позволяет чистить ее не так уж часто. Тем не менее делать это периодически необходимо, чтобы в дымоходе не скапливались остатки сажи, а также ничего не мешало бы свободному выходу дыма по трубе. Если буржуйка дымит, то необходимо срочно приступить к чистке трубы. Для таких целей лучше всего подойдет специальный ершик для чистки труб. Кстати, его можно изготовить и самостоятельно. Всего лишь нужно закрепить на конце веревки щетку цилиндрической формы. Лучше всего подойдет щетка с щетинами из пластика или из железа. Главное – выбрать щетку правильного размера, чтобы она могла без затруднений входить в узкую трубу дымоотвода и не застревать в ней.
Сами действия по чистке трубы осуществляются по следующим этапам:
- Перед чисткой следует отверстие, ведущее в топку, закрыть и дополнительно прикрыть при помощи ветоши.
- Для начала следует совершить несколько поступательных движений ершиком.
- Затем необходимо достать весь мусор, который упадет к выгребному отверстию.
- Проводить такую работу следует аккуратно, чтобы не повредить целостность трубы.
Печь-буржуйка, которая сделана своими руками, прекрасно помогает дать тепло гаражу в зимний период времени. А самостоятельное её изготовление является очень экономичным и не потребует больших усилий.
О том, как сделать «буржуйку» своими руками, смотрите в следующем видео.
Источник: http://stroy-podskazka.ru/postrojki/garazh/burzhujka/
Как сделать буржуйку в гараж: делаем буржуйку своими руками правильно
Для большинства людей слово «гараж» ассоциируется просто с боксом для хранения автомобиля. Однако существует достаточно большая категория автовладельцев, для которых гараж является воистину «вторым домом». Они готовы проводить в нем все свое свободное время – благо, работа здесь наверняка всегда найдётся. Кроме того, за гаражами справедливо закрепилась устойчивая репутация своеобразного «мужского клуба», куда непосвященным , в особенности – женщинам, входить не рекомендуется.
Как сделать буржуйку в гараж
Но вот только зима пытается внести коррективы в активную гаражную жизнь – в промерзшем помещении и работать крайне неудобно, да и просто пообщаться с друзьями – весьма некомфортно. Однако, изобретательные мастера всегда находят выход – устанавливают самодельные печки, конструируя их самостоятельно или пользуясь советами товарищей как сделать буржуйку в гараж.
Внесем и мы свой вклад в это благородное мужское дело. В публикации будет рассмотрено несколько способов, как изготовить буржуйку своими руками.
Буржуйки дровяные из подручных материалов
Принципиальная конструкция простейшей буржуйки, работающей на твердом топливе – весьма незамысловата. По сути – это металлическая толстостенная емкость , разделенная на два основных отсека.
В верхний – топку, закладываются дрова или другое топливо, для чего должна быть предусмотрена загрузочная дверца. Колосниковая решетка отделяет топку от нижнего отсека, гораздо меньших размеров – зольника, который также часто играет роль поддувала. Здесь также рекомендуется установка соответствующей дверцы, через которую производится регулярная очистка буржуйки от золы. Кроме того, приоткрытие дверцы на определенную ширину регулирует поступление воздуха в топочную камеру, а следовательно – и интенсивность горения дров. В верхней топочной камере вварен патрубок для отвода продуктов сгорания в дымоходную трубу.
Подобная схема дает простор для самостоятельного проектирования несложных буржуек, причем в ход в качестве заготовок идут самые разнообразные материалы или отслужившее свое предметы и приспособления. Учить, как сварить буржуйку в гараж, настоящих мастеров, пожалуй, и нет надобности – наверное, лучше просто дать ряд интересных идей, которые можно взять за основу и дополнить своими доработками , исходя из имеющихся возможностей и предпочтений.
1. Один из самых простых вариантов – буржуйка из старой металлической бочки.
Конструкция, представленная на рисунке, упрощена до предела. Мастер-изготовитель решил отказаться от двух раздельных дверец, объединив их в одну общую. Сверху бочки приварена металлическая рамка, позволяющая укладывать на нее металлический лист, который становится своеобразной «варочной панелью» — на ней можно, например, согреть воду.
Буржуйка из бочки — конструкция простая, но с массой недостатков
Достоинство у подобной конструкции, пожалуй, только одно – простота и быстрота изготовления, доступного практически каждому. Недостатков же – намного больше.
- Во-первых, сама по себе бочка не является оптимальным вариантом для буржуйки – стенки тонкие, теплоемкость у них невысока, да и прослужат они недолго – быстро прогорят.
- Во-вторых, регулировать интенсивность горения – достаточно затруднительно.
- В-третьих, конструкция громоздка, занимает много места. Можно, конечно, продумать вертикальное расположение, но главной проблемы – тонкости стенок, это все равно не устранит
- И, в-четвертых – такая буржуйка весьма небезопасна в противопожарном отношении.
Подобную печку лучше иметь не в гараже, а где-нибудь на улице, для утилизации мусора.
2. Нечто похожее, с теми же основными недостатками, но более компактное можно изготовить из стандартного 40-литрового бидона.
Простейшая конструкция из стандартного металлического бидона
Масштаб работ, в том числе – сварочных, здесь еще меньше. По сути, к корпусу (1) привариваются только ножки (3) и дымоходная труба (2). Дверца уже готова – она остается штатная, только в ней высверливается два ряда отверстий (4) для доступа воздуха. Внутри укладывается самодельная колосниковая решетка из металлического прута, условно разделяющая бидон на два отсека – и мини-буржуйка готова.
3. Очень широкие возможности в изготовлении гаражных печей-буржуек предоставляет использование старых газовых баллонов. У этих сосудов – толстые сальные стенки, которые легко поддаются сварке и сами по себе имеют неплохую теплоемкость .
Основная сложность – правильно подготовить баллон к дальнейшей работе, так как даже при снятой горловине в нем могут оставаться пары взрывоопасной концентрации. Можно встретить совет заполнить баллон водой на ночь, а затем, после слива жидкости, приступать к его резке. Однако, как показывает практика, и это не дает полной гарантии безопасности работ. В этом свете видится оптимальным следующий подход:
- Вертикально поставленный баллон прикопать в земле с таким расчетом , чтобы он был надежно зафиксирован для его резки шлифмашинкой .
- Заполнить его водой под самую горловину, дать отстояться 2 — 3 часа.
- Нанести по окружности линию разметки будущего реза .
- По намеченной линии начать резку до появления сквозного отверстия. Вода начнет вытекать наружу. Необходимо дождаться, пока ее уровень не опустится до уровня среза, а затем аккуратно продолжить работу шлифмашинкой и снять крышку полностью.
- Теперь воду можно сливать и продолжать дальнейшие работы – никакой опасности баллон уже представлять не будет.
Вариантов печек-буржуек из баллонов – очень много.
— Часто ее изготавливают в горизонтальном исполнении. Сама емкость баллона представляет собой, по сути, готовую топочную камеру. Делить ее при такой ориентации на две – нерационально, лучше изготовить из листового металла и приварить снизу коробчатый зольник-поддувало с собственной дверцей.
Снизу баллона приварена коробка зольника
Колосниковой решеткой может быть в этом случае ряды высверленных в корпусе баллона отверстий:
Роль колосника могут выполнить ряды высверленных отверстий
Если нашлась настоящая чугунная колосниковая решетка соответствующего размера, то можно поступить и иначе – вырезать в стенке баллона окно, которое обеспечит плотное прилегание этой детали:
Другой вариант — окно для установки обычного чугунного колосника
Топочную дверцу можно изготовить самостоятельно, использовав для этого вырезанный под окошко топки фрагмент, или же приварить готовую деталь, которую можно приобрести в хозяйственном магазине.
Дверцу можно сделать самому или использовать стандартную
Конструкция устанавливается на приваренные их трубы или уголка ножки на удобной для эксплуатации высоте. В задней части врезается патрубок для подключения к дымоходу.
— В целях экономии гаражного пространства баллон можно разместить и вертикально. В этом случае его делят на две камеры, приваривая внутри кронштейны, на которые укладывается самодельная круглая колосниковая решетка , изготовленная из стального прутка диаметром 10 – 12 мм. Делаются две две рцы – топочная и поддувальная.
Верхнюю срезанную часть можно заглушить металлическим листом – в этом случае появится своеобразная варочная поверхность. Другой вариант – приобрести чугунный казан нужного диаметра, который в точности подойдет в качестве «заглушки» и превратится в емкость для подогрева воды или даже для приготовления самых разных блюд .
Оригинальное решение — вместо верхней крышки используется хорошо подогнанный казан
Для выхода продуктов сгорания сзади вваривается стандартный отвод на 90 градусов диаметром 100 или 110 мм, а к нему затем присоединяется вертикальная часть дымохода.
Оригинальную конструкцию предлагает еще один умелец. В качестве готовой детали для буржуйки он использовал воздушный бак-ресивер от тормозной системы грузового автомобиля.
Мастер не стал устанавливать обычные дверцы. Для поддувала вварен патрубок, оснащенный регулируемой заслонкой, ограничивающей поступление воздуха. Люка загрузки на боковой стенке буржуйки также нет – в ней используется принцип верхней загрузки твердого топлива. Верхняя крышка – откидная, для удобства оснащена дугообразной рукояткой.
Откидная верхняя крышка буржуйки с верхней загрузкой дров
Внутреннее пространство балло на на топку и зольник разделяет самодельная колосниковая решетка :
Пространство условно делится на два отсека самодельной колосниковой решеткой
Сама по себе конструкция несложна в изготовлении, но при эксплуатации требует осторожности во время подкладывания дров. Кроме того, процесс очистки такой буржуйки от накопившейся золы также будет не совсем удобен.
Аналогичные по конструкции буржуйки могут быть изготовлены и из обрезков толстостенных труб диаметром 300 – 500 мм.
4. Стальной лист – отличный материал, из него может быть изготовлена печка буржуйка своими руками чертежи которой несложно отыскать в интернете.
Для примера можно привести чертеж эффективной в работе печки на твёрдом топливе, для которой понадобится листовой металл толщиной не менее 4 мм (стенки из более тонкого попросту быстро прогорят).
Чертеж для самостоятельного изготовления буржуйки для гаража из стального листа
На предлагаемом вниманию чертеже указаны все размеры, и любому мастеру несложно будет врезать необходимые для работы детали. Главная «изюминка» такой конструкции – наличие двух перегородок (1). Они создают своеобразный лабири нт дл я выхода продуктов сгорания, которые не улетают сразу в дымоходную трубу, а обеспечивают максимальную теплоотдачу от буржуйки.
В качестве колосниковой решетки используется металлическая пластина (2) с рядами высверленных отверстий диаметром 12 – 15 мм.
Целесообразно «одеть» буржуйку в металлический кожух , использовав для него листовой металл толщиной 2 мм. Пластины (3) вырезаются по размерам боковых и задней стенки и крепятся к корпусу печки либо на резьбовые стойки, либо с использованием втулок длиной 50 мм (4).
Подобное дополнение к конструкции буржуйки решит сразу три задачи:
- Снизится вероятность случайного ожога от раскаленный стенок печки.
- Уменьшится воздействие жесткого инфракрасного излучения от нее , далеко не всегда приятного и необходимого.
- Полученный зазор в 50 м м м ежду стенками буржуйки и экранами создаст мощный конвекционный поток нагретого воздуха, благодаря которому будет происходить быстрый и равномерный нагрев помещения гаража.
Это – далеко не все возможные варианты гаражных буржуек на твердом топливе. С другими интересными конструкциями и с подробной технологией их изготовления можно ознакомиться на других страницах нашего портала, посвященных этому вопросу.
Видео: самодельная печка для гаража из металлического листа
Сейчас же, наверное, имеет смы сл бл иже познакомиться с конструкцией печки, которая в качестве топлива использует столь распространенный в гаражах, практически «бросовый» материал, как отработанное моторное масло.
Узнайте, как сделать буржуйку из кирпича своими руками, а также изучите пошаговый процесс понятный даже для новичков, из нашей новой статьи.
Как сделать буржуйку на отработке
В самом деле, иметь в гараже запас дров для топки буржуйки – далеко не всегда удобно. А вот отработка имеется почти постоянно или ее несложно найти. Это становится особенно актуально в крупных гаражных товариществах-кооперативах, где, зачастую , устанавливают специальные емкости для слива старого масла, или в авторемонтных мастерских. Так почему бы не воспользоваться возможностью применять для обогрева практически бесплатное топливо?
Конструкция таких печек и их компоновка также могут быть весьма разнообразными – от компактных буржуек, рассчитанных на небольшое помещение до больших и громоздких приборов с высокой теплоотдачей, способных обогреть уже значительные площади.
Печки на отработке могут иметь достаточно большие размеры
Тем не менее , принцип работы и базовые элементы конструкции у всех у них схожи. Они состоят из двух емкостей . Нижняя предназначена для заправки отработанным маслом – там производится его поверхностный розжиг и доведение до состояния кипения. Пары масла поднимаются вверх по трубе, имеющей перфорацию для доступа кислорода. Здесь начинается процесс дожига поднимающихся паров, а окончательное их окисление и сгорание проходит в верхней камере, которая уже связана с дымоходной системой.
На фотографии наглядно видны основные зоны нагрева печки на отработке
Если посмотреть на фотографию работающей на отработке печки-буржуйки, то по интенсивности пятен инфракрасного излучения очень хорошо видно распределение температур в этом отопительном приборе. Нижняя емкость с маслом нагревается не сильно: светлое пятно – это лишь видимый участок открытого пламени на поверхности горящего масла. Основной дожиг начинается в верхней трети вертикальной перфорированной трубы, а пиковых значений температура достигает в верхней камере – даже толстостенный ее корпус раскаляется в буквальном смысле слова докрасна. Именно эта часть буржуйки дает максимальный теплообмен с воздухом в помещении.
Принцип работы такой печки знать необходимо. Это поможет правильно определиться с необходимыми для ее изготовления материалами – очевидно, что самыми термостойкими должны быть детали вертикальной трубы и верхней камеры.
Ниже представлены чертежи печи буржуйки своими руками, работающей по такой схеме. В них проставлены практически все размеры, но все же для изготовления подобного отопительного прибора требуется дать ряд пояснений, рассмотрев этот процесс подробнее.
Базовый чертеж для изготовления буржуйки на отработке
Итак, работа по изготовлению подобной печки начинается с подбора материалов. Прежде всего, необходимо иметь два отрезка трубы для корпусов нижней и верхней камер (поз. 2 и 8). На чертеже указан диаметр 352 мм и 344 мм, однако такого стандарта просто не существует. Легче немного изменить данные и применить обрезки трубы 355,6 × 6 или 325 × 6 мм.
Работа начинается с подбора необходимых деталей и материалов
Толщина стальных листов, применяемых для изготовления других деталей – 4 мм, за исключением верхней крышки (поз. 10) и перегородки (поз. 9), для которых потребуется металл толщиной в 6 мм.
Схема размещения основных узлов печки
Для вертикальной камеры применяется труба диаметром 100 мм с толщиной стенки не менее 4 – 5 мм. Такая же труба потребуется и для патрубка дымохода.
Процесс можно начать с изготовления нижней камеры. Для этого к обрезку 355 мм трубы высотой 115 мм (поз. 2) приваривается вырезанное по окружности дно (поз. 1). Все швы в конструкции печки должны быть абсолютно герметичными.
Стенки и дно нижней камеры
Верхняя часть этой ёмкости должна быть съемной . Значит, необходимо иметь цилиндр (поз. 3) который бы плотно, почти без зазора, одевался бы на нижний. Подобрать его по стандартным размерам труб – не получится, значит, придется изготавливать самостоятельно. Вырезается металлическая полоса шириной 60 мм, которая с помощью прогрева газовой горелкой и с использованием струбцин огибается вокруг корпуса нижней емкости , а затем проваривается вертикальным швом.
Изготовление кольца для съемной крышки нижней камеры
Теперь, по по лучившемуся кольцу можно точно вымерить и вырезать крышку для него (поз. 4). На ней сразу вырезаются два отверстия – центральное Ø 100 мм (поз. 4.1) для вваривания вертикальной перфорированной трубы, и смещенное к краю, Ø 60 мм – оно будет использоваться для заправки топлива, розжига и регулировки поступления первичного воздуха для горения масла. Готовится сдвижная крышка ( поз . 4.3), которая будет закреплена в отверстии ( поз . 4.4) с помощью заклепки или болта ( поз . 4.5).
К приготовленному кольцу приваривается крышка с отверстиями
Затем готовая крышка приваривается к кольцу.
Отрезок трубы 100 × 5 мм длиной 360 мм размечается для высверливания в нем отверстий. Верхний ряд должен отстоять от края на 55 мм, нижний – на 20 мм. Необходимо разместить равномерно 6 рядов по 8 отверстий в каждом, так, чтобы они расположились в шахматном порядке. Диаметр отверстий – 9 мм. С обоих концов трубы сразу снимается фаска для дальнейшего приваривания в процессе сборки.
Следующим шагом монтируют верхнюю камеру. Для начала готовят две крышки, которые имеют одинаковые размеры, но различаются по толщине металла – нижняя (поз. 7) – 4 мм, а верхняя (поз. 10) – 6 мм. В каждой из них вырезается отверстие Ø 100 мм – так, как показано на чертеже. Диаметр этих крышек, безусловно, должен точно соответствовать диаметру используемой толстостенной трубы, из которой вырезается цилиндр высотой 100 мм (поз. 8).
Сразу необходимо подготовить и перемычку (поз. 9), которая будет служить для более полного сжигания поднимающихся паров, не допуская их быстрого выхода в дымоходную трубу, создавая тем самым дополнительную камеру дожига .
Сборку начинают с приваривания верхней, более толстой крышки к цилиндру.
Совмещение верхней крышки со стенками цилиндра
После того, как герметичный шов выполнен, устанавливают перемычку с максимальным ее смещением к дымоотводному отверстию, и проваривают с трех сторон.
Установка перемычки в верхней камере
Теперь можно приварить и нижнюю крышку. Ее отверстие должно быть расположено строго диаметрально верхнему.
Очень точно сверяясь по угольнику, добиваясь перпендикулярности во всех плоскостях, устанавливают, прихватывают, а затем обваривают перфорированную трубу к нижней крышке.
Перфорированная труба должна быть строго перпендикулярна нижней крышке
Затем можно приварить патрубок дымохода (поз. 11) к соответствующему отверстию верхней крышки.
Вваренный патрубок дымохода
С противоположного конца перфорированной трубы, также , с соблюдением перпендикулярности, приваривают крышку нижней топливной емкости .
Приваривание крышки топливной емкости к перфорированной трубе
Для того, чтобы разборная часть нижней емкости не перекашивалась, а также для предупреждения «паразитного» подсасывания воздуха, рекомендуется исполнить уплотнительный бортик. Сделать его можно, изогнув стальную катанку по окружности цилиндра в месте сопряжения верхней и нижней части.
Изготовление уплотнительного пояска
Это уплотнительное кольцо затем приваривается к нижней части «кастрюли».
… и его фиксация к стенкам «кастрюли»
По сути, осталось только приварить ножки (поз. 6) и печку можно считать готовой. Для большей устойчивости печки можно приварить стойку (на схеме – III), которая добавит жесткости конструкции.
Готовая буржуйка в разобранном состоянии. Хорошо видна усиливающая стойка
Можно при желании ее , после зачистки, покрыть жаростойкой краской и смело эксплуатировать.
Печку можно покрыть жаростойкой краской
Заправлять ее можно через горловину нижней емкости , однако безопасно это можно будет сделать лишь тогда, когда ранее заправленное масло полностью выгорит. Чтобы избежать подобных неудобс тв пр и эксплуатации, рекомендуется дополнить такую буржуйку на отработке еще одной «опцией» — приспособлением для контроля за уровнем масла в топочной камере и безопасной дозаправки в ходе работы.
Для этого придется изготовить еще одну открытую емкость , высотой примерно такой же, как и нижняя «кастрюля». Форма этого сосуда особого значения не имеет. Располагаться обе этих емкости будут на общей подставке из двух параллельных металлических уголков.
Обе емкости приварены к направляющим — уголкам …
В днище обеих емкостей вырезаются отверстия одного диаметра, которые соединяются изогнутой трубкой.
… и соединены трубкой
Итак, получилось два сообщающихся сосуда. По законам физики уровень жидкости в обоих всегда одинаков. Таким образом, хозяин печки всегда видит уровень масляной отработки, оставшиеся в топочной камере, и может без каких бы то ни было проблем пополнить запас топлива, залив его в открытую емкость .
Правда, чтобы обеспечить большую безопасность, лучше предусмотреть еще и защитный экран, который прикроет открытый сосуд от прямого теплового излучения топочной камеры.
Для большей безопасности рекомендуется смонтировать защитный экран из листа металла
Вот теперь можно с полной уверенностью говорить, что печка-буржуйка на отработке готова. Осталось только установить ее на место, подсоединить к дымоходной трубе, заправить топливом и провести пробный розжиг.
Розжиг готовой печки на отработке
Для розжига обычно используют жидкость для каминов (печей), наливают около 100 мл поверх масла в заливную горловину. Туда же опускают зажжённый фитиль их пропитанной той же жидкостью ветоши или бумаги. Должно начаться поверхностное горение, которое через несколько минут приведет к кипению масла, образованию паров и переходу всей буржуйки в ее «штатный» режим работы — это обычно сопровождается характерных гулом.
В рассматриваемой модели использовались готовые детали – обрезки толстостенных труб. Если их найти не удалось, то вполне такую же печку можно сделать и из стального листа, с коробчатыми камерами заправки и дожига , просто соблюдая определенные пропорции их объема применительно к параллелепипеду. Эффективность печки от этого нисколько не пострадает. Толщина используемого материала – такая же, 4 и 6 мм.
Видео: печка на отработке с камерами коробчатого типа
Цены на популярные модели сварочных аппаратов
А что делать тем владельцам гаража, которые уже имеют обычную буржуйку, работающую на твердом топливе, но заинтересовались возможностью применения в качестве горючего масляной отработки? Ничего страшного – и для них есть приемлемый выход. Можно изготовить специальную «приставку», которая сделает буржуйку универсальной.
Такая «приставка» сможет превратить обычную буржуйку в работающую на отработанном масле
По сути, это нижняя емкость печки на отработке, тоже с перфорированной трубой, но только изогнутой под углом в 90 градусов (с помощью вваривания стандартного отвода).
Она же — в другом ракурсе
А вот вместо камеры окончательного дожига используется обычная дровяная буржуйка, куда эта изогнутая труба подключается с помощью адаптационного приспособления. Например, в обычной буржуйке можно дверцу топки сделать съемной и сменной. Одна, обычная, будет устанавливаться при использовании дров, а другая, имеющая соответствующее отверстие для вставки трубы – при использовании «приставки» на отработке.
В качестве «адаптера» в данном случае использована круглая заглушка с отверстием для входа трубы. Штатная дверца топки просто откинута в сторону
Другой вариант – вварить трубу сбоку, в стенку буржуйки – тогда печка вообще получится универсальной. Только придется предусмотреть заслонку, чтобы при использовании дров и пламя не распространялась, и зола из топки не попадала в перфорированную трубу и емкость с маслом.
Достоинства и недостатки буржуек на отработке
Чтобы эксплуатация буржуйки на отработке не доставляла особы х х лопот, необходимо знать ее особенности, достоинства и недостатки, которые обязательно следует учитывать при ее использовании.
К достоинствам можно отнести следующие качества:
- Печка неприхотлива, не требует вмешательства в свою работу – главное, правильно отрегулировать воздушный зазор на заливной горловине (обычно это составляет 10 – 15 мм). Она обладает хорошей теплоотдачей, способна быстро обогреть закрытое помещение.
- При правильной эксплуатации такая буржуйка не коптит, из дымоходной трубы не выделяется гари.
- Печь в определенной степени можно считать пожаробезопасной в том плане, что топливо (отработка) само по себе в обычных условиях никогда не горит, а в камере происходит только дожиг выделяемых им паров.
Однако, немало у подобной схемы и недостатков:
- Уже упоминалось про шумность работы печки. Кроме того, нельзя избавиться и от характерного запаха. Впрочем, для гаражных условий это не должно иметь большого значения. Иногда мастера находят и иное решение подобной проблемы. Например, устанавливают на верхнюю камеру дополнительный воздушный теплообменник, через который с помощью вентилятора прогоняется воздух, обогревающий соседнее помещение.
В конструкцию добавлен воздушный теплообменник, подключенный к вентилятору. Поток горячего воздуха отапливает соседнее помещение
- И камера сгорания (перфорированная труба), и дымоход достаточно быстро зарастают отложениями продуктов сгорания, требуют частой профилактической прочистки.
- Горящее масло в нижней камере всегда оставляет закоксованный слой, который довольно трудно поддается очистке.
Видео — Печка на отработке
В процессе эксплуатации печки следует соблюдать ряд обязательных правил:
- Не допускается использование масляной отработки с горючими примесями, например, бензином. Отработка должна быть обязательно отфильтрована, чтобы в ней не содержалось твердых взвесей.
- Представляет опасность и отработка с водой – это может привести к закипанию жидкости и разбрызгиванию масла с возможным его воспламенением. Сбор отработки для дальнейшего использования в виде топлива должен проводиться в условиях, исключающих попадание воды.
- Ни в коем случае нельзя размещать такую печь на сильном сквозняке – это может вызвать перекидывание пламени на окружающие предметы. Вокруг печки не должно никогда располагаться никаких воспламеняющихся веществ и материалов. Обязательно предусматривается надежная термоизоляция стен помещения.
- Помещение обязательно должно иметь надежную вентиляцию, так как работы печки связана с интенсивным поглощением кислорода воздуха и выделением опасной для здоровья и жизни окиси углерода.
- Категорически запрещено использовать в качестве топлива какие бы то ни было иные легковоспламеняющиеся жидкости – это может закончиться взрывом в верхней камере или дымоходной трубе.
- Никогда нельзя оставлять подобную буржуйку без присмотра. Категорически запрещено ложиться спать в помещении с работающей печкой. Перед уходом следует убедиться, что масло полностью прогорело, закончился процесс дожига его паров.
- Запрещается поливать печку водой для ее охлаждения, применять воду для тушения огня – это лишь усугубит опасную ситуацию.
- Дымоход печки не должен иметь горизонтальных участков. Допускается наклонный участок для изменения направления под углом 45 градусов. Минимальная длина дымоходной трубы должна составлять 4 м , а рекомендуемая – от 5 до 7 м .
- Рекомендуемый уровень заливки при первоначальной заправке печки – до ⅔ объема нижней емкости .
- При использовании подобной буржуйки в гараже, поблизости от нее обязательно должен быть порошковый огнетушитель или ящик с песком.
Итак, изготовить буржуйку в гараж сможет, наверное, каждый, кто имеет устойчивые навыки сварочных и слесарных работ. Достаточно проявить фантазию или воспользоваться чертежами готовых разработок – и все должно получиться. Главное, и при изготовлении, и при эксплуатации подобных печек – постоянное соблюдение элементарных мер безопасности, чтобы отопительный прибор не стал причиной большой беды.
Понравилась статья?
Сохраните, чтобы не потерять!
Источник: http://stroyday.ru/stroitelstvo-doma/pridomovye-postrojki/kak-sdelat-burzhujku-v-garazh.html
Как сделать буржуйку в гараж: делаем буржуйку своими руками правильно
Преимущества и недостатки использования буржуек
Несмотря на примитивную конструкцию, печка буржуйка достаточно популярный отопительный агрегат, ее применение имеет множество достоинств:
- простота в изготовлении печки буржуйки своими руками;
- возможность быстрой установки в любом месте помещения;
- самодельная буржуйка при изготовлении не требует дорогих материалов и специального инструмента;
- работает на любом доступном топливе;
- обладает повышенной теплоотдачей, вследствие чего прогревает воздух за считанные минуты.
Вместе с тем будет правильным упомянуть и о недостатках такого вида отопления, присущих практически всем моделям:
- низкая теплоемкость (отопление длится ровно столько, сколько горит топливо);
- частая закладка топлива (это утверждение относится к простым моделям, так как в настоящее время существует несколько более сложных конструкций, способных работать сутками);
- очень низкий КПД;
- необходимость в обслуживании дымовой трубы;
- высокая пожароопасность данного типа отопительных приборов.
Все же буржуйка в гараж – самое дешевое решение, так что одно это ее достоинство с лихвой перекрывает некоторые недостатки и неудобство в обслуживании.
Что такое буржуйка
Буржуйка, как мангал и коптильня, считается оптимальной для обогрева, поскольку в ней большая камера горения. В задней части печки устанавливают дымоотводную трубу. В передней части есть дверца для закрытия камеры горения и небольшая дверь для зольника, который необходимо периодически очищать от собранной золы.
Схема прямоугольных буржуек
Если буржуйка в гараж на дровах своими руками конструируется, то стоит отметить, что нижняя дверца будет осуществлять сразу несколько функций. Первой функцией является открытие пространства для уборки, а второй – возможность регулировки интенсивности горения и температуры в помещении. То есть если дверь открыть на всю, буржуйка будет гореть существенно мощнее, чем во время приоткрытого положения дверцы. Отталкиваясь от этого, повысится температура в отапливаемом помещении.
Что касается размеров, то они могут быть самыми разнообразными, но от них зависит коэффициент полезного действия и эффективность агрегата
Особенно это важно, если изготовляется буржуйка для дачи
Чтобы облегчить изготовление буржуйки, выбирают газовый баллон объемом 50 литров. Буржуйка такого размера сможет прогреть гараж или небольшое хозяйственное строение. Если необходима более эффективная печь, то в качестве основы берут металлическую бочку 200 литров. Ещё можно сделать печь из листового металла. Ну, естественно, стоимость повысится за счет материала.
Эксплуатация буржуйки: плюсы и минусы
Рассматривая отопительные агрегаты для гаража, важно оценить достоинства и недостатки каждого варианта, сравнить технические параметры и удобство эксплуатации. Самодельная буржуйка имеет ряд преимуществ перед теплогенераторами иного типа, но нельзя забывать и о некоторых недостатках
Самодельная буржуйка имеет ряд преимуществ перед теплогенераторами иного типа, но нельзя забывать и о некоторых недостатках.
Самодельная буржуйка для отопления гаража
Достоинства
Среди характеристик, которые обеспечивают конкурентоспособность буржуйки среди других отопителей для гаража, можно выделить:
- Быстрый розжиг. Если правильно смонтировать дымоход и обеспечить хорошую тягу, топливо в печке быстро разгорается и агрегат спустя 10-15 минут после розжига выходит на полную мощность работы. Кирпичной печке даже небольшого формата для этого требуется не менее часа.
- Высокий КПД. Даже без специальных доработок самодельная печка способна качественно прогреть гараж. Эффективность агрегата можно повысить, приварив металлические ребра или трубы к корпусу, чтобы обеспечить конвекцию, или смонтировав кирпичный экран либо кожух для аккумуляции тепла. Также буржуйку можно превратить в котел для радиаторного отопления.
- Универсальность. Можно использовать разнообразное твердое топливо, в том числе отходы деревообработки, растениеводства, бытовой бумажный и деревянный мусор.
- Равномерность обогрева. Независимо от того, в какой части помещения находится печка-буржуйка, прогревать воздух она будет равномерно.
- Многофункциональность. Буржуйка практически любой конструкции может оборудоваться варочной поверхностью. Такой агрегат используется не только для отопления, но и для приготовления пищи, нагрева воды.
- Невысокая стоимость. Для изготовления теплового агрегата используются бывшие в употреблении трубы, газовые баллоны, колесные диски, черный листовой металл. Сделанная своими руками печка требует минимальных денежных затрат.
- Экономичность. Правильно изготовленная буржуйка топливо расходует эффективно, за счет использования в качестве топлива различного рода отходов, стоимость отопления гаража в несколько раз ниже чем при использовании электрического оборудования.
Буржуйка собственного изготовления
Недостатки
К числу недостатков отопительного агрегата относят:
- Отсутствие аккумуляции тепла. Металлическая печка быстро нагревается, но и так же быстро остывает. Нагрев воздуха в помещении обеспечивается только в процессе сгорания топлива. Компенсировать этот недостаток поможет короб из кирпича, возведенный вокруг печки.
- Жесткие требования к дымоходу. Чтобы сила тяги позволяла эффективно сжигать топливо, высота дымохода должна составлять не менее 4 м, при этом следует соблюдать ограничения на угол наклона звеньев трубы, если дымоходный канал монтируется не строго вертикально.
- Потребность в регулярном обслуживании. Дымоходную трубу буржуйки необходимо регулярно очищать от сажи. При ежедневном пользовании печкой трубу небольшого диаметра (10-12 см) очищают раз в неделю, большого — один раз в полтора-два месяца. Скопившаяся сажа не только ухудшает тягу, но и способна загореться.
Ступенчатое расположение дымоотвода печи
Сборка буржуйки
Установка буржуйки начинается с её покупки или самостоятельной сборки
Выбирая покупной вариант, обратите внимание на чугунную модель советского образца
Они начали выпускаться в 1955 году и до сих пор хранятся на армейских складах. Не будем углубляться, откуда они взялись в продаже. Но скажем о том, что это превосходные печи. Судите сами:
Чугунная буржуйка имеет весьма внушительный внешний вид и за счёт своей толщины способна прослужить не один десяток лет.
- Тепловая мощность – около 4-5 кВт, что хватит для обогрева гаража площадью до 40 кв. м;
- Надёжный чугун – его толщина составляет 10 мм;
- Советская сборка – тут комментарии излишни, тогда умели делать качественные вещи;
- Всеядность – работает на угле, дровах, опилках;
- Подходит для установки казана вместо верхней крышки.
Стоимость агрегата составляет в пределах 4-5 тыс. рублей. Штука действительно классная, но адски тяжёлая, её вес около 60 кг.
Также можно собрать буржуйку для гаража самостоятельно. Например, по данной схеме:
Схема сборки одной из самых простых и тем не менее достаточно эффективных и надежных буржуек.
Собирается она из листовой стали. Рекомендуемая толщина составляет 4-5 мм. Этого хватит, чтобы сталь не прогорела в ближайшие несколько лет. Утверждение наиболее актуально при использовании угля, который сгорает при более высокой температуре. Для сборки необходимо нарезать металл на станке или с помощью мощной болгарки. Ножки можно делать, а можно и не делать – в этом случае производится установка буржуйки на каменное основание.
Для сборки печи понадобятся дополнительные материалы – это металлическая труба, дверки и арматура для сборки колосниковой решётки. Труба необходима для создания дымоходного патрубка – к нему подключается дымоход. Дверок нужно две – одна большая, вторая маленькая. Большая вваривается напротив камеры сгорания (топки), маленькая – между днищем и колосником. Если делаете ножки для напольной установки, возьмите прочные металлические уголки или арматуру толщиной не менее 15 мм.
Диаметр дымохода по данной схеме составляет 100 мм – этого вполне достаточно (для данного чертежа). Собирается буржуйка с помощью сварочного аппарата
Сварным швам уделяется особое внимание, чтобы они выдерживали нагрев и не пропускали дым в сам гараж. Собирая корпус, не забудьте выполнить установку колосниковой решётки и дымооборотов
Дымообороты улучшают отдачу тепла и являются заделом под пиролизное горение – в этом случае в заднюю стенку над уровнем первого оборота вваривается трубка для подачи вторичного воздуха.
Руководство по изготовлению буржуйки
Поставив буржуйку в гараж, сделанную своими руками, при желании вы сможете усовершенствовать обогрев помещения. Для этого на дымоход или кожух прямоугольной печки монтируется водяная рубашка, подключенная к отопительному контуру с приборами отопления. Такой вариант практикуется, если гараж имеет большую площадь и электрифицирован — для работы циркуляционного насоса требуется напряжение.
Подробно рассмотрим, как изготовить простые варианты буржуйки — печь-короб и отопительный агрегат из бидона.
Модель в виде короба
Для изготовления печки-короба потребуется листовая сталь толщиной не менее 4-5 мм, труба для патрубка дымохода, арматурные стержни для изготовления колосниковой решетки или лист жаропрочной стали. Для ножек используется уголок с подходящим размером полки. Также потребуются петли для навешивания дверок и чугунная конфорка, если есть желание обустроить практичную варочную поверхность.
На предварительном этапе необходимо подготовить чертежи с указанием всех размеров. Габариты печки-короба подбираются в зависимости от размеров гаража — для просторного помещения требуется более мощный агрегат.
На листовом металле требуется выполнить разметку в соответствии с чертежами и вырезать детали. Затем сваривается корпус печки в виде короба без днища.
В верхней части корпуса крепят пластины, формирующие лабиринт, по которому будут проходить раскаленные газы на пути к дымовому патрубку. Это повышает теплоотдачу отопительного агрегата и увеличивает эффективность варочной панели.
Буржуйка в виде короба из листовой стали
Далее вставляется колосниковая решетка из прутьев или перфорированного листа жаропрочной стали. Диаметр отверстий (и шаг между прутьями решетки) не должен превышать 2 см, чтобы фрагменты горящего топлива не падали в зольник. Колосники можно приварить к стенкам или установить на приваренные изнутри корпуса отрезки швеллера. Затем при помощи сварки герметично крепится днище.
На следующем этапе по разметке прорезаются отверстия для топливника и зольника. Дверцы можно купить и установить готовые, из чугуна, а можно вырезать из листового металла и приварить к петлям. После навески дверок монтируются задвижки и ручки.
В верхней части корпуса вырезается два отверстия — под конфорку и дымовой патрубок, после чего устанавливаются эти элементы. Обязательно проверьте герметичность всех соединений, иначе угарный газ будет проникать в помещение. К нижней части корпуса привариваются ножки, после чего все готово для установки буржуйки в гараже и подключения к дымоходу.
Модель из бидона
Самой простой для монтажа является печка, изготовленная из стандартного бидона на 45 или 60 литров. К ее достоинствам можно отнести минимум хлопот при изготовлении, недостатком является недолговечность по причине тонких стенок, которые прогорают за 1-2 года интенсивного использования.
Этапы изготовления:
- К нижней части горизонтально расположенного бидона приваривают опорную конструкцию. Бидон при этом располагают таким образом, чтобы крышку удобно было использовать в качестве дверки.
- В нижней части дверки просверливают несколько отверстий диаметром 15-20 мм для доступа воздуха в топку.
- В верхней части корпуса, в противоположной стороне от дверцы, вырезается отверстие и вваривается патрубок для дымохода из трубы диаметром 100-120 мм.
Буржуйка из бидона
Простейшая печка готова, в ней даже не обязательно устанавливать колосниковую решетку. Для удаления золы печку отсоединяют от дымохода и переворачивают вверх дном, взяв за ручки.
Как сделать дровяную буржуйку
При изготовлении буржуйки в гараж на дровах своими руками рекомендовано установить на нее дверцу, для регулярной прочистки от золы. Также приоткрывание ее на определенную ширину, позволяет регулировать интенсивность, с которой горят дрова за счет изменения количества подаваемого в камеру воздуха.
Особенности производства классической печки
Классическая печь изготавливается из листового металла. Также нужны, элементы арматуры, трубы, уголки, сварочная аппаратура и для резки металла.
Как сварить такую буржуйку:
- Вырезать металлические детали: будущее дно, боковые стенки (длинная сторона равна длине дна, короткая – высоте изделия), задняя, передняя стенки (одна сторона которых равна ширине дна, вторая – высоте изделия). Предварительно создать своими руками чертежи печи буржуйки:
Фото 1. Чертеж буржуйки для гаража.
- К стенкам: задней, боковым приварить уголки (для установки будущего колосника).
Фото 2. Чертежи своими руками самой эффективной буржуйки.
- Необходимо создать пару дверок (для зольника, топки) с петлями.
- В верхней детали прорезать отверстие диаметра трубы. Установить ее и гильзу.
Определяем диаметр дымоходной трубы
Этот параметр важен для определения тяги. При установке покупного изделия этот параметр можно найти в паспорте агрегата. Его также можно узнать, изучив нормативные документы о соответствии минимальных сечений и мощностей печи.
Существует 2 метода расчета:
- Точный. Учитывает среднюю скорость (обычно 2 м/с) и температуру (около 160 градусов) передвигающихся газов; влажность и массу дров, прогорающих в топке за час В (обычно равна 5кг\ч).
V исх. =(B*V*(1+t/273))/3600, единицы измерения — м3/сек.
Влажность и температуру газов можно найти в таблице:
Топливо | V прогоревших продуктов, при нормальном атмосферном давлении и температуре 0 градусов Цельсия. | Температура газовых отходов, градусы Цельсия. |
Каменный уголь. | 17 | 120 |
Дрова, влажные на четверть. | 10 | 160 |
Брикеты. | 11 | 160 |
Уголь бурый. | 12 | 140 |
Кусковой торф. | 10 | 150 |
- V камеры сгорания (единица измерения – литр)/ диаметр отверстия трубы (миллиметры)=1/2,7
Допустим, V равен 50 литрам, тогда значение диаметра трубы дымоходной будет 2,7 х 50 = 135 мм.
Буржуйка из бидона
Сырье и инструментарий:
- Бидон молочный.
- Проволока или арматура.
- Сварка, инструменты.
- Труба.
Бидон для молока изначально воздухонепроницаем, поэтому буржуйку можно изготовить за пару часов, это объясняет второе место по популярности данной методики среди способов изготовления буржуек.
Приходилось ли Вам делать буржуйку своими руками?
Порядок создания для дачи печки буржуйки:
- Сформировать поддувало: для этого при помощи зубила пробить заготовку или создать щель у горловины бидона серповидной формы.
- Прорезать отверстие патрубка в области дна, в него затем вставить дымовую трубу, гильзу.
- Из арматуры сварить колосник, постараться поместить его в заготовку без прорезания отверстий дополнительно. Для этого арматуру сгибают (если такое возможно) помещают внутрь конструкции, а затем разгибают.
- Буржуйку сделать по чертежу.
- Готовую буржуйку установить на ножки или на кирпичную основу.
- Снаружи можно прикрепить отражатель для тепла и ручки, в итоге буржуйка будет с высоким кпд.
Изготовление буржуйку из газового баллона
Газовый баллон герметичен и этим способен обеспечить безопасность эксплуатации готового изделия.
Что нужно взять:
- Баллон без газа.
- Лист металлический 4 мм.
- Труба (диаметр подходящий к объему баллона).
- Арматура.
- Дверцы, уголки.
- Сварочное оборудование, болгарка.
Порядок резки и варки печи буржуйки своими руками:
- Верхний обод баллона и кран сбить.
- Проделать просвет под поддувало внизу баллона.
- Приварить патрубок к дну, вставить гильзу, надеть трубу.
- Сделать колосник, используя арматуру.
- Приварить опору или поместить на кирпичную основу.
Печи с конструкцией повышенной теплоемкости и теплоотдачи
В буржуйках повышенной теплоемкости топочная камера изнутри футерована огнеупором или наружные стенки печи обложены кирпичом. Нагретый кирпич остывает намного дольше, чем металлические поверхности. При постройке буржуйки в баню, в верхней ее части устанавливают металлический короб с камнями или кирпичами.
Печи повышенной теплоотдачи (так называемые буллеры) имеют круглую форму. Вокруг корпуса вварены металлические трубы. При нагревании труб происходит забор холодного воздуха снизу, прогревание его внутри трубы и выход горячего теплоносителя из трубы вверх. Таким образом, нагрев помещения происходит гораздо быстрее и эффективнее.
Первый запуск буржуйки
Шиберная заслонка позволяет контролировать тягу в буржуйке, тем самым влияя на расход топлива и температуру.
Установка завершена – можно выполнить первый запуск. Для этого укладываем внутрь небольшое количество щепы и бумаги, разжигаем огонь. Далее укладываем небольшое количество дров и ждём, пока буржуйка прогреется. Дрова должны быть сухими (не более 15-20% влаги), иначе копоть от них быстро загрязнит всю печку и дымоход. Убеждаемся, что дым исправно уходит в трубу, подкидываем ещё дров, закрываем дверцу топки и открываем дверцу зольника (она работает как поддувало).
Спустя 20-30 минут температура поднимется до комфортной отметки. Для экономии топлива закрываем поддувало – пламя притухнет. Тем самым достигается регулировка температуры. Также можно дооснастить дымоход шиберной заслонкой.
Буржуйка как предмет декора в интерьере
Несмотря на то что буржуйки считаются в городах, где есть все современные удобства, пережитками прошлого, их всё же используют даже в современных домах с евроремонтами и дизайнерскими интерьерами. Некоторые умельцы ставят такие агрегаты даже в квартирах. Ведь буржуйка, своими руками сделанная, может иметь декоративный вид и стать функциональным украшением любого помещения. Она сможет наполнить помещение не только теплом, но и атмосферой уюта, когда в камине потрескивают дрова, а за окном метель. Сейчас дизайнеры стали проектировать различные виды буржуек, так что сегодня это не просто средство, помогающее пережить холодную зиму, а ещё красивейшего вида аксессуар.
Неважно, создана ли буржуйка своими руками или куплена в магазине, следует всегда помнить о технике безопасности. Возле печки обязательно должен лежать металлический лист на случай, если при забросе дров выпадет уголёк
Также не стоит вблизи держать легковоспламеняющиеся предметы или пластмассу.
Изготовление буржуйки из газового баллона
Наиболее распространены самодельные буржуйки из газовых баллонов. В них толстые стенки, поэтому выйдет долговечная и мобильная печка. Для начала нужна разметка. В центре баллона чертится дверца для камеры сгорания. От неё вниз отступаем 10 см и наносим контур второй дверцы (для поддувала).
Затем при помощи болгарки или автогена по контуру вырезаем дверцы. Между ними нужно провести замкнутую линию. По ней баллон распиливается на два фрагмента. Это нужно для того, чтобы к нижней части – поддувалу – приварить решётку в районе спила. На ней будут лежать дрова, а зола, в которую они превратятся в процессе горения, будет падать сквозь прутья, освобождая место для нового твёрдого топлива. После того как решётка установлена, нужно снова соединить две части, сварив их вместе.
После этого нужно там, где был вентиль, сделать отверстие радиусом примерно 10 см. Затем в это место привариваем трубу, которая будет служить вытяжкой. Ну вот, простейшая буржуйка своими руками из баллона готова, её можно поставить где угодно и пользоваться.
Однако такой вариант подходит только для обогрева помещения. Если планируется ещё и готовить на такой печи, тогда нужна немного другая конструкция верхней части. Верхушку нужно отрезать, а внутрь приварить прутья, чтобы можно было поставить кастрюлю. Отверстие для трубы следует вырезать в верхней части, но сбоку. Таким образом, можно будет при необходимости приготовить пищу, а когда нужно просто отапливать помещение, следует накрыть верх крышкой, которая получилась из верхней части баллона. Только предварительно необходимо заварить отверстие, куда вкручивается вентиль, и сделать удобную ручку.
Буржуйки — проверенные и простые конструкции
Буржуйки — хит 20-х годов прошлого столетия. Тогда эти печки конкурировали с кирпичными и стояли везде, даже в квартирах. Позже, с появлением централизованного отопления, они утратили актуальность, но применяются в гаражах, на дачах, для обогрева подсобных или хозяйственных построек.
Из листового металла
Буржуйки из баллона, бочки или трубы
Наиболее подходящий материал для изготовления буржуйки для гаража — пропановые баллоны или труба с толстой стенкой. Подойдут и бочки, но надо искать не очень большого объема и с толстой стенкой. В любом варианте минимальная толщина стенки — 2-3 мм, оптимальная — 5 мм. Такая печка будет служить не один год.
По конструкции они бывают вертикальными и горизонтальными. Дровами удобнее топить горизонтальную — более длинные поленья влезают. Делать проще вытянутую вверх, но топка при этом имеет небольшие размеры, придется дрова пилить мелко.
Буржуйку для гаража можно сделать из баллона или трубы с толстой стенкой
Вертикальные
Сначала о том, как сделать вертикальную печь для гаража из баллона или трубы. Выбранный отрезок делите на две неравные части. Внизу меньшая — для сбора золы, выше — основная для закладки дров. Далее порядок работ такой:
- Вырезаем дверки. Внизу небольшую, вверху — солидных размеров. Отрезанные куски используем как дверки, так что их не выбрасываем.
- В выбранном месте привариваем колосники. Обычно это нарезанная на куски нужной длинны стальная арматура толщиной 12-16 мм. Шаг установки арматурин — около 2 см.
Как сделать колосники
Привариваем дно если его нет.
В крышке вырезаем отверстие под дымоход, привариваем полосу металла высотой около 7-10 см. Наружный диаметр полученного патрубка лучше сделать под стандартные дымоходы. Тогда с устройством дымовой трубы не будет проблем.
Крышку с приваренным патрубком привариваем на место.
К вырезанным кускам-дверкам с помощью сварки крепим запоры, петли и все это устанавливаем на место. Как правило, буржуйки негерметичны, так что уплотнители можно не делать. Но при желании по периметру дверок можно наварить полосу металла шириной в 1,5-2 см. Выступающая ее часть будет закрывать небольшую щель по периметру.
В общем и целом, это все. Осталось собрать дымоход и можно испытывать новую печку для гаража.
Горизонтальные
Если корпус расположен горизонтально, зольный ящик обычно приваривают снизу. Его можно сварить по требуемым размерам из листовой стали или использовать кусок швеллера подходящего размера. В той части корпуса, которая будет направлена вниз, проделывают отверстия. Лучше нарезать что-то типа колосников.
Как сделать буржуйку в гараж из газового баллона
Затем в верхней части корпуса делаем патрубок для дымохода. Для этого можно приварить отрезанный кусок от трубы подходящего диаметра. После того, как кусок трубы установлен и проверен шов, металл внутри кольца вырезают.
Далее можно сделать ножки. Лучше всего подойдут отрезки уголка, к которым снизу приделывают небольшие куски металла, чтобы стояли устойчиво.
Следующий шаг — установка дверок. На поддувало можно вырезать кусок металла, приделать петли и запор. Тут без особых проблем. Зазоры по краям не мешают — через них будет поступать воздух для горения.
Не возникнет сложностей и в том случае, если вы делаете дверку из металла — приварить петли не проблема. Только тут, для того чтобы была возможность хоть немного регулировать горение, дверку надо сделать немного больше — чтобы периметр проема был закрыт.
Как установить печное литье на металлическую печку
Проблематично установить печное литье. Вдруг кому-то захочется иметь не стальную дверку, а чугунную. Тогда надо из стального уголка сварить рамку, к ней болтами прикрепить литье, и всю эту конструкцию приварить к корпусу.
Из двух бочек
Все кто пользовался буржуйкой, знают, что от ее корпуса идет очень жесткое излучение. Часто стенки раскаляются до красного свечения. Тогда рядом с ней находится невозможно. Решается проблема интересной конструкцией: две бочки разного диаметра, вставлены одна в другую. Промежутки между стенками засыпаны галькой, перемешанной с песком глиной (прокалить на огне, засыпать только остывшим). В качестве топки выступает внутренняя бочка, а наружная — это только корпус.
Такая печка будет греться дольше. Она не сразу начнет отдавать тепло, но в гараже будет более комфортно и после того как топливо прогорит, она еще пару часов будет согревать помещение — отдавая накопленное в закладке тепло.
Конструктивные особенности для лучшего обогрева
Если нужно отапливать большое здание, то целесообразно, чтобы труба-вытяжка шла горизонтально в помещении. Ведь если из печи она выходит сразу вверх и наружу, то с дымом всё тепло также быстро окажется на улице. Поэтому температура в комнате быстро снизится. А если труба из печи выходит горизонтально по всему помещению, дым намного дольше сохраняется в ней: вытяжка – словно батарея, у которой довольно высокая температура. И в этом случае буржуйка, своими руками сделанная, становится, как котёл.
Чтобы поверхность буржуйки не могла обжечь, к ней приделывают короб. Это дополнительные пластины, которые устанавливают с трёх сторон печи на расстоянии в 5–10 см. Поверхности буржуйки и короба не должны соприкасаться. Воздушная прослойка между ними не позволяет коробу сильно нагреваться. Это, во-первых, уберегает от пожара помещение, а во-вторых, позволяет комфортнее себя чувствовать вблизи печи. Такую защиту удобнее делать для прямоугольной конструкции, однако можно изготовить её и для буржуйки, сделанной из баллона. Тем более что короб можно соорудить из обычного куска жести, ведь он не нагревается настолько, чтобы прогореть.
Печь на отработанном масле
Самая простая печка для гаража, работающая на отработанном масле, хорошо известна всем. И, хотя ее чертеж нетрудно отыскать в рунете, мы на всякий случай представим его еще раз:
Как видите, в изготовлении такой отопитель несложен, а вот при эксплуатации есть нюансы. Главный враг подобных печек – вода, в силу разных обстоятельств попавшая в отработанное масло. Совсем небольшое ее количество вызывает сильные хлопки в перфорированном дожигателе (вертикальной трубе с дырками), что может привести к пожару. Выходит, что перед употреблением топливо нужно отстаивать, чтобы отделить воду.
Важно. Любая печь на отработке, как и на дровах, требует для стабильной работы дымохода с хорошей тягой, поэтому его рекомендуется поднимать на высоту не менее 4 м
Второй недостаток отопителя – едкий запах на стадии розжига и разогрева. В остальном использование чудо-печи, как ее называют на специализированных форумах, особых нареканий не вызывает. Греет она вполне прилично. Но на тех же форумах мастера-умельцы давно предложили более надежную и эффективную конструкцию. И не такую пожароопасную. Принцип, по которому функционирует такая масляная печка, показан на рисунке:
Топливо сгорает в металлической чаше, расположенной на дне вертикально стоящей трубы (или газового баллона). В чашу оно подается каплями из дозирующего устройства. Благодаря такой схеме при необходимости печь на жидком топливе может сжигать и дизельное топливо, надо лишь настроить подачу воздуха и дозировку. Часть паров масла догорает внутри вертикальной перфорированной трубы – дожигателя при подаче вторичного воздуха. Устройство печи показано на чертеже:
В качестве корпуса можно применить толстостенную стальную трубу или баллон из-под пропана. Сортамент остального металла указан на чертеже, перечислять его еще раз мы не будем
Вместо этого заострим внимание на способе подачи воздуха, он может быть двух видов:
- естественный, за счет тяги дымохода;
- принудительное нагнетание вентилятором.
Самодельная капельная печка из трубы может работать и на малой тяге, если нет никакой возможности поднять дымоход повыше. Этому способствует установка вентилятора, нагнетающего воздух внутрь дожигателя. Тогда, заглянув в работающую печь сверху, можем наблюдать такую картину:
Способ считается более эффективным и вполне надежным, проверенным не одним владельцем гаража. При желании такая дизельная печка заключается в водяную рубашку, превращаясь в водогрейный котел. Это позволит устроить в гараже радиаторное отопление и значительно повысить комфорт при длительном пребывании в помещении зимой. Предостережение к масляным отопителям такое же, как и к дровяным: если в непосредственной близости находится высотный жилой дом, то придется вернуться к мысли об отоплении электричеством.
Источник: http://sdelai-lestnicu.ru/pechi-i-kaminy/burzujka-dla-garaza-svoimi-rukami-instrukcia-certezi-s-foto
Буржуйка для гаража своими руками
При слове Буржуйка представляется колченогая дымящая печь из далекого прошлого, однако современные конструкции совсем не похожи на эти печки довоенных времен.
Какие вообще бывают буржуйки?
Топливом для разных видов буржуек могут служить:
- отработанное масло;
- твердое топливо.
Основные материалы для печи:
- сталь;
- чугун (или их сочетание);
- жаропрочный кирпич.
- с плитой для приготовления блюд;
- печь с духовкой и плитой;
- калорифер со специальным наружным кожухом;
- газогенераторная двухкамерная буржуйка.
Внешний вид отопительного прибора зависит от вашего умения обращаться с инструментом. Печи сооружают как прямоугольные, цилиндрические из бочек и баллонов (наиболее простые), так и других геометрических форм. Чтобы украсить печь, используют декоративные кованные элементы (дверцы, решетки и другие украшения) и жаропрочное стекло в дверце, через которое приятно наблюдать за пламенем, особенно после всех выполненных в гараже работ.
Какой вид выбрать для гаража?
Печь для гаража будем выполнять из металла. Такая конструкция максимально быстро нагревается, не займет много места в гараже и достаточно проста и экономична. При проектировании следует учитывать, что для максимально эффективного использования тепловой энергии нагретых газов, дымоход следует выполнять как можно более длинным и обязательно оснастить его шиберной задвижкой.
Буржуйка с системой конвекции
Подготовьте листы стали (толщина минимум 2 мм), болгарку или газовый резак, дрель, сварочный аппарат, трубы для дымохода, швеллер, фурнитуру для дверец печи (петли, задвижки, асбестовый уплотнитель), 5-6 шамотных кирпичей. Пригодятся также: наждачная бумага, термостойкая краска, рулетка.
Видео: конструкция дровяной буржуйки
Для буржуйки в гараж отменно подойдет прямоугольная форма.
В конструкции предусмотрены:
- отдел для сбора золы с выдвижным ящиком;
- зона, где происходит горение топлива (топливо будем укладывать на решетку);
- дымоход;
- конвекционная система;
- верхнее отделение с шамотными кирпичами и варочной панелью.
Каким образом буржуйка будет отапливать ваш гараж?
В процессе горения выделяется тепло, которое нагревает кирпичи и стенки печи. На стенках печи расположены конвекционные протоки (или попросту вертикальные трубы). Холодный воздух поступает в протоки снизу, нагревается и выходит наверх. Таким образом помещение быстро прогревается, а КПД печи увеличивается. А за счет присутствия в конструкции шамотного кирпича тепло дольше сохраняется в помещении гаража.
Сборка
Для начала чертим на бумаге развертку стенок печи – донышко, передняя и задняя стенки, две боковых. Чертеж переносим на лист стали и вырезаем детали болгаркой.
На боковых и задней стенке сваркой закрепляем металлические уголки, на которые в дальнейшем будем укладывать решетку-колосник и лист стали, удерживающий кирпичи. Высоту отсеков принимаем из расчета ¼ высоты печи – зольник, 2/4 высоты – топка, ¼ высоты – отделение с кирпичами и варочной плиткой.
Делаем колосник. Его функция – удерживать топливо и свободно пропускать золу и пепел в ящик для сбора отходов. Колосник можно сделать из листа метелла, болгаркой проделв в нем продольные отверстия или из металлической арматуры, расположив короткие и длинные прутки перпендикулярно друг другу и скрепив их либо стальной проволокой, либо сварочным аппаратом.
Колосник укладываем на нижний ряд уголков. Под колосником будет располагаться зольник.
Далее следует смастерить ящик для сбора отходов. Его габариты принимаем немного меньше габаритов зоны для сбора продуктов сгорания (зольника). Производим разметку на листе стали и вырезаем донышко, заднюю и боковые стенки. Соединяем их сваркой. Должен получиться ящик без передней стенки и верха. Для удобства пользования спереди следует приварить небольшую петлю, за которую в дальнейшем будем вытаскивать ящик из печи и чистиь его от пепла.
Когда этот этап завершен, из достаточно толстой стали (около 5 мм) вырезаем прямоугольник, который будет располагаться на верхнем ряду уголков и удерживать кирпичи. Приваривать колосник и удерживающий лист к печи не рекомендуется, чтобы в случае появления дефектов, их легко было заменить новыми.
На задней стенке в верхней части топливника просверливаем отверстие диметром около 10 сантиметров и привариваем к нему металлический патрубок. К этому патрубку будем подсоединять дымоход.
На передней стенке печи необходимо расположить дверцу поддувала и дверцу топки. Для обеих вырезаем два прямоугольных отверстия, а оставшиеся металлические прямоугольники для плотного прилегания обшиваем по краям уголками (рамка) и асбестовым шнуром изнутри, крепим к ним задвижки и ручки, затем «сажаем» дверки на петли. Можно приобрести готовые чугунные дверцы со вставками из жаропрочного стекла или без такового. Размер дверец принимаем таким, чтобы было удобно производить закладку топлива и доставать ящик для сбора золы.
После установки дверец, переднюю стенку печи привариваем к корпусу, а на лист стали над топкой укладываем несколько шамотных кирпичей.
Приступаем к монтажу конвекционных протоков. Для них понадобятся отрезки швеллера, длина которых равна высоте печи. Каждый швеллер необходимо вертикально приварить к стенкам печи.
Конструкция дымохода буржуйки
Дымоход рационально выполнить в виде Т-образной формы с шиберной заслонкой. Для этого подбираем две трубы: первая должна плотно надеваться на патрубок, выходящий из топки буржуйки, вторая иметь достаточную длину для отвода дымовых газов за пределы гаража.
В длинной трубе проделываем отверстие, к которому перпендикулярно присоединяем сваркой короткий участок трубы. Здесь расположим задвижку. Сверлим два отверстия диаметром не более 1 см так, чтобы в них насквозь проходил металлический пруток. Конец прутка изгибаем. Внутри трубы к этому прутку привариваем круг. При повороте прутка круг должен соответственно поворачиваться и изменять величину зазора в трубе.
Стены за дымоходом обязательно изолируем асбестовым картоном или сталью.
Последним этапом работы является установка печи на ножки. Основание (ножки) изготавливают: из отрезков профилей, присоединяя их сваркой или шурупами к корпусу печи; из металлического ящика без передней стенки (выполняет роль дровницы); из кирпичей или кованых элементов.
Осталось лишь подсоединить печь к дымоходу и разжечь в ней огонь. После установки буржуйки в гараже всегда будет тепло, сухо, а после работы всегда будет возможность согреть чайник и отдохнуть.
Не забудьте также подготовить место под дрова, чтобы они всегда были в наличии и сухие!
Понравилась статья?
Сохраните, чтобы не потерять!
Источник: http://kamin-expert.ru/dlya-garazha/burzhuyka-dlya-garazha-svoimi-rukami.html
Как установить буржуйку в гараже
Здесь вы узнаете:
- Плюсы и минусы буржуек
- Сборка буржуйки
- Установка буржуйки на штатном месте
- Сооружение дымохода для буржуйки
- Первый запуск буржуйки
- Модернизация буржуйки
Буржуйка представляет собой самодельную или фабричную печь, созданную для обогрева жилых и нежилых помещений. Печь отличается простой конструкцией и всеядностью – она работает практически на любых видах твёрдого топлива. Купив или собрав этот отопительный агрегат, необходимо обеспечить его правильный монтаж. Этот обзор расскажет, как осуществляется установка буржуйки в гараже и как правильно подключить её к дымоходу.
Плюсы и минусы буржуек
Отопление гаражей с помощью буржуек вполне оправдано. Электрический обогрев приводит к большим расходам на электроэнергию, учитывая большое количество тепловых потерь. То же самое относится к обогреву соляркой и сжиженным газом. Остаётся обогревать гаражное помещение с помощью буржуйки. Эта простая по конструкции печь может работать на дровах, угле, топливных брикетах и других видах топлива. Она всеядна и не требует разрешения на установку и эксплуатацию.
Рассмотрим положительные качества буржуек:
У буржуйки весьма разумный показатель КПД – он варьируется в пределах 70-80%, что зависит от её конструкции и типа используемого топлива.
- Подходят для обогрева гаражей и любых других помещений технического назначения;
- Дают большое количества тепла, что зависит от типа используемого топлива – используя дрова с высокой теплотворностью, вы добьётесь хорошего жара;
- Быстрый прогрев – выгребаем оставшуюся с прошлой растопки золу, загружаем свежие дрова, ждём 15-20 минут. По истечении этого времени в гараже станет заметно теплее. Минут через 30-40 температура достигнет комфортного предела (не стоит поднимать её выше +23-24 градусов);
- Простая установка – нужно смонтировать её на негорючем основании и подключить дымоход;
- Возможность модернизации – буржуйку легко переоборудовать под жидкостные и газовые горелки. Также существуют определённые методики по поднятию эффективности – мы затронем этим моменты в обзоре.
- Не самый презентабельный внешний вид, но в гараже и другом техническом помещении это не имеет ни малейшего значения;
- Неправильно собранная буржуйка может оказаться слишком прожорливой и неэффективной – 40-50% тепла улетят наружу;
- Нужна установка высокого дымохода – надлежащая тяга обеспечивается установкой дымохода до 4-5 метров в высоту.
Кроме того, буржуйки нуждаются в регулярной очистке. Одно дело убрать накопившиеся угольки и золу, и другое дело удалить смолу из трубы. Проблема со смолами решается установкой дымохода из трубы диаметром минимум 100 мм (а лучше 120 мм).
Сборка буржуйки
Установка буржуйки начинается с её покупки или самостоятельной сборки. Выбирая покупной вариант, обратите внимание на чугунную модель советского образца.
Они начали выпускаться в 1955 году и до сих пор хранятся на армейских складах. Не будем углубляться, откуда они взялись в продаже. Но скажем о том, что это превосходные печи. Судите сами:
Чугунная буржуйка имеет весьма внушительный внешний вид и за счёт своей толщины способна прослужить не один десяток лет.
- Тепловая мощность – около 4-5 кВт, что хватит для обогрева гаража площадью до 40 кв. м;
- Надёжный чугун – его толщина составляет 10 мм;
- Советская сборка – тут комментарии излишни, тогда умели делать качественные вещи;
- Всеядность – работает на угле, дровах, опилках;
- Подходит для установки казана вместо верхней крышки.
Стоимость агрегата составляет в пределах 4-5 тыс. рублей. Штука действительно классная, но адски тяжёлая, её вес около 60 кг.
Также можно собрать буржуйку для гаража самостоятельно. Например, по данной схеме:
Схема сборки одной из самых простых и тем не менее достаточно эффективных и надежных буржуек.
Собирается она из листовой стали. Рекомендуемая толщина составляет 4-5 мм. Этого хватит, чтобы сталь не прогорела в ближайшие несколько лет. Утверждение наиболее актуально при использовании угля, который сгорает при более высокой температуре. Для сборки необходимо нарезать металл на станке или с помощью мощной болгарки. Ножки можно делать, а можно и не делать – в этом случае производится установка буржуйки на каменное основание.
Для сборки печи понадобятся дополнительные материалы – это металлическая труба, дверки и арматура для сборки колосниковой решётки. Труба необходима для создания дымоходного патрубка – к нему подключается дымоход. Дверок нужно две – одна большая, вторая маленькая. Большая вваривается напротив камеры сгорания (топки), маленькая – между днищем и колосником. Если делаете ножки для напольной установки, возьмите прочные металлические уголки или арматуру толщиной не менее 15 мм.
Диаметр дымохода по данной схеме составляет 100 мм – этого вполне достаточно (для данного чертежа). Собирается буржуйка с помощью сварочного аппарата. Сварным швам уделяется особое внимание, чтобы они выдерживали нагрев и не пропускали дым в сам гараж. Собирая корпус, не забудьте выполнить установку колосниковой решётки и дымооборотов.
Установка буржуйки на штатном месте
Печь буржуйку мы собрали, теперь займёмся её установкой. Для этого подготавливается основание. Печку нельзя устанавливать на земляные полы – она их постепенно продавит. Нужно заливать бетонную стяжку, на которой будет стоять сама печь. Если имеются готовые полы из бетона, одной проблемой в процедуре установки будет меньше. В случае с установкой буржуйки на деревянные полы, на них необходимо постелить лист металла толщиной 1-2 мм. Такой же лист должен располагаться перед топкой – это предотвратит возгорание при случайном выпадении угольков.
Рекомендуется выполнить установку защитной рубашки из кирпича. Она предотвратит ожоги и обеспечит равномерную отдачу тепла.
Чтобы максимально правильно установить буржуйку в гараже, воспользуйтесь следующей рекомендацией – отступите от ближайших стен 50-60 см. Тем самым вы избежите их перегрева и уменьшите тепловые потери. Рекомендация справедлива для кирпичных, бетонных и деревянных стен. В случае с деревом она становится обязательной (расстояние до деревянной стенки должно составляет 1 метр, рекомендована их обкладка кирпичом или обшивка асбестом). Также можно обшить стенки металлом для отражения тепла. Расстояние до автомобильной техники составляет минимум 1,5 метра (лучше 2 метра).
Отопление гаража буржуйкой будет более эффективным, если она будет располагаться не у гаражных ворот, а у противоположной стенки. Отдельное внимание уделяем отдушине – убедитесь, что в гараже есть отверстие для поступления наружного воздуха. Иначе уровень кислорода в помещении будет слишком низким.
Сооружение дымохода для буржуйки
Сделать трубу для буржуйки в гараже не составит особого труда. Патрубок под установку дымохода мы уже оставили, остаётся пробить отверстие в стене или потолке. Напоминаем, что высота трубы должна составлять 4-5 метров. Более низкий дымоход для буржуйки может привести к потере тяги или задуванию воздух в обратном направлении.
Труба для буржуйки в гараже может быть прямой или изогнутой Г-образно – всё зависит от особенностей гаражного помещения. Например, если над гаражом имеются какие-то помещения, труба выводится за стенку, потом изгибается и идёт вверх. Желательно, чтобы она была выше крыши всей постройки. Верхняя часть дымохода закрывается жестяным или металлическим конусом во избежание попадания внутрь воды и снега.
Монтаж дымохода в окно вполне возможен, но небезопасен. Деревянная оконная рама может загореться от соприкосновения с перегретой трубой. Поэтому она должна подлежит изоляции – например, с помощью минеральной ваты, пролегающей между металлом и рамой. При выводе дымохода через крышу, необходимо изолировать её от кровельного покрытия и выполнить герметизацию всех щелей.
Первый запуск буржуйки
Шиберная заслонка позволяет контролировать тягу в буржуйке, тем самым влияя на расход топлива и температуру.
Установка завершена – можно выполнить первый запуск. Для этого укладываем внутрь небольшое количество щепы и бумаги, разжигаем огонь. Далее укладываем небольшое количество дров и ждём, пока буржуйка прогреется. Дрова должны быть сухими (не более 15-20% влаги), иначе копоть от них быстро загрязнит всю печку и дымоход. Убеждаемся, что дым исправно уходит в трубу, подкидываем ещё дров, закрываем дверцу топки и открываем дверцу зольника (она работает как поддувало).
Спустя 20-30 минут температура поднимется до комфортной отметки. Для экономии топлива закрываем поддувало – пламя притухнет. Тем самым достигается регулировка температуры. Также можно дооснастить дымоход шиберной заслонкой.
Модернизация буржуйки
Установка буржуйки в гаражном помещении подарит тепло и комфорт. Но эффективность этой печи можно увеличить на 10-15%. Вот перечень технических решений:
- Установка кирпичной рубашки с задней и боковых сторон – об этом мы уже говорили. Толщина составляет полкирпича;
- Установка дымохода с длинной горизонтальной секцией – она сохранит часть тепла, улетающего в трубу. Ставим печку в одном углу, протягиваем дымоход к другому, после чего выводим наверх;
- Обшиваем стены стальными листами – они отразят инфракрасное излучение обратно в помещение;
- Установка стальной рубашки вокруг печи – окружаем буржуйку стальными листами, располагающимися на расстоянии 40-50 мм от её стенок. Такое решение образует конвектор, заставляющий воздух циркулировать по гаражу.
Этого вполне достаточно, чтобы «выжать» из печки максимум тепловой энергии. Занимаясь установкой печи для обогрева гаража, не забудьте позаботиться о покупке огнетушителя.
Источник: http://remont-system.ru/pechi-i-kaminy/kak-ustanovit-burzhuyku-v-garazhe
03.05.2020
Утепление стен кирпичного дома современными методами Кирпичный загородный дом выглядит красиво и добротно, такие строения очень прочные и долговечные. Однако кирпич от дерева, например, отличается тем, что здания, построенные из этого материала, нагреваются значительно... → |
03.05.2020
Печи из трубы: куда подойдут, удачные конструкции, устройство, схемы, как сделать своими руками Автор: Колесников Юрий Фёдорович, инженер-теплоэнергетик* © При использовании материалов сайта (цитат, изображений) указание источника обязательно. Делать металлическую... → |
03.05.2020
Собираем самодельный твердотопливный котел своими руками в домашних условиях Долгие годы дрова, уголь и торф были единственными доступными источниками топлива. Именно поэтому использование самодельных твердотопливных печей имеет богатую историю. Однако недавно, на смену... → |
Комментирование отключено.
