Установка газовой колонки своими руками

Как установить и подключить газовую колонку

Инсталляция проточного нагревателя воды в инженерные сети и интерьер дома не представляется чем-то особенно сложным. Но процесс имеет ряд нюансов: надо обеспечить герметичное соединение водопровода и газа, выдержать все требования нормативных документов, грамотно выполнить первый пуск и так далее.

Наиболее простой путь – нанять специалистов, лучше всего из газоснабжающей организации, уплатить им и забыть обо всех проблемах. Но поскольку многие домовладельцы не ищут легких путей, то с помощью данной статьи мы рады подсказать им, как установить газовую колонку собственноручно. Это позволит немного сэкономить денежные средства.

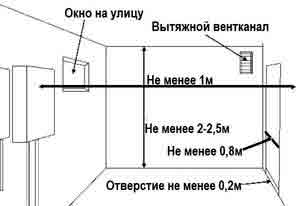

Правила установки газовой колонки в квартире

Самостоятельно выполнить все работы по подключению водонагревателя не удастся. В соответствии с нормативными требованиями проектирование и монтаж газоснабжения может осуществлять только организация, имеющая все необходимые разрешения и лицензии. Простыми словами, вы не можете своими руками производить работы, связанные с подсоединением к газовой магистрали. Зато весь оставшийся комплекс работ целиком в ваших руках. Но вначале следует заказать проектную документацию на установку и присоединение газоиспользующего оборудования. Это займет некоторое время, а пока вы можете подобрать и приобрести колонку.

И тут возникает нюанс первый: если у вас на кухне имеется лишь один вентиляционный выход, то нормы запрещают вставлять в него дымоходную трубу. Значит, надо выбирать водонагреватель с закрытой камерой сгорания и коаксиальным газоходом, прокладываемым наружу сквозь стену. О подобных ситуациях вас должен предупреждать инженер, выполняющий проект.

Важно! В помещении, где находится водогрейная колонка, должна функционировать приточно-вытяжная вентиляция.

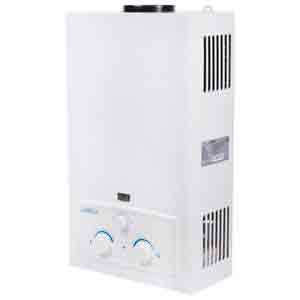

После приобретения газового водонагревателя настоятельно рекомендуется изучить инструкцию, что к нему прилагается. Оттуда можно почерпнуть массу полезной, а главное, — корректной информации по установке прибора. Например, в документации к колонкам ARISTON имеется раздел для сервисных инженеров, где очень подробно описаны все нюансы.

Закупка материалов и монтаж колонки

Получив на руки проектную документацию, можно приступать к подготовке и закупке расходных материалов, с помощью которых производится установка газовой колонки в квартире и ее присоединение к водопроводу и газу. Дадим их примерный перечень с комментариями:

  • соединительная дымоходная труба из металла с толщиной стенки не менее 1 мм, чей диаметр равен или больше выходного патрубка нагревателя;

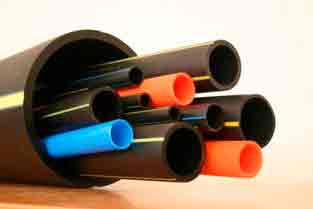

  • трубы и фитинги для подводки воды и газа. Рекомендуется избегать соединений гибкими шлангами, что имеют свойство разрываться среди ночи от повышенного давления в сети. Лучше произвести подключение газовой колонки напрямую к водопроводу металлопластиком, ППР или полиэтиленом;
  • запорная арматура на все 3 трубопровода. Сетчатые фильтры для газа и воды нужны, если их нет на вводе в дом;
  • крепеж для подвешивания нагревателя к стене (если такового нет в комплекте) и прокладки всех труб, включая дымоходную;
  • если монтаж колонки выполняется на стену из сгораемых материалов, то придется приобрести лист оцинкованной стали или асбеста для прокладки между прибором и стеной. Последний должен выступать за ее габариты на 100 мм.

Примечание. Подробный список всех необходимых материалов для подсоединения к газовой магистрали должен прилагаться в спецификации к проекту.

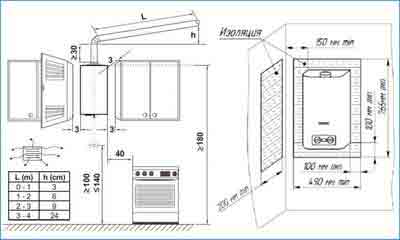

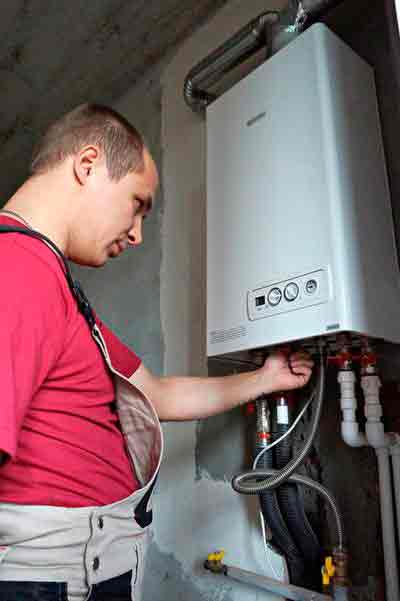

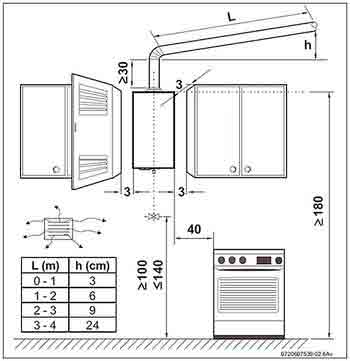

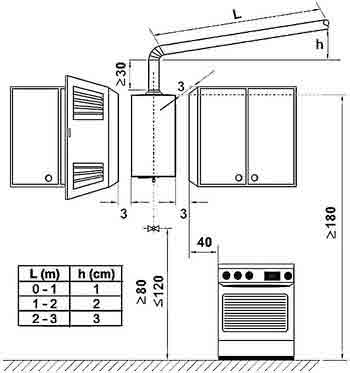

Когда все готово, агрегат можно подвешивать к стене, соблюдая нормативные расстояния до ближайших стен и предметов. На рисунке ниже показана схема установки прибора с указанием этих расстояний:

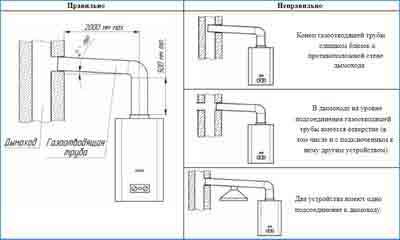

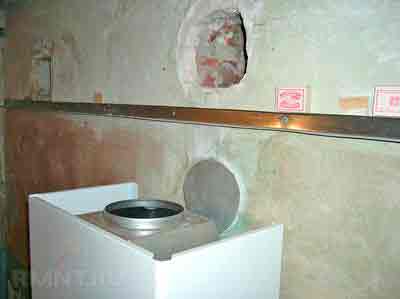

Что касается дымоходной трубы, то в помещениях высотой до 2.7 м надо выдержать длину вертикального участка 25 см, свыше 2.7 м – 50 см. Общая протяженность соединительной трубы не должна превышать 6 м с числом поворотов не более 3. Расстояние от газохода до несгораемых стен и потолков составляет не менее 50 мм, а до сгораемых – 250 мм. Если данный участок стены защитить железом или асбестом, то просвет можно уменьшить до 100 мм.

Подключение к водопроводу

После крепления аппарата производится подключение газовой колонки к водопроводу. Здесь правила достаточно просты:

  • с помощью фитингов присоединить трубы к водопроводу и нагревателю. Важно не перепутать вход с выходом, сверяйтесь с руководством по эксплуатации;
  • при подключении к колонке используйте американки;
  • недопустимо, чтобы трубы своим весом нагружали патрубки прибора, их следует закрепить к стене;
  • если на вводе в квартиру не стоит грязевик, то монтируем его на входную подводку в горизонтальном положении, пробкой вниз;

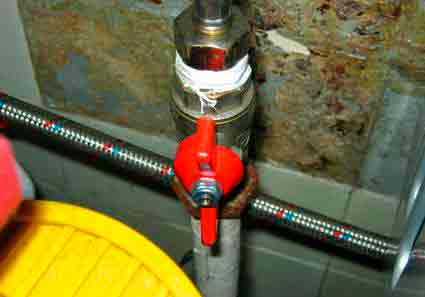

  • на обеих подводках устанавливаются краны. Чтобы не портить внешний вид кухни, их можно спрятать в шкафах, находящихся ниже агрегата.

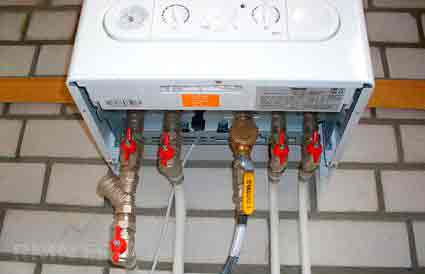

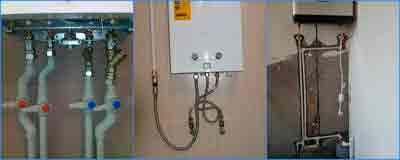

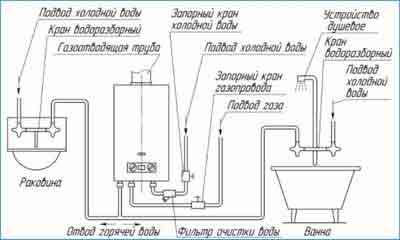

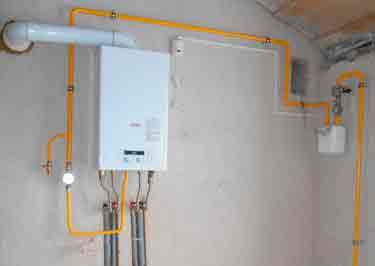

На рисунке представлена типовая схема подключения газовой колонки к другим коммуникациям:

Настройка колонки

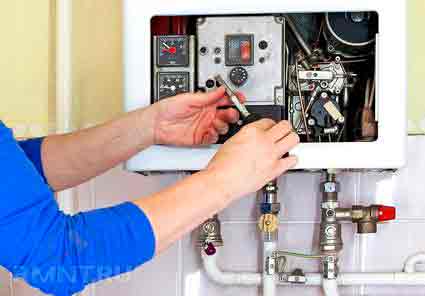

Когда все возможные работы выполнены, остается подключить колонку к газовой трубе. Приглашаем специалистов лицензированной организации, предоставляем им проект и расходные материалы. Они осуществляют монтаж газовой магистрали и предварительную настройку нагревателя. Точнее говоря, проверяют его оборудование безопасности (автоматический газовый клапан). Остается произвести первый запуск.

Важно! Нельзя включать проточный нагреватель или вставлять в гнездо батарейки, пока его теплообменник пуст. Надо открыть оба водопроводных крана, а затем – горячую воду на любом смесителе. Дождаться ровной струи воды и перекрыть смеситель.

Далее, в отсек автоматического агрегата вставляются батарейки и открывается газовый вентиль. Если все правила установки газовой колонки соблюдены, то после открывания горячей воды прибор запустится самостоятельно. Вам надо лишь настроить температуру воды на выходе, рекомендуемая величина – 50 ºС. Аппарат с ручным розжигом придется, соответственно, вначале разжечь с помощью кнопки, а потом открывать воду.

Заключение

Когда все нюансы монтажных работ и пуска колонки становятся ясны, то можно и задуматься о целесообразности их выполнения своими руками. Этот вопрос каждый решает для себя сам. Но есть последний нюанс: иногда торговые представители некоторых брендов предлагают осуществить установку и оформление прибора бесплатно, в качестве акции.

Источник: http://cotlix.com/ustanovit-i-podklyuchit-gazovuyu-kolonku-v-kvartire

Как установить и подключить газовую колонку в квартире самостоятельно

Газовые нагреватели для воды в настоящее время используются в старом жилом фонде. При неграмотном монтаже устройств существуют риски аварийных ситуаций и угроз для здоровья. Только установка по всем правилам газовой бытовой колонки сможет их предотвратить. О нюансах подключения, требованиях и регламентах расскажут эксперты.

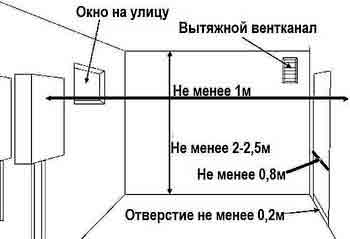

Нормы и требования к установке

Монтажные работы проводятся в домах или квартирах с газовым энергоносителем. В СНиП 42-01-2002 и СП 42-101-203 четко прописываются правила для установки бытовой газовой колонки в частном доме или квартире:

  • помещение с площадью не меньше 15 м 2 ;
  • потолки высотой от 2 м;
  • расстояние от колонки до напольного покрытия — 1 м;
  • окно с габаритами 0,5 м 2 , которое свободно открывается;
  • расстояние от колонки до вентиля — 2,2 м;
  • ширина двери в кухне — 80 см;
  • жилое помещение оборудовано вытяжкой или вентиляционной системой;
  • трубопровод с напором от 0,1 атм;
  • корпус колонки отдален от плиты на 20 см, при этом передняя панель не доходит до мебели на 60 см;
  • свободное место возле водонагревателя — 5 см сбоку и 15 см снизу.

Важно! До монтажа оборудования нужно поставить запорный вентиль на газопровод.

Где можно устанавливать

Подключение бытовой газовой проточной колонки возможно при ее переносе из одной комнаты в другую, замене, первичной установке. Устройство должно располагаться на кухне с условием наличия дымохода 12 см в диаметре или вентиляционных каналов.

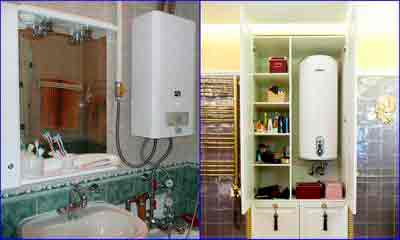

Важно! Современные газовые водонагреватели нельзя монтировать на кухне по причине высокой влажности и отсутствия дымохода.

В частных домах разрешено использовать проточные водонагреватели при наличии коаксиальной трубы, выведенной на улицу. Через нее в закрытые отсеки поступает воздух и выводятся продукты сгорания. Собственникам данной недвижимости рекомендовано:

В квартирах, оборудованных электрической плитой, запрещается подключение колонки. Аналогичный запрет накладывается на строения более 11 этажей в высоту или при перепланировке. Квартиры-студии также входят в перечень жилых объектов, где нельзя подключать проточный водонагреватель.

Важно! При замене устаревшей колонки на новую, в отличие от переноса, при наличии проекта не нужны разрешения.

Кто имеет право на установку

Самостоятельно допускается только прокладка линии в квартирах без газоснабжения. Собственнику требуется получить документы, разрешающие подачу газового топлива, а также заключить договор с инстанциями, которые будут проводить монтажные работы. В числе документов понадобятся договор на приобретение газа, обслуживание оборудования, копии его схем и газификационный проект.

Установить самостоятельно газовую бытовую колонку не получится. Его осуществляют только государственные службы и специалисты, у которых есть лицензия и допуски. Несанкционированная врезка в линию газопровода рассматривается как воровство топлива. Нарушитель облагается штрафом в размере 45 тыс. рублей за подключение нагревателя, административной пошлиной в размере 2 тыс. руб. В ч. 3 ст. 158 УК РФ предусмотрено лишение свободы сроком на 2 года.

Если вам удалось получить разрешение на самостоятельные работы, рекомендуется действовать последовательно и соблюдать правила безопасности.

Установка газовой колонки: особенности самостоятельного монтажа

Какую последовательность будет иметь монтаж домашней газовой колонки, зависит от типа работ:

Подготовка

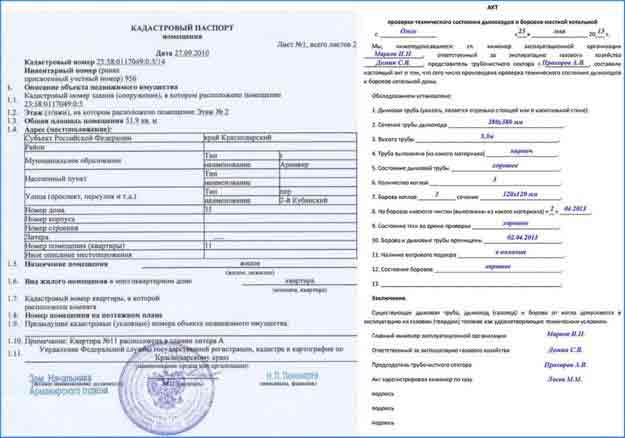

На подготовительном этапе собирается документация и получается разрешение на монтажные работы. После этого выбирается место для размещения нагревателя. Он должен находится рядом с дымоходом или вентиляцией. Противопоказано устанавливать аппарат около плиты. Стены и крепеж должны выдерживать массу колонки. Также нужно позаботиться о манометре и расширительном баке.

Расходные материалы для представителей служб приобретает собственник дома или квартиры. Понадобятся:

  • оцинкованная труба со стенкой толщиной 1 мм;
  • фильтры для очистки воды и ее смягчения;
  • фитинги — в комплекте обычно находятся муфты, переходники, шаровые вентили и тройники;
  • расходные материалы — сверла для бетонных стен, вкладыши и дюбеля;
  • газовый шланг для соединения вентиля газовой системы со штуцером колонки.

В случае замены устройства проверяется качество запора вентиля во избежание утечек и перекрываются трубы водопровода. Старая колонка демонтируется, а отверстия в стене заделывается. При чистовой установке стена выравнивается, а в дымоход прокладывается гофротруба диаметром 11-12 см.

Установка

Монтаж газового нагревателя решает вопрос с горячим водоснабжением без особых затрат на коммунальные услуги. Согласно СНиП 42-01-2002, котел подключают только к системам с низким давлением. Как правильно установить газовую бытовую колонку в квартире или частном доме? Работать по следующему алгоритму:

  1. Замерять колонку по ширине и высоте;

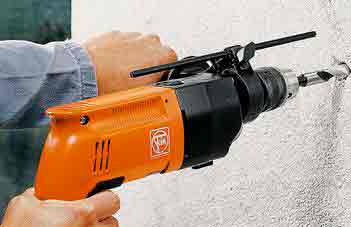

  2. Дрелью высверлить отверстие для коаксиального дымохода и уложить в него минвату;
  3. Сделать облицовку под дымоходом — укладывается кафельная плитка;
  4. Отметить точки крепежа на стене (на плитке) карандашом;
  5. По точкам сделать отверстия и установить в нем дюбели;
  6. Зафиксировать колонку на дюбелях кронштейнами;
  7. Сделать врезку тройника в канал подачи холодной воды;
  8. Прикрутить на свободном торце обратный клапан и вентиль;
  9. Соединить обратный клапан и штуцер на колонке;
  10. Установить под участком, где подается горячая вода, коллектор с запорными вентилями;
  11. Присоединить штуцер на корпусе нагревателя к коллектору;
  12. Организовать подачу воды от коллектора с кранами на кухне и в ванной.

После монтирования оборудования стоит обратиться к газовщикам, которые проведут подключение и пуск системы.

Особенности демонтажа старого нагревателя

При выполнении замены оборудования устаревшее снимается:

  1. Отключается газподача — перекрывается вентиль;
  2. При помощи рожкового или разводного ключа откручивается гайка на патрубке газоподачи;
  3. Колонка отключается от водоподачи — нужно перекрыть кран снабжения всей квартиры;
  4. Труба, соединяющая нагреватель и дымоход, снимается;
  5. Аккуратно выкручивается крепеж и демонтируется устройство.

Совет! Если на гайке трубы находится плотный слой краски, снимите его растворителем.

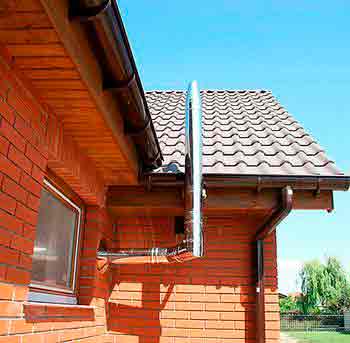

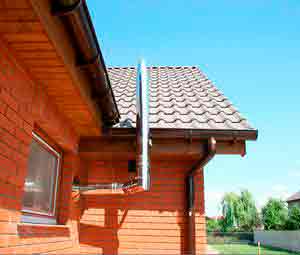

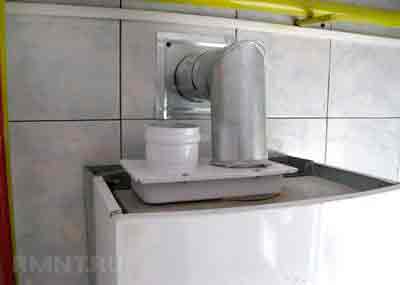

Прокладка дымохода

Оптимальным способом вентиляции будет вытяжка. Она отведет продукты сгорания при утечках. Если вентиляции нет, обустраиваются дымоходные каналы. Укладывается труба с 1-3 изгибами длиной 3 м. Соединения гофры и колонки проверяются.

Нюансы самостоятельного монтажа

Самостоятельное обустройство проточного водонагревателя предусматривает:

  • перекрытие подачи газа перед работами;
  • обеспечение притока свежего воздуха — достаточно открыть окно;
  • удаление строительного мусора;
  • обязательное окрашивание труб;
  • хорошую герметизацию — укладку уплотнителя и обработку швов силиконовым
  • герметиком.

Важно! Трубы не проводятся в вентканалах, через двери и окна, а газопровод не монтируется в поверхность стены.

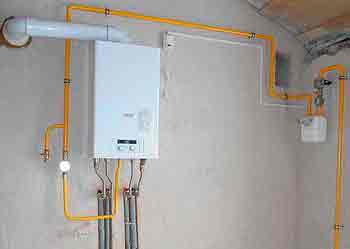

Подключение газа

Как правильно подключить новую газовую колонку, знают только специалисты. Они делают врезку тройника в системе подачи газа и устанавливают на него трубу. Для домов и квартир используются два способа:

  • навес трубы на место соединения после монтажа колонки. В этом случае не нужно использовать газовый шланг;
  • проводка трубы к месту установки на 50 см. Газовый вентиль располагается на оставшемся маршруте. Колонка устанавливается в любое время.

Второй вариант является практичным, поэтому чаще всего используют его. Обратная сторона газового патрубка соединяется со штуцером на колонке. Проверка сочленений на предмет утечек осуществляется мыльным раствором.

На последнем этапе устанавливается защитная гофротруба на отводе нагревателя одним концом, а другой фиксируется на дымоотводящих путях. После реализации одного из способов газовая труба соединяется к системой водоподачи.

Важно! При сильном пережатии соединения есть риски повреждения паронитовой прокладки на гайке.

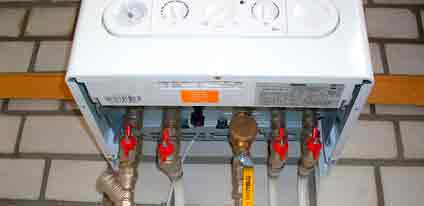

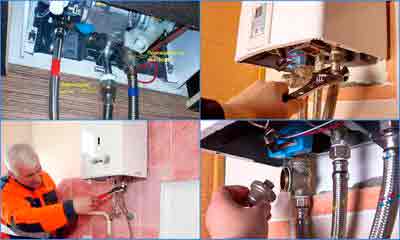

Подключение воды

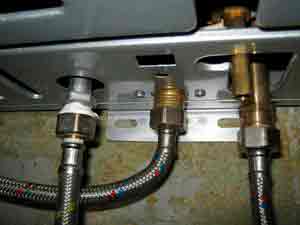

Присоединение шлангов происходит по цветовой индикации вентилей. Входное устройство обозначено синим цветом, а запорное — красным. Через запорный вентиль подается горячая вода. Водоснабжение проводится следующим образом:

  1. Подготавливаются материалы — разводной ключ, труборезка, вальцовочный инструмент, американка, вентили и тройник;
  2. Подводятся трубы на 30 см к колонке при помощи патрубка из меди или латуни;
  3. Прямым способом подключается трубопровод из пропилена, стали или металлопластика;
  4. Изделия разрезаются так, чтобы сделать ровный подвод;

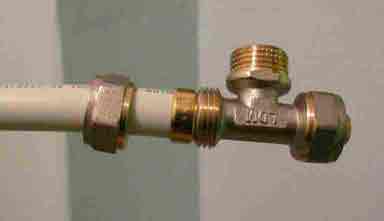

  5. В разрезах располагают фитинги и американку, прикручивают тройник;
  6. Колонку подключают через отрезок трубы. Трубы из стали фиксируются сваркой, металлопластиковые — хомутами через отверстие на канале холодной трубы, пропиленовые — паяльником;
  7. Разводка на ГСВ выполняется путем отведения патрубка с вентилем от колонки;
  8. Проверяется герметичность. Краны открываются, а места стыков проверяются на наличие протеканий. Если вода слегка капает, подтягиваются без значительных усилий гайки-фиксаторы.

Пуск и наладка

Пусконаладка с последующим запуском нагревателя в эксплуатацию проводят специалисты. Они настраивают устройство в тестовом режиме и оставляют его работать некоторое время. Горелку налаживает газовщик, который подкручивает болты регулировки напора газа. Для воздухоподачи настраивается шибер. Уровень давления проверяется манометром.

Гидрометрический блок настраивается на минимальные и максимальные показатели температуры. Они зависят от существующего напора.

Самостоятельно можно установить батарейку в отверстие для пьезового розжига, подать горячую воду и установить ее температуру.

Важно! О нормальных показателях свидетельствует голубой, без желтизны, оттенок пламени в горелке.

Советы по подключению газовых колонок

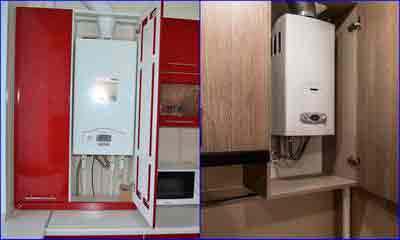

  1. Не устанавливайте устройство в ванной — здесь нет нормального дымоотвода и хорошей вентиляции;
  2. Скрытие колонки в шкафу приводит к сбоям функций;
  3. Перепутав расположение газовых и водных труб, вы создадите аварийную ситуацию или затопите соседей;
  4. При самостоятельном монтаже нужно внимательно изучить нормативы, инструкцию производителя и схемы;
  5. Колонку стоит устанавливать после завершения ремонтных работ;
  6. Если в комплекте с оборудованием нет крепежа, можно использовать дюбели или шурупы 8-10 мм в диаметре;
  7. Ручку газового крана желательно окрасить желтой краской;
  8. Швы между трубами дымохода нужно заделывать герметиком.

Источник: http://tehnikoved.ru/klimaticheskaya-tehnika/vodonagrevatel/montazh-gazovoj-kolonki.html

Как установить газовую колонку своими руками – нормы, правила и пошаговая инструкция

Часто требуется оперативная установка газовой колонки, для снабжение горячей водой дачного загородного участка или квартиры, отдельного коттеджа, но нет возможности вызвать специалиста. Как установить газовую колонку исключительно собственными усилиями? Ниже приведен ряд практических рекомендаций по самостоятельному решению этого вопроса.

  • Выбираем современную газовую колонку
  • Самостоятельная установка газовой колонки
  • Выбираем место для колонки
  • Подключение к сетям водо- и газоснабжения
  • Проверка работы системы

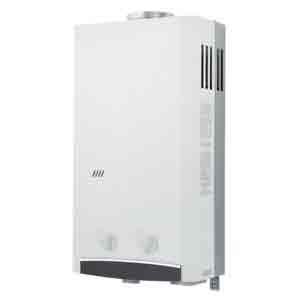

Выбираем современную газовую колонку

Газовая колонка – универсальное решение проблемы снабжения жилого помещения горячей водой. Это действительно удобный и практичный прибор, который не требует экономить электричество ввиду низкого энергопотребления. Важным моментом было то, что использование колонок не всегда являлось безопасным. Но многое компенсировалось удобством – достаточно открутить вентиль, и горячая вода подавалась в ванную и на кухню. Нагрев осуществлялся зажиганием колонки обычными спичками. Опасность заключалась в перепадах давления, также колонка засорялась, вода могла перекипеть и прорвать трубы. Громоздкие и неудобные, старые устройства не позволяли установить их незаметно и без участия бригады мастеров.

Современные колонки гораздо безопаснее и удобнее по своей конструкции. На первом месте стоит внешний дизайн системы – такие приборы легко и удобно вписываются в интерьер либо маскируются. Это очень функциональные и эргономичные системы повышенной безопасности. Зажигание осуществляется через пьезоэлемент, без риска возгорания.

Самостоятельная установка газовой колонки

Как установить газовую колонку в квартире? В городских условиях достаточно просто обратиться в специализированные службы, но процедура стоит некоторых затрат, которых можно избежать. Можно выполнить все необходимые манипуляции самостоятельно, имея необходимые инструменты, собственно газовую колонку и приложив немного усилий. Монтаж современной колонки не так сложен – важно лишь знать специфику процедуры и соблюдать технику безопасности.

Для начала необходимо определиться с местом размещения колонки. Подключение осуществляется к газовым трубам, а также к водопроводу, который источник тепла должен впоследствии нагревать. Проводят профилактическую проверку работоспособности системы, после этого колонку можно запускать в эксплуатацию. Выполнить все процедуры своими руками вполне возможно, поэтому зачастую присутствие мастера не требуется.

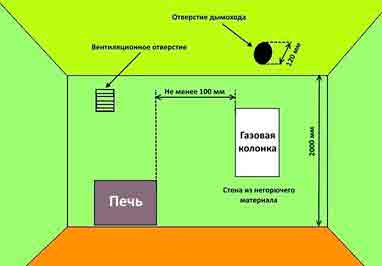

Выбираем место для колонки

Важно помнить про требования, которым должно соответствовать место для размещения колонки. Устройства могут быть разной мощности и разного назначения. Выбирают место, оптимальное для подачи горячей воды – рядом с ванной комнатой, кухней или в кладовке, куда будет закрыт доступ детям и посторонним лицам.

Необходимо учитывать, что монтаж такого аппарата в квартире должен быть согласован с представителями жилищно-коммунальных служб, службой газа в конкретном районе, управляющей компанией, имеющей отношение к дому и квартире. Заявки на установку нужно направлять только в организации, которые располагают лицензией на такой вид работ.

Колонка должна вписываться в интерьер в соответствии со всеми техническими нормами и условиями. Необходима также установка вытяжки для продуктов горения. Ее можно вмонтировать, особенно легким будет такой вариант при наличии дымохода.

Делают отверстие в потолке и вставляют трубу из асбеста, которую можно изготовить своими руками. Ее длина должна составлять минимум 1,5 метра. Только после соблюдения этого требования делается монтаж колонки под трубой. Также надо расположить прибор на недоступной для детей высоте, но в зоне доступности, так как работу автоматической колонки надо иногда регулировать вручную для достижения определенной температуры.

Далее делают разметку будущих креплений, ставят дюбели с помощью перфоратора, прикручивают колонку саморезами, проверяют прочность конструкции.

Подключение к сетям водо- и газоснабжения

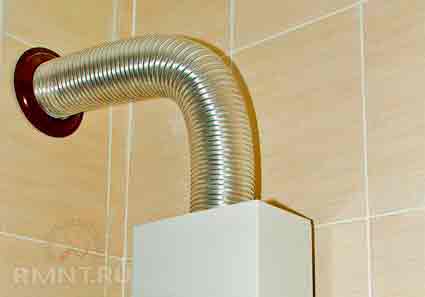

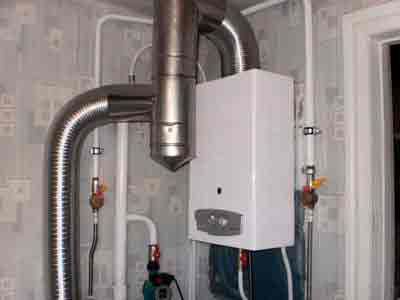

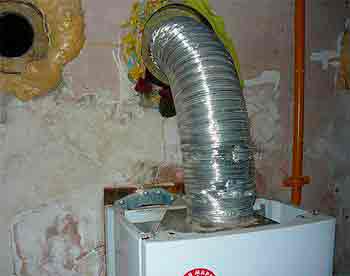

Выполняют соединение вытяжки и колонки с помощью гофрированного рукава. Один конец надевается на отверстие, второй вставляется в розетку дымохода. Далее своими руками выполняют ключевую работу – подводят канал подачи газа. Правильный монтаж газового крана осуществляется врезанием тройника в газовую трубу. Здесь потребуется сварка или вкручивание тройника с резьбовым соединением.

Колонка подсоединяется к газовой системе с помощью трубы, закрепленной посредством клипсов. Теперь в систему будет поступать газ, который в процессе сгорания должен нагревать воду. Следующим этапом станет подключение водоснабжения колонки.

Подача воды. Монтаж соединения с водопроводной трубой выполняют с помощью резьбового тройника. Металлическую трубу надо сопровождать установкой компрессионного фитинга, только после этого дополняют ее водопроводным краном.

Траектория между водопроводом и колонкой должна быть размечена по месту соединения будущих труб. Рядом с системой ставят солевой, затем магнитный фильтры.

Также необходим монтаж такой детали, как кран Маевского – он продлевает срок службы всей конструкции. После этого можно запускать колонку для проверки качества работы – к водоснабжению в квартире.

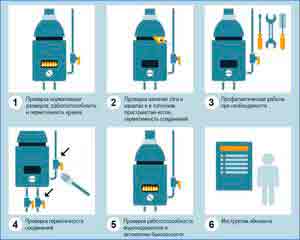

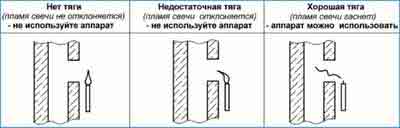

Проверка работы системы

Выполнив установку газового нагревающего аппарата своими руками, важно проверить качество и безопасность ее работы. Для этого открывают кран подачи газа – он идет в колонку. Затем делают раствор из мыльной воды – он поможет проверить стыки труб и крепления кранов. Если на этих местах вздуваются пузыри, то есть какие-то отверстия, которые необходимо замазать и устранить в обязательном порядке.

Затем проверяют работу водоснабжения – открывают кран Маевского и, одновременно, горячую воду. Необходимо подождать, пока из фильтров выйдет воздух, затем закрыть фильтр. После этого, если нет никаких недостатков, можно пользоваться колонкой в доме или квартире совершенно спокойно.

Источник: http://tehrevizor.ru/ustanovka-nastrojka/82-klimaticheskaja-tehnika/kak-ustanovit-gazovuju-kolonku.html

Правила установки газовой колонки в квартире

Природный газ благодаря обширным запасам и развитой системе трубопроводов, является самым доступным и дешевым видом топлива на Российской территории, поэтому при отсутствии горячего водоснабжения подогрев воды газом занимает лидирующее положение в сравнении с другими видами топлива.

Потребителю следует знать, что если планируется установка газовой колонки в квартире, требования к размещаемому оборудованию для обеспечения безопасности, прописанные в сводах правил, следует неукоснительно выполнять, а правильность монтажа будет проверяться соответствующими организациями.

Учитывая, что в квартирах многоэтажных жилых домов использование газа для приготовления пищи и нагревания воды связано с повышенной опасностью, производить самовольный монтаж водонагревательного оборудования не рекомендуется. Даже если газовая колонка установлена специалистами нужной квалификации с соблюдением всех нормативов, ее ввод в эксплуатацию с подачей природного топлива допускается только с разрешения газоснабжающей организации, работники которой проверяют систему перед пуском газа и документируют соответствующее разрешение.

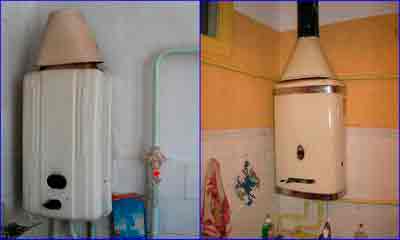

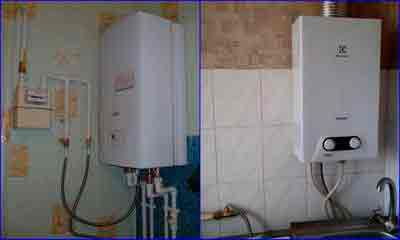

Рис.1 Колонки в квартире на газу

Когда необходимо устанавливать

Установка в квартире водонагревательного оборудования на газу обычно производится в следующих случаях:

  1. Для подогрева воды при отсутствии горячего водоснабжения или его длительном отключении по различным причинам, для этого покупается новая газовая колонка.
  2. При смене месторасположения колонки — переносе ее в другое помещение из не предназначенного по нормативам для ее размещения места.
  3. При приобретении нового водонагревательного оборудования взамен старого и монтаже его в соответствующем помещении без проведения большого объема монтажных работ.

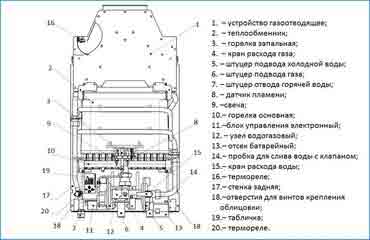

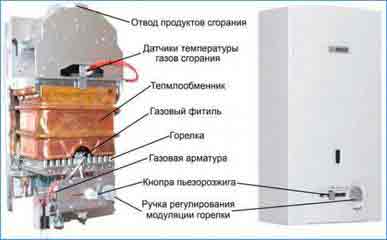

Рис. 2. Схема колонки с пьезоподжигом

Требования к установке газовой колонки

Правила монтажа газопотребляющих устройств приведены в нормативах по размещению газораспределительных систем СП 42-101-2003, согласно которым основные требования к подводящему трубопроводу и устанавливаемой колонке сформулированы следующим образом:

  1. Для прокладки внутренней газопроводной магистрали используются только стальные или медные трубы, в качестве гибкой подводки рекомендовано применение сильфонных рукавов из нержавейки.
  2. Срок службы гибкой подводки должен соответствовать стандартам и не опускаться ниже 12 лет, ее наружная оболочка обязана иметь желтую окраску для обозначения использования в газопроводах, внутреннее сечение не может опускаться ниже 10 мм.

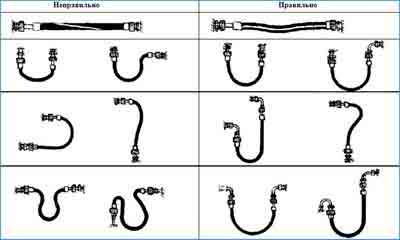

  3. В гибкой подводке для подачи топлива к бытовым приборам недопустимы стыковые соединения.
  4. Если газопотребляющие агрегаты подключают к электрифицированным бытовым приборам, на газопроводе используют специальные изоляторы для предотвращения прохождения уравнивающих и токов утечки, после замыкания их на корпус агрегатов.
  5. Крепление газопровода допустимо на негорючих опорах, а само расположение должно предусматривать удобную доступность для обзора, ремонта трубопровода и подсоединенных к нему потребителей.
  6. Недопустимо пересечение газоподающей гибкой подводкой проемов окон и дверей, вентиляционных решеток, ее скрытая укладка.
  7. При протяжке трубопровода сквозь конструктивные элементы зданий его заключает в гильзу из отрезка стальной трубы с заполнением внутреннего пространства паклей, втулками из резины и иными герметизирующими стройматериалами.
  8. Для помещений с размещенными газопотребительными приборами (колонка, котел) принята норма высоты потолков от 2,5 м, если его мощность не превышает 60 кВт, допускается расстояние от пола до потолка 2 м.
  9. Естественная вентиляция рассчитывается следующим образом: вытяжка обязана прокачивать 3-х кратный объем воздуха в час, приток должен соответствовать вытягиванию с добавлением воздушных масс на сгорание газа.
  10. Параметры вытяжной и приточной систем вычисляются для агрегатов до 60 кВт.
  11. Комната оснащается остеклением с параметрами 0,03 м 2 на 1 м 3 при монтаже агрегата мощностью более 60 кВт или его расположении в подвале.
  12. При монтаже агрегатов мощностью от 150 кВт в комнатах цоколей и подвалов необходимо размещение отдельного выхода, если дом заблокирован или имеет одну квартиру.
  13. Допускается перевод заводских колонок на твердом и жидком топливе (турбированные установки) на газообразное питание, если в них конструктивно предусмотрена такая возможность.

Рис. 3 Правила подключения к дымоходу

  • Расстояние от конструктивных элементов зданий до газопотребительных агрегатов обязано соответствовать нормам из их руководства по эксплуатации, если данных нет, для подвесных водонагревательных агрегатов принимается зазор:
    • между несгораемыми фронтальными, боковыми стенами и корпусом прибора — от 2 см.
    • между теплоизолированными фронтальными и боковыми стенками из трудногорючих и горючих материалов — не менее 3 см.
  • Если стены выполнены из горючих и плохо поддающихся горению стройматериалов, зазор от водонагревательного агрегата до их поверхности без изоляции делают не меньше 25 см.
  • Настенная изоляция обязана превышать габаритные размеры устройства на 10 см снизу и боков и 70 см сверху.
  • Горизонтальное расстояние от выступающих элементов колонки до варочной поверхности плит берут от 10 см, на проходе — не меньше 1 м.
  • Типовыми инструкциями по эксплуатации предусмотрены следующие требования к размещению газоиспользующего оборудования:

    1. Агрегат устанавливается на кухнях или в нежилых комнатах согласно нормативам СНиП 42-01-2002 (актуализированная редакция приведенных норм — СП 62.13330.2011), правилам противопожарной безопасности ППБ 01-03.
    2. Монтаж газовой колонки разрешено проводить в помещениях с общим объемом не менее 8 м 3 . Данное положение наглядно говорит о том, что колонку нельзя подвешивать в стандартную ванную квартир типового образца, имеющую размеры 1,5х1,5х2,5 м, то есть с объемом 5,625 м 3 , что ниже нормированного показателя.
    3. Комната с водяным нагревателем вентилируется непрерывным притоком воздуха (открытая форточка, фрамуга в окне), щели или решетки внизу дверного полотна не могут перекрываться.

    Рис. 4 Проверка тяги

  • Агрегат подсоединяют и устанавливают ближе к дымоходному каналу с хорошей тягой (разрешение 1,96 — 29,4 Па), простой способ оценки ее эффективности приведен на рис. 4.
  • Стены, на которые устанавливают водонагреватель, выполняют из несгораемых материалов (кирпич, бетон, облицовка керамикой).
  • Расположение агрегата относительно стен обязано соответствовать нормативам по СП 42-101-2003.
  • Аппарат запрещено размещать на стенах из дерева, покрытых штукатуркой или другими стройматериалами, на легковоспламеняемом покрытии, не допускается монтаж над источниками теплового излучения или открытого огня.
  • Для удобства пользования аппарат подвешивают на высоте, при которой смотровое окошко помещается на уровне глаз, расстояние до боковой стены принимают больше 150 мм, перед фронтальной стенкой агрегата — не меньше 600 мм.
  • Водный напор в системе не может опускаться ниже 0,1 атмосферы (бара).
  • На трубопроводе водоподачи перед агрегатом устанавливают очистной фильтр и запорный кран, размещенные в легкодоступном месте.
  • Допускаемый диаметр изнутри гибкой подводки или металлических труб для подачи холодной воды в агрегат — от 13 мм, длина гибкого шланга — до 2,5 м.
  • Газоподающий шланг обязан выдерживать напор в системе и предельные температуры в месте размещения, его длина — до 2,5 м, количество соединений при укладке сводят к минимуму.
  • Подача газа должна перекрываться запорным краном, его располагают как можно ближе к установке.
  • При подсоединении к дымоходу материал изготовления газохода выбирают устойчивым к горячему воздуху и химическому составу продуктов горения газа: он должен обладать коррозионной стойкостью, негорючестью, выдерживать долгую эксплуатацию при 200 °С. Подходящие материалы изготовления дымоотвода — нержавейка, алюминий, медь со стенками от 0,5 мм.
  • Диаметр газоотводящей трубы берется не ниже 110 мм, высота вертикального участка — не меньше 500 мм.
  • Длина отводной трубы до вертикального участка дымохода (вытяжки) — не выше 2 м.
  • Уклон к месту стыковки с дымоходом (вытяжкой) берется от 2-х градусов, число поворотов сводят к минимуму и не превышают порог 3-х изгибов.
  • Рис. 5 Варианты подключения гибкой подводки

    Некоторые нюансы при размещении колонки

    При монтаже водонагревательной колонки на газу иногда приходится решать некоторые задачи, связанные с переносом агрегата в другое помещение, повышением удобства использования, придания водонагревательной системе эстетичного внешнего вида. Если указанные операции не противоречат приведенным выше строительным правилам, допускаются любые решения, наиболее часто встречающиеся варианты которых приведены ниже.

    Когда нельзя устанавливать

    Основные запрещающие нормы при установке колонки — недостаточная площадь помещения, отсутствие притока и вытяжки воздушных масс, запрет на использование жилых комнат для размещения водонагревателей. Из этих правил исходят следующие запреты:

    1. Колонку нельзя размещать в типовой ванной комнате, так как ее площадь обычно не превышает 8 м 3 . Если комната предусмотрена для проживания, в ней обычно отсутствует вытяжка, а расстояние до нее выше допустимых норм в 2 м.
    2. Запрещена установка в частном доме или квартире колонок над варочными поверхностями электрических и газовых плит, требования оговорены в СП 42-101-2003.
    3. Нормы установки регламентируют, что газовая колонка теоретически может быть размещена на лоджии или балконе при выпуске дымохода наружу. Однако подводка газа и водяных трубопроводов при таком расположении затруднена и нарушит эстетичный внешний вид кухонного помещения, также контроль работоспособности колонки отнимет слишком много времени из-за ее большой удаленности.
    4. Если в кухне снизу кухонной двери нет вентиляционной решетки, эксплуатация колонки запрещена.
    5. Колонку не устанавливают, когда для ее подключения требуется использовать гибкую подводку, длина которой превышает 2,5 м.
    6. Не рекомендуется вешать водонагревательную колонку на стену в квартире, смежную с жилой комнатой.

    Рис. 6 Примеры некорректного размещения водонагревателей

    Можно ли переносить на другое место

    Основная проблема при переносе колонки в иное место — прокладка газопроводной магистрали и подведение труб водоснабжения. По нормативам СП 42-101-2003 газопроводы можно протягивать открытым и закрытым способом, принимая меры по их теплозащите.

    Допустима транзитная протяжка труб на высоте от 2 м в бытовых зданиях, если на пути следования магистрали нет разъемов и арматуры. Проходящая сквозь стены и плиты перекрытия зданий стальная труба помещается в гильзы, разрешена ее скрытая укладка:

    1. В штробах стены при размерах канавки, обеспечивающих укладку, обзор и обслуживание газопровода, если штробу закрывают вентрешетки, они обязаны обеспечивать его полное вентилирование сквозь прорези или отверстия.

    2. В полах монолитной конструкции под стяжкой с выполнением следующих требований:

    • толщина стяжечного слоя под трубами и расстояние до стальных сеток и элементов, залитых в пол — не меньше 5 см.
    • стяжечный слой над газопроводящими трубами — от 3 см, для заделки металлических труб в пол используются цементнопесчаные растворы или бетон.

    3. в половых каналах, при укладке необходимо соблюдать следующие требования:

    • конструкция обязана препятствовать продвижению газа по каналам и давать доступ для обзора и ремонта трубопровода, для этого каналы наполняются песком и перекрываются легкосъемными огнеупорными пластинами.
    • не разрешено прокладывать газопроводы в местах, где в каналы могут попасть агрессивные химические вещества или они пересекаются с другими коммуникациями.

    4. Во входных и выходных точках трубы помещают в гильзы, частично залитые стяжкой и выступающие за половую плоскость на 5 см.

    5. Согласно нормативам, при переносе можно использовать гибкую подводку длиной до 2,5 м, если расстояние перемещения больше, удлиняют стальные газоподающие трубы привариванием отрезка нужной длины, и затем к нему присоединяют подводящий гибкий рукав.

    Рис. 7 Операции по вводу водонагревателя в эксплуатацию

    Можно ли объединять кухню с комнатой

    В приведенных СНиП оговорены требования к помещениям, в которых устанавливается газовая колонка — допускается монтаж оборудования на кухнях и в нежилых комнатах. Дополнительно требуется соблюдение следующих условий:

    1. Помещение с колонкой оборудуется дверью и отделяется перегородкой от жилых комнат согласно Техрегламенту о безопасности зданий и 30.12.2009 No 384-Ф3.
    2. Объединение с другим помещением теоретически возможно, если оно не предназначено для сна, а в проеме предусмотрено размещение ширмы.

    Следует отметить, что варианты объединения с другим помещением обычно рассматривают при малогабаритных кухнях, объем которых не соответствует нормативам (меньше 8 м 3 ). Это единственный выход с соблюдением строительных требований, поэтому нормативные запреты на установку колонок в маленькие комнаты при совмещении площадей многими газоснабжающими организациями рассматриваются с иной точки зрения и объем комнаты считается большим.

    Рис. 8 Способы подсоединения колонок к трубам

    Можно ли закрывать трубы

    Строительными нормами определено, что газоподающий трубопровод можно прокладывать по поверхности стен и закрытым способом в штробах, в первом случае к нему необходимо обеспечить свободный доступ. Поэтому теоретически допускается зашивка трубопровода или прокладка его в коробе с легкосъемными ревизионными лючками или дверцами на всем протяжении.

    Если ниша или короб, через который проходит трубопровод, наглухо зашиваются, это является грубым нарушением инструкций и во время проверки инспектор может потребовать демонтировать закрывающую трубы конструкцию.

    Разрешено ли объединять колонку с мебелью

    Попытка придать колонке эстетичный внешний вид, поместив ее в шкаф, который обычно изготавливается из горючих материалов, в соответствии с приведенными выше нормативами потребует его изготовления с габаритными размерами на 250 мм больше колонки. Если между боковыми стенками проложить теплоизолирующий материал, расстояние между корпусом и боковыми стенками можно сократить до 150 мм, что не сильно повлияет на общую картину. Также для обзора работы колонки фасад мебельного короба обязан иметь конструкцию из открывающихся дверей, для доступа воздушных масс в коробе обычно отсутствуют стенки внизу и вверху.

    Понятно, что если подвесить колонку и поместить ее в мебельный шкафчик, то на типовой кухне при соблюдении нормативов он будет отступать от стены на расстояние около 450 — 600 мм. В сравнении со стандартными подвесными шкафами, имеющими глубину установки 300 мм, данная конструкция будет выглядеть громоздкой, выпадать из общего дизайна основного интерьера и дополнительно занимать полезную площадь на стене из-за большей ширины ящика (на 30 — 50 см больше в сравнении с бескорпусной установкой).

    Поэтому подавляющее число пользователей грубо нарушают правила пожарной безопасности, помещая водонагреватель в горючие шкафы, стенки и фасад которых находятся на слишком малом расстоянии от корпуса колонки.

    Рис. 9 Колонки в мебели

    Документы

    Для того чтобы установить газовую колонку в квартире или частном доме, понадобятся следующие документы:

    1. Технический паспорт приобретенной колонки или указание модели в случае последующей покупки агрегата.
    2. Акт о техническом состоянии вытяжки или дымохода, составленный службой контроля вытяжных и дымоходных каналов.
    3. Проект размещения нового водонагревательного оборудования и подключения его к газовой и водопроводной магистрали в соответствии с техническим заданием.
    4. Поданное собственником заявление на переустройство помещения с колонкой, дополнительно необходимо представить подтверждение права собственности и технический паспорт на квартиру.
    5. Заявление о проведении монтажных работ, отправленное в газоснабжающую организацию (Горгаз) с приложением проекта.

    Фирма, занимающаяся техническим обслуживанием приобретенной газовой колонки или специалисты газоснабжающей организации, при монтаже оборудования обязаны выполнить следующие действия:

    1. Произвести врезку в газовый трубопровод с установкой приборов учета и отсекающего вентиля.
    2. Повесить колонку с облицовкой горючей поверхности стены изоляционными материалами (жесть в сочетании с асбестовым, базальтовым полотном), подсоединить к агрегату гибкую подводку газа.
    3. Подключить колонку к дымоходу или вытяжной системе с помощью трубопровода.
    4. Подсоединить гибкие шланги от агрегата к магистрали холодной воды и трубам горячего водоснабжения.
    5. По окончании работ специалист Горгаза должен настроить и запустить колонку, опломбировать газовый счетчик и составить акт о вводе агрегата в эксплуатацию.

    Стоимость установки дома газовой колонки частными специалистами обойдется в сумму около 3000 руб., газоснабжающие компании в зависимости от региона проводят подключение по своим расценкам.

    Рис. 10 Рекомендованные отступы и размещение изоляции

    Кто может устанавливать и подключать к газу, ответственность

    В паспортных данных многих изделий указано, что агрегат могут устанавливать специализированные сервисные организации с указанием даты монтажа в гарантийных талонах и руководстве пользователя. Теоретически законодательство допускает самостоятельный монтаж колонки, для этого не требуется высокая квалификация, предварительное проектирование, следует лишь точно выполнять все операции по установке водонагревателя в соответствии с инструкцией по эксплуатации.

    Ввод в эксплуатацию газового оборудования с подачей топлива должен проводиться специалистами газоснабжающей службы, которые впоследствии проводят регулярную проверку водонагревателя и опломбированных приборов учета, установленных работниками компании. Поэтому в подавляющем большинстве случаев монтаж колонок с подключением к газу и холодной воде проводят газовые службы, в которые обращаются с заявлением и составляют соответствующий договор.

    Если по каким-либо причинам произведена установка колонки без обращения в газоснабжающую организацию, и она функционирует без проверки специалистами этой службы, потребитель может получить следующие штрафные санкции за самовольное подключение:

    1. Со стороны газоснабжающей компании — отключение от магистрали и штраф в 45000 руб. за несанкционированную эксплуатацию колонки, также предусмотрены штрафные санкции за самовольную врезку после отключения газа.
    2. Административные штрафы: физическим лицам в размере 2000 руб., руководителям 3000 — 4000 руб., организациям до 40000 руб.
    3. Если собственником незаконно произведена самовольная врезка в газовую магистраль, помимо штрафов пересмотрена и уголовная ответственность со сроками лишения свободы до двух лет.

    Следует отметить, что газоснабжающая компания имеет право отключить газовую колонку от магистрали и поставить на трубу заглушку по истечении ее срока службы (приблизительно 15 лет) — в этом случае придется приобретать новое оборудование взамен устаревшего, пользование которым без разрешения может также повлечь штрафные санкции.

    Рис. 11 Некоторые документы для подсоединения проточного водонагревателя

    Как установить газовую колонку

    На отечественном рынке представлен широкий ряд водонагревателей отечественного и зарубежного производства, у потребителя пользуются повышенным спросом марки Bosch (Bosch therm, Bosch WRD, WR, W10KB), Mora Vega 10, Hyundai H-GW2-ARW, Ariston Fast Evo 11C, Neva 4510-M, Ладогаз ВПГ 10E, ставшие лидерами продаж в 2018 году.

    Все водонагреватели имеют однотипное конструктивное устройство, некоторые различия наблюдаются лишь в посадочных размерах выходных патрубков дымовых труб, к примеру, в изделиях одной серии Бош WR 10,13,15 патрубки дымохода имеют диаметры 112,5, 132,5 и 132,8 мм соответственно.

    Хотя размещение газонагревателя из-за повышенной опасности пользования оборудованием в многоквартирном доме лучше доверить специалистам, его можно установить своими руками, неукоснительно соблюдая правила установки газовой колонки в квартире, изложенные в руководстве по эксплуатации. Для примера, рассмотрим самостоятельный монтаж колонки 4511 из популярной серии NEVA. Агрегат правильно размещать как можно ближе к вытяжной системе квартиры и трубопроводам подачи холодной и горячей воды — это сэкономит материалы и не сильно повлияет на эстетичный вид помещения.

    Схема подключения аппарата показана на рис. 12, колонка подвешивается сквозь отверстия в задней стенке на крюки, вкрученные в дюбеля (идут в комплектации). Размещение и посадочные размеры отверстий для подвешивания, а также диаметры патрубков колонки для подключения трубопроводов газа, холодной и горячей воды, отведения продуктов горения к вытяжке, указываются в инструкции по эксплуатации (рис. 13).

    До подсоединения агрегата к коммуникациям снимают облицовочную панель следующим образом:

    • Перед монтажом отклеивают защитные полиэтиленовые и информационные наклейки с лицевой панели и задней стенки.
    • Извлекают ручки, вытягивая их на себя с небольшим усилием.
    • Выкручивают саморезы, фиксирующие накладку и облицовочный кожух.
    • Отсоединяют провода, идущие от дисплея к блоку управления и термодатчику воды.
    • Тянут кожух за низ на себя, сдвигают немного вверх и снимают с агрегата.
    • Сверлят в стене отверстия согласно чертежу в инструкции, вбивают в них дюбеля, вкручивают крюки и подвешивают на них колонку.

    Рис. 12 Схема подключения колонки NEVA-4511

    Подключение к водопроводу

    Воду к колонке и от нее подводят с помощью полимерных (полипропилен, сшитый полиэтилен, металлопласт), стальных, медных труб или гибкой подводки, последний вариант наиболее прост в реализации. При подключении к трубопроводу в участок или на торец ближайшей трубы с холодной водой (обычно под раковиной) ставят тройник, при дальнейших работах соблюдают следующие рекомендации:

    1. Трубы для подвода воды к колонке оснащают запорным краном и фильтром, они должны устанавливаться в любом легкодоступном месте, некоторые пользователи монтируют их непосредственно на входной патрубок для холодной воды в агрегате.
    2. Внутреннее сечение применяемых гибких шлангов и жестких труб — до 13 мм, протяженность гибкой подводки — до 2,5 м, рукава подключаются к соответствующим резьбовым патрубкам холодной и горячей водоподачи.
    3. Правила подсоединения гибких рукавов представлены на рис. 5, при подключении следует избегать чрезмерного натяга.
    4. После подключения труб проверяют систему на наличие протечек, для этого открывает краны горячей и холодной воды, заполняют систему и прикрывают горячую подачу, после чего осматривают места стыков, при обнаружении утечек устраняют недостатки, подтягивая гайки или переваривая (перепаивая) трубы.

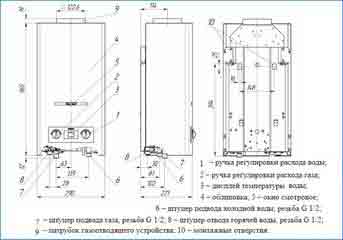

    Рис. 13 Внешний вид, габаритные и присоединительные размеры аппарата NEVA-4511

    Подключение агрегата к газовой линии

    Газовые трубы могут быть проложены открытым и скрытым способом, обычно на кухне для подвода к колонке трубопровод удлиняют, устанавливая тройник и приваривая к нему отрезок трубы необходимой длины. Дальнейшее подключение к магистрали проводят следующим образом:

    • Технически проще подключить колонку с помощью гибкой подводки, ее внутреннее сечение выбирают от 13 мм, шланг должен соответствовать нормативам по СП 62.13330.2011 и надежно функционировать при максимальных температурных и напорных параметрах.
    • Длина газового рукава не должна превышать 2,5 м, его размещают в соответствии с правилами установки, подключая к газовому штуцеру.
    • На металлической части трубопровода ближе к колонке следует предусмотреть расположение запорного крана в легкодоступном месте.
    • После подсоединения всех элементов газопроводная система проверяется на герметичность в местах соединения при неработающем аппарате и открытом общем кране.
    • В бытовых условиях проверка проводится путем обмыливания, у специалистов газовых служб для этих целей имеются специальные газовые датчики.

    Рис. 14 Разновидности дымоходов

    Подключение агрегата к дымоходу

    Для обеспечения безопасности и полного удаления всех продуктов сгорания из помещения, выполняются следующие требования к газоотводной трубе и вытяжной дымоходной системе:

    1. Материал изготовления газохода должен быть герметичным и теплостойким, выдерживающим нагрев до 200 °С, обладающим коррозионной стойкостью к продуктам сгорания (нержавейка, алюминий, медь).
    2. Диаметр газоотводной трубы — не меньше 110 мм, высота вертикального участка — от 500 мм, длина до дымохода — меньше 2 м, количество поворотов — не больше 3-х.

    Совет: Не рекомендуется использовать для отвода продуктов сгорания алюминиевую вентиляционную гофру, имеющую слишком тонкие стенки и гофрированную поверхность, между складками которой скапливаются сажа и копоть.

    В торговой сети реализуются специальные газоходы из нержавейки, имеющие гофрированную оболочку и рассчитанные на эксплуатацию при высоких температурах, их применение более целесообразно и не нарушает нормативы.

    Рис. 15 Старые колонки

    Демонтаж старого аппарата

    Любая газовая колонка имеет ограниченный срок эксплуатации, после которого ее следует менять, если хозяин не хочет это делать самостоятельно, газораспределительная компания для обеспечения безопасности (особенно это касается многоквартирных домов) принудительно вынуждает собственника проводить эту процедуру, отключая подачу газа (ставится заглушка).

    Поэтому многие пользователи меняют свои колонки на новые агрегаты, проводя демонтаж старого аппарата в следующем порядке:

    • Перекрывают подачу газа и холодной воды запорными кранами, снимают ручки и затем защитный кожух агрегата, отсоединяют от его верхней части патрубок дымохода.
    • Разводным или гаечным ключом откручивают гибкие подводки газа, холодной и горячей воды, под водяные шланги ставят емкость для сбора вытекающей жидкости.
    • После отключения всех гибких подводок и дымоходной трубы колонку приподнимают и легко снимают с удерживающих крюков.

    Рис. 16 Вид агрегата NEVA-4011 со снятой лицевой панелью

    Настройка колонки

    После установки колонки в ее батарейный отсек помещают стандартные пальчиковые элементы питания напряжением 1,5 вольт, затем настраивают и проверяют водонагреватель, эти работы обычно проводятся специалистами обслуживающей или газоснабжающей организации, имеющими соответствующую лицензию.

    Работы по настройке включают в себя следующие операции, проводимые в соответствии с инструкцией на агрегат:

    1. Проверяется функционирование запальной и основной горелок, настраивается оптимальная подача газа.
    2. Проверяется работа автоматики, обеспечивающая безопасность пользования.
    3. Отслеживается температурный показатель нагреваемой воды.
    4. Проводится проверка работоспособности термореле датчика тяги.
    5. По завершении работ после первого запуска специалисты пломбируют систему, после чего агрегатом разрешено пользоваться.

    Рис. 17 Работа с колонками

    При установке газовой колонки в квартире руководствуются требованиями, основные из которых регламентированы в строительных правилах СП 42-101-2003. Монтаж нового агрегата или замену старого можно проводить самостоятельно или с помощью специалистов служб, осуществляющих гарантийное обслуживание, однако подача газа и ввод в эксплуатацию допускается только с разрешения работников газоснабжающей организации — при нарушении этого требования потребителя ожидают ощутимые финансовые санкции.

    Источник: http://okanalizacii.ru/otoplenie/kotly/ustanovka-gazovoj-kolonki.html

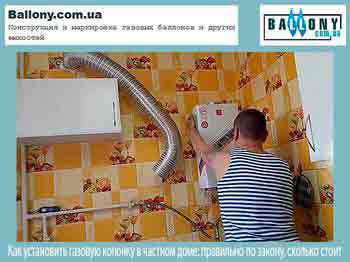

    Как устанавливать газовую колонку в частном доме: правила монтажа

    Жители частного сектора ценят автономность. Главное — обеспечить комфортный быт, который невозможен без горячей воды. Установка газовой колонки решит проблемы с ГВС (горячим водоснабжением). Но как решить задачу с ее подключением? Что нужно для проведения работ своими руками? Разберемся, какие разрешения нужно получить и какие документы оформить, чтобы узаконить установку техники.

    Порядок и нормы подключения

    Не все жители стараются выполнить монтаж колонки по правилам. Изучив мнения пользователей на форумах, мы поняли, что многие устанавливают оборудование незаконно. Ничего сложного: вызвали знакомого газовщика, подключили технику. Если на проверку пришла газовая служба — не пускаете в дом.

    В таких случаях люди не учитывают особенности помещения, можно ли в нем вообще монтировать колонку. В результате случаются аварийные ситуации и взрывы, которые приводят к печальным последствиям. Мало того, что вам никто не компенсирует потери, вы еще и заплатите штраф за незаконную установку.

    Если вы проживаете в газифицированном частном доме, тогда вам нужно:

    • Обратиться в ЖЭК за схемой газо- и водопровода, а также дымохода;
    • Получить акт о техническом состоянии дымохода в пожарной инспекции;
    • Пойти в газовую службу, взяв с собой заявление, план дома из БТИ, документы владельца здания, паспорт;
    • Получить проект на размещение дополнительного оборудования. Сделать это можно в любой сертифицированной газовой службе.

    После этого организация посылает специалиста, чтобы тот установил газовую колонку по всем правилам.

    Правила установки

    Важно знать требования и нормативы СНиП.

    • Нормами противопожарной безопасности запрещено размещение колонки в деревянном доме или на деревянной стене;
    • Стена для крепления выбирается из негорючих материалов: кирпича или бетона. Для защиты выполняется облицовка из базальтового картона и оцинкованного листа толщиной 1 мм;
    • Площадь помещения должна быть не менее 15 м³;
    • Высота потолков — от 2-х метров;
    • Высота размещения от пола — от 1 метра;
    • Наличие окна размером не меньше 0,5 м³;
    • Наличие вентиляции или вытяжки;
    • Напор в трубопроводе — от 0,1 Атм;
    • Согласно технике безопасности запрещается монтаж в ванной комнате или туалете. Повышенная влажность способствует гашению фитиля и быстрому выходу прибора из строя.

    Прежде чем повесить колонку на стену, следует учесть следующие параметры:

    • Расстояние от корпуса до плиты — от 20 см;
    • На расстоянии 60 см от передней панели не должно быть мебели и прочих посторонних предметов;
    • Вокруг водонагревателя должно оставаться свободное пространство: по бокам — 5 см, снизу — от 15 см.

    Важно! Запорный вентиль на газ ставится до установки техники.

    Если вы учли все рекомендации специалистов, то можете приступать к работе.

    Как устанавливать колонку

    Перед тем как подключить прибор, осмотрите помещение. Объективно оцените возможность установки газового оборудования в доме.

    • Проверьте соответствие помещения нормам СНиП (высота потолка, площадь и так далее);
    • Правильно подберите колонку. Она должна подходить к вашей системе водо- и газопровода. Если у вас случаются перебои с давлением, а вы купите мощную технику, то стабильной работы можно не ждать;
    • Самостоятельный монтаж проводится на метизы, которые идут в комплекте. Если таковых нет, то используются дюбели размером 10 мм;
    • Подключение к газу выполняется в последнюю очередь и проводится специалистами.

    Ваш дом не газифицирован? Тогда можно поставить баллон. В данном случае для нормального запуска прибора придется использовать водяной насос.

    Организация дымохода

    Установить трубы для отвода продуктов сгорания несложно. Если в доме есть дымоход с нормальной тягой, придерживайтесь следующих правил:

    • От патрубка нагревателя до входа в дымоход труба не должна поворачиваться более трех раз;
    • Нельзя подключать к одному отводу два устройства (например, патрубки колонки и турбированного газового котла);
    • Запрещено перекрывать вывод дымохода антеннами, флюгерами;
    • Важно соблюдать герметизацию труб при наращивании.

    Есть два способа выполнить монтаж без дымохода:

    1. Подготовьте трубу из стали или асбеста. В месте отвода над колонкой проделайте сквозное отверстие. Нужно подсоединить трубу к патрубку прибора и вывести наружу. Труба должна возвышаться над крышей дома на 50 см, общая высота составляет не менее 5 метров.

    1. Выберите модель закрытого типа. Благодаря наличию закрытой камеры сгорания им не нужен дымоход. Горизонтальная труба выводится на улицу через отверстие в стене. Это называется коаксиальный дымоход. Внутри находятся вентилятор и две трубки. Вентилятор выталкивает продукты сгорания по одной трубе, а по другой поступает воздух для горения.

    Ход работы

    Документы собраны, место установки выбрано. Приступаем к монтажу:

    • Просверлите два отверстия для крепления, следуя разметке;
    • Закрепите колонку дюбелями или креплениями, которые идут в наборе;
    • Подведите газовый шланг ко штуцеру на корпусе. Он отличается от водных патрубков по диаметру;
    • Для организации водопровода от коллектора сделайте отдельный отвод на колонку. Так удастся избежать перепадов давления в системе, и напор горячей воды будет стабильным. К штуцерам подводятся гибкие шланги длиной не более 2,5 метра;

    • Используйте гофрированную или стальную трубу — подключите ее к патрубку корпуса и дымоотводу. Все щели изолируйте герметиком — можно использовать шпаклевку или асбест.

    Подключение к газовой магистрали лучше доверить специалисту. По окончании работ можно проверить исправность техники. От кройте газовый вентиль, помажьте соединения мыльным раствором, чтобы исключить протечку. Откройте смеситель на подачу горячей воды. Если пошел горячий поток, значит, установка прошла успешно.

    Мы привели порядок проведения работ. Действовать самостоятельно или обратиться к мастеру — решать вам. Во всяком случае, не забывайте об актуальном законодательстве и технике безопасности.

    Источник: http://cosmo-frost.ru/gazovye-kolonki-i-kotly/ustanovka-gazovye-kolonki-i-kotly/kak-ustanavlivat-gazovuyu-kolonku-v-chastnom-dome-pravila-montazha/

    Монтаж газовой колонки в частном доме: как правильно установить и подключить

    Здравствуйте, уважаемые посетители сайта. Зачастую хозяева озадачены, как установить газовую колонку в частном доме? Ведь при этом необходимо соблюдать законность процесса и определённый алгоритм.

    Собственники частных домов довольно щепетильно относятся к вопросу автономности. Комфорт проживания подразумевает постоянное наличие горячей воды и независимость от коммунальных структур. Для этого необходимо монтировать газовую колонку.

    Вопрос нормы

    Не всегда собственники стараются монтировать колонку в соответствии с правилами. В итоге они делают эту установку вопреки пунктам закона. Для этого привлекают знакомого газовщика и подключают агрегат. А когда приходит официальная проверка, не пускают специалистов в дом.

    В подобных ситуациях граждане не учитывают специфики помещения, где, может быть вообще запрещён монтаж газового агрегата. В итоге возникают аварии и взрывы. А так как колонка была установлена не по закону, никакой компенсации за ЧП не предусматривается. Наоборот, на хозяев накладывают серьёзные санкции.

    Какой штраф получается в конкретике? Здесь многое зависит от уровня ущерба и степени нанесённого вреда окружающим.

    По этому вопросу работают такие акты:

    1. Правительственное постановление №549, изданное 21.07. 2008.
    2. Ст. 7.19 Административного кодекса.
    3. Статьи 159 и 109 УК РФ.

    По закону к нарушителю могут предъявляться такие меры наказания:

    1. Отсоединение от магистрали.
    2. Штраф – 45 000 руб.
    3. Административные взыскания: для физических персон – 2000 руб., юридических – 4000 руб., для компаний и предприятий – 40 000 руб.
    4. Тюремный срок: 2 года или 5 лет. Первый вариант действует в случае аварии. Второй – если в ЧП есть погибшие.

    Бюрократия

    Если к вашему дому идёт магистраль, то вам требуется:

    1. Обратиться в ЖЭК, чтобы получить схему газового и водопроводного путей, а также дымоотвода.
    2. Получить документ о технических кондициях дымоотвода. Его предоставляет пожарная инспекция.
    3. Направиться в газовую компанию с заявлением и планом дома, взятым из БТИ, документами о владении здания и паспортом.
    4. Получить разрешения и проект на монтаж газовой колонки. Эту услугу предоставляет любая газовая служба, имеющая нужные сертификаты.

    После данных стадий в ваш дом прибывает специалист для законной установки газовой техники.

    Критерии монтажа

    Согласно нормативам СНиП, трактуются следующие правила установки газовой колонки:

    1. Никакого монтажа на деревянной поверхности или в деревянном строении. При острой необходимости нужно стену покрыть защитными негорючими материалами. Например – базальтовый картон и оцинкованный лист плотностью 1 мм.
    2. Позволенные материалы стен: кирпич, бетон, газоблок.
    3. Минимальный объём помещения – 15 куб. м.
    4. Наименьшая высота потолков – 2 м.
    5. Позиция от пола – минимум 1 м.
    6. Наличие окна в помещении. Минимальный параметр окна – 50 куб. см.
    7. Присутствие вытяжки или вентиляционной системы.
    8. Параметр давления в трубопроводе – 0,1 Атм.
    9. Никакого монтажа в санузле. Там высокий процент влажности, негативно воздействующий на фитиль и весь аппарат.
    10. Дистанция корпуса колонки до плиты – минимум 20 см.
    11. В 60 см от передней панели прибора нельзя располагать мебель и предметы.
    12. Вокруг колонки должно сохраняться пустое пространство: с боковых сторон – 5 см, с нижней части – минимум 15 см.
    13. Запорный газовый вентиль крепится до монтажа.

    Последний анализ

    Сначала визуально изучите помещение. Сопоставьте имеющиеся условия с нормами.

    Аппарат необходимо подбирать такой, чтобы он не конфликтовал с вашей газо- и водопроводной системой.

    Если здесь часто бывают скачки давления, то не следует приобретать мощный агрегат. При таких условиях он не будет стабильно работать.

    Для самостоятельной установки используйте метизы, присутствующие в комплекте. Если их нет, задействуйте дюбели с параметром 1 см.

    Подключение к газовой магистрали производится на финишной стадии. Это прерогатива специалистов.

    Если ваш дом не подключён к сети, можно устроить работу колонки от баллона. Здесь также не обойтись без водяного насоса.

    Создание дымохода

    Продукты сгорания должны устраняться. Поэтому необходимо сделать дымоход для газовой колонки. Здесь требуется установить специальные трубы. Если в доме дымоотвод с хорошей тягой, получается версия колонки с дымоходом. Здесь важно следовать таким критериям:

    1. От патрубка аппарата до входа в дымоотвод в трубе должно быть максимум три поворота.
    2. Один отвод – одно устройство. Например, при наличии обычной колонки и турбированной модели, в отвод идёт только одна из них.
    3. Не перекрывайте вывод трубы разными приспособлениями, например флюгерами.
    4. При наращивании все трубы должны иметь мощную герметичность.

    Вариация с отсутствием дымохода

    Она может быть реализована двумя способами.

    Чтобы монтировать колонку без дымохода своими руками первый методом, нужно взять стальную или асбестовую трубу. На участке отвода над аппаратом утройте сквозную дырку. Труба подсоединяется к патрубку агрегата и выводится наружу. Она должна превосходить линию крыши на 50 см. А её совокупная высота должна составлять минимум 5 м.

    Второй метод подразумевает применение колонки с изолированным отсеком сгорания. Такие модели не нуждаются в классическом дымоходе. Здесь следует вывести на улицу горизонтальную трубу. Для этого заранее в стене устраивается отверстия. Это коаксиальная версия дымохода. Внутри неё есть вентилятор и пара трубок. Первый элемент направляет продукцию сжигания по одной трубе. По второй внутрь идёт воздух для процесса горения.

    Процесс монтажа

    Чтобы правильно установить аппарат, сделает пару отверстий в стене для крепежей. Нужно следовать разметке. Дальнейшие действия таковы:

    1. Закрепление колонки (наборными крепежами или дюбелями).
    2. Подведение газового шланга к штуцеру, имеющемуся на корпусе. Его диаметр (D) отличается от диаметра водяных патрубков.
    3. Проведение водопровода от коллекторной зоны. Делается обособленный отвод на газовый агрегат. Так вы исключите скачки давления в сети, и горячая вода будет идти под стабильным напором. К штуцерам присоединяются гибкие шланги. По длине они не должны превосходить показатель в 2,5 м.
    4. Присоединение трубы к корпусному патрубку и дымохода. Она может быть стальной или гофрированной. Все имеющиеся щели закрываются герметиком или асбестом.

    На последней стадии можно подключить газовую колонку к магистрали. Но это уже работа для специалистов.

    Затем техника тестируется на исправность. Открывается кран с газом. Мыльным составом смазываются контактные участки. Если есть пузырьки, нужно усилить герметизацию.

    Далее открывается смеситель, подающий горячую воду. Если идёт поток, значит, монтаж успешен.

    Вопрос по вытяжке

    Чтобы сделать вытяжку для газовой колонки , купите трубы с диаметром 1,3 см. Если есть несколько пунктов водозабора и газовый аппарат высокой мощности, устанавливаются более широкие изделия.

    Здесь важно соблюдать такие критерии:

    1. Внутренние стенки труб должны быть абсолютно гладкими. Иначе в них будет скапливаться сажа.
    2. Изделия должны быть стойки к высоким термальным и химическим нагрузкам.
    3. Лучший вариант материала труб – нержавеющая сталь. У неё превосходная гладкость, долговечность, стойкость к воздействиям, указанным в п.2. Идеальной версией считается гофрированная труба из данного материала. У неё минимум соединений, лёгкость сборки и мощная стойкость к коррозии.

    Монтаж вытяжки для газовой колонки должен проходить с соблюдением таких норм:

    1. Расчётный температурный показатель при выборе материала – 200 градусов.
    2. D трубы вытяжки > D выходного патрубка аппарата.
    3. Минимальная длина вертикальной трубы на выходном участке из колонки – 50 см.
    4. Предельное число поворотов трубы при монтаже – 3.
    5. Нельзя выводить вытяжку в жилые помещения.
    6. В новом доме сплошная труба имеет зону минимум 6 м, в старых – 3 м.
    7. Расстояние между самой трубой и стенами комнаты зависит от поверхности. Если она негорючая, дистанция составляет 5 см. Если воспламеняющаяся – 25 см. Если есть дополнительная изоляция – 10 см.
    8. Труба монтируется с уклоном к колонке минимум на 0,01 см.
    9. До монтажа стены и дымоход обязательно утепляются.
    10. Если в помещении дымоотвод отсутствует, ставится съёмная или коренная труба.
    11. Нельзя делать две вытяжки для одного аппарата, только одна вытяжка – один прибор.

    Как монтируется внешняя и наружная сторона дымохода при наличии вытяжки, показано далее:

    1. Начальная стадия – разметка.
    2. Вырезка отверстий в крыше и потолке под трубу. Нужно сохранить пространство для мощной теплоизоляции. Рекомендуется пользоваться схемой, например такой:
    3. Сборка вытяжки начинается от колонки. Соблюдайте жёсткость и стойкость коммуникаций. Для этого каждые 2-3 м на единой трубе ставьте крепежи и дополнительную фиксацию в зоне фитингов.
    4. Внешний вывод вытяжки идёт сквозь стену. В неё создаётся отверстие, которое по D превосходит выходящую трубу.
    5. Пустоту между стеновой поверхностью и вытяжкой заполняется теплоизоляцией. Утепляется и наружная зона дымохода. Стыковые участки трубы покрываются термостойким герметиком.
    6. Тестовый запуск техники. Испытание герметичности и мощности тяги.
    7. На вытяжку помещаются оборонительные зонты.

    Ценовые аспекты

    Самый актуальный вопрос для многих хозяев таков – сколько стоит законный монтаж газовой колонки?

    Эту услугу оказывают газовые компании, а также некоторые центры, продающие подобную технику.

    Ниже отображаются ориентировочные цены установки газовой колонки:

    Источник: http://ballony.com.ua/install-column-private-house.html

    Установка газовой колонки: 3 подсказки человеку, который не желает зависеть от представителей коммунальных организаций

    Сразу хочу вас заверить в том, что установка газовой колонки не представляет собой какую-то сверхсложную задачу. Вы вполне сможете справиться с ней, не прибегая к услугам платных специалистов. Как это сделать, я с удовольствием вам подскажу, основываясь на собственном опыте.

    Монтаж газовой колонки собственными руками

    Подсказка №1: выбирайте место в соответствии с принятыми государством правилами

    Если осуществляется лишь замена старого оборудования на новое, беспокоиться вообще не о чем. А вот в тех случаях, когда монтаж происходит, как говорится, с нуля, то в первую очередь необходимо всё согласовать с газовой службой в соответствии со СНиПом 42-01-2002, и им же руководствоваться выбором наиболее подходящего для установки газовой колонки места.

    Настоятельно рекомендую не пренебрегать вызовом газовиков и заранее получить все нужные разрешения, так как возможные штрафы весьма ощутимо могут ударить по бюджету вашей семьи.

    Опишу основные положения упомянутого документа:

    • Объём комнаты, в которой планируется размещение рассматриваемого оборудования, должен превышать 7,5 кубических метров;
    • Требуется наличие эффективной вентиляционной системы, иначе продукты горения, выделяемые газовой колонкой, могут спровоцировать отравление;

    Для того чтобы проверить работу вентиляции достаточно поднести к закрывающей вытяжное отверстие решётке лист бумаги. Если он прилипнет, значит можно ни о чём не волноваться, если же упадёт, то потребуется либо прочистка шахты, либо монтаж специального вентилятора для усиления тяги.

    Тестирование работы вентиляционной системы

    • Расстояние от пола до потолка обязано превышать 200 см;
    • В помещении необходимо наличие дымохода с сечением не менее 12 см;
    • Нельзя, чтобы давление в системе водоснабжения падало ниже 0,1 атм. В таком случае газовая колонка попросту не включится;
    • Стена, на которую будет происходить монтаж агрегата должна иметь отделку из негорючего материала. Помните, что пожарная безопасность превыше всего;
    • Ни в коем случае не вешайте колонку над газовой плитой, и даже по горизонтали соблюдайте расстояние не менее 100 мм.

    На схеме отображены правила установки газовой колонки в квартире

    Подсказка №2: покупайте качественное оборудование

    Учтите, что речь идёт об эксплуатации взрывоопасного газа, так что попытка сэкономить, заключающаяся в приобретении дешёвого агрегата сомнительного происхождения, может привести к беде. Остановите лучше свой выбор на проверенном бренде и будьте спокойны за безопасность своего жилья и семьи, хоть цена его и окажется несколько выше.

    Вот примеры некоторых популярных газовых колонок:

    • Модель «Oasis»:
    Параметр Описание
    Страна изготовления Китайская Народная Республика
    Масса 4700 г
    Высота 440 мм
    Ширина 300 мм
    Глубина 120 мм
    Мощностной показатель 12 кВт
    Количество контуров 1
    Разновидность теплообменника Проточного типа
    Источник питания для пьезы 2 батарейки по 1,5 В
    Вид камеры сгорания Открытый
    Материал, из которого изготовлен основной теплообменник Медь
    Потребление газа в минуту 6 л
    Минимальный показатель давления газа в системе 1,1 мПа
    Стоимость 5600 рублей

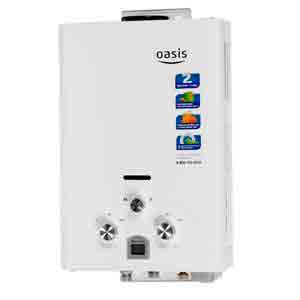

    Образец модели «Oasis»

    • Модель «Monlan»:
    Параметр Описание
    Страна изготовления Китайская Народная Республика
    Масса 9900 г
    Высота 590 мм
    Ширина 340 мм
    Глубина 140 мм
    Мощностной показатель 20 кВт
    Количество контуров 1
    Разновидность теплообменника Проточного типа
    Источник питания горелки Природный газ
    Вид камеры сгорания Открытый
    Материал, из которого изготовлен основной теплообменник Медь
    Потребление газа в минуту 10 л
    Минимальный показатель давления газа в системе 1,2 мПа
    Стоимость 5900 рублей

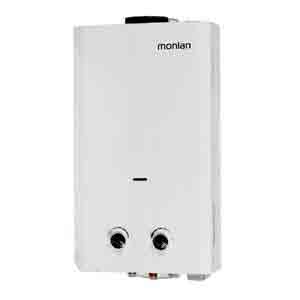

    Образец модели «Monlan»

    • Модель «Аристон DGI»:
    Параметр Описание
    Страна изготовления Китайская Народная Республика
    Масса 8700 г
    Высота 550 мм
    Ширина 330 мм
    Глубина 175 мм
    Мощностной показатель 17 кВт
    Количество контуров 1
    Разновидность теплообменника Проточного типа
    Источник питания горелки Природный газ
    Вид камеры сгорания Открытый
    Материал, из которого изготовлен основной теплообменник Медь
    Потребление газа в минуту 10 л
    Минимальный показатель давления газа в системе 13 мПа
    Стоимость 5900 рублей

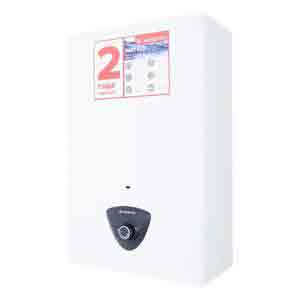

    Образец модели «Аристон DGI»

    • Модель «Ладогаз»:
    Параметр Описание
    Страна изготовления Россия
    Масса 9000 г
    Потребление газа в минуту 10 л
    Стоимость 8000 рублей

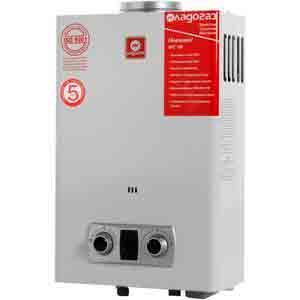

    Образец модели «Ладогаз»

    • Модель «Gorenje»:
    Параметр Описание
    Страна изготовления Корея
    Масса 12000 г
    Потребление газа в минуту 10 л
    Стоимость 9900 рублей

    Образец модели «Gorenje»

    • Модель «Bosch WR 13-2P»:
    Параметр Описание
    Страна изготовления Португалия
    Масса 13750 г
    Высота 655 мм
    Ширина 220 мм
    Глубина 175 мм
    Мощностной показатель 22,6 кВт
    Количество контуров 2
    Разновидность теплообменника Пластинчатого типа
    Источник питания горелки Природный газ
    Вид камеры сгорания Открытый
    Материал, из которого изготовлен основной теплообменник Медь
    Потребление газа в минуту 13 л
    Минимальный показатель давления газа в системе 7 мПа
    Стоимость 14000 рублей

    Образец модели «Bosch WR 13-2P»

    • Модель «Аристон Fast Evo»:
    Параметр Описание
    Страна изготовления Китайская Народная Республика
    Масса 12000 г
    Высота 580 мм
    Ширина 370 мм
    Глубина 230 мм
    Мощностной показатель 24 кВт
    Количество контуров 1
    Разновидность теплообменника Смесительного типа
    Источник питания горелки Природный газ
    Вид камеры сгорания Открытый
    Материал, из которого изготовлен основной теплообменник Медь
    Потребление газа в минуту 14 л
    Минимальный показатель давления газа в системе 20 мПа
    Стоимость 15800 рублей

    Образец модели «Аристон Fast Evo»

    Подсказка №3: в процессе монтажа неукоснительно следуйте инструкциям

    Ещё раз напоминаю, хоть установка газовых колонок и вполне осуществима собственными силами, не забывайте, что вы имеете дело с газом, так что какую-либо самодеятельность следует исключить.

    Инструкция же начинается с подготовки всего необходимого инвентаря, который понадобится для успешного выполнения задуманного:

    Реквизит

    Название Назначение
    Пластиковые трубы или шланги Подключение водоснабжения и газоснабжения
    Фитинги Соединение трубных фрагментов
    Запорная арматура Перекрытие подачи воды и газа
    Магнитный и солевой фильтры Очищение подающейся воды
    Гофра Подключение дымохода
    Стальные саморезы с пластиковыми дюбелями Крепление колонки к стене
    Перфоратор Создание отверстий под дюбеля
    Трубные ножницы Резка труб
    Трубный паяльник Пайка труб
    Разводной ключ Закручивание резьбовых соединений

    ПВХ трубы для воды и газа отличаются цветом маркировки

    Фиксация агрегата на стене

    Перед тем, как установить газовую колонку в частном доме, обязательно обустройте дымоходное отверстие над местом её размещения. Вывод вентиляции можно сделать и в стену, и в потолок, как вам будет удобнее.

    Далее же поступаем следующим образом:

    1. С тыльной стороны устройства отлично видны крепёжные отверстия. Замеряем их и переносим полученные данные на стену;

    Расстояние от газовой колонки до дымоходного отверстия должно быть не менее 500 мм. Иначе вы можете быть в последствие оштрафованы.

    1. Вставляем в носик перфоратора сверло с победитовым наконечником и сверлим в отмеченных местах отверстия;

    Сверление бетонной стены с помощью перфоратора

    1. Теперь закручиваем саморезы, в некоторых случаях это могут быть крючки, и вешаем на них своими руками газовую колонку.

    Как видите, пока что всё настолько же легко, как если бы вам необходимо было повесить полку или картину. Но расслабляться ещё рано, сейчас будет кое-что немного сложнее.

    Подключение

    И вот устройство уже висит перед вами, что же дальше?

    1. Вырезаем кусок гофрированной трубы соответствующей длины и подсоединяем выходное отверстие колонки к розетке дымохода. Как правило, гофра идёт в комплекте с самим газовым оборудованием, так что осложнений и с этой стороны предвидеться не должно;

    Фото гофрированной трубы, соединяющей газовую колонку с дымоходом

    1. Перекрываем подачу газа, обрезаем газовую трубу, если речь идёт о металлическом изделии, что потребуется болгарка, нарезаем резьбу и накручиваем тройник, предварительно обмотав резьбу специальной фум-лентой для усиления герметизации;

    Установленный тройник на газопровод

    1. К тройнику подсоединяем второй конец трубопровода и пластиковый отвод, ведущий к соответствующему отверстию на устанавливаемом устройстве, что очень удобно сделать с помощью трубного паяльника. Также не забываем использовать фум-ленту, а сам шланг крепим клипсами к стене, чтобы он не болтался навесу;
    2. Теперь перекрываем подачу воды, после чего аналогично с газопроводом врезаем тройник. Только в этом случае перед разветвлением монтируем ещё солевой и магнитный фильтры. Так вы в значительной мере продлите эксплуатационный срок водонагревателя;
    3. К выходному же отверстию колонки подсоединяем шланг, ведущий к смесителю.

    Пример выполненного подключения

    Кстати, если же выполняется всего лишь замена старого оборудования на новое, то все тройники у вас уже установлены, и задача упрощается до банального подсоединения труб или шлангов.

    Тестирование

    Первый запуск газовой колонки является своеобразной оценкой проделанных вами работ, поэтому его также следует выполнить правильно:

    1. Замешиваем мыльный раствор, которым промазываем все стыки газового трубопровода;
    2. Включаем подачу газа и очень внимательно осматриваем резьбовые соединения на возможность появления пузырьков;
    3. Если где-то замечено пропускание газа, то необходимо сразу перекрыть газопровод и переделать соединение. Если же всё нормально, то открываем подачу воды;
    4. Ждём некоторое время, пока жидкость пройдёт фильтры, и открываем горячий кран. Далее должен быть слышен щелчок пьезы, если вы, конечно, не забыли поставить батарейки, после чего зажжётся конфорка, а из смесителя потечёт вожделенная жидкость.

    Работа конфорки газовой колонки

    Всё, можете принимать или ванну, мыть посуду и руки, ну, в общем, эксплуатировать плоды своего труда.

    Заключение

    Теперь вы сами видите, что установка газовой колонки – процесс абсолютно несложный. Нужно лишь всё согласовать с газовщиками, купить подходящий агрегат, повесить его на стену и выполнить подключение всех необходимых коммуникаций. Самый ответственный пункт – это, конечно же, последний, так как именно на нём можно «споткнуться», некачественно выполнив стыковку трубных элементов. Но если делать всё аккуратно, то у вас всё получится в лучшем виде.

    Пользоваться же установленной газовой колонкой сможет любой член семьи

    Видео в этой статье сможет вас ознакомить с некоторым количеством дополнительных материалов, которые имеют непосредственное отношение к приведённой информации. В случае же возникновения каких-либо вопросов по теме, задавайте их, пожалуйста, в комментариях.

    Источник: http://otoplenie-gid.ru/elementy/664-ustanovka-gazovoj-kolonki

    Установка газовой колонки в квартире и частном доме

    Задумываясь о том, какой нагреватель лучше, многие хозяева останавливают свой выбор на газовом оборудовании. Эти приборы надёжны, долговечны и способны нагревать большое количество воды. Кроме того, газ дешевле электричества и расходуется гораздо экономнее. Но следует учитывать, что установка газовой колонки в своём жилище требует знания некоторых обязательных правил.

    • 1. Основные правила установки
    • 2. Требования к месту расположения
    • 3. Демонтаж предыдущего агрегата
    • 4. Газовое оборудование в частном доме
    • 5. Монтаж колонки в квартире

    Произвести полную установку газовой колонки своими руками не получится, ведь составлять проект и проводить монтаж этого прибора может только работник газовой службы либо организация, имеющая соответствующую лицензию. То есть собственноручно подсоединять колонку к газовому каналу и запускать её запрещено, а вот проводить все прочие работы разрешается.

    Прежде чем установить газовую колонку в квартире, владельцу необходимо заказать проектную документацию на присоединение и установку. Подготовительный этап занимает определённое время, и его можно использовать для выбора модели газовой колонки.

    Подойти к этому процессу нужно серьёзно, ведь в помещении, где канал дымохода не встроен в стену, установка оборудования запрещена. Но выход существует. Владельцу стоит приобрести водонагреватель с камерой сгорания закрытого типа. В этом приборе роль дымохода играет коаксиальная труба, выводимая на улицу через стену. Специалист, производящий проектирование, обязан уведомить о такой ситуации.

    Место монтажа устанавливается подготовительным проектом. Несмотря на это, хозяин, желающий установить газовый нагреватель, должен ознакомиться с правилами установки:

    • Монтируется агрегат на кухне, в кладовке или другом нежилом помещении. Однако, согласно новым правилам, размещение нагревателя в ванной комнате недопустимо.
    • Труба, соединяющая выход, предназначенный для отведения продуктов сгорания и вход в канал дымохода, должна быть из нержавеющей либо оцинкованной стали. Диаметр — 120 мм, толщина стенки — не менее 1 мм. Использовать алюминиевые и гофрированные трубы не рекомендуется.
    • Прямой участок трубы при выходе из нагревателя должен быть 30—50 см.
    • Площадь помещения, где будет находиться оборудование, должна быть не менее восьми квадратных метров, а высота комнаты — не менее двух метров.
    • Расстояние от стен до агрегата — более 15 см, до ближайшего газового прибора — 10 см. Перед колонкой не должно быть препятствий на расстоянии 60 см.
    • В частном доме труба для отведения продуктов горения присоединяется к дымоходу, в квартире — к встроенному в стену дымоходному каналу. Подключать колонку к каналу вентиляции строго запрещается, ведь в ином случае угарный газ поступит другие квартиры, что может привести к трагедии.
    • В помещении должно быть открывающееся окно.
    • Хорошая тяга обязательна. Подтвердить, что она соответствует нормам, придётся документально.

    Следует учитывать, что требования для установки газовой колонки в квартире такие же, как и для частного дома. Когда комната размещения выбрана, можно приглашать инженера. Он проверит помещение на соответствие и приступит к составлению планировочного проекта.

    Источник: http://oventilyacii.ru/otoplenie/ustanovka-gazovoj-kolonki.html

    Как установить газовую колонку своими руками

    Установка газовой колонки состоит из четырёх этапов, каждый из которых требует соблюдения определённых правил. Пригодится также наличие соответствующих навыков и знаний. Прочитав эту статью вы узнаете, как самостоятельно выполнить монтаж этого оборудования.

    Всё больше жителей не только частных, но и многоквартирных домов прибегают к установке газовых колонок. Причины такой тенденции очевидны: потребитель получает бесперебойную подачу горячей воды в любое время года и суток, переставая зависеть от капризов управляющей компании.

    Установка газовой колонки состоит из четырёх этапов, каждый из которых требует соблюдения определённых правил. Пригодится также наличие соответствующих навыков и знаний. При отсутствии таковых будет лучше обратиться к специалистам, ибо неквалифицированное подключение подобного оборудования может не только привести к потопу, но также стоить жизни и здоровья. Чтобы реально оценить свои силы, будет полезно ознакомиться с деталями каждого этапа.

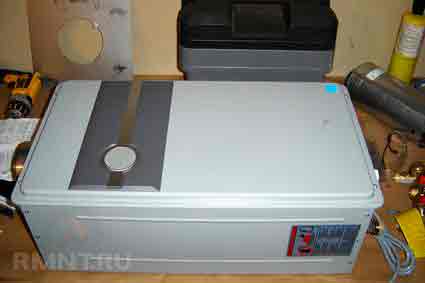

    Монтаж газовой колонки

    Помещение, в котором планируется установка водонагревателя, обязано соответствовать ряду требований. Во-первых, на каждый киловатт мощности аппарата должно приходиться не менее 0,2 м 3 объёма воздуха. Во-вторых, необходимо наличие вентиляционной отдушины, открывающегося окна либо форточки, а также дверного проёма шириной минимум 80 см. Чаще всего единственным подходящим помещением оказывается кухня, поскольку согласно действующим СНиП запрещено устанавливать газовые колонки в жилых комнатах, туалетах или ванных. В частном доме можно использовать для этой цели цокольный этаж, но в этом случае там придётся установить газоанализатор и защитный клапан.

    Минимальное расстояние между полом и нижним краем водонагревателя — 1 м. При этом сверху должно остаться достаточно места для дымохода. Сколько именно — рассмотрим позднее. Колонку подвешивают на входящую в комплект планку. Из инструментов понадобятся дрель или перфоратор, сверло и уровень. Приложив планку строго горизонтально к нужному месту стены, намечают отверстия под крепёж, затем сверлят.

    Если метизы в комплект не входят, и какие-либо рекомендации на это счёт в инструкции отсутствуют, для крепления можно использовать пластмассовые дюбели ø 8–10 мм и шурупы со шляпкой под ключ. Прикручивать планку нужно достаточно туго, но стараясь не сорвать нарезанную шурупом резьбу. Если это произошло, то лучше вытащить дюбель и вставить новый: всё-таки нагреватель вместе с водой весит немало, а его падение чревато неприятными последствиями. Подвесив прибор, следует убедиться в надёжности крепления и отсутствии перекосов, после чего перейти к следующему этапу.

    Подключение колонки к дымоходу

    Подсоединение водонагревателя к дымоходу лучше выполнить стальной трубой. Допускается также использование гофрированного рукава из алюминия, но при его длине более полутора метров необходимо принять меры к предотвращению провисания. Диаметр соединительного участка, как и самого дымохода, должен быть не меньше диаметра отводящего патрубка колонки.

    Сам по себе монтаж сложности не представляет. Труба просто надевается на патрубок, а рукав закрепляется стальным хомутом. Другой конец вставляется в отверстие дымохода и уплотняется цементом или асбестом. Казалось бы, рукав при этом логично будет прикрепить к специальной розетке, но правилами это запрещено: каждое предыдущее звено соединения должно вставляться в следующее, а не наоборот.

    Правило это не единственное. Именно они представляют главную сложность на данном этапе работ. Совокупная длина горизонтального участка соединительного дымохода не может превышать 6 м (в строящихся домах — 3 м), а изгибов на всём его протяжении допускается не более трёх. Кроме того, для многих моделей газовых водонагревателей вертикальная часть трубы, идущей от патрубка, должна быть не меньше 0,5 м.

    Ранее уже говорилось о необходимости достаточного пространства над колонкой. Давайте посчитаем: 1 м от колонки до пола, плюс высота самого аппарата (в среднем 0,5 м), плюс 0,5 м вертикальной трубы — это уже 2 метра. По правилам расстояние между деревянным потолком (стеной) и трубой должно составлять не менее 25 см, а если потолок негорючий — 5 см. При таком раскладе низкие потолки из горючих материалов могут стать проблемой.

    В этом случае придётся либо выбрать водонагреватель, который может работать с вертикальным участком соединительного дымохода меньшей длины, либо обить потолок над трубой листовой сталью или асбестом. Второй вариант не очень эстетичен, зато позволяет уменьшить допустимое расстояние между потолком и трубой до 10 см.

    Подключение газовой колонки к водопроводу

    Подвести воду к колонке можно как от главного стояка, так и от ближайшего участка разводки. Однако при низкой пропускной способности внутриквартирного трубопровода или слабом напоре второй вариант является нежелательным. Такая схема подключения может привести к тому, что производительность аппарата будет снижаться каждый раз, как кто-нибудь из домашних откроет ещё один кран или спустит воду в унитазе. Горелка даже может погаснуть, а это уже совсем неприятно, если кто-то в этот момент принимает душ. Необходимо также поставить отдельный кран на это ответвление, чтобы можно было перекрыть воду в случае ремонта колонки.

    Подводка обычно выполняется трубами из ПВХ, полипропилена или металлопластика. Первые два варианта более надёжны, но требуют наличия специального сварочного аппарата и умения им пользоваться. В то же время монтаж металлопластиковых труб можно осуществить с помощью инструментов, которые найдутся практически в каждом доме: набора ключей, ножовки по металлу и дрели. Слабое место такого водопровода — компрессионное соединение. Даже надёжно затянутые гайки со временем дают слабину, что может привести к небольшим протечкам. Поэтому их обычно подтягивают для профилактики через 4–6 месяцев.

    Подающую трубу можно подключить непосредственно к входу колонки с помощью соответствующего фитинга. На выходе горячей воды многие производители ставят коаксиальный шланг. Делается это во избежание нежелательных механических нагрузок, возникающих в трубах и узлах нагревателя из-за теплового линейного расширения. Так что даже при отсутствии в комплектации колонки шланга, лучше использовать именно такой.

    Подключение колонки к газовой трубе

    Этот этап работ должен выполняться специалистами предприятий, имеющих соответствующую лицензию. Для подключения водонагревателя к газовой разводке нужен сильфонный шланг, перед которым обязательно ставится шаровой кран. Герметизация соединений осуществляется полимерными уплотнителями (ФУМ, «Тангит» и т. п.), а также резиновыми или паронитовыми прокладками.

    Категорически запрещается использовать при подключении газовых приборов водяные и кислородные шланги. Дело в том, что природный газ является куда более агрессивной средой, чем та, для которой они предназначены. Резинотканевый шланг также будет не лучшим решением. Обычно его используют для подключения приборов, отдельные узлы которых питаются от электросети, чтобы изолировать данные устройства от газовой трубы. В случае с колонкой это не требуется, поскольку её розжиг работает от батарейки. К тому же сильфонные шланги несколько надёжней резинотканевых.

    Как уже говорилось, все работы по газу, несмотря на кажущуюся простоту, должны выполнять специалисты, поскольку неквалифицированное подключение котлов, колонок и плит может привести к трагедии. Если нелегально установленная колонка станет причиной пожара, то владельцу придётся заплатить солидный штраф, не говоря уже о компенсациях пострадавшим. Да и страховая премия виновнику не светит. Кроме того, даже исправно работающий газовый прибор, установленный самовольно, в случае обнаружения станет поводом для отключения газа.

    И в завершение хочу дать совет, как избежать образования накипи в радиаторе колонки. Кристаллизация солей, из которых образуются наслоения на контактирующих с водой поверхностях, происходит при температуре от 60 °C и выше. Чтобы предотвратить этот процесс, достаточно настроить нагреватель на 40–50 °C. Такой температуры воды вполне хватает для комфортного пользования. Регулировку можно провести без термометра, используя вместо него свою ладонь: 60 °C — это примерный предел терпения этого участка руки.

    Андрей Казанцев, рмнт.ру

    Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

    Источник: http://rmnt.mirtesen.ru/blog/43323801367/next

    Установка газовой колонки своими руками — нормы и разрешения

    Установка газовой колонки в квартире – это самый надежный, распространенный и дешевый способ решения проблемы «горячего» водоснабжения. Ведь в таких объемах и так дешево горячую воду «генерирует» только газовая колонка. Собственно поэтому большинство водонагревателей в отечественных домах и квартирах «питаются» именно газом.

    И в данной статье будет рассмотрена установка газовой колонки – своими руками такую работу обычно не делают, но представление о сути процесса должен иметь каждый домовладелец, желающий проконтролировать смету управляющей компании или службы газа.

    Газовая колонка — удобство и надежность

    Правила и нормы установки газовой колонки

    Монтаж газовых водонагревателей (колонок) регламентируется нормами и правилами, изложенными в СНиП 42-01-2002. Согласно изложенным в этом документе рекомендациям, котлы подключают к газопроводам низкого давления (0,3 МПа).

    Нормы установки газовой колонки

    Поэтому подключение колонки начинается с составления проекта «внутреннего» газопровода. Без такого проекта за установку новой колонки не возьмется ни одна управляющая компания. Ведь колонка нуждается не только в газовой трубе, ей нужна еще и вытяжка – канал отвода продуктов горения или несгоревшего «топлива». И все нюансы монтажа, вплоть до рекомендаций относительно габаритов вытяжного канала, будут отображены только в проектной документации.

    Ну а если в проекте газификации водонагреватель не предусмотрен, то в документацию просто вносят нужные изменения – на чертежах прорисовывается схема установки газовой колонки. И если такая схема уже присутствует в проектной документации, то владельцу квартиры можно подыскивать мастера, готового взяться за эту работу.

    Причем все манипуляции с проектом касаются лишь владельцев новых колонок, устанавливаемых в квартире впервые. Замена уже существующего газового нагревателя не требует никакого согласования с контролирующими органами: ведь этот источник потребления уже есть в проекте газификации жилища.

    Впрочем, под регламентируемые нормативы установки газовой колонки подходит большинство современных кухонь (согласно сегодняшних СНиП водонагреватели монтируются только в этой функциональной зоне).

    Ведь пригодные под установку колонки помещения должны соответствовать достаточно скромным требованиям, а именно:

    • Площадь кухни должна превышать 7,5 «квадратов».
    • Высота потолка не может быть меньше 2 метров.
    • Габариты приемного канала для «дымохода» должны соответствовать окружности диаметром 120 миллиметров. Под эти условия подходит стандартный душник для вытяжки.
    • Опорная поверхность колонки (стена кухни) должна быть построена из негорючих материалов.

    В итоге, большинство владельцев квартир могут заказать услуги проектировщика без риска потратить деньги впустую. Проще говоря: в наши дни возможность установить колонку доступна каждому владельцу газифицированной квартиры.

    Как правильно установить газовую колонку: алгоритм монтажа

    После разработки и согласования проекта монтажа колонки можно подыскивать исполнителя. Причем, основной критерий поиска – это интерес исполнителя к факту существования проекта подключения водонагревателя.

    Если такой интерес имеется – перед вами добросовестный исполнитель, готовый отвечать за свою работу. Если нет – ищите другого.

    Ведь основное требование к установке газовой колонки – это соблюдение правил безопасности.

    И если «исполнитель» готов рисковать не только своей репутацией, но и вашей безопасностью, то выводы о компетенции такого «специалиста» уже очевидны.

    Подготовка расходных материалов

    После того, как исполнитель будет найден, вам придется докупить дополнительный комплект «расходных» материалов, в который войдут:

    • Оцинкованная труба с миллиметровой стенкой – ее используют в строительстве «дымохода», поэтому арматура с очень тонкой стенкой (десятые доли миллиметра) в таких условиях попросту выгорит.
    • Фильтр очистки и смягчения воды – с помощью этого узла можно оттянуть процедуру чистки колонки от накипи. Ну а без фильтра колонка «забьется» накипью за пару лет.
    • Комплект фитингов, в который войдут тройники, переходники, шаровые вентили и муфты.
    • Газовый шланг, с помощью которого соединяют вентиль домашнего газопровода и штуцер колонки.
    • Дюбели, вкладыши, сверла по бетону – эти компоненты будут израсходованы в процессе монтажа колонки на опорную поверхность.

    Закупив все вышеперечисленные узлы и детали можно приглашать мастера на дом.

    Монтаж оборудования

    Типовой алгоритм монтажа колонки выглядит следующим образом:

    Схема установки газовой колонки

    • Вначале следует выбрать месторасположение колонки на опорной поверхности (стене). Причем это место следует удалить от плиты на 10 сантиметров (как минимум) и поднять над уровнем пола на высоту, вычисляемую следующим образом – оконце обзорное оконце, сквозь которое можно наблюдать работающую горелку, должно располагаться на уровне глаз пользователя.
    • Далее колонку крепят к стене дюбелями, вбиваемыми в заранее рассверленные отверстия с инсталлированными вкладышами.
    • К закрепленной колонке подводят газовый шланг, накручиваемый на обособленный штуцер, диаметр которого отличается от габаритов «водопроводных» отводов.
    • Следующий шаг – монтаж линии «холодный водопровод-колонка». Он реализуется следующим образом: от коллектора отводят отдельную линию, заканчивающуюся на приемном штуцере колонки. Причем очень важно не перепутать «принимающий» отвод с «выпускным». Впрочем, опытные мастера таких ошибок не делают.
    • Далее нужно оформить «выход» из колонки, соединив выпускной штуцер с коллектором «горячей» ветки водопровода.
    • В самом конце на верхний патрубок колонки надевают оцинкованный дымоход, фиксируя в особом месте датчик тяги. Свободный торец дымохода выводят в вытяжной канал кухни, используя особый переходник.
    • Финальный этап – проверка работоспособности колонки осуществляется следующим образом: вентиль на патрубке бытового газопровода переводят в положение «открыто»; соединение газового шланга и колонки проверяют мыльной пеной (пошли пузыри – есть утечка); в смесителе открывают «горячий» вентиль. И если колонка запустилась, а из крана пошла горячая вода, то все было сделано правильно.

    Указанный порядок действий соблюдается, с теми или иными отступлениями, в любой случае. И если ваш мастер ведет себя как-то не так, то вам стоит задуматься о найме нового специалиста.

    Установка газовой колонки своими руками — стоит ли это делать?

    Технически монтаж газовой колонки реализуется не сложнее подключения тривиального бойлера. Но последствия такой «самодеятельности» могут изменить жизнь не только владельцев квартиры, но ближайших соседей по дому.

    Установка газовой колонки

    Ведь газ не только горит, но и довольно мощно детонирует, после соединения с определенным объемом воздуха. Не верите? Тогда проведите смелый эксперимент – откройте конфорку газовой плиты, отсчитайте хотя бы 10-15 секунд и поднесите спичку. Почувствовали?! А теперь представьте все это, возведенным в 1000-кратную степень.

    Да, именно так и взрываются целые подъезды. Причем природный газ лишен и цвета, и запаха. То есть, вы не почувствуете утечку даже если будете проверять самостоятельно установленный обогреватель буквально ежечасно. Да и стоит ли жить в таком стрессе. Так ведь можно докатиться и до мании преследования.

    Поэтому-то разрешение на установку газовой колонки выдают только людям с крепкими нервами и большим опытом работы с системами под давлением. Ну а нам остается лишь довериться профессионалам. Практика показывает, что такое решения будет самым оптимальным и с точки зрения безопасности, и с позиции законности. Ведь штрафы за самовольный монтаж газовых приборов еще никто не отменял.

    Источник: http://canalizator-pro.ru/ustanovka-gazovoj-kolonki-svoimi-rukami-normy-i-razresheniya.html

    Ещё по теме  Устанавливаем вентилятор для кухни своими руками
    Смотрите также:
    03.05.2020

    Климат После того как произведен выбор водонагревателя, независимо от его типа, возникает вопрос связанный с его установкой. Здесь есть два пути: произвести установку водонагревателя самому или доверить ее специалистам. Второй вариант для большинства людей проще и...

    02.05.2020

    Участок Мотивация строительства отапливаемой теплицы бывает разной. Она нужна для круглогодичного выращивания овощей. А также для продления срока черенкования садовых растений и успешной зимовки молодых саженцев. Цель, с которой строится зимняя теплица, напрямую...

    03.05.2020

    Способы монтажа труб из сшитого полиэтилена – варианты соединений Все детали и оборудование систем водопровода и отопления имеют свой срок службы. Самым простым решением при создании таких систем будет использование пластиковых труб. При ремонте может появиться...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
