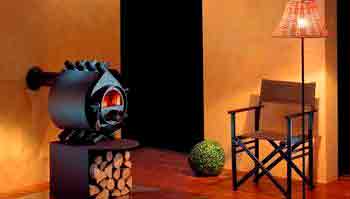

Печь булерьян своими руками

Как сделать печь «Булерьян» своими руками. Схема, чертеж и порядок действий, пояснения и фото

Печь Bulerjan («Булерьян») имеет множество плюсов: быстро греет помещение, в режиме тления крупные дрова могут гореть до 6-8часов, она безопасна и имеет КПД около 80% (это фирменные агрегаты). Ее конструкция настолько продумана, что отрицательный отзыв от владельца найти сложно.

К минусам можно отнести:

  • Требования к топливу. Используются только дрова или результаты ее переработки: дрова, щепа, бумага, картон, пеллеты и брикеты (брикеты можно также из торфа). При всем при том дрова должны быть сухими — не более 15% влажности.
  • Скопление едкого конденсата. Его сложно утилизировать (выливать недалеко от дома нельзя — ядовито).
  • Активное образование сажи в дымоходе, из-за чего его необходимо периодически чистить. Но сажа образуется от сырых дров. Если использовать сухие, проблема будет стоять не так остро.

Это все минусы. Если говорить о самостоятельном изготовлении, так с этой точки зрения минус — сложная конструкция: наличие большого количества сварных швов и высокие требования к их качеству. Потому, если опыта в сварке у вас недостаточно, хорошо подумайте, ведь готовые «Булерьяны» стоят не так уж и дорого. Если вам придется покупать трубы, платить за то, чтобы их согнули по нужной форме, покупать металл (а требуется толщина от 4 мм), то экономия получится совсем небольшой. Решать вам.

Конструкция печи «Булерьян» сложна для изготовления своими руками

Если все-таки решились изготовить самостоятельно, чтобы понимать, что и для чего. Разберемся как она работает и как устроена.

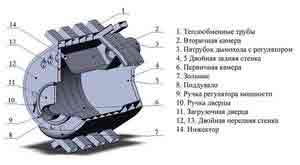

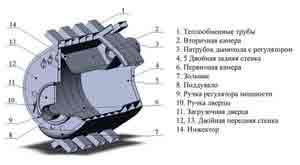

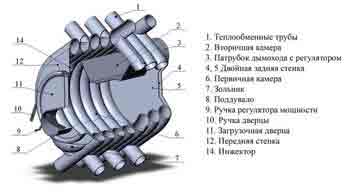

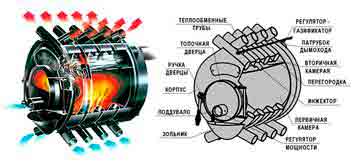

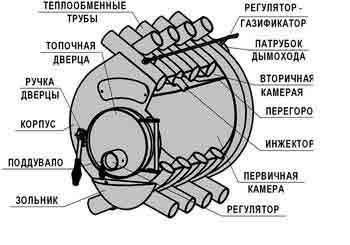

Строение печи «Булерьян» и принципы работы

Печь имеет оригинальную конструкцию, в которой все подчинено главной задаче: быстрому нагреву воздуха в помещении, а затем поддержанию температуры.

Корпус печи состоит из имеющих форму параболы труб, между которыми наварены полосы металла. Трубы большей своей частью находятся внутри топки, выступая всего на 1/3 от своего диаметра. Такая система — это высокоэффективный теплообменник, теплоносителем в которой выступает воздух. Как только печь разжигается, в нижние концы труб засасывается воздух, который отбирает большую часть тепловой энергии у разогревшегося металла. Поток этот очень интенсивный. При активном горении за минуту через шесть труб проходит 4-6 кубов воздуха, а температура его на выходе превышает 120 о С (до 150 о С).

Активное горение — не основной режим работы этой печи. Большую часть времени топливо тлеет. Тогда воздух в трубах уже не обжигающий «всего» 60-70 о С, а температура корпуса в районе 50 о С (конечно, не сразу после «раскачки»).

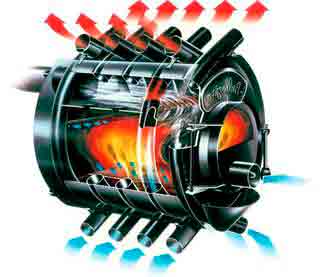

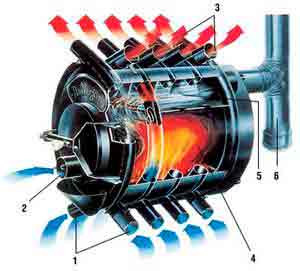

В нижние трубы засасывается холодны воздух, а сверху выходит нагретый

Топка внутри разделена на три части: снизу ¼ часть отделяется колосниковой решеткой, сверху тоже ¼ отводится под камеру дожига. Колосниковая решетка — это или стандартные чугунные колосники, или стальная решетка из стали не менее 4 мм толщины. Верхняя перегородка не доходит до дверцы примерно на четверть ее длины. И это не сплошной лист, а с отверстиями. Через эти отверстия в отгороженную зону дожига поступает воздух из топки для поддержания горения газов. Площадь отверстий — порядка 7% от общей площади перегородки.

В верхней части задней стенки имеется выход для отвода газов. Тут установлена заслонка/шибер, которая имеет меньший диаметр (зазор примерно 10-15% от диаметра дымохода). Дополнительно в заслонке вырезан сектор 90 о . Это устройство позволяет регулировать тягу, но имеющиеся зазоры не позволят угарным газам при любом положении шибера пойти в помещение. Этого не случится даже при открытой дверце. Тогда, правда, помещение выстынет полностью, но безопасность превыше всего.

Далее в «Булерьянах» от патрубка идет не дымоход, направленный вверх, а горизонтальный участок трубы, в котором недогоревшие пиролизные газы немного остывают (это намеренно). Потом дымоход изгибается вверх. Тут у «фирменных» Bulerjan стоит экономайзер. Это сильно утепленный участок трубы, в котором периодически дожигаются пиролизные газы из топки. О пиролизных котлах читайте тут.

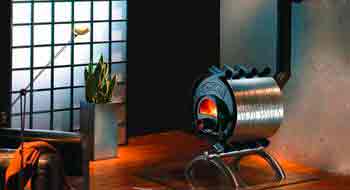

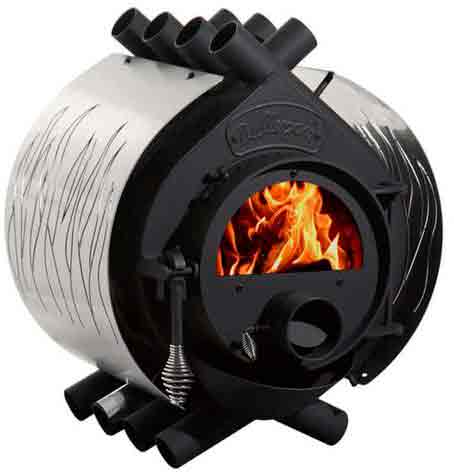

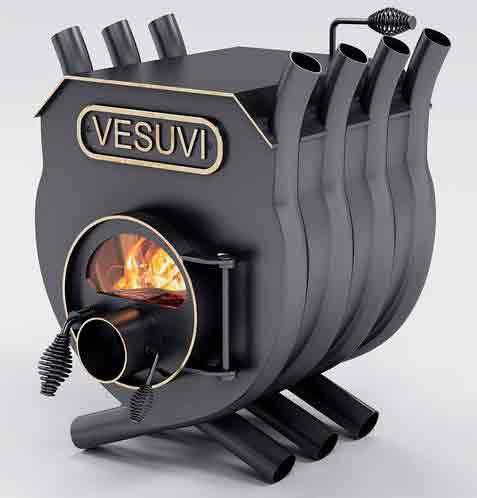

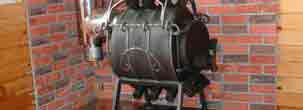

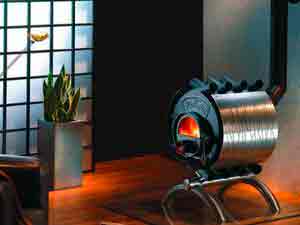

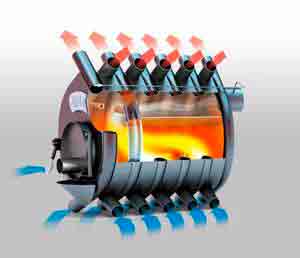

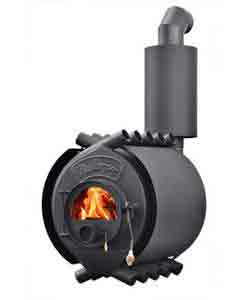

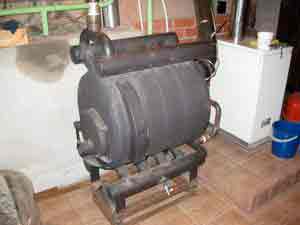

«Булерьян» заводского изготовления с экономайзером

Вот как это работает. Частично остывшие газы проходят в участок утепленной трубы. Тут уже скопилось определенное количество тепловой энергии. Газы снова разогреваются и вспыхивают. Из-за повышения температуры они расширяются, а так как в трубе им деться некуда, закупоривают дымоход. Образуется газовая пробка (это явление известно печникам и владельцам их неудачных творений). Газы выгорают и остывают, пробка рассасывается. Некоторое время печь работает как обычная, пока в экономайзере не накопится требуемое количество тепла. Процесс этот самопроизвольный. Частота и продолжительность зависят от характеристик дров и положения заслонок.

Для регулирования интенсивности сжигания топлива в дверце печки имеется дроссель, который перекрывает поток воздуха. Сама дверца обычно круглая и большого размера, чтобы можно было закладывать крупные поленья — это самые лучший вариант для режима тления. Но не это самое главное. Важно обеспечить герметичное прилегание дверки: через нее не должны просачиваться продукты горения. В этом также состоит сложность изготовления пиролизных печей своими руками.

С конструкцией и принципом работы, вроде, разобрались. Теперь можно приступать к сборке запчастей и комплектующих.

Что нужно для «Булерьяна»

Для изготовления печи нужны:

  • Отрезки толстостенных труб диаметром не менее 60 мм. Брать меньшего диаметра не стоит: поток воздуха через них будет недостаточным.
  • Лист металла толщиной от 4 мм.
  • Небольшой отрезок толстостенной трубы диаметром 350 мм (из нее нарезаются кольца для изготовления дверцы) или лист металла для нарезания полос, которые потом нужно изогнуть.
  • Отрезок трубы диаметром 100-120 мм — для дымохода и небольшой кусок для изготовления корпуса дросселя на дверце.
  • Петли для крепления дверцы.
  • Ручка-запор для дверцы, ручка-рычаг для дросселя и заслонки-шибера.
  • Асбестовый шнур для уплотнения.

Из приспособлений — трубогиб и сварочный аппарат с расходными материалами (электродами).

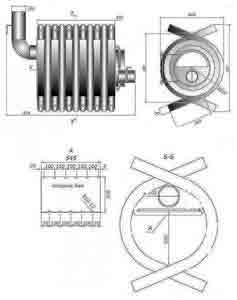

Самый нормальный чертеж, который удалось найти представлен ниже. Но в нем указаны размеры для труб 50 мм. Это не самый лучший вариант (лучше если диаметр труб 60 мм). Но он может быть взят за основу.

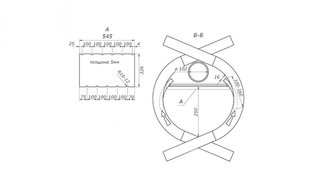

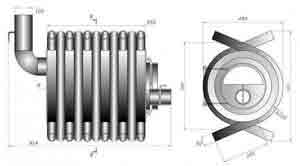

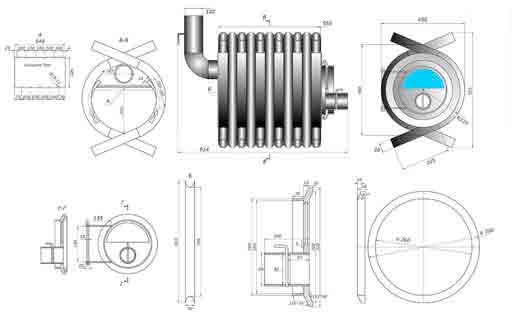

Чертеж «Булерьяна» (кликните для увеличения картинки)

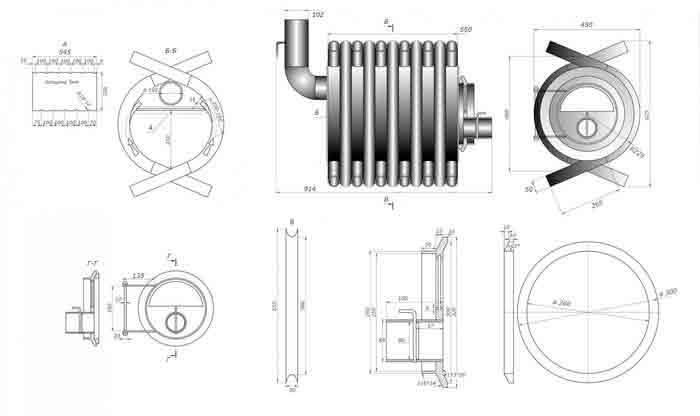

Чертеж «Булерьяна» (кликните для увеличения картинки)

Точные чертежи «фирменных» печей — коммерческая тайна. И найти их в свободном доступе нереально. Но тот чертеж «Булерьяна», который приведен, — уже неплохая основа.

Последовательность действий

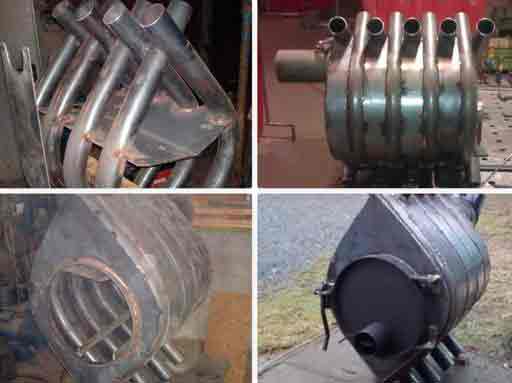

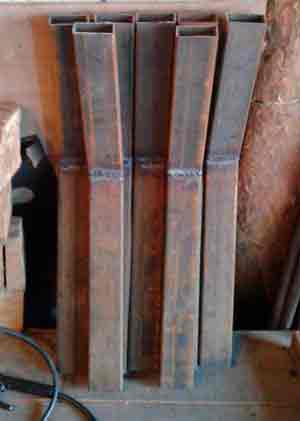

Отрезки труб выгибают с нужным диаметром. От количества штук зависит размер топки, следовательно, время горения, но очень «многотрубную» батарею делать нет смысла: ее КПД будет плачевным. Потому, как и в оригинале, берем 6-8 штук.

Их нужно каким-то образом прихватить. Кто-то для этого использует страховочные вспомогательные планки, а кто-то делает каркас, в который вставляет заготовки и потом уже приваривает.

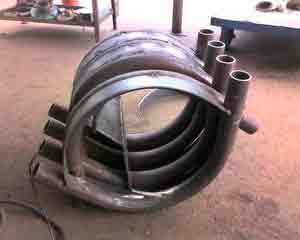

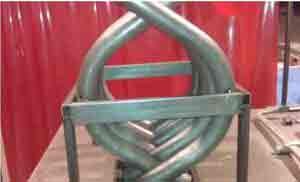

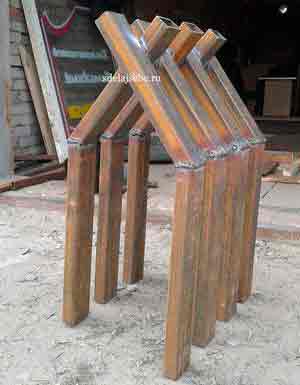

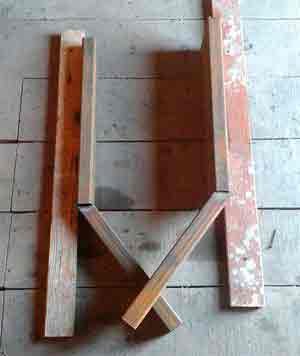

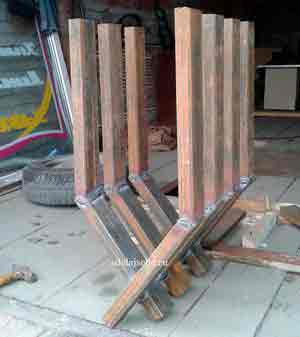

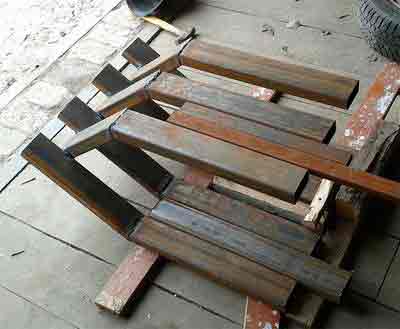

Для сборки труб можно использовать внешний каркас

Так как к собранным трубам все равно потребуется приваривать колосники и, то можно сразу в этих местах и приварить уголки, которые и послужат каркасом. На них затем уложить колосниковую решетку и перегородку.

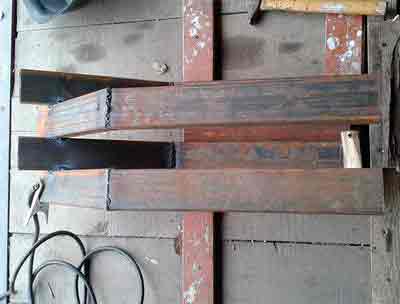

После того, как скелет собран, размечаете полосы металла и привариваете их так, чтобы сверху оставалась лишь треть трубы.

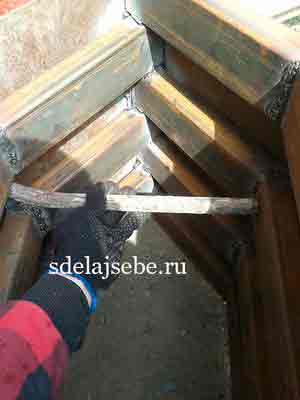

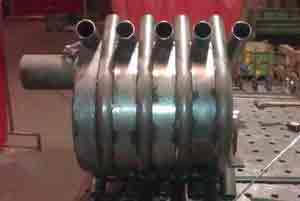

Между трубами наваривают полосы металла

Теперь изготовьте/купите колосники. Если будет колосники делать сами, то лучше не из арматуры, а из полос металла. В идеале они должны иметь треугольное сечение (вершиной вниз) или трапециевидное. Колосники лучше не закреплять наглухо — эта деталь чаще всего требует замены. Потому желательно внутри приварить металлический уголок, на который можно уложить их.

Изготавливаете из листа металла верхнюю перегородку. Боковины получаются сложной конфигурации: приходится вырезать полукружья под трубы. Проще сначала вырезать лекала из картона, подогнать, а затем уже переносить форму на металл. По длине перегородка на ¼ не доходит до дверцы. В пластине вырезаете отверстия не менее 7% от общей площади. Привариваете на место. Учтите, что швы должны быть герметичными.

Вырезаете заднюю стенку. Ее также проще перенести на картон сначала. Проделываете отверстие для патрубка дымохода. Дымоход начинается в верхней отгороженной части, отгороженной перегородкой. Не промахнитесь. Привариваете заднюю стенку (шов герметичен).

Теперь можно приступить к изготовлению передней стенки и дверцы. Это — одна из самых сложных для изготовления деталей. Переднюю стенку вырезаем аналогично задней. Теперь проделываем отверстие под дверку. Вот оно должно располагаться ближе к колоснику, но выше него. Диаметр дверки, в принципе, должен быть как можно больше — чтобы помещались большие поленья. К краю отверстия навариваете перпендикулярно площади передней стенки полосу металла толщиной около 10 мм. Это будет бортик для обеспечения герметичности прилегания дверки.

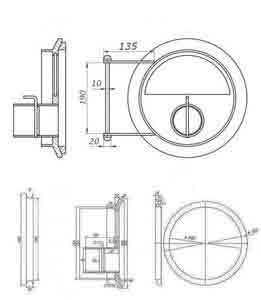

Передняя стенка и дверца — один из самых сложных узлов (кликните для увлечения картинки)

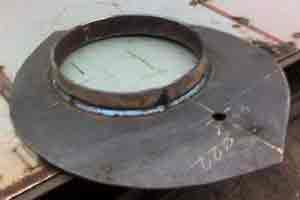

Теперь делаем дверку. Диаметр ее чуть больше, чем вырезанное отверстие. По краю диска и чуть отступив от него, навариваем две полосы металла (или кольца от трубы подходящего диаметра) высотой примерно 15 мм. Расположение их должно быть таким, чтобы наваренная полоса на передней стенке проходила между двумя полосками на дверце. В промежуток между полосами укладываем асбестовый шнур-уплотнитель.

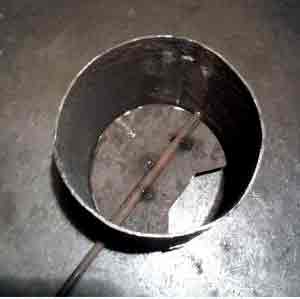

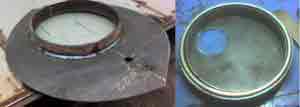

Теперь приступаем к изготовлению дросселя. Диаметр корпуса дроссельной заслонки — 22-25 мм. Длина его около 100 мм. Находим кусок трубы подходящих размеров. В нем на расстоянии 4-5 см от края проделываем два отверстия, расположенные радиально. В эти отверстия вставляем металлический пруток, который с одной стороны загибаем — это будет ручка дроссельной заслонки. Вырезаем круг из металла, чуть меньшего диаметра, чем труба корпуса. Это заслонка. Заслонку вставляем в корпус и привариваем к прутку. Получилась регулируемая заслонка.

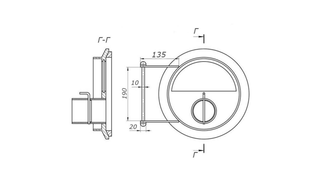

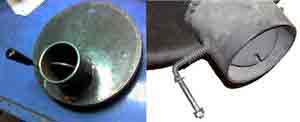

Дроссель/поддувало крепится к дверце в верхней части (кликните для увеличения картинки)

Готовый дроссель крепим к дверце. В верхней ее части делаем отверстие и привариваем. Теперь осталось установить петли и запор. Навесив готовую дверцу, проверяем качество всех швов.

Аналогично шиберной заслонке изготавливаем заслонку на дымоход. С той лишь разницей, что там используются другие

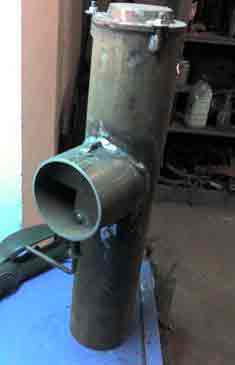

Дымоход напоминает букву «Т», в той части, которая примыкает к корпусу установлена заслонка

диаметры и из заслонки необходимо вырезать сектор в 90 о . От печи выходит горизонтальный участок трубы дымохода длиной до одного метра. К нему приваривают второй участок так, чтобы конструкция напоминала букву «Т». В часть, которая примыкает к корпусу, вставляете заслонку. Последовательность аналогична изготовлению дроссельной заслонки: два радиальных отверстия в корпусе, сквозь них металлический прут, к пруту привариваете заслонку, одну часть проволоки загибаете, чтобы получилась ручка.

Шиберная заслонка на выходе из топки

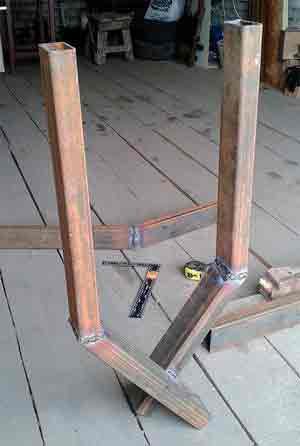

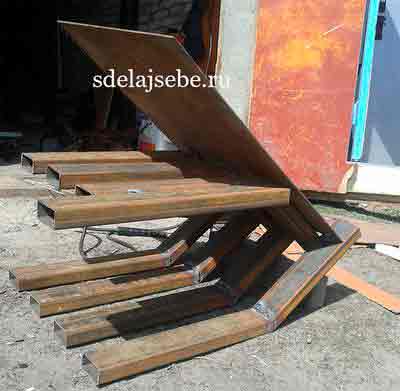

Теперь осталось сварить подставку: для эффективной работы печь должна находиться на высоте не менее 25-30 см от пола, хотя у многих стоит прямо на трубах. Но в этом случае обязательно негорючее основание-постамент из кирпича. Тут уж выбирайте сами: или варить подставку из труб, или сооружать кирпичный блок (по рекомендации фирмы — в четыре ряда кирпичей, положенных плашмя на глиняный раствор).

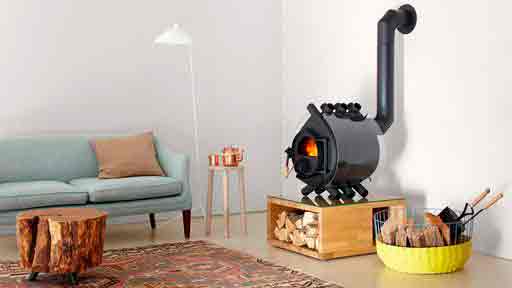

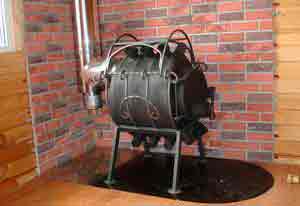

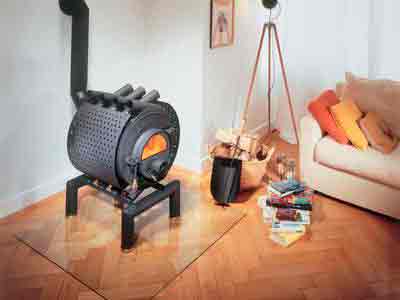

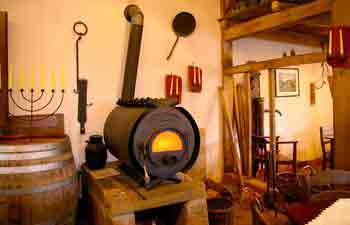

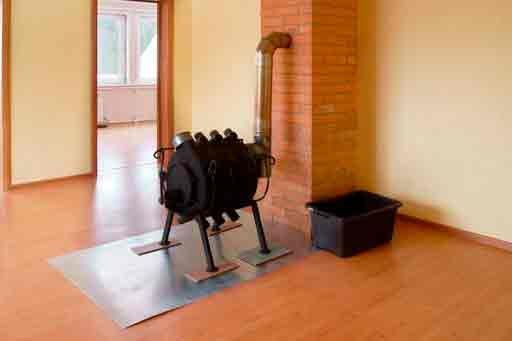

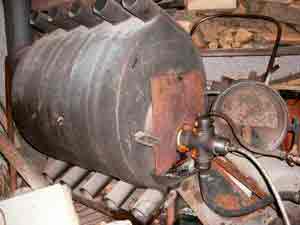

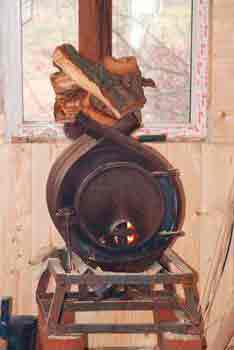

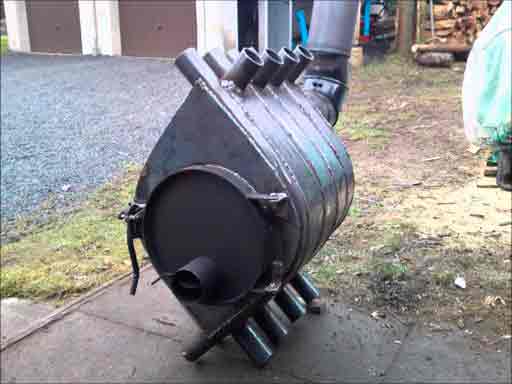

Так выглядит готовая печь

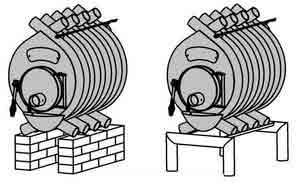

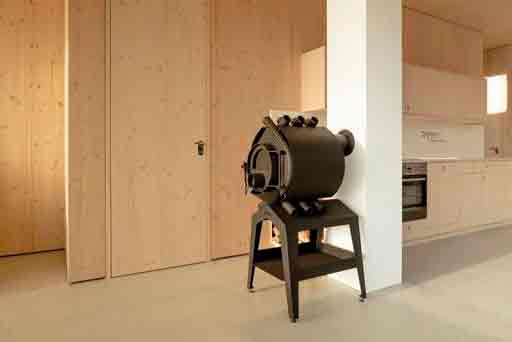

А это варианты подставок, рекомендованные производителем оригинальных печей

Конструкция печи и последовательность действий при изготовлении «Булерьяна» своими руками проиллюстрирована в видео, расположенном ниже.

Этот вариант — отличный способ для обогрева теплиц. Пригодится он и на складах или других производственных помещениях: быстро, с читанные минуты выходит на заданный режим (20-30 минут) и за 40-50 минут нагревает помещение в 20 квадратов.

Простой вариант

Эта конструкция только похожа на оригинал. Оттуда взяты расположение камер и наличие труб. В этом варианте в качестве корпуса используется толстостенная бочка. На корпус сверху навариваются изогнутые трубы. В этом варианте важно идеально подогнать изгиб под имеющуюся бочку.

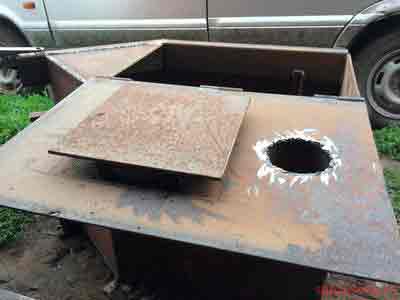

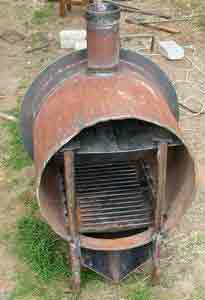

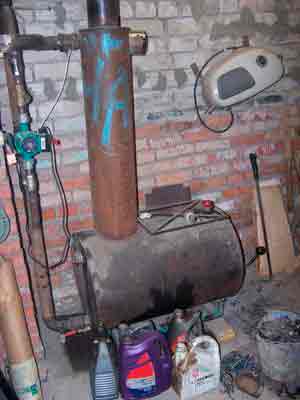

Из бочки сделать можно что-то похожее на «Булерьян». Осталось приварить трубы и поставить дверцу

Поверхность соприкосновения и так будет небольшой, а если еще и трубы плотно прилегать не будут, то смысла в них не будет вообще. Далее весь процесс аналогичен:

  • Внутренность бочки разделяете на три зоны, установив колосники и перегородку.
  • Изготавливаете переднюю стенку, дверку, крепите к ней дроссель, все привариваете петли и навешиваете дверцу. Привариваете на место.
  • Теперь в задней стенке (которая была дном) вырезаете отверстие под дымоход, привариваете патрубок дымохода, свариваете «Т»-образный дымоход. Изготавливаете и устанавливаете заслонку, собираете всю конструкцию.

Этот вариант не в пример проще. Но по производительности она будет чуть лучше буржуйки и прогревать помещение будет значительно медленнее, чем первый вариант. Вместо этого температура корпуса будет гораздо выше и тепло будет исходить от него в гораздо большей степени и большая часть тепла будет передаваться жестким излучением от корпуса, а не через нагреый воздух. Высокий КПД «Булерьянов» образуется благодаря «утопленным» трубам и «экономайзеру». Тут же трубы идут поверху и никакого устройства дожига. Вот и меньшая эффективность. Зато и в изготовлении в два раза проще.

Источник: http://teplowood.ru/kak-sdelat-pech-bulerjan-svoimi-rukami.html

Печь Булерьян (Бернеран): устройство и принцип работы

ОБЯЗАТЕЛЬНО СМОТРЕТЬ ВСЕМ!

В этой статье расскажу о такой отопительной печи с интересным названием как Булерьян. Этот необычный и экономичный прибор был изобретен в Канаде, но на сегодняшний день завоевал популярность во многих странах. Печь Булерьян имеет особую уникальную конструкцию, однако если постараться, то можно её сделать своими руками использую чертежи и необходимые материалы.

Почему такая печь лучше обычной печи и какие основные отличия и многое другое вы прочитаете далее…

Печь Булерьян и её особенности применения

Печь Булерьян, была придумана канадскими лесорубами, и в дальнейшем уже подверглась современным модификациям, для более комфортной эксплуатации.

Данное приспособление представляет собой металлическую жаропрочною конструкцию. Такой тип печи предназначен для отопления частных домов, разных цехов и помещений.

Булерьяны быстро завоевали признание покупателей, потеснив на рынке другие типы печей и разного рода отопительные системы. Такой ажиотаж и симпатия среди потребителей обусловлены внушительными характеристиками печи, среди которых можно сразу отметить высокий КПД 75-80%.

Следовательно, расход топлива будет меньше, при этом нагретый воздух будет распространяться по всей площади. Немаловажной особенностью является также, что печь не раскаляется.

Еще одно преимущество — не высокие цены на такие печи, всё благодаря тому, что она полностью состоит из метала, без каких-либо двигателей и дополнительных деталей.

Сверху печи выступают ряды труб, также и снизу расположены трубы. За счет этих труб происходит конвективное отопление – холодный воздух, поступая в нижние трубы, переходит в камеру сгорания, и на выходе воздух исходит из верхних труб уже нагретым.

В Булерьяне есть две камеры.

В одну из них делается закладка твердого топлива. а именно: дрова, брикеты из торфа, бурый уголь, картон и разного рода бумажная промышленность.

В этой камере наличие воздуха минимально, благодаря чему дрова не сразу сгорают, а постепенно, к тому же эти тлеющие дрова, вырабатывают горючий газ, который сгорает уже во второй камере.

Уникальная конструкция Булерьяна позволяет одновременно выполнять функции таких устройств, как:

  • печь;
  • калорифер;
  • газогенератор.

Данную печь используют для обогрева помещений:

  • жилого дома;
  • недостроенного дома в момент строительства;
  • дачи;
  • предприятия;
  • в теплице и т.д.

Печь Булерьян может работать в двух режимах:

Режим растопки печи – выводит печь до нужной рабочей температуры.

В этом режиме в помещение с помощью интенсивной конвекции происходит быстрое нагревание помещения. Для быстрого розжига печи вначале следует уложить в топку мелкие сухие дрова (щепки) с бумагой, которые потом поджигают.

После этого дверь топки закрывается, а заслонка открывается на максимум, обеспечивая интенсивную тягу воздуха в топку. В режиме растопки в печи температура поднимается до +700-800°С, что хорошо прогревает теплообменные трубы, по которым начинает перемещаться интенсивно воздух. На выходе с теплообменных труб в режиме растопки температура воздуха достигает +130-140°С.

Когда печь Булерьян работает в режиме растопки КПД котла очень низкое, что не выгодно, поэтому при достижении нужной температуры необходимо печь перевести в режим газификации (режим длительного горения).

Режим газификации печи – это последующий режим, на который может перейти печь после режима растопки (примерно через 30 минут с момента растопки).

После сгорания первой партии дров, для перехода в режим газификации необходимо загрузить полностью топку новой партией дров, затем закрыть дверь и прикрыть заслонки для ограничения доступа воздуха в топку.

В таком режиме дрова практически не горят, а только тлеют, что приводит к снижению температуры выхода до 55-60°C. В таком режиме при полной загрузке топки дровами печь Булерьян может проработать 10-12 ч.

Можно выделить основные функции и особенности использования печей Булерьян:

  • Прогрев помещения за короткий промежуток времени;
  • Эксплуатация, не зависимая от коммуникаций (газа, электричества, воды и пр.);
  • Равномерный прогрев помещения;
  • Неприхотливость в использовании, функционирование практически на любом твердом топливе;
  • Экономичная работа;
  • Простота в обслуживании;
  • Высокий показатель КПД (80%);
  • Способность поддерживать стабильную температуру до 12 часов от одной закладки топлива.

Чудо-печка очень экономична. Топливо в ней сжигается в две стадии.

В первой камере происходит процесс тления и образования печных газов, а во второй эти газы дожигаются до конца благодаря подаче воздуха во вторичную камеру. В результате, достигается полное сгорание (или так называемое чистое горение). Температура уходящих газов, при этом, достигает 200 — 300 С, а КПД увеличивается до показателя 70— 75 %.

Таким образом, при полной закладке объема Булерьян может работать 8 -12 часов, а иногда и больше в зависимости от качества топлива.

За сутки достаточно трижды удостоить его вниманием, а остальное время он работает без присмотра. Так как топочная дверца закрывается очень герметично, а температура самой печи низкая, то Булерьян соответствует нормам пожаробезопасности, что подтверждено протоколом испытаний.

Кроме отопления жилья, производственных и складских помещений, его можно использовать и для сушки древесины и пиломатериалов, что при использовании в качестве топлива отходов от распиловки леса приводит к очень низкой себестоимости высушенных пиломатериалов.

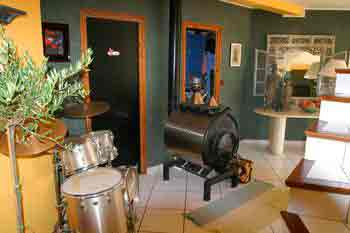

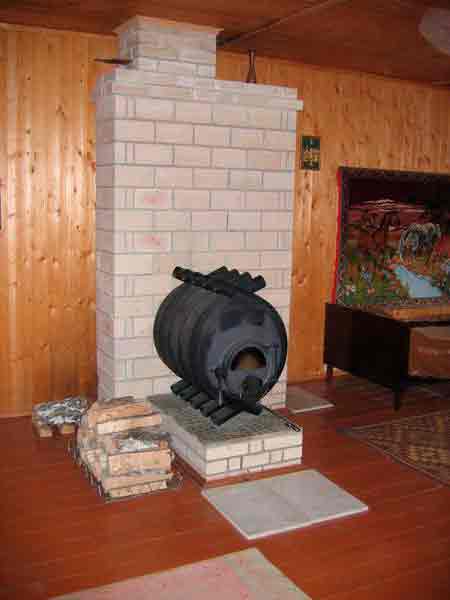

При наличии встроенного дымохода можно установить Булерьян и в квартире с печным отоплением.

Причем, как отмечалось, КПД лучших открытых каминов достигает 35%, а закрытых до 80%. Кстати, при проектировании дачных коттеджей, можно предусмотреть систему воздухопроводов для отдельных помещений 1-го и 2-го этажа.

Булерьян может применяться и как резервное отопление. Его установка достаточно проста. Необходимо подключиться к дымовой трубе или установить новую.

Особенно актуально использование Булерьяна там, где нет других источников энергии (энергоснабжение, центральное отопление, газа) или тепло подается непостоянно.

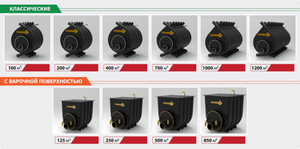

Существует пять видов агрегатов, отличающихся своей мощностью. Каждый из них рассчитан на определенный объем помещения: 100, 200, 400 , 600 , 1000 и 1200 м. куб.

Этот процесс начинается с традиционной закладки древесины, торфа или других подходящих горючих материалов в топку печи и ее разжигания. Помещенное таким образом в первую камеру, топливо начинает тлеть и выделять большое количество печных газов.

Далее эти газы попадают во вторую камеру, где смешиваются с поступающим туда же воздухом, после чего полученная смесь сгорает.

Таким образом, реализуется процесс полного или чистого горения топлива, благодаря которому выделяется большое количество теплоты. При этом температура уходящих газов достигает 200-300°С, а КПД Булерьяна растет до уровня 70-75%, что выше аналогичного коэффициента обыкновенных печек и каминов.

Описанный принцип функционирования обеспечивает канадской печи важное преимущество – возможность работать на одной полной закладке до 8, и иногда и до 12 часов, в зависимости от качества сжигаемого топлива.

Соответственно, загружать его придется 2-3 раза в сутки, что значительно меньше, чем при использовании классического твердотопливного котла, наполнять топку которого надо каждые 4 часа. Соответственно, Булерьян на дровах гораздо удобнее и экономичнее.

Благодаря этому, данные теплогенераторы соответствуют нормам пожарной безопасности, что подтверждено соответствующими испытаниями. Помимо частных домов, дач и коттеджей, установить Булерьян также можно в магазинах, теплицах, производственных, ремонтных и складских помещениях.

Такие нагреватели подходят для просушивания изделий из древесины и пиломатериалов. А использование отходов деревообрабатывающей промышленности, в качестве топлива для булерьянов, позволяет значительно сократить расходы на отопление таких производственных цехов и складов.

Наличие встроенного дымохода дает возможность устанавливать печь буллер даже в квартирах с отсутствующим централизованным отоплением. Для тех, кого не устраивает специфический внешний вид такого теплогенератора, существует технология превращения его в камин при помощи специальной отделки. При этом КПД полученного нагревателя будет превышать аналогичный коэффициент классического открытого камина в два раза.

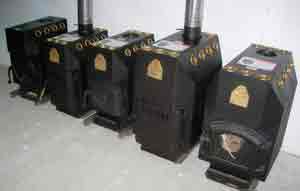

Существуют специальные модели Булерьянов с плоской поверхностью, которую можно использовать для приготовления пищи или нагрева воды, что делает их особенно удобными в быту.

Преимущества и недостатки печи

  • Быстрота нагрева помещения. Температура настраивается за счет регулирования мощности, подходящего сорта древесины. В течение 2-3 часов помещение полностью нагревается.
  • Для квартиры достаточно иметь небольшой Булерьян, нужная температура постоянно поддерживается путем подкладывания дополнительных дров. Способна отапливать крупные помещения.
  • Равномерно разогревает площадь помещения, без остатков холодного пространства.
  • Не сушит воздух, сохраняется допустимая влажность в атмосфере, устраняет дым, сажу дома. Безопасное использование.
  • Имеет небольшой размер, обогревает объемную площадь. Регулирование температуры, в зависимости от желания, прогреваемой площади.
  • Быстро, равномерно обогревает жилое помещение.
  • Экономный расход топлива (дров). Одной закладки хватает до восьми часов.
  • Удобство в использовании, эксплуатации. В наличии удобная дверца, через которую загружаются дрова или другое топливо.
  • Не требует использования электроприборов, экономит электроэнергию, газ.
  • Высокая производительность благодаря двухкамерной топке.

Основные недостатки печи Булерьен:

  • Работа только на одном виде топлива – на дровах (хотя возможно использовать топливные пеллеты).
  • Большой процент потери генераторного газа, который не участвует в процессе горения.
  • Образование конденсата в виде твердых отложений внутри трубы. Дымоходную трубу необходимо обязательно хорошо утеплять.
  • Занимает достаточно много места.
  • Для получения пиролизного газа необходимы только сухие дрова.
  • При работе печи Булерьян происходит горение пыли, которая оседает на внешнюю поверхность корпуса.
  • Постоянное выделение дыма вследствие неполного сгорания дров. Для предотвращения интенсивного дымления трубу надо устанавливать высотой 3-5 м от поверхности земли.
  • При работе печи существует запах гари.

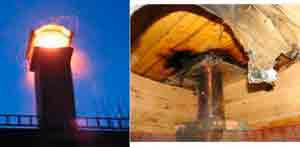

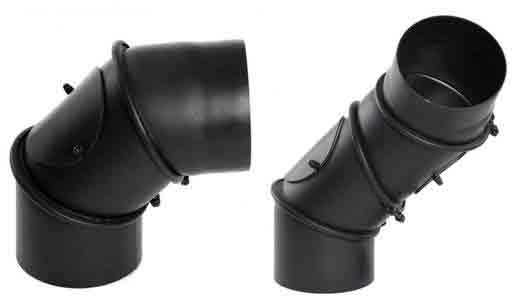

Дымоход для печи Булерьян

Периодически дымоходную трубу необходимо чистить от копоти и конденсационной сажи (рекомендовано 2 раза в год). Игнорирование чистки дымохода и использование мокрых дров приведет к засорению трубы и уменьшению силы тяги.

Частое использование печи в режиме растопки (на максимальных температурах) приводит к быстрому ее износу буквально за 1-2 сезона (прогорает металл). При соблюдении всех предписаний инструкции по текущему содержанию печь может прослужить 5-10 лет и более.

Одним из преимуществ дровяных печей является простота установки. В этом процессе возникает всего одна сложность, которая заключается в правильном подключении теплогенератора к дымоходу.

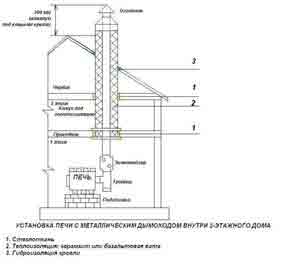

Дымоход для печи Булерьян является одной из самых важных частей такой системы обогрева, поэтому он должен соответствовать определенным требованиям, которые будут рассмотрены далее.

Стоит сразу отметить, что неправильный подбор или монтаж дымоходной трубы может не только значительно снизить эффективность работы котла и теплообмена, но и спровоцировать появление в помещении крайне опасной концентрации дыма.

Поэтому необходимо очень ответственно подходить к обустройству отводных каналов и доверять их установку только профессионалам соответствующего профиля.

Выбор дымоходной трубы для Булерьяна начинается с подбора подходящего материала, из которого она будет изготовлена.

На современном рынке можно найти различные изделия такого назначения, но не каждое из них может использоваться в сочетании с печью конвекционного типа.

Основные материалы для дымовых каналов и их характеристики таковы:

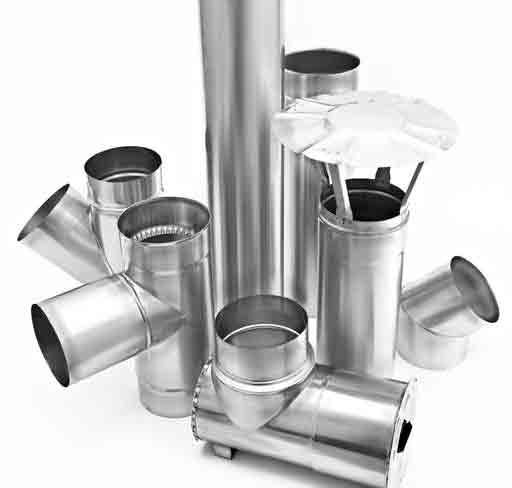

Дымоходы из нержавеющей стали.

Представляют собой готовые части труб, преимуществами которых являются простота монтажа, надежность и долговечность. Они бывают одинарными (устанавливаются внутрь кирпичных шахт) и двойными (предназначены для сооружения внешних каналов отвода газов).

Качество стальных дымоходов для Булерьянов определяется толщиной их стенок, которая должна быть не меньше 1 мм. Благодаря своей универсальности, данные изделия хорошо подходят для подключения к рассматриваемым нагревателям;

Дымоходы из керамики.

Второй вид отводных каналов, совместимых с современными теплогенераторами, какими как печи буллер. Конструктивно они состоят из трех слоев – внутренней керамической трубы, изоляции и внешней бетонной оболочки.

Керамические дымоходы для Булерьяна отличаются отсутствием коррозии, легкостью очистки, отменной тягой, высокой огнеупорностью, простотой монтажа, а также устойчивостью к погодным воздействиям и влиянию конденсата. Все эти качества делают их хорошим выбором для функционирования в сочетании с канадскими печами;

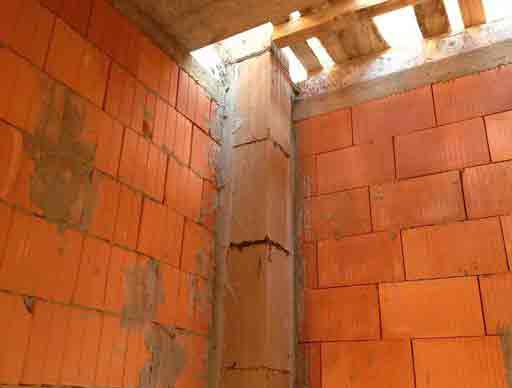

Дымоход из кирпича.

Является традиционным и самым распространенным уже многие века. Однако этот материал имеет один существенный недостаток – он плохо подходит для работы с современными котлами длительного горения, к которым относится и Булерьян.

Дело в том, что такое оборудование производит малое количество продуктов сгорания с относительно небольшой температурой, результатом чего становится образование внутри кирпичного дымохода для Булерьяна водяного пара и конденсата, постепенно разрушающих кладку.

Избежать этих проблем можно, если вставить в существующую шахту одинарную отводную трубу из стали;

Дымоход из асбеста.

Еще один вид дымоотводных каналов, неподходящих для печей Булерьян. При этом он имеет сразу несколько серьезных недостатков. Асбестовый дымоход для Булерьяна, даже будучи хорошо утепленным, характеризуется постоянным образованием большого количества разрушительного конденсата.

Кроме того, асбест выделяет очень неприятный запах, способный распространятся по всей площади отапливаемого помещения.

Печь Булерьян своими руками

Изготовить подобное отопительное устройство самостоятельно сложно, но вполне возможно. Достаточно понимать принцип её работы и иметь необходимые инструменты и расходные материалы.

А любой правильно выполненный чертёж отопительного устройства содержит спецификацию, в которой перечислены требуемые материалы, погонаж трубного проката и площадь стальных листов.

Перечень основных инструментов, без которых выполнить его невозможно:

  • В первую очередь потребуется оборудование сварочное в комплекте, включая расходные материалы (электроды и т.п.) – потребуется при выполнении сборки печи;
  • Оборудование монтажное (трубогибы и труборезы, деревянные клинья, струбцины, шлифовальная машинка и т.п.) – нужны при раскрое заготовок и выполнении черновой сборки отдельных узлов;
  • Оборудование контрольно-измерительное.

Далее необходимо выполнить:

  • Изготовление согнутых отрезков трубы.
  • Изготовление устройства для отвода дыма и сбора конденсата.
  • Изготовление заслонок для поддувала и отвода.
  • Изготовление дверки для топочной камеры.
  • Сварку каркаса из согнутых труб и установить в него перегородку.
  • Приваривание листов металла в пространстве между трубами.
  • Монтаж дверцы с замком.
  • Изготовление и приваривание металлических ножек.

  1. Работа начинается с того, что мерные отрезки отделяются от трубчатого погонажа. Обратите внимание на то, что длина мерных отрезков должна равняться длине дуги, которая из него сгибается.
  2. Следующий шаг – отделение овальных заготовок, предназначенных для изготовления торцевых стенок печи, от металлического листа. Из остатков последнего следует нарезать ленты, которыми потом будут закрыты просветы в стенке печи (между трубами). Кроме этого не следует забывать о подготовке заслонки поддувала и поддона U-образного сечения.
  3. После разметки и вырезания основных деталей, остатки листовой стали пускают на изготовление дверки печи и полос, требующихся для сборки вытяжной трубы и сборки круглого патрубка, устанавливаемого на поддувало.

После этого выполняются гибка полос и труб. Причём и полосы, и трубы для их последующей установки на корпус, гнут по заданной дуге, сверяя с имеющимся калибром (в нашем варианте длина трубы 1200 миллиметров, а радиус – 225 миллиметров.).

Для выполнения указанной работы прекрасно подходит трубогиб вальцовый. А для изготовления патрубков для дымохода и поддувала трубы гнут в кольцо (тем же инструментом). Если такой возможности не имеется, то просто нарезают их от трубы большого диаметра.

Первоначально изготавливается корпус.

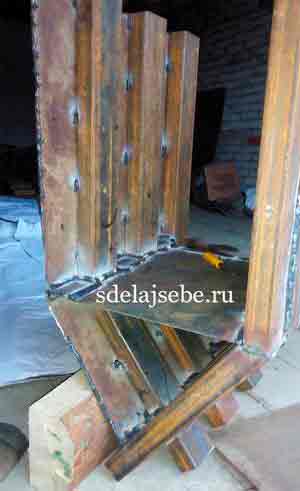

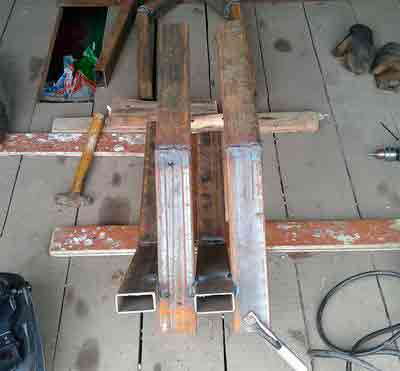

  • Укладываем на сварочный стол первую трубу (если считать от задней стенки), кладём рядом деревянный брус, равный по толщине диаметру трубы;
  • На данный брус кладётся вторая труба, причём таким образом, чтобы её края легли на первую сверху;
  • После этого кладём рядом второй брус (по отношению к первому – внахлёст) и с упором к трубе № 2;
  • Далее в шахматном порядке повторяем данные операции до момента выхода на высоту передней стенки;
  • После этого наша трубная пирамида выравнивается и точечно прихватывается сваркой в узлах сопряжений.

    Укладываем нашу овальную заготовку на лицевую часть, после чего маркируем границы, с целью максимально точного выполнения подгонки;

В полуфабрикате, из которого изготавливается стенка передняя, вырезаем отверстие для обустройства поддувала, навариваем патрубок для последующей установки дроссельной заслонки. Можно установить заводскую, а можно изготовить самостоятельно.

Для этого потребуется по осевым линиям прорезать стенки изготовленного патрубка, вставив туда штырь и наварив на него плоский диск, диаметр которого должен совпадать с внутренним проходным сечением патрубка, установленного на поддувало;

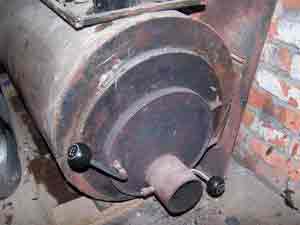

Дверца топки будет представлять собой имеющий двойную стенку короткий цилиндр. Она, при правильном изготовлении, надевается прямо на воротник, выполненный на передней стенке. При этом она входит в имеющуюся между наружным и внутренними кольцами щель.

Кольца предварительно навариваются на торец дверки (её плоской плиты). Для обеспечения более высокой герметичности между данными кольцами дополнительно прокладывается асбестовый шнур.

  • Дверка фиксируется специально установленной защёлкой эксцентрикового типа, в которой фиксируется наваренный на внешнюю сторону плинты штырь. А с противоположной от защёлки стороны у дверцы имеются установочные петли.
  • Собрав лицевую часть печи, привариваем её к основной конструкции. После чего переходим к задней стенке, которая представляет собой обычный круг, имеющий отверстие, которое выполняется выше места размещения внутреннего поддона. Здесь устанавливается патрубок газоотведения. На предпоследнем этапе сборки его просто вваривают в заднюю стенку.
  • После этого монтируются Г-образные опоры, на которых будет стоять наша конструкция. Они ввариваются в корпус снизу.
  • Правила эксплуатации печи

    Во время использования печи, владельцам следует обращать внимание на работу конструкции, появление некоторых признаков, указывающих на неисправность.

    Вот несколько типовых причин, по которым начинает дымить печь:

    • Недостаточное утепление дымохода. Конвекционный вид печи накладывает требования к дымоотводной системе. Рекомендуется использовать керамические или сэндвич трубы;
    • Скопление дегтя на стенках труб дымохода. Необходимо выполнять чистку дымохода хотя бы раз в год.
      низкий уровень высоты дымохода. Ее минимальный показатель равняется 3 метрам. Также важно правильно высчитать высоту между коньком кровли и зонтиком.

    Если выполнять все эти условия, регулярно проводить обслуживающие работы, то можно избежать проблем с плохой тягой и задымленностью.

    Источник: http://bestpechi.ru/pech-buleryan

    Как сделать печь булерьян своими руками: пошаговый инструктаж по изготовлению

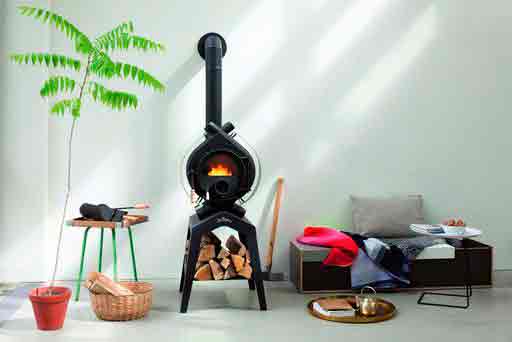

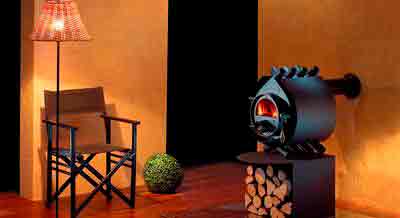

    Внешне печь Булерьян напоминает буржуйку с причудливым дизайном. Но эффективность этого устройства значительно выше, да и сфера применения шире.

    Модели промышленного производства пользуются достаточно широкой популярностью, но изготовив печь булерьян своими руками, можно обеспечить теплом гараж, подсобное строение, а то и небольшой дом. Согласитесь, идея интересная, да и экономия на покупке нового агрегата весьма ощутимая.

    В подготовленной статье вы найдете всю необходимую информацию для сооружения отопительного агрегата. Мы расскажем, как устроена и работает печь Булерьян, опишем, какие материалы и инструменты понадобятся в ходе работ, а также приведем пошаговую инструкцию по изготовлению самоделки.

    Кроме того, в статье приведены практичные советы по обустройству дымохода и обслуживанию отопительной установки. Следуя нашим рекомендациям, вы сможете организовать эффективный и безопасный обогрев небольшого помещения.

    Принцип работы печки булерьян (бернеран)

    Принцип работы булерьяна по своему гениален. Здесь сочетаются особенности работы печи длительного горения и конвекция воздушных масс через специальные трубки. Эти элементы позволяют сразу же визуально отличить печь Булерьян от других устройств этого типа. Камера сгорания устроена таким образом, чтобы топливо сгорало медленно.

    Обычно загрузка рассчитана на 12 часов непрерывной работы. Это позволяет обеспечить круглосуточную работу устройства всего при двух загрузках топлива: утром и вечером.

    Изюминка конструкции – трубки для воздуха. Они интегрированы в корпус топочной камеры и представляют собой его часть. Верхний и нижний срез этих трубок остается открытым.

    Снизу в воздуховоды поступает холодный воздух, который достаточно быстро нагревается и выходит через верхние отверстия в помещение. Конвекция осуществляется постоянно, поэтому постепенно весь воздух в помещении хорошо и быстро прогревается до комфортного уровня.

    Использование трубок в качестве корпуса устройства имеет еще один несомненный плюс: постоянная циркуляция воздуха не позволяет разогреваться поверхности до опасного уровня. В результате обжечься, прикоснувшись к печи Булерьян, гораздо сложнее, чем при контакте с поверхностью буржуйки.

    Обогревать таким способом можно не только воздух, но и воду. Для этого придется соединить печь Булерьян с теплообменником, через который будет проходить контур водяного отопления.

    Стоит отметить, что для обеспечения процесса сгорания топлива в таком устройстве сначала производится розжиг, во время которого дрова подкладываются постепенно малыми порциями до тех пор, пока камера не будет заполнена. После этого остается только загружать в топку дрова каждые 12 часов.

    В топке осуществляется процесс медленного сгорания древесины, который проходит в два этапа, как и в других котлах этого типа. Сначала топливо медленно сгорает при малом количестве кислорода. В результате этого процесса образуется горючий газ. Затем он соединяется с воздухом.

    Второй этап заключается в сгорании этой газово-воздушной смеси, которая выделяет большое количество тепловой энергии.

    Заводские печки и котлы длительного горения характеризуются высоким КПД, поскольку позволяют получить гораздо больше тепла, чем при обычном горении древесины. КПД печи Булерьян благодаря реализации этой технологии составляет около 80%.

    Производительность даже небольших моделей может превышать пять кубометров теплого воздуха в час, чего вполне достаточно даже для просторных помещений.

    Особенности конструкции и устройства

    Печь Булерьян состоит из таких элементов как:

    • топочная камера, сформированная из согнутых трубок и полосок металла;
    • вторичная камера сгорания;
    • задняя стенка;
    • передняя стенка;
    • дверца для загрузки топлива;
    • патрубок для дымохода;
    • зольник;
    • инжектор;
    • шибер дымохода;
    • регулятор мощности;
    • поддувало и т.п.

    Заднюю стенку делают из двух листов металла, разделенных небольшим пространством. Это предохраняет часть корпуса устройства от разогрева до высоких температур, а также повышает общий КПД печи. Во вторичной камере сгорания производится дожиг горючих газов, образовавшихся во время тления топлива в первичном отделе топочной камеры.

    На передней стенке помимо дверцы имеется ручка, с помощью которой регулируется количество воздуха, поступающее в камеру. Шибер дымохода выполняет подобные функции. Можно применять только один из этих элементов для управления процессом горения, или же использовать их одновременно.

    Размеры зольника, т.е. емкости для сбора золы, невелики, и это вполне оправданно. Если печь Булерьян правильно запущена, то в процессе работы дрова будут сгорать практически полностью, поэтому золы будет получаться минимальное количество или же ее не будет вовсе.

    В переднюю дверцу монтируется несколько важных элементов. Ее собирают отдельно и затем навешивают с помощью приваренных металлических петель. Ради увеличения эффективности устройства некоторые производители закрывают печь Булерьян двойным корпусом. Это не обязательный, но желательный элемент в конструкции.

    Если в наличии имеется достаточно листового металла, по окончании основной сборки печи можно приварить сверху на трубки изогнутые элементы, которые скроют трубчатые “ребра” и сделают устройство более безопасным.

    Источник: http://sovet-ingenera.com/otoplenie/pechi/pech-buleryan-svoimi-rukami.html

    Печь булерьян своими руками

    Печь булерьян – это отопительное устройство, которое:

    • Нагревает комнату в течение 15-25 минут;
    • Занимает мало места (от 2 до 8 квадратных метров);
    • Быстро демонтируется и устанавливается;
    • Легко транспортируется (ее можно перевозить даже легковым транспортом);
    • Модернизируется при помощи водного контура.

    Печь булерьян была создана для канадских лесорубов, работавших в северной части Америки. Они постоянно перемещались по всей стране и нуждались в небольшом, мощном и надежном отопительном оборудовании. Позже, это устройство стали использовать и простые граждане, жившие в загородных домах. Ну а в середине 90-х годов, оно появилось в РФ и хорошо прижилось благодаря схожести климата Канады и России.

    Как устроена печь булерьян

    Устройство печи булерьян представляет собой симбиоз твердотопливного котла длительного горения и буржуйки. Оно состоит из:

    • Топки цилиндрической или каплевидной формы;
    • Нескольких (обычно 8) трубок, изогнутых по синусоиде. Они располагаются внутри корпуса и выступают наружу лишь на 1/3 своей длины. Данная конструкция теплообменника – это главная особенность печи и предмет гордости канадцев;
    • Круглой или квадратной трубы, шибера, дымохода.

    В основе принципа работы булерьяна лежит уникальное строение топки, состоящей из 3 отсеков:

    • В нижней части печи устанавливают стальную решетку, толщиной в 4-5 мм и больше. Данный отсек используется для хранения и перегорания топлива;
    • Ее верхний отсек отделяется стальным листом с небольшими отверстиями, улучшающий воздухообмен. В ней расположены специальные впрыски воздуха, при помощи которых происходит полное дожигание древесного газа;
    • Все остальное пространство используется как вторичная камера, в которой догорают газы, выделяющиеся при горении топлива.

    Еще одной важной деталью является герметическая дверка. Она препятствует оттоку тепла и обеспечивает максимально высокий КПД. Вместе с ней монтируют патрубок, выполняющий функции поддувала при помощи встроенного поворотного дросселя.

    Принцип работы печи булерьян

    Это оборудование обогревает комнаты по следующей технологии:

    • Топка слегка прогревается при помощи небольшого количества дров;
    • Нижнее горло печи наполняется топливом под завязку, что обеспечивает долговременную работу печи;
    • В ходе горения, образовывается древесный газ, выделяющий намного больше энергии, чем древесина
    • Трубы принимают холодный воздух и направляют его в топку, где он быстро нагревается;
    • Под воздействием высоких температур, воздух идет вверх через трубки и распространяется по комнате;

    Важно – для комфортного использования печи, необходимо установит качественный дымоход. Ведь газы, которые выделяются при горении твердого топлива, перемещаются в горизонтальную часть дымохода. В этом месте, они слегка остывают (что повышает длительность их использования) после чего отправляются в верхнюю часть системы, где окончательно сжигаются.

    Устройство и принцип работы печи булерьян способствуют равномерному распределению воздуха и обеспечению высокого КПД (до 85%). Но для достижения подобного результата, необходимо:

    • Обеспечить высокую герметичность топки (провести качественный монтаж дверки и труб, продумать размеры и местоположение всех отверстий);
    • Использовать качественные материалы – толстые и прочные металлические листы без следов коррозии, стальные трубы и уголки, другие элементы;
    • Соблюдать правила безопасности и инструкции, которые мы опишем вам ниже;
    • Применять качественные инструменты.

    А самое главное – для сборки отопительного оборудования с высоким КПД, нужно иметь опыт и знания в данном деле. Тем же, кто ранее не работал руками и не обладает высокой скоростью обучения, рекомендуется купить готовое устройство и доверить его монтаж профессионалам.

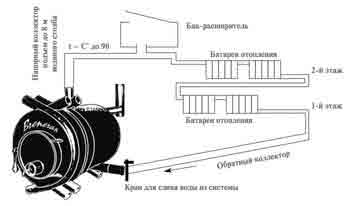

    Печь булерьян с водяным контуром

    До недавнего времени, автономное отопление имело локальный характер нагрева. Оно распространяло тепло лишь в одной комнате и не могло использоваться на территории ванной, кухни, других небольших помещений. Ситуация изменилась после того, как была создана печь булерьян с водяным контуром. При создании печи можно использовать два варианта подключения водяного контура. 1 — можно задействовать все трубки воздушного отопления и сделать печь только под водяное отопление. 2 — использовать только часть трубок и тем самым сделать комбинированное отопление помещения. Так же вы можете просто подвести дополнительный контур. Печи с водяным контуром имеют следующий принцип работы – они:

    • Присоединяются к системе водоснабжения;
    • Принимают воду (для этих целей рекомендуется использовать стальные трубки с толщиной 6 мм и больше) и нагревают ее до высоких температур;
    • Перекачивают воду по батареям, равномерно распределяя тепло во всех помещениях дома.

    Важно – булерьян с водяным контуром может использоваться и в тех зданиях, которые не имеют доступа к центральному водоснабжению. Для его автономной работы необходимо:

    • Установить батареи и соединить их с печью;
    • Создать источник водоснабжения (при помощи шлангов, насоса, колодца или скважины);
    • Обеспечить перекачку воды по батареям (при помощи насоса и других устройств).

    Булерьян с водным контуром устанавливается в следующих ситуациях:

    • Дом лишен доступа к центральной системе отопления;
    • Здание состоит из нескольких этажей или комнат, которые невозможно прогреть обычной печью;
    • Высокая стоимость отопления и низкая цена на твердое топливо в регионе;
    • Постоянные проблемы с работой центрального отопления.

    Важно — использование булерьяна с водным контуром разрешено на официальном уровне

    Что нужно учесть, прежде чем покупать булерьян с водным контуром?

    Производитель всегда указывает максимальную мощность устройства. Если вам предлагают печь, способную обогреть площадь в 200 квадратных метров, делите ее эффективность на 2. Ведь вы не станете дважды в день загружать топку под завязку. Да и ее непрерывное использование на максимальных температурах ускорит износ оборудования.

    Помните о том, что высокая эффективность булерьяна обеспечивается зольником и шибером. Без них, печь попросту не способна использовать энергию древесных газов. А значит – почти не отличается от обычной буржуйки. Также вам понадобится утеплить дымоход, ведь при растопке печи, газы имеют настолько низкую температуру, что они могут оседать на поверхности дымохода в виде конденсата.

    Преимущества канадской печи булерьян

    В пользу покупки этого оборудования говорят следующие аргументы – оно:

    • Идеально подходит для обогрева жилых домов, теплиц, гаражей, промышленных и складских помещений;
    • Легко устанавливается и демонтируется – для ее монтажа, требуется лишь наличие свободного места и соблюдение правил безопасности. При необходимости, это устройство можно быстро переместить в другую комнату;
    • Высокое КПД – канадская печь булерьян использует энергию древесных газов. Она разжигается раз в 12 часов и требует намного меньше топлива, чем камин, буржуйка или традиционная печь;
    • Экологичность – булерьян сжигает до 95% вредных газов. Он сохраняет оптимальную влажность воздуха, не сжигает кислород и почти не выделяет дыма (при правильном устройстве дымохода).
    • Безопасность – отопительные печи булерьян не раскаляются в ходе работы. В отличие от своих аналогов, они не способны взорваться, отравить людей газом или поджечь вещи в комнате (очаг изолирован герметичной дверью);
    • Простота – эксплуатация и обслуживание печи занимает минимальное количество времени и не требует больших усилий.

    Канадская печь булерьян полностью автономна. Она не нуждается в электросети, газоснабжении или источнике воды. Ее можно успешно использовать в любом климате, регулируя уровень нагрева при помощи встроенного дросселя и нужного количества топлива. Срок службы данного устройства не ограничен. До наших дней дожило несколько тысяч моделей, проработавших 40 и больше лет.

    Простой способ собрать печь булерьян своими руками

    Для того чтобы собрать печь булерьян своими руками, найдите следующие материалы:

    • Металлические трубки с диаметром в 5 см и больше. Небольшой совет: используйте элементы толщиною в 6мм и больше. Они отличаются повышенной надежностью и очень долгим сроком эксплуатации;
    • Стальные листы для корпуса печи, с толщиною в 5-6 мм. Как и в предыдущем случае – чем больше толщина материала, тем выше его надежность.

    Также чтобы собрать печь булерьян своими руками, вам понадобятся следующие инструменты:

    • Сварочный аппарат;
    • Молоток небольшого размера;
    • Болгарка;
    • Ножницы для обработки металла;
    • Трубогибочный аппарат.

    Наконец, вам понадобятся чертежи, которые подробно описывают весь процесс самостоятельного изготовления печи булерьян.

    Этапы работы

    Прежде чем собирать печь булерьян своими руками, нужно основательно изучить чертежи и провести подготовительные работы (убрать рабочее помещение, перенести туда инструменты и материалы). Вслед за этим, мастер:

    • Определяет количество труб для печи (основываясь на площади дома, но не меньше 8);
    • Сгибает трубы при помощи трубосгибочного устройства под углом 75-80 градусов. Важно – градус кривизны должен находиться в пределе 22-23 см;
    • Делает прорези с внутренней стороны двух полученных заготовок и вставляет в них отрезки 20-сантиметровых труб таким образом, чтобы наружу выходило не менее 15 см трубы. После чего поверхность тщательно заваривается. Позже, эти заготовки обеспечат инжекцию воздуха в зоне горения;

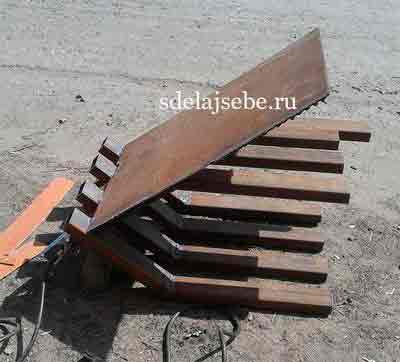

    • Укладывают трубы в шахматном порядке, используя рейки для обеспечения устойчивости конструкции. Все трубы должны иметь одинаковую длину и иметь высоту в 50 см и больше;
    • Сваривает трубы и создает нижнюю перегородку из стального листа, толщиною в 5 см и больше. Для того чтобы упростить эту работу, нужно создать схему печи булерьян, изготовить шаблон перегородки на картоне, а уже затем перенести его на контуры металлопроката;
    • Устанавливает перегородку и сваривает ее участки, примыкающие к трубам;
    • Заполняет промежуточное пространство между трубами стальными полосами, проваривает конструкцию сплошным швом и убеждается в ее монолитности (отсутствии трещин, отверстий, других дефектов);
    • Изготавливает заднюю стенку для печи из металлического листа. В ней вырезается отверстие под монтаж дымохода;
    • Приваривает стенку с уже готовой дверцей. Важно – это деталь и ее отдельные элементы (герметичную стенку, защитный экран, заслонку поворотного типа) очень сложно изготовить. И поэтому мы советуем вам заказать ее готовый вариант;
    • Убеждается в полной герметичности полученной конструкции;
    • Создает раму. Подставка для печи булерьян изготавливается из кирпичей, металлического листа, плитки или другого невоспламеняющегося металла. Небольшой совет: для того чтобы обеспечить воздухообмен, необходимо приподнять самодельный булерьян на 25-30 см над землей;
    • Сваривает подставку и корпус в одно целое. Важно – после нагревания, металл немного расширяется.

    Самое подробное видео изготовления такой печи вы можете увидеть ниже.

    Описанное нами устройство булерьяна не претендует на статус истины в последней инстанции. При желании, вы можете использовать другие металлоконструкции (например — собрать печь из газового баллона своими руками), материалы, технологии сборки.

    Эффективность, надежность и долговечность отопительного оборудования во многом зависит от того, насколько точно вы провели замеры и выполнили работы. Если у вас нет уверенности в том, что вы сможете изготовить эту конструкцию без каких-либо ошибок – закажите готовое изделие.

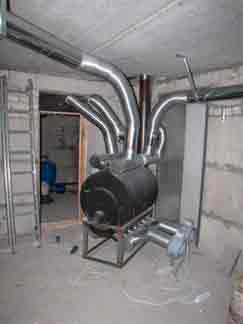

    Как обустроить дымоход

    Выполните следующие действия:

    • Вырежьте Т-образную конструкцию из нескольких толстых труб (11 см и больше). Приварите к ее нижней части стальной фланец с врезанным патрубком и шаровым краном;

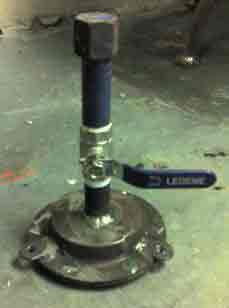

    • Создайте круглую задвижку диаметром в 9-10 см и вырежьте в ней прямоугольное отверстие. При помощи согнутого прута, вы сможете поворачивать шибер;
    • Установите стержень при помощи дымового канала (используя электродрель) и приварите к нему заслонку;
    • Приварите Т-образный угол дымохода к задней стенке печи, после чего присоедините печь к дымоходу.

    Важно: дымоход для булерьяна – это очень сложная конструкция, определяющая общую эффективность печи. Для ее сборки и монтажа требуется высокая квалификация и 100% точность мастера. Если хотя бы одна труба булерьяна получит дефект, вся работа может пойти насмарку.

    Монтаж

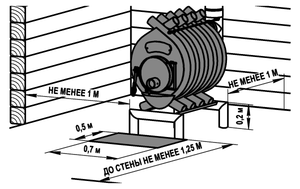

    Установка печи булерьян начинается с определения расстояния между отопительным оборудованием и стеной. Оно рассчитывается на основе материала поверхности:

    • Дерево – не менее 1 метра;
    • Металл (от 1 мм) и теплоизолятор (от 7 мм) – не менее 50 см;
    • Негорючая штукатура (от 25 мм) и плитка – не менее 70 см;
    • Одинарная кирпичная кладка (от 55 мм) – не менее 50 см;
    • Двойная кирпичная кладка (от 110 мм) – не менее 30 см.

    В идеале же, нужно оставить 1 метр расстояния при любом материале покрытия. Не менее важна подставка – печь булерьян может быть установлена на фундаменте из кирпичей или керамики квадратной формы. Под основанием всегда кладут металлический лист. Что же касается обустройства дымохода – оно проводится в соответствии с общими требованиями.

    Советы по эксплуатации

    Печь длительного горения булерьян используется следующим образом:

    • Она прогревается до высокой темпаратуры при помощи щепок, мелко порубленных дров, бумаги, картона и других легковоспламеняющихся материалов. Огонь зажигается при открытом дросселе и заслонке, но закрытой двери;
    • После того, как первая порция топлива превращается в раскаленные угли, в топку помещают крупные дрова и даже целые чурбаки. Дроссель перемещается в крайнее положение, шибер закрывается;
    • Топливо медленно тлеет, из труб печи выходит теплый воздух (60-70°C). Через 8-12 часов, дрова окончательно перегорают. Но если своевременно заменить их, устройство продолжит работу в своем обычном режиме.

    Напоминаем – перед тем как топить печь булерьян, нужно открыть дроссель и заслонку.

    Распространенные ошибки

    Для того чтобы продлить срок эксплуатации печи булерьян, необходимо придерживаться следующих рекомендаций:

    • Не используйте максимальную мощность устройства длительное время. Это способствует скорому износу топки, дымохода, других частей системы;
    • Откажитесь от угля. Он образует большое количество конденсата и создает слишком высокие температуры. Еще раз: растапливать дровами – правильно, растапливать углем – нет;
    • Регулируйте дроссель и заслонку. Именно они определяют мощность устройства, расход топлива, температуру в доме.

    Какое топливо использовать?

    Дровяная печь булерьян растапливается лиственными породами древесины. Но, если утеплить дымоход и правило провести его установку, можно использовать и хвойные породы, имеющие небольшое содержание смол. А вот об угле и других альтернативных видах твердого топлива рекомендуется забыть. Даже самый качественный булерьян на отработке может выйти из строя при длительном использовании этих материалов.

    И напоследок еще одно видео о создании печи булерьян. На этот раз из квадратной трубы.

    Источник: http://vspechi.ru/pechi/pech-buleryan-svoimi-rukami

    Как добиться необычно высокой производительности? Печь Булерьян своими руками: схема, чертеж

    Для обогрева временных бараков рабочих на лесоповалах канадские инженеры придумали оригинальную печку.

    В Булерьяне используется принцип пиролизного разложения древесины и дожиг газов во вторичной камере. Печка получилась настолько удачной, что принцип работы этой печи копируется разными производителями, она устанавливается в складах, теплицах, гаражах и даже в дорогих особняках.

    Характеристики печи

    На печь Булерьян возлагаются обязанности нагрева и поддержания температуры в здании. Она должна обладать следующими параметрами:

    1. Мощность. Булерьян можно сделать как маленькой, так и очень большой, и приспособить для работы в зданиях с объёмом воздуха до 1500 м 3 .
    2. Лёгкость. Печь не занимает много места при хранении или транспортировке, не требует высоких дымоходов.

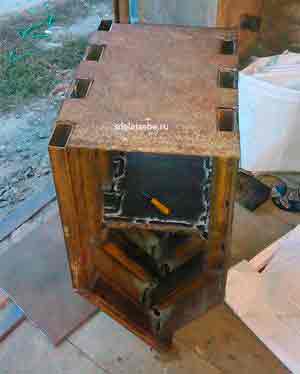

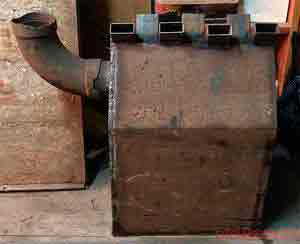

    3. Технологичность и простота производства. Печь может изготовить любой грамотный сварщик в гараже.
    4. Высокий КПД. Достигается благодаря большой плоскости теплообмена и полному сгоранию топлива.
    5. Длительное горение. Правильно эксплуатируя, достаточно одной-двух закладок дров на сутки.
    6. Всеядность. Топить можно сухой древесиной в любом виде.
    7. Оригинальный внешний вид. При должном технологическом уровне изготовления печка способна украсить интерьер загородного дома в индустриальном стиле.

    Особенности конструкции

    Печи Булерьян отличаются только размерами и дополнительными элементами.

    1. Топка образована из согнутых труб круглого или прямоугольного сечения, которые служат конвекционной рубашкой и корпусом. Конструкция напоминает горизонтально установленный цилиндр, сваренный из согнутых труб-колен.
    2. Дверца может быть круглой или квадратной. Важнее её размер — чем он больше, тем легче обслуживать и загружать больше дров.
    3. В Булерьянах нет зольника и колосниковой решётки. Поступление воздуха регулируется задвижкой на дверце, с её помощью можно полностью перекрыть доступ кислорода.
    4. Вторичная камера — камера дожига — отделена от топки экраном из согнутого толстого листа стали. Начинается на втором или третьем колене топки.
    5. Важная особенность печи — наличие воздушных инжекторов. Эти сопла подают воздух внутрь камеры дожига пиролизных газов из первого колена корпуса и повышают КПД печки до 85—90%.
    6. Для правильной эксплуатации нужна дополнительная фурнитура — запорные механизмы, уплотнители дверцы, задвижки на подачу и выпуск воздуха.
    7. Повышение теплосъема и безопасности при эксплуатации обеспечивают тепловые экраны из листовой стали. Они придают и презентабельный внешний вид.

    В продаже имеются печки, внешне похожие на Булерьян, но имеющие важные отличия. В таких печах отсутствует воздушный жиклер (камера вторичного дожига). Некоторые умельцы вставляют колосниковые решётки и зольную камеру в топку. Эти элементы не присущи Булерьяну.

    Как сделать банную печку Булерьян своими руками, схема и чертёж

    Устройство печи Бренеран (Булерьян) довольно простое, материалы и технологии несложны. Поэтому эта печка снискала настоящую любовь. Она способна как поддерживать тепло, так и быстро разогреть большой объем воздуха.

    Фото 1. Схема строения дровяной печи Булерьян. Стрелками указаны части печной конструкции.

    Печь Булерьян собственного изготовления отлично подойдёт для отопления теплиц, подсобных помещений, гаража, мастерской, бань. Чем больше помещение, тем крупнее должна быть топка.

    При постройке заготовьте только новый металл. Истончившиеся от коррозии стенки быстро прогорят и печь не прослужит долго. Для оптимальной работы толщина металла должна быть в пределах 3—5 мм. Потребуется 12 отрезков двухдюймовой трубы по 1.2—1.5 метра, лист железа для полки, торцов и дверцы, кусок трубы диаметром 120—150 мм для отвода горячих газов, прутки разного диаметра для шиберов и запорных элементов.

    Фото 2. Чертёж дровяной металлической печи Булерьян с указанием размеров. Вид спереди и сбоку.

    Не стоит брать оцинкованные или крашеные трубы — качество сварных швов хуже, и при эксплуатации печи покрытие обгорит.

    Внимание! Цинк и продукты горения краски плохо влияют на здоровье!

    Какие навыки понадобятся

    Сварщик 4 разряда обеспечит красивые герметичные швы, но если навыка сварки нет — лучше не пробовать. Слесарные навыки нужны в меньшей степени — даже кривая и некрасивая, печь будет исправно греть.

    Пригодится и навык работы с углошлифовальной машинкой — в печке много подрезок.

    Важно! При работе защищайте глаза и кожу! Следите, куда летят искры. Не снимайте защиту с болгарки, используйте соответствующие диски.

    Понадобятся следующие инструменты:

    1. Трубогиб для круглых или квадратных труб. Если его нет, можно воспользоваться самодельным устройством в виде рычага.
    2. Отрезной инструмент — плазморез или углошлифовальная машинка (болгарка).
    3. Измерительный — рулетка, штангенциркуль, торцевые игольчатые шаблоны.
    4. Ручной слесарный инструмент — тиски, молотки, напильники, кордщетки.

    Порядок работ

    Постройка Булерьяна состоит из простых логических этапов и изготовление не займёт много времени и сил.

    1. Гнём трубы. Используем трубогиб или рычаг, при необходимости заполняем трубы песком и нагреваем. Оптимальным будет плавный изгиб на 90 градусов.
    2. Собираем первые 5 секций. Трубу кладём на ровную поверхность, вторую укладываем на неё, образовывая стенки топки. Подкладками могут служить короткие отрезки трубы того же диаметра.
    3. Изготавливаем полку вторичной камеры. Сначала делаем шаблон из плотного картона, и по нему вырезаем и сгибаем металлический лист. Привариваем.
    4. Изготавливаем инжекторы-воздуховоды. Поток воздуха направляем в нижнюю часть вторичной камеры, и трубки инжекторов хорошо нагреваются пламенем печи. Инжекторы имеют форму изогнутой трубки, вставленной одной стороной в первую трубу конвектора.
    5. Присоединяем оставшиеся воздуховоды и обвариваем. Заполняем промежутки полосой из металла. В итоге получается герметичный цилиндр.
    6. Изготавливаем и привариваем торцы печки. К заднему привариваем выход для горячих газов из вторичной камеры. Передний торец имеет вырез для дверцы.
    7. К этому вырезу перпендикулярно торцу, привариваем бережок из ровной полоски металла. К нему прижимается уплотнитель дверцы, чтобы внутрь не проникал несанкционированный воздух.
    8. Шире контура бережка изготавливаем дверцу. Она представляет собой лист металла с завесами и запорной фурнитурой, со стороны примыкания приварены два бережка, между которыми уложен уплотнительный шнур.
    9. Устанавливаем поддувало. Это кусок трубы, приваренный перпендикулярно дверкам печи. Внутри поддувала устанавливаем поворотный шибер. Следите, чтобы шибер получился не совсем плотным — даже при закрывании горение не должно прекращаться полностью. Если есть необходимость погасить огонь, на трубу поддувала одевается заглушка.

    Печка готова! Её поверхность можно покрыть воронением или термостойкой краской. При желании изготавливаем теплоизолирующие экраны, повторяющие контуры печи.

    Подводные камни

    Булерьян имеет простую конструкцию, но даже опытного мастера могут поджидать трудности. Не стоит торопиться при подгонке деталей — лучше использовать шаблоны из картона и игольчатые торцевые шаблоны для круглых труб.

    Фото 3. Готовая печь Булерьян, установленная в помещении. Вокруг печки установлены защитные экраны.

    Булерьяну необходим хороший тёплый дымоход. Если имеется только кирпичный, обязательно вставить туда гильзу из нержавеющего металла. Булерьян — «жадная» печка, температура выходящих газов невысока. Содержащийся в дыме пар конденсируется и стекает в виде конденсата, поэтому топите печку сухими дровами и утеплите дымоход.

    Не делайте Булерьян слишком коротким — топка должна быть минимум 35—40 см длиной.

    Все сварные швы должны быть герметичны. После установки задней крышки поставьте печку на торец и наполните водой. Мокрые швы укажут, где доварить или переделать печку.

    Полезное видео

    Посмотрите видео, в котором в виде слайд-шоу демонстрируется изготовление печки Булерьян.

    Как топить Булерьян правильно

    Перед топкой прочитайте инструкцию! Режим работы этой печи отличается от других. Нарушение правил приведёт к прогару стенок, выходу печки из строя.

    Булерьян заправляется сначала щепками для растопки. Сверху укладываются дрова — топка должна быть забита плотно. Лучше использовать расколотые надвое поленья на 10—15 см короче топки. Дрова должны быть сухими, преимущество стоит отдать берёзе, дубу, акации и другим твёрдым сортам древесины.

    Щепки поджигаются, и дверца закрывается плотно. Подача воздуха открыта минут 10—15, до образования жара и прогрева вторичной камеры.

    Затем подача воздуха уменьшается до минимума и в топке происходит два процесса: разложение дров на пиролизные газы и золу и дожиг этих газов во вторичной камере при помощи воздуха из инжекторов.

    Правильно настроенный Булерьян не выделяет дыма — все сгорает дочиста. Упрощённые аналоги топятся в жарком режиме, как простая буржуйка, такие печи называться Булерьяном не имеют права.

    Ошибка хозяев печи — частое выбирание золы. Булерьян полностью чистить нельзя, на дне всегда должна быть зола, которая защищает дно топки от перегрева и помогает соблюдать режим тления.

    Булерьян работает только на сухих дровах твёрдых пород — они дают при пиролизном сжигании наивысший КПД.

    Источник: http://ogon.guru/stroitelstvo-svoimi-rukami/pech/vidi-pechey/buleryan.html

    Как сделать булерьян своими руками

    Печь Булерьян получила широкое распространение в мире автономных систем отопления. Второе ее название, которое встречается не столь часто – Бренеран. В такой конструкции можно сжигать различное твердое топливо, но основным из них считается древесина.

    Подобная конструкция достаточно проста. Она состоит из топки в форме цилиндра, поверх которой огибаются трубы. Самые простые промышленные модели стоят на рынке от 200-250 у. е. Однако простое устройство может подтолкнуть хорошего хозяина приложить немного усилий и сделать булерьян своими руками, сэкономив значительную денежную сумму.

    • 1 Принцип работы печи и её схема
    • 2 Схема классической модели
    • 3 Материалы и инструменты, основные этапы выполнения работ
    • 4 Чертежи
    • 5 Пошаговая инструкция для самостоятельного изготовления
      • 5.1 Видео обзор и тест печи
      • 5.2 Инструкция по эксплуатации Булерьяна

    Принцип работы печи и её схема

    По своей сути Булерьян представляет собой одно из самых практичных сочетаний дровяной печи и буржуйки. Принцип работы основывается на физическом явлении «принудительная конвенция».

    Внизу конструкции предусмотрено отверстие, в которое поступает холодный из помещения воздушный поток. Продвигаясь по трубам, которые взаимодействуют непосредственно с топкой, он быстро греется и выходит наружу.

    Продукты горения дров не сразу удаляются наружу, поступая в другую камеру, где происходит их вторичное сгорание при очень высоких температурах. Дожигание воздушно-газовой смеси позволяет увеличить КПД до нескромных 80%.

    Высокая температура конвекционного воздуха на выходе дает возможность отопить практически любую по объему комнату или одноэтажный просторный дом. Благодаря поверхностным трубам доступ к горячей поверхности топки ограничен, благодаря чему ее использование максимально безопасно. Булерьян можно совместить с отопительным контуром на жидком теплоносителе.

    Схема классической модели

    Булерьян должна представлять собой цельнометаллическую конструкцию, основой которой является топка с двумя камерами и согнутые вокруг нее трубки. Более подробно ознакомиться со схемой классической модели можно на рисунке, представленном ниже.

    Не нужно забывать о поддувале, куда будут поступать холодные воздушные массы в топку. Так как твердое топливо будет сгорать крайне медленно, о зольнике можно забыть, но и его наличие ничего не испортит.

    Вводное видео о устройстве печи:

    Подробный рассказ, о принципе работы:

    Эффективность можно увеличить оборудовав двойную заднюю стенку и двуслойный корпус.

    Теперь обо всем более подробно.

    Материалы и инструменты, основные этапы выполнения работ

    Чтобы приступить к работе и смастерить булерьян своими руками, необходимо позаботиться о наличии всего самого необходимого. Для производства наверняка понадобятся:

    • Листовой металл для изготовления стенок топки (сталь 4-6 см)
    • Металлические трубы (5-6 см в диаметре)
    • Сварочный аппарат
    • Установка для сгибания труб
    • Набор инструмента

    Если вкратце описать весь предстоящий рабочий процесс, он делится на следующие этапы:

    1. Сгибание необходимого количества трубок
    2. Подготовка устройства, собирающего влагу и отводящего дым
    3. Подготовка дверки камеры и заслонок
    4. Сборка трубчатого каркаса и обустройство топки
    5. Установка дверцы и заслонок
    6. Эксплуатация печи

    Чертежи

    Рассмотренная конструкция печи Булерьян является классической. Она прекрасно подходит для отпаивания большинства помещений. Иногда производители подобных установок вносят некоторые изменения, направленные на улучшения производительности и увеличения мощности. Идти на подобный шаг самому не стоит – можно все испортить.

    Для тех, кто решил делать печь булерьян своими руками, приведем несколько наглядных чертежей.

    Чертежи и схемы работы булерьяна (кликните для увеличения изображения)

    Читайте так же, о том как сделать печь буржуйку

    Пошаговая инструкция для самостоятельного изготовления

    Вначале следует подготовить трубы, которые будут сгибаться в виде дуги. Их количество бывает любым и зависит от размеров печи и мощности, которую она должна вырабатывать. Оптимальное решение – 8-10 штук.

    Для работы потребуются отрезки длиной 1.2-1.4 м, которые сгибают при помощи специального приспособления (трубогиб), придерживаясь радиуса кривизны 22-23 см. Все изделия должны быть согнуты одинаково и размещены в шахматном порядке между собой.

    Чтобы булерьян сделанный своими руками не дымил внутрь помещения, необходимо собрать Т-образную конструкцию, внизу которой делают перекрывающий кран. Последний должен открываться периодически для удаления скопившейся влаги.

    Потребуется также заслонка, которая будет контролировать тягу и выпускать дым из трубы. В ней должно быть предусмотрено специальное отверстие в виде вырезанной четверти круга. Выглядит это таким образом, как на рисунке ниже.

    Затем вырезается передняя дверца, где будет поддувало. Его оборудуют похожей заслонкой, однако на этот раз глухой, благодаря чему увеличится эффективность печи. Чтобы она могла фиксироваться в желаемом положении, устанавливают пружинный механизм.

    Передняя дверка – один из сложнейших элементов. Она должна плотнее прилегать к печи, обеспечивая должную герметичность. Из трубки диаметром 35 мм вырезают пару колец длиной 4 см.

    В передней стенке должно быть предусмотрено отверстие, к которому приваривают одно из металлических колец.

    Непосредственно на дверцу приваривается два кольца, диаметр которых незначительно разнится. Между ними делается асбестовая прокладка (нужно воспользоваться соответствующим шнуром). После устанавливается подготовленная ранее заслонка.

    Теперь настает пора вновь обратиться к трубчатому каркасу. К первой и второй трубе приваривают инжекционные трубки, установленные в пропиленные отверстия. Они представляют собой элементы длиной 15 см и диаметром 1.5 см. Благодаря им будет осуществляться взаимодействие топки и конвекционных элементов.

    Затем все трубы свариваются в единый каркас. Между ними будут ввариваться перегородки из стальных пластин толщиной 6-8 мм. Затем приваривается задняя глухая стенка и лицевая панель.

    Классический булерьян своими руками практически готов. Остается навесить дверцу на петли и изготовить для нее надежный замок. Для печи делаются надежные трубчатые ножки, и вся конструкция подсоединяется к дымоходу.

    Видео обзор и тест печи

    Возможно вас так же заинтересует статья о котлах длительного горения на дровах

    Инструкция по эксплуатации Булерьяна

    В жизни печь булерьян нашла очень широкое распространение благодаря своей эффективности, простой конструкции и сравнительно небольшим размерам. Такое безопасное и экономичное оборудование можно встретить в гараже, бане, частном доме или в промышленном цехе.

    Булерьян – это не только своеобразная компактная буржуйка. Она может использоваться как отопительный прибор во многих иных конструкциях, например, в камине.

    Основной рабочий режим модели – тление. Растопив печь, не рекомендуется ее удерживать в режиме горения более чем на 25-30 минут, иначе стенки могут до красна закалиться, эксплуатация будет опасной, недолговечной.

    Топить топку вначале рекомендуют мелкими дровами и бумагой. При этом заслонки необходимо открыть. Запрещается добавлять сильно горючие или легко воспламеняющие вещества, жидкости. – они уменьшат срок эксплуатации, будет появляться трудно выводимый неприятный запах.

    Чтобы эффективность повысилась, необходимо изолировать от потерь тепла дымоход. Самый оптимальный и весьма выгодный вариант – окутать его минеральной ватой слоем не менее 3-4 мм.

    Трубы дымохода рекомендуется собирать не по ходу движения газов, а против его. Это позволит не допустить повреждения покрытия смолами сгораемой древесины, которые будут течь из печного отверстия. Они, попадая непосредственно в дымоход, сгорают.

    Нужно поэкспериментировать с режимами топки и выбрать наиболее подходящий из них. На производительности существенно сказывается засоряемость труб – чем она выше, тем дольше придется топить. Два-три раза за один сезон обязательно прочищают конструкцию.

    Прежде чем забросить очередную охапку дров во внутрь, их рекомендуется просушить, сложив над топкой. Можно воспользоваться не только древесными поленьями, но и брикетом, щепой, опилками.

    Оставшийся пепел должен извлекаться не полностью и лишь после того, когда вся конструкция охладится. Все то, что остается немного ниже уровня дверцы, оставляют для защиты металлической поверхности.

    Безусловно, назвать процесс изготовления печи Булерьян простым очень трудно. Связано это не со сложной конструкцией установки, а трудоемкостью выполняемых работ. Однако цель и потраченное время оправдают средства, которые бы пришлось затратить на покупку заводского оборудования.

    Источник: http://v-teplo.ru/pech-byleryan.html

    Делаем булерьян сами!

    Булерьян своими руками чертежи и фотографии.

    За основу были взяты профильные трубы 60/40 мм толщиной 3 мм, можно было использовать круглые, но под рукой не было трубогиба да и хотелось оригинальности.

    Печь дровяная длительного горения

    Размеры профильных труб были выбраны не случайно, площадь профильной трубы 60 мм на 40 мм, равна площади круглой трубы диаметром 80 мм, а именно такие трубы использует печь марки булерьян.
    Если трубы будут больше диаметром тяга будет меньше и помещение прогреваться будет дольше, нам же надо, чтобы быстро нагревалось помещение с минимальным количеством дров и была циркуляция воздуха в помещение.

    Печь дровяная длительного горения своими руками

    трубы сваривал между с собой по лекалу, на полу в гараже прикрутил две доски с расстоянием между ними в 360 мм, для того, чтобы все мои заготовки были одинаковой ширины.

    Буржуйка в гараж

    Самодельная буржуйка длительного горения

    после того как сварил таких заготовок семь штук, стал сваривать их между собой

    лучше всего это делать на ровной поверхности, избегая перекосов. Обязательно смотреть, чтобы ни чего не сбивалось и все сваривать между собой аккуратно.

    Печи длительного горения

    после того как сварили все трубы между собой мы получаем скелет нашей будущей печки, тут можно пойти в двух направлениях наваривать железо снаружи скелета или изнутри, в нашем случаи железо было наварено на скелет самодельного булерьяна, для того чтобы холодный воздух быстро прогревался и лишний раз не обжигаться об нашу печь.

    Булерьян своими руками

    Печь булерьян своими руками

    К тому же внешний вид намного приятнее когда скелет печки булерьяна не видно.
    Для обшивки скелета использовали сталь 5 мм, для того чтобы загнуть лист стали не используя силу богатыря надо сделать надрез на линии сгиба

    Печка для гаража

    Отопление в гараже

    Печь для гаража

    Чем славится булерьян? тем, что это печь длительного горения, она может работать в режиме тления. Режим тления топлива (дров) регулируется заслонкой на фронтальной части печи.
    Как сделать буржуйку булерьян с высоким КПД? Все очень просто не давайте вашему теплу и дровам вылетать в трубу, перед дымоходом нужна перегородка

    Печь для гаража своими руками

    таким образом мы получаем две камеры сгорания и прежде чем дыму, не сгоревшим частицам выйти наружу нужно преодолеть нашу перегородку.
    Тут начинается самое интересное, все задают вопрос как сделать печку с высоким КПД и низким расходом топлива? На данную перегородку, которая служит делением камеры сгорания на 2 отдела устанавливаем трубу с подсосом воздуха

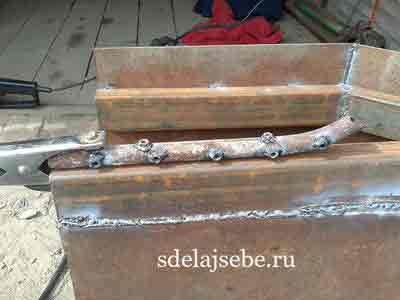

    Форсунка для поджога газов

    Чертежи печи булерьян своими руками

    все частицы, которые у нас не сгорели в нашей буржуйке прежде чем вылететь в трубу они догорают во второй камере сгорания при подачи туда дополнительного канала воздуха. Подача воздуха осуществляется снизу труб, но лучше всего предусмотреть ручную регулировку подачи воздуха для полного сгорания частиц.

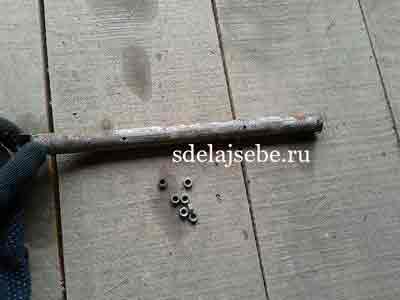

    Данная регулировка была выполнена путем наваривания гаек на нашу трубку, если воздуха поступает много и частицы, оставшиеся не воспламеняются и не догорают, а вылетают в трубу, следует уменьшить подачу воздуха путем закручивания в них болтов.

    Печь длительного горения своими руками

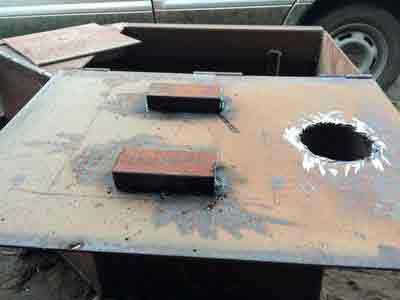

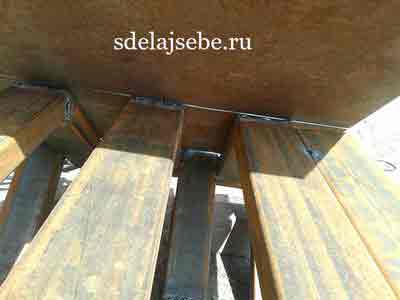

    Дно нашего самодельного булерьяна делали так же из листа стали 5 мм, вырезая его под наши трубы, потом обваривая его вокруг труб.

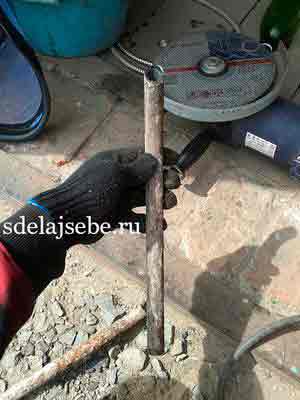

    Затем нужно сделать заслонку для подсоса воздуха, ее делали из трубы, огромной плюшки диаметром таким же как и труба и гвоздь для открытия и закрытия заслонки. Данной заслонкой можно регулировать режим тления в печи. При открытой заслонки печь работает в обычном режиме.

    Самодельная заслонка для подсоса воздуха и регулировки подачи воздуха.

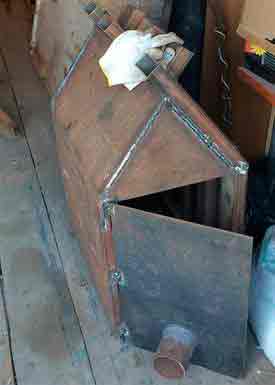

    Для того, чтобы дверь в печки от высоких температур не вело, надо сварить защитный экран. Жаростойкий экран варил из стали 5мм.

    Жаростойкий экран для печи булерьян

    Жаростойкий экран для печи булерьян

    Дымоход надо делать из трубы 120мм, не меньше! Это нужно для хорошей тяги.

    ВАЖНО помнить для лучшей циркуляции воздуха через булерьян его нужно устанавливать минимум 14 см от пола, тогда забор воздуха будет лучшем образуя хорошую тягу из профильных труб.

    Дымоход для самодельного булерьяна

    Источник: http://sdelajsebe.ru/delaem-buleryan-sami.html

    Быстрый и эффективный обогрев любого помещения: печь-булерьян своими руками

    Первенство в изготовлении печи «Булерьян», или как её ещё называют, «Бренеран», принадлежит канадским теплотехникам, которым была поставлена задача разработать эффективную малогабаритную конструкцию для отопления временного жилья бригад лесорубов. Техническое задание нашло воплощение в твердотопливном агрегате, отдалённо напоминающем привычную всем буржуйку. За счёт усовершенствованной камеры сгорания и использования принудительной конвекции специалистам удалось повысить КПД и сократить время, необходимое для прогрева самого холодного помещения. Сегодня подобные твердотопливные печи выпускаются серийно, причём модельный ряд любого производителя включает до десятка агрегатов, различающихся между собой как по мощности, так и конструктивно. Поскольку заводские изделия зачастую имеют совершенно неподъёмную цену, рекомендуем изготовить булерьян своими руками.

    Достоинства и недостатки канадской печи

    По сути являясь той же «буржуйкой», булерьян имеет особенное очарование и шарм, не так ли?

    Специфика использования печи «Булерьян» изначально предполагала соблюдение нескольких обязательных требований, которые впоследствии сделали агрегат известным во всём мире. Конструкция отопительного прибора должна была обеспечивать:

    1. Мобильность. Поскольку вырубка деревьев предполагает постоянное передвижение по лесу, печь для лесорубов постоянно перевозится с одного места на другое, а из транспорта в помещение переносится на руках.
    2. Компактность. Агрегат должен иметь конфигурацию и размеры, которые дают возможность установить прибор в небольших временных постройках.
    3. Безопасность. Поскольку эксплуатация булерьяна предусматривает установку отопительного прибора непосредственно в жилой зоне, то его конструкция должна исключать возможность просачивания угарных газов. Сделать это возможным удалось за счёт герметичной рабочей камеры и решения в пользу однодверной схемы. Немаловажен и тот плюс, что конфигурация корпуса препятствует случайному касанию к раскалённому металлу тела печи.
    4. Производительность. Использование принудительной конвекции даёт возможность прогреть помещение за рекордно короткое время. Это условие выполняется благодаря системе каналов, которые ускоряют воздухообмен.
    5. Возможность длительной работы. Конфигурация рабочей зоны и конструкция поддувала позволяет булерьяну работать несколько часов от одной загрузки топлива, причём в качестве горючего можно пользоваться дровами, корой, щепками, стружками и т. д.
      Топить печь углем не рекомендуется, поскольку из-за высокой температуры горения этого топлива металл корпуса перегревается и деформируется. Как следствие искривление геометрии прибора, не закрывающаяся топочная дверца, трещины в местах сварных соединений.

    Обойти запрет производителей на применение высокотемпературного топлива довольно просто. Для этого достаточно снабдить нижнюю часть теплообменников коллектором и осуществлять подачу воздуха при помощи любого нагнетателя. Ускорение теплообмена позволит снизить температуру булерьяна до безопасного уровня.

    Как видите, достоинства булерьяна были заложены в конструкцию ещё на этапе проектирования. Возможно, разработчики и не подозревали, что их детище станет настолько популярным и будет использоваться как в быту, так и на производстве. Конечно же, как и любая другая конструкция, конвекционная печь этого типа не лишена и некоторых недостатков. Прежде всего, заявленной производительности агрегат достигает только при использовании абсолютно сухих дров. При влажности топлива более 10% выделяющийся водяной пар препятствует поступлению воздуха и снижает интенсивность горения, что приводит к уменьшению КПД. Кроме того, как и любая буржуйка, булерьян совершенно не держит тепло — достаточно топливу прогореть, как температура в помещении начинает падать.

    Модельный ряд печей типа «Булерьян» содержит множество видов, отличающихся по мощности и конфигурации

    К минусам конструкции можно отнести и то, что работа печи предполагает газогенераторный режим работы, при котором дрова больше тлеют, чем горят. Этот процесс сопровождается повышенным дымообразованием, которое приводит к выбросу вредных веществ и отложениям дёгтя в дымовом канале. Нередко маслянистым веществом покрывается внешняя часть дымохода и близлежащие участки крыши, что абсолютно не прибавляет картине привлекательности. Немаловажно и то, что при установке печки выдвигаются дополнительные требования по теплоизоляции и высоте дымохода, иначе эффективность её работы будет снижена.

    Как видите, агрегат не лишён недостатков, на которые честно указывают как сами разработчики, так и владельцы. Тем не менее многочисленные достоинства булерьяна сделали этот обогреватель одним из самых популярных агрегатов на рынке компактного твердотопливного оборудования.

    Разновидности с фото и география использования булерьяна

    Для того чтобы понимать отличие между булерьяном, бренераном, буллером, печью Бутакова и другими видами конвекционных печей, подробнее разберёмся во всех нюансах. Прежде всего, отметим, что «Булерьян» — это бренд немецкой компании Bulerjan, который занимается выпуском супер-буржуек. Нередко печи этого типа называют более коротким словом буллер. «Бренеран» — такие же агрегаты, но выпускаемые отечественными заводами по лицензии. Разработанная в России профессором Бутаковым печь по принципу действия очень схожа с первоначальной конструкцией, однако имеет некоторые отличия:

    • утопленные в корпус конвекционные теплообменники;
    • кубическая форма корпуса вместо цилиндрической;
    • применение зольника и колосниковой решётки;
    • плоская платформа в верхней части корпуса для подогревания еды.

    На самом деле применение колосниковой решётки в газогенераторном агрегате излишне, поскольку интенсивное горение дров предполагается лишь в первые минуты после розжига. К тому же непонятно её предназначение, учитывая, что она находится ниже уровня поддувала. Есть сомнения и в эффективности площадки для установки кастрюли или чайника. При выходе на рабочий режим температура булерьяна редко достигает даже 75 °С, поэтому для разогрева пищи потребуется немало времени.

    Печь Бутакова представляет собой модернизированный булерьян

    Несмотря на то что отопительный прибор изначально разрабатывался как печь с воздушным теплообменником, некоторые умельцы закольцовывают конвекционные каналы, подключив их к водяной системе отопления. Получившийся аквабуллер, конечно же, имеет право на существование, однако целесообразность такого решения сомнительна. Во-первых, теплоёмкость воздушной среды в 800 раз меньше, чем у воды, поэтому печь, рассчитанная на конвекцию, в условиях жидкостного теплообмена будет работать с пониженным КПД. Во-вторых, даже если бренеран взять в качестве агрегата длительного горения, то это тоже нерационально, поскольку существуют более подходящие специализированные конструкции твердотопливных котлов, использующих пиролиз. Несмотря на это аквабуллеры нашли своё место в линейке агрегатов, представляющих собой модернизированный булерьян.

    Водяная рубашка превращает конвекционную печь в водогреющий котёл, который называют аквабуллером

    Чтобы дольше сохранить тепло от буржуйки, владельцы используют различные теплоаккумулирующие приспособления, которые устанавливаются на конвекционные трубы. Кроме того, булерьяны нередко облачают в кирпичную кладку, получая некое подобие камина с отверстиями для выхода тёплого воздуха по бокам. Такой вариант неплохо выглядит в дачном домике. Если верить владельцам, симбиоз буллера с кирпичной печкой позволяет сохранять тепло в помещении до 8 часов, чего вполне достаточно для комфортного проживания в зимнее время.

    Несмотря на то что изначально калориферная печь разрабатывалась для бытового использования, в настоящее время булерьян широко используется во всех сферах хозяйственной деятельности:

    • для отопления дач и загородных домов, в том числе деревянных;
    • в производственных цехах;
    • для обогрева подсобных помещений;
    • в гаражах и мастерских;
    • в банях и саунах;
    • для поддержания необходимой температуры в теплицах;
    • в качестве отопительных агрегатов загородных кафе и ресторанов;
    • для обогрева административных зданий в сельской местности и т. д.

    Для отопления палаток классическая печь-булерьян не подходит.

    При установке булерьяна обязательно учитывают мощность и габариты отопительного агрегата, поскольку от этого зависит, сможет ли прибор равномерно отапливать всё помещение. Не менее важно правильно выбрать место установки канадской печи, по всем правилам оборудовать дымоход и обеспечить его регулярное обслуживание.

    Схема установки конвекционного агрегата

    Конструктивные особенности и принцип действия

    При разработке бренарана канадские специалисты воспользовались давно известной конструкцией конвекционного котла длительного горения, именуемого калориферной печью. Благодаря увеличению топочной дверцы появилась возможность загрузки не только колотых поленьев, но и частей корневищ, а также чурбаков большого размера. Новая форма поддувала — в виде патрубка, врезанного в загрузочный люк, позволила отказаться от двухдверной схемы. Для регулировки количества воздуха, необходимого для горения топлива, внутри поддувала установили дроссель — круглую заслонку поворотного типа. Выведенный наружу рычаг управления дросселем позволяет при необходимости уменьшить или увеличить приток воздуха, тем самым управляя мощностью булерьяна.

    Топка отопительного агрегата представляет собой металлический цилиндр, с двух сторон которого через одинаковые промежутки врезаны трубчатые металлические теплообменники, изогнутые в виде колен. Благодаря тому, что две трети диаметра труб утоплены в тело печи и находятся в зоне горения, воздух получает до 70% тепла, которое выделяется при сжигании дров. Оставшиеся килокалории нагревают тело печки и впоследствии также расходуются на обогрев помещения. Благодаря такому распределению корпус булерьяна обычно нагревается всего до 60–65 °С, тогда как воздух, который выходит из конвекционных каналов, имеет температуру более 100 °С. Надо сказать, что именно высокая скорость нагрева обеспечивает активное засасывание холодных воздушных масс в нижней части трубчатых теплообменников и их выброс из верхних проёмов калорифера.

    Топочное пространство внутри прибора разделяется на три камеры. В нижней части печи на высоте до ¼ диаметра корпуса устанавливается металлический под или съёмная колосниковая решётка. Можно обойтись и без этих элементов, однако с ними будет проще разжигать печь и удалять золу. Под сводом топки, на таком же расстоянии от корпуса, как и под, вваривается перфорированный металлический лист, который на четверть длины булерьяна не доходит до загрузочного люка. Верхняя камера предназначена для дожигания летучих соединений, которые выделяются при работе агрегата в режиме газогенератора.

    Быстрый нагрев воздуха обеспечивают конвекционные теплообменники, составляющие остов печи

    Отвод продуктов сгорания происходит через отверстие, которое находится в камере дожига, со стороны задней стенки агрегата. В начале дымового канала смонтирована заслонка с вырезанным 90-градусным сектором. Кроме того, вокруг шибера (металлическая пластинка, регулирующая дымоходную тягу) имеется зазор не менее 10–15% диаметра дымохода. Такая конструкция даёт возможность выставить правильную тягу и вместе с тем не позволяет угарному газу попасть в помещение, даже если во время интенсивного газообразования будет полностью перекрыт дымовой канал.

    К дымоходу буллера предъявляются повышенные требования

    От выходного проёма отходит горизонтальный участок дымохода, предназначенный для снижения температуры продуктов горения, а далее устанавливается колено, которое направляет трубу вертикально. Здесь у «настоящих» агрегатов, выпускаемых компанией Bulerjan, устанавливается устройство для пиролизного сжигания газов, именуемое экономайзером. Дымовая труба должна быть достаточно высокой для получения качественной тяги и утеплённой, чтобы не давать продуктам сгорания остывать сверх меры. При невыполнении этого требования, а также при использовании топлива с повышенным содержанием влаги температура в камере дожигания будет снижена, вследствие чего в дымовых газах растёт содержание дёгтя и других небезопасных углеродных соединений.

    Чертежи и схемы булерьяна для изготовления своими руками

    Несмотря на то что производители держат в секрете точные параметры и чертежи выпускаемых конвекционных печей, снять размеры с готового изделия не составляет труда. Благодаря увлечённым людям сегодня мы имеем практически полный комплект проектной документации. Надо сказать, что при изготовлении булерьяна важно соблюдать соотношение размеров всех деталей агрегата, поэтому для своих условий можно адаптировать чертежи, представленные ниже в качестве примера.

    Что понадобится, чтобы сделать конвекционную печь типа «Бренеран»

    Для того чтобы получить по-настоящему надёжный и долговечный отопительный агрегат, его делают из толстого металла. Лучшим материалом считается жаростойкая котловая сталь, которую можно купить в специализированных конторах. Перед тем как приступить к работе, подготавливают:

    • стальной листовой прокат толщиной не менее 5 мм размером 1000х2000 мм;
    • лист жаростойкой стали толщиной 6 мм шириной 400 и длиной 700 мм;
    • небольшой отрезок стального листа толщиной 3–4 мм для изготовления задвижек;
    • стальную трубу Ø110 мм — 4 метра;
    • круглую толстостенную трубу Ø57 мм или профильную металлическую трубу толщиной от 4 мм и размерами не менее 60х60 мм — более 10 м;
    • трубку стальную Ø15 мм — 40 см;
    • кольца для дверцы, отрезанные от трубы Ø350 мм;
    • мощные петли для крепления загрузочного люка;
    • ручку с запирающим механизмом для дверцы;
    • отрезки стального прутка Ø8 мм для изготовления рычагов воздушной и дымовой заслонок;
    • асбестовый шнур.

    Часто рачительные хозяева используют для изготовления деталей печи баллоны или металлические бочки, однако материалы, из которых они изготовлены, не всегда подходят для тех нужд, какие собираются удовлетворить с помощью такой самоделки.

    Инструменты и приспособления, которые понадобятся в процессе изготовления канадской печи:

    • мощный трубогиб;
    • сварочный аппарат;
    • угловая шлифмашина (болгарка);
    • отрезной и зачистной диски;
    • электродрель и набор свёрл для работы по металлу;
    • молоток;
    • рулетка.

    Детали точной конфигурации можно получить, раскраивая толстый металлический лист газовым резаком

    Если есть возможность, то раскрой металлического листа лучше выполнять газовым резаком или другим специальным оборудованием. Во-первых, это позволит сэкономить не один отрезной диск для болгарки, а во-вторых, после газореза круглые корпусные детали потребуют лишь небольшой шлифовки кромок. Если же использовать угловую шлифмашину, то потребуется приложить немало усилий по превращению вырезанных с её помощью многоугольников в круги.

    Инструкция по изготовлению печки

    Приступая к постройке калориферной печи, лучше выполнять работу шаг за шагом. Так удастся избежать ошибок и просчётов, которые могут повлечь за собой демонтаж приваренных деталей и необходимость переделывать уже готовые узлы. Наша инструкция расписана поэтапно и учитывает опыт изготовления агрегата не одним умельцем, поэтому, воспользовавшись представленным алгоритмом, вы сможете проделать работу не только быстро, но и качественно.

      Трубу, предназначенную для изготовления конвекционных теплообменников, нарезают на одинаковые куски длиной 120–140 см (должно получиться не менее восьми отрезков), которые при помощи трубогибочного устройства сгибают под углом 75–80 градусов. При этом радиус кривизны должен составлять 22–23 см, а расхождение в геометрии деталей не должно превышать несколько миллиметров.

    Для получения труб с заданным радиусом кривизны можно воспользоваться ручным гидравлическим трубогибом

    Сборка остова печи

    В отдельных случаях монтируют сборочный каркас и прихватывают каждый теплообменник сваркой. При этом важно, чтобы выступающие части труб были одинаковой длины. В результате должен получиться остов печи, который состоит как минимум из 4 теплообменников, установленных с каждой стороны в шахматном порядке. При этом глубина булерьяна составит около 50 см.

    Монтаж с использованием поддерживающего каркаса

    Фигурные заготовки лучше всего вырезать, воспользовавшись картонным шаблоном

    Монтаж нижней перегородки

    Тело печи формируют металлические полосы, установленные между теплообменниками

    Т-образный патрубок дымохода

    Нижний фланец с краном для удаления конденсата

    Конфигурация дымовой заслонки должна обеспечивать отвод продуктов сгорания даже в закрытом состоянии

    Шибер и поддувало

    Передняя стенка с проёмом для загрузки топлива

    Передняя дверца с поддувалом

    Конструкция дверцы обеспечивает герметичность и предотвращает чрезмерный нагрев

    Конструкция запорного устройства с эксцентриковым механизмом обеспечит хороший прижим дверцы к загрузочному окну

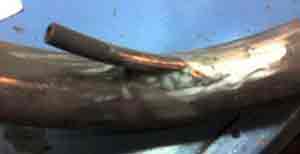

    Инжекционное устройство камеры дожигания

    Инжекционное устройство камеры дожигания оборудуют простейшим фиксатором

    Опорные ножки можно согнуть на том же трубогибе

    Собранный булерьян в работе

    В работе важно соблюдать точность и аккуратность, поэтому лучше каждый раз выполнять несколько замеров, работать не спеша, зачищать сварные швы и металлические кромки обдирочным кругом и т. д. Не стоит забывать и о технике безопасности. Работать лучше всего на свежем воздухе или в хорошо проветриваемом помещении, обязательно используя спецодежду, защитные очки и рукавицы.

    После испытания и установки агрегата на постоянное место его корпус окрашивают специальной термостойкой краской. Это добавит буржуйке эстетичности и защитит металл от коррозии.

    Облагораживание и модернизация отопительного прибора

    Конструкция канадской печи рассчитана на обогрев одной комнаты, поскольку стены и перегородки создают преграду для нагретых воздушных потоков. От установки металлического агрегата в жилых помещениях сильно страдает эстетическая ценность интерьера, да и необходимость подбрасывать среди ночи дрова, чтобы не мёрзнуть утром, вряд ли можно назвать комфортной эксплуатацией. Эти и другие недостатки булерьяна пытаются решить многочисленные владельцы калориферной печи. И, надо сказать, небезуспешно.

    Разводка тепла по комнатам дома

    Чтобы отапливать булерьяном весь дом, а не одну комнату, к теплообменникам агрегата присоединяют гофрированные трубы, которые заводят через стену помещения, а проём облагораживают при помощи декоративной решётки. Конечно, идеальным вариантом является случай, когда такой вид отопления рассматривается ещё на этапе проектирования здания. Тогда в стенах всех комнат предусматривают специальные каналы для подачи тёплого воздуха. Тем не менее даже в давно построенном доме можно реализовать такую схему, если установить калориферную печь в подвале, а воздуховоды провести через пол каждой комнаты на этаже. При этом выполняется требование подачи тепла на нижнем уровне и обеспечивается простота обслуживания агрегата.

    Булерьян, оборудованный воздуховодами, будет отапливать каждую комнату в доме

    Воздушный обогрев каждой комнаты в здании потребует и небольшого усовершенствования конструкции буллера. В первую очередь это касается подачи воздуха — естественного притока будет недостаточно, поэтому с нижней стороны агрегата на каждый ряд теплообменников монтируют коллекторы, которые обеспечат распределение воздуха, поступающего от канальных вентиляторов. Такие же коллекторы устанавливают и на выходе каждой группы воздуховодов. В них будут перемешиваться воздушные массы, поступающие от участков агрегата с различной температурой. К выходному коллектору подключают утеплённые гофротрубы, по которым тепло и будет распространяться в каждое помещение. Поскольку температура воздуха на выходе из калорифера достигает 120 °С, при прокладке труб через перекрытия и перегородки соблюдают условия, предусмотренные для монтажа дымоходов.

    Улучшение внешнего вида агрегата при помощи кирпичной или каменной кладки

    Если обложить канадский агрегат кирпичом, то можно одновременно решить несколько задач:

    • повысить эстетическую ценность печи в интерьере;
    • обеспечить безопасность при эксплуатации агрегата;
    • увеличить теплоёмкость конструкции.

    Особенно выгодно смотрится булерьян, стилизованный под камин или русскую печь, а если в дополнение к этому переднюю дверцу оборудовать закалённым жаростойким стеклом, то такой агрегат сможет создать неповторимую атмосферу уюта и домашнего тепла, при этом выполняя и основную функцию по обогреву квадратных метров.

    Надстройка, стилизованная под русскую печь, превращает буржуйку в эксклюзивный отопительный прибор

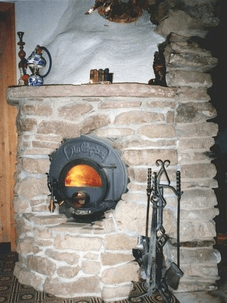

    Булерьян, полностью спрятанный в каменной кладке

    Если вы решили самостоятельно облагородить булерьян при помощи кирпича, например, для банной комнаты, то учтите, что при высоте загрузочного люка менее 40 см от пола печь будет неудобно топить, а кроме того, пострадает дизайн сооружения. Кладка должна находиться как можно ближе к корпусу печи, а промежутки между кирпичом и печью необходимо заполнить кирпичным боем, который укладывают на раствор. Помните — кладка будет выполнять роль теплового аккумулятора, поэтому от её монолитности зависит, как долго будет тёплой печь. Напоминаем, что во время работы обязательно надо следить за тем, чтобы входные и выходные отверстия теплообменников находились снаружи «камина», а в трубы не попадал строительный мусор. Лучше всего на это время закрыть теплообменные каналы ветошью.

    Переделка буржуйки под жидкое топливо

    Несмотря на то что бренеран изначально проектировался как дровяная печь, его можно переделать для работы на дизельном топливе или же на более дешёвом горючем — отработанном автомобильном масле. Конечно, такой способ отопления не подойдёт для жилого помещения, а вот для длительного обогрева гаража или подсобки вполне.

    Для перевода булерьяна на отработку потребуется:

    • на небольшом возвышении установить ёмкость для масла;
    • протянуть шланг подачи жидкого топлива к агрегату;
    • в топочной дверце вырезать отверстие под трубку, к которой присоединяют кран регулировки подачи горючего.

    Для того чтобы переделать булерьян для функционирования на отработке, достаточно установить ёмкость для масла и специальную горелку

    При использовании отработанного масла важно обеспечить хорошую тягу и правильно отрегулировать подачу горючего. Иногда вместо самодельной капельницы на люк устанавливают заводскую горелку, специально разработанную для такого вида топлива. В отличие от устройства, изготовленного своими руками, промышленная форсунка обеспечивает более полное сжигание отработки.

    Установка водяного контура

    Как уже отмечалось ранее, пытливые умы не раз переделывали классический булерьян для работы в жидкостной отопительной системе. На ранних этапах самоделкины пытались закольцевать все теплообменники в один контур. Получался змеевик, вода по которому циркулировала благодаря применению центробежного насоса. Позже была предложена схема, похожая на ранее описанную конструкцию модернизации агрегата для распределения воздушного потока по всем помещениям в доме. Верхние и нижние срезы теплообменников вварили в цилиндрические коллекторы, подключив нижний элемент к обратной магистрали, а верхний — к трубопроводу подачи. Таким образом, появилась возможность устанавливать агрегат не только в отопительных системах с принудительной подачей теплоносителя, но и при использовании естественной циркуляции жидкости. К слову, недостаток булерьяна, связанный с невозможностью работы на высокотемпературном топливе типа каменного угля, устраняется сам собой — благодаря высокой теплоёмкости вода прекрасно справляется с охлаждением стенок агрегата.

    Булерьян со сплошной водяной рубашкой

    Что же касается изготовления булерьяна «с нуля», то здесь поступают ещё проще. Вместо того чтобы сделать остов из труб-теплообменников, тело печи полностью изготавливают из листовой стали, получая агрегат правильной цилиндрической формы. Сверху конструкцию облачают ещё в один цилиндр, который служит водяной рубашкой. Поскольку нижняя часть буржуйки прогревается слабо, печь относительно кожуха необходимо сместить вниз. Для того чтобы использовать по максимуму всё тепло, некоторые умельцы умудряются провести водяной контур ещё и на выход дымового канала. На фотографиях можно увидеть все нюансы описанных метаморфоз.

    Смещение тела печи вниз относительно водяной рубашки позволяет нагревать воду более эффективно

    Если учитывать, что в вертикальном канале на выходе булерьяна должно происходить пиролизное горение отходящих газов, охлаждение этого участка дымохода противоречит самому принципу работы печи, поэтому вряд ли является правильным.

    Правильная эксплуатация и обслуживание печи

    Для быстрой растопки печи используют мелко наколотые сухие дрова, под которые укладывают бумагу или картон. После воспламенения древесины в булерьян закладывают основную порцию топлива. Надо сказать, что для этого агрегата идеально подходят толстые поленья длиной до 40 см — они будут отдавать тепло в течение нескольких часов. Не следует более 20–30 минут прогревать печь с полностью открытой заслонкой — бренеран рассчитан на тление топлива, поэтому большой огонь попросту будет уносить львиную долю тепловой энергии в трубу. Кроме того, докрасна разогретую печь может покоробить или же разойдётся один из сварных швов.

    После того как дрова полностью разгорятся, печь переводят в режим газификации, для чего прикрывают шибер и дроссель. О работе агрегата в режиме газогенератора свидетельствует небольшое пламя под сводом топливной камеры, сопровождающее процесс горения выделяющихся газов.

    От того, насколько сухими будут дрова, зависит эффективность агрегата. Поэтому топливо перед закладкой рекомендуется просушить. Кстати, для этого можно использовать тепло самой растопленной печки, если укладывать очередную охапку дров на теплообменные трубы.

    Универсальность буллера проявляется даже при сушке дров

    Дым, заполняющий помещение при растапливании буржуйки, свидетельствует об одной из следующих ошибок:

    • недостаточная высота дымохода. Отличные тяговые характеристики обеспечит труба высотой не менее 5 м, при этом её верхний срез обязательно должен располагаться над кровлей;
    • закрыта шиберная заслонка;
    • отложения конденсата и сажи сузили дымовой канал настолько, что нормальный отвод продуктов горения стал невозможен. Их необходимо убрать.

    Загрязнение печи в процессе эксплуатации проявляется не только в ухудшении тяги. Отложения на шибере препятствуют его нормальному закрытию, а слой сажи на внутренних поверхностях отопительного агрегата значительно ухудшает теплообмен.

    Для того чтобы почистить булерьян, применяют несколько способов, один из которых предусматривает выжигание смол и сажи. Специалисты не рекомендуют прожигать агрегат, поскольку это связано с разогревом печи и дымохода до слишком высокой температуры. Кроме того, процесс нередко сопровождается неконтролируемым воспламенением и выбросом горящих остатков на крышу.

    Чистка выжиганием сажи грозит большой бедой

    Лучше всего чистить буллер и дымоход старинными методами, при помощи металлических щёток и скребков. Грязь и маслянистые отложения из дымохода удаляют, предварительно сняв фланец в его нижней части. Внутреннюю поверхность топочной камеры можно привести в должный вид при помощи небольшого малярного шпателя или стамески.

    Помните, что если при регулярной эксплуатации булерьяна требуется чистка дымохода чаще, чем два раза в год, значит, оптимальный режим работы печи не достигнут. Для эффективной работы агрегата экспериментируют с положением заслонок, определяя положение, в котором топливо будет сгорать полностью.

    Конструкция и особенности эксплуатации системы отопления (видео)

    Трудности при изготовлении печи «Булерьян» могут возникнуть не из-за конструктивной сложности агрегата, а по причине отсутствия необходимых навыков при работе со сварочным и слесарным оборудованием. Тем не менее не стоит отчаиваться преждевременно — часть работы можно выполнить самостоятельно, а наиболее сложные и ответственные этапы доверить профессионалам. Даже несмотря на дополнительные расходы, стоимость собственноручно изготовленного калорифера удастся снизить в два и более раза по сравнению с заводской продукцией.

    Источник: http://legkovmeste.ru/stroitelstvo-i-remont/otoplenie/byistryiy-i-effektivnyiy-obogrev-lyubogo-pomeshheniya.html

    Конструкция печей Булерьян

    Для быстрого и равномерного отопления помещения можно использовать печь булерьян (буллер, бренеран). Область ее применения – жилые и производственные строения, теплицы, магазины, склады, дачные дома, коттеджи. Отличительная черта этого механизма заключается в том, что теплый воздух не скапливается только вокруг него. Открыв все межкомнатные двери, вы дадите доступ теплу во все помещения.

    Особенности

    Печь бренеран изобретена канадскими инженерами, которые за основу взяли чертежи конвекционно-трубного котла медленного горения.

    Булерьян – устройство отечественного производства.

    Строение

    Это цельносварная конструкция, выполненная из стали. По бокам она опоясана большим количеством труб. У нее топка с широкой герметичной дверкой, снабженная поддувалом, выполненным в виде патрубка с заслонкой поворотного типа (дросселем). Именно с его помощью регулируется мощность прибора отопления, контролируется процесс выделения тепловой энергии, устанавливается необходимая температура.

    Устройство некоторых моделей булерьян снабжено градированной шкалой и ограничителем. Если необходимо прекратить работу прибора или остановить тягу, то дроссель перекрывают. Ниже приведены чертежи печи.

    В нижней части топки находится стальной под или чугунная решетка, в верху конструкции – горизонтальная перегородка с отверстиями, не достигающая передней стенки примерно на ¼ длины топочного устройства. Воздух для дожигания забирается оттуда.

    Верхнее пространство, изолированное при помощи перегородки, — это камера дожигания при функционировании в режиме тления. Идущие оттуда газы уходят в горизонтальный отрезок дымохода, называемы «боров», его длина – 0,8-1 м.

    Режим горения в печке бренеран переключается с помощью дымового дросселя (шибера).

    Котлы имеют дымоход с диаметром, равным размеру поддувального патрубка. В заслонке дымового дросселя вырезана 1/4 часть. Такое устройство не дает прекращаться тяге, угар в любом случае выйдет в трубу.

    Над дымовым дросселем располагается экономайзер. Это вертикальный участок дымохода, хорошо изолированный асбестом. Он предназначен для догорания дымовых газов. Вспыхнув, они пытаются расшириться, что способствует образованию газовой пробки. Процесс горения уменьшается, остывающая пробка, в конце концов, исчезает, горение увеличивается.

    Благодаря экономайзеру данное устройство имеет КПД 80%, без него – не более 60%. Эксплуатация буллера без этого элемента уменьшается до 2-3 лет.

    Принцип работы

    Этот прибор отопления работает следующим образом: холодный воздух с пола, поступая в расположенные внизу патрубки, проходит через элементы, расположенные на топке.

    Нагреваясь, он выходит из верхних патрубков и равномерно отапливает строение. Через 10-15 минут после растопки конструкции воздух в системе нагревается до 100-120 °С.

    Отличия от печей других видов

    В отличие от классических приборов отопления, котлы бренеран забирают воздух для дожигания из топки. Для вторичных воздушных масс отдельных продухов нет. Количество воздуха автоматически меняется в зависимости от вида топлива и режима работы топки.

    Вторая изюминка печи булерьян заключается в особенностях конструирования ее топки. Батареи труб теплообменника сделаны таким образом, что на 2/3 они утопают в криволинейных стенках топки. Благодаря этому до 70% тепла, выделяющегося в топочном пространстве в режиме тления, отдаются в воздух трубочной системы. 10% тепловой энергии распределяются по металлическому телу прибора и также обогревают воздух.

    Топливо

    Отапливать котел можно древесными отходами или остатками от картонажной продукции, дровами. Нельзя применять каменный уголь. Топливо в подобном приборе расходуется медленно и экономично. Закладку его необходимо осуществлять не более 3 раз за сутки.

    Для быстрого прогрева комнаты требуется изначально заложить в печку быстрогорящее топливо, бумагу или картон. Их разжигают, при этом дроссель и шибер нужно открыть полностью, а дверь топки закрыть. Разгонная закладка должна полностью прогореть за 3-4 минуты. Контролировать процесс горения можно через стекло в двери или через поддувало.

    После прогорания закладки укладывают крупные поленья, торфобрикеты или пеллеты. Дроссель поддувала прикрывают до необходимого положения. Шибер должен быть закрыт на ¾, то есть до упора. Из труб выходит воздух температурой 60-70 °С, печь остывает до 50-55 °С.

    Преимущества и недостатки

    Помимо того, что эти котлы отопления обеспечивают быстрый и равномерный обогрев дома, они обладают и другими положительными свойствами:

    • долгий срок эксплуатации;
    • высокий КПД;
    • экономичность;
    • простота монтажа.

    К тому же можно сделать печь булерьян своими руками.

    Такое устройство нуждается в утеплении наружных труб. Для его размещения нужно выделить значительное пространство. В подобном приборе топливо сгорает с минимальным остатком, вследствие чего он дымит, поэтому трубу приходится выводить на высоту более 3 м от верхнего уровня печи.

    Также к отрицательным качествам относят появление конденсата в дымоходе и запах, который может появиться в комнате.

    Печь бренеран с водяным контуром

    Чтобы отопление частного дома было надежным и качественным, часто используют котлы с водяным контуром. Они обогревают за счет движения в системе горячей воды. Такой прибор представляет собой цилиндрический корпус, который состоит из 2-х уровней. Нижний – это топочная конструкция, ее предназначение – розжиг топлива и регулировка температуры. Верхний уровень котла с водяным контуром – это камера дожигания газов.

    Цель агрегата – нагрев воды в большом объеме. Он оборудован специальными приборами, которые распределяют около 10% тепловой энергии на отопление, а остальные проценты на нагрев жидкости, поступающей в систему или накопитель. Таким образом, частные дома обеспечиваются надлежащими температурными условиями.

    Котел с водяным контуром необходимо заправлять дистиллированной водой и антифризом. Тогда система будет защищена от замерзания, если в доме не живут постоянно.
    Чертежи водяного буллера представлены ниже.

    Делаем печь самостоятельно

    Сделать печь булерьян своими руками достаточно тяжело, необходимо быть опытным сварщиком.

    Инструмент

    Чтобы изготовить котел, чертежи которого расположены ниже, необходимы следующие инструменты и материалы:

    сварка, болгарка, ножницы для резки металла, трубкогиб, молоток, толстостенные трубы (диаметр – 50 мм), уголок металлический (25*25); лист металла (толщина – 5 мм).

    Подготовка

    Проверить работу аппарата для сварочных работ, материалы на свариваемость, потренироваться в изготовлении швов.

    Чертежи

    Здесь представлены чертежи печи бренеран.

    Изображенный котел обладает малой мощностью и может применяться в гаражах, теплицах, хозпостройках. Для отопления частного жилища необходимо увеличить ее параметры и число труб в 1,5-2 раза.

    Изготовление

    Сделать печь самостоятельно можно, придерживаясь следующей определенной последовательности работ.

    • Обрезки труб подогнать по длине, подготовить необходимое их число, придать им нужную форму. Они должны быть полностью идентичны. Концы труб нужно отрезать под углом в 90°.
    • Изготовить деталь из листа металла (смотрите схему ниже), согнуть ее под углом в 160-170°.

    • Точечно приварить трубы. Верх топочного элемента тщательно соединить по контуру. Главное на этих этапах – соблюдать симметричность конструкции.
    • Сделать детали тела печи в количестве равном числу труб. Прихватить заготовки в нескольких местах между трубами.
    • Установить задний элемент печи, имеющий отверстие под дымоход.

    • Вставить дымоход (труба диаметром 100 мм) в отверстие, приварить его по контуру.
    • Сделать лицевую часть. Вварить в нее кольцо для дверцы. Все соединить точечно по контуру. Для дна конструкции использовать два уголка. Проверить устойчивость прибора.
    • Изготовить круглую дверку из толстого металлического листа, в нижней части которого располагают трубу с заслонкой. Дверь нужно установить на петли и приварить к ней запирающий замок.
    • Зачистить швы и отшлифовать все поверхности.
    • Если возьмете за основу корпуса печи старый котел, то количество сварочных работ уменьшится. Но предложенный вариант с наложенными металлическими стенками более привлекателен внешне.

    Габариты печи выбирают в зависимости от площади помещения. Располагают конструкцию на расстоянии не менее 1,5 м от стены. Ее приподнимают над полом (это увеличит силу тяги и скорость обогрева), устанавливая на подиум из негорючих материалов. Чтобы избежать возгорания от выпадающих искр и угольков, под топкой кладут лист металла. Устанавливать печь булерьян лучше в отдельных помещениях, чтобы случайно не обжечься.

    Источник: http://x-teplo.ru/otoplenie/pechi-kaminy/buleryan.html

    Собираем печь Булерьян на дровах своими руками

    Здесь вы узнаете:

    • Особенности конструкции
    • Принцип работы
    • Изготавливаем самодельный Булерьян
    • Чертеж для сборки печи, материалы и инструменты
    • Первые шаги
    • Делаем камеру дожигания
    • Завершаем сборку основы
    • Изготовление дымохода
    • Заключительная стадия

    Твердотопливные печи Булерьян продолжают набирать свою популярность. Они отличаются высокой эффективностью и способностью быстро прогревать помещения. Потребители могут приобрести готовые агрегаты или попробовать собрать печь Булерьян своими руками. В этом нет ничего сложного, ведь по своей конструкции она напоминает самую обыкновенную пиролизную буржуйку. Различия только в корпусе, который оснащен производительными трубчатыми конвекторами.

    Особенности конструкции

    Собрать печь Булерьян своими руками действительно очень просто. Но только для тех, кто умеет обращаться с инструментом и железом, а также имеет представление об устройстве твердотопливных печек. Особых конструкционных сложностей здесь нет, но нужно помнить, что работа с железом требует особой аккуратности – оно не такое податливое, как дерево. Но в качестве конечного результата у вас должен получить отличный отопительный агрегат, который порадует быстрым прогревом и длительным горением.

    Собранная своими руками печь Булерьян представляет собой традиционный твердотопливный агрегат, работающий на дровах по газогенераторной схеме. То есть, дрова здесь горят с выделением продуктов пиролиза, которые отправляются в камеру дожигания и сгорают там со вторичным воздухом. Продукты сгорания отправляются в дымоход, уходя в атмосферу и частично выпадая в виде конденсата – мы расскажем, как избавиться от него всего одним движением руки.

    Буржуйка Булерьян состоит у нас из следующих частей:

    • Основная камера сгорания – просторная, вместительная, дрова здесь лежат непосредственно на конвекционных трубах;
    • Камера дожигания – располагается над камерой сгорания, представляет собой перфорированный или цельный лист железа, отделяющий верхнюю четверть всего внутреннего объема;
    • Трубчатый конвектор – набор изогнутых труб, большая часть площади которых непосредственно контактирует с дровами, углями и сгорающими газами;
    • Загрузочная дверца с небольшой глухой заслонкой – через нее в печь Булерьян, изготовленную своими руками, загружаются дровами. Она же позволяет отрегулировать доступ кислорода в камеру сгорания;
    • Дымоход с шиберной заслонкой и камерой для сбора конденсата – обеспечивает удаление продуктов сгорания и собирает сконденсировавшиеся продукты сгорания с их последующим удалением.

    Также в конструкции печи присутствуют трубки (инжекторы) для подачи вторичного воздуха – он нужен в камере дожигания для сгорания пиролиза.

    Принцип работы

    Именно такой необычный внешний вид делает печь Булерьян такой чрезвычайно эффективной.

    Для того чтобы вы смогли прочувствовать все прелести печи Булерьян, мы расскажем о ее принципе работы. Мы уже говорили, что здесь используется реакция пиролиза. Горение дров с ограниченной подачей кислорода выглядит как тление с выделением продуктов пиролиза. Поступая в верхнюю камеру дожигания, они воспламеняются и сгорают с выделением большого количества тепла – горение поддерживается за счет небольших инжекторов, встроенных в две конвекционные трубы.

    Многие пользователи размышляют, буржуйка или Булерьян – что лучше и чему отдать предпочтение. КПД буржуйки, в том числе и пиролизной, будет более низким. Для увеличения эффективности придется дооснастить ее дополнениями, образующими конвекцию. Но догнать печь Булерьян буржуйка все-таки не сможет, как ни старайся. Булерьян – самая эффективная и продвинутая печь на сегодняшний день, обладающая предельно легкой конструкцией.

    Булерьян на отработке не является твердотопливной печью. Но ее можно собрать своими руками, по схожей схеме, встроив самодельную горелку в загрузочную дверцу (о сборе такой горелки мы писали в наших обзорах). Также существует возможность приобрести уже готовую горелку. Но такая схема будет оправдана лишь в том случае, если у вас есть доступ к недорогим запасам этого нехитрого топлива.

    Изготавливаем самодельный Булерьян

    Данная печь обладает широкой сферой применения. Она годится для обогрева жилых домов, дачных построек и хозяйственных помещений. Если нужна хорошая печь для гаража, Булерьян станет достойным решением – быстродействующим и эффективным. Буквально через 15-20 минут после розжига в вашем гараже установится комфортная и теплая атмосфера.

    Печка Булерьян, сделанная своими руками, порадует простотой в эксплуатации и неприхотливостью к топливу. Впрочем, поленья для нее должны быть сухими (желательно не выше 15% влажности), иначе реакция пиролиза будет происходить с затруднениями. Повышенная влажность дров приводит и к большому количеству конденсата. Давайте же посмотрим, как собрать ее своими руками.

    Чертеж для сборки печи, материалы и инструменты

    Представляем вам чертеж с размерами, на который мы будем ориентироваться при сборке печи Булерьян своими руками.

    Подробная схема печи Булерьян.

    В процессе разработки вы можете вносить свои изменения, если они покажутся вам необходимыми. Например, ничто не мешает приспособить сюда готовую покупную дверку, чтобы не мучиться с ее самостоятельной сборкой. Вместе с чертежом вам понадобятся следующие инструменты:

    • Гидравлический или ручной трубогиб;
    • Сварочный аппарат;
    • Углошлифовальная машина для резки стали;
    • Шлифовальный диск для корректировки сварных швов.

    Далее готовим материалы:

    • Труба диаметром 60 мм для изготовления конвектора (калорифера) – на чертеже указаны трубы диаметром 50 мм, но в тогда конвекция будет не такой интенсивной. В этом случае советуем ориентироваться на площадь обогреваемого помещения;
    • Листовая сталь толщиной не менее 4 мм – из нее мы будем вырезать промежуточные пластины, а также переднюю и заднюю стенки;
    • Дымоходная труба диаметром 100-130 мм;
    • Металлическая труба для создания дросселя (поддувала) на загрузочной дверце;
    • Петли для загрузочной дверцы, а также надежный замок с безопасной ручкой для ее открытия и закрытия;
    • Материалы для создания шиберной заслонки – еще одна ручка с небольшим отрезком листовой стали для перекрытия просвета дымохода;
    • Металлическая труба диаметром 15 мм для инжекторных труб.

    Также пригодится асбестовый шнур, необходимый для уплотнения дверцы. Не забудьте подобрать хорошие электроды для сварки металлических частей.

    Первые шаги

    Для начала нам нужно изготовить каркас всей нашей печи Булерьян – он представляет собой переплетение изогнутых труб, которые образуют воздушный калорифер и будущую топку. Воспользуйтесь трубогибом и согните их с радиусом закругления 225 мм. Длина каждой трубы составляет 120 см – этого более чем достаточно. Трубы свариваются между собой металлическими полосками, чтобы в результате получилось устойчивое основание для нашей печи. Никаких отверстий по бокам быть не должно, иначе в отапливаемые помещения будет проникать дым.

    Делаем камеру дожигания

    Следующий этап изготовления печи Булерьян своими руками – создание камеры дожигания. Для этого нужно взять листовое железо и сделать из него перегородки с выемками под воздушный теплообменник.

    Далее привариваем перегородки изнутри к трубам так, чтобы отделить примерно четверть внутреннего объема (или так, как это указано на чертеже). Обратите внимание, что данные перегородки уходят к задней стенке, а передней стенки они не касается (в первые две трубы ввариваются инжекторы вторичного воздуха).

    Сюда будут попадать продукты пиролиза. А продукты сгорания отправятся к задней стенке, где располагается дымоход печи Булерьян.

    Движемся дальше и проверяем все сварные швы – они должны обеспечивать герметичность всей конструкции.

    Завершаем сборку основы

    Теперь нам нужно вырезать из листового железа два куска, образующих заднюю и переднюю стенки печи Булерьян. Но не спешите их приваривать – над ними нужно еще поработать. В задней стенке мы делаем отверстие под дымоход, ориентируясь на диаметр дымоходной трубы.

    После этого переходим к передней стенке – здесь нам нужно сделать отверстие под врезку. Дверку изготавливаем из отрезка трубы диаметром 350 мм. И здесь придется помучиться.

    Все дело в том, что дверка должна плотно закрывать входное отверстие топки. Часть трубы диаметром 350 мм мы привариваем к передней стенке нашей печи Булерьян, собираемой своими руками – она немного выступает, как на рисунке. Далее делаем саму дверцу – она будет двуслойной, внутренняя часть будет входить внутрь загрузочного отверстия, а наружная будет охватывать его снаружи.

    В дверце печи Булерьян мы делаем отверстие под дроссель. Его размеры указаны на нашем чертеже. Он представляет собой небольшой отрезок трубы, в котором на металлической петле вращается заслонка – она должна полностью перекрывать просвет. Для того чтобы петля не вращалась под собственным весом, поджимаем ее пружинкой. Также необходимо изготовить надежный замок для фиксации загрузочной дверцы.

    Возня с дверками, дросселями и заслонками при сборке печи Булерьян своими руками, является самой проблематичной, ведь работать с мелкими деталями всегда сложнее, чем с крупными. Но если руки растут оттуда, вы справитесь с задачей сравнительной быстро.

    Изготовление дымохода

    Если вы думаете, что дымоход для печи Булерьян, собираемой своими руками, представляет собой кусок трубы, то вы в корне неправы. Мы изготовим для нашей печки Т-образный дымоход с шиберной заслонкой.

    В отличие от дросселя, просвет здесь перекрывается не полностью, а всего на 3/4 от максимального диаметра дымохода – именно такую заслонку нужно будет вырезать и вмонтировать в отводящую (горизонтальную) трубу.

    К горизонтальной трубе дымохода печи Булерьян мы привариваем вертикальный участок. Через его верхнюю часть будет уходить дым, а в нижней части будет скапливаться конденсат (обязательно будет). Для того чтобы избавление от него было более удобным, приварите ко дну шаровый кран. Всего одно движение руки – и весь накопившийся конденсат сольется в заранее подставленную емкость, как мы и обещали ранее.

    Заключительная стадия

    Кстати, наша печь Булерьян, изготовленная своими руками, практически собрана. У нас уже есть:

    • Основной корпус с воздушным калорифером;
    • Две стенки с дверками и дросселем;
    • Дымоход с дроссельной заслонкой.

    Наступило время сварить все компоненты в единое целое. Еще раз убеждаемся в герметичности швов между металлическими пластинами и конвекционными трубами, после чего приступаем к монтажу передней и задней дверок.

    После приваривания стенок, проводим проверку свежих швов. На следующем этапе вооружаемся углошлифовальной машиной и аккуратно обтачиваем швы, чтобы сделать их более аккуратными. В заключение подключаем дымоход и приступаем к покраске печи Булерьян с помощью жаропрочной краски. Часть ее впоследствии обгорит (например, на передней дверке), но верхняя часть останется целой, так как конвекторные трубы не раскаляются до высочайших температур.

    Заключительный этап включает в себя установку собранной своими руками печи Булерьян на металлический или кирпичный постамент. Оптимальная высота расположения нижней части конвекционных труб – 20-25 см от уровня пола. Далее монтируем дымоход и загружаем в топку дрова. На первом этапе розжига дроссель и шиберная заслонка полностью открыты – дрова должны полностью разгореться. После этого закрываем шиберную заслонку и дроссель, из-за чего печь Булерьян перейдет на пиролизный режим горения.

    Регулировка интенсивности горения осуществляется с помощью дроссельной и шиберной заслонок – здесь нужно будет немного попрактиковаться, чтобы достичь оптимальных результатов. Кроме того, вы можете модернизировать печь Булерьян, собранную своими руками:

    • Превратить воздушный теплообменник в водяной и подключить его к отопительной системе – получится мощный производительный дровяной котел;
    • Объединить трубой входы конвекторов и подключить сюда мощный дутьевой вентилятор. Аналогичным образом объединить выходы теплообменника, подключить к ним гибкие трубы и развести тепло по соседним помещениям – получится система воздушного отопления;
    • Смонтировать печь Булерьян в небольшом помещении (величиной с туалет) и уже из этого помещения развести трубы с горячим воздухом по другим помещениям – еще один способ организации воздушного отопления.

    На изготовление печи Булерьян своими руками у вас может уйти до нескольких дней, но в целом результаты должны вас порадовать.

    Источник: http://remont-system.ru/pechi-i-kaminy/sobiraem-pech-buleryan-na-drovah-svoimi-rukami

    Смотрите также:
    03.05.2020

    Как установить и подключить газовую колонку Инсталляция проточного нагревателя воды в инженерные сети и интерьер дома не представляется чем-то особенно сложным. Но процесс имеет ряд нюансов: надо обеспечить герметичное соединение водопровода и газа, выдержать все...

    03.05.2020

    Делаем бойлер косвенного нагрева своими руками Что такое косвенный нагрев, и как его реализовать своими руками? Концепция работы такая-же, как у теплоэлектростанций (ТЭС). В процессе решения основной задачи (работа генераторов на пару) появляется «лишняя» тепловая...

    03.05.2020

    Простая но эффективная вентиляция в квартире своими руками Многие, живя в квартирах и жалуясь на повышенную влажность, неприятные запахи и головную боль от духоты в помещении, не задумываются, что причина — в неисправности вентиляционной системы. Согласно нормам...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
