Обустройство скважины на воду своими руками

Содержание

Обустройство скважины

Устройство скважины на воду

После того, как была пробурена скважина на воду, для сдачи ее в эксплуатацию должно быть проведено обустройство скважины, то есть ее обвязка. Для этого устанавливаются полипропиленовые замерные трубки, при помощи которых производятся замеры уровня воды. Водосчетчик устанавливается для измерения дебита скважины. Обсадная колонна должна быть закрыта герметичным оголовком, предотвращающим попадание инородных частиц. Обязательно должен быть установлен металлический кран, из которого должны браться пробы на анализ каждые 3 месяца. Чтобы контролировать работу погружного насоса при обустройстве скважины устанавливаются манометры и датчики давления. Патрубок устанавливается в дренажном приямке для того чтобы производить прокачку скважины перед тем, как произвести запуск. Также он используется для того, чтобы проводить опытную прокачку по подсчету запаса подземной воды и тушению пожара.

Чтобы полностью сделать обустройство скважины ее оборудуют кессоном, насосным оборудованием, накопительной емкостью для воды, автоматикой и другими дополнительными приспособлениями.

Для герметизации оборудования скважин и предупреждения попадания грунтовой воды в систему используют кессон. В условиях зимнего периода это приспособление защитит оборудование скважины от промерзания. Для установки кессона его обрабатывают грунтовкой с внутренней стороны. Чтобы кессон не подвергался влиянию атмосферных осадков, его обрабатывают снаружи гидроизолирующим составом. Высота стандартного кессона 2 м, а диаметр – 1 м.

Обустройство скважины включает в себя также и установку насоса. В зависимости от того, какого размера скважина, на какую высоту поднимается вода, а также от того, какое количество воды планируется для потребления, зависит мощность насоса, устанавливаемого на скважину. Для подключения насоса должен быть проведен электрокабель. Для обустройства скважины в обязательном порядке устанавливается труба, по которой проходит вода от скважины к накопительному резервуару, дублирующий насос и трос из антикоррозийного материала.

В порядок обустройства скважины обязательно входит установка накопительного резервуара емкостью 10-1000 л. Этот резервуар поддерживает постоянное давление воды в трубопроводе и ее напора.

При выборе накопительного резервуара должно быть учтено количество воды, которую планируется потреблять. Это зависит от того, для каких целей будет использоваться вода. Если вода будет использоваться только для хозяйственных нужд, то достаточно небольшого резервуара. При использовании воды на участке для полива или наполнения бассейна, должен быть установлен резервуар с соответствующими размерами. Такой накопительный резервуар предпочтительнее устанавливать в кессоне, потому что он занимает достаточно большое пространство.

После установки насоса проводится монтаж автоматики, которая включает в себя устройство управления и реле давления. Устройство управления устанавливается для того, чтобы предотвратить перегрев мотора в насосе и перепады электрического напряжения. Пульт устройством управления обычно устанавливается внутри дома. Для поддержки заданных параметров давления в водопроводе и накопительном резервуаре устанавливают реле давления.

На последнем этапе обустройства скважины прокладывают трубопровод от скважины к дому. Причем, если планируется использование скважины в зимних условиях, то трубы должны быть проложены ниже, чем уровень промерзания грунта. В средней полосе России – это 1,5-2 м.

Организация автономного водоснабжения дома – дело довольно ответственное и хлопотное. Оно подразумевает целый ряд мероприятий, начиная с бурения скважины и заканчивая ее обустройством. Если работы по бурению источника уже позади, переходим к установке оборудования, которое будет обеспечивать стабильную водоподачу, а также защищать источник от загрязнений и замерзания.

Кессон, приямок или адаптер – что выбрать для обустройства скважины?

Следует помнить, что водопровод, идущий в дом от источника, должен быть размещен ниже уровня промерзания грунта либо активно обогреваться. Если эту проблему вы уже решили, возникает вопрос, как ввести водопровод и электрокабель питания насоса непосредственно в скважину, обеспечивая простоту их извлечения в дальнейшем?

Основные способы решения проблемы:

  • приямок. Наиболее простым вариантом, как можно обустроить скважину, является приямок. Его неоспоримое преимущество состоит в том, что делается он и подручных материалов. Однако установка производится строго по правилам. Первое, что следует сделать – вырыть над водозабором котлован на глубину промерзания (не менее 1,5 метра), далее нужно установить бетонные кольца или деревянную опалубку и залить ее бетоном, также можно применить кирпичную кладку. В последнем случае дополнительно потребуется провести гидроизоляционные работы. Такой тип обвязки скважины как приямок не рекомендуется делать на участках, где отмечается высокий уровень грунтовых вод (менее 5 метров). Главным недостатком приямка является низкая герметичность, поэтому существует высокий риск проникновения внутрь конструкции влаги, что исключает возможность установки в приямок какого-либо оборудования (гидроаккумулятора, автоматики и пр.). В роли крыши приямка может выступать бетонная плита с люком над оголовком водозабора. Как лучше всего утеплить приямок скважины изнутри решать вам.
  • адаптер. Скважинный адаптер предназначен для ввода ствола водозабора на глубине таким образом, чтобы с поверхности можно было производить демонтаж погружного насоса. Роль кессона берет на себя обсадная колонна (она заканчивается на поверхности). При этом водопроводная труба располагается ниже уровня промерзания грунта, есть возможность проводить ремонт водозабора и замену насоса, а главное – исключается вероятность попадания поверхностных вод в скважину. Стоимость такого адаптера в несколько раз дешевле установки кессона или устройства приямка. Однако применять адаптер можно лишь в том случае, если водозабор устроен в одну обсадную колону. Обеспечить герметичность ввода труб возможно только, если обсадные трубы выполнены и стали. Пластиковые аналоги не способны длительное время держать форму под уплотнителями, тем более что во время работы, трубы будут постоянно вибрировать. К тому же конструкция адаптера подразумевает, что насос в скважине закреплен на водопроводной трубе, а не подвешен на тросе.
  • кессон. Является прекрасной альтернативой приямку. Кессон герметичен, надежен и долговечен. Его можно приобрести в готовом виде либо сделать своими руками.

Основные разновидности кессонов:

  • пластиковые. Отличаются высокой герметичностью и влагоизоляцией, небольшим весом и простотой монтажа. При этом пластиковые варианты нуждаются в дополнительной теплоизоляции. При их установке рекомендуется бетонировать дно для повешения жесткости конструкции;
  • стальные. Обладают высокой герметичностью, надежностью, достаточной жесткостью и влагонепроницаемостью. Единственный недостаток – высокая стоимость. Перед установкой стального кессона в котлован его следует обработать антикоррозионным составом. После завершения установки производится подвод водопровода, обсадной трубы и кабеля питания насоса. Постарайтесь добиться максимальной герметичности места ввода. Если обсадная труба выполнена из металла, ее лучше всего приварить сплошным швом к кессону. Далее производится щебневая обсыпка конструкции со всех сторон. Сверху бетонируют площадку, чтобы на стенки кессона не попадала влага.

После того как мы рассмотрели как утеплить и обустроить скважину, переходим к установке насосного оборудования, гидроаккумулятора и автоматических систем управления. Первым устанавливается насос для поднятия воды из источника. Далее идет монтаж гидроаккумулятора, необходимого для поддержания оптимального давления в системе. Объем расширительного бака варьирует от 10 до 1000 литров. На завершающем этапе обвязки скважины ставится автоматика, которая минимизирует вмешательство человека в работу системы водоснабжения дома.

Источник: http://aquagroup.ru/articles/obustroystvo-skvazhiny.html

Оборудование для самостоятельного обустройства скважины и особенности его установки

Скважина – один из оптимальных и наиболее популярных методов добычи воды, использование которого позволяет собственникам загородных участков получать двойную выгоду: экономию финансовых средств и получение высококачественной воды.

Обустройство скважины под воду на даче, можно обеспечить непрерывную подачу воды на протяжении всего года.

Одно лишь отверстие в земле не может считаться полноценным источником снабжения водой, — только грамотное обустройство водяной скважины позволит сделать воду пригодной для употребления.

Виды скважин

Наиболее распространены два варианта для обустройства:

  1. фильтровые скважины;
  2. артезианские скважины.

Фильтровая скважина обычно бурится до ближайшего водоносного горизонта (15-30 метров).

Диаметр скважины находится в рамках 128-134 мм и может служить около 7-8 лет.

Обустраивается она достаточно быстро (пару дней).

Но это лишь теория – как говорят многочисленные отзывы, такая скважина на воду прекрасно функционирует и 12-15 лет.

Данный вариант подойдет хозяйствам, в которых планируется использование воды 1-2 человеками.

Того объема воды, который может предоставить фильтровая скважина будет недостаточно для загородного дома с душем, туалетом, мойкой и другими источниками водопотребления.

Объясняется это тем, что слой песка обладает невысоким уровнем водоотдачи, а также низкой пропускной способностью фильтра для очистки воды из скважины.

Конечно, можно использовать маломощный вибрационный насос, однако нужного уровня напора воды вы вряд ли получите.

Монтаж артезианской скважины будет дороже, но и качество воды намного выше.

Глубина такой скважины составляет 25-200 метров при диаметре 134-158 мм, что обусловлено необходимостью бурения до известкового слоя.

На эту сложную работу уйдет до 7 дней, но это стоит того, ведь гарантированный срок службы – около полувека.

Производится также монтаж глубинного насоса для скважины, обладающего большой производительностью.

Лишь вам решать, какому варианту отдать предпочтение.

Но для дачи, посещаемой вами всего 2 раза в неделю вполне достаточно фильтровальной скважины.

Помимо этого можно существенно сэкономить и обустроить скважину своими руками.

Подбор необходимого оборудования

Кессон является одним из основных элементов конструкции.

Произведя бурение водозаборной скважины, можно браться за ее обустройство.

Для обеспечения непрерывной подачи воды важно установить специальное оборудование, включающее: гидроаккумулятор, кессон, насос и оголовок для скважины.

Приступая к обустройству скважины своими руками, нужно грамотно подобрать конструктивные элементы, чтобы обезопасить себя от излишних и расходов и хлопот по ремонту дорогостоящей техники.

Это водонепроницаемая емкость в виде бочки, предназначенная для защиты воды от смешивания с грунтовыми водами и промерзания.

Как правило, кессон для скважины оборудуется горловиной с хорошо прилегающей крышкой.

Чтобы скважина исправно служила несколько десятков лет важно оптимальный выбрать погружной насос.

Во время расчета, в результате которого вычисляется параметр изделия, нужно учитывать глубина и диаметр скважины, пиковый расход, протяженность водопроводных коммуникаций.

Для стабильного функционирования системы водоснабжения важно поддерживать рабочее давление 1,8-3 атмосферы.

Основная функция гидроаккумулятора – плавное изменение и поддержание давления жидкости в системе.

Помимо этого бак защищает систему от гидроудара и обеспечивает запас воды.

Разнятся устройства лишь объемом вмещаемой воды (10-1000 литров).

Установка оголовка скважины позволяет предохранить систему от стекания талых вод и загрязнения мусором.

Конструкция, герметизирующая скважину, предназначается также для облегчения эксплуатации технического колодца (подвешивания насосного оборудования).

Основные этапы обустройства

Особо мастеровитые достаточно быстро сделают все сами.

Тем не менее, если даже вам будет осуществлять все работы постороннее лицо, важно все проверить самому.

Итак, обустройство автономного водоснабжения осуществляется в несколько стадий.

Установка кессона

Собственники домохозяйства, не располагающие необходимым количеством времени, умениями и знаниями разбираться в специфике коммуникаций, могут всегда перепоручить эту ответственную работу профессионалам.

Монтаж кессона предполагает подготовку ямы, которую нужно выкопать вокруг скважины (глубина 1,7-2 метра).

Габариты ямы определяются размерами емкости (средняя ширина ее не превышает 1,5 метров).

В результате должен получиться котлован, посреди которого стоит обсадная труба.

Нужно вырезать отверстие в дне кессона, равное диаметру обсадной трубы.

После этого кессон можно погружать в яму, устанавливая в центре ствола скважины.

Затем обсадную трубу обрезают и приваривают к дну кессона.

К собранной конструкции присоединяется электрический кабель насоса и труба для вывода воды.

Кессон засыпается грунтом: над поверхностью остается лишь крышка, являющаяся входом в систему.

Монтаж погружного насоса

Сама процедура установки насоса сравнительно прост, но при его монтаже важно учитывать некоторые нюансы:

  • насос в скважине размещается таким образом, чтобы он на 1 метр не доставал до дна источника, но был полностью опущен в воду;
  • перед установкой насоса скважина тщательно очищается, а вода прокачивается до тех пор, пока она не очистится от песка;
  • параллельно с установкой насоса производится монтаж кабеля (управляет работой двигателя) и пластиковой трубы (через нее вода подается наверх);
  • обратный клапан и пускозащитное устройство монтируются после установки насоса;
  • регулировать давление в бачке после установки системы необходимо с расчетом его достижения 0,8 от давления при работе.

Произведя монтаж насоса, устанавливают оголовок, который защищает и герметизирует устье скважины.

Монтаж гидроаккумулятора

Бесперебойную подачу воды обеспечит гидроаккумулятор.

Принцип действия системы прост – пустой бак заполняется водой после включения насоса.

Вода поступает в дом после открытия крана не напрямую из недр, а из гидроаккумулятора.

Насос автоматически включается по мере расходования воды.

По ходу движения воды в месте установки бачка, должен предусматриваться обратный клапан.

После размещения бака важно установить дренажный кран.

Закрепление гидроаккумулятора с использованием резинового уплотнителя позволяет снизить уровень вибрации.

Как видите, обустройство скважины на воду не так сложно, это можно сделать по приемлемой цене.

К тому же, важно на начальной стадии определить, какой тип скважины удовлетворит ваши потребности.

Источник: http://domtechs.com/vodosnabzhenie/kolodcy-i-skvazhiny/oborudovanie-dlya-obustrojjstva-skvazh.html

Обустройство скважины своими руками

Каждый загородный участок нуждается в постоянном источнике воды – будь то колодец или скважина. Чтобы организовать бесперебойное водоснабжение всего дома и прилегающей территории, необходимо предварительно определить расположение водоносного слоя, с помощью бурения сделать скважину или выкопать колодец, а также обустроить его для дальнейшей подачи воды безо всяких осложнений.

Если первые две операции – определение местонахождения воды и организацию скважины или колодца – лучше поручить специалистам, то обустройство можно сделать самостоятельно.

Способы обустройства

Что понимается под обустройством скважины? Приведение ее к состоянию долгосрочного использования, установка погружного насоса и всей необходимой системы для подачи воды в помещение. Для этого потребуется специальное оборудование и инструменты.

Возможны два типа обустройства скважины:

  • для круглогодичного ее использования;
  • для ее сезонного использования.

Первый вариант предполагает возможность подачи воды даже при минусовой температуре, в то время как сезонное ее использование подразумевает работу насоса только в теплое время года. В зависимости от выбранного варианта, можно обустроить скважину с помощью следующих строительных материалов:

Используем кессон

С помощью кессона обустраиваются те скважины, которые планируются для круглогодичной подачи воды в дом. Кессон, то есть металлическую бочку со специальным покрытием (антикоррозийным и защитным), помещают непосредственно над обсадной трубой, которая поддерживает стенки отверстия. Перед этим необходимо тщательно очистить грунт вокруг обсадной трубы на глубину, равную длине кессона, и ширину, равную ширине металлической бочки + дополнительные 15-20 см.

В дне кессона проделывают отверстие, равное диаметру обсадной трубы. Саму металлическую трубу необходимо обрезать на предполагаемую длину металлической бочки, и состыковать отверстия, тщательно промазав их герметиком.

В случае если решено использовать бетонные кольца, то их располагают по принципу кессона: подбирают их по диаметру так, чтобы получилось свободное пространство, а нижний край был тщательно загерметизирован. Верхнюю часть последнего кольца закрывают, например, бетонной крышкой.

В случае, когда скважину предполагается использовать только в теплое время года, обычно не пристраивают к ней кессон или бетонные кольца. Насос опускают ниже уровня воды и закрепляют снаружи скважины под декоративным навесом. Насос нужно располагать в воде так, чтобы уровень жидкости даже после забора воды не опускался ниже корпуса аппарата. Это предотвратит преждевременную поломку погружного насоса.

Монтаж насоса и системы подачи воды в дом

После оборудования кессона или бетонных колец необходимо подумать о подходящем погружном насосе. В основном, это будет вопрос, касающийся мощности. В случаях когда система водоснабжения дома оборудована в помещении, все, что необходимо от насоса – подать воду по трубам в дом, к установленному гидроаккумулятору, который и будет осуществлять распределение воды в доме. Гидроаккумуляторы бывают разного размера – в зависимости от потребностей в воде – от 10 до тысячи л. Кроме погружного насоса необходимо приобрести:

  • кабель, позволяющий включить насос в сеть,
  • трубы из поливинилхлорида с утеплением для доставки воды в дом.

Если не планируется подача воды к гидроаккумулятору, то обустроить скважину еще проще. В этом случае нужно только разместить погружной насос в скважине, подвести кабель к нему и организовать подачу воды в дом. Если требуется небольшое количество воды, то хватает нескольких соединенных между собой «гребенкой» бочек с последующей системой распределения воды по всему дому. Насос следует выбирать помощнее. Для подачи воды в этом случае используются пластиковые шланги, которые убирают на зиму. Насос желательно также извлекать из скважины и хранить в закрытом месте.

Подробнее о монтаже кессона и оборудования в следующем видеоматериале:

Источник: http://stroysvoimirukami.ru/obustroystvo-skvazhiny-svoimi-rukami/

Особенности обустройства скважины на воду своими руками

Автономное водоснабжение, несмотря на всю хлопотность процесса его обустройства, очень часто является единственным вариантом обеспечения загородного домостроения водными ресурсами. Такое мероприятие состоит из целого комплекса работ по бурению глубинного колодца и установке сопутствующего оборудования. При этом бурение скважины лучше доверить специалистам.

В свою очередь, обеспечение подачи воды в дом вполне под силу выполнить своими руками. Для бесперебойного водоснабжения нужно грамотно установить различные устройства и сопутствующие им элементы. Поэтому перед тем как приступить к сооружению скважины на питьевую воду, нужно разобраться с её конструктивными особенностями и принципом работы отдельных узлов и механизмов.

Особенности проведения земляных работ

Месторасположение скважины не имеет особого значения, однако, существуют некоторые нюансы, позволяющие сэкономить в этом вопросе. Участок, на котором будет обустраиваться скважина на воду, должен быть в непосредственно близости от дома, что позволит уменьшить длину трубопровода и как следствие объём земельных работ.

Плюс ко всему при непосредственной близости водного источника к домостроению нет необходимости приобретать слишком мощный перекачивающий агрегат. Это обусловлено тем, что ему не придётся транспортировать воду по трубам на очень дальние расстояния, а только поднимать с глубины водного резервуара.

Для бурения скважины применяются разные способы и механические устройства. При самостоятельном проведении работ можно использовать ручной бур, ударное устройство или электрический инструмент со специальной треногой. Но прежде чем отдать предпочтение конкретно взятому инструменту нужно учитывать особенности грунта. При использовании ручного бура домовладелец вполне сможет пробурить своими руками скважину до 15-м, хотя этот процесс достаточно трудоёмкий.

Что понадобится для обустройства водной скважины?

Перед началом работ домовладелец должен понимать, что успешное обустройство глубинного водяного колодца, невозможно без наличия специальных составных частей. К числу оборудования, которое применяется обязательно, относятся следующие конструктивные элементы:

  • герметическая ёмкость – кессон;
  • погружное насосное оборудование;
  • крышка для водного резервуара – оголовок;
  • блок автоматики и гидроаккумулятор.

Чтобы обезопасить себя от перебоев в водоснабжении загородного дома целесообразно приобретать только качественные комплектующие и соответствующие их работе элементы.

Разновидности кессонов для скважины

Для бесперебойной работы скважины предназначен кессон – качественно утеплённый, водонепроницаемый бак в котором располагается всё сопутствующее оборудование, обеспечивающее работу насоса. Обычно внутри ёмкости размещают блок автоматики, приборы контроля давления напора воды, фильтр и т. д. Для изготовления такого устройства используют разнообразные материалы к наиболее распространённым из которых относятся следующие:

  • Пластик – кессон, изготовленный из которого, обладает высокими теплоизоляционными характеристиками и не требует дополнительного утепления. Такое устройство долговечное, не пропускает воду, благодаря чему отпадает необходимость в дополнительной гидроизоляции и сравнительно недорогое. Плюс, ко всему благодаря незначительному весу изделия его легко монтировать своими руками.
  • Сталь – самый распространённый материал, используемый для изготовления кессона. Податливость материала к обработке позволяет придавать готовому изделию любые формы без особых усилий. Для самостоятельной сборки стального кессона нужно просто раскроить листовой метал на заготовки, и соединить отдельные элементы электросваркой. Качественную ёмкость можно собрать из 4 мм металла, который обязательно нужно вскрыть средством, предотвращающим коррозию. Естественно, можно приобрести готовое изделие, но его стоимость будет намного выше, чем у самодельного аналога.
  • Железобетон, из которого получится долговечный и прочный кессон, который ещё не так давно пользовался большой популярностью при сооружении своими руками. Однако из-за большого количества недостатков такой конструкции её все чаще заменяют стальными или пластиковыми аналогами. Стоимость бетонной конструкции достаточно высока и плюс ко всему она может проседать под собственным весом, деформируя некоторые элементы оборудования скважины.

Особенности монтажа кессона своими руками

При самостоятельном обустройстве скважины на воду необходимо разбираться с основными этапами проведения монтажных работ по установке кессона. В принципе работа не очень отличается от других подобных мероприятий единственно нужно учитывать небольшие нюансы, которые обусловлены материалом изготовления устройства. При этом основные этапы установки металлического изделия состоят из определённой последовательности.

  1. Обустройство котлована, которое состоит из копки ямы определённых размеров, которые должны быть на 200–300 мм шире корпуса кессона. По глубине котлован должен быть таким, чтобы общая конструкция возвышалась над поверхностью земли минимум на 150 мм. Это позволит не допустить затопления резервуара в случае весеннего паводка или ливневых дождей.
  2. Установка гильзы на обсадной трубе. Для этого обустраивается отверстие на дне резервуара. Традиционно оно проделывается по центру или с небольшим смещением, если это обусловлено особенностями конструкции. К отверстию приваривается гильза по длине, составляющая 100–150 мм. По диаметру она должна быть немного шире наружной части обсадной трубы. Важным требованием является лёгкость одевания гильзы на трубу.
  3. На следующем этапе устанавливаются ниппели для пропускания водонапорной трубы, которые монтируются при помощи сварочного аппарата на корпусе кессона.
  4. Непосредственный монтаж кессона. Для этого обрезается обсадная труба немного выше уровня грунта. Резервуар устанавливается на брусьях над горловиной скважины таким образом, чтобы гильза совместилась с обсадной трубой. Проверяется точность совпадения отдельных элементов и резервуар спускается вниз по обсадной трубе путём удаления подложенных брусьев. Ёмкость должна монтироваться строго в вертикальном положении, после чего к её днищу приваривается труба, герметизирующая кессон. Затем сквозь ниппели пропускается водонапорный трубопровод.

Хочется уточнить, что обустройство питьевой скважины на воду своими руками может проводиться и без кессона, но тогда гарантировать бесперебойность подачи воды в загородном доме в зимний период не удастся. Поэтому на этом этапе лучше не экономить, чтобы не остаться без водоснабжения в самый неподходящий момент.

Особенности выбора и монтажа насосного оборудования

Выбор погружного насоса, который чаще всего используется при обустройстве скважины – этап очень важный. На выбор оборудования влияет множество нюансов: степень нагрузки скважины, предполагаемое потребление водных ресурсов, глубина залегания воды и некоторые другие факторы.

Если глубина скважины не превышает 9-м, то вполне подойдёт самовсасывающий поверхностный насос, который возможно разместить в помещении и миновать шаг установки кессона. Если же водный пласт проходит на глубине более 10-м, то используется насосное устройство погружного типа. При этом сама процедура монтажа предусматривает определённые нюансы:

  1. Прежде чем устанавливать насос нужно выполнить качественную очистку скважины пока в воде не останется осадка в виде песка или других включений.
  2. Опускание насоса выполняется до уровня на 60–80 см, не доходя до дна скважины. При этом важно чтобы нижняя часть оборудования была полностью погружена под воду.
  3. Совместно с установкой насоса производится подключение пластиковых водонапорных труб и кабеля, подающего электричество к двигателю насосного оборудования.
  4. Установка пускозащитного механизма и обратного клапана выполняется после предварительного монтажа погружного насосного устройства.
  5. После монтажа системы выполняется регулировка параметров давления в баке, исходя из того, что его значение должно составить 0,9 от пусковых показателей.
  6. Трос для крепления погружного насоса к оголовку должен выполняться из нержавеющего материала или располагаться в водонепроницаемой оплётке, чтобы избежать коррозии.

После установки насосного оборудования можно монтировать оголовок, защищающий скважину от попадания в воду сторонних предметов.

Оголовок для скважины на воду

Установка оголовка для питьевой скважины своими руками обусловлена рядом причин, которые решает такое несложное устройство:

  • защита скважины от талой воды или других наводнений;
  • защита питьевой жидкости от проникновения поверхностной грунтовой воды и прочих сторонних предметов;
  • защита оборудования от вандализма и кражи злоумышленниками;
  • защита колодезной части от перемерзания в сильные зимние морозы;
  • увеличение надёжности крепления троса, удерживающего погружной насос;
  • упрощение эксплуатации системы водоснабжения;
  • удобство проведения технического обслуживания насосной системы.

В состав стандартного оголовка входит фланец, карабин, резиновый уплотнитель, крепёжные элементы и защитная крышка. Крышка оснащается 3 болтами – двумя по наружной стороне и 1 с внутреннего края. Оголовок из пластика способен выдерживать насос весом не более 200 кг. В случае использования стального устройства появляется возможность установки оборудования весом до 500 кг.

В процессе самостоятельной установки оголовка обсадную трубу обрезают, зачищают и вскрывают антикоррозийной краской. Через заглушку пропускается напорная труба из пластика для подачи воды в частное домостроение и кабель для снабжения двигателя электрической энергией.

Насос подсоединяют к водонапорной трубе, а трос удерживающий оборудование, фиксируется к карабину через рым-болт, приваренный к внутренней стороне крышки. После чего устанавливается резиновый уплотнитель и фланец. После того как насос будет помещён внутрь скважины, оголовок герметизируется. С этой целью резиновое кольцо и фланец, надетые на обсадной трубе, поднимаются до заглушки оголовка и стягиваются между собой крепёжными болтами.

Установка гидроаккумулятора и блока автоматики

Обустраивая скважину на воду своими руками нужно не забывать о такой важной части системы водоснабжения как гидроаккумулятор, без которого нельзя добиться качественного обеспечения домостроения водными ресурсами. Конструктивно такое устройство напоминает ёмкость, основным предназначением которой является снижение нагрузок на насос и поддержание стабильного давления в водопроводе.

В процессе работы гидроаккумулятора ёмкость набирается определённым запасом воды, при расходовании которого происходит автоматическое включение насосного оборудования. Параметры объёма бака зависят от объёмов потребляемой воды и могут изменяться от 10 до 1000л. Установка такого устройства выполняется или непосредственно в кессоне или в полуподвальном помещении.

Последним этапом обустройства скважины на питьевую воду является установка блока автоматики. В большинстве случаев это специальный датчик, контролирующий давление в гидроаккумуляторе и блок автоматического включения и отключения насоса в случае изменения давления ниже или выше установленных параметров.

Как видно обустройство скважины это процесс, который сложно назвать простым, хотя все работы вполне можно провести самостоятельно. Если же домовладелец неуверен в собственных силах, то всегда можно обратиться за помощью к специалистам, так как от качества проведения работ будет зависеть бесперебойность водоснабжения дома.

Источник: http://stoki.guru/vodoprovod/skvazhiny/osobennosti-obustroystva-skvazhiny-na-vodu-svoimi-rukami.html

Обустройство скважины на воду своими руками: правила проведения работ

Организация автономного водоснабжения – очень хлопотное и ответственное дело. Оно включает в себя целый комплекс мероприятий по бурению скважины и ее обустройству. Если первое лучше доверить специалистам, особенно в том случае, когда планируется полученную воду использовать как питьевую, то второе вполне возможно выполнить самостоятельно. При этом нужно учитывать, что обустройство скважины на воду предполагает грамотную установку специальных устройств, которые будут обеспечивать постоянную подачу воды. Поэтому прежде, чем приступить к монтажу, стоит познакомиться с их конструкцией и принципом работы.

Типы и особенности монтажа кессонов

Бесперебойную работу скважины призван обеспечить кессон, утепленная водонепроницаемая емкость с необходимым оборудованием внутри.

Обычно в нем монтируется насос, запорная арматура, измерительные приборы, автоматика, фильтры и т.п. Выполняются сооружения из разных материалов. Наиболее распространены:

    Пластиковые. Отличаются отличной теплоизоляцией, что позволяет даже без дополнительного утепления поддерживать температуру внутри кессона на уровне 5С. Долговечностью, прекрасными гидроизоляционными характеристиками, что дает возможность избежать дополнительных затрат на изоляционные работы, приемлемой ценой, особенно в сравнении с другими вариантами. Кроме того монтировать систему достаточно просто в силу ее небольшого веса. Главный недостаток – малая жесткость, которая может спровоцировать деформацию конструкции и порчу оборудования. Однако с ним легко справиться, залив емкость по периметру цементным раствором слоем в 80-100 мм.

Пластиковые кессоны обладают отличной теплоизоляцией, что позволяет устанавливать их без дополнительного утепления

    Стальные. Чаще всего обустройство водяной скважины производят именно с такой конструкцией. Материал позволяет изготовить кессон любой нужной формы, при этом не потребуется особых усилий. Будет достаточно всего лишь сварить детали между собой и обработать сооружение изнутри и снаружи особым антикоррозийным покрытием. Для качественной емкости будет вполне достаточно металла толщиной 4 мм. Так же в продаже можно найти готовые сооружения, но их покупка обойдется гораздо дороже самостоятельного изготовления.

Существуют различные формы стальных кессонов — под различные нужды

    Железобетонные. Очень прочные и долговечные установки, ранее чрезвычайно распространенные. В силу своих недостатков сегодня используются гораздо реже. Их стоимость очень высока, а для монтажа требуется специальная техника, что обусловлено большим весом оборудования. По этой же причине со временем бетонный кессон проседает, деформируя находящиеся внутри него трубопроводы.

Бетон обладает недостаточной теплоизоляцией, что может спровоцировать замерзание воды в насосе в сильные морозы, и плохой гидроизоляцией, поскольку бетон гигроскопичен

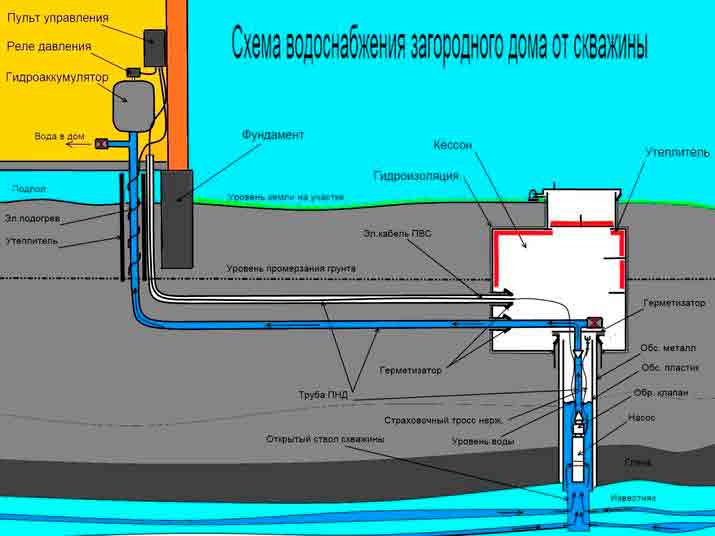

Вот примерная схема монтажа оборудования в кессон и подведения коммуникаций:

Схема установки оборудования в кессон

Собираясь выполнить обустройство скважины своими руками, стоит познакомиться с этапами монтажа кессона. Они почти одинаковы для любых типов сооружений, с небольшими нюансами, зависящими от материала оборудования.Рассмотрим этапы установки стальной емкости:

  • Подготовка котлована. Копаем яму, диаметр которой на 20-30 см превосходит диаметр кессона. Глубину нужно рассчитать так, чтобы горловина сооружения возвышалась над уровнем земли примерно на 15 см. Так удастся избежать затопления емкости в период паводка и обильных осадков.
  • Монтаж гильзы обсадной трубы. Выполняем отверстие в днище емкости. Расположить его можно традиционно по центру или сместить так, как нужно для установки оборудования. К отверстию нужно приварить гильзу длиной 10-15 см. Ее диаметр должен быть больше диаметра обсадной трубы. Обязательно проверяем, чтобы гильза легко надевалась на трубу.
  • Установка ниппелей для вывода водопроводных труб. Ввариваем их в стенку емкости.
  • Установка кессона. Обрезаем обсадную трубу на уровне земли. Емкость ставим на брусья над ямой так, чтобы гильза на днище емкости «оделась» на трубу. Проверяем, чтобы оси кессона и обсадной трубы точно совпали, затем аккуратно удаляем брусья и осторожно опускаем сооружение по обсадной трубе вниз. Устанавливаем емкость в яме строго вертикально и закрепляем брусками. Привариваем к днищу трубу, герметизируя при этом кессон. Через ниппели заводим в сооружение водопроводные трубы.

Кессон «надевают» на обсадную трубу и аккуратно опускают в котлован

Нужно отметить, что в принципе возможно обустройство скважины без кессона, но только в случае, если неподалеку от нее расположено отапливаемое строение, в котором и располагается оборудование.

Удобство такой системы бесспорно – все узлы легко доступны. Однако и недостатки так же существенны: она занимает достаточно много места в помещении и чаще всего сильно шумит.

Выбор и установка скважинного насоса

Подбор насоса – важнейший этап в обустройстве автономного водоснабжения. Выбирать оборудование следует с учетом множества факторов: степени нагрузки на скважину, желаемого расхода воды, глубины залегания водоносного слоя и др. Кроме того нужно учитывать типы механизмов: для скважин, глубиной менее 9 м, обычно выбирают самовсасывающее поверхностное устройство, для отметок, расположенных ниже 9 м, устанавливают специальные скважинные насосы.

Для глубин более 9 метров выбирают специальные скважинные насосы

В дальнейшем обустройство скважины на даче или в частном доме предполагает монтаж устройства для подачи воды. Он заключается в том, что насос опускается в скважину на отметку, расположенную ниже статического уровня воды. Вместе с ним должны быть опущены:

  • кабель, подающий энергию к электродвигателю устройства;
  • пластиковая труба для подачи воды;
  • нержавеющий прочный страховочный трос для насоса.

Трос прочно закрепляется на оголовке скважины. В случае если системы автоматического управления и водоподъемное оборудование предполагается разместить в доме, кабель и трубу для подачи воды заводят непосредственно в помещение. Так же можно поместить все оборудование внутри кессона, но тогда его площадь должна быть больше.

Гидроаккумулятор и автоматические системы управления

Рассчитывая как обустроить скважину на воду нужно помнить о гидроаккумуляторе, без которого система не сможет качественно работать. Он представляет собой напорный бак, предназначенный для снижения нагрузок на насос и поддержания в системе давления на заданном уровне. Гидроаккумулятор набирает определенный запас воды, при уменьшении которого насос автоматически включается для возобновления резерва. Объем бака зависит от множества факторов и может варьироваться от 10 до 1000 л. Устанавливается оборудование либо в кессоне, либо в подвальном помещении.

Последними устанавливаются и настраиваются автоматические системы управления. Чаще всего это реле, поддерживающее в системе необходимый уровень давления, и пульт управления автоматикой.

Устройство необходимо для контроля над работой теплового реле, реле давления, датчиком «сухого хода», для запуска и отключения насоса. Так же предохранители, встроенные в пульт, защищают оборудование от возможных скачков напряжения.

Гидроаккумулятор можно устанавливать как в кессоне, так и в здании — все зависит от предпочтений владельца и специфики системы

Размышляя о том, как обустроить скважину, нужно трезво оценивать свои возможности. Процесс этот достаточно сложный и требует специальных знаний и навыков. Если возникают сомнения в собственных силах, стоит поручить работу профессионалам. Они качественно пробурят и обустроят скважину, владельцу которой останется только с удовольствием пользоваться автономным водоснабжением.

Источник: http://aqua-rmnt.com/vodosnab/kolod-skvaj/obustrojstvo-skvazhiny-na-vodu-svoimi-rukami.html

Скважины для воды — пошаговая инструкция по бурению и обустройству своими руками

Система водоснабжения – непременный атрибут любого эксплуатирующегося строения, независимо от того, жилое оно, производственное или какое иное. К сожалению, не везде и всегда можно включиться в центральную магистраль. Поэтому обустройство скважины на прилегающем участке или в подвальном помещении (можно сделать и так) является хорошим решением.

Прежде чем рассмотреть методику ее монтажа своими руками, стоит указать на ряд моментов, которые должен учитывать любой собственник, принявший решение оборудовать автономную систему с забором воды именно таким способом. Нет смысла упоминать, что любая задача должна выполняться осознанно, только тогда можно ожидать желаемого результата.

И прежде всего, о целесообразности использования в качестве источника именно скважины.

Преимущества

  • Полная независимость от поставщиков. У них довольно часто то авария, то профилактический ремонт, а у нас – перебои с подачей воды. Еще, как известно, за эту услугу нужно платить, в то время как забор воды из скважины обходится владельцу бесплатно. Естественно, что сначала нужно «вложиться», но подобные гидротехнические сооружения окупаются довольно быстро, да и стоимость монтажа и оборудования не такая уж и высокая.
  • Высокое качество воды. Об этом говорят уже не только ленивые, но и глухонемые. Если из крана не идет ржавчина или в стакане не остается заметный осадок, то мы довольны, потому что у соседей намного хуже. Но если представить наш пищевод как систему труб, то несложно понять, что остается на их стенках. Причем каждый день! Вода из правильно оборудованной скважины абсолютно чистая и отвечает всем нормам.
  • Рациональность. Если брать воду из близлежащего водоема – то большие трудности с прокладкой магистрали. Обустраивать колодец – тоже сложности. Котлован имеет значительные размеры, и если участок уже засажен, то корневая система многих растений – под угрозой. Плюс – санитарные нормы, которые не позволяют монтировать этот мини-водоем там, где «удобнее». Скважину можно бурить везде.

Но стоит сразу оговорить, что не каждый хозяин сможет выполнить эту работу своими силами, и нередко по независящим от него обстоятельствам. Казалось бы, а как же заголовок статьи, не занимаемся ли мы антирекламой? Чтобы не вводить читателя в заблуждение, для начала отметим те трудности, с которыми придется столкнуться при самостоятельном бурении. И только после прочтения каждый поймет, стоит ли заниматься самому.

И вот для тех, кто решит положительно, мы вкратце и расскажем, как это сделать. Именно в общих чертах, так как здесь очень много нюансов, в зависимости от местных условий.

Особенности

Скважины бывают артезианскими и «на песок». Глубина первых такова (от 70 м и более), что самостоятельно шурф пробурить не получится – нужна техника. Следовательно, приемлемым является только второй вариант. Здесь есть большой «плюс» – не потребуется бегать по инстанциям, чтобы получить разрешение на ведение буровых работ. Для артезианского же источника это необходимо.

Что учесть?

  • Вода поступает из водоносного слоя, расположенного в песчанике. Как правило, это глубина от 10 до 35 м. Вручную сделать можно, если на «пути» не попадется валун. В этом случае придется начинать заново, сместившись в сторону. Вопрос – сколько раз начинать?
  • Есть ли на участке такой слой, и обеспечит ли он воду в достаточном количестве? Каков будет дебит скважины? Следовательно, придется сделать пару-тройку контрольных бурений, произвести расчеты. На опыт соседей в плане глубины шурфа надеяться не стоит. Подземные пласты имеют сложную конфигурацию и не факт, что если они берут воду с 12 м, то и на нашем участке она будет примерно там же.
  • Жидкость из такого источника может содержать различные фракции, микроскопические взвеси, поэтому понадобится ее дополнительная очистка. Но этого мало. Нужно будет из контрольного шурфа взять немного воды и сдать на анализ (в СЭС или иную лицензированную организацию) с целью выяснения, для чего она пригодна – для питья или только для хозяйственных нужд?
  • Кроме того, в таких скважинах, именно из-за возможного загрязнения воды микрочастицами, можно использовать не каждую модель насоса (риск того, что выйдет из строя).

Если все это не «пугает» и решение принято, то такая скважина способна полностью обеспечить все потребности одной семьи. Состоит данный источник из трубы, которая помещается в пробуренный шурф. Внутрь нее опускается насос, который и подает воду. Все, что нужно – трубопроводом соединить скважину со строением и подключить автоматику.

Тем, кто считает все это достаточно сложным и неприемлемым, можно посоветовать обратиться в специализированную организацию. Соответствующие специалисты и разрешительные документы на артезианский источник оформят, и изыскания проведут, и монтаж выполнят. Единственный совет – делать это лучше всего зимой.

Во-первых , не будут повреждены насаждения. В первую очередь – грядки. Ведь придется организовать заезд техники, ее работу.

Во-вторых , стоимость бурения будет ниже. Логика простая – чем меньше клиентов, тем больше скидки.

Технология работ

Подготовка места

Хоть и было сказано, что бурить можно в любом месте, все-таки нужно понять, где рациональнее. Ответ простой – поближе к дому. Нужно только предусмотреть, что площадка под устройство кессона («камеры»), в которой будет находиться оголовок скважины и автоматика) займет квадрат площадью не менее 4 м2.

Во-первых, можно существенно сэкономить на материалах. Чем короче трасса, тем меньше труб, «засыпки» (керамзит, например), геотекстиля, утеплителя. Да и работы по рытью траншеи поубавится.

Во-вторых, можно взять и более дешевый насос. Если магистраль имеет значительную протяженность, то ему нужно воду не только из скважины поднять, но и «протолкнуть» по системе. Следовательно, понадобится более мощная модель, а такие механизмы и стоят дороже.

Делается по-разному. Кто обычным ручным буром (аналог того, которым рыбаки сверлят лунки), кто устанавливает треногу и использует или ударный способ, или эл/двигатель. Успех достигается не только усердием, но и правильным выбором инструмента (бур-долото, бур-ложка и ряд других). Тип, конфигурация режущей части зависит от особенностей грунта. Кроме того, понадобится комплект приспособлений, так как одним инструментом все операции выполнить невозможно.

Кстати, ручным буром можно «пройти» метров 12 – 15, хотя это нелегкая работа.

Установка труб и насоса

Чтобы в них не засасывало ил, дно скважины засыпается крупнозернистым песком и мелкой щебенкой. Перед этим оно очищается желонкой. Первая труба предварительно готовится, причем заранее, так как опускать ее нужно сразу по окончании бурения. Иначе стенки шурфа могут начать осыпаться.

В ее нижней части, примерно на высоту до 15 см от края, по периметру высверливаются отверстия. Это поможет трубе «впитывать» больше воды. На торец устанавливается фильтрующая сетка.

Желательно, чтобы все используемые материалы (в том числе и трубы) были антикоррозийными.

Одного колена явно не хватит, так как оптимальная длина – порядка 2 – 2,5 м. С большими трубами и монтаж, и последующее обслуживание станут затруднительными. Они соединяются методом «свинчивания», по резьбе.

Нижняя (первая) должна упереться в дно шурфа. После монтажа всех обсадных труб внутрь их опускается насос.

Монтаж кессона и оборудования

Понятно, что оголовок скважины должен быть укрыт. Причем его необходимо еще и утеплить. Какое в кессоне ставить оборудование, каждый хозяин решает сам, как удобнее, и подробно этот вопрос описан в отдельной статье. Но на практике все монтируется именно в камере. Такая компактность упрощает и обслуживание, и ремонт.

Останется только выполнить еще ряд мероприятий. Например, «раскачать» скважину. Но это уже тема другой статьи.

Как становится понятно, больших сложностей в самостоятельном обустройстве скважины нет. Но хлопот довольно много. Прежде чем решать, заняться этим самому или нанять специалистов, нужно все тщательно рассчитать – материальные затраты, наличие свободного времени.

Можно даже при заказе бурения неплохо сэкономить. Если монтировать артезианскую скважину (метров на 100 и более), то она одновременно сможет обеспечить водой несколько домов. Поэтому «вскладчину» ее бурение и обустройство обойдется гораздо дешевле (из расчета на каждого хозяина).

Источник: http://masterim.guru/zagorodnye-doma/obustrojstvo-skvazhiny-dlya-vody/

Обустройство скважины своими руками

Обустройство скважины своими руками

Обустройство собственной скважины на приусадебном участке позволит вам не зависеть от капризов центрального водоснабжения. В вашем доме всегда будет достаточно воды для бытового использования и поливки огорода.

Обустройство скважины своими руками

Виды скважин для воды

Существует несколько типов скважин для воды, которые вы сможете разместить на своем приусадебном участке.

Типы колодцев в зависимости от глубины

Трубчатый колодец абиссинского типа

Глубина такой скважины может достигать 12 метров. Ее сечение гораздо уже, чем у обычной колодезной шахты. Глубокое проникновение в почву позволяет не опасаться загрязнения колодца верховыми почвенными водами. В колодцы такого типа также не попадают загрязняющие вещества с поверхности.

Бурение скважины на участке

Скважину под абиссинский колодец бурят шнековым методом. В районе водоносного слоя труба такого колодца имеет фильтр, выполненный из перфорированной трубы или металлической сетки.

Труба с фильтром заглубляется до водоносных песков крупной фракции, которые могут иметь галечные вкрапления. Такой колодец предназначается в основном для индивидуального использования, его срок службы составляет около пяти лет. Со временем скважина заиливается и ее необходимо промывать или бурить рядом новый ствол.

Схема абиссинского колодца трубчатого типа

Артезианская скважина

Такой тип скважины под воду отличается большой глубиной бурения. В отдельных случаях скважина может достигать 200 метров. Артезианские скважины обычно предназначаются для коллективного использования и имеют срок службы до полувека.

Конструкция артезианской скважины

Необходимое оборудование для обустройства скважины на участке

Для того, чтобы скважина на вашем участке подавала воду бесперебойно и эффективно, ее необходимо оснастить необходимым оборудованием.

В целом, технология обустройства скважин для воды на приусадебных участках выглядит примерно одинаково даже при различных вариантах ее реализации. Основными устройствами, обслуживающими водяную скважину являются:

  • Кессонная камера;
  • Гидроаккумулятор;
  • Насос (погружной, либо поверхностный);
  • Оголовок скважины.

Типовая схема обустройства скважины

Кессон — понятие и назначение устройства

Схема монтажа кессона

Кессон – это устройство, которое предназначено для защиты устья скважины от внешних воздействий. Оно является своеобразным контейнером, которое предохраняет верхние метры ствола скважины от воздействия низких температур в грунте.

Герметичная емкость кессона помимо защиты скважины может служить технологическим объемом для размещения устройств, обслуживающих скважину. Размещение в кессоне очистительных фильтров, автоматики и других устройств позволяют сэкономить полезное пространство в вашем доме.

Материалы изготовления кессонов могут быть различными: бетонные отливки, пластиковые или металлические конструкции. Наиболее распространенная конструкция кессона представляется собой вертикально расположенный цилиндр. Доступ во внутреннюю часть кессона обеспечивается через люк, расположенный на верхней поверхности устройства.

Кессонная емкость в котловане

Монтаж кессона особенно важен в российских условиях, так как при суровых зимах грунт на вашем участке может промерзать до полутора метров в глубину. Следовательно, горизонтально расположенные трубопроводы системы водоснабжения должны находиться ниже линии промерзания.

Внешний вид пластикового кессона

Кессон с смонтированным оборудованием

Кессон, установленный в котлован

Кессонный люк, расположенный на верхней поверхности устройства обычно утепляется слоем листового пенопласта. Внутри устройства может устанавливаться лестница.

Вариант размещения оборудования на скважине и в кессоне

Насосы для скважин

Основными типами насосного оборудования, используемого для обустройства скважин для воды, являются поверхностные и погружные устройства.

Расположение поверхностного и погружного насосного оборудования

Поверхностные насосы

Размещение поверхностной насосной станции

Этот тип насосного оборудования размещается на поверхности. Характеристики такого устройства позволяют поднимать жидкость из скважин с глубин до 9-10 метров. Это означает, что поверхностное насосное оборудование не получится использовать для обслуживания артезианских скважин или колодцев с глубоким залеганием воды.

Однако такой тип оборудования очень прост в монтаже и обслуживании, имеет невысокую цену. В зависимости от конструкции поверхностное насосное оборудование может быть вихревым или центробежным. Вихревой насос сможет поднять воду с небольшой глубины, а вот центробежный осилит уже подъем с глубины в 10 метров.

Обычно поверхностное насосное оборудование может поставляться в комплекте с автоматическими узлами, которые его включают и выключают. Кроме того, насосная станция может поддерживать постоянное рабочее давление в трубопроводах системы водоснабжения.

При выборе поверхностного насосного оборудования следует уделить особое внимание наличию устройства защиты от «сухого хода», которое предотвращает повреждение насоса при понижении уровня воды в скважине.

Погружные насосы

Погружное насосное оборудование

Такое оборудование функционирует непосредственно в глубине скважины. Оно может поднимать воду с значительных глубин. Устройства могут комплектоваться выключателями поплавкового типа, обесточивающими устройство при понижении уровня воды в скважине.

Размещение погружных насосов в скважине

При приобретении погружного насосного устройства обратите внимание на его диаметр: некоторые модели предназначены исключительно для работы в колодцах с большим сечением.

Хорошие модели погружного оборудования оснащаются фильтрами и могут эффективно работать даже в воде с примесями песка.

Такие устройства при всей их привлекательности имеют довольно высокую цену.

Выбирая насосное устройство помните, что более дорогие и надежные модели заключены в корпус из нержавейки, а экономичные – в пластиковый корпус.

Гидроаккумулятор

Это устройство предназначено для плавной регулировки давления содержимого трубопроводов водоснабжения. Также в функции данного оборудования входит предотвращение гидроудара и поддержание минимального уровня воды в системе.

Внутри гидроаккумулятора при нормальной работе находится некоторый запас воды и в нем поддерживается постоянное минимальное давление. При наличии в системе водоснабжения гидроаккумулятора насосное оборудование включается реже и меньше изнашивается.

Конструкция гидроаккумулятора схожа с компенсационным баком, используемым в отопительных системах. При использовании в системах водоснабжения для создания гидроаккумуляторов применяются другие конструкционные материалы, нежели в компенсационных баках. Они не вступают в контакт с водой, не изменяют ее качество. Это касается и материала внешнего корпуса гидроаккумулятора, а также его составных частей. Например, мембрана в таких устройствах должна изготавливаться из пищевой резины.

Гидроаккумуляторы можно разделить на типы по конструктивным особенностям накопления давления воды.

Принципы работы гидроаккумулирующих устройств

Принципы работы гидроаккумулирующих устройств

Гидроакуумуляторы на пневматической основе накапливают давление жидкости за счет сжатия газа, находящегося за мембраной устройства. Сжимаемый азот или обычный воздух при снижении давления жидкости расширяется и повышает давление воды в трубопроводах.

Такие устройства могут выполняться по балонной, поршневой или мембранной технологиям.

  1. Мембранный аккумулятор давления используется преимущественно в мобильных устройствах.

Мембранный аккумулятор давления

  1. Баллонный гидроаккумулятор является самым распространенным типом устройств такого типа. Между жидкостной и газовой средами находится баллон из пищевой резины. Его нормальное состояние – под давлением. Баллон сжимается при увеличении давления жидкости в трубопроводах и разжимается, повышая давление жидкости при падении давления. Такие устройств обладают солидным диапазоном рабочих температур, выдерживая любые морозы или жару.

Баллонный аккумулятор давления

  1. Поршневой гидроаккумулятор. В таком устройстве при повышении давления жидкости она давит на поршень, за которым находится сжимаемый газ. При снижении давления жидкости в системе, поршень двигается в обратном направлении.

Именно аккумуляторы давления на пневматической основе наиболее часто применяются при создании систем автономного водоснабжения. Также аккумуляторы давления в системах водоснабжения часто называются гидрофором.

Поршневой аккумулятор давления

Монтаж аккумулятора давления в системе водоснабжения

Конструкция скважинного оголовка

Скважинный оголовок

Оголовок для скважины своими руками является защитным оборудованием, устанавливаемым на верхний торец трубы скважины. Он предназначен для защиты устья скважины от загрязнения и размещения ряда устройств, например, подвешивания насосного оборудования.

Защитное оборудование может выполняться из различных материалов: прочного пластика, чугуна, стали.

Разновидности скважинных оголовков

Обустройство скважины на участке

Конечно, работу по монтажу скважинного оборудования системы водоснабжения можно поручить и специалистам, но при минимальном уровне технических знаний с ней вполне можно справиться и самостоятельно. Кроме того, знание процедуры обустройства позволит вам более эффективно контролировать работу сторонних специалистов.

Технология обустройства скважины (после того, как ее пробурили, конечно), а также герметизация швов в колодце состоит из нескольких последовательных этапов.

Установка стальной кессонной камеры

При установке стальной кессонной камеры работы происходят по следующему алгоритму.

Шаг 1

Копаем котлован, размеры которого превышают геометрические размеры кессонной камеры минимум на 30 сантиметров по сечению. Верхняя часть кессона, а именно его горловина, должна «выглядывать» из земли не менее чем на 15 см. Это позволит избежать загрязнения внутреннего объема вешними талыми водами или при проливном дожде.

Копаем котлован под кессон

Шаг 2

Монтируем в дне кессонной емкости отверстие под обсадную трубу скважины. Место расположения патрубка выбирается с учетом размещения оборудования во внутреннем объеме кессона. Патрубок представляет собой гильзу длиной около 15 см. При самостоятельном изготовлении кессона в бок конструкции ввариваются патрубки для трубопроводов водоснабжения и, при необходимости, для подведения силовой электрической линии.

Шаг 3

Обсадную трубу на скважине срезаем по уровню земли.

Шаг 4

Поверх котлована укладываем брусья, на них устанавливаем корпус кессона так, чтобы гильза патрубка наделась на обсадную трубу.

Шаг 5

Используя лебедку или помощников, убираем опорные бруски и опускаем кессон в котлован.

Металлический кессон в котловане

Установка кессона из пластика

При установке пластикового кессона действуем по следующей схеме:

  1. Копаем котлован, на его дне размещаем утрамбованную песчаную подушку.
  2. Кессон можно разместить на готовой бетонной плите с отверстием под трубу
  3. На дне кессонной камеры размечаем и вырезаем отверстие под обсадную трубу.
  4. На боку емкости делаем отверстия под трубопроводы водоснабжения и кабель энергопитания.

Установка кессонной камеры в котлован

  1. Герметизируем стык обсадной трубы и дна кессонной емкости. Для этого можно использовать обычный клей для ПВХ.
  2. Пластиковую кессонную емкость можно не обрабатывать антикоррозийным составом. В котловане она может фиксироваться к ушкам бетонной плиты.
  3. Обратная засыпка котлована с пластиковым кессоном может производиться с дополнительным бетонированием. Вследствие этого образуется предохраняющий барьер, защищающий оборудование от подвижек грунта.

Установка кессона из железобетонных колец

Установка кессона из железобетонных колец является хорошей альтернативой строительству монолитного сооружения или капитального кессона из кирпича.

  1. После копки котлована на дне его вокруг обсадной трубы заливается монолитная бетонная плита с металлическим армированием.
  2. Опускаем в котлован кольца одно на другое.
  3. Между собой кольца железобетона могут соединяться стальной закрученной проволокой.

Опускаем бетонное кольцо в котлован

  1. После монтажа кессонного колодца его поверхность необходимо гидроизолировать. Проще всего для этого воспользоваться битумной мастикой.
  2. Обратная засыпка бетонных колец может проводиться с использованием глины для того, чтобы создать гидрозамок вокруг сооружения.

Размещаем поверхностное насосное оборудование

Поверхностный насос на участке

Проще всего монтируется поверхностное насосное устройство, которое предполагается использовать только в теплый сезон. Просто установите оборудование возле устья скважины, подключите входной патрубок к обсадной трубе и подсоедините насос к электропитанию. Не забудьте разместить на всасывающем патрубке фильтр с сеткой.

При устройстве круглогодично работающего оборудования процедура будет более сложной: вам придется найти надлежащее место установки насоса. Это должно быть утепленное место: либо кессонная емкость, либо техническое подсобное помещение, в котором зимой температура не опустится до отрицательных величин.

Размещение погружного насосного устройства

Монтируем погружное насосное оборудование

Погружное насосное устройство подвешивается внутри обсадной трубы скважины на прочный трос. В зависимости от конструкции насоса – он может находиться как непосредственно возле дна, так и на некотором расстоянии от него. Все зависит от расположения точки забора воды на насосе. При выборе троса учтите — он будет находиться в постоянном контакте с водой, так что рекомендуется использовать либо трос из полимерных материалов, либо стальной с антикоррозионным покрытием.

Существуют модели погружных насосных устройств, которые забирают воду через плавающий патрубок. Точка забора в этом случае будет располагаться чуть ниже уровня воды в скважине. Рекомендуется использовать такое оборудование при эксплуатации скважин в водоносных песках.

Для предотвращения повреждения насоса о стенки обсадной трубы на него могут одеваться уплотнительные кольца.

Устанавливаем оголовок скважины

Разместив и подключив насос можно приступать к монтажу оголовка, который закупорит устье скважины и защитит ее от загрязнений. Работа по монтажу оголовка заключается в основном в фиксации крепежа.

Технология монтажа оголовка

Устанавливаем аккумулятор давления

Аккумулятор давления можно устанавливать, как в кессонной емкости, так и в подсобных помещениях дома.

Установка аккумулятора давления

К гидроаккумулятору подводится трубопровод от насоса системы и отводится трубопровод распределения воды. При выборе места размещения этого устройства обеспечьте возможность проведения ремонта или обслуживания. В трубопроводах водоснабжения перед и после места установки аккумулятора давления монтируются дренажные краны.

Более подробно вопрос обустройства водяной скважины можно изучить в приведенном видеоуроке.

Источник: http://kanalizaciyaseptik.ru/kolodec-i-skvazhina/obustrojstvo-skvazhiny-svoimi-rukami.html

Как обустроить скважину: основные этапы

Никто не станет спорить с тем, что бесперебойное водоснабжение, одно из самых главных условий процветания вашей усадьбы. Самый надежный и оптимальный вариант, это пробурить персональную скважину.

Но просто пробурить мало, нужно еще установить оборудование для подъема и доставки воды в жилище, и сейчас мы подробно расскажем, как обустроить скважину для воды в частном коттедже или на даче.

Общая схема водоснабжения.

Какие существуют скважины

Вода, пригодная для бытового использования, может добываться из 2 уровней:

  1. Первый уровень залегает относительно не глубоко, его условно принято называть песчаным, так как вода находится в песчаном слое.
  2. Второй уровень более глубокий и располагается в слое известняка, такие скважины принято называть артезианскими, далее рассмотрим подробней.

Глубина залегания скважин, как видно на фото, значительно различается.

Добыча воды из песчаного слоя

  • Данный вид скважин применяется для сугубо персонального использования, так как мощность водоносного слоя в среднем равна 0,5м³ в час. Этого вполне достаточно для обеспечения бытовых нужд в доме и полива приусадебного участка. Но будет мало для обеспечения нужд дачного кооператива.
  • Глубина залегания песчаного водоносного слоя в среднем колеблется от 10 м до 50 м. Отличительной особенностью здесь является то, что все работы вполне могут быть выполнены своими руками, в течение нескольких дней. Конечно работа тяжелая, но простая и вполне выполнимая.
  • Плюсы таких конструкций.
    1. Цена на оборудование и выполнение работ будет не велика, по сравнению с артезианским вариантом.
    2. По времени работы выполняются быстро, можно полностью закончить максимум за неделю.
  • Минусы.
    1. Нет гарантии, что при наличии воды у соседей, на вашем участке она окажется на той же глубине.
    2. Велика вероятность загрязнения водоносного слоя.
    3. Максимальный срок эксплуатации до 15 лет, в виду чего не рекомендуется обустраивать такие скважины непосредственно под домом.
    4. Нестабильность и плавающий характер грунтовых вод.
    5. Довольно часто такая вода годится только для технических нужд и требует обустройства дополнительной дорогостоящей фильтрационной системы.

Совет: согласно строительным нормам, настоятельно не рекомендуется, бурить скважины ближе 20 м от любого потенциального источника загрязнения, локальные мусорные свалки, компостные ямы, туалеты и т.д.

Артезианские скважины

  • Данный вид скважин является наиболее предпочтительным, так как вода из них отличается высокими характеристиками качества. Но самому пробурить не получится, так как глубина залегания таких водоносных слоев колеблется от 50 м, до 200 м. Плюс к тому, известняк довольно крепкая порода и пробурить ее своими руками, не используя спецтехнику, на такой глубине практически не реально.

Конструкция артезианской скважины.

  • Чем хороши артезианские колодцы.
    1. Как правило, в местной геологоразведке можно, относительно точно узнать глубину залегания воды.
    2. Достаточно высокая водоотдача, в среднем мощность составляет 10 м³ в час, что может удовлетворить нужды среднего дачного кооператива или большого частного поместья с бассейном, несколькими ванными комнатами и автоматическим поливом приусадебного участка.
    3. Если правильно обустроить конструкцию, то она будет служить вам достаточно долго, до 50 лет. Благодаря этому их можно бурить под домом.
    4. Стабильный уровень залегания водоносного пласта.
    5. И главное, качество такой воды очень высокое. Как правило, не требуются дополнительные фильтры, ведь благодаря известняковому панцирю и большой глубине, вероятность проникновения загрязнений практически равна нулю.
  • Из минусов можно указать только на высокую себестоимость обустройства. Но вложив один раз средства, вы на десятки лет забудете о проблеме чистой, питьевой воды.

Поговорим о деталях

Далее мы побеседуем о том, как правильно обустроить скважину. Ниже мы постарались поэтапно изложить наши советы по каждому виду работ.

Обсадные трубы

  • Монтаж обсадных труб является первым этапом обустройства. Они предназначены для укрепления стенок скважины и предохраняют конструкцию от обрушения. От подбора материала, во многом зависит долговечность скважины. Трубы бывают стальные, асбоцементные или пластиковые.
  • Металлические трубы обладают высокой механической прочностью, ввиду чего используются на больших глубинах. Среди аналогов, цена на них самая высокая. Экономить здесь нельзя, подбирая трубы, следует обратить особое внимание на качество антикоррозийного покрытия, так как эксплуатироваться они будут в экстремальных условиях.
  • Также следует отдать предпочтение резьбовому соединению, потому как сварной шов не может обеспечить долговременной, качественной эксплуатации в подобных условиях. В некоторых случаях, для экономии, имеет смысл комбинировать стальные и пластиковые трубы. В верхних не стабильных пластах устанавливать сталь, а внизу на твердых стабильных породах, ставить пластик.
  • Асбоцементные трубы достаточно качественные и долговечные, но сейчас применяются не часто. Причина в том, что асбоцемент материал хрупкий и в случае подвижки пластов труба не гнется, а сразу лопается. Плюс соединять их можно только посредством муфт, а при таком соединении на стыках диаметр колонны уменьшается.
  • Пластиковые трубы из НПВХ с резьбовым соединением сейчас применяются повсеместно. Они не ржавеют, экологически нейтральны и цена приемлемая. Единственным существенным минусом является то, что применяются они до глубины 50 м, максимум до 100 м и скважина должна быть идеально ровной. Хотя, как говорилось ранее, для больших глубин их можно комбинировать со сталью.

Фото пластиковых труб и фильтровальных колонн.

Обустройство кессона

Кессон представляет собой подземный колодец для скважины.

Выполнен он может быть из железобетона, металла или пластика.

    Железобетонные кессоны применяются уже давно.
    Хотя они достаточно крепкие и надежные, у них есть несколько существенных изъянов.

  1. Для транспортировки и монтажа бетонных колец требуется дорогостоящая спецтехника.
  2. Нужно тщательно герметизировать все швы, что бывает достаточно проблематично.
  3. Цена на бетонные кольца доступна, но нужно дополнительно потратиться на качественную гидроизоляцию.

Фото бетонного кессона.

  • Кессоны из металла, более приемлемый вариант. Сварить их можно непосредственно на месте установки, для этого используется листовой металл толщиной от 4 мм и более. Они полностью герметичны, для их установки, как правило, также требуется спецтехника, плюс кроме гидроизоляции, металлические кессоны, нуждаются в теплоизоляции.

Фото кессона из металла.

  • Пластиковые кессоны на данный момент являются самым оптимальным вариантом для обустройства. Производятся они из полиэтилена, непластифицированного поливинилхлорида, полипропилена или стекловолокна. Характеристики у них практически идеальные: они не ржавеют, не требуют дополнительного утепления, полностью герметичны, благодаря малому весу их можно монтировать самому, а главное, цена на такие кессоны самая низкая.

Схема обустройства с пластиковым кессоном.

  • Инструкция по установке кессона предельно проста. Изначально роется котлован вокруг обсадной трубы. Размеры котлована должны быть на 20 – 30 см больше размеров кессона. Крышка должна возвышаться над землей минимум на 100 мм.
  • Основа закладывается по принципу фундамента. Засыпается слой песка, на него слой щебня, далее армирующая конструкция, и все это заливается бетоном.
  • На основу выставляется кессон, и оставшееся пространство засыпается песком или грунтом. Но мы рекомендуем, для жесткости, установить армирующую клетку и также залить бетоном.

Важно: так как кессон больше предназначен для защиты от холода, мусора и непогоды, обустраивать его в случае, когда скважина находится под домом, нет смысла.

  • В двух словах, оголовок представляет собой крышку обсадной колонны. Обязательным условием является герметичное соединение. Экономить на нем не стоит, хороший оголовок должен иметь фальцевое соединение, плюс резиновую прокладку между ним и обсадной колонной.
  • Кроме функции защиты, оголовок является несущей конструкцией, на него подвешивается водоподъемное оборудование. В зависимости от веса этого оборудования подбирается материал. Пластиковый оголовок рассчитан на вес до 200кг, металлический выдерживает до 500кг.

На видео в этой статье вы можете проследить процесс монтажа.

Насос и сопутствующее оборудование

  • Данное оборудование следует подбирать в зависимости от объемов водоснабжения. Маленькие погружные насосы типа «Малыш» или «Ручеек» хорошо подходят для дачи, но они абсолютно не приемлемы для автономных систем, так как правильно обустроить скважину с их помощью не получится. Они работают по вибрационному принципу, а при вибрации ил будет подниматься, качество воды ухудшится, и конструкция долго не прослужит.
  • При нахождении зеркала воды на глубине 8 м рекомендованы самовсасывающие насосы. При зеркале на глубине 15м также самовсасывающие насосы, но с внешним эжектором. При залегании в 20 м, оптимальным будет монтаж скважных насосов.
  • При подборе питающего кабеля для насоса, следует учесть, что, так как вода может быть использована для приготовления пищи, изоляция должна быть экологически нейтральной. Сечение должно соответствовать мощности двигателя. Плюс кабель должен быть предназначен для использования под водой.
  • Трос служит для подъема насоса в случае повреждения водоподъемной колонны. Самый лучший и проверенный вариант, это плетеный трос из нержавеющей стали. Оцинкованный трос прослужит до 2 лет. ПВХ оплетка немного продлит срок службы. Но если вы сэкономите на тросе, то потом есть опасность безвозвратно потерять насос на глубине.
  • Водоподъемная колонна предназначается для доставки воды с глубины и удержания насоса. Лучше всего зарекомендовала себя колонна из полипропилена с обязательным герметичным резьбовым соединением всех проблемных узлов.
  • Магистральный трубопровод выполняется из полипропиленовых или полиэтиленовых труб, на глубине ниже точки промерзания грунта. Трубы, в обязательном порядке, должны быть сертифицированы для использования в бытовых, домашних системах, под питьевую воду.

Гидроаккумулятор

  • Гидроаккумулятор или мембранный бак, предназначен для бесперебойного водоснабжения дома за счет накопления запаса воды. Он практически исключает вероятность гидроудара в системе.
  • Плюс поддерживает в системе постоянное давление, и насос вынужден включаться намного реже. Производительность гидроаккумулятора рассчитывается по принципу 50 л на 1м³ мощности подачи воды. Выпускаются объемом от 50 л, до 200 л.

Автоматика

Автоматика системы водоснабжения довольно проста, в частности в нее входит:

  1. Реле, контролирующее работу насоса, при понижении давления оно включает насос, а при достижении планового давления реле отключает подачу воды из скважины.
  2. Для внешнего контроля давления в системе, устанавливается манометр.
  3. Также монтируется клапан для автоматического удаления воздуха из системы.

Современная автоматика для скважин.

Важно: когда все работы по обустройству закончены, воду обязательно следует отнести на анализ в санэпидемстанцию и уже в зависимости от результатов проверки, принимать решение о дополнительной установке внешних фильтрационных систем.

Теперь, уважаемый читатель, вы имеете представление о том, как обустроить скважину на участке. Можно выполнить работы своими руками, но даже если вы решите нанять специалистов, благодаря информации на нашем сайте, вы сможете их грамотно проконтролировать.

Оборудование для подачи воды в дом.

На видео в этой статье поэтапно раскрыт один из вариантов обустройства конструкции.

Источник: http://kolodec.guru/scvazhiny/obustroystvo/4-kak-obustroit-skvazhinu

Скважина на воду: как пробурить и обустроить своими руками?

Бурение скважины на воду самому — это сложно, но увлекательно. И вполне осуществимо, если изучить вопрос, потом действовать по грамотно составленному плану, соблюдать существующие правила и обращать внимание на советы специалистов.

Сегодня такая скважина — это самый доступный из возможных способов независимого водоснабжения. А если учесть нынешнюю стоимость питьевой воды, затраты на ее самостоятельное бурение, обустройство и оборудование окупаются достаточно быстро — примерно через год.

В таком деле, как бурение скважин на воду, не существует стандартных инструкций. Это дело непростое, требующее комплексного и обязательно индивидуального подхода. Опытные бурильщики это знают наверняка. А в помощь начинающим можно дать ряд рекомендаций и советов от профессионалов. Тогда даже с первой попытки удастся получить «свою» воду хорошего качества и в требуемом количестве.

Куда бурить?

Каким образом в природе формируются водоносные пласты можно посмотреть на следующей схеме:

Верховые воды, залегающие на глубину до 10 м, формируют преимущественно атмосферные осадки. Такую воду можно использовать для питья после очистки (фильтрации через шунгит, кипячения), а для технических целей верховодку берут прямо из колодца. Что касается дебета скважины под нее, то он слишком мал, да еще и нестабилен.

Для питьевой воды своими силами лучше всего бурить скважину в межпластовые воды (на схеме они указаны красными стрелками). Конечно, самая качественная вода — это артезианская, но самостоятельно до нее добраться практически невозможно, даже если наверняка знать, где нужно бурить. А кроме того, индивидуальная разработка и добыча такого ценного природного ресурса запрещена законом вплоть до уголовной ответственности.

Своими силами получается пробурить скважину только в безнапорный пласт — то есть в песок, пропитанный водой и лежащий на глиняной подстилке. Отсюда еще одно распространенное название таких скважин — скважины «на песок», хотя водоносный слой в них может состоять и из галечника, и из гравия, и еще из какой-нибудь субстанции. Дебет их невелик (если есть 2 000 «кубов» в сутки, то это очень хорошо) и может колебаться.

Глубина залегания безнапорных вод — 5-20 м от поверхности земли. И такую воду уже можно пить, правда, после раскачки скважины и соответствующей проверки качества добываемой жидкости в контролирующих инстанциях.

Обратите внимание! Конструкция любой скважины в безнапорный пласт достаточно сложна, поскольку требует отфильтрования песка при добыче. Добавляет сложности и отсутствие напора – в связи с этим появляется ряд требований к насосу и водопроводу в целом.

Напорные пласты ниже безнапорных. Глубинный диапазон их залегания в земле — от 7 до 50 м. Такие пласты — это плотные породы: трещиноватые, водоупорные (суглинок, известняк) или гравийно-галечниковые отложения. Самую качественную воду можно добывать из известняка. И скважины (их еще называют «скважинами на известняк»), пробуренные в эту породу, служат достаточно долго. Их дебет, как, впрочем, и многих других напорных скважин, составляет до 5 кубов воды в сутки. Эти сооружения также отличают высокие показатели стабильности. Воду почти до поверхности земли поднимает ее собственный напор, поэтому любые напорные скважины, как и соответствующие системы водоснабжения, гораздо легче обустраивать.

Важные обстоятельства

Собираясь бурить скважину на воду, следует помнить:

  1. В местах, где массово и бесконтрольно осуществляется забор воды из безнапорных пластов, становится возможна суффозия грунта, которая, в свою очередь, приводит к непредсказуемо-внезапным грунтовым провалам.
  2. На российской равнине критическая глубина самостоятельного бурения составляет 20 м, а если нужно глубже, то стоит заказать скважину профессионалам, поскольку затраты на «самобур» уже не оправдаются.
  3. Срок эксплуатации скважины, выполненной самостоятельно, зависит от регулярности забора воды из нее. Так, если выполнена скважина «на песок», а воду из нее берут регулярно и понемногу, она прослужит до 15 лет, «на известняк» при тех же условиях — уже до 50 лет. Когда же скважину используют от случая к случаю, да еще и периодически выкачивают ее до дна, срок службы сооружения сокращает до 3-7 эксплуатационных лет. А ремонтировать скважину или повторно ее раскачивать, это настолько затратно, что проще и дешевле пробурить новую. Поэтому, встретив на глубине 12-15 м безнапорную воду, не стоит останавливать бурение. Лучше двинуться дальше и выйти на известняк.

При трудностях со средствами, временем и силами правильнее произвести для начала разведочное бурение, используя для этого скважину-иглу. Такая скважина справится и с ролью временного источника водоснабжения, пока не будут изысканы и задействованы вспомогательные производственные ресурсы.

Колодец или скважина?

Работы по оформлению колодца сложнее и опаснее, нежели по производству скважины на воду. Зато колодец ремонтопригоден.

Из колодца можно вычерпать столько воды, сколько «земля даст», тогда как скважина сама «тянет» воду из земельных пластов. Именно поэтому срок службы скважин ограничен, и они способны не в лучшую сторону поменять геологию конкретной местности. А грамотно оформленный колодец эксплуатируется не то, что десятилетиями — столетиями и даже тысячелетиями, если высечен в скальном грунте. И на экологию эти сооружения не оказывают абсолютно никакого негативного воздействия.

Грамотным подходом к организации водоснабжения считается вырыть частную скважину на воду «с прицелом» на коллективный артезианский водопровод, долговечный и безопасный. Если же таких планов нет, копают колодец. И систему водоснабжения строят капитальную. Использованную скважину бетонируют, а землю вокруг нее возвращают в хозяйственный оборот.

Виды скважин

Скважина на воду — это длинный и узкий ствол в горной породе. Именно в него опускается бур или буровой снаряд на длинной жесткой штанге, собранной из труб, или на тросе. В стволе помещается обсадка, которая предохраняет его стенки от разрушения и держит давление окружающей породы. Такая обсадка или плотно сидит в стволе, или оформляется с затрубным пространством, заполненным засыпкой, глиной (так называемый, «глиняный замок») или залитым бетонным раствором.

Что касается нижнего конца ствола, то он может быть заглушенным, открытым или со ступенчатым сужением — забоем. В забое или просто снизу делается заборное устройство.

Верхняя часть обсадки — это оголовок скважины. В нем или вокруг него размещается комплекс устройств, носящий название «обустройства» скважины.

Скважины могут быть самых разных конструкций, но для самостоятельного выполнения больше всего подходят:

  1. Скважина-игла. При ее оформлении штанга, обсадка и буровой снаряд составляют единое целое. Бурение выполняется ударным способом. Никакого дополнительного оборудования и инструментов для такой скважины не требуется. Предельная глубина «иглы» — 45 м, скорость проходки — 2-3 м/час. Скважины-иглы используют для обустройства абиссинских колодцев. Дебет у них небольшой, но летом стабильный, поэтому они идеально подходят для оформления на даче. Срок службы такого сооружения зависит от регулярности и интенсивности водозабора, но предсказать, сколько будет существовать тот или иной абиссинский колодец не получится — есть те, что эксплуатируются более 100 лет, а некоторые иссякают за полгода.
    Важно:Скважины-иглы не подлежат ремонту, поскольку пролегают в неплотных и неоднородных грунтах.
  2. Несовершенная скважина. Такие в пласте просто «висят». Для их исполнения не потребуется ни особых буровых навыков, ни геологических познаний. Но дебет таких скважин невелик, а качество добываемой воды оставляет желать лучшего. Можно, правда, получать и более качественную воду, если скважину внизу заглушить. Но большинство «самобойных» сооружений оформляется все-таки несовершенными в силу целого ряда обстоятельств.
  3. Совершенная скважина. В ней обсадка опирается на кровлю водоупорного подстилающего пласта. Качество воды и дебет таких скважин максимальные, но для их проходки потребуются и знания местной геологии, и буровой опыт. В противном случае возможно затягивание пластичного подстилающего пласта в обсадку. Кроме того, без опыта и знаний можно проткнуть в процессе бурения подстилку, тогда вода уйдет ниже.
    Важно:Совершенная скважина, выполненная с ошибками, способна серьезно навредить экологии местности, в которой пробурена.
  4. Скважина с забоем. Эта может быть, как несовершенной, так и совершенной. Наличие забоя облегчает ее обслуживание и делает ремонтопригодной (до определенной степени). Но по-настоящему качественно выполнить такое сооружение могут лишь опытные мастера-буровики.

Способы бурения и буровой инструмент

Для самостоятельного бурения скважин подходят следующие способы:

  • вращательный (роторный), когда буровой снаряд, вращаясь, «вгрызается» в породу;
  • ударный, при котором по буровой штанге делаются удары, заглубляющие снаряд в породу;
  • ударно-вращательный, когда штангу поднимают-опускают нужное число раз, рыхля породу, а затем вращают, чтобы забрать эту породу в полость бурового снаряда;
  • канатно-ударный, при котором особый буровой снаряд опускают, а затем поднимают на канате, попутно забирая этим снарядом отработанную породу.

Все вышеперечисленные способы — это методы, так называемого, «сухого бурения». Если же говорить о гидробурении, там работать приходится в слое воды или в буровом растворе, которые делают породу более податливой. Гидробурение считается неэкологичным и затратным способом, поэтому любители применяют его крайне редко. Кроме того, оно требует специального профессионального оборудования, тогда как при любом из сухих способов можно обойтись:

  • шнековым буром (шнеком), подходящим для суглинков, чуть влажных супесей и мягких глин;
  • бур-стаканом (буровым снарядом Шитца), отлично работающим при канатно-ударном бурении со связными, но вязкими, сильно облипающими грунтами, в которых шнек, например, обязательно застрянет;
  • ложковым буром, который при вращательном и ударно-вращательном бурении подходит для рыхлых и сыпучих грунтов, держащихся в витках шнека, а также в стакане;
  • желонкой, чтобы при канатно-ударном бурении счищать со ствола осыпавшийся грунт, ил или мягкую полужидкую породу;
  • ударным долотом для возможной разбивки валунов.

Режущие кромки всех вышеперечисленных буров сделаны из закаленной стали. А посмотреть схемы изготовления самодельных буровых снарядов для скважин на воду можно на рисунке:

Диаметры меняются в зависимости от калибра конкретной скважины.

Раскачка самодельной скважины

Забуренная скважина — это еще не все. Она не даст воду требуемого качества в нужном количестве. Для этого необходимо вскрыть водоносный пласт или «раскачать» скважину. Если вскрывать пласт (прямым или обратным способом — без разницы), воду можно получить в течение суток, но потребуется сложное дорогостоящее оборудование. А раскачка скважины будет длиться несколько дней, но для нее достаточно иметь самый обычный бытовой погружной насос (только центробежный, потому что вибрационный не подойдет).

Чтобы раскачать пробуренную скважину, из нее сначала желонкой удаляют ил, а затем начинают качать воду — полностью, как только наберется объем, покрывающий задействованный насос.

Можно выполнить раскачку и с помощью манерки, но тогда долго придется черпать воду — недели 2, не меньше.

Важно: Раскачку скважины можно считать завершенной, когда прозрачность воды доходит до 70 см. Проверить это можно в непрозрачном сосуде (например, в чистой бочке), с помощью эмалированного или фаянсового диска белого цвета, диаметр которого примерно 15 см (взять, скажем, блюдце или кастрюльную крышку). Смотреть на погруженный диск следует строго вертикально, и, как только по его краям жидкость начинает расплываться, размывая контуры — это уже непрозрачность, необходимо остановиться. Как только прозрачность достигнута, надо взять пробу воды и сдать ее на анализ в лабораторию. Если контролирующий орган подтверждает качество добычи, затрубное пространство скважины бетонируют или заделывают глиной, а после ставят фильтр.

Качество воды из любой скважины во многом обуславливается наличием особого скважинного фильтра. И эта деталь больше других, входящих в скважинное сооружение, подвержена износу. А значит к ее выбору следует подойти ответственно.

Для скважин «на известняк», например, достаточно будет простого решетчатого фильтра — то есть перфорации на нижнем обсадочном колене. Он же сможет стать основой фильтра скважины «на песок» (в сочетании с гравийной засыпкой). При этом требования к перфорации предъявляются следующие:

  • диаметр отверстий от 15 до 30 мм, в зависимости от грунта;
  • скважность (отношение общей площади отверстий к площади, которую они занимают) 0,25-0,30;
  • расположение отверстий поперечное, в шахматном порядке;
  • площадь (общая) отверстий должна быть не меньше площади поперечного сечения обсадочной трубы (ее просвета).

Когда насос ставится в скважину, оснащенную внутренним фильтром, дном этой скважины считается его (фильтра) верхний обрез. Из-за этого однократный объем забора воды существенно снижается. Кроме того, фильтр сильно заиливает скважинное сооружение, ведь вода просачивается в зазор между ним и обсадной трубой. Сокращается и срок службы самого фильтра, и насоса, поскольку в последний неизбежно попадает песок. Поэтому насос зачастую помещают в отдельную трубу, которая насаживается на фильтровый выход. Но для этого надо делать скважину большего диаметра.

Если в распоряжении бурильщиков имеется дорогой и конструкционно сложный центробежный насос, все просто — его подсоединяют к выходному патрубку фильтра, и в результате прекращается и заиливание, и запесочивание. Но когда такого оборудования нет, приходится что-то придумывать.

Обратите внимание! Многие мастера детали для фильтров делают самостоятельно, используя ПВХ-трубы, полимерную сетку и пружины из нержавеющих материалов. Но такие конструкции редко служат долго, да и фильтруют воду не слишком хорошо.

Лучше потратиться, но выбрать и купить по-настоящему надежный, хорошо работающий фильтр. Тем более, что выбрать есть из чего:

  1. Наборно-кольцевой полимерный фильтр. Доступен по цене, но недолговечен и склонен к заиливанию. Зато пригоден к ремонту — его можно поднять и перебрать при необходимости, заменив вышедшие из строя кольца на новые. Требует расширенного скважинного диаметра.
  2. Трубчато-проволочный фильтр с обмоткой из профилированной проволоки. Дороже полимерного, но надежнее и долговечнее, плюс не заиливается. Ремонт такого сводится к верхней промывке, но нужно внимательно его выбирать, поскольку нередки случаи, когда в таких фильтрах (заявленных производителями, как полностью нержавеющие) продольные стержни выполнены и обычной оцинкованной проволоки. Такие ржавеют, с фильтра сползает обмотка, а в воде появляются вредные примеси. Приходится менять деталь.
  3. Сварной безопорный фильтр. Выдерживают и обсадку, и ствол на трубе, но дороги, поскольку делаются из нержавеющей профилированной проволоки, а ее цена сравнима с ценой на серебро.

Обустройство скважины своими руками

Чтобы вода из скважины подавалась в дом, следует эту скважину обустроить и согласовать с водопроводной системой. Для этого:

  • ставят стальной или бетонный кессон;
  • оборудуют каменный приямок;
  • или устанавливают скважинный адаптер.

Последний является самым современным методом оборудования скважин. И устанавливают его следующим образом:

  1. Когда вода пошла, по скорости ее осветления решают, насколько еще можно углубиться. А дальше сверху в размер режут последнюю трубу обсадки.
  2. Роют к дому траншею, чтоб была глубже нормативных показателей промерзания грунта.
  3. Заранее в трубе вырезают отверстие под адаптер и устанавливают его (адаптер), заглушив патрубки.
  4. Трубу ставят и бурят, сориентировав выход адаптера в траншею как раз ниже отметки промерзания грунта.
  5. Раскачивают скважину, устанавливают фильтр и опускают насосное оборудование.
  6. Подключают подающую насосную трубу.
  7. Затем транзитную трубу (ту, что в дом) подключают к штуцерам адаптера.
  8. Прокладывают кабель насоса.
  9. Устанавливают скважинную крышку.
  10. Как только вода пошла в дом, траншею засыпают.

После проведенных мероприятий пробуренная скважина считается обустроенной.

Источник: http://okeymaster.ru/skvazhina-na-vodu-kak-proburit-i-obust/

Обустройство скважины на даче

Обустройство скважины для воды на дачном участке является довольно хлопотным и в то же время ответственным делом. Весь процесс подробно продемонстрирован на видео ниже. Он состоит из множества мероприятий для бурения скважин и по ее обустройству. Обустройство скважины своими руками – это работа, которая под силу любому дачнику, достаточно выполнять все, как показано на видео. К тому же необходимо принять во внимание, что такие работы должны быть грамотно выполнены, чтобы обеспечить постоянную подачу жидкости.

Схема скважины на воду

Виды и монтаж кессона

Кессон представляет собой утепленную водонепроницаемую емкость, у которой необходимое оборудование во внутренней области. Эта емкость отвечает за постоянную работу скважин. В ней монтируют насос, различную измерительную технику, автоматику и так далее. Выполняют их из любых материалов.

Самыми распространенными материалами для изготовления кессона являются:

Пластиковый кессон обладает хорошей теплоизоляцией, что дает возможность даже без иного утепления хранить температуру в кессоне примерно на 5 градусов. Также материал обладает такими свойствами, как долговечность, отличные гидроизоляционные особенности, благодаря чему можно избежать каких-то иных затрат на изоляционную работу. При этом кессон имеет приемлемую цену, сравнивая с иными вариантами. К тому же монтажные работы можно осуществлять очень легко благодаря его небольшой массе. Основным минусом считается маленькая жесткость, которая может стать причиной порчи конструкции. Но с ним проще справиться, если залить посуду по площади с помощью цемента слоем примерно 90 мм.

В большинстве случаев многие дачники выбирают для обустройства скважины данный материал. Он дает возможность получить кессон любой необходимой формы, к тому же не нужно прикладывать каких-то усилий. Вам придется только сварить элементы один с другим и обработать ее как с внутренней области, так и снаружи антикоррозийным слоем. Для того чтобы емкость была качественной, можно использовать металл толщиной около 3,5 мм. Или можете приобрести готовые сооружения, которые имеются в продаже, но это более дорогой вариант.

Железобетон

Железобетонный кессон является довольно прочным и долговечным материалом, который прежде был очень распространен. Из-за собственных минусов на сегодняшний день применяются намного реже. Их цена довольно высока, а для монтажа необходима особенная техника вследствие большой массы. По данной же причине с течением времени бетонный кессон оседает, при этом деформирует расположенные внутри него трубопроводы.

Этапы обустройства скважины

При выполнении обустройство скважины своими руками, необходимо учесть этапы монтажа кессона. Они практически идентичны для любого вида сооружений, с некоторыми важными нюансами, которые зависят от материала техники.

Рассмотрим основные этапы бурения и обустройства скважин:

Подготовка котлована

Вначале следует выкопать углубление с диаметром примерно 25 сантиметров. Глубину следует выяснить таким образом, чтобы горловина постройки была над уровнем земли около 14 сантиметров. Таким образом, вы сможете избежать затопления установи во время паводков и дождей.

Монтаж гильзы обсадной трубы

Следует выполнить дырки в основании емкости. Находиться она может в центральной ее части. К дырке следует приварить гильзу, длина которой примерно 12 сантиметров. Непременно следует проверить, чтобы гильзу просто можно было надеть на трубу. Устанавливаем ниппели для того, чтобы вывести водопроводные трубы. Затем следует вварить их в стенку емкости, как показано на видео.

Установка кессона

Следует срезать обсадные трубы на уровне грунта. Емкость нужно поставить на брусья над углублением, таким образом, чтобы гильза на основании ее «оделась» на трубу. Затем следует проверить, чтобы оси кессона с обсадными трубами совпали, потом убираем брусья и осторожным образом опускаем постройку сквозь обсадную трубу в нижнюю область. Установка ямы должна осуществляться в нее только вертикальным образом и нужно закрепить с помощью брусков. Затем нужно приварить к основанию трубы, к тому же герметизируем кессон.

Засыпка сооружения

Кессон нужно «надеть» на обсадные трубы и опустить в котлован. Добавим, что практически можно обустроить скважину и без кессона, однако, только тогда, когда рядом от нее располагается отапливаемая постройка, где и находится техника. Удобство подобной системы является бесспорным, так как любые узлы легко доступны. Но такая система обладает и своими минусами: на ее обустройство уходит много пространства в помещении и от нее исходит много шума.

Установка кессона в скважину

Подбор и установка скважинного насоса

Подбор насосов является самым важным этапом обустройства автономного водоснабжения. Подбирать технику необходимо, учитывая следующие факторы:

  • нагруженность скважин,
  • нужный расход воды и так далее.

К тому же необходимо принимать во внимание вид механизма:

  • для скважин, глубина которых меньше 9 м, в основном останавливают свой выбор на самовсасывающем устройстве,
  • для отметок, которые находятся на уровне 9 м, установка осуществляется благодаря скважинному насосу.

Затем обустройство скважины на воду у себя на дачном участке либо в частной постройке предполагает монтажные работы по устройству техники для подачи жидкости. Процесс состоит в том, чтобы опустить насос в скважину на глубину менее статического уровня жидкости.

Трос прочным образом закрепляем на скважине. Если вы приняли решение использовать такой чертеж, как схема обустройства скважины для дома, то кабель с трубой для подачи жидкости заводим в комнате. Весь процесс можно посмотреть на видео ниже.

Готовая скважина на воду

Гидроаккумулятор

При расчете обустройства скважины на воду необходимо помнить о гидроаккумуляторе. Без этой техники система не будет отлично работать, как показано на видео. Он является напорным баком, который используется для понижения нагрузки на насос. Он может набрать какой-то запас жидкости, во время снижения которого насос сам включается для того, чтобы возобновить резерв. Следует установить технику или в кессоне, или в подвальной комнате.

Как видно на видео, заключительный этап установки техники – это установка автоматической системы управления. Она нужна для того, чтобы контролировать работу реле давления, а также для постоянного отключения с запуском насоса. Кроме того, они отвечают за возможные скачки напряжения. Гидроаккумулятор устанавливается и в кессон, и в помещении, исходя из предпочтений дачника. Вот и завершились все этапы установки скважины на воду на дачному участке.

Источник: http://rozarii.ru/inzhenernye-sistemy/obustrojstvo-skvazhiny-na-dache.html

Смотрите также:
03.11.2018

Кессон — что это и зачем он нужен? Для обслуживания готовой скважины требуется создание соответствующей технической инфраструктуры, без которой пользование автономным источником водоснабжения будет невозможным или существенно затруднённым. К таким техническим...

03.11.2018

Как пробурить абиссинскую скважину своими руками? Если заходит разговор о водоснабжении удаленного участка дома, то практически всегда упоминают рытье колодца или обычной скважины. Готовая абиссинская скважина, укрепленная галькой И действительно, скважины на песок или...

03.11.2018

Установка погружного насоса Среди прочих работ, предлагаемых бригадой «ВодоУслуги», мы выполняем также монтаж погружных насосов. С нашей помощью вы сможете заказать недорогое насосное оборудование для дачи или коттеджа. Профессиональный подход и грамотные расчеты...

Комментарии

Комментирование отключено.
