Как подключить насосную станцию к скважине

Содержание

Как подключить насосную станцию

Как подключить насосную станцию пошаговая технология + видео

Как подключить насосную станцию

Одной из первых инженерных систем, которые создаются в частных домовладениях, является водопровод. Его использование необходимо еще на этапе строительства. Без водопроводной системы невозможно полноценное круглосуточное проживание в доме. Современные дома имеют в составе своих инженерных сетей не только обычные водоразборные краны, но и автоматические приборы, использующие воду. Для того, чтобы в вашем доме круглосуточно был напор воды, каждому владельцу необходимо знать, как подключить насосную станцию.

Что такое станция насосного оборудования?

При постройке автономной системы водоснабжения и подключении водопровода частного дома к магистральным коммунальным сетям, каждому владельцу хочется получать постоянный напор воды в системе. Так, для подъема воды из скважины или из расположенного на приусадебном участке колодца, можно использовать насосные устройства. Они бывают различных моделей и мощности, могут располагаться в различных сегментах водопроводной системы. Погружные насосы опускаются непосредственно в скважину или в колодец, а поверхностные — размещаются на уровне земли, забирая воду входным шлангом.

Состав насосной станции

Насос не должен работать постоянно. Непрерывная работа приводит к быстрому износу узлов и механизмов этого устройства. При этом вы желаете пользоваться водой в любое время суток? Выход есть: для обеспечения постоянного напора в трубопроводах водопроводной системы собирается станция насосного оборудования.

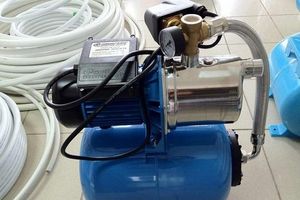

Основные части насосной станции

  1. Насос. Обычно в комплекте станций используют поверхностные насосы, которые через входной патрубок с фильтром забирают воду из колодца, скважины или магистральной сети.
  2. Аккумулятор давления или гидроаккумулятор. Он обычно представляет собой емкость определенного размера, внутри которой имеется упругая резиновая перегородка или внутренняя емкость. При повышении давления система емкость или перегородка растягивается, а при понижении давления – сокращается, выдавливая воду в систему и поддерживая постоянные параметры давления.
  3. Узел управления, который определяет, когда включаться насосному устройству, а когда ему прекращать работать. Параметры включения и выключения определяются давлением в системе, которое измеряется манометром.

Варианты установки станции насосного оборудования

Станции насосного оборудования, вне зависимости от расположения источника воды могут устанавливаться в трех основных местах.

  • В подвале частного дома. Такой вариант установки облегчает обслуживание оборудования, вы получаете свободный доступ к механизмам для их обслуживания или ремонта. Однако, насосное оборудование – штука довольно шумная, так что при выборе такого варианта необходимо предусмотреть вопрос шумоизоляции.
  • В отдельно стоящем здании, расположенном над устьем скважины или колодцем. При всех очевидных выгодах такого выбора, строительство отдельного здания под технические сооружения – довольно затратное занятие.

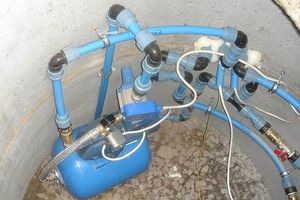

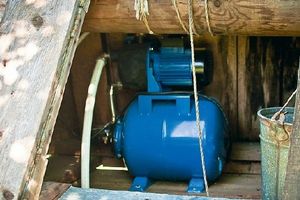

Станция в отдельном строении

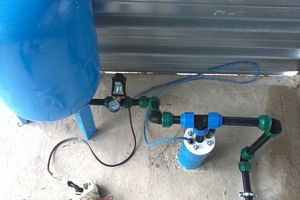

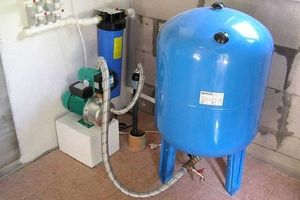

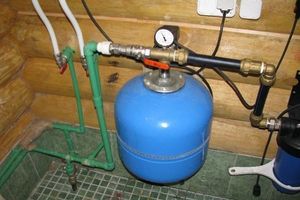

Станция насосного оборудования в подвале

Особенности выбора места размещения насосной станции

  1. Насосная станция должна быть установлена на прочном основании во избежание повышенной вибрации. Отсутствие прочного основания и надежного крепления станции насосного оборудования может привести к тому, что в местах стыков трубопроводов будут образовываться люфты, которые приведут к течи. При этом насосное оборудование не должно касаться стен или потолка.
  2. Станция насосного оборудования должна находиться либо в отапливаемом помещении, либо должна быть надежно изолирована от отрицательных температур. Понижение температуры оборудования ниже ноля приводит к повреждению практически всех его составных частей.

Линия промерзания почвы

Варианты подключения станции насосного оборудования

В зависимости от конфигурации системы водоснабжения, можно выбрать однотрубную и двухтрубную схемы подключения станции насосного оборудования. Двухтрубная система применяется для увеличения глубины, с которой станция насосного оборудования может поднимать воду.

Устройство станции насосного оборудования с двухтрубной схемой всасывания воды

Подключение станции насосного оборудования по однотрубной схеме

Однотрубная схема используется при глубине скважины, не превышающей 10 метров. Если глубина всасывания превышает 20 метров, то предпочтительно использовать двухтрубную схему с эжектором.

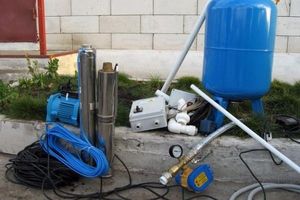

Состав станции насосного оборудования

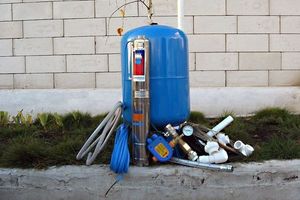

Комплектация насосной станции

Подключение насосной станции (двухтрубная схема)

На начальном этапе собирается эжектор, представляющий собой отдельный узел, изготовленный из чугуна, с тремя выходами для подключения трубопровода.

  1. Сначала монтируем на эжекторе (в его нижней части) фильтр-сетку, которая предохраняет насосное оборудование от выхода из строя при попадании мелких камней или песка из скважины или колодца.
  2. В верхней части эжекторного узла монтируется раструб из пластика, к которому присоединяется сгон с сечением 3,2 см. Возможно, вам придется монтировать одновременно несколько сгонов для того, чтобы выйти на сечение водопроводной трубы.
  3. На окончании сгона монтируем муфту, которая обеспечит переход на пластиковый трубопровод. Обычно такая муфта изготавливается из бронзы.

Схема подключения эжекторного узла

При соединении элементов обращайте особое внимание на герметичность соединений. Конечно, течь в колодце или в скважине не доставит вам эстетических неудобств, однако, забор воздуха в негерметичных соединениях может привести к нестабильности в работе системы и значительному снижению ее мощности. Резьбовые соединения уплотняются специальной пастой, фум-лентой, льняной обмоткой или резиновыми прокладками.

Обеспечение герметичности резьбовых соединений в водопроводе

Помните! Трубопроводы водоснабжения должны проходить либо ниже глубины промерзания почвы, либо быть соответствующим образом утеплены.

При вводе труб водоснабжения в кессон или в другое место установки станции насосного оборудования, необходимо обеспечить их некоторый запас по длине. После вывода труб начинаем подключать станцию насосного оборудования к трубопроводам из скважины.

  1. На обсадной трубе пробуренной скважины устанавливаем оголовок.
  2. Выясняем глубину опускания труб в водную скважину. Для этого опускаем в пробуренную шахту любой твердый длинный предмет. Уровень размещения входного патрубка станции насосного оборудования должен отстоять от дна скважины примерно на метр, чтобы не засасывать песок, ил или камни со дна.

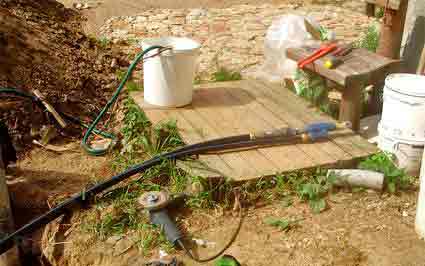

  3. Присоединяем к эжекторному узлу трубы из полиэтилена. Длина трубы должна быть равна сумме расстояния от устья скважины до насоса и глубины скважины (минус один метр).
  4. На оголовке скважины монтируем колено с поворотом на 90 градусов.
  5. Просовываем сквозь прямое колено пластиковые трубы, ведущие к эжекторному узлу (после окончания монтажа пространство между внутренней частью колена и трубопроводами можно заполнить монтажной пеной). В прямом колене трубы могут быть как изогнуты, так и соединены переходниками с углом поворота в 90 градусов.
  6. Опускаем эжекторное устройство на требуемую глубину. Выверить правильность глубины установки эжектора можно по отметке, которую мы ранее сделали на трубопроводе.
  7. Фиксируем на вершине обсадной трубы самодельный оголовок, который у нас состоит из колена трубы, повернутого под углом 90 градусов. Закрепить «оголовок» на обсадной трубе скважины можно специализированным скотчем для сантехники с армированием.

Самодельный оголовок для скважины

Выводим водопроводные трубы до дома. Возможно вам придется обеспечивать повороты. Вход водопроводных труб через фундамент должен быть расположен ниже линии промерзания грунта. Выведенные трубы подключаются к водному патрубку насоса в составе станции. Соединение трубопроводов производится при помощи гаечного или разводного ключа.

Фиксация резьбовых сантехнических соединений

На верхней части насоса в составе станции оборудования обычно имеется заливное отверстие. Оно необходимо для того, чтобы насос не запускался «насухую». Заливка воды осуществляется только при первоначальном пуске или при пуске после длительного простоя.

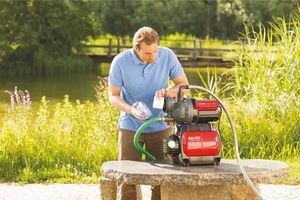

Заливная горловина в станции насосного оборудования

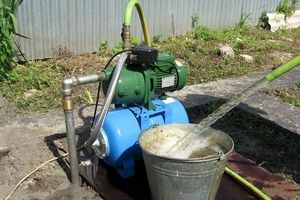

Перед пуском станции насосного оборудования проверьте показатели рабочего давления в гидроаккумуляторе. Обычно оно составляет 1,2 — 1,5 атмосферы. Увеличить показатели рабочего давления можно обычным автомобильным насосом. Для подкачки на аккумуляторах давления в системах водоснабжения имеется специальный ниппель.

Как подключить станцию насосного оборудования к магистральному водопроводу

Конфигурация станций насосного оборудования

Иногда требуется подключение станции насосного оборудования не к скважине или колодцу, а к магистральному водопроводу. Это актуально при подключении к коммунальным сетям с низким или нестабильным давлением. Произвести такое подключение можно в следующей последовательности.

  1. Фиксируем водопроводный шланг от магистральной линии к входному патрубку станции насосного оборудования. При разнице сечений используется сгон, при одинаковом сечении — простой резьбовой фитинг. Между насосным оборудованием и магистральной сетью водопровода рекомендуется установить сетчатый фильтр.
  2. Соединяем станцию насосного оборудования с внутренней сетью водопровода в частном доме. Для этого также используем фитинги и, при необходимости, сгон. Самая рациональная схема подключения фильтров – это фильтр грубой очистки до входа в станцию насосного оборудования и фильтр тонкой очистки после, на входе во внутренний водопровод.

Фильтр тонкой очистки в трубопроводе

Обратный клапан для станции насосного оборудования

Регулируем работу станции насосного оборудования

После установки соединительных элементов, систему необходимо запустить в тестовом режиме, чтобы проверить герметичность и работоспособность всех ее сегментов. Перед запуском в заливное отверстие станции насосного оборудования вливается вода, этим исключается работа устройства «насухо».

Как правило, все регулировочные параметры устанавливаются на станции еще до ее запуска, исходя из рассчитанных параметров водопроводной системы дома. В ходе эксплуатации рабочие узлы станции насосного оборудования могут изнашиваться, поэтому примерно в раз год желательно проводить дополнительную регулировку параметра работы насосов. Точная регулировка система насосного оборудования с встроенными аккумуляторами давления производится собственным блоком автоматики.

Важный нюанс. Все станции насосного оборудования имеют в своем составе электрический двигатель. Он может иметь большую мощность, поэтому рекомендуем вам обеспечить такую станцию собственной линией электропитания. Силовая линия станции будет работать во влажной среде, так что позаботьтесь об установки защищенных розеток и прокладке кабелей в специальных гофрированных трубках.

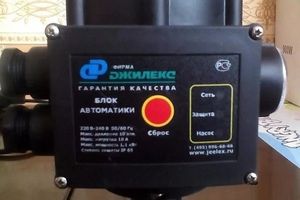

Узлы автоматики станции насосного оборудования

Как видите, подключение станции насосного оборудования доступно даже непрофессионалу при наличии минимальных технологических навыков. Ее монтаж поможет вам обеспечить бесперебойное снабжение водой вашего дома и приусадебного участка.

Источник: http://kanalizaciyaseptik.ru/nasosnoe_oborudovanie/kak-podklyuchit-nasosnuyu-stanciyu.html

Подключаем насосную станцию к скважине: информация из первых рук

«Истинную цену воды понимаешь тогда, когда её нет. » (автор)

Рад снова встречи с Вами, уважаемые читатели! Сегодня поговорим о… ну Вы поняли.

Обустраивая свой дом или дачу, правильный хозяин сначала думает о водоснабжении. Сегодня отсутствие «центральной трубы» не относится к непреодолимым преградам, как 20 -30 лет назад. Вопрос решается с помощью станции водоснабжения «отбирающей» жидкость из земли. Итак, тема: как подключить насосную станцию к скважине самому.

Монтаж собственными руками экономит бюджет семьи, поднимает личную самооценку и позволяет сказать жене «ну всё, воду для дачи обеспечил — где мой магарыч». Поверьте, он будет. Конечно, централизованное водоснабжение удобно, но что делать, если его нет? А Вам срочно надо «заправить» баню водой. Или в сети слабый напор, или вообще отключают. Причины для автономного водоснабжения, разные. В любом случае резервный источник – вещь практичная.

Современные бытовые станции решают задачи по обеспечению нас питьевой водой и удовлетворяют наши бытовые «радости» (туалет, душ, мытьё посуды, стиралка, отопление), ну может ещё полив огородов. Всё по-взрослому.

Начну с принципиального вопроса – когда бурить, до или после возведения дома? Обычно процесс начинается после того, как коробка поставлена. Есть два варианта:

1) Скважина в границах домостроения (как правило, в подвале или цоколе);

2) Скважина за пределами дома (лучше ближе к фундаменту, чтобы сократить длину магистрали).

Практичнее делать в доме. Экономия на длине и изоляции труб, строительстве отдельного помещения или покупка кессона*

Вывод: в доме дешевле и надёжнее, а за домом тише и нет вибрации. Выбирайте.

*Кессон – утеплённый влагозащищенный ящик (форма бывает цилиндрическая, прямоугольная, комбинированная и др.) внутри которого размещаются наземные агрегаты станции. Верхняя часть кессона находится на уровне земли, остальное ниже.

Из этой статьи вы узнаете:

О глубине скважин

Водоносный слой в большинстве случаев пролегает на глубине до 20 метров. В этом случае вопрос решается установкой компактной станции. Её основные составляющие – насос и гидрофор*. Но бывает такое, что вода залегает почти у поверхности. Забитая колонка на 5-6 метров решает проблему легко.

*Гидрофор – резервуар, куда насосом подаётся из скважины вода. В процессе подачи, вода до определённого давления сжимает воздух, после чего насос выключается, и жидкость перемещается из резервуара в систему за счёт сжатого воздуха. После снижения давления в резервуаре, насос автоматически включается и начинается повтор предыдущего цикла.

Если глубина залегания водоносного слоя больше 20 метров – нужен глубинный насос для воды . Это потребует несколько больше затрат на покупку нужной комплектации и обустройства.

Кратко о трубах:

Здесь есть 3 ходовых варианта: стальные / асбоцементные / пластиковые. В общем, чтобы подобрать вариант трубы для насосной станции, нужно учесть глубину и технологию бурения, диаметр скважины и структуру вашего грунта.

  • Стальные – крепкие, надёжные, но дорогие и ржавеют (за исключением нержавейки, но цена. ). В чёрных трубах со временем образуются частички ржавчины. Это решается установкой фильтра.
  • Асбоцементные – недорогие и хрупкие. Для повышения прочности берут толще стенки, но из-за этого возрастает диаметр отверстия. При монтаже требуется повышенная аккуратность.
  • Пластиковые – низкая цена, высокая герметичность соединений и слабая прочность. Однако для малоподвижных грунтов и при небольшой (10-15 метров) глубине воды – практичный выбор.

Проблема в том, что почва обладает определённой подвижностью, из-за чего обсадные трубы подвержены разносторонним нагрузкам. Этот фактор влияет на выбор труб. Отыщите ближайшую к Вам скважину и спросите у владельца, какой характер грунта и глубина водоносного слоя.

Учтите, каждый бурильщик будет советовать, не то что оптимально Вам, а то, что выгодно ему. Это, не исключение, а правило.

Внимание к источнику забора воды

Их три: скважина / колодец / централизованный водовод. От выбранного варианта зависит перечень нужных элементов комплектации.

Внимание к режиму работы

Всего два типа: ручной / автоматический. При необходимости, есть передвижные модели обоих типов. Выбор определяется на основе требуемого объёма перекачиваемой воды. Если это делается изредка (например, на даче), можно ограничиться, ручным.

Считается, что для обеспечения нужд, среднестатистический гражданин расходует примерно 250 литров в сутки. Монтаж дачной станции можно рассчитать исходя из меньших показателей, хотя бывает по разному.

Общие рекомендации по месторасположению станции

Если есть возможность и немного «лишних» денег, а также уверенность в порядочных соседях – размещайте станцию на участке. Почему? Не будет шума — неизбежного спутника работы насоса. Помещение должно быть сухим, иметь естественную вентиляцию, а при эксплуатации насосной станции в зиму — гарантировать плюсовую температуру. Будет холодно и сыро – исправность и безопасность станции, под вопросом.

Если решение было принято в пользу кессона, то саму станцию размещают ниже уровня промерзания почвы. Одним словом, заглубление будет не менее 2 метров. Зато «греть» основную площадь его внутренних поверхностей будет естественное тепло земли. Остаётся только утеплить потолок кессона. А при установке в доме, станцию обустраивают так, чтобы защитить её от возможного подъёма грунтовых вод. Для этого, оборудуют подставки или полки. По возможности обеспечьте в зоне работы насоса, шумоизоляцию стен и потолка. Не пожалеете.

При установке в доме, проследите, чтобы станция не касалась стен. Это исключит появление вибрации, что плохо как для агрегата, так и для конструкции здания. Под оборудование желательно постелить коврик из плотной резины, который частично поглотит вибрации.

Требования к месту размещения в доме, те же – сухо, вентиляция и «гарантированный плюс».

Об удобстве обслуживания. Здесь, безусловный лидер – подвал. В нём больше места для всестороннего доступа к агрегату.

Внимание на качество воды

Независимо откуда подаётся вода, в ней имеются примеси веществ различной концентрации. Поэтому очень полезно взять пробу воды и сдать на анализ (например, в лабораторию водоканала). Имея на руках данные о химических и физических параметрах, в специализированном магазине подберёте соответствующий фильтр . Он монтируется на всасывающем устройстве и защищает насос, собирая «вредности».

Профессионально подобранный фильтр избавит от риска преждевременного износа и незапланированного ремонта.

А если давление воды в центральной трубе слабенькое и перебои с поставкой случаются? Это может отразиться на корректной работе отопительной оборудования и разбалансировке всей системы. Опять же, насосная станция в помощь. Смысл в том, чтобы предварительно «скачать» водичку из дохленькой системы в накопительную ёмкость (бак), а потом использовать по усмотрению. Поэтому требуется накопительный бак.

Алгоритм работ такой:

  • Заранее определяем место врезки в централизованной трубе и обеспечиваем отключение подачи воды на время работы;
  • Монтируем водовод от магистрали до накопительной ёмкости;
  • Из накопительного бака воду пускаем на вход насоса, а к выходу подсоединяем трубу направляющую воду туда, куда надо;
  • Подключаем электричество и проводим настройку и регулировку насоса под свои нужды.

О монтаже

Все функционально необходимые части подбираются и покупаются согласно параметрам источника водозабора и домовой водопроводной системы. В этом вопросе, доверьтесь экспертам специализированной компании. Они же помогут создать оптимальную схему установки.

Конечно, гарантировать 100% положительного результата со стороны фирмы нельзя, но в случае официального сотрудничества, с них можно спросить. А многоопытный дядя Коля с хозяйственного рынка запросто скажет, что-то вроде: «та ты меня не так понял, та я же не так говорил…».

В заключение: Думаю неверно подробно излагать, как отрегулировать реле давления, для чего нужен обратный клапан, а также какие марки насосов выбрать. Это темы отдельного разговора, которые конечно будут. Цель этой статьи — сообщить предварительное понимание вопросов, требующих внимания. Надеюсь, польза всё же есть.

Подписывайтесь в блог, давайте почитать хорошим и «плохим» знакомым. Успехов Вам и легкодоступных скважин. Пока.

Цитата мудрости: Если жена заговорила об экономии, значит ваши акции начали падать .

Источник: http://postroibanu.ru/vodosnabshenie-i-kanalizasia/podklyuchaem-nasosnuyu-stanciyu.html

Инструменты

Обустройство скважины на участке позволяет обеспечить независимость от централизованного водоснабжения. Однако, для того, чтобы подвести воду к дому, нужно обеспечить перекачивание ее по системе. Для этих целей используется насосная станция. Об особенностях подключения насосной станции к скважине и колодцу, узнаем далее.

Оглавление:

Подключение скважинного насоса своими руками

Перед тем, как ознакомиться с инструкцией по подключению насосной станции, предлагаем изучить рекомендации, которые помогут правильно подобрать насосную станцию под ваш тип колодца или скважины.

Выделяют два основных вида станция насосного оборудования – бытовые и промышленный. Первый вариант чаще всего используется для частных домов, дач, а второй актуален для промышленных предприятий, которые потребляют большое количество воды. Бытовая насосная станция вполне справляется с обеспечением дома холодной водой, поливом сада, обеспечением водой отопительных приборов и с основными бытовыми нуждами.

Технология подключения насосной станции определяется типом источника водоснабжения. Выделяют три основных таких источника – централизованное водоснабжение, скважина или колодец.

Выделяют также два вида функционирования насосной станции. Первый вариант подразумевает ручной, а второй вариант – автоматический режим. Существуют также передвижные и стационарные станции. Выбор той или иной станции обосновывается индивидуальными особенностями участка, количеством потребляемой воды в сутки. Поэтому, перед покупкой насосной станции необходимо провести ряд расчетов, помогающих определиться с самым оптимальным вариантом. Оптимальное количество воды в сутки для одного человека составляет 230-250 л. Если насосная станция устанавливается на дачном участке, то эти показатели снижаются на 10-15%.

Насосная станция устанавливается или в кессоне или в любом из помещений дома. Кроме того, иногда монтаж насосной станции производят в подвальных помещениях. Учтите, что оборудование ни в коем случае не должно контактировать с водой и поддаваться действию чересчур низкого температурного режима.

В процессе установки станции в кессоне, необходимо обеспечить дополнительное его утепление. Монтаж станции производится на два метра от уровня промерзания вод. Если глубина скважины составляет до десяти метров, то рекомендуем остановиться на однотрубном варианте станции. Насосные станции двухтрубного типа устанавливаются в том случае, если глубина скважины составляет около двадцати метров. Перед началом монтажных работ следует разработать схему подключения насоса, в которой учитываются все ключевые моменты выполнения монтажных работ.

Подключение насосной станции к колодцу своими руками

Процесс подключения насосной станции начинается со сборки эжектора – чугунного узла, который отличается наличием трех соединений на выходе. В нижней его части производится монтаж сетчатого фильтра. На верхней части эжектора имеется пластиковый элемент, на котором устанавливается сгон. Для сборки сгона достаточно соединить между собой два его компонента, с помощью переходных соединений.

На выходной части сгона устанавливается муфта, выполненная из бронзы. Именно она и является переходником к полиэтиленовой трубе. Не забывайте о том, что все соединения должны быть качественно и герметично уплотнены, для этих целей используется лен или специальная паста.

Выкопайте траншею, глубина которой ниже глубины промерзания грунта. Для того, чтобы узнать этот показатель обратитесь к геологическим картам вашего региона. Внутри траншеи производится монтаж водопроводного трубопровода. При этом необходимо использовать трубы с небольшим запасом.

На обсадную трубу устанавливается специальный обголовок. Если вы его не приобрели, то замените эту деталь коленами, имеющими плавный угол. Для соединения трубы с эжектором, воспользуйтесь муфтами. Перед опусканием второго конца трубы, он устанавливается во внутрь колена под прямым углом. Далее производится его соединение с наружным трубопроводом.

Далее производится опускание эжектора вовнутрь скважины. Глубину его монтажа следует отметить сразу же. Место монтажа эжектора совпадает с местом выхода обсадной трубы. Для фиксации оголовка трубы воспользуйтесь сантехническим скотчем.

Существуют определенные ошибки, которые допускают новички при подключении насоса, предлагаем с ними ознакомиться:

  • прокладывая трубы от станции к дому создайте определенный запас, так как трубопровод проводится с соблюдением углов и изгибов;
  • для затягивания соединений используйте ключ, ручного затягивание недостаточно, однако с ключом также не нужно переусердствовать, так как существует риск повреждения крепежей;
  • обратите внимание на гидроаккумулятор, при скачках давления ниже 1,3 атмосферы, для его повышения используется компрессор.

Подключение насосной станции своими руками к водопроводу

Если в системе централизованного водоснабжения недостаточное давление, то рекомендуется подключить к ней насосную станцию. В противном случае, страдает отопительное оборудование прежде всего. Недостаток давления провоцируют такие факторы:

  • изменение гидрогеологических условий;
  • наличие устаревшего оборудования;
  • необходимость в большом водопотреблении.

Учтите, что перед подключением насосной станции следует приобрести и установить накопительный бачок.

Процесс выполнения монтажных работ выглядит следующим образом:

1. В месте монтажа следует разъединить водопроводную трубу и установить краны.

2. Та часть магистрали, которая соединяется с городской магистралью подключается к баку накопительного назначения.

3. Бак соединяется с насосной станцией, выходная часть которой соединяется с трубой входа к дому.

4. Далее производятся работы по соединению насосной станции с электросетью.

5. Оборудование настраивается и регулируется в соотношении с индивидуальными особенностями местности.

Насосная станция настраивается таким образом, чтобы снабдить систему оптимальным постоянным давлением. Для регулировки оборудования изначально в улитку следует залить воду объемом в два литра. Далее следует определить время включения и выключения насоса. При слишком быстром включении насосной станции, уменьшите давление. Кроме того, под крышкой насоса находятся специальные винты, которые регулируют его работу.

При подключении циркуляционного насоса следует также учесть такие факты как химическое и физическое состояние воды. Практически любая вода отличается наличием вредных составляющих, которые нужно удалить перед попаданием воды к насосной станции. Поэтому, на всасывающей части станции рекомендуется установить дополнительный фильтр. Если этого не сделать, то такие примеси как песок, глина, металл будут накапливаться внутри насоса, и приведут к его поломке. Эта проблема часто возникает с насосами вибрационного типа.

Рассмотрим отрицательные моменты монтажа фильтра. Это прежде всего – создание дополнительного давления и напора. Во избежание этого, периодически проводите очистку и замену фильтров в насосном оборудовании.

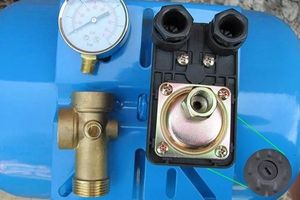

Подключение реле давления к насосу своими руками

С помощью подключения реле давления к насосу своими руками удается автоматизировать работу системы водопровода и обеспечить автоматическое срабатывание насосной станции. Реле давления подключается к насосному оборудованию, системе подачи воды и к электрическому снабжению.

Сначала производится соединение реле с водопроводной системой, затем с насосом, и только после всего с электрической сетью. Рассчитывая показатели системы водоснабжения, прежде всего учтите давление воды, которое в дальнейшем будет обеспечено гидроаккумулятором. Чаще всего, реле и манометр устанавливается непосредственно на патрубке гидравлического аккумулятора. Для этих целей необходимо приобрести устройства в виде штуцеров, имеющих пять выходов.

Выходные участки соединяются с водопроводными трубами, гидроаккумулятором, манометром и реле. Для того, чтобы подключить реле давления к системе водопровода следует всего лишь зафиксировать его в необходимом отверстии. Следите за герметизацией соединений, для этих целей используется фумлента.

Реле давления отличается наличием двух отверстий для подвода электропроводки. Первое из них подключается к насосной станции, а второе соединяется с розеткой. Далее снимается крышка и провода соединяются с клеммами на реле.

Перед началом подключения реле к электросети обесточьте электричество. Установите питательный кабель во входное отверстие корпусной части, при этом кабель разделяется на несколько жил, подключаемых к различным по назначению клеммам. Не забудьте обеспечить заземление, оно является обязательным.

Таким же образом и производится подключение контактов к клеммах насосного оборудования. После выполнения работ по подключению реле к электросети настройте прибор и протестируйте его работу. Для того, чтобы контролировать давление в системе используйте манометр, для его подключения на штуцере имеется определенный выход. Некоторые реле давления отличаются наличием встроенного манометра. При наличии определенных неисправностей в работе прибора, рекомендуем обратиться к специалистам. На этом электрическое подключение насоса завершается.

Подключение насосной станции к скважине своими руками – технология и рекомендации

Перед началом работы определитесь с местом монтажа насосной станции. Существуют два варианта – подвальное помещение или установка насоса непосредственно в кессоне. Первый вариант является приемлемым только в том случае, если подвальное помещение отапливаемое и в нем нет повышенной влажности. Таким образом, при возникновении проблем с оборудованием, удается быстро к нему добраться. Стоимость монтажа насосного оборудования в подвале намного ниже, кроме того, снижается время на выполнение данных работ.

Аппаратура не устанавливается рядом со стеной, так как в процессе работы происходит вибрация насоса, и существует риск повреждения корпусной его части о стену.

Второй вариант – монтаж насосной станции в кессоне. В таком случае нужно позаботиться об установке котлована, расположенного над шахтой. Насосная станция в таком случае устанавливается непосредственно в скважину. Недостатком такого способа выступает длительность, физическая и материальная затратность на выполнения работ. Кроме того, для доступа к оборудованию следует заново вырывать котлован.

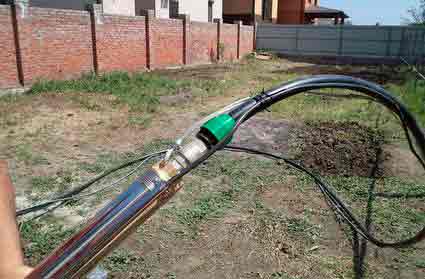

Предлагаем ознакомиться с особенностями подключения насоса к скважине своими руками. При этом оборудование будет двухтрубным.

Изначально ознакомьтесь с инструкцией от производителя. В ней вы найдете подробное описание монтажных работ, а также особенности сборки эжектора. В нижнюю часть эжектора следует установить фильтр, который обеспечит дополнительную очистку воды. В противном случае, насосное оборудование без фильтра быстро выйдет из строя. Для того, чтобы обеспечить плавный переход от сгона к пластиковой трубе, потребуется дополнительно между ними установить муфту, выполненную из бронзы.

Для обеспечения дополнительной герметизации соединений используйте фумленту. Обустройте траншею, глубина которой должна быть ниже глубины промерзания почвы. Установите в ней водопроводную систему. Учтите, что трубы монтируются с соблюдением запаса. Для того, чтобы даже в сильные морозы вода в трубопроводе не замерзала, позаботьтесь о дополнительном утеплении водопровода.

Используя муфту, одну часть трубы соедините с эжектором. Второй конец трубы пропускается через колено, а пространство заполняется при помощи монтажной пены. Трубу соедините с угловым переходником. Далее эжектор опускается внутрь скважины.

Обязательно установите систему фильтров, которая позволит увеличить длительность эксплуатации насосного оборудования. После монтажа фильтра, периодически очищайте или заменяйте его. В таком случае, удается качественно подключить насосное оборудование к системе водоснабжения, в данном случае в виде скважины.

Источник: http://strport.ru/instrumenty/podklyuchenie-nasosnoi-stantsii-k-skvazhine-i-kolodtsu-svoimi-rukami

Как подключить бытовую насосную станцию

Бытовые насосные станции работают при глубине скважин до 20 метров, но даже если в вашем случае глубина залегания вод больше, то насосная станция должна быть оснащена дополнительным глубинным насосом.

Выбор, в первую очередь происходит исходя из того, какая производительность требуется. Суточная потребность одного человека в воде принимается как 250 л.

Для того чтобы подключение насосной станции к скважине было рациональным и станция могла бы работать в автоматическом или ручном режиме, следует определиться с объёмами перекачки жидкости в час, в течение суток и ожидаемую длительность её работы. После таких расчётов и анализа можно с полученными цифрами отправляться в магазин и подбирать конкретную модель.

Монтаж НС в помещении

Место установки насосной станции должно располагаться так, чтобы поднятие грунтовых вод не могло затопить станцию и причинить ей вред. Самостоятельная установка НС выполняется на полке или достаточно высокой подставке (достаточно сделать пьедестал из кирпичной кладки) без прикосновения к стенам и на резиновой прокладке, гасящей шум и опасные вибрации. Так защищается и само устройство, и стена или фундамент здания. Если подвал, в котором установлена станция, не имеет отопления, то об этом тоже следует позаботиться заранее, чтобы в период сильных морозов вода в системе не промерзала.

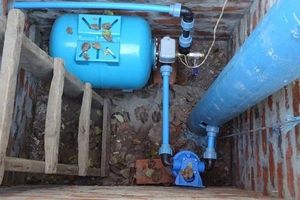

Монтаж НС в кессоне

Кессон – железная водонепроницаемая герметичная камера цилиндрической или квадратной формы с горловиной, закрываемой утеплённым люком. Высота бытового кессона – 2 метра – позволяет беспрепятственно установить насос на глубину, превышающую уровень промерзания почвы и удобную для обслуживания. Люк кессона должен быть выведен на поверхность. Утепление кессона – тоже обязательное мероприятие.

Основные элементы бытовой насосной станции

Бытовая НС состоит из трёх функциональных узлов:

  1. Гидравлический насос, приводимый в действие электроэнергией.
  2. Гидроаккумулятор – резервуар для воды под давлением.
  3. Реле давления – управляющий элемент, следящий за величиной давления в системе.

В нормальном рабочем режиме реле давления следит за уровнем давления. Если уровень ниже заданной величины, то реле включает насос и вода нагнетается в гидроаккумулятор, а при достижении требуемого давления насос отключается.

Как и где установить насосную станцию

Для удобного подключения насосной станции к скважине в кессоне или подвале следует учесть практический опыт профессионалов:

  1. Лучше всего, если это помещение будет подготовлено и оборудовано только для насосной станции.
  2. Чтобы насос не потреблял излишнюю мощность и работал не перегружаясь, подключение насосной станции к скважине должно быть на минимально возможном расстоянии, к тому же уменьшение высоты подъёма воды в метрах – и есть главный показатель для нагрузки помпы насоса.
  3. Так как станция имеет электропривод, то в целях безопасности и надёжности следует обеспечить хорошую постоянную вентиляцию для удаления влаги.
  4. Крепление насосной станции к поверхности должно обеспечивать её полную неподвижность, что достигается болтовым, анкерным или дюбельным крепежом.

Этапы подключения насосной станции к скважине

Примерная схема подключения

1. Выбор и покупка необходимых материалов

Расчет труб и фитингов (соединений) – важный шаг, без которого можно либо потратить лишние средства, купив лишнее или слишком дорогое, либо позже обнаружить недостачу какой-либо мелочи, из-за которой придётся снова возвращаться в магазин.

Покупая трубу 32-х миллиметрового диаметра из полиэтилена, постарайтесь не «экономить» на нескольких метрах, покупая в обрез или китайскую дешёвку – себе в убыток, да и воду пить из системы всё-таки вам! В скважину следует опускать не сваренную, а цельную трубу, которая и будет подключена к насосу.

И не забудьте сразу же купить утеплитель для пластиковой трубы, например: termoflex.

2. Выбор варианта подключения

Зависит от глубины колодца или скважины:

  • глубина до 10 м позволит выбрать однотрубное подключение станции;
  • глубина от 10 до 20 м потребует двухтрубную станцию с эжектором.

Эти вопросы, как и схема подключения станции должны быть решены и разработаны до начала монтажных работ. Однотрубное подключение насосной станции к скважине выполняется проще и по тем же принципам, что и двухтрубное, поэтому сосредоточим внимание на этом варианте.

3. Два выхода одного насоса

Один из них будет подключён к трубе, идущей в колодец или скважину, а другой – подающий воду в дом.

  • Сборка эжектора (литого чугунного приспособления с тремя выходами для соединения) включает в себя установку сетчатого фильтра грубой очистки в нижней части, а в верхней части эжектора есть пластиковый раструб, на который надевается 32-миллиметровый сгон подходящей длины. Если потребуется совместить два разных диаметра трубы и сгона, то можно установить переходное соединение требуемых параметров. Выход сгона комплектуется бронзовой муфтой, как элемент перехода на трубу из полиэтилена.
  • После фильтра грубой очистки (в нижнем выходе) устанавливается обратный клапан, предотвращающий «сухой» режим работы (насос должен перекачивать не воздух, а воду). Клапан обеспечивает постоянное наполнение полиэтиленовой трубы водой.
  • Муфта с 1 дюймом на 32 мм имеет наружную резьбу и крепится к п/э трубе, а вторая сторона муфты – к обратному клапану и фильтру, после чего свободный конец трубы погружается в скважину. Второй дюймовый обратный клапан устанавливается на погружённом конце трубы в скважине или колодце. Хотя, второй клапан не требование, а мера предосторожности.

Не забываем покрыть все резьбовые поверхности перед закруткой уплотняющей пастой, фум-лентой или льняной паклей!

Траншея, в которую будут укладываться трубы водоснабжения, должна быть достаточно глубокой, примерно на 50 см ниже глубины промерзания грунта. Кстати, ввод труб через фундамент тоже должен производиться ниже уровня промерзания и через закладную трубу. Длина труб в траншее должна иметь приличный запас (потом не растянете, как ни старайтесь!), а ведь будут и углы, и изгибы.

Предпочтительно сделать оголовок для обсадной трубы, изготовленный фабрично, но так как почему-то в продаже он бывает не всегда, можно упростить задачу, если просто сделать крепление колена трубы под небольшим углом.

Определить глубину спуска труб очень важно, чтобы насос не подтягивал грунт, песок и прочий мусор. Поэтому возьмите любую подходящую трубу или жёсткий шланг и погрузите его в скважину до самого дна и сделайте отметку на уровне выхода из обсадной трубы. Трубы должны быть примерно на 1 метр короче, чем мерный шланг или труба.

Трубы, обрезанные по отмеренной длине, муфтами присоединяются к эжектору, но перед их опусканием следует провести через 90-градусное колено трубы и хорошенько загерметизировать пространство ввода монтажной пеной.
После этого производится соединение с 90-градусными угловыми переходниками, а их следует подсоединить к наружному трубопроводу.

Собранный эжектор в комплекте с подключёнными трубами опускается на отмеренную и отмеченную глубину так, чтобы верхний край обсадной трубы совпал с отметкой на трубе. Следующий шаг – закрепление оголовка из колена на обсадной трубе, как правило, выполняемый специальным армированным сантехническим скотчем.

7. Подключаем НС

Собираем прямой дюймовый кран-американку и металлический уголок с дюймовой наружной резьбой и крепим американку к соответствующему посадочному отверстию в насосной станции. Труба из полиэтилена из скважины через цанговое соединение присоединяется к пластиковой муфте.

Источник: http://greendacha.com/kommunikacii-na-dache/vodosnabzhenie/podklyuchenie-nasosnoj-stantsii-k-skvazhine

Как подключить насосную станцию к скважине

У многих владельцев загородных домов возникает вопрос, как обеспечить дом и территорию вокруг него водой.

Конечно, если семья небольшая и дача используется исключительно в летнее время, то будет достаточно обычного насоса.

Но если семья большая и загородный дом остается жилым в течение всего года, то нужно спроектировать целую систему водоснабжения. Для этого можно использовать насосную станцию, которая позволит снабжать водой дом и участок быстро и без проблем. Как ее установить своими руками и подключить к скважине или колодцу читайте в этой статье.

Виды оборудования

Такие насосные агрегаты используют в тех случаях, когда подача воды идет от колодца или скважины.

Делятся на два типа:

Автоматические насосные станции в свою очередь делятся на три вида:

  1. Вихревые. Такие насосы устанавливаются только в закрытом помещении, так как они очень чувствительные к перепадам атмосферного давления. Вихри, которые образуют давление в насосе, делаются с помощью лопастного колеса. Минусом вихревой станции считается то, что для ее запуска уже необходимо определенное давление.
  2. Центробежные. Такая разновидность систем используется для скважин, так как способна выдерживать температурные изменения, которые возникают в шланге. Благодаря своей структуре центробежная станция создает давление, которое способно поднять воду с очень большой глубины.
  3. Канализационные. По размерам такие установки очень большие и состоят из насосов, датчиков, фильтров и трубопроводов.

Как правильно монтировать к колодцу или скважине

Схема подключения насосной станции. (Для увеличения нажмите) Первое, что необходимо сделать – это определить, где будет располагаться насосная станция.

Это может быть помещение внутри дома (например, подвал) или кессон (это водонепроницаемая камера, которая находится снаружи дома).

Для того чтобы подключить систему к колодцу или к скважине необходимо:

  1. На поверхность необходимо прикрепить ножки станции. Делается это с помощью специального крепежного изделия – анкера.
  2. Опустить шланг в скважину (колодец). Нужно быть осторожным и не опускать шланг до самого дна, чтобы при выкачивании воды в него не попадал различный мусор и грязь. Достаточно поднять его на один метр от дна скважины.
  3. Необходима полиэтиленовая труба один конец, которой помещается в скважину или колодец. Но, прежде чем его опустить, необходимо на трубу прикрепить муфту (соединительный элемент). Чтобы труба была постоянно наполнена водой, нужно поставить обратный клапан, а затем фильтр.
  4. Второй конец трубы, через заранее проложены траншеи, выводится непосредственно к водопроводу дома.

Подсоединение к водопроводу

Подключение насосной станции к водопроводу. (Для увеличения нажмите) Как правило, насосную станцию подключают к водопроводу в том случае, если не хватает давления для отопительного оборудования.

Для того, чтобы подключить систему к водопроводу нужно:

  1. Водопроводную трубу в определенном месте необходимо разъединить.
  2. Конец трубы, который идет от центральной магистрали присоединяется к накопительному баку.
  3. Труба из бака соединяется со входом насоса, а труба, что соединена с его выходом, идет к трубе, что ведет к дому.
  4. Прокладывают электрическую проводку.
  5. Регулировка оборудования.

Статью о самостоятельной настройке и регулировке насосной станции читайте здесь.

Обратный клапан

Обратный клапан считается самым важным элементом в системе водоснабжения. Его главная цель – это предотвратить утечку.

Для того, чтобы система постоянно работала, она должна всегда быть заполнена водой. Обратный клапан предотвращает отток воды из системы, пропуская воду только в одном направлении.

Состоит такой элемент из пружины и запирающего элемента, которые располагаются в цилиндре. Как правило, такой элемент размещают или на участке перед станцией, или на входе всасывающей трубы. Наличие обратного клапана позволяет перед каждой работой станции не заполнять ее водой.

Устанавливать обратный клапан лучше в вертикальное положение (стрелка, что находится на корпусе, должна показывать вверх). Это позволит увеличить срок эксплуатации элемента.

Конечно, его можно установить и горизонтально, только тогда в процессе работы на его стенках будут оседать загрязнения, что может привести к засорению.

Правильная обвязка

Обвязка насосной станции – это присоединение насосного снабжения к трубопроводу и остальным компонентам.

Делается это следующим образом:

  1. Установить систему на горизонтальную плоскость.
  2. Станция соединяется с трубопроводом через виброизолятор. При работе системы он блокирует вибрацию.
  3. Затем закрепляются запорные клапаны, которые позволяют отключать насос в случае ремонта.
  4. Установка сетчатого фильтра на линии впитывания.
  5. Для удобства пользования системой рекомендуют установить манометры.
  6. Установка обратных клапанов.

Статью о том, как сделать и установить насосную станцию своими руками, читайте здесь.

Прежде чем приступать к запуску системы, необходимо проверить исправность и соответствие всех элементов, отрегулировать давление воздуха в гидроаккумуляторе.

После этого, насосную станцию и всасывающую магистраль необходимо заполнить водой (это делается через специальное отверстие в насосе).

Затем ее необходимо подключить к электрической сети для плавного пуска и проверить давление и автоматику.

Станция не должна запускаться очень часто, иначе двигатель будет перегреваться. Норма запусков за один час до 20 раз (точная цифра должна указываться в техническом паспорте системы). Затем в процессе эксплуатации необходимо контролировать давление воздуха в гидроаккумуляторе (1,5 атмосферы).

Смотрите видео, в котором специалист разъясняет особенности сборки и подключения насосной станции для частного дома:

Источник: http://septik.guru/vodoprovod/nasosnaya-stantsiya/skhema-podklyucheniya.html

Принципы подключения насосной станции к скважинах своими руками

Бурение скважин очень популярно среди владельцев частных домов. И дело не только в наличии или отсутствии центрального водопровода. Вода из природного источника вкусная и не содержит в своем составе частиц хлора и ржавеющих труб. Вода из нее – это залог отличного здоровья.

Насосная станция обеспечивает стабильный напор воды

Насосная станция и ее преимущества

Чтобы провести воду из скважины в помещение, необходимо установить насосную станцию. Ее положительные стороны перед обычным насосом очевидны.

  1. Стабильный и мощный напор воды. Насосная станция обеспечивает напор, которого достаточно для полива огорода и бытовых нужд.
  2. Благодаря станции, насос не запускается каждый раз, когда вы открываете кран, что в свою очередь бережет его детали от износа.
  3. Даже если в доме отключили электроэнергию, вы можете некоторое время пользоваться водой.

Для того чтобы понять, как подключить насосную станцию к скважине, необходимо знать, из каких деталей она состоит и как работает.

Устройство и принцип работы станции

Насосная станция состоит из гидроаккумулятора (бака, в котором собирается вода),реле давления, водяного насоса, клапана и электропровода.

Насос закачивает воду в гидроаккумулятор и отключается. Когда открывается кран, вода из бака уходит в трубопровод. Когда уровень давления в баке снижается до критической отметки, реле снова включает насос.

Как выбрать подходящую станцию

Если вы решились приобрести агрегат, необходимо очень внимательно подойти к выбору, ведь его цена достаточно высока, и если по каким-то причинам он вам не подойдет, финансовые потери будут значительными. Поэтому при покупке следует учитывать:

  • место установки (от него будет зависеть модель);
  • глубина скважины;
  • способ управления: станция может работать автоматически, управляться вручную или дистанционно;
  • мощность: для дачи или частного дома может подойти агрегат от 600 ват до 1,6 квт;
  • объем гидроаккумулятора: чем больше объем, тем реже будет включаться насос — нужно рассчитать, сколько воды семья потребляет в сутки, если сэкономить и купить станцию с баком маленького объема, может случиться так, что станция не будет справляться с нагрузкой, что приведет к практически беспрерывной работе насоса;
  • глубина скважины: обычно станцию используют для источников, глубина которых не превышает 20 метров — для большей глубины устанавливают погружной насос;
  • функция автоматического отключения, в случае падения уровня воды в колодце — эта функция есть не на всех моделях, но она очень полезна, ведь предохраняет систему от попадания воздуха.

Когда станция куплена, следует заняться подготовкой места установки. Это может быть:

Кессон — возможный вариант размещения насосной станции

  • кессон;
  • подвал или другое помещение в доме.

Кессон строится над скважиной. Это небольшое сооружение, которое устанавливается ниже уровня замерзания грунта.

Весомый недостаток кессона заключается в том, что для того, чтобы добраться до насосной станции придется выйти на улицу, что не очень комфортно в холодную или дождливую погоду. Также в кессоне нет нормального освещения, что затрудняет обслуживание.

Установленный в подвале агрегат удобно обслуживать. К тому же есть свободный доступ к электричеству. Единственное, что нужно учесть, это шум, создаваемый при работе станции. Важно выбирать либо модели, работающие максимально тихо, либо позаботиться об изоляции шума. И еще, в подвале должно быть отопление, в противном случае могут быть проблемы, связанные с замерзанием труб. Также важно, чтобы подвал был сухим и не подвергался риску подтоплений.

Не следует устанавливать скважину в помещении, близко с жилыми комнатами. Причина в вибрации и все том же шуме.

Подключение станции к скважине

Схема подключения насосной станции к скважине может быть однотрубная и двухтрубная.

Однотрубная схема очень проста. Такой вариант используют на даче, или в частном доме, глубина источника в котором не превышает 10 м. Монтаж однотрубной системы прост и не требует специфических навыков. На станции есть два выхода. К одному подключается шланг, к концу которого цепляют обратный клапан и опускают в скважину. Ко второму выходу подсоединяют трубопровод. Все, монтаж окончен.

Установка насосной станции в скважину по двухтрубной системе занимает больше времени и усилий. Но она обеспечивает работу агрегата на глубине до 20 м. Учитывая, что правильно устанавливать насосную станцию сложнее по двухтрубной схеме, именно этот вариант стоит рассмотреть более подробно.

Схема подключения насосной станции

Не забудьте тщательно обмотать соединения специальной нитью. Ведь в случае утечки агрегат не сможет работать так, как должен. Протечки приведут к тому, что насос попросту не будет выключаться.

Если насосная станция в частном доме, ее уже можно подключать. Если оборудование находится в кессоне, нужно провести трубопровод от места установки до скважины. Важно копать его глубоко и тщательно утеплять. На скважину устанавливают оголовок, и опускают шланг на необходимую глубину. Важно, чтобы шланг находился от дна источника на расстоянии не менее, чем один метр. Песок в питьевой воде будет лишним. Глубина, на которую погружается шланг, должна быть значительной, особенно если скважина не стабильна и в ней может периодически снижаться уровень воды.

Сверху оголовка прикрепляют колено. Шланг (другой конец), соединяют с пластиковыми трубами, и пропускают через колено, которое в свою очередь фиксируют. Станции находится паз для соединения агрегата с водопроводными трубами. После того как все подключено, в агрегат нужно залить воду. Для этого на станции вверху есть предусмотренное для этой цели отверстие. Подобную заливку нужно осуществлять перед первым запуском, или после того, как агрегат долго не включали.

Насосная станция для скважины может устанавливаться и в колодец

Важно знать, что насосные станции для скважин можно устанавливать и в колодец.

Схема подключения существенно не меняется. Также станции можно подключать к центральному водопроводу. Делают это в случае, когда вода из крана идет плохо, не хватает напора. Чаще всего это происходит в многоэтажных домах, или во время порыва в частном секторе. Насосная станция в этих ситуациях становится спасением. Но нужно быть готовым к скандалу с соседями, ведь они совсем останутся без воды.

Для того чтобы проверить подключение насосной станции, ее запускают в тестовом режиме. Для этого выполняют следующие действия:

  • через заливное отверстие наполняют гидроаккумулятор до максимальной отметки;
  • включают двигатель.

Таким способом выгоняют воздух и проверяют реле давления.

Выполняя подключение насосной станции, даже специалисты не застрахованы от недочетов. Познакомившись с основными из них, вы сможете избежать их в будущем. Распространенные ошибки при монтаже насосной станции.

  1. Неправильный расчет длины труб. Измеряя длину от скважины до здания, желательно делать запас, ведь потом, если длина будет недостаточной, придется использовать дополнительные, ненужные соединения.
  2. Отсутствие регулировки реле давления. Реле нужно обязательно проверять, и в случае проблем обязательно регулировать.
  3. Слабо скрученные соединения, нарушение герметичности.

Неисправности в работе насосной станции

Многие пользователи могут в процессе эксплуатации столкнуться со следующими проблемами.

  1. Насос работает, но напор маленький или вообще отсутствует. Проблема может заключаться в недостатке напряжения в сети. Чтобы этого избежать, при покупке нужно обращать внимание на требования к мощности сети. Если станция уже куплена, и возникла такая проблема, придется потратиться на стабилизатор напряжения.
  2. В трубы попал воздух. Такое случается, если шланг во время запуска не доставал до уровня воды.
  3. Нарушена герметичность в трубах (где-то течет). Осмотрите все соединения и состояние системы.
  4. Отсутствует давление в гидроаккумуляторе.
  5. Сгорел двигатель насоса.
  6. Глубина скважины превышает 20 м. В этом случае, нужно устанавливать погружной насос.

Погружной насос применяется для скважин, глубина которых превышает 20 метров

Подключение станции, ответы на часто задаваемые вопросы

Можно ли подключать несколько агрегатов к одной станции? — Можно подключать скважину и насос. Это делают в случае, если скважиной пользуется 2 семьи (например, соседи). Это не очень удобно, но технически возможно. Нужно ли мыть фильтр грубой очистки в станции? — Обязательно ведь иначе вода будет идти рывками.

Можно ли подключать стиральную машинку, водонагревательный бак? — Если станция работает нормально, и нет проблем с напором воды, то не только можно, но и нужно. Если станция находится на даче, обязательно ли сливать с нее воду на зиму? — Если вы уезжаете, и помещение не будет отапливаться, воду нужно слить из всей системы, чтобы не замерзли трубы и дорогостоящее оборудование.

Если у вас есть свой дачный участок или дом в частном секторе, не стоит упускать возможность оборудовать источник чистой питьевой воды. Подключение насосной станции к скважине своими руками требует времени и внимания. Однако при желании справиться с этим делом может любой мужчина.

Следует учесть, что бурение скважины и монтаж станции — дело затратное, и ошибки, а также их исправления обойдутся дорого. Если вы до конца не понимаете, как установить насосную станцию, лучше воспользоваться услугами профессионалов.

Источник: http://vodospec.ru/skvazhina-kolodec/podklyuchenie-nasosnoj-stancii-k-skvazhine-svoimi-rukami.html

Насосная станция своими руками: схемы подключения и монтаж своими силами

Насосная станция – отличное оборудование, позволяющее автоматизировать процесс забора воды из колодца. Комплекс технических устройств активизирует запуск системы при необходимости в пополнении запасов и отключит агрегаты в нужный момент. Невероятно повысится степень комфорта. Ведь и за городом необходимо наслаждаться достижениями цивилизации, согласны?

Однако невероятно полезное оборудование недостаточно просто купить, надо знать, как производится установка и подключение. Мы предлагаем вам прочитать статью, в мельчайших подробностях освещающую все вопросы. Эти сведения пригодятся всем собственникам загородного жилья, неважно, подключается ли насосная станция своими руками или для ее монтажа приглашены наемные работники.

Нашим читателям предоставляет возможность ознакомиться с разновидностями насосов, применяемых в системах забора грунтовой воды. Автор статьи представляет все возможные варианты расположения оборудования и подключения к автономному водопроводу. Информация подкреплена схемами, фото-материалами и видео.

Назначение и устройство насосной станции

Станция насосного оборудования выполняет сразу две функции – подает воду в систему водоснабжения дома и автоматически поддерживает в ней заданное давление. Это позволяет прокладывать разветвленную сеть водопровода и подключать к нему бытовую технику – душевую кабину, бойлер, посудомоечную и стиральную машину.

Типовая конструкция станции включает:

  • Насос;
  • Гидроаккумулятор;
  • Блок автоматики;
  • Входной сетчатый фильтр – необходим для исключения попадания в систему частиц примесей и возможных загрязнений;
  • Трубопроводы, шланги и необходимые фитинги.

Чтобы предотвратить отток жидкости из системы при остановке насоса или снижении давления, в зоне забора воды устанавливается обратный клапан. Необходим также источник забора воды. Для этого устраивают колодец или скважину. Возможно использование резервуара (бассейна) с привозной водой и открытых водоемов, если характеристики агрегата позволяют проводить перекачку загрязненной жидкости.

Если забор осуществляют из естественного водоема (пруда, реки, озера), воду применяют только для хозяйственных нужд и полива. Если извлечение воды производится из колодца или скважины, требуется провести анализ. Согласно результатам исследования определяется принадлежность воды к питьевой или хозяйственной категории.

Виды применяемых насосов

Готовые насосные станции – это установки с поверхностным насосом, осуществляющим забор жидкости из скважины за счет разрежения. Эжектор может быть включен в конструкцию самого насоса, или быть выносным – в этом случае его располагают в скважине. Однако при сборке и монтаже насосной станции своими руками можно использовать также погружной или скважинный насос, особенно если он уже имеется в наличии.

Модели с внутренним эжектором

Установки с встроенным эжектором способны осуществлять подъем воды лишь с небольшой глубины – до 8 м. Но при этом обеспечивают мощный напор, превышающий 40 м. Не боятся попадания воздуха, поэтому наполнять систему водой перед началом работы необязательно – станция сначала прокачает воздух, а затем начнет подавать воду.

Отличаются хорошей производительностью и надежностью. Недостатком является высокий уровень шума, в связи с чем в доме их монтируют только при наличии подсобных звукоизолированных помещений.

Модели с внешним эжектором

Станции с выносным эжектором обустраивают при необходимости забора жидкости с большой глубины – 20…50 м. В этом случае эжектор опускается в скважину (колодец), как часть заборного узла. К нему подводят два шланга от установки – напорный и вакуумный (всасывающий).

По первому жидкость подается в эжектор и формирует область разрежения в камере всасывания, второй – поднимает вверх воду из скважины. Характеризуются такие агрегаты низким уровнем шума. Они не потребляют много электроэнергии, но и КПД у них достигает всего 30-40 %.

Использование погружных типов в системах

Системы с погружным (скважинным) насосом практически не производит шума, забор воды может осуществляться с любой глубины и при достаточном удалении скважины или колодца от здания. Не боится небольших протечек в трубопроводе и подсоса воздуха.

Однако погружные насосы достаточно дороги. Они требуют чистой воды – установка мощной фильтрационной системы решает проблему, но в этом случае потребуется регулярно ее чистить. Ремонт и обслуживание затруднены необходимостью подъема агрегата на поверхность.

Устройство и принцип работы гидроаккумулятора

Стартовый ток насоса превышает рабочий в 3-5 раз и оказывает разрушительное действие на его конструкцию. Поэтому ресурс насоса зависит от количества включений. Чтобы уменьшить их в систему обязательно устанавливают мембранный гидроаккумулятор.

В системе водоснабжения дома он выполняет следующие функции:

  • Предохраняет насос от износа и повышает срок его эксплуатации – благодаря запасу жидкости в мембранном отсеке количество включений агрегата значительно снижается;
  • Поддерживает в водопроводе постоянное давление и предохраняет от перепадов напора;
  • Исключает появление гидроударов в системе, разрушительно действующих на подключенные приборы и трубопроводную арматуру;
  • Обеспечивает некоторый запас воды на случай отключения электропитания.

Прибор представляет собой герметичный сосуд, внутренний объем которого разделен эластичной мембраной на две емкости. Одна из них заполняется воздухом, а вторая предназначена для накачивания воды.

Работает гидробак следующим образом. Вода нагнетается в эластичную емкость до достижения верхнего порога давления. Затем насос отключается.

Напор в системе поддерживается за счет воздушной прослойки в гидроаккумуляторе, уплотненный воздух играет роль демпфера. Когда объем воды уменьшается (расходуется потребителями), и давление доходит до нижней заданной границы – снова включается насос и наполняет гидробак водой.

Выбирают гидроаккумулятор на основании расчетов, в которых учитывают число проживающих, количество точек потребления воды, максимально допустимое число включений насоса и его мощность, требуемое давление в системе. Недостаточный рабочий объем бака приведет к постоянному включению насоса и его износу. Емкость с запасом грозит застоем воды и снижением ее качества, вредным воздействием на внутреннюю поверхность мембраны.

Блок управления насосной станцией

Стандартный набор устройств управления насосной станцией состоит из штуцера, реле давления и манометра и устанавливают на напорный трубопровод. Манометр служит для контроля текущего давления в системе, а реле является важнейшим элементом управления насосной станцией. Оно управляет подачей воды в напорную емкость по заданным параметрам и обеспечивает автоматический режим работы насоса, включая и выключая его.

Основные рабочие элементы реле – это пружины минимального и максимального давления, срабатывающие при достижении в сети давления заданной настройками величины. При низком давлении пружина разжимается и замыкает контакт, включающий двигатель насоса. Превышение давления сжимает ее, а при достижении максимального порога контакт размыкается. Насос выключается и подача воды прекращается.

Блок автоматики — более сложное устройство, располагающее расширенными возможностями. Кроме коммутации электрических цепей при реагировании на повышение и понижение давления блок автоматики защищает систему от сухого хода.

При выборе устройства управления для станций, откачивающих воду из неглубоких выработок, лучше отдать предпочтение варианту с защитой от сухого хода. Он предохранит насос от перегревания и отключит его, если по каким-либо причинам (попала грязь, уровень жидкости в источнике опустился ниже заборного узла) в систему перестала поступать вода.

Работа насосной станции происходит циклами, каждый из которых можно разделить на два этапа:

  1. Включается насос и поднимает воду из источника. Она заполняет систему и гидробак до момента, когда давление превысит верхний порог. После этого реле давления отключает двигатель насоса и подача воды прекращается. Насосная станция переходит в спящий режим.
  2. При включении потребителей (открытие кранов, использование водопотребляющей техники) вода поступает из емкости гидроаккумулятора. Расход жидкости из гидробака осуществляется до момента снижения давления до нижнего порога. Это вызывает новое включение насоса и подъем воды.

Количество циклов в час не должно превышать ограничение на максимальное количество включений, допустимое для используемого насоса.

Преимущества применения насосной станции

Устройство автономного водоснабжения в своем доме обеспечивает независимость и комфорт. Насосная станция дает следующие преимущества:

  • Повышает эффективность системы водоснабжения.
  • Повышает безопасность эксплуатации оборудования и трубопроводов.
  • Обеспечивает некоторый (зависит от емкости гидробака) запас воды и ее подачу даже при отключении электроснабжения.
  • Поддерживает постоянное давление и стабильность напора воды.
  • Увеличивает долговечность подключенных к системе водоснабжения приборов и бытовой техники.
  • Автоматический режим работы (своевременное включение и выключение насосного агрегата) снижает износ оборудования и затраты на электроэнергию.
  • Возможность выбора места монтажа агрегата.
  • Имеет компактные габаритные размеры и небольшой вес.
  • Несложно монтировать.

В сельской местности, коттеджных и дачных поселках коммуникационные сети водоснабжения нередко грешат низким давлением и нестабильным напором. В этом случае насосную станцию можно подключить к уже существующему магистральному водопроводу – это решит проблемы с падением давления и отсутствием напора в водопроводе.

Выбор места расположения

При планировании размещения агрегата, следует учитывать, что:

  • Расположение насосной станции в непосредственной близости от источника воды обеспечивает стабильное всасывание и ровную работу оборудования.
  • Место установки должно быть сухим и теплым, хорошо вентилируемым.
  • Оборудование не должно касаться стен.
  • Необходимо обеспечить свободный доступ для ремонтных работ и профилактических осмотров.

Вариант установки насосной станции с поверхностным перекачивающим агрегатом, особенно с внутренним эжектором, следует тщательно продумать, так как такая система имеет высокий уровень шума. Существует несколько вариантов монтажа.

Вариант #1 — в доме. Самое оптимальное место для правильного функционирования станции – это отапливаемое помещение. Идеально, если в доме имеется звукоизолированная котельная.

Крайний вариант – это установка оборудования в комнатах общего пользования (коридоре, ванной, в прихожей, кладовой). Но в этом случае его размещают подальше от спален и обеспечивают звукоизоляцию – например, делают кожух или шкаф.

Вариант #2 — в подвале. Довольно часто насосную станцию оборудуют в цокольном этаже или подвале. Однако необходимо позаботиться о создании оптимальных условий для размещения установки – помещение должно быть звуко-, тепло- и гидроизолированным. Можно устроить специальный короб в подполе, с доступом к оборудованию через люк.

Вариант #3 — в колодце. Насосную станцию устанавливают на специально устроенной платформе в колодце. Глубина поверхности установки должна быть такой, чтобы все оборудование находилось ниже уровня промерзания. Сам колодец сверху утепляют. Недостаток такой схемы – затрудненный доступ к оборудованию.

Вариант #4 — в кессоне. Вокруг скважины устраивают помещение достаточной для последующего обслуживания ширины, заглубленное ниже уровня промерзания почвы. У поверхности земли кессон закрывают и утепляют, оставляя лишь небольшой люк для обслуживания.

Устройство приямка позволит применять насос со встроенным эжектором в том случае, когда глубина зеркала воды от поверхности земли составляет 9-11 метров.

Вариант #5 — в отдельном сооружении или пристройке. В этом случае шума слышно в доме не будет. Однако просто утеплить такое помещение будет недостаточно, потребуется еще и обогрев. Это ведет к дополнительным расходам на электроэнергию и проведение системы отопления.

При установке станции с погружным насосом проблемы с шумоизоляцией нет. Все элементы системы, кроме самого насоса, устанавливают в любом отапливаемом помещении дома.

Технология монтажа насосной установки

Определившись с местом установки станции насосного оборудования, приступают к ее монтажу.

#1: Проведение подготовительных работ

Готовят прочное основание под перекачивающий агрегат – бетонное кирпичное или деревянное, поверхность под установку выравнивают. Можно использовать специальный металлический кронштейн.

Поскольку насос довольно сильно вибрирует при работе, в соединениях трубопровода образуются люфты, появляются течи. Для снижения вибрации, а также ее разрушительного действия, под опоры насоса укладывают резиновые подкладки или коврик, а саму установку надежно закрепляют – привинчивают ножки анкерными болтами.

Главное условие бесперебойной работы станции насосного оборудования – беспрепятственное поступление жидкости от источника. Основной проблемой, которую необходимо решить при круглогодичном водообеспечении – это защита от промерзания. Поэтому под трубопровод роют траншею – от фундамента до колодца или кессона (приямка) скважины.

Траншея должна быть прямой в плане, желательно без поворотов и загибов, чтобы не снижать давление. Чтобы исключить воздействие отрицательных температур на трубы, их закапывают ниже уровня промерзания почвы в данной местности. При формировании траншеи необходимо учесть уклон 0,03 в сторону водозабора для слива жидкости из трубопровода в период консервации.

При близко расположенных грунтовых водах водопровод прокладывают выше критического уровня, но в этом случае его утепляют и дополнительно используют греющий кабель. Также серьезная теплоизоляция и обогрев потребуется, если водопровод выводится выше уровня земли.

#2: Сборка водозаборного узла

Водозаборный узел зависит от типа используемого насоса.

  • При стандартной схеме подключения – станция с поверхностным насосом и встроенным эжектором – это подсоединенный к полипропиленовой трубе через муфту обратный клапан с сетчатым фильтром.
  • Установка с внешним эжектором. На всас эжектора накручивают обратный клапан с сетчатым фильтром, сверху подсоединяют две трубы.
  • При использовании погружного (скважинного) насоса, фильтр грубой очистки входит в его конструкцию. Поэтому к агрегату присоединяют обратный клапан, и трубу. Насос имеет приличный вес, поэтому его подвешивают на прочный трос.

Опускают узел на необходимую глубину, учитывая, что минимальное расстояние от него до дна источника составляет 1 м при использовании поверхностных насосов и 0,5 м для погружного (скважинного). Также следует иметь в виду, что уровень водяного зеркала меняется в течение года – летом он понижается. Если глубина всасывания на грани, то в этот период можно лишиться водоснабжения полностью.

#3: Монтаж поверхностных элементов станции

Принципиально схемы установки насосной станции будут различаться в зависимости от того, какой перекачивающий агрегат применяется. Основное правило: любой дополнительный прибор устанавливают через шаровые краны с американкой и обратные клапаны. Это позволит снять устройства для замены или ремонта без необходимости слива всей воды из системы.

Следует предусмотреть и возможность слива воды из системы – для этого в трубопроводе формируют отвод установкой тройника, к которому подключают сливной кран. На подающий трубопровод желательно установить фильтр грубой очистки. На напорный (в линию, ведущую к потребителям) – фильтр тонкой очистки.

Монтаж готовой станции поверхностного типа не вызывает сложностей, так как основные элементы системы уже соединены друг с другом. Она представляет собой гидроаккумулятор с установленным на нем электронасосом и блоком управления. Помимо основной арматуры, в такую систему устанавливают устройство для заполнения ее водой перед первым запуском. Аналогично сливному устройству, в трубопровод вводят тройник с подключенным шаровым краном и воронкой.

В остальных случаях элементы системы монтируют самостоятельно. При установке поверхностной станции, трубопровод (либо два трубопровода, если используется выносной эжектор)от скважины подсоединяют к насосу.

Далее устанавливают гидроаккумулятор и блок управления. Для станции со скважинным насосом это будут все основные поверхностные элементы в схеме. Удобнее всего для этого использовать 5-ти выводной штуцер, который монтируют в напорный трубопровод в удобном месте. В него вкручивают реле давления и манометр.

К боковому входу штуцера подсоединяют гидроаккумулятор. Для удобства обслуживания его подключают через шаровой кран с американкой и устраивают слив.

Проводят подключение потребителей к насосной станции. Чаще всего первым элементом становится раздающий коллектор холодной воды.

#4: Первый запуск станции

Электрический двигатель насоса имеет большую мощность, поэтому лучше обеспечить станцию насосного оборудования собственной линией электропитания, устроить заземление и установить стабилизатор напряжения.

Проверяют давление воздушной камеры гидроаккумулятора. Оно должно быть на 10 % меньше, чем давление включения насоса. Однако такую настройку делают в рабочем режиме. Предварительно же необходимо добиться следующих значений: для гидробака емкостью 20-30 л – 1,4…1,7 бар, емкостью 50-100 л – 1,7…1,9 бар.

Перед первым запуском установки с поверхностным насосом рабочую часть системы заполняют водой. Для этого выкручивают заглушку из заливного отверстия, расположенного в верхней части насоса. Если в трубопроводе предусмотрена заливная воронка, лучше воспользоваться ей. Заливают жидкость до полного заполнения, пока она не начнет выливаться. Затем отверстие (вентиль) плотно закрывают.

  1. Насос подключают к электросети.
  2. Вентиль заливной воронки трубопровода с поверхностным насосом немного приоткрывают, чтобы удалить остатки попавшего в систему воздуха.
  3. Включают агрегат – в течение 2-3 минут из выходного отверстия напорного трубопровода (или открытого крана водопровода) должна потечь вода.
  4. Если жидкость не потекла, насосное оборудование выключают, доливают воды в систему и включают снова.

После удачного запуска оборудование следует «обкатать» и, если требуется, отрегулировать настройки гидроблока и реле давления.

Основные правила эксплуатации

После ввода насосной станции в эксплуатацию проводят ее периодическое обслуживание. Необходимо своевременно очищать фильтр грубой очистки. Без этого производительность установки постепенно снижается, вода идет рывками, а полностью забитый фильтр приведет к режиму работы «на сухую» и отключению системы. Частота очищения зависит от содержания примесей в перекачиваемой воде.

Раз в месяц, либо после длительного простоя, зимней консервации или ремонтных работ, проверяют давление в воздушном отсеке гидроаккумулятора. Если необходимо, воздух подкачивают. При использовании станции только в летний период, необходимо до наступления заморозков слить из системы всю воду.

Полезное видео по теме

Основные правила подключения насосной станции продемонстрирует видео:

Ролик-инструкция о настройке и эксплуатации насосной станции:

Как сделать насосную станцию на базе погружного насоса:

Правильная установка насосной станции обеспечивает частный дом водоснабжением с параметрами, не уступающими городской квартире — постоянное давление и достаточный напор. Чтобы система работала максимально эффективно, перед выбором и монтажом оборудования следует обратится за консультацией к специалисту и выполнить оценочный расчет.

Источник: http://sovet-ingenera.com/vodosnab/nasosy/nasosnaya-stanciya-svoimi-rukami.html

Подключение насосной станции к скважине и колодцу, схемы и особенности

Мы подготовили для вас примеры подключения и схемы обвязки насосной станции, рассмотрели возможность повышения надежности её работы с применением рециркуляции воды, а также использование эжектора для скважин большой глубины. Также проанализируем возможность применения погружных насосов.

Главным элементом, который определяет надежность и технические характеристики насосной станции, является насос. Выбор большинства насосных станций сводится к выбору насоса, который удовлетворит ваши потребности.

Подключение станции с поверхностным насосом

Насосные станции с поверхностным насосом можно использовать только при условии, что расстояние от зеркала воды до патрубка входа насоса составит не больше 8 м.

Например, если у вас есть колодец или скважина глубиной 12–13 м, и расстояние к зеркалу воды 10 м, то насосную станцию необходимо «закопать» на глубину 2,5–3 м.

В таких случаях устраивают приямки или более технологичное решение — использование кессона.

Следует помнить, что, хотя все производители называют свои изделия самовсасывающими, ни вихревой, ни центробежный насос такими не являются. Чтобы насос работал и не вышел из строя, необходимо заполнить корпус насоса и трубу подачи водой. Это обеспечит надежный запуск насоса.

Конец всасывающей трубы должен находиться на максимальной глубине, при этом высота от дна не должна быть меньше 100–120 см.

Монтаж следует начинать с установки на трубу обратного клапана с фильтром грубой очистки. Фильтр не даст крупным примесям в виде камней и песка попасть в водопровод. Обратный клапан обеспечит подпор водяного столба и защиту насосной станции от холостого хода. Соединения необходимо тщательно уплотнить во избежание попадания воздуха в систему водопровода.

1 — обратный клапан с фильтром; 2 — насосная станция; 3 — переходник на пластиковую трубу; 4 — запорный вентиль; 5 — кессон; 6 — к водоснабжению дома

На вход насосной станции монтируют запорный кран, американка, при необходимости, колено и переходник с муфтой на пластиковую трубу.

В случае скважины можно использовать готовые оголовки, которые уже оборудованы выходом под трубу и рым-болтом. Дополнительно оголовок герметизирует устья обсадной трубы, увеличивая дебет скважины.

К выходу насоса присоединяют систему водоснабжения.

Использование рециркуляции

Линия рециркуляции служит для поддержания подпора воды на подаче и защиты насоса от холостого хода. Необходимо понимать, что при этом тратится часть мощности насоса.

Для организации рециркуляции на напорную трубу водопровода необходимо смонтировать тройник. На линию рециркуляции желательно установить запорный вентиль. Он обеспечит регулирование потока воды. Второй тройник необходимо установить на всасывающую трубу в удобном месте и подключить трубу рециркуляции.

1 — тройник; 2 — запорный вентиль; 3 — труба рециркуляции

При ремонте или обслуживании системы водопровода, чтобы не скидывать давление насоса и заново не заливать его водой, установите на гидроаккумулятор кран, тогда вы оставите в гидроаккумяляторе воду под давлением. После ремонта просто открутите вентиль и насос с напорной трубой заполнится водой. В большинстве случаев запаса гидроаккумулятора достаточно для заполнения насоса и его пуска.

Такие нехитрые действия поднимут надежность бесперебойной работы системы.

Двухтрубная насосная станция

При условиях, когда необходимо поднять воду с глубины больше 8 м и имеется насосная станция с поверхностным насосом, систему необходимо доукомплектовать. Для этого на всасе насоса устанавливается специальное устройство, называемое эжектор.

В этом случае в колодец или скважину опускают две трубы различного диаметра. В большинстве случаев 32 мм труба для всаса и 16 мм труба на рециркуляцию.

В корпусе эжектора смонтировано сопло зауженного сечения. Вода по трубе с рециркуляции подается в камеру эжектора. За счет сужения скорость потока воды на выходе сопла больше, нежели в трубе на всасе. Вода создает зону повышенного давления, обеспечивая необходимый подпор на всасывающем трубопроводе. Под соплом образуется зона пониженного давления, что обеспечит подачу воды в эжектор из скважины.

Насосные станции с эжектором могут поднять воду с глубины до 30 м.

На всасывающую трубу эжектора также необходимо установить обратный клапан с фильтром грубой очистки. Подсоединить трубу с обратным клапаном к выходу всасывающей камеры.

1 — обратный клапан с фильтром; 2 — эжектор; 3 — линия всаса; 4 — труба рециркуляции

Насосные станции с выносным эжектором могут находиться на значительном удалении от источника воды — до 40 м по горизонтали, что дает возможность установки станции в доме без устройства дополнительных технических сооружений.

Насосные станции с эжектором необходимо выбирать большей мощности, поскольку часть энергии расходуется на рециркуляцию.

Подключение с погружным насосом

Насосные станции с погружными насосами успешно применяются для колодцев и скважин любой глубины. Погружные насосы бывают нескольких видов:

  • вибрационные;
  • центробежные;
  • дренажные (колодезные).

Независимо от вида насоса все они должны находиться ниже уровня воды. Вода охлаждает насос, не давая ему перегреться.

Подключение и работа вибрационного насоса сильно зависит от частоты электрической сети. Для работы некоторых моделей насосов западных производителей необходима частота сети 60 Гц, вместо 50 Гц, которые есть у нас. Такой насос будет работать, но эффективность его работы будет спорной.

Перед опусканием насоса в скважину необходимо проверить затяжку соединительных винтов. Поскольку насос вибрационный, они имеют свойство раскручиваться. Ревизию вибрационного насоса необходимо проводить регулярно.

Центробежные погружные насосы в некоторых случаях — единственное решения для поднятия воды с любой глубины. Они обладают большим количеством рабочих колес (20 и более), что обеспечивает большой напор на выходе насоса. Это в свою очередь увеличивает длину насоса. Поэтому такие насосы нельзя использовать в скважинах с малым столбом воды.

Насос устанавливают на максимальную глубину скважины, не менее 50–70 см от дна скважины. Насос закрепляют на металлическом или полиамидном тросе. На насос устанавливают обратный клапан, а затем напорную подающую трубу.

1 — обратный клапан с фильтром; 2 — погружной насос; 3 — трос

В зависимости от изготовителя и модели длины электрического кабеля может быть недостаточно для установки в скважину, тогда необходимо устроить герметическую кабельную муфту. Другим концом трос крепится к рым-болту оголовка, надежно фиксируя насос в скважине.

Преимуществом данной схемы является то, что гидроаккумулятор с блоком автоматики можно разместить в любом удобном месте.

Погружные дренажные насосы также можно использовать для организации системы водоснабжения небольшого дома с наличием 3–4 водорозеток. В зависимости от модели они создают напор до 1,5 бара, обладают высокой производительностью. Дренажные насосы спокойно работают в загрязненной воде или воде с твердыми примесями до 5 мм, промышленные модели — до 120 мм.

Источник: http://www.rmnt.ru/story/water/podkljuchenie-nasosnoy-stantsii-kskvazhine-ikolodtsu-sxemy-iosobennost.1118743/

Подключаем насосную станцию к скважине своими силами

Для владельцев частных домов и участков вопрос водопроводных коммуникаций является насущным. Если обитатели квартир пользуются системой центрального водоснабжения и не вникают в проблемы водоснабжения и отопления, то жители частного дома знают всю эту систему изнутри.

Установка насосной станции – прекрасное решение проблем с водой. Особенно актуален этот вопрос для тех людей, которые пользуются колодцами и скважинами, хотя станции подключаются и к центральному водопроводу.

Чтобы осуществить эту идею можно прибегнуть к помощи специалистов, а можно управиться и ограничиваясь собственными силами: так вы сэкономите на оплате труда рабочих.

Выбор насосной станции

Если вы уже определились с выбором или приобрели оборудование, переходите к следующему пункту, но если нет, то вам полезно будет знать некоторые нюансы.

Насосные станции бывают двух типов: бытовые и промышленные.

Обращайте внимание при покупке продукта на его предназначение – для полива огорода, снабжения санузлов и обеспечения питьевой водой вам будет достаточно и бытового.

Кроме того, бывают разные модели насосов зависимости от количества потребляемой воды, поэтому посчитайте точные объемов потребляемой вами воды и учитывайте этот параметр при покупке станции.

Стоимость насосных станций варьируется в довольно широких пределах.

Цена зависит от модели, ее мощности энергопотребление прибора) и максимального напора.

А также таких характеристик как пропускная способность (сколько воды может прокачивать за час), материалы, из которых она выполнена, и фирмы-изготовителя.

Подключение станции к скважине (пошаговая инструкция)

С чего начинается работа по установке оборудования? С подготовки. Для начала выбираем подходящее место. Найти его нетрудно, однако нужно соблюдать следующие условия:

  • место должно быть теплым, сухим и хорошо проветриваемым;
  • для обеспечения стабильности водоснабжения установите станцию поближе к скважине или колодцу;
  • позаботьтесь о звукоизоляции, так как при работе насосное оборудование издает шум.

Подходящими помещениями могут стать:

  • Котельная, находящаяся внутри дома. Такой вариант – один из самых подходящих. Единственный нюанс – шум: если помещение плохо изолировано, то оборудование во время работы будет создавать дискомфорт.
  • Подвал, который непременно должен быть отапливаемым. Это лучший вариант. Можно закрепить станцию на полку к потолку, однако не устанавливайте оборудование к стене, так как при работе аппарат производит вибрацию.
  • Кессон (специальная камера, защищенная от пагубного влияния влаги, грязи и холода).
  • Но он обязательно должен быть утепленным и установлен ниже уровня промерзания почвы.

Алгоритм действий

Итак, если вы уже определились с местом для установки, можно приступать непосредственно к монтажу.

Первый этап – сборка эжектора – чугунного узла с тремя входами для соединений. Его можно сделать самостоятельно из тройника и штуцера, расположенного внутри этого тройника, а также вам понадобится переходник с углами, чтобы закрепить устройство на насос.

Затем устанавливаем сетчатый фильтр в нижнем секторе эжектора, а в верхнем на раструб надеваем сгон (длина должна быть подходящей по параметрам, а диаметр – 32 см).

После этого собираем сгон и устанавливаем на выход из него бронзовую муфту – переход на полиэтиленовую трубу.

Далее герметизируем резьбовые соединения с помощью льна или специальной пасты.

Роем траншеи, куда будет укладываться трубопровод. Здесь есть несколько нюансов:

  • лучше пусть длина труб будет немного большей, с запасом;
  • обсадную трубу надо оснастить оголовком (его можно заменить коленом с плавным углом);
  • перед тем как опустить второй конец трубы, его помещают в колено под прямым углом.

После этого осталось лишь опустить эжектор на нужную глубину и закрепить на обсадную трубу оголовок, используя армированный скотч.

Важные моменты процесса

К сожалению, как и в любом деле, при установке насосной станции редко обходятся без ошибок, так как работают все-таки не профессионалы, у рядового владельца участка не так много опыта в подобных вопросах, поэтому следует знать самые распространенные недочеты, чтобы учиться на чужих неудачах:

  • Тщательно разберитесь в том как выбрать насосную станцию для частного дома.
  • Неправильно рассчитанная длина труб. Эта ошибка связана с тем, что хозяин не учитывает сгибы и повороты, толщину фундамента, а это тоже важно, так как через него проходит водопровод.
  • Ошибки при герметизации резьбы. Если вы просто уплотняете или закручиваете резьбовые соединения вручную, рискуете позднее столкнуться с такой проблемой как утечка воды. Поэтому обязательно используйте ключ.
  • Проблемы с гидроаккумулятором. Следует очень внимательно отнестись к данному аппарату: если давление слишком понижено, нужно непременно используйте для его повышения автомобильный насос или компрессор.
  • Перед запуском станции позаботьтесь о том, чтобы гидроаккумулятор, магистрали и насос были заполнены водой.

Все ошибки происходят из-за недостаточной внимательности или легкомысленности при выполнении работ.

Старайтесь избегать таких недочетов, и ваша насосная станция прослужит долго и качественно, не принося лишних хлопот и проблем.

Вывезти чугунную тяжелую старую ванну — задача не из легких! В статье есть решение данной проблемы.

Одноразовый режущий инструмент для хирурга? Почему нет. Про скальпель для одной операции читайте по http://greenologia.ru/othody/medecinskie/odnorazovyj-skalpel.html ссылке.

Правила эксплуатации и особенности при обслуживании

Даже при условии, что все установочные работы сделаны правильно и с соблюдением всех условий, это не значит, что больше проблем не возникнет. Существуют некоторые важные моменты, касающиеся обслуживания оборудования, которые тоже нельзя оставлять без внимания.

  • Во-первых, фильтр. Это приспособление устанавливается, чтобы в насосную станцию не попадали песок, глина и вредные вещества, содержащиеся в рабочей среде. Его следует регулярно очищать, чтобы предотвратить снижение давления и напора, так как возникает дополнительное сопротивление току жидкости.
  • Установите станцию в помещении с подходящим температурным режимом (обычно от +1 до +45 градусов). Данное оборудование восприимчиво к негативному влиянию холодных температур.
  • Рекомендуется установка блока защиты от «сухого хода». Зачем это нужно?
  • Без подобных мер можно обойтись, если вы будете следить за тем, чтобы станция не работала, когда внутри нет воды, ведь функционирование в таком режиме может привести к неисправностям.
  • Чтобы производительность насоса была хорошей и отвечала вашим потребностям, обеспечьте стабильное напряжение, установив при надобности стабилизатор сетевого напряжения (это актуально, если часто случаются перепады напряжения).

Вот и все, с основными моментами вы ознакомлены. Если соблюдать эти простые правила и принимать к сведению рекомендации, то установить станцию на скважину не составит большого труда и прослужит оборудование достаточно долго, без перебоев, поломок и неприятных неожиданностей вроде утечки воды.

Источник: http://greenologia.ru/eko-zhizn/sistemy/vodosnabzhenije/nasosy/podklyuchaem-nasosnuyu-stanciyu.html

Знакомимся с алгоритмами подключения насосной станции

Насосные станции монтируют везде, где нет возможности подключиться к системе центрального водоснабжения. В таких ситуациях они становятся единственным разумным выходом. Однако мало просто купить станцию, ее еще нужно правильно смонтировать и подключить к системе водоснабжения.

Насосная станция в доме, с подключенным водонагревателем

В данной статье будет детально рассмотрено подключение насосной станции, его этапы и важные нюансы. Также будут даны советы по её выбору, и приведены отзывы людей, обладающим многолетним опытом использованиям данного оборудования.

1 Из чего состоит насосная станция?

Насосные станции для скважины состоят из следующих функциональных элементов:

В обустройстве насосных станций своими руками, для забора воды чаще всего используются два вида насосов – вибрационные (типа «Малыш», «Ручеек», и им подобные), либо центробежные агрегаты. Выбирать вибрационный насос стоит, если забор воды выполняется из неглубокого источника – колодца, либо скважины на песок, глубина которой не превышает 10-15 метров.

К преимуществам вибрационных устройств можно отнести минимальную стоимость, простой ремонт, и достаточную, для нетребовательного бытового использования, продуктивность.

Однако если вы владеете артезианской скважиной, глубина которой превышает 30 метров, вам понадобится глубинный центробежный насос. Такие агрегаты стоят на порядок дороже, однако их мощность и ресурс работы несравнимо выше, чем у насосов «Малыш».

Часто используют и поверхностные насосы, но они имеют сравнительно низкую возможную глубину забора воды (примерно 12-15 метров), а потому для использования внутри глубоких скважин или колодцев не подходят.

Обычная насосная станция с гидроаккумулятором, реле давления, насосом и манометром

Гидроаккумулятор для насосных станций – это емкость, которая выполняет функцию накопления воды. Помимо того, что в доме постоянно будет находиться необходимое количество воды, такой бак будет защищать всю систему от гидроударов, и обеспечивать оптимальный режим работы насоса.

Гидроаккумулятор контролирует плавность изменения давления подачи воды при его работе, и убирает необходимость постоянного включения и выключения насоса (что крайне позитивно сказывается на сроке службы вибрационных устройств «Малыш», так как в большинстве случаев их ремонт связан именно с перегревом и повреждением обмотки электромагнитных катушек).

Читайте также: какие насосы выпускает компания Джилекс?

Однако не стоит думать, что установка одного только гидроаккумулятора защитит насос от перегрева. Это устройство, конечно, сократит время работы насосного оборудования. Однако погружные модели, особенно насосы «Малыш», могут перегреваться и за счет слишком малой толщи воды вокруг, так как именно вода выполняет основные функции по охлаждению их двигателя и корпуса.

Реле давления это то, что объединяет всё оборудование в общую систему, и обеспечивает её автономное функционирование. Собрать насосную станцию для скважины без этого элемента невозможно. Реле постоянно контролирует уровень внутреннего давления, которым обладает накопительная емкость (гидроаккумулятор).

Если давление в гидробаке падает ниже допустимого уровня, что свидетельствует о том, что уровень воды в нём уменьшился, реле давление соединяет контакты погружного насоса, вследствие чего он включается, и начинает подачу воды. Как только гидроаккумулятор заполнился до необходимого уровня, реле отключает насос.

Устанавливается на гидробак, если емкость изначально не была им укомплектована. Исходя из показателей манометра, выполняется контроль и регулировка всей системы.

Пару советов о том, как выбрать насосную станцию: лучше всего отдавать предпочтение оборудованию от проверенных производителей «Грундфос», «Педролло», «Эргус».

Подключение поверхностного насоса к гидроаккумулятору

Технические характеристики станции (продуктивность и максимальную глубину подъема воды) выбирайте исходя из глубины и дебита вашей скважины, накопительную емкость – исходя из количества воды, которое вам понадобится для бытового использования, в случае отсутствия электроэнергии и невозможности осуществить водозабор.
к меню ↑

2 Этапы и нюансы подключения насосных станций

Теперь, когда мы разобрались в конструкции насосных станций, обратимся к подробному изучению конкретных этапов ее монтажа.

2.1 Этап №1 – выбираем место

Установка насосной станции начинается с определения места её расположения. Существуют два варианта, каждый из которых обладает своими преимуществами и недостатками: в скважинном кессоне, либо в подвале дачи.

  1. Установка в подвале дачи.

Если у вас есть возможность установить насосную станцию в подвале дачи, то необходимо ею воспользоваться. Так как в силу того, что станция всегда под рукой, вы можете постоянно отслеживать её работу, и в случае необходимости выполнять ремонт своими руками.

К тому же, подвал дачи, даже в самое холодное время года, будет обладать более высокой температурой, чем даже хорошо утепленный кессон, что позволяет не волноваться о возможном промерзании оборудования. Место внутри дачи для станции необходимо подбирать с учетом того, что оборудование при работе будет создавать достаточно серьезный шум.

Кессон, в большинстве случаев, на стадии проектировки скважин планируется именно как будущий резервуар для насосных станций. Это оптимальный вариант для тех, кто не может установить её в подвале дачи, либо в любой другой комнате, ввиду неимения свободного места.

Простейшая схема монтажа насосной станции в кессоне

Кессоны могут быть двух видов: промышленные – пластиковые емкости цилиндрической формы, и сделанные своими руками из бетонных колец. Они вкапываются в почву, возле устья скважины, на глубину полтора-два метра, при этом оголовок обсадной трубы выводится на дно кессона.

Не смотря на то, что слой грунта изолирует кессон и не позволяет температуре внутри его сильно опускаться, кессон необходимо дополнительно утеплять, из какого бы материала он не изготавливался.

Также в случае, если источником воды является колодец, существует вариант установить насосную станцию внутри его шахты на специальном помосте.

Однако к данному варианту следуют обращаться только в крайнем случае.Ведь ремонт и техническое обслуживания оборудования при таком расположении станции очень проблематично, так как будет необходимо своими руками демонтировать агрегат и доставать его на поверхность. К тому же, ни о каком нормальном утеплении тут не может быть и речи.
к меню ↑

2.2 Этап №2 – прокладываем трубопровод

Обустраивая трубопровод необходимо учитывать то, что водоснабжение дачи будет выполняться круглый год, и поэтому требуется позаботиться о том, чтобы трубы не промерзали зимой.

Существует два варианта решения этого вопроса: первый – своими руками вырыть траншею для труб на глубину ниже, чем уровень промерзания почвы; второй – утеплить сами трубы, сделать это можно минеральной ватой, либо любым другим подобным утеплителем.

Как показывают практика и отзывы, лучше совместить эти два варианта – только в таком случае можно быть уверенным в эффективности утепления. Непосредственная укладка трубопровода выполняется в такой последовательности:

  • Выкапываем траншею необходимой глубины от дома до источника;
  • Если работы выполняются в излишне сыпучей почве, то можно укрепить дно и стенки траншеи цементным раствором;
  • Укладываем трубопровод;
  • Подсоединяем его к насосной технике.

Пример монтирования станции подкачки воды в самодельном кессоне под фундаментом

2.3 Этап №3 – работы с погружным оборудованием;

Если вы хотите установить уже готовую промышленную насосную станцию, в которой емкость гидроаккумулятора совмещена с поверхностным насосом, то необходимо подготовить водозаборную трубу, которая будет опускаться внутрь скважины. Своими руками её можно сделать из куска обычной полимерной трубы.

Для этого, на нижнем участке трубы устанавливаем фильтр грубой очистки (металлическую сетку с мелким размером ячеек), который будет выполнять первичную фильтрацию воды от основных механических загрязнений.

Также на низ водозаборной трубы необходимо установить обратный клапан, сделать его своими руками не получится – он приобретается в специализированных магазинах, по цене от ста до пятисот рублей. После завершения подготовительных работ к водозаборной трубе подсоединяем трубопровод, и помещаем её внутри скважины.
к меню ↑

2.4 Этап №4 – установка и подключение насосной станции

Выбрав участок дачи, на котором будет осуществляться подключение насосной станции, необходимо позаботится об его подготовке. Саму станцию нужно монтировать на специальное основание – невысокую площадку из дерева, кирпича, либо бетона, главное, чтобы она гасила вибрации (для этого необходимо на её поверхности простелить резиновый коврик) и была устойчивой.

Оборудование на основании закрепляется анкерными болтами. После закрепления оборудования к станции необходимо подключить идущую от скважины трубу. Для этого вам потребуется муфта, имеющая наружную резьбу, соответствующий ей уголок трубы, обратный клапан, и запорный кран. Соединив все детали, переходим к подключению станции к водопроводным трубам дачи.

Делаем это аналогичным образом: запорный кран устанавливается на напорный патрубок станции, к крану подсоединяется муфта, в которую впаивается пластиковая труба. Наличие запорных кранов на входе и выходе из скважины требуется для того, чтобы в случае, когда понадобится ремонт оборудования, можно было своими руками оперативно перекрыть воду и отсоединить агрегат.
к меню ↑

2.5 Этап №5 – проверка работоспособности системы

Насосная станция, смонтированная в подвале

Перед первым запуском станции необходимо предварительно заполнить насос и накопительную емкость водой. После включения оборудования, следите за тем, чтобы показатель давления на манометре находился в пределах нормы, которая индивидуальна для каждой насосной станции (обычно это 1.5 – 3 атм.)

2.6 Отзывы о насосных станциях

Предлагаем вашему вниманию отзывы людей, которые обладают многолетним опытом использования насосных станций.

Александр, 35 лет, г. Москва:

Раньше для водоснабжения дачи из скважины я пользовался обычным вибрационным насосом «Малыш», однако год назад, побывав у своего родственника и увидев вживую все преимущества насосной станции, я решил установить её и себе.

Тщательно изучив отзывы и поговорив со специалистами, я остановился на насосной станции «Грундфос». Удобство, по сравнению с тем, что было раньше, просто несравнимо выше. При этом, «Малыш» требовал чуть ли не ежемесячный ремонт, а насосная станция уже год как работает без малейших проблем. В общем, рекомендую!

Олег, 40 лет, г. Ростов:

При обустройстве скважины я долго сомневался, что мне нужно — насосная станция, или погружной насос «Малыш», которым пользуется большинство моих знакомых. Но хвалебные отзывы в интернете убедили меня, и я приобрел насосную станцию от фирмы «Педролло», о чем, скажу по правде, ни капли не жалею!

Накопительная емкость, которая наполняется автоматически, позволяет не волноваться о наличии необходимого количества воды в доме – она есть всегда. При этом более чем за 3 года непрерывного использования, я ни разу не вспоминал о слове ремонт – всё работает как часы.

2.7 Пример подключения насосной станции к скважине (видео)

Источник: http://byreniepro.ru/nasosy/podklyucheniye-nasosnoj-stancii.html

Смотрите также:
03.11.2018

Кессон — что это и зачем он нужен? Для обслуживания готовой скважины требуется создание соответствующей технической инфраструктуры, без которой пользование автономным источником водоснабжения будет невозможным или существенно затруднённым. К таким техническим...

03.11.2018

Обустройство скважины Устройство скважины на воду После того, как была пробурена скважина на воду, для сдачи ее в эксплуатацию должно быть проведено обустройство скважины, то есть ее обвязка. Для этого устанавливаются полипропиленовые замерные трубки, при помощи которых...

03.11.2018

Как сделать колодец своими руками – устройство и технология В этой статье будет рассмотрен вопрос о водоснабжении бани из деревянного колодца и даны рекомендации о том, как сделать колодец своими руками. Имея уже готовую русскую баню или собираясь ее только строить,...

Комментарии

Комментирование отключено.
