Как сделать абиссинский колодец

Содержание

Как пробурить абиссинскую скважину своими руками?

Если заходит разговор о водоснабжении удаленного участка дома, то практически всегда упоминают рытье колодца или обычной скважины.

Готовая абиссинская скважина, укрепленная галькой

И действительно, скважины на песок или колодцы – это простейшие и самые надежные способы добыть воду на участке. Они долговечны, функциональны и довольно удобны. Однако и трудоемкость во время их установки или обслуживания тоже нельзя игнорировать.

А между тем есть еще один способ добыть воду на участке – бурение абиссинской скважины. Причем проделать этот процесс можно полностью своими руками.

1 Технология создания абиссинской скважины

Абиссинская скважина была изобретена во время колонизации Африки. Тогда английские войска смогли оттеснить туземцев именно благодаря этому прекрасному изобретению. Ведь для бурения такой скважины достаточно иметь металлические трубы и сделать примитивный забивной бур.

Все остальное собирается в процессе работы. А сам процесс выполняется полностью своими руками и за довольно короткий промежуток времени.

Если принимать во внимание отзывы от пользователей абиссинских скважин, то создание такого источника занимает от 3 до 10 часов, в зависимости от типа грунта, особенностей водоносного слоя и т.д.

Сама по себе абиссинская скважина – это малогабаритный источник воды, что добывает ее в верхних грунтовых слоях. Для оборудования абиссинской скважины или колодца, как ее называют в народе, надо убедиться в том, что водоносные слои грунта у вас находятся на глубине до 8 метров.

Если они располагаются глубже, то приступать к работе тоже можно, однако без специальной техники вам, скорее всего, уже будет не обойтись.

Помпа на абиссинской скважине с дополнительным укреплением

Для работы используют подручные инструменты. Вам не потребуется обсадная труба, прямой доступ к воде или что-то подобное. В этом и заключается особенность абиссинских колодцев. Они очень мобильны и автономны.

Нужно просто забить специально собранные трубы в землю на глубину 8-10 метров. Трубы собирают секциями, с помощью резьбовых фитингов. Самой нижней секцией трубы будет специальный фильтровальный отрезок с иглой.

Игла – это конусообразный наконечник на трубе. Он очень прочный и предназначается непосредственно для забивания тела скважины в землю. Так как в верхних слоях грунта в основном находится песок и другие мягкие породы, то проблем за забиванием у вас возникнуть не должно.

После иглы идет фильтровальная труба. Это отрезок трубы длиной в 1-1,5 м, в котором вырезано множество отверстий. Как правило, делают по одному отверстию на каждую сторону трубы с шагом в 3-4 см.

Трубу обматывают проволокой и сеткой, создавая специальный фильтр. Фильтр вполне реально сделать своими руками и всего за несколько десятков минут.

Принцип работы абиссинских скважин очень прост. Забитый на нужный уровень стояк, попадает на водоносные слои песка. Они, как правило, располагаются на уровне 6-8 метров под землей.

Что значит, что водоносный слой будет выходить точно на фильтр. Так как песок прекрасно проводит воду, то уже через несколько минут труба начнет ею заполняться.

При появлении жидкости в скважине работу можно прекратить и приступить к ее промывке. В большинстве случаев после качественной промывки труб остается только подождать в течение суток, пока вода самостоятельно не очистится и скважина не начнет давать чистую воду.

В это время можно сделать специальную помпу или забетонировать участок вокруг выхода скважины. Затем остается только присоединить откачивающий механизм и пользоваться этим чудом техники в свое удовольствие.

1.1 Преимущества абиссинских скважин

Игла на окончании забивной трубы

Как вы уже понимаете, абиссинские скважины имеют массу преимуществ над более традиционными источниками. Всех их перечислить очень сложно, но главные отметить все-таки следует.

Рассмотрим основные плюсы и минусы таких источников.

  • Скважину можно сделать своими руками;
  • Работа занимает немного времени;
  • Отсутствие жесткой необходимости использования специальных инструментов;
  • Практичность;
  • Мобильность;
  • Возможность работать в любых условиях;
  • Хороший дебет;
  • Отсутствие проблем с перетеканием жидкости, заиливанием и т.д;
  • Простота в обслуживании;
  • Занимает мало места.

Как видим, не зря эти скважины так популярны в наших краях. Их очень легко собирать. Сделать все инструменты и пробурить дыру можно своими руками. Причем на работу уйдет меньше дня.

Если вы вдруг наткнулись на крупный булыжник или слой гальки – не беда. Ведь в любой момент иглу можно вынуть и попытать счастья где-то еще.

В готовом виде абиссинский колодец занимает очень мало места. При этом к нему можно подсоединить как обычную помпу, так и любой насос. Причем поверхностные насосы здесь тоже пригодятся, так как глубина залегания водоносного слоя редко будет ниже 8 метров.

  • Скважина все же дает меньше воды, чем стандартный колодец;
  • В очень сухие периоды дебет может немного упасть;
  • Без геологической разведки есть большой шанс наткнуться на препятствия, что приведет к необходимости смещения места бурения. А это попросту отнимает время.

Поверхностный насос, подключенный к выводу абиссинской скважины

Минусов у абиссинских колодцев намного меньше, но и они есть. Впрочем, минусами их считают те, кто не понимает самого предназначения выполняемых работ. Конечно, с водоснабжение крупной семьи и их бытовых нужд такая скважина вряд ли справится, но ведь этого от нее и не требуется.

Стоит понимать, что абиссинский колодец – это скорее вспомогательный элемент системы водоснабжения. Он даст вам питьевую и бытовую воду в достаточных количествах. Но для полного снабжения крупных объектов не предназначается.

Также рекомендуем вам посмотреть на отзывы о скважинах такого типа. Отзывы помогут вам лучше разобраться в ситуации и принять личное решение.

Андрей, 38 лет, г. Кострома:

В свое время очень заинтересовался этой технологией. Мне нужно было сделать водоснабжение для дачи и с минимальными затратами. Подкупила возможность завершить работу своими руками. Проделал все по технологии и справился с другом за 11 часов. Результатом полностью доволен.

Игла и точечный фильтр с проволокой для абиссинской скважины

Валентин, 27 лет, г. Алтай:

У меня стоит две абиссинских скважины на участке. И обе я забивал своими руками. Очень полезная вещь, скажу я вам. При минимальных трудозатратах выдает приличный дебет, качественную воду, да еще и в обслуживании практически не нуждается. Идеальный выбор для дачного водоснабжения.

Константин, 58 лет, г. Астрахань:

Пару лет назад заказывал у ребят такую скважину. Послушал отзывы от соседей и понял, что она мне нужна. У меня на участке рабочим пришлось попотеть, так как грунт неоднородный. Дважды натыкались на крупный булыжник. Во второй раз даже погнули трубу. Благо, сделать новую можно своими руками и всего за пару десятков минут. А потому с работой они справились еще дотемна. Скважина же меня с тех пор ни разу не подводила.

2 Подбор трубы для скважины и этапы монтажа

Перед тем как начать непосредственно работу, надо подобрать трубы, что будут составлять тело забивной иглы. Стоит понимать, что эта игла остается в отверстии постоянно, и выполняет функции обсадной конструкции. Поэтому она должна быть не только прочной и надежной, но также и пригодной для постоянного контакта с жидкостью.

Из современных труб чаще всего пользуются старым добрым металлом и полимерами. Металл может быть оцинкованным, он лучше противостоит коррозии, хорошо выдерживает влияние микроорганизмов. Однако со временем, все равно потеряет свои свойства.

Плюс металл очень прочен и повредить такую трубу чрезвычайно сложно. Наконечники иглы практически всегда делают металлическими.

Из полимерных материалов для труб лучше всего подходит армированный толстостенный полипропилен и полиэтилен низкого давления. И тот и другой материал достаточно прочен, а также обладает прекрасными антикоррозионными характеристиками.

Покупной сетчатый фильтр для абиссинской скважины

Что же до конкретных параметров трубы, то в работе используют дюймовые образцы. Толщина стенок у металлических изделий может быть любой, а вот пластиковые трубы используются только толстостенными, с толщиной от 5 мм.

Как вы уже поняли, нижняя секция трубы будет фильтровальной. Ее обрабатывают сверлом, затем обматывают проволокой. Дальше идет мембрана, сетчатый фильтр или что-то подобное. Затем все это еще раз крепко обвязывают проволокой.

Саму трубу соединяют с помощью резьбовых фитингов. Возможно использование и сварки, однако это добавляет определенных неудобств. Качество соединений, конечно же, будет очень высоким, но не будете же вы резать трубы каждый раз, когда что-то пойдет не так.

Теперь рассмотрим непосредственно рабочий алгоритм, по которому абиссинские скважины монтируют.

  1. Определяем место под скважину, закупаем материалы.
  2. Собираем иглу для трубы.
  3. Формируем фильтр.
  4. Выкапываем яму глубиной 50 см и диаметром 1 м. Это подготовительный котлован.
  5. Пробуриваем ручным буром несколько метров по возможности.
  6. Монтируем первые несколько секций забивной иглы.
  7. Устанавливаем приспособление для забивания.
  8. Всаживаем трубу в грунт, пока не достигнем заданного уровня. В процессе работы накручиваем или привариваем новые секции.
  9. При появлении в трубе жидкости, влаги или характерных звуков заканчиваем работу.
  10. Промываем скважину и оставляем ее на сутки.
  11. Проверяем качество жидкости.
  12. Бетонируем место вокруг трубы.
  13. Завершаем работу подключением насосного оборудования и декоративной отделкой источника.

После завершения работы скважина будет служить вам верой и правдой в течение длительного времени. Интересен тот факт, что монтировать ее можно даже в своем доме(в подвале или погребе), так как в отличие от крупных источников, вода в абиссинском колодце не подмывает фундамент здания, а значит и опасности от нее нет никакой.
к меню ↑

2.1 Бурение абиссинской скважины подручными инструментами (видео)

Источник: http://byreniepro.ru/skvazhiny/abissinskie.html

Как сделать абиссинский колодец своими руками?

Найти воду на участке перед домом – это настоящая удача! Но нанять специальную технику и пробурить скважину — не по карману для многих. Если у вас дача, на которую вы наведываетесь только по выходным дням или во время отпуска, для нее подойдет абиссинский колодец, о нюансах сооружения которого мы вам сейчас расскажем.

Где вода?
Из теоретических основ географии мы знаем, что земная кора состоит из пластов различных пород, которые отделяются водоносными слоями. Непосредственно под первым почвенным пластом — слой талой и дождевой воды. Другое название этого слоя – верховодка. Эта вода насыщена минеральными солями, органическими и неорганическими веществами, которые собраны со всей поверхности земли. Поэтому вода скорее вредна для здоровья человека, нежели полезна. Использовать эту воду в пищу нельзя. Для полива растений она вполне пригодна. Однако копать колодец только с целью сбора грунтовых поверхностных вод не стоит — летом он будет пуст, а постепенно начнет наполняться лишь к зиме.

Прокопав еще несколько метров вглубь, можно найти песчаный, очень большой, перемешанный с суглинком, пласт. Первый водоносный горизонт находится именно здесь. Эту воду уже можно использовать для питья, потому что она прошла фильтрацию песком и уже освобождена от огромного количества вредных составляющих. По законодательству РФ владельцам земельных участков разрешается использовать воду из первого горизонта. Они так и называются «скважины на песок» и требуют бурения для обустройства.

Под территорией Московской области залегают еще несколько водных горизонтов. Они относятся к известняковым пластам, которые находятся гораздо глубже. В этих водах превышено содержание солей. Поэтому перед использованием ее фильтруют даже для полива. Иначе почва засаливается и растения погибают.

По законодательству РФ, для бурения скважин и использования воды на глубине залегания второго и последующих пластов, нужно получать разрешение. Кроме того, существует ежегодный тариф за использование недр. Хотя некоторые буровые организации делают поддельные документы, по которым скважина, достигающая известнякового слоя, обозначается как «песчаная». Люди обходят закон, чтобы не платить сбор за воду, но при этом постоянно пользоваться известняковой скважиной, которая, в отличие от песчаной, не заиливается и служит очень много лет.

Сколько метров до воды?

Ответить на этот вопрос можно, только зная строение и рельеф данной местности. Например, на юго-востоке Москвы воду можно найти уже на глубине 20 метров. Удаляясь от столицы к северо-западу, пласт залегания воды можно найти уже на глубине до 200 метров. Этот показатель меняется не резко, а идет плавным переходом. Чтобы точно знать, на какой глубине залегает пласт воды под вашим участком, нужно обратиться к гидрогеологическим картам. На них четко указаны глубины залегания первого и последующих слоев в вашем районе.

Эти карты лучше использовать тем, кто только собирается приобрести участок, на котором нет воды. Для дачников со стажем достаточно обратиться к соседям и узнать, на какую глубину выкопан колодец у них.

1. Деревенский колодец. Это первый и самый надежный вариант водозабора. Если раньше из него воду доставали с помощью веревки (цепи) и ведра, то сейчас просто опускают в резервуар погружной насос, и вода под давлением поступает в водопровод. Основной недостаток этого сооружения – невозможность сделать его герметичным. Внутрь насыпаются опавшие листья, мусор, грязь и т.д. Это негативно влияет на качество воды.

2. Скважина на песок. Наиболее распространенный дачный вариант водозабора. По статистике глубина этой скважины в Московской области в среднем составляет 35 метров. Принцип сооружения прост – в пробуренную скважину вкладывается труба подходящего диаметра. К нижнему концу трубы прикрепляется проволочный фильтр, а наверх струя подается при помощи насосов.

3. Скважина на известняк. Это глубинные скважины, которые достигают 100 метров и более. В данном варианте обычная труба уже не применяется. Для этого нужна обсадная колонна, которая имеет зауженный книзу диаметр. Чтобы не повредить колонну во время работы, нужно строго следовать инструкции по бурению подобных скважин. Вода в данном случае тоже подается при помощи насоса.

Так что же такое абиссинский колодец? Это один из вариантов скважины на песок. Однако в данном случае вода поступает из первого горизонта. При этом достают воду из пластов без применения насосного оборудования.
Как устроен абиссинский колодец?

Главная составляющая абиссинского колодца – труба с острием на конце, диаметр которой может достигать всего несколько сантиметров. Он позволяет проталкивать конструкцию глубже, разрезая слои породы. Снизу в трубе просверливается множество дырочек, через которые поступает вода. К верхней части устройства присоединен вакуумный насос.
Маленький диаметр трубы и насос вакуумного типа – это основные отличия данного водозабора. Погружные насосы в песчаных скважинах могут за час выкачать всю воду из обсадной колонны и придется ждать, пока она снова накопится. В абиссинском колодце вакуумный насос работает иначе, он буквально «тянет» воду из жилы, не дожидаясь заполнения колодца.

Однако максимальная глубина, с которой может поднять воду вакуумный насос, не превышает 8 метров. А маленький диаметр трубы говорит о том, что производительность данного сооружения не слишком высока.

Поэтому абиссинский колодец может устроить только в следующих случаях:

· необходим источник воды, способный перегонять до 1 кубометра воды в час;
· если вы точно знаете, что глубина залегания водоносного не превышает 8 метров;
· если бурение обычной скважины невозможно или нерентабельно.

Абиссинский колодец: правила устройства
Пошаговая инструкция для тех, кто хочет сделать колодец на даче своими руками.

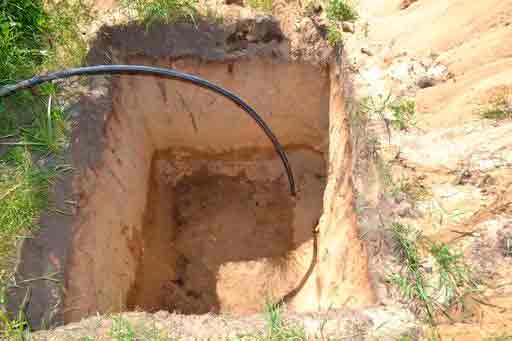

1. Приямок (кессон). Приямок должен быть не менее 1,5 м, а для зимнего пользования — 2-2,5 метра в глубину. По диаметру он может не превышать 1 м². На дне кессона устанавливается насос, от которого вода идет в систему снабжения. Помимо основного предназначения, у приямка есть дополнительное – заглубление позволяет поднимать воду с большей глубины.

2. Скважина. Лучше нанять специалистов для бурения, так как глубина до 8 метров – это много даже для ручного бура. Если водоносный слой неглубоко, можно попробовать забить трубу в землю.

3. Игла. Для этого нужно взять стальную трубу диаметром выше 5 мм. Если вы не предполагаете использовать воду в пищу, возьмите оцинкованную трубу. Считается, что сплавы цинка выделяют вещества, вредные для здоровья человека.
К одному концу трубы приварите наконечник. Его можно взять от отбойного молотка.
Первые 40 сантиметров иглы (от острия) будут работать в качестве сборника для песка. Отступив их, начинайте сверлить дырочки (D≈1 см) с шагом ≈5 см. Желательно располагать отверстия в шахматном порядке. Чем длиннее участок с отверстиями, тем активнее водозабор. С одной из сторон трубы отверстий должно быть больше. Но не переусердствуйте, трубу нужно забивать в землю, поэтому она должна сохранить прочность.

4. Фильтр. Для этого нужно взять сетку, величина ячеек которой не превышает 1,5 мм. Ее Необходимо приварить к трубе, чтобы конструкция не повредилась при погружении в почву. Для этого возьмите стальную полосу шириной 40-50 мм и обожмите нижний край сетки по трубе по принципу хомута. Далее полосой уже в 10 мм прижмите сетку по длине трубы, приварив один конец к обжимному хомуту внизу, а другой – выше фильтра.
Делайте иглу на целой трубе, это повысит прочность и долговечность колодца. Делать трубу на короткой трубе, а затем наращивать ее муфтами до нужного размера нерационально.
Какой длины может быть труба? Если вы выкопали приямок 2 м и забурились еще на полтора метра вглубь, а после этого сделали настил вровень с землей – нужна 4-метровая труба. Если сделать поднятый настил, понадобится 6-метровая. Да, настил делать сложно, но обустроив его с самого начала, вы сделаете колодец с цельной трубой, которую не понадобится удлинять в дальнейшем.

5. Подготовка к работе с иглой. Под приямком организовываем настил, счищаем с трубы краску, ржавчину и т.д. Нужно, чтобы сооружение беспрепятственно проходило в почву. Подберите нужную или штангу. Штангой забирают составную трубу. Ее вкладывают внутрь иглы, и сила удара молота передается сразу на самый наконечник.
Цельная игла забивается бабкой. Самая простейшая бабка делается из дуба. Для рукоятки вбивают скобы. Чушка из металла или наковальня, укрепленная на рычагах, тоже подойдет для этой цели. Чтобы не повредить трубу, нужно на нее положить деревянную прокладку, и только после этого забивать.

6. Забивание иглы. Наличие воды проверяют … водой! Забив на некоторую глубину, влейте в трубу воду до края. Если она уходит — вы еще не достигли горизонта. Если по ощущениям вы уже «на песке» — еще пара ударов молотом, и можно подключать насос. Используйте ручной, электрический на этом этапе легко сломать.
Ну а если вы залили воду, и она пошла назад – поздравляем, вы достигли цели!
С забиванием иглы главное – не перестараться. Если вода пошла и ее достаточно, остановитесь. Так у вас останется возможность углубиться, если этот слой иссякнет.
Помните, что вода начинает поступать не сразу, напор увеличивается после нескольких включений насоса.

8. Обрезание иглы. Труба обрезается по уровню не ниже 50 см до дна приямка. Этот запас позволит забить ее глубже, когда первый слой иссякнет.

9. Заключительный этап. Приямок полностью обкладывает глиной, труба фиксируется. Трубопровод подачи в дом проводится от дня приямка под землей. Провода питания насоса можно также спрятать в траншею, предварительно поместив их в трубу-кожух. По желанию, выложите приямок декоративным камнем, кирпичом.

Теперь можете подключать насос и пользоваться водой, добытой самостоятельно из недр земли.

Источник: http://www.mechtaevo.ru/blog/post_4404

Как сделать абиссинский колодец своими руками

Абиссинский колодец своими руками позволяет добывать воду из ближайшего к поверхности грунтового слоя – песчаного. Проходящая через пористую структуру вода в большинстве случаев обладает достаточно высоким качеством (этот параметр обязательно проверяется лабораторно), поэтому нет необходимости бурить глубже и, соответственно, платить больше.

Перед бурением поинтересоваться качеством воды можно у соседей, а после обустройства скважины лабораторно определяется пригодность ее для питья и приготовления пищи. В то же время абиссинский колодец (скважина-игла) имеет конструктивные отличия и определенные преимущества при сравнении с классической скважиной, которую в соответствии с ее глубиной (до песчаного слоя) называют скважиной на песок.

Чтобы определить, что вам больше подходит, абиссинский колодец или скважина на песок, обратите внимание на следующее:

  • Одним из основных отличий следует считать размер скважины. Диаметр обсадной трубы абиссинского колодца намного меньше – чаще всего 1 дюйм. Благодаря этому его также называют скважиной иглой.
  • Отличается и принцип откачки воды – в «иглу» жидкость поступает по принципу всасывания и часто находится под давлением. В то же время в скважину большого диаметра вода поступает по принципу прибывания.

Основные технические характеристики абиссинского колодца:

  • глубина скважины обычно не более 8-10 метров, хотя в определенных случаях она может достигать и 12-20 метров. Но если уровень воды в ней располагается ниже 8-9 метров, возникнут проблемы с подачей воды с помощью поверхностного насоса,
  • производительность – 0,5-3 м3/час.

Конструкция абиссинского колодца

Устройство скважины иглы достаточно простое. Обсадная труба для удобства погружения состоит из отрезков, соединенных муфтами. Погружной конец снабжен конусом с прорезью для поступления воды и фильтром в верхней его части.

Параметры комплектующих скважины:

  • диаметр труб для абиссинской скважины – от 2,5 до 7,5 см,
  • длина каждого отрезка – порядка 2 м,
  • длина конусовидного наконечника – 20-30 см,
  • диаметр конуса выбирается на 1-1,5 см больше соответствующего параметра обсадной трубы.

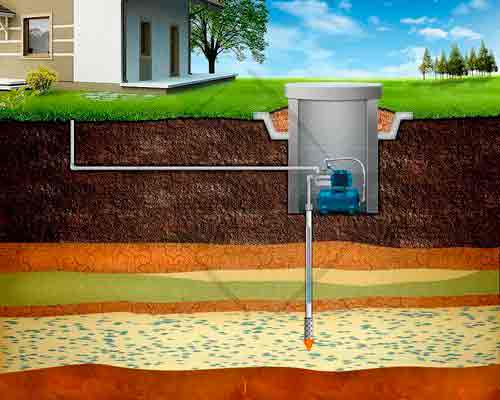

На фото показана схема обустройства абиссинского колодца

Насос для абиссинской скважины может быть наружным электрическим, а в некоторых случаях (при периодическом использовании, например, только для полива небольшого огорода) практикуют установку более дешевого ручного насоса.

Преимущества и недостатки скважины иглы

Абиссинские скважины обладают рядом преимуществ, которые стали причиной их широкого распространения.

  • При меньшем диаметре абиссинская скважина, своими руками выполненная, не уступает своим более крупным аналогам.
  • Источник оснащается поверхностными (более удобными для ревизии и ремонта, чем погружные модели) насосами.
  • Установленный своими руками абиссинский колодец, благодаря своим особенностям может стать практичным и удобным вариантом там, где использование обычной скважины не практично или вовсе невозможно.
  • При небольшой толщине песчаного водоносного слоя «поймать» его тонкой обсадной трубой проще (в некоторых случаях скважина игла своими руками – единственный вариант).
  • Устройство абиссинского колодца не требует много пространства, поэтому часто его делают прямо в доме, в подвальном помещении.
  • Погружение обсадной трубы абиссинского колодца при большой толщине водоносного слоя – произвольное, в то время как классическую скважину в обязательном порядке выполняют до водоупора – расположенного после песка глиняного слоя. Это позволяет исключить вероятность забора воды из нижней части песчаного слоя, в которой часто содержится большое количество примесей, в том числе, растворенного железа. Таким образом, минеральный состав воды в абиссинском колодце, построенном по всем правилам, обычно лучше, чем в скважине большого диаметра.
  • Скважина игла, построенная и оснащенная своими руками, меньше заиливается, в том числе, благодаря наличию давления и интенсивному току воды. К тому же очистить обсадную трубу «иглы» проще.

Схема слоев водозабора для различного вида скважин

Для любого владельца дома или дачи немаловажны низкая стоимость абиссинского колодца и возможность пробурить и оснастить «иглу» за один день.

Подробнее о том, каких видов бывает ручной насос для скважины, вы узнаете, прочитав нашу отдельную статью. От типа насоса зависит и та глубина, с которой он может поднимать воду.

Что из себя представляет артезианская скважина и особенности ее устройства описаны в этом материале.

Основным недостатком абиссинской скважины следует считать возможность попадания в воду загрязнений с поверхности из-за небольшой глубины забора. Из-за этого следует тщательно выбирать место для установки колодца-иглы, обеспечив максимальное удаление от свалок, уборных, выгребных ям и септиков, дренажных канав, душевых, в которых вода уходит непосредственно в почву под кабинкой, и пр.).

К сожалению, абиссинский колодец может быть построен не на любой почве, так как твердые каменистые слои будет сложно пройти, а водоносные слои на суглинке, а не на песчаном слое, не дадут воду такой конструкции.

Абиссинский колодец обустраивается на песчаном водоносном слое

Способы самостоятельного создания абиссинской скважины

Услуги специализированных компаний, выполняющих бурение на воду и даже аренда спецтехники – достаточно дороги. В то же время существует несколько способов, как сделать абиссинский колодец своими руками.

Этот способ используется часто для прохождения грунта до плывуна, как называют насыщенный водой песчаный слой, который из-за своей рыхлости может осыпаться сразу после продвижения в нем бура. Чтобы избежать этого, бурение скважины совмещают с погружением обсадной трубы.

Буры для производства абассинской скважины иглы можно сварить в домашней мастерской. Оптимально использовать две модификации:

  • рамочный бур, представляющий собой П-образную конструкцию, и использующийся для прохождения плотного глинистого слоя,
  • рамочный бур с цилиндром, который установлен внутри рамки и служит для сбора и последующей эвакуации грунта из канала.

Ширина бура любого типа должна соответствовать диаметру обсадной трубы.

Технология бурения достаточно проста – прохождение слоев грунта осуществляется последовательно, с постепенным наращиванием рабочей части штангами. На этапе бурения буром с цилиндром лучше использовать лебедку (покупную или собранную самостоятельно из стартера и троса, оснащенных ограничительными шайбами и установленных на подставку). Такое приспособление позволит легко извлекать из канала бур, штанги и скопившийся в цилиндре грунт, которые в сумме дают немалый вес.

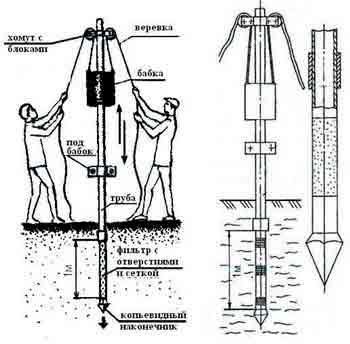

Забивка бабкой с подбабком

Подбабком называют конусообразный элемент, закрепленный на штанге с помощью упорной шайбы. Несложная конструкция позволяет достичь максимальной эффективности.

Скользящая по штанге бабка, падая после подъема, отдает подбабку энергию, благодаря чему штанга входит в грунт. Для того чтобы избежать разрушений, конус подбабка должен быть изготовлен из более прочного материала, чем бабка. Упорная шайба не дает конусу слететь со штанги даже при очень сильных ударах. Напротив, в это время он «садится» еще прочнее.

Забивка абиссинского колодца с помощью бабки с подбабком

Забивка бабкой с заглушкой

Для реализации этого способа используют не скользящую по штанге, а торцевую бабку. Для защиты резьбы штанги в верхней части устанавливается заглушка. Рекомендуется использовать бабки от 30 кг и более.

Забивка штангой

Оборудование для забивки штангой – шестигранные пруты, диаметр которых позволяет поместить их в колонну. Каждый из них снабжается резьбой для наращивания длины (внутренней с одной стороны и наружной с другой). Для надежности крепления длина участков с резьбой должна быть не менее 2 см. Процесс забивания обсадной трубы, погруженной в пробуренную скважину, заключается в бросании прута в полость штанги.

Забивка скважины иглы штангой

Необходимое оборудование

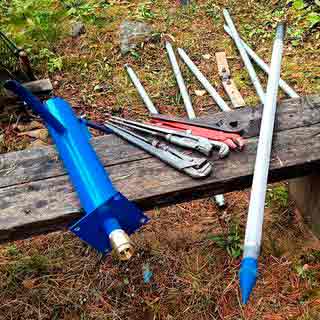

Для самостоятельного строительства абиссинского колодца потребуются инструменты и материалы, которые в большинстве случаев есть в наличии у большинства домашних мастеров. Недостающее несложно приобрести.

Электрическое оборудование для абиссинской скважины:

К этой же категории следует отнести приспособления для забивания выбранным способом (железные пруты, бабки и др.)

  • обсадная труба отрезками по 1-2 метра,
  • стальные муфты для их соединения,
  • проволока диаметром 0,2-0,3 мм и нержавеющая сетка галунного плетения для изготовления фильтра,
  • ФУМ-лента или другой материал для герметизации резьбовых соединений.
  • обратный клапан,
  • ручной или электрический насос.
  • диски для штанги до 40 кг в качестве альтернативы бабке для забивания,
  • автомобильные хомуты,
  • гайки и болты,
  • упорная шайба (при использовании подбабка).

Изготовление наконечника с фильтром

Фильтр для абиссинского колодца своими руками изготавливается достаточно просто. Отрезок трубы (примерно 80 см) с конусообразным наконечником перфорируется – выполняются тонкие разрезы или просверливаются круглые отверстия. После этого на перфорированный участок наматывается проволока и накладывается сетка галунного плетения из нержавеющего материала. Последняя фиксируется хомутами или припаивается с использованием специального нетоксичного оловянного припоя.

Последовательность работ

В общем виде устройство абиссинского колодца скважинного типа выполняется в такой последовательности:

  1. Вырывается яма.
  2. Забивается скважина.
  3. Определяется необходимая глубина по звуку (в глинистых почвах продвижение происходит бесшумно, в крупном песке слышится скрежет, в мелком шелест).
  4. После появления звука производится контрольная проверка – в трубу наливается вода, если она быстро уходит, то глубина оптимальна, если медленно, то погрузить трубу необходимо еще на 0,5 метра.
  5. В скважину устанавливается ручной или электрический насос.
  6. Производится прокачка скважины до появления чистой воды (если характеристики электрического насоса не позволяют использовать его для грязной воды, прокачку выполняют ручным или дренажным агрегатом).

Все работы легко выполняются за неполный рабочий день, таким образом, приступив к созданию скважины с утра, к вечеру вы сможете наслаждаться чистой и вкусной водой.

О том, какая бывает сетка для фильтра скважины, о ее видах и материалах изготовления, есть информация на нашем сайте.

Про технологию бурения другого вида скважин, на песок, можно прочитать здесь. Необходимое оборудование и последовательность работ.

Как сделать абиссинский колодец своими руками — видео, которое демонстрирует процесс создания скважины-иглы.

В изучении вопроса, как сделать абиссинскую скважину, отзывы тех, кто с этим сталкивался и уже ею пользуется, могут быть полезны. Ниже вы найдете некоторые из них:

«У себя на даче прорубили абиссинскую скважину. Мастера заказывали по интернету. Сделали за 1 день. Домашние остались довольны. Тому и доказательства: вода чистая, без примесей. Носили специально на анализ. Не нужно кипятить наливаем и сразу пьем, готовим еду. И дешевле обошлось, чем рыть колодец.»

«Десять лет назад оборудовал такую скважину своими руками. На бурение ушло всего полтора дня. Возможно, это оттого, что почва в нашем участке рыхлая, песчаная. Делал с расчетом эксплуатации всего на несколько лет. На деле пользуемся до сих пор. За время эксплуатации не вызвало никаких нареканий. Правда, в засушливые годы объем воды немного снижался. В целом у нас положительные впечатления об абиссинской скважине.»

Источник: http://okanalizacii.ru/vodosnabzhenie/kolodec/abissinskij-kolodec-svoimi-rukami.html

Как сделать абиссинский колодец из пластиковых труб

Водоснабжение загородного дома или дачного участка можно организовать с минимальными затратами времени, сил и денег. Технология строительства абиссинского колодца произвела революцию в 19 веке и с тех пор прижилась во многих странах мира. Впервые скважину-иглу пробил американец Нортон. Потом его изобретение спасало от жажды англичан в экспедициях по Эфиопии (Абиссинии). Отсюда и пошло название. Прошло более века, появились новые технологии, а удачная идея Нортона по-прежнему помогает успешно решать вопросы водоснабжения. За один-два дня можно построить абиссинский колодец из пластиковых труб своими руками. Все, что нужно, это желание, подходящие геологические условия, материалы и инструменты.

Содержание

Устройство абиссинского колодца ↑

По своей конструкции он больше напоминает скважину, нежели привычный колодец. Это сооружение представляет собой узкую трубу, через которую вода поднимается с помощью насоса. Лучше всего его описывает название «скважина-игла». Диаметр трубы выбирает сам владелец участка. В первых абиссинских колодцах он не превышал 2 дюймов. Обычно устанавливают трубы диаметром 1-1.5 дюйма. Они одновременно выполняют функции забивных и обсадных конструкций. Нижние края труб перфорируют и снабжают острым наконечником из закаленной стали.

Для создания колодца нужно минимальное количество инструментов и материалов. Обычно его можно построить за считанные часы. Скважину-иглу делают в тех случаях, когда глубина залегания водоносного пласта не превышает 8 метров, а участок расположен на мягких песчаных почвах. Располагать источник воды можно где угодно, даже в подвале жилого дома, но лучше все же строить отдельно.

Какие геологические условия нужны для строительства скважины-иглы ↑

Почему, когда речь идет об абиссинском колодце, всегда упоминают о глубине 8 м? Изначально воду перекачивали ручным насосом, сейчас устанавливают электрические поверхностные модели. Если глубина будет большей, возникнут проблемы с подъемом воды. Это решаемо. Можно, например, использовать погружные насосы, но в таком случае проще пробурить обычную скважину и установить трубу большего диаметра.

Абиссинский колодец хорошо подходит для местностей, где водоносный слой состоит из среднезернистого песка. Песчаный грунт не мешает откачке воды, она протекает свободно. Остальные слои грунта, которые придется пробурить, могут быть любыми. Главное, чтобы они были легко проходимыми и их можно было проколоть на нужную глубину. На грунтах, где много камней и валунов, трудно соорудить абиссинский колодец своими руками, понадобится специальное оборудование.

Строить или не строить: взвешиваем плюсы и минусы ↑

Если есть возможность обеспечить именно такой тип водоснабжения на участке, то лучше действительно остановиться на нем. Преимущества абиссинского колодца неоценимы, но далеко не всегда его обустройство целесообразно. Бывает и так, что построить его невозможно или настолько трудно, что лучше отказаться от этой затеи и выбрать другой тип источника.

Удобство водоснабжения с помощью абиссинского колодца ↑

  • Простота и дешевизна. Скважина-игла – самый простой способ получить воду. Чтобы ее обустроить, нужно минимальное количество ресурсов.
  • Скорость. На все работы уйдет максимум 10-11 часов.
  • Высокое качество воды. Из-за особенностей конструкции в воду не попадают загрязнения с поверхности земли, она остается чистой независимо от внешних факторов. Концентрация растворенного железа в воде обычно низкая, не нужны специальные фильтры.
  • Длительное время эксплуатации. Скважины служат по 10-30 лет. Срок зависит от качества труб. Если они выбраны правильно, конструкция прослужит еще дольше.
  • Высокий дебит. Вода хорошо просачивается через песок, поэтому водоотдача пласта высока. Дебит составляет 0,5-3 куб.м/час, иногда даже 5 куб.м/час. Этого достаточно для обеспечения всех бытовых нужд и полива огородных растений.
  • Возможность демонтажа. При необходимости сооружение можно разобрать и перенести на новое место.
  • Компактность. Сооружение занимает мало места и может быть установлено где угодно.

Обратите внимание! Если старый колодец пересох, ему можно дать вторую жизнь, углубив с помощью скважины-иглы.

  • Сохранение ландшафта. При строительстве абиссинского колодца можно обойтись без тяжелой техники и спецоборудования. Это позволяет сохранить ландшафт участка, не нужно обустраивать подъездные пути.
  • Можно поднять воду вручную. В местностях, где часто отключают электроэнергию, владельцы абиссинских колодцев перестраховываются, устанавливая, помимо насосов, ручные качалки. Это гарантирует «запасный выход», если электричество пропадет надолго. Из-за небольшой глубины залегания нет проблем с ручным перекачиванием воды.

Какие трудности могут возникнуть при строительстве скважины-иглы ↑

Конструкция очень «требовательна» к геологическим условиям. Если вода проходит в слое песка и щебня и залегает на нужном уровне, то проблем не будет. Но если глубина хоть немного больше, возникнут трудности из-за насосов. Теоретически с помощью поверхностных насосов воду можно поднимать с глубины до 10,3 м. Вероятно, в лабораторных условиях так и есть. На практике КПД устройств низкий, из-за этого и гидравлических потерь максимально допустимая глубина – 8-9 м.

Если решать проблему, опуская насос к зеркалу воды, то придется копать кессон. В результате конструкция обойдется значительно дороже, целесообразность такого мероприятия под большим вопросом. Если же в качестве решения выбрать погружной насос, то вряд ли колодец можно будет назвать абиссинским. Но такой вариант тоже возможен. В этом случае устанавливают не полуторадюймовые трубы, а диаметром в 133-159 мм и используют центробежные погружные устройства. Подойдут насосы «Ручеек», «Инзер», «Водолей-3», «Малыш».

Особенности строительства абиссинского колодца своими руками ↑

Для работы понадобятся такие материалы и инструменты:

  • трубы;
  • стальной наконечник;
  • фильтр (чтобы его изготовить, нижнюю часть трубы просверливают и обматывают проволокой, потом устанавливают сетчатый фильтр);
  • обратный клапан;
  • соединительные муфты и уплотнители;
  • насос.

Почему стоит выбрать пластиковые трубы ↑

Особое внимание следует уделить трубам для забивной иглы, т.к. после окончания работ иглу не извлекают, она служит обсадной конструкцией. От прочности и долговечности материалов, из которых изготовлена труба, зависит срок службы колодца. Еще пару десятков лет назад альтернативы стальным трубам не было, но сейчас на рынке можно найти высокопрочные изделия из полимеров.

Полимерные трубы не гниют, не ржавеют, способны служить десятилетиями, не меняя технико-эксплуатационных свойств. Материал гигиеничен, не способствует размножению микроорганизмов. При покупке труб имеет смысл потратить время на придирчивое изучение характеристик всех изделий. Идеальный выбор – толстостенный полипропилен (от 5 мм) или полиэтилен низкого давления.

Видео: технология строительства абиссинского колодца из пластиковых труб ↑

Когда скважина готова, остается установить обратный клапан и насос. После подключения из насоса какое-то время будет поступать воздух, потом пойдет мутная вода. Следует дождаться, пока сойдет вся грязь и пойдет чистая вода. Прокачав скважину, возьмите пробу воды и отнесите в санстанцию на анализ. Если все в порядке и воду можно использовать для питья и бытовых нужд, абиссинский колодец полностью готов к эксплуатации.

Источник: http://aqua-guru.ru/kolodcy/abissinskij-kolodec-iz-plastikovyx-trub.html

Абиссинский колодец – что это такое, и как его сделать самому

На собственном загородном участке одно из самых главных преимуществ – постоянное наличие воды. Согласитесь, неудобно все время ходить к соседу на колодец и приносить максимум пару ведер за раз.

Центральное же водоснабжение в большинстве дачных поселков, да и российских сел, попросту отсутствует. Оптимальный выход – бурение собственной скважины и установка насоса. В этом случае вода на участке будет постоянно, а при известных навыках водопровод можно провести прямо в дом.

Мы сегодня будем обсуждать, как бурить так называемый абиссинский колодец или скважину – иглу.

По одной из версий, это название пришло к нам из времен колониальных завоеваний в Северной Африке, когда англичане в пустыне Абиссинии пользовались именно такими скважинами. Кстати, нынешнее название Абиссинии – Эфиопия, но, согласитесь, эфиопский колодец звучит как-то не очень. Поэтому, наверное, и сохранилось прежнее его название.

Что же это такое – абиссинский колодец? Он представляет собой трубу малого диаметра, всего дюйм-полтора, длиной от 10 до 20 метров, забитую в землю в том месте, где есть водоносный слой. Поднятие воды производится с помощью ручного или электронасоса. Питьевая вода в абиссинском колодце добывается из верхних водоносных слоев, наполняемых за счет осадков, минеральный состав которых очень благоприятен для человека и сдержит мало солей, марганца и других вредных соединений.

Кроме того, проходя сквозь песок и грунт, вода дополнительно фильтруется, поэтому есть мнение, что вода из абиссинского колодца лучше, чем из глубинной скважины.

Преимущества и недостатки

К преимуществам абиссинского колодца относятся следующие:

  • скорость работ по обустройству – первую воду можно получить уже через 6-7 часов после начала;
  • относительно низкая стоимость сооружения;
  • длительный период службы – абиссинской колодец может работать около 30 лет, а если вовремя сменить фильтр, то срок службы увеличивается еще лет на 10-15;
  • скважина может находиться практически в любом месте участка – даже в летней кухне, гараже, подвале беседке или на веранде;
  • гигиеничность – колодец защищен от попадания мусора снаружи;
  • всесезонность – воду можно получать и зимой;
  • производительность до 3 кубов воды в час.

Но, конечно, есть у абиссинского колодца и свои недостатки. Их, кстати, гораздо меньше:

  • желательна электрификации участка, поскольку ручным способом добывать воду достаточно тяжело;
  • невозможность пробить скважину в некоторых местах, поскольку абиссинский колодец может работать только в коренной породе или крупнозернистом песке.

Кстати, скважину нельзя делать и возле бани, компостной ямы, туалета и других источников загрязнения. Не рекомендуется бить ее и возле естественного водоема – пруда или реки.

Как выбрать место для абиссинского колодца

Определение места в этом случае ничем не отличается от выбора места под любой другой вид колодца. Поговорите с соседями, изучите косвенные признаки наличия воды на участке или используйте медную рамку – все способы будут хороши, если приведут к нужному результату.

Оборудование для абиссинского колодца

Нам понадобится следующее оборудование.

    Игла для абиссинского колодца диаметром больше диаметра трубы на 10-30 мм. Длина наконечника – 200-300 мм.

  • Фильтр. Для его изготовления в нижней части магистрали сверлим несколько отверстий в шахматном порядке и обматываем ее фильтрующим элементом, например, нержавеющей сеткой.
  • Магистраль или трубопровод. Дюймовые трубы соединяются между собой на необходимую длину.
  • Насос для колодца.
  • Бетонные кольца.
  • Технология изготовления

    1. Определяем место бурения.

    2. Производим выемку грунта в месте будущего колодца для облегчения работы. Как правило, достаточно вынуть 1 куб. м почвы.

    3. Забиваем магистраль. Для этого имеется несколько способов:

    • с помощью бура (садового или рамочного);
    • с помощью установки для бурения – скользящей бабки;
    • с помощью торцевой бабки;
    • путем завинчивания наконечника в почву.

    После того, как первая труба будет забита в грунт на всю длину, накручиваем на нее следующий сегмент и продолжаем работу. Чтобы облегчить этот нелегкий труд, можно подливать в грунт вокруг магистрали воду и при этом останавливать бурение на час-полтора. Вода размягчит почву и процесс пойдет гораздо быстрее. Работу можно считать выполненной, после того, как уровень воды в нижней трубе превысит 1 метр.

    4. После появления в трубе воды промываем фильтр, подавая в трубопровод воду под давлением.

    5. Проверяем работоспособность системы, подключив к ней ручной насос. На этом же этапе откачиваем из колодца воду до тех пор, пока она не станет прозрачной.

    6. Фиксируем ручной насос или меняем его на электрический. При желании от насоса можно провести водопровод в любую точку участка или дома.

    Ну, вот и все – ваш абиссинский колодец готов к работе.

    Источник: http://estp-blog.ru/rubrics/rid-46347/

    Скважина-игла или абиссинский колодец своими руками – личный опыт с видео и фото

    Здравствуйте, уважаемые читатели. Начнем рассказ об организации водоснабжения загородного участка с помощью устройства скважины-иглы или абиссинского колодца. Такого рода скважины обычно делают своими руками, поскольку специальное оборудование для устройства скважины не требуется.

    Данная статья является квинтэссенцией личного опыта автора и сотен проштудированных страниц на профильных форумах и является не теоретическим материалом, а практическим руководством. Как говориться, умный человек способен научиться на чужих ошибках.

    Что понадобиться для устройства абиссинского колодца

    Итак, начнем. Будем говорить о классической схеме монтажа скважины иглы: забивании в грунт.

    Для забивания абиссинского колодца нам обязательно понадобится:

    • игла-фильтр
    • комплект труб с резьбой
    • муфты для соединения труб
    • сантехнический лен и паста для использования в резьбовых соединениях
    • два трубных сантехнических ключа
    • насос для прокачки скважины
    • инструмент, которым будет осуществляться забивание (о вариантах расскажем ниже)

    Дополнительное оборудование, которое может понадобиться:

    • Трубный клупп или плашка для нарезания резьбы (если при забивании резьба испортится)
    • Два гидравлических домкрата, если потребуется поднять колонну труб колодца

    Прежде чем приступать к изложению личного опыта, напомним основные принципы абиссинского колодца.

    Диаметр скважины небольшой – обычно от одного дюйма до двух. Такой диаметр не позволяет опустить насос внутрь скважины, и выкачивание воды происходит поверхностными насосами – сначала при прокачке ручной колонкой, затем, после прокачки скважины, можно переходить на электрический насос, обязательно самовсасывающий.

    Поднять воду из абиссинского колодца можно только если зеркало воды находится не глубже 9 метров. Если динамический уровень скважины окажется ниже восьми-девяти метров от уровня насоса, поднять такую воду можно будет только разместив насос в кессоне (яме), уменьшив таким образом глубину всасывания до нужной величины. При этом нужно учитывать, что паспортные 9 метров всасывания может показать только самый качественный самовсасывающий насос.

    Важно обеспечить полную герметичность магистрали от всасывающего воду фильтра по насоса – если хотя бы в одной муфте при забивании образуется свищ, засасывания воды с глубины не произойдет.

    Скважина-игла представляет собой трубу небольшого диаметра, обычно внешним диаметром 1 дюйм (на строительных рынках и металлобазах маркируется как 25 труба – по внутреннему диаметру) и 1 ¼ дюйма. Дело в том, что колонна – скважина будет забиваться в землю без всякого бурения, а забить трубу бОльшего диаметра бывает крайне сложно.

    Как устроен фильтр скважины-иглы

    Самый первый и важный элемент скважины-иглы – фильтр. Он изготавливается следующим образом: берется отрезок трубы блинной 1,2-2 метра, размечается метровый отрезок под будущий фильтр. На этом отрезке насверливаются отверстия диаметром около 8-10 мм в шахматном порядке, чтобы не ослабить трубу. На конце трубы возле фильтра приваривается стальной конус, который облегчит прохождение трубы в грунте по принципу копья.

    Следующий шаг – выполнить подмотку под фильтр. Задача подмотки – создать зазор между трубой и фильтрующей сеткой, которая монтируется поверх подмотки. Без подмотки всасывание воды в каждое отверстие трубы-фильтра производилось бы только через участок сетки непосредственно над отверстием. С подмоткой вода будет всасываться с гораздо большей поверхности сетки в созданный зазор, а потом – в отверстия на трубе. Таким образом, выполнив подмотку, мы существенно увеличиваем дебит скважины. Подмотка выполняется обычно из проволоки того же материала, что и фильтрующая сетка – к примеру, нержавейка к нержавейке, чтобы избежать формирования гальванической пары. В помощь Вам при выборе — таблица совместимости металлов:

    При сборке фильтра обратите особое внимание на совместимость металлов: некоторые из них создают гальваническую пару, и при соприкосновении в результате химической реакции быстро разрушаются. К примеру, сделав подмотку на трубу алюминиевой проволокой, а сверху закрепив латунную сетку, через несколько месяцев Вы получите дырки в местах касания этих несовместимых металлов. Поэтому в большинстве случаев проволока и сетка берутся из нержавеющей стали, т.к. достать эти материалы легко.

    Как выбрать сетку для фильтра абиссинского колодца

    Сетка для скважины иглы нужна специальная – галунного плетения. На вид такая сетка – как металлическая ткань. Галунное плетение подразумевает ромбовидные ячейки – они не забиваются песчинками, которые имеют в основном форму куба. Существуют различные виды фильтрующих сеток, с разным размером ячеи – для разных песков. В идеале сетку нужно подбирать, зная фракцию песка в водоносном слое. Фильтр должен пропускать около 30-40 % песка. Тогда при прокачивании скважины мелкие фракции песка выйдут с водой, более крупные же – образуют естественный фильтр вокруг нашей иглы.

    Фильтрационные сетки бывают металлические и синтетические. Самые мелкозернистые металлические сетки имеют маркировку П60 и рассчитаны на пылеватый песок. Синтетические же сетки бывают еще более мелкого плетения – до П200. При этом брать самую мелкую сетку «с запасом» не рекомендуется – чем мельче сетка, тем хуже будет дебит скважины. Мельчайший песок под напором воды спрессовывается вокруг фильтра иглы, препятствуя движению воды.

    Труба разрезается на куски по 1-1,5 метра, на концах нарезается внешняя резьба. Соединяться трубы будут муфтами соответствующего диаметра. Короткие куски трубы нужны для того, чтобы удобнее было забивать ее в землю.

    Какой инструмент используется для забивания иглы абиссинского колодца?

    Самый простой и варварский способ забить иглу – кувалдой. Если у Вас есть опыт аккуратного обращения с этим могучим инструментом, возможно даже всё закончится хорошо и никакое резьбовое соединения у Вас под землей не треснет. Плюсы данного способа – кувалду легко найти, не нужно заморачиваться со специальным оборудованием для забивания. Минусы – при ударах кувалдой невозможно направить всю энергию удара вниз, строго по оси скважинной иглы. А значит, труба будет гнуться набок, плющится. Нагрузка на резьбовые соединения увеличивается. Если Вы приняли решение забивать иглу кувалдой, не бейте по куску трубы, который засаживаете в землю. Накрутите на трубу стальную муфту и используйте кусок трубы с резьбой, ввинтив ее в муфту. Такие наконечники трубы продаются в строительных магазинах под наименованием «резьба» и стоят копейки. Сплющили одну – заменили и продолжили забивать дальше.

    Бабка и подбабник

    Забивка бабкой – болеет предпочтительный способ. Конструкция бабки может быть различной. Чаще всего это толстостенная труба, один из торцов которой заварен. Сбоку к ней привариваются ручки, для утяжеления можно приварить любой железо. Вес бабки обычно составляет 20-50 кг. На верхний конец забиваемой трубы также через муфту прикрепляется «подбабник» — кусок трубы с резьбой, по которому и будет приходиться удар. Бабка в таком исполнении надевается на забиваемую трубу, и далее поднимается на 40-60 см и бросается вниз. Поскольку бабка полностью одета на забиваемую трубу, она движется почти идеально вверх-вниз, и вся энергия удара продвигает иглу к цели.

    Есть еще один вариант конструкции бабки. Это тяжелый цилиндр с отверстием ненамного больше диаметра забиваемой иглы. На забиваемую трубу навинчивается муфта, в нее ввинчивается следующая такая же труба. Эта труба при забивании будет направляющей для движения вверх-вниз бабки. А ударятся она будет в подбабник – стальной цилиндр, плотно одетый на трубу иглы, и упирающийся в муфту, которая имеет диаметр на несколько мм больше иглы. Бабка поднимается и кидается вниз на подбабник. Тот в свою очередь толкает колонну труб вниз.

    Отметим очень важный факт – чтобы не повредить резьбу на трубах и муфтах, нужно длину резьбы на трубах подобрать таким образом, чтобы трубы, вкрутившись в муфту, состыковались внутри нее. Таким образом, нагрузка от ударов бабкой придется не на резьбу, а на торцы труб.

    Забивание иглы прутом также очень распространено. Прут нужен такой толщины, чтобы он свободно входил внутрь трубы абиссинского колодца. Бить прутом мы будем по нижней части опускаемой колонны труб – в обратную часть конуса, который венчает фильтр. Конус должен быть крепко приварен к трубе-фильтру. Постепенно, по ходу опускания колонны, можно удлинять пруток (сваркой, или заранее предусмотрев соединение прутков на резьбе). Если масса прутка достаточная для ударов, а его длина уже меньше опускаемой колонны, можно привязать к нему стальной тросик и забивать иглу, поднимая прут внутри колонны труб за этот трос и бросая его с высоты. Забивание прутком считается более предпочтительным с точки зрения сохранности резьбовых соединений труб.

    Забивание скважины иглы перфоратором или отбойным молотком

    К сожалению, нельзя упростить себе задачу, применив электроинструмент. Виной тому – большая масса опускаемой колонны из труб. Перфоратор и отбойник будут просто отскакивать от имеющей бОльшую массу конструкции. Этот факт проверен уже не раз, не стоит терять время.

    До какого уровня забивать иглу?

    Иглу забивают вглубь, пока фильтр не окажется в водоносном слое. В идеальном случае это крупный песок или галька, но обычно водонос представляет собой мелкий песок. Как мы уже ранее упоминали, воду из скважины можно поднять только с глубины 8-9 метров. Значит ли это, что бить скважину глубже 9 метров бессмысленно? Конечно, нет. Важна не глубина скважины, а уровень воды в ней. Опытные бурильщики знают, что вода второго водоносного горизонта часто поднимается до уровня УГВ (уровень грунтовых вод). Бывает даже, что с глубины скважины 15-30 метров вода идет самоизливом.

    Второй вопрос при забивании иглы – как не пропустить водоносный слой? Есть простой способ. Каждые полметра при забивании в трубу иглы подливают воду. Если фильтр находится в водоносном слое – вода будет быстро уходить в трубу. Здесь главное, чтобы при прохождении слоя глины сетка не забилась ею. Иначе Вы просто не поймете, что попали в водоносный слой. Через забитую глиной сетку вода не будет уходить в любом случае.

    Есть еще один способ определить, в каком слое находится фильтр иглы. Когда Вы забиваете иглу, верхнюю трубу постоянно, каждые 10-20 ударов, нужно подкручивать трубным ключом по часовой стрелке. Этим мы компенсируем самораскручивание резьбовых соединений колонны. Если удается прокрутить колонну полностью, чтобы и фильтр двигался в грунте, несложно услышать трение грунта о конус фильтра.

    Так, глина при проворачивании фильтра практически не издает звука, крупный песок отчетливо скрипит, галька – скрежещет.

    Что делать, если сетка фильтра забилась глиной или труба при забивании забилась песком

    Если сетка фильтра абиссинского колодца забилась глиной, прочистить сетку фильтра можно, подав в трубу воду под давлением. Она размоет глину. Если же промывка не поможет, придется доставать всю колонну и прочищать. Потом чистую иглу можно опустить в готовое отверстие без риска загрязнения фильтра.

    Также часто бывает, что если сетка фильтра подобрана слишком крупная, или труба используется вовсе без фильтра (некоторые грунты позволяют использовать абиссинку и без сетки-фильтра, если водоносный слой – галька или очень крупный песок). В случае забивания трубы изнутри песком ее следует промыть, опустив в трубу узкий шланг, подавая в него воду снаружи скважины и двигая им так, чтобы поднять муть из песка в трубе. Эта муть будет выходить из трубы вокруг шланга наружу, вымывая и песок.

    Как предотвратить забивание трубы песком и глиной при забивке абиссинского колодца

    Есть пара способов, как избежать заполнения иглы песком и глиной. Иглу на время забивания можно заполнить солью или плотно набить веревкой. Конец веревки должен быть постоянно пропущен через все трубы, чтобы после забивания на нужную глубину просто достать ее. Естественно, эти два способа подойдут только в том случае, когда рядом есть несколько абиссинских колодцев и заранее известна глубина, на которую нужно забить иглу.

    Как прокачивать скважину иглу?

    Для прокачки лучше всего подходит ручной насос-колонка. Такие насосы не боятся содержания песка в воде, а включений из песка в первое время в воде будет много. В зависимости от того, насколько используемая сетка подходит к фракции песка в водоносном слое, время раскачки скважины может составлять от получаса до нескольких месяцев. При этом, еще раз повторимся, слишком мелкая сетка быстрее забьется и уменьшит дебит.

    В принципе, при использовании достаточно мелкой сетки галунного (саржевого) плетения, вполне можно использовать для прокачки самовсасывающий поверхностный насос. Желательно, чтобы крыльчатка была металлической, т.к. пластмассовая быстро сточится песком.

    Ручной насос еще и потому хорош, что легко справляется с первоначальным малым дебитом скважины. Электрический же насос не может работать при плохой подаче воды, столб воды в абиссинском колодце рвется, и насос перестает работать. Ситуацию можно частично исправить, поставив кран на выходе из насоса, и придушив выход воды.

    Для легкого старта насоса перед ним устанавливают обратный клапан. Ни в коем случае не ставьте обратный клапан внизу колонны, он быстро засориться, а заменить его без поднятия колонны скважины будет невозможно. При этом «лишний» обратный клапан будет создавать дополнительное сопротивление при движении жидкости и «скрадывать» метр потенциальной высоты всасывания насоса.

    Что делать, если соединения травят воздух, т.е. нет герметичности колонны?

    Не так уж редко случается, что после забивания колонны оказывается, что вода не выкачивается, несмотря на то, что до зеркала воды недалеко. Если используется рабочий самовсасывающий насос, это означает, что имеет место подсос воздуха в магистрали, которые не позволяет создать разряжение внутри трубы и поднять воду. В этом случае рекомендуется поднять колонну труб (способ описан чуть ниже) и загерметизировать соединения. Если же сделать это невозможно, можно использовать и конструкцию «несовершенного колодца». Внутрь абиссинского колодца опускают трубу меньшего диаметра, и высасывают воду через нее. Проблема в том, что поскольку при выкачивании воды в трубе не создается разряжение, вода поступает в фильтр самотеком, а не всасывается. Из-за этого дебит скважины резко падает.

    Как поднять трубы абиссинского колодца из земли

    Бывает, нужно приподнять колонну из труб, если Вы проскочили водоносный слой, или необходимо полностью извлечь скважину. Это бывает сложно сделать, т.к. грунт плотно обхватывает трубы. Для фиксации трубы можно использовать специально изготовленные тиски, представляющие собой две крепкие стальные пластины, стягивающиеся болтами. Можно и просто одеть на торчащую из земли трубу подбабник или подходящую по размеру шайбу, зафиксировать ее ход вверх накрученной по резьбе муфтой, и равномерно тянуть кверху двумя домкратами, установленными с двух сторон от скважины. В глинистых грунтах можно использовать такую технику: сильно напрячь вверх колонну труб, пусть даже она не движется, и оставить так на ночь: под напряжением глина постепенно расступается и отпускает трубы.

    Если есть возможность подать хорошее давление водой в скважину, это тоже может помочь, вплоть до того, что вода размоет грунт вокруг трубы скважины и будет вытекать на поверхность снаружи трубы.

    Данная статья будет развиваться и дополняться. Ваши идеи и предложения просьба писать в комментариях.

    Источник: http://sumeu.ru/uchastok/skvazhina-igla-abissinskii-kolodec.html

    Абиссинский колодец своими руками

    Содержание статьи

    • 1. Как он устроен
    • 2. Где возможно строительство
    • 3. Порядок работы
    • 4. Полезные советы
    • 5. Видео

    Если для частного дома или дачи необходим стабильный источник снабжения чистой водой, то с этим сможет справиться недорогой абиссинский колодец. Построить его легко, и он способен поставлять достаточное количество воды – 1-3 кубометра в час. Если вы считаете, что такого объема воды недостаточно, то ничто не помешает устроить второй колодец. В этой статье мы опишем технологию строительства абиссинского трубчатого колодца.

    Как он устроен

    Абиссинский колодец по своей конструкции – это скважина, которая создается с помощью забивания на подходящем месте металлических отрезков труб 25 мм, 1 – 2 м длиной. Между собой трубы соединяются резьбовыми муфтами с герметизацией силиконом или сантехническим льном. После этого монтируют самовсасывающий насос, с помощью которого можно создать разрежение в трубе, и таким образом выкачивают воду.

    Сделать абиссинский колодец своими руками несложно и для его устройства нет необходимости использовать громоздкую спецтехнику, можно даже его забить на веранде, в гараже, подвале и даже на кухне. Ниже мы дадим инструкцию по его установке.

    Где возможно строительство

    Устраивать такой колодец необходимо на участках, где водоносный пласт находится в пределах 4 – 8 м глубины или в местах, где до 15 метров есть достаточное давление в водоносном слое, которое сможет поднять воду на глубину 7 – 8 метров. Если вода из пласта поднимается немного ниже 8 м, то можно просто установить насос, заглубив его в грунт.

    Грунт на участке устройства скважины не должен содержать крупной гальки или камней. Кроме того он должен быть нетвердым.

    Порядок работы

    Основная часть абиссинского колодца – перфорированная труба с головкой (наконечником-клином), и фильтром. Наконечник должен быть по диаметру больше на 20-30 мм. Желательно изготовить фильтр из металла, такого же, как и материал из которого изготовлена труба: это снизит уровень электрохимической коррозии. Сверлят в трубе отверстия 6 – 8 мм диаметром по длине трубы на 0,6–0,8 м. На этом участке трубы наматывают с зазором 1–2 мм проволоку для свободного прохода воды. После намотки проволоку припаивают к трубе в нескольких местах и по концам проволоки. После чего с помощью пайки закрепляют сетку полотняного плетения из цветного металла или нержавейки.

    Для углубления труб применяют различные устройства, однако лучше предварительно вырыть яму 0,5-1,5 м, после чего пробурить скважину на 1-1.5 м. Первую трубу с закрепленным фильтром и наконечником вставляют в скважину, выравнивают ее по вертикали и вокруг утрамбовывают грунтом, чтобы труба не сдвинулась при забивании.

    Следить за вертикальностью необходимо и во время углубления трубы.

    Полезные советы

    Часто для углубления труб используют копр, но можно использовать и другие приспособления. Углубление трубы колодца металлическим прутом диаметром 16-22 мм, вставленном в трубу, состоит в поднимании прута на 1 м высотой и нанесении резких, вертикальных ударов по наконечнику. В результате практически вся нагрузка приходится на наконечник. Можно удлинять прут по мере углубления скважины, а можно закрепить гибкий трос в верхней части металлического прута. Этот способ называют ударно-канатным.

    Желательно закалить нижнюю часть прута, чтобы предотвратить его расклепывание или при необходимости снимать расклепанный металл по прошествии времени.

    Технология углубления труб для абиссинского колодца следующая: необходимо использовать бабку весом 25–30 кг, это приспособление поднимают за ручки вверх и резко опускают, ударная нагрузка должна приходиться на насадку, закрепленную на трубе-подбабок. При углублении скважины, насадку перемещают вверх по трубе и, если потребуется, навинчивают очередную трубу.

    Если неизвестна глубина водоносного слоя, то когда труба будет забита на 4 – 5 м, периодически проверяют, не появилась ли вода. Если у вас тонкий водоносный пласт и неизвестно на какой глубине он находится, то можно забить трубу ниже и не получить воду.

    Если наконечник находится в водоносном слое, то начинается водопоглощение, это, можно определить, наливая воду в трубу – быстро уходящая вода, говорит о том, что можно подключать насос и прокачивать воду в скважине.

    Если абиссинский колодец устанавливать в глинистых грунтах, то может сильно загрязниться сетка фильтра, и можно не понять, что попали на водоносный слой. В этом случае лучше не торопиться и при появлении даже минимального количества воды в скважине нужно прокачивать, а если есть можно, то промывать фильтр, проходя каждые 0,5 м. Для этого используют электронасос, в трубу вставляют шланг и промывают сетку чистой водой.

    Для подъема воды используют электрический самовсасывающий насос. Еще можно использовать поршневой насос. После монтажа насоса и прокачки скважины вокруг трубы устраивают глиняный замок и делают отмостку из бетона. Время, необходимое на устройство абиссинского трубчатого колодца, составляет около 5-10 часов, и в большинстве случаев зависит от характера грунта и глубины расположения водоносного пласта.

    Абиссинский колодец будет служить 10-30 лет, срок зависит от водоносного пласта, качества выполнения работ и от использованного материала. Воду можно качать непрерывно из скважины несколько часов, производительность колодца обычно составляет 1-3 м куб. воды в час.

    Предлагаем вашему вниманию видеоролик, посвященный бурению и установке абиссинского колодца

    Источник: http://www.stroitelstvosovety.ru/drugoe/abissinskij-kolodec-svoimi-rukami

    Абиссинский колодец своими руками

    Не всегда есть возможность обеспечить загородный дом центральным водоснабжением. Есть несколько других возможностей наладить подачу воды, подходящей для питья и хозяйственных нужд. Одна из них – это бурение абиссинской скважины, а как ее обустроить, можно узнать из данной статьи.

    Что это такое?

    Что такое абиссинский колодец? Так называется неглубокая скважина (не более 9 метров), воду из которой можно поднимать насосом. Впервые так получать воду стали англичане, когда совершали поход в Абиссинию. По-другому такой способ можно называть трубчатым, так как в основе – железная труба. А также – нортоновским – по фамилии создателя.

    Данный способ добычи воды не всегда приемлем. Для этого водоносные слои должны проходить в верхней песчаной части. Поэтому перед земляными работами лучше проконсультироваться со специалистами или расспросить соседей. Скважина такого типа легко роется только в песчаном грунте, если почва каменистая, надо делать обычную скважину.

    Особенности конструкции абиссинского колодца

    1. Труба для подачи воды (она сборная, поэтому нужны муфты и уплотнители для стыков).
    2. Закаленный стальной наконечник (игла).
    3. Фильтр.
    4. Клапан на входе.
    5. Насос.

    Нюансы конструкции отражены на чертеже.

    Особенности сооружения такого колодца

    Надо пробить грунт, для этого берут трубу диаметром от 25 до 75 мм и вбивают ее в землю. Перед тем, как ее вгонять в грунт, надо просверлить в ней отверстия. Их делают диаметром 10 мм, отступают 50 мм друг от друга с соблюдением шахматного порядка. По-другому нельзя, иначе жесткость станет хуже. Между рядами отверстий оставляют расстояние 50 см.

    Трубу снабжают сеткой из нержавейки или из пластика. Ее предназначение – задерживать частицы песка, чтобы не произошло заиливание. Сетку лучше припаять особым флюсом либо оловянным припоем. Это исключит отравление воды. Получается своеобразный фильтр для абиссинского колодца.

    Конец трубы оснащается заостренной частью — иглой. Ее длина от 20 до 30 см. Схема наглядно иллюстрирует особенности данного элемента. Такая конструкция нужна для облегчения хода трубы в грунте.

    Абиссинская скважина забивается только после прохождения верхнего сухого слоя грунта. Этот процесс выполняется садовым буром. Трубы будут вбиваться в почву по очереди, составляющие соединяются в процессе. На видео показаны основные моменты по созданию такой скважины.

    Первую трубу вгоняют с помощью чугунной бабы, далее работу ведут с помощью рамочного бура. Когда первая труба полностью вошла в землю на трубу следует навинтить новую. Если абиссинский колодец из пластиковых труб, следует использовать другой метод соединения — вплавливание. Стыки закрываются герметичными прокладками, чтобы исключить подсос воды.

    Когда водоносный слой достигнут, работы завершают и сильной струей воды прочищают фильтрующий элемент. Затем монтируют насос и начинают откачку воды до тех пор, пока вода не станет прозрачной.

    Как правильно выбрать место?

    Данный тип колодца опасен тем, что вода может загрязняться сточными поступлениями. Поэтому выбирать под скважину место надо как можно дальше от любых зон, где в изобилии имеются стоки. От септика расстояние должно быть не менее 20 метров. Это при мелкозернистой почве, которая отлично очищает воду. Если же почва крупнозернистая, расстояние увеличивается еще в 2 раза.

    Если встал вопрос, как сделать абиссинский колодец своими руками, чтобы вода в нем была чистой и безопасной, надо знать, что глубину колодца следует иметь не менее 4 метров. Если вода пошла раньше, это значит, что это почвенные воды, в которых содержится много опасных примесей.

    Преимущества абиссинской скважины

    Данный тип колодца имеет ряд преимуществ:

    • на фото видно, что работы проводятся без спецтехники, много помощников тоже не надо;
    • конструкция занимает немного места;
    • насос можно устанавливать в подсобном помещении;
    • труба исключает попадание почвенных загрязненных вод;
    • работы проводятся быстро;
    • затраты минимальны.

    Источник: http://mainavi.ru/dom/sad-i-ogorod/abissinskij-kolodec-svoimi-rukami/

    Бурение скважин и вода, абиссинский колодец

    Скважина: ручное бурение. Абиссинский Колодец

    Классическая конструкция абиссинского колодца представляет собой трубу диаметром 1 дюйм длиной до 15 (реже – 30-40) метров, на нижнем конце которой изготовлен фильтр: перфорация и мелкоячеистая сетка. На верхнем конце трубы устанавливается насос.

    Сооружение скважины обычно производится в течение одного дня (5-10 часов, что зависит в основном от категории грунта и глубины залегания водоносного слоя). Используемая техника не требует большого пространства (около 1,5 х 1,5 м и высотой прибл. 2м), поэтому колодец может быть установлен даже в подвальном помещении. В известном мультике “Белоснежка” героиня, чтобы помыть посуду гномам, качает воду ручным насосом прямо на кухне, это – тоже абиссинский колодец.

    Бесплатная консультация

    Абиссинская скважина служит 10-15 лет, в отдельных случаях наблюдаются примеры успешной работы абиссинского колодца до 30 лет. Долговечность скважины определяется химическими особенностями водоносного слоя, который питает абиссинский колодец, и размером фракций песка, который отсекает фильтр грубой очистки в момент забора воды.

    Ограничением применения абиссинского колодца является глубина пьезометрического уровня вод (т.е. уровня воды, установившегося после вскрытия водоносного слоя), зеркало воды не должно быть ниже 8 м, при этом сама скважина “колодца” может быть и более глубокой, например, 10 – 15 и более метров. Если же пьезометрический уровень в “колодце” окажется ниже 8 м, например, будет равным 10 м, приходится углублять установку насоса, в данном случае на 2 м.

    Несмотря на небольшой диаметр трубы, абиссинский колодец может выдавать производительность от 1000-3000 л/ч. Недаром в народе такую скважину называют “игла”: система работает не по принципу накопления (как в скважине на песок с трубой диаметром более 100 м.), а посредством непрерывного забора воды из водоносного слоя. Чем производительнее водоносный слой, тем больше воды может выдавать абиссинский колодец.

    Отзывы о нашей работе

    Достоинства и недостатки абиссинского колодца

    Абиссинский колодец и качество воды. Понятия “питьевая” – “непитьевая” практически вообще не связаны с глубиной, по химическому составу вода из простого или абиссинского колодца может быть значительно лучше (не содержит растворенного железа, тяжелых металлов и др.), чем вода с глубины 25 – 30м и даже с 80-120м.

    Всесезонность: абиссинский колодец может использоваться и зимой. При небольшой глубине – до 12 м – идеальным вариантом для зимней эксплуатации будет Изготовление скважины непосредственно в доме. Если такое решение невозможно, то монтаж абиссинского колодца осуществляется рядом с домом, далее делается подкоп и утепленное соединение с насосной станцией, располагающейся в помещении.

    Также возможно устройство скважины на улице с дальнейшим ее утеплением посредством внешней пристройки к дому или отапливаемым домиком для скважины.

    Самым капитальным решением для зимнего обустройства абиссинского колодца является кессон – обустроенная яма, на дно которой устанавливается насосная станция, а далее прокладывается утепленная проводка в дом.

    Достоинства абиссинского колодца:

    • Быстрота изготовления (обычно 5-8 часов)
    • Возможность установки в условиях ограниченного пространства, то есть в любом месте участка, а также в помещении (подвале дома, на кухне, в подполе, в санузле, в гараже, бане и т.д.)
    • Отсутствие каких-либо специальных требований к подъездным путям. Возможна остановка вне пределов участка и доставка необходимого оборудования через калитку шириной менее 1 м. Или же, при работе в стесненных условиях (подвале или другом закрытом помещении), возможен перенос бурового оборудования вручную.
    • Высокая производительность (наружный насос или автоматическая станция могут выдавать 50-60 л/мин.)

    Ограничения в применении:

    • Ограничение по глубине (до зеркала воды должно быть не более 8 м, хотя сам “колодец” может иметь и большую глубину вплоть до 40 м.), что объясняется вакуумным способом поднятия воды (при среднем атмосферном давлении 746 мм рт. ст. величина водяного столба составляет теоретически

      10,5м, а практически ограничивается 8 м).

    • Изготовление абиссинского колодца возможно не во всех районах Подмосковья, это объясняется природными условиями в каждом конкретном месте бурения.

    Комментарий

    При невысокой стоимости сооружения и деликатности по отношению к объектам на участке вокруг скважины это – просто находка для дачника. Срок службы абиссинского колодца – 10-20 лет при постоянной эксплуатации.

    Источник: http://www.voda-da.ru/abis.htm

    Абиссинский колодец: бюджетный способ добычи воды

    Водоснабжение дачного или загородного участка – проблема, решение которой зачастую обходится недешево. Классический колодец не всегда может обеспечить нужное качество воды, а бурение артезианки требует специального разрешения. К счастью, осталась еще одна технология, которая может обеспечить вас живительной влагой. Абиссинский колодец можно обустроить без согласований и уплаты налогов – закон «О недрах» позволяет самостоятельно бурить скважины до первого водоносного слоя.

    Содержание

    Как работает абиссинский колодец ↑

    Обустройство абиссинского колодца не отличается сложностью: грунт бурят трубой небольшого диаметра (2-2,5 см) до достижения первой водоносной жилы (примерно 10 м). Для ускорения процесса снаряд оборудуют заостренным наконечником – так называемой иглой.

    Изначально откачку воды производили ручными помпами, сейчас в абиссинские колодцы устанавливают специальные автоматизированные насосы.

    Важно! Можно ли пить воду из абиссинского колодца? Жидкость в скважине проходит естественную очистку песком и грунтом, поэтому вероятность попадания вредных примесей минимальна. Тем не менеенеобходимо установить донные фильтры, защитить устье колодца от попадания сора и обязательно проверить химический состав воды.

    Достоинства и недостатки абиссинки ↑

    Устройство абиссинского колодца скважинного типа обходится дешевле остальных способов добычи воды, но на этом преимущества не заканчиваются:

    • Бурение шахты не займет много времени, апри наличии необходимых инструментов работу можно провести самостоятельно.
    • Уровень воды располагается на глубине 3-12 метров, вероятность попадания стоков с верховодки крайне низкая.
    • Абиссинский колодец можно спрятать в подвальном помещении – по отзывам владельцев, на устойчивость фундамента это никак не влияет.
    • При должном уходе и регулярном техническом обслуживании срок службы шахты может достигать 30-50 лет.
    • Чаще всего вода в скважине мягкая, ее можно использовать для приготовления пищи и хозяйственных нужд без дополнительной очистки.
    • Колодец можно оснастить ручной помпой (тогда вы не будете зависеть от перебоев с электричеством) либо автоматизированной насосной станцией. Идеальный вариант – параллельное подключение двух устройств.
    • На производительность шахты влияет количество жидкости в водоносном слое, данные могут превышать 40 литров в минуту.

    Минусы у абиссинского колодца тоже есть, но они не играют решающей роли. Шахта часто заиливается, что может привести к снижению качества и уменьшению количества воды. Чтобы избежать подобных ситуаций, трубы дополнительно перфорируют и оборачивают в мелкую сетку. Еще одну проблему – подбора подходящего места для бурения – можно решить с помощью профессиональной разведки.

    Как сделать абиссинский колодец своими руками ↑

    Поиск подходящего места ↑

    Влагу в недрах земли удерживают водоупорные слои, основным компонентом которых является глина. Между ними пролегает песчаная прослойка, наполненная чистой водой. Размеры этой «начинки» различаются: в одном месте она может быть очень тонкой, в другом – занимать несколько сотен квадратных метров. Устройство абиссинского колодца начинается с поиска оптимального места для бурения.

    Эффективнее всего провести «разведку боем», вызвав профессионалов. Специалисты пробурят небольшую скважину, опустят в нее зонд и исследуют стенки шахты. Анализ результатов поможет определить границы водоносного слоя и найти оптимальное место для водозабора.

    Если же вы собираетесь делать абиссинский колодец своими руками, можно воспользоваться народными способами:

    • В теплое время года можно понаблюдать за туманом. Белая дымка собирается в тех местах, где пролегают водоносные жилы. Чем плотнее консистенция, тем ближе живительная влага.
    • Точным индикатором может послужить поведение собак. При жаркой погоде они начинают искать прохладное место и роют ямы именно там, где почва самая влажная.
    • Еще одним «звоночком» могут стать стайки мошкары, клубящиеся над одним местом.
    • Если участок еще не благоустроен, изучите произрастающую на нем флору. К влаголюбивым растениям относятся крапива, мать-и-мачеха и щавель. В условиях высокой влажности хорошо себя чувствуют береза, ольха и ива, а вот вишни и яблони начинают болеть и гнить.
    • Помощниками в поисках воды могут стать обычные бытовые предметы. Утром расставьте стеклянные банки одинакового размера донышком вверх по всему участку. Через сутки проведите ревизию: чем больше конденсата на стенках, тем ближе пласт воды.
    • Одним из старинных методов для поиска воды является лозохождение. Для этого необходимо вырезать ветку лозы с двумя развилками и высушить ее. На участке возьмите заготовку обеими руками таким образом, чтобы ствол был направлен вверх. Медленно пройдите по всей территории: там, где лоза потянется к земле, проходит водоносный слой.

    Важно! Стопроцентную гарантию может дать только разведывательное бурение. Народные методы сигнализируют о наличии воды, только слой может оказаться верховодкой.

    Абиссинские колодцы нельзя бурить на склонах и холмах, поскольку нарушение структуры грунта может привести к оползням. Обязательно проверьте, чтобы поблизости не было источников загрязнения. Если неподалеку от вашего участка есть свалки или вредные производства, отходы могут попасть в грунтовые воды. Безопасное расстояние составляет 4 км.

    Перечень инструментов ↑

    Конечно, проще всего бурить скважину при помощи специального оборудования, но такие механизмы стоят дорого. Абиссинский колодец из пластиковых труб можно изготовить своими руками. Для этого вам потребуется следующие инструменты и материалы:

    • болгарка;
    • дрель;
    • сварочный аппарат;
    • блины от штанги (для забивки трубы);
    • газовые ключи;
    • кувалда;
    • пятнадцатисантиметровый садовый бур;
    • трубы;
    • фильтр;
    • соединительные муфты;
    • тонкая проволока;
    • мелкоячеистая сетка;
    • обратный клапан;
    • насосная станция.

    Подбор трубы – отдельный вопрос. Конструкция будет постоянно контактировать с водой, поэтому она должна быть прочной и стойкой к коррозии. Специалисты используют старый добрый металл, оцинкованный или обработанный грунтовкой, либо полимеры. Наконечник иглы в любом случае должен быть металлическим, а вот для труб подойдет полиэтилен низкого давления либо толстостенный армированный полипропилен.

    Фильтр для абиссинского колодца можно купить либо сделать своими руками. Для изготовления понадобится металлическая труба длиной 1,1 м. К одной стороне нужно приварить остроконечный наконечник-иглу, а на стенках – сделать перфорацию. Для этого осторожно прорежьте болгаркой щели длиной 2-3 см на расстоянии полтора-два сантиметра. Получившийся фильтр оберните мелкоячеистой сеткой, зафиксируйте конструкцию хомутами или припаяйте.

    Технология проведения работ ↑

    Как самому сделать абиссинский колодец? Следуйте описанной технологии:

    • Чтобы облегчить последующую работу, выкопайте яму диаметром около 100 мм и глубиной около полуметра (для скважин круглогодичного использования – ниже глубины промерзания грунта).
    • Установите наконечник фильтра в центре выемки и начинайте бурение. Забивать трубу можно при помощи блинов от штанги либо тяжелой кувалды. Для облегчения задачи можно воспользоваться садовым буром, он подходит для работы на глубине до 5 метров.
    • Во время забивания утрамбовывайте грунт вокруг трубы и прикручивайте дополнительные отрезки. Бурение водой может упростить обустройство абиссинского колодца. Для этого нужно заливать шахту водой и оставлять на час-полтора. Почва пропитается влагой, и работать будет проще.
    • При достижении песчаного слоя бурить станет намного легче. Углубите скважину таким образом, чтобы уровень воды в трубе поднялся до одного метра.
    • Основная часть работы окончена. Осталось установить насосное оборудование и забетонировать площадку.

    Важно! Особое внимание уделите герметичности стыков. Обязательно используйте льняную пеньку, ФУМ-ленту либо нить Тангит-унилок.

    Подбор насоса для абиссинского колодца ↑

    Если вам нужно поднимать воду на высоту более 7 метров либо транспортировать жидкость в инженерные системы, процесс лучше автоматизировать. Какой насос выбрать для абиссинского колодца? В большинстве случаев с объемами справится бытовая станция, обеспечивающая напор от 20 литров в минуту. Как правило, в комплект входит сам агрегат, пускорегуляторное устройство и электрический кабель. Подающий шланг и фильтрующие системы придется покупать отдельно.

    Стоимость насоса зависит от его способности пропускать твердые частицы различного размера без вреда для оборудования. Не стоит переплачивать за эту опцию: диаметр компонентов взвеси в шахте примерно в два раза больше сечения ячеек фильтра. Например, если были высверлены отверстия в 5 мм, подойдет насос на 10 мм тверди. Более мощный себя попросту не оправдает.

    После того как вы закончили работы по обустройству абиссинского колодца, установили обратный клапан и насос, скважину необходимо прокачать. Для этого нужно присоединить выходной шланг и запустить оборудование. Дождитесь появления чистой воды — ее можно употреблять для полива или стирки. Использовать воду для питья и готовки рекомендуется только после сдачи анализа на химический состав.

    Видео: как сделать абиссинский колодец своими руками ↑

    Источник: http://strmnt.com/dom/comm/d-water/abissinskij-kolodec.html

    Смотрите также:
    03.11.2018

    Как подключить насосную станцию Как подключить насосную станцию пошаговая технология + видео Как подключить насосную станцию Одной из первых инженерных систем, которые создаются в частных домовладениях, является водопровод. Его использование необходимо еще на этапе...

    03.11.2018

    Где поставить насосную станцию. Идеальное место для насосной станции. Вопрос только на первый взгляд кажется простым. Для того чтобы найти место для насосной станции, я имею в виду насосную станцию в сборе, нужно учитывать несколько трудно совместимых условий, а...

    03.11.2018

    Скважина в гараже Решил обратиться за помощью к братьям в соседний раздел. Надеюсь просветите меня дремучего в вопросе водоподведения. Итак, есть гараж в гаражном кооперативе. В дальнейшем хочу оборудовать его под свою базу, где можно будет и инструмент хранить, и...

    Комментарии

    Комментирование отключено.
