Монтаж насоса в скважину

Содержание

Монтаж скважинного насоса: пошаговая инструкция

Для обустройства полноценной системы водоснабжения недостаточно просто вырыть колодец или пробурить скважину, нужно еще и наладить непрерывный «транзит» живительной влаги в дом либо на приусадебный участок. Как правило, для бесперебойной подачи жидкости используют погружные аппараты, установленные практически на дне шахты. Как привязать насос в скважине, чтобы он служил долгие годы? При монтаже необходимо учесть не только разницу в статическом и динамическом уровне, но и климатические особенности, сезонные перепады, объем потребления воды и мощность энергосетей.

Содержание

Определение оптимальной глубины установки ↑

Подавляющая масса инструкций о том, как крепить погружной насос в скважине, делает акцент на определение оптимальной глубины установки оборудования. Чтобы избежать проблем в работе прибора, специалисты рекомендуют монтировать систему по следующим допускам:

  • Над насосом должно быть не менее метра водяного пласта. Во-первых, устройства откачивают лишь ту воду, которая затекает в них под давлением верхних слоев. Во-вторых, окружающая жидкость выполняет функцию охлаждающей среды.
  • Прибор не должен контактировать с дном шахты. В придонном пространстве накапливается взвесь из частиц грунта. Если насос будет соприкасаться с нижними слоями, скорее всего, вы получите не чистую прозрачную воду, а «коктейль» с примесью ила и песка.

Практический метод ↑

Определить глубину погружения можно одновременно с монтажом скважинного насоса:

  • Опустите оборудование на дно шахты (убедитесь, что устройство достигло нижней точки).
  • Поднимите насос на 1,5-2 метра вверх и временно зафиксируйте его.
  • Проверьте работу системы и качество воды.
  • Проведите финальную фиксацию оборудования.

Важно! Метод «проб и ошибок» подходит только для неглубоких шахт (до 15 метров). С артезианскими скважинами такой прием не пройдет. На глубине в несколько десятков, а то и сотен метров сложно определить, коснулось ли оборудование дна.

Динамические характеристики ↑

Если подряд на бурение выполняли квалифицированные специалисты, у вас не должно даже возникнуть вопроса, как правильно установить скважинный насос. Все необходимые данные должны быть указаны в паспорте скважины:

  • Динамический уровень – точка, на которой находится вода при работающем устройстве. Этот параметр определяют на пике потребления жидкости (как правило, в летние месяцы). Минимальная глубина монтажа оборудования – 1 метр вниз от динамической метки.
  • Статический уровень. Расстояние между поверхностью земли и зеркалом устоявшейся воды играет скорее справочную роль.
  • Дебит скважины. Производительность насоса не должна превышать возможности шахты. В противном случае источник может просто пересохнуть, а оборудование – перегреться и выйти из строя.

Прежде чем установить водяной насос на скважину, необходимо учесть следующие нюансы:

  • Соотнести производительность насоса с дебитом скважины.
  • Внимательно изучить эксплуатационные характеристики устройства.
  • При «верхней» установке приобрести датчики сухого хода (некоторые модели оборудованы встроенной защитой).

Важно! Глубина установки и производительность прибора связаны самым тесным образом. Динамический уровень одной и той же скважины будет варьироваться при использовании насосов различной мощности.

Подготовка к установке ↑

Монтаж водяного насоса в скважину начинается с тщательной подготовки оборудования и проверки всех устройств:

  • В обсадной трубе не должно быть неровностей, сужений или искривлений.
  • Диаметр агрегата должен соответствовать размерам скважины (допустимые параметры указаны в инструкции к насосу).
  • На трубах не должно быть резьбовых соединений. Если вы используете болты, устанавливайте их сверху. В противном случае детали могут выпасть и повредить оборудование.
  • Для подвешивания насоса лучше использовать металлический трос или капроновый шнур с нагрузкой на разрыв, превышающей общую массу оборудования как минимум в 5 раз.

Важно! В передней части скважины необходимо установить опорную плиту. К ней крепится перекладина, поддерживающая оснащение во время монтажа.

Чтобы подсоединить насос к скважине, вам потребуется пластиковая труба, переходники и муфты соответствующего диаметра, гидроаккумулятор с реле давления (защищает оборудование от перепадов давления и предотвращает гидроудар) и изоляционная лента.

Для использования скважины в зимнее время необходимо оборудовать кессон – сухой колодец, глубина которого ниже точки промерзания почвы. Траншею для трубопровода и электропроводки прокладывают по нижней точке кессона.

Установка погружного насоса ↑

Как устанавливается насос в скважине? Чтобы при монтаже не возникло проблем, следуйте инструкции:

  • Закрепите обратный клапан на патрубок насоса – он будет препятствовать сливу воды после отключения системы. Для изоляции используйте фум-ленту или нить Тангит-унилок.
  • К обратному клапану присоедините нагнетательный шланг. «Наземный» конец шланга крепят к гидроаккумулятору либо выходному адаптеру.
  • Установите чашеобразный фильтр на всасывающий патрубок – он спасет рабочую камеру от заиливания.
  • Используйте металлические клипсы или полимерные стяжки, чтобы прикрепить трос к скважинному насосу. Таким же образом соедините электрический кабель с канатом и нагнетательным шлангом.
  • Закрепите канат в специальных проушинах насоса.
  • Обрежьте обсадную трубу и установите на нее оголовок с уплотняющим резиновым кольцом.
  • Размотайте трос и водозаборную трубу рассчитанной длины и аккуратно разложите их на участке.
  • Осторожно опустите систему в скважину. Следите за тем, чтобы канат не перекручивался.

Важно! Оборудование не должно биться о стенки шахты. Если диаметр скважины незначительно превышает размер насоса, можно использовать защитные резиновые прокладки.

После погружения нужно зафиксировать шнур, подключить пульт управления и проверить работоспособность системы. После полной прокачки можно крепить насос в скважине.

Для бесперебойного водоснабжения недостаточно правильно установить насос в скважину. В процессе необходимо будет проверить функционирование оборудования в различных режимах, измерить объемы подаваемой воды, рассчитать создаваемое давление и энергопотребление, установить пускатель с защитой от скачков напряжения. Если вы не обладаете достаточными знаниями по части электро- и водоснабжения, такую работу лучше доверить специалистам.

Видео: монтаж скважинного насоса ↑

Источник: http://aqua-guru.ru/nasos/montazh-skvazhinnogo-nasosa.html

Особенности технологии монтажа скважинных насосов

Без скважинных насосов сейчас не обойтись на большинстве загородных участков. Ведь именно скважины в современном обществе дачников или жителей загородных домов дают примерно 85% жидкости.

Погружной насос Grundfos, готовый к установке в скважину

Но мало просто пробурить скважину, нужно еще и установить в нее насос, который эту жидкость сможет подавать непосредственно в систему водоснабжения. А это процесс довольно интересный.

1 Подбор подходящего насоса для установки в скважину

Процесс поиска и дальнейшего монтажа скважинного насосного оборудования может зависеть от многих нюансов: напорного показателя воды, места размещения установленного оборудования, отсутствия требуемого напора по причине возникшего трения, которое возникает в трубах подачи.

Также учитывается уровень колебаний давления во время выключения и включения установленного оборудования, его качественных показателей, цены, производителя, а также удобства использования.

Для личного пользования и установки на своем огороде или другом месте во время подбора скважинных насосов покупатели ориентируются на такие критерии:

  • Цена насоса – на современном рынке есть много предложений по самой различной стоимости.
  • Мощность насоса – при этом учитывается расчетное давление и необходимое потребление воды.
  • Показатель мощности главного источника электроэнергии – исходя из электроснабжения и характеристик участка, следует помнить, что современные насосы бывают как однофазными, так и 3-фазными.
  • Исходные размеры приобретаемой конструкции – насос этой разновидности следует правильно монтировать в сделанную скважину со специальным технологическим разрешением.

Только после завершения всех этих расчетов можно приступать к покупке, а затем и непосредственно установке устройства в скважину.
к меню ↑

1.1 Особенности монтажа в зависимости от вида насоса

Оборудованная оголовком и подключенная к насосу бытовая скважина

Итак, насосы, которые создаются для обычного бытового снабжения водой, подразделяют чаще всего на погружные (то есть внутренние) и поверхностные. Непосредственно к погружного типа насосам чаще всего относят колодезное, а также скважинное оборудование. Интересно, что их во время функционирования полностью погружают в воду.

Основная их функция – подъем требуемой воды с больших глубин. Что касается поверхностных насосов, то они используются для осуществления забора воды со сравнительно небольшой глубины (максимальная глубина – восемь метров). Их устанавливают только отдельно от главного источника водоснабжения.

Многие могут пытаться сделать насос своими руками, но если требуется устройство центробежного типа, то могут возникнуть трудности. Скважинные насосы (в данном случае речь идет о горизонтальном их расположении) зачастую применяются для осуществления забора воды из различных рек или каких-либо других открытых типов водоемов.

Такой вариант прекрасно подходит людям, у которых нет возможности пробурить скважину, а источник воды находится далеко от дома. В этом случае нужно подбирать механизм с большими показателями мощностей.

Стоит отметить, что скважинные насосы отличаются рядом достаточно весомых преимуществ и плюсов:

  • Длительный эксплуатационный срок;
  • Очень низкий шумовой уровень;
  • Полное отсутствие трущихся деталей;
  • Легкостью осуществления подключения (даже если вы захотели сделать это своими руками);
  • Значительная глубина водозабора, что неприемлемо для многих других типов и видов насосов.

Если вы решили осуществить самостоятельно монтаж скважинного насоса, то стоит помнить, что этот процесс потребует определенных познаний в данной сфере.

Главное осуществлять установку центробежного погружного насоса аккуратно и грамотно, потому что все будущее использование будет зависеть исключительно от правильного обустройства приобретенного или сделанного своими руками оборудования.

Пример подключения погружного скважинного насоса

Помните, что ошибка в процессе монтажа насоса, в том числе центробежного или глубинного типа, нарушение технологии, а также использование дешевых материалов может привести в дальнейшем к различным негативным последствиям. К ним относят:

  • Невозможность поднятия насосного агрегата во время демонтажа;
  • Преждевременная поломка;
  • Обрыв коммуникаций насосного механизма.

Все это может привести к невозможности дальнейшего его подключения, поэтому здесь может помочь схема, которая в деталях может рассказать, как все делать правильно.

Если же ваш скважинный насос попросту застрянет, то его дальнейшее использование будет под серьезной угрозой, после чего все организационные работы по осуществлению обустройства и непосредственно бурения скважины придется начинать сначала.
к меню ↑

2 Нюансы и этапы монтажа скважинного насоса

Итак, после тщательного и кропотливого подбора и покупки нужных устройств, последующая далее установка скважинного насоса относится ко второй, весьма ответственной стадии комплектации колодца.

Стоит помнить, что насосный агрегат нужно ставить в созданную вами скважину ниже показателя водной отметки. Но здесь важно отмерять один метр до дна, чтобы во время работы вашего оборудования не происходил захват грунта и песка, которые осели на дне. Они по истечении определенного времени могут в больших объемах скапливаться в скважине, а точнее на её дне.

По этой причине глубина погружения чрезвычайно важна, даже в случае применения насоса центробежного или погружного типа. Впрочем, в большинстве случае глубина погружения автоматически регулируется специальными автоматическими поплавками. В случае критического падения уровня воды с источнике, поплавок сразу же отключит устройство.

Поверхностный насос возле бытовой скважины

Для последующего подключения вместе с насосом в скважину также аккуратно опускается специальная пластиковая трубка или шланг. Именно по ней вода в дальнейшем поднимается вверх. Далее схема проста – закрепляется электрокабель для электрического двигателя и, конечно же, страховочный канат, который размещается на оголовке созданной скважины.

Трубу для подачи воды и защищенный кабель нужно подключить или подвести в дом. Для дальнейшей герметизации самого устья созданной конструкции используют оголовок.

Важно знать, что во время монтажа водяного оборудования стоит заранее обеспечить организацию так называемого обратного клапана. Именно он будет выполнять функцию защиты системы от опасных гидроударов. Если нужно обеспечить автономность всей системы, кабели для электропитания можно подключить к гидроаккумулятору, который будет вырабатывать требуемую энергию.

Водопровод от кессона до дома нужно заранее проложить в земле. Самое главное здесь, чтобы он был ниже уровня промерзания, то есть на глубине не меньше чем 1,5 метра.

Перед тем, как устанавливать глубинного или погружного типа насосное оборудование, следует провести кропотливую очистку новой скважины, осуществить откачку всей воды, провести хорошую подготовку. Если вы убедитесь, что скважина полностью очищена от различных лишних частиц, в том числе песка, можно начинать подключение.

Дальнейшая схема не потребует специальных знаний – насос опускают в скважину, устанавливается специальный пускозащитный механизм, а далее начинается произведение необходимых регулировочных процессов.

Когда в оборудовании центробежного типа не имеется специально предназначенного обратного клапана, то во избежание возникновения водного напора, следует произвести его установку сразу же после установки насосного скважинного агрегата.

После разрешения всех организационных и других вопросов стоит в напорном баке произвести регулировку уровня давления – средняя величина в этом случае 0,9 единиц от давления, которое возникает во время включения, но конкретные показатели будут зависеть только от вас.

Если все было сделано правильно и показатели получились в итоге правильными, можно осуществлять подключение насосного оборудования. Процесс подключения аналогичен даже если вы сделали насос своими руками.

Непосредственно монтаж погружного насоса в скважину

Еще стоит отметить одно важное преимущество скважинного типа насосов – при длительном использовании данное устройство с помощью перекачивания воды одновременно осуществляет охлаждение двигателя. Этот процесс обеспечивает защиту насоса от возможного перегревания.

Выключатель поплавкового типа гарантирует отключение оборудования в автоматическом режиме, если будет зафиксировано резкое падение водного уровня. Главный недостаток скважинных насосов – это сложная технология осуществления ремонтных работ, поэтому стоит сильно подумать, прежде чем делать это устройство своими руками, тем более центробежного типа.

Чтобы качественно подключить выбранный насос, во время монтажных работ нужно определить точку работы в разнообразных режимах. Кроме того, стоит с помощью скорости заполнения объема провести измерение расчетного потребления напора воды. Исходя из показаний манометра, непосредственно измеряется создаваемое им давление.

Если установленные с помощью указанных измерений показатели превышаются, в сравнении с данными, которые предоставил производитель, следует осуществить прикрытие задвижки насоса, находящейся на выходе из скважины. Таким образом, создается требуемое сопротивление – его должно быть достаточно для того, чтобы была установлена рабочая точка.

Во время установки насоса стоит обязательно приобрести преобразователь с защитой, который во время монтажа настраивается на расчетное значение тока.

Поверхностные модели устанавливают возле скважины. Рекомендуется использовать для их размещения небольшую коморку, что защитит устройство от попадания на него дождя или атмосферных воздействий. К самой скважине подводят только шланг с обратным клапаном.
к меню ↑

2.1 Установка насоса для скважины (видео)

Источник: http://byreniepro.ru/nasosy-skvagin/montazh.html

Как установить насос в скважину?

Вот и закончены работы по бурению скважины на воду, осадная колонна установлена, а скважина промыта и готова к эксплуатации. Для бесперебойной работы источника осталось только выбрать насосное оборудование для скважины и провести монтаж насоса по всем правилам. Как это сделать правильно своими руками и как совершить плавный пуск глубинного агрегата, разбираемся ниже. А для примера смотрим видео, расположенное в материале.

Нюансы, которые следует учесть

Перед тем как установить выбранный скважинный насос в обсадную трубу и осуществить его плавный пуск, важно учесть несколько моментов, которые сделают работу насоса еще более эффективной:

  • Так, какова бы ни была глубина погружения вашего агрегата, стоит выбирать ту модель погружного насоса, которая оснащена защитой от сухого хода. Благодаря такой системе даже резкое и критическое падение уровня воды в скважине никак не скажется на работоспособности оборудования. Защита от сухого хода сработает мгновенно и убережет насос от сгорания.
  • Важным моментом является не только защита от сухого хода, но и сам диаметр агрегата. Рекомендуемый зазор между стенками обсадной трубы и стенками корпуса помпы должен составлять 4 мм. Если будет больше, то так даже лучше.
  • Предпочтение при выборе скважинного погружного насоса отдавайте центробежным моделям. Они оказывают менее губительное действие на стенки шахты скважины в отличие от вибрационных насосов. К тому де использование вибрационного агрегата даже с защитой от сухого хода и обратным клапаном не рекомендуется в особенности для скважин на песок. Есть риск разбаламучивания песчаного дна.
  • И не лишним будет учесть производительность насоса для качественного и бесперебойного подъема воды. Для этого нужно вычислить средний объем потребляемой воды на семью в сутки.

Комплектация инструментов и рабочих элементов

Для того чтобы правильно и надёжно установить глубинный погружной насос в скважину на воду, необходимо запастись такими предметами и комплектующими:

  • Помпа выбранной модели;
  • Водоприёмная труба в виде шланга ПВХ нужной длины и диаметра;
  • Электрический кабель;
  • Страховочный трос (лучше из нержавеющей стали) нужной длины;
  • Обратный клапан;
  • Пластиковый фитинг для соединения насоса с трубой водоприёма;
  • Разводные ключи;
  • Сантехническая лента ФУМ или Tangit (подмотка).

Важно: перед тем как опустить уже подсоединенную к насосу трубу в скважину, её желательно выровнять при помощи надёжной фиксации на участке. То есть растяните нужный отрезок трубы по участку и зафиксируйте его кирпичами или другими тяжёлыми предметами. Но избегайте повреждения ПВХ.

Этапы монтажа погружного насоса

Схема монтажа агрегата в скважину на воду будет следующей:

  • В первую очередь к выходному патрубку насоса необходимо прикрепить обратный клапан. При этом важно установить его так, чтобы стрелка, нарисованная на нём, смотрела вверх. Все резьбовые соединения проматываем лентой и надёжно зажимаем разводным ключом.
  • Теперь пришла пора монтировать переходник-фитинг для трубы. Именно он позволит прикрепить погружной скважинный насос к водозаборной трубе.

Важно: монтаж фитинга нужно производить в два этапа. Сначала крепим его меньшую (нижнюю) часть. Для этого плотно наматываем сантехническую ленту и фиксируем резьбу фитинга к резьбе обратного клапана. Все хорошо зажимаем ключами. При этом в месте соединения пластика и металла можно использовать дополнительный слой герметика.

  • В имеющееся отверстие с резиновым уплотнителем вставляем до упора водоприемную трубу. При этом сначала не её основание наденем вторую часть фитинга резьбой в сторону стыка. После того как труба вставлена в переднюю часть соединительного элемента, подводим по трубе вторую его часть и надёжно стыкуем посредством резьбы.

Монтаж страховочного тороса и кабеля

Теперь приступаем к креплению и установке страховочного троса и электрокабеля по дальнейшей схеме. И если с проводом все ясно (он подключен к насосу), то страховочный трос, выбранный в соответствии с параметрами скважины, крепим к основанию насоса и фиксируем специальными стальными зажимами. При этом сами зажимы и конец стального троса необходимо обязательно изолировать специальной клейкой лентой (изолентой).

Электрокабель и водоприёмную трубу соединяем вместе своими руками методом обвязки. Для этого можно использовать пластиковые хомуты или просто изоленту. Важно избегать сильного натяжения кабеля или его провисания. Такой способ монтажа провода и трубы позволит предотвратить образование петли вокруг насоса в процессе его эксплуатации. А это, в свою очередь, застрахует от заклинивания насоса в скважине при его подъеме.

К трубе и кабелю таким же образом приматываем хомутами страховочный трос. Его можно прикрутить простой обвязкой из изоленты с большим шагом.

Опускаем насос в скважину

  • И последний этап установки скважинного насоса на воду своими руками по схеме — монтаж трубы в отверстие оголовка. Для того чтобы герметично закрыть устье скважины, нужно срезать верхнюю часть обсадной трубы, которая имеет резьбу. Поскольку именно этот участок является более широким по отношению к остальной части колонны.
  • Срезав резьбу, разбираем оголовок на две части и нижнюю надеваем на трубу. Вверху нужно уложить плотную резиновую прослойку.
  • В отверстие верхней части оголовка продеваем водоприёмную трубу, а кабель и трос проводим через специальные болты, имеющиеся с внутренней стороны крышки.
  • Насос медленно и аккуратно опускаем в скважину и осуществляем его плавный пуск. Вода должна политься из трубы с достаточным напором.
  • Устанавливаем верхнюю часть оголовка и надёжно фиксируем его болтами.
  • После того как было произведено крепление скважинного насоса и его плавный пуск, осталось только подключить водоприёмную трубу к системе индивидуального водопровода.
  • Минимальное расстояние от насоса до забоя скважины должно составлять 1 метр. А минимальная глубина погружения агрегата — 0,5 метров.

Источник: http://vodakanazer.ru/nasosy-i-nasosnoe-oborudovanie/nasosy-dlya-skvazhin/ustanovka-skvazhinnyx-nasosov.html

Установка скважинного насоса

Содержание статьи

Выбор и установка скважинного насоса зависит от множества факторов: места расположения оборудования, требуемого напора воды, потерь напора из-за технологического трения в трубах подачи, разницы давления при включении и выключении оборудования, его надежности, удобства эксплуатации, производителя и стоимости.

Для личных нужд и установки на загородном участке скважинные насосы подбирают по следующим критериям:

  • Исходные размеры оборудования. Скважинный насос помещается в скважину с определенным технологическим допуском.
  • Мощность источника электроэнергии. По исходным параметрам участка и его электроснабжения необходимо учитывать, что скважинные насосы бывают однофазные и трехфазные.
  • Мощность насоса. Этот параметр заранее определяют исходя из водопотребления и расчетного напора.
  • Стоимость насоса. Сегодня на рынке существует масса предложений в разных ценовых категориях, главное – правильный выбор соотношения цены и качества оборудования.

Основные виды бытовых насосов

Насосы, предназначенные для бытового водоснабжения, разделяют на поверхностное и погружное оборудование. Поверхностные насосы предназначаются для забора воды с небольшой глубины (до 8 м.) и монтируют их вне источника водоснабжения, погружные, к ним относят скважинные и колодезные насосы, во время работы полностью погружаются в воду, и применяют их для поднятия воды с большей глубины. Иногда скважинные насосы (при организации их в горизонтальное расположение) применяют для забора воды из рек или других открытых водоемов, если они располагаются в удалении от дома и для доставки воды требуется оборудование большой мощности.

Скважинные насосы обладают рядом преимуществ :

  • Большой глубиной водозабора, недоступной для насосов другого типа.
  • Легкостью монтажа.
  • Отсутствием трущихся частей.
  • Низким уровнем шума.
  • Длительным сроком эксплуатации.

Монтаж скважинного насоса требует определенных навыков и знаний. Очень важно проводить монтаж грамотно и аккуратно, так как от правильности обустройства оборудования будет зависеть вся его дальнейшая эксплуатация.

Неправильный монтаж насоса, применение некачественных материалов и нарушение технологии могут привести к следующим негативным последствиям, которые затем трудно будет исправить:

  • Обрыву насоса;
  • Преждевременному выходу его из строя;
  • Невозможности поднять насос при демонтаже.

Если скважинный насос застрянет, эксплуатация ее станет невозможной, все организационные работы по бурению и обустройству скважины нужно будет начинать снова.

Этапы работ

После выбора оборудования это второй, очень ответственный этап комплектации скважины.

Насос должен устанавливаться в скважину ниже показателя уровня воды, но не ближе одного метра до дна, чтобы при работе оборудования не захватывался песок и осадочный грунт, которые могут с течением времени скапливаться внизу скважины.

Вместе с насосом опускают в скважину эксплуатационную пластиковую трубу, по которой будет подниматься вода, страховочный трос и электрический кабель для двигателя насоса. Трос закрепляют на оголовке скважины, а защищенный кабель и трубу для подачи воды подводят в дом. Оголовок нужен для герметизации устья конструкции скважины.

При монтаже оборудования необходимо предусмотреть организацию обратного клапана, который будет защищать систему от гидроударов.

Водопровод от кессона до дома должен быть заранее проложен в земле на глубине не менее полтора метра, ниже уровня промерзания.

Перед установкой скважинного насоса, нужно тщательно очистить скважину, провести ее прокачку, откачать воду, пока скважина не будет очищена от песка и лишних частиц. Затем скважинный насос спускают в скважину и устанавливают пускозащитное устройство, проводят регулировочные работы. Если в оборудовании не предусмотрен производителем обратный клапан, то для избежания обратного напора воды его устанавливают сразу после монтажа насоса. После решения организационных вопросов регулируют давление в напорном баке, его расчетная величина 0,9 единиц от давления включения. Отрегулировав этот показатель, подключают скважинный насос.

Еще одним важным достоинством скважинных насосов является тот факт, что перекачиваемая им вода одновременно проводит охлаждение двигателя, что защищает его от перегревания при длительной эксплуатации. Наличие в насосе поплавкового выключателя обеспечит автоматическое отключение оборудования при резком падении ниже допустимого уровня воды. Основным недостатком скважинных насосов является технологическая сложность проведения профилактических и ремонтных работ.

Независимо от параметров выбранного насоса, при монтаже нужно выверить его точку работы в различных режимах; измерить расчетный расход подачи воды, который определяют по скорости заполнения объема; по показаниям манометра измеряют создаваемое давление и потребление тока при помощи специальных токовых щипцов.

Если рабочие параметры превышаются (в сравнении с исходными данными производителя) необходимо прикрыть задвижку насоса на выходе из скважины, создавая, таким образом, дополнительное сопротивление, которого будет достаточно для правильной установки рабочей точки. При монтаже скважинного насоса нужно обязательно установить пускатель с защитой и настроить его на расчетное значение тока.

Этот сюжет расскажет о сборке насосной группы для погружного насоса.

Предлагаем вашему вниманию видеоролик, который расскажет о некоторых моментах установки насоса.

А это видео расскажет о том, что делать, если насос застрял в скважине.

Источник: http://www.stroitelstvosovety.ru/drugoe/ustanovka-skvazhinnogo-nasosa

Монтаж скважинного насоса

Указанные расценки на насос и его монтаж действительны только в комплексе
с услугами по установке оголовка, кессона (адаптера) и необходимого оборудования

Основное требование к монтажу скважинного насоса – возможность в любой момент беспрепятственно выполнить демонтаж оборудования при необходимости его замены или ремонта скважины. При соблюдении правильной технологии монтажа, заклинивание насоса в скважине при демонтаже полностью исключаются.

Самым простым примером может служить монтаж в песчаную скважину насоса вибрационного типа «Малыш» с использованием набора сопутствующих элементов: капронового троса, шланга и хомутов. Распространенная ситуация – насос срывается со шланга, а при попытках его извлечения отрывается от прогнившего троса и вместе с оборвавшимся кабелем падает в скважину. В итоге приходится бурить новую скважину. Мы настоятельно рекомендуем даже в таких простейших ситуациях подходить к вопросам монтажа более ответственно.

Рассмотрим более сложные задачи.

Напомним, что при монтаже насоса в скважину должно выполняться еще четыре обязательных требования:

Габариты насоса должны соответствовать конструкции скважины.

Мощностные характеристики не должны превышать производительности скважины.

Монтировать скважинный насос следует на глубину, превышающую динамический уровень воды на несколько метров ( от 5 до 10 м ).

Скважинный насос должен находиться в области обсадной трубы. Запрещено монтировать скважинный насос в открытый ствол скважины.

Более подробно с перечисленными аспектами можно ознакомиться в статье подбор скважинного насоса.

Скважинные насосы можно разделить на два класса: бытовое оборудование и промышленное.

Монтаж бытовых скважинных насосов

Три способа обустройства скважин:

Специфика монтажа скважинного насоса в первых двух вариантах отличается от третьего. Начнем с последовательности операций и правил, которые обязательны к исполнению во всех трех вариантах:

Рекомендуется осуществлять монтаж скважинного насоса на цельной трубе ПНД 32 или 40 (без промежуточных стыков, кроме вариантов монтажа сливного клапана со скважинным адаптером), рассчитанной на давление высоты столба подъема воды + давление в системе водоснабжения.

Необходимо на скважинном насосе монтировать дополнительный обратный клапан с латунной тарелкой.

Соединение насоса через дополнительный обратный клапан с водоподъемной трубой необходимо выполнять компрессионными фитингами, рассчитанными на 16 бар. При монтаже до 60 метров допускается использование пластиковых фитингов, а свыше 60 метров – забивных латунных.

Наращивание электрического кабеля выполняется только с применением водопогружного кабеля и термоусадочной кабельной муфты. При мощности насоса до 2 кВт сечение кабеля должно соответствовать:

  • 3*1,5 мм2 или 4*1,5 мм2 при монтаже на глубину до 40 метров,
  • 3*2,5 мм2 или 4*2.5 мм2 при монтаже до 80 метров,
  • 3*4 мм2 и 4*2,5 мм2 при монтаже до 120 метров.

Осуществлять крепление кабеля с прослаблением по длине через каждые 3-4 метра к обсадной трубе хомутами или изоляционной лентой.

К насосу необходимо крепить страховочный трос из нержавеющей стали диаметром от 4 мм с помощью зажимов. Длину троса следует отмерять на несколько сантиметров больше, чем длина водоподъемной трубы. Трос должен быть прослаблен. Нагрузка на трос должна распределяться только в случаях обрыва насоса или водоподъемной трубы.

Если скважина имеет телескопическую конструкцию, то на нижнюю часть насоса крепят направляющую или центратор.

Дальнейший порядок операций и требований различаются в зависимости от способа обустройства скважины.

Монтаж скважинного насоса с применением кессона или летнего варианта

Соединение насоса с оголовком осуществлять компрессионными фитингами, рассчитанными на давление 16 бар. При глубине монтажа насоса до 60 метров допускается использование пластиковых конструкций, а в вариантах более 60 метров – только латунные.

Крепление страховочного троса к оголовку выполняется зажимами. Напоминаем , что трос должен быть немного прослаблен.

Вывод электрического кабеля через оголовок необходимо выполнять с помощью коннектора.

Монтаж насоса с коммуникациями в скважину.

Крепление болтами верхней части оголовка к нижней, которая заранее приваривается к обсадной трубе на отметках 1,5 -1,7 м ниже уровня земли (см. фото 15).

Монтаж насоса в скважину с применением скважинного адаптера

Монтаж в разрыв водоподъемной трубы автоматического сливного клапана на 1-2 метра ниже соединения с динамической частью скважинного адаптера.

Соединение водоподъемной трубы с адаптером с помощью компрессионных фитингов. Поскольку скважинные адаптеры применимы при глубине монтажа насоса до 70 метров, в большинстве вариантов возможно использование пластиковых переходов.

Выполнение на обсадной трубе отверстия для статической части адаптера на глубине 1,5 – 1,7 метра. Выполнение подобного отверстия в верхней части обсадной колонны для вывода электрического кабеля через коннектор.

Соединение статической и динамической частей скважинного адаптера. С конструкции снимается накидная гайка, а резиновое уплотнение остается.

К скважинному адаптеру прикручивается штанга специального съемника, после чего вся конструкция опускается в скважину.

Напротив нижнего отверстия необходимо завести резьбовую часть адаптера через отверстие, после чего через резиновое уплотнение завинтить накидную гайку.

Вывести электрический кабель через коннектор во внешнее пространство обсадной колонны.

Закрепить в верхней части обсадной колонны страховочный трос из нержавеющей стали.

Вывинтить съемник и закрыть скважину оголовком.

В подавляющем большинстве случаев бытовые насосы монтируются в скважину вручную. Но когда возникает необходимость подъема насоса, дело обстоит труднее – водоподъемная труба заполнена водой и приходится пользоваться лебедкой.

Цена монтажа бытового скважинного насоса

Монтаж скважинного насоса для вариантов кессона и адаптера существенно различаются по трудоемкости и материалоемкости. Этим обусловлены различия цен, которые при прочих равных условиях на 20-30% выше для вариантов использования адаптера.

В «народе» под ценой монтажа скважинного насоса подразумевают стоимость всего комплекса работ – обустройство скважины кессоном или адаптером с одновременным монтажом скважинного насоса.

Цена работ существенно зависит от глубины монтажа насоса. Чем глубже монтируем скважинный насос, тем длиннее все коммуникации (труба, трос, кабель) и больше объемы работ. Данный вопрос подробно изложен в разделе сметы по монтажу скважинных насосов, где с шагом 10 метров рассмотрены все возможные варианты, касающиеся бытовой линейки оборудования.

Монтаж промышленных скважинных насосов

Монтаж промышленных скважинных насосов с производительностью до 15 м 3 /час на глубины до 100 метров может осуществляться на трубах ПНД 50 и ПНД 63.

Если насос большей мощности или большая глубина, то монтаж рекомендуется осуществлять на металлических трубах диаметром 89 мм и более, соединяемых на резьбовых соединениях через муфты. Поскольку при включении мощных насосов возникает крутящий момент, резьбовые соединения предохраняют от самопроизвольного раскручивания точечной сваркой.

Монтажные работы осуществляются с использованием подъемной техники. Иногда на водозаборных узлах предусматривают электрические лебедки, с помощью которых осуществляют монтаж скважинного насоса в случаях необходимости замены.

Для мощных насосов используются заливные кабельные муфты, как альтернатива термоусадочным.

Монтаж скважинных насосов может производиться в новую скважину или в старую при замене оборудования. Во втором варианте допускается использовать некоторые коммуникации, которые уже были в эксплуатации: трубы, страховочные тросы, кабели и т.д. Необходимо убедиться в их целостности и работоспособности, а соединительные фитинги рекомендуется менять на новые.

Ошибки при монтаже скважинных насосов:

Использование страховочного троса из оцинкованной стали . В местах механических зажимов цинковое покрытие повреждается и трос может прогнить за 2-3 года и задолго до того, когда понадобится менять насос.

Использование труб, не рассчитанных на максимальное давление в системе.

Применение электрического кабеля, который не сертифицирован для эксплуатации в воде.

Создание ситуаций при монтаже, когда страховочный трос натянут . Напомним, что трос диаметром 5 мм выдерживает 1,5 тонны, а водоподъемная труба ПНД 40 в два раза больше.

Чрезмерное прослабление электрического кабеля и страховочного троса, непрочное и редкое крепление электрического кабеля к трубе. Подобная ситуация опасна тем, что при подъеме насоса возможно расклинивание через эти элементы корпуса и обсадной колонны.

В нашей работе мы используем скважинные насосы торговых марок Grundfos серии SQ и Belamos серии TF-3. Перечисленные модификации насосов можно монтировать в скважины любых конструкций на глубину до 120 метров. Они испытаны временем и имеют, в отличие от других торговых марок, расширенную гарантию 2 года.

Видео-отзывы наших давних клиентов, услуги которым оказывались 4-5 лет назад. Их впечатления о работе наших систем. Подробнее

Вашему вниманию предлагаются выполненные нами работы с указанием смет на услуги и фото монтажа. Подробнее

11 основных доводов, сформулированных нами, почему именно мы можем рассчитывать на Ваше доверие. Подробнее

Источник: http://vodaservis.ru/service/vodosnab/mountnasos/

Как своими руками опустить насос в скважину: выбираем составляющие и делаем обвязку

Это кажется элементарным, когда только собираются покупать оборудование. При просмотре видео тоже не наблюдается особых сложностей. Объем задачи люди понимают, когда берут в руки уже приготовленный к спуску насос. Для монтажа потребуются определенные навыки — перед тем как опустить насос в скважину, своими руками нужно сделать обвязку, а после надо подключить питание.

Содержание

Подготовка к опусканию насоса в скважину ↑

Все действия по подготовке к спуску проводят на поверхности.

Для обвязки насоса потребуются:

  • трос;
  • зажимы для троса;
  • обратный клапан (многие модели уже с клапаном, но специалисты рекомендуют устанавливать дополнительный);
  • изолента;
  • ФУМ-лента или пакля с пастой;
  • электрический кабель, сертифицированный как для питьевой воды (если нет в комплекте; отличить легко — он синего цвета и с маркировкой);
  • пластиковые хомуты для фиксации троса и кабеля на напорной трубе;
  • термоусадочная муфта (если кабеля нет в комплекте или его необходимо наращивать);
  • строительный фен;
  • рожковые ключи (или один разводной; все соединения нужно уплотнять);
  • опционально: переходник.

Видео: опускание насоса в скважину ↑

Видеоролик содержит не только подробное руководство по обвязке насоса и его погружению в скважину, но и советы по выбору оборудования.

Важно! Диаметр насоса должен быть меньше диаметра скважины, но не бесконтрольно — необходимо обеспечить определенную скорость движения воды, выполняющей роль охладителя для двигателя. Нужные параметры указывают в тех. документации к оборудованию.

Рекомендации ↑

Основной параметр выбора насоса — расходно-напорная характеристика. В каталоге продукции любого производителя есть график. В нем наглядно отображены сведения о производительности разных моделей — подача (л/мин.) и напор в зависимости от параметров скважины и ее удаленности от дома. Одна линия графика обозначает литраж, вторая — высоту подъема воды. На основе этих данных высчитывают производительность — она указана в точке пересечения прямых линий.

Горизонтальную магистраль считают 5/1, то есть 5 м по горизонтали равны 1 м глубины.

Графики есть у всех производителей, но на практике специалисты отметили их несоответствие действительности у дешевых китайских насосов.

Многие насосы чувствительны к перепадам напряжения. Неправильно подобранный кабель обеспечит перманентные условия работы на износ: если сечение меньше надлежащего, провод будет греться, к тому жене донесет нужное напряжение.

Покупая кабель, проконсультируйтесь у продавца, чтобы правильно выбрать сечение.

Помимо термоусадочной муфты, можно использовать заливную или разборные заливные для кабелей. Сертифицированный для питьевой воды кабель не разбухает. Кабели, оснащающие китайские насосы, через пару лет превращаются в нечто непотребное. Не советуем экономить на проводе.

Трос нужно выбирать сообразно нагрузке. На 2-миллиметровый трос из нержавейки можно подвешивать до 100 кг, на 5-миллиметровый — до 650 кг. Насос весит всего 7,5? Да, но его вес не единственная нагрузка. Нам попадались рекомендации брать трос, выдерживающий пятикратный вес насоса, но этого явно недостаточно, если скважина глубокая.

Считаем (пусть 60 м глубина):

  • насос — 7,5 кг;
  • вода — 32 кг;
  • труба — примерно 30 кг.

Прибавим фитинги и всякие штучки (кабель, то-се) и получим около 80 кг. Исходя из этих цифр, выбирают трос:

  • 2-миллиметровый в 1 ветку — для погружения насоса на глубину до 50 м;
  • 2-миллиметровый в 2 ветки — от 50 до 100 м;
  • 5-миллиметровый — от 100 м.

Рекомендации действительны для тросов из нержавеющей стали.

На какую глубину опускать насос ↑

Погружной насос всегда должен быть в воде — аксиома. На какую глубину опускать, предстоит определить самому, если решили обустраивать скважину своими руками.

  • общая глубина,
  • статический уровень воды,
  • динамический уровень воды.

Общая глубина — расстояние от дна до оголовка. Значение указано в паспорте скважины (его определяют по окончанию бурения). Особо недоверчивые могут легко проверить глубину, подвязав груз на веревку (только крепко надо вязать, чтобы не набросать в скважину грузов, гирек, камушков) и опустив его до самого дна.

Статический уровень — расстояние до зеркала воды. Тоже можно баловаться с грузом на веревке (только опускать не до дна, а до воды, определяя достижение цели ухом), хотя значение указано в паспорте скважины. Процедура не помешает при замене насоса — по причине изменения уровня воды в соответствии с погодными условиями и сезонными колебаниями. Для установки нового оборудования в пробуренную скважину данные берут из паспорта.

Динамический уровень — расстояние до зеркала при работающем оборудовании. Не надо баловаться грузами. Достаточно простых арифметических действий. Разница между динамическим и статическим уровнями зафиксирована в паспорте. Определив статический (при необходимости), динамический высчитывают путем простейших арифметических действий.

Насос размещают как минимум на 1 м ниже динамического уровня. Это не константа — значение зависит от марки оборудования и может быть больше. Необходимо беспрекословно следовать инструкции производителя.

Расстояние от водозаборных элементов насоса до дна — минимум 1 м (не для всех марок). Если это невозможно, над дном устанавливают специальное устройство, меняющее направление потока воды, чтобы обезопасить оборудование от попадания взвесей песка и ила. Исключение: размещение вибрационного насоса с целью прочистки скважины.

Как опустить в скважину насос «Водолей» ↑

«Водолеи» в основном ставят в скважины диаметром от 110 мм, и только отдельные модели можно использовать в скважинах диаметром 100 мм.

Насосы «Водолей» нельзя погружать на более чем 10 м от динамического уровня воды. А вот расстояние от дна — минимум 0,4 м. Большинство моделей различных марок нуждаются в 1 м до дна, но «Водолей» приспособлен к работе с жидкостью, содержащей какое-то (указано в инструкции) количество песка и других мелких включений. Следуя рекомендациям, обеспечивают оптимальное положение насоса — он не качает муть со дна и не подвергается чрезмерному статическому давлению жидкости.

  1. Определив глубину погружения, в соответствии с ней обрезают напорную трубу или шланг (смотря, что используют).
  2. На напорный патрубок прибора устанавливают обратный клапан.
  3. Присоединяют напорный трубопровод.
  4. Крепят трос.
  5. Подсоединяют электрический кабель.
  6. Трос и кабель соединяют с трубопроводом специальными хомутами.
  7. Опускают насос в скважину.
  8. Устанавливают оголовок и крепят к нему трос, трубу, кабель.

В комплект входит капроновый трос для закрепления насоса, но лучше его заменить на стальной (нержавеющий), несмотря на то, что трос — всего лишь страховка (насос держится на трубе). Трос продевают в предусмотренные производителем проушины и надежно закрепляют специальными зажимами.

Важно! Опускать, перемещать насос, используя электрический кабель, категорически запрещено. Касается не только «Водолеев», а всех насосов в принципе.

Пуско-наладочные работы ↑

Перед запуском тестируют работу оборудования:

  1. На напорном патрубке закрывают задвижку.
  2. На насос подают питание.
  3. Спустя несколько секунд постепенно открывают задвижку.
  4. Оставляют насос в рабочем состоянии (если идет чистая вода) на несколько минут.

После пробного пуска монтируют все остальное — напорный трубопровод соединяют с идущим в дом, ставят автоматику и гидроаккумулятор, фильтры и прочее (зависит от состава системы).

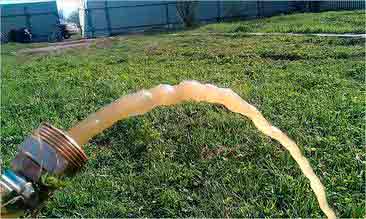

Если при пуско-наладочных работах пошла грязная вода, насос оставляют в рабочем состоянии до тех пор, пока не пойдет чистая. Это нужно, чтобы при выключении взвеси, содержащиеся в воде, не засорили обратный клапан или гидравлическую часть насоса. Рекомендуется проверить глубину установки прибора (почему-то пошла грязная вода?).

Насосы «Водолей» не работают при малой производительности — менее 0,36 м3/час. Это чревато перегревом двигателя.

Номинальная производительность «Водолеев» составляет 1,8 м3/час. При расчетной нагрузке рекомендуемая емкость накопительного бака — 24–35 л. Исключение: модели от БЦПЭ 0,5-63 У до БЦПЭ 0,5-100 У нуждаются в баке емкостью 50 л.

«Водолей» прекрасно справляется с перепадами напряжения в границах ±10% от номинала, но если скачки носят регулярный характер, нужно установить стабилизатор. В противном случае рабочий ресурс мотора будет исчерпан раньше времени.

На зиму (если требуется) насос извлекают, промывают чистой водой и тщательно просушивают. Весной насос опускают в скважину (схема та же) и оставляют на некоторое время в нерабочем состоянии, а потом уже запускают.

Совет. Каждый элемент системы (например, фильтр) желательно оснащать запорными кранами с обеих сторон. Это позволит не сливать воду со всей системы, когда требуется заменить одну составляющую.

В нашей статье о том, как опустить насос в скважину, самое полезное — раздел, содержащий рекомендации по выбору троса. Из приведенных данных становится ясно, сколько потребуется физических усилий на погружение насоса. Сам прибор не настолько тяжел, но обвязка… А ведь его надо опускать аккуратно, не задевая стенок обсадной трубы. Стоимость монтажа нельзя назвать низкой (в районе 15 000 руб.), но бурение новой скважины гораздо дороже. Насосы большинства европейских марок также дороже установки в несколько раз. Надо крепко подумать перед тем, как опускать насос в скважину своими руками. Кстати, руки понадобятся в количестве нескольких пар — насос не погружают в одиночку (трудно это).

Источник: http://strmnt.com/dom/comm/d-water/opustit-nasos-v-skvazhinu.html

Установка насоса в скважину и его замена

Последнее время стало очень популярно выполнять работы на даче своими руками. Эта тенденция не обошла сферу бурения скважин и их обустройства. Особенно часто это практикуется во время строительства дома, когда под рукой всегда есть группа рабочих.

Мы придерживаемся мнения, что каждую работу должны делать профессионалы в своей области, но если было принято решение делать все самостоятельно, тогда мы расскажем все, что важно знать: как правильно установить насос в скважину, как достать насос из скважины, а также, на какую глубину нужно его подвешивать. Все нижесказанное это сугубо наш опыт, выработанный за многие годы работы по бурению и обустройству скважин.
Нужно понимать ответственность, которую вы берете на себя, при самостоятельном монтаже насоса.

  • Бывали случаи, когда люди роняли в скважину провод, трос, инструменты и прочие вещи, а когда им сообщали сумму за устранение проблемы, они пугались и попытались решить вопрос самостоятельно с помощью крючков и других подручных металлических изделий.
    В итоге, немало скважин было испорчено на ровном месте.

Установка скважинного насоса

В этой работе нет никаких секретов и особых наработок, установка скважинного насоса делается банально и просто. Для скважин, глубина погружения насоса в которых не превышает 30-40 метров (изредка 50 метров) и где от насоса идет обычная пропиленовая труба 32 мм в диаметре, все можно выполнять вручную. Вам нужно найти четверо рабочих, два из которых будут стоять непосредственно у самой скважины и руками спускать скважинный насос. Еще один будет стоять подавать трубу, четвертый рабочий стоит посередине трубы, подает и следит, чтобы она не волочилась по земле и не тащила мусор в скважину.

Если центробежный насос должен быть установлен глубже 50 метров, то двоим, непосредственно у скважины, будет очень тяжело, а поставить больше людей там физически сложно — взяться руками будет не за что. При установленном кессоне ситуация немного проще: один сидит в кессоне помогает, а двое основных рабочих находятся на верху. Но при глубоких скважинах, где скважинный насос очень тяжелый, где используется толстая пропиленовая труба, вам нужно будет пригонять манипулятор и работать им.
В общем, в установке насоса в скважину своими руками нет ничего сложно и хитрого.

Монтаж насоса в коллективную скважину

Для коллективных скважин в поселке с огромным тяжелым погружным насосом, конечно же, никакой физической силы не хватит. Здесь нужен кран. Плюс к этому, вода от скважинного насоса на поверхность поднимается по стальным 6-ти метровым трубам, соединяемые с помощью резьбы. Кран опускает насос следующим образом: опустили на 6 метров, зафиксировали хомутом, накрутили еще одну трубу, опустили еще на 6 метров, зафиксировали и накручивают следующую трубу.
Так продолжают до тех пор, пока не опустят насос на нужную глубину.

Монтаж глубинного насоса со скважинным адаптером

При обустройстве со скважинным адаптером, на глубине ниже уровня промерзания грунта, в обсадной трубе прорезается отверстие и туда устанавливается первая часть скважинного адаптера. Та самая, от которой вода пойдет в дом.
Затем, насос опускается в скважину, также как и в любых других случаях — с помощью рабочих в количестве 3-4 штук. Когда практически вся труба ушла в скважину, и остался небольшой ее конец, на нее одевается вторая часть скважинного адаптера, а сверху в него вкручивается специальная монтажная труба (фото рядом).
После этого продолжается спуск насоса и монтажной трубой пытаются попасть одной частью адаптера в другую, чтобы защелкнуть его. Процедура монтажа глубинного насоса в скважину усложняется тем, что приходится держать на весу тяжелый насос с водоподающей трубой и вместе с этим пытаться защелкнуть адаптер.

Как достать насос из скважины

Здесь все зависит от глубины, на которой он подвешен. Если центробежный насос с обратным клапаном, значит, в трубах стоит вода, что прибавляет вес ко всей имеющейся конструкции. Чтобы заменить насос в скважине средней глубины (насос на глубине 30-40 метров), достаточно собрать 3-х или 4-х человек: двое тянут у скважины, двое оттаскивают трубу. Достать насос из скважины просто: раскручиваем оголовок и тянем руками вверх, перебирая трубу, рабочие сзади относят край трубы. Труба 32 мм не слишком эластичная, поэтому идет своеобразной дугой, особенно зимой на холоде. Главное не уронить насос в скважину.
Когда водяной насос будет на поверхности, его откручивают и отрезают кабель. Затем, его меняют на новый глубинный насос, если диаметр выходного отверстия такой же, то муфту перекручивают, кабель соединяют с насосом, ставят термоусадочную муфту и можно спускать в скважину. Если диаметр выходного патрубка отличается, то нужно заменить муфту под новый диаметр.
Затем, снова опускают насос в скважину и делают все в обратном порядке.
Если вы хотите достать упавший насос из скважины, тогда ознакомьтесь с этой нашей статьей, ситуация не так проста, как кажется.

Как вытащить насос из глубокой скважины

С глубокими артезианскими скважинами, где используются тяжелые насосы, с тяжелыми толстыми пропиленовыми трубами, которые заполнены водой, ситуация сложней и вытащить насос руками не получится. Вам будет нужен манипулятор. Им приподнимают насос, ставят трубу на хомуты, отрезают верхнюю часть, затем еще раз поднимают, фиксируют и срезают верх. Это повторяются до тех пор, пока не вытащится насос из скважины. Дальше производится замена насоса и, с помощью манипулятора, его снова нужно опустить на нужную глубину. Но мы же порезали трубу, значит нужно все спаять.
Все это выглядит так: насос погружают на некоторую глубину, труба фиксируется хомутами, припаивают сверху еще кусок трубы, опускают еще глубже, фиксируют, припаивают очередной кусок и так собирают все по новой.
Такой работой самостоятельно лучше не заниматься — можно получить проблемы на ровном месте.

Подъем насоса из скважины с адаптером

В скважинах без кессона, там, где используется скважинный адаптер, для демонтажа глубинного насоса нужна специальная 2-х метровая монтажная труба с резьбой (на соседнем фото). Ее вкручивают сверху в адаптер, затем тянут вверх, адаптер разъединяется, и вы вытаскиваете насос со скважины.
Найти монтажную трубу можно либо в скважине (обычно ее оставляют вкрученной в адаптер), либо она где то лежит у вас дома.

На какую глубину опускать насос в скважину

Вам не нужно думать, на какой глубине установить насос в скважине, эта информация содержится в техническом паспорте, который вам выдала буровая организация. Это крайне важный документ и вы должны четко придерживаться того, что там написано.
Обычно максимальная глубина погружения насоса не более 5 метров ниже динамического уровня воды в скважине. Динамический уровень — это минимальный уровень воды при откачке. Оптимальная глубина опускания насоса в скважину примерно 3 метра ниже динамического уровня.
Следовательно, подвесив насос на такой глубине, он всегда будет под водой, не будет выхватывать воздух, и все будет работать как часы.
Кроме того, при такой установке насоса в скважину, он стоит вверху, а приток воды идет снизу, значит, вся вода в скважине работает, она постоянно обновляется и не успевает застояться. Если установить насос слишком глубоко, то он будет качать воду, которая идет снизу, а вода вверху будет застаиваться.
Ставьте так, как указано в паспорте на скважину!

Ни в коем случае нельзя следовать указаниям, устанавливать насос на дно скважины или на 1-2-3 метра от дна! Те, кто советует это, совершенно не понимают, о чем говорят. Такие рекомендации ведут к застреванию насоса и затратам на подъем. Более того, для установки погружного насоса на большую глубину, вам нужна более мощная и дорогая модель.
При монтаже скважинного насоса, никто и никогда не отталкивается от дна скважины. Пользуйтесь паспортом на скважину.

Источник: http://mezozoi.ru/nasos-dlya-skvagini/ustanovka-nasosa-v-skvaginu-i-ego-zamena/

Установка насоса в скважину своими руками

Скважина на приусадебном участке – это бесперебойный источник воды. Но для его нормальной работы необходимо установить насос, чтобы система водоснабжения заработала на всю мощность. Перед покупкой подобного агрегата важно правильно выбрать его диаметр. Устройство должно свободно проходить сквозь трубы, не задевая края. Сама установка насоса в скважину своими руками производится без особых трудностей, об этом и пойдет речь в статье.

Подготовительный этап

Прежде чем начать монтаж насоса стоит проделать некоторые подготовительные работы. Вначале определяются с параметрами самой скважины. Вам необходимо узнать следующие сведения:

  • глубина;
  • диаметр используемой трубы;
  • уровень воды (статический и динамический).

Первые два параметра понятны всем, а насчет уровней воды стоит пояснить. Статический уровень показывает давление самого водяного пласта. Его можно определить после простоя скважины. Давление пласта выдавит воду на определенный уровень, который и считается статическим.

Динамическим называется уровень воды в скважине при работающем насосе. Именно он отвечает за дебит скважины. При установке оборудования необходимо размещать насос так, чтобы он был ниже динамического уровня.

Если с глубиной установки погружного насоса в скважину вы определились, то следующим этапом будет подготовка необходимого оборудования и приспособлений. Для работы вам понадобятся:

  • трос;
  • оголовок;
  • зажимы (лучше чтобы они были сделаны из нержавеющей стали);
  • ниппель, ПНД-труба, фитинги;
  • шаровая запорная арматура.

Проводя самостоятельное подключение глубинного насоса, особое внимание нужно обращать на систему подачи электричества. Кабеля, идущего в комплекте с агрегатом, может не хватить на всю глубину скважины. В этом случае нужно будет провести наращивание. Делать это нужно внимательно, точно соединяя провода по цвету. После удлинения кабеля необходимо провести его гидроизоляцию.

Насосы для скважин очень чувствительны к перепадам напряжения. Кабель необходимо провести непосредственно от щитка, с подключением к отдельному автомату. Лучше дополнительно установить стабилизатор напряжения. Кроме этого, нельзя включать насос, если в скважине нет воды. В этом случае агрегат быстро выйдет из строя.

Установка насоса

Перед началом установки насоса в скважину проверяется ровность обсадной трубы. Любое существенное искривление может повлиять на процесс опускания агрегата. Также необходимо проверить расхождение диаметра трубы и насоса. В инструкциях к каждому конкретному агрегату указываются максимальные значения такого расхождения. Если их не соблюдать, то это приведет к проблемам при опускании насоса.

Перед опусканием агрегата в скважину необходимо очистить ее от загрязнений. Кроме этого, проводится частичная откачка воды. Ее выкачивают до момента, когда вода пойдет без посторонних примесей.

Далее, работы проводятся в следующей последовательности:

  • Насос укладывается на ровной поверхности, и проводится подключение к нему ниппеля и ПНД муфты. При этом необходимо проводить подмотку резьбы с использованием льна или другого подходящего материала.
  • Разматываем ПНД трубу и подсоединяем ее к муфте. Чтобы облегчить вход насоса в скважину, труба выпрямляется непосредственно перед агрегатом на длину в 2–3 метра. Также вдоль трубы раскладывается электрический кабель.
  • Далее вдоль трубы и силового кабеля разматывается трос, который продевается сквозь специальные приспособления на насосе. Делается две-три петли, и конец вытягивается на расстояние в полметра от агрегата. Затем вытянутый конец скрепляется с основным тросом при помощи металлических хомутов.
  • Все составляющие трассы (кабель, труба и трос) скрепляют между собой при помощи пластиковых хомутов или изоленты. При этом не стоит сильно стягивать их между собой, между составляющими «трассы» должен присутствовать небольшой зазор. Крепления производятся с промежутком в 70–130 сантиметров.
  • Далее на обсадную трубу надеваем нижнюю часть (фланец) оголовка и уплотнительное резиновое кольцо (для облегчения работы фланец смазывается силиконом или другой смазкой).
  • Теперь можно опускать насос в скважину. Если возникли затруднения (агрегат уперся), то стоит плавно вращать насос с одновременным увеличением давления на агрегат.

После того как насос достиг запланированной глубины (стоит помнить, что агрегат должен быть ниже уровня воды на полметра, но не доходить до дна один метр), верхний конец троса крепится на перекладине. Затем, одевается верхняя часть оголовка, и производится ее скрепление с нижней составляющей. Теперь можно устанавливать дополнительное оборудование (обратный клапан, стабилизатор напряжения и т.д.) и можно пользоваться автономной системой водопровода.

Посмотрите, как осуществляется выбор, обвязка и установка насоса в скважину:

Источник: http://infoaqua.ru/ustanovka-nasosa-v-skvazhinu-svoimi-rukami/

Основные этапы установки глубинного насоса в скважину

Одной из первоочередных задач каждого владельца загородного участка является обеспечение жилого помещения питьевой водой. Несколько десятилетий тому назад данная проблема решалась путем выкапывания колодца.

Глубинные насосы легко установить, за ними не надо присматривать, так как они обеспечены защитой от «сухого хода», а цена вполне приемлема.

В наши дни лучшим источником питьевой воды является собственная скважина. Правильная установка насосного оборудования — залог эффективного функционирования системы водоснабжения дома.

Подготовительные работы

Чтобы питьевая вода бесперебойно поступала в загородный дом, необходимо приобрести насос, который характеризуется надежной работой и отличным качеством. Одним из таких видов оборудования являются глубинные насосы.

Прежде чем опустить оборудование в скважину, следует определить ее точную глубину и ширину. От глубины скважины непосредственно зависит выбор модели насоса. С одной стороны, агрегат не должен поднимать воду в количестве, которое превышает производительность (динамический потенциал) скважины. С другой стороны, напора должно хватать на нормальное водоснабжение дома и земельного участка.

Схема устройства глубинного насоса.

Сразу осуществляется монтаж электрической проводки. Даже в том случае, если пользоваться насосом планируется нерегулярно. Удлинитель не подойдет, поскольку оборудование потребляет большое количество электрической энергии. Зачастую это приводит к перегреву кабеля и расплавлению вилки, что может стать причиной замыкания проводки и пожара.

При установке насоса следует предусмотреть наличие оптимального напряжения электрической сети, от которого зависят показатели напора воды и давления оборудования. В зависимости от мощности агрегата, определяется потребность в двух или трех фазах электрического тока.

Глубинный насос довольно чувствителен к перепадам напряжения. Поэтому при его подключении к электрической сети лучше пользоваться стабилизатором напряжения (220 В). Если электрический провод необходимо нарастить, то используется метод пайки с последующей изоляцией кабеля в гидромуфту. Рекомендуется производить соединение кабелей, которые имеют изоляцию одинакового цвета.

Скважину необходимо прочистить. Для этого откачивается небольшое количество воды. Прокачка осуществляется до тех пор, пока не исчезнут примеси грунта и песка. Только после этого можно осуществлять монтажные работы.

Чтобы качественно осуществить монтаж насоса в скважину, нам потребуются такие материалы и инструменты:

Характеристики глубинного насоса.

  • страховочный трос;
  • труба ПНД;
  • шланг;
  • фитинги;
  • муфты;
  • лен;
  • изолента;
  • силиконовый герметик;
  • хомуты;
  • комплект для оголовка;
  • трубный ключ;
  • ножницы по металлу;
  • гибочные щипцы;
  • молоток;
  • пневматический пистолет;
  • шестигранник;
  • рулетка;
  • угольник;
  • шнурка.

Страховочный трос и труба приобретаются с запасом в 2-3 м.

Нюансы установки оборудования

На начальном этапе следует тщательно проверить обсадную трубу. Не должно быть никаких сужений, неровностей или искривления конструкции. Наличие любых дефектов приведет к затруднению правильного монтажа глубинного насоса и его преждевременной порче.

Сразу стоит отметить, что не должно быть существенных расхождений между диаметром трубы ПНД и диаметром насоса. Большая разница в размерах может негативно повлиять на эффективную работу агрегата. В некоторых случаях это чревато выходом оборудования из строя. Предельную норму расхождений можно узнать в инструкции, которая прилагается к насосу.

Схемы водопровода с глубинными насосами.

Монтаж оборудования осуществляется на чистой и ровной поверхности. К насосу прикручивается фитинг, который с двух сторон имеет различную наружную резьбу. Фитинг соединяется с ПНД муфтой. Для максимальной герметичности резьбы используется лен, который промазывается в силиконовом герметике.

ПНД труба разматывается. Ее следует уложить по максимально прямой линии. Лучше всего воспользоваться полиэтиленовой трубой, которая имеет диаметр 32 мм. Если ее диаметр будет менее 32 мм, увеличатся потери давления и ухудшится напор воды.

Конец трубы, который соединяется с глубинным насосом, вытягивается и выпрямляется. Оборудование должно ровно войти в скважину. Для монтажа трубы к насосу используют ПНД-муфту, которая подтягивается трубным ключом.

Вдоль трубы разматываются страховочный трос и электрический провод. Трос продевается через специальные проушины-кронштейны. Делаются две петли. Два конца троса сжимаются стальными хомутами.

Для фиксации электрического кабеля и троса к трубе используется изолента. Сильно притягивать их к трубе не нужно. Если же трос и кабель не закрепить к трубе, то при поднятии насоса с глубины они могут запутаться.

Следующий этап — установка оголовка. Чтобы облегчить этот процесс, осуществляется выкручивание всех соединяющих винтов. Фланец оголовка надевается на трубу. Крайняя часть трубы смазывается герметиком. Водопроводная труба соединяется с резиновым кольцом оголовка. Обрезание обсадной трубы производится до монтажа оголовка. Труба должна выступать на 25-30 см над колодцем.

Завершение монтажных работ

Насос опускается в скважину. Если на каком-то участке оборудование дальше не проходит, необходимо аккуратно повернуть насос или трубу вокруг своей оси. Если агрегат и дальше не опускается, его следует вытянуть на поверхность и попробовать лучше выровнять трубу. Установка насоса должна производиться ниже уровня воды и выше 1 м от дна скважины.

Завершать монтаж насоса нужно вдвоем. Один человек придерживает трубу. Его помощник должен продеть трос через оголовок и закрепить его к карабину. Верхняя часть оголовка с тросом и трубой опускается в скважину. Обе части оголовка совмещаются.

Чтобы проверить правильность расположения насоса (он должен фиксироваться с помощью троса, а не висеть на трубе), надавливают на конец трубы.

Она должна немного опуститься. Теперь оголовок можно стягивать винтами. После установки оборудования проверяются все показатели работы: напор, мощность и количество потребляемой электроэнергии.

Во многом от правильной установки глубинных насосов будет зависеть качественная работа и срок службы оборудования. Использование материалов низкого качества и нарушение технологии монтажа насоса в скважину может стать причиной обрыва или преждевременного выхода оборудования из строя. А это чревато проведением дополнительных расходов по созданию новой скважины, поскольку застрявший насос достать практически невозможно.

Источник: http://moyaskvazhina.ru/oborudovanie/ustanovka-glubinnogo-nasosa.html

Монтаж погружного насоса Водолей.

Перед установкой электронасосов Водолей в скважину или колодец необходимо совершить некоторые приготовления наверху.

Сперва к насосу необходимо присоединить напорный трубопровод. Какой именно трубопровод выбрать, зависит от поставленных задач и соответственно, глубины установки погружного насоса. Если насос предполагается использовать только для полива и наполнения емкостей, то оправдано присоединение обычного поливочного шланга через переходную пластиковую муфту. Шланг гибкий, легкий, удобный в обращении имеет здесь свои несомненные плюсы, тем более напоры насосов, используемых таким образом, невелики. При временной установке также оправдано применение шланга, так как в этом случае погружной насос будет легче опускать, поднимать и переносить с места на место. В случае, если погружной насос должен быть установлен стационарно и предназначен для работы совместно с гидроаккумулятором, лучше использовать пластиковую или металлическую трубу. При этом максимальный напор насоса не должен быть больше максимального давления, на которое рассчитана труба.

Погружные насосы Водолей серии БЦПЭ 0,5 и БЦПЭУ 0,5 имеют выходной патрубок диаметром 1″ (при этом номинальный расход всех насосов этой серии составляет 1,8 м³/ч). Для любого погружного насоса трубу лучше выбирать таким образом, чтобы не было заужения внутреннего диаметра выходного патрубка насоса. В нашем случае лучше установить пластиковую трубу с внешним диаметром 32 мм (внутренний диаметр такой трубы составит около 26 мм, что и соответствует выходу насоса в 1″). Однако и здесь могут быть исключения, так как определяющим фактором является не диаметр трубы сам по себе, а потери давления, зависящие от диаметра трубы и расхода насоса. Подробнее об этом написано в статьях «Подбор насоса для колодца» или «Подбор насоса для скважины», где также размещены таблицы потерь напора.

Погружные насосы Водолей не имеют встроенного на заводе обратного клапана, поэтому при их использовании в замкнутых напорных систем водоснабжения, установка обратного клапана обязательна.

Обратный клапан можно установить непосредственно в напорный патрубок насоса или врезать в напорный трубопровод, на расстоянии до 1 метра от выходного патрубка насоса. Устанавливать обратный клапан на поверхности можно только в случаях погружения насоса Водолей в непосредственной близости от поверхности земли (до 3 метров) , во всех остальных случаях пользуйтесь вышеуказанными рекомендациями. В любом случае, мы рекомендуем выбирать обратный клапан с латунным седлом.

Соединяем насос с трубой с помощью муфты (пластиковой или, что предпочтительнее, латунной) соответствующего размера 32-1″. Те же соображения относятся к погружным насосам Водолей БЦПЭ 1,2, которые имеют выходной патрубок диаметром 1¼” (при этом номинальный расход всех насосов этой серии составляет 4,3 м³/ч). В этом случае труба должна быть с внешним диаметром не менее 40 мм, а требуемая муфта для погружного насоса будет иметь обозначение 40-1¼”.

К верхнему концу трубы присоединяем аналогичную ответную муфту и соединяем её с оголовком (конечно оголовок нужен только при монтаже погружного насоса в скважину).

Кабель насоса желательно закрепить в напорной трубе с помощью скоб. Это облегчит погружение насоса Водолей и предотвратит риск механического повреждения кабеля. Важно знать, что опускать и поднимать насос за электрический кабель запрещено, поэтому кабель крепится к трубе с небольшими провисаниями по всей длине, с целью избежать даже минимальных нагрузок на кабельный ввод в погружной насос.

К проушинам погружного насоса Водолей (расположенным наверху по бокам от напорного патрубка) прикрепляем страховочный трос. Можно воспользоваться капроновым тросом (который идет в комплекте с насосом), а можно присоединить трос из нержавеющей стали (достаточно сечения в 3 мм). В скважине трос, как и кабель, не должен висеть внатяг, так как основная функция троса — страховка. В колодце же напротив, именно трос зачастую выполняет функцию поддержки насоса.

Завершив эти приготовления, раскладываем все на участке в прямую линию рядом со скважиной. Затем начинаем аккуратно опускать насос в скважину. При погружении на небольшую глубину установки, с этой операцией может справиться один человек, хотя лучше все делать вдвоем. В этом смысле с колодцами справится проще, так как они, как правило, имеют меньшую глубину.

Остается нерешенным вопрос, на какую глубину погружать насос?

С одной стороны есть ограничения производителя: насос Водолей нельзя погружать ниже, чем на 0,4 метра до дна, при этом уровень воды над насосом не должен быть выше 10 метров.

Этим рекомендациям и надо следовать, что в случае установки погружного насоса Водолей в колодец, не вызывает вопросов. Однако надо учесть, что колодцы бывают разные, в том числе и по возрасту. Где-то насос надо устанавливать и на 1 метр выше дна колодца, ввиду его заилености, иначе насос будет подавать мутную воду.

При погружении насоса в скважину, надо руководствоваться паспортом скважины, выданным буровой организацией. Там указан дебит скважины, динамический уровень воды (при откачке насосом с определенной производительностью) и рекомендуемая глубина установки погружного насоса. Если конструкция скважины позволяет, то лучше установить насос на 4-5 метра ниже динамического уровня воды, указанного в паспорте. При этом никогда не устанавливайте насос в зоне фильтра скважины или ниже этого уровня (зона фильтра отмечена в паспорте скважины).

Почему нужно обратить внимание на конструкцию скважины?

Потому что зачастую скважина сделана из обсадных труб разного диаметра. Например, внизу скважины начиная с определенной отметки (в паспорте есть чертеж скважины с размерами и диаметрами обсадных труб), может быть установлена труба с диаметром меньшим, чем диаметр погружного насоса Водолей (здесь можно обратить внимание по насосы Водолей БЦПЭУ 0,5 с внутренним диаметром 95 мм). Это важно учитывать.

После определения глубины погружения насоса, мы отмеряем это расстояние, обрезаем напорную трубу, и соединяем этот конец трубы с оголовком с помощью фитинга, как уже было сказано выше.

Закрепляем оголовок на обсадной трубе и все — насос установлен. Как произвести первый пуск погружного насоса Водолей написано в статье «Установка, эксплуатация и хранение насосов Водолей.».

После установки насоса, можно переходить к присоединению напорной магистрали дома и подключению гидроаккумулятора (какой объем гидроаккумулятора выбрать читайте в статье «Гидроаккумулятор. Назначение, настройка, выбор объема.»).

Источник: http://vodoley-pump.ru/articles/pogruzhnoy-nasos-vodoley-montazh/

Смотрите также:
03.11.2018

Где поставить насосную станцию. Идеальное место для насосной станции. Вопрос только на первый взгляд кажется простым. Для того чтобы найти место для насосной станции, я имею в виду насосную станцию в сборе, нужно учитывать несколько трудно совместимых условий, а...

03.11.2018

Как пробурить абиссинскую скважину своими руками? Если заходит разговор о водоснабжении удаленного участка дома, то практически всегда упоминают рытье колодца или обычной скважины. Готовая абиссинская скважина, укрепленная галькой И действительно, скважины на песок или...

03.11.2018

Как подключить насосную станцию Как подключить насосную станцию пошаговая технология + видео Как подключить насосную станцию Одной из первых инженерных систем, которые создаются в частных домовладениях, является водопровод. Его использование необходимо еще на этапе...

Комментарии

Комментирование отключено.
