Как установить погружной насос в колодец

Содержание

Установка погружного насоса

Среди прочих работ, предлагаемых бригадой «ВодоУслуги», мы выполняем также монтаж погружных насосов. С нашей помощью вы сможете заказать недорогое насосное оборудование для дачи или коттеджа. Профессиональный подход и грамотные расчеты обеспечат создание эффективной системы водоснабжения частного дома по сравнительно низкой цене. Установка погружного насоса и сопутствующих элементов в колодце – одно из оптимальных решений.

Погружной насос: работа и преимущества

Насосы этого типа фиксируются ниже уровня воды, которую им предстоит перекачивать. Корпус устройства создается из водостойкого материала и тщательно герметизируется. Погружные насосы могут качать воду из скважины либо колодца любой глубины.

  • конструкция глубинных насосов позволяет монтировать их на любой глубине;
  • особая система автоматического отключения защищает агрегат от поломок в случае критического снижения уровня воды в колодце;
  • погружные насосы бесшумны;
  • благодаря подводной установке детали устройства не перегреваются.

Как выбрать погружной насос правильно?

Мастера нашего коллектива применяют накопленный практический опыт при подборе оборудования для систем водоснабжения, канализации и отопления. Так, для верного выбора насоса в колодец следует опираться на следующую информацию.

  1. Потребности, которые должна удовлетворять система водоснабжения: подача в дом, мойка машины, полив огорода и так далее.
  2. Технические характеристики колодца: расстояние до дома, уровень грунтовых вод, производительность источника, высота водяного столба и так далее.
  3. Режим использования насоса (сезонный или круглогодичный).

Также необходимо рассчитать величину напора, которую должен обеспечить глубинный насос, и достаточную для определенной ситуации его производительность.

Схема установки

Для технически грамотного монтажа погружного насоса потребуется:

  • насос;
  • реле давления, контролирующее работу устройства в автоматическом режиме;
  • обратный клапан, снижающий негативное воздействие гидроудара;
  • гидроаккумулятор, предохраняющий агрегат от частых включений и служащий аварийным источником воды;
  • разводка по дому водопроводных труб.

Особенности установки

Работы по монтажу погружного насоса должны выполняться специалистами. Ведь следует учесть все нюансы, обеспечивающие долговечность и надежность функционирования системы.

В частности, водный фильтр нельзя устанавливать между насосом и имеющим функцию автоматического контроля гидроаккумулятором. Ведь в случае, если фильтр забьется и не будет пропускать воду, сигнал от реле к насосу продолжит поступать – но вода не сможет проходить в банк. В результате насос перегреется и выйдет из строя. А вот если фильтр монтировать после гидроаккумулятора, то при возникновении препятствий для прохождения воды сработает реле, отключая насос.

Отрезок трубы, расположенный перед гидроаккумулятором, не должен иметь ответвлений (наружным водоразборным точкам, например).

Важно проследить, чтобы диаметр трубы между насосом и гидроаккумулятором соответствовал выходному отверстию насоса.

Нужен ли кессон?

Одно из решений предусматривает установку гидроаккумулятора с автоматикой либо насосной станции в особой подземной камере – кессоне. Но у такой схемы имеется значительный недостаток: наружные температурные перепады неизбежно вызывают формирование конденсата и соответствующий рост влажности. В таких условиях, вредных и для электрических устройств, уже спустя три года бак проржавеет насквозь.

Преимущество у кессона лишь одно: экономия места в доме. Но тот же эффект можно получить иначе: к примеру, покупкой насоса со встроенным блоком автоматического контроля, не нуждающегося в водонакопителе. Как вариант – поможет дополнительная установка компенсатора гидроудара, который снизит нагрузку на соединения в моменты включения и выключения кранов или насоса.

Специалисты коллектива «ВодоУслуги» сформируют для вас максимально качественную и долговечную водообеспечивающую систему!

Источник: http://vodouslugi.ru/raboty-uslugi/vodosnabzhenie/info/ustanovka-pogruzhnogo-nasosa.html

Установка погружного насоса в колодец

Исходя из уровня воды в колодце и его глубины, определив необходимые характеристики насоса, вы выбрали погружной скважинный или колодезный насос. Колодезный предпочтительней, т.к. благодаря меньшим габаритам при тех же возможностях более эффективен при использовании в колодце. Вам решать, какой фирмы будет насос – Джилекс (Водомет), ESPA (Neptun, Acua 5, Acuaria 07, 17, 27) или другие, но для колодцев с малым или средним дебитом рекомендуем выбирать насос с расходом не более 2-3 м3/час, а у вышеуказанных фирм всегда есть хорошее предложение для любых требований.

Монтаж лучше вести вдвоем. Перед работами по установке насоса нужно выкопать траншею от стенки колодца до места ввода в дом, раскопать ввод и пробить стенку колодца на уровне чуть выше низа траншеи, глубина которой должна превышать уровень промерзания грунта для вашего региона сантиметров на 20. Уровень промерзания не трудно выяснить у работников водоканала или у местных жителей, уже выполнявших подобные работы.

На дне траншеи не должно быть камней, осколков стекла и прочих твердых и острых предметов. Перед укладкой трубы необходимо устроить песчаную подушку толщиной до 10см и приготовить гильзу диаметром чуть большим, чем диаметр трубы. Гильзу длиной около 0,5м устанавливаем в отверстии стенки колодца. Не смотря на большой выбор материалов для водопровода, в данном случае лучше всего использовать полиэтиленовую трубу и фитинги соответствующего диаметра – колена и муфты. Такую систему легко собирать, имея только ножовку или специальные ножницы для резки трубы, нож для снятия фаски и силу в руках, т.к. сборку можно вести даже без использования трубного ключа. Но главное даже не в простое сборки, а в простоте разборки – в случае необходимости ремонта насоса, можно будет спустившись в колодец до уровня гильзы, легко отсоединить от колена вертикальную часть и вынуть ее с насосом наружу. Диаметры трубы и фитингов должны соответствовать диаметру выходного отверстия насоса, заужать нежелательно. Для изоляции и утепления трубы используем любой из доступных материалов, выбор очень большой. Любой потому, что мы заботимся не о теплопотерях, а о защите трубы от возможных физических воздействий, но чем толще изоляция – тем лучше. Если ваша труба окажется в зоне промерзания, то при максимальных минусовых температурах никакая изоляция от замерзания не спасет.

За пару часов до монтажа трубу, если она в бухте, следует размотать, чтобы она выпрямилась. Вычисляем расстояние от расчетного низа насоса в колодце до точки поворота трубы в траншею и отрезаем необходимый размер – без рулетки вам не обойтись. Остальная труба укладывается в траншею, один конец через гильзу заводится в колодец и протягивается из колодца наружу. Вытянуть ее можно, подталкивая в колодец из траншеи, а снаружи подтягивая конец вверх самодельным крюком.

Условные обозначения:
1 – грунт
2 – песчаная подушка
3 – вода
4 – стенка колодца
5 – траншея
6 – отверстие в стенке колодца
7 – гильза
8 – труба
9 – колено
10 – кабель

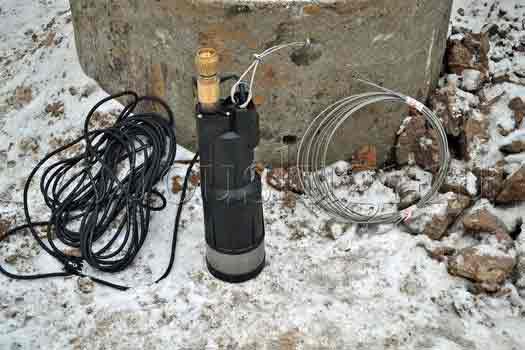

Уложив насос рядом с трубой, предназначенной для опуска, нужно размотать электрический кабель вдоль трубы. Если насос не имеет встроенного обратного клапана, его нужно установить на насос, используя ключ и паковочный материал, а к нему так же присоединить муфту. Сняв фаску с торца трубы, присоединяем ее к муфте и с помощью изоленты подматываем кабель к трубе через каждые 0,5м таким образом, чтобы каждый участок слегка провисал. Остальной кабель будет идти в траншее или по воздуху к вводу в дом.

Кабель в траншее должен быть защищен броней, поэтому перерезаем кабель перед коробкой управления насосом и заводим его в броню. К оголовку насоса через специальные проушины присоединяем трос, которым будем опускать насос в колодец. Теперь свободный конец от насоса с помощью колена соединяем с концом, протянутом через гильзу из колодца.

Наш замысел осуществить опуск, находясь снаружи, возможен благодаря гибкости трубы. Берем насос и на тросе опускаем его в колодец. Когда снаружи останется изогнутый угол, человек в траншее должен протягивать трубу назад, в траншею, а опускающий насос, продолжать опуск. В итоге колено достигнет гильзы и упрется в него, а вертикальный участок займет свое расчетное положение.

Для того, чтобы насос не находился рядом со стенкой колодца, гильза должна выступать в колодец на некоторое расстояние. Трос теперь нужно закрепить на верху колодца так, чтобы тяжесть насосной колонны передавалась ему, а не трубе, т.е. быть натянутым. Через отверстие в стенке колодца, рядом с гильзой, затягиваем кабель в броне, воспользовавшись крюком. Теперь заделаем оставшиеся щели раствором, а в гильзе забьем ветошью.

Если монтаж в силу каких-то причин не удается провести снаружи – придется опускаться в колодец до уровня гильзы. Для этого можно воспользоваться надежной лестницей – опускаем ее в колодец, за одну из последних перекладин заводим доску и кладем ее на оголовок колодца так, чтобы оба конца надежно опирались. Также надеваем на себя страховочный пояс или обвязываем торс крепким канатом и хорошо закрепляем свободный конец снаружи. Спустившись в колодец до нужного уровня, сначала опускаем насосную колонну, а затем соединяем трубы уголком. При монтаже в колодце протягивать трубу из траншеи не нужно,- достаточно, чтобы она едва выглядывала внутрь.

Утепляем трубу через свободный конец и заводим ее в дом, бронированный кабель в траншее должен быть уложен параллельно трубе, монтируем в доме остальное оборудование нашей насосной установки. Теперь, после окончательного монтажа и проверки работы системы, засыпаем траншею слоем песка около 10см, а затем и грунтом. Весь лишний грунт вывозить не спешите, т.к. грунт в траншее еще даст усадку.

Источник: http://www.agrovodcom.ru/infos/ustanovka-nasosa.php

Установка насоса в колодец

При строительстве загородного дома нужно в первую очередь задуматься о том, какие инженерные коммуникации будут нам необходимы для комфортного проживания. Сегодня мы поведем разговор о водоснабжении дома. Установка погружного насоса достаточно трудоемкий процесс. И в этом вопросе необходимо подробно разобраться.

Как произвести установку насоса в колодец?

Прежде всего, нам нужно на участке спланировать, где будет находиться колодец или скважина. Для того, чтобы найти место под колодец, необходимо вызвать специалиста по копке колодцев. Он должен четко указать, где под слоем грунта течет подземный источник. Далее выкапывается колодец. После того, как водичка в колодце отстоялась, нам необходимо всю эту воду слить. Делать это необходимо для очистки воды в колодце, при необходимости несколько раз. Теперь перейдем к укладке труб от колодца до дома. Укладка труб производится в уже выкопанную предварительно траншею. Глубина этой траншеи должна соответствовать глубине промерзания грунта. Ведь если зимой вода в трубах замерзнет, то в лучшем случае она оттает только глубокой весной, а в худшем, трубу разорвет. Монтаж труб водоснабжения лучше производить в летний период. Прежде чем трубу ПНД трубу уложить в выкопанную траншею, ее необходимо утеплить. Утепление можно производить такими материалами, как энергофлекс или кафлекс. Утеплив трубу, ее необходимо уложить в трубу большего диаметра в асбестовую трубу. У нас получился так называемый «сэндвич», которой даже при сорока градусном морозе не замерзнет. Профессиональная установка насоса требует мастерства и технических знаний.

ЦЕНА УСТАНОВКИ НАСОСА В КОЛОДЕЦ И СКВАЖИНУ

  • Установка скважинного насоса однофазного монтаж на глубину 10 – 4500 руб.
  • Установка скважинного насоса однофазного монтаж на глубину 20-30 – 6500 руб.
  • Установка скважинного насоса однофазного монтаж на глубину 30-50 – 9000 руб.
  • Замена насоса центробежного – 3000 руб.

Стоимость монтажа насоса складывается из выбранных вами опциях. Кому-то надо дешевле и просят уложить трубу просто без утепления. Но мы настоятельно рекомендуем придерживаться выше описанной технологии. Как гласит старая русская поговорка: «Скупой платит дважды». Вот мы и завели трубопровод в дом и можем смело приступить к монтажу насоса.

Монтаж водяного насоса необходимо осуществлять при соблюдении всех техник безопасности, ведь речь идет о работе с водой и электричеством. Да, придется запастись веревками и лестницами. Прежде всего необходимо начать с монтажа крепления под насос. Крепеж нужно выбирать достаточно надежный, ведь насос весит не мало. Вес насоса складывается из самого насоса, из веса трубы и горизонта воды в трубе.

Установка глубинного насоса требует к крепежу еще большего внимания. Теперь все просто, насос соединяем с трубой при помощи фитингов и на тросе опускаем на дно колодца. Для этого процесса потребуется участие как минимум двух человек.

Установка насоса в скважину

Установка насоса в скважину Часто для владельцев загородных домов является вопрос качественного водоснабжения и канализации. Решить эти проблемы зачастую помогает правильно подобранный насос. Главное, чтобы насос соответствовал своему прямому назначению и обладал достаточной для вашей конкретной ситуации производительностью.

Насосы подразделяются, прежде всего, по принципу работы. Они могут быть поверхностными и погружными. Поверхностные насосы применяются только в случаях, когда откачиваемая жидкость находится на сравнительно небольшой глубине – не более 15 метров. Это и является главным недостатком этого типа насосов перед другими, более мощными погружными насосами, которые могут достать жидкость с глубины 50 метров. К преимуществам поверхностных насосов можно отнести довольно легкий монтаж и техническое обслуживание.

Поверхностные насосы делятся на два вида по своему назначению. Первый вид – это напорные насосы. Они используются для подачи воды в дом и для организации полива огорода. При их покупке надо учитывать глубину погружения, производительность и рабочее давление. Установка циркуляционного насоса понадобится для отопления домов и подсобных помещений. Кроме требований, предъявляемых к покупке напорных насосов, важным моментом является соотношение размера насоса с размером труб.

Погружные насосы, как уже было сказано, могут подавать жидкость с достаточно большой, до 50 метров, глубины. Они, как правило, не издают неприятного шума и не требуют больших усилий при монтаже. В качестве неприятных моментов этого типа можно отметить два. Во-первых, надо очень аккуратно опускать его в жидкость, используя при этом вспомогательные материалы – капроновую веревка и леску. В случае небрежного монтажа насос может упасть, а достать его – дело хлопотное. Кроме того, после установки погружного насоса его будет сложно разбирать для очистки и смазки.

Все погружные насосы делятся на водяные, глубинные, дренажные и фекальные.

Водяные погружные насосы используют только для выкачивания жидкости из неглубоких, до 10 метров, резервуаров. Причем жидкость должна быть идеально чистая, без земли, песка, глины, травы и других примесей. Большой плюс этих насосов – это их бесшумная работа.

Для установки насоса в скважину понадобятся глубинные насосы очень удобны для использования в узких колодцах, так как имеют небольшой диаметр. Приобретая такие насосы, надо тщательно выбирать их, учитывая главный показатель – возможное количество выкачиваемой жидкости за определенный интервал времени. При этом не стоит забывать о том, что чем глубже насос, тем этой жидкости меньше.

Дренажный насос является незаменимым помощником при откачивании жидкости с небольшой глубины, не более 7 метров. Их чаще всего используют для откачивания жидкостей из подвалов и других помещений. Эти насосы, в отличие от водяных, могут откачивать не только чистую, но и жидкость, загрязненную землей, песком и травой. Не забывайте, выбирая дренажный насос о его главной характеристике – производительности.

Особенности установки фекальных насосов

Установка фекального насоса Название фекального насоса говорит само за себя. Их используют при отсутствии в доме системы централизованной канализации. Фекальные насосы могут обладать достаточно широким отверстием входа. Они могут откачивать любые, даже очень загрязненные жидкости, вплоть до очень сложных вязких жидкостей. Не забывайте выбирать насос с необходимой производительностью. От этого зависит качество его работы, однако стоит помнить, что более производительные насосы и стоят дороже.

Немаловажно перед выбором необходимого насоса просчитать примерный объем жидкости, который он сможет откачивать за определенное время. Затем сопоставить эти цифры с количеством потребляемой жидкости за тот же период. Установка фекального насоса потребует опыта и мастерства.

Берите насос с небольшим запасом и будьте спокойны. Учитывая предполагаемый расход воды, к примеру, надо учитывать, что объем воды, подаваемой под давлением в 2 атмосферы и проходимой через открытый водопроводный кран, составляет до 3 литров в минуту. Если вы часто используете душ, то помните, что это количество существенно больше. За то же время через душ можно пропустить в 4 раза больше воды – уже до 12 литров. Сопоставив количество водоразборных точек и возможность их одновременного включения, можно без особых математических усилий выйти на необходимый для выбора насоса показатель.

Если вы не хотите загружать голову лишней информацией, примерный расход воды в пиковый период имеет следующие показатели: для дома или дачи в пик сезона – до 3 м3 воды в час. Коттедж и дача могут расходовать до 4 м3 в час. А вот уже коттедж с серьезной системой полива и бассейном может потреблять до 7 м3 воды в час.

Подобрать насос, который бы идеально подходил для вашего дома или дачи, процесс сложный. Но нерешаемых задач нет. Сделав хотя бы примерные расчеты и замеры, вы не допустите ошибок, которые обнаружатся в ходе эксплуатации. Помните об основных характеристиках насоса, таких как глубина погружения, производительность, объем перекачиваемой жидкости в определенный период времени. И не забывайте о характеристиках жидкости, которую ему предстоит перекачивать.

Вам может понадобится монтаж насосной станции, будьте уверенны, нашим мастерам под силу такая задача.

Источник: http://www.santehnik-service.ru/uslugi/montazh-vodosnabzheniya/ustanovka-nasosa-v-kolodec/

Как выбрать насос для колодца и осуществить его установку?

Построив колодец, большинство из нас сталкиваются с проблемой каждодневной добычи воды. Ведь на бытовые потребности нужно гораздо больше, чем 5-7 ведер в день. А в жаркие дни лета необходимо поливать огород.

Вот почему стоит задуматься над тем, как провести воду из колодца. Но прежде надо разобраться в моделях и мощностях таких аппаратов.

1 Классификация и принцип действия

Сначала стоит определиться, какой аппарат Вам подойдет. Для этого следует измерить параметры Вашего колодца:

  • глубина;
  • уровень воды;
  • столб воды;
  • чистота воды;
  • диаметр колодца.

Схема установки насоса в колодец и монтаж водопровода

Насосы делятся на два типа: поверхностные и погружные (источник забора). А по принципу работы бывают вибрационные и центробежные.
к меню ↑

1.1 Поверхностный насос

Такой агрегат в воду не опускается, а остается на поверхности. Для подачи воды из колодца используют шланг, один конец которого находится в воде, а другой крепится к насосу.

Некоторые варианты устанавливают на поверхности воды с помощью поплавка, который можно сделать из пенопласта. Эти аппараты рекомендуют устанавливать на расстоянии от места забора воды. Высота забора жидкости такого устройства достигает восьми метров.

Поверхностное устройство очень простое в обслуживании. Его легко демонтировать и на него не действует влага. Агрегат имеет сравнительно небольшую стоимость, что является еще одним преимуществом. А вот главным недостатком является то, что высота забора воды намного ниже, чем у глубинного.
к меню ↑

1.2 Погружной (глубинный) насос

В колодце, где глубина воды ниже восьми метров рекомендуют применить глубинный агрегат. Корпус данного устройства герметичный и сделан из водостойкого материала. Вот почему глубина для погружного агрегата не столь важный показатель.

Большой напор дает возможность перекачивать воду с любой глубины. Перед тем, как закрепить насос в колодце, следует учесть, что устройство не стоит устанавливать близко ко дну. Если опустить устройство ближе ко дну, чем на один метр, в шланг попадет песок, что в скором времени приведет к поломке агрегата.
к меню ↑

1.3 Вибрационный насос

Устройство оснащено электромагнитом, который запускает вибратор. Именно он обеспечивает перемещение жидкости по трубам. Весь механизм от перегрева защищает проходящая вода. Вот почему работа «впустую» приведет к поломке. Такой агрегат должен быть установленный только на поверхности.
к меню ↑

1.4 Центробежный насос

Рассмотрев погружные аппараты, лучше всего остановиться на центробежном устройстве. Главная деталь такой конструкции – одна либо несколько рабочих колес, которые размещены внутри устройства на валу и состоят из дисков, что соединены лопастями. При работе место между этими лопастями заполнено водой, на которую при обороте диска влияет центробежная сила. Разное давление по краям и в самом центре выталкивает воду сквозь входной патрубок.

Центробежный насос готов к установке в колодец

2 Установка поверхностного насоса

Если Вы пользуетесь агрегатом не весь год, а только в летнее время, монтаж насоса в колодец весьма прост. Механизм стоит разместить поблизости колодца. Корпус должен быть заполнен водой, а шланг для забора — опущенный в воду. Рекомендуют, чтобы такой шланг был оснащен сетчатым фильтром, который предотвращает попадания твердых частиц, а так же обратный клапан, что мешает оттоку жидкости, если произошло отключение насоса. Патрубок для подачи воды соединяют с водопроводом штуцером.

При пользовании насосом постоянно, стоит подумать о том, как утеплить само устройство и водопровод. Возле колодца выкапывают небольшую яму для агрегата, которую к морозам надо утеплить.

Воду следует проводить ниже уровня замерзания земли на 30 см. Ближе к зиме крышка колодца также нуждается в утеплении. Перед тем, как установить насос в колодец, стоит учитывать удаленность от источника, ведь дальше 12 метров ставить поверхностный агрегат не имеет смысла.
к меню ↑

3 Установка погружного насоса в колодец

Для начала работы подсоедините насос к трубопроводу. Какой будет электронасос, зависит от глубины, на которую он будет установлен. Наибольший напор не должен быть не больше предельного давления для труб.

Если такой агрегат необходим только для орошения грядок или наполнения емкостей, то лучше взять обычный шланг. Его прикрепляют к устройству пластиковой муфтой. А для постоянного пользования водяной электронасос должен быть установленный стационарно и вынимать его без надобности не стоит.

В этом случае используют трубы из пластика или металла. Кабель устройства закрепляют только после того, как присоединят трубы. Рекомендуют шнур закреплять к напорной трубе и делать небольшое провисание. Это сможет защитить кабель от повреждений и упростит опускание агрегата.
к меню ↑

3.1 Монтаж скважинного насоса своими руками (видео)


к меню ↑

3.2 Причины поломок

Поломка глубинного агрегата может быть вызвана неправильной эксплуатацией, воздействием воды или попаданием твердых частиц. А еще уменьшение уровня воды может быть причиной неисправности.

Основные причины поломок:

  1. Больше половины разнообразных частиц, что есть в воде, плохо влияют на работу агрегата. Они забивают фильтры и пагубно влияют на резиновые клапаны аппарата.
  2. Работа впустую: если вода опустилась, колодезный насос оказывается над водой. Вследствие чего перегревается мотор, и он перестает работать.
  3. Работа агрегата с жидкостью больше +40˚С.
  4. Поломку могут вызвать перепады напряжения в сети.
  5. Кабельные соединения плохого качества, так как с их помощью происходит подключение питания насоса.
  6. Протечка агрегата: утечка воды может быть вызвана неполадками с сальником.

4 Замена насоса в колодце

Перед тем, как заменять насос в колодце, стоит проверить его.

Замена насоса в колодце

Это поможет избежать подъема агрегата с глубины. А если устройство находится не в колодце, а в воде находится только шланг, то можно легко понять причину поломки при визуальном осмотре.

Замена насоса в колодце может производится не только при поломке насоса. Если вода в колодце стала мутной, начала цвести, появились ржавчина или взвесь – это сигнал о замене агрегата. Причиной таких явлений может быть коррозия в узлах устройства, или же засор агрегата. Осматривать можно только выключенный из электросети агрегат.

Источник: http://nasosovnet.ru/repair/ustanovka-nasosa-v-kolodets.html

Погружной насос в колодце: как выбрать и установить оборудование без ошибок

На даче, приусадебном участке, или для загородного дома колодец может стать источником чистой питьевой воды. Подключив насосную группу, можно решить вопрос с водоснабжением, организацией сезонного водопровода для технических нужд: полива, снабжения строительной площадки. Ассортимент оборудования огромен. Чтобы построить производительную водопроводную систему без ошибок, мало знать, как установить погружной насос в колодец, нужно корректно подобрать тип устройства.

Содержание

Критерии выбора оборудования:

  • Предназначение и планируемая интенсивность использования.
  • Производительность: сколько воды необходимо получать.
  • Стационарность или мобильность подключения.
  • Характеристики источника воды: дебит, особенности грунта на дне, чистота, глубина, наличие крупных и твердых примесей.

Выбор насосного оборудования для постоянного и временного использования ↑

Хозяева, планирующие своими руками установить насос в дачном колодце, должны определить, как будет эксплуатироваться оборудование: на протяжении только дачного сезона или круглогодично. Для нерегулярного кратковременного использования можно выбирать бюджетные модели поверхностных, погружных или полупогружных устройств. Если необходимо обеспечить водой жилой дом, стоит предпочесть бесшумное глубинное оборудование.

Особенности применения разных типов насосов ↑

Существует несколько видов оборудования как погружного (с установкой непосредственно под воду), так и поверхностного (монтаж на поверхности грунта) типа. В зависимости от предназначения устройств, можно выделить 3 группы:

  • Скважинные и колодезные насосы для чистой воды.
  • Дренажное оборудование: устройства с возможностью применения в грязной среде, для откачки жидкости после паводков, очистки дренажных систем.
  • Фекальные насосы. Применяются в септиках, выгребных ямах, канализационных резервуарах.

Устройства для подачи питьевой воды предназначены для применения в чистой среде с небольшим количеством мелких частиц. Допускается присутствие в воде незначительного количества песка – до 200 г на кубический метр выкачиваемой жидкости.

Дренажный насос, который можно установить как в сточный колодец, так и в залитый паводком подвал, справляется с грязной водой: допускается наличие средних и крупных частиц диаметром до 12 – 15 мм. Используется для регулярного осушения дренажных систем. Фекальные устройства применяют в загрязненной жидкой среде без крупных твердых частиц.

Производительность оборудования зависит от принципа работы. Выпускают насосы:

  • Вибрационного типа.
  • Центробежные.
  • Вихревые.

Как подобрать погружное оборудование для установки в систему водоснабжения из колодца ↑

Идеальны для организации надежной системы водоснабжения центробежные глубинные насосы. Оборудование работает практически бесшумно, слышны только щелчки реле, которое контролирует работу двигателя устройства. Устанавливаются такие насосы в глубокие производительные скважины и колодцы. Выбирая оборудование, необходимо обратить внимание на габариты. Насос должен быть постоянно полностью погружен под воду, минимальное расстояние до дна – 1 м, и не менее 1 – 1,5 м до поверхности воды.

Насос оборудован обратным клапаном и системой поплавковой защиты. Обычно подсоединяют 2 камеры: одна контролирует нижний уровень, вторая – расстояние от верха насоса до водного зеркала. Выбирают устройство после расчета требуемой мощности. Необходимо точно спрогнозировать расход воды. Суммируют количество точек водоразбора, умножают на средний расход каждого крана. Кроме этого, просчитывают необходимый напор – высоту водного столба, которую должен производить насос. К глубине, с которой производится забор воды, добавляют высоту крайних точек водоразбора. Добавляют еще 20 – 30%, в зависимости от длины трубопровода из расчета: каждые 10 метров горизонтальной трубы – это 1 м напора.

В большинстве случаев для организации бесперебойного водоснабжения дома для одной семьи достаточно оборудования средней мощности с производительностью до 2 – 4 кубометров/час и высотой столба (напором) до 40 – 60 м. После определения параметров и выбора модели насоса планируют, как провести трубы и закрепить насос в колодце.

Бюджетные насосы для сезонной системы полива ↑

Вибрационные насосы – это недорогой аналог полноценных погружных устройств. Главное преимущество – низкая цена и универсальность применения. Принцип действия прост: всасывание воды через входное отверстие происходит после поднятия штока вследствие передачи электромагнитного импульса. Оборудование подходит для разового применения и организации сезонных систем полива. Допускается применение в загрязненной воде для ее выкачивания.

Важно! Специалисты не рекомендуют длительное использование вибрационного оборудования. Вибрация поднимает со дна ил, песок, что приводит к засорению и заиливанию источника.

Насосы такого типа не используют для обустройства постоянного водоснабжения из-за слабой производительности и ненадежности.

Установка погружного насоса в домашний колодец: инструкция ↑

Как правильно установить насос в колодец и подключить к водопроводу? Чтобы избежать ошибок, лучше планировать одновременную установку оборудования и организацию разводки труб. Гораздо выгоднее сделать подземную систему подачи воды из источника в дом: даже если водопровод не используется зимой, не будет необходимости тратить время на монтаж каждый год.

Монтаж автономной системы водоснабжения: подготовка трубопровода ↑

Для монтажа и организации внешней части водопровода, кроме насоса, понадобятся:

  • Полиэтиленовые трубы.
  • Фитинги, штуцера, тройники, переходники, сантехническая изоляционная уплотняющая лента, кран.
  • Изолирующий материал для защиты труб.
  • Гидроаккумулятор – бак емкостью до 50 – 100 л.
  • Реле давления.
  • Гильза или сгон для вывода подающей трубы от насоса к дому.
  • Фильтры для воды.

До того, как установить центробежный насос в колодец, придется подготовить трубу: провести подземную часть и сделать вход через стенку кольца. Выбивают перфоратором отверстие, прокладывают короткий кусок пластиковой трубы или специальный сгон с резьбовыми соединениями.

От входа в колодец до запланированной точки входа в дом прокапывают узкую траншею для укладки трубы. Глубина зависит от климатических особенностей местности. Труба должна находиться ниже точки промерзания грунта. Обычно копают на глубину 1,5 м. Для защиты пластикового трубопровода применяют изоляционные муфты из синтетических материалов.

Установка и крепление насоса ↑

Прежде чем устанавливать глубинный насос, необходимо измерить расстояние от входа в колодец до верхнего выходного патрубка устройства. Такой длины трубу (или гибкий шланг) отрезают и укладывают на ровной поверхности. Насос размещают около нижнего конца подготовленной трубы. Обязательно разматывают электрокабель, чтобы провод выровнялся до начала монтажа.

Выходной патрубок проверяют на наличие клапана. Если он не установлен, необходимо оборудовать насос подходящим обратным клапаном. Сверху накручивают соединительную муфту, уплотняя и герметизируя места соединения изоляционной лентой. Муфту соединяют с трубой.

Кабель обязательно фиксируют на трубе по всей длине. Можно использовать клейкую ленту, но во влажной среде клеевой слой быстро отклеивается. Надежнее закрепить провод на отрезке трубы обычными пластиковыми хомутами.

Оборудование готово к погружению. Остается только подсоединить прочный страховочный трос. В продаже есть стальные и капроновые шнуры. Металлические тросы не подходят для использования в воде, поэтому лучше купить толстый синтетический шнур. В верхней части корпуса находятся специальные крючки с отверстиями: необходимо надежно привязать концы троса. Во время спуска возникает вибрация из-за раскачивания, чтобы погасить колебания, к верхнему концу троса можно привязать кусок эластичного строительного жгута.

Еще один важный момент: нужно знать, как правильно закрепить погружной насос внутри колодца. Опускают оборудование, предварительно зафиксировав трос на стальной раме или строительном тросе, натянутом на оголовок. Рациональнее использовать раму. Сделать крепление можно из обычного угольника, сваренного по размерам верхнего кольца.

Обустройство защиты и гидроаккумулятора ↑

Производители качественных насосов средней ценовой категории обычно оборудуют свои устройства необходимой защитой: фильтром на входе, поплавками. Фильтр препятствует забору внутрь прибора крупных частиц, способных повредить крыльчатку. Поплавки реагируют на уровень воды, защищая устройство от работы на холостом сухом ходу. Специалисты рекомендуют оборудовать домашний водопровод расширительной емкостью с реле давления. Насос будет работать намного дольше: количество коротких циклов работы сократится до минимума.

Вода набирается в накопительную или расширительную емкость до определенного уровня. При включении крана в доме, вода подается из бака, а двигатель насоса запустится только после падения давления в баке и срабатывания реле. На выходе из бака желательно установить фильтр.

Видео: установка насоса для сезонного использования ↑

Процедура выбора, расчета производительности, также как и установка глубинного насоса в домашний колодец – достаточно сложна и трудоемка. Если выбрать оборудование малой мощности, то в пик использования воды начнутся проблемы с подачей. Когда неверно выбран уровень напорной производительности устройства, без воды остаются крайние точки водопровода.

Слишком мощное устройство может спровоцировать осушение и загрязнение источника со слабым дебитом. Ошибки в монтаже приводят к поломкам дорогого оборудования. Поэтому организацию круглогодичного водоснабжения в доме лучше доверить мастерам с опытом.

Источник: http://strmnt.com/dom/comm/d-water/pogruzhnoj-nasos-v-kolodce.html

Как самостоятельно провести установку насоса в колодец

Для владельца полноценного загородного дома появляются все новые и новые задачи по обустройству комфортного и удобного жилища. В первую очередь это касается систем канализации, водоотведения и подачи питьевой воды. Проблема забора, пригодной для питья и хозяйственных нужд, воды решается с помощью колодца – нехитрого приспособления, придуманного много лет до нашего рождения. Еще бабушки и дедушки черпали силы и вдохновения из чистых источников, а вкус воды из колодца во дворе не мог ни с чем сравниться.

Насос позволяет обустроить более глубокий колодец

Доступ чистой воды в дом осуществляется по целой слаженной системе, но основным ее звено по праву называется насос, способный поднять воду выше десяти метров, тем самым позволяя обустраивать более глубокие и объемные колодцы, не прилагая ежедневного кропотливого труда для вылавливания ведер. Ваша жизнь за чертой шумного города не обязана быть лишенной привычных удобств и качества слаженного быта.

Преимущества использования насоса для колодцев

Если при постройке колодца или расчистки водотока его старой конструкции, вы справились хорошо, установили фильтры в соответствии с видом дна, его структурой и расположением, то дело движется к завершительной фазе – монтаж насоса. Такой аппарат для колодца – это удобно и выгодно.

Установка насоса в колодец необходима в тех случаях, когда глубина самого колодца составляет до 90 метров. В таких условиях об использовании ведер и ручного труда речь не идет вовсе. Помимо прочего, система отбора аппаратом имеет ряд важнейших преимуществ над механическим поднятием воды из дня колодца. Несомненные плюсы насоса:

  • тишина в работе (все детали работают бесшумно);
  • простой монтаж;
  • водозабор из глубоких колодцев (от 60 до 90 метров);
  • защита оборудования от замерзания при низких температурах (зимой);
  • отлаженная работа в любое время при любой погоде;
  • быстрота в работе;
  • удобство в эксплуатации.

Времена долгих и монотонных усилий над подъемным механизмом в виде бревна давно остались позади и на смену им пришли незаменимые помощники в любом загородном доме – насосы. Подключение подобного устройства отберет минимум времени и сэкономит ваши силы.

Выбор будущего насоса для автономного водопровода

Установка погружного насоса в колодец начинается с взвешенного выбора самой главной детали – функционального механизма. Различие погружного и поверхностного аппарата состоит в принципе их работы, так первый весь погружается в воду, которая снижает температуру двигателя и всего оборудования. Отключение такого типа насоса происходит лишь в случаях, когда уровень воды в колодце достигает минимальной отметки (аппарат может перегреться и выйти из строя).

Нередко для отбора воды в колодце применяют и скважные насосы. Их отличие заключается в размерах и цене, при идентичных принципах работы.

Погружной насос не уступает по эффективности скважинным

Как установить погружной насос в колодец, если вы делаете это впервые? Сделать это можно придерживаясь основных правил. В первую очередь уровень воды над и под аппаратом должен составлять не меньше метра. Исходя из этого условия, для слишком мелких колодцев погружной насос попросту противопоказан. Колодезный используется часто, но и он имеет ряд преимуществ и недостатков. При сильном желании установить именно скважной насос рекомендуется подобрать наиболее подходящий размер будущей системы.

Насосы для колодцев бывают – центробежными, вихревые и вибрационные. Главным их отличием является устройство и возможности аппарата. Так вибрационные устройства не имеют вращающихся деталей. Работа подобного насоса обеспечивается благодаря току и созданному электромагнитному полю. Несмотря на вибрирующие части механизма, вред самому источнику воды не наносится.

Ограничением в применении вибрационных насосов называют колодцы на плывуне, ввиду их постоянной подвижности и нестойкости. Неподходящей такая насосная система окажется для мелких колодцев, из-за вибрации которых вода станет мутной (непрерывное поднятие частиц из дна). В остальных случаях – вибрационные насосы достойный и выгодный выбор. Они дешевые, а внутренние детали насоса не перегреваются и не нуждаются в смазке.

Центробежный насос требует наличия дополнительного оборудования

Выбирая тот или иной вид аппарата, хозяин загородного дома должен обратить особое внимание на производительность будущего устройства, и на то какие особенности будет иметь монтаж оборудования. Сила мощи насоса уравнивается к количеству потребленной воды жильцами дома, для этого отдельно рассматриваются все сантехнические установки – умывальники, краны, унитазы и прочее.

Установка насосной системы в колодец

После выбора и покупки подходящего для вашего случая аппарата, возникает следующая задача — как установить насос в колодец и обеспечить бесперебойную систему водоснабжения на даче. Сам процесс подготовки, монтаж и подключение довольно простая задача, но трудоемкая, поэтому лишние помощники и компания никому не повредит.

Установка погружного насоса в колодец включает в себя ряд основных и дополнительных мероприятий. На первом этапе — производятся так называемые «земляные работы». Из дома проводится водопровод через выкопанную во дворе траншею (глубина до двух метров, ровная и без резких изгибов). Дальше дело доходит до установки труб. Для водопровода на улице подойдут стальные трубы из нержавеющего металла, но на крайний случай подойдет обычный шланг.

Обрезанные и соединенные трубы покрываются теплоизоляцией и помещаются в трубы большего диаметра. Дальше в стенке колодца вырезаются отверстие в него помещают трубу от водопровода. Наконец в колодец монтируют насос, установленный в четко отведенное место. Сбор всего водопровода занимает до двух дней, включая спайку труб и закладку траншеи.

Монтаж оборудования в колодец происходит с помощью троса и крепежной рамы. Электрический кабель аппарата укладывается рядом с водопроводной трубой, затем проверяется наличие обратного клапана и подвешивается насос (используется оцинкованный трос). После оборудование опускается, фиксируется на нужной высоте, все тройники присоединяются, а кабель выводится к дому. На завершающем этапе следует устанавливать прокладку трубопровода, а траншею засыпать песком.

Дополнительные устройства

Помимо водопровода и заборного аппарата для длительной службы всей системы рекомендуется установить дополнительные устройства. Гидроаккумулирующий бак поддерживает во всей системе постоянное давление. Подобная емкость из металла (заполненная наполовину водой, наполовину воздухом) служит аварийным источником воды. Чем больше такой бак, тем меньше ваше жилище будет зависеть от внеплановых отключений электроэнергии.

Реле давления сделает ваш насос автономным, регулируя его включение и выключение при достижении минимальных пределов воды в колодце. Так же не помешает дополнительная изоляция электрокабеля от механических внешних воздействий. Пусть все эти приспособления не являются обязательными, их наличие поможет избежать целого ряда неприятных ситуаций.

Советы по эксплуатации насоса

Любое устройство домашнего хозяйства требует за собой ухода и заботы. Заборный аппарат, подсоединенный к водопроводу и колодцу держится в чистоте, в первую очередь во благо домочадцев. Сам колодец очищается через полнейшую сушку, с дальнейшей чисткой дна и стен. Тем же манипуляциям поддается и насос. Внутренние фильтры насоса прочищаются проточной водой и возвращаются на прежнее место.

Такие процедуры не только обеспечат забор чистой воды, но и помогут всему насосному оборудованию прослужить намного дольше. Насос используется исключительно по назначению – перекачка чистой воды из колодца, поэтому заиленная вода в скором времени приведет к поломке всей системы.

Соблюдая все вышеперечисленные правила, вы сможете вдоволь наслаждаться преимуществами автономного водопровода в частном загородном доме, не беспокоясь об отключениях света или перебоев воды в трубах.

Все, что от вас требуется – это с умом и ответственностью подойти к выбору насоса (верно рассчитав его размер и мощность), придерживаясь инструкций установить его и бережно за ним ухаживать.

Жизнь в доме среди природы, вдали от городской суеты, принесет море позитивных эмоций и радости всем жителям дома, и не лишит всех благ цивилизации. Вы еще сомневаетесь в необходимости насоса в колодце? Тогда вам стоить однажды попробовать воду из колодца, которую не просто безопасно пить, но и приятно. Выбор всегда остается за вами, но едва ли найдется хоть один противник установки насоса, учитывая все его явные преимущества.

Источник: http://vodospec.ru/skvazhina-kolodec/ustanovka-nasosa-v-kolodec.html

Установка погружного насоса в скважину или колодец

Многие жители загородных домов для водоснабжения своих жилищ используют скважины. Лучший способ добыть воду из колодца глубиной более 6 метров – погружной насос, и процесс его установки включает в себя несколько тонкостей, которые обычно упускают из виду. Тот опыт, который я получил, установив свой погружной насос для дачи 7 лет назад, поможет Вам убедиться, что все сделано правильно.

Обеспечьте защиту проводов питания насоса

Как ясно из названия, погружные насосы во время работы находятся под водой в колодце. Выход из строя электромотора – не всегда причина поломки этих приспособлений; чаще всего причиной поломки становится истончение проводов питания вследствие трения. При каждом старте и остановке насоса вся конструкция, включающая иногда до 60 метров труб, вибрирует вместе с мотором. Старт-стоп и трение, трение. В течение нескольких лет изоляция истончается и оголяет медные провода, что становится причиной замыкания и остановки работы. Так было и с моим мотором – во многих местах просматривались провода.

Хотя это и не совсем стандартное решение, для защиты проводов я проложил их внутри полиэтиленовой трубки диаметром 2 см, которая пролегла параллельно основной трубе, по которой поднимается вода, прикрепленной к ней пластиковыми стяжками. Такой способ добавит немного забот на этапе установки, но обеспечит многие годы беспрерывной службы.

Тормоз крутящего момента для повышения надежности

Другой важный момент при установке погружного насоса – использование механизма торможения крутящего момента. Он представляет собой резиновую подпорку из двух частей, которая крепится снаружи трубы сверху насоса. Эта деталь укрепляет конструкцию в момент нарастающей силы вращения при старте мотора, предотвращает развинчивание резьбы на креплениях и скручивания проводов.

Насосы поставляются конечным клиентам уже с проводом питания, подведенным к мотору, но его не всегда хватает, чтобы добраться до воды. В таких случаях необходимо присоединение дополнительного провода со спайкой на месте сращивания – это предпочтительный способ соединения вместо стандартного скручивания. Правильно скрученные провода тоже прослужат Вам, но такой вариант более восприимчив к коррозии, вызываемой влагой в колодце. Так что с учетом небольшого времени и сил, необходимых для пайки – это хороший способ застраховаться от проблем. Но даже спаянные соединения для уверенности заключите в термоусадочные тюбигни. Несколько уровней перестраховки защитят Вас от отказов в то прекрасное утро, когда Вы будете принимать душ.

Не забывайте об обратных клапанах

Обратные клапаны – это еще один аспект, о котором принято забывать при установке погружных насосов. Их устанавливают в местах соединения вертикальной части труб подачи и в основной трубе, которая подводит воду к напорному баку в помещении. Обратные клапаны повысят надежность Вашей системы по двум направлениям. Помимо предотвращения вытекания воды обратно в колодец, когда насос выключается, обратные клапаны предотвратят излишние нагрузки на мотор, а также обеспечат непосредственную подачу воды в бак, когда насос запускается. Не пренебрегайте обратными клапанами.

Установка трубы, погружного насоса и проводов в колодец своими руками – очень тяжелая, неудобная работа, так что вряд ли бы Вам хотелось заниматься этим часто. Вот почему многие предпочитают заплатить за создание надежной установки водоснабжения. Даже если Вы нанимаете кого-либо для выполнения этой работы, не стоит думать, что все вышеуказанные детали будут учтены. Во всех вопросах обслуживания и обеспечения Вашего дома, только Ваши собственные технические знания могут стать гарантией от мошенничества и некомпетентности исполнителей.

Источник: http://prorab.guru/stroitelstvo/ustanovka-pogruzhnogo-nasosa.html

Подключение насоса в колодец

Итак, вы определились, какой колодезный насос для водоснабжения вам нужен. Остается разобраться, как его установить. Мы не будем долго объяснять о подключении поверхностных насосов, так как их установка не составит труда. Если вы планируете использовать насос в морозы, то его механизм необходимо утеплить, либо просто разместить в помещении. Если вы будете качать воду из колодца только летом, то его можно разместить около колодца. В корпус насосного оборудования заливается вода. Шланг от насоса опускается в колодец – все готово!

Как подключить погружной насос в колодце

Теперь перейдем к вопросу как подключить погружной насос в колодец. Этот процесс принципиально отличается от вышеописанного (для поверхностных насосов).

Первым делом, замеряем глубину колодца. Эта величина определяется как расстояние от поверхности грунта до дна колодца. Может быть у вас имеется паспорт на колодец, предоставленный фирмой, копавшей его? Тогда эти данные вы найдете в нем. Если паспорта нет, то данные замеры можно измерить грузом, привязанным к шнуру. После этого определяем статический уровень. Эта величина определяется как расстояние от поверхности земли до зеркала воды. В зависимости от фазы потребления воды, этот уровень может быть разным, поэтому для его измерения надо дать воде максимально наполнить колодец. Более точные измерения будут либо утром, либо после нескольких дней перерыва в водопотреблении из колодца. Измеряется статический уровень точно также как и глубина колодца – с грузом на веревке. Высота столба воды в колодце исчисляется путем вычитания из всей глубины колодца статического уровня воды.

Теперь определим дебет колодца или динамический уровень. Он определяется тем уровнем, который остается в колодце после длительного выкачивания из него воды. Когда вода после интенсивного выкачивания перестает убывать, этот уровень воды и есть динамический. Кроме этого, определить весь объем воды в колодце можно по диаметру его колец. Данный параметр нужен для вычисления общего объёма воды. Определение уровня воды в колодце в разных условиях понадобятся вам при выборе длины и мощности насосного оборудования.

Теперь займемся земляными работами. Выкопаем как можно более ровную (прямую) траншею ниже уровня промерзания грунта для водопроводной трубы от колодца до дома. Отсутствие поворотов сократит внутреннее сопротивление внутри водопровода. На дно насыпаем 15 см песка. Сверху кладем геоткань, в которую позже обернем водопровод. В зависимости от назначения водопровода (полив огорода, обеспечение домашних нужд) используются трубы из разных материалов или обычные шланги.

Соединив все трубы от колодца до места доставки воды, оборачиваем их в, выложенный на песке, геотекстиль. После этого, трубу помещаем в другую трубу диаметром побольше. Это может быть асбестовая труба или пластиковая, используемая в канализационных целях. Данный метод защищает водопровод от повреждений и не дает теплоизоляционному материалу разрушиться. Определяем места врезки водопровода в стену дома. Тоже самое делаем и в стене колодца. Диаметр отверстия должен быть достаточным для необходимого напора воды. Обычно для бытовых нужд – это 15 см. В него вставляем гильзу и цементируем. Через гильзу проводим водопроводную трубу. В колодце должна быть достаточная длина трубы. Сливной кран устанавливается на конце трубопровода. Изгибом трубы направляем трубопровод к воде, т.е. к глубине, на которой разместится насос.

От сливного крана вглубь колодца до глубины размещения погружного насоса отрезаем кусок водопроводной трубы.

Далее, мы разберемся, как подвесить погружной насос в колодец. Для этих целей нам потребуется трос, прикрепленный к крепежной раме. Такую раму не составит труда сварить. Она располагается на кольце колодца.

Подключаем насос к электрической сети. На выходном отверстии насосного оборудования устанавливаем обратный клапан, если заводская сборка его не предусматривает. Подсоединяем муфту, к ней трубу. Электрокабель прикрепляем к водопроводу с провисанием. Насос подвешиваем на капроновом тросе, или можно использовать оцинкованный.

Теперь пришло время опустить насос вглубь колодца. Лучше всего в этом процессе участвовать нескольким людям. Все наше собранное оборудование раскладывается в одну линию: трос, электрокабель, труба. Удерживая насос на тросе, опускаем прибор в колодец. Во всех инструкциях об этом написано, но напомним еще раз – запрещается опускать насос за электрический кабель!

Мы погрузили насос на необходимую глубину, теперь закрепим трос на крепежной раме. Человек, спустившийся в колодец, присоединяет трубопровод к тройнику. Не хотите спускаться в колодец? Тогда используйте для трубопроводной системы гибкий шланг.

Когда насос установлен, переходим снова к трубам. После окончательного их монтажа все снова укутывается в геотекстиль и засыпается песком, а после грунтом. Для автоматизации работы насоса используются реле автоматики и гидроаккумулятор.

Источник: http://ecolands.ru/blog/podklyuchenie-nasosa-v-kolodec.html

Монтаж погружного насоса Водолей.

Перед установкой электронасосов Водолей в скважину или колодец необходимо совершить некоторые приготовления наверху.

Сперва к насосу необходимо присоединить напорный трубопровод. Какой именно трубопровод выбрать, зависит от поставленных задач и соответственно, глубины установки погружного насоса. Если насос предполагается использовать только для полива и наполнения емкостей, то оправдано присоединение обычного поливочного шланга через переходную пластиковую муфту. Шланг гибкий, легкий, удобный в обращении имеет здесь свои несомненные плюсы, тем более напоры насосов, используемых таким образом, невелики. При временной установке также оправдано применение шланга, так как в этом случае погружной насос будет легче опускать, поднимать и переносить с места на место. В случае, если погружной насос должен быть установлен стационарно и предназначен для работы совместно с гидроаккумулятором, лучше использовать пластиковую или металлическую трубу. При этом максимальный напор насоса не должен быть больше максимального давления, на которое рассчитана труба.

Погружные насосы Водолей серии БЦПЭ 0,5 и БЦПЭУ 0,5 имеют выходной патрубок диаметром 1″ (при этом номинальный расход всех насосов этой серии составляет 1,8 м³/ч). Для любого погружного насоса трубу лучше выбирать таким образом, чтобы не было заужения внутреннего диаметра выходного патрубка насоса. В нашем случае лучше установить пластиковую трубу с внешним диаметром 32 мм (внутренний диаметр такой трубы составит около 26 мм, что и соответствует выходу насоса в 1″). Однако и здесь могут быть исключения, так как определяющим фактором является не диаметр трубы сам по себе, а потери давления, зависящие от диаметра трубы и расхода насоса. Подробнее об этом написано в статьях «Подбор насоса для колодца» или «Подбор насоса для скважины», где также размещены таблицы потерь напора.

Погружные насосы Водолей не имеют встроенного на заводе обратного клапана, поэтому при их использовании в замкнутых напорных систем водоснабжения, установка обратного клапана обязательна.

Обратный клапан можно установить непосредственно в напорный патрубок насоса или врезать в напорный трубопровод, на расстоянии до 1 метра от выходного патрубка насоса. Устанавливать обратный клапан на поверхности можно только в случаях погружения насоса Водолей в непосредственной близости от поверхности земли (до 3 метров) , во всех остальных случаях пользуйтесь вышеуказанными рекомендациями. В любом случае, мы рекомендуем выбирать обратный клапан с латунным седлом.

Соединяем насос с трубой с помощью муфты (пластиковой или, что предпочтительнее, латунной) соответствующего размера 32-1″. Те же соображения относятся к погружным насосам Водолей БЦПЭ 1,2, которые имеют выходной патрубок диаметром 1¼” (при этом номинальный расход всех насосов этой серии составляет 4,3 м³/ч). В этом случае труба должна быть с внешним диаметром не менее 40 мм, а требуемая муфта для погружного насоса будет иметь обозначение 40-1¼”.

К верхнему концу трубы присоединяем аналогичную ответную муфту и соединяем её с оголовком (конечно оголовок нужен только при монтаже погружного насоса в скважину).

Кабель насоса желательно закрепить в напорной трубе с помощью скоб. Это облегчит погружение насоса Водолей и предотвратит риск механического повреждения кабеля. Важно знать, что опускать и поднимать насос за электрический кабель запрещено, поэтому кабель крепится к трубе с небольшими провисаниями по всей длине, с целью избежать даже минимальных нагрузок на кабельный ввод в погружной насос.

К проушинам погружного насоса Водолей (расположенным наверху по бокам от напорного патрубка) прикрепляем страховочный трос. Можно воспользоваться капроновым тросом (который идет в комплекте с насосом), а можно присоединить трос из нержавеющей стали (достаточно сечения в 3 мм). В скважине трос, как и кабель, не должен висеть внатяг, так как основная функция троса — страховка. В колодце же напротив, именно трос зачастую выполняет функцию поддержки насоса.

Завершив эти приготовления, раскладываем все на участке в прямую линию рядом со скважиной. Затем начинаем аккуратно опускать насос в скважину. При погружении на небольшую глубину установки, с этой операцией может справиться один человек, хотя лучше все делать вдвоем. В этом смысле с колодцами справится проще, так как они, как правило, имеют меньшую глубину.

Остается нерешенным вопрос, на какую глубину погружать насос?

С одной стороны есть ограничения производителя: насос Водолей нельзя погружать ниже, чем на 0,4 метра до дна, при этом уровень воды над насосом не должен быть выше 10 метров.

Этим рекомендациям и надо следовать, что в случае установки погружного насоса Водолей в колодец, не вызывает вопросов. Однако надо учесть, что колодцы бывают разные, в том числе и по возрасту. Где-то насос надо устанавливать и на 1 метр выше дна колодца, ввиду его заилености, иначе насос будет подавать мутную воду.

При погружении насоса в скважину, надо руководствоваться паспортом скважины, выданным буровой организацией. Там указан дебит скважины, динамический уровень воды (при откачке насосом с определенной производительностью) и рекомендуемая глубина установки погружного насоса. Если конструкция скважины позволяет, то лучше установить насос на 4-5 метра ниже динамического уровня воды, указанного в паспорте. При этом никогда не устанавливайте насос в зоне фильтра скважины или ниже этого уровня (зона фильтра отмечена в паспорте скважины).

Почему нужно обратить внимание на конструкцию скважины?

Потому что зачастую скважина сделана из обсадных труб разного диаметра. Например, внизу скважины начиная с определенной отметки (в паспорте есть чертеж скважины с размерами и диаметрами обсадных труб), может быть установлена труба с диаметром меньшим, чем диаметр погружного насоса Водолей (здесь можно обратить внимание по насосы Водолей БЦПЭУ 0,5 с внутренним диаметром 95 мм). Это важно учитывать.

После определения глубины погружения насоса, мы отмеряем это расстояние, обрезаем напорную трубу, и соединяем этот конец трубы с оголовком с помощью фитинга, как уже было сказано выше.

Закрепляем оголовок на обсадной трубе и все — насос установлен. Как произвести первый пуск погружного насоса Водолей написано в статье «Установка, эксплуатация и хранение насосов Водолей.».

После установки насоса, можно переходить к присоединению напорной магистрали дома и подключению гидроаккумулятора (какой объем гидроаккумулятора выбрать читайте в статье «Гидроаккумулятор. Назначение, настройка, выбор объема.»).

Источник: http://vodoley-pump.ru/articles/pogruzhnoy-nasos-vodoley-montazh/

Погружной насос для колодца: какой выбрать?

Доброго здоровья, дорогие читатели блога Мужик-В-Доме.Ру! Меня частенько спрашивают, как выбрать насос для колодца? Поэтому сегодня я решил рассмотреть этот вопрос подробнее. На что нам следует обратить внимание в первую очередь при выборе насоса для колодца? Естественно, на глубину залегания воды, ведь от этого зависит, какой тип насоса нам подойдет (см. мою статью о выборе типа насоса для водоснабжения частного дома). Кроме того, чтобы выбрать наиболее подходящий насос для колодца, нужно знать и уровень воды в нем. Как правило, в большинстве случаев он не превышает 1,5 – 2 метра, а в засушливый период и того меньше.

Сегодня мы не будем останавливаться на автоматических насосных станциях, про которые я довольно подробно рассказывал в других своих статьях. Напомню все же, что использование поверхностных насосов неэффективно при достаточно большой глубине колодца (т.е. когда расстояние от поверхности земли до уровня воды в колодце составляет больше восьми метров). В этом случае, когда насосная станция нам не подходит, то не остается другого выбора, как установить погружной насос. Данный случай мы сейчас и рассмотрим, потому что именно тут возникает большинство вопросов, связанных с выбором типа насоса.

Погружной насос для колодца: колодезный или… скважинный?

Что же тут сложного? Погружные насосы, как известно, бывают двух основных типов – скважинные и колодезные, сами названия как бы говорят, где лучше их использовать. Но хотя по своей конструкции скважинные насосы разработаны специально для скважин, они, пожалуй, даже чаще используются для колодцев, чем колодезные. Стоит отметить, что при тех же самых характеристиках колодезный насос намного короче скважинного по длине, и притом он дешевле. А ведь при очень низком уровне воды в колодце выбор стоит делать именно в пользу меньших габаритов насоса.

Тем не менее, купить колодезный насос в магазинах бывает порой просто невозможно, да и сами продавцы очень часто даже и не спрашивают о том, какой у вас уровень воды в колодце, а помогают подобрать насос исходя из требуемых характеристик по напору и расходу.

По этим причинам приходится устанавливать скважинный насос длиной, например, 60 см в колодец, уровень воды в котором составляет всего 1,5 м. Естественно, это грубое нарушение, т.к. для правильной работы скважинного насоса нужно, чтобы над и под насосом был уровень воды не менее 1 метра. В нашем случае получается, что уровень воды в колодце должен быть минимум 2,6 м. У нас же для маневра имеется только 90 см. Поднимем выше – увеличим вероятность, что быстро сработает защита сухого хода, опустим ниже – насос станет тянуть песок. Поэтому оптимальным решением будет расположить насос посредине.

Ну а для того, чтобы насос гарантированно не тянул частицы песка, рекомендуется почистить колодец, проверить герметичность швов кладки и стыков колец. Кроме того, есть одна маленькая хитрость, которая тоже поможет свести всасывание песка к минимуму. Для этого из любого некорродирующего и безвредного материала нужно вырезать круг диаметром немного меньше, чем диаметр колодца, и установить его на несколько сантиметров выше над дном колодца. Теперь поток воды в насос будет идти несколько иначе, и вода будет значительно чище.

И если уж так получилось, что в описанной выше ситуации нам пришлось поставить скважинный насос – то просто замечательно, если этим насосом оказался, например, ESPA Neptun, способный работать в источнике при содержании песка до 185г/м 3 . Но лучшим вариантом в этом случае, пожалуй, будет скважинный насос Водомет (Джилекс), который бьет абсолютно все рекорды, прекрасно работая с содержанием примеси песка в источнике до 2 кг/м 3 .

А что было бы, если бы мы установили колодезный насос? Он, при всех тех же возможностях, что и скважинный, был бы значительно короче, правда имел бы больший диаметр, но это, в принципе, для колодца роли не играет. При том же уровне воды в колодце снизу и сверху насоса мы бы уже получили больший запас. По сравнении со скважинными насосами, колодезные имеют лучшее охлаждение, обладают меньшей чувствительностью к примесям твердых частиц. Кроме того, у них имеется поплавковый выключатель, исключающий дополнительную защиту от «сухого хода».

Колодезные насосы бывают:

• с заборным отверстием внизу и со встроенным фильтром, защищающим от твердых крупных частиц;

• с всасывающим патрубком для забора воды с верхних слоев, который гибко соединен с плавающим фильтром, поддерживаемым поплавком.

Второй вариант идеален для очень мелких колодцев.

На современном рынке представлен весьма широкий выбор колодезных насосов. Прекрасно себя зарекомендовали насосы для колодцев ESPA серии Acuaria 07, 17, 27 и Acua 5, работающие даже при неполном погружении. Кроме того, колодезные насосы Acuaria могут устанавливаться и в горизонтальном положении.

В заключение стоит отметить, что, при необходимости, перед автоматикой и гидроаккумулятором в доме можно поставить проточный фильтр или фильтр тонкой очистки (для питьевой воды).

Источник: http://muzhik-v-dome.ru/vodosnabzhenie/vibor-nasosa-dlya-kolodtsa/

Смотрите также:
03.11.2018

Где поставить насосную станцию. Идеальное место для насосной станции. Вопрос только на первый взгляд кажется простым. Для того чтобы найти место для насосной станции, я имею в виду насосную станцию в сборе, нужно учитывать несколько трудно совместимых условий, а...

03.11.2018

Обустройство скважины Устройство скважины на воду После того, как была пробурена скважина на воду, для сдачи ее в эксплуатацию должно быть проведено обустройство скважины, то есть ее обвязка. Для этого устанавливаются полипропиленовые замерные трубки, при помощи которых...

03.11.2018

Как сделать колодец своими руками – устройство и технология В этой статье будет рассмотрен вопрос о водоснабжении бани из деревянного колодца и даны рекомендации о том, как сделать колодец своими руками. Имея уже готовую русскую баню или собираясь ее только строить,...

Комментарии

Комментирование отключено.
