Как сделать кессон для скважины

Содержание

Кессон — что это и зачем он нужен?

Для обслуживания готовой скважины требуется создание соответствующей технической инфраструктуры, без которой пользование автономным источником водоснабжения будет невозможным или существенно затруднённым.

К таким техническим сооружениям относят и кессоны, предназначенные для защиты скважины от внешнего воздействия окружающей среды. По сути, это мера защиты и от всякого рода загрязнений.

Устройство

Изначально кессоны применялись только для проведения подводных работ. Затем оборудование нашло применение и на земле. Герметичная ёмкость, частично углублённая в грунт, эффективно используется при эксплуатации скважин с питьевой водой. Основная задача конструкции – защита от морозов, талых и дождевых вод, а также проникновения любых загрязняющих веществ. Чтобы место внутри кессона не пустовало, хозяева располагают там оборудование, относящееся к водопроводной системе.

В нижней части расположен вход (отверстие) для трубы, опущенной в скважину. Сбоку размещается выход – сюда подводятся трубы для подачи воды в дом. Сверху кессон (из любого материала) обеспечен герметичным люком, имеющим техническое назначение. Через люк в случае надобности осуществляются ремонтные работы.

Стандартная высота ёмкости составляет два метра, а её диаметр один метр. Во избежание промерзания в зимний период конструкция защищается теплоизолирующими материалами – пенопластом или полимером. Если кессон утеплен, в нём можно без опасений устанавливать насос и другое оборудование (например, гидроаккумулятор).

Погружение конструкции в землю (нижнего её конца) во многом зависит от точки промерзания почвы. Чем сильнее промерзает грунт, тем глубже в него вкапывается кессон. При правильном размещении выход трубы из скважины и место подключения водопроводной системы размещено ниже точки промерзания.

Следует учитывать, что диаметр или сечение кессона не должно быть слишком большим. Лишнее место хозяевам не нужно, так как на постройку такой конструкции потребуется больше материалов (или денег, если кессон куплен в магазине), что значительно повысит себестоимость работ.

Используемые материалы

Основное требование к материалам для кессонов – абсолютная водонепроницаемость. Конструкция может возводиться из любого строительного материала, соответствующего упомянутому требованию.

Наиболее популярны следующие материалы:

  • Пластик. Пожалуй, это самый практичный в использовании материал, обеспечивающий максимальную герметизацию. Работать с пластиком достаточно просто – он лёгкий и гибкий. Последнее качество является недостатком, так как для обеспечения жёсткости конструкции необходимо возвести опорную стену из бетона. Самые популярные материалы – полипропилен, полиэтилен и поливинилхлорид. Срок службы этих материалов не менее пятидесяти лет. Вторичные полимеры — не подходят! Они не подвержены коррозии и окислению, что делает кессон удобным, долговечным и внешне эстетичным. Средняя стоимость такой камеры от 23 000 до 40 000 рублей (в зависимости от объёма). Его можно установить сверху, на поверхности грунта (требуется надёжное утепление).
  • Сталь. Этот материал наиболее часто используется умельцами для изготовления кустарных кессонов. Цилиндрическая или квадратная конструкция варится из стальных листов толщиной в 4 миллиметра. Промышленность выпускает также готовые кессонные камеры. Для установки конструкции (её крепления к обсадной трубе) используется сваривание. Недостатком стали является её подверженность коррозионным процессам. Средняя цена промышленных образцов от 15 000 до 27 000 рублей. Такая конструкция требует погружения в грунт и качественного утепления.

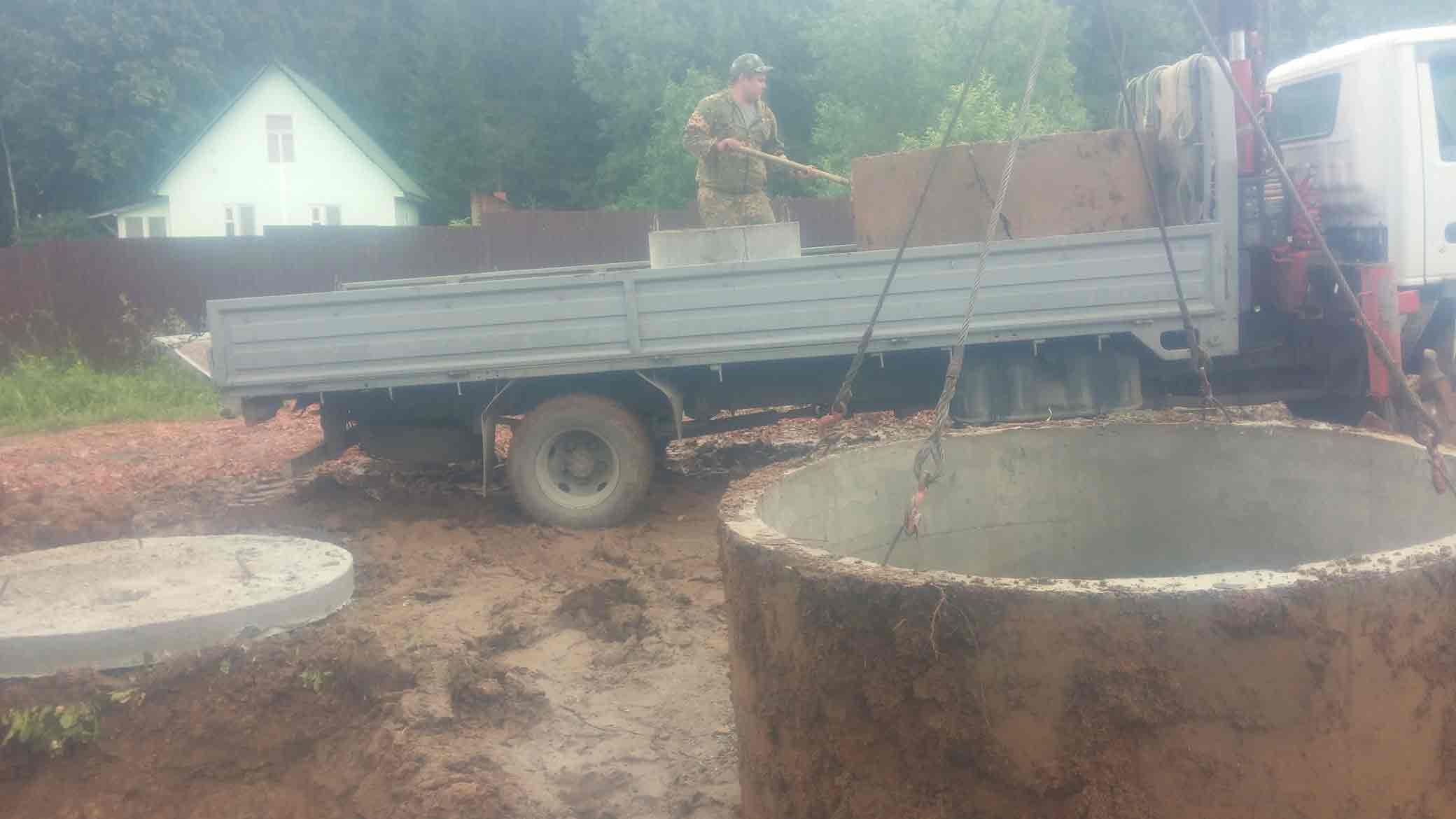

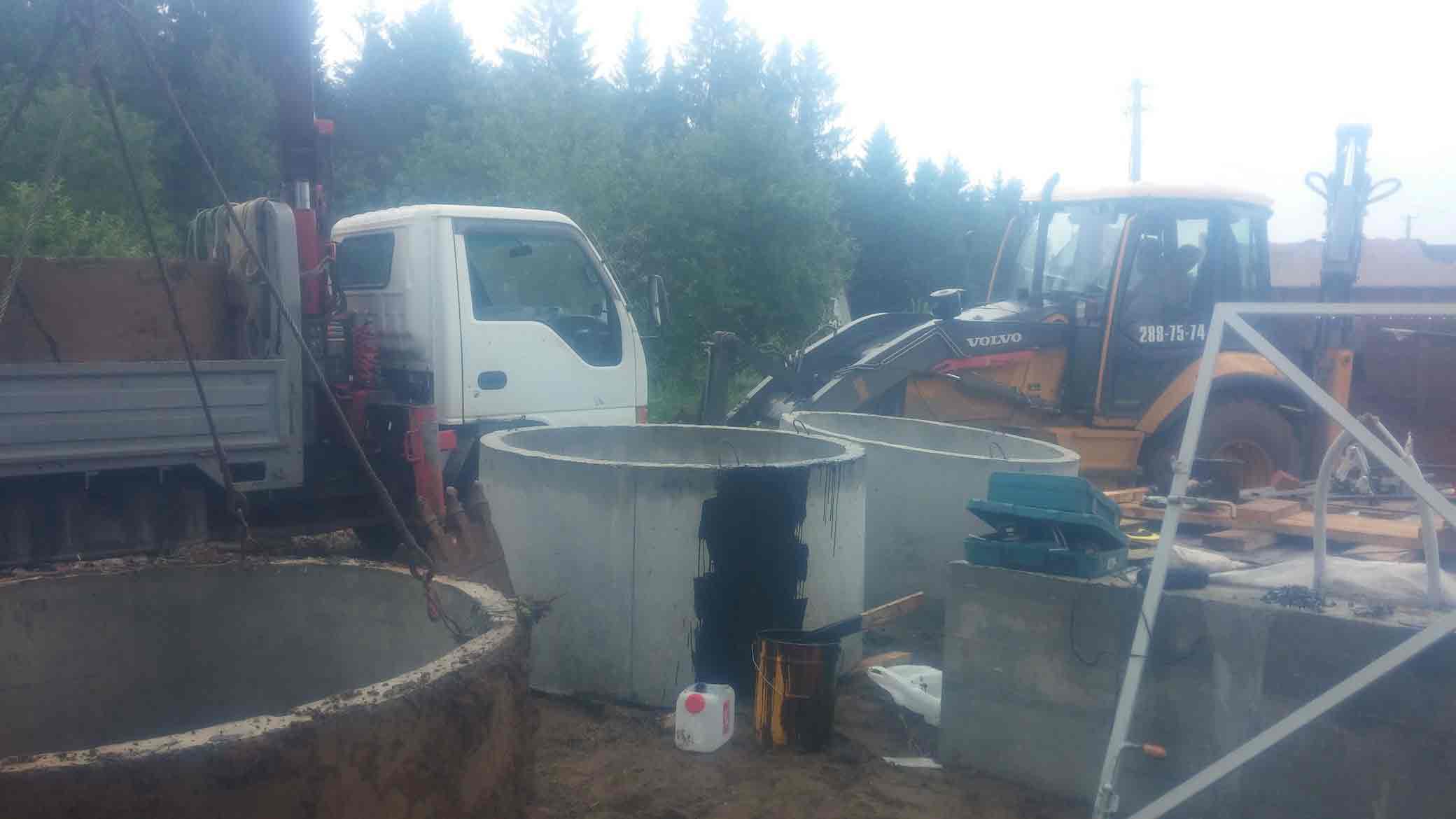

  • Железобетонные кольца. Это один из самых дорогих вариантов, применяемых для монтажа кессонных камер. Работа с бетонными кольцами, дополнительно укреплёнными стальными прутьями (армированными), требует приложения физической силы – они достаточно тяжёлые. Особое внимание уделяется гидроизоляции в местах стыка колец и месте посадки в грунт. По периметру готовую конструкцию заливают бетоном или асфальтом, что повышает себестоимость автономного водопровода. Цементный раствор для гидроизоляции не подходит. Чтобы работы были проведены на должном техническом уровне, необходимо обращаться к специалистам.
  • Кирпич. Этот строительный материал позволяет возвести конструкцию любой формы и размера. Скорость строительства во многом зависит от мастерства каменщиков. Не любой хозяин сможет обустроить кессонную камеру из кирпича своими руками. Вся конструкция устанавливается на прочный фундамент и подушку из щебня (или бетонную стяжку). Все швы тщательно заделываются, а внутренняя поверхность камеры оштукатуривается. В качестве люка используются деревянные доски. Основной недостаток конструкции из кирпичей – трудность в обеспечении полной гидроизоляции. В таком сооружении всегда ощущается некоторая влажность.

Сделать своими руками

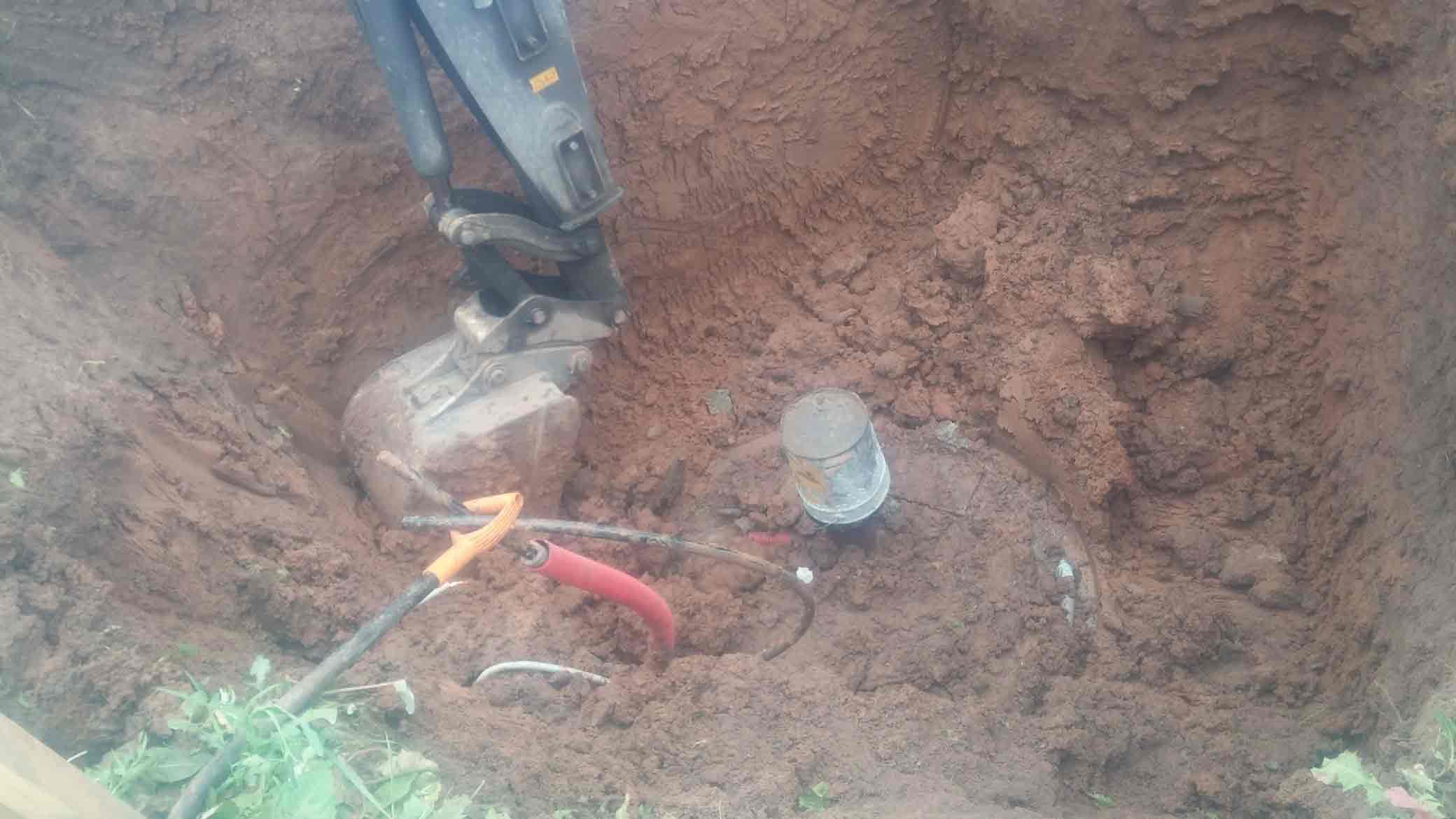

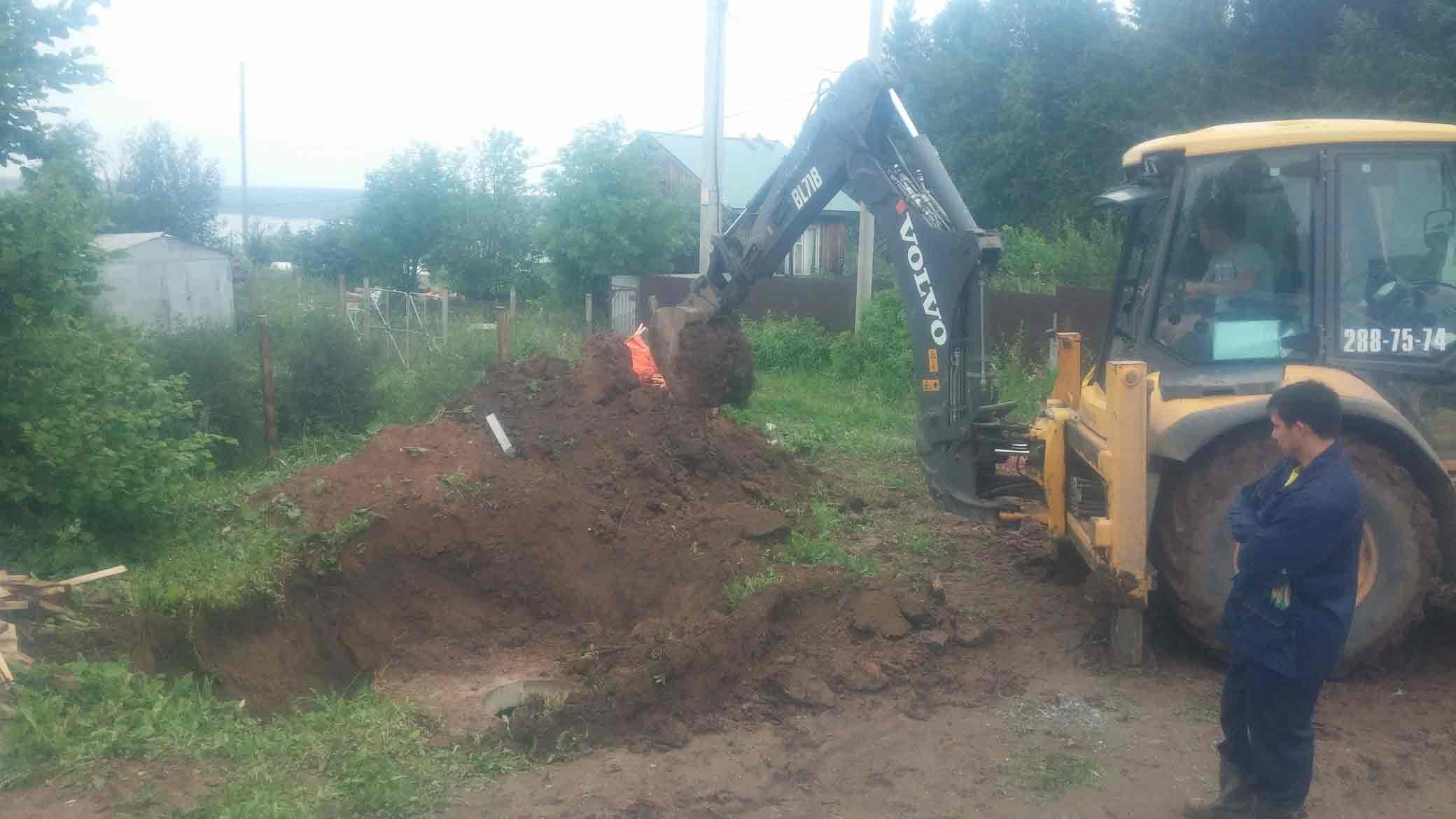

Установка кессона всегда начинается с копки котлована вокруг горловины скважины. Его глубина должна быть не меньше двух метров! По периметру даётся десять сантиметров в запас, чтобы ёмкость кессона установилась в котлован без всяких проблем.

Из стали

  • Размеры камеры рассчитываются заранее. Для изготовления потребуется сталь толщиной в 4 мм и антикоррозийное покрытие.
  • После сварочных работ все швы шлифуются, а готовая ёмкость изнутри и снаружи обрабатывается антикоррозийным материалом.
  • В днище оставляется отверстие, к которому приваривается гильза длиной в 15 см. Её диаметр должен быть немного больше обсадной трубы, идущей из скважины.
  • Конструкция фиксируется брусьями. Труба из скважины проходит сквозь гильзу и крепится к ней сварным швом.
  • К стенке привариваются ниппели для водопроводных труб. Через одну трубу подключается водопровод, вторая служит для прокладки электрического кабеля к насосу.
  • По завершении монтажа кессон засыпается по периметру грунтом.

Из пластика

Кессоны из такого материала проще приобрести в магазине. У промышленного образца будет стопроцентная герметизация и отличное качество. В настоящее время пластиковые кессонные камеры признаны самим практичными в использовании и лёгкими в установке.

Установка включает несколько основных этапов:

  • подготовку котлована и заливку бетонной подушки (заливка выполняется строго в горизонтальной плоскости во избежание деформации камеры);
  • подведение электрического кабеля и водопроводной трубы (кабель укладывается в пластиковую трубку);
  • установку кессонной камеры (используются деревянные доски для поддержки) – край должен возвышаться над уровнем грунта примерно на 15 сантиметров;
  • изоляцию вошедшей в ёмкость обсадной трубы резиновой муфтой;
  • подключение посредством ниппелей всех коммуникаций;
  • заливку котлована по периметру камеры бетоном (применяется для придания конструкции необходимой жёсткости);
  • монтаж всего оборудования(не следует забывать и про последующую утилизацию оборудования) внутри камеры кессона;
  • засыпку снаружи песком или грунтом до уровня люка.

Какое значение имеют болота для нас? В статье эта тема рассмотрена очень глубоко.

Как построить настоящий экодом? По http://greenologia.ru/eko-zhizn/stroitelstvo ссылке — подробная инструкция. Дерзайте!

Можно ли избежать установки?

Специалисты допускают отсутствие кессонной камеры на дачах, предназначенных для летнего проживания, где водопровод не используется (вода набирается непосредственно из скважины). В домах для круглогодичного проживания этого технического решения не избежать. Кессоны защищают водопровод и оборудование к нему от замерзания в зимний период.

При этом экономится пространство в доме, а скважина остаётся чистой.

Основная опасность отсутствия кессонной конструкции – случайное попадание в скважину сточных, талых или дождевых вод. Бактериальное или любое другое загрязнение чревато серьёзными заболеваниями для владельцев дома.

Альтернативой кессону является установка герметичного адаптера, который обеспечивает поставку воды из скважины в специально отведённое помещение (чаще используется котельная или подвал). В таком помещении хозяева размещают всё необходимое водопроводное оборудование. При комнатной температуре оно будет защищено от низких температур.

Источник: http://greenologia.ru/eko-zhizn/sistemy/vodosnabzhenije/skvazhina/kessony-dlya-skvazhiny.html

Кессон для скважины своими руками — обзор трех вариантов конструкций и их установка

Решение проблемы водоснабжения частного дома, расположенного далеко от благ цивилизации, найдено давно. Достаточно пробурить скважину, установить насос и проложить трубопровод к дому. Современное насосное оборудование позволяет забыть о том, что вода подается не из центрального водопровода, а из собственной скважины. Единственным, что напомнит вам об этом, может стать отсутствие характерного запаха хлорки. Правильно подобрав и установив насос, вы не почувствуете никаких неудобств. Система будет работать автоматически. Открыл кран – потекла вода, и никаких дополнительных манипуляций. Именно такую бесперебойную работу и призваны обеспечить кессоны для скважин.

Содержание

Что такое кессон и зачем он нужен? ↑

Для того чтобы добиться безотказной работы системы нужно продумать все до мелочей, в том числе и особенности климата. Как известно, когда температура окружающей среды опускается ниже нулевой отметки – вода замерзает. Как правило, подземные горизонты, из которых происходит забор воды, находятся значительно ниже уровня промерзания почвы, а вот насосное оборудование устанавливается на поверхности, а значит, ничто не помешает жидкости замерзнуть в насосе при первом же похолодании. Это неизбежно приведет к весьма плачевным последствиям – поломке насоса, разрыву труб и, как следствие, полному выходу системы из строя.

Предотвратить все это и призван кессон. По сути, это большая утепленная емкость с крышкой (тоже утепленной), внутри которой расположено все необходимое оборудование. В кессоне можно установить не только насос и запорную арматуру, но и многие другие полезные мелочи:

  • Автоматику управления насосом
  • Всевозможные фильтры
  • Расширительный бак (иногда его ставят в доме)
  • Измерительные приборы (манометры)

Без установки кессона можно обойтись только в том случае, когда скважина расположена в непосредственной близости от отапливаемой постройки. Этот вариант значительно удобнее – вы всегда имеете доступ ко всем узлам системы. Но в таком расположении есть и свои минусы. Во-первых, оборудование занимает достаточно много места, а во-вторых, работает не бесшумно.

Виды и классификация кессонов ↑

Кессоны бывают круглой, квадратной или прямоугольной формы. Изготавливают их из металла, железобетонных колец или пластика.

Пластиковый кессон ↑

Одним из самых распространенных в последние годы видов этого оборудования можно смело назвать пластиковый кессон.

Пластиковый кессон для скважины — это долговечно, надежно и удобно!

Такая популярность объясняется несколькими факторами:

  • Демократичная цена – значительно ниже, чем стоимость стального или железобетонного аналога.
  • Небольшой вес – для его установки не нужна грузоподъемная техника, вполне достаточно нескольких пар сильных мужских рук.
  • Долговечность – пластик не подвержен коррозии, что позволяет ему служить долгие годы.
  • Отличная теплоизоляция – такой кессон не нуждается в дополнительном утеплении. Температура внутри емкости всегда остается одинаковой – около 5 градусов – что предотвращает замерзание воды.
  • Гидроизоляция – такая емкость очень длительное время способна сохранять герметичность, а значит, нет необходимости в дополнительной гидроизоляции, что существенно экономит и деньги и время.

[include id="5" title="РСЯ - в записи"]

Единственным недостатком пластиковых кессонов является недостаточная жесткость, что может привести к деформации емкости, а вслед за этим и к поломке оборудования. К счастью, решить эту проблему достаточно просто. Необходимо вместо обычной обратной засыпки залить кессон по периметру слоем цементного раствора. Достаточно будет слоя в 80-100 мм.

Вариант из стали ↑

Именно такой кессон для скважины своими руками делают чаще всего.

Стандартные размеры и формы металлических кессонов (клик для увеличения)

Достаточно просто сварить металлическую коробку нужного размера и формы и обработать ее снаружи и изнутри антикоррозийным покрытием. Оптимальная толщина металла для такого кессона — 4 мм. В продаже есть и готовые емкости. Довольно часто они изготовлены из нержавеющей стали, что значительно увеличивает срок их эксплуатации и, к сожалению, цену.

Кессон из железобетонных колец ↑

Кессону из железобетонных колец с каждым годом становится все труднее конкурировать с новыми вариантами на рынке

В последние годы железобетонные кессоны строятся все реже. Причин тому несколько:

  • Высокая стоимость колец.
  • Большой вес конструкции, который требует привлечения грузоподъемной техники для монтажа кессона.
  • Плохая гидроизоляция – высокая гигроскопичность материала требует принятия серьезных мер по гидроизоляции кессона.
  • Плохая теплоизоляция – в сильные морозы вода в насосе и запорной арматуре, установленной в железобетонном кессоне, может замерзнуть.
  • Большая нагрузка на грунт приводит к тому, что с годами кессон проседает, а трубопроводы внутри него деформируются.

Как проводится установка кессона на скважину? ↑

Для установки кессона проще всего нанять специалистов, которые сделают все достаточно быстро и профессионально, но и стоимость их услуг будет внушительной. Если вы хотите сэкономить, принимайтесь за дело самостоятельно. Технология установки кессона практически одинакова для всех типов этого оборудования, но существуют и нюансы, обусловленные особенностями того или иного материла.

Установка стального кессона ↑

Начинать необходимо с подготовки котлована. Его диаметр должен быть больше диаметра кессона на 20-30 см, а глубина рассчитывается таким образом, чтобы горловина емкости возвышалась над землей на 10-15 см. Это необходимо для того, чтобы избежать попадания в кессон поверхностных вод во время таянья снегов или в период обильных осадков.

[include id="6" title="РСЯ - в записи"]

Затем необходимо сделать отверстие под обсадную трубу в днище емкости. Оно может располагаться как в центре днища, так и смещаться в любую сторону. Это зависит только от ваших потребностей. К отверстию приваривается гильза из трубы, диаметром больше диаметра обсадной трубы. Длина гильзы 10-15см. Убедитесь, что гильза легко одевается на трубу.

Важно! Если вы планируете установить в кессоне мембранный бак, то располагать его необходимо так, чтобы горловина обсадной трубы была смещена в сторону одной из стенок емкости. Это позволит расположить бак, не ограничив при этом доступ к скважине.

В готовых емкостях для кессонов, как правило, уже предусмотрены ниппели, предназначенные для вывода водопроводных труб. Если же вы делали емкость самостоятельно, необходимо вварить их в стенку кессона.

  • Обсадную трубу обрезаем до уровня земли.
  • Кессон устанавливаем на брусьях над ямой так, чтобы оси емкости и обсадной трубы совпадали, а гильза на днище «оделась» на трубу.
  • Удаляем брусья и опускаем емкость по обсадной трубе, как по направляющей.

Установка стального кессона на обсадную трубу

Важно! Чтобы герметизировать место перехода используйте ПНД-переход ПНД 32 на 1,25 дюйма или ПНД 40 на 1,5 дюйма. Оба перехода должны быть с внутренней резьбой.

  • Одна из ПНД труб должна быть предназначена для подведения электрического кабеля. На этом этапе его уже можно заводить внутрь и приступать к обратной засыпке.

Установка пластикового кессона ↑

В принципе, установка пластикового кессона ведется по той же схеме, только приваривать здесь ничего не нужно. После заведения труб в емкость отверстия закрываются специальными герметичными оголовками.

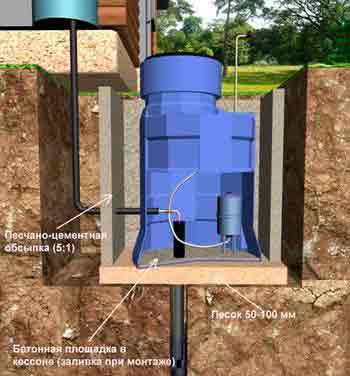

Схема монтажа пластикового кессона и оборудования внутри него

Как уже было сказано выше, даже оборудованные специальными ребрами жесткости пластиковые кессоны лучше укрепить снаружи бетонной стяжкой. Для этого пространство вокруг емкости заливают бетоном. После застывания бетона можно приступать к установке оборудования внутри кессона.

Видео пример обустройства скважины — работа профи ↑

Теперь вы знаете, как сделать кессон для скважины самостоятельно и как установить готовый. Хочется заметить, что на этапе строительства дачного домика, когда на участке еще нет ни одной надежно запирающейся постройки, кессон можно использовать в качестве склада. Для этого его крышку необходимо оснастить надежным замком. Да и насосное оборудование в запертой емкости будет целее.

Источник: http://stroy-aqua.com/vodosnab_otopl/kolodec_skvajina/kessony-dlya-skvazhin.html

Как своими руками сделать кессон для скважины?

При наличии на вашем участке гидротехнического сооружения (скважины, колодца) желательно оборудовать его защитной ёмкостью (кессоном). Особенно это нужно сделать, если ваш водозабор будет эксплуатироваться в зимний период. Кессон защитит сооружение от промерзания зимой, позволит разместить насосное и другое оборудование, обеспечит защиту от грунтовых вод и верховодки, а также предотвратит доступ к скважине посторонних людей, мелких грызунов, земноводных и насекомых. Проще всего сделать кессон для скважины своими руками.

Особенности и назначение

Установка кессона выполняется на 1-2 м ниже поверхности земли на выпуске обсадной трубы скважины. Все кессонные сооружения отличаются размерами. Кроме выпуска обсадной колонны в камере можно разместить:

  • Вакуумный или погружной насос.
  • Фильтрационное оборудование.
  • Расширительный бак.
  • Приборы для управления работой насоса и других систем водоснабжения.
  • Запорную арматуру и систему трубопроводов.

Таким образом, устройство кессона позволит не только защитить гидротехническое сооружение от холодов и вандалов, но и даст практически отдельное помещение для размещения дополнительного оборудования, тем самым освободив территорию участка от загромождения. Оборудование водяной скважины кессонной камерой позволит превратить обычную проходку в качественное гидротехническое сооружение, которое можно использовать круглогодично.

Разновидности кессонов

Все кессоны отличаются не только размерами, но и материалом, из которого они изготовлены. Чаще всего изготовление этой камеры производится из следующих материалов:

  • металл;
  • бетон и железобетон;
  • кирпич или камень;
  • пластик.

Чтобы понять, из чего лучше сделать кессон своими руками, рассмотрим особенности каждой конструкции.

  • Металлический кессон может иметь цилиндрическую и прямоугольную форму. Он изготавливается из стали в процессе сварки. Такая конструкция нуждается в утеплении и защите от коррозии. Однако степень гидроизоляции этой камеры достаточно высокая.
  • Бетонный кессон можно выполнить методом заливки бетона в опалубку по месту или из железобетонных колец для колодца. Устройство камеры из этих материалов требует выполнения качественного утепления и гидроизоляции.
  • Из кирпича очень легко сделать кессон для скважины своими руками. Такая конструкция обладает низкой теплопроводностью, поэтому при кладке в один кирпич не нуждается в дополнительном утеплении кроме гидроизоляционного слоя со стороны грунта.
  • Пластиковые камеры изготавливаются в заводских условиях. Они достаточно лёгкие, жёсткие, обладают хорошей водонепроницаемостью. Монтаж таких ёмкостей можно выполнять на поверхности без заглубления при условии, что будет выполнено основательное утепление.

Что можно сделать своими руками?

Самостоятельное устройство кессона зависит не только от его размера, выбранного материала, имеющегося чертежа или схемы, но и от наличия у вас определённых навыков. Так, чтобы правильно сделать кессонную камеру, вам необходимо следующее:

  1. Чтобы самостоятельно изготовить металлический кессон, вам необходимо иметь навыки сварных работ. Кроме этого потребуются металлические заготовки и дуговой агрегат для сварки.
  2. Устройство кирпичного сооружение выполнить проще всего. Для этого нужно уметь выполнять кирпичную кладку.

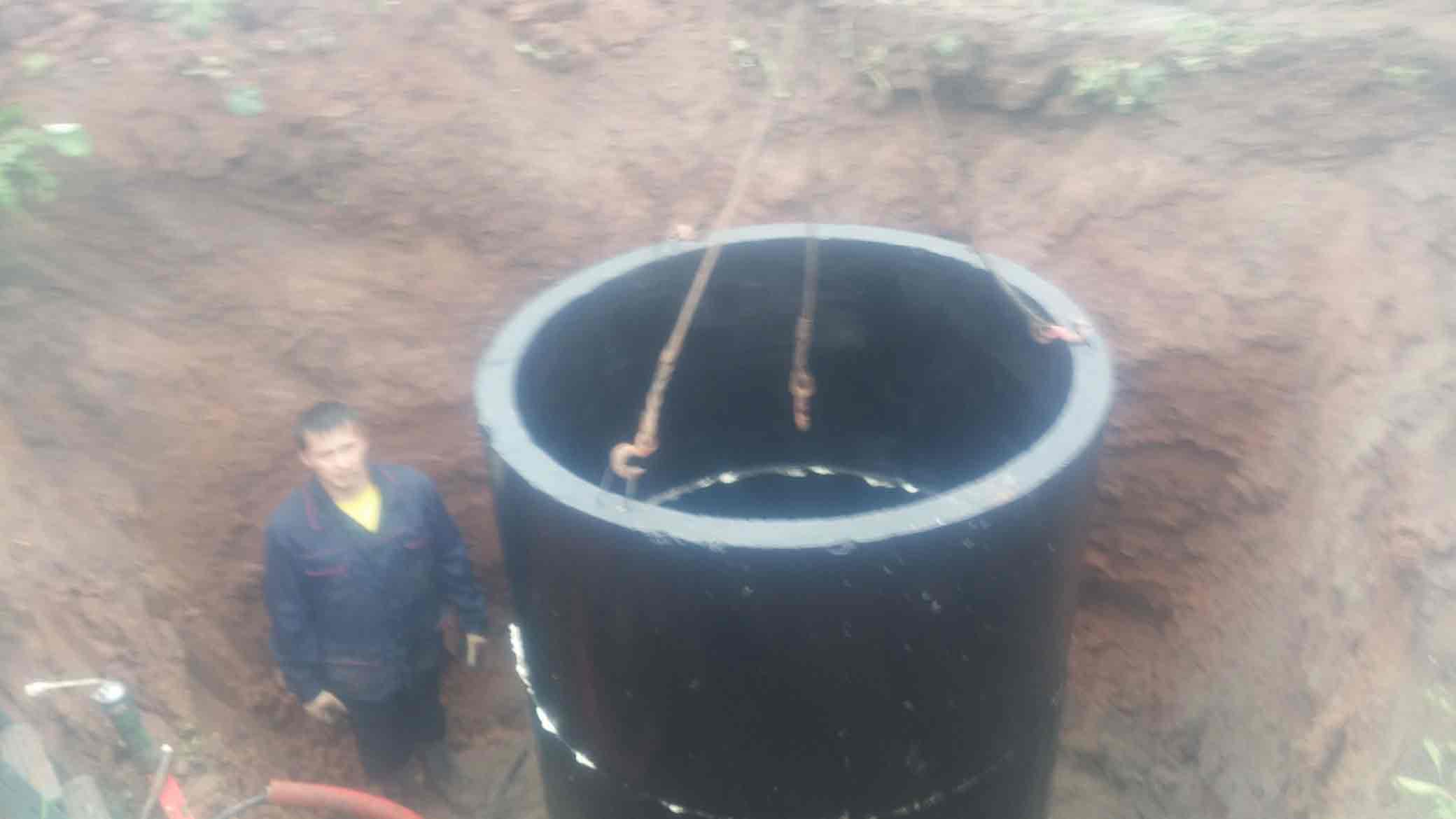

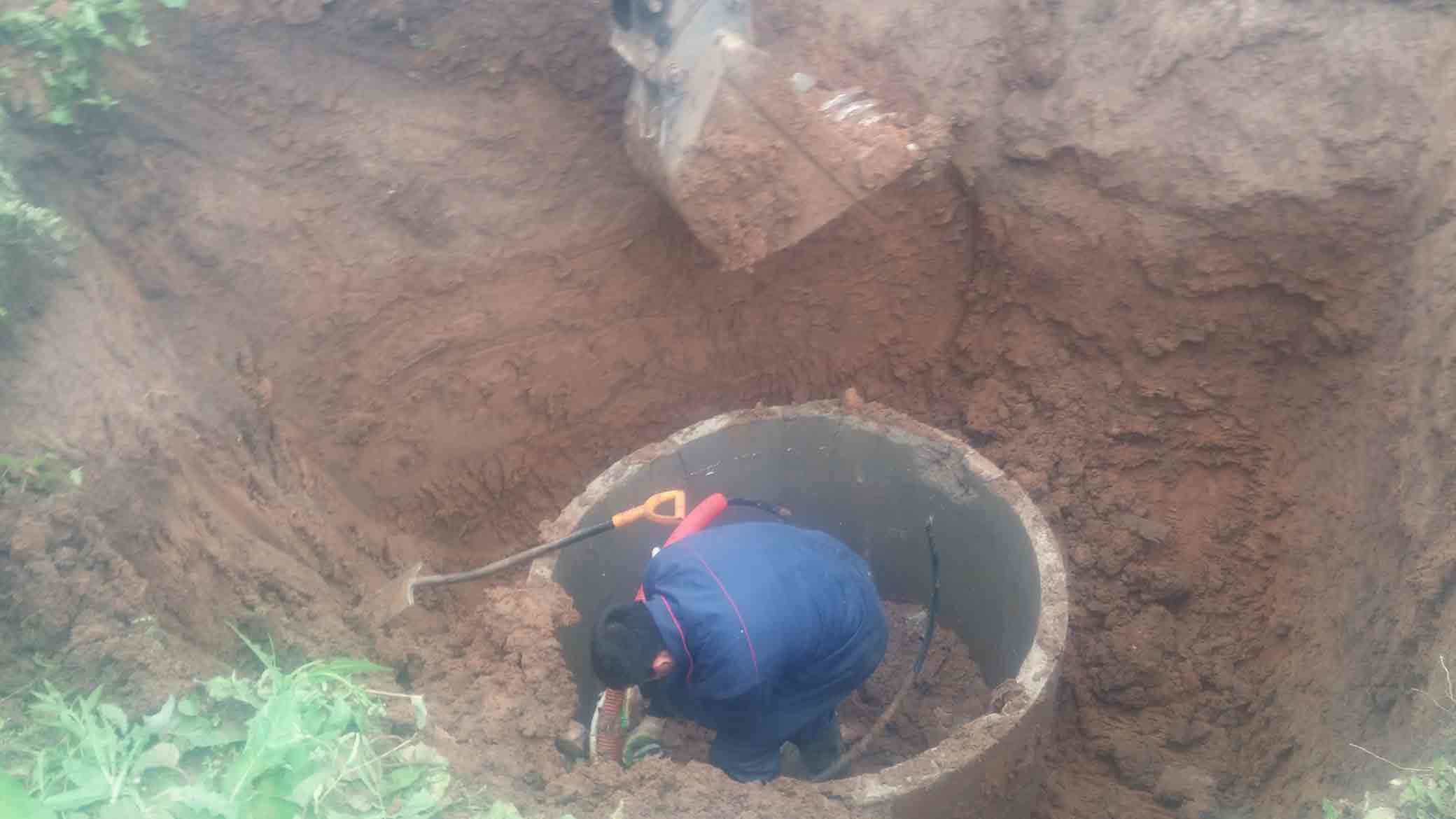

  3. Камеру из железобетонных колец для колодца своими силами сделать не получится. Всё дело в том, что кольца для колодца имеют внушительный вес, чтобы поднять их понадобится привлечь грузоподъёмную технику.
  4. Однако если установку железобетонных колец для колодца произвести своими руками не получится, то выполнить монолитную конструкцию из бетона по месту – посильная задача для самостоятельного исполнения. Для этого необходимо сделать опалубку, подготовить арматуру и смешать цементно-песчаный раствор.
  5. Установка пластиковой камеры может быть произведена своими руками, но изготавливают такие ёмкости только в заводских условиях.

Инструкция по изготовлению

В зависимости от размера и материала, из которого вы собираетесь делать кессон, процесс изготовления камеры имеет свои нюансы и последовательность. Перед тем как сделать кессон для скважины своими руками, стоит провести соответствующие земляные работы:

  • Сначала необходимо выкопать приямок для камеры вокруг выхода обсадной трубы скважины. При этом дно приямка необходимо заглубить на 20-50 см ниже отметки, на которую промерзает грунт в вашем регионе. Обычно эта величина находится в пределах 1-2 м. Размер приямка в ширину зависит от габаритов оборудования и камеры. Схема для устройства самой маленькой камеры подразумевает размеры приямка 1,4х1,4 м. Средний параметр равен 1,9х1,9 м. Если размеры оборудования и его количество будут значительным, то для беспрепятственного обслуживания лучше сделать приямок размером 2,4х2,4 м.

Внимание: все размеры указаны с учётом, что на утепление (засыпку) камеры с каждой стороны понадобится просвет в 20 см.

  • На дне приямка заливается ленточный фундамент или опорная бетонная плита.

Важно: при откапывании приямка нужно расположить его площадь так, чтобы обсадная труба выходила не в центре, а была смещена на треть длины. Это облегчит обслуживание и поможет установить необходимое оборудование.

Делаем металлический кессон

Из листовой стали вырезаются заготовки для выполнения дна, крыши и стенок камеры. При этом желательно, чтобы они состояли из цельного куска металла. В противном случае сварные швы на отельных деталях придётся проваривать с двух сторон для обеспечения надлежащей герметичности.

Усиление вертикальных стенок ёмкости делается при помощи стальных швеллеров высотой 5-10 см. Они привариваются с внешней стороны камеры с шагом 50-70 см. В дне прорезается входное отверстие для обсадной колонны. В крышке делается два отверстия. Одно из них сечением 60х60 см – это люк для обслуживания оборудования, второе отверстие размером 10-12 мм предназначено для вентиляции сооружения. Оно позволит избежать образования конденсата на внутренних поверхностях. Для вырезания отверстий можно использовать ножницы по металлу или газорезку.

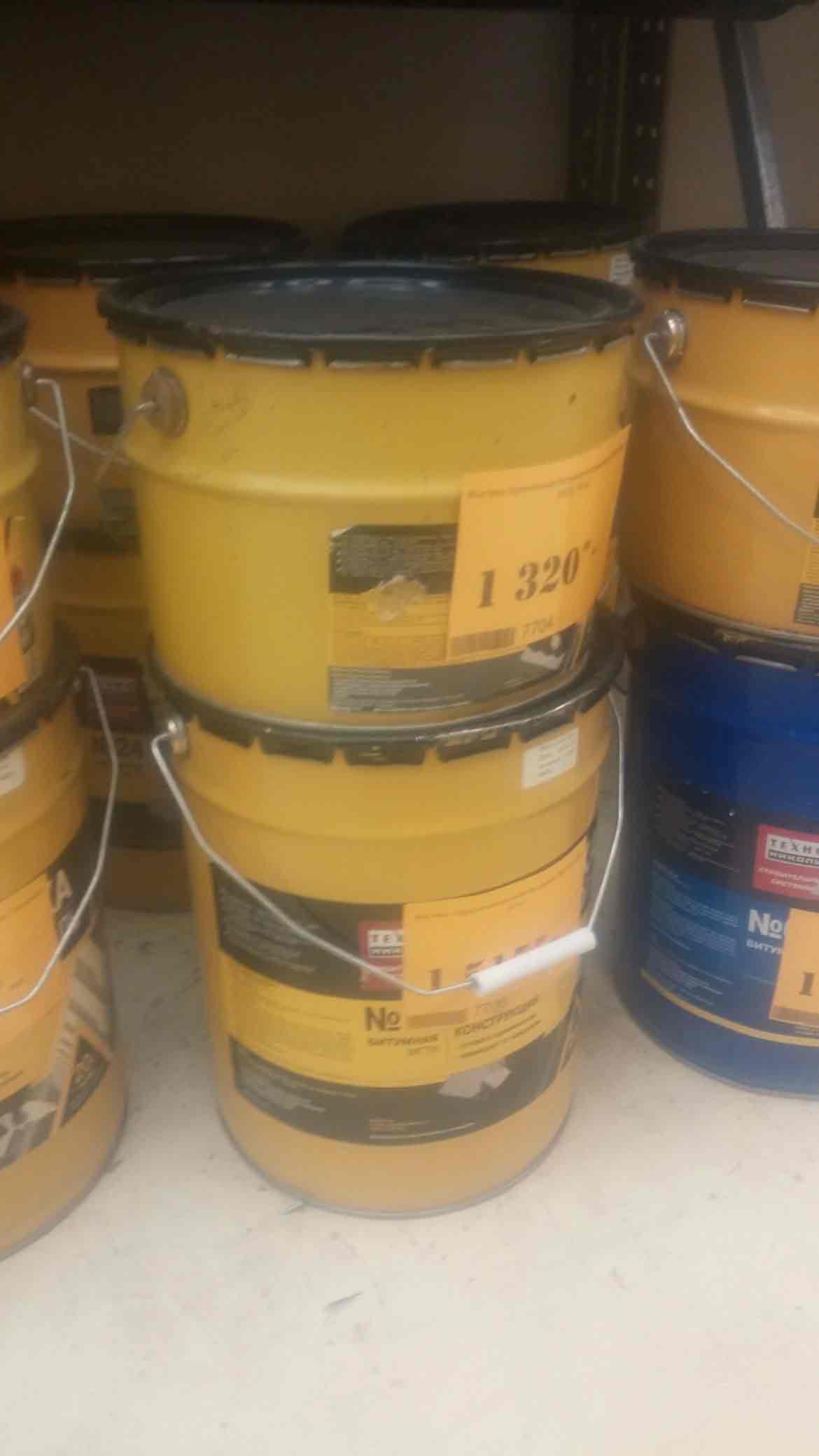

Снаружи камера обмазывается несколькими слоями битумной мастики. Вместо неё можно использовать гудрон. Изнутри ёмкость красится эмалью, если поверхность чистая, или специальным грунтом при наличии коррозии.

Внимание: использование нитрокрасок в замкнутом пространстве камеры запрещено.

На крыше ёмкости привариваются две трубы вокруг прорезанных отверстий. Они будут выступать над поверхностью земли после засыпания камеры. Труба большего диаметра будет опорой для люка-лаза, а вторая труба меньшего диаметра будет служить вентиляцией.

Изготовление кирпичного кессона

Чтобы установить кирпичный кессон, необходимо на опорной бетонной подушке или ленточном фундаменте выложить стены сооружения. При этом стоит придерживаться следующих рекомендаций:

  1. Для обеспечения хорошей гидроизоляции сооружения лучше использовать газобетон или силикатный кирпич.
  2. Укладку кирпича лучше вести не на обычный раствор, а на специальную гидрофобную смесь.
  3. После возведения стен с внешней стороны укладывается слой гидроизоляции. Она будет надёжно придавлена к стенам сооружения за счёт засыпки, которая выполняет функции утеплителя. Для этих целей используют цементно-песчаную смесь, замешанную в соотношении 5 к 1.
  4. Поверх стен устанавливается перекрытие с отверстием для люка. Если делается монолитное перекрытие, то особенности его изготовления можно прочитать ниже.

Устройство бетонного кессонного сооружения

Бетонный кессон делается посредством изготовления опалубки и заливки бетонной смеси. Последовательность действий следующая:

  1. Сначала сооружается опалубка из досок, фанеры или ДСП. Для облегчения её снятия поверхность обрабатывается отработкой или другим маслянистым составом. Конфигурация сооружения и габариты подбираются в зависимости от размеров и количества оборудования. При этом по периметру камеры необходимо оставлять запас свободного пространства шириной 10-20 см для выполнения утепляющей засыпки.
  2. Для обеспечения жёсткости конструкции перед заливкой бетона в опалубку устанавливается арматура.
  3. Бетон заливается в опалубку за один заход. Это обеспечит хорошую адгезию, целостность и долговечность конструкции.
  4. В течение недели пока происходит застывание бетона, поверхность камеры необходимо смачивать и защищать от осадков и солнечных лучей, накрыв плёнкой. После этого опалубку можно снимать.
  5. Когда стенки сооружения наберут полную прочность (через 28 дней), можно заливать крышу.

Для выполнения монолитного железобетонного перекрытия с люком (крыши) делают следующее:

  1. Над стенами устанавливается нижняя опорная поверхность опалубки. При этом в ней стоит предусмотреть отверстия для люка-лаза и вентиляционной трубы. Их можно выполнить при помощи металлических отрезков труб высотой 20-25 см. Укладка опалубки производится на бруски, прикреплённые к внутренней стороне стен. При этом вниз необходимо сделать отступ на толщину опалубочных досок, это позволит залитой плите лежать непосредственно на стенах сооружения.
  2. По периметру опалубка выполняется при помощи досок высотой 20-25 см. Между собой доски скрепляются в углах и крепятся к наружной поверхности стен.
  3. Сверху на доски опалубки с нахлёстом на боковые стенки расстилается гидроизоляция. Она защитит от протекания раствора и обеспечит гладкость поверхности. Для защиты гидроизоляции от слипания с бетоном её поверхность смазывается маслом или отработкой.
  4. Когда опалубка готова выполняется армирование. Для этого используется два слоя арматурной сетки из прутка диаметром 5-8 мм с размером ячеек 10х10 или 15х15 см. Между двумя слоями арматуры должно быть расстояние 5-7 см. Для соблюдения этого разрыва используются арматурные стержни длиной 10-15 см.
  5. Заливку выполняют за один раз.
  6. Затем поверхность плиты накрывается плёнкой и смачивается три раза в день на протяжении недели. Всё это время монолитную плиту необходимо защищать от попадания солнечных лучей дождя и мусора.

Когда бетонные работы будут окончены, выполняется укладка гидроизоляционного материала по наружной поверхности стен и крыше. При укладке делается нахлёст соседних полос на 7-12 см. Затем производится засыпка просветов между стенками конструкции и почвой. Благодаря засыпке гидроизоляция прочно прижмётся к стенам камеры, поэтому дополнительное крепление не понадобится.

Внимание: необходимо следить, чтобы в момент засыпки между стеной и гидроизоляцией не попал грунт и сама засыпка.

Источник: http://vodakanazer.ru/vodosnabzhenie/skvazhiny/kesson-dlya-skvazhiny-svoimi-rukami.html

Как сделать кессон для скважины – советы и практическое руководство

После разработки источника воды его следует правильно оборудовать. Главная задача для регионов с континентальным климатом – это защита скважины от зимних морозов и весенних паводков, поэтому мы решили рассказать, как сделать кессон для скважины, так как он решает эту задачу на «отлично».

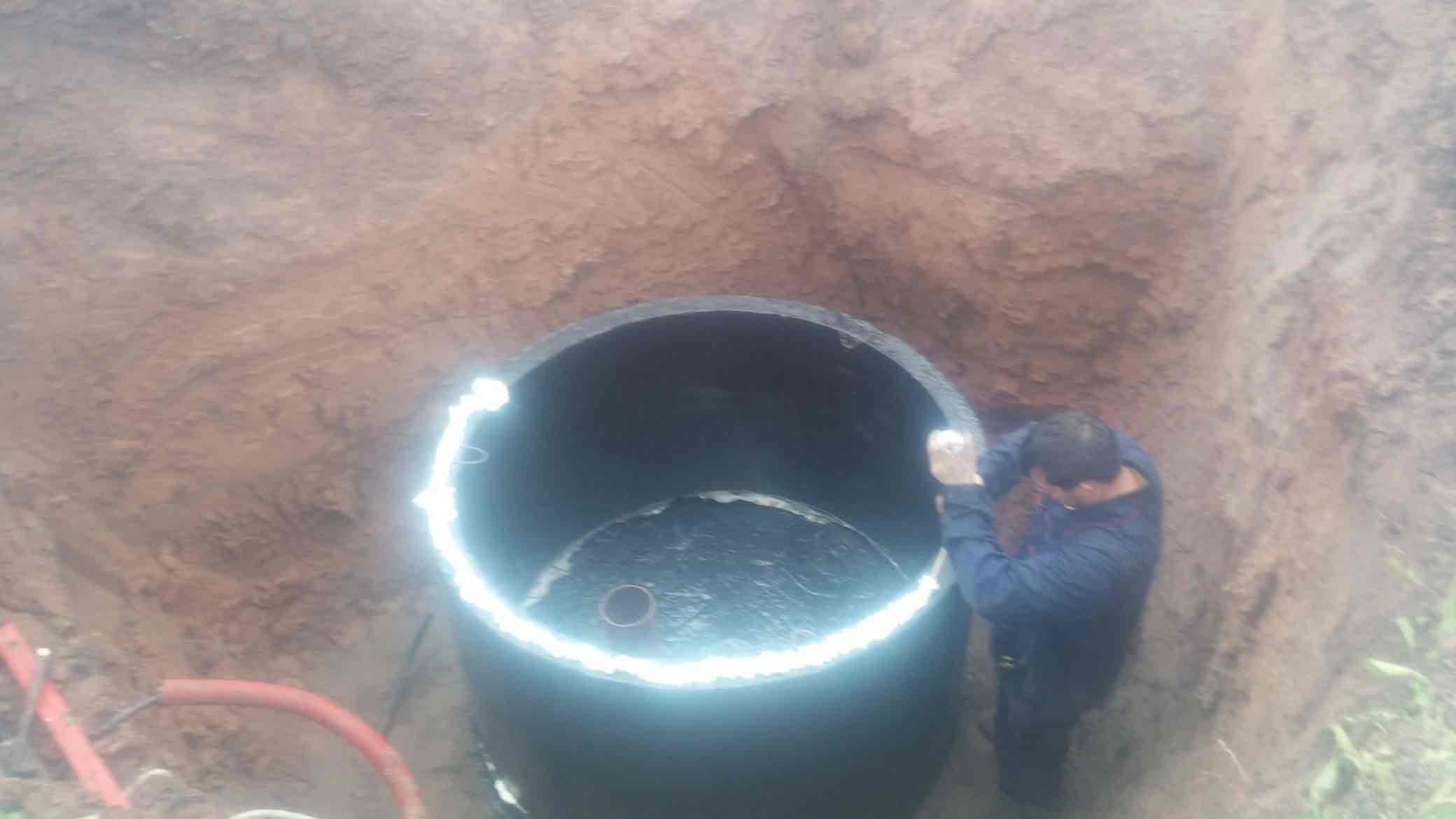

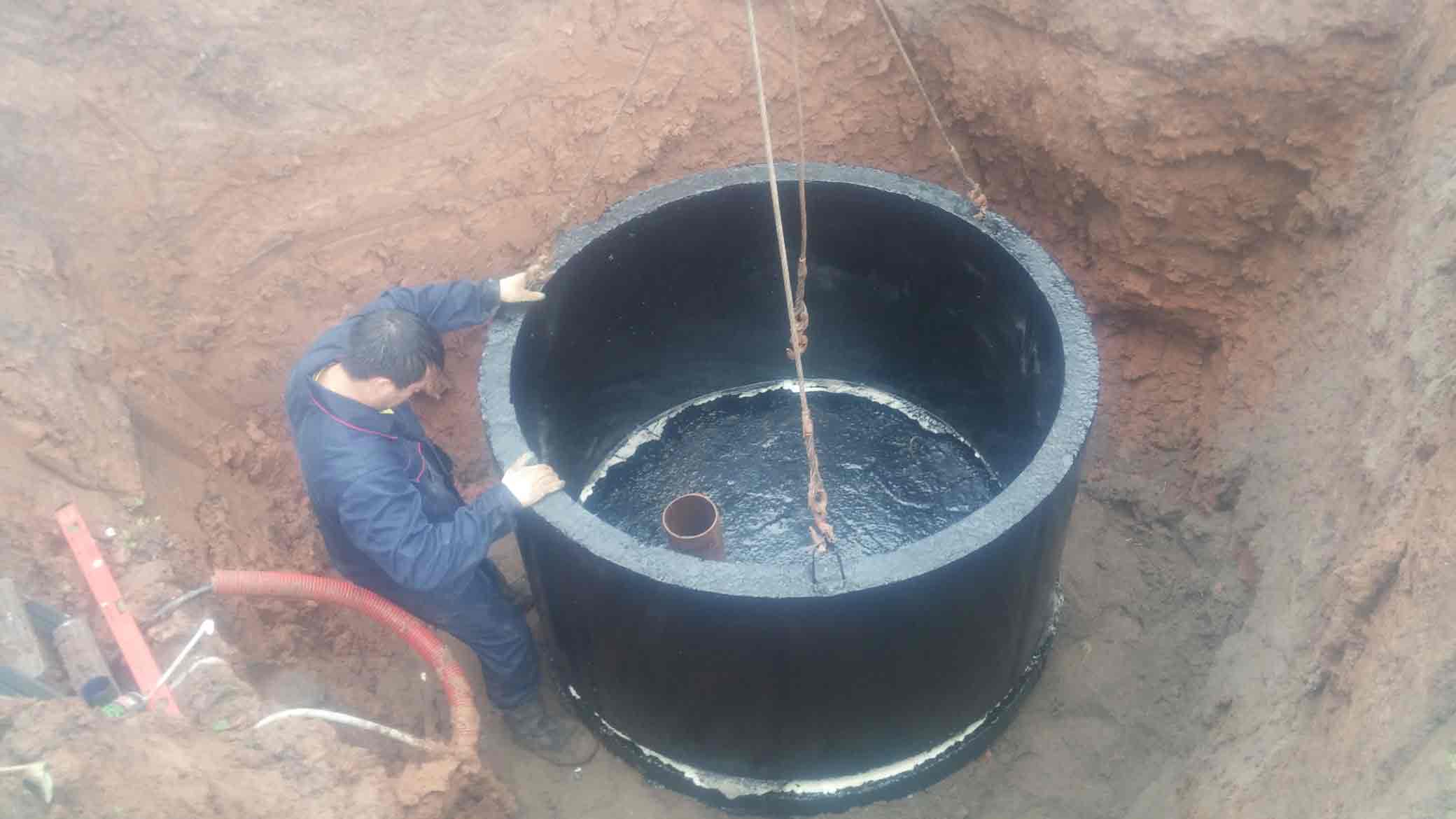

На фото верхняя часть кессона из ЖБИ.

Назначение

Размеры кессона для скважины позволяют поместить в нем насосное оборудование.

Первое и наиболее важное назначение кессона – это защита внутреннего пространства от грунтовых и паводковых вод, а также от атмосферных осадков. Второе назначение – защита оголовка от промерзания в зимний период.

Все мы знаем из курса физики, что вода замерзает при нуле градусов по шкале Цельсия, и после замерзания течь по трубам не может. Более того, при кристаллизации вода расширяется и разрывает любую емкость, в которой находится, поэтому неутепленная скважина может быть разрушена морозом.

Замерзающая вода легко разрывает трубы.

Для защиты конструкции и оборудования от действия низких температур следует утеплить ту ее часть, которая находится выше уровня промерзания грунта. С этой ролью отлично справляется небольшое помещение, оборудованное вокруг устья скважины и утепленное хорошим теплоизоляционным материалом.

Монтаж кессона для скважины обязательно включает утепление.

Кроме мороза существует и другая опасность: проникновение осадочной, паводковой или грунтовой воды в водоносный горизонт. Чаще всего это происходит вследствие неплотного тампонирования затрубного пространства скважины, или же его отсутствия, ведь вода легко проникает в зазор между обсадной трубой и стенкой ствола шахты. Далее она стекает по внешней стороне обсадной трубы вниз, заражая водоносный пласт верховой грязью.

Здесь опять-таки может помочь строительство помещения вокруг и над оголовком скважины, которое сможет сдержать давление паводка и дождей, а также не допустить затопления устья объекта.

Герметичная крышка и камера кессона не дают воде проникать к устью источника.

Важно!
Сделать кессонное сооружение вполне можно своими руками, ведь оно не требует слишком большой ответственности и аккуратности, а также не имеет сложной конструкции, поэтому в случае допущенных ошибок ничего страшного не произойдет.

Конструкция и разновидности

Сделать кессонное помещение можно из различных материалов.

Конструкция кессонного сооружения не регламентирована и может иметь практически любую форму. Размеры помещения выбирают такими, чтобы в него влезло оборудование кессона для скважины, и смог поместиться хотя бы один человек для ремонта и обслуживания объекта.

При высоком уровне грунтовых вод стены кессонного сооружения должны бить дополнительно гидроизолированы для защиты от напорной воды, а все стыки должны быть тщательно герметизированы и уплотнены. Если уровень воды в почве не высок, достаточно защитить конструкцию от капиллярной влаги и сделать плотную крышу с герметичным люком.

Для защиты от воды лучше использовать пластиковое изделие.

Важно!
Как правило, сооружение опускают ниже уровня промерзания грунта на 50 – 200 см, чтобы обеспечить запас на случай аварийно-низких морозов.
Также чуть ниже высоты промерзания будут располагаться водопроводные трубы, а их подключение удобнее производить на некоторой высоте над полом.

Никаких дополнительных требований к конструкции кессона не выдвигается, поэтому сделать его можно из самых разных материалов с применением различных технологий строительства.

Различают такие основные разновидности:

  1. Кессон для скважины из металла. Металлические кессоны для скважин выполняют путем сваривания электродуговой сваркой цилиндрического или прямоугольного помещения вокруг оголовка обсадной трубы. Наиболее применимы цилиндрические конструкции, сделанные из стальной трубы большого диаметра и листов стали для формирования дна и крыши: они долговечны, прочны, надежны, но боятся коррозии и плохо сохраняют тепло;
  2. Кирпичное помещение. Отличный, надежный и теплый вариант, однако цена на кирпич и его укладку делает этот способ не самым популярным среди владельцев скважин;
  3. Кессон для скважины из бетонных колец. Одно из наиболее надежных и прочных сооружений, однако, наличие стыков между кольцами несколько снижает герметичность конструкции, а вес бетонных колец требует наличия подъемной техники и взвинчивает стоимость погрузки и транспортировки ЖБИ;
  4. Монолитное бетонное сооружение. Наиболее приемлемая разновидность по соотношению цена/надежность, так как не имеет стыков и связана арматурным каркасом, а изготовление не требует работы специалистов или покупки готовых изделий;
  5. Пластиковая емкость. Наиболее подходящий вариант для зон с высокими грунтовыми водами, так как полностью герметичен и не подвержен коррозии. Недостаток – невысокая прочность и хорошая теплопроводность.

Металлический кессон для скважины легко сделать из стальных труб.

Изготовление монолитного кессона

Основой любого монолитного сооружения является арматурный каркас.

Если вы готовы поработать самостоятельно, вам поможет наша инструкция по сборке бетонного кессона:

  1. В первую очередь выкапываем яму по размерам будущей конструкции и застилаем ее строительным полиэтиленом. Если внутри планируется размещение оборудования, то минимальные размеры – 1.5х1.5х2.4 м. Глубину делаем с учетом подсыпки из гравия высотой 20 см, уровень пола должен быть ниже уровня промерзания на два метра;

Выкапываем котлован для кессона.

  1. Уплотняем подсыпку и начинаем строить арматурный каркас для стен. Используем прутья диаметром 12 мм, ширина сетки – 30х30 см, расстояние до стенок ямы – не менее 70 мм. Прутья вяжем стальной проволокой или свариваем;

Сооружаем арматурный каркас.

  1. Из старых досок и листов фанеры строим опалубку на расстоянии 50 мм от арматурного каркаса стен. Щиты обтягиваем полиэтиленовой пленкой изнутри и сбиваем в форме куба без дна и крыши, в местах входа коммуникаций вставляем гильзы из пластика или металла. Лучше сделать всю опалубку сразу, чтобы залить конструкцию за один заход;

Строим опалубку для стен.

  1. Заливаем в опалубку бетон марки М400 или выше, лучше добавить гидрофобные присадки. Для уплотнения используем вибрационный инструмент, верхнюю кромку стен выравниваем по уровню (проще сделать на этапе строительства опалубки);

Формируем монолитные стены.

  1. Ждем отвердения бетона, затем демонтируем опалубку и приступаем к строительству крыши. Для этого на уровне верхней кромки стен нашего сооружения делаем настил из прочных досок (толщина – 50 мм), который опираем на брусья сечением 150х150 мм или стальные трубы. Настил застилаем двойным слоем полиэтилена и оставляем как внешнюю опалубку стены ямы, в центре крыши вставляем короб для люка;

Делаем настил и опалубку для плиты перекрытия.

  1. Укладываем арматурную сетку, которую связываем с каркасом стен, и заливаем плиту. Вставляем гильзы для вывода вентиляции и поливочного крана. После застывания бетона демонтируем опалубку, короб и настил из досок, а отверстие для люка обкладываем кирпичом на высоту 3-х рядов;

Заливаем плиту перекрытия.

  1. Надземную часть строения тщательно гидроизолируем мастикой или проникающим составом, а вокруг бетонной коробки делаем небольшую утепленную отмостку. Но мы рекомендуем углубить крышу под землю, а стены и потолок утеплить изнутри пятисантиметровым слоем пенополистирола. Далее устанавливаем герметичный люк и трубу для вентиляции, которую накрываем крышкой;

Устанавливаем люк и выводим трубы.

  1. Места входа труб уплотняем раствором и монтажной пеной.

Герметизируем стыки труб со стенами.

Важно!
В конце строительства, когда бетон полностью наберет прочность, крышу сооружения скважины следует покрыть хорошим слоем битума и накрыть полиэтиленом со стен.
Затем можно кессон прикопать слоем глины.

Если вы хотите построить надежную и долговечную систему водоснабжения в условиях российского климата, вам не обойтись без кессона. Следуя нашему руководству, вы сможете построить один из самых надежных его видов – монолитный кессон. Для тех, кого интересуют подробности, прилагается видео в этой статье.

Источник: http://kolodec.guru/scvazhiny/elementy/keson/145-kak-sdelat-kesson-dlya-skvazhiny

Как сделать кессон для скважины своими руками — различные варианты

Для защиты источника от воздействия низких температур можно построить кессон для скважины своими руками. Такая работа не потребует специальных навыков, однако для ее выполнения необходима тщательность и соблюдение определенных правил для того, чтобы конструкция смогла выполнять свои функции. Форму и геометрические параметры кессона выбирают таким образом, чтобы в его пространстве могло разместиться все необходимое оборудование. Для строительства кессона могут использоваться различные материалы.

Назначение

Основное назначение кессона – защита оголовка скважины от низких температур. С наступлением морозов вода в верхней части и в трубопроводе может замерзнуть и разорвать конструкцию.

Стабильно положительная температура предотвращает нарушение работы скважины, выход из строя установленного оборудования, а герметичность кессона способна обеспечить защиту техники от паводковых вод.

Особенности конструкции

К конструкциям кессонов не предъявляется каких-либо особых требований, однако существует ряд условий надежного функционирования сооружений этого типа.

  • Стены и крыша должны быть прочными и способными выдерживать внешние воздействия.
  • В кессоне обязательно должен быть люк или дверца для обеспечения доступа к самой скважине и оборудованию системы водоснабжения для проведения осмотра и ремонта при необходимости.
  • Конструкция кессона должна быть герметичной. Это не только защитит находящуюся внутри технику от внешних воздействий, но и поможет обеспечить теплоизоляцию.
  • Теплоизоляция поможет поддерживать внутри кессона положительную температуру.

В пространстве кессона могут располагаться:

  • управляющая автоматика для перекачивающего агрегата,
  • фильтрующие установки,
  • гидроаккумулятор,
  • манометры и другие приборы контроля.

Оборудование скважины с кессоном

На заметку: Обычно средние размеры кессона составляют 1-1,5 м в ширину и 2 м в глубину.

Типы материалов для строительства кессона

Прежде чем начать монтаж кессона для скважины, следует выбрать материал конструкции, сравнивая характеристики различных вариантов.

    Пластиковые модели устойчивы к влажности, а их небольшой вес обеспечивает удобство монтажа. Недостатком материала является его относительно невысокая прочность. Справиться с этим можно путем контурной заливки емкости бетонным раствором.

Заводской пластиковый кессон для скважины

  • Бетонные конструкции требуют определенных усилий при установке. Кроме того, при выполнении кессона из бетонных колец потребуется оплачивать услуги грузоподъемной спецтехники. В то же время бетонные кессоны можно считать достаточно надежными и долговечными.
  • Кессон для скважины своими руками можно сделать из металла. Этот материал также обладает надлежащей прочностью и долговечностью. Однако с учетом условий эксплуатации при строительстве потребуется обеспечить максимально надежную гидроизоляцию такого изделия для предотвращения коррозии и внимательно следить за целостностью защитного слоя в процессе эксплуатации.

    Готовые варианты металлических кессонов для скважин

  • Установка кессона на скважину может осуществляться методом кирпичной кладки. Таким конструкциям при изготовлении для надежности потребуется защитный слой для обеспечения герметичности. Приобретение строительного материала потребует капиталовложений, но для кессона можно использовать кирпич, оставшийся после строительства дома или гаража.
  • Особенности самостоятельного монтажа

    Стараясь узнать, как сделать кессон для скважины своими руками, следует понимать, что единой технологии для выполнения такого рода работ не существует. Методика определяется выбранным материалом, поэтому все нюансы следует выяснить заблаговременно, чтобы реально оценить свои возможности.

    Установка металлического кессона

    Если вы выбрали кессон для скважины металлический, вам потребуется напарник. Идеально, если у него будут навыки сварщика.

    Перед началом монтажа кессона следует приготовить все необходимое:

    • металлическую трубу,
    • 2 листа стали круглой формы, диаметром, несколько превышающим диаметр трубы,
    • трубу меньшего диаметра для горловины кессона.

    Рекомендуемая толщина металла — порядка 4-5 миллиметров.

    Для изготовления металлической конструкции потребуется специальное оборудование:

    • сварочный аппарат с трансформатором,
    • дрель,
    • болгарка.

    Важно: Перед работой металл требуется очистить от ржавчины, грязи и пыли.

    При монтаже все металлоконструкции для защиты от грязи и влажности устанавливаются на деревянные настилы (брусья).

    Сварка кессона из металла

    • Первым этапом работ является выполнение технологических отверстий (для ниппелей подвода водопровода, для входа силового кабеля, для установки гильзы). Параметры отверстий определяются в соответствии с габаритами оборудования и коммуникаций.
    • После этого выполняется сборка методом сварки в следующей очередности: к дну привариваются стенки, на которые потом наваривается крышка с ниппелями.
    • Сваренную конструкцию подготавливают к нанесению защитного покрытия, удаляя образовавшийся при сварке шлам и шлифуя поверхности при помощи специальной насадки на дрель. Место, в котором позже будет производиться сварка, не нуждается в шлифовке.
    • На крышке вырезают люк и приваривают трубу меньшего диаметра для люка.
    • При помощи петель устанавливается крышка люка будущего кессона.
    • Внешняя поверхность покрывается битумным гидроизолирущим составом, а внутренняя — грунтовкой.
    • Сверху кессон можно утеплить, например, экструдированным пенополистиролом.

    Готовый металлический кессон в котловане

    Монолитные бетонные кессоны

    Устройство кессона для скважины из бетонного раствора имеет свои особенности. При строительстве рекомендуется придерживаться определенной последовательности работ.

    • Вокруг оголовка скважины выкапывается котлован, размеры которого определяются необходимостью разместить определенный набор оборудования.
    • Лучше всего выполнять такие работы весной. Это позволит максимально точно оценить состояние дна котлована. Такая оценка является вторым этапом в комплексе работ.
    • Если в период паводка дно котлована для кессона из монолитного бетона остается сухим, его достаточно засыпать песком и щебнем с последующей утрамбовкой. При обнаружении влажности не стоит экономить – следует залить дно бетоном, обеспечив водонепроницаемость и прочность пола.
    • Бетонный пол устанавливается на песчаную подушку высотой 10 см после проливки ее водой.
    • Перед заливкой на песчаный слой укладывается слой гидроизолирующего полиэтилена с заходом на стены.
    • Для обеспечения прочности на полиэтилен кладется металлическая решетка таким образом, чтобы ее края не соприкасались позже со стенками конструкции. В качестве прокладок под решетку укладываются деревянные бруски.
    • Заливается бетонный раствор. Общая высота слоя – около 10 см.
    • После высыхания бетонного пола строится опалубка для стен.
    • Внутрь опалубки помещаются патрубки для подвода воды, кабеля и армирующие металлоконструкции. Положение патрубков фиксируется, чтобы избежать смещения при заливке.
    • В опалубку заливается бетонный раствор. На этом этапе необходимо выполнять уплотнение материала виброинструментами или штыкование, чтобы не образовывались воздушные полости.

    Устройство кессона из монолитного бетона

  • На время набора прочности бетоном сооружение накрывают полиэтиленом.
  • Изготавливают и устанавливают крышку с люком (деревянную, из бетонной плиты и пр., которую при необходимости можно утеплить).
  • Выполняется покрытие всех поверхностей бетонного кессона гидроизолирующей битумной мастикой.
  • Подводятся трубопроводы.
  • Строительство из бетонных колец

    По аналогии с бетонными сооружениями кессон для скважины из бетонных колец обрабатывается битумной мастикой для гидроизоляции. Модели из колец имеют свои особенности.

    На фото скважинный кессон из железобетонных колец

    • Важно обеспечить точное геометрическое совпадение колец.
    • Соединение выполняется с помощью цементного раствора или гидроизолирующего монтажного состава.
    • Диаметр колец выбирается в зависимости от требуемых габаритов кессона.
    • Изготовление выполняется быстрее, чем при использовании бетонного раствора или кирпичной кладки, но требует применения грузоподъемной техники.

    Изготовление пластиковых конструкций

    Пи установке пластиковых кессонов можно использовать еврокубы (хотя возможен и даже вариант с пластиковой бочкой). В них легко вырезать технологические отверстия для водопровода, питающего кабеля и люка обслуживания. Пластиковый кессон для скважины своими руками должен фиксироваться на бетонном основании.

    Если для повышения прочности изделия используется бетонная заливка, внешняя сетка еврокуба выполняет функцию арматуры.

    Подробнее про заводские пластиковые кессоны для скважин читайте в отдельной статье.

    Если вам интересно, что включает в себя схема водоснабжения частного дома из скважины, эта информация есть на нашем сайте.

    Про скважинные обсадные трубы из пластика и их характеристики можно узнать здесь.

    Кирпичные кессоны

    Строительство кессона для скважины своими руками из кирпича имеет свои особенности. В качестве фундамента можно использовать подушку из щебня или бетонную стяжку.

    • Наиболее распространенными являются круглые или квадратные в сечении конструкции, хотя технически возможно создание абсолютно любой конфигурации.
    • Кладка в половину кирпича отвечает всем предъявляемым требованиям. Делать стены толще и тратить больше стройматериалов нет необходимости.
    • Дно кессона гидроизолируется.
    • Во время кладки необходимо следить за отсутствием пропусков при выполнении швов.
    • В процессе строительства устраиваются отверстия для подвода водопровода и кабелей электропитания.
    • Изнутри на кирпичную кладку наносится штукатурный слой.
    • Верхнее перекрытие может быть любым, но самый простой способ – установить деревянную крышу с люком, которую перед засыпкой землей теплоизолируют при помощи насыпных или листовых, устойчивых к воздействию влажности материалов.

    Самодельный кирпичный кессон

    Правильно выбранный и грамотно установленный кессон для скважины позволит обеспечить максимальную надежность и безаварийность работы вашего источника. Он защитит перекачивающее оборудование от промерзания, а автоматику и электрическую часть системы от влажности. Наличие кессона позволяет эксплуатировать автономную систему водоснабжения в любое время года без малейшего риска.
    Ознакомившись с технологией строительства и особенностями различных материалов вы можете выбрать оптимальный вариант.

    Источник: http://okanalizacii.ru/vodosnabzhenie/skvazhina/kesson-dlya-skvazhiny-svoimi-rukami.html

    Кессон для скважины своими руками

    • 1 Подготовительные работы
    • 2 Кессон из бетонных колец
    • 3 Бетонный кессон
    • 4 Кирпичный кессон
    • 5 Полимерпесчаная основа
    • 6 Металлический кессон
    • 7 Видео

    Часто бывает так, что при обустройстве скважины, хочется оснастить ее дополнительным оборудованием, но чтобы появилась такая возможность, придется приобрести очень дорогой промышленный, или сделать кессон для скважины своими руками, размеры которого позволят разместить в нем все запланированное. Возможна и другая причина – желание все делать самому. В таком случае необязательно нужно делать кессон большого размера.

    Кессон предназначен не только для удобного расположения в нем различных устройств, но и для защиты от замерзания системы водопровода.

    С этой целью его располагают в слоях грунта, которые не промерзают, и плотно закрывают крышкой, во избежание попадания холодного воздуха внутрь.

    Подготовительные работы

    Яма вокруг трубы

    Вначале потребуется выкопать яму под кессон, форма и размеры которой зависят от его габаритов. В заводских условиях кессон изготавливается из пластмассы, или металла, и, как правило, его размеры невелики. Для кессона может быть использован различный материал:

    1. Бетонные кольца.
    2. Бетон.
    3. Кирпич.
    4. Металл.
    5. Полимерпесчаная основа.

    Остановимся на них более детально.

    В зависимости от того, каким будет кессон, нужно вырыть под него яму, из расчета, что над поверхностью земли должен выглядывать только люк, а корпус оставить под землей.

    Кессон из бетонных колец

    Дно укладывается бетоном по уровню, и после того, как он основательно схватится, нужно помыть дно от упавшей глины. Потом начертите контур для установки кольца, и по этой разметке накладывайте цементный раствор, для того, чтобы уложенное кольцо стало в него. Сверху первого кольца вновь наносится раствор и ставится второе.

    Если на нанесенный раствор во время установки следующего кольца упадет глина, то ее нужно убрать. Для этого можно зафиксировать бетонное изделие, подложив под него доски. После удаления глины раствор разравнивается, и верхнее кольцо опускается.

    После установки колец, основательно заделайте швы, и сделайте из кирпичей колодец, такой, чтобы люк был выше уровня земли на 15 см.

    Бетонный кессон

    В его технологии изготовления нового и незнакомого ничего нет. Стандартный набор:

    1. Выкопать яму.
    2. Изготовить опалубку.
    3. Установить решетку из арматуры.
    4. Залить бетоном.
    5. Сделать из кирпича оголовок.

    Все делается по такому же принципу, что и выгребная яма. Разница заключается в том, что нужно заранее позаботиться о том, чтобы осталось отверстие для подвода труб и электрокабеля, а верхняя плита должна быть ниже уровня земли. Сверху устанавливается утепленный люк, и бетонный кессон к вашим услугам.

    Кирпичный кессон

    Для изготовления такого кессона чаще всего используется бывший в употреблении кирпич, но это уже на усмотрение хозяина. Что касается ямы, то есть 2 варианта ее размеров:

    1. Четко по форме, с учетом того, что кирпич будет прилегать к стене.
    2. Больше размера кессона. В таком случае производится кладка ровных стен, а после высыхания раствора пустоты заполняются грунтом.

    Первый вариант менее трудоемкий, так как приходится меньше трудиться с лопатой, но остались незаполненные пустоты между стеной, и кладкой, в которые попадет дождевая вода.

    Для кессона небольших размеров можно не делать бетонную крышку. Достаточно сузить кверху отверстие, смещая при кладке кирпич к центру.

    Получившуюся горловину нужно обязательно закрыть утепленным люком.

    Полимерпесчаная основа

    На полимер-песчаной основе

    Более простым, и менее дорогим вариантом является применение сборного кессона, изготовленного на полимерпесчаной основе. Этот материал:

    1. Устойчивый к воздействию внешней среды.
    2. Не вступает в химическую реакцию.
    3. Долговечный.
    4. Недорогой.
    5. Отличается простотой монтажа.
    6. Большой диаметр колец.

    Для монтажа колец не нужна техника, а их конструкция позволяет собрать кессон правильной формы, притом полностью герметичный. Кроме того, для него не нужна дополнительная гидроизоляция, а дно и люк идут в комплекте.

    Металлический кессон

    Если вы не понаслышке знаете сварочные работы, то можно сделать металлический кессон. Конструкция его должна быть с ребрами жесткости, чтобы грунт не вдавил его внутрь.

    Для установки такой конструкции потребуется кран, но, предварительно его нужно защитить от воздействия влаги, обработав как снаружи, так и изнутри.

    Дешевым такой кессон не будет, учитывая стоимость металла, электродов, грунтовки с покраской, и работу техники. Кроме того, это изделие нужно будет периодически красить изнутри. По этой причине металлические кессоны непопулярны.

    Мы не будем говорить, что лучше для вас, так как каждый умелец решает сам, как ему лучше делать, а этот обзор лишь поможет принять правильное решение.

    В этом ролике рассказывается о преимуществе колодца из полимерпесчаных колец.

    Источник: http://kakpravilnosdelat.ru/kesson-dlya-skvazhiny-svoimi-rukami/

    Как можно самостоятельно сделать кессон для скважины?

    Очень часто для автономного водоснабжения дома люди делают скважину. Чтобы обеспечить ее бесперебойную работу, как в летний, так и в зимний период, используется кессон. Он обеспечивает защиту от замерзания оборудования и верхнюю часть скважины.

    Сделать кессон для скважины своими руками несложно, так как он представляет собой утепленную емкость, в которой также есть утепленная крышка и внутри ее прячется насосное оборудование.

    Это очень удобно, так как кроме насоса здесь можно установить и автоматику, фильтры, расширительный бак и другие элементы, они находятся все вместе и в непосредственной близости к месту забора воды.

    Если скважина расположена очень близко к дому, то все оборудование можно разместить в нем, но оно займет много места, и учтите, что работает оно достаточно шумно.

    Во всех других случаях вам лучше всего сделать кессон для скважины своими руками.

    Данные сооружения могут отличаться по своей форме. Они могут быть круглой, квадратной или прямоугольной формы. Также существует различие по материалам, из которых они изготавливаются, это может быть пластик, металл или железобетон.

    Металлический кессон

    Данный вариант используется чаще, так как сделать его своими руками проще всего. Для этого необходимо иметь листы металла, соответствующих размеров. После чего, при помощи сварочного аппарата делают коробку.

    Чтобы продлить срок службы такой конструкции, ее обрабатывают антикоррозионными составами.

    Рис. 1 Стальная конструкция

    Специалисты рекомендуют для изготовления такого кессона брать металл толщиной не менее 4 мм.

    Можно приобрести уже готовое изделие из нержавеющей стали, срок его службы будет больше.

    Самостоятельно варить нержавеющую сталь сложно, но если у вас есть такие навыки, то вы все сможете сделать самостоятельно.

    При изготовлении такой конструкции надо стараться, чтобы было меньше сварных швов, так как именно в этих местах металл быстрее всего начинает повреждаться коррозией.

    Железобетонная конструкция

    Это тип кессона, при создании которого используют железобетонные кольца, также достаточно распространен, но в последнее время его используют реже по таким причинам:

    • конструкция имеет большой вес и для ее установки надо привлекать кран;
    • кольца стоят дорого;
    • железобетон имеет высокую гигроскопичность, поэтому стенки надо хорошо гидроизолировать;
    • большая нагрузка на грунт, что через время вызывает его проседание, при этом могут быть деформированы трубы и оборудование.

    Можно сделать такую конструкцию и самостоятельно, проще чтобы она была прямоугольной формы. Для этого вокруг скважины роют яму, делают в ней опалубку, в которой устанавливают арматуру и заливают бетон. Этот процесс очень трудоемкий и дорогостоящий, поэтому его выбирают не очень часто.

    Пластиковый кессон

    Самым популярным и удобным вариантом является пластиковая конструкция кессона, это легко объяснить, если посмотреть на ее преимущества:

      по сравнению с металлической или железобетонной конструкцией небольшая стоимость;

    Рис. 2 Пластиковая конструкция

    легкая, поэтому установить ее могут несколько человек, и не требуется использование тяжелой техники, как при установке железобетонных колец и сварочного аппарата, как при изготовлении стальной конструкции;

  • большой срок службы, так как пластик не поддается коррозии;
  • высокие теплоизоляционные характеристики;
  • не требуется проведение дополнительных работ по установке гидроизоляции, так как пластик не пропускает воду.
  • У такого варианта есть один недостаток — небольшая жесткость конструкции. Чтобы его устранить, надо не выполнять засыпку землей, а сделать вокруг слой цементного раствора, его толщины будет достаточно всего 10 см.

    Таким образом, вы обеспечите надежную защиту пластикового кессона, и он не пострадает от возможных перемещений грунта или от его проседания.

    Как сделать бетонную конструкцию?

    Сначала надо определиться с уровнем залеганий грунтовых вод, если они близко к поверхности, то надо делать бетонный пол, если нет, то его можно просто засыпать щебнем.

    Рис.3 Железобетонная конструкция

    На первом этапе необходимо вокруг трубы выкопать яму соответствующих размеров, ее дно засыпают слоем щебня, достаточно 10-15 см.

    Чтобы лучше защитить конструкцию от влаги, стенки надо покрыть полиэтиленовой пленкой.

    Дальше надо создать каркас из арматуры. От стенок он должен быть расположен на расстоянии 7-8 см.

    Если заливка будет проводиться поэтапно, то опалубку устанавливают на определенную высоту, если сразу, то делают ее на всю высоту конструкции. После того как стенки высохнут, в них надо будет сделать отверстия для подведения труб, можно сразу это предусмотреть и вставить в эти места трубы соответствующего диаметра.

    После подведения труб эти места необходимо хорошо герметизировать. Чтобы сделать крышку сначала берут деревянный щит, к которому крепят опалубку.

    Для создания люка вставляют короб соответствующего размера. Для усиления конструкции ее лучше армировать, после чего заливают бетон.

    Для защиты от влаги, внутри стенки кессона обрабатываются специальным составом и утепляются. Можно сделать кессон и из кирпича.

    Если вы будете создавать такую конструкцию своими руками, то не забудьте сделать воздуховод. Он необходим для того, чтобы внутри кессона не накапливался конденсат, так как крышка должна плотно закрываться. Делают его обычно возле люка.

    Также необходимо сделать водоотвод. Он предназначен для сброса давления грунтовых вод, это позволит предотвратить выдавливание конструкции. Удобно, когда возле люка сделана дополнительная точка забора воды, которой пользуются в летний период.

    Источник: http://strojkarkas.com/kommunikacii/vodostok/delaem-sami-kesson-dlya-skvazhiny.html

    Как сделать кессон для скважины своими руками: сооружение бетонной и металлической конструкций

    Каждый владелец только что пробуренной скважины знает, что работы по обустройству автономного водоснабжения еще очень далеки от завершения и потребуют серьезных финансовых затрат и усилий. И если хочется хоть немного сэкономить, стоит попробовать собрать и установить кессон для скважины своими руками. Для этого не нужно быть Левшой из сказки, достаточно иметь представление о строительных работах.

    Устройство кессона и виды этих конструкций

    Большинство владельцев предполагают использовать скважину круглогодично. Однако мало кто может похвастаться небольшим годовым перепадом температур. Чаще всего летом нас ждет жара, а зимой – сильный мороз. Эксплуатировать скважину в таких условиях можно, но с определенными ограничениями. Вода, поступающая на поверхность, при отрицательных температурах замерзнет и разорвет или испортит оборудование.

    Поэтому владельцу скважины нужно в первую очередь обеспечить стабильные положительные температуры для оголовка конструкции. Сделать это достаточно просто, установив кессон.

    Неважно, из какого материала будет выполнена конструкция, устройство кессона для скважины предполагает защиту оборудования от неблагоприятного воздействия низких температур и от затопления его паводковыми водами или обильными осадками. Некоторые виды емкостей можно сделать своими руками

    Герметичная емкость, в которую помещается оборудование, не даст ему промерзнуть в самые сильные холода. Форма кессона может быть любая, а размеры выбираются таким образом, чтобы было достаточно места для всех аппаратов, и человек мог туда спуститься для их обслуживания. Емкости могут быть изготовлены из:

    • Пластика. Практичный вариант, отличающийся отличной герметизацией и легкостью в монтаже. Недостаточную жесткость материала можно компенсировать заливкой установленной емкости по контуру бетоном.
    • Бетона. Долговечная конструкция с достаточно сложным монтажом. Требует дополнительной гидро и теплоизоляции.
    • Кирпича. Хорошие эксплуатационные характеристики и сложный монтаж.
    • Металла. Достаточно прочный и долговечный вариант. Материал, из которого изготовлен кессон, подвержен коррозии, поэтому понадобится дополнительная гидроизоляция.

    Самостоятельно сооружаем бетонный кессон

    Перед началом работ нужно определиться, необходима герметичная емкость или же нет. Первый вариант выбирают в случае высокого уровня грунтовых вод и в таком случае обязательно обустраивают бетонный пол, во втором можно обойтись без него, подсыпав дно щебенкой. Так же нужно выяснить размеры будущего сооружения. Если оборудование для скважины будет находиться в помещении, минимальный размер кессона – 1х1х1 м, если в емкости – 1,5х1,5 м высотой порядка 1,8 м.

    Процесс сооружения бетонного кессона проходит в несколько этапов. Давайте разберемся подробнее.

    Обустройство котлована под конструкцию

    Вокруг обсадной трубы выкапывается яма нужных размеров. На дно слоем порядка 15 см засыпается щебень. Перед началом работ стенки ямы лучше всего обложить фундаментной пленкой, которая защитит конструкцию от попадания грунтовой воды.

    Стенки ямы лучше всего обтянуть пленкой: так грунтовые воды не проникнут внутрь

    Монтаж сетки из арматуры

    Отступая от стенок ямы около 7-8 см, вяжется сетка из арматуры. Ее высота зависит от размеров будущего сооружения. Лучше всего заливать всю конструкцию целиком, но это далеко не всегда возможно и тогда монтаж кессона для скважины делится на несколько этапов. Соответственно на первом устанавливается ряд арматуры нужной высоты шагом примерно 30х30 см.

    Если планируется поэтапная заливка сооружения, опалубка выставляется на высоту около половины сооружения

    Установка опалубки конструкции + заливка

    Опалубку можно собрать из старых брусков и досок. Специалисты советуют обтянуть ее при помощи строительного степлера полиэтиленовой пленкой. Так будет гораздо проще снять конструкцию с застывшего бетона. После установки опалубки заливается бетон. Если бетонирование ведется поэтапно, то после «схватывания» материала предполагается повторение операций сборки арматуры, установки опалубки и заливки до тех пор, пока не получится конструкция нужной высоты.

    Стенки конструкции заливаются бетоном до достижения ими нужной высоты

    После полного просыхания сооружения в стенках кессона перфоратором поделываются отверстия для подведения необходимых водопроводных труб. В месте прохода через бетон на детали надеваются металлические гильзы.

    Зазор между гильзой и трубой заделывается монтажной пеной, между бетоном и гильзой – раствором.

    Места ввода водопроводных труб в кессон герметизируются

    Сооружение опалубки для крышки

    Конструкция представляет собой деревянный щит, уложенный на бруски. Для ее сооружения берется прочный материал. Примерно шесть брусков вертикально выставляются на доски, поверх горизонтально укладываются еще бруски. Все скручивается саморезами. К получившейся основе крепятся доски опалубки. В конструкции должно быть предусмотрено отверстие для люка, на которое устанавливается деревянный короб нужного размера. Получившуюся конструкцию перед заливкой нужно еще усилить снизу брусками.

    Опалубка крышки представляет собой деревянный щит, усиленный снизу брусками

    Размышляя как сделать кессон для скважины с более прочной крышкой, можно выбрать вариант усилить конструкцию, пустив по периметру арматуру шагом 5х5. Остальную можно вязать шагом примерно 15х15. При необходимости к арматуре будущей крышки закрепляются металлические трубы-выводы для вентиляции и поливочного шланга.

    Заливка крышки бетоном

    Сооружение заливается бетоном. Закрепляется люк.

    Для обустройства люка выполняется специальная бетонная горловина

    Кессон из бетона готов. При необходимости его стенки можно обработать гидроизолирующим составом, поскольку бетон очень гигроскопичен, и утеплить. Похожим образом можно обустроить и кирпичный кессон. Только в этом случае для возведения стен используется кирпичная кладка.

    Сборка и установка металлической конструкции

    Традиционный металлический кессон для скважины – одно из наиболее популярных решений. Объясняется это тем, что такое сооружение достаточно легко собрать самостоятельно. Понадобится лишь достаточное количество металла, толщиной 4-5 мм и сварочный аппарат. Выполняют такие емкости в форме параллелепипеда, куба или цилиндра. Последний вариант наиболее прост в изготовлении. При выборе формы кессона нужно учитывать, что количество сварочных швов напрямую влияет на срок службы конструкции. Чем их меньше, тем, соответственно, меньше потенциально опасных для коррозии участков.

    Металлический кессон легко изготовить своими руками, если вы знакомы со сварочными работами

    В дне любой по форме емкости обязательно выполняется отверстие для обсадной трубы, несколько большего, чем у нее диаметра. К отверстию приваривается гильза, которая должна легко надеваться на обсадную трубу. В стенки ввариваются ниппеля для водопроводных труб. На верху сооружения должен располагаться люк, через который можно будет спуститься внутрь.

    Это все конструктивные особенности кессона. Внутреннюю поверхность емкости обязательно нужно загрунтовать, а наружную – покрыть несколькими слоями битумной мастики для защиты от коррозии.

    Монтаж конструкции производится достаточно просто. Кессон устанавливают на бруски над приготовленным котлованом. Гильзу надевают на обсадную трубу и, убрав подпорки, осторожно опускают сооружение вниз. Затем вставший на дно ямы кессон выравнивают по уровню. Через подготовленные ниппели в емкость заводят трубы, устанавливают оборудование. Практика показывает, что верхнюю часть металлического кессона лучше утеплить и поверх металлического люка сделать еще один, утепленный.

    Таким образом, самостоятельная установка кессона для скважины вполне возможна. Конечно, это достаточно ответственное и хлопотное дело, но при желании с ним можно справиться. Сделанные своими руками конструкции прослужат много лет, обеспечивая бесперебойный поток воды из скважины на участке.

    Источник: http://aqua-rmnt.com/vodosnab/kolod-skvaj/kesson-dlya-skvazhiny-svoimi-rukami.html

    Изготовление кессона для скважины своими руками

    Сегодня проблема водоснабжения загородного дома, не подключённого к центральному водопроводу, решается достаточно просто. На участке обустраивают скважину с глубинным насосом, от которого прокладывают трубопровод к дому. Бесперебойную подачу воды обеспечивают установленные рядом со скважиной или в подвале гидроаккумулятор с устройствами автоматики и регулирования. Чтобы защитить устье скважины и насосное оборудование в зимний период, используют кессон, который устанавливают в непромерзающих слоях грунта. Достаточно высокая цена заводских изделий из пластика и металла вынуждает умельцев искать более дешёвые варианты. Рассмотрим несколько конструкций кессонов, изготовленных из подручных материалов.

    Что такое кессон

    Для того чтобы автономная система водоснабжения радовала своей надёжной, безотказной работой, при её обустройстве требуется продумать не только технические моменты, но и вопросы, связанные с установкой и защитой оборудования от действия внешних факторов. Несмотря на то, что подземные водные горизонты залегают на значительных глубинах, оборудование для бесперебойной подачи воды устанавливается на поверхности. Конечно, если забор воды происходит рядом с домом, то есть возможность установить гидроаккумулятор и автоматику в подвале здания. Если же скважина находится на значительном удалении, то необходимо защищать трубы, устье скважины и насосное оборудование от влаги и воздействия низких температур.

    В целях предотвращения пагубного воздействия атмосферных осадков и мороза на устройства системы автономного водоснабжения над скважиной устанавливают кессон. Фактически он представляет собой большой утеплённый резервуар, обустроенный на достаточной глубине. Благодаря утеплению стенок и крышки ёмкости, всё установленное в ней оборудование может функционировать круглый год. К преимуществам этого сооружения можно отнести не только возможность установки и защиты гидроаккумулятора и устройств автоматики, но и обеспечение удобного доступа для их обслуживания и ремонта.

    Виды кессонов

    Кессоны могут быть металлическими, бетонными (железобетонными) или кирпичными. Очень удобными в установке и эксплуатации являются пластиковые ёмкости, появившиеся в торговой сети в последние годы. По форме все защитные сооружения можно разделить на несколько типов:

    • круглые приямки — чаще всего изготавливаются из бетонных колец или пластика;
    • квадратные кессоны — сваренные из металлических листов, кирпичные, бетонные или пластиковые резервуары;
    • прямоугольные резервуары — изготавливаются преимущественно из тех же материалов, что и квадратные изделия, но используются в случае установки дополнительного оборудования — расширительных баков, фильтров и т. д.

    Кессоны из металла находятся на вершине рейтинга устройств этого типа. Чаще всего для их изготовления используют конструкционную или нержавеющую сталь, а также сплавы на основе алюминия. Благодаря своей прочности, металл отлично противостоит механическим нагрузкам, а его гибкость позволяет противостоять появлению трещин. Для изготовления металлических кессонов используют стальной прокат толщиной не менее 3 мм. После сварки кессон окрашивают внутри, а снаружи наносят антикоррозионное покрытие. Это позволяет ёмкостям служить десятки лет, оправдывая довольно высокую стоимость изготовления.

    Пластиковые ёмкости имеют самые высокие эксплуатационные показатели, отличную гидро- и теплоизоляцию, небольшой вес и длительный срок службы. Их стоимость ниже металлических и железобетонных аналогов. Если же искать вариант, подходящий для изготовления своими руками, то нет ничего проще и дешевле кессона, построенного из кирпича или бетона.

    Устройство и особенности приямков для скважин

    Кессон, в первую очередь, должен обеспечивать плюсовые температуры внутри, поэтому ёмкость делают герметичной, а утепление ей обеспечивает установка в нижних, незамерзающих слоях грунта. Поскольку оголовок, необходимый для доступа к насосному оборудованию, выводят на поверхность, то кессон оборудуют теплоизолированной крышкой откидывающегося типа или съёмным люком. Нередко спускная дверь представляет собой двойную конструкцию — одна крышка оголовка обустраивается на уровне грунта, а вторая — примерно на 20 – 30 см выше. Кроме этого, конструкция оснащается вентиляцией, предусматриваются выходные отверстия (так называемые гильзы, ниппели или бочата) для горловины скважины, водопровода и ввода питающего кабеля. Нередко рядом с крышкой устанавливают выход с шаровым краном — некое подобие водопроводной колонки. Такая конструкция позволяет производить отбор воды для полива и хозяйственных нужд в летнее время.

    При сооружении кессона обязательно учитывают размер напорного бака и установленного оборудования. В зависимости от этого ввод обсадной трубы смещают в сторону от центра резервуара, чтобы обеспечить удобный доступ для обслуживания системы водоснабжения. Все бочата ещё на стадии монтажа ориентируют в нужную сторону и тщательно герметизируют, чтобы не допустить попадание грунтовых вод внутрь конструкции.

    Сооружение из кирпича

    Кессон, построенный из кирпича, представляет собой прочную, надёжную конструкцию и требует минимального утепления. Кирпичный приямок над скважиной можно устанавливать только в том случае, если уровень грунтовых и паводковых вод в весенний период не поднимается выше 3 м. В противном случае избежать затопления скважины не удастся.

    При строительстве сооружения важно учитывать его вес, поскольку неправильное обустройство основания может привести к проседанию конструкции и деформации трубопровода.

    Какие материалы и инструмент потребуются

    Огромным преимуществом кирпичного кессона является то, что его можно сделать любого размера, в зависимости от собственных возможностей и предпочтений. Для строительства понадобятся:

    • щебень фракции 20 – 25 мм;
    • песок;
    • цемент M-400;
    • кирпич (можно бывший в употреблении);
    • гидроизоляция;
    • доски и балки (лучше всего твёрдые породы дерева) или металлическая арматура, уголки, швеллеры и т. д. для обустройства перекрытия.

    При расчёте количества строительных материалов исходят из того, что на один квадратный метр кладки в полкирпича (с учётом толщины растворных швов) понадобится примерно 50 шт. красных обожжённых кирпичей.

    Перед началом строительных работ необходимо подготовить:

    • бетономешалку;
    • совковые и штыковые лопаты;
    • тачку для перевозки стройматериалов;
    • ёмкости для раствора;
    • кельму;
    • трамбовку;
    • уровень строительный;
    • рулетку;
    • болгарку, ножовка по дереву;
    • сварочный аппарат.

    Кроме этого, если планируется оштукатуривание внутренней поверхности кессона, то потребуются штукатурные маяки, шпатели и другие инструменты.

    Подготовительные работы

    Дно кирпичного кессона может выполняться как в виде цементно-песчаной стяжки или малозаглубленного плитного фундамента, так и простой щебневой засыпкой. Кстати, не стоит снисходительно относиться к последнему способу — если опасности подтопления грунтовыми водами нет, то именно он позволит отводить стекающий конденсат в грунт.

    Процесс подготовки к строительству резервуара начинают с разметки границ при помощи колышков и натянутого шнура. После этого начинают рыть котлован вокруг скважины на необходимую глубину. При этом можно воспользоваться как собственными силами с привлечением к работе родственников и друзей, так и землеройной техникой. Разумеется, обозначать границы котлована в последнем случае не потребуется.

    Если для оголовка кессона будет использоваться самодельная крышка, то изготавливают рамку с деревянным или металлическим люком, который будет установлен в перекрытие.

    Пошаговая инструкция

    1. Для кессона со стяжкой или засыпкой делают ленточный фундамент шириной немногим больше толщины кирпичной кладки. Для этого по периметру сооружения копают траншею глубиной 50 см, засыпают её слоем песка толщиной 10 – 15 см и уплотняют трамбовкой. Траншею необязательно заливать бетоном. Можно заполнить её крупным щебнем, бутом размером до 10 см или обломками кирпича и залить песчано-цементным раствором до верхнего уровня. К кладке стен приступают после полного схватывания забутовки.
    2. Обсадную трубу обрезают на высоте до 0.5 м от дна. Обсадную трубу выполняют только после того, как будет подготовлено основание днища кессона
    3. Перед тем как начать строительство стен, на ленточный фундамент укладывают гидроизоляцию. В её роли могут выступать как новомодные материалы, так и проверенный временем рубероид.
    4. Укладывать кирпич начинают с угла сооружения, тщательно заполняя все швы раствором и контролируя процесс строительства уровнем и отвесом. Стенки кессона в полкирпича обеспечат достаточную прочность и теплоизоляцию
    5. После того как стены будут выгнаны на высоту, соответствующую уровню трубопроводов, между кирпичами устанавливают металлические или пластиковые футляры, в которые будут входить трубы и силовой кабель.
    6. При достижении верхнего уровня стены оштукатуривают или обрабатывают гидроизоляционным раствором.
    7. Дно кессона заполняют щебнем с последующей трамбовкой, а при необходимости выполняют цементно-песчаную стяжку толщиной до 5 см. Если запланировано бетонное основание, то его делают толщиной до 15 см, обязательно устанавливая армопояс на высоте 4 – 5 см от нижнего уровня.
    8. Чтобы изготовить плиту перекрытия кессона, на верхние стенки колодца укладывают доски или балки, металлические уголки или отрезки швеллеров — всё, что может оказаться под рукой. На нужном уровне крепят конструкцию люка, вентиляционный канал и футляр трубы для летнего полива. После этого сооружение укрывают листами жести и полиэтиленовой плёнкой. К слову, можно обойтись и одним полиэтиленом, если нижняя обрешётка уложена без зазоров.

    Чтобы снизить стоимость сооружения, верхнее перекрытие можно не бетонировать, а засыпать грунтом, соорудив холм высотой до 30 – 40 см над уровнем участка.

    Перекрытие кессона под установку деревянной обрешётки

  • На высоте 4 – 5 см от основания устанавливают сетку для армирования конструкции.
  • Кессон утепляют, используя экструдированный пенополистирол и другие влагостойкие материалы
  • Заливают сооружение бетоном. Заливка плиты перекрытия
  • Горловину кессона обустраивают после полного схватывания плиты перекрытия. Для этого устанавливают обрешётку и заливают её бетоном или делают оголовье резервуара кирпичным, размерами 0.5х0.5 м. Кессонная горловина из кирпича
  • После высыхания раствора кессон засыпают до уровня участка и устанавливают люк. Внутрь резервуара опускают металлическую лестницу и монтируют оборудование. После подключения насоса проводят пробный пуск и настройку автоматики.

    Видео: Кирпичный кессон для скважины своими руками

    Сооружение и обустройство конструкции из бетона

    Если вы хотите построить бетонный кессон, то сделать это можно двумя способами:

    • из монолитного железобетона;
    • при помощи железобетонных колец диаметром 1 или 1.5 м.

    В первом случае можно обойтись лишь своими силами, тогда как использование бетонных колец потребует дополнительных рабочих рук и привлечения грузоподъёмного оборудования.

    Так же, как и в случае с кирпичным кессоном, перед началом строительства определяют необходимость бетонирования пола в зависимости от уровня грунтовых вод. Размер кессона выбирают исходя из того, будет ли в нём размещаться гидроаккумулятор и другие устройства. Если приямок будет простым защитным сооружением для скважины, то его размеры должны быть около 1×1 м. При необходимости размещения насосного оборудования кессон делают габаритами не менее 1.5×1.5 м.

    Необходимые материалы и инструмент

    Для строительства бетонного приямка понадобятся такие материалы:

    • цемент марки не ниже M-400;
    • щебень фракции 20 – 30 мм;
    • просеянный речной песок;
    • доски и брус для опалубки;
    • арматурная сетка;
    • гидроизоляция;
    • люк;
    • отрезок трубы для изготовления пеналов.

    Инструмент, который понадобится для работы, найдётся у каждого домашнего мастера. Возможно, что-то придётся одолжить или взять напрокат. Перечень основного инструмента выглядит так:

    • бетономешалка;
    • сварочный аппарат;
    • болгарка;
    • перфоратор;
    • совковая и штыковая лопата;
    • трамбовка;
    • вёдра;
    • рулетка;
    • строительный уровень;
    • молоток, гвозди.

    Сооружение приямка из монолитного бетона включает несколько этапов, поэтому в процессе работы можно воспользоваться нашей инструкцией.

    Подготовительные работы

    Перед тем как приступить к сооружению бетонного кессона, определяют место будущего строительства, освобождают его от мусора и делают разметку. После этого вручную или с привлечением строительной техники копают яму вокруг обсадной трубы скважины. Глубину котлована делают не менее 2 м и при расчёте его размеров ориентируются на габариты кессона и толщину стенок сооружения. К слову, учитывая ширину опалубки 15 – 20 см, размеры котлована должны быть на 30 – 40 см больше сечения приямка.

    Чтобы предотвратить осыпание грунта со стенок ямы, их закрывают геотекстилем или другой плотной гидроизоляцией. Она же будет препятствовать утечкам известкового молочка во время бетонирования. Если же бетонные работы на дне кессона не предполагаются, то пол засыпают слоем песка и щебня толщиной до 15 см, после чего эти материалы утрамбовывают при помощи ручного инструмента.

    Инструкция по ходу работ

    1. На расстоянии 70 – 80 мм от боковых стенок котлована устанавливают пояс армирования. Если заливка будет выполняться в один этап, то арматурную сетку монтируют на всю высоту кессона. Если сразу залить конструкцию бетоном нет возможности, то арматуру устанавливают до определённого уровня с шагом 30×30 см. Монтаж геотекстиля и армопояса на нижнем ярусе кессона
    2. Приступают к сооружению ограждения из того пиломатериала, который есть под рукой. Если количества досок и реек недостаточно, то используют так называемую скользящую опалубку. Для этого по ширине приямка изготавливают деревянные щиты высотой 40 – 50 см. В процессе заливки их поднимают на новый уровень после полного схватывания бетона на предыдущем участке. Несмотря на более растянутый во времени процесс, для сооружения опалубки такого типа потребуется в 4 – 5 раз меньше строительных материалов. Установка опалубки скользящего типа
    3. Опалубку обтягивают полиэтиленовой плёнкой, после чего заливают бетоном, изготовленным в пропорции 1:5:3 из цемента, щебня и песка соответственно. Если применяется ограждающая конструкция скользящего типа, то процесс её переноса и бетонирования продолжают до тех пор, пока стены приямка не достигнут нужного уровня. К строительству следующего яруса приступают после того, как бетон даст схватку
    4. После схватывания бетона, в боковых поверхностях кессона перфоратором проделывают отверстия для установки гильз (пеналов) под выводы водопроводных магистралей и кабеля. Отверстие в стенке кессона под водопроводные трубы

    Можно обойтись без перфорирования стенок, если установить пеналы ещё на этапе обустройства опалубки и заливки бетона.

  • Зазоры между установленными гильзами и бетонными стенками заделывают цементно-песчаным раствором.
  • При необходимости дно кессона бетонируют или заливают песчаную стяжку.
  • Сооружают опалубку для перекрытия. Для этого изготавливают деревянный щит с проёмом под люк, вентиляцию и летнюю колонку, а затем укладывают его на стенки сооружения. После этого устанавливают боковые элементы обрешётки и на высоте 4 – 5 см от основания конструкции укладывают арматурную сетку. Дно и бока опалубки застилают полиэтиленовой плёнкой, после чего перекрытие заливают бетоном. Обустройство обрешётки перекрытия Гидроизоляция обрешётки и установка армирования
  • Сооружают опалубку оголовья кессона. Для этого сбивают деревянный каркас или изготавливают металлическую раму, воспользовавшись сварочным аппаратом и металлическими уголками. Монтаж металлической рамы с люком Установка опалубки
  • Бетонную горловину также армируют и заливают смесью цемента, песка и щебня. Залитая бетоном горловина кессона
  • Учитывая высокую гигроскопичность бетона, стенки резервуара обрабатывают гидроизолирующими материалами.
  • После утепления конструкции можно приступать к установке оборудования и эксплуатации сооружения.

    Видео: Утепление кессона своими руками

    Как сделать металлический кессон своими руками

    Стальной кессон является одним из наиболее дорогостоящих вариантов, который, к тому же, требует регулярной покраски и ухода. В наше время, когда есть альтернатива в виде пластиковых или сборных железобетонных конструкций, популярность металлических приямков стремительно падает. Тем не менее, если в ваших закромах найдётся несколько стальных листов, то строительство кессона из металла может стать бюджетным решением проблемы.

    Фотогалерея: чертежи конструкции

    В зависимости от материалов, имеющихся в наличии, можно изготовить круглый, квадратный или прямоугольный кессон для скважины. Размеры на приведённых ниже чертежах и схемах являются ориентировочными и могут быть увеличены до любых значений при необходимости установки в приямке дополнительного оборудования.

    Источник: http://postroika.biz/6736-izgotovlenie-kessona-dlya-skvazhinyi-svoimi-rukami.html

    Не хочешь загубить скважину – ставь кессон, а мы расскажем, как это сделать

    Скважина или колодец – жизненно важные атрибуты любого частного дома. Однако их обустройство должно производиться в соответствии с определенными правилами, обеспечивающими долговечность этих источников воды. Одним из элементов грамотного обустройства является кессон скважины на воду. О том, как обустроить бетонный кессон, мы и намерены рассказать в нашей статье.

    Для чего устанавливают кессоны

    Монтируя скважинное оборудование, следует учитывать, что оно будет располагаться в том слое грунта, который подвержен промерзанию. Этот факт вполне может стать причиной физического повреждения аппаратуры, обусловленной температурными смещениями почвенных слоев. Кроме того, вода, находящаяся в полостях оборудования, также может замерзнуть и вызвать их разрыв.

    Чтобы исключить вероятность подобных ситуаций, в скважинах зачастую обустраиваются кессоны, представляющие собой утепленную емкость, в которой и производится монтаж скважинного оборудования. Огромное достоинство кессонов состоит также и в том, что их внутренний объем обеспечивает достаточно простой доступ к находящимся в нем устройствам.

    Разновидности кессонов

    Кессоны различаются между собой как по своей форме, так и по материалу, использованному для их изготовления. Основными материалами, применяемыми для этой цели, являются:

    Стальные кессоны

    Большим достоинством стальных кессонов многие пользователи считают возможность их самостоятельного изготовления. Для этого могут использоваться стальные ящики или листы толщиной 4 мм и более. В процессе работы применяется сварка, а готовое изделие с целью обеспечения его большей долговечности обрабатывается антикоррозийными составами. Конечно, эти емкости можно купить и готовыми, однако для пользователей это обходится значительно дороже.

    Кессоны из армированных бетонных колец

    Железобетонные кольца, широко применявшиеся ранее и довольно часто применяющиеся до сих пор для обустройства кессонов, довольно невыгодны, хотя и любимы большим числом пользователей. Их невыгодность объясняется следующими причинами:

    • высокая стоимость;
    • большая масса, требующая использования специальной техники и способная обусловить проседание грунта и повреждение всего комплекса скважинного оборудования;
    • подверженность бетона разрушающему воздействию влаги и необходимость тщательной гидроизоляции бетонных колец;
    • недостаточно высокая теплоизолирующая способность и, следовательно, отсутствие полной гарантии исправности оборудования в сильные холода.

    Наличие перечисленных выше недостатков обусловило постепенное вытеснение железобетонных кессонов их аналогами из пластика и стали. Однако, поскольку железобетонные кольца по-прежнему сохраняют свою широкую популярность, о порядке их укладки мы и поведем речь несколько ниже.

    Пластиковые кессоны

    Пластиковые кессоны многими считаются наиболее оптимальным вариантом для обустройства скважин на воду. Данная точка зрения обусловлена:

    • ценовой доступностью изделий;
    • небольшим весом и легкостью монтажа, производимого даже без использования спецтехники;
    • стойкостью изделий к коррозии и к другим агрессивным воздействиям;
    • высокими теплоизолирующими свойствами;
    • высоким уровнем герметичности изделий.

    Обладая большим числом достоинств, пластиковые кессоны имеют и важный недостаток, состоящий в их низкой прочности. Данный недостаток вполне способен стать причиной повреждения скважинного оборудования, то есть свести на нет все те достоинства, которые мы перечислили чуть выше. Именно поэтому многие россияне продолжают сохранять свою верность кессонам из железобетонных кольцеобразных элементов, правилам укладки которых мы и намерены посвятить основную часть нашей статьи.

    Итак, монтируем железобетонный кессон вместе, основываясь на одной конкретной ситуации, которую автору довелось пережить на собственной шкуре.

    Процесс демонтажа кессона

    Ситуация была следующая. Один умелец пробурил скважину и установил кессон из жб колец, опустил насос и решил платно раздать воду своим соседям. В итоге решили что умельцу надо все вернуть и обустроить скважину самостоятельно, и поставить заново хороший качественный и герметичный бетонный кессон.

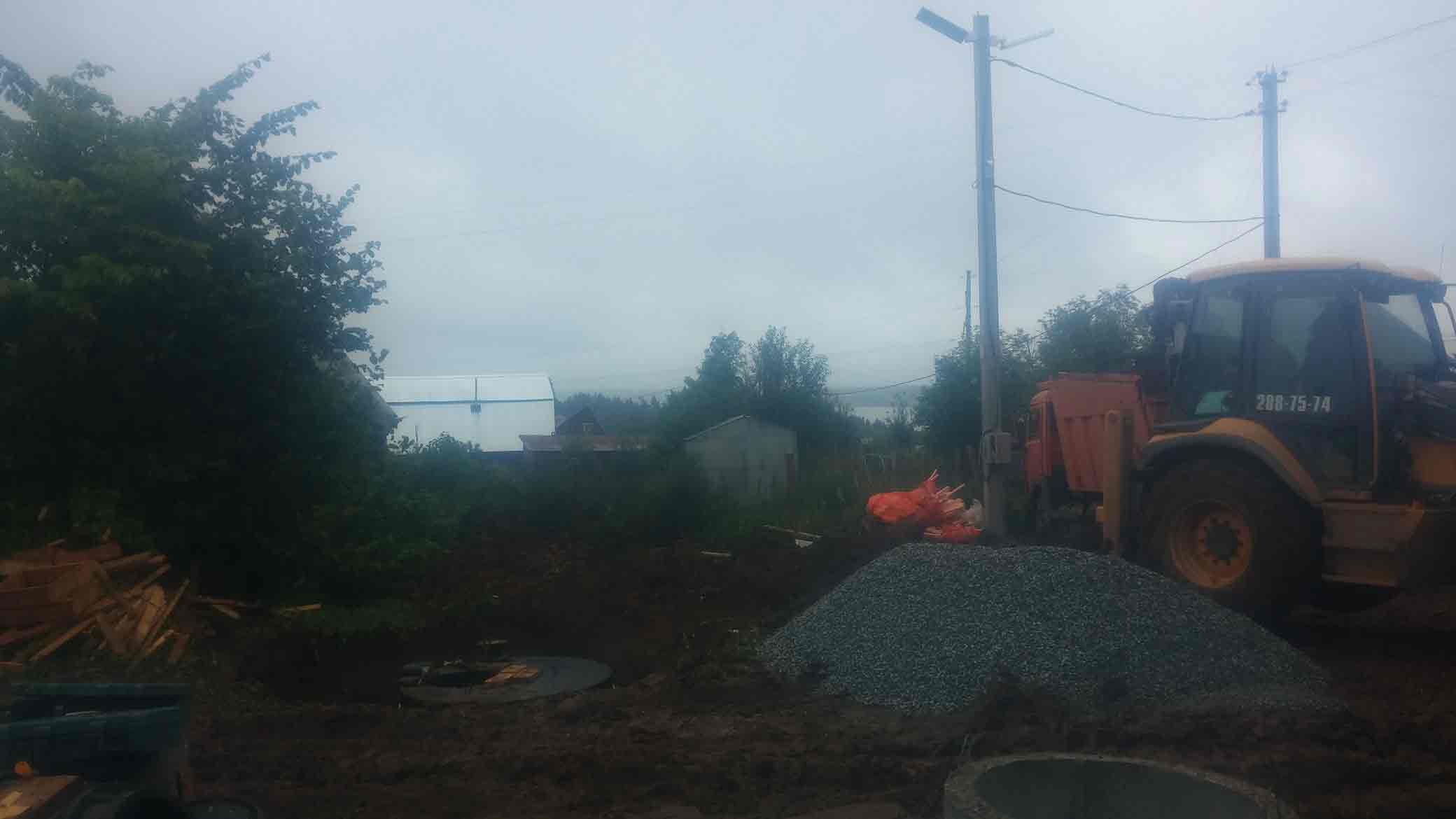

    Для этого мы экскаватором обкопали старый кессон и достали уже изрядно пропитавшиеся влагой кольца и перевезли их умельцу. Кольца оказались ужасного качества, разваливались, а последнее вообще все изтрескалось. Я считаю что это как раз из-за обилия влаги.

    Сложность демонтажа в том, чтобы сохранить трубы заведенные в бетонный кессон. Их мы погнули при демонтаже, но восстановили при монтаже нового кессона.

    Монтаж бетонного кессона

    К тому времени пока мы доставали кольца, к нам подоспели новые кольца. После того как достали старые, необходимо было углубить котлован и сделать ровную песчаную подушку. Как подушка была готова, пришло время выстраивать бетонный кессон. Перед установкой необходимо было пробурить отверстие в плите днище под скважинную трубу. После чего днище было опущено на дно и сверху установили кольца друг за другом. Кессон у нас был из 1,5 м жб колец. Предварительно лично каждое кольцо промазал битумной мастикой (марка 24, говорят она лучше герметизирует) двумя слоями после подсыхания предыдущего. Не смотря на шедший весь день дождь, мастика сохла хорошо.

    Битумная мастика предназначена для герметизации бетонных колец и чтобы в наш бетонный кессон не попадала грунтовая и поверхностная вода.

    Если не мазать кольца мастикой высока вероятность что бетонное кольцо насытится влагой и будет хрупким, а так же влага и грунтовая вода попадет в кессон, наполнится и попадет в скважину.

    Стыки между кольцами решили запенить пеной, решили попробовать это впервые, посмотрим какой будет эффект.

    Почему пеной? Потому что любой раствор на который садят кольца обычно при движении земли разваливается и становится бессмысленным. Пена должна держаться. Посмотрим.

    Бетонный кессон для скважины

    В итоге у нас готовый кессон сделанный из бетонных колец, с максимальными приемами герметизации.

    В такой бетонный кессон можно устанавливать обвязку для скважины и не бояться, что его затопит водой и все оборудование не выйдет из строя.

    Источник: http://www.allremont59.ru/inzhenerka/vodosnab/betonnyiy-kesson-svoimi-rukami.html

    Смотрите также:
    03.11.2018

    Как подключить насосную станцию Как подключить насосную станцию пошаговая технология + видео Как подключить насосную станцию Одной из первых инженерных систем, которые создаются в частных домовладениях, является водопровод. Его использование необходимо еще на этапе...

    03.11.2018

    Где поставить насосную станцию. Идеальное место для насосной станции. Вопрос только на первый взгляд кажется простым. Для того чтобы найти место для насосной станции, я имею в виду насосную станцию в сборе, нужно учитывать несколько трудно совместимых условий, а...

    03.11.2018

    Обустройство скважины Устройство скважины на воду После того, как была пробурена скважина на воду, для сдачи ее в эксплуатацию должно быть проведено обустройство скважины, то есть ее обвязка. Для этого устанавливаются полипропиленовые замерные трубки, при помощи которых...

    Комментарии

    Комментирование отключено.
