Автоматический замок своими руками

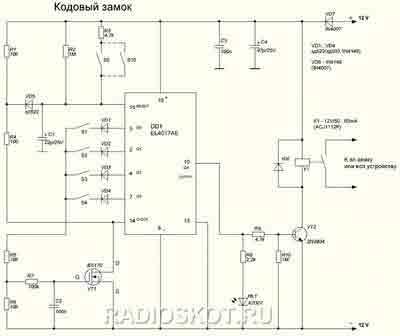

Электронный кодовый замок — принципиальная схема

Эта схема существует в разных вариациях, и на разных счетчиках (К561ИЕ8, К561ИЕ9, К176ИЕ8, CD4022 и тому подобные). Я доработал схему на основе CD4017 (десятичном счетчике делителе с 10 дешифрированными выходами QO. Q9). Аналогом микросхемы CD4017 (счетчик Джонсона) является К561ИЕ8, К176ИЕ8. У себя нашел микросхему с обозначением EL4017AE, которую и применил в данном устройстве. При повторении девайса, не поленитесь, определите маркировку – они отличаются по характеристикам (рабочее напряжение). Все необходимые файлы проекта — скачайте тут.

Итак, работа схемы электронного кодового замка очень проста. При вводе правильного четырёхзначного последовательного кода на выходе микросхемы (Q4) появляется логическая единица, которая приводит к открыванию замка. При наборе неверной цифры (кнопки S5-S10), не являющаяся частью кода, схема переходит в исходное состояние, то есть обнуляется через 15 вывод микросхемы (RESET). При нажатии S1 единичное состояние на третьем выводе Q0 микросхемы поступает на вход полевого транзистора VT1 открываясь он поддает напряжение на вывод 14 (CLOCK) который переключает единичное состояние на второй вывод Q1, потом при последовательном нажатии кнопок S2, S3, S4, сигнал переходит на Q2, Q3, и в конечном итоге при вводе правильного кода с выхода Q4 сигнал открывает транзистор VT2 на короткое время, определяемое емкостью конденсатора С1, включая реле К1 который своими контактами подает напряжение на исполнительное устройство (электрозамок, защелка, или автомобильный «активатор” (актуатор)).

Есть одно но, код не может состоять из одной и той же цифры. Например: 2244, значения должны быть разными, как: 0294 и т. д. Так или иначе, возможных вариантов кода очень много, примерно один десяток тысяч, что вполне хватит для применения данного кодового замка в быту.

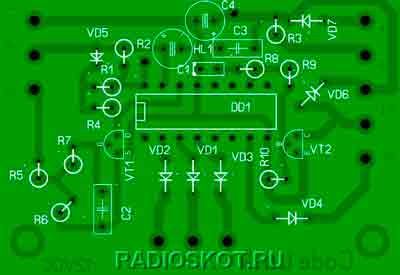

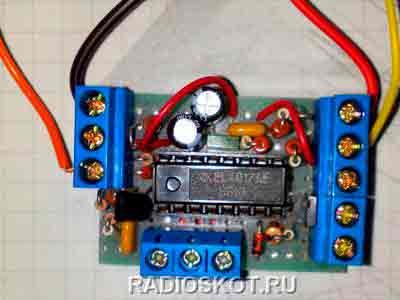

О деталях кодового замка

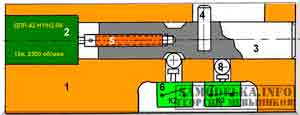

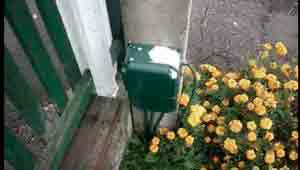

Теперь о конструкции замка

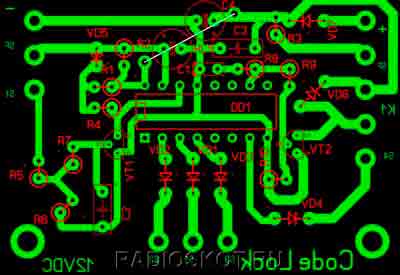

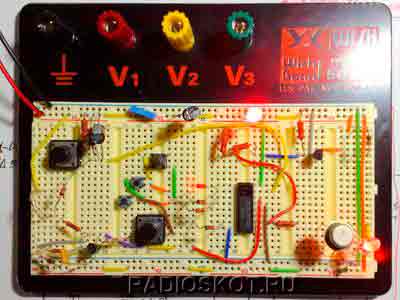

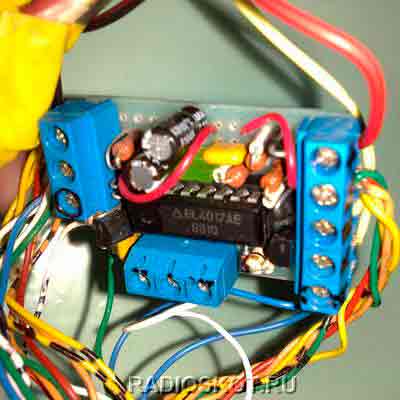

Схема простейшая, испытанная, работает она уже полтора года без проблем, в условиях жары и холода. И самое главное, проста в повторении! Покупаешь радиодетали, плату можно использовать монтажную.

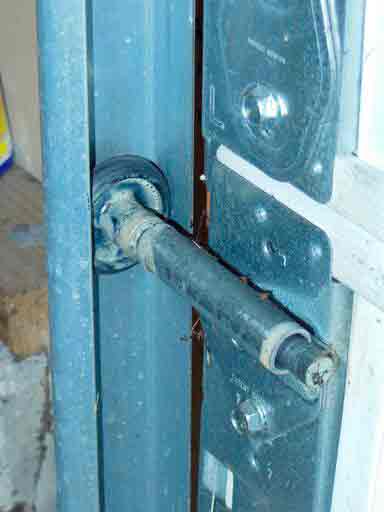

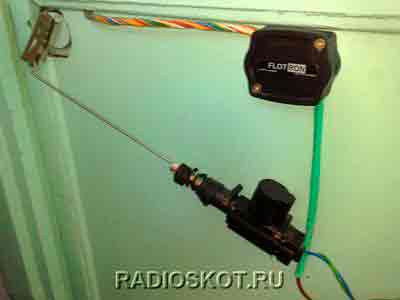

В качестве привода для замка, применил простой автомобильный электропривод (актуатор). В комплект идут и крепления – металлические полоски, которые нужно переделать, так как видно на фотографиях. Все зависит от того, какой замок применяется для переделки. Можно ставить готовую электрозащелку фирмы FASS LOCK Itemno:2369 (8-12V,12W). В таком случае меняется емкость конденсатора С1, так чтобы получить временную задержку таймера в 0,5-1с.

В своем случае, закрепил металлическую полоску на пластмассовую ручку замка, прикрепив ее напрямую саморезами. От нее к приводу, одевается спица (идет в комплекте с активатором), и далее сам электропривод крепится также саморезами к основанию двери. Плата с реле устанавливается на дверь и подводится проводка от кнопочной панели и питания. В качестве корпуса, я применил пластиковую крышку из под кофе, просверлив два отверстия для крепления.

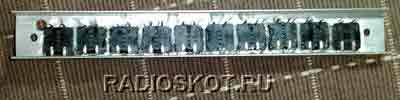

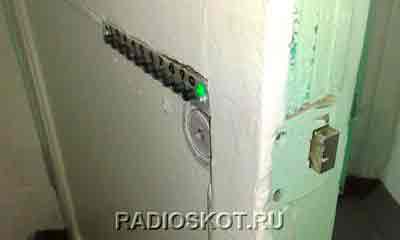

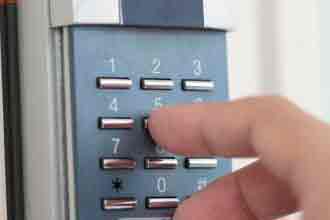

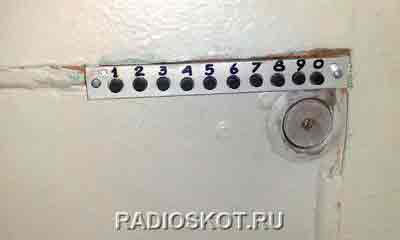

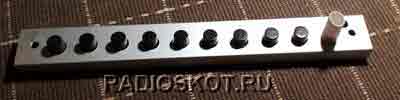

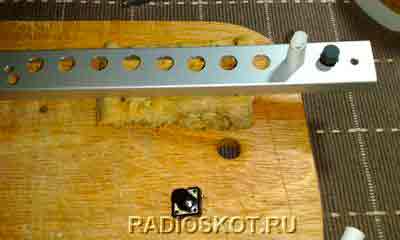

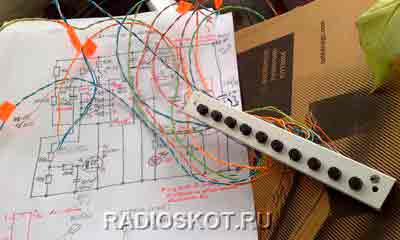

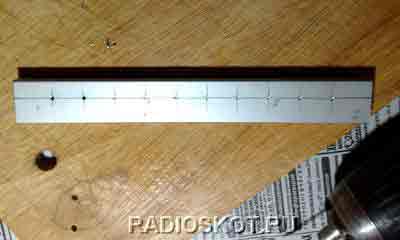

Кнопочная панель для набора кода изготовлена из остатка алюминиевого профиля П-образной формы, для мебельных фасадов, покупается в любом магазине мебельной фурнитуры. Режется профиль исходя из количества кнопок (10шт.). После этого, нужно просверлить отверстия для кнопок, по диаметру немного больше чем диаметр кнопки, так чтобы кнопка с одетым на ней кембриком (трубкой) проходила в отверстие. Таким образом она будет центрирована, и как следствие свободно двигаться при нажатии, без заеданий. Это делается для того, чтобы при заливке кнопок клеем не было смешения, но об этом чуть по позже.

Заливка кнопок

Настало время закрепить кнопки на свое место в заранее просверленных отверстиях. Вставляем кембрик в кнопки и ставим их на свое место, как это видно на фото. После, нужно скрепить их каплями клея или термоклея. Но делать это надо аккуратно, так чтобы не осталось щелей, в том случае если заливать кнопки эпоксидной смолой! Потому что у меня, первая панелька, залитая эпоксидкой, осталась в качестве музейного экспоната. Эпоксидка, очень текучая, и она просочилась в кнопки и склеила их. Вот так. Пришлось делать все по новому и на этот раз, заливал панель термоклеем. Кнопки можно предварительно клеить, так чтобы закрепить их на свои места, двухкомпонентным, мгновенным клеем применяемым мебельщиками для склеивания МДФ, продается там же где и алюминиевые профиля – в магазинах мебельной фурнитуры.

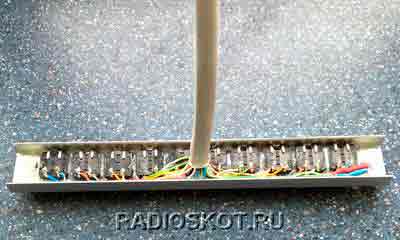

Конечно же перед заливкой надо припаять все провода к кнопкам и светодиодам так как это видно на фотографиях. Все это обеспечивает надежную, водонепроницаемую и неразборную клавиатуру, а также красивый дизайн, который применим к любым входным дверям, сейфам или гаражным воротам. Также, устройство можно применить для охранных систем.

Теперь сверлим два отверстия под шурупы для крепления панели. Также, одно или два отверстия под светодиоды (d=3mm). Один из них (зеленого свечения) справа для индикации открытия замка. Другой не задействовал, его можно подключить к питанию на постоянное свечение или через дополнительную кнопку в целях подсветки клавиатуры при ее нажатии. Соответственно светодиод должен быть белого свечения (ультра яркий), закрепив его так чтобы световой поток был направлен на кнопки. Можно разрезать еще один кусочек профиля, и закрепить его на кнопочную панель сверху, или вообще применить готовую клавиатуру от калькулятора или от других устройств. А если изготовить лицевую панель из плексигласа, тогда будет вам решение для подсветки всей клавиатуры!

И последние, цифры можно нанести готовые, или нарисовать их самому при помощи фломастера, а после покрыть алюминиевый профиль простым скотчем. Это делается сразу же после сверления отверстий под кнопки. Проводов конечно много, относительно устройств на микроконтроллерах, но не все же имеют возможность изготовить подобные девайсы. Суть этого замка в том, что его может собрать даже человек не имеющий особых навыков в радиоэлектронике. Купил детали, собрал на выходных, навесил и подключил. Все. В никаких наладках, это схема не нуждается. И еще, код можно менять в любой момент. Все провода от клавиатуры, подключаются внутри корпуса кодового замка. Не забываем каждый провод промаркировать. Я использовал самоклейки для ценников.

Хочу заметить, что за прошедшее время, на кнопках нет явных следов истирания! Скорее всего, за счет пластмассы черного цвета. Используются они ежедневно. Но, протирать и менять код, время от время, не мешает.

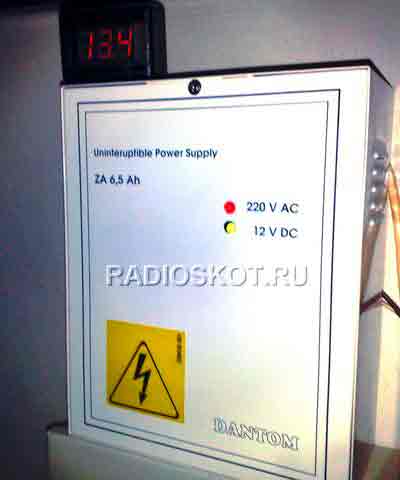

Блок питания устройства

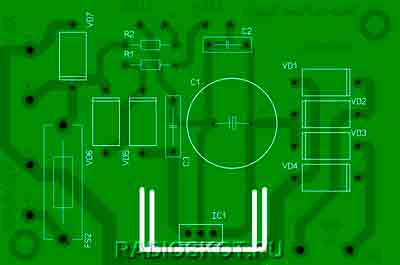

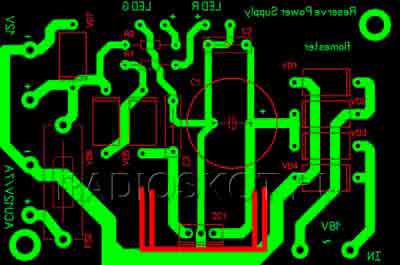

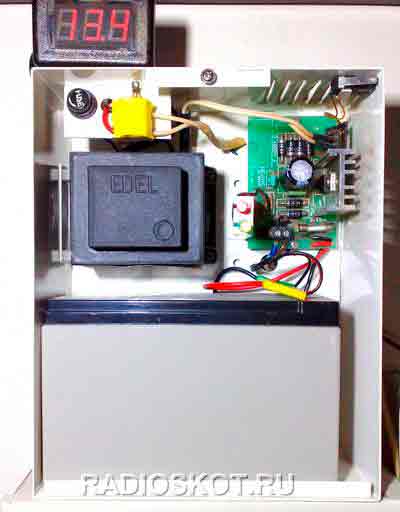

Схема принципиальная БП РИП

В предложенной схеме резервного источника питания (РИП), применен влагозащитный трансформатор, но можно использовать и любой другой на 20-40 Ватт, с выходным напряжением в 15-18 Вольт. Если под нагрузкой один лишь автомобильный актуатор, то трансформатор подойдет и менее мощный. Для нескольких электрозамков, электролитический конденсатор С1 должен быть с большей емкостью, чем та что указана на схеме – для большего запаса энергии при срабатывании и соответственно, меньшего падения напряжения на нагрузке. Конденсатор С2 – 0,1-0,33mF, С3 – 0,1-0,15mF. Радиатор для IC1 – побольше, примерно на 100-150см2, так как в корпусе с аккумулятором, лишний нагрев не нужен! Выходной ток нагрузки для L7815CV составляет 1,5А. Тем более если используется пластмассовый бокс в качестве корпуса, незабываем про вентиляционные отверстия. Диод D8 и предохранитель FS2, служат защитой от короткого замыкания.

В охранных РИП-ах стоит кнопка (tamper) против несанкционированного взлома прибора – нам она не понадобится. На плате, для подключения проводов лучше воспользоваться пайкой вместо клемм, как наиболее надежном способом крепления. Также, уместно подстраховаться и вывести запасную проводку питания вне помещения, на непредвиденный случай (в жизни разное бывает).

Видео работы самодельного замка

Это все, надеюсь, что оказался вам полезным. Автор: Флорин Матиенку (flomaster).

Обсудить статью КАК СДЕЛАТЬ ЭЛЕКТРОННЫЙ КОДОВЫЙ ЗАМОК

Источник: http://radioskot.ru/publ/signalizacii/kak_sdelat_ehlektronnyj_kodovyj_zamok/17-1-0-676

Как самостоятельно установить и подключить электромагнитный замок

Где можно устанавливать электромагнитный замок, устройство и принцип работы, преимущества и недостатки, основные технические параметры, типы и виды, что входит в комплект, инструкция по установки и схемы подключения, управление.

Установка электромагнитного замка — надежный способ защитить жилище, обеспечив при этом эстетичность его внешнего вида и удобство управления.

Современный рынок предлагает множество подобных изделий, отличающихся ценой, характеристиками, функциональными возможностями и особенностями установки.

• Где применяются электромагнитные замки?
• В чем особенности их устройства, и на каком принципе они работают?
• О каких плюсах и минусах ЭМЗ необходимо знать?
• В чем нюансы выбора электромагнитных замков, и как они комплектуются?
• По какому алгоритму производится монтаж?

Каждый их этих вопросов требует детального рассмотрения.

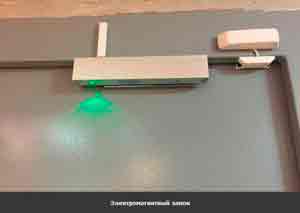

Где можно устанавливать электромагнитный замок?

Главной особенностью электромагнитных замков является универсальность. Они применяются почти на всех типах конструкций — на входных и межкомнатных дверях, на калитках и на распашных воротах.

При выборе места для монтажа стоит учитывать актуальность и особенности работы изделия.

Так, установка электромагнитного замка на двери в туалете или в ванной не имеет смысла — это дорогое удовольствие. Кроме того, при монтаже замка на улице стоит предусмотреть защиту от попадания в механизм влаги.

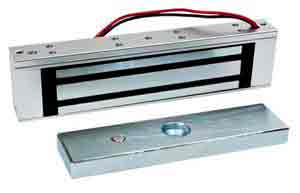

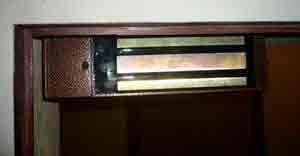

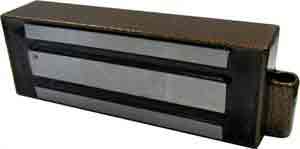

Устройство и принцип работы

Неоспоримое преимущество электромагнитного замка — простота конструкции. В основе изделия лежит сердечник с обмоткой, спрятанный в специальном корпусе.

Отдельного внимания заслуживает сердечник. Он состоит из множества листов электротехнической стали, отличающихся небольшим намагничивающим эффектом. Для снижения остаточного напряжения используется лакокрасочное покрытие.

Сердечник, сформированный из пластин, чаще всего имеет Ш-образную форму. Обмотка представляет собой катушку с намотанным на ней медным проводом. Сверху проводник покрывается специальным изоляционным составом.

Корпус изделия изготовлен из алюминия или стали. Иногда применяется и пластик, но его недостатком является более низкий ресурс и меньшая надежность конструкции.

Принцип действия построен на действии электричества и магнита. Он срабатывает после подачи напряжения на обмотку и активации магнитных элементов. Как правило, достаточно 5 Вт мощности, чтобы надежно зафиксировать массивные двери с массой до 150 кг.

При включении и отключении ЭМЗ образуется электромагнитный контур, на который воздействует переменный ток. С помощью конденсатора производится зарядка через обмотку, благодаря чему меняется полярность магнита. При этом остаточный ток направляется на перемагничивание.

Одним из главных элементов электромагнитного замка является конденсатор. В случае его поломки возможны сложности с открытием дверей.

Решением в этом случае является только замена неисправного элемента и его подключения параллельно клеммам.

Преимущества и недостатки устройства

Как и любые другие запорные механизмы, электромагнитные замки имеют свои плюсы и минусы.

• Бесшумность работы;
• Продолжительный ресурс;
• Возможность совмещения с домофоном, кнопкой вызова, панелью ввода кодов и другими механизмами;
• Современный внешний вид.

• Большие габариты и вес;
• Высокие требования к подаче напряжения;
• Простота повторного проникновения (после успешного первого взлома).

Электромагнитный замок напрямую зависит от электричества. Без подачи питания он перестает выполнять поставленные задачи. Эту особенность можно причислить к преимуществам и недостаткам устройствам.

С позиции пожарной безопасности это плюс, ведь при отключении напряжения двери в комплексах с большим скоплением людей должны открываться.

Если исходить из условий безопасности, отключение электромагнитного запирающего устройства при потере напряжения — минус, ведь упрощается задача для злоумышленника, планирующего пробраться в квартиру или дом.

Вот почему при монтаже таких устройств часто применяются ИБП (источники бесперебойного питания).

Основные технические параметры

Электромагнитный замок обладает рядом характеристик, которые стоит учесть в процессе выбора и покупки устройства.

• Сила удерживания. Как правило, электромагнитные запирающие изделия имеют большую нагрузку на отрыв (измеряется в килограммах). В продаже можно встретить изделия, имеющие удерживающую силу от 100 до 1000 килограмм и больше. При выборе товара одного производителя учтите, что шаг между разными моделями составляет от 50 до 100 килограмм. Для межкомнатных дверей достаточно силы удержания, равной 150 кг, а для входных, этот параметр должен быть от 250 и более. Для металлических требования и того выше — от 1000 кг.
• Остаточная намагниченность. В процессе эксплуатации бывают ситуации, когда дверь с электромагнитным замком открывается с большим трудом. Это связано с наличием остаточной намагниченностью ЭМЗ, вызванной ошибками в технологическом процессе или неправильным выбором параметром магнита. Оптимальная остаточная намагниченность должна быть не больше 1,5 — 2 кг.

Типы и виды электромагнитных замков и особенности их установки

Все электромагнитны замки условно делятся на два вида:

• По способу закрытия;
• По особенностям управления.

Также существует и ряд подвидов, отличающихся по принципам запирания:

• Удерживающие. В таких ЭМЗ якорь устройства работает на отрыв. Здесь наиболее популярны накладные замки, но встречаются и врезные варианты (применяются реже из-за низкого сцепного усилия);

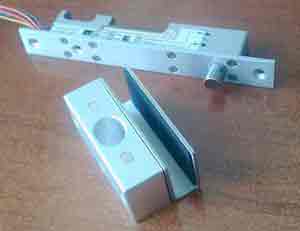

• Сдвижные. В таком электромагнитном замке принцип действия построен на сдвиге якоря. Сдвижные электромагнитные запирающие устройства, как правило, являются врезными, а их монтаж требует особого внимания и четкого следования инструкции.

Электромагнитные замки делятся и по типу управления:

• С датчиками Холла. Изделия выполнены в виде специальной микросхемы, а их особенностью является необходимость дополнительного питания;

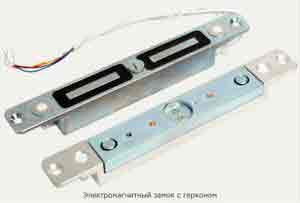

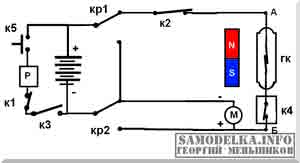

• С элементами Геркона. Для управления не требуется подача напряжения. Устройство закорачивается, благодаря действию магнита, и удерживает необходимое напряжение.

По способу крепления ЭМЗ может быть:

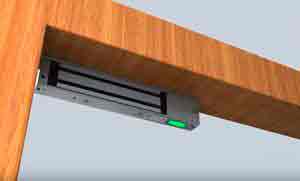

• Накладным. В этом случае он фиксируется с помощью уголков из металла, вне зависимости от расположения ручки;
• Полуврезным — устанавливается в полость двери, но часть элементов устройства выступает над поверхностью;

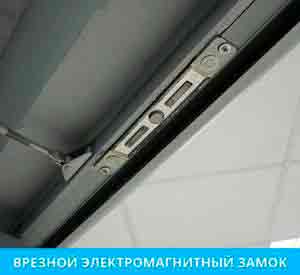

• Врезным — изделие полностью находится внутри полотна.

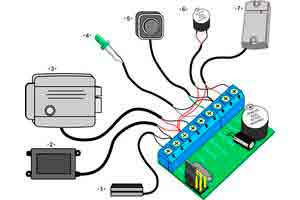

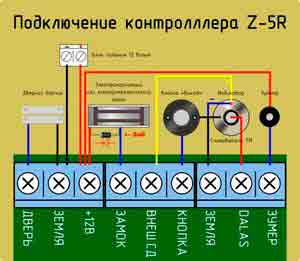

Электромагнитные замки с контроллером

Все большую популярность получают ЭМЗ с автономным контроллером. Устройства монтируются в многоквартирных домах, на входных дверях в промышленные объекты и административные учреждения.

ЭМЗ с контролем может применяться в комплексе со следующими устройствами:

• Датчиками, сигнализирующими об открытии двери;
• Считывателями ключей (бывают контактными и бесконтактными);
• Кнопками открывания замков (имеют нормально разомкнутый контакт);
• Наружными зуммерами и светодиодами;
• Перемычкой инверсии входа, с помощью которой можно отпирать двери подачей или снятием питания.

Преимущество ЭМЗ с контроллером и в том, что он совместим с компьютером, где хранится база ключей. Также с помощью ПК можно выполнить быструю загрузку и выгрузку упомянутой информации.

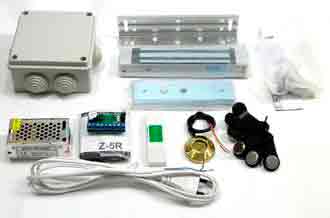

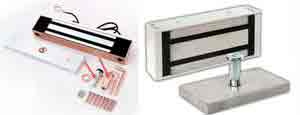

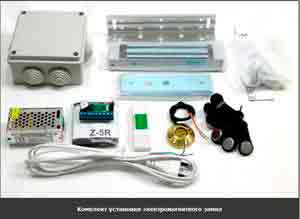

Что входит в комплект электромагнитного замка?

Чтобы произвести монтаж устройства, потребуется не только замок, но и ряд дополнительных механизмов.

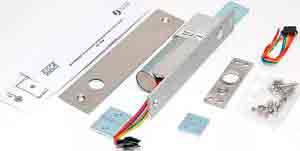

Комплект электромагнитного замка — набор элементов, которые устанавливаются в различных помещениях и соответствуют заявленным требованиям.

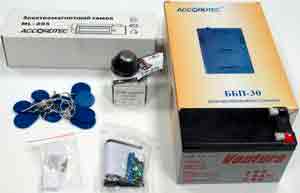

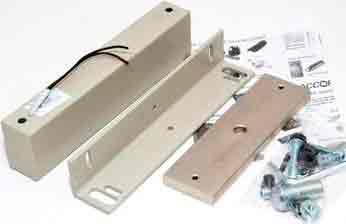

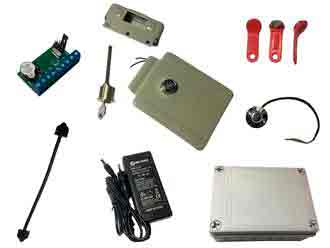

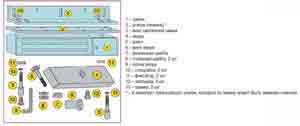

Комплект электромагнитного замка состоит из следующих элементов:

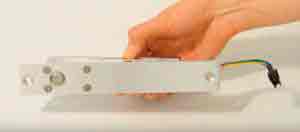

• Замок. Продается с проводами для подключения к источнику напряжения и ответной планкой;

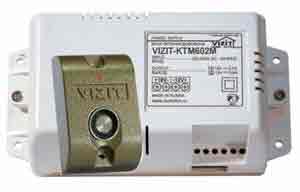

• Контроллер — устройство, применяемое для управления замком. С помощью контроллера производится подключение основных элементов ЭМЗ;

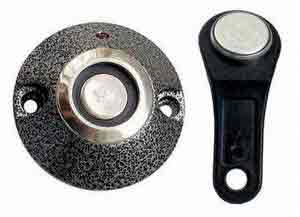

• Считыватель данных (используется для открывания). Отпирание механизма может происходить путем ввода кода или посредством применения электронного ключа. Последний может иметь вид карты или брелока. С учетом модели подбирается подходящая кодовая панель;
• Ключи. Как правило, вместе с электромагнитным замком идет шесть ключей. Один из них уже запрограммирован на определенную частоту открытия. С помощью главного ключа можно перекодировать остальные;
• Кнопки для входа. Эти элементы монтируются внутри помещения и необходимы для облегчения выхода из здания без применения ключей;
• Блок питания. Назначение устройства заключается в питании ЭМЗ. Подключается блок питания к бытовому напряжению 220 В. Кроме того, для бесперебойной подачи тока на электронный замок БП комплектуется аккумуляторами. Вспомогательный блок питания позволяет избежать отказа ЭМЗ в случае потери напряжения, необходимого для удержания замка в закрытой позиции (устанавливается не всегда);
• Электрические провода — применяются для сборки схемы.

Стоит отметить, что в продаже можно встретить не только готовые комплекты, но и отдельные модели замов.

Вот некоторые варианты:

• ML400 — электромагнитный замок, который подходит для установки на входных дверях с толщиной в 30-50 мм. Монтаж изделия производится изнутри, а полотно открывается наружу. Для надежной фиксации применяется доводчик. Удерживающая сила механизма составляет 400 кг, а питающее напряжение 9-12 В. Потребляемая мощность равна 7,2 Вт. Замок открывается при снятии тока.
• AL-400S — универсальный ЭМЗ сдвижного типа, сила удержания составляет 400 кг. Напряжение питания — 12 или 24 Вольта. Потребляемый ток составляет 0,9 Ампер. Оборудование монтируется внутрь полотна, оснащается герконом и датчиком, который контролирует блокировку. Также существует возможность вывода информации на пульт охраны.
• YLI YM-60 — электромагнитный замок накладного типа, отличающийся силой удержания, равной 60 кг. Устройство имеет небольшую силу удержания, поэтому монтируется на шкафчиках. Изделие выполнено из анодированного алюминия, имеет напряжение питания 12 Вольт. Ответная часть изготовлена из цинка. В комплектацию входит крепление, ответная часть, ЭМЗ, инструкция.
• Visit ML300 (M)-40 — электромагнитный замок, предназначенный для видеодомофонов, домофонов и систем контроля доступа. Открытие запорного механизма производится при снятии напряжения. В комплект входит корпус с электромагнитом и ответная пластинка из металла. Напряжение питания составляет от 9 до 15 Вольт, а потребляемая мощность — до 7,2 Вт.
• Arny Mag 180 — классический ЭМЗ с силой удержания в 180 кг. Устройство полностью герметично, питается напряжением 12 В и потребляет ток, равный 300 мА. Отличается компактностью и надежностью работы.

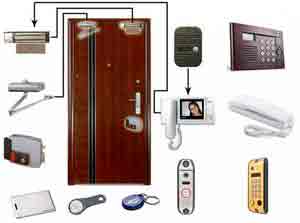

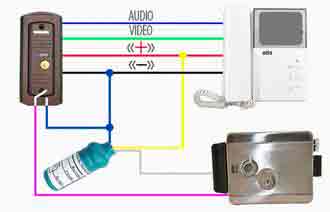

Дополнительные устройства для подключения к ЭМЗ

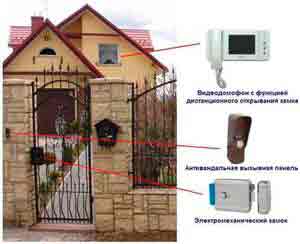

В процессе монтажа к электромагнитному замку могут подключаться дополнительные устройства, повышающие его функциональность и надежность.

Вот некоторые из них:

• Домофон;

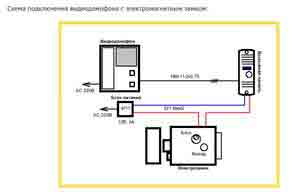

• Видеодомофон;
• Доводчик дверей;
• Кнопка вызова;
• Панель ввода кодов и прочие изделия.

Доводчик обеспечивает плавное закрытие тяжелого дверного полотна, что снижает скорость износа деталей и способствует продлению срока службы.

Если монтаж ЭМЗ производится на калитке или воротках, вместе с устройством устанавливается домофон.

Он не включается в комплект, но при желании его легко купить отдельно, а после объединить в одну схему с электромагнитным замком. Панель вызова монтируется на внешней стороне (со стороны улицы), а монитор — в помещении.

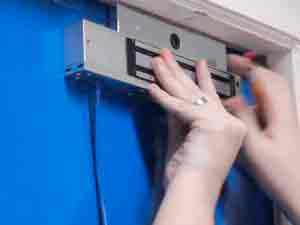

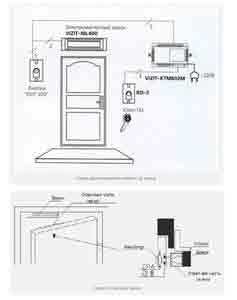

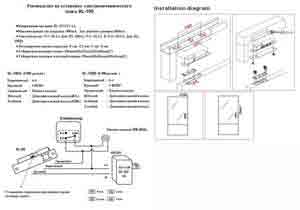

Инструкция по установке и схемы подключения

При покупке электромагнитного замка и последующем монтаже стоит помнить о ряде особенностей, характерных для различных видов дверных полотен. Ниже рассмотрим основные варианты.

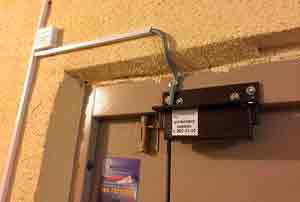

Входная металлическая дверь

Перед началом работ подготовьте и разложите подходящий инструмент. Вам потребуется рулетка, строительный уровень, пассатижи, молоток, кусачки. Также подготовьте карандаш, дрель и шуруповерт.

В зависимости от типа короба могут потребоваться крепежные уголки. Хорошо, если под рукой будет керн, метчик и другие изделия, необходимые для монтажа электромагнитного замка в металлические двери.

Главным крепежным элементом ЭМЗ является цилиндр, имеющий специальную шляпку, упирающуюся в дверную плоскость с наружной стороны.

В процессе монтажа требуется разметить место монтажа, просверлить отверстие под диаметр винта, а с внешней стороны двери рассверлить отверстие под диаметр втулки.

Важно сделать так, чтобы втулка входила в отверстие большего диаметра с наружной части дверей и упиралась в металлический лист с другой стороны. Отверстия на втулке и внутренней части дверей должны четко совпадать друг с другом.

Бывает, что даже при правильной разметке возникают сложности. Они часто вызваны несоответствием длины втулки толщине дверного полотна.

Следовательно, если втулка имеет большую длину, полностью спрятать ее не получится. В ином случае винт для крепления может не достать до резьбы.

Варианты могут быть следующими:

• В первой ситуации «лишняя» часть втулки попросту отрезается. Для решения этой задачи применяется обычная болгарка. Далее с помощью метчика необходимо еще пройти резьбу, чтобы убрать заусенцы;
• Во второй ситуации требуется найти винт большей длины, ведь нарастить втулку вряд ли получится.

Между полотном дверей и «утюгом» желательно поставить шайбу из резины, обеспечивающую надежный контакт и необходимый люфт.

Чтобы избежать вращения ответной части вокруг винта, под шпильками на тыльной части стоит просверлить отверстия.

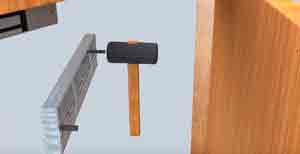

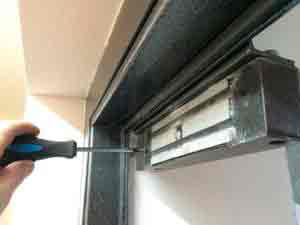

Сначала крепится ответная часть, после чего устанавливается сам ЭМЗ. Это связано с тем, что для монтажа «утюга» отведено ограниченное пространство, а вот с самим электромагнитным замком можно «играть».

Крепление ЭМЗ к полотну производится с помощью уголка (может идти в комплекте). Для начала изделие крепится к раме, а после ставится сам замок.

Чтобы закрепить уголок, пригодится дрель, винты и метчик. Если крепление уголка к раме невозможно, просверлите отверстия в раме так, чтобы они совпадали с отверстиями в ЭМЗ. Далее выполняйте крепление с помощью винтов.

Учтите, что после завершения работы возможности регулирования не будет, поэтому к разметке стоит отнестись со всем вниманием. В ином случае придется высверливать дополнительные отверстия.

Стоит отметить, что многие двери уже комплектуются электромагнитными замками. Если же устройство еще не установлено, работу можно сделать самостоятельно или пригласить мастера.

Как правило, просверливание или подготовка ниши для потайной части не вызывает проблем, а вот с отверстием под личинку придется повозиться.

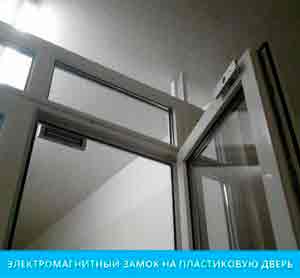

Пластиковые двери

Монтаж электромагнитного замка в пластиковые двери имеет свои особенности. Причиной установки механизма является большой ресурс изделия.

При частом открытии и закрытии дверей электромагнитный замок почти не изнашивается. Кроме того, устройство можно связать с домофоном, считывающим элементом или блоком управления, что повышает эффективность защиты помещения и упрощает процесс эксплуатации.

Но есть и недостатки. Монтаж ЭМЗ может производиться в верхнем или нижнем углу двери. Это связано с тем, что в процессе притягивания полотна возможна его деформация и повреждение стекла.

Вот почему важно придерживаться следующих правил:

• Исключить резкие изменения температурного режима;
• Следить за исправностью магнитного механизма;
• Поддерживать в работоспособном виде дополнительное оборудование (в частности, доводчик);
• Исключить резкие скачки напряжения (лучше поставить стабилизатор).

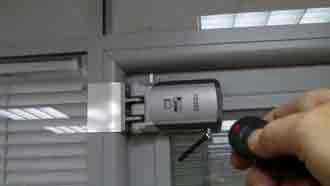

Для пластиковых дверей подходит множество моделей замков. Один из вариантов — SOCA SL-100B.

Особенность изделия заключается в отличном дизайне, высоком уровне безопасности и наличии в комплекте дополнительного оборудования (деталей для установки, магнитных карт, блока питания).

Еще один вариант — модель SL-180L, которая имеет прижимную силу в 180 кг.

Этого хватает для удержания пластиковой двери и защиты помещения от проникновения злоумышленников.

Отдельное внимание уделяйте параметрам ЭМЗ. Если остаточная намагниченность слишком высокая, ставить такую модель на пластиковую дверь нельзя.

Что касается монтажа замка в дверь из ПВХ, здесь стоит выделить следующие моменты:

• Перед началом работ желательно изучить конструкцию двери, подготовить необходимое оборудование и ознакомиться с технологией установки;
• Если в пластиковой двери уже был замок, демонтируйте его и подбирайте подходящее по размеру электромагнитное устройство; Если пазы подходят, для монтажа нового механизма хватит одной отвертки;
• Если в полотне не было замка, лучше обратиться к специалистам.

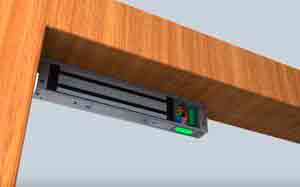

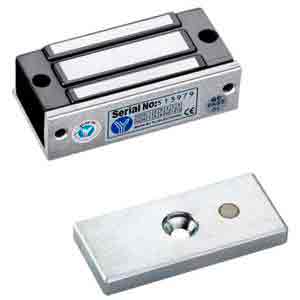

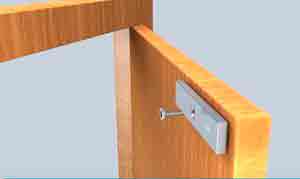

Межкомнатные двери (на примере дверей серии YM)

Рассмотрим нюансы установки электромагнитного замка на межкомнатные дверные полотна.

• Подготовьте необходимые комплектующие элементы для работы;

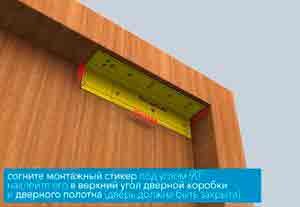

• Согните монтажный стикер под прямым углом, после чего наклейте его в угол дверной коробки (тот, что сверху). Закрепите его и на дверном полотне. Учтите, что работа выполняется при закрытых дверях;
• С помощью дрели сделайте отверстия по отметкам, нанесенным на монтажном стикере. Сначала высверлите отверстия в коробке двери для монтажа замка;

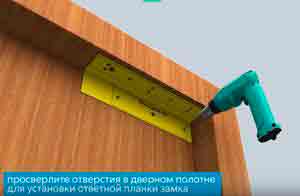

• Сделайте отверстия в дверном полотне для крепления ответной планки;
• Уберите монтажный стикер;
• Демонтируйте защитную крышку с ЭМЗ и открутите крепежную планку с верхней части замка;

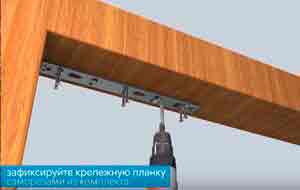

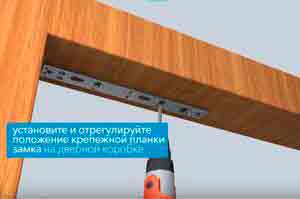

• Поставьте и подрегулируйте позицию крепежной планки на коробке. Закрепите изделие с помощью саморезов (поставляются в комплекте);
• Проденьте питающий провод в специальное отверстие;
• Подключите питание к изделию и закрепите ЭМЗ на монтажной планке с помощью шестигранника;
• Верните на место защитную крышку с изделия, которая была демонтирована ранее;
• Вставьте в ответную планку фиксирующие шпонки;
• С наружной стороны дверей поставьте отверстие болт, имеющий полукруглую и гладкую головку;

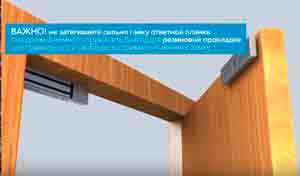

• С внутренней части двери подложите резиновую прокладку, а после поставьте на нее ответную деталь. В завершение закрепите гайку. Учтите, сильно протягивать гайку на ответной планке нельзя. Важно сохранить незначительное подпружинивание, обеспечиваемое резиновой прокладкой. Это гарантирует свободное и надежное примагничивание.

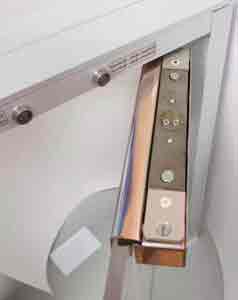

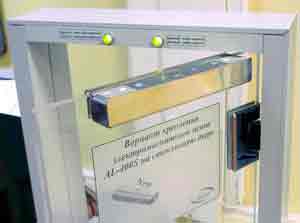

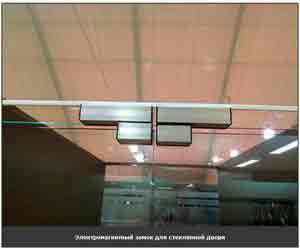

Стеклянные двери

Выделяется несколько типов электромагнитных замков, которые можно поставить на двери из стекла. Наиболее востребованные варианты — сдвиговые или врезные механизмы.

В основе конструкции лежит якорь, работающий только в направлении сдвига. После срабатывания зубцы входят в гнездо, а их фиксацию обеспечивает магнитное поле. Благодаря удобной конфигурации, врезать замок не составляет труда.

Еще один вариант ЭМЗ для стеклянных дверей — удерживающие модели. Их особенность заключается в фиксации на поверхности якоря запорного механизма.

Принцип действия построен на отрыве при снижении напряжения. После соединения механизмов удерживание производится за счет магнитного поля.

Могут применяться и специализированные типы замков — влагозащитные, жаро- и влагоустойчивые.

Узкие электромагнитные замки, как правило, устанавливаются на мебели, на витринах в торговых точках, на почтовых ящиках и на дверцах пожарных шкафов.

Монтаж ЭМЗ в стеклянную дверь — сложный и кропотливый труд. Проблема кроется в особенностях материала, обладающего повышенной хрупкостью и однородностью. Вот почему при установке электромагнитного замка толщина полотна стеклянной двери должна быть не меньше 5 мм.

В случае применения врезного механизма полотно придется сверлить с помощью специальных устройств и алмазной режущей кромки. Простые инструменты в такой работе не помогут. Как вариант, подойдут сверла с алмазным напылением.

При проделывании отверстия используйте специальные эмульсии, обеспечивающие охлаждение двери и инструмента.

При монтаже накладного механизма проблем меньше. Устройство крепится на специальных винтах, которые вводятся в планку через сделанные ранее отверстия.

После этого запорный механизм прижимается к плоскости. Чтобы изделие прилегало к дверям, необходимо использовать прокладки из пластика.

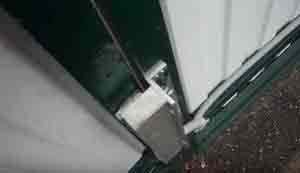

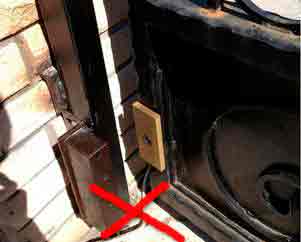

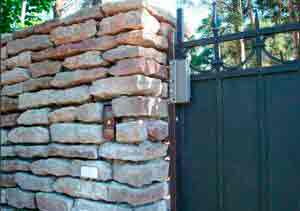

Распашные ворота

Для установки на распашные ворота можно использовать ЭМЗ с удерживающей силой в 280 кг. Если нет возможности купить изделие для наружной установки, можно использовать и внутренний электромагнитный замок.

В последнем случае необходимо обработать изделие силиконом, чтобы избежать попадания внутрь влаги. Питается изделие от блока питания ворот. ЭМЗ подключается через нормально замкнутое реле на 12 Вольт. После срабатывания реле активируется запорный механизм.

Замок и ответная часть устанавливаются на створки распашных ворот с применением обычных винтов. Управление ЭМЗ производится с помощью пульта дистанционного управления.

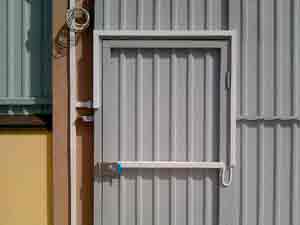

Калитка

Как отмечалось в начале статьи, электромагнитные замки часто устанавливаются на калитки.

Применяемые механизмы бывают двух типов:

• Сдвиговые (врезные);
• Удерживающие.

Второй вариант имеет более простую конструкцию и чаще применяется на калитках. Это обусловлено легкостью установки и надежностью.

При выборе изделия стоит учесть характеристики ЭМЗ. Он должен иметь удерживающую силу, равную 150-200 кг.

Монтаж производится следующим образом:

• В металлической раме калитки сделайте отверстия с диаметром немного меньше, чем размер самореза;
• Зафиксируйте ЭМЗ;
• Поставьте ответную планку на створке;
• Пропустите провода от считывающего устройства по краю корпуса калитки. Далее зафиксируйте узел на створке или заборе;
• Поставьте контроллер в удобном месте с внешней части калитки. В дальнейшем это устройство будет отвечать за распознавание карт и ключей с последующим отключением питания ЭМ замка. Как вариант, можно поставить кодовый контроллер, но в этом случае высок риск проникновения посторонних лиц;
• На внутренней части калитки поставьте кнопку, позволяющую открывать замок при выходе из территории. Важно, чтобы до кнопки нельзя было добраться с улицы.
• Подключите замок к источнику питания. Для этого используйте кабель типа ВВГ-НГ с двумя жилами по 1,5 «квадрата» сечением. В завершение закрепите лоток по пути проводки, чтобы избежать намокания кабеля и короткого замыкания.

Особенности подключения

Теперь уделим внимание подключению электромагнитного замка. Здесь достаточно иметь базовые знания в электрической части и следовать инструкции, которая поставляется с устройством.

При отсутствии мануала можно обратиться к производителю или найти схему в Интернете.

Главным элементом устройства является контроллер, к которому коммутируется оборудование.

Подключение ЭМЗ производится с помощью 2-жильных проводов, имеющих сечение не меньше 0,5 мм. Соединительные провода прячутся внутрь стены или в гофрированный шланг, не портящий дизайна помещения.

Управление электромагнитным замком

Управление ЭМЗ производится через контроллер, выполняющий следующие функции:

• Кодировка ключей;
• Передача сигнала на открытие механизма;
• Подача питания для закрытия замка;
• Прочие функции.

После первого подключения все ключи необходимо запрограммировать. Для этого следуйте такому алгоритму:

• Основной ключ, который идет в комплекте, поднесите к контроллеру, управляющему устройством. Контроллер переходит в режим джампер (запись);
• Поднесите поочередно каждый ключ к считывателю и таким способом запрограммируйте остальные изделия;
• Переведите контроллер в рабочий режим.

Что рекомендуют специалисты?

Электромагнитный замок требует особого подхода в обслуживании. Так, специалисты рекомендуют:

• Периодически проверять состояние пластины. Это необходимо для обеспечения нормального сцепления с электромагнитом. Проблема ЭМЗ в том, что сила сцепления зависит от расстояния до источника. Здесь действует геометрическая прогрессия, поэтому даже несколько миллиметров играют значительную роль. Как только на пластину попадает влага, начинается окислительный процесс. При этом гидроксид и оксид мешают механизму выполнять свои функции, из-за чего в будущем возможно снижение силы сцепления.
• Быть внимательным при установке ЭМ замка на двери. Как правило, в процессе крепления применяются саморезы или другие элементы, ослабляющие силу запорного механизма. Вот почему этот параметр необходимо проверять, чтобы избежать отпадания пластины.
• Приобрести или найти мастер-ключ. С помощью такого изделия производится обслуживание контроллера и кодирование карточки на вход. В случае утери ключа берите в коробке запасной вариант ключа, с помощью которого можно программировать остальные.
• Соблюдать меры безопасности. В процессе монтажа ЭМЦ многие путают клеммы выхода и входа или оставляют большие открытые части. В результате возможно короткое замыкание и уменьшение ресурса изделия.

Электромагнитный замок является надежным помощником в вопросе защиты дома, квартиры, офиса или любого другого помещения. Главное — внимательно подойти к вопросу его выбора и установки.

При отсутствии необходимых знаний и времени для рассмотрения темы лучше довериться профессионалам.

Источник: http://elektrikexpert.ru/elektromagnitnyj-zamok.html

Как сделать своими руками хитрый самодельный замок с секретом для гаража?

Покупные замки и обычные способы их установки не всегда надежны. Поэтому, автовладельцы сами ищут хорошие способы запереть гараж, так, чтобы спать спокойно.

Особенно это относится к владельцам новых и престижных автомобилей. На них мошенники обращают основное внимание.

Самодельные замки с секретом для гаража: чем они лучше?

Основное преимущество самодельных замков для гаража — их оригинальность. Воры хорошо знакомы с промышленными замками и способами их установки. Самодельный гаражный замок, если он достаточно оригинален, может поставить жуликов в тупик, а это всегда пугает пришедших «на дело» и отбивает у них охоту продолжать.

Смысл изготавливать такой замок есть тогда, когда есть доступ к хорошим материалам, закалке стали, токарным и фрезерным станкам и т.п. Иначе самый оригинальный замок будет просто сбит или сломан силой. Другой способ заключается в необычном использовании готовых замков или их частей.

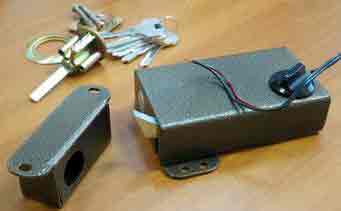

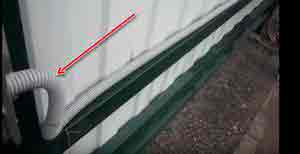

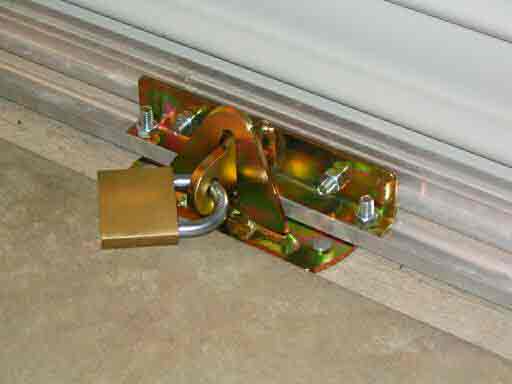

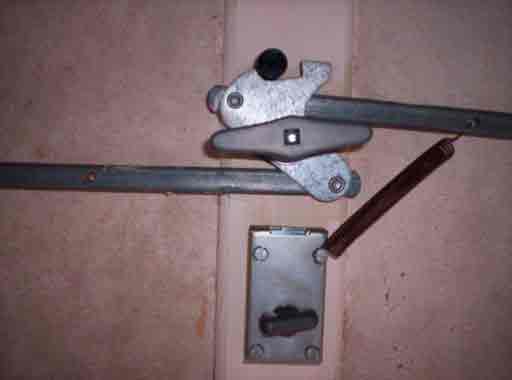

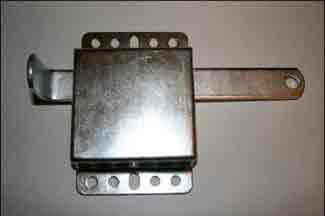

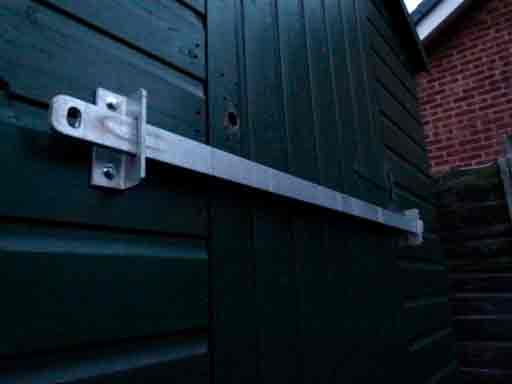

Фото самодельных замков с секретом для гаража:

Доработка покупных замков

Если сделать замок для гаража своими руками не получается из-за нехватки нужных материалов или технологий их обработки, то можно попытаться доработать уже готовые замки.

Существуют разные типы замков:

• накладные;
• врезные;
• навесные.

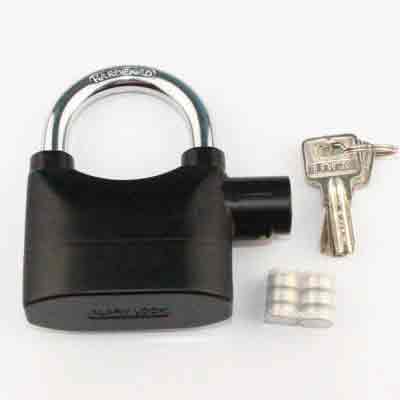

Навесной замок легко сбить кувалдой, какой бы хитрой не оказалась его личинка. Петли могут быть срезаны обычной ножовкой по металлу без особенного шума. Навесной замок не является большим препятствием для современных деточкиных, очень хорошо оснащенных отличным инструментом.

Накладные и врезные замки сломать значительно сложнее. По сути, это простое выбивание двери (особенно это справедливо для врезных замков). Для таких случаев взломщики применяют два метода:

• открывание отмычкой;
• распиливание ригеля (засова).

Если в двери есть щель, открывающая доступ к засову, то он может быть перепилен электролобзиком за несколько минут.

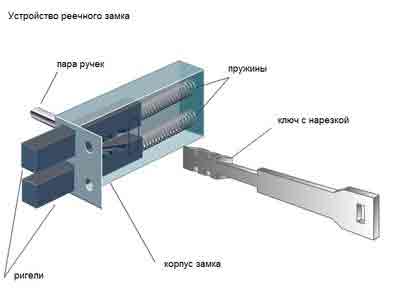

Некоторые виды замков, предложенные умельцами, например, реечный замок с «секретным» ключом, слишком наивны, чтобы защитить от взломщиков. Секретной тут является всего лишь длина поворачивающейся планки на ключе. Взломщик изготовит эту планку из картона и будет подрезать ножницами, пока замок не начнет ее мять. В следующий раз взломщик придет уже не на разведку, а на дело.

Защиту гаража от вскрытия надо рассматривать немного шире, чем просто выбор замка. По расположению гаражи бывают коллективными, находящимися во дворе жилого дома или пристроенными поблизости от индивидуального дома или коттеджа. Во многих случаях, гараж может быть частью дома.

Самый худший случай — коллективный гараж.

Но в последнее время многие гаражные сообщества ставят камеры наблюдения, причем делают это довольно хитро, нанимают сторожей и автомобильным ворам становится все труднее работать.

Гараж во дворе дома более удобен владельцу, особенно, если он виден из окна квартиры, а гараж на личном участке с домом — это совсем хорошо. В последнем случае, гараж можно защитить лучше всего.

Для наилучшей защиты гаража следует использовать прочные металлические ворота и двери, такие, которые нельзя выбить кувалдой. Самодельный замок на гараж должен быть полностью скрытым с внешней стороны, а его засов — бронированным. Такой замок нельзя будет открыть никакими отмычками, и даже обычными ключами. Это электрозамок, управляемый на расстоянии.

Еще один, тоже весьма практичный вариант, это установка скрытого электрозамка вместе с обычным, механическим. Причем, можно использовать даже навесной замок. Механический замок служит первым барьером, который должны будут преодолеть взломщики. Но после того, как они это сделают, они натолкнутся на новое, непонятное препятствие, занервничают и уберутся.

Наиболее совершенным для нашего времени можно считать скрытый электрозамок с управлением по радиоинтерфейсу. Ключом является миниатюрный радиопередатчик (брелок), передающий кодовую комбинацию. Приемник проверяет совпадение принятого с заданным ключом и открывает замок.

Чтобы продвинутые угонщики не могли использовать перехваченный ключ, передатчик и приемник меняют код для следующего раза по определенному алгоритму, так, что получается «одноразовый пароль». Это называют системой антисканирования или динамическим шифрованием кода.

Но это не самый дешевый вариант. Минимальная цена здесь около 9000 руб. Самостоятельное изготовление такой системы будет намного дешевле по деньгам, но потребует изрядных знаний в радиотехнике, электронике и программировании, а также умение паять весьма миниатюрные детали.

Практический пример

Что можно сделать самому автовладельцу, желающему хорошо защитить свой автомобиль за небольшие деньги?

Один из практических вариантов, годный для гаража, близко расположенного к дому, приводится ниже. Квартира или дом хорошо защищены, а открыть гараж можно только из дома.

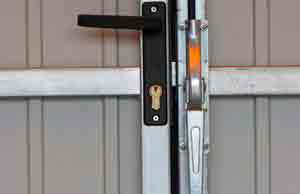

Ворота гаража запираются только изнутри, при помощи замков с мощными ригелями, причем желательно эту мощь замаскировать так, чтобы через открытый гараж было неясно, что именно держит ворота.

Со стороны ворот гараж можно взять только тараном с помощью грузового автомобиля, но этот случай уже выходит далеко за условия мирного времени, когда жулики предпочитают не шуметь.

В гараж владелец попадает через отдельную дверь в задней стенке гаража. Эта дверь тоже запирается внутренним замком, но есть еще и обычный замок. Внутренние замки — это электрозамки соленоидного типа, которые управляются из дома, по кабелю, который идет параллельно кабелю питания гаража сетевым напряжением.

Когда дверь закрывается обычным замком, закрываются и соленоидные замки. Вскрытие обычного замка отмычкой ничего не даст взломщикам. А сам владелец, перед выходом из дома, открывает электрозамки подавая питание на них и, тем самым, разблокирует дверь гаража для последующего открытия обычным замком.

Эти электрозамки должны быть установлены так, чтобы как можно меньше привлекали к себе внимания.

Соленоиды замков питаются обычно напряжением 24 В и требуют тока в несколько ампер для срабатывания и гораздо меньший ток для удержания в открытом состоянии (если не снабжены защелками).

Некоторые из электрозамков имеют защелки, также управляемые электромагнитным способом. Но чаще всего попадаются электромагнитные замки, которые имеют скошенный ригель и при закрывании двери фиксируют ее. Открывание происходит после подачи тока.

В зимнее время возможно примерзание ригелей, но с этим бороться можно и это достаточно просто.

Для этого следует подогреть электрозамки. Корпус замка оборачивается стеклотканью, затем равномерно нихромовым проводом, толщиной 0.3-0.5 мм.

Длина провода выбирается такой, чтобы соленоид прогревался при комнатной температуре примерно до 70 градусов Цельсия.

Источник напряжения используется тот же от которого питаются соленоиды. Он должен обеспечивать ток не меньше 8 А.

Нихромовый провод затем накрывается новым слоем стеклоткани и еще можно сверху сделать жестяной кожух, а нихромовые провода соединить с медными (лучше сварив, при помощи уголька от батарейки и борной кислоты) и аккуратно вывести наружу.

Зимой, после оттепелей и повторных заморозков, достаточно включить подогрев за несколько минут до открывания дверей и замки сработают безотказно.

Занимаясь этим проектом, важно никому не показывать существование такой хитрой системы и не рассказывать о том, как она работает. Все автовладельцы любят хвалиться друг перед другом своими техническими достижениями, но это не тот случай. Поскольку кабели электропитания гаража (220) и управления замками можно заранее протянуть в гофрированной трубе, воспользуйтесь этим и никому ничего не говорите.

Пусть все думают, что вы проводите свет в гараж. Иначе жулики могут подкопать кабель и открыть гараж по вашим же инструкциям.

Заключение

При желании можно хорошо защитить свой гараж от автоворов. Для этого есть два пути. Либо потратить много денег на совершенные замки и поставить гараж на охрану в полиции (что тоже стоит денег), либо проявить немного умения и сделать хитрый замок для гаража своими руками. Кстати, богатых людей, несмотря на все крутые технологии, которые они оплачивают, «бомбят» чаще и успешнее, потому, что об их гараже и машине известно широкому кругу людей.

Полезное видео

Как сделать самодельный замок для гаража своими руками смотрите видеоролик:

Источник: http://ru-house.net/postrojki/garazh/g-svoimi-rukami/vorota-g/samodelnyj-zamok-s-sekretom.html

Невскрываемый замок невидимка своими руками

• Георгий Меньшиков 15 октября 2016
• Самоделки для домаСамоделки для радиолюбителей

У нас пополнение раздела полезных самоделок для дома: невскрываемый замок невидимка своими руками.

Вскрывать механический замок любой сложности воры научились давно. С кодовым замком сложнее, но способы обойти все его секреты находят.

Однако открыть замок можно, только если известно место расположения отпирающего устройства, например замочной скважины, кнопочного пульта двери и.т.д.

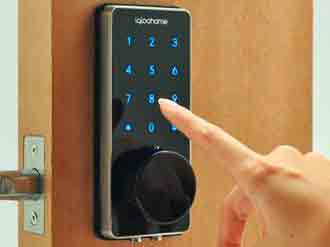

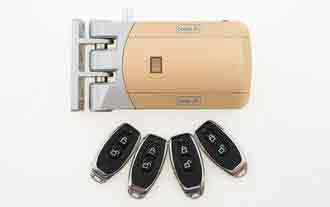

Понимая это, были разработаны замки- невидимки без замочной скважины и ключей, где отпирающие устройства выполнены в виде радио- брелков кодовых или инфракрасных, GPS радиотелефонов и др.

Казалось – бы, открыть такой замок невозможно. Однако открывают.

Например, сканируют код брелков специальными устройствами. Научились делать все, даже банкоматы обкрадывают, считывая код банковской карты.

Во всех этих системах общий недостаток: устройство (ключ, брелок и.др.) сосредоточено в одном месте, определив которое, вор вскрывает замок.

Подобрать ключ для него не проблема, подобрать код тоже, брелок можно сканировать.

Предлагаемый замок отличается от известных тем, что отпирающие элементы замка (в дальнейшем — ключи) разнесены, многократно дублированы и замок может быть открыт только при активации всех ключей.

Так как ключи могут быть разнесены на значительное расстояние, этот замок особенно удобен для дачных приусадебных участков, где чаще всего промышляют воры.

Один из ключей можно расположить, например, в отдельно стоящем туалете. Никому и в голову не придет, что, посетив туалет, человек открыл дом.

С трудом представляю, как можно открыть такой замок, не зная количества, принципа действия разнесенных ключей и их места расположения тем более что и сам замок с внешней стороны двери не виден.

Конструкция и принцип действия

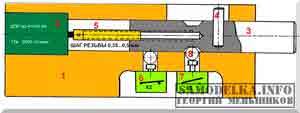

Замок (рис.1) состоит из корпуса 1, в котором помещен электромотор 2 постоянного тока ДПР 42 12в. 2500 об/мин, который связан винтом 5 с ригелем 3.

Шаг резьбы винта 0,3…0,5 мм. При номинальном числе оборотов двигателя ригель перемещается на 20 мм. за одну – две секунды.

Замок закрывается и открывается просто щелчком.

На ригеле имеется кольцевая проточка, в которую при его перемещении западают шарики 8. Шарики служат передаточным звеном между ригелем и микропереключателями 6 и 7. Микропереключатели предназначены для остановки двигателя. Когда очередной шарик попадает в проточку, соответствующий переключатель выключает двигатель. Расстояние между выключателями определяет ход ригеля. Штифт 4 предотвращает вращение ригеля.

Рис.1

Электрическая схема

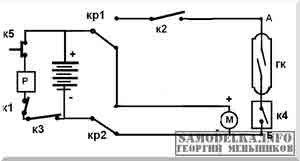

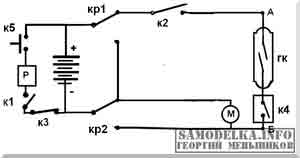

Схема управления замком показана на рис.2. Замок в открытом состоянии как на рисунке 1.

Обозначения: Р — реле 12в. с двумя перекидными контактами кР1 и кР2. Звонковая кнопка К5. Микровыключатели К2 и К3 работающие в противофазе. Когда один включен, второй выключен.

Электромотор М. Тумблер К4. Геркон ГК. Блокировочный контакт К1. Питание схемы – аккумулятор 12в.

Закрытие замка

Чтобы закрыть замок надо плотно прикрыть дверь. При этом ранее разомкнутый, блокировочный контакт К1 замыкается (рис.3)

Рис.3

Контакт К1, это две металлические пластины, закрепленные на двери и одна замыкающая на косяке двери. (Рис.4).

Контакт предотвращает возможность закрытия замка с открытой или не плотно прикрытой дверью. После закрытия двери нужно нажать кнопку К5, расположенную на наружной стороне двери. При этом срабатывает реле Р, перебрасывает контакты КР1 и КР2 в положение, показанное на рисунке 3 и включает двигатель М.

Через одну- две секунды двигатель переместит ригель, в положение, показанное на рисунке 5, и разомкнет контакт К3. Реле Р будет обесточено, контакты КР1 и КР2 займут нейтральное положение и отключат двигатель. Рис.6. Замок будет закрыт.

Рис. 5

После закрытия замка кнопка 5 отключена контактом К3. Любые манипуляции с этой кнопкой, что может заинтересовать вора, длительные нажатия или даже обрыв проводов не помешают открыть замок и устранить повреждения.

Рис.6

Открытие замка

Чтобы открыть замок, нужно соединить (закоротить) точки схемы А и Б (Рис.7).

Рис.7

Сделать можно это различными способами. Например, включить контакт тумблера К4 и поднести магнит к геркону ГК. (Рис.7).

Геркон можно спрятать под обшивкой двери. Или в качестве К4 использовать обычный патрон осветительной лампы. Если ввернуть лампу- цепь замкнется. Вариантов много. Здесь широкое поле для фантазии. Важно только одно. Надо разнести подальше ключи (последовательно соединенные элементы) и по возможности их замаскировать.

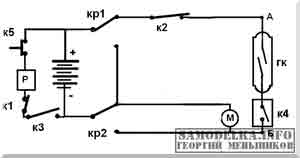

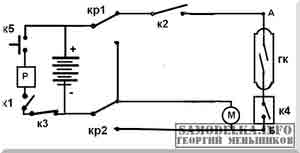

Фаза открытия замка показана на рисунке 7. После включения двигателя, переместившийся в открытое состояние ригель (Рис.1), разомкнет контакт К2 и отключит мотор.

Рис.8

Теперь можно открыть дверь, разомкнув контакт К1. Схема вернулась в начальное состояние (Рис.2).Прикрыв дверь и нажав К5, можно снова закрыть дверь по описанному выше алгоритму.

Примечание

Для правильной работы замка направление вращения двигателя должно быть согласовано с направлением резьбы винта 5. Для правой резьбы, в фазе открытия замка, двигатель должен вращаться против часовой стрелки, если смотреть на него со стороны вала.

При этом ригель должен перемещаться на открытие, то есть вдвигаться в замок.

Аккумулятор может быть заменен тремя батарейками по 4,5 в., так как при работе замка он включается всего на несколько секунд при токе потребления Iхх = 0,05А. Iпуск = 0,92 А.

Чтобы попасть в дом при обрыве в последовательной цепи ключей, дополнительно установите аварийный ключ. Выведете от точек А и Б два провода, замаскируйте их, даже забейте место вывода какой — нибудь планкой, чтобы не было искушения самому
пользоваться этим ключом. В случае аварии замкните оба провода.

Автор статьи “Невскрываемый замок невидимка своими руками” Георгий Меньшиков

Источник: http://samodelka.info/samodelki-dlya-doma/nevskryivaemyiy-zamok-nevidimka-svoimi-rukami.html

Установка электрозамка своими руками

Электрозамки – это современные запирающие устройства, которые работают под воздействием электрического тока. Установка электрозамков в большинстве случаев производится профессионалами, однако все работы можно выполнить и своими силами. Для монтажа и подключения потребуется минимальный набор инструментов, большое количество внимания и максимальная точность.

Запирающее устройство на калитке, работающее от постоянного источника тока

Дополнительные приборы для электрозамков

Устройство электрозамка зависит от его вида. В настоящее время различают:

• электромеханические замки;
• электромагнитные замки.

Состав электромеханического замка

Электромеханический замок сочетает в себе функции простого механического затвора и электропривода.

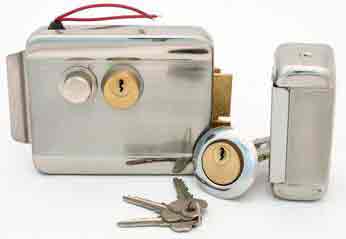

Устройство, которое можно открыть ключом и электродвигателем

Электро замок на дверь с функцией механического открывания состоит из:

• корпуса устройства, в котором установлен электродвигатель, личинка для открывания ключом и запирающие ригели;
• ответной планки;
• набора ключей;
• дополнительных электропроводов;
• крепежных элементов;
• инструкции с описанием как установить электрозамок.

Устройства, которые входят в набор замка при покупке

Состав электромагнитного замка

Электромагнитный замок удерживает дверь в закрытом положении при помощи магнитного поля, которое возникает из-за подачи электрического тока, то есть мощный магнит, расположенный в одной части замка, удерживает металлическую планку, имеющуюся на ответной части механизма.

Запирающее устройство электромагнитного типа на межкомнатной двери

В состав такого устройства при его покупке входят:

• магнит, который является отдельной частью замка;
• ответная металлическая планка, притягиваемая магнитом;
• уголок для крепления основного блока;
• крепежные элементы;
• дополнительные провода;
• инструкция, в которой подробно описано, как подключить электрозамок.

Устройства, входящие в набор замка при его приобретении

Дополнительное оборудование для любого вида электрозамков

Установка электрозамков на дверь или калитку невозможна без дополнительного оборудования, в состав которого входят:

• контроллер, производящий управление электрозамком и располагающийся в специальном блоке;

Устройство, отвечающее за корректную работу замка

• источник бесперебойного питания, который требуется для работы устройства в периоды отключения центрального электричества. Питание электрозамка может осуществляться от электрической розетки или аккумуляторов, расположенных в этом блоке. Зарядка аккумуляторов производится от сетевого адаптера;

Устройство, осуществляющее питание замка при отсутствии центрального электричества

• считыватель кодовой информации с брелка или карты, который располагается на внешней стороне двери;

Устройства для открытия замка электронными ключами

• устройство открывания двери с внутренней стороны. Электрозамок на входную дверь можно оборудовать этим приспособлением для дополнительного удобства пользователей.

Устройства для открытия замка без помощи ключей

При желании собственника электрозамок на калитку можно оснастить домофоном с функцией автономного открывания из жилого помещения. В этом случае не придется каждый раз выходить на улицу, чтобы впустить посетителей.

Устройство для связи и открывания двери из помещения

Еще одно дополнительное устройство – доводчик – устанавливается по желанию пользователя. Двери, оснащенные доводчиками, работают плавно, без вибрации при закрывании, которая способствует сокращению срока службы замка.

Устройство для плавной работы входной двери

Установка электрозамка

Установка электрозамка своими руками производится различными способами в зависимости от вида устройства и места его расположения.

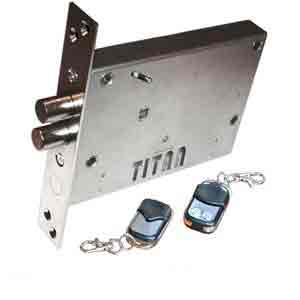

Если запирающий механизм необходимо установить на двери, то преимущественно используются врезные замки.

Запирающий механизм, устанавливаемый внутрь двери

Если запорное устройство требуется для фиксации калитки, то применяются накладные замки.

Запорный механизм, устанавливаемый на поверхность двери

Монтаж электрозамка на входную дверь

Как поставить электрозамок на входную дверь? Для этого потребуются:

• дрель с различными насадками для сверления отверстий под крепления элементов замка и дополнительного оборудования;
• шуруповерт для надежной фиксации соединительных элементов;
• стамеска, молоток. Необходимы для обустройства внутренней ниши в деревянных конструкциях;
• короба или иные приспособления для защиты электрических проводов от механических повреждений и попадания влаги, а также для придания помещению эстетичного вида.

Врезать электрозамок своими руками можно по следующей схеме:

1. на дверном полотне разметить область для установки замка и отметить места крепления устройства;

1. вынуть часть дверного полотна и просверлить отверстия для соединительных болтов;
2. установить замок в нишу и надежно зафиксировать устройство;
3. на дверном косяке отметить область под ответную планку;
4. аналогичным способом вынуть часть косяка;
5. установить и закрепить ответную планку;
6. установить дополнительное оборудование;

1. протянуть и убрать в короба все соединительные провода;
2. подключить все механизмы. Схема подключения электрозамка находится в комплекте;
3. подключить цепь к источнику питания;
4. проверить работоспособность.

В случае обнаружения ошибок или недочетов их следует устранить и/или исправить, так как работа замка будет некорректной.

Процесс установки врезного замка подробно рассмотрен на видео.

Монтаж электрозамка на калитку

Чтобы установить электрозамок на калитку, дополнительно к вышеперечисленному оборудованию потребуется:

• болгарка;
• сварочный аппарат.

Это оборудование необходимо для монтажа профильных труб, на которых замок будет крепиться.

Пример изготовления каркаса из труб

Произвести установку замка можно, руководствуясь следующей инструкцией:

1. при необходимости в области установки замка смонтировать каркас из профильных труб. Как это сделать правильно поможет разобраться схема электрозамка, приложенная к комплекту оборудования, на которой размечены все габариты устройства;
2. произвести разметку под дальнейшую установку. Необходимо отметить места креплений и сквозных отверстий, требующихся для монтажа элементов системы;
3. установить и закрепить замок;

1. аналогичным способом смонтировать ответную планку и предусмотренное конструкцией дополнительное оборудование;
2. произвести подключение электрозамка согласно приложенной схемы;
3. установить над замком защитный кожух;
4. проверить корректность работы устройства. При необходимости исправить недочеты.

Установка электрозамков производится по приложенным к устройству схемам. Чтобы механизм правильно работал и использовался длительный период времени, требуется весь процесс монтажа проводить с предельной четкостью и повышенным вниманием.

Источник: http://furni-info.ru/ustanovka-elektrozamkov.html

Из чего можно сделать электрозамок своими руками

Электрозамок — полезная вещь, которую в принципе можно сделать своими руками. Например, для щеколды калитки на вашем участке, скрытый замочек для сарайки. Есть ли в этом смысл при доступной цене китайских электромеханических замков, в том числе предназначенных для калитки, сомнительно. Но если вы любите мастерить, то почему бы и нет. Мы расскажем три способа сделать электрозамок своими руками.

Электромеханический замок из соленоида для АТС

В старой аппаратуре можно встретить соленоид, работающий как минимум от 24 В, лучше 36 или даже 48 В. Такие часто использовались связистами. При подаче напряжения рычаг выдвигается или задвигается. Например, вот такой.

Чтобы поднять тяжелую щеколду, придется сделать систему рычагов и пружин. Подать напряжение можно с двух соединенных аккумуляторов на 12 В из ИБП для компьютера.

Управлять электрозамком можно с обычной кнопки, которая подаст напряжение, или с контроллера СКУД. В последнем случае можно использовать считыватели карт, кодовые панели и так далее. Правда, если соленоид выйдет из строя, придется искать новый. Но если у вас таких много, скажем, от разобранной старой аппаратуры, то не проблема.

Электрозамок на автомобильном активаторе дверей

Еще один подходящий соленоид — автомобильный активатор двери.

Преимущества его использования:

• Работает от 12В, т.е. одного аккумулятора.
• Развивает мощное усилие.
• Легко найти замену в магазине автозапчастей.

Единственное ограничение — нельзя долго подавать ток на обмотку катушки соленоида активатора. Она довольно быстро перегорает.

Моторный замок из сервопривода

Еще один замок, управляемый электричеством, из серии “выкинуть жалко” — на сервоприводе от CD-дисковода или аналогичного. На этом моторчике можно сделать своими руками моторный электрозамок.

Потребуется сделать механизм, который будет выдвигать/задвигать ригель. При правильном соотношении передаточного числа шестеренок, можно автоматизировать обычный механический замок. Можно использовать пластиковые, которые установлены в самом приводе.

Создаваемое сервоприводом CD усилие составляет примерно 300 граммов. Напряжение питания и сила тока указаны производителем на корпусе. Необходимо использовать контроллер. Подойдет универсальный Arduino.

К нему можно скачать готовые прошивки, подходящие для разных сценариев использования. Ссылка на скачивание есть под видеороликом на нашем канале в YouTube.

Еще раз отметим, что этот материал предназначен для людей, которые любят мастерить различные механизмы или хотят автоматизировать какой-то ранее установленный механический замок. Для всех остальных лучшим выбором будет купить готовый электромеханический замок в нашем интернет-магазине.

Источник: http://www.techlaboratory.ru/labworks/iz-chego-mozhno-sdelat-elektrozamok-svoimi-rukami/

Голосование

Как Вы узнали о нашем сайте?

• от знакомых
• нашел в поисковике
• перешел по ссылке с другого сайта

Посмотреть результаты

 Загрузка ...
