Делаем Складную Лестницу на Чердак Своими Руками

Чертежи лестницы на чердак

Чертежи чердачной лестницы не отличаются особой сложностью. Но ряд особенностей для расчета и проектирования следует учесть. Тогда полученная конструкция будет отвечать основным требованиям безопасности и удобства перемещения между уровнями.

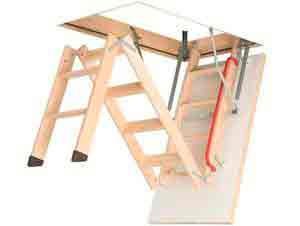

Название элементов складной лестницы на чердак

Особенности выбора — виды конструкций

Прежде чем заниматься подбором лестницы следует обратить внимание на ряд важных моментов:

  1. Для чего будет использоваться чердачное помещение. В качестве дополнительной жилой зоны или хозяйственного этажа? Определяется интенсивность передвижения. Для жилой зоны дома ставят стационарные конструкции, для хозблока применяются простые деревянные варианты.
  2. Наличие детей в доме. Любая лестница – повышенный риск получения травм для любознательных малышей. В таких случаях лучше использовать складные скрытые конструкции или стационарные с поручнями.

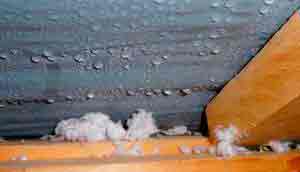

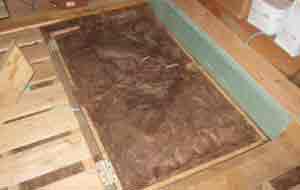

  3. Отопление дома. Если оно не предусмотрено на чердаке, то проем должен закрываться люком или дверью. Это необходимо для энергосбережения и утепления всего дома.

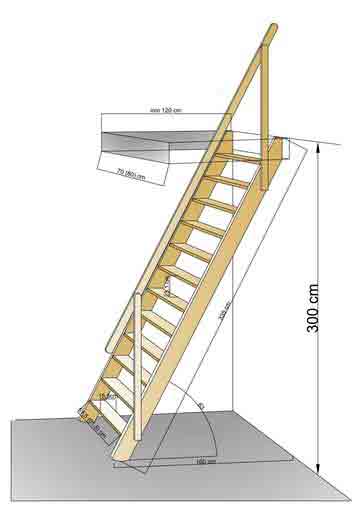

Чертеж с размерами складной лестницы на чердак

  • Техническая возможность монтажа. В домах с большой площадью допускается монтаж стационарных конструкций, в маленьких предпочтение отдается складным вариантам.
  • Все эти моменты помогут быстрее сориентироваться в выборе типа конструкции. Существуют следующие классификации лестниц для чердака:

    • По способу размещения:
      • Уличная. В новостройках такой вариант используется больше, как запасной или для ремонта кровли. Неудобно эксплуатировать в непогоду, особенно в зимнее время года;
      • Для помещения. Имеет несколько вариантов исполнения. Более удобны и доступны в процессе эксплуатации;
    • По способу фиксации:
      • Переносная. Больше используется, как временный вариант. Неудобна в эксплуатации, не обеспечивает комфорт и безопасность передвижения;

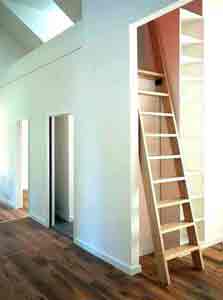

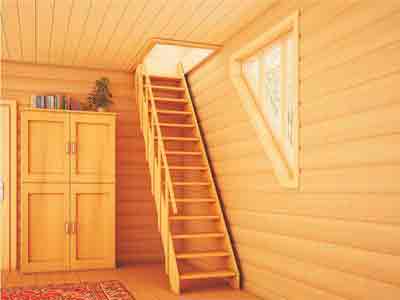

      • Стационарная. Вариант стационарной лестницы на чердак

        Самый безопасный и удобный вид для перемещения между уровнями, но потребует значительных финансовых вложений. Чаще используются винтовые и лестницы «утиный шаг» они более компактны, чем маршевые;

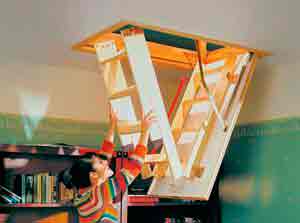

      • Складная. Оптимальный вариант чердачной лестницы. Встречаются следующие типы: складные, выдвижные, откатные, «гармошка». Такие конструкции либо органично вписывают в интерьер, либо они крепятся к люку, складываются и прячутся на чердак;
    • По способу изготовления:
      • Заводские модели, отвечающие всем строительным нормам. Если проем на чердаке выполнен по стандартным данным, то установка готовой конструкции не составит особого труда;
      • По индивидуальному заказу. Эти лестницы приобретаются, если есть желание их органично вписать в интерьер дома или обустроить чердачный проем с нестандартными габаритами;

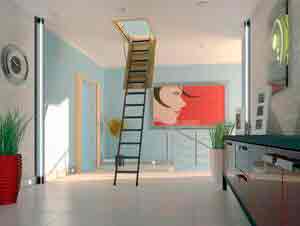

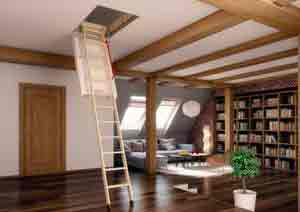

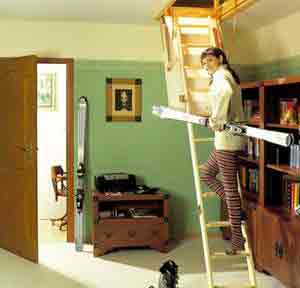

        Пример лестницы на чердак вписанной в интерьер дома

      • Самодельные. Лестницы на чердак такого плана стоят недорого. Отличаются простотой конструкции и сборки.

    Чаще встречаются деревянные резные лестницы, металлические лестницы, алюминиевые конструкции. Может комбинироваться металл и дерево.

    Технические требования. Данные и формулы для расчета

    Чердачные лестницы должны соответствовать следующим характеристикам:

    1. Ширина проема от 600 мм. Важно понимать, что при больших проемах увеличивается процент потери тепла, но и слишком узкий не обеспечит достаточного комфорта при подъеме на чердак.
    2. Высота лестницы. Рекомендуемый параметр до 3 000 мм (оптимальный 2 500 мм). При таких габаритах сохраняется жесткость складных конструкций.
    3. Механическое воздействие. Устройство должно выдерживать вес от 150 кг.
    4. Количество ступеней рекомендуется до 15 шт.
    5. Угол уклона для чердачных лестниц допускается 60˚-70˚. При таких параметрах обеспечивается устойчивость конструкции. Если угол изменяется в меньшую сторону, устройство будет занимать больше площади.
    6. Высота ступеней должна лежать в диапазоне от 100 до 200 мм. Глубина по нормативам 180-200 мм. Но чаще встречаются конструкции с параметрами от 70 до 140 мм.
    7. В собранном виде ступени лестницы должны быть строго параллельны полу. Желательно с нескользящим покрытием.
    8. Для стационарных вариантов рекомендуется установить ограждение высотой 900-1200 мм, для прочих конструкций поручни в верхней части. Они сделают значительно безопаснее спуск и подъем.

    Лестницу на чердак изготовить несложно. Начать следует с расчетов параметров и чертежа. Для составления схемы не «на глазок» потребуются следующие данные:

      Габариты проема. От него будут зависеть параметры лестницы;

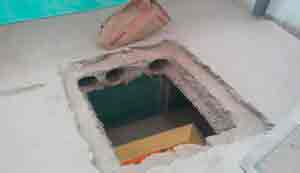

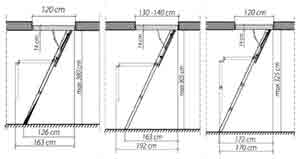

    Чертеж и габариты проема лестницы на чердак

  • Высота проема. Для чердачных лестниц размер берется от пола до потолка или люка на чердак;
  • Для расчета длины лестницы с нормативным углом наклона потребуется тригонометрия и таблица Брадиса. Составляется предварительная схема сбоку. Она выглядит как прямоугольный треугольник, в котором известен катет К – высота проема, прямой угол С (90˚) между стеной и полом, угол С1 между лестницей и полом, для него задаются нормативные данные – 60˚-70˚. Рассчитывается гипотенуза Г (она же длина лестницы) можно через sin (C1)=К/Г, преобразовав формулу Г=К/sin (С1). Для примера возьмем следующие данные С1=65˚, К=2500 мм (2,5 м). По таблице Брадиса sin 65˚=0.91. Выполним расчет: 2,5/0,91=2,74 м. Стоит понимать что, чем больше угол наклона, тем круче лестница. Чтобы не заморачиваться с расчетами многие прибавляют 300 мм к высоте проема и получают требуемую длину;

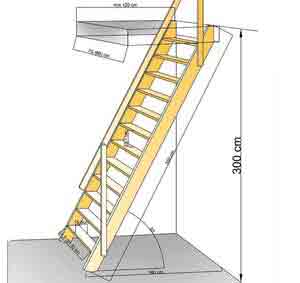

    Схема с размерами лестницы на чердак

  • Количество ступеней рассчитывается исходя из рекомендации высоты между ними (100-200 мм). К параметру следует прибавлять толщину. Например, толщина материала 30 мм, расстояние между ступенями 150 мм. В чистоте получится 150+30=180 мм.
  • Вернуться к оглавлению

    Схемы складных лестниц

    Такие конструкции не требуют большего пространства для обустройства, их можно органично вписать в интерьер или спрятать на чердаке. Эргономично обустроить свой дом помогут предложенные варианты.

    Чертеж № 1

    Этот вид представляется собой устройство из двух раскладных секций.

    Такой вариант подходит для чердачных проемов, расположенных возле стены.

    При разработке чертежа учитывают следующие моменты:

      Для расчета длины лестницы высота берется не до люка, а на 50 мм ниже уровня потолка.

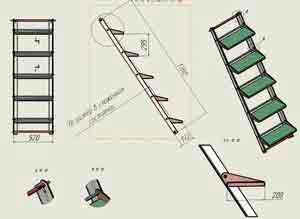

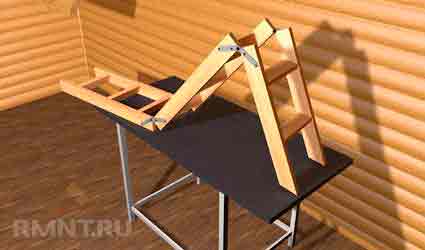

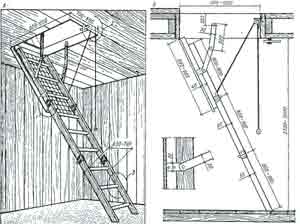

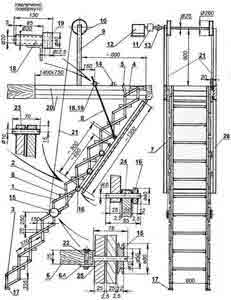

    Подробный чертеж складной лестницы

  • Не используются массивные материалы. Для тетивы и ступеней подойдут бруски 50*50. Да это параметры меньше нормативных значений, но если не планируется частого перемещения по уровням и нагрузки свыше 150 кг – эта конструкция прослужит достаточно долго. Не стоит забывать про положение ступеней, они должны быть параллельны полу.
  • Ширина лестницы в таких конструкциях особенно не зависит от габаритов проема. Обычно берется за основу 600 мм.
  • Длину секций рекомендуют такую: верхняя часть 2/3 общей длины, нижняя -1/3. Элементы соединяют с помощью карточных петель. Нижняя часть должна складываться внутрь.
  • Для фиксации к стене потребуется брусок по ширине лестницы. Его крепят вверху устройства на саморезы. К стене фиксируют анкерами.
  • Для устойчивости к низу лестницы прибивают еще один брусок. А для жесткости по диагонали на каждую секцию крепят рейку.
  • Для фиксации в собранном виде предусматривают монтаж крючка и петли в месте сгиба конструкции.

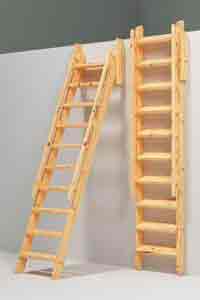

  • Эта лестница не отличается особой эстетичностью, но в собранном виде практически не занимает места.

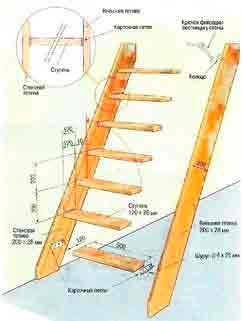

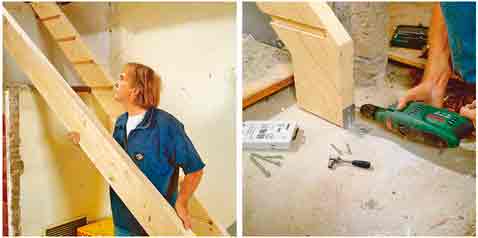

    Чертеж №2

    Этот вариант, как и первый, крепится к стене, но через одну тетиву. Требования к нему несколько отличаются:

    • Для тетивы используются доски 28*200 мм. Длина подбирается из расчетных данных;
    • Ступени раскраиваются 120*500 мм, высота между ними – 200 мм с учетом толщин материала;
    • Тетива крепится под нужным углом к стене на анкеры. Верхняя точка располагается ниже проема на 550 мм;
    • Делается разметка положения ступеней на закрепленной тетиве параллельно полу по уровню. Отмечается отрезок по глубине проступи (120 мм) ;
    • На тетиве через начальную и конечную точку полученного отрезка проводятся две параллельные прямые вдоль всей длины полотна;
    • Возвращаемся к отрезку. От его дальней точки проводится перпендикуляр длиной 200 мм (размер с учетом толщины ступеней). От него вправо отмеряется 10 мм (технический зазор для складывания проступи). Это начальная точка следующего отрезка под ступень;
    • Производится разметка на второй тетиве;

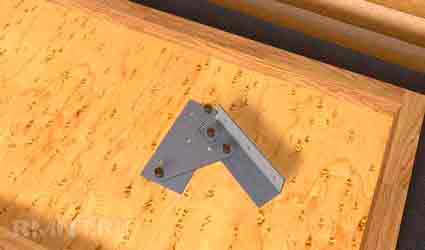

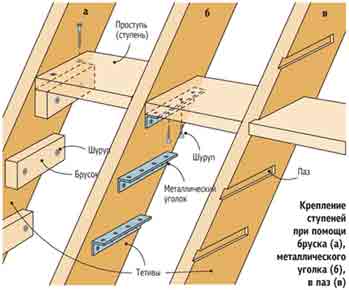

    • Для крепления ступеней к боковинам потребуется приобрести карточные петли. Их фиксация происходит таким образом, чтобы ступени поднимались вверх относительно закрепленной тетивы;

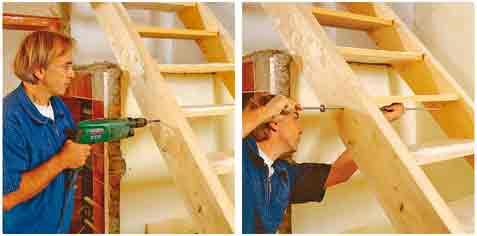

    Сборка и крепление лестницы на чердак

  • Фиксацию положения в собранном виде производят с помощью крючка и петли. Одну часть устанавливают к стене, другую к подвижной боковине.
  • Эта лестница чуть сложней, чем предыдущий вариант. Но большую популярность получил следующий тип устройства.

    Чертеж №3

    Этот вид конструкции при складывании и закрывании люка убирается в утепленное чердачное помещение. Самый удобный вариант, так как в жилой части дома не занимает места. Если ширина для предыдущей конструкции могла быть произвольной, то для данного вида лестницы этот параметр связан с габаритами проема. Основные тонкости при конструировании и сборке:

    • Люк должен обеспечивать возможность свободно проникать на нужный этаж, а поэтому соответствовать следующим характеристикам:
      • Ширина проема равна ширине лестницы + запас по сторонам 50-100 мм. При минимальной нормативной величине получаем 600+50+50=700 мм. Увеличив запас еще на 50 мм с каждой стороны, можно будет дополнительно по бокам лестницы смонтировать поручни и балясины;
      • Высота проема считается оптимальной до 2500 мм. Снижается количество складных секций лестницы и уменьшается ее люфт при эксплуатации. Замер берется от пола до крышки люка в отличие от предыдущего варианта;
      • Длина проема. Наиболее распространенный размер – 1200 мм. Такой параметр обеспечит более или менее удобное передвижение между этажами;

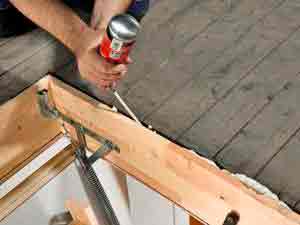

      • Плотное прилегание люка к коробу – требования к энергосбережению. Чердачные помещения редко отапливаются;
      • Открывающийся механизм. Люк должен открываться внутрь жилого помещения и фиксироваться в нужном положении. Этого можно достичь с помощью крепких дверных петель, и дополнительной установкой шарнирных механизмов с фиксацией;

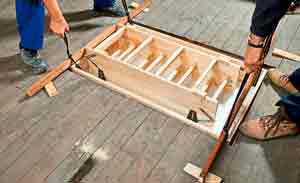

    • Сборка лестницы не отличается сложностью, но требует точности разметки и распила:
      • Не стоит создавать монументальных конструкций. Следует учитывать, что вес лестницы и человека будет существенной нагрузкой на петли и шарниры люка;
      • Толщина тетивы (направляющих для ступеней) оптимальна 120-150 мм;
      • Высота ступеней определяется индивидуально и должна лежать в регламентируемом диапазоне;
      • Расчет длины секции делается по такому принципу: длина люка минус 200 мм (расстояние для свободного складывания). Далее высчитывается количество складывающихся частей. Расчетную длину лестницы делят на длину секции. Возьмем для примера рекомендованную минимальную величину люка, тогда длина одной части будет такой: 1200-200=1000 мм. А лестница, пускай по расчетам, вышла 2740 мм. Высчитываем количество секций 2 740/1000= 2,74. Получается две секции по 1000 мм и остаток 740 мм – нижняя часть. Рекомендуется и средний сегмент сделать чуть меньше первого для удобства складывания;

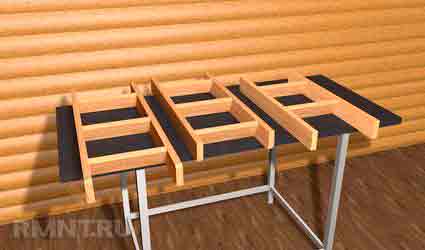

        Схема и чертеж секции лестницы на чердак

      • При окончательной сборке петли на секции устанавливают так, чтобы лестница складывалась по принципу буквы Z;

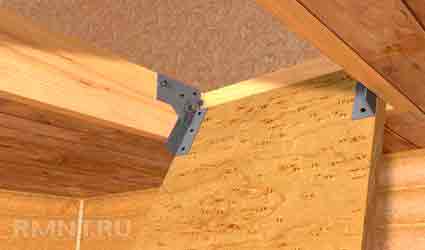

      • Последним этапом лестницу крепят к люку через уголки. По бокам конструкции можно предусмотреть поручни, они добавят удобство при подъеме и спуске.

    Чердачная лестница своими руками, чертежи которой представлены, изготавливается просто. Некоторые умельцы и шарнирные механизмы для люка делают сами.

    Схемы стационарных конструкций

    В зависимости от технических возможностей монтажа выбирают подходящий вид:

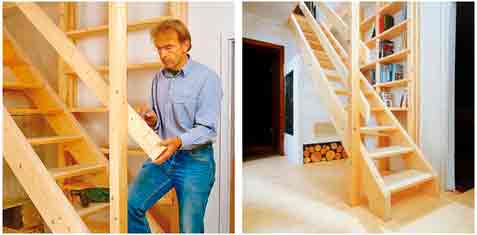

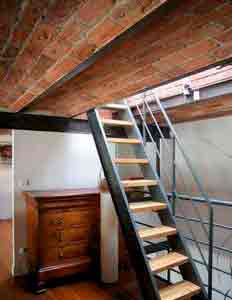

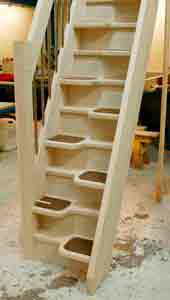

      Проект деревянной лестницы в доме с углом уклона 60-70˚. Произвести расчет, составить свой чертеж и по нему смонтировать устройство не составит особого труда. Да и времени займет немного. Такую конструкцию можно органично вписать в интерьер. Например, обустроив под лестничным пролетом зону чаепития или чтения. Схема и чертеж стационарной деревянной лестницы на чердак

    Для этого необязательно делать закрытые сооружения. Обычная деревянная лестница не будет создавать давящего ощущения и визуально уменьшать пространство, но при этом разделит помещение на зоны;

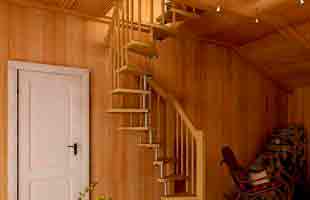

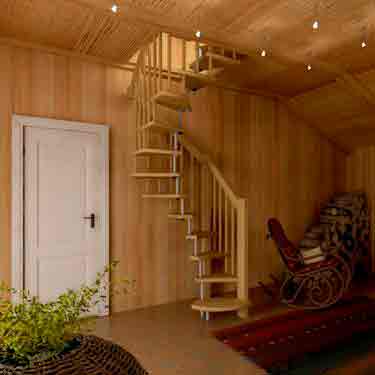

  • Винтовые. Займут чуть больше 3 кв. м. по полу, но обеспечат безопасность и комфорт передвижения. Для расчета потребуются другие данные. Это более затратные модели. Конструкция представляет собой спираль из ступеней вокруг опорной стойки. Для составления схемы потребуется:
    • расчет радиуса всей конструкции;
    • радиус, проведенный через середину ступени;
    • параметры ступеней, их количество и высота между ними;
    • высота прохода одно витка.
  • Все эти данные требуют определенных знаний математики и тригонометрии. Чаще для создания таких конструкций обращаются к профессионалам. С учетом ширины требуемого проема для этого варианта, следует предусмотреть и отопление на чердаке. В противном случае массивность люка будет вызывать неудобства, а его отсутствие снизит показатели энергосбережения дома. Тепло из дома уйдет в трубу.

    Источник: http://proekt-sam.ru/lestnica/chertezhi-cherdachnoy-lestnitsy.html

    Складная лестница на чердак своими руками — способы изготовления

    В большинстве частных домов чердаки и мансарды являются эксплуатируемыми помещениями. И чтобы попасть на цокольный этаж, конечно же, нужна лестница.

    Оглавление:

    1. Какую лестницу выбрать для подъема на чердак?;
    2. Складные лестницы на чердак:
      • раздвижные;
      • раскладные;
      • откидные.
    3. Чердачная лестница своими руками:
      • простая конструкция;
      • люк на чердак с лестницей;
      • откидная.

    Виды чердачных лестниц — устройство и типы конструкции

    Чердачные лестницы могут находиться как снаружи, так и внутри здания. Преимуществом второго варианта является удобство эксплуатации. Вам не надо выходить на улицу, чтобы попасть на чердак, что в зимнее время года очень актуально. Кроме того, при отсутствии выхода на улицу, чердачное помещение не контактирует с холодным воздухом, что существенно уменьшает теплопотери.

    По виду конструкции различают следующие типы чердачных лестниц:

    1. Монолитные:
      • винтовые;
      • маршевые.

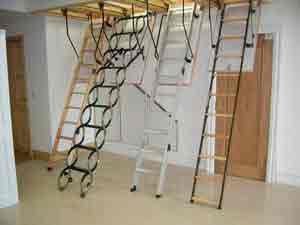

    2. Складные чердачные лестницы:
      • ножничные;
      • раскладные или рычажные;
      • телескопические или раздвижные лестницы;
      • откидные.
    3. Переносные:
      • стремянки;
      • приставные.

    Переносные лестницы, как правило, используются как временный вариант соединения этажей. Применяются во время строительства дома или для доступа к чердачным помещениям, которые эксплуатируются крайне редко. Не отличаются безопасностью.

    Самыми удобными, конечно, являются традиционные монолитные лестницы, с широким маршем и перилами. Но далеко не всегда получается разместить массивную конструкцию, ведущую на чердак — может просто-напросто не хватить места.

    В этом случае оптимальным вариантом станут выдвижные чердачные лестницы. Они достаточно удобны и безопасны, просты в эксплуатации и занимают очень мало места. А большое разнообразие конструкций позволит подобрать вариант, подходящий именно Вам.

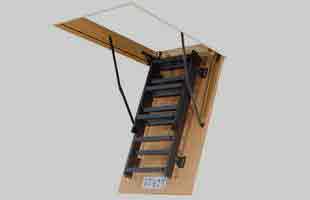

    Складная лестница-трансформер

    Чердачные складные лестницы изготавливаются из дерева и металла (алюминия). Комбинация этих материалов дает лучшие результаты. Из дерева выполняется лестничный марш, чтобы уменьшить вес конструкции, а из металла — пружины, механизмы и крепления, обеспечивающие жесткость изделия. Конечно, есть и чисто металлические модели.

    Для деревянных моделей следует использовать твердые породы древесины. Толщина бруса должна быть не менее 2 см. Дерево не стоит применять, когда складывающаяся лестница слишком интенсивно эксплуатируется, ведь это приводит к быстрому износу. В таком случае лучший вариант — металлическая чердачная лестница.

    Также используется пластиковая фурнитура, предотвращающая трение комплектующих во время трансформации и герметизирующая проем, когда изделие находится в сложенном состоянии. Крышка люка заполняется пенополистеролом и обеспечивает хорошую теплоизоляцию.

    Раскладные чердачные лестницы могут открываться как вручную, так и автоматически, с применением электропривода. Зачастую, при ручном приводе к механизму присоединяют груз, который заметно облегчает процесс сборки, как бы затягивая лестницу в нишу и, наоборот, плавно опускает ее, компенсируя вес изделия.

    Основные требования к подобным изделиям, это компактные размеры и прочность. Также важна эстетичность модели — хорошая лестница-трансформер должна сливаться с потолком.

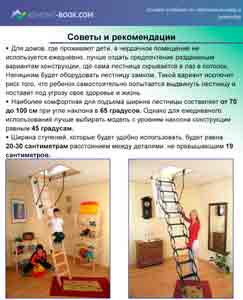

    Стандартные размеры чердачных лестниц:

    • ширина лестничного марша. Оптимальная ширина — около 65 см;
    • высота лестницы. Не рекомендуется использовать изделие высотой более трех с половиной метров, потому что тогда страдает жесткость конструкции, а падение с такой высоты может привести к серьезным травмам. Неудобен будет и процесс ее опускания или поднимания. В таком случае придется все же остановить свой выбор на монолитной лестнице;
    • количество ступенек. Обычно равно 14 или 15;
    • расстояние между ступенями. Считается, что оптимальная ширина шага составляет 19,3 см. При большем или меньшем значении, лестницей будет неудобно пользоваться;
    • толщина ступеней находится в пределах от 18 до 22 мм;
    • угол наклона лестницы. Стандартным значением принято считать величину от 60 до 75 градусов. При большем наклоне лестницей будет опасно пользоваться, при меньшем – изделие будет занимать слишком много места;
    • складная чердачная лестница должна выдерживать вес не менее 150 кг;
    • ступеньки должны располагаться параллельно полу и не скользить, либо надо приклеить противоскользящие накладки на ступени.

    При покупке складных чердачных лестниц необходимо учесть, что параметры изделия должны совпадать с размерами крышки люка, иначе, раскладывающиеся детали будут задевать проем. Оптимальным считается люк, в который встроена раздвижная лестница шириной 70 см и длиной 120 см. При меньших размерах проема, неудобно подниматься. Если размеры люка слишком велики, то возможны большие теплопотери. Поскольку чердак является неотапливаемым помещением, необходимо предусмотреть хорошую тепло- и пароизоляцию.

    Выбирая угол наклона лестницы на чердак важно учесть, что чем меньше угол, тем больше необходимо делать размеры чердачного люка и тем больше места занимает лестница в разложенном состоянии.

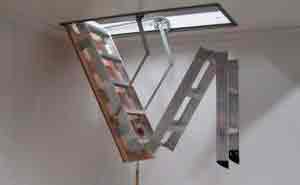

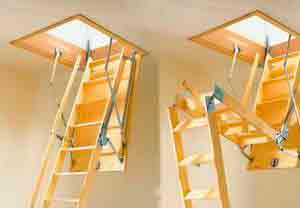

    Раздвижная чердачная лестница — выдвижные марши на чердак

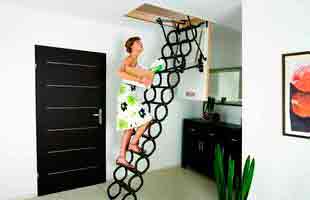

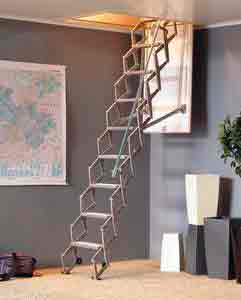

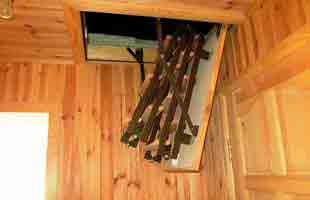

    Ножничная лестница
    Как правило, изготавливаются полностью из металла. Они также носят название «лестница-гармошка», прижившееся из-за того, что конструкция складывается в виде гармошки. А механизм трансформации напоминает раздвигающийся трамвайный токосъемник и по форме представляет собой параллелограмм или овал.

    Выдвижная лестница на чердак имеет один недостаток, присущий дешевым моделям. Из-за того, что конструкция полностью выполнена из металла, при некачественной сборки или с течением времени лестничный марш начинает скрипеть. Этого можно избежать, периодически смазывая выдвижную лестницу.

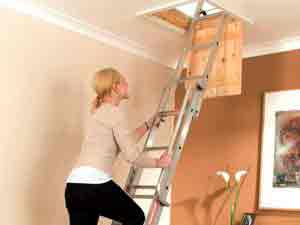

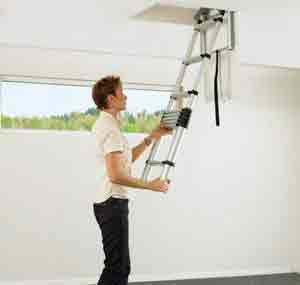

    Телескопические лестницы

    Телескопическая лестница состоит из множества выдвигающихся секций, которые складываются одна в другую. Изготавливается из алюминия, что способствует облегчению конструкции и приданию жесткости. На отечественном рынке раздвижная чердачная лестница встречается довольно редко и не пользуется большой популярностью.

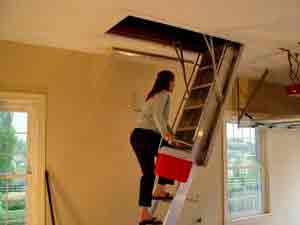

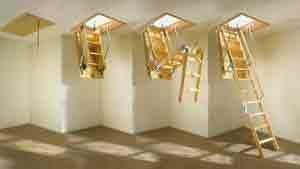

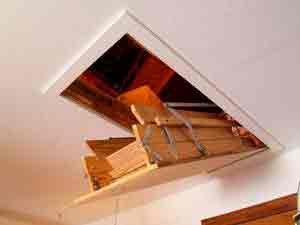

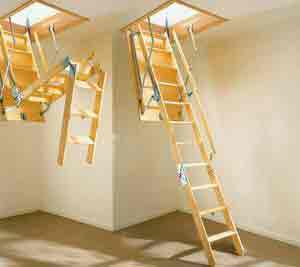

    Раскладная лестница на чердак — секционная и шарнирная

    Раскладные лестницы могут состоять из двух, трех или четырех секций в зависимости от конструкции. Первое колено имеет длину, равную размерам крышки люка, и жестко на нем закреплено. Два других сегмента раскрываются и образуют ровный лестничный марш. Секционные лестницы столь подвижны благодаря специальным петлям и шарнирам.

    Откидывающаяся лестница

    Если вы очень любите порядок, панически страдаете от недостатка места, и у вас есть второй этаж или чердак, откидная лестница может стать отличным вариантом для удовлетворения всех нужд сразу. Идея в следующем: большую часть времени конструкция сложена и закреплена на стене, и только вечером, когда Вам надо подняться в спальню, вы её выдвигаете.

    Ступени закреплены на тетиве с помощью карточных петель. В сложенном состоянии конструкция фиксируется на стене. Откидывающаяся конструкция не очень востребована из-за своей сложности, но далее в статье мы все равно расскажем как её сделать своими руками.

    Чердачные складные лестницы своими руками

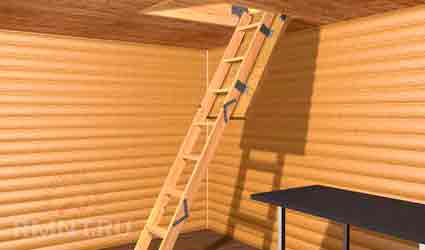

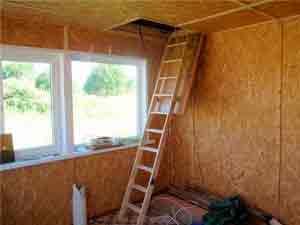

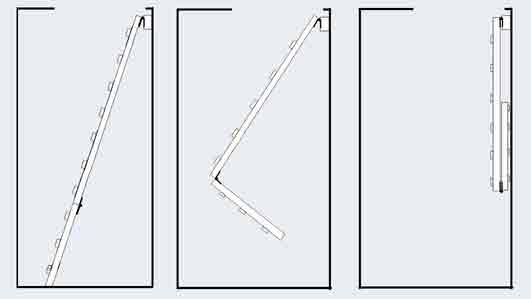

    Вариант №1 — простая конструкция из 2-х секций

    Чердачные лестницы своими руками изготавливаются в течение 2-3 часов. Чтобы сделать чердачную лестницу нам понадобятся:

    • ножовка для работы по дереву;
    • рулетка для измерений;
    • лестница, высота которой будет примерно на 30 см больше, чем расстояние до перекрытия;
    • четыре карточные петли шириной с косоур;
    • два бруска, длина которых равна ширине люка и еще два бруска, длиннее первых, примерно, на 20 см. Толщина брусков 2-3 см;
    • саморезы, анкера, крючок и петелька.

    Один из коротких брусков укрепляем на верхний конец лестницы с помощью петель, другой — жестко закрепляется на нижней части. Две рейки крепятся на лестничный марш наискосок так, чтобы они не мешали движению. Они придадут всей конструкции жесткости.

    Далее отмеряем 2/3 длины лестницы и делаем аккуратный распил. Затем обе части соединяем с помощью петель. Важно прикрепить петли правильной стороной, чтобы лестница складывалась в правильном направлении, как показано на фото.

    Верхний брусок укрепляется на стену сразу под люком. Чтобы складная лестница на чердак не раскрывалась, она закрепляется на стене с помощью крючка. Петелька вкручивается в косоур рядом с местом распила, а крючок укрепляется на стену.

    Недостатком подобной модели является то, что она остается на виду. Этого можно избежать, если использовать изделие более сложной конструкции, у которого секции крепятся на крышку люка. Давайте посмотрим можно ли изготовить такую чердачную лестницу своими руками.

    Вариант №2 — люк на чердак с лестницей

    Мы расскажем как сделать лестницу на чердак, состоящую из 3-х секций, которая по конструкции идентичная тем, что продаются в магазинах. Вот такая раскладная чердачная лестница должна у нас получится.

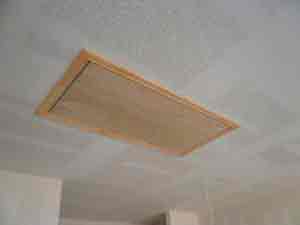

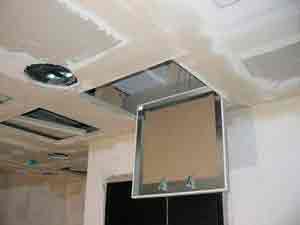

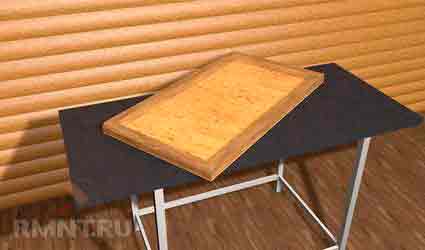

    Как сделать люк на чердак своими руками — основа складной лестницы

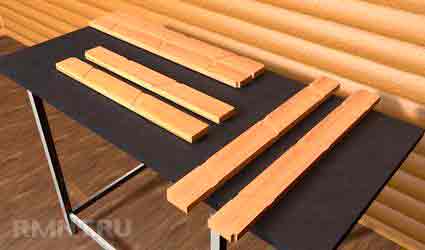

    Изготовить люк на чердак можно из подручных средств. Сначала определимся с местом и размеров проема, а затем изготовим люк. Допустим, размер лестничного проема равен 125 на 70 см. Тогда, чтобы вырезать люк, следует к данным габаритам прибавить 7-8 мм с каждой стороны. Эти зазоры позволят крышке легко закрываться, но не повлияют на теплоизоляцию.

    Из материала понадобится:

    • четыре бруска 50×50 мм — два коротких и два длинных;
    • лист фанеры 10мм (в нашем случае используется две панели — цельного листа, к сожалению, под рукой не оказалось).

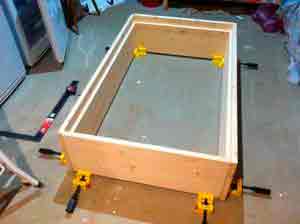

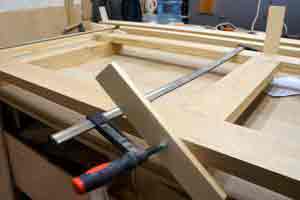

    На концах брусков делаем выпилы в половину толщины, промазываем клеем и закрепляем саморезами, предварительно проверив диагонали. Для того чтобы диагональ не ушла, следует использовать временные косынки из фанеры 4 мм. После, мы их убираем и уже прикручиваем лист фанеры 10 мм (на фото видно, как лист по периметру закреплен саморезами ПШ). Далее примеряем в проем.

    Для того чтобы люк хорошо закрывался и снаружи не было никаких замков, мы врезаем в крышку дверную защелку. На нашей упаковке было написано «усиленная». Чтобы открыть защелку, мы будет использовать старую ручку (можно любой прибор в форме цилиндра), которая вставляется в специальное отверстие. Защелка хорошо держит люк, очень удобно.

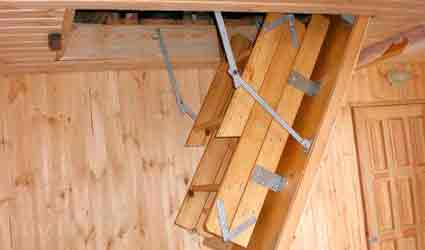

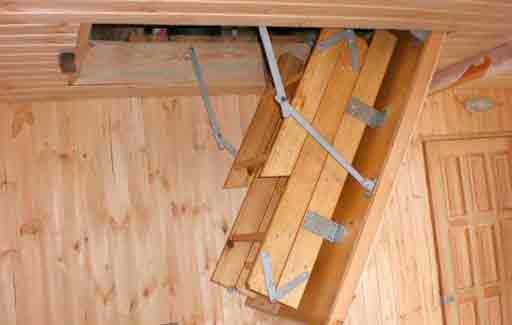

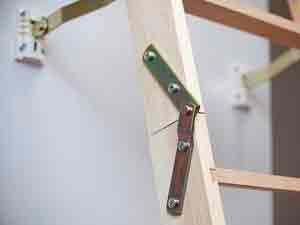

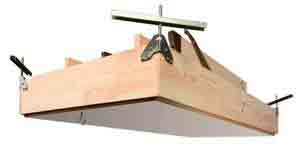

    Механизм чердачной лестницы с люком — шарнирный без пружины

    Дошла очередь до самого сложного — механизмов открывания. Все комплектующие, конечно, можно купить в магазине, но мы пойдем сложным путем и все сделаем самостоятельно.

    Для начала нарисуем на картоне чертеж чердачной лестницы с примерным углом, на который должен открываться люк. Вырежем картонные детали и примерим к конструкции. Таким образом можно довольно точно подобрать длину шарниров.

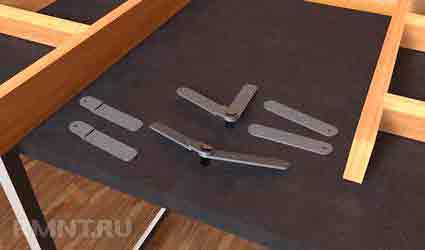

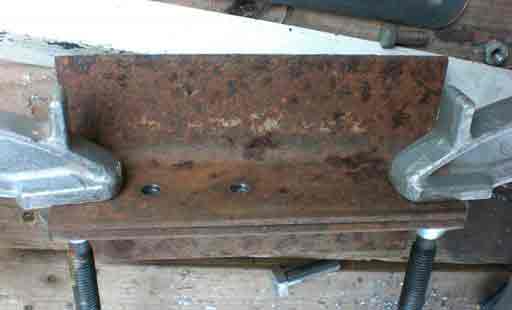

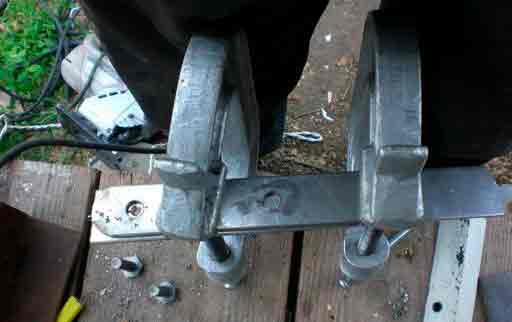

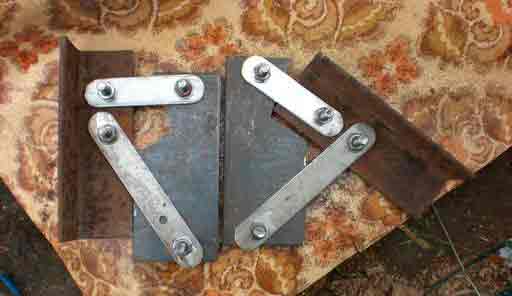

    Думаю у каждого в гараже найдутся железные уголки, обрезки полосок и куски листового металла, в общем, все, из чего можно сделать механизм для лестницы. Для одного механизма нам понадобится:

    • один уголок;
    • кусок листового металл;
    • две полосы разной длинны.

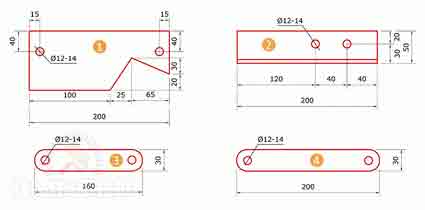

    Отметим отверстия для шарниров, расстояния которых мы ранее прикинули опытным путем, и просверлим под болт М10. Собираем вместе, не стягивая сильно болты. Малкой замеряем нужный угол открывания люка и раздвигаем будущий механизм до выбранного угла. Отмечаем на металле область, которую при открывании перекрывает уголок и вырезаем ее с помощью лобзика.

    Приводим полосы металла в надлежащий вид, обрезав лишнюю длину и скруглив концы. Так они не будут задевать уголок и мешать друг другу. Снова собираем весь механизм. После того, как мы удалили часть металла, уголок стал упираться и стопориться в нужном положении.

    Итак, один механизм готов, теперь приступаем к изготовлению второго. Очень важно, чтобы он получился в точности таким же, но в зеркальном исполнении. Для этого мы скрепляем каждую пару деталей струбцинами и сверлим нужные отверстия.

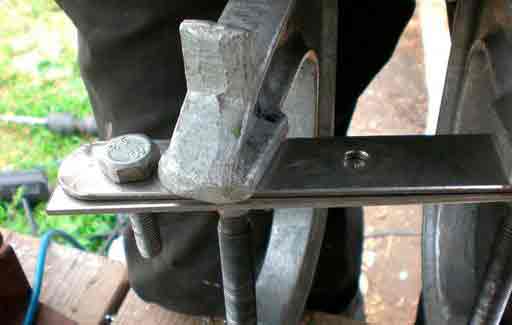

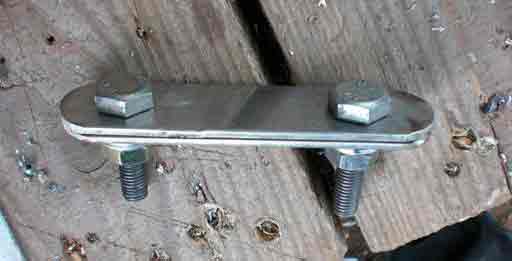

    После того, как одно отверстие вырезано, вставляем в него болт и сверлил второе.

    Затем, скрутив обе детали болтами, ровняем их по длине.

    Таким образом изготавливаем все части.

    На выходе должно получится два совершенно идентичных механизма.

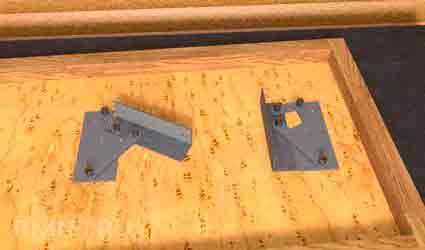

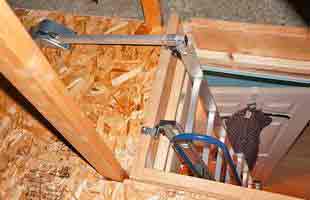

    Теперь установим механизмы на люк и примерим его в лестничный проем. Оказалось, что еще при проектировании узла мы допустили ошибку — не учли высоту крепления на балке перекрытия. То есть деталь просто-напросто вылезла за перекрытие. Из-за чего нам пришлось установить временные бруски.

    Подгоняем люк так, чтобы он хорошо открывался и не касался стенок проема.

    Теперь сделаем еще один несложный механизм для поддержки всей конструкции. Нам понадобятся две полосы металла шириной 20 мм и уголок. Для этого к концу одной из полос привариваем кусочек металла, в который будет упираться вторая полоска. Из уголка делаем опорную площадку.

    В итоге должен получится шарнир, который при открывании люка остается немного согнутым и при этом держит нагрузку. Впоследствии этот узел надо будет установить таким образом, чтобы он был полностью разложен, когда механизмы, сделанные ранее, открыты по максимуму. Тогда нагрузка, которую создает шарнирная лестница, поровну распределится между ними.

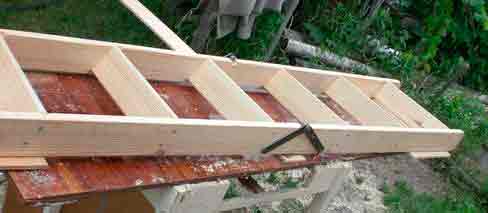

    Деревянная лестница на тетивах своими руками

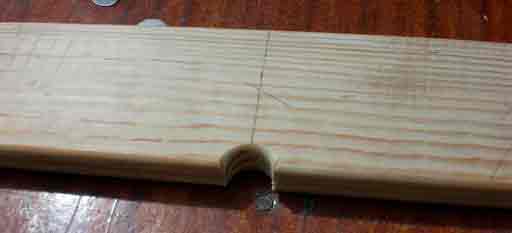

    Лестница на чердак своими руками сооружается из деревянных досок. Тетиву и ступеньки будем вырезать из дюймовой доски шириной 100 мм. Длина первой секции делается по размеру люка, вторая — такая же или чуть меньше первой, но с учетом того, что она не должна задевать потолок в процессе трансформации. Третья секция равна расстоянию, что осталось до пола.

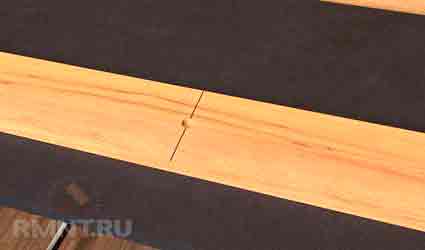

    Малкой отмеряем угол наклона люка в открытом положении и переносим его на доску, отмечая тем самым ступени. Далее размечаем длины секций.

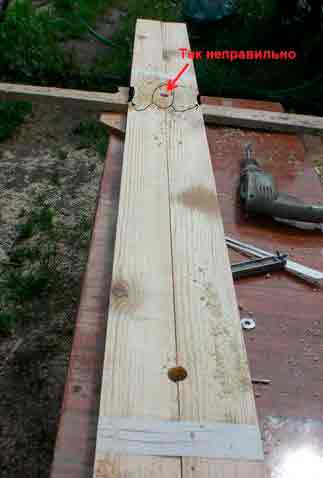

    Плотно прижав доски друг к другу и скрепив их молярным скотчем, переносим всю разметку на вторую доску (линии должны быть в зеркальном отражении). При помощи пера на 25 сверлим отверстие там, где впоследствии будет находиться шарнир петли.

    Теперь внимание, мы допустили ошибку, просверлив оба отверстия с одной стороны, потому что второе углубление должно быть на внешней стороне досок, как отмечено на фото.

    Для более эстетичного вида отшлифовываем все грани фрезером.

    Далее распиливаем доски в местах соединения сегментов. Нарезаем ступеньки, остругиваем их и отшлифовываем до приличного вида.

    На тетивах лестницы делаем маленькие углубления (5 мм) для ступеней. При помощи клея и саморезов ПШ собираем все детали воедино. Должно получится примерно как на фото.

    Металлические петли

    Следующим шагом в создании чердачной лестницы своими руками будет изготовление петель, которые соединяют секции марша и, собственно, позволяют лестнице складываться и раскладываться.

    Нам понадобятся металлические полосы шириной 25мм. Всего 8 штук, на половину из которых привариваются небольшие кусочки той же полоски. В каждой железяке просверливаем по три отверстия — те, что поменьше для крепления к лестнице, 8-ми миллиметровая — под шарнир.

    Кладем первый и второй сегмент лестницы на ровную поверхность, чтобы стык получился плотным. И прикручиваем петлю таким образом, чтобы болт шарнира встал в выемку, прямо по центру соединения секций, а с другой стороны по краю тетивы.

    После того как обе петли прикручены, проверьте лестницу на сгибание-разгибание. Убедившись что все функционирует исправно, таким же образом приделываем третью секцию.

    Установка чердачной лестницы — монтаж складной конструкции в проем

    Когда все комплектующие готовы, можно начинать монтаж чердачной лестницы. Надо собрать все воедино и установить в проем.

    Если все работает как надо, разбираем все на запчасти и наносим защитное покрытие: для металла — грунтовка и краска из баллончика, для дерева — два слоя лак. Давайте посмотрим, что у нас получилось.

    P.S. на первой фотографии и на видео защелка для люка еще не была установлена, поэтому крышка держится с помощью бруска.

    Чердачная откидная лестница своими руками

    Интересным вариантом для реализации подъема на второй этаж, мансарду или чердак могут стать откидные лестницы.

    Для ее изготовления необходимо запастись следующим:

    • две доски для тетивы. Толщина бруса 3 см, ширина – около 20 см, длина зависит от высоты перекрытия и от угла наклона лестницы;
    • доски для изготовления ступенек, шириной не менее 12 см, толщиной 3 см и длиной не менее 50 см;
    • на каждую ступеньку необходимо по 2 карточных петли;
    • саморезы, анкера, крючок для закрепления конструкции на стену.

    Для того, чтобы была возможность сложить лестницу, верхний край стационарной тетивы не должен доходить до потолка около 55 см.

    Первым шагом закрепляем одну тетиву на стене с помощью анкеров. Крепления должны быть жесткими, ведь на этой тетиве будет держаться вся конструкция.

    Далее необходимо очень тщательно разметить ступени:

    • отмечаем положение нижней ступени и проводим отрезок, строго параллельный полу, длина которого равна ширине ступни (12см);
    • через концы отрезка параллельно краям тетивы проводим две параллельные прямые;
    • от конца первого отрезка вверх проводится перпендикуляр;
    • от данной линии вправо отступаем, примерно, сантиметр и проводим линию, параллельно данному перпендикуляру;
    • точка пересечения этой линии с верхней линией, проведенной параллельно краю тетивы, даст положение второй ступени. Таким образом размечаем всю лестницу.

    Отступ в сантиметр между ступенями необходим для того, чтобы при складывании ступеньки не терлись друг об друга. Когда одна тетива размечена, переносим разметку на вторую. В намеченных местах при помощи карточных петель крепим ступени.

    Петли располагаем так, чтобы на стационарной тетиве они поднимали ступень вверх, а на подвижной – опускали вниз. На подвижной части лестницы закрепляется петля, а в соответствующем месте на стене – крючок.

    Источник: http://lestnitsy-perila.ru/vnutrennie/cherdachnaya-lestnica-svoimi-rukami-kak-sdelat-lestnicu-cherdak.html

    Современные раскладные лестницы на чердак: 5 видов

    Большинство домов и некоторые квартиры предусматривают наличие второго этажа и чердака, поэтому очень важно продумать и соорудить лестницу, которая будет наиболее простой и при этом полностью удовлетворять всем потребностям. Это поможет определить особенность конструкций, и обозначить все конструктивные детали. Предварительное составление схемы конструкции поможет определить все ее плюсы и минусы, чтобы, при надобности, можно было доработать проект.

    Складная лестница на чердак

    Необходимо хорошо продумать ширину и размеры ступеней, чтобы можно было очень удобно спускаться и подниматься. Учитывая все основные требования и зная все нюансы и требования, можно сделать лестницу и люк совершенно любой формы своими руками, даже с электроприводом.

    Строительство лестницы в доме требует:

    • Навыков работы с чертежами;
    • Хорошего владения инструментом;
    • Умения составлять эскизы.

    Многие предпочитают делать лестницы в доме деревянные, так как это надежный, прочный и экологичный материал, который прослужит на протяжении длительного времени и имеет небольшой вес. Существуют самые различные виды металлические и деревянные лестницы от Fakro (Lwk, Plus, Panto), которые смогут идеально вписаться в интерьер обустраиваемого дома, фото и видео которых доказывают, что конструкция идеально вписывается в общий дизайн, даже с размером 70х80. При наличии требуемого инструмента, можно изготовить складывающиеся лестницы совершенно любой формы.

    А именно такие типы, как:

    • Прямая;
    • Декоративная;
    • Угловая;
    • Округлая;
    • Винтовая.

    Деревянная винтовая лестница выглядит просто превосходно, однако, она довольно сложная в исполнении, поэтому такая конструкция в домах встречается очень редко. Обустройство винтовой лестницы требует особого внимания, так как проводить монтаж, и закреплять все конструктивные элементы необходимо особо тщательно. Наиболее простая лестница представляет собой конструкцию, которая состоит из одного или нескольких маршей со ступенями.

    Очень интересно выглядит комбинированная лестница, которая сочетает в себе элементы нескольких различных по своему типу конструкций. Этот вид лестницы отличается своим изысканным дизайном и неповторимым стилем, однако, она достаточно сложная в выполнении, поэтому построить ее сможет только опытный конструктор.

    Важно! Винтовые лестницы считаются довольно сложными конструкциями, а также имеют ограниченную функциональность, так как по ним тяжело поднимать габаритную мебель.

    Оригинальная чердачная складная лестница

    В последнее время большой востребованностью начала пользоваться угловая лестница в доме, которая может быть выполнена с площадкой или с забежными ступенями. Чтобы создать самое настоящее произведение искусства, необходимо подготовить чертеж, и провести планирование, так как это позволит создать конструкцию, которая будет выдерживать значительные нагрузки.

    Можно выделить основные плюсы подобной конструкции, в частности такие, как:

    • Универсальность возможности расположения;
    • Доступная стоимость;
    • Удачное дизайнерское решение;
    • Удобство при эксплуатации.

    Угловой тип лестницы довольно интересно выглядит, и конструкцию вполне можно расположить даже в узком коридоре, так как она не занимает слишком много свободного места.

    Угловая лестница может быть выполнена из самых различных материалов, однако, наиболее интересный вариант можно сделать из натуральной древесины, которую затем можно покрыть краской или лаком. В таком случае, лестница получится красивой, гладкой и долговечной.

    Как собирается раскладная лестница на чердак своими руками

    В доме можно обустроить совершенно любую лестницу, в зависимости от имеющейся свободной площади и собственных пожеланий.

    В частности, можно сделать такие варианты лестниц, как:

    • Прямые одномаршевые лестницы;
    • Поворотные;
    • П-образные двухмаршевые;
    • Г-образные двухмаршевые;
    • Винтовые.

    Довольно интересной считается П-образная конструкция, однако, она предполагает наличие значительного свободного пространства, так как занимает много места.

    Независимо от того, какая именно лестница, она в любом случае является довольно сложной инженерной конструкцией, поэтому все необходимо точно рассчитать, чтобы можно было обеспечить полную безопасность при ее использовании.

    Безопасность обеспечивают конструктивные элементы, а именно:

    • Больцы;
    • Косоуры;
    • Тетивы.

    В традиционных классических интерьерах зачастую преобладают лестницы на косоурах, тетивах или классические винтовые лестничные конструкции. Очень стильно и оригинально смотрятся конструкции, сочетающие в себе несколько различных материалов, в частности, дерево, металл, стекло. Подобные конструкции отлично вписываются в стиль лофт или минимализм.

    Сделай сам: складная лестница на чердак, чертежи и параметры

    Перед тем как выполнить установку лестницы в доме, необходимо провести предварительный расчет всех основных элементов конструкции. Провести все требуемые расчеты можно совершенно различными способами.

    В частности:

    • По формулам;
    • С помощью компьютерной программы Autocad;
    • Простыми вычислениями.

    Можно также провести требуемые расчеты на Компасе, так как это поможет получить наиболее точные данные. Ширина ступеней во многом зависит от того, какая ширина дверных проемов, а если лестница идет от одной двери к другой, то необходимо ориентироваться на размер проема, ведущего на второй этаж. Вычисления необходимо начинать с проведения замеров высоты между этажами, а также параметров лестничного проема, после чего необходимо начертить схему возводимой лестницы. Необходимо учитывать то, что дверной проем при проведении расчетов также имеет очень важное значение. Можно сделать конструкцию лестницы самостоятельно, а можно скачать уже готовые образцы, и адаптировать их под свои потребности. При проработке лестницы, строится перспектива, которая помогает определить особенность ее построения.

    Важно! Наиболее удобными считаются пологие широкие лестницы, однако, они занимают довольно много места.

    Качественная складная лестница на чердак своими руками

    Современная вертикальная лестница в доме может выглядеть довольно интересно, особенно, если ее прислонили к стене. Кроме того, подобная конструкция отличается тем, что она достаточно функциональная и надежная. Для строительства интерьерных лестниц, традиционно используют самые различные материалы

    В частности такие, как:

    • Дерево;
    • Металл;
    • Камень.

    Кроме того, могут быть сочетания этих материалов, а благодаря активному развитию строительства, появляются все более новые и современные материалы, которые используются для возведения ступенек в доме. Наиболее популярным материалом считается дерево, так как это доступный по стоимости и легкий в обработке материал, поэтому из него можно создать самые невероятные конструкции.

    Благодаря красивой текстуре и стильному виду, дерево прекрасно вписывается в совершенно любой интерьер дома.

    Натуральный и искусственный камень применяется только для проведения облицовки, а вся остальная конструкция изготавливается из бетонных блоков, или отливается в специально подготовленной опалубке. Универсальная, прочная и долговечная металлическая лестница. Однако, при ее строительстве, необходимо просчитать и подготовить чертеж КМД. Металл может служить, как материалом для несущей конструкции, так и отдельным элементом интерьера. Лестницы, выполненные из кованого металла, выглядят легкими и воздушными, однако, при их возведении, необходимо соблюдать все требования ГОСТ.

    Как сделать складную лестницу на чердак

    Современная угловая лестница выглядит довольно интересно и занимает совершенно немного места, так как ее можно расположить посередине комнаты или вдоль стены. Чтобы лестница была прочной и надежной, ее можно изготовить из дерева в сочетании с металлическим основанием.

    Чтобы изготовить подобную лестницу, необходимо подготовить определенные инструменты, в частности такие, как:

    • Пила;
    • Шлифовальная машинка;
    • Лобзик;
    • Фрезер и многие другие инструменты.

    Изначально нужно подготовить металлическую конструкцию лестницы, а затем на нее закрепить ступеньки. Чтобы обеспечить большую безопасность, необходимо установить столбы и поручни.

    Довольно интересно выглядит круговая винтовая лестница, которая с легкостью впишется в совершенно любой интерьер. В таком случае ступеньки закрепляются вокруг специально подготовленной основы.

    Складная лестница на чердак своими руками (видео)

    Современные прямые лестницы в доме на чердак выглядят довольно интересно и стильно, самое главное, грамотно подойти к обустройству возводимой конструкции.

    Источник: http://homeli.ru/remont-i-otdelka/lestnitsy/lestnitsa-na-cherdak-raskladnaya

    Чердачная лестница своими руками: стандартные размеры и процесс изготовления

    В настоящее время каждый застройщик старается максимально использовать всю доступную площадь своего дома. Однако забраться на чердак без лестницы практически невозможно. Чердачная лестница своими руками – оптимальный вариант для безопасного подъема на чердак.

    Лестница для чердака может располагаться как внутри помещения, так и снаружи. Конечно, когда лестница расположена внутри, ей намного удобнее пользоваться – не нужно выходить на мороз зимой или мокнуть под дождем осенью.

    Гармонично вписывается в интерьер Фото: в доме значительно комфортнее

    Различают несколько видов чердачных лестниц, а именно:

    • складные;
    • стационарные;
    • переносные.

    Стационарная

    Стационарные лестницы с перилами и широкими маршами являются самыми удобными, однако их применение ограничивается из-за невозможности эксплуатации на малых площадях.

    Переносной вариант

    Переносные лестницы используются в основном как временный вариант и служат для доступа в помещения, которые эксплуатируются редко. Основной минус такой лестницы – низкая безопасность.

    Складная модель

    Складные чердачные лестницы являются средним звеном между стационарными и переносными. По удобству они почти не уступают стационарным, но занимают значительно меньше места. По безопасности они значительно превосходят переносные конструкции.

    Выбор в пользу того или иного вида зависит от нескольких факторов:

    • площади помещения, где будет расположена лестница;
    • назначения чердачного помещения;
    • возможного угла наклона.

    Выбор за вами

    Стандартные размеры

    Существует целый ряд нормативов, которым должна соответствовать чердачная лестница:

    • оптимальная ширина марша должна быть порядка 65-110 см;
    • высота не должна превышать 3,5 м. Связано это не только с тем, что жесткость конструкции значительно уменьшается, но и с тем, что падение с такой высоты может повлечь за собой серьезные травмы;
    • число ступенек обычно не должно превышать 15;
    • между ступенями принято делать расстояние порядка 19 см;
    • толщина ступеней обычно составляет 18-22 мм;
    • стандартный угол наклона составляет 60-75 градусов. Маленький угол требует много пространства, а большой – опасен при эксплуатации;
    • складная лестница должна выдерживать 150 кг нагрузки;
    • ступени следует устанавливать параллельно полу и они должны быть не скользкими.

    Процесс изготовления

    Изготовить чердачные лестницы своими руками совсем не так сложно, как может показаться на первый взгляд. Конечно такой красоты, какой обладают промышленные модели вы не добьетесь, однако попробовать стоит. Чертежи чердачных лестниц своими руками которые можно сделать, можно просто найти на нашем сайте.

    Один из чертежей

    Далее в данной статье будет рассмотрен вопрос, как сделать лестницу на чердак своими руками.

    Люк – основа любой чердачной лестницы

    Сделать люк можно своими руками, применяя следующие материалы:

    • бруски 50×50 мм;
    • фанера.

    Простой люк

    Порядок работ следующий:

    • определяемся с местом и размерами будущего люка;

    Обратите внимание!
    К габаритным размерам люка следует добавить по 7-8 мм, чтобы крышка закрывалась легко и без скрипа.

    • разрезаем брус на 4 части необходимых размеров;
    • выпиливаем на концах брусьев пазы;
    • смазываем пазы клеем и соединяем брусья, усиливаем место соединения саморезами;

    Прямой угол обязателен

    • чтобы диагональ не ушла, прикручиваем косынки;
    • закрепляем фанеру;
    • примеряем люк в проем;
    • чтобы хорошо закрыть люк, врежем в крышку защелку;
    • для открытия люка будем использовать ручку, которая вставляется в отверстие и нажимает на защелку.

    Люк должен открываться легко

    Необходимые инструменты и материалы

    Для самостоятельного изготовления лестницы на чердак своими руками обязательно наличие всего списка:

    • ножовка по дереву;
    • пистолет с монтажной пеной;
    • набор отверток или шуруповерт с комплектом бит;

    Почти полный комплект

    • разнообразные саморезы, анкера;
    • рулетка;
    • карточные петли;
    • бруски толщиной 20-30 мм.

    Инструменты для разметки

    Это только основные инструменты, которые понадобятся для самостоятельного изготовления, если уже есть готовая приставная деревянная лестница длиной на 30 см больше, чем необходимо до уровня проема.

    Простая конструкция

    В качестве примера рассмотрим как сделать чердачную лестницу своими руками.

    Инструкция позволит понять принцип работ:

    • на готовую цельную лестницу из дерева закрепляем 2 бруска по ширине, на нижнюю и верхнюю части. Причем верхний брусок крепим на петли, а нижний крепим жестко;
    • распиливаем лестницу на 2 части. отмерив 2/3 длины. Верхняя часть будет более длинная, нижняя короткая;
    • для придания жесткости по диагонали закрепляем 2 рейки;
    • соединяем обе части лестницы петлями;
    • с помощью анкеров закрепляем верхний брусок под люком;

    Схема всей конструкции

    • чтобы нижняя часть не раскрывалась, ее закрепляют крючком. Петля располагается на косоуре над местом распила.
    • готовая лестница для чердака прижимается к поверхности стены и фиксируется.

    Готовая конструкция

    Основным недостатком, которым обладает данная конструкция чердачной лестницы, является ее внешний вид и то, что видно все крепежи и бруски. Однако, даже такая лестница на чердак своими руками созданная значительно упростит трудности с подъемом и спуском с чердачного помещения.

    Складная конструкция на тетивах

    Для изготовления конструкции следует выполнить несколько этапов:

    • поделим полную высоту на 3 части. Первая часть будет соответствовать размерам люка, вторая немного меньше, а третья будет покрывать оставшееся расстояние до пола;

    Примерные габариты

    • отмеряем угол люка с помощью малки;
    • переносим угол на доски, тем самым отмечаем ступени;
    • на месте будущего шарнира между секциями высверливаем отверстия;
    • шлифуем все грани;
    • распиливаем доски в тех местах, где будут ставиться шарниры;
    • нарезаем и шлифуем ступени;
    • под ступени делаем небольшие выемки в тетивах;
    • вставляем ступени в выемки, сажая их на клей и скрепляя саморезами;
    • соединяем секции специальными петлями. Для этого обязательно разместить секции на ровной поверхности;

    Хорошо видны петли

    • проверяем работоспособность каждой секции;
    • собираем всю конструкцию и монтируем в проем;

    Проверяем работу

    • в случае необходимости проводим финишную подгонку элементов;
    • разбираем всю систему на детали;
    • тщательно шлифуем и обрабатываем лаком все поверхности;
    • после высыхания лака собираем всю конструкцию и пользуемся.

    Вполне приличный вариант

    Обратите внимание!
    Выполнять работу на высоте рекомендуется с напарником.
    Это не только поможет избежать травм, но и значительно ускорит весь процесс!

    Цена лестницы, изготовленной своими руками значительно ниже цены заводской конструкции, поэтому если финансовый вопрос стоит остро – обязательно попробуйте сделать все сами.

    Сделано своими силами

    Вывод

    Приобретение готовой лестницы на чердак является самым простым вариантом, однако при наличии необходимых инструментов и начальных навыков совсем не трудно сделать ее самому. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

    Источник: http://sdelai-lestnicu.ru/cherdack/36-cherdachnaya-lestnica-svoimi-rukami

    Обустройство лестницы на чердак своими руками: особенности складных и стационарных лестниц, устройство лестничного марша и крепление ступеней

    Прежде всего, надо понимать, что чердак чаще всего используется в роли складского помещения. На нём удобно хранить временно ненужные под рукой вещи, либо громоздкие, старые предметы, а также используемые по сезонам.
    Поэтому для доступа к чердачному помещению не нужна постоянная большая конструкция, которая будет занимать достаточно много места. Для доступа наверх к чердаку существуют специальные лестничные механизмы.

    Особенности чердачных лестниц

    Чердачные лестницы могут быть следующего типа:

    • трансформеры (раскладные);
    • стационарные.

    И те и другие удобные, простые в установке, а главное, занимают минимум места. Самый лучший вариант, когда такой механизм невидно или она скрыт в интерьере. Ведь в дальний угол убирают вещи, которые не пригодятся длительное время.

    Чертёж складной чердачной лестницы на тетивах

    Раскладные конструкции

    Линейка производителей раскладных лестниц довольно широка, цена товара зависит от материала изготовления и функциональности.

    Раскладной вариант на чердак представляет собой конструкцию из 3-4 секций, которые складываются друг в друга и преобразуются в компактный блок, располагающийся под потолком.

    Таким образом, она легко раскладывается при необходимости, устойчива, подняться наверх не будет проблематично. Если размеры комнаты малы даже для расположения кровати и лестничной конструкции вместе, то раскладная версия точно подойдёт в данном случае.

    Чертёж раздвижной чердачной лестницы

    Трансформеры приводятся в движение специальным стержнем. Он активируется при открытии крышки люка, есть модели с пультом дистанционного управления.

    Складная лестница на чердак своими руками

    Несложна в изготовлении выдвижная лестница на чердак своими руками, правда придётся приложить некоторые усилия и терпение. Такие конструкции может быть деревянная или металлическая.

    Перед работой нужно удостовериться, что проём для крышки люка сделан и оборудован правильно. Также заранее приготовить нужный инструмент, материалы, в том числе для укрепления входа на чердак.

    Подготовка

    Для работы понадобятся:

    • дрель (перфоратор);
    • шуруповёрт;
    • карандаш;
    • отвёртка;
    • болты;
    • молоток;
    • набор пил, ножовок;
    • стамеска;
    • плоскогубцы;
    • рулетка.

    Складная лестница состоит из 3, либо из 4 секций, которые накладываются одна на другую

    Для изготовления лестницы из дерева:

    • деревянные бруски;
    • доски, подходящие по размеру;
    • фанера;
    • пенопласт;
    • полиэтилен;
    • навесы и шарниры, подъемный механизм (приобретается в строительном отделе);
    • доски для ступеней, прочего;
    • герметик (силикон или резина).

    Складная лестница на чердак своими руками изготавливается почти из таких же материалов, как и кровати.

    Для монтажа люка и лестницы лучше всего использовать герметик на силиконовой или резиновой основе.

    Процесс монтажа лестницы

    Производится изготовка и установка люка с крышкой. Для этого надо сделать замер проёма, который можно расширить (сузить). Можно использовать размеры 1 м. 30 см. х 1 м. 40 см., но всё зависит от расположения проёма относительно границ помещения и если имеются свободные размеры потолочной поверхности.

    После уточнения размеров создается эскиз на бумаге (как и в чертежах кровати), где указываются размеры будущей лестничной конструкции. Чертежи помогают избежать ошибок при распиле материалов.

    Механизм действия складной чердачной лестницы

    Первой изготавливают раму люка. Её нужно сделать надежно укрепленной, так как от неё зависит качество всей конструкции. Нужно уделить ей особое внимание.

    Раму с прямыми углами нужно сделать путём спиливания углов, так чтобы при состыковке досок друг к другу получился каркас с прямыми углами. После примерки на существующий проём, углы рамы мажут клеем.

    Можно установить временные распорки, пока клей не подсохнет. После высыхания клея, раму устанавливают в проём с помощью гвоздей (100 мм.).

    Готовое изделие будет размещено поверх крышки люка. Крышку можно сделать из фанеры, между листами помещают полиэтилен для препятствия парообразованию.

    Схема устройства стационарной лестницы на чердак

    Готовыми навесами крышку прикрепляют к раме. К крышке прикрепляют удобную ручку и подъемный механизм.

    Складную лестничную систему делают из заранее отмеренных брусьев. Брусья каждой секции короче предыдущей, начиная с верхней. Важно предусмотреть, чтобы конструкция в сборе была в виде блока лестниц и свободно проходила при закрытии люка в проеме. Это учитывается ещё на этапе чертежа.

    Первое, что должно быть изготовлено – это рама люка, в который и будет монтироваться сама лестница.

    Ступени тоже изготавливаются из брусьев, размеры секций должны быть соответствующие. На внутренней стороне тетивы брусьев (боковые брусья лестницы) надо сделать вырубки для надёжного закрепления перекладин. Ступени ставятся в вырубки и закрепляются саморезами.

    Складывающиеся части изделия соединяются готовыми петлями.

    Основные составляющие механизмы складной чердачной лестницы

    Эти петли крепятся так, чтобы место соединения металлических планок был ровно на месте соединения секций. Собранная конструкция крепится к крышке люка металлическими углами.

    В конце изготавливают задвижку с помощью готовой фурнитуры в виде пружины или шарниров. Некоторым помещениям подойдёт только раздвижная модель со стороны улицы. Ну вот, теперь осталось даже место для кровати.

    Раздвижная лестница

    Если совсем не осталось места для кровати, используйте раздвижные конструкции лестниц. Они занимают ещё меньше места, действуя как трамвайный пантограф. Сложив её, получаем достаточно места, ведь всё помещается на крышке люка. Чтобы выдвинуть механизм, достаточно открыть крышку люка, и он сам встанет в нужное положение.

    Чертёж лестницы по типу “гусиный шаг”

    Для раздвижных используется только металл, ввиду особенности крепления элементов и частей. Бонусом материала из металла является возможность выбрать любой понравившийся цвет покраски.

    Интерес представляет телескопическая конструкция, её можно сварить самостоятельно.

    Стационарный вариант

    При наличии достаточного места, можно установить и стационарные лестнички для чердака. Такой способ лучше применить только когда чердак используется постоянно, например, при ремонте. Стационарные лестницы тоже различают по видам. Существуют:

    • с одним маршем;
    • винтовая.

    Лестница с одним маршем

    Самый простой вариант – модель с одним маршем (пролётом), то есть она сделана от пола до потолка одной цельной конструкцией. Материал выбирают либо из металла, либо из дерева. Все части лестницы должны быть закреплены между собой.

    Можно использовать способ крепления на кобылки. То есть с помощью деревянных подпорок элементы лестницы соединяются деревянными колышками. Подборки должны быть выровнены так: одна сторона выровнена прямо, а вторая отрезается под балку для ступеней (косоур).

    Доска для ступени должна быть не менее 36 мм. Ступени крепятся к косоурам саморезами, стыки обрабатывают клеем. Такой простой вариант подойдёт, если нет необходимости в кровати рядом.

    Размеры основных составных частей стационарной чердачной лестницы

    Лестница с одним пролётом занимает слишком много места, но можно внести корректировку. Можно сделать изгиб под прямым углом (экономит пространство), поворот на определенный градус. Такой тип называется поворотным маршевым. Ещё есть четверть оборотные (угол 90 градусов), полу оборотные (угол 180 градусов).

    Если расположить треугольные деревянные ступеньки в стороны, а узкие поочередно навстречу, то получится конструкция «утиный шаг». Другими словами, шаг под правую и левую ногу.

    Винтовая лестница

    Винтовая лестница на чердак подойдёт для небольшой комнаты. Может быть, она и не так удобна в использовании, как маршевая, но выглядит более интересно.

    Тем более, не так часто она будет использоваться. Они различаются на:

    • имеющие опоры в виде столба в центре;
    • удалённые от стен, ступени закреплены на столбе;
    • сделанные из монолитного стального столба, на него упираются ступени.

    Винтовая лестница имеет намного меньшие габариты, чем пролётная, поэтому останется место и для кровати. Для несущего элемента можно взять трубу из металла, на которую сваркой будут крепиться ступени.

    Перечнь необходимых измерений, которые нужно провести перед монтажом чердачной лестницы

    При деревянном покрытии вертикальная стойка закрепляется с помощью анкеров. Для крепления ступеней на стойку, с узкой стороны каждой ступени делают отверстия как у стойки. Далее ступеньки с помощью втулок устанавливаются с учётом высоты вертикальной поверхности.

    Использовать винтовые лестницы в качестве чердачных нецелесообразно в виду сложности конструкции. Однако в эстетическом плане выглядеть они будут эффектно.

    В горизонтальные поверхности и втулки прокладываются шайбы, чтобы предохранить дерево от деформации. Втулки нужно замерять путём прибавления размера всех шайб. Все последующие за первой ступени укладываются как бы внахлёст и закрепляются.

    Для расчётов размеров элементов, нужно заранее приготовить чертежи (как и для кровати). Изготовление винтовой лестницы своими руками не создаст затруднений, вопрос больше во времени.

    Если размеры помещения не подходят для установки внутри дома и для кровати, то стационарный вариант устанавливается со стороны улицы. Наружная конструкция может быть больших размеров, а значит более удобная и безопасная. С другой стороны, наверх можно будет попасть только снаружи, что не очень комфортно зимой, например.

    Расчёт полувинтовой чердачно лестницы

    Особой популярностью пользуются приставные лестницы, как внутренние, так и наружные. Для такого типа сделать люк проще всего – не нужны дополнительные укрепления и петли. Но есть неудобства каждый раз убирать её, к тому же она занимает место при хранении. Это самый бюджетный вариант.

    Лестница из профильной трубы

    Такую конструкцию можно сделать при помощи сварки или сборным способом (как сборка кровати). Можно сделать стационарный и приставной тип, в виде прямой, переносной и винтовой конструкции.

    Для изготовления используются швеллеры 16 см., пофили 4х4 см. На балки крепятся несущие швеллеры сваркой. Из профиля делаются заготовки ступеней прямоугольной формы. Эти заготовки монтируются на направляющие и привариваются к ним.

    На каркас укладываются ступеньки из массива и крепятся саморезами. А сбоку от направляющих швеллеров приваривают опоры, на которые устанавливают поручни. На ступени прикрепляют вертикальные стойки.

    Можете посмотреть видео, где рассказывается о том, как правильно сделать складную лестницу на чердак своими руками.

    Добавить комментарий Отменить ответ

    Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

    Источник: http://fastbuildings.ru/stroitelstvo-doma/lestnicy/kak-sdelat-lestnitsu-na-cherdak.html

    Складная лестница на чердак своими руками

    Складная лестница на чердак, для дачи или загородных домов, гаража или другого строения с мансардными помещениями ,становится жизненной необходимостью. Она не должна занимать много пространства, ведь в дачном домике важен каждый квадратный метр. Кроме того, большим преимуществом лестницы будет ее мобильность. Складные конструкции экономят пространство и просты в установке. Чтобы выполнить все сопутствующие задачи по сооружению такой лестницы можно своими руками.

    Виды чердачных лестниц

    Складная лестница на чердак, могут находиться как внутри помещения, так и на самом чердаке. Второй вариант более выгоднее в плане экономии жилого пространства. По конструкции изготовления лестницы, бывают следующих типов:

    • монолитными (маршевые или винтовые);
    • складными (рычажные, телескопические, ножничные или откидные);
    • переносными (приставные или стремянки).

    Переносные конструкции используют очень редко, в основном при выполнении строительных работ. Самый удобный вариант – монолитные изделия, которые обладают широкими маршами и оборудованы перилами. Однако для доступа к чердаку они не подходят, поскольку имеют большие габариты.

    Лучше использовать выдвижные конструкции, которые безопасны в использовании и просты в монтаже. Кроме того, в сложенном состоянии они не занимают места в помещении. Благодаря разнообразию возможных конструкций можно выбрать лестницу, наиболее подходящую для своего дома.

    Лестницы-трансформеры

    Складная лестница на чердак, для изготовления лестниц используют дерево и металл (чаще всего алюминий). Такое сочетание позволяет получить наилучшие результаты. Дерево необходимо для создания лестничных маршей (вес конструкции снижается), а металлические детали – это чаще всего уголки, крепления и механизмы, которые обеспечивают жесткость конструкции.

    Для лестниц выбирают твердую древесину (ель, лиственница, бук). Брус необходимо выбирать не менее 6 см толщиной. Ели лестница будет использоваться довольно часто, стоит задуматься о металлической конструкции. Крышку люка стоит заполнить пенопластом для большей теплоизоляции. Размеры лестниц на чердак:

    • оптимальной шириной марша является значение 65 см;
    • среднее количество ступенек – 15;
    • оптимальной шириной шага считается 19,3 см;
    • толщина ступеней не меньше 18 мм;
    • оптимальный угол наклона конструкции – 60-70 градусов.

    Чтобы лестница не скользила по полу, стоит надеть на каждую тетиву специальные накладки.

    Ножничные

    Такие лестницы выполняют полностью из металла. Их другое название – лестницы-гармошки. Они легки, компактны, легко крепятся к люку. Однако ножничные лестницы имеют один недостаток – со временем при их эксплуатации появляется скрип. Их периодически нужно смазывать.

    Телескопические

    В этом случае раскладная лестница имеется несколько секций, которые складываются одна в другую. Обычно они изготавливаются из алюминия. Отечественные дачники настороженно относятся к таким лестницам и больше предпочитают им трансформеры.

    Более востребованы секционные шарнирные изделия. Они более громоздки и сложны в установке, однако обладают высокой прочностью и долговечностью. Как изготавливается выдвижная лестница на чердак, описано ниже.

    Месторасположение лестницы

    Складная лестница на чердак, месторасположению лестницы предъявляется одно главное требование – она не должна мешать жильцам при передвижении по дому. Именно поэтому ее не устанавливают в спальной комнате или прихожей. Иногда можно установиться лестницу как предмет интерьера – если позволяют размеры помещения. В этом случае прятать ее необязательно.

    Рекомендуется сначала сделать предварительный чертеж, который поможет определить место и положение лестницы согласно особенностям интерьера.

    Изготовление двухсекционной лестницы

    Складная лестница на чердак, должна иметь простую и практичную конструкцию, стоит присмотреться к варианту с двумя секциями. Для изготовления такой лестницы потребуется небольшое количество инструментов и материалов:

    • ножовка;
    • стремянка;
    • рулетка;
    • брус толщиной 2-3 см.
    • петли по ширине косоура;
    • крючок, саморезы, анкера и петли.

    Сначала необходимо провести подготовительные работы, затем изготовить лестницу, а потом правильно ее установить.

    Подготовительные работы

    Складная лестница на чердак, демонтируем старую конструкцию, состоящую из лестницы и декоративной рамки, оборудованной внутри прохода. Затем необходимо подобрать бруски для лестничных маршей. Каждая тетива должна иметь сечение не меньше 30*50 мм. Оптимальный наклон чердачной лестницы в условиях небольшого размера помещения составляет 60-70 градусов. Его необходимо учитывать при расчете длины лестницы и угла наклона ступенек относительной лестничных стоек.

    Устраивать двухсекционную лестницы стоит в том случае, когда чердачный проход расположен в непосредственной близости от одной из стен. Складная конструкция будет висеть непосредственно на стене. Наличие всего 2 секций не позволяет спрятать ее на чердаке непосредственно над проходом.

    Изготовление лестницы

    Сначала собирают нижнюю и верхнюю части лестницы. Для этого понадобится 4 тетивы и ступеньки. Нижняя должна составлять 1/3 от общей длины. Затем необходимо укрепить верхнюю часть диагональными рейками для придания ей большей жесткости. Затем конструкцию соединяют воедино при помощи петель. На верхнюю часть лестницы крепят брусок, который в дальнейшем будет прикручен к стене.

    Лестницу крепят к стене при помощи заранее прикрученного бруска. Его следует установить непосредственно под люком. Преимущества такой конструкции очевидны – минимум деталей и усилий при изготовлении, простота установки, легкость конструкции. Недостаток двухсекционной лестницы – она остается на виду.

    Чтобы избежать такой ситуации, стоит соорудить более сложную конструкцию. Оптимальный вариант – лестница с 3 секциями. Ее можно легко спрятать на чердаке, используя только при необходимости.

    Трехсекционная

    Складная лестница на чердак, компактный вариант лестницы на чердак – люк с прикрепленной к нему складной конструкцией из 3 секций. Такие изделия продаются в магазинах. Они выполнены из стали, обладают небольшими размерами и выполнены из стали. Также их можно соорудить самостоятельно. В качестве материала чаще всего применяют деревянные бруски. Чтобы построить лестницу на чердак своими руками, понадобится выполнить определенную последовательность действий.

    Как делать люк

    Перед выполнением люка стоит рассчитать его размеры. Если люк на чердак будет размером 125*70 см, то проход следует вырезать на 7-8 мм больше с каждой стороны. Это позволит легче открывать и закрывать люк. Уровень теплоизоляции от такого зазора не снизится.

    В качестве материалов понадобятся:

    • Бруски 50*50 мм – 2 длинных и 2 коротких.
    • Фанера толщиной 10 мм.

    Теперь необходимо соорудить люк. Для этого 4 бруска крепят между собой, а затем к ним прибивают лист фанеры. Перед креплением фанеры проверяют диагональ. Чтобы конструкцию из брусков не «повело», нужно к углам прибить косынки. После того как люк выполнен, его нужно примерить в проем.

    Чтобы снаружи не было замков, а люк хорошо закрывался, следует врезать в крышку дверную защелку. Она будет отлично держать люк и удобно открываться.

    Механизмы открывания

    Теперь стоит заняться самым сложным – созданием механизмов открывания. Чтобы не усложнять и не затягивать процесс, можно купить их в строительном магазине. Однако если появилось желание сделать все своими руками, следует придерживаться определенных правил.

    Для начала выполняют чертежи будущей конструкции, учитывая угол открытия люка. Чтобы сделать шарнир, на котором будет открываться люк, понадобятся:

    • куски листового металла;
    • один уголок;
    • две металлические полоски разной длины.

    На шарнирах выполняются отверстия согласно заранее выполненным чертежам. Затем соединяют все вместе, не сильно затягивая болты. Определить угол открытия можно опытным путем. Для этого люк открывают до нужного угла и делают отметки на металле. Затем ту область, которая мешает движению уголков, вырезают лобзиком.

    Теперь каждый уголок стопорится в нужном положении. Чтобы механизмы получились идентичными, сначала полностью изготавливается один, а затем все детали второго выполняются по готовому образцу.

    Для большей прочности люк соединяется с проемом поддерживающий конструкцией из уголков и металлических полосок. К концу верхних полосок приваривают куски металла, в которые будут упираться нижние полоски. Уголок становится опорной площадкой. В результате получается шарнирный механизм, который оказывается полусогнутым при открывании люка.

    Лестница

    Сама лестница выполняется из деревянных досок. Для тетивы и ступенек подойдет дюймовая доска 100 мм. Первая секция выполняется по размеру люка. Длина второй может быть равна первой секции при условии, что она не будет задевать потолок во время раскладывания.

    Для третьей секции выбирается длина, которая осталась до пола. Угол наклона отмеряют при открытом люке. Затем его необходимо перенести на доску, отмечая ступени. Затем размечается длина секций. Всю разметку, которая была выполнена на первой доске, стоит перенести на вторую. Все линии должны находиться в зеркальном отражении.

    Там, где будут расположены шарниры петель, стоит просверлить отверстия. Верхнее сверлится непосредственно на стыке скрепленных досок, нижнее – на их внешних сторонах. Чтобы отверстия выглядели более эстетично, стоит дополнительно пройтись по ним фрезером.

    Затем доски распиливают в местах стыка сегментов. После нарезают ступени и шлифуют все элементы. На тетивах выполняют небольшие углубления, в которые будут вставлены ступени. Как только все элементы конструкции будут готовы, можно приступать к сборке.

    Петли для маршей

    Следующий этап в изготовлении лестниц – выполнение петель для соединения лестничных маршей. Для этого потребуется найти 8 металлических полос шириной 25 мм. На 4 из них необходимо приварить небольшой кусок таких же полосок. В каждой просверливают по 3 отверстия. Одно будет служить местом соединения с шарниром, другие – для прикручивания к лестнице.

    Чтобы соединить сегменты лестницы, их необходимо положить на ровную поверхность. Шарнир нужно прикрутить так, чтобы болт вошел в специально выпиленный под него паз – по центру соединения секций. После прикручивания петель необходимо проверить секция на сгибание-разгибание. Только после того, как выполнена проверка, можно прикручивать 3 секцию. После того, как выполнены все процедуры, можно снимать люк и прикручивать к нему лестницу.

    Подведем итоги

    Складная лестница на чердак, вне зависимости от типа, должна быть удобной. Кроме того, при выполнении чердачной конструкции стоит придерживаться основных правил:

    • мансардные складные лестницы не должны быть более 3 метров;
    • ступеньки из металла следует оборудовать противоскользящими накладками;
    • модели из дерева не устанавливают в слишком сухих или влажных помещениях;
    • механизмы и крепления должны быть крепкими и надежными;
    • время от времени трущиеся части изделия стоит смазывать.

    Такие правила будут полезны при изготовлении чердачных лестниц.

    Как видно, сделать чердачную лестницу своими руками просто. В процессе ее изготовления следует соблюдать определенные рекомендации, а перед началом работ сделать подробный чертеж. В процессе работ стоит соблюдать осторожность, особенно при работе на чердаке возле проема. Наша группа в контакте-здесь

    Источник: http://xn--b1aafeqcbxpcbxdjdebh.xn--p1ai/skladnaia-lestnica-na-cherdak-svoimi-rykami

    Складная чердачная лестница своими руками

    В этой статье приведена пошаговая инструкция по созданию складной чердачной лестницы. Вы узнаете о том, как правильно собрать основной шарнирный элемент, из чего сделать секции лестницы и как надёжно закрепить конструкцию в монтажном положении. Статья содержит схемы и чертежи.

    • Материал для работы
    • Порядок работы
      • Сборка шарнирного механизма
      • Изготовление секций
      • Сборка секций и монтаж лестницы

    Инвентарная заводская лестница на чердак — довольно распространённое изделие, которое можно приобрести во многих строительных магазинах. Однако бюджетные варианты не всегда надёжны, а крепкие фирменные изделия стоят соответственно. Изготовление необходимого предмета или устройства своими руками из подручных материалов очень популярно среди домашних мастеров. Чердачная лестница — не исключение.

    Материал для работы

    Чтобы собрать аналог заводского изделия, понадобятся качественные материалы, которые могут быть в наличии, особенно во время строительства:

    1. Брусок 50х50 (сосна) 1 сорт — 20 пог. м. Из него будет сделана рама крышки и проёма.
    2. Фанера 8–10 мм — 2 кв. м. Нужна для обшивки крышки.
    3. Доска 100х25–30 мм — 15 пог. м. Пойдёт на ступени и тетивы.
    4. Полоса стальная 3–4х20 мм — для подвижного крепежа колен.
    5. Уголок и пластина 3–4 мм — для основного механического элемента.
    6. Болты, гайки, шайбы, гроверы М12-М14.
    7. Саморезы.
    1. Плотницкий — пила, шуруповёрт, угломер.
    2. Слесарный — сварочный аппарат, электроды 3–4, болгарка.
    3. Верстак и струбцины.

    Порядок работы

    В первую очередь нужно выбрать место для лестницы и сделать проём. При необходимости подрезать и установить промежуточные балки в перекрытии — на 6–7 мм больше размера предполагаемой крышки. Далее по размерам люка нужно собрать саму крышку — из бруска и фанеры. Конструкция может быть произвольной, но должна быть надёжной (лучше проклеивать соединения). Брусок с одной из коротких сторон должен быть скруглён — чтобы не мешать крышке открываться.

    Сборка шарнирного механизма

    Это самый ответственный элемент конструкции. Для его изготовления понадобится: стальной уголок, пластина и полосы толщиной не менее 3 мм. Форма деталей понятна из схемы, но размеры места сверловки следует определить индивидуально, исходя из ситуации по месту. Изготовленные детали должны быть качественными, их следует зачистить и обработать кромки.

    1 — упорная пластина; 2 — уголок, вид сверху; 3 — короткая кулиса; 4 — длинная кулиса

    Ключевой момент — определение угла открывания. Этот угол очень важен и фигурирует в изготовлении пластины. Для того чтобы правильно его выставить, спроецируйте будущий марш на местности — протяните нитку и опытным путём (подбором наилучшего положения) установите нужный угол. Надёжно закрепите его на угломере — он будет нужен при изготовлении ступеней.

    Полученный угол нужно перенести на деталь, а именно на пластину. Для этого установить механизм в исходное положение, приложить угломер и двигать до момента, когда углы полки уголка и угломера совпадут. Затем разметить пластину по получившейся траектории и вырезать область хода детали.

    В пластине следует заранее высверлить отверстия для монтажа к балке. Собираем механизм на болтах через шайбы.

    После черновой сборки нужно примерить узел по месту, наживить и в точности воспроизвести процедуру открывания и закрывания люка. Если обнаружатся недостатки хода, исправьте их.

    Затем нужно изготовить ответный механизм. Он должен полностью повторять первый, но в зеркальном виде. Используйте струбцины и верстак — зажимая детали вместе, вы добьётесь полной идентичности размеров.

    Итак, оба узла готовы. Далее нужно закрепить механизмы на крышке, а крышку вставить в готовый проём. Если высоты балки недостаточно, нарастите её.

    Опытным путём произведите регулировку и окончательный монтаж. Крышка в открытом положении должна точно повторять угол, спроецированный шнуром.

    Изготовление секций

    Расчёт длины каждой секции:

    • 1-я — длина проёма минус 10%
    • 2-я — длина первой минус 10%
    • 3-я — длина марша минус сумма первых двух

    Предположим, что длина марша 2500 мм. Исходя из длины проёма 1200 мм:

    • 1-я — 1080 мм
    • 2-я — 972 мм
    • 3-я — 448 мм

    Размечаем целые доски согласно расчёту и переносим угол марша на тетивы.

    Внимание! Тетивы должны быть установлены зеркально! Учитывайте это при разметке и сверловке.

    На стыках секций сверлим отверстия Ø 25 — зеркально через одно.

    Далее доску следует порезать на отдельные тетивы по разметке секций. Отверстия обработать напильником или фрезером. Вырезать ступени.

    Все детали нужно качественно обработать шлифлентой, скруглить фаски, чтобы максимально приблизить качество к заводскому.

    Затем прорезаем по разметке канавки для ступеней. Древесину выбираем стамеской.

    Конструкция отдельных секций собирается на саморезах 65 мм с прессшайбой через столярный клей Д-3.

    Петли для коленьев можно сделать из той же полосы, что и механизм открывания. Для этого нарезаем 4 полосы по 160 мм и 4 по 120 мм, скругляем торцы. К четырем из них навариваем лапки до длины 160 мм с отверстием 8 мм. Должно получиться 8 одинаковых по длине деталей, но 4 из них со ступенькой.

    Отдельные пластины собрать в шарниры при помощи болтов.

    Сборка секций и монтаж лестницы

    Разложить на ровной плоскости и установить готовые секционные шарниры так, чтобы болты крепления попадали в отверстия в дереве. Шарниры установить на болты М8-10.

    После сборки первого колена проверьте систему на работоспособность. При необходимости устраните перекосы.

    Затем присоедините нижнее короткое колено и испытайте систему.

    Теперь лестницу осталось смонтировать в проектное положение — на крышку люка. Для монтажа используйте болты (саморезы не надёжны). Если после монтажа и испытаний всё работает без перекосов, конструкцию можно демонтировать для окраски. Используйте лаки и аэрозольную краску для металла.

    Впоследствии конструкцию можно усложнять и делать более удобной, добавляя к ней:

    1. Дополнительные шарниры для устранения люфта.
    2. Пружину для поддержания конструкции, чтобы сделать открывание легче.
    3. Замок-фиксатор.
    4. Поручни.
    5. Использовать декоративную отделку и дополнительное утепление.

    Готовый вид лестницы:

    Вопрос отделки и утепления решается по месту, исходя из потребностей. Отделать крышку можно любым материалом, который впишется в потолок. В основном это пластик — лёгкий, недорогой и имеющий дополнительную прослойку воздуха. Разница в цене между «домашним» и «магазинным» вариантом складной лестницы — около 90% (80–150 у. е.). Для работы потребовались только несколько новых досок, покрытие для них и метизы.

    Источник: http://www.rmnt.ru/story/stairs/skladnaja-cherdachnaja-lestnitsa-svoimi-rukami.875570/

    Лестница на чердак своими руками — пошаговое изготовление простого варианта

    Чердачные лестницы бывают нескольких типов – это приставные, раскладные и стационарные. Первые 2 варианта для самостоятельной сборки не подходят — приставные неудобные, а раскладную конструкцию сделать самому сложно.

    Поэтому мы подробно остановимся на том, как собирается простая и недорогая стационарная лестница на чердак своими руками.

    При наличии инструмента лестница из дерева своими руками собирается максимум за пару дней

    Выбор материала

    Деревянные лестницы своими руками собирать проще, поэтому мы остановимся именно на этом варианте. Что касается породы дерева, то любителю я советую взять сосну или липу, древесина у них мягкая, плюс светлый окрас можно задекорировать морилкой.

    Конструктивные особенности

    Конструкция деревянной лестницы мало чем отличается от ее металлических сестер.

    • Винтовые модели нам не подходят, там все элементы нужно персонально рассчитывать, а для любителя это сложно.
    • Оптимальным вариантом будут прямые маршевые лестницы.

    Винтовая лестница будет иметь оригинальный вид, но любителю собрать ее проблематично

    • Маршевые лестницы на второй этаж и на чердак отличаются только углом наклона. В нашем случае угол наклона колеблется в пределах 45º–75º.
    • Высоту ступеней также определяем по углу наклона, чем круче конструкция, тем чаще монтируются ступени, но по правилам, для комфортного пользования высота подступенка должна составлять от 15 до 23 см. Количество ступеней рассчитывается из этих же данных.
    • Размер проступи составляет 20–40 см.
    • При расчетах нужно отталкиваться от верха конструкции, потому как высота нижней первой ступени особого значения не имеет, зачастую она меньше всех остальных.

    Совет! Чтобы вам было удобно ходить, лестница должна иметь нечетное количество ступеней.

    • Прямаямаршевая конструкция делается на косоурах или тетивах. Отличие там небольшое, в первом случае на косоуры (направляющие) ступенька крепится сверху, а во втором она вставляется между тетивами.
    • Высота лестницысчитается по вертикали от пола первого этажа, до чистового пола чердака. Здесь важно чтобы при подъеме человек не цеплялся головой за край люка. По правилам минимальное расстояние от ступени, до кромки проема по вертикали равно 190 см.

    Простейшая конструкция лестницы из дерева на тетивах

    Этапы самостоятельной сборки

    Для чердачного варианта лестница на тетивах считается самой подходящей. Инструкция там простая, плюс инструмента и материала нужно немного.

    • Для изготовления деревянной конструкции нам понадобится строганая доска шириной 200–250 мм и толщиной 30–40 мм.
    • Длина доски зависит от размеров конструкции, ведь из нее будут делаться 2 цельные тетивы.
    • Теоретически ступени можно делать из доски толщиной 25 мм, но удобней закупать одну доску и для тетивы и для ступеней.

    О дополнительной фурнитуре и инструменте будет сказано по ходу сборки.

    Способы крепления ступеней

    Существует 3 способа фиксации ступеней:

    1. Небольшие деревянные бруски изнутри прикручиваются к доске и уже на них кладутся проступи.
    2. Проступи изнутри фиксируются на доске металлическими уголками.
    3. В тетивах прорезаются пазы под проступи, в них вставляются ступени.

    С эстетической точки зрения вариант с пазами смотрится лучше конкурентов

    Установка тетивы

    Первыми размечаются и подрезаются под нужным углом 2 тетивы. После подрезки и примерки вам нужно сразу отметить на полу первого этажа и на коробе чердачного люка точки фиксации конструкции.

    • Разметка ступеней. Если вы не уверены, что можете точно рассчитать угол наклона, то установите (без фиксации) тетиву на ее место и, приложив к ней уровень, отметьте горизонт для первой ступени.
    • Шаблон. Теперь у вас есть угол наклона ступеней относительно тетивы. Для разметки остальных степеней можно воспользоваться малкой или изготовить самодельный шаблон из картона.

    Пазы под ступени удобней вырезать ручной циркулярной пилой, но за неимением таковой можно воспользоваться обычной ножовкой по дереву

    Важно! Глубина паза под ступень не должна превышать 1/3 от толщины тетивы.

    • После разметки одной тетивы, сложите доски вместе и скопируйте разметку на вторую тетиву.

    Циркулярная пила удобна тем, что ее можно установить на фиксированную глубину реза

    • Пазы. Дальше берете широкую стамеску и аккуратно выбираете пазы на всю глубину реза. Глухой паз, как на фото снизу, делается также при помощи стамески. Сначала выбираете все, что можно, а затем ставите стамеску вертикально и подрезаете боковую сторону.

    Глухой паз выбирается широкой стамеской

    • Устанавливаете обе тетивы на заранее отмеченные точки и крепите их металлическими уголками. Тетиву прикручиваете саморезами, а в пол загоняете анкер.

    Важно! Перед окончательной фиксацией промерьте расстояние между тетивами несколько раз в 3–4 точках, все должно быть одинаковым.

    Для более прочной опоры на пол, снизу под тетиву можно вырезать и закрепить деревянный уголок из той же доски

    Монтаж ступеней

    Ступени желательно замерять и нарезать уже после установки тетивы. Пазы мелкие и если вы чуть ошибетесь, то доски войдут неплотно или будут распирать тетиву.

    • Досточки под ступени быстрее делать по шаблону, чтобы все были одинаковыми, но любителю лучше вырезать и подгонять каждый элемент отдельно. Без опыта выбрать стамеской паз с точностью до миллиметра невозможно.

    Быстрее делать все ступени одним пакетом

    • Перед тем, как установить досточки, пазы необходимо смазать любым клеем по дереву, как вариант можно использовать ПВА.

    Пазы обязательно промазываются клеем

    • При заведении элементов в пазы можно воспользоваться деревянной киянкой, забивать досточки голыми руками проблематично.

    Сразу после заведения элемента в паз, необходимо убрать излишки клея

    • Чтобы массивная конструкция со временем не рассохлась, и тетивы не разъехались в стороны, под одной из центральных ступеней мы монтируем стягивающую металлическую шпильку.

    Шпилька нужна для фиксации боковых элементов

    Перила

    Вариантов установки перил множество, но мы выбрали самый простой для любителя. Если люк находится в углу, то перила можно монтировать только с одной стороны.

    • От точки фиксации тетивы на полу, до потолка устанавливаете стойку из деревянного бруса, минимальное сечение бруса от 50х50 мм.
    • Дальше параллельно тетиве, к брусу и к обвязочному коробу чердачного люка крепится 1 или 2 доски.
    • Доски можно прикрутить саморезами или просверлить отверстия и зафиксировать болтами с широкими шайбами.

    Последними этапами сборки лестницы будет шлифовка и лакировка

    Вывод

    По сравнению с аналогичными заводскими моделями цена описанной выше самодельной лестницы, как минимум в 1,5 раза ниже. Для тех, кому этот вариант не подходит есть видео в этой статье, на котором вы найдете хорошую альтернативу.

    Источник: http://nashicherdaki.ru/lestnicy/024-lestnica-na-cherdak-svoimi-rukami-poshagovoe-izgotovlenie-prostogo-varianta/

    Люк на чердак с лестницей своими руками: виды лестниц, размеры, пошаговая инструкция

    Какие требования должны быть соблюдены при устройстве прохода под крышу, какие размеры должна иметь лестница, а также как все это сделать своими руками расскажем в нашей статье.

    Начав строительство собственного коттеджа не все понимают, что такая мелочь, как люк на чердак с лестницей, элемент обязательный к устройству в любом доме. Небольшая дверца сделает жизнь в доме безопасней, даже если чердаком не пользуются. Кроме того, важно сделать так, чтобы подход к чердачному люку был максимально комфортным и безопасным.

    Требования к чердакам и мансардам

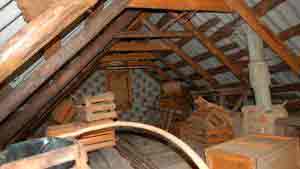

    Пространство под крышей жилого дома можно использовать в разных целях. Даже если чердак не является жилым, он несет функцию технического помещения. Но чаще владельцы коттеджей все-таки используют место под крышей с пользой, размещая там жилые комнаты или пространство для отдыха.

    Независимо от того, с какой целью используются чердак или мансарда, данное пространство должно отвечать определенным требованиям безопасности:

    1. Обязательно наличие свободного прохода в пространство под крышей, для тушения пожара. Чаще всего, для этого устраивается люк. Материалы, из которых производится дверца должны соответствовать противопожарным нормам и иметь огнестойкость не ниже ЕI30.
    2. Материалы строительства крыши и отделки чердака в обязательном порядке обрабатываются огнезащитными составами.
    3. Большие по площади чердачные пространства делятся на отсеки, способные перекрыть распространение пламени.
    4. Под крышей запрещается устраивать складские помещения.

    Если строиться мансарда, то она должна иметь пути эвакуации отдельные от жилых помещений. Не смотря на всю серьезность требований, реализовать их в частном строительстве не сложно. Обычно для этого достаточно устроить в чердачном перекрытии люк с лестницей.

    Старое и новое

    Если присмотреться к домам, построенным в прошлом веке, то можно заметить, что все они оборудованы наружными чердачными дверцами. Люди всегда понимали, что вход на чердак необходим, чтобы сделать дом более безопасным.

    Современные технологии строительства и материалы позволяют устроить комфортный и красивый вход на чердак из дома. При этом к монтажу данной конструкции следует подойти с максимальной серьезностью и педантичностью. Несмотря на кажущуюся незначительность, надежность данной дверцы вполне возможно однажды спасет строение или жизнь.

    На заметку! Халатность в устройстве чердачной дверцы, как минимум, приведет к сквознякам.

    Если к неправильной конструкции добавить еще и отсутствие пароизоляционного слоя в устройстве кровли, то в результате получите высокую влажность под крышей и как следствие размножение плесени и грибка на материалах перекрытия.

    Размер люка

    Ограничений в размерах люка нормативно нет. Здесь следует руководствоваться экономичностью, комфортом и здравым смыслом. Прежде всего, дверь на чердак должна обеспечивать свободный проход в пространство под крышей. Опытным путем выявлены некоторые оптимальные критерии:

    • ширина дверцы зависит от размеров лестничного марша и обычно превышает габариты ступеней на 10-15 см;
    • если лестница монтируется с перилами, то проем должен превышать ширину марша на 20 см, как минимум;
    • длина дверного проема обычно делается 1,2м, данный размер позволяет свободно перемещаться по лестнице;
    • высота перекрытий в месте установки люка должна быть не ниже 2м, при этом важно учитывать размер лестницы в разобранном виде;
    • наиболее удобным открыванием будет внутреннее: дверцы открываются на себя в направлении жилого помещения.

    Важно! Следует предусмотреть механизм фиксации створок в открытом и закрытом положении.

    Виды люков

    Дверца на чердак может быть реализована различными способами. Выбор механизма открывания и типа устройства люка зависит от варианта лестницы, а также от частоты необходимого прохода на чердак. Наиболее частые варианты реализации:

    • Ревизионный люк устраивается в ситуации, когда чердак не используется в качестве жилого помещения. Оптимален для крыш с острым углом наклона скатов. Обычно эксплуатируется вместе с приставной лестницей.

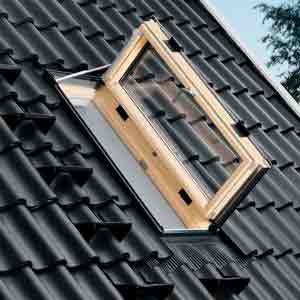

    • Мансардный вход очень красивое решение и, как правило, совмещается с дверью на крышу. Данный способ не рекомендуется к самостоятельному устройству, поскольку требует наличия определенных строительных навыков. Кроме того, необходимо правильно высчитать возможные нагрузки на такую дверцу.

    • Вертикальный люк строится в зданиях с разным уровнем помещений. По сути это заниженная дверца из жилой комнаты в пространство под крышей. Несложный способ, но используется крайне редко, поскольку создается в зданиях со специфической планировкой.

    • Горизонтальный вход на чердак — самый распространенный способ для частного строительства. Вполне возможен к устройству своими силами.

    Именно устройство горизонтальных люков рассмотрим более детально.

    Цены на мансардные окна

    Требования к чердачным лестницам

    Осуществляя самостоятельное проектирование и строительство чердачной лестницы, следует знать какие требование предъявляются к таким конструкциям. Ограничения по углу наклона и ширине проступи выявлены опытным путем и подтверждены расчетами инженеров. Данные критерии прописаны в СНиПах и в случае массовой застройки обязательны к выполнению. Сделано это для того, чтобы в условиях редкого использования все же сделать процесс эксплуатации максимально безопасным.

    Прежде чем проектировать лестницу на чердак или мансарду стоит ознакомиться с основными критериями безопасности:

    • длина лестницы в разобраном виде не должна превышать 3м;
    • ширина пролета должна находиться в пределах 0,6-0,7 м;
    • высота ступени выбирается исходя из роста жильцов, но обычно колеблется в районе 0,2м;
    • количество ступеней, то есть шагов на подъем, должно быть нечетным и не более 19;
    • оптимальный угол наклона чердачной лестницы 60-70 0 ;
    • ширина проступи 24 -30 см.

    На заметку! Материал проступи должен быть прочным на излом и при этом иметь некоторый люфт на изгиб. Комфортная толщина проступи материала ступеньки 18 — 20 мм.

    Виды конструкций

    В зависимости от того, какое помещение будет находиться под крышей и насколько позволяют площади здания, владельцы домов могут устроить различный проход на чердак.

    Все типы лестниц можно разделить на 3 способа устройства и эксплуатации:

    • Стационарные.

    Это маршевые, винтовые, консольные конструкции. То есть лестница которая строиться вместе со зданием, связывается с ним одной системой усиления, распределяя нагрузку на несущие части здания. Такие лестницы отличаются следующими характеристиками:

    • основательность;
    • значительный вес;
    • длительный срок эксплуатации;
    • высокая прочность.

    Кроме того, такая конструкция всегда занимает полезную площадь нижнего этажа. Даже при устройстве винтовых ступеней, самых экономных с точки зрения объема, придется пожертвовать квадратными метрами.

    На заметку! Отдать предпочтение стационарной лестнице стоит в том случае, если чердачное помещение является жилым и планируется его ежедневное использование.

    • Переносные (приставные).

    Использование переносных лестниц для посещения чердака довольно распространено в тех случаях, когда пространство под крышей является техническим и не требует частого посещения. При этом это самый бюджетный способ устройства и самый неудобный и травмоопасный. Пользоваться приставной лестницей в одиночку без страховки снизу не рекомендуется. Кроме того, стремянку или приставную лестницу необходимо где-то хранить и, при необходимости, приносить её в район чердачного люка.

    • Складные.

    Если чердак имеет функциональное значение и используется часто, но не ежедневно, оптимальным способом устройства прохода становятся складные лестницы. Эти конструкции убираются в люк или стену и по этой причине имеют очевидные преимущества:

    • не занимают место на площади нижнего этажа;
    • в разложенном виде являются прочной и устойчивой конструкцией;
    • не требуют организации места хранения.

    Складные лестницы, как правило, не имеют подступенка, поэтому ширину проступи нередко сокращают, справедливо предполагая, что упора 2/3 ступни достаточно. Но при проектировании следует учитывать, что слишком узкая проступь сделает лестницу объектом повышенного риска, поэтому ступеньки все же должны быть около 20 см в ширину.

    Виды складных лестниц

    Складную лестницу, даже в комплекте с чердачным люком можно приобрести в готовом виде, а можно собрать своими руками. Опишем возможные наиболее распространенные виды мобильных ступеней:

    • Телескопические. Направляющие для ступеней раскладываются по системе матрешки, то есть одна в одну. Ступени устанавливаются на направляющих при помощи механизмов — фиксаторов. Не самый надежный вид лестницы, проблемы, как правило, возникают именно с фиксаторами.

    • Ножничные. Другое название таких ступеней — гармошка. Именно по принципу мехов и растягивается лестница простым движением вниз. В собранном виде она довольно компактна. Данную конструкцию можно приобрести в варианте автоматического раздвижения.

    • Секционные складные. Сегменты лестницы складываются, как и в ножничном варианте, но довольно большими секциями, а не поступенно. По этой причине лестница в собранном виде довольно громоздкая, но при этом не занимает места на нижнем этаже, поскольку убирается в люк. Абсолютным достоинством такой конструкции является цена, это самый экономичный вариант.

    • Откидные. Лестницы, которые фиксируются в ближайшую стену и в неё же убираются в собранном виде. В рабочем состоянии такая конструкция очень напоминает обычную маршевую конструкцию. Достоинством такого марша является нормальный угол наклона, обычно 45 0 . Но для использования потребуется свободная площадь нижнего этажа. Кроме того, собранная лестница на стене не украсит интерьер.

    Узнайте, как сделать балясины из дерева своими руками, а также ознакомьтесь с чертежами и видео, в специальной статье на нашем портале.

    Цены на различные виды чердачных складных лестниц

    Деревянная чердачная трехсекционная лестница своими руками

    Первое, что следует сделать — это прорубить проем в потолке в выбранном месте. Все дальнейшие расчеты будут зависеть от габаритов этого проема. Учтите, что люк будет крепиться к телу перекрытия, поэтому при необходимости его следует укрепить.

    После того, как проем готов приступают к составлению проекта чердачного люка с лестницей. Чертеж должен обозначить следующие габариты:

    • толщину потолочного перекрытия;
    • длину и ширину люка;
    • угол наклона лестницы;
    • ширину лестничного марша;
    • длину и количество секций;
    • количество ступеней и расстояние между ними;
    • ширину проступи.

    Наиболее сложным с точки зрения расчетов является момент определения длины лестницы в разобранном виде. Для такого расчета потребуется вспомнить школьную математику и найти таблицы Брадиса, понадобится значение синуса угла:

    • определяете на чертеже расположение лестницы;
    • замеряете угол наклона (помня о том, что он не должен быть круче 70 0 );
    • рассчитываем длину лестницы по формуле L=H/sin, где L — длина лестницы, H — высота от пола до чердачного люка, sin – значение синуса угла наклона.

    На заметку! Более простой, но менее точный способ расчета, это определить размер гипотенузы, в треугольнике, где катеты — это высота до люка и расчетная длина от края люка до места фиксации лестницы на полу нижнего этажа.

    Размеры секций рассчитываются следующим образом:

    • первая — самая длинная, размер люка уменьшенный на 10%;
    • вторая — меньше первой на 10%;
    • третья — оставшаяся длина до набора всего размера марша.

    Проект просчитан, материалы закуплены в необходимом количестве, можно приступать к производству люка со складной лестницей.

    На заметку! После того, как проект готов подсчитайте все крепежные элементы, включая соединительные шарниры, петли, замки и внешнюю ручку для легкого открывания люка.

    Цены на брус

    Технология изготовления дверцы люка — пошаговая инструкция

    Любая дверь состоит из коробки (рамы) и дверцы (полотна). Коробка крепиться в проем, а полотно фиксируется на раме.

    Размер коробки должен быть несколько меньше, чем размер отверстия для люка. С каждой стороны должно быть 2 — 3 см на формирование монтажного шва.

    Процесс изготовления пошагово выглядит следующим образом:

    Шаг 1. Рама сбивается из бруса или доски. Угловые соединения выполняются по 45 0 . Все детали скрепляются на клеем или саморезы. Для большей прочности углы коробки можно зафиксировать мебельными уголками.

    Шаг 2. Остов для плотна так же собирается из бруса. Конструкцию можно усилить поперечной перекладиной.

    Шаг 3. Со стороны чердака в полотно прокладывается материал ветрозащиты (гидроизоляция). Внутрь полотна помещается утеплитель, например, минеральная вата. Внутренняя сторона дверцы прокладывается мембраной пароизоляции.

    Шаг 4. С обоих внешних сторон дверца зашивается фанерой, толщиной не менее 8 мм.

    Полотно должно плотно, но свободно помещаться в раму. Перед началом работы всю древесину следует обработать составом огнебиозащиты.

    На заметку! Коробка люка монтируется заподлицо с нижней плоскостью потолка, это следует учитывать при выборе размера бруса для рамы.

    Цены на доски строительные

    Сборка лестницы

    В первую очередь необходимо раскроить брус на тетиву лестничного марша. В результате должно получиться три пары брусков различной длины. Самую нижнюю пару лучше выкроить с небольшим запасом, чтобы по факту установки спилить угол на торце бруска для прочной фиксации на полу.

    Алгоритм действий следующий:

    • напилите доски для проступей в необходимом количестве;
    • на брусьях тетивы сделайте разметку для крепления ступеней;
    • скрепите брусья парно при помощи скотча и просверлите отверстия в местах крепления ступеней;
    • просверлите места для установки механизма шарнира на концах бруска, чтобы соединить секции между собой;
    • соберите всю конструкцию на саморезы.

    Видео — Самостоятельная сборка чердачной лестницы на металлические крепления

    Размечая крепления проступей к тетиве, лучше ориентироваться на один край и сделать одно отверстия только. После того, как лестница будет установлена под нужным углом, выставляется одна ступень и делается второе отверстие так, чтобы проступь была строго горизонтальной. Чтобы повторить необходимый угол изготовьте шаблон из картона и просверлите места крепления остальных проступей. Крепить лестницу к дверце следует после примерки.

    Процесс монтажа

    Если работы выполняются двумя или более людьми, можно смонтировать люк вместе с лестницей на чердак в сборе. Конструкция довольно тяжелая, поэтому осуществить такую операцию в одиночку практически невозможно.

    Если всё собрано и замерено правильно, процесс установки не будет сложным:

    1. В толщу перекрытия монтируется коробка. Закрепляется все на анкерные саморезы. Рама фиксируется в нескольких местах: на расстоянии 10-15 см от вершины каждого угла и с шагом 40-50 см по длине каждой стороны.
    2. К раме на петлях подвешивается дверца. Заранее на неё устанавливают шарнир для крепления лестницы и все запорные механизмы.
    3. К закрепленной дверце монтируется верхняя секция лестницы.
    4. Собирается вся конструкция марша при помощи шарнирных механизмов.

    Монтажный шов запенивается. После чего внутреннюю сторону шва следует проклеить металлизированным скотчем, а верхнюю часть проложить гидроизоляционной лентой ПСУЛ. После такой изоляции, шов можно закрыть планкой нащельника или любым другим декоративным материалом.

    Важно! Шов со стороны ленты ПСУЛ не требует дополнительной защиты. Штукатурить по ПСУЛу категорически нельзя.

    Видео — Технология установки чердачной лестницы в готовый потолок

    Заключение

    Лестница с люком на чердак — элемент обязательный к устройству в любом здании. Виды лестницы и люка, а также способы их установки должны соответствовать требованиям пожарной безопасности. При этом собрать всю конструкции можно своими руками или приобрести готовое изделие и заказать монтаж в профильной фирме. Современный строительный рынок предлагает большой выбор готовых конструкций, а также различные материалы для самостоятельного изготовления.

    Источник: http://remont-book.com/lyuk-na-cherdak-s-lestnicej-svoimi-rukami-vidy-lestnic-poshagovaya-instrukciya/

    Чердачная лестница с люком своими руками – как ее проще сделать

    В загородном доме пространство под кровлей нередко является полезной площадью и активно используется, поэтому нелишней будет чердачная лестница с люком, сделанная своими руками.

    Виды лестниц для доступа на чердак

    Для сообщения между этажами всегда использовались лестницы, не является исключением и последний, самый верхний уровень – чердак или мансарда. Подъем в подкровельные помещения можно включить в единый маршевый комплекс, то есть расположенное ниже перекрытие будет служить площадкой для следующего лестничного пролета. Но на чердак доступ можно организовать двумя способами – через дверь с небольшой площадки, куда можно подняться по ступеням с жилого этажа, или через люк, непосредственно на верхнее перекрытие.

    Единый маршевый комплекс для подъема в подкровельное помещение

    Теперь же поговорим о самой конструкции лестничного пролета. Она может быть стационарной со ступенями, либо опускающейся непосредственно в люк, будучи закрепленной на его крышке. Второй вариант является более компактным, но сложнее в исполнении, первый же требует значительной площади, даже для винтового марша. Отдельно стоит упомянуть откидную лестницу с перекладинами, которая закрепляется на стене, когда не нужна. Наиболее практичными выглядят именно подвижные модели: откидная, телескопическая, раздвижная и ножничная.

    Часто в поисках информации об откидных моделях вы можете найти упоминание о секционных, шарнирных, складных лестницах. Все это разные варианты одного и того же типа – откидного, поскольку именно таков принцип действия конструкции. Не путаем секционные откидные модели с пролетами такого же типа, но с тетивами в качестве основы. Последние представляют собой обычные ступени, закрепленные на полого расположенных брусьях, которые и называются тетивами, один из которых жестко зафиксирован на стене, а второй поднимается на шарнирах ступеней.

    Откидная лестница – особенности конструкции

    Для начала давайте рассмотрим складные модели, которые изготавливаются как из металла (алюминий, нержавеющая сталь), так и из дерева в сочетании со стальными деталями. Независимо от высоты потолка, даже если до него можно дотянуться рукой, раскладная лестница на чердак всегда будет состоять минимум из 3 секций, как покупная, так и сделанная своими руками, чертежи редко в этом отношении отличаются.

    Дело в том, что опоры нижней секции должны обязательно упираться в пол, и если сделать только 2 длинных колена, чердачный люк придется сильно вытянуть в длину. Это, в свою очередь, отнимет часть полезного чердачного пространства. При расчете длины лестницы следует учитывать ее наклон к полу, строго вертикально она никогда не устанавливается. Соответственно, крышка должна откидываться вниз не под прямым, а под острым углом около 70-75 градусов. При этом шарнир между двумя верхними секциями становится центром дуги, которую описывает раскладывающееся колено, в связи с чем люк должен быть такой, чтобы нижняя часть второй секции не задевала его край.

    Откидная лестница с люком

    Линия между опорами, упирающимися в пол, находится на 20-30 сантиметров дальше кромки чердачного проема, что обеспечивает достаточно комфортный угол положения лестницы. Последний фактор справедлив также к телескопическим или ножничным конструкциям. Самая верхняя секция раскладной модели обычно закрепляется непосредственно на крышке люка, чтобы открытие его одновременно начало подачу сложенных секций вниз.

    Следовательно, удерживающие створку подвесы должны быть достаточно прочными, их лучше всего выбирать из расчета нагрузки в 150 килограммов. Чердачная лестница своими руками должна быть сделана с большим запасом прочности, если она будет активно эксплуатироваться при частых посещениях чердака, лучше всего – из металла. Исключением могут быть ступени, их можно выполнить из дерева, чтобы не слишком утяжелять конструкцию. Секции соединяются обычными неразъемными шарнирными или рычажными петлями.

    Телескопическая чердачная лестница – купить или сделать самостоятельно?

    Выдвижные секции телескопического типа представляются весьма сложным устройством для изготовления в домашних условиях, и многие покупают готовые вместе с чердачным люком. Однако можно обойтись приобретением только выдвижной лестницы, которая часто встречается в строительных магазинах рядом с инструментами. Ее отличительная черта – алюминиевые секции и пластиковые элементы для крепежа перекладин.

    Монтируется такая лестница на чердак своими руками на люк, самой тонкой частью над петлями откидывающейся вниз крышки. На последнюю жестко закрепить не получится вследствие того, что телескопические колена довольно короткие, и фиксация хотя бы одного, помимо верхнего, будет мешать лестнице выдвигаться.

    Перед тем, как сделать и установить такую чердачную лестницу своими руками, нужно тщательно замерить расстояние от пола до потолка верхнего жилого этажа. Если полностью раздвинутые колена будут слишком длинными даже при наклонном положении конструкции, 1-2 верхние секции можно жестко закрепить на люк в полувыдвинутом или сложенном положении. Хуже, если опоры лестницы не достают до пола, в этом случае придется крепить ее на опускающиеся подвесы без монтажа к кромке проема люка, крышка которого будет удерживаться отдельными рычагами.

    При самостоятельной сборке механизма для спускания всей конструкции вниз, подвесы лучше закреплять на лестничных стойках при помощи стальных хомутов, возможно, со сквозной болтовой их фиксацией к опоре. Удерживаться в опущенном состоянии телескопическая лестница может как покупными коленчатыми рычагами, так и обычными тросиками. Для крышки люка, кроме подвесов, понадобятся пружины, которые, помимо удержания ее в закрытом положении, позволят поднимать ее без особых усилий. Впрочем, такими пружинами можно снабдить и верхние выдвижные секции лестницы (для подобной операции используются даже блоки, о которых речь пойдет дальше).

    Раздвижная секционная конструкция для доступа на чердак

    Многие считают, что выдвижная телескопическая лестница на чердак идентична раздвижной модели, однако разница между ними довольно существенная при изготовлении своими руками. Если в первом варианте секции длиной в отрезок стойки между двумя перекладинами выдвигаются одна из другой, то во втором случае они состоят из 5-6 ступеней и скользят одна вдоль другой по внешним направляющим.

    Раздвижная секционная конструкция

    Иными словами, телескопическая конструкция более компактна, но раздвижную проще сделать самостоятельно. Ведь легче собрать секции, движущиеся по салазкам, чем подбирать отрезки труб разного диаметра, не говоря уже о фиксации этих отрезков, чтобы они не распадались при выдвигании. Что касается сборки раздвижных лестниц, они могут быть разными. Наиболее простой вариант – все секции одинакового размера и уложены одна поверх другой, с соединением на салазках с роликами.

    Другой тип – нижние секции уже верхних и располагаются одна внутри другой, по принципу пожарной лестницы. В этом случае опоры верхнего колена должны быть шире нижнего, чтобы секция легко умещалась поверх перекладин, салазки же располагаются с внутренней стороны стоек, а ролики – с внешней. У такой модели самое верхнее колено, независимо от типа конструкции, должно быть жестко зафиксировано на крышке люка, снабженной прочными подвесами и пружинами.

    Ножничная чердачная лестница – передовые технологии

    Данный вариант, пожалуй, самый интересный, поскольку дает возможность подниматься в подкровельные помещения по полноценным плоским ступеням достаточной ширины, чтобы комфортно поставить подошву ноги. При этом складывается лестница так же компактно, как и телескопическая. У данной конструкции есть одно неоспоримое преимущество: если приделать пружину хоть к одной секции, подтягивая ее вверх, в люк, натяжной элемент будет складывать все колена, являющиеся взаимосвязанными рычагами.

    Вся конструкция напоминает несколько десятков ножниц, которые попарно шарнирно соединены кольцами и кончиками ножей между собой. Ступени всегда монтируются в точках пересечения металлических полос, там, где у ножниц находится винтик. При этом они жестко фиксируются по отношению к осям, которые имеют ограничение вращения. Изготовить такие чердачные лестницы своими руками не сложно, нужно лишь иметь в наличии для 25 ступенек 100 металлических полос, предпочтительно из прочной нержавеющей стали.

    Ножничная чердачная лестница

    Каждые 2 полосы соединяются болтом точно по центру, а потом получившиеся элементы в форме буквы Х подвижно крепятся между собой с помощью коротких втулок. Ступеньки устанавливаются на перекрестиях. При этом, чтобы они не раскачивались, нужно либо провесить их чуть ниже на уголках, либо сделать ограничивающие выступы на противоположных металлических полосах.

    Внимание – складывая ножничные секции, будьте осторожны, чтобы между планками не зажало пальцы.

    Откидная лестница, закрепленная на стене

    Здесь возможны 2 пути, как сделать лестницу на чердак. В самом начале мы упоминали о том, что двухсекционные раскладные лестницы непрактичны, если люк имеет небольшие размеры. Однако такую модель можно закрепить на стене, если проем располагается у края перекрытия. В этом случае делаем 2 секции, короткую и длинную, причем вторую закрепляем под самый люк, петлями на толстый брус, приделанный в верхней точке стены. Второе колено делается длиннее оставшегося расстояния до пола, и на петлях прикручивается понизу балок первого, так, чтобы в сложенном положении было между стеной и длинной секцией.

    Другая откидная чердачная лестница своими руками делается на наклонных тетивах с полноценными ступенями вместо перекладин. Одна доска жестко фиксируется на стене, о чем мы уже упоминали выше. К ней прикручиваются петли для монтажа подвижных проступей, к которым, в свою очередь, также на петлях, крепим вторую тетиву, можно даже с перилами на стержневых балясинах. В верхней части, под проемом, делаем упор для опускающейся доски-тетивы. Чтобы вся конструкция держалась в откинутом вверх положении, ее нужно цеплять крючком к специально приделанной на стену металлической петле.

    Источник: http://remoskop.ru/raskladnaja-cherdachnaja-lestnica-ljukom-svoimi-rukami.html

    Смотрите также:
    02.05.2020

    Укладка замковой и клеевой пробки на пол: подготовка, инструменты, технология Пробка — отличное покрытие для пола если вам нужен «тихий», приятный на ощупь, теплый пол. Укладка пробкового покрытия сильно отличается в зависимости от типа выбранного материала. Замковый...

    02.05.2020

    Как заделать окно между ванной и кухней – секреты домашних мастеров Если вы счастливый обладатель хрущевки в доме, построенном еще в лучшие годы Советского режима, то у вас наверняка есть окно между кухней и ванной, которое смонтировано непонятно с какой целью. И вы...

    02.05.2020

    Материалы, рекомендации, схема монтажа при утепление деревянного дома снаружи Деревянный дом привлекает многих собственников благодаря способности «дышать» и хорошим теплоизоляционным свойствам. Но часто люди задумываются об утеплении своего жилища, особенно, когда...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
