Двери с роторным механизмом своими руками

Виды и варианты установки Рото дверей

Классический вариант открывания двери – распашные створки. Несмотря на множество достоинств этого метода, до сих пор появляются все новые способы закрывания и открывания створок. Связано это с различными условиями эксплуатации помещений, при которых обычный вариант оказывается по тем или иным причинам крайне неудобным.

Двери межкомнатные Рото отличаются нетипичным способом открывания.

Что это такое?

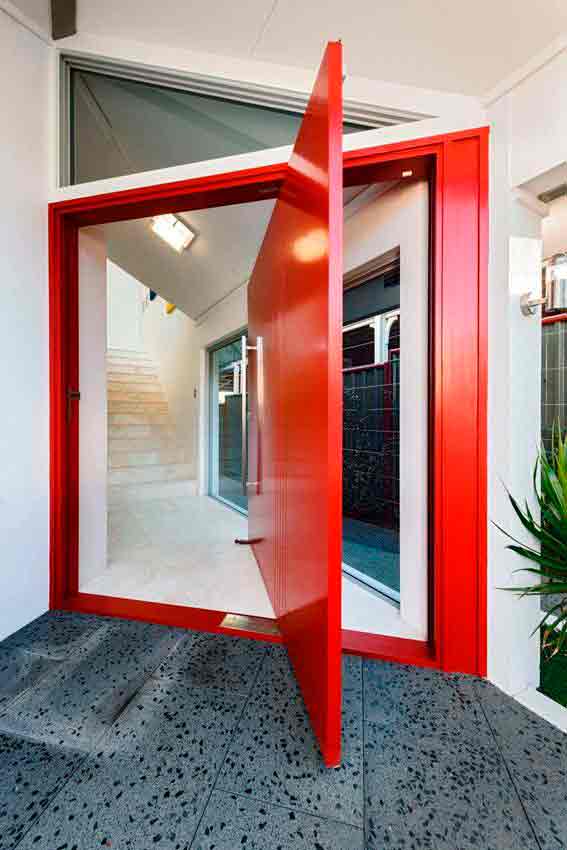

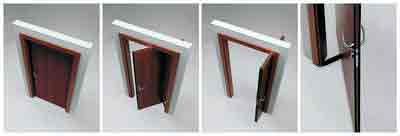

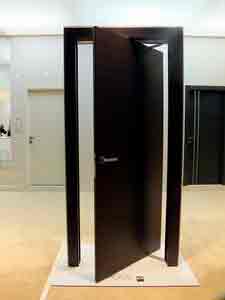

По сути дела, Рото – это дверное полотно с маятниковым механизмом. Как таковой использовался он довольно давно, но только не в качестве межкомнатной двери, поскольку не обеспечивал плотное прилегание створки. Современные модели, в частности, от компании Софья или Фрамир эту задачу успешно решают.

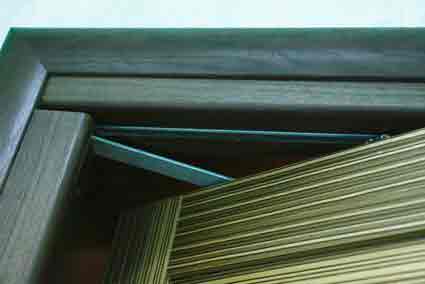

Система дверей Рото

Система дверей Рото представляет собой 2 направляющие, которые закрепляются к дверному полотну – чаще всего из дерева или древесного материала, и к проему. В устройстве имеются специальные ролики, обеспечивающие скользящее смещение створки. При открывании дверное полотно поворачивается вокруг оси и сдвигается в сторону косяка. На фото – створка Рото.

«Чисто» маятниковый механизм такой эффект не обеспечивает: в этом случае створка лишь вращается вокруг оси, расположенной по центру изделия или со смещением. Однако специальные системы от Софья или Фрамир относятся к поворотно-сдвижным. Дверь действительно поворачивается, а затем целиком прилегает к торцу проема. При этом проем оказывается максимально открытым, а створка не мешает движению, как это бывает с распашной при небольшой площади помещения.

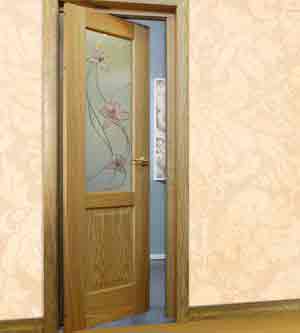

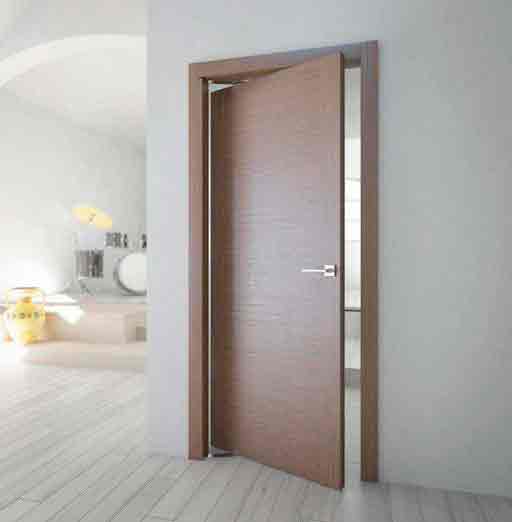

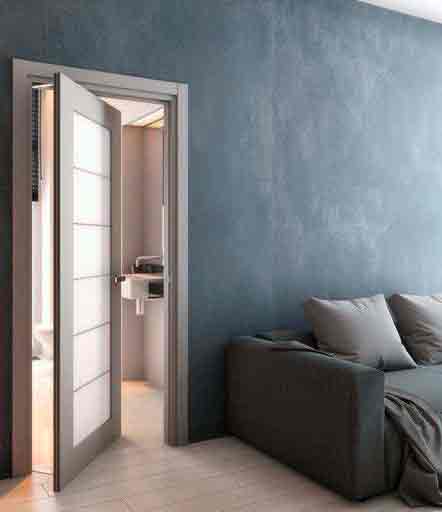

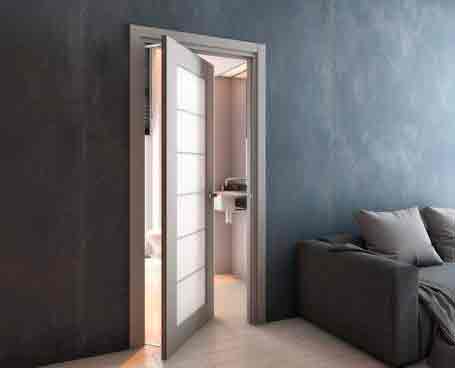

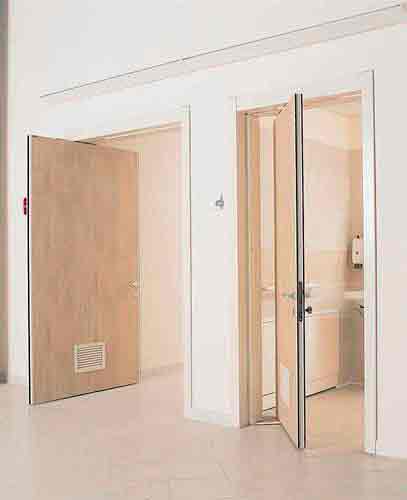

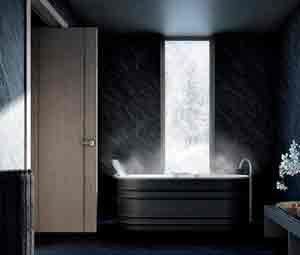

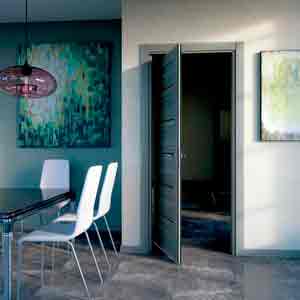

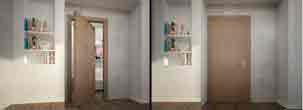

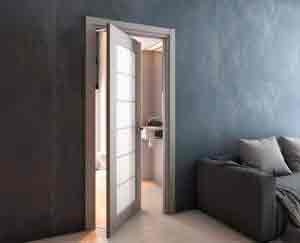

Дверь рото в интерьере

Преимущества и недостатки

Механизм для дверей Рото обеспечивает изделию ряд преимуществ:

такой вариант открывания можно установить на любое полотно – из дерева, МДФ, ПВХ, стекла, зеркала и так далее. Более того, систему можно укрепить на уже готовое изделие;
межкомнатная Рото створка открывается в любом направлении. Нет нужды соблюдать определенное направление, к тому же это позволяет временно разместить с одной стороны проема крупные предметы;
монтаж фурнитуры можно осуществить своими руками. Крепление очень простое, а устройство комплектуется полным набором креплений;
створка при сдвиге к торцам проема, как в вариантах от компаний Софья или Фрамир, занимает всего лишь 50 % своей ширины. Кроме того, открыть ее можно в свободном на данный момент направлении;
такой метод открывания, как утверждают отзывы, полностью решает проблему провисания дверного полотна;
Рото створка плотно прилегает к дверной раме при закрывании, так что по степени тепло- и звукоизоляции роторные межкомнатные двери ничем не уступают распашным;
в комплекте имеются магнитные или механические замки, препятствующие самопроизвольному распахиванию створок.

Недостатки у изделий тоже есть:

стоимость такого решения заметно выше, чем распашного варианта;
для полотна с большим весом этот механизм не годится;
вариант открывания гармонично смотрится в современных стилях – хай-тек, техно, но мало подходит деревенскому и классическому стилю даже при соответствующем оформлении.

Разновидности изделий

По сути, различают только 2 вида Рото дверей:

одностворчатые – проем перекрывается одним дверным полотном. Возможна установка замка как в самую обычную распашную створку. Размеры ограничены обычным здравым смыслом – смещать куда-либо изделие шириной более 1,2 м очень неудобно. Максимальный вес – 70 кг;

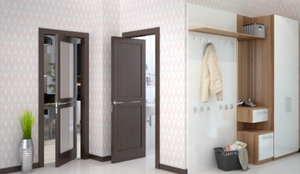

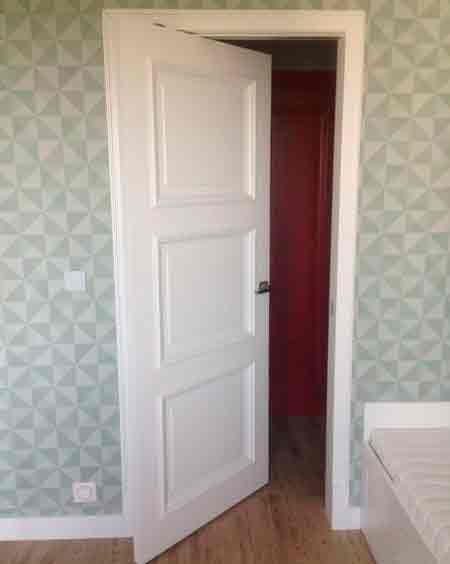

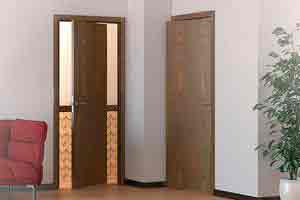

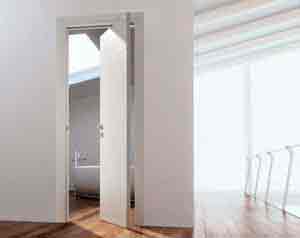

Одностворчатые двери рото

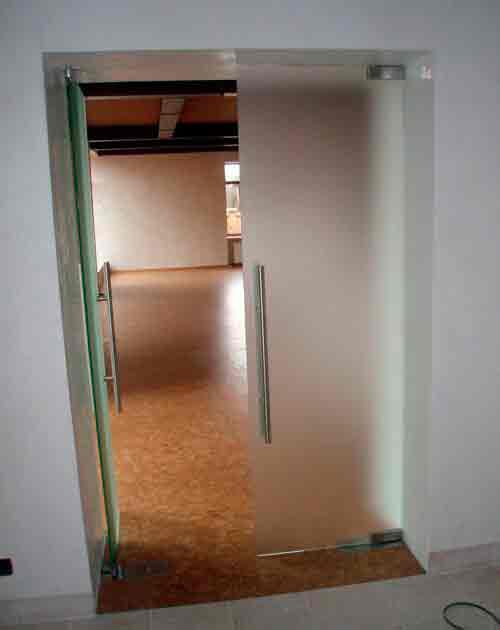

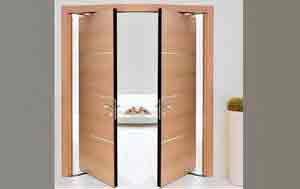

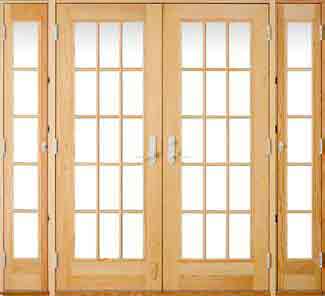

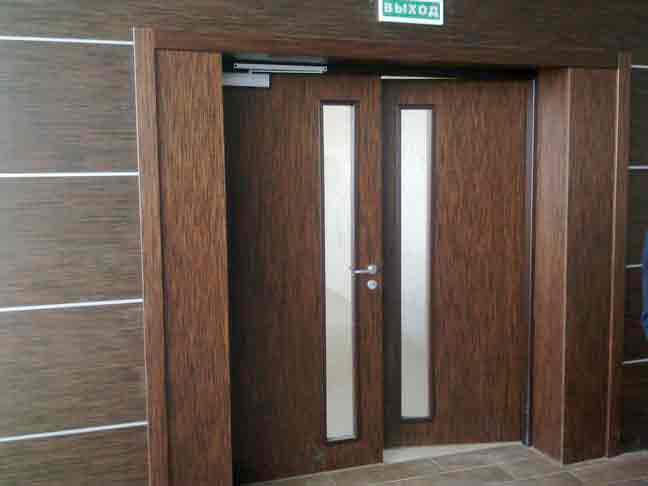

двустворчатые – важным отличием от других моделей является ограничение по пропорциям: створки могут быть только одинаковыми. На фото – дверь Софья Рото.

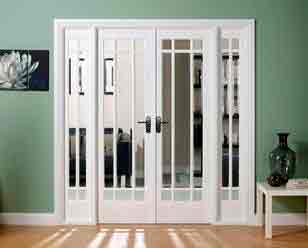

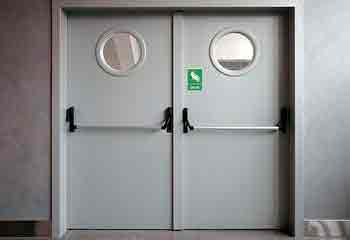

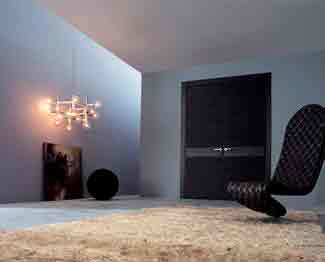

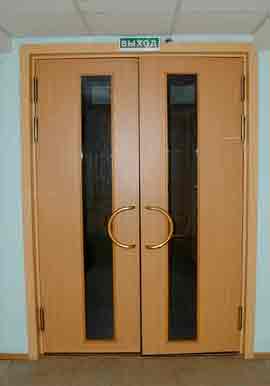

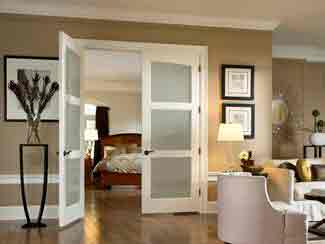

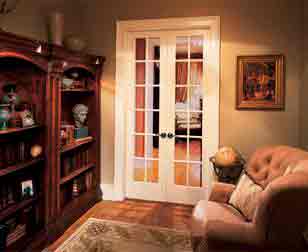

Двустворчатые двери рото

Комплектация для створки Рото

Дверное полотно может быть изначально предназначено для установки этой системы или быть выбранным произвольно. Ограничен лишь вес – более 70 кг фурнитура не выдержит.

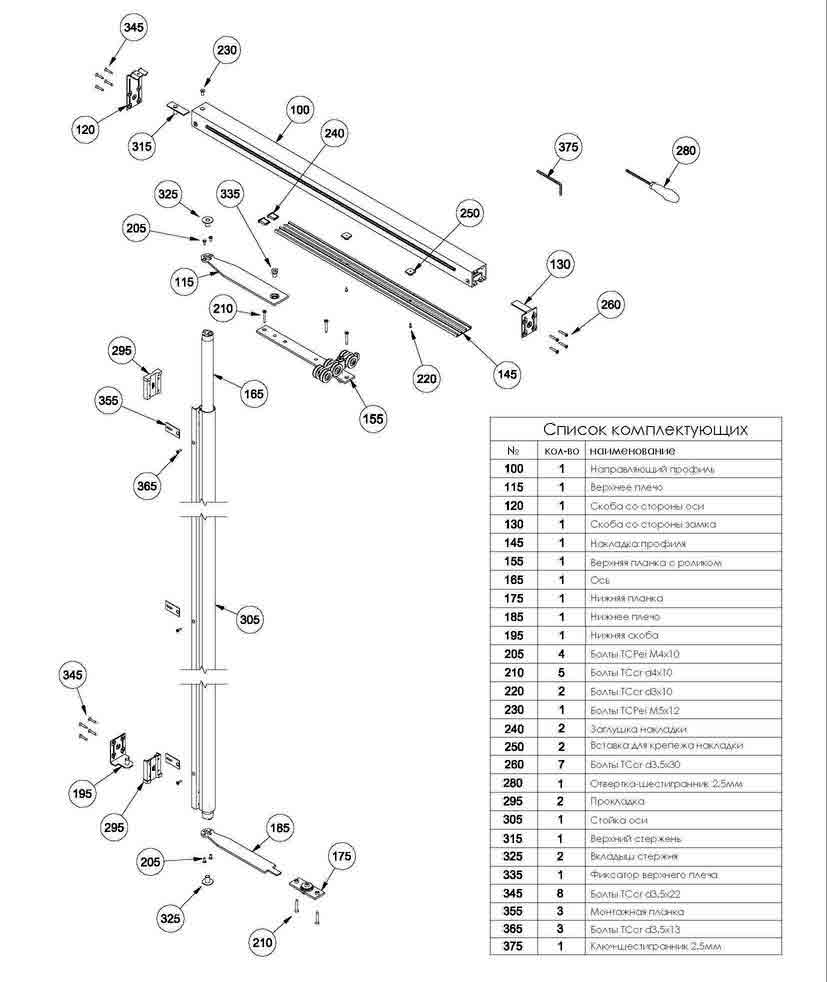

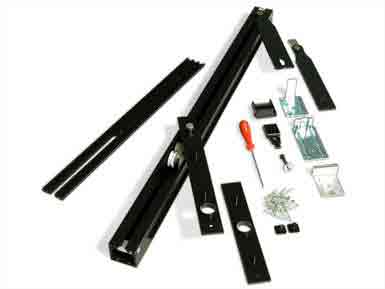

В комплект механизма входят:

магнитный замок – иногда встречается механический вариант;
короб с вмонтированным поворотным устройством;
комплект наличников;
направляющие;
щеточный уплотнитель – если покупалась межкомнатная дверь.

Установка двери Рото

Схема монтажа роторной створки мало чем отличается от установки распашной, так что легко осуществляется своими руками.

Если верить отзывам, сделать это даже проще, так как вместо дверных петель здесь закрепляют направляющие:

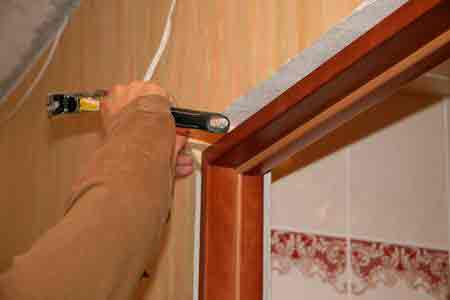

Подготавливают полотно и дверной проем: откосы должны быть точно горизонтальными, так же как и вертикальная планка.
В первую очередь собирают дверную коробку, закрепляют временно к стене. Тщательно регулируют положение рамы с помощью деревянных брусков. Только после того, как коробка приняла нужно положение, ее закрепляют анкерами.

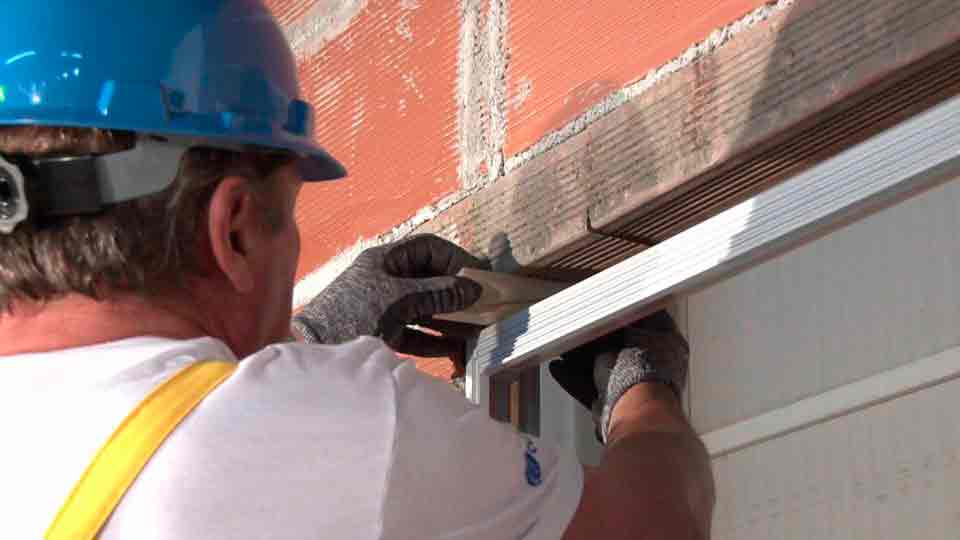

Устанавливают направляющие – ошибиться здесь сложно, так как фиксируется фурнитура в самом верху и в самом низу коробки. Поэтому важно, чтобы между комнатами не было перепада высота и отсутствовал порожек: зазор между полотном и полом составляет всего лишь 3 мм.
Дверное полотно временно закрепляют на направляющие и регулируют положение. Только добившись легкости поворота и открывания, фиксируют створку.

На видео процесс монтажа двери Рото из МДФ представлен во всех подробностях.

Источник: http://dvernoigid.ru/roto-dverej

Роторный механизм для дверей своими руками

В маленьком санузле моего дома сложно было прикрепить дверь по стандартному принципу. Заинтересовавшись моделью с роторным механизмом, изготовил его для двери своими руками.

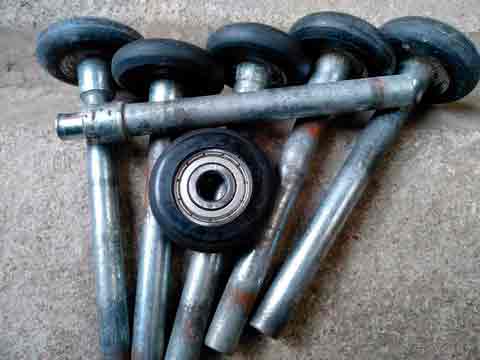

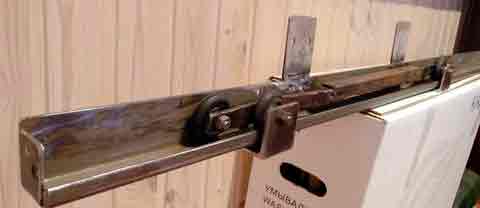

Направляющая с роликами

Купил ролики и направляющую. Для свободного движения колесиков в дальнейшем, установил между роликами опорный подшипник и пару втулок (фото 1). В направляющей вырезал паз под ролики, прикрутил к ним пластину для крепления двери (фото 2).

Синхронизатор на головках

Для изготовления механизма купил:
■ алюминиевый профиль 40х40х 2000 мм со стенкой толщиной 1,5 мм;
■ трубу 20×2000 мм со стенкой 1,5 мм;
■ 2 подшипника с наружным d 37 мм и внутренним d 20 мм.

В трубу по обоим краям вставил головки на болтах от автомобильного набора ключей на 12 мм. Предварительно приварил к головкам гайки. Нарезал в них дополнительную резьбу для крепления кронштейнов (фото 3). А к ним приварил гайки М 8 под ключ на 12 мм (фото 4).

Вставил трубу с подшипниками в профиль, прикрутил кронштейны (фото 5). Свободное хождение трубы в профиле обеспечивает работу синхронизатора.

Установка, двери

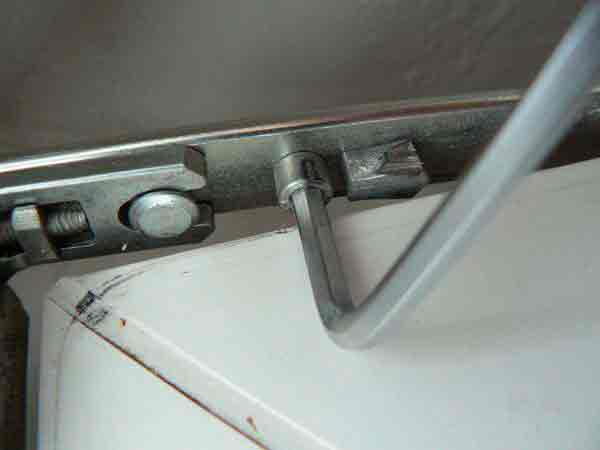

Вверху на дверной коробке закрепил уголками с саморезами направляющую, а сбоку синхронизатор (фото 6). Прикрутил планку к верхнему торцу дверного полотна (фото 7), а снизу вкрутил в него сантехническую шпильку для крепления кронштейна синхронизатора. Установил дверное полотно на ролики в прикрепленную сверху направляющую — через прорезанный в ней паз. Прикрутил к двери кронштейны синхронизатора: сверху винтом, снизу гайкой на шпильку.

Оставшиеся в торцах двери зазоры заклеил пылесборными щетками.

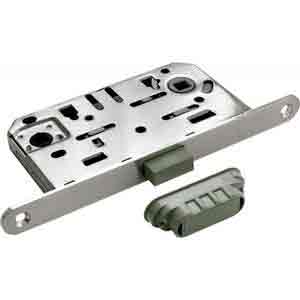

Магнитный замок

Для дверей с роторным механизмом обычные пружинные замки с собачкой не подходят, поскольку не могут надежно ее запирать. Я использовал магнитный — результатом доволен.

Дверь на роторном механизме открывается очень плавно, места занимает мало. И обошлась недорого.

Источник: http://buildingwork.net/remont-i-dizayn/dveriperegorodki/3589-rotornyy-mehanizm-dlya-dverey-svoimi-rukami.html

Сообщества › Сделай Сам › Блог › Механизм откатной двери.

Может кому пригодится, как идея.
То что продаётся меня не устраивает, хлипкое, сложно крепить, и к тому же, у меня всё было для собственной конструкции. Очень давно лежал отличный профиль, как раз под что то такое. Бох послал=) колёсики на осях с подшипниками 6200, чесслово не знаю от чего они, валялись на свалке, пару десятков.

Ну а остальное — всё что нашлось в гараже. Сначала думал использовать колёсики вместе с осями, но оказалось их проще содрать, а оси сделать из болтов М10. Поставил это всё на полосу 4х20мм. Полоса попалась короткая, а дверь 80см, пришлось разрезать и нарастить уголком. Края полосы немного развернул, чтобы ограничительные колёсики не касались плоскости целиком, и почти на нет убрал головку их болта, а основные колёсики стоят прямо. Катается всё отлично.

Еще в комплекте крепежа гайки и гроверные шайбы. Для подвески двери уголок на 50 с 4-мя отверстиями под саморезы, обрезанный с одной стороны под толщину двери. Над проёмом стены оказалось мало, пришлось наварить на профиль ушки, вся конструкция держится на 5 саморезах. Чтобы механизм не светился и не бросался в глаза, помазал всё в блэковый колер (чёрное, блин, сложно фотографировать, ну да вы разберётесь, я думаю =)

Источник: http://www.drive2.ru/c/512099190977856453/

Роторные двери

Роторная дверь – новейшая конструкция с оптимальной организацией свободного пространства помещения с усовершенствованным механизмом открывания. Появилась она первоначально в оформлении дверных проемов общественных помещений (больницы, супермаркеты, рестораны, гостиницы). С модными веяниями в мире дизайна и стремление к минимализму в интерьере стало актуальным использовать межкомнатные двери с роторным (поворотно-сдвижным) механизмом в жилых помещениях.

Практичность и комфортность этих конструкций делает выгодным их установку в квартирах и домах:

условное зонирование пространства, двери не препятствуют свободному перемещению;
для квартир с небольшим метражом и узкими неудобными проходами;

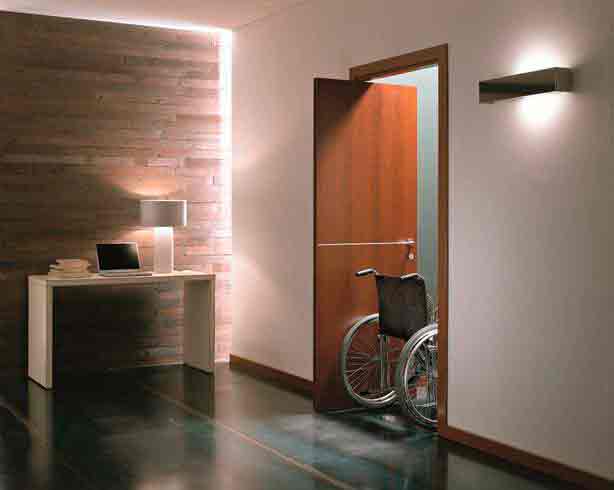

если среди жильцов есть маленькие дети и люди с ограниченными возможностями в передвижении;
для воплощения различных дизайнерских решений, они красивы и оригинальны.

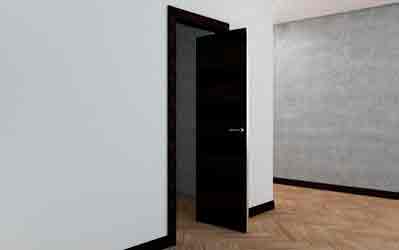

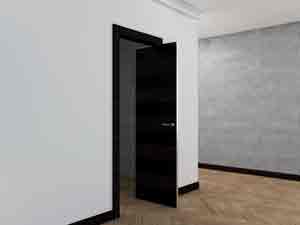

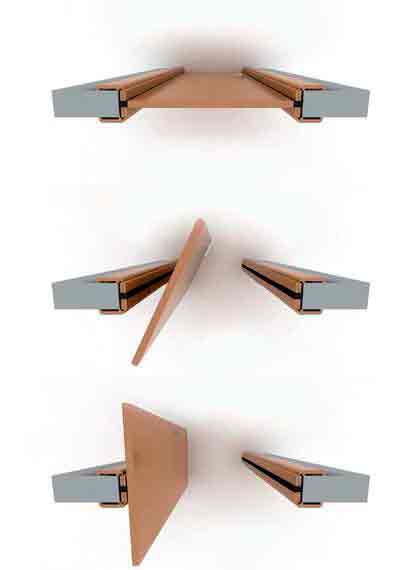

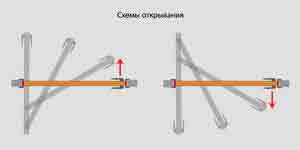

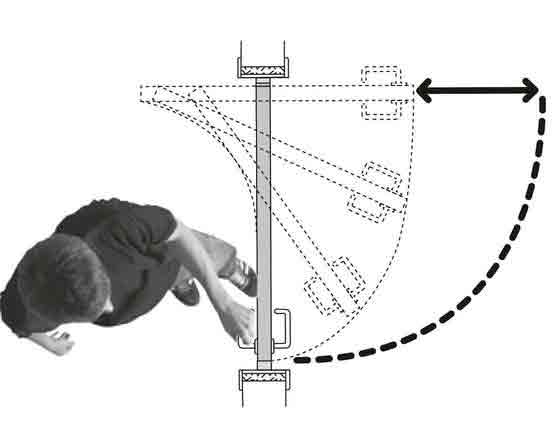

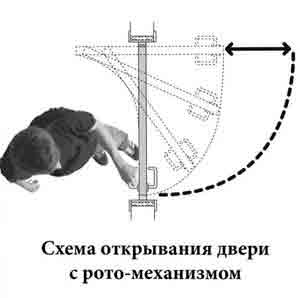

Принцип открывания роторной двери

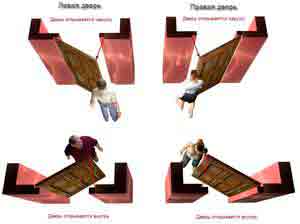

Уникальная возможность открывать полотно, как с левой, так и правой стороны. Роторная дверь, также, как изделие с маятниковым механизмом, позволяет перемещать створку в любую сторону, как дверь-купе и раздвижная экономит пространство. При повороте полотно не выходит полностью за границы дверного периметра, а становится перпендикулярно коробке, половина остается снаружи помещения другая внутри. Открывается легко без усилий, беззвучно. Магнитный замок обеспечивает безопасное закрывание, что фиксирует дверь надежно в коробке, сберегает тепло, не дает возможности проникновения шума.

Требования к дверному проему

дверной проем должен быть для стандартных полотен (шириной 400 – 900 мм и высотой 2100 мм);
между вертикальными и горизонтальными планками коробки погрешность не должна превышать 5 мм;
одинаковая толщина стенок проема по всему периметру;
наличие ровного пола без перепадов с однородным покрытием.

Можно заказать дверь по личному проекту (различных размеров и дизайна дверного полотна), в таком случае параметры проема определяются индивидуально.

Монтаж конструкции осуществляется после финишных работ по ремонту помещения.

Требования к материалу изготовления и дизайну полотна

Любое дверное полотно может быть оснащено поворотно-сдвижным механизмом. Единственное ограничение – дверь со сплошным стеклянным полотном невозможно использовать как роторную. Стекло тяжелое, а вес дверной конструкции с роторным механизмом не должен превышать 75 кг, также невозможно закрепить поворотный механизм. Данную проблему можно решить, используя стекло в комбинации с пластиком, деревом, алюминием. Дизайн поворотной межкомнатной двери зависит от общего стиля помещения. Часто такие изделия используют для комнат в стиле хай-тек со строгими линиями или, как флеш двери, удобно, механизм полностью прячется в коробке.

Полотно может быть как двустворчатым, так и одинарным.

Комплектация дверей с роторным механизмом

Дверное полотно c щеточным уплотнителем.
Дверная коробка, подготовленная к сборке.
Рото-механизм (рычаги, направляющая, щеточный уплотнитель, крепежи, втулки на дверь и ось, шток и замок).
Телескопический наличник.
При монтаже в проем, толщина которого более 120 мм, предусмотрена доборная панель.

Лучше всего установку роторной двери доверить специалистам, механизм сложный и изделие дорогостоящее.

Источник: http://dvermezhkom-service.ru/blog/rotornye-dveri/

Самые компактные в мире: изучаем рото-двери

Нехватка свободного пространства — вот одна из проблем небольших жилых помещений. Для экономии места в квартире или доме была разработана рото дверь. Инновационной технологией в такой конструкции можно считать поворотно-выдвижной механизм. По функциональным способностям, новинка в мире дверей намного превосходит своих предшественников.

Конструктивные особенности

Система представляет собой гибрид складных, распашных и маятниковых дверных конструкций. Ее работа основывается на выдвижном ротационном механизме. Он кардинально меняет положение створки во время ее открывания и закрывания.

Состоит дверь из двух основных узлов:

Направляющий блок;
Рычажная система.

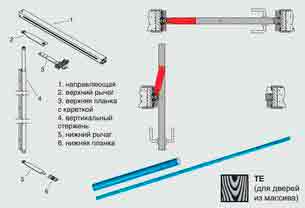

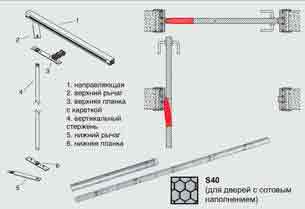

Эти узлы включают в себя следующие элементы:

Направляющая;
Верхний рычаг;
Верхняя планка с кареткой;
Опорный стержень;
Нижняя планка;
Нижний рычаг.

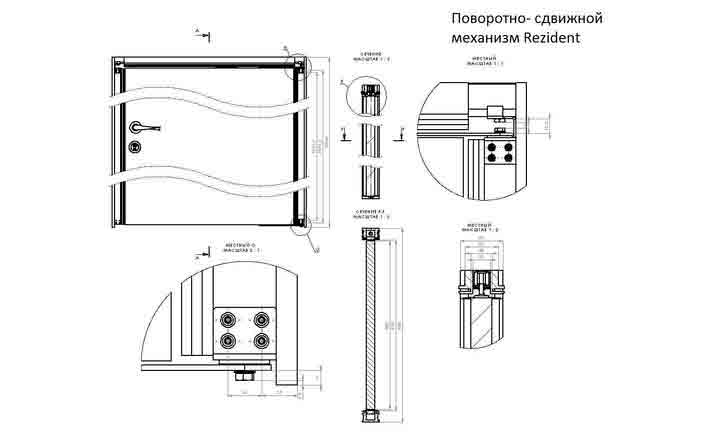

Устройство ротационного механизма

В дверной коробке, верхней ее части, устанавливается направляющая с пазами. Для облегчения вращения дверного полотна она снабжена специальным поворотным шарниром, который перемещается при помощи ролика. Шарнирный узел также обеспечивает плавное движение по направляющей дверной створке.

Верхняя часть конструкции при помощи вертикального стержня связывается с нижним рычагом, который встраивается в дверное полотно. Ось вращения служит соединительным звеном между верхним и нижним узлом. Такая рычажная конструкция позволяет фиксировать рото дверь строго вертикально при любом положении во время движения.

Принцип работы

Встроенный механизм создает специальную траекторию, по которой перемещается дверное полотно. В это время, одновременно происходят два процесса:

Открытие;
Перемещение в сторону.

При открывании механизм смещает дверь в сторону, поворачивая створку вокруг ее оси. Ротационное движение, положенное в принцип работы и дало название для нового вида рото дверей. Кроме такой особенности, такие двери могут открываться в двух противоположных направлениях: как вперед, так и назад.

Свободное перемещение обеспечивает специальный шарнир. Он работает вместе с соединенным к нему роликом. Шарнирный узел входит в паз и двигается по верхней направляющей планке. Благодаря чему происходит бесшумное открытие и плавное движение дверного полотна.

Виды дверей

Классифицируют двери по нескольким показателям. Рассмотрим возможные категории.

Первый показатель – материал, из которого они изготавливается дверная система. Возможно использование:

ПВХ
Дерева;
Стекла;
МДФ.

Также могут быть применяться комбинации из нескольких материалов.

Определяющим показателем в выборе материала является вес дверного полотна. Чем легче будет створка, тем долговечнее прослужит ротационный механизм. Оптимальным вариантом будут двери, выполненные из композитных материалов.

Декорирование может быть разнообразным, оно предусматривает большое количество вариантов. Разнообразие фактур и цветов при правильном подборе стиля подойдет любому самому изысканному интерьеру.

Размеры рото двери соответствуют общепринятым стандартам. Ширина створки может изготавливаться в пределах 40–90 см, а высота всегда равна 210 см. По конструкции, используемые полотна могут быть одностворчатые и двустворчатые. Выбор зависит от требований, предъявляемым к функциональности.

Дверные системы выполняются в механическом и автоматическом варианте. Стоимость будет зависеть от механизма управления. Во втором варианте она будет значительно выше.

Преимущества

Использование ротационных дверей связано с большим количеством достоинств. Самое первое из них – существенная экономия пространства. Для стандартной распашной двери понадобится место, равное ширине двери. При этом, для открытия необходимо пространство для полуокружности, которую описывает полотно.

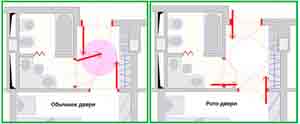

В случае с рото дверью вам понадобится значительно меньшее место. Габариты открывания уменьшатся больше, чем в два раза. Очень удобно использовать такой механизм в узких коридорах малогабаритных квартир.

Кроме этого, эксплуатация связана с рядом других преимуществ.

Функциональность. Открытие может производиться во взаимно противоположных направлениях. Поэтому при выборе не имеет значения, левая дверь или правая. Надежная фиксация полотна в закрытом положении, которую обеспечивает качественный магнитный замок.

Простота установки. Конструкция поставляется в полной сборке, что значительно снижает и облегчает монтаж.

Длительный срок эксплуатации. Система выполнена таким образом, что исключает провисание полотна по истечении времени.

Конструкция рото двери универсальна и с лёгкостью впишется в любое, самое узкое пространство.

Недостатки

Высококачественная инновационная конструкция требует больших вложений. Изготавливаются межкомнатные рото двери автоматизировано на специальных установках. Отсюда следует и высокая стоимость продукции. Это самый существенный недостаток.

Следует также отметить ограниченность по весу полотна. Если вы отдаете предпочтение массивным материалам, в этом случае рото механизм невозможно использовать для тяжелых дверей. Полотна, имеющее большой вес, быстро приведут вашу конструкцию в негодность.

Монтаж

Всегда можно воспользоваться услугами установщиков, которые выполнят быстрый монтаж. Но в целях экономии рото дверь можно установить своими руками. Любая комплектация снабжается подробной инструкцией по установке. Главное, придерживаться в процессе работ определенной последовательности.

Установку можно разбить на несколько этапов:

Проверка комплектности;
Подготовительные работы по дверному проему;
Монтаж;
Регулировка.

Каждый этап имеет свои особенности, которые необходимо учитывать на протяжении всей работы. Рассмотрим же подробнее порядок выполнения работ.

Проверка комплектности

Для того чтобы правильно произвести установку, необходимо убедиться в полном наличии всех комплектующих. Сюда входят:

Дверное полотно с вмонтированным замком и крепежными отверстиями;
Короб со встроенным механизмом направляющей;
Телескопические наличники;
Уплотнитель.

Дверная конструкция снабжается качественной фурнитурой, которая отличается прочность и долговечностью. Также в комплект входит монтажный набор с шестигранным регулировочным ключом. После проверки комплектации можно приступать к следующему этапу.

Подготовительные работы по дверному проему

Это очень ответственный этап, потому что для установки дверного короба необходимо точное соответствие размеров. Поэтому к качеству выполняемого проема предъявляются следующие требования:

Зазор между коробкой и простенком должен быть минимальным. Он должен укладываться в предельный параметр по отклонению – 5 мм. Простенок по всему периметру должен иметь одинаковый размер. Торцевые плоскости проема необходимо выровнять так чтобы они строго соответствовали горизонтали и вертикали по уровню.

В случаях установки обычных дверей, отклонение может колебаться в пределах 30 мм. А несоответствие по всей длине может исправить монтажная пена.

Если стандартные двери устанавливаются в конце ремонтных работ, в случае с рото дверью необходимо побеспокоится о проеме необходимо заранее. Он должен быть выполнен в соответствии с размерами и требованиями к ним, а торцы подготовлены к установке. В противном случае с монтажом возникнут большие трудности.

Порядок монтажа

Перед началом сборки следует обязательно выполнить корректировку длины направляющей планки. Она обрезается только с одной стороны. Плоскость среза обозначается производителем в виде направляющей стрелки. После этого можно приступать к основным работам.

Они выполняются в такой последовательности:

Строго перпендикулярно совмещаются вертикальные и горизонтальные части коробки, направляющие крышки необходимо также срезать в указанных местах, согласно необходимым размерам.

В подготовленный по необходимым размерам проем вставляется короб и производится фиксация коробки при помощи деревянных распорок. Образовавшаяся полость заполняется монтажной пеной, после ее полного застывания вынимаются распорки. Оставшиеся после распорок пустые места также задуваются монтажной пеной и после ее затвердевания можно приступать к установке полотна.

Дверная створка вставляется в направляющую планку и фиксируется встроенной фурнитурой. При необходимости проем дополняется доборами, которыми регулируются ширина короба. Последним этапом монтажа служит монтаж и фиксация наличников. Более подробно посмотреть, как устанавливается рото дверь, можно в представленном видео.

Ещё по теме Диван своими руками мастер класс

Регулировка

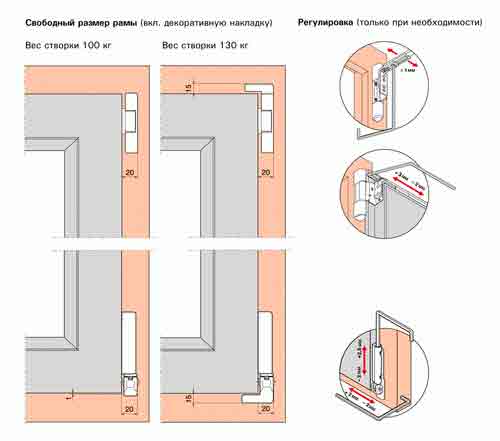

После полной сборки необходимо провести работы по регулировке положения полотна. Это условие является обязательным для правильно функционирования системы.

Для этого вам понадобится уровень, с помощью которого можно отрегулировать вертикальность полотна. Для этих целей в верхней части механизма расположен регулировочный винт с фиксатором. Его вращение можно выполнить специальным шестигранным ключом, который входит в ремонтный комплект. Поворачивая винт необходимо зафиксировать рото дверь в строго вертикальном положении.

После выполнения регулировочных работ проверяется работоспособность всей конструкции. Дверь должна свободно открываться, плавно перемещаться и плотно закрываться. Все трущиеся поверхности необходимо смазать. Чтобы получилась качественная конструкция, необходимо проявлять аккуратность и внимательность в процессе всей сборки.

Источник: http://o-dveryah.ru/razdvizhnye/roto/

В чём секрет рото систем?

Мода капризна и столь изменчива. Ещё вчера все считали, что лучшего решения, чем стандартная распашная дверь, не найти. А сегодня уже вниманию покупателей предлагается рото дверь, сочетающая в себе стильность и практичность.

По сути, рото двери – это компромисс раздвижным и распашным системам. Это уникальный запатентованный механизм, не имеющий аналогов.

Особенность конструкции

Само название этой дверной системы навевает на мысль, что такая конструкция оснащена чем-то вращающимся, динамичным. Но с роторным механизмом эта дверь не имеет ничего общего, разве что объединяет их поворотно-сдвижной механизм (без него конструкция просто не сможет функционировать).

С виду двери этого типа ничем не отличаются от распашных конструкций. Различия отчётливо становятся видны лишь при открывании створки. При открывании рото двери механизм сдвигает полотно в сторону, в это же время происходит поворот створки вокруг её оси. Подобно маятниковым системам, двери, имеющие ротационный механизм, могут распахиваться в любую сторону. При этом створка двигается плавно, легко и бесшумно.

Стоит обратить внимание на то, что поворотно-сдвижной механизм предназначен для конструкций стандартных размеров (ширина полотна составляет 40-90 см, а высота – 210 см).

Он состоит из следующих элементов:

нижнего и верхнего рычажков;
втулок;
специальных крепёжных уголков;
уплотнителя;
замочного механизма;
направляющей;
штока.

К тому же, чтобы сборка системы и её установка своими руками проведены были быстро и качественно, в комплектации присутствует монтажный набор, в котором есть особый инструмент – шестигранный ключ.

Более того, для рото дверей используется специальная фурнитура, отличающаяся долговечностью и механической прочностью. Такие элементы конструкции, как дверные ручки, устанавливаются на створку ещё на этапе изготовления изделия. Поэтому если установка двери осуществляется своими руками, домашнему мастеру не придётся ломать голову в догадках, как правильно закрепить на полотне ручки.

Разновидности дверей

Все представленные вниманию покупателя рото двери по типу управления могут быть условно разделены на следующие две группы:

автоматические системы;
механические конструкции.

Естественно, стоимость первых значительно выше, чем цена вторых. Но это неудивительно, ведь высокотехнологическое изделие, отличающееся отменным качеством, не может стоить дёшево. Как известно, за качество и надёжность продукта всегда приходится платить больше.

Что же касается материала, используемого при изготовлении рото дверей, он может быть самым разнообразным:

массив дерева;
оргстекло;
МДФ;
поливинилхлорид и т.д.

Да и к тому же дверные системы представлены в богатой цветовой гамме, поэтому подобрать подходящее решение для любого интерьера не составит особого труда. Да и дизайнерское оформление конструкции может быть самым разнообразным. При желании вообще изделие можно изготовить под заказ: по своим эскизам и размерам.

Монтаж дверной системы

Конечно, в идеале установка рото дверей должна осуществляться монтажниками-профессионалами. Но, как известно, дверной механизм этого типа стоит немало, а если ещё и прибегнуть к услугам установщиков, придётся серьёзно раскошелиться (естественно, это не всем по карману).

Именно по этой причине домашний мастер может, набравшись смелости, выполнить монтаж конструкции своими руками. Впрочем, такая установка – не такая уж и сложная работа, тем более что каждая модель оснащена подробной инструкцией, содержащей указания по монтажу этой системы.

Сама же установка дверного блока своими руками представлена такими работами:

Подготавливается механизм и створка.
Осуществляется установка направляющей.
Выполняется монтаж створки.
Производится установка доборов.
Регулируется полотно.
Проверяется работоспособность конструкции.

На каждом этапе работ нужно быть предельно внимательным и аккуратным. Тогда установка дверной системы осуществлена будет наилучшим образом.

Минусы и плюсы рото дверей

Но тот факт, что дверной механизм устанавливается довольно просто, — это не единственное преимущество рото двери. Дело в том, что эти конструкции представлены на современном рынке в широком ассортименте (разный материал, дизайн, цветовая вариация и т.д.), поэтому проблем с выбором нужной модели покупатель не испытывает.

Более того, отличительная особенность дверных блоков этого типа – универсальность: створка может открываться либо в одну, либо в другую сторону. При этом полотно в открытом положении не занимает много свободного места.

К тому же установленный на конструкции механизм (в его основе находится магнитный замок) обеспечивает плотное примыкание полотна к коробке. Благодаря этому конструкция обладает отменными тепло- и звукоизоляционными свойствами. Да и створка не откроется от сквозняка и не ударит находящегося рядом малыша или питомца.

Наряду с таким множеством достоинств, есть и «ложка дёгтя». Существенным минусом таких дверных систем считается их высокая стоимость. Впрочем, такие затраты ничто по сравнению с той практичной и великолепной конструкцией, которая будет украшать вход в помещение.

Оцените статью: (1 голосов, средний бал: 3,00 из 5)

Предыдущая статья Царство раздвижных систем
Следующая статья Удобство сдвижных конструкций для гардеробной

на итальянском механизме ставили ,в обе стороны не предусмотрено открывание тк со стороны механизма остается зазор меду дверью и стойкой ,убираешь зазор , дверь не открывается, втыкается в стойку ширина стойки 160мм смотрели на стендах у продавцов везде зазор 5мм двверь всередине проема итальянцы не дураки в инструкции открывание в одну сторну

Источник: http://votdver.ru/mezhkomnatnye/razdvizhnye/ustanovka-roto-svoimi-rukami.html

Основные особенности и преимущества роторного механизма для дверей

Дверь – необходимая составляющая интерьера, которая сегодня представлена широким разнообразием вариантов. Межкомнатные конструкции классифицируют по материалу, из которого они изготовлены, внешнему виду, цвету и механизму функционирования. Востребованным и эргономичным вариантом выступает роторный механизм. Его отличительной чертой становится и неординарный внешний вид, дополняющий современный интерьер.

Рото-двери – это раздвижные или откидные конструкции, удобные в эксплуатации

Важно! Рото-механизм – универсальный вариант, который легко впишется в любое помещение. Смело отдавайте предпочтение такой конструкции, если вам важна неординарность и комфорт. Сдвижной механизм практичнее, чем распашные двери, поэтому сегодня рото-модели пользуются спросом.

Что такое рото-дверь?

Двери с роторным механизмом – конструкция с действием, напоминающим одновременно и распашное, и раздвижное. Главным преимуществом становится возможность открываться сразу в обе стороны. При этом удается сэкономить полезную площадь помещения, что важно в условиях тесной квартиры.

Сам ротационный механизм для дверей устроен, поэтому такие двери продаются комплектом, готовым к процессу монтажа. Это удобно, так как нет необходимости в самостоятельном поиске соответствующих комплектующих. Монтаж механизма прост, если придерживаться инструкции, поэтому выполняется своими руками, что экономит средства.

Рото-модели – своеобразный гибрид других конструкций.

Они напоминают маятниковые двери, так как открываются в обе стороны. Створка рото-двери сдвигается вбок, делая проход в дверном проеме максимально широким и свободным. Это прерогатива моделей-книжек и раздвижных механизмов. В закрытом положении такие изделия легко спутать с распашными. При этом они обеспечивают высокий уровень звуко- и теплоизоляции.

Поворотный механизм работает легко и бесшумно, а монтаж осуществляется своими руками. Это достигается благодаря наличию роликов, двигающихся по специальному верхнему пазу. Сам принцип эксплуатации предполагает, что при открывании дверь поворачивается вокруг своей оси, сдвигается в сторону, но при этом не выходит за рамки внутренней коробки.

Готовые модели продаются в стандартных размерах. Это позволяет легко установить их в требуемый проем. Если требуется, можно оставить индивидуальный заказ на конструкцию и получить модель, изготовленную по личным предпочтениям. Конструкции делятся на двустворчатые и одностворчатые. Конкретный выбор подбирают по ширине дверного проема.

Преимущества и недостатки рото-моделей

Поворотно-складной механизм для рото-дверей имеет и достоинства, и недостатки. Первых гораздо больше, поэтому подобные конструкции и ценятся. Среди достоинств выделяют следующие:

Возможность установки своими руками без сложностей или подводных камней в процессе монтажа.
Практичность конструкции. В распахнутом состоянии рото-дверь выходит за рамки коробки не более чем на 30 см, что удобно при нехватке площади.
Универсальность применения. Модели уместно смотрятся и в квартирах с нехваткой свободного пространства, и в загородных домах.
Удобство использования. Оно проявляется возможностью конструкции открываться в обе стороны, а без этого иногда не обойтись.
Высокие показатели теплоизоляции. Это гарантирует сохранность микроклимата в конкретном помещении.
Отличная звукоизоляция. Она позволяет наслаждаться комфортом и тишиной, поэтому такие модели дверей устанавливаются в спальне или детской.
Стойкость к сквознякам. Благодаря магнитному замку дверь исключает самопроизвольное открывание, обеспечивает отличную плотность притвора.
Отсутствие провисания даже при монтаже своими руками. Это распространенная проблема распашных моделей, которая здесь решена на высоком уровне.
Простота открывания и для правшей, и для левшей.
Возможность с комфортом использовать дверь людям с ограниченными возможностями.
Рот-модель рекомендуется монтировать в узких помещениях, где установка других дверей невозможна или затруднительна.

У конструкции есть и ряд минусов. Главный из них – высокая стоимость. Этот показатель определяется качеством сборки, материалом и наличием декора. Однако в любом случае модель стоит недешево. Если планируется установка рото-механизма на тяжелые двери, это не всегда просто. Может возникнуть необходимость в усилении механизма для гарантии нормальной и полноценной эксплуатации.

Помимо этого, обязательно присмотритесь к эстетической стороне модели. Далеко не во всех случаях она станет гармоничным дополнением интерьера по стилю. В классических интерьерах рото-дверь может смотреться несуразно, если халатно отнестись к вопросам выбора дизайна.

Идеально механизм подходит для современных интерьеров, оформленных в стилях модерн и минимализм

Внимание! Несмотря на кажущуюся сложность дверного механизма, он прост в процессе монтажа. Установка легко выполняется своими руками, если подготовить минимум инструментов. Никаких специальных навыков или знаний для этого не требуется.

Выбираем материал

Одним из важных показателей выбора рото-механизма становится материал двери. Такой механизм устанавливается на двери из следующих материалов:

Стекло.
Дерево.
МДФ или ДСП.
ПВХ.
Комбинированные варианты.

Разумеется, каждый из них имеет собственные недостатки и достоинства, что важно учитывать в процессе выбора предпочтительного варианта.

Рото-двери выбирают в соответствии с дизайном помещения. важно учесть внешний вид, форму, материал и дизайн

Деревянные двери изготавливаются из массива или шпона. Они могут быть представлены глухим вариантом или остекленным. Выбор внушителен и и подбирается по личным предпочтениям. Среди плюсов деревянных дверей выделяют экологичность, чистоту, безопасность, высокую тепло- и звукоизоляцию, роскошный внешний вид. Однако материал подвержен гниению, появлению насекомых и влаге, если отсутствует соответствующая обработка пропитками.

МДФ – своеобразный аналог древесины, доступный по цене. Он имеет высокие эксплуатационные показатели и гарантирует долговечность службы. ПВХ – бюджетный вариант, который лучше не использовать для установки в детских или спальнях. Объясняется это его токсичностью при покупке у непроверенных производителей. Стекло смотрится роскошно и интересно. Оно надежно, долговечно и практически не имеет недостатков.

Древесина – один из лучших вариантов выбора

Выбирая рото-механизм для дверей, учитывайте собственные предпочтения и пожелания. Несмотря на удобство применения, конструкция стоит недешево. Поэтому мелкие ошибки могут испортить впечатления от купленной двери и разочаровать при эксплуатации. Правильный выбор гарантирует, что конструкция будет смотреться интересно и обязательно вас порадует.

Источник: http://mezhdveri.ru/12715-rotornogo-mehanizma-dlya-dverey.html

Межкомнатная рото дверь своими руками

Что такое рото дверь и их разновидности

Фактически, рото дверь представляет собой конструкцию, которая имеет принцип совместного действия распашного и раздвижного механизма. Подобные двери распахиваются и закрываются, как в одну, так и в другую сторону. При этом они сдвигаются, что позволяет сэкономить полезную площадь помещения.

Широкая рото дверь Стандартная рото дверь

Как правило, роторные двери выпускаются в комплектации, готовой к непосредственному монтажу. Это связано с наличием довольно сложного механизма.

Характеристика роторной системы

Рото двери имеют массу преимуществ и некоторые минусы. Достоинства такой конструкции заключаются в следующих моментах:

Универсальность и практичность. Двери представленного типа гармонично подходят, как для малогабаритных комнат, так и для помещений с обширной площадью. При распахнутом состоянии выход ротационной конструкции составляет не более 30 см. Этот показатель дает возможность монтажа данного сооружения в узких коридорах. Кроме того, рото дверь является удобной тем, что открывается в обе стороны.

Роторные двери в узких помещениях

Установка этой двери не занимает много времени, поскольку конструкция реализуется в собранном виде.

Сооружение имеет отличную тепло и звукоизоляцию.

Удобство в эксплуатации. Открытие или закрытие дверей ротационного типа не станет проблемой для людей с ограниченными возможностями.

Инвалидная коляска проходит не задевая двери

К минусам ротационной конструкции можно отнести такие недостатки:

Высокая стоимость. Этот показатель зависит от качества материала и сборки двери. Маловероятно, что качественная рото дверь может иметь цену на одном уровне с обычным вариантом.
Для снабжения ротационным механизмом массивной двери потребуется дополнительное его усиление.

Комплектация роторного механизма
Представленный образец не всегда идеально вписывается в некоторые стили оформления интерьера.

Схема открывания рото двери

Поворотный механизм для дверей, которые открываются в обе стороны и соответствующая фурнитура

Оригинальный механизм был разработан в России и в последнее время получил большое распространение среди изготовителей дверей и окон. По сути, он представляет некое сочетание разных конструкций в одном комплекте. В закрытом состоянии, двери ротационного типа идентичны обычным распашным вариантам, которые обеспечивают хорошую звукоизоляцию.

Механизм позволяет открывать двери в обе стороны, при этом имеется схожесть с вариантом типа книжки. Поворотная конструкция для рассматриваемых дверей состоит из роликовой системы. Сам ролик перемещается по предусмотренному пазу в верхней части конструкции. Легкость и бесшумность системы обеспечивают их комфортную эксплуатацию. Дверь поворачивается вокруг собственной оси, оставаясь при этом в середине коробки.

Схема поворотной конструкции

Как правило, готовые ротационные двери изготавливаются по стандартным размерам. При желании, можно заказать подобную конструкцию по сугубо индивидуальному заказу. Дверь может быть с одной либо двумя створками. Материалом для изготовления сооружения может служить пластик, МДФ, каленое стекло, крепкая древесина и прочее подходящее сырье. Практически любое дверное полотно можно оснастить ротационным поворотным механизмом.

Касательно фурнитуры для рассматриваемой конструкции, то она включает в себя непосредственно сдвижной механизм, уникальный магнитный замок с ручкой и уплотнитель щеточного типа. Преимущественно вся фурнитура монтируется на предприятии по изготовлению дверей. Для монтажа используется специальный инструмент, что продлевает срок службы изделия и надежность эксплуатации.

Фурнитура для рото дверей

Монтаж ротационной системы своими руками

Обычно монтаж рото дверей доверяют профессионалам. Тем не менее, имея некоторые навыки и подходящий инструмент, эту процедуру можно произвести собственноручно. Так как, ротационная дверь производится в собранном виде, ее монтаж не займет много времени и сил. Однако стоит учитывать ряд нюансов, а именно:

Правильное измерение и формирование дверного проема. В отличие от установки обычных дверей, ротационная конструкция по периметру между основным изделием и дверной коробкой должна иметь просвет не более 0,5 см.
Как боковые части, так и верхняя часть дверной коробки требуют соблюдения определенной величины по уровню. Хоть изготовитель и допускает погрешности в этом направлении до 5 мм, лучше смонтировать сооружение в нуле, поскольку возможны проблемы с фиксацией дверной коробки и нормальным функционированием самой двери.
Следует щепетильно подойти к обустройству простенка. Его толщина должна быть одинаковой по всему периметру. В противном случае, функционирование двери будет затруднено.
Важнейшим моментом при монтаже рото двери, является ее регулировка. Производится она вращением дверного полотна в разных направлениях до момента четкого положения двери с проверкой по уровню и корректировки зазора над полотном.

Устройство поворотно-сдвижного механизма

Стоит отметить, что двери представленного типа необходимо приобретать до окончания ремонта. Это связано с формированием дверного проема и расчетом требуемых манипуляций по монтажу конструкции.

Самостоятельная установка рото двери вполне доступна, но нуждается в соблюдении определенных правил. Однозначно, сборку поворотного механизма должен производить специалист, а готовое изделие вполне по силам установить самому.

Установленные рото двери

Цена материалов и сопутствующих атрибутов

Стоимость ротационной дверной конструкции по сравнению с обычными распашными дверьми является более высокой. Это связано с тем, что представленный вариант имеет более сложный механизм, отвечающий за открытие и закрытие дверей. Также, цена двери зависит от материала изготовления, количества створок и размера изделия. Как правило, рото конструкции к потребителю доставляются в собранном виде. Это также влияет на стоимость, поскольку практически вся фурнитура и прочие атрибуты уже вмонтированы в запорную систему.

Фото и видеопособие по установке рото дверей собственными силами

Представленные видео и фотоматериалы позволят обычному потребителю выполнить монтаж рото двери. Данные образцы – это некоторые варианты оформления поворотно-подвижной конструкции. В реальности, все зависит от ваших предпочтений, потребностей и возможностей.

Монтаж рото дверей из массива Монтаж рото дверей с сотовым наполнителем Регулировка Эксплуатация рото двери

Как видно из имеющихся источников, ротационную конструкцию следует монтировать в следующем порядке:

подготовка комплектующих материалов, фурнитуры и дверного полотна;
монтаж направляющих деталей;
установка доборов;
обязательная регулировка полотна;

Регулировка рото дверей

контроль работы двери и смазка трущихся поверхностей.

Перед монтажом роторной двери производится корректировка размеров комплектующих элементов. Обрезка направляющих выполняется с одной стороны. Как правило, она указывается производителем путем нанесения стрелок-указателей.

Правила монтажа рото двери

Для крепежа просверливаются отверстия диаметром 5 мм. При этом устраняется возможный крен и перекос конструкции. Последующим шагом является обрезание направляющей крышки с указанной стороны. Производится установка дверного полотна. Монтируются нижние и верхние планки и щетки. Фиксируются с необходимым усилием болтовые и шурупные крепления при помощи шестигранного ключа, отвертки.

Монтаж рото коробки

Осевой стержень вкладывают в алюминиевый профиль и присоединяют к нему плечевое крепление. Затем монтируются оси вкладыша и крепятся доборы, монтажные скобы и планки. На завершающем этапе ось крепится к дверной коробке с последующей регулировкой полотна, как показано на фото и видеороликах. Окончательную сверку выполняют по уровню и с проверкой работы двери.

Межкомнатная рото дверь своими руками: рото дверь – что это такое, сдвижная фурнитура и замок с поворотным механизмом для дверей, которые открываются в обе стороны, самостоятельная установка ротационной системы, цена, видео, фото

Источник: http://dveri-mezhkomnatnyedoma.ru/mezhkomnatnaya-roto-dver-svoimi-rukami-roto-dver-chto-eto-takoe-sdvizhnaya-furnitura-i-zamok-s-povorotnym-mehanizmom-dlya-dverej-kotorye-otkryvayutsya-v-obe-storony-samostoyatelnaya-ustanovka-rotatsio/

Рото-дверь: функциональное новшество в мире дверных конструкций

Современные технологии задают новые тенденции в нашем мире. Это касается любой сферы жизни человека, даже такой простой, как выбор и установка двери. Ещё несколько лет назад самыми удобными и функциональными считались распашные и раздвижные конструкции. Но каждая из них имела свои недостатки. На сегодняшнем рынке появилась дверь с новым ротационным механизмом, которая сочетает в себе практичность и стиль, что важно для современного пользователя.

Особенности дверей с ротационным механизмом

Рото-двери появились в продаже не так давно, но уже сейчас существует огромное количество поклонников этого механизма. Так что же привлекает покупателей в этой новинке? Начнём с того, что своё название дверь получила от слова «ротор».

Для экономии места в квартире или доме была разработана рото-дверь

Ротор — вращающаяся деталь какого-либо механизма или машины.

Уникальность заключается в специальном механизме, с помощью которого функционирует этот тип дверей. В закрытом виде рото-дверь ничем не отличается от стандартной распашной, однако в момент открывания она не просто сдвигается перпендикулярно дверному проёму, но и поворачивается вокруг своей оси. Таким образом, полотно останавливается поперёк проёма, экономя свободное пространство. Кроме того, такая дверь может открываться в любую сторону: от себя или на себя. Механизм работает легко и плавно, не издавая посторонних шумов.

Работа двери основывается на выдвижном ротационном механизме, который кардинально меняет положение створки во время её открывания и закрывания

Принцип работы рото-двери

Ротационный механизм включает в себя две основные части:

направляющий блок;
рычажную систему.

Основные части состоят из следующих элементов:

направляющей;
верхнего рычага;
верхней планки с кареткой;
опорного стержня;
нижней планки;
нижнего рычага.

Дверная конструкция снабжается качественной фурнитурой, которая отличается прочностью и долговечностью

Верхняя часть дверной коробки оснащается направляющей с пазами, в которую встроен поворотный шарнир, перемещающийся при помощи ролика. Благодаря шарниру дверное полотно легко вращается и перемещается по направляющей. В нижнюю часть двери монтируется рычаг, который связан с верхним механизмом при помощи оси вращения. Она монтируется в стойку дверной коробки. Нижний рычаг обеспечивает надёжную фиксацию полотна в вертикальном положении в момент открывания или закрывания. Ротационный механизм довольно сложный, чтобы самостоятельно собрать и установить его, нужно подробно изучить его конструкцию. Однако двери, которые представлены на рынке, продаются с уже собранным механизмом, что облегчает установку в проём.

Преимущества и недостатки рото-дверей

Двери, оснащённые рото-механизмом, имеют массу достоинств:

Самый главный плюс рото-дверей — экономия пространства.

Для открывания стандартной распашной двери понадобится место, равное ширине двери, в случае с рото-дверью габариты открывания уменьшатся больше, чем в два раза

При выборе дверного полотна не имеет значения левая дверь или правая

Как правило, вся фурнитура врезается и устанавливается ещё на производстве с использованием специального профессионального инструмента, что значительно упрощает монтаж такой двери, обеспечивает надёжность и долгосрочность её эксплуатации

Чёрные полоски щёточного уплотнителя хорошо видны на светлом торце дверного полотна

Инвалидная коляска свободно проедет через роторный дверной проём, так как нет никаких препятствий в виде порогов

Стеклянные рото-двери способны визуально расширить пространство помещения

Недостатков у рото-дверей только два:

Высокая стоимость. Самый существенный минус — это дороговизна полотен с рото-механизмом, связано это с тем, что такие двери изготавливаются на высококачественном инновационном оборудовании.
Ограниченный вес дверного полотна. В связи с тем, что ротационный механизм не способен выдерживать слишком тяжёлые конструкции, двери из массива древесины на него устанавливать нельзя.

Видео: преимущества рото-дверей

Разновидности рото-дверей

Классификацию рото-дверей можно провести по трём основным критериям. По материалу, из которого они изготавливаются, выделяют:

Дверь с ПВХ покрытием может быть установлена даже в ванную комнату

Дверь из МДФ-панелей имеет довольно лёгкую конструкцию

Стекло, установленное в двери, может быть прозрачным, матовым, декорированным рисунком или мозаикой

Рото-дверь из древесины выглядит стильно и роскошно

Можно приобрести и комбинированные типы рото-дверей, например, полотна из МДФ со стеклянными вставками.

По механизму двери могут быть:

механическими;
автоматическими (цена на дверь с таким устройством в разы больше, чем с механическим).

По количеству створок:

Одностворчатые двери устанавливают в стандартные проёмы

Двустворчатые двери подходят для установки в просторные помещения с широкими дверными проёмами

Размер рото-двери является стандартным: ширина полотна может быть изготовлена в пределах 40–90 сантиметров, а вот высота всегда одинаковая — 210 сантиметров.

Дизайн дверей с ротационным механизмом может быть любым. В продаже представлен огромный выбор расцветок и фактур этих изделий, так что при желании каждый покупатель найдёт дверное полотно, удовлетворяющее его потребности. К тому же рото-двери можно изготовить и на заказ по чертежу или рисунку, предоставленному заказчиком.

При заказе рото-двери с широким полотном следите, чтобы ротационный механизм был усиленный

Для каких помещений подходят рото-двери

Двери с ротационным механизмом можно устанавливать в любые помещения, но только внутри здания. Для входных конструкций они не подойдут, ввиду того, что не обладают повышенной защитой, как, например, сейф-двери. Однако на входах в торговые центры, поликлиники, офисные здания довольно часто можно увидеть автоматические рото-двери: четырёхстворчатые стеклянные крутящиеся конструкции.

Автоматическая рото-дверь движется без помощи человека

Если говорить о межкомнатных вариантах рото-дверей, то они идеальны для узких, тесных коридоров, маленьких комнат и других неудобных пространств. Ведь главное преимущество — экономия пространства. Такая дверь займёт места на 50% меньше, чем обычная распашная. Но это не значит, что нельзя установить рото-дверь в помещении с достаточной площадью. Ведь она ничем не уступает по функционалу любому другому типу дверных конструкций, а у некоторых и вовсе выигрывает.

Механизм рото-двери устроен таким образом, что полотно двери встаёт поперёк дверного проёма

В зависимости от того, из какого материала выполнена рото-дверь, она может быть установлена и в помещениях с повышенной влажностью. Например, ПВХ-конструкцию возможно установить и в ванную, и на кухню.

ПВХ-плёнка является полностью влагостойким материалом

Единственное, что может остановить покупателя в монтаже рото-двери — это её цена. Одна дверная конструкция обойдётся в сумму не менее 40 тысяч рублей. Кроме этого финансового ограничения, других препятствий для установки рото-двери не существует.

Фотогалерея: рото-двери в дизайне помещений

Установка ротационных дверей

Как уже говорилось ранее, рото-дверь сможет установить любой мастер, который хоть раз сталкивался с монтажом обычной распашной конструкции. Так как сам ротационный механизм уже собран и установлен, то специалисту нужно лишь зафиксировать полотно в дверном проёме.

Всегда можно воспользоваться услугами установщиков, которые выполнят быстрый монтаж

Если вы сомневаетесь в своих силах или никогда не сталкивались с монтажом дверных конструкций, то лучше обратиться за помощью к профессиональным мастерам.

Любой комплект рото-дверей оснащён подробной инструкцией по установке дверного полотна. Важно чётко придерживаться её и соблюдать этапы работы, которые можно разделить на четыре составляющие:

Проверка комплекта поставки.
Предварительная работа с проёмом двери.
Монтаж дверной конструкции.
Регулировка установленного полотна.

Для правильной и качественной установки двери необходимо, чтобы все комплектующие были на месте:

полотно с отверстиями для крепежей и установленным замком;
дверной короб с вмонтированной направляющей системой;
наличники;
уплотнители;
монтажный набор с шестигранным регулировочным ключом (входит в комплект поставки всех ротационных дверей).

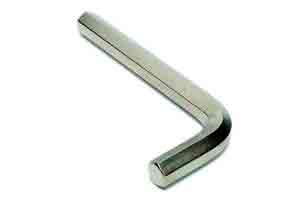

Шестигранный ключ понадобится для регулировки дверного полотна

Если все комплектующие в порядке, то можно переходить к подготовке дверного проёма. Нужно проследить, чтобы он был ровным по вертикали и горизонтали. Сделать это можно при помощи строительного уровня. Пространство между коробкой и проёмом должно быть минимальным — не более пяти миллиметров.

Если в квартире идёт ремонт, то подготавливать дверной проём под рото-двери лучше до финишной отделки стен. Ведь он должен точно соответствовать размеру дверной коробки.

Равномерная толщина простенка — также обязательный фактор при подготовке проёма. Если пренебречь этим моментом, то в последующем могут появиться проблемы с установкой коробки и наличников.

После тщательной подготовки дверного проёма можно приступать к монтажу.

Перед установкой двери стоит ознакомиться с названиями различных деталей рото-механизма

Видео: сборка рото-механизма

Этапы монтажа

Установку ротационных дверей можно условно разделить на пять этапов:

На направляющей имеется отметка (стрелочка), показывающая, с какой стороны можно совершить уменьшение размера

После сборки направляющей механизм необходимо смазать

Все детали должны быть зафиксированы саморезами и не иметь свободного хода, кроме как по направляющим

Накладки фиксируются при помощи болтов

Видео: подробный обзор монтажа рото-двери

Эксплуатация и ремонт ротационных дверей

Двери с ротационным механизмом не требуют особых правил эксплуатации. А возможные методы ухода зависят от материала:

Чтобы очистить дверь с ПВХ-покрытием от загрязнений, достаточно будет мягкой тряпки и мыльного раствора. Нельзя использовать средства, содержащие ацетон, растворители или спирт.
Стеклянные двери моют с помощью специальных средств, которые содержат нашатырный спирт.
Двери из массива чистят посредством специального раствора, который готовится из воды и спирта в пропорции 9 к 1 соответственно.
МДФ двери очищают так же, как и двери ПВХ — с использованием мыльной воды.

Для любого типа конструкции ни в коем случае нельзя применять абразивные порошки: они могут поцарапать поверхность двери, испортив тем самым её внешний вид.

Замаскировать появившиеся царапины на полотне ПВХ, МДФ и дверей из массива поможет специальный мебельный воск. Нужно только правильно подобрать его в тон полотна.

Потёртости и мелкие царапины также поможет устранить мебельный маркер

Глубокие царапины заделывают при помощи шпатлёвки по дереву, наждачной бумаги и лака:

На вмятину нанести слой шпатлёвки.
После её высыхания ошкурить поверхность наждачной бумагой.
Нанести лакокрасочные покрытия в тон дверного полотна.

Для дверей из массива следует использовать средства, предназначенные для древесины, ламинированных или шпонированных поверхностей

Чтобы рото-механизм не вышел из строя раньше времени, не стоит вешать на ручки дверей тяжёлые предметы, также не разрешайте детям виснуть и кататься на них. При соблюдении этих простейших правил рото-дверь будет радовать вас отменной функциональностью и эстетичным внешним видом долгие годы.

Видео: как заделать царапину на двери

Отзывы об использовании рото-дверей

Я ставил себе итальянского производителя Ergon, работает мягко и без нареканий уже полгода почти. Единственное, при открывании двери нужно немного придерживать саму дверь, иначе биться будет об короб. Но ребята сказали, что скоро доводчики появятся, можно установить на уже смонтированной двери. Будем ждать.

Lisicin

https://i-kupi.ru/forum/post2991.html

Знакомые поставили себе дверь с таким механизмом, а через несколько месяцев все накрылось медным тазом… не помню, как называется точно фирма, так что не буду никого вводить в заблуждение. видимо, нужно очень тщательно выбирать производителя при покупке таких дверей.

Marevo

https://i-kupi.ru/forum/post2991.html

Не очень-то она и сложная и вполне надёжная, пока что дешёвых аналогов не встречал. Думаю, скоро появятся с более низким качеством, пока же этот механизм стоит как пара — тройка недорогих дверей. Для этого механизма не нужны особые дверные проёмы или полотно, можно устанавливать самые обычные двери в самые обычные проёмы.

Gauri

https://forum.dvermezhkom-service.ru/viewtopic.php?f=8&t=2647

Межкомнатные двери с роторным механизмом — находка для помещений, в которых поневоле мебель придвинута вплотную к дверному проёму. Ну, нет «хода», чтобы ставить обычную распашную дверь или сдвигаемое вдоль стенки дверное полотно. Лишь бы было достаточно пространства для траектории «вперёд-назад».

olika

https://forum.dvermezhkom-service.ru/viewtopic.php?f=8&t=2647

Плохо то, что эта «находка» остаётся в дверном проёме в открытом состоянии. Это несколько сантиметров ширины проёма, плюс дверная ручка, которую нужно не зацепить, когда проходишь мимо. Ширина проёма в большинстве типовых квартир и без того не слишком велика, а тут ещё минус сантиметра три-четыре. Потому, наверное, такие двери и не завоевали широкой популярности. Да, мебель и габаритную бытовую технику в комнаты ещё занести нужно, а может не получиться из-за недостатка нескольких сантиметров в ширине двери. И так просто эту дверь не снимешь (чтобы занести шкаф или холодильник), как снимается с петель обычная распашная дверь.

Artem

https://forum.dvermezhkom-service.ru/viewtopic.php?f=8&t=2647

А мне идея с подобными дверями кажется довольно интересной и привлекательной (а, если дверь со стеклом — то напоминает маршрутку). Но для дома такой вариант совсем не подходит, это более офисный вариант. Дома иногда нужно быстро открыть или закрыть дверь, дома дети — которым без разницы сколько стоит подобный механизм. А вот входная дверь в кабинет — вполне даже привлекательна.

Vitalic32

https://forum.dvermezhkom-service.ru/viewtopic.php?f=8&t=2647&sid=5c95dc44cd780f58315d47abd6b7bd6a&start=10

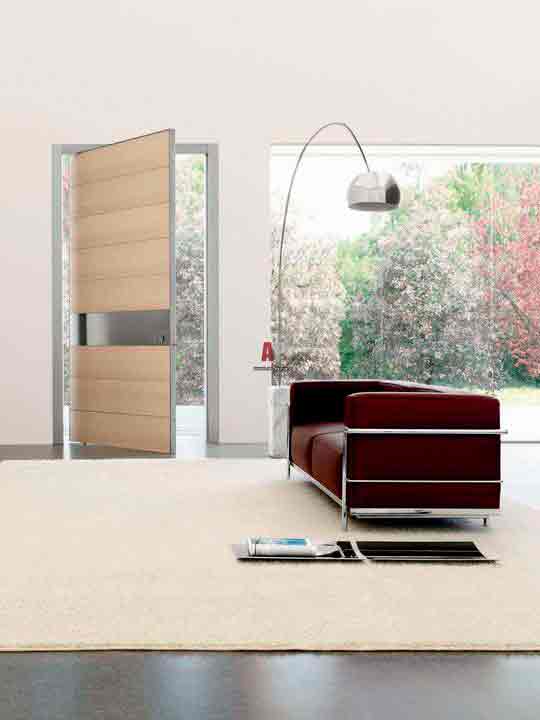

Рото-двери станут интересным и функциональным приобретением для обладателей квартир с маленькой площадью. Такая дверь не только отлично экономит свободное пространство, но и имеет довольно интересный, нетривиальный способ открывания. Единственный нюанс, который может оттолкнуть от покупки дверей с ротационным механизмом — это их высокая стоимость.

Источник: http://legkovmeste.ru/stroitelstvo-i-remont/dveri/roto-dveri-mezhkomnatnyie.html

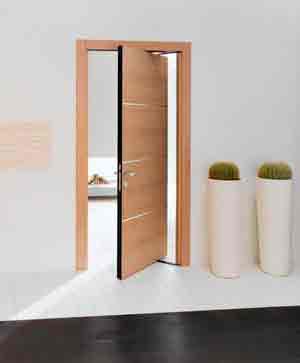

Межкомнатная рото дверь своими руками. Двери с роторным механизмом: интересное решение для современных интерьеров Открывание дверей в обе стороны

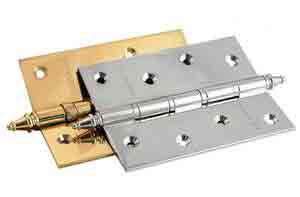

Дверные петли – это устройства, при помощи которых полотно крепится к коробке. Фактически петли – тот волшебный инструмент, который превращает «полуфабрикат» – дверное полотно в функциональную и удобную конструкцию. Поэтому к выбору такого важного элемента заполнения дверного проема необходимо подойти ответственно – изучить ассортимент, разобраться в типах устройств и найти тот вариант, который будет соответствовать индивидуальным требованиям.

Дверные петли – это устройства, при помощи которых полотно приобретает способность выполнять свои основные функции : открываться, закрываться. Производители устройств заполнили рынок солидным ассортиментом дверных петель, в котором, на первый взгляд, может разобраться только специалист. Однако все многообразие «фасонов» и моделей петель классифицируется на группы и не представляет сложности для изучения. Поэтому не стоит ограничивать свободу выбора покупателя и заказывать комплект со стандартными петлями – лучше потратить немного времени и найти тот вариант, который будет точно соответствовать собственным представлениям о функциональности двери.

Типы дверных петель

Первое, что нужно помнить при выборе петли, – современный ассортимент устройств позволит реализовать любые идеи в интерьере, включая возможность открывания и внутрь, и наружу (барные ). Главное – изучить технические характеристики и точно определить тот тип, который будет максимально соответствовать индивидуальным требованиям.

Типы петель:

Универсальные отличаются длительным сроком службы, не требуют особых навыков при монтаже и подойдут для любой стороны открывания (правая, левая ). Однако при выборе такого устройства необходимо помнить, что снять дверь с петли на время, например, выноса крупногабаритного гарнитура, не получится – сначала потребуется открутить изделие.

Съемные (разъемные) удобны в эксплуатации и монтаже (дверь навешивается ). Отличительная особенность – дверь можно легко снять без откручивания петель.
Ввертные (ввинчиваемые) состоят из двух частей со штырьками с резьбой, предназначены для конструкций с европритвором (с выступом на торцах ) и подойдут для любой стороны открывания. Одна часть такой петли ввертывается в коробку, вторая – в полотно.

Обратите внимание! Монтировать ввертные петли необходимо осторожно, особенно, если необходимо установить устройство в тонкое полотно с европритвором. Связано это с тем, что такой тип петли может расщепить дверное полотно!

Барные (петли-метро) открываются в обе стороны: наружу, внутрь.

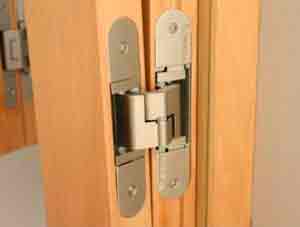

Скрытые петли невидимы при закрытом полотне и позволяют выполнить регулировку по трем осям. При установке полотна со скрытыми петлями возможно открывание двери на 180° С, что позволит полностью освободить проем при необходимо перемещения громоздких вещей.

Главное условие при выборе петли – высокое качество изделий. Заводскую продукцию известных производителей практически невозможно привести в негодность, в отличие от дешевых железных устройств кустарного производства. Поэтому при выборе изделий специалисты рекомендуют предпочесть продукцию предсказуемого качества и выбрать материал:

Латунные петли отличаются повышенной устойчивостью к коррозии и истиранию. «Минус» – латунная петля со временем может потемнеть.
Стальные – это изделия из высокопрочного материала, устойчивого к коррозии с длительным сроком службы.
Латунно-цинковые петли являются прочными изделиями, устойчивыми к коррозии.

Следующий момент, на который следует обратить внимание при выборе съемных петель, – сторона открывания . Как правило, для определения направления достаточно встать перед дверью так, чтобы конструкция открывалась «на себя», и определить – по правую или левую руку будет открываться полотно.

Немаловажным фактором при выборе петель является размер :

Н=7,5 см рекомендуется для легких дверей весом 10-25 кг – каркасных, пустотелых, с сотовым заполнением;
Н=10 см подойдет для стандартных конструкций весом 25-40 кг – каркасных, пустотелых, с сотовым заполнением;

размеры Н=10 см при D=6 см предназначены для тяжелых дверей весом от 40 кг – каркасных, пустотелых, с сотовым заполнением.

Кроме того, при выборе петли необходимо точно определить расположение – обычное (2 петли ), для стандартных дверей (2 вверху+1 внизу ), для легких полотен (3 равноудаленных петли ). Для тяжелых конструкций рекомендуется приобрести 4 петли и расположить детали по 2: вверху и внизу. Если планируется высотой от 2 100 мм, то специалисты рекомендуют обеспечить функциональность конструкции, установив 4 петли.

К минусам ротационной конструкции можно отнести такие недостатки:

Поворотный механизм для дверей, которые открываются в обе стороны и соответствующая фурнитура

Монтаж ротационной системы своими руками

Цена материалов и сопутствующих атрибутов

Фото и видеопособие по установке рото дверей собственными силами

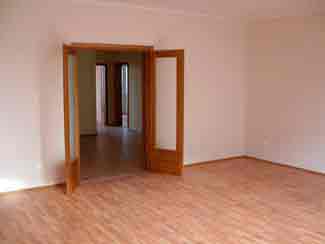

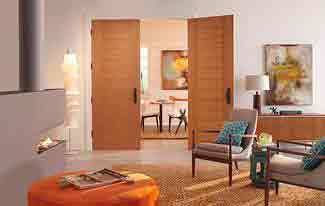

Оптимальным вариантом для межкомнатного проема просторной квартиры могут стать двойные распашные двери. В любом интерьере помещения они смотрятся солидно и презентабельно. Такие двери не только являются удобным решением для прохода и занесения в комнату объемных вещей, но зачастую выступают в качестве эксклюзивного элемента в интерьере.

Разновидности двойных распашных дверей

Такие двери сегодня можно заказать на любой вкус. Большое разнообразие моделей и материалов, из которых они выполняются, позволяют каждому найти вариант согласно своим пожеланиям и предпочтениям. Распашные двери являются достаточно распространенными, ведь они функциональны, обладают хорошей шумоизоляцией, неплохо держат тепло, просты в эксплуатации.

Существуют различные виды двойных дверей для межкомнатного пространства с распашной конструкцией. По типу открывания их делят на 2 группы:

односторонние – открываются только в одну сторону;
маятниковые – створки распахиваются в обе стороны.

Двойные двери очень удобны. К их основному преимуществу по сравнению с одностворчатыми конструкциями относят наличие значительно меньшей площади, которая требуется на распахивание. Кроме того, они позволяют спроектировать достаточно широкий проем, когда другие виды дверей совершенно не подходят. Бывают такие разновидности распашных конструкций с 2-мя створками, как:

прямоугольные;
арочные;
стрельчатые;
с фрамугой.

Ширина полотен бывает как одинаковой, так и разной. В некоторых моделях предусмотрена возможность зафиксировать одну створку с помощью задвижки. Это позволяет в зависимости от ситуации открывать одновременно оба полотна двери или только одну створку. Дверные полотна, которые имеют разные размеры, чаще устанавливают в не слишком широкие проемы. Такой тип конструкции особенно хорошо вписывается в недостаточно просторные помещения.

Внимание! Двойные распашные двери вряд ли будут хорошим вариантом для квартир малой площади. Для таких помещений лучше рассмотреть другой тип дверей, например, раздвижные или с одной створкой.

Сырье, которое используется для производства таких дверей, тоже может быть различным. Двойные распашные конструкции выпускают из:

массива дерева различных пород;
шпона и МДФ;
пластика (ПВХ);
стекла;
в комбинации из нескольких видов материала.

Особенно изысканно при сочетании материалов выглядят двери со вставками из стекла. Оно может быть матовым, рельефным или с рисунком. Дверные же конструкции из массива дерева можно назвать классикой, они всегда смотрятся очень привлекательно. Створки полностью из стекла используются достаточно редко, но такой вариант выглядит стильно и богато.

Размеры двойных дверей с распашной конструкцией

Сегодня можно без проблем найти двери для межкомнатного проема стандартных размеров. Чаще встречаются дверные изделия шириной 60, 70, 80, 90 см при высоте 2 м. Несложно подобрать подходящую конструкцию и при большей высоте или слишком широком дверном проеме. В любом случае сейчас можно легко заказать двойные распашные двери по индивидуальным меркам, даже если дверь по размерам является нестандартной.

Совет. При выборе важно учесть, что дверная конструкция должна свободно размещаться в дверном проеме. Для этого необходимо, чтобы размеры проема были больше по высоте на 2-3 см и по ширине на 4-6 см, чем готовые двери вместе с коробкой.

Как выбрать межкомнатную дверь?

Выбор дверных конструкций сегодня очень разнообразен. Выбирая подходящую для себя модель, важно учесть возможные скрытые изъяны, которые могут присутствовать и в готовом изделии, и в выполненном на заказ. Помимо необходимых размеров конструкции двери, нужно обратить внимание на:

материал, из которого изготовлено выбранное изделие. Лучше, если он будет натуральным и экологически чистым. А если на двери есть лакокрасочное покрытие, оно должно быть качественным и безвредным для здоровья;
ровность полотна – важно отсутствие любых неровностей и перепадов;

однородность цвета изделия, без пятен и вкраплений;
состояние поверхности дверного полотна – на нем не должно быть сколов, каких-либо неровностей и шероховатостей;
комплектацию дверной конструкции, наличие уплотнителей в местах стыков, а также их качество;
наличие притвора, который обеспечивает более высокие показатели по звукоизоляции, а также по задержанию тепла в помещении;
одинаковое качество составляющих частей дверной конструкции – коробки, наличников, отделки. Кроме того, они должны быть выполнены в одной цветовой гамме.

Двери должны гармонировать с интерьером помещения

Дополнительного внимания при выборе требуют двери со вставками из стекла. Стеклянные части должны быть установлены плотно. Если такие двери немного потрясти, а при этом стекла будут дребезжать, значит, что они установлены неправильно либо был использован некачественный уплотнитель в местах соединения частей из разных материалов.

Двойные распашные двери: как их установить?

Установка распашных конструкций с 2-мя створками по сравнению с другими видами дверей, конечно, имеет свои отличия. При наличии некоторого опыта подобных работ установить их можно и самостоятельно. Важно все сделать аккуратно, чтобы потом установленные двери не скрипели, не перекосились, открывались свободно и без усилий. Кроме того, они не должны самопроизвольно открываться. Если же имеются некоторые сомнения в своих навыках, лучше поручить установку таких дверей специалисту. Ведь правильно установленная дверная конструкция прослужит достаточно длительное время.

Все работы по монтажу дверной конструкции можно разделить на несколько этапов:

установка в межкомнатный проем дверной коробки;
разметка и врезка дверных петель;
монтаж полотен двери;
заделывание щелей;
крепление наличников.

Каждый из этих этапов работ достаточно важен, но особенно нужно уделить внимание установке дверной коробки. Ведь некоторые допущенные при монтаже ошибки исправить в дальнейшем уже не получится, что приведет к необходимости снесения конструкции.

Распашные двери с 2-мя створками – это всегда красиво. А правильно подобранные к интерьеру помещения, они будут смотреться гармонично, привлекательно и гостеприимно.

Установка распашной двустворчатой двери: видео

Распашная двустворчатая дверь: фото

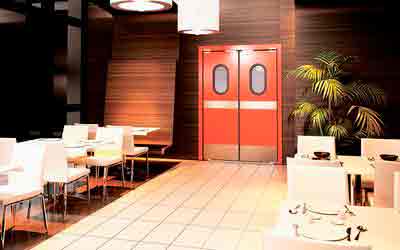

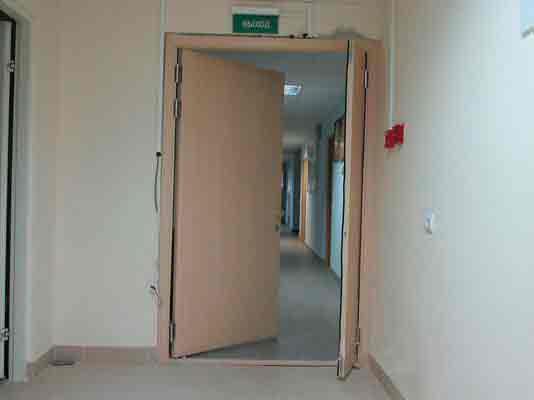

Маятниковые двери представляют собой один из видов створчатых дверей. По аналогии с традиционными межкомнатными конструкциями, они открываются для входа в то или иное помещение. Но, в отличие от обычных распашных дверей, маятниковые могут открываться в любом направлении — на входящего (выходящего) или от него. Такие двери заслуживают подробного описания, так как обладают характерными особенностями, достоинствами и отрицательными качествами. Кроме того, маятниковые двери можно установить собственными усилиями, о чём речь пойдёт ниже.

Различия маятниковых дверей и обычных

Главным отличием дверных систем-маятников является их способность распахиваться в обе стороны. Суть такой конструкции заложена в особом устройстве применяемых петель. Разумеется, использование обычных навесных петель сделало бы такую эксплуатацию дверного полотна невозможной.

Все разновидности маятниковых дверей комплектуются устанавливаемыми на пол и верхнюю часть проёма навесами. Правда, эти механизмы так назвать можно только с большим преувеличением. Дело в том, что по сути эти навесы представляют собой осевое пружинное приспособление, на которое закрепляется дверное полотно. Ось вращения даёт возможность двери распахиваться в любую сторону. Есть возможность установить всю конструкцию таким образом, чтобы полотно могло вращаться по окружности. По подобному принципу функционируют крестовые системы, устанавливаемые на входе в крупные торговые центры.

Итак, основным конструктивным элементом можно смело назвать эти специфические навесные механизмы. Такие устройства бывают двух видов — с доводчиками и без них. Преимущества конструкций, оборудованных навесами с доводчиками широко известны. В маятниковых дверях с такими системами реализовано автоматическое закрывание посредством оригинального пружинного приспособления.

Будет кстати упомянуть, что для эффективной эксплуатации таких изделий необходима пара доводчиков, функционирующих в противоположных направлениях. Один из этих механизмов устанавливается в нижней петле, а второй — в верхней. Например, когда полотно необходимо открыть от себя, сработает нижний доводчик, а при открывании в противоположном направлении — верхний. Именно такая совместная работа двух разных устройств даёт возможность осуществить автоматическое закрывание систем-маятников.

Виды маятниковых дверей и их главные особенности

Кроме того, что системы-маятники представляют собой подвид распашных конструкций, их можно классифицировать по различным критериям. Чаще всего их отличия заключаются в материале, используемом при изготовлении.

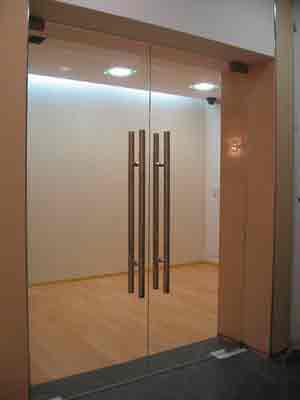

Стеклянные маятниковые двери являются хорошим решением для тех помещений, интерьер которых выполнен в современном стиле. Основным преимуществом таких конструкций можно назвать долгий срок эксплуатации, ведь стекло очень удобно для очистки и фактически не царапается. Вместе с тем, стеклянные маятниковые двери изготавливают не из обычного хрупкого стекла, а из толстого и калёного материала, или, в крайнем случае, усиливают плёнкой, стойкой к механическому воздействию. Прозрачность стеклянных маятниковых дверей корректируется с помощью тонирующих плёнок.

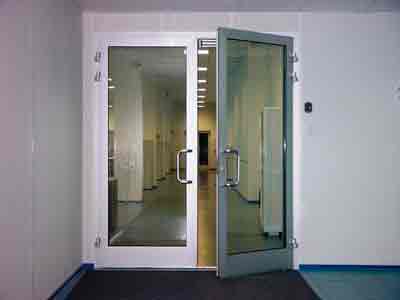

Алюминиевые маятниковые двери представляют собой некое подобие предыдущего варианта. Единственным отличием является наличие металлической рамки. Алюминиевые маятниковые двери немного проигрывают в эстетичности полностью стеклянным маятниковым дверям.

Пластиковые маятниковые двери являются типовыми современными конструкциями, зачастую оборудованными стеклопакетами. Также они могут снабжаться сэндвич панелями. Маятниковые двери ПВХ часто устанавливают при входе на балкон или лоджию. У этих дверей трудно найти какие-то недостатки. Разве что к их числу можно отнести незамысловатый внешний вид.

Маятниковые двери, изготовленные из древесины, получили широкое распространение в самых разных дизайнерских решениях. Преимущества этих дверей аналогичны с достоинствами традиционных распашных конструкций из данного натурального материала.

Противопожарные дверные конструкции используют в помещениях, к которым предъявляются более высокие требования безопасности. В многолюдных зонах эти маятниковые двери могут выручить в самой чрезвычайной ситуации. Подобные двери устанавливают в метро, заведениях общественного питания, офисных центрах и производственных помещениях. Огнеупорность маятниковых дверей зависит от толщины полотна и варианта отделки его внешней поверхности. Кроме того, на противопожарные качества конструкции влияет формула специального вспенивающего состава, используемого в качестве наполнителя.

Кроме классификации по типу применяемого в производстве материала, маятниковые двери отличаются по количеству створок, используемых в конструкции. По этому признаку различают одностворчатые и двустворчатые системы-маятники. На выбор оптимальной конструкции для конкретного помещения в первую очередь влияет ширина дверного проёма. В случае, когда она больше 1200 мм, целесообразно ставить двустворчатые двери.

Достоинства и недостатки

Для того, чтобы определить достоинства и изъяны маятниковых дверей, необходимо провести сравнительный анализ всех вариантов данных конструкций. Только сопоставляя особенности тех или иных разновидностей можно выявить достоинства и минусы подобных изделий. К преимуществам, прежде всего, относится:

Отсутствие в конструкции дверной коробки (не во всех моделях). Правда, это преимущество одновременно является и недостатком. С одной стороны, имея дело с такой конструкцией, отпадает необходимость производить монтаж коробки. Но, в тоже время, отсутствие упора, к которому могло бы плотно прилегать дверное полотно, понижает звукоизоляционные характеристики дверей.

Другим весомым достоинством является комплектация дверей особым видом навесов, а именно механизмом для нижней оси. На эту часть конструкции приходится вся нагрузка от массы дверного полотна. Нижняя ось обладает способностью принимать на себя значительный вес, что позволяет использовать при установке дверные полотна больших размеров.

Очевидным достоинством систем-маятников является возможность открывать и закрывать дверное полотно в любом направлении. В принципе, именно с этой целью и были разработаны маятниковые двери двухстороннего открывания.

Определёнными достоинствами обладает и навесной механизм вверху конструкции. Это устройство позволяет корректировать скорость открывания и закрывания дверного полотна. Вместе с тем, некоторые модели таких навесов дают возможность зафиксировать дверь в определенном положении.

К основным недостаткам, в первую очередь, относится недостаточная звукоизоляция. Вместе с тем, такие конструкции имеют более высокую стоимость сравнительно с традиционными распашными дверями. Особенно это касается целиком стеклянных изделий. В то же время, если сравнить цену дверей-маятников из древесины и обычных распашных конструкций, то может оказаться более выгодным приобрести первые. Это связано с отсутствием в конструкции маятниковых дверей коробки.

Тем не менее, вообще без декора дверного проёма обойтись вряд ли удастся. Его отделку лучше выполнить из прочного материала, например, дерева. Мягкая шпаклёвка имеет свойство осыпаться и оббиваться при соприкосновении. Кроме того, к минусам данных дверей относится необходимость использования под их нормальную работу дополнительного объёма свободного пространства по обе стороны от конструкции.

В заключение будет необходимо затронуть вопрос самостоятельной установки дверей-маятников. Технология монтажа таких конструкций достаточно проста. В то же время, есть несколько нюансов, которые необходимо учесть при осуществлении работ по установке собственными руками. В первую очередь, требуется обеспечить полное совпадение осей верхнего и нижнего поворотного механизма. Минимальное отклонение приведёт к некорректному функционированию дверного полотна.

Во-вторых, необходимо соблюсти стандартные рекомендации относительно расстояния от верхнего края дверного проёма до оси навеса. Дело в том, что чем больше будет эта величина, тем труднее станет открываться дверь. Обычно это расстояние составляет 50 мм. Также важно обеспечить горизонтальность пола и верхней части откоса дверного проёма. Без этого условия невозможно добиться приемлемой звукоизоляции. Кроме того, важно не нарушить вертикальный угол боковых краёв дверного проёма, а также обеспечить минимальное расстояние между откосами и полотном.

В заключение хочется подчеркнуть, что маятниковые двери являются превосходным вариантом для офисных и торговых помещений, квартиры и загородного дома. Безусловно, оборудование такими конструкциями спальни будет не самым лучшим решением в силу их низких звукоизоляционных характеристик. Но, почему бы не использовать межкомнатные маятниковые двери в других помещениях? Например, это может быть ванная комната или кухня. Двери-маятники органично будут смотреться практически везде, хотя необходимо учитывать, что они требуют значительного пространства по обе стороны от проёма.

Источник: http://kbumb.ru/novostrojjki/mezhkomnatnaya-roto-dver-svoimi-rukami-dveri-s-rotornym/

Смотрите также:

Герметик Готовим сами

02.05.2020

Силиконовый "антидождь" своими руками Мы уже многое поведали, о необычайных свойствах средства "антидождь". Рассказали, как оно появилось и из каких компонентов сделано. Но самое важное — это то, что его можно довольно просто сделать самому и при этом затратить минимум... →

Камины для дома своими руками

02.05.2020

Строительство камина дровяной для дома своими руками недорого из кирпича? Пошаговая инструкция +Видео Дровяной камин в доме – это добротный очаг с открытой топкой. На него возложена не только функция обогрева: кроме прочего, это великолепное украшение, гармонично... →

Лучшие материалы для шумоизоляции стен

02.05.2020

Шумоизоляция стен: как и чем можно сделать своими руками звукоизоляцию в квартире Посторонние звуки — постоянные спутники жителей панельных домов. Сквозь стены доносятся разговоры в смежных помещениях, гул от работающей бытовой техники или электроинструментов, хлопки... →

Комментарии

Комментирование отключено.

Голосование

Загрузка ...

Форум
