Теплый пол под ламинат своими руками

Как сделать электрический теплый пол под ламинат

Древесные материалы обладают низкой теплопроводностью. Это главная причина того, что теплые полы чаще укладывают под плитку. Но при правильном выборе материалов и грамотном монтаже ламинированный теплый пол будет служить не хуже плиточного.

Чтобы качественно сделать электрический теплый пол под ламинат своими руками, лучше выбрать технологически простой способ укладки.

Как выбрать пол

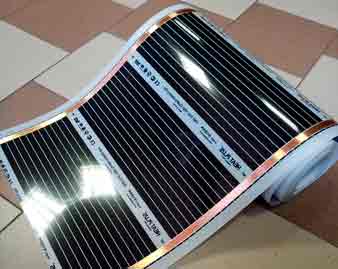

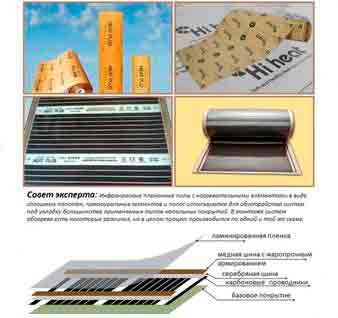

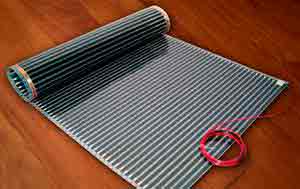

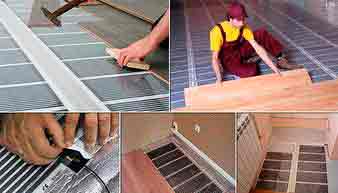

Один из предпочтительных материалов – инфракрасная пленка. Ее дополнительное преимущество – незначительная толщина. Это актуально для комнат с низкими потолками.

Рекомендуемая мощность системы – не больше 130 ватт на метр квадратный, предел для первых этажей и балконов. Для межэтажных перекрытий достаточно 90.

Нагревательный элемент

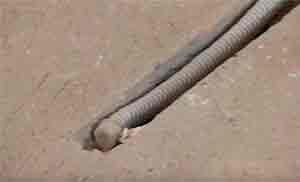

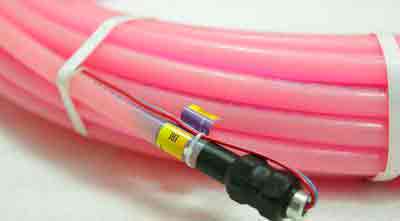

1. Кабельный электрический теплый пол под ламинат.

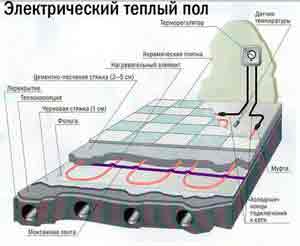

При монтаже системы под стяжку можно остановиться на этом варианте: стяжка компенсирует неровности. Плюсы этого способа:

  • самый дешевый;
  • ширину витков (а значит, теплоотдачу) укладчик выбирает по своему усмотрению;
  • стяжка дольше держит тепло.
  • энергоемкость;
  • теплоэффективность ниже, чем у других видов;
  • стяжка «съедает» полезное пространство.

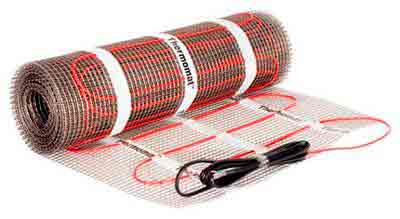

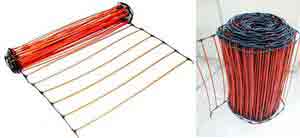

2. Кабельные маты.

  • толщина кабеля небольшая (около четырех миллиметров);
  • невысокая мощность и энергопотребление;
  • возможен сухой монтаж покрытия на подложку.

Минус: перед финишным покрытием необходима укладка выравнивающего состава до 8 миллиметров толщиной и подложки. Теплоэффективность при этом снижается.

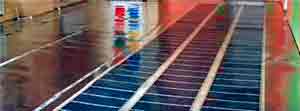

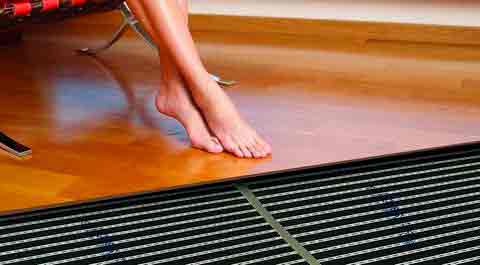

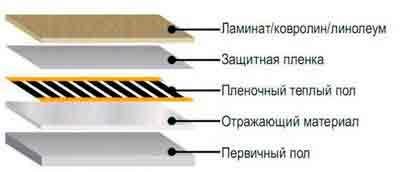

3. Электрический пленочный теплый пол под ламинат – оптимальный вариант:

  • простая укладка, стяжка не требуется;
  • теплоэффективность самая высокая.

То же самое относится к матам на алюминиевой основе.

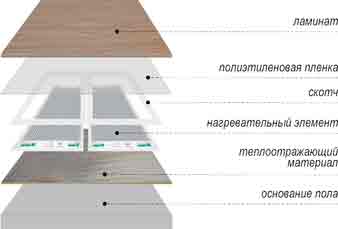

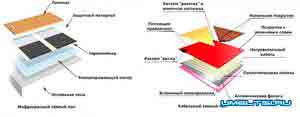

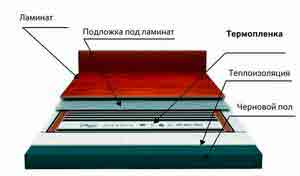

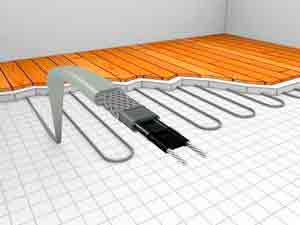

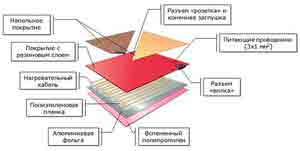

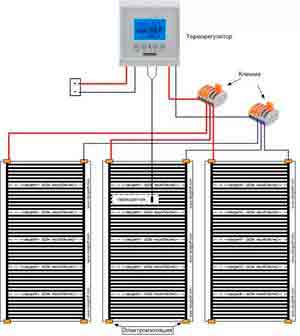

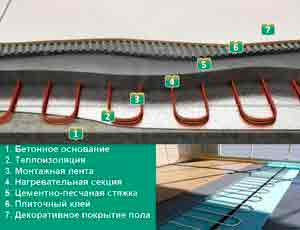

Схема устройства электрического теплого пола под ламинат.

Внимание! Под пленочные и алюминиевые теплопроводные маты необходимо класть слой фольгированного теплоизолятора.

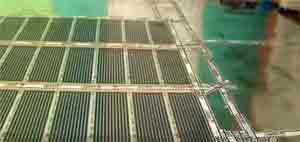

4. Многослойные маты уже включают в себя все необходимое:

  • полимерная теплоизоляция;
  • отражающая фольга;
  • кабель;
  • защитное покрытие из прорезиненного пластика.

Такая укладка электрического теплого пола под ламинат производится без дополнительных слоев снизу. Исключение – монтаж на грунт: в этом случае следует положить на основание гидроизолирующую пленку. Подложка под ламинат не требуется.

Ламинат

Для теплых полов используются не все виды ламината. Подходящее покрытие имеет ряд особенностей:

  • плотная однослойная структура обеспечивает низкое сопротивление теплопередаче;
  • термическое расширение меньше – доски не будут деформироваться при повышении температуры;
  • при нагреве не выделяются вредные летучие компоненты.

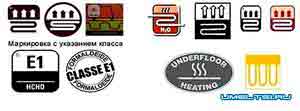

Те ламинаты, которые можно брать, имеют в маркировке температурный значок.

Мощность системы и толщина доски – взаимозависимые величины. Ряд производителей указывает допустимую толщину покрытия в сопроводительной документации к теплому полу.

Существуют доски с уже встроенными нагревательными элементами, оборудованные алюминиевыми замками для монтажа.

Класть или не класть подложку

Подложка – тепло/звукоизолирующий материал.

  • если важна максимальная теплоотдача, а звукоизоляцией можно пожертвовать, подложку не кладут;
  • если звукоизоляция необходима – нужно класть.

Чтобы минимизировать теплопотери, выбирают подложку как можно тоньше. В конструкции пленочных полов вместо нее часто используется толстый полиэтилен от 80 мкм – он гидроизолирует электрическую составляющую пола.

Особенности устройства

  1. Чтобы пол в дальнейшем не скрипел, а замки не испытывали лишнюю нагрузку, основа должна быть идеально ровной – не больше полутора миллиметров перепада. Отчасти неровности компенсирует подложка, если она есть.
  2. Под низкой мебелью и коврами теплый пол не кладут во избежание перегрева этих участков. Допустимая ширина «холодной зоны» – 0,3 метра. Если зоны слишком большие, пол будет прогреваться неравномерно, возможна деформация покрытия.
  3. Для теплых полов зазор между досками и стенами увеличивают до десяти сантиметров.
  4. Расстояние до отопительных приборов (камин, радиатор) – не меньше 20 см, до электропроводки – не меньше пяти.
  5. Максимальная температура нагрева покрытия – 27 градусов (ISO/TS, ст. 13732-2:2001). Температуру на регуляторе проставляют с запасом. Для 27 градусов на поверхности – от 32 до 40.

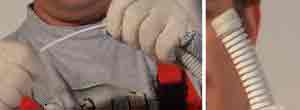

  6. Термодатчик с проводами укладывают в гофрированной трубе. Терморегулятор следует располагать на стене как можно ближе к теплому полу.
  7. Нельзя одной и той же секцией прогревать участки с разной температурой (например, комнату и лоджию).
  8. Нельзя использовать для монтажа металлический крепеж.
  9. Укладка производится только при плюсовой температуре.
  10. Необходимо заземление системы.

Инструкция по монтажу

Внимание! Сопоставьте мощность вашей системы и состояние коммуникаций в доме. Возможно, для пола потребуется отдельный автомат.

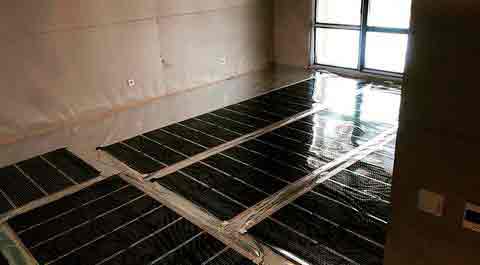

Рассмотрим пленочный вариант.

Для укладки необходимо:

  • сам пол. В комплекте кроме рулона пленки должны присутствовать соединительные кабели и битумная изоляция для контактов;
  • терморегулятор. Уточните в инструкции, на сколько квадратов пола он рассчитан;
  • фольгированный теплоизолятор;
  • толстый полиэтилен или подложка под ламинат, подходящая для теплых полов;
  • инструмент: монтажный нож, отвертка, пассатижи.

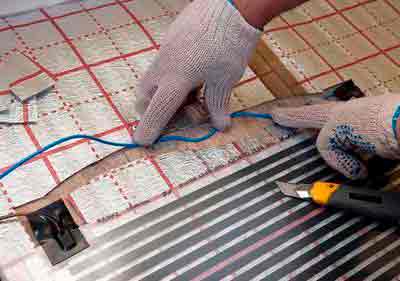

Монтаж электрического теплого пола под ламинат начинается с составления схемы. Исключаются «холодные зоны», выбирается место для терморегулятора.

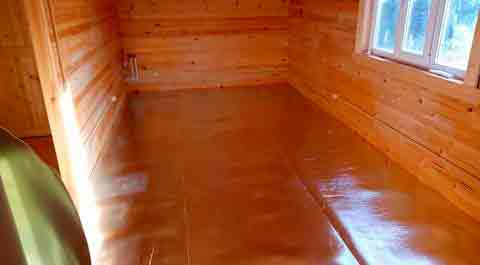

  1. Выровнять основу.

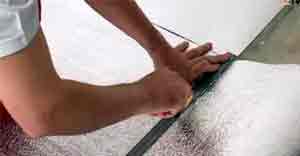

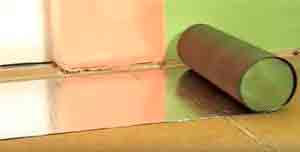

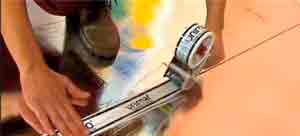

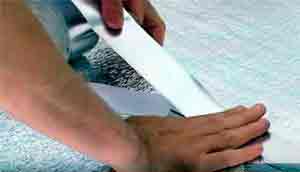

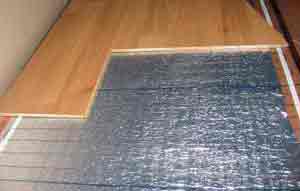

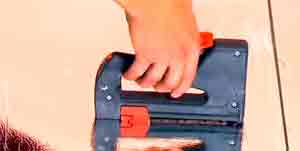

  2. Уложить теплоизолятор фольгой вверх. Фиксация металлизированным скотчем.

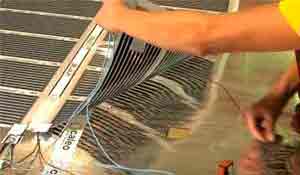

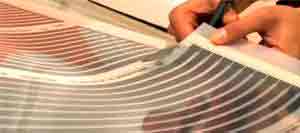

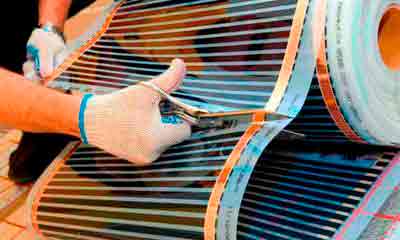

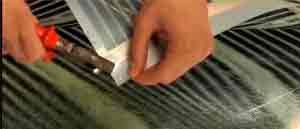

  3. Разложить пленку медной полосой вниз. Резать материал следует по заводской разметке.

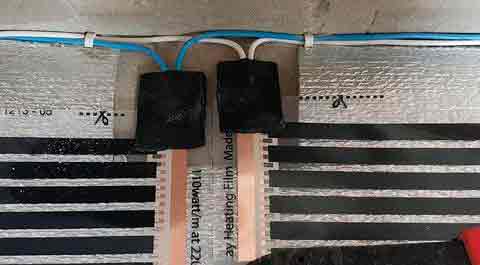

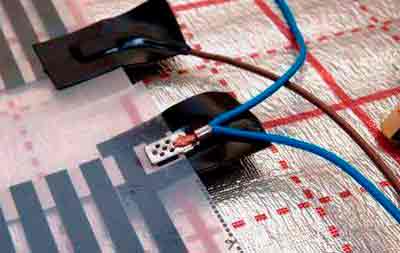

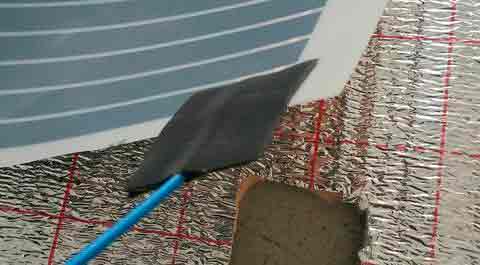

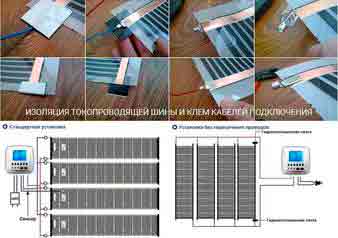

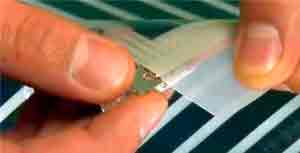

  4. В местах разрезов изолировать медные шины битумными прокладками. Прокладка должна целиком закрывать медь и контакты, ведущие к смежной полосе.

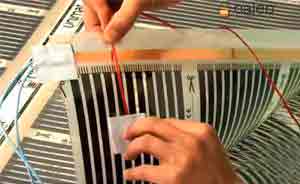

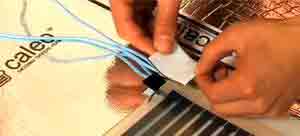

  5. Разместить контакты для подсоединения проводов. Одна сторона зажима внутри пленки, вторая сверху медной фольги. Зафиксировать.

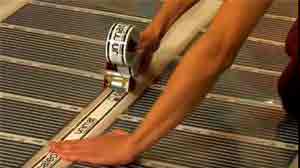

  6. Зафиксировать слои металлизированным скотчем. По периметру приклеить к фольгированной подложке.

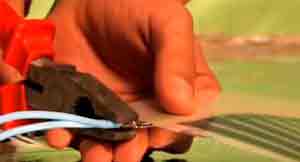

  7. Вставить в контакты зачищенные кончики кабелей. Зафиксировать пассатижами, изолировать битумными наклейками.
  8. Уложить под темную полосу пленки термодатчик, приклеить битумной прокладкой.
  9. Поскольку датчик – рельефный элемент, под него рекомендуется сделать вырез в теплоизоляторе. Аналогичные вырезы делают под другие выступающие части: контакты, пучки проводов. Все, что помещено в углубления, следует зафиксировать металлизированным скотчем.

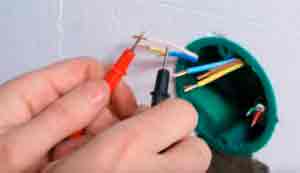

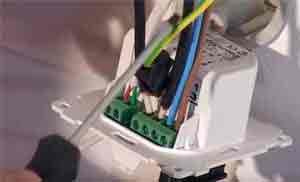

  10. Установить на стену регулятор – либо в пластиковом коробе, либо проштробить для него нишу. Подсоединить провода.

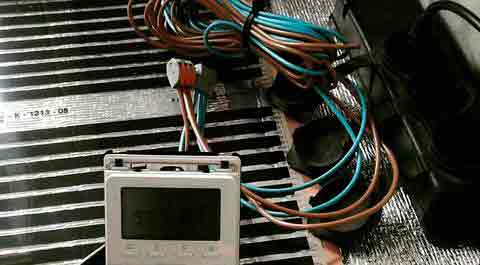

  11. Включить электричество, оттестировать систему на работоспособность.

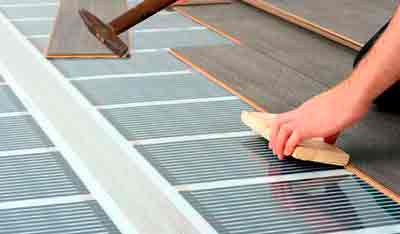

Далее нужно раскатать полиэтилен или подложку и уложить финишное покрытие.

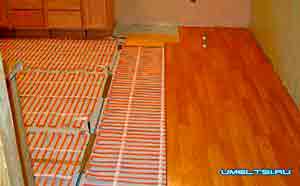

Ламинат стелят плавающим способом: проще монтаж, легче вскрыть участок пола при необходимости ремонта.

Видео об электрическом теплом поле под ламинат.

Источник: http://ks5.ru/otoplenie/teply-pol/elektricheskiy/pod-laminat-2.html

Какие бывают электрические теплые полы под ламинат?

Сейчас очень популярно обустраивать для частного дома или квартиры теплый пол. Особенно это легко сделать, если в качестве покрытия вы используете ламинат. Благодаря системе обогрева электричеством, можно получить максимально комфортные условия в помещении, где они используются.

  • Типы ↓
  • Кабельная система ↓
  • Обогрев при помощи матов ↓
  • Пленочный теплый пол ↓
  • Монтаж кабельного пола ↓
  • Монтаж пленочного пола ↓
  • Цена и отзывы ↓
  • Блиц-советы ↓

Обогрев пола происходит за счет кабеля или другого элемента, который преобразовывает электрическую энергию в тепловую. Это создает комфортные условия в доме, поскольку самый теплый участок в помещении находится снизу у пола, а холодный – у потолка. Такое распределение тепла – лучшее решение для жилых помещений.

Положительные стороны электрических теплых полов:

  1. Все элементы конструкции долговечны и надежны, они смогут прослужить вам не один десяток лет без какого-либо ремонта.
  2. Наличие регуляторов, при помощи которых можно выставить нужное значение температуры для определенной комнаты. Например, для ванной или детской сделать пол теплее, а на кухне или гостиной – намного меньше.
  3. Для обогрева при помощи электричества не нужно кислорода, что устраняет необходимость постоянно проветривать помещение или дополнительно обустраивать вентиляцию.
  4. Элементы электрических полов нагреваются мгновенно, за счет чего быстро можно достигнуть комфортных условий для помещения.
  5. Если по какой-то причине конструкция вышла из строя, привести ее в рабочее состояние очень легко. Нет необходимости даже полностью демонтировать напольное покрытие.
  6. Установить электрический теплый пол совершенно не трудно. Не нужно даже проводить демонтаж старого напольного покрытия, если оно уже есть в вашем доме.
  7. Такой способ обогрева помещений не пересушивает воздух, что очень полезно для здоровья человека.
  8. Систему можно установить даже в помещениях с низкими потолками. Готовый пол будет выше всего на 1-3 см.
  9. Можете быть уверены – электрическое отопление безопасно. При повреждении кабеля питание прекращается автоматически.

Кроме положительных моментов, электрический обогрев пола имеет несколько существенных недостатков:

  1. Большая нагрузка на электросеть. Перед установкой отопления нужно посчитать, выдержит ли ваша проводка такое напряжение.
  2. Лучше такие конструкции использовать как дополнительный источник тепла. Полностью делать отопление за счет пола экономически невыгодно.
  3. Платить за электричество нужно будет намного больше, чем раньше.
  4. Система создает дополнительное электромагнитное поле.

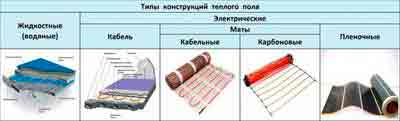

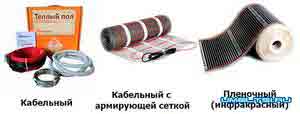

В зависимости от используемого обогревательного элемента, различают несколько типов электрических теплых полов:

Кабельная система

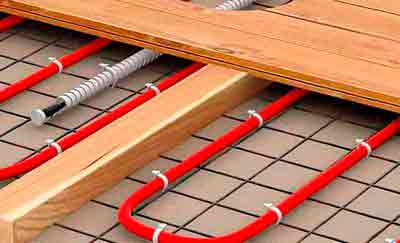

  1. Обогрев происходит при помощи кабеля, который от воздействия электрического тока нагревается.
  2. Он укладывается при помощи стяжки, которая получает тепло от кабеля. Потом она уже греет ламинат.
  3. Чтобы полностью прогреть напольное покрытие, нужно ждать как минимум 1-1,5 ч.
  4. Чтобы провести ремонт кабельного отопления, придется демонтировать напольное покрытие и разбивать стяжку.
  5. Основным недостатком этой конструкции является необходимость проводить работы по обустройству стяжки, что также предусматривает дополнительные затраты на материалы.

Обогрев при помощи матов

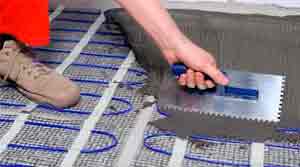

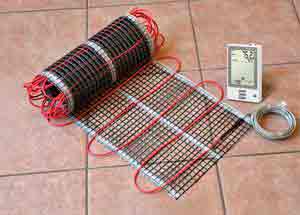

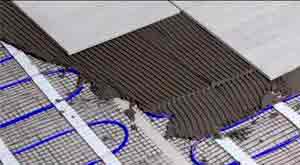

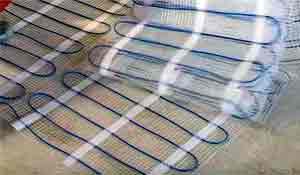

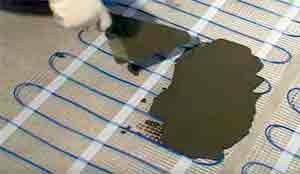

  1. Состоит из стеклоткани, на которую прикреплены кабели в виде змеевика.
  2. Для монтажа обогревательных элементов, нет необходимости дополнительно делать стяжку.
  3. Лучше всего крепить маты к основанию при помощи плиточного клея.
  4. Стоимость покрытия из матов больше на 30-40% от кабельной системы.
  5. Проводить его монтаж намного легче. Стеклосетку с кабелем нужно просто разложить на всю поверхность основания.

Пленочный теплый пол

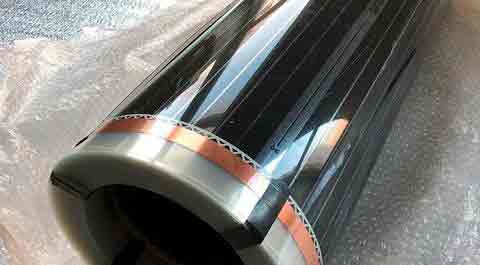

  1. Нагревательным элементом выступает специальная пленка, которая излучает инфракрасное излучение.
  2. Нет потребности дополнительно укладывать стяжку или использовать клей для плитки.
  3. Пленка, которая выступает обогревательным элементом, при монтаже просто расстилается на основание пола.
  4. Инфракрасные полы нагревают не только декоративное покрытие, а и мебель, которая находится в помещении.
  5. Толщина такой системы обогрева небольшая, что дает возможность устанавливать ее в любом здании без потери высоты помещения.
  6. Проводить ремонт инфракрасного отопления очень легко, ведь оно не крепится при помощи стяжки или клея.

Лучший теплый пол под ламинат – что выбрать:

  1. Обогрев при помощи кабеля или матов, лучше использовать для покрытий из керамической плитки или керамогранита, поскольку их нужно укладывать в слой стяжки или плиточного клея.
  2. Когда ламинат ложится на старое напольное покрытие, лучше использовать инфракрасную пленку.
  3. Когда в комнате находится много мебели и бытовой техники, не рекомендуется применять пленочный тип системы.
  4. Инфракрасные элементы имеют размеры, которые кратны 50 см, что нужно учесть при обустройстве покрытия.
  5. Не рекомендуется использовать пленочный тип для ванной комнаты, в связи с повышенной влажностью.

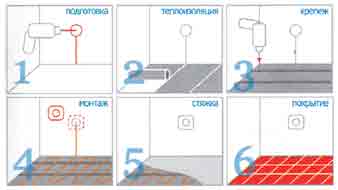

Монтаж кабельного пола

Подготовка основания:

  1. Освободите комнату от мебели и других предметов, которые будут мешать монтажу.
  2. Полностью демонтируйте старое напольное покрытие.

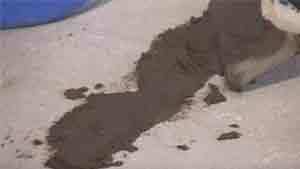

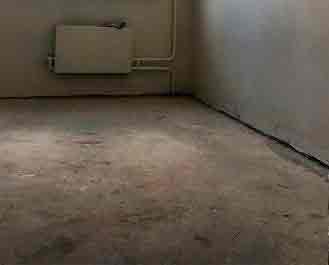

  3. Очистите основание от пыли, грязи, при необходимости выровняйте основание.

Монтаж пола:

  1. Уложите на подготовленное основание плиты пенополистирола. Зафиксируйте их при помощи клея или дюбелей.

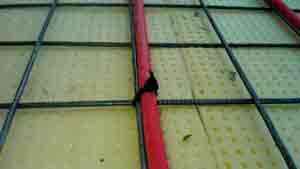

  2. Поверх утеплителя, закрепите штукатурную сетку специальными клипсами.

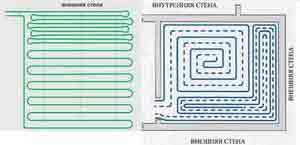

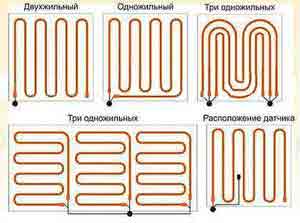

  3. Нарисуйте план укладки кабеля. Учтите, что на участках пола, где будет размещаться мебель, электрический провод нельзя устанавливать.

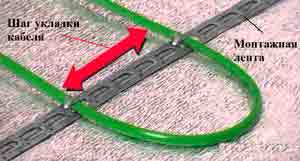

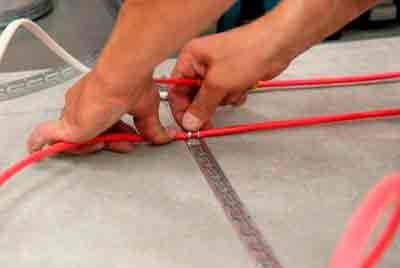

  4. Перпендикулярно к направлению кабеля, наклейте специальную монтажную липкую ленту с шагом 0,5 м.

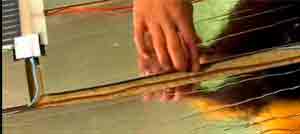

  5. Проведите монтаж кабеля с расстоянием между витками 0,2 м.
  6. Подумайте, где будет размещен регулятор интенсивности отопления. На стене вниз от места монтажа регулятора прорубите штрабу.

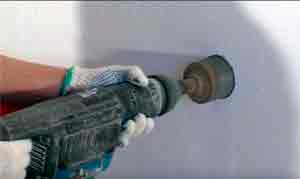

  7. Сделайте отверстие для монтажной коробки прибора. Прикрепите ее при помощи алебастра. Подведите к этому месту силовой кабель.
  8. Конец провода подведите к термодатчику. Место соединения должно находиться в гофрированной трубке.
  9. С монтажной коробки по штрабе, проведите гофрированную трубку, которую нужно вывести между витками отопительной системы как минимум на 0,5 м.
  10. Конец трубки закройте заглушкой.
  11. Убедитесь, что термодатчик легко входит в гофрированную трубку, что позволит без проблем проводить ремонт системы.
  12. Замажьте штрабу гипсом или шпаклевкой.
  13. Проверьте правильность установки всех составляющих отопительной системы. Измерьте сопротивление кабеля. Оно не должно отличаться от значения, которое заявлено производителем не больше чем на 10%.
  14. Залейте цементно-песчаную стяжку толщиной 3 см.

Укладка ламината:

  1. Обязательно очистите основание от пыли и грязи.
  2. Под покрытие уложите специальную подложку толщиной 2-3 мм с перфорацией, чтобы тепло от стяжки могло легко пройти сквозь изоляционный слой.
  3. Выбирайте ламинат с системой замка Click, при помощи которого образуется надежное покрытие.
  4. Поочередно уложите ламинат на весь пол в помещении.

Монтаж пленочного пола

Подготовка основания:

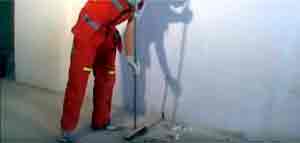

  1. Очистите поверхность основания от пыли, грязи, различного мусора.
  2. Старое напольное покрытие можно не демонтировать.
  3. Выровняйте поверхность пола. Перепады по высоте не должны превышать 3-4 мм. Можете это сделать при помощи пенополистирола.

Монтаж пола:

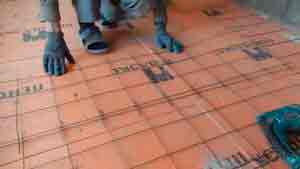

  1. На подготовленное основание уложите теплоотражающий слой серебристой стороной кверху. Прикрепите ее при помощи строительного скотча.

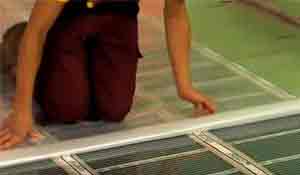

  2. Уложите термопленку. Листы нельзя укладывать внахлест. При монтаже отступите от всех стен на 10-15 см.
  3. Закрепите листы при помощи скотча.
  4. Установите терморегулятор.
  5. Соедините между собой части термопленки при помощи проводов, которые входят в комплект отопительной системы. Подключение должно быть параллельным.
  6. На медные полоски прикрепите зажимы, а места соединения заизолируйте специальной битумной лентой.
  7. Последнюю полосу прикрепите к терморегулятору.
  8. При помощи битумной ленты, прикрепите к внутренней стороне термопленки термодатчик. Под него сделайте отверстие в теплоотражающем слое, а на основании – канавку под провода.
  9. Подключите систему к сети.

Укладка ламината:

  1. Поверх пленочного обогревателя нужно обязательно уложить полиэтиленовую пленку.
  2. Предусмотрите слой из специальной звукоизолирующей пленки под теплый пол.
  3. Укладывайте ламинат с соединением при помощи замка Click, Lock.

Цена и отзывы

В зависимости от производителя, теплый пол кабельного типа обойдется вам:

  1. Материалы – 800-1000 руб/м2;
  2. Стяжка – 400-600 руб/м2;
  3. Датчик температуры – больше 100 руб.;
  4. Монтажные работы – 350 руб/м2;
  5. Общая стоимость – 1650-2000 руб/м2.

Примерная стоимость системы с матами:

  1. Материалы – 1500-2500 руб/м2;
  2. Датчик температуры – больше 100 руб.;
  3. Монтажные работы – 300 руб/м2;
  4. Общая стоимость – 1900-3000 руб/м2.

Стоимость установки инфракрасного пола:

  1. Материалы – 600-800 руб/м2;
  2. Монтажные работы – 200 руб/м2;
  3. Общая стоимость – 800-1000 руб/м2.

Отзывы:

Марина, Питер: «Уложили в детскую инфракрасный пол. Пленки порезали по нужному размеру, соединили. Кто имеет элементарные навыки работы с электропроводкой, справится. В комнате тепло, все работает отлично!»

Олег, Краснодар: «Решил сделать теплый пол под ламинат. Чтобы не терять тепло, используя звукоизолирующую подложку, уложил под покрытие полиэтиленовую пленку. Выбрал кабельную систему. По-моему, это намного надежнее, плюс под ламинат нужно сделать качественную стяжку».

Петр, Ставрополь: «Уложил в частном доме электрическое отопление под ламинат и плитку. Плитка, конечно, нагревается быстрее, но через несколько часов ощущения от пола одинаковые независимо от материала покрытия».

Использовать электрический теплый пол под ламинат очень выгодно. Вы сможете создать комфортные условия в помещениях, где укладка плитки нецелесообразна. Используйте только качественные материалы, а монтаж системы проводите строго за технологией работ. Тогда теплый пол любого типа прослужит вам много лет.

Блиц-советы

  1. В многоэтажном доме вы сможете установить только электрическую систему обогрева.
  2. Для выявления повреждений в кабеле, используйте специальный прибор, который найдет проблемный участок даже через цементную стяжку.
  3. Электрические кабели или пленка должны занимать как минимум 70% от всей жилой площади помещения, чтоб получить максимальный результат.
  4. Оптимальная мощность отопительной системы должна составлять 160-190 Вт.

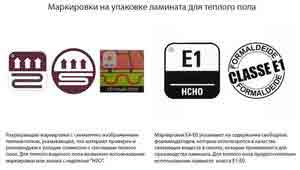

  5. Покупая ламинат, обязательно проверьте указано ли на упаковке, что его можно использовать в условиях повышенной температуры.
  6. Не стоит нагревать ламинат, даже высококачественный, выше 30°С. Это может спровоцировать испарение веществ, которые опасны для человека.
  7. Толщина напольного покрытия должна быть как минимум 8 мм, чтоба оно не деформировалось от частого нагрева.
  8. Для обогрева жилых помещений комбинируете теплый пол с обычными отопительными приборами (радиаторами, конвекторами).
  9. Правильная регулировка интенсивности отопления позволит сэкономить около 20-30% электроэнергии.
  10. Не устанавливайте электрическую систему обогрева очень близко к отопительным приборам, чтобы не вывести ее из строя.
  11. Если вы заливали стяжку, не включайте теплый пол до ее полного высыхания. Подождите 1 месяц.
  12. Полосы с инфракрасным излучением не должны иметь длину больше 7 м.

Источник: http://housetronic.ru/otoplenie/obogrevateli/elektroobogrevateli/teplye-poly-pod-laminat.html

Инфракрасные теплые полы под ламинат

Без подогрева ламинированное напольное покрытие многим кажется холодным. Все дело в верхнем слое из меламиновый смолы, которая долго и плохо прогревается. И лишь укладка инфракрасного теплого пола под ламинат в такой ситуации позволяет добиться комфортных условий в доме. Смонтировать водяную систему обогрева с этим финишем часто не получается из-за необходимости заливки толстой тяжелой стяжки. И тогда только ИК термопленка дает возможность сделать жилье действительно уютным.

Содержание

  1. Принцип работы
  2. Монтаж
    • Составление вхемы
    • Подготовка основания
    • Монтаж пленочных элементов
    • Подключение к сети
  3. Рекомендации и ошибки
  4. Заключение

Принцип работы инфракрасного пола

Нагрев ламината и воздуха в комнате инфракрасный теплый пол производит за счет ИК-излучения. Оно образуется на карбоновых термоэлементах, через которые пропускают электрический ток. Теплоносителя, как в случае с водяными напольными системами, здесь нет. Рассматриваемому обогревателю для работы требуется лишь электропитание из розетки 220 В.

Среди достоинств инфракрасного пола под ламинат числятся:

  • отсутствие необходимости в обслуживании, уходе и подготовке к зиме;
  • простота монтажных работ и технологии подключения системы к сети;
  • возможность оставления ИК-термопола в выключенном состоянии при минусовой температуре;
  • универсальность (походит для детских, туалетов, коридоров, спален, кухонь, ванных комнат);
  • отсутствие конвекции воздуха и поднимаемой ею с пола пыли;
  • высокий КПД карбоновых излучателей (до 80–90%);
  • равномерность прогрева напольного покрытия только в нужной для этого точке помещения (при правильной установке);
  • быстрый нагрев комнатного воздуха (температура до комфортных значений поднимается буквально за несколько минут).

ИК теплому полу не страшны влага и низкие температуры. Если оставить его на долгое время выключенным зимой, то потом можно прийти в дом и спокойно включить этот обогрев. Такая система отопления является идеальным вариантом для загородных коттеджей, которыми пользуются изредка.

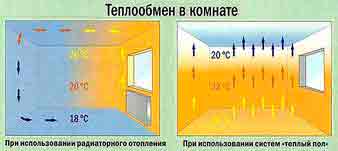

Теплообмен в квартире

Минусы у инфракрасного теплого пола следующие:

  • высокое потребление электроэнергии (до 200 Вт/час на квадратный метр системы);
  • наличие риска замыкания и поражения током;
  • энергозависимость – если отключат электричество, то придется мерзнуть;
  • дороговизна расходных материалов;
  • ограничения на перестановку мебели.

Монтаж инфракрасного пола рекомендуется производить только на участках в комнате, где будут ходить люди и которые открыты. Под мебелью его укладывать не стоит. От этого мало толку в плане эффективности обогрева. Плюс мебельные ножки своим давлением могут повредить термопленку.

Элементы теплого пола

Монтаж инфракрасного теплого пола под ламинат

В магазинах инфракрасные теплые полы предлагаются в двух видах:

  1. Стержневой – карбоновые стержни, скрепленные по краям токопроводящими шинами.
  2. Пленочный – термостойкая пленка с карбоновыми вставками.

Под ламинат допустимо монтировать оба этих варианта. Однако обычно для данного финиша выбирается термопленка. Стержни производители для максимальной теплоотдачи и эффективности рекомендуют закладывать в бетонную стяжку. А ИК пленка укладывается просто под подложку ламинированного покрытия.

Конструкция теплого пола

Монтируется пленочная напольная система обогрева в четыре шага:

  1. Проработка схемы подключения.
  2. Выравнивание основания.
  3. Раскладка пленки и установка терморегулятора.
  4. Подсоединение всех элементов к электросети.

Сверху на термопленку допустимо класть любое по толщине ламинатное покрытие. Размер ламината здесь не имеет особого значения. Более того, потом его можно будет легко заменить линолеумом, кавролином или паркетом. ИК-пленка без проблем будет работать и под ними. Однако, что лучше ламинат или линолеум либо какой-то иной финиш, предпочтительней всего определиться заранее. Перекладка любого из них – это дополнительная трата времени и сил.

Составление схемы монтажа

Чтобы добиться от инфракрасного теплого пола максимальной эффективности, необходимо заранее его грамотно просчитать. И мощность теплоотдачи здесь не самый важный момент. Она указана в паспорте системы. Рассчитать требуемую площадь пленки не сложно. Более значима в данном планировании – правильная раскладка термопленки на черновом основании.

Укладку пленочного ИК теплого пола под ламинат следует делать только там, где будут ходить люди. Под мебелью от него будет мало пользы, только пустая трата электроэнергии и риск перегрева термоэлементов. Поэтому вначале рекомендуется составить в масштабе подробный план обогреваемой комнаты с указанием мест расстановки мебели.

На нарисованной схеме следует «расстелить» ИК-пленку рядами вдоль длинной стороны помещения. При этом между полос должны оставаться просветы пустого пространства размером около 5-ти см. Также на плане надо указать точки установки термодатчика на полу и терморегулятора на стене. Сразу же следует определиться и с местами прокладки электропроводов.

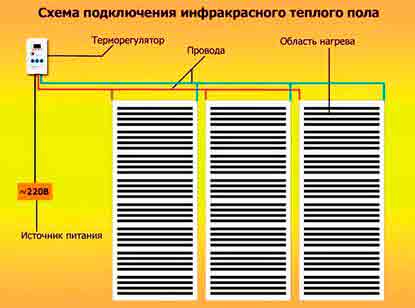

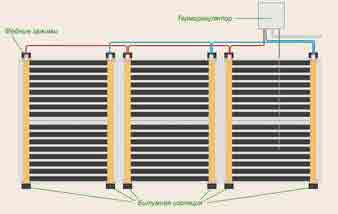

Схема подключение теплого пола

Подготовка основания

Для правильного монтажа своими руками рассматриваемого теплого пола и ламината сверху особо выравнивать черновое основание не требуется. Оно должно быть просто ровным и без мусора. Любой камешек неизбежно порвет укладываемую пленку. Допустить такое развитие ситуации нельзя.

Чтобы избежать бессмысленного нагрева межэтажного перекрытия, под термопленку настилается специальный теплоотражающий материал с фольгированным слоем. При этом фольга должна оказаться сверху, а стыки полос проклеены алюминиевым скотчем.

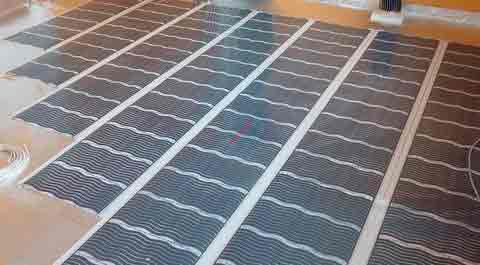

Монтаж пленочных элементов

При раскрое пленки нельзя допускать случайные порезы излучающих и проводящих ток элементов. Разрезать ее следует исключительно поперек отмотанной из рулона полосы. Там имеются специальные линии для этого. Делать разрезы под углом и посередине категорически нельзя. Такие участки не подлежат использованию и должны быть удалены, подключать их к электропитанию запрещено.

От стены термопленка укладывается на расстоянии 25–30 см и медной полосой вниз. Крепление ее к отражающей подложке под ламинат выполняется обычным скотчем.
Датчик температуры должен оказаться в самой прохладной точке комнаты и посреди одной из полос ИК теплого пола, а не между ними. Провода от этого сенсора укладываются в гофрированную трубу и штрабу на полу. Причем место для него надо подбирать так, чтобы имеющегося в комплекте кабеля хватило до терморегулятора. Делать скрутки жил для удлинения провода здесь не рекомендуется.

Подключение теплого пола к сети

Подсоединение электропроводки к элементам теплого пола производится с помощью клипс. Одну сторону такого зажима следует закладывать внутрь пленки в предусмотренный производителем разрез, а вторую – под нее. Сверху точек с электрическим током остаться не должно. Обжим клемм на токопроводящей полосе и вокруг подводящих ток жил выполняется обычными плоскогубцами. Потом эти места соединений изолируются битумным скотчем.

Уложенная на полу пленка проводами подключается к терморегулятору. А дальше производится уже подключение его непосредственно к электросети 220 В обычной вилкой в розетку. Только надо проследить, чтобы данная линия от электрощита и УЗО на ней были рассчитаны на подсоединяемую нагрузку. Если потребляемая мощность ИК системы обогрева велика, то придется прокладывать отдельный кабель с защитой отключения.

Далее остается включить ИК-пленку в сети, выставив на терморегуляторе 30–35 0С, и проверить все ли полосы нагреваются. Если это так, то остается лишь закрыть их сверху толстым полиэтиленом для дополнительной гидроизоляции и завершить монтаж. Все, дальше можно укладывать поверх смонтированного и подключенного теплого пола ламинат.

Рекомендации и возможные ошибки по укладке

Чтобы добиться комфортных температур, инфракрасная пленка должна закрывать порядка 40–60% пола в комнате. Полностью всю ее площадь укрывать пленочной системой нет необходимости. Более того это противопоказано. Так под мебелью будут образовываться участки локального перегрева, что недопустимо.

Ламинат поверх термопленки укладывать можно сразу после завершения ее укладки. При этом ламинированное покрытие монтировать следует только замковым соединением. Использовать клей здесь нельзя. При выборе финиша лучше всего ориентироваться на класс износостойкости ламината от «33» и выше. Дешевый аналог с «31» или «32» брать не стоит.

Заключение

Инфракрасная термопленка – наиболее оптимальный вариант подогрева ламината. Монтируется такая система своими руками за несколько часов. Только надо быть заранее готовым к немалым счетам за электроэнергию. И крайне важно проследить, чтобы имеющая проводка способна была выдержать дополнительную нагрузку. С электрическим током шутки шутить не стоит.

Смотрите также видео, как укладывать и подключать инфракрасный теплый пол:

Источник: http://sdelat-dom.ru/remont/poly/teplye/pod-laminat/

Монтаж пленочного теплого пола под ламинат: полная пошаговая инструкция

Особенности отопительной системы

Грамотная укладка пленочного теплого пола под ламинат предполагает, что она будет выполнена с учетом всех нюансов комбинирования двух конструкций. В своей работе греющее оборудование использует ик-волны. Внутри тонкого многослойного полотнища запаяны излучатели, испускающие волны инфракрасного диапазона. Они движутся вверх, где задерживаются массивными предметами. В данном случае напольным покрытием. Оно аккумулирует в себе тепло, постепенно отдавая его воздуху.

Излучение генерируют собранные в несколько полос карбоновые излучатели. В более мощных системах полотно сплошное. В любом случае по его краю располагаются токопроводящие шины из биметалла, которые отвечают за передачу электроэнергии на нагреватель. Мощность оборудования варьируется в пределах от 120 до 230 Вт. Разнятся размеры и толщина полотнищ.

Последний показатель не превышает 2 мм, что позволяет без проблем монтировать материал под любым покрытием. Ширина стандартной пленки может быть 100, 80, 60 и 50 см. Для удобства использования полотно поделено на сегменты, между которыми его можно разрезать. Средняя длина такого фрагмента составляет 20 см. Таким образом, при необходимости можно смонтировать греющий пол любой, даже очень сложной формы.

Пленочный пол под ламинат: что учесть при выборе покрытия

Стандартные ламели нельзя монтировать на нагреватели. Причин тому несколько:

  • Панели обладают низкой теплопроводностью, что будет препятствовать обогреву помещения.
  • Под воздействием высокой температуры геометрия пластин может изменяться, в результате поверхность может покоробиться.
  • При нагреве искусственное покрытие может выделять токсичные вещества.

Все это достаточно серьезные причины, чтобы отказаться от его использования. Однако существуют специальные модели материала, предназначенные для укладки на обогреватель. Для них разработана особая маркировка, которую обязательно наносят на упаковку. Еще один важный момент: обязательное наличие замков на ламелях. Они должны быть уложены только по технологии плавающего пола, то есть без связи с основанием. Наклеивать ламинат в этом случае нельзя.

Ещё по теме  Как выполняется регулировка пластиковых окон своими руками

Правила размещения греющего полотна

Отопление такого типа может быть как основным, так и дополнительным. В первом случае необходимо положить пленку на 70% площади, во втором все зависит от количества и мощности основных источников тепла. Однако в любом варианте следует учитывать важные рекомендации.

  • На напольном покрытии над пленкой запрещено размещать теплоизолирующие предметы. Такие, как крупная мебель без ножек, плотные ковры и т.п. Система на таких участках перегревается и может выйти из строя.
  • Тяжелые предметы, вроде габаритной бытовой техники и мебели, не должны стоять над ик-полотном. Ламели под ними могут прогнуться, что приведет к излишнему давлению на нагреватель. В таких условиях он быстро ломается.
  • Если предполагается комбинированное отопление, нельзя допускать, чтобы ламинированное покрытие грелось от двух источников тепла одновременно.
  • Нужно учитывать, что зона нагрева пленочного материала выходит за его физические границы. По этой причине его не рекомендуется укладывать вплотную к стенам, крупной мебели и т.п. Отступ должен составлять порядка 3-10 см. Это зависит от мощности оборудования.

Оптимально уложить греющее полотнище на расстоянии 0,5-0,6 м от каждой стены. Это позволит в дальнейшем безболезненно делать перестановку мебели, если таковая потребуется.

Инфракрасный пленочный теплый пол под ламинат: технология грамотной укладки

Отопительная система представляет собой своеобразный слоеный пирог, который важно правильно уложить. Рассмотрим пошагово, как это сделать.

Шаг 1. Обустраиваем основание

Оно должно быть сухим, ровным и твердым. Ламинат можно укладывать только на выровненную основу. Поэтому, если перепады высоты превышают 2 мм на погонный метр, придется провести дополнительные работы. Для выравнивания бетонной стяжки оптимально залить ее нивелирующей смесью и дождаться полного высыхания. Деревянную поверхность проще всего выровнять фанерой.

Шаг 2. Кладем теплоизоляцию

Для нормального функционирования системы необходимо обустроить теплоотражающий слой. Стандартная в таких случаях алюминиевая фольга не подходит. Это объясняется тем, что нагреватель электрический, следовательно, подложка не должна проводить ток. Иначе возможны несчастные случаи. В качестве изолятора выбирают пенополиэтилен или пробку с нанесенным на нее отражающим слоем.

Перед укладкой материала тщательно очищаем основу от мусора и пыли. Использование пылесоса обязательно. На чистую поверхность расстилаем полосы изолятора. Закрываем всю площадь помещения, даже если ик-пленка будет уложена не везде. Полотнища укладываем встык одно к другому с небольшим заходом на стены. Во избежание подвижек изолятора фиксируем его скотчем или закрепляем прямо к основе степлером.

Шаг 3: Раскладываем пленку

Раскатываем полосы, ориентируя их вдоль самых длинных сторон комнаты. Таким образом удастся минимизировать количество соединений контактов. При необходимости отрезаем полотно, но только по специальным участкам, которые обозначены маркировкой. В процессе укладки следим, чтобы целостность элементов не нарушалась. Полотно следует стелить так, чтоб не получалось нахлестов.

Медные токоведущие шины при укладке должны лечь вниз блестящей стороной. Это необходимо для дальнейшего соединения контактов. Полотнища обязательно фиксируются к подложке с помощью скотча.

После того, как все нагреватели будут разложены, определяем, какие шины будут соединяться с кабелем. Все незадействованные в коммутации участки сразу же тщательно изолируем. Для этого закрываем их битумной лентой, которая должна входить в комплект оборудования.

Шаг 4: Ставим термодатчик

Для корректной работы системы элемент располагают в наиболее холодной точке помещения. Причем он должен находиться на середине ширины полосы, так, чтобы расстояние от ее краев было одинаковым. Нельзя ставить датчик близко к стене. Между ними должно быть минимум 500 мм. Еще один важный момент. Если штатного кабеля устройства недостаточно для того, чтобы уложить его в выбранном месте, следует подобрать другое. Наращивать провод запрещено.

Вырезаем в подложке паз под корпус датчика и канал под монтаж его кабеля. Ставим элемент на место так, чтобы он располагался на карбоновом нагревателе. Фиксируем прибор битумной лентой, протягиваем от него кабель до терморегулятора. Пленку раскладываем и закрепляем к подложке.

Шаг 5. Устанавливаем клеммы

На участках, где излучающее оборудование будет подключаться к цепи, нужно поставить особые зажимы-клеммы. Чаще всего они имеют вид клипсы. В этом случае верхний лепесток элемента вставляем в контактный разрез пленки, а нижний заводим под нее. Затем берем плоскогубцы и плотно, но аккуратно обжимаем клемму, обеспечивая ей надежный контакт с медной шиной. Иногда встречаются другие типы соединений, правила их сборки нужно посмотреть в инструкции к оборудованию.

Шаг 6. Подключаем кабель

Протягиваем провод, размещая его около участков подключения. Обычно кабели выводятся на одну сторону системы: так удобнее соединять их с нагревателями. Хотя возможен и вывод нулевого и фазного провода на противоположные стороны комнаты. В этом случае нужно особенно внимательно проводить подключение, чтобы не выбрать одну токопроводящую шину для коммутации обоих контактов.

Концы уложенных кабелей зачищаем от изоляции примерно на 1 см и вставляем в контактную клемму. Обжимаем получившееся соединение плоскогубцами. Надежно изолируем его с помощью битумной ленты. Наклеиваем полоски сверху и снизу контакта, аккуратно обжимаем. В результате должна получиться водонепроницаемая капсула, защищающая соединение от возможного попадания воды.

Шаг 7. Подключаем терморегулятор

Технология укладки греющего пола предполагает, что все кабели должны сойтись в одной точке. Там, где они подходят к терморегулятору. Он может обслуживать сразу несколько участков системы, в этом случае крайне важно грамотно выбрать фурнитуру для подключения. Это должны быть только сертифицированные клеммные узлы, самодельные скрутки недопустимы.

Блок управления терморегулятора оснащен специальными разъемами, к которым присоединяются провода. Для предупреждения ошибок разработаны пиктограммы, обозначающие участки коммутации заземления, нагрузки и напряжения питания. После соединения каждый кабель укладываем в специальный канал и закрепляем терморегулятор на место.

Шаг 8. Пробный запуск системы

Проверяем целостность и правильность всех выполненных соединений и проводим пуск греющего пола. Если все сделано правильно, он должен нормально работать. При выявлении каких-либо проблем, следует исправить все недочеты и повторно запустить оборудование. Для наглядности предлагаем видео монтажа пленочного теплого пола под ламинат.

Шаг 9. Укладываем покрытие

Нагреватели не переносят воздействие воды, поэтому необходимо положить на полотно изоляцию. Достаточно будет пластиковой пленки в 200 мкм, которая защитит от влаги и не задержит ик-излучение. Материал режем на полосы нужной длины и раскладываем поверх греющей конструкции с небольшим нахлестом. Обязательно проклеиваем их скотчем.

Теперь можно начинать монтировать покрытие. Как укладывать выбранную модель ламината, нужно посмотреть на упаковке. Производитель обязательно дает рекомендации для получения лучшего результата. При работе следует соблюдать определенную осторожность, чтобы случайно не испортить пленочный обогреватель.

Источник: http://www.ivd.ru/stroitelstvo-i-remont/otoplenie/montazh-plenochnogo-teplogo-pola-pod-laminat-polnaya-poshagovaya-instrukciya-33341

Укладка электрического теплого пола под ламинат и плитку

Повысить комфортность проживания в холодное время года можно при помощи подогрева пола. Один из вариантов — электрический теплый пол. Он монтируется быстрее и проще водяного, можно справиться своими руками без привлечения специалистов.О самостоятельно укладке электро пола под плитку, линолеум и ламинат и пойдет речь.

Устройство электрического подогрева пола

Если говорить обобщенно, электрический теплый пол состоит из следующих частей:

  • нагревательного элемента;
  • датчика температуры пола;
  • терморегулятора (термостата).

При этом стоит знать, что нагревательный элемент будет работать без датчика и термостата, но работа будет неэффективной и непродолжительной. Неэффективной, потому что включать/выключать его вам придется вручную, а это ведет к перерасходу электроэнергии. А непродолжительной, потому что при ручном управлении часто случаются перегревы, что негативно влияет на строк службы нагревательного элемента.

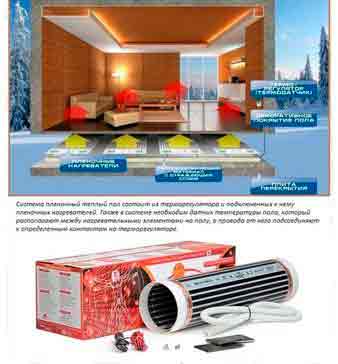

Составляющие электрического теплого пола

Виды нагревательных элементов

На рынке вам могут предложить несколько разных нагревателей:

    Греющие резистивные кабели. Имеют самую низкую цену, бывают одножильными и двужильными, из-за чего изменяется схема их подключения. Их основной недостаток — возможность локального перегрева и выходя из строя (на работающий резистивный кабельный теплый пол нельзя ставить надолго предметы). Потому при установке кабели не раскладывают под места, где будет стоять мебель и бытовая техника. Еще одни минус — длительный процесс укладки при монтаже.

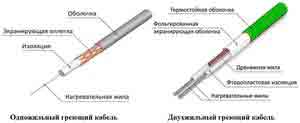

Резистивный греющие кабели

Саморегулирующийся греющий кабель

Электрический кабельный мат

Карбоновая пленка — инфракрасный подогрев пола

Карбоновые маты для инфракрасного подогрева пола

Какой из этих типов электрического пола лучше, однозначно сказать нельзя. У каждого есть плюсы и минусы, особенности монтажа. Исходя из них выбирают лучший вариант для конкретного напольного покрытия — под плитку лучше класть кабели или маты, а под ламинат или линолеум — пленочный нагреватель.

Виды термостатов

Терморегуляторы для электрического теплого пола есть трех видов:

  • Механические. По внешнему виду и принципу работы напоминают терморегулятор на утюге. Есть шкала, по которой вы выставляете требуемую температуру. Как только она опускается на 1°C ниже заданной, подогрев включается, становится на градус выше — отключается.
  • Электро-механические. По функционалу ничем не отличаются, только ест небольшой жидкокристаллический экран и кнопки вверх/вниз. На экране отображается текущая температура пола, а кнопками она корректируется в нужную сторону.
  • Электронные программируемые. Самый дорогие, но и самые функциональные. В них можно выставить режим работы (температуру) по часам, а в некоторых моделях и по дням недели. Например, если утром все ушли, можно выставить низкую температуру — порядка 5-7°C, а за час-полтора до прихода запрограммировать ее повышение до стандартной. Есть некоторые модели с возможностью управления по интернету.

В некоторых моделях термостатов для теплого пола есть встроенные датчики температуры воздуха и возможность включать/выключать подогрев по этим показателям, а не в зависимости от температуры пола. Так что выбор действительно есть.

Электрический теплый пол под плитку — кабельный и кабельный мат

Под плитку лучше всего подходят кабельные маты. В данном случае такой электрический теплый пол своими руками сделать проще всего, особенно, если он у вас уже утеплен и выровнен. Утепление необходимо чтобы расходы на отопление не были слишком большими, а ровное основание — для того чтобы обеспечить равномерный прогрев и избежать появления пустот под кабелем. Если под кабелем будет воздух, он перегреется и перегорит. Потому сначала делают утепление и черновое выравнивание пола, а потом уже кладут греющий кабель или мат.

С греющими кабелями работать сложнее — их надо долго раскладывать, привязывать к сетке или закреплять в фиксаторах. Но в остальном — тоже хороший вариант.

Электрический теплый пол под плитку

Порядок монтажа кабельного мата

Будем считать, что пол утеплен и выровнен. Слишком разные бывают ситуации и точно сказать какой должен быть пирог стяжки можно только применительно к каждому случаю.

При установке электрического подогрева пола любого типа начинают монтаж с установки терморегулятора. Его располагают на стене на комфортной высоте, но не ниже 30 см от пола. Устанавливается он в стандартную монтажную коробку (как розетка). Под коробку в стене сверлят отверстие. Для этого используют дрель с соответствующей насадкой — коронкой.

Сверлим отверстие под монтажную коробку

От коробки вниз прокладывают две штробы. В одной будут уложены электрические кабели от нагревательных элементов, в другой — датчик в гофрошланге. Канавка, предназначенная для укладки датчика температуры пола, продолжается еще и на полу. От стены она должна отстоять не менее чем на 50 см.

Штроба под датчик температуры должна заходить на пол не менее чем на 50 см

Для обеспечения теплого пола электричеством к термостату надо подвести 220 в. Сечение проводов выбирают в зависимости от потребляемого тока. Данные приведены в таблице.

Выбор сечения проводов для подключения питания к терморегулятору электрического теплого пола

После того как штробы сделаны можно начинать укладывать электрический теплый пол своими руками. Для этого с поверхности пола удаляется весь мусор (тщательно подметите).

Поверхность пола должна быть абсолютно чистой

Для улучшения сцепления стяжки и плиточного клея его грунтуют.

Грунтовка для лучшего сцепления с клеем

После высыхания грунтовки в подготовленную канавку можно уложить температурный датчик. Его опускают в гофрошланг (часто идет в комплекте). Сам датчик находится на кончике длинного провода. Его заводят до края трубы, закрытого заглушкой. Заглушка необходима, чтобы клей или раствор не испортили датчик. После тестером проверяют, не повредили ли при работе датчик. Если все нормально, можно его устанавливать.

Датчик заводим в гофрошланг

Гофру укладываем в приготовленную заранее штробу, провод заводим в монтажную коробку, подготовленную под терморегулятор.

Укладываем датчик в канавку

Провода заводим в монтажную коробку терморегулятора.

Заводим кабель от датчика в монтажную коробку

Канавку с датчиком заделывают плиточным клеем, следя чтобы не было перепадов.

Канавку закрываем плиточным клеем

Далее для уменьшения расходов на отопление можно расстелить на пол тонкий слой утеплителя с ламинированной поверхностью.

Для минимизации теплопотерь можно расстелить слой ламинированной теплоизоляции

Полотна теплоизоляции укладываются вплотную друг к другу, проклеивая стыки скотчем.

Проклеить скотчем стыки

С этим слоем — металлизированной теплоизоляцией — не все так просто. Если ее настелить, стяжка или плитка получится плавающей, так как не будет иметь связи с основанием. Некоторые производители рекомендуют для обеспечения связи вырезать в подложке «окошки», через которые бетон и клей (или стяжка) будут связаны друг с другом. Такая связь не кажется надежной.

Далее размечаем зону, которая будет обогреваться. Исключаем места, где будет стоять мебель и крупная бытовая техника. Также отступаем от стен и других нагревательных приборов (стояков, радиаторов и т.п.) на 10 см. Остальная зона должна покрываться кабельными матами. Их расстилают на требуемом пространстве. В месте, где мат надо развернуть, разрезают сетку, не задевая греющего кабеля.

Сетку разрезают, кабель не трогают

Мат разворачивают (кабель служит связующим звеном) и укладывают в обратном направлении (или под 90° при необходимости).

Обратите внимание, что полотнища матов не должны перекрывать друг друга, а греющие кабели не должны соприкасаться. Между двумя проводами должно быть расстояние не менее 3 см. Также раскладывая электрический теплый пол, рассчитайте так, чтобы датчик теплого пола оказался между двумя полотнами.

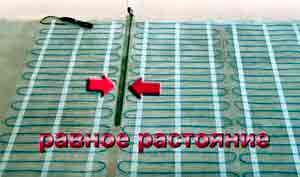

Датчик температуры пола должен находится между витками кабеля

Электрические кабели от греющих матов также заведите в распределительную коробку. После монтажа их надо прозвонить, проверив сопротивление. От паспортного (есть в инструкции к каждому комплекту) оно должно отличаться не более чем на 15%.

После этого можно подключать терморегулятор. Схема подключения есть на задней стенке (графически обозначено что и куда подключать).

Подключаем к соответствующим клеммам

Для лучшего контакта провода лучше залудить (прогреть паяльником в канифоли или паяльном флюсе). Монтаж проводников прост: они вставляются в гнездо, после чего отверткой затягивают прижимной винт.

Далее кратковременно подаем напряжение — примерно на 1-2 минуты. Проверяете, греются ли маты и все ли секции стали теплее. Если да, можно двигаться далее. Затворяем плиточный клей (специальный для теплого пола) и небольшими участками наносим на кабельный мат. Толщина слой 8-10 мм.

Наносим клей небольшими участками

При нанесении клей хорошо прижимают. Не должно оставаться пустот или пузырьков воздуха. Выровненный слой проходят зубчатым шпателем, формируя бороздки.

Теперь укладываем плитку.

На клей кладем плитку

Работать надо аккуратно, иначе можно повредить кабель. Необходимо следить также за тем, чтобы ногами не сдвинуть маты с места или не порвать кабель. Электрический кабельный теплый пол готов к применению после полного высыхания (указано на упаковке).

Этот способ — не самый лучший. Легко повредить нагревательные элементы при работах. Чтобы гарантированно избежать этого, можно уложенные кабельные маты залить тонким слоем ровнителя — состава для грубого выравнивания пола. Он имеет повышенную текучесть, благодаря чему точно не останется пузырьков и пустот. На высохший ровнитель уже можно без проблем укладывать плитку.

Особенности укладки электрического пола из греющих кабелей

Основные отличия при укладке электрического теплого пола из греющего кабеля в том, что сам кабель надо раскладывать по одной из схем (змейка или улитка и их модификации) а также то, что такой под обязательно заливают стяжкой толщиной не менее 3 см. Только после набора бетоном проектной прочности (через 28 суток при температуре +20°C) можно укладывать плитку. Так что этот вариант теплого пола под плитку требует намного больше времени, но он подходи и для любых других видов напольного покрытия — под паркет, ламинат, паркетную доску, линолеум и даже ковролин.

Теперь самом процессе. На готовую черновую стяжку поверх утеплителя закрепляются монтажные ленты или металлическая сетка. Так же как и при укладке матов, под них можно уложить слой ламинированной теплоизоляции (с блестящей поверхностью), но можно обойтись и без него.

Монтажная лента для теплого пола раскладывается вдоль одной из стен с шагом 50-100 см. Она крепится к основанию на дюбеля или саморезы. В ленте имеются отгибающиеся язычки, которыми фиксируются витки кабеля.

Принцип крепления кабеля к монтажной ленте

Второй способ крепления — к ячейкам армирующей сетки. Этот вариант хорош тогда, когда пирог теплого пола делают с утеплением. Сетка тогда еще армирует стяжку и равномерно перераспределяет нагрузку на утеплитель.

Укладка сетки под монтаж нагревательного кабеля

Сетка должна быть из проволоки не менее 2 мм толщиной, размер ячейки — 50*50 мм. Это самый удобный при укладке вариант — можно укладывать кабель с требуемым шагом. Секции сетки связываются между собой проволокой или пластиковыми хомутами, таким же способом фиксируются к ячейкам и витки кабеля.

Кабель притянут хомутом из пластика

Почему еще выбирают кабель, а не кабельный мат под плитку? Кабель можно укладывать с разным шагом, учитывая особенности помещения. Например, уложить его чаще вдоль наружных стен, а внутри помещения сделать шаг реже. С матами есть другой выход — использовать в холодных зонах фрагменты с большей мощностью.

Стандартные схемы раскладки кабеля

Схемы раскладки с усиленным подогревом холодных зон

После укладки греющего кабеля, питающие провода заводятся в монтажную коробку термостата, также измеряется их сопротивление, затем подключается сам терморегулятор и система тестируется. Если все фрагменты кабеля греются нормально, можно заливать электрический теплый пол бетонным раствором. После полного высыхания можно укладывать любое напольное покрытие, в том числе и плитку.

Электрический теплый пол своими руками под ламинат и линолеум

Для этого типа покрытия оптимальным будет использование пленочного теплого пола. При ровном основании (обязательное условие нормальной эксплуатации, если пол кривой, требуется предварительная выравнивающая стяжка) монтаж занимает немного времени, не требует стяжки или других мокрых работ.

Процесс монтажа в фото

Начинается монтаж также с разметки отапливаемой площади (не укладывать под мебель, технику и низко висящие предметы) и установки терморегулятора и датчиком температуры пола. Далее раскатывается теплоизолирующая фольгированная подложка. Так как стяжки нет, ее можно использовать без каких-либо опасений.

Раскатываем теплоотражающую фольгированную подложку

Полосы материала раскатываются вплотную друг к другу. Фиксироваться на полу может при помощи двустороннего скотча или сверху пристреливаться скобами из строительного степлера.

Быстрее фиксировать степлером

Стыки полос проклеиваются скотчем. Причем желательно тоже брать фольгированный — для минимизации потерь тепла.

Проклеиваем стыки скотчем

Далее раскатываем греющую пленку. Она режется по нанесенным на ней линиям на куски нужной длины.

На пленке есть специальные места разреза

Укладываются полосы пленки вплотную друг к другу или с небольшим зазором, но не внахлест. Перекрытия медных шин допускать нельзя ни в коем случае.

Полосы раскатываются одна возле другой

Фиксируются одна к другой при помощи скотча.

Стыки проклеивают скотчем

Далее можно приступать к электрическому соединению. Схема подключения представлена на фото.

Электрическая схема подключения пленочного теплого пола

Сначала битумной изоляцией (идет в комплекте или покупается отдельно) закрывают шины в местах разрезов. Берут кусок изоляции, снимают защитное покрытие с одной стороны, прикладывают так, чтобы была полностью закрыта вся поверхность шины, включая контакты. Половину загибают на другую сторону и тщательно прижимают.

Изолируем срезу шин

Со стороны, близкой к термостату устанавливают контактные зажимы (есть в комплекте, но можно купить отдельно или припаять к медной шине провод). Контакт состоит их двух пластин. Одну заводят на шину, вторую под пленку.

Установка контактных пластин

Установленную пластинку обжимают пассатижами. Проверяют прочность установки, слегка подергав контакт.

Обжимаем контакт пассатижами

Берем электрические провода с медными жилами, согласно схемы выше вставляем один или два проводника в зажим при контактной пластине и тоже обжимаем пассатижами. Если есть навыки пайки, лучше соединение пропаять.

Обжимаем вставленные провода

Следующих шаг монтажа электрического пленочного пола — изоляция мест соединения проводников. На каждое соединение идет 2 пластины битумной изоляции. Одну укладывают снизу, вторую — сверху. Также следят за тем, чтобы были полностью закрыты шины и контакты.

Изоляция мест соединения полос

Отличается также установка датчика температуры теплого пола. Он просто приклеивается к черной (карбоновой) полосе куском скотча.

Прикрепляем датчик пола к карбоновой полосе

Чтобы датчик не торчал, в подложке вырезают окошко.

Вырезаем под него окошко в подложке

Такие же окошки вырезают под заизолированные контактные пластины и провода. Это необходимо, чтобы ламинат или линолеум лежал ровно, без бугров.

Вырезаем окошки под контактные пластины и провода

Уложенные провода заклеиваем скотчем.

Укладываем провода, заклеиваем сверху скотчем

Проводники подключаем к установленному термостату (монтаж ничем не отличается от описанного выше), тестируем систему, выставив нагрев не больше чем до 30°C. Проверив, все ли полосы нагреваются, нет ли где искры или характерного запаха плавящейся изоляции, теплый под выключают.

Далее порядок действий зависит от используемого типа напольного покрытия. Если это ламинат, можно сразу расстилать подложку и приступать у его укладке. Только подложка должна быть специальной, предназначенной для теплого пола, как и сам ламинат.

Если же укладываться будет линолеум, на пленочный электрический теплый пол раскатывают плотную полиэтиленовую пленку.

Сверху укладывают жесткое основание — фанеру, гипсоволоконные листы. Их крепят на саморезы к полу, только при этом надо следить, чтобы не попасть в шины. А сверху уже можно класть ковролин или линолеум.

Видео-уроки по укладке





Источник: http://stroychik.ru/pol/ukladka-elektricheskogo-teplogo-pola-pod-laminat-i-plitku

Монтаж инфракрасного теплого пола под ламинат

Кандидат наук, эксперт сайта.

С момента появления на земле, человек стремился к созданию комфортных условий проживания: сухого, теплого и красивого жилища. Современные квартиры и дома практически в полной мере соответствуют этим пожеланиям. Некоторый дискомфорт вызывают только системы центрального отопления с радиаторным типом отдачи тепла: пол всегда прохладный, самое прогретое пространство под потолком, а в доме (квартире) постоянный восходящий поток воздуха около батарей, вызывающий сквозняки. Укладка инфракрасного теплого пола под ламинат эту проблему решает.

Принцип действия и конструктивные особенности

В природе тепло передается двумя путями:

  • Конвекцией, когда тепло передается непосредственно от тела к телу воздухом;
  • Лучами (так Земля получает тепло от Солнца). Здесь задействован физический принцип, основанный на способности нагретых свыше 60 градусов по Цельсию тел испускать волны длиной 0,75-100 мкм, имеющие электромагнитную природу. В основе ИК-излучателей и лежит способность тел излучать волны в заданном диапазоне (от 5,6 до 100 мкм).

Инфракрасный «теплый пол» состоит из основного слоя, токопроводящих полос (медная и серебряная), карбонового излучателя и ламинирующей пленки. Под воздействием тока карбоновая паста начинает испускать лучи, которые, достигнув плотного тела, начинают его нагревать.

В случае с теплым полом нагрев ведется непосредственно ламината, который уже конвекционным путем прогревает помещение. Так как лучи имеют разную длину, часть из них проходит через пол и нагревает окружающие предметы. Именно поэтому запрещено над нагревательными элементами размещать мебель во избежание перегрева ИК-пленки.

Пленочные обогреватели выпускаются мощностью от 150 до 440 Вт/м 2 (для ламината предельная мощность не должна превышать 150 Вт/м 2 ). Стандартная ширина пленки может быть 4 размеров — 50, 60, 80 и 100 см. Длина любая — выпускается рулонами. Однако через определенные промежутки предусмотрены специальные полосы, по которым пленка отрезается любой длины — шаг 20 или 25 см.

Преимущества и недостатки ИК теплого пола

Инфракрасный пленочный теплый пол под ламинат имеет как сторонников, так и противников. Вызвано это тем, что у этой системы подогрева много и положительных, и отрицательных качеств. При этом сильные стороны действительно впечатляют.

  • Особенности отдачи тепла позволяют обогревать только те поверхности, где присутствует человек: проходы, рабочие места и зоны отдыха. В этом случае не тратится энергия на обогрев низа мебели, что ведет к снижению до 20-30% потребления электрической энергии и, следовательно, семейных финансов. Еще один плюс такого подхода к размещению ИК-пленки — ее экономия.
  • Низкая стоимость материалов и монтажных работ при сборке инфракрасного обогрева пола. Здесь необходимо уточнение. Цена комплекта пленочного подогрева очень высокая при сравнении с другими видами «теплого пола». Начинается она от 2 000 руб. за комплектующие (входят термодатчик, терморегулятор, электропровода, контакты, битумный скотч), плюс от 650 руб. за каждый м 2 ИК-пленки. Однако значительные затраты на покупку материалов перекрываются низкой себестоимостью монтажных работ.
  • Инфракрасная система отопления не боится минусовых температур — производители допускают ее эксплуатацию при температуре до –70 o С. Это означает, что при длительном нахождении в неотапливаемых помещениях в зимнее время система не теряет работоспособности. Это свойство трудно переоценить при использовании ИК-пленки в домах загородного типа, где нет постоянного обитания, и на дачах.
  • Нет ограничений на установку ни по типу зданий, ни по типу помещений. Систему можно устанавливать в индивидуальных домах и квартирах, гостиной, детской комнате, на кухне, в ванной и т.д. При этом не существует риска затопить соседей как при водяном «теплом поле».
  • Простой монтаж и демонтаж. Соединение токонесущих элементов и подключение к электроэнергии требует не навыков в работе, а внимательности и педантизма, что позволяет выполнить весь цикл работ своими руками. При этом монтаж выполняется очень быстро.
  • Спектр инфракрасного излучения карбоновых элементов полностью идентичен солнечному теплу.
  • Не требуется ремонт. Выход из строя одной или нескольких излучающих полос не влияет на работу пленки в целом — подключение к электросети параллельное. Если же возникла необходимость замены пленки полностью, то и здесь проблем не предвидится — она легко демонтируется.
  • Достигается равномерный прогрев комнаты. При этом, что важно, теплые слои воздуха находятся внизу помещения, а не под потолком, как при отоплении батареями. Такое распределение тепла позволяет на практике осуществить одно из оптимальных условий жизнедеятельности человека — «держать ноги в тепле, а голову в холоде».
  • Теплый по ощущениям пол позволяет ходить босиком, что полезно для здоровья, а также спускать на него маленьких детей, не боясь застудить их под воздействием внутриквартирных сквозняков.
  • Долгий срок службы пленочных полов обеспечивается даже при бесперебойной работе. За ними не нужен уход, ни технический, ни какой-либо другой.
  • Отсутствуют инвекционные и конвекционные перемещения потоков воздуха внутри комнаты, что дает неожиданный результат: нет внутриквартирных сквозняков; в воздух практически не поднимается пыль (большая часть остается в местах образования), что важно для аллергиков (не болеют) и домохозяек (меньше работы по уборке).
Ещё по теме  Экран для ванны своими руками

Чтобы данная статья не смотрелась рекламой ИК систем отопления, приведем и ее минусы, что позволит потребителю получить полную информацию об этом способе обогрева. Их немного, но они могут существенно поколебать желание осуществить монтаж инфракрасного теплого пола под ламинат в квартире или доме.

1. Несмотря на высокий КПД карбоновых излучателей (более 80%), энергопотребление у системы очень большое, что обойдется хозяевам в кругленькую сумму при оплате электроэнергии. Покажем это на условном примере.

Общая площадь квартиры, м2 78
Площадь уложенной пленки, м2 51
Потребляемая мощность на м2, Вт/час 200
Коэффициент использования мощности (при нагреве до необходимой температуры система отключается) 0.6
Расход электроэнергии на квартиру за час отопления, кВт/час (200/1000х0,6х51) 6.12
Потребление электроэнергии на квартиру в сутки, кВт/час 146.88
Месячное потребление электроэнергии для обогрева, кВт/час 4406.4
Стоимость 1 кВт/час, руб. дневной тариф (3/4) 3.61
Стоимость 1 кВт/час, руб. ночной тариф (1/4) 2.09
Затраты на отопление в месяц, руб. 15124.97
Затраты на отопление в год, руб. 90749.82

Как видим, для населения с доходами чуть ниже среднего уровня, такое отопление в финансовом плане неподъемное. Поэтому речь может идти только о дополнительном источнике обогрева, например, пола в ванной или санузле, включаемым при их посещении (поверхность пола прогревается в течение десятка секунд).

2. Карбоновые излучатели работают от сети в 220 W, что ведет к возникновению нескольких видов риска:

  • поражения электрическим током;
  • короткого замыкания при попадании на пленку влаги;
  • возгорания.

Судя по отзывам на форумах, наличие заземления и автоматического отключения при коротком замыкании не всегда дают 100% гарантии безопасной работы пленки.

3. Зависимость от подачи электроэнергии. При частых отключениях эффект от инфракрасного подогрева резко снижается.

4. Изменить расстановку мебели или добавить что-то в комнату без изменения схемы расположения пленочных обогревателей не получится. Придется демонтировать напольное покрытие и по новой раскладке стелить пленку.

Приведенные сильные и слабые стороны ИК-обогревателей позволяют взвесить все за и против и сделать собственный выбор. Отметим, что с ростом благосостояния населения популярность систем будет только расти — у них много заманчивых преимуществ.

Какой ламинат лучше использовать в связке с ИК теплым полом

Эффект от установки ИК-пленки может быть снижен или вообще ликвидирован неправильным выбором ламината для финишной отделки пола. Несоответствующие типу обогревателя ламели могут деформироваться, выделять формальдегид в размерах, превышающих санитарные нормы, плохо проводить тепло и т.д.

Избежать перечисленных проблем можно, зная какой ламинат под инфракрасный теплый пол, как выбрать. Он должен соответствовать следующим требованиям:

  • Иметь замковое соединение. Использование клея для соединения панелей создает жесткое сплошное напольное покрытие, которое рвется при резких колебаниях температуры, что и происходит во время включения пленки в сеть;

  • Хорошо проводить тепло. Производители ламината эту способность ламелей оценивают коэффициентом теплового сопротивления. Чем он меньше, тем лучше тепло от нагревателя передается в отапливаемое помещение. Для инфракрасного «теплого пола» он должен быть в пределах 0,05-0,10 м 2 х °K/Вт;
  • Иметь толщину от 8 до 9 мм. У тонких панелей разрушается замковое соединение в процессе расширения-сжатия при перепаде температур, толстые плохо проводят тепло — у них низкий коэффициент теплопроводности;
  • Не выделять при прогревании до 27-30°С формальдегид. При покупке ламината необходимо учитывать этот фактор и покупать напольное покрытие класса Е0 или Е1;
  • Иметь износоустойчивость не ниже 3 класса. Чем показатель выше, тем прочнее пол.

Внимание: ИК обогреватели можно укладывать не только в комбинации с деревянным (прессованные волокна дерева) ламинатом, но и под виниловый — производитель допускает.

Информацию о рассмотренных требованиях можно получить из пиктограмм, напечатанных на вкладышах (см. фото) и цифровых обозначений.

Инструкция по монтажу инфракрасного теплого пола

Технология монтажа ИК подогрева пола состоит из нескольких самостоятельных видов работ, выполняемых в строгой очередности:

  1. планирование мощности и порядка расположения нагревательных элементов;
  2. подготовка поверхности;
  3. монтажные работы по сборке системы обогрева;
  4. подключение к электрическим сетям;
  5. подсоединение терморегулятора.

Планирование и правила размещения полос

До начала монтажных работ нужно детально спланировать будущую систему обогрева:

  • отразить места расположения мебели;
  • рассчитать длину и ширину каждой полосы пленки;
  • провести расчет мощности системы (за консультацией можно обратиться к продавцам);
  • расчертить карандашом или ручкой схему размещения испускающих ИК-лучи элементов, указать место крепления термодатчика, определиться с порядком подключения проводки, чтобы они не перекрещивались (можно подключить как с одной стороны, так и с обеих).

При этом нужно учитывать некоторые требования и соблюдать имеющиеся нюансы:

  • по длине пленка режется через каждые 20 или 25 см;

  • обогревательные элементы необходимо класть вдоль комнаты — уменьшается количество мест подключения к сети;
  • ИК-пленка должна находиться от стен на расстоянии 0,25-0,30 м;
  • исключить расположение пленки под мебелью — происходит перегрев нагревательных элементов и перегорание карбоновых полос;
  • между рядами пленки должно быть 5 см;
  • термодатчик располагается посредине пленочной полосы, но с условием, что его штатной проводки хватит до терморегулятора.

В инструкции, как укладывать инфракрасный теплый пол под ламинат нет самого важного этапа работ: покупки необходимых материалов, инструментов и приспособлений. Поэтому следующий шаг на пути к теплому полу — поход в строительный магазин.

Материалы и инструменты

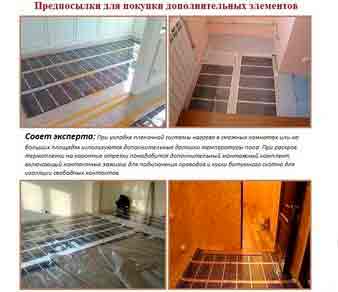

Для сборки инфракрасного обогрева пола необходимо купить:

Во-первых, комплект пленочного теплого пола, в который входят:

  • ИК-пленка (продается шириной 0,5 м, 0,6 м, 0,8 м, 1,0 м);
  • электрические провода;
  • крепления-зажимы для фиксации инфракрасной пленки;
  • контакты-клипсы;
  • битумный скотч.

  • термодатчик с проводом;
  • терморегулятор;
  • фольгированную подложку;
  • полиэтиленовую пленку для гидроизоляции системы обогрева от протекания разлитой на пол воды;
  • изоленту;
  • бытовой или малярный скотч;
  • ножницы (строительный нож);
  • пассатижи;
  • рулетку;
  • шариковую ручку или простой карандаш.

Подготовка

Тонкая пленка нагревательного элемента очень чутко реагирует на малейшие неровности основания пола — легко повреждается. Поэтому стяжка пола должна иметь ровную, сухую поверхность (как выполнить работы по стяжке пола, можно посмотреть в материалах «Технология мокрой стяжки пола с керамзитом» и «Сухая стяжка пола с керамзитом»).

До укладки пленки:

  • поверхность стяжки выметается и пылесосится;
  • настилается фольгированная подложка (толщина 3 мм) отражающей стороной вверх, чтобы не обогревать основание пола;
  • стыки подложки проклеиваются фольгированным (допускается малярный) скотчем;

  • в подложке вырезается углубление под термодатчик (аналогичная операция под клеммы и провода проводится после подключения системы к блоку терморегулятора).

Монтаж

1. В соответствии с разработанной схемой монтажа, на стене отмечается место установки блока терморегулятора. К нему штробятся каналы под проводку. Один к системе запитки электротоком (щитку с автоматическими выключателями), второй — вниз, к полу, для проводов от пленочного нагревателя.

К стене крепится терморегулятор и к нему подводятся провода, после чего штробы заделываются гипсовой шпатлевкой (подвод электроэнергии можно также произвести по поверхности стены в пластиковых каналах).

2. Пленка раскраивается ножницами строго по обозначенным полосам. Здесь необходимо быть очень внимательным и осторожным — случайное повреждение токопроводящих или излучающих полос ведет к выбраковке поврежденного участка.

3. Незадействованные контакты пленки изолируются битумным скотчем (входит в состав комплекта). Изоляция должна полностью закрывать серебряный контакт, оголившийся после разреза пленки.

4. Нагревательные элементы размещаются по комнате в соответствии с планом медной полосой вниз, после чего крепятся между собой и к подложке бытовым или малярным скотчем.

5. На токопроводящую полосу пленки устанавливаются клеммы. Для этого одна часть контактной клипсы вводится вовнутрь пленки (производителем предусмотрен технологический разрез), вторая остается снаружи, обязательно снизу. После этого клипса обжимается.

6. Подводящие провода зачищаются и вставляются в клемму. Зажим производится пассатижами.

7. Клемма изолируется битумным скотчем — его полоски наклеиваются сверху и снизу, после чего плотно соединяются. Для полной герметичности соединительного узла, оставшиеся между полосками скотча пузырьки воздуха, удаляются.

Преимущество битумной изоляции заключается в том, что при первом включении в электрическую сеть она нагревается и, принимая форму защищаемого соединения, максимально герметизирует его.

8. К ИК-пленке крепится датчик температуры. Прежде чем его устанавливать, не подключенный конец пленки освобождается от скотча, которым она крепится к подложке и закатывается так, чтобы была доступна обратная сторона.

К ней и крепится измеритель на черную карбоновую полосу (излучатель) битумным скотчем, точно над вырезом в подложке. По всей длине прохождения штатного провода от термодатчика в подложке делается разрез, в который провод утапливается. Пленка возвращается на место и повторно крепится к фольге скотчем.

9. Для проводов и клемм в подложке вырезаются углубления. Уложенные провода фиксируются малярным скотчем (не допускается, чтобы элементы системы подогрева выступали над поверхностью подложки).

Подключение к сети

Провода от пленки подключаются через специальные клеммы к блоку терморегулятора. Запитка системы производится в обязательном порядке через автомат — специальное защитное устройство (УЗО). Если нет знаний по расчету его мощности, необходимо обратиться за помощью к специалисту. Следует избегать скруток концов проводов — возможен перегрев места соединения из-за плохого контакта.

Внимание: подключение ИК-пленки к розетке категорически запрещается.

Гарантировать полную безопасность поможет заземление системы электропитания.

Подключение терморегулятора

Саморегуляция системы происходит с помощью датчика температуры и терморегулятора. Датчик подключается к блоку штатным проводом, который запрещается удлинять — искажается сила сигнала. Порядок и схема подключения размещаются в инструкции, прилагаемой к блоку терморегулятора (у разных производителей они отличаются).

По завершении монтажа проводится пробный пуск. Если все выполнено правильно, можно приступать к укладке ламината.

Нюансы последующего монтажа ламината

Укладка ламината на инфракрасный теплый пол производится только после проведения работ по защите нагревательной системы от воды, пролитой на пол (вода при попадании на ИК-пленку может вызвать короткое замыкание). Для этого по верху подложки и нагревательных элементов расстилается полиэтиленовая пленка, внахлест, с заходом на стены.

Соединительные швы тщательно заклеиваются скотчем. После этого можно монтировать ламинат. Для тех, кто планирует выполнять эти работы самостоятельно, рекомендуем ознакомиться с работой «Как стелить ламинат на бетонный пол?»

Заключение

Инфракрасный «теплый пол» набирает популярность из-за множества положительных характеристик. Но значительные затраты на оплату электроэнергии сдерживают его продажи. Монтаж простой, но требует тщательного выполнения всех требований. Важнейшие из них:

  • очень ровная поверхность стяжки;
  • подложка должна быть фольгированной;
  • все открытые контакты изолируются;
  • клеммы, электропровода и измеритель температуры должны быть утоплены в подложку;
  • подключение к сети проводится только через УЗО;
  • поверх нагревательных элементов настилается гидроизоляционная пленка из полиэтилена.

Подбирать ламинат необходимо по пиктограммам и надписям — находятся на вкладыше.

Источник: http://stroyguru.com/remont-kvartiry/pol/montazh-infrakrasnogo-teplogo-pola-pod-laminat/

Создание теплого пола под ламинат

Все больше людей принимает решение о том, чтобы сделать в доме или квартире теплый пол. Часто, в качестве напольного покрытия выбирают именно ламинат. Необходимо учитывать, что ламинат это деревянное покрытие, которое боится повышенной влажности, перепадов температуры. При укладке его на теплый пол, надо правильно подобрать материал, так как он не весь подходит для этой цели.

Особенности и ограничения использования ламината на теплый пол

При выборе указанного материала в качестве напольного покрытия теплого пола, необходимо учитывать, что он на 90% состоит из дерева, поэтому имеет такие же недостатки: боится повышенной влажности, под действием высокой температуры может рассыхаться и трескаться.

Именно поэтому, выбор ламината для тепло пола, необходимо проводить с учетом указанного типа обогрева, так как не все виды этого напольного покрытия можно использовать.

Существует три типа теплого пола:

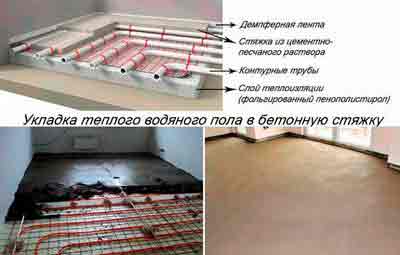

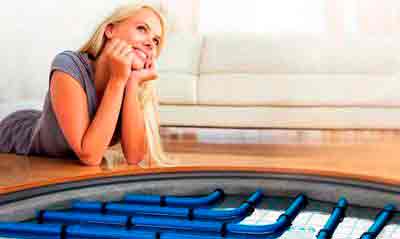

  • водяной;

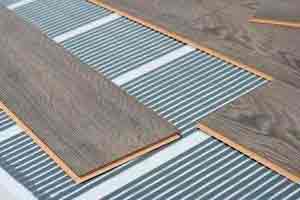

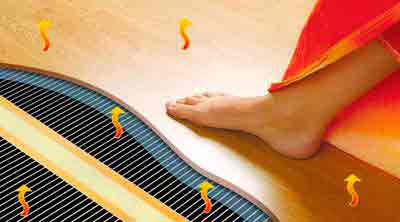

  • электрический;
  • инфракрасный.

Многие специалисты рекомендуют под ламинат именно водяной пол, так как в этом случае, нагрев и остывание поверхности происходит медленно, нет резких тепловых ударов. Это позволяет укладывать ламинат на теплый водяной пол.

Одним из преимуществ кабельного электрического пола является его быстрый нагрев, но в случае с деревянными покрытиями, это нежелательно. Данный тип обогрева можно контролировать, поэтому если установлена современная система контроля температуры, то на такой пол также можно укладывать ламинат.

Данный тип теплого пола отличается простотой монтажа и энергосбережением, а установить его вы можете самостоятельно или пригласить для этого специалистов.

Как выбрать ламинат

Если вы решили покрыть теплый пол ламинатом, то учитывайте, что для его изготовления используются древесные стружки и пыль, которые прессуются и связываются при помощи смол, а в их составе есть формальдегиды.

При нагревании указанного материала, из него начинают испаряться формальдегиды, они негативно влияют на здоровье человека, могут вызывать аллергические реакции.

Обычный ламинат можно использовать при температуре от 0 до 25 градусов, так как при нагреве его выше 26 градусов, начинают выделяться вредные вещества. При покупке данного материала, внимательно читайте инструкцию, в которой должно быть указано о совместимости теплого пола и ламината. Обязательно обращайте внимание на теплопроводность материала.

Варианты теплого пола под ламинат

Существует несколько видов теплого пола, которые можно использовать под ламинат, но во время их монтажа, необходимо соблюдать технологию укладки и правильно выбрать материалы.

Водяная система

Это надежный и безопасный тип обогрева, который позволяет равномерно нагревать основание, поэтому срок службы ламината увеличивается. После укладки трубы в бетонную стяжку, необходимо, чтобы основание хорошо просохло и только после этого, можно приступать к укладке финишного материала.

Чтобы защитить напольное покрытие от негативного воздействия влаги, на стяжку обязательно укладывают подложку, делают это внахлест и стыки фиксируют скотчем.

Чтобы ламинат не бился об основание, на полиэтиленовую пленку укладывают слой шумоизоляции из вспененного полиэтилена толщиной 2-3 мм, монтаж проводится встык, и швы закрывают скотчем. Теперь можно приступать к укладке ламината.

В домах с деревянным перекрытием делают водяной теплый пол под ламинат, без стяжки, применяя технологию настильного пола. Для этого трубы укладывают в деревянные модули из ДСП с терма-распределительными пластинами или на пенополистирольную плиту.

Электрическая система

Обычно этот способ отопления используется в качестве дополнительного или когда надо обогреть определенный участок. Для комнаты достаточно мощности 150 Вт на квадратный метр, тогда как для балкона или мест с повышенной потерей тепла, понадобится до 220 Вт.

Преимуществом такого способа обогрева является простой и быстрый монтаж, кабель укладывается на уже имеющуюся стяжку. Перед укладкой кабеля, надо определиться с тем, где будет стоять массивная мебель и в этих местах его не монтируют. Кабель может укладываться в цементную стяжку или в канавки, выполненные на листах ДСП.

Инфракрасная пленочная система

Этот способ обогрева становится очень популярным как под ламинат, так и под другие напольные покрытия. Он обеспечивает щадящий нагрев благодаря тому, что нагревательные элементы на пленке расположены через 5 мм, поэтому ламинат не рассыхается и растрескивается.

Если вдруг произойдет повреждение пленки на одном из участков, то из строя выходит определенная полоса, а все остальное покрытие продолжает работать. Данный тип обогрева не повреждается коррозией, для его монтажа необходимо мало времени, не надо делать стяжку или использовать клей.

Провести укладку инфракрасного пленочного пола сможет даже новичок, а его эксплуатацию можно начинать сразу, после укладки напольного покрытия. Пленка очень тонкая, поэтому не забирает высоту комнаты.

Если сравнивать его с водяной системой, то сначала придется затратить немного больше средств, но за счет экономичности инфракрасного пола, эти затраты окупаются уже через 2-3 года его эксплуатации.

Установка инфракрасного теплого пола своими руками

Для укладки инфракрасной пленки, необходимо ровное и чистое основание, допускается изменение плоскостности поверхности не более 3 мм. После подготовки поверхности, укладывают слой гидроизоляции и теплоизоляции, которая не даст теплу уходить вниз, поэтому оно все будет направляться в помещение. При укладке теплоизоляции, металлизированная сторона обращается в сторону комнаты.

Составляют схему укладки и выбирают место для установки терморегулятора, обычно его размещают на высоте 15-20 см от пола. Во время составления схемы, необходимо знать размещение мебели, так как под ней пленку не укладывают.

В соответствии со схемой, на теплоизоляцию раскладывают инфракрасную пленку, при этом медные контакты располагают вниз, по направлению к терморегулятору. При необходимости, пленку можно резать по линиям. Провода при помощи зажимов подключают к медным контактам, места соединения изолируют специальной мастикой. Длина полосы не должна превышать 8 метров.

Термодатчик подключают к нижней части пленки, а терморегулятор подключают после того, как пленка будет уложена по всей комнате. Осталось подключить теплый пол к сети.

После подключения системы обогрева к сети, проводится проверка ее работоспособности: не должно быть искрения, перегревания мест соединения, нагрев должен происходить равномерно. Если все нормально, то греющая поверхность накрывается слоем пленки и можно приступать к укладке ламината.

Расчет энергопотребления

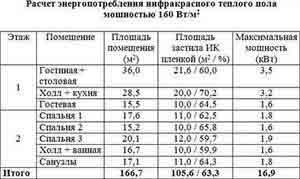

Для инфракрасного пленочного пола максимальная мощность составляет 220 Вт/м2. Чтобы рассчитать потребление энергии, необходимо учитывать полезную площадь пола, то есть ту, под которой находится греющая пленка и значение, выставленное на терморегуляторе.

Размер полезной площади комнаты умножают на мощность инфракрасной пленки и на коэффициент, который выставлен на терморегуляторе. Вы получите количество энергии, которая тратится в течение часа, а зная стоимость электроэнергии, сможете рассчитать, во сколько вам обойдется такой тип обогрева.

Выводы

Под ламинат можно укладывать как водяной, электрический, так и инфракрасный теплый пол. Все работы выполняются в соответствии с разработанными технологиями.

При покупке ламината, надо обязательно изучать сертификат на продукцию, в котором указано, можно ли его использовать для теплого пола, коэффициент теплопроводности и другие данные, необходимые для совершения правильного выбора.

Полезное видео

Теплый пол под ламинат своими руками на видео ниже:

Источник: http://dom-s-ymom.org/stroitelstvo/konstruktivnye-resheniya/pol/teplyj/pod-laminat.html

Теплый пол под ламинат на деревянный пол: какая система лучше + инструкция по монтажу

Чтобы даже зимой спокойно ходить босиком, посидеть у камина или поиграть с ребенком на ламинатном полу, стоит сделать дополнительную систему обогрева. Но многих владельцев деревянных домов волнует вопрос совместимости такого устройства с пожарной и экологической безопасностью жилья.

Предлагаем разобраться, возможно ли сделать теплый пол под ламинат на деревянный пол, каковы плюсы и минусы такого решения. Мы подскажем, как выбрать оптимальный способ монтажа, а также подробно опишем технологию обустройства отопительной системы напольного типа.

Совместим ли подогрев с ламинатом

Хотя ламинат позиционируется рекламой как деревянное покрытие, на самом деле это многослойный «пирог» из защитной пленки, бумаги, пропитанной различными смолами, и основания – плиты из спрессованных опилок. Поэтому вопрос безопасности действительно актуален.

При нагреве смола и клей выделяют фенол, фталат, толуол, печально знаменитый формальдегид и другие токсичные вещества, негативно влияющие на наше здоровье.

Но важно учесть следующие нюансы:

  1. Вредоносные испарения выделяются только при сильном нагреве – от 40°C и выше.
  2. Чтобы обезопасить покрытие от перегрева и произвольного самовоспламенения, нужно установить для системы теплого пола терморегулятор с термодатчиком, который будет контролировать температуру и отключать систему при превышении заданных параметров.
  3. Если не поврежден защитный слой ДСП, то даже при высокой температуре летучие вещества попадают в воздух в незначительной концентрации.
  4. Для жилых помещений с обогреваемыми полами стоит приобретать декоративное покрытие с показателем эмиссии Е0 (в крайнем случае – Е1), где концентрация летучих веществ в несколько раз ниже допустимой нормы.

Если принять в расчет эти несложные правила, под ламинат можно спокойно установить систему подогрева полов и наслаждаться комфортом в холодное время года.

Варианты обустройства теплых полов

Для теплого пола можно установить водяную или электрическую систему подогрева. При желании любую из этих конструкций можно спрятать под ламинат и уложить на деревянный пол, поэтому рассмотрим все варианты, чтобы выбрать лучший.

Разновидности электрических систем

Электрический теплый пол считается оптимальным решением для обогрева полов с сухой стяжкой. Он не требует создания сложной многослойной конструкции и бетонной заливки, а с его монтажом может справиться даже новичок в ремонтном деле.

Правда, существует несколько видов электрических систем, каждая из которых имеет свои особенности и нюансы монтажа.

«Прародительница» теплых электрополов – кабельная система. Для ее обустройства хорошо заизолированная нагревательная жила нарезается на секции и укладывается на пол с фиксацией специальными зажимами. При подключении к электричеству кабель передает тепло напольному покрытию.

Более современный вариант конструкции – термоматы, в которых проводка уже закреплена на стекловолоконной сетке, что существенно облегчает процесс укладки.

Инфракрасный пленочный пол – самый популярный на сегодня вариант для монтажа на деревянный пол под ламинат. По сути, это пленка с запаянными внутрь полимерными полосками с тонким слоем углепластика, серебра или графита, которая при подключении к сети излучает электромагнитные волны в инфракрасном диапазоне.

Главная особенность этой конструкции – отсутствие накаливающих элементов, благодаря чему тепло выделяется без угрозы самовоспламенения.

Теплый карбоновый пол – еще одна система, основанная на работе инфракрасных лучей. В ее основе – карбоновые стержни, соединенные между собой медным кабелем высокой прочности.

Хотя такая конструкция стоит довольно дорого, она имеет ряд преимуществ перед другими видами обогрева: не раскаляется, потребляет минимум энергии, автоматически контролирует температуру нагрева и не боится нагрузки из тяжелой мебели.

Преимущества инфракрасных полов по сравнению с кабельными:

  1. Нагрев более быстрый и равномерный, ведь кабель прогревает покрытие только в местах соприкосновения с полом, а пленка – по всей своей площади.
  2. Простота установки – пленочную систему можно смонтировать буквально за час работы и сразу приступить к укладке ламината.
  3. Надежность – в случае механического повреждения из строя выходит только один сегмент, а система продолжает работать.
  4. Благоприятное влияние на здоровье – дальнее инфракрасное излучение поддерживает иммунную систему и даже используется для лечения некоторых заболеваний.

В целом, минусов у электрических систем сравнительно немного. Например, может возникнуть сложность с перестановкой мебели, так как тяжелые предметы могут пережать кабель или пленку и вывести из строя конструкцию.

Ну и самые главные недостатки, как и у любого электрического прибора – большой расход энергии и опасность замыкания с последующим воспламенением деревянных материалов. От последнего наиболее надежно защищены инфракрасные и карбоновые полы.

Достоинства и недостатки водяного контура

Водяной теплый пол – это трубы небольшого диаметра, уложенные под декоративное напольное покрытие и подключенные к нагревательному котлу или системе центрального отопления.

Хотя традиционно рекомендуется укладывать водяной контур на бетон, для теплых полов в деревянном доме под ламинат можно устроить и сухую стяжку, чтобы не перегружать перекрытия.

Плюсы водяного контура на деревянную подложку:

  1. Экономичность. Минимум затрат на электроэнергию по сравнению с другими видами теплых полов.
  2. Безопасность. Отсутствие риска замыкания и самовозгорания материалов.
  3. Ремонтопригодность. При необходимости ремонта можно просто снять ламинат и заменить проблемный участок трубопровода, не сталкиваясь с демонтажом бетонной стяжки.

Основной минус водяной системы в том, что для ее работы требуется запустить котел и дождаться прогрева теплоносителя, поэтому быстрой теплоотдачи не будет. А если же система подключена к централизованному отоплению, то и работать она будет только в отопительный сезон.

Кстати, в многоквартирных домах такие конструкции самовольно монтировать запрещено, поэтому присоединение теплого пола к радиаторам возможно только в частном доме.

Также у труб ниже теплопередача – они ведь не так плотно прилегают к ламинату, как инфракрасная пленка или электрокабель, хотя этот вопрос можно частично решить при помощи установки теплораспределительных пластин.

Ну и последний недостаток – сложность монтажа, где потребуются и точные расчеты, и опыт, поэтому лучше доверить его специалистам.

Нюансы обогрева полов с деревянной основой

Прежде всего, разграничим понятие деревянных полов. Если речь идет о старых досках, которыми устелен пол в домах еще советской постройки, то такое основание лучше снять и уложить систему обогрева с применением стандартной бетонной стяжки.

Причины очевидны: новый пол будет идеально ровным, без волн, скрипов и прочих последствий «экономии».

Но если нельзя перегружать плиты перекрытия (как, например, в старых постройках, домах из клееного бруса или бревна) или не хочется уменьшать и без того критичную высоту потолков, лучшим решением станет так называемый сухой теплый пол с деревянной основой.

Но здесь есть ряд нюансов. Если для инфракрасного пола достаточно будет настила из прочной фанеры или ДСП, то с водяным контуром так не получится – слишком уж высока вероятность повреждения труб с последующим затоплением.

Поэтому если нет возможности устроить бетонную стяжку, для монтажа водяных полов можно использовать модульную систему – специальные решетчатые секции из ОСБ или ДСП с предусмотренными каналами под размещения труб, которые укладываются прямо на лаги.

Ширина их варьируется от 13 до 28 см и подбирается в зависимости от рисунка и шага укладки контура. Между собой пластины скрепляются замочными фиксаторами и формируют решетчатый настил.

Второй вариант монтажа водяных труб на деревянный пол – реечная система. Для этого на черновой пол устанавливают рейки из доски, фанеры или ДСП, а между ними укладываются трубы контура. Такой способ займет больше времени и усилий, зато позволит хорошо сэкономить на покупке готовых модулей.

Инструкция по установке водяного контура

Чтобы устроить водяное отопление, можно использовать готовые модули, плиты из ОСБ или ДСП с прорезанными фрезером каналами под трубы. Также необходимо выбрать трубы, терморегулятор, утеплитель, гидроизоляция.

Длина труб рассчитывается исходя из способа раскладки и размеров отопительной зоны – теплый пол может быть как дополнительным, так и основным источником тепла.

Для деревянных домов чаще всего применяют укладку по реечному способу. Для этого нужно подготовить поверхность чернового пола – сделать настил на балки из фанеры или ОСБ с толщиной 15-20 мм, при необходимости выровнять и утеплить (максимально допустимая неровность – 2 мм на 1 погонный метр).

Этапы предстоящих работ:

  1. Продумать раскладку и выполнить расчет труб для пола. Важно, чтобы реечная основа была установлена перпендикулярно опорным лагам.
  2. Затем вырезать из влагостойкой фанеры полосы, шириной на 2,5-3 см меньше шага для раскладки труб. К примеру, для шага 20 см нужны полосы шириной 17 см, для 30 см – 27 и т.д. Толщина же реек должна превышать диаметр труб на 10-15 мм.
  3. Уложить слой гидро- и парозоляции (чаще всего используется фольгированный полиэтилен).
  4. По периметру стен крепят демпферную ленту, которая обеспечит необходимый зазор при расширении материалов от нагрева.
  5. На пол, в соответствии с планом раскладки, переносят разметку расположения труб.
  6. Затем на лаги или выровненную деревянными материалами поверхность устанавливают вырезанные рейки так, чтобы сформировать паз под трубопровод. В местах, где по разметке планируется поворот контура, желательно закруглить и сами планки, после чего зафиксировать их саморезами.
  7. Теперь между рейками укладываются теплопроводящие пластины, которые должны занять не менее 80% площади пола, чтобы обеспечить равномерный нагрев ламината.
  8. В пазы профиля устанавливают трубы водяного контура.

Затем конструкцию проверяют на работоспособность, подключая к отопительному контуру. Чтобы убедиться в отсутствии протечек и деформации труб, стоит понаблюдать за работой системы пару дней, создавая максимальное давление.

На финишном этапе осталось закрыть «пирог» гидроизоляцией (например, слоем полиэтилена толщиной не менее 100 мкн), чтобы снизить шумовые эффекты при нагреве и остывании труб. Для обустройства чистового настила лучше всего подойдет фанера, прошедшая камерную сушку, или гипсоволокнистые листы, которые хорошо проводят тепло.

Но до начала обшивки теплый пол должен проработать хотя бы 2 дня, после чего остыть до температуры 15-17°С.

Дополнительная информация об обустройстве теплых водяных полов на деревянном основании представлена в этой статье.

Как самостоятельно сделать электрический теплый пол

Кабельные и пленочные полы существенно различаются по толщине, поэтому их установка имеет ряд нюансов. Но чтобы представить себе объем предстоящих работ, рассмотрим основные этапы монтажа обеих систем.

Инструкция по установке кабельной системы

Монтаж конструкции из токопроводящих кабелей проводится по аналогии с устройством водяного пола, с тем отличием, что под проводку не требуются настолько вместительные ниши, поэтому вместо реек можно обойтись небольшими углублениями.

Последовательность работ выглядит так:

  1. Промежутки между балками утепляются слоем теплоизоляции (например, минваты, эковаты или перлита).
  2. Затем укладывается теплоотражающий слой из фольгированного материала, сверху которого крепится сетка с ячейкой 50*50 или 40*40 мм.
  3. В лагах чернового пола делают небольшие углубления в местах поворота кабеля, причем в каждый пропил наносится металлическая изоляция.
  4. Потом укладывается электрокабель, фиксируясь к сетке специальными хомутами.
  5. Между проводами устанавливается термодатчик, заключенный в гофротрубку и подключается к терморегулятору.

Кабель питания подводится в металлическом рукаве к розетке и подключается через термостат, после чего конструкция проверяется на работоспособность.

После этого можно настилать черновой пол для укладки ламината.

Установка пленочного ИК-пола

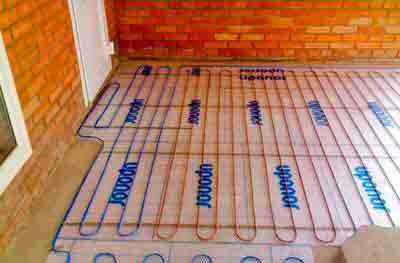

Как уже упоминалось, самый простой и доступный для новичков в ремонтном деле вариант обустройства полов с подогревом – инфракрасная система.

  1. По всей площади комнаты укладывается теплоотражающая подложка (толщина 4 мм) с лавсановым покрытием, которое не проводит электрический ток. Стыки между пластами материала склеиваются монтажным скотчем.

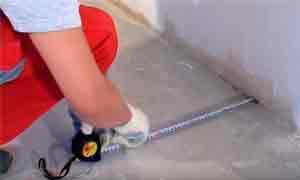

  2. Делается разметка обогреваемой площади.
  3. Выполняется раскрой отопительной пленки по местам разрезов согласно плану раскладки.

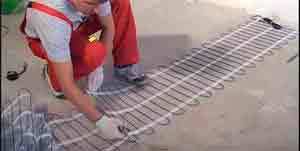

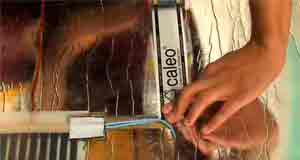

  4. Затем на полу расстилается пленка, отрезы подключаются между собой параллельно с помощью люверсов. После подвода и обжима проводки, место соединения заклеивается битумной изоляцией, а полосы пленки скрепляются стык/встык скотчем.
  5. Чтобы провода не деформировалась, в изоляционном слое прорезают небольшие канавки канцелярским ножом, туда помещают кабель и фиксируют скотчем.
  6. Теперь устанавливает датчик нагрева (его провод также прячется в фольгированном материале).
  7. На стене делается отверстие (обычно, на высоте 50-100 см от пола) под терморегулятор, к нему проводится канавка для проводки датчика и электропитания.

В процессе монтажа постарайтесь не перегибать и не заминать пленку, чтобы не повредить ее целостность, ведь от этого зависит работоспособность всей системы теплого пола

Несколько советов по безопасной эксплуатации

Планируя установку теплого пола, не забывайте, что под тяжелыми предметами мебели ни электрокабели, ни водяные трубы прокладывать нельзя. Также не стоит устанавливать теплый пол в непосредственной близости с дровяным, газовым камином, плитой и другими нагревательными устройствами.

  1. После завершения ремонта, следует оставить систему обогрева включенной, и на протяжении 3-5 дней поддерживать одинаковый температурный режим. Эта мера предосторожности позволит равномерно и тщательно прогреть весь напольный «пирог» и обеспечить надежную работу системы.
  2. В начале отопительного сезона нужно правильно подготовить систему обогрева полов к работе. Для этого следует каждый день повышать градус нагрева на 5-7 единиц, пока температура не достигнет требуемого показателя. Такой подход позволит избежать резкого скачка температур, который может повредить ламинат и другие материалы. Аналогичным образом обогрев отключается на теплый период.
  3. Не забывайте, что пленочный инфракрасный пол плохо переносит влагу. Поэтому его не рекомендуется устанавливать в помещениях с уровнем влажности выше 70%, а после влажной уборки протирать ламинат насухо.
  4. Оптимальным для теплых полов считается температурный режим в пределах 20-30 градусов.

И последнее – не закрывайте ламинат с работающим подогревом коврами или другими предметами обстановки, которые препятствуют эффективному распределению тепла.

Выводы и полезное видео по теме

Если вы решили выполнить укладку обогревательной системы собственноручно, предлагаем изучить работы мастеров и прислушаться к некоторым практическим советам из нашей подборки видеоматериалов.

Как устроить водяной контур для обогрева деревянного пола:

Монтаж инфракрасной пленки под ламинат и подключение к термодатчику:

Как присоединить водяной теплый пол к системе отопления:

Как видите, нет ничего сверхсложного в установке теплого пола под ламинат. Но если у вас нет опыта подобных работ, стоит составить план будущей конструкции и с указанием расположения всех элементов системы, и обратиться за консультацией к квалифицированным мастерам.

Поделитесь с читателями вашим опытом обустройства теплого пола на деревянном основании. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Источник: http://sovet-ingenera.com/otoplenie/teply-pol/teplyj-pol-pod-laminat-na-derevyannyj-pol.html

Теплый пол под ламинат – какую систему выбрать и как правильно ее установить самостоятельно

Недорогая стоимость ламинированных покрытий, их способность имитировать фактуру дерева позволяют хозяевам сэкономить на отделке. Но без отопительных коммуникаций конструкции не будут согревать в зимнее время. Качественный теплый пол под ламинат эффективнее радиаторов – он позволяет создать комфортную температуру, начиная прогреваться снизу. При выборе системы руководствуйтесь мнением пользователей и рекомендациями специалистов.

Можно ли утеплять ламинированные покрытия?

Особенность досок ламината – наличие формальдегидов. Они применяются для создания HDF-основы. Меланиновые пропитки, используемые для обработки, выделяют при нагреве вредные вещества. При нагреве покрытия более 32 градусов начинают выделяться формальдегиды. Если теплые полы работают на меньшей температуре, вреда от них нет.

Совет! Покупайте материалы с маркировкой, которая сообщает о минимальном количестве формальдегидов.

Как правильно выбрать доски?

Владельцев домов и квартир часто интересует вопрос, можно ли делать теплый пол под ламинат. Эксперты сообщают, что такие работы допустимы, если покрытие соответствует следующим критериям:

  • плотности более 900 кг/м 3 и номинальному сопротивлению 0,10 м 2 /КВт;
  • толщине – оптимальными будут доски толщиной от 7 до 9 мм;
  • качеству – китайский материал рыхлый, быстро впитывает влагу, но кажется толстым. Европейские и российские компании выпускают плотный и качественный;
  • экологичности – спрессованный несущий слой ламинированного покрытия класса Е1 и Е0 не выделяет вредных веществ.

Не делайте полы с подогревом под ламинат посредством клеевых составов. Они приводят к деформации покрытия. Используйте пластины с замковыми соединениями.

Основные маркировки материала

Как выбрать ламинат для строительных работ, чтобы он был максимально качественным, экологичным и прочным? Читайте маркировки! Производители наносят на продукцию следующие обозначения:

  • картинку в виде U или S-образного нагревателя – подходит для организации нагреваемого покрытия;
  • стрелочки с направлением вверх – поднятие воздушных масс вверх;
  • значок +°С – допускается нагревать;
  • химическую формулу воды (Н2О) – можно применять ламинат для водяного теплого пола;
  • эмиссию Е1, Е0 – не выделяются формальдегиды;
  • класс продукции – цифры 32-33 говорят о том, что материал совместим со всеми системами обогрева;
  • тепловое сопротивление – обозначается литерами КТС и должно равняться 5-10 м 2 /КВт;
  • предельная температура нагрева – оптимальная 27 градусов, максимум 30 градусов.

Совет! При определении КТС учитывайте, что в сумме показатель для досок и материала не должен быть больше 0, 15 м 2 /КВт.

Преимущества укладки ламината на теплые полы

Отделка напольных конструкций ламинатом пользуется популярностью по причинам удобства использования, красивой фактуры, разнообразных цветовых сочетаний. Укладка материала поверх систем обогрева имеет множество преимуществ:

  • хорошая теплопроводность, за счет которой возможна теплоотдача от 40 до 50 градусов;
  • по сравнению с другими отопительными коммуникациями сокращаются энергозатраты на 40 %;
  • поверхность при нагреве остается сухой, на ней не развивается плесень и грибок;
  • из помещения пропадает сырость;
  • быстрое и равномерное прогревание всего покрытия;
  • повышение срока эксплуатации отопительной системы.

Эксперты отмечают, что качественный ламинат для теплых полов будет экологичным и комфортным решением.

Типы теплых полов

Для ламинированного покрытия подходят три типа обогрева – водяные, электрические, инфракрасные системы. Конструкции способствуют равномерному распределению тепловой энергии, не видны для посторонних. Теплый пол можно использовать под покрытие, ведь в сравнении с радиаторным обогревом, уменьшается количество пыли.

Классификация электрических конструкций

Производители выпускают электрический теплый пол под ламинат двух типов – кабельный и в виде тепловых матов.

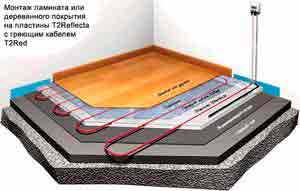

Кабельные системы обогрева

Коммуникации имеют вид одножильного или двухжильного нагревательного кабеля, уложенного под отделку. В квартирах и домах целесообразно использование провода с двумя жилами для пола электрического. Саморегулирующийся материал с минимальным электромагнитным излучением прост в укладке, не перегревается.

Подогрев практически не используется для ламинированных досок, но если вы решили работать именно с ним, соблюдайте несколько правил:

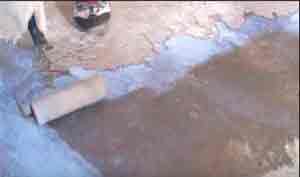

  • подготовьте поверхность – очистите основание, выровняйте его и сделайте теплоизоляцию;
  • организуйте армирующую стяжку из прутьев с сечением 0,2-0,3 см. Она должна схватиться за 48 часов;
  • производится укладка конструкции с учетом расположения мебели.

Минусы технологии – плохая пропускная способность подложки, раздражающий, дискомфортный шум от работающих коммуникаций.

Важно! Толщина бетонной стяжки должна быть не менее 4 см.

Тепловые маты

Элементы, отдающие тепловую энергию, формируются в маты. Ламинат под теплый пол использовать допускается по причинам тонкости кабеля и отсутствия расчетных работ. Обогрев также укладывается на стяжку толщиной от 5 до 10 мм.

К преимуществам применения термоматов относятся:

  • качество и надежность;
  • длительная эксплуатация – около 20 лет;
  • простая и быстрая укладка ламината на теплый пол;
  • интенсивность температуры в комнате контролирует пользователь.

Минусами тепловых матов являются дорогая стоимость за электрические энергоносители, долгое время нагрева.

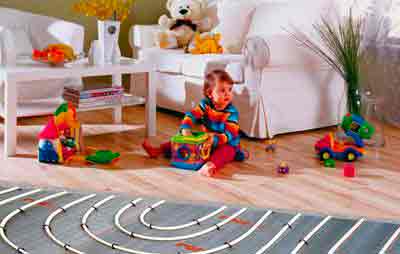

Водяные обогревательные конструкции

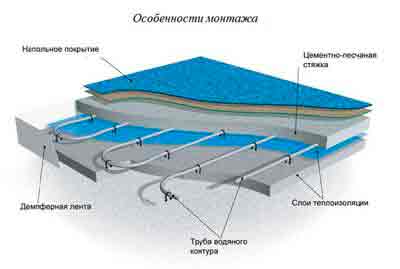

Водяной теплый пол под ламинат представляет собой трубы, уложенные под чистовой поверхностью и прогревающие ее. То есть, тепловой носитель прогревается из котла и с помощью циркуляционного насоса двигается по периметру закрытого контура. В процессе движения по трубам жидкость передает тепло к напольной поверхности. Переплаты за использование электричества в данном случае минимальны – для нагрева задействуется 1 участок и 1 прибор.

Что нужно знать о схеме коммуникаций?

Схема обустройства имеет несколько особенностей:

  • допускается подключение к котлам на твердом топливе или с циркуляционными насосами;
  • совместимость с водяной системой отопления – требуется добавить всего один контур;
  • необходимость регулировки температурных показателей, интенсивности циркуляции воды;
  • за счет нижнего расположения теплового источника теплые воздушные массы распределяются по всем трубам.

Важно! Коммуникации проверяются за 3 недели до заливки стяжки, за день добавляется не более 5 градусов.

Технология установки на цементно-песчаной стяжке

Водяные системы – качественные теплые полы самостоятельно укладывать под ламинат можно по следующей схеме:

  1. Напольная поверхность выравнивается по горизонтали. Допустимый размер перепадов – 3 см.
  2. На готовую основу укладываются листы пенополистирольной теплоизоляции толщиной 2,5-10 см.
  3. Далее процесс укладки подразумевает создание слоя из фольгированного пенофола или полиэтилена.
  4. Создание армирующего каркаса под конструкции с водяной системой подогрева из прутьев толщиной 2-4 мм. Параметры ячеек – не более 1,5 см.
  5. Устанавливается теплый водяной пол из полиэтиленовых труб с алюминиевым усилением и фиксируется на пластиковые хомуты.
  6. Размещение по периметру комнаты демпферной ленты.
  7. Заливка конструкции смесью песка, цемента и мелкофракционного отсева на 5-7 см.
  8. После набора прочности укладывается ламинат для теплого пола. Система предварительно прогревается. Материал размещается так, чтобы от торца досок до стены был просвет 6-8 мм.

Важно! Расстояние от ламинированного покрытия до труб составляет не более 3 см.

Использование сухой стяжки

Сухой монтаж неэффективен по причине неравномерных тепловых затрат, но у технологии есть существенное преимущество – скорость работ. Водяной теплый пол под ламинат на основу из сыпучих материалов монтируется так:

  1. На поверхность укладывается гидроизоляционный слой.
  2. Выполняется засыпка гидроизоляции керамзитным отсевом или песком.
  3. В горизонтальном направлении выставляются маячковые профили.
  4. Выкладываются теплораспределители – пластины из алюминиевого профиля.
  5. По периметру помещения размещается пористая лента.
  6. Трубопровод укладывается в алюминиевый тоннель.
  7. Делается перекрытие из ОСП, фанеры ГКЛ. Швы делаются внахлест и скрепляются саморезами.
  8. Система прогревается, формируется подложка, а потом стелятся ламинированные доски.

На заметку! Шаг саморезов для ГКЛ – 5 см, для ОСП и фанеры – 15 см.

Какую стяжку лучше выбрать?

Сравнение параметров стяжки можно представить в виде таблицы.

Критерии Сухая Мокрая
стоимость дорогие комплектующие затраты на аренду бетономешалки
наличие бетона отсутствует необходим
масса небольшая значительная
толщина 35-65 мм от 65 мм
сложность монтажа своими руками за 1 день нужна помощь специалистов, бетон начинает набирать прочность через 8 дней
скорость ввода в эксплуатацию сразу после проверки через 28 дней, когда отвердеет бетонное тесто
эффективность низкая высокая

Этапы монтажных работ

Ламинированное покрытие на теплый водяной обогрев организуется послойно:

  1. Черновая основа. Нужна для качественного выравнивания поверхности. Допустимое отклонение составляет до 3 мм на квадрат.
  2. Гидроизоляция. Выполняется перед обустройством стяжки и нужна для защиты от протечек системы.
  3. Тепловая изоляция. Обеспечивает эффективность распределения тепла. Оптимальным вариантом будет экструдированный полистирол или фольгированный пенофол.
  4. Армирующая сетка. Способствует прочной фиксации стяжки и креплению водного контура.
  5. Собственно тепловая система. Крепится по направляющим на защелки или хомутики.
  6. Повторная стяжка. Ламинатное покрытие должно быть идеально ровным.
  7. Подложка. Нужна для нивелирования неровностей бетонного мини-фундамента. Толщина слоя составляет 2-5 мм.

Совет! Укладывайте доски по комплектной инструкции изготовителя.

Совместимость ламинированных досок и водяного обогрева

Ламинированные доски подбираются только с защитным влагостойким покрытием. Это исключит образование конденсата при работе теплого пола. В процессе использования водяных магистралей напольная поверхность может терять герметичность, разбухать и дефомироваться. Ламинат для водяного теплого пола также может повреждаться при протечках и разгерметизации контура.

Аморфные металлические коммуникации

Обогревательная конструкция представляет собой аморфные металлосплавы в виде ленты. Такая основа отличается:

  • высоким КПД;
  • минимальными энергозатратами;
  • стойкостью к влаге, коррозии;
  • прочностью, гибкостью, безопасностью;
  • большими показателями теплопроводности.

Универсальная система подходит для монтажа под ламинатную доску, но следует разобраться, как правильно уложить материал. Работы производятся в такой последовательности:

  1. Организуется бетонная стяжка или обустраиваются лаги.
  2. Формируется подложка для аморфной ленты.
  3. Размещается мат СТН.
  4. Выполняется напольное покрытие.

Важно! Обогревательные коммуникации не подвергаются короткому замыканию, поэтому на них можно ставить мебель и фаянс.

Пленочные инфракрасные изделия

Инфракрасные полы устанавливаются без стяжки, имеют толщину до 1 мм. Процесс обогрева осуществляется от ИК-волн 5-20 микрон в длину. Система нагревает не воздух, а окружающие предметы.

Преимущества систем

Можно ли класть ламинат на теплый пол с инфракрасным излучением? Это единственная технология, которая не вредит здоровью человека и является эффективной:

  • температура распределяется по помещению плавно;
  • расходы на оплату электричества сокращаются на 30 %;
  • пленочная конструкция греется до 30-40 градусов, поэтому не вредит отделке;
  • быстрый, практически мгновенный нагрев с хорошей теплоотдачей;
  • длительность эксплуатации – до 30 лет.

Минус ИК-технологии – дорогая стоимость, но она окупается за 2-3 года.

Интересно знать! Врачи отмечают, что инфракрасные полы не пересушивают воздух, а наоборот, ионизируют его, что благоприятно сказывается на здоровье.

Конструкция ИК-систем

Если представить пленочные коммуникации послойно, то они будут выглядеть так:

  1. Основание.
  2. Теплоотражающая подложка.
  3. Нагревательные элементы.
  4. Клейкая лента.
  5. Тонкий полиэтилен.
  6. Ламинатная доска.

Сам пленочный теплый пол под ламинат изготавливается в виде полос карбоновой пасты, впаянных между пластами полиэстера. При подаче напряжения линии начинают вырабатывать ИК-энергию. Проводником электричества является медная шина с контактами, покрытыми серебром.

Характеристики инфракрасных пленок

На рынке представлены изделия со стандартной шириной 0,5-1 м. При покупке они раскраиваются так, чтобы длина кусочка составляла 25,7 см. Обогреватели имеют удельную мощность 150-220 Вт/м 2 , максимально прогреваются до 40-45 градусов.

Пленки продаются в комплекте с термодатчиком, проводами-коммутаторами, клеммными клипсами для подключения, изоляторами. В зависимости от количества комнат нужно будет докупать терморегуляторный блок. К устройству проводится питание и выводится проводка для подачи напряжения.

Порядок установки пленочного подогрева

Монтаж инфракрасного пола под ламинат выполняется поэтапно. Сначала составляется схема, а затем проводятся работы.

Составление эскиза

Планирование схемы и разметка помогут качественно уложить ИК-пленку. Процесс включает:

  1. Выбор участка, на котором будет располагаться терморегулятор с проводкой. Кабель прячется в гофротрубу, а штроба заводится в стену. Допускается пускать проводку по стене и маскировать ее коробом.
  2. Чертится на бумаге схема размещения пленочных элементов с учетом раскроя по линии отреза.
  3. Замеряется пленка – ее нужно расстелить по комнате, и ставятся отметки.
  4. Рисуется отступ от стены, стационарных обогревателей (20-30 см).
  5. Планируется расстояние между участками пленки – 5 см. Их нельзя укладывать внахлест.
  6. Вычерчивается тип подключения электропроводки без пересечения нуля и фазы.

Важно! Пленочные элементы не должны занимать больше 40-60 % общей поверхности основания.

Специфика монтажных работ

Инфракрасный пол под ламинат укладывается в следующем порядке:

  • Черновое основание застилается материалом с теплоотражающим эффектом (изолоном) стык в стык. Блестящая сторона должна быть снаружи.
  • Изолон пришивается степлером или проклеивается скотчем по стыкам.
  • Застилают ИК-пленку медными полосками вниз.
  • Раскраивают материал ножницами по разметке.
  • Как укладывать изделие? Соблюдая дистанцию от стены 25 см, между отрезками – 5 см.

  • Выполняется изоляция при помощи битумных полосок. Они перекрывают серебряные контакты.
  • На местах соединения проводов ставятся зажимы. Одна часть выводится наружу, а вторая остается внутри.
  • Клеммы зажимают плоскогубцами и приклеивают полосы скотчем на светоотражатель.
  • Изолируются открытые провода.
  • Изолируется термоизоляционный датчик и устанавливается в разрез теплоизоляционного слоя.
  • Углубления проклеиваются скотчем.

  • Проводка подключается к терморегулирующему прибору.
  • Проверяется система – обогрев нужно поставить на 30 градусов.
  • Маты закрываются полиэтиленовой пленкой.

После того, как сделан инфракрасный теплый пол под ламинат, можно уложить отделку. Действовать нужно аккуратно, чтобы не нарушить целостность пленки.

Правила ввода подогрева в эксплуатацию

После строительства пола под ламинат своими руками его требуется подготовить к использованию. Еще до начала стяжки включается режим прогревания – за сутки добавляется не более 5 градусов. За 14 дней система должна работать на ½ мощности, а в последние 48 часов – добрать градусы до 100 %.

Эксплуатация обогревающих магистралей реализуется так:

  1. Выключается подогрев – полы должны остыть до 18 градусов.
  2. После укладки система заново набирает мощность по 5 градусов в день.
  3. Контактная температура доводится до 28 градусов. Это максимум.
  4. Вода в водяных коммуникациях нагревается до 50 градусов.

В процессе работы системы влажность воздуха не должна превышать 50 %.

После того, как вы разобрались, можно ли стелить ламинат на обогревательные коммуникации, выберите оптимальный вариант. Система должна быть простой в самостоятельной установке, требовать минимального количества энергии для работы. Учитывайте качество ее теплоотдачи, длительность и равномерность нагрева. Не забывайте, что при неправильной технологии укладки ламинатная доска может деформироваться и трескаться.

Источник: http://nastroike.com/stroitelstvo-doma/teplyj-pol-pod-laminat-kakuyu-sistemu-vybrat-i-kak-pravilno-ee-ustanovit-samostoyatelno

Теплый пол под ламинат своими руками

Теплый пол под ламинат – очень практичное и выгодное решение для тех, кто хочет регулировать микроклимат в своем доме независимо от времени года. Одним из ключевых преимуществ такого варианта системы обогрева является простота монтажа. Вам не понадобится ни бетонная стяжка, ни дорогостоящие, трудоемкие технологии.

Варианты теплых полов

Это могут быть теплые полы таких видов:
• водяные;
• кабельные;
• кабельные на армирующей сетке;
• пленочные (инфракрасные).

Водяной

В случае с водяной системой пол можно подключить с центральной отопительной системе (если это многоквартирный дом) или к автономной (если вы живете в частном доме). Автономная система отопления позволяет использовать ламинат без ограничений, поскольку уровень нагрева можно плавно регулировать.

Центральная отопительная система не позволит такой регулировки, и по причине скачков температур ламинат может быстро портиться.

Электрический с греющим кабелем

Электрический теплый пол монтируется под ламинат без ограничений, с плавной регулировкой температуры.

Инфракрасный

Какой ламинат подходит для того или иного помещения

Современные ламинаты характеризуются высоким показателем сохранения тепла, у них хорошие теплоизоляционные свойства. Вместе с тем для определенного теплого пола подойдет не любой ламинат, поскольку он может отличаться выделением формальдегида. Также некоторые ламинаты деформируются в случае длительного нагрева и в условиях с низкой влажностью. Поэтому при выборе ламината обязательно обращайте внимание на маркировку. Если ламинат подходит для теплого пола, на нем указывают специальные знаки – такие как на изображении ниже.

Вместе с тем нужно помнить, что в каждом отдельном случае ламинат может соответствовать только определенным типам помещений.
• 31 класс можно использовать в спальне, кладовой, гардеробной;
• 32 класс – на кухне, в гостиной, детской;
• 33 класс – в прихожей, коридоре;
• влагостойкий – на кухне, в прихожей;
• водостойкий – в ванной комнате;
• толщиной 5–8 мм – в помещениях с ровным полом, на теплых полах;
• толщиной 10–12 мм – для неровного пола.

Устанавливаем ламинат на водяной теплый пол

Тем, кто намерен укладывать ламинат на водяные теплые полы самостоятельно, обязательно следует по правилам подготовить строительные материалы.
1. Пол готовим заранее – прогреваем его в течение 72 часов. Перед следующим этапом – укладки – нужно выдержать минимум 48 часов, для достижения соответствующего микроклимата помещения.
2. Необходимо «адаптировать» ламинат к атмосфере той комнаты, где его будут укладывать на теплые полы. Для этого вскрываем упаковки и раскладываем наш ламинат. Это предотвратит деформацию полового покрытия в будущем.
3. Для теплого водяного пола специально подбираем не только ламинат, но и теплоизоляционную систему. Ни в коем случае не допускается использование массивной половой доски. У нее низкая теплоемкость, такая доска не будет нагреваться, из-за чего теплые полы окажутся бесполезными.
4. Ламинат должен отличаться высокой прочностью, в то время как подложка должна быть тонкая, проницаемая. На упаковках строительных материалов обычно указывают совместимость с видами полов – обращайте внимание на маркировку.
5. Теплый пол должен быть выполнен с нагревательными элементами, которые отличаются гибкостью и прочностью, и быть рассчитанным на определенные нагрузки.

Особенности теплых полов

• Теплый пол качественно обогревает помещение благодаря прогреву пола по всей площади.
• Теплые полы отличаются невысоким потреблением энергии, и в итоге за отопление не нужно платить большие деньги.
• Устанавливать теплый пол рекомендуется во всех помещениях жилого дома.
• Система теплого пола отличается от конвекционных систем тем, что во время нагревания частицы пыли и сора не поднимаются в воздух.
• В сравнении с обычной отопительной системой теплый пол не только экономичнее, но и эффективнее – воздух нагревается равномерно по всему пространству комнаты.

Источник: http://www.umeltsi.ru/kvartira/5793-teplyy-pol-pod-laminat-svoimi-rukami.html

Смотрите также:
02.05.2020

Столешница в ванной своими руками: техника выполнения, необходимые материалы и инструменты, пошаговая инструкция и советы специалистов Какой должна быть столешница в ванной? Своими руками при желании можно сделать достаточно удобные варианты. Правильный выбор формы...

02.05.2020

Выравнивание стен своими руками: пошаговая инструкция В последнее время люди стали намного тщательнее подходить к вопросу ремонта. Ровные стены – обязательное условие, без которого ремонт нельзя будет провести качественно. Даже в газобетонных новостройках стенки не...

02.05.2020

Как сделать недорогой и стильный ремонт своими руками? Результат, который удивил и порадовал Несколько лет назад родители купили нам нашу первую квартиру. Она имела замечательные характеристики: третий этаж, середина дома, тёплая, в прекрасном районе. До нас в ней жила...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
