Отопление дома камином своими руками

Особенности эксплуатации камина в доме

Использование каминов популярно среди владельцев частной недвижимости. Кроме поддержания тепла в жилище, такие конструкции обеспечивают уют и удобство, добавляя независимость от погодных условий и действий коммунальных служб. Чтобы камин в доме функционировал без перебоев и нормально обогревал помещение, при его монтаже необходимо четко соблюдать технологию установки.

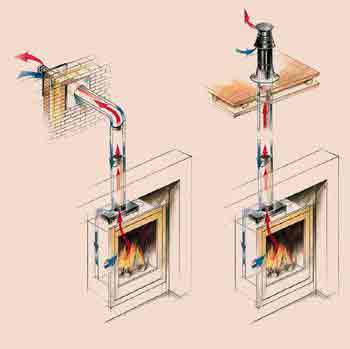

Схема отопления

Отопление дома может вестись с помощью агрегатов разных категорий. Камины прерывистого горения при однократной закладке дров обеспечивают комнату теплом до четверти суток.

Устройства продолжительного горения при равном количестве топлива повышают этот срок до 8 часов. Даже на минимальной мощности объемы выдаваемого тепла будут колебаться от 3 до 6 кВт. Высокие уровни отопления достигаются при широко открытом поддуве воздуха. При этом в зависимости от конструкции в час будет сгорать от 2 до 4 килограммов дров.

Мощность, с которой будут работать отопительные камины, можно рассчитать исходя из размеров обогреваемого помещения. В комнате с высотой потолка равной 2,8 метра для отопления 10 м2 площади хватит 1 кВт тепла. Соответственно, при мощности в 10 кВт, такая печь сможет обслужить 100 м2 площади.

Для передачи тепла от камина к другим комнатам используются отопительные системы, основанные на циркуляции воды или воздуха.

Воздушное

При перемещении энергии из одной среды в другую количество передаваемого тепла существенно уменьшается. Правильно спроектированный камин с воздушным отоплением способен решить эту проблему за счет малого количества тепловых переходов. Его устройство подразумевает сжигание топлива в отдельной камере, нагрев металлической части топки и воздуха внутри помещения. Передача энергии при этом осуществляется с помощью гибких теплоизолированных каналов, связанных с другими частями жилого дома.

Воздушные потоки могут перемещаться естественным образом или подгоняться в нужную сторону системой принудительного нагнетания. При вертикальной направленности для качественного обогрева хватит обычного течения воздуха. Если расположение каминов с воздушным отоплением далеко от помещений, до которых нужно доставить тепло, рекомендуется монтаж специальных вентиляторов.

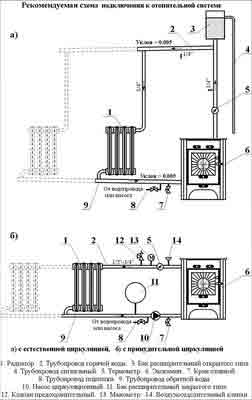

Водяное

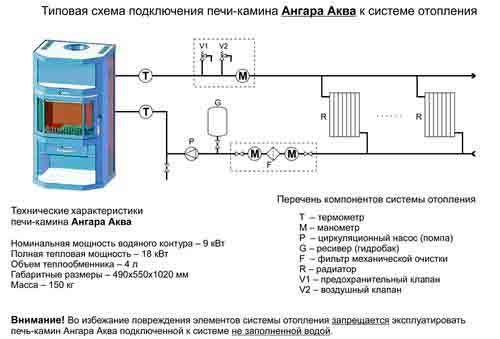

Если в доме стоит обычный дровяной агрегат, к нему можно подключить отопительную систему и добиться хорошего результата в плане теплоэффективности. Внутри камина такой конструкции установлен водяной контур, подключенный к общим обогревательным коммуникациям жилища. Горение дров в его топке повышает температуру теплоносителя в трубах и за счет этого дает качественный обогрев всего здания. Две главных схемы подключения подразумевают действие открытой и закрытой систем соответственно.

Чтобы установить камин в доме и подключить к нему открытое отопление, понадобится повесить над ним расширительный бак, работающий по принципу сообщающихся сосудов. При закрытом способе подключения печи в конструкции применяется общий бак, а не встраивается отдельная расширительная емкость.

Конструктивные особенности каминов

Разные виды каминов, установленных в частных домах, обладают разной эффективностью. По этой причине перед их монтажом необходимо определиться с желаемой частотой разжигания, размерами площади, что будет отапливаться, регулярностью включения печи и поиском места для хранения дров.

В зависимости от функций и строения, камины делятся на открытые, кумулятивные, конвекционные и водонагревательные.

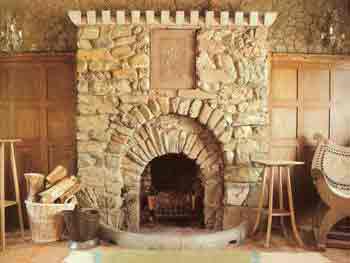

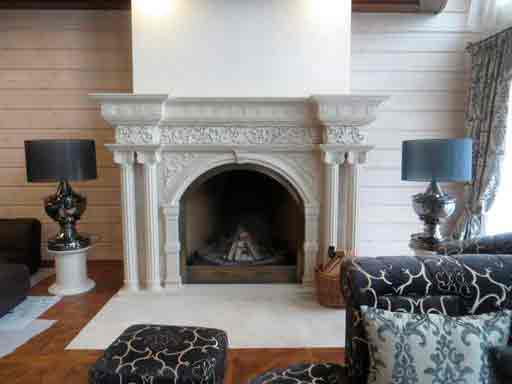

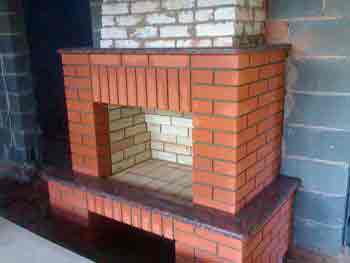

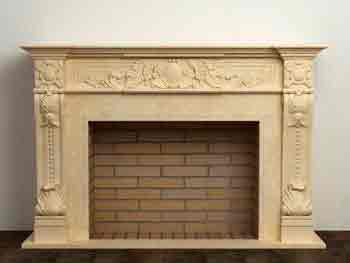

Открытые

Главной функцией подобного агрегата является украшение помещения. По сравнению с другими устройствами, применение такого нагревателя будет сопровождаться отсутствием контроля над режимом горения.

Раскаленные газы, несущие в себе основную часть тепла, будут улетучиваться в дымоход слишком быстро, и эффективность камина с воздушным отоплением существенно понизится.

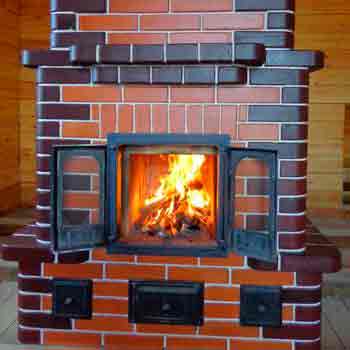

Кумулятивные

Камины кумулятивного типа соединяют в себе открытый огонь и длительность обогрева. Подобный эффект обеспечивается короткими печными каналами и колпаковой кумуляционной массой. Ее составляют специальные керамические круги, вбирающие тепло печных газов, проходящих сквозь них.

Теплоемкость дровяного камина повышена за счет применения кирпича и керамических панелей, которые постоянно накапливают производимую в топке энергию и отдают ее в течение многих часов. За счет участия больших объемов кислорода в процессе горения топливо сжигается очень быстро и дает ровное пламя, а стекло каминной двери остается чистым и не покрывается сажей.

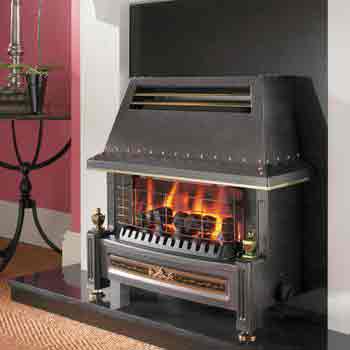

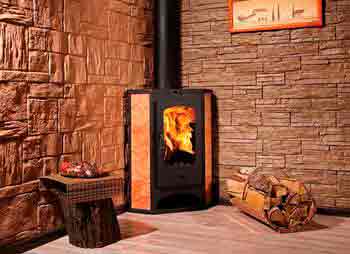

Конвекционные

Аппараты конвекционного обогрева лидируют на рынке за счет больших объемов производимого теплого воздуха. Попадая сквозь отверстие в нижней части агрегата, кислород входит в камеру сгорания и обдувает топливные картриджи. Нагретый воздух выходит сквозь решетчатые проемы в верхней части устройства.

Такие виды каминов обладают системами передачи горячего воздуха, проводя сквозь вентиляционные каналы большое количество произведенного тепла и донося его до всех помещений жилого здания. Дополнительным преимуществом выступает высокая скорость горения.

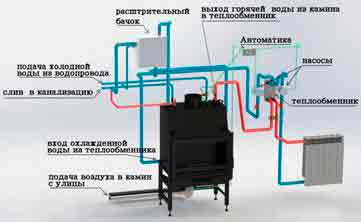

Водонагревательные

Для частного дома подойдет не только камин с воздушным отоплением, но еще и аппарат с водонагревательной функцией. Его особенность заключается в передаче теплоносителю части энергии, произведенной во время сжигания дров.

Уловленная теплота поддерживает центральную отопительную систему и частично тратится на нагрев горячей воды для бытовых нужд. Транспортировка проводится сквозь плитные теплообменники или послойные буферные резервуары.

Монтаж

Строительство камина может быть проведено своими руками, но для этого понадобится правильно составить проектную документацию и точно рассчитать количество стройматериала. Также необходимо определить тип обустраиваемого нагревателя и его предполагаемые размеры.

Стандартные камины пристраиваются к кирпичным стенам, устанавливаются в их глубине или монтируются отдельно. Топку дровяного агрегата нежелательно размещать напротив стены с окнами. Если их теплоизоляция не находится на достаточном уровне, это приведет к сквознякам и потерям энергии.

При обустройстве деревянного здания также понадобится учесть нормы пожарной безопасности.

Подготовка

Перед началом кладки необходимо вычислить площадь помещения, в котором пройдет монтаж. Объем топочного отверстия не должен превышать пятидесятой части размера комнаты. Глубина топливной камеры и высота каминного портала соотносятся между собой как 1 к 2. Избыточная емкость топки приведет к снижению теплоотдачи, а малые размеры спровоцируют задымление.

Габариты дымового канала зависят от размеров печи и должны быть меньше ее в 10-15 раз. Оптимальный диаметр трубы составляет 10 сантиметров при длине в 4-5 метров.

Материал

Изготовление своими руками каминов с воздушным отоплением для эффективного обогрева помещений предполагает выбор качественных материалов. Для монтажа понадобятся:

• целые печные кирпичи;
• заранее промытый крупный песок;
• глина для отделки очага;
• портландцемент для заливки фундамента;
• щебень среднего размера;
• два десятка арматурных стержней диаметром 8 мм и длиной 70 см;
• дымовая заслонка подходящего размера.

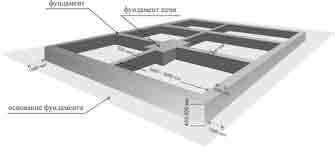

Фундамент

Все виды каминов, которые можно сложить в домашних условиях, подразумевают предварительную заливку фундамента, который строится отдельно от основания здания. Его ширина равна лицевому цокольному ряду с добавлением пяти сантиметров запаса.

Перед заливкой понадобится вырыть яму с габаритами на 10-15 сантиметров шире фундамента дома и глубиной в 60 см. После засыпки щебня на днище и его утрамбовки проводится измерение горизонтальности основания.

Изготовив опалубочный ящик без дна, его нужно обшить изнутри рубероидом, прочно разместить на основание и залить цементно-песчаным раствором. Выровняв верхушку фундамента, ее накрывают пленкой и оставляют до полного засыхания.

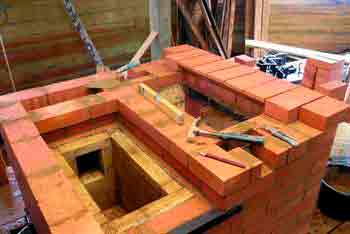

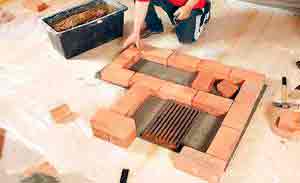

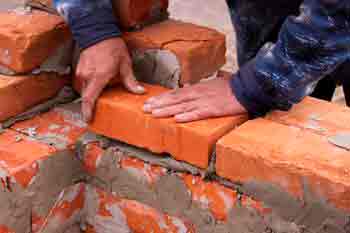

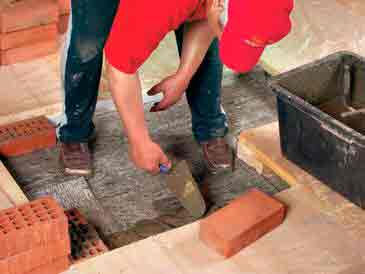

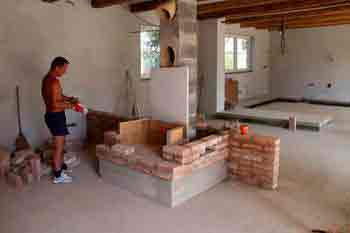

Кладка кирпича

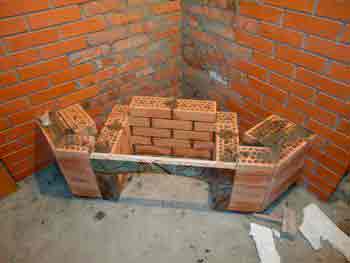

Следующим пунктом устройства дровяной печи является укладка отдельных кирпичей ребром на раствор. Геометрические размеры будущего камина при этом контролируются с помощью угольника. Все диагонали должны держать равенство, углы – быть четко вертикальными, а ряды – лежать в горизонтальной плоскости.

Укладка сплошных слоев ведется с помощью мастерка или любого подходящего строительного инструмента. Деревянные рейки, ограничивающие размеры будущего камина, удаляются после сооружения нескольких рядов плотно уложенного кирпича. В третьем слое также закладывается пара штырей, на которые позже наденут каминную решетку. Толщина боковых выступов портала составляет полкирпича, причем кладутся они сразу начисто.

Внутреннее обустройство

Поскольку устройство камина исключает необходимость внутреннего оштукатуривания, стенки дровяной камеры и дымосборника обтираются изнутри и тщательно очищаются от выступившего раствора. Дымосборники и своды с криволинейными поверхностями выкладываются с постепенным напуском кирпичей до шести сантиметров. Портальные отверстия перекрываются кирпичными перемычками, которые устанавливаются в отдельном порядке.

В процессе кладки дымовой трубы своими руками необходимо контролировать ее вертикальность, перейдя на цементно-песчаную смесь, как только монтаж переместится на крышу. Чтобы обеспечить лучшее теплоотражение, каминные стенки изнутри размещаются под углом. Боковые части при этом разворачиваются наружу, а задняя немного наклоняется вперед. Дымовая камера устраивается над топкой с размещением дополнительного карниза. Его устройство не дает искрам и саже вылетать наружу и надежно защищает комнату от проникновения дыма.

Источник: http://x-teplo.ru/otoplenie/pechi-kaminy/v-dome.html

Выбираем камины для самостоятельного отопления частного дома

С развитием современных отопительных котлов и прочего теплотехнического оборудование камины не потеряли своей актуальности и популярности.

Они по-прежнему являются не только изысканным предметом интерьера, но и при правильном монтаже и установке служат прекрасным источником теплоснабжения загородного либо городского жилого дома.

Можно ли в зимний период камином качественно отопить загородный дом? Ответ очевиден — да.

Более того, существуют различные схемы отопления, подразумевающие применение каминов различного конструкционного исполнения. Данная статья посвящена именно описанию основных схем, при помощи которых можноотопить жилой дом.

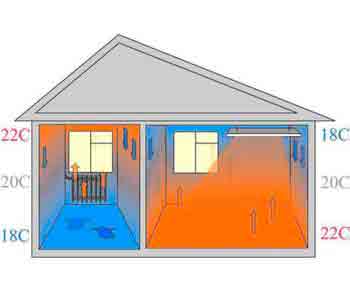

Общая схема отопления дома камином

Ниже представлена общая схема отопления загородного дома камином.

Камин нагревает воздух в помещении, в котором он установлен.

По воздуховодам нагретый воздух поднимается в расположенные выше комнаты и помещения, производя их обогрев.

Данная схема позволяет добиться существенной экономии энергии, необходимой для обогрева дома.

Основные виды каминов для дома и дачи

Можно ли в зимний период камином качественно отопить загородный дом? Ответ очевиден — да.

Все камины, применяемые в настоящее время для отопления дома либо дачи, можно разделить на две основные категории:

1. Камины с открытой топкой.
2. Камины с закрытой топкой.

Люди используют камины с открытой топкой на протяжении довольно длительного промежутка времени.

С их помощью можно было не только обогреть помещение (они являлись главным источником тепла), но и приготовить пищу.

На сегодняшний день конкуренцию каминам с открытой топкой успешно составляют камины с закрытой топкой, которые могут быть следующих видов:

1. Камин с воздушным отоплением.
2. Камин с водяным отоплением.

В состав выше перечисленных каминов в обязательном порядке входят приспособления, предназначенные для утилизации тепла.

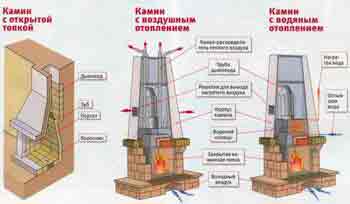

Основные виды каминов. Нажмите для увеличения.

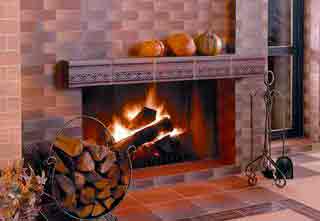

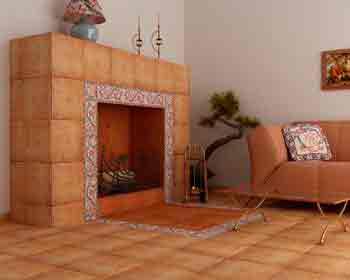

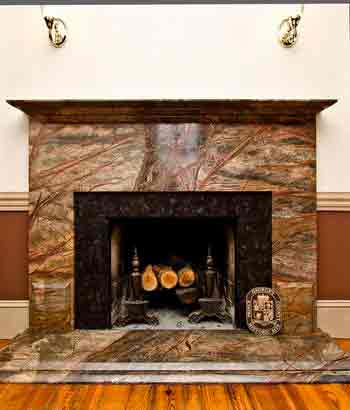

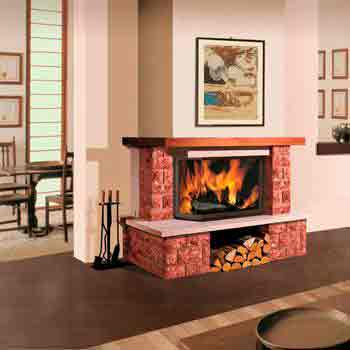

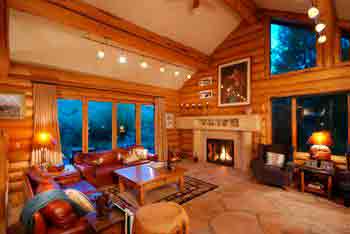

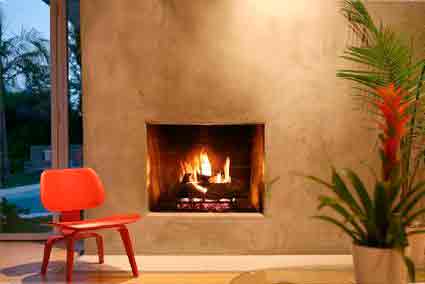

Камин с открытой топкой

Камин данного типа превосходно себя зарекомендовал в качестве источника тепла временного действия, так как для постоянного обогрева средних (по площади) и крупных помещений и комнат его мощности будет недостаточно.

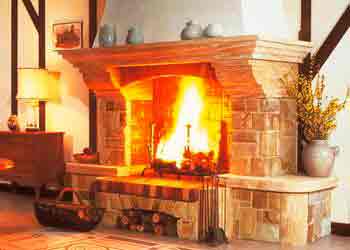

Пример камина с открытой топкой. Нажмите для увеличения.

Дело в том, что каминное отопление с использованием оборудования данного типа (с открытой топкой) характеризуется очень низким коэффициентом полезного действия — только 20% энергии, получаемой от сгорания топлива, используется для отопления, а 80% — тепловые потери, которые просто «улетают в трубу».

Данная особенность каминов с открытой топкой легла в основе того, что они потребляют практически в два раза больше топлива, чем камины с закрытыми топками. Помещение, в котором расположен камин, должно быть хорошо вентилируемым, так как в открытых топках для поддержания процесса горения необходим постоянный приток воздуха.

Открытая топка требует безусловное соблюдение первичных правил пожарной безопасности:

1. Не следует оставлять угли без присмотра на долгое время (на ночь, при длительном отсутствии).
2. Пол возле камина должен быть выложен негорючими материалами — декоративным камнем, жестью, керамической плиткой и т.д.

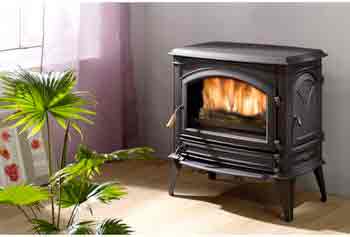

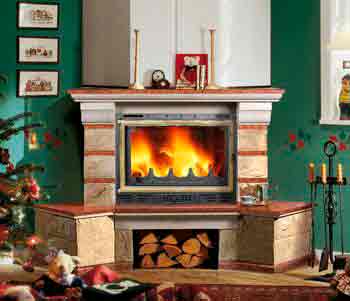

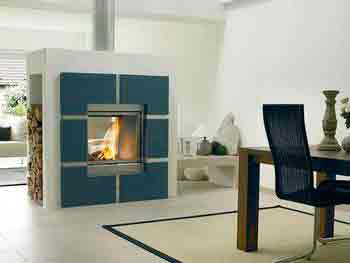

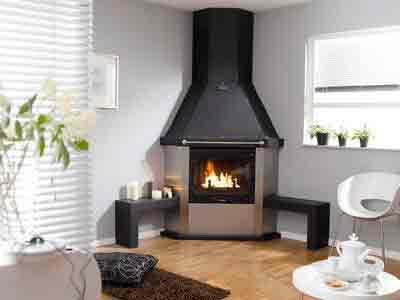

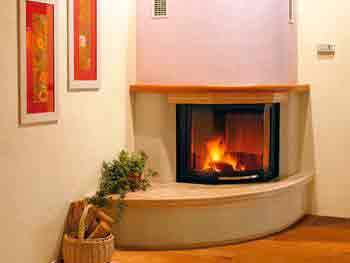

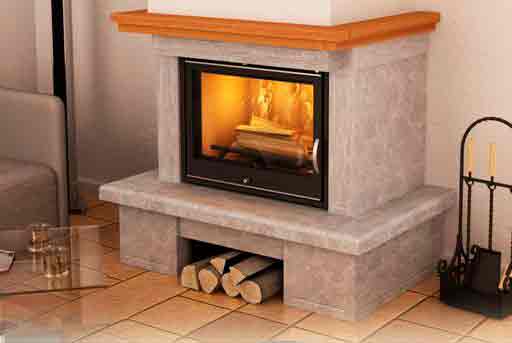

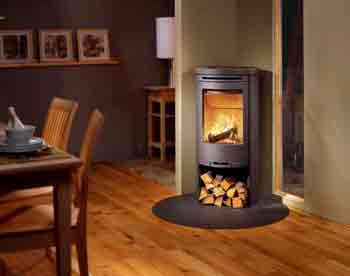

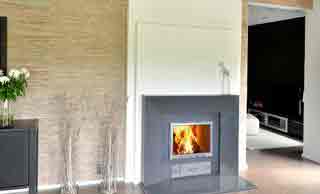

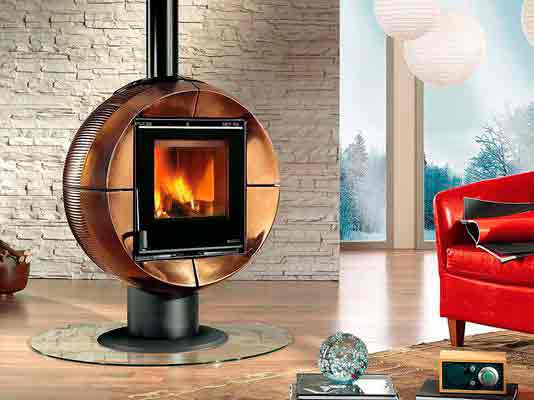

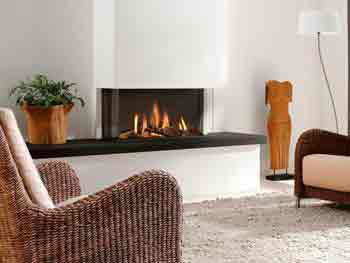

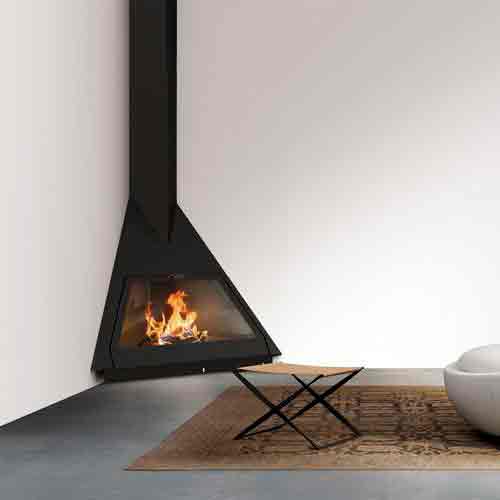

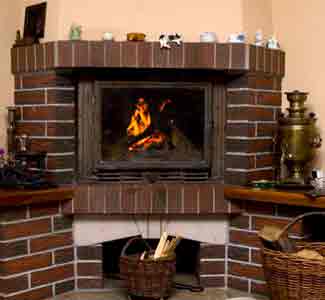

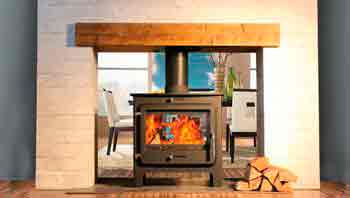

Камин с закрытой топкой

Отопление камином с закрытой топкой характеризуется более эффективным расходом энергии сгорания топлива — коэффициент полезного действия может достигать 75%.

Чаще всего их используют в качестве дополнительного поставщика тепловой энергии.

Топки изготавливаются из превосходно накапливающих тепло материалов, отличающихся повышенной устойчивостью к ржавчине и высоким температурам.

Стойкое к огню стекло, применяемое для изготовления дверок, способно выдержать температуру до +800°С, а сами дверки могут крепиться и горизонтально, и вертикально.

Схема камина с закрытой топкой. Нажмите для увеличения.

При расчете тепловой мощности топки можно придерживаться следующей пропорции — на 4 квадратных метра отапливаемой площади необходим 1 кВт мощности.

Объем комнаты, в которой будет находиться камин, должен быть не менее 40-45 кубических метров.

Объем воздуха для постоянного поддержания процесса горения должен составлять не менее 10 кубических метров в течение одного часа на каждый киловатт мощности.

Например, чтобы отопить дом камином, имеющим мощность 5 кВт, необходимо использовать около 50 кубических метров воздуха, подводимого по воздуховоду.

Камины с закрытой топкой могут обогреть и соседние помещения при определенных схемах использования теплоты сгорания топлива.

Воздушное или водяное отоплениекамином предполагает использование в подобных схемах в качестве теплопроводного материала воздух либо воду.

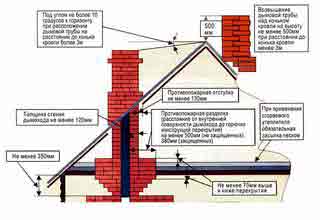

Некоторые особенности самостоятельного проектирования камина

Проект дома должен в обязательном порядке предусматривать разделы, посвященные устройству камина и его отдельных элементов.

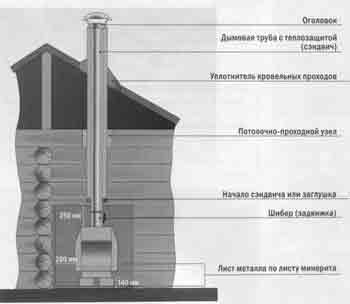

Над топкой каждого камина располагается собственный дымоход, площадь поперечного сечения дымоходного канала которого должна составлять 1/10 площади топки. Расстояние от места соединения дымохода с топочным каналом должно составить не менее 5 метров.

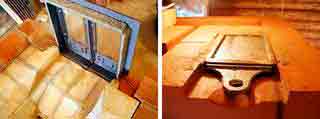

Дымоходный канал следует оснастить специальной заслонкой, которая будет отделять топку от дымохода, и отверстием, предназначенным для удаления скапливающейся при эксплуатации сажи. Конструкционное исполнение шиберной заслонки может быть выдвижным либо крепежным (при помощи рояльных петель).

Среднестатистические камины могут весить около 500 килограмм и более. Поэтому под камином необходимо предусмотреть достаточно прочное и надежное основание.

Если предстоит установка камина в уже построенном доме, то может понадобиться проведение дополнительных работ по усилению несущих конструкций.

Камины с воздушным отоплением

Воздушное отопление комнат и помещений камином предусматривает нагрев воздуха, проходящего между корпусом топки и ее внешней поверхностью.

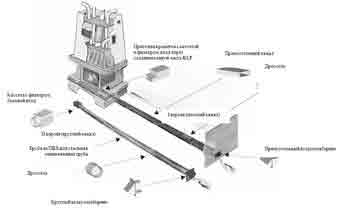

Схема камина с воздушным отоплением. Нажмите для увеличения.

Разводка нагретого воздуха по комнатам дома осуществляется при помощи трубопроводных каналов, установленных в стенах либо в перекрытиях.

Для устройства воздушных каналов отлично подойдут алюминиевые либо стальные трубы.

В более простых схемах для подачи воздуха используется гравитационный способ, основывающийся на различном значении плотности холодного и теплого воздуха.

Каминное воздушное отопления данного типа не зависит от электрической энергии, но его можно применять для отопления всего нескольких комнат.

Каминное воздушное отопление дома с большим количеством комнат и протяженностью трубопроводов более 3 метров должно осуществляться по схеме с принудительной циркуляцией.

В состав такой схемы должен входить насос, осуществляющий подачу воздуха под корпус топки либо над собой.

Принудительная циркуляция воздуха может обеспечить качественный прогрев достаточно большого загородного дома.

При выборе и монтаже подобной схемы следует помнить о том, что воздушный обмен протекает по закрытому циклу.

Камин с воздушным отоплением рациональнее возводить в процессе возведения дома, так как в противном случае предстоит столкнуться с утомительной и весьма затратной работой — пробиванием предназначенных для прокладки воздуховодов отверстий.

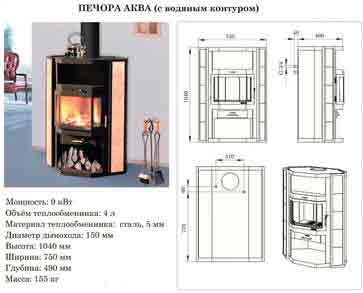

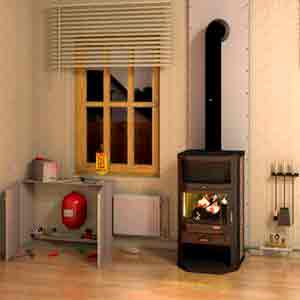

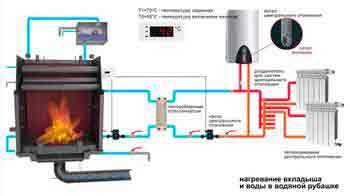

Камины с водяным плащом

Топка каминов с водяным плащом имеет одно весомое отличие конструкционного характера — корпус топки состоит из двух слоев, между которыми осуществляется циркуляция прогретой воды.

Камин в Вашей комнате не только элемент интерьера, но также и источник тепла.

К радиаторам системы отопления нагретая вода поступает при помощи специальных трубопроводов.

Устройство специального теплообменника (змеевика) в верхней части камина предоставит возможность не только отопить помещения, но и нагреть для бытовых целей воду, циркуляция которой будет осуществляться за счет специальных насосов.

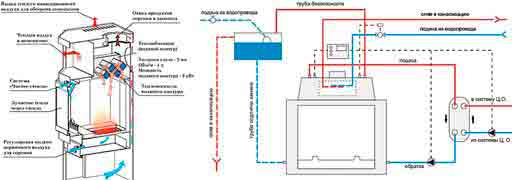

Структура камина с водяным плащом. Нажмите для увеличения.

Ручное регулирование работы каминов возможно за счет повышения либо уменьшения поступления воздушного потока в топку камина. Автоматическое регулирование производится за счет работы термостатов, которыми оснащаются насосы.

Термостаты обеспечивают автоматическое включение насосов после нагрева воды до необходимой температуры.

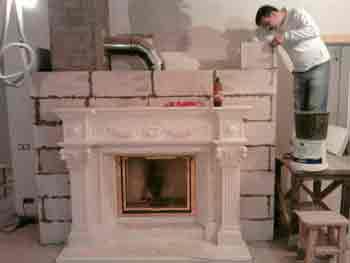

Некоторые особенности самостоятельного возведения каминов

Отопление расположенного в городской черте либо загородного дома камином требует не только соблюдения определенных правил безопасности при эксплуатации камина, но и при его возведении:

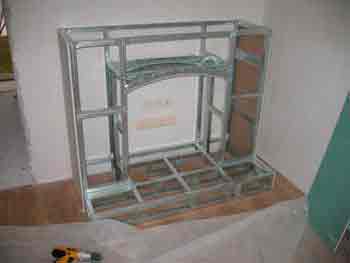

1. Каминную топку следует устанавливать на прочный специальный помост, выполненный из камня либо кирпича.
2. После этого можно приступить к установке портала и присоединения системы воздуховодов.

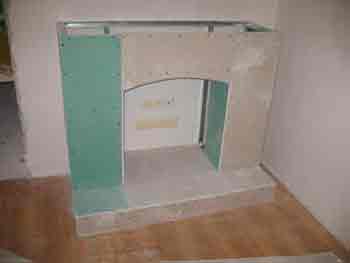

3. Далее необходимо закрыть системы гипсокартонными листами.
4. Воздуховоды следует расположить по всем имеющимся в доме помещениям (даже на чердаке).
5. Узел воздухообменной системы рекомендуется расположить в техническом помещении.

Основные меры предосторожности при эксплуатации каминов

В данной статье мы попытались кратко ответить на основной вопрос о том, как можно просто и эффективно отопить дом камином.

Однако при эксплуатации каминов (печей, котлов) ни в коем случае нельзя забывать о соблюдении основных мер предосторожности:

1. Нельзя использовать топку не по ее прямому назначению либо производить самостоятельное изменение конструкции.
2. Запрещается заливать огонь при помощи воды.
3. На камине не следует располагать посторонние вещи.
4. Нельзя производить чистку зольника в еще неостывшем камине.
5. Запрещается эксплуатация неисправной топки.
6. Запрещается оставлять детей без присмотра возле работающего либо неостывшего камина.

Вместо заключения
Камины представляют собой классический способ обогрева дома, характеризующийся простотой, надежностью и наличием большого количества эффективных схем и вариантов.

Какой из них выбрать? Все зависит от целого ряда факторов и условий (площадь дома, сезонность проживания, оснащенность электрической энергией и т.д.).

Надеемся, что данная статья поможет всем читателям определиться с выбором и ответит на некоторые специфические вопросы, связанные с монтажом и эксплуатацией.

Источник: http://ultra-term.ru/otoplenie/sistemy-sposoby/kaminy-dlja-otoplenija-doma.html

Как выложить камин для отопления частного дома

Услуги мастера – специалиста по каминной кладке стоят недешево. Цена постройки одного сооружения с нуля стартует от 350 у. е. (20 тыс. руб.), достигая 1500 у. е. в зависимости от сложности и объема работ. Представьте, сколько средств удастся сэкономить, если сложить кирпичный камин своими руками. Но задача непростая – нужно усвоить азы печного дела, выбрать подходящую конструкцию домашнего очага, правильно построить и растопить. Постараемся дать максимум информации по всем перечисленным вопросам, предоставим чертежи каминов для самостоятельного изготовления.

• 1 Устройство классического кирпичного камина
• 2 Размеры и расположение очага в комнате
• 3 Технология строительства
  • 3.1 Выбираем кирпич и раствор

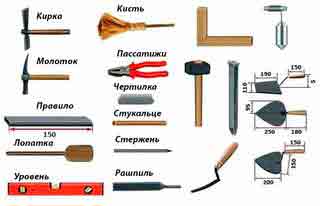

  • 3.2 Готовим инструментарий печника
  • 3.3 Закладываем надежный фундамент
  • 3.4 Инструкция по каминной кладке
  • 3.5 Сушка и первая растопка
• 4 Проект №1 – компактный мини-камин
• 5 Проект №2 – простой отопительный камин
• 6 Заключение

Устройство классического кирпичного камина

Строго говоря, открытые очаги мало подходят для отопления частных коттеджей из-за невысокой эффективности сжигания дров, КПД составляет всего 20—30%. Пока в топке горит огонь, тепло распространяется по комнате посредством инфракрасного излучения. После затухания интенсивность обогрева снижается и прекращается спустя 2—3 часа, когда кирпичная кладка остынет.

Важный момент. Построить даже маленькую дровяную печку в квартире многоэтажного дома нереально – некуда вывести дымоход, а перекрытие не рассчитано на подобный вес. Справка: масса мини-камина, чей проект представлен ниже, составляет более 700 кг, размер – 0.5 х 1 м (площадь нагрузки – 0.5 м²).

Вопреки низким показателям теплоотдачи, камины сохраняют привлекательность для домовладельцев, поскольку создают неповторимую обстановку домашнего уюта. Устройство классического английского очага показано на схеме и включает следующие элементы:

• подземная часть – фундамент;
• основание из 2—3 рядов кирпича;
• подовая часть с выступающей вперед предтопочной площадкой;
• портал – кирпичное обрамление открытого топливника;
• дымосборник – сужающийся кверху канал в виде зонта над камерой сгорания;
• каминный зуб вначале дымосборника служит для лучшего отбора тепла у раскаленных газов;
• дымоотводная труба, выходящая на крышу;
• сила тяги регулируется задвижкой.

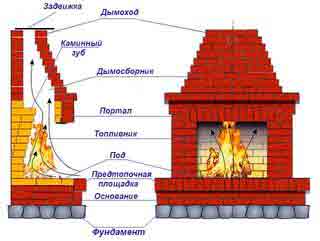

Схема устройства классического открытого очага

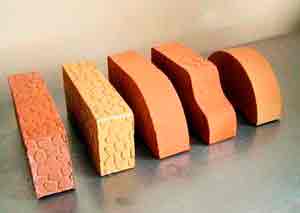

Если бюджет строительства позволяет, то снаружи выполняется облицовка стенок плиткой, как это сделано выше на фото. Оформлять стенки сооружения необязательно – правильная кирпичная кладка выглядит вполне аккуратно.

Размеры и расположение очага в комнате

Подбирая конструкцию и чертежи камина, обратите внимание на размеры портала, топливной камеры и дымохода. Указанные габариты подбираются по площади отапливаемой комнаты и связаны между собой такими соотношениями:

• площадь поперечного сечения дымоходной трубы – 1/9 от квадратуры портала;
• глубина топливника делается в 1.5—2 раза меньше высоты портального проема;
• площадь открытого проема составляет 1/50 от квадратуры помещения.

Если в маленькой комнате сделать камин большого размера, дымоходной тяге не хватит притока воздуха. Очаг станет дымить в помещение либо «высасывать» воздух из соседних комнат, причем вместе с теплом. Строить небольшое сооружение в просторном помещении допускается, но обогрев получится минимальный – камин послужит украшением гостиной и сыграет роль барбекю.

Для удобства определения размеров топливника и дымоотводного канала в зависимости от квадратуры комнаты существует готовая таблица:

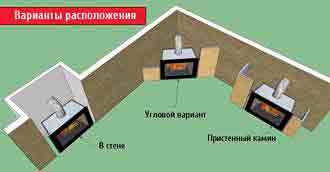

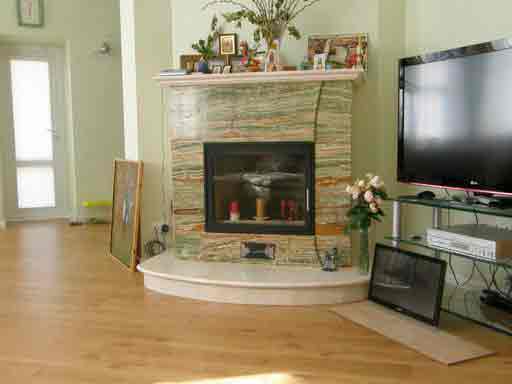

По форме камины делятся на 2 типа – пристенные и угловые. В публикации мы приводим описание первой разновидности — она относительно простая. Чтобы строить домашние очаги углового типа, необходимо набраться опыта в печном деле. Определившись с габаритами отопителя, выделите место для монтажа с учетом наших рекомендаций:

1. Расположите камин в центральной части межкомнатной перегородки. Если частный дом находится в стадии перепланировки, ремонта или строительства, заднюю стенку можно вывести в соседнее помещение, сделав внутри перегородки проем.
2. Возле наружной стены делать камин нецелесообразно – часть тепла станет уходить на улицу.
3. Подумайте об удобстве – не размещайте сооружение возле межкомнатных дверей и не расставляйте впритык мебель.
4. Внимательно изучите конструкцию потолков и стропильной системы, чтобы дымоходная труба не попала в несущую балку или на край железобетонной плиты перекрытия. Минимальное расстояние от стенки газохода до стропил – 10 см (с учетом противопожарной печной разделки).

Выбирая площадку под камин, не забудьте об устройстве фундамента. В жилом помещении придется разобрать полы, демонтировать стяжку и рыть котлован, не затрагивая существующее основание здания. Припомните, не проложены ли в выбранном месте домовые инженерные сети – канализация, водопровод либо теплые полы. Подвал под комнатой – тоже проблема, вес кладки выдержит далеко не каждое перекрытие.

Технология строительства

Процедуру подготовки и кладки камина своими руками предлагается разбить на этапы:

1. Выбор и закупка стройматериалов.
2. Подготовка комплекта инструментов.
3. Устройство фундамента.
4. Кирпичная кладка тела печи и дымохода.
5. Сушка и первичная растопка.

Рассмотрим подробно каждый пункт перечня, затем представим конкретные проекты и порядовки, доступные для исполнения начинающим печникам.

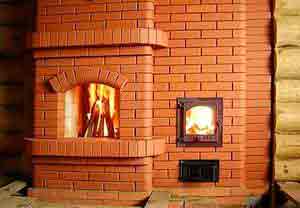

Интересный вариант печи-камина, где совмещены 2 топки – открытая и закрытая

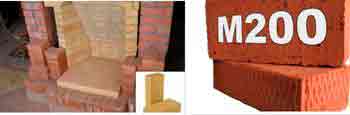

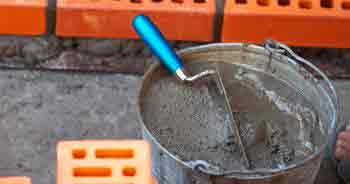

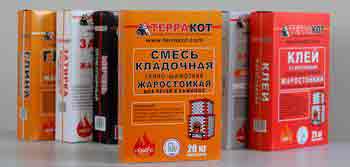

Выбираем кирпич и раствор

Печной кирпич выбирайте с учетом следующих требований:

• для основной кладки берите полнотелый керамический (красный) кирпич стандартного размера 250 х 120 х 65 мм, пустотелые марки не годятся;
• стенки топливника выкладываются из шамотных (огнеупорных) камней марок Ш, ША или ШБ;
• вместо огнеупорного допускается использовать глиняный полнотелый кирпич, тщательно отобранный по качеству, — без трещин, сколов и прочих дефектов;
• тело камина разрешается класть из бывшего в употреблении керамического кирпича при условии, что камни сохранили прочность, не пропитались сыростью и не потрескались;
• если позволяет бюджет, покупайте фигурный кирпич с округленными гранями, изображенный на фото.

Примечание. Марка шамотных камней точно указывается в проекте домашнего очага. Количество и форму стесанных кирпичей уточняйте в соответствии со схемами — порядовками.

Простейший способ изготовить качественный кладочный раствор – купить в магазине готовую глиняно-песчаную смесь, предназначенную для печей и каминов. Аналогичный продукт имеется в продаже для огнеупорной кладки – шамотная глина и мертель.

Если вы идете по пути тотальной экономии, изготовьте раствор самостоятельно:

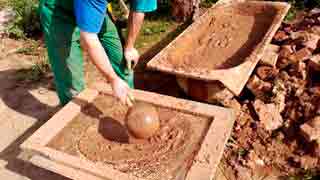

1. Из природной глины удалите примеси грунта и посторонние включения – камни, корни и стебли растений.
2. Засыпьте материал в большую емкость и залейте водой. Замачивание длится в течение 2 суток.
3. Доливая воду, доведите состав до консистенции сливок и пропустите глину сквозь решето. Цель – убрать все посторонние включения.
4. Добавляйте к глиняному раствору сухой песок, пропущенный сквозь сито с размерами ячейки 1.5 х 1.5 мм. Перемешивая состав, добейтесь оптимальной жирности.

Раствор считается пригодным к работе, если скатанная из него «колбаса» диаметром 10—15 мм не трескается и не рассыпается при накручивании на деревянную палочку Ø4—5 см.

Справка. Готовый глиняно-песчаный раствор хранится бесконечно долго. Если до употребления состав успеет высохнуть, достаточно его снова разбавить водой.

Чисто глиняный раствор для закладки основания и устройства дымохода не годится – нужно добавлять известь либо цемент. Поэтому для строительства камина приготовьте дополнительные стройматериалы:

• портландцемент М400;
• песок;
• рубероид для гидроизоляции;
• войлок (можно б/у), кровельное железо;
• битые камни любого происхождения;
• доски или щиты для опалубки;
• пленка полиэтиленовая (допускается б/у, но без дырок);
• проволока стальная вязальная;
• асбестовый шнур.

Совет. Вместо войлока успешно применяется базальтовый картон.

Разумеется, на постройку камина потребуется печная фурнитура – дверцы, задвижки и так далее. Точное количество и размеры перечислены в проекте. Для формирования свода портала также потребуются металлические уголки либо арматура. Чтобы не штукатурить и украсить готовый очаг, приобретите специальную огнестойкую эмаль.

Готовим инструментарий печника

Полный набор инструментов, применяемый печными мастерами, показан на картинке. Но поскольку обычный домовладелец не располагает всеми изображенными приспособлениями, дадим список инструментария, без которого не обойтись при возведении камина:

• кирка;
• молоток (желательно – резиновый);
• уровень строительный, рулетка;
• угольник, шнур и отвес;
• кисть широкая;
• мастерок;
• пассатижи;
• линейка и чертилка – заостренный металлический стержень.

Новичок, не обученный приемам тески и колки кирпичей, наделает много брака и перепортит массу материала, пока приловчится к работе. Отсюда совет: режьте камни болгаркой, оснащенной кругом по бетону. Чтобы меньше пылить, выходите на улицу либо в другое помещение.

Помимо перечисленных приспособлений, понадобится ведро и плотная ткань для обтирки кирпичных стенок. Также пригодится небольшая лопатка или металлический совок с веником.

Закладываем надежный фундамент

Как правильно сделать основание камина, подробно рассказывается в другой пошаговой инструкции о строительстве печи. Кратко обозначим этапы работ:

1. Рытье и выемка почвы из котлована, чьи размеры на 10 см шире габаритов будущего очага. Глубина зависит от расположения стабильных слоев грунта, но не меньше 0.5 м.
2. Засыпка ямы бутовым камнем, укрепление жидкой глиной либо известковым раствором.
3. Укладка 2 гидроизоляционных слоев рубероида.
4. Установка опалубки, заливка железобетонной плиты толщиной 15—20 см.
5. Спустя 4 недели (полное застывание бетона) – прокладка вымоченного жидкой глиной войлока и возведение 2 сплошных рядов керамического кирпича.

Примечание. Вместо железобетонной плиты можно использовать кирпичную кладку на цементном растворе, заканчивающуюся на уровне чистого пола. В данном случае бутовый фундамент можно нагружать значительно раньше – через 7—10 дней.

Закладываемое основание камина – полностью самостоятельное сооружение, не связанное с фундаментом частного дома. Минимальное расстояние между ними – 50 мм, но лучше выдержать 10 см. Доступные боковые поверхности фундамента обработайте битумом для гидроизоляции.

Полиэтиленовая пленка застилается поверх забутовки и опалубки, чтобы жидкий бетон не терял цементное молочко. Промоченный глиной войлок укладывается на готовую плиту, как показано на схеме. Два первых ряда камней считаются нулевыми и не отражаются в порядовках камина, их задача – защитить войлочную прокладку от высокой температуры. Подробнее о технологии закладки железобетонного фундамента смотрите на видео:

Инструкция по каминной кладке

Перед тем как выложить камин, отберите самый лучший кирпич на топливник, камни б/у очистите от сажи, грязи и налипшего старого раствора. По готовности приступайте к важному этапу – закладке первого ряда. Пошагово технология выглядит так:

1. Отступая 5 см от края фундамента, соберите первый ярус кирпичей насухо. Сначала установите наружные красивые камни, потом заполните середину.
2. Пользуясь угольником и деревянной планкой, выровняйте кирпичи по линии с соблюдением углов 90°.
3. Замерьте длину диагоналей рулеткой. Максимально допустимое расхождение – 5 мм.
4. Уложите все камни на раствор, контролируя горизонталь уровнем.

Следующие ряды выкладываются таким же способом – формирование модели на сухую, подгонка и подрезка камней, постановка на раствор. Вертикальность и горизонтальность кладки контролируется постоянно с помощью отвеса и строительного уровня.

Совет новичкам. Существует простой прием, позволяющий обеспечить вертикальность каминной кладки. После формирования первых двух рядов спроецируйте с помощью отвеса угловые точки на потолке и забейте туда гвозди либо дюбели. Привяжите к ним шнуры с грузами, которые послужат маркерами габаритов камина. Вместо шпагатов можно использовать установленные вертикально железные уголки, тогда выравнивать кладку станет гораздо проще.

При возведении стенок камина обязательно соблюдайте следующие правила:

1. Красный кирпич перед укладкой погружайте в ведро с водой на 2—3 минуты – из пор выйдут пузырьки воздуха. Огнеупорные камни замачивать не нужно, только ополоснуть от пыли.
2. Максимальная толщина шва – 5 мм. Прижимайте кирпич к соседним камням, одновременно выравнивая и удаляя мастерком лишний раствор по бокам.
3. Стенки газовых каналов должны быть гладкими. Поворачивайте кирпичи ровной гранью внутрь газохода, а каждые 3—4 ряда протирайте кладку изнутри мокрой тряпкой.
4. Перед кладкой дымосборника с каминным зубом и наклонными стенками, где нужно делать много подрезок, выложите модель элемента насухо. Это позволит четко подогнать подпиленные кирпичи.
5. Шамотную и керамическую кладку, имеющую разные коэффициенты теплового расширения, между собой не связывайте. Предусматривайте зазор 3—5 мм, куда вставляются листы базальтового картона.
6. Каминные дверки перед установкой обматывайте асбестовым шнуром в местах контакта со стеной. Элементы фиксируйте вязальной проволокой, выверив по вертикали и горизонтали.
7. Задвижку ставьте на глиняный раствор – нужно открыть заслонку и нанести его на рамку.

Перекрытие делается из стальных уголков, опираемых на стенки портала. Верхний ряд камней укладывается на металлопрокат без раствора, заполняются только боковые швы. Полукруглые арочные своды формируются с помощью специальных шаблонов из дерева – кружал, показанных на фото.

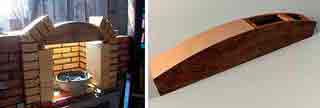

Кружало можно изготовить из фанеры либо древесины любого качества, но форма подпорки должна быть четко выверена

При устройстве дымоходной трубы измените рецептуру приготовления раствора – вместо глины добавьте цемент. Соотношение вяжущего с песком – 1 : 4, густота – средняя. В деревянном перекрытии дома исполняется разделка, обеспечивающая противопожарный отступ 38 см от дымового канала до горючих конструкций (смотрите по схеме).

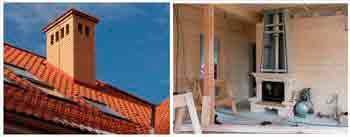

Над поверхностью крыши делается утолщение трубы – выдра, закрывающая стык кровельного покрытия с кирпичной кладкой. В конце формируется оголовок закрытого типа, предохраняющий от попадания осадков внутрь камина.

Для печей и каминов пожарные правила одинаковы – расстояние между дымовым каналом и деревянным перекрытием должно составлять минимум 380 мм (полтора кирпича)

Сушка и первая растопка

Песчано-глиняный раствор не отвердевает, а сохнет. Процесс сушки занимает 10—14 дней, в течение которых производится наблюдение. Небольшие трещины, возникающие в кладке камина, заделываются тем же глиняным раствором. По окончании указанного срока сделайте пробную растопку:

1. Открыв задвижку, разожгите на поде небольшую охапку хвороста и щепок.
2. Постепенно добавляйте мелких дров, поддерживая малый огонь. Это позволит раствору высохнуть окончательно.
3. Если через 3—4 часа в теле камина не образовались трещины, можно увеличить порцию дров. Не торопитесь и сначала убедитесь, что стенки очага прогрелись.

Совет. Из-за воздушной пробки в дымоходе изначально может отсутствовать тяга. Трубу нужно прогреть с помощью факела либо маленького костерка, разожженного на вьюшке.

Приемы выполнения каминной кладки сморите в следующем видео:

Источник: http://otivent.com/kamin-svoimi-rukami-iz-kirpicha

Камины для отопления дома

Современные камины для отопления дома – это достаточно мощные устройства, посредством которых можно обогреть свой дом. Конечно, такая отопительная система будет не такой эффективной, как система, организованная посредством газового котла. Обычно камин должен служить дополнительным источником тепла. Такое устройство, однако, может быть и основным источником. Наиболее оптимальный вариант – это использовать его на даче, если хозяева наведываются туда не слишком часто. Посредством камина для отопления дома можно довольно быстро увеличить температурные показатели в небольшом дачном домике. Также посредством камина можно сохранять комфортные температурные условия на протяжении многих часов.

• Особенности системы
• Воздушная отопительная система
• Системы с конвекцией принудительного типа
• Водяная отопительная система с камином

Особенности системы

Каминные топки можно разделить на несколько категорий. Первые являются топками прерывистого горения, в случае если конструкционные особенности камина позволяют поддерживать рабочий режим на 6-8 часов посредством одной закладки дров. Другие топки относятся к категории продолжительного горения, в случае если одной закладки дров хватает более чем на 8 часов. В режиме продолжительного горения топка работает на самой маленькой мощности, и выдает от 3 до 6 кВт тепла.

В номинальном режиме топки могут выдавать больше тепла, от 10 до 18 кВт. Такого значения выдаваемого тепла можно достигнуть, если заслонка топки будет открыта примерно в среднем положении.

Если поддув воздуха открыт на максимум, то и режим отопления будет на максимальном уровне. В таком случае дрова будут сгорать с такой скоростью, как от 0,5 до 4 кг в час. Параметры топок и их рабочие режимы могут существенно различаться. Производители таких устройств обычно в документации указывают максимальную мощность и КПД. При выборе таких устройств, как камины для отопления, нужно посмотреть, какая будет максимальная мощность в номинальном режиме, и какая мощность будет в минимальном режиме. От этих параметров зависит, насколько эффективным будет каминное отопление дома, и насколько экономичным.

Можно рассчитать, какая должна быть мощность топки камина. Для этого нужно придерживаться некоторых правил. Главное правило, которое нужно учесть при выборе прибора для отопления, говорит о том, что 1 кВт мощности достаточно для того чтобы отопить 10 кв. метров помещения. Однако такое помещение должно быть хорошо утеплено, а высота потолка должна быть не более чем 2,8 метра. Если каминная топка обладает такой мощностью как 10 кВт, то такое устройство сможет обогреть около 100 кв. метров площади.

Чтобы доставить тепло от камина в другие помещения, можно использовать такие отопительные системы, как водяное или воздушное отопление.

В случае воздушной отопительной системы тепло в другие помещения будет распространяться посредством воздушных горячих потоков, а в случае водяного отопления комнаты будут получать тепло от радиаторов. Главным источником тепла в случае, когда используется печь-камин для отопления дома водяной отопительной системы, будет теплоноситель. Посредством одного камина можно обогреть дом с площадью не более чем в 170-250 кв. метров.

Воздушная отопительная система

Камин с воздушным отоплением является более эффективным, если взять в расчет то тепло, которое он теряет во время его передачи от одной среды в другую. Количество таких сред является минимальным: огонь, металлическая часть топочного корпуса и воздух. Если сравнить с водяной отопительной системой, там цепочка, по которой передается тепло, будет куда более длиной. Она будет выглядеть следующим образом: огонь, металлическая часть теплообменника, вода, металлическая область радиатора и воздух в помещении.

Основная цель воздушной отопительной системы – это распределение тепла, которое исходит от такого оборудования, как печь-камин с воздушным отоплением, по всей площади дома.

Такую задачу позволяет выполнить система теплоизолированных каналов гибкого типа. По этим каналам горячий воздух из камина будет поступать в различные помещения дома.

Система дистрибуции воздушных потоков может работать как благодаря конвекции естественного характера, так и благодаря принудительному нагнетанию. Еще возможен такой вариант, как комбинирование двух типов нагнетания воздуха. Если воздушная система обладает вертикальной направленностью, то естественной конвекции будет вполне достаточно. В случае если остальные помещения находятся от камина на достаточно далеком расстоянии, то нужно использовать различные устройства для принудительного нагнетания воздуха.

Отопление камином с воздуховодом может увеличить комфортность и эффективность работы камина.

Во время проектирования воздушной отопительной системы необходимо использовать возможности естественной конвекции на максимальном уровне. Отопление загородного дома камином не требует нагнетателей, работающих от сети, а также не потребуется заглушать шум работы таких типов нагнетателей.

Чтобы обеспечить естественную конвекцию, потребуются воздуховоды с большим сечением. Это нужно для того чтобы аэродинамическое сопротивление было как можно меньше. Такие воздуховоды должны быть изготовлены из материалов, обладающих максимальной огнеупорностью. Также нужно обеспечить огнестойкой изоляцией те места, которые находятся возле горючих конструкционных компонентов здания. Посредством такой отопительной системы можно обогреть максимум 4 комнаты. Размер длины воздуховодов, которые идут от камина до помещения, должен составлять не более чем 2-3 метра. Также желательно, чтобы на воздуховоде не было различных сужений или изгибов.

Системы с конвекцией принудительного типа

В таких системах воздух нагнетается в конвекционную камеру, а затем нагнетается в помещения дома посредством одного или нескольких вентиляторов канального типа. Тепло может быть транспортировано на расстояние не более чем в 10 метров. Можно использовать воздуховоды с небольшим диаметром, а также вентиляционные каналы гибкого типа.

Такое отопление частного дома камином обогревает все помещения равномерным образом, увлажняет и фильтрует теплый воздух. Главным недостатком такой системы является шум, который исходит от вентиляторов. Также такие системы являются зависимыми от электрического источника питания.

Водяная отопительная система с камином

Посредством таких отопительных систем можно обогреть более дальние помещения в доме. Такие камины для отопления нескольких комнат могут работать самостоятельным образом, а могут быть комбинированы такими котлами, как газовые, электрические или масляные. Такие системы организуются на базе термокаминов. Термокамин – это такое устройство со встроенным теплообменником и топкой закрытого типа.

Камин с водяным отоплением с принудительной циркуляцией зависим от источника сети, так как электричество необходимо для работы такого устройства, как циркуляционный насос.

Насос является в такой системе важным элементом, так как благодаря этому устройству возможна транспортировка теплоносителя в любую часть дома. Благодаря такой отопительной системе можно поднять температуру в доме до комфортного значения в самые короткие сроки. Если предполагается установка радиаторов, то можно использовать трубы не слишком большого диаметра, от 10 до 15мм.

Также можно использовать и отопительные приборы, характеризующиеся высоким гидравлическим сопротивлением. Печь-камин с водяным отоплением можно оборудовать и теплообменником пластинчатого типа, в таком случае дом будет обеспечен не только отопительной системой, но и горячим водоснабжением. Если для работы камина предполагается использовать такое топливо, как дрова, то нужно купить каминную вставку, укомплектованную всем необходимым для организации подачи воды к отопительным радиаторам.

Источник: http://otoplenie-doma.org/kaminy-dlya-otopleniya-doma.html

13 способов сделать камин своими руками пошаговая инструкция: 293 фото, 21 видео. Схемы и чертежи + 6 проектов бесплатно

Камин представляет собой печь с открытой фронтальной частью камеры сгорания. Конструкция используется не только для обогрева помещения, но и как элемент декора. Распространены камины с имитацией пламени при помощи электрических ламп. Владелец квартиры или дома может изготовить декоративный камин самостоятельно, используя подручные материалы.

Камин используется не только для обогрева помещения, но и в качестве декора интерьера.

1. Камин из гипсокартона — пошаговая инструкция с фото
2. Проект камина, чертежи, схемы и оптимальные размеры
3. Необходимые материалы и инструменты
4. Сборка каркаса
5. Обшивка листами ГКЛ и отделка конструкции
6. Фото готовых каминов из гипсокартона
7. Видео по изготовлению камина из гипсокартона
8. Камин из кирпича: пошаговая инструкция с фото
9. Устройство камина открытого типа
10. Топливник
11. Дымоход
12. Основание
13. Портал
14. Опасность дровяных каминов для здоровья и окружающей среды
15. Расчет размеров камина: чертежи и схема
16. Основные правила при возведении и подготовительные работы
17. Материалы для сооружения камина
18. Цены на огнеупорный кирпич
19. Растворы для кладки каминов
20. Цены на огнеупорный раствор
21. Необходимый инструмент и приспособления
22. Оборудование фундамента
23. Кладка камина из кирпича
24. Возведение дымохода
25. Формирование арки
26. Облицовочные работы
27. Ввод в эксплуатацию
28. Видео: строительство камина из кирпича
29. Видео: кладка камина
30. Скачать проекты камина, схемы и чертежи
31. Фото готовых каминов из кирпича
32. Стоимость установки кирпичной печи-камина
33. Камин из коробок: пошаговая инструкция с фото
34. Проект камина, чертежи, схемы и оптимальные размеры
35. Фото каминов из картона
36. Видео по изготовлению камина из коробок
37. Камин из пенопласта: пошаговая инструкция с фото
38. Плюсы и минусы конструкции
39. Стили и варианты
40. Подготовительные работы
41. Необходимые материалы и инструменты и подготовка картонной основы
42. Оформление и декор
43. Огонь для фальш камина
44. Видео по изготовлению пенопластового камина
45. Фото каминов из пенопласта
46. Деревянный камин своими руками: пошаговая инструкция с фото
47. Выбор материала
48. Паркетная доска
49. ДСП
50. Натуральная древесина
51. Фанера
52. План работ
53. Видео изготовления деревянного портала для камина
54. Фотогалерея деревянных обрамлений для камина
55. Цена готовых деревянных порталов для камина
56. Камин из металла своими руками: пошаговая инструкция по изготовлению
57. Плюсы и минусы
58. Разновидности конструкций
59. С металлической топкой
60. Полностью из металла
61. Виды по месту расположения: пристенный, угловой, подвесной
62. Расчет, схемы и чертежи
63. Подготовка пола и стен
64. Установка дымохода
65. Видео монтажа металлического камина
66. Фото каминов из металла в интерьере
67. Сколько стоит купить металлический камин
68. Электрический камин своими руками: пошаговая инструкция с фото и видео
69. Изготовление каркаса и декоративная отделка
70. Варианты очага для электрокамина
71. Видео изготовления электрического камина
72. Мультимедийные камины
73. Достоинства цифровых моделей
74. Чугунный камин
75. Стоимость чугунных печей-каминов
76. Инструкция по кладке камина с чугунной топкой и металлическим дымоходом
77. Варианты декоративной отделки камина
78. Натуральным камнем или плиткой
79. Оштукатуривание поверхности
80. Водяной камин своими руками: пошаговая инструкция
81. Плюсы и минусы
82. Правила и типы подключения камина с водяным контуром
83. Открытый способ
84. Закрытый способ
85. Расчеты и схема конструкции
86. Заливка фундамента
87. Кирпичная кладка
88. Отделочные работы
89. Видео изготовления камина с водяным контуром
90. Фото водяных каминов
91. Стоимость готовых каминов с водяным контуром
92. Уличный камин своими руками: пошаговая инструкция
93. Разновидности и типы конструкции
94. Мангал или печь-барбекю
95. Коптильня
96. Из каких материалов можно сделать
97. Создание проекта: схемы и чертежи
98. Строительство фундамента
99. Кирпичная кладка
100. Украшение и облицовка
101. Видео изготовления уличного камина с мангалом
102. Фото уличных каминов
103. Расценки на индивидуальное изготовление
104. Камин из камня своими руками
105. Положительные характеристики
106. Инструкция по изготовлению
107. Материал для облицовки
108. Мрамор
109. Гранит
110. Другие виды натурального камня
111. Искусственный камень
112. Видео облицовки камина камнем
113. Фото каменных каминов
114. Сколько стоит каменный камин
115. Газовый камин
116. Преимущества конструкции
117. Требования к установке
118. Топливо для газовых очагов
119. Риски самостоятельного изготовления
120. Средние цены на газовые камины
121. Гелевый камин
122. Плюсы очага на биотопливе
123. Конструктивные особенности и разновидности
124. Гелевые
125. Спиртовые
126. История возникновения камина
127. Скачать схемы и чертежи каминов с расчетами
128. Назначение камина
129. Для отопления
130. Декоративный фальш камин
131. Конструктивные особенности и элементы
132. Типы каминов по конструкции
133. Английский
134. Швейцарский, или альпийский
135. Камин Рамфорда
136. Со встроенной каминной топкой
137. Полуоткрытые
138. Разновидности каминов по месту расположения
139. В квартире или доме

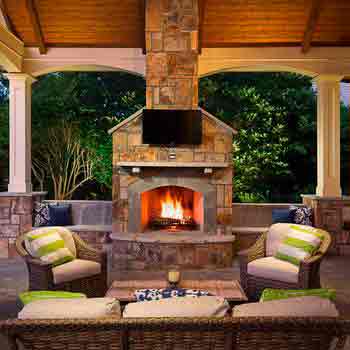

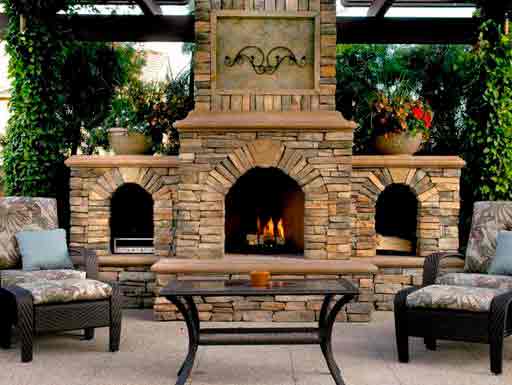

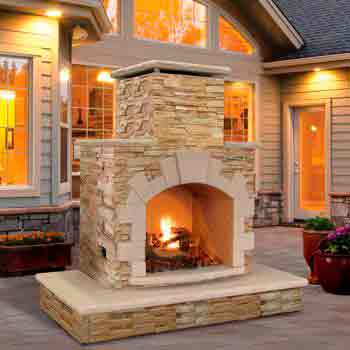

140. Уличная печь-камин
141. Выбор места размещения
142. Угловой
143. Торцевой
144. Пристенный
145. Архитектурные стили
146. Как украсить камины к празднику

Камин из гипсокартона — пошаговая инструкция с фото

Камин из гипсокартона не предусматривает использования топки и открытого пламени. Конструкция является декоративной и может обустраиваться в многоквартирных домах. Для имитации пламени используются светодиодные гирлянды и дополнительные элементы декора (ветки или камни). Возможна установка жидкокристаллической панели с нагревательным элементом.

Камин из гипсокартона можно устанавливать в многоквартирных домах.

Проект камина, чертежи, схемы и оптимальные размеры

Поскольку конструкция не предусматривает использования дымохода, то проектная документация не требуется. Владелец определяет зону установки конструкции, ориентируясь на расположение предметов интерьера. Затем производится расчет необходимых материалов. Габариты камина могут быть любыми, но рекомендуется соотносить размеры с площадью комнаты.

Если планируется установка жидкокристаллического экрана, то необходимо заранее разработать схему фасадной части камина с окном для монтажа оборудования. Рядом с камином должна находиться розетка с автоматическим предохранителем, рассчитанным на мощность до 2 кВт (в случае использования нагревательного элемента).

Необходимые материалы и инструменты

В базовый список материалов и инструментов входят:

• металлический профиль или деревянный брусок;
• гипсокартон (стандартный или влагоустойчивый);
• шурупы для сборки конструкции;
• электрический шуруповерт;
• гипсовая штукатурка;
• акриловая грунтовка;
• кисть и широкий шпатель;
• синтетическая сетка и металлические уголки;
• элементы декора;
• чертежный и измерительный инструмент;
• гидравлический уровень;
• провод для подключения имитации огня.

Сборка каркаса

Каркас собирается из металлического профиля или деревянного бруса квадратного сечения. Нарезанные заготовки соединяются шурупами, конструкция крепится к поверхности стены. Необходимо заранее предусмотреть направляющие для изготовления имитации топочной камеры и определить точки ввода электрической проводки.

Каркас камина нужно собирать из металлического профиля.

Обшивка листами ГКЛ и отделка конструкции

Гипсокартон нарезается на заготовки строительным ножом, панели крепятся шурупами через каждые 200 мм. При закручивании винтов не следует прилагать излишних усилий. После окончания обшивки производится обработка поверхности грунтом. Зазоры между листами заполняются специальной смесью и заклеиваются синтетической сеткой.

Металлический профиль обшивается листами гипсокартона.

Затем производится оштукатуривание поверхности. Для повышения прочности кромок крепятся металлические уголки, которые затем закрываются слоем штукатурки. Поверхность шлифуется наждачной бумагой, а затем окрашивается или покрывается пленкой, имитирующей древесину. В топочную камеру укладывается гирлянда с дополнительными элементами или ставится экран.

Готовый вариант камина из гипсокартона.

Фото готовых каминов из гипсокартона

На серии фото представлены камины, изготовленные из листов гипсокартона на металлическом каркасе. Материал позволяет делать конструкции сложной геометрической формы.

Видео по изготовлению камина из гипсокартона

Процесс изготовления камина из гипсокартона не отличается от процедуры постройки легких каркасных перегородок. В видеороликах представлена последовательность действий при изготовлении каркаса и обшивке внешних поверхностей листами гипсокартона.

Камин из кирпича: пошаговая инструкция с фото

В частных домах возможно обустройство дровяного камина, изготовленного из жаропрочного шамотного кирпича. Конструкция обустраивается на фундаменте, предохраняющем напольное покрытие и стены от перегрева и возгорания. Камин может обустраиваться внутри стены или пристраиваться к ней — тип конструкции определяет владелец дома.

Камин, сооруженный из кирпича.

Устройство камина открытого типа

Стандартный камин открытого типа представляет собой основание, на котором находится фронтальная часть, украшенная декоративными элементами (портал). В центре установлена топка с отражательным элементом, направляющим тепло в помещение. Продукты сгорания выходят через дымоход и трубу на улицу, но часть газов попадает в помещение и удаляется вентиляцией.

Топливник

Дрова или иное топливо укладывают в нишу, которая состоит из горизонтальной подовой части (возможна установка чугунного колосника) и топливника – зоны окисления горючего. Под топливником находится дополнительная полость, которая соединяется с помещением (поддувало, оснащенное дверцей). Задняя стенка камеры в верхней части имеет наклон, позволяющий отражать тепло в помещение. В части каминов наклонными делают и боковые стенки.

Ниша предназначена для укладки дров, а дополнительная полость соединяется с поддувалом.

Дымоход

В верхней части топливника есть вертикальный канал, через который удаляются продукты сгорания. Дымоход оканчивается трубой, возвышающейся над поверхностью крыши дома, обеспечивая естественную тягу. В конструкции предусматривается металлическая задвижка, которая закрывает канал (запирается после окончания использования камина).

Вертикальный канал топливника необходим для удаления продуктов сгорания. С помощью трубы происходит естественная тяга.

Основание

Камин обустраивается на каменном или кирпичном основании, в котором делают нишу для хранения дров. Она имеет сквозной канал, через который подается дополнительный воздух в камеру сгорания.

Основание камина с нишей для хранения дров.

Портал

Это фронтальная часть камина, имеющая в классических конструкциях П-образную конфигурацию. Внешний вид портала зависит от стиля оформления камина. Например, в помещениях, отделанных в стиле кантри, могут использоваться порталы Д-образной конфигурации.

Чаще всего портал для камина имеет П-образную конфигурацию.

Опасность дровяных каминов для здоровья и окружающей среды

При сгорании дров в камине образуется угарный газ, в котором присутствует диоксид азота, формальдегиды, частицы тяжелых металлов и мелкая зола. Длительное вдыхание дыма вызывает у людей заболевания легких, сердечнососудистой системы и повышает риск развития астмы.

Дровяные камины приносят вред здоровью человека, в некоторых случаях способствуют появлению болезни легких.

Выброшенные через дымовую трубу мелкодисперсные частицы оседают на поверхности почвы, а затем переносятся ветром на соседние участки. Для снижения негативного эффекта в дымоходах устанавливают фильтры, а в домах монтируют установки (бризеры) для насыщения воздуха кислородом.

Расчет размеров камина: чертежи и схема

При расчете габаритов камина учитываются площадь и объем помещения. Например, для нормального режима горения вместимость топки должна составлять не менее 1,5-2% от объема комнаты, в которой находится камин. Площадь фронтального окна топки составляет 0,2-0,4 м². Важно учесть высоту камеры сгорания: при занижении параметра увеличивается объем дыма, выбрасываемого в помещение.

Сечение канала для выброса газов зависит от размеров фронтального окна камеры сгорания. Нормативами предусмотрено значение в пределах 10% от площади окна. Владельцу дома рекомендуется заказать разработку чертежной документации в компании, специализирующейся на постройке каминов, или приобрести готовый пакет документации.

Основные правила при возведении и подготовительные работы

Перед началом строительства определяется место расположения камина, который должен отдавать тепло в разные стороны. Конструкция обустраивается около капитальной стены, в которой на этапе строительства дома установили дымоход. В деревянных зданиях следует предусмотреть защиту конструкций от нагрева, труба не должна соприкасаться со стропилами или перекрытиями.

Правильное расположение камина в помещении.

В помещении должны быть вентиляционные каналы, которые рекомендуется расположить рядом с дымоходом. Если в доме не предусмотрены подобные каналы, то следует разработать отдельный проект вентиляции комнат. Использовать камины в помещениях без притока свежего воздуха запрещается.

Материалы для сооружения камина

Для сооружения камина используется кирпич нескольких разновидностей:

1. Стандартный красный кирпич марки М200 и выше, выдерживающий циклический нагрев до +1000°С с последующим постепенным охлаждением до комнатной температуры. Необходимо выбрать партию изделий с разницей в размерах в пределах 2 мм. Целостность кирпича проверяется легким постукиванием: пригодный к строительству материал издает легкий звон.
2. Огнеупорный шамотный кирпич без внутренних каналов, предназначенный для формирования топливника. Заводы выпускают изделия разного размера и конфигурации, что позволяет обустраивать топочное пространство сложной формы.

Камин можно соорудить как из красного кирпича М200, так и огнеупорного шамотного.

Цены на огнеупорный кирпич

Прямоугольный кирпич марки ШБ-5 поставляется по цене от 37 руб. за штуку. Фасонные кирпичи стоят в 3-4 раза дороже (зависит от конфигурации и размеров). При покупке строительного материала необходимо делать 10%-й запас (на случай боя или форс-мажора при кладке топки камина).

Растворы для кладки каминов

Стандартные цементные смеси не пригодны для кладки каминов из-за низкой устойчивости к перепадам температур. Из-за разницы температурных деформаций кирпича и песчано-цементной смеси происходит разрушение стенок. После нескольких циклов нагрева и охлаждения может произойти обрушение части кладки.

Раствор для кладки камина обязательно должен состоять из песка и глины.

Смесь для кладки камина делают на основе песка и глины (материалах, из которых изготовлен кирпич). Соотношение компонентов подбирается опытным путем, допускается введение небольшой доли связующего вещества (например, портландцемента). Полученная смесь не должна иметь комков, ухудшающих адгезию.

Добавление излишнего количества глины позволяет формировать тонкие швы («жирный» раствор), но по мере испарения воды происходит усадка материала. В процессе эксплуатации камина такой раствор начинает крошиться и высыпаться из щелей.

Для приготовления смеси используется речной песок, который предварительно просеивается через сито с размером ячейки 1,5х1,5 мм.

Для проверки пластичности смеси необходимо скатать шарик диаметром 50 мм, который сжимается между 2-мя поверхностями. Появление трещин в самом начале процесса сжатия указывает на пониженную пластичность. Эластичность считается избыточной при появлении разломов при сжатии на 50% и более. При нормальной пластичности дефекты на поверхности шарика появляются при сжатии на 30-33%.

Цены на огнеупорный раствор

Готовая огнеупорная смесь поставляется в бумажных пакетах по 20 кг. Стоимость мешка начинается от 228 руб., для изготовления используется шамотный порошок и каолин. Материал сохраняет механическую прочность при нагреве до +1600°С.

Огнеупорный раствор для кладки каминов.

Необходимый инструмент и приспособления

Для постройки камина потребуются:

• кирка и молоток для разламывания кирпичей;
• правило для разглаживания раствора;
• приспособление для замешивания раствора (деревянная лопатка или миксер);
• гидравлический или лазерный уровень;
• кисть для удаления следов пыли с кирпичей перед укладкой;
• напильник с грубой поверхностью для подгонки кирпича;
• чертежный инструмент;
• резиновая киянка для уплотнения кирпичной кладки;
• мастерок для нанесения раствора;
• расшивка для формирования внешней части шва.

Кроме того, необходимо подготовить емкости для замешивания раствора и электрическую дрель или перфоратор, позволяющие ускорить процесс получения строительной смеси миксером.

Для обрезки кирпича можно использовать электрическую болгарку. Для монтажа декоративной изразцовой плитки потребуется инструмент для ломки элементов.

Оборудование фундамента

Поскольку масса кирпичного камина достигает 1000 кг и больше, то конструкция устанавливаетя на фундамент. Основание рекомендуется предусмотреть на этапе строительства дома и не связывать опору с фундаментом здания. Перед началом изготовления фундамента необходимо сделать вырез в полу, опорная плита имеет габариты на 150-200 мм больше чем будущий камин.

Схема основания фундамента и фундамента самого камина.

Деревянный пол прорезается ножовкой, бетонные перекрытия разрушаются перфоратором. Затем в грунте выкапывается яма глубиной до 600 мм, дно трамбуется и засыпается крупным песком, его слой должен быть толщиной 100-150 мм. Затем необходимо увлажнить и утрамбовать песок, насыпать слой щебня толщиной 100 мм и снова уплотнить все.

Для заливки фундамента изготавливается опалубка из досок или фанеры, короб должен быть на 150 мм ниже уровня пола. Нижняя часть фундамента заливается на 150 мм смесью цемента с песком и щебнем, а затем крест-накрест укладывается арматура диаметром 10 мм (размер квадрата 100х100 мм). Оставшийся объем опалубки заполняется песчано-цементным (в пропорции 1:3) раствором, который выравнивается по верхней кромке короба правилом.

Для застывания основания требуется 28 суток. Рекомендуется периодически смачивать верхнюю часть водой и накрывать полиэтиленом (для защиты от появления трещин). После испарения влаги опалубка снимается и укладывается слой красного кирпича, который закрывается листом гидроизолятора. Поверх кладется второй слой кирпича, который находится на уровне пола или на 20-50 мм выше. Полученные поверхности должны быть горизонтальными (проверяется уровнем).

Кладка камина из кирпича

Кирпичная кладка выполняется рядами, рекомендуется заранее подготовить схему с указанием расположения кирпичей. Строительные материалы предварительно сортируются для каждого ряда, кирпичи кладутся ровными гранями наружу. Затем производится обрезка угловых или дополнительных элементов, размер шва рекомендуется удерживать в пределах 5 мм. Для обеспечения равномерного зазора могут использоваться калиброванные деревянные или пластиковые рейки.

Камин выкладывается без цемента до канала, обеспечивающего отвод дыма из помещения. Каждый выложенный ряд проверяется уровнем, одновременно контролируется вертикальность стен. Подобная технология позволяет подготовить кирпичи для кладки задней отражающей стенки в топочной камере. Перед разборкой на кирпичи наносят маркировку, позволяющую определить положение элемента в конструкции.

Перед началом кладки замешивают раствор, кирпичи последовательно кладут в воду на 2-3 минуты (до момента прекращения выхода пузырьков воздуха). Раствор наносят мастерком, а затем резиновой киянкой формируют шов толщиной 5 мм. Если камень проседает, то требуется внести дополнительную порцию смеси.

Каждый ряд кладется от углов, толщина шва контролируется рейкой, одновременно уровнем проверяется горизонтальность рядов. Излишки смеси стирают с поверхностей влажной тряпкой. Если в топливнике предусмотрена колосниковая решетка, то делают направляющие пазы. По мере выкладки рядов необходимо проверять уровнем или отвесом вертикальное положение стенок.

Возведение дымохода

После завершения кладки свода топливника с отверстием для отвода дыма начинается возведение дымохода с прямоугольным или квадратным сечением. Кирпичи кладут рядами от портала камина с учетом перекрытия рядов на 50% длины кирпича. При кладке не допускаются перекосы элементов, раствор наносится по аналогии с возведением нижней части камина.

Дымоход выполнен в виде наклонного колена, которое переходит в вертикальный канал. Подобная конструкция снижает циркуляцию воздушных потоков и предотвращает попадание в камин атмосферных осадков.

На месте излома происходит гашение искр и оседает зола, которую необходимо удалять вручную. В противном случае отложения перекрывают канал отвода газов и нарушают тягу.

Формирование арки

Варианты оформления арки:

1. Прямолинейная конструкция собирается из сточенных на клин кирпичей. Такой способ возведения трудоемкий и редко используется в строительстве.
2. Полукруглая арка, которая строится по шаблону из фанеры. Кирпичи укладываются на временное основание, зазор заполняется раствором. Для повышения прочности конструкции кирпичи спиливаются на конус.
3. Лучевая, отличающаяся от полукруглой радиусом закругления. В таких арках число кирпичей всегда нечетное, центральный камень является замковым.

Облицовочные работы

Внешняя часть камина может окрашиваться или облицовываться плиткой или иным негорючим декоративным материалом. Допускается сохранение кирпичной кладки на фасаде: швы расшиваются в процессе кладки, а с поверхности кирпичей удаляются следы раствора.

Облицовка камина кафельной плиткой.

Кафельная плитка укладывается на огнеупорную смесь, зазоры между элементами регулируются пластиковыми клиньями (удаляются после засыхания раствора). Швы затираются раствором, излишки материала удаляются влажной тряпкой.

Ввод в эксплуатацию

После окончания монтажных работ необходимо дождаться испарения влаги из кладочного раствора. Конструкция сушится при комнатной температуре на протяжении 12-14 суток, имеющиеся заслонки необходимо держать в открытом виде. Первые запуски производятся с небольшим количеством дров, что позволяет удалить остатки влаги из кирпичей и раствора.

Видео: строительство камина из кирпича

В роликах, представленных частными строителями и бригадами, приведен пошаговый алгоритм подготовки к возведению камина, перечислены возможные сложности при обустройстве основания и подгонке кирпичей.

Видео: кладка камина

Процедура кладки камина представлена в видеороликах, снятых строительными бригадами. Анализ информации позволит понять тонкости выполнения работ.

Скачать проекты камина, схемы и чертежи

Владелец дома может скачать готовые проекты каминов с указанием габаритных размеров и норм расхода материалов. Информация является справочной, поскольку необходимо соотнести схемы с габаритами помещений и учесть особенности конструкции дома.

Фото готовых каминов из кирпича

На серии фотографий приведены варианты готовых конструкций, установленных в жилых домах. Владелец может выбрать понравившееся решение или создать собственный дизайн на основе нескольких конструкций. При этом необходимо учитывать размеры помещения и стоимость постройки камина.

Стоимость установки кирпичной печи-камина

Стоимость кладки камина зависит от размеров конструкции и территориального расположения дома. Стартовая цена в областных городах за кладку стартует от 20 тыс. руб., в Подмосковье тариф увеличивается в 2-3 раза. Некоторые компании указывают стоимость за 1 кирпич, она составляет от 50 до 100 руб. Цена стандартного камина с учетом материалов и услуг каменщика составляет 60 тыс. руб. и выше.

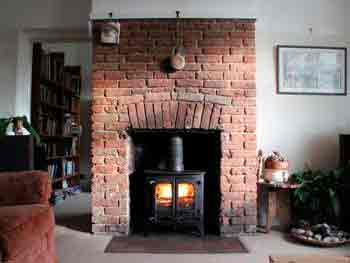

Печь-камин из кирпича.

Камин из коробок: пошаговая инструкция с фото

Бюджетный вариант декоративного камина можно изготовить из плотного картона, который используется в качестве тары для бытовой техники или фруктов. Обустройство конструкции занимает 2-3 часа, но необходимо предусмотреть декоративную отделку внешних поверхностей. Для имитации пламени используется электрическая гирлянда, картонные панели соединяются при помощи металлических скоб и клеевого пистолета.

Камин из коробок отлично смотрится в качестве декора.

Краткий алгоритм действий:

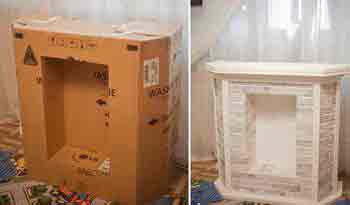

Инструкция по изготовлению камина из коробок.

• Подготовить картонные коробки для боковых стенок, крышки и фасада.
• Установить верхнюю крышку на симметричные стенки.
• Подрезать излишки материала и клея строительным ножом.
• Наклеить пенопластовый багет на внешние панели (в соответствии с разработанной схемой).
• Оклеить места стыка картонных листов тонкой бумагой, а затем покрасить конструкцию водоэмульсионной краской.
• Уложить в топку слой ваты и смонтировать несколько веток, имитирующих дрова.
• Установить среди ваты и «дров» гирлянду, которая затем подключается к бытовой сети переменного тока или к блоку батареек.

Проект камина, чертежи, схемы и оптимальные размеры

Поскольку конструкция носит декоративный характер, то достаточно разработать схему оформления фасада с учетом имеющихся материалов. Камин имеет высоту в пределах 1-1,3 м при ширине до 1 м. Глубина конструкции составляет 200-300 мм, крепление к стене не предусматривается. Владелец квартиры или дома может изготовить конструкцию, обрамляющую предметы интерьера (например, комод или буфет).

Фото каминов из картона

На фотоснимках представлены самодельные камины из картонных листов, установленные в жилых и детских комнатах. Владелец дома может разработать собственную схему, учитывающую дизайн и конфигурацию помещения.

Видео по изготовлению камина из коробок

В видеоролике представлена последовательность действий при изготовлении картонного камина. Отдельно показаны способы соединения листов картона и установки декоративных элементов.

Камин из пенопласта: пошаговая инструкция с фото

Поскольку конструкция из картона имеет грубый внешний вид, то вместо бумаги можно использовать пенопласт. Материал обрабатывается режущим инструментом и соединяется клеем. В конструкции предусматривается светодиодная имитация пламени. Использовать лампы накаливания запрещено из-за горючести пенопласта.

Плюсы и минусы конструкции

• быстрота изготовления;
• повышенная прочность (по сравнению с картонной);
• низкая стоимость материалов;
• качество поверхности.

Недостатком конструкции является горючесть материала: воздействие нагретых предметов или открытого пламени приводит к возгоранию камина. При горении выделяются токсичные вещества. Пенопласт разрушается при попадании на поверхность органических растворителей.

Разливать воду на пенопласт не следует, поскольку материал впитывает влагу и начинает покрываться плесенью.

Стили и варианты

Основные направления и стили:

1. Классический, отличающийся строгими и простыми контурами.
2. Современный, или модерн, предусматривающий использование оригинальных сочетаний цветов и смелые дизайнерские решения. Например, имитация пламени устанавливается в очаге, расположенном между прямоугольными панелями.
3. Минималистический, или хай-тек, подходящий для помещений с соответствующей отделкой.
4. Прованс или кантри, предусматривающие ажурную внешнюю отделку и округлые формы.

Камин из пенопласта в классическом стиле.

Подготовительные работы

На этапе подготовки необходимо определить место установки камина, а затем разработать схему внешнего оформления. Преимуществом пенопластовой конструкции является малый вес, позволяющий переносить изделие из одной комнаты в другую.

Необходимые материалы и инструменты и подготовка картонной основы

Минимальный набор инструментов и материалов:

• листы экструдированного пенополистирола толщиной 30 мм;
• универсальный клей для соединения деталей из пенополистирола;
• шурупы для усиления конструкции;
• листы картона;
• акриловая эмаль для окрашивания внешней поверхности;
• строительный нож;
• декоративные элементы.

Для изготовления камина следует собрать основу из листов картона, которые соединяются клеем или скотчем. Каркас позволяет повысить жесткость конструкции. Затем на картоне крепятся панели из пенопласта, клей наносится на все сопрягаемые поверхности. Для повышения жесткости и прочности используются шурупы.

Сначала необходимо сделать каркас из коробок, а затем приклеить пенопласт.

Следует изготовить прямоугольное основание (например, из 2 листов пенополистирола), сверху имитация камина оснащается полкой из еще одного листа пенопласта или столешницы из ДСП от кухонных гарнитуров. После затвердевания клея можно приступить к оформлению фасадной части камина.

Оформление и декор

Для отделки внешней части может использоваться фольга, разноцветная бумага, пенопластовый багет или иные материалы. Можно сымитировать кирпичную кладку: «кирпичи» вырезаются из плотного картона, размер элементов рассчитывается по габаритам камина.

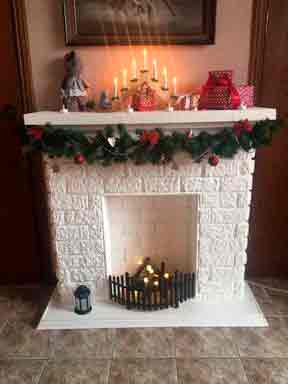

Камин из пенопласта можно оформить в виде кирпичной кладки.

После оформления имитации кладки производится оклеивание поверхности салфетками (на клей ПВА), позволяющими скрыть дефекты картонных деталей. Последующее окрашивание поверхности с тонировкой позволяет придать кирпичной кладке реалистичный внешний вид.
На верхнюю полку выкладываются элементы декора (например, цветы или вазы).

Огонь для фальш камина

Для имитации пламени используют светодиодные гирлянды или ленты с лампами желтого или оранжевого цвета. Необходимо помнить о повышенной пожароопасности конструкции.

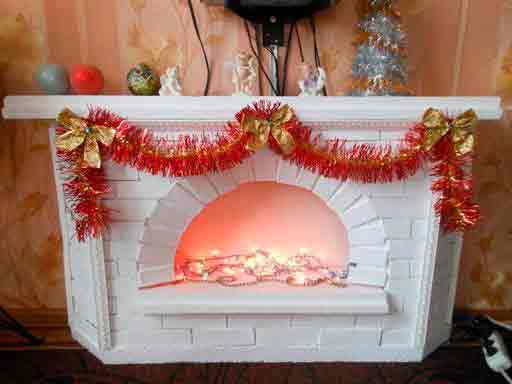

Чтобы имитировать огонь в камине, можно воспользоваться гирляндой.

Видео по изготовлению пенопластового камина

В роликах продемонстрирована последовательность действий по нарезке и соединению листов пенопласта. Видео можно использовать как учебный материал при самостоятельном изготовлении камина.

Фото каминов из пенопласта

На фотографиях представлены готовые камины из пенопласта в разных стилях.

Деревянный камин своими руками: пошаговая инструкция с фото

Используя дерево или фанеру, можно изготовить камин с увеличенными габаритами, но для имитации пламени в таком случае применяются светодиоды. Устанавливать нагревательные элементы или источники открытого огня запрещено.

В деревянном камине запрещено устанавливать открытые источники огня.

Выбор материала

Для изготовления камина могут использоваться:

• паркетная доска или ламинированные панели;
• древесно-стружечная плита с пленочным покрытием, имитирующим древесину;
• натуральная древесина (например, мебельные щиты);
• листы многослойной фанеры.

Паркетная доска

Паркетная доска покрыта натуральным шпоном и залакирована. Изделия имеют аккуратный внешний вид. Для соединения используется штатный замок. Ламинированный паркет отличается типом используемого основания и уменьшенной прочностью.

Плиты из древесной стружки имеют увеличенные габариты, что позволяет снизить количество линий соединения при изготовлении камина. Недостатком материала является гигроскопичность и необходимость установки защитных элементов на обработанные кромки (например, пленки с имитацией структуры древесины).

Изготовление камина из ДСП.

Натуральная древесина

Натуральная древесина в виде готовых досок требует последующей обработки поверхности. После изготовления корпуса камина требуется пропитать древесину олифой, а затем покрыть слоем яхтного лака. Изделия отлично вписываются в помещения с любым дизайном. Существуют готовые декоративные фасады, имитирующие камины, изготовленные из древесины различных пород.

Фанера

Преимуществом фанеры является повышенная устойчивость к воздействию влаги. Фасадные поверхности пропитываются олифой или иным защитным материалом, а затем покрываются слоем лака. При постройке камина следует продумать способ соединения панелей, поскольку необходимо скрыть торцевые срезы листов, на которых видна слоистая структура материала.

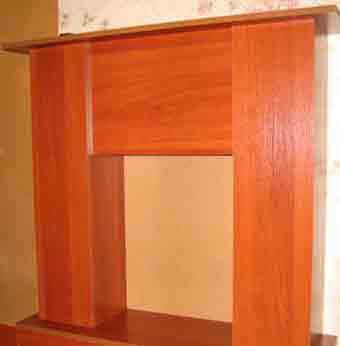

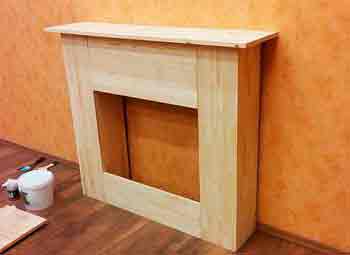

Изготовление камина из фанеры.

План работ

При изготовлении самодельного деревянного камина необходимо:

1. Разработать эскиз или чертежи с указанием размеров конструкции.
2. Собрать силовой каркас из деревянного бруса, элементы соединяются шурупами или металлическими уголками.
3. Нарезать заготовки фасадных панелей с учетом выбранного способа крепления. Деревянные элементы соединяются шурупами, головки располагаются в скрытых местах. Вместо винтов можно применять столярный клей и деревянные штифты.
4. Установить элементы внешнего декора и каминную полку, а затем оформить очаг. Для имитации пламени может использоваться гирлянда или жидкокристаллический дисплей.
5. Установить конструкцию и проверить работу системы имитации пламени.

Видео изготовления деревянного портала для камина

В видеороликах представлены последовательность действий при разработке и изготовлении конструкции, показаны типовые ошибки при проведении столярных работ, приводящие к поломке деревянных элементов.

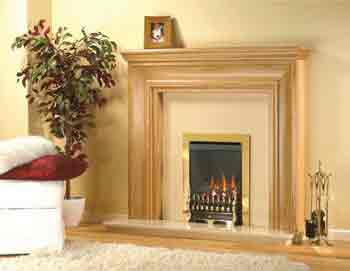

Фотогалерея деревянных обрамлений для камина

На фотоснимках показаны камины, изготовленные владельцами домов или небольшими частными мастерскими. Можно приобрести готовое изделие, заказать его изготовление по выбранному образцу или собрать конструкцию самостоятельно.

Цена готовых деревянных порталов для камина

Стоимость готовых порталов, изготовленных из листов ДСП, покрытых натуральным шпоном, начинается от 13,3 тыс. руб. Изделия изготовлены китайскими фабриками (например, Royal Flame). Конструкция позволяет установить внутри электрический нагреватель мощностью до 2 кВт.

Камин из металла своими руками: пошаговая инструкция по изготовлению

Металлический камин изготавливается из листовой стали или отливается из чугуна. Конструкция выдерживает нагрев до +1000°С и является альтернативой каминам из кирпича или камня. В процессе работы происходит нагрев внешней поверхности конструкции, которая отапливает помещение. Бюджетным вариантом металлического камина является печка-буржуйка, используемая для отопления бытовых построек и дачных домов.

Камин из металла не требует периодического обслуживания.

Плюсы и минусы

Преимущества металлического камина:

• простота конструкции;
• легкость очистки камеры сгорания от остатков топлива;
• не требует периодического обслуживания;
• повышенная теплоотдача;
• не требует обустройства бетонного фундамента.

• повышенная пожарная опасность;
• риск получения ожогов при случайном контакте с корпусом;
• быстрое охлаждение после прекращения горения;
• необходимость обустройства канала для отвода газов.

Разновидности конструкций

Основные типы металлических каминов:

1. Металлические камины, устанавливаемые вдоль стен или в углах помещений, работающие на твердом топливе.
2. Навесные или встраиваемые конструкции с электрическими нагревательными элементами.

Камины можно разделить на категории по назначению:

• для обогрева помещений;
• комбинированные устройства (для отопления и разогрева пищи);
• мангалы, предназначенные для приготовления блюд на углях;
• декоративные изделия, являющиеся частью интерьера помещения.

Металлический камин можно расположить в углу помещения.

Камин может целиком изготавливаться из стального листа с дополнительными декоративными элементами из бронзы или меди. Существуют конструкции комбинированного типа: портал выкладывается из кирпича или иного термостойкого материала, а полость камеры сгорания изготавливается из стального листа.

С металлической топкой

Для изготовления топки используется стальной лист толщиной не менее 3 мм. Заготовки нарезаются в соответствии с предварительно разработанной чертежной документацией, а затем соединяются электродуговой сваркой на оправке, позволяющей соблюсти размеры и конфигурацию узла.

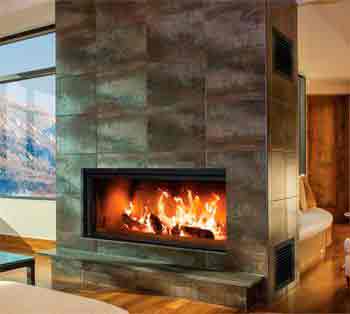

Камин с металлической топкой.

Топка оснащается изготовленной из металла или огнеупорного стекла дверцей, предотвращающей попадание в помещение дыма и раскаленных углей. Установка створки увеличивает КПД камина до 70% (для сравнения: изделия с открытой камерой сгорания имеют КПД на уровне 10%).

Полностью из металла

Цельнометаллический камин изготавливается из листов углеродистой стали, которые привариваются к каркасу из стального профиля. Конструкция устанавливается на ножках на основании, предотвращающем повреждение напольного покрытия. Металлический корпус при горении топлива нагревается, обеспечивая обогрев помещения.

Полностью металлический камин.

Виды по месту расположения: пристенный, угловой, подвесной

Основные разновидности металлических каминов по способу установки:

1. Пристенный. Требует установки теплоизоляционного экрана вдоль задней стенки нагревательного блока.

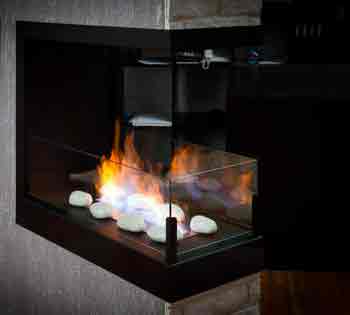

2. Угловой. Позволяет наблюдать пламя с нескольких сторон. Поскольку корпус прикасается к 2 стенам, то необходимо предусмотреть изоляцию этих поверхностей.
3. Подвесной. Оборудуется электрическим нагревательным элементом (например, спиралью, расположенной в резервуаре с маслом) и подключается к бытовой сети переменного тока (предусматривается линия заземления).

Расчет, схемы и чертежи

Для обеспечения прочности конструкции необходимо использовать листы углеродистой стали толщиной не меньше 3 мм. Нержавеющую сталь, отличающуюся повышенной устойчивостью к воздействию открытого огня, сварить в кустарных условиях невозможно.

Подготовка пола и стен

Перед установкой конструкции следует смонтировать на стенах теплоизоляционный экран. С поверхности бетонных перегородок удаляется имеющееся декоративное покрытие. Если внутри перегородок находится электрическая проводка, то ее следует перенести в сторону.

В деревянных зданиях в месте установки камина обустраивается небольшая стена из красного кирпича, повторяющая контуры корпуса нагревательного оборудования. В кладку вводится армирующая проволока, между ней и стеной прокладывается слой войлока с глиняной пропиткой.

Установка дымохода

Дымоходная труба металлического камина имеет круглое сечение, крепится к выходной манжете на корпусе. Для обеспечения герметичности используется прижимное кольцо с болтом. Поскольку продукты сгорания нагревают корпус металлического дымохода, то предусматривается слой теплоизолятора, предохраняющий деревянные конструкции дома от перегрева.

Видео монтажа металлического камина

В ролике продемонстрирован процесс сборки и установки стального камина в жилом доме. Показаны способы защиты стен от воздействия тепла и приведен алгоритм действий при подсоединении трубы для отвода продуктов сгорания.

Фото каминов из металла в интерьере

На фото представлены камины из листовой стали в интерьерах жилых домов. При обустройстве следует предусмотреть защиту легковоспламеняющихся конструкций от воздействия нагретых металлических частей камина.

Сколько стоит купить металлический камин

Цена простых каминов с варочной панелью (например, «Бамберг») начинается от 36,5 тыс. руб. Стоимость готовых металлических конструкций с керамическими огнеупорными стеклами начинается от 58,5 тыс. руб. (например, изделия от компании ABX). В стоимость не входит дымоходная труба с защитным экраном, которая обойдется еще в 6-8 тыс. руб.

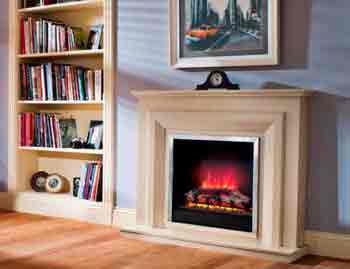

Электрический камин своими руками: пошаговая инструкция с фото и видео

Базовая конструкция, предназначенная для установки в малогабаритных жилых помещениях, изготавливается на основе светодиодных светильников или ламп накаливания.

Преимуществом конструкции является низкая пожароопасность и отсутствие выбросов дыма в помещение. Электрический камин состоит из силового каркаса с декоративной облицовкой и очага, в котором установлено оборудование для имитации пламени.

Изготовление каркаса и декоративная отделка

Перед началом изготовления каркаса необходимо распланировать помещение и определить место для камина. Затем изготавливается или приобретается готовый элемент имитации очага, от габаритов которого зависят размеры каркаса. Поскольку при работе электрических приборов не выделяется большого количества тепла, то конструкция изготавливается из древесины или гипсокартона с последующей отделкой внешних поверхностей декоративными материалами.

Последовательность действий при изготовлении конструкции:

Изготовление конструкции для электрического камина.

1. На основе схем или чертежей нарезать металлический профиль или деревянные бруски на заготовки.
2. Собрать из подготовленных элементов каркас, соединяя детали шурупами.
3. Разметить листы внешней обшивки (например, из многослойной фанеры или гипсокартона).
4. Прикрутить обшивку в соответствии с чертежом камина.
5. Заделать швы между листами и подготовить поверхность к финишной обработке. Для повышения прочности конструкции угловые кромки закрываются металлическим профилем.
6. Покрыть внешнюю часть шпаклевкой. После затвердевания раствора произвести обработку шпаклевки наждачной бумагой, позволяющей выровнять плоскости.
7. Пропитать поверхности будущего камина грунтовкой, а затем закрепить декоративный материал (например, кафельную плитку или декоративные элементы, имитирующие природный камень).
8. После затвердевания раствора или клея установить имитацию очага.
9. На верхней часть каркаса установить декоративную мебельную полку.

Варианты очага для электрокамина

Существует 3 способа имитации пламени в самодельных конструкциях:

1. В очаге укладываются ветки деревьев, среди которых монтируется на проволочном каркасе тканевый абажур, имитирующий огонь. В плафон устанавливается светодиодный светильник, переливающийся огнями красного, оранжевого и желтого цветов в случайном порядке.
2. Ветки оборачиваются металлической фольгой и кружевом, конструкция обрабатывается клеем. Затем дерево извлекают, а полученные пустотелые элементы собирают в пучок. Снизу конструкция обкладывается натуральными камнями, среди которых помещают гирлянду с лампами желтого и оранжевого цветов.
3. Вместо очага используют прямоугольный аквариум с уложенными на дно ракушками и галькой, которые подсвечиваются по периметру гирляндой.

Видео изготовления электрического камина

В видео представлена последовательность действий при изготовлении каркаса самодельного электрического камина. Анализ роликов позволит найти готовые решения и избежать ошибок при проектировании и сборке конструкции.

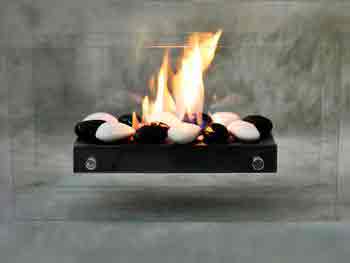

Мультимедийные камины

Вместо самодельного очага возможно встраивание мультимедийного портала, который позволяет имитировать эффект колебания пламени со звуковым сопровождением. В конструкцию устройства входит электрический нагреватель конвекционного типа, имеющий мощность до 2 кВт. Встречаются модели со встроенным электрическим вентилятором, который нагнетает нагретый воздух в помещение.

Достоинства цифровых моделей

Основные преимущества каминов цифрового типа:

• имитация пламени и шума горения;
• обогрев помещения естественным путем или с помощью вентилятора;
• аккуратность конструкции;
• поддержка пультов дистанционного управления;
• наличие таймера включения и отключения;
• защита от перегрева и скачков напряжения;
• возможность корректировки яркости свечения очага и степени нагрева.

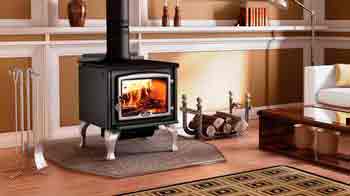

Чугунный камин

Чугунный камин представляет собой дровяную печь, которая устанавливается в помещении отдельно или интегрируется в корпус из термоустойчивых материалов (например, кирпича). Чугунные изделия отличаются повышенной прочностью, оснащаются дверцами и каналами для подсоединения дымохода. При использовании чугунного камина без внешней защитной оболочки следует помнить о нагреве поверхностей, прикосновение к которым вызывает ожоги.

Чугунный камин в помещении.

Стоимость чугунных печей-каминов

Цена чугунных изделий, оснащенных регулируемыми опорами, начинается от 36 тыс. руб. Например, камин Jotul F 602 N BP имеет тепловую мощность в пределах 8,2 кВт, которой достаточно для отопления загородного дома площадью до 140 м². Изделие оснащается варочной панелью, в качестве топлива используются дрова или специальные брикеты.

Инструкция по кладке камина с чугунной топкой и металлическим дымоходом

Краткая инструкция по установке камина с чугунной топкой:

1. Определить место монтажа камина.
2. Подготовить фундамент, который заглубляется в грунт на глубину до 700 мм. В напольном перекрытии вырезается отверстие, соответствующее габаритам будущего камина. В помещении с бетонным полом фундамент выкладывается на перекрытии.
3. Дождаться застывания раствора (до 30 суток), а затем обустроить основание для чугунной топки. Фундамент делается из кирпича, может использоваться готовый цоколь из натурального камня.
4. Смонтировать декоративное оформление основания.
5. Уложить слой теплоизоляционного материала, а затем установить корпус топки. Конструкция должна опираться на кирпичи, корректность монтажа проверяется по уровню.
6. Обложить корпус топки красным кирпичом, конфигурация кожуха зависит от разработанного дизайна.
7. Подсоединить металлический дымоход, который выводится на крышу через предварительно прорезанные в перекрытиях окна. Труба должна иметь слой теплоизоляции, предусматривается коленный изгиб (дымовой «зуб»).
8. Заложить верхнюю часть камина кирпичом или смонтировать металлический или гипсокартонный кожух.

Варианты декоративной отделки камина

Внешняя часть камина облицовывается плиткой или натуральным камнем. Часть владельцев оставляет кирпичные поверхности, которые затем покрываются слоем акриловой краски.

Натуральным камнем или плиткой

Перед укладкой плитки производится выравнивание стенок камина, слой штукатурки не должен превышать 8 мм. Перед нанесением финишного покрытия поверхность пропитывается грунтовкой. Отделочный материал крепится плиточным клеем, зазоры выравниваются пластиковыми клиньями. После затвердевания раствора необходимо затереть швы специальной смесью.

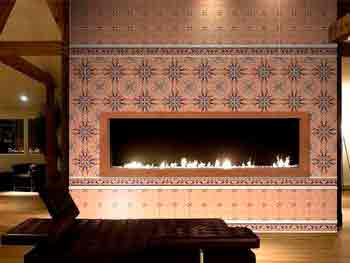

Отделка камина плиткой.

Оштукатуривание поверхности

Оштукатуривание производится для последующей окраски или установки элементов отделки. Кирпичная стена смачивается водой, а затем наносится слой шпаклевки. Отделочный материал разглаживается правилом, позволяющим сформировать гладкую поверхность. После затвердевания штукатурка шлифуется наждачной бумагой, а затем окрашивается акриловой краской.

Отделка камина декоративной штукатуркой.

Водяной камин своими руками: пошаговая инструкция

Водяной камин предусматривает использование верхней части камеры сгорания и дымохода со стенками, внутри которых проложены трубы для циркуляции теплоносителя (воды или антифриза). Жидкость прогревается горячими газами и идет на обогрев дома или организацию горячего водоснабжения. Циркуляция осуществляется естественным путем или с помощью электрической помпы.

Водяной камин.

Плюсы и минусы

Преимущества водяного камина:

• поддерживает отопление дома при отключении газа или повреждении основного котла;
• возможность снизить расход газа за счет использования тепловой энергии от сгорающих дров.

• необходимость растапливания камина для запуска системы отопления;
• требуется постоянная работа камина для поддержания контура отопления в работоспособном состоянии;
• сложность автоматизации работы системы отопления;
• низкий КПД камина по сравнению с газовым или твердотопливным котлом;
• образование сажи на поверхности труб для воды, которую сложно удалить;
• затруднителен ремонт поврежденных трубок внутри камина
• образующийся на внутренней части топки конденсат разрушает кирпичную кладку.

Правила и типы подключения камина с водяным контуром

В конструкции теплообменника предусмотрены патрубки для подачи и отвода воды. Трубопроводы изготовлены из металлопластика или полипропилена, предусмотрены предохранительные краны для отключения подачи жидкости. Для ускорения циркуляции теплоносителя применяется насос, который управляется электронным блоком.

В контур вводится расширительный бак, позволяющий снизить давление жидкости при нагреве. Камин с водяным радиатором подключается в открытый или закрытый контур.

Открытый способ

Открытая система отопления предусматривает циркуляцию теплоносителя за счет конвекционных процессов. В контуре присутствует расширительный бачок, компенсирующий увеличение объема жидкости при нагреве.

Закрытый способ

При закрытом контуре в схему вводится циркуляционный насос и устанавливается мембранный расширительный бак. Система оснащается элементами автоматики, позволяющими поддерживать в помещениях заданную температуру. Блок автоматики включает и выключает газовый или электрический котел, но воздействовать на камин не в состоянии.

Расчеты и схема конструкции

При расчете монтажа кирпичного камина со встроенным радиатором действуют те же правила, что и при определении параметров стандартной печи. Оборудование должно устанавливаться в помещении с системой вентиляции, обеспечивающей тягу через дымоход. Вместимость рабочей камеры находится в пределах 1,5-2% от объема комнаты, в которой находится камин. Сечение канала для выброса газов составляет 10% от площади фронтального окна топки.

Схема конструкции водяного камина.

Радиатор или регистр устанавливается в канале отвода газов и омывается потоком раскаленных продуктов горения. Жидкость прокачивается помпой через радиаторы отопления в доме, а затем возвращается в камин для повторного прогрева. Отопительный прибор работает до момента прекращения горения топлива. Следует учитывать, что камины не предназначены для длительного использования.

Заливка фундамента

Для установки камина используется стандартный фундамент, обустроенный в грунте. Предварительно прорезается отверстие в перекрытиях пола, глубина ямы под основание составляет 600-700 мм. В траншею устанавливается опалубка и укладывается подушка из слоя песка и щебня.

После уплотнения подушки заливается стартовый слой песчано-цементной смеси, который усиливается арматурой. Затем добавляется оставшаяся часть раствора. Верхняя кромка фундамента находится ниже уровня пола дома на 70-100 мм. Дальнейшее строительство камина производится через 28-30 дней, необходимых для испарения воды из раствора.

Кирпичная кладка

Первый ряд кирпичей укладывается на слой гидроизоляции, последующий — со смещением на 50% длины. Каждый ряд выкладывается с углов, толщина слоя раствора составляет 5 мм. Для проверки корректности кладки используют уровень и отвес.

Первый ряд кирпичей необходимо выкладывать на слой гидроизоляции.

Топливник и топочная камера изготавливаются из огнеупорного кирпича, дополнительно устанавливается регистр с трубами для циркуляции воды (находится в канале для отвода горячих газов). Регистр закрывается слоем шамота, позволяющим снизить скорость охлаждения теплоносителя, и встраивается в контур отопления, оснащенный электрическим или твердотопливным котлом. За счет постоянной циркуляции нагретой жидкости устраняется выпадение конденсата на поверхности трубок регистра.

Отделочные работы

Для внешней отделки камина используют натуральные или искусственные материалы (например, камень). Могут устанавливаться дополнительные элементы декора. Верхняя полка изготавливается из мрамора или иного камня. Отделочные материалы крепятся на раствор, выдерживающий перепады температур без появления трещин (смесь глины и шамотного порошка с добавлением цемента).

Видео изготовления камина с водяным контуром

В видео показан процесс монтажа камина со встроенным регистром для подогрева воды. Вместо кирпичного камина можно установить готовый чугунный агрегат с блоком нагрева воды. Процесс подключения показан в дополнительном ролике.

Фото водяных каминов

На фото представлены стандартные камины для жилых домов, которые могут оснащаться регистром для подогрева воды. Установка радиатора не влияет на внешний облик конструкции, поскольку трубопроводы подачи и отвода жидкости устанавливаются внутри стен.

Стоимость готовых каминов с водяным контуром

Цена готовых конструкций, изготовленных из металла, начинается от 28 тыс. руб. Такую стоимость имеет печь «Везувий Триумф 180», оснащенная варочной панелью. Цена кирпичных конструкций зависит от размеров и отделочных материалов фасада. Следует учесть в расчетах стоимость радиатора и дополнительных труб для включения камина в контур отопления дома.

Уличный камин своими руками: пошаговая инструкция

Уличный камин монтируется на приусадебном участке, строится из кирпича или стального листа. Печь является элементом декора и используется для приготовления блюд. Поскольку изделие стоит на открытом воздухе, то не требуется обустройство отдельного дымохода и установка теплоизоляционных экранов для защиты стен дома от нагрева.

Уличный камин будет отлично смотреться на приусадебном участке.

Разновидности и типы конструкции

Основные разновидности уличных каминов:

1. Декоративный камин с очагом для сжигания твердого топлива. Зона горения ограничивается металлическим экраном, камнями или жаропрочным стеклом. Может использоваться для разогрева пищи и напитков.
2. Мангал, представляющий собой металлический ящик с направляющими для установки шампуров или решетки. Существуют стационарные конструкции, построенные из кирпича.
3. Печь для барбекю, оборудованная каналом для направленного отвода продуктов горения. Позволяет готовить блюда на открытом огне или углях. Бывают стационарные и переносные печи.
4. Коптильня, предназначенная для обработки мясных или рыбных продуктов. Существуют стационарные и переносные установки.
5. Печь-камин для выпекания хлебобулочных изделий. Отличается конструкцией стенок камеры сгорания. Равномерный нагрев продуктов осуществляется теплом от стенок, предусмотрен сводчатый потолок камеры с узким каналом для отвода дыма (для сохранения нагретого газа внутри рабочей камеры).

Мангал или печь-барбекю

Мангал стационарного типа представляет собой фасад из кирпича, накрытый колпаком с отверстием для отвода дыма. В конструкции предусмотрена плоская задняя стенка, в полученную камеру устанавливается металлический ящик с углами и направляющими для шампуров.

Печь-барбекю предназначена для приготовления блюд из мяса или рыбы на решетке или гриле. Конструкция строится из кирпича или камня, возможно приготовление блюд в специальной огнеупорной посуде.

Коптильня

Коптильня состоит из топливника и дымохода, в котором предусмотрена камера для горячего копчения. Поток нагретого воздуха с дымом поступает из камеры сгорания за счет естественной тяги. Для холодного копчения необходимо установить над топливником металлический резервуар с опилками, который нагревается потоком горячего дыма.

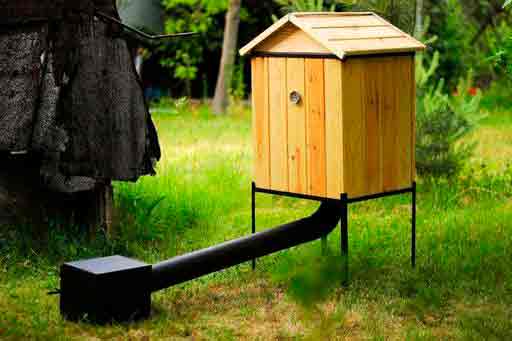

Коптильня на улице.

Из каких материалов можно сделать

Уличные камины делают из стальных листов, кирпича или природного камня. При использовании кирпича следует предусмотреть защиту швов от осадков, которые будут размывать глину. Каменные конструкции рекомендуется устанавливать под навесами, где должна быть предусмотрена труба для отвода дыма.

Металлические мангалы необходимо защитить от воздействия природных осадков, из-за которых на поверхности образуется ржавчина. При установке изделия под навесом следы коррозии образуются в результате воздействия влажного воздуха. Стальные мангалы рекомендуется выносить на улицу перед использованием, а затем ставить на хранение в сухое закрытое помещение.

Создание проекта: схемы и чертежи

На этапе проектирования определяются габариты всей конструкции, а также топливника и фронтального окна. При расчете кирпичной печи размер канала для вывода газов составляет 10% от площади входного окна камеры сгорания. Необходимо определить положение кирпичей в рядах кладки — это позволит посчитать количество строительных материалов.

Строительство фундамента

Для обустройства основания каменной печи необходимо:

1. Расчистить территорию на месте строительства.
2. Выкопать котлован в грунте глубиной 700 мм. Размеры ямы превышают габариты основания будущей печи на 100 мм на сторону.
3. Установить деревянную опалубку, которая заканчивается ниже уровня грунта на 50-100 мм. Выровнять верхнюю часть деревянного каркаса при помощи столярного инструмента.
4. Насыпать на дно слой щебня, который уплотняется ручным или электрическим инструментом.
5. Залить слой цементно-песчаной смеси, усилить ее стальной арматурой.
6. Заполнить оставшийся объем раствором, разгладить его правилом по верхней кромке опалубки.
7. Дождаться затвердевания раствора (срок — до 20 суток), для повышения прочности следует предусмотреть защиту конструкции от воздействия атмосферных осадков и прямых солнечных лучей.

Кирпичная кладка

Кирпичная кладка производится на раствор, состоящий из цемента, глины и шамотного порошка. Кирпичи предварительно выкладываются рядами без использования связующего вещества. Если предусматривается открытая топка, то рекомендуется сделать стенки из огнеупорного кирпича, который соединяется специальной смесью без цемента.

Под первый ряд кирпича необходимо подложить слой гидроизоляции, положение каждого ряда проверяется уровнем. Кладка начинается с углов, а затем заполняется центральная часть. Каждый последующий ряд ставится с перевязкой на 50% длины кирпича, в топке предусматриваются гнезда для колосниковых решеток.

Украшение и облицовка

Внешняя часть камина покрывается декоративным камнем или иным устойчивым к воздействиям природных факторов материалом. Для крепления используется цементный раствор с шамотным порошком и глиной. Можно оставить стенки без отделки, тогда в процессе кладки необходимо очищать кирпичи от следов строительной смеси. Раствор в швах обрабатывается расшивкой.

Снаружи камин можно украсить декоративным камнем.

Видео изготовления уличного камина с мангалом

В видеоролике представлен алгоритм действий при обустройстве уличного камина со встроенным мангалом. Подобную конструкцию можно возвести на любом приусадебном участке.

Фото уличных каминов

На серии фотографий представлены разновидности конструкций каминов на улице. На части изображений видны конструктивные особенности топливника и элементы декора.

Расценки на индивидуальное изготовление

Стоимость кладки уличных каминов не отличается от расценок на возведение конструкций внутри дома. Строительные компании указывают цену кладки 1 кирпича (от 50 руб.). Частные строители оценивают свои услуги в сумму от 20 тыс. руб. (конечная стоимость зависит от размеров камина и внешней отделки).

Камин из камня своими руками

Для отделки кирпичного уличного или внутридомового камина может использоваться натуральный камень. Он проходит дополнительную механическую обработку, что позволяет получать ровные поверхности.

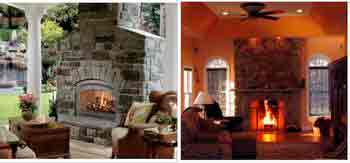

Камин из камня.

Каменная отделка увеличивает вес камина и нагрузку на фундаментную плиту. Перед монтажом плитки необходимо подгонять с помощью специального оборудования. Владелец дома может облицевать камин самостоятельно, но при отсутствии навыков работы с природным камнем рекомендуется обратиться к специалистам.

Положительные характеристики

Основные преимущества каменной отделки:

• увеличенный срок эксплуатации отделочного материала;
• устойчивость к механическим воздействиям и перепадам температур;
• простота ухода и очистки;
• возможность замены отделки при ремонте помещения.

Инструкция по изготовлению

Краткое описание алгоритма действий:

1. Подготовить поверхности камина: на них не должно быть рытвин или отслоения материала. Для выравнивания используется штукатурка с повышенной адгезией. Кирпичная стена смачивается водой, допустимый слой штукатурки составляет 8 мм.
2. Зачистить оштукатуренную поверхность наждачной бумагой, а затем пропитать грунтовкой.
3. Начать укладку камней, фиксируя их термоустойчивым клеем с высокими прочностными характеристиками. Смесь наносится на сопрягаемые поверхности, для равномерного приклеивания допускается использовать резиновую киянку. Кладка осуществляется по рядам в шахматной последовательности.
4. Удалить следы строительной смеси и заполнить канавки раствором с цветной крошкой.
5. Установить дополнительные декоративные элементы в соответствии с разработанной дизайнерской схемой.

Для обеспечения высокого качества отделки необходимо предварительно отсортировать каменные плитки по размеру. Можно подогнать изделия при помощи режущего или шлифовального оборудования. Если плитка имеет разные размеры, то можно выложить камни по оригинальной схеме.

Материал для облицовки

Для облицовки каминов используются:

• камни натурального происхождения (например, мрамор или гранит);
• искусственный камень, отличающийся меньшей стоимостью.

Мрамор

Мраморные плиты предназначены для облицовки крупногабаритных каминов. Поверхность камня глянцевая, но блеск заметен только в большом помещении. Находящиеся на поверхности полосы темных или светлых тонов придают отделке дополнительную красоту.

Камин из мрамора.

Гранит

Природный гранит обладает повышенной прочностью и теплопроводностью. Отличается глянцевой поверхностью, встречаются материалы с различной текстурой и расцветкой.

Камин из гранита.

Другие виды натурального камня

Для отделки каминов может использоваться галька (например, для помещений в средиземноморском стиле). Встречаются конструкции с покрытием из пористого ракушечника, который имеет матовую поверхность и повышенную теплопроводность. Для отделки применяется бутовый камень, встречаются камины с дополнительным орнаментом из оникса.

Искусственный камень

Искусственный камень получают из смеси наполнителя и полиэфирной смолы. Он отличается низкой стоимостью при сохранении высокой прочности. На поверхности может присутствовать рисунок, есть камни с эффектом старения.

Видео облицовки камина камнем

Методика укладки каменной облицовки на стены камина представлена в видео. В ролике показаны способы разметки и резки камня.

Фото каменных каминов

Каменные конструкции должны сочетаться с интерьером помещения. Поскольку оттенки природного камня однообразны, то возможно введение в кладку элементов с яркими цветами. На фотографиях представлены камины с каменной отделкой, соответствующие разным дизайнерским стилям.

Сколько стоит каменный камин

Стоимость отделки камина камнем зависит от типа используемого материала и размеров конструкции. Например, цена искусственного материала начинается от 400 руб. за 1 м². Стоимость полированной прямоугольной плитки из гранита стартует от 2 тыс. руб. за 1 м². К полученной при расчетах сумме требуется добавить стоимость клея и дополнительных декоративных элементов.

Газовый камин

Камин газового типа отличается конструкцией топки, в которой установлена горелка для подачи топлива. Печь подключается к линии централизованного газоснабжения или к баллону со сжатым или сжиженным газом. Во втором случае предусматривается установка редуктора, в котором топливо переходит в газообразное состояние, а затем под пониженным давлением подается к горелке.

В газовом камине установлена горелка для подачи топлива.

Преимущества конструкции

Основные плюсы газовых каминов:

• отсутствие копоти при работе камина;
• быстрый розжиг и ускоренный нагрев;
• способность отапливать помещения;
• повышенный КПД (до 80%);
• низкая стоимость топлива;
• отсутствие шума при горении;
• возможность создания порталов любой конфигурации.

Требования к установке

Для подключения оборудования необходимо провести трубу, идущую к центральной магистрали газоснабжения. Трубопровод прокладывается вдоль стен в открытом виде, для обустройства линии необходимо получить разрешение. Оборудование, которое планируется подключить к газовой магистрали, должно иметь сертификат соответствия.

Установка газового камина.

Комната с газовым камином требует организации системы вентиляции либо обустройства отдельного канала для отвода продуктов сгорания топлива. Необходимо исключить возможность появления сквозняков. При использовании камина с открытой топкой поблизости не должны находиться предметы интерьера.

Топливо для газовых очагов

В качестве топлива для каминов с газовой горелкой используются:

• природный газ, подаваемый из магистралей централизованного газоснабжения;
• газ из сменного баллона (например, метан).

Риски самостоятельного изготовления

Владельцу дома, решившему переоборудовать твердотопливный камин в газовый, следует учитывать, что подключение самодельного оборудования к магистралям газоснабжения запрещено. Обнаружение конструкции надзорными органами приводит к наложению штрафных санкций и отключению абонента от централизованного газоснабжения. При обустройстве самодельной конструкции существует риск утечки газа, что приводит к взрыву газо-воздушной смеси и пожару.

Средние цены на газовые камины

Средняя стоимость газового камина, выполненного в виде стола, составляет 70 тыс. руб. Встраиваемые конструкции, оборудованные системой контроля газа, имеют цену около 170 тыс. руб. Стоимость камина зависит от производителя, габаритов и мощности.

Цена газового камина будет напрямую зависеть от производителя и размеров.

Гелевый камин

Гелевый (биологический) камин оснащается очагом в виде горелки, в которой находится емкость для топлива. Горелка изготавливается из жаропрочной нержавеющей стали, предусматривается регулятор положения. При окислении горючей жидкости образуется углекислый газ и пары воды, поэтому камины не нуждаются в обустройстве дымохода.

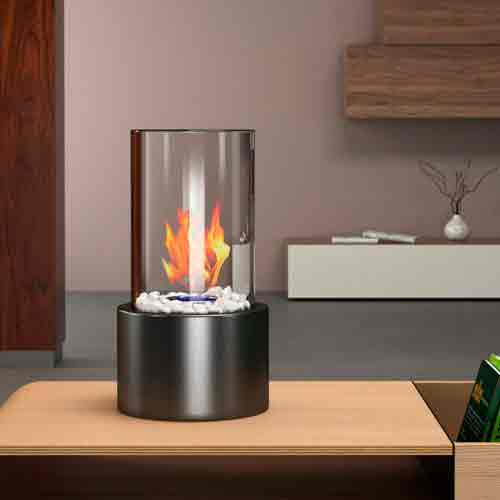

Биологический камин имеет очаг в виде горелки.

Плюсы очага на биотопливе

К преимуществам каминов на биологическом топливе относят:

• низкую стоимость;
• отсутствие выбросов вредных веществ;
• наличие настоящего пламени в очаге;
• простоту запуска и остановки.

Из недостатков конструкции выделяют ограниченное время работы (после смены картриджа камин можно разжечь заново) и низкую тепловую мощность, не позволяющую отапливать помещение.

Используемое биологическое топливо при разливе разрушает лакокрасочное покрытие. Регулировка интенсивности горения предусмотрена только в части моделей каминов.

Конструктивные особенности и разновидности

Камины на геле или спирте состоят из декоративного корпуса с верхней полкой и очага, в котором смонтирована горелка. Розжиг топлива производится вручную, встречаются модели с поддержкой дистанционного управления. Поскольку при горении геля или спирта образуется углекислый газ, то камины следует устанавливать в комнатах площадью от 20 м². Рекомендуется периодическое проветривание помещения.

Существуют следующие типы каминов:

• настенный, отличающийся небольшими габаритами и весом;
• настольный, предназначенный для оформления интерьеров в домах, ресторанах или кафе;
• угловой, позволяющий наблюдать за горением с нескольких ракурсов;
• встраиваемый в стену или мебель;
• переносной, оборудованный ручками и регулируемыми опорами.

Гелевые

Камины гелевого типа работают на биоэтаноле, полученном при переработке сельскохозяйственных культур. Топливо находится в металлическом картридже с фитилем, который можно регулировать по длине. Емкость ставится в горелку из полированной нержавеющей стали, отражающей свет от пламени.

Спиртовые

Камины спиртового типа отличаются использованием в горелке этилового спирта, полученного из древесины или в результате переработки природного газа. Жидкое топливо находится в бачке, предусмотрена установка фитиля. По мере выгорания топлива высота пламени снижается. В горелках предусматривается крышка для принудительного тушения пламени, имеется защита от попадания посторонних предметов.

В горелке спиртового камина содержится этиловый спирт.

История возникновения камина

Камины из камня, используемые для обогрева и приготовления пищи, стали появляться в жилищах в I-III вв. Конструкции собирались из обработанных природных камней, соединенных глиной. В эпоху раннего Средневековья камины не оснащались дымоходами, продукты сгорания выходили через вентиляционные отверстия в сводах потолка.

Первые камины из камня появились в 1-3 вв.

К Х столетию камины появились в домах простых людей, в это же время изобрели конструкции с дымоходами. В XVII в. в каминах стали устанавливать дровяную решетку, обеспечивающую подачу воздуха из помещения в зону горения топлива. Создание чугунного камина позволило повысить эффективность отопления домов. В XVIII в. появился встраиваемый в стену камин (схема Рамфорда), который отличался компактной топкой и суженным дымоходом.

Скачать схемы и чертежи каминов с расчетами

Ниже представлены чертежи и компоновочные схемы каминов из различных строительных материалов. Документация может использоваться для расчета оригинального камина. Полностью копировать конструкцию не рекомендуется, поскольку при обустройстве камина нужно учитывать особенности конструкции дома (например, материал стен, площадь и объем комнат, расположение вентиляционных и дымоходных каналов).

Назначение камина

Установленный в помещениях камин используется для обогрева комнаты или в декоративных целях. Отопительное оборудование имеет стационарную конструкцию и изготавливается из камня или металла. Декоративные камины собираются из подручных материалов и оснащаются очагами с имитацией пламени или спиртовыми горелками.

Для отопления

Оборудование для отопления помещений оснащается топочной камерой с наклонной задней стенкой, позволяющей отражать часть тепловой энергии в комнату. Одновременно в помещение попадают дым и сажа, что негативно влияет на здоровье людей. Существуют камины с электрическим нагревателем, подключенным к бытовой сети переменного тока.

Камин со встроенным радиатором.

Встречаются камины со встроенным радиатором, позволяющие нагревать воду продуктами горения. Следует учитывать невысокую эффективность каминов как приборов для обогрева, КПД оборудования составляет около 10%. Камины являются элементом декоративной отделки, подчеркивающим оригинальный дизайн дома.

Декоративный фальш камин

Фальш камины изготавливаются из картона или пенопласта, внешняя часть портала покрывается слоем отделочного материала. Такие камины являются предметами декора. Встречаются конструкции с жидкокристаллическими панелями в топке, имитирующими внешний вид пламени со звуковым сопровождением.

Декоративный фальш камин из картона.

Конструктивные особенности и элементы

Камин представляет собой печь, установленную на фундаменте. На расстоянии 400-500 мм над поверхностью пола находится топливник, оборудованный каналом для подвода воздуха извне. В камере сгорания предусмотрена наклонная задняя стенка, отражающая тепло в помещение. Топка закрывается решеткой или дверцей с огнеупорным стеклом.

Конструкция камина.

Если используется камин с чугунным вкладышем, то между камерой сгорания и внешней частью печи оставляется зазор. Нагретый воздух отводится в помещение через специальные вентиляционные отверстия, подвод холодного осуществляется через нижний воздухозаборник.

Типы каминов по конструкции

Принято разделять камины на несколько категорий по конструктивным особенностям:

• английский тип;
• швейцарский (альпийский) тип;
• камин Рамфорда;
• камин с встроенной каминной топкой;
• камин полуоткрытого типа.

Английский

Камин английского типа из красного и огнеупорного кирпича строится в центре помещения или около стены. Наклонные боковые и задняя стенки обеспечивают обогрев комнаты. В дымовом канале предусмотрен газовый «зуб», предназначенный для сбора сажи и предотвращающий попадание атмосферных осадков в камин.

Камин английского типа.

Швейцарский, или альпийский

Камины такого типа являются островными и располагаются в центре комнаты. Камера сгорания отсутствует, дрова горят на открытой площадке, ограниченной решеткой или камнями. Поток отработавших газов уходит через купол камина в атмосферу. Конструкция рассчитана на помещения увеличенной площади, при этом камин плохо прогревает воздух в комнате.

Камин альпийского типа обычно расположен в центре комнаты.

Камин Рамфорда

Камин системы Рамфорда (назван в честь создателя конструкции) отличается уменьшенной шириной топки и дымохода, что позволило интегрировать печь в кирпичную стену. Топливник находится на уровне пола, верхняя часть задней стенки лишена наклонного отражателя. За счет использования открытой камеры сгорания улучшилось освещение комнаты пламенем, обогрев помещения обеспечивается боковыми отражателями.

Камин системы Рамфорда.

Из конструкции дымохода убран излом (дымовой «зуб»), для направления потока газов в отводящий канал используется фронтальная изогнутая стенка (горловина Рамфорда). Продукты сгорания попадают в специальный газовый накопитель, в верхней части горловины предусмотрена заслонка.

Со встроенной каминной топкой

Камин представляет собой кирпичную печь, в которую установлена чугунная топка с дверцей, оборудованной смотровым стеклом. Конструкция не допускает выброса в комнату раскаленных углей и продуктов сгорания. Закрытая камера увеличивает время работы камина на одной закладке дров и обеспечивает сохранение тепла.

Полуоткрытые

Полуоткрытый камин представляет собой конструкцию, прислоненную к стене. Топочная камера и дымоход находятся вне пределов стены, в качестве задней стенки камина может использоваться кирпичная или бетонная стена. Полуоткрытые конструкции обустраиваются после постройки дома, используются в декоративных целях. Для монтажа дымохода требуется перестройка стен, если канал не был заложен в конструкцию перегородок на стадии проектирования здания.

Разновидности каминов по месту расположения

Камины можно разделить на категории по месту установки:

• внутри дома;
• на территории приусадебного участка.

Камин можно расположить как в доме, так и на участке.

В квартире или доме

Расположенный внутри дома камин оснащается дымоходом, выведенным в трубу (кроме фальш каминов). Конструкция устанавливается вдоль стен или в центре комнаты на прочном фундаменте, способном выдержать вес камина. Комната оборудуется системой вентиляции, горение поддерживается за счет тяги, создаваемой дымоходом.

Уличная печь-камин

Камины уличного типа используются в качестве элементов декора или применяются для приготовления пищи. Существуют стационарные и переносные конструкции, для изготовления используется кирпич и металл соответственно. Из-за уличного расположения отсутствуют требования к обустройству системы вентиляции.

Уличные камины могут служить не только в качестве декора, но и для приготовления пищи.

Выбор места размещения

Существует несколько способов размещения камина в комнате:

• угловой;
• торцевой;
• пристенный.

Угловой

Такой камин ставится в небольших помещениях, конструкция соприкасается с 2 стенами, что требует установки изоляции. Преимуществом конструкции является расширенный обзор топки, что позволяет установить кресла полукругом напротив очага.

Камин можно разместить в углу.

Торцевой

Камин предусматривает обустройство топки на торцевой части внутренней стены. Способ используется при установке готовых конструкций со спиртовыми или биологическими горелками.

Торцевой камин.

Пристенный

Камин пристенного типа ставится на внутренней капитальной перегородке. Не рекомендуется обустраивать его на наружной стене из-за риска образования конденсата в дымоходе. Можно построить камин с любыми габаритами (с учетом размеров помещения), но обзор топки ограничен.

Пристенный камин.

Архитектурные стили

Классический стиль предусматривает встраивание топки и дымохода в стену, вокруг топливника строится П-образный портал. Для внешней отделки может использоваться металл, природный или натуральный камень, древесина ценных пород.

Английский стиль отличается от классического применением портала с отделкой декоративной плиткой и металлическими элементами. По периметру делают деревянную облицовку с прямолинейными формами.

Стиль прованс отличается отделкой, выполненной в светлых тонах с использованием натуральных материалов. Дополнительный орнамент может быть из металла или стекла, детали отделки искусственно состарены. Очаг закрывается кованой защитной решеткой, не допускающей выброса искр и углей в комнату.

Стиль кантри предусматривает использование натуральных отделочных материалов и различной утвари. Под порталом делают нишу для складирования и хранения дров, сверху монтируется полка из дерева или камня. Камины отличаются громоздкостью, поэтому рекомендуется обустраивать такие конструкции в просторных помещениях. Для декорирования поверхностей применяются ракушечник или искусственно состаренные кирпичи.

Этно означает оформление камина в национальном стиле. Для этого используются различные предметы быта, фасадная часть окрашивается в соответствии с национальными традициями.

Камины в современном стиле (модерн) позволяют совместить облик городской квартиры и дизайн загородного дома. Каминная топка может иметь приплюснутую или вытянутую конфигурацию и интегрироваться в стены комнаты или в отдельные стойки. Декоративная отделка не предусмотрена, каналы отвода газов закрываются панелями вровень со стеной.

Стиль хай-тек предусматривает использование топок в виде различных геометрических фигур. Внутри может устанавливаться камера сгорания или жидкокристаллический экран с акустической системой, имитирующей звук при сгорании дров.

Как украсить камины к празднику

Для декорирования каминов используются различные материалы и фигурки, которые устанавливаются перед очагом или на каминной полке. При оформлении камина дровяного типа украшения располагаются на расстоянии от топливника. Фальш камины могут украшаться различными, например новогодними, сувенирами. При подборе декора следует обращать внимание на сочетание цветов. Например, на Новый год рекомендуется отдать предпочтение украшениям белого, зеленого, синего и красного оттенков и дополнить их золотистыми или серебристыми деталями.

Источник: http://vmirekraski.ru/prochee/kak-sdelat-kamin-svoimi-rukami-raznovidnosti-konstruktsij-shemy-i-chertezhi

Дровяной камин своими руками: пошаговая инструкция о том, как сделать камин на дровах с дымоходом

Плюсы и минусы

Как и любое другое приспособление, дровяной камин тоже имеет свои положительные и отрицательные стороны.

Сначала будут рассмотрены достоинства:

• Отопление. Дровяные отопительные системы могут за довольно короткий срок отопить большое помещение.
• Дешевое топливо. Дровяной камин работает на дровах, а это сегодня является сравнительно недорогим видом топлива.
• Конвекция. Дровяные отопительные системы прекрасно осуществляют процесс конвекции в помещении.
• Пламя. В тихой спокойной обстановке можно сесть возле камина и любоваться красотой пламени. Благодаря этому качеству, дровяные печи завоевали столь широкую популярность.

А теперь о недостатках:

• Дополнительное место. При эксплуатации дровяных каминов, нужно выделить место для дров.
• Хлопоты. Придется постоянно заботиться о чистоте – убирать золу и др.
• Ограничения. Дровяные печи можно устанавливать только в частных или дачных домах. В квартире иметь дровяной камин невозможно.

Подготовка

Прежде чем иметь дело с огнем, следует провести подготовку камина к использованию. Даже если его протапливать ежедневно, все равно не пренебрегайте этим этапом в целях вашей безопасности.

• Начинается все с проверки дымохода. Скопление сажи на его стенках может привести к неконтролируемому горению, то есть, к пожару. В саже содержатся легковоспламеняющиеся смолы и вещество – креозот. От них нужно своевременно избавляться.
• Пока топка камина не заполнена дровами, следует проверить тягу. Это несложно сделать, если поджечь кусочек старой газеты. При наличии тяги пламя огня будет явно отклоняться в сторону дымохода.

Каждый хозяин самостоятельно определяет, чем топить камин, но существует ряд советов, к которым необходимо прислушаться. Каждый из нас задавался вопросом о том, почему сухие дрова горят лучше. В сырых дровах между волокнами присутствует влага. Необходимо продолжительное время передавать количество теплоты, чтобы она полностью испарилась, и только потом дрова загорятся.

Сухие дрова, готовые к использованию

Поэтому, если у вас камин на дровах, то следует использовать только сухие поленья, желательно лиственных пород. Растопить мокрым деревом, конечно, можно, но это потребует от вас больших усилий. Только что срубленное дерево годится на дрова, спустя год правильной сушки, поэтому владельцы дровяных каминов имеют заранее сготовленные запасы в поленницах.

К внешним параметрам дров тоже предъявляются определенные требования. Их длина не должна превышать 40 см и составлять около ¾ части ширины топки. Что касается конкретных пород, то предпочтение необходимо отдавать тем, которые дают больше тепла. Примером могут служить бук, тис, дуб, береза. Не рекомендуется использовать хвойные породы, так как имеющаяся в них смола будет давать много копоти и дыма.

Советы и секреты

Топить камин дровами – большая ответственность. Неверные действия могут привести к потере тепла или к пожару. Необходимо правильно оценить интенсивность горения. Регулировать его можно, приоткрывая или закрывая дверцу зольника. Обычно правильный режим горения сопровождается потрескиванием дров и легким гудением выходящего теплого воздуха в трубе. Сильный гуд является признаком чрезмерной тяги и приведет к тому, что дрова быстро прогорят, а все тепло улетучится в дымоход.

Оценить положение дверцы поддувала можно по цвету пламени растопленного камина, оно должно быть ярко-желтого цвета. Увеличение яркости, вплоть до белого цвета, свидетельствует об избытке кислорода, темное пламя указывает на его дефицит.

Живой огонь в открытом очаге

Использовать разные методы, чтобы потушить огонь в камине, нельзя. От перепада температуры могут лопнуть материалы отделки топки. Поленья должны сами прогореть и потухнуть. В крайнем случае, если срочно нужно покинуть дом, следует вынуть тлеющие угли и затушить их вне камина.

Задвижку дымохода сразу перекрывать нельзя, так как угарный газ все еще выделяется из тлеющих углей. Но открытая вьюшка приведет к потере тепла, поэтому следует искать нейтральное решение – закрыть ее, спустя пару часов после остывания камина.

Правила, подсказывающие как правильно топить камин, актуальны и в том случае, если этот камин на угле. Отличие заключается только лишь в процессе растопки. Чтобы растопить камин, работающий на угле, следует зажечь щепки и лучины, на которые накладывается небольшим слоем специальный уголь для камина. Дождавшись установившегося пламени, смело добавляйте крупные крупный уголь и регулируйте тягу, как было описано выше.

Уголь разжечь гораздо тяжелее, чем дрова, поэтому часто приходится применять химические средства в виде таблеток. Современные камины оснащаются электрическими и газовыми разжигателями.

О том, как правильно топить печь камин, следует задуматься каждому. В этом вопросе рассматривается безопасность, а не только эффективность использования энергии. Прежде всего, неправильное использование топки может привести к непоправимым последствиям, когда пожар уничтожает все самое дорогое.

Но самым опасным врагом является угарный газ, который человек не чувствует. Отравление может произойти во сне, если рано закрыть вьюшку дымохода. При использовании камина это случается реже, так как объемы сжигаемого топлива малы, по сравнению с печью, но данные правила следует соблюсти в любом случае.

Где разместить

Для начала надо определить, где разместить камин. Бывает три места для установки:

• угловое;
• пристенное;
• центральное.

Все зависит от размера комнаты, в которой планируется установить печь.

Угловое или пристенное размещение подойдёт для не слишком больших помещений. Но если комната внушительных размеров, то установка камина в центре — превосходное решение. Это связано с тем, что не приходится греть уличную стену, тем самым не теряется тепло, и такой камин работает намного эффективнее.

Зато камин в углу поможет сэкономить не только пространство, но и деньги на материалы при его возведении.

Камин из металла своими руками: чертежи, как основная деталь

Загородный дом или дачу очень сложно представит без очага. Однако, к большому сожалению, камин из кирпича, который способен внести ноту привлекательности в интерьер, выдвигает большой ряд условий, который бывает очень сложно выполнить. Для того чтобы осуществить свою мечту, можно установит металлический камин. Но если вы хотите создать его своими руками, вам обязательно потребуются соответствующие чертежи.

Перед тем как приступить к сооружению камина, стоит выполнить его чертеж на бумаге, указав размеры всех элементов

При планировке и составлении чертежа, обязательно учтите, что для камина потребуется некоторое свободное пространство, и конечно же качественный фундамент дома. Все детали очень важны, ведь только при соблюдении всех правил, камин сможет порадовать вас настоящим, живым огнем.

Несмотря на свой небольшой вес, конструкция без труда может обогреть большое помещение. А потрескивание дров и огонь, за которым можно наблюдать смогут создать уют и комфорт для всех жильцов. Еще одной положительной стороной можно считать то, что в случае правильно составленного чертежа, вы сможете получить повышенное КПД, чем у камина кирпичного типа.

Система с воздушным контуром

Основная идея устройства эффективного отопления заключается в том, что конвекция в камине позволяет в качестве теплоносителя использовать потоки воздуха и распределять их по нескольким направлениям, что способствует прогреванию сразу нескольких комнат. Следует заметить, что традиционный камин лишь малую долю энергии отдавал в виде излучения, а теплый воздух уходил через дымоход.

При горении дров стенка топки сильно нагревается. Воздух, проходя по лабиринтам и соприкасаясь с поверхностью стенок, тоже повышает свою температуру. Теплоемкость воздуха низкая, поэтому он за короткое время успевает нагреться до нужного состояния.

Размещение камина в спальне

При самостоятельном конструировании камина на дровах следует учитывать один нюанс. Чтобы эффективнее нагревался воздух, ему нужно увеличить площадь соприкосновения, то есть, с помощью системы лабиринтов заставит его проходить большее расстояние, находясь внутри корпуса камина. Но такое количество изгибов будет препятствовать естественной конвекции, возникающей за счет выталкивающей силы. Придется устанавливать специальные вентиляторы, которые способны нагнетать в топку холодный воздух, вытесняя горячий.

Чтобы не испытывать лишнего шума от работающих вентиляторов и добиться естественного движения масс вверх, схему лабиринтов значительно упрощают. В любом случае за основу работы камин для отопления берет постоянное вытеснение поступающими потоками воздуха. Холодные массы, опускаясь вниз, выталкивают воздух нижних слоев внутрь корпуса камина, а поднимающиеся массы толкают теплый воздух вверх.

Чтобы обеспечить отопление дома камином остается лишь дополнить конвекционную систему распределителем с воздуховодами. Если все работы по установке оборудования выполнить корректно, то камин может стать полноценным устройством для отопления загородного дома.

Подготовка к постройке

Кладку камина можно выполнить своими руками. Первым делом выбирают место. Чтобы не создавать сквозняков, нельзя обустраивать камин на той же стене, где расположены окна, а также строить его напротив входной двери. Пол должен быть устойчивым, чтобы выдерживал вес конструкции.

Чертежи с размерами

Рассчитывать размеры камина нужно с таким условием, чтобы топка составляла 1/50 часть размера помещения. Если сделать ее больше, КПД снизится, если меньше – дым будет попадать в помещение.

Площадь сечения дымохода должна составлять в 10 раз меньше площади топки. Высота от 4 до 5 метров. Правила, которые нужно предусмотреть заранее:

• При установке дверцы оставляют зазор между металлом и кирпичом, так как металл расширяется при нагревании. Необходимо проложить асбестовую прослойку.
• Топливная камера по задней стенке должна иметь наклон вверх-назад.

Топливная камера изнутри не нуждается в штукатурке.

Материалы и инструменты

Необходимо подготовить следующие материалы:

• Шамотный или жаропрочный кирпич для выкладки топки самого высокого качества без трещин и сколов. Дымоход также выкладывают из кирпича или устанавливают металлический.
• Керамический кирпич для внешней облицовки.
• Чугун для топочной камеры. Можно купить уже готовую топку и обложить ее кирпичом.
• Дверцу из жаропрочного стекла.
• Каминные решетки для отсечения горячего воздуха и направления его в помещение.
• Колосниковая решетка для топки.

Понадобится глина, цемент, песок и щебень. Можно приобрести готовую смесь для кладки печей своими руками. Инструменты – мастерок для намазывания раствора на кирпич, рулетка для замеров.

Порядок обустройства фундамента

Фундамент под камин

Вес конструкции средних размеров будет не менее 1000 кг, поэтому для камина обустраивают отдельный фундамент, который будет предохранять его от деформаций и смещений.

• подушка утрамбованного щебня;
• бетонная плита;
• сваренные металлические уголки для укладки кирпича или блоков;
• вертикальная гидроизоляция по бокам;
• два слоя рубероида поверх кладки блоков фундамента.

Кирпич предварительно опускают в воду, чтобы впитал жидкость и не забирал ее у глиняного раствора.

Камины из кирпича для дома дровяные должны иметь под собой лист металла, чтобы обезопасить пол от возгорания.

Проверять горизонтальность рядов нужно с помощью уровня.

Конструктивные особенности

Конструкция камина состоит из дымовой трубы и топливника. Нельзя делать топливник слишком глубоким. Если не соблюдать эти правила, в комнате будет недостаточно тепла. Внутри камина, там, где топливник соединяется с дымовой трубой, устанавливают газовый порог. Его функция заключается в предотвращении перепада потока воздуха, поступающего в камин, и препятствовании вылету из топки искр. Благодаря регулированию воздушного потока, которое осуществляется этим порогом, сажа и дым не будут попадать в помещение.

Ширину порога конструируют в соответствии с шириной дымовой трубы, или делают немного больше. Будет достаточно превышения в 1-2 см. Газовый порог не должен сужать дымовую трубу, во избежание задымления, он возводится строго горизонтально.

Дровяные камины обладают относительно слабой тягой. Поэтому над ними устанавливают колпаки, в которых скапливается дым, чтобы через какое-то время вывести его наружу.

Преимущества

Родиной металлических каминов считается Япония, хотя в упрощенном варианте он сильно напоминает отечественную «буржуйку». Здесь речь идет о том, что из Страны восходящего солнца к нам пришли оригинальные очертания металлических каминов, особенно это касается островных вариантов. Из вышесказанного следует, что одним из достоинств каминов такого типа является произвольность выполнения стиля для украшения любого помещения.

Очень сильный проигрыш каминов на дровах состоит в том, что значительная часть количества теплоты покидает пределы комнаты через дымоход. Увеличение КПД возможно только за счет быстрого вывода тепла из топки.

Любой металл обладает отличной теплопроводностью, поэтому нагреется вскоре, после розжига дров. Передача энергии воздуху в комнате происходит с гораздо большей скоростью, нежели в случае камина, построенного из кирпича. Однако этот плюс с легкостью превращается в минус при полном сгорании дров. Камин очень быстро остывает и не накапливает тепла.

Как сделать отопительную печку самостоятельно?

Пошаговая инструкция сооружения дровяной печи для дачи или частного дома своими руками:
Из металлических уголков сделайте прямоугольную раму на ножках, которая будет исполнять роль основания для отопительного агрегата. После этого надежно прикрепите ее к полу.
Наверх рамы уложите лист металла.

Чертеж металлической отопительной печки

Соорудите ящик из листов металла, который будет исполнять роль камеры для дров. Топка должна иметь двойные стенки, чтоб повысить продуктивность печки. Также разделите ее внутреннюю поверхность на две части и установите заслонку. В первом отсеке будет происходить процесс горения дров, а во втором – накапливание и отвод дыма.

Установите на топку дверцы, после чего произведите ее монтаж на подготовленное основание. Когда топка готова, приступайте к устройству дымохода. Его можно сделать из труб. Их нужно стыковать между собой при помощи раструбов, а все швы смазывать термостойким герметиком. Чтобы сделать изогнутую часть, воспользуйтесь коленом.

Дымоход для самодельной печи

Дымоход крепите к стене хомутами и кронштейнами.Чтоб готовая печь обладала высокой пожаробезопасностью, тщательно заизолируйте узлы перехода дымохода сквозь перекрытие. Сделайте это при помощи базальтового картона и стекловаты.

Покройте стенку, которая находится за камином, термостойким материалом. Ту же операцию произведите для пола около отопительного прибора.

На завещающем этапе можете облицевать печь.Самодельные дровяные печки нужно размещать в месте, где можно обеспечить постоянный приток воздуха.

Также позаботьтесь, чтоб около отопительного агрегата не размещались легковоспламеняемые материалы.

Готовые печки из металла

Если сделать печь для отопления своего дома или дачи своими руками вам не под силу, купите готовый прибор, который будет обладать не меньшей продуктивностью и функциональностью. Самые популярные производители, которые выпускают дровяные печки для индивидуального пользования:

Traforart – камины данного производства оборудованы элементами, которые снабжают воздух извне, а также функцией вторичного дожига;

Новая продукция TraforArt

Boley – выпускает модели как в классическом исполнении и стиле хай-тек. Многие агрегаты оборудованы стеклянными дверцами. Печь Boley может быть облицована мрамором, гранитом, разнообразными металлическими сплавами;

Cheminees Philippe – европейский производитель, который выпускает камины как самые простые, так интересной формы в стиле авангард;

Fugar – изготовляет металлические печки средней ценовой категории. Самыми востребованными считаются подвесные модели или с центральным расположением;

Мета – имеют достаточно демократичную цену. Печь Мета снабжена стеклокерамической дверцей, вместительной топкой, а некоторые модели варочной панелью.

Дровяные печки из металла отличное решение для обогрева жилых помещений, даже несмотря на некоторые недостатки.

Технология строительства

Фундамент Сначала нужно построить основание дровяного камина, т.е. построить для него фундамент. Для этого готовят котлован глубиной приблизительно 50-60 см, и выстилают дно слоем гравия. Поверх гравия (щебня) засыпают песок и заливают сверху цементный раствор. Основание делают ниже уровня пола ориентировочно на 10 см.

Перед тем как строить камин, между фундаментом дома и основанием камина прокладывают два изоляционных слоя рубероида.

Кирпичную кладку дровяного камина делают из огнеупорного кирпича хорошего качества при помощи мастерка, обязательно заранее замочив камень в воде (хотя бы на сутки). Раствор для обустройства топливника и дымосборника, который делают из глины и песка, выравнивают рукой, а потом подтирают излишки, делая кладочную поверхность более ровной и гладкой. Чтобы достичь ровного уклона задней стенки, в нее заранее вмуровывают экран, а своды очага выкладывают из кирпичей при помощи ступенчатого напуска.

Каминную полку, как один из основных элементов внешней конструкции камина, можно выкладывать различной формы или изготавливать из различных материалов. Необходимо помнить, что ее обязательно нужно заранее защитить от излишнего тепла, при помощи внесения в конструкцию камина дополнительных слоев камня, кирпича или бетона.

Так как сделать дровяной камин самостоятельно непросто, следует постоянно придерживаться составленного чертежа. Чтобы очаг получился долговечным и прочным, нужно следить за горизонтальностью кладки, геометрией углов и пропорциональностью габаритов. В отделке камина можно использовать натуральные и искусственные облицовочные материалы: мрамор, доломит, керамику или гранит. В более традиционном варианте, столь популярном сегодня стиле кантри или Средиземноморском стиле, внешнюю отделку можно оставить в виде кирпичной кладки или просто тщательно оштукатурить и покрасить.

Соблюдая эти рекомендации, можно быстро и качественно самостоятельно обустроить в своем доме надежный и долговечный дровяной камин.

Конструктивные особенности дымохода

Назначением каминного дымохода, как и главной функцией дымовых труб печей или котлов, является вывод наружу, в атмосферу, продуктов сгорания топлива. Газы вместе с сажей поступают из топки в трубу под действием тяги.

Правильное формирование дымохода заключается в выборе и строительстве такой конструкции, при которой на стенках трубы остается минимум копоти, а тяга препятствует поступлению газов в помещение.

Дымоходы из различных материалов имеют свои особенности и могут отличаться по конструкции. Например, традиционный кирпичный дымоотвод состоит из следующих частей.

У современных дымоходов из стали или керамики нет таких фрагментов, как выдра или распушка, но для нормального удаления дыма в кирпичных трубах и защиты перекрытий от нагревания они просто необходимы

При выборе материала необходимо учитывать температуру газов: в топке она выше, на выходе ниже, однако даже в самой высшей точке может достигать +100 °С. На разнице температур и строится создание тяги – горячий воздух замещается холодным.

Также важны такие показатели, как высота и внутренний диаметр дымохода – их рассчитывают при составлении проекта.

Вариант схемы камина с дымоходом из стальной трубы. Особенности: облицовка пола и стены негорючими материалами, отделка перекрытий, возможность создания не вертикальных участков с помощью полуотводов

При всем желании невозможно построить дымоход, который не нуждался бы в чистке. Даже в собранном по всем правилам керамическом дымоотводе со временем скапливается сажа, затрудняя выход газов. Поэтому чистку дымохода нужно проводить регулярно. Делают это обычно в период, когда камин простаивает.

Кроме этого, необходимо следить за целостностью соединений и внутренней поверхности: трещины, выбоины или выступы, которые могут появиться со временем, препятствуют нормальной циркуляции горячего воздуха.

Как выложить

Кладка должна быть выполнена так, чтобы получилась одна монолитная конструкция, для чего необходимо сделать перевязку и в продольном, и в поперечном направлениях.

Самое сложное — это выложить дымоход.

Каминные дымоходы — это вертикальная труба для вывода дыма и углекислого газа. Его стенка должна быть не тоньше половины кирпича. При условии, что впоследствии труба будет штукатуриться, то допускается выкладывать толщиной в 1/4.

Основная кладка выполняется также как сам камин

Особое внимание стоит уделить прохождению трубы через кровельный материал. Обычно для обеспечения пожарной безопасности на чердаке делают разделку, то есть увеличивают площадь дымохода

Трубу выводят выше крыши примерно на два ряда, потом устраивают выдру. Заканчивают дымоход оголовком.

Также вместо кирпичной, можно использовать асбестово-цементную трубу или трубу из керамики. Ее обустроить намного легче. Но такая труба быстро остывает, и растопить печь вновь с ней будет весьма проблематично.

Стили дровяных каминов

Существует большое разнообразие стилей дровяных печей, основные из которых будут рассмотрены ниже:

• Готический стиль. Представители этой стили имеют довольно массивное основание и узкий дымоход, направленный прямо вверх. Дымоход может быть встроен в стену полностью или частично.
• Стиль Ренессанс. Ренессанс или Возрождение предполагает возвращение к древнеримской архитектуре. Отопительные системы, построенные в этом стиле, имеют различного рода узоры, рисунки, надписи на стенах. Дымосборник массивный.
• Стиль Классицизм. Отопительные системы, построенные по этому стилю, имеют на поверхности четкие геометрические фигуры, вроде квадрата, круга, прямоугольника и т. д. Такие отопительные системы выполняются из качественных материалов. Не допускается нанесение различных узоров и картин.
• Стиль Эклектики. Отопительные системы, построенные по этому стилю, тоже имеют различные художественные элементы. Но эти элементы подобраны так, что совершенно противоположные и несовместимые узоры могут соединиться в единое целое.
• Стиль Деревенский. Эти отопительные системы по форме напоминают большую букву “Д”. Под топкой располагаются дрова. Над топкой на деревянной полочке располагаются часы, свечи и другие предметы декора.

Пошаговая инструкция по постройке камина своими руками

На фундаменте, после того как соблюдены все противопожарные требования, выкладывается корпус камина:

1. Три ряда сплошного кирпича под основание.
2. 4 и 5 ряды формируют зольник – отверстие для сгоревшей золы. Оно может быть выдвижным с металлической вставкой или стационарным, тогда придется чистить веником.
3. 6 – 7 ряд – дно камина. Выполняется из огнеупорного кирпича.
4. До 13 ряда стенки топливника. На этом этапе устанавливают дверь, если выбран тип закрытой топки. Для этого понадобится печная металлическая лента, которой фиксируют дверь и закрепляют саморезами к стенкам из кирпича. Чтобы оградить металл от кирпича, между ними прокладывают слой базальтового картона.
5. С 14 ряда формируют дымосборник. Стенки и дымоход выкладывают особо герметично и ровно, контролируя качество раствора. Вертикаль строго контролируют уровнем. Малейшее отклонение может привести к задымлению.

Сооружение керамического дымового канала

Самый надежный и безопасный вариант устройства дымохода в деревянном доме – сооружение из керамических блоков. Внешняя сторона его практически не нагревается, значит, не будет проблем с проходом через перекрытия.

Рассмотрим последовательность сборки дымового канала из составляющих немецкой марки Schiedel Rondo Plus:

Сразу оговоримся, что из керамических модулей сооружается коренная, т.е. отдельно стоящая труба, для которой устраивают отдельный фундамент.

Все технологические отверстия выпиливаются по ходу сооружения на месте. Резка производится обычной болгаркой с алмазным диском.

Для выполнения геометрически точных отверстий в комплектации керамической дымовой трубы есть шаблон. Далее:

Сборка керамического дымохода производится в стандартном порядке: модули наращиваются один за другим

Однако стоит обратить внимание на специфику проходов через чердачное перекрытие и через кровлю

В нашем примере дымоход и вентиляционный стояк располагаются рядом, из-за чего пришлось слегка подтесать стропила:

Также у нас на сайте есть другая статья, содержащая пошаговый инструктаж по сооружению керамического дымохода, его креплению и декорированию наружной части.

Выводы и полезное видео по теме

Видеоролики полезны тем, кто хочет самостоятельно построить камин и не наделать ошибок при проектировании и монтаже дымохода.

Еще больше информации о сэндвич-дымоходах:

Обустройство кирпичной трубы на кровле:

Сборка модульной керамической трубы:

Возведение дымохода для камина – увлекательное занятие, но оно принесет практическую пользу только при соблюдении норм и правил монтажа.

Если вы затрудняетесь с выбором материала или конструкции трубы, рекомендуем обратиться к опытным печникам, которые знают немало секретов качественного строительства каминов.

Решили собственноручно соорудить дымоход для своего камина, но в процессе изучения информации у вас остались невыясненные моменты? Спрашивайте совет у наших экспертов и других посетителей сайта – мы постараемся разъяснить сложные вопросы.

А может вы обладаете практическим опытом обустройства дымоходов и хотите указать на некоторые неточности или недочеты в изложенном материале? Или хотите дополнить материал полезными советами от профессионала? Напишите нам, пожалуйста, об этом в блоке комментариев.

Источник: http://oboiman.ru/inside/drovanoj-kamin-svoimi-rukami-48-foto-posagovaa-instrukcia-o-tom-kak-sdelat-kamin-na-drovah-s-dymohodom.html

Выбираем схему водяного или воздушного каминного отопления частного дома: составные элементы и особенности организации

Как можно совместить в отоплении эстетику и функциональность? Установка традиционных котлов не всегда возможна – отсутствует отдельное помещение, нет магистрали газа для монтажа компактных моделей. В таком случае приемлемой альтернативой будет отопление частного дома камином: газовое, водяное, воздушное. И прежде чем приступить к анализу его эффективности – нужно ознакомиться с нюансами.

Правила организации каминного отопления

Несмотря на кажущуюся небольшую эффективность, воздушное каминное отопление может полностью заменить традиционные системы с котлом. Основное отличие заключается в большой камере сгорания, которая может быть открытого или закрытого типа (с прозрачным экраном).

Это влечет за собой большое потребление энергоносителя – твердого топлива или газа. Также помимо системы воздуховодов или теплообменника для водяного отопления нагрев комнаты происходит за счет излучения тепла от корпуса камина. Поэтому перед тем как сделать камин с водяным отоплением своими руками, нужно учитывать следующее:

• Большой диаметр дымохода. Это связано с увеличенным объемом камеры сгорания и как следствие – с необходимостью обеспечить максимальную тягу для притока воздуха;
• Месторасположение. Каминная топка для отопления должна устанавливаться так, чтобы фронтальная часть располагалась по диагонали комнаты или ее длине. Так тепловое излучение будет распространяться по всему объему помещения;
• При наличии воздуховодов или труб водяного отопления учитывается их разводка в доме. Циркуляция теплого воздуха (теплоносителя) должна быть сделана так, чтобы температура в каждой комнате была примерно одинаковой.

Как правильно сделать отопление дома камином? Важнейшим моментом является минимизация тепловых потерь и повышение КПД всей системы. Для этого необходимо правильно установить конструкцию и направить получаемое тепло для обогрева дома.

Дымоход для камина необязательно должен быть прямой. Установив систему воздушных каналов, можно увеличить теплоотдачу в комнату за счет нагрева стены от горячих газов.

Типы каминов и советы по обустройству камина

На первом этапе необходимо правильно подобрать модель камина или выбрать схему его возведения. При наличии газовой магистрали оптимальным вариантом будут газовые камины для отопления. Они экономичны и обладают небольшой инерционностью – нагрев воздуха в помещении происходит быстро.

Конструктивно он состоит из камеры сгорания, к которой подведен воздуховод с улицы. Он необходим для притока свежего воздуха для поддержания процесса горения. Оптимальная комплектация включает в себя модульную грелку, в которой есть возможность регулирования мощности. Дополнительно камин с воздушным или водяным отоплением включает в себя теплообменник, располагающийся непосредственно в топочной камере.

Но чаще всего используют традиционные модели, работающие на твердом топливе. Их отличительные эксплуатационные качества заключаются в следующем:

• Большой объем топлива для поддержания нужного уровня температуры;
• Наличие зольника, который выполняет две функции – подача воздуха в топку из помещения и сбор продуктов горения;
• Автономность работы. Для нормального функционирования не нужно обязательное подключение к электричеству.

Отопление частного дома камином может выполняться двумя способами – получение тепла от стен конструкции и наличие дополнительных магистралей (воздушных или водяных) для циркуляции теплоносителя. Все зависит от площади дома и количества помещений, а также требуемой мощности камина. Помимо этого немаловажным фактором является периодичность работы отопительной системы.

Все эти факторы влияют на стоимость каминной топки для отопления.

Наименование/мощность, кВт	Тип камина	Топливо	Цена, руб.
DBL-2000-DZ-1, 2 кВт	Встроенный	Дрова	17200
Melody 920, 5 кВт	Фронтальный	Дрова	96860
Santiago rincon, 8 кВт	Угловой	Газ	203500
Danville Brass FB2, 2 кВт	Встроенный	Электричество	74900

Установка электрических моделей целесообразна только при непостоянной работе. Но при этом их монтаж намного проще, чем у газовых или твердотопливных аналогов.

Установку камина лучше всего делать не на наружной стене, так можно уменьшить сезонные тепловые потери.

Обустройство камина в частном доме

После выбора подходящей модели нужно обеспечить ее оптимальное функционирование. Все камины с воздушным отоплением своими руками должны максимально эффективно передавать тепловую энергию от сгорания топлива в помещение.

Установив каминную топку, следует позаботиться о ее облицовке. Она выполняет несколько функций – защита от жесткого теплового излучения, аккумулирование тепла и его частичное отражение в топку для повышения скорости нагрева теплообменника. Традиционно камины с водяным отоплением облицовываются следующими материалами:

• Оштукатуривание. Делается для самодельных конструкций из кирпича;
• Искусственный или натуральный камень. Он обладает хорошей теплоемкостью, но установка выполняется только на подготовленную поверхность. Так, для заводских стальных или чугунных топок нужно сделать промежуточную конструкцию из шамотного кирпича;
• Плитка – керамогранит, терракота или майолика. Некоторые модели твердотопливных или газовых каминов для отопления имеют на поверхности специальные монтажные узлы для установки плитки.

Во время проектирования и установки камина нужно руководствоваться правилами безопасности. Стена, на которую он будет монтироваться должна быть сделана из негорючих материалов. Это же относится к поверхности пола. Независимо от выбранной схемы система отопления от камина должна быть полностью безопасной.

Отделка гипсокартоном может осуществляться только для декоративных каминов, чья поверхность при работе не нагревается. Альтернативный вариант – использование аналогичных негорючих материалов.

Виды отопления от камина

Если камин будет выполнять не только эстетические функции, но и практические (организация системы отопления) – нужно выбрать оптимальную схему передачи тепловой энергии в помещение. В зависимости от эксплуатационных характеристик дома можно сделать воздушное отопление камином или аналог водяного.

Сначала нужно приобрести камин с соответствующим теплообменником. Если конструкция делается самостоятельно – он изготавливается из подручных материалов.

Воздушное каминное отопление

Главным отличием отопления частного дома камином является передача тепловой энергии по воздушным каналам в другие помещения здания. Для этого можно приобрести уже готовую модель с воздушной камерой нагрева или сделать ее самостоятельно. Последний вариант предпочтительнее, так как есть возможность регулировать ее объем и номинальную выходную мощность системы.

Помимо установки камина с воздушным отоплением необходимы следующие элементы системы:

• Камера нагрева воздуха. Она должна быть изолирована от топки, как бы обрамлять ее. Если установлен газовый отопительный камин – через нагревательную камеру должен проходить канал подачи воздуха с улицы для работы горелки;
• Распределительные воздуховоды. Они подключаются к камере нагрева и необходимы для подачи теплого воздуха в помещения дома. Для улучшения циркуляции рекомендуется самостоятельно делать камины с воздушным отоплением с системой вентиляции;
• Каналы для поступления воздуха в камеру нагрева. Лучше всего установить блок смешивания воздушных потоков с улицы и из помещений. Так можно одновременно решить две задачи – вентиляцию в доме и уменьшение затрат на нагрев воздушных масс.

Одним из важнейших моментов в отоплении дома камином является месторасположение камеры нагрева и распределительного воздуховода. Самый простой способ монтажа последнего – на черновой потолок с дальнейшим скрытием декоративной поверхностью. Однако для такого отопления частного дома камином свойственен один недостаток – теплый воздух будет подниматься сразу наверх, что приведет к неравномерному тепловому распределению. Нижняя часть помещения будет плохо прогреваться.

Лучше всего использовать альтернативную систему отопления от камина с нижним монтажом воздуховодов.

Установка каналов происходит на уровне пола. При этом они могут быть расположены как у плинтусной части стен, так и непосредственно на черновом полу. При выборе подобного воздушного отопления с помощью камина владелец дома получает ряд преимуществ:

• Равномерное распределение теплых воздушных потоков от пола по всему объему комнаты;
• Возможность изменять мощность с помощью регулируемых заслонок;
• Уменьшение затрат при проведении профилактических работ с каминным воздушным отоплением своими руками.

Проектирование должно включать в себя выбор оптимальной схемы отопления с помощью камина – его мощности, сечения трубопроводов и их протяженность. Дополнительно вычисляется мощность системы принудительной циркуляции воздуха.

При выборе схемы воздушных магистралей в отоплении дома с помощью камина трубопроводы не должны деформироваться или менять свои свойства под воздействием высоких температур. Чаще всего выбирают оцинкованные или нержавеющие трубы – гофрированные или жесткие.

Водяное каминное отопление

Для уже готовых конструкций можно выполнить их небольшую модернизацию и сделать камин с водяным отоплением своими руками. Суть этой процедуры заключается в установке теплообменного блока в топку. Альтернативный вариант – приобретение уже готового камина с водяным теплообменником.

В этом случае камин заменяет традиционный котел – тепловая энергия от сгораемого топлива передается воде. Она же начинает циркулировать по системе трубопроводов и поступает в радиаторы и трубы. Однако монтаж каминов с водяным отоплением связан с большей трудоемкостью, так как нужно предусмотреть установку следующих компонентов:

• Циркуляционный насос. Необходим для нормализации скорости движения теплоносителя;
• Расширительный бак. Служит защитой от перегрева – компенсирует критическое повышение температуры горячей воды и давления в трубах;
• Группа безопасности – воздухоотводчик и клапан сброса воды.

В целом, принцип проектирования каминного водяного отопления своими руками ничем не отличается от стандартного. Нужно только учесть относительно большое потребление энергоносителя и инерционность системы.

Независимо от выбора камина с воздушным или водяным отоплением следует правильно выбрать место его установки. При этом учитываются эстетические особенности конструкции – возможность наблюдать за процессом горения. Поэтому чаще всего облицовочные каминные топки в отопительных системах частного дома устанавливаются в гостиных.

В видеоматериале показан пример организации безопасного водяного отопления с помощью камина:

Источник: http://strojdvor.ru/otoplenie/otoplenie-v-dome/vybiraem-sxemu-vodyanogo-ili-vozdushnogo-kaminnogo-otopleniya-chastnogo-doma-sostavnye-elementy-i-osobennosti-organizacii/

Камин с водяным контуром

Камин с водяным контуром (иначе водяной камин или термокамин) — это усовершенствованный твёрдотопливный котёл, внешне напоминающий простой камин. С каждым годом термокамины набирают всё большую популярность, и встретить их в квартирах, дачных и загородных домах всего мира можно всё чаще.

Устройство любого камина представляет собой, упрощённо говоря, топку и дымоход. Топки, в свою очередь, делятся на топки открытого и закрытого типа. Обогрев помещения обычным камином осуществляется за счёт тепла, которое излучается от сгораемого в камине топлива, и от разогретых стенок камина.

Чем отличается водяной камин от обычного

После растопки камина с открытой топкой, он сразу же начинает отдавать в помещение тепло, но ввиду открытости топочного пространства, теплоотдача такого камина очень мала. Потому такие камины устанавливают не в качестве основного средства отопления, а скорее в целях эстетического украшения интерьера. Камины с закрытой топкой более эффективны — их КПД может достигать 85%. Закрывается топочное пространство посредством створок, изготовленных из стеклокерамики или огнеупорного кварцевого стекла.

Топка камина с водяным контуром также относится к закрытому типу, однако, в отличие от обычных каминов, имеет двойные металлические стенки, внутри которых установлены змеевиковые теплообменники. Эти теплообменники подключаются к системе водяного отопления всего дома, что позволяет термокамину стать как дополнительным, так и совершенно самостоятельным средством отопления дома, а также ещё и водонагревательным устройством в доме.

Топливом для каминов с водяным контуром служат те же поленья лиственных и хвойных деревьев, что используются и для других каминов, а также наиболее эффективный вид топлива — брикеты из опилок, оставляющие после себя очень малое количество золы.

Что представляет собой водяной контур

Корпус термокамина изготавливается из 4−5-миллиметровой котельной стали либо из чугуна толщиной до 8 мм и покрывается с внешней стороны огнестойкой краской.

Пространство между стенками, называемое также водяной рубашкой, вмещает около 40 л воды. Внутренняя часть топки облицована жаропрочной плиткой. Между стенками топки помещены воздушные каналы, через которые осуществляется доступ кислорода для поддержания процесса горения, а также, как было описано выше, установлены теплообменники.

Нагретый в каналах воздух через специальные отверстия выходит в помещение, а нагретая в змеевиках вода отводится в систему отопления дома и, при необходимости, в систему горячего водоснабжения.

Как подключается камин с водяным контуром

Принципиальная схема подключения камина с водяным контуром включает в себя:

1. Сам камин, который можно установить как в подвале, так и на верхних этажах дома.
2. Ёмкость с водой (гидроаккумулятор, теплоаккумулятор), который устанавливается в техническом помещении.
3. Гидроаккумулятор также имеет змеевик, в который попадает нагретый теплоноситель.
4. Радиаторы и система горячего водоснабжения, куда поступает нагретая в гидроаккумуляторе вода.

Однако в зависимости от расположения и типа расширительного бака, схема монтажа может несущественно отличаться и быть:

• открытой;
• закрытой.

В открытой системе расширительный бак находится в самой высокой точке дома, а, значит, вода поступает в теплообменник за счёт гравитационных сил. Излишки расширенной нагретой воды поступают обратно в бак, что предотвращает некоторые аварийные ситуации. Теплоноситель нагревается в змеевике, который расположен в открытой котловой насадке топки. Такая система монтажа очень проста и не требует установки дополнительных электроприборов для осуществления её работы, однако отопить большую площадь она не сможет по ряду причин:

• потеря нагретой водой своего удельного веса;
• большое гидравлическое сопротивление труб

Гораздо чаще открытой системы применяется система закрытая, в которой теплоноситель из расширительного бака мембранного типа поступает в теплообменник, находящийся в закрытой котловой части. Нагретая до 80−90 градусов вода движется напрямую за счёт работы циркуляционного насоса в бойлер-накопитель, а далее непосредственно в отопительную систему. В случае прекращения теплоотдачи может произойти закипание воды, что повлечёт за собой остановку подачи электропитания, а, значит, и работы циркуляционных насосов.

Таким образом, в системе камина сильно возрастёт давление, которое может привести к выводу её из строя. В целях предотвращения перегрева воды в задней части топки установлен дополнительный змеевик, в который при необходимости подаётся холодная вода. Также в водяную рубашку топки помещён датчик термозащиты, который срабатывает при превышении допустимой температуры, включая при этом слив воды в канализацию.

Преимущества и недостатки

• легко встраивается в уже существующую систему отопления, а также способен в случае необходимости стать её полноценной заменой;
• многофункционален: применяется в системах отопления и горячего водоснабжения, а также благодаря своей эстетической привлекательности, служит отличным украшением в доме;
• может использоваться для отопления домов, площадью около 250 м²;
• ввиду постоянного отвода тепла, металл топки не перегревается, следовательно термокамин долговечен;
• благодаря закрытому типу топки, является пожаробезопасным камином, что позволяет устанавливать его дома в любом месте;
• открытая система не требует подключения электроэнергии, поэтому является очень экономичной;
• топливо для термокаминов является доступным и экологически безопасным;
• в некоторых моделях предусмотрена возможность приготовления пищи.

• полное отсутствие автоматизации: растапливать камин и подкидывать в него топливо возможно только вручную;
• довольно низкий КПД, который не позволяет без дополнительной отопительной системы хорошо обогреть в зимнее время дома в регионах с очень низким температурным режимом.

При подведении результатов некоторых экономических расчётов следует, что установка каминов с водяным контуром в сравнении, к примеру, с установкой электрического котла той же мощности, обходится довольно дорого. Окупится такая разница в стоимости в лучшем случае в течение пяти лет, и то при условии постоянного проживания в доме.

Обычно дома, которые строятся для периодического проживания в них, имеют небольшие площади и обогревается в них зачастую лишь первый этаж. Установка в таких домах водяных каминов абсолютно нецелесообразна. Таким образом, выбор водяного камина оправдывает себя при установке его в качестве резервного источника отопления домов больших площадей и при ограничении до 3 кВт мощности электроэнергии.

Параллельное использование термокамина с основным электро- или газовым котлом убережёт от полного отключения отопления в случаях каких-либо неисправностей с тем или другим отопительным устройством, а также позволит сэкономить более 35% топлива.

Источник: http://teplo.guru/kaminy/kamin-s-vodyanym-konturom.html

Как сделать камин своими руками

Как сделать камин своими руками

Камин прочно ассоциируется с домашним уютом. Потрескивание поленьев, жар и завораживающая красота открытого пламени создают теплую атмосферу и располагают к тихому отдыху в кругу самых близких. Холодными зимними вечерами так и тянет завернуться в плед и погреться у огня. Считается, что открытое пламя не только дарит тепло, но и дотла сжигает накопившиеся за день негативные мысли. Камин подарит незабываемые эмоции и станет изюминкой любого интерьера – он создаст романтическую обстановку и станет изысканным акцентом в декоре помещения. Для жителей городских квартир это непозволительная роскошь, зато владельцы загородных домов и те, кто только собирается обзавестись коттеджем, могут его себе позволить. Особая гордость хозяина – самодельный камин. Его изготовление – непростой и кропотливый процесс, но старания окупятся с лихвой. Мы подробно расскажем, как построить камин в доме своими руками. Следуя нашей пошаговой инструкции, даже начинающий мастер справится с поставленной задачей.

Классификация каминов

Камины классифицируют по нескольким признакам: по внешнему виду портала, по форме и по размеру топливника. К малым формам относятся камины с порталом шириной до 51 см, к средним – до 63 см, остальные считаются большими. По форме их классифицируют на:

1. Прямоугольные. Довольно массивны, поэтому лучше их устанавливать в больших помещениях. Встраиваются в стену или идут вдоль нее. Классический вариант – из натурального камня.
2. Круглые. Обычно ставятся по центру комнаты и становятся главным элементом интерьера. Предполагают наличие свободного пространства вокруг, поэтому не подойдут для небольших комнат.
3. Треугольные. Смотрятся оригинально и стильно, не занимают много места. Идеальный вариант для маленьких комнат с современным интерьером.
4. Цилиндрические. Чаще ставятся на дачах и используются как гриль.

Независимо от формы все камины включают в себя базовые части:

• топка;
• зольник;
• колосниковая решетка;
• портал (корпус);
• дымоход.

Существует два типа топочных камер – открытый и закрытый. У обеих конструкций есть отличительные особенности. При выборе типа учитывают преимущества и недостатки каждой из них. Открытый камин – классический вариант, устроенный по принципу разведенного на природе костра. Огонь ограничен только кирпичными стенками камина, над очагом стоит колпак дымосборника.

Конструкция закрытой топки сложнее и предполагает наличие дополнительных элементов, таких как шибер, прозрачные дверцы из жаростойкого стекла. Она выигрывает в плане безопасности, так как топка герметично изолирована, и попадание искр наружу исключено.
Выделяют 4 основных стиля, в которых выполняются камины.

Стиль камина выбирают под интерьер, в котором он находится:

• Классические камины обладают порталом в форме буквы П, сделанным из чугуна, мрамора, дерева или других натуральных материалов. Традиционные элементы декора – барельефы и скульптурные композиции.
• Кантри (слово переводится с английского как провинция, деревня) характеризуются Д-образным порталом с деревянной балкой сверху. Наиболее частый материал для кантри-камина – пористый камень.
• Модерн. В основе стиля заложена классика, адаптированная под современные интерьеры. По форме камины в стиле модерн прямоугольные или полукруглые, вытянутые до потолка.
• Hi-Tech (с английского высокая технология). Самый молодой и ультрасовременный стиль. Камины выполняются из новейших огнеупорных материалов, сочетают в себе металл, бетон, стекло и другие экспериментальные комбинации. Зачастую качеством работы жертвуют ради эффектного внешнего вида.

Материалы, из которых выполнен камин, определяют его надежность и длительность эксплуатации. Мы предлагаем сделать камин своими руками из кирпича. Можно сделать комбинированный вариант с топочной частью из жаропрочного (шамотного) материала, а остальную конструкцию выполнить из красной глины, или купить готовую топку из чугуна, а вокруг нее выстроить корпус, дымоход и портал из кирпича.

Стоит уделить особое внимание должной теплоизоляции топочной камеры, особенно если камин установлен в деревянном доме. Из-за повышенного риска возгорания рекомендуется защитить напольное покрытие, стены, кровлю и сделать хорошую теплоизоляцию камина.

Устройство камина

Топливник

Материалом для топочной камеры служит сталь или чугун. Покупка готовой топки сильно упростит создание камина своими руками. Еще одно преимущество закрытой чугунной топки – она органично вписывается в современные интерьеры и смотрится очень стильно.

Ряд специалистов рекомендует шамотный кирпич для выкладки внутренней области в стальной или чугунной топке. Таким образом контакты открытого огня с металлом сводится к минимуму, что особенно ценно, если основной материал топки – сталь. Под топочной камерой обычно расположена топливная корзина. Как работает камин::

• На колосниковую решетку топочной камеры кладутся поленья и дрова, затем их поджигают.
• В закрытой топке размер пламени регулирует шиберная заслонка, которая открывает или ограничивает доступ к кислороду. В открытой топке единственный способ управлять интенсивностью горения – менять количество дров.
• В процессе сгорания дров образуется зола, которая скапливается в отсеке под колосниковой решеткой. Он называется зольником. Периодически золу необходимо вычищать оттуда.

Зольник может быть встроенным или выдвижным. Второй вариант намного проще в эксплуатации, поэтому предпочтительнее.

Газы от сгоревших дров выходят на улицу посредством специальной трубы. Можно оборудовать дымоход вентилятором, который создаст принудительную тягу. Это позволит регулировать тягу и увеличивать теплоотдачу камина.

Дымоход

Дымоход делают из стали или кирпича. В продаже есть готовые конструкции из керамики, но они сложны в установке и требуют от мастера определенных навыков. При разработке проекта домашнего камина необходимо учесть требования пожарной безопасности.

Основание камина должно быть прочным, для него возводят отдельный фундамент. Суммарный вес кирпичной топки и дымохода больше тонны, поэтому из-за существенной нагрузки установка камина на фундаменте дома исключена. Нельзя допускать смещения камина в процессе усадки дома, иначе дымоотводящая труба разгерметизируется, и угарный газ попадет в помещение.

Для защиты пола основание выполняют из шамотного кирпича. Альтернативный способ – подложка из листа асбеста или железа. Ее делают выступающей минимум на полметра по всему периметру камина, чтобы обезопасить деревянное покрытие пола от случайных искр и углей.

Междуэтажные перекрытия защищают при помощи все того же асбеста. Схожий метод используется для изоляции стен вблизи камина.

Облицовка многообразна по стилю и материалу. Ее подбирают по своему вкусу и с учетом интерьера всего помещения.

Для облицовки используют декоративный камень, искусственный мрамор или декоративную плитку. Простой способ сделать камин нужной формы – короб, выполненный из гипсокартона. После установки его облицовывают декоративным материалом.

Установка топливной камеры – непростой и кропотливый процесс, в работе над камином это один из сложнейших этапов. Располагают топку над дымоходом, особую роль в конструкции выполняет каминный зуб – устройство в форме уступа в верхней области топливника, которое перекрывает поток газов. Каминный зуб представляет из себя неотделимую часть задней стенки топливника.

Основание

Основание располагается над топливной камерой и может быть любым по форме и размеру. Расположение топки зависит от предпочтений владельца камина: ее устанавливают как у пола, так и вровень со столом. Это решение повлияет на тепло, которое будет давать камин – чем ниже топка, тем лучше прогреется воздух. Лучше отдать предпочтение топке на уровне пола, но такая возможность есть далеко не всегда. В многоэтажных коттеджах не получится установить оптимальную по теплоотдаче конструкцию, ведь зольник необходимо расположить под плитой. В идеале его оборудуют в подвальном помещении с фундаментом. Еще один способ обустройства зольника – ниже камина с выдвижной системой. Обслуживание такого камина не вызовет затруднений.

Особого внимание заслуживает выбор наклона задней стенки камина. Одни специалисты убеждены, что необходимо возвести ее строго вертикально, а другие рекомендуют наклон под углом в 300 градусов вовнутрь. Зачем нужна конструкция с наклоном? Дело в том, что на кладку камина влияет размер топочной камеры. Для повышенной теплоотдачи стенки ставят «на ребро». Наклон улучшает отражение тепла жилую зону.

Портал

Типов перекрытия портала всего два – арочный и прямой. Камины с арочным перекрытием органично вписываются в большинство дизайнерских проектов. Прямое перекрытие выбирают для лаконичных интерьеров со строгими линиями.

Более надежно арочное перекрытие. Оно передает вертикальную нагрузку от верхних рядов кладки на стенки. Радиус арки составляет половину от ширины портала. Арки делятся на 3 вида в зависимости от формы: прямые, лучковые, полуциркулярные. Прямую арку выбирают для лаконичных интерьеров, в которых нужны минималистичный внешний вид и четкая геометрия. Несмотря на кажущуюся простоту формы, прямое перекрытие сделать сложнее всего. Загвоздка в необходимости очень точно рассчитать угол спила кирпича.

Более надежно арочное перекрытие. Оно передает вертикальную нагрузку от верхних рядов кладки на стенки. Радиус арки составляет половину от ширины портала. Арки делятся на 3 вида в зависимости от формы: прямые, лучковые, полуциркулярные. Прямую арку выбирают для лаконичных интерьеров, в которых нужны минималистичный внешний вид и четкая геометрия. Несмотря на кажущуюся простоту формы, прямое перекрытие сделать сложнее всего. Загвоздка в необходимости очень точно рассчитать угол спила кирпича.

Прямой портал

Прямая арка подойдет для прямого перекрытия портала камина. Внешняя простота обманчива – это самый сложный в изготовлении вид, требующий тщательных расчетов. Необходимо с предельной точностью вычислить угол спила кирпича.

Лучковая арка

Лучковая арка – не привычная половина круга, а только его 1 сектор. Выглядит как усеченный конус. Лучковая арка более пологая, чем полуциркульная, поэтому лучше подходит для широких топок. Также ее выбирают, если приходится ограничивать высоту топки.

Полуциркульная арка

Полуциркульная арка, как следует из ее названия, – это половина круга. Наиболее популярный и надежный вариант из всех – это 1⁄2 часть круга.

Виды камина: конфигурация и место расположения

Устройство камина в частном доме начинается с выбора местоположения. Вариантов расположения камина несколько:

Центральное расположение.

• Камин посередине помещения станет эффектным акцентом в интерьере комнаты. Такое дизайнерское решение выглядит стильно и придает оформлению дома особый шарм. Помимо эстетики, камин в центральной части комнаты имеет важное практическое достоинство – он наиболее эффективен для обогрева за счет равномерной циркуляции воздуха. Преимущество центрального расположения может стать и его недостатком. Камин займет много места и ограничит перемещение по комнате, поэтому он не подходит для маленького метража.

Пристенный камин.

• Вариант стал одним из популярнейших благодаря многочисленным плюсам такого расположения. Он не займет много места и при этом справится с обогревом помещения. Около пристенного камина хорошо смотрится обустроенная зона отдыха. Единственный минус – повышенные меры безопасности. Для защиты от возгорания придется добавить слой утеплителя между камином и стеной.

Угловой камин.

• Оптимальный выбор для небольших комнат, так как он очень компактный и не займет много места. Еще одно достоинство – стильный современный дизайн. Мини-камин своими руками сделать несложно. Из других его достоинств – простота установки. Конструкция скроет все недочеты, которые могут возникнуть в работе новичка. Если у отдельно стоящего камина все стены открыты и видны, то у углового достаточно справится без огрех с фронтальной частью, остальное скроет отделка.

Что стоит учитывать при установке:

• Камин не рекомендуется ставить напротив входа. Холодный воздух помешает циркуляции теплого, и помещение будет прогреваться медленно и неравномерно.
• Кирпичный камин ставят только на отдельный фундамент.
• Кладка топки должна быть выполнена из жаростойкого шамотного кирпича, который нельзя перевязывать с основным.
• Необходимо правильно подготовить места установки зольника и дверцы, проложив асбестовый шнур и предусмотрев зазор на расширение металла.
• Топочную камеру изнутри оставляют неотштукатуренной.
• При установке задней стенки топливной камеры стоит помнить про наклон. Ее ставят под небольшим углом.

Помните о дополнительных рисках возгорания и примите меры, чтобы обезопасить себя от пожара.Удачным будет выбор места в стороне от входа. Важно избегать сквозняков.

Правила, которые продлят срок службы камина и улучшат качество обогрева

Главная мера для противопожарной безопасности при оборудовании камина – это разделки на пути следования дыма. Между камином и стеной, к которой он прилегает, прокладывают жаропрочный материал. Можно взять асбест, войлок, базальт и другие. Перекрытие должно быть достаточно толстым, не тоньше 20-25 мм.

Если пол в доме деревянный, его стоит обезопасить от искр. По периметру с отступом на 30-35 мм укладывают керамическую плитку или стелют лист металла.

В месте, где дымовая труба проходит через потолок, делают теплоизоляцию из асбестового волокна или пропитанного глиной войлока. Стоит обработать поверхность в радиусе 150 мм от отверстия. У камина должен быть отдельный автономный дымоход.

Нельзя забывать про правила пожарной безопасности во время пользования камином:

• Избегать нагрева до максимальных температур.
• Регулярно очищать камин от сажи и золы.
• Выдерживать безопасное расстояние от камина до ближайших предметов, которые могут легко загореться. Принятая норма – 70 см.
• Выбирать только подходящее топливо.

При создании проекта будущего камина необходимо грамотно рассчитать его габариты с учетом размера комнаты. Приводим таблицу соотношения величин ширины и высоты.

Простая формула поможет не ошибиться в расчетах. Площадь комнаты нужно поделить на 50. Размер итогового топочного окна равен полученному числу. Для обогрева помещения в 20 квадратных метров достаточно камина с топочным окном в 0,50 м2. Когда ширина топки известна, остается узнать ее глубину. От нее зависит, насколько эффективно камин будет прогревать комнату. Принято брать глубину в 2/3 высоты топки для максимальной теплоотдачи. Более глубокая топка будет хуже греть жилое помещение. Значительная часть тепла уйдет на улицу через трубу и оставит дом холодным. В таком случае камин утратит утилитарную функцию и станет скорее декоративным объектом.

Если уменьшить глубину, в комнату пойдет дым. Не менее важно правильно обустроить дымоход, отвечающий за тягу и безопасность от возгорания. Для этого нужно задать верную высоту и диаметр выходного отверстия трубы. По нормам СНиПа, минимально допустимый диаметр дымохода равен 150:170 мм. 5 метров – минимальная допустимая высота дымохода. Если в доме высокие этажи, нужно брать еще выше, ориентируясь на конек крыши и место выхода трубы.

Как сделать камин своими руками: пошаговая инструкция

Представленная схема выполнена под следующие габариты топливной камеры:

• Портал шириной 62 см.
• Высота – 49 см.
• Глубина топливной камеры – 32 см.
• Сечение дымохода 26 на 26 см.

Шаг 1. Выполнение эскиза и чертежа

Представляем пошаговую инструкцию, как сделать камин в доме. На подготовительном этапе необходимо определить место для агрегата и рассчитать его основные параметры. Перед началом строительства необходимо выполнить проект камина. Начать можно с набросков внешнего вида и примерных размеров изделия в масштабах комнаты. Далее идет детальная проработка схемы с точными размерами. В работе над проектом подробно изучите устройство камина, чтобы лучше понимать, как он функционирует.

• Нарисовать камин и выполнить его чертеж

Когда место определено, самое время нарисовать на бумаге эскиз, затем необходимо решить, какого размера будет камин. Необходимо просчитать все стороны. На основании полученных данных выполняется детальный чертеж. Готовые чертежи каминов можно найти в интернете и на их основе сделать свой. Стоит помнить о соблюдении всех конструкционных особенностей камина. Система дымоотвода не может располагаться на высоте балок или перекрытий. Пора выбрать тип топки и месторасположение поддувала.

• Подготовить материалы и инструменты

На ранней стадии работы уже следует знать. каким материалом будет облицован камин. Для варианта «под расшивку» придется купить дорогостоящий красный кирпич, а под декоративную отделку клинкерной плиткой подойдет вариант подешевле. Ниже представлена схема камина «под расшивку». Материалы – красный кирпич и камень для топки.

Что понадобится, чтобы сделать домашний камин своими руками:

• Для топочной камеры нужен жаростойкий шамотный кирпич (не ниже М200).
• Для всего камина красный керамический кирпич – 250 шт, не считая трубы. лучше сразу взять небольшой запас на случай ошибок. Хватит 10% от общего числа.
• Раствор для кладки фундамента (компоненты: песок мелкой фракции, гравий, цемент, вода).
• Раствор для кладки кирпича.
• Гидроизоляция фундамента (рубероидом).
• Доски для строительства опалубки.
• Заслонка.
• Металлическая дверца.
• Поддувало.
• Колосниковая решетка.
• Асбестовый шнур.
• Металлические прутья и проволока для армирования.
• Металлическая проволока 0,8 мм для перевязки.
• Асбестовый шнур.

Из инструментов потребуются:

• Мастерок для кладки кирпичей.
• Правило.
• Рулетка и маркер.
• Строительный уровень, угломер и отвес.
• Болгарка для обточки кирпича.
• Степлер.
• Ведро для раствора.
• Совковая и штыковая лопаты.
• Ведро для раствора.
• Строительный миксер или дрель с насадкой.
• Строительный молоток для возведения опалубки.
• Резиновый молоток для кладки кирпичей.

Шаг 2. Подготовительные работы

• Обустройство фундамента.

От крепости фундамента зависит срок службы камина, поэтому этот этап особенно важен.

• Фундамент под камин

В уже построенном доме необходимо брать в расчет расположение несущих конструкций дома. Специалисты настоятельно рекомендуют не экономить время на установке отдельного фундамента под камин. Он уменьшит нагрузку на фундамент самого дома и не даст конструкции деформироваться. Проще сделать камин, когда коттедж только начинает строиться. Тогда основание камина выполняется по несложным шагам:

• вынуть грунт на глубину промерзания;
• сделать опалубку;
• выложить подстилку из песка и щебня;
• выполнить гидроизоляцию рубероидом или полиэтиленом;
• армировать металлическими прутьями;
• залить фундамент на 2 кирпича до чистового пола;
• подождать 20 дней, пока фундамент окончательно схватится

В эксплуатируемом доме процесс установки камина усложняет необходимость вскрыть пол и заново укладывать покрытие. Для демонтажа пола необходимо обвести контур запроектированного камина и добавить отступы по 15-20 см с каждой стороны. Затем по отмеченным линиям болгаркой вырезают отверстие. После загрубления грунта выполняются те же шаги. Когда основание поровняется с чистовым полом, зазор между каменной конструкцией и покрытием необходимо аккуратно оформить.

Как обеспечить пожарную безопасность.

Чтобы избежать возгорания, нельзя допускать перегрева ближайших к камину стен. Здесь пригодятся не воспламеняющиеся материалы. Как вариант – положить асбестовый лист между камином и перекрытием, или облицевать стены плиткой.

Подготовка кирпича к кладке.

Когда фундамент схватился и застыл окончательно, время приступать к установке камина. Кирпич предварительно сортируют по размеру. Тот, что понадобится для работы в ближайшее время, отмачивают. Так кирпич не будет поглощать влагу из раствора. Совет от опытных печников – сначала выложить камин «насухо», и только потом приступать к работе с раствором.

Пробная кладка выявит сложные и проблемные места, тем самым она поможет избежать огрех, которые куда сложнее исправить в чистовом варианте. Нумеровка кирпичей с указанием ряда и очередности упростит работу, когда мастер перейдет от кладки «насухо» к установке камина.

Шаг 3. Кладка камина

Здесь мы подробно разберем, как делается кладка камина. Хорошая гидроизоляция – обязательное требование к основанию камина. Ее делают из листа рубероида, подогнанного под размер конструкции. Когда гидроизоляция готова, можно переходить к кладке камина. Потребуется специальный раствор, который также используют при возведении печей. Как его приготовить:

Соединить 8 частей песка и 8 частей глины, добавить 1 часть воды и размешать полученную массу строительным миксером. Готовый к работе раствор по густоте схож с густой сметаной. Немного песка доведет излишне жидкий раствор до нужного состояния. Смесь можно использовать, если она стекает с окунутого в раствор мастерка. Слишком густую массу разбавляют водой.

1 ряд. Камин получится ровным, если натянуть отвесы. Они служат ориентиром, помогающим идти ровно по вертикали. Первый ряд – это основа конструкции, поэтому от него зависит, насколько правильно будет выполнена вся работа. В кладочный раствор для начального ряда рекомендуется добавить немного цемента. Оптимальная толщина шва – 5 мм, придерживаться ее довольно непросто. Новичкам поможет проверенный способ – деревянные рейки соответствующей толщины, сверяясь с которыми, будет значительно легче сделать ровные швы. Углы измеряются угломером, отметка должна стоять строго на 900.
Необычное решение, которое будет интересно смотреться – кирпичи ребром. Так выкладывают цокольный ряд. Уровень, над которым поднимают основание от чистового пола – 25-28 см. Кладочный раствор не должен попасть на лицевую сторону, так как удалить затвердевшую смесь будет проблематично. В варианте «под расшивку» недопустимы излишки раствора.

Кирпич, наложенный на рейку, осторожно прижимают рукой и равномерно простукивают резиновым молотком для лучшей фиксации. Раствор при этом не должен выдавливаться из щелей. После прокладки 3-4 рядов кирпича деревянные рейки убирают.

2 ряд. Полностью заполнен красным кирпичом, выполняется аналогично первому.

3 ряд. Пора перейти к формированию топливной ямы. Шамотные кирпичи выкладывают на ребро, чтобы начать делать дно топки. Огнеупорный кирпич с красным не перевязывают. На этом этапе колосниковую решетку, оставляя зазор с учетом расширения металла в 3-5 мм.

4 ряд. Начинается непосредственно топливник. Здесь же устанавливается дверца камеры с учетом зазоров. Металлический ус закладывается в шов между рядами, и на него сажают дверцу. Когда выкладывают подряд несколько рядов, кирпичи рекомендовано смачивать водой. Так раствор крепче схватывается.

В 5 ряду ставят поддувало.

8 ряд. Выполняется так называемое «зеркало» камина. Этот элемент представляет из себя наклон задней стенки в 300.

9-14 ряд. Формирование арки. С этим трудностей не должно возникнуть. Тип перекрытия обычно выбирают, исходя из дизайна камина. Проще всего взять стальные уголки и ставить кирпичи на них. Минус такой конструкции – уголки будет видно, поэтому придется делать облицовку. В камине «с расшивкой» способ не подойдет. Чтобы сделать полуцилиндрическую арку, из листа фанеры вырезают кружало. Что оно из себя представляет:

Первым делом на фанере с помощью циркуля рисуют круг, его делят на 2 части с радиусом в половину ширины топки. Болгаркой выпиливают 2 полукруга.

Их ставят на пол и между ними крепят 11-сантиметровые деревянные бруски. Конструкция держится на саморезах. Это и есть кружало.

Все кирпичи следует сточить на клин. Размер клина определяется по формуле, но есть и более простой способ вычислить его с помощью подручных средств.

К положенному на пол кружеву прикладывают 1 кирпич. Далее берут нить и тянут ее от центра кружала до левого верхнего угла. По натянутой нитке, как по линейке, чертят линию. Тот же алгоритм действий повторяют с правой частью. В итоге выходит партия кирпичей, размеченных под клин. Предварительно кирпичи нумеруют, чтобы не перепутать их порядок при кладке.

Арку выкладывают равномерно с обеих сторон, постепенно сводя кирпичи от углов к центру. В 15-18 рядах делается зуб камина.

Шаг 4. Возведение дымохода

19-20 ряд. Пора приступать к возведению дымохода.

21-22 ряд. Продолжается дымоход, в 22 ряду ставится каминная задвижка.

В 23 ряду выполняется распушка или, как ее еще называют, «выдра». Это разветвление конструкции в форме хвоста ласточки. Делается оно в месте максимального соприкосновения дымохода с крышей. В высоту распушка составляет 29 – 36 см. Над распушкой выводят стояк, его необходимо выкладывать до момента соприкосновения с кровлей. По размеру стояк и дымоходная труба должны быть идентичны. Сверху на дымоход устанавливается защитный металлический зонт, предотвращающий попадание осадков и мусора внутрь. По желанию устанавливается флюгер. Специалисты рекомендуют не пренебрегать им, так как он улучшает тягу.

Шаг 5. Облицовочные работы

Для расшивки швов камина к глиняному раствору добавляют просеянный речной песок. Смесь тщательно размешивается, пока не станет густой и пластичной.

Материалы, подходящие для облицовки:

• Каменная облицовка – дорогой, но эффектный прием оформления камина. Природный мрамор и гранит ценятся за хорошую теплоизоляцию теплоизоляционным и отменную эстетику. Горные минералы адаптируются к переменам температуры и давления лучше кирпича и прослужат дольше. Природный камень не выцветает и не требует особого ухода, минералы являются исключительно долговечными, не выцветают от времени и практически не требуют обслуживания.
• Штукатурка. Материал дает огромный простор для творчества. С помощью декоративной массы шпателем можно нанести рисунки и объемные узоры. Сначала наносятся два слоя гладкой штукатурки, а на третьем, финишном, делают оформление.
• Гипсокартон. Часто используют в каминах, сделанных своими руками. При монтаже необходимо следить за ровностью швов между плитами. Процесс установки упростят участки фиксации на стенах, полу и потолке. Чтобы облегчить процесс установки, полезно разметить участки фиксации на стене, напольной и потолочной конструкциях. Положение стоек регулируется отвесом и линейкой.
• Изразцы. Традиционный материал для отделки русских печей. Это керамические плитки необычной формы. Они быстро нагреваются и долго держат тепло. Камин, облицованный изразцами, будет эффективно прогревать помещение и станет изюминкой интерьера.

Шаг 6. Ввод камина в эксплуатацию

Перед началом работы камин необходимо просушить, ведь для кладки используются сырые кирпичи. Первую пробную растопку проводят примерно через неделю. Все это время камин сушится с открытыми дверцами топки и зольной камеры естественным путем. Через 7 дней камин разжигают, но не доводят до температурного максимума. Еще неделю его ежедневно протапливают, не забывая проверять тягу.

Инструкция по кладке камина с чугунной топкой и металлическим дымоходом

У стальных дымоходных труб есть существенное преимущество, которое облегчает монтаж – их можно вывести через стену. Так возможностей для выбора местоположения камина намного больше. Нам понадобятся все те же инструменты, что и в прошлом руководстве, но материалы нужны другие:

• Чугунная топка со стеклом.
• Силиконовый герметик.
• Комплект сэндвич труб.
• Хомуты, тройник.
• Колено на 450 или 900.
• Кронштейн для опоры дымоходной трубы.
• Минеральная вата.
• Защитный зонт на трубу.

1. Фундамент строится отдельный. Процедура стандартная и включает в себя поэтапно заглубление грунта, возведение опалубки и цементирование.
2. Стены изолируются, монтировать камин напрямую нельзя. Пространство между стеной и камином выкладывают суперизолом, если оно большое, можно пристроить на фундаменте камина дополнительную стенку из силикатного кирпича. Это необходимо учесть при составления проекта. Стена по размеру должна быть больше камина на 50-70 см с каждой стороны.
3. Выполняется кладка основания в 2 ряда сплошным кирпичом.
4. Возводится постамент, для этого 4 ряда необходимо выложить красным кирпичом по форме буквы П. Для широкой топки ширина постамента увеличивается. Постамент нужен для увеличения теплоотдачи камина.
5. Устанавливается зольник.
6. На 4 ряду кирпича напильником делаются пазы, в которые ребром вверх устанавливаются металлические уголки.
   5-й ряд будет идти вровень с основанием под топку. На него наносится огнеупорная мастика в 1 слой.
7. Устанавливается чугунная топка. Здесь пригодится помощник, ведь топка очень тяжелая. Конструкцию аккуратно ставят снизу вверх, соблюдая отступ от задней стены на 5 см. Пока застывает мастика, еще не поздно исправить огрехи. При помощи строительного уровня проверяется наклон по горизонтали.
8. Трубу присоединяют к патрубку топки
9. Дымоходная труба монтируется из сэндвич-труб.
10. Топку обкладывают кирпичом. Когда топка подведена к дымоотводящей трубе, ее нужно обложить кирпичом при помощи термостойкого клея.
11. Делается обкладка чугунной топки кирпичом. При этом важно помнить про тепловой зазор в 5 мм между внешним кожухом и чугуном. В порядовке нет необходимости, ведь кирпичный короб строится того же размера, что и готовая топка. Когда облицовка дойдет до дымохода, необходимо проследить, чтобы она не опиралась на трубу.
12. Трубу облицовывают гипсокартоном. На каркас из металлопрофиля саморезами крепится гипсокартон.
13. Формируется портал вокруг дымоходной трубы. Изнутри его утепляют матами из негорючих материалов, что улучшает теплоизоляцию конструкции. Маты крепятся фольгированной стороной к топке.
14. Гипсокартоном обшивается внешняя часть.
15. Ведутся облицовочные работы. Здесь все зависит от фантазии и умений мастера. Можно красиво оформить камин любым материалом: от простой штукатурки до эффектного декоративного камня. После окончания отделочных работ можно приступить к выкладке пола. Паркет или ламинат нельзя подводить вплотную к камину. Рекомендуемое расстояние – не менее 80 см.
16. Финальный этап – просушка и растопка камина.

Камин окончательно готов к работе и будет радовать хозяина долгие годы, если в процессе работы все нюансы и рекомендации были учтены. Наше пошаговое руководство поможет сделать по-настоящему качественную и долговечную вещь, которая украсит интерьер и наполнит дом теплом.

Особенно приятно самому выполнить все этапы от проекта на бумаге до вкладки. Не бойтесь взять инструменты в руки и пустить их в дело. Даже начинающему мастеру под силу справиться с поставленной задачей, когда каждый шаг расписан наперед.

Источник: http://j.etagi.com/ps/kak-sdelat-kamin-svoimi-rukami/

Как выбрать печь-камин с водяным контуром и подключить его к системе отопления дома своими руками

Возможность любоваться живым огнем в очаге — одна из причин, по которой камины с открытой топкой так популярны у владельцев загородных домов. Однако, эффективность традиционного камина как отопительного прибора невысока — их КПД не превышает 50%, а большая часть тепла улетает в трубу. Поэтому на смену кирпичным каминам приходят металлические печи-камины, которые можно подключить к водяному контуру отопления.

Преимущества печей-каминов

Печи-камины совмещают положительные качества этих отопительных приборов, при этом они лишены присущих им недостатков. В чем основные отличия традиционной печи от камина?

1. Печь нагревается долго, но способна накапливать тепло и длительно излучать лучистую энергию от стенок печи в окружающее пространство. Тепло от камина сразу распространяется по комнате, в которой он установлен, но после прекращения топки он быстро остывает, и температура в доме снижается.
2. Топка отопительной печи обычно выполняется с глухой дверцей небольшого размера, это снижает вероятность задымления и способствует улучшению тяги. Топка камина — открытая, занимает около половины площади его фасада. При неправильно сложенном дымоходе или плохих погодных условиях возможна обратная тяга и попадание дыма в комнату, что приводит к неприятному запаху, осаждению копоти и сажи на предметах обихода.
3. Система дымоотведения печи имеет сложную конструкцию: дым в них проходит по многочисленным каналам, отдавая большую часть тепла телу печи. Из трубы он выходит практически остывшим. Дымоходв камине практически прямой, дым задерживается только под сводом, поэтому его температура на выходе значительно выше, а съём тепла — хуже.
4. КПД отопительных печей в среднем составляет 60-80%, у каминов — не более 50%.
5. Печь не слишком декоративна, и придать ей эстетичный вид можно только с помощью отделки. Камин даже сам по себе — украшение интерьера, а языки пламени украшают его еще больше.

В моделях промышленного производства учтены все особенности этих отопительных приборов, устранены наиболее существенные недостатки и подчеркнуты достоинства. В результате современные печи-камины обладают целым рядом достоинств:

• высокий КПД — до 80%, а при подключении отопительного водяного контура — до 92%;
• герметичная топка с большим стеклом, позволяющим наблюдать за пламенем, но не допускающим попадания дыма в комнату;
• дымовые каналы с дымооборотом и теплообменником, что улучшает съём тепла и передачу его в помещение;
• эстетичный внешний вид, есть модели, декорированные керамическими панелями или металлической ковкой;
• небольшой вес — их можно устанавливать даже на деревянные полы, положенные по лагам, без возведения фундамента;
• малые габариты при большой мощности — печи-камины не отнимают пространство, что очень важно для небольших домов;
• возможность подключения водяного контура позволяет отапливать все помещения дома и длительно сохранять тепло, а также избежать суточных колебаний температуры;
• невысокая цена по сравнению со стоимостью материалов и работ по возведению кирпичных печей или каминов;
• простая и быстрая установка, которую можно выполнить самостоятельно.

Кроме того, современные печи-камины могут обладать рядом других полезных функций:

• варочной поверхностью;
• системой очистки стекла, не допускающей его потемнения, а также весьма популярным у потребителей режимом длительного горения.

Отзывы владельцев таких печей однозначны: печи могут длительно и эффективно отапливать жилой дом, не доставляя хозяевам проблем и хлопот.

Обзор популярных моделей

На рынке представлено множество моделей печей и каминов от разных производителей, и покупателю, задумавшему купить их, легко запутаться в характеристиках и описаниях этих приборов. Ниже приведен обзор наиболее популярных, по отзывам российского потребителя, моделей.

Печи-камины АКВА

Линейка печей-каминов с водяным контуром от компании МЕТА представлена моделями Ангара, Печора, Варта, отличающимися тепловой мощностью, формой и внешним видом, а также способом установки.

Ангара АКВА с водяным контуром обладает следующими характеристиками:

• отопительная мощность, излучаемая печью при топке — 13-16 кВт;
• отопительная мощность подключаемой системы отопления — 5-7 кВт;
• стальной теплообменник;
• пристенное исполнение;
• боковые стенки облицованы керамикой;
• панорамное жаропрочное стекло;
• выходной диаметр дымового патрубка — 150 мм.

Печора АКВА отличается от Анкары формой корпуса — он выполнен в форме сжатой призмы. Мощность печи 13 кВт, системы отопления — до 5 кВт.

Варта АКВА дополнительно укомплектована варочной поверхностью, закрывающейся крышкой. Мощность 13/5 кВт, топка футерована шамотом. Дверца прямая, оснащена стеклом и теплоизолированными ручками, стойкими к нагреванию.

Особенность печей-каминов АКВА с водяным контуром от компании МЕТА — возможность подключения только к системам с принудительной циркуляцией.

Печи-камины Бавария

Печки Бавария, получившие признание у российского потребителя, выпускаются как в пристенном, так и в угловом исполнении, а также могут быть укомплектованы плитой для приготовления и разогрева пищи.

Экокамин Бавария в пристенном исполнении с тепловой мощностью 12 кВт оснащен теплообменником на 6 кВт, который может быть подключен к системе с любым типом циркуляции. Схема подключения приведена на рисунке.

Угловая модель камина Бавария отличается только формой и тепловой мощностью (11кВт/5 кВт), остальные характеристики у них схожие.

Достоинства печей Бавария:

• топка из жаропрочной стали 6 мм, футерованная шамотом;
• чугунные жаропрочные колосники;
• жаропрочное панорамное стекло дверцы с системой самоочистки;
• доступен режим длительного горения;
• дымовой патрубок расположен сзади, что позволяет использовать печки Бавария с дымоходами любого типа;
• боковые поверхности всех моделей Бавария облицованы изразцовой плиткой в разном цветовом исполнении;
• печки оснащены варочной поверхностью, что делает их универсальными;
• простая конструкция и подробное руководство позволяют купить и установить эти модели своими руками.

Отзывы потребителя от каминах Бавария говорят об их удобстве и эффективности как при использовании для постоянной топки, так и для периодического обогрева дачных домов.

Особенности выбора, установки и эксплуатации печей-каминов

Чтобы отопление дома было эффективным и безопасным, при покупке, монтаже и использовании промышленных печек с эффектом камина нужно учесть некоторые нюансы:

• подбор мощности;
• материал корпуса и теплообменника;
• условия безопасной установки;
• правила подключения к системе отопления;
• требования к обустройству дымохода;
• выбор дров и других видов топлива;
• правильная топка, чистка и обслуживание своими руками.

Также следует соблюдать рекомендации производителя, указанные в документации на печь. Только в этом случае эксплуатация печи будет безопасной, а срок службы — длительным.

Выбор мощности печи

Самый важный параметр, который обязательно нужно учесть, прежде чем купить определенную модель — тепловая мощность отопительного агрегата. Она измеряется в киловаттах, и принято считать, что 1 кВт мощности печи способен обогреть 10 м² площади дома.

Однако стоит учесть, что производитель тестирует печь в условиях, близких к идеальным, а при использовании недостаточно просушенных дров ее мощность может снизиться на треть. Поэтому, для использования печи с отопительным контуром в качестве единственного источника обогрева лучше купить модель с небольшим запасом мощности.

Сталь или чугун?

Отопительные печи-камины бывают стальные и чугунные. Стальные печи дешевле, легче, но более подвержены коррозии. Модели, сделанные целиком из чугуна, обладают повышенной долговечностью, стойкостью к коррозии, но при этом они значительно тяжелее, боятся резких перепадов температуры, от чего могут треснуть.

Лучший вариант — комбинированные модели, в которых корпус и незначительно нагревающиеся элементы выполнены из стали, а элементы топки, колосники и дверцы, подвергающиеся сильному перегреву, сделаны из кованого чугуна. Они не боятся длительного воздействия высоких температур и подходят для постоянного использования, а при периодической топке образующийся в трубах конденсат не вызывает их коррозии.

Установка печи-камина

Из-за небольшого веса промышленные модели не предъявляют особых требований к подготовке пола, им не нужен отдельный фундамент. Единственное требование — отделка деревянных полов негорючими материалами: листовым железом, керамической плиткой или огнестойкими типами покрытия, что можно сделать своими руками при минимуме затрат.

Видео: установка печи-камина Бавария

Подключение к системе отопления

Большинство печей-каминов промышленного производства могут эксплуатироваться как с подключенным водяным контуром, так и без него. При этом срок их службы существенно не отличается.

Если печь-камин подключена к водяному контуру, ни в коем случае нельзя ее эксплуатировать при слитом теплоносителе! Это приведет к выходу из строя теплообменника и самой системы!
Печи с водяным контуром допускается использовать в системах как с естественной циркуляцией (гравитационной), так и принудительной (с использованием насоса). При этом схемы подключения к системе отопления не отличаются от традиционных.

Особенности подключения печи своими руками к гравитационной системе отопления:

1. Сразу после выхода из теплообменника выполняют разгонный коллектор, поднимающий теплоноситель в верхнюю точку системы.
2. В верхней точке устанавливают расширительный бак открытого или мембранного типа.
3. Для магистральной трубы необходим минимальный диаметр 32 мм, при меньшем сечении труб возрастает гидравлическое сопротивление системы, что ведет к ухудшению циркуляции.
4. Уклон магистральной трубы должен составлять не менее 5 см/1 м, в противном случае движение теплоносителя замедляется, температура в системе будет неравномерной, а отопление — неэффективным.
5. Отводы труб к радиаторам должны иметь диаметр 16-20 мм. Радиаторы врезают параллельно магистрали по нижней или диагональной схеме.

При использовании принудительной системы требований к ее монтажу значительно меньше:

1. Расширительный бак можно устанавливать в любом удобном месте, обычно его ставят на обратной трубе, после циркуляционного насоса.
2. Схема подключения радиаторов может быть любой.
3. Не обязательно выдерживать существенный уклон магистральной трубы.
4. С помощью автоматики можно выставить скорость движения теплоносителя, а также температуру обратки, что позволит избежать появления конденсата в топке.

Выбор теплоносителя — не менее важный шаг, который зависит от режима эксплуатации печи. Для домов с постоянным проживанием удобнее использовать очищенную воду — она дешевле, в закрытой системе отопления практически не вызывает коррозии, легко доливается из водопровода при необходимости.

Если дом используется периодически, использование воды в зимний период может привести к замерзанию системы. При этом вода расширяется и повреждает элементы системы: трубы, радиаторы, фитинги, что впоследствии приведет к протечкам.

В этом случае можно использовать специальные тосолы, либо установить параллельно печи электрокотел, работающий в режиме автоматического поддержания плюсовой температуры на уровне 5-10ºС.

Требования к дымоходу

Для безопасной эксплуатации печи-камины требуют неукоснительного соблюдения правил установки дымохода. Для этих отопительных приборов опытные печники советуют устанавливать дымоходы из керамики или нержавейки типа «сэндвич».

Керамические дымоходы представляют собой сборную конструкцию из готовых блоков различного назначения. Дымовой канал состоит из глазурованной керамики, исключающей завихрения дыма и осаждения твердого осадка. Он помещается в полый пенобетонный блок и изолируется базальтовыми матами, термостойкими при температурах до 1000ºС. Соединяют элементы на специальный клей (блоки) и герметик (керамика).

Металлические сэндвич-дымоходы имеют вид двух труб разного диаметра, вставленных одна в другую и изолированных базальтом. Внутренняя труба выполнена из нержавейки, внешняя может быть из оцинкованного железа. Блоки собирают с помощью жаропрочного герметика.

Особенности керамических дымоходов:

• длительный срок эксплуатации — не менее 25 лет;
• гладкая внутренняя поверхность практически не позволяет оседать саже;
• высокая противопожарная надежность и стойкость к прогоранию;
• большой вес, из-за чего требуется установка на отдельный фундамент;
• высокая цена.

Особенности дымоходов из нержавейки:

• быстро собирается своими руками;
• цена значительно ниже керамического;
• не требует установки на фундамент;
• при постоянном перегреве могут прогореть, поэтому необходима регулярная ревизия.

Видео: сравнение различных дымоходов

Выбор типа дымохода — вопрос предпочтений и финансовых возможностей, однако при его установке нужно соблюдать несколько обязательных условий.

1. Диаметр дымохода в идеале должен равняться диаметру выходного дымового отверстия, или патрубка. Заужать его нельзя! Можно расширить диаметр дымохода, но не более чем на 30%, при этом необходимо использовать специальные элементы дымохода.
2. Дымоход нужно оснастить шибером или задвижкой, перекрывающими поступление холодного воздуха в печь и регулирующими тягу.
3. Длина горизонтальных участков в совокупности не должна превышать 1 метра, в противном случае тяга будет значительно хуже.
4. Общая высота дымохода и дымовой трубы должна быть не менее указанной в паспорте на печь. Обычно это значение колеблется в пределах 5-8 метров.
5. Все проходы через стены и перекрытия выполняют с помощью специальных элементов, обеспечивающих их теплоизоляцию от сгораемых конструкций.
6. Необходимо оснастить дымоход чистками, обеспечивающими доступ в любую его часть, а также сборником конденсата.

Требования к топливу

Любая печь не будет выдавать указанную в паспорте эффективность, если топить ее влажными дровами или неподходящей древесиной. Оптимально применять в печах-каминах с отопительным контуром березовые дрова естественной сушки, пролежавшие в крытом дровеннике или под навесом не менее 18 месяцев, или брикеты промышленного производства с влажностью не более 20%.

Не желательно использовать дрова от деревьев хвойных пород — они выделяют много смол, засоряют дымоход и коптят стекло в топке. Использование угля в печах-каминах, как правило, не допускается.

Розжиг дров можно осуществлять с помощью бересты, щепы, бумаги или специальной жидкости. При розжиге шибер должен быть полностью открыт, а также обеспечен доступ свежего воздуха через поддувало.

Эксплуатация печи-камина

Требования к использованию печей с отопительным контуром довольно просты, и, если их соблюдать, отопительный агрегат будет эффективно служить на протяжении долгих лет.

1. Необходимо регулярно, не реже чем дважды в год, проводить ревизию системы дымоотведения, чистку от сажи и отложений топки, дымохода и трубы.
2. Золу из зольника и топки удаляют регулярно, по мере накопления.
3. Систему отопления на теплый период сливают только в том случае, если не планируется использовать печь. Для топки в летний период можно предусмотреть шунтирующий прямую и обратную трубу контур отопления, не нагревающий радиаторы.
4. Перед зимним пуском системы выполняют ревизию отопительных элементов: радиаторов, расширительного бака, насоса, фильтров, соединительных фитингов и вентилей. При необходимости осуществляют их прочистку, замену, ремонт.
5. Стекло печи-камина очищают по мере необходимости с использованием специальных жидкостей.

При правильном выборе мощности, установке и эксплуатации печь-камин с отопительным контуром будет эффективно обогревать дом в любые морозы и создаст в нем уют, согретый мерцающими в топке языками пламени.

Источник: http://gidpopechkam.ru/kaminy/pech-kamin-s-vodyanim-konturom.html
