Как сделать выдвижную лестницу на чердак

Чердачная лестница с люком своими руками – как ее проще сделать

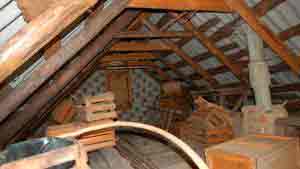

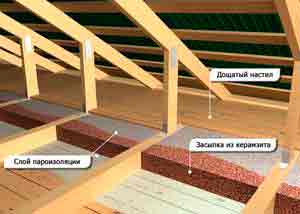

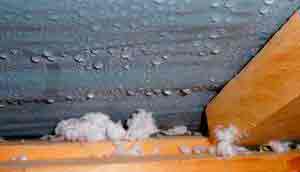

В загородном доме пространство под кровлей нередко является полезной площадью и активно используется, поэтому нелишней будет чердачная лестница с люком, сделанная своими руками.

Виды лестниц для доступа на чердак

Для сообщения между этажами всегда использовались лестницы, не является исключением и последний, самый верхний уровень – чердак или мансарда. Подъем в подкровельные помещения можно включить в единый маршевый комплекс, то есть расположенное ниже перекрытие будет служить площадкой для следующего лестничного пролета. Но на чердак доступ можно организовать двумя способами – через дверь с небольшой площадки, куда можно подняться по ступеням с жилого этажа, или через люк, непосредственно на верхнее перекрытие.

Единый маршевый комплекс для подъема в подкровельное помещение

Теперь же поговорим о самой конструкции лестничного пролета. Она может быть стационарной со ступенями, либо опускающейся непосредственно в люк, будучи закрепленной на его крышке. Второй вариант является более компактным, но сложнее в исполнении, первый же требует значительной площади, даже для винтового марша. Отдельно стоит упомянуть откидную лестницу с перекладинами, которая закрепляется на стене, когда не нужна. Наиболее практичными выглядят именно подвижные модели: откидная, телескопическая, раздвижная и ножничная.

Часто в поисках информации об откидных моделях вы можете найти упоминание о секционных, шарнирных, складных лестницах. Все это разные варианты одного и того же типа – откидного, поскольку именно таков принцип действия конструкции. Не путаем секционные откидные модели с пролетами такого же типа, но с тетивами в качестве основы. Последние представляют собой обычные ступени, закрепленные на полого расположенных брусьях, которые и называются тетивами, один из которых жестко зафиксирован на стене, а второй поднимается на шарнирах ступеней.

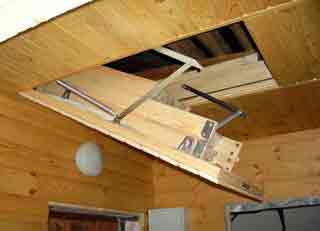

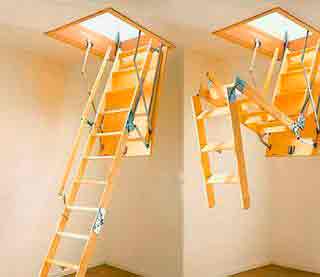

Откидная лестница – особенности конструкции

Для начала давайте рассмотрим складные модели, которые изготавливаются как из металла (алюминий, нержавеющая сталь), так и из дерева в сочетании со стальными деталями. Независимо от высоты потолка, даже если до него можно дотянуться рукой, раскладная лестница на чердак всегда будет состоять минимум из 3 секций, как покупная, так и сделанная своими руками, чертежи редко в этом отношении отличаются.

Дело в том, что опоры нижней секции должны обязательно упираться в пол, и если сделать только 2 длинных колена, чердачный люк придется сильно вытянуть в длину. Это, в свою очередь, отнимет часть полезного чердачного пространства. При расчете длины лестницы следует учитывать ее наклон к полу, строго вертикально она никогда не устанавливается. Соответственно, крышка должна откидываться вниз не под прямым, а под острым углом около 70-75 градусов. При этом шарнир между двумя верхними секциями становится центром дуги, которую описывает раскладывающееся колено, в связи с чем люк должен быть такой, чтобы нижняя часть второй секции не задевала его край.

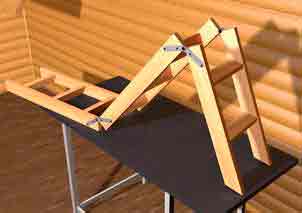

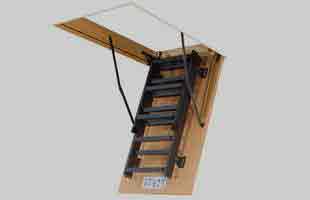

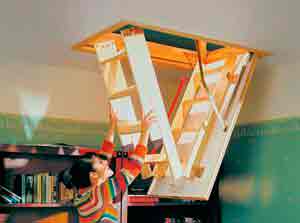

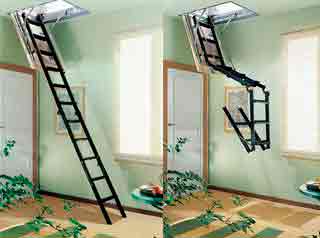

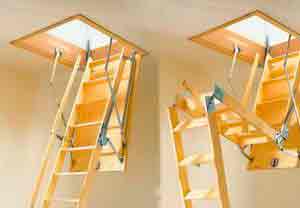

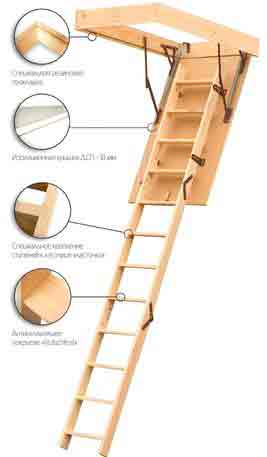

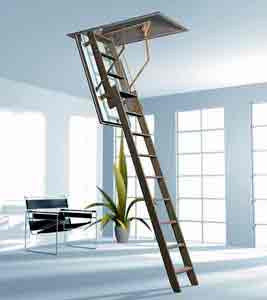

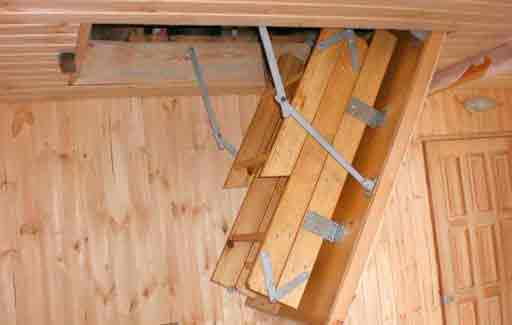

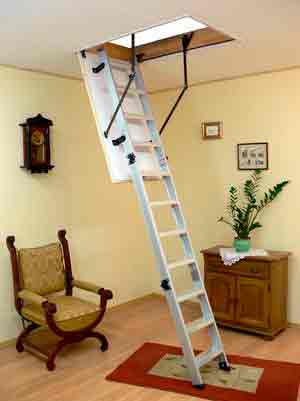

Откидная лестница с люком

Линия между опорами, упирающимися в пол, находится на 20-30 сантиметров дальше кромки чердачного проема, что обеспечивает достаточно комфортный угол положения лестницы. Последний фактор справедлив также к телескопическим или ножничным конструкциям. Самая верхняя секция раскладной модели обычно закрепляется непосредственно на крышке люка, чтобы открытие его одновременно начало подачу сложенных секций вниз.

Следовательно, удерживающие створку подвесы должны быть достаточно прочными, их лучше всего выбирать из расчета нагрузки в 150 килограммов. Чердачная лестница своими руками должна быть сделана с большим запасом прочности, если она будет активно эксплуатироваться при частых посещениях чердака, лучше всего – из металла. Исключением могут быть ступени, их можно выполнить из дерева, чтобы не слишком утяжелять конструкцию. Секции соединяются обычными неразъемными шарнирными или рычажными петлями.

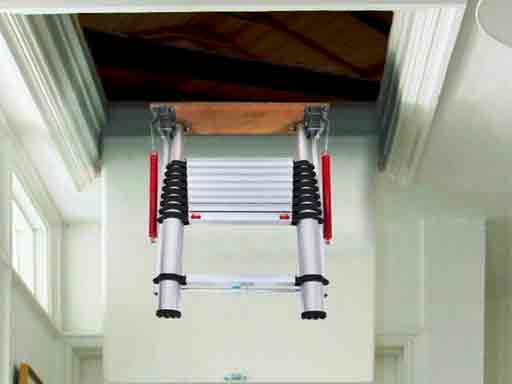

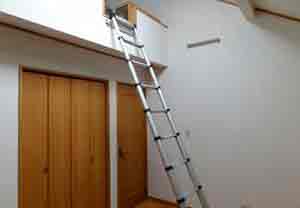

Телескопическая чердачная лестница – купить или сделать самостоятельно?

Выдвижные секции телескопического типа представляются весьма сложным устройством для изготовления в домашних условиях, и многие покупают готовые вместе с чердачным люком. Однако можно обойтись приобретением только выдвижной лестницы, которая часто встречается в строительных магазинах рядом с инструментами. Ее отличительная черта – алюминиевые секции и пластиковые элементы для крепежа перекладин.

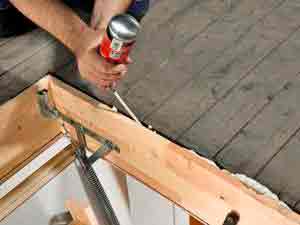

Монтируется такая лестница на чердак своими руками на люк, самой тонкой частью над петлями откидывающейся вниз крышки. На последнюю жестко закрепить не получится вследствие того, что телескопические колена довольно короткие, и фиксация хотя бы одного, помимо верхнего, будет мешать лестнице выдвигаться.

Перед тем, как сделать и установить такую чердачную лестницу своими руками, нужно тщательно замерить расстояние от пола до потолка верхнего жилого этажа. Если полностью раздвинутые колена будут слишком длинными даже при наклонном положении конструкции, 1-2 верхние секции можно жестко закрепить на люк в полувыдвинутом или сложенном положении. Хуже, если опоры лестницы не достают до пола, в этом случае придется крепить ее на опускающиеся подвесы без монтажа к кромке проема люка, крышка которого будет удерживаться отдельными рычагами.

При самостоятельной сборке механизма для спускания всей конструкции вниз, подвесы лучше закреплять на лестничных стойках при помощи стальных хомутов, возможно, со сквозной болтовой их фиксацией к опоре. Удерживаться в опущенном состоянии телескопическая лестница может как покупными коленчатыми рычагами, так и обычными тросиками. Для крышки люка, кроме подвесов, понадобятся пружины, которые, помимо удержания ее в закрытом положении, позволят поднимать ее без особых усилий. Впрочем, такими пружинами можно снабдить и верхние выдвижные секции лестницы (для подобной операции используются даже блоки, о которых речь пойдет дальше).

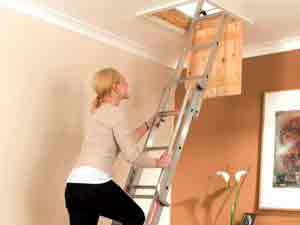

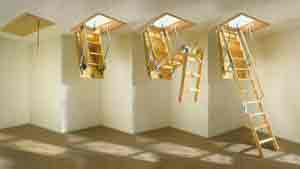

Раздвижная секционная конструкция для доступа на чердак

Многие считают, что выдвижная телескопическая лестница на чердак идентична раздвижной модели, однако разница между ними довольно существенная при изготовлении своими руками. Если в первом варианте секции длиной в отрезок стойки между двумя перекладинами выдвигаются одна из другой, то во втором случае они состоят из 5-6 ступеней и скользят одна вдоль другой по внешним направляющим.

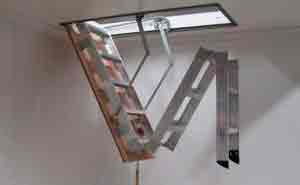

Раздвижная секционная конструкция

Иными словами, телескопическая конструкция более компактна, но раздвижную проще сделать самостоятельно. Ведь легче собрать секции, движущиеся по салазкам, чем подбирать отрезки труб разного диаметра, не говоря уже о фиксации этих отрезков, чтобы они не распадались при выдвигании. Что касается сборки раздвижных лестниц, они могут быть разными. Наиболее простой вариант – все секции одинакового размера и уложены одна поверх другой, с соединением на салазках с роликами.

Другой тип – нижние секции уже верхних и располагаются одна внутри другой, по принципу пожарной лестницы. В этом случае опоры верхнего колена должны быть шире нижнего, чтобы секция легко умещалась поверх перекладин, салазки же располагаются с внутренней стороны стоек, а ролики – с внешней. У такой модели самое верхнее колено, независимо от типа конструкции, должно быть жестко зафиксировано на крышке люка, снабженной прочными подвесами и пружинами.

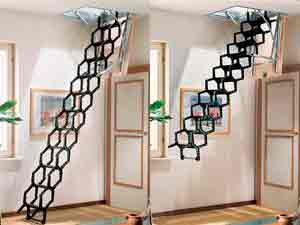

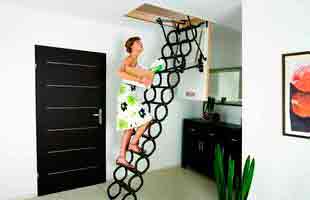

Ножничная чердачная лестница – передовые технологии

Данный вариант, пожалуй, самый интересный, поскольку дает возможность подниматься в подкровельные помещения по полноценным плоским ступеням достаточной ширины, чтобы комфортно поставить подошву ноги. При этом складывается лестница так же компактно, как и телескопическая. У данной конструкции есть одно неоспоримое преимущество: если приделать пружину хоть к одной секции, подтягивая ее вверх, в люк, натяжной элемент будет складывать все колена, являющиеся взаимосвязанными рычагами.

Вся конструкция напоминает несколько десятков ножниц, которые попарно шарнирно соединены кольцами и кончиками ножей между собой. Ступени всегда монтируются в точках пересечения металлических полос, там, где у ножниц находится винтик. При этом они жестко фиксируются по отношению к осям, которые имеют ограничение вращения. Изготовить такие чердачные лестницы своими руками не сложно, нужно лишь иметь в наличии для 25 ступенек 100 металлических полос, предпочтительно из прочной нержавеющей стали.

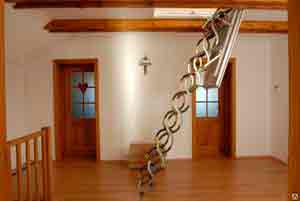

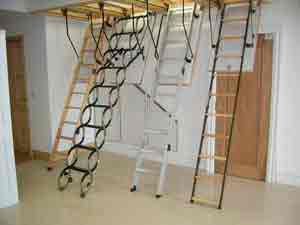

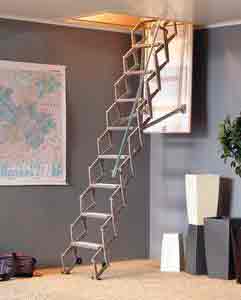

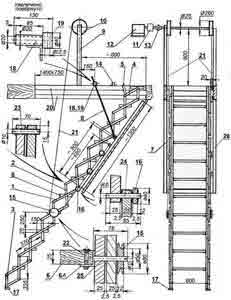

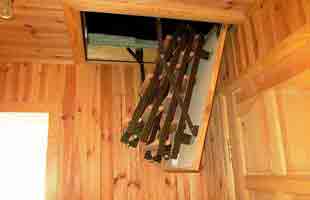

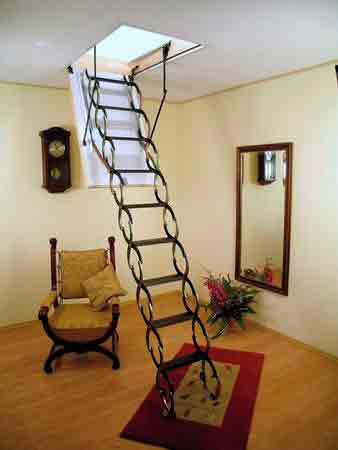

Ножничная чердачная лестница

Каждые 2 полосы соединяются болтом точно по центру, а потом получившиеся элементы в форме буквы Х подвижно крепятся между собой с помощью коротких втулок. Ступеньки устанавливаются на перекрестиях. При этом, чтобы они не раскачивались, нужно либо провесить их чуть ниже на уголках, либо сделать ограничивающие выступы на противоположных металлических полосах.

Внимание – складывая ножничные секции, будьте осторожны, чтобы между планками не зажало пальцы.

Откидная лестница, закрепленная на стене

Здесь возможны 2 пути, как сделать лестницу на чердак. В самом начале мы упоминали о том, что двухсекционные раскладные лестницы непрактичны, если люк имеет небольшие размеры. Однако такую модель можно закрепить на стене, если проем располагается у края перекрытия. В этом случае делаем 2 секции, короткую и длинную, причем вторую закрепляем под самый люк, петлями на толстый брус, приделанный в верхней точке стены. Второе колено делается длиннее оставшегося расстояния до пола, и на петлях прикручивается понизу балок первого, так, чтобы в сложенном положении было между стеной и длинной секцией.

Другая откидная чердачная лестница своими руками делается на наклонных тетивах с полноценными ступенями вместо перекладин. Одна доска жестко фиксируется на стене, о чем мы уже упоминали выше. К ней прикручиваются петли для монтажа подвижных проступей, к которым, в свою очередь, также на петлях, крепим вторую тетиву, можно даже с перилами на стержневых балясинах. В верхней части, под проемом, делаем упор для опускающейся доски-тетивы. Чтобы вся конструкция держалась в откинутом вверх положении, ее нужно цеплять крючком к специально приделанной на стену металлической петле.

Источник: http://remoskop.ru/raskladnaja-cherdachnaja-lestnica-ljukom-svoimi-rukami.html

Чердачная лестница своими руками: стандартные размеры и процесс изготовления

В настоящее время каждый застройщик старается максимально использовать всю доступную площадь своего дома. Однако забраться на чердак без лестницы практически невозможно. Чердачная лестница своими руками – оптимальный вариант для безопасного подъема на чердак.

Лестница для чердака может располагаться как внутри помещения, так и снаружи. Конечно, когда лестница расположена внутри, ей намного удобнее пользоваться – не нужно выходить на мороз зимой или мокнуть под дождем осенью.

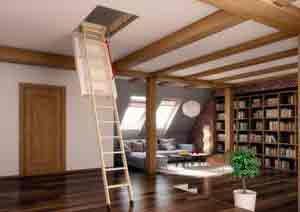

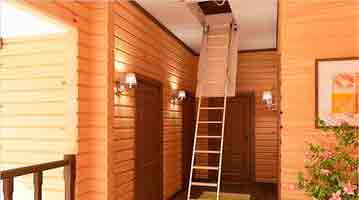

Гармонично вписывается в интерьер Фото: в доме значительно комфортнее

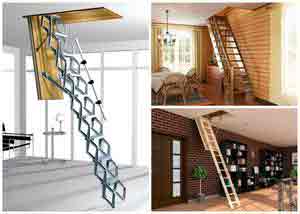

Различают несколько видов чердачных лестниц, а именно:

• складные;
• стационарные;
• переносные.

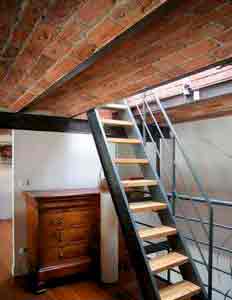

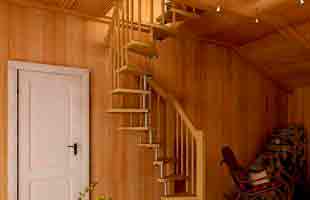

Стационарная

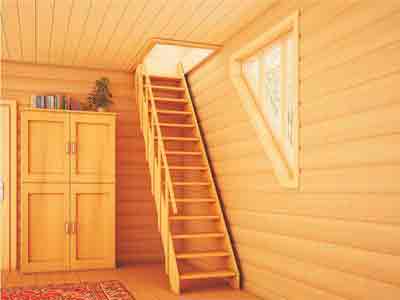

Стационарные лестницы с перилами и широкими маршами являются самыми удобными, однако их применение ограничивается из-за невозможности эксплуатации на малых площадях.

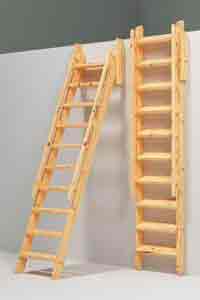

Переносной вариант

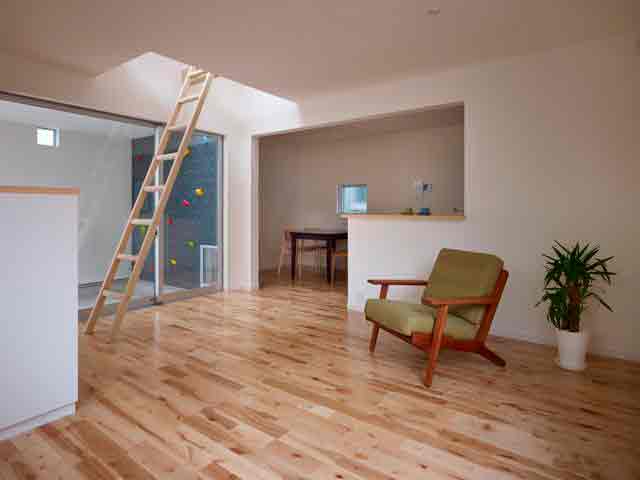

Переносные лестницы используются в основном как временный вариант и служат для доступа в помещения, которые эксплуатируются редко. Основной минус такой лестницы – низкая безопасность.

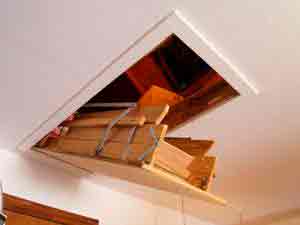

Складная модель

Складные чердачные лестницы являются средним звеном между стационарными и переносными. По удобству они почти не уступают стационарным, но занимают значительно меньше места. По безопасности они значительно превосходят переносные конструкции.

Выбор в пользу того или иного вида зависит от нескольких факторов:

• площади помещения, где будет расположена лестница;
• назначения чердачного помещения;
• возможного угла наклона.

Выбор за вами

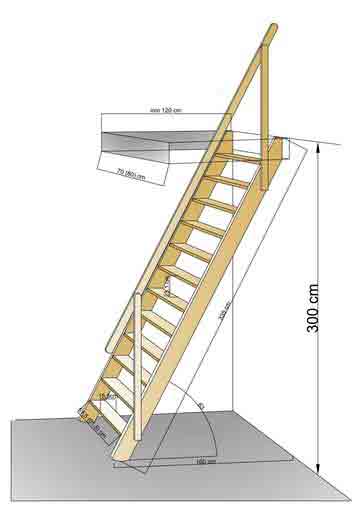

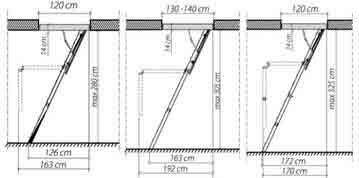

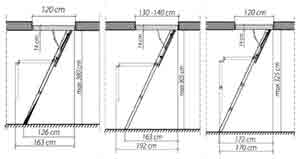

Стандартные размеры

Существует целый ряд нормативов, которым должна соответствовать чердачная лестница:

• оптимальная ширина марша должна быть порядка 65-110 см;
• высота не должна превышать 3,5 м. Связано это не только с тем, что жесткость конструкции значительно уменьшается, но и с тем, что падение с такой высоты может повлечь за собой серьезные травмы;
• число ступенек обычно не должно превышать 15;
• между ступенями принято делать расстояние порядка 19 см;
• толщина ступеней обычно составляет 18-22 мм;
• стандартный угол наклона составляет 60-75 градусов. Маленький угол требует много пространства, а большой – опасен при эксплуатации;
• складная лестница должна выдерживать 150 кг нагрузки;
• ступени следует устанавливать параллельно полу и они должны быть не скользкими.

Процесс изготовления

Изготовить чердачные лестницы своими руками совсем не так сложно, как может показаться на первый взгляд. Конечно такой красоты, какой обладают промышленные модели вы не добьетесь, однако попробовать стоит. Чертежи чердачных лестниц своими руками которые можно сделать, можно просто найти на нашем сайте.

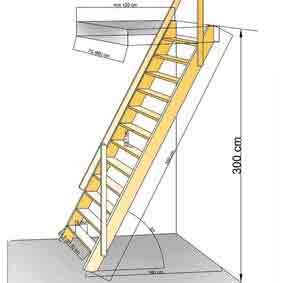

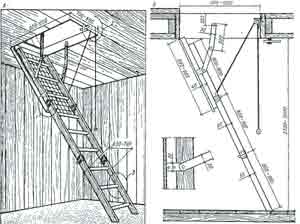

Один из чертежей

Далее в данной статье будет рассмотрен вопрос, как сделать лестницу на чердак своими руками.

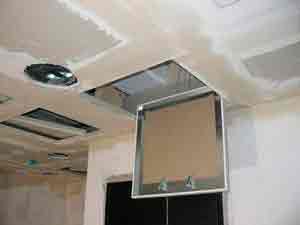

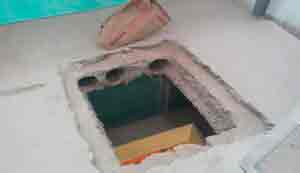

Люк – основа любой чердачной лестницы

Сделать люк можно своими руками, применяя следующие материалы:

• бруски 50×50 мм;
• фанера.

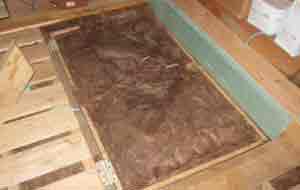

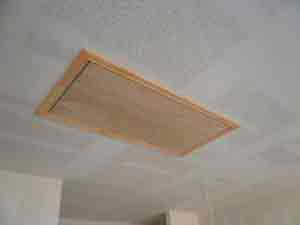

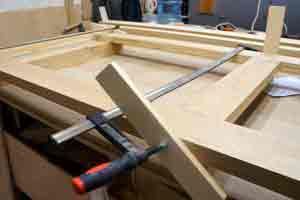

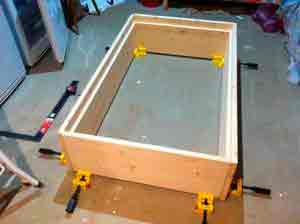

Простой люк

Порядок работ следующий:

• определяемся с местом и размерами будущего люка;

Обратите внимание!
К габаритным размерам люка следует добавить по 7-8 мм, чтобы крышка закрывалась легко и без скрипа.

• разрезаем брус на 4 части необходимых размеров;
• выпиливаем на концах брусьев пазы;
• смазываем пазы клеем и соединяем брусья, усиливаем место соединения саморезами;

Прямой угол обязателен

• чтобы диагональ не ушла, прикручиваем косынки;
• закрепляем фанеру;
• примеряем люк в проем;
• чтобы хорошо закрыть люк, врежем в крышку защелку;
• для открытия люка будем использовать ручку, которая вставляется в отверстие и нажимает на защелку.

Люк должен открываться легко

Необходимые инструменты и материалы

Для самостоятельного изготовления лестницы на чердак своими руками обязательно наличие всего списка:

• ножовка по дереву;
• пистолет с монтажной пеной;
• набор отверток или шуруповерт с комплектом бит;

Почти полный комплект

• разнообразные саморезы, анкера;
• рулетка;
• карточные петли;
• бруски толщиной 20-30 мм.

Инструменты для разметки

Это только основные инструменты, которые понадобятся для самостоятельного изготовления, если уже есть готовая приставная деревянная лестница длиной на 30 см больше, чем необходимо до уровня проема.

Простая конструкция

В качестве примера рассмотрим как сделать чердачную лестницу своими руками.

Инструкция позволит понять принцип работ:

• на готовую цельную лестницу из дерева закрепляем 2 бруска по ширине, на нижнюю и верхнюю части. Причем верхний брусок крепим на петли, а нижний крепим жестко;
• распиливаем лестницу на 2 части. отмерив 2/3 длины. Верхняя часть будет более длинная, нижняя короткая;
• для придания жесткости по диагонали закрепляем 2 рейки;
• соединяем обе части лестницы петлями;
• с помощью анкеров закрепляем верхний брусок под люком;

Схема всей конструкции

• чтобы нижняя часть не раскрывалась, ее закрепляют крючком. Петля располагается на косоуре над местом распила.
• готовая лестница для чердака прижимается к поверхности стены и фиксируется.

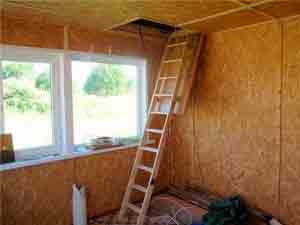

Готовая конструкция

Основным недостатком, которым обладает данная конструкция чердачной лестницы, является ее внешний вид и то, что видно все крепежи и бруски. Однако, даже такая лестница на чердак своими руками созданная значительно упростит трудности с подъемом и спуском с чердачного помещения.

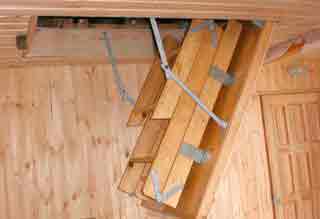

Складная конструкция на тетивах

Для изготовления конструкции следует выполнить несколько этапов:

• поделим полную высоту на 3 части. Первая часть будет соответствовать размерам люка, вторая немного меньше, а третья будет покрывать оставшееся расстояние до пола;

Примерные габариты

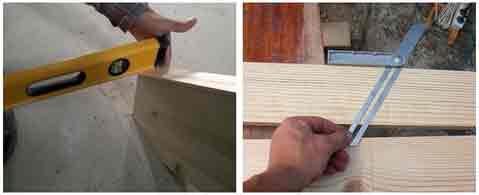

• отмеряем угол люка с помощью малки;
• переносим угол на доски, тем самым отмечаем ступени;
• на месте будущего шарнира между секциями высверливаем отверстия;
• шлифуем все грани;
• распиливаем доски в тех местах, где будут ставиться шарниры;
• нарезаем и шлифуем ступени;

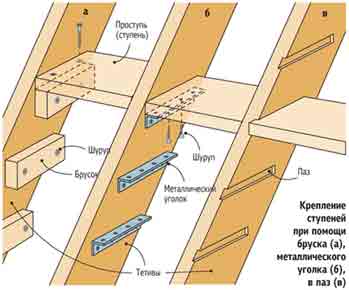

• под ступени делаем небольшие выемки в тетивах;
• вставляем ступени в выемки, сажая их на клей и скрепляя саморезами;
• соединяем секции специальными петлями. Для этого обязательно разместить секции на ровной поверхности;

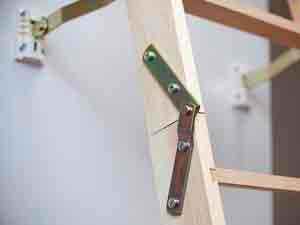

Хорошо видны петли

• проверяем работоспособность каждой секции;
• собираем всю конструкцию и монтируем в проем;

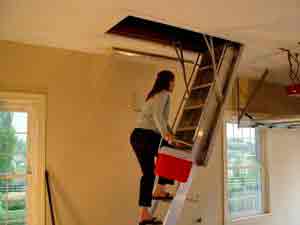

Проверяем работу

• в случае необходимости проводим финишную подгонку элементов;
• разбираем всю систему на детали;
• тщательно шлифуем и обрабатываем лаком все поверхности;
• после высыхания лака собираем всю конструкцию и пользуемся.

Вполне приличный вариант

Обратите внимание!
Выполнять работу на высоте рекомендуется с напарником.
Это не только поможет избежать травм, но и значительно ускорит весь процесс!

Цена лестницы, изготовленной своими руками значительно ниже цены заводской конструкции, поэтому если финансовый вопрос стоит остро – обязательно попробуйте сделать все сами.

Сделано своими силами

Вывод

Приобретение готовой лестницы на чердак является самым простым вариантом, однако при наличии необходимых инструментов и начальных навыков совсем не трудно сделать ее самому. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Источник: http://sdelai-lestnicu.ru/cherdack/36-cherdachnaya-lestnica-svoimi-rukami

Лестница на чердак своими руками

При строительстве дома многие включают в планировку чердак. Естественно, тут не обойтись и без лестницы. Чтобы сделать спуск и подъем максимально комфортными для всех обитателей дома, предлагаем изучить все нюансы данной конструкции и требования к ее сооружению. Создание чердачной лестницы своими руками – дело довольно не сложное, достаточно иметь все необходимые материалы, чертежи, инструменты и выделить немного свободного времени.

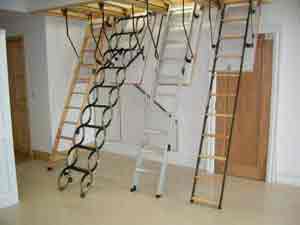

Варианты складных лестниц на чердак

Возводится для постоянного использования. Надежна, безопасна, удобна, однако занимает достаточно места.

Складная с люком . Устанавливается на входе в чердачный люк. Компактна, но отличается меньшей надежностью и безопасностью относительно предыдущей. В зависимости от типа конструкции может быть откидной, ножничной телескопической или рычажной.

• Ножничная – чаще всего полностью металлическая. Механизм складывания напоминает гармошку. В процессе ухода за конструкцией необходимо смазывание, в противном случае с течением времени не избежать скрипа.

• Телескопическая – обычно алюминиевая, достаточно легкая и жесткая. При раскладывании секции лестницы выдвигаются одна из другой.

• Раскладная (рычажная) – двух-, трех- либо четырехсекционная конструкция. Первая часть прикреплена к проему люка и равна его размерам. Оставшиеся секции, соединенные петлями и шарнирами, раскладываются в лестничный марш.

• Откидная – в собранном состоянии зафиксирована на стене. Для крепления ступеней к тетиве используются карточные петли.

Приставная (стремянка) . Наименее безопасная и крайне неудобная для ежедневного использования.

Требования к чердачным лестницам

• Безопасность. Конструкция должна быть надежной и прочной. Это касается как используемого материала, так и креплений. В отдельных случаях рекомендуются противоскользящие накладки для ступеней.
• Параметры лестницы. Для комфортного использования оптимальными считаются ступени с размерами 70 см (ширина) х 30 см (глубина) х 20 см (высота). С точки зрения безопасности и надежности общая длина всей конструкции не должна превышать 3 м. Рекомендованный угол наклона — 45°. Хотя возможны варианты от 60 до 70°. Классическая конструкция имеет 10 — 15 ступеней толщиной около 2 см. Поверхность ступеней обязательно должна быть параллельной полу. Конструкция должна быть способной выдержать нагрузку минимум в 150 кг.
• Размеры люка. Наиболее оптимальный вариант – 120 х 70 см. Если сделать его меньшим, он будет неудобным для использования, больший размер проема будет способствовать весьма существенной теплопотере. Если на чердаке нет отопления, можно предусмотреть тепло- и пароизоляцию для люка.

Место расположения лестницы

Лестницы на чердак могут быть наружными и внутренними. Последние, естественно, гораздо удобнее, подняться на чердак можно, не выходя из дома. Располагают конструкции обычно в коридоре или холле. Она должна размещаться таким образом, чтобы не мешать свободному перемещению жильцов дома. Важно помнить, что площадь занимаемого ей в разложенном состоянии пространства находится в обратной зависимости от угла наклона. Чем он меньше, тем больше места потребуется.

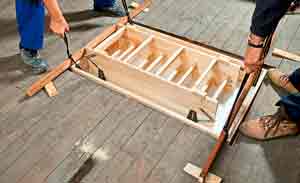

Изготовление и монтаж складной лестницы с люком на чердак

Соорудить складную чердачную лестницу своими руками достаточно не сложно, необходимо лишь следовать приведенным ниже инструкциям.

Рассмотрим способы изготовления складных чердачных лестниц разных типов.

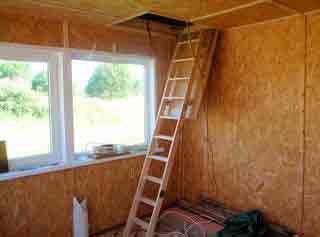

Простая двухсекционная лестница

По индивидуальным размерам изготавливаем простую приставную лестницу.

Далее готовый лестничный марш распиливается на две неравных части (1/3 и 2/3). Они скрепляются между собой карточными петлями, и конструкция приобретает вид складной.На стене под люком крепится деревянный брус. При помощи петель на нем закрепляется лестничная конструкция.

Чтобы не раскрываться, лестница фиксируется на стене с помощью крючка, петля к которому располагается в точке, где соединяются секции.

Основным минусом такой лестницы является то, что ее не получится спрятать в люк. Если для хозяев важно, чтобы конструкция не портила внешний вид, можно изготовить трехсекционную лестницу.

Лестница из трех секций

Выглядеть готовая конструкция будет следующим образом.

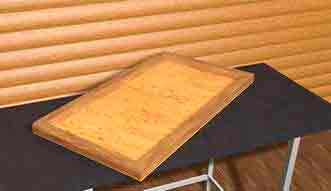

В первую очередь изготавливается крышка люка. Из фанерного листа толщиной 10 мм вырезаем заготовку. По размерам она должна быть больше самого люка на 8 мм по всему периметру. С таким припуском крышка будет свободно закрываться, сохраняя теплоизоляционные свойства.

Для изготовления рамы люка нам понадобится 4 бруса, по размерам равных длине и ширине крышки (сечение 5 х 5 см). На их концах делаются выпилы глубиной 2,5 см, они промазываются клеем. Бруски скрепляются при помощи саморезов. Чтобы диагонали были идеально ровными, можно использовать временные косынки из тонких фанерных листов. Когда рама готова, косынки убираются и вырезанная заготовка крышки люка фиксируется на ней при помощи саморезов.

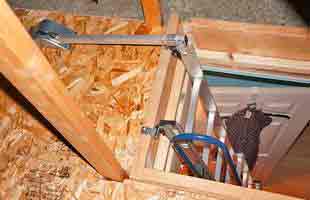

Следующий этап – изготовление собственно механизма лестницы. Это вариант на шарнирах без пружины. Весь комплект деталей для него можно приобрести в магазине, но мы расскажем, как его можно изготовить своими руками.

Сначала на листах картона следует воссоздать чертеж планируемой лестницы с учетом угла открывания люка. Вырезанный макет примеряем на месте. Это поможет нам определить необходимую длину шарниров.

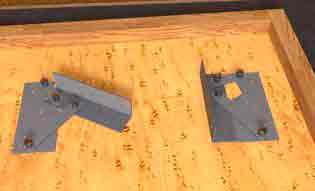

Для изготовления одного механизма нам понадобятся металлические элементы: прямоугольник, 2 полоски разных размеров, уголок. Высверливаем отверстия под шарниры для болтов № 10. Собираем и стягиваем детали. При помощи малки измеряем угол, на который будет открываться люк и раскрываем конструкцию на нужный угол. На прямоугольнике выделяем область, перекрываемую полученным углом, и вырезаем лобзиком.

Обрезаем лишнее с полос металла и скругляем их на концах. Теперь уголок можно застопорить в необходимом положении.

Далее изготавливаем аналогичный элемент в зеркальном варианте. Для этого на струбцинах закрепляется каждая пара деталей. Высверливается отверстие, в которое вставляется болт. Далее сверлится второе отверстие. Заготовки скручиваются двумя болтами и ровняются по длине. Таким способом создаются все элементы.

Полученные механизмы монтируются к крышке. Изготовленная конструкция вешается на люк.

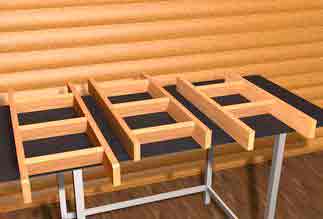

Теперь займемся изготовлением секций. Размеры их будут составлять: первая – 90 % длины люка, вторая – 90 % длины первой, третья – длина марша лестницы за вычетом длин первых двух.

Нам необходимо 15 пог. м. досок (10 х 3 см). Размечаем их согласно расчетам, на тетивы переносится угол марша. Тетивы монтируют зеркальным способом, это необходимо учесть, осуществляя разметку и сверление. В точках соединения частей лестницы делаются отверстия – в зеркальном отображении через одно.

Согласно рассчитанным размерам секций режем доски на тетивы. При помощи напильника обрабатываем отверстия. Вырезаем ступеньки. Все элементы шлифуются, фаски скругляются. Далее, используя стамеску, согласно нанесенным отметкам производим вырезание канавок под ступени.

Каждая часть конструкции стягивается саморезами с использованием столярного клея.

Из металлических полос шириной 2 см изготавливаем петли. У нас должно получиться четыре полоски длиной 16 см и четыре – длиной 12 см. К коротким привариваются лапки, в которых предварительно высверливается отверстие 0,8 см. По длине короткие полоски с лапками должны сравняться с длинными. Теперь у нас есть восемь элементов с равной длиной, на четырех из них ступенька. Скручиваем механизмы болтами.

Теперь осуществляем общую сборку лестничного марша на изготовленных шарнирах.

Для крепления конструкции к крышке люка не рекомендуем использовать саморезы. Для этого нам понадобятся болты – они более надежные. Закончив сборку, проводим испытание. Если все получилось и корректировать механизм не требуется, снимаем лестницу, чтобы произвести окрашивание. Для обработки рекомендуются лак и аэрозольная краска по металлу.

Складная лестница на чердак, выполненная своими руками, готова. В дальнейшем вы можете дополнить конструкцию поручнями, замком-фиксатором, пружинами и дополнительными шарнирами для исключения люфта.

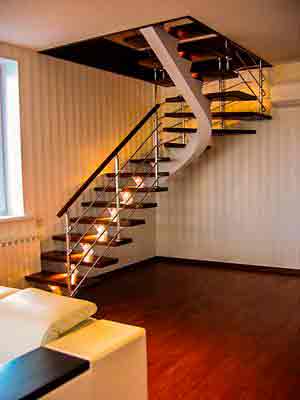

Чердачные лестницы в интерьере

Нередко лестница на чердак в доме – это не только средство для перемещения, но и целое произведение искусства. В рамках самых разных интерьеров реализуются самые оригинальные проекты по изготовлению чердачных лестниц.

Источник: http://gidlestnic.ru/izgotovlenie-i-montazh/lestnitsu-na-cherdak-svoimi-rukami

Лестница на чердак своими руками — пошаговое изготовление простого варианта

Чердачные лестницы бывают нескольких типов – это приставные, раскладные и стационарные. Первые 2 варианта для самостоятельной сборки не подходят — приставные неудобные, а раскладную конструкцию сделать самому сложно.

Поэтому мы подробно остановимся на том, как собирается простая и недорогая стационарная лестница на чердак своими руками.

При наличии инструмента лестница из дерева своими руками собирается максимум за пару дней

Выбор материала

Деревянные лестницы своими руками собирать проще, поэтому мы остановимся именно на этом варианте. Что касается породы дерева, то любителю я советую взять сосну или липу, древесина у них мягкая, плюс светлый окрас можно задекорировать морилкой.

Конструктивные особенности

Конструкция деревянной лестницы мало чем отличается от ее металлических сестер.

• Винтовые модели нам не подходят, там все элементы нужно персонально рассчитывать, а для любителя это сложно.
• Оптимальным вариантом будут прямые маршевые лестницы.

Винтовая лестница будет иметь оригинальный вид, но любителю собрать ее проблематично

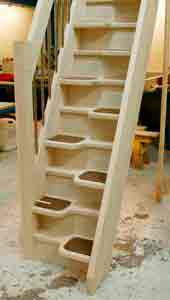

• Маршевые лестницы на второй этаж и на чердак отличаются только углом наклона. В нашем случае угол наклона колеблется в пределах 45º–75º.
• Высоту ступеней также определяем по углу наклона, чем круче конструкция, тем чаще монтируются ступени, но по правилам, для комфортного пользования высота подступенка должна составлять от 15 до 23 см. Количество ступеней рассчитывается из этих же данных.
• Размер проступи составляет 20–40 см.
• При расчетах нужно отталкиваться от верха конструкции, потому как высота нижней первой ступени особого значения не имеет, зачастую она меньше всех остальных.

Совет! Чтобы вам было удобно ходить, лестница должна иметь нечетное количество ступеней.

• Прямаямаршевая конструкция делается на косоурах или тетивах. Отличие там небольшое, в первом случае на косоуры (направляющие) ступенька крепится сверху, а во втором она вставляется между тетивами.
• Высота лестницысчитается по вертикали от пола первого этажа, до чистового пола чердака. Здесь важно чтобы при подъеме человек не цеплялся головой за край люка. По правилам минимальное расстояние от ступени, до кромки проема по вертикали равно 190 см.

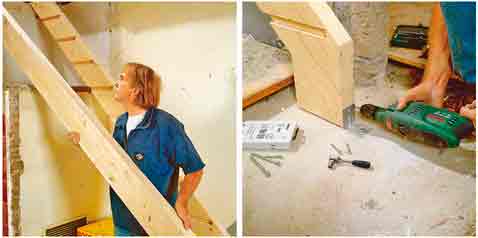

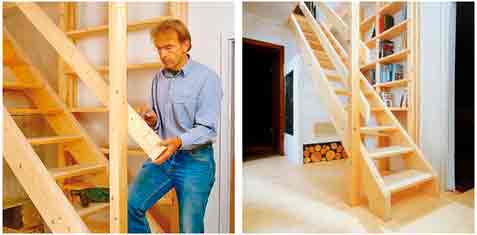

Простейшая конструкция лестницы из дерева на тетивах

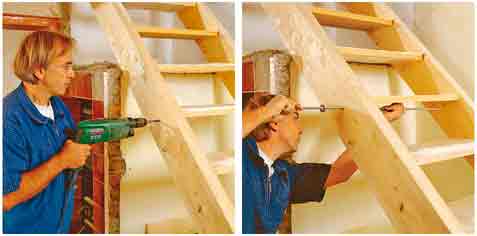

Этапы самостоятельной сборки

Для чердачного варианта лестница на тетивах считается самой подходящей. Инструкция там простая, плюс инструмента и материала нужно немного.

• Для изготовления деревянной конструкции нам понадобится строганая доска шириной 200–250 мм и толщиной 30–40 мм.
• Длина доски зависит от размеров конструкции, ведь из нее будут делаться 2 цельные тетивы.
• Теоретически ступени можно делать из доски толщиной 25 мм, но удобней закупать одну доску и для тетивы и для ступеней.

О дополнительной фурнитуре и инструменте будет сказано по ходу сборки.

Способы крепления ступеней

Существует 3 способа фиксации ступеней:

1. Небольшие деревянные бруски изнутри прикручиваются к доске и уже на них кладутся проступи.
2. Проступи изнутри фиксируются на доске металлическими уголками.
3. В тетивах прорезаются пазы под проступи, в них вставляются ступени.

С эстетической точки зрения вариант с пазами смотрится лучше конкурентов

Установка тетивы

Первыми размечаются и подрезаются под нужным углом 2 тетивы. После подрезки и примерки вам нужно сразу отметить на полу первого этажа и на коробе чердачного люка точки фиксации конструкции.

• Разметка ступеней. Если вы не уверены, что можете точно рассчитать угол наклона, то установите (без фиксации) тетиву на ее место и, приложив к ней уровень, отметьте горизонт для первой ступени.
• Шаблон. Теперь у вас есть угол наклона ступеней относительно тетивы. Для разметки остальных степеней можно воспользоваться малкой или изготовить самодельный шаблон из картона.

Пазы под ступени удобней вырезать ручной циркулярной пилой, но за неимением таковой можно воспользоваться обычной ножовкой по дереву

Важно! Глубина паза под ступень не должна превышать 1/3 от толщины тетивы.

• После разметки одной тетивы, сложите доски вместе и скопируйте разметку на вторую тетиву.

Циркулярная пила удобна тем, что ее можно установить на фиксированную глубину реза

• Пазы. Дальше берете широкую стамеску и аккуратно выбираете пазы на всю глубину реза. Глухой паз, как на фото снизу, делается также при помощи стамески. Сначала выбираете все, что можно, а затем ставите стамеску вертикально и подрезаете боковую сторону.

Глухой паз выбирается широкой стамеской

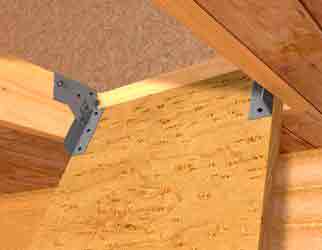

• Устанавливаете обе тетивы на заранее отмеченные точки и крепите их металлическими уголками. Тетиву прикручиваете саморезами, а в пол загоняете анкер.

Важно! Перед окончательной фиксацией промерьте расстояние между тетивами несколько раз в 3–4 точках, все должно быть одинаковым.

Для более прочной опоры на пол, снизу под тетиву можно вырезать и закрепить деревянный уголок из той же доски

Монтаж ступеней

Ступени желательно замерять и нарезать уже после установки тетивы. Пазы мелкие и если вы чуть ошибетесь, то доски войдут неплотно или будут распирать тетиву.

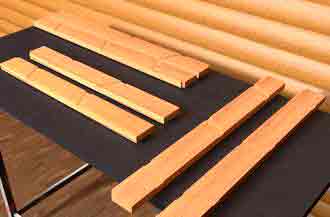

• Досточки под ступени быстрее делать по шаблону, чтобы все были одинаковыми, но любителю лучше вырезать и подгонять каждый элемент отдельно. Без опыта выбрать стамеской паз с точностью до миллиметра невозможно.

Быстрее делать все ступени одним пакетом

• Перед тем, как установить досточки, пазы необходимо смазать любым клеем по дереву, как вариант можно использовать ПВА.

Пазы обязательно промазываются клеем

• При заведении элементов в пазы можно воспользоваться деревянной киянкой, забивать досточки голыми руками проблематично.

Сразу после заведения элемента в паз, необходимо убрать излишки клея

• Чтобы массивная конструкция со временем не рассохлась, и тетивы не разъехались в стороны, под одной из центральных ступеней мы монтируем стягивающую металлическую шпильку.

Шпилька нужна для фиксации боковых элементов

Перила

Вариантов установки перил множество, но мы выбрали самый простой для любителя. Если люк находится в углу, то перила можно монтировать только с одной стороны.

• От точки фиксации тетивы на полу, до потолка устанавливаете стойку из деревянного бруса, минимальное сечение бруса от 50х50 мм.
• Дальше параллельно тетиве, к брусу и к обвязочному коробу чердачного люка крепится 1 или 2 доски.
• Доски можно прикрутить саморезами или просверлить отверстия и зафиксировать болтами с широкими шайбами.

Последними этапами сборки лестницы будет шлифовка и лакировка

Вывод

По сравнению с аналогичными заводскими моделями цена описанной выше самодельной лестницы, как минимум в 1,5 раза ниже. Для тех, кому этот вариант не подходит есть видео в этой статье, на котором вы найдете хорошую альтернативу.

Источник: http://nashicherdaki.ru/lestnicy/024-lestnica-na-cherdak-svoimi-rukami-poshagovoe-izgotovlenie-prostogo-varianta/

Изготовление чердачной лестницы с люком своими руками

1. Назначение
2. Виды конструкций
3. Где разместить?
4. Материалы
5. Размеры
6. Пошаговое изготовление
7. Полезные советы

Имея частный дом с чердаком, часто возникает необходимость установки дополнительной конструкции, при помощи которой можно было бы легко забираться наверх для работы на втором этаже дома. Изготовление чердачной лестницы будет самым простым и удачным способом для этого. Использование люка позволит прятать конструкцию, когда в ней нет необходимости, а изготовление самой лестницы своими руками не даст усомниться в качестве и надежности конструкции.

Назначение

В хорошем частном доме во время проектирования чаще всего закладывается чердак. Это нежилое помещение, где чаще всего складываются все ненужные вещи, для которых не хватает места в доме. При желании можно сделать из него полноценный второй этаж. В любом случае, как бы это помещение не использовалось, нужно иметь возможность в него попасть. Самым простым и надежным вариантом является лестница.

Изначально частные дома сооружали с внешними железными конструкциями сбоку, по которым можно было в хорошую погоду достаточно комфортно добраться до чердака. Если же изначально лестницу не делали, то в хозяйстве использовалась простая приставная деревянная конструкция, которая ставилась только в необходимый момент. Минусом любого из вышеупомянутых способов является сезонность – только летом, в хорошую погоду и светлое время суток можно безопасно попасть на чердак и сделать все необходимые манипуляции на нем.

Ввиду таких особенностей многие хозяева дач и собственных домов сооружают чердачную лестницу внутри помещения. Для того чтобы она занимала мало места и не мешала жильцам, чаще всего конструкция имеет складной характер. Чердачная лестница может быть как металлической, так и деревянной, ее можно купить или изготовить собственноручно. Каждый хозяин этот момент решает сам. Чтобы с чердака не дул сквозняк, не попадала пыль и просто не было дырки в потолке, ее закрывают при помощи люка.

Если чердак оборудуют под жилое помещение, то чаще всего возводят стационарную лестницу, чтобы можно было быстро подняться наверх и спуститься вниз. Для нежилой площади логичнее всего будет именно складная конструкция, которая прячется за люком под потолком и может быть доступна в любую минуту. Имея внутри дома вариант подъема наверх, не нужно беспокоиться о погодных условиях или темном времени суток, если есть необходимость что-то взять с чердака или отнести что-то ненужное подальше.

Виды конструкций

Если вы озадачились покупкой или изготовлением лестницы на чердак, то в первую очередь нужно понять, какой тип конструкции подойдет именно вам. Определив место, куда вы установите лесенку, можно понять, насколько габаритной она может быть, сколько места будет занимать, какого типа будет, и только после этого можно предпринимать какие-то более серьезные шаги.

Основными вариантами чердачных лестниц являются:

• складная;
• раскладная;
• выдвижная;
• пружинная;
• телескопическая.

Складные лестницы чаще всего выполняются из металла, потому как этот материал позволяет создать небольшую по габаритам и легко складывающуюся конструкцию. Основным материалом для этого служит алюминий, ввиду своей легкости и хороших показателей прочности. Достоинством этого типа можно назвать универсальность устройства, которое подходит практически под любой тип конструкции дома с самой различной высотой потолка.

Если такой вариант сложить, то конструкция получается небольшая, и за пределы короба, изготовленного для нее, не выходит. Из минусов можно выделить только сложность складывания и раскладки механизма, потому как для данных действий нужна определенная физическая сила. Кроме того, дома сделать такую лестницу очень сложно. Тут каждая деталь должна иметь определенную длину и быть зафиксирована при помощи нужных шарнирных механизмов, потому проще будет приобрести ее в магазине.

Можно сделать складную лестницу и из дерева, но вид она будет иметь совершенно иной. Сделать ее можно самостоятельно без особого труда. Состоять будет она из двух частей. Во время складывания она будет крепиться к более длинной части, а вся лестница никуда не прячется, а приставляется или прикрепляется к стене. В случае с креплением нужно сделать на стене крепежи.

Если же есть необходимость иметь переносную лестницу, то можно сделать очень простой, но надежный механизм, используя брусья и трос. Два бруска выбираются исходя из высоты потолка, готовятся ступени – их должно быть не более четырех, между двумя деревянными будет одна ступень из троса, которыми стягивается вся конструкция во время работы. Ослабляя трос, можно полностью разобрать все и поместить в шкаф или другое место хранения.

Раскладной тип чердачной лестницы отличается типом устройства. Все части конструкции складываются одна в другую и убираются наверх. Тот же принцип используется при раскладке – поочередно раскрывается каждая секция и лестница готов к эксплуатации. Такой вариант работы достигается при помощи шарнирного механизма, который устанавливается с обеих сторон в каждом пролете. Самая верхняя часть крепится к люку, при открытии появляются дополнительные поручни, которые делают конструкцию лестницы более надежной и способствуют легкому и быстрому подъему наверх.

Удобство такого варианта в том, что в сложенном виде лесенка имеет те же габариты, что и короб, в который ее помещают, а значит, не занимает места больше, чем это нужно. При желании, поднявшись наверх, можно и ее убрать, чтобы не мешать другим обитателям дома, если положение люка находится в проходном месте.

Для безопасности на ступенях делаются канавки, которые не дают ноге поехать и человек уверенно держится, поднимаясь наверх или спускаясь на первый этаж дома. В покупных конструкциях это предусмотрено изначально, а планируя собственное изготовление, нужно не забыть о данном нюансе. Тип крепления ступеней в готовых конструкциях имеет название «ласточкин хвост».

Выдвижная лестница может состоять из двух или трех частей, что регламентируется высотой потолков в доме. Принцип действия такого устройства прост – каждая секция выдвигается одна за другой, как будто по рельсам. Верхняя секция должна крепиться к основной балке на чердаке, чтобы конструкция была прочной. Планируя установку такого средства подъема, нужно сделать специальный короб на потолке, в который и будет монтироваться лестница. Важно иметь прочную и надежную конструкцию, иначе есть риск обвала потолка с тем, кто будет подниматься на чердак.

На верхнюю секцию, которая должна быть меньше остальных по длине, крепится крышка люка, и во время складывания всей конструкции идет автоматическое закрытие окошка на чердак. Крепить люк необязательно, его можно закрывать и самостоятельно, после того, как лестница будет отправлена наверх.

Другой вариант выдвижной конструкции имеет две секции. Маленькая крепится к люку, и при его открытии можно свободно получить к ней доступ. Сняв специальные крепления, можно освободить вторую часть и опустить ее до уровня пола, крепко и надежно в него уперев. Чаще всего для этого варианта используют дерево, а не металл. Подъем и опускание люка производится на специальных металлических направляющих складного типа, которые расположены по обеим сторонам.

Если такая лестница покупается, то люк идет уже в комплекте, и он дополнительно оснащен теплоизоляцией, чтобы не пропускать теплый воздух на чердак, а холодный не заходил в помещение. Если данная конструкция сооружается своими руками, то об этих нюансах тоже не следует забывать.

Пружинные лестницы имеют специальные пружинные механизмы, при помощи которых осуществляется фиксация каждого отдела конструкции, что не позволяет им самопроизвольно складываться. За счет них достигается надежность и безопасность устройства для подъема на чердак.

Телескопическая лестница изготавливается из металла и имеет вид направляющих круглой формы, которые складываются друг в друга по принципу телескопа. Ступени сдвигаются плотно друг к другу, и вся конструкция занимает минимум места. Использовать ее очень удобно и просто, с этим справится любой домочадец.

Подъемные системы чердачных лестниц более удобные, чем варианты изделий, которые остаются в комнате. Раздвижная конструкция позволяет быстро достать и сложить изделие, что важно для тех, кто привык работать быстро. Автоматическая система захлопывания люка позволяет избежать неудобной процедуры подъема на высоту до уровня потолка, чтобы дополнительно зафиксировать его, когда лестница была убрана. Если же вы хотите иметь стационарную лестницу, но чтобы она занимала минимум места, то лучшим вариантом будет винтовая конструкция, которая позволит подняться на чердак, совершая кругообразные движения во время восхождения и спуска.

Где разместить?

В доме, где есть чердак, рано или поздно возникает вопрос приобретения лестницы, по которой на него можно будет беспрепятственно попасть. Сооружение такой конструкции для улицы не вызовет особых проблем, хотя и комфорта от использования такого устройства будет немного. Для того, чтобы сделать доступ на чердак быстрым, нужно разместить подъемный механизм прямо в доме.

Первое, о чем стоит позаботиться – это правильный выбор места для этого. Если дом большой, то найти в нем непроходной угол будет не трудно, а вот в небольшом дачном доме нужно будет выкручиваться из положения, когда одно пространство служит и кухней, и спальней и гостиной. В этом случае выбирается самый дальний угол от входа в дом. Если есть коридор, то в нем также можно продумать люк, куда и спрячется лестница.

Имея просторную кухню, можно предусмотреть выход на чердак именно с нее, особенно если там хранится что-то полезное для приготовления пищи. Если нужно спрятать стационарную лестницу, можно отгородить ее от общего пространства комнаты, сделав небольшой коридор, который будет иметь дверь, создавая иллюзию комнаты.

Лестницу можно использовать и как предмет декора, но лучше всего это делать в том случае, когда чердак представляет собой жилое помещение и им достаточно часто пользуются. Складная конструкция будет только затруднять пользование, а стационарная позволит с комфортом подниматься и спускаться людям любого возраста и физических возможностей.

Материалы

Планируя изготовление лестницы на чердак своими силами, важно приобрести все необходимые материалы. Первое, с чего все начинается, это монтаж люка. Это деревянная рама, куда и будет прятаться конструкция. Для изготовления нужно иметь брус 50 на 50 в сечении и фанеру на десять миллиметров. При изготовлении лестницы из дерева нужно приготовить доски толщиной 20-25 миллиметров и шириной 120-150 миллиметра.

Чтобы определить длину досок, нужно уже знать, какой именно будет конструкция – раздвижная, складная, сколько в ней будет секций. Рассчитывается материал для ступеней, продумывается расстояние между ними и толщина материала. Что касается люка, то важной составляющей хорошей его работы являются комплектующие, которые отвечают за амортизационные качества в момент открывания и закрывания. Чтобы закрепить люк на коробе, потребуются петли. Они непременно должны быть мощными, чтобы справляться со своей задачей множество раз.

Важными комплектующими являются и механизмы, которые помогают удерживать люк вместе с лестницей. Эти своеобразные амортизаторы можно приобрести или сделать вручную, если есть в наличии подходящий инструмент. Еще один важный элемент – это шарниры, которые помогают сложить и разложить лестницу. Эта фурнитура продается в любом мебельном магазине, потому не должно возникнуть проблем с их приобретением. Металлическая основа всех важных элементов позволяет не сомневаться в надежности и качестве готового продукта и смело пользоваться им многие годы.

Чтобы сделать лестницу с люком самостоятельно, нужно иметь следующие инструменты:

• ножовка по металлу;
• пистолет для работы с монтажной пеной;
• шуруповерт с битами или комплект отверток;
• саморезы разной длины и ширины;
• рулетка достаточной длины;
• карточные петли;
• бруски толщиной от 20 до 30 миллиметров.

Размеры

Расчет нормативов для изготовления лестницы на чердак давно выведен, потому нужно лишь применить его для своего помещения. Ширину марша следует выдержать на уровне 650-1100 миллиметров, а высоту сделать не более 350 сантиметров. Если делать конструкцию более высокой, то ее надежность будет значительно ниже.

Планируя количество ступенек, не стоит их делать больше пятнадцати штук. Если ситуация того требует, то можно увеличить количество, но предварительно все конструкция укрепляется. Оптимальным расстоянием между ступенями является пятнадцать или двадцать сантиметров. Сама ступень должна быть не менее двух сантиметров в толщину.

Наиболее правильным углом постановки чердачной конструкции будет шестьдесят или восемьдесят градусов. Больший угол существенно снизит безопасность использование лестницы. Для маленького угла потребуется совсем немного места, что является существенным преимуществом.

Продумывая конструкцию, важно учесть вес, который будет находиться на лестнице во время использования. Это не только килограммы хозяина дома и его родственников, но и любые предметы, которые нужно поместить на чердак или снести вниз. Стоит позаботиться о том, чтобы ступени не скользили, иначе можно с них слететь и травмироваться.

Проем в полотке изготавливается по размерам готовой лестницы и люка, который крепится к ней. Важно максимально точно рассчитать каждый миллиметр и утеплить вход на чердак, чтобы с него в дом не попадал холодный воздух.

Пошаговое изготовление

Если вы решились делать лестницу на чердак своими руками, то первое, о чем стоит позаботиться, это чертежи и создание проекта. Самодельная конструкция не представляет ничего сложного, если подойти к процессу ее воплощения правильно.

Первым делом нужно подобрать все необходимые инструменты и приобрести материалы, которые точно понадобятся в работе. После этого будет идти монтаж простой приставной лестницы, с помощью которой можно будет работать с потолком и делать в нем нишу для люка.

Как только место для восхождения на чердак было определено, нужно вырезать прямоугольное окно в потолке и заняться сооружением крышки люка. Для этого нужно использовать брус 5 на 5 сантиметров, который разрезается, исходя из габаритов готового отверстия в потолке. Когда конструкция будет скреплена, сверху набивается фанера в десять миллиметров толщиной. Когда все готово, нужно примерить получившуюся крышку, и если вы подошло, ее нужно закрепить при помощи петель.

Как только установка люка завершена, можно приступать к изготовлению лестницы. Сделать это самому просто, особенно если был выбран вариант складной конструкции. Для этого нужно использовать приставную лестницу, к которой с обеих сторон прикручиваются брусья. Внизу нужно закрепить их надежно, а сверху фиксация идет на петли. Далее вся лестница распиливается на две части – верхняя большая, нижняя в два раза меньше.

Для того, чтобы такую лестницу не повело, нужно сделать дополнительные планки жесткости, которые набиваются по диагонали.

Две части складной конструкции нужно соединить при помощи петель. Верхняя часть всей лестницы крепится к люку анкерами, а нижняя складная часть крепится крючком, что предотвращает ее самостоятельное открывание. Готовый подъемный механизм прижимается к стене и фиксируется.

Можно изготовить чердачную лестницу из трех частей, которая будет складываться и прятаться в люк. Для этого приставную лесенку делят на три части, первая из которых имеет размеры люка, вторая меньше первой, а третья имеет длину, которой хватит для постановки ее на пол. Все части должны фиксироваться петлями, работу которых нужно тщательно проверить. Лестницу нужно хорошо отшлифовать и покрыть лаком.

Полезные советы

Для того чтобы сделать чердачную лестницу, необязательно обладать уникальными навыками и быть настоящим мастером, нужно просто правильно подойти к работе и делать все правильно и качественно. Создание подъемного механизма не отнимет много сил и времени, если разработать четкий план действий и заручиться поддержкой членов семьи.

Установить лестницу можно только тогда, когда готовы все элементы. Необходимо хорошо укрепить люк, чтобы под тяжестью конструкции он не рухнул на пол через какое-то время. Как только основные работы будут окончены, придет время для не менее важных работ. Утеплить крышку люка нужно обязательно, если дом используется весь год.

О том, как сделать складную чердачную лестницу, смотрите в следующем видео.

Источник: http://stroy-podskazka.ru/cherdak/lestnica-s-lyukom-svoimi-rukami/

Люк на чердак с лестницей своими руками: виды лестниц, размеры, пошаговая инструкция

Какие требования должны быть соблюдены при устройстве прохода под крышу, какие размеры должна иметь лестница, а также как все это сделать своими руками расскажем в нашей статье.

Начав строительство собственного коттеджа не все понимают, что такая мелочь, как люк на чердак с лестницей, элемент обязательный к устройству в любом доме. Небольшая дверца сделает жизнь в доме безопасней, даже если чердаком не пользуются. Кроме того, важно сделать так, чтобы подход к чердачному люку был максимально комфортным и безопасным.

Требования к чердакам и мансардам

Пространство под крышей жилого дома можно использовать в разных целях. Даже если чердак не является жилым, он несет функцию технического помещения. Но чаще владельцы коттеджей все-таки используют место под крышей с пользой, размещая там жилые комнаты или пространство для отдыха.

Независимо от того, с какой целью используются чердак или мансарда, данное пространство должно отвечать определенным требованиям безопасности:

1. Обязательно наличие свободного прохода в пространство под крышей, для тушения пожара. Чаще всего, для этого устраивается люк. Материалы, из которых производится дверца должны соответствовать противопожарным нормам и иметь огнестойкость не ниже ЕI30.
2. Материалы строительства крыши и отделки чердака в обязательном порядке обрабатываются огнезащитными составами.
3. Большие по площади чердачные пространства делятся на отсеки, способные перекрыть распространение пламени.
4. Под крышей запрещается устраивать складские помещения.

Если строиться мансарда, то она должна иметь пути эвакуации отдельные от жилых помещений. Не смотря на всю серьезность требований, реализовать их в частном строительстве не сложно. Обычно для этого достаточно устроить в чердачном перекрытии люк с лестницей.

Старое и новое

Если присмотреться к домам, построенным в прошлом веке, то можно заметить, что все они оборудованы наружными чердачными дверцами. Люди всегда понимали, что вход на чердак необходим, чтобы сделать дом более безопасным.

Современные технологии строительства и материалы позволяют устроить комфортный и красивый вход на чердак из дома. При этом к монтажу данной конструкции следует подойти с максимальной серьезностью и педантичностью. Несмотря на кажущуюся незначительность, надежность данной дверцы вполне возможно однажды спасет строение или жизнь.

На заметку! Халатность в устройстве чердачной дверцы, как минимум, приведет к сквознякам.

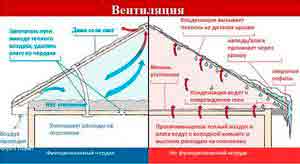

Если к неправильной конструкции добавить еще и отсутствие пароизоляционного слоя в устройстве кровли, то в результате получите высокую влажность под крышей и как следствие размножение плесени и грибка на материалах перекрытия.

Размер люка

Ограничений в размерах люка нормативно нет. Здесь следует руководствоваться экономичностью, комфортом и здравым смыслом. Прежде всего, дверь на чердак должна обеспечивать свободный проход в пространство под крышей. Опытным путем выявлены некоторые оптимальные критерии:

• ширина дверцы зависит от размеров лестничного марша и обычно превышает габариты ступеней на 10-15 см;
• если лестница монтируется с перилами, то проем должен превышать ширину марша на 20 см, как минимум;
• длина дверного проема обычно делается 1,2м, данный размер позволяет свободно перемещаться по лестнице;
• высота перекрытий в месте установки люка должна быть не ниже 2м, при этом важно учитывать размер лестницы в разобранном виде;
• наиболее удобным открыванием будет внутреннее: дверцы открываются на себя в направлении жилого помещения.

Важно! Следует предусмотреть механизм фиксации створок в открытом и закрытом положении.

Виды люков

Дверца на чердак может быть реализована различными способами. Выбор механизма открывания и типа устройства люка зависит от варианта лестницы, а также от частоты необходимого прохода на чердак. Наиболее частые варианты реализации:

• Ревизионный люк устраивается в ситуации, когда чердак не используется в качестве жилого помещения. Оптимален для крыш с острым углом наклона скатов. Обычно эксплуатируется вместе с приставной лестницей.

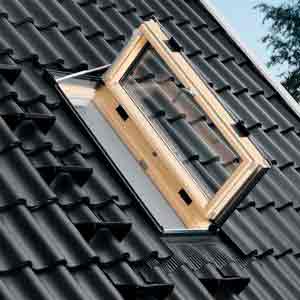

• Мансардный вход очень красивое решение и, как правило, совмещается с дверью на крышу. Данный способ не рекомендуется к самостоятельному устройству, поскольку требует наличия определенных строительных навыков. Кроме того, необходимо правильно высчитать возможные нагрузки на такую дверцу.

• Вертикальный люк строится в зданиях с разным уровнем помещений. По сути это заниженная дверца из жилой комнаты в пространство под крышей. Несложный способ, но используется крайне редко, поскольку создается в зданиях со специфической планировкой.

• Горизонтальный вход на чердак — самый распространенный способ для частного строительства. Вполне возможен к устройству своими силами.

Именно устройство горизонтальных люков рассмотрим более детально.

Цены на мансардные окна

Требования к чердачным лестницам

Осуществляя самостоятельное проектирование и строительство чердачной лестницы, следует знать какие требование предъявляются к таким конструкциям. Ограничения по углу наклона и ширине проступи выявлены опытным путем и подтверждены расчетами инженеров. Данные критерии прописаны в СНиПах и в случае массовой застройки обязательны к выполнению. Сделано это для того, чтобы в условиях редкого использования все же сделать процесс эксплуатации максимально безопасным.

Прежде чем проектировать лестницу на чердак или мансарду стоит ознакомиться с основными критериями безопасности:

• длина лестницы в разобраном виде не должна превышать 3м;
• ширина пролета должна находиться в пределах 0,6-0,7 м;
• высота ступени выбирается исходя из роста жильцов, но обычно колеблется в районе 0,2м;
• количество ступеней, то есть шагов на подъем, должно быть нечетным и не более 19;
• оптимальный угол наклона чердачной лестницы 60-70 0 ;
• ширина проступи 24 -30 см.

На заметку! Материал проступи должен быть прочным на излом и при этом иметь некоторый люфт на изгиб. Комфортная толщина проступи материала ступеньки 18 — 20 мм.

Виды конструкций

В зависимости от того, какое помещение будет находиться под крышей и насколько позволяют площади здания, владельцы домов могут устроить различный проход на чердак.

Все типы лестниц можно разделить на 3 способа устройства и эксплуатации:

• Стационарные.

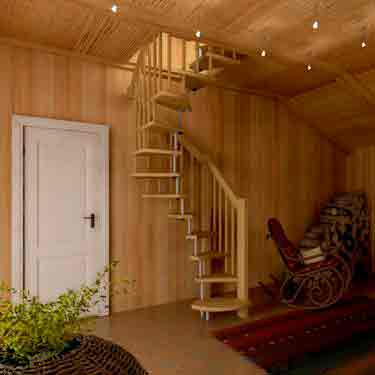

Это маршевые, винтовые, консольные конструкции. То есть лестница которая строиться вместе со зданием, связывается с ним одной системой усиления, распределяя нагрузку на несущие части здания. Такие лестницы отличаются следующими характеристиками:

• основательность;
• значительный вес;
• длительный срок эксплуатации;
• высокая прочность.

Кроме того, такая конструкция всегда занимает полезную площадь нижнего этажа. Даже при устройстве винтовых ступеней, самых экономных с точки зрения объема, придется пожертвовать квадратными метрами.

На заметку! Отдать предпочтение стационарной лестнице стоит в том случае, если чердачное помещение является жилым и планируется его ежедневное использование.

• Переносные (приставные).

Использование переносных лестниц для посещения чердака довольно распространено в тех случаях, когда пространство под крышей является техническим и не требует частого посещения. При этом это самый бюджетный способ устройства и самый неудобный и травмоопасный. Пользоваться приставной лестницей в одиночку без страховки снизу не рекомендуется. Кроме того, стремянку или приставную лестницу необходимо где-то хранить и, при необходимости, приносить её в район чердачного люка.

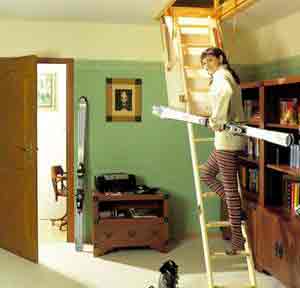

• Складные.

Если чердак имеет функциональное значение и используется часто, но не ежедневно, оптимальным способом устройства прохода становятся складные лестницы. Эти конструкции убираются в люк или стену и по этой причине имеют очевидные преимущества:

• не занимают место на площади нижнего этажа;
• в разложенном виде являются прочной и устойчивой конструкцией;
• не требуют организации места хранения.

Складные лестницы, как правило, не имеют подступенка, поэтому ширину проступи нередко сокращают, справедливо предполагая, что упора 2/3 ступни достаточно. Но при проектировании следует учитывать, что слишком узкая проступь сделает лестницу объектом повышенного риска, поэтому ступеньки все же должны быть около 20 см в ширину.

Виды складных лестниц

Складную лестницу, даже в комплекте с чердачным люком можно приобрести в готовом виде, а можно собрать своими руками. Опишем возможные наиболее распространенные виды мобильных ступеней:

• Телескопические. Направляющие для ступеней раскладываются по системе матрешки, то есть одна в одну. Ступени устанавливаются на направляющих при помощи механизмов — фиксаторов. Не самый надежный вид лестницы, проблемы, как правило, возникают именно с фиксаторами.

• Ножничные. Другое название таких ступеней — гармошка. Именно по принципу мехов и растягивается лестница простым движением вниз. В собранном виде она довольно компактна. Данную конструкцию можно приобрести в варианте автоматического раздвижения.

• Секционные складные. Сегменты лестницы складываются, как и в ножничном варианте, но довольно большими секциями, а не поступенно. По этой причине лестница в собранном виде довольно громоздкая, но при этом не занимает места на нижнем этаже, поскольку убирается в люк. Абсолютным достоинством такой конструкции является цена, это самый экономичный вариант.

• Откидные. Лестницы, которые фиксируются в ближайшую стену и в неё же убираются в собранном виде. В рабочем состоянии такая конструкция очень напоминает обычную маршевую конструкцию. Достоинством такого марша является нормальный угол наклона, обычно 45 0 . Но для использования потребуется свободная площадь нижнего этажа. Кроме того, собранная лестница на стене не украсит интерьер.

Узнайте, как сделать балясины из дерева своими руками, а также ознакомьтесь с чертежами и видео, в специальной статье на нашем портале.

Цены на различные виды чердачных складных лестниц

Деревянная чердачная трехсекционная лестница своими руками

Первое, что следует сделать — это прорубить проем в потолке в выбранном месте. Все дальнейшие расчеты будут зависеть от габаритов этого проема. Учтите, что люк будет крепиться к телу перекрытия, поэтому при необходимости его следует укрепить.

После того, как проем готов приступают к составлению проекта чердачного люка с лестницей. Чертеж должен обозначить следующие габариты:

• толщину потолочного перекрытия;
• длину и ширину люка;
• угол наклона лестницы;
• ширину лестничного марша;
• длину и количество секций;
• количество ступеней и расстояние между ними;
• ширину проступи.

Наиболее сложным с точки зрения расчетов является момент определения длины лестницы в разобранном виде. Для такого расчета потребуется вспомнить школьную математику и найти таблицы Брадиса, понадобится значение синуса угла:

• определяете на чертеже расположение лестницы;
• замеряете угол наклона (помня о том, что он не должен быть круче 70 0 );
• рассчитываем длину лестницы по формуле L=H/sin, где L — длина лестницы, H — высота от пола до чердачного люка, sin – значение синуса угла наклона.

На заметку! Более простой, но менее точный способ расчета, это определить размер гипотенузы, в треугольнике, где катеты — это высота до люка и расчетная длина от края люка до места фиксации лестницы на полу нижнего этажа.

Размеры секций рассчитываются следующим образом:

• первая — самая длинная, размер люка уменьшенный на 10%;
• вторая — меньше первой на 10%;
• третья — оставшаяся длина до набора всего размера марша.

Проект просчитан, материалы закуплены в необходимом количестве, можно приступать к производству люка со складной лестницей.

На заметку! После того, как проект готов подсчитайте все крепежные элементы, включая соединительные шарниры, петли, замки и внешнюю ручку для легкого открывания люка.

Цены на брус

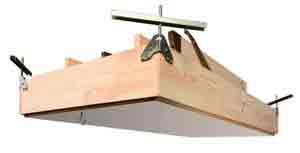

Технология изготовления дверцы люка — пошаговая инструкция

Любая дверь состоит из коробки (рамы) и дверцы (полотна). Коробка крепиться в проем, а полотно фиксируется на раме.

Размер коробки должен быть несколько меньше, чем размер отверстия для люка. С каждой стороны должно быть 2 — 3 см на формирование монтажного шва.

Процесс изготовления пошагово выглядит следующим образом:

Шаг 1. Рама сбивается из бруса или доски. Угловые соединения выполняются по 45 0 . Все детали скрепляются на клеем или саморезы. Для большей прочности углы коробки можно зафиксировать мебельными уголками.

Шаг 2. Остов для плотна так же собирается из бруса. Конструкцию можно усилить поперечной перекладиной.

Шаг 3. Со стороны чердака в полотно прокладывается материал ветрозащиты (гидроизоляция). Внутрь полотна помещается утеплитель, например, минеральная вата. Внутренняя сторона дверцы прокладывается мембраной пароизоляции.

Шаг 4. С обоих внешних сторон дверца зашивается фанерой, толщиной не менее 8 мм.

Полотно должно плотно, но свободно помещаться в раму. Перед началом работы всю древесину следует обработать составом огнебиозащиты.

На заметку! Коробка люка монтируется заподлицо с нижней плоскостью потолка, это следует учитывать при выборе размера бруса для рамы.

Цены на доски строительные

Сборка лестницы

В первую очередь необходимо раскроить брус на тетиву лестничного марша. В результате должно получиться три пары брусков различной длины. Самую нижнюю пару лучше выкроить с небольшим запасом, чтобы по факту установки спилить угол на торце бруска для прочной фиксации на полу.

Алгоритм действий следующий:

• напилите доски для проступей в необходимом количестве;
• на брусьях тетивы сделайте разметку для крепления ступеней;
• скрепите брусья парно при помощи скотча и просверлите отверстия в местах крепления ступеней;
• просверлите места для установки механизма шарнира на концах бруска, чтобы соединить секции между собой;
• соберите всю конструкцию на саморезы.

Видео — Самостоятельная сборка чердачной лестницы на металлические крепления

Размечая крепления проступей к тетиве, лучше ориентироваться на один край и сделать одно отверстия только. После того, как лестница будет установлена под нужным углом, выставляется одна ступень и делается второе отверстие так, чтобы проступь была строго горизонтальной. Чтобы повторить необходимый угол изготовьте шаблон из картона и просверлите места крепления остальных проступей. Крепить лестницу к дверце следует после примерки.

Процесс монтажа

Если работы выполняются двумя или более людьми, можно смонтировать люк вместе с лестницей на чердак в сборе. Конструкция довольно тяжелая, поэтому осуществить такую операцию в одиночку практически невозможно.

Если всё собрано и замерено правильно, процесс установки не будет сложным:

1. В толщу перекрытия монтируется коробка. Закрепляется все на анкерные саморезы. Рама фиксируется в нескольких местах: на расстоянии 10-15 см от вершины каждого угла и с шагом 40-50 см по длине каждой стороны.
2. К раме на петлях подвешивается дверца. Заранее на неё устанавливают шарнир для крепления лестницы и все запорные механизмы.
3. К закрепленной дверце монтируется верхняя секция лестницы.
4. Собирается вся конструкция марша при помощи шарнирных механизмов.

Монтажный шов запенивается. После чего внутреннюю сторону шва следует проклеить металлизированным скотчем, а верхнюю часть проложить гидроизоляционной лентой ПСУЛ. После такой изоляции, шов можно закрыть планкой нащельника или любым другим декоративным материалом.

Важно! Шов со стороны ленты ПСУЛ не требует дополнительной защиты. Штукатурить по ПСУЛу категорически нельзя.

Видео — Технология установки чердачной лестницы в готовый потолок

Заключение

Лестница с люком на чердак — элемент обязательный к устройству в любом здании. Виды лестницы и люка, а также способы их установки должны соответствовать требованиям пожарной безопасности. При этом собрать всю конструкции можно своими руками или приобрести готовое изделие и заказать монтаж в профильной фирме. Современный строительный рынок предлагает большой выбор готовых конструкций, а также различные материалы для самостоятельного изготовления.

Источник: http://remont-book.com/lyuk-na-cherdak-s-lestnicej-svoimi-rukami-vidy-lestnic-poshagovaya-instrukciya/

Выдвижная лестница на чердак: 6 преимуществ

Раньше вход в чердачные помещения располагался в наружной части крыши дома. Чтобы взобраться на чердак, необходимо было приставлять тяжелую и неудобную приставную лестницу. Однако современные частные дома зачастую имею входные люки прямо в потолке. Именно на эти люки и монтируется складная лестница, которая появляется лишь тогда, когда это действительно необходимо.

Преимущества и недостатки чердачных люков с выдвижной лестницей

Выдвижная лестница на чердак в сложенном положении совершенна незаметна. Она располагается на крышки люка, которая является каркасом такой конструкции. При необходимости вам нужно лишь открыть вход на чердак, и потянуть за ножки лестницы.

Преимущества раздвижной лестницы на чердаке:

1. Раздвижная лестница занимает минимум свободного пространства. В сложенном виде она вообще ни как не влияет на размеры помещения.
2. Цена на раздвижные лестницы гораздо ниже стоимости полноценных стационарных конструкций.
3. Такие лестницы очень просты в использовании. Для того, чтобы привести конструкцию в рабочее состояние, вам необходимо лишь откинуть крышку люка и потянуть за ножки лестницы.
4. Выдвижные лестницы весят очень мало. Благодаря этой особенности вам не придется волноваться за напольное покрытие и прочность основания.
5. При желании вы можете дополнить такую лестницу элементами повышающими удобство ее эксплуатации. Например, заказать конструкцию с перилами и антискользящими ступенями.
6. Монтаж такой лестницы настолько прост, что вы вполне сможете его выполнить своими руками.

Помимо большого количества плюсов, выдвижные чердачные лестницы имеют и некоторые минусы. Они не обладают особой значимость, но о них должен знать каждый.

Недостатки выдвижных чердачных лестниц:

1. По выдвижной чердачной лестнице нельзя перемещаться, держа в руках тяжелые предметы. При давлении свыше 150 килограмм ступени даже самой прочной конструкции деформируются.
2. Данная конструкция затрудняет эвакуацию с чердака.
3. Частое использование лестницы может привести к скрипу и заеданию механизма. Чтобы избежать данной проблемы, необходимо периодически смазывать места соединения элементов конструкции.

Несмотря на эти недостатки, выдвижные лестницы считаются самыми популярными устройствами для подъема на второй этаж. Согласитесь, что с установкой стационарных вариантов для чердака могут возникнуть некоторые проблемы.

Виды раздвижных лестниц на чердак

Выдвижные лестницы для подъема на чердак, однозначно используются чаще, чем стационарные. Однако прежде чем отправляться в магазин для покупки такого устройства, необходимо определиться наиболее подходящим для вас видом конструкции.

Модификации раскладных лестниц:

1. Выдвижная лестница используется для подъема на чердак наиболее часто для помещений с невысокими потолками. Такая конструкция состоит из нескольких секций, которые, выдвигаясь одна за другой, фиксируются затворами. После использования, устройство складывают в том же порядке, производя при этом фиксацию затворами.
2. Складные лестницы наиболее сложен в изготовлении. Однако такие конструкции обладают высокой надежностью и прочностью. Так как такая конструкция располагается в крышке люка, и имеет немаленькие размеры, для нее понадобится люк соответствующей ширины. Для изготовления таких лестниц чаще всего используется сосна или алюминий.
3. Откидные лестницы имеют небольшое количество секций. В разложенном виде она напоминает обычную приставную конструкцию, а в сложенном фиксируется специальными металлическими приспособлениями. Чтобы изготовить такую конструкцию своими руками, необходимо грамотно составить чертежи, в противном случае, она просто не войдет в люк в потолке.

Данные виды лестницы обладают своими достоинствами и недостатками. Их выбор должен зависеть от вашего вкуса и размеров потолка в квартире.

Помимо приведенных нами вариантов бывают и другие виды раздвижных лестниц. Наиболее известной конструкцией считается телескопическое устройство. Такие алюминиевые лестницы представляют собой тубусы, в которых расположены такие же тубусы с меньшим диаметром. Однако такие конструкции не обладают особой прочностью, а потому редко используются для чердачных помещений.

Размеры выдвижной чердачной лестницы

Раздвижные чердачные лестницы, конечно, можно сделать своими руками. Однако такие конструкции имеют достаточно низкую стоимость, а потому доступны широким массам.

Чтобы не ошибиться в выборе раздвижной лестницы, необходимо составить план с ее расположением в люке потолка, а также снять все необходимые замеры. Последний пункт наиболее важен, так как только при наличии правильных замеров, продавцы-консультанты строительных магазинов вам смогут помочь подобрать подходящую конструкцию.

Прежде всего, для подбора лестницы, вам будет нужно снять замеры дверного проема чердака. Он может иметь разную ширину и высоту, однако минимальными параметрами считается 50х60 см.

Если вы хотите сделать выдвижную лестницу самостоятельно, то вам еще придется выяснить ширину ступеней, их количество и расстояние между ними.

Также немаловажное значение имеет высота лестницы. Она будет зависеть от высоты потолков. Стандартная длина лестницы равна 290 см. Однако в идеале полностью разложенная конструкция должна касаться пола, поэтому в некоторых случаях размеры подбираются индивидуально.

Еще одним значением, на которое вам необходимо обратить внимание – это уровень наклона лестницы относительно пола. Идеальным считается наклон в 75 градусов. Именно такой показатель максимально удобен для подъема.

Монтаж раздвижных лестниц на чердак своими руками

Для того, чтобы произвести монтаж раздвижной лестницы вам необходимо приобрести следующие инструменты и материалы: Крышка люка, утепление крышки люка, монтажная пена, набор раздвижной конструкции, отвертки. Также не забудьте проверить комплектацию выдвижной лестницы, в нее должны входить: лестница, люк, болты, фурнитура, кронштейны.

Этапы установки раздвижной лестницы на чердак:

• Закрепите короб лестницы в чердачном проеме при помощи болтов и кронштейнов;
• Закрепите ручки лестницы на коробе с помощью шурупов;
• Проверьте работу конструкции;
• Задуйте зазоры между коробом и чердачным проемом монтажной пеной.

Данная инструкция по установке приведена в дополнение к основной инструкции, которая прилагается к каждому покупному комплекту раздвижных лестниц. Последовательно выполняйте порядок действий, и вы соберете конструкции за несколько часов.

Раздвижные лестницы очень просты в установке. Однако если вы неуверенны в своих силах, лучше обратиться к профессиональному мастеру.

Монтаж готовой раздвижной лестницы не займет много времени. Однако, чтобы такое изделие служило вам долгие годы, и подъем по нему был максимально безопасным, необходимо правильно выполнить последовательность всех этапов установки.

Конструкция выдвижной лестницы на чердак (видео)

Раздвижные лестницы – это отличный вариант для современных чердаков. С их помощью вы сможете попасть в мансардное помещение, не выходя из дома. Ищите новые возможности, и добавляйте в свой дом комфорт!

Источник: http://homeli.ru/remont-i-otdelka/lestnitsy/vydvizhnaya-lestnitsa-na-cherdak

Как сделать лестницу на чердак своими руками – варианты и способы, советы по изготовлению

Раньше для чердаков использовались большие приставные лестницы, они занимали довольно много места. Сейчас же на их смену пришли складные варианты. О них и пойдет речь в статье.

Такие лестницы занимают гораздо меньше места не только в сложенном, но и в раскрытом виде. При этом их можно замаскировать за чердачным люком. Кроме того, поскольку получится сделать лестницу на чердак своими руками, использование данных конструкций позволяет сэкономить. Они не будут уступать рыночным изделиям, а в некоторых моментах их превосходят.

Особенности складных лестниц

Одной из главных особенностей изделия является возможность маскировки чердачной лестницы за люком. Конструкция изделия должна включать в себя минимальное количество секций.

Раскладные лестницы на чердак стали популярными в загородных и дачных домах из-за того, что занимают мало пространства. Их установка не портит внешний вид потолка. Это действительно важно, поскольку вход на чердак очень часто находится в одном из жилых помещений. Складные лестницы отличаются функциональностью, надежностью, а также компактностью.

Чтобы раздвинуть такую конструкцию, достаточно просто схватиться за стержень и продеть его в кольцо. Затем нужно достать нижнюю ступеньку лестницы и потянуть за нее, пока она не выедет целиком. Для закрытия надо проделать все действия в обратном порядке. Лестница просто складывается и прячется в потолке. А в некоторых конструкциях установлен электропривод, значительно повышающий удобство эксплуатации изделия.

Отдельно стоит выделить безопасность складных лестниц. Данный вариант гораздо надежнее других, ступеньки не сломаются. Также не случится неожиданного закрывание конструкции.

А заключительным преимуществом складной чердачной лестницы является легкость. Меньше всего весят конструкции, изготавливаемые из алюминия или стали со специальным покрытием. Это значительно снижает нагрузку на чердачное перекрытие, что является очень важным фактором, влияющим на долговечность. Такую лестницу получится изготовить исключительно из-за металла. Это связано с особенностями конструкции.

Как сделать своими руками

В продаже имеются готовые складные лестницы. Такие изделия довольно удобные, в сети имеется множество положительных отзывов. Но их не рекомендуется использовать, когда планируется частая эксплуатация лестницы. Например, когда на чердаке находится личная мастерская.

С чем это связано? Все дело в надежности конструкции. Лестницы производятся промышленным способом, а значит, массово. При изготовлении в основном не уделяется внимание надежности, поскольку это нерентабельно. Лестницы проектируются для минимальной нагрузки, не учитываются различные факторы и возможные обстоятельства. Они отлично подойдут для использования, когда планируется просто подъем и спуск. А вот, например, затаскивание тяжелого груза по лестнице может привести к ее поломке, что очень опасно для здоровья и жизни людей.

Среди недостатков промышленных лестниц можно выделить крутость подъема. Спускаться с них получится только вперед. При этом необходимо придерживаться одной рукой. Что очень неудобно, например, когда нужно поднять на чердак или спустить какую-то вещь.

Перечисленные недостатки очень даже важные. Поэтому многие домашние мастера, привыкшие к работе руками, интересуются, как сделать лестницу на чердак своими руками. Самодельный вариант получится гораздо надежнее готового магазинного, отличающегося хрупкостью и дороговизной. Процедура создания лестницы довольно простая. Это отличный способ сэкономить, получив довольно качественное и надежное изделие.

Главное преимущество такого варианта — возможность самостоятельного выбора конструкции, материалов изготовления, механизма, а также крепежных элементов. Первый шаг — грамотный расчет размеров раскладной лестницы на чердак. Для этого необходимо провести замеры, а потом определенные калькуляции. Нужно помнить, что конструкция должна свободно открываться и закрываться.

У промышленных лестниц часто довольно ненадежные ступеньки, они буквально скрипят, что не добавляет им доверия. Поэтому многие люди решают самостоятельно их делать, чтобы получить качественную и долговечную конструкцию.

Чтобы изготовить мансардную складную лестницу самостоятельно, потребуются деревянные обрезки. В первую очередь необходимо заняться проемом в чердаке, а также люке. Ведь именно к нему нужно будет прикрепить лестницу. С обеих сторон желательно оставить свободное пространство примерно по восемь миллиметров.

Варианты конструкций

Существует множество вариантов лестничных конструкций для чердака. Рассмотрим четыре из них, самых простых в реализации, при этом надежных.

Раздвижная

Раздвижные конструкции обычно включают в себя две секции. Первая закрепляется непосредственно на самом люке, а вторая исходит из нее. Она раздвигается по направляющим. Когда лестница закрывается, одна секция едет по другой, такая конструкция довольно удобная. А главный ее минус — громоздкость складной лестницы, для нее нужно сделать широкий чердачный проем с большим люком.

Раскладная пружинная

Самой популярной на данный момент конструкцией является раскладная пружинная лестница, которая еще называется секционная. Изделие включает в себя от трех до четырех секций, при ее открытии получается лестничный марш. Все они соединены продуманным пружинным механизмом.

У такого варианта самая сложная конструкция. У лестницы много крепежных элементов, сложность составляет соединение изделия с люком. Материалом изготовления служит металл, а также дерево.

Телескопическая

Распространенными считаются телескопические лестницы на чердак. Они отлично подходят для частого использования, когда довольно часто люди поднимаются. Данный вариант идеален для технического чердака, например, мастерской или библиотеки. Но если речь идет о жилой мансарде, то предпочтительнее использовать все же металлическую или деревянную винтовую лестницу с перилами, она будет намного надежнее.

Телескопическая конструкция включает в себя несколько блоков, выдвигаемых поочередно. И тут всплывают главные преимущества такого варианта. Сама по себе конструкция занимает мало пространства. Телескопическую лестницу получится сделать любой длины, данное качество особенно важно для помещений с высокими потолками.

Но подниматься по телескопической конструкции не получится у детей и возрастного поколения, поскольку для начала нужно вытянуть нижнюю секцию. Это главный недостаток такой чердачной лестницы.

Упрощенная

Есть еще разновидность чердачных лестниц, которая не встраивается в люк. Они отставные, поэтому нужно подготовить специальное место неподалеку, чтобы спрятать изделие. По факту это обычная стремянка на чердак, которую нужно установить у люка при эксплуатации, а затем убрать.

Основное преимущество такой конструкции заключается в простоте реализации. Потребуется минимум ресурсов, изготовление займет гораздо меньше времени, если сравнивать с предыдущими вариантами.

Главный недостаток — плохая функциональность. Лестницу необходимо каждый раз доставать и убирать, а конструкция не самая легкая. Это весьма утомительное занятие, которое вскоре надоест. Недостаток довольно существенный недостаток, поэтому рекомендуется выбирать складные конструкции, встраиваемые в чердачный люк.

Выбор конструкции лестницы на чердак

Первый шаг при создании изделия — планирование. Необходимо продумать для изготовления раскладной лестницы на чердак своими руками чертеж.

Несколько рекомендаций по планированию конструкции:

1. При расчете размеров будущей лестницы необходимо брать во внимание механизм люка. Ведь он может незначительно выдвигаться и задвигаться при эксплуатации.
2. Для помещений с высокими потолками (не менее 3.5 метров), предпочтительно устанавливать маршевый или приставной вариант, также подойдет винтовая лестница. Данные варианты являются самыми безопасными.
3. Особое внимание стоит уделить механизму открывания-закрывания люка. В изделиях, продаваемых магазинах, предусмотрены специальные пружины, поэтому ход у них плавный. Это делает люк довольно безопасным. Стоит продумать данный момент, реализация такого механизма довольно дешевая.
4. От угла наклона зависит крутизна лестницы. От размера выступа зависит высота и количество ступенек. И наличие большого выступа не обозначает, что такая лестница будет удобнее. Рекомендуемый подъем ступенек составляет 20 сантиметров.

Складные и раскладные лестницы — полезные рекомендации

Если речь об основном материале изготовления, то самый бюджетный вариант — лестница из дерева. При этом главную ставку нужно сделать на прочность крепления. Для создания деревянной лестницы потребуется два длинных и коротких бруска и 10-миллиметровый кусок фанеры.

Для любых конструкций, раскладывающих лестницу вместе с люком, требуются специальные механизмы, а также амортизирующие элементы. Последние призваны упростить закрывание и открывание лестницы. Все необходимые компоненты получится купить в строительном магазине. Самый простой вариант — перфорированные металлические полосы. А конструкция с алюминиевой раздвижной системой является продвинутой и дорогостоящей.

Теперь рассмотрим требования, которые выдвигаются к креплению лестницы. Конструкция должна быть чрезвычайна надежной, способной выдержать вес изделия вместе с человеком. При этом необходимо учитывать динамическую нагрузку, ведь предполагается активное использование лестницы.

Открывание и закрывание изделия должно происходить легко. Поэтому необходимо продумать механизм конструкции. Проще всего использовать специальные пружины для закрытия. Это сильно облегчит задачу.

Инструкция по изготовлению мансардной лестницы

Теперь перейдем непосредственно к изготовлению деревянной или металлической лестницы на чердак. Потребуется следующее: шуруповерт, лестница, болты, металлический крюк, шарниры, саморезы и пара брусов.

Сам процесс состоит из семи последовательных этапов:

1. С помощью петель зафиксировать верхний брус, для нижнего использовать саморезы. Причем крепежи надо размещать с обратной стороны лестницы.
2. Затем все посадить на болты, 6 или 8 мм. Нельзя выбирать крепления меньшего диаметра, так как они не выдержат нагрузку, со временем вырвутся из конструкции. А большой размер просто не нужен. Саморезы не подойдут, они недостаточно надежные.
3. Разметить лестницу на 3 равных отрезка. На 2/3 выполнить распил, в месте между ступеньками.
4. Распиленные детали нужно соединить, для этого используются петли.
5. Большие бруски нужно прибивать к обратной стороне конструкции наискосок, а не параллельно полу.
6. Затем конструкция подставляется под люком, фиксируется на верхний брусок. Его нужно закрутить болтами.
7. Остается установить крючок. Конструкция раздвижной лестницы на чердак должна легко раскрываться и складываться.

Источник: http://kryshadoma.com/cherdak/kak-sdelat-lestnitsu-na-cherdak-svoimi-rukami-varianty-i-sposoby-sovety-po-izgotovleniyu.html

Складная лестница на чердак своими руками

Складная лестница на чердак, для дачи или загородных домов, гаража или другого строения с мансардными помещениями ,становится жизненной необходимостью. Она не должна занимать много пространства, ведь в дачном домике важен каждый квадратный метр. Кроме того, большим преимуществом лестницы будет ее мобильность. Складные конструкции экономят пространство и просты в установке. Чтобы выполнить все сопутствующие задачи по сооружению такой лестницы можно своими руками.

Виды чердачных лестниц

Складная лестница на чердак, могут находиться как внутри помещения, так и на самом чердаке. Второй вариант более выгоднее в плане экономии жилого пространства. По конструкции изготовления лестницы, бывают следующих типов:

• монолитными (маршевые или винтовые);
• складными (рычажные, телескопические, ножничные или откидные);
• переносными (приставные или стремянки).

Переносные конструкции используют очень редко, в основном при выполнении строительных работ. Самый удобный вариант – монолитные изделия, которые обладают широкими маршами и оборудованы перилами. Однако для доступа к чердаку они не подходят, поскольку имеют большие габариты.

Лучше использовать выдвижные конструкции, которые безопасны в использовании и просты в монтаже. Кроме того, в сложенном состоянии они не занимают места в помещении. Благодаря разнообразию возможных конструкций можно выбрать лестницу, наиболее подходящую для своего дома.

Лестницы-трансформеры

Складная лестница на чердак, для изготовления лестниц используют дерево и металл (чаще всего алюминий). Такое сочетание позволяет получить наилучшие результаты. Дерево необходимо для создания лестничных маршей (вес конструкции снижается), а металлические детали – это чаще всего уголки, крепления и механизмы, которые обеспечивают жесткость конструкции.

Для лестниц выбирают твердую древесину (ель, лиственница, бук). Брус необходимо выбирать не менее 6 см толщиной. Ели лестница будет использоваться довольно часто, стоит задуматься о металлической конструкции. Крышку люка стоит заполнить пенопластом для большей теплоизоляции. Размеры лестниц на чердак:

• оптимальной шириной марша является значение 65 см;
• среднее количество ступенек – 15;
• оптимальной шириной шага считается 19,3 см;
• толщина ступеней не меньше 18 мм;
• оптимальный угол наклона конструкции – 60-70 градусов.

Чтобы лестница не скользила по полу, стоит надеть на каждую тетиву специальные накладки.

Ножничные

Такие лестницы выполняют полностью из металла. Их другое название – лестницы-гармошки. Они легки, компактны, легко крепятся к люку. Однако ножничные лестницы имеют один недостаток – со временем при их эксплуатации появляется скрип. Их периодически нужно смазывать.

Телескопические

В этом случае раскладная лестница имеется несколько секций, которые складываются одна в другую. Обычно они изготавливаются из алюминия. Отечественные дачники настороженно относятся к таким лестницам и больше предпочитают им трансформеры.

Более востребованы секционные шарнирные изделия. Они более громоздки и сложны в установке, однако обладают высокой прочностью и долговечностью. Как изготавливается выдвижная лестница на чердак, описано ниже.

Месторасположение лестницы

Складная лестница на чердак, месторасположению лестницы предъявляется одно главное требование – она не должна мешать жильцам при передвижении по дому. Именно поэтому ее не устанавливают в спальной комнате или прихожей. Иногда можно установиться лестницу как предмет интерьера – если позволяют размеры помещения. В этом случае прятать ее необязательно.

Рекомендуется сначала сделать предварительный чертеж, который поможет определить место и положение лестницы согласно особенностям интерьера.

Изготовление двухсекционной лестницы

Складная лестница на чердак, должна иметь простую и практичную конструкцию, стоит присмотреться к варианту с двумя секциями. Для изготовления такой лестницы потребуется небольшое количество инструментов и материалов:

• ножовка;
• стремянка;
• рулетка;
• брус толщиной 2-3 см.
• петли по ширине косоура;
• крючок, саморезы, анкера и петли.

Сначала необходимо провести подготовительные работы, затем изготовить лестницу, а потом правильно ее установить.

Подготовительные работы

Складная лестница на чердак, демонтируем старую конструкцию, состоящую из лестницы и декоративной рамки, оборудованной внутри прохода. Затем необходимо подобрать бруски для лестничных маршей. Каждая тетива должна иметь сечение не меньше 30*50 мм. Оптимальный наклон чердачной лестницы в условиях небольшого размера помещения составляет 60-70 градусов. Его необходимо учитывать при расчете длины лестницы и угла наклона ступенек относительной лестничных стоек.

Устраивать двухсекционную лестницы стоит в том случае, когда чердачный проход расположен в непосредственной близости от одной из стен. Складная конструкция будет висеть непосредственно на стене. Наличие всего 2 секций не позволяет спрятать ее на чердаке непосредственно над проходом.

Изготовление лестницы

Сначала собирают нижнюю и верхнюю части лестницы. Для этого понадобится 4 тетивы и ступеньки. Нижняя должна составлять 1/3 от общей длины. Затем необходимо укрепить верхнюю часть диагональными рейками для придания ей большей жесткости. Затем конструкцию соединяют воедино при помощи петель. На верхнюю часть лестницы крепят брусок, который в дальнейшем будет прикручен к стене.

Лестницу крепят к стене при помощи заранее прикрученного бруска. Его следует установить непосредственно под люком. Преимущества такой конструкции очевидны – минимум деталей и усилий при изготовлении, простота установки, легкость конструкции. Недостаток двухсекционной лестницы – она остается на виду.

Чтобы избежать такой ситуации, стоит соорудить более сложную конструкцию. Оптимальный вариант – лестница с 3 секциями. Ее можно легко спрятать на чердаке, используя только при необходимости.

Трехсекционная

Складная лестница на чердак, компактный вариант лестницы на чердак – люк с прикрепленной к нему складной конструкцией из 3 секций. Такие изделия продаются в магазинах. Они выполнены из стали, обладают небольшими размерами и выполнены из стали. Также их можно соорудить самостоятельно. В качестве материала чаще всего применяют деревянные бруски. Чтобы построить лестницу на чердак своими руками, понадобится выполнить определенную последовательность действий.

Как делать люк

Перед выполнением люка стоит рассчитать его размеры. Если люк на чердак будет размером 125*70 см, то проход следует вырезать на 7-8 мм больше с каждой стороны. Это позволит легче открывать и закрывать люк. Уровень теплоизоляции от такого зазора не снизится.

В качестве материалов понадобятся:

• Бруски 50*50 мм – 2 длинных и 2 коротких.
• Фанера толщиной 10 мм.

Теперь необходимо соорудить люк. Для этого 4 бруска крепят между собой, а затем к ним прибивают лист фанеры. Перед креплением фанеры проверяют диагональ. Чтобы конструкцию из брусков не «повело», нужно к углам прибить косынки. После того как люк выполнен, его нужно примерить в проем.

Чтобы снаружи не было замков, а люк хорошо закрывался, следует врезать в крышку дверную защелку. Она будет отлично держать люк и удобно открываться.

Механизмы открывания

Теперь стоит заняться самым сложным – созданием механизмов открывания. Чтобы не усложнять и не затягивать процесс, можно купить их в строительном магазине. Однако если появилось желание сделать все своими руками, следует придерживаться определенных правил.

Для начала выполняют чертежи будущей конструкции, учитывая угол открытия люка. Чтобы сделать шарнир, на котором будет открываться люк, понадобятся:

• куски листового металла;
• один уголок;
• две металлические полоски разной длины.

На шарнирах выполняются отверстия согласно заранее выполненным чертежам. Затем соединяют все вместе, не сильно затягивая болты. Определить угол открытия можно опытным путем. Для этого люк открывают до нужного угла и делают отметки на металле. Затем ту область, которая мешает движению уголков, вырезают лобзиком.

Теперь каждый уголок стопорится в нужном положении. Чтобы механизмы получились идентичными, сначала полностью изготавливается один, а затем все детали второго выполняются по готовому образцу.

Для большей прочности люк соединяется с проемом поддерживающий конструкцией из уголков и металлических полосок. К концу верхних полосок приваривают куски металла, в которые будут упираться нижние полоски. Уголок становится опорной площадкой. В результате получается шарнирный механизм, который оказывается полусогнутым при открывании люка.

Лестница

Сама лестница выполняется из деревянных досок. Для тетивы и ступенек подойдет дюймовая доска 100 мм. Первая секция выполняется по размеру люка. Длина второй может быть равна первой секции при условии, что она не будет задевать потолок во время раскладывания.

Для третьей секции выбирается длина, которая осталась до пола. Угол наклона отмеряют при открытом люке. Затем его необходимо перенести на доску, отмечая ступени. Затем размечается длина секций. Всю разметку, которая была выполнена на первой доске, стоит перенести на вторую. Все линии должны находиться в зеркальном отражении.

Там, где будут расположены шарниры петель, стоит просверлить отверстия. Верхнее сверлится непосредственно на стыке скрепленных досок, нижнее – на их внешних сторонах. Чтобы отверстия выглядели более эстетично, стоит дополнительно пройтись по ним фрезером.

Затем доски распиливают в местах стыка сегментов. После нарезают ступени и шлифуют все элементы. На тетивах выполняют небольшие углубления, в которые будут вставлены ступени. Как только все элементы конструкции будут готовы, можно приступать к сборке.

Петли для маршей

Следующий этап в изготовлении лестниц – выполнение петель для соединения лестничных маршей. Для этого потребуется найти 8 металлических полос шириной 25 мм. На 4 из них необходимо приварить небольшой кусок таких же полосок. В каждой просверливают по 3 отверстия. Одно будет служить местом соединения с шарниром, другие – для прикручивания к лестнице.

Чтобы соединить сегменты лестницы, их необходимо положить на ровную поверхность. Шарнир нужно прикрутить так, чтобы болт вошел в специально выпиленный под него паз – по центру соединения секций. После прикручивания петель необходимо проверить секция на сгибание-разгибание. Только после того, как выполнена проверка, можно прикручивать 3 секцию. После того, как выполнены все процедуры, можно снимать люк и прикручивать к нему лестницу.

Подведем итоги

Складная лестница на чердак, вне зависимости от типа, должна быть удобной. Кроме того, при выполнении чердачной конструкции стоит придерживаться основных правил:

• мансардные складные лестницы не должны быть более 3 метров;
• ступеньки из металла следует оборудовать противоскользящими накладками;
• модели из дерева не устанавливают в слишком сухих или влажных помещениях;
• механизмы и крепления должны быть крепкими и надежными;
• время от времени трущиеся части изделия стоит смазывать.

Такие правила будут полезны при изготовлении чердачных лестниц.

Как видно, сделать чердачную лестницу своими руками просто. В процессе ее изготовления следует соблюдать определенные рекомендации, а перед началом работ сделать подробный чертеж. В процессе работ стоит соблюдать осторожность, особенно при работе на чердаке возле проема. Наша группа в контакте-здесь

Источник: http://xn--b1aafeqcbxpcbxdjdebh.xn--p1ai/skladnaia-lestnica-na-cherdak-svoimi-rykami

Лестница на чердак – выбор материала и варианта конструкции

Под скатной крышей частного, несмотря на то что там размещаются элементы стропильного каркаса, остается свободно место. В зависимости от конструкции и уклона кровли его может быть больше или меньше, но, как правило домовладельцы стараются его каким-либо образом использовать.

Опытные проектировщики утверждают, что даже на неотапливаемом чердаке можно организовать удобное пространство для сезонного хранения вещей или даже оборудовать дополнительную летнюю спальню. Однако, если вы хотите максимально эффективно использовать это помещение, вам понадобиться хотя бы раскладная или выдвижная лестница на чердак. В этой статье мы расскажем самые удобные и экономичные способы оборудования подъема в чердачное помещение, которые можно воплотить даже своими руками.

Что такое чердак?

Чердак – это помещение хозяйственного назначение, организованное в подкровельном пространства скатной крыши жилого дома. В отличии от мансарды, чердачное помещение не имеет термоизоляции скатов, отопления, оно может не оснащаться естественным освещением, а самое главное – оно не используется постоянно.

Чаще всего чердак используют для следующих целей:

• Сезонное хранение. Чердак пригодится при случаях, когда нужно убрать какие-то крупногабаритные предметы на длительное время. Очень удобно там складировать вещи, которые используются сезонно, к примеру, лыжи и санки летом или садовый инвентарь зимой.
• Сушка продуктов растениеводства. Под крышей в летнее время становится очень жарко, благодаря чему на чердаке можно быстро высушить лекарственные или пряные травы, корнеплоды перед закладкой на хранение.
• Комната для летнего использования. Так как скаты крыши не утепляются, а помещение не отапливается на чердаке зимой холодно. Но в летний период это помещение вполне можно использовать как дополнительную спальню или игровую комнату.

Обратите внимание! Чердак имеет огромный потенциал для использования домовладельцами, если его грамотно обустроить. Удобная лестница на чердак – обязательное условие активной эксплуатации этого помещения, причем чем чаще вы там бываете, тем капитальней должен быть оборудован подъем.

Особенности чердачных моделей

Многие домовладельцы, озаботившись грамотным оборудованием помещения под крышей, задаются вопросом, как сделать лестницу на чердак своими руками или как выбрать наиболее подходящую по цене и конструкции модель.

На самом деле, выбор лестниц для чердачных помещений в строительных магазинах, однако, многие их делают своими руками, чтобы сэкономить. Сделанная своими руками лесенка ни в чем не уступает покупной, если она соответствует следующим требованиям:

1. Прочность. Конструкция модели обязательно должна быть прочной, чтобы легко, с запасом выдерживать вес человека, который по ней поднимается.
2. Компактность. Для чердака подходят только компактная лесенка, размеры которой рассчитаны таким образом, чтобы не занимать много пространства в и без того тесном помещении. Поэтому для оборудования чердаков часто используются раздвижные или складные, то есть нестационарные, модели, которые в сложенном виде скрываются в проем люка, а при необходимости очень просто раскладываются.
3. Легкость. Оборудование чердачного помещения обычно не предусматривает усиления фундамента, поэтому лесенка для подъема должна быть максимально легкой, но при этом прочной.

Важно! Варианты чердачной лестницы очень разнообразны по материалу, конструкции и стоимости. Можно приобрести готовую лестницу или выполнить изготовление и монтаж своими руками. Если вы склоняетесь в сторону первого варианта, обязательно обращайте внимание на качество продукции, так как от этого зависит ваша безопасность.

Критерии выбора

Если вы собираетесь активно использовать чердак, вам обязательно нужно оборудовать подъем к этому помещению, иначе его эксплуатация будет затруднительной. Так как выбор конструкций очень разнообразен, опытные мастера рекомендуют обращать внимание на следующие критерии:

• Количество свободного места. Откидная лестница на чердак – более компактная, а стационарные модели с широкими ступеньками просты в эксплуатации и считаются самыми удобными. Поэтому, делая выбор, нужно ориентироваться на то, сколько в наличии свободного пространства.
• Интенсивность использования. К чердачным помещениям, которые используются регулярно и активно, должен быть организован удобный, безопасный подъем. Поэтому для мест, предназначенных для сезонного хранения, можно использовать складные лестницы на чердак, изготовленные своими руками. А если, в подкровельном пространств организуется дополнительная комната, придется задуматься о стационарной модели. Проектировщики используют одно правило: чем чаще используется помещение, тем капитальней и надежней должна быть лестница.
• Особенности домочадцев. При выборе лесенки на чердак обязательно нужно учитывать, кто ей будет пользоваться. Несмотря на то, что складная конструкция очень компактна, пожилым людям и людям с проблемами опорно-двигательного аппарата пользоваться ей будет неудобно, небезопасно. С другой стороны, лестничный механизм, который можно сложить и спрятать люк, может ограничить доступ на чердак детям, которые могут нечаянно пострадать от своего неуемного любопытства.

Помните! Чердачное помещение обязательно должно быть оборудован лесенкой, даже если вы не планируете использовать его в качестве места сезонного хранения. Домовладельцу все равно приходится подниматься туда, чтобы обследовать важные узлы стропильного каркаса, открывать и закрывать слуховые окна, чинить крышу.

Если вы озаботились оборудованием своего чердачного помещения, вам придется раз и навсегда решить вопрос с устройством подъема. Чердачные лесенки отличаются по материалу, использованному для их изготовления, конструкции и форме. Обычно по этим признакам их делят на следующие виды:

Стационарные. Стационарными называют капитальные, неподвижные конструкции, которые используются постоянно. Лесенка стационарного типа имеет опору не только на пол, но и на поверхность стен и крепится к чердачному перекрытию. Такая модель наиболее удобна и безопасна, вдоль всей длины лестницы идут перила, которые не дадут при подъеме упасть. Стационарные модели могут быть прямыми, имеющими 1 марш, двухмаршевыми или винтовыми.

Обратите внимание! Главное условие безопасной эксплуатации чердачного помещения – наличие удобного, хорошо оборудованного подъема. Поэтому важно не ошибиться в выборе конструкции чердачной лесенки и правильно определить объем нагрузки, который на нее ляжет.

Складные варианты

Складная лестница на чердак – удобное и практичное решение для частного дома с неинтенсивно используемым подкровельным пространством. Этот вариант имеет неоспоримые преимущества: небольшой вес, компактность, удобство использования.

Причем изготовить выдвижную лесенку с люком своими руками достаточно просто, даже если вы не можете найти в продаже устраивающую вас по всем параметрам модель. Нестационарные чердачные лесенки бывают следующих типов:

Приставные. Приставные деревянные лестницы на чердак – это самое простое решение вопроса подъема в подкровельное помещение. Их изготовить своими руками достаточно просто, достаточно взять две длинных деревяшки, эти два бруска нужно соединить между собой поперечинами, которые будут служить ступеньками. Чтобы можно было без опаски лазать по этой конструкции, лучше ошкурить деревяшки. Приставные лесенки уместны, если подниматься на чердак приходится нечасто. Их недостаток в том, что при подъеме нужно страховать человека, придерживая лесенку.

Помните! Чердак – неотапливаемое помещение, поэтому чтобы защитить жилые комнаты от проникновения холодного воздуха из-под крыши, необходимо утеплить все детали люка таким же слоем утеплителя, что и чердачное перекрытие, а также проследить, чтобы он закрывался плотно, без щелей.

Материалы

От материала, из которого изготовлена чердачная лесенка зависят такие качества изделия как прочность, долговечность, несущая способность. В настоящее время в строительных магазинах продаются конструкции на любой вкус. Чаще всего представлены модели, изготовленные из следующих материалов:

Древесина. Качественные деревянные пиломатериалы – отличное сырье для изготовления лесенки. Из брусков можно сделать обычную приставную модель, более сложную маршевую или даже винтовую. Дерево – легкий, прочный, удобный в обработке материал, который к тому же доступен по цене. Однако, чтобы деревянное изделие служило дольше, нужно его ошкурить, пропитать маслом, окрасить или покрыть лаком.

Изготовление своими руками

Несмотря на огромный ассортимент строительных магазинов, случается, что домовладельцев не устраивают прилагаемые модели лесенок из-за размеров, формы или цены. В таком случае можно изготовить ее самостоятельно со всеми необходимыми параметрами. При расчете, проектировании и изготовлении изделия нужно учитывать следующие нормы:

• Ширина не должна быть меньше 60 см, иначе изделием будет неудобно, небезопасно пользоваться.
• Угол наклона лестницы не должен превышать 60 градусов, иначе при подъеме возникает риск падения, травм.
• Расстояние между ступеньками должно составлять 30-40 см. Слишком маленькой или слишком большое расстояние приведет к тому, что эксплуатации лестницы будет неудобной.
• Крепление должно быть надежным. Если лестница фиксируется на одном месте, на стене нужно предусмотреть дополнительные крепления, чтобы сделать конструкцию надежнее.

Учтите, что для работы потребуется большое количество крепежных элементов. А в складных моделях каждую пару деталей соединяют с помощью подвижных креплений, чтобы выдвигать и задвигать секции при необходимости.

Видео-инструкция

Источник: http://krovlyakrishi.ru/elementy-kryshi/lestnica-na-cherdak.html
