Камины для дома своими руками

Строительство камина дровяной для дома своими руками недорого из кирпича? Пошаговая инструкция +Видео

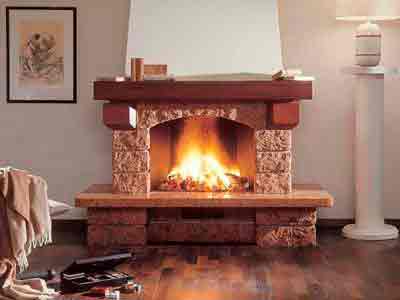

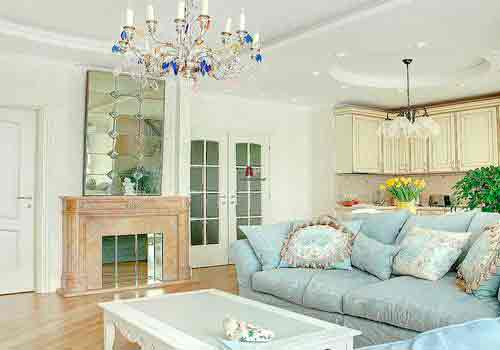

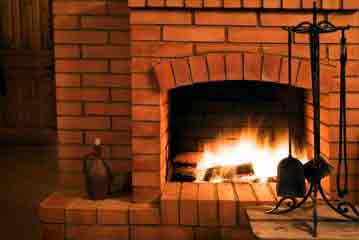

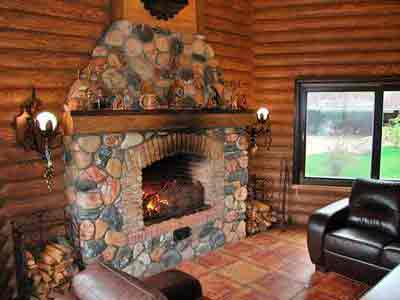

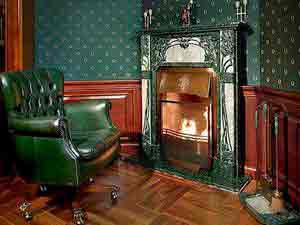

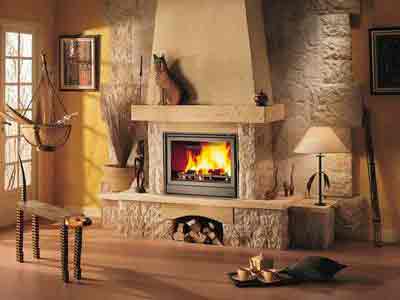

Дровяной камин в доме – это добротный очаг с открытой топкой.
На него возложена не только функция обогрева: кроме прочего, это великолепное украшение, гармонично сочетающее мягкий домашний уют помещения с изысканным очарованием.
Не случайно популярность таких печей чрезвычайно высока.
[contents]

Существует мнение, что обустроить декоративный камин дома своими руками настолько трудно, что фактически невозможно. С этим можно поспорить. Камин в какой-то степени – облегченная и упрощенная версия привычной печи. Главное их отличие заключается в способе теплоотдачи. Так насколько реально, и как выложить камин в доме самостоятельно? Попробуем вместе справиться с задачей.

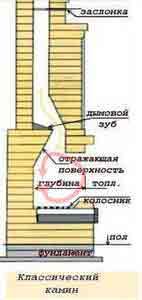

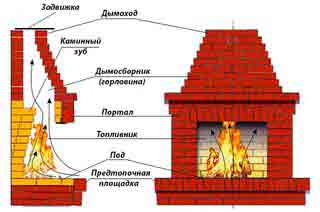

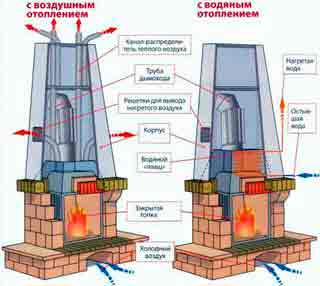

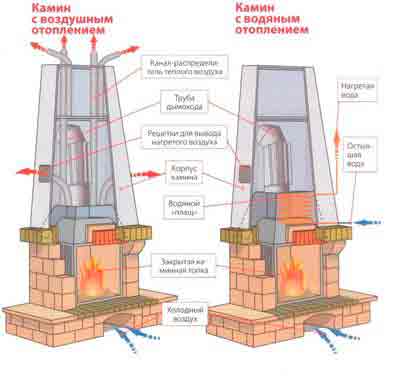

Принцип действия

С принципом работы дровяного камина для отопления дома довольно просто разобраться.

Сухая древесина при горении выделяет много тепла, от которого нагревается кирпич (камень).

Он же, в свою очередь, обладая способностью долго оставаться горячим, делится теплом постепенно, в течение длительного времени, снабжая им помещение.

Выглядят устройства по-разному, но незаменимые детали, дымоход и топливник, имеются в любой модели. Как добиться от печи большей эффективности?

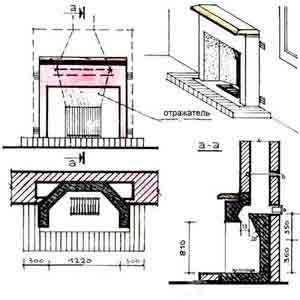

Хороший рабочий камин, с высоким КПД, должен быть:

  • не слишком глубоким и достаточно широким;
  • для увеличения коэффициента полезности в конструкцию добавляют специальные тепловые щиты. Их роль выполняют массивные детали, выделяющие при нагревании большое количество тепла:
  • кладку каминной печи для дома специально делают с выступами и неровностями, которые увеличивают площадь нагреваемой поверхности, а соответственно и теплоотдачу.

Как ни хорош камин в загородном доме, сложенный собственными руками, это только дополнительное отопление – без центральной системы в нашем климате не всем просто обойтись.

Подготовка

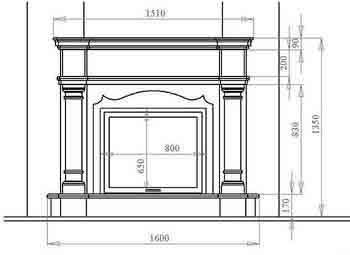

Любая работа начинается с плана, или проекта. Должен быть хотя бы простой чертеж. Он поможет не только в соблюдении порядка и очередности работ, но и в расчете необходимых строительных и отделочных материалов. Также при наличии плана печи гораздо легче подобрать подходящее для нее место в доме – а это непростая задача.

Оптимальным местом для камина в деревянном доме является внутренняя или несущая фасадная стена, либо угол пересечения двух несущих стен.

Не подойдет для камина продуваемое сквозняком место, как и участки напротив окон. Размеры будущего сооружения зависят от соотношения его параметров и размеров помещения.

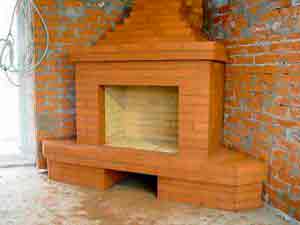

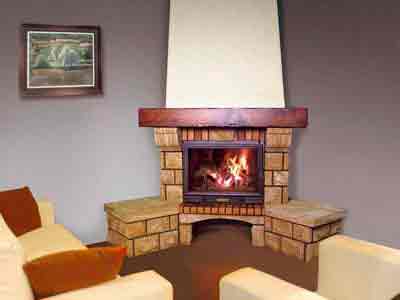

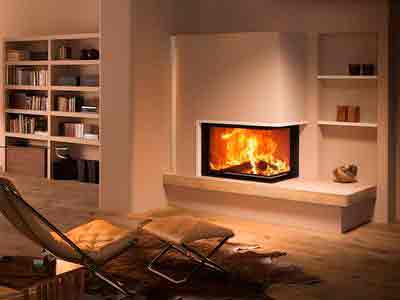

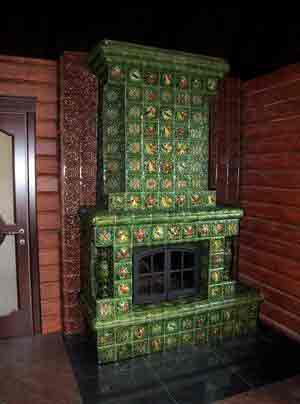

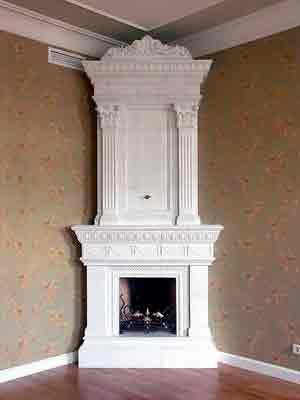

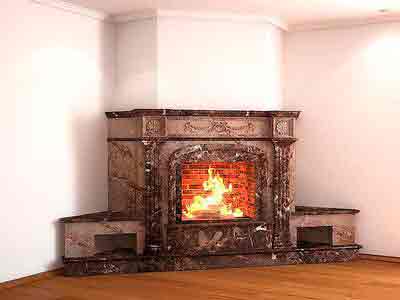

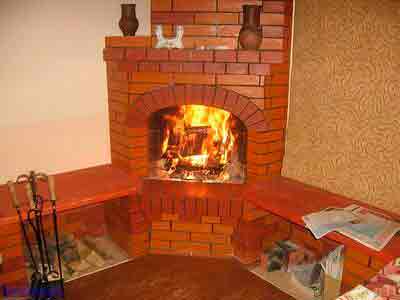

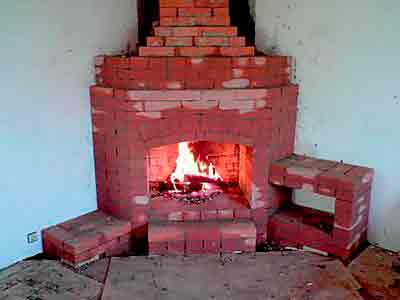

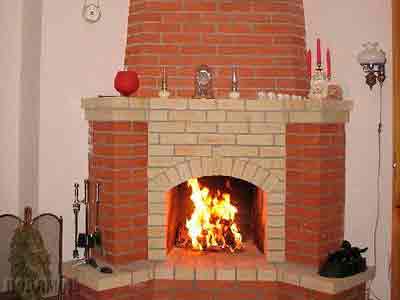

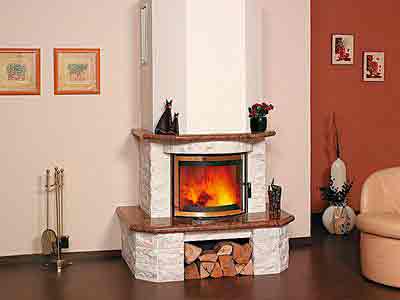

Угловой камин

Помещение, выбранное для камина в частном доме, не должно иметь чересчур малую площадь. Как известно, процесс горения требует достаточного количества кислорода.

Иногда для решения данной проблемы в подполе очага устраивают особый канал для воздуха, сообщающийся с улицей. Он и обеспечивает необходимый пламени кислород.

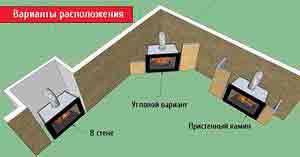

По способу размещения камин может быть:

  • у стены;
  • угловой;
  • центральный.

Другими словами, вы можете сделать угловой камин дома, или разместить его в центре помещения, или возле одной из стен.

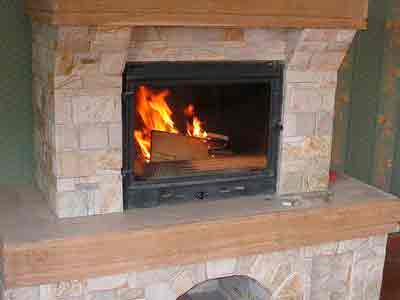

Тип очага

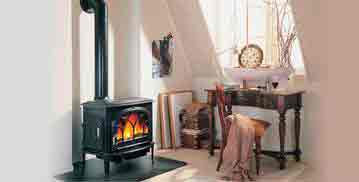

Решившись на установку камина в деревянном доме, надо определиться с типом очага. Дровяные камины могут быть закрытыми и открытыми. Первые представляют собой чугунное основание, которое снаружи обложено кирпичом или камнем.

Если сделать дверцу из жаропрочного стекла, можно любоваться открытым пламенем, не мешая процессу горения. Чугунные кассеты обходятся дешевле кирпича, и их использование позволяет уложиться в меньшую сумму расходов. И открытый, и закрытый тип вполне под силу сложить самостоятельно.

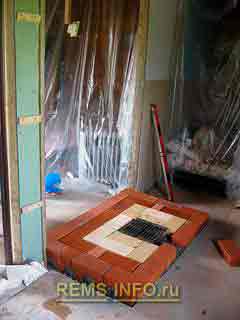

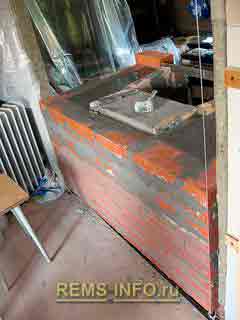

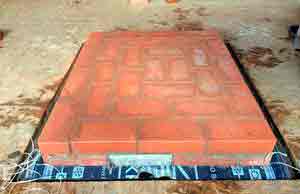

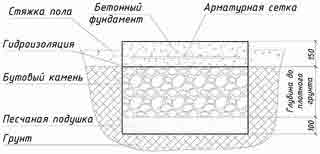

Фундамент для камина

Печка камин для дома должна располагаться на фундаменте.

Глубина его закладки в одноэтажном доме составляет не меньше полуметра, в двухэтажном жилье эта величина увеличивается примерно до 0.8 – 1,0 метра.

Удобным и бюджетным будет вариант из железобетона.

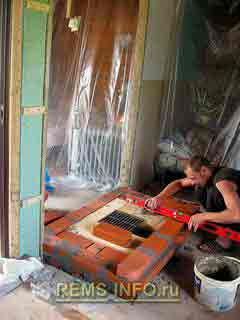

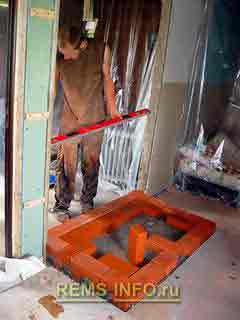

Яма под фундамент копается по периметру будущего камина, дно вымеряется уровнем.

Туда помещается битый кирпич или крупные камни, которые хорошенько утрамбовываются, затем заливаются цементом. После выравнивания полученного слоя процедура повторяется.

Внутренняя часть фундамента заливается жидким бетоном, наружная выкладывается на плотный густой раствор. Делается несколько таких слоев, пока до верха не останется около 30 сантиметров. Слои должны лежать ровно, проверяется уровнем.

Затем на гидроизоляцию из двойного рубероида, на глиняный раствор, кладется два слоя кирпичей. До чистого пола остается где-то 7 см — это основание будущего дровяного камина для дома.

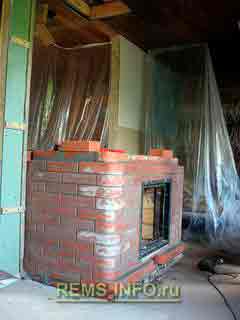

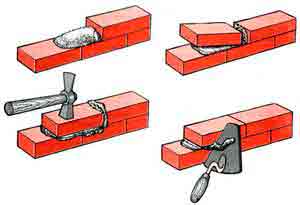

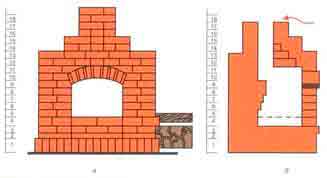

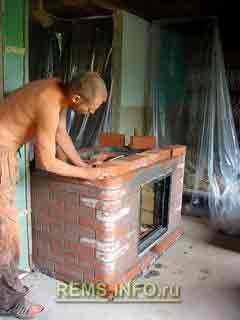

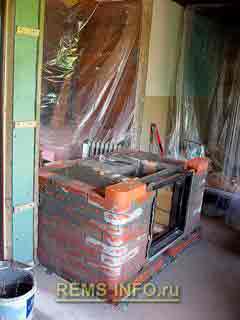

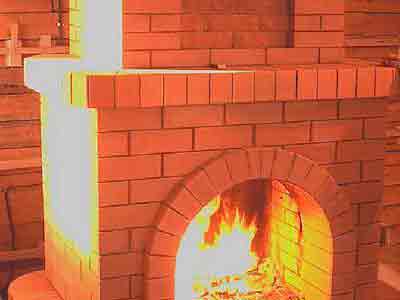

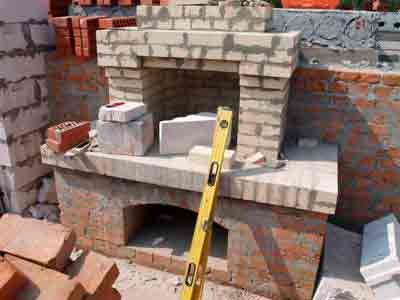

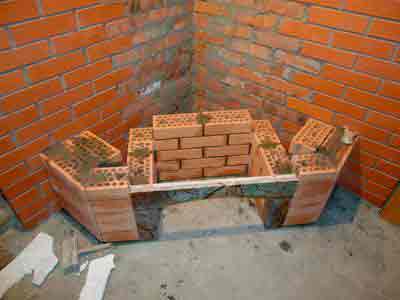

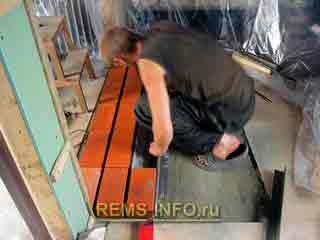

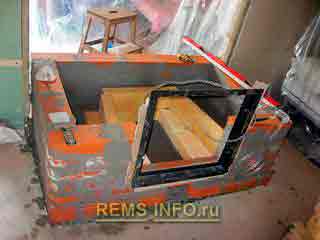

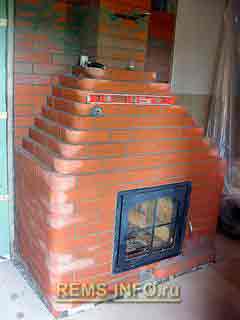

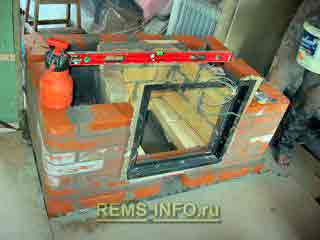

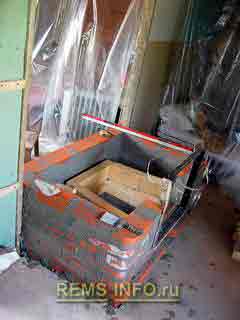

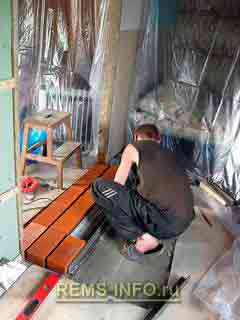

Кладка

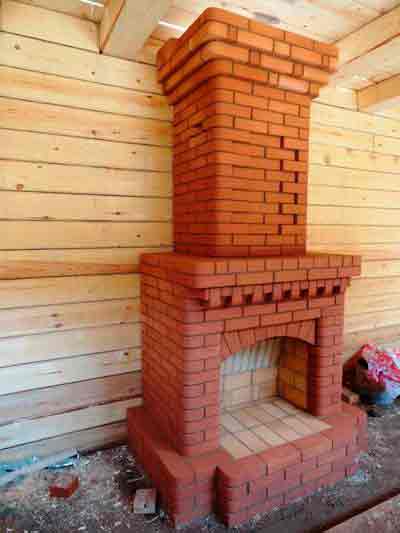

Так как самому сложить камин? Существуют разные приемы кладки печей, каминная от них фактически ничем не отличается. Она должна иметь такое качество, чтобы образовалась надежная монолитная конструкция, которую обеспечивают перевязки швов продольных и поперечных.

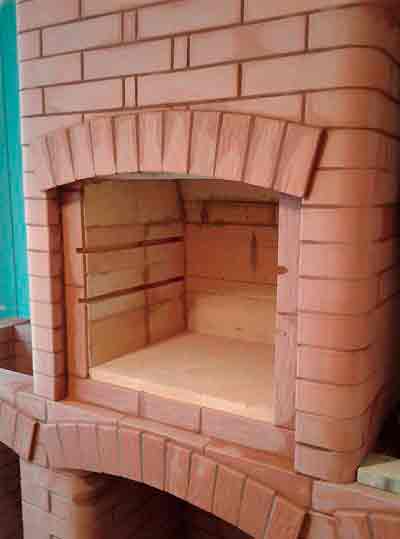

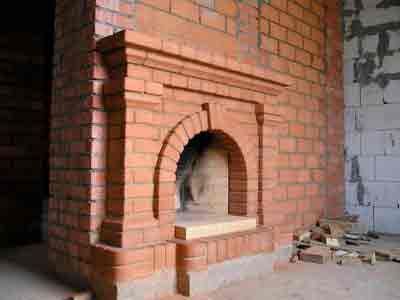

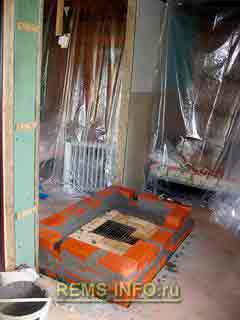

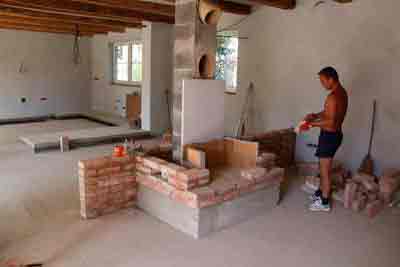

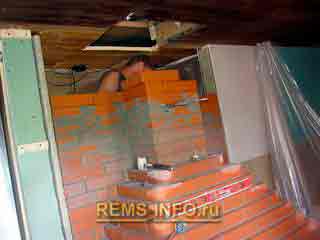

Кладка камина в доме

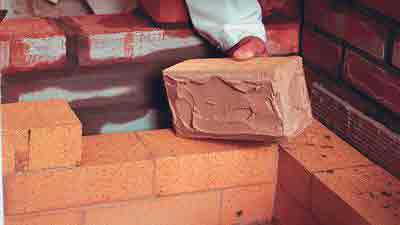

При несоблюдении этого условия страдает прочность кладки, так как при сильном нагревании швы деформируются гораздо больше, чем кирпич. Для обеспечения равномерности следует использовать гладкий пластичный раствор.

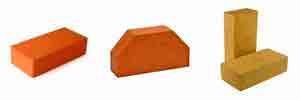

  • Красный кирпич имеет высокую пористость, из-за чего способен впитывает жидкость. Поэтому перед работой он должен быть вымочен.
  • Огнеупорный кирпич сразу готов к использованию. Для улучшения сцепления с раствором с него достаточно смыть частицы пыли.

Нельзя использовать для перевязки швов одновременно и керамический, и огнеупорный кирпич: они имеют разные рабочие характеристики, в том числе коэффициент расширения. Не рекомендуется располагать части кирпичей сколом внутрь дымового канала, чтобы не мешать нормальному прохождению газов.

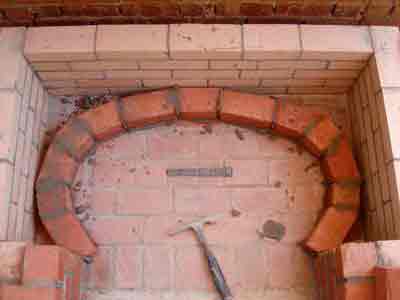

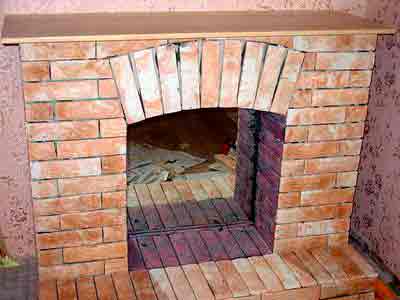

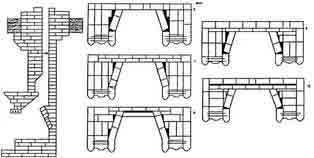

Перекрытие проема занимает одно из важнейших мест в композиции камина.

Еще на начальном этапе работы, продумывая дизайн камина, можно выбрать для него подходящий вид.

Перекрытие может быть выполнено из целого красного кирпича, с идеально ровными линиями и четкими швами.

Если кладка получилась не слишком удачной внешне, ее можно облагородить штукатуркой.

Не подходит для перекрытий проема металл, железобетон, так как они сильно расширяются при нагревании, что ведет к разрушению кладки. Весьма популярными являются лучковые и арочные перекрытия, являющиеся плюс к функциональности еще и весьма декоративными.

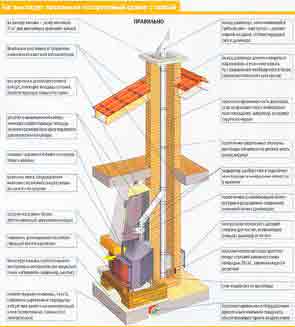

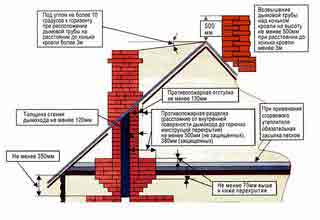

Дымовая труба

Стенка кирпичной трубы для дыма должна иметь ширину не менее чем в половину кирпича. В том случае, когда поверхность предполагается штукатурить, допустима толщина в четверть. Каналы дымовых труб рекомендуется делать строго вертикальными.

Создать своими руками камин из кирпича в доме не составит труда, если точно следовать всем рекомендациям. Кладка каминной трубы такая же, как и у самого камина. Некоторые затруднения может вызвать прокладка трубы в месте ее вхождения в кровельный материал.

Обычно для обеспечения пожарной безопасности на чердаке делают уширение кладки, называемое разделкой. Ее также можно изготовить из заранее приготовленной плиты из железобетона, оснащенной отверстием для трубы. Важно соблюдать следующие правила:

  • швы не должны иметь включений из пузырьков воздуха;
  • вертикальность сооружения;
  • максимально гладкая поверхность внутри трубы.

Кладка выше уровня крыши является наиболее сложным этапом работы. Здесь используется исключительно отборный кирпич, который кладется на цементно-глиняный раствор. Стояк выводится выше плоскости крыши примерно на два слоя, после чего начинают выкладывать выдру. Завершают кладку трубы шейкой и оголовком.

Кирпичную трубу вполне может заменить круглая, асбестоцементная или керамическая. Обустроить такую трубу гораздо проще, чем выкладывать из кирпича. Но она имеет существенный недостаток – весьма быстро охлаждается. Если между растопками пройдет значительный перерыв, то растопить камин будет достаточно сложно.

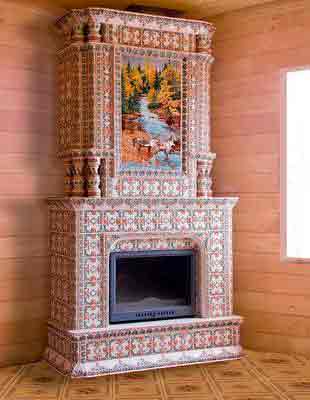

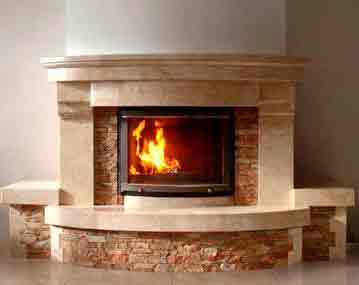

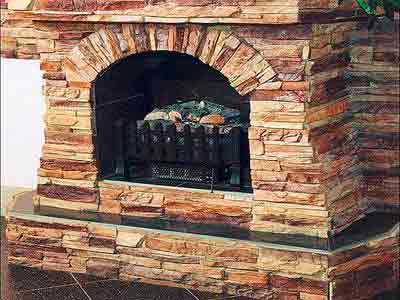

Отделка

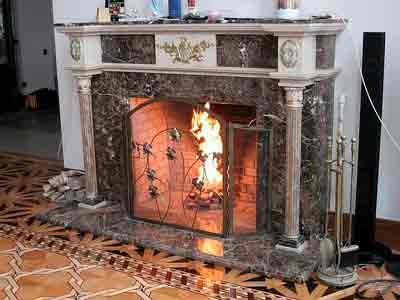

При изготовлении камина для загородного дома можно дать волю собственной фантазии и воплотить в жизнь свои задумки и мечты. Когда дело доходит до отделки – есть, где разгуляться креативным идеям.

Новую печь можно отделать на свой вкус, выбирая вариант отделки из нескольких существующих.

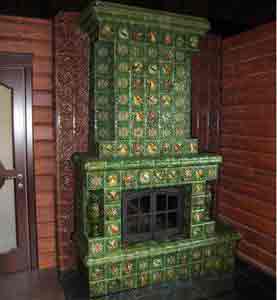

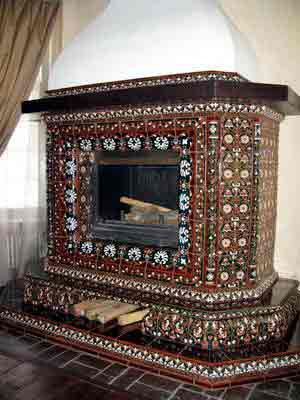

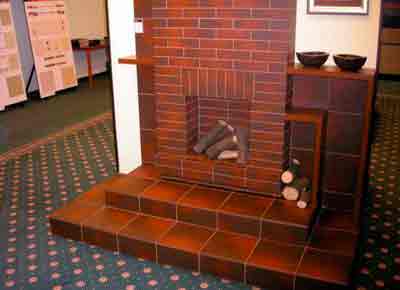

Для облицовки можно использовать множество самых разных материалов.

Облицовку керамикой ведут снизу вверх, от проема топки до необходимого уровня. Эффектную плитку из мрамора используют для отделки предтопочной плиты и каминного портала.

Оштукатуривание

Поверхность камина должна быть подготовлена к процессу. Кладки и щели расчищаются, на наклонные поверхности и на все площадки большого размера крепится сетка из металла.

Используются специальные скобки, или она просто прибивается. Все элементы из металла защищают слоем олифы, чтобы избежать коррозии.

Наносят сначала небольшой слой штукатурки, не толще 0,5 см. Когда он хорошо просохнет, наносится другой слой.

Для него используется более густо разведенный состав глины или штукатурки. При необходимости можно нанести еще один слой, третий, но всего толщина покрытия не должна быть более полутора сантиметров.

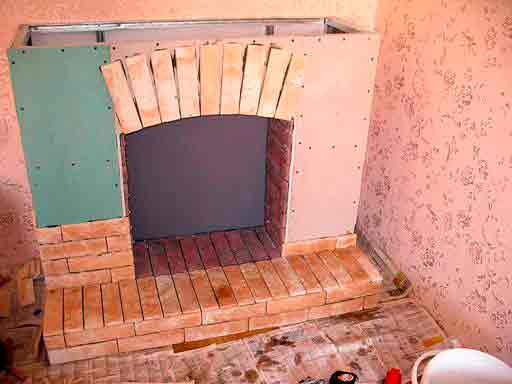

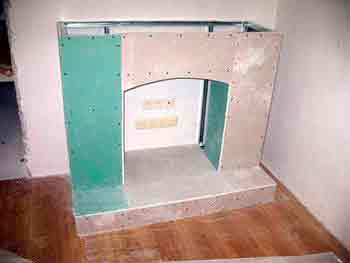

Облицовка гипсокартоном

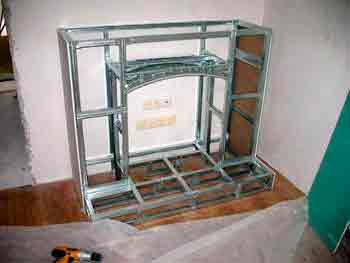

Для придания изделию прямоугольной формы производят облицовку камина гипсокартоном. Для этого сначала устанавливают жесткий каркас, который далее отделывают гипсокартоном.

Окраска

Ее проводят по предварительно оштукатуренной поверхности. Для этого берут клеевые и меловые красящие составы. Если нужна белоснежная поверхность, можно добавить в краску немного синьки.

Эффектные жароустойчивые материалы можно использовать не только для очага, но и для стены позади него. Нередко для украшения печки заказывают специальные кованые элементы или оригинальные изделия из чугуна. Решетка, подставка под инструменты и сами инструменты – мастерски выполненные изделия подчеркнут оригинальность и самобытность помещения.

Несмотря на то, что камин в доме сделан вами на совесть, он нуждается во внимании и заботе. Только тогда он будет радовать хозяев надежной и бесперебойной работой. Любому камину необходима регулярная чистка дымохода. Даже если печь трудится без нареканий, диагностика и проверка ей жизненно необходимы.

Только так удастся избежать неприятных сюрпризов. Ведь при топке камина, в процессе горения, образуется большое количество сажи, которая затем осаждается в местах изгибов дымохода. Конструкция дымохода предусматривает специальные окошечки с дверцами, через которые можно контролировать степень загрязненности трубы. Постоянный уход и регулярная диагностика – и ваш камин будет радовать вас много лет!

Источник: http://domsdelat.ru/otoplenie/kak-postroit-kamin-drovyanoj-dlya-doma-svoimi-rukami.html

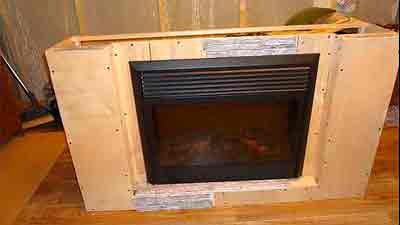

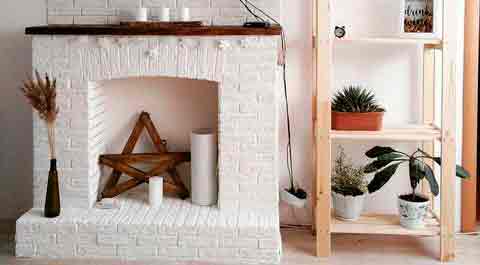

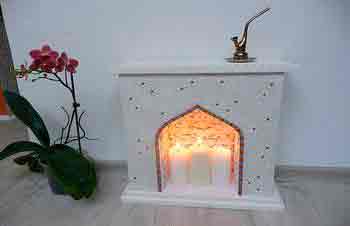

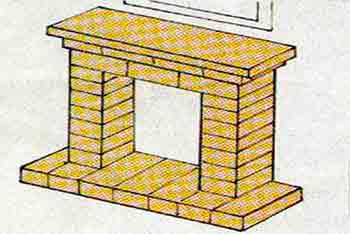

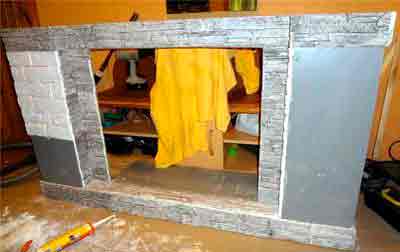

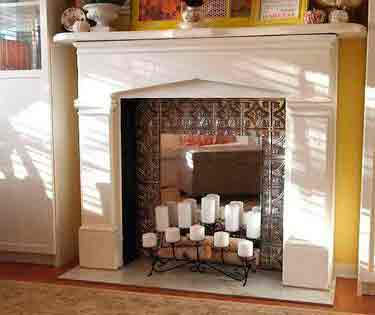

4 способа сделать фальш-камин своими руками: пошаговая инструкция

Фото: Instagram @katrin22region

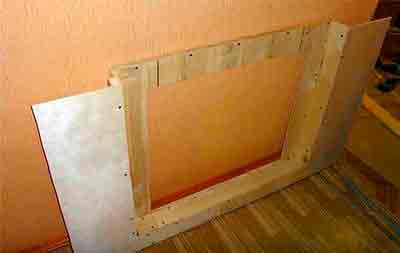

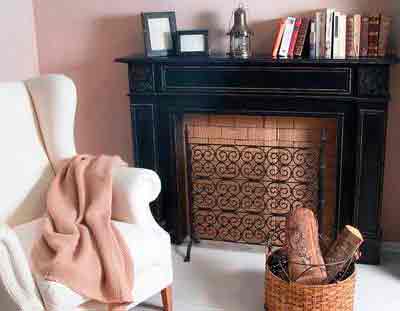

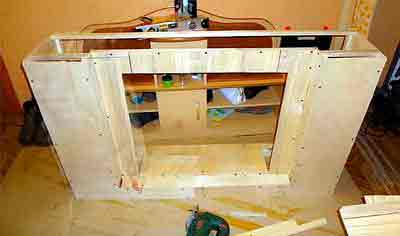

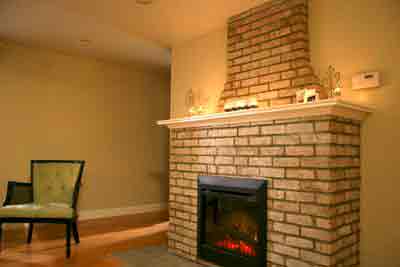

Делаем фальш-камин в квартире

  • Из картона
  • Из пеноплекса
  • Из гипсокартона

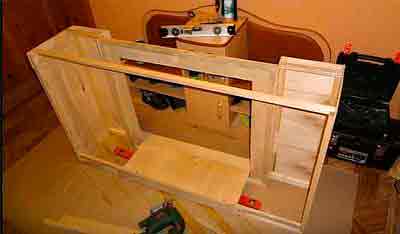

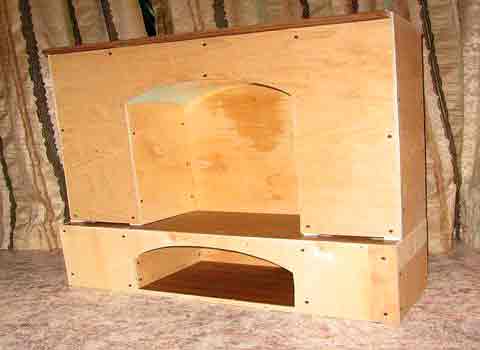

  • Из дерева

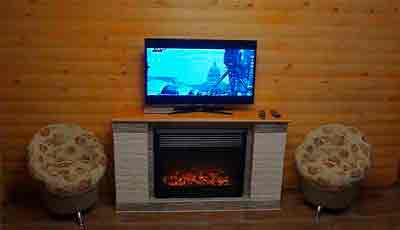

Один из самых простых способов привнести тепло и уют в квартиру — сделать декоративный камин своими руками . Он обладает рядом преимуществ по сравнению с созданием настоящего очага:

  • Легкий. Каркасная конструкция весит очень мало. Не нужно усиливать перекрытия и согласовывать перепланировку квартиры.

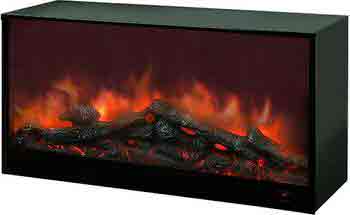

  • Безопасный. Изделия с имитацией огня без ограничений можно устанавливать в квартирах с маленькими детьми и животными.
  • Простой в изготовлении. Есть модели, со сборкой которых справляются даже дети.
  • Не требует дымоход. Дым и копоть отсутствуют даже при интеграции со спиртовым биокамином.

Где лучше установить очаг

Прежде чем приступать к работе, нужно определиться с типом конструкции. Она может быть:

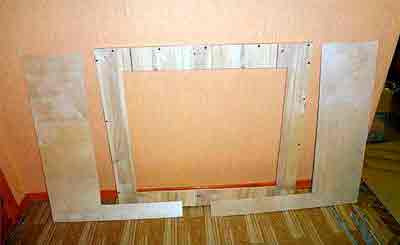

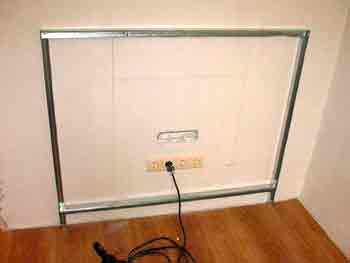

  • Стационарная. Каркас из деревянных брусков или металлических профилей крепится к стене. Это позволяет делать узкие и высокие элементы. Они занимают минимум пространства, но процесс перемещения изделий на новое место очень трудоемкий.
  • Приставная. Требует более широкого, фундаментального основания. При этом свободно перемещается в любую точку квартиры. А если нужно, ее легко можно перевезти в другой дом.

Место размещения портала для декоративного камина выбирают исходя из эстетических предпочтений и практической пользы.

  • У свободной стены. Импровизированный очаг может выполнять роль самостоятельного декора. Визуально дополняет интерьер, если разместить его под зеркалом. Верхняя часть при этом служит полочкой для гигиенических принадлежностей. Стационарные модели используют вместо тумбы для телевизора.
  • В углу. Чаще всего при таком расположении закрывают стояки отопления. Конструкцию делают до самого потолка, а для устойчивости стационарно крепят к стене. Важно оставлять доступ к резьбовым соединениям труб, требующим регулярного обслуживания.
  • Перед радиатором. Батарею на глухой торцевой стене очень сложно обыграть мебелью. Проще ее задекорировать. Очаг в этом случае обязательно должен быть приставным. Чтобы сохранить циркуляцию теплого воздуха, в импровизированную топку или крышку вставляют конвекционную решетку.

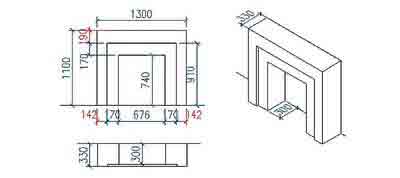

Делаем фальш-камин своими руками: пошаговые инструкции с фото

Для создания основы и декорирования подходят разные материалы, в работе с которыми есть свои особенности. Пошагово рассмотрим четыре способа изготовления порталов и дадим подборки свежих идей по их реализации. Если захотите совместить несколько вариантов в одном, сначала нарисуйте эскиз от руки. Ведь даже компоновка самых красивых деталей порой выглядит нелепо. Набросок помогает визуально оценить результат и избежать ошибок.

Источник: http://www.ivd.ru/dizajn-i-dekor/kvartira/4-sposoba-sdelat-falsh-kamin-svoimi-rukami-poshagovaya-instrukciya-38451

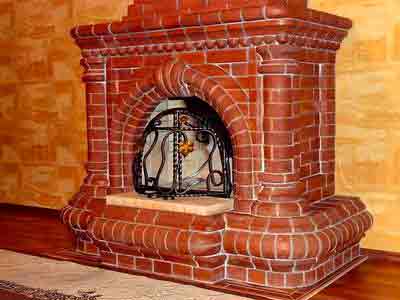

Дровяной камин своими руками

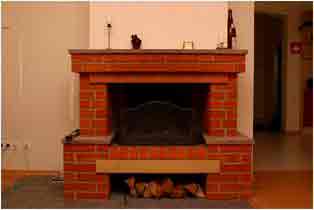

    Кирпичный камин – это традиционный дровяной отопительный агрегат, с помощью которого можно придать дому необходимый уют и создать полноценный домашний очаг, около которого будет приятно и комфортно находится. камины для дома дровяные сделанные своими руками имеют массу преимуществ перед покупными чугунными, керамическими и стальными топками. Дело в том, что с помощью такого прибора можно не только отопить дом и использовать печку в качестве вспомогательного источника обогрева, но и дополнить интерьер вашей гостиной.

    Оглавление

    Дровяные камины, сделанные своими руками, являются по-настоящему уникальными и неповторимыми в своём роде. Сделав такую печь-камин, вы вложите в неё частичку себя и своей души.

    Кладка каминов из кирпича в доме или на даче в первую очередь предполагает определение того, какую функцию будет выполнять такой отопительный агрегат в доме – обогрев или декоративную. Оба варианта имеют место быть и имеют свои преимущества.

    Камин, фундамент для которого из-за большой массы возводится обязательно, строиться согласно единому плану, ознакомиться с которым вы можете ниже:

    • Определитесь с принципом действия отопительного прибора;
    • Подберите подходящее место для установки и помещение. Комната должна иметь хорошую вентиляцию и достаточную площадь для комфортного использования печи-камина;
    • Рассчитайте габаритные размеры печки и соотнесите их с площадью гостиной или любого другого помещения, в котором планируется установка;
    • Обустройте качественную дымоходную систему, которая гарантирует вам правильную и полноценную работу тягового механизма;
    • Определитесь с тем, какими средствами им настолько часто планируется проводить чистку и другие уходовые мероприятия за конструкцией.

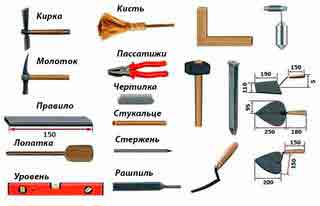

    Для того чтобы возвести качественный камин своими руками, вам потребуется запомнить несколько простых правил и основ: очаг должен быть достаточно продолговатым и широким, сам топочный отсек при этом будет не глубоким. Сама кладка делается неровная, имеющая дополнительные выступы, таким образом, отопительный очаг образует повышенную площадь элементов отдающих тепловую энергию.

    Как работает?

    Камин, топка которого собрана по всем правилам, имеет определённый и всегда одинаковый принцип работы. Для обогрева помещения, в топку закладываются дрова, в результате горения которых вырабатывается тепло, нагревающее стенки портала и топочного отсека, тем самым воздух в помещении начинает нагреваться.

    Камин, дача с которым может оборваться равномерно и качественно, состоит из двух неотъемлемых составляющих, коими является сам камин и подключённый к нему дымоход.

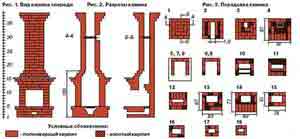

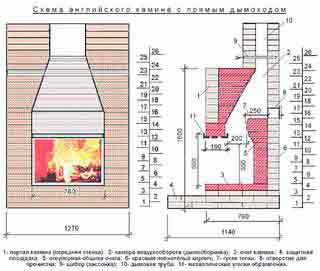

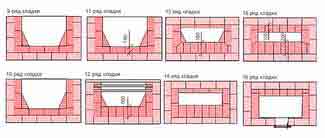

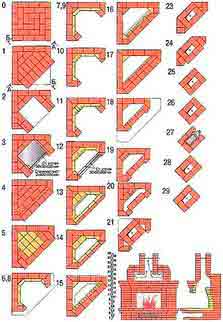

    После того как порядовка камина полностью выбрана или подготовлена индивидуально, необходимо подобрать материалы для сборки отопительного очага. Не стоит отдавать предпочтение сразу нескольким наименованиям кирпича, так как они плохо сочетаются и гармонируют между собой. Это связанно с тем, что керамический красный и печной кирпич обладают различными свойствами и температурными расширениями.

    Камин, кирпич для которого уже выбран и куплен должен закрепляться с помощью не менее качественного сцепляющего раствора. Для печей каминов из кирпича предпочтительней использовать сцепляющий состав на основе глины, которая отличается прочностью, долговечностью и хорошей переносимостью высоких температур. Смесь на основе глины можно как купить в порошкообразной форме в специализированном магазине и развести с водой, так и смешать своими руками.

    Также открытый и закрытый камин может при необходимости облицовываться различными материалами. Самым дорогим, качественным и ценным материалом является природный камень. Это может быть мрамор, гранит, песчаник или любой другой природный камень, подобранный на ваше усмотрение. Такая облицовка топки и каминного портала из камня, всегда выглядит очень гармонично, дорого и стильно.

    Не менее быстро и удобно собрать печь-камин своими руками можно с помощью приобретения уже готовой топки из стали или чугуна, которую можно заключить к кирпичный портал или обрамление. Такой вариант является наиболее эффективным, так как в результате обкладки топки кирпичом, повышается КПД и теплоотдача отопительного агрегата.

    Самый бюджетный и простой в возведении фундамент – это железобетонный!

    Дом, камин с которым будет иметь дополнительный или основной источник тепла, имеет свой фундамент. Сам кирпичный камин отличается большой массой, именно поэтому фундамент для него возводится отдельный. Это позволит печке получить полноценную, естественную усадку и при этом не оказывать влияния на конструкцию дома.

    Размещение и расчёты

    Разместить камин можно в определённом месте: в углу, около стены или по центру помещения. Выбор в первую очередь зависит от того, какую площадь, форму и проектировку имеет комната.

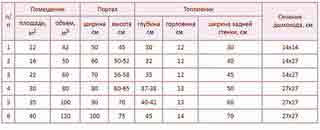

    Если вы имеете небольшое или среднее по площади помещение до 20 квадратных метров, вам подойдёт угловой или пристенный камин. Для больших и просторных комнат подходит островная печь-камин, установить которую можно прямо по центру гостиной и даже выполнить с её помощью зонирование.

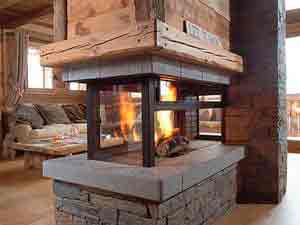

    Островные камины за счёт своих внушительных габаритов и особенностей конструкции имеют большую мощность и производительность. Они позволяют более равномерно распределять тепло, но за счёт своей громоздкости очень сложны и дороги в возведении. Куда дешевле и проще возвести своими руками угловою печь, на которую нужно меньше сил и материалов.

    Перед началом кладки камина необходимо удостовериться в том, что ваша отопительная конструкция будет достаточно мощной, эффективной и её КПД хватит для того чтобы отопить дом или отдельное помещение. Для этого и производятся предварительные расчёты. Порядовка для печи-камина позволяет собрать кирпичный очаг своими руками. На схеме подробно отображается каждый ряд и количество необходимых материалов. Составить порядовку можно как самостоятельно или с помощью услуг печника, так и взять уже готовый вариант на специализированных сайтах или форумах.

    Для того чтобы ваша печь-камин могла полноценно обогревать дом, заранее предусмотрите наличие в конструкции контурных труб или радиаторов отопления. Контурные трубы размещаются в топочном отсеке, с их помощью печка подключается к основному источнику отопления в доме. Печи-камины, работающие по данному принципу, могут выполнять функцию, как основного, так и второстепенного источника отопления в доме.

    Уход за кирпичными печками необходим самый простой. Поверхность необходимо предварительно протирать и устранять пыль и другие загрязнения. Если топка оборудована стеклом, его также необходимо протирать по мере загрязнения. Осмотр отопительного оборудования профессионалом производится не реже чем два раза в год, также как и чистка топки и дымохода от сажи и копоти.

    Требования и кладка

    Для того чтобы ваш отопительный агрегат всегда функционировал полноценно, на полную мощность и при этом в полной мере соответствовал всем существующим нормам и требованиям со стороны пожарной безопасности, нужно обеспечить их самостоятельно.

    В месте начала дымоходной трубы, важно дополнить участок посредством специального защитного козырька, который будет понижать образующееся в топке давление в момент работы и горения в очаге топлива. Также козырёк напрямую отвечает за пожарную безопасность отопительной конструкции, он не позволяет искрам и продуктам горения выделать и стать причиной возникновения пожара. Наличие защитного козырька позволяет избежать обратной тяги и возникновения задымлений в помещении.

    Для того чтобы тяга работала на полную мощность, а дым скапливался в одном конкретном месте, необходимо оснастить его защитным куполом. Таким образом, дым не будет задерживаться в одном месте и не станет попадать в помещение, а сразу же станет выводиться на улицу через систему вытяжки.

    От того насколько профессионально, правильно и качественно выполнена кладка кирпичной печи-камина, напрямую зависит успех и безопасность работы отопительной установки. Важно чтобы ваша печка была полностью монолитной и целостной, несмотря на то, что она состоит из множества рядов и кирпичей. Для этого с определённой периодичностью выполняется как продольная, так и поперечная перевязка рядов.

    Основным и наиболее сложным, ответственным этапом строительства, возведения устройства является постройка кирпичного дымохода. Дымоход – это труба или каминная вытяжка, без которой невозможно безопасное и полноценное функционирование конструкций работающих на твёрдом топливе. Через трубу, которая представляет собой пересечение вертикально и горизонтально расположенных каналов, из топки на улицу выводятся все продукты горения, дым и углекислый газ.

    Кирпичный дымоход должен иметь минимальную толщину в ½ стандартного кирпича. Если вы планируете впоследствии оштукатуривать дымоход, допускается использовать для сборки ¼ стандартного кирпича.

    Для облицовки каминного портала и топки можно выбирать не только дорогой природный камень, но и любые другие материалы отличающиеся огнеупорностью. Это может быть искусственный камень, керамогранит, изразцы, штукатурка или краска.

    Для кладки дымоходов запрещено использовать кирпич с деформациями, трещинами и сколами. Это может не только нарушить герметичность вытяжки, но и способствовать отложению и накапливанию в таких щелях сажи, которая приведёт к засорению и сложностях в чистке.

    Кладка кирпичного дымохода производится по принципу аналогичному самому камину. Важно чтобы в местах прохождения дымохода через кровлю, была выполнена качественная изоляция и разделка поверхности. Разделка – это в свою очередь произведение увеличения площади и сечения дымоходной трубы.

    На крыше устанавливается выдра, а в завершение, дымоход кончается таким элементом как оголовок. Сам дымоход должен возвышаться над крышей в среднем на 2-3 ряда. Следует отметить, что дымоход может быть не только кирпичным. Большой популярностью пользуются более простые в возведении керамические дымоходы и трубы из нержавейки и асбестоцемента. Также вы может установить на крыше сэндвич дымоход. Главным недостатком готовых дымоходов является то, что они быстро нагреваются и также быстро остывают, не удерживают тепло после окончания топки.

    В видео рассказывается о том, как собрать дровяной камин своими руками из кирпича на доме или на даче:

    Источник: http://msk-kamin.ru/news/drovyanoy-kamin-svoimi-rukami/

    Печи-камины для дома и дачи

    Эффективное сочетание печи и камина

    Что получится если объединить в одно целое камин с печью? Какие преимущества у такой системы обогрева дома? А может есть недостатки? Ответы в этой статье.

    Как приятно провести вечер в собственном доме перед камином, наслаждаясь игрой пламени и расслабляющим теплом. Действительно, камин способен создать особую атмосферу в доме. А что если к камину добавить печку, в которой можно испечь настоящий хлеб или сварить борщ, а вдобавок она подарит тепло всему дому. Так вот такая возможность существует в виде конструкции печь-камин.

    Содержание:

    • Описание печи-камина
    • Где установить
    • Конструкция печи-камина
    • Модели печей-каминов
    • Порядовки ПК
    • Печь-камин из кирпича. Поэтапная постройка
    • Видео

    Описание печи-камина

    Печь-камин – это совмещённые камин и печь, объединяющие в себе все достоинства и назначение. Камин способен за короткий срок нагреть комнату и создать комфорт, за счёт видимого пламени. Печь, хоть и прогревается дольше, чем камин, но отдаёт тепло в течение долгого времени, даже после затухания огня. Кроме того, печь служит для приготовления и разогрева пищи.

    Где установить

    Применяется эта конструкция в загородных домах, на дачных участках, в саунах и банях, в общем, где есть достаточно большое внутреннее пространство и возможность вывести дымоход, так как печь-камин зачастую имеют большие размеры и вес, и топятся дровами. Замечательно подходит как вариант для дачи.

    Конструкция печи-камина

    Система печь камин достаточно сложная, у каждого элемента имеются свои характеристики, явно отличающиеся друг от друга. Камин имеет открытую большую топку, это позволяет создать большую тягу воздуха, а значит быстро разгореться огню и согреть помещение. А чтобы без задержек выводить продукты горения, у камина выводящая труба прямой формы. Но стоит угаснуть пламени, как тепло перестанет поступать в дом. У печи совсем другой принцип действия. Она не нуждается в большой топке и сильной тяге, поэтому топливо скорее не горит, а тлеет, постепенно нагревая печь. Тепло накапливается и греет дом очень долго, даже без огня в топке. А извилистая выводящая труба только способствует этому, задерживая в себе горячие газы.

    Печникам удалось совместить печь и камин вместе. Топить можно не все топки сразу, но если есть необходимость в этом, то следует растопить камин, а потом печь. Так как у камина более мощная воздушная тяга.

    Модели печей-каминов

    Строят разные модели системы печь-камин. Различия состоят в материале, который влияет на характеристики оборудования. Так же существуют разные по форме печи-камины, что позволяет их установить в доме исходя из внутренней планировки. Существуют угловые, островные и при стенные. Их форма влияет на внешнее оформление, например, угловой не нуждается в декоративной облицовке по бокам стенок.

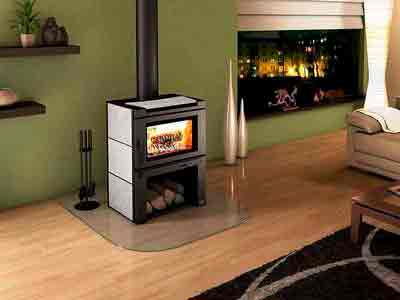

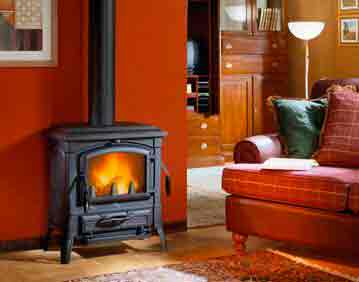

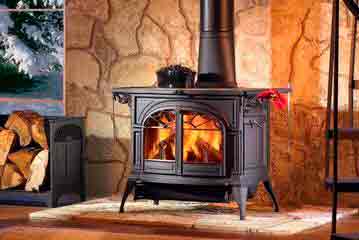

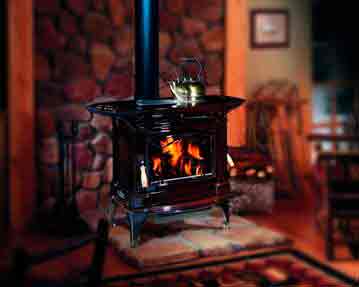

    Основными материалами для производства печи камина служат чугун или сталь и кирпич.
    Кирпичные имеют большой вес и размер, поэтому нуждаются в укреплении фундамента. Хорошо накапливают тепло и делятся им продолжительное время. Кирпичную печь-камин можно установить так, чтобы топки выходили в разные помещения. Это не испортит интерьера и положительно повлияет на обогрев дома.

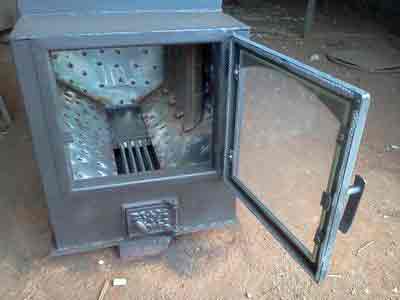

    Чугунные или стальные производятся моноблоком, что удобно для монтажа. Свойства чугуна – это низкая теплоёмкость, чем у кирпича. Нагреваясь, чугун излучает инфракрасное тепло, прогревающее людей и предметы, а не воздушное пространство, и не создаёт воздушных потоков, поднимающих частички пыли.

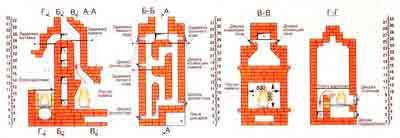

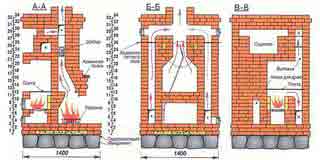

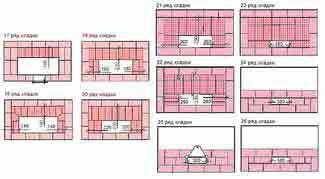

    Порядовки ПК

    Печи и камины, спроектированные и построенные Георгием Резником,
    отличаются высокими теплотехническими качествами и выверенным дизайном, в основе которого — образ традиционной русской печи. В этом можно ещё раз убедиться, ознакомившись с новой порядовкой печи-камина отопительной.

    Конструкция предлагаемой печи-камина предназначена для отопления помещения площадью до 30 м2 и с высотой потолка около 250 см. Если печь-камин устанавливать в зале (большой комнате), её следует развернуть печной частью к стене или к перегородке с отступом не менее 125 см. Такое расстояние достаточно для работы у плиты. Печь-камин можно установить и в проёме стены или перегородки между залом и кухней.
    В отопительно-варочной печи конвективная система — кол-паковая, позволяющая устраивать невысокую насадную трубу. Для одноэтажного строения это важно, так как отпадает необходимость поднимать трубу высоко над крышей. В печи два режима — летний и зимний. При открытой задвижке летнего хода дымовые газы поступают в трубу, минуя колпаки и не нагревая массив печи. В верхней части варочной камеры установлена вентиляционная задвижка. Печь снабжена духовкой.

    Основной массив печи-камина сложен из печного (витебского) кирпича. Обе топки (печная и каминная) и части примыкающих к ним дымоходов — из шамотного. Для более выразительного оформления декоративные элементы (полочки, арки, юбку, нижний порожек) можно сделать из полнотелого кирпича, цвет которого отличается от основного цвета печи (например, из кирпича «Победа Кнауф»). Дополнительно украсить печь можно, обложив полочки керамической плиткой или натуральным камнем.

    МАТЕРИАЛЫ И ПРИБОРЫ, НЕОБХОДИМЫЕ
    ДЛЯ ПОСТРОЙКИ ПЕЧИ-КАМИНА
    Кирпич красный М-200 — 1200 шт.
    -«- шамотный Ш-8 — 170 шт.;
    Глина шамотная — 50 кг.
    Шамот дроблёный — 50 кг.
    Задвижка дымовая 26×13 см — 3 шт.;
    —«— 13×13 см — 1 шт.
    Плита чугунная
    двухконфорочная 58,5×34 см -1 шт.;
    Дверка топочная 21×25 см -1 шт.;
    -«- поддувальная 13×25 см -1 шт.;
    -«- для чисток 7×13 см -3 шт.
    Решётка колосниковая 25×30 см -2 шт.
    Духовка 35x28x25 см -1 шт.
    Полоса стальная 50×5 мм -8 м.
    Уголок стальной 60x60x6 мм -2 ,5 м.
    Глина, песок горный — по потребности.

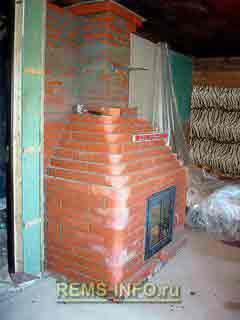

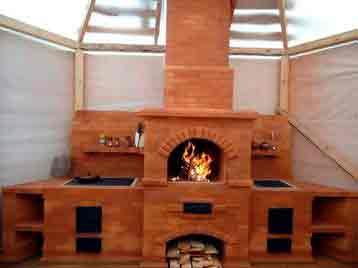

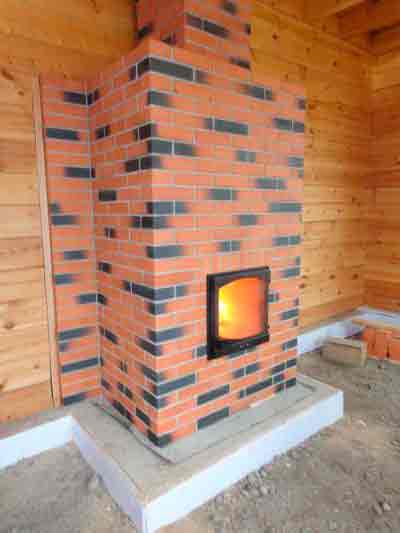

    Печь-камин из кирпича. Поэтапная постройка

    Анализируя тепловую работу отопительных очагов и только что построенных, и эксплуатируемых многие годы, я пришел к определенным выводам. Некоторым мои замечания покажутся не новыми, но владельцам загородных домов с печным отоплением они будут полезны, как и работникам,имеющим некоторый опыт возведения печей каминов из кирпича.

    Печь-камин из кирпича постройка

    Начнем с фундамента. Глубина её заложения должна быть ниже расчетной глубины промерзания. Категорически запрещается связывать фундаменты печи и дома. Необходимо выполнить двойную гидроизоляцию: первую — на границе «грунт-воздух», вторую — за 10 см до уровня черного пола.

    Какие материалы использовать? Кирпич красный глиняный. Перед кладкой его следует вымочить в воде для лучшего сцепления с глино — песчаным раствором.

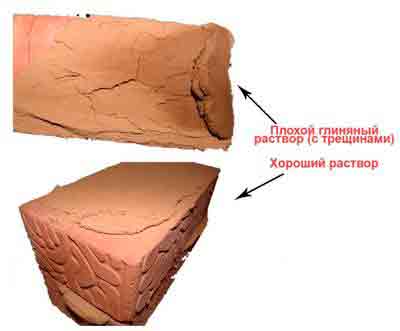

    Прочность кладки зависит от жирности глины. Для устранения усушки в глину добавляют песок. Лучшая глина — та, которая вылежала на морозе. Размер зёрен песка должен составлять 1 . 1,5 мм. Это даст возможность сделать кладку прочнее за счет тонких швов.

    О песке старые мастера говорили: «Который песок в руках хрустит и на белый платок будучи высыпан пятен не делает, тот к строению печи годен».

    Топливник печи камина из кирпича должен соответствовать сгораемому топливу. Но во всех случаях от колосника к стенкам топливника выкладывают откосы, что помогает углям или не догоревшим дровам скатываться на колосниковую решетку и «дожигаться».

    Сажа и конденсат. Для борьбы с выпадением на стенках дымоходов и трубы конденсата, а также сажи устраивают подсосный канал («баран»), представляющий собою небольшое окошко 70×70 мм, проделанное из топливника в последний канал.

    Печь должна иметь хорошую постоянную тягу. Этого достигают плавными очертаниями поворотов, сужений и расширений дымоходов. Высота трубы от уровня колосника до оголовника должна быть не менее 5 м. Слабая тяга приводит к отложению сажи.

    Необходимо помнить, что на топку печи с дымоходами, на которых осели частицы сажи, приходится затрачивать гораздо больше топлива и времени.

    Слой сажи толщиной, равной 3 мм, сокращает теплопередачу кладки в 2 раза. Больше всего сажи дают березовые дрова, меньше — осиновые.

    Некоторые новаторы печного дела для ускоренной теплоотдачи печи вставляют в вертикальные дымообороты металлические трубы 070 мм. Загнутые сверху и снизу концы труб выходят наружу. За счет конвекции воздуха помещение прогревается быстрее.

    Как часто и долго топить печь камин из кирпича? — спрашивают многие застройщики. Отопительно-варочную печь протапливают 1,5 часа, отопительную — до 2-х часов, банные — до 4-х часов. Но если требуется получить тепла больше, то выгоднее протопить печь два раза с перерывом в 5 6 часов, чем непрерывно и долго. Экономии топлива достигают также за счет правильной эксплуатации.

    Печи, совмещенные с каминами, не всегда имеют равномерный прогрев всех стенок кладки, но если такой очаг установить в одной большой комнате или грамотно построить примыкающие к отопительному сооружению перегородки, то можно получить максимальный комфорт.

    При разработке любой конструкции приходится учитывать множество факторов размеры и расположение комнат, наличие фундамента, и если он есть, то его

    Мне предстояло разработать печь с одноконфорочной плитой и духовым шкафом для сушки овощей и ягод. Печь должна была стоять в помещении площадью 30 м2 и эксплуатироваться в любое время года, поэтому нужно было предусмотреть два режима топки: летний и зимний Кроме этого заказчику хотелось иметь и встроенный камин. Дело осложнялось тем, что площадь имеющегося фундамента была всего лишь 1×1 м.

    Для разработки конструкции и расчета материалов, использован комплект для макетирования печей и каминов.При этом получилась совершенно новая конструкция компактной отопительно-варочной печи, совмещенной с камином.

    На рисунках приведены разрезы и порядовки печи камина из кирпича.

    Видео

    Источник: http://xn--80akiglhhi7e6b.xn--p1ai/publ/pechi_i_kaminy_svoimi_rukami/pech_kamin_svoimi_rukami/3-1-0-43

    Чертежи каминов из кирпича (26 фото): проекты и схемы каминов с открытой топкой, кладка своими руками

    Угловой камин: простота и компактность

    Угловой камин в помещении выглядит очень непринужденно Последнее время камин стал использоваться не как конструкция для обогрева, а скорее как элемент декора. Если ваш дом только строится или уже построен для камина, о котором вы мечтали, всегда найдется место. Большие и массивные камины довольно сложно установить в маленьком помещении, тем более что они обладают сложной внутренней конструкцией. Этого нельзя сказать про угловые конструкции, которые подойдут даже для самых маленьких комнат, ведь они занимают совершенно незначительную площадь. Несмотря на свою компактность, такой камин способен принести в дом максимум тепла и уюта.

    Устройство камина

    Домашний камин состоит из 4 частей:

    • топка, где сжигаются дрова;
    • дымосборник для плавного перехода дыма в трубу;
    • дымоход, выводящий продукты горения наружу;
    • портал вокруг топки с декоративной облицовкой.

    Варианты печки могут быть разными, но лучше всего выбирать трапециевидную форму открытой топки с внутренними стенками под небольшим углом. Это обеспечит наибольший КПД такого камина. Очень эффективная в работе модель камина для помещения с воздушным теплообменником. Эта деталь может быть выполнена в форме трубы змеевидной формы, которая выделяет дополнительное тепло. Поэтому для притока горячего воздуха в комнату нет необходимости поддерживать постоянный открытый огонь.

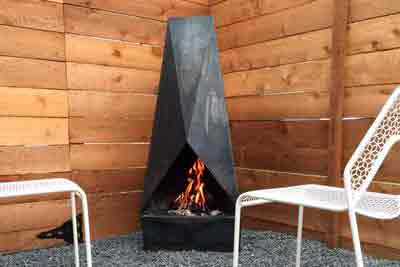

    Уличные камины с топкой могут иметь дымоходы, барбекю, духовой шкаф, металлические конфорки и даже крышу для готовки пищи под дождем. Их устройство зависит только от фантазии и возможностей хозяина. Есть интересные модели каминов с хлебопечью, с дровяником или несколькими топками.

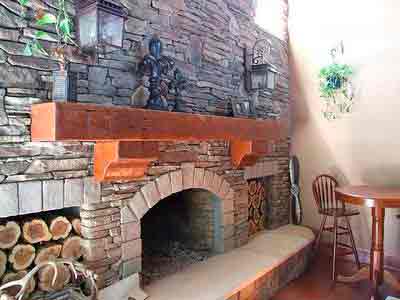

    Отделка готового камина из кирпича

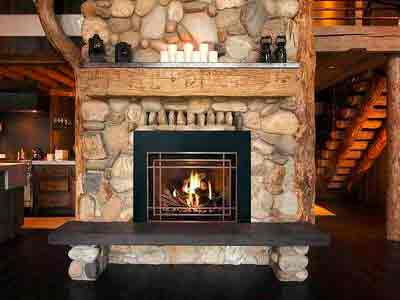

    Самым дорогим вариантом является использование натурального камня. Чаще всего это мрамор или гранит. Подобный материал поможет сохранить оптимальный микроклимат в помещении, а также станет лучшим украшением интерьера. В процессе укладки подобные дорогостоящие материалы обязательно заворачивают в пленку, благодаря чему удастся избежать царапин либо сколов. Укладка выполняется снизу с применением плиточного клея.

    Более простым вариантом считается штукатурка. С ее помощью удастся выровнять стены и скрыть дефекты. После этого можно выкрасить камин в любой оттенок.

    Если кладка сделана действительно хорошо, а кирпич не пострадал в процессе работы, то можно не заниматься отделкой готовой конструкции.

    Для декорирования дровяных кирпичных изделий используются кованые решетки, различные скульптуры и прочие декоративные элементы

    При этом важно помнить о том, что деревянные украшения должны располагаться на значительном расстоянии от топки

    Любые дровяные камины – лучшее украшение интерьера. Создание такой конструкции своими руками потребует сосредоточенности и базовых строительных навыков. Благодаря неспешному выполнению всех работ вы сможете украсить жилище и создать здесь неповторимую атмосферу.

    Раствор для кладки камина

    Глиняно-песчаный раствор для кладки камина проще приобрести готовым к применению, смеси упакованы в крафт-мешки по 20-25 кг, их состав сбалансирован, нужно лишь затворить водой. Следует учитывать, что печные смеси имеют разную термостойкость. Зачастую камин топят с большей интенсивностью, чем печь, поэтому его топка должна быть сложена на жаростойком составе.

    Слева — жаростойкая смесь с добавлением шамота, на которой можно выложить весь камин целиком или в целях экономии только его топку. Справа — печной состав, пригодный для кладки корпуса камина за пределами топки и печной трубы в пределах чердака

    Можно приготовить кладочный глиняно-песчаный раствор и самостоятельно. Для этого используется жирная глина и мытый, без примесей, сеяный песок крупностью 0,2-1,5 мм. Подобрать оптимальный состав раствора для кладки камина не так-то просто, при избытке глины он будет подвержен растрескиванию и слишком текуч, при недостатке — непрочен и малопластичен. Глину выбирают по возможности чистую, с минимальным содержанием песка, выдерживают длительное время под открытым небом. Идеальный вариант — синяя глина, подойдёт и красная. Перед приготовлением раствора её замачивают за несколько суток и при необходимости процеживают через сито, удаляя камешки.

    Пропорция, в которой смешивается глина с песком, в зависимости от жирности первой составляет от 1:1 до 1:3, точное соотношение составляющих приходится определять по месту, руководствуясь традиционными методами контроля. Один из способов контроля: на кирпич кладётся слой раствора толщиной не более 5 см, сверху нужно положить и прижать ещё один кирпич. Через две минуты поднять верхний кирпич, если нижний держится — раствор нормальный. Необходимо учитывать, что избыток глины менее опасен, чем её недостаток.

    Ещё один метод получить качественный глинопесчаный раствор — приобрести на заводе, где приобретали обожжённый кирпич, необходимое количество сырья для его производства либо кирпич-сырец. Не все, но очень многие предприятия продают подобные «полуфабрикаты». Сырец несложно размочить, сходство составов кирпича и раствора обеспечит прочность кладки.

    Поэтапное строительство кирпичного камина

    После того как чертеж составлен и подготовлены материалы, можно начинать строительство камина.

    Закладка фундамента

    Фундамент под камин лучше закладывать в процессе возведения основания главного строения.

    Стандартная схема закладки основания, как правило, выглядит следующим образом:

    1. Вырывается котлован, глубина которого должна составлять не менее 0,5 м. Его дно засыпается щебнем и утрамбовывается, чтобы получилась ровная поверхность.
    2. Из досок сооружается опалубка, и устанавливается в яму.
    3. Опалубка накрывается слоем гидроизоляционного материала и засыпается щебнем.
    4. Весь периметр котлована заливается цементным раствором таким образом, чтобы до уровня пола оставалось не менее 6 см. После чего поверхность выравнивается и накрывается пленкой до того момента, пока полностью не затвердеет бетонная смесь.

    Процесс затвердевания цементного раствора обычно занимает несколько недель. В течение этого периода необходимо его немного смачивать водой, чтобы не допустить появления на нем трещин.

    Кладка кирпичной конструкции

    Для дальнейшего возведения камина потребуется предварительно приобрести в готовом виде или сделать своими руками специальный глиняный раствор.

    Чтобы самостоятельно его изготовить, необходимо будет замочить глину на 2–3 дня, после чего пропустить ее через металлическое сито. В полученную кашицу добавить воду и песок, где соотношение частей должно быть равным 8:1:8. Готовый раствор при правильном соблюдении пропорций по консистенции напоминает сметану и не прилипает к рукам.

    Перед тем как начинать кладку, следует на высохший фундамент уложить пару слоев рубероида для гидроизоляции. Нулевой ряд, как правило, выкладывается сплошной линией на цементный раствор, а все дальнейшие – согласно разработанной схеме-порядовке, соединяясь между собой глиняной смесью.

    Чтобы кладка получилась более устойчивой и надежной, необходимо каждый кирпич перед использованием помещать в воду приблизительно на одну минуту. Данная процедура позволит выпустить из него скопившийся воздух и предотвратить поглощение им влаги из глиняной смеси в процессе установки.

    Возведение дымохода

    Кладка дымохода – один из важных шагов при создании камина своими руками. От ее качества будет зависеть тяга и возможное попадание продуктов горения в виде газа в помещение.

    Возводить часть дымохода внутри здания можно с помощью глиняной смеси, а дальнейшую кладку лучше делать, воспользовавшись цементом. Все внутренние стенки следует протереть ветошью, заранее смоченной в глиняном растворе. Это позволит избавиться от появившихся трещин и выровнять поверхность.

    Для защиты конструкции от слишком высоких температур в зоне перекрытия необходимо выложить распушку, которая обкладывается войлоком, смазанным глиняным раствором.

    Облицовка камина

    Отделку камина выполнять вовсе не обязательно, если кладка сделана аккуратно, достаточно обработать швы с помощью затирки.

    Однако нередко внешний вид камина изменяют, чтобы получить из него не только отопительное устройство, но и изысканный элемент интерьера. Чаще всего для облицовки используются такие материалы как:

    • декоративная штукатурка;

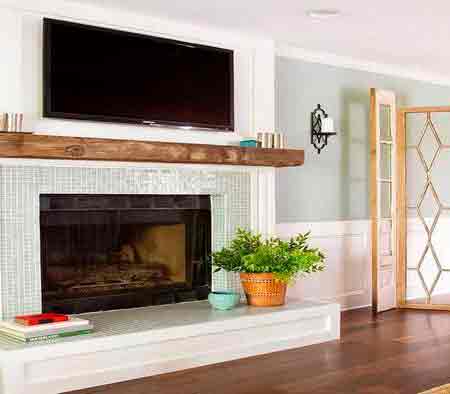

    • керамическая плитка;
    • камень.

    Отделку можно дополнить красивыми коваными изделиями или, например, стеклянными фигурками.

    Строительство камина из кирпича своими руками – процедура не из простых, но, если подойти к этому процессу серьезно и тщательно следовать рекомендациям специалистов, можно возвести надежную конструкцию, которая будет не только обеспечивать дом теплом, но и создаст уютную атмосферу.

    Порядовка английского камина

    Конструкция камина в английском стиле имеет ряд отличительных черт. Данный вид каминов всегда выполняется с прямым дымоходом, тогда как иные разновидности часто сооружаются с дымоходом, вмонтированным в нишу стены. Другой отличительной чертой является конструкция топки камина. Если смотреть в разрезе горизонтальной плоскости, она имеет трапециевидную форму. Таким способом достигается преимущественно фронтальная направленность теплового излучения и повышается эффективность камина в плане отопления помещения, в котором он установлен.

    Применение в конструкции камина наклонной задней стенки, так называемого каминного зуба, берет свое начало именно с классических английских каминов. Так как данные камины выполняются преимущественно открытыми, остро встает вопрос недопущения задымления комнаты, в которой они построены.

    Наклонная задняя стенка топливника, за счет сужения топочного пространства кверху, позволяет значительно повысить скорость выхода дыма. Именно этот эффект и не позволяет газообразным продуктам горения поступать в помещение.

    Английский камин всегда выполняется с прямым дымоходом

    Кроме противодействия задымлению, каминный зуб способствует повышению эффективности теплоотдачи камина. Этот конструктивный элемент за счет наклона отражает по направлению помещения значительную часть тепловой энергии. В случае его отсутствия данное тепло будет просто выходить наружу.

    Еще одной отличительной особенностью английского камина является отсутствие поддувала и колосниковой решетки. Вся зола и недогоревшие угли из него удаляются непосредственно через топочный проем. Поэтому конструкция камина предусматривает заложение защитной платформы ниже уровня топки, которая должна выдаваться с фронтальной стороны камина.

    Общей рекомендацией при постройке всех каминов является использование при выкладывании внутреннего пространства топки огнеупорного (шамотного) кирпича. Его стоимость превышает стоимость керамического, однако она окупится за счет увеличения срока эксплуатации камина.

    Также крайне не рекомендуется использовать при возведении отопительных конструкций кирпич, имеющий полости. Под воздействием высоких температур он склонен к быстрому разрушению.

    Технология кладочных работ при возведении кирпичного камина

    Будем считать, что фундамент камина уже построен, залит прочным бетоном и выдержит вес сооружения.

    • Поверхность бетона следует гидроизолировать недорогой обмазочной цементно-полимерной смесью (например, CeresitCR 65), промазав её два раза кистью либо шпателем.
    • Если камин примыкает к стене из сгораемого материала, необходимо установить противопожарную защиту.

    Недорогой и эффективный вариант противопожарной разделки камина и деревянной стены — плита из базальтовой ваты (толщина не менее 5 см), покрытая со стороны камина отражающей фольгой

    Приготовление глиняно-песчаного раствора. При самостоятельном изготовлении глину следует замочить заранее. В готовую смесь воду добавляют перед началом работ в соответствии с инструкцией. Кирпич следует замочить — опустить его в корыто с водой на несколько минут. Если этого не сделать, кладочный раствор может слишком быстро высыхать и не набирать необходимой прочности

    К тому же влажный кирпич при необходимости можно сместить, что важно, когда камин выкладывает не очень опытный мастер. Выкладывают первый ряд, он должен быть максимально ровным, горизонтальность уровня следует тщательно контролировать

    Если немного «промахнулись» с фундаментом, первый ряд можно выложить на цементно-песчаном растворе, так легче исправить огрехи основания. Далее кладка каминаведётся в точном соответствии с порядовыми планами. Рекомендуем каждый последующий ряд сначала выкладывать насухо, только после этого на раствор. Если камин велик, натягивают шнур, при небольших размерах сооружения достаточно контроля уровнем и угольником.

    Если в ряду есть больше одного кирпича, который следует расколоть или распилить, рекомендуем при сухой выкладке пронумеровать все элементы, как цельные, так и подогнанные по размеру. Нумерацию стоит продублировать и на порядовом плане

    Вертикальные швы кирпичей не должны располагаться один над другим, необходимость перевязки должна быть учтена ещё при составлении чертежей.

    Кладку начинают с угловых элементов, строго контролируя соблюдение горизонтального уровня между ними

    Излишки раствора удаляют мастерком, швы расшивают, загрязнённые кирпичи протирают мокрой тряпицей.

    Форма расшивки определяет профиль шва, вогнутый, выпуклый или прямоугольный

    Ещё один способ сделать аккуратный шов — класть кирпичи по направляющим

    Присмотритесь к фотографии: с наружной стороны в шов вложен металлический профиль квадратного сечения, спустя несколько минут его вынимают.

    Не стоит за одну смену класть более 8-10 рядов по высоте.

    Этапы возведения камина

    Порядовка углового камина

    Основополагающие принципы кладки углового камина не отличаются от тех же у традиционного камина. То же самое касается и основных конструктивных элементов, таких как зольник, топливник, каминный зуб, дымосборник, дымоход и заслонка. Однако такое расположение отопительного сооружения делает его кладку значительно более сложной и требует высокой квалификации мастера. Если все же существует твердое намерение построить угловой камин своими руками, необходимо тщательно ознакомиться с порядовкой и определить все нюансы такого строительства.

    Главная проблема при возведении углового камина – это его сложная архитектура. По этой причине значительная часть кирпичей, используемых в кладке, должна подвергаться формированию. На порядовке углового камина, приведенной ниже, наглядно видно все разнообразие форм используемого кирпича. Процесс формовки довольно-таки трудоемок. В свою очередь в описанном выше традиционном камине почти все кирпичи кладутся в первозданном виде.

    Главная сложность при создании углового камина – это его сложная архитектура

    Однако постройка углового камина стоит затраченных усилий. Такая конструкция позволяет значительно экономить пространство, что позволяет устанавливать его даже в компактных помещениях. Кроме этого, прилегание конструкции сразу к двум стенам позволяет повысить ее эффективность, как отопительного прибора.

    Правда, тут стоит учитывать, что расположение камина в углу внешних стен в ощутимой степени нивелирует данное преимущество. Также угловой камин выигрывает у фронтальных в эстетическом плане. Расположение очага в углу делает его хорошо просматриваемым практически из всех точек комнаты, в которой он установлен.

    Виды каминов из кирпича

    Существуют различные виды каминов, которые можно установить в загородном доме или на небольшой даче. В первую очередь кирпичные камины разделяются на пристенные и встроенные.

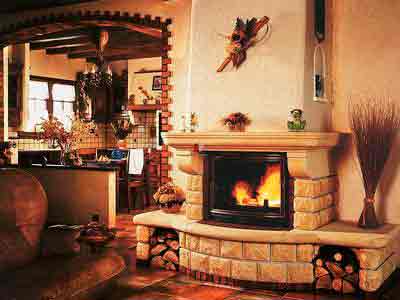

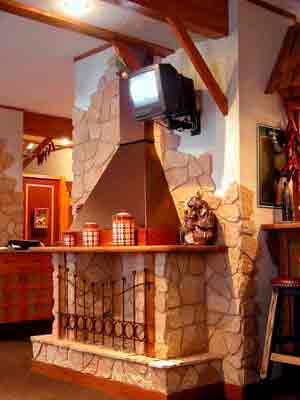

    Фото углового камина

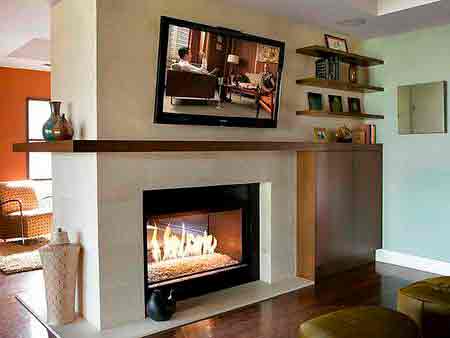

    Встроенные

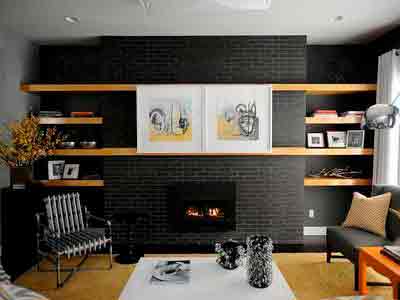

    Особенностью такой конструкции является то, что камин устанавливается внутри несущей стены. Внутрь этой стены предварительно монтируется дымоход. Данный вариант является достаточно сложным, поэтому редко выбирается для самостоятельного строительства. Кроме того, создание такого камина возможно только на этапе проектирования дома.

    Пристенные

    Наиболее удачный вариант для самостоятельного изготовления. Его можно с легкостью сделать как в загородном доме, так и на небольшой даче, не имея при этом опыта строительства подобных сооружений. Создать пристенный камин можно как на этапе проектирования, так и в любом момент после постройки дома. Однако если требуется строительство камина в уже готовом доме, предварительно необходимо создать отдельный фундамент.

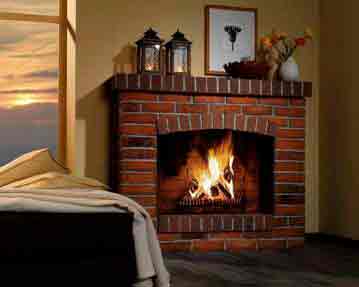

    Фото прямого камина

    Пристенные камины могут быть как прямыми, так и угловыми. Последний вариант является наиболее компактным, поэтому отлично подходит для помещения небольшого размера. К тому же его строительство намного проще, чем прямого, и требуется значительно меньше материала.

    Технология строительства дымохода

    Дымоход кладут на том же глиняно-песчаном растворе, только участок над кровлей на цементном. Внутреннюю поверхность для улучшения тяги тщательно затирают и выравнивают. Не забывают установить шибер-заслонку. В месте прохода дымохода через деревянное перекрытие делают утолщение, оно называется «распушка».

    Для того, чтобы защитить кровлю от проникновения осадков, над крышей также выполняется утолщение, «выдра». Под ней из оцинкованной листовой стали или гидроизоляционной кровельной ленты (например, ондуфлэш) монтируют фартук (воротник), закрывающий щель между кирпичной кладкой и кровельным покрытием.

    Выбор материала для фартука под выдрой зависит от типа кровельного покрытия. Можно использовать оцинкованную сталь, обычную или с полимерным покрытием либо гибкие металлизированные ленты, благо их сейчас в продаже немало

    Порядовка выдры

    При устройстве дымохода важно соблюдать противопожарные меры, особенно в части прохода его через деревянное перекрытие и кровлю. Общие правила противопожарной безопасности, обязательные при строительстве печей и каминов.

    Общие правила противопожарной безопасности, обязательные при строительстве печей и каминов.

    В заключение скажем, что, строительство камина — сложное мероприятие, требующее предварительной подготовки, необходимых технических знаний, аккуратности и упорства. Новичку непросто справиться с этой работой, обеспечить надлежащее качество и пожарную безопасность сооружения. Если нет уверенности в своих силах, возведение кирпичного камина лучше поручить опытному специалисту.

    3 Последовательность строительства – пошаговая инструкция

    Все этапы проводят поочередно и неторопливо. Изучается схема и порядовка, чтобы разобраться в нюансах. Когда будет четкое представление о конструкции, приступают непосредственно к строительству. Если предстоит заняться подобным впервые, не спешат сразу укладывать кирпичи на раствор. Опытные печники рекомендуют сначала выложить каждый ряд насухо, оценить.

    Работа сопровождается большим количеством пыли, грязи. Если она проводится во дворе или в нежилом помещении, об этом особо не думают – после окончания все уберется. В доме следует позаботиться о сохранности мебели, стен, пола. Используют куски полиэтиленовой пленки, которыми укрывают вещи и поверхности. Это совсем не лишняя мера – как ни стараться работать аккуратно, а мусор постепенно накапливается.

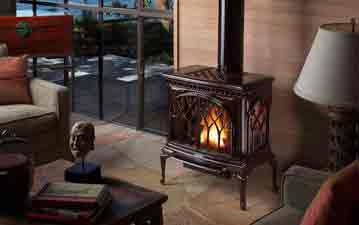

    Какой лучше: кирпичный или чугунный?

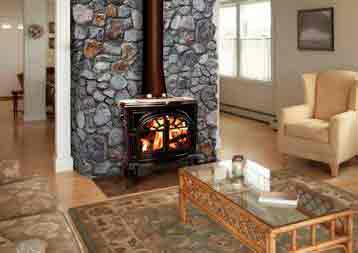

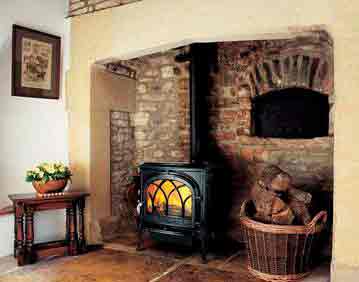

    Чугунный. Конструкция современного камина обычно состоит из толстостенной топки, корпуса и дымохода. Некоторые модели могут быть подключены к трубопроводу с помощью теплообменника. Это избавляет от необходимости подключения центрального отопления и покупки водонагревателей. Срок эксплуатации при постоянном использовании составит более 15 лет. Стоит выбирать качественные модели с прочно установленными деталями и из толстого чугуна.

    Камин из прочного чугуна прослужит долго. Материал выдерживает самые высокие температуры и меньше подвержен выгоранию.

    При воздействии высокой температуры конструкция печи не деформируется.

    Чугун обладает высокой теплоотдачей. После того, как дрова в камине догорят, чугун ещё долгое время будет хранить и распространять тепло, что позволяет обогревать большие помещения и экономит затраты.

    Многие компании предлагают купить уже готовый чугунный камин. Сборка и установка не составят большого труда, но, если планируется установка теплообменника, лучше заручиться поддержкой специалиста.

    Вариант печи из чугуна не будет таким дорогостоящим, как модели из камня или кирпича. Средняя модель обойдётся в 20-25 тысяч рублей.

    Не стоит резко охлаждать чугунную печь, холодная вода, лёд или снег могут повредить материал. Также не нужно ударять раскалённый камин, от этого он может лопнуть.

    Требуется регулярный и тщательный уход. Все сильно загрязняемые части камина: зольник, дымоход, нельзя оставлять без внимания и обязательно проводить регулярную чистку.

    Многим такой вариант камина кажется непрезентабельным из-за чёрного цвета и простоты материала. Но чугунную печь можно заказать с любой отделкой, специальная краска не подвергается изменениям даже из-за высокой температуры.

    Кирпичную печь чаще всего устанавливают в загородных домах. Материал позволяет собственноручно соорудить конструкцию. При регулярном использовании кирпичный камин начнёт портиться через 5 лет. Печи из кирпича позволяют быстро нагреть помещение даже в холодное время года.

    Конструкция достаточно прочная, устойчива к резким перепадам температуры и влажности, что делает её менее хрупкой.

    Настоящий кирпичный камин достаточно прост в использовании, в отличие от чугуна не нуждается в частой уборке.

    Качественный кирпич не выделяет при нагревании вредных веществ и неприятных запахов.

    Чтобы самостоятельно выложить кирпичный камин необходимо обладать соответствующим опытом и специальными инструментами, в противном случае необходима помощь специалиста-печника. На хорошую работу камина могут повлиять даже незначительные ошибки, допущенные при установке.

    Качественный кирпич — дорогой материал. Также необходимы затраты на работу печника, укрепление пола и оформление.

    Кирпичные печи достаточно тяжёлые, для их установки необходим прочный фундамент.

    Установка на нижних этажах. В современных квартирах трудно установить кирпичный камин. Перегородка между этажами может не выдержать веса, а установку вытяжки придётся согласовывать со специальной инстанцией.

    С чего начинать строительство?

    Строительство кирпичного камина нужно начинать с эскиза. Обычно это рисунок от руки, на котором изображается размещение камина в комнате, его внешний вид, тип, принцип работы, форма портала, расположение дымохода, зольника, топки, а также других элементов. Размеры указываются приблизительно. Проекты камина должны учитывать расположение стропил и балок, чтобы не возникли проблемы с дымоходом.

    Следующий этап – чертеж камина, который должен быть выполнен более детально. Главное – это боковой вид камина в разрезе, на котором будет видно его устройство.

    Отдельный важный элемент – схема порядовки, по которой идет строительство печи или камина. Схем порядовки существует множество – можно выбрать из готовых, а можно придумать собственную, однако рекомендуется все же начинать с уже известных.

    Чертежи камина и зачем нужны порядовки

    Как и всякое сооружение, камин следует возводить в соответствии с заранее продуманным и вычерченным проектом, так поступают даже опытные мастера, сложившие не один камин или печь. Понадобится вид спереди, сбоку, разрез и порядовая кладка камина.

    Порядовка — последовательный комплект планов каждого ряда кирпичей, от первого до самого верхнего. Кладка камина своими руками, порядовка которого включает в себя изображение всех элементов ряда (целые кирпичи и половинки, закладные стальные детали), пройдёт быстро и безошибочно.

    Подробные чертежи разных типов и моделей каминов можно найти в специальных пособиях и в сети, но, если ни один из готовых вариантов не подходит по конфигурации или дизайну, схема кладки камина может быть разработана самостоятельно, с учётом технических особенностей устройства камина. Полезные статьи на эту тему можно найти на нашем ресурсе. Порядовки не обязательно аккуратно чертить на ватмане, проще набросать их на бумаге в клеточку, один кирпич 12х25 см — две клеточки.

    В качестве примера возьмём компактный угловой камин для дачи. Схема кладки углового камина довольно проста: топка в два кирпича шириной без поддувала, дрова необходимо размещать на решётке. Проём с фасада перекрывается арочной перемычкой, полка зуба расположена на ряд выше. Порядовая кладка углового камина состоит из 18 планов, из них три верхних ряда — нижняя часть дымохода.

    Фасад и разрез углового камина

    На порядном плане уменьшенные (колотые примерно в 3/4) кирпичи перечёркнуты диагональной линией, половинки — крест-накрест. Первый ряд выкладывается кирпичом на ребро

    Порядовая схема кладки камина позволит посчитать необходимое количество материала и заранее подготовить его.

    Советы по эксплуатации

    Опытные печники могут дать полезные советы и по процессу возведения, и по эксплуатации камина-печи. Хвойные дрова не используют, иначе дымоход загрязниться и перестанет функционировать

    Дрова всегда должны быть хорошо просушены, это важно для длительного горения. Ни в коем случае не сжигайте бытовой мусор и разнообразную макулатуру – в воздух попадут токсины

    Банная печь должна соответствовать многим критериям

    Отзывы показывают, что лучше обратить внимание на финских производителей. На каждую деталь их продукции есть гарантия, что упрощает ремонт

    Защитный экран для камина должен быть довольно надежным.

    При собственноручном возведении всегда пользуйтесь схемами. Они помогут понять, как именно должны размещаться компоненты в каждой линии. В процессе обязательно используйте строительный уровень. Угловые и фронтальные сооружения наиболее популярны. Но это зависит от общей планировки дома.

    Варианты

    Вариаций агрегатов из кирпича довольно много. Они отличаются по сложности и функционалу. Самыми распространенными считаются такие виды: шведка, финка, русская и голландка. Также существуют модифицированные версии печей, которые названы в честь своих создателей.

    Существуют печи, которые совершенно не имеют варочной плиты. Они представляют собой элементарную конструкцию стен с расположенными между ними каналами для отвода дыма, топками, очистительными и поддувальными камерами. Такие агрегаты используются для отопления. Другой вариант – камин-печь с отопительно-варочной поверхностью. Такие печи привлекают своей многофункциональностью. Они более сложные в проектировании и установке. Рассмотрим несколько интересных разновидностей каминов-печей из кирпича:

    С открытой топкой

    Камины с открытой топкой позволяют прогреть воздух в помещении за довольно короткий срок. Если же такая конструкция предусматривает варочную поверхность – готовить очень легко. Обладатели таких каминов-печей могут устанавливать мангалы прямо в доме и жарить барбекю в любое время года.

    С воздушным отоплением

    Самыми лучшими для отопления дома считаются камины с воздушным отоплением. В таких конструкциях используется чугунная топка. Система воздуховодов распространяется по всему дому и кожух в сочетании дают нужный результат – полный обогрев. Система работает так, что холодный воздух направляется прямиком в топку, нагревается и поднимается по трубам вверх.

    С водяным отоплением

    Камины с водяным контуром набирают популярность. Такая конструкция может предусматривать отопительно-варочную панель. Подключенная к отоплению печь имеет большое преимущество над своими собратьями – радует глаз, греет весь дом, дает возможность готовить. Такие конструкции часто используются для бани.

    Делаем угловой камин своими руками: пошаговая инструкция

    Для того чтобы создать камин, нужно знать основные его составляющие. Самое главное, это организовать правильное устройство нашего камина.

    В состав камина входит:

    • Дымоход;
    • Пластина поддерживающая;
    • Противопожарная пластина;
    • Привод трубы к дымоходу;
    • Топка;
    • Вентиляционное отверстие для циркуляции воздуха;
    • Вентиляционная решетка;
    • Камера для горячего воздуха;
    • Облицовка.

    Угловой камин своими руками создать несложно, главное — знать его основные составляющие

    На трубу сверху устанавливается дефлектор. Он выполняет функцию искроулавливателя, для того чтобы обеспечить противопожарную безопасность. Эта деталь напоминает собой конус, который сделан из сетки.

    Если в планах было оставить внешний облик без отделки, то уделите особое внимание кладки, она должна быть как можно аккуратнее, а сам раствор в данной ситуации не доводится до внешней части, чтобы можно было расширить швы. Если все же планируется облицовка, лучше всего использовать плитку из керамики, природный камень или другой материал

    Если будут использоваться камни, то их нужно покрывать лаком, чтобы уход в дальнейшем был более легким. Самым простым способом облицовки является штукатурка. Если использовать шпатели разного вида, можно организовать различные эффекты

    Если все же планируется облицовка, лучше всего использовать плитку из керамики, природный камень или другой материал. Если будут использоваться камни, то их нужно покрывать лаком, чтобы уход в дальнейшем был более легким. Самым простым способом облицовки является штукатурка. Если использовать шпатели разного вида, можно организовать различные эффекты.

    Подготовка к возведению кирпичного камина

    Чтобы построить камин своими руками, подготовку следует начинать с разработки проекта и закупки строительных материалов.

    Выбранное место расположения будущей конструкции играет немаловажную роль в подготовке строительства. Лучшими вариантами для этого считаются локации камина вдоль несущих стен, фасадной или внутренней, а также угол между ними. Не следует выбирать для установки камина расстояние между оконными проемами и напротив двери, так как при данном расположении помещение будет недостаточно прогреваться.

    Расчет размеров конструкции

    Необходимо определиться с габаритами камина

    При этом важно учитывать соотношение размеров его основных частей к площади здания, которое следует отопить, а также другие данные:

    • топочное отверстие – 1:50;
    • ширина и высота – 2:3;
    • глубина портала – 70% от высоты;
    • размер дымохода – в 10–15 раз меньше габаритов портала;
    • перед топочным отверстием устанавливается подиум шириной до 0,5 м;
    • ширина боковых подиумов с обеих сторон – до 0,3 м.

    Соблюдение всех вышеуказанных показателей имеет большое значение при строительстве отопительнойконструкции, но особое внимание следует уделить глубине топочного отверстия. Если его сделать слишком большим, то отдача тепла будет минимальной, если же наоборот – дым станет проникать в помещение

    Составление проекта

    Чертеж.

    После расчета габаритов камина приступают к его проектированию и составлению чертежа, в котором будут указаны точные размеры будущей конструкции. Кроме того, в нем отдельно отражается схематическое изображение укладки кирпича по рядам, известное под названием порядовка. В ней подробно расписаны названия всех элементов в кладке и каждому ряду присвоен свой номер.

    Какие материалы необходимы для работы?

    Кирпич для кладки.

    К выбору стройматериалов для самостоятельного возведения камина следует подойти основательно, ведь от их качественных характеристик будет зависеть срок использования и функциональность конструкции.

    Для того чтобы установить хороший домашний вариант отопительного агрегата, можно использовать в качестве основного материала красный полнотелый кирпич. Он должен соответствовать следующим критериям:

    • иметь насыщенный яркий цвет;
    • со всех сторон поверхность кирпича должна быть ровной и гладкой;
    • на углах изделия не должно быть сколов и трещин;
    • при изломе должна наблюдаться однородная структура.

    Все вышеуказанные требования необходимы для полноценного использования камина, поэтому перед тем, как начинать строительство, следует тщательно осмотреть каждый кирпич с целью выявления дефектов на нем.

    Помимо кирпича потребуются и другие стройматериалы:

    • цемент, песок и щебень;
    • доски;
    • рубероид;
    • войлок;
    • специальная глина.

    Рубероид для камина.

    Войлок.

    В зависимости от вида камина необходимо будет закупить готовые элементы конструкции, к основным из которых можно отнести колосниковую решетку, защитный экран и дымовую заслонку.

    Источник: http://oboiman.ru/inside/certezi-kaminov-iz-kirpica-26-foto-proekty-i-shemy-kaminov-s-otkrytoj-topkoj-kladka-svoimi-rukami.html

    Самостоятельная кладка каминов

    Камин обычно ставят в гостиной. Где же еще любоваться огнем, как не в комнате для отдыха и приема гостей. Использовать его как основной источник тепла получается далеко не со всеми конструкциями, а вот как дополнительный, в осенне-весенний период он очень даже комфортен. Поможет камин и в особенно сильные холода, когда основное отопление по мощности оказывается недостаточным. Сложить простой камин можно своими руками. Это далеко не просто, но возможно.

    Сделать камин своими руками непросто, но возможно

    Хоть на строительство камина требуется намного меньше кирпича, но очень важно правильно выкладывать все элементы. Из-за конструктивных ошибок камин может работать неэффективно или вообще, не работать. Кроме функции обогрева камин выполняет во многом еще и эстетические функции потому часто выбирают его еще и по внешнему виду, не забывая про технические особенности.

    Голландские камины

    Этот отопительный прибор хоть и имеет традиционную для каминов широкоформатную топку, по сути является печью — у него многооборотный дымоход. Так что это — тяжелое, трудное в исполнении массивное сооружение. У него только два ключевых отличия от печи — размер портала топки и отсутствие поддувала. Если вы знаете, как сложить печь голландку, внеся несложные коррективы, вы сможете ее превратить в камин. Более того, если в доме стоит старая голландка, даже требующая капитального ремонта, она легко превращается в камин. Требуется только разобрать переднюю топочную часть, вставить подходящего размера готовую металлическую топку, подключив ее к дымооборотам и задекорировать.

    Голландский камин построен по принципу такой же печи, отличается только размерами топки

    Этот тот тип агрегатов с открытой топкой, который можно использовать в качестве основного отопительного прибора. Голландцы давно вынуждены экономить на топливе и выпускать тепло в трубу себе не позволяют.

    Открытый или альпийский (швейцарский)

    Этот тип каминов стал популярен совсем недавно. По сути, это тоже не камин в чистом виде, но уже по другой причине. Это, скорее, просто открытый или полузакрытый очаг, над которым сделан колпак, переходящий в дымовую трубу.

    Альпийский или швейцарский камин имеет запоминающийся облик

    Он отлично вписывается в интерьеры в стиле шале, ведь именно оттуда он к нами пришел. Устройство, в общем, несложное, но и не очень эффективное в плане отопления. Зато очень декоративное.

    Вариант, который вы видите на фото выше выполнен в стиле рустик — из природного обработанного камня. Такая работа стоит очень приличных денег: приходится подгонять, подтесывать твердые породы камня, что требует высокой ступени мастерства.

    Классический английский

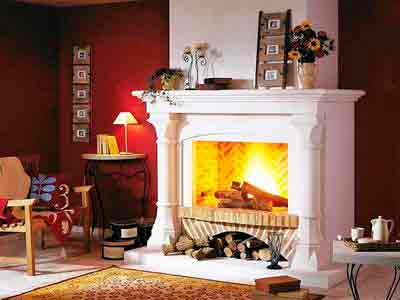

    Внешний вид классического камина

    Традиционного вида камин таким, каким мы его себе представляем. Открытый широкий портал топки, в которой горят дрова. Причем отделка его может быть любой, как вычурной под соответствующие интерьеры, так и сдержанной, которая вписывается в хай-тек и минимализм.

    При всем при том, что занимает он, вроде, и не очень много места, на изготовление классического камина вместе со средней длинны дымоходом уйдет около 800 штук кирпича. Общая масса подобного сооружения — в районе тонны. Под самый небольшой по размерам классический камин требуется солидный отдельный фундамент, типа того, что устраивают для печи — на ту же глубину, что и фундамент дома, а по размерам он должен быть больше со всех сторон минимум на 15 см. Выводят его в один уровень с полом.

    Устройство и как работает

    Классический камин в разрезе

    Если посмотреть на фотографию, кажется, что ничего сложного нет: коробка с трубой и все. Но то, что выглядит простым, на самом деле далеко не просто. Во-первых, в верхней части топки имеется дымовой зуб. Причем не просто какой-то выступ, а с отражающей поверхностью. Он заужает сечение трубы, закручивая пламя внутрь топки.

    Во-вторых, подовая часть каминной топки не имеет поддувала, а передняя стенка делается с уклоном внутрь. Эти две составляющих позволяют добиться того, что пламя долго крутиться в топке, отдавая тепло максимально.

    В-третьих, в трубе имеется заслонка, которой эффективно, и, что очень важно, безопасно регулируют интенсивность горения. Безопасно — потому что правильно построенный камин ни при каких условиях не образует угарный газ в опасных для здоровья количествах. Ведь он образуется при недостатке кислорода, а при открытом портале классического камина воздуха и кислорода всегда достаточно.

    Другой момент каминной вьюшки состоит в том, что в ней, как в шиберной заслонке, вырезают отверстие, по площади равное 10% сечения дымохода. Этот зазор необходим для минимальной тяги, которая в любом случае не позволит пламени и дыму «вывалиться» из топки. Даже при закрытой заслонке огонь крутиться внутри, а дым уходит в трубу.

    Подобная конструкция позволяет эффективно использовать тепло даже при топке высококалорийного топлива. Долго крутящееся пламя максимально нагревает стенки топки, а они отлично обогревают помещение.

    Если говорить о возможности нагревать воду, то в топку что-либо поставить не представляется возможным: нарушается вся динамика. Зато выше зуба на трубе, можно ставить теплообменник. Другой вопрос, что температуры там уже далеко не такие высокие и нагреть воду для отопления не получиться, а вот для ГВС в небольшом объеме (бойлер накопительного типа), тепла будет достаточно.

    В самых ранних английских каминах под был без колосников, с уклоном наружу. При этом малейшая неточность в исполнении приводила к тому, что пламя начинало вращаться в другую сторону. При этом из топки могли вылетать угли, что совсем нехорошо. Потому в средние века стали делать небольшие колосники и поддувало, которое открывали только при растопке. Когда дрова разгораются, поддувало закрывается, что дает толчок к образованию огненного вихря в топке.

    Современные английские камины делают и с глухим подом и с колосниками. При растопке глухих моделей при розжиге используют жидкости для растопки. Они сами дают достаточный импульс для образования вихря.

    Чертеж классического английского камина с размерами

    Порядовка классического камина

    Традиционные английские камины конструктивно отличаются друг от друга формой дымового зуба. Для его точного воспроизведения только «прямых рук» недостаточно. Требуется опыт и немалый. Но есть модели, которые не столь критичны к этой детали. Такой камин своими руками можно сложить, если вы умеете обращаться с мастерком и уровнем.

    Простой классический камин: порядовка

    В этом варианте колосниковая решетка имеет небольшие размеры и находится в самом конце топки. Это дало возможность не мудрить с зубом, а сделать его обычным, ступенчатым. Но в этом камине во время растопки поддувало закрывать нельзя. Огонь «крутиться» именно за счет поступления воздуха в заднюю часть топки.

    Камин Рамфорда

    Одна из разновидностей классического называется камином Рамфода (Румфорда). Принцип работы тот же, только обеспечивает завихрение не дымовой зуб, а зауженная горловина дымохода, форма которой повторяет одну из ветвей гиперболы.

    Камин Рамфорда. Ключевой узел — горловина трубы

    Конструктивно он проще и требует меньше места — топка может быть менее глубокой. Все проблемы в том, что горловина должна быть выполнена с очень высокой точностью. Отклонение только в 5% от требуемой формы приводит к неработоспособности. В этом и заключается основная сложность, потому изготавливать этот камин своими руками не советуем.

    С фабричной топкой

    Если есть металлические печи, то почему не быть металлическим каминам? И они есть. Каминные топки делают из сложных сплавов — кремнийорганических, композитных и специальных. Процессы, происходящие в топке камина, моделируются специальными программами, потому эффективность этих отопительных приборов велика, сложность установки — средняя. Еще одно достоинство в том, что подсоединить можно обычный металлический дымоход.

    Еще один приятный момент: масса топки около 100 кг. Если отделка будет весить немного, можно ставить такой камин на армированную бетонную плиту. Если же хотите натурального камня, то придется-таки делать фундамент под камин.

    При установке камина с топкой надо соблюдать целый ряд требований:

    • стены, возле которых будет монтироваться отопительный прибор должны быть покрыты негорючими материалами и теплоизоляцией с отражающим слоем;
    • расстояние от топки до стены — не менее 10 см, до утеплителя — на менее 5 см;
    • зольник должен облегчать чистку, а его входное отверстие должно находится как можно ближе к топке;
    • дымоход должен соответствовать параметрам топки;
    • стыки дымохода герметизируются высокотемпературным герметиком;
    • зазор между стенкой топки и облицовкой должен быть не менее 1 см;

    Принцип и порядок установки каминной топки смотрите в видео.

    Получение разрешения

    Немного о том, заказывать установку камина в фирме или делать своими руками. Дело тут не только в технической стороне вопроса. Обычно сложности возникают задолго до этого — еще при оформлении документов. Очень не любят пожарники давать разрешения на камины. А разрешения необходимы при установке камина в любом жилом помещении. Сложность в том, что нет законодательной базы, которая прописывала бы правила установки. По печам подобный документ есть, а по каминам — нет. Зато есть в СНиП 2.04.05-91 (об устройстве отопительно-варочных печей) фраза о том, что в любом жилом помещении запрещено устройство отопительных приборов с открытой топкой. С этой точки зрения повезло, если делать камин планируете на даче, расположенной в дачном поселке — она не считается жилым помещением.

    Как это часто бывает, есть другой документ (МГСН 3.01-96), который в Москве разрешает установку каминов на последних этажах, если владелец один. Так что в столице, есть шанс получить разрешение, пусть и не у всех.

    Есть лазейка и у жильцов старых кирпичных сталинок и хрущевок, в которых кроме вентканалов, в каждой квартире есть еще и дымоходы. Под эту же категорию попадают дома современной постройки, в которые тоже есть дымовые каналы. Во всех этих зданиях разрешается ставить отопительное оборудование на пламени. Вообще, подразумевается печь, но этот факт нигде не прописывается.

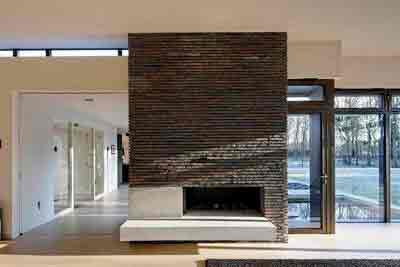

    Один из возможных вариантов оформления камина в современном стиле

    «Протолкнуть» разрешение можно, оформив бумаги а сложную перепланировку с переносом отопительных приборов.Пример — перенос стен, простенков, объединение с балконом или лоджией. В бумагах не пишите про регистры или батареи центрального отопления. Именно в такой общей формулировке — отопительные приборы. В этот же документ вписываете, что собираетесь ставить отопительный прибор на пламени, прилагая проект, сделанный в проектной организации. В данном случае самодельные бумаги не проходят. Есть шанс. Но вообще, владельцев домов и квартир гонять будут долго и упорно. И не пытайтесь спорить, иначе разрешение не получите никогда. Переделывайте все, что они требуют. По-другому никак. Немного проще придется владельцам домов. Логика понятна — если возникнут проблемы, гореть будете сами. С обладателями квартир разговаривают жестко, но разрешение можно-таки получить.

    Вот если вам не хочется со всем этим связываться, можно заказать установку того же камина с топкой в профильной организации. Как правило, они предоставляют услуги по оформлению документации. У них уже тропки протоптаны, шансов намного больше. К тому же при приемке вашего отопительного прибора могут потребовать (и, скорее всего, потребуют) сертификаты на все материалы, включая болты, шурупы и печную фурнитуру. Об этом тоже надо знать и помнить. А с такой задачей покупка материалов превращается в непростой квест.

    Вариант кирпичного камина в углу

    Угловой камин — порядовка и видео

    Очень часто камины делают в углу. Это удобно и практично: так он занимает самую сложную для декорирования область и сам служит отличным украшением. Выбирая место под камин, учитывайте такой нюанс, как высота трубы. При кладке камина почти половина материала и времени уходит на формирование трубы. С одной стороны высокая труба — это хорошо — будет хорошая тяга. С другой — большие затраты. Чтобы их сократить, камин можно поставить в том углу, где расположен скат крыши, а не ее конек. Высоты трубы все-равно должно хватить для обеспечения тяги, а расходы будут меньше.

    Как сделать защитный экран

    Если камин будет стоять в деревянном доме, стены необходимо защитить. Оптимально это должно выглядеть так:

    • деревянные стены обшиты теплоизоляцией (можно картоном из базальтовой ваты с температурой эксплуатации до 800°C толщиной в 1,5-2 см);
    • поверх него на керамических изоляторах высотой от 3 см прикрепить металлический экран.

    Стенки камина могут находится в 5-7 см от экрана. Размеры металлического листа — на 15-20 см больше габаритов топки. Такая многослойная система предотвратит нагрев деревянных стен до каких-либо значительных температур.

    Материалы, порядовка, комментарии

    Этот камин имеет размеры 890*890*1610 мм (без учета трубы). Для его изготовления потребуется:

    • красного печного кирпича 356 шт (без трубы);
    • огнеупорного кирпича ША-8 — 55 шт;
    • дымовая задвижка 250*130 мм;
    • стальной уголок с толщиной стенки 5 мм: 50*600 мм — 1 кусок; 50*800 мм — 2 куска;
    • стальной лист толщиной 3 мм 400*600 мм.

    Порядовка углового камина из кирпича

    Приведенная выше раскладка — один из видов классического камина для установки его в углу. Схема достаточно проста, но в ней большое количество кирпичей требует подрезки. Для кладки этого кирпичного камина вам точно понадобиться хорошая болгарка и большое количество дисков по камню.

    При формировании зуба в топке (10-13 ряды) шамотный огнеупорный кирпич подтесывают. Верхний край кирпича каждого последующего ряда должен выступать над предыдущим на 30 мм. Эту грань подтесывают так, чтобы она была наклонной и ровной. В результате укладки всех 4 рядов, формирующих зуб, поверхность должна быть ровной и гладкой. Она будет «закручивать» пламя и отражать тепло в комнату, потому этому моменту уделите максимум внимания.

    Достаточно подробные инструкции по кладке этого камина даны в видео.

    Условия кладки и материалы

    Начинать класть камин своими руками надо в осенне-весенний период, когда температура держится в пределах 15-20°C. При других условиях работать сложно и требуется солидный опыт.

    Кирпич берут печной, красный, полнотелый. Лицевой и гладкий не подходит — он не выдержит температурных перепадов и рассыпется. При выборе печного кирпича обратите внимание на геометрию и цвет. Пережженный «железняк» нам не подходит, также как и вспученные и покоробленные кирпичи. Только ровные, одного цвета, издающие при постукивании чистый звук.

    Кладку ведут на глиняно-песчаный раствор. Глина — покупная строительная, также как и песок — речной, не карьерный. Размоченную до тестообразного состояния глину смешивают с песком в пропорции 1:3, воды добавляют до получения раствора средней пластичности. Обязательно проверяете жирность раствора: берут раствор на мастерок, наклоняют его. Раствор должен упасть, оставив на металле слой 1,5-3 мм. Если слой тоньше, виден металл, добавляют глины, если остаток комковатый и толстый — досыпают песка и немного воды. В результате должны получить раствор с заданными кондициями.

    Замешивать его можно сразу на весь объем. На ночь емкость с раствором накрывают мокрой мешковиной, а перед работой несколько раз перемешивают.

    При кладке толщина швов 6-13 мм. В идеале — 8-10 мм. Если камин своими руками кладете первый раз, постоянно пользуйтесь уровнем и отвесом. Проверяйте каждый ряд и даже каждый камень. Камины — устройства высокие и узкие с высоко расположенным центром тяжести. Такие сооружения не прощают даже малейших отклонений. Потому, уровень должен быть хорошего качества, идеально, если у вас будет откалиброванный построитель плоскостей (лазерный уровень).

    Сушка и разгонная топка

    Готовый камин сушится не менее 20 дней, в хорошо проветриваемом помещении. Можно устраивать сквозняк, но на стенки не должны падать солнечные лучи. Для затенения на окна и двери можно повесить простыни или затянуть проемы марлей.

    После трех недель сушки можно проводить разгонную топку. Берут медленно горящее топливо (уголь-семечку, кузнечный уголь). Если сушилась печь в хороших условиях, растапливают, добавляют топливо небольшими порциями, топят некоторое время. Через три дня можно использовать «на полную». Если условия были «не очень», начинают с 3/4 закладки, постепенно доводя до полной за несколько дней.

    Источник: http://stroychik.ru/otoplenie/kladka-kaminov

    Как сделать камин своими руками

    Мечта каждого дачника иметь камин, в своей гостиной комнате. Интернет пестрит многочисленными схемами каминов, можно выбрать любую модель, любой направленности и стиля. Но при этом при подсчете стоимости расходных материалов и работ — цена может достигнуть баснословной суммы! Зачастую у обычного дачника таких денег нет. Как быть?

    Камин на даче

    Давайте рассмотрим, как сделать камин своими руками — стоимость расходных материалов окажется примерно в десять тысяч рублей, а процесс кладки вы выполните сами. Рассмотрим строительства камина – эконом класса.

    1. Шаг 1 — готовим материал
    2. Шаг 2 – подготовительные работы
    3. Шаг 3 — готовим основание печи
    4. Шаг 4 — выкладываем «под» камина
    5. Шаг 5 — выкладываем топку и устанавливаем дверцу
    6. Шаг 6 — приступаем к кладке кожуха дымохода
    7. Шаг 7 — задняя стенка камина со стороны спальни

    Шаг 1 — готовим материал

    Для кладки камина нам необходимо:

    • 500 штук кирпича марки М-150
    • 50 штук шамотного (огнеупорного) кирпича
    • пять мешков печной смеси для кладки
    • стекло-магниевый лист толщиной 12 мм
    • каминная дверца
    • дымоход из сандвич панелей длинной 3 метра (три колена)
    • печная лента для крепления фурнитуры
    • восемь металлических уголков на 50 мм
    • дымоходная вьюшка.

    Вот этот перечисленный набор необходимого строительного материала, который обойдется вам не дороже десяти тысяч рублей.

    Шаг 2 – подготовительные работы

    Если печь или камин кладется в нежилом помещении, то можно не обращать внимание на возможность попадания грязи, возникающей в процессе строительства на окружающие предметы. В дальнейшем их можно вычистить. А рабочее место убрать после окончания строительных работ.

    Работа в жилом доме – это всегда ответственность за сохранность мебели, напольного покрытия и потолка. Поэтому перед тем как сделать камин своими руками необходимо укрыть полиэтиленовой пленкой все предметы мебели, пол и по возможности уменьшить пространство рабочего места.

    Шаг 3 — готовим основание печи

    Грунт, на котором стоит дом очень пучинистый. Кроме того, дом старый, но еще довольно крепкий. К сожалению, нам не удалось сделать под камин глубокий фундамент, поэтому решили обезопасить от весеннего вспучивания грунта – положив под первый ряд цоколя камина металлические уголки.

    На подушку фундамента укладываем параллельно друг другу металлические уголки таким образом, чтобы кирпичи были уложены параллельно межкомнатной перегородки.

    Обязательно оставьте промежутки между кирпичами, чтобы залить их цементной стяжкой.

    Уголок должен быть сдвоен таким образом, чтобы кирпичи в кладке образовали надежное основание камина. Лучше всего уголки приварить друг к другу, чтобы предотвратить их смещения относительно друг друга.

    После того как металлические уголки расставлены и в них уложены кирпичи, заливаем их сверху цементным раствором и разравниваем раствор – «теркой» ее применяют при штукатурных работах. Густота раствора необходимого для данных работ примерно сопоставима с густой сметаной. Этого достаточно чтобы она проникла во все пазы между кирпичами и при этом не ушла из швов. Излишки воды в растворе приведут к его ноздреватости и как следствие к его растрескиванию.

    Кроме того, что цоколь играет роль каркаса камина, с его помощью также выравнивают «горизонтальность» конструкции. Делают это преимущественно раствором. После выполнения кладки цоколя нужно дать два дня на то, чтобы он полностью схватился.

    Шаг 4 — выкладываем «под» камина

    «Подом» в печке называют первые ряды кладки. Это стартовые ряды. Поэтому к ним предъявляется особые требования. Первый ряд должен быть четко вымерен таким образом, чтобы его основанием был прямоугольник с одинаковыми диагоналями. На него в дальнейшем будут установлены все последующие рады. Камин в нашем случае эконом варианта не будет иметь длинные воздуховоды. Он будет состоять из поддувала, топочной камеры, кожуха дымохода и вытяжной трубы.

    Камин будет пустотелым, между топочной камерой и внешними стенками будет воздушный карман. Поэтому керамический кирпич не будет соприкасаться с топочной камерой и для работ нас вполне устроит М – 150. Длина камина 125см, ширина 85 см.

    Выложен стартовый ряд камина. Обратите внимание, он выложен насухо, без раствора. Это нужно для того, чтобы примерно разложить кирпичи таким образом, чтобы увидеть, где и сколько нужно подогнать при кладке.

    Кирпичи для увеличения декоративности кладки сделали с заоваленными углами. Я писал об этом в статье «Кладка печи». Чтобы сделать камин своими руками предлагаю поступить таким образом – первый день работ потратить на подготовку материала, а только затем приступать к самой кладке. Это необходимо по двум причинам. Вы не отвлекаетесь на посторонние дела, а во-вторых, вся «очень грязная работа» делается на предварительном этапе.

    Выкладываем «под» для основания камина. Выкладываем зольник и поддувало. Внешний ряд кладки после укладки колосника в подготовленный паз садим на раствор.

    Каждый ряд кладки фиксируем по показаниям строительного уровня.

    Межкомнатная перегородка выполнена из сандвич панелей. Она сделана из негорючих материалов и поэтому для камина мы сделали минимальную дополнительную теплоизоляцию в виде вертикальной доски обтянутой базальт картоном и прикрепленной к месту пропила.

    На втором ряду кладки оставляем место под дверцу камина. Все стыки в кирпичной кладке обязательно должны быть сделаны посередине ряда, а не на его краю.

    Шаг 5 — выкладываем топку и устанавливаем дверцу

    Уберите стекло с дверцы, перед тем как вы начнете монтаж ее в камин. Это поможет вам избежать непредвиденных трат на восстановление стекла при форс-мажорных обстоятельствах.

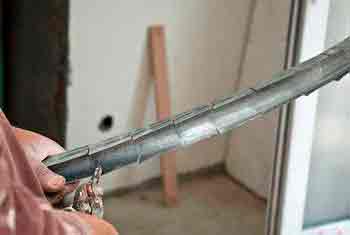

    После этого с помощью обычной скрутки прикрепите четыре куска печной ленты к дверце. Обратите внимание на то, что эта печная фурнитура имеет достаточно большие размеры (50 на 50см) и для ее крепления необходимо большая длинна печной ленты – не менее полуметра на каждый угол.

    Устанавливаем дверцу камина. Нижние печные ленты прячем в ряды, под кирпичи и прихватываем на саморезы погружая их в швы кладки. Бока прокладываем базальт-картоном, чтобы сделать контакт железа и кирпича более герметичным, иначе железо при нагревании расширяется сильнее, чем кирпичная кладка и в этих местах обычно камин немного чадит.

    Кладку в камине выкладываем в виде обрезанной буквы V (без острого конца). Камины с такой камерой горения дров быстрее отдают тепло в комнату. Делая камин своими руками, особое внимание уделите тому, что ни один край топки не должен соприкасаться с кирпичной кладкой. Между ними должны быть промежутки для конвекционных потоков воздуха.

    Начало выкладывания топки. Пока все кирпичи уложены без раствора. Они помечаются своим номером и устанавливаются в таком порядке, в котором в дальнейшем и будут находиться в кладке.

    На кирпичах топки видна нумеровка.

    Между шамотным и керамическим кирпичами в месте стыков (передняя стенка) необходима укладка базальт картона, чтобы уменьшить теплопередачу керамическому кирпичу.

    После того как выложены основные ряды облицовочной клади – приступаем к кладке топки на раствор, при этом обязательно контролируем работу на горизонтальность кладки.

    Четыре ряда шамотного кирпича положенного на торец примерно соответствуют семи рядам кладки обычного кирпича. Поэтому к верхнему краю дверцы камина они примерно совпадут. Размечаем стекломагниевый лист по размерам совпадающими с размерами воздушных карманов камина и делаем напуск по два сантиметра на каждую сторону. Устанавливаем ее на кладку таким образом, чтобы получилось ровная поверхность, которую можно покрыть печным раствором. Стекломагниевый лист выдерживает температуру до 1000 градусов, поэтому можно не опасаться за его судьбу.

    Наполняем карманы боем кирпича, верхний край стягиваем раствором, укладываем СМЛ лист и снова наносим раствор. Теперь при топке камина эти кусочки кирпича как камни в каменке печи будут держать тепло.

    Боковые карманы залиты, теперь кладем кусок СМЛ на заднюю часть топки и поверх него укладываем три кирпича так, что бы спереди осталось место для отвода дыма.

    Вид камина из спальни.

    Спереди за лицевой частью дверцы укладываем металлический уголок и по нему ведем стяжку ряда над дверцей. Именно в нее прячем верхние печные ленты от дверцы.

    Примерная порядовка ряда над дверцей, что-то мешает ровности кладки, нужно спиливать часть кирпича.

    Шаг 6 — приступаем к кладке кожуха дымохода

    Кожух дымохода в каминах – это не только место, внутри которого идет дымоход, но и элемент декора всего камина. На третьем ряду кладки над дверцей отступаем на ¼ часть кирпича, чтобы через восемь рядов кладки выйти на кладку трубы.

    Начинаем уменьшать кладку на ¼ кирпича.

    Восемь рядов кладки и все – кожух выложен, получился очень интересный элемент декора камина. Внутри идет дымоход.

    Задняя стенка камина одновременно является межкомнатной перегородкой. Ведем ее кладку очень просто, поднимая ряды по схеме перемычки друг с другом.

    Установили вьюшку на трубу. По многолетним наблюдениям не рекомендую класть ее без базальтового шнура, который играет роль негорючего уплотнителя.

    Некоторые важные моменты которые нужно знать делая камин своими руками я уже описывал в своих ранних статьях. Думаю повторяться смыла большого нет. Как выполнить проход трубы через потолок подробно описано в статье «Печь камин для дачи».

    Как установить и вести через крышу коаксиальный дымоход можно узнать из материала «О секретах печного мастерства».

    Камин почти готов, осталась чистовая отделка.

    Шаг 7 — задняя стенка камина со стороны спальни

    Чтобы изменить внешний вид кладки применим метод старения кирпича (о нем более подробно рассказано в мастер классе о кладке печи для бани). Спальня будет оклеена обоями с коричневатым узором, поэтому чтобы печь не смотрелась «ляповатым» пятном применяем такой метод.

    Вот так выглядит стенка со стороны спальни.

    Получилось очень стильно и красиво! Осталось дождаться полной просушки кладки, чтобы насладится всей красотой камина. Надеемся, что данный материал поможет Вам понять, как сделать камин своими руками, и Вы останетесь довольны своей работой и полученным результатом.

    Источник: http://rems-info.ru/kak-sdelat-kamin-svoimi-rukami.html

    Как выложить камин из кирпича

    Новичку без практики в печном деле сходу выложить кирпичный камин своими руками – задача весьма нелегкая. Но три составляющих – наличие времени, терпение и большое желание – помогут вам добиться успеха и сделать прекрасный домашний очаг, источник уюта и тепла в гостиной. Мы же предоставим всю теоретическую информацию и расскажем о порядке ведения кладочных работ в виде простой инструкции.

    Общие сведения и устройство

    По сути, традиционный английский камин – это печь упрощенной конструкции, состоящая из таких основных элементов:

      открытая топка больших размеров в виде прямоугольной ниши (портала), выложенная из полнотелого керамического кирпича; прямой дымоход, изображенный на схеме, оснащен специальным выступом – каминным зубом и сужающейся частью – дымосборником; предтопочная фронтальная площадка играет декоративную роль и одновременно защищает полы от искр из топливника; задвижка для регулировки тяги.

    Примечание. В простых конструкциях колосники и зольная камера не предусмотрена, дрова сжигаются прямо на кирпичном поде.

    В нынешних условиях камины строят исключительно для создания неповторимой атмосферы уюта в частных домах и дачах, а не с целью организовать отопление. Дело в том, что открытые очаги крайне малоэффективны, даже у более сложных моделей с двумя дымооборотами КПД не превышает 20%, поскольку львиная доля тепла попросту выходит на улицу через трубу.

    Схема сложного камина с двумя дымооборотами

    Нагрев комнаты происходит за счет инфракрасного излучения, выделяемого открытым пламенем. Как только оно затухает, теплоотдача прекращается. Конвективный обогрев здесь не работает — тяга дымохода, имеющего большое сечение, буквально высасывает тепло из помещения вместе с воздушным потоком. Уменьшить поперечный размер трубы нельзя – камин станет дымить в комнату. По той же причине кирпичные стенки практически не аккумулируют теплоту.

    Совет по расчету размеров очага. При строительстве каминов своими руками важно добиться компромисса между задымлением помещения и слишком сильной тягой, способствующей удалению тепла вместе с воздухом. Проходное сечение дымохода должно составлять 1/9 часть от площади открытой части топливника (портала). В свою очередь, размеры фронтального проема принимаются в соотношении 1/50 к площади комнаты, а его высота – в 1,5—2 раза больше глубины топки.

    Чтобы вы могли правильно подобрать габариты камина, не углубляясь в расчеты, представляем таблицу с размерами основных элементов, привязанными к площади помещения.

    Инструкция по кладке камина

    На различных интернет-ресурсах и в технической литературе несложно отыскать разнообразные проекты домашних и уличных очагов, сопровождающихся порядовками и фото. Но в основе всех предлагаемых конструкций лежит традиционный английский камин, который мы и предлагаем класть новичкам. В качестве примера разберем относительно небольшую модель, изображенную на чертеже и рассчитанную на комнату площадью 20—25 м².

    Примечание. Если ваше помещение отличается габаритами, то размеры на чертеже можно изменить в соответствии с таблицей, только точнее подогнать их под длину и толщину кирпича (с учетом швов 5 мм).

    Пошагово этапы работ выглядят следующим образом:

    1. Подготовка – выбор места для будущего очага и закупка стройматериалов.
    2. Устройство надежного основания – железобетонного либо кирпичного фундамента.
    3. Приготовление раствора и кладка.
    4. Пробный розжиг и прогрев.

    По конструкции камины делятся на пристенные, угловые и встроенные. Мы выбрали первый вариант из-за простоты исполнения – постройка возводится рядом с существующей стеной. Делать угловую модель без надлежащего опыта значительно сложнее, а для встраивания конструкции в перегородку последнюю придется разбирать.

    Оптимальное размещение очага – возле внутренней несущей стены или перегородки, ближе к центру комнаты. При этом постарайтесь не усложнить узел прохода дымовой трубы через кровлю – проследите, чтобы она не попала в конек. По обеим сторонам камина нужно обеспечить свободное пространство вдоль стен не менее 1 м. Наихудшее место для очага – около наружного ограждения или рядом с дверьми.

    Совет. В слишком маленьких комнатах площадью до 12 м² располагать камины не рекомендуется. Тем более, не допускается строить их в квартирах многоэтажных домов. Выход из положения – установить газовую либо электрическую каминную топку и сделать облицовку из декоративного кирпича и гипсокартона, как изображено на схеме.

    Необходимые стройматериалы

    Чтобы самостоятельно сложить камин по представленному выше чертежу, необходимо заготовить следующие материалы:

      керамический полнотелый кирпич – 300 шт.; шамотный (огнеупорный) кирпич – 120 шт.; задвижка на дымоход; сухая строительная смесь для огнеупорной кладки – 150 кг; готовая глиняно-песчаная смесь для выкладывания печей – 250 кг; металлический равнополочный уголок 50 х 3 мм – 2,5 м; дверца печная ревизионная.

    Красный керамический кирпич марки 150—200 – основной материал, применяемый в печном деле. Выбирайте полнотелый камень стандартных размеров 250 х 120 х 65 мм без трещин, желательно с гладкими боковыми сторонами. Стройматериал низкого качества и бывший в употреблении применять для кладки каминов нельзя.

    Шамотный кирпич, используемый для формирования топливников дровяных и угольных печек, производится разных размеров. Вам подойдет камень 250 х 124 х 65 мм марки ША, укладываемый на специальный раствор из огнеупорной глины и мертеля.

    Совет по экономии материала. Обычный керамический кирпич спокойно выдерживает температуру 700 °С, что соответствует нагреву при сжигании дров. Огнеупорные камни, чья цена существенно выше, рассчитаны на максимальную температуру 1690 °С. Отсюда вывод: если вы не планируете жарко топить камин ежедневно, то смело изготавливайте камеру сгорания из более дешевого красного кирпича.

    Печные мастера умеют готовить кладочный раствор из отдельных компонентов – песка и глины (цемент не добавляется!), интуитивно подбирая точные пропорции. Новичкам же ничего не остается, кроме как построить камин на основе готовых сухих смесей, продающихся в магазинах. Если вы хотите делать раствор сами, то мы настоятельно рекомендуем сначала набить руку на более простых конструкциях. Например, сложите уличный мангал или барбекю, подбирая пропорции экспериментально, чтобы прочувствовать все нюансы работы с глиной.

    Устраиваем фундамент

    Поскольку общая масса кирпичного очага превышает 1 тонну, без надежного основания не обойтись. Его необходимо устроить отдельно от фундамента дома, выдержав минимальный отступ 5 см. Если камин предполагается строить в обжитой комнате, то придется вскрыть пол на участке, превышающем размеры будущей конструкции на 100 мм в каждую сторону. Для нашего примера габариты участка составят 137 х 124 см (по схеме, приведенной выше, размеры постройки равны 127 х 114 см).

    Устройство фундамента для камина выполняйте по следующей пошаговой инструкции:

    1. Выкопайте котлован и тщательно утрамбуйте дно. Глубина определяется по существующему фундаменту дома.
    2. Уложите на дно песок и еще раз уплотните. Итоговая толщина подушки – 100 мм.
    3. Котлован заложите до уровня земли бутовым камнем. В процессе засыпки заливайте все полости жидким цементным либо известковым раствором вперемешку с глиной.
    4. Сформируйте сверху ровную бетонную площадку и после застывания уложите на нее 2 слоя гидроизоляции из обычного рубероида.

    Примечание. В качестве забутовки сгодятся обломки бетона, старого кирпича, ракушечника и других штучных материалов.

    Второй этап закладки фундамента можно выполнить двумя способами: залить железобетонную плиту либо выложить основание из красного кирпича. Первый вариант, показанный на чертеже, более надежен и удобен при дальнейшем строительстве, поскольку сплошная плита позволяет класть стенку в любом месте площадки. Реализуется он так:

    1. Изготовьте и установите деревянную опалубку на высоту чистого пола здания с таким расчетом, чтобы фундаментная плита выступала за габариты будущего камина на 50 мм во все стороны.
    2. Свяжите сетку из железной арматуры диаметром 12—16 мм и выставьте ее на высоте 5 см от рубероида, используя небольшие подкладки из дерева.
    3. Приготовьте бетон марки 150, смешивая цемент М400, песок и щебенку в пропорциях 1 : 3 : 5. Уложите бетонную смесь в опалубку и выровняйте площадку правилом по строительному уровню.

    После 7 суток отвердевания бетона опалубку снимите и обработайте стенки фундамента битумной мастикой. Перед тем как выложить камин, дождитесь полного застывания железобетонной плиты (еще 3 недели), после чего застелите ее 2 слоями рубероида и приступайте к самой кладке. Чтобы не допустить ошибок при устройстве фундамента, посмотрите видео от печного мастера:

    Правила каминной кладки

    Выложить обычную стену и тело камина из кирпича – две разные вещи. Так что перед тем как построить домашний очаг, ознакомьтесь с общими правилами его возведения:

      при изготовлении огнеупорного и глиняного раствора четко соблюдайте соотношение сухой смеси и воды, указанное на упаковке производителем; камни каждого ряда сначала раскладывайте насухо, подгоняйте и подпиливайте согласно порядовкам, и только потом ставьте на раствор; красный кирпич перед укладкой на места замачивайте в воде на 3—5 минут, пока не перестанут появляться воздушные пузырьки; соблюдайте максимальную толщину швов 5 мм; участки кладки из керамического и шамотного кирпича не связывайте между собой; постоянно проверяйте вертикаль в разных точках отвесом и горизонталь строительным уровнем; при монтаже уголков из металла ряд опирающихся на него камней нужно класть без раствора.

    Примечание. Огнеупорные камни замачивать не рекомендуется, а только ополаскивать водой от пыли, потому что материал долго отдает влагу и после растопки может лопнуть.

    В процессе работы кирпичи можно пристукивать, но двигать в горизонтальной плоскости крайне нежелательно. Выпирающие излишки раствора удаляйте мастерком, а с внутренней стороны протирайте всю стенку влажной тряпкой, чтобы образовалась гладкая поверхность. Подробное описание процесса смотрите в очередном видео:

    Порядок ведения работ

    Первым делом фундаментная плита накрывается листом оцинкованного кровельного железа, а сверху – базальтовым картоном. Впрочем, по мнению специалистов, последний успешно заменяется войлоком, пропитанным жидкой глиной. Требуемый набор кладочного инструмента показан на рисунке.

    Первыми двумя рядами керамического кирпича формируется основание камина и предтопочная площадка, 3-м и 4-м – подовая часть топки. Обратите внимание: на порядовке красный и шамотный камень обозначен различными цветами. Пятый и последующий ряды (вплоть до 11-го) образуют стенки камеры сгорания и наружный контур портала.

    Уложив 12-й ряд камней, установите стальные уголки, служащие опорой передней стены. Следующие уровни формируют дымосборник и каминный зуб, что и показано на порядовой схеме. На 16-м ряду в заднюю стенку встраивается прочистная дверца.

    Ряды кирпичей с 17-го по 23-й образуют тело камина, а оставшиеся 3 уровня – дымоход. На 26-м ряду в него встраивается задвижка.

    Дальнейшая кладка дымовой трубы выполняется до нужной высоты по одинаковой схеме, исключая узел прохода через перекрытие. Здесь необходимо выложить специальное расширение – разделку, чья задача – оградить деревянные конструкции от раскаленных дымовых газов. По правилам пожарной безопасности горючий материал перекрытия должен быть защищен кирпичной стеной 38 см в толщину. Все требования к трубе дымохода, включая ее высоту, отражены на схеме:

    В заключение – пробная растопка очага

    После высыхания раствора, на что потребуется 10—14 дней, произведите первую растопку. Здесь важно соблюдать одно правило: вся кладка должна прогреваться постепенно, чтобы не возникло трещин. Положите на подовую часть небольшую охапку хвороста или щепок, полностью откройте заслонку и подожгите их. Дальше подкладывайте дрова небольшими порциями в течение нескольких часов, следя за стенами очага и дымохода. Фиксируйте появление трещин – потом заделаете их тем же раствором.

    Готовый камин можно оформить различными способами – оштукатурить, украсить плиткой с изразцами либо окрасить. Конечно, при условии, что после полного разогрева он функционирует исправно и кладка не дала крупных трещин. Если вы делали все по инструкции и без спешки, то ввод в эксплуатацию наверняка обойдется без проблем.

    Источник: http://qustu.com/kak-vylozhit-kamin-iz-kirpicha/

    Камин своими руками – поэтапное описание строительства и варианты стильного оформления (115 фото)

    При укладке камина своими руками, особое внимание следует уделить выбранным материалам и их качеству. Обратите внимание на огнеупорные свойства, выбор следует делать с полной ответственностью.

    Чаще всего для изготовления собственными силами используют металл или кирпич. Конструкции из металла проще, монтаж не занимает много времени. Покупаете готовую модель и устанавливаете на подготовленную заранее площадку. Посмотрите фото камина из кирпича и металла.

    Несмотря на простоту установки и внешнюю привлекательность, такие камины имеют целый набор отрицательных качеств, связанных с безопасностью и эксплуатацией. Используемый для каминов недорогой металл легко нагревается и может оставить на теле человека серьезные ожоги. Если у Вас дома маленький ребёнок, воздержитесь от установки такой конструкции.

    Сама металлическая конструкция быстро выгорает, срок эксплуатации составляет около 2-х лет.

    Приступая к строительству печь-камина своими руками, необходимо подготовить фундамент по индивидуальному проекту. Для кладки используется особый раствор, о нём будет упомянуто чуть ниже.

    Больше времени уделите выбору будущего материала для кладки камина. Материал подходит исключительно один — шамотный кирпич. После многоступенчатой обработки, шамотный кирпич по своим качественным свойствами начинает напоминать натуральный камень. Ему не страшны сильные перепады температуры.

    Раствор для камина своими руками

    Подбираем нужную глину. Берёмся за инструкцию как сделать камин. Чтобы подготовить раствор для кладки потребуются широко известные расходные материалы и компоненты. Обычный вариант — глина на водном растворе.

    Особое внимание следует уделить именно главному компоненту. В жизни данный материал встречается с различными характеристиками, его принято классифицировать на: жирный, тощий и нормальный. Для укладки шамотного кирпича подходит глина только нормальной консистенции.

    Если у Вас не получится такую найти в продаже или просто подготовить, то придётся добавлять в раствор дополнительные компоненты, что выльется в дополнительные финансовые затраты.

    Подготавливаем глину для работы. Глину необходимого количества и нормальной консистенции замачивают в воде на 2-3 дня.

    Раствор для кладки. Замешивают будущий раствор обычной лопатой, можно и ногами, предварительно обувшись в резиновые сапожки. Обращайте внимание на состояние глиняного раствора, при появлении любого мусора и грязи — сразу удаляйте их.

    При отсутствии нормальной глины, можно в равной пропорции смешать жирную и тощую. Отдельно эти 2 вида глины для раствора не используются, даже с добавлением других компонентов.

    Готовность глиняной смеси. Предварительно необходимо проверить полученную смесь на качественные свойства. Делаем 2 небольших шарика из раствора, один помещаем сохнуть в тёмное сухое место, второй сплющиваем до состояния лепешки.

    Оставляем оба изделия сохнуть на 2-3 дня и проверяем материал. На нём должны отсутствовать какие-либо трещины и изъяны. Если получился жирный раствор, смешайте его с цементом. Если трещин нет, значит у Вас нормальный или тощий раствор.

    Подготовка места для камин

    Выбираем место для будущего камина. Обратите внимание, чтобы вблизи камина не располагалось легковоспламеняющихся вещей и конструкций. Уделите внимание крыше и потолку дома, нужно выбрать оптимальное место для вывода дымовой трубы, которая не должна задевать несущие конструкции и балки.

    Подготавливаем фундамент под камин. В соответствии с индивидуальным чертежом камина, фундамент тоже будет по индивидуальному проекту. Типовых фундаментов не существует из-за большого разнообразия моделей, форм и конструкций изделий.

    Оптимальная толщина слоя фундамента составляет 10-15 см. Яма по глубине будет индивидуального характера, тут учитываются особенности почвы, среднее значение составляет 30-50 сантиметров. Если в слое почвы преобладает песок, тогда достаточно будет 300 мм. Первоначально делают присыпку слоем песка, сверху насыпают щебень.

    Перед тем как выкладывать камин из кирпича своими руками, подготавливается и заливается раствор. Оптимальным выбором для фундамента будет классический цементный раствор. Используйте для этого в равной пропорции воду, цемент и тройное количество песка пропорционально цементу с водой.

    Полученную смесь заливают в углубление под фундамент. Когда раствор высохнет окончательно, сверху укладывают слой гидроизоляции и начинают выкладывать камин своими руками. Для гидроизоляции применяется рубероид в 2 слоя.

    Численность количества рядов кладки будет иметь нечётное значение. По центру укладывают кирпич под названием замковый. Его устанавливают вертикально в центре. Особое внимание уделите размеру шва кладки. Сверху шов должен быть около 2,4 сантиметра, снизу — 0,3 сантиметра.

    Источник: http://mojdominfo.ru/kamin-svoimi-rukami/

    Как сделать декоративный камин своими руками пошаговая инструкция

    Уют дому или квартире придают детали. Один из наиболее эффектных способов украсить помещение — устроить декоративный камин своими руками. Альтернатива классическому дровяному очагу не выделяет дым, сажу или копоть, не нуждается в дымоходе или дополнительном вентиляционном канале. Обладая некоторыми навыками строительства, работы можно провести за 1-3 дня.

    Один из вариантов

    Из чего делают портал

    Сделать портал фальш-камина можно из любого материала. Действительно из любого — хоть из старого шкафа или стола. Но чаще всего используют следующие материалы:

    • Гипсокартон. Универсальный материал, из которого можно делать как ровные, так и изогнутые поверхности. Сначала собирается из профилей каркас, который затем обшивается гипоскартоном. Фальш камин из гипсокартона можно отделать плиткой под кирпич, камень, можно зашпаклевать и покрасить. При желании можно украсить полиуретановыми декоративными элементами. Но тогда параметры портала надо делать с учетом этих деталей.
      Фальшкамин для квартиры проще сделать из гипсокартона
    • Фанера, ДВП, ЦСП, ГВЛ, ОСБ. Работа с фанерой и ДВП давно освоена и трудности на представляет, а все остальные материалы ничем в плане сборки от них не отличаются. Для подобных декоративных каминов из фанеры и другого листового материала собирают обычно каркас из деревянных брусков небольшого сечения — 30*30 мм или около того. Для отделки можно использовать керамическую плитку с подходящей поверхностью, но клеить ее лучше на жидкие гвозди. Также подходит для отделки фальш-камина новый материал — гибкий камень.
      Портал для имитации камина можно сделать из любого листового стройматериала
    • Кирпич. Чтобы максимально приблизить внешний вид декоративного камина к настоящему, можно использовать кирпич. Выкладывают стенку в пол или в четверть кирпича. Для придания большей прочности укладывают армирующую сетку в каждом третьем-четвертом ряду. Этот вариант возможен только если балки пола или перекрытия могут вынести вес одно-двух сотен кирпичей, хотя самый маленький (как на рисунке) можно сложить из полусотни кирпича.

    Самый простой фальш-камин из кирпича

    Делают порталы для фальш-камина и из пластиковых панелей, дерева или картона. Но используют их гораздо реже. Можно даже использовать стекло и металл, но работать с ними сложнее.

    Что поставить внутрь

    Каким бы красивым ни был каминный портал, без огня, или хотя-бы его имитации, он имеет незавершенный вид. Есть несколько вариантов:

    • Приобрести элекро-камин и вокруг него построить обрамление. Неплохой вариант, тем более что выполняет одновременно и функцию обогрева (за счет встроенного тепловентилятора). Но требует довольно солидной суммы. Особенно если есть такие опции, как имитация треска дров и светодиодная подсветка.
      Электрокамин — просто, но дорого
    • Поставить внутрь свечи. Такие камины даже называют свечными. При изготовлении портала под такой источник огня, его можно делать неглубоким — 15-20 см — этого более чем достаточно.
      Свечной камин — точно декоративный. Никакой функциональной нагрузки

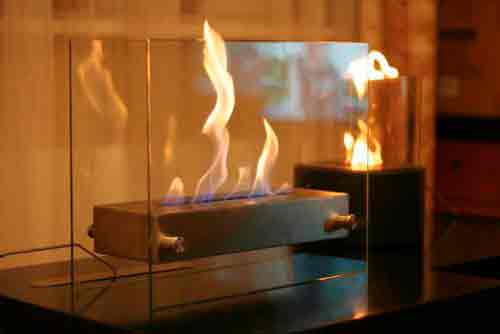

    • Биокамин (называют еще экокамин). Это небольшое сооружение из стекла, в котором сгорает без дыма и копоти специальное биотопливо. Он абсолютно безопасен и очень декоративен. Это все-таки живой огонь, хоть и без запаха и звука. Его минус — цена. На некоторые модели она сравнима с затратами на устройство кирпичного с той лишь разницей, что на био-камин не требуется разрешение.
      Биокамин можно поставить в сделанный портал
    • Сделать что-то похожее на огонь из светодиодных ламп красного, теплого белого и желтого цвета.

    Декоративный камин из фанеры: фото-отчет

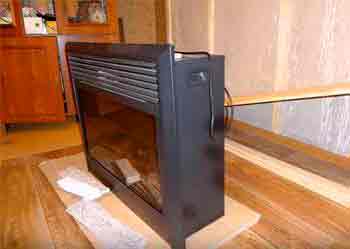

    Был куплен электро-камин с имитацией пламени. Обрамление для него решено сделать из фанеры. Использовалась мебельная фанера толщиной 8 мм. Самодельный портал сделан за несколько часов, его отделка заняла почти два дня.

    Электрокамин

    По размерам лицевой панели камина из фанеры вырезана рамка. Внизу рамка шире на 10 см, по трем остальным сторонам — на 7 см.

    Вырезана рамка

    По наружным размерам рамки вырезаны боковые детали. Экран электрокамина должен быть немного «утоплен» вглубь конструкции, а эти детали — лицевая часть портала.

    Вырезали боковые части портала

    Все три части собираем в единое целое. Для этого понадобится брусок 10*20 мм и полосы фанеры, шириной 7 см. Из всего этого собираем переднюю стенку фальш-камина.

    Собираем переднюю стенку

    Под имеющуюся лицевую панель делаем остальной каркас. Для придания жесткости, ставим перемычки вверху, по верней кромке лицевой панели. Внизу также устанавливаем брусок. На него опирается площадка под корпус камина. Боковые стенки обшиваем вырезанными по размеру кусками фанеры.

    Каркас вид сзади

    Вид спереди

    Собственно, декоративный камин своими руками почти готов. Остались отделочные работы. Для отделки выбрана керамическая плитка двух видов — серая «под камень» и белая «под кирпич». Начинаем клеить ее на жидкие гвозди. Работа продвигается медленно — нарезать приходится на небольшие кусочки.

    Начало отделки

    Частично резать получается на плиткорезе, но часто приходится использовать болгарку, а это пыльно, требует сосредоточенности — больше отпилить нельзя, да и край должен быть ровный. Края, обрезанных плиток, которые остаются открытыми, шлифуются. А это — снова время. Потому облицовка занимает много времени, работа утомительная.

    Облицовка портала для декоративного камина

    Почти к середине работы пришло озарение: чтобы угол, выложенный плиткой выглядел аккуратным, края плиток надо стачивать под 45°. Болгаркой резать под 45° очень неудобно, намного проще циркуляркой (нашлась у соседа). Тогда стык получается если и не идеальный (из-за сколов), то намного более привлекательный.

    Все швы между плитками заделаны затиркой подходящего цвета, стыки стали смотреться отлично. В качестве верхней панели установлена столешница. Получился фальш-камин и одновременно подставка под телевизор. Результат порадовал.

    Декоративный камин своими руками закончен

    Искусственный камин из гипсокартона

    Гипсокартон и профили позволяют создавать декоративные камины любого размера и конфигурации. Прежде всего необходимо определиться с тем, какого размера портал вы хотите сделать, нарисовать его на листе бумаги или в одной из дизайнерских программ, проставить размеры, продумать вид отделки. Только потом, по готовому чертежу можно начинать работу. Так делать правильно.

    Расчет пропорций и подготовительные работы

    Чтобы проще было прикинуть пропорции, можно воспользоваться готовым чертежом. Изменять размеры под свои условия можно и нужно — это не настоящий кирпичный камин, в котором для нормальной работы должны соблюдаться все размеры, а лишь его имитация. Так что смело подгоняем размеры под собственные представления и размеры источника» огня».

    Чертеж декоративного камина с размерами

    Если в портал будет вставляться электрокамин, необходимо в этот район заблаговременно подвести линию электропитания. При прокладке кабеля пользуйтесь правилами укладки: подводить провода к розетке сверху, строго вертикально (не под наклоном или произвольно). В этом случае при креплении профилей для гипсокартона к стене, вы точно не попадете в проводку, так как визуально легко определить место ее расположения — сверху над розеткой. В это пространство просто не устанавливают крепеж.

    Каркас

    Если делать собираетесь портал для свечей, размеры могут быть еще меньше. Один из чертежей свечного камина на следующем чертеже.

    Примерные размеры свечного камина

    Сначала на стене рисуем основные линии портала. Затем, по ним прикручиваем нарезанный на куски стартовый профиль (он в сечении имеет вид буквы «П» без полочек по бокам).

    Профилями на стене обозначаем размеры портала

    Затем по чертежу создаем объемный каркас для фальш-камина. Сразу устанавливают вертикальные планки, отмечающие размеры портала. На полу собирается такая же рама, как и на стене. Размеры есть на чертеже, но нелишним будет сравнивать их с фактическими, чтобы не было перекосов. Готовую раму устанавливают на нужном расстоянии, фиксируют при помощи коротких отрезков профиля, создавая объемный короб.

    Собираем каркас

    В последнюю очередь собирается каркас для небольшого подиума перед «топкой» декоративного камина. Если сделать его раньше, работать будет неудобно.

    Особенности работы с ГКЛ

    Часто вопросы возникают при создании арок. Чтобы получить округлую линию, каждые 5-6 см надрезают боковины профиля, оставляя «спинку» целой. В таком виде он легко гнется. При монтаже к перекладине крепится каждый «лепесток» (с двух сторон).

    Как сделать округлую линию из профиля

    После того, как каркас готов, обшиваем его гипсокартоном. Режется он обычным канцелярским ножом. Кроме него нужна еще длинная линейка. Размечаем на гипсокартоне линию, по которой его надо отрезать. Прикладываем к ней линейку и ножом проводим вдоль нее. Главная задача — разрезать верхний лист картона, прорезать гипс насквозь нет необходимости. Под линию разреза подкладывают какой-либо брусок, стучат по листу с одной или другой стороны. Гипс ломается по линии реза, все что остается — сложить его и отрезать второй слон картона.

    Округлые линии на гипсокартоне можно вырезать электролобзиком, если есть, или отламывать гипс небольшими кусками, а кромку потом выровнять при помощи ножа (гипс хорошо обтачивается).

    Чем крепить

    Крепятся листы гипсокартона на специальные саморезы с винтом на конце. Из-за небольшого размера их называют «блошки». Их закручивать надо так, чтобы головки были утоплены, но при этом нельзя прорывать картон. Шаг установки — 15-20 см на прямых участках без нагрузки и 10-15 см на участках с изгибами. Вкратце, это все премудрости монтажа гипсокартона.

    Чтобы выгнуть лист гипса, обшивающий свод «топки», его с одной стороны надрезают полосами шириной 5-7 см. По линиям реза ломают гипс, но второй лист картона не режут. Получается, что полосы гипса висят на этом картоне, из-за этого полоса хорошо гнется. Ее прикладывают к профилям, формирующим изгиб, крепят саморезами. При монтаже будьте аккуратны, ставьте крепеж в середине полосы — с краю куски могут отколоться.

    Каркас для фальш-камина обшит гипсокартоном

    Финишная отделка

    После того как портал для искусственного камина обшит гипсокартоном, можно начинать отделку. Можно его зашпаклевать и покрасить, можно облицевать плиткой под кирпич или камень, еще вариант — искусственный облицовочный камень.

    Процесс облицовки

    На гипсокартон облицовку удобнее клеить на жидкие гвозди или специальный клей для выбранного материала. Важно только чтобы его можно было использовать с гипсокартоном.

    Чтобы портал для искусственного камина казался более объемным, чтобы игра «пламени» была более интересной, часть, которая выходит к стене закрывают зеркалом (если не будет устанавливаться электрокамин). Зеркало может быть обычным, на стекле, а может — гибким — акриловым. Оно предпочтительнее, так как не бьется.

    Декоративный камин сделан своими руками

    Швы между плитками заделывают затиркой. Часто ее выбирают темно-серого цвета, похожую на раствор. Тогда издалека портал похож на настоящий.

    Как видите, сделать декоративный камин своими руками не слишком сложно. Особенно тем, кто имеет хоть небольшой опыт работы с гипсокартоном. Более сложный вариант, с лепниной, изготовленной «по месту», смотрите в видео.

    Фото имитаций камина в интерьере

    Имитация камина в классическом интерьере

    Портал для биокамина из гипсокартона

    Имитация камина со свечами — главное правильно выбрать оформление

    Биокамин в каменном обрамлении. Не отличишь от настоящего

    Декоративный камин вписывается в самые модные стили — минимализм, хай-тек, современный

    Правильно оформленный электрокамин вписывается и в изысканную обстановку

    Еще один био-камин

    Свечной камин создает романтичную обстановку

    Портал можно оформить мозаикой

    Интересный вариант — перед растопкой

    Источник: http://kak-sdelano.ru/vnutrennyaya-otdelka-pomeshhenij/dekorativnyij-kamin-svoimi-rukami

    Смотрите также:
    29.04.2020

    Пример утепления лоджии своими руками – пошагово с фото Менее чем за неделю холодную и продуваемую всеми ветрами лоджию можно превратить в уютную и тёплую часть городской квартиры. Главное действовать последовательно, не совершая банальных ошибок, которые уже сделали...

    02.05.2020

    Как установить порожек со скрытым креплением Введение Для укладки пола в жилом помещении рекомендуется использовать ламинат 31 класса Стоит уделить должное внимание качеству замков, геометрии и плотности панелей. Если один из этих параметров подведет, то, в конце...

    02.05.2020

    Как установить стиральную машину самостоятельно Стиральная машина-автомат (СМА) относится к той категории техники, которую недостаточно купить и привезти в дом. Чтобы аппарат заработал, нужно его еще правильно установить. Обычно установкой занимаются специалисты...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
