1. Теплый пол на основе нагревательных секций

Для монтажа системы необходимо:

2. Теплый пол на основе нагревательных матов

монтаж

проверка

установка термостата

плиточный клей

Сверхтонкий теплый пол

Для помещений, где уже сделана цементно-песчаная стяжка, или нет возможности ее уложить, разработаны сверхтонкие нагревательные маты, которые представляют собой электрический кабель уменьшенного диаметра (до 3 мм), закрепленный с постоянным шагом (порядка 5 см) на несущей стеклосетке. Нагревательные маты представляют собой готовую конструкцию, исключающую процедуру укладки и крепления нагревательного кабеля, поэтому их монтаж чрезвычайно прост. Мат можно легко разрезать на фрагменты (не нарушая целостности нагревательного кабеля), что позволяет разложить его на обогреваемой площади любой формы. Возможен монтаж даже на старую плитку. Двухжильные нагревательные маты – это наиболее высокотехнологичные и экологичные сверхтонкие теплые полы.

Вся представленная информация имеет рекомендательный характер. Для установки, подключения и обслуживания электрических приборов и/или цепей обращайтесь только к профессионалам, прошедшим cоответствующее обучение и имеющим допуск к работам.

Источник: http://leroymerlin.ru/advice/elektrotovary/montazh-elektricheskogo-teplogo-pola/

Как установить электрический теплый пол своими руками.

Доброго времени суток всем, кто открыл эту статью! В ней я расскажу вам про электрический теплый пол, который, в отличии от водяного теплого пола, не требует подключения к системе водяного отопления. Это, во многих случаях, сильно упрощает монтаж такой системы отопления. Начнем с рассмотрения видов электрического теплого пола.

Виды электрического теплого пола.

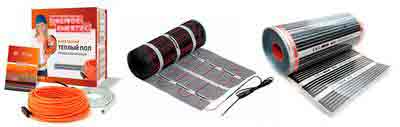

Существует три основных вида электрического теплого пола:

• Кабельные системы — представляют из себя специальные греющие кабеля.
• Системы в виде матов — те же греющие кабеля, но они закреплены на сетке.
• Пленочные инфракрасные теплые полы — пленки с нанесенными на них греющими элементами.

Кабельные системы.

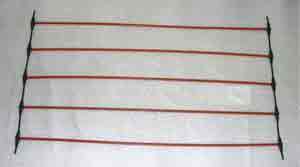

Они представляют из себя отрезки греющего кабеля фиксированной длины, оснащенные установочным проводом для подключения к сети через терморегулятор. Обрезать такие кабеля нельзя, если обратное не разрешено производителем в инструкции. Кабельные системы укладываются в слой стяжки или в слой плиточного клея. Мощность кабельного теплого пола выбирается от площади, которую необходимо обогревать. Для этого пользуются следующими соотношениями:

• Не менее 110-120 Вт/м², если кабельная система используется как дополнительная вместе с другой системой отопления (например, вместе с радиаторами).
• Не менее 150-160 Вт/м², если кабель будет использован в качестве основной системы отопления. В условиях нашего климата использовать теплые полы в качестве основного отопления рискованно из-за того, что они отдают меньше тепла, чем, например, радиаторы. Можно просто начать замерзать зимой. К тому же, если вы используете кабель как основное отопление, то площадь укладки кабеля должна быть не меньше 70% от отапливаемой.
• Для отопления лоджии или зимнего сада также стоит взять не менее 160 Вт/м². Это связано с большими потерями тепла через окна.

схема подключения теплого пола

Монтаж кабельной системы.

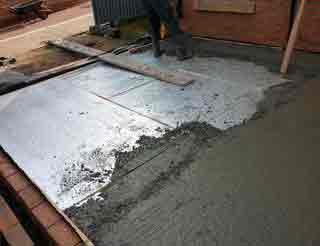

Как уже говорилось ранее, кабель можно укладывать или в слой плиточного клея, или в слой стяжки. Монтаж начинается подготовки поверхности, которую надо очистить, выровнять и загрунтовать. Укладывать теплый пол можно только на сухую поверхность, то есть стяжка и грунт должны простоять на «сушке» минимум 21 день. Монтаж в стяжку и в слой клея отличается, поэтому рассмотрим эти способы отдельно.

Монтаж кабеля в стяжку.

Монтаж теплого пола в стяжку осуществляется в несколько этапов:

• Укладка теплоизоляции на основание.
• Заливка теплоизоляции первым слоем стяжки толщиной 1-2 см.
• Укладка греющего кабеля петлями и монтаж терморегулятора с датчиком для управления теплым полом.
• Проверка на отсутствие повреждений и работоспособность системы.
• Заливка верхнего слоя стяжки толщиной 3-5 см.

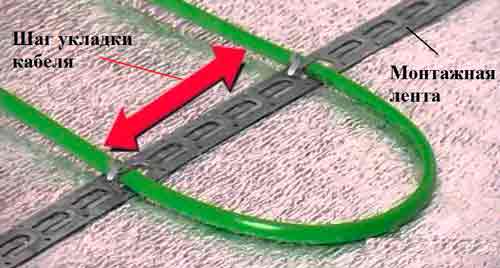

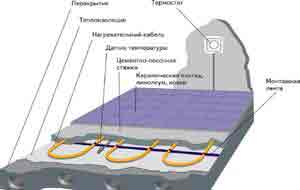

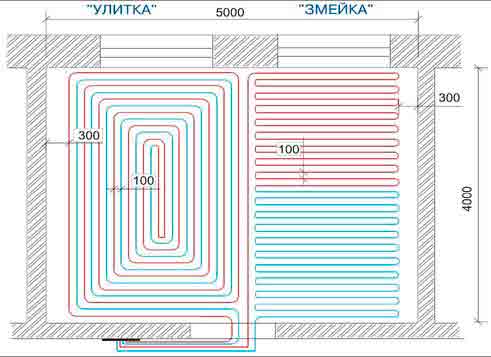

Схема укладки кабеля теплого пола в стяжку.

Для крепления кабеля к стяжке используется металлическая монтажная лента. Кабель крепится к ленте в местах загибов петель, то есть по краям обогреваемой площади, без резких загибов и натяжений. Между краями отрезки монтажной ленты укладываются с шагом 0,5 метра. Укладку делают таким способом, чтобы установочный кабель находился недалеко от распределительной коробки. После укладки кабеля на пол, производится проверка его сопротивления, результаты которой заносятся в гарантийный талон. По сопротивлению определяется целостность изоляции кабеля. Параметры сопротивления, при которых кабель считается исправным, указаны в руководстве по эксплуатации.

Также необходимо установить терморегулятор с датчиком температуры. Делается это по следующему алгоритму:

Порядок установки терморегулятора и подключения кабеля.

• В стене делаются ниши для установки распределительной коробки и терморегулятора плюс штробы для укладки датчика температуры и установочного кабеля.

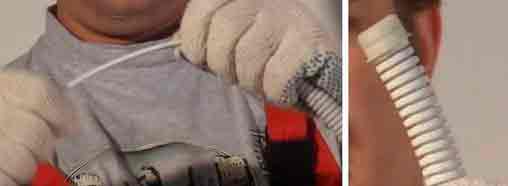

• Для установки датчика температуры в штробу укладывается специальная гофрированная трубка, один конец которой глушится, а другой подводится к терморегулятору. Трубка должна отходить от стены на расстояние не менее 60 см, кроме того она должна быть уложена между петлями кабеля. Это нужно для корректной работы датчика температуры. Радиус загиба гофрированной трубки должен быть таким, чтобы можно было без проблем извлечь из нее датчик в случае его поломки.
• После всех этих манипуляций, штроба вместе с трубкой заливается стяжкой.

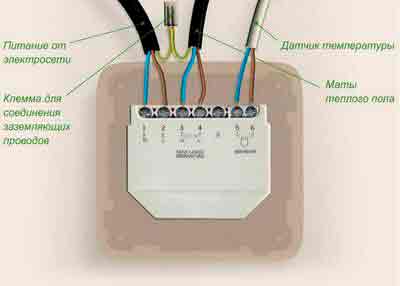

• Установочный кабель подключается к сети через терморегулятор. Схема подключения указана в паспорте. Штробу также нужно замазывать.

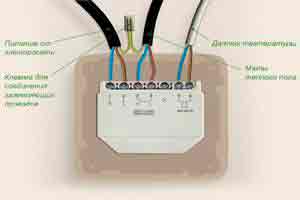

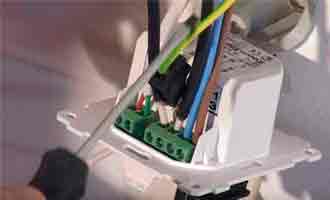

Подключение терморегулятора

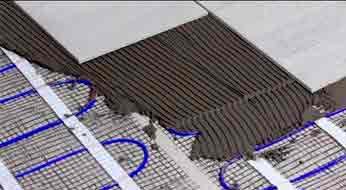

Монтаж кабеля в слой плиточного клея.

Возможен вариант монтажа кабельной системы обогрева пола в слой плиточного клея. Последовательность действий здесь будет следующая:

• Подготавливается установка терморегулятора и распределительной коробки. То есть делаются ниши и штробы под кабеля.
• Производится установка распределительной коробки и гофрированного шланга для датчика температуры. Конец гофрированного шланга плотно глушится, чтобы не допустить попадания в него плиточного клея. После чего необходимо проверить извлекается ли из шланга датчик, после чего штроба заливается стяжкой, а место где находится конец шланга помечается маркером. Это необходимо сделать, чтобы датчик случайно не оказался «накрытый» кабелем.

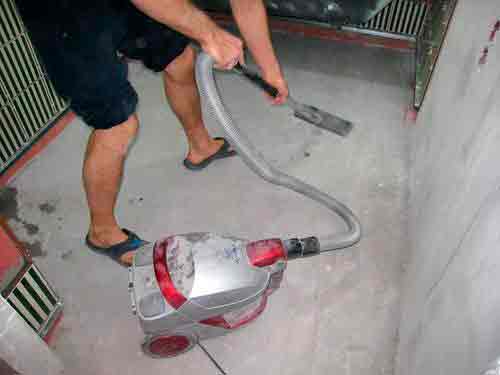

• Повторно очистить поверхность пола от мусора. Потом прикрепить к полу отрезки монтажной ленты, к которой будет крепиться кабель. Отрезки монтажной ленты размещаются также, как при укладке в стяжку.
• Далее аккуратно крепим кабель на монтажную ленту. Делаем это так, чтобы возможно было подключить установочный провод в распределительной коробке. Не забываем, что датчик температуры должен оказаться при укладке между петлями кабеля.

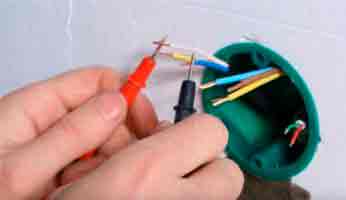

• Проверяем кабель на повреждения по сопротивлению. Параметры сопротивления описаны в руководстве пользователя.
• Подключаем кабель и терморегулятор. После этого на короткое время подаем питание и проверяем работоспособность.

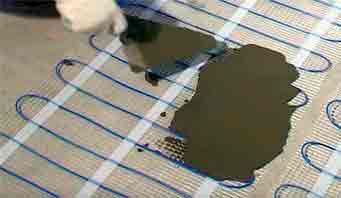

• Укладываем слой плиточного клея толщиной 5-8 мм. и заделываем штробы для кабелей. Ждем высыхания клея.

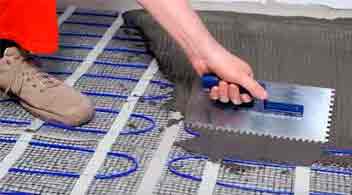

• Укладываем плитку на новый слой клея. Ждем высыхания клея и можно пользоваться теплым полом.

Укладка в слой клея

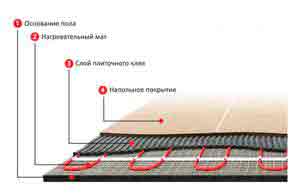

Теплые полы в виде нагревательных матов.

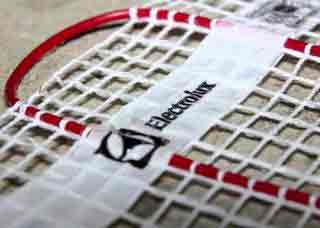

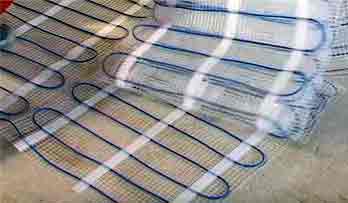

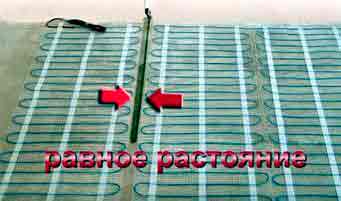

Представляют из себя греющий кабель, который закреплен на сетке. Продаются они в виде рулонов. Для крепежа мата к полу не требуется монтажная лента, что упрощает и ускоряет установку пола. Кроме того, можно сделать теплый пол поверх старого кафеля. Маты устанавливаются непосредственно в слой плиточного клея, толщина которого не должна превышать 5 мм.

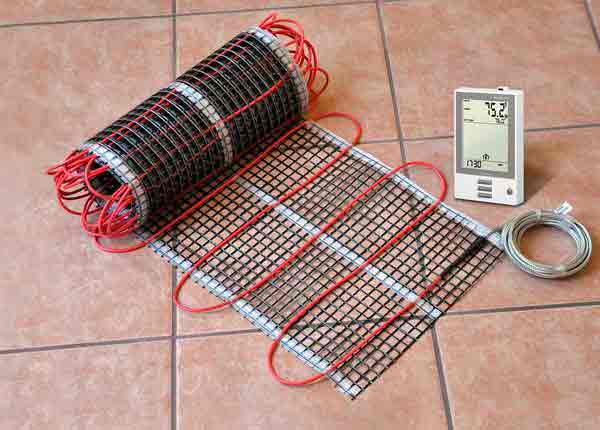

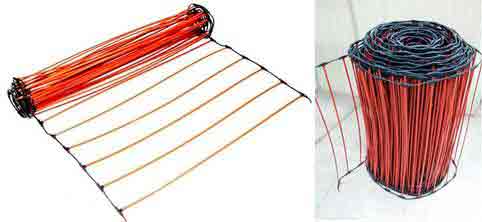

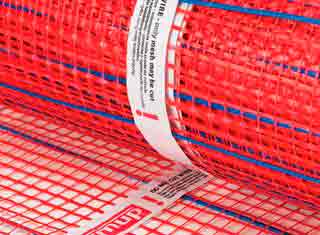

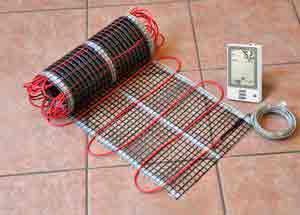

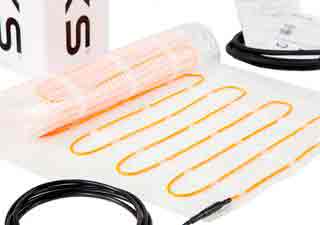

Нагревательный мат для теплого пола

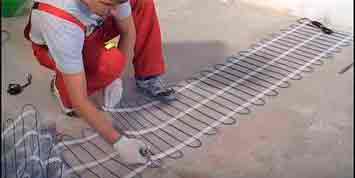

Монтаж нагревательного мата.

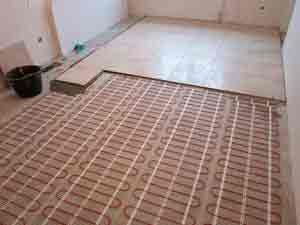

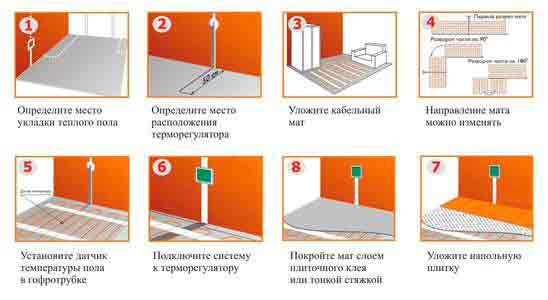

Монтаж нагревательного мата осуществляется также, как монтаж кабеля в слой плиточного клея (смотри выше). Монтаж терморегулятора производится аналогично.

Включение и эксплуатация электрического теплого пола.

Включать теплые полы разрешается после полного высыхания стяжки или плиточного клея. Период высыхания должен быть указан на упаковке этих строительных смесей. При первом пуске можно выставить терморегулятор на максимум и ждать пока кабель прогреет покрытие. После чего можно снизить температуру на регуляторе до нужной вам.

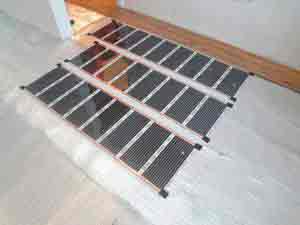

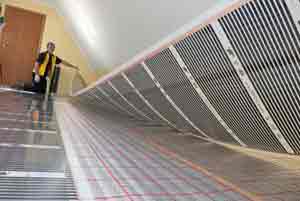

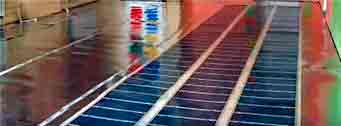

Инфракрасные пленочные теплые полы.

Этот вид теплых полов может укладываться в слой плиточного клея, под ламинат или под линолеум. Выпускаются эти полы в виде рулонов, которые можно нарезать на секции нужной длины. Нагрев осуществляется при помощи инфракрасного излучения. Данный вид электрического теплого пола является самым простым по монтажу, что выгодно отличает его от кабелей и матов, которые описывались выше.

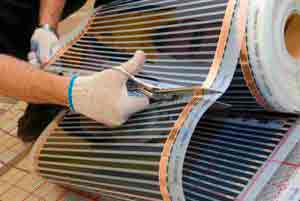

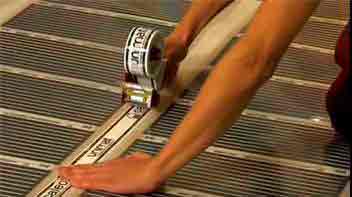

Монтаж пленочного теплого пола.

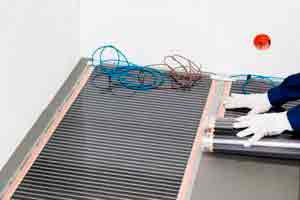

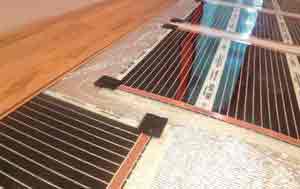

Как говорилось выше, инфракрасный пленочный теплый пол может устанавливаться под кафельную плитку, декоративный камень, паркет или ламинат. Для монтажа такого теплого пола существуют следующие требования:

• Выравнять поверхность пола для избежания заломов пленки.
• Необходимо сделать канавку под термодатчик и уложить его в гофре. Если пленка укладывается под кафель, то конец гофры необходимо герметично запечатать. Без этого не получится заменить датчик в случае поломки.

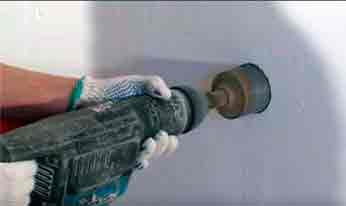

• При помощи коронки соответсвующего диаметра необходимо

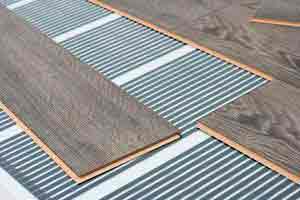

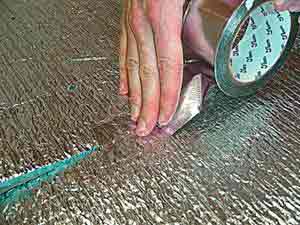

• При укладке под ламинат или паркет, под пленку необходимо уложить фольгированную теплоизоляцию из вспененного полиэтилена.
• Максимальная длина отрезка теплого пола не должна превышать 7-8 метров.
• Пленочный теплый пол необходимо укладывать с отступом 10 см от стоящей на полу мебели. Для этого место укладки необходимо предварительно разметить.
• Желательно располагать полосы пленки вдоль длинной стены комнаты. Это поможет уменьшить количество полос.

Включение и эксплуатация таких полов ничем не отличается от описанных выше.

Требования безопасности для электрического теплого пола.

• Запрещается самостоятельно укорачивать длину греющей части.
• Запрещается использование одной секции теплых полов для помещений с разным типом покрытия. В этом случае в каждом помещении должна стоять отдельная секция со своим терморегулятором.
• В качестве стяжки и плиточного клея можно применять только смеси, которые рекомендованы для использования вместе с теплыми полами.
• Запрещено вскрывать термоусадочные муфты на месте соединения греющей и установочной части теплых полов
• Запрещено застилать места установки нагревательных секций коврами и ставить на них мебель без ножек. Это ухудшит отведение тепла от кабеля и может вызвать неисправность.

Эти требования наиболее универсальны для разных производителей греющих кабелей и матов. Для безопасной эксплуатации обязательно ознакомиться с инструкцией, которая идет в комплекте.

Источник: http://znayteplo.ru/otoplenie/teplye-poly/kak-ustanovit-elektricheskij-teplyj-pol-svoimi-rukami/

Как устроены полы с подогревом?

Система «теплый пол» быстро набирает популярность. Намного приятнее ходить по теплой поверхности без опасения простудиться. Сделать такую систему можно своими руками. Об этом и поговорим.

Есть три разновидности подогрева пола. У каждого типа конструкции есть свои недостатки и преимущества. Давайте попробуем разобраться какие именно.

• Пол с электрическим подогревом
• Инфракрасный пол
• Водяной пол
• Расчет водяного пола
• Монтаж водяного пола

Пол с электрическим подогревом

Система с электрическим подогревом включает в себя регулятор температуры и электрический кабель. Трудность заключается в выполнении стяжки после укладки проводов. Сама процедура несложна. К другим недостаткам можно отнести достаточное количество потребляемой энергии из сети и излучение, которое «идет» от кабеля.

Сэкономить можно, установив систему «водяной теплый пол». Конструкция состоит из большого количества пластиковых труб, в которых находится вода. К преимуществам относятся: отсутствие излучения, потребления электроэнергии, низкая стоимость. Установка системы своими руками сложнее, чем в первом случае. А опасаться стоит того, что трубы могут лопнуть и соседи снизу будут затоплены.

Инфракрасный пол

Инфракрасный теплый пол прост в установке своими руками. Дополнительная стяжка не требуется, а сам процесс можно проследить по инструкции. При выходе из строя одной полосы пленки, работу на себя «возьмут» оставшиеся. Количество электроэнергии тратится минимальное.

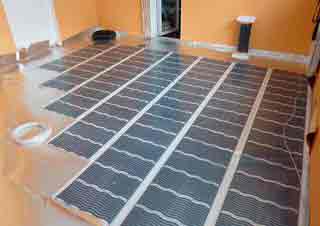

Устройство пола с пленочным подогревом

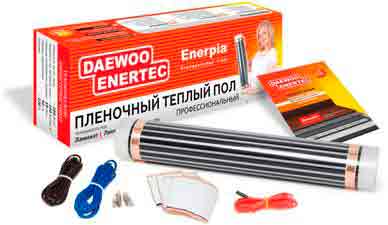

Материалы для установки системы собраны в комплекте, который состоит из:

1. Теплоизоляционного материала;
2. Пленки;
3. Электрических проводов;
4. Регулятора температуры;
5. Сенсор контактов и температуры.

На пол укладывается слой теплоизоляционного материала, края которого фиксируются скотчем. Толщина покрытия может доходить до пяти миллиметров. Далее надо определиться с местом расположения регулятора температуры. После этого делается нарезка пленки по периметру пола, которая после укладывается таким образом, чтобы медная полоса оказалась внизу. Контакты должны быть направлены на терморегулятор. Поверх медной полосы устанавливается зажим, на который крепятся провода. К «изнанке» пленки монтируется датчик температуры. Места соединений изолируются.

Заключительный этап – «запитка» терморегулятора и присоединение к нему температурного датчика. После проведенных манипуляций осуществляется проверка правильности выполненных работ. Для этого регулятор температуры включается в сеть и выставляется температура нагрева пола приблизительно в 30 градусов. Если изолированные области не нагреваются, не идет дым и не «сыпятся» искры, значит все нормально. Монтаж пленочного теплого пола может быть выполнен своими руками.

После укладки пленки осуществляется монтаж напольного покрытия.

Водяной пол

Устройство

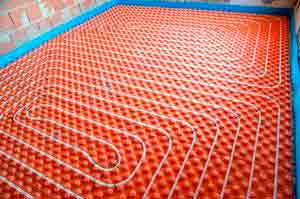

Есть два типа водяного пола: настильный и бетонный. Настильный тип исключает наличие «мокрых процессов», что сказывается на времени процесса, а бетонный подразумевает под собой закрытие его бетонной стяжкой.

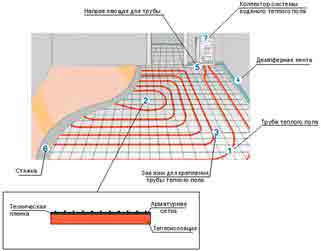

Теплоноситель в системе циркулирует по трубам, которые укладываются на поверхность пола, тем самым нагревая его. Помимо этого конструкция состоит из:

1. Слой теплоизоляции;
2. Арматурная сетка;
3. Металлопластиковая или полиэтиленовая труба;
4. Демпферная лента;
5. Фитинги;
6. Крепления для труб;
7. Электрические или газовые котлы;
8. Коллекторный шкаф.

Расчет водяного пола

Перед тем, как приступить к расчету, надо определить необходимый вариант отопления. Можно сделать теплый пол, как дополнение к имеющейся системе отопления, а можно сделать его основным.

Следующий этап – сбор всех данных о помещении, в котором будет осуществляться монтаж. На этом этапе очень важна точность. В противном случае система может не функционировать, либо работать с перебоями. Это повлечет за собой процессы переделывания, которые отнимают больше времени.

Данные, необходимые для расчета:

1. Тип помещения, в котором будет проводиться ремонт;
2. Какой уровень температуры необходим?;
3. Наличие потерь тепла;
4. Толщина пола и тип его покрытия;
5. На каком этаже располагается помещение? (утепление пола первого этажа);
6. Объем остекленной площади;
7. Наличие тонких стен, веранд, лоджий, балконов (как сделать пол на балконе).

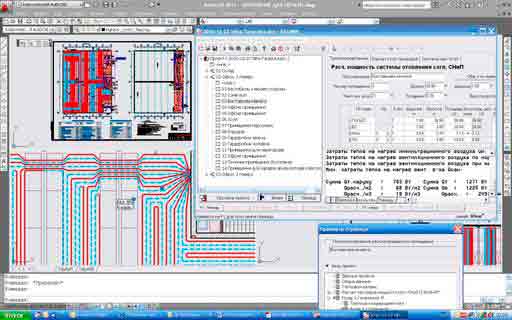

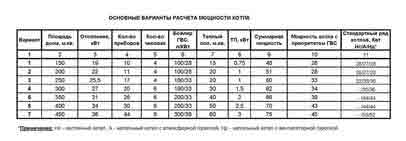

Чтобы сделать точный расчет водяного пола можно скачать в интернете специальные программы, предназначенные для этих целей, либо же обратиться за помощью к специалистам, заплатив определенную сумму денежных средств.

Монтаж водяного пола

После проведения расчета и подготовки инструментов можно начать монтаж водяного пола. Рассмотрим бетонную систему.

Установка пола делится на несколько этапов:

1. Разбивка помещения на зоны, приблизительно по сорок квадратных метров;
2. Укладка изоляции на черновую поверхность;

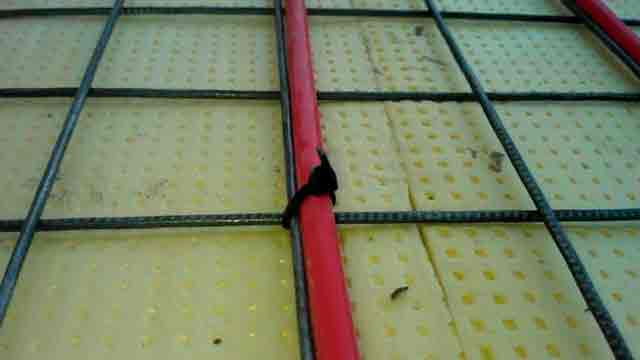

3. Установка контуров труб и укладка арматурной сетки;
4. Работы по опрессовке;
5. Стяжка бетонная;
6. Укладка чистового покрытия пола.

Разбивка на зоны

Максимальная площадь одного участка – сорок квадратных метров. Отношение сторон – 1:2. Это необходимо во избежание растрескивания стяжки.

Покрытие изоляцией

На зачищенную и выровненную поверхность укладывается теплоизоляционный материал. Он необходим для того, чтобы часть тепла не уходила из помещения через щели в полу. Вместо этого оно будет подниматься к потолку.

Толщина теплоизоляционного слоя не должна быть менее трех сантиметров, максимальная же толщина может доходить до пятнадцати. Все зависит от количества теряемого тепла и конструкции помещения.

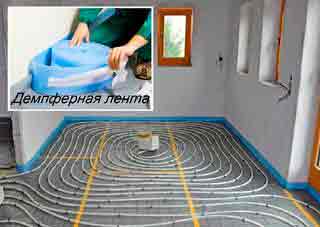

Демпферная лента укладывается по периметру помещения. После этого на слой теплоизоляционного материала укладывается полиэтиленовая пленка.

Укладка металлической сетки

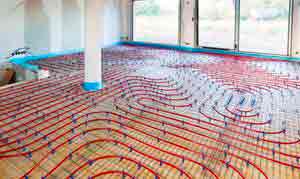

Вместе с монтажом сетки делается и трубный монтаж пола. Сначала укладывается сетка, а на нее монтируются трубы. Можно сделать двойное армирование. Для этого на трубы стелется еще одна сетка.

Монтаж труб

А монтаж труб делается следующим образом:

1. Размер шага при укладке – от 80 до 300 миллиметров. Он уменьшается вблизи наружных стен;
2. Труба к сетке крепится хомутами в местах компенсационных швов.

Для защиты трубы от повреждений, ее можно ввести в гофрированную трубу. Укладывать их можно спиралью, змейкой или иным способом.

Работы по опрессовке

Опрессовка необходима для выявления механических повреждений. Проводится под давлением.

Бетонирование

Предпоследний этап – заливка бетонной стяжки. Проводится только тогда, когда проверена точность предварительных работ и исправлены все недостатки при их наличии. При бетонировании система должна находиться под давлением в 4 бар.

Укладка чистового покрытия

Последний этап – укладка чистового пола. Делается сразу после высыхания стяжки. Для этих целей можно использовать любой материал, учитывая вкусовые предпочтения: керамическая плитка, ламинат, паркет и так далее.

Если у вас нет опыта проведения подобного рода работ, то придется вызвать специалистов. Во время монтажа можно внимательно наблюдать за процессом, чтобы впоследствии воплотить полученные знания в жизнь.

Источник: http://www.pol-comfort.ru/teplo/2-poly-s-podogrevom-svoimi-rukami.html

Как сделать электрический теплый пол своими руками

Тёплый пол используется в качестве дополнения к системе отопления, для подогрева локальных участков пола, например в ванной, или на балконе. А также как основной вид отопления, такой способ применения встречается реже. Существует несколько видов реализации этой системы, у каждого есть свои преимущества и недостатки. В этой статье мы рассмотрим, как сделать электрический тёплый пол своими руками, а также рассмотрим отличия видов обогрева.

Виды электрического теплого пола

Как уже было, сказано различают разные виды систем тёплого пола. В первую очередь выделяют два основных направления – водяной и электрический. Какие преимущества у электрического теплого пола перед водяным?

Электрический теплый пол:

в отличие от водяного, не замерзнет ни при каких обстоятельствах;

трубопровод водяного теплого пола может повредится (например при замерзании), затопить соседей снизу, испортить ремонт в квартирах;

так как используются кабеля или пленка, то уменьшается толщина всей системы, с 10-20 мм до 4-7 мм. Соответственно уровень пола изменится на меньшую высоту;

Электрический теплый пол практически не требует обслуживания, разве что проверку УЗО и состояния контактов.

По нагревательным элементам делят на:

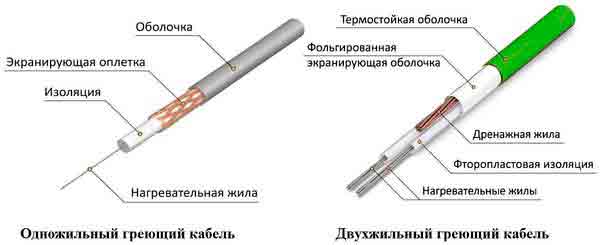

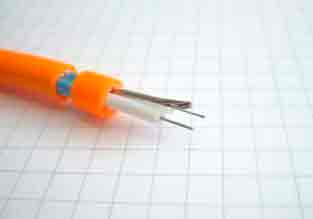

1. Нагревательный кабель. Бывает резистивным одно- и двухжильным и саморегулирующимся. Резистивные кабеля требуют дополнительного терморугелятора, а для саморегулирующих можно обойтись и без него.

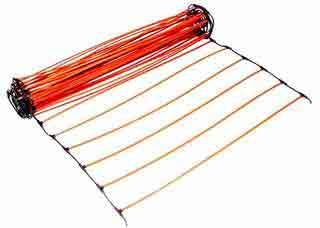

2. Нагревательные маты. В принципе, это такой же нагревательный кабель, но закрепленный на сетке из стекловолокна или пленке, что ускоряет и облегчает монтаж. Его нужно просто раскатать по обогреваемой поверхности. А кабельные системы нужно дополнительно крепить по полу, мы это рассмотрим позже.

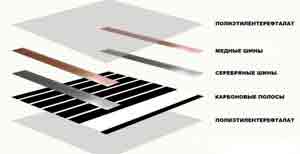

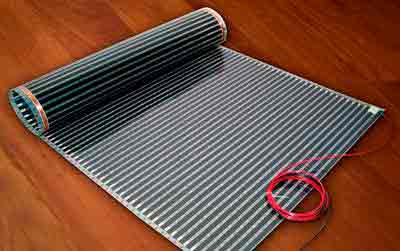

3. Пленочный теплый пол. Этот вид представляет собой гибкие полотна на которых на нанесены токопроводящие углеродные линии, они представляют собой нагреватель. Пленочные нагреватели также называют и инфракрасными. Интересная особенность такой системы состоит в том, что его можно укладывать непосредственно под ламинат, паркет, ковролин или линолеум. Обычно ширина полотна 0.4-1 м.

4. Стержневой. Напоминает два предыдущих типа, но в нем в качестве нагревателя используются соединенные параллельно на токопроводящей шине карбоновые стержни.

Где устанавливают теплый пол?

Наиболее часто его устанавливают на кухне и в ванной. Причиной этому является высокая влажность в этих помещениях, к тому же при высокой влажности холод чувствуется сильнее. Когда вы выходите из ванны становиться на тёплый пол гораздо приятнее, чем на холодный кафель. Да и в санузлах большинства квартир не предусмотрены радиаторы отопления. Поэтому установка теплого пола повысит и общую температуру в квартире. Часто устанавливают и возле бассейнов, в банях, туалетах.

Реже устанавливают на балконах и лоджиях, если вы их используете как функциональное пространство комнаты. В жилых комнатах тоже имеет смысл устанавливать, особенно в квартирах расположенных на первом этаже или частных домах, когда от пола тянет холодом.

повышается температура во всей комнате и можно находиться в ней без обуви;

снижается вероятность появления плесени.

Конструкция: делаем электрический тёплый пол своими руками

Чтобы обеспечить полы нужным количеством тепла нужно подобрать соответствующую мощность. Она зависит от многих факторов: температуры поверхностей, теплоизоляции и прочего. Примерные значения мощности на квадратный метр:

спальня – 100-150 Вт/кв.м;

прихожая, коридор, кухня – 150 Вт/кв.м;

туалет, ванная – 180 Вт/кв.м;

балкон, лоджия – 200Вт/кв.м.

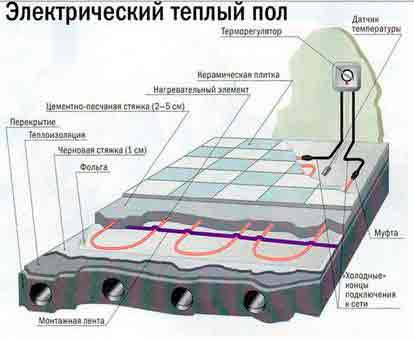

Общая схема изображена на рисунке ниже.

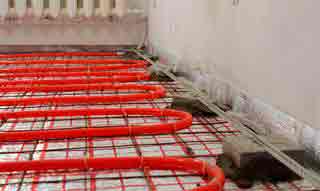

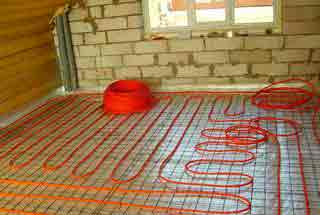

Укладка греющего кабеля

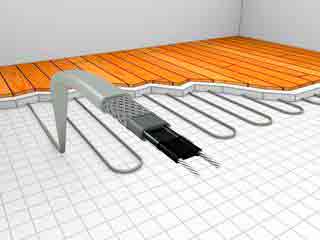

Главной задачей при укладке является уложить его так, чтобы тепло распределялось равномерно. Поэтому его укладывают либо змейкой, либо спиралью сходящуюся к центру комнаты.

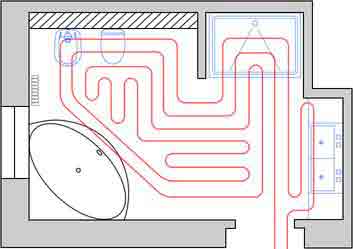

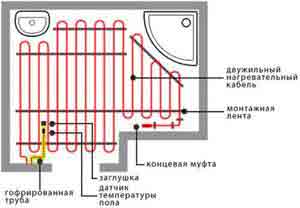

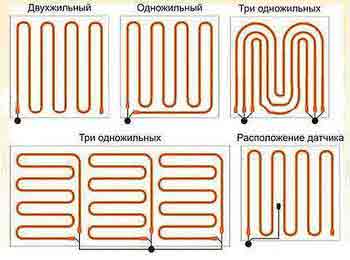

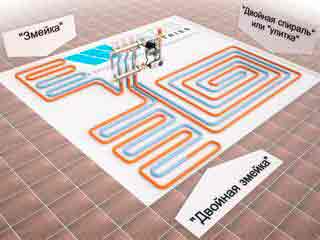

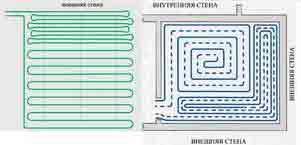

Способы укладки греющего кабеля

Укладывать нагревательные элементы под мебелью не нужно, эксперты выделяют две причины: он может перегреться и выйти из строя, к тому же не имеет смысла обогревать это пространство. В первую очередь вам нужна та тёплая поверхность, по которой вы ходите.

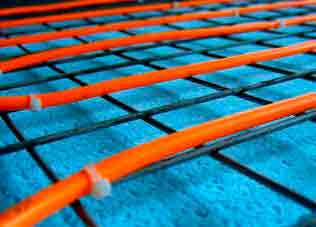

Для того, чтобы кабель был уложен прочно его нужно крепить к поверхности. Есть два варианта того как это можно сделать:

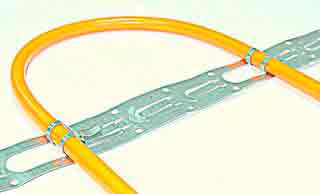

1. Крепить к полу на металлических монтажных лент или пластиковых полосах с фиксаторами.

2. Уложить сетку, к которой закрепить кабель пластиковыми хомутами.

Чтобы тепло распределялось равномерно, кабель укладывают в бетон на различную глубину:

от 1 см, при шаге укладки больше 7.5 см;

от 2 см, при шаге укладки от 7,5 см до 10 см;

от 3 см, при шаге от 10 см до 12,5 см;

от 4 см, при больше 12,5 см.

Следующая проблема, которую нужно решить – как укладывать кабель. Это зависит от напольного покрытия. В общем случае порядок следующий:

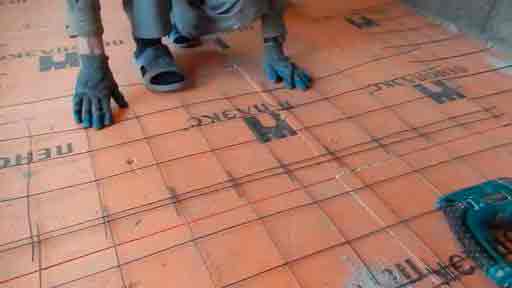

1. Укладывается армированная цементно-песчанная стяжка толщиной 3 см. Для компенсации теплового расширения стяжки закладывается демпферная лента. Если пол бетонный этот шаг можно пропустить.

2. Монтаж теплоизоляции. Она нужна для того чтобы снизить теплопотери вниз. В этих целях можно использовать плиты из вспененного пенополистирола, материалы из базальтового волокна и прочее. Теплоизоляция на фольгированной основе должна быть уложена так, чтобы металлизированный слой был обращен в сторону источника тепла. Так лучше отражается тепло.

Чем сильнее промерзает пол, тем толще должен быть слой теплоизоляции, до и более 5 сантиметров. Есть и специальные подложки, на которые удобно монтировать кабель. Места стыков подложки проклеивают алюминиевым скотчем или другой клейкой лентой.

3. Укладывается кабель и датчик температуры от термостата.

4. Поверх него укладывают армирующую сетку и финишную стяжку.

Укладка кабеля выполняется после полного высыхания стяжки, это зависит от условий окружающей среды и состава раствора, может затянуться на длительный период, вплоть до месяца.

Если на полу будет лежать плитка, то закладывается еще одна цементная стяжка с армирующей сеткой над нагревательными элементами.

Греющие маты и пленочный пол

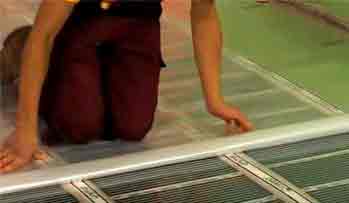

Процесс укладки этих типов нагревателей отличается лишь тем, что их нужно раскатать по полу, подобно обоям. Пленочный тёплый пол можно укладывать прямо под покрытие пола без финишной стяжки, например под линолеум или паркет, благодаря её малой толщине (до 1 мм). Это позволяет сделать тёплый пол за короткое время и с минимальными затратами.

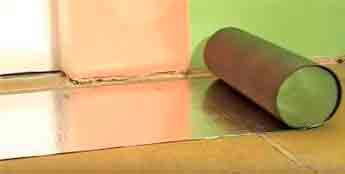

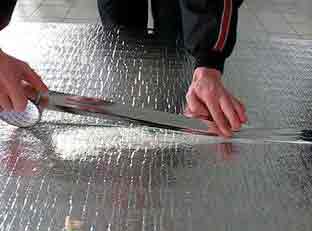

Обязательно поверх пленки укладывают теплорассеивающее покрытие, оно обеспечивает дополнительную защиту от повреждений. Перехлест полос недопустим.

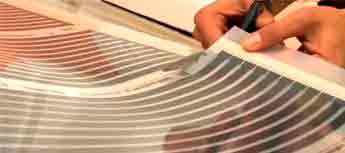

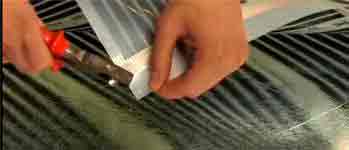

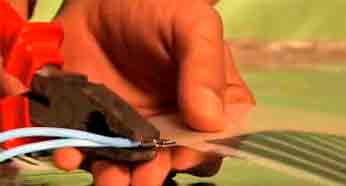

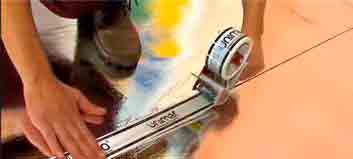

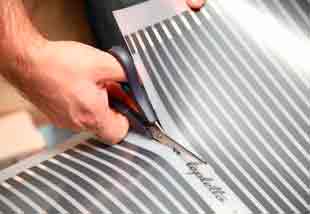

Если возникает необходимость изменить длину полосы, то их можно резать по линии надреза.

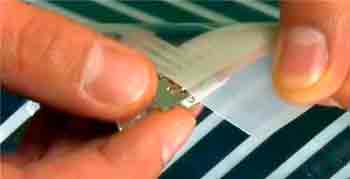

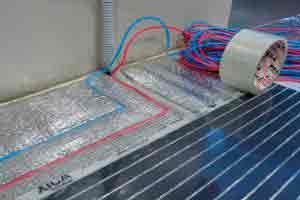

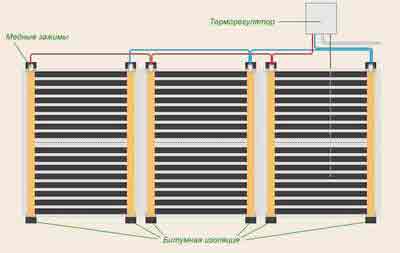

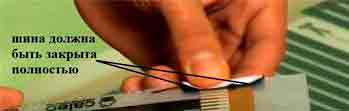

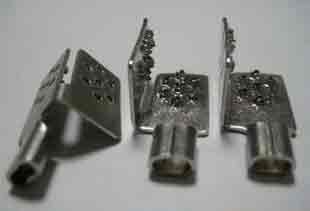

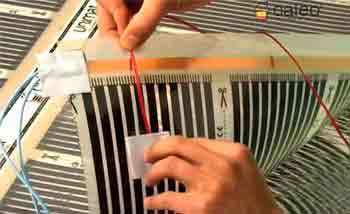

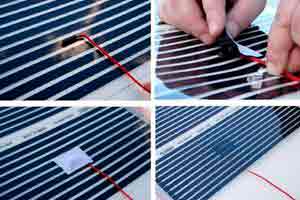

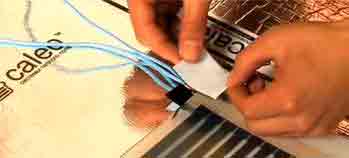

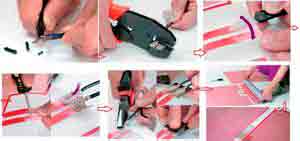

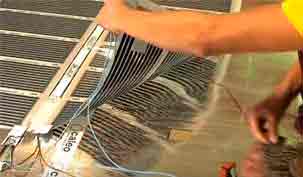

На пленке расположены токоведущие шины, провода к ним монтируются с помощью зажимов. Все электрические соединения изолируются.

Термодатчик монтируют поверх пленки.

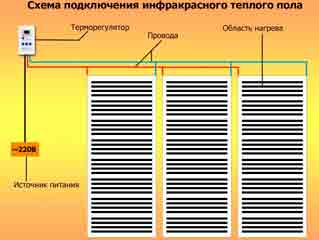

Электрическая схема подключения

Как уже было отмечено, нагревательные элементы подключаются к терморегулятору, также устанавливается и термодатчик поверх или под ними, так чтобы он был равномерно удален от витков кабеля, если используются греющие кабеля или маты, это нужно для обеспечения точности показаний. Для этого может потребоваться штробление стены или канавки вдоль стяжки. Типовая схема подключения изображена ниже.

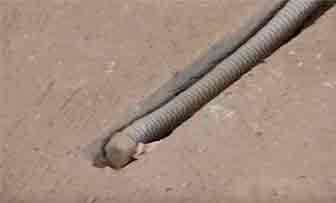

Провода до нагревательных элементов лучше прокладывать в гофре. Если есть возможность, нужно обязательно подключить к заземлению систему обогрева.

Типовое подключение ИК-пленки

Заключение

Монтаж тёплого пола несложная задача, но достаточно трудозатратная, нужно пройти все этапы строительства пола. В том числе и заливка стяжек, укладка теплоизоляции, нагревательных элементов, подключение электропроводки. Однако, это обеспечит комфортное пребывание в помещение в любое время года и погоду.

Поделитесь этой статьей с друзьями:

Искусственный интеллект нашего сайта решил, что эти статьи вам будут особенно полезны:

Вступайте в наши группы в социальных сетях:

Источник: http://electrik.info/electromontazh/1429-kak-sdelat-elektricheskiy-teplyy-pol.html

Полы с подогревом: классификация и виды полов, монтаж пола с подогревом своими руками

При строительстве или ремонте специалисты все чаще отказываются от классической схемы отопления в пользу инновационной системы обогрева пола. Полы с подогревом ­– современный, удобный, эффективный способ сделать ваш дом теплым и комфортным в любой период года, не нарушая при этом стиль интерьера. Эта технология широко используется в жилых, офисных и промышленных помещениях.

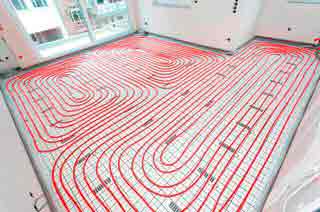

Полы с подогревом

Как устроены полы с подогревом

Привычное отопление включает радиаторы, которые нагревают воздух только у окна. При этом в результате конвекции теплый поток поднимается от отопительных приборов, постепенно охлаждается и опускается вниз, возвращаясь по полу к радиатору. При такой схеме обогрева распределение тепла неравномерное, наиболее теплое место находится у потолка, а холодное — внизу.

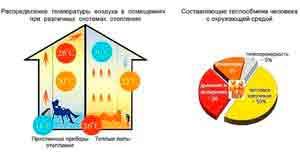

Распределение температуры воздуха в помещениях при различных системах отопления

Теплый пол состоит из основания, нагревательного элемента, распределенного по пространству комнаты, вспомогательных элементов (датчиков, терморегуляторов, муфт) и декоративного покрытия. Нагрев пола происходит равномерно по всей комнате до одинаковой температуры.

Преимущества «теплого» пола:

• большая площадь теплоотдачи;
• нет конвекции;
• уменьшение влажности;
• возможность регуляции в отдельных комнатах;
• экологичность;
• безопасность (при соблюдении техники установки).

На заметку: полы с подогревом могут быть единственной или вспомогательной системой отопления.

Недостатки «теплого пола»:

• четкие требования к отделке;
• дороговизна системы и монтажа;
• необходимость демонтажа верхнего покрытия при ремонте.

В домах с центральным отоплением пол с подогревом выручает в переходные периоды, когда оно уже или еще не работает

Классификация нагревательных элементов

В зависимости от нагревательного элемента тёплые полы подразделяют на несколько видов, каждый из которых имеет свои особенности монтажа.

Таблица 1. Разновидности теплых полов

Цены на теплые полы Warmstad

Электрические полы с подогревом: подробная характеристика

Самой распространенной в настоящее время стала система электрического подогрева пола. Разнообразные кабели, преобразующие энергию тока в тепло, являются нагревательным элементом. Обязателен монтаж термоизоляции, заземления, установка терморегуляторов различной сложности. Автоматические датчики способны включать питание системы при понижении температуры, а термостат поддерживает на поверхности заданные параметры. Компактная система управления и регулировки позволяет сэкономить пространство, подключение выполняют для каждого помещения отдельно.

Электрический теплый пол

На заметку: монтаж системы электрического обогрева не требует согласования, если общая мощность потребления электроэнергии не превысит 15 кВт.

Достоинства электрических полов с подогревом:

• это лучший вариант для квартиры (риски причинить неудобства соседям сведены к минимуму; монтаж не нужно согласовывать);
• быстро нагреваются при включении;
• возможность поддержания постоянной температуры;
• безопасность;
• компактность регулировочных устройств;
• простота управления;
• большой срок службы.

Главный недостаток такой системы – дороговизна электроэнергии, даже при качественном утеплении помещения затраты на эксплуатацию будут значительными.

Электрический теплый пол кабельного типа

Для монтажа теплых полов используют резистивные или саморегулирующиеся виды кабеля. Они применяются в помещениях со сложной планировкой, т. к. их можно уложить в любой конфигурации.

Схема кабельного пола

При выборе вида кабеля учитывают мощность отдачи тепла, а также площадь и объем помещения.

В одножильном кабеле резистивного действия тепло вырабатывается одной проводящей жилой. Он быстро нагревается и обладает постоянной теплоотдачей по длине, возможно перегревание на отдельных участках. Такой кабель подключается к электричеству с двух сторон, т.е. при монтаже нужно раскладывать его петлей так, чтобы начало и конец сошлись в одном месте, или прокладывать еще один питающий провод. Это самый дешевый вариант, но он выделяет сильное электромагнитное излучение.

Двужильный резистивный кабель состоит из двух жил, для выделения тепла используется одна (тогда другая будет токопроводящим элементом) или обе. Он имеет два слоя изоляции, что исключает короткое замыкание. Двужильный кабель удобнее в работе, электропитание подается лишь с одного конца, а на другом устанавливается герметичная муфта. Он обладает более высокой степенью электромагнитной защиты.

Резистивные кабели отличаются простотой устройства, низкой ценой, повышенной мощностью и стабильностью характеристик на всем сроке эксплуатации. Но они продаются отрезками определенной длины, их нельзя разрезать произвольным образом, поэтому при поломке одного участка приходится заменять всю секцию целиком.

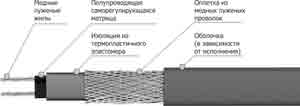

Саморегулирующийся двужильный кабель

Саморегулирующийся нагревательный кабель имеет другой принцип работы и строение. Он меняет мощность нагрева при изменении температуры вокруг, обеспечивает равномерный нагрев всей поверхности пола при минимальных затратах электричества. Конструкция такого кабеля сложнее: кроме токопроводящих жил в нем имеется полимерная полупроводниковая матрица, которая является нагревательным элементом и позволяет регулировать температуру. При поломке можно заменить только участок кабеля. Этот нагревательный элемент обладает надежной защитой, безопасен и долговечен. Обладая значительной мощностью нагрева, саморегулирующийся кабель экономичен, при укладке его можно разрезать на секции любой длины. Недостатком является высокая цена.

Электрическая кабельная система широко применяются в сочетании с любым декоративным покрытием.

Нагревательные резистивные маты

Нагревательный мат – стекловолоконная сетчатая основа с закрепленным на ней двужильным кабелем. Они упрощают и ускоряют укладку пола с подогревом, т. к. кабель по ним уже закреплен с определенным шагом. В качестве декоративного напольного с данной системой идеально сочетаются керамогранит или керамическая плитка, при этом дополнительная стяжка не делается, а нагревательный элемент монтируется в слой плиточного клея. Это надежная, долговечная и безопасная технология создания теплого пола.

Очень удобно применять маты в определенных зонах – на кухне, в санузле, в коридоре, где вы снимаете обувь. Хотя их используют и как единственный источник отопления всего помещения. Необходимо внимательно отнестись к подбору мощности матов, качественного кабеля и регуляторов. Чтобы не расходовать электроэнергию впустую, нужно выбирать маты так, чтобы при наименьшей мощности они нагревали помещение до нужной температуры.

При выборе качественных материалов, правильном монтаже и эксплуатации такой вид «теплого пола» долговечен и надежен.

Теплый пол из матов

Теплый пол инфракрасного принципа действия

Инфракрасный пол универсален и подходит для любого типа жилья.

Он отличается способом передачи энергии, теплоотдача происходит при помощи воздействия электрического тока на карбоновые элементы, при этом создается инфракрасное излучение, которое нагревает пол.

Инфракрасный теплый пол

Применяют два вида инфракрасных элементов:

• пленочные;
• стержневые.

Пленочные – тонкая полимерная пленка, внутри которой расположены медные токопроводящие шины и запаяна графитная паста. Толщина этой пленки менее 5 мм. Управление интенсивностью подогрева осуществляется при помощи регулятора.

Большим достоинством инфракрасной пленки является ее простой монтаж. Не требуется выполнение стяжки, но обязательно снизу прокладывают слой теплоотражающей подложки.

Строение ИК-пленки для пола

Инфракрасный теплый пол отличается эффективностью, экономичностью и надежностью. Пленка характеризуется высокой теплоотдачей при незначительных затратах электроэнергии.

Схема пленочного инфракрасного теплого пола

Недостатком ИК-пленки является то, что она боится перегрева (200°С и выше), поэтому ее не укладывают под тяжелую бытовую технику и мебель.

Стержневые инфракрасные маты представляют собой трубки, заполненные карбоновым составом, которые параллельно подключаются к двум токонесущим шинам в полимерной изоляции.

Стержневые инфракрасные маты

Каждый стержень функционирует независимо, и при поломке одного или нескольких из них, система всё равно будет работать. Карбоновые стержни саморегулируются, при изменении температуры внешней среды меняется количество выделяемого тепла. В состав системы обязательно входит терморегулятор и датчик температуры пола, если их не установить, то обогревательные элементы будут работать постоянно на одной мощности, а это экономически невыгодно.

Достоинства стержневых инфракрасных матов:

• простота монтажа;
• экономичность (затраты электроэнергии меньше до 60%, по сравнению с кабельными системами);
• универсальность применения;
• возможность совмещать с любым декоративным покрытием;
• экологичность и пожарная безопасность;
• помещение прогревается быстро и равномерно.

Недостатками является высокая цена и недолгий срок эксплуатации – до 10 лет.

Расчет электрического теплого пола

Определить оптимальную мощность теплого пола необходимо, чтобы при минимальных затратах на электричество обеспечить комфортную температуру в помещении.

где Р – мощность теплого пола, Вт; S_пол – полезная площадь комнаты, м²; Р – удельная мощность, Вт/м².

Полезная площадь комнаты – это площадь, свободная от мебели и тяжелых предметов, на которую укладывают теплый пол.

Удельную мощность принимаем по справочной таблице в зависимости от помещения, эти данные применяют, если теплый пол будет дополнительным отоплением. Для основного отопления мощность принимают 160 – 180 Вт/м².

Таблица 2. Удельная мощность

Рассмотрим на примере. Дано: гостиная на 2 этаже, площадью 25 м², мебель занимает 4,2 м². Нужно найти мощность теплого пола при условии, что это дополнительный источник обогрева.

По таблице принимаем Р = 120 Вт/м².

Также для определения мощности теплого пола можно воспользоваться онлайн – калькулятором.

Технологию укладки электрического теплого пола рассматриваем в нашей специальной статье.

Как сделать инфракрасный пол с подогревом

Шаг 1. Чтобы правильно выполнить монтаж, надо изобразить план комнаты, отметить зоны, где будет расположена мебель, и рассчитать площадь укладки ИК-пленки. При этом нужно знать, что если ИК-система будет единственным источником отопления в комнате, то пленка должна занимать 80% площади, если дополнительным — 40–50%.

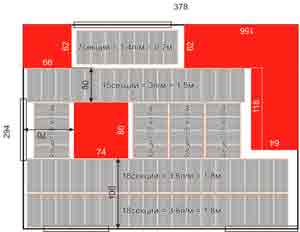

План раскладки пленки

На полезной площади необходимо размещать секции таким образом, чтобы они максимально заполняли всю комнату, но не перекрещивались. От каждой стены делают отступ 15–20 см. Оптимально располагать полосы в длину (не более 8 м), чтобы минимизировать количество точек подсоединения, допускается и поперечное расположение.

Шаг 2. При выборе материалов учитывают, что мощность пленки выбирается в зависимости от декоративного покрытия пола, помещения и вида системы отопления.

Таблица 3. Мощность термопленки

Для саун и промышленного использования предназначена пленка мощностью более 220 Вт/м² .

Оптимально выбирать пленку 0,3 мм толщиной, она долговечная и устойчивая к деформации. Для небольшой комнаты целесообразно приобрести материал шириной 50 см.

Набор теплого инфракрасного пола включает в себя: терморегулятор, термодатчики, соединительные клипсы, кабели, ИК-пленка.

Шаг 3. Следующим этапом монтируют терморегулятор. На схеме отмечают место установки терморегулятора, соединительных контактов и датчиков. Его располагают на высоте 15–20 см.

Схема подключения инфракрасного теплого пола

Для прокладки кабеля сверлят вертикальную штрабу в стене до места крепления терморегулятора. Электричество подается от ближайшей розетки, проводку лучше расположить в пластиковой гофротрубе.

На заметку: для уменьшения длины применяемого провода, рекомендуется размещать терморегулятор на стене, перпендикулярной направлению укладки полос.

Инструменты и способы штробления

Шаг 4. Карбоновая пленка монтируется на идеально ровное очищенное основание. Пол нужно тщательно очистить от грязи и пыли, а также проверить горизонталь поверхности. Допустимый перепад высот не более 3 мм. При необходимости заполняют трещины и заливают тонкую бетонную стяжку или выравнивающую смесь.

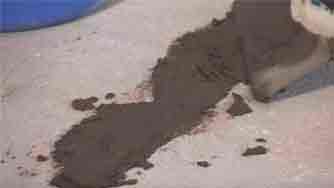

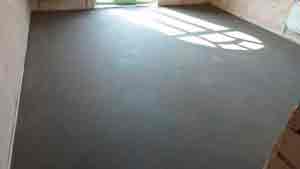

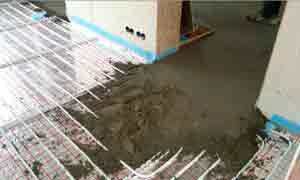

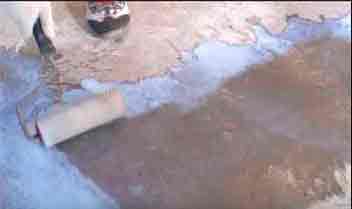

Заливка нивелирующей смеси

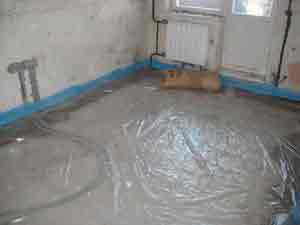

Шаг 5. Укладка гидроизоляции предохранит систему от поступающей снизу влаги. Для этого используют полиэтиленовую пленку не тоньше 50 мкм, стыки соединяют герметизирующей клейкой лентой.

Шаг 6. В качестве теплоизоляции используют Изолон, Пенофол, пробковую подложку, фольгированное покрытие. Толщина слоя должна быть 3–5 мм. Подложку размещают по всей площади вплотную к стенам, стыки скрепляют малярным или алюминиевым скотчем.

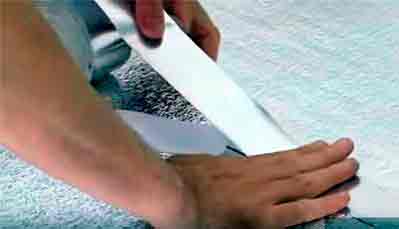

Соединение стыков теплоизоляции

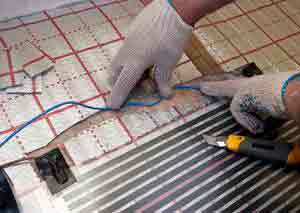

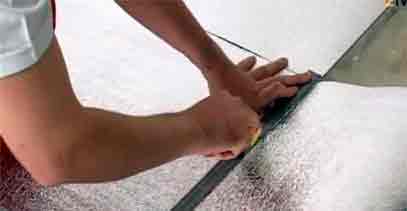

Шаг 7. Нарезаем пленку на полосы нужного размера. Раскраивать ИК–пленку можно только в местах, обозначенных производителем, нельзя разрезать материал под углом.

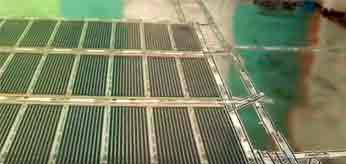

Шаг 8. Раскладываем полосы согласно плану, отступая от стен 10–20 см. При этом медные шины располагают снизу. Расстояние между полотнами 1–2 см, крепят термоклеем или двухсторонним скотчем.

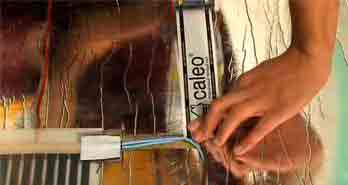

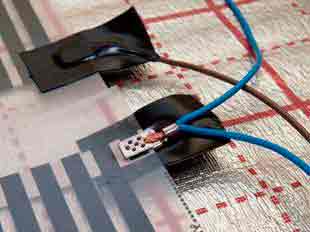

Шаг 9. Для подключения кабеля к пленке применяют специальные зажимы. Одна сторона зажима размещается между пленкой и медной полосой, а вторая на шине.

В уже установленный зажим вставляют провода и обрабатывают плоскогубцами. Провода к зажимам монтируются параллельно, т.е. левые только с левыми, а правые с правыми. Соединения изолируют и плотно обжимают.

Шаг 10. Провода, соединяющие теплый пол с сетью и терморегулятором, прокладывают к стене и убирают в плинтус.

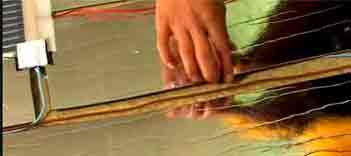

В теплоизоляции делают желобок, укладывают туда выступающие над пленкой участки провода, крепят скотчем.

Укладка провода в слой теплоизоляции

Шаг 11. Места контакта электропроводов и линии обрезки медной шины изолируют винил – мастичным скотчем с двух сторон.

Шаг 12. Датчик температуры прикрепляется к графитовой полосе на алюминиевый скотч, как можно ближе к терморегулятору, но на расстоянии не менее 50 см от стены.

Крепление температурного датчика

Шаг 13. Термодатчик изолируют и соединяют проводом с терморегулятором.

Все соединения изолируют специальными накладками

Шаг 14. Терморегулятор можно подключить как любой электроприбор с помощью розетки или установить стационарно.

Шаг 15. Для заземления инфракрасного теплого пола применяется алюминиевый скотч. Им проклеивают периметр пленки, один конец клеят к пластине заземления.

Обязательно устанавливают автоматические отключающие устройства – автоматы и УЗО

Шаг 16. После завершения укладки проверяют работоспособность системы, сначала с помощью тестера сверяют полученные параметры с теми, что указывает производитель. Затем включают теплый пол на максимальную температуру. Монтаж выполнен правильно, если: элементы нагреваются равномерно, нет искрения, постороннего запаха и треска.

Шаг 17. Для гидроизоляции перед укладкой декоративного покрытия расстилают ПВХ пленку (100-200 мкм).

Можно ли устанавливать инфракрасный тёплый пол под ламинат? Читайте в специальной статье.

Видео — Инструкция по установке инфракрасного теплого пола

Водяной теплый пол

Водяной подогрев пола представляет собой систему гнущихся трубок, по которым циркулирует горячая вода, подаваемая из газового или электрического котла.

Пример укладки водяного пола

Водяное отопление запрещается применять в квартирах выше первого этажа, при условии, что в подвальном или цокольном этаже нет жилых помещений. Поэтому его применяют в частных домах с индивидуальным водоснабжением, и в многоквартирных зданиях, если система изначально была предусмотрена проектом. Законом запрещено самовольное подсоединение к центральному отоплению и горячему водоснабжению.

Схема водяного теплого пола

При бетонном способе трубы укладываются под стяжку толщиной не менее 3 мм, декоративное покрытие пола можно делать не ранее чем через 28 дней.

Если нужно снизить нагрузку на перекрытия, или высота комнаты ограничена, применяют настильную систему укладки. Трубы размещают на маты из пенополистирола, а сверху заливают стяжку.

Более подробный процесс устройства теплого водяного пола рассмотрим тут.

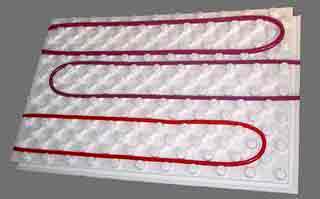

Укладка труб на пенополистерол

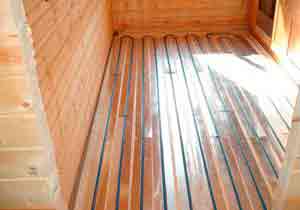

В домах с деревянным полом используют укладку трубок в деревянные пазы.

Укладка труб в деревянные панели

Несмотря на сложности установки, система водяного пола экономически выгодная и долговечная. Главный недостаток – возможность протечки и сложности ремонта. Не рекомендуется использовать теплый водяной пол в качестве основного отопления в доме.

Видео — Инструкция по монтажу водяного теплого

Выбор финишной отделки теплого пола

Он зависит от назначения комнаты, вида теплого пола, бюджета и личных предпочтений хозяина. На что же нужно обратить внимание?

Прежде всего, не каждый вид покрытия совместим с тем или иным видом пола с подогревом. Например, паркет не рекомендуют использовать с кабельной системой из-за опасности перегрева и возгорания.

Керамическая плитка и керамогранит – это универсальный вариант под любой теплый пол. Она устойчива к воздействию высоких температур, влаги и загрязнений. Плитка – экологичный материал, который даже при воздействии больших температур не выделяет вредных веществ. Она обладает большой теплопроводностью, а значит, быстро нагревается. Для теплого пола целесообразно выбирать кафельную плитку небольшой толщины.

Керамическая плитка под теплый пол

При выборе ламината в качестве финишного покрытия нужно учитывать его особенности. Ламинат можно использовать, если нагревательные элементы системы распределены равномерно по всей площади помещения, температура их нагрева не превышает 27 –30°С.

Укладка ламината не теплый пол

При покупке выбираем ламинат класса 32 и выше, оптимальная толщина доски 8–10 мм.

На упаковке должны быть значки, говорящие, что этот материал можно сочетать с теплыми полами. Низкое содержание формальдегида обозначается Е0 и Е1.

Линолеум и виниловое покрытие обладают хорошей эластичностью и влагостойкостью. С теплым полом используют тонкий линолеум без утеплителя на гладкой основе. Чтобы он не изменил своих свойств, оптимальная температура нагрева должна быть не более 27°С. При выборе этого материала важно обращать внимание на маркировку.

Разрешающие маркировки для использования с теплым полом

Пробку использовать в сочетании с теплым полом неэффективно из-за низкой теплопроводности, но, если это необходимо, применяют бесклеевое пробковое покрытие.

При выборе ковролина на пол с подогревом отдают предпочтение натуральным материалам, т. к. синтетика при нагреве выделяет вредные вещества. Рабочую температуру системы теплого пола при использовании коврового покрытия проектируют на 3–5 градусов больше. Длина ворса влияет на теплопроводность ковра, лучшим выбором станет тонкий ковролин с коротким ворсом из шерсти или войлока.

При покупке декоративного покрытия пола требуйте у продавца сертификат на данный материал, в котором будут указаны его подробные характеристики и условия применения.

Грамотно выбранный теплый пол можно применять с любым напольным покрытием. Большое количество вариантов систем подогрева пола, современных материалов позволяют устанавливать их в помещениях различного назначения и условиями эксплуатации. Важно соблюдать мощность системы подогрева и не превышать допустимую температуру эксплуатации финишного покрытия.

Источник: http://pol-exp.com/poly-s-podogrevom/

Теплый пол электрический

Хочется повысить комфорт в доме? Теплые электрические полы – то что нужно! Мы расскажем какие виды электрических полов существуют, опишем их преимущества и недостатки, а также приведем подробную инструкцию по самостоятельному монтажу.

Устройство электрического подогрева пола

Если говорить обобщенно, электрический теплый пол состоит из следующих частей:

• нагревательного элемента;
• датчика температуры пола;
• терморегулятора (термостата).

При этом стоит знать, что нагревательный элемент будет работать без датчика и термостата, но работа будет неэффективной и непродолжительной. Неэффективной, потому что включать/выключать его вам придется вручную, а это ведет к перерасходу электроэнергии. А непродолжительной, потому что при ручном управлении часто случаются перегревы, что негативно влияет на строк службы нагревательного элемента.

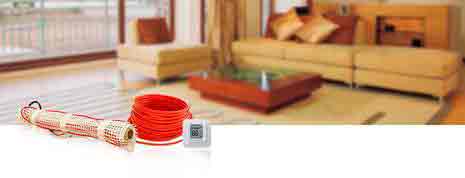

Составляющие электрического теплого пола

Виды нагревательных элементов

На рынке вам могут предложить несколько разных нагревателей:

• Греющие резистивные кабели. Имеют самую низкую цену, бывают одножильными и двужильными, из-за чего изменяется схема их подключения. Их основной недостаток — возможность локального перегрева и выходя из строя (на работающий резистивный кабельный теплый пол нельзя ставить надолго предметы). Потому при установке кабели не раскладывают под места, где будет стоять мебель и бытовая техника. Еще одни минус — длительный процесс укладки при монтаже.
  Резистивный греющие кабели
• Греющий саморегулирующийся кабель. Имеет более высокую цену, но может регулировать собственную температуру на отдельно взятом участке в автоматическом режиме, что позволяет избежать локальных перегревов и продлевает срок его службы.
  Саморегулирующийся греющий кабель
• Электрические кабельные маты для теплого пола. Это те же кабели, только закрепленные в виде змейки на полимерной сетке. Они тоже могут быть сделаны из резистивного или саморегулирующегося кабеля. Укладка такого электрического пола требует в разы меньше времени.
  Электрический кабельный мат
• Инфракрасные карбоновые пленки. Между двух слоев полимера запаяна карбоновая паста, которая при прохождении через нее электрического тока выделяет тепло в инфракрасном диапазоне. Привлекателен выделением инфракрасного тепла, при надлежащем качестве долговечен — при повреждении некоторой части карбоновых полос исключаются из работы только они, остальные работают. Плюсом является и быстрый монтаж, но электрическое соединение сложнее, чем у кабелей. Не очень радует цена и это — основной недостаток.
  Карбоновая пленка — инфракрасный подогрев пола
• Карбоновые инфракрасные маты. Это стержни с внутренностью из карбона, соединенные между собой электрическими проводами. Самый дорогостоящий вид нагревательных элементов для электрического теплого пола, но, по отзывам, самый ненадежный. Появились они не очень давно и технология производства отработана плохо, потому основная проблема — выход из строя из-за нарушения контакта в месте стыка карбонового стержня и проводника.

Карбоновые маты для инфракрасного подогрева пола

Какой из этих типов электрического пола лучше, однозначно сказать нельзя. У каждого есть плюсы и минусы, особенности монтажа. Исходя из них выбирают лучший вариант для конкретного напольного покрытия — под плитку лучше класть кабели или маты, а под ламинат или линолеум — пленочный нагреватель.

Виды термостатов

Терморегуляторы для электрического теплого пола есть трех видов:

В некоторых моделях термостатов для теплого пола есть встроенные датчики температуры воздуха и возможность включать/выключать подогрев по этим показателям, а не в зависимости от температуры пола. Так что выбор действительно есть.

Электрический теплый пол под плитку — кабельный и кабельный мат

Под плитку лучше всего подходят кабельные маты. В данном случае такой электрический теплый пол своими руками сделать проще всего, особенно, если он у вас уже утеплен и выровнен. Утепление необходимо чтобы расходы на отопление не были слишком большими, а ровное основание — для того чтобы обеспечить равномерный прогрев и избежать появления пустот под кабелем. Если под кабелем будет воздух, он перегреется и перегорит. Потому сначала делают утепление и черновое выравнивание пола, а потом уже кладут греющий кабель или мат.

С греющими кабелями работать сложнее — их надо долго раскладывать, привязывать к сетке или закреплять в фиксаторах. Но в остальном — тоже хороший вариант.

Электрический теплый пол под плитку

Порядок монтажа кабельного мата

Будем считать, что пол утеплен и выровнен. Слишком разные бывают ситуации и точно сказать какой должен быть пирог стяжки можно только применительно к каждому случаю.

При установке электрического подогрева пола любого типа начинают монтаж с установки терморегулятора. Его располагают на стене на комфортной высоте, но не ниже 30 см от пола. Устанавливается он в стандартную монтажную коробку (как розетка). Под коробку в стене сверлят отверстие. Для этого используют дрель с соответствующей насадкой — коронкой.

Сверлим отверстие под монтажную коробку

От коробки вниз прокладывают две штробы. В одной будут уложены электрические кабели от нагревательных элементов, в другой — датчик в гофрошланге. Канавка, предназначенная для укладки датчика температуры пола, продолжается еще и на полу. От стены она должна отстоять не менее чем на 50 см.

Штроба под датчик температуры должна заходить на пол не менее чем на 50 см

Для обеспечения теплого пола электричеством к термостату надо подвести 220 в. Сечение проводов выбирают в зависимости от потребляемого тока. Данные приведены в таблице.

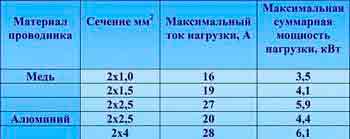

Выбор сечения проводов для подключения питания к терморегулятору электрического теплого пола

После того как штробы сделаны можно начинать укладывать электрический теплый пол своими руками. Для этого с поверхности пола удаляется весь мусор (тщательно подметите).

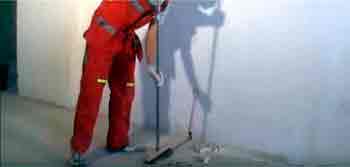

Поверхность пола должна быть абсолютно чистой

Для улучшения сцепления стяжки и плиточного клея его грунтуют.

Грунтовка для лучшего сцепления с клеем

После высыхания грунтовки в подготовленную канавку можно уложить температурный датчик. Его опускают в гофрошланг (часто идет в комплекте). Сам датчик находится на кончике длинного провода. Его заводят до края трубы, закрытого заглушкой. Заглушка необходима, чтобы клей или раствор не испортили датчик. После тестером проверяют, не повредили ли при работе датчик. Если все нормально, можно его устанавливать.

Датчик заводим в гофрошланг

Гофру укладываем в приготовленную заранее штробу, провод заводим в монтажную коробку, подготовленную под терморегулятор.

Укладываем датчик в канавку

Провода заводим в монтажную коробку терморегулятора.

Заводим кабель от датчика в монтажную коробку

Канавку с датчиком заделывают плиточным клеем, следя чтобы не было перепадов.

Канавку закрываем плиточным клеем

Далее для уменьшения расходов на отопление можно расстелить на пол тонкий слой утеплителя с ламинированной поверхностью.

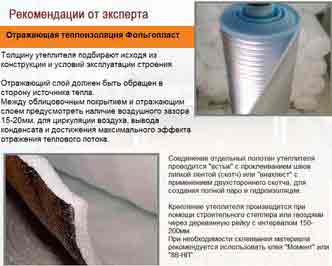

Для минимизации теплопотерь можно расстелить слой ламинированной теплоизоляции

Полотна теплоизоляции укладываются вплотную друг к другу, проклеивая стыки скотчем.

Проклеить скотчем стыки

С этим слоем — металлизированной теплоизоляцией — не все так просто. Если ее настелить, стяжка или плитка получится плавающей, так как не будет иметь связи с основанием. Некоторые производители рекомендуют для обеспечения связи вырезать в подложке «окошки», через которые бетон и клей (или стяжка) будут связаны друг с другом. Такая связь не кажется надежной.

Далее размечаем зону, которая будет обогреваться. Исключаем места, где будет стоять мебель и крупная бытовая техника. Также отступаем от стен и других нагревательных приборов (стояков, радиаторов и т.п.) на 10 см. Остальная зона должна покрываться кабельными матами. Их расстилают на требуемом пространстве. В месте, где мат надо развернуть, разрезают сетку, не задевая греющего кабеля.

Сетку разрезают, кабель не трогают

Мат разворачивают (кабель служит связующим звеном) и укладывают в обратном направлении (или под 90° при необходимости).

Мат разворачивают

Обратите внимание, что полотнища матов не должны перекрывать друг друга, а греющие кабели не должны соприкасаться. Между двумя проводами должно быть расстояние не менее 3 см. Также раскладывая электрический теплый пол, рассчитайте так, чтобы датчик теплого пола оказался между двумя полотнами.

Датчик температуры пола должен находится между витками кабеля

Электрические кабели от греющих матов также заведите в распределительную коробку. После монтажа их надо прозвонить, проверив сопротивление. От паспортного (есть в инструкции к каждому комплекту) оно должно отличаться не более чем на 15%.

Проверяем сопротивление

После этого можно подключать терморегулятор. Схема подключения есть на задней стенке (графически обозначено что и куда подключать).

Подключаем к соответствующим клеммам

Для лучшего контакта провода лучше залудить (прогреть паяльником в канифоли или паяльном флюсе). Монтаж проводников прост: они вставляются в гнездо, после чего отверткой затягивают прижимной винт.

Далее кратковременно подаем напряжение — примерно на 1-2 минуты. Проверяете, греются ли маты и все ли секции стали теплее. Если да, можно двигаться далее. Затворяем плиточный клей (специальный для теплого пола) и небольшими участками наносим на кабельный мат. Толщина слой 8-10 мм.

Наносим клей небольшими участками

При нанесении клей хорошо прижимают. Не должно оставаться пустот или пузырьков воздуха. Выровненный слой проходят зубчатым шпателем, формируя бороздки.

Формируем бороздки

Теперь укладываем плитку.

На клей кладем плитку

Работать надо аккуратно, иначе можно повредить кабель. Необходимо следить также за тем, чтобы ногами не сдвинуть маты с места или не порвать кабель. Электрический кабельный теплый пол готов к применению после полного высыхания (указано на упаковке).

Этот способ — не самый лучший. Легко повредить нагревательные элементы при работах. Чтобы гарантированно избежать этого, можно уложенные кабельные маты залить тонким слоем ровнителя — состава для грубого выравнивания пола. Он имеет повышенную текучесть, благодаря чему точно не останется пузырьков и пустот. На высохший ровнитель уже можно без проблем укладывать плитку.

Особенности укладки электрического пола из греющих кабелей

Основные отличия при укладке электрического теплого пола из греющего кабеля в том, что сам кабель надо раскладывать по одной из схем (змейка или улитка и их модификации) а также то, что такой под обязательно заливают стяжкой толщиной не менее 3 см. Только после набора бетоном проектной прочности (через 28 суток при температуре +20°C) можно укладывать плитку. Так что этот вариант теплого пола под плитку требует намного больше времени, но он подходи и для любых других видов напольного покрытия — под паркет, ламинат, паркетную доску, линолеум и даже ковролин.

Теперь самом процессе. На готовую черновую стяжку поверх утеплителя закрепляются монтажные ленты или металлическая сетка. Так же как и при укладке матов, под них можно уложить слой ламинированной теплоизоляции (с блестящей поверхностью), но можно обойтись и без него.

Монтажная лента для теплого пола раскладывается вдоль одной из стен с шагом 50-100 см. Она крепится к основанию на дюбеля или саморезы. В ленте имеются отгибающиеся язычки, которыми фиксируются витки кабеля.

Принцип крепления кабеля к монтажной ленте

Второй способ крепления — к ячейкам армирующей сетки. Этот вариант хорош тогда, когда пирог теплого пола делают с утеплением. Сетка тогда еще армирует стяжку и равномерно перераспределяет нагрузку на утеплитель.

Укладка сетки под монтаж нагревательного кабеля

Сетка должна быть из проволоки не менее 2 мм толщиной, размер ячейки — 50*50 мм. Это самый удобный при укладке вариант — можно укладывать кабель с требуемым шагом. Секции сетки связываются между собой проволокой или пластиковыми хомутами, таким же способом фиксируются к ячейкам и витки кабеля.

Кабель притянут хомутом из пластика

Почему еще выбирают кабель, а не кабельный мат под плитку? Кабель можно укладывать с разным шагом, учитывая особенности помещения. Например, уложить его чаще вдоль наружных стен, а внутри помещения сделать шаг реже. С матами есть другой выход — использовать в холодных зонах фрагменты с большей мощностью.

Стандартные схемы раскладки кабеля

Схемы раскладки с усиленным подогревом холодных зон

После укладки греющего кабеля, питающие провода заводятся в монтажную коробку термостата, также измеряется их сопротивление, затем подключается сам терморегулятор и система тестируется. Если все фрагменты кабеля греются нормально, можно заливать электрический теплый пол бетонным раствором. После полного высыхания можно укладывать любое напольное покрытие, в том числе и плитку.

Электрический теплый пол своими руками под ламинат и линолеум

Для этого типа покрытия оптимальным будет использование пленочного теплого пола. При ровном основании (обязательное условие нормальной эксплуатации, если пол кривой, требуется предварительная выравнивающая стяжка) монтаж занимает немного времени, не требует стяжки или других мокрых работ.

Процесс монтажа в фото

Начинается монтаж также с разметки отапливаемой площади (не укладывать под мебель, технику и низко висящие предметы) и установки терморегулятора и датчиком температуры пола. Далее раскатывается теплоизолирующая фольгированная подложка. Так как стяжки нет, ее можно использовать без каких-либо опасений.

Раскатываем теплоотражающую фольгированную подложку

Полосы материала раскатываются вплотную друг к другу. Фиксироваться на полу может при помощи двустороннего скотча или сверху пристреливаться скобами из строительного степлера.

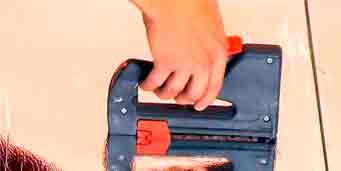

Быстрее фиксировать степлером

Стыки полос проклеиваются скотчем. Причем желательно тоже брать фольгированный — для минимизации потерь тепла.

Проклеиваем стыки скотчем

Далее раскатываем греющую пленку. Она режется по нанесенным на ней линиям на куски нужной длины.

На пленке есть специальные места разреза

Укладываются полосы пленки вплотную друг к другу или с небольшим зазором, но не внахлест. Перекрытия медных шин допускать нельзя ни в коем случае.

Полосы раскатываются одна возле другой

Фиксируются одна к другой при помощи скотча.

Стыки проклеивают скотчем

Далее можно приступать к электрическому соединению. Схема подключения представлена на фото.

Электрическая схема подключения пленочного теплого пола

Сначала битумной изоляцией (идет в комплекте или покупается отдельно) закрывают шины в местах разрезов. Берут кусок изоляции, снимают защитное покрытие с одной стороны, прикладывают так, чтобы была полностью закрыта вся поверхность шины, включая контакты. Половину загибают на другую сторону и тщательно прижимают.

Изолируем срезу шин

Со стороны, близкой к термостату устанавливают контактные зажимы (есть в комплекте, но можно купить отдельно или припаять к медной шине провод). Контакт состоит их двух пластин. Одну заводят на шину, вторую под пленку.

Установка контактных пластин

Установленную пластинку обжимают пассатижами. Проверяют прочность установки, слегка подергав контакт.

Обжимаем контакт пассатижами

Берем электрические провода с медными жилами, согласно схемы выше вставляем один или два проводника в зажим при контактной пластине и тоже обжимаем пассатижами. Если есть навыки пайки, лучше соединение пропаять.

Обжимаем вставленные провода

Следующих шаг монтажа электрического пленочного пола — изоляция мест соединения проводников. На каждое соединение идет 2 пластины битумной изоляции. Одну укладывают снизу, вторую — сверху. Также следят за тем, чтобы были полностью закрыты шины и контакты.

Изоляция мест соединения полос

Отличается также установка датчика температуры теплого пола. Он просто приклеивается к черной (карбоновой) полосе куском скотча.

Прикрепляем датчик пола к карбоновой полосе

Чтобы датчик не торчал, в подложке вырезают окошко.

Вырезаем под него окошко в подложке

Такие же окошки вырезают под заизолированные контактные пластины и провода. Это необходимо, чтобы ламинат или линолеум лежал ровно, без бугров.

Вырезаем окошки под контактные пластины и провода

Уложенные провода заклеиваем скотчем.

Укладываем провода, заклеиваем сверху скотчем

Уложенные провода

Проводники подключаем к установленному термостату (монтаж ничем не отличается от описанного выше), тестируем систему, выставив нагрев не больше чем до 30°C. Проверив, все ли полосы нагреваются, нет ли где искры или характерного запаха плавящейся изоляции, теплый под выключают.

Далее порядок действий зависит от используемого типа напольного покрытия. Если это ламинат, можно сразу расстилать подложку и приступать у его укладке. Только подложка должна быть специальной, предназначенной для теплого пола, как и сам ламинат.

Если же укладываться будет линолеум, на пленочный электрический теплый пол раскатывают плотную полиэтиленовую пленку.

Укладывают пленку

Сверху укладывают жесткое основание — фанеру, гипсоволоконные листы. Их крепят на саморезы к полу, только при этом надо следить, чтобы не попасть в шины. А сверху уже можно класть ковролин или линолеум.

Источник: http://kak-sdelano.ru/pol/elektricheskij-teplyij-pol-pod-laminat-plitku

Как сделать теплый электрический пол своими руками

Тёплые полы известны издавна. Такой способ обогрева помещений был широко распространён на европейской территории в эпоху Древнего Рима. В домах той поры под полами были устроены специальные топочные печи и каналы, по которым расходились раскалённые газы, нагревавшие камни пола. Тепло от них согревало помещения в доме. Аналогичный принцип циркуляции горячего воздуха по трубам под полом был положен в основу корейской системы обогрева жилища, которая существует по сей день в доме каждого жителя Страны утренней свежести.

Содержание

• Что представляет собой теплый электрический пол?
• Устройство и принцип работы
• Виды электрического теплого пола
• Достоинства и недостатки
• Технология монтажа электрического теплого пола
• Отзывы об электрическом теплом поле

Сегодня тёплые полы переживают настоящий бум возрождения. Современные технологии позволяют создавать доступные и простые в использовании, эффективные и экономичные материалы для устройства тёплых полов. По способу нагрева самыми популярными стали водяные и электрические системы. Водяные могут подключаться к автономной или центральной отопительной системе. Электрические тёплые полы питаются от бытовой сети переменного тока.

Инженерная мысль не стоит на месте и уже появились комбинированные системы, признанные удачной заменой классическому паровому отоплению. В них нагреваемый электричеством кабель помещается в трубку с теплоносителем (водой). Так увеличивается долговечность, так как кабель постоянно помещён в нагретую воду и не перегорает, надёжность и экономичность тёплого пола.

Что представляет собой теплый электрический пол?

Среди вариантов устройства тёплых полов, электрические на сегодня самые популярные. Существует, как минимум, три основных типа таких полов, основанных на использовании специальных нагревательных резистивных кабелей, плёнок и стержней.

В общем случае, процесс связан с прохождением электрического тока через такие резистивные нагреватели и преобразование с их помощью электроэнергии в тепло. Применённый в системе вид нагревателей условно определяет принципы нагрева помещения:

• конвекция (кабельные, стержневые);
• инфракрасное излучение (плёночные).

Неоспоримым достоинством электрических тёплых полов является их экологическая чистота. Тепло в помещении распределяется равномерно от поверхности пола. Помимо прочих преимуществ, это позволяет поддерживать рабочую температуру на пару градусов ниже, чем в системах с радиаторным обогревом, для которых характерны существенные перепады температуры на различных уровнях пространства.

Как следствие, в пространстве помещения нет связанных с этим, конвекционных потоков. Воздух в помещении, в отличие от радиаторного отопления, не пересушивается, имеет естественную влажность. Такой вариант нагрева исключает воздействие аллергенов, создаёт в помещении здоровый микроклимат с повышенным содержанием отрицательных ионов, благотворный для человека.

Устройство и принцип работы

Любой электрический пол, в самом общем случае, представляет многослойную структуру. Она может включать слой термоизоляции, слой основы, уложенные нагревательные элементы, армирующий слой на который укладывается половое покрытие. В зависимости от применённых в системе элементов, места её установки и целого ряда факторов, есть свои особенности в послойном устройстве электрических тёплых полов.

Выделение тепла происходит в результате прохождения электрического тока через распределённые нагревательные элементы, имеющие высокое резистивное сопротивление. Такие термоэлектрические нагреватели выполняются в виде резистивных (с одной или двумя жилами) или саморегулирующихся кабелей, плёнок с углеродным и биметаллическим покрытием, нагревательных стержней.

Тепло, выделяемое в результате преобразования электроэнергии в резистивных нагревателях (кабели, стержни, плёнки), может легко регулироваться. Для этого в системах применяются автоматические и ручные терморегуляторы. Одним из достоинств тёплых электрических полов есть лёгкость автоматизации управления температурным режимом. Возможность программирования работы тёплого пола на любое время, значительно повышает комфортность его эксплуатации.

Применение автоматических блоков позволяет значительно (до 50%) увеличить экономичность энергопотребления. Однако и ручная установка температуры на блоке, с возможностью его работы в режиме термостата, также даёт существенную (не менее 30%) экономию электроэнергии.

Виды электрического теплого пола

Кабельные нагревательные элементы, выпускаемые промышленностью, представлены несколькими типами:

1. Кабель, сматываемый в бухты на катушках.
2. Следующим вариантом кабельных нагревателей являются маты стандартной ширины, свёрнутые в рулоны. В них кабель уложен «змейкой» с определённым шагом между двух слоёв армирующей строительной сетки.
3. Кабельные нагреватели могут изготавливаться, как отдельные секции, соединяемые в систему при монтаже.

Применение каждого типа кабельного нагревателя определяется способом монтажа полов. Так маты укладываются непосредственно в клей для плитки, а секции в слой стяжки.

В простейшем случае, кабель с катушки укладывается на пол змейкой с определённым шагом, рассчитываемым в зависимости от длины отрезка. Контур, по которому производится укладка, должен учитывать особенности требований безопасной эксплуатации тёплого электрического пола. Нагреватель в виде уложенного кабеля, соединённых в последовательную цепь матов или секций, подключается к источнику электропитания через блок терморегулятора.

Каждая из двух разновидностей резистивного кабеля, одно- и двужильная, дают дополнительные возможности укладки систем:

• одножильный кабель укладывается с расчётом обязательного возврата второго конца в точку начала укладки для подключения в блок терморегулятора;
• двужильный кабель значительно упрощает размещение контура даже в помещениях со сложной планировкой, т. к. вся цепь готова изначально, нужно только закоротить жилы на конце укладываемого отрезка.

Саморегулирующиеся кабели значительно долговечнее, но дороже резистивных. Их рабочим элементом служит полимерная матрица, которая автоматически снижает температуру перегретого участка кабеля.

Набирающий популярность тёплый электрический пол на основе специальных плёнок ещё удобнее в укладке. Его вполне возможно разместить под плитку, ламинат или линолеум. При необходимости, легко снимается и устанавливается в новом месте. Промышленность выпускает два типа плёнок, отличающихся своими свойствами:

1. Углеродная позволяет применение в любых помещениях и на открытом пространстве, легко размещается на любой горизонтальной или вертикальной поверхности (полы, потолки, стены). Конструктивно состоит из двух слоёв плёнки из лавсана, с резистивным нагревательным слоем между ними.
2. Биметаллическая представляет секционированную полиуретановую плёночную полосу, содержащую внутри биметаллическое соединение меди и алюминия (как известно, протекание тока через скрутку медного и алюминиевого провода, вызывает разогрев соединения). Каждая секция имеет стандартный размер и одинаковую структуру, включающую токопроводящую шину. Подключение питания должно учитывать особенность — отсутствие заземления. Плёнка специально разработана для укладки под ламинат, ковролин, линолеум, паркет Максимальная температура +28 градусов по Цельсию, при которой не наносится вред напольным покрытиям.

Достоинства и недостатки

Среди достоинств тёплых электрических полов выше была отмечена их экологическая чистота и благотворное влияние на здоровье человека. Помимо того, все виды такого способа обогрева пола заметно проще в укладке. Монтаж электрической системы, в сравнении с устройством водяного теплого пола, не требует прокладки труб и их соединения с источником горячей воды.

Электрический подогрев, особенно с плёночными системами, отличает высокая экономичность рабочего цикла и возможность функционирования в автоматическом режиме. Системы электрических тёплых полов удобны в использовании, как основной вид обогревателя, так и как вспомогательный. Применение современных материалов и многоуровневая защита гарантирует длительную, надёжную и безопасную работу систем электрических тёплых полов.

Среди недостатков можно назвать:

• укладывая нагревательную петлю одножильным кабелем, нужно учитывать возможные электромагнитные наводки в помещении, предусматривая соответствующие меры предосторожности;
• устройство тёплого электрического пола не допускается ближе 10−15 сантиметров и под стационарно расположенными предметами меблировки, санитарно-техническими приборами предметами в помещениях, во избежание перегрева и выхода из строя нагревательных элементов системы;
• укладка нагревателя без дополнительной термоизоляции не допускается в местах расположения горизонтальных участков труб отопления;
• необходимость использования в каждом помещении отдельного блока терморегулятора.

Технология монтажа электрического теплого пола

Начиная работы по устройству электрического подогрева полов в квартире или помещениях, с использованием резистивного нагревательного кабеля, требуется выполнить некоторые расчёты:

• найти требуемую мощность в расчёте на квадрат площади без учёта занимаемой стационарными предметами меблировки ;
• учесть общую мощность потребления, считая допустимым максимумом от 2 до 4 кВт (выделяется на стандартную квартиру в многоэтажном доме).

Вычисления ведутся по нормам рекомендуемой мощности для помещений различного назначения:

• спальные комнаты от 100 до 150 Вт на квадратный метр;
• кухня, прихожая и коридор 150 Вт на квадратный метр;
• санитарные помещения 180 Вт на квадратный метр;
• балконы и лоджии 200 Вт на квадратный метр.

Примерный расчёт для помещения кухни, площадью 9 квадратных метров, в которой обогревается 5 квадратных метров (4 заняты мебелью, плитой, холодильником). Результат составляет 150×5=750 (Вт). Для кухни потребуется кабель, имеющий соответствующую мощность. Приобретается 32-х метровый отрезок, мощностью 800 Вт. Находится шаг его укладки на указанной площади: 5×150/32=23 сантиметра.

Выполнение монтажных работ включает:

• выбор и подготовку места установки в помещении блока управления (термостата). Его следует ставить не выше 100 сантиметров на свободной для доступа стене. Под корпус прибора готовится соответствующее отверстие в стене;
• к блоку подводятся силовые провода питания и заземляющий провод;
• перпендикулярно выполняется канавка в стене для прокладки проводов к кабелю нагревателя;
• выполнение теплоизолирующего слоя, толщиной не менее 2-х сантиметров;
• по настилаемой через 50 сантиметров монтажной ленте укладывается кабель, согласно предварительно рассчитанной схеме (змейкой, спиралью) в зависимости от его типа так, чтобы его укладка нигде не пересекалась и не соприкасалась;
• соединение силовых проводов питания и нагревательного кабеля выполняется с помощью муфты, с расчётом её дальнейшей заделки в стяжке;
• установку в гофрированной пластиковой трубке термодатчика;
• проверку тестером целостности жил кабеля и мегомметром сопротивления изоляции;
• заливку стяжки пола, её толщина составляет от 3 до 5 сантиметров.

После того, как выполненная стяжка окончательно затвердеет, выполняется подключение заземляющих, питающих и проводов датчика температуры к соответствующим винтам на колодке блока управления.

Устройство пленочного теплого пола включает примерную последовательность действий:

• очистка и подготовка поверхности несущей основы пола;
• настил подложки фольгированным слоем вверх;
• укладка на подложку плёнки, предварительно нарезанной по размерам обогреваемой части пола. Выполняется медными контактами вниз к стене с терморегулятором, матовой стороной наверх. Слой закрепляется скотчем;
• изоляция не подключаемых медных контактов;
• подключаемые контакты фиксируются на проводах питания и подключаются к плёнке, контакты изолируются скотчем;
• установленная плёнка закрепляется на фольге скотчем;
• для теплового датчика и датчика под плёнку, в районе размещения терморегулятора, в фольге выполняются канавки на расстоянии не менее сантиметра;
• в любом месте фольгированным скотчем крепится заземляющий провод, тем же скотчем соединяется фольга слоёв подложки;
• к блоку терморегулятора подключаются провода питания, заземление и датчиков;
• проверка работоспособности плёночных модулей в собранной системе, через минуту после включения должен нагреваться каждый;
• укладывается напольное покрытие.

Отзывы об электрическом теплом поле

В квартире поставил пленочные теплые полы корейского производства. Блок регулятора, правда, «китаец», но продавец сказал, что заводской. В общем взял. Монтаж делал с товарищем, как написано. В принципе ничего особо сложного. Мой друг помог подключить блок с ручной регулировкой. Есть функция термостата. Когда собрали, я немного даже разочаровался, как всё просто. Но сейчас доволен. Думаю поставить ещё и на балконе такой пол.

Год назад узнал про тёплые полы, а этим летом решил попробовать поставить себе в гараже электрический. В магазине менеджер посоветовала плёнку. Получалось по деньгам. Сам кое-что сделал, почитал. Хотелось, чтобы не слишком сложно и долго и, если что, можно было забрать своё. Вдруг гараж продавать придётся. Укладывал на пол перед воротами и частями на две стены по обе стороны от ворот. По бокам ямы не укладывал. Но в принципе греет. Не знаю пока, как будет зимой. На полу сверху линолеум на основе. Термостат китайский. Подключал тоже сам. Теперь жду холодов, проверю.

Источник: http://www.nashpol.com/osnova/tepliy-pol/kak-sdelat-teplyi-elektricheskii-pol-svoimi-rukami.html

Теплый электрический пол собственноручно

Электрический теплый пол своими руками на сегодняшний день являются отличным дополнением к главному источнику обогрева, а в некоторых моментах они исполняют функцию безальтернативного источника тепла. В приведенном тексте мы основательно изучим, как сделать электрический теплый пол.

Виды электро нагревателей

1. Главные плюсы и минусы электрических полов
2. Факторы, влияющие на расход электроэнергии
3. Основные методы укладки электрического пола
4. Материал нужный для осуществления работы
5. Подготовка основания
6. Подключаем терморегулятор и датчик
7. Монтаж греющих элементов теплого пола

Главные плюсы и минусы электрических полов

Перед тем как сделать теплые полы своими руками, важно изучить все сильные и слабые грани данного покрытия, для того, чтобы смонтированный тепловые полы так, чтобы они отслужили вам долгое время.

К несомненным плюсам данного изделия относятся:

• Возможность применять теплый электрический пол, как в виде главного источника тепла, так и в виде вспомогательного;
• Плавное и самое главное правильный прогрев всего помещения;
• Широкий спектр применения в различного рода комнатах, начиная от обычных жилых помещений и заканчивая офисами;
• Электрические теплые полы органично компилируются с всевозможными видами финального слоя, например, кафель, ламинированное покрытие, линолеум;
• Температурный режим и прогрев допустимо регулировать, как во всем помещении, так и в отдельно взятых зонах;
• Уложенный тепловой пол данного вида не требует дополнительный монтаж специального оборудования;
• Чтобы установить электрический пол не требуется специализированного знания;
• Незаметность. Установка электрических теплых полов делается под финишным слоем, а это означает, что готовая схема полностью скрыта;
• Довольно продолжительный срок эксплуатирования при выполнении всех рекомендаций по эксплуатации.

Так как любое современное изделие, к сожалению, помимо плюсов наделено и минусами, то когда решитесь сделать электрический теплый пол своими руками их нужно учесть.

К минусам относятся:

• В случае применения приведенного типа электрического пола в качестве главного источника отопления может потреблять огромный объем электроэнергии, в данном случае установленный электро слой сложно считать экономичным;
• Допустимость поражения током при неправильно исполненном монтаже, а так же если монтаж исполнен без тщательного подсчета;
• В случае выполнения кабельного теплового пола создается электромагнитное поле. Его воздействие хоть и признано безвредным, но укладка такого пола в детской комнате нежелательна;
• Возросшая нагрузка на проводку;
• Уменьшение высоты потолка, потому что требуется устанавливать стяжку;

Знание таких моментов позволяет вам избежать неприятных сюрпризов при монтаже и в период эксплуатирования электроэнергетических теплых полов.

Далее рассмотрим факторы, помогающие выбрать электрические теплые полы.

Факторы, влияющие на расход электроэнергии

Ниже приведены главные моменты, влияющие на потребление энергии схемой теплого пола:

• Зона географического расположения постройки, а так же ее вид (частный либо многоквартирный дом).
• Размеры протапливаемого покрытия.
• Вид использованного финишного слоя.
• Степень тепло изолированности комнаты.
• Назначение и интенсивность использования этой комнаты.

Основные методы укладки электрического пола

Способы как допустимо уложить электрический теплый пол своими руками, разделены на три типа:

1. Прямой монтаж в стяжку, а далее монтируется финальный слой (кабельный теплый пол).
2. Укладка сверху стяжки под кафельное покрытие (электрические маты).
3. И непосредственный монтаж под напольное покрытие (инфракрасные теплые полы).

Приведенные виды выполнения позволяют укладывать электрический теплый пол абсолютно в разных комнатах вашего дома или квартиры.

Видео, как уложить кабельный пол под стяжку:

Видео, как уложить нагревательный мат:

Материал нужный для осуществления работы

Прежде чем приступить к исполнению монтажа, необходимо приобрести материал. В процессе работы вам потребуется:

1. Непосредственно схема теплых полов;
2. Крепежные провода;
3. Разнообразного рода крепеж;
4. Терморегулятор и специализированный тепло-датчик;
5. Нужные защитные приспособления, УЗО;
6. Специализированный медный провод для осуществления заземления.

Далее мы подробно распишем, как грамотно распланировать и как укладывать электро теплый пол своими руками.

Подготовка основания

Кода мы делаем электрический теплый пол своими руками, важно тщательно подготовить основание.

На этапе подготовки основания выполняем приведенные мероприятия:

• Удаляем старое покрытие и выполняем ревизию стяжки. В том случае если требуется смонтировать инфракрасный тепловой пол и стяжка находится в удовлетворительном состоянии, то дальше просто основательно вычищается поверхность от грязи и пыли. Если же нужен монтаж проводного теплового пола, то без удаления старого основания не удастся обойтись, так как безальтернативно требуется новая стяжка, для того чтобы спрятать кабель, а это «съест» высоту потолков.
• Следующим этапом происходит укладка влагоизоляционного покрытия, широко в этом плане используют полиэтиленовый слой, но при желании допустимо использовать свой вариант, например рубероид.Далее по стенам комнаты крепится демпферная пленка. Она гарантирует компенсирование теплового расширения при нагреве.
• Затем прокладывается теплозащитная прослойка. Укладка данного слоя даст значительно уменьшит тепловые потери через основу пола. Вид теплозащиты избирается в зависимости от ориентации помещения и вида основы.
• Если под полом наличествует неотапливаемое помещение, то толщина изоляционного материала должна равняться минимум десяти сантиметрам, если под перекрытием исполнен теплый подвал или другие жилые комнаты, то допустимо обойтись толщиной в пять либо два см.
• Далее, если будет класться кабельный тип теплового пола, то происходит укладка кабеля с дальнейшей заливкой стяжки, а если просто необходимо выровнять поверхность, то делаются само ровняющиеся полы или стяжка.

Подключаем терморегулятор и датчик

Установивший температурный режим регулятор монтируется в любом доступном для вас месте, но на минимальной высоте от основы равной 40 сантиметрам. А датчик помещается в специализированную нишу на основании, на расстоянии от стен в один метр. Так же осуществляется прокладка питающей линии, для обеспечения питания теплового пола.

Монтаж греющих элементов теплого пола

Грамотная схема размещения прогревающих элементов предусматривает отступ от стены в 15 см, от последующих греющих агрегатов в 10 см.

• Если избран тепловой кабельный пол, то происходит укладка кабеля с избранным шагом по всей комнате, ее крепеж к основанию и подсоединение к питающей сети и обязательная проверка мультиамперметром на наличие правильного подсоединения, далее осуществляется заливка стяжки.
• Если избраны энергетические маты или пленка, то необходимо класть их в тех местах, где не будет ставиться мебель и сантехника.
• Уложенные маты и инфракрасная пленка так же подключается к питающей сети, проверяются на исправность.

Электрический теплый пол своими руками делать не сложно, особенно если это ИК пленка. Во время монтажа пленка крепится к основе специальным скотчем, а греющие маты имеют собственный клеящий слой.

При монтаже провода следите, чтобы он не натягивался, а перегибы были плавными и без заломов. Это обеспечит вам долгий срок службы пола.

Проверив правильность монтажа подключенных систем можно приступать к укладке финального покрытия.

Алгоритм укладки греющих матов

В данном материале мы рассмотрели, как установить и как уложить теплый электрический пол. Зная все тонкости и нюансы, вы легко осуществите данную процедуру без посторонней помощи.

Источник: http://delaypol.com/teplyj-pol/elektricheskij-teplyj-pol-svoimi-rukami.html
