Как скрыть трубы в ванной своими руками

6 способов замаскировать трубы в ванной

Как спрятать трубы в ванной комнате, не монтируя их в стену – сложный вопрос, ответить на который позволит наша статья. Существует несколько вариантов маскировки коммуникаций в условиях ограниченной площади. Выбор того или иного способа зависит от характеристик помещения и личных предпочтений хозяев.

Способы маскировки труб

Спрятать коммуникации, расположенные в ванной комнате, можно с помощью различных методов. Некоторые из них являются очень простыми и не требуют от мастера больших усилий, а другие, наоборот, отличаются сложностью исполнения. Рассмотрим наиболее распространенные способы маскировки труб:

• монтаж короба;
• обшивка сайдингом;
• каркас с плиткой;
• декоративные металлические короба;
• роллеты;
• мебель.

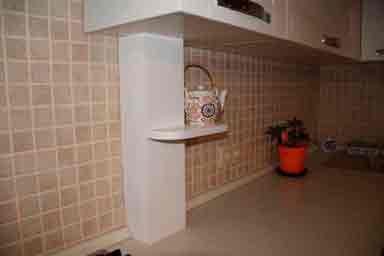

Обустройство декоративного короба является наиболее популярным вариантом, позволяющим скрыть трубы в ванной. Обшить стены, используя пластмассовые панели, также довольно просто. Эти два метода встречаются чаще других, однако, есть и более интересные варианты. Например, популярность набирают специальные роллеты, за которыми располагают трубы. Принцип их использования напоминает жалюзи.

Важно! Некоторые методы маскировки водопроводных и канализационных коммуникаций подходят только для больших комнат. Ванные в старых хрущевках, совмещенные с туалетом требуют более деликатного подхода, так как на небольшой площади располагается большое количество сантехприборов и коммуникаций. Также стоит обратить внимание на специфику разводки.

Простой вариант скрытия труб подразумевает использование металлических коробов с перфорацией. Такие декоративные элементы отличаются привлекательной стоимостью и не требуют от мастера больших трудозатрат во время установки. В некоторых ситуациях скрыть коммуникации помогает мебель. Например, трубы можно спрятать за шкафчиками или мойкой. Рассмотрим каждый метод маскировки труб более детально.

Монтаж короба

Данный метод маскировки коммуникаций имеет множество преимуществ и некоторые недостатки. Основным плюсом такого способа является то, что его можно реализовать по любой схеме. Наружная поверхность короба облицовывается под интерьер ванной, поэтому проблем с органичностью не возникает.

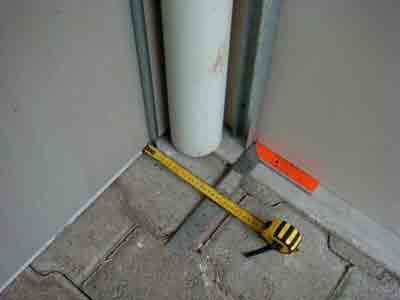

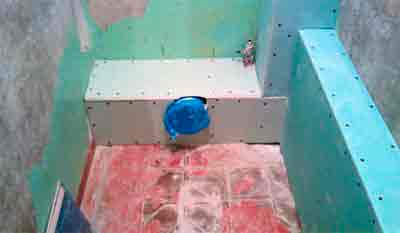

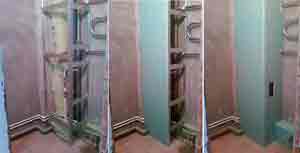

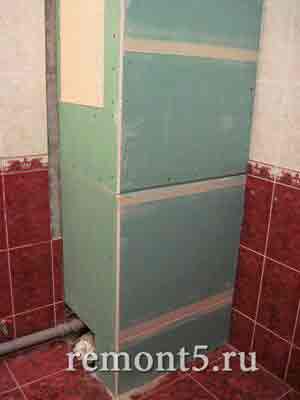

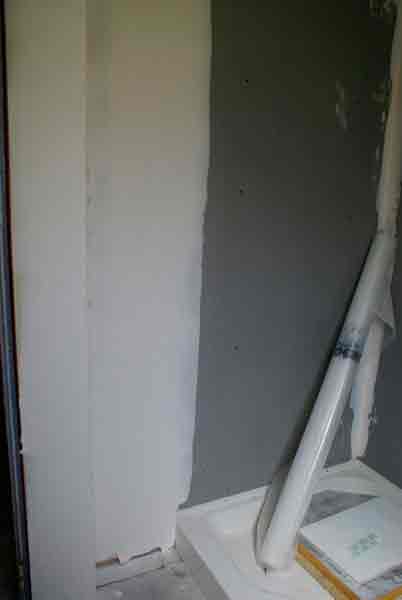

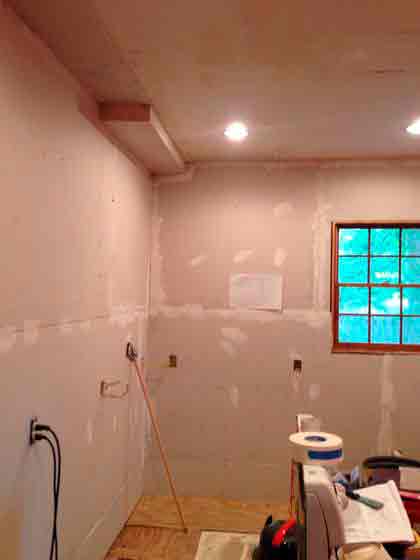

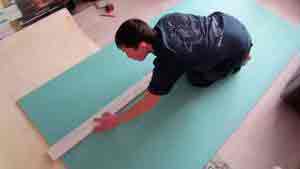

Короб из гипсокартона

Изготавливается такой короб из профиля и гипсокартонных листов. Материалы, используемые при этом, должны иметь хорошую устойчивость к влаге. При расчете габаритов короба необходимо взять во внимание одно правило. Трубы не должны примыкать вплотную к его стенкам. В противном случае возникает опасность повреждения коммуникаций, установленных в короб.

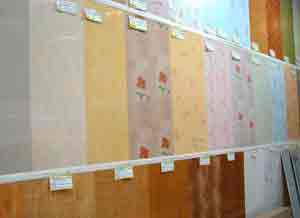

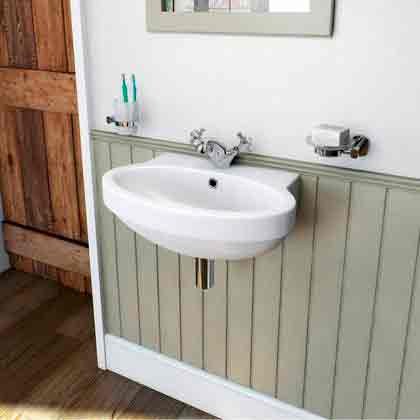

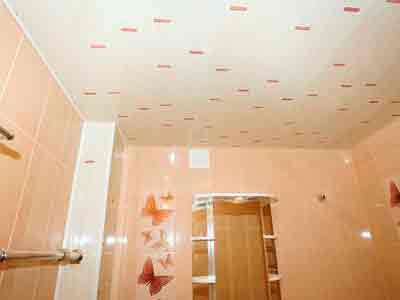

Обшивка сайдингом

Данный термин обозначает панели, которые фиксируются на каркас из металлического профиля. Такой способ один из наиболее удобных. Сайдиноговые панели могут изготавливаться из разных материалов. Рассмотрим их:

• пластик;
• дерево;
• алюминий.

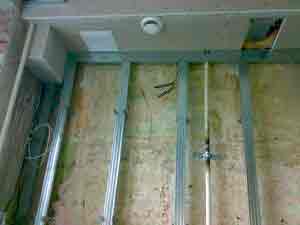

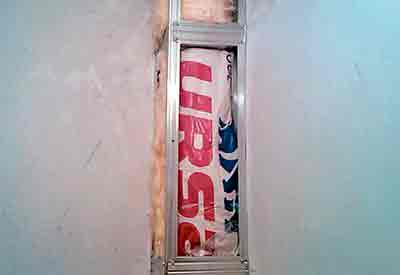

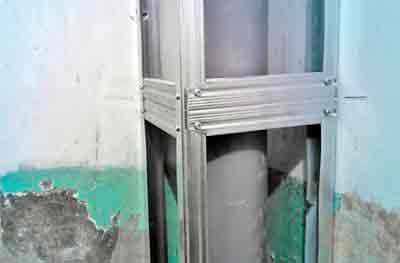

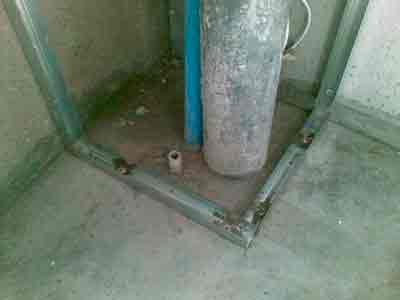

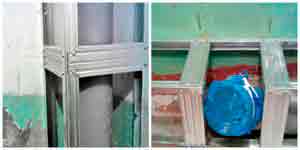

Каркас из металлопрофиля

Пластмассовые изделия наиболее предпочтительны, так как стоят дешево и просты в установке. Минусом такого способа считается то, что обшивка пластиковыми панелями небольшой ванной комнаты значительно сокращает ее полезную площадь. Это связано с тем, что для сохранения органичности в помещении потребуется провести облицовку не только зоны, в которой располагаются трубы, но и остальных поверхностей.

Если вы хотите спрятать трубы в ванной под сайдинг, не монтируя их в стену, то материал рекомендуется приобретать с небольшим запасом, так как при любом монтаже присутствует процент брака пластиковых панелей. Кроме всего прочего, сайдинг имеет еще одно достоинство – он прост в уходе. Пластиковые панели легко очищаются от любых загрязнений с помощью влажной губки.

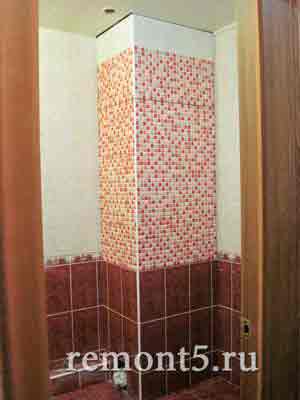

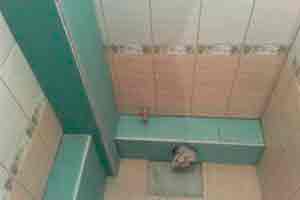

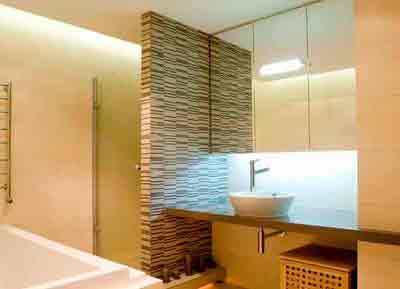

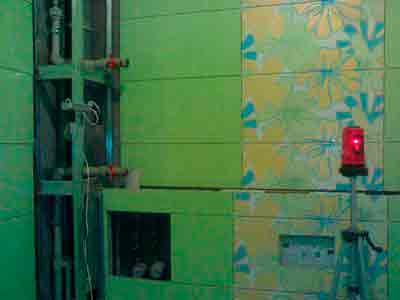

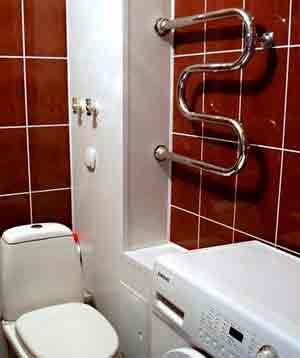

Каркас, облицованный кафельной плиткой

В этом случае плитка не используется в качестве обшивки короба. Она выступает самостоятельным материалом, которым обшивают каркас. Рассмотрим процесс изготовления такой конструкции.

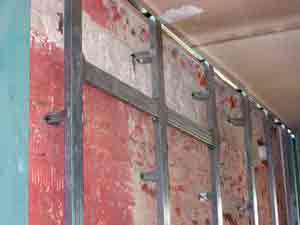

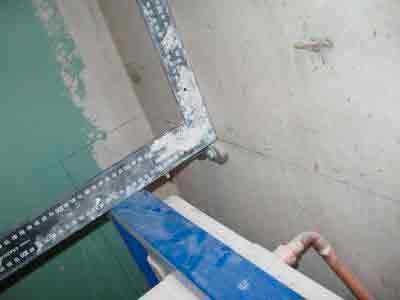

В первую очередь нужно собрать каркас, для изготовления которого используют металлический профиль. Отдельные его элементы фиксируются скобами на полу, а также на потолке и стенах. Далее, выполняются замеры граней каркаса и производится нарезка кафеля.

Следующий этап маскировки труб под кафель – организация отверстий в плитке. Необходимо выполнить по 2 отверстия в каждом изделии. Для этого используют перьевое сверло и электродрель. Это позволит провести дальнейшую фиксацию кафеля саморезами к металлическому профилю.

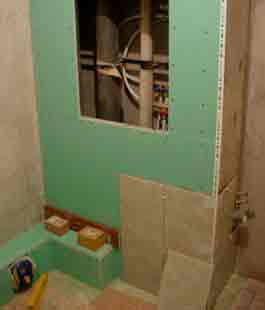

Покрытие плиткой по гипсокартону

Как и в случае с гипсокартонным коробом, данная конструкция нуждается в организации смотрового окна. Желательно, чтобы оно соответствовало местоположению водоизмерительных приборов.

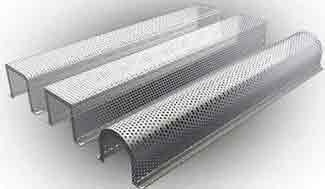

Декоративные металлические короба

Применение декоративных коробов, изготовленных из металла – это простой и дешевый способ, позволяющий замаскировать трубы в ванном помещении. Их отличительной характеристикой является наличие перфорации. Отверстия, покрывающие поверхность, подобных «футляров» имеют небольшие размеры, поэтому не портят внешний вид конструкции. Такие короба подразделяются по своей форме на три разновидности:

• прямоугольные с острыми углами;
• прямоугольные со скругленными углами;
• овальные.

Выбор разновидности зависит от особенностей оформления интерьера в конкретном помещении. При желании такие короба легко демонтируются, что является большим преимуществом. Специалисты рекомендуют такие изделия для маскировки линейных участков коммуникаций, а узлы лучше всего разместить под гипсокартоном.

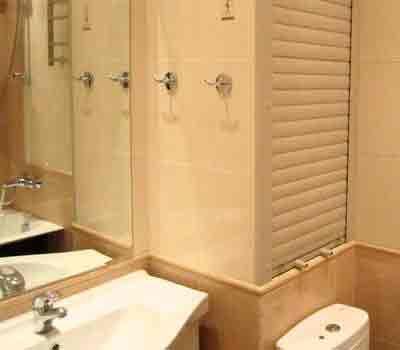

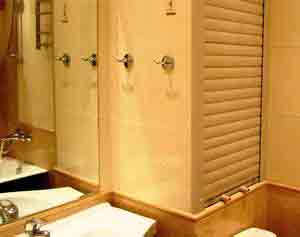

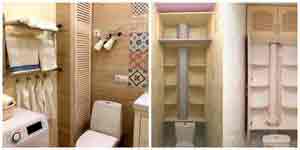

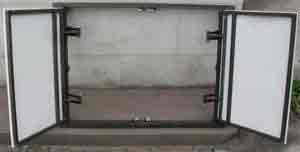

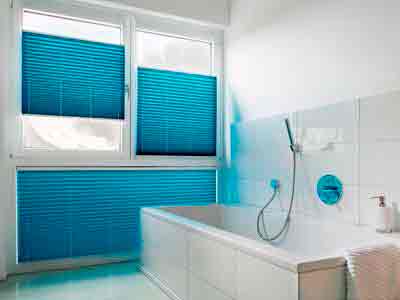

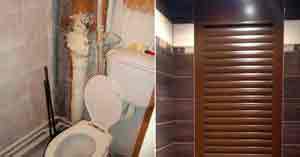

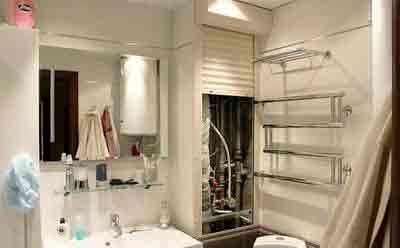

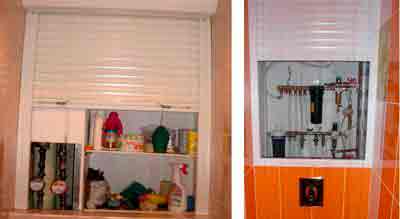

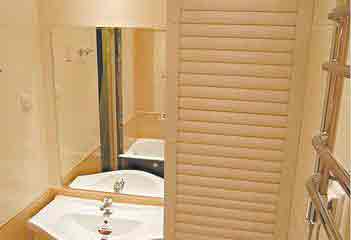

Сантехнические роллеты

Необычный вариант маскировки труб предполагает установку специальных роллетов. Их преимущество заключается в том, что при желании хозяева могут без труда добраться до коммуникаций. При желании можно приобрести одну из разновидностей роллета – рольставни.

Стоит сказать, что современный рынок отличается широким ассортиментом различных роллетов. Они отличаются не только по габаритам отдельных сегментов, но и по цвету. Выбор подходящей цветовой гаммы производится в соответствии с интерьером ванного помещения.

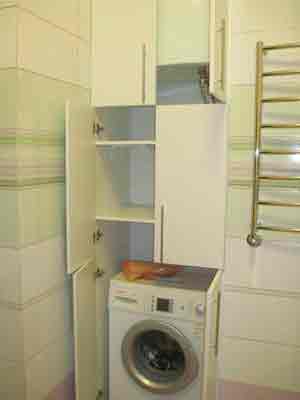

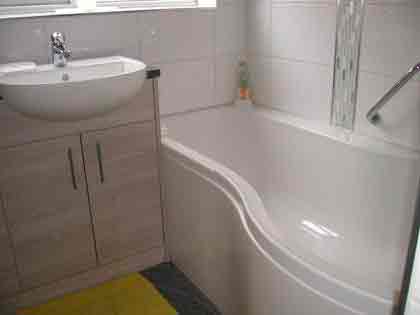

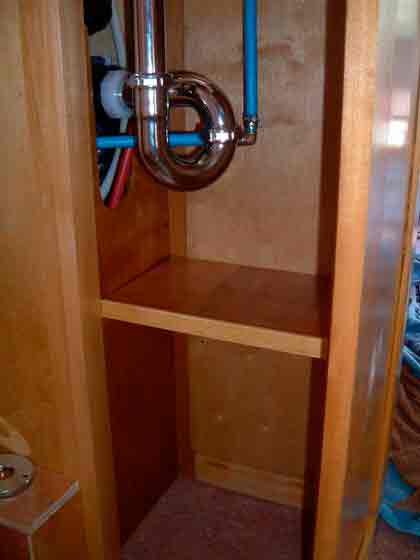

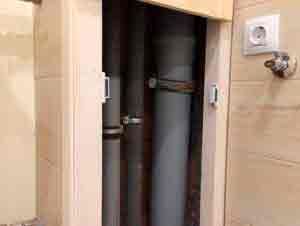

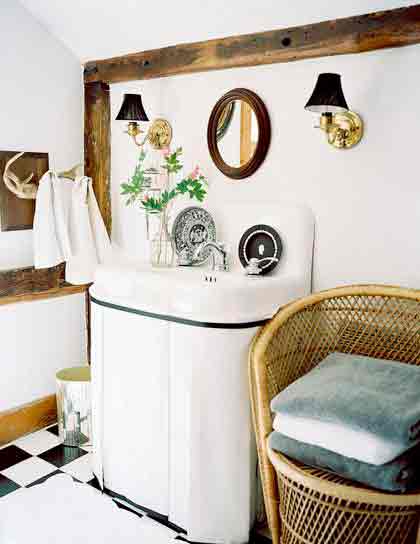

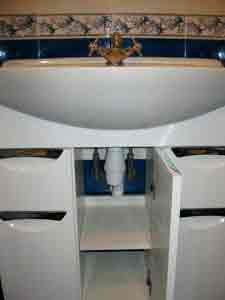

Маскировка труб мебелью

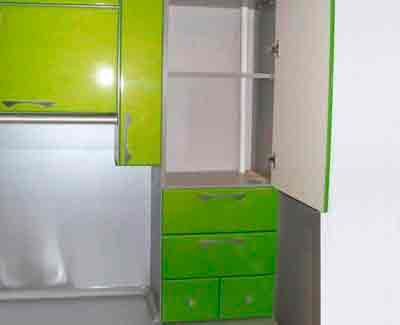

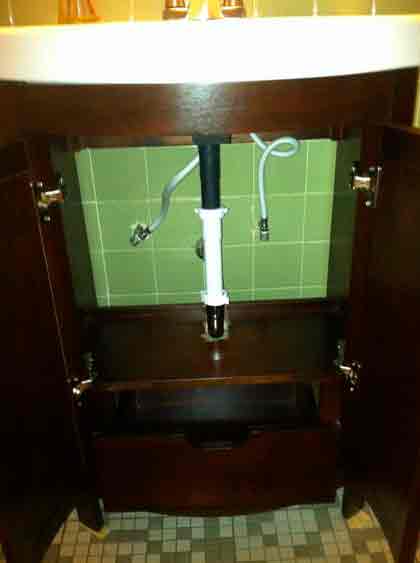

Самый простой вариант маскировки труб – использование мебели. Шкафчики и пеналы имеют довольно большие размеры, позволяющие спрятать внутри них коммуникации. Безусловно, такой метод не подходит для небольших помещений, так как они не обладают достаточным количеством свободной площади.

Варианты декорации труб

Таким образом, существует огромное количество методов, позволяющих спрятать трубы в ванной, не монтируя их в стену (фото подтверждают это). Выбор способа зависит от следующих факторов: габаритов помещения, особенностей разводки труб, финансовых возможностей и предпочтений хозяев.

Напишите в комментариях:

А какие методы маскировки труб в ванной комнате знаете вы?

Источник: http://nedvigdom.ru/kak-spryatat-truby-v-vannoy/

Способы маскировки труб под плитку в ванной комнате

Стремление создать в санузле интерьер в том или ином стиле заставляет искать способ, как спрятать трубы в ванной под плитку с использованием дополнительных материалов. Однако не всегда коммуникации нуждаются в маскировке.

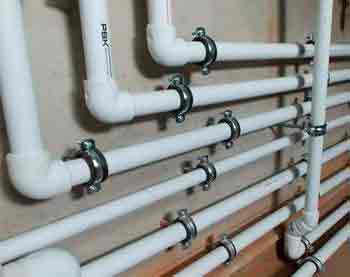

Виды труб

Водопроводные трубы изготавливают из различных материалов:

1. Полипропилен. Отличается невысокой ценой и легкостью. Полипропилен не деформируется под воздействием холодной или горячей воды. Изделия из него могут служить 4-5 десятилетий. Комплектующие к полипропиленовым трубам можно купить во всех сантехнических магазинах.
2. Металлопластик. Полимерный материал защищен от коррозии. Металлопластик безопасен благодаря неспособности проводить ток. К недостаткам относится низкая сопротивляемость механическому воздействию. Соединения между трубами с годами ослабевают, результатом чего становится подтекание.
3. Медь. Металл устойчив как к высоким, так и к низким температурам, отличается долговечностью и прочностью. Медные трубы не подвержены коррозии и отложениям, возникающим из-за различных примесей в воде. Среди недостатков — сложность монтажа и высокая цена.
4. Сталь. Материал считается устаревшим и редко используется при строительстве новых домов. Высокая степень прочности защищает трубы от случайных механических повреждений. При этом материал обладает повышенной электропроводностью. Он подвержен коррозии. Через 10-15 лет после установки поверхность стали накапливает слой налета, который уменьшает диаметр трубы.
5. Нержавеющая сталь (нержавейка). Гофрированные трубы из этого материала отличаются эластичностью. Их можно сгибать под любым необходимым углом. Отсутствие соединений исключает возможность протекания. Изделия способны прослужить не менее 50 лет. Однако нержавеющая сталь используется нечасто из-за высокой стоимости.
6. Оцинкованная сталь. Благодаря цинковому покрытию изделия защищены от налета и коррозии. Материал отличается стойкостью к деформациям. Однако трубы из оцинкованной стали не всегда можно найти в продаже. Материал проводит электричество, а монтаж изготовленных из него труб вызывает сложности даже у сантехников. Если цинковое покрытие повредить, сталь будет разъедать коррозия.

Внимание: даже новые трубы могут иметь скрытые дефекты, вне зависимости от материала, из которого они были сделаны.

Зачем нужно прятать трубы

Необходимость заделать коммуникации возникает в том случае, когда хозяин квартиры или дома не хочет нарушать стиль интерьера. Маскировка может выполнять не только эстетическую, но и защитную функцию. Трубы желательно закрыть, если в доме живут дети или пожилые люди, которые по неосторожности могут их повредить.

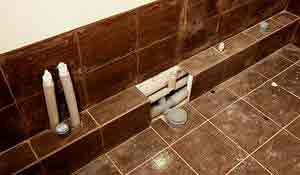

Правила и способы маскировки труб под плиткой в ванной комнате

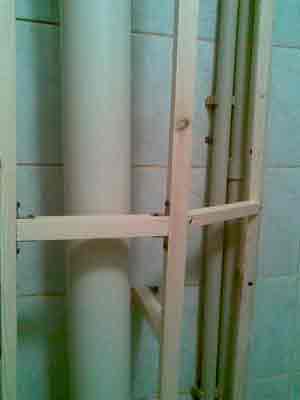

На первом этапе работы необходимо подготовить каркас из деревянного бруса, пропитанного защитным составом. В качестве каркаса для короба может выступать и металлический профиль. Если внутри емкости будут находиться трубы, по которым подается горячая вода, в верхней ее части нужно сделать отверстия. В нижней части прорезают окошко, помогающее своевременно обнаружить протечку. Величина конструкции зависит от сложности конфигурации и протяженности трубопровода.

Конструкция крепится к стене и обшивается гипсокартоном, ДСП или фанерой влагостойких марок. Необходимо выбирать материал зеленого цвета, который указывает на пропитку специальным составом. Конструкция будет надежно защищена от грибка и сырости. На следующем этапе короб армируют сеткой, на которую и укладывают плитку. Монтаж требует использования специального клея. Внимание: швы необходимо покрывать антигрибковой мастикой.

К недостаткам прокладки в полу и в стене относится опасность прорыва канализации. По этой причине выбираются модели из полипропилена или металлопластика. Лучшим вариантом считается медный трубопровод. Будучи замурованным, он способен прослужить не менее 100 лет.

Совет экспертов: если трубы спрятаны в стену, необходимо следить за состоянием приклеенной сверху плитки. Если она начала отсоединяться, на ней появились какие-либо дефекты, трещины, это может свидетельствовать о прорыве трубопровода.

Недорогим и безопасным способом спрятать элементы канализации считаются шкафчики, которые чаще используются для санузлов, имеющих большую площадь. Если трубы расположены в нишах, достаточно сделать дверцы, которые при необходимости облицовывают плиткой. Также используют закрывающиеся на ключ рольставни. В отличие от гипсокартонных конструкций, шкафчики и ставни легче демонтируются.

Важно: прежде чем приступать к ремонту и отделке, необходимо проверить состояние трубопровода.

Металлические коммуникации с большим количеством изгибов прятать нежелательно. Некоторые металлы подвержены коррозии и нуждаются в постоянном наблюдении за ними. Желательно, чтобы трубы имели паяные, а не резьбовые соединения.

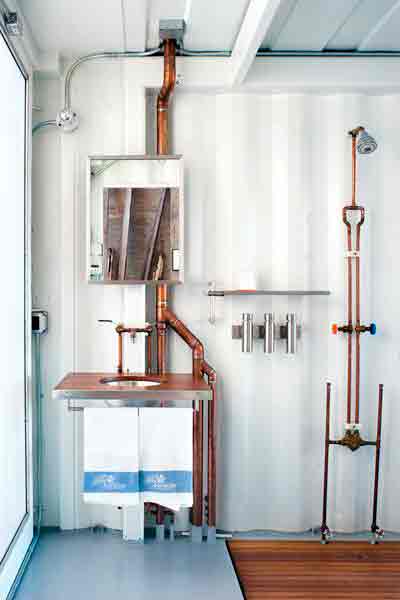

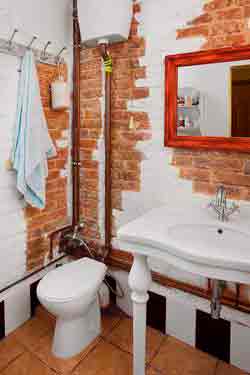

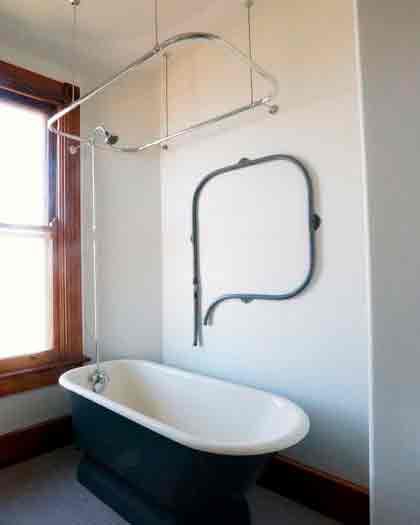

Какие трубы можно не прятать

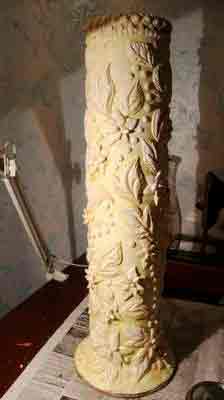

Коммуникации могут быть частью интерьера санузла. Элементами декора станут модели, выполненные из металлопластика или оцинкованной стали. Материал не нуждается в покраске и сочетается с дизайном в стиле лофт, минимализм или хай-тек. Медные элементы канализации подходят для классики или барокко. Создать нужный стиль также помогут правильно подобранные мебель и плитка.

Маскировать различными материалами не нужно канализационный или водопроводный стояк. Вертикальные коммуникации можно декорировать под колонну при помощи мелкой плитки. Стояк облицовывают теплоизоляционной оболочкой, толщина которой составляет не более 2 см. Наружную оболочку делают из пластмассовой трубы необходимого диаметра, разрезанной пополам. Пространство между внутренней и внешней облицовкой заполняют монтажной пеной.

Готовую конструкцию необходимо стянуть специальными нейлоновыми хомутами. Это требуется для того, чтобы пена при расширении не привела к отслоению внешней оболочки. Хомуты на стояке оставляют на сутки.

Через 4-5 дней на колонну наносят грунтовку, которая повышает адгезию. Затем приступают к облицовке стояка мозаикой. Укладывать ее нужно на полиуретановую основу или цементную клеящую смесь. Если плитку планируется класть на реактивный состав, грунтовать колонну не нужно. Через 1-2 суток можно приступать к затирке.

Достоинства и недостатки маскировки

Маскировка трубопровода защищает коммуникации не только от механического, но и от химического воздействия, которое разрушает некоторые материалы. С помощью наложенных поверх труб гипсокартонных листов, ДСП, фанеры или пластика можно создать в помещении любой дизайн.

Главным недостатком маскировки следует считать расходы на ее создание. Коммуникациям из любого материала может потребоваться ремонт. В таком случае маскировочный материал необходимо будет демонтировать, что связано с дополнительными расходами. Скрытая проводка не позволяет своевременно обнаружить повреждения. Это приведет к аварии.

Источник: http://yaplitka.ru/sposoby-maskirovki-trub-pod-plitku-v-vannoy-komnate.html

Самостоятельно прячем трубу в ванной комнате

Каким бы оригинальным ни было оформление ванной комнаты, открытые трубы портят весь внешний вид. Однако, исправить этот недостаток реально, скрыв инженерные коммуникации. При этом совершенно не обязательно иметь особые навыки или знания.

Так как спрятать трубы в ванной можно самостоятельно, важно знать, какие способы маскировки существуют.

Зачем скрывать трубы

Если задекорировать трубы правильно, в ванной станет уютнее. Эта процедура защитит металл от появления конденсата на нем, что приводит к его потемнению и порче.

Еще она позволяет устранить шум от перемещения воды в трубах.

Основные правила

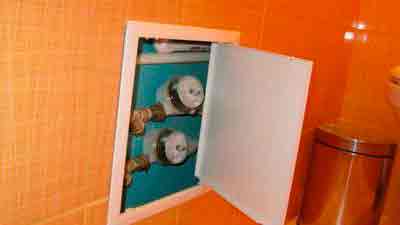

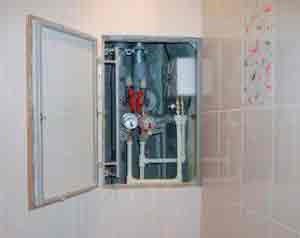

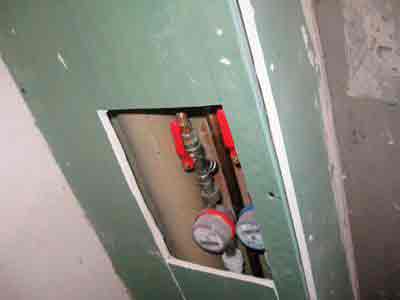

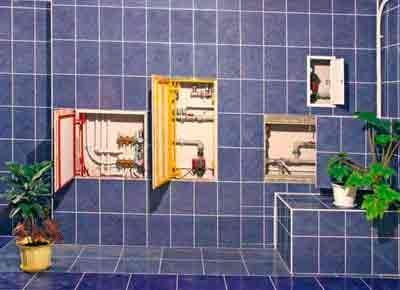

• обеспечение беспроблемного и быстрого доступа до резьбовых соединений и кранов;

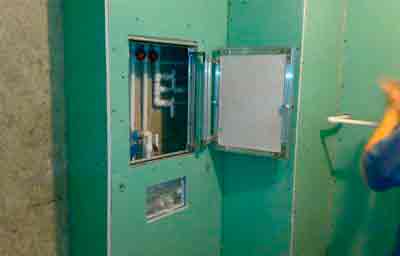

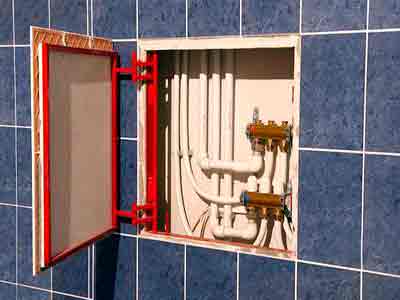

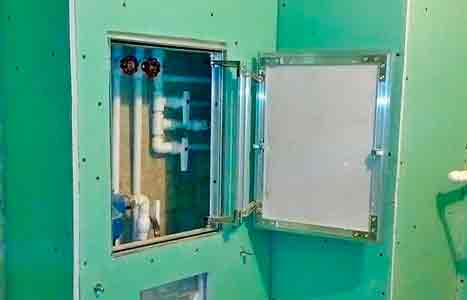

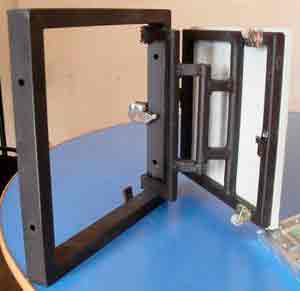

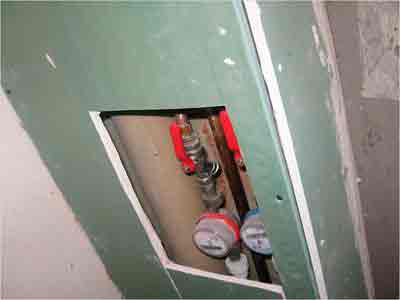

• создание смотрового люка (при использовании пластиковых панелей);
• небольшое количество соединений в разводке;
• если в трубопроводе есть дефекты, то перед тем как спрятать трубы, проблемы следует устранить;

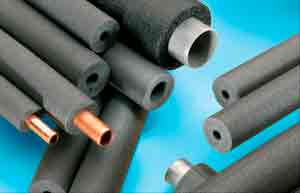

• изоляция труб позволит избежать появления конденсата.

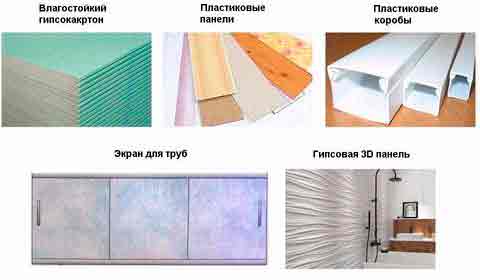

Требования к материалам для заделки труб

Еще до начала работ по отделке ванной нужно подготовить материал. При его выборе учитываются такие параметры:

• небольшая масса (в этом случае для крепления не понадобятся громоздкие каркасы, отнимающие полезное пространство);
• устойчивость к влиянию влаги;
• инертность по отношению к химическим веществам;
• удобство и простота уборки.

Способы маскировки водопроводных систем

Известно много способов спрятать трубы в ванной комнате, которые отличаются по составу, форме и назначению.

Большинство конструкций можно смастерить собственноручно без привлечения других специалистов или подбора дорогих инструментов.

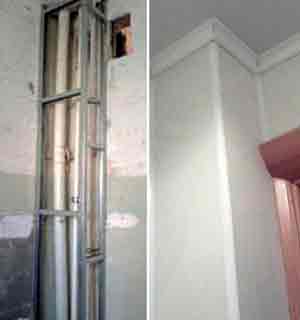

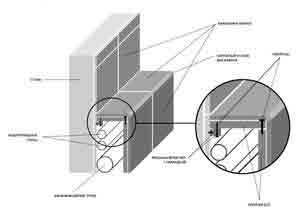

Маскирующая коробчатая конструкция из гипсокартона

Гипсокартон – удобен и практичен, но для его крепления следует соорудить каркас. Для ванной комнаты применяется влагостойкий вариант. Каркас собирается из стоечных профилей, размер которых составляет 27*50 мм и соединяющих перемычек, габариты которых 26*27 мм. Последовательность выполнения работ такая:

1. Разметка основания. Мастер должен нарисовать план помещения, на котором будут указаны точные размеры конструкции, все ее компоненты. На этом этапе учитывается и толщина отделочного гипсокартона. Если трубы идут вертикально, то разметка короба начинается от пола. Между трубами и маскирующей конструкций делают промежуток в 3 см.

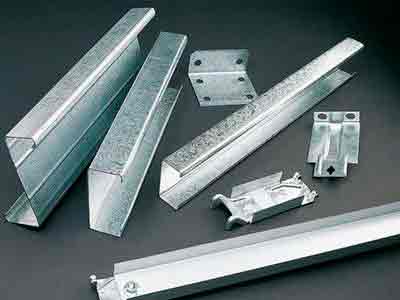

2. Монтаж. Для этого используется профиль из оцинкованной стали. Соединяются элементы между собой саморезами. Прикручивать конструкцию нужно при помощи дюбелей и еврошурупов. Сначала профиль фиксируется на стенах, а потом на полу и потолке. Если вертикальные стойки больше 1,5 м, то требуются перечные перемычки. Расстояние между ними 0,8-1 м.
3. Обшивка листами гипсокартона. Лучше использовать цельные плиты, а не кусочки. Их края не должны выступать за профиль. Для фиксации выбираются саморезы длиной до 4,5 см, а расстояние между ними — 2,5 см. Шляпки крепежей утапливаются в материале. В коробе оставляется открытое место для вентилей, счетчика.
4. Заделка швов между листами и облицовка поверхности гипсокартона.

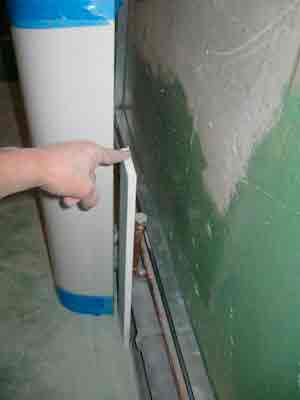

Монтаж пластикового короба для труб

Их монтаж осуществляется так:

1. Определение особенностей системы и изготовление эскиза каркаса. Если перед тем как спрятать трубы, планируется их замена, то монтировать их нужно так, чтобы было минимум соединений. Эскиз нужен для того, чтобы правильно рассчитать количество исходного пластика.
2. Конструирование. Во время монтажа профиля потребуется строительный уровень. Для закрепления деталей потребуются дубели с шурупами, для которых предварительно высверливаются отверстия. Каркас располагается поближе к водопроводу, но минимальное расстояние соблюдается (3 см). Направляющие профили монтируются на полу и потолке, затем стойки прикручиваются к стенам. Они укрепляются ребрами жесткости, устанавливаемыми через каждые 40 см.
3. Монтаж пластика. Сначала саморезами закрепляется стартовый профиль из ПВХ. После этого крепятся декоративные панели. На этом же этапе изготавливаются ревизионные отверстия. Дверки тоже можно изготовить из пластика, приклеив их при помощи герметика.

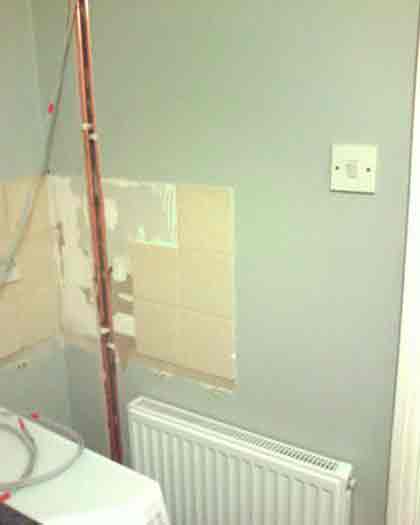

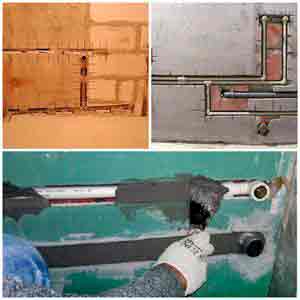

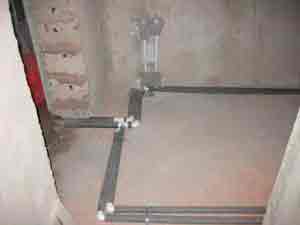

Монтаж водопроводной системы из полипропиленовых труб в стене

Спрятать трубы в хрущевке, если они полипропиленовые, можно в стене, но для этого требуется предварительно сделать штробы в основании. Процесс трудоемкий и не всегда дает возможность быстрого доступа к водопроводным трубам, поэтому закрывать их необходимо после предварительной подготовки.

В капитальных стенах нельзя проделывать горизонтальные штробы, так как основание растрескается и его прочность ослабнет.

Процесс маскировки проводится так:

1. Зарисовка схемы разводки труб. Это нужно для быстрого обнаружения трубопровода в случае поломки.
2. Штробление. Для этого применяется болгарка или перфоратор. Отверстия должны быть на 1-1,2 см больше диаметра самих труб, так как им свойственно расширение под воздействием температуры.
3. Изоляция и укладка труб в штробы. После того, как вся система будет установлена, отверстия заделываются цементно-песчаным раствором.

Монтаж труб в стене не требует дополнительного сооружения каркаса, и отделка осуществляется быстрее. Однако, доступ к трубам будет затруднен. В стенах не должны присутствовать никакие разъемные соединения. Не стоит укладывать внутрь основания металлические трубы.

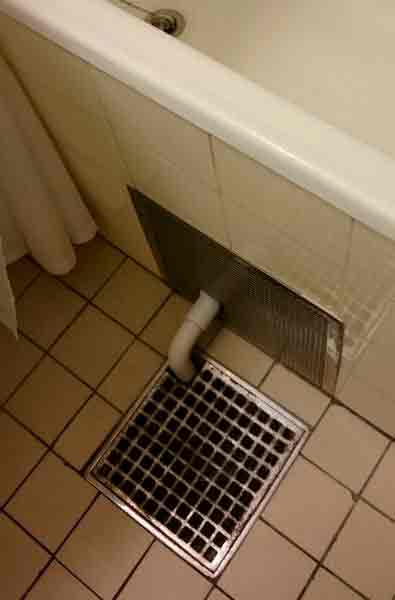

Металлические решетки

Они изготавливается их хромированной или нержавеющей стали, поэтому влага практически не причиняет им вреда. Чтобы замаскировать трубы не требуется каркас.

Преимущество решетки – хорошее сочетание с различными стилями оформления ванной комнаты. Прикручивать решетки лучше при помощи саморезов.

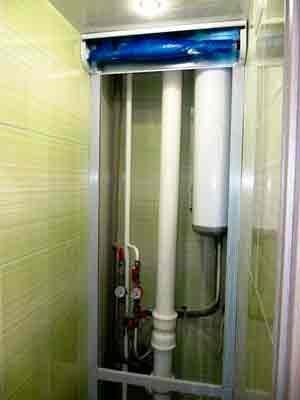

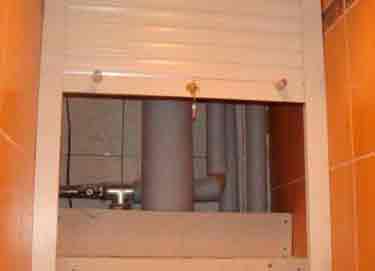

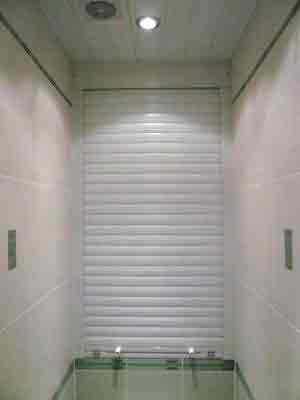

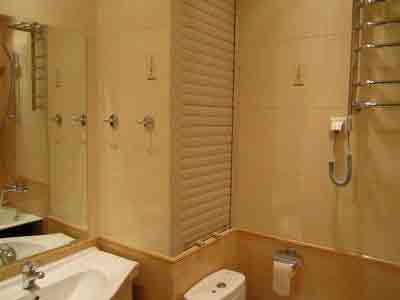

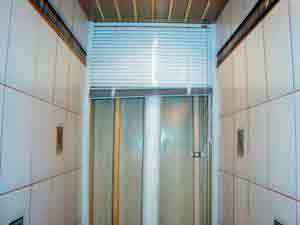

Сантехнические роллеты

Для санузла подходят алюминиевые или пластиковые роллеты, так как они не боятся повышенной влажности. Они позволяют спрятать трубопровод, но доступ к нему прост и осуществляется одним движением. Достоинство такого варианта оформления: сохранение площади помещения. Техника крепления изделия такая:

1. Подготовка проема для установки. Все поверхности выравниваются при помощи шпаклевки или штукатурки.
2. Монтаж короба. Он крепится в верхней части проема на стену или потолок. При этом используется строительный уровень, так как изделие должно стоять строго горизонтально. Любой перекос приведет к тому, что роллеты не будут полностью сворачиваться.
3. Установка вертикальных направляющих. Они монтируются в торец проема. Для крепления применяются дюбеля.
4. Фиксация притворной рамки на полу. Она не допускает самовольного открытия полотна.
5. Монтаж барабана с полотном. После этого выполняется регулировка хода полотна. При необходимости барабан смазывается.

Для опоры приспособления можно использовать фальш-стену.

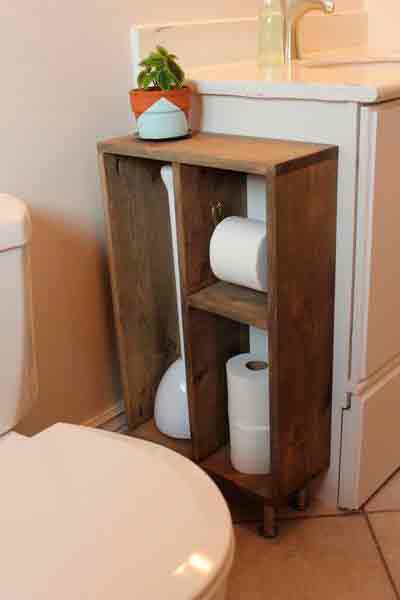

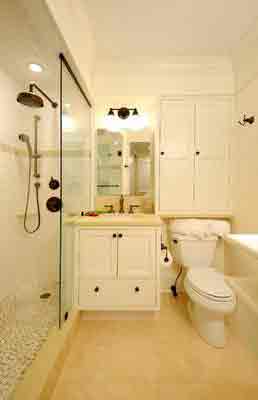

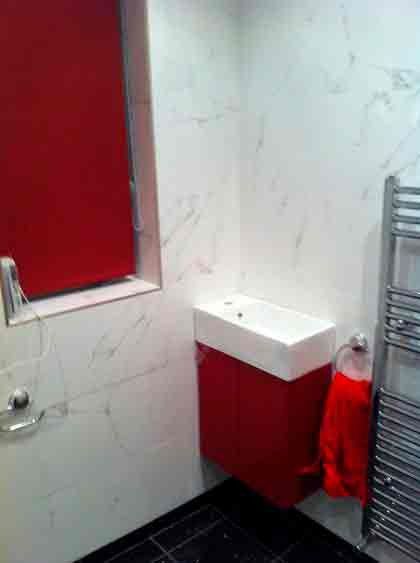

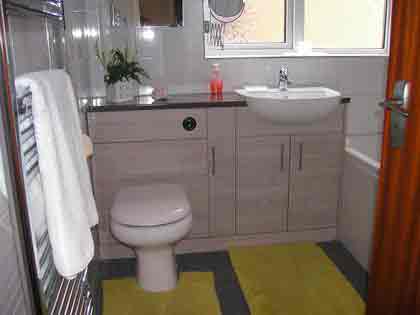

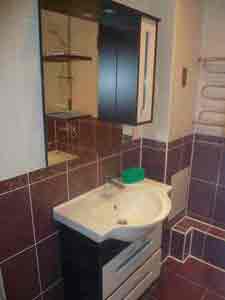

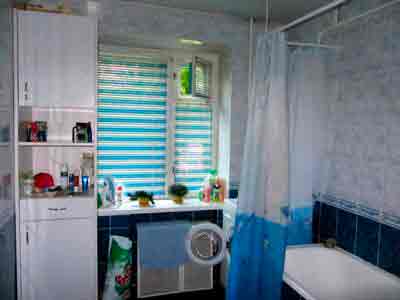

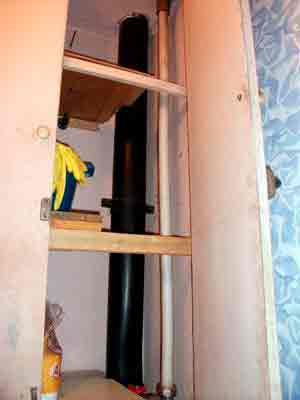

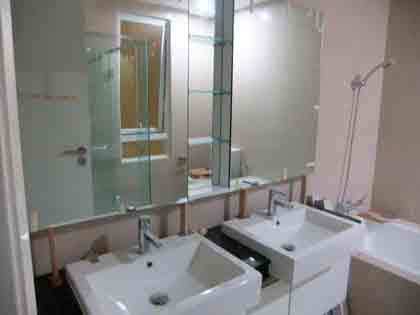

Маскировка с помощью предметов мебели

Спрятать водопроводные трубы можно при помощи мебели. Этот метод является функциональным, так как в тумбочки или шкафчики можно спрятать разные мелочи.

Чтобы мебель идеально вписывалась в ванную комнату, лучше заказать ее по индивидуальным меркам. Для производства применяется ламинированный ДСП или другой материал, устойчивый к влиянию влаги.

• Не нужно сооружать каркас или короб, делать перепланировку ванны. Основание практически не затрагивается. Закрытие системы осуществляется при помощи зеркал, пеналов, тумбочек.

• Мебель занимает пространство, а готовые гарнитуры имеют высокую стоимость. Для доступа к водопроводу часто нужно демонтировать эти предметы.

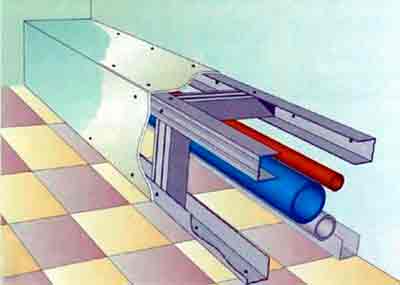

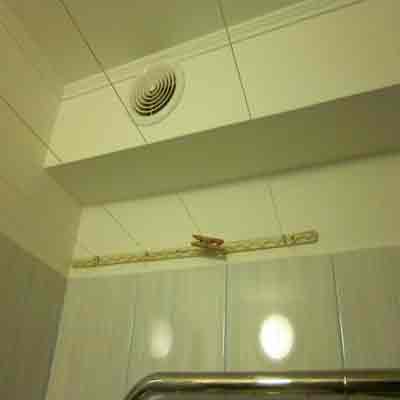

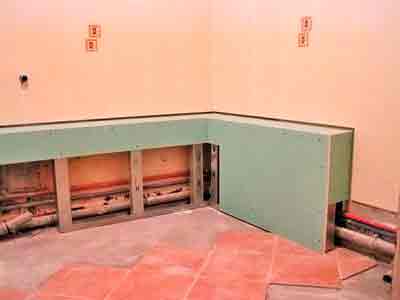

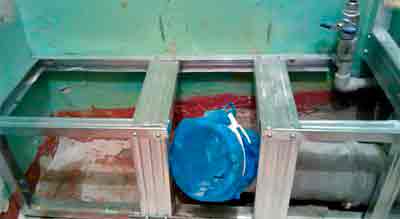

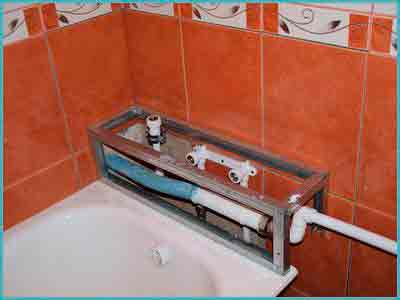

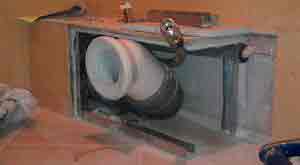

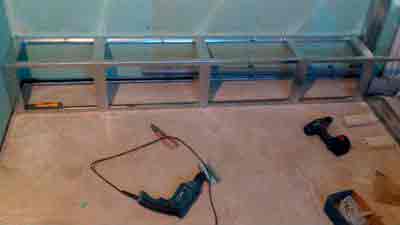

Маскировка «лежачих» коммуникаций

Чтобы зашить коммуникации горизонтального типа, лучше смастерить короб из пластика, листов водостойкой фанеры или ДСП.

Предварительно на противоположных основаниях осуществляется разметка, вдоль которой прикручивается направляющий металлический профиль.

Для крепления листов нужны дополнительные перемычки, шаг между которыми не превышает 60 см. Конструкция может быть стационарной или съемной.

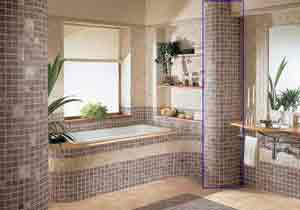

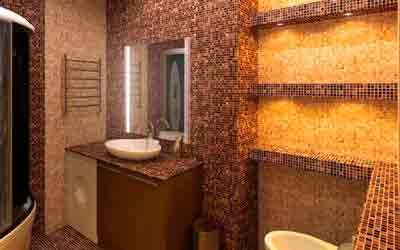

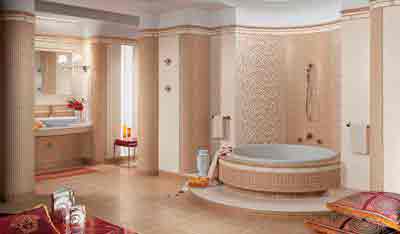

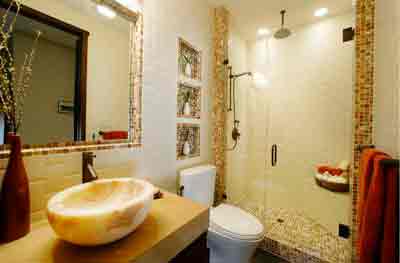

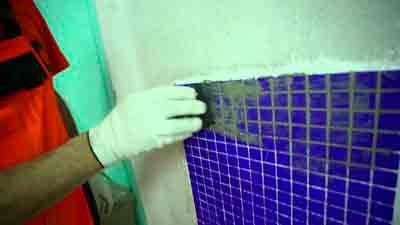

Декоративная мозаика

Такой способ подходит для оформления стояка канализационной системы или большой трубы. Однако, работа с таким материалом непростая. Небольшие фрагменты мозайики желательно выложить в определенном порядке. Последовательность работ такая:

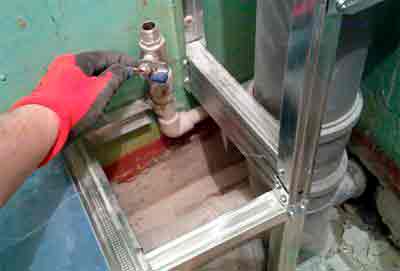

1. Изготовление каркаса. Для этого используется металлопрофиль. К стенам саморезами прикручиваются вертикальные стойки, а к полу и потолку — горизонтальные. Для усиления конструкции используются поперечины, шаг между которыми составляет 40-60 см.
2. Крепление листов гипсокартона. Прикручиваются они саморезами к металлопрофилю. Шляпки крепежных элементов утапливаются внутрь.
3. Облицовка мозаикой. Для фиксации фрагментов используется строительный клей. Перед его нанесением поверхность гипсокартона шпаклюется и грунтуется. Из мозаики можно выкладывать картины.

Особенности фабричных изделий и самоделок

Спрятать водопроводные конструкции можно при помощи заводских или самодельных конструкций. Оба вида имеют свои преимущества и недостатки:

1. Фабричные. Они имеют прямоугольную, закругленную или угловую форму и продаются в специализированных магазинах. Нередко для изготовления таких коробов используется пластик. Заводские конструкции легко устанавливаются и снимаются. Во время выбора следует внимательно смотреть на качество. Дешевые пластики быстро желтеют или теряют цвет, коробятся под влиянием температуры и влаги.
2. Самодельные. Их просто смастерить самостоятельно, поэтому есть возможность сэкономить. При этом учитываются размеры помещения, расположение трубопровода. Прятать коммуникации можно в панельном коробе, при помощи вагонки или натурального дерева, кирпичной кладки.

Выбор определяется стилем оформления помещения, финансовыми возможностями хозяина.

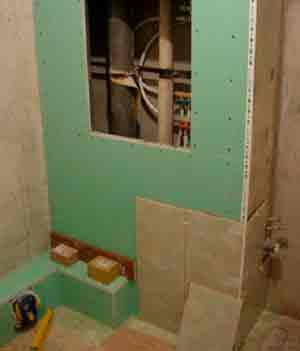

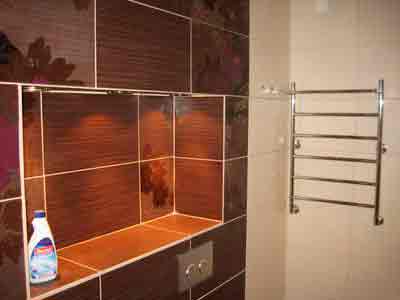

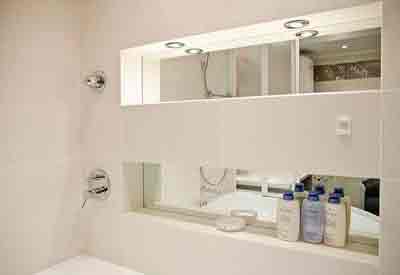

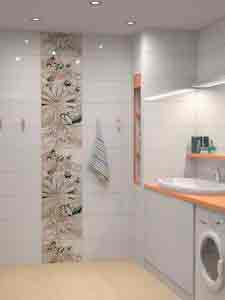

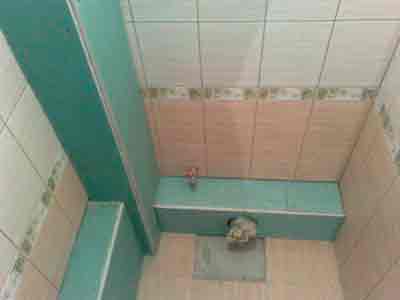

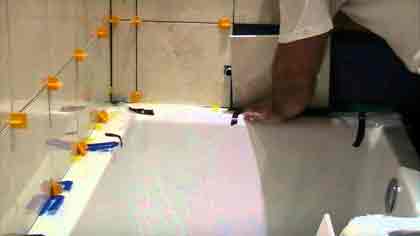

Каркас, облицованный кафельной плиткой

Кафель – идеальный материал для облицовки стен или защитных коробов в комнатах с высоким уровнем влажности. Для укладки плитки требуется сооружение каркаса и обшивка его гипсокартоном. Этот процесс требует много времени и определенных умений. Пошаговая инструкция проведения работ такая:

1. Замеры области расположения труб водопровода и канализации.
2. Сооружение металлического или деревянного каркаса. Если используется второй вариант, то поверхность обрабатывается антисептическими пропитками.
3. Обшивка обрешетки влагостойким гипсокартоном, ДСП или фанерой. Для крепления используются саморезы.
4. Фиксация армирующей сетки поверх короба. Она необходима для укрепления основания, так как кафель может быть тяжелым. Для крепления сетки применяются заклепки или саморезы. Материал должен находиться в натянутом состоянии. После этого на поверхность наносится плиточный клей. Фиксировать кафель на основании можно через сутки.
5. Монтаж плитки. Чтобы он был правильный, следует предварительно разметить порядок приклеивания фрагментов. Для фиксации фрагментов используется плиточный клей. Чтобы расстояние между ними было одинаковым, используются пластиковые крестики.
6. Затирка межплиточных швов средством с антигрибковыми свойствами. Эта процедура осуществляется через 24 часа.

Выбор формы короба зависит от расположения водопроводной развязки. Иногда его следует продлить до самой мойки.

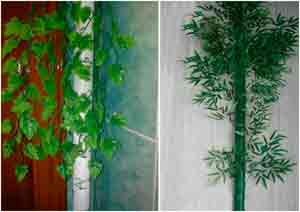

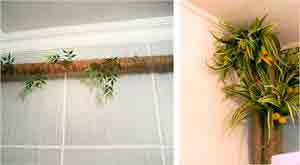

Декоративная отделка из веревки

Если есть желание оставить трубопровод открытым, но как-то декорировать нужно, можно применить джутовую или пеньковую веревку. Однако, такой способ украшения используется только в том случае, если теплоотдача труб не имеет значения.

Нужно просто намотать веревку на трубу, чтобы витки ложились плотно друг к другу.

Дополнительно она украшается искусственными листьями.

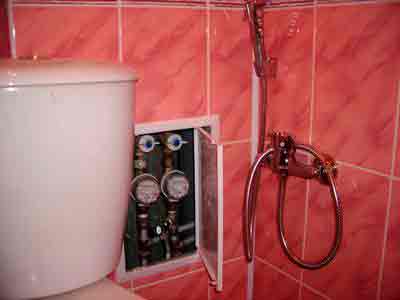

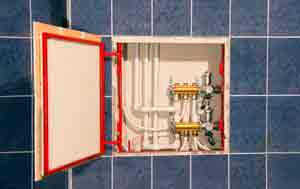

Какие элементы трубы не стоит маскировать

Проводя ремонт ванной комнаты, помните, что не все части водопровода или канализации допустимо закрывать. Если их заделать полностью в стенах, то при возникновении поломки для ее устранения придется ломать основание. Полностью спрятать нельзя такие элементы:

• резьбовые соединения труб разной формы, так как есть риск появления протечек;
• места установки кранов, запорной арматуры;
• область монтажа счетчика, фильтров.

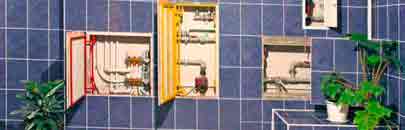

Эти участки должны всегда находиться в быстром доступе, чтобы при протечке не пришлось переделывать весь ремонт.

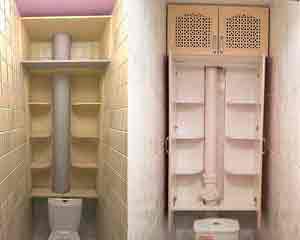

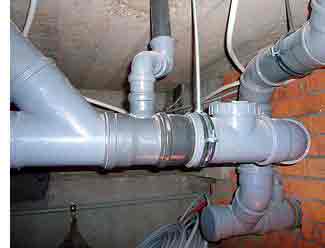

Как быть с канализационными трубами

Для того чтобы убрать канализационную систему с глаз, нужно соблюдать основное правило: к ней должен быть доступ. Конструкция для маскировки должна легко открываться, чтобы устранить поломки или протечки.

Иногда специальные ниши для последующей прокладки в них труб проектируются сразу, поэтому спрятать их не очень сложно. Канализационные трубы имеют большой диаметр, поэтому спрятать их возможно только в короб.

Избегаем ошибок

Так как закрыть трубу в ванной нужно правильно, во время работы важно учитывать возможные ошибки, которые могут быть допущены. Чтобы их не допустить, следует учитывать такие правила:

• убедиться в правильной работе водопровода;
• обеспечить доступ к соединениям и кранам;
• следить за герметичностью резьбовых стыков, использовать уплотнительные прокладки;

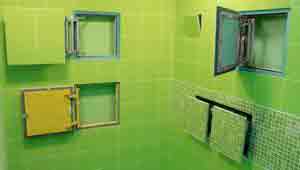

• не забывать об оборудовании ревизионных люков;
• Использовать только качественные материалы.

Всю работу нужно начинать только после тщательного планирования. Это позволит свести к минимуму любые ошибки.

Все за и против маскировки труб в ванной

• эстетичность оформления;
• сохранение полезной площади при использовании внутреннего скрытия разводки;
• дополнительное место для хранения, если для маскировки применяется мебель.

• поломки конструкции при использовании некачественных материалов;
• ограничение доступа к коммуникациям;
• вероятность повторного ремонта при неправильном проектировании разводки водопровода или закрывающей конструкции.

Разводка труб в ванной комнате – всегда несколько портит вид помещения. Чтобы устранить эту проблему, применяют разные способы спрятать систему. Такое декорирование скроет трубопровод и создаст в помещении дополнительный элемент удобства или привлекательности.

Один из способов маскировки труб представлен на видео.

Источник: http://trubarik.ru/montazh/kak-spryatat-truby-v-vannoj-komnate

Методы маскировки труб в ванной комнате

При перепланировке или капитальном ремонте квартиры возникает вопрос, как спрятать трубы в ванной. Коммуникации, расположенные вдоль стены, портят интерьер помещения. Маскировка труб помогает сделать ванную более привлекательной. Существует несколько способов скрытия неэстетичных элементов.

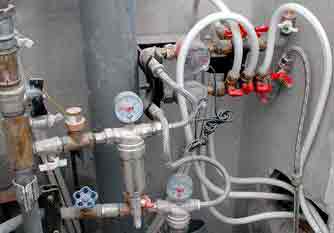

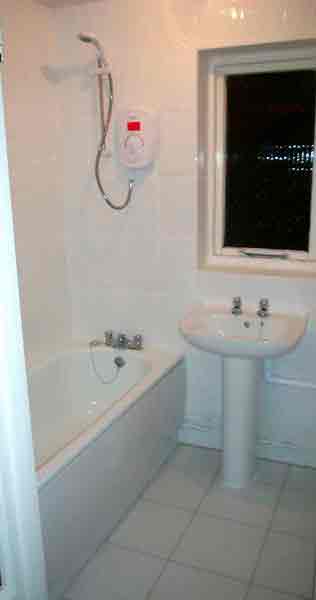

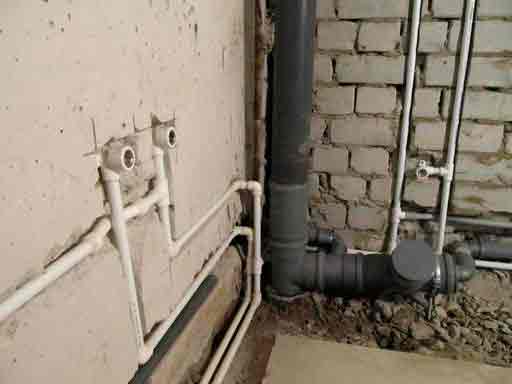

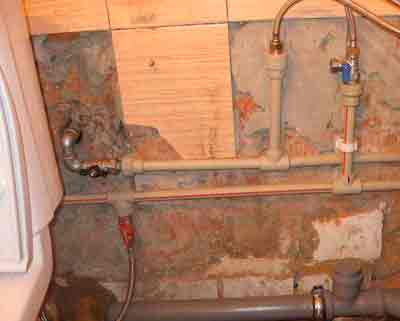

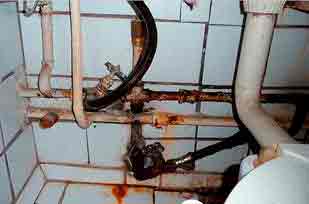

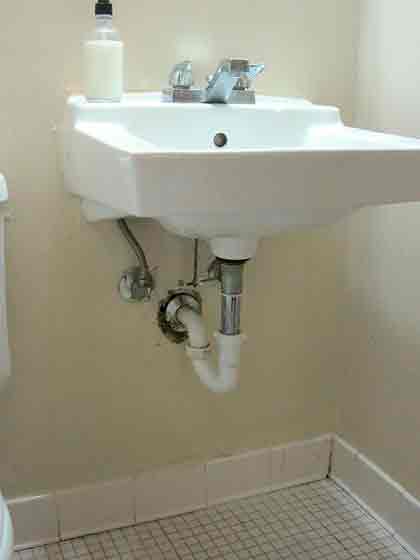

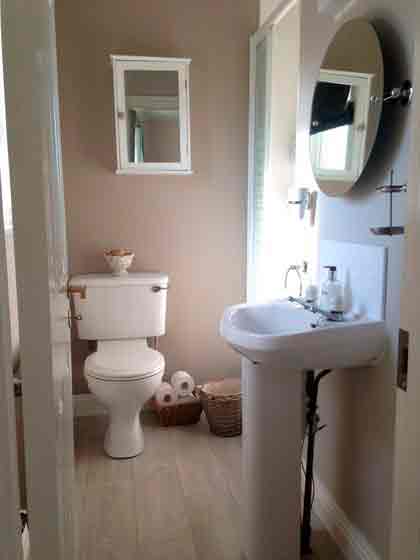

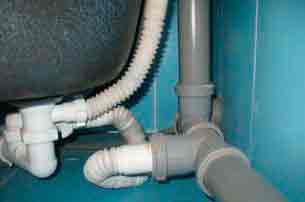

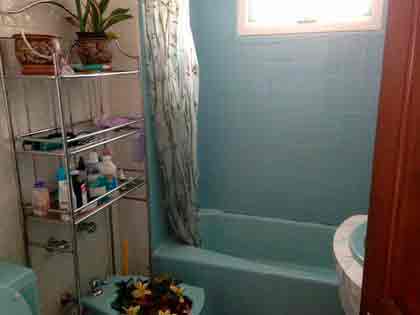

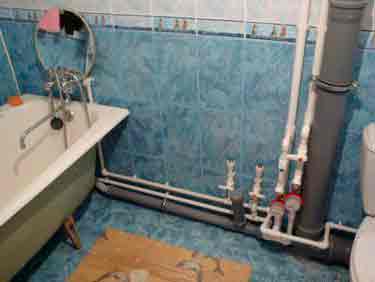

Не замаскированные трубы в ванной комнате.

Требования к материалам для заделки труб

Перед тем как приступить к выполнению работ, нужно выбрать, какой материал будет использоваться для закрытия водопроводной или канализационной разводки. Учитывать только эстетические характеристики неправильно.

Материалы должны отвечать и другим требованиям:

1. Небольшой вес. Конструкция не может занимать и без того небольшое пространство ванной комнаты. Поэтому выбирают панели или плиты, размещение которых не требует сооружения массивного каркаса. Последний можно собрать из деревянных реек или стальных профилей.
2. Нечувствительность к воздействию влаги. В ванной постоянно повышена влажность воздуха. При эксплуатации в таких условиях некоторые материалы разрушаются. Нужно выбирать изделия, не теряющие форму при впитывании влаги.
3. Стойкость к агрессивным веществам. Для очищения сантехнических приборов и пола используют химические средства. Конструкция не должна повреждаться при контакте с такими веществами. Хорошие показатели у плит МДФ, пластиковых панелей, гипсокартона.

Какие элементы трубы не стоит маскировать

Некоторые элементы коммуникаций не получится замаскировать, заделав в стену. При возникновении неисправностей облицовку придется разбирать. Не заливают цементным раствором установленную недавно систему канализации или водоснабжения.

Полипропиленовые и стальные трубы прочны, однако некачественно выполненные соединения обнаруживаются не сразу. Тонкие швы дают течь, которая выявляется на следующие сутки. Трубы оставляют в свободном состоянии не менее чем на неделю.

Монтировать в стены можно такие детали:

• стальные и медные элементы, не имеющие резьбовых соединений;
• спаянные полипропиленовые трубы без соединительных элементов.

Нельзя полностью перекрывать доступ к таким частям системы:

• местам установки угловых фитингов и тройников (эти места отличаются повышенной способностью к повреждению);
• соединениям, выполненным с использованием резьбовых переходников;
• местам установки приборов учета или фильтрации воды.

Основные правила маскировки

Замаскированные трубы в ванной комнате.

При маскировке коммуникаций учитывают рекомендации:

1. Снижение числа соединений. Такие участки быстро утрачивают герметичность, поэтому их должно быть как можно меньше. Добиться этого получится, доверив установку водопроводных или канализационных систем специалистам. Требуется правильное составление схемы разводки.
2. Применение одинаковых материалов. Иногда невозможно обойтись без соединительных деталей. В таком случае подбирают фитинги, сделанные из того же материала, что и трубы. Так можно не бояться неравномерного расширения и утраты прочности.
3. Обустройство смотрового люка. Этот момент является обязательным при наличии приборов учета. Доступ к ним должен быть быстрым. Решением проблемы становится сооружение небольшого люка со съемной дверкой. Такие же элементы размещаются в местах соединений. Это позволит контролировать состояние проблемных участков.
4. Использование изолирующих материалов. Они препятствуют образованию конденсата на трубах холодного водоснабжения. Детали можно оборачивать поролоном или термофлексом. Эти материалы дают возможность безопасного расширения горячих труб.

Лучшие способы сделать трубы незаметными

Существуют разные варианты, помогающие красиво заделать неэстетичные коммуникации.

Покраска и декорирование

Покраска – простой и доступный способ маскировки водопровода и канализации. Покрывать красящим составом можно и элементы из пластика. Предпочтение отдают средствам, предназначенным для обработки отопительных радиаторов. Покрытие не желтеет под воздействием влаги и высоких температур. Подойдут и акриловые составы.

Покраска включает такие этапы:

1. Очищение и грунтование поверхностей. Металл отмывают от пыли и следов коррозии, после чего покрывают защитным средством.
2. Удаление конденсата. Это действие выполняют непосредственно перед покраской. Пластиковые трубы грунтовать необязательно.
3. Нанесение краски. Перед началом работ окружающие предметы покрывают полиэтиленовой пленкой. Окрашивание начинают с холодных элементов. При подборе правильного тона краски коммуникации будут не видны на фоне стен.

Не менее интересным способом является декорирование. Для этого используют полиуретановые трубки, украшенные лепниной. Получаются колонны, хорошо вписывающиеся в классический интерьер. Такой вариант подойдет только для вертикальных элементов. Горизонтальные скрывают лианами или покрывают узорами, совпадающими с орнаментом плитки.

Короб из гипсокартона или фальш-стена

Создание таких конструкций требует существенных финансовых и временных затрат. В короба можно зашить как стояки, так и горизонтально расположенные участки. Гипсокартонные конструкции выполняют роль экрана для ванны или раковины.

Этапы создания короба из гипсокартона для труб.

Собирают короб так:

1. Формируют каркас из металлических профилей. Правильность установки деталей проверяют уровнем.
2. Лист гипсокартона разрезают на фрагменты требуемых размеров. С помощью саморезов материал фиксируется на направляющих.
3. Грунтуют поверхность, накладывают сетку и наносят шпатлевку. Готовый каркас отделывают плиткой. Мозаичные элементы дополняют дизайн помещения.

Фальш-стена помогает закрыть канализационную трубу, расположенную за унитазом. Сантехнический прибор устанавливается близко к экрану, за которым будет спрятана объемная гофра. Недостатком такого метода является уменьшение полезного пространства санузла. Стену нельзя делать глухой, поэтому над унитазом устанавливают дверцу.

Маскировка с помощью предметов мебели

Для ванной комнаты приобретают мебельный комплект, способный скрыть элементы систем водоснабжения и канализации. Вертикальные детали маскируют с помощью высоких пеналов. Заднюю стенку модуля удаляют, в полках вырезают выемки. Места подвода труб к смесителю раковины скрывают тумбой. Ее заднюю часть также снимают.

Каркас, облицованный кафельной плиткой

Такая конструкция не имеет гипсокартонного основания. Разборное плиточное сооружение обеспечивает доступ к местам соединений и приборам учета. Демонтируют конструкцию, удаляя крепежные детали.

Маскировка труб каркасом, облицованным кафельной плиткой.

1. Формируют каркас из металлических профилей. Элементы закрепляют на стенах, полу и потолке. Для этого используют металлические скобы.
2. Замеряют готовый каркас. Нарезают плитку. При выполнении расчетов учитывают толщину изделий.
3. Просверливают в плитке отверстия для введения саморезов. Кафель накладывают на каркас, отмечая места креплений. Это поможет правильно выполнить монтаж облицовочного материала.
4. После установки плитки места соединений закрывают декоративными уголками. В выбранном заранее месте размещают пластиковую дверку.

Экран из пластиковых панелей

Пластик не повреждается под воздействием влаги. Панели легко устанавливать и демонтировать. Материал быстро очищается от загрязнений, не утрачивая декоративных качеств. С помощью экрана можно убрать из поля видимости толстые стояки и горизонтальные элементы, расположенные близко к полу.

Работы выполняют так:

1. Собирают каркас из деревянных брусков, металлических направляющих или пластиковых уголков. Перед установкой конструкции выполняют разметку.
2. По нанесенным линиям размещают элементы каркаса. При создании объемных конструкций добавляют дополнительные элементы, придающие жесткость.
3. Пластиковые панели нарезают с учетом размера каркаса. Детали крепятся к профилям с помощью саморезов. Панели соединяют, защелкивая специальные фиксаторы. Последний элемент закрепляют винтом. Для скрытия крепежа используют заглушки.

Сантехнические роллеты

Использование роллетов – нестандартный способ скрытия коммуникаций своими руками. Конструкция обеспечивает быстрый доступ к нужным участкам.

Рольставни вписываются в интерьер в стиле лофт или хай-тек. Механизм поднятия может быть ручным или электрическим. Первый вариант подойдет при небольшой ширине скрываемого проема. Автоматический подъемник должен быть защищен герметичным пластиком.

Маскировка труб сантехническим роллетам.

Монтаж труб в стену

Заделывать трубы таким способом сложно. Метод применяют при капитальном ремонте или перепланировке комнаты. Установка деталей в стене позволяет экономить полезное пространство. При выполнении работ учитывают, что штробить тонкие стены нельзя.

Начинают монтаж с составления схемы водопроводной и канализационной систем на бумаге. Стены штробят по нанесенным заранее линиям. Выбор инструмента зависит от материала стен. Уложенные в каналы трубы фиксируют цементным раствором.

Все за и против маскировки труб в ванной

К преимуществам маскировки труб относятся:

• улучшение интерьера ванной комнаты;
• сохранение полезного пространства (при устройстве трубопровода в стену);
• появление дополнительных полок для хранения бытовой химии (при установке мебели).

К недостаткам можно отнести ограничение доступа к коммуникациям. Провести ремонт при возникновении аварийных ситуаций будет сложно. Гипсокартонные конструкции в таких случаях демонтируют. Еще сложнее дело обстоит с маскировкой в стене. Установленная в ванной комнате мебель постепенно разрушается.

Источник: http://vodasovet.ru/vodoprovod/metody-maskirovki-trub-v-vannoj-komnate

Как закрыть трубы в ванной комнате своими руками?

У многих владельцев современных квартир часто возникает вопрос, как можно спрятать трубы в ванной своими руками. Ведь комфорт в этой комнате создают и мебель, и сантехническое оборудование. Не может быть и речи о красоте, если одновременно видны красивая кафельная плитка и на ее фоне неказистые ржавые трубы. Как спрятать трубы в ванной под плитку? Рассмотрим несколько вариантов решения этого вопроса.

Как можно спрятать трубы

В отремонтированной квартире скрыть трубы в ванной и не намусорить – дело невозможное. Как спрятать трубы в ванной комнате? Лучше заниматься такой работой на этапе ремонта. Спрятать их можно в стене. Как убрать трубы в стену? Не удастся это произвести с изделиями диаметром 110 мм. В стене можно сделать вырезы на глубину до 50 мм. Но далеко не все можно там спрятать. Системы трубопроводов бывают:

• сварные;
• фитинговые.

Сварные годятся для того, чтобы их спрятать в стене. А фитинговые со временем могут начать сочиться. Стены в таком случае размокнут. В штробах (канавках в стене) заведется грибок и другие вредные микроорганизмы. Штробы нужно обязательно заделывать цементным раствором. Убрать трубы в стену и закрепить их можно специальными крепежными элементами. Канавки для них делают перфоратором и дисковой пилой.

Как закрыть трубы в ванной другим способом? Можно сделать это с помощью гипсокартонного или пластикового короба. Этот способ может стать отличным решением в тех случаях, когда нужно спрятать стояки или лежаки, имеющие большой диаметр. Даже большое количество тонких труб можно спрятать в коробе. Его делают из гипсокартона или из пластика.

Пластиковый короб легко собирается и разбирается. Он годится для обшивки старых трубопроводов, прочность и качество которых вызывают сомнения. Гипсокартоном рекомендуется закрывать новые трубы. Связано это с тем, что на гипсокартон обычно наклеивается кафельная плитка. Для изготовления короба нужны:

• профиль UD – 4 шт.;
• профиль CD – 1-2 шт.;
• гипсокартон или панели из пластика;
• дюбели и саморезы;
• дрель;
• молоток;
• отвертка или шуруповерт;
• строительный уровень.

К стенам крепятся направляющие. Положение их регулируется уровнем. Готовый каркас обшивается панелями из пластика или листами гипсокартона. Монтаж пластикового короба лучше выполнять после завершения остальных отделочных работ. Гипсокартонный короб делают до их проведения. Каркас для них одинаковый. В гипсокартоне нужно продумать и соорудить смотровой люк для быстрого доступа к трубопроводам. Тогда спрятанный и замаскированный трубопровод всегда можно будет осмотреть и не повредить обшивку.

Другие способы маскировки

Как еще прятать трубы в ванных комнатах:

Трубы в ванной можно замаскировать в нише, которую строители часто оставляют. Если она есть, не придется жертвовать площадью помещения. Кафельная плитка кладется до краев ниши, не доходя до них на 2-3 см. На края наклеивается деталь для пластика – соединитель. В него вставляются пластиковые панели. Если трубопровод новый, можно оформить все гипсокартоном. Это сделать несколько сложнее, чем поставить пластик. Смотровой лючок оставлять нужно и в нише. Особенно он нужен, если за ним спрятаны счетчики и другая измерительная аппаратура.

При разработке любого способа нужно продумать размещение всех труб, приборов, стыков и поворотов. Желательно разметить все это на стене и на полу. Это даст возможность затратить меньше времени на практические работы, ведь часть изделий ляжет на пол. Под них не нужно штробить стены.

Под заливку можно разместить отопительный контур, водопровод. Если трубы в ванной комнате будут прятаться в коробе, нужно дополнительно изолировать их слоем пенопласта, минеральной ватой, а затем закрыть гипсокартоном или пластиковыми панелями. Гипсокартон лучше использовать влагостойкий.

Еще способы спрятать трубу в ванной комнате:

• Хороший способ – закрыть трубы в ванной комнате корпусной мебелью, которую можно сделать собственными руками. Полочки закрываются дверками. Образуется еще и хранилище для бытовой химии.
• Можно замаскировать пенопластовой лепниной, цветной мозаикой, искусственными цветами и лианами, просто покрасить краской подходящего под интерьер цвета. Используют и роллеты (металлические ставни рулонного типа). Они обеспечивают полный доступ к спрятанному и позволяют оборудовать полки для бытовой химии. Монтаж не представляет никаких сложностей, цвет подбирается любой.

Способы маскировки

Замаскировать трубы в ванной можно:

• лепниной;
• мозаикой;
• роллетами;
• металлическими решетками;
• фальшстенами.

Лепнина – это материал, для работы с которым не нужно иметь специальных навыков. Он очень практичен в оформлении, легко снимается и наклеивается, прост в обработке.

Мозаика – эксклюзивное решение. Просто можно оклеить изделие под цвет обстановки или плитки. Но использовать мозаику можно на довольно крупных вещах и на трубах большого диаметра.

Роллеты или рольставни сантехнические – еще один вариант скрыть трубы. Одновременно они являются декоративным элементом. Рольставни очень практичны в эксплуатации, позволяют легко добраться до любого спрятанного участка трубопровода. Они могут оснащаться приводом – ручным или механическим. Роллеты отличаются долговечностью и комфортом. К недостаткам их можно отнести высокую стоимость.

Решетки из металла монтируются на установленном каркасе. Они привносят разнообразие в дизайн помещения. Фальшстены способны скрывать одновременно несколько изделий из пластика или стали. Но они занимают часть полезной площади ванной комнаты. Делаются они из гипсокартона и скрывают за собой все, что там находится.

Заключение

Мы уже выяснили, как скрыть свой водопровод и другие трубы в ванной комнате. Сделать это можно разными способами. Главное – оставить смотровой канал для проверки и ремонта резьбовых соединений, счетчиков, вентилей и фитингов. Доступ к вентилям всегда должен быть открытым.

Все изделия желательно обернуть слоем гидроизоляционного материала. Делается это для того, чтобы они не потели. Лучше всего для скрытых коммуникаций использовать полипропиленовые изделия. Они же пойдут под заливку пола. Все соединения лучше хорошо проварить. Перед укладкой на пол изделия следует поместить в гофрированный шланг. Сверху все уложенное покрывается слоем цементной или бетонной заливки. Толщина слоя – не менее 2-3 см над трубами. На стяжку укладывается плитка, линолеум, панели ламинированные.

Трубы в ванной могут располагаться в нише или в стене. Для прокладывания штроб обычно пользуются болгаркой с алмазным диском и перфоратором или зубилом. Полипропиленовые или стальные изделия прячутся в канавках, и штробы замазываются цементом. Наиболее распространенный способ – скрытие в гипсокартонном или пластиковом коробе. Эти системы должны в обязательном порядке иметь смотровые люки.

Видео инструкция

Источник: http://sovety-vannoy.ru/santexnika/truby/kak-spryatat-svoimi-rukami.html

Как скрыть трубы в ванной комнате — 7 способов

При планировке ремонта в санузле, многие задумываются над тем, каким образом спрятать трубы в ванной комнате. Скрытие коммуникаций позволяет сделать ванную более эстетичной и аккуратной, но при выполнении таких мероприятий нужно знать некоторые нюансы и особенности.

Современные отделочные материалы и технологии, применяющиеся при проведении ремонта в жилых зданиях, позволяют маскировать коммуникации различными способами. Ниже рассмотрены доступные на различных стадиях ремонта методы, чтобы задекорировать трубы.

Коммуникации как часть интерьера

Самый простой, дешевый, но в то же время оригинальный способ сделать трубы менее заметными – встроить их в интерьер. Для этого трубы окрашиваются под цвет отделки стены или на них наносится рисунок, схожий с узором керамической плитки, которой отделан санузел.

Перед покраской металлические трубы очищаются от ржавчины, после чего наносится грунтовка, защищающая металл от образования коррозии. Пластиковые трубы также подходят для окрашивания, но перед этим их обезжиривают средствами на спиртовой основе.

Оригинальная идея и грамотно продуманный дизайн позволят замаскировать трубы без дополнительных затрат.

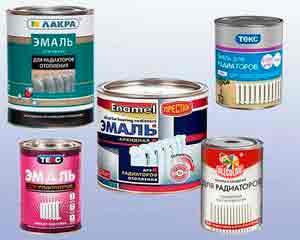

Обратите внимание! Для труб отопления и горячего трубопровода используют специальные термостойкие составы, предназначенные для окрашивания радиаторов.

Маскируем трубы за облицовкой

Наиболее распространенный способ скрыть трубы, не монтируя их в стену – выполнить обшивку из различных материалов. Такие материалы должны быть:

1. Легкими, чтобы не создавать дополнительные нагрузки на перегородки, на которые они крепятся.
2. Устойчивыми к влаге и бытовой химии, чтобы выдерживать постоянную сырость, а также очистку при помощи агрессивных веществ.

Для выполнения обшивки в ванной комнате используются следующие материалы и технологии.

Гипсокартон

Один из часто используемых материалов для заделки коммуникаций – влагостойкий гипсокартон. Чаще всего при помощи гипсокартона сооружаются короба, за которыми скрываются все коммуникации. К преимуществам коробов из гипсокартона относят следующее:

• Возможность скрыть трубы любого диаметра.
• Этот вариант подходит как для вертикальных, так и для горизонтальных коммуникаций.
• Жесткость конструкции.
• Вариативность финишной отделки ГКЛ.

Обустройство короба состоит из следующих этапов:

Из направляющих и стоечных профилей вокруг коммуникаций сооружается каркас.

Каркас из оцинкованных профилей.
Металлический каркас обшивается гипсокартоном, разрезанным на куски нужных размеров.

Каркас зашивается кусками ГКЛ.

Кроме небольших коробов, для маскировки труб при помощи листов гипсокартона в ванной комнате возводят целые фальш-стены. Этот вариант чаще всего выбирают в случае, если все коммуникации расположены вдоль одной стены, а также когда производится обшивка ванной ГКЛ. Основной минус обустройства фальш-стены – «съедание» полезного пространства санузла, а к преимуществам относят эффект полного отсутствия труб и возможность обустроить небольшие шкафчики и ниши в местах, где они не проходят.

Порядок работ при организации фальш-стены такой же, как и при обустройстве коробов: сначала создается жесткий каркас, на который затем крепятся листы гипсокартона.

Каркас для создания фальш-стены из гипсокартона.

Важно! В местах, где расположены перекрывающие вентили и приборы учета предусматривается ревизионный люк.

Отделка гипсокартонных конструкций может производиться следующими способами:

• Шпаклевка с последующей покраской водоэмульсионными составами.
• Нанесение тонкого слоя декоративной штукатурки.
• Приклеивание керамической плитки.

Пластиковые панели

Второй по популярности способ спрятать коммуникации в ванной – обшить стены декоративными панелями из ПВХ. К преимуществам этого материала относят:

• Низкая стоимость отделки.
• Легкий вес и простой монтаж.
• Возможность быстрого демонтажа конструкции для проведения ремонта или замены труб.
• Взаимозаменяемость пластиковых элементов в случае их повреждения.
• Обширный ассортимент цветов и фактур панелей, что позволяет подобрать обшивку под любой существующий ремонт.

Из недостатков отмечают хрупкость отделки и недостаточную жесткость конструкции.

ПВХ панели имеют различный цвет, рисунок и фактуру.

Общая технология монтажа пластиковых панелей:

• В качестве каркаса используются деревянные бруски или профили для гипсокартона, которые при помощи дюбелей и саморезов крепятся на стены. Шаг между рейками обрешетки составляет 50–60 см.

Обратите внимание! Рейки каркаса крепятся к стене перпендикулярно облицовочным панелям. Если обшивка будет крепиться вертикально, то каркас крепится горизонтально, и наоборот.

Обратите внимание! Лицевая сторона панелей защищена полиэтиленовой пленкой, которая снимается перед установкой.

Сантехнические роллеты

Оригинальное решение – использовать роллеты. Рольставни при использовании в качестве сантехнической перегородки обеспечивают полный и быстрый доступ к коммуникациям, но подходят только для вертикально расположенных труб. Использование сантехнических роллет оправдано, если все трубы (стояки) расположены рядом друг с другом: в этом случае удается организовать удобную и компактную нишу, органично вписывающуюся в интерьер ванной.

Для установки в ванной комнате используют пластиковые или алюминиевые роллеты, так как они лучше всего подходят для эксплуатации в условиях повышенной влажности.

Рольставни устанавливаются в подготовленный проем, все поверхности которого выровнены при помощи штукатурки или других отделочных материалов. Монтаж производится в следующем порядке:

1. В верхней части проема монтируется короб, который закрепляется на потолок или стену, в которой образован проем. Короб выставляется строго по уровню, иначе полотно не будет опускаться до самого конца.
2. В торец проема при помощи дюбелей монтируются направляющие, по которым ходят роллеты при закрытии/открытии.
3. В нижней части устанавливается и крепится к основанию и направляющим притворная рамка, которая ограничивает открывание полотна.
4. Завершающий этап – навешивание барабана с полотном и регулировка плавности его хода. Если заводской смазки недостаточно для тихого и плавного разматывания полотна, барабан сразу смазывается.

Обратите внимание! Если позволяют размеры ниши, то рольставни можно установить направляющими заподлицо с финишной отделкой . При таком способе монтажа получается ровная поверхность, которая внешне более привлекательна, чем в случае с наружным способом размещения короба.

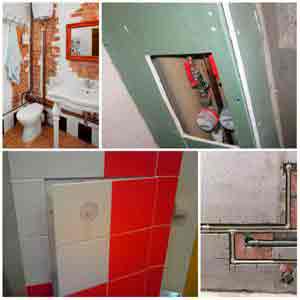

Виды ревизионных люков

Особенность скрытия труб коробами или другими видами обшивки – необходимость оборудования ревизионных люков для обеспечения доступа к узлам и приборам, требующих периодической проверки. Такими элементами считаются:

• Водяные счетчики;
• Запорная арматура;
• Фильтры грубой и тонкой очистки;
• Коллекторы отопления;
• Сифоны ванны и раковины, а также точки их подключения к канализационной разводке.

Стандартные люки имеют прямоугольную или квадратную форму, но возможно изготовление изделий другой формы под заказ. Люки выпускаются различных размеров: все зависит от места установки и назначения. Материалом изготовления служит ударопрочный пластик или металлический профиль.

По конструкционным особенностям технические люки подразделяются на следующие виды:

Распашные люки считаются наиболее применяемыми благодаря простоте конструкции. Такие изделия оснащаются простыми поворотными петлями, а для предотвращения произвольного открывания используется магнитный фиксатор-защелка. Модели, монтируемые «впотай» и так называемые невидимки, открываются при помощи ручки-присоски, прилагаемой производителем в комплекте.

Распашной люк.
Двухдверные конструкции используются, если нужно обустроить ревизионный люк большого размера.

Двухдверная конструкция для инспекции коммуникаций.
Нажимные лючки имеют свою особенность: чтобы открыть их, нужно сначала нажать на них. В результате нажатия срабатывает замок-защелка и роликово-нажимной механизм слегка выдвигает дверцу, после чего она открывается руками. В зависимости от типа петель, нажимная дверца распахивается или сдвигается в сторону.

Варианты открывания нажимного люка.
Сдвижные дверцы оснащены трехзвенными петлями, благодаря чему открываются со смещением в сторону расположения петель.

Принцип работы сдвижного люка.
Откидные люки чаще всего оборудуют в полу и потолке, а также в других местах с затрудненным доступом к коммуникациям. Отличие этого вида люка в том, что дверца откидывается в сторону. Также некоторые модели оснащаются газовым или пружинным амортизатором, что делает открывание и закрывание более удобным.

Откидной люк с механическим ограничителем открывания.
Усиленные конструкции изготавливаются из толстостенных профилированных труб и имеют мощные петли. Такие люки используются для установки в простенки и перегородки из кирпича, газоблока, пеноблока или других строительных материалов. Дверца обладает повышенной несущей способностью, поэтому для ее декорирования можно использовать плитку из керамогранита, натурального или искусственного камня.

Ревизионный люк усиленной конструкции под отделку тяжелыми материалами.

Маскировка мебелью

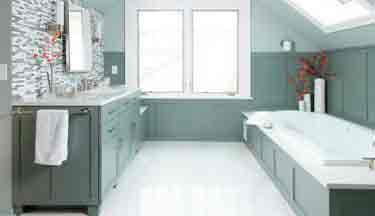

Один из функциональных вариантов маскировки труб – использование мебели. Правильно подобранный гарнитур для ванной комнаты позволяет органично замаскировать большинство коммуникаций.

Вертикальные стояки, являющиеся самыми заметными в ванной, закрывают высоким, до самого потолка пеналом. Для доступа к трубам или ревизионным окнам, у шкафчика убирают заднюю стенку. Иногда приходится вырезать отверстия под трубы в полках пенала, чтобы он стал максимально плотно к стене. В продаже можно найти готовые пеналы, но чаще всего их изготавливают на заказ под размеры ванной комнаты и собирают уже на месте.

Высокие шкафы-пеналы позволяют скрыть стояки в санузле.

Места подвода труб к умывальнику также закрывают тумбой. Если приобретать раковину в комплекте с тумбой, то они идеально подходят друг к другу, поэтому при установке не нужно ничего подрезать или переделывать, чтобы подключить сифон и водопровод.

Умывальник с тумбой полностью скроет подводку.

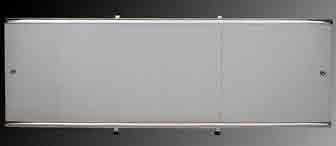

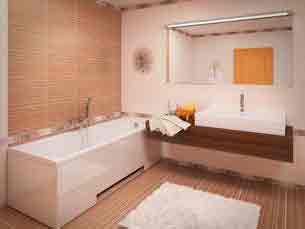

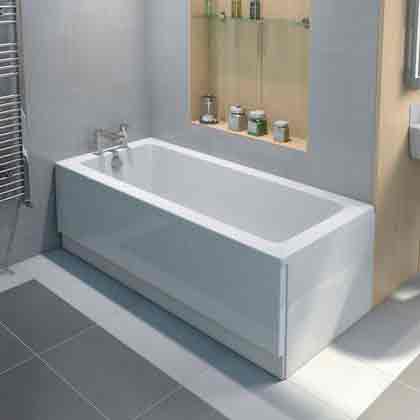

Подводящие коммуникации к ванне скрывают за сдвижным пластиковым экраном. В одной из сторон, где не нужен доступ к трубам, устанавливают дополнительные полочки для хранения полезных мелочей или моющих средств.

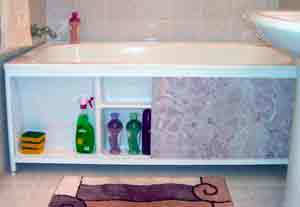

Экран под ванну позволяет не только скрыть коммуникации, но и организовать дополнительные места хранения.

Монтаж труб в стену

Монтирование водопроводных и канализационных коммуникаций в стены осуществляется при проведении капитального ремонта или при первичной прокладке труб в новостройке, когда отделка еще не выполнена. Этот метод считается наиболее трудоемким, но позволяет спрятать трубы без уменьшения полезной площади санузла.

Кроме трудоемкости, минусом этого метода считается невозможность добраться до поврежденного участка труб в случае протечки или других неполадок. Поэтому при монтаже труб в стены необходимо соблюдать следующие нюансы:

• Для укладки в штробы подходят только паяные полипропиленовые или медные трубы, металлопластиковые трубы должны быть соединены при помощи пресс-фитингов. Соединения, выполненные при помощи резьбовых фитингов, замуровывать в стены запрещено.
• На трубы холодного и горячего водоснабжения рекомендуется надеть рукав из вспененного полиэтилена.

Теплоизоляционный рукав защитит трубы с холодной водой от образования конденсата, а с горячей – от теплопотерь.

Основные этапы по монтажу в стены:

1. На стены наносится разметка расположения коммуникаций.
2. Производится штробление стен при помощи штробореза или болгарки и перфоратора. Размеры канавок должны быть такими, чтобы трубы входили в них свободно.
3. В проделанные штробы укладывается разводка труб.
4. Водопровод наполняется водой под давлением для выявления протечек.
5. Канавки заделываются цементным или гипсовым раствором.

Чтобы спрятать трубу в ванной, доступны различные технологии и применяются разнообразные материалы. Наиболее подходящий вариант для каждого санузла выбирается исходя из особенностей помещения и расположения коммуникаций.

Под полом

Если предполагается заливка толстой стяжки, то часть труб можно пустить под стяжкой, с последующим заведением на стены. Так меньше придется штробить сами стены.

Совет! Если вам нужны мастера по ремонту ванной комнаты, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Источник: http://masteravannoy.ru/raznoe/kak-spryatat-truby.html

Как спрятать трубы в ванной: простые способы

Любая оригинальная задумка по оформлению ванной может завершиться плачевно, если из стен или из пола видны стояки и части различных канализационных коммуникаций, оставленных строителями на самом видном месте.

Из-за этого многие хозяева задаются вопросом, как спрятать трубы в ванной. Спасти положение может лишь полная или частичная маскировка таких малоприглядных элементов. Это поможет оформить ванную, как вам хочется.

1. Материалы для сокрытия труб
2. Грамотная маскировка труб
3. Реальные способы скрытия коммуникаций
4. Изготовление коробов
5. Как сделать короб из гипсокартона
6. Маскировка «лежачих» коммуникаций
7. Как декорировать коммуникации плиткой
8. Монтаж экрана
9. Как закрыть коммуникации пластиковыми панелями
10. Фальшивая стена
11. Жалюзи и рольставни
12. Монтаж труб в стену
13. Маскировка мебелью
14. Изготовление мебели своими руками
15. Как избежать ошибок
16. Видео о различных способах

Материалы для сокрытия труб

При маскировке коммуникаций необходимо учитывать, что сантехнический узел — место повышенной влажности. Поэтому надо подбирать материалы, которые меньше всего ей подвержены. Думать об эстетической составляющей различных поверхностей, а не их качестве и влагонепроницаемости, неправильно.

Перед началом маскировки независимо от облицовки коммуникаций следует убедиться в их исправном состоянии и надежности. Ведь при закрытии дефектного (с протечкой) узла можно навредить не только соседям, но и выложить «кругленькую» сумму на устранение последствий и выплату издержек.

Для заделки различных коммуникаций подойдут декоративные стеновые экраны и плиты из пластика, МДФ, влагостойкий гипсокартон (листы). Иногда применяют гипсовые панели (3D формата), с помощью которых можно разнообразить дизайн ванной, добавив в него различные узоры. Расцветки и текстуры поверхностей позволяют имитировать даже мозаику, кирпич или дерево.

На что следует ориентироваться:

1. Легковесность. По этому критерию материал выбирают, чтобы не утяжелять конструкцию ненужными деталями, из которых можно изготовить усиленный каркас, способный удерживать вес всех элементов. Для облегчения сборки рекомендуется использовать профили из металла или деревянные рейки.
2. Влагостойкость. Предпочтение надо отдавать тем материалам, которые не деформируются и не впитывают жидкость при ее попадании на поверхность. При использовании металла или дерева в качестве каркаса их следует окрасить, чтобы снизить риск быстрой порчи (ржавление или гниение, соответственно).
3. Устойчивость к химическим жидкостям и веществам. Без применения различных гелей, порошков, спреев и прочих бытовых новинок, помогающих соблюдать чистоту и гигиену в ванной, сегодня жить довольно проблематично. Во время уборки санузла необходимо обрабатывать все горизонтальные и вертикальные плоскости и поверхности (стены, потолок, пол и прочее). Поэтому материалы, применяемые для облицовки, должны свободно переносить контакт с любыми бытовыми веществами и жидкостями.

Грамотная маскировка труб

Перед тем как замаскировать трубы, надо внимательно изучить нормы размещения узлов ванной. Многие жильцы закрывают сантехнические коммуникации полностью, а потом переживают, когда что-то приходит в негодность (например, в системе канализации), и мастеру приходится все снимать, чтобы отыскать неисправность.

Запрещено наглухо закрывать краны, водные счетчики и соединители. В коробах, пластиковых панелях или фальш-стенах необходимо сделать специальные люки или окна. Они нужны для снятия показаний, контроля резьбовых соединений на наличие протечек и быстрого перекрытия воды.

Реальные способы скрытия коммуникаций

Существует множество вариантов маскировки труб. Они различаются только по типу примененного материала и форме конструкции.

Наиболее распространены следующие способы сокрытия коммуникаций:

1. Короб из гипсокартона. Выполняется из материала зеленого или синеватого цвета, который отличается от обычного ГКЛ пропиткой покрытия антигрибковыми и импрегнированными веществами.
2. Фальш-стена. Фактически — новая плоскость, скрывающая не только коммуникации, но и дефекты основной стены.
3. Пластиковые панели. Очень часто (если стояк расположен в углу) их устанавливают наискосок. Они не занимают много места и хорошо скрывают коммуникации.
4. Жалюзи и рольставни облегчают доступ к коммуникациям.
5. Декорирование плиткой. Во многом похоже на первый вариант.
6. Монтаж труб в стену. Основные процессы — выемка части стены и укладка труб в штробы. Легче всего эту операцию делать во время постройки дома.
7. Маскировка мебелью. На стену навешивают разнообразные шкафчики и полочки, которые скрывают неприглядные элементы.
8. Экран. Представляет рамку, в которую вставлена фальш-панель с каким-нибудь узором или рисунком.

Изготовление коробов

Этот вариант маскировки труб прекрасно вписывается в любую облицовку ванной. Его основой выступает каркас из любого подходящего материала. Для длительного использования коробов их элементы (из дерева, металла) желательно окрасить или обработать специальными составами.

С помощью таких конструкций можно не только закрыть все коммуникации, но и создать места для хранения разной бытовой химии и мелочей. В вертикальном исполнении короба — это разные площадки, которые укрепляют на его поверхности.

Если трубы расположены горизонтально, то конструкцию можно «поднять» до уровня умывальника. Получится дополнительная полка. На ее верхней плоскости располагают любые предметы, которые могут понадобиться при мытье, бритье и чистке ванной.

Как сделать короб из гипсокартона

Его основой служит каркас из пластика или металлических профилей, которые желательно окрасить перед установкой, чтобы они дольше не ржавели.

1. Сначала определяют самые дальние от стен точки вертикальных коммуникаций. На расстоянии 5-10 мм от них проводят линии сверху вниз. От получившихся нижней и верхней отметок на горизонтальные поверхности пола и потолка наносят по две черты (параллельно стенам).
2. На проведенных линях с помощью пластиковых или металлических дюбелей укрепляют профили. В месте соединения отрезков, прочерченных на потолке и полу, укрепляют третью вертикальную направляющую. К получившемуся каркасу крепят поперечные элементы из того же материала (для прочности). Все детали соединяют саморезами или крабами через каждые 0,2 метра.
3. Измеряют расстояния между профилями и режут гипсокартон по этим размерам. Если полных листов нет — применяют подходящие обрезки.
4. Каркас обшивают вырезанными полосами. Укрепляя листы, не надо забывать, что фасадная часть ГКЛ должна быть снаружи. Шляпки саморезов при вкручивании желательно углубить в материал примерно на 1 мм.
5. Вырезают проем для смотрового люка. Его дверцу вешают на петли, укрепленные на одном из профилей.
6. Поверхность ГКЛ затирают «шкуркой». На стыки гипсокартона и короба со стеной наклеивают армосетку. После этого замазывают все шпаклевкой или штукатурят.
7. Можно не прикреплять один профиль к стене, а укрепить одну сторону короба на петлях и сделать своеобразную дверь. Это поможет осуществить свободный доступ к узлам системы.

Маскировка «лежачих» коммуникаций

Закрыть канализационные трубы в ванной можно точно таким же способом. Разница в том, что линии следует проводить вдоль горизонтально лежащих труб, отступая от самого выступающего края на 0,5-1 см. После этого все операции ведутся точно так же, как и в первом случае, только поперечины крепят через 50-60 см.

Советы по монтажу:

1. Если короб монтируется для систем горячего водоснабжения или отопления, то необходимо предусмотреть несколько отверстий в его верхней части. Это поможет немного прогреть помещение в холодное время и не допустить образования конденсата.
2. Для быстрого обнаружения протечек в замаскированных трубах надо проделать отверстие у пола.
3. При закреплении профилей на стены и пол, если на них уже наклеена плитка, надо действовать осторожно, ведь ее частицы при сверлении могут попасть в глаза. Такое покрытие может треснуть, если на него сильно давить. Чтобы этого не случилось, надо верхнюю облицовку кафеля сверлить на малых оборотах.

Можно изготовить съемную (отодвигаемую) конструкцию. Тогда отпадает необходимость вырезания технического люка. Такой короб просто приставляют к стене на нужное место.

Как декорировать коммуникации плиткой

Этот вариант похож на предыдущие способы с разницей в материале, из которого изготавливают короб. Основой для него служит каркас из металла или дерева.

Спрятать трубы в ванной под плитку можно так :

1. Измеряют зону их расположения.
2. Из реек или профилей монтируют каркас и фиксируют на вертикальных и горизонтальных плоскостях.
3. Его обшивают листами ДСП или влагостойкой фанерой.
4. Вырезают проем под смотровой люк.
5. Листы оклеивают армирующей монтажной сеткой.
6. Все швы шпаклюют и обрабатывают антигрибковой мастикой.
7. Сверху наклеивают плитку, не забывая уложить ее и на технический люк.

Монтаж экрана

Еще один вариант маскировки коробчатого типа — создание узорчатой фальш-панели, скрывающей трубы. Экран акцентирует внимание на экране, отвлекая от расположенных под ним коммуникаций. Его можно сделать как вертикальным, так и горизонтальным.

В основе тоже лежит каркас из металла, дерева или пластика, но обрамление его передней части выполнено в виде рамки. В нее вставляют панель, которая часто представляет собой узорчатую решетку, панно или картину. Можно использовать другие декоративные вкладки или сделать раздвижные дверки.

Как закрыть коммуникации пластиковыми панелями

Если труб много, то монтаж таких плоскостей своими руками осуществляется на каркас из профилей для ГКЛ. Для оригинальности можно использовать разноцветные пластиковые заготовки. При установке панелей надо позаботиться об их сохранности — они легко продавливаются и трескаются.

Перед обшивкой необходимо закрепить саморезами стартовый профиль (молдинг). В него вставляют нарезанные заготовки из пластика, задвигая их до упора. Через 3-4 панели производят фиксацию саморезами через специальную полочку (расстояние от края до основной части). Шляпки не видны — они закрываются очередными вставленными заготовками.

Если в ванной виден только стояк, то можно обойтись без короба. Достаточно укрепить наискосок одну широкую или две узкие панели из пластика. Для этого прикладывают их к стояку и отмечают на стенах места установки реек или профилей. После их монтажа на стену панели укрепляют сверху.

Недостаток пластика — повышенная пожароопасность. Поэтому в ванной, декорированной такими панелями, нельзя курить и пользоваться открытыми отопительными приборами, которые заносят туда из комнаты многие жильцы в холодное время года.

Фальшивая стена

Этот вариант схож с установкой короба. Разница лишь в том, что маскируется не часть ванной, а вся плоскость, у которой расположены трубы. Это потребует определенных финансовых затрат на покупку необходимого материала.

Такой способ применяется, если:

• площадь ванной достаточно большая;
• коммуникации распределены по горизонтали и вертикали;
• одновременно с декорированием труб необходимо ремонтировать стену.

На такую работу понадобится больше времени, ведь объем намного возрастет. Не стоит затевать такой ремонт, если санузел слишком маленький, ведь «съедается» часть помещения. Чтобы этого не произошло, в фальшивой стене можно обустроить одну или несколько ниш для порошков, гелей и т. п.

Для маскировки необходимо:

1. Измерить расстояние от перекрываемой плоскости до самого выпирающего края труб. Провести линии по периметру помещения (на боковых стенах, потолке и полу).
2. Укрепить вдоль них направляющие. Во избежание порчи фальш-стены нужно установить дополнительные вертикальные или горизонтальные профили через 50-70 см. Если нужно — оставить место для ниш.
3. Закрыть все гипсокартоном или пластиковыми панелями.
4. Для доступа к трубам можно часть обшивки сделать съемной или укрепить на петлях.

Жалюзи и рольставни

Хорошо, если трубы расположены в проеме. Тогда к ним можно будет организовать свободный доступ, и они останутся незаметными. Это помогут осуществить рольставни или любой вариант жалюзи. Лучше всего использовать изделия из алюминия или пластика, тогда не надо заботиться об их сохранности.

Если ширина расположения труб у стены меньше 50 см — применяют обычный вариант жалюзи со шнуровым (ручным) механизмом. В оставшейся части проема можно установить полки и разместить бытовые принадлежности. При большей ширине используют сложные пружинные системы или рольставни с электродвигателем.

Основой для них послужит:

• каркас из профилей или реек, обшитый гипсокартоном, влагостойкой фанерой;
• короб из пластика.

При изготовлении каркаса его боковую плоскость выполняют из любого материала, а на передней стороне укрепляют жалюзи или рольставни. Если применяются конструкции с электромотором — необходимо, чтобы двигатель находился в герметичном корпусе.

Даже маленькие перекосы не дадут полотну роллетов свободно перемещаться по рельсам. Применение силы может быстро расшатать механическую часть системы и нарушить целостность конструкции.

Для предупреждения этого следует заранее выверить вертикали отвесом или соорудить короб. Второй вариант предпочтительнее — нет необходимости сверлить стену и укреплять на ней рельсы.

Есть два варианта размещения короба:

1. Внутри. Применяется, когда проем можно углубить за счет удаления части стены.
2. Снаружи. Выбирают, если стена, у которой расположены коммуникации, тонкая, а трубы почти вплотную прилегают к ней.

1. При установке любой модели (с электрическим или ручным приводом) вначале собирают корпус с рельсами, сверяясь с инструкцией, и проводят его монтаж в стену.
2. Если производится установка обычного варианта жалюзи, то после изготовления короба вставляют внутренний вал.
3. После этого закрепляют на стене или потолке основную часть — кассету. Этот процесс всецело зависит от особенностей проема.
4. Если ширина короба немного меньше расстояния между стен — оставшуюся часть закрывают декоративными пластиковыми (или другими) планками.

• если полотно в полностью закрытом состоянии не достает до пола (не было длинных вариантов), то нижнюю часть закрывают коробом или экраном;
• если в квартире совмещенный санузел и у проема стоит унитаз, вплотную примыкающий к трубам, то закупают короткие жалюзи или рольставни, а оставшееся по бокам пространство закрывают отдельно.

Расчет полотна производят, исходя из высоты унитаза (обычно 70 см). К ней добавляют 10 см для удобного управления спуском воды. Если высота проема 250 см, то необходимо закупить конструкцию длиной (250-70-10) 170 см.

Монтаж труб в стену

Этот очень трудоемкий способ помогает спрятать все трубы и увеличить площадь санузла. Но процесс лучше всего проводить на этапе постройки, ведь приходится штробить стены. Работа намного затрудняется, если на них уложен кафель — сначала надо отбить его в нужных местах.

Выполняют процесс так:

1. Штробят стену.
2. Укладывают трубы.
3. Замазывают все и облицовывают.

При таких работах следует учитывать нормы:

• запрещено штробить тонкие перегородки и кирпичные стены;
• не допускается заделка в стену разъемных соединений;
• желательно использовать пластиковые фитинги, трубы.

Изделия из полипропилена легко спаивать, не оставляя никаких отверстий для прохода жидкости. Для предупреждения промерзания труб в штробы укладывают поролоновые или термофлексовые рукава.

Их применение позволит избавиться от неизбежного конденсата и создаст пространство для расширения труб под воздействием температуры при подаче горячей воды.

Маскировка мебелью

Если способы, изложенные выше, неприменимы в помещении ванной — можно воспользоваться еще одним методом. Специалисты рекомендуют прикрыть трубы какими-нибудь предметами мебели, необходимыми в санузле. Это можно выполнить лишь после окончания всех других ремонтных работ.

Встраиваемые шкафчики (или другие элементы) используются по своему назначению и предоставляют свободный доступ к замаскированным коммуникациям через дверцы или ящички. Они могут располагаться как горизонтально, так и вертикально.

Если у вас имеется промышленная мебель для ванной (тумбы, шкафы, подвесные полки), то ее необходимо доработать — вырезать в соответствующих местах (с задней стороны предметов) проемы для труб.

1. Измеряют расстояние до труб (от стены, если они расположена вертикально, или от пола при их горизонтальном положении). Вычитают из него 0,5-1 см, отмечают это значение на тыльной стороне предмета и проводят линию.
2. Затем определяют полную ширину коммуникаций и увеличивают значение на 1-2 см соответственно. Проводят вторую линию, отступив от первой на полученную величину.
3. Измеряют расстояние от другой стены до самой крайней точки труб. Увеличив его на 0,5-1 см, получают значение глубины выреза.

Недостаток метода — приходится портить мебель. Можно заказать ее на предприятии или в специализированной столярной мастерской, представитель которой сам вымерит все расстояния.

Изготовление мебели своими руками

При ограниченном бюджете можно собственноручно изготовить шкафчики вокруг труб. Это обычный короб из дерева с поперечными полками, ящиками и дверцами.

Но необходимо подобрать материал, который дольше сохранится в условиях ванной. Например, применить доски, рейки и брусья из лиственницы или другой влагостойкой породы. В крайнем случае, следует обработать древесину антигрибковыми составами и полностью окрасить все элементы конструкции.

Как избежать ошибок

Чтобы не пришлось переделывать работу, надо решить, какой из вариантов больше всего подходит. Затем составить план, нарисовать чертеж и все точно выверить. После этого подсчитать, что понадобится, и закупить все. Желательно применять новые материалы, а не оставшиеся от прошлого ремонта.

Необходимо продумать все вопросы и начать процесс маскировки труб. После окончания работ новый оригинальный интерьер ванной будет долго радовать ее посетителей.

Видео о различных способах

Как изготовить вертикальный короб для маскировки труб и сделать в нем сантехнические люки.

Как сделать горизонтальный короб и облицевать его плиткой.

Как установить рольставни в санузел.

Источник: http://vdome.club/remont/vodoprovod/kak-spryatat-truby-v-vannoy.html

Вода в коробочке или как спрятать трубы в ванной

Ванная комната смотрится элегантно и гармонично, когда в ней не виды водопроводные трубы.

Очень часто клиенты и начинающие мастера спрашивают, как спрятать трубы в ванной. Вот недавно, например, ставил машину на стоянку и с подобным вопросом обратился ко мне местный сторож, который решил сделать кое-какой ремонт своими руками.

Ну что ж, дать полезный совет мне никогда не жалко и денег я за это не беру. А тут как раз погодка была хорошая, потому мы присели в тенечке, и я рассказал все, что знаю о том, как скрыть трубы в ванной комнате так, чтобы затратить на это минимум сил и средств.

Однако во время разговора выяснилось, что ему больше нравится зашивка труб, то есть когда инженерные коммуникации не просто замаскированы, а полностью незаметны. Поэтому пришлось взять в руки карандаш с бумагой и накидать ему эскиз короба из пластика, который для этой цели подойдет как нельзя лучше.

А когда я вечером шел домой со стоянки, то подумал, что подобная инструкция пригодится и другим людям, которые не знают, чем закрыть трубы в ванной комнате. Поэтому весь свой рассказ я изложил в письменном виде и предлагаю вашему вниманию.

Простые методы декорирования труб

Перед тем как рассказывать вам о сложных способах того, как закрыть трубы в ванной, упомяну немного о том, как задекорировать инженерные коммуникации в этом помещении. Речь пойдет о простых способах, которые не требуют больших усилий и денежных затрат.

Уделив лишь немного своего бесценного времени, вы сможете превратить мозолящие глаза трубы в интересные аксессуары, которые будут дополнять и разнообразить дизайн ванной комнаты.

1. Мозаика. Это интересный и необычный способ маскировки труб. Наклеив на поверхность водопровода кусочки мозаики, можно искусно скрыть их, сделав похожими на стены. То есть получится необычный и интересный аксессуар.

Один из вариантов декоративного оформления трубы (на фото труба выделена синим прямоугольником).

Источник: http://obustroeno.com/stroitelstvo/pomeshheniya/vannaya/50211-kak-spryatat-truby-v-vannoj

Как спрятать трубы в ванной: способ выбираем сами

Скрытая сантехническая разводка в туалетах и ванных комнатах повышает их эстетичность и позволяет рациональнее использовать полезную площадь. Неприглядные трубопроводы прячут за пластиковыми панелями и фальшстенами, вокруг них сооружают коробы или монтируют шкафчики. Кроме того, трубы заливают стяжкой пола или для них вырубают специальные борозды в стене. При этом у каждого способа есть свои достоинства и недостатки.

Какие трубы прокладывают в ванной

По назначению трубы, проложенные в ванной комнате, делят на:

• водопроводные;
• канализационные;
• отопительные.

Как правило, последние прокладывают в санузлах только в частных домах.

По материалу изготовления различают трубы:

• металлические;
• пластиковые;
• металлопластиковые;
• поливинилхлоридные;
• полиэтиленовые.

Металлические (чугунные и стальные)

Для разводки коммуникаций уже давно не применяются, но ещё сохранились в некоторых домах старой постройки (советской или даже дореволюционной). Медные трубы, напротив, современны и технологичны, но их минус — высокая цена. При монтаже соединяются методом пайки или с помощью фитингов.

Пластиковые (полипропиленовые)

Наиболее пригодны для подключения к системам водоснабжения, канализации и даже отопления. Достоинства таких труб — малый вес, прочность, легкость монтажа и, главное, — надежность. Соединяются методом термической сварки, благодаря чему вся конструкция становится монолитной. Такие трубопроводы можно спокойно прятать в коробы и замуровывать. Они выдерживают большой напор воды, не гниют и не ржавеют.

Металлопластиковые

Легко гнутся в разные стороны, что позволяет использовать эти трубы для монтажа сложных конструкций. Но, в отличие от пластиковых, они не свариваются, а соединяются металлическими фитингами и цангами, из-за чего возникает риск протечек на стыках.

ПВХ (поливинилхлоридные)

Не рекомендуется использовать для подачи воды и отведения стоков. Из-за слишком тонких стенок такие трубы плохо переносят высокие температуры и перепады давления, поэтому быстро выходят из строя.

Полиэтиленовые (из сшитого полиэтилена)

Данные трубы также ненадёжны и малопригодны для разводки коммуникаций в санузлах.

Для подводки холодной воды рекомендуют применять пластиковые или медные трубы, для горячего водоснабжения — металлопластиковые. Полиэтиленовые и ПВХ-трубы лучше не использовать под герметизацию, поскольку их придётся часто менять.

Применение труб разных видов на фото

При разводке коммуникаций используют трубы разного диаметра: ¾ дюйма (19.05 мм) для прокладывания магистралей и ½ дюйма (12,7 мм) для подключения сантехники. Эти стандарты оптимальны для обустройства санузлов в многоэтажных домах. При частной застройке нужно помнить: чем больше разбор воды, тем больший диаметр труб потребуется.

Восемь вариантов закрытия сантехники, выбор оптимального

Есть много способов скрыть сантехническую разводку в туалете и ванной комнате. Но прежде чем рассматривать конкретные методы, нужно знать ответ на главный вопрос — трубы маскируют во время их прокладывания или хотят скрыть уже проложенные коммуникации.

В первом случае трубы заливают стяжкой пола или убирают в нишы, выдолбленные в стенах. Во втором — сооружают короба либо специальные мебельные конструкции, устанавливают рольставни и т.д.

Чтобы выбрать оптимальный вариант маскировки труб со всеми их изгибами и разветвлениями, сначала трассы трубопроводов размечают на стене карандашом. Или рисуют схему на бумаге, сохраняя масштаб. После этого принимают решение, где штробить стену, а где устанавливать короб или сооружать какую-либо другую конструкцию.

Источник: http://postroika.biz/6941-kak-spryatat-trubyi-v-vannoy-sposob-vyibiraem.html

Как спрятать трубы в ванной — обзор лучших способов

Опубликовано Артём в 25.03.2019 25.03.2019

Даже самое оригинальное дизайнерское решение оформления интерьера ванной комнаты может сойти на нет из-за бросающихся в глаза мало приглядных инженерных коммуникаций. Спасти ситуацию можно лишь путем выведения непрезентабельных элементов из поля зрения. Как спрятать трубы в ванной, обеспечив при этом доступ для обслуживания системы, рассмотрим подробнее.

Что нужно знать перед монтажом

У каждой детали в любом механизме — свое назначение. Трубы в этом плане также можно воспринимать элементами единой и хорошо отлаженной системы. Системы, которая рано или поздно может дать сбой, а значит что оперативный доступ к трубам — не пожелание, а необходимость. Есть ряд замечаний от специалистов, к которым следует внимательно прислушаться, если вы желаете справиться с операцией правильно:

• если на трубах присутствуют какие-либо соединения резьбового типа, краны и т.п, то при любом выбранном типе маскировки коммуникаций следует обеспечить быстрый к ним доступ;
• при монтаже декоративного короба обязательного или обшивке труб пластиковыми панелями предусматривайте создание смотрового люка;
• коммуникации из металлопластика имеют соединения — так называемые фитинги — которые регулируются ключами, эти участки нуждаются в постоянном контроле с вашей стороны и возможности оперативного вмешательства на случай утечки;
• не размещайте люки для осмотра труб в тех местах, где нет соединений — шанс возникновения протечки в этих зонах настолько минимален, что его даже не следует принимать в расчет;
• непосредственно перед монтажом следует тщательно проверить все коммуникации — и исправить замеченные дефекты до установки фальш-стены или короба;
• для предотвращения появления конденсата рекомендуется провести изоляцию водопроводных и канализационных труб.

Помните, что функциональность налаженных инженерных коммуникаций в ванной никак не должна быть принесена в жертву декоративности. Разумный баланс всегда находится где-то посередине, и соблюдение нехитрых правил, указанных выше, поможет вам не только красиво справиться с проблемой видимых труб, но и сохранить уверенность в их надежном функционировании.

Требования к материалам для заделки труб

Первое, что необходимо сделать, прежде чем приступить к заделке труб в ванной – определиться с подходящим материалом.

Руководствоваться при выборе материала для скрытия труб в ванной комнате исключительно эстетической составляющей изделий не совсем правильно

Критерии, на которые стоит ориентироваться при выборе материала:

• Легковесность. Чтобы конструкция не загромождала и без того ограниченное пространство, нужно подбирать материалы, для фиксации которых нет необходимости сооружать тяжеловесные каркасы. Можно задействовать обычные деревянные рейки или металлические профили.
• Влагостойкость. Повышенная влажность для ванной комнаты является привычным явлением. Используемые при ее обустройстве материалы непременно будут подвергаться ее влиянию. Поэтому предпочтение стоит отдавать тем вариантам, которые не впитывают влагу и не деформируются при ее оседании на поверхности.
• Устойчивость к воздействию химических реагентов. Без применения бытовой «химии» поддерживать чистоту в санузле довольно проблематично. При генеральной уборке помещения обработке подлежат все вертикальные и горизонтальные поверхности. А потому материалы, используемые для их облицовки, должны безболезненно переносить непосредственный контакт с бытовыми чистящими средствами.

Для скрытия коммуникаций в санузле отлично подходят декоративные МДФ плиты, стеновые панели из пластика, листы влагостойкого гипсокартона.

В облицовке стеновых конструкций интересно будут смотреться плиты декоративного оргалита, покрытые слоем меламинового ламината, и гипсовые 3D панели

Разнообразные текстуры популярных в последние годы гипсовых 3D панелей способны имитировать дерево, кирпич, мозаику и создавать на стенах причудливые узоры.

Важный момент: независимо от типа облицовочного материала, прежде чем закрывать трубы, стоит убедиться в их надежности. Закрыв трубопровод, который имеет дефекты, велик риск того, что в скором будущем придется в аварийном порядке разбирать конструкцию.

Все способы маскировки труб

Попробуем перечислить самые распространенные способы маскировки канализационных и водопроводных труб в ванной. Здесь есть как самые простые варианты, которые так и хочется назвать элементарными, так и немного усложненные, требующие уже последовательного монтажа.

1. декоративная мозаика;
2. полиуретановая «лепнина»;
3. металлические решетки;
4. влагостойкая мебель для ванных комнат;
5. рольставни;
6. декоративные короба и ниши.

Декоративная мозаика

• подходит для обклеивания крупных и широких элементов;
• можно подобрать любой цвет и фактуру сообразно оформленному в ванной комнате интерьеру;
• достаточно высокая стоимость.

Способ, которым грех не воспользоваться, если, к примеру, нужно красиво и быстро закрыть канализационный стояк, широкую трубу. Во всех остальных случаях он обнаруживает свою непригодность в силу сложности работы с самим материалом — кусочками декоративной мозаики из керамики, натурального камня или стекла. В качестве безусловного плюса — огромное количество вариантов, поэтому как бы ни была изысканна и небанальна ваша ванная, можно с уверенностью говорить, что подобрать мозаику к ней — вопрос недолгого времени.

Взгляните на то, как можно замаскировать трубы в ванной декоративной мозаикой. Даже сложно догадаться, где на фото ниже прячутся трубы. А они — есть.

Такой способ отделки можно применять не только в ванных, правда для этого лучше подойдет деревянная мозаика.

Полиуретановая «лепнина»

• базовый материал — полиуретан;
• искусно имитирует настоящую глиняную лепнину;
• придает помещению благородный вид;
• специфика размещения;
• легко демонтируется.

Даже в случае течи достаточно просто заменить целый фрагмент такой конструкции без каких-либо эстетических потерь. Один из минусов этого варианта — не всегда он смотрится уместно, особенно в формате оформленной под хай-тек ванной. К тому же, имеет значение и характер размещения труб: если в вертикальном положении лепнина из полиуретана эффектно и красиво подчеркивает интерьер, то в горизонтальном вся органика интеграции пропадает и конструкция выглядит по меньшей мере нелепо.

Металлические решетки

• из нержавеющей стали или хромированные;
• используются в сочетании с каркасом;
• доступная цена;
• идеально вписываются в современные ванные комнаты.

Вполне трезвое и актуальное решение, если вы хотите спрятать трубы в ванной, но вот монтировать их непосредственно в стену нет никакого желания. Особого декоративного откровения здесь не ищите — да и откуда ему взяться. Пожалуй, это самый практичный и функциональный вариант, который не ударит больно по вашему кошельку. А найти ответ на еще один актуальный вопрос по заделке щели между ванной и стеной вы можете в одноименной статье: «Чем заделать щель между ванной и стеной».

Влагостойкая мебель для ванных комнат

• прекрасно сохраняет эксплуатационные качества в условиях повышенной влажности;
• изготавливается из крашеного или ламинированного ДСП;
• различная функциональная нагрузка: тумбы, зеркала, пеналы;
• отлично совмещает в себе практичность и декоративность;
• требует необходимое пространство в помещении;
• иногда — достаточно высокая цена.

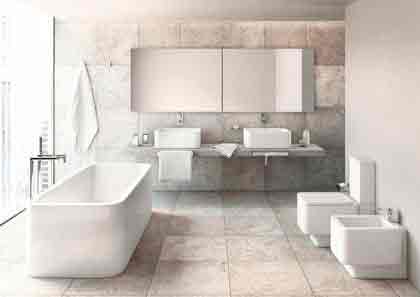

Впрочем, чего греха таить: хорошая мебель для ванных комнат действительно стоит немало. Взять те же самые наборы известного испанского бренда Roca: удобный подвесной шкаф-пенал из лимитированной коллекции Victoria прекрасно закроет ненужные глазу водопроводные трубы, но потребует разгрузить семейный бюджет на 12 тысяч рублей. Зато в вашем распоряжении будет еще и немало места для полотенец, флаконов и всякой всячины на полках. Некоторые тумбы или пеналы оснащены вместительной корзиной для белья, что позволяет сэкономить место.

Рольставни

• рекомендуются для использования в нишах;
• элементарный монтаж;
• жалюзи и роллеты;
• защита от шума в коммуникациях;
• привлекательный внешний вид;
• легко ломаются;
• обеспечивают быстрый доступ к ключевым узлам.

Главная проблема рольставней заключается в том, что свой лаконичный и привлекательный внешний вид они теряют при первом же незначительном механическом воздействии. Увы, но изготавливаются они из легких и ломких материалов, которые давления извне попросту не выдерживают. Зато в плюсы следует записать низкую стоимость, что для многих хозяев является едва ли не главным приоритетом.

Декоративные короба и ниши

• требуют монтажа каркаса;
• не рекомендуются к использованию в маленьких ванных;
• используется гипсокартон или пластик;
• надежная влагостойкость;
• невысокая цена.

Наверное, самый востребованный на сегодняшний день вариант, который особенно рекомендуется для помещений с хорошим запасом свободных квадратных метров. Вместе с тем, и самый сложный, так как потребуется сооружать каркас. Обо всех этапах монтажа гипсокартонных коробов — ниже.

3 лучших способа спрятать трубы

На самом деле таких методик очень много, поэтому для своей ванной достаточно легко подобрать оптимальный вариант, устраивающий по результату и трудозатратам.

1. Уберите коммуникации в стены или пол

Это самый трудоемкий метод, но при этом он дает лучший результат и не требует сооружения отнимающего свободное место каркаса. Его главным недостатком считается опасность порыва труб, что приведет к необходимости демонтажа всей конструкции, включая финишную отделку, и дорогостоящему ремонту. Поэтому таким образом маскируют только пластиковые трубы разного назначения без разъемных соединений.

Водопровод может быть уложен в стену. Для этого штробятся канавки подходящего размера. Такого, чтобы труба свободно помещалась внутри. Желательно выбрать кратчайшую траекторию с минимумом поворотов. Если предполагается проложить параллельно две трубы, с горячей и с холодной водой, для каждой штробится отдельная выемка с расстоянием между ними минимум 0,3 м. В общую их укладывать запрещено.

Перед монтажом конструкции штробы желательно оснастить рукавом из поролона или термофлекса, чтобы минимизировать проблемы от появления конденсата и теплового расширения. После укладки труб штробы заделывают цементным раствором. Канализационный трубопровод можно уложить в стяжку. Если его протяженность велика, обязательно используют гофру, которую надевают на трубы перед укладкой. Это позволит им свободно расширяться при нагревании.

2. Спрячьте трубы под плиткой

Строится каркас, под которым располагаются трубы. Конструкция оформляется керамической плиткой. При этом обязательно выполняется ревизионный люк или несколько, в зависимости от протяженности трубопровода. Форма каркаса и его расположение могут быть любыми, их определяет желание владельца. Чаще всего конструкция подходит к мебели или к сантехническим приборам.

Для сооружения каркаса используется пропитанный защитным раствором деревянный брусок либо профиль. В любом случае собирается конструкция, которую надежно закрепляют к стене, полу или потолку. Для обшивки используются листы фанеры или ДСП, но обязательно влагостойкие марки. На обшитом каркасе обустраиваются проемы под смотровые люки, чтобы обеспечить доступ к трубам. После чего основание армируется специальной сеткой.

Плитка укладывается прямо на сетку. Для монтажа используется подходящий клей. На крышку ревизионного люка тоже наклеивается плитка. После полного высыхания раствора производится затирка швов. Желательно дополнительно покрыть их антигрибковой мастикой.

3. Замаскируйте трубы коробом из гипсокартона

Для работы можно использовать только влагостойкий гипсокартон, который отличается от стандартного листа зеленой окраской. Такие полотнища пропитаны защитными составами и способны противостоять влаге. Гипсокартон крепится на каркас из металлических профилей, размеры и форма которого зависят от протяженности и конфигурации трубопровода. Начинают работы со сборки каркаса.

В процессе обустройства его надежно фиксируют к стенам и полу. Затем каркас обшивается листами гипсокартона. Важно помнить, что у материала есть лицевая сторона, она обязательно должна быть снаружи. Для крепления полотен используются саморезы, их шляпки утапливают в основание примерно на миллиметр. На подготовленном коробе вырезается проем под смотровой лючок. Дверцу крепят на петли.

Если внутри конструкции проложены трубы горячего водоснабжения либо отопления нужно выполнить несколько маленьких отверстий на ее верхней стенке. На нижней тоже желательно сделать отверстие, чтобы сразу заметить протечку. Для усиления углов конструкции их накрывают специальными перфорированными уголками. Готовый короб затирается теркой, затем оштукатуривается. Все швы тщательно заделываются. После высыхания приступают к финишной отделке.

Для обшивки каркаса еще используют панели из пластика, что тоже дает хороший результат. Используя один из этих способов можно спрятать трубопроводы разной формы, включая самые сложные разводки. Затраченные усилия окупятся сторицей. Интерьер ванной станет намного привлекательнее, если инженерные коммуникации не будут видны.

Особенности монтажа короба из гипсокартона

Ванная комната — это помещение, в котором постоянно наблюдается повышенная влажность воздуха. Значит, и гипсокартон для создания короба следует подбирать влагостойкий. Как правило, он доступен в продаже в формате листов зеленого цвета.
Сам по себе гипсокартон имеет немало плюсов как надежный и экологически безопасный отделочный материал:

• легко режется;
• формирует эстетически привлекательную и прочную поверхность;
• позволяет создать надежную и безопасную фальш-стену или перегородку;
• хорошо сочетается со штукатуркой или керамической плиткой.

Что понадобится?

• профили;
• влагостойкий гипсокартон;
• силиконовый герметик;
• шурупы;
• дюбели;
• нож;
• перфоратор.

В чем секрет успешного монтажа маскировочного короба из гипсокартона в ванной? Четкое следование подробной схеме-монтажу, представленной ниже, поможет вам быстро и качественно спрятать трубы в ванной, не монтируя их в стену:

1. заранее продумайте, как будет выглядеть короб, сделайте наброски на бумаге, придайте вашим записям вид четкой и хорошо продуманной схемы;
2. выполните необходимые замеры, чтобы узнать, какое количество материала вам потребуется;
3. производятся расчеты, определяющие необходимое количество материалов;
4. в местах соприкосновения труб со стеной при помощи перфоратора и дюбелей с шурупами закрепите направляющие профили — так вы установите границы каркаса вашей будущей конструкции;
5. закрепите такие же профили на полу и потолке — для безупречной фиксации верхней и нижней части короба;
6. установите угловой наружный профиль и закрепите его ребрами жесткости для устойчивости, их можно сделать из тех же направляющих профилей, соединив угловой профиль полученными фрагментами с тем, что закреплен на стене;
7. обшейте каркас гипсокартоном, вырезая необходимые фрагменты ножом и вставляя между профилями;
8. после обшивки обработайте все стыки герметиком;
9. остается лишь выполнить финишную отделку поверхности короба — покрасить, оштукатурить, обложить керамической плиткой.

Если у вас стены в ванной покрыты облицовочной плиткой, то можно выполнить отделку короба в таком же ключе. Так полученная конструкция будет органично смотреться в интерьере ванной и не будет отнимать визуально много пространства.

Кстати, гипсокартонные листы в ванной можно успешно заменить пластиковыми панелями. Правда, в пользу первых говорит прочность материала. Пластик при всех его плюсах все же куда более хрупкий материал.

Кажется, что такой способ спрятать трубы в ванной является самым сложным, но если разобраться, то ничего сложного в этом нет:

последовательное выполнение всех пунктов монтажа приведет вас к хорошему результату

.


Для лучшей наглядности — несколько видео от профессионалов.

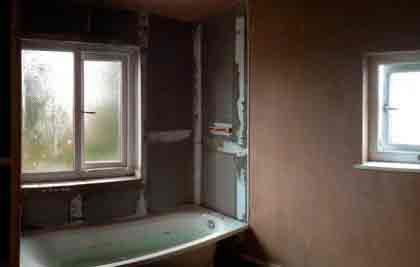

И небольшая подборка фото с коробами из гипсокартона в ванной.

Как быть с канализационными трубами?

Вы наверно уже прикинули, что в этом случае утопить трубу в стену вряд ли удастся из-за огромного диаметра. Придётся прибегнуть к менее радикальным, но от этого не менее действенным методам, а именно декоративной облицовке, конкретных, мазолящих глаза, участков ванной.

Как правило, нужно будет сделать каркас, представляющий собой короб, обрамляющий собой канализационный участок и покрыть его декоративным материалом, по типу того, который использовался для отделки стен.

Форма каркаса может быть разной, однако для большего удобства лучше использовать прямоугольное сечение короба, хотя бы для тех участков, которые расположены горизонтально. Для стояков или вертикальных труб, можно сделать короб с круглым, полукруглым или овальным сечением.

Заключение

Вероятно, после этого материала ответ на вопрос о том, как спрятать трубы в ванной и не монтировать их при этом в стену, уже не вызывает у вас особой сложности. В вашем распоряжении целая россыпь практичных и недорогих вариантов. Изучите план вашей ванной комнаты, подумайте над тем, какой способ более всего впишется в ее интерьер и ответит всем вашим эстетическим запросам. Да, практичность — это, конечно, хорошо, но мы ведь скрываем трубы в первую очередь для того, чтобы улучшить визуальный облик помещения, верно?


Фото: vk.com

Маскировка горизонтально проложенных труб

Закрыть горизонтальные коммуникации проще всего путем сооружения того же короба из ДСП, фанеры или пластика. Для сооружения такой конструкции на противоположных участках стены выполняют разметку.

Определяя длину отступа, ориентируются на самые выступающие точки по всей протяженности трубопровода, включая его самые дальние участки

Вдоль разметочной линии с помощью саморезов крепят направляющий профиль. В него вставляют перемычки, выдерживая равноудаленное расстояние в 60 см. К собранному каркасу крепят предварительно нарезанные заготовки.

При желании можно соорудить съемную конструкцию. Для этого в соответствии с высотой и шириной труб вырезают доски для создания вертикальной и горизонтальной плоскости. Их скрепляют между собой перпендикулярным «уголком». Собранную конструкцию просто ставят над местом размещения труб.

Фото как спрятать трубы в ванной комнате

Видеосоветы по монтажу разных типов конструкций

Чтобы спрятать трубы, подойдут такие материалы, как пластиковые панели, гипсокартонные листы или жалюзи. Особенности монтажа конструкций в следующих видеороликах.

Закрываем трубы гипсокартоном:

Изготовление короба из пластиковых панелей:

Монтаж шкафа с жалюзи:

Проявив немного фантазии и приложив усилия для ее воплощения, можно любые неприглядные коммуникационные системы скрыть или задекорировать, превратив в оригинальное украшение интерьера.

• Как спрятать трубы в туалете Современные сантехнические приборы с каждым годом становятся все более совершенными и эстетичными. Устанавливая их в ванные и туалеты, спроектированные…
• Труба для вытяжки для кухни: пластиковые гофрированные трубы, как спрятать, диаметр, размеры, видео-инструкция по установке своими руками Вытяжная система на кухне соединяется с вентиляционной шахтой посредством трубы Вытяжка в помещении, где готовится пища – вещь необходимая. Чаще всего…
• Как спрятать газовую трубу на кухне — маскировка газовых труб Выбирая вариант, как спрятать газовую трубу на кухне, помните, что в любом случае вы должны сохранить свободный доступ к вентилям, перекрывающим подачу…

Кол-во блоков: 15 | Общее кол-во символов: 23764
Количество использованных доноров: 4
Информация по каждому донору:

Источник: http://kachestvolife.club/o-chistote/santehnika/kak-spryatat-truby-v-vannoy-obzor-luchshih-sposobov
