Как установить кондиционер самому

Как установить кондиционер самостоятельно

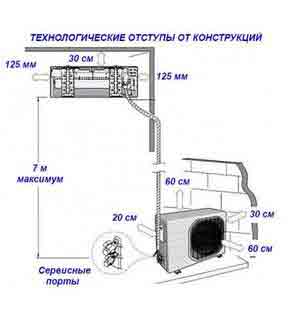

Установка кондиционера своими руками должна начинаться с выбора места для установки. На самом деле все непросто. Надо учесть:

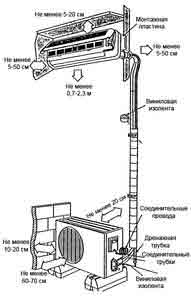

  • Требования производителей техники. Это максимальная и минимальная длина трассы, расстояния от стен, потолка.
  • Ограничения местной власти. Не везде, не на все здания можно вешать наружный блок на стены. И это создает дополнительные сложности. В некоторых современных многоэтажках есть кондиционерные. В этом случае вопросов, где разместить наружный блок кондиционера, не возникает. Если такого помещения нет, обычно ставят его на балконе или лоджии, позаботившись о свободном доступе воздуха или установив вентиляторы — для принудительного охлаждения блока.

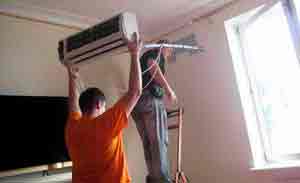

Установка кондиционера своими руками — непросто, но возможно

Так что придется решать комплексную задачу, стараясь удовлетворить все требования и рекомендации. Только в этом случае установка кондиционера своими руками будет удачной.

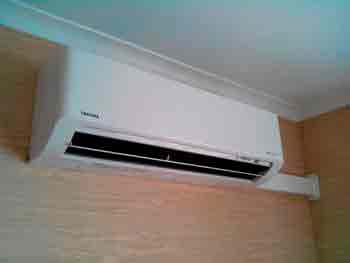

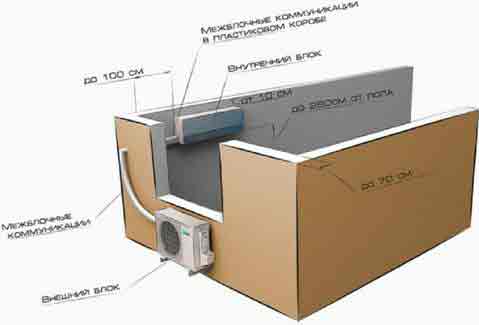

Выбираем место для внутреннего блока

Начнем с самого простого: выбор места размещения с точки зрения удобства пользования. Внутренний блок надо разместить так, чтобы охлажденный воздух распространялся по всей комнате, но не попадал напрямую на кровать, рабочий стол, кресло. В принципе, можно перенаправить поток при помощи подвижных жалюзи, но гораздо лучше изначально подумать об этом.

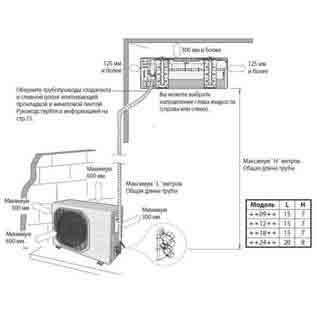

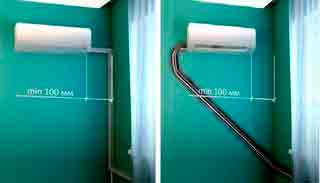

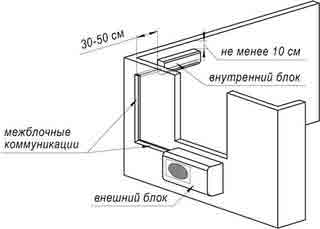

Варианты расположения внутреннего блока сплит системы

Наиболее правильное в этом случае решение разместить кондиционер над изголовьем кровати, над или сбоку от стола. В этом случае поток холодного воздуха будет «обтекать» место отдыха или работы, что гораздо более комфортно и менее опасно для здоровья.

Кроме того есть технические моменты, которые надо предусмотреть до того как начата установка кондиционера своими руками. Внутренний блок соединяется с наружным при помощи трассы из медных труб и кабеля управления. Выходы для подключения трассы находятся справа (если смотреть на блок спереди), но их можно выгнуть таким образом, чтобы они оказались слева или снизу. Эти выходы — это медный трубки длиной 30 см.

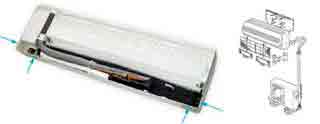

Выходы из наружного блока сплитсистемы (вид сзади)

К ним подключается трасса (пайкой или развальцовкой), а место соединения должно быть доступно для обслуживания. Потому этот участок трассы в стену (в штробу) не прячут, а закрывают декоративным коробом. При этом трассу можно располагать по-разному — в зависимости от того, на какой стене повесили внутренний блок и где по отношению к нему находится наружный блок.

Блок слева от наружной стены

Если внутренний блок находится слева от внешней стены, а трассы выходит ровно, минимальное расстояние от стены до блока — 500 мм (1 картинка на фото). Его можно уменьшить до 100 мм если трассу завернуть на прилегающую стену, но общая ее длина не должна быть меньше 500 мм. Если это невозможно, вывести отводы можно слева и уложить трубы в штробу (рисунок справа). В данном случае это возможно, так как место соединения выводов и трассы получается под крышкой корпуса, так что оно доступно для ремонта и обслуживания.

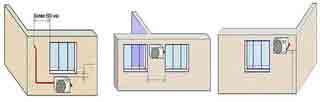

Варианты прокладки трассы хладагента если внутренний блок кондиционера находится слева от наружной стены

Если по наружным стенам здания нельзя тянуть кабели, трубы и т.п. (чтобы не портить внешний вид), придется всю трассу укладывать в помещении. Менее затратный вариант — провести ее в углу, закрыв специальными коробами. Такое расположение удобно, так как потом можно короб закрыть шторами.

Установка кондиционера своими руками: если трасса должна проходить в помещении

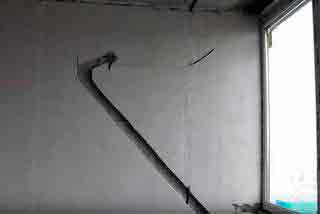

Второй вариант более трудозатратный (штробу сделать сложнее), но с эстетической стороны более выигрышный — это вывод перевести на левую боковую панель и уложить все в сделанную выемку.

На стене справа от наружной

Этот вариант можно назвать типовым — это стандартное решение при выборе такого местоположения. чаще всего трассу в коробе выводят прямо в стену, но если необходимо, ее можно опустить в углу (тоже закрыв коробом).

Пример монтажа внутреннего блока кондиционера на справа от наружной стены

При необходимости можно ее уложить в штробу (место соединения — в корпусе). Если трассу нельзя проводить снаружи здания, можно ее уложить в штробу в помещении. Трасса может быть похожа на два последних фото в предыдущей главе.

Куда определить наружный блок

На самом деле это не самая простая задача — выбрать место для наружного блока. Не на всех зданиях разрешено их размещать на стенах. В этом случае есть только два выхода: установить наружный блок сплит системы в специально отведенном месте — кондиционерной. Если такого помещения нет, остается только балкон или лоджия. В таких зданиях они обычно застеклены, потому на внешний вид размещение блока не влияет.

Но в этом случае надо предусмотреть систему охлаждения оборудования и отведения отработанного воздуха. Если балкон достаточно просторный, на все время его работы открывают окна на проветривание или обеспечив доступ свежего воздуха каким-либо иным способом. Выход простой и понятный, но ведет к перегреву оборудования, а это чревато поломками и частой заменой поврежденного наружного блока.

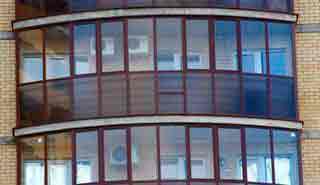

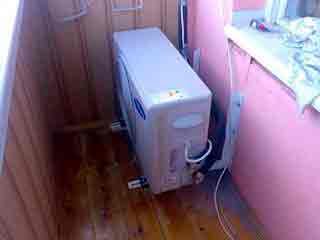

Монтаж на балконе — иногда единственный выход

Немного исправить положение может установка вентиляторов для более активного обмена воздуха. Правильно же выгородить небольшое помещение, сделать в нем эффективную вентиляцию, отдельные вентиляционные каналы на отведение и подачу воздуха. Причем они должны быть раздельными. Делают это при помощи воздуховодов, которые выводят вместо части остекления. В общем в данном случае установка кондиционера своими руками — проблемная задача именно в плане обеспечения нормальных условий работы оборудования.

На балконе или лоджии

Если запретов на размещение посторонних устройств на стенах здания нет, обычно наружный блок кондиционера вешают на ограждении балкона (сбоку или фронтально) или на стене, но так, чтобы до него была возможность дотянуться для обслуживания — помыть, почистить, проверить, починить.

Если балкон застеклен, над ним должна находится открывающаяся створка окна. Иначе обслуживать его будет очень сложно. Для защиты от осадков и предметов, которые могут упасть из окна, над блоком размещают козырек. Выбор материалов — что-то похожее на отделку балкона или белый пластиковый козырек, но только полнотелый. Пустотелые и металлические (в том числе профнастил и металлочерепицу) лучше не использовать, так как во время дождя они превращаются в барабан, а во время града вообще могут оглушать.

Стандартные способы установки наружного блока сплит системы на балконе

Если блок ставится на лоджии, из всех приведенных выше вариантов остается только тот, который на картинке справа. рядом на стене размещать неудобно, разве что под окном, но это уже относится к другому разделу.

Еще один момент: как проводить трассу — по потолку или по полу? Штробить придется и в том и в другом случае, но в случае с полом возможно, вы будете делать его из досок, тогда трубы и кабели, связывающие наружный и внутренний блок, можно проложить по поверхности, но лучше — в коробе.

Под или рядом с окном

В тех помещениях, где балкона или лоджии нет, внешнюю часть сплитсистемы навешивают на стену снаружи. Удобнее, если он находится под окном или сбоку от него. Причем под или рядом с открывающейся частью. В этом случае возможно обслуживание без вызова альпиниста.

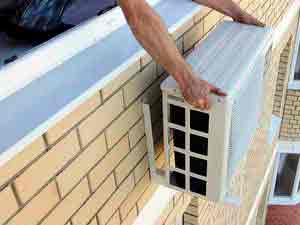

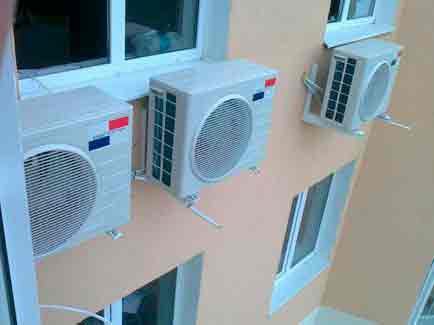

Наружный блок кондиционера можно установить под или рядом с окном

При установке наружного блока кондиционера своими руками на стене рядом с окном, обдумайте высоту его монтажа. Можно расположить верхнюю поверхность блока вровень с верхней кромкой окна. В этом случае, высунувшись из окна и застраховавшись, можно будет проводить работы стоят на подоконнике. Второй вариант — нижнюю кромку выровнять вровень с нижней границей оконного проема. Тут можно будет лечь животом на подоконник, но достать до места выхода патрубков не получится. То есть, все-таки придется вызывать промышленных альпинистов.

Что требуется для установки кондиционера своими руками

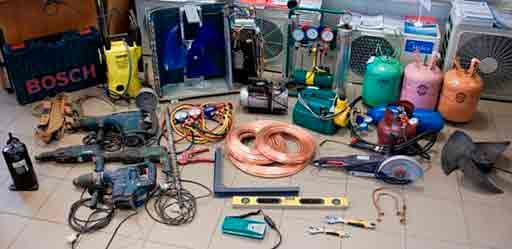

У тех, кто монтирует и подключает сплит системы профессионально, на работу, в среднем, уходит часа три. Стоимость же этой услуги немалая, а объясняется она необходимостью использования дорогостоящего оборудования. Хорошие аппараты действительно стоят немало, но многие из них можно заменить на более простые или взять в прокат. Единственное, что будет сложно найти — вакуумный насос. Это действительно дорогое специализированное оборудование, но есть технология, позволяющая обойтись без него. Именно так поступают некоторые монтажники, у которых такого оборудования просто нет — они просто стравливают часть фреона, очищая трубы. Этот метод и можно применять при самостоятельной установке сплит системы.

Сначала изучите инструкцию, потом осмотрите внимательно блоки, чтобы точно понимать о чем идет речь

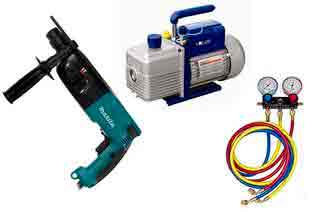

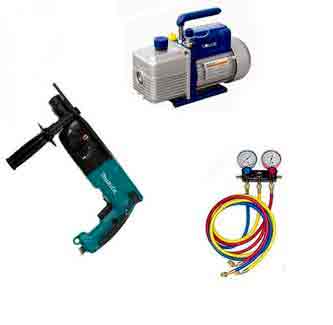

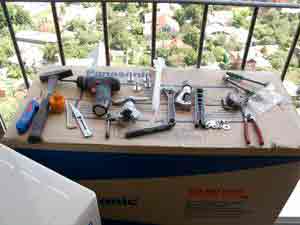

Необходимое оборудование и то, чем его можно заменить

Что необходимо чтобы установка кондиционера своими руками была успешной? В первую очередь нужен будет некоторый набор инструментов. С их помощью дело пойдет быстрее. Но если специального инструментария нет, его можно заменить на приспособления попроще. С ними работа займет больше времени, но, если постараться, на качестве это не отразится. Итак, что надо для монтажа сплит системы:

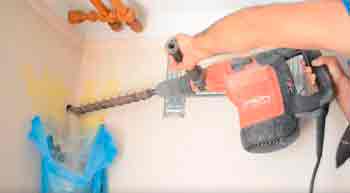

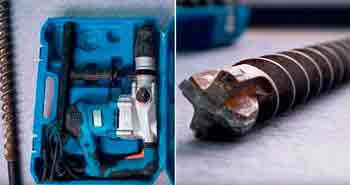

  • Мощный перфоратор. В наружной стене дома или здания необходимо сделать сквозное отверстие, через которое выводятся медные трубы и кабели, связывающие внутренние и наружный блоки. Также через это отверстие выводится дренажная трубка, для отвода конденсата и излишков влаги при нормализации влажности. Перфоратор — не такая уж большая редкость, единственное, что может вызвать трудности — подбор нужных насадок. Но это уже дело техники.
  • Труборез с острым лезвием. Блоки сплит системы соединяются между собой медными трубами. Продаются они в бухтах, потому придется нарезать на куски нужной длины. Если лезвие трубореза тупое, края трубы замнутся или будут неровными, с зазубринами. Это придется исправлять напильником и риммером (специальное устройство для удаления заусенец). Труборез можно заменить ножовкой с лезвием по металлу, а края выровнять и устранить заусенцы при помощи напильника (надфиля), окончательно обработав край до гладкости наждачной бумагой. Только при работе следите за тем, чтобы обрабатываемое отверстие было направлено вниз. Так внутрь трубы не попадет медная пыль (она может повредить внутренности кондиционера, так что это очень важно).
  • Трубогиб или пружину. Чтобы придать медным трубам нужную форму.
  • Дрель со сверлами разного диаметра. Она нужна для того чтобы проделать отверстия под монтажные пластина внутреннего блока и уголков для установки наружного.
  • Развальцовщик и калибратор для медных труб. Это устройство, конечно, специфическое, но стоит оно немного.
  • Штроборез. При прокладке трассы в штробе (канавка в стене) это устройство значительно ускоряет и упрощает работу. Но можно обойтись обычным долотом и молотком/кувалдой.

Ну и, как говорили раньше, для качественного запуска системы необходим вакуумный насос. Заменить его нечем, единственная возможность — на трассах длиной до 6 метров выпустить часть фреона (метод «пшика»).

Кроме того нужны будут отвертки, шестигранные ключи, уровень, молоток, возможно, некоторые другие инструменты, но они обычно есть в хозяйстве или их несложно найти.

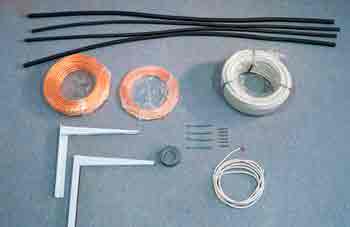

Материалы и расходники

Кроме инструментов для установки кондиционера своими руками понадобится некоторое количество материалов. Без многих из них не обойтись.

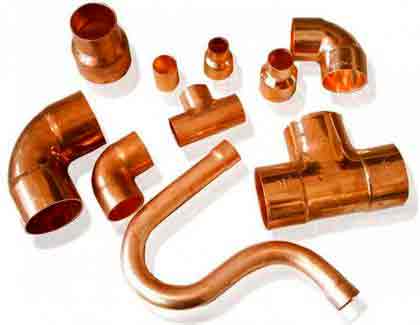

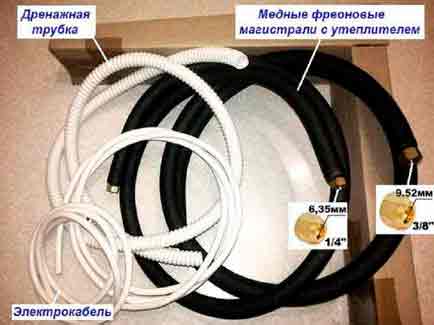

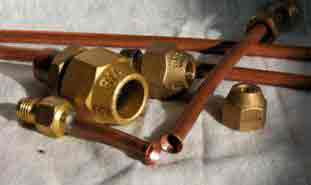

  • Медные толстостенные бесшовные трубы. Не перепутайте с водяными или отопительными. Нужны трубы, которые используются в системах охлаждения и кондиционирования. Их отличить можно по тому, что их края заглушены с обеих сторон. И, если вам будут ее отрезать, то отрезок тоже надо заглушить — чтобы внутрь ничего не попало. Длина медной трубы — равна длине трассы с учетом всех изгибов, плюс 20-30 см. Диаметр зависит от требований производителя. Требуется один кусок меньшего диаметра, второй большего. Точно размеры указаны в инструкции. При выборе учтите, что главное — толщина стенки. А диаметры можно брать такие:
    • с толщиной стенки 0,6 мм желательно найти диаметр 0,76 мм (рекомендуемая), можно 0,71 мм (минимум) а идеально 0,8 мм.
    • с толщиной стенки 0,9 мм -рекомендуемый диаметр 0.81 мм, 0,76 мм — минимальный.

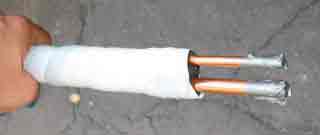

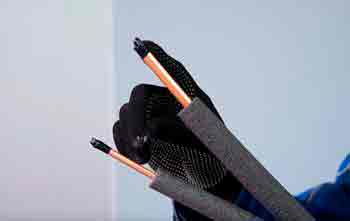

    Трубы должны быть бесшовными с толстыми стенками

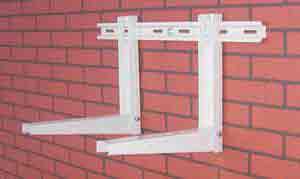

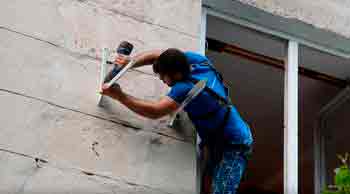

    Установка кондиционера своими руками: кронштейны для наружного блока

    Как видите, установка кондиционера своими руками требует серьезной подготовки. Нужен не только специальный инструмент, но и специфические материалы.

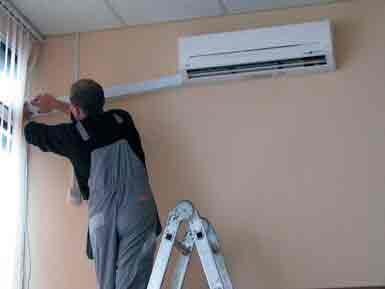

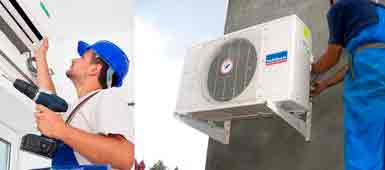

    Монтаж блоков

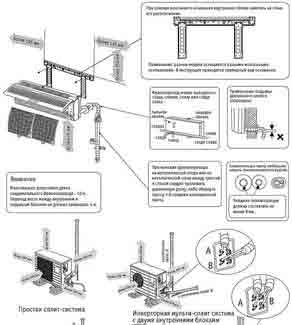

    Если вы хотите все сделать правильно, установка кондиционера своими руками должна начинаться с внимательного изучения инструкции. В большинстве своем они похожи, но припуски, требования по сечению кабеля, длине трассы и т.д. могут отличаться. Еще один плюс от прочтения мануала — вы точно будете представлять в каком порядке выполнять работы. В целом, вот что надо делать:

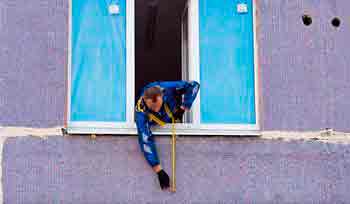

    • Отмечаем на стене предполагаемые места размещения блока, трассу и т.д. Берем прибор для обнаружения проводки и проходим по всей трассе. Если такого прибора нет, можно взять телефон, включить его в режим приема радио, подстроить так, чтобы при приближении к проводам он начинал шуметь. Так тоже можно определить местонахождение проводки, но только под напряжением.

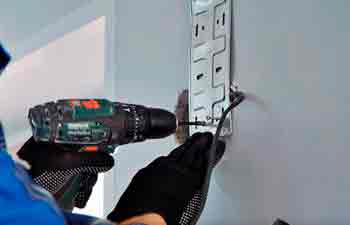

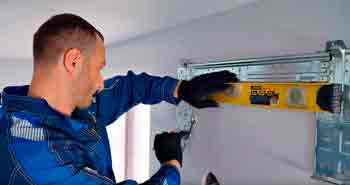

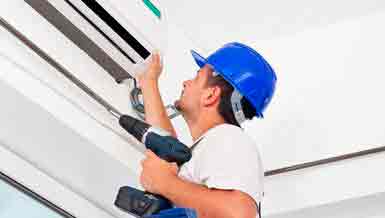

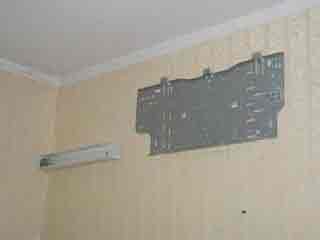

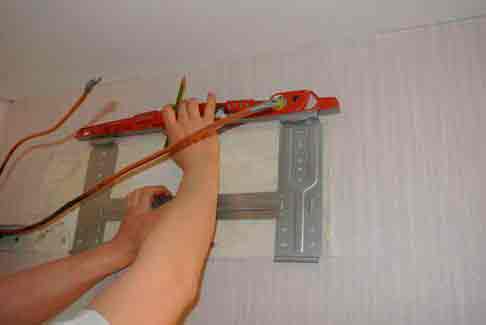

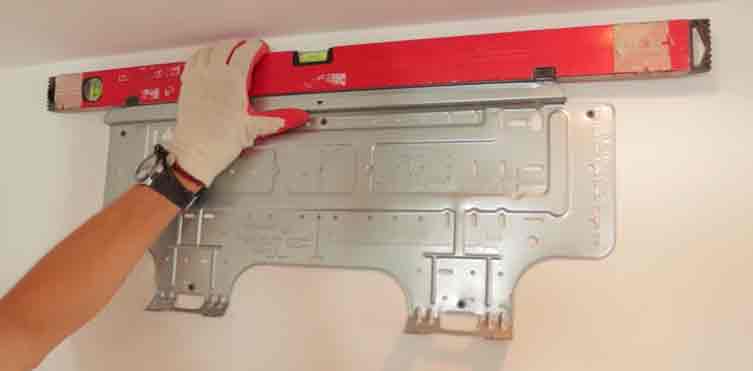

    • Крепим монтажную пластину внутреннего блока. Ее надо расположить строго горизонтально, потому для контроля необходим строительный уровень (можно пузырьковый, но лучше лазерный). Прикладываем пластину, выставляем по уровню, отмечаем метал под крепеж. Пластину убираем, дрелью сверлим отверстия, устанавливаем крепеж (в кирпичных и бетонных домах используем дюбеля, в деревянных можно применять саморезы).

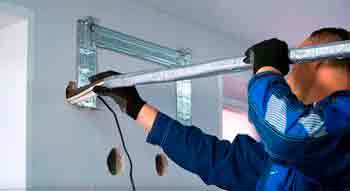

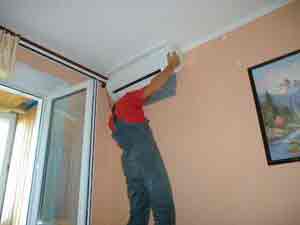

    Закреплена монтажная платина внутреннего блока и короб для прокладки трассы

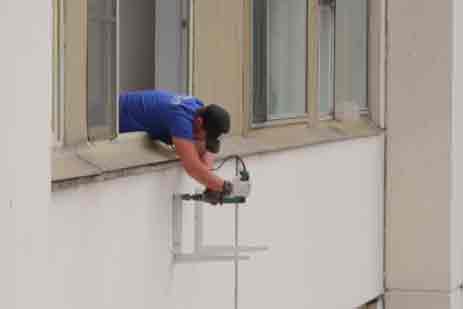

    Самостоятельны монтаж сплит системы — наружный блок даже под окном вешать не очень удобно

    На этом первый этап самостоятельного монтажа кондиционера закончен. Дальше будем прокладывать трассу.

    Соединение блоков

    Наружный и внутренний блоки сплит системы соединяются двумя медными трубками и кабелем. Также наружу выводится дренажная трубка. Все эти коммуникации могут прокладываться сверху по стене, и тогда они укладываются в специальный короб. Второй вариант — в штробу и тогда надо заниматься изготовлением канавки, которая будет соединять два блока. Но, прежде всего, надо просверлить отверстие в стене. Это делают после установки крепежа для блоков. И только после этого установка кондиционера своими руками продолжается.

    • Трубы используют двух диаметров: большего и меньшего (размеры указаны в инструкции, а длинна — равна длине трассы + 30 см). Отрезаем от бухты кусок нужной длины, расправляем края, устраняем заусенцы, плотно затыкаем края пробками/заглушками, а особенно тот, который будем проводить через отверстие в стене.

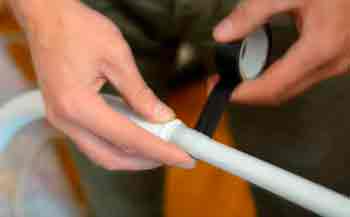

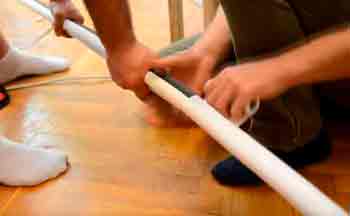

    • Надеваем на трубы теплоизоляцию, проводим через отверстие в стене, изгибаем при помощи трубогиба в нужных местах.

    Можно проводить трубы наружу в таком виде — надеть изоляцию, смотать скотчем, обязательно заглушить края

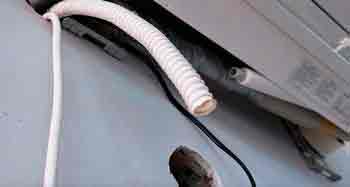

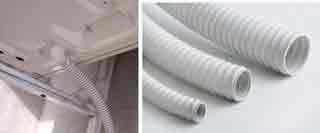

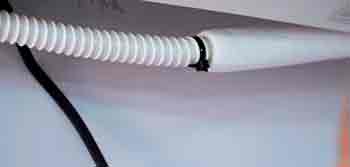

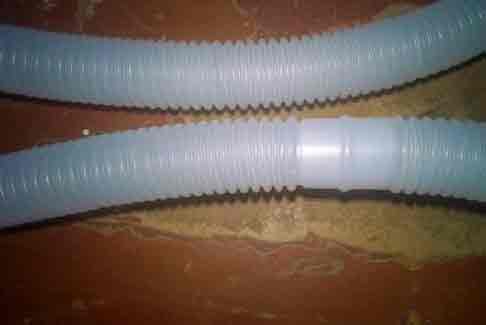

    Дренажная трубка крепится к специальному выходу

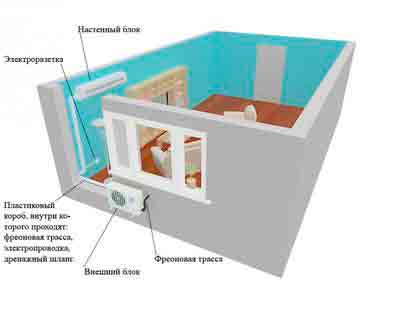

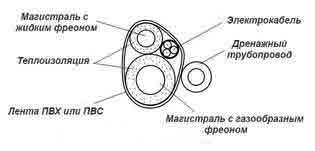

    При укладке в пластиковый короб, все коммуникации связывают в один пучок. Это можно делать стяжками, но чаще сматывают металлизированным скотчем — чтобы дополнительно уменьшить передачу тепла от медных труб.

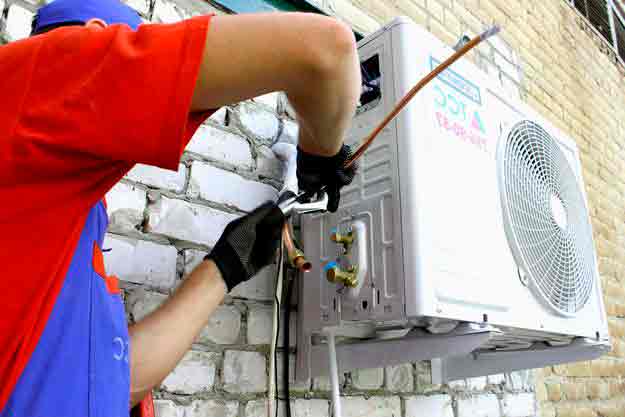

    Подключение медных труб

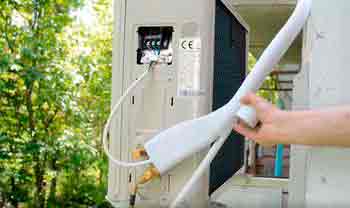

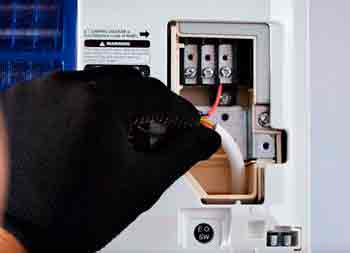

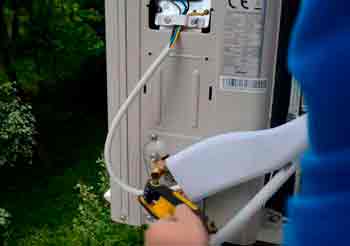

    Кабель ранее мы уже подключили, а завершается установка кондиционера своими руками подключением медных труб, дренажа. С дренажом проще. В нижней части внутреннего блока есть вывод, вот туда и вставляем шланг или трубу. Место соединения можно дополнительно уплотнить, используя сантехническую фум-ленту. Также для герметизации можно использовать силиконовый герметик.

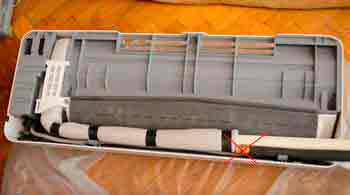

    Далее подключаем медные трубки. Начинаем в внутреннего блока. На боковой стенке выведены два порта — один со штуцерами большего диаметра, второй — меньшего. С какого из них начинать — не важно. Порядок действий такой:

    • С портов для подключения медных трубок скручиваем гайки. При этом слышится шипение. Это выходит закачанный на заводе внутрь блока азот. Он предохраняет внутренности от окисления.

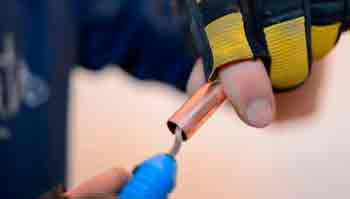

    • С подготовленных труб снимите заглушки еще раз проверьте край. Он должен быть ровным.
    • На трубу наденьте накидные гайки (не перепутайте, куда должна быть направлена резьба).

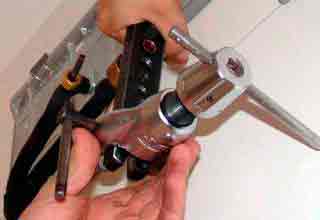

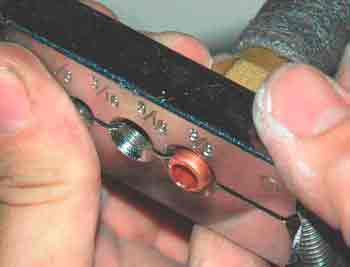

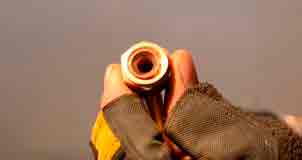

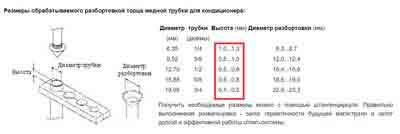

    • Развальцуйте края труб. Во время работы держите трубку отверстием вниз — чтобы стружки и пыль внутрь не сыпались.
      • Трубку зажимаем в держателе чтобы снаружи торчало ровно 2 мм. Устанавливаем вальцовщик, закручиваем винт.

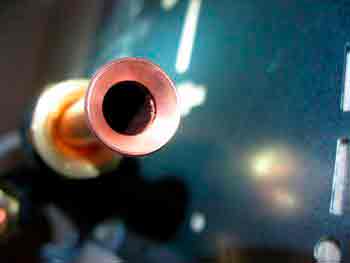

      • Вальцовка окончена, когда цилиндр больше не опускается. К этому времени должна сформироваться «юбка» большего диаметра.

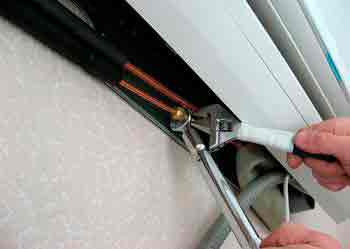

    • Развальцованный край трубы подводят к выходу внутреннего блока, соединяют из при помощи накидной гайки. Ее затягивают ключом. Никаких прокладок и уплотнителей использовать не надо. Медь — мягкий материал и под давлением он плотно прижмется, обеспечив герметичность. Но, для обеспечения плотного прилегания, необходимо обеспечить усилие в 50-60 кг.

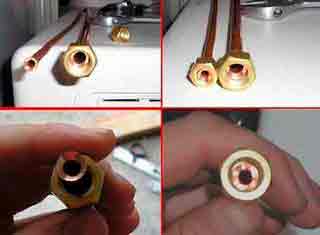

      Соединение трассы с выводами на внутреннем блоке

      Собственно все уже подключено, но надо еще провести вакуумирование или попросту удалить влагу и воздух из рабочих органов кондиционера.

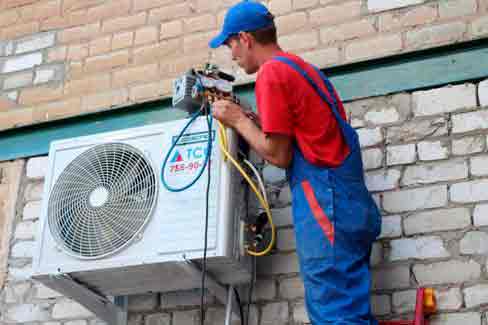

      Вакуумирование

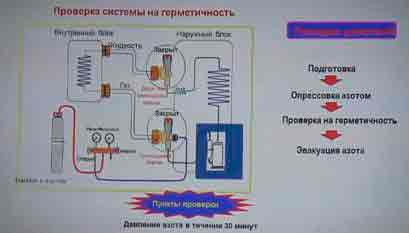

      Зачем проводить эту процедуру? Во время монтажа в систему попал воздух, также там содержатся остатки аргона. Эту смесь надо удалить, иначе она значительно сократит рабочий ресурс оборудования. Естественно, лучше если есть специальное оборудование. Но, на крайний случай, можно обойтись и без него.

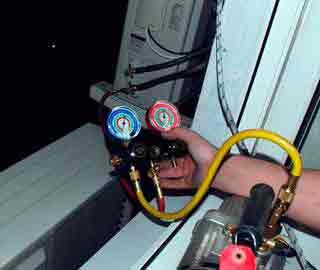

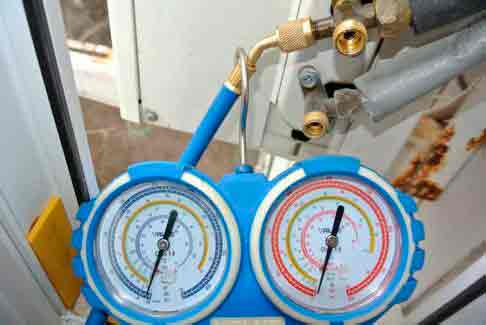

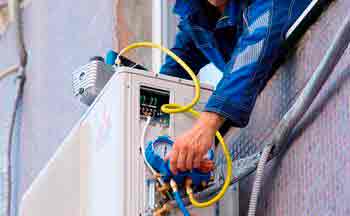

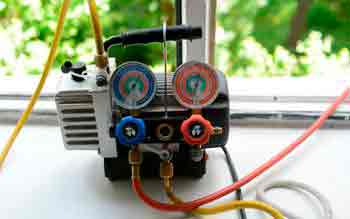

      При наличии вакуумного насоса

      Если есть вакуумный насос, все несколько проще. С ним обычно идут два манометра (низкого и высокого давления) по ним можно отследить падение давления в системе, то есть выявить негерметичность. Подключается вакуумный насос к выводу на внешнем блоке с золотником (заправочный порт), включается минут на 15-20. За это время он удаляет остатки воздуха и азота из системы.

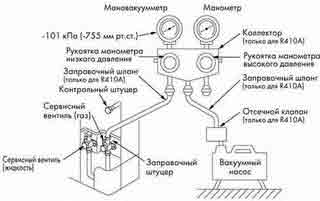

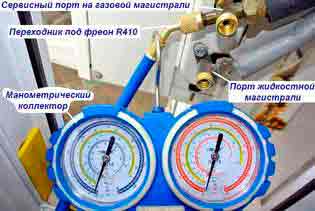

      Схема подключения вакуумного насоса к кондиционеру

      По прошествии этого времени насос отключают, но не отсоединяют, а оставляют подключенным еще на 20-30 минут. Все это время надо наблюдать за показаниями манометров. Если они изменились, в системе есть негерметичное соединение. Скорее всего — это место подключения медных трубок и их надо перезаделать. Если показания манометров стабильны, не отключая насос, полностью открываем клапан, который находится внизу. Из блока начинает выходить фреон, заполняя систему (слышен шум). Надеваем перчатки и быстро откручиваем шланг вакуумного насоса (фреон может повредить кожу). После отсоединения оборудования открываем клапан на трассе вверху (выходы меньшего диаметра). Теперь установка кондиционера своими руками окончена. Можно включать.

      Без вакуумного насоса

      При длине трассы до 5 метров установка кондиционера может быть проведена без вакуумного насоса. Для очищения оборудования придется спустить некоторое количество фреона, но по-другому никак. Порядок действий такой:

      • Откручиваем все три заглушки (две на нижнем порту, одну на верхнем).
      • Работать будем с выходом нижнего порта (он перпендикулярен боковой стенке сплита). Там есть разъем под шестигранный ключ, подбираем его по размеру, но пока ничего не делаем.
      • Вставляем ключ, поворачиваем его на 90° против часовой стрелки на секунду или меньше. В это время из блока начинает выходить фреон. Он смешивается с воздухом и остатками аргона, которые сейчас есть в системе, создавая при этом избыточное давление.

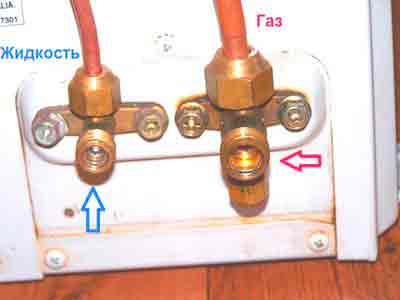

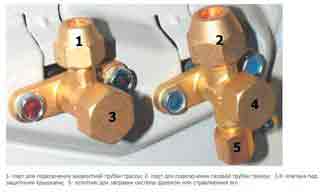

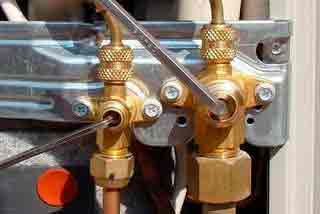

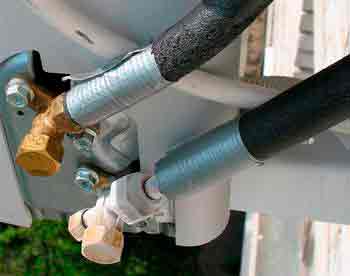

      Управляющие порты, через которые выпускается фреон из блоков в систему

      И в этом случае установка кондиционера своими руками завершена и оборудование готово к работе. Но в данном случае герметичность системы ничем не проверена и фреон может потихоньку улетучиваться, да и в системе все равно осталось некоторое количества воздуха и аргона. В общем, решение не идеальное.

      Источник: http://elektroznatok.ru/bytovaya-tehnika/ustanovka-konditsionera

      Как установить кондиционер в доме своими руками

      Современные системы кондиционирования давно перестали считаться роскошью, превратившись в незаменимый атрибут каждого помещения. Сегодня такое оборудование можно встретить не только в общественных заведениях, ресторанах или развлекательных комплексах, но также в городских квартирах и частных домах, поэтому тема установки кондиционера своими руками стала очень популярной.

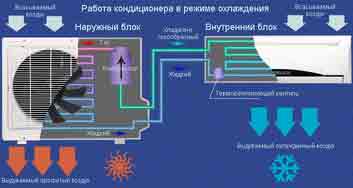

      Принцип действия

      Перед тем как приступить к самостоятельному монтажу системы кондиционирования, следует разобраться с тонкостями ее работы. Это нужно для правильного распределения важных узлов с целью достижения лучшего КПД. Ключевыми составляющими каждого кондиционера является компрессор и испарительный блок, которые соединены посредством трубок.

      Первый элемент устанавливается снаружи дома, на балконе или наружной стене, а второй — непосредственно внутри. Элитные модели промышленного типа оснащены не одним внутренним блоком, а сразу несколькими, которые взаимодействуют с одним мощным компрессором.

      Испарительный блок предназначен для поглощения тепла посредством подачи хладагента в камеру. Оказываясь в резервуаре, вещество начинает расширяться, а затем закипать, образуя теплопоглощающие пары. Такой процесс сопровождается выделением водяного конденсата, который в итоге оседает на радиаторе. Дальше влага перемещается в емкость и выводится наружу по трубкам.

      Задача компрессора заключается в откачивании образованных испарений хладагента из камеры с помощью повышения давления за насосом. Это приводит к нагреванию хладагента и его преобразованию в плотный туман. В таком состоянии рабочее вещество направляется в специальную камеру с радиатором, проходит процедуру охлаждения и снова приобретает форму жидкости. Процесс повторяется после подачи хладагента в сопло испарительного блока.

      Коэффициент полезного действия системы кондиционирования и показатели энергопотребления определяются средой использования. Если возле агрегата установлены радиаторы отопления, компрессору придется расходовать гораздо больше энергии, что снижает срок его службы. Привести к поломке может обычная пыль, которая оказывается внутри оборудования, поэтому процедуру влажной уборки нужно проводить часто и тщательно. Также нельзя размещать на поверхности блока всевозможные предметы или накрывать его чем-нибудь.

      Места стыков и соединений должны быть надежно защищены от испарений хладагента. Наружные составляющие устанавливаются ниже внутренних и, как правило, в самом холодном месте. Специалисты советуют размещать блок под свесами крыш или стеновых конструкций, где присутствует тень. Простые рекомендации положительно повлияют на монтаж кондиционирования.

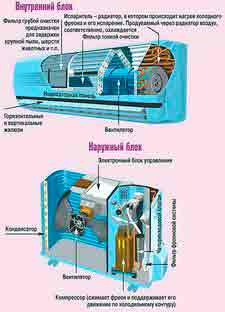

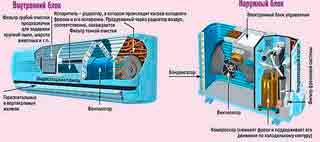

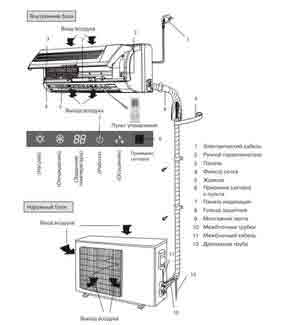

      Устройство системы

      Выполняя монтаж промышленных кондиционеров или небольших систем для частных помещений, необходимо учитывать устройство и тип оборудования. В первую очередь следует разобраться с конструкционными особенностями наружного блока кондиционера.

      В стандартной комплектации они включают в себя следующие узлы:

      • Вентилятор. Предназначается для создания потоков воздуха, которые обдувают конденсатор.
      • Конденсатор. Является радиатором, выполняющим охлаждение и конденсацию фреона. Продуваемые воздушные массы поддаются нагреванию.
      • Компрессор. Способен сжимать фреон и поддерживать его циркуляцию по холодильному контуру. Компрессоры бывают поршневыми или спиральными. Модели первого типа гораздо дешевле, но недостаточно надежные. Такой недостаток проявляется при эксплуатации в низком температурном режиме.
      • Блок управления. Такой узел присутствует только на инверторных кондиционерах. В моделях неинверторного типа все управляющие платы и элементы спрятаны под корпусом внутреннего блока, что нужно для их защиты от температурных скачков.
      • Четырехходовой клапан. Систему монтируют в реверсивных (тепло-холод) установках. При выполнении обогревательных функций узел меняет направление движения фреона, а внутренний и наружный блок якобы меняются местами.
      • Штуцерные соединения. К ним присоединяют медные трубы, которые соединяют оба блока.
      • Фильтр системы. Его устанавливают перед входом компрессора и изолируют от попадания медной крошки или других мелких частиц, способных деформировать систему. Если при монтаже не были соблюдены основные правила и в устройстве оказались частицы мусора, даже самый мощный фильтр окажется бессильным.
      • Изолирующая быстросъемная крышка. Такая конструкция предназначена для быстрого закрытия штуцерных соединений и клеммника, который необходим для подключения электрических кабелей. Отдельные модели оснащены такой крышкой, которая только закрывает клеммник, оставляя штуцерные соединения снаружи.

      Внутренний блок

      При установке промышленных кондиционеров нужно разбираться не только в устройстве внешнего блока, но и внутреннего.

      Такая часть системы состоит из следующих деталей:

      • Передняя панель. Является небольшой решеткой из пластика, пропускающей потоки воздуха. Панель легко поддается очистке, так как она снимается без особых усилий.
      • Фильтр грубой очистки. Выполнен в виде пластиковой сетки и способен задерживать крупные частицы мусора, такие как крупная пыль, животная шерсть и другие. Чтобы система кондиционирования работала долго и без сбоев, фильтр нужно подвергать очистке не меньше двух раз в месяц.
      • Фильтр тонкой очистки. Может отличаться разным типом исполнения и функциями: угольный вариант борется с неприятными запахами, электростатический защищает систему от мелкой пыли и так далее. Но в отличие от предыдущего узла, фильтр тонкой очистки практически не влияет на эффективность работы системы.
      • Вентилятор. Обладает тремя или четырьмя скоростями вращения.
      • Испаритель. Представляет собой радиатор, который осуществляет нагрев холодных воздушных масс и их дальнейшее испарение.
      • Горизонтальные жалюзи. Способны менять направление воздуха по вертикали. Конструкция оснащена электроприводом, а ее положение меняется с помощью пульта удаленного контроля. Также жалюзи поддерживают режим автоматической работы, совершая колебательные движения с определенным интервалом.
      • Вертикальные жалюзи. Регулируют подачу воздушных потоков по горизонтальному направлению. Установки для бытовых целей поддерживают только ручную настройку положения, а более продвинутые кондиционеры премиум-класса регулируются посредством пульта ДУ.
      • Панель индикаций. На передней панели системы кондиционирования расположены светодиоды, определяющие текущий режим работы и любые поломки.
      • Поддон для конденсата. Находится под испарителем и является важным элементом для сбора всевозможного конденсата. Из поддона вода выводится наружу посредством дренажного шланга.

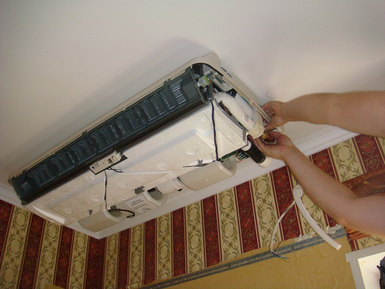

      • Плата управления. В большинстве случаев узел находится по правой стороне внутреннего блока и оснащен блоком электроники с центральным микропроцессором.

      Кроме этого, все внутренние блоки обладают определенными штуцерными соединениями. Они обеспечивают надежность фиксации наружного и внутреннего блока с помощью медных труб.

      Инструменты для монтажа

      При монтаже кондиционера своими руками необходимо подготовить ряд инструментов и приспособлений. К наиболее важным относятся следующие:

      • Вакуумный и велосипедный насосы.
      • Ример.
      • Перфоратор.
      • Манометр.
      • Индикатор.
      • Труборез.
      • Тестер.
      • Набор для развальцовки труб.

      Кроме этого, придется подготовить нужное количество медной трубки с завальцованными на заводе концами. На них не должны присутствовать видимые дефекты, царапины, вмятины и прочие неисправности. К установке кондиционера своими руками лучше приступать во время капитального ремонта, так как такой процесс требует пробивания стеновой конструкции и повреждения отделки.

      Если все инструменты собраны, а сам комплект системы куплен, доставлен на дом и распакован, можно переходить к монтажной части. В первую очередь происходит установка наружного блока, а затем внутреннего узла. На любом из этапов монтажа необходимо соблюдать основные правила безопасности. Они усиливаются при выполнении работы на втором этаже или выше.

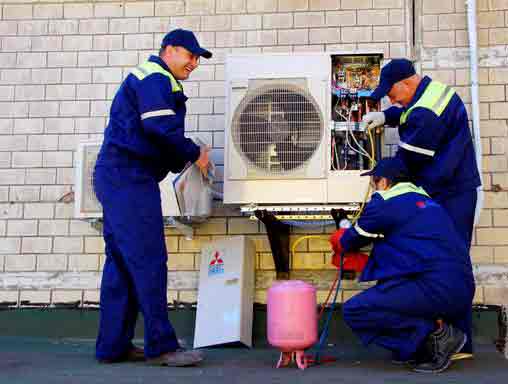

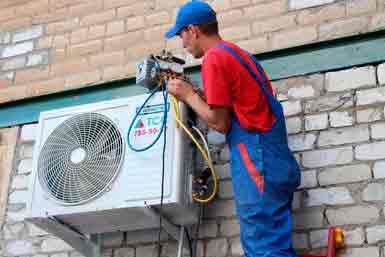

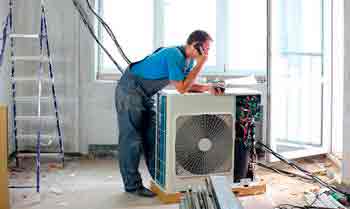

      Крепление наружного узла

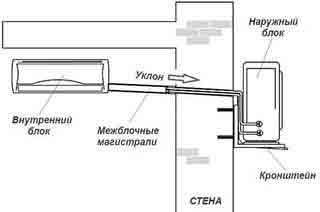

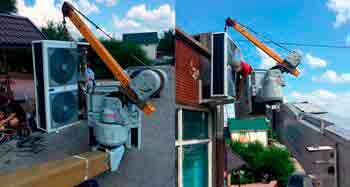

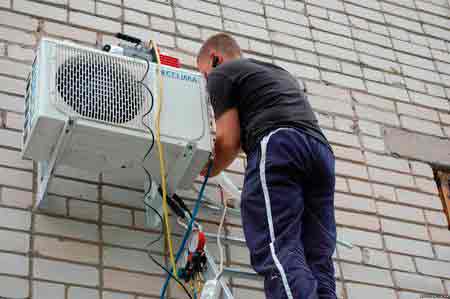

      Крепление наружного узла в частном доме не требует больших усилий, но в случае с многоквартирным помещением дела обстоят куда серьезнее. В таком случае нужно тщательно продумывать место расположения внешнего блока, чтобы он не мешал соседям и не вызывал стекание конденсата по стене дома. Но и устанавливать узел на большой дистанции от балкона тоже недопустимо, так как через какое-то время его нужно будет заменить или обслужить.

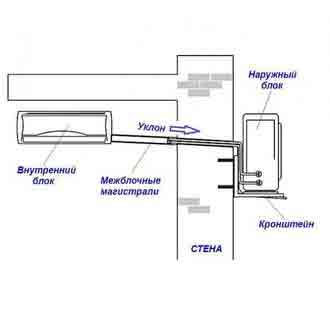

      Эксперты рекомендуют устанавливать блок с восточной или северной стороны окна или балкона, как правило, в нижней части. В таком случае он не будет никому мешать, а дотянуться до него можно будет просто через открытое окно. Используя хороший уровень, следует определить места крепления кронштейнов и просверлить отверстия в стене под анкерные болты.

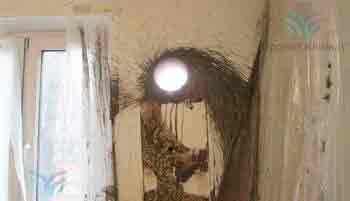

      Прокладывая межблочные коммуникации, следует сделать сквозное отверстие. Его диаметр может составлять 80 мм. При выполнении работ в кирпичной стене, лучше начинать сверлить по шву между кирпичами. Такой подход позволит сократить полезное время, а само отверстие будет максимально аккуратным.

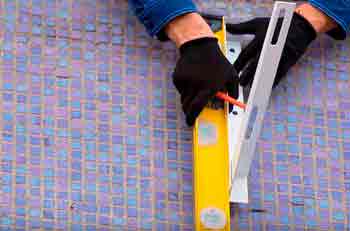

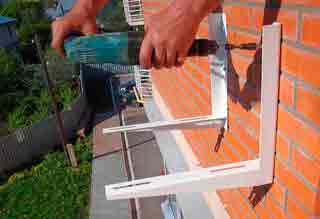

      Кронштейны фиксируются по предварительно выполненной разметке, выравниваются с помощью строительного уровня, а затем надежно закрепляются болтами. Наружный блок должен устанавливаться таким образом, чтобы между радиатором и поверхностью стеновой конструкции находилось не меньше 10 см. Подключение и последующий запуск системы осуществляются чуть позже, после чего заделываются образовавшиеся зазоры. Убедившись в надежности фиксации блока, можно начинать следующий этап.

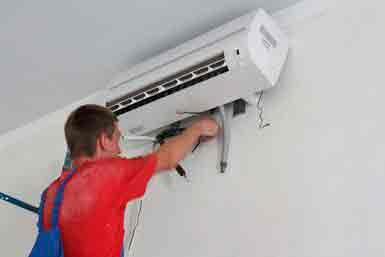

      Внутренние работы

      Разбираясь, где установить внутренний блок, важно учитывать одно ключевое правило: он не должен находиться за шторами, над обогревательными приборами или в комнатах, имеющими электрические помехи, которые могут вывести процессор из строя. Определившись с подходящим местом, нужно проверить стену на отсутствие каких-либо коммуникаций, таких как электрическая проводка, водопроводные или отопительные трубы.

      Внутренний блок оснащается собственной электропроводкой с сечением 1,5 кв. мм. Также он должен комплектоваться с платой автоматического отключения. По завершении монтажа проводки ее можно подключить к щитку на вводе, соблюдая следующую последовательность действий: желтый провод с зеленой полоской соединяется с нулевым проводом. Чтобы определить расположение нуля и фазы, нужно применить индикатор.

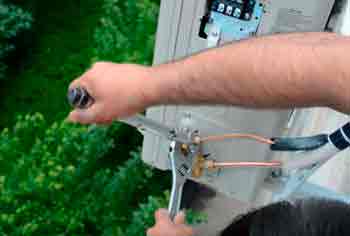

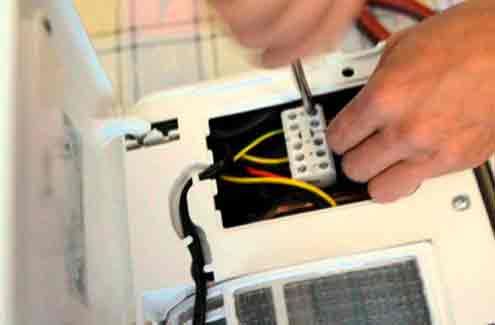

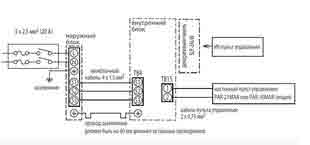

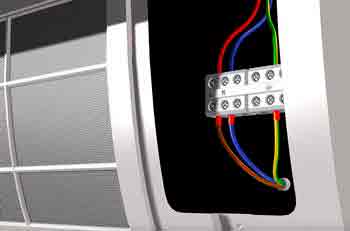

      Затем следует соединить клеммы обоих узлов с помощью многожильного провода с хорошей изоляцией, пропустив его через оконное отверстие или в стене. Названия клемм должны соответствовать проводам.

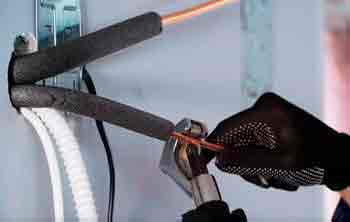

      Медные трубы разрезаются на небольшие отрезки, оставляя запас для изгибов на 800−100 сантиметров. На этапе выгибания трубок необходимо воспользоваться специальными инструментами, предотвращающими деформации или растрескивание металлической поверхности. Также конструкцию дополнительно защищают пенополиуретановыми шлангами. Использовать поролон для теплоизоляции не рекомендуется, так как он недостаточно надежный и недолговечный.

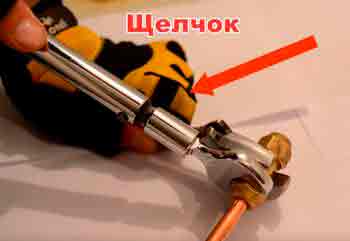

      На утепленную трубу фиксируются резьбовые фланцы, после чего начинается процесс их развальцовки. Проводя такую работу, важно быть очень аккуратным, иначе на трубках могут появиться трещины и канавки. Гайки должны легко надеваться на вальцовку, а при выполнении затяжки лучше применить динамометрический ключ. Такой подход позволит предотвратить выдавливание развальцованных соединений из гайки.

      Самостоятельно и правильно установить кондиционер в доме сможет каждый желающий. Для этого достаточно подготовить нужные инструменты, найти схемы и следовать пошаговому руководству, поэтапно переходя от одной процедуры к следующей.

      Источник: http://topventilyaciya.ru/konditsionirovanie/ustanovka-konditsionera.html

      Установка кондиционера своими руками

      В последние несколько десятилетий бытовые кондиционеры прочно вошли в нашу жизнь и превратились в обыденную бытовую технику, как это раньше произошло с иными бытовыми приборами — холодильниками, кухонными комбайнами и т.д. Кондиционер относится к сложным техническим устройствам, установку которого обычно доверяют специалистам. Однако в ряде случаев, когда услуги специализированных организаций недоступны, а хозяин жилища обладает достаточными навыками, установку этого агрегата можно произвести самостоятельно.

      Разновидности бытовых кондиционеров

      Всё многообразие систем кондиционирования можно разделить на два основных вида — моноблоки и сплит-системы.

      Основным отличительным признаком моноблоков является сборка всех узлов и агрегатов в едином корпусе. К таким системам можно отнести:

      • Оконные кондиционеры, в которых присутствует разделение узлов внутри корпуса, при этом узел компрессора располагается с тыльной стороны и должен выходить за пределы помещения.

      Установка оконного кондиционера уменьшает площадь окна

      • Корпуса напольных или мобильных кондиционеров оснащаются колёсами для возможности свободного перемещения внутри помещения. У таких систем есть воздуховод, который выводится наружу, за пределы помещения.

      Напольные кондиционеры можно передвигать внутри помещения

      Достоинства моноблоков напрямую связаны с особенностями их конструкции:

      • Дешевизна в сочетании с длительным сроком службы.
      • Простота конструкции и эксплуатации.
      • В этих системах достигается максимально возможный КПД.
      • Быстрое охлаждение воздуха.

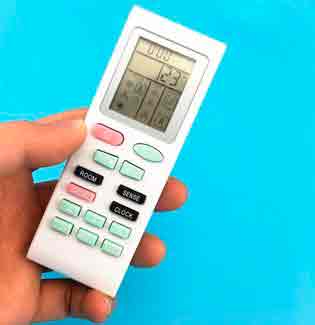

      • Большинство современных систем оснащены дистанционными пультами управления.

      Такие системы не лишены ряда конструктивных недостатков:

      • Ограничено количество возможных вариантов установки (либо в оконный проём, либо в месте, откуда есть возможность вывести наружу рукав воздуховода).
      • Высокий уровень шума.
      • Необходимость изменять геометрию окна и крепить сложные узлы подвески в случае установки оконного кондиционера, что влечёт дополнительные расходы.
      • В случае установки в оконный проём уменьшается освещённость помещения.

      Конструктивной особенностью сплит-систем является разделение узлов кондиционирования на два блока, один из которых — компрессор, выносится на улицу. В отличие от моноблоков, у сплит-систем имеется больше разновидностей, однако в жилых помещениях используются только некоторые из них:

      • Наиболее широко применяются настенные устройства, когда фен или внутренний блок крепится к стене жилища, а компрессор в наружном блоке выводится на фасад. В качестве одного из видов таких систем выделяют инверторные и неинверторные модели. В первых переменный ток преобразуется в постоянный, что позволяет осуществлять регулировку оборотов компрессора.

      Фен сплит-системы может быть установлен в любом месте стены дома

      • Напольно-потолочные системы применяются реже. Их изюминкой является возможность установки фена либо под потолком, либо на полу. Соответственно, воздушные потоки в первом случае будут распространяться сверху вниз, а во втором — от пола вверх.

      Внутренний блок напольно-потолочной сплит-системы

      • Ещё одна разновидность — мультисплит-системы. Их конструкция предусматривает наличие одного внешнего блока с компрессором и нескольких внутренних блоков, которые устанавливаются в разных помещениях дома или квартиры.

      Мультисплитсистема оптимальна при необходимости кондиционирования нескольких помещений

      К неоспоримым достоинствам сплит-систем относятся:

      • Низкий уровень шума.
      • Функция очистки воздуха от бактерий и пыли.
      • Наличие функции обогрева в холодное время года.

      Это интересно: довольно часто функция обогрева предусматривается производителями и в современных моноблочных системах, как оконных, так и мобильных.

      • Компактный размер внутреннего блока, который можно смонтировать в помещении любого размера.
      • Во многих современных системах присутствует функция осушения и увлажнения воздуха, что позволяет создать комфортный микроклимат в помещении.
      • Стоимость их выше по сравнению с моноблочными моделями.
      • Необходимость проведения большого объёма специализированных работ, в том числе фасадных, как при установке, так и при возникновении необходимости ремонта и профилактического обслуживания.

      Источник: http://postroika.biz/6569-ustanovka-konditsionera-svoimi-rukami.html

      Как установить сплит-систему самостоятельно

      Сплит-система облегчает жизнь в летние дни, но такое удовольствие стоит немалых денег. Такая ситуация подталкивает людей на самостоятельный монтаж кондиционеров. Чтобы избежать порчи материала и других возможных проблем, следует знать основные принципы установки, понимать каждый этап монтажа и следовать инструкции. Итак, как правильно установить сплит-систему?

      Как выбрать место установки

      Определение места – это фундаментальный этап установки сплит-системы, который регламентируется производителями.

      Что касается расположения, следует знать следующие требования:

      • Внутренний блок должен размещаться от потолка на расстоянии 20 см;
      • Внутренний блок должен размещаться от другой стены на расстоянии 30 см;
      • Расстояние между наружным и внутренним блоками должно быть не менее 1,5 м.

      Следует отметить, что максимальное расстояние между блоками сплит-системы не ограничивается. Монтажники стараются не превышать показатель 6 метров, ведь, если потребуется дополнительная заправка фреоном, дополнительные расходы только усугубят ситуацию. Идеальное расстояние – 3 метра.

      Наружный блок часто размещают на открытых балконах или в районе окна. В многоэтажных домах руководствуются следующим принципом: до 5-го этажа наружный блок сплит-системы устанавливают выше окна и на определенном расстоянии от него, если кондиционер устанавливается на 9-ом этаже, например, то наружный блок монтируется на уровне окна или ниже него.

      В частных домах выбор места зависит от крепости стен и подходящих условий. Установка осуществляется на несущую стену с помощью кронштейнов или навешивается на сам цоколь дома.

      Что потребуется для самостоятельного монтажа

      Основное, что потребуется для самостоятельного монтажа сплит-системы – это инструменты и материалы. Специалисты не просто так устанавливают большую стоимость за установку кондиционера, ведь оборудование стоит дорого. Не стоит забывать и о необходимости его армотизации.

      Инструменты для установки

      Оборудование для установки сплит-системы:

      • Перфоратор (инструмент для создания отверстия в стене, через которое прокладываются коммуникацию и соединяются блоки сплит-системы);
      • Дрель и сверла разного диаметра, которые понадобятся для установки основы (крепежа) для кондиционера;
      • Развальцовщик медных труб, с помощью которого производится деформация трубы под необходимый диаметр;
      • Труборез, с помощью которого осуществляется резка медных труб;
      • Риммер или обычный напильник, которые нужны для зачистки труб и удаления заусенец.

      Материалы

      Список материалов для установки сплита своими руками больше и включает в себя следующие объекты:

      1. Медные бесшовные трубы исключительно для кондиционеров. Есть разница между такими и водопроводными трубами. Для сплит-систем используются мягкие трубы, которые удачно позволяют создать хорошую герметизацию. По диаметру этот материал делится на большой и средний размер. Необходимая длина должна быть на 20 см больше, чем длина коммуникации;
      2. Кабель для соединения блоков сплит-системы. Зачастую используют 4-жильный провод с толщиной сечения 2-2,5 квадратных миллиметра. Длина кабеля должна соответствовать длине коммуникации или быть немного больше;
      3. Дренажная трубка – спиралеобразный пластиковый шланг;
      4. Утеплитель для труб из каучука;
      5. Кронштейны для крепления наружного блока. Размеры зависят от габаритов блока и несущей способности стены;

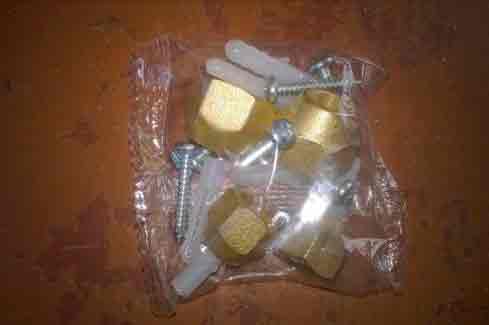

      6. Крепеж (дюбеля, анкера, болты, шурупы и т.д.);
      7. Пластиковый короб для того, чтобы спрятать коммуникации в конце установки сплит-системы.

      Порядок монтажа и особенности проведения работ

      Монтаж сплит-системы своими руками состоит из установки блоков и прокладки всех необходимых коммуникаций. Важно придерживаться инструкции от производителя оборудования, ведь каждая модель имеет свои особенности, которые влияют на способ и место установки.

      Монтаж внутреннего и наружного блока

      Установка внутреннего блока начинается с выбора места. Следует убедиться, что в местах крепления не проходят электрические коммуникации и трубы водопровода.

      Прежде всего, крепиться пластина, на которую затем надевается сам блок. Необходимо выполнить обязательное условие, горизонтальный уровень пластины сплит-системы должен быть идеальным.

      Поработав с уровнем, следует поставить метки для отверстий. Важно хорошо закрепить нижнюю часть пластины, где находятся защелки для корпуса внутреннего блока сплит-системы.

      После успешного монтажа пластины внутренний блок надевается сверху и заходит в пазы, что позволяет жестко удерживаться на стене.

      Отверстие под коммуникации должно быть на такой высоте, чтобы дренажная трубка шла по наклону к наружному блоку (уклон – 1 см на 1 м). Диаметр отверстия должен быть не менее 5 см. Лучше сделать два отверстия – под провода с медными трубами и отдельно для дренажной трубки.

      Для разметки крепления наружного блока следует помнить, что опять нужно соблюдать уровень и тот факт, что дренажная трубка должна идти по наклону. Соответственно, уровень наружного блока ниже, чем уровень внутреннего блока сплит-системы.

      Сначала устанавливаются кронштейны. Каждое отверстие в них должно быть использовано по назначению. Чем больше анкеров будут удерживать основу, тем больше шансов, чтоб блок не упадет. Установка самого блока на кронштейны осуществляется с помощью болтов.

      Прокладка коммуникаций

      Первым делом прокладываются медные трубки. Определившись с длиной, они обрезаются специальным инструментом, который указывался выше. Края необходимо тщательно обработать напильником.

      Сверху на трубы надеваются изоляционные трубы, которые служат для поддержания температуры. Стыков изоляции быть не должно. Сверху все плотно проклеивается армированным скотчем. Важно! Во время протягивания труб через отверстие, необходимо закупорить доступ вовнутрь, чтобы избежать попадания грязи и строительного мусора.

      Кабель проводить достаточно легко. Зачищенные провода нужного размера протягиваются через отверстие и соединяют блоки сплит-системы.

      Чтобы найти, где подключать провода, необходимо открыть крышечку, которая находится выше креплений для медных труб на блоках. Рекомендуется изучить крепления для проводов перед монтажом системы, чтобы во время процесса не возникало проблем.

      Соединение блоков

      Для соединения блоков необходимо соблюсти правильность подключения цветов кабеля. С этим больших проблем возникнуть не должно.

      Дренаж

      Отвод дренажа осуществляется на улицу или в канализацию. На внутреннем блоке сплит-системы есть трубка с пластиковым наконечником, куда надевается гофрированная труба и обжимается хомутом. Желательно вывести ее на расстояние 1 метра от стены

      В нижней части наружного блока редко используют гофрированную трубу и оставляют все так, как есть. Вода просто капает на землю.

      Система циркуляции фреона

      Подключение медных труб требует ответственности и неплохой подготовки. Перед этим лучше внимательно прочесть инструкцию и изучить места для подключения. Медные трубки не должны сильно перегибаться и проходить равномерно вместе с остальной коммуникацией.

      На внутреннем блоке есть два порта для подключения двух трубок. Для начала необходимо скрутить гайки. Если во время этого что-то шипит – не страшно, это выходит азот, который был предварительно закачан в блок.

      После обрезания трубы внимательно проверяются концы на наличие заусенец и других грубостей. На протяжении 5 -7 см труба должна быть идеально ровной. Вальцевание осуществляется под размер штуцера порта. Очень важно, чтобы трубка плотно надевалась на штуцер – это исключит излишнюю потерю фреона и обеспечит нормальную герметизацию.

      Если все хорошо одевается, трубка с портом соединяется с помощью накручивания гайки. При этом нет необходимости использоваться прокладки или другие приспособления. Такие операции проделываются со всеми концами двух медных трубок.

      Вакуумирование для чего и как сделать

      Вакуумирование необходимо для того, чтобы очистить медные трубки от воздуха и влаги, которая попадает вовнутрь во время монтажа. Если ее не удалить, будет создаваться большая нагрузка, а компрессор, соответственно, будет перегреваться.

      Существует два способа выкуумирования сплит-системы.

      Метод пшика

      Если посмотреть на порт, в который подключаются медные трубки, можно увидеть две заглушки, помимо гайки со штуцером. Обе заглушки откручиваются.

      Работа производиться с портом большего диаметра. Внутри есть специальный разъем под шестигранный ключ. Размер подбирается по месту, а также его можно найти в инструкции.

      На 1 секунду ключом проворачиваем клапан на 90 градусов, затем отпускаем. Это значит, что в систему было выпущено немного фреона, что привело к излишнему давлению. На этом же порту есть золотник, на который необходимо нажать пальцем, чтобы запустить выпуск смеси фреона и остаточных газов. Операция проводится 1-2секунды 2-3 раза.

      После всего на золотник одевается заглушка, а порт с шестигранником откручивается полностью, чтобы запустить фреон в систему. Важно убедиться, что все заглушки плотно закручены, можно смазать резьбу мылом для большей герметизации.

      Вакуумный насос

      Вакуумный насос подключается к золотнику на 20-30 минут. За это время он должен полностью вакуумировать систему. Затем насос отключается, но трубка остается в золотнике на протяжении 15-ти минут. Это нужно для того, чтобы наблюдать с помощью манометра за давлением. Если стрелка замерла и стоит на месте, значит все хорошо. Хаотичное движение стрелки говорит об утечке воздуха или влаги, поэтому следует повторно включить насос.

      Прежде, чем отсоединить насос, необходимо впустить фреон в систему с помощью шестигранного ключа. Характерный звук в системе говорит об успешном запуске. После этого необходимо быстро отсоединить насос.

      Источник: http://aeroclima.ru/kondicionirovanie/kak-ustanovit-split-sistemu-samostoyatelno/

      Как самому установить кондиционер

      В отличие от мобильных охладителей воздуха, состоящих из единого блока, бытовые сплит-системы требуют дополнительных финансовых затрат на установку. Уменьшить расходы вполне реально: изучите подробное руководство, как установить новый кондиционер в квартире и выполните монтаж своими руками.

      Подготовительный этап

      Сплит-системы чаще всего применяются для кондиционирования частных домов и квартир, поскольку отличаются надежностью, удобством и компактностью. Климатическая установка состоит из двух блоков – внутреннего и внешнего, связанных между собой двумя фреоновыми трубками, электрическим кабелем и дренажной магистралью.

      Предостережение. Покупая новый кондиционер, учтите важный нюанс: весь фреон закачан в наружный модуль, а внутренний пуст. Не открывайте вентили на боковой панели аппарата, пока не присоедините трубопроводы.

      Монтаж «сплитов» гораздо сложнее установки напольных и оконных кондиционеров. Здесь 2 отдельных блока нужно правильно поставить снаружи и внутри комнаты, проложить и герметично соединить магистрали. Вопрос подключения к электросети решается проще – к установленному внутреннему модулю прокладывается линия, защищенная автоматическим выключателем.

      Что нужно сделать, прежде чем приступать к самостоятельному монтажу:

      1. Купить дополнительные материалы.
      2. Подготовить специальные инструменты и приспособления.
      3. Определить места размещения обоих агрегатов и трассу прокладки магистралей с фреоном.

      Расположение блоков сплит-системы подчиняется определенным правилам. Поток охлажденного воздуха из внутреннего модуля не должен напрямую обдувать людей, а максимальное расстояние от внешнего блока – превышать 5 м. Чаще всего агрегат ставится на боковой перегородке рядом с окном и внешней стеной. Технологические отступы от стен и потолков указаны на схеме.

      Теперь несколько советов о том, где устанавливать наружный блок:

      1. С точки зрения удобства монтажа и обслуживания агрегат лучше разместить на открытом балконе или лоджии, где его можно спокойно почистить либо выполнить ремонт.
      2. Подвесить под окном гостиной либо кухни.
      3. Не рекомендуется самостоятельно крепить модуль на стену сбоку оконного проема – подобные мероприятия выполняют монтажники и альпинисты, имеющие специальное снаряжение.
      4. Не располагайте внешний модуль возле окна спальни. Компрессор холодильной машины будет запускаться и останавливаться, при этом может вибрировать и тарахтеть, мешая полноценному отдыху.

      Вариант размещения наружного блока на открытом балконе

      Примечание. Кондиционеры инверторного типа работают тише обычных, но шум вентилятора ночью все равно слышен.

      Перечень инструментов и материалов

      В комплект поставки сплит-системы не входят следующие установочные материалы, их потребуется докупить самостоятельно:

      • кронштейн металлический подвески наружного модуля (можно сварить самому из стальных равнополочных уголков 35 х 3 мм);
      • четырехжильный медный кабель типа ВВГ сечением 1,5 или 2,5 мм² в зависимости от мощности охладителя;
      • трубки фреонопроводов медные диаметром 6.35 мм и 9.52 мм требуемой длины;
      • каучуковый теплоизоляционный рукав типа K-Flex по длине магистрали;
      • гофротруба дренажа (также подойдет металлопластик Ø16 мм);
      • лента обмоточная ПВС либо ПВХ;
      • пена полиуретановая – 1 баллон.

      Примечание. В зависимости от условий прокладки межблочных магистралей может понадобиться пластиковый кабель-канал либо сухая строительная смесь на заделку борозды.

      Помимо домашнего набора слесарных инструментов, установка кондиционера требует применения специальных приспособлений и оборудования:

      • перфоратор с длинным буром или коронным сверлом по бетону;
      • насос вакуумный;
      • коллектор с манометрами и шлангами;
      • приспособление ручной развальцовки медных труб и ножницы, не образующие металлической стружки.

      Нередко в интернете встречаются инструкции, как устанавливать и запускать сплит-систему без вакуумного насоса, где воздух из трубопроводов и испарительного теплообменника выталкивается давлением фреона. Мы категорически не советуем следовать подобным рекомендациям и четко соблюдать технологию вакуумирования системы перед заполнением. Иначе компрессор может выйти из строя гораздо раньше положенного срока.

      Совет. Существует способ сэкономить на покупке или аренде вальцовочного инструмента и ускорить сборку фреоновых магистралей. В продаже имеются готовые установочные комплекты, включающие трубки заводской развальцовки, утеплитель и кабель с дренажным шлангом. Цена зависит от длины жгута (3, 5 или 7 м).

      Инструкция по монтажу кондиционера

      Подразумевается, что вы уже приобрели сплит-систему требуемой холодопроизводительности, точно знаете габариты аппаратов и отвели для них места. Монтажные работы производятся в несколько этапов:

      1. Разметка трассы под прокладку межблочных коммуникаций, подведение электричества и пропиливание борозды в стене (при необходимости).
      2. Крепление внутреннего блока, прокладка магистралей сквозь стену и подключение.
      3. Монтаж внешнего модуля, присоединение коммуникаций.
      4. Заправка хладагентом и запуск.

      В зависимости от условий выполнения работ магистральный жгут прокладывается двумя способами: открыто в кабельном канале ПВХ либо скрыто внутри стены. Первый вариант используйте в жилой квартире, второй – в процессе ремонта помещения.

      Справка. Девяносто процентов производителей сплит-систем предусматривают вывод коммуникаций с левого торца внутреннего блока. При подвесе слева от окна и скрытой прокладке трубопроводов борозду в стене придется выпиливать с поворотом, как изображено на фото.

      Первый этап работ выполняется так:

      1. Отсоедините от корпуса испарительного блока монтажную пластину, приставьте ее к стене в выбранной точке и обведите карандашом. Важно выверить крепление по горизонтали с помощью строительного уровня, чтобы конденсат стекал в дренаж из наклонной ванночки.
      2. Проведите линию трассы к наружному модулю, обеспечивая постоянный уклон в сторону улицы. Наметьте положение будущего сквозного отверстия.
      3. Пробурите наклонное отверстие Ø50 мм в стене, держа перфоратор под углом. Чтобы поменьше пылить, попросите помощника держать рядом трубу включенного пылесоса.
      4. Вырежьте борозды под коммуникации и электрический кабель, если работы ведутся в процессе ремонта помещения. В жилой комнате электрическую сеть прокладывайте под плинтусом, а дальше – в стробе.
      5. Проложите проводку от основного электрощита, подключив четырехжильный кабель через отдельный автоматический выключатель.

      Как самому правильно сделать борозды и подготовиться к установке кондиционера, расскажет опытный мастер в своем видео:

      Инсталляция внутреннего блока

      Прежде чем приступить к работе, извлеките аппарат из коробки и прочитайте прилагающуюся техническую документацию, где производитель предъявляет собственные требования к монтажу изделия и приводится схема. Установку кондиционера своими руками выполняйте согласно пошаговой инструкции:

      1. Закрепите металлическую пластину дюбелями, прислонив к начерченному ранее контуру и просверлив отверстия.
      2. Замерьте рулеткой межблочное расстояние вдоль трассы, начиная от патрубков испарительного модуля. Отрежьте трубки с запасом 15—20 см, примерьте их по месту и развальцуйте торцы. Не забудьте предварительно накинуть гайки, скрученные с патрубков на блоках.
      3. Наденьте на трубопроводы изоляцию K-Flex, сложите их вместе с дренажным шлангом и межблочным кабелем, зафиксировав электротехническими пластиковыми хомутиками. Получившийся жгут обмотайте лентой ПВХ, а концы трубок заклейте скотчем, дабы предохранить от попадания пыли.
      4. Снимите верхнюю крышку внутреннего блока, просуньте сзади электрические кабели и подключите жилы к контактам. Цвета проводников сразу обозначьте на схеме, приведенной в паспорте изделия.
      5. Подсоедините фреоновые магистрали и дренаж к патрубкам испарителя. Задвинув второй конец жгута в стеновое отверстие, поднимите внутренний модуль и защелкните на монтажной пластине.

      Совет. Чтобы не обдирать обмоточную ленту жгута, лучше вставить в технологическое отверстие пластмассовую гильзу. Как вариант, сделать ее из пластиковой бутылки.

      После подвеса комнатного блока распрямите жгут коммуникаций и уложите внутрь борозды. При открытом способе прокладки сразу установите кабель – канал и спрячьте туда трубопроводы. Как безошибочно выполнить подключение магистралей, смотрите на видео:

      Установка наружного модуля

      Крепление агрегата на балконе не доставит особых трудностей. При монтаже под окном обезопасьте себя страховкой и пригласите помощника поддержать вас во время прикручивания кронштейна и внешнего блока. Работы производятся в такой последовательности:

      1. Приблизительно приложив кронштейн к стене, наметьте и засверлите одно отверстие. Вставьте анкерный болт и прикрепите стальную конструкцию в одной точке.
      2. Выровняйте кронштейн по уровню, отметьте остальные отверстия, просверлите их и зафиксируйте элемент окончательно.
      3. Опустите аппарат на кронштейн, подровняйте и прикрутите болтами к уголкам.
      4. Снимите крышку на боковой панели и подключите трубки хладагента к штуцерам сервисных портов, а кабель – к соответствующим контактам согласно электрической схеме.
      5. Прикрепите конец дренажной трубы.

      Совет. Чтобы не вылезать из окна по пояс, закручивая гайки под кронштейном, купите специальные пластиковые фиксаторы либо сделайте их своими силами. Болт вставляется в уголок, на резьбу надевается фиксатор в виде шайбы и не дает ему выпасть. В конце гайки крепления модуля прикручиваются длинным торцевым ключом, как это делается в видеосюжете.

      Указания по запуску

      На данном этапе важно удалить из фреонового контура воздух и водяной пар методом вакуумирования. Потом магистрали заполняются хладагентом, закачанным в наружный блок на заводе. Для заправки нового кондиционера применяется следующая технология:

      1. На манометрическом коллекторе перекройте все краны и подключите к вакуумному насосу посредством центральной трубки. Боковой шланг присоедините к штуцеру большого размера, расположенному на боковой панели наружного модуля (снабжен клапаном в виде золотника).
      2. Запустите насос и на несколько оборотов откройте краны манометрического коллектора. Засеките время и продолжайте вакуумирование в течение 25—30 минут. В результате стрелка манометра должна упасть до 1 Атм вакуума.
      3. Остановите агрегат и обождите еще полчаса, контролируя показания манометра. Если какое-то соединение окажется некачественным, то воздух обратно попадет в контур и стрелка поднимется.
      4. Если проверка прошла успешно, возьмите ключ – шестигранник и открутите вентиль на торце сервисного порта малого диаметра (там проходит жидкий хладагент).
      5. Спустя 5—10 секунд откройте второй вентиль на большом порту. Заполнение контура ознаменуется повышением давления, что и покажет манометр. Открутите шланг коллектора от штуцера (сработает встроенный клапан и фреон не выйдет).

      После успешной заправки магистралей и внутреннего модуля включите сплит-систему на охлаждение, затем испытайте на разных режимах работы. Убедитесь, что конденсат течет из дренажа, а не по стене под внутренним блоком. Не забудьте торцы сервисных портов закрыть штатными заглушками и поставить крышку.

      Заключение

      Успех мероприятия сильно зависит от качества выполнения монтажных работ. Если при установке кондиционера вы допустите небрежность, то в лучшем случае потеряете фреон, а вместе с ним улетят в атмосферу деньги, сэкономленные на вызове мастеров. В худшем случае компрессор «хватанет» пар или грязь, попавшую в трубопровод, и выйдет из строя буквально через год. Поэтому не торопитесь и уделяйте пристальное внимание всем соединениям.

      Источник: http://qustu.com/kak-samomu-ustanovit-konditsioner/

      Как установить кондиционер самостоятельно

      Установка кондиционера – довольно сложное мероприятие, которое требует если и не наличия опыта проведения подобных работ, то хотя бы основательной теоретической подготовки. Более чем в половине случаев проблемы с кондиционировани ем появляются по причине неправильно выполненного монтажа и ошибок в процессе подключения системы. Даже самый дорогой и современный прибор не сможет в полной мере реализовать свой потенциал, если его установка будет выполнена с нарушением технологии.

      Как установить кондиционер самостоятельно

      Содержание пошаговой инструкции:

      Основные правила установки и подключения кондиционера

      В состав традиционной сплит-системы входит внешний блок, который размещается за окном, и внутренний блок. В некоторых случаях устанавливается более 1 блока. Подобные комбинации известны как мультисплит-сист емы.

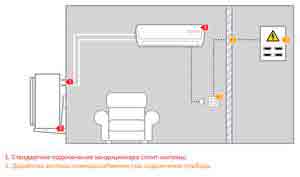

      Схема монтажа внутреннего и внешнего блока сплит-системы

      Каждый элемент системы выполняет свои функции. Так, наружный блок отвечает за конденсацию, внутренний же выполняет функции испарителя. Блоки соединяются при помощи магистрали из трубок и проводов. По трубкам циркулирует фреон. Также в состав системы входит дренажная трубка. Ее подключают к наружному блоку. Она отвечает за отвод влаги, конденсирующейся в процессе работы установки. По правилам эту трубку необходимо подключать к канализационной системе.

      В продаже доступны системы кондиционировани я на любой вкус и запросы. Однако по своему составу и технологии подключения они практически не отличаются друг от друга.

      Прежде чем приступать к установке блоков, нужно определиться с рядом важных моментов.

      1. Во-первых, определитесь со стороной света, на которую будет выходить конденсаторный блок.
      2. Во-вторых, вам нужно установить материал, из которого сделаны стены дома. В соответствии с этим моментом будет подбираться подходящий крепеж. Дополнительно определенные изменения в процесс монтажа системы вносит вес блоков.

      Важно обеспечить возможность нормального доступа к блокам для выполнения профилактических работ и ремонтных мероприятий. Наружный блок должен быть защищен от атмосферных осадков, обледенения и прочих неблагоприятных воздействий.

      При выборе мощности будущей сплит-системы принимайте во внимание эксплуатационные и другие важные характеристики жилья. Прежде всего, учитывайте ориентацию квартиры или дома по сторонам света. Также важное значение имеет количество людей, населяющих жилище, суммарная мощность электроприборов, количество радиаторов отопления, наличие прочих вентиляционных систем и устройств.

      Правила установки наружного блока кондиционера

      Устройство наружного блока

      Прежде чем приступать к монтажу наружного блока, нужно убедиться, что прочности балконного ограждения либо стены достаточно для того чтобы выдержать вес изделие. Наиболее мощные модели весят до 60 кг и даже более. В среднем же бытовые наружные блоки весят 10-15 кг и обычно никаких проблем с их размещением не возникает. Стена и все используемые крепежные элементы должны иметь минимум двукратный запас прочности.

      При наличии наружного утепления обязательно проследите за тем, чтобы кронштейны крепились не к теплоизоляции, а непосредственно к материалу стены.

      Правила установки наружного блока кондиционера

      Довольно часто в современном жилищном строительстве используется газобетон. Это отличный материал с высокими теплоизоляционны ми свойствами, однако, большой прочностью он, к сожалению, похвастать не может. В случае если внешние стены вашего дома построены именно из газобетона, от монтажа кондиционера непосредственно на стену следует воздерживаться.

      Не рекомендуется вешать блок и на вентилируемый фасад , т.к. в процессе его работы может создаваться довольно сильная вибрация и шум. В описанных ситуациях установку блока следует осуществлять с использованием специальногодемпфирующего уплотнителя, предварительно закрепляющегося на стене. Сам же кондиционер редко производит шум больше 25-30 Дб, поэтому в домах со стенами из более плотного, чем газобетон материала никаких неудобств обычно не возникает.

      Любые перекосы при установке внешнего блока недопустимы. На каждом этапе монтажа нужно проверять горизонтальность установки изделия при помощи строительного уровня. Отклонения от горизонтали приведут к нарушению циркуляции фреона или другого использующегося хладагента.

      По возможности кондиционер должен быть установлен в таком месте, чтобы его со всех сторон обдувал ветер, но и одновременно с этим обеспечивалась его защита от атмосферных осадков и прочих негативных воздействий. Оптимальный вариант – размещение блока под предварительно установленным навесом или хотя бы на балконе. Жители верхних этажей многоквартирных домов могут установить наружный блок кондиционера на крыше. Важно лишь следить за тем, чтобы магистраль имела длину в сумме не превышающую 15-20 м. В противном случае в системе будут отмечаться существенные потери холода, а кондиционер будет потреблять электричество впустую.

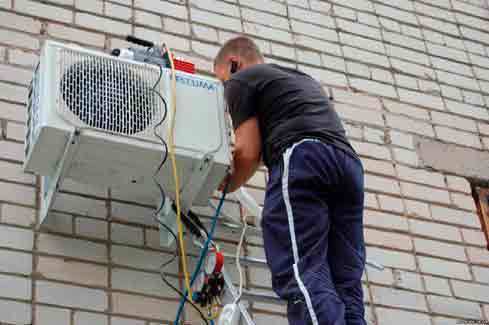

      Установка наружного блока на стену здания

      Позаботьтесь о правильном обустройстве стока конденсированной влаги. Правила требуют, чтобы данная трубка была подключена к канализации. Однако это требование практически никогда не выполняется, и влага капает попросту на землю под окном. В такой ситуации нужно побеспокоиться хотя бы о том, чтобы вода не капала на прохожих.

      Правила требуют, чтобы расстояние между наружным блоком и поверхностью стены составляло не менее 10 см. Проблема в том, что компрессор должен в достаточной мере обдуваться со всех сторон. Если же его установить ближе, чем на 10 см к стене, летом обдув будет недостаточным, что приведет к поломке агрегата.

      Установка наружного блока связана с определенной опасностью, т.к. это все-таки высотные работы. Поэтому монтаж можно осуществлять исключительно при наличии необходимой страховки, либо же лучше и вовсе доверить его профессиональным установщикам.

      Монтаж можно осуществлять исключительно при наличии необходимой страховки

      Порядок установки внутреннего блока

      Внутри помещения выполняется установка соответствующего блока и прокладка магистрали. Отдельное внимание нужно уделить процессу обустройства электропроводки. Бытовые кондиционеры потребляют порядка 2 кВт электроэнергии и более. Предварительно убедитесь, что проводка в вашей квартире или доме сможет выдержать подобную нагрузку. Если она на это не способна, проложите от щитка индивидуальную линию с отдельным предохранителем. Это защитит проводку от перегрева, а ваше имущество от возгорания.

      Выбираем место установки

      Проложите магистраль от внешнего блока системы кондиционировани я до места расположения внутреннего блока.Магистраль можно прокладывать снаружи или внутри. При наружной прокладке она прячется в пластиковый короб, в соответствии же с внутренним монтажом магистраль нужно утопить в стену.

      Внимательно отнеситесь к выбору места для размещения внутреннего блока. Чем сильнее блоки будут удалены друг от друга, тем менее эффективной будет работа системы и тем более высокими будут потери энергии.

      Внутренний блок должен быть размещен так, чтобы возле него не было предметов, способных мешать нормальному току охлажденного воздуха. Техника, шторы и прочие предметы, находящиеся на одной высоте с блоком, должны быть удалены от него как минимум на 3 м.

      Нельзя размещать блок непосредственно над радиатором отопления. Место монтажа должно быть таким, чтобы к установке можно было беспрепятственно добраться для выполнения ремонтных и профилактических работ. Расстояние между блоком и потолком должно составлять не менее 20-25 см. Не рекомендуется устанавливать кондиционер над техникой и мебелью.

      Кондиционер должен быть установлен так, чтобы выдаваемый во время его работы холодный воздух не дул напрямую на человека. В противном случае бронхиты и ангины не заставят себя долго ждать.

      Кондиционер должен быть установлен так, чтобы выдаваемый во время его работы холодный воздух не дул напрямую на человека

      Внутренний блок может иметь настенную или потолочную конструкцию. Последние встречаются крайне редко. Однако вне зависимости от типа системы необходимо обеспечить максимально правильное и надежное крепление. Монтаж выполняется с применением кронштейнов и шурупов. Кронштейны в обязательном порядке проверяются на прочность.

      После соединения наружного и внутреннего блока необходимо удалить влагу и воздух из магистрали. Этот процесс известен под названием вакуумация . Для откачки воздуха и воды используется специальное оборудование.

      Последовательнос ть подключения кондиционера своими руками

      Монтаж кондиционера выполняется в несколько этапов. Сначала прокладывается электропроводка. Далее устанавливается внешний блок системы. Технология требует, чтобы он размещался на высоте не менее чем 180-200 см от уровня земли. Данное требование актуально для владельцев частных домов и жильцов квартир, расположенных на первом этаже.

      Последовательность подключения кондиционера своими руками

      В наружной стене просверливаются отверстия для прокладки коммуникаций. Диаметр данных отверстий должен составлять 500-600 мм. Устанавливаются кронштейны, за счет которых будет обеспечиваться фиксация блока. В подготовленное отверстие вставляется специальный гидроизоляционны й стакан и выполняется прокладка непосредственно соединительных коммуникаций.

      Далее нужно установить внутренний блок. Максимально допустимое расстояние между этими двумя элементами составляет 20 м. Оптимальным считается расстояние в 7-12 м. Конкретные рекомендации приводятся в инструкции к оборудованию, обязательно изучите ее до начала монтажа. Установите кронштейны и зафиксируйте внутренний блок системы кондиционировани я.

      В завершении останется лишь проложить провода, за счет которых будет обеспечиваться функционирование системы. Смонтируйте короб. Он, как уже отмечалось, может быть внутренним либо внешним. Подключите электропровода и трубки для фреона. Выполните вакуумацию системы. Для этого используется специальное оборудование. Непосредственно процедура длится в среднем 45-60 минут.

      После завершения вакуумации выполните пробное включение кондиционера. Профессионалы на этом этапе используют специальное программно-аппар атное оборудование. При его отсутствии хотя бы понаблюдайте за работой системы и состоянием электросети в течение некоторого времени.

      Основные ошибки подключения и их устранение

      Ошибки, допущенные в процессе установки кондиционера, влекут за собой множество различных неприятностей. Однако услуги профессиональных монтажников с каждым годом становятся более дорогими и все большее число людей в попытках сэкономить стараются установить кондиционер самостоятельно. Это, как уже отмечалось, довольно сложная и очень ответственная работа, имеющая множество особенностей и требующая учета самых разнообразных нюансов.

      1. Одной из самых распространенных ошибок является укладка трубок с недопустимыми и/или неоднократными перегибами . Из-за этого будет повышаться нагрузка на компрессор, что не самым благоприятным образом отразится на работе системы.
      2. Внешний блок нельзя устанавливать на застекленном балконе. Ранее приводились рекомендации по его монтажу в этом помещении, но они актуальны исключительно для не застекленных балконов. Важно, чтобы сохранялась нормальная циркуляция воздуха, и блок обдувался со всех сторон.
      3. Кондиционер нельзя устанавливать там, где работают любого рода установки, генерирующие высокочастотные электромагнитные колебания. К числу такого оборудования относятся различные сварочные аппараты, станки и пр.
      4. Важно выдерживать максимальную ровность установки блоков. При нарушении этого правила образующийся конденсат будет попросту стекать на пол, что доставит множество неудобств. Как уже отмечалось, кондиционер нельзя устанавливать непосредственно над батареями отопления.

      Если эти и любые другие ошибки были допущены и привели к нежелательным последствиям, необходимо предпринять соответствующие меры для устранения нарушений. В случае появления сквозняка от кондиционера обычно достаточно изменить направление потока воздуха путем регулировки заслонок.

      При включении системы в режим обогрева на внешнем блоке нередко обнаруживается наледь. Причина такого явления обычно заключается в том, что в системе отсутствует функция автоматической разморозки. Для устранения льда достаточно на некоторое время включить оборудование на охлаждение. Кондиционер нагреется и лед исчезнет.

      Наледь на кондиционере

      Если кондиционер перестал нормально охлаждать, необходимо проверить фильтры. Они требуют регулярной очистки. Подробные рекомендации по этому поводу обычно приводятся в инструкции.

      Если из внутреннего блока начала капать вода, причиной такой проблемы в большинстве случаев является сильное засорение дренажного канала. Также к этому приводят образующиеся ледяные пробки. Устранить подобного рода засоры самостоятельно без наличия нужных навыков невозможно. Рекомендуется в срочном порядке вызвать мастера, который сможет правильно прогреть систему и исправить положение.

      Нехарактерные шумы во время работы системы обычно свидетельствуют о нарушении балансировки вентилятора либо сильном износе подшипников. С этой проблемой тоже может справиться исключительно квалифицированны й мастер.

      Если вы обнаружите, что кондиционер начал сильно перегреваться, следует вызвать мастера для проверки уровня фреона и герметичности системы.

      Таким образом, самостоятельная установка и подключение кондиционера – это вполне осуществимая работа. Но нужно заранее настроиться на то, что данное мероприятие не из легких. Во всем следуйте инструкции и своевременно устраняйте появляющиеся неприятности. Тогда кондиционер будет служить максимально долго, в полной мере выполняя все возлагающиеся на него задачи.

      Во всем следуйте инструкции и своевременно устраняйте появляющиеся неприятности, но не забывайте о технике безопасности!

      Видео – Как установить кондиционер самостоятельно

      Николай Журавлёв главный редактор

      Автор публикации 09.01.2015

      Понравилась статья?
      Сохраните, чтобы не потерять!

      Источник: http://svoimi-rykami.ru/remont-kvartiry/provodka-i-elektropribory/kak-ustanovit-kondicioner-samostoyatelno.html

      Установка кондиционера своими руками: делаем монтаж по инструкции в квартире

      Кондиционер следует выбирать и устанавливать заранее, не дожидаясь летнего зноя. Так можно сэкономить значительную сумму, особенно, если выполнить монтаж самостоятельно. Чтобы оборудование работало без сбоев, установка кондиционера своими руками должна производиться строго по инструкции, в подходящем для этого месте. Несоответствие технических условий или неправильный подбор деталей приведут к быстрой поломке сплит-системы.

      Установка кондиционера своими руками

      Принцип работы кондиционера

      Чтобы правильно все установить, следует иметь представление об устройстве и принципе работы кондиционера. Он состоит из компрессора и испарительного блока, соединенных между собой трубками. Компрессор монтируют с наружной стороны стены, а испаритель устанавливают в помещении. Дорогие модели имеют не один внутренний блок, а несколько, которые подключены к одному компрессору.

      В испарительный блок через сопло подается под большим давлением хладагент. Он попадает в камеру испарителя, там расширяется, закипает, а его пары начинают интенсивно поглощать тепло. Во время этого процесса выделяется водный конденсат и оседает на радиаторе испарительного блока. Оттуда влага направляется в резервуар и по трубке выводится за пределы здания.

      Принцип работы кондиционера

      Все это время компрессор откачивает испарения хладагента из камеры, повышая давление за насосом. В результате хладагент нагревается и из жидкости превращается в туман большой плотности. В таком состоянии хладагент поступает в оснащенную радиатором камеру для конденсата, охлаждается вентилятором и снова превращается в жидкость. В этом виде он снова подается под давлением в сопло испарителя и рабочий процесс повторяется.

      Принцип работы кондиционера

      Эффективность работы оборудования и расход электроэнергии прямо зависят от условий эксплуатации. Если рядом с кондиционером расположен какой-либо обогревательный прибор, компрессор расходует больше энергии и чаще выходит из строя. Вызвать поломку может и обычная пыль, попавшая внутрь системы, а потому проводить влажную уборку следует регулярно и очень тщательно. Нельзя ставить поверхность блока различные предметы, а также накрывать чем-либо.

      Чтобы исключить испарение хладагента, при монтаже следует тщательно герметизировать все стыки и соединения. Наружный блок необходимо располагать ниже, чем внутренний, и по возможности в самом прохладном месте. Хорошо, если блок постоянно находится в тени от свеса крыши или стен. Соблюдение этих условий обеспечит бесперебойную работу кондиционера и комфортный климат в помещениях.

      Наружный блок кондиционера

      Деталь кондиционераОписание
      1. Вентиляторсоздает поток воздуха, обдувающего конденсатор
      2. Конденсаторрадиатор, в котором происходит охлаждение и конденсация фреона. Продуваемый через конденсатор воздух, соответственно, нагревается
      3. Компрессорсжимает фреон и поддерживает его движение по холодильному контуру. Компрессор бывает поршневого или спирального (scroll) типа. Поршневые компрессоры дешевле, но менее надежны, чем спиральные, особенно в условиях низких температур наружного воздуха
      4. Плата управленияустанавливается только на инверторных кондиционерах. В не инверторных моделях всю электронику стараются размещать во внутреннем блоке, поскольку
      большие перепады температуры и влажности снижают надежность электронных компонентов
      5. Четырехходовой клапанустанавливается в реверсивных (тепло — холод) кондиционерах. В режиме обогрева этот клапан изменяет направление движения фреона. При этом внутренний и наружный блок как бы меняются местами: внутренний блок работает на обогрев, а наружный — на охлаждение
      6. Штуцерные соединенияк ним подключаются медные трубы, соединяющие наружный и внутренний блоки
      7. Фильтр фреоновой системыустанавливается перед входом компрессора и защищает его от медной крошки и других мелких частиц, которые могут попасть в систему при монтаже кондиционера. Разумеется, если монтаж выполнен с нарушением технологии и в систему попало большое количество мусора, то фильтр не поможет
      8. Защитная быстросъемная крышказакрывает штуцерные соединения и клеммник, используемый для подключения электрических кабелей. В некоторых моделях защитная крышка закрывает только клеммник, а штуцерные соединения остаются снаружи

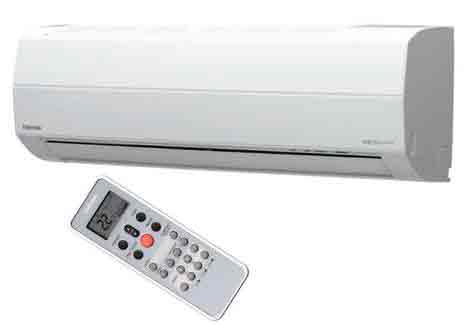

      Внутренний блок кондиционера

      Внутренний блок кондиционераОписание
      1. Передняя панельпредставляет собой пластиковую решетку, через которую внутрь блока поступает воздух. Панель легко снимается для обслуживания кондиционера (чистки фильтров и т. п.)
      2. Фильтр грубой очисткипредставляет собой пластиковую сетку и предназначен для задержки крупной пыли, шерсти животных и т. п. Для нормальной работы кондиционера фильтр необходимо чистить не реже двух раз в месяц
      3. Фильтр тонкой очисткибывает различных типов: угольный (удаляет неприятные
      запахи), электростатический (задерживает мелкую пыль) и т. п. Наличие или отсутствие фильтров тонкой очистки никакого влияния на работу кондиционера не оказывает
      4. Вентиляторимеет 3 — 4 скорости вращения
      5. Испарительрадиатор, в котором происходит нагрев холодного фреона и его испарение. Продуваемый через радиатор воздух, соответственно, охлаждается
      6. Горизонтальные жалюзиегулируют направление воздушного потока по вертикали. Эти жалюзи имеют электропривод и их положение может регулироваться с пульта дистанционного управления. Кроме этого, жалюзи могут автоматически совершать колебательные движения для равномерного распределения воздушного потока по помещению
      7. Индикаторная панельна передней панели кондиционера установлены индикаторы (светодиоды), показывающие режим работы кондиционера и сигнализирующие о возможных неисправностях
      8. Вертикальные жалюзислужат для регулировки направления воздушного потока по горизонтали. В бытовых кондиционерах положение этих жалюзи можно регулировать только вручную. Возможность регулировки с пульта ДУ есть только в некоторых моделях кондиционеров премиум-класса
      Поддон для конденсатарасположен под испарителем и служит для сбора конденсата (воды, образующейся на поверхности холодного испарителя). Из поддона вода выводится наружу через дренажный шланг
      Плата управленияобычно располагается с правой стороны внутреннего блока. На этой плате размещен блок электроники с центральным микропроцессором
      Штуцерные соединениярасположены в нижней задней части внутреннего блока. К ним подключаются медные трубы, соединяющие наружный и внутренний блоки

      Инструменты для монтажа кондиционера

      Собираясь устанавливать кондиционер самостоятельно, нужно заранее приготовить все инструменты, которые могут понадобиться:

      • вакуумный и велосипедный насосы;
      • тестер для электромонтажа;
      • индикатор;
      • труборез;
      • манометр;
      • перфоратор;
      • набор для развальцовки труб;
      • ример.

      Инструменты для работы

    Кроме того, понадобится целая бухта медной трубки с завальцованными в заводских условиях концами. Не допускается наличие царапин, вмятин и подобных дефектов.

    Устанавливать кондиционер лучше всего во время капитального ремонта, поскольку придется пробивать стену и повреждать отделку.

    Видео — Принцип работы кондиционера

    Источник: http://stroyday.ru/remont-kvartiry/ventilyaciya/ustanovka-kondicionera-svoimi-rukami.html

    10 ошибок при установке и подключении кондиционера в квартире.

    Как установить и подключить кондиционер самостоятельно? Давайте будем честны по отношению к себе и ответим на этот вопрос прямо, даже если речь идет о маломощном бытовом варианте – никак.

    Если у вас нет специального оборудования (вальцовка, динамометрические ключи, вакуумный насос и многое другое), навыков работы с ними, то сделать это в первый раз своими руками, у вас навряд-ли получится.

    В итоге через определенный промежуток времени, вам все равно придется вызывать специалистов и все переделывать.

    Для чего же тогда эта статья? Для того, чтобы приглашая монтажника или бригаду кондиционерщиков, вы могли самостоятельно проконтролировать качество работ в процессе их выполнения, и быть уверенным, что ваш кондиционер проработает долго и без всяких проблем.

    С чего начинается работа? Первым делом, выбираете место для установки кондиционера и размечаете отверстие для прокладки межблочных коммуникаций.

    Далее приступаете к бурению сквозного отверстия на улицу. Для этого используется бур длиной не менее 800мм и диаметром от 45мм.

    Для мощных кондиционеров свыше 2,5квт может понадобиться сверло диаметром 80мм.

    Во избежание образования пыли в комнате, при экономном варианте, вешается полиэтиленовый пакет под местом сверления.

    Профессиональные монтажники уже давно используют для этого дела строительный пылесос.

    Однако при мокром сверлении прочных бетонных стен, никакая защита и пылесосы вас не спасут.

    Данное отверстие после прокладки сквозь него всех коммуникаций впоследствии запенивается.

    В этом случае конденсат будет выводиться беспрепятственно, а вода не скопится и не заплесневеет в дренаже.

    Это не правильно. Дело в том, что при сверлении в заранее намеченном месте, можно случайно попасть на арматуру.

    В итоге отверстие придется переносить. Из-за чего и сам кондиционер внутри комнаты сместится на несколько сантиметров.

    Это создаст максимальный уклон для магистральных труб, и поможет избежать попадание масла в испаритель.

    Монтажную пластину выставляете строго по уровню.

    При этом расстояние от потолка до самого кондиционера должно быть не менее 10см. Это обеспечивает хороший забор воздуха и свободный монтаж-демонтаж внутреннего блока.

    Для надежной фиксации используете качественные дюбель-гвозди 6*40мм или 8*32мм.

    Далее можно перейти к установке наружного блока. Размечаете точки крепления кронштейнов.

    Опять же не забывайте про уровень.

    Перфоратором с буром на 12мм делаете отверстия. После чего закрепляете кронштейны дюбель гвоздями 12*80мм.


    Крепите надежно, особенно если кондей висит со стороны дома, где расположена проезжая часть или тротуары.

    Расстояние от задней стенки наружного блока до стенки здания должно быть минимум 10-20см. Хотя многое здесь будет зависеть от производительности вентилятора.

    Где размещать внешний блок, под окном или сбоку – дело эстетики и удобства эксплуатации.

    Многим элементарно не нравятся лишние метры болтающегося кабеля и трубки свисающие по стене. В этом случае выбирается боковое расположение.

    Хотя грамотные монтажники и кабель и фреонопровод, могут проложить очень красиво. Тут уже многое зависит от уровня профессионализма исполнителей.

    Кондиционер под окном обслуживать несколько проще, чем сбоку. Особенно, если через несколько лет у него напрочь заржавеют болты. В этом случае без вышки или альпинистского оборудования вообще не обойтись.


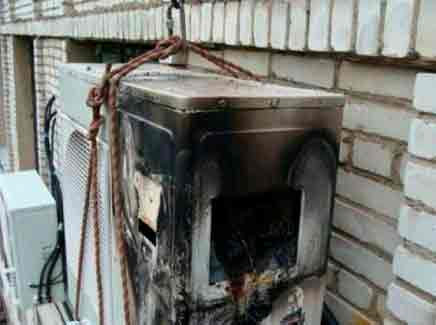

    При установке блока сбоку от окна, не лишне будет подстраховаться. Порядок здесь такой.

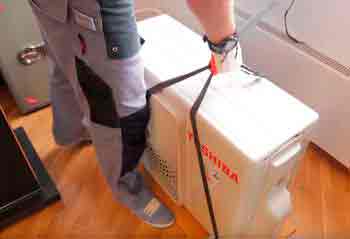

    Поднимаете кондиционер на подоконник. Пропускаете в просверленное отверстие веревку, вытягиваете ее с улицы и привязываете за блок.

    Напарник страхует этой веревкой кондиционер, а вы его устанавливаете на кронштейны. Пока не будут затянуты болты, веревку лучше не отвязывать.

    По окончании работ по установке внешнего блока, переходите к подготовке и закладке межблочных коммуникаций.

    Для стандартного кондиционера мощностью до 2,5кВт вам понадобятся следующие материалы:

      медный фреонопровод диаметром 1/4 и 3/8 дюйма
      теплоизолятор, он же утеплитель (K-Flex) толщиной 6мм и выше
      межблочный эл.кабель
      дренажный шланг d-16мм
      армированный скотч или виниловая лента

    Отмеряете необходимую длину фреономагистрали, оставив запас, который пойдет на кольцо за наружным блоком.

    При больших длинах, гидравлическая петля создает дополнительное сопротивление фреону и только мешает работе кондиционера! Хотя некоторые ее все равно делают, якобы для снижения шума.

    Переходим к этапу подготовки трубок.

    При этом делая рез, необходимо держать конец медной трубы строго вниз, дабы исключить любое попадание стружки во внутрь.

    Концы обрабатываются риммером.

    Риммером действуйте осторожно, чтобы не зацарапать юбку. Качество вальцовки один из самых важных моментов в монтаже кондиционера.

    Ширина развальцовки должна быть такой, чтобы соединение в итоге свободно и беспрепятственно заходило в гайку.

    Высота установки трубки в вальцовочный зажим строго регламентируется.


    Самый простой и проверенный дедовский способ определить качество вальцовки, по крайней мере на первоначальном этапе – это увидеть свое отражение в “юбке”.

    Развальцовку трубок наружного блока придется делать на улице на весу. Иначе магистраль просто не пролезет сквозь отверстие.

    Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям.

    Переходим к этапу подключения коммуникаций.

    Соединяете развальцованные трубки с внутренним блоком кондиционера, используя разводные ключи.

    Если богаты динамометрическим ключом, то лучше применить его.

    Вот рекомендуемые усилия затяжки для фреоновых трубок различных диаметров:

      1/4 – 16-20Нм
      3/8 – 35-45Нм
      1/2 – 45-55Нм

    Далее берете межблочный кабель и скручиваете все это в единое целое с фреоновой магистралью при помощи армированного скотча или виниловой ленты.

    Не забудьте натянуть на медные трубки изоляцию необходимого диаметра.

    Чтобы грязь случайно не попала во внутрь трубки, ее концы замотайте изолентой.

    В противном случае, со стороны улицы под воздействием УФ-лучей, в течение нескольких сезонов все это превращается в труху.

    Если ваш термофлекс светостойкий и не боится солнца, то подумайте о птичках. Вороны очень хорошо клюют и растаскивают такой материал себе на гнезда.

    Здесь постепенно будет образовываться конденсат и в конечном итоге на ваших обоях появится аккуратная струйка воды.

    Саму магистраль обмотанную скотчем внутри комнаты прячут в пластиковый короб.

    Однако, если у вас короткий участок и остались старые обои, то вместо применения короба, магистраль можно обклеить ими. Получится почти незаметная картина.

    Далее пропускаете магистраль через сквозное отверстие наружу.

    Обратите внимание – дренажный шланг должен располагаться ниже фреономагистрали.


    Закрепляете внутренний блок на монтажную пластину.

    Соединяете дренажные шланги кондиционера.


    Для наращивания многие используют обычную металлопластиковую трубу d-16мм. Развальцовывают заводскую дренажную трубку и вставляют в нее металлопластик, герметизируя сверху соединение изолентой.

    Однако внутри металлопластика, по истечении времени может образоваться грибок, который не позволит воде уходить достаточно быстро.

    Поэтому другие монтажники применяют в качестве дренажа только гофрированные трубы.

    Кроме того, именно гофрированный дренаж позволяет подсоединиться напрямую к ванночке без дополнительных соединений.

    Чтобы закончить с внутренним блоком переходим к подключению проводов питания.

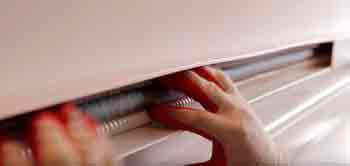

    Открыв переднюю крышку внутреннего блока, откручиваете пластиковую заглушку для подключения кабеля.

    Просунув кабель, подключаете его согласно электрической схеме. Для этого на клеммной колодке ищите обозначения:

      значок заземления

    Проверяете на кабеле питания, где у вас фаза и ноль и подключаете соответствующие концы в свои клеммы.

    При подключении кондиционера небольшой мощности (до 2,5квт) напрямую от щитовой без розетки, у вас в штробе должен быть заложен трехжильный кабель ВВГнг-Ls 3*2,5мм2.

    В щитке устанавливается автомат на 16А.

    При маломощном кондере до 1квт, можно конечно использовать сечение и 1,5мм2+автомат 10А, но 2,5мм2 более универсальный вариант и позволит в дальнейшем без проблем поменять сплит-систему на большей мощности.

    Если же кондиционер будет подключаться через уже существующую розетку, то используйте провод с вилкой ПВС 3*2,5мм2.

    В подключении между собой внутреннего и наружного блока, также нет ничего сложного. Здесь, как правило, используется кабель 4*2,5мм2 или 5*2,5мм2. Маркировка клемм на этих блоках одинакова.


    Соответственно бросаете между ними кабель (не провод ПВС, а именно кабель ВВГнг!) и соединяете жилы одного цвета с клеммами L1 на внутреннем блоке и L1 на внешнем, N – на внутреннем и N – на внешнем, и т.д. Просто следуйте схеме подключения и надписям.

    Иногда сам кондиционер в комнате запитывается не с розетки, а с наружного блока (чаще всего у инверторных моделей). В этом случае у наружки будет на несколько клемм больше.

    Это фаза-ноль-земля. Тогда кабель питания от розетки или диффавтомата в щитовой, прокладываете именно наружу, а не к внутреннему блоку.

    Подключение трубок трассы фреона снаружи происходит аналогично комнатному соединению.

    А вот для дальнейшего этапа работ вам понадобится вакуумный насос. Он необходим для сушки вакуумом фреоновой магистрали.

    Если вы не удалите воздух, это окажет влияние на давление в системе (оно поднимется). Производительность компрессора при этом может упасть примерно на 30-35%, а работать он будет под постоянной нагрузкой.

    А еще влага, содержащаяся в воздухе, влияет на быстрое разложение масла и повышение в нем уровня кислотности.

    Это в дальнейшем приводит к двум последствиям:

      разрушению кислотной средой лаковой изоляции обмоток на эл.двигателе и выходу его из строя
      постепенному ”вымыванию” меди из трубок и попаданию ее на рабочую поверхность компрессора с уменьшением зазоров

    Поэтому, если приглашенный “специалист” пришел без вакуумного насоса, то знайте, что очень скоро вы его увидите опять. И будете встречаться с ним очень часто.

    Время работы вакуумного насоса зависит от длины магистрали. Минимальной считается длина 2м. Если у вас получилось меньше, то масло рано или поздно из компрессора обязательно попадет в испаритель и долго ваш кондиционер не проработает.


    Для стандартного участка небольшой длины, время вакуумизации от 15 до 20 минут. Оно отсчитывается после непосредственного создания вакуума (достижения давления в 5 торр). Это можно проконтролировать на манометрическом коллекторе, либо услышать по изменившемуся звуку работы насоса.

    Когда звук практически пропадет, с этого момента и начинайте отсчет времени.

    Перед процессом закачки фреона обязательно проверьте дренаж. Для этого сняв фильтр, заливаете чистую воду на испаритель внутреннего блока, как бы имитируя образование конденсата.

    Если дренаж выполнен правильно, то вода будет свободно выходить через трубку и не переливаться за край внутреннего поддона.

    Также перед открыванием портов фреоновой магистрали желательно проверить давление в системе. Производитель, как правило, заправляет хладогента на 5 метров трассы, и сообщает об этом на шильдике наружного блока.

    Однако попадаются и полупустые экземпляры (экономят фреон).

    Далее проверяется герметичность всех соединений. Суперпрофессионалы за соответствующую цену делают это азотом, под давлением 38 бар. Но готовы ли вы платить деньги за такое качество?

    При стандартном варианте, после отсоединения вакуумного насоса, просто выпускают в трассу некоторое количество хладогента (5-7 бар) и запоминают значение давления.

    Выжидают минут 20 и проверяют, не изменились ли показания. При положительном результате, используя шестигранники, полностью открываются сервисные краны кондиционера и запускается весь фреон в магистраль.


    Далее подаете на кондиционер напряжение и испытываете его во всех режимах. При охлаждении измеряете температуру поверхности испарителя пирометром, а лучше всего контактным термометром.

    После выхода на рабочий режим она должна быть не менее +6С. Если температура выше, возможно потребуется дополнительная зарядка фреоном.

    При этом больше используется полная перезаправка системы, а не просто его дозаправка, ввиду сложности процесса.

    Если все этапы монтажа пройдены без замечаний, можете наслаждаться прохладой и считать, что ваш кондиционер установлен правильно.

    Источник: http://domikelectrica.ru/10-oshibok-pri-ustanovke-i-podklyuchenii-kondicionera/

    Установка кондиционера в квартире или частном доме: пошаговая инструкция для монтажа своими руками | Фото & Видео

    Наверное, у каждого, кто ценит комфорт, есть такой аппарат, как кондиционер. В жаркую пору, это самое то. У вас еще нет кондиционера, и вы хотите установить его своими руками? Тогда эта статься именно для вас. Если вы не любите раскидываться своими денежными средствами, то такую технику нужно покупать не в сезон, когда она востребована.

    Комплект кондиционера и оборудование для установки

    Монтаж внешнего блока кондиционера

    Установка прибора собственным трудом — это работа, в которой есть много мелочей, если их упускать, то оно приводит к износу оборудования. Но если вы решились установить его без помощи профессионалов, то советуем придерживаться инструкции, указанной ниже.

    В комплект электро-кондиционера входят такие компоненты:

    • Наружный блок

    • Внутренний блок

    • Металлическая рамка. Применяется для монтажа

    • Гайки, саморезы с дюбелями (для крепления рамки)

    Гайки, саморезы с дюбелями (для крепления рамки)

    • Дренажные трубки. Используется для удаления влаги

    • Пульт для управления аппаратом

    Пульт для управления аппаратом

    При самостоятельной установке механизма требуется дополнение стандартной комплектации. Они состоят из таких компонентов:

    • электро-кабели. Чаще всего используют четырех жильные кабели с длиной около 30 см
    • кронштейны, для монтажа наружной модели
    • Медные трубки с заглушками. Длина трубки соответствует длине трассы
    • термоизоляция. Его длина равна длине трассы * 2
    • армированный скотч

    Медные фитинги для кондиционирования

    Если прибор уже куплет, стоит выбрать место для установки. Учитываем такие факторы:

    • требования аппарата
    • максимальная длинна и ширина боковых частей
    • установка наружной части. Не на все здания можно вешать наружный блок. Если некуда его прикрепить, то обычно ставят на балкон

    Инструменты и оборудование для работы

    Оборудование для установки:

    • Перфоратор с буром (длина 45 мм)
    • Насос вакуумный
    • Коллектор

    Набор трубочных изделий, для крепления

    Набор труб:

    • 2 медные трубы; диаметр одной 6,35мм, другой9,52мм
    • Изоляция
    • Шланг для дренажа
    • Электропроводка
    • Кронштейн для крепления

    Крепление блоков

    Установка внешней части

    В первую очередь устанавливается наружная часть. Первое правило — не забывать о технике безопасности, если установка происходит выше второго этажа. При установке учитывайте такие факторы:

    • Блок не должен закрывать вид соседям
    • Конденсат не должен стекать по стене
    • Прикреплять прибор нужно так, чтобы вы могли оказывать ему техническое обслуживание

    Схема крепления кондиционера

    При креплении наружного блока на балконе нужно так же соблюдать правила:

    • убедится, что прочность балкона достаточна, чтобы выдержать прибор. В среднем вес такого изделия составляет 10-15кг
    • при возможности нужно крепить в таком месте, где со всех сторон дует ветер, чтобы конденсат не стекал по стене

    Установка модуля снаружи

    Рекомендации по установке кондиционеров:

    • Блок внутри надо устанавливать так, чтоб воздух не обдувал вас, иначе ангина и бронхит будут обеспечены
    • Расстояние от потолка должно составлять 100 мм. А от боковой стены 125 мм
    • Наружный модуль нужно прикреплять так, чтоб вы могли дотянуться до него для профилактического обслуживания
    • Расстояние наружного изделия от задней стены должно составлять 20 см, а от боковой 300 мм

    Отступы от краев стен

    Модуль снаружи по возможности нужно ставить не сбоку от окна, а лучше всего под окном, так как если вы решитесь вызывать мастера при поломке либо для проверки прибора, то он вполне может отказаться от работы из-за не правильного монтажа.

    Крепление наружного и внутреннего блока, наклон и магистрали

    Установка внутренней части

    Установка внутренней части

    Первым делом нужно правильно устроить электропроводку. Убедитесь, что проводка выдержит такую нагрузку.

    Рекомендации по креплению устройства:

    Внутренняя часть должна располагаться так, чтобы возле нее не было никаких лишних предметов.В ином случае они будут мешать охлаждению прибора. Не стоит размещать кондиционер над камином или другим источником тепла. Ветер из электро-кондиционера не должен напрямую дуть на человека, если конечно, хотите сохранить свое здоровье.

    Как правильно установить проводку

    Подключение электропроводки кондиционера

    Обычно для внутреннего блока ставят другую электропроводку. Обязательно установите автомат для отключения. Далее подключаем проводку к щитку. Наружную и внутреннюю часть нужно соединить двумя медными трубками, но перед этим нужно сделать дыру в стене, чтобы трубки можно было провести к блокам.

    • Трубки применяются с разными диаметрами, один больше другого, а их длина равна длине кондиционера + 40см. Отрезаем нужный кусок, заглушим края и проводим через стену
    • Обязательно одеваем термоизоляцию, чтобы вода в трубках зимой не замерзала
    • Подключаем провода к клеммам, ихние цвета должны совпадать. Один конец большой трубы подключают к выходу кондиционера, а другой конец выводят на улицу либо в канализацию

    Запускаем систему

    Стрелки манометра, проверка давления, заглушки

    Для начала нужно запустить сплит систему. Тут нужно придерживаться рекомендаций:

    • Присоединить большую трубу к порту, который находится на газовой стороне
    • Средний шланг подсоедините к насосу, закройте все краны
    • Включите на 20 минут. После, отключите насос, и в течение 20 минут наблюдайте за стрелкой манометра
    • Если манометр поднимается до нуля, то стоит переделать вашу систему
    • Включите кондиционер и проверьте его работоспособность (когда давление поднимется, открутите шланг и поставьте заглушки на края)

    Безопасность

    Электрическая схема подключения должна соответствовать «Правилам устройства электроустановок», так как кондиционер это прибор сильной мощности. Перед тем как купить прибор, нужно посчитать мощность ваших электрических устройств и сравнить все ограничения. В ином случае это может привести к аварийным ситуациям.

    Соединение блоков

    Соединение блоков кондиционера

    Для того чтобы кондиционер работал нужно соединить два модуля.

    Во-первых, снять крышку на клеммах блоков и подключить кабели питания и управления.

    Во-вторых, провести монтаж трассы устройства, надеть термоизоляцию. После прикрепления трассы надо измерить магистрали и обрезать трубки под них, оставив 15 см в запас. В-третьих, закрепляем дренажную трубку, используя хомуты.

    Вакуумирование

    Для удаления влаги используется вакуумирование системы. Подключаем кондиционер к вакуумному насосу примерно на 1 час. С завода в систему закачивают фреон, мы должны подключить манометр, чтоб контролировать давление.

    После этого включается автомат-разделитель, а система автоматически переходит в тестовый режим.

    Одним словом, монтаж и установка кондиционера, это сложное и ответственное дело, поэтому некоторые владельцы вызывают мастеров от фирмы поставщика. Но к сожалению не каждый может себе это позволить. Поэтому, при самостоятельной установке не нужно забывать о технике безопасности.

    Видеоматериалы:

    Монтаж кондиционера, ошибки, инструмент! (Теория)

    Установка кондиционера в квартире или частном доме: пошаговая инструкция для монтажа своими руками | Фото & Видео

    Установка кондиционера! (ПОДРОБНОЕ ОБУЧЕНИЕ ЗА 5 МИН)

    Установка кондиционера в квартире или частном доме: пошаговая инструкция для монтажа своими руками | Фото & Видео

    Как заложить трассу кондиционера

    Установка кондиционера в квартире или частном доме: пошаговая инструкция для монтажа своими руками | Фото & Видео

    Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

    Источник: http://krrot.net/ustanovka-konditsionera-svoimi-rukami/

    Как установить кондиционер самостоятельно – пошаговая инструкция

    Установка кондиционера – задача непростая, но выполнимая! На каждом этапе возникает множество вопросов. Усложняется это тем, что невозможно дать одну стандартную схему – каждый случай индивидуален. Если не знаешь с чего начать монтаж, в какой последовательности выполнять операции, то эта статья для тебя!

    В интернете существует множество рекомендаций и руководств, но в них мало конкретики. В этом посте я выделю нюансы, возникающие на каждом шаге монтажа – постараюсь сделать понятную инструкцию. Чтобы с помощью неё каждый смог выполнить несложную установку бытовой сплит-системы. Но перед началом работ прочитайте статью полностью.

    Настоятельно рекомендую доверить монтаж специалистам в следующих случаях:

    • если «трасса» кондиционера очень длинная и имеет сложные изгибы;
    • если магистраль будет проходить через несколько стен;
    • если внешний блок устанавливается на большой высоте (выше второго этажа);
    • если диаметр хотя бы одной из труб больше 3/8 дюйма.

    Установка кондиционера

    1. Первый этап – самый сложный. Необходимо представить, где будут располагаться блоки кондиционера, и каким образом будет проложена «трасса» между ними. Здесь следует учитывать каждый фактор:
    • габариты блоков. Нужно убедиться в том, что оба устройства помещаются в планируемом месте – соблюдаются допустимые расстояния до потолка и стен. Об этом я написал несколько статей (читайте расположение внешнего блока);
    • вы должны убедиться в отсутствии проводов и труб в местах сверления стен (особенно под внутренним блоком);
    • дренажная трубка от внутреннего блока должна обеспечить слив конденсата «самотёком». Хотя бы минимальный наклон должен быть (5 мм. на 1 метр длины). Т.е. нельзя сверлить отверстие выше уровня внутреннего блока. Убедитесь, что вода будет сливаться на улицу (а не на балкон соседа, например);
    1. Теперь можно приступить к монтажу внутреннего блока. Если «трасса» от него будет выходить ВПРАВО, то нужно аккуратно вывернуть медные трубки в другую сторону (т.к. с завода они направлены влево). Делать это нужно ОЧЕНЬ ОСТОРОЖНО БЕЗ ФЛЕКСА – не сломать трубки (как указано в инструкции к «сплиту»). Если посмотреть на фото, то гнутся трубы параллельно полу, а не перпендикулярно! Соединение гаек может быть только под внутренним блоком или в кабельном канале. Ни в коем случае гайки медных трубок не должны оказаться внутри стены.

    На монтажной пластине размечаем центр блока. Затем центр отмечаем на стене. Не забываем про расстояние до потолка. При помощи уровня выравниваем пластину и крепим её.

    После этого можно прикинуть внутренний блок к закреплённой пластине (но не защелкивайте нижние клипсы к пластине!). Карандашом отмечаем нижние углы корпуса. Затем снимаем блок с пластины.

    1. Отмечаем, где будет отверстие в наружной стене.
    • если трасса пойдет напрямую (через стену под внутренним блоком – «прямой монтаж»), то отверстие делаем в левом нижнем углу блока. Отмечаем отверстие диаметром 45 мм, так чтобы оно после закрылось блоком.
    • если «трасса» пойдёт влево или вправо от блока («боковой монтаж»), то отмечаем «трассу» до наружной стены (с небольшим наклоном). На фото представлен боковой монтаж, где магистраль имеет дополнительный поворот внутри комнаты (т.к. внешняя стена смещена). В вашем случае поворота может не быть.

    Аккуратно прорезаем обои и отбиваем штукатурку в точке сверления. Если монтаж прямой или как на фото выше, то нужно сделать так называемый «заход» к отверстию (где трубки будут заходить в стену). Чтобы в этом месте изгиб «трассы» был плавный.

    1. Приступаем к бурению отверстия. Диаметр отверстия для небольших кондиционеров должен быть 45-50 мм. Во время сверления контролируйте, чтобы на улице не было людей, машин и прочего.
    • для кирпичных или бетонных стен потребуется большой перфоратор и бур с победитовым наконечником. Первые 2-3 см стены бурите без наклона (по прямой), чтобы бур чуть вошел в стену. Затем обязательно делайте наклон вниз. Во время этой операции лучше пользоваться промышленным пылесосом.
    • деревянную стену лучше сверлить дрелью с перьевым сверлом диаметром 45 мм. Процесс будет идти медленно, но верно. Не забываем про наклон отверстия вниз.
    • металлопрофиль или «сендвич» лучше сверлить биметаллической коронкой 45мм. Так же не забываем про наклон отверстия вниз.
    1. Приступаем к креплению кронштейнов внешнего блока. Необходимо их надежно и по уровню закрепить. Если кондиционер монтируется «под окно», то лучше сразу зафиксировать на кронштейнах болты (для крепления блока). Болты должны смотреть вверх и должны быть затянуты гайками. Закрепляем болты, чтобы лапки блока точно на них попадали.
    2. После того как сделали всю «грязную» работу, берем в руки рулетку, листок и карандаш. Считаем с запасом длину межблочных коммуникаций (в этом поможет статья про укладку «трассы»):
    • 2 медные трубки. Для небольших кондиционеров часто используются трубки диаметром 1/4 и 3/8 дюйма. Важно чтобы концы трубок были заклеены от попадания малейшей пыли;
    • межблочный кабель (соединяющий два блока). Для небольших кондиционеров подходит ВВГ 5×1,5;
    • дренажный шланг. Лучше использовать специализированный гофрированный шланг диаметром 16мм;
    • термофлекс на обе трубки;
    • если кондиционер «питается» к внешнему блоку, то вместе с «трассой» запускаем кабель питания. Для небольших кондиционеров подойдет ПВС 3×1,5;
    • дополнительный межблочный провод. У некоторых кондиционеров в комплекте идет дополнительный двухжильный провод. И если таковой имеется, то не забываем про него.
    1. Если «трассу» кондиционера нужно будет протащить всего через одно отверстие в стене, то можно действовать следующим образом:

    Внутренний блок удобно располагаем и подсоединяем к нему материалы:

    • подключаем межблочный кабель. Открываем переднюю крышку корпуса и находим колодки. Протаскиваем кабель через заднюю часть корпуса. Записываем номера клемм и цвета жил, которые к ним подключили;
    • откручиваем гайки (или заглушки) трубок двумя ключами. Обычно при этом спускается воздух – не пугаемся и следим, чтобы заглушка никуда не отлетела! Далее потребуется такое приспособление как вальцовка. Трубки вальцуем и подсоединяем, предварительно изучив как это делается. Нужен опыт чтобы качественно затянуть гайки (если их не дотянете, то фреон будет «уходить», если перетяните, то можете сорвать резьбу). Для этого кто-то пользуется специальным динамометрическим ключом;
    • герметично подсоединяем дренажный шланг к внутреннему блоку;
    • если в комплекте к кондиционеру есть дополнительный провод, то подсоединяем его к предназначенной клемме (вы её увидите).
    1. Когда трубки еще без термофлекса, можем их аккуратно погнуть под отверстие (если «монтаж прямой»). Для «бокового монтажа» выпиливаем заглушку корпуса.
    2. Одеваем термофлекс на обе трубки. Все трубки (включая их гаечное соединение) должны быть в термофлексе герметично замотаны, чтобы на трубках не образовывался конденсат. Для фиксирования лучше воспользоваться специальной лентой.
    3. Компактно укладываем «трассу» внутри блока и фиксируем её лентой. Не забываем про кабель «питания» (выводим его, куда вам нужно). А так же следите, чтобы дренажный шланг был внизу.

    В один компактный жгут формируем следующие материалы:

    • 2 трубки в термофлексе;
    • межблочный кабель;
    • дренажный шланг;
    • дополнительный провод (если он идет в комплекте);
    • кабель питания (если питание подключается к внешнему блоку).
    1. При помощи напарника протаскиваем внутренний блок с «трассой» через отверстие в стене. Вешаем его на пластину, но нижние клипсы не защелкиваем!
    2. Кабель питания подводим до нужного места внутри комнаты (но не подключаем!). Если требуются, закрываем «трассу» внутри комнаты кабельным каналом. Защелкиваем нижние клипсы блока.
    3. Закидываем внешний блок на кронштейны и надежно его прикручиваем. «Трассу» снаружи аккуратно подводим к кранам внешнего блока.
    4. Откручиваем гайки кранов внешнего блока (смотрите, чтобы в открытые штуцеры ничего не попало). Одеваем гайки на трубки, после чего их вальцуем. Прикручиваем медные трубки к штуцерам.
    5. Подключаем межблочный кабель точно так же как к внутреннему блоку. Если в комплекте с кондиционером идет дополнительный провод, то подключаем его к соответствующей колодке. Подсоединяем кабель «питания» если согласно схеме он идет к внешнему блоку.
    6. Далее потребуются манометры и вакуумный насос (манометры должны соответствовать типу фреона). Здесь будьте внимательны:
    • подсоединяем ЛЕВЫЙ шланг манометра к штуцеру внешнего блока (к которому подходит трубка большого диаметра). СРЕДНИЙ шланг манометра подсоединяем к вакуумному насосу;
    • запускаем насос и открываем ЛЕВЫЙ кран на манометре (против часовой стрелки);
    • ждем несколько минут пока «откачается» воздух. Для небольших кондиционеров (до 2,7 кВт мощности) и короткой «трассой» (до 5 метров), ждите от 8 до 10 минут;
    • по окончании «откачки» перекрываем ЛЕВЫЙ кран манометра, и сразу после этого отключаем насос. Смотрим на показания манометров (стрелка должна стоять на месте «-1»). Если в вашем случае требуется дозаправка фреоном, то читайте соответствующие статьи (сколько хладагента нужно добавить);
    • приоткрываем шестигранником кран тонкой трубки на внешнем блоке. При этом смотрим на показания манометров – стрелку «поймайте» примерно на 3 bar. Наблюдаем за стрелкой 5 минут – она не должна двигаться к 0 bar (что будет свидетельствовать о герметичности соединений трубок);
    • далее откручиваем ЛЕВЫЙ шланг манометра от кондиционера. Здесь нужно быть ОЧЕНЬ аккуратным и БЫСТРО открутить шланг, чтобы не обжечься фреоном (обязательно в перчатках). Даже специалисты со стажем могут пострадать при этой операции;
    • открываем шестигранником оба крана на внешнем блоке (против часовой стрелки). После этого можем закрывать все заглушки.

    Примерно такая же инструкция есть в отдельной статье по вакуумированию кондиционера.

    1. Далее надежно закрепляем дренажный шланг, чтобы не было перегибов, и соблюдался наклон. Обычно его фиксируют жесткой проволокой к любому кронштейну.
    2. Отверстие заполняем монтажной пеной снаружи.
    3. Подключаем «питание» кондиционера к источнику тока (розетка или автомат).

    Таким образом, монтаж кондиционера завершен! Эта статья не является универсальной инструкцией для всех бытовых кондиционеров. Но в большинстве случаев она будет актуальна, и надеюсь, поможет вам установить кондиционер. Смотрите подробное видео по монтажу сплит-системы.

    Если есть что дополнить, то оставляйте комментарии!

    Источник: http://kondicionershik.ru/ustanovka-split-sistemy/

    Смотрите также:
    02.05.2020

    Стены Понятие «отделочные работы» включает в себя перечень сопутствующих операций от покраски стен до укладки плитки. Все они проводятся лишь на тщательно выровненной поверхности стен. Современные методы выравнивания стен делятся на две группы. В зависимости от...

    02.05.2020

    Как заменить треснутую плитку. Ситуаций, когда необходимо заменить одну плитку на готовой облицовке – предостаточно. У каждого случая свои особенности и подходы. Все зависит от условий: «какая плитка, какая затирка и, где все это расположено». Причина замены может быть...

    02.05.2020

    Устанавливаем шкаф под мойку без посторонней помощи Тумба-комод для двух моек из массива дерева Вся кухонная мебель имеет основную задачу – создать комфортные условия для приготовления пищи. Мебельные фабрики стремятся предложить продукт не только практичный, но и...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
