Как выполняется регулировка пластиковых окон своими руками

Как отрегулировать пластиковое окно. Возможные причины поломок, как их исправить, тонкости работы.

Металлопластиковые окна практичны, удобны и функциональны. Среди преимуществ также длительность эксплуатации, прочность и бюджетная стоимость. Если возникают неисправности, не стоит сразу вызывать мастера – выполнить регулировку окна можно своими силами.

Возможные неисправности пластикового окна

Проблемы, которые встречаются чаще всего:

  • плохая фиксация ручки;
  • появление сквозняка с уплотнителей;
  • слишком тугая ручка, невозможность поворота;
  • неправильное положение створки по отношению к раме;
  • трещины на поверхности ручки.

Почему может происходить поломка? Детали конструкции имеют свойство изнашиваться, как и любой механизм. Если износ серьезный, нужна корректировка прижима створок к поверхности рамы. Возможно, дело в неправильном монтаже и потребуется вызов специалиста на дом для полной переустановки системы.

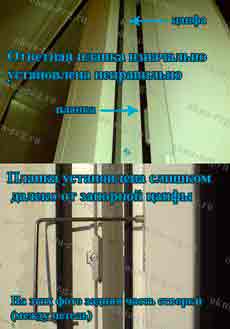

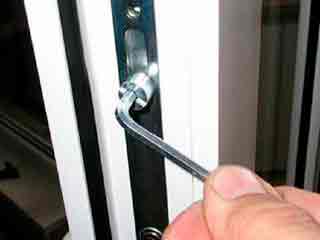

Как определить, что запорная планка неисправна

Первый признак: неравномерная посадка створок в раме. Проведите осмотр планок по периметру всего окна и если это актуально, выполните регулировку:

  • откройте окно, ключом немного открутите крепления и демонтируйте с них заглушки;
  • створка регулируется снизу и сверху;
  • оцените, как работает створка. Два важных показателя: плотное прилегание и равномерное закрытие.

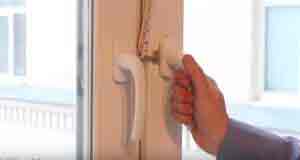

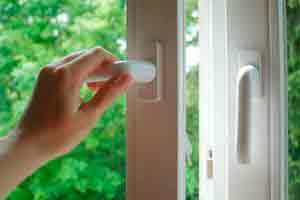

Решение проблем с оконной ручкой

Провести монтаж ограничителя, новой ручки или закрепить ослабленную деталь совсем несложно – все действия быстро выполняются в домашних условиях.

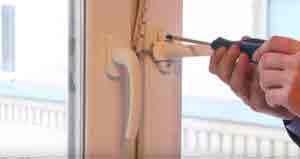

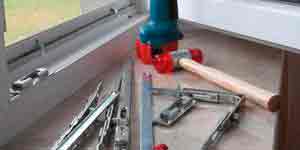

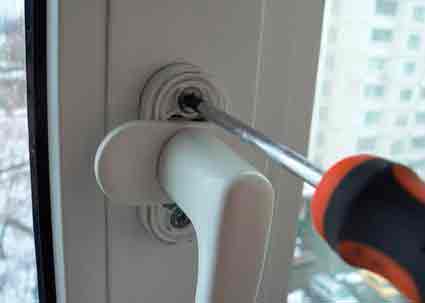

Замена фурнитуры

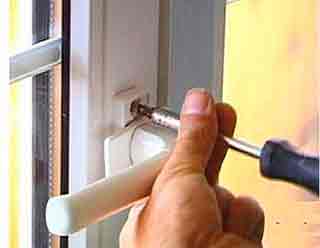

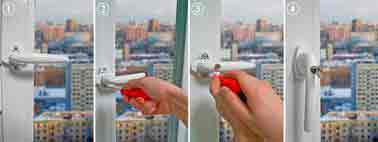

Если в доме ребенок, рекомендуется снять простую ручку и сменить ее на модель, в которой встроенный ограничитель. Дети не смогут самостоятельно открыть окно или сломать ее, играясь. Если ручка треснула или пришла в негодность, демонтаж выглядит таким образом:

  • потяните защитную накладку в свою сторону;
  • поставьте в горизонтальную позицию;
  • открутите отверткой шурупы, находящиеся в ручке;
  • снимите механизм;
  • установите новую фурнитуру;
  • монтируйте защитную накладку.

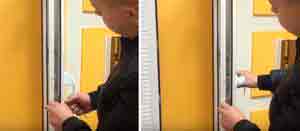

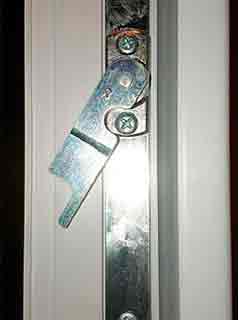

Если заклинил механизм

При сильном переводе детали в нижнее положение, она может заклинить. Этот случай не считается неисправностью – произошел блок ручки для предотвращения поломки всей оконной конструкции. Ситуацию несложно исправить без обращения к специалисту. Акцентируйте внимание на маркировку детали, которая указана на поверхности запорного механизма. К примеру, если там стоит комбинация « AUBI », поищите небольшую пластину с пружинкой на поверхности, придавите ее к уплотнителю и нажмите на фурнитуру. Створка должна находится не под наклоном, потому что так срабатывает блок и провернуть фурнитуру не получиться. Оптимальная позиция – вертикально.

Если указаны другие буквы, чтобы повернуть механизм, нужно отыскать небольшой язычок, расположенный в нижней части системы. При надавливании на него, меняется положение и он становится параллельно уплотнителю.Нередко перепады температур приводят к деформации конструкции, поэтому язычок просто не дотягивается до необходимой точки. Придется выкручивать крепления отверткой или обратиться в сервисный центр. Не забывайте положить небольшой предмет (например, болтик) между блоком и рамой. Таким образом, обеспечивается сцепление ответных элементов, которое способствует повороту фурнитуры.

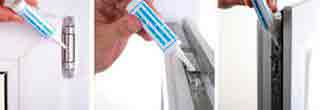

Тяжелое проворачивание ручки пластикового окна

Неисправность скрывается в редком смазывании детали. В случае высыхания смазки, подберите с помощью консультантов нужный проникающий состав. Алгоритм устранения проблемы прост:

  • на емкость со средством монтируется трубка (идет в комплектации);
  • смазка аккуратно наносится на нужную поверхность.

Эти нехитрые действия значительно облегчат проворачивание механизма в дальнейшем. Если вы приобрели смазку не в баллонах, для смазывания можно использовать простую ватную палочку или кисточку для рисования.

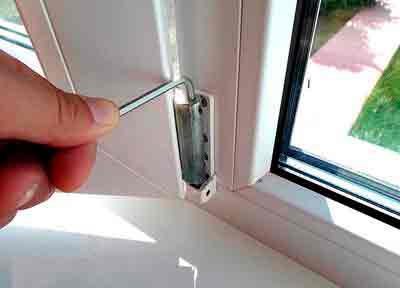

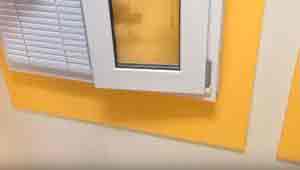

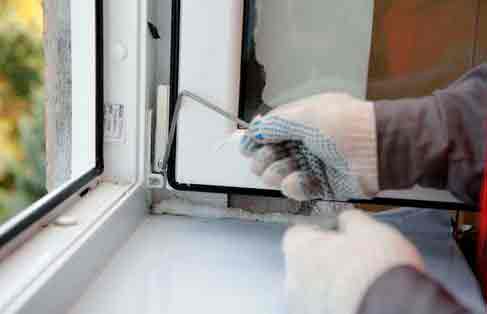

Трение рамы снизу пластикового окна

При длительном сроке эксплуатации створки окна могут опуститься вниз – провиснуть, в результате чего происходит трение во время открывания и закрывания. Если вовремя не решить проблему, оконная конструкция сломается. Чтобы устранить неполадку, потребуется 30 минут, если выполнять все правильно. Алгоритм действий прост:

  • распахните окно полностью;

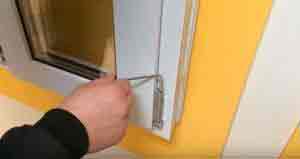

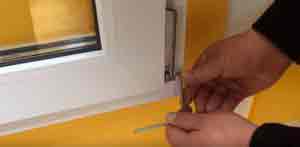

  • на торцевой части есть винт, расположенный сверху. Используя шестигранный ключ нужно прокручивать деталь в том направлении, которое решает проблему – чтобы приподнять, поворачивайте по часовой стрелке, опустить – в другую сторону;
  • проверьте исправность системы. Если открытие – закрытие стало проще и трение почти прекратилось, корректируйте состояние стыковочной детали до необходимого уровня.

Если неполадка еще присутствует, закрутите крепление на свое место и попробуйте второй вариант:

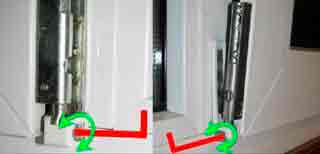

  • демонтируйте защиту с нижней петли;
  • аккуратно прокручивайте инструментом винт по часовой стрелке или против, зависимо от нужного положения (поднять или опустить створку).

Опробуйте работу механизма.

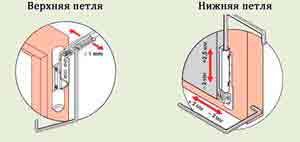

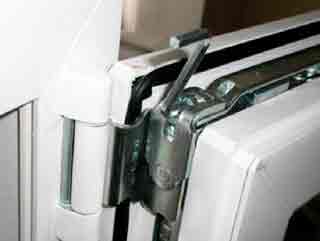

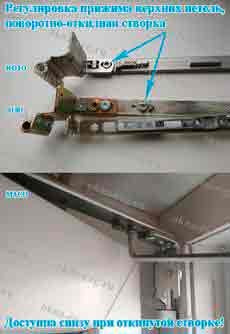

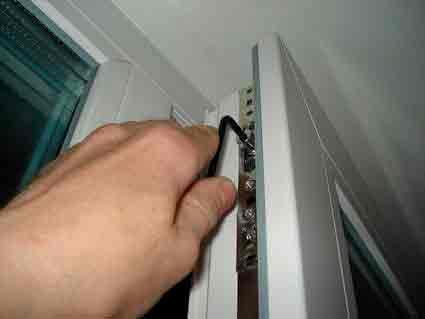

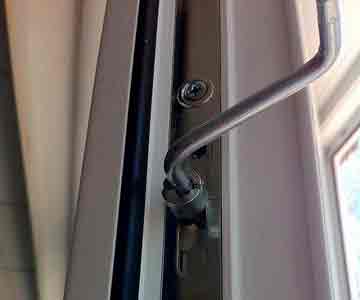

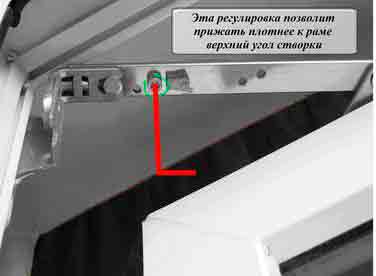

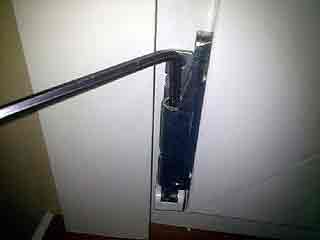

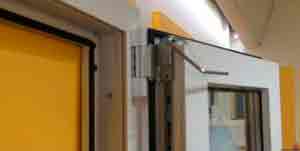

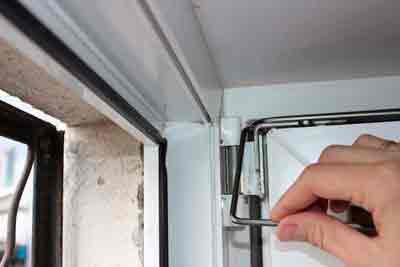

Корректировка петли сверху

Если не закрывается верхний участок створки, нужно полностью открыть окно для удобного осмотра участка. Сверху расположена петля, которая отличается по внешнему виду от нижней. На ней находится паз для ключа, а сбоку – винт для регулировки. Выполняйте осторожные вращательные движения, продвигая саму створку поближе или подальше от петли.

Обратите внимание – важно оставить немного места между ними. Это нужно для свободной работы откидного механизма. Когда шестигранник повернут на один оборот, проверьте, работает ли окно (открываться и закрываться оно должно свободно). Если этот вариант не помог, попробуйте полностью открыть конструкцию сразу в 2 положениях, чтобы получить возможность работать с винтом на откидном механизме. Для одновременного открытия в 2 режимах, откройте окно и зажмите блокатор. Последний бывает двух видов: запорная петля и язычок.

Отведите язычок до упора, придерживайте и открывайте окна на режим проветривания, придерживая верхнюю часть створки. На пластинах поворотного механизма есть выемка под шестигранный ключ. С его помощью проведите корректировку прижима створок сверху. Отрегулировать петлю сверху получится только на откидных створках. Придерживайте окно – оно крепится лишь на нижних петлях.

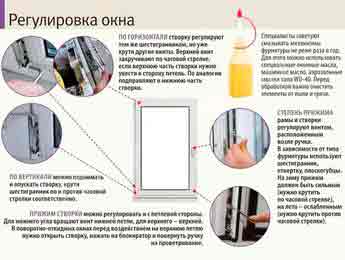

По горизонтали

Со временем оконная рама проседает по высоте – часто это и есть причиной проблемы с закрытием окна. Регулировка проводиться на петлях. Открывается створка, в паз верхней вставляется инструмент, который поворачивается в направлении часовой стрелки, отодвигая створку от петли. Часть конструкции снизу опускается. Детали фурнитуры должны быть смазаны – если смазка высыхает, система выходит из строя.

Корректировка нижнего навеса нужна если окно закрыто. Этот метод не всегда уместен – манипуляции лучше проводится с наружной стороны окна. Показатели смещения створки не должны превышать 2 м.

По вертикали

Для того, чтобы отрегулировать окно таким образом, нужно аккуратно открыть колпачок петли, находящейся внизу конструкции. Далее необходимо делать вращательные движения с помощью ключа. Направление – по часовой стрелке. Если выкручивать в противоположную сторону – рама опустится. Допустимые показатели ее смещения – 1 – 3 мм.

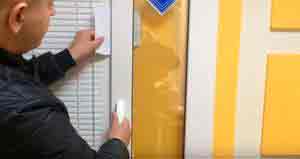

Как убрать сквозняки

Чтобы проветрить комнату, нужно повернуть ручку в определенное положение, приоткрыв верхнюю часть окна. Зимой проем между створкой и рамой пропускает много холодного воздуха, поэтому требуется регулировка петель запорного и поворотного механизма. Для этого необходимо поставить окно на проветривание и прижать верхнюю петлю – когда потеплеет можно вернуть ее в прежнее положение. Иногда воздух попадает в комнату через закрытое окно, просачиваясь в щели.

Есть проверенный метод для определения сквозняка: поднесите горящую спичку или свечу к полностью закрытому окну и посмотрите на колебание огня – проводите корректировку там, где сквозняк заметен больше всего. Существует два варианта решения проблемы:

  • используя гаечный ключ или плоскогубцы, сдвиньте крепления:
  • поворот детали должен быть не больше пары миллиметров;
  • если нужно, сделайте створку слабее – просто поверните эксцентрик в противоположную сторону, против стрелки часов.

Второй вариант: избавиться от сквозняка регулировкой прижимной пластины, которая расположена на поверхности рамы со стороны петель. Для корректировки положения нужно поворачивать гаечный ключ по направлению стрелки часов. Язычок выдвигается вперед, а створка прижимается к окну.

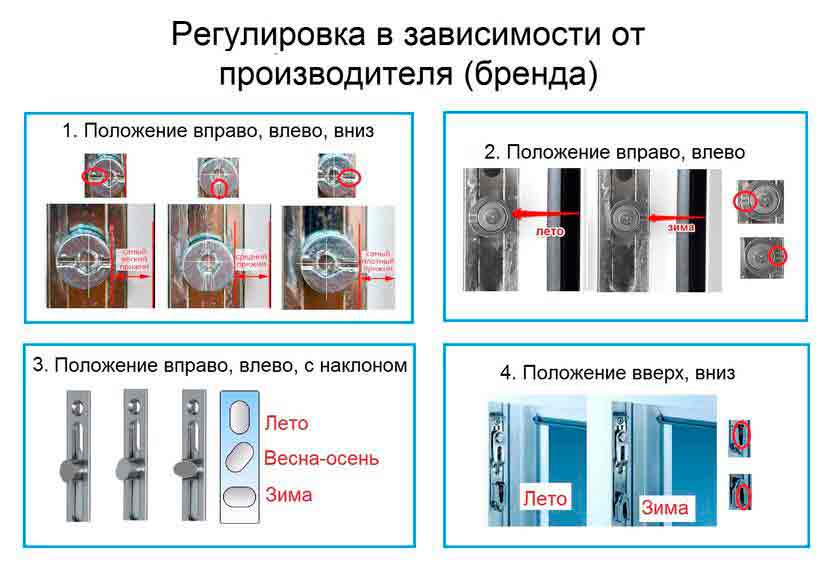

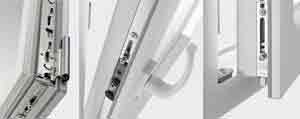

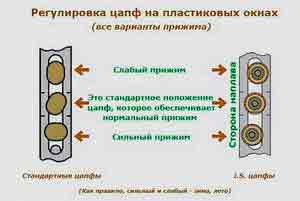

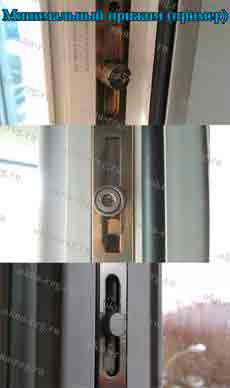

Как выполняется регулировка «зима – лето» на пластиковом окне

Чтобы настроить окно в двух указанных режимах, нужно изменить положение цапф, усилить или сделать менее плотным прижим створки к поверхности рамы. Многими конструкциями предполагается перевод цапфы в среднее положение – оно обеспечивает неплотный прижим створки без пропуска воздуха внутрь помещения.

Как перейти на режим «зима»

В морозы и холод очень важно сберечь тепло – створка не должна пропускать низкие температуры и холодный воздух снаружи. Нагрузка на уплотнитель будет большой, если сменить положение эксцентрика. Цапфа при этом смещается вправо и оттягивается на себя. Есть несколько советов для грамотного завершения процесса:

  • расстояние между ручкой и роликом должно быть небольшим. Расположение насечки укажет, корректно ли выполнены монтажные работы. Если все сделано правильно, она расположена по направлению к уплотнителю;
  • если монтаж окна производился не так давно, специалисты рекомендуют воздержаться от перехода на «зимний» режим. Поворотно – запорный механизм может стать причиной деформации слоя уплотнителя за зиму.

Если пренебрегать этими советами, по наступлению тепла уплотнительный материал не восстановится.

Как перейти на «лето»

Когда становится теплее, можно переводить фурнитуру в позицию «лето». При переходе на «летний» режим нагрузка на уплотнитель значительно увеличивается. Рекомендуется следовать таким инструкциям:

  • оттянуть цапфу, переместить ее влево. Ролик переводится благодаря насечке;
  • цапфа должна «смотреть» на оконную ручку после перемещения.

По завершению процесса становится меньше нагрузка на уплотнительный материал. Благодаря этому увеличивается поток свежего воздуха, проникающий в помещение. Мастера советуют обязательно изменять положение ролика: в сезон тепла створки постоянно «в движении»: меняются положения и режимы, происходит открытие и закрытие.

Рекомендации при проведении корректировки пластикового окна

Существуют некоторые правила для выполнения регулировочных действий. Запаситесь нужными инструментами – пригодиться может что угодно. Акцентируйте внимание на состоянии уплотнительного материала – работу можно начинать лишь в том случае, если на нем нет механических повреждений и деформаций. Если это присутствует, вызовите мастера для замены элемента. Чтобы сменить уплотнитель придется демонтировать створки, устанавливать новый материал и замазывать его герметичной силиконовой смазкой.

Когда произведена замена, выполнять регулировку сразу нельзя – створки должны притереться к рамам. Важно аккуратно работать с ключом – шестигранником: если сделать больше оборотов, чем нужно, можно полностью открутить всю створку. Допустимое количество оборотов – 1 – 2.

Выполнить регулировку металлопластикового окна самостоятельно несложно, но если нет опыта обращения с инструментами, лучше предоставить дело мастеру. Если монтаж окна проводился не так давно, на него действителен гарантийный срок – специалисты организации обязаны все осмотреть и отремонтировать бесплатно. Немаловажна «профилактика» – проводите полную корректировку окна пару раз в год, в холодное и теплое время года, когда актуален переход на режимы «зима – лето». Если игнорировать советы, в скором времени понадобится замена оконной конструкции.

Источник: http://hozhelp.ru/poleznye-sovety/kak-otregulirovat-plastikovoe-okno.html

Как отрегулировать пластиковые окна самостоятельно

За пластиковыми окнами легко ухаживать. Можно мыть, самостоятельно регулировать, заменять детали. Именно поэтому они стали так популярны. А еще из-за того, что ПВХ и пластик долговечны и устойчивы к повреждениям. В ценовом диапазоне обязательно найдется приемлемый вариант. Клиенты также могут выбирать нужный рисунок и практически любую конфигурацию по механизму открытия. В окнах также предусмотрена функция регулирования не лето и зиму. Регулировка пластиковых окон осуществляется в нескольких плоскостях. Первоначальное состояние теряется после многократного открывания створок, однако вернуть все на место можно всего несколькими движениями инструментом. Разобраться в фурнитурных элементах под силу даже неопытному человеку. Кроме того, фурнитуру можно заменить на новую. Произвести замену тоже не составит труда. Конструкция в результате прослужит много лет.

Причины снижения работоспособности стеклопакетов из ПВХ

Эффективность конструкции окна может снижаться в месте ниже подоконника. В подавляющем большинстве случаев оказывается нарушенной герметичность. Причина этого явления заключается в самом герметике, так что достаточно простой замены на новый, более качественный. Работоспособность снижается из-за отсутствия настроек по сезону. Зимой, к примеру, конструкцию уплотняют, сдвигают элементы ближе друг к другу. Иногда причина кроется в повреждении оконного проема или разрыве монтажного шва. Тогда воздух проникает из щелей и идет по откосам. Продувание со всех четырех сторон от рамы, вероятно, указывает на заводской брак. Ухудшение состояния створок тоже оказывает влияние. Длительное пребывание тяжелых полотен в открытом положении приводит к провисанию. Не рассчитаны они и на дополнительную нагрузку в виде вешалок с одеждой. Состояние створок зависит и от качества монтажа.

Следует вовремя реагировать на проблему трения створок!

Когда необходима регулировка пластиковых окон

Корректировать нужно при смене положения створок. Причем это делается самостоятельно. Сторонняя помощь понадобится при более сложных ситуациях. Например, при появлении сильного специфического звука при манипуляциях со створками. Регулировку проводят также планово. Помимо среднего положения «демисезон», в конструкции предусмотрена настройка на летний/зимний режим. Летом стекла могут быстро запотевать с обеих сторон, особенно после дождей. Поэтому выполняется регулировка на лето. Когда дом/квартиру освобождают не несколько недель или больше, летний режим обеспечит лучшую циркуляцию воздуха, особенно в положении ручки «микропроветривание». Перед зимой температура резко падает и в комнате становится холоднее. Тогда выполняется корректировка, обеспечивающая более плотное примыкание створок к коробу. Движущиеся элементы фурнитуры следует регулярно смазывать.
А делать это можно с помощью:

  • силиконовой смазки;
  • машинного масла;
  • технического вазелина.

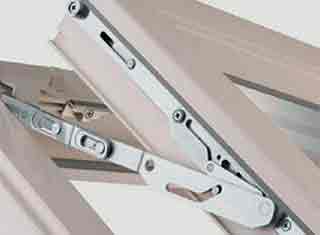

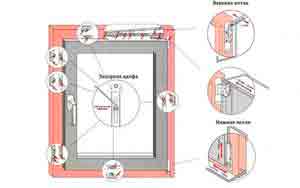

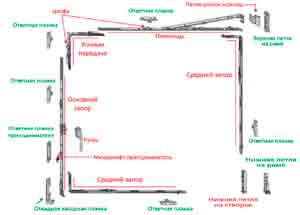

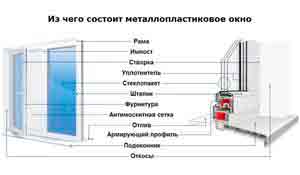

Устройство механизмов и их особенности

У разных окон механизмы и их регулировка немного отличаются. Это касается количества и местонахождения эксцентриков. У некоторых моделей окон цапфы размещены по периметру полотна: сверху, снизу, по стороне петель. Для поворачивания цапф на верхней кромке необходимо распахнуть створку, повернуть ручку и установить створку, как при проветривании. То есть понадобится провести так называемое «открывание окна в поворотном положении под наклоном». В итоге станет доступным эксцентрик в ножничном механизме окна. На некоторых цапфах несколько насечек. На других они отсутствуют или есть только одна.

Позиция лето-зима определяется интервалом между краем цапфы и уплотнителем или расстоянием до границы металлической фурнитуры. Если имеется одна небольшая борозда, то при летней настройке она «смотрит» ровно вверх или вниз.

Сезонная регулировка: зимний и летний режим

В оконной конструкции можно регулировать прижим створки. Механизм окна предусматривает возможность самостоятельной настройки. Перед началом теплого периода окно переводится на летний режим. Это улучшает вентиляцию. Перед началом снегопадов и морозов прижим следует усилить, а уровень прижатия проверить поднесенной спичкой. Если ветер будет просачиваться, то пламя колыхнется. Перенастройка между летним и зимним режимами производится воздействием на эксцентрики. Максимального прижима можно добиться с помощью шестигранника № 4. Если цапфа гладкая, то сначала отдаляется полотно, а потом производится поворот детали. Оконные конструкции разных производителей налаживаются неодинаково. Иногда необходима подтяжка винтов, а в некоторых случаях — снятие створки. У одного и того же производителя окон фурнитура может быть от разных производителей, так что следует ознакомиться с инструкцией по ее регулировке.

Настройку следует планировать и проводить заблаговременно, чтобы потом не забыть о ней вообще.

Самостоятельная регулировка при разных неисправностях

Чаще всего приходится:

  1. Корректировать прижим.
  2. Устранять перекос.
  3. Регулировать ручки.
  4. Настраивать запорные планки.
  5. Устранять продувание.

Эти проблемы в большинстве случаев исправляются самостоятельно и без особых трудностей. Регулировать положение открывающихся секций в пространстве можно через петли и эксцентрики. Инструмент для выполнения работ — фигурная отвертка. С ее помощью регулируются почти все механизмы окна. Проблема с закрыванием окна тоже решается через корректировку петель. Проще всего регулировать и менять ручки. Уже по внешнему виду механизма ручки и сопутствующей фурнитуры интуитивно понятно, как это делать.

Продувание может означать как снижение плотности примыкания створок к раме, так и проблемы конструкционного характера, например, просачивание воздуха под подоконником или по откосам. Это уже серьезный дефект. Проблема с фурнитурой и уплотнителем исправляется многогранником, отверткой или вручную. Но в случае износа — понадобятся новые детали.

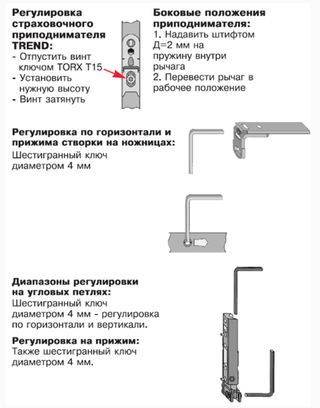

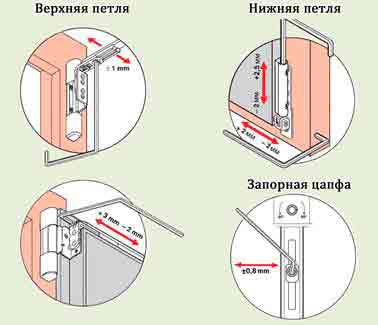

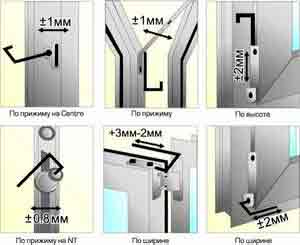

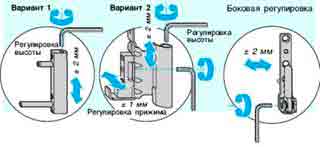

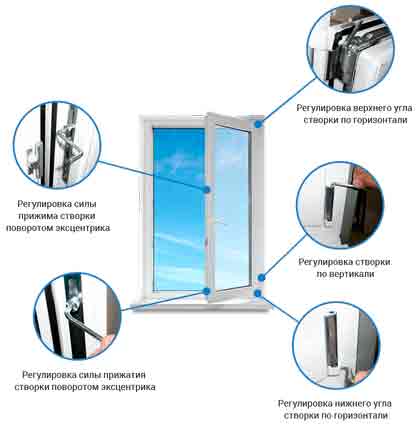

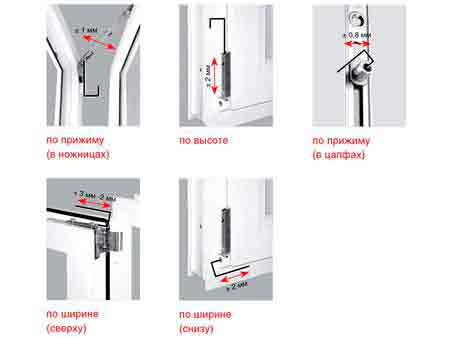

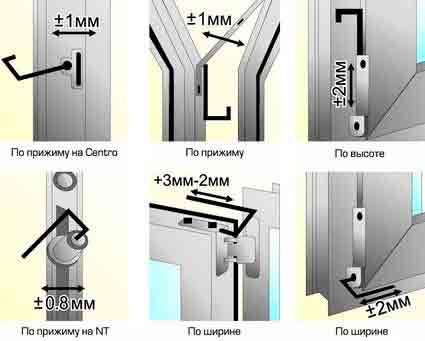

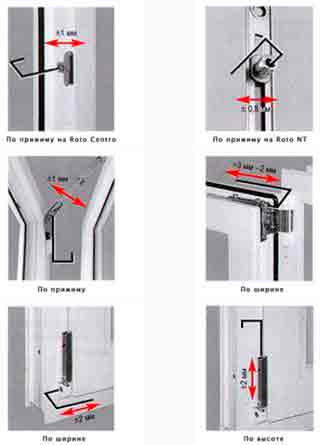

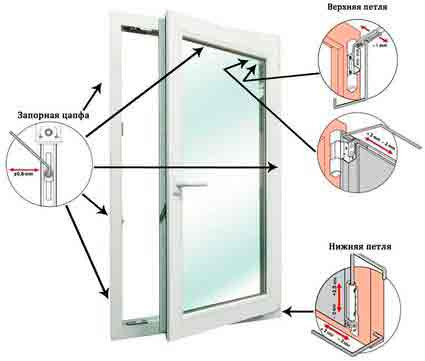

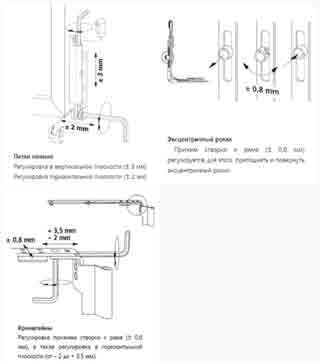

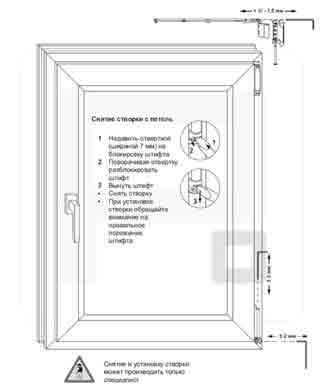

Регулировка горизонтального и вертикального положения с помощью петель

Створки окна испытывают нагрузки с разным вектором и постепенно утрачивают равномерное положение. Небольшие отклонения не являются серьезной проблемой, ведь выставить полотна идеально ровно невозможно в принципе. Отклонение в 1 миллиметр на метр высоты является абсолютно приемлемым. Если перекос явный или мешает функционированию конструкции — необходима корректировка. Производить ее можно самостоятельно — из инструментов понадобится только фигурная отвертка. Регулировка полотен по вертикали определяет высоту размещения. Горизонтальная корректировка предусмотрена для поднятия опустившегося края за счет движения в сторону петель. Потребность в ней возникает с определенной периодичностью. Створки можно регулировать фронтально. Это принципиально важно для увеличения срока эксплуатации, ведь неравномерное прижатие к раме многократно увеличивает нагрузку на створку. Особенно, если контакт менее плотный вверху.

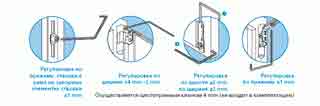

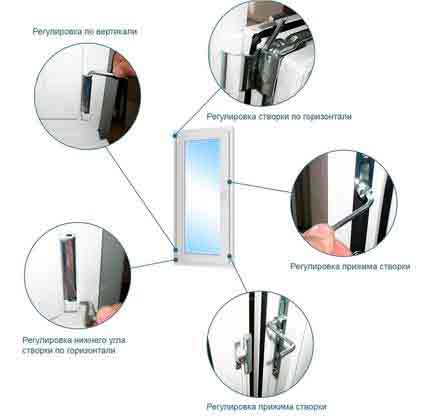

Типы регулировки створок:

  • вертикальная;
  • горизонтальная;
  • фронтальная (в том числе плотности прижатия).

Уменьшить нагрузку на конструкцию при открытой створке можно с помощью ограничителя.

Верхняя

Регулировка верхней петлевой конструкции необходима, если имеются проблемы с закрыванием верхнего угла. В таком случае открываем створку и устанавливаем ее под прямым углом к раме — при другом положении работать будет неудобно. Воздействовать потребуется на регулировочный метиз. Вращаем его шестигранником, приближая к кромке с петлей, или же отдаляем, если не закрываются дальние эксцентрики. Между оконным полотном и петлей всегда должен оставаться просвет в пару миллиметров, не меньше. Зазор нужен для движения поворотно-откидного механизма. Поэтому после каждого полуоборота проверяем открытие/закрытие окна. Если исправить проблему с верхним углом не удалось, то прижимаем его к коробу. Последующие действия производим за счет винта на поворотно-откидной конструкции. Доступ к нему обеспечивается открыванием окна в двух позициях. Перед воздействием на винт останется отодвинуть блокиратор.

Нижняя

Начальная настройка для последующей установки фурнитуры начинается с выставления створки по вертикали. В связи с этим понадобится взаимодействие с нижней петлей. Производится поднятие и опускание на несколько миллиметров. Поднятие створки по вертикальной оси также необходимо, если появился сквозняк около верхнего или нижнего края. Работать можно как при открытом, так и при закрытом окне. При этом, чтобы контактировать с нужным винтом (вверху нижней петли), потребуется убрать защитный колпачок. ПВХ-окно может плохо закрываться внизу или иметь перекос. Тогда приступают к регулировке по горизонтали. Для движения до/от петли створку сначала открывают. В нижней части петли есть отверстие для корректировки шестигранником или звездочкой. Вращения по часовой стрелке приближают полотно к петлевому узлу и поднимают свисающий угол. Движения против часовой стрелки осуществляются, если створка была притянута слишком близко.

Устранение скоса рамы

Положение регулируется в петлевых узлах шестигранником, реже — инструментом с другим профилем. Шестигранный ключ вставляется в отверстие верхнего крепежного узла при открытом положении окна. Движения по часовой стрелке начнут приподнимать нижний угол створки в противоположной от петли стороне. Обратное направление движения отодвинет полотно, и в результате низ у дальней стороны опустится. Работать с нижней петлей нужно так же. Регулировка по высоте производится на нижней петле. Движения шестигранника вправо поднимут створку, а влево — опустят. Скос появляется в окнах с широкими рамами (больше 1 метра). Они провисают не только под собственным весом, но и от частого открывания-закрывания. Проводить регулировку необходимо не реже, чем раз в шесть месяцев. При закрытом окне манипуляции разрешено проводить только с нижней петлей.

Что делать, если окно не закрывается

Трудности при закрытии можно предупредить, ведь изменения траектории и звука при закрытии будут заметны сразу. Причинами проблем чаще всего становятся: заклинивание в запорном механизме (створка закрывается, но не фиксируется), нарушение плотности конструкции, перекос (створка не заходит в проем). Данные недостатки исправимы без сторонней помощи. А вот решение проблемы внутри механизмов оконной системы — занятие для профессионалов. Однако же регулировки эксцентриков и петель/навесов должно хватить. Прижим в таком случае усиливают, а расстояние до крепежных узлов сокращают до минимума. Ручку можно открутить и установить еще раз. Если же проблема серьезная, и есть подозрение на поломку, то следует проверить состояние фурнитуры. Возможно, понадобятся новые крепления или метизы. Если знаний для замены и корректировок достаточно, то можно самостоятельно приобрести и установить все, что нужно. Для профилактики проблем с закрыванием нужно контролировать нагрузку на створки.

Что делать, если окно не открывается

Ручка окна может заклинить в первую очередь из-за срабатывания блокирующего механизма. Блокиратор обеспечивает сохранность всей конструкции в момент, когда ручка находится в положении «закрыто» при открытой створке. Если окно закрыто, и этот же блокиратор не дает открыть его, воздействуя на механизм ручки, понадобится выполнить корректировку. Есть два варианта действия. Первым делом определяется тип фурнитуры. Это либо маркировка SI, либо AUBI. Если речь идет о первом типе, понадобится прижать язычок ручки в направлении уплотнителя, чтобы затем повернуть. Следует учитывать, что в этот момент оконное полотно обязательно должно стоять в вертикальной ориентации. Другой случай — маркировка AUBI. Тогда около рычага при вертикальной створке следует нажать на металлическую пластинку с пружиной и перевести ее в позицию «открытого окна».

Регулировка и замена ручек

Самыми частыми поводами для регулировки ручки являются тугое поворачивание и болтание. В первой ситуации необходимо сначала убедиться в наличии достаточного количества смазки на петлях. Если визуально ее не хватает, то нужно смазать подвижные детали с помощью ватной палочки. Возможно, проблема все еще не будет устранена — тогда прибегают к корректировке. Независимо от того, болтается ручка или туго открывается, действия производятся по схожей схеме. Полотно отворяется на угол 90° от рамы. Далее отводится защитная пластинка. Затем крутим регулировочные винты отверткой. Ослабляем крепление, если ручка медленно поворачивается и, напротив, усиливаем, если болтается. В случае, если ничего не изменилось, понадобится замена ручки. Меняется она очень просто. Пластинка поворачивается, крепления откручиваются — ручка снята со створки. Останется только прикрутить новую, вставив ее штифтом в отверстие. Заменить ручку можно всего за одну минуту.

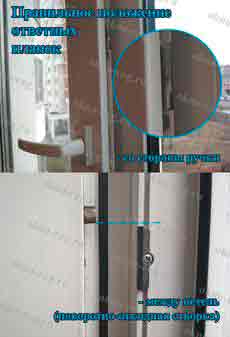

Износ запорных планок

Планки необходимо время от времени проверять. Чаще всего окно обустраивается ими со всех сторон. Если какая-то планка выглядит более изношенной, то возможно, имеет место неровность посадки окна. Чтобы решить проблему, вначале открываем окно и снимаем заглушки с регулировочных метизов на обеих петлях (со стороны створки). Затем с помощью 4-миллиметрового шестигранного ключа ослабляем крепление болтами. Далее настраиваем верхнюю часть окна. Воздействуем опять же на регулировочный винт. Первым делом потребуется регулировка всех сегментов окна в плоскости «влево-вправо». Только потом переходим к винту ниже и выстраиваем створку по оси «вверх-вниз». В конце понадобится удостовериться в качестве корректировки. Для этого закрываем и открываем окно и проверяем плотность и равномерность вхождения в раму. Этих мер должно хватить для устранения излишней нагрузки на отдельные планки.

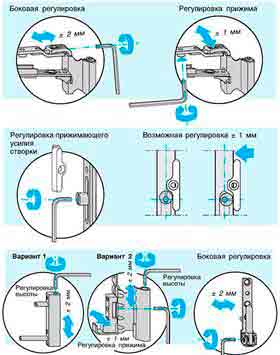

Устранение продувания

Решить проблему можно за счет следующих типов регулировки:

  • боковой;
  • регулировки прижима;
  • регулировки прижимающего усилия створки.

Чтобы остановить просачивание воздуха, нужно провести регулировку механизмов окна. По краям створок находятся цапфы для настройки примыкания створок к раме и друг к другу. На них воздействуют шестигранником или «звездочкой». Контакт уплотняется при повороте влево и ослабляется от обратных движений. Все эксцентрики следует регулировать одинаково. При первой корректировке проводится наладка всех механизмов. В первое время не стоит сильно прижимать полотно, ведь от этого новый уплотнитель начнет быстро портиться. В некоторых конструкциях прижатие осуществляется пластинками. Выдвинутый язычок в прижимной системе указывает на сильный контакт. Что касается манипуляций с петлями, то на них воздействуют шестигранным ключом. Для усиления прижима поворачивать нужно во внешнюю сторону — в правую, если петли находятся по правой стороне, и в левую, если по левой.

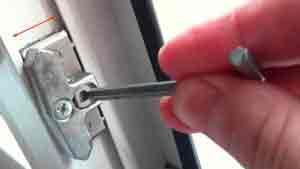

Регулирование прижима створки окна к раме

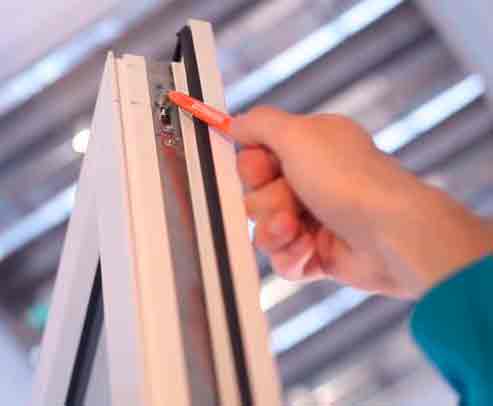

Первым делом открываем створку. На торце будет видна цилиндрическая шляпка (цапфа, эксцентрик) — одна или несколько. На головке имеются длинная и короткая прорези, а внутри детали — отверстие для установки ключа. Короткая указывает на слабый прижим, если повернута к резиновой прокладке, и на сильный, если в обратную. Прорезь эксцентрика может находиться параллельно относительно кромки — именно так она располагается в заводском варианте. Для новых окон это положение гарантирует нормальный прижим, даже зимой. Цапфу поворачиваем шестигранным ключом № 4. Обычно он идет в комплекте с оконной конструкцией. Но в некоторых ситуациях положение можно корректировать вручную, оттянув эксцентрик на себя и прокрутив. В случае необходимости применяем пассатижи. Сам прижим изменяется примерно на 2 мм между максимальным и минимальным показателями.

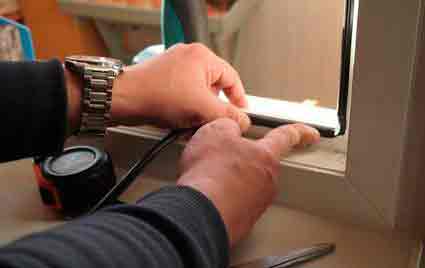

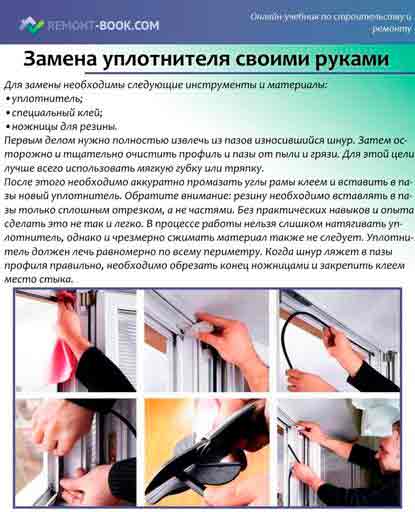

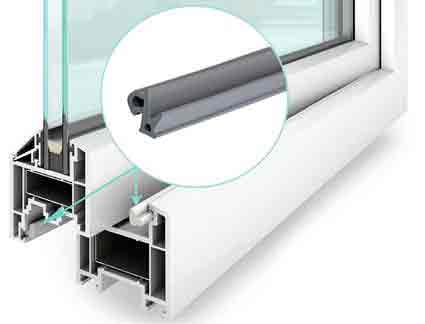

Как заменить уплотнитель

Уплотнительная резинка со временем деформируется и уменьшается в объеме. Иногда теряется целостность. Стандартный срок службы ограничивается четырьмя годами. Менять ссохшийся уплотнитель очень просто. Резинку следует зацепить каким-то острым наконечником и потянуть из паза. Новую вставляем в углубление. На данном этапе важно сохранить эластические свойства нового уплотнителя, нигде не растянуть его. Резинка должна плотно входить в паз, издавая характерный тихий звук. За уплотнителем и элементами фурнитуры нужно ухаживать. По меньшей мере два раза в год наносить смазку на резинку. Уплотнитель и фурнитуру следует также очищать от грязи. Чистящие средства нужно подбирать тщательно, чтобы обезопасить детали от сильного воздействия. Если самостоятельная замена уплотнителя не удалась, возможно, имеется проблема с внутренней фурнитурой.

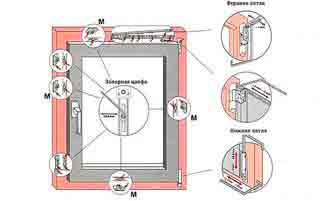

Рекомендации, как ухаживать за пластиковыми окнами

Правильный уход за окнами из ПВХ, металлопластика или пластика включает:

  • смазку;
  • мытье;
  • очистку;
  • проверку деталей;
  • замену изношенных деталей.

Первый момент — уход за самим пластиком. Из этого следует, что при мытье нельзя применять агрессивные чистящие средства и абразивы. Необходимо также избегать спирто- и хлорсодержащих растворов. Данные меры предосторожности сохранят не только сам материал, но и его цвет. При мытье используют тонкие тряпочки и мягкие пористые губки. Второй аспект — уход за стеклопакетами. Мыть их можно в т. ч. спиртосодержащими средствами, однако не позволяя им попадать на резиновый уплотнитель. Следующий момент — фурнитура. Движущиеся элементы смазываются минимум один-два раза в год. Смазки не должны содержать кислоты или смолы. Может подойти масло для автомобилей или швейных машинок. Еще один момент — правильный уход за уплотнителями. Очищать и мыть их необходимо как минимум 2—3 раза в год. В какой-то момент может понадобиться замена уплотнителя. Еще необходимо ухаживать за дренажными отверстиями. Они засоряются от влаги и микрочастиц. Удалить все будет сложно, но можно попытаться слегка пропылесосить их.

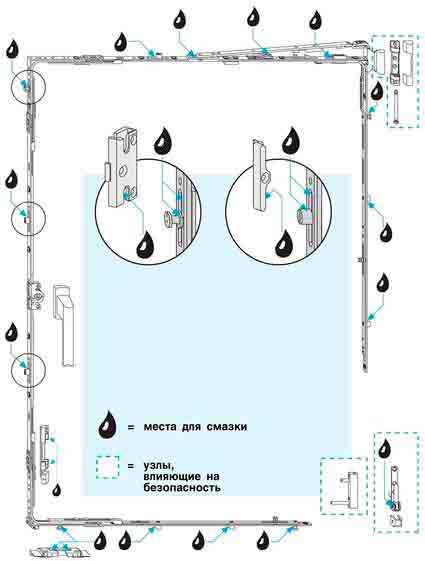

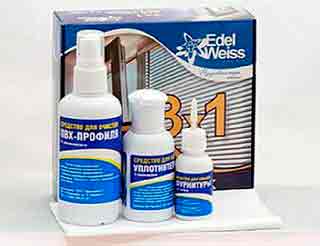

Очистка фурнитуры от скопившейся пыли

Фурнитуру необходимо чистить по меньшей мере два-три раза в год. Во-первых, после зимы и незадолго до нее. В это время нужно провести комплексный профилактический осмотр фурнитурных элементов и уплотнителя. Еще одну чистку рекомендуется осуществлять в середине или конце лета, ведь за период, когда окна длительное время остаются открытыми, внутрь конструкции попадает много пыли. Чистка деталей и мытье стыков позволят избежать ремонта, и за счет этого — сэкономить. Чистят фурнитуру кисточками с жесткой щетиной. Мелкие отверстия обрабатывают узкими кисточками. Детали стеклопакета вначале вытирают влажной тряпкой, особо тщательно там, где рама и створка плотнее всего примыкают друг к другу. Грязь, которая там находится, мешает нормальному контакту. Прижимные ролики и другие подвижные элементы очищают так же внимательно. Пыль из углублений можно достать пылесосом — на легкой тяге и со щетинистой насадкой.

Заключение

Пластиковое окно — надежная конструкция. Однако время от времени из-за изменения положения створок и под воздействием собственного веса случаются заедания и разбалансировка. В большинстве случаев исправлять неполадки можно и нужно самостоятельно. Для этого понадобится минимум инструментов и несколько десятков минут свободного времени. Чтобы обезопасить окно от проблем или свести частоту их возникновения до минимума, требуется всего лишь соблюдать рекомендации из инструкции по эксплуатации. Конструкция не должна постоянно находиться в распахнутом положении. За деталями следует правильно ухаживать. Проблемные нужно заменять. Много времени замена не займет — фурнитура к пластиковому окну найдется на ближайшем рынке, да и сам процесс достаточно простой. Оконную систему следует перенастраивать в промежутках между теплым и холодным периодами года.

Источник: http://roomester.ru/dekor/okna/regulirovka-plastikovyh-okon.html

Регулировка пластиковых окон своими руками

Несмотря на то, что все современные окна, изготовленные из ПВХ, дерева или алюминия, выполняются с большим запасом прочности, а фурнитура на них отличается повышенной надежностью, периодическая настройка и обслуживание конструкций все же необходима. Конструкция оконной фурнитуры такова, что отрегулировать окно своими руками не составит труда. Чтобы справиться с этой задачей, нужно иметь необходимые инструменты, а также знать основные узлы регулировки.

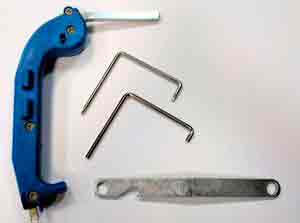

Какие инструменты вам потребуются?

Перед тем как приступать к регулировке окна, необходимо подготовить инструменты. Вам потребуются:

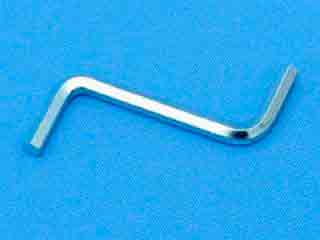

  • Шестигранный ключ 4 мм . Этот инструмент используется для настройки в первую очередь. Форма ключа может быть любой, например, изогнутой в виде буквы «Г». Профессиональные ключи имеют с одной стороны изгиб для того, чтобы их удобно было держать.
  • Насадки для отвертки в форме звезды (маркировка Т, ТХ) . Потребуются только для некоторых моделей фурнитуры, но на всякий случай лучше приобрести и их.
  • Крестовая отвёртка (размер 3 или 4) . Обычно фурнитура крепится к окну болтами под обычную крестовую отвертку. Для того чтобы заменить ручку или отрегулировать ее, нужна именно крестовая отвертка. Самый простой вариант регулировки – наладка раздвижных конструкций. В этом случае необходимо лишь настроить расстояние роликовых кареток.
  • Пассатижи или плоскогубцы .
  • Аэрозоль WD-40 или машинное масло для смазки фурнитуры.

Видео: Регулировка пластиковых окон

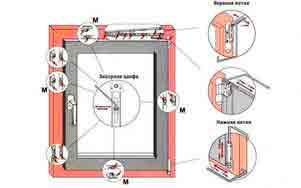

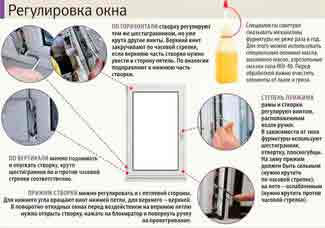

Основные узлы, нуждающиеся в регулировке

Регулировать можно створку по вертикали и горизонтали. В первом случае требуется настройка нижней петли, а во втором – верхней части механизма. Для регулировки прижима створки настраивается крепление в средней части створки со стороны ручек. Также прижим створки налаживается в нижней части окна. Для настройки нижнего угла створки по горизонтали регулируются нижние петли.

Без помощи мастера можно не только отрегулировать оконную конструкцию, но и устранить некоторые простые неисправности. Рассмотрим, как это сделать.

Проблемы с оконной ручкой

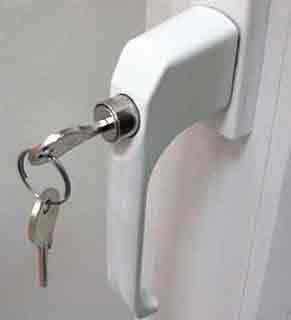

Замена ручки окна или установка ручки с замком

Ручки с предохранителями могут потребоваться в детской, а также в других помещениях дома, где живет маленький ребенок. Эта важная деталь не позволит малышу самостоятельно открыть окно. Чтобы установить новую ручку, необходимо вынуть старую, отвернув заглушку и открутив болты. Затем нужно аккуратно раскачать ручку и вытащить ее. Новая ручка ставится на место старой в том же положении и закрепляется болтами.

Если шатается ручка

Чтобы устранить неисправность, достаточно просто сильнее затянуть крепления детали. Для этого необходимо освободить болты, скрытые под заглушкой – прямоугольной накладкой, расположенной под ручкой. Заглушку необходимо поддеть за верхнюю и нижнюю часть и повернуть на 90 градусов. Под ней расположены два болта, которые и нужно подтянуть с помощью отвёртки. Для того чтобы сдвинуть заглушку нельзя использовать острые предметы, так как это может повредить профиль.

Ручка заедает или не до конца закрывается

Прежде всего, нужно понять, чем вызвана данная проблема. Может быть, механизм ручки нуждается в смазке или чистке. Второй причиной может быть максимально зафиксированный прижим на створке. В этом случае его нужно ослабить.

Очистить механизм ручки не сложно. Для этого ее нужно снять, вычистить от загрязнений с помощью щетки или пылесоса, смазать и поставить обратно. Для смазки рекомендуется применять WD-40 с насадкой, которая легко проникает в углубления конструкции. Вообще, масло или аэрозоль рекомендуется применять всякий раз, когда осуществляется регулировка оконных конструкций, выполненных из ПВХ.

Если проблема с ручкой возникает из-за чрезмерного прижимного усилия, то необходимо его ослабить. Для этого осуществляется регулировка эксцентриков на торце створки со стороны ручки, а также настраиваются болты на петлях.

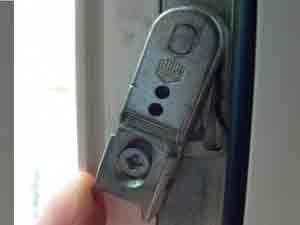

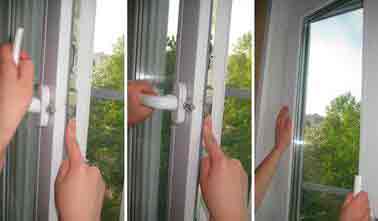

Если ручку заклинило

Даже если ручка перестала двигаться, пугаться не стоит. Такая ситуация не является поводом для замены фурнитуры. Как правило, ручка заедает из-за срабатывания блокировки, не позволяющей менять положение окна (открывать вверх), когда створка открыта. Чтобы решить проблему, достаточно вручную отвести рычаг блокиратора.

Рычаг блокиратора находится на торце створки со стороны ручки. Как он выглядит? Рычаг может иметь вид пластины, которая прикручена к торцу и отведена под углом к уплотнителю, если створка открыта. Второй вариант – это клипса, заходящая на уплотнитель.

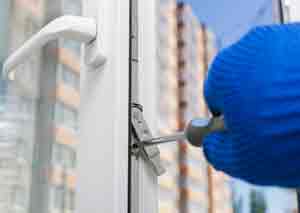

Регулировка прижима створки

С наступлением холодов окна можно отрегулировать таким образом, чтобы уплотнитель пропускал как можно меньше холодного воздуха. Плотное прилегание створки к раме обеспечивает надежную защиту от холода. Отрегулировать степень прижима створки к раме необходим и в тех случаях, когда уплотнитель стал тоньше, износился, и из окна стало дуть.

Профессиональные мастера рекомендуют проводить регулировку прижимного устройства два раза в год. Накануне зимних морозов прижим нужно увеличить, а с наступлением тепла – уменьшить. Если высокая степень прижима сохраняется в течение всего года, это может испортить фурнитуру из-за постоянного напряжения в конструкции, а также сократить срок эксплуатации утеплителя, который под постоянным сильным давлением истончается и теряет свои тепло- и звукозащитные свойства.

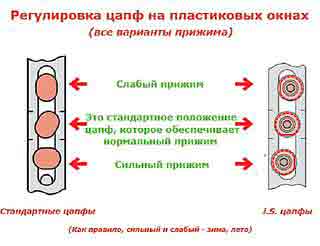

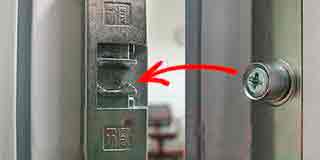

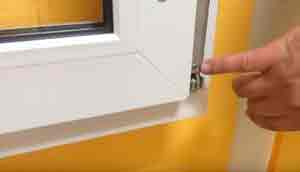

Чтобы отрегулировать прижим, необходимо найти на торце створки цилиндры овальной формы, которые называются цапфами. На раме есть соответствующие им отверстия, в которые входят цапфы при повороте ручки. Данная конструкция обеспечивает прижим створки к раме. Усилие прижима настраивается путем перемещения отверстий на раме или прокручивания цапф.

Чтобы увеличить усилие прижима, необходимо повернуть эксцентрик выступающей частью к внутренней стороне окна. Чтобы снизить усилие, нужно проделать обратную операцию, то есть повернуть цапфу выступающей частью наружу.

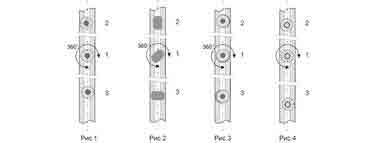

Как настроить эксцентрики? Существует три способа настройки. Фурнитура различных производителей может немного различаться, поэтому способ регулировки будет зависеть от ее особенностей.

  1. Цапфа имеет прорезь для плоской или шлицевой отвертки.
  2. Эксцентрик нужно слегка отвести от поверхности, на которой он расположен, и повернуть. Это можно сделать при помощи пассатижей или просто руками.
  3. Эксцентрик может быть повернут при помощи пассатижей с небольшим усилием.

Чтобы проверить возможность регулировки, можно попробовать изменить положение цапфы тремя способами по очереди. При этом начинать желательно с первого, чтобы избежать серьезных поломок.

Может случиться, что несмотря на все усилия торцевые цилиндры не получается настроить. В этом случае необходимо изменить положение ответной части или отверстий на раме.

С помощью шестигранника можно отвинтить болты и передвинуть зацеп в сторону улицы, чтобы увеличить прижим или в сторону помещения, чтобы ослабить прилегание створки.

Когда манипуляции по настройке на торцевой стороне ближе к ручке закончены, можно произвести наладку прилегания с противоположной стороны, где располагаются петли. Рассмотрим вариант для окна, которое может открываться в режиме проветривания. Вот основные шаги настройки прилегания створки такого окна.

Сняв колпачок наличника, вы увидите два болта под шестигранную отвертку, а также один болт, расположенный под углом 90 градусов к плоскости окна. Именно с ним нужно будет проводить манипуляции. Повернув болт по часовой стрелке, можно усилить прижим, при движении отвертки против часовой стрелки, усилие прижима ослабнет. Регулировка производится при помощи шестигранника. Настройку удобнее производить при закрытом окне.

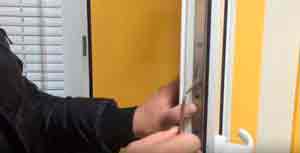

Чтобы отрегулировать верхнюю часть створки, окно нужно открыть и найти устройство, называемое «ножницы», позволяющее открывать створку сверху (в режиме проветривания). Далее необходимо найти на торцевой части оконной створки клипсу или рычаг блокиратора, нажать на него и удерживать в этом положении. Затем повернуть ручку в вертикальное положение, которое она занимает при проветривании. После этого створка выйдет из верхнего паза и будет висеть на нижнем креплении и на «ножницах». Это позволит добраться до болта, который регулирует прижим. Он расположен с нижней стороны устройства, которое удерживает створку. Поворачивая болт можно регулировать степень прилегания.

Итак, регулировка прилегания створки осуществляется достаточно просто и не требует чрезмерных усилий. Вы сможете самостоятельно регулировать уровень теплосбережения в помещении в зависимости от температуры воздуха на улице.

Видео: Как отрегулировать прижим створки пластикового окна

Створка задевает оконную раму

Данная проблема возникает достаточно часто. Она также не является критической, справиться с ней можно самостоятельно без замены деталей фурнитуры и без затрат на ремонт.

Створка может задевать край рамы в тех случаях, когда детали фурнитуры разбалтываются или деформируются. Такое может произойти, если окно постоянно находится в открытом состоянии. В этом случае фурнитура повреждается под тяжестью створки.

Вторая причина неисправности – слишком резкое и быстрое открытие или закрытие окна, что приводит к деформации деталей, а также к ослаблению их крепления.

Чтобы осуществить настройку без проблем, желательно обратиться за помощью производителю фурнитуры, эмблема которого видна на деталях. Посетив сайт компании-производителя и ознакомившись с инструкцией по регулировке, вы сможете быстро и точно выполнить настройку.

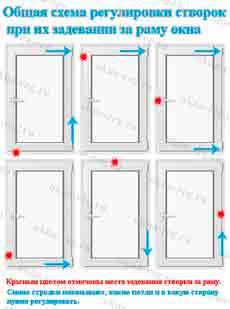

Существуют общие советы по изменению положения створки, если нарушено закрывание:

  • Створка задевает раму верхним торцом : створку нужно повернуть к нижнему навесу или опустить всю конструкцию вниз.
  • Створка задевает раму нижним торцом ближе к ручке : створку поднимают и поворачивают в сторону верхней петли.
  • Створка задевает раму в середине торцевой части (там, где ручка) : конструкцию смещают в сторону петель. Иногда необходимо слегка повернуть створку к нижнему или верхнему навесу.

Чтобы осуществить настройку, потребуется поворачивать шестигранником болты, расположенные на системе «ножницы», сверху окна, а также на нижнем навесе.

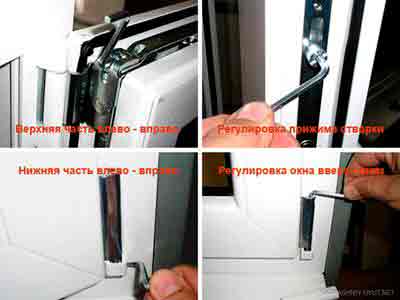

Рассмотрим, как регулировать створку при самых распространённых нарушениях ее положения.

  • Если створка опустилась, или требуется слегка повернуть ее снизу, необходимо регулировать болт, распложенный на нижнем навесе. Сняв наличник, вы увидите отверстие сверху навеса. Вставив в него шестигранник и поворачивая его, вы отрегулируете высоту створки. Поворот по часовой стрелке поднимает створку, против – опускает.
  • Если требуется переместить створку влево или вправо, то нужен болт, расположенный в нижне части навесного механизма параллельно плоскости окна. К болту имеется два доступа: со стороны окна и откоса, регулировку можно осуществлять с любой стороны. Поворачивая болт по часовой стрелке, вы переместите створку вправо, против часовой – влево. Обязательно нужно проверять, как закрывается окно, после каждого поворота болта. Манипуляции осуществляются до тех пор, пока не будет достигнут нужный результат.
  • Чтобы отрегулировать створку в верхней части, необходимо произвести регулировку механизма «ножницы». Для перемещения створки в верхней части, нужно найти головку под шестигранник, которая находится сбоку на механизме. Она будет доступна, если окно полностью распахнуть.

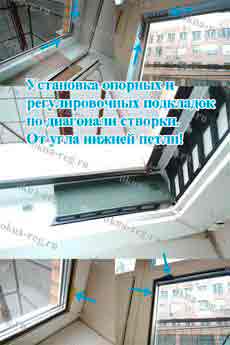

Если требуется отрегулировать тяжелую металлопластиковую створку или дверь, то необходимо настраивать специальные доводчики, задача которых приподнимать створку при открытии и закрытии.

Одно из преимуществ современных пластиковых оконных систем заключается в том, что их фурнитура подлежит всесторонней самостоятельной настройке. В ключевых местах расположены настроечные болты, регулировка которых осуществляется при помощи ключей-шестигранников диаметром 4 мм. Затрачивая минимум усилий, вы сможете самостоятельно отрегулировать окно так, как вам удобно, настроить теплообмен в помещении, защитить окно от холодного воздуха в зимнее время, а также исправить мелкие недостатки, возникшие в процессе эксплуатации.

Источник: http://www.oknakomforta.ru/articles/poleznoe-ob-oknakh/regulirovka-plastikovykh-okon-svoimi-rukami/

Как самому отрегулировать пластиковые окна — пошаговая инструкция

Открой Окно! > Ремонт > Как самому отрегулировать пластиковые окна — пошаговая инструкция

Привет, дорогие читатели!

Проводили дома генеральную уборку.

Пока жена мыла окна, выяснилось, что немного расшатались ручки. Подтянуть их легко, если знать, как это делать. Жену свою я уже научил.

Теперь собрался с мыслями и решил написать полезный пост для вас.

Все советы постарался собрать в подробные инструкции, в которых вы найдете не только информацию о настройке ручек, но и много чего другого.

Вам же остается только испробовать их на деле.

Как выполняется регулировка пластиковых окон своими руками

Активное использование металлопластиковых окон в сегодняшних реалиях вызвано целым рядом достоинств указанных конструктивных элементов.

И если такие показатели окон, как надежность, долговечность и эстетичность изначально заложены в их конструкцию, то вот для получения качественных потребительских критериев (тепло, шумоизоляция) желательно своевременно осуществлять техническое обслуживание систем.

Причем чтобы регулировка пластиковых окон своими руками была произведена на высшем уровне, достаточно будет лишь запастись минимальным набором инструментов (набор ключей «звездочки», плоскогубцы, набор шестигранников, отвертки) и приспособлений.

Перечень основных неисправностей, которые могут быть устранены потребителем самостоятельно включает в себя следующие позиции:

  • Затирание створки окно о раму в процессе его открытия — закрытия;
  • Неплотное прилегание створки к основанию оконной рамы;
  • Поломка ручки.

Регулировка ПВХ окон своими руками

Для начала желательно детально рассмотреть методику регулировки окна. Так, если необходимо изменить местоположение створки (для свободного открывания), то желательно произвести ряд последовательных процедур:

  1. Открыть окно;
  2. Провернуть регулировочный винт, расположенный в торцевой части створки (район верхней петли) на 3 — 5 оборотов по часовой стрелке;
  3. Закрыть окно;
  4. Снять защиту с нижней петли;
  5. С помощью шестигранника прокрутить регулировочный винт нижней петли на 3 – 5 оборотов по часовой стрелке;
  6. Проверить работоспособность окна и отсутствие затираний во время работы, а при необходимости произвести повторную регулировку элемента.

В ситуации, когда требуется усилить степень прилегания створки к основанию рамы, поступают следующим образом. Сначала для этих целей используют систему эксцентриков, которые располагаются с торцевой части створки со стороны расположения ручки.

Для чего эксцентрики с помощью плоскогубцев или шестигранника должны быть переставлены в соответствующее положение.

В некоторых моделях окон, конструкции эксцентриков выполнены таким образом, что для того чтобы произвести их регулировку, достаточно лишь потянуть эксцентрик на себя, затем сделать необходимый проворот, а уже после этого отпустить эксцентрик (произойдет его прижатие за счет пружины).

В целом подобную процедуру регулировки эксцентриков специалисты рекомендуют производить два раза в год (период межсезонья), увеличивая либо уменьшая степень прижатия.

Однако указанным методом можно обеспечить регулировку прижатия окна со стороны расположения ручки. Когда же пользователю требуется произвести усиление прижатия створки со стороны навесов, то поступают другим способом.

Так, если следует обеспечить более сильное прижатие створки (со стороны навесов) оконной конструкции поворотного типа, тогда пользуются регулировочным винтом на нижней петле.

Когда же требуется произвести аналогичную процедуру для поворотно-откидной конструкции, то необходимо будет выполнить дополнительное регулирование прижима створки окна за счет верхней петли.

Для чего следует выполнить процедуры в следующей последовательности:

  1. Открыть створку;
  2. Повернуть ручку створки в положение «проветривание» (сымитировав закрытие окна путем нажатия на блокиратор);
  3. Для усиления прижатия створки следует вращать регулировочный винт на петле по ходу часовой стрелки, тогда как для ослабления прижима необходимо вращать регулятор в обратном направлении.

Определенные типы фурнитуры для окон регулируются с помощью специальных ответок, (располагаются обычно на оконной раме со стороны ручки) которые могут настраиваться при помощи ключей типа шестигранник.

Так, для более сильного прижима оконной створки к основанию рамы потребуется сместить ответку наружу (в сторону улицы). А также используют прижимные механизмы, находящиеся на раме со стороны навесов.

Их регулировка осуществляется шестигранником, при этом более сильный прижим створки к раме будет обеспечиваться в том случае, когда язычок механизма будет выдвинут более сильно.

Довольно распространенным дефектом металлопластикового окна считается тугое вращение ручки. Зачастую вызвано подобное обстоятельство может быть тем, что фурнитура не имеет достаточной смазки.

В таком случае ремонт окна сводится к банальному смазыванию запирающего механизма и всех трущихся элементов машинным маслом либо аэрозольной смазкой (например, WD-40).

Аналогичным методом обеспечивается и регулировка дверей балконных блоков.

В ситуации же когда необходимо полностью заменить ручку, следует пальцами потянуть на себя декоративную накладку ручки и после провернуть ее на 90 º (дабы освободить доступ к винтам).

Выкрутив крепежные винты, ручка с легкостью может быть удалена. А процедура закрепления новой ручки должна быть выполнена в обратной последовательности.

Рекомендации как ухаживать за пластиковыми окнами

Следует отметить, что залог долговременной и качественной работы окна зависит от своевременного выполнения сервисных операций и даже при отсутствии визуальных дефектов производить указанные процедуры желательно не реже одного раза в год.

Для чего должна быть произведена смазка всех основных узлов, а также выполнено увлажнение резиновых уплотнителей. Также несколько слов необходимо сказать о правилах использования окон:

  • Поворачивать ручку окна следует только при полностью закрытой створке;
  • Не допускать наличие посторонних предметов в свободной полости оконной рамы;
  • Эксплуатацию окон производить с учетом выполнения всех отделочных работ (откосы).

Однако необходимо отметить, что вопреки элементарности описанных методов, к устранению неполадок и регулировке окна, следует приступать только после детального ознакомления с принципом работы установки.

В противном случае более правильным методом будет помощь специалистов в указанной области.

Как отрегулировать пластиковые окна

Для корректной и безопасной регулировки пластиковых окон необходимо знать несколько особенностей их конструкции, дабы избежать возникновения каких-либо поломок.

Далее мы расскажем вам, как решать некоторые проблемы, которые могут возникнуть с окнами из металлопластика, а также поделимся рекомендациями о том, как правильно пластиковые окна должны быть отрегулированы.

Для того чтобы самостоятельно отрегулировать пластиковое окно, необходимо воспользоваться шестигранным 4-миллиметровым ключом, который в народе именуют «четверткой».

Типы регулировок

1. Рассмотрим сначала горизонтальную регулировку металлопластиковых окон. Чтобы правильно отрегулировать окно, необходимо использовать верхнюю и нижнюю петли, которые имеют отверстие для шестигранного ключа.

Вращая по часовой стрелке шестигранный ключ, створку притягивают к петле. Находящийся напротив петли низ окна должен при этом немного подняться.

2. Если петля должна быть отодвинута от створки, вращение ключа должно происходить соответственно против часовой стрелки, что приведет к небольшому опусканию низа створки.

Регулировкой нижней петли внутри помещения занимаются, когда окно открыто, а снаружи – когда закрыто.

Процесс регулировки проводится одинаково в двух вариантах. С помощью регулировки в горизонтальной плоскости рама может быть сдвинута до 2х миллиметров, также может быть устранен скос.

3. Вертикальную корректировку окна осуществляют за счет нижней петли. Шестигранный ключ располагают под колпачком, который прикрывает петлю.

Устранение скоса рамы в вертикальном направлении возможно тоже до 2х миллиметров.

4. Регулировка створного режима осуществляется эксцентриками, которые располагаются по периметру окна ПВХ. При повороте ручки эксцентрики должны заходить за прижимные площадки, располагающиеся также вдоль периметра окна.

Вращая эксцентрик вправо, можно усилить прижимы окна к раме, при вращении влево – прижим ослабится. На эксцентрике имеется риска, которая показывает степень прижима.

Если риска направляется к уплотнителю, окно сильно прижато к раме, если же к внешней стороне – слабо. Для того чтобы вращать эксцентрики, можно воспользоваться плоскогубцами или гаечным ключом.

Иногда для прижима применяют пластины, которые находятся на створке окна.

Подходящий уровень прижима окна к раме зависит от времени года.

Вполне понятно, что зимой прижим должен быть сильным, а летом ослабленным. Регулировать прижим можно в диапазоне 0,8 миллиметров.

5. Настраивать петельный прижим можно обеим петлям сразу или только одной петле. Это будет зависеть от того, какая фурнитура установлена на вашем окне.

При необходимости отрегулировать нижнюю петлю следует предварительно снять колпачок, а затем вращать в нужную сторону болт, который располагается перпендикулярно окну.

6. Корректировать верхнюю петлю можно только откидывающимся створкам. Регулируя верхнюю петлю, раму нужно поддерживать, так как она будет удерживаться только за счет нижней петли.

Некоторые пластиковые окна оснащены блокиратором, который предотвращает откидывание открытой створки окна. Блокираторы представляют собой рычаг или клипсу.

Для того чтобы откинуть открытое пластиковое окно, необходимо повернуть ручку до режима проветривания с одновременным нажатием на блокиратор.

Когда необходима регулировка ПВХ окон

С помощью регулировки можно устранить множество проблем металлопластиковых окон:

  • Створка окна провисла, из-за чего створный низ задевает пластиковую раму. Подойдет регулировка горизонтальной или вертикальной плоскости.
  • Вертикальное или горизонтальное смещение створки привело к тому, что средняя створная часть задевает раму. Для устранения проблемы необходимо сместить створку равномерно в одну из сторон.
  • При поступлении воздуха через уплотнитель необходимо отрегулировать прижим створки.
  • Чтобы отрегулировать разболтавшуюся ручку следует повернуть пластину, которая находится у основания, под прямым углом и затянуть отверткой все винты. Основание ручки можно также оснастить регуляторной пластиной проветривания – «гребенками».
  • С помощью машинного масла можно избавиться от такой проблемы, как тугое проворачивание ручки. Для смазки петель, эксцентриков, прижимных механизмом и площадок можно использовать любые кисточки или ватные палочки, что найдутся под рукой.

Регулировка фурнитуры пластиковых окон

Когда требуется регулировка? Вот наиболее распространенные признаки того, что окно созрело для регулировки.

  • Створка при открывании (закрывании) цепляется за детали фурнитуры, либо за коробку.
  • От окна ощутимо тянет сквознячок.
  • Ручка разболталась или наоборот стала очень тугой.
  • При открытом окне ручку заклинило, и окно не закрывается.

Сразу хочу предупредить, что некоторые неполадки являются следствием нарушения технологии изготовления или установки. К сожалению не все из них можно исправить регулировками…

Регулировку балконных дверей рассмотрим отдельно!

Прежде чем приступим к изучению темы «Регулировка фурнитуры пластиковых окон», давайте определимся с терминологией. Фурнитура состоит из нескольких основных узлов, каждый из которых отвечает за свой участок.

Ту часть, что на створке, принято называть «Запорный механизм», а детали, закрепленные на раме, называют «Ответками».

Для работы нам понадобится следующее:

  • Набор ключей – шестигранников.
  • Набор насадок – звездочек.
  • Лопатка для работы со стеклопакетами.
  • Шпатель.
  • Резиновый молоток.
  • Подкладки под стеклопакеты разной толщины.
  • Отвертки и пассатижи.
  • Смазка для фурнитуры.
  • Мягкая кисточка.

Многое из перечисленного вам может, не пригодится, но собираясь заняться регулировка фурнитуры пластиковых окон, желательно подготовиться основательно.

Прежде, чем перейти к практическим занятиям, сделаю небольшое отступление.

Во-первых, если не истек срок гарантии. Получиться у вас что-либо еще неизвестно, а гарантию потеряете наверняка.

Во-вторых, если вы не уверены в своих возможностях. В этом случае будет целесообразней обратиться к профессионалам.

Ну а с теми, кто привык решать свои проблемы самостоятельно, идем дальше.

Теперь давайте определимся, какой узел на что способен.

Нижняя петля позволяет смещать низ створки вверх – вниз, влево–вправо и регулировать прижим.

Цапфы запорного механизма отвечают за прижим всей створки.

В некоторых видах фурнитуры прижим регулируется ответками, на раме.

Верхней частью поворотно-откидного механизма, называемого «ножницами», можно смещать верх створки влево — вправо и работать с прижимом.

Теперь будем брать каждый случай и подробно его разбирать. Идем дальше.

Продолжим разбор темы Как отрегулировать пластиковые окна.

Как быть, если низ створки со стороны ручки цепляет за ответку или за коробку – створка провисла. Хочу сразу сказать, что на больших, тяжелых створках, ОБЯЗАТЕЛЬНО должен стоять «микролифт» .

Этот механизм, в момент закрытия створки, упираясь в специальную ответку, приподнимает створку на 2-3мм, тем самым снимая нагрузку с остальных частей фурнитуры. К примеру, балконную дверь без подъемника ставить недопустимо!

И так, створка провисла. Это лечится либо подъемом створки вверх, либо отводом низа створки в сторону провисания, а верха в сторону петель.

Чтоб поднять створку, снимаем декоративный колпачок с нижней петли, вставляем шестигранник сверху в отверстие и заворачиваем упорный винт.

Для смещения низа створки вращаем винт на рамной части петли.

Верх створки можно двигать винтом, расположенном в ножницах, со стороны верхней петли. Чтоб подобраться к нему, надо открыть створку и вращать винт до нужного положения створки.

А вообще, старайтесь не держать створки открытыми очень долго, чтоб не провисали.

  • Разболталась ручка – отводим декоративную пластинку под ней, поворачиваем на 90* и подтягиваем два винтика . Если наоборот ручка стала поворачиваться все труднее, слышно похрустывание в механизме, значит, пора делать полную ревизию оконной фурнитуры.
  • Как отрегулировать пластиковые окна, если ручка проворачивается дальше, в положение «проветривание», створка выпадает, и повисает на ножницах, опираясь на одну нижнюю петлю. Это значит, не успел сработать блокировщик.

Он обычно расположен на запорном механизме в районе ручки и при открытой или откинутой на проветривание створке, расположен под углом к запорному механизму. В таком положении блокировщик не дает повернуть ручку, куда не надо.

В нашем случае, чтобы вернуть створку на место, нужно пальцем отвести пластинку к уплотнительной резине, выставить створку в положение «просто открыто» (прижать верх створки со стороны петель) и повернуть ручку в нужное положение.

Как отрегулировать пластиковые окна, если появились сквознячки.

В первую очередь внимательно осмотрите уплотнительную резину на створке и раме.

Если явно видны опрелости, потертости и надрывы – резину надо менять. Если решили, что резина в порядке, значит необходимо увеличить прижим створки к раме.

Для начала проверьте совпадении запорных штоков (цапф) на створке с ответками на раме, как в «Регулировке балконной двери».

На нижней петле за прижим отвечает винтик, расположенный в корпусе той части петли, которая на створке. В зависимости от марки фурнитуры понадобиться отвертка, шестигранник или «звездочка».

Но, к сожалению, далеко не все производители устанавливают на окнах нижнюю петлю с регулировкой прижима.

В таком случае регулировать прижим, со стороны петель, придется «ножницами», «скрытым прижимом» и цапфой на «среднем запоре».

За прижим в районе верхней петли отвечает винт-эксцентрик, расположенный на ножницах.

Для того, чтобы он стал доступен, делаем так:

  1. открываем створку
  2. пальцем прижимаем блокировщик к резине
  3. ручку поворачиваем вверх
  4. и, осторожно, отводим верх створки от рамы, чтобы стали видны ножницы.

Блокировщик может быть другой конструкции, где блокировку производит подвижная пластинка, которая прижимается створкой к раме.

Значит, для разблокировки нужно прижать пластинку.

Вставляем шестигранник в головку эксцентрика и поворачиваем в нужную сторону (у каждой марки свое направление).

Прижимая блокировщик, возвращаем створку на место.

Он так же регулируется (обычно шестигранником) по типу «зима – лето».

При вращении выдвигается – задвигается прижимная пластина, тем самым меняя силу прижима.

Если установлен нерегулируемый, а вы убедились, что он не работает – надо менять.

Далее нужно повернуть эксцентрики цапф в положение большего прижима.

В зависимости от марки фурнитуры это делается либо шестигранником, либо пассатижами . На некоторых цапфах эксцентрик выполнен в виде кольца, которое надо пальцами оттянуть от створки и повернуть на нужный угол.

Есть марки фурнитур, у которых прижимом командуют ответки , думаю, определиться сможете. И вообще, регулировка пластиковых окон – это процесс ну очень творческий! Особенно в первый раз.

После того, как все нужные винтики были прокручены, проверяем прижим.

Делается это так: отрываете от газеты полоску шириной в ладонь и длиной в две ладони, и зажимаете её между створкой и рамой, там, где нет ответок. Если полоска легко вытаскивается – добавляете прижим.

Так проверяете несколько точек со всех сторон.

Да, упустил один момент. Бывает после подъёма или наклона створки, цапфы начинают цеплять за ответки или наоборот не доходят до них. В этом случае ответки нужно сместить в нужную сторону.

Выкручиваем саморез, крепящий ответку на раме и, не вынимая саму ответку, лёгким постукиванием пассатижами по ответке вдоль рамы, смещаем её в нужную сторону . Закручиваем саморез.

А теперь — самый опасный вид регулировки пластиковых окон. Это регулировка стеклопакетом. Бывает ситуация, когда створку подняли до упора, а её нижняя часть, со стороны ручки, цепляет за раму.

То есть провис больше, чем запас хода регулировочного упора в нижней петле. Скажу сразу, в нормальных условиях такой случай практически не встречается, а значит, был нарушен один из трёх пунктов:

  1. Правильная сборка .
  2. Правильная установка.
  3. Правильная эксплуатация.

А возможно все три! Но, как говорят, «поздно пить боржоми» — будем лечить. Другой случай – провисла «поворотная» створка. В целях экономии такие створки часто комплектуют НЕРЕГУЛИРУЕМОЙ фурнитурой.

То есть обычные петли и запор. Здесь регулировка возможна ТОЛЬКО стеклопакетом.

Итак приступим: с помощью винта в нижней петле, опускаем створку максимально вниз.

Аккуратно шпателем вынимаем штапики (створка закрыта. ), придерживая стеклопакет (работать лучше вдвоём).

Штапики помечаем «лев», «прав», «верх» и вынимаем сам стеклопакет. Аккуратно ставим его на что либо мягкое (половик, коврик) к стене, проложив от стены, например, несколько газет.

Ставьте его подальше от рабочей зоны – во избежание, так сказать.

Затем открываем створку и в самом углу со стороны ручки на раму кладем прокладки, с таким расчетом, чтоб створка при закрытии приподнялась на 5-7мм. Закрываем створку, как бы надвигая (приподнимая) её на прокладки.

Если замечаем, что в момент закрытия поднимается вся створка, а не только нужный край, то в районе ножниц, на створку, вставляем еще одну, не пуская створку вверх.

Таким образом, в месте затирания створки получился зазор (запас) порядка 5мм.

Вставляем стеклопакет и плотно фиксируем его со всех сторон прокладками, согласно технологии, помогая себе лопаточкой. Прокладки должны вставляться очень плотно, но аккуратно – стекло есть стекло.

Забиваем штапики резиновым молотком, начиная с коротких.

Проверяем работу створки, удалив подкладки из коробки. Если есть необходимость – подправляем регулировками, добиваясь нормальной работы.

Всего этого можно избежать, если установить на створку «микролифт» .

В некоторых видах фурнитуры на роль подъёмника можно приспособить блокиратор. Но подходят только те, которые имеют довольно мощный блокировщик.

Делается это так: ответка блокировщика устанавливается с таким расчетом, что при закрытии створки, блокировщик не просто прижимается к резине, а как бы наезжает на ответку, приподнимая створку на 2-3мм.

Но выверять нужно очень точно, чтоб не сломать блокировку. Кстати, если на нерегулируемую створку установить микролифт – вскрытие не понадобится.

Это была регулировка пластиковых ОКОН, но у нас есть еще и двери…

Удаляем старую резину.

Зачищаем паз от остатков клея и герметика. Теперь нам нужно определить, какая резина у нас была.

Ведущие производители профиля, в основном используют четыре вида резины:

  • Rehau
  • Veka
  • KBE
  • KBE 228

Определяем, какой стоит у нас. Если уплотнитель не похож ни на один из этих видов – берем любой, с похожим размером ножки.

Если есть выбор, лучше брать немецкий – срок службы почти вдвое больше.

Вставляем новую резину, начиная с верхней части окна (двери).

Старайтесь резину не растягивать, а как бы присобирать. Особо тщательно вставляйте уплотнитель в углах.

Рекомендуется в уголок, под резину мазнуть капельку клея. Когда дойдете до конца (начала), отрезайте резину чуть с запасом.

Потом заправьте хвостик встык с другим торцом уплотнителя, мазнув торцы клеем.

Теперь меняем резину на створке.

Здесь будет совсем не лишней помощь еще одного человека.

Повернем ручку в положение «открыто», но створку не открываем.

Снимаем декоративную накладку с верхней петли.

Плоской отверткой (нож, стамеска и тд) вытаскиваем штифт верхней петли, можно не до конца, а только, чтоб рассоединить детали петли.

Чуть наклоняем створку на себя и, поднимая вверх, снимаем с нижней петли.

Вынимаем из паза верхнюю петлю (ножницы), чтобы было удобней работать.

Меняем уплотнитель, как на раме.

Собираем механизм и ставим створку на место. Загоняем штифт верхней петли и одеваем декор.

Закрываем створку и проверяем работу, если надо – корректируем регулировки.

Сейчас производителям предлагают профили с уже вклеенной резиной. Когда собирают окно (дверь) из такого профиля, то резина в углах, при сварке, сплавляется.

Если в середине профиля резину удалить хоть и трудно, но можно, то в углах вытащить ее нельзя.

Делаем так. Вырываем всю резину, какая поддается, помогая себе отверткой или чем другим.

В углах фрезеруем паз для резины сверлом ф-4 мм или вертикальной фрезой, того же диаметра.

Место фрезеровки зачищаем ножиком или стамеской.

Вставляем новую резину.

Детальная инструкция по регулировке пластиковых окон

В настоящее время уже даже не вызывает сомнений популярность пластиковых окон, ведь они имеют не только высокое качество, но и доступную стоимость. И это не говоря о том, что они просты в использовании и прекрасно защищают от шума.

Но, несмотря на это, даже самые качественные окна требуют ухода, поэтому время от времени необходимо вызывать мастера, чтобы он их отрегулировал. Многие задаются вопросом: «Возможна ли регулировка пластиковых окон без вызова мастера?».

На самом деле это не так сложно, как может показаться. Поэтому после прочтения этой статьи, вы сами сможете справиться с незначительными неполадками. Помните, что таким образом вы экономите не только деньги, но и время.

А теперь давайте перейдем к самой инструкции и рассмотрению основных проблем.

Какие наиболее частые неполадки могут быть устранены самостоятельно?

Чаще всего можно столкнуться со следующими видами неисправностей, устранить которые вполне можно своими силами:

  • Створка при закрывании задевает раму сбоку или снизу
  • Створка прилегает к раме недостаточно плотно
  • Износ запорных планок
  • Ручка заблокировалась при открытой створке в режиме «закрыто», окно не закрывается
  • Створка закрыта, но окно не закрывается, ручка не поворачивается
  • Сломалась ручка
  • Ручка очень туго поворачивается

Для ремонта нам может понадобиться следующий инструмент:

  • Плоскогубцы
  • Шестигранник (4 мм)
  • Отвёртки (крестовая и плоская)
  • Набор «звёздочек»

Коротко про общие принципы регулировки оконных створок

Створки практически всех современных окон ПВХ могут регулироваться в трёх плоскостях, благодаря чему можно добиться правильного положения створок в раме и по всему периметру створки достичь оптимальной степени прижима уплотнителей.

Способы регулировки фурнитуры створки, внешний вид отдельных ее элементов и используемый при регулировке инструмент могут быть различны в зависимости от производителя, в целом же общая схема регулировки выглядит так, как показано на рисунках ниже.

Теперь давайте рассмотрим, что необходимо сделать для того, чтобы устранить неисправность в каждом из вышеперечисленных случаев.

Створка при закрывании задевает раму снизу

В этом случае нужно увести створку в направлении верхней петли и вверх. Порядок действий при этом примерно следующий:

  1. Открываем створку.
  2. Поворачиваем шестигранником расположенный возле верхней петли в торце створки регулировочный винт по часовой стрелке на несколько оборотов.
  3. Закрываем створку.
  4. Снимаем с нижней петли колпачок.
  5. Вставляем в неё шестигранник и делаем несколько оборотов по ходу часовой стрелки.
  6. Проверяем свободный ход створки, в случае необходимости выполняем регулировку до тех пор, пока не устраним неисправность.

Створка при закрывании задевает раму сбоку

В данном случае нужно увести створку в направлении петель, для этого:

Если бок створки только снизу касается рамы, то будет достаточно увести створку в направлении нижней петли. Это легко сделать при помощи регулировочного винта, находящегося под нижней петлёй.

В том случае, если бок створки по всей высоте задевает раму, нужно будет также увести створку в направлении верхней петли.

Износ запорных планок

Чтобы проверить запорные планки, откройте окно и осмотрите их. Чаще всего располагается по одной планке с каждой стороны по периметру окна. Если заметен износ одной из них, это может говорить о том, что есть неравномерность посадки окна в раме.

Для того, чтобы решить проблему, вам понадобиться открыть окно, снять с регулировочных болтов пластиковые заглушки (они находятся на нижней и верхней петлях, с той же стороны, что и створка) и с помощью ключа-шестигранника (четырехмиллиметрового) ослабить сами болты.

После этого настройте положение верхней половины окна. В этом вам поможет регулировочный винт. Вначале необходимо отрегулировать всё относительно рамы «влево – вправо», а потом перейти к нижнему винту и заняться регулировкой перемещения «вверх-вниз».

Следить за точностью регулировки очень просто. Для этого нужно всего лишь открывать и закрывать окно до тех пор, пока вы не поймете, что створка плотно и равномерно входит в раму.

Створка прилегает к раме недостаточно плотно

Со стороны ручки на боковом торце створки располагается система эксцентриков, с помощью которой регулируется плотность прижима к раме створки.

Они могут иметь различный внешний вид в зависимости от фирмы-производителя, но принцип работы во всех случаях одинаков.

Вращая эксцентрики плоскогубцами или шестигранником можно настроить необходимую степень прижатия створки к раме.

В летний период рекомендуется выполнять слабый прижим, а в зимний — сильный.

Если нужно отрегулировать степень прижатия створки окна к раме со стороны петель, сделать это можно при помощи регулировочного винта, находящегося на нижней петле.

Если эта створка является поворотно-откидной, то можно отрегулировать дополнительно прижим створки при помощи верхней петли.

Чтобы добраться до находящегося на ножницах около верхней петли регулировочного болта, нужно открыть створку и затем, нажав предварительно на блокиратор, установить ручку в режим проветривания.

Если вам нужно прижать створку к раме, то необходимо вращать болт по часовой стрелке, соответственно ослабить прижим можно, вращая болт против часовой стрелки.

Некоторые виды фурнитуры регулируются исключительно с помощью расположенных со стороны ручки ответок. Положение ответных планок регулируется при помощи шестигранника.

На раме со стороны петель также имеются регулируемые шестигранником прижимные механизмы. Чем больше вы выдвините язычок, тем створка будет сильнее прижиматься к раме.

Ручка заблокировалась при открытой створке в режиме «закрыто», окно не закрывается

Ручку в целях предотвращения поломки механизмов фурнитуры можно поворачивать лишь тогда, когда створка закрыта. Во избежание случайного поворачивания ручки при открытой створке предусмотрены специальные блокираторы, расположенные под ручкой на торце сворки.

В зависимости от фирмы-производителя они тоже бывают различных типов. Прежде чем разблокировать ручку, нужно нажать на блокиратор.

Створка закрыта, но окно не закрывается потому, что ручка не поворачивается

Если после закрытия створки не поворачивается ручка, то это означает, что сцепление блокиратора с ответным элементом, находящимся на раме, не срабатывает.

Данную проблему можно решить двумя способами:

  1. С помощью регулировочного винта, расположенного под нижней петлёй, немного сместить створку в направлении ответной части блокиратора
  2. Немного ослабив крепление, вставить между ответной частью блокиратора и рамой любую тонкую пластинку из твёрдого материала

Бывает, случается и так, что пластиковое окно не закрывается совсем (например, если окно открылось сразу в двух положениях). Как же быть в таком случае? Читайте мою статью «Не закрывается пластиковое окно — что делать?»

Сломалась ручка

Для того, чтобы заменить ручку пластикового окна, нужно слегка потянуть накладку ручки на себя и развернуть её на 90 градусов.

Далее, отвернув шурупы, сняв старую ручку и установить на ее место новую, устанавливаем накладку в исходное положение.

Ручка очень туго поворачивается

Это случается, как правило, из-за недостаточной смазки. Для предотвращения такой ситуации необходимо хотя бы один раз в год смазывать механизмы фурнитуры. Для этих целей можно использовать аэрозольные смазки или машинное масло.

Стоит заметить, что контроль технического состояния и смазку всех механизмов оконной фурнитуры необходимо осуществлять даже при отсутствии видимых дефектов не реже одного раза в год.

Если вас заинтересовала регулировка пластиковых окон, полезно помнить что:

  • необходимо периодически проверять, в каком состоянии находятся резиновые уплотнители, чтобы не допустить их износа;
  • если снимаете декоративные пластиковые заглушки, делайте это аккуратно, поскольку они очень хрупкие; следите за тем, чтобы не деформировать их и не раздавить во время проведения основных работ;
  • если у вас деформирована рама или сам оконный проём, то не получится провести регулировку окон самостоятельно;
  • если вы не уверены, что сможете самостоятельно всё сделать, лучше доверить работы проверенному специалисту. Так вы сможете быть уверены в том, что всё выполнено качественно и ничего не понадобиться переделывать.

Предлагаю посмотреть видео, в котором наглядно показывается, как отрегулировать пластиковое окно своими руками.

Регулировка современных окон своими руками

С новыми окнами (пластиковыми, деревянными или алюминиевыми) к вам в дом приходит современный уровень обращения с окном: более удобный и качественный.

Обеспечивает мягкость хода, надежность и эргономику управления — современная оконная фурнитура.

Главное отличие качественных оконных блоков с хорошей фурнитурой — легкий процесс мелкого ремонта, а также возможность регулировать пластиковые окна своими руками.

Важно: во избежание поломки фурнитуры, рекомендуется чтобы регулировка окна производилась специалистом.

Все инструкции по регулировке пластиковых окон представлены только в ознакомительных целях.

Когда необходима

Регулировка окна, а точнее, регулировка оконной фурнитуры необходима когда:

— провисла оконная створка — при открывании или закрывании створка цепляет элементы фурнитуры или оконную раму;

— необходимо отрегулировать прижим створки к раме — створка недостаточно плотно прилегает к раме, из окна дует.

Фурнитура Roto

Надежность крепления и износ ответственных деталей фурнитуры Roto нужно регулярно контролировать. В случае необходимости, осторожно подтянуть крепежные шурупы или вызвать специалиста для замены деталей.

Инструкция по регулировке окон с фурнитурой Roto

Регулировка фурнитуры, особенно в области нижних петель и ножниц, а также замена деталей и снятие/навешивание оконной створки должны проводиться специалистами.

Фурнитура MACO

Производитель настоятельно рекомендует не производить регулировку фурнитуры окна самостоятельно. Работы по регулировке и замене элементов оконной фурнитуры, а также по снятию или навешиванию створки окна должны производить сотрудники специализированных предприятий.

Фурнитура Winkhaus

Производитель настоятельно рекомендует не производить регулировку фурнитуры окна самостоятельно. Работы по регулировке и смене элементов фурнитуры, а также по снятию или навешиванию створки окна должны производить сотрудники специализированных предприятий.

Общая инструкция по регулировке окон с фурнитурой Winkhaus

Детальная инструкция по регулировке окон с фурнитурой Winkhaus

Фурнитура Aubi — Siegenia

Производитель настоятельно рекомендует не производить регулировку фурнитуры окна самостоятельно. Работы по регулировке и смене элементов фурнитуры, а также по снятию или навешиванию створки окна должны производить сотрудники специализированных предприятий.

Источник: http://otkroyokno.ru/%D0%BA%D0%B0%D0%BA-%D1%80%D0%B5%D0%B3%D1%83%D0%BB%D0%B8%D1%80%D0%BE%D0%B2%D0%B0%D1%82%D1%8C-%D0%BF%D0%BB%D0%B0%D1%81%D1%82%D0%B8%D0%BA%D0%BE%D0%B2%D1%8B%D0%B5-%D0%BE%D0%BA%D0%BD%D0%B0.html

Регулировка пластиковых окон самостоятельно: видео-инструкция

Долговечность, герметичность и эстетичный внешний вид пластиковых окон сделали их применение оптимальным для помещений любого назначения. Они просты в эксплуатации и легки в уходе. Однако, как и у всех механизмов, в процессе использования у пластиковых окон могут изнашиваться некоторые элементы, конструкцию может заклинить и она будет нуждаться в регулировке. О способах устранения причин неполадок и настройки механизмов пластиковых конструкций узнайте из статьи «Регулировка пластиковых окон самостоятельно: видео-инструкция».

Выполняя регулировку окна — действуйте осторожно, чтобы не повредить механизм конструкции

Регулировка пластиковых окон самостоятельно: видео-уроки настройки

Несмотря на простоту эксплуатации, конструкции пластиковых окон время от времени требуют ухода: отладки работы механизмов и регулировки фурнитуры. Пластиковые окна, даже от самого надежного производителя, могут со временем работать некорректно. В новостройках чаще всего такое наблюдается по причине усадки дома, вследствие чего створки окон могут неплотно прилегать к раме. Кроме того, в процессе длительного открывания и закрывания фурнитура изнашивается и ослабевает. Зная основные правила, можно осуществить регулировку пластиковых окон своими руками. В сети можно найти видео регулировки пластиковых окон своими руками.

В процессе эксплуатации металлопластиковые окна нуждаются в регулировке

Регулировка пластиковых окон на зиму своими руками

При значительном понижении температуры воздуха на улице необходимо осуществить зимнюю регулировку пластиковых окон. Несмотря на их герметичность, зимой возможно задувание холодного воздуха из-за некорректно отрегулированного механизма конструкции. Профессионалы рекомендуют не ждать наступления сильных холодов, а настроить фурнитуру окон на зимний режим заблаговременно.

Правильная регулировка металлопластиковых окон увеличивает срок их эксплуатации

Настройка различных режимов необходима в связи с тем, что в летний период для обеспечения вентилирования створка должна быть в положении неплотного прилегания к раме. Зимой такая вентиляция приводит к выветриванию теплого воздуха и понижению температуры в помещении. Осуществив самостоятельно регулировку пластиковых окон на зиму, вы обеспечите плотный прижим оконной створки к раме и сохраните тепло в помещении.

Следует заметить, что не все оконные конструкции поддерживают режим сезонной регулировки. Если в торце оконной створки имеются специальные эксцентрики (небольшие металлические цилиндры), оснащенные отверстием под ключ-шестигранник или пазом для отвертки, то такая конструкция поддается регулировке.

Настройка металлопластикового окна на режим «зима-лето»

Процедура выполняется следующим образом:

  • на эксцентрике фурнитуры находим отметку (небольшую риску);
  • шестигранником поворачиваем эксцентрик таким образом, чтобы отметка на нем указывала в сторону комнаты — в этом случае прижим передвигается ближе к уплотнителю и створка прижимается сильнее;
  • поворачиваем все имеющиеся в торце окна эксцентрики отметкой в сторону уплотнителя;
  • при закрывании окна, переведенного в зимний режим, будет ощущаться заметное усилие, прилагаемое к ручке.

Корректная регулировка окон обеспечит комфортные условия в помещении

Настроив фурнитуру окна на зимний режим и обеспечив плотный прижим створки, вы способствуете сохранению тепла в помещении.

Настройку зимнего режима для новых пластиковых окон выполняйте крайне осторожно, так как довольно плотный прижим приводит к увеличению нагрузки на резиновый уплотнитель, вплоть до его повреждения. Что касается окон, которые эксплуатируются не первый год, то их уплотнитель уже имеет износ и не так чувствителен к максимальной нагрузке. Рекомендуем к просмотру видео «Регулировка пластикового окна на зиму».

Режим зима-лето: самостоятельная регулировка пластиковых окон

Регулировка пластикового окна «зима-лето» своими руками обеспечивает контроль режима температуры в помещении круглый год.

С приходом теплого сезона, как только отопление в доме отключается, необходимо ослабить прижим и избавить резиновый уплотнитель от излишнего давления. В летний период окна чаще бывают открытыми, что само по себе также снимает нагрузку с резинового уплотнителя.

Чрезмерная нагрузка на уплотнитель приводит к его преждевременному износу

Перевод оконной конструкции в режим летнего функционирования осуществляется таким же способом, как и в зимний, с той лишь разницей, что отметку, имеющуюся на ролике, направляют в сторону от окна (на улицу). Своевременная регулировка пластикового окна «зима-лето» позволяет значительно увеличить срок эксплуатации конструкции окон.

Если не переходить на летний режим, уплотнитель будет чрезмерно долго находиться в натянутом состоянии, что приведет к его растяжению и потере необходимых качеств. В этом случае придется заменить его на новый.

Замену уплотнителя можно выполнить самостоятельно

Для замены старый резиновый уплотнитель удаляют из пазов и вставляют туда новый, используя обычную отвертку. При этом не следует его сильно натягивать. Чтобы уплотнитель прослужил как можно дольше, рекомендуется каждые полгода обрабатывать его специальным силиконовым гелем.

Многие фирмы-изготовители предусматривают промежуточный режим «осень-весна». В этом режиме створки плотно прижимаются к раме, но без чрезмерного усилия.

Точки регулировки металлопластикового окна

Просмотр видео «Регулировка пластиковых окон зима-лето» позволит корректно произвести переход в нужный режим.

Регулировка прижима створок пластикового окна

Прижимом называют степень плотности закрывания окна. Чтобы проконтролировать уровень плотности, достаточно поднести к окну зажженную спичку или свечу. Если заметны колебания пламени, то в этом месте имеется щель. Произвести регулировку прижима пластикового окна можно посредством эксцентриков, расположенных в торцах по периметру. Чтобы добиться плотного прилегания створки, эксцентрик сдвигают вправо (по часовой стрелке), чтобы ослабить плотность прижима — влево (против хода часовой стрелки).

Для регулировки окна подойдет ключ-шестигранник

Следует отметить, что положение всех эксцентриков по периметру должно быть идентичным. Менять их положение нужно не более чем на 2 мм. Это можно сделать при помощи гаечного ключа или шестигранника. В некоторых видах профилей прижим меняется за счет механизма с язычком, расположенного со стороны петель окна. В этом случае, если язычок выдвинут — плотное прижатие, задвинут — слабое.

Обращайте внимание на то, с какой стороны расположены петли. Если слева — вращение шестигранника осуществляется влево, если петли справа — вращаем по ходу часовой стрелки.

Процесс настройки прижимного механизма можно увидеть на видео «Регулировка пластикового окна».

Инструкция самостоятельной регулировки пластиковых окон

Если в оконной системе провисает створка или при открывании она трется о раму, можно произвести самостоятельную регулировку створки пластикового окна.

Обычно провисание створки происходит в случае, когда окно довольно длительно находится в открытом положении или при резком его открывании/закрывании. Если створка задевает вертикальную нижнюю или верхнюю часть ответной планки, устранить перекос можно посредством регулировки петель пластикового окна. При открытом окне регулируют верхний навес: вращая по часовой стрелке ключ, створка переместится вправо, и наоборот.

Схема регулировки створки металлопластикового окна

Нижняя оконная петля отвечает за перемещение створки вправо/влево и вверх/вниз. Нижнюю петлю можно настроить, когда окно находится в закрытом состоянии. Вставив ключ в отверстие на петле, перемещаем ключ вверх — створка передвинется вправо, поворачиваем вниз — створка передвинется влево. Также можно посредством нижнего навеса переместить створку окна выше или ниже. Для этого снимают декоративный колпачок на петле. Там находят отверстие, в которое вставляют ключ. Для поднятия створки поворачиваем ключ по ходу часовой стрелки, чтобы опустить — крутим в обратном направлении.

Видео «Регулировка пластикового окна самостоятельно» позволит наглядно ознакомиться с техникой настройки петель.

Выполнение ремонта и регулировки пластиковых окон

Некоторые неисправности пластиковых окон можно устранить самостоятельно. Это может быть ситуация, когда окно открывается сразу в двух режимах: на проветривание и в состоянии «открыто». В этом случае следует установить ручку ПВХ-окна горизонтально, закрыть окно и, прижимая створку, поднять ручку вверх. Затем, слегка придерживая окно, перевести ручку в положение открытого окна. После проведения этой несложной манипуляции створка свободно открывается и закрывается в одном конкретном режиме.

Если требуется заменить ручку, необходимо повернуть декоративную накладку на ручке в сторону на 90 градусов. Под защитным колпачком находятся винты крепления ручки. С помощью фигурной отвертки винты закрепляются.

Для замены ручки необходимо повернуть защитный колпачок и выкрутить винты

Иногда, при энергичном повороте ручки окна, ее заклинивает. Это срабатывает блокировка ручки во избежание выхода из строя механизма конструкции. В данной ситуации ремонт также можно осуществить самостоятельно. Для этого необходимо узнать марку фурнитуры, установленной на окне. На металлическом запоре имеется надпись. К примеру, фурнитура GU, Roto или Winkhaus будет иметь язычок, находящийся в положении под углом к раме чуть ниже ручки окна. Необходимо повернуть язычок вниз так, чтобы он установился вертикально, и после этого придать ручке нужное положение.

В некоторых видах фурнитуры следует отыскать пластину с пружиной, расположенную в зоне ручки. Эту пластину нужно прижать к резиновому уплотнителю и повернуть ручку в требуемое положение. Все эти действия проделывают, когда оконная створка находится в строго вертикальном состоянии, в противном случае может сработать поворотно-откидная блокировка.

Для продления срока эксплуатации ключевые узлы механизма окна необходимо периодически смазывать

Если ручка створки открывается с определенными усилиями, возможны несколько причин. Это может быть загрязнение механизма и фурнитуры, высыхание смазки или излишнее усилие прижимного механизма.

Чтобы очистить и смазать ручку створки, ее снимают, очищают от пыли и других загрязнений, смазывают пропиточным составом WD-40 и монтируют на место. Для удобства покрытия фурнитуры смазкой используют насадку с трубкой. Использовать пропитку рекомендуют каждый раз, когда выполняется регулировка окна.

Соблюдая правила и рекомендации по самостоятельной регулировке пластиковых окон, можно обеспечить длительную и комфортную эксплуатацию оконных конструкций.

Источник: http://ibuildrussia.ru/regulirovka-plastikovyx-okon-samostoyatelno-video-instrukciya

Самостоятельная регулировка пластиковых окон и дверей: правила и технология

Пластиковые окна и двери отличаются от иных вариантов практичностью в эксплуатации и обеспечивают оптимальный микроклимат в помещении. При этом конструкции нуждаются в регулировке, которая предполагает настройку механизма в зависимости от ситуации. Для этого существует определённая технология, позволяющая самостоятельно сделать пластиковые двери и окна ещё более удобными и функциональными.

Необходимость проведения процедуры

Пластиковые двери и окна отличаются герметичностью и предотвращают проникновение в помещение пыли, влаги, холода. В результате этого они становятся практичными для жилых пространств, но требуют периодической регулировки механизмов.

Регулировка выполняется по мере необходимости

При изготовлении на заводе окна и двери настраиваются по высоте с учётом прижима к раме и наклона. После установки изделие не требуют особенной эксплуатации, но с течением времени механизм подвергается износу, расшатываются крепления и возникает необходимость настройки. Такой процесс может потребоваться в следующих случаях:

  • нарушение лёгкого движения створки, заедание механизма при открывании/закрывании;
  • неплотный прижим створки к раме, проникновение холодного воздуха;
  • расшатывание механизма ручки;
  • смена холодного сезона на тёплый;
  • провисание створки окна или двери.

Существуют ситуации, когда даже профессиональная настройка не позволяет вернуть функциональность пластиковому изделию и требуется серьёзный ремонт. Это необходимо при низком качестве фурнитуры, которая использовалась при установке изделия. Неправильная сборка при монтаже также является причиной поломок. Такие дефекты невозможно устранить самостоятельно, и требуется помощь специалиста.

Особенности регулировки окон и дверей разных производителей

Множество заводов изготавливают пластиковые окна и двери, характеризуя свою продукцию лёгкой эксплуатацией и долговечностью. Рекламные предложения часто содержат информацию о разных уникальных технологиях, которыми отличаются изделия. Все это может являться маркетинговым ходом, так как конструкции готовых пластиковых окон и дверей разных производителей практически не отличаются.

Пластиковое окно любого производителя требует регулярного ухода

Изделия фирмы REHAU характеризуются высоким качеством, но при эксплуатации также нуждаются в настройке. Особенности этого процесса для продукции бренда REHAU выражены в следующем:

  • внутренний механизм дверей и окон может быть налажен в нескольких плоскостях, то есть вниз и вверх, вправо и влево, а также с настройкой прижима;
  • если конструкция оснащена фурнитурой марки Siegenia Aubi, то для регулировки нужно подтянуть винты;
  • если есть фурнитура бренда МАКО, то требуется снять створку, а затем провести корректировочную работу;
  • в изделиях REHAU blitz применяется фурнитура Roto, для работы с которой нужны шестигранные ключи.

Фурнитура разных марок требует разного же подхода к ремонту

Одним из известных производителей является фирма Veka, выпускающая двери и окна современной модификации. При настройке таких изделий учитывают следующие особенности:

  • для перевода конструкции на зимний режим требуется повернуть шестигранником замыкающий шип на 90°, находящийся под верхним поворотом;
  • если створка закрыта, но ручка не поворачивается и невозможно закрыть окно, то следует слегка сместить створку в сторону ответной зоны блокиратора, используя регулировочный винт, находящийся под нижней петлей;
  • при поломке ручки нужно повернуть декоративную накладку на 90°, открутить шурупы и снять старый элемент.

Окна и двери имеют похожую конструкцию механизмов

Продукция бренда КБЕ обладает высоким качеством, но требует своевременной регулировки. Для этого нужно обратить внимание на следующие особенности конструкции:

  • плотность прилегания полотна к раме настраивается тремя эксцентриками, находящимися на торцевой части створки;
  • для устранения провисания регулируют винты на верхнем навесе, то есть ослабляют нижний и поворачивают вправо или влево верхний элемент;
  • сломанную ручку извлекают путём снятия накладки и откручивания болтов.

Конструкция окон разных производителей похожа и не требует сложных инструментов для регулировки

Изделия разных компаний лишь немного отличаются формой регулирующих деталей и их расположением. Принцип работы механизмов является единым, и поэтому несложно своими руками скорректировать работу системы.

Самостоятельная настройка пластиковых дверей и окон

Для проведения самостоятельной регулировки потребуются такие инструменты, как шестигранные ключи, плоская и крестовая отвёртки, а также плоскогубцы и смазка для механизмов. Осуществить процесс можно за короткий период, следуя инструкциям и используя качественные инструменты.

Регулировка дверей и окон позволяет создать комфортный микроклимат в помещении

Как установить летне-зимний режим

Настройка летне-зимнего режима окон и дверей похожа и является необходимой при смене сезона. Летом створка после настройки оказывается менее прижатой к раме, чем при установке зимнего режима. В жаркую погоду это обеспечивает поступление в помещение воздуха через микроотверстия. Если постоянно использовать зимний режим, характеризующийся очень плотным прижатием створки к раме, то уплотнитель быстро износится, а в помещении во время жары будет душно. Таким образом, отличие этих двух режимов заключается в плотности прижатия и степени герметичности конструкции.

Для управления режимом нужно осуществить такие действия, как:

    На боковом торце створки двери или окна, в области ручки расположена система эксцентриков, которые являются регулировочным инструментом.

Эксцентрик позволяет регулировать прижим створки к раме

Шестигранный ключ является основным инструментом управления механизмами окна или двери

Для демисезона следует лишь слегка скорректировать поворот цапф

Механизмы могут отличаться внешне, но работают по одному принципу

Видео: особенности регулировки режима окна

Настройка прижима створки

При сквозняках, неплотном прижиме в области петель проводится настройка механизма, для которой понадобится шестигранный ключ размеров 4 мм. Предварительно нужно определить область, откуда происходит наиболее сильное продувание. Это необходимо для осуществления настройки нижней или верхней петли.

Комплекс работ предполагает следующие действия:

Для регулировки створки в вертикальном состоянии следует использовать нижнюю петлю. На петли открывают колпачок, который обеспечивает доступ к механизму и отверстию под шестигранник.

После снятия колпачка виден механизм полотна

Полотно настраивается в горизонтальном или в вертикальном положениях. Если шестигранник вращать по направлению движения часовой стрелки, то окно притягивается ближе к раме, иначе получается только ослабить фиксацию между полотном и створкой, то есть опустить нижнюю его область. Настройка на верхней петле осуществляется только при полностью открытой створке. При этом двинуть окно более чем на два миллиметра невозможно.

С помощью шестигранника настраивают петли до нужного результата

Видео: регулировка петель для настройки прижима пластиковой створки

Как настроить ручку пластикового окна или двери

Ручки современных металлопластиковых дверей и окон подвергаются интенсивно и не всегда правильной эксплуатации. Для исключения поломок следует поворачивать этот элемент только при плотном прижатии створки. Если же произошёл сбой в работе ручки, то решить проблему помогут следующие мероприятия:

    для замены старого элемента на новый декоративную накладку поворачивают на 90° и снимают после откручивая шурупов. Механизм вынимают и устанавливают новый, возвращая на место шурупы и накладку;

Новую ручку легко приобрести у производителя

Блокираторы разных производителей отличаются внешне, но имеют единый принцип работы

После смазки ручку устанавливают на место

Видео: установка и замена ручки

Регулировка пластиковых балконных дверей

Несмотря на то что конструкции створки окна и двери похожи, настройка механизма имеет небольшие отличия. Коррекция положения может проводиться вертикально, при которой меняется высота размещения полотна относительно проёма. Горизонтальная настройка позволяет исправить зазор между створкой и петлями, а с помощью фронтальной регулировки устанавливают оптимальный прижим полотна к раме.

Осуществление этих вариантов корректировки механизма предполагает следующие действия:

    для горизонтальной регулировки нужно снять с петель декоративную накладку, установить в регулировочный винт шестигранный ключ размеров 3 мм и повернуть его по часовой стрелке на 1 или 2 раза. Это проводится для каждой из петель;

Петли корректируют с помощью шестигранника размером 3 мм

вертикальный винт позволяет слегка смещать полотно вверх (нужно поворачивать элемент по часовой стрелке) и вниз (по направлению против часовой стрелки). Этот вариант оптимален, если нижняя створка балконной двери при движении трётся о порог, а также если при обычном закрытии на верхнем или нижнем резиновых уплотнителях возникли дефекты. Для работы понадобится шестигранный ключ размером 5 мм. Подобный 2,5-миллиметровый шестигранник, а также плоская отвёртка необходимы для исправления размещения ответных нижних и верхних планок проёма. А крестовой отвёрткой осуществляется настройка основных накладок;

Настройка балконной двери ПВХ проводится по принципу регулировки окна

После настройки двери не должно быть сквозняков

Видео: настройка нижней петли двери или окна

Правила ухода за ПВХ дверями и окнами

Пластиковые конструкции неприхотливы в эксплуатации, но всё же требуют соблюдения простых правил ухода. Одним из них является то, что механизмы систем требуют регулярной смазки. Для этой цели используют машинное масло или аэрозоль WD40, которые в небольшом количестве наносят на механизм.

Дополнительные особенности ухода и эксплуатации выражены в следующем:

  • мыть стекла нужно специальными средствами и мягкими салфетками. В продаже есть наборы для полной обратки пластиковых дверей или окон, включающие в себя все необходимые составы;
  • попадание посторонних предметов в пространство рамы недопустимо, так как приводит к поломкам, которые нельзя устранить самостоятельно;
  • нельзя тереть жёсткими губками ПВХ поверхности систем, ведь от этого образуются царапины и теряется внешний вид конструкции;
  • после монтажа лучше всего установить откосы, которые обеспечат герметичность и предотвратят порчу монтажной пены, служащей для заделки щелей;
  • полная замена стеклопакета, створок, подоконника и других деталей проводится только профессиональными мастерами, а элементы нужно заказать у производителя.

Правильная эксплуатация значительно продлевает срок службы ПВХ окон и дверей

В процессе эксплуатации не следует ставить на подоконник горячие, острые, тяжёлые предметы. Окно или дверь служат для обеспечения комфорта, выполняются в полной комплектации и не нуждаются в дополнительной обработке силиконовым герметиком и другими подобными средствами. Обшивка, окрашивание и другие мероприятия неприемлемы для этих систем.

Регулировка ПВХ дверей и окон проводится при возникновении неполадок, которые можно устранить самостоятельно. Соблюдение технологии работы и аккуратность при настройке обеспечат длительный срок службы конструкций. Это также позволяет сохранить характеристики и функциональность систем, то есть герметичность и хорошую звукоизоляцию, что важно для многих помещений.

Источник: http://postroika.biz/16110-regulirovka-plastikovyih-okon-samostoyatelno.html

Регулировка окон ПВХ своими руками: регулировка механизмов самостоятельно

Регулировка окон П ВХ св оими руками возможна только после изучения основ их конструкции, принципов работы внутренней механической системы и при условии знания правил этого технологического процесса.

Регулировка окон ПВХ своими руками

Окна ПВХ завоевали очень широкую популярность, так как просты в эксплуатации, неприхотливы в уходе, создают в доме или квартире комфортные условия тишины и тепла. Они не требуют покраски или применения замазки или шпаклевки , но минимальный уход за ними все-таки необходим.

Окна прослужат более долгий срок, если их вовремя смазывать, а при необходимости еще и проводить профилактические регулировки отдельных их элементов. Чтобы иметь возможность самостоятельно справиться со всеми обслуживающими или мелкими ремонтными работами, нужно знать порядок выполнения некоторых манипуляций и иметь необходимые для этого инструменты .

Инструменты для работы

Приступать к процессу регулировки нужно с подготовки необходимых инструментов. Стандартный набор для этих мероприятий:

Нехитрый ключик-шестигранник — основной инструмент для регулировки

  1. Ключ-шестигранник, имеющий размер в 4 мм. Проще всего, если его нет в домашнем арсенале, приобрести такой ключик в магазине мебельной фурнитуры: стоит он – копейки , а пользы от него очень много.
  2. Шуруповерт с набором бит. Чаще всего в процессе регулировки используются крестообразные виды насадок-бит с маркировкой ТХ и Т.
  3. Для некоторых отделов окна подойдет простая фигурная отвертка , имеющая размер 3 — 4 мм ;
  4. Для смазки понадобится специальный аэрозоль WD-40 или обычное машинное масло, которое используют для швейных машинок.
  5. Плоскогубцы.

Основным регулирующим инструментом все же является шестигранник, который в основном применяется для сборки мебели, поэтому за ним и закрепилось название «мебельный». Крестовые насадки на шуруповерт и такого же типа отвертки пригодятся для работы с болтами, которыми крепится к профилю почти все элементы фурнитуры. При регулировке раздвижных вариантов окон производится настройка расстояний роликовых кареток, которые являются креплением для подвижной створки.

Плоскогубцы понадобятся, как вспомогательный инструме нт пр и необходимости разборки некоторых деталей.

Регулировка механизмов

Регулировка фурнитуры требуется в основном в некоторых узлах, имеющих подвижные элементы, в которых иногда появляются неисправности или поломки. Замену деталей фурнитуры лучше доверить квалифицированным мастерам, а мелкие проблемы можно попробовать решить самостоятельно. Запчасти к оконной системе можно приобрести у тех же производителей, что занимаются сборкой самих стеклопакетов.

Возможно, потребуется приобретение некоторых деталей фурнитуры для замены

Для решения конкретных задач, стоит рассмотреть разные проблемы, возникающие при эксплуатации окон ПВХ, а также профилактические меры, которые помогут дольше эксплуатировать систему. К наиболее часто возникающим проблемам можно отнести следующие:

  1. Появление проседания створок дверей и окон.
  2. Затрудненный проце сс дв ижения створок двери или окон.
  3. Нарушенная герметичность (появление щелей) стеклопакета при закрытой створке.
  4. Затруднения при переведении окна из одного режима в другой.
  5. Необходимость замены отдельных элементов фурнитуры при их сильном износе или порче.
  6. Расшатывание дверных или оконных ручек.
  7. Заклинивание ручек в каком-либо положении.
  8. Необходимость проведения замены одной ручки на другую, например, имеющую предохранитель или встроенный замок. Такой вариант устанавливается в целях безопасности, в том случае, если среди жильцов дома (квартиры) есть маленькие дети.

Базовыми точками регулировки системы механизмов окна считаются:

— створки по горизонтали;

Регулировка створки по горизонтали

— створки по вертикали;

Регулировка расположения створки по вертикали

— прижим оконной створки;

Регулировка прижима створки

— нижний угол окна по горизонтали;

Регулировка угла откидывания оконной створки

Вращая этот винт, можно добиться большего прижатия или отдаления нижнего угла створки к раме или от нее .

Движением ключа, установленного в нужный узел, в зависимости от того, в какую сторону он проворачивается, створка будет понемногу смещаться.

Видео — Регулировка верхней петли пластикового окна

Сдвигая створку, повернув ключ в один или половину оборота винта, нужно каждый раз закрывать и открывать оконную раму, проверяя ее работу. При необходимости винт немного поворачивают обратно. Рекомендовано сдвигать его постепенно на один-два миллиметра, чтобы не испортить случайно один из механизмов системы.

Кроме этого, регулировке подвергаются и крепления, которые держатся на болтах, имеющих крестообразные шлицы. Поэтому для этого процесса нужна будет соответствующая отвертка , которая иногда применяется вместе с шестигранником. Инструменты помогут затянуть или ослабить, слегка передвинуть один из элементов. Так, например, таким образом регулируют:

Схема регулировки уровня прижима окна

  • Цапфы, сдвиг которых поможет усилить или ослабить силу прижима створки. Этот проце сс пр оводят, переводя стеклопакет на зимний или летний режим.

Видео — Регулировка уровня прижима створок окна

  • Система «ножниц».
  • Крепление верхнего и нижнего навеса.

Регулировка верхнего и нижнего навесов

  • Магнитная защелка на балконной двери.

Защелка балконной двери

Видео — Регулировка нижней петли ПВХ-окна

Регулировка или замена ручек

Регулировка или же переустановка ручки может потребоваться в разных ситуациях, которые могут произойти в процессе эксплуатации даже самых качественных стеклопакетов.

1. Например, ручка на двери или окне со временем может расшататься, и если не решить эту проблему сразу, то она может заклинить, и тогда разобраться будет еще сложнее. Тем более, что эта проблема в начальной стадии решается достаточно легко — ее можно назвать самой простой операцией из всех регулировочных работ.

Подтяжка креплений ручек

Для устранения этого недостатка понадобится крестовая отвертка , которой подтягиваются крепления. Любая ручка на стеклопакетах устанавливается на на кладку, имеющую верхнюю крышку из пластика, под которой и спрятаны крепежные болты. Чтобы до них добраться, крышку поворачивают на 90 градусов, а затем проводят подтяжку болтов, используя крестовую отвертку . Крышка поворачивается достаточно легко, поэтому не стоит поддевать ее отверткой или другим острым инструментом. Это может нанести повреждения пластиковой раме или же самой крышке, и в дальнейшем ее будет сложно закрыть или открыть.

2. Другой случай, который потребует вмешательство в механи зм ст еклопакета — это замена ручки на более совершенную модель, имеющую предохранитель.

Такая мера предосторожности необходима в том случае, если в квартире проживает маленький ребенок , который с легкостью может открыть обычную ручку стеклопакета. Это – чрезвычайно опасно, если квартира находится выше первого этажа. Защитный же механизм, установленный на ручке, не позволит этого сделать.

Ручка с замком-предохранителем

Провести процесс переустановки этого элемента тоже достаточно просто. Как и в первой ситуации, на на кладке поворачивается верхняя крышка, открывающая крепления. Затем болты выкручиваются, ручка немного раскачивается из стороны в сторону и извлекается.

Затем, устанавливается новая ручка с предохранителем. Важно установить ее в таком же положении, как была установлена предыдущая. Производится фиксирование ручки на болты, проверка работоспособности системы. В завершении работы декоративная крышка ставится на место.

3. Еще одна достаточно часто встречающаяся ситуация , когда трудно поворачивается ручка, или не же доходит до нужного уровня при ее повороте.

Решение этой проблемы — более сложная задача, так как такая ситуация имеет несколько причин.

  • Возможно, поворотный механизм ручки требует очистки и смазки, если окно эксплуатируется не один год.
  • Может быть, что прижимный механизм установлен в неудобное положение или слишком затянут, в этом случае его следует ослабить. В этом случае применяются те процессы, о которых уже упоминалось выше — проводится регулировка цапф, а также настраиваются болты регулировки рам на на весных петлях.

4. Бывает и так, что окно невозможно открыть из-за того, что заклинило ручку в одном положении. Из этой ситуации тоже есть выход. Причина такого явления заключается в неправильном срабатывании или несрабатывании блокировки, которая не дает возможности поменять позицию ручки в открытом положении окна. Для того, чтобы исправить ситуацию, нужно вручную отвести рычаг блокировки, и ручка будет по-прежнему свободно поворачиваться.

Рычаг блокировки оконной ручки

Рычаг находится на доступной торцевой стороне створки и представляет собой металлическую пластину, которая в открытом состоянии окна отведена под определенным углом от уплотнительной резинки и прикреплена к торцу таким образом, что она имеет возможность двигаться.

При проведении этой манипуляции не потребуется откручивать болты и снимать ручку.

Цены на фурнитуру для окон пвх

Смазка механизмов ПВХ-окна

Не многие знают, что некоторые неприятные ситуации, которые приводят к необходимости регулировки, возникают из-за того, что вовремя не была проведена смазка подвижных узлов и механизмов окна, находящихся внутри рамы.

Если окна ПВХ эксплуатируются несколько лет, особенно если они установлены в домах, находящихся около дорог с интенсивным движением, то механизмы забиваются пылью, которая смешиваясь со смазкой, превращается в грязь. Эта субстанция не только затрудняет плавное движение створок при их открывании, а также повороты ручки. Подобная «паста» обладает выраженным абразивным эффектом, а значит – трущиеся механизмы быстро изнашиваются, начинают поскрипывать, а затем могут вообще прийти в негодность. Кроме этого, от пыли портятся резиновые уплотнители, обеспечивающие герметичность стеклопакетов, и окна теряют свои положительные качества, а значит , их придется со временем менять.

Поэтому и требуется периодическая чистка механизмов и замена в них смазки, а также обработка резиновых уплотнителей, чтобы они не теряли своей эластичности. Проводится такая обработка всех необходимых узлов хотя бы один раз в год, но лучше их проводить сразу после окончания зимы, а также перед началом наступления холодов.

Специальный набор для обслуживания ПВХ-окон

Для профилактических мероприятий можно использовать технические масла, которые используются для смазывания подвижных механизмов. Например, вполне может подойти машинное масло, применяемое для швейных машинок. Кроме этого, иногда используют смазку, изготовленную на силиконовой основе. В продаже также представлены специальные средства , предназначенные для обработки резиновых уплотнителей и смазки подвижных механизмов. Их производят в пластиковых флаконах с удобными для смазки насадками, а также в баллонах.

Процесс обработки включает следующие технологические этапы:

  • Все створки окон открываются и осматриваются.
  • Затем мягкой тканью протираются все видимые элементы фурнитуры, так как свежая смазка должна быть нанесе на на сухую и очищенную поверхность. Для очистки недоступных для ткани участков, используются щетки или губка.
  • Следующим шагом идет нанесение смазочных составов на крепления, защелки , засовы, а также поворотный механизм ручки.

Нанесение смазки по узлам оконного механизма

  • Рекомендовано для смазывания использовать средство , производимое в баллонах, так как с помощью разбрызгивания смазка способна проникнуть в самые труднодоступные уголки механизмов.
  • Если для смазки используются составы из флаконов, то необходимо нанести на каждую деталь 2 — 4 капли, а затем дать поработать механизму, закрывая и открывая створки, а также поворачивая в разные положения ручку.
  • Резиновые уплотнители обрабатывают специально предназначенным для резины составом, который будет поддерживать ее в эластичном состоянии, не позволяя рассыхаться.
  • Не стоит использовать для профилактических работ масла, не предназначенные для технического обслуживания механизмов, например, растительные или косметические.
  • Очень важно проводить все смазочные процедуры одновременно — этот момент усилит общий профилактический эффект.

Если не забывать проводить смазочные работы вовремя, то все элементы стеклопакетов прослужат бесперебойно достаточно долгий срок.

Механизмы в окнах П ВХ вс ех фи рм пр актически идентичны, поэтому и регулировку проводят по большей части одинаково. Фирма-производитель приобретаемых окон на своем сайте обычно дает описание своих изделий и инструкцию по ее эксплуатации. Поэтому к этой информации всегда можно обратиться при возникновении каких-либо трудностей.

Подготовив инструменты и составы для смазки, можно переходить к работе, которую нужно проводить без спешки, основательно разбираясь в конструкции. Если подойти к процессу ответственно, то его вполне можно провести самостоятельно, и он не займет много времени.

Узнайте, почему запотевают пластиковые окна внутри, а также рассмотрите причины и способы устранения, из нашей новой статьи.

Видео — Мероприятия по подготовке ПВХ-окна к зиме

Источник: http://stroyday.ru/remont-kvartiry/okna-i-dveri/regulirovka-okon-pvx-svoimi-rukami.html

Регулировка пластиковых окон своими руками

Здравствуйте читатели моего блога! Речь сегодня пойдет о том как сделать регулировку пластиковых окон своими руками. Казалось бы дело не хитрое, но когда сталкиваешься с этой проблемой, приходится задуматься, а как правильно сделать, а какую подготовку выполнить, какие материалы подобрать. Таким образом, я решила, что данная статья будет кому-либо полезной, и посвящаю свои усилия этой тематике. В ней я отвечу на ряд вопросов, которые возникнут непосредственно перед тем как сделать регулировку пластиковых окон своими руками, а некоторые даже и после этого. Эта тема достаточно широка, ведь перед работой, необходима основательная подготовка, а как это сделать? И это отдельная тема. Обо всем этом очень подробно Вы сможете узнать в статье ниже.
Как регулировать пластиковые окна своими руками

Иногда возникает необходимость в регулировке пластиковых окон. Сначала может показаться, что это сложная работа, которую не стоит делать самому, однако, достаточно всего лишь изучить некоторые нюансы, чтобы понять – все можно сделать самостоятельно. Мы расскажем обо всем, что нужно знать.

Где находятся ключевые точки настройки

В современном мире окна из пластика производятся с применением массивной и прочной фурнитуры. Она обеспечивает идеальное функционирование конструкций на протяжении долгого времени.

Но, увы, даже невероятно надежные механизмы нужно систематически настраивать и обслуживать. Все эти действия можно выполнить и самому, что сэкономит средства. Для этого только нужно иметь хорошие инструменты и знания касательно ключевых узлов ПВХ-конструкций.

Регулировать окна можно посредством крестообразной отвертки, рассчитанной на несколько разных размеров, а также комплекта шестигранников, насадок (звездчатых и крестообразных) с маркировкой TX или T, пассатижей и машинного масла. Этого достаточно и ничего другого использовать не придется.

Почти всегда настроить окна получается с помощью одного только шестигранника. Он может быть в виде буквы S, но актуальнее Г-образный вариант металлического стержня, который легко справляется с шестигранными болтами.

А вот насадки звездчатого типа применяются редко. С помощью них можно восстановить работоспособность пластикового окна с нечасто встречающимися разновидностями фурнитуры. В оставшихся случаях все сложности, которые мешают окну закрываться или открываться, устраняются с помощью простейшей крестообразной отвертки.

Выделяют несколько точек настройки оконных конструкций. Они идентичны для всех изделий из поливинилхлорида и неважно, какая компания их произвела. Эти точки находятся:

№1. В области верхней петли. Данная точка позволяет настраивать верхнюю часть оконных створок по горизонтали.

№2. В нижней петле. Она помогает восстанавливать нормальную работоспособность нижнего угла створки, а еще ее положения по вертикали.

№3. В нижней цапфе и около эксцентриковой цапфы. Благодаря точке можно произвести калибровку силы прижима оконной створки.

Важно: если какая-то из этих точек деформирована, самостоятельная регулировка окна воспрещается. Разрешить ситуацию в таком случае могут лишь профессионалы.

Чем помогает регулировка

Есть много неисправностей, которые можно устранить с помощью регулировки. Техосмотр конструкций из ПВХ предпочтительно производить периодически. Осмотр окна никогда не будет лишним.

Но регулировкой злоупотреблять не стоит – ее нужно осуществлять по мере надобности.

Стоит отметить, что даже в тех ситуациях, когда изначальная настройка конструкций была сделана очень качественно, при их эксплуатации все равно могут возникать некоторые проблемы. Обычно они связаны с нарушением герметичности и структурной целостности окон, разрушением крепежей, а также нарушением правил пользования изделиями из пластика.

При самостоятельной регулировке, можно решить эти проблемы:

№1.Провисание створки. А именно ее нижней части. Такая поломка встречается достаточно часто.

В итоге створка при открытии затрагивает раму, чего быть не должно. К счастью, устранить все легко: нужно просто заняться калибровкой подъема створки. После проделанных действий она больше не будет цеплять раму.

№2.Продувание. Очень неприятная вещь, особенно в зимний период. Избавиться от сквозняка можно с помощью регулировки прижима створки.

№3.Потеря нормального положения ручки. Тоже возникает довольно часто. Решить вопрос поможет подтяжка малой пластинки, которая находится под заглушкой.

№4. Плохое закрытие окна. Можно настроить подъем створки, чтобы дальше все работало без каких-либо сложностей.

Также люди часто жалуются на то, что трудно поворачивать ручку окна. Случается это из-за малого количества смазки или из-за неверного опускания створки. Машинное масло, с помощью которого можно смазать деталь или разбор ручки с настройкой хода ее ролика – выход из ситуации.

Вертикальная и горизонтальная калибровка: как сделать быстро и действенно

Для начала, нужно разобраться с тем, как регулировать оконное изделие по вертикали. На самом деле, все просто.

Нужно найти место нахождения навесной нижней петли, открыть заглушку, под которой она расположена. Далее вставить шестигранник в специальное отверстие и начать осторожно вращать его по часовой стрелке. Такие действия приведут к тому, что створка начнет подниматься.

А вот при обратном вращении, она начнет опускаться. Таким же способом калибруются окна по горизонтали. Подобная настройка дает возможность устранять разнообразные неполадки с конструкциями из пластика.

Если необходимо убрать небольшой скос окна или сдвиг его рамы, нужно снять крышку с нижней петли и применить мебельный ключ по такому же принципу, который мы описали ранее. Горизонтальная калибровка помогает настраивать окно с обеих сторон (внутри и снаружи). Иными словами, почти каждый человек будет в состоянии выполнить эти процедуры.

Настройка по горизонтали может выполняться и на верхней петле конструкции.

Это нужно в случае плохого закрывания окна. Но нужно помнить об одной вещи: такая калибровка может производиться исключительно тогда, когда окно открыто. И еще: сдвиг створок производится максимум на 2 мм.

Что делать, если дует из окна

Уплотнитель, который находится в периметре окна, как и любой другой материал, изнашивается с течением времени. В нашем случае он теряет в объемах. Как раз это служит причиной возникновения зазоров, что приводит к пропусканию холода и посторонних звуков с улицы.

Такая проблема возникает из-за перепадов температуры. Кто-то сразу же звонит мастерам с просьбой о помощи. Специалисты в свою очередь рекомендуют убрать старый уплотнитель и купить новый.

Но это ведет к довольно большим денежным тратам. Да и саму проблему можно решить куда проще. Нужно всего лишь изменить прижимное усилие, чтобы вернуть окну два важных свойства – обеспечение тепла и защиты от звука.

Как же изменить усилие прижима?

Для начала надо найти цапфы, которые выглядят как овальные цилиндры. А также зацепы, находящиеся на раме окна. Далее можно следовать одному из двух методов:

Стоит запомнить следующее: методы калибровки фурнитур разных изготовителей отличны друг от друга. Есть 3 способа настройки усилия прижима:

Иногда не выходит отрегулировать цапфы. Тогда надо калибровать зацепы.

Как правило, они зафиксированы 2-мя болтами. Их нужно ослабить шестигранником, далее переместить зацеп в сторону улицы или помещения. Первый вариант работает, когда нужно увеличить прижим, а второй – когда уменьшить.

Наши мастера советуют не сильно зажимать раму окна и его створку. Ведь от сильного зажима окно не станет функционировать лучше.

Зато преждевременно износится уплотнитель. Но если хочется, чтобы в квартире всегда было приятно, производить перенастройку прижима створок нужно 2 раза в год. Чуть сильнее их нужно затягивать перед глубокой осенью или зимой, а ослаблять – перед весной.

Как быть, если перестали работать ручки

Ручки ломаются часто, потому что именно на них ложится самая большая нагрузка. Люди почти каждый день их используют. При этом не каждый человек делает это аккуратно и правильно.

В итоге ручка просто расшатывается. Но вернуть все на свои места легко. Нужно найти под расшатанной деталью накладку в виде прямоугольника, поддеть ее пальцами и повернуть на 90 градусов.

Ни в коем случае нельзя использовать изделия из металла вместо пальцев, потому что они быстро могут повредить край заглушки и даже профиль.

После проделанных действий откроются болты, которые нужно затянуть крестовой отверткой. В конце накладку понадобится вернуть обратно.

Тяжелее совладать с ручкой, которая не доходит до какой-то заданной позиции или же заметно заедает. Сначала нужно демонтировать закрывающийся механизм, хорошенько его почистить изнутри, а потом пройтись по нему машинным маслом. Если это не поможет, можно снизить прижимное усилие створки.

Еще одна проблема – заклинивание ручки.

Есть мнение, что такая проблема решается только путем замены всего закрывающего окно механизма. Однако это не так. Все намного проще.

Не нужно даже демонтировать ручку! Ведь проблема возникает из-за того, что блокировочное устройство срабатывает неверно. Все можно изменить, если найти рычаг блокиратора на торце створки и осторожно его отвести. И больше ничего делать не надо – функциональность ручки снова в порядке.

В заключение можно сказать, что все проблемы, возникающие с пластиковыми окнами, не такие сложные и страшные, как может показаться.

Мы советуем не тратить свои деньги при первой же поломке, обращаясь к специалистам. Потому что очень многие неисправности можно устранить самому. И лишь в самых сложных ситуациях стоит обращаться к профессионалам.

Регулировка пластиковых окон своими руками

Створки пластиковых окон нуждаются в настройке сразу после установки и в течение всего срока эксплуатации.

При самом бережном обращении со временем происходит их разбалансировка. Да и сами стены способны дать усадку. Регулировка пластиковых окон своими руками выполняется довольно просто, главное – знать, где крутить.

  • Провисание створки окна, из-за которого она начинает задевать раму. Устраняется поднятием движущейся части.
  • Смещение механизма открывания, из-за чего створка начинает задевать коробку или фурнитуру. Вопрос решит регулировка по горизонтали.
  • Поддувание из-под окна. Проблема устраняется настройкой прижима.
  • Чтобы закрепить расшатанные ручки, достаточно заново затянуть винты.Иногда ручка начинает поворачиваться с большим трудом.

Тогда приходится смазывать трущиеся детали машинным маслом. Для профилактики это лучше делать раз в год.Пластиковая ручка может и треснуть, поскольку используется практически ежедневно. В этом случае ее придется менять, и сделать это можно самостоятельно, не вызывая службы сервиса.

Регулировка по горизонтали и вертикали

Устранять провисание окон после пары лет эксплуатации приходится почти всегда. Для регулировки фурнитуры своими руками вам нужен ключ шестигранный на 4 мм или простая отвертка. Это зависит от производителя.

Регулировка при провисании створки

Выравниваются оконные створки путем манипуляций с петлями.

В них есть отверстия под ключ, прикрытые специальным колпачком. Таким способом можно устранить перекос окна. Работать можно и с верхней, и с нижней петлей.

Верхняя способна смещать створки вниз и вверх или влево/вправо и менять прижим. Однако доступна верхняя петля только с наружной стороны, когда окно открыто, а нижняя – в любом положении с внутренней стороны. Она тоже позволяет смещать нижнюю планку окна по горизонтали и вертикали и регулировать прижим.

Прижим окна

Прижим створок зависит от винтов-эксцентриков по всему оконному периметру. Как правило, они вращаются с помощью гаечного ключа или того же шестигранника. Иногда прижим регулируется с помощью пластин на самой створке.

Некоторые модели окон позволяют управлять также и прижимом петель, только верхней или обеих сразу.

Для регулировки верхней петли надо открыть окно в режиме проветривания и вставить ключ-шестигранник в отверстие. Вращая его влево — вправо (у каждого производителя — в свою сторону), можно изменять прижим петли.

Регулировка прижима угла

Нижняя петля управляется вращением болта, расположенного за колпачком под прямым углом к плоскости окна.

Обратите внимание!После того как все винты были подкручены, качество прижима необходимо проверить.

Для этого кусок газеты зажимается между рамой и створками с каждой стороны стеклопакета. Если бумажная полоска легко протаскивается, то прилегание следует усилить. Но учтите, чем плотнее будет прижим, тем быстрее износится уплотнитель.

Проблемы с ручкой

Наиболее часто оконная ручка оказывается блокированной, потому что была повернута вниз при открытом окне. При этом окно закрыть невозможно, а ручка не вращается.

Исправить ситуацию можно, прижав рукой язычок замка.

Если марка фурнитуры AUBI, язычок выполнен в виде металлической пластины. Для прочих марок: Roto, GU, Winkhaus – это небольшой элемент, расположенный под углом к раме. Нажмите на него, чтобы он встал параллельно.

Иными причинами, по которым ручка не вращается или вращается с трудом, могут быть:

Проще всего исправить вторую проблему. Надо только смазать все подвижные части профиля машинным маслом или любой другой проникающей смазкой.

Если это не помогло, придется заняться регулировкой петель. Как это сделать, описано выше.

Для замены сломанной или деформированной ручки придется выполнить небольшой ремонт. Пластина под ручкой отворачивается, а шурупы крепления, скрывающиеся под ней, вывинчиваются. После этого ее можно просто заменить вместе с ограничителем.

Регулировка стеклопакетом

Иногда створки провисают настолько, что даже приподнятые в крайнее верхнее положение, продолжают задевать подоконник. Или же дешевая марка окон не имеет регулируемой фурнитуры, только простейшие петли и запор. Тогда остается единственный способ – стеклопакетом.

Необходимо с помощью нижней петли максимально опустить створку. При закрытом окне шпателем вынимаются штапики (не забудьте пометить расположение) и сам стеклопакет.

Затем надо открыть створку и в углу со стороны ручки положить прокладки так, чтобы в закрытом положении она надвигалась на них и приподнималась на 5–7 мм.

Подниматься должен только угол, а не вся половина окна. Для этого сверху в месте закрывающего механизма кладется еще одна закладка. Таким образом, получается зазор около 5 мм.

Вставляется стеклопакет и плотно фиксируется прокладками и штапиками. После этого резину из рамы можно удалить и проверить работу окна.

Профилактическое обслуживание

Время от времени следует осматривать отверстия для стока воды и прочищать их.

Инструкция по регулировке фурнитуры

Резину надо периодически осматривать. При появлении признаков стирания или надрывов ее придется менять.

Замена уплотнителя пластикового окна

Как видите, ничего сложного в регулировке пластиковых окон нет. Главное – осторожность в обращении со стеклом.

Устранение провисания

Регулировка прижима

Регулировка пластиковых окон своими руками

Активное использование металлопластиковых окон в сегодняшних реалиях вызвано целым рядом достоинств указанных конструктивных элементов. И если такие показатели окон, как надежность, долговечность и эстетичность изначально заложены в их конструкцию, то вот для получения качественных потребительских критериев (тепло, шумоизоляция) желательно своевременно осуществлять техническое обслуживание систем.

Причем чтобы регулировка пластиковых окон своими руками была произведена на высшем уровне, достаточно будет лишь запастись минимальным набором инструментов(набор ключей «звездочки», плоскогубцы, набор шестигранников, отвертки) и приспособлений.

Перечень основных неисправностей, которые могут быть устранены потребителем самостоятельно включает в себя следующие позиции:

Регулировка ПВХ окон своими руками. Различные варианты

Для начала желательно детально рассмотреть методику регулировки окна. Так, если необходимо изменить местоположение створки (для свободного открывания), то желательно произвести ряд последовательных процедур:

В ситуации, когда требуется усилить степень прилегания створки к основанию рамы, поступают следующим образом. Сначала для этих целей используют систему эксцентриков, которые располагаются с торцевой части створки со стороны расположения ручки.

Для чего эксцентрики с помощью плоскогубцев или шестигранника должны быть переставлены в соответствующее положение.

В некоторых моделях окон, конструкции эксцентриков выполнены таким образом, что для того чтобы произвести их регулировку, достаточно лишь потянуть эксцентрик на себя, затем сделать необходимый проворот, а уже после этого отпустить эксцентрик (произойдет его прижатие за счет пружины).

В целом подобную процедуру регулировки эксцентриков специалисты рекомендуют производить два раза в год (период межсезонья), увеличивая либо уменьшая степень прижатия.

Однако указанным методом можно обеспечить регулировку прижатия окна со стороны расположения ручки. Когда же пользователю требуется произвести усиление прижатия створки со стороны навесов, то поступают другим способом.

Так, если следует обеспечить более сильное прижатие створки (со стороны навесов) оконной конструкции поворотного типа, тогда пользуются регулировочным винтом на нижней петле. Когда же требуется произвести аналогичную процедуру для поворотно-откидной конструкции, то необходимо будет выполнить дополнительное регулирование прижима створки окна за счет верхней петли. Для чего следует выполнить процедуры в следующей последовательности:

Определенные типы фурнитуры для окон регулируются с помощью специальных ответок, (располагаются обычно на оконной раме со стороны ручки) которые могут настраиваться при помощи ключей типа шестигранник.

Так, для более сильного прижима оконной створки к основанию рамы потребуется сместить ответку наружу (в сторону улицы). А также используют прижимные механизмы, находящиеся на раме со стороны навесов. Их регулировка осуществляется шестигранником, при этом более сильный прижим створки к раме будет обеспечиваться в том случае, когда язычок механизма будет выдвинут более сильно.

Довольно распространенным дефектом металлопластикового окна считается тугое вращение ручки.

Зачастую вызвано подобное обстоятельство может быть тем, что фурнитура не имеет достаточной смазки. В таком случае ремонт окна сводится к банальному смазыванию запирающего механизма и всех трущихся элементов машинным маслом либо аэрозольной смазкой (например, WD-40). Аналогичным методом обеспечивается и регулировка дверей балконных блоков.

В ситуации же когда необходимо полностью заменить ручку, следует пальцами потянуть на себя декоративную накладку ручки и после провернуть ее на 90 º (дабы освободить доступ к винтам). Выкрутив крепежные винты, ручка с легкостью может быть удалена. А процедура закрепления новой ручки должна быть выполнена в обратной последовательности.

Рекомендации как ухаживать за пластиковыми окнами

Следует отметить, что залог долговременной и качественной работы окна зависит от своевременного выполнения сервисных операций и даже при отсутствии визуальных дефектов производить указанные процедуры желательно не реже одного раза в год. Для чего должна быть произведена смазка всех основных узлов, а также выполнено увлажнение резиновых уплотнителей. Также несколько слов необходимо сказать о правилах использования окон:

Однако необходимо отметить, что вопреки элементарности описанных методов, к устранению неполадок и регулировке окна, следует приступать только после детального ознакомления с принципом работы установки.

В противном случае более правильным методом будет помощь специалистов в указанной области.

Для удобства пользователей предлагаем просмотреть материал регулировка пластиковых окон-видео:

Мелкий ремонт и регулировка пластиковых окон своими руками

Современные ПВХ, металлопластиковые, деревянные окна производятся с использованием надежной и массивной фурнитуры, которая обеспечивает качественную безотказную работу в течение долгого срока службы окна.

Однако и она, как и любой другой механизм, требует время от времени настройки и технического обслуживания.

Благодаря продуманной конструкции фурнитуры, регулировка окон своими руками не займет много времени и потребует минимальных усилий.

Важно знать, где находятся основные узлы настройки, и иметь в наличии требуемый инструмент.

Необходимые инструменты

Собственно для всех возможных работ по настройке окон понадобятся следующие инструменты:

  • В основном для настойки применяется ключ шестигранный, который еще называют нередко мебельным. Форма у ключа может быть в виде буквы «Г» или какой-либо подобной. Мастера установщики используют несколько видоизмененный ключ, у которого на верхней меньшей части есть еще один небольшой загиб для удобства, однако подойдет и стандартный.
  • Насадки в виде звезды понадобятся лишь в нескольких моделях фурнитуры, и все же лучше, чтобы они были под рукой.
  • Для креплений самой фурнитуры к профилю используются болты под крестовую отвертку. Так, например, для замены дверной ручки или ее настройки понадобится именно она.

Гораздо проще все происходит, если необходима регулировка раздвижных окон. В этом случае вся работа сводится к настройке расстояния роликовых кареток, на которых крепится подвижная створка.

Базовые точки регулировки окон

Для начала стоит рассмотреть ситуации, в которых требуется регулировка пластиковых окон своими руками, а также перечислим необходимые действия по устранению неисправности. После этого более подробно рассмотрим сами механизмы регулировки фурнитуры.

Для большего понимания можно обратиться к подробным описаниям производителей фурнитуры окна. В основном сейчас на рынке представлены такие производители фурнитуры, как veka, roto, rehau, maco. Между их продукцией есть разница в настройках, однако в основном они похожи, так что раздельно описывать каждую из них не имеет смысла.

Устранение проблем с оконными/балконными ручками

Ситуация 1: расшаталась дверная ручка

Для устранения данной неприятности достаточно подтянуть крепление ручки. Это самая простая операция, которую можно проделать. Под каждой ручкой имеется прямоугольная накладка, чаще всего расположенная длинной стороной вертикально.

Именно ее стоит слегка поддеть за верхний и нижний край пальцами и провернуть весь элемент на 90 градусов. Под ней скрываются два болта с головкой под крестовую отвертку, которые и нужно затянуть. Поддевать пластиковую пластинку прикрывающую болты с помощью отвертки или иного инструмента не стоит, потому как можно повредить или поцарапать поверхность профиля, а также неизбежно деформировать край самой заглушки.

Ситуация 2: установка ручки с предохранителем или замена сломанной

В детских комнатах весьма полезны будут ручки с защитным механизмом, который не позволит маленькому ребенку самостоятельно открыть окно.

Для того чтобы снять старую ручку потребуется так же, как и в прошлом пункте, отвернуть заглушку и открутить два болта. После этого слегка покачайте ручку в разъеме и аккуратно достаньте. Новую ручку вставьте в том же положении, как и старую, и закрепите болтами.

Ситуация 3: ручка заедает или не доходит до одной из позиций

Это уже более обширная проблема и имеет несколько возможных причин. Во-первых, вероятно, что механизм ручки и остальной фурнитуры требует чистки и смазки машинным маслом. Во-вторых, если ручка до конца закрытого состояния доходит с большим усилием, то стоит ослабить прижимное усилие на створке.

Для того чтобы смазать и почистить дверную ручку следует ее сперва демонтировать.

После этого используя кисточку и пылесос очистить механизм от возможных загрязнений. Можно использовать немного чистящего средства для мойки стекол, только не перестараться, чтобы излишки не остались внутри профиля. После этого останется только смазать все подвижные детали и собрать ручку обратно.

Легче всего для смазки использовать WD-40 с трубкой в качестве насадки. С помощью нее можно полноценно вскрыть детали защитным слоем масла. Следует использовать масло или аэрозоль каждый раз, когда производится регулировка окон ПВХ.

Когда ручка туго закрывается до конца, то следует немного уменьшить прижимное усилие. Для этого имеются на торце створки окна специальные эксцентрики со стороны ручки, а также болты регулировки на петлях с другой стороны. Более подробно об этом будет написано ниже в пункте настройки прижимного механизма.

Ситуация 4: ручку заклинило

Ничего страшного при этом не происходит, и нет никакой необходимости заменять фурнитуру или ручку, даже снимать ее нет нужды. Данная проблема происходит из-за неверного срабатывания блокировочного механизма, который не позволяет менять позицию окна в открытом состоянии.

Для разрешения проблемы следует самостоятельно отвести рычаг блокиратора и освободить движение ручки. Рычаг блокиратора находится на торце створки со стороны ручки.

По конструкции есть два вида исполнения: пластина в виде язычка (рычага), который при открытой створке отведен под углом по отношению к уплотнительной резинке и прикручен непосредственно к торцу, а также вариант в виде клипсы, которая заходит на уплотнительную резинку.

Настройки прижимного механизма: из-за щелей или по сезону

Со временем уплотнительная резинка по периметру створки может несколько потерять в объеме и тем самым образуются щели. В результате страдает герметичность, начинает проходить воздух и ухудшается звукоизоляция окна.

Также это может происходить из-за тепловой деформации окна в разные времена года. Для того чтобы устранить данную проблему нет нужды заменять уплотнитель. В конструкции фурнитуры предусмотрен простой и надежный способ, с помощью которого производится регулировка фурнитуры окон, в том числе и прижимное усилие.

На торце створки имеются выступающие цилиндры немного овальной формы, располагающиеся в прорезях металлических заглушек, и называются цапфами (эксцентриками). На раме имеются ответные зацепы, в которые данные зацепы заходят при повороте ручки и створка прижимается к раме.

Настройку усилия можно выполнить путем прокручивания эксцентриков или перемещения ответных зацепов.

Для того чтобы произвести регулировку закрывания створки, более выступающую часть эксцентрика следует повернуть в сторону внутренней поверхности окна, для ослабления — во внешнюю сторону. В зависимости от производителя фурнитуры могут отличаться способы настройки эксцентриков и ответных частей:

Проверять возможность настройки следует в таком же порядке, как указаны способы исполнения. Потому как если попробовать прокрутить пассатижами деталь во втором варианте, то можно повредить механизм его крепления.

Если цилиндры на торце не поддаются настройке, то следует изменить положение ответной части. Она крепится в таком случае на двух болтах с головками под шестигранный ключ. Ослабив болты, можно передвинуть зацеп в сторону комнаты для уменьшения прижима и в сторону улицы для усиления.

После того, как gослаблено или усилено прижимное усилие на стороне ручки можно переходить к стороне с навесами.

Рассматривать стоит вариант створки с фрамужной системой, которая позволяет открывать окно в режиме проветривания. Для настройки необходимо снять с нижнего навеса пластиковый колпачок наличника.

В самом навесе будет два видимых болта под шестигранник и один спрятанный, с помощью которых можно менять позицию створки по отношению к раме.

Для настройки прижимного усилия понадобится болт, выходящий перпендикулярно плоскости окна. Его настройку лучше производить при закрытой створке.

Вставьте шестигранный ключ в головку болта и прокрутите по часовой стрелке для усиления и против для ослабления нажима.

Верхняя часть створки крепиться не на навес, а на конструкцию называемую ножницами. Для доступа к необходимым регулировочным болтам распахните створку окна.

Найдите на боковом торце со стороны ручки рычаг или клипсу блокиратора (они расположены под углом к уплотнителю и пружинятся) и нажмите на него. Когда блокиратор нажат, поверните ручку створки в положение проветривания. Створка выйдет из паза верхним углом и повиснет на механизме ножниц и нижнем навесе.

Так можно добраться до головки, с помощью которой можно регулировать прижим верхней части створки. Она расположена с нижней стороны рычага удерживающей створку и в обычном положении заходит на торец. Незначительно проворачивая головку болта, настраивается прижимное усилие аналогично настройке цапф, как описано выше.

Проблема: край створки задевает раму окна

Это может произойти в случае, когда окно часто находится в открытом состоянии или его очень резко открывают и закрывают. При этом некоторые части удерживающей створку фурнитуры могут разбалтываться или немного деформироваться.

Ничего фатального с арматурой не может случиться, но проблему следует устранить с помощь настройки положения всей створки.

На элементах фурнитуры можно найти эмблему производителя. На его сайте имеется инструкция по настройке фурнитуры, ознакомившись с которой можно уверенно браться за самостоятельную регулировку.

Для настройки позиции створки используются регулировочные болты с головкой под шестигранный ключ, которые находятся на нижнем навесе и на системе «ножницы» сверху.

Помимо этого если металлопластиковые окна слишком массивны или речь идет о дверях, то имеются специальные доводчики, которые приподнимают створку в момент закрывания на один-два миллиметра для облегчения нагрузки на навесы.

При любом изменении положения створки следует также подправлять при необходимости и позицию этих доводчиков.

Для того чтобы регулировать высоту установки створки и ее поворот в нижней части, используются настроечные болты на нижнем навесе. Сняв защитный наличник, появляется возможность вставить шестигранный ключ в отверстие сверху навеса по его длине (вертикально) внутри спрятан болт, регулирующий высоту створки. Прокручивая ключ по часовой стрелке, створка поднимется, против часовой – опустится.

Для перемещения нижней части створки вправо или влево в плоскости установки окна имеется болт, расположенный параллельно окну в самой нижней части навеса.

Для удобства доступа настроечный болт имеет два выхода с углублением для ключа. Со стороны створки и со стороны откоса. К первому можно добраться при полностью распахнутой створке, если из-за близко расположенного откоса к окну нельзя подобраться ко второму варианту.

Прокручивая по часовой или против часовой стрелки настроечный болт, низ створки перемещается вправо или влево, соответственно.

В любом случае при изменении положения створки следует после каждого полуоборота или оборота проверять работоспособность окна.

В случае если не достигнуто правильного результата, повторять процедуру настройки.

Настройка верхнего механизма «ножницы» происходит несколько иначе. Створку окна полностью распахните. На механизме с боковой стороны, немного утопленная находится головка болта под шестигранный ключ, с помощью которого можно отрегулировать смещение створки вправо или влево в плоскости окна.

Регулировка пластиковых окон своими руками

Широкое распространение металлопластиковых окон вызвано целым рядом их преимуществ. Но для продления срока службы этой удобной, но недешевой конструкции стоит следовать ряду рекомендаций.

Своевременное техническое обслуживание системы значительно повысит долговечность окон и позволит им лучше выполнять свои функции.

Так, чаще всего необходима регулировка окон. Ее выполняют в нескольких случаях:

Самое важное, что с регулировкой окон вполне можно справиться самостоятельно без помощи специалиста. А потребуется вам для этого минимальный набор инструментов, который либо есть в каждом доме, либо его с легкостью можно купить в ближайшем хозяйственном магазине: ключи-«звездочки», шестигранники, отвертки, плоскогубцы.

  • Устранение трения

Рассмотрим для начала первый случай. Со временем случается так, что створки немного опускаются — провисают — и трутся о раму при открывании и закрывании.

Если данной проблемой пренебречь, окно может вообще выйти из строя, и потребуется его замена. А устранение трения занимает всего полчаса. Для регулировки пластиковых окон самостоятельно следуйте ниже приведенной инструкции:

Если изменений нет, возвращаем все в исходное положение и переходим ко второй части плана.

Как правило, регулировка верхнего механизма или нижнего навеса устраняет трение. Главное, точно определить, в какую сторону подкручивать винт, чтобы получить необходимый результат.

  • Изменение плотности прилегания (прижима) створок (на зиму и лето)

Перейдем теперь ко второй ситуации, когда требуется регулировка прижима пластиковых окон. С торца каждой створки имеются так называемые эксцентрики, — приспособления, предназначенные для изменения плотности прилегания створки к раме.

По умолчанию их устанавливают в среднее положение, универсальное для любых условий. Для сильного прижима эксцентрики опускают и поворачивают горизонтально, а для слабого — поднимают и ставят прямо. Степень отклонения от среднего положения пропорционально влияет на плотность прижима.

В большинстве случаев для изменения положения эксцентриков вам потребуются плоскогубцы или шестигранник — зависит от конструкции окон. Но в некоторых моделях предусмотрен механизм, позволяющий осуществлять регулировку прижима пластиковых окон без помощи инструментов. Вам следует лишь потянуть эксцентрик на себя и зафиксировать его в нужном положении.

Подобную процедуру рекомендуется проводить два раза в год — в межсезонье. Ближе к зиме окна делают поплотнее, чтобы сохранить тепло в доме, а к весне их приспускают, для обеспечения вентиляции и уменьшения износа механизмов фурнитуры.

Иногда также необходимо произвести усиление конструкции со стороны навесов.

В таком случае поступают по-другому. Если ваше окно двигается только по вертикальной оси, достаточно подкрутить регулировочный винт на нижней петле. Когда же в конструкции окна предусмотрено зимнее проветривание, необходимы дополнительные манипуляции с верхней петлей.

Для этого следуйте инструкции ниже:

Таким образом, как видите, регулировка пластиковых окон самостоятельно — вполне выполнимая задача, требующая лишь аккуратности и небольшого набора инструментов.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости сделать регулировку пластиковых окон своими руками. Совершенствуйтесь в собственных практических навыках и получайте все новые знания, говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта.

Источник: http://myprofnastil.ru/blog/2019/01/02/regulirovka-plastikovyx-okon-svoimi-rukami/

Как выполняется регулировка пластиковых окон своими руками

В самом начале работ над сайтом, я опубликовал небольшой материал – пособие по регулировке пластиковых окон. Несмотря на короткий и недостаточно содержательный, на мой взгляд, пост, он до сих пор востребован. С тех пор прошло немало лет, и, похоже, пришло время развернуть информацию «в глубину». Так что же можно сделать самостоятельно, а что лучше оставить мастеру?

Что такое регулировка окон?

О регулировке пластиковых окон, как правило, вспоминают тогда, когда они плохо закрываются или открываются, задевают и заедают, продувают с разных сторон и т.д. То есть, когда окно еще не сломано, но уже «барахлит», и с трудом выполняет свои функции.
Многие считают, что регулировка окна – это простое «подтягивание» цапф и петель фурнитуры, которые нужно «подкручивать» чуть ли не ежегодно. И неудивительно, ведь рано или поздно ваше пластиковое окно снова провисает, и начинает дуть.
Задумайтесь: конструкции из ПВХ ставят в России уже третий десяток лет. Все рассчитано, еще немцами, до мелочей, и испытано на практике. Тем не менее, проблемы у окон наблюдаются одни и те же, из года в год. Почему так происходит? Как отрегулировать окно «раз и навсегда», и возможно ли это?
Отвечаю – да, возможно, если знать, что нужно делать.
Регулировка окна – процесс, конечной целью которого является, не просто устранение основных неисправностей и приведение его в рабочее состояние. Окно должно снова (или впервые) стать таким, каким его задумал и разработал производитель. Это, на самом деле, целый комплекс мер, в котором, вопреки расхожему мнению, винтам и петлям отводится скромная, вспомогательная роль.
За все годы своей работы (уже более 15 лет), я припоминаю только пару случаев, когда окна было целесообразнее заменить, а не ремонтировать. Регулировать окна, даже прослужившие много лет, и «возвращать их в строй» намного выгоднее, чем менять их. Ведь кроме очевидных затрат на покупку новых «стеклопакетов», приходится снова проходить через весь «разгром» монтажных работ, и, нередко, заново делать ремонт в квартире.

Диагностика положения створки пластикового окна

Для определения алгоритма будущей регулировки окна, желательно сделать простейшую диагностику. Нужно взять обычный карандаш, и отметить положение углов и средней части створки, как показано на фото.

Затем открыть окно, и измерить, на сколько миллиметров створка «перекрывает» раму. Средняя величина так называемого «нахлеста» должна в норме составлять примерно 8 мм.

У правильно собранных и установленных окон, нахлест со всех сторон практически одинаков. Если окно плохо закрывается, после диагностики сразу будет видно, сильно ли оно провисло. Сравнив отметки в нескольких местах, вы получите представление о том, насколько створка перекошена относительно рамы. При небольшом (1-2 мм) отклонении от нормы, достаточно отрегулировать окно, подтянув или ослабив винты на фурнитуре. Если же разница по высоте между углами более 2-3 мм, может понадобиться исправление геометрии створки (делается изнутри, здесь регулировка окна ключом не поможет).

Регулировка положения створки окна с помощью ключа

Если окно плохо закрывается, задевая за раму снизу, сверху или сбоку, самым простым вариантом действий будет отрегулировать его ключом, используя специально предназначенные для этого винты. Как правило, эти ключи не какие-то особые «оконные» – подходящий для наших целей, практически всегда можно найти в ближайшем магазине автозапчастей. Чаще всего нужен обычный «мебельный» шестигранник на 4 мм, но бывают и другие варианты, например, звездочки. Проблема может возникнуть только при регулировке окон нестандартными ключами, но это бывает редко. Например, фирменный ключ для нижних петель фурнитуры Aubi 300, в связи со снятием ее с производства, бывает сложно найти в продаже (впрочем, он есть у большинства опытных мастеров).

Регулировка окна, при провисании и задевании нижнего угла под ручкой

Просевшее вниз окно, при закрывании, обычно приходится «вталкивать» в раму. Чтобы его приподнять, можно использовать два винта – винт регулировки по высоте в нижней петле, и винт регулировки по ширине в верхней петле. Вкручиваем эти винты по часовой стрелке, и угол под ручкой поднимается (с особенностями регулировки нижней петли фурнитуры Aubi 300 можно ознакомиться здесь).

В некоторых системах фурнитуры, например, Winkhaus, верхняя петля может подтягиваться вращением винта против часовой стрелки. На поворотных створках Roto, винт регулировки по ширине находится с противоположной стороны петли, по той же оси.

В системе Aubi 300, вместо винта, имеется фигурная шайба на несколько фиксированных положений.

Если створка стучит при закрывании об верхнюю ответную планку на раме

Для устранения стука, вкручиваем винт регулировки верхней петли по ширине, и створка отодвигается от ответной планки.

При задевании боковой стороны окна (по центру), используются винты регулировки по ширине как верхней, так и нижней петли. Створка при этом смещается в сторону петель.

Если задевание происходит над створкой, можно попробовать немного выкрутить винт регулировки по высоте в нижней петле (створка опустится ниже). Проблемы с щелевым проветривателем рассмотрены в следующем разделе.

В окне, при открывании, что-то щелкает между петель? Попробуйте немного приподнять его створку вверх, используя тот же винт подъема по высоте нижней петли. Кроме этого, может понадобиться перестановка соответствующей ответной планки (см. далее).

Вот, собственно, и все, что нужно знать, чтобы отрегулировать окно, немного задевающее за раму.

Регулировка щелевых проветривателей и их ответных планок

Фурнитура, на поворотно-откидных створках, может включать в себя систему 45-градусного щелевого проветривания. При всех своих достоинствах, она требует достаточно точной регулировки окна, нередко являясь причиной заедания, шумов и стуков в механизме. Диагностика данной неисправности порой вызывает затруднения, так как проветриватель обычно находится в верхней части створки, и при работе не виден.

Для регулировки окна, лучше встать на подоконник или стремянку, и заглянуть сверху створки. При повороте ручки строго горизонтально или вертикально, штырь фурнитуры должен находиться на одинаковом расстоянии (2-3 мм) от центрального выступа планки, не задевая за нее.
Правильное положение ответной планки относительно фурнитуры (на примере MACO):

Смещение планки или створки, вызывает задевание и стуки.

Для регулировки положения планки, отверстия под саморезы обычно делают овальными. Следует полностью выкрутить их, снять планку и установить ее правильно. Если причиной задевания является смещение створки окна вбок (определяется по нахлесту), используется соответствующий винт в верхней петле.
Пластиковым окнам с фурнитурой ROTO NT, может потребоваться и регулировка створки по высоте.

Из-за особенностей конструкции щелевого проветривателя, запорная цапфа фурнитуры работает «впритирку» к планке, и часто задевает за нее. Следует отрегулировать створку с помощью ключа, немного опустив ее вниз, а если это не получается – по геометрии.

Ответные планки прижима и регулировка их положения

Прижим створки пластикового окна обеспечивают ответные планки на раме. Они являются зацепами для запорных цапф механизма, и должны быть установлены правильно.

Проверка положения ответных планок

Вы определили, ровная ли створка, или даже отрегулировали ее «по нахлесту», но из окна все равно дует? Такое часто бывает при неправильном положении ответных планок на раме. Даже на самых современных оконных предприятиях существует «человеческий фактор», не говоря уже о том, что сборка створок и рам обычно происходит на разных участках. В общем случае, расстояние от ответной планки до запорной цапфы пластикового окна должно составлять 3-5 мм (при открытом окне, ручка строго горизонтально).

Если промежуток существенно больше, створка может попросту не прижиматься до конца, а если его практически нет – при открывании и закрывании окна слышен стук и щелчки.

Особенно часто ошибки происходят при установке планок на поворотно-откидных створках со стороны петель (их не видно, если створка открыта не полностью).

Нередки и случаи намеренной перестановки ответных планок монтажниками, после неудачных попыток отрегулировать окно. При снятии такой планки, вы увидите второе отверстие от самореза.

Если створка ровная, и не провисла (нахлест сверху и снизу одинаков), планки следует установить в нужное положение, и закрутить саморезы в новые места. Однако, следует знать, что подобные несоответствия могут свидетельствовать и о серьезной деформации створки. В случае сильного перекоса по диагонали, в первую очередь следует отрегулировать окно по геометрии – тогда и переставлять планки, скорее всего, не потребуется.

Регулировка окон на прижим

Для начала, нужно ответить себе на вопрос – для чего, собственно, регулировать прижимы? Чтобы устранить продувание – скорее всего, скажете вы. Таких рекомендаций в интернете множество, и, отчасти, они имеют право на существование. Но только при двух, не всегда встречающихся одновременно условиях:
— створки ваших окон не деформировались;
— окнам (или их уплотнителю) более 10 лет.
Тогда регулировка окна на прижим поможет оттянуть на какое-то время замену «уставшей» резины. Если же есть прогиб пластикового профиля больше 2-3 мм, скорее всего, такая регулировка не поможет, а закрываться окно станет гораздо хуже. На практике мне, наоборот, чаще приходится ослаблять прижимы (возвращать в заводское положение), поскольку после регулировки окон по геометрии, герметичность обычно полностью восстанавливается – окно перестает дуть.
Именно поэтому регулировка «зима-лето» не рассматривается в данной статье. Ведь при максимальной нагрузке, да еще и зимой, уплотнитель долго не живет, а за ним и фурнитура, из-за постоянного кручения туда-сюда и повышенного износа, раньше срока потребует замены.
Я считаю абсолютно ненужными никакие регулярные манипуляции с полностью исправными пластиковыми окнами, кроме обязательной ежегодной смазки. Как говорится, не мешай механизму нормально работать:). И отвечаю на вопросы клиентов о сроке их службы так – на наш век хватит!

Простая регулировка окон на прижим, делается следующим образом.

Хотите увеличить плотность прижатия створки – эксцентрик (обычно это и есть запорная цапфа) должен быть установлен точкой (или своей широкой стороной) к уплотнительной резине.

Если же нужно, наоборот, ослабить прижим, и облегчить ход ручки – поворачиваем точкой (или широкой частью эксцентрика) от резины.

У «старой» фурнитуры Roto Centro (та, у которой эксцентрик находится в ответной планке), для регулировки на увеличение прижима, следует повернуть к резине ту часть планки, со стороны которой находится запорная цапфа.

Цапфы фурнитуры Winkhaus AutoPilot регулируются без ключа, просто руками, путем вытягивания и поворота в нужную сторону.

Регулировка прижима створки в нижней петле (бывает не у всех окон). Существуют варианты и под звездочку, и под обычную отвертку.

Также есть возможность регулировки прижима в верхней петле.

Впрочем, последняя регулировка используется крайне редко, так как на продувание через верхние петли степень прижима практически не влияет (в большинстве случаев, в верхней петле воздух постоянно проходит через небольшие зазоры, это нормальная ситуация).

Регулировка окон по геометрии («переклинка» створок)

Что происходит со створкой пластикового окна со временем? Упрощенно, основное воздействие на нее оказывают две силы – сила тяжести и сила, скажем так, «трения» (она возникает при закрывании окна).

Первая превращает прямоугольник пластикового профиля в параллелограмм, вызывая провисание угла под ручкой, и проблемы с открыванием и закрыванием. Также из-за этого возникает продувание сверху широких окон, в районе ручки ухудшается прижим.
Вторая вызывает существенный прогиб «петлевой» вертикальной части створки, из-за бокового давления резины об пластик при закрывании окна. Начинается печально известное продувание между петель, ставшее чуть ли не «визитной карточкой» некачественных пластиковых окон. Иногда прогиб столь велик, что в сочетании с недочетами монтажа, фурнитура со стороны петель просто не входит в зацепление. Окно, фактически, полностью не закрывается, часто при этом даже слышно улицу. Поэтому обычная регулировка цапф окна ключом в этом случае бессмысленна, а замена уплотнителя помогает ненадолго, или не помогает вовсе.
Проблема с перекосом и прогибом профилей имеет и внутренние причины. Дело в том, что прямоугольную форму, нужную для нормальной работы, окну придает стеклопакет. Да-да, все держится на стекле, и специальных регулировочных пластинах.
Вот как должны быть установлены пластины под стеклопакет согласно ГОСТ 30674-99.

Почему именно так? Рассмотрим простой пример, используя детский конструктор, как модель нашей оконной створки.


Если собрать из планок прямоугольник, он, под действием силы тяжести, при малейшем ослаблении винтов будет стремиться превратиться в параллелограмм (при условии, что одна сторона зафиксирована жестко). Так себя ведет и пластиковая оконная створка без стеклопакета – профили армированы металлом, а в углах усиления нет.
Если же по диагонали установить еще одну планку, то наша «створка» больше не будет провисать, не так ли? Блок из 2-3 склеенных стекол, или стеклопакет, является одним из несущих элементов в конструкции пластикового окна, и должен распирать (или «расклинивать») створку строго определенным образом. Для этого существуют специальные опорные (выравнивающие), и регулировочные пластины (или подкладки).
Подкладки, обозначенные на схеме «ГОСТ» черным цветом, придают створке нужную жесткость, удерживая ее по диагонали. В тех случаях, когда они расположены по-другому, неправильно подобраны по толщине, или отсутствуют (а снаружи их не видно), ни о какой успешной регулировке окна ключом не может быть и речи. Более того, несмотря на ГОСТ, на практике часто требуется устанавливать дополнительные боковые пластины (по центру вертикальных сторон) для предотвращения прогиба, особенно у высоких створок.

Регулировочные пластины имеют толщину от 1 до 6 мм, соответствующие их толщине разные цвета, и должны быть установлены плоской частью к стеклопакету. Выпускаются разной ширины, на фото – пластины 32 мм.

При провисании створки

Часто при разборке таких створок обнаруживается, что одной, или нескольких регулировочных пластин нет вообще, либо они находятся не на своих местах, или их толщина подобрана неправильно.


Для правильной регулировки окна по высоте, вполне достаточно добиться одинакового «нахлеста» сверху и снизу, путем перестановки и добавления регулировочных пластин подходящей толщины. Иногда достаточно просто сдвинуть уже имеющиеся пластины, как можно ближе к углам, чтобы устранить провисание створки.


До регулировки:

После регулировки:

Внимательный читатель может заметить, что по ГОСТу подкладки устанавливаются на некотором расстоянии от внутреннего угла створки, а на моих фото они прямо в углу. Дело в том, что в реальности жесткость современных металлопластиковых оконных профилей обычно, увы, существенно ниже, чем должна была быть по расчетам немецких инженеров. Поэтому я устанавливаю пластины именно так, чтобы уменьшить деформацию створки (возникающую в основном внизу, из-за веса стеклопакета).

При задевании середины нижней части широкой створки

Если широкая створка сильно «трет» снизу, по центру (часто об ответную планку), и плохо закрывается, следует, опять же, переместить нижнюю регулировочную пластину в самый угол, до упора. Нагрузка на профиль снижается, и задевание в большинстве случаев прекращается.

При продувании

При продувании сбоку (обычно, окно дует между петель), часто бывает необходимо установить дополнительные регулировочные пластины по центру створки.

Таким образом, створка выравнивается, фурнитура входит в зацепление, уплотнитель прижимается к раме, и продувание прекращается. Если окно дует со стороны ручки, действия аналогичные. Ширина «нахлеста», опять же, проверяется с помощью карандаша (должна быть примерно 8 мм).

Вы, наверное, уже поняли, что главное в регулировке окна по геометрии – это обеспечение равномерного нахлеста створки по всему периметру рамы. Без этого не будет ни нормального прилегания резинового уплотнителя, ни корректной работы фурнитуры. Как ни крути винты, только ими добиться такого результата обычно невозможно.

Переклинкой можно исправить и некоторые ошибки, допущенные при монтаже пластиковых окон. Например, если рама была «растянута» при установке, мастер может немного вытянуть в ту же сторону створку. Таким, сравнительно несложным способом, часто удается обеспечить хороший прижим уплотнителя и устранить продувание, не переделывая монтаж (не нужно ломать, и снова восстанавливать боковые откосы). Визуально, небольшой изгиб створки «бочкой» будет незаметен.

Регулировка окон, сделанная правильно, сбережет не только ваше здоровье, но и ваши деньги.

На момент написания этой статьи, автор ремонтировал окна в доме – новостройке. Довольная хозяйка сообщила, что теперь уменьшит до минимума температуру батарей в квартире, и ежемесячный счет за отопление сразу снизится. Оказалось, что раньше, когда из окон сильно дуло, она была вынуждена платить за обогрев улицы – в доме уже установлены счетчики тепла. Со временем, такие приборы учета появятся во всех квартирах, поэтому затраты на вызов мастера, рано или поздно, многократно окупятся.
Срок службы уплотнителя и фурнитуры пластиковых окон, отрегулированных по геометрии (и поэтому работающих без лишних нагрузок), тоже существенно увеличивается.

Резюме

Простая регулировка окон ключом – по силам практически каждому. Но заниматься этим стоит лишь при мелких неисправностях.
Если же ваши окна очень плохо закрываются, или из них сильно дует, лучше обратиться к опытному специалисту, который всего один раз, грамотно отрегулирует их по геометрии. И можете, как говорится, дальше спать спокойно!

Материалы по теме:

Написать ответ

Я предлагаю ВСЕМ

Регулировку и ремонт окон экспертного уровня (опыт более 16 лет), по ценам, доступным КАЖДОМУ, с оплатой ПОСЛЕ выполнения работы. Консультации — бесплатно. Звоните, пишите в WhatsApp! Подробнее.. >>

Исправляю ошибки других

Устали от разводов «оконщиков» по телефону, и неадекватных цен компаний? Вызывали «мастеров» с фирмы, а окна по-прежнему дуют, плохо закрываются?
У ВАС БЫЛИ НЕ ТЕ МАСТЕРА. Подробнее.. >>

Комплексный подход 3 в 1

Геометрия створки, регулировка фурнитуры и смазка — выполню для Вас полный комплекс работ, по цене простой регулировки ключом.

Ваше окно ЗАКЛИНИЛО?

Быстро и без повреждений разблокирую, абсолютно любое заклинившее окно.

Гарантирую результат

Если Вы не довольны качеством работы, Вы НЕ ПЛАТИТЕ! Подробно о гарантиях.. >>

У Вас окна «от застройщика»?

Привожу пластиковые окна в новостройках в 100% рабочее состояние. Считаете, что их нельзя бюджетно привести в порядок? Я готов бесплатно приехать и доказать обратное. Уверен, что Вы найдете освободившимся деньгам лучшее применение, чем покупать точно такие же новые окна.

Календарь

Май 2020

ПнВтСрЧтПтСбВс
« Мар
123
45678910
11121314151617
18192021222324
25262728293031

Авторские права

Все тексты, и подавляющее большинство изображений на данном сайте, авторские.
Их размещение на других ресурсах, копирование и иное использование, без постановки прямой ссылки – запрещено. Если вы увидели на другом сайте копию моей статьи без ссылки, пишите, не стесняйтесь!

Источник: http://okna-reg.ru/obsl/regulirovka-okon/

Как регулировать пластиковые окна самому: описание основных способов

Правильно установленное качественное пластиковое окно, если его специально не ломать, служит много лет и не требует никаких регулировок. Но, к сожалению, многие потребители предпочитают покупать дешевые окна в целях экономии средств. Через несколько лет эксплуатации такие конструкции провисают, рамы немного деформируются, уплотнители теряют пластичность, металлические движущиеся части фурнитуры изнашиваются. Как результат, окна в закрытом положении имеют щели, открываются/закрываются с трудом. Ситуация требует вмешательства, необходимо делать новую регулировку механизма.

Особенности регулировки фурнитуры

Если есть желание и знания, то регулировка — дело несложное. Но всегда надо помнить, что неквалифицированное вмешательство может приводить к очень печальным последствиям. Никогда ничего не начинайте крутить, пока не разобрались в назначении каждого элемента и винтика, в противном случае можно полностью сбить нормальные положения, потребуется вмешательство профессионалов.

Пластиковое окно – довольно сложная инженерная конструкция, имеет много точек фиксации, что дает возможность смещать положение створки во всех плоскостях.

Таблица. Способы регулировки

Вид регулировкиПараметры смещения и краткое описание
Она фиксируется на импосте или раме, имеет возможность передвигаться вверх и вниз, амплитуда смещения ±1 мм.

Удерживает створку в заданном состоянии, регулировка позволяет изменять положение на ±1 мм.

Амплитуда примерно ±0,8 мм, отвечает за степень прижатия уплотнителей к раме и импосту.

Поднимает и опускает створку на ±2 мм.

Регулировка смещает створку влево или вправо, пределы ±2 мм.

Но не все так просто, одним регулировочным болтиком добиться правильного положения невозможно. Дело в том, что створка фиксируется на двух петлях, если одна сдвигается влево/вправо или вперед/назад, то один угол створки остается неподвижным, а второй перемещается по дуге. Кроме того, за одни и те же смещения отвечают несколько регулировочных узлов, при выполнении изменений надо добиться ситуации, при котором нагрузки на обе петли распределяются равномерно. В противном случае возникают риски появления новых деформаций, еще более критичных, чем предыдущие.

Когда требуется регулировка окон

К сожалению, не все ситуации могут исправляться регулировками. Как видно из таблицы, перемещение створки небольшие, они могут устранить лишь неисправности, возникшие вследствие естественного износа или физического старения материалов. При критических механических повреждениях в большинстве случаев потребуется полная замена створок или всего окна. Основанием для регулировки могут быть следующие признаки.

    При открывании/закрывании створки ощущается сопротивление или заедание. Она немного касается импоста, на поверхностях заметны следы трения. Чаще всего створка провисает на нижней петле, как следствие, задевает нижнюю плоскость рамы и импост.

Мы дадим максимально подробные советы, не пытайтесь самостоятельно придумывать новые методы, это чаще всего заканчивается необходимостью вызова профессионального мастера.

Пошаговая инструкция по регулировке пластикового окна

Такие конструкции выпускаются многими производителями, все они имеют различные эксплуатационные характеристики. Но инженерные особенности фурнитуры, системы привода и управления почти ничем не отличаются. Могут меняться размеры и форма крепежа, материал изготовления тяг и эксцентриков, необходимым набором инструментов, качеством, размерами и показателями механической прочности металлопластиковых профилей.

Для выполнения работ надо иметь специальный или обыкновенный шестигранный ключ. Специальным ключом работать намного проще и удобнее, его геометрическая форма предусматривает конкретное расположение всех регулировочных винтов и обеспечивает к ним доступ. Некоторые из них размещаются в труднодоступных местах, простым ключом добраться сложно. Смазка трущихся деталей делается оконным или обыкновенным бытовым маслом. С точки зрения эксплуатации и эффективности разницы нет, несмотря на большой разброс по стоимости.

Шаг 1. Тщательно смажьте фурнитуру и еще раз проверьте функциональность окна. Бывают случаи, когда незначительные неисправности устраняются таким элементарным методом. Из-за чрезмерного трения появляются не только нехарактерные звуки во время управления фурнитурой, но и заедания, не позволяющие отдельным деталям перемещаться в нужное положение. Смазывать следует несколько точек, их довольно много. Не надо лить масло, достаточно пары капель. После этого требуется несколько раз повернуть ручку окна во все положения и повторить свои действия. Излишки смазки сразу удаляются чистой тряпочкой.

Цены на смазки для пластиковых окон

Некоторые неопытные мастера для таких целей ищут специальное масло без кислот и щелочей, они напуганы возможностью разъедания агрессивными составами пластика. Это неправда. Во-первых, в маслах нет и в принципе не может быть щелочей и кислот заметной концентрации, она немного увеличивается лишь во время работы автомобильного двигателя. Что касается бытового масла, то оно полностью чистое. Во-вторых, пластик не боится горюче-смазочных материалов. Попало на него масло – нет ничего страшного, протрите поверхности и все проблемы решены.

На фурнитуре должны быть технологические отверстия с соответствующей надписью, именно в них его надо закапывать. После смазывания при закрытой створке на подоконник постелите тряпочку, на ней соберутся излишки. Через день можете ее убрать. Если после смазки проблемы не исчезли, то надо приступать к регулировке.

Практический совет. Более дорогие оконные системы имеют специальный фиксатор ручки, он усложняет проникновение в помещение нежелательных лиц. Кроме того, это средство безопасности для детей, блокиратор может фиксироваться ключом. Открыть окно невозможно.

Для проверки эффективности смазки прижмите блокиратор к створке и в таком положении поворачивайте ручку. При открытой створке никогда не пытайтесь перевести ее в наклонное положение режима активного проветривания – тяги занимают несоответствующее положение. Вернуть створку в начальное состояние сложно, для этого надо точно понимать принцип действия механизма, так называемых ножниц.

Шаг 2. Сделайте очень внимательную ревизию состояния окна. Если в полностью закрытом положении между уплотнителями и поверхностью рамы или импоста есть зазор, то надо регулировать положение цапф. Они имеют вид эксцентриков, при повороте вокруг своей оси поверхности элементов приближаются/удаляются от ответной планки. Дорогие виды окон на деталях имеют специальные метки, указывающие направление поворота при необходимости усилить или ослабить прижим и облегчающие процесс регулировки.

Во время регулировки этого параметра не переусердствуйте, полное закрывание окна не может быть слишком тяжелым – в таком положении быстро изнашиваются все элементы фурнитуры. Кроме того, может исчезнуть режим микровентилирования, при нем зазор между уплотнителем и рамой составляет несколько миллиметров.

Проверяйте зазоры по всему периметру створки, а не только в доступных местах. Каждое окно имеет минимум шесть эксцентриков, все регулируются отдельно. Цапфы располагаются не только на боковых поверхностях створки, но и на нижней и верхней. Последние надо регулировать со стремянки или кресла.

Проверять плотность прилегания можно листом бумаги: вставьте ее в створку и закройте окно. Если бумага вытягивается с усилием, то все в норме. Проверка также делается по периметру окна. Если эксцентрики поставлены в положение максимального прижатия, а лист бумаги не фиксируется, то надо менять уплотнители. Делать это несложно, работы можно выполнить самостоятельно. Главная трудность – найти такие же уплотнители, а их огромное количество видов. Почти все производители устанавливают собственные и таким нехитрым способом увеличивают количество продаж своих товаров.

Шаг 3. Если створка задевает за раму, то надо делать более сложные регулировки. Всего существует четыре регулировки створок по плоскостям. Перед началом работ надо снять с петель декоративные пластиковые колпачки.

  1. Винт в верхней части. При закручивании поднимает створку в вертикальном положении, при откручивании опускает. Помните, что усилие закручивания всегда больше, чем при откручивании. Объяснение простое – поднимать окно тяжелее, Чем его опускать. Этим винтом устраняется задевание рамы за нижнюю часть створки по всей длине. Это значит, что створка не перекосилась, а равномерно просела. Если створка задевает только на небольшом участке импоста или рамы, то требуется иная регулировка.

Важно. Никогда не выкручивайте до конца регулировочные винты. Вставить их на место без полного демонтажа фурнитуры во многих случаях не удастся, а для ее снятия надо иметь глубокие знания и большой опыт выполнения слесарных работ. Кроме того, это требует много времени, иногда приходится демонтировать створку и стеклопакеты.

Цены на уплотнители для пластиковых окон

Регулировка ручки пластикового окна

Такие ситуации возникают крайне редко, но последствия неприятные. По каким причинам появляются проблемы?

  1. Засорения фурнитуры. В щели и пазы попадает грязь, дети могут туда запихать бумажки или иные мелкие предметы. Для восстановления работоспособности надо очистить пазы.
  2. Неправильное расположение ответных планок. Они настолько сместились, что эксцентрики ударяют о торец, ручка не может занять правильное положение, окно не закрывается. Проблема решается за счет изменения положения эксцентриков по вертикали или перемещения ответок. Конкретные действия зависят от технических особенностей фурнитуры.
  3. Производственный брак. Металлопластиковые окна собираются на отечественных предприятиях – даже высококачественная фурнитура не может гарантировать исправность функционирования. Проблема появляется из-за влияния человеческого фактора, брак допускается при сборке. Если у вас такая ситуация, то надо обращаться к изготовителям. На каждое окно обязательно должна даваться гарантия.

Бывают случаи, когда ослабляются винты фиксации. Исправить легко – надо повернуть на 90° декоративные колпачки и затянуть метизы до упора.

Цены на фурнитуру для пластиковых окон

Заключение

Не нарушайте рекомендованные производителями правила пользования, не прилагайте чрезмерных усилий при открывании/закрывании окна. Покупайте только качественные изделия, и вам никогда не пригодятся знания по регулировке створок пластиковых окон.

Видео — Как регулировать пластиковые окна самому

Источник: http://remont-book.com/kak-regulirovat-plastikovye-okna-samomu/

Смотрите также:
02.05.2020

Инструкция по установке розеток в бетонные стены Установка розеток в бетон — ответственная задача, при выполнении которой понадобятся внимательность, соблюдение техники безопасности и определенные навыки. Рабочий процесс состоит из нескольких этапов и включает разметку...

02.05.2020

Установка натяжных потолков своими руками – технология работ На чтение: 6 минут Нет времени? Чтобы установка натяжных потолков своими руками была выполнена правильно, должна быть тщательно соблюдена технология выполнения работ. Монтаж имеет ряд нюансов и тонкостей, с...

02.05.2020

Монтаж пластиковых окон – подробная технология работ своими руками Стеклопакеты из ПВХ надежно защищают от шума, имеют хорошую теплоизоляцию. Правильный монтаж пластиковых окон позволит получить практичную и простую в эксплуатации конструкцию. Если разобраться в...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
