Теплый пол водяной своими руками – пошаговая инструкция по монтажу

Что такое водяной теплый пол? Это капитальная жидкостная система отопления, в которой обогрев воздуха в помещении происходит благодаря использованию конструкции настила пола с системой труб, по которым циркулирует теплоноситель. Система теплый пол подключается к локальной (газовый котел) или центральной системе отопления.

Водяная напольная система отопления может эксплуатироваться как основное отопление дома (самостоятельный источник обогрева) или же, как дополнительный. В зависимости от исполнения и способа нагрева выделяют разные виды теплых полов: водяные и электрические (кабельные, стержневые, пленочные, инфракрасные).

Водяной теплый пол своими руками

Водяной теплый пол представляет собой долговечную и экономичную систему отопления, однако его установка сопряжена со значительными трудностями и затратами. Поэтому, монтаж системы теплый пол поручают профессионалам. Для тех, кто решился сделать водяной теплый пол своими руками, расскажем, из каких этапов состоит этот процесс, и обратим внимания на основные тонкости проектирования и монтажа.

Водяной теплый пол – преимущества и недостатки

Плюсы:

• эффективное перераспределение тепла, обеспечивающее равномерный прогрев всего помещения;

• обеспечение естественной циркуляции воздуха;

• совместимость теплого пола с любым видом напольного покрытия (при условии, что оно хорошо проводит тепло: плитка, ламинат, натуральный камень);

• возможность установить автономную систему (индивидуальное отопление) или подключиться к магистрали центрального теплоснабжения;

• снижение расходов на отопление на 20-40% (в сравнении с радиаторным);

• независимость от электроснабжения (и перебоев в электросети);

• возможность регулировать температуру в отдельных комнатах и в любой время суток;

• минимальные расходы при самостоятельном монтаже;

• улучшается внешний вид помещения за счет отсутствия радиаторов и видимых труб системы отопления;

• длительный срок эксплуатации.

  Эффективное распределение тепла — сравнение теплого пола и радиаторного отопления

  Минусы:

  • инерционность системы. Время прогрева помещения составляет 4-6 часов (в зависимости от объема, площади);
  • сложность проектирования в случае использования теплого пола в качестве единственного источника обогрева помещения;
  • высокая стоимость монтажа;
  • трудно регулировать температурный режим в случае подключения к центральной магистрали теплоснабжения;
  • уменьшение высоты помещения за счет поднятия пола на 100-120 мм.;
  • исключается использование таких напольных покрытий как ковролин, ковер или палас;
  • возможность протечки (в квартире – затопление соседей снизу, в частном доме – подвала);
  • низкая ремонтопригодность системы труб;
  • запрещена установка в квартире многоэтажного дома (или необходимо получение специального разрешения). Даже если сделать в квартире, обогрев будет работать только в отопительный сезон.

    Тепловой поток водяного теплого пола

    Водяной теплый пол – монтаж своими руками

    Пошаговая инструкция по устройству водяного подогрева пола включает в себя выполнение четырех последовательных этапов:

    1. Разработать самостоятельно, скачать готовый типовой или заказать индивидуальный проект теплого водяного пола. На этом этапе рекомендуется привлечение специалиста, чтобы исключить ошибки.
    2. Подобрать оборудование и строительные материалы.
    3. Выполнить правильно монтаж системы теплый пол.
    4. Осуществить проверку и первый запуск водяного теплого пола.
    5. Чистовая отделка, укладка напольного покрытия (плитка, ламинат, линолеум).

    1 этап – проектирование теплого пола

    Прежде чем приступить к составлению проекта, необходимо убедится в том, что нет неустранимых препятствий для монтажа системы в помещении. В качестве таковых могут выступать:

    • высота помещения. Толщина теплого пола водяного (смонтированной системы) 100-120 мм. Это приводит к поднятию пола на соответствующую высоту;
    • место установки двери. Вследствие монтажа системы уровень пола поднимается. Необходимо сохранить высоту дверного проема в 2200 мм (стандартная дверь и монтажные зазоры) или оценить возможность увеличения дверного проема или прикинуть, во сколько обойдется изготовление двери на заказ;
    • ориентация окон. Окна, расположенные на север или северо-запад, или ориентированные на ветреную сторону, или имеющие большой размер, могут привести к тому, что мощность системы необходимо будет увеличить, чтобы компенсировать потери тепла через внешний контур и обеспечить нужную температуру в помещении;

    • несущая способность балок или плит перекрытия. Учитывая вес бетонной стяжки, следует оценить способности плит или балок перекрытия выдержать вес системы водяного теплого пола. Старые перекрытия еще не причина отказываться от системы в целом, но повод изучить настильный водяной пол.

    Ввиду перечисленных выше требований, водяные теплые полы в частном доме получили большее распространение, чем в квартирах в многоэтажках.

    Если препятствий для устройства не наблюдается, можно приступать к проектированию.

    Расчет водяного теплого пола

    Выполняется расчет необходимого количества материала в зависимости от параметров отапливаемого помещения и технических характеристик составляющего оборудования и материалов. Расчет теплого водяного пола производится на основании следующих данных:

    • площадь пола и высота помещения;
    • материал стен и перекрытий;
    • степень и вид теплоизоляции;
    • вид напольного покрытия;
    • материал и диаметр труб;
    • мощность обогревательного элемента (котла или централи);
    • желаемый температурный режим (см. таблицу).

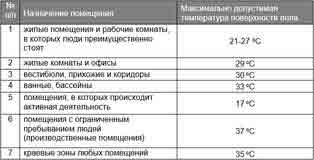

    Предельная (максимальная) температура поверхности теплого пола для помещений разного назначения



    После этого делается эскиз (схема, чертеж), отражающий место установки основного оборудования, способ и шаг размещения труб.

    Как правильно сделать водяной теплый пол

    Обязательно обратить внимание (особенности устройства):

    • в местах размещения мебели устанавливать нагревательные элементы пола нельзя, т.к. это может вызвать их перегрев и рассыхание;
    • не рекомендуется превышать длину контура свыше 90 м (предельное значение зависит от сечения трубы);

    Максимальная длина контура теплого пола водяного (петли) в зависимости от используемого диаметра труб

    Диаметр трубы, мм	Максимальная длина 1-го контура, м.п.
    16	70-90
    17	90-100
    20	120

    Отклонение объясняется тем, что гидравлическое сопротивление (замедление движения теплоносителя) и тепловая нагрузка находятся в прямой зависимости от диаметра трубы.

    Мастера считают оптимальной, длину контура в 50-60 м (при сечении трубы в 20 мм). В случае необходимости, целесообразно устанавливать два контура одинаковой длины. Это вызвано тем, что в процессе движения по трубам горячая года отдает часть тепловой энергии, и температура пола снижается. Использование коротких контуров обеспечит равномерный прогрев пола по всей площади.

    • шаг укладки труб теплого пола составляет 100-500 мм;
    • установка терморегуляторов позволит избежать перегрева, и снизит стоимость эксплуатации системы.

    Водяной теплый пол в квартире от центрального отопления

    Важно. Установка системы теплый пол в квартире сопряжена с рядом сложностей. В частности, необходимо предоставить проект в ЖЭК или общество совладельцев, а также районную теплосеть. После утверждения проекта получить заключение о возможности установки системы. Обычно установка разрешается только в новых домах, где имеется отдельный стояк для откачки горячей воды (используется в случае прорыва).

    Монтаж теплого пола в ванной допускается путем подключения через выход на змеевик от полотенцесушителя. Для обогрева небольшой площади разрешение не требуется.

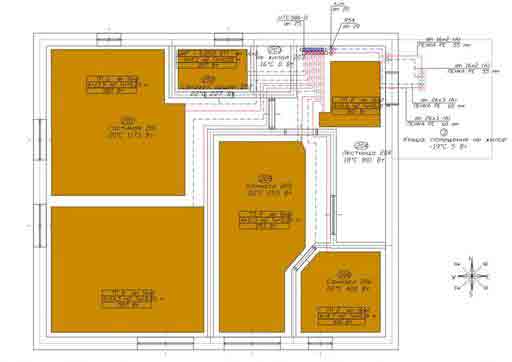

    Схема теплого водяного пола в частном доме

    Схема теплого водяного пола в частном доме Схема теплого водяного пола в квартире

    Помимо схемы установки компонентов на этапе проектирования выбирается вид (тип) системы теплого пола.

    1. Бетонная система. Предполагает заливку труб бетоном (обустройство стяжки);
    2. Настильная система. Предполагает использование настила из дерева или полистирола. В этом случае отсутствуют «мокрые» процессы и возрастает скорость работ.

    2 этап – комплектующие для теплого пола

    Теплый пол водяной, это сложная система труб с теплоносителем. Поэтому перечислим, что нужно для устройства теплого пола (компоненты системы).

    Котел для теплого водяного пола

    Оптимальный и распространенный вариант в частном доме (квартире) – подключение к газовому котлу. Если в квартире нет индивидуального отопления, можно подключиться к магистрали центрального отопления, но теряется автономность проекта.

    Также возможно использование электро-водяных полов. Их особенность в том, что греющий кабель уложен внутри трубы, что гарантирует равномерный прогрев теплоносителя (воды, этиленгликоля, пропиленгликоля) по всей длине контура. Несомненное достоинство заключается в возможности установки в многоквартирных домах (т.к. они не подключены к магистрали отопления, а значит отсутствует риск повреждения узла крепления). Но есть и существенный недостаток – высокая стоимость электроэнергии, которая необходима для обеспечения функционирования (нагревания) системы.

    Циркуляционный насос для теплого пола

    Необходим для обеспечения движения теплоносителя в системе. Встроенный в котел насос не справится с нагрузкой, если площадь дома превышает 100 м.кв.

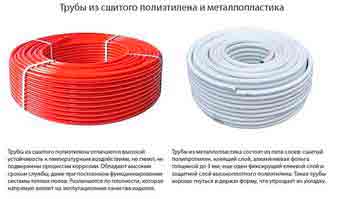

    Трубы для теплого водяного пола

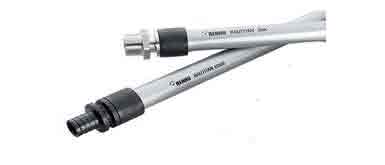

    • медные трубы по мнению специалистов считаются идеальным вариантом – долговечные, отличаются высокой теплоотдачей, но их стоимость существенно увеличит бюджет монтажа;
    • трубы из металлопластика лидируют по соотношению цена/качество. Их состав исключает появление коррозии и накоплений, что оставляет неизменным диаметр проходного сечения трубы. Кроме того, металлопластиковые трубы имеют малый вес, легко гнутся и обладают высоким температурным пределом.
    • полипропиленовые трубы привлекают низкой ценой, но высока вероятность купить некачественный товар.
    • PEX-трубы из сшитого полиэтилена отличаются надежностью, но требуют жесткого крепления, т.к. при нагреве распрямляются. Пользователи рекомендуют уменьшать шаг крепления держателей при использовании РЕХ-труб в 2-3 раза.

    Оптимальное сечение – 16-20 мм. Расход труб на 1 м.кв. 5-6 м.п. (при шаге в 200 мм).

    Утеплитель для теплого водяного пола

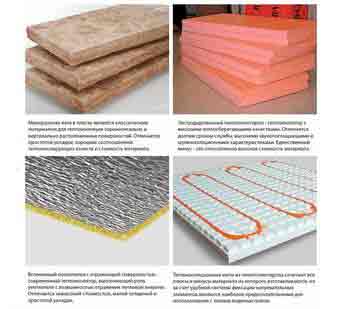

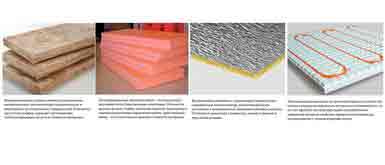

    В качестве теплоизоляции можно использовать материалы:

    • фольгированный полиэтилен (при минимальной проектной толщине теплого пола);

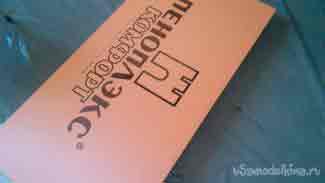

    • пенополистирол. Пользователи рекомендуют использовать готовые теплоизоляционные маты, имеющие выступы для укладки труб с шагом 50х50 мм;
    • минеральная вата. Пользователи плохо отзываются о вате в случае устройства бетонной системы из-за способности минваты поглощать часть влаги из раствора.

    Счетчик расхода тепла

    Установка теплосчетчика в квартире актуальна при получении разрешения на устройство теплого пола водяного в многоквартирном доме.

    Коллекторный шкаф

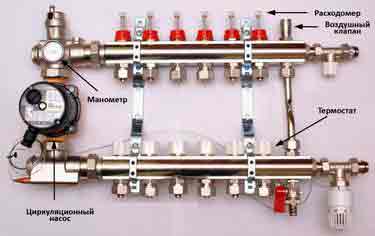

    Устанавливается для монтажа регулировочных элементов и стыковки труб контуров с магистралью теплоснабжения.

    Армирующая сетка для теплого пола

    По поводу укладки армированной стеки мнения пользователей расходятся. В целом, сетка для армирования позволит дополнительно усилить бетонную стяжку после прокладки системы труб.

    Компоненты для устройства стяжки

    • бетон (цемент, песок, вода);
    • демпферная лента шириной 100-150 мм;
    • крепежные элементы для фиксации труб.

    3 этап – монтаж теплого водяного пола своими руками

    1. Установка коллекторного шкафа

    Монтаж системы начинается с установки коллекторного шкафа, обязательными элементами которого являются (коллекторный узел): коллектор, насос, воздухоотводный клапан и сливной отвод. Габариты коллектора зависят от его комплектации. Рекомендуется устанавливать коллектор в равной удаленности от всех контуров. В случае невозможности выполнения этой рекомендации, возле самого протяженного из контуров.

    2. Подготовка основания под теплый пол

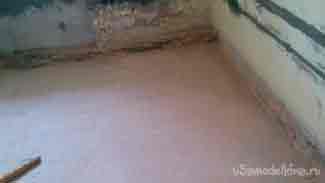

    Поверхность очищается от мусора, устраняются перепады высот пола (уклоны, возвышения).

    На подготовленную поверхность выполняется укладка теплоизоляционного материала, снижающая потери тепла через пол. Далее застилается пленка гидроизоляции. Укладка демпферной ленты нивелирует тепловое расширение бетонной стяжки.

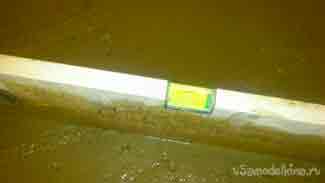

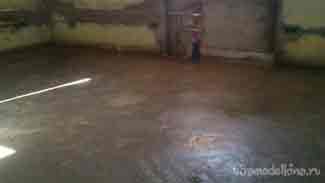

    Полы под водяной теплый пол нужно выравнивать, чтобы обеспечить одинаковую по толщине стяжку (залог равномерного распределения тепла по поверхности)

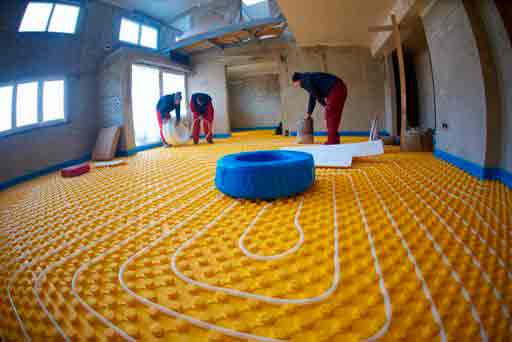

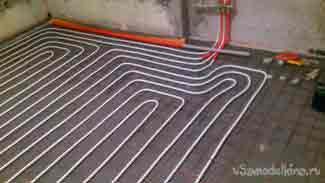

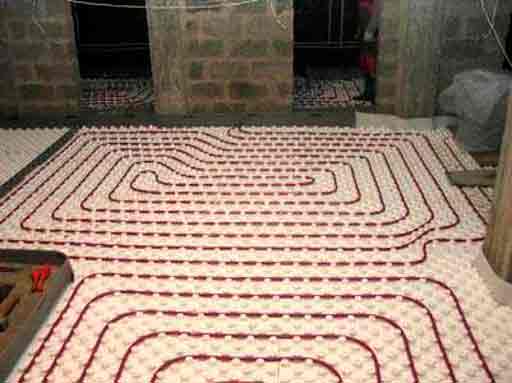

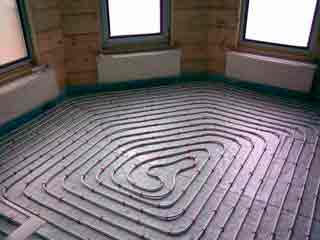

    3. Укладка труб для теплого пола

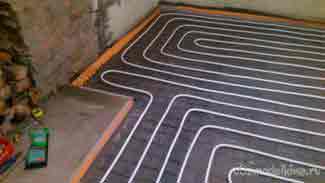

    Монтаж труб водяного теплого пола может быть выполнен несколькими методами (схемы укладки):



    Улитка

    Трубы укладываются по периметру комнаты сужаясь к центру. Обязательна прокладка труб через ряд, чтобы обеспечить возможность обратного хода теплоносителя и более равномерную отдачу тепла.

    Способ используется, когда ввиду сложной конфигурации комнаты нужно сместить центр системы труб, а также в помещениях площадью более 40 м.кв.

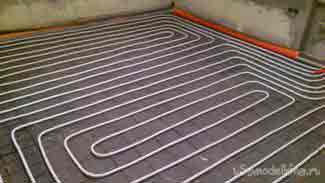

    Змейка (петли)

    В этом случае труба от нагревателя проходит вдоль наружной стены, затем волнообразно возвращается назад. Схема подходит для небольших помещений.



    Меандр (двойная змейка или комбинированная схема)

    Петли змейки располагаются параллельно и позволяют организовать движение теплого и охлажденного теплоносителя по трубам. Это способ хорош тем, что позволяет скомпенсировать охлаждение труб.

    Материал подготовлен для сайта www.moydomik.net

    Чтобы выполнить раскладку правильно, новичку рекомендуется сначала нанести разметку на поверхность пола. На момент монтажа теплого пола в последующих комнатах, укладка будет производиться «на глаз». Для прокладки используются только цельные трубы или надежные соединения.

    Начинается укладка труб с подключения одного её конца к подающему коллектору.

    Организовать утепление возле наружных стен можно путем изменения порядка раскладки труб, как показано на схеме.

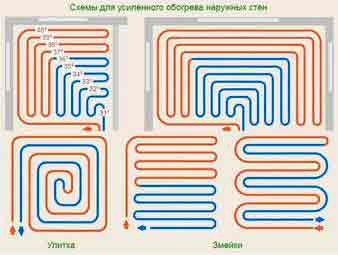

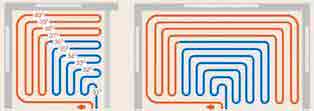

    Схема укладки труб теплого пола для усиленного обогрева наружных стен

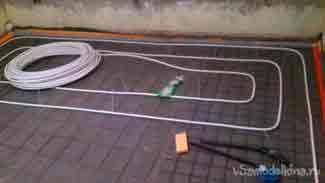

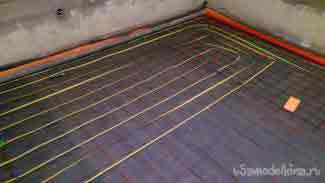

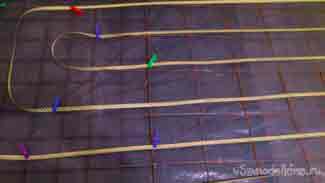

    После укладки трубы на обозначенный контур она фиксируется зажимом. Как вариант, можно использовать дюбели и привязывать к ним трубу с использованием медной проволоки или уложить на пол арматурную сетку и привязывать трубу к ней с обеспечением возможности теплового расширения материалов.

    Упрощает работу ребристая полистирольная подложка под теплый пол водяной, использование которой одновременно позволяет обеспечить теплоизоляцию и уложить трубы ровными рядами.

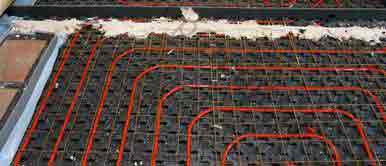

    Полистирольная подложка под теплый пол водяной Монтаж труб под теплый пол на подложку

    4. Подключение коллектора теплого пола

    После укладки контура, свободный конец трубы подсоединяется к возвратному коллектору.

    5. Опрессовка теплого пола водяного

    Опрессовка труб (гидравлическое испытание), такое название носит процедура проверки качества укладки, т.к. на этом этапе есть возможность внести коррективы в систему отопления водяного теплого пола.

    Опрессовка предусматривает впуск воды в систему под высоким давлением. Рекомендованное для проверки давление превышает расчетное рабочее в 1,5-2 раза (не менее 0,6 МПа). В первые полчаса опрессовки допустимо снижение давления не более чем на 10%, в последующие 2 – 15% от исходного значения. Температура воды остается неизменной. Время проверки – сутки и более. Если нарушений не выявлено, а пол прогревается равномерно можно продолжать работы.

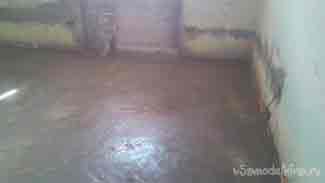

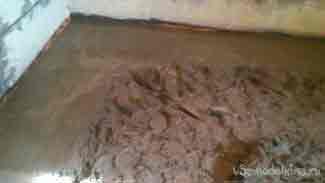

    6. Стяжка для теплого водяного пола

    Для стяжки может использоваться:

    • любая готовая смесь, обязательной характеристикой которой, является способность хорошо проводить тепло;
    • классический бетон (с цементом марки не менее М 300) с добавлением пластификатора (3-5%).

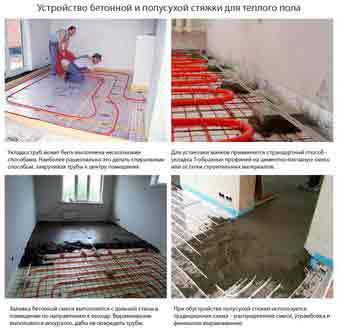

    Схема устройства стяжки для теплого водяного пола Устройство стяжки под теплый водяной пол

    Высота стяжки колеблется в диапазоне 3-7 мм. Заливка раствора производится при полной (заполненной теплоносителем) системе с заданным при проведении опрессовки давлением. Полное время застывания бетона – 28 дней. Для смеси – время застывания определяется производителем.

    4 этап – первый запуск теплого пола водяного

    После полного застывания (высыхания) стяжки пола система готова к запуску. Она достигнет заданных параметров в течение 2-3 суток.

    Запуск теплого пола водяного

    5 этап – чистовая отделка теплого пола

    Полностью готовый теплый пол покрывается отделочным материалом. Сегодня самым популярным напольным покрытием остается плитка и ламинат.

    Водяной теплый пол под ламинат получил широкое распространение. Однако монтаж ламината в этом случае выполняется с некоторыми нюансами:

    • качество ламината должно подтверждаться сертификатом. Ведь при его нагреве в помещение будут выделяться вредные вещества. Обычно ламинат для теплого пола маркируется «Warm wasser»;
    • теплоизолятор под ламинат не укладывается;
    • обязательна вентиляция пола покрытого ламината. Для этого по периметру оставляется зазор толщиной 10-15 мм, который затем закрывается плинтусом;
    • перед укладкой ламинат помещают в комнату, для набора температуры пола. При этом упаковки с ламелями нужно разместить по полу, а не складывать в одну высокую стопку.

    Как видим, дополнительных сложностей использование ламината в качестве напольного покрытия не создает, однако мастера советуют использовать водяной теплый пол под плитку. Это связано с тем, что ламинат отличается низкой теплопроводностью (чем толще ламель, тем ниже этот показатель), а также в его составе присутствуют соединители, испарения которых не лучшим образом могут отразиться на здоровье жильцов дома.

    Как сделать водяной теплый пол своими руками – видео

    Эксплуатация теплых полов – правила и рекомендации

    Водяные теплые полы прослужат долгое время в том случае, если придерживаться рекомендаций по их эксплуатации, которые содержат отзывы пользователей. Основные требования заключаются в следующем:

    • необходим постепенный набор температуры. Нельзя запускать систему на «максимум» после периода простоя (до полного охлаждения пола). Пользователи рекомендуют ступенчатое повышение – на 4-5 °С в сутки;
    • температура входящего теплоносителя не должна превышать 45 °С;
    • не рекомендуется включать/выключать систему часто. Это не приведет к дополнительной экономии;
    • нужно обеспечить оптимальную влажность в помещении. Сбалансированный микроклимат благоприятно скажется на здоровье человека.

    Заключение

    Помимо установки системы теплый водяной пол внутри дома, можно выполнять монтажные работы на улице, например, для устройства системы снеготаяния и антиобледенения (для обогрева пешеходной дорожки, входной зоны, крыльца, лестницы, стоянки авто и т.п.).

    Источник: http://moydomik.net/pol/407-vodyanoy-teplyi-pol-svoimi-rukami.html

    Теплые водяные полы



    Отопление с использованием радиаторов не всегда работает с максимальной теплоотдачей. Также далеко не всегда оно позволяет добиться комфортных температур по всей площади обогреваемого помещения. Поэтому хозяева частного жилья зачастую и предпочитают вместо установки батарей делать водяной теплый пол из труб в стяжке, по которым циркулирует теплоноситель. При правильном монтаже такая напольная система обогрева по эффективности превосходит классический радиаторный вариант в 1,5–2 раза.

    Содержание

    1. Преимущества и недостатки
    2. Устройство водяного пола
    3. Требования
    4. Как выбрать трубы
    5. Принципы проектирования
       • Способы уладки контуров
       • Утеплитель
       • Коллекторно-смесительный узел
    6. Укладка пола
       • Монтаж утеплителя
       • Монтаж труб
       • Монтаж армирующей сетки
       • Испытание системы
    7. Заключение

    Преимущества и недостатки водяных полов

    Использование водяных теплых полов (ТП) возможно в качестве как дополнительного, так и основного источника обогрева комнат в коттеджах и квартирах. Причем чаще всего их укладывают во втором варианте исполнения. В сравнении с батареями напольный обогрев более эффективен в эксплуатации, но и дороже их в реализации.

    Среди достоинств систем теплого пола на нагреваемой воде числятся:

    • оптимальное для человека распределение тепла по помещению;
    • отсутствие циркуляции пыли из-за конвекции воздуха;
    • высокая экономичность – теплоноситель приходится нагревать всего до 40–50 0С;
    • эстетика – все коммуникации и элементы энергосистемы укрыты в слое стяжки;
    • полная электробезопасность;
    • отсутствие электромагнитных полей и проблем с высушиванием воздуха;
    • срок службы до 50-ти лет;
    • плавность прогрева пола, исключающая шоковое воздействие на ламинат и иные покрытия при резком их прогреве.

    Если сравнивать рассматриваемый вариант обогрева с радиаторным отоплением, то напольная система оказывается минимум на 20–30% экономичней. А в некоторых случаях эта разница доходит и до 50–60%. Для батарей воду приходится нагревать до температуры в 70–90 0С на входе в радиатор. А для ТП ее подогревают на максимуме, при сильном морозе за окном, лишь до 50–55 0С.

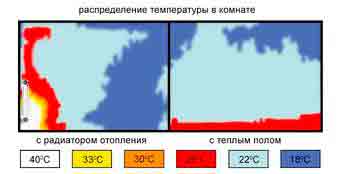

    Распределения тепла при отоплении радиатором и системой теплый пол

    Минусы у водяного пола следующие:

    • возможные протечки воды;
    • невозможность укладки в узких коридорах;
    • относительная дороговизна;
    • большие затраты по времени на устройство;
    • высокие нагрузки на перекрытие из-за большого объема бетона;
    • подъем пола за счет дополнительной стяжки толщиной 60–150 мм;
    • низкая ремонтопригодность;
    • высокая инертность.

    Чтобы смонтировать трубный теплый пол своими руками и уложить сверху финишное покрытие, требуется до месяца времени. Монтаж его производится в стяжке из бетона, которому нужно порядка трех недель на застывание и упрочнение.

    Первоначальные затраты на обустройство водяного ТП выше радиаторного аналога в 1,5–3 раза. Однако благодаря экономичности подобный теплый пол окупается за 3–5 лет.

    Главная его проблема – высокая инертность на нагрев. Напольная система отопления из-за толстого слоя бетона долго прогревается (батареи дают тепло в помещение гораздо быстрее). Нередко из-за такого своего запаздывания она просто не успевает за колебаниями температуры на улице.

    Устройство водяного пола

    Состоит водяной теплый пол из:

    • медных либо металлопластиковых труб;
    • бетонной стяжки с армирующей сеткой и демпферной лентой;
    • гидроизоляции;
    • утеплителя (обычно экструдированный пенополистирол);
    • отражающего вверх тепло экрана из алюминиевой фольги;
    • коллекторно-смесительного узла.

    В большинстве случаев трубы ТП размещаются в заливаемом слое бетона. Это классический вариант устройства подобной системы отопления. Однако здесь применима и сухая стяжка в виде настила из фанеры и ГВЛ. Но при самостоятельном монтаже предпочтение обычно отдается мокрой технологии с заливкой песчано-цементного раствора.

    Бетонный слой дольше прогревается, но зато потом и дольше держи в себе тепло, постепенно отдавая его комнате. При этом бетон можно как замешать самому на месте из цемента и песка, так и взять для этого готовую смесь для стяжки пола от того или иного производителя. Главное не использовать при заливке водяного ТП растворы на гипсе. Они с подобной обогревательной системой несовместимы.



    Устройство теплого пола

    Требования к помещениям

    Перед монтажом теплого пола из труб с водой необходимо выяснить – выдержит ли межэтажное перекрытие дополнительную нагрузку. При правильном устройстве по СНиПам бетонная стяжка над укладываемым трубопроводом с теплоносителем должна подниматься на 45–50 мм. Тоньше нельзя из-за низкой прочности получающегося слоя, а толще делать не рекомендуется, потому что вырастает энергопотребление на прогрев бетона.

    Каждый квадратный метр стяжки из ЦПС с маркой М300 и высотой 10 мм – это приблизительно 22 кг. Плюс сюда добавляется вес арматуры и утеплителя, а также напольного покрытия.

    В итоге общая нагрузка на перекрытие от «теплого пола» в комнате 15–20 квадратов нередко превышает пару тонн. Если плита между этажами не способна выдержать такую дополнительную массу, то рассматриваемую систему обогрева делать нельзя.

    Помещение для монтажа должно быть закрытым. Оно может не отапливаться, но в нем обязательно следует исключить резкие перепады температуры воздуха.

    Твердеющий бетон и температурные колебания – вещи несовместимые. Также нельзя для его просушки прибегать к преждевременному включению водяного пола на «отопление», что приведет к появлению в бетонном слое локальных участков с перегревом. В этих случаях стяжка неизбежно растрескается и утратит свою прочность.

    Теплопроводимость разных материалов

    Как выбрать трубы для пола?

    При укладке водяного теплого пола допустимо использовать трубы:

    1. Медные.
    2. Металлопластиковые.

    Первые имеют просто идеальные характеристики для рассматриваемых систем. Однако они дороги и сложны в монтаже своими руками. Малейшая ошибка при их пайке потом приведет к порыву медного трубопровода и протечке воды в бетон.

    Чаще всего при устройстве водяного ТП применяется металлопластик из сшитого полиэтилена PEX-AL-PEX сечением 16 или 20 мм. Этот вариант дешевле меди и оптимально подходит для теплых полов.



    Популярные варианты труб для пола

    Использовать в данном случае трубы из ПВХ или полипропилена нельзя. В напольной системе обогрева их следует укладывать без пайки и фитингов на поворотах. А поливинилхлоридные и полипропиленовые изделия смонтировать так невозможно, они при сгибе ломаются. В итоге оптимальный выбор один – сшитый полиэтилен. Трубы из него без проблем справятся и с температурой горячей воды в ТП, и с ее давлением.

    Принципы проектирования

    Рассчитывая водяной теплый пол, необходимо учитывать:

    • только активную площадь системы, под которой расположены трубы с подогревом, а не всю квадратуру комнаты;
    • шаг и способ укладки в бетоне трубопровода с водой;
    • толщину стяжки – минимум над трубами должно быть 45 мм;
    • требования по разнице температур в подаче и обратке – оптимальными значениями считаются 5–10 0С;
    • вода должна в системе двигаться со скоростью 0,15–1 м/с – насос подбирать следует соответствующий этим требованиям;
    • длину труб в отдельном контуре ТП и всей системе отопления.

    Каждые 10 мм стяжки – это приблизительно 5–8% потерь тепла на нагрев бетона. Заливать его слоем более 5–6 см над трубами стоит только в крайнем случае, когда требуется повышенная прочность чернового основания.

    После монтажа, включения и прогрева ТП температура пола в жилых комнатах должна получиться в районе 21–25 0С. Для коридоров на входе в дом ее рекомендуется поднимать до 30 0С, а для бассейнов и ванных комнат оптимальными будут 31–33 0С.

    Способы уладки контуров

    Трубы в напольном контуре отопления укладываются:

    • змейкой (петлями);
    • спиралью (улиткой);
    • сдвоенной спиралью;
    • комбинированным способом.

    Самым простым в реализации является вариант первый. Однако при укладке труб «змейкой» температура воды в начале контура и в конце различаться будет на 5–10 0С. А это достаточно заметная разница, которая ощущается босыми ногами. Поэтому в большинстве случаев рекомендуется выбирать «спираль» либо комбинировать способы, чтобы обеспечить по всему полу приблизительно равный температурный режим.



    Утеплитель

    В качестве теплоизоляционного материала под трубы лучше всего класть экструдированный пенополистирол (ЭППС). Это влагостойкий и прочный утеплитель, который удобен в монтаже и спокойно переносит контакт со щелочным цементным раствором.

    Толщина плит ЭППС подбирается так:

    • 30 мм – если этажом ниже отапливаемое помещение;
    • 50 мм – для первых этажей;
    • 100 мм и более – если полы настилаются по грунту.



    Утеплитель для пола

    Коллекторно-смесительный узел

    Один из основных элементов водяного пола – это смесительный узел с коллектором, запорной арматурой, воздухоотводчиком, термометром, термостатом и байпасом. Непосредственно в его составе либо перед ним ставится циркуляционный насос.
    Если регулировку ТП в планах производить вручную, то подключение контуров к коллектору можно выполнить через простые вентили. В противном случае придется на каждый отвод устанавливать термостаты и электрические клапаны.

    Коллекторно-смесительный узел позволяет точно регулировать температуру воды в каждом контуре и благодаря байпасу защищает котел от перегрева. Устанавливается он в специальный шкаф либо нишу в комнате с теплым полом. При этом если настройку данного узла выполнить неправильно, то под ногами может получиться раскаленная сковородка, однако тепла в помещении хватать не будет. Именно от него зависит эффективность работы всей системы напольного обогрева.



    Укладка пола

    Самостоятельно смонтировать водяной теплый пол в состоянии любой человек, умеющий обращаться с гаечными ключами, дрелью, молотком и ножовкой. Самый сложный момент монтажа – это расчеты системы и выбор конфигурации укладки труб с водой. А непосредственно монтажные работы не должны вызвать проблем.

    Монтаж утеплителя

    Плиты ЭППС укладываются встык без прорех в швах. Бетон между них пройти при заливке не должен ни в коем случае. Если это произойдет, то образуются акустические и температурные мостики. Для выравнивания плит по горизонтали можно воспользоваться мелким песком, который подсыпается снизу.

    Расстилать поверх утеплителя под теплый водяной пол фольгу или фольгированную пленку не стоит. Тонкий алюминий моментально будет съеден бетоном, так как цементный раствор отличается высокой щелочностью. Слой с фольгой актуален только при укладке водяного ТП по сухой технологии с настиланием сверху гипсоволокнистых и древесных плит.

    Чтобы упростить себе монтаж, вместо обычных ЭППС можно взять специальные пенополистирольные плиты под «трубный теплый пол». Они сверху имеют пупырышки-выступы с шагом в 50 мм, между которых и укладываются трубы с прочной фиксацией на месте.



    Укладка пола на пенолистирольную основу

    Монтаж труб

    Контур из трубы формируется из расчета – один на 15–30 м2 комнаты. По максимуму допускается закладывать его на 40 м2. Если помещение большое по площади, то придется в нем сделать несколько отдельных контуров. Причем в каждом из них трубопровод с теплоносителем в длину не должен превышать 100 м.

    Соединять металлопластиковые трубные изделия с помощью фитингов или спайки в теплом водяном полу нельзя. В стяжке каждый контур должен состоять из непрерывной трубы, два конца которой подключаются к коллектору.

    Фиксация трубопровода на утеплителе осуществляется при помощи имеющихся пупырышек-выступов либо за счет крепления его к армирующей сетке с шагом 0,5–1 м. Во втором случае применяются крепежная проволока либо хомуты. От внутренней перегородки труба должна отстоять минимум на 30 см, а от внешней стены – на 50 см.



    Укладка пола на деревянную основу

    Монтаж армирующей сетки

    При устройстве теплого пола обычно применяется армирующая сетка из металлического прутка сечением 3–6 мм. Она не только усиливает прочность стяжки, но и упрощает раскладку труб. Каждая ее квадратная ячейка – это от 100 до 300 мм. После ее выкладки на основании получается ровная решетка, расстояние на которой можно легко определить без рулетки.

    Укладывать армирующую сетку для стяжки следует поверх труб, чтобы арматура оказалась внутри бетона. Если положить ее непосредственно на утеплитель под трубопровод, то толку от такого армирования будет ноль.



    Стяжка на теплый пол

    Испытание системы

    После монтажа труб водяные теплые полы подлежат обязательной промывке и проверке на протечки. Делается это с помощью опрессовочного насоса и до заливки бетонного раствора. Причем здесь разрешается использовать воду без подогрева до рабочих температур. Главное – выявить места, где возможно протекает теплоноситель. Если все нормально, то остается уложить вдоль стен демпферную ленту и можно заливать стяжку.

    Заключение

    С монтажом и подключением водяного теплого пола к водогрейному котлу справится не сложно. Особых хитростей здесь нет. Важно лишь правильно рассчитать и разложить контуры с трубы. Бетонная стяжка вокруг них делается по обычной технологии. Только не надо потом поверх бетона класть еще один утеплитель под ламинат, линолеум или иное напольное покрытие. Такой пирог с двумя слоями теплоизоляционного материала приведет лишь к перегреву системы.

    Смотрите также видео, как укладывать теплый пол:

    Источник: http://sdelat-dom.ru/remont/poly/teplye/vodyanye/

    Инструкция по монтажу водяного теплого пола

    Редкий новый современный дом сегодня обходится без системы теплых полов. Активно используются как электрические разновидности, так и водяные. В этой же статье вы получите подробную инструкцию по монтажу водяного теплого пола своими руками с данными не просто взятыми «от фонаря», а полученными путем регулярных расчетов в специализированных теплотехнических программах. Прислушиваться к полученной информации или нет, уже решать вам. А мы приступаем к подробному инструктажу!

    Теплый водяной пол. Стоит ли делать сегодня?

    Если лет 10 тому назад толковых специалистов по монтажу водяного пола в частном доме было найти довольно проблематично, то сегодня ситуация в корне иная. Практически каждая мало-мальски толковая бригада без проблем справится с монтажом. Особенно если ей предоставить толковую инструкцию. Само собой в остальные особенности отопления их лучше не посвящать, но на раскладке труб вы вполне можете сэкономить.

    Теплый пол безусловно стоит монтировать в своем доме, если позволяет бюджет и сама конструкция дома. За счет равномерного распределения тепла создается приятный микроклимат в доме и большинстве случаев исключительно теплых полов хватает для обогрева дома. С чего же стоит начать монтаж?

    Заложите полы в проект



    Первым шагом рекомендуем еще на этапе проекта учесть наличие системы водяного пола в вашем доме. Для этого нужно дать четкую инструкцию проектировщику, чтобы он учел необходимые высоты у потолков и дверных проемов. Закладывать в идеале нужно минимум 14 см дополнительной высоты. По возможности пусть так же заложит схему установки теплого пола, чтобы было ясное понимание, как его правильно сделать.

    Частой проблемой невозможности грамотного монтажа пола как раз и являются неучтенные моменты по высоте.

    Подготовьте основание



    В идеале в качестве основания нужна черновая стяжка, которую нужно привести в ровное состояние. А именно сбить бугры и наплывы, если они образовались в ходе заливки. Нужно это для того, чтобы вы в дальнейшем без труда могли уложить пенополистирол. Иначе он будет «гулять» и неплотно прилегать к поверхности.

    В принципе можно укладывать пирог теплого пола и на грунт, но при этом его нужно тщательно утрамбовать, чтобы не было просадки того же полистирола.

    Гидроизоляция

    С гидроизоляцией дела обстоят не столь серьезно. Ее в принципе можно не делать и в редких инструкциях по устройству и монтажу теплого пола о ней идет упоминание. Здесь совет скорее из разряда местоположения вашего дома. Если наблюдаются какие-то проблемы с поступлением воды, то по уму гидроизоляцию надо бы сделать еще на этапе строительства.

    Сама же система теплого пола под стяжкой не дает течи, если вы осознанно не проткнете его чем-нибудь.

    Укладка теплоизоляции



    После подготовки основания следующим шагом будет укладка теплоизоляции. В качестве основного теплоизолятора выступает пенополистирол. Использовать вы можете любую марку, главное чтобы соблюдалась плотность в районе 30-35 кг/м3.

    По нашему опыту, чем толще вы положите пенополистирол, тем лучше. Особенно на первом этаже. Минимально рекомендованная толщина составляет 5 см. Но и при ней наблюдаются потери тепла вниз, хоть и несущественные. Если есть возможность уложить 10 см на первом этаже, то лучше так и сделать. Желательно так же листы пенополистирола склеить между собой (если используете два слоя). Для этого у каждого бренда вместе с теплоизоляцией зачастую продается и специальный клей.

    Если вы используете полистирол с бобышками, то после можно сразу приступать к укладке теплого пола. Если же нет, то читаем дальше

    Укладка полиэтилена

    Есть множество сторонников и противников укладки полиэтилена на пенополистирол. Кто-то считает это бессмысленной тратой денег, кто-то наоборот укладывает полиэтилен для дополнительной пароизоляции и избегания контакта с щелочной средой стяжки.

    Наш совет будет таков: Если есть возможно уложить полиэтилен, воспользуйтесь ею.

    Демпферная лента

    На этом этапе инструкции по монтажу и устройству мы рекомендуем проклеить по периметру стены, где будут водяные теплые полы, демпферную ленту. Она служит для компенсации теплового расширения стяжки.

    Все тела имеют свойства расширятся. Тоже самое касается и стяжки. Если не учесть это расширение, то стяжка может потрескаться, либо вздуться.

    Высота ленты обычно не превышает 10 см. Проклеиваете ее, либо крепите к стене. Заливаете стяжку и лишнее отрезаете

    Укладка армирующей сетки

    После всех процедур, на полистирол укладывается армирующая сетка. Но служит она уже не для армировки, а для того, чтобы можно было без труда крепить трубу. Само собой если вы пользуетесь другими способами крепления трубы, то сетку вам укладывать не нужно, а нужно сразу приступать к раскладке контуров пола. Но если же вы укладчик-любитель или альтернативных вариантов нет, то проще сетки ничего не найти.

    Подбирать ее следует с размером ячейки того шага, который вы будете чаще всего использовать при раскладке (о шаге ниже). По опыту можем сказать, что толщина прутка в 4 мм для укладки теплого пола в частном доме будет идеальной. При такой толщине и сетка лежит спокойно на изоляции и крепить ее нужно не так часто.

    Постарайтесь найти максимально ровную сетку. Ведь чем ровнее сетка, тем точнее будет ваша укладка пола.

    Укладка трубы теплого пола



    Это самая интересная часть нашей инструкции. Укладывать водяной теплый пол можно несколькими способами. Про них и поговорим ниже.

    Способ укладки спираль или улитка

    Самый популярный и разумный способ раскладки теплого пола. Позволяет достичь равномерного распределения тепла в каждом контуре за счет того, что трубы чередуются по принципу одна теплее, другая холоднее. Если вы посмотрите на проектные схемы водяного пола, то там как раз чаще всего отображают улитку.

    Раскладываются довольно просто. Сначала вы по периметру помещения (или условного контура) начинаете раскладывать трубу, заворачивая все ближе и ближе к центру. При этом нужно оставлять пространство для того, чтобы в дальнейшем из центра вернуть трубу к основанию периметра и затем уже подключить ее к обратке коллектора.

    Поэтому, если шаг укладки у вас составляет 15 см, то начинаете вы раскладывать контур с шагом 30 см до центра, а затем возвращаете трубу как раз между разложенными ранее трубами и шаг получается уже 15 см. Звучит сложно, но картинка отражает суть понятнее

    Рекомендуем в большинстве случаев придерживаться именного этого способа укладки.

    Способ укладки змейка

    Этот способ укладки менее равномерно прогревает пол, но идеально подходит для использования в небольших пространствах. Часто применяется в ситуации, когда вы раскатали контур улиткой и вам этим же контуром нужно захватить часть небольшого пространства. Тогда вы уже прибегаете к монтажу змейкой.

    Есть так же способ укладки теплого пола «двойная змейка». Этот вариант по распределению тепла близок способу «спираль». Его так же можно применять в практике

    Шаг укладки трубы теплого пола

    Расстояние между трубами теплого пола может быть в целом любым, при условии, что оно грамотно просчитано в проекте. У нас бывают местами шаги и по 25-30 см и с таким шагом помещение отлично прогревается.

    Но если у вас проекта отопления нет (что чаще всего и происходит), то укладывать трубу теплого пола нужно с шагом 15 см в основных зонах дома, а в краевых (около наружных стен) нужно усиливать шагом 10 см. В подавляющем большинстве сценариев данного шага хватит за глаза

    Длина контура теплого пола

    Длина трубы теплого пола может быть опять же любой, если эта длина рассчитана в проекте. В ином случае придерживайтесь размера контура в 80-90 метров. Если длина будет превышена, то ничего страшного. Но лучше все же не превышать. Так же старайтесь рассчитать контуры теплого пола так, чтобы они были схожи по длине. Тогда и балансировать их не придется.

    Диаметр трубы теплого пола

    Вы удивитесь, но вы можете использовать так же и любой диаметр трубы, но 16 мм вам уже хватит за глаза. При всем при этом с небольшой трубой довольно просто работать. К другим диаметрам смысла прибегать не видим.

    Опрессовка полов

    Важный пункт в нашей инструкции. После того, как уложите трубу, все контура нужно опрессовать. Делается это для того, чтобы убедиться окончательно в герметичности труб и отсутствия в нех деффектов.

    Опрессовать систему можно как воздухом, так и водой. Если вы уверены, что до зимы въедете в дом, то можно прибегнуть к опрессовке водой. В иных случаях следует опрессовывать воздухом. Давление закачивайте в районе 4 бар и наблюдайте за его «удержанием». Если немного давление спадет, то ничего страшного. Зачастую это связано с изменением температуры. Но если спад будет существенным, то следует искать место утечки.

    Заливка стяжки

    После того, как с трубой будет покончено, следует приступать к заливке стяжки. Стяжку лучше использовать «мокрую», ведь она имеет наибольшую теплоотдачу. Марка бетона может использоваться м200-м300.

    Перед заливкой стяжки рекомендуем уложить армирующую сетку поверх трубы для дополнительной армировки.

    Заливать стяжку многие производители рекомендуют минимум 5 см от верха трубы. Зачастую льют 7-8 см. Если вы будете заливать меньшим слоем, то у вас может возникнуть эффект «зебры». Это когда явно ощущаются холодные и теплые участки на чистовом покрытии.

    После того, как залили стяжку, теплыми полами нельзя пользовать в течении 3 недель. Стяжка должна равномерно просохнуть. После вы уже полноценно можете пользоваться водяным полом.

    В итоге, если вы с умом подойдете к нашей инструкции, то теплые полы с таким устройством будут радовать вас в вашем доме не один десяток лет. Надеюсь этот материал был вам полезен. Не забудьте ознакомиться и с другими!

    Источник: http://eurosantehnik.ru/instrukciya-po-montazhu-vodyanogo-teplogo-pola.html

    Особенности установки водяного теплого пола своими руками

    1. Конструкция
    2. Плюсы и минусы
    3. Где используется?
    4. Инструменты для работ
    5. Подготовка основания
    6. Монтаж
       • Схема подключения
    7. Технология укладки
    8. Как правильно сделать без бетонной стяжки?
    9. Возможные ошибки
    10. Советы профессионалов

    Теплые полы, отапливаемые водой – достаточно привлекательное решение. Но если вы хотите установить их самостоятельно, не прибегая к помощи профессионалов и не тратя на их услуги денег, придется основательно изучить тему и узнать все тонкости. Следует знать как принципы подключения, так и методику устройства основания. Укладку так же выполнять придется по специальной технологии.

    Конструкция

    На рынке представлено множество разновидностей теплого водяного пола. Его выпускают десятки ведущих производителей. Но независимо от конкретной марки и модели обязательными составными частями оказываются:

    • котел, нагревающий воду;
    • насос, нагнетающий воду;
    • клапаны шаровые (их ставят на вводе в котел);
    • трубы;
    • коллекторное устройство, позволяющее настраивать и регулировать разогрев полов по вашему усмотрению;
    • фитинги, посредством которых монтируется основная трасса, начиная от нагревателя, а также присоединяются трубы к коллекторам.

    Каждый из этих составных элементов имеет свои характерные особенности. Так, трубы должны быть выполнены из полипропилена с укрепляющим стекловолоконным слоем, иначе велик риск их чрезмерного расширения в горячем состоянии. Полиэтилен имеет меньший уровень теплового расширения. При этом оптимальный диаметр труб составляет от 1,6 до 2 см. Выясните при покупке, выдержат ли они давление 10 бар при прокачке воды, разогретой до 95 градусов.

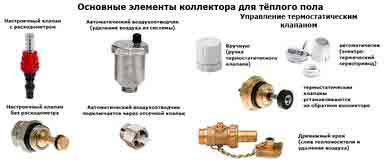

    Коллектор, при помощи которого вода поступает в трубопровод, иногда называется разветвителем. Один из таких аппаратов сортирует горячую воду по отопительным контурам, а другой — собирает ее после прохода по всей системе. Оба устройства ставят внутри коллекторного шкафа. Качественное исполнение коллекторной группировки включает также:

    • клапаны;
    • воздухоотводы;
    • устройства, регулирующие затраты воды;
    • агрегаты для ускоренного отлива жидкости в критической ситуации.

    Коллектор с отсекающим краном непрактичен, поэтому лучше выбирать варианты, оснащенные регулировочными системами, которые обеспечивают плавное изменение притока теплоносителя в тот или иной контур.

    Точная длина и монтажный шаг при установке труб подсчитывается индивидуально для всех помещений (комнат). Никаких единых стандартов тут нет. Если вы не чувствуете себя достаточно подготовленными для самостоятельного расчета при помощи специализированного ПО, воспользуйтесь услугами проектных организаций. Проектировщикам понадобится знать, какова величина помещения, насколько мощный котел будет установлен, из чего сделаны стены в доме (квартире), каковы свойства перекрытий, перегородок. Обязательно учитывается вид напольного покрытия, устройство утеплительного слоя и диаметр труб.

    В проекте должно быть указано не только то, какова длина трубы, но и установочный шаг, и рациональный путь укладки. Дополнительно просчитывают тепловые потери, гидравлическое сопротивление (оно должно быть строго одинаковым в каждом контуре). Нежелательно использовать крупные контуры (100 м и длиннее).

    Лучше каждый такой делить на несколько более мелких. Все контуры представляют собой строго одну трубу, поэтому стыки и муфты при укладке в стяжку выполнять запрещается. Веранды, мансарды и лоджии обогреваются обособленным от примыкающих к ним комнат вариантом.

    Помните, что класть трубы нужно, начиная от наружных стен, а равномерность уменьшения разогрева достигается за счет схемы «змейка».

    В помещениях, где есть лишь внутренние стены, конструкция теплого пола должна быть спиральной, направленной от рубежей комнаты к ее середине. При этом выдерживается двойной шаг между любой парой витков.

    К сведению: отбирать и покупать коллектор следует только после того, как будет просчитано количество контуров и их характерные особенности. Простейшее решение, оснащенное только одними запорными клапанами, сравнительно дешево, но отсутствие возможностей гибкой регулировки вызовет много неудобств. Другая крайность, которую следует избегать — это дорогостоящий коллектор, оборудованный сервоприводами и предварительными смесителями.

    Подобная аппаратура в частном доме или квартире совершенно лишняя, за исключением гигантских коттеджей. Решая, какой котел поставить, ориентируйтесь, прежде всего, на его мощность, которая даже при работе в пиковом расчетном режиме должна располагать резервом минимум 15%.

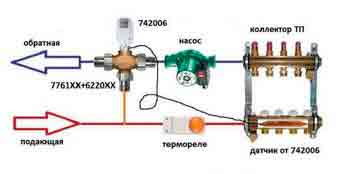

    Чтобы обеспечить смешение горячего и холодного теплоносителя, используют термостатические смесители. Они бывают двухходовыми (парные конструкции ставят на подающих и оборотных трубах) и трехходовыми (с добавлением электрического привода, монтируются на выводе котла). Позаботьтесь и о наличии сервопривода, термостата: вложения в эти устройства оправданы тем, что пользоваться системою будет удобнее. Сервоприводы ставятся на гребенках подачи воды.

    Механические термостаты устроены сравнительно просто и надежны в использовании, поэтому применять их легко даже людям, слабо разбирающимся в технике. Электронные регуляторы немногим сложнее, а при необходимости гибко настраивать параметры работы теплого пола придется закупать программируемый аппарат.

    Разобравшись в общих чертах с устройством и конфигурацией нагревающего пол оборудования, посмотрим теперь, как оно работает. Из котла (в редких случаях из полотенцесушителя) вода поступает в трубопровод. Проходя через термостатический клапан, она передает ему известную порцию тепла. При достижении определенной температуры клапан запускает процесс подмешивания воды, берущейся из обратного трубопровода. Для этой цели открывается двухходовой или трехходовой клапан, установленный до циркуляционного насоса (внутри особой перемычки).

    Смешавшаяся жидкость, пройдя через циркуляционный насос, касается термостата, который и подает, в конечном счете, команды об открытии и закрытии подачи теплоносителя из обратного контура в основной. Благодаря такой схеме, температура воды выдерживается в заданном диапазоне значений и моментально корректируется при отклонении от него. Потом вода переходит в распределительную гребенку (но только в крупном помещении, где есть необходимость распределять теплоноситель по нескольким контурам и затем перекачивать его в обратном направлении).

    Монтируя теплый пол в нескольких помещениях сразу, ставьте коллектор, регулирующий температуру. Это нужно не только потому, что каждому требуется своя степень нагрева, но и потому, что полностью одинаковая длина контура не может быть выдержана. Особенно полезна регулировка, если одна из комнат внутренняя, а другая имеет наружные стены.

    Терморегуляторы могут измерять нагрев воздуха в комнате, либо температуру напольного покрытия. Ориентируйтесь на то, что вам важно и не путайте эти два вида.

    Позаботьтесь о наличии в системе отопления байпаса. Он позволит сохранить оборудование в полном порядке, если вдруг подача воды на все контуры одновременно будет остановлена.

    Плюсы и минусы

    Водяной теплый пол экономичен. Малая температура теплоносителя (не превышающая 50 градусов) позволит уменьшить потребление тока электрическим котлом на 20% (в сравнении с отоплением при помощи радиаторов). Однородный разогрев всей площади жилища с физиологически комфортным распределением температур (22 градуса на самом полу, 18 градусов на уровне лица) тоже можно считать положительной стороной. Скрытое расположение нагревательной системы совершенно исключает ожоги и механические травмы при прямом контакте с ней и теплоносителем, что особенно важно, если в доме есть дети.

    Безопасный водяной пол еще и долго служит. Грамотно выполненный монтаж и правильный отбор компонентов позволяет использовать систему 30-40 лет. К сожалению, есть и недостатки. Например, повышенная сложность монтажа (если вы недостаточно разбираетесь в проблеме или не имеете необходимого опыта, обратитесь к профессионалам, либо выберите электрический вариант). Если установка проведена с ошибками, это не только понижает эффективность разогрева, но и повышает риск протечки.

    Если по причине монтажных промахов, естественного износа или из-за любой иной проблемы вода начнет протекать, придется разбирать пол, демонтировать нагревательную конструкцию, менять ее полностью или частично и только затем подключать заново. Наконец, в частных жилых домах не получится использовать водяные полы как единственные источники тепла.

    Длительный (десятки часов) прогрев недостатком не может считаться: тем более что значительная тепловая инерция позволит полу стабильно нагревать воздух даже при кратковременных перебоях. Будьте готовы, что укладка водяного пола (даже своими руками) окажется существенно дороже, чем монтаж его электрического варианта. Одни материалы в пересчете на 1 кв м могут стоить не менее 1500 руб. Когда привлекается бригада, ей понадобится заплатить не меньше.

    Хороший результат достигается при условии, что пол будет поднят не менее чем на 10 см. Затраты связаны и с установкой регулировочных систем, коллекторных шкафов и выпускных воздушных клапанов.

    Где используется?

    Такая система обогрева в комнате квартиры использоваться может только теоретически. Технические препятствия очень серьезны. Дело в том, что запитать трубопровод готовой горячей водой крайне опасно и попросту запрещено, а специальный подогрев холодной воды дорог и сложен. Кроме того, сколько-нибудь эффективные системы объемны и тяжелы, то есть отнимают немалую часть высоты помещения, оказывая значительную нагрузку на поверхность пола и перекрытий.

    В частном деревянном доме тепловые нагрузки на отдельные контуры если и различаются, то несущественно. Потому тщательно подумайте, стоит ли монтировать дорогостоящие, сложные системы автоматического управления в небольшом жилище. Крупный коттедж или дом, где есть неотапливаемые комнаты – другое дело.

    Положить водяной пол в каркасном доме вполне возможно, однако его монтаж имеет важное отличие — из-за облегченного до предела фундамента придется отказаться от использования тяжеловесных стяжек из бетона или цементно-песчаных смесей. Правильнее применять сухую полистирольную укладку. Она была специально придумана для каркасных жилищ. Учтите, чтобы тепловой эффект был максимальным, придется подумать и о хорошем утеплении внешних стен, которые обычно делаются тонкими.

    Свою специфику водяная система разогрева полов имеет и в ванной. Если она устанавливается в квартире, рекомендуем получить консультацию в проектной организации, а также сформировать и зарегистрировать официальный проект и получить согласие от соседей. Желательно запитывать контур теплоносителем от полотенцесушителя, а двухходовые клапаны на входе позволят не уменьшить температуру воды ниже и выше по стояку. Независимо от того, требуется ли обогревать ванную комнату в квартире или в частном доме, уделите максимум внимания гидроизоляции. Стоит потратиться на особого рода пленку или еврорубероид.

    Заливку основания делают с применением керамзита или мелкой щебенки. Чтобы исключить появление неровностей, обязательно выставляют маяки. Учтите, что по залитым стяжкой покрытиям ванной комнаты нельзя ходить 5- 6 суток. При этом регулярно придется смачивать поверхность, иначе она может растрескаться. Поскольку самостоятельно изготовить цементную смесь (которая не покроется замысловатым узором трещин в ближайшие несколько лет) сможет редкий строитель, лучше приобрести полностью готовый состав в магазине. А экспериментами заняться в другой раз, при продумывании дизайна отапливаемой ванной, к примеру.

    Инструменты для работ

    В процессе установки водяных теплых полов нужно использовать 18 разных инструментов. Обязательно понадобятся:

    • УШМ;
    • электрическая дрель;
    • шуруповерт;
    • строительный фен.

    Из ручных приспособлений потребуются:

    • ножницы;
    • пила обычная;
    • пила по металлу;
    • рабочий нож;
    • молоток;
    • долото;
    • тиски;
    • плоскогубцы;
    • напильник.

    Работа с покрытиями проводится при помощи шпателя и малярной кисти. Отмерять необходимые размеры нужно рулеткой и метровой линейкой, но кроме них потребуется еще и шлифующая сетка или наждачная бумага.

    Кроме инструментария, понадобятся и материалы:

    • для теплоизоляции чаще всего используют фольгированные маты из пенополистирола, либо плиты из того же материала, обработанного посредством экструдирования;
    • демпферная самоклеющаяся лента должна иметь толщину от 0,5 до 1 см. Трубы крепятся при помощи скоб, монтажных планок, поворотных дуг и некоторых других деталей.

    Подготовка основания

    Прежнюю стяжку по технологии необходимо устранить полностью, чтобы обнажилось базовое перекрытие. Сразу выровняйте поверхность перекрытия, если отклонение от горизонтали превышает 1 см. Если после удаления старого покрытия пола остались трещины, сколы и щели, используют цементную, либо гипсовую выравнивающую смесь. Далее, убедившись, что на поверхности не осталось пыли, грязи и строительного мусора, поверх нее кладут слой гидроизоляции.

    Периметр основания занимает демпферная лента, которая поможет компенсировать тепловое расширение основного покрытия пола при обогреве. Важно учитывать, когда есть сразу несколько контуров, ленту следует класть и в промежутках близких друг к другу контуров.

    Чтобы снизить непроизводительную потерю тепла, придется дополнительно утеплять перекрытие. Лишь в редких случаях оно изначально готов в этом смысле. Выбор теплоизоляционного материала определяется такими соображениями:

    • если теплый пол служит только помощником основной отопительной системы, можно ограничиться вспененным полиэтиленом с отражающим слоем фольги;
    • когда квартира расположена над отапливаемыми частями здания, требуется применять экструдированный пенополистирол толщиной 2-5 см, либо не менее прочные заменители;
    • в квартирах, разместившихся над холодным подвалом, требуется более серьезная защита — насыпают керамзит и кладут пенополистирол общим слоем 5 см и более.

    Современные производители предлагают специальные утепляющие материалы для теплых полов. Одна сторона таких утеплителей имеет каналы для монтажа трубопроводов. Рекомендуется использовать минеральную вату, пенополистирол и особые маты. Чтобы укрепить слой стяжки, используют армирующую сетчатую конструкцию, к которой можно прикреплять трубы. Присоединение их обеспечивается пластиковыми стяжками, поэтому нет нужды в крепежных полосах и особых клипсах. Когда основание готово, нет смысла ждать чего-то еще — пора приступать к установке самого оборудования подогрева пола.

    Монтаж

    Схема подключения

    Установка водяного теплого пола всегда начинается с монтажа коллекторного шкафа. Ставят его с таким расчетом, чтобы расстояние до трубопроводов, идущих во все комнаты и из них, было приблизительно равным. Скрыть неприглядно выглядящий шкаф можно, встроив его в стену (несущие стены для этого не годятся). Учтите, что ящик располагают выше теплого пола, в противном случае отвод воздуха окажется заблокирован.

    В системе современного образца (за редким исключением) циркуляция обеспечивается насосным оборудованием. Того насоса, который установлен внутри котла, хватает на прокачку воды по площади 150 кв м, даже если здание двухэтажное. Если общая площадь постройки больше, обязательно потребуется ставить дополнительные насосы с расширенными функциями.

    Чтобы можно было обслуживать систему отопления, не сливая воду, вход и выход котла оборудуют запорными клапанами. Используя их, вы сможете отсоединить отопитель для ремонта и профилактики в любой удобный момент. При наличии двух и более коллекторных шкафов главную подводящую трассу оснащают разветвителем, сразу за которым встают сужающие переходники.

    Присоединение труб к коллектору подразумевает использование обжимающих фитингов, либо евроконусных устройств. Если есть необходимость, можно проводить такие трубы через стены, закрывать их со всех сторон утепляющим слоем вспененного полиэтилена. Когда все части уложены, и каждый блок подсоединен на подобающее ему место, систему обязательно тестируют. Подав в трубы воду, в течение 24 часов держат их под давлением 5 или 6 бар (в зависимости от проектного рабочего значения). Если такая проверка не привела к появлению визуально заметных расширений, можно смело приступать к заливке бетонного слоя.

    Заливать стяжку допускается только при подаче жидкости под запланированным давлением. Срок высыхания до готовности составляет минимум 4 недели (в идеальных условиях). Если сверху будет уложена плитка, стяжка должна иметь толщину 30-50 мм, а трубы распределяются на расстоянии 100-150 мм друг от друга. Несоблюдение этих правил, даже если подсоединение всех элементов соответствует норме, приведет к неравномерному накалу разных частей поверхности.

    Под ламинатом или линолеумом стяжка может быть тоньше. Тогда компенсировать уменьшение крепости ее помогает армирующая сетка. Если теплый пол кладется под ламинат, не надо оборудовать теплоизоляцию, иначе энергоэффективность отопления сократится.

    Усадочные швы оборудуются в стяжке обязательно, если:

    • площадь комнаты превышает 30 кв м;
    • есть хотя бы одна стена длиннее 8 м;
    • длина составляет меньше 50 или больше 200% от ширины помещения;
    • конфигурация сложная и причудливая.

    Для оформления стяжек допускается использовать цементно-песчаной смеси на базе портландцемента (минимум М-400, а еще лучше применять М-500). Когда в ход идет готовый бетон, его марка должна быть М-350 и выше. Кроме укладки демпферной ленты, арматурную сетку там, где проходит шов, разделяют. Толщина каждого шва составляет 1 см, а верхнюю долю его обрабатывают герметиком. При прохождении в этих местах труб их следует класть только во внешней гофрированной трубе.

    Запуск водяных полов в работу должен происходить при наступлении первых холодов. Учтите, что тепловая инерция напольного покрытия велика, и лишь через несколько дней, когда она будет преодолена, создадутся оптимальные условия.

    К батарее (а равно и к имеющейся системе центрального отопления и горячего водоснабжения) теплый пол подключать нельзя! Это не только вызовет санкции контролирующих государственных органов, но и приведет к нарушению нормальной работы коммунальных систем. Обязательно ставьте автономный отопительный котел, который и станет источником горячей воды в системе. Кроме ручной регулировки, управлять теплым полом можно посредством сервопривода и датчика, либо погодной автоматики.

    Поскольку в системе должны быть управляющие и регулирующие компоненты, она обязательно подключается к электричеству. Теплые полы в разных помещениях могут управляться одним терморегулятором только при условии, что теплопроводность у напольного покрытия совпадает полностью. Такая схема требует одинаковой или незначительно отличающейся длины контуров. Терморегуляторы можно подсоединять к электросетям напрямую или через посредство УЗО, что гораздо безопаснее.

    Для прокладки силовых кабелей используется либо штроба в стене, либо накладываемая дополнительно защищающая гофра.

    Необходимо учитывать, что в момент первичного соединения автоматы должны быть поставлены в положение «выключено». Внимательно смотрите, какой провод, к какой фазе должен подключаться. Альтернативная схема монтажа (без бетонной стяжки) будет разобрана чуть дальше. Пока только скажем, что основными ее вариантами являются помещение труб в пенополистирольные пазы, либо в пазы из дерева. Настала пора посмотреть, как будут укладываться трубы водяного теплого пола.

    Технология укладки

    Современная технология установки теплых полов подразумевает укладку труб с удержанием их особыми крепежными профилями. Сами профили крепятся к основанию дюбелями или шурупами. Преимуществом такого решения оказывается то, что профиль на производстве снабжают фиксаторами. Вам не нужно тщательно замерять шаг от одного витка до другого и проводить его тщательный расчет. Более простой вариант — крепления на пластиковые стяжки, прижимаемые к армирующей конструкции.

    Однако простота такой схемы требует исключить лишнее усилие при стягивании. Следите, чтобы петля оказывалась свободна. Бухту трубы аккуратно разматывают, причем не сразу, а непосредственно в процессе работы. Инструкция производителя всегда предписывает, чтобы изгиб шел аккуратно b по наименьшему возможному радиусу. При использовании конструкций из полиэтилена он составляет чаще всего 5 диаметров трубы. Не пережимайте изделие, если на нем возникла белесая полоса, так как это означает появление залома, который впоследствии легко прорвется и приведет к затоплению.

    Установка по схеме «улитка», либо «спираль» рекомендована для крупных помещений, и делает прогрев равномернее. Классическая «змейка» лучше всего проявляет себя в маленьких комнатах, а если требуется подать тепло на напольное покрытие в помещении средней площади, целесообразно предпочесть «двойную змейку», в которой горячая и обратная трубы направлены параллельно.

    Какие бы способы не были выбраны, старайтесь сократить количество стыков между трубами, а также число их поворотов. Подобные участки, несмотря на все совершенство современной техники и тщательное исполнение профессионалами, резко увеличивают угрозу протечки. В идеале соединения должны делаться лишь на входе в котел и на выводе из него.

    Категорически недопустимы стыковки на изгибах и разворотах. Крепя проложенные трубы к стяжке, ставьте удерживающие элементы на каждом метре.

    Для присоединения труб, кроме перечисленных выше вариантов, есть еще такие приспособления:

    • притягивающий хомут из полиамида (2 шт на метр);
    • проволока стальная (аналогичный расход);
    • степлер и 2 фиксатора на метр;
    • траки фиксирующие, или планки на основе ПВХ;
    • полистирольные маты;
    • алюминиевые распределяющие пластины.

    Правила работы указывают, что независимо от способа удержания труб, их фиксация обеспечивается сетками с квадратной ячейкой 15х15 мм, диаметр проволоки максимум 0,5 см. Введя в систему современные автоматические устройства, можно сделать управление потоком воды, идущим по трубам, не только независимым от человеческого фактора, но и дистанционным.

    Окончательный выбор варианта укладки должен происходить с учетом частных свойств помещений и функциональности их отдельных частей. Система «змейка» призвана подавать воду первоначально в холодную область, а только затем на всем остальном протяжении пола, к примеру.

    Когда стяжка под ламинатом или линолеумом делается тоньше обычных показателей, непосредственно под ней над контуром отопительных труб кладется дополнительная усиливающая сетка.

    Как правильно сделать без бетонной стяжки?

    Долгое ожидание (примерно месяц или даже больше, если погодные условия неблагоприятны) устраивает далеко не всех. Вместо бетонной стяжки можно использовать настильное покрытие. Когда вы уложите трубы, надо будет сформировать подложку для финишного пола. Если наверху будет ламинат, используют картон и вспененный полиэтилен. Заливка под плитку тоже не обязательна. Под нее, как и под линолеум, готовят особую конструкцию на базе цементно-стружечных плит.

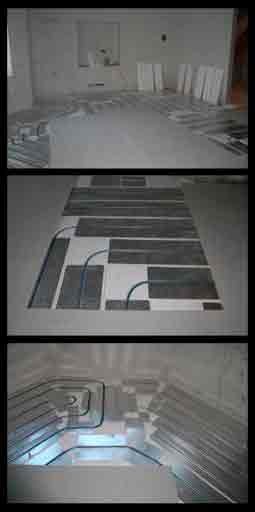

    Теплый водяной пол на покрытие из дерева монтируется с использованием распределяющих пластин из алюминия. Предварительно готовят доски, в которых формируются необходимые пазы. Сделать своими руками максимально ровную поверхность в ванной комнате можно, если над трубами настелить древесно-стружечные плиты, фанеру или гипсоволоконные листы. Всегда тщательно проверяйте, соответствуют ли эти материалы санитарным нормативам.

    Подключить теплый водяной пол без стяжки можно, положив трубы, как между лагами, так и на поверхности чернового пола. Модульная вариация (деревянные блоки с фрезерованными пазами) может быть заменена реечной, при которой фанерный лист покрывают рейками. Интервалы между ними служат для монтажа труб. Укладка между лагами обязательно требует использовать гидроизоляцию, утеплитель, отражательные пластины с отверстиями для прохода труб, сами трубы, лист фанеры и завершающее покрытие.

    Наложение на настил так же подразумевает размещение утеплителя в разрывы лагов поверх гидроизоляции, а выше кладется фанера или черновые доски. Нюанс: обточите доски, чтобы появились каналы для прокладки труб. Отражательный слой делается из фольги, присоединяемой к доскам с использованием скоб. Трубы в каналах удерживаются поставленными сверху узкими пластинами из металла, сами пластины тоже прикрепляются к доскам.

    Вместо досок можно применить маты из полистирола стандартных габаритов 1х0,5 м, присоединяемые друг к другу креплением формата «замок».

    Всегда (независимо от способа укладки пола с подогревом) сохраняйте интервал до стены 0,1 м, так как он позволит погасить в значительной мере эффект теплового расширения материалов пола. Над настилом или лагами помещают гидрофобное покрытие. Только после этого наступает очередь формирования чистового пола.

    Кроме двух описанных вариантов формирования обогреваемого пола без стяжки, допускается использовать подложку из пенопласта или дерева, ДСП. Легкие, относительно тонкие полы стоят дороже и не слишком прочны, но именно их рекомендуют применять:

    • при необходимости настилать новое покрытие над старым без демонтажа;
    • если высота жилища ограничена;
    • если скорость установки для вас критически важна;
    • при невозможности наладить доставку бетона должным образом;
    • если перекрытие пола деревянное;
    • если сооружение высоко, и нагрузка не может быть превышена.

    Кроме облегчения конструкции, система теплого пола без стяжки имеет и еще одно неоспоримое преимущество — ее легче ремонтировать. Даже самые хорошие трубы, уложенные правильно и эксплуатируемые осторожно, могут внезапно лопнуть. Если вы хотите все-таки использовать полноценную стяжку, но не ждать 28 дней полного высыхания, стоит применить полусухие смеси. Специальные добавки в них позволяют сократить необходимое количество воды, однако стоимость подобных стройматериалов выше, чем в более простом варианте.

    Учитывайте, что монтаж теплых полов без стяжки допустим лишь при условии, что перепады уровня пола составляют 0,2 см на каждые 2 кв м поверхности. Если она менее ровная, стягивающий слой, пусть и самый тонкий, создавать все равно необходимо.

    Возможные ошибки

    Даже опытные домашние мастера, впервые берущиеся за установку теплого пола, могут допустить серьезные ошибки. Зачастую высохшая бетонная стяжка покрывается сеткой трещин. Причины такого дефекта разнообразны. Избежать его появления можно, если:

    • позаботиться об оптимальной плотности утеплителя;
    • сделать качественно усадочные швы;
    • не завышать рекомендуемую толщину стяжки;
    • не пытаться высушить ее чрезмерно быстро, ускорить нормальный процесс затвердевания;
    • основательно уплотнить раствор и строго соблюсти пропорции при его формировании;
    • добавить пластификаторы согласно рецептуре.

    Минимальная плотность утеплителя составляет 35 кг на куб м. Предотвратить чрезмерно скорое высыхание бетона поможет накрытие его пленкой из полиэтилена.

    Исключить монтажные ошибки на 95% (кроме вызванных невнимательностью, спешкой и производственным браком) поможет составление эскизных проектов. Продумав выполнение системы, «увидев» ее на листе бумаги, можно обнаружить недочеты заблаговременно и избежать их проявления. Лучше пометьте на эскизе участки размещения мебели и другие места, где почему-либо контур с теплоносителем не должен пройти.

    Вся площадь, которая должна быть согрета, делится на участки по 15 кв м каждый. На любом участке шаг установки трубопровода составляет 10 см. Распространенная ошибка состоит в том, что не люди думают вовремя, у какой стены лучше установить коллектор или же чрезмерно приближают его к одним контурам отопления, отдаляя от других. Правильно выбирайте источник тепла, который подключается к теплому полу.

    Комфортная жизнь обеспечивается при температуре теплоносителя от 40 до 45 градусов, которая позволяет прогреть пол до 26-30 градусов. Такой нагрев обеспечивают конденсационные котлы, в то время как другие нагревательные приборы не способны подогреть воду меньше, чем до 60 градусов.

    Не кладите никогда теплоизоляционный слой поверх теплого пола и не используйте в помещении ковры, потому как эти решения только ухудшат качество обогрева. Помните, что полистирольная теплоизоляция — плотная, и она не способна скорректировать неровности черновой стяжки, поэтому с первых шагов нужно сделать все максимально точно. Что касается толщины полистирола, вопреки рекомендациям большинства изготовителей, не требуется выдерживать 10 см (как правило, даже на первых этажах хватает 8 см).

    Поверх слоя теплоизоляции следует не просто укладывать отражающую пленку (это ошибка), а она должна быть разложена ровно и заведена за полистирол по краям. Сам же нижний материал следует плотнее прижимать к стенам через демпферную ленту. Не соединяйте детали скотчем, так как они предназначен для совсем других целей. Это может нанести вред здоровью.

    Правильнее смазать края блоков клеем. Еще один промах, часто встречающийся в работе непрофессионалов и «шабашников» – разный отступ труб от стен. Настоящие мастера делают его не менее 100 мм и единообразным во всех помещениях.

    Если необходимо не просто положить трубы, но и организовать поворот трубопровода, требуется обязательно сгибать металлопластиковую конструкцию вручную (а не при помощи пружин и иных подсобных инструментов). Учтите, что армирующая сетка не должна касаться поверхности труб, так как это считается грубой ошибкой. Подвергающиеся тепловому сжатию и расширению контуры будут постоянно толкать сеть, и она скоро окажется деформирована и выйдет из строя.

    Советы профессионалов

    По мнению специалистов, в самых холодных частях помещения нужно уплотнять шаг укладки «змейки» до 0,1 м. Прежде всего так поступают, укладывая теплый пол вблизи наружных стен. Не пытайтесь обогреть одним контуром более 40 кв м пола. Также стоит организовывать обособленные контуры для соседних комнат с различающимся температурным режимом. Монтаж металлопластиковых труб под стяжку предпочтительнее, чем установка трубопровода из других материалов. Температура теплоносителя должна повышаться планомерно с выходом на требуемый вам уровень через 70-72 часа после подключения.

    Лучшая точка установки насоса — обратная труба, находящаяся сразу перед котлом. Чаще всего расширяющие баки монтируют в самом высоком отрезке схемы, однако мембранные закрытые системы могут выполняться и любым иным способом. Если вы запитываете газовый котел от магистрального трубопровода, а не от баллонов, следует получить санкцию местных властей. К работе должен привлекаться только специально обученный персонал, работающий в лицензированных организациях.

    Петли из единой трубы сечением 1,6, 1,7 или 2 см отличаются минимальным риском возникновения протечек на стыках.

    Средняя температура полов жилых помещений составляет по действующим нормативам 26 градусов, а в тех местах, где люди бывают периодически, и требуется особый тепловой режим, она составляет 31 градус. Наивысшая допустимая разница нагрева отдельных частей пола и покрытий в разных комнатах составляет 10 градусов.

    Чтобы тепловая отдача была оптимальной и не вынуждала усиливать работу системы сверх меры, необходимо тщательно ровнять пол.

    Недопустимы отклонения от плоскости более чем на 5 мм. Их наличие приводит к переполнению контуров воздухом и нестабильной, неэффективной работе отопления. Функции паро- и гидроизоляции часто выполняет полиэтиленовая пленка, и ее минимальная толщина составляет 0,02 см, иначе не получится гарантировать полноценную защиту утеплителя от сырости.

    Укладка пленки должна вестись внахлест до 100 мм, а ее границы удерживает липкая лента, которой прикрывают места пересечения пола и стен. Когда уложены все нижние слои и установлены даже сами трубы, нужно проводить их опрессовку по-разному в зависимости от материала. Так, металлопластиковые конструкции должны подвергаться внутреннему давлению 6 бар на протяжении 24 часов. Перед этим контуры заполняют на 100% водой, до конца выпускают воздух через краны для слива.

    Есть другой вариант: залив теплоноситель, доводят его температуру до 80 градусов, выдерживают так на протяжении 30 минут, после чего, сохраняя опрессовочное давление, кладут бетонную стяжку.

    Если трубопровод сделан из сшитого полиэтилена, снизив давление, нужно будет добавить воды, а затем через 30 минут повторить проверку. Потом ждут 90 минут, восстанавливают прежнее давление и оставляют отопительные контуры в покое на 24 часа. К концу этой паузы падение давления должно составить максимум 1,5 бар.

    После монтажа и проверки всех деталей трубопровода и дополнительных компонентов сфотографируйте их расположение и составьте описание с привязкой к ориентирам. Впоследствии, если понадобится делать ремонт теплого пола, подобная информация значительно упростит и ускорит работу.

    Когда нужно обогреть совсем небольшую площадь (зону вокруг дивана, кресла, стола и иной мебели, к примеру), предпочтительны гибкие рулоны со встроенными трубками из пластика. Технология допускает отрез нужной части рулона, его сгибание под любым углом — главное, чтобы каналы для прохода жидкости остались целы.

    Соблюдение этих моментов позволит добиться полного успеха в монтаже теплого пола и наслаждаться его стабильной работой на протяжении нескольких десятилетий.

    О том, как сделать водяной тёплый пол своими руками, смотрите в следующем видео.

    Источник: http://dekoriko.ru/pol/vodnoj/teplyj-svoimi-rukami/

    Конструкция теплого водяного пола: выбор труб, способы укладки



    Комфорт дома зависит от многих факторов. Сохранение тепла – задача непростая, однако справиться с ней можно посредством монтажа водяного теплого пола. Данная конструкция – сетка из трубопроводов с горячей водой внутри.



    Устройство встраивают в бетонную стяжку, после чего конструкция теплого водяного пола обогревает и пол, и нижние слои воздуха в помещении. Благодаря функционированию подобного обогрева у жильцов есть возможность ходить босиком. Это приятно и очень полезно для здоровья.

    Особенности устройства конструкции

    Устроить водяной теплый пол по плитам перекрытия просто. Структура его слоистая, называемая профессионалами «пирогом пола».

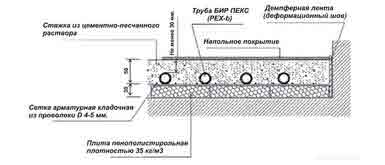

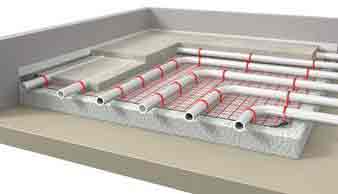

    Конструкция состоит из таких компонентов:

    • основной слой, представляющий собой плиту из бетона или деревянное основание;
    • гидроизоляция, которую дополняют демпферной лентой, располагая ее по периметру;
    • теплоизоляционный слой, представляющий вариант защиты от выхода тепла за рамки заданного направления;
    • собственно водяной пол, прогревающий помещение;
    • слой стяжки;
    • напольное покрытие, являющееся финишным вариантом отделки.

    Толщина конструкции бывает различной. Ее параметры зависят от выбранного утеплителя, от диаметра труб, от мощности стяжки. Важно, что вся конструкция должна укладываться в рамки 7-15 сантиметров.

    Особенности выбора труб и коллекторного узла

    Перед началом монтажа необходимо осуществить проектировку системы водяного теплого пола. Залог длительного срока ее функционирования– подходящие и качественные компоненты. Основная составляющая всего устройства – это трубы. Именно им следует уделить максимальное внимание.

    При монтаже теплого пола можно использовать следующие виды трубопроводов:

    • Металлопластиковый. Использование данного материала предпочтительнее опытными мастерами. Главное достоинство материала – стабильность формы, которая сохраняется на протяжении длительного времени. изделие можно сгибать без применения спецоборудования. К недостаткам металлопластика относят немалый вес и степень теплопроводности, не отличающуюся максимально возможными параметрами.

    При монтаже водяного пола с использованием металлопластиковых конструкций следует соблюдать минимальное рекомендуемое расстояние между трубами.

    • Полипропиленовый. Основное достоинство данного вида материалов для обустройства водяного теплого пола – это отличная теплопроводность. Система с такими трубами отличается прекрасной эффективностью. В процессе монтажа от строителя потребуется некоторое количество навыков, поскольку после сгибания подобная труба стремится к восстановлению первоначальной формы. Во избежание разрушения конструкции крепление полипропиленовой трубы следует осуществлять незамедлительно.
    • Гофрированный из нержавейки. Данный вид труб – один из самых популярных, используемых при обустройстве теплого пола. Отличают материал удобство монтажа, высокая теплопроводность и различные варианты диаметра.
    • Медный. Прочность и долговечность, прекрасная теплопроводность – показатели, согласно которым многие монтажники выбирают именно этот материал для сооружения теплого пола. Недостатки у системы тоже есть. Это достаточно высокая стоимость и невозможность самостоятельного монтажа. Работа трудоемкая, требующая использования специального инструмента, поэтому устройство теплого пола водяного с медными трубами лучше доверять профессионалам.

    Помимо полых труб, которые выполняют функции обогревательных приборов, для работы водяного теплого пола необходим коллекторный узел. Его роль такова:

    • распределение воды по контурам;
    • контроль расхода воды;
    • автоматизирование работы теплого пола;
    • удаление из труб воздуха;
    • регулировка температуры воды.



    Конструкция коллектора достаточно сложная. Он состоит из большого количества деталей:

    • коллектор;
    • автоматический воздухоотводчик;
    • фитинги (для соединения элементов системы);
    • кронштейны для фиксации системы;
    • дренажные сливные клапаны.

    При вариациях монтажа системы комплектация коллектора может нуждаться в дополнении. Сделать водяной пол своими руками, монтаж которого достаточно прост, может каждый человек с опытом строительных работ.

    Однако выбор необходимых приспособлений, оснащение системы дополнительными опциями должен осуществлять специалист. Попытки сделать это самостоятельно могут привести к ошибкам при монтаже и неоправданной трате средств.

    Инструкция по монтажу теплого пола

    Монтаж теплого пола на водяной основе можно осуществить самостоятельно, однако более предпочтительно, если варианты комплектации устройства заранее были обговорены с профессиональными монтажниками. При наличии опыта работы с отопительными приборами дальнейший монтаж можно производить своими силами.

    Устройство водяных полов не рекомендуется осуществлять в условиях городской квартиры. Лучший вариант – создание подобной системы в частном доме.

    Централизованное отопление – это препятствие на пути согласования оборудование с организациями, отвечающими за предоставление коммунальных услуг. Не стоит забывать и про существующий риск затопления соседей при нарушении целостности конструкции водяного пола.

    Принципы проектирования: схема и расчеты

    Для предотвращения возможности допущения ошибок необходимо заранее подумать о составлении проекта укладки водяного теплого пола. Составленной схеме нужно будет строго следовать при укладке. При возникновении необходимости в ремонте при поломке системы данная схема также пригодится.

    Если помещение большое, оптимальный вариант – использование комбинированной схемы. Только так можно добиться максимального уровня теплоотдачи. Технология может быть следующей: в центре системы можно уложить трубы «улиткой», а по краям — змейкой.

    Максимальная длина одного контура не должна составлять более 100 метров (при диаметре трубы в 16 мм). Данное требование обусловлено необходимостью поддержания оптимального уровня давления в системе.

    Подготовка основания для «пирога»

    Основание системы – пол помещения, в котором проектируется обогрев. Его следует привести в порядок перед монтажом. Тщательно очистив основание от пыли, грязи и крупного мусора, обнаруженные трещины необходимо заделать цементным раствором.

    Если поверхность пола неровная, то рекомендовано сделать выравнивание с помощью любого доступного метода. Бетонное основание – самый лучший вариант для монтажа полового отопления. Перед началом укладки необходимо основательно просушить материал, используемый в процессе мелкого ремонта основания водяного теплого пола.

    Устройство гидроизоляции и утепление (особенности выбора и укладки)

    Необходимый защитный элемент для системы водяного пола – гидроизоляция. Не допустить образования конденсата в процессе нагревания конструкции можно только посредством пленки, положенной в качестве основания будущей системы.

    Оптимальный вариант гидроизоляционного материала — рубероид или рулонный полиэтилен высокой плотности. При укладке необходимо следить, чтобы сохранялся нахлест в 15-20 сантиметров.

    При укладке слоя гидроизоляции необходимо делать напуск на стены.

    Утепление – обязательный шаг при укладке водяного пола. Оно обеспечивает процесс сохранения образовавшегося тепла в помещении. Видов утеплителей существует много, однако оправдано использование современных качественных материалов.

    Опытные монтажники советуют обратить внимание на пенополистирол. Его отличает хорошая износостойкость, низкая теплопроводность и устойчивость к воздействию влаги.

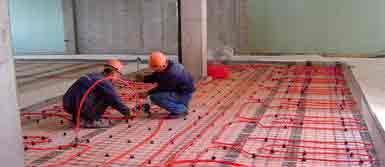

    Монтаж труб водяного пола

    Перед началом монтажа необходимо принять во внимание некоторые советы:

    • в более холодной части комнаты (у окна или двери) плотность укладки труб должна быть больше, чем в остальных частях;
    • при укладке стоит помнить о минимальном отступе от стен: он должен составлять не менее 15 сантиметров;
    • границы разбега между двумя трубопроводами в рамках одной системы – от 10 до 30 сантиметров;
    • в целях сохранения эффективности теплого пола стоит следить, чтобы максимальная длина одного контура не была более 100 метров;
    • на стыке пары плит каждый трубопровод помещают в гильзу из металла, длина которой – не более 0,3 метра.



    Схема укладки может быть различной. Существует несколько популярных вариантов: «змейка», «спираль» и «улитка». Каждый из них предназначен для достижения определенных целей, поэтому выбор остается за потребителем.

    Нужен ли монтаж армирующей сетки

    Споры о необходимости применения армирующей сетки не утихают уже много лет. Однако важно, что правильно выполненное армирование никогда не приносило вреда, а потенциальная польза от него превосходит потенциальные минусы процесса.

    Для грамотного армирования стяжки необходимо подготовить пластиковую или металлическую сетку из трехмиллиметровой проволоки, у которой размер ячейки – 10 * 10 сантиметров. Укладка сетки осуществляется с нахлестом на одну ячейку, после чего производится обвязка хомутами из пластика. Преимущество пластиковой сетки в том, что она поставляется в рулонах, что определяет удобство и безопасность использования.

    Во избежание повреждения трубы острые торчащие концы металлической сетки следует удалить.

    Подключение контуров и гидравлические испытания

    Процедура опрессовки водоциркуляционной системы обязательна, а проводить ее стоит еще до момента заливки стяжки, потому что при обнаружении неисправности ее можно будет сразу устранить. Для испытаний необходимо подключить к сливному патрубку коллектора прозрачный шланг и вывести его в канализацию.

    К входу коллектора, который подает воду, подключают водопроводную воду. После этого начинается заполнение системы. Если вода в системе гвс грязная, рекомендуется установить специальные фильтры. При испытаниях необходимо перекрыть все контуры, кроме одного.

    В процессе подачи воды следует контролировать ее качество на выходе. Дело в том, что внутренние части трубы могут содержать остатки технологической смазки, используемой при производстве. Эти смеси должны быть удалены в процессе гидравлических испытаний. После выхода чистой воды и всего воздуха промытый контур перекрывается. Он готов к эксплуатации.

    Если контуров несколько, подобную операцию следует проделать с каждым. При обнаружении протечек после сброса давления их устраняют. В итоге у потребителя получается заполненная чистой водой обезвоздушенная система водяного теплого пола. Для окончательного этапа гидравлических испытаний необходим опрессовочный роторный насос. Его можно взять в краткосрочную аренду.

    Заливка бетонной стяжки

    После проведения гидравлических испытаний можно переходить к монтажу бетонной стяжки, играющей в процессе обустройства системы теплых водяных полов немаловажную роль.

    Процедура проходит следующим образом:

    • при необходимости поверх трубопроводов помещается металлическая или пластиковая армирующая сетка, диаметр которой не менее 0,3 см;
    • в бетонный раствор можно добавить фиброволокно, усиливающее эффект армирования;
    • для заливки оптимально использовать специальные смеси или добавлять в строительный бетон раствор пластификатора для гарантии создания раствора нужной степени эластичности.

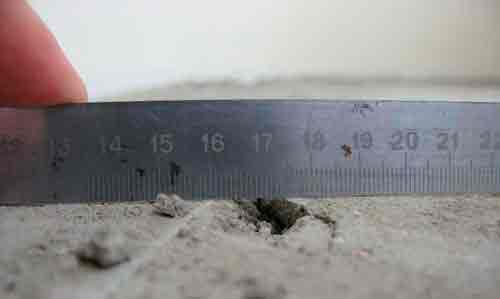

    Толщина бетонного слоя без пластификатора – 5 сантиметров, с ним – 3,5 сантиметра. Следует следить за сохранением температурного режима: процесс заливки должен производиться только в том случае, если температура воздуха составляет от +5 О С до +30 О С.



    Срок окончательного высыхания бетонной стяжки достаточно большой – до 28 дней. все это время желательно сохранять рабочее давление в системе водяного теплого пола.

    Выбор финишного покрытия

    При выборе водяной системы теплого пола для финишной отделки лучше использовать покрытия, обладающие максимальной теплопроводностью. Это керамическая плитка или керамогранит. Данный материал экологичен, при нагревании он не выделяет веществ, вредных для здоровья человека.

    Если в процессе отделки помещения выбор падает на ламинат , ковролин или линолеум, необходимо обращать внимание на маркировку изделия. Оно должно допускать возможность использования в сочетании с теплым полом.

    Популярные производители компонентов системы

    Купить готовый вариант системы можно в специализированном магазине, выбрав там подходящий вариант. Большая часть производителей не остановилась на изготовлении только систем, они производят и комплектующие для них. В составе могут даже быть изоляционные, армирующие материалы, коллектор.

    Стоимость системы может колебаться в пределах от 80 до 500 евро. Стоимость находится в прямой зависимости от количества контуров, подключаемых к теплому полу.

    Перечень самых популярных производителей выглядит следующим образом:

    • Valtec;
    • Wolf;
    • Viessmann;
    • Acv;
    • Vaillant;
    • Buderus.

    Данные компании комплектуют свои системы полимерными трубами, минимальный срок службы которых — лет. Полноценное функционирование системы теплого пола предполагает использование циркуляционного насоса, ротор которого должен быть направлен горизонтально. Производители отопительных систем изготавливают смесительные узлы, которые создают нужное давление.

    Монтаж водяного теплого пола возможен и осуществим своими силами. Благодаря широкому выбору строительных материалов, доступности информации, подробным видео-инструкциям осуществить укладку теплого водяного пола своими руками может каждый, кто имеет хотя бы минимальный опыт строительных работ.

    Стоит помнить, что все этапы имеют свои особенности, поэтому для достижения наилучшего результата устройство теплого пола с водоциркуляционным подогревом лучше доверять профессионалам.

    Источник: http://teplota.guru/teploizolyatsiya/konstruktsiya-teplogo-vodyanogo-pola.html

    Устройство теплого водяного пола своими руками: с чем вам придется столкнуться при монтаже?



    Традиционные радиаторы, долгие годы считавшиеся единственным возможным источником тепла, постепенно уступают свое место системам теплых полов и потолков. Многие испытывают «на себе» инновационные способы и остаются очень довольны. Впрочем, полы с подогревом сложно назвать инновацией. Они успели хорошо зарекомендовать себя и стать довольно распространенным методом отопления. Такие системы могут работать на электричестве или использовать энергию горячей воды. Самый эффективным и практичным, по мнению специалистов, считается водяной теплый пол своими руками собрать его довольно сложно, но при желании вполне реально.

    Элементы такой отопительной системы

    Принцип работы водяного греющего пола достаточно прост. Под напольным покрытием располагаются трубопроводы, по которым циркулирует горячая вода. Она отдает свое тепло полу, тем самым обогревая помещение. Система включает в себя такие элементы:

    • котел водонагревательный;
    • насос для нагнетания воды, если он отсутствует в отопительном приборе;
    • шаровые клапаны, располагающиеся на входе котла;
    • трубы для разводки и для укладки по всей поверхности пола;
    • коллектор вместе с системой регулирования и настройки работы теплого пола;
    • фитинги для соединения коллектора с трубопроводом и прокладки основной трассы.

    Вот как это выглядит:



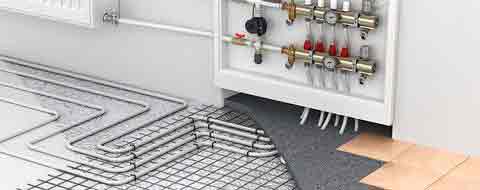

    Схема устройства водяного теплого пола достаточно проста. В нее обязательно входит отопительный котел, коллектор, циркуляционный насос и трубопровод, наполненный теплоносителем

    Агрегат #1 — водонагревательный котел

    Котел, выбранный для установки, должен иметь достаточную мощность для того, чтобы справляться с подогревом теплоносителя в пиковые моменты работы контуров. Кроме того он должен иметь небольшой запас мощности. Ориентировочно эта величина должна составлять суммарную мощность всех обслуживаемых теплых полов, увеличенная на 15-20%. Кроме того нужен циркуляционный насос. Чаще всего он уже входит в комплектацию большинства моделей котлов. Дополнительное устройство может понадобиться только в том случае, когда площадь отапливаемого помещения более 120-150 кв. м. На случай профилактики или ремонта котла без слива воды из всей системы на выходе и входе отопительного прибора устанавливаются запорные клапаны.

    Агрегат #2 — коллектор

    Коллектор – устройство, отвечающее за распределение горячей воды по отопительным контурам, а так же настройку и регулировку теплых полов. Прибор должен иметь достаточное количество выводов, чтобы подключить к ним все контуры. Наиболее простые модели оснащены только запорными клапанами. Они предельно дешевы, но не дают даже минимальной возможности настраивать систему. Приборы с регулировочными клапанами позволяют проводить коррекцию расхода воды для каждого контура, что позволяет настраивать теплый пол для наиболее равномерного обогрева помещений.

    В обязательном порядке коллектор любой модели оснащается сливным отводом и специальным воздухоотводным клапаном. Наиболее удобны в использовании устройства с сервоприводами на клапанах, оснащенные предварительными смесителями, которые перемешивают подаваемую в систему прогретую воду с возвращающейся остывшей и тем самым регулируют ее температуру. Такой прибор полностью автоматизирует функционирование теплого пола, однако его стоимость очень велика.



    Коллектор с сервоприводами на клапанах и предварительным смесителем. Необходимые регулировки системы осуществляются автоматически

    Агрегат #3 — трубы для системы

    Чаще всего для укладки водяного тёплого пола используют трубы:

    • Полипропиленовые. Предпочтительнее вариант с армированием стекловолокном, что снижает показатель линейного расширения при нагреве.
    • Из сшитого полиэтилена.
    • Металлопластиковые.

    Вне зависимости от материала детали должны иметь маркировку «для отопления», выдерживать давление 10 бар и температуру до 95С. Диаметр труб – 16-20 мм.

    Как можно уложить водяные полы?

    Теплые водяные полы могут быть уложены разными способами — настильным и с помощью бетонирования. Давайте посмотрим на каждый из них поподробнее.

    Бетонирование. Трубы, по которым циркулирует теплоноситель, укладываются нужным образом на подготовленное основание и заливаются бетонной стяжкой. Основные недостатки: трудоемкие «мокрые» работы, большой вес системы и сложность ее демонтажа.

    Настильный способ. Предполагает укладку труб в специально собранный настил. Он может состоять из пластиковых модулей или деревянных брусков с подготовленными в них пазами для монтажа труб. В продаже можно найти и деревянные монтажные модули. Главный недостаток – система прогревается дольше, чем бетонная.

    Что нужно сделать перед началом монтажа?

    Грамотное устройство теплого водяного пола требует тщательно проведенных подготовительных работ. В их ходе должны быть учтены все мелочи, от которых впоследствии будет зависеть эффективное функционирование сооружения:

    • Проект будущей системы лучше всего доверить специалистам, поскольку произвести самостоятельные расчеты достаточно сложно. Потребуется определить протяженность трубы, шаг ее установки и мощность отопительного контура, если таковых несколько, то для каждого в отдельности. При этом учитывается множество нюансов и параметров. Существуют специальные программы расчета, которыми многие пользуются. Однако нужно понимать, что огрех в расчетах приведет к снижению эффективности или просто невозможности функционирования всей системы.
    • Оборудование для теплого пола должно быть качественным, произведенным и купленным в надежной компании, дающей хорошие гарантии. Дешевле будет заплатить за качественный товар, чем впоследствии постоянно выкладывать приличные суммы за дорогостоящие и трудоемкие ремонты.
    • Для минимизации тепловой нагрузки на стяжку и предотвращения ее растрескивания система должна быть поделена на участки площадью не больше 40 кв. м.
    • Основание для пола с подогревом нужно тщательно подготовить. Оно должно быть чистым и выровненным, перепады более 5 мм не допускаются.
    • Для предотвращения потерь тепла на подготовленную основу обязательно расстилается теплоизолирующий слой, высотой от 3 до 15 см в зависимости от значений рабочей температуры теплоносителя. Это могут быть могут быть специальные теплоизолирующие материалы или маты, предназначенные для теплого водяного пола. Последние могут оснащаться креплениями для труб, так называемыми бобышами, что очень удобно.

    По периметру помещения и между монтажными участками выкладывается демпферная лента, которая сможет компенсировать температурные колебания стяжки.



    Маты с бобышами, предназначенные для водяного теплого пола, очень удобны. Они не только выполняют функцию теплоизолятора, но и закрепляют трубы на месте

    При составлении схемы укладки нужно избегать большого количества состыковок труб, которые несут в себе потенциальную опасность протечек под полом. Лучше всего обустроить наиболее безопасный вариант, где соединения присутствуют только на выходе и входе коллектора. При этом длина цельной трубы не должна быть более 90 м, иначе температура циркулирующего теплоносителя может падать.

    Укладка греющего водяного пола в стяжку

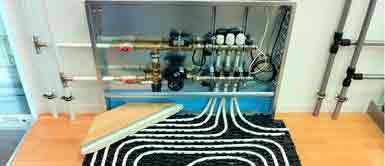

    Работы начинаются с определения места установки коллектора, который чаще всего «прячется» в специальный шкаф. Его обычно монтируют в стену. Устройство должно быть размещено так, чтобы протяженность труб от каждой из обогреваемых комнат была приблизительно одинаковой. Можно приблизить коллектор к наиболее крупным контурам. Главное, чтобы он был установлен выше уровня теплого пола, без отвода труб вверх, иначе возможны проблемы в системе отвода воздуха.

    Следующий этап – разметка подготовленного основания с учетом разделения на секторы площадью 40 кв. м. Затем укладывается теплоизоляционный слой и демпферная лента. Далее укладывается арматурная сетка, на которую впоследствии будут крепиться трубы. Если в качестве теплоизоляции выбраны специальные маты, сетка не понадобится. Можно приступать к раскладке трубопровода. Она может осуществляться разными способами: змейкой, спиралью, петлями и т.д. Шаг укладки варьируется в пределах от 10 до 40 см, а расстояние от стены до ближайшей трубы не может быть меньше 8 см.

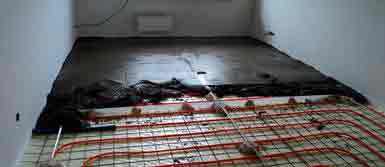

    Трубы закрепляются к арматурной сетки с помощью пластиковых хомутиков. Важно не пережать деталь, она должна находиться как бы в свободной петле, иначе под воздействием тепла труба расширится и на участке тугого прижатия может деформироваться. Крепежные хомуты устанавливаются с шагом в 1 м. Работать с трубой необходимо очень аккуратно. Чаще всего она поставляется в виде бухты. Вытягивать ее оттуда по виткам недопустимо. Следует постепенно, по мере ее укладки, разматывать трубу, размещая и закрепляя элемент на полу.

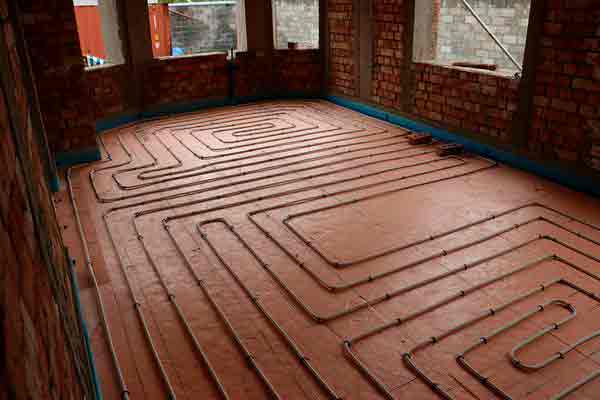

    Существует несколько вариантов укладки труб для теплого пола. Самые распространенные: спираль, змейка, петли, двойная улитка

    Повороты детали выполняются очень осторожно с соблюдением требований к минимальному радиусу изгиба. Обычно он составляет около пяти диаметров трубы. Если пережать изделие образуется белесый участок-залом. Он свидетельствует о резком растяжении фрагмента и утрате им своих прочностных характеристик, что ведет к повышенному риску разрыва трубы. Укладывать деталь с таким дефектом в систему теплого пола не рекомендуется. Следует заменить поврежденный фрагмент, что ведет к появлению лишних стыков в трубопроводе, а это так же нежелательно.

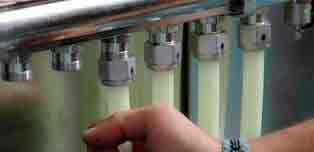

    Уложенные трубы необходимо подключить к коллектору. Для этого используют специальные обжимные фитинги или евроконусные системы. Начало трубы каждого отопительного контура соединяется с подающим выходом коллектором, таким образом, количество выходов и контуров должно совпадать. Окончание трубопровода подключается к возвратному коллектору. Если труба проложена около деформационного шва, на нее нужно надеть гофрированную трубку.

    По окончанию установки в обязательном порядке проводится проверка системы. Для этого в трубопровод заливается вода, подается давление величиной 5-6 бар в течение суток. После чего проводится внимательный осмотр на предмет выявления возможных расширений на трубах или протечек. Подробнее на видео:

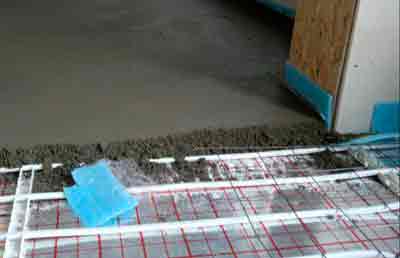

    Если контрольный запуск прошел удачно, приступают к заливке стяжки. Она должна проводиться только при наполненных водой трубах с рабочим давлением в них. После заливки стяжка полностью просохнет не раньше чем через 28 дней. По истечению этого времени можно начинать работы по монтажу напольного покрытия.



    Прежде, чем начать заливку стяжки, трубы крепят к армирующей сетке с помощью специальных пластиковых хомутиков, которые предотвращают сдвигание элементов

    Есть некоторые нюансы, касающиеся формирования стяжки над водяными теплыми полами. Они зависят от вида напольного покрытия, которое будет уложено поверх нее. Если планируется монтаж плитки, стяжка должна быть высотой 3-5 см или распределение труб иметь промежутки порядка 10-15 см. Иначе согласно принципу распределения тепла есть опасность появления «тепловой зебры», которая может отчетливо ощущаться стопой. А вот под ламинат или линолеум лучше уложить более тонкую стяжку. В этом случае чтобы укрепить сооружение, поверх теплого пола укладывают еще одну армирующую сетку, которая к тому же уменьшит тепловой путь к поверхности покрытия.

    Рекомендаций как самому сделать теплые водяные полы можно найти множество. Однако нужно четко понимать, что это сложное и ответственное мероприятие. Уложенный в стяжку трубопровод практически не подлежит ремонту и если на этом этапе выявятся ошибки монтажа или проектирования, исправить их будет крайне сложно. Именно поэтому к работе следует подходить очень ответственно, тогда новый пол с подогревом будет только радовать своим долгим и эффективным функционированием.

    Источник: http://aqua-rmnt.com/otoplenie/teplyj-pol/vodyanoj-teplyj-pol-svoimi-rukami.html

    Монтаж водяного тёплого пола своими руками



    Здравствуйте, уважаемые посетители сайта «В гостях у Самоделкина».

    В настоящее время я занимаюсь реконструкцией старого дома. В частности, я решил сделать под всем домом полы с подогревом. Это создаёт комфорт. Особенно это актуально на первом этаже здания. А в моём случае это обусловлено ещё и тем, что в этом доме очень высокие потолки. «Классическое» отопление посредством радиаторов основано на конвекции — нагретый воздух устремляется вверх, смешиваясь с холодным. Поэтому, при большой высоте потолка, эффективность такого отопления снижается — ведь, для того, чтобы получить комфортную температуру внизу, нам придётся «натопить» значительно сильнее под потолком. А отопление посредством пола работает, хоть и тоже по принципу конвекции, но, немного по другой схеме — в отличии от радиаторов, где малый объём конвекционного потока, компенсируется его высокой температурой и скоростью, (Он перемешивается с холодным воздухом) в случае с подогревом пола, значительно бОльшие массы воздуха, нагретые не так сильно , медленно поднимаются вверх. В итоге, затратив одинакового количества теплоты, мы получаем комфортную температуру значительно ниже! Что создаёт существенную экономию энергоносителей.

    В этой публикации я хочу поделиться своим опытом и всеми своими наработками по этому вопросу.
    Как правило, существует два типа обустройства подогрева пола — электрический и «водяной».

    Электрический более прост в монтаже и менее затратен. Но у него есть и существенные недостатки — более высокие расходы в последующем на эксплуатацию, меньшая надёжность и долговечность. Кроме того, его обустройство регламентирует в последующем установку мебели — под мебелью нагревательный элемент может перегреться и выйти из строя. Есть распространённое заблуждение о том, что и контуры водяного пола нельзя располагать под мебелью! Но это — заблуждение! Водяные контуры тепло не генерируют! Они его просто переносят! На том участке, где отвод тепла затруднён, и температура пола сравнялась с температурой теплоносителя, он (теплоноситель) просто «не отдаст тепло», унеся его дальше.



    Назначение черновой стяжки — выравнивание поверхности и подготовка её к гидроизоляции. Можно это сделать и утрамбованным песком. Но это влечёт за собой большие затраты на гидроизоляцию! Ведь, на ровную стяжку можно просто положить самую дешёвую полиэтиленовую плёнку. А на песке она может быть в последствии повреждена массой пола. Приходится использовать более дорогие виды гидроизоляции и затрачивать на это большее количество сил и времени. При этом, экономия (только стоимость цемента, ведь, песок мы используем в любом случае!!) сводится на нет, или, даже, наоборот, получается более затратно!

    Заострюсь на том, что гидроизоляция нужна в любом случае!
    Даже, если у вас всё очень сухо и уровень грунтовых вод очень низкий, не думайте, что гидроизоляцией можно пренебречь! Потому что, когда пол будет греться, в месте контакта с холодным грунтом будет образовываться конденсат. Накапливаясь в теплоизоляции (а высохнуть ему оттуда некуда!) он сведёт на нет все её свойства, и мы будем греть грунт! А со временем, теплоизолирующий слой и вовсе разрушится под действием влаги.

    Поэтому, ещё раз повторю, гидроизоляция НУЖНА В ЛЮБОМ СЛУЧАЕ!

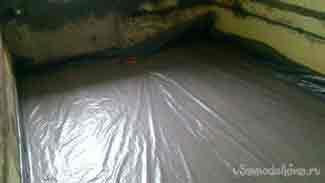

    В качестве её я использовал самую дешёвую полиэтиленовую плёнку — так называемую «втроричку» (сделанную из вторсырья). Всё это будет залито бетоном, так что, бояться её «неэкологичности» не стоит.))) А, по заверениям экологов, полиэтилен в земле, где он полностью защищён от ультрафиолета, не разлагается до двухсот лет. (Интересно, откуда они взяли эту цифру, если сам материал существует втрое меньший срок? )))))) Но поверим на слово. )

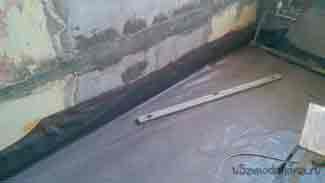

    Плёнку я разложил так, чтобы края заходили на стены (Закрепил их клей-пеной). Стыки пустил с большим нахлёстом и тщательно проклеил скотчем:



    Переходим выше, к следующему слою нашего «пирога»!))). Термоизоляционный слой.
    Тоже слышал заблуждения про то, что сильная термоизоляция не нужна, потому что «тепло идёт вверх» и «оно в любом случае остаётся в границах дома». Давайте разберёмся с этим вопросом.

    Существует всего три способа передачи тепловой энергии:
    1. Теплопроводность. (передача при непосредственном контакте)
    2. Излучение. (Передача тепла инфракрасными лучами)
    3. Конвекция. (Перенос тепла потоком жидкости, или газа).
    Вверх идёт только конвекция. Только нагретый поток жидкости, или газа, поднимается вверх! Теплопроводность и излучение переносят тепловую энергию во все стороны равномерно! Если зажать, к примеру ТЭН между двумя плитами, то нижняя нагреется ничуть не меньше, чем верхняя.

    То-же самое и с плитой тёплого пола! Если мы не сделаем хорошую термоизоляцию под ней, мы будем греть грунт вглубь эффективнее, чем воздух в комнате! Потому что у грунта и теплопроводность больше, и температурная разница более значительна! И на это мы будем сжигать топливо и тратить деньги.
    Для термоизоляции, обычно, рекомендуют применять экструзионный пенополистирол (ЭППС) высокой плотности.



    Но это — не обязательно. Данный вид утеплителя отличается более высокой влагостойкостью, а так-же, выдерживает большую механическую нагрузку по сравнению с обычным пенополистиролом ( У нас (Беларусь), по СТБ (современный свод стандартов, существующий у нас наравне с ГОСТами) он маркируется ППТ — «плита пенополистирольная теплоизоляционная»).

    Но, как показала практика, прочности обычного ППТ25 с лихвой хватает для его укладки под стяжку (Даже по СНИПам). Про гидроизоляцию я уже говорил, поэтому, это качество тоже не играет роли.

    Но, по сравнению в экструзионным, он значительно дешевле! И ещё — в нём муравьи не любят устраивать свои жилища! . ( Да-да! Это не шутка! В экструзионном пенополистироле очень любят поселяться мелкие муравьи!)

    Единственное достоинство ЭППС при укладке под стяжку — он имеет «четверть», что позволяет укладывать его без щелей. Но я, например, решаю эту проблему просто — укладываю не один толстый, а два тонких слоя полистирола «с перехлёстом».

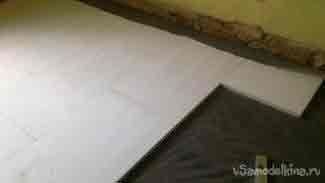

    Как показала моя практика, слой ППТ должен быть минимум 50 мм. (Я уже делал тёплые полы, и, клал тогда 50 мм. Плита перекрытия в подвале, как показал пирометр, всё-же теплее на 2-3 градуса там, где над ней располагается греющий контур. И это при том, что температура воздуха в комнате одинакова везде. Может быть, сыграл роль тот факт, что тогда я использовал один слой пенопласта (без перехлёста). А, даже, при малейшей неровности основания, избежать щелей не удастся. На всякий случай, чтобы не греть грунт, на этот раз я положил 80 мм.(30+50).Первым укладывал более тонкий слой (30 мм)



    Потом, по нему — второй (50 мм). Более толстый положил сверху не спроста. Руководствовался тем, что в процессе последующих работ, по нему нужно будет много ходить.





    Я работал вечерами. Поэтому, уложив один слой, я запенивал щель между ним и стеной и уходил. На завтра обрезал излишки пены, укладывал второй слой и тоже запенивал периметр. Монтажная пена, расширяясь, сильно сжимала пенопласт, и щели практически исчезали.

    Далее, я кладу ещё один слой гидроизоляции — для предотвращения проникновения влаги из стяжки.
    На этом тоже остановлюсь подробнее.

    В последнее время (мы, ведь, живём в «эпоху маркетинга)))), «продаванами» насаждается мнение, что непосредственно под греющую плиту тёплого пола обязательно нужно класть фольгированную подложку из вспененного полиэтилена! Она выпускается специально для этого, и «продаваны» приписывают ей ряд «незаменимых свойств»:

    1. Дополнительная термоизоляция! (Они предлагают мне купить пятимиллиметровый слой по цене тридцатимиллиметрового ППТ, обладающего примерно такой-же теплопроводностью))))

    2. «Фольга отражает тепло вверх, что способствует значительному сохранению тепловой энергии.»
    . Я не зря поставил такой смайлик.)))). Любой, кто учился в школе, должен понимать, что отражать можно только излучение! А излучение возможно только в среде, прозрачной для данного типа лучей. Коей бетон, конечно-же, не является!)))))
    Никакого излучения внутри бетона нет и быть не может. Это — обман.

    3. «Слой фольги позволяет равномерно распределять тепло по всей площади, исключая «тепловую полосатость» пола.
    Опять «ха-ха», только уже несколько раз!

    . Во-первых, этот слой настолько тонок, что никак не может как-то повлиять на распределение тепла. (Стяжка из плотного бетона значительно быстрее «разведёт по себе тепло, чем это сделает 0,1 мм алюминия, который находится снизу. Т.е., теплу нужно пройти вниз, там распределиться и уже потом прогреть всю стяжку равномерно. )

    Во-вторых, любой тончайший слой металла (а, тем более, алюминия) в агрессивной щелочной среде, которой является цементный раствор разлагается моментально. Любая фольга, залитая бетоном, в нём окисляется и перестаёт существовать уже за время его застывания.
    (Тут «продаваны» пошли дальше. Говорят: «Да! Это правда! А вот, вы доплатите нам ещё денег, и мы продадим вам материал, в котором фольга защищена от бетона прозрачным пластиковым слоем!».

    Э-э-э. А как-же тогда быть с тем, от чего отталкивались? ))). Ведь, по теплопроводности (которая «очень нужна для теплораспределения») она теперь ничем не отличается от обычной полиэтиленовой плёнки! )))))

    И, напоследок, самое главное. Это — никакой не алюминий. Этот слой даже не проводит электричество. Это просто «краска под металл»))))
    (Товарищи, расходимся, нас обманывают! )

    Так что, в роли подложки под стяжку я применяю такую-же обычную плёнку.

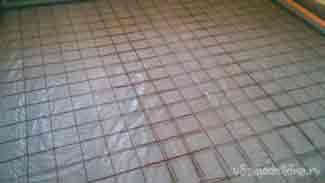

    На плёнку я разложил арматурную сетку. Под неё надо бы подкладывать специальные проставки, чтобы она чуть приподнялась над основанием и помещалась полностью в бетоне. Но, так как я буду сам выполнять заливку, я буду просто встряхивать сетку в растворе. Этого достаточно, чтобы густой раствор попал под неё и она не опустилась до основания. (То, что сетка должна быть в самом низу стяжки,обусловлено свойствами бетона. Бетон практически не сжимаем, но совсем не может растягиваться. Он сразу лопается. И арматура нужна именно в том слое, который будет стремиться растянуться при приложении нагрузки сверху — т.е., в самом низу!)

    Многие, в целях экономии, армирование не производят. Стяжка такой толщины выдержит без труда требуемые нагрузки. Но я, всё-же, использую сетку. И крепость стяжки она повышает в разы, и трубу к ней удобно крепить.

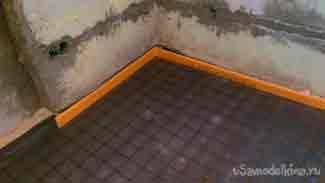

    По периметру помещения обязательно нужен демпферный слой! Ведь плита будет расширяться, нагреваясь! Обычно, все используют демпферную ленту из вспененного полиэтилена. Я же использую полоски ЭППС, толщиной 20мм:

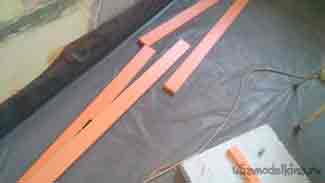

    Я вырезаю их сразу нужной мне ширины, приклеиваю клей-пеной к стенам сразу в уровень, и они мне служат сразу и демпферами, и термоизоляцией от наружных стен, и дополнительными маяками для стяжки:

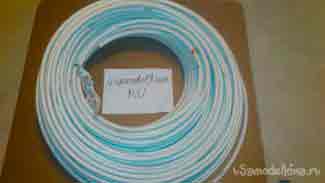

    Можно укладывать трубу. При монтаже тёплых полов используется труба из сшитого полиэтилена, металлопласта, либо гофрированные трубы из коррозионностойкой стали(«нержавейка»). Медь использовать не рекомендуется, ввиду того, что она сильно подвержена коррозии в бетоне. Полипропилен не подходит по другой причине — его невозможно уложить в пол без соединений. А, так как он имеет очень высокий коэффициент теплового расширения, то, расширяясь линейно (в бетоне больше некуда))), он сразу-же сломает фитинги!

    Труба из сшитого полиэтилена дешевле металлопластовой. (Я не оговорился! Металлопласт в полах можно использовать далеко не любой. Только некоторые производители позиционируют определённые виды своей продукции, как трубу, предназначенную для использования в системах напольного отопления! И такая труба стоит в разы дороже обычной, предназначенной для «классического» отопления и водоснабжения!)
    Но с металлопластом значительно легче работать, ввиду отсутствия упругости, и его можно загибать под меньшими радиусами! Так что, я выбрал «классический вариант» — металлопласт.



    Теперь поговорим про методы укладки.
    Если используется наёмный труд, трубу, обычно, крепят к полистиролу так называемыми якорными скобами. (Им просто значительно быстрее и проще крепить так, чем притягивать её нейлоновыми стяжками к арматуре, а потом ещё и обрезать их концы.) Но это — очередной случай, когда маркетинг идёт против качества. Я не понимаю смысл в гидроизолирующем слое, если в последующем он будет пробит до тридцати раз на квадратный метр. Так что, я крепил трубу к арматурной сетке при помощи нейлоновых кабельных стяжек:

    При раскладке контуров, важно соблюдать ряд правил.

    1. Контур не должен превышать определённой длины (для трубы 16 мм — это 80 метров). А вообще, чем короче — тем лучше! Потому что это означает большую скорость прохода теплоносителя (как следствие — меньшая разница температур) и уменьшение нагрузки на насос. Так что, лучше сделать два контура по 40 метров и соединить их параллельно посредством коллектора («гребёнки» )
    2. Длина контуров должна не сильно отличаться, иначе потом трудно будет отбалансировать систему.
    3. Можно укладывать «змейкой» и «улиткой». Но, при этом, желательно чередовать трубу («подачу» и «обратку») — так достигается наибольшая равномерность прогрева стяжки.
    4. Если помещение большое, и необходимо делать в плите демпферные швы, труба, в месте пересечения этих швов должна быть уложена в гофротрубу. То-же самое необходимо делать в месте выхода трубы из бетона.
    5. Труба не должна пересекаться.
    6. Никаких соединений в стяжке быть не должно! Только цельный отрезок трубы. (Фитинг, который будет служить десятилетиями «на воздухе», лопнет в бетоне очень быстро. Обусловлено это тем, что зажатая со всех сторон трубы при тепловом расширении может только удлиняться, давя фитинги!)

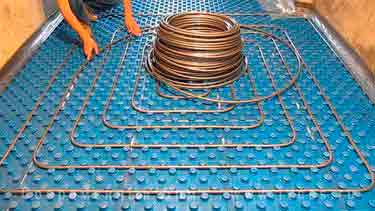

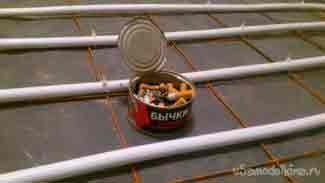

    Я укладываю методом «двойной улитки». Сначала укладываю трубу с шагом, вдвое большим, а, дойдя до середины помещения, возвращаюсь назад между уложенными витками. Метод «улитка» (он-же «спираль») я выбрал исходя из того, что в этом случае контур, как мне кажется, будет обладать меньшим гидродинамическим сопротивлением, так как в нём только в двух местах труба поворачивает на 180 градусов, а в остальных — на 90.(Если комната прямоугольной формы. Если квадратной — только в одном!). А в «змейке каждый поворот — на 180 градусов.

    Для того, чтобы упростить работу наёмных рабочих, хозяевам, обычно, приходится идти на огромные материальные затраты. Никто из наёмников не будет заморачиваться с рассчётом раскладки таким образом, чтобы контуры получились точно одинаковой длины! (Это — очень и очень сложно! Лично знаю!). Поэтому, они раскладывают «по факту». А хозяева по их требованию покупают очень дорогие коллекторы, оборудованные на каждый контур вентильным краном и расходомером! (Как пример, я купил коллектор из нержавейки на три контура за 30 долларов. Он простой, и оборудован лишь шаровыми («отсечными») кранами. Такой-же, но с вентилями и в расходомерами на каждом контуре, видел в продаже за 120 долларов. (И это для того, чтобы ОДИН РАЗ, при запуске системы, сантехнику было легко отбалансировать контуры !).
    Кроме того, при таком раскладывании неизбежно остаются отходы трубы. Ведь, даже кусок трубы, длиной в 20-30 метров потом уже никуда не применишь.

    Я придумал очень простой метод, при помощи которого можно добиться одинаковой длины контуров с погрешностью (как у меня получилось) +/- 10 см .
    Для этого я использую длинную землемерную рулетку и набор самых дешёвых бельевых прищепок из магазина с фиксированной ценой!)))



    Прикинув предварительно «общую карту раскладки», я сперва раскладываю не трубу, а рулетку, фиксируя её на сетке прищепками.




    Дело в том, что очень большую погрешность дают повороты и изгибы. Так как их — огромное количество, то, загибая под почти прямым углом (в чём мне помогает мой самодельный трубогиб), или полого, по большому радиусу, я легко могу накинуть/убрать несколько метров! Конечно, это занимает время, но экономит немалые средства (о чём писал выше). Кроме того, добившись длины всех контуров под всеми комнатами ровно по сорок метров, я полностью, без остатков и отходов, использовал три бухты трубы. (в одной бухте — ровно 200 метров). Это дало ещё экономию — при покупке целыми бухтами, цена за метр существенно ниже, чем когда трубу отмеряют и отрезают!

    После того, как рулетка уложена так, как потом будет лежать труба, я маркером прорисовывал на плёнке все повороты, и помечал во всех углах метраж (чтобы потом, раскладывая трубу, контролировать правильность укладки. Если кто не знает, на трубе через каждый метр есть цифра, указывающая её длину от начала бухты)

    Снимаем рулетку и начинаем раскладывать трубу. (При этом, её нельзя вытягивать из бухты! Бухту нужно разворачивать и переносить!):

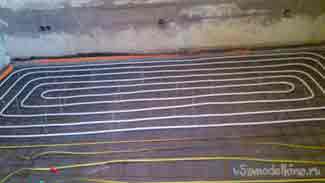

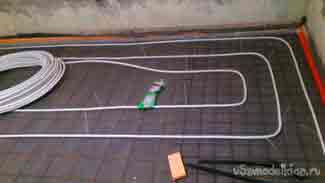

    Фото не передаёт, но шаг у наружных стен у меня — 10 см. В остальных местах — 15 см. Как показывает практика, такой шаг наиболее приемлем. Он позволяет избежать «полосатости» пола при общей толщине стяжки 70 мм. (40 мм над трубой). А такая толщина стяжки — хороший компромисс между энертностью и теплоёмкостью системы! Если сделать толще — «отзыв» на регулировку температуры будет наступать только через несколько часов. Если тоньше — она будет слабо «держать тепло» и быстро остывать.

    После укладки первого контура — перекур! ))))







    Как видите, такой метод позволяет добиться не только равенства длины контуров, но и равномерности раскладки! В этой комнате, например, три контура, ровно по сорок метров. И труба при этом разложена очень равномерно. «Холодных» зон нет.

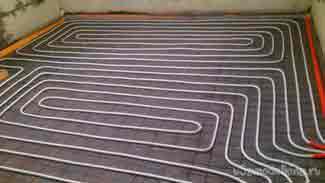

    Всё. Труба уложена. Можно приступать к заливке.

    Да, чуть не забыл ещё один момент. Сразу после укладки трубы, её необходимо заполнить водой под рабочим давлением! Это нужно и для проверки герметичности, и для того, чтобы труба при заливке не была деформирована массой бетона, или вашими сапогами))))). Так как я не планирую запустить систему в этом году (Не успеваю до морозов выполнить все требуемые работы в помещении, где будет находиться котёл), то я пока не подключал трубу к гребёнкам, а, оставив концы трубу более длинными, смонтировал на них компрессионные фитинги и накрутил на каждый по шаровому крану. Через один я, посредством шланга, подал воду с насосной станции, через другой стравливал воздух. Когда пошла вода без пузырьков, я плотно закрыл оба крана, и перенёс свои усилия на следующий контур. После полного затвердения стяжки я просто обрежу трубу до нужного размера, при помощи компрессора выдую из контуров воду (чтобы зимой не замёрзла), а краны в последующем использую в системе водоснабжения.

    Все подготовительные работы я выполнял вечерами, после работы. А саму стяжку спланировал на субботу. Если кто-то не делал стяжек, я объясню — залить в одиночку комнату площадью 18 квадратных метров на толщину 70 миллиметров — очень тяжёлый и долгий труд . Хватит работы на целый день!

    Стяжку тёплого пола КАТЕГОРИЧЕСКИ нельзя заливать в несколько этапов. Только за один раз. Иначе, потом, когда она будет прогреваться-остывать, она обязательно треснет по этой границе! А, вместе с ней, треснет и труба.

    Поэтому, чтобы справиться за один день, я, прикинув на сколько это возможно точно, нужное количество материалов, навозил в дом тачкой песка, насыпав его в коридоре перед дверью и сложил прямо в этой комнате нужное количество мешков цемента.





    Задержусь подробно на составе раствора. При использовании наёмного труда, целесообразно делать так называемую полусухую стяжку. Она выполняется полуавтоматизированным методом (раствор подаётся бетононасосом из автоматического смесителя), поэтому делается быстро и работы по её изготовлению стоят дешевле, чем работа по заливке классической стяжки «мокрым методом». К тому-же, полусухая стяжка практически не даёт усадок, и её поверхность, оставаясь ровной, может являться готовой основой для конечного покрытия.

    Обычная («мокрая») стяжка после затвердения ровной не бывает никогда! Поэтому, требует выравнивания поверхности самонивелирующимися составами.

    Но я решил сделать именно «мокрые» стяжки, потому что, во-первых, за работу мне платить не нужно, во-вторых, они, в отличии от «полусухих», имеют в несколько раз более высокую плотность. И, хоть ездить на грузовике по комнатам я не собираюсь, но более высокая плотность и твёрдость способствует более высокой теплопроводности и теплоёмкости! («Камень» прогревается значительно быстрее, чем «пористая пемза» и аккумулирует больше тепла. ))))

    Остановлюсь подробно на составе раствора. Многие, при его изготовлении пренебрегают рядом очень важных «мелочей».
    Первое (и самое распространённое) — это пренебрежение к количеству и качеству воды. Многие считают, что это не играет никакой роли, вода чистая — не обязательно (всё равно, в «грязь» льётся, а лишняя не повредит — «высохнет»!))))

    Во-первых, в грязной, мутной воде могут быть растворены «жирные» вещества, значительно снижающие марку бетона (как, например, глина), во-вторых (и главное!) вода из раствора никуда не высыхает. Она связывается и остаётся там в связанном виде. Поэтому, её избыток очень (очень-очень)))) существенно снижает марку.

    Правильным является соотношение воды к цементу (М500) 1:1 По массе! Но с таким жёстким раствором очень трудно не то, что работать — трудно его даже приготовить! Потому что он залипает в бетономешалке и вращается вместе с ней одним комком!)))).

    Кстати, тщательное вымешивание раствора — тоже один из самых существенных факторов его качества! По сути своей (грубо) цемент — это «клей для песчинок». И от того, насколько каждая песчинка со всех сторон равномерно смазана этим клеем конечный результат очень сильно зависит.
    Именно по этой причине необходимо добавлять пластификатор!



    Многие считают, что пластификатор обладает некими «химическими» свойствами, придавая бетону морозостойкость и плотность. На самом деле, пластификатор — это всего лишь очень эффективная «смазка для песчинок». А все вышеперечисленные свойства достигаются за счёт того, что у нас появляется возможность приготовить пластичный и хорошо перемешанный раствор, используя меньшее количество воды! (Вот поэтому он и будет более высокой марки и морозоустойчив).

    К тому-же, при укладке, его значительно легче уплотнять! Обладая повышенной текучестью, он быстро уплотняется сам («садится») !

    Цемент у нас в продаже имеется двух видов — М500 Д0 (он без добавок) и М500 Д20 (в нём 20% добавок). Когда-то давно попадался 400-й, но, в последние лет десять его не видно, поэтому поговорим о «пятисотом».

    Бытует распространённое заблуждение, что бетон, приготовленный на цементе «Д0» крепче, чем на «Д20». Поэтому, все стараются покупать только «нулевой». Не анализируя, люди объясняют это тем, что «разбавленый не нужен! Берём только чистый! Хоть он и дороже, на и бетон будет крепче. » А «Особо одарённые» говорят, что «его можно меньше сыпать». Когда им пытаешься объяснить, что он не крепче,( ведь, марка прочности у обоих одинакова — М500 ), они мотивируют свою позицию тем, что «а почему тогда на тротуарную плитку и на памятники идёт только Д0? . «)))

    Это правда. При производстве плитки и памятников используется только чистый цемент, без добавок! Но дело совсем не в прочности!! А, всего-лишь, во времени, за которое он набирает эту свою рассчётную прочность! «Нулевой» каменеет уже на следующий день.
    Именно поэтому, для стяжек я всегда использую цемент М500 Д20. Он и дешевле, и стяжку можно на следующий день затереть , подправить шпателем вдоль стен! Да и через день ещё можно!

    Так что, это его качество в данном случае — только на пользу! А вот, при производстве плитки, наоборот, никто не хочет держать залитые формы по нескольку дней! ))))

    Теперь про песок. Как известно, чем крепче и твёрже песчинки — тем крепче и твёрже стяжка. Пылевидные частицы пористы, поэтому, песок должен быть промыт, если хотим очень крепкую стяжку.Наиболее хороший результат даёт мытый карьерный песок, но дешевле — речной (У речного песчинки округлые, поэтому бетон из него не такой крепкий.). У нас здесь недалеко расположено крупнейшее в Европе месторождение песчано-гравийной смеси. Там есть предприятие, которое сеет ПГС на фракции, промывает и продаёт песок, отсев разных фракций и бутовый камень. (Т.е., ПГС, разобранное по фракциям!)))).

    Я несколько лет назад покупал у них мытый песок высшей категории, так как мне необходимо было залить перекрытие над подвалом, и нужен был очень крепкий бетон. Так как львиную долю в цене песка составляют транспортные расходы, то я тогда купил сразу 10 тонн. (Хоть мне и нужна была одна-полторы). Но полторы никто не повезёт, а пять от десяти по цене отличаются на 10-15 процентов!))). Вот я и решил тогда взять много — на стройке пригодится. Использовал тогда сколько нужно, остальное тщательно укрыл плёнкой, во избежание попадания мусора и семян растений. Сейчас я работал им.

    Пропорции раствора 1:3 (цемент:песок). Вода, как уже говорил — по массе цемента. Пластификатор — по инструкции на упаковке. Как показала практика, бетон из крупнозернистого мытого песка при таких пропорциях и хорошем вымешивании получается крепче, чем камни. (Не шучу. Пришлось долбить через два года залитую мною-же плиту))). Когда встречал камень — работа ускорялась! Его легче разбить перфоратором, чем «синий» бетон!))))).

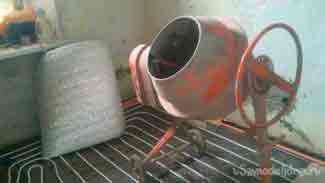

    Бетономешалка стояла у меня прямо в комнате. Измерял всё вёдрами (специально купил четыре одинаковых пластиковых ведра в «Светофоре»)))). Сначала вливал в ведро отмеренную порцию пластификатора, потом из шланга наливал до половины ведра воды. Выливал в бетономешалку, включал её и добавлял полное ведро цемента. пока готовилось «молочко», насыпал в вёдра песок. Высыпал три ведра с перерывами- иначе «скомкуется». Когда раствор хорошенько вымешивался (это видно по тому, что у «крутого» жёсткого раствора появлялась не свойственная ему раньше текучесть!), вываливал его прямо на пол! Под бетономешалку.

    Бетономешалку опять «заряжал» (благо, вёдра были наполнены, пока мешалась первая порция). А сам, совковой лопатой разносил раствор.
    Работал в резиновых сапогах. Сперва равномерно, по всей комнате, разложил раствор, пока не скрыл трубу полностью. При этом, после укладки раствора, встряхивал сетку. Раствор попадал под неё и обратно она не упускалась, даже если давить на сетку ногами.

    Эта комната, что на снимках, была уже последней. В первой я в качестве маяков использовал пенопластовые демпферы вдоль стен (упоминал выше) и профильные трубы, сечением 40 на 25 мм. Их я укладывал на насыпи из раствора, резиновым молотком выставлял в уровень, и по ним тянул стяжку. Потом их вынимал, и заполнял оставшиеся от них каверны.

    Потом я понял, что можно обойтись и без труб, используя только выставленные в уровень вдоль стен куски пенопласта и такой вот уровень:



    А напоследок так обленился, что вообще никаких маяков не делал!))))). Даже пенопласт вдоль стен поленился приклеить в уровень. Просто приложил его как получилось и всё.)))). Обошёлся без всяких маяков.

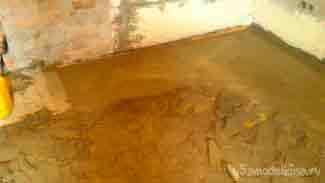

    Когда вся труба была скрыта, я начал укладывать раствор вдоль стен. При этом распределял и уплотнял его пенопластовой тёркой так, чтобы было «примерно чуть выше, чем надо»)))) Так, за несколько часов, обошёл всю комнату по кругу. К этому времени,тот раствор, который я положил первым, уже хорошенько «сел» и я стал ровнять его, натирая уровнем ровную площадку нужной высоты. В качестве «отправной точки» по высоте у меня был дверной проём, за которым уже была готова стяжка , а так-же, маяком послужил фундамент под камин, залитый мною ранее.







    Технология проста, но требует постоянного напряжения рук (необходимо, ведь, всегда держать уровень так, чтобы пузырёк был ровно посредине, при этом двигая массу раствора. И не всегда она (масса) расположена симметрично. Чаще двигать её приходится одним каким-то краем уровня. Так что, заряжая бетономешалку, таская и выворачивая вёдра с песком и цементом, я, можно сказать, отдыхал!)))).

    Так я обошёл по периметру всю комнату. Всё сошлось. Переместил бетономешалку в дверной проём и стал затягивать оставшееся пространство. Середину заровнять было уже даже легче. Ведь уровень теперь мог доставать краями до уже залитых площадей.

    Так что, маяки — это лишнее))))). Тем более, не стоит «городить» каких-то сложных конструкций из дерева.)))) Максимум (если совсем нет опыта, или слабые запястья), можно поступить так, как я в первой комнате — выставить трубы на горбах из жёсткого раствора.

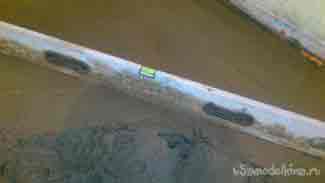

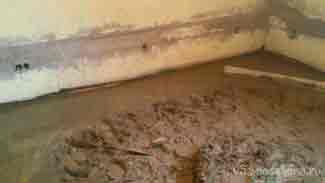

    На следующий день я пришёл и подравнял огрехи. (В месте примыкания стяжки к стене, порой, остаются придавленные к стене «плюхи», которые образуются за уровнем, когда вы вдавливаете его в раствор. Так-же, в том месте, где заканчивали работу, раствор уже был насыщен «выгнанной» из него в процессе заравнивания влагой и, зачастую там остаются «бортики», которые образовал, двигаясь, конец уровня. Так-же, мелкие огрехи получаются иногда в углах, и в местах выхода труб. Не стоит затрачивать силы и время на то, чтобы переделать, если такое получилось. Как уже писал, раствор на цементе с добавкой шлака позволяет на следующий день это всё исправить. Я просто аккуратно срезал шпателем всё лишнее и полил стяжку водой. (Думаю, не стоит говорить о том, что после укладки, нужно наглухо закрыть все окна и двери! Раствор не должен высыхать!)

    Конечно-же, стяжка уже перестала быть такой идеально ровной, какой выглядела вчера. «Мокрые» стяжки всегда при отвердении дают неравномерную усадку:




    Но, приложив уровень, я нигде не обнаружил просвета, более полутора миллиметров. А, значит, самонивелирующегося состава пойдёт очень мало!

    Для обычного пола я бы вообще его не использовал — под ламинат положил бы трёхмиллиметровую подложку из вспененного полиэтилена и она скрыла бы все неровности! Но я, скорей всего в качестве конечного покрытия буду укладывать виниловый ламинат, или виниловую плитку (пока толком не определился) . Первый кладётся без подложки (чтобы хорошо проводил тепло), вторая — клеится на клей! Так что, в любом случае, потребуется идеально ровная поверхность!

    Вот пока и всё! Про подключение контуров, разводку труб, насосы, гребёнки и батареи, видимо, потом напишу отдельную публикацию.

    П.С. На этом сайте была статья про то, как можно экономно сделать тёплые полы. Там человек экономил на недовложении материалов и пропуске важных моментов ! Я считаю такой подход не верным! Я не подсчитывал стоимость квадратного метра моих полов, но, читая его статью, автоматически отмечал про себя, что утеплитель у меня дешевле (и не слабее), трубы у меня дешевле (и долговечнее), затрат на маяки у меня вообще нет, объём бетона у меня меньше на треть (при этом, пол будет менее инертен и теплоотдача от него больше.)

    Экономить нужно на улучшении технологий, а ни как не на материалах!

    Источник: http://usamodelkina.ru/15943-montazh-vodjanogo-teplogo-pola-svoimi-rukami.html

    Водяной теплый пол: подробный разбор систем укладки и примеры монтажа своими руками

    Одним из современных элементов системы отопления загородного дома является водяной теплый пол, монтаж которого с появлением новых материалов не составляет особого труда. Хотя собрать информацию о данном вопросе будет совсем не лишним, чтобы избежать некоторых ошибок и недоразумений во время выполнения работ. В многоквартирных домах водяные теплые полы устанавливать не рекомендуется, так как их подключение к централизованной теплосети сопряжено с получением разрешительных документов. К тому же в период сезонного отключения, длящегося четыре месяца в году, напольное покрытие будет оставаться холодным. Хотя установка электрокотла небольшой мощности может спасти ситуацию. Однако стоит прислушаться к мнению специалистов, рекомендующих в квартирах многоэтажных домов применять иные системы устройства теплого пола. Надо заметить, что в новостройках системы теплого водяного пола могут предусматриваться проектом.

    Преимущества и недостатки данной системы обогрева

    Любой человек стремится к снижению расходов на содержание своего жилья. Устраивая водяной теплый пол своими руками, владельцу дома удается сэкономить не только на монтаже, но и на последующей эксплуатации данной системы. К преимуществам также можно отнести:

    • равномерное прогревание пола по всей площади комнаты;
    • отсутствие видимых отопительных приборов и их соединений, что улучшает привлекательность интерьера;
    • обогрев больших площадей дома при малых затратах;
    • разовые финансовые вложения, затраченные при установке, обеспечат экономию на оплате электроэнергии в дальнейшем.

    К недостаткам системы теплого водяного пола можно отнести:

    • наличие конструктивных сложностей при монтаже;
    • обязательное применение водяного насоса;
    • сложность в управлении температурой пола;
    • снижение показателя давления в стояке;
    • потеря температуры в теплосети следующих квартир;
    • наличие, хоть и небольшой, вероятности протечки, а также трудности ее поиска.

    Важно заметить, что вероятность протечки высока, если использовать металлические трубы, которые вследствие коррозии могут дать течь. Трубы, изготовленные из полибутилена, металлопластика, сшитого полиэтилена (PEX), не подвержены коррозийным процессам. Срок их эксплуатации достигает пятидесяти лет.



    Виды систем водяного теплого пола

    Всего их существует две:

    1. Бетонная технология подразумевает расположение нагревающихся элементов системы под монолитной стяжкой. Данный подход связан с большим объемом «мокрых» работ, требующих временных и трудовых затрат. Финишное напольное покрытие укладывается лишь только после полного высыхания бетонной стяжки. Время зависит от ее толщины, при этом максимальная длительность периода высыхания составляет 28 дней. Именно столько требуется бетону для набирания марочной прочности. Несмотря на трудности, данный способ пользуется популярностью.

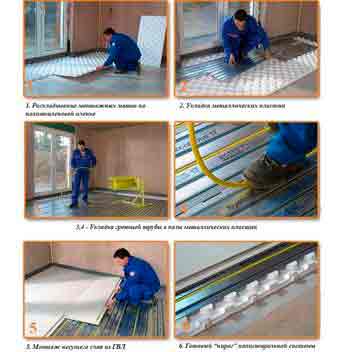

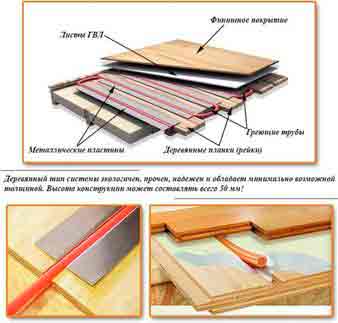

    2. Настильная технология, которая выполняется из готовых материалов, поэтому ускоряется процесс монтажа из-за отсутствия грязных работ с бетонным раствором и потери времени на ожидание его полного высыхания. Однако приходится потратить больше средств на приобретение настилаемых в несколько слоев материалов. В зависимости от их выбора данная технология подразделяется на три подвида: полистирольная система; модульный тип деревянной системы; реечный тип деревянной системы.

    Подготовительный этап работ

    При выборе любой системы монтажа необходимо выполнить как можно точнее расчет системы для конкретного помещения. При этом выясняется оптимальный показатель мощности с учетом типа и площади помещения, планируемой температуры, возможных теплопотерь и вида финишного напольного покрытия.

    Необходимо выбрать систему теплого водяного пола большей мощности, если:

    • помещение расположено на первом или последнем этаже;
    • большой объем остекления (зимний сад, эркер, балкон);
    • ограждающие конструкции недостаточно тепло-изолированы (тонкие стены, балкон и др.);
    • в качестве напольного покрытия выбираются толстые мраморные или гранитные плиты, а также материалы, имеющие высокие параметры теплоемкости.

    На подготовительном этапе проводят подготовку основания, освобождая его от старого напольного покрытия. Поверхность необходимо выровнять, допускается превышение уровня поверхности базового основания по всей площади помещения не более 5 мм. В случае отклонения от этого показателя проводят выравнивание поверхности дополнительной стяжкой. Игнорирование этого требования может вызвать в дальнейшем «завоздушивание» проложенных труб.

    Способ #1 — бетонная система укладки

    При выборе этой технологии, устройство теплого пола проводят в несколько этапов:

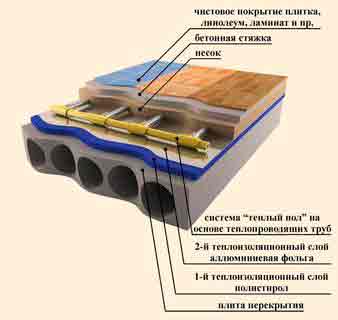

    1. На очищенное базовое основание пола укладывают слой теплоизоляции, который предотвращает уход тепла в противоположную сторону от нужного направления. При выборе теплоизоляционного покрытия обращают внимание на толщину материала, которая не должна быть меньше 30 миллиметров. Также важна и плотность материала, применяемого для теплоизоляции, составляющая не менее 35 кг/м³. Чаще всего для этой цели выбирают пеноплекс или полистирол. Производители предлагают использовать готовые маты, имеющие специальные фиксаторы. Они облегчают монтаж, но и отражаются на кошельке, так как стоимость их высока. Толщину теплоизоляционного слоя необходимо увеличивать вместе с повышением тепловой нагрузки.

    2. Далее по периметру помещения к стене прикрепляется демпферная лента, которая способна компенсировать тепловое расширение стяжки, выполненной из бетона. Поверх теплоизоляционного слоя укладывают толстую полиэтиленовую пленку.

    3. Затем укладывается арматурная сетка, к которой крепится труба пластиковыми хомутиками. С помощью гофрированной трубы защищают компенсационные швы. Некоторые мастера и поверх уложенных труб кладут арматурную сетку для придания большей прочности конструкции.

    4. Схема водяного теплого пола может быть выполнена в виде спирально расположенной трубы или в виде змейки. При этом на один квадратный метр поверхности пола уходит приблизительно около пяти метров трубы при условии, что шаг укладки равен 20 см. Расположение петель легко моделируется в специальных компьютерных программах. При монтаже теплого пола в больших помещениях проводят укладку трубы несколькими отдельными петлями.





    5. На следующем этапе проводят в обязательном порядке гидравлические испытания. Особенно это актуально для тех, кто монтирует систему самостоятельно. Ведь опыта недостаточно, поэтому лучше перестраховаться и проверить трубы на герметичность, а также на прочность. До момента заливки стяжки можно устранить обнаруженные недоработки, допущенные при укладке труб, или провести их замену при выявлении какого-либо повреждения. Гидравлические испытания необходимо производить на протяжении двадцати четырёх часов (минимум) под давлением в 3-4 бар.

    6. После проведения проверки работоспособности системы приступают к заливке смонтированной поверхности пола бетонной стяжкой, толщина которой должна быть на 3-15 см выше уложенных труб. Ровность укладки раствора обеспечивают выставленные маяки, по которым с помощью правила разглаживают стяжку. Выполненную бетонную стяжку оставляют на 28 дней для высыхания, при этом не включают водяной тёплый пол. После завершения отведенного для сушки периода включают систему, постепенно повышая ее температуру, причем максимальное значение должно прийтись на третий день. 7. На последнем этапе остается лишь покрыть пол выбранным финишным покрытием, в качестве которого может выступить и керамическая плитка, паркет, и ламинат.

    Способ #2 — полистирольная система укладки

    Одним из главных преимуществ данной технологии является отсутствие необходимости выполнения бетонной стяжки. Это существенно облегчает и саму конструкцию теплого пола, и работы по ее монтажу. Удается по максимуму сохранить высоту помещения за счет меньшей толщины данной системы теплого пола, состоящей из полистирольных плит, которые в данной технологии выступают в роли теплоизоляционного материала. Поэтому данную технологию применяют в случае существования ограничения нагрузки на перекрытия, а также при низких потолках.



    Поверх всей этой конструкции помещают в один слой гипсо-волокнистый лист (ГВЛ), если будет укладываться паркет. В случае с ламинатом и керамической плиткой, а также с другими видами напольного покрытия, специалисты рекомендуют укладывать два слоя ГВЛ.

    Ход выполнения работ:

    • Подготовьте основание базового пола, очищая его от строительного мусора и грязи. С помощью уровня проверьте ровность поверхности.
    • Затем на выровненное основание пола произведите укладку полистирольных плит в точном соответствии с чертежами.
    • Далее проведите установку алюминиевых пластин и труб, ориентируясь по проектным требованиям. Пластины из алюминия должны покрывать около 80% площади пола помещения. Выполнение этого требования позволит обеспечить нагрев пола по всей поверхности.
    • Далее настелите гипсо-волокнистые листы.
    • Проведите монтаж финишного покрытия.

    Полистирольную систему монтажа теплого водяного пола можно выполнять по любому основанию (бетонному или деревянному). Для деревянных домов, не имеющих бетонных перекрытий, существуют иные способы монтажа теплого пола. Владельцу деревянного дома можно воспользоваться системой реечного типа или системой модульного типа.

    Способ #3 — модульный тип деревянной системы

    1. Укладывают теплоизоляцию.
    2. Следующий слой выполняют из готовых модулей, представляющих древесно-стружечные плиты (ДСП), в которых заранее вырезаны в соответствии с чертежами пазы под алюминиевые пластины и каналы для труб.
    3. Далее проводят монтаж алюминиевых пластин, а также петель труб путем их защелкивания в предназначенных для этого каналах.
    4. Выполняют настил гипсо-волокнистых листов и финишного покрытия.

    Способ #4 — реечный тип деревянной системы

    Реечная система чаще всего применяется при устройстве теплого водяного пола на втором этаже деревянного строения, потому что в данной технологии используется более тонкий слой теплоизоляции.

    1. Между балками перекрытия, называемыми лагами, укладывают теплоизоляционный материал, используя для этого минеральную вату или полистирол.
    2. При укладке досок, толщина которых не должна быть меньше 28 мм, оставляют пазы шириною около 20 мм.
    3. Далее в оставленные пазы вставляют алюминиевые пластины, а уже в них — трубы.
    4. Затем остается провести монтаж чернового покрытия из ГВЛ и финишной отделки пола.

    Правила установки коллекторной группы

    Во всех перечисленных выше способах монтажа теплого водяного пола необходимо установить шкаф для коллекторов, который покупается в готовом виде на строительном рынке. После того как коллекторный шкаф успешно установлен, в него заводят подающую и возвратную трубы. Первая идет от котла и, соответственно, наполняется горячей водой. Вторая труба, призванная выполнять прямо противоположную функцию, отвечает за сбор воды, прошедшей по нагревательной системе и уже отдавшей покрытию часть тепловой энергии. Остывшая вода направляется снова в котел для последующего нагревания. Процесс начинается заново по кругу. Циркуляцию воды обеспечивает встроенный в систему насос.



    При этом на каждую трубу (и подающую, и возвратную) устанавливают запорные вентили, которые позволяют отключить систему из общей отопительной сети для проведения ремонта иди в целях экономии средств. Пластиковую трубу и металлический запорный вентиль соединяют с помощью компрессионного фитинга. Далее к вентилю подключают коллектор, устанавливая с одной стороны воздухоотводчик, а с другой – сливной кран. Можно ставить и просто заглушку, но это менее функционально. После сбора коллекторного шкафа выполняют все остальные работы, описанные выше в каждой системе.

    Несколько слов в заключении

    Конечно, в рамках одной статьи трудно раскрыть все нюансы монтажа теплого водяного пола. Однако некоторое представление о том, как сделать водяной теплый пол своими руками Вы, наверняка, получили. При этом кто-то из читателей понял всю сложность процесса и решил не вдаваться в подробности, а нанять профессионалов. Другая же категория мастеровитых людей не увидела особых проблем и решила обязательно выполнить самостоятельный монтаж теплого водяного пола в своем доме или бане.

    В любом случае комфорт, который дает эта технология, трудно описать словами. Это образ жизни, в котором все продумано до мелочей. На сегодняшний день любой из Вас может начать пользоваться бесконечными возможностями современных технологий, перевернувших представление о строительстве новых сооружений и ремонте ранее возведенных объектов, когда о таких возможностях даже не подозревали.

    Возможно, сделав теплые водяные полы у себя в доме, Вы захотите заняться этими услугами в рамках собственного дела. Это очень прибыльный бизнес, так как данный рынок находится в постоянном росте и пик потребительского спроса еще не наступил. Однако все большее количество россиян желает жить по новым стандартам комфорта, в которые входят системы теплых полов.

    Источник: http://pol-master.com/tepliy-pol/vodyanoj-teplyj-pol-svoimi-rukami.html

    Как спроектировать водяной теплый пол



    Почему «Теплый пол»?

    Система водяного напольного отопления имеет довольно высокий уровень адаптивности к уже существующим автономным системам отопления. На базе имеющейся в вашем доме радиаторной системы отопления возможна организация «теплого пола» как во всем здании, так и в отдельных помещениях, например, в ванной или детской комнате.

    При использовании систем напольного отопления вы получаете наиболее правильное распределение тепла в помещении. Тепло распространяется снизу вверх и поговорка «держи голову в холоде, а ноги в тепле» обретает практическое воплощение.

    При использовании отопительных приборов (радиаторов, конвекторов и т.п.) вы неизбежно столкнетесь с конвекционным перемещением воздушной массы в пределах помещения. Данным эффектом обусловлено взвешенное состояние пыли в воздухе помещения. В случае с напольным отоплением прогрев помещения происходит равномерно, и пыль не циркулирует вместе с воздушной массой. Это особенно актуально, когда речь заходит о детях или лицах страдающих аллергией или астмой.

    При использовании системы напольного отопления тепло распространяется по помещению таким образом, что неотапливаемым остается пространство под потолком, и, кроме того, пол перестает быть теплопоглощающей поверхностью. В итоге уровень экономии энергии составляет 10-15% в стандартных помещениях, а в случае с помещениями с высокими потолками достигает 50%.

    Срок службы водяной системы напольного отопления определяется режимом эксплуатации и типом применяемых материалов. Учитывая тот факт, что напольное отопление является низкотемпературным и функционирует при давлении теплоносителя от 2 атмосфер, все элементы системы работают в щадящем режиме, в отличие от систем радиаторного отопления, где высокие температуры приводят к повышенному линейному расширению материалов и, как следствие, более быстрому износу компонентов системы. Система напольного отопления, выполненная с применением полимерных труб на основе сшитого полиэтилена (РЕХ) и смонтированная с соблюдением всех норм и требований, прослужит вам срок, не меньший, чем период между капитальными ремонтами здания, т.е. не менее 40-50 лет. В случае использования медных труб такая система способна бесперебойно работать до 200 лет. Для сравнения — срок службы электрического теплого пола составляет 15-20 лет, систем на основе стальных или алюминиевых радиаторов — 20-25 лет.

    Одной из главных особенностей водяного теплого пола является эффект поддержания выбранного температурного режима в помещении без необходимости дополнительного регулирования. Суть этого физического явления заключается в том, что поверхность, излучающая тепло, отдает тем больше тепла, чем ниже температура воздуха в помещении, и при этом не может нагреть окружающую среду сильнее, чем нагрета сама. Соответственно, в зависимости от настройки «теплого пола» будет поддерживаться и температурный режим в помещении. Этот эффект не исключает температурные колебания, но каждый раз при воздействии извне (проветривание помещения, изменение уличной температуры и т.п.) температура в помещении будет стремиться к первоначально заданной.

    Насколько бы странным это не показалось, но самым сложным в устройстве водяного теплого пола является процесс проектирования. При непосредственном монтаже компонентов, раскладке трубы и подготовке стяжки не требуется высококвалифицированного персонала. При желании весь процесс монтажа можно осуществить своими силами. Следующие далее инструкции помогут вам разобраться с тонкостями подготовки, проектирования, монтажа и эксплуатирования систем напольного водяного отопления.

    Ограничения по применению

    Напольное водяное отопление применяется в автономных системах отопления частных строений, а также многоквартирных зданий, в случае если эта система изначально была заложена в проект. Согласно закону, запрещается организовывать водяное напольное отопление в квартирах при непосредственном отборе теплоносителя из сетей центрального отопления или горячего водоснабжения. Это обусловлено тем, что температурный режим и давление в центральных сетях отопления рассчитаны на радиаторное отопление и при использовании в системах водяного теплого пола создадут опасность жильцам, конструкции и инженерным сетям строения. Устройство водяного теплого пола в городских многоквартирных строениях от централизованных сетей отопления должно организовываться с использованием теплообменника, и в обязательном порядке согласовываться с эксплуатирующей организацией. До принятия решения о том, будет ли у вас теплый пол, вам также необходимо определиться с типом напольного покрытия. Наиболее приемлемыми решениями являются плитка и ламинат. Можно использовать линолеум, но в данном случае необходимо обращать внимание на его качество, поскольку в дешевых сортах зачастую присутствуют низкокачественные компоненты, которые при нагреве будут выделять неприятный запах. Ряд таких традиционных решений как паркет или ковролин не подходит для укладки поверх систем напольного отопления по причине высокой теплоизолирующей способности, что приводит к недостаточной теплоотдаче и, как следствие, делает систему «теплого пола» малоэффективной.

    Непосредственное инженерное решение по организации водяного теплого пола состоит из двух основных частей:

    Распределительный узел — состоит из коллекторной группы, насоса для обеспечения циркуляции теплоносителя и смесительного узла, обеспечивающего необходимый температурный режим теплоносителя при подключении к системе радиаторного отопления. Устройство небольших по площади систем возможно с помощью ручных смесителей, а при организации напольного отопления как основного или единственного источника тепла целесообразно использовать готовые насосно-смесительные узлы.

    Полезный совет
    Желательно закладывать в проект коллекторы с возможностью полного отключения каждого контура. Это увеличивает надежность системы и облегчает эксплуатацию.

    Контур напольного отопления — состоит из труб, по которым осуществляется прокачка теплоносителя и передача тепловой энергии материалу пола и напольному покрытию.

    Оптимальным выбором по совокупности таких качеств как цена, технические характеристики и срок службы являются полимерные трубы на основе сшитого полиэтилена РЕХ или термостойкого PERT — их срок службы совпадает с периодом между плановыми капитальными ремонтами здания и составляет 40-50 лет. При этом они отличаются малым весом, высокой гибкостью и прочностью, имеют единый коэффициент линейного теплового расширения по всей толщине стенки и оставляют вам «право на ошибку» — в отличие от металлических или металлопластиковых труб вы можете позволить себе неправильно уложить контур, демонтаж не изменит характеристик трубы. Стоимость трубы из сшитого полиэтилена близка к стоимости металлопластиковых труб среднего качества. В свою очередь металлопластиковые трубы и фитинги для их разводки очень распространены, а срок службы медной трубы в системах отопления может достигать 200 лет, что оправдывает 4-х кратное превосходство в цене перед полимерными аналогами.

    Также необходимо обратить внимание на материалы, которые будут использоваться для теплоизоляции пола и устройства бетонной стяжки. Для изоляции рекомендуется использовать плиты из полистирола и вспененный полиэтилен. Для предотвращения растрескивания стяжки необходимо использование пластифицирующих присадок и армирование стяжки железной арматурой. Также желательно при подготовке раствора добавлять полипропиленовое фиброволокно для дополнительной защиты при усадке.

    Полезный совет
    При проектировании системы учитывайте, что в контуре не должно быть промежуточных соединений. При выборе материалов необходимо предусмотреть только два соединения в каждом контуре, а именно, при подключении к коллекторному распределительному узлу на точках подачи и возврата теплоносителя.

    Проектирование системы отопления

    Первоначально необходимо определиться с тем, каким образом будет происходить отопление вашего дома. В случае с напольным отоплением возможны два варианта: система отопления напольного типа и комбинированная система, которая в свою очередь может использовать напольное отопление как основной или вспомогательный источник тепла.

    Основное различие между радиаторной системой и системой теплого пола

    В случае с радиаторами формируются высокотемпературные контуры отопления, где температура теплоносителя колеблется в пределах 60-90оС. В случае же с теплым полом – низкотемпературные контуры с температурой теплоносителя 30-40оС. Соответственно, для систем с различной компоновкой потребуются разные настройки отопительного котла. При подборе распределительного узла необходимо исходить из отапливаемой площади. В среднем для отопления 1 квадратного метра площади принимается расход 5 погонных метров трубы. С учетом гидравлического сопротивления в трубах оптимальной площадью, отапливаемой одним контуром, является 10-15 квадратных метров. Количество входов коллекторной группы соответствует количеству контуров на этаже.

    Система отопления напольного типа



    В данном случае принимается в расчет то, что единственным источником отопления в доме будет система водяного теплого пола. Сама суть инженерного решения будет мало отличаться от систем обычного радиаторного отопления, при этом основными отличиями будут перенастройка отопительного котла на низкотемпературный режим работы и источник теплопередачи — трубы в стяжке пола вместо радиаторов.

    На этапе проектирования нужно учитывать то, что на каждый этаж строения требуется отдельный коллекторный узел, подключаемый к основному стояку. Настройка котла по температуре подачи теплоносителя в основной стояк при отоплении только посредством водяного теплого пола составляет 40-50оС, в зависимости от теплопотерь в пределах помещения.

    Современные газовые котлы комплектуются циркуляционными насосами, но, как правило, небольшой мощности, которая позволяет организовать достаточный напор в основном стояке, сформированном на сравнительно коротких промежутках из труб больших диаметров. Для отбора воды из основного стояка и преодоления гидравлического сопротивления контуров «теплого пола» целесообразно использование дополнительного циркуляционного насоса повышенной производительности. Это позволяет снизить разницу значения температур на подающей и обратной линии, тем самым увеличивая эффективность системы, поскольку температура в разных частях отапливаемого помещения будет стремиться к среднему значению,что в свою очередь исключает образование «островков холода».

    Полезный совет
    Оптимальная температура поверхности пола при отоплении жилых помещений с помощью напольного отопления составляет 24-26оС, соответственно температура теплоносителя в контуре напольного отопления на входе в контур должна составлять 30-40оС в зависимости от типа напольного покрытия.

    Комбинированная система отопления



    Система, в проекте которой заложены как высоко- так и низкотемпературные контуры отопления. Обычно этопроисходит в тех случаях, когда «теплый пол» внедряют в уже готовый проект, предусматривающий радиаторное отопление или нагрев воды посредством бойлера косвенного типа, либо того требуют конструктивные особенности строения. В такой ситуации необходимо обеспечить последовательное подключение высоко- и низкотемпературных систем отопления путем установки узла смешения. Цель данного устройства, смешивая в определенной пропорции теплоноситель из высокотемпературной части системы (70оС) с остывшим теплоносителем (30оС) из обратного коллектора системы напольного отопления, осуществлять подготовку необходимого уровня нагрева (40оС) в подающем коллекторе системы напольного отопления.

    При проектировании комбинированной системы, в которой напольному отоплению отводится роль основного источника тепла, целесообразно использование готовых сбалансированных насосносмесительных узлов. В этом случае устанавливается устройство, укомплектованное всей необходимой арматурой, полностью совместимое с готовыми коллекторными группами и стандартными циркуляционными насосами. В случае, когда напольное отопление является вспомогательным, и общая площадь, отапливаемая «водяным теплым полом» не превышает 60м2, возможно использование ручного смесительного узла. Для этого вам понадобится трехходовой смесительный клапан.

    Принцип действия этого устройства идентичен обычному сантехническому смесителю и позволяет настроить температуру теплоносителя поступающего в систему напольного отопления. Для этого процесса используется нагретый теплоноситель, поступающий от котла или контура радиаторного отопления и остывший из обратного коллектора системы «теплого пола». Но при серьезных перепадах температуры в основном стояке, например, при временном увеличении потребления горячей воды из бойлера, может возникать потребность в изменении настроек трехходового смесителя, что создает некоторые неудобства.

    Однако при необходимости такой узел смешения может быть переведен на автоматическое управление путем установки термостата на коллектор подающей линии в контуры напольного отопления и электрического сервопривода на трехходовой смеситель.



    Полезный совет
    В начальной стадии проектирования необходимо тщательно продумать месторасположение распределительного узла в помещении. По возможности его располагают как можно ближе к центру здания, чтобы длина проложенных труб между коллекторами и индивидуальными зонами отопления была минимальной. Это поможет сбалансировать систему и улучшить регулирование температуры в отдельных помещениях.

    Проект раскладки трубы

    После того как будет подготовлен инженерный проект отопления, необходимо сформировать схемы раскладки трубы в помещениях. Для этого нужно определиться с шагом и схемой раскладки.

    Для определения шага раскладки необходимо учитывать зоны активных теплопотерь, а именно: внешние стены, окна и двери. Целесообразно сокращать шаг в непосредственной близости от этих зон. Для того чтобы получить максимально комфортное отопление стоит спроектировать подвод теплого пола таким образом, чтобы труба контура, идущая от подающего коллектора с нагретой водой, проходила вдоль зон активных теплопотерь в первую очередь.

    Для отопления центральной части помещения используется 20-30-сантиметровый шаг трубы, а в зонах активных теплопотерь 10-15-сантиметровый. Это делается для того, чтобы увеличить теплоотдачу поверхности пола без изменения температур и для исключения дублирующих источников отопления. Однако убедитесь в том, что во всех помещениях вы закладываете одинаковую кратность шага, например, для центральных зон 25 см, а для зон активных теплопотерь 10 см, в таком случае расчет зависимости теплоотдач от температуры теплоносителя для всей поверхности пола строения будет одинаковым.

    Для непосредственной укладки трубы существует 2 основных схемы: «змейка» и «спираль». В зависимости от помещения меняется приоритет использования той или иной схемы. Для определения шага придется определиться с тем, какая мощность необходима для отопления того или иного помещения. В случае, когда необходимо организовать отопление небольшого помещения, целесообразно делать укладку трубы «змейкой». В принципе, этот вариант укладки самый простой и универсальный, но у него есть несколько минусов. Во-первых, перепад температуры поверхности пола в разных углах помещения будет наиболее заметен, а во-вторых, при необходимости уложить трубу с малым шагом ( 18-20 м2) и возникает необходимость укладки двух и большего количества контуров, то по-прежнему целесообразно использование нескольких «спиралей».

    Полезный совет
    Расстояние от стены до ближайшей части трубы контура напольного отопления должно быть не менее 15 см.

    Подготовка поверхности

    Монтаж начинается с выравнивания капитальной стяжки. В случае если перепад высот в одном контуре будет превышать половину сечения трубы (

    6 мм), то резко увеличивается вероятность образования воздушных пробок в трубах, которые в свою очередь будут препятствовать нормальному движению теплоносителя и снижать эффективность системы.

    Далее необходимо обеспечить гидро-, паро- и теплоизоляцию перекрытий. Это можно сделать с использованием комбинации из специальных гидроизолирующих мастик, полиэтиленовой пленки, изоляции на основе вспененного полиэтилена и пенополистирола.

    Для начала с помощью мастики или полиэтиленовой пленки необходимо обеспечить паро- и гидроизоляцию. Вспененный полиэтилен обладает высокими изоляционными свойствами при относительно небольшой толщине слоя (3-5 мм). Однако не стоит укладывать бетонную стяжку непосредственно поверх него. Он очень мягок и легко продавливается, поэтому при усадке есть риск растрескивания стяжки. Выполнять укладку малым шагом ( 2 лучше применить «змейку».

    В случае, когда необходимо обеспечить отопление большого помещения (>18-20 м 2 ), и возникает необходимость укладки двух и большего количества контуров, то по-прежнему целесообразно использование нескольких «спиралей», но использовать его как дополнительную изоляцию. Для обеспечения необходимой жесткости и правильной усадки стяжки, а также минимального уровня теплопотерь через плоскость перекрытий пола рекомендуется использовать пенополистирол толщиной не менее 20 мм. При устройстве теплоизоляции на плитах, уложенных поверх грунта или над неотапливаемыми помещениями, необходимо довести толщину изолирующего слоя до 80 мм.

    В случае, если вы планируете устроить водяной теплый пол в деревянном или ином строении без железобетонных перекрытий, формирование стяжки необходимо производить в заранее подготовленном коробе из водостойкой фанеры, который предотвратит растекание раствора по конструкции и под перекрытия. При этом надо учитывать несущую способность балок исходя из массы стяжки, формируемой для устройства водяного теплого пола. Для того чтобы максимально снизить массу конструкции, целесообразно сократить толщину стяжки до минимально возможной, но не менее 20 мм над трубой. Шаг трубы должен быть единым и не превышать 15 см для наиболее равномерного прогрева. Расчетная температура теплоносителя не должна превышать 40 о С. При этом допускается внедрение в стяжку облегчающих частиц (стружки, керамзита), но дозировка такого рода добавок должна быть тщательно рассчитана, с тем, чтобы не снизить теплопередающие свойства формируемой поверхности. Для дополнительной защиты конструкции от протекания раствора рекомендуется обшить короб изнутри и снаружи полиэтиленовой пленкой.



    Полезный совет
    Полиэтилен – довольно прочный химически устойчивый материал – пригоден для укладки в стяжку, как в виде пленки, так и в видевспененной теплоизоляции.

    Раскладка трубы отопительного контура.

    После того, как вы определились с шагом и схемой раскладки трубы в каждом помещении и подготовили поверхность под укладку труб, рекомендуется перенести эскиз схемы на верхний слой теплоизоляции, поверх которого планируется непосредственная раскладка трубы. Это можно сделать обычным маркером, если поверхность позволяет. В дальнейшем такой рисунок сильно облегчит и ускорит процесс монтажа, а также выявит ошибки, допущенные на этапе проектирования, если таковые имеются.

    Существует несколько способов закрепления трубы над поверхностью теплоизоляции в нужном положении. Самым распространенным способом является раскладка с помощью арматурной сетки. На поверхность теплоизоляции раскладывается арматурная сетка с шагом 5-15 см, труба крепится через каждые 50-80 см и в местах сгиба посредством пластиковых хомутов или тонкой проволоки. В данном случае вы получите сразу двойной эффект: вы закрепите трубу и подготовите армирующий слой для стяжки, что положительно повлияет на ее стойкость в процессе усадки и эксплуатации. В данном варианте рекомендуется после окончательной раскладки трубы до заливки раствора «приподнять» сетку с трубой на 5-10 мм над поверхностью с помощью деревянных или пластиковых элементов.
    Второй, не менее распространенный вариант крепления трубы контура водяного теплого пола – специальные полистирольные плиты. Особенностью таких плит являются особые регулярные возвышения на верхней поверхности, расположенные в шахматном порядке («бобышки»). Вокруг «бобышек» и производится раскладка трубы.

    В данном варианте помимо элемента закрепления трубы обеспечивается 20-мм теплоизоляционный слой, но в дальнейшем потребуется армирование стяжки в том или ином виде.

    Помимо традиционных готовых способов раскладки вы также можете подготовить крепежную базу по аскладку самостоятельно. Для этого вам по надобятся длинные доски толщиной 15-25 мм и шириной 50-80 мм. Используя лобзик, вы можете сформировать каркас для раскладки трубы с любым шагом и типом раскладки. Для этого вам потребуется выпилить в досках выемки по внешнему диаметру трубы с требуемым интервалом, потом закрепить доски таким образом, чтобы сформировались контуры будущего контура раскладки, при этом изоляция должна раскладываться таким образом, чтобы нижняя кромка выемок была на одном уровне с верхней плоскостью слоя изоляции. Далее в выемки акладывается труба с тем, чтобы повторить ранее спроектированную схему и шаг раскладки.



    Полезный совет
    «Семь раз отмерь — один раз отрежь». Именно так необходимо поступить при раскладке труб. Перед началом раскладки начало контура присоединяется к подающему коллектору и только после окончания укладки труба обрезается и подключаетсяк возвратному коллектору

    После окончательной готовности каркаса рекомендуется проложить вертикальные плоскости демпферной лентой во избежание компрессионного разлома конструкции при температурном расширении стяжки.

    Чтобы разложить трубу контура «змейкой» необходимо сформировать прямоугольный каркас.

    В ависимости от размеров помещения потребуется 2-3 заготовки по длине, соответствующей длине комнаты, а также 2-3 доски для закрепления каркаса по ширине. В случае раскладки трубы «спиралью» потребуется закрепить доски по диагонали или двумя треугольниками. При этом довольно сложно рассчитать места выемок «на бумаге». Целесообразно сначала собрать каркас и разложить изоляцию, перенести эскиз проектной схемы на поверхность и наметить места для выпилов. После этого аккуратно вынуть каркас, выпилить выемки и вернуть каркас на место. В этом случае вы сможете гарантировать полное совпадение рисунка и каркаса. Кроме того, при раскладке трубы «спиралью» достичь правильной геометрии схемы не получится. Стоить заметить, что такой вариант раскладки является наименее затратным по части приобретения материалов, но с точки зрения дополнительных работ, это, безусловно, является более длительным и сложным.

    После того как все трубы контуров напольного отопления разложены и подключены к распределительным узлам, необходимо проверить систему на герметичность. В первую очередь вас должна интересовать герметичность соединений и участков трубы, которая окажется в стяжке. Кроме того, необходимо убедиться, что все соединения сделаны правильно и выдержат запланированное давление.

    Все эти действия необходимо выполнить до момента заливки стяжки. Для начала необходимо заполнить систему водой или специальным раствором – антифризом. Рекомендуется заполнять контуры поочередно. Для этого оставьте открытым один контур и начните подачу воду. Как только контур будет полностью заполнен, а воздух удален, перекройте краны и откройте следующий контур. Таким же образом нужно заполнить все контуры, подведенные к данному распределительному узлу. Когда вся система на этаже будет полностью заполнена, откройте все контуры и поднимите давление до 4-5 бар, что будет соответствовать 1,5-кратному максимальному рабочему давлению. Давление будет постепенно падать, но при условии герметичности системы через некоторое время стабилизируется, что будет означать функциональность системы. Для того чтобы дополнительно проверить соединения на герметичность, необходимо еще раз довести давление до 4-5 бар и оставить на 2 часа, после этого сбросить давление и оставить на 2 часа. Цикл рекомендуется повторить 3-4 раза.

    Полезный совет
    Для гидравлических испытаний систем отопления и водоснабжения используются специальные опрессовочные насосы, которые, при необходимости, позволяют тестировать системы при давлении до 50-60 бар

    После окончания проверки целесообразно выставить рабочее давление 1,5-3 бар и оставить систему на сутки – давление не должно больше падать. В случае падения давления проверьте все соединения и контуры. Как правило, с учетом некоторой степени запыленности в ремонтируемом помещении, обнаружить свежие потеки несложно. Если в систему залит антифриз, то специфичный запах также даст знать о протечке. По окончании заполнения и испытаний контуров напольного отопления можно произвести заполнение и опрессовку подающих контуров и котла. Откройте коллектора распределительных узлов и заполните основной стояк, подающие трубопроводы и котел. Проведите гидравлические испытания согласно регламенту, прописанному в инструкции по эксплуатации вашего котла. После гидравлических испытаний можно переходить к тепловым испытаниям системы. Перекройте все контуры «теплого пола» на распределительных узлах. Установите рабочее давление, включите циркуляционные насосы на проектную ступень и доведите температуру в основном стояке до расчетной. Откройте дальний от котла контур напольного отопления и дождитесь, пока он полностью прогреется.

    Полезный совет
    Будьте осторожны! Если в систему залит антифриз на основе этиленгликоля, то при утечке необходимо увеличить вентиляцию помещения и ликвидировать утечку как можно быстрее, во избежание отравления парами смеси.

    После того как разница температур между подающим и возвратным коллектором достигнет 5-10 о С, откройте следующий контур. Таким образом последовательно запустите всю систему. После того, как вся система прогреется и выйдет на проектную мощность, увеличьте температуру в контурах до максимальной предусмотренной в проекте. В случае если система напольного отопления является единственным источником отопления строения, то проверьте настройки котла.
    Если система комбинированная, то установите требуемые значения на узлах смешения или термостатах. Максимальная температура теплоносителя в системе напольного отопления не должна превышать 55 о С. Система должна проработать в пиковом режиме не менее 6 часов. Запишите давление и температуру при пиковой тепловой нагрузке в разных точках системы. В дальнейшем, в случае срабатывания аварийной защиты котла или обнаружения неправильной работы системы, вы сможете использовать эти данные для диагностирования и выявления неисправностей. После тепловых испытаний еще раз проверьте систему на наличие воздуха и протечек.

    После того, как вы убедитесь в герметичности и работоспособности системы отопления, можно приступать к устройству бетонной стяжки. Для этого еще раз проверьте изоляцию и подготовьте раствор. Не забудьте добавить пластификатор и фиброволокно. Для предотвращения разрушения стяжки по причине линейного теплового расширения необходимо проложить по периметру помещения демпферную ленту. Через демпферную ленту допускается прохождение только подающего и обратного трубопровода – их желательно проложить в гофре для дополнительной защиты от случайного повреждения в процессе эксплуатации. Запустите систему. Установите среднее проектное давление 1,5-2 бар. Не нагревайте теплоноситель. Максимальная температура в контуре по заливке стяжки не должна превышать 25 о С до окончательного затвердевания бетона (17-28 дней). После этого периода систему можно запускать на проектную мощность. Толщина стяжки непосредственно над трубой должна составлять 30-50 мм. Чем меньше толщина стяжки, тем быстрее она будет прогреваться, при этом возможно появление эффекта «тепловой зебры», когда четко ощущается место прохождения трубы с теплоносителем. Соответственно, чем больше шаг между трубами, тем пропорционально большую толщину должна иметь стяжка для равномерного прогрева поверхности пола. После заливки стяжки рекомендуется провибрировать поверхность для удаления пузырьков воздуха и более плотного прилегания бетона к трубе. Это существенно увеличит эффективность вашей системы отопления. После окончательного затвердевания стяжки можно укладывать напольное покрытие.

    Полезный совет
    Для устройства стяжки используйте цементнопесчаный раствор или пескобетон М-300

    Источник: http://leroymerlin.ru/advice/vodosnabzhenie/kak-sproektirovat-vodyanoy-teplyy-pol/

    Водяной теплый пол своими руками: схемы укладки, монтаж, стяжка, армирование



    Как сделать водяной тёплый пол своими руками.
    Сейчас мы рассмотрим условия при которых будет рационально монтировать тёплый пол, какие необходимые навыки вам потребуются, непосредственно сам процесс монтажа теплого пола.

    1. Устройство тёплого пола.
    2. Какие трубы использовать для теплого водяного пола.
    3. Коллекторный узел теплого пола.
    4. Схемы укладки теплового контура.
    5. Шаг укладки труб теплого пола.
    6. Как рассчитать длину труб для укладки теплого пола.
    7. Пошаговое устройство теплого водяного пола.
    8. Устройство основания под тёплый пол.
    9. Утепление и гидроизоляция.
    10. Монтаж контура отопления трубами.
    11. Армирование теплого пола.
    12. Испытание подключенной системы.
    13. В конце необходимо провести испытание всей системы:
    14. Заливка цементной стяжки теплого пола.
    15. Заключительный этап. Выбор напольного покрытия.
    16. Видео водяной теплый пол

    Устройство тёплого пола.

    Каждый из видов тёплых полов объединяет одно — под покрытие пола монтируют провода, плёнку или трубы. Монтируемые части служат как приборы отопления. Полы с плёнкой и проводами подходят практически всегда и везде . Водяной тёплый пол преимущественно монтируют в частных домах. Более подробно мы рассмотрим тёплый пол, в котором установлены трубы.

    Водяные системы полов бывают двух видов:

    • Бетонные (или мокрые) теплые полы. «Мокрым» полом этот вид называют потому, что в процессе установки трубы заливают цементно-песчаной смесью.
    • Легкие теплые полы. В этом случае трубы расположены в пазах пенополистирольной основы, либо основании из досок. Лёгкие системы устанавливают в помещениях, в которых нельзя сделать цементную стяжку.

    Мы будем рассматривать монтаж тёплого водяного пола.
    Установка данного типа пола достаточно легка, в том случае если у вас уже есть хотя бы базовые навыки установки систем отопления и немного опыта в строительстве. В ином случае, некоторые моменты монтажа следует рассмотреть с опытными строителями.

    Какие трубы использовать для теплого водяного пола.



    Трубы для теплого пола

    Самым оптимальным вариантом для установки водяного пола следует считать трубы PEX или PERT. PEX — трубы, это трубы из сшитого полиэтилена. PERT — трубы, в их основе лежит армированный полимер. Из этих представленных вариантов, лучше посмотреть на PEX трубы. Они более эластичны, в отличие от PERT — труб. Так же у этих труб повышенная плотность сшивки (порядка 85 %). И именно поэтому, в отличие от PERT — труб, у них повышенный «эффект памяти». То есть после растягивания, PEX — трубы имеют повышенную способность к возврату в исходное состояние.
    Стандарт труб для отопления. Они имеют диаметр 16 , 17 и 20 мм. Толщина трубочной стенки около 2 мм.

    При подборе труб в магазине советуем обратить внимание на марки Uponor, Tece, Rehau, Valtec. Можно отметить их высокое качество.

    Коллекторный узел теплого пола.

    Помимо труб для тёплого водяного пола, вам потребуется узел, отвечающий за распределение смеси для обогрева по трубам.



    Основные элементы коллектора теплого пола

    Составные части этого узла:

    • Настроечные клапаны с расходомером или без
    • Устройство для отвода воздуха (работающее в авто. режиме)
    • Коллекторы, имеющие клапаны балансировки
    • Вентили для прекращения подачи теплоносителя и устройство учёта расхода
    • Набор фитингов для присоединения отдельных частей
    • Кронштейны для фиксации
    • Так же необходим специальный коллекторный шкаф для размещения всех узлов устройства (обычно его располагают в какой либо нише)

    Схемы укладки теплового контура.



    Схемы укладки теплого водяного пола

    Во избежании множества ошибок в процессе установки пола, до начала работ следует нарисовать для себя схему прокладки теплового контура. Так же, если в последствие потребуется ремонт, то вы значительно упростите себе задачу.

    1. Укладка теплого водяного пола «змейкой». Это самый простой способ укладки трубы. Главный недостаток этого способа — достаточно большая разница температур на концах контура (от 5 до 10 градусов). Это обусловлено тем, что теплоноситель, проходя по трубе от начала и до конца существенно остывает.
    2. Укладка теплого пола «улиткой». Способ значительно сложнее в укладке, чем «змейка». Но зато в итоге температура пола на всей поверхности пола будет практически одинаковой
    3. Комбинированный способ устройства теплых полов. Обычно края помещения выкладывают «змейкой», а основную часть «улиткой».

    Для достижения приемлемого давления внутри труб следует соблюдать следующие правила:

    • Все используемые в работе трубы контура должны иметь одинаковую длину.
    • Один контур не должен выходить за границы одного помещения
    • Площадь пола помещения обогреваемого одним контуром составляет не более 40 кв.м.
    • В местах расположения мебели и сантехники контур не обязателен

    Шаг укладки труб теплого пола.

    Важный параметр — это «шаг» прокладки трубы. Его границы делают от 10 до 60 см. Это зависит от многих показателей:

    • При прокладке контура в помещениях со стенами выходящими на улицу, делают шаг от 10 до 15 см.
    • В помещениях без внешних стен, а так же в их центральной части делают шаг от 20 до 30 см.
    • В ванных, туалетах, банях и иных «прохладных» местах делают шаг 15 см. по всей площади

    Как рассчитать длину труб для укладки теплого пола.

    Для расчёта нужной длины труб контура теплого водяного пола нужно площадь обогреваемого помещения (кв.м.) поделить на шаг укладки (м). Так же надо добавить длину трубы до коллектора и размер изгибов.

    Общая длина для труб диаметром 16 мм. от 70 до 90 м; для диаметра 17 мм, от 90 до 100 м; для диаметра 20 мм, около 120 м.

    Пошаговое устройство теплого водяного пола.

    • Устройство основания пола
    • Монтаж контура отопления
    • Армирование
    • Испытания
    • Заливка цементной стяжкой



    Устройство основания под тёплый пол.

    Тёплый пол нужно устанавливать на прочном основании. Например, на плите из бетона. Тогда толщина «общего» слоя пола не превысит 8 см. При укладке пола прямо на грунт, требуется его максимально выровнять и как можно лучше утеплить. Толщина утеплителя будет зависеть от погодных условий района и конкретного местоположения. В том случае, если тёплый пол будет укладываться над подвальным помещением, либо на этажах выше первого, толщина утеплителя будет самой минимальной. Около 3 см.

    Утепление и гидроизоляция.

    Профессионалы советуют проложить гидроизоляцию (например плотную плёнку) для защиты утеплителя от цементно-песчаного раствора и во избежании образования конденсата.



    Вместо плотной полиэтиленовой плёнки можно использовать рубероид. От рулона плёнки или рубероида отрезают куски по длине помещения и укладывают с нахлёстом друг на друга (нахлёст около 20см.) Так же гидроизоляцию надо обязательно завернуть на стены.

    Поверх выложенной гидроизоляции кладётся утеплитель, который служит для удержания тепла в помещении. Из множества вариантов, которые могут предложить современные производители, профессионалы советуют выбирать из двух вариантов:

    1. Экструдированный пенополистирол. Обладает всеми необходимыми преимуществами. У него пониженная теплопроводность, повышенная влагостойкость. Так же он весьма износоустойчив.
    2. Пенополистирол в виде профильных матов. Главная особенность этого вида утеплителя — поверхность с выступами. Это позволяет легче производить укладку труб. Шаг выступов в этом утеплителе 5 см. Главный недостаток — повышенная стоимость по сравнению с ЭППС.

    При выборе толщины слоя утеплителя следует учесть несколько важных условий.

    • При укладке утеплителя прямо на грунт его толщина обязана быть не меньше 10 см. Так же можно рассмотреть вариант двухуровневой укладки. Два слоя утеплителя по 5 см. толщиной.
    • При выкладке утеплителя в помещении под которым расположен подвал, слой от 5 см.
    • При укладке на все последующие этажи его толщина возможна до 3 см.

    Для крепления утеплителя потребуются дюбели-зонтики, либо тарельчатые дюбели. Для крепления труб необходимы гарпун-скобы.

    Порядок действий выкладки утеплителя:

    1. Выровнять поверхность где будет лежать теплоизоляция. Это лучше сделать при помощи песка или черновой стяжки.
    2. Укладка кусков гидроизоляции. Швы надо проклеить скотчем.
    3. Непосредственно выкладка плит утеплителя стык в стык. (маркированная сторона должна оказаться наверху)
    4. Швы между плитами надо так же проклеить скотчем.
    5. Закрепить утеплитель дюбелями.

    Если вы укладываете утеплитель в два слоя, следует соблюдать принцип кирпичной кладки. Швы верхнего и нижнего слоёв не должны совпадать.

    Монтаж контура отопления трубами.

    До начала укладки труб на утеплитель следует сделать разметку маркером. В последствие ножом по разметке нужно будет сделать «ходы» для труб.



    Монтаж теплого пола

    Тут нужно не забыть учесть повороты, диаметр и шаг труб. Так же во время этого этапа следует установить коллекторный шкаф. Так же можно установить гофру для защиты труб в местах стыковки труб с узлом и полом. Во время этого этапа следует закрепить демпферную ленту. Нельзя использовать и паять полипропиленовые трубы.

    Порядок действий при выкладке труб:

    1. На один конец размотанной трубы крепим фитинг, защитную гофру и подсоединяем к коллектору. (трубу следует разматывать отрезками по 10-15 м.)
    2. По заранее размеченному маркером контуру выкладываем трубу. Фиксацию производим посредством гарпун-скоб (крепление происходит на прямых участках трубы, через каждые 30-40 см.) Гарпун-скобы следует устанавливать не сразу, а только после выкладки 5-10 м. трубы
    3. Проложив трубу по всей разметке, подводим её к коллектору и отрезаем. Надеваем фитинг и крепим к коллектору. Отмечаем длину отрезка контура. Это потребуется для последующей балансировки.

    Укладка трубы должна начинается с самых дальних зон от коллектора. Подобным образом укладываем каждый водяной контур. Во время монтажа трубы следует соблюдать осторожность во время ходьбы. Лучше подкладывать для ходьбы какой-либо настил.

    Армирование теплого пола.

    Основная функция армирующей сетки — это увеличение прочности всей конструкции. Необходима она или нет, и стоит ли тратить на неё деньги решать вам.

    Главное условие укладки сетки — это то, что она должна располагаться над трубами.

    Для армирования подойдёт сетка с ячеёй 10 на 10 см. Можно использовать либо металлическую, либо пластиковую сетку. Главное, что бы она была без рифлёной поверхности, во избежании повреждения труб. Небольшие куски сетки выкладывают с нахлёстом друг на друга и фиксируют пластиковыми хомутами.

    Испытание подключенной системы.

    До заливки пола обязательно следует испытать подключенный контур. Это позволит выявить возможные утечки и неисправности.

    Для испытания потребуется опрессовочный насос.

    Порядок действий при заполнении системы:

    • На коллекторе остается открытым только один проверяемый контур
    • После выхода всего воздуха и полной чистоты воды сливной кран закрывается. Потом перекрывается испытуемый контур. (уже промытый и заполненный теплоносителем)
    • Операция повторяется с каждым контуром отдельно

    Во время испытания необходимо проверить присутствие воздуха в системе и чистоту теплоносителя. Испытание необходимо проводить до полной чистоты воды.

    Чистота воды проверяется по шлангу слива. Лишняя жидкость сливается в канализацию по сливному шлангу подсоединённому к коллектору. Во время проведения испытания автоматические воздухоотводчики находятся в открытом состоянии.

    В конце необходимо провести испытание всей системы:

    1. Каждый из контуров в вашем коллекторе открыт
    2. В насос заливается чистая вода
    3. Посредством насоса в системе создаётся давление примерно в 2 раза больше рабочего (6 атм.)
    4. Визуально оценивается целостность системы
    5. Система на одни сутки остаётся под давлением 6 бар
    6. Если вы не обнаружили протечек, система прошла проверку

    Заливка цементной стяжки теплого пола.



    Стяжка теплого пола

    Одному с подобной работой справиться очень сложно. Поэтому следует обратиться к профессионалам (если у вас нет опыта в подобных работах), либо найти себе помощника.
    Для работы потребуются строительный уровень и маяки (например профиль для гипсокартона).

    Маяки крепятся на уровне «чистого» пола. Расстояние до стен около 30 см.

    В исходный раствор (1 к 3; цемента и песка) следует добавить фибру и пластификатор. Фибра повысит механическую прочность стяжки и её пластичность, а пластификатор сильно повысит степень её подвижности и прочности.

    Стяжка должна заливаться с дальних углов и вестись линиями по маякам. Через несколько дней стяжка «схватиться» и можно начинать зачищать её поверхность. Так же следует обрезать торчащую демпферную ленту.

    Ближайшие 2 недели готовую стяжку нужно увлажнять и покрывать полиэтиленом.

    Заключительный этап. Выбор напольного покрытия.

    Самым лучшим вариантом считается керамическая плитка, так как при её нагревании не происходит вредных химических процессов. Этот вариант идеален для ванных комнат, туалетов и кухонь.
    При выборе покрытия для остальных помещений главное выбрать покрытие со специальной маркировкой. Покрытие для тёплого пола помечены специальным знаком.



    Знак теплый пол

    Видео водяной теплый пол

    Источник: http://ribler.ru/otoplenie/vodjanoj-teplyj-pol-svoimi-rukami-shemy-ukladki-montazh-stjazhka-armirovanie/

    Ещё по теме  Теплый пол по деревянным лагам своими руками
    Смотрите также:

    Ремонт натяжных потолков своими руками 02.05.2020 Как сделать ремонт натяжного потолка – порез и способы его заделки своими руками В качестве потолочной отделки очень часто используются натяжные потолки, которые имеют массу достоинств – они хорошо выглядят, дают неплохую звукоизоляцию, защищают квартиру от затопления... →

    Конструкции окон своими руками 02.05.2020 Руководство по самостоятельной установке окна Если вы планируете заменить или вставить новые окна, вам нужно изучить процесс установки. Всё зависит от того, как вы будете производить монтаж окон: либо своими руками, либо привлекая стороннюю фирму. Чтобы сделать демонтаж... →

    Раковина над стиральной машиной своими руками 02.05.2020 Раковина над стиральной машиной: характеристики и инструкция Проблемой при установке стиральной машинки в ванной комнате является уменьшение свободной площади в помещении. Частично убрать этот недостаток можно, применяя нестандартные дизайнерские методы. Одним из таких... →
