ТРУБА ДЛЯ ГАЗОВОГО КОТЛА своими руками

Дымоход для газового котла: устройство, конструкция, диаметр

При установке газовых котлов необходимо строго соблюдать нормы. Также строго по нормативам надо монтировать дымоход для газового котла. Хоть температура дымовых газов невысокая и не имеет окраски, вреда нанесет не меньше, а большое — потому как протечки плохо определяются. Потому надо сразу делать все старательно, особое внимание уделяя герметичности стыков.

Требования к дымоходам для газовых котлов

Все требования к дымовым каналам прописаны в нормативных документах — СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Их выполнение — обязательно. Если обобщить, то все можно свести к нескольким пунктам:

  • Сечение (диаметр) дымохода не может быть меньше чем выходной патрубок на котле. То есть, если выход газового котла 150 мм, то дымоход должна иметь внутреннее сечение не менее 150 мм. Больше — можно, меньше — нет. В крайнем случае могут закрыть глаза на разницу в несколько миллиметров.
  • Дымоход должен идти вертикально вверх. Желательно разработать конструкцию так, чтобы наклонных участков не было. В крайнем случае допускается уклон в 30°. Протяженность наклонного участка — не более высоты помещения.
  • На все протяжении дымохода он не должен иметь искривлений и заужений.

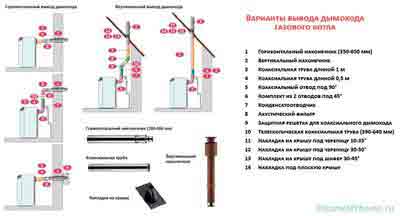

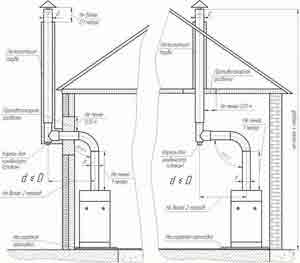

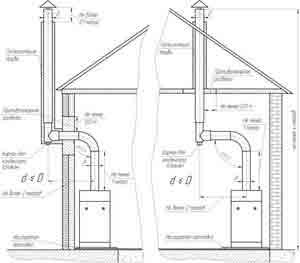

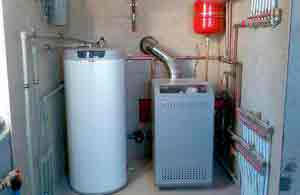

Варианты установки дымоходов для напольного газового котла (с выходом дымового патрубка вверх)

Это основные требования. Их выполнять обязательно. Они обеспечивают требуемую степень безопасности. Ведь то, что выхлоп газового котла не имеет цвета, не значит, что он безвредный. Потому всем моментам обеспечения безопасности необходимо уделить максимум внимания.

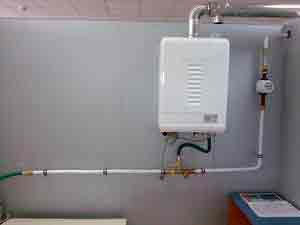

Конструкции котлов и способы устройства дымовых труб

Есть два типа горелок для газовых котлов:

    Открытые. В них кислород для горения забирается из помещения, в котором установлен котел. Потому такой тип горелок или отлов называют еще «атмосферными». В таких газовых котлах отвод дымовых газов требует наличия трубы с выходом в атмосферу и хорошей тягой.

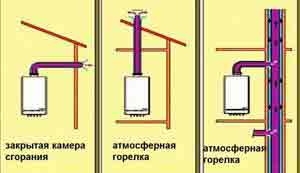

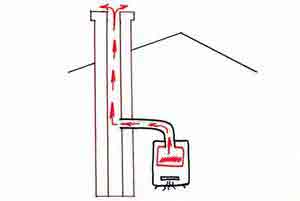

Способы вывода дымохода от газового котла

Понятно, что выбор типа дымохода в первую очередь зависит от типа камеры сгорания. В одном случае это должна быть коаксиальная труба, в другом — обычная. Но кроме этого есть еще множество нюансов по конструктивному исполнению.

Из какого материала

Дымоход для газового котла в частном доме можно сделать из разных материалов. Основное требование — стойкость к химически агрессивным веществам, неспособность пропускать газы. Традиционно используют несколько материалов. О достоинствах и недостатках,особенностях сборки каждого из них поговорим подробнее.

Кирпичный дымоход

Сегодня это уже не самый популярный тип дымоходов. Он получается тяжелым, при большой высоте требует наличия фундамента. Кроме того кладка кирпичного дымохода занимает немало времени.

Вместе с тем, этот вид дымовых труб обладает рядом отрицательных качеств. Первое — в нутренние стенки его негладкие, что способствует скоплению сажи, ухудшает тягу. Второе — к ирпич — гигроскопичен. Потому стекающий по стенкам конденсат впитывается, что способствует быстрому разрушению.

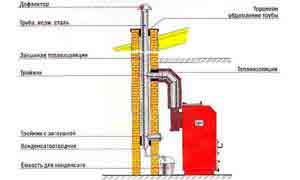

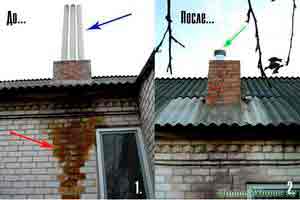

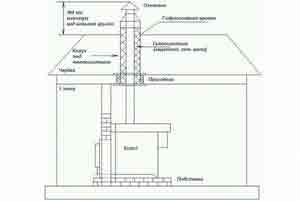

Устройство кирпичного дымохода для газового котла с вставкой металлической гильзы

Чтобы решить эти проблемы внутрь кирпичного дымохода вставляют гладкую трубу подходящего диаметра. Обычно это труба из нержавеющей стали или асбеста. При строительстве такого комбинированного дымохода необходимо уделить внимание следующим вещам:

  • Стыки трубы-вкладыша надо делать герметичным. Если это обычные или сендвич-трубы из нержавеющей стали, все происходит стандартно — дымоход собираем по конденсату. Если вкладыш сделан из асбестоцементных труб, придется позаботиться о герметичности стыков. Причем замазать стык цементом — не вариант. Такое соединение никак не является герметичным — конденсат будет впитываться. Придется придумывать герметичные хомуты, использовать гидрофобные (водоотталкивающие) составы. Причем они должны быть еще и химически стойкими. Как вариант, можно рассмотреть промазывание стыков жаростойкими герметиками с температурой эксплуатации порядка 200°C.
  • Для того чтобы конденсат образовывался как можно меньше, трубы (даже внутри кирпичного кожуха) лучше утеплить. Для этого желательно использовать утеплитель, который не боится намокания.
  • Внизу к трубе-вкладышу обязательно должен быть пристроен конденсаотосборник. Доступ к нему должен быть свободным.

Если сделать дымоход для газового котла по этим правилам, то даже при обильном выделении конденсата с ним легко будет справиться.

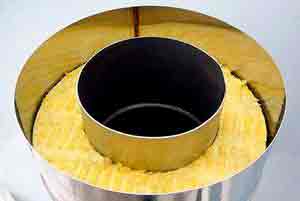

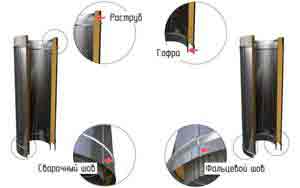

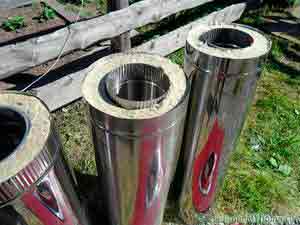

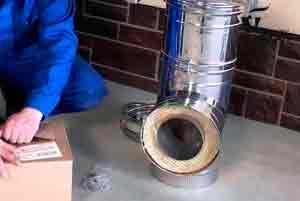

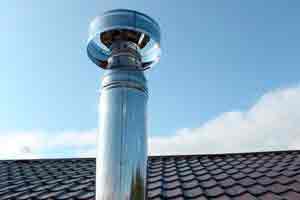

Нержавеющая сталь — одностенные трубы и сендвич

Современные газовые котлы устроены так, что температура дымовых газов на выходе не очень высокая. Потому конденсат образуется всегда. При хорошей тяге большая его часть улетает в трубу, при хорошем утеплении оставшаяся часть испаряется. Так и получается, что в конденсатосборнике жидкость присутствует не всегда. Но сам конденсат образуется при работе газового котла все время. Когда-то в большем количестве, когда-то в меньшем. В связи с этим, требования к нержавеющей стали для дымохода высокие: она должна выдерживать длительный контакт с едкими веществами. Этим требованиям отвечает в основном пищевая нержавейка. Да, она стоит немало, но только она будет служить годами.

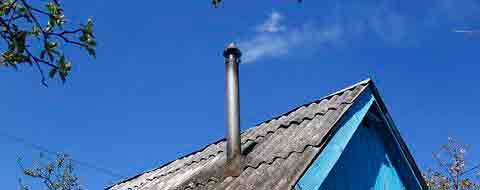

Теперь о том, делать дымоход для газового котла из одностенной трубы или из сендвич-труб. Для того, чтобы конденсат образовывался в минимальных количествах, желательно чтобы дымоход не остывал. То есть, его надо утеплять. И хоть сендвич-дымоход имеет прокладку из утеплителя, при наружной прокладке (на улице) его тоже лучше утеплить — дольше прослужит, лучше будет тяга. Но в данном варианте потребуется меньше утеплителя — один слой, тогда как обычную трубу, возможно, придется оборачивать двумя или даже тремя слоями. Так что затраты на обустройство дымохода из одно-стенной нержавеющей трубы и сэндвичей будут сопоставимы. Просто в первом случае придется использовать большее количество утеплителя, во-втором меньшее.

Если говорить о надежности, то сендвич-дымоходы более надежны, хотя бы из-за того, что состоят из двух слоев металла. Кстати, если будете дымоход утеплять, наружные трубы могут быть из оцинкованной стали — с конденсатом они не контактируют, температуры невысокие, а внешний вид неважен, так как все будет обматываться утеплителем.

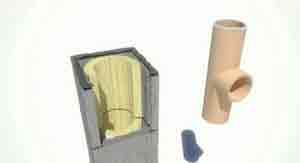

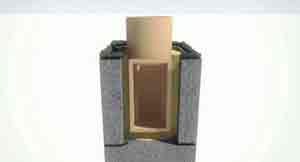

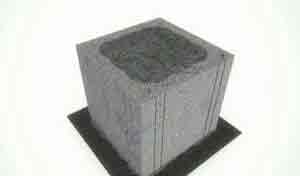

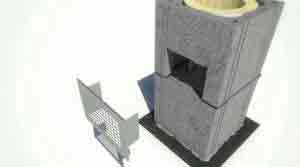

Керамические дымоходы

Керамические дымоходы хороши всем: они долговечны, надежны, хорошо переносят контакт с агрессивными веществами. Но имеют два существенны недостатка. Первый — они стоят дорого. Второй — имеют большой вес, так что при устройстве высокого дымохода требуют наличия фундамента. А это — дополнительные расходы к итак немалой сумме. Зато срок эксплуатации такого дымохода исчисляется десятилетиями.

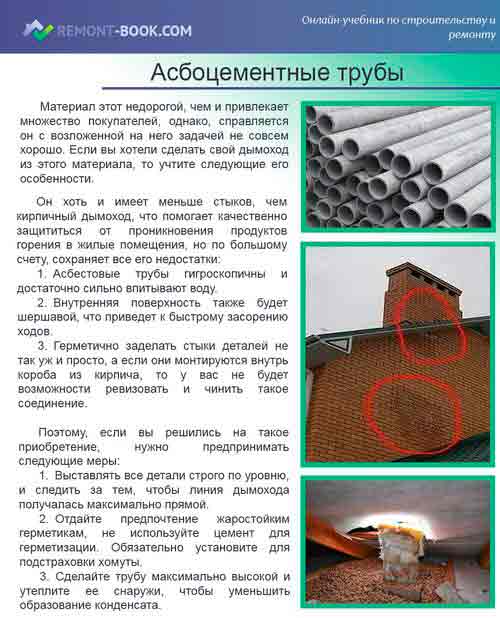

Асбоцементные трубы

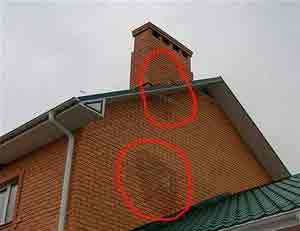

Некогда это был самый популярный вид материала при строительстве дымоходов для газового котла в частном доме. Материал, конечно, пористый, имеет шероховатые стенки, да и сечение у него неидеальное (не круглое, а скорее, овальное). Но это, пожалуй, самый дешевый вариант.

Чтобы избежать появления подобных пятен надо соединения сделать абсолютно герметичными

При использовании асбоцементных труб для дымохода газового котла необходимо:

  • Делать его максимально прямым, стараясь стыки делать ровными.
  • Стыки герметизировать. Как уже говорили, просто замазать цементном — не вариант. Необходимо герметичное соединение. Несколько решений проблемы — использование гидрофобных присадок в раствор, обмазка высохшего цементного раствора герметиком, использование герметичных хомутов.
  • Для уменьшения количества конденсата трубу делать высокой, хорошо утеплять.

В общем, ничего нового, все те же правила, что и для описанных выше материалов, но добавляется морока со стыками. Так что в результате по цене дымоход из асбестовых труб получается практически таким же, как и из нержавеющей стали.

Для котлов с открытой камерой сгорания

Для газовых котлов с атмосферной горелкой необходим дымовой канал, обеспечивающий хорошую тягу — удаление продуктов сгорания происходит за счет движения воздуха по трубе. Потому его делают максимально прямым, желательно — с гладкими стенками. Есть два варианта исполнения:

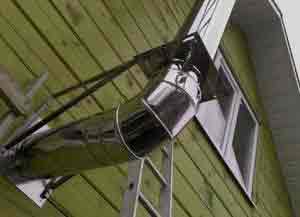

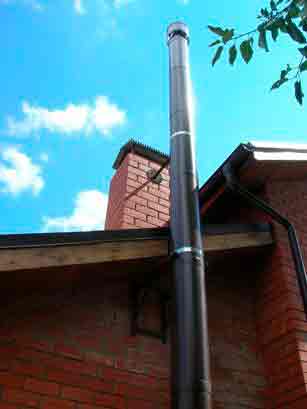

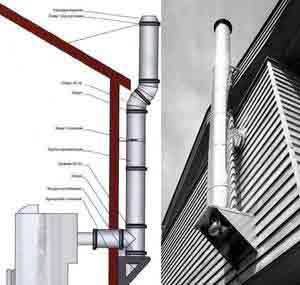

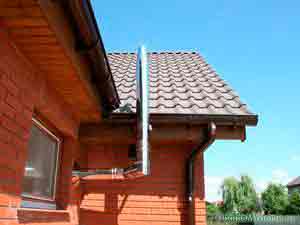

    Вывести горизонтально через стену, затем, вдоль наружной стены, вверх до требуемой высоты. Этот вариант еще называют наружный дымоход.

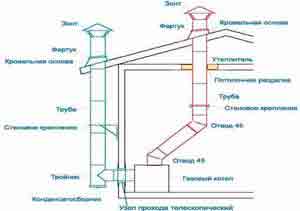

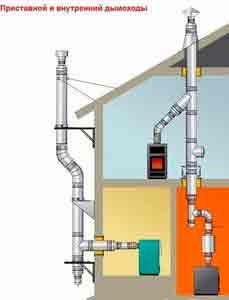

Типы дымоходов для газового котла с атмосферной горелкой

Какой из вариантов лучше? Проще реализуется наружный дымоход — с выводом через стену. Важно только правильно пройти через стену (соблюсти противопожарный зазор, если стены горючие). Но для данного варианта требуется хорошее утепление, качественное крепление к стенам. И даже при таких условиях конденсата обычно много. Потому установка на выходе тройника и конденсатосборника обязательна.

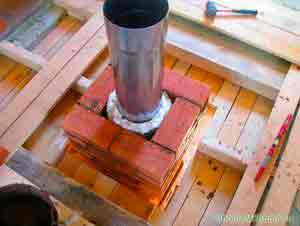

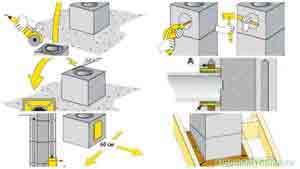

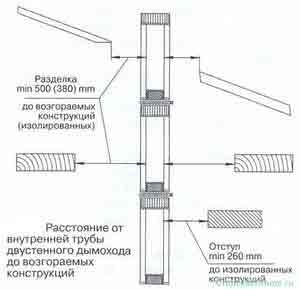

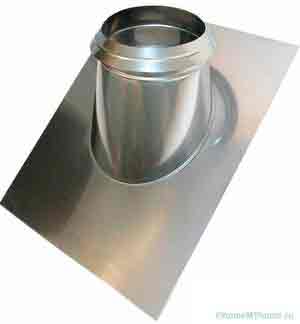

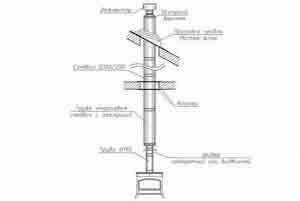

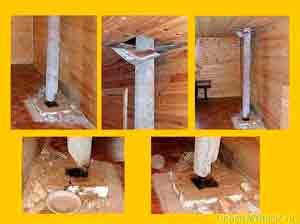

Вариант прохода через перекрытие и утепление

В случае с выводом дымохода через крышу есть, как минимум, два сложных момента — проход через перекрытие первого этажа и через крышу. В этих местах устанавливают специальные проходные узлы. Они обеспечивают должную степень противопожарной безопасности.

Особенности сборки металлических труб

Если собирают используют сендвич-трубы или одностенные металлические, то наружный дымоход для газового котла собирают «по конденсату». То есть вставляя верхнюю трубу внутрь нижней. Это возможно за счет наличия гофрированного края с одной стороны.

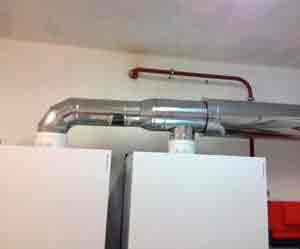

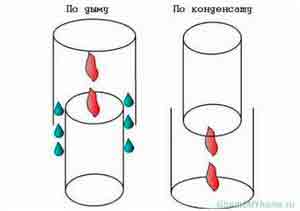

При сборке дымохода внутри здания конструкцию собирают «по дыму». В данном случае важнее, чтобы газы не попали в помещение. Потому разворачивают трубы так, чтобы верхний элемент надевался на уже установленный.

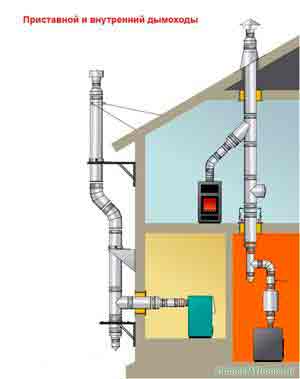

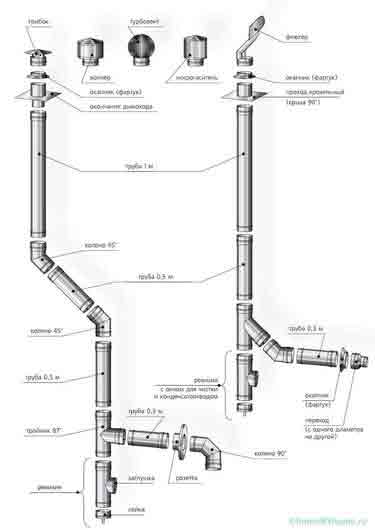

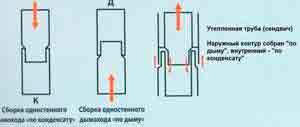

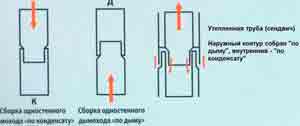

Типы сборки дымохода из металла и сэндвич-труб

Есть третий вариант — собрать два контура по-разному: наружный по дыму, внутренний — по конденсату. Дя такой сборки обязательно использовать сендвичи, так как только у них имеется два контура. Это — лучший из вариантов, так как защита получается полной, но сборка сложная.

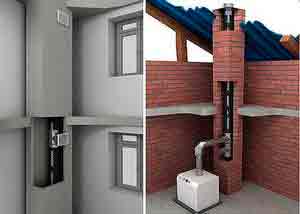

Дымовые трубы в шахте (коробе)

Чтобы коммуникации не портили интерьер, их часто «упаковывают» в шахту — специально построенный короб. Внутри находятся, как правило, дымоход (или дымоходы, если устройств работает несколько), вентканалы, могут быть стояки водопровода, отопления, канализации. В любом случае, трубу дымохода лучше закрыть теплоизоляцией. Если в отапливаемом помещении утеплитель еще можно не использовать, то на чердаке (особенно, если он холодный), утепление должно быть обязательно. Используют базальтовую вату с температурным режимом эксплуатации не менее 300°C.

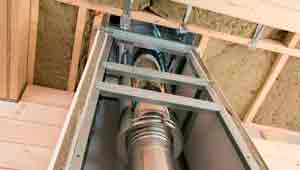

Дымоход можно спрятать в шахту

Утепление положительно повлияет на температуру внутри дымовых труб, что даст повышение тяги и снижение количества конденсата. Но не забывайте, что говорим мы именно о газовых котлах, а у них температура продуктов сгорания невысокая.

Для закрытых камер сгорания

Коаксиальный дымоход выглядит как труба в трубе. Конструкция поставляется готовая, собирается быстро и без проблем. Нужно знать только диаметр выходного патрубка и параметры — высоту, длину.

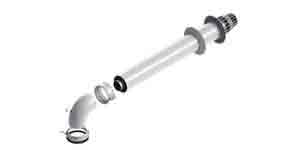

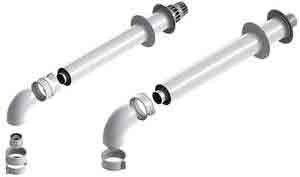

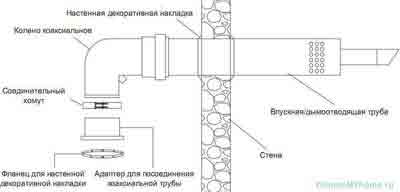

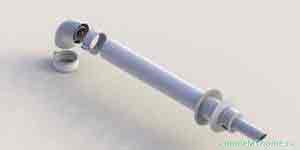

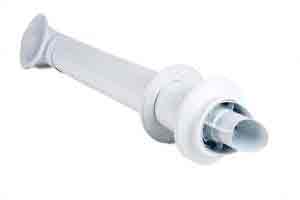

Внешний вид коаксиального дымохода

Устройство коаксиального дымохода — самое простое. Труба поднимается над котлом и поворачивается на 90°. От нее до потолка должно быть не менее 20 см. Далее она проводится через отверстие в стене, снаружи должна заканчиваться не менее чем в 30 см от стены.

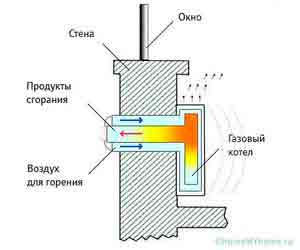

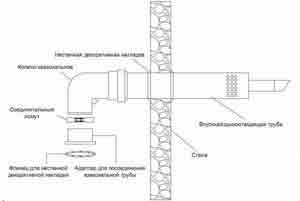

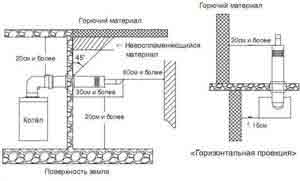

Устройство коаксиального дымохода для газового котла — расстояния и нормы

Нормируется еще высота относительно уровня земли — выход трубы должен быть не ниже 20 см над грунтом, и расстояние до ближайшей стены — от окончания трубы до стены должно быть не менее 60 см.

Источник: http://stroychik.ru/otoplenie/dymohod-dlya-gazovogo-kotla

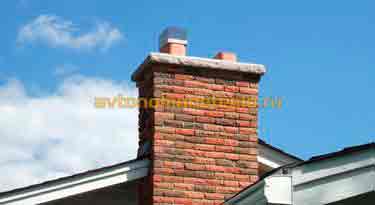

Как правильно сделать кирпичный дымоход для газового котла – советы специалистов

Традиционный кирпичный дымоход для газового котла достаточно востребован, несмотря на множество имеющихся недостатков и низкие теплотехнические характеристики. Несмотря на кажущуюся простоту конструкции, во время возведения канала из кирпича, крайне важно придерживаться существующих норм, изложенных в СНиП. От соблюдения требований, зависит безопасность эксплуатации и эффективность работы газового оборудования.

Допускается или нет кирпичный дымоход при газовом котле

Существующие нормы допускают использование кирпичных дымоходов для газовых котлов. При этом, отдельно оговариваются условия, которым должна соответствовать система дымоотведения. При выявленных нарушениях, инспектор газовой службы может отказать в вводе отопительного оборудования в эксплуатацию.

Кладку канала должен выполнять квалифицированный специалист-каменщик. От устройства дымохода для газового котла из кирпича своими руками, без наличия специальных строительных навыков, лучше отказаться. Как показывает практика, учесть все нюансы, связанные с расчетом и последующим монтажом конструкции, может только опытный печник.

Требования к дымоходу для газового котла из кирпича

Основное предназначение дымохода – это безопасный отвод продуктов сгорания из котла. Суть всех требований сводится к предотвращению вероятного возгорания, а также отравления угарным газом в процессе эксплуатации отопительных приборов. В частности, в СНиП и ПБ указывается:

    Дымоход изготавливают из шамотного кирпича с коэффициентом огнестойкости как минимум 1 час. Белый и облицовочный, а также бывший в употреблении или перепаленный кирпичи не подходят.

Кладочный раствор изготавливают самостоятельно, на основе глины, либо приобретают специальный огнеупорный клеевой состав.

Кладка из красного кирпича должна быть герметичной. Максимальная толщина шва не более 1 см. Внутренний канал не должен иметь отклонений по вертикали (максимальное расхождение не более 3 мм на 1 п.м.). Не допускаются сужения и расширения.

Изготавливать дымоход в кирпичной стене или подключаться к уже существующему каналу можно, только при условии наличия гильзования.

Конструкция дымохода для газового котла из кирпича должна возвышаться над коньком кровли, для улучшения низких аэродинамических показателей тяги.

  • Рекомендовано устанавливать дефлектор на оголовок трубы, для увеличения тяги.
  • Моно-кирпичные дымоотводы для котлов на газе

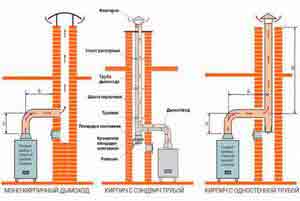

    Существует несколько вариантов кирпичных дымоходов, среди которых, моно-конструкция имеет худшие теплотехнические показатели. Под постоянным воздействием агрессивной среды, кирпич разрушается, швы растрескиваются и теряют герметичность. По этой причине, после 5-6 лет эксплуатации понадобится сделать ремонт трубы и заменить поврежденные участки.

    Во время строительства соблюдаются следующие условия:

      Размер дымохода из кирпича для подсоединения газового котла высчитывается в зависимости от объема камеры сгорания. Минимальные параметры указаны в технической документации котельного оборудования.

    Большой вес конструкции требует изготовления фундамента под дымоход. Возведение системы дымоотведения осуществляют одновременно со строительством несущих перекрытий и стен.

    Дымоход в несущей кирпичной стене изготавливается с обязательным гильзованием нержавеющей трубой.

    Горизонтальные участки сводятся к минимуму. Максимальная длина горизонтального канала не более 1 м. В суммарной сложности, горизонтальные участки дымохода не могут превышать 3 метров. Для улучшения характеристик тяги, горизонтальные отрезки монтируют с небольшим уклоном.

    Рекомендовано устройство дымоходов в частных домах из кирпичной кладки в газовых котельных, расположенных в отдельном помещении. Допускается применение отдельно стоящей, примыкающей к зданию трубы.

    Обязательно проводится регулярное обслуживание, в начале и конце отопительного сезона.

    СНиП по возведению дымохода из кирпича разрешают подключение одного отопительного прибора для каждого канала. Возможно подключение второго нагревательного агрегата, при условии установки врезок дымоотведения на разных уровнях. Обязательно применение рассечки, устанавливаемой на высоте от 0,5 м.

  • Труба, расположенная в деревянном или кирпичном доме, монтируется строго по вертикали. Максимально допустимое отклонение не более одной десятой градуса.
  • Комбинированные кирпичные системы дымоудаления для газовых котлов

    Комбинированные системы отличаются лучшими теплотехническими показателями, чем обычный кирпичный дымоход. Главной особенностью конструкции является наличие сердцевины из стали, керамики или асбоцемента. Благодаря комбинированной схеме установки, практически полностью нивелируются недостатки, присущие кирпичным каналам.

    При выборе комбинированных систем, необходимо обращать внимание на технические параметры сердцевины, в конечном счете, определяющие эксплуатационные характеристики дымохода.

    Дымоходы из кирпича и нержавейки

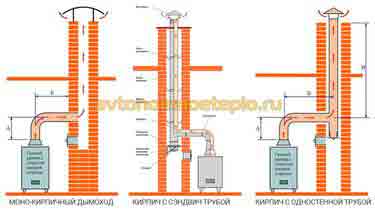

    Существующие схемы строительства и реставрации уже существующих дымоходов, предусматривают возможность применения трех основных модификаций, отличающихся материалом внутреннего контура. Потребителю предлагают один из трех вариантов:

      Сэндвич – конструктивной особенностью труб является наличие теплоизоляционного слоя, между внутренним и наружным контуром. Преимущество утепленного решения – практически полное отсутствие конденсата и скопления сажи на внутренних стенках. Диаметр подбирается в зависимости от размеров существующего дымохода. Внутреннее сечение дымоходного канала кирпичной трубы для котла отопления на газе должно быть на 3-4 см больше чем наружный диаметр сэндвич-трубы.

    Одностенный – дымоход для газового котла из нержавеющей стали, устанавливаемый в кирпичной кладке внутри дома, используется в основном для гильзования канала. Ремонтные работы позволяют устранить проблему с разгерметизацией канала, усиленным продуцированием конденсата.
    В существующий кирпичный дымоход, вставить стальную нержавеющую трубу, также требуют СНиП. Норма распространяется на встроенные в стену каналы и воздуховоды, которые планируется использовать для отведения продуктов сгорания. Одностенный металлический дымоход в кирпичном коробе предотвращает вероятность утечки угарного газа, по причине разрушения стенок.

  • Гофрированные – правила безопасности предписывают использовать гофротрубу из нержавейки. Вставить гофрированную трубу можно в искривленный от времени кирпичный дымоход, растрескавшийся канал. Преимуществом гофротрубы является отсутствие необходимости в применении углов и различных комплектующих, что существенно удешевляет и ускоряет процесс монтажа.

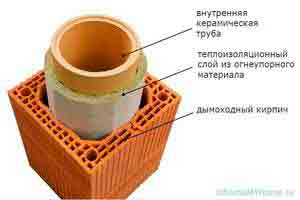

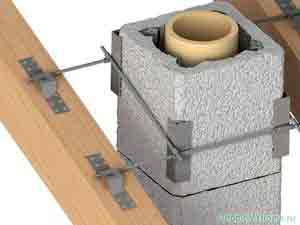

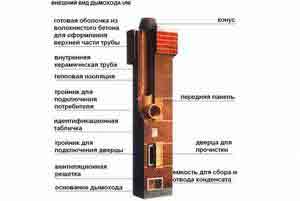

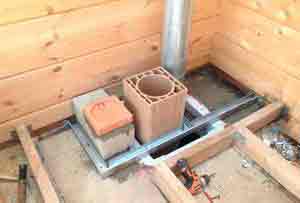

  • Сочетание кирпича и керамических труб

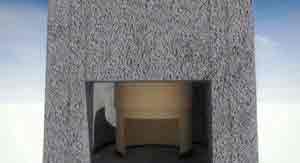

    Данная конструкция является одной из лучших по своим характеристикам. Керамика устойчива к воздействию кислот и выдерживает нагрев до 1000°С. Труба из керамики имеет хорошие показатели тяги, быстро прогревается и выходит на рабочий режим.

    Отдельно стоящий дымоход из кирпича с внутренней керамической трубой для подключения газового котла, используют в качестве альтернативы керамзитобетонным конструкциям.

    Проблемы с кирпичным дымоходом с сердцевиной из керамики, встречаются крайне редко. Конструкцию отличает длительный срок эксплуатации и устойчивость керамических стенок трубы к прогоранию. При условии правильного монтажа, дымоход прослужит не менее 50 лет.

    Дымоход из асбоцементной трубы, обложенной кирпичом

    Дымоходная труба из асбестовых труб, обложенная кирпичом, не может конкурировать по своим характеристикам с нержавейкой и керамикой. Популярность асбоцементные системы приобрели благодаря своей низкой стоимости и доступности материала. Вместе с этим, трубы имеют несколько существенных недостатков:

      Обильное продуцирование конденсата – асбестоцементная труба, даже внутри кирпича, быстро остывает, что приводит к выпадению конденсата в большом объеме. В результате, нередко происходит отсыревание дымохода и разрушение конструкции.

  • Низкие аэродинамические характеристики – асбестотрубу нельзя использовать для конденсационных котлов и газового оборудования с закрытой топочной камерой.
  • Как сделать дымоходную трубу для газового котла из кирпича

    При несоблюдении существующих СНиП и ГОСТ, увеличивается опасность дымохода из кирпича при газовом отоплении. Особенное внимание следует уделить выбору строительного материала, кладочной растворной смеси, теплоизоляции.

    Важно не допустить ускоренного образования конденсата и предусмотреть возможность для регулярного обслуживания системы дымоотведения.

    Из какого кирпича кладут дымоход для котла на газе

    Для использования дымохода от газовых приборов применяется керамический кирпич, изготавливаемый из обожженной глины. Материал хорошо сохраняет тепло и способен выдерживать перепады температур. Делать дымоход из силикатного кирпича категорически запрещается.

    Для системы дымоотведения не подойдет любой керамический кирпич, а только определенной марки. Причем, для изготовления наружной и внутренней части, применяют материал с разной маркировкой.

      Огнестойкость – материалу присваивается класс «А» или «Б». Первый предназначен для нагрева до 1400°С, второй 1350°С.

    Прочность – для кладки нужен кирпич марки М 250 или М 200. Большая плотность приводит к увеличению времени нагрева, поэтому, использовать строительный материал с маркировкой М300 и выше не рекомендуется.

  • Морозоустойчивость – дымоход делают из полнотелого керамического кирпича с коэффициентом стойкости F300.
  • Толщина стенки у кирпичной трубы должна быть 15 см. (кладка в полкирпича). При укладке строго соблюдается геометрия и прямые углы конструкции.

    Дымоход можно сделать из облицовочного кирпича, но материал, выдерживающий морозы, плохо переносит нагрев/охлаждение. Через несколько отопительных сезонов, поверхность начинает трескаться и крошиться. При выпадении конденсата, облицовочный материал теряет прочность.

    Какая кладочная смесь используется при возведении

    Состав смеси для кладки дымоходной трубы из кирпича выбирается в зависимости от того, какая часть конструкции возводится. Как показывает практика, оптимальным является применение уже готовых огнеупорных и жаростойких кладочных смесей. Получаемый раствор отличается кислотоустойчивостью и способностью выдерживать негативные атмосферные явления.

    Если финансовой возможности для покупки готового клеевого состава нет, смесь изготавливают самостоятельно.

      Глиняный раствор – является жаростойким, применяется для возведения конструкции находящейся в доме. Глина размокает под действием воды, поэтому смесь не подходит для наружных частей дымохода.

  • Цементный состав – использовать цементный раствор необходимо для частей дымохода находящихся вне здания. Чтобы увеличить прочность и придать раствору кислотоустойчивые характеристики, в готовую смесь добавляют специальные присадки. Этот же раствор используют при изготовлении фундамента дымохода.
  • Кирпичный дымоход выкладывают на глиняном или цементно-песчаном растворе, в зависимости от того, какая часть конструкции возводится. Готовые смеси применяются для всей системы дымоотведения, независимо от расположения, относительно газового оборудования и здания.

    В готовый состав растворов входят все необходимые присадки и пластификаторы, что позволяет делать идеально ровный шов, не оставляя пустот. Единственный недостаток, это высокая стоимость кладки.

    Как утеплить кирпичный дымоход

    Необходимость утепления кирпичной трубы связана, прежде всего, с потребностью уменьшить количество продуцируемого конденсата. Прогрев стенок выше точки росы осуществляется быстрее, что и приводит к уменьшению объема выпадаемой влаги.

    Технология утепления наружного кирпичного дымохода заключается в следующем:

      Для начала необходимо отремонтировать кирпичную трубу. Поврежденные участки заменяются. Убираются наплывы от кладочного раствора, труба грунтуется.

    Чтобы выровнять трубу, и убрать появившиеся трещины и сколы, потребуется заштукатурить кирпичную поверхность. Работы выполняются по маякам. Раствору дают высохнуть. Протапливать дымоход в этот период запрещается.

    Проводится теплоизоляция кирпичной трубы – толщина утеплителя 5-10 см. Базальтовый утеплитель для наружной облицовки, крепится на специальный клеевой состав, после чего плиты фиксируют с помощью анкеров. Сверху натягивают армирующую сетку, вмуровывая ее в слой клея.

  • Выполняется финишная отделка.
  • Материалом, применяемым для утепления кирпичных газовых дымоходов, может быть любая базальтовая теплоизоляция. Каменная вата не воспламеняется даже при прямом воздействии открытого огня.

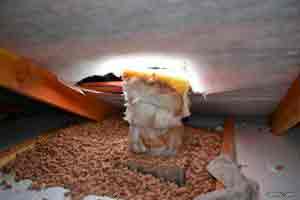

    Чтобы утеплить кирпичную трубу на неотапливаемом чердаке, используют минеральную вату. Материал стоит дешевле приблизительно в два раза, и при отсутствии атмосферных осадков, хорошо выполняет теплоизоляционные функции.

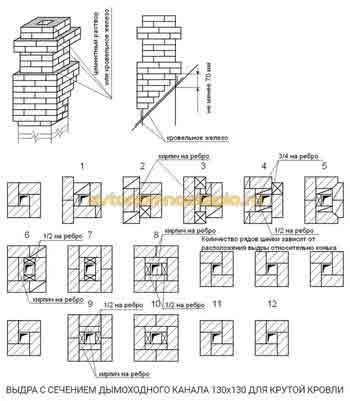

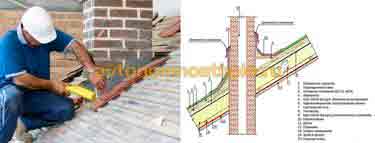

    Устройство дымохода над крышей

    Чаще всего нарушаются правила, связанные с проходом кровельного покрытия, установки и облицовки надкровельной части. Правила прохода кирпичного дымохода через деревянное перекрытие при отоплении газовым котлом, следующие:

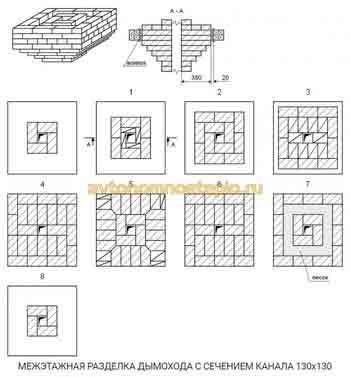

      При прохождении через плиты или кровельное покрытие, соблюдают противопожарные разрывы. В СНиП 41.01.2003 указано, что от неутепленного дымохода до горючих конструкций должно быть не менее 38 см. Для утепленных труб, зазоры уменьшаются до 5 см. Пространство заполняется базальтовым утеплителем.

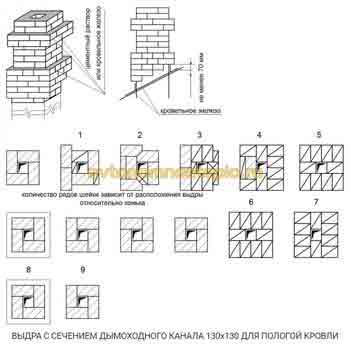

    Для проходки изготавливают специальный короб, устанавливаемый под кровельное покрытие.

    Оголовок дымохода утепляется базальтовыми плитами, сверху обкладывается керамической плиткой или облицовывается фасадной штукатуркой.

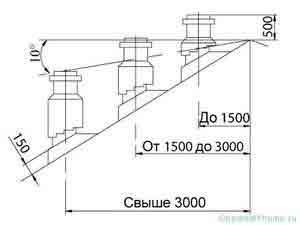

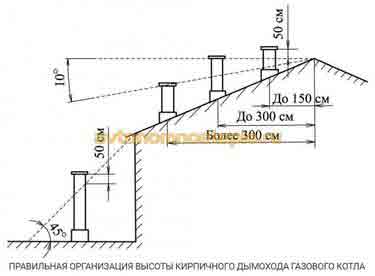

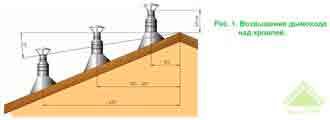

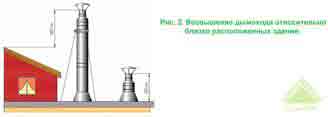

    Высота трубы рассчитывается в зависимости от отдаленности от конька. Существует общая рекомендация, чтобы кирпичная кладка в частном доме была выше верхнего уровня кровли. В некоторых случаях, в соответствии с этим указанием, придется перестроить существующий кирпичный дымоход под установку современного газового котла.

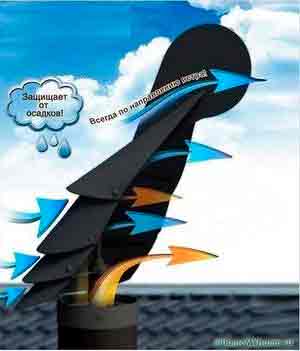

  • Оголовок трубы накрывается дефлектором, для увеличения силы тяги.
  • Как не допустить образование конденсата и методы удаления влаги

    Главными факторами образования конденсата являются следующие причины:

      Недостаточная тяга – для увеличения скорости воздушных потоков, наращивают высоту трубы и устанавливают дефлектор. Кирпичный канал нуждается в регулярной чистке. Сужение просвета является частой причиной недостаточной тяги и усиленного выделения конденсата.

    Плохое утепление системы – монтаж кирпичного дымохода для газового котла в деревянном или кирпичном доме проводится с обязательной теплоизоляцией конструкции. Часто без внимания оставляют участок, проходящий по неутепленному чердачному помещению.

  • Ошибки, допускаемые при подключении – узел сочленения кирпичного дымохода и газового отопительного котла, изготавливают с помощью отрезка нержавеющей трубы или гофры, с обязательным вертикальным участком, длиной не менее 0,5 м. Допустимые размеры эксплуатации горизонтального участка трубы не более 1 м. В суммарной сложности, все отрезки должны быть не более 3 м.
  • Устранение влаги конденсата осуществляется с помощью специального конденсатоотводчика, герметично закрывающего дымоходный канал.

    Ремонт кирпичной трубы дымохода от газового котла

    Реконструкция старого дымохода может потребоваться в нескольких случаях:

      Обнаруженная неисправность во время регулярного осмотра кладки.

  • Переоборудование системы дымоотведения, позволяющее использовать обычные печные кирпичные дымоходы для современных газовых котлов.
  • Перед проведением ремонтных работ определяют и устраняют причину, приведшую к разрушению кирпичной кладки.

    Почему разрушается кирпич на газовом дымоходе?

    Периодичность проверки кирпичных дымоходов не менее одного раза в год, перед наступлением отопительного сезона. Осмотр показывает наличие или отсутствие выпадения раствора из швов, растрескивание кирпича и другие нарушения. Причиной разрушений являются:

      Воздействие конденсата – плохо утепленная кладка приставного дымохода снаружи дома является причиной выпадения конденсата. Под воздействием перепада температур и скопления сажи, образуется сильная кислота, разрушающая растворный шов и кирпич. Эта же проблема встречается при кладке внутренних кирпичных дымоходов, особенно, если не утеплен участок, проходящий по чердачному помещению.

    Негативное воздействие окружающей среды – кирпич имеет пределы термальной нагрузки. Неправильный выбор материала для кладки, приводит к разрушению стенок, через 1-2 отопительных сезона. Перегрев сказывается на прочности облицовочного кирпича. Допустимая норма нагрева поверхности не более 50°С.

  • Разрушение фундамента – рекомендации по строительству наружных пристенных кирпичных дымоходов вне дома, предписывают изготовление основания, армированного металлическими прутьями, толщиной 1 см. Ширина фундамента превышает кладку на 15 см с каждой стороны канала. Возведение конструкции выполняется только после полного затвердевания основания, спустя месяц после заливки.
  • Нужно ли гильзовать кирпичный дымоход и чем?

    Загильзовка дымохода требуется в следующих случаях:

      Усиленное образование конденсата.

    Расположение дымоходных труб от газовых котлов в кирпичной вентиляционной шахте.

  • Разрушение кирпичного дымохода.
  • Чтобы избежать разрушения конструкции кирпичной системы дымоотведения в дальнейшем (средний срок эксплуатации 6 лет), проводится гильзование. В дымоход устанавливают нержавеющую трубу или гофру.

    Дополнительная герметизация дымоходов в кирпичных стенах для индивидуальных газовых котлов требуется, только если используются каналы, предназначенные для вентиляции.

    Как выполнить чистку кирпичной трубы при газовом отоплении

    Провести чистку труб можно самостоятельно, что, как показывает практика, часто приводит к разрушению кирпичной кладки. Без определенной квалификации, прочищать дымоходы не рекомендуется, так как во время выполнения работ разрушаются внутренние стенки канала.

    В качестве варианта, можно вызвать специалиста для прочистки. Работы в среднем будут стоить от 600 до 3000 руб. Занимаемое время от 3-6 часов, в зависимости от степени загрязнения.

    Достоинства и недостатки подключения котла на газе к дымоходу из кирпича

    Кирпичные дымоходные каналы имеют определенные плюсы и минусы. В качестве преимуществ можно выделить:

      Низкая стоимость при возможности использования существующей трубы.

    Возможность подсоединения газового котла с открытой камерой сгорания к кирпичному дымоходу.

  • Доступность строительных и отделочных материалов.
  • Недостатками конструкции являются:

      Небольшой срок эксплуатации.

    Высокие требования к качеству кладки и квалификации рабочего, осуществляющего строительные работы.

    Необходимость в утеплении.

  • Множество ограничений – делать газовый дымоход в наружной кирпичной стене, использовать старый канал без гильзования, подключать систему к конденсационным котлам и оборудованию с закрытой топочной камерой, запрещается.
  • Технические характеристики, в частности показатели тяги, аэродинамические свойства, небольшой срок службы, ставят под сомнение целесообразность установки газового котла с кирпичной системой дымоудаления. Для подключения стоит выбрать нержавеющую сэндвич трубу или керамику.

    Источник: http://avtonomnoeteplo.ru/otopitelnye_kotly/326-dymohod-dlya-gazovogo-kotla-iz-kirpicha.html

    Дымоходы для газового котла в частном доме: как выбрать и установить?

    Время чтения: 8 минут Нет времени?

    Отправим материал вам на e-mail

    Д ля отвода продуктов сгорания внутри топок обогревательных приборов используются дымоходы для газового котла в частном доме разных конструкций из не одинаковых материалов. В нормативах СП 7.13130 указаны требования по сечениям, высоте, расположению дымоходов, безопасным схемам узлов прохождения сквозь конструкции из горючих материалов.

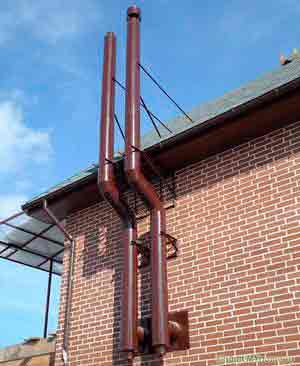

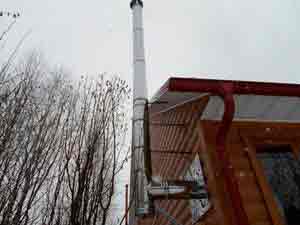

    Дымоход от газового котла на фасаде дома

    Видео: правила прокладки дымохода от котла

    Требования к дымоходам и правила установки

    Продукты сгорания имеют высокие температуры, поэтому дымоходы для газового котла в частном доме должны полностью соответствовать нормам СП 7.13130. Не допускается применение заводских изделий, не прошедших сертификацию РФ.

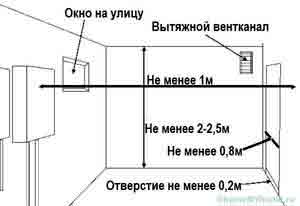

    Требования к помещению котельной

    Основными положениями свода правил пожаробезопасности являются:

    • сечение дымохода внутреннее – 14 х 14 см – 14 х 27 см в зависимости от тепловой мощности котла (3,5 – 7 кВт, соответственно) для бетонных, кирпичных, керамических конструкций, площадь круглых металлических сэндвичных или асбоцементных труб должна соответствовать этим размерам;
    • высота – 5 м минимум от топки до дефлектора;
    • толщина дымохода – 6 см для жаростойкого бетона, 12 см для керамического кирпича, не нормируется для асбоцемента, сэндвича.

    Высота дефлектора (зонтичная конструкция, защищающая трубу от дождя, ветра) относительно конька зависит от степени удаленности дымохода от него:

    • на 0,5 м выше на расстоянии в пределах 1,5 м;
    • вровень с коньком на удалении 1,5 – 3 м;
    • на уровне воображаемой линии под углом 10 градусов относительно горизонтали, проведенной от конька к трубе, на расстоянии больше 3 м от него.

    Высота устья дымохода относительно конька дома

    При вынесении дымохода наружу допускаются колена в пределах 1 м от оси коренной трубы в сторону под углом меньше 30 градусов относительно вертикали. Разделки должны превышать толщину перекрытий с декоративными облицовками потолков на 7 см с равномерным распределением этого размера снизу/сверху.

    При вынесении дымохода наружу допускается использование отводов и колен

    Расстояния от наружных поверхностей конструкций до деревянных элементов силовых конструкций (обрешетка, стропила, балки, ригели) должно быть больше указанных размеров в зависимости от материала дымохода:

    • 13 см – бетон, кирпич, сэндвич;
    • 25 см – керамика без изоляции, асбоцемент.

    Требуемые расстояния между дымоходом и возгораемыми конструкциями

    Внимание! Запрещено объединять дымоходы с вентканалами без специального проекта. Зато в одну трубу можно запустить продукты сгорания от двух котлов при необходимости.

    Конструкции дымоходов

    При выборе дымовой трубы или канала следует ориентироваться на лучшее сочетание бюджета возведения конструкции, ресурса, ремонтопригодности. В зависимости от используемых материалов дымоходы для газового котла в частном доме крепятся хомутами к ограждающим конструкциям или опираются на отдельные фундаменты.

    Конструкция внутреннего и наружного дымохода

    Во всех вертикальных конструкциях серьезной проблемой является образование конденсата, выделяющегося при контакте раскаленных газов с холодными стенками труб. В коаксиальных модификациях, которые чаще расположены горизонтально, этот минус отсутствует. Кроме того, достаточно придать небольшой наклон трубы к земле, чтобы возможный конденсат стекал из нее без дополнительных затрат самостоятельно.

    Коаксиальный дымоход для наддувного котла

    Статья по теме:

    Колпак на трубу дымохода. В специальной публикации нашего онлайн-журнала представлены рекомендации по выбору флюгарок для разных типов дымоходов и некоторые нюансы монтажа.

    Монтаж: рекомендации и схемы

    Установка дымохода для газового котла в частном доме производится по общей схеме для асбоцементных, сэндвичных, керамических труб. Для коаксиальных алюминиевых, пластиковых труб схема в принципе не нужна. При изготовлении кладки из блоков, модулей, кирпича применяются стандартные приемы каменных работ.

    Схемы устройства дымохода

    Установка сэндвича

    Дымоходы из двух труб разного диаметра, вставленных одна в другую, с теплоизолятором между ними получили название сэндвичей. Конструкция позволяет снизить наружную температуру стенок (повышение пожаробезопасности), исключить образование конденсата (полезно для увеличения ресурса).

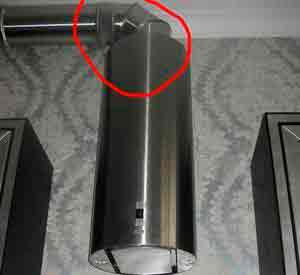

    Сэндвич труба для дымохода

    Монтируется сэндвичный дымоход настенного газового котла в частном доме по двум технологиям:

    • по конденсату – верхнее колено вставляется в раструб нижнего, при стекании конденсата в межтрубном пространстве исключается его проникновение внутрь канала, воспламенение;
    • по дыму – верхняя труба надевается на нижнюю, препятствуя проникновению продуктов сгорания в помещение.

    Сборка «по дыму» и «по конденсату»

    Внимание! Газовые котлы имеют на выходе из камеры сгорания газы с низкими температурами. Поэтому применяется технология «по конденсату».

    Технология сборки дымохода имеет вид:

    • установка шибера на выходной патрубок котла для регулировки сечения канала дымохода;
    • монтаж труб до перекрытия «по конденсату»;
    • изготовление разделки из стального короба, прикрепленного к перекрытию снизу;
    • прохождение дымоходом разделки, наращивание до кровли;

    Порядок сборки дымохода из сэндвича

    • крепление к обрешетке крызы – пластина с конусным патрубком, расположенным под нужным углом к ней в зависимости от уклона скатов;
    • фиксация сэндвичной трубы дымохода к крызе окапником (конусный хомут сложного профиля), который декорирует и герметизирует стык.

    Крыза с окапником

    После чего, остается установить на устье трубы один из элементов:

    • волпер – дефлектор для повышения тяги с плоской крышкой;
    • флюгер – дефлектор для улучшения тяги оригинального дизайна;

    Флюгер для дымохода газового котла в частном доме

    • грибок – конусная насадка для защиты от осадков.

    Указанные элементы изготавливаются из нержавейки, полностью соответствуют стилистике сэндвичных дымоходов.

    Каменная и кирпичная кладка

    Дымоходы для газового котла в частном доме могут встраиваться в кирпичную кладку (только в несущую внутреннюю стену) или создаваться из блоков. Отечественные производители выпускают несколько типов дымоходных модулей:

    • бетонные – используются только вместе с керамическими трубами, проходящими внутри них, наружная поверхность квадратная, внутренняя круглая;

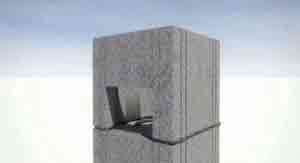

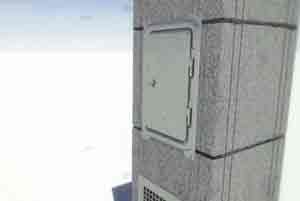

    Бетонные блоки с керамическими вставками для дымохода газового котла

    • керамика – выпрессовываются в специальных формах, затем обжигаются в печах, имеют конструкцию внутренней трубы, внешней квадратной тонкостенной коробки, соединенных ребрами жесткости.

    Дымоход из керамических блоков для газового котла частного дома

    Украинская компания Schiedel выпускает дымоходные блоки из пемзы вулканического происхождения. Модули называются Isokern, являются бюджетным вариантом для индивидуальных застройщиков. Материал значительно легче бетона, керамики, единственным недостатком является шероховатая внутренняя поверхность, отсутствие российских сертификатов. Региональные службы пожаробезопасности принимают конструкции из этого материала в 50% случаев.

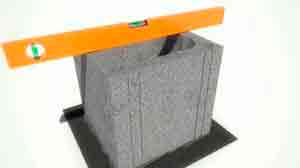

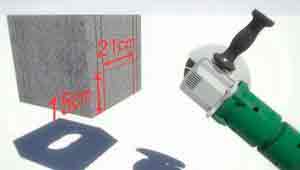

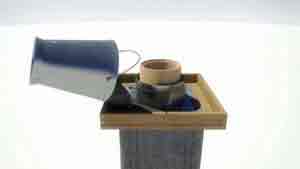

    Монтаж модулей Изокерн Шидел для создания дымохода газового котла

    Кирпичные дымоходы встраиваются в стены на этапе возведения ограждающих конструкций. Для кладки блоков необходимо бетонирование отдельно стоящего фундамента. Зато, трубы можно поставить в любом удобном месте, не возникает проблем с узлами прохождения кровли, стропильных систем, перекрытий.

    Устройство кирпичного дымохода

    Асбоцементная труба

    В агрессивной рекламе производителей дымоходов-сэндвичей приводится основной недостаток асбеста – отсутствие экологической безопасности. На самом деле в отечественном производстве применяется только безопасное сырье, технологии. По отзывам мастеров, монтирующих все виды современных дымоходов, асбоцементная труба обладает преимуществами:

    • является самонесущей – не нужно крепить к стенам;
    • не конденсирует влагу – отсутствуют протечки внутрь камеры сгорания;
    • устойчива к продуктам сгорания – ресурс выше, чем у бетона, кирпича;
    • дешевле керамики – себестоимость значительно ниже.

    Дымоход из асбоцементной трубы

    Монтаж асбоцементной трубы предельно прост:

    • первая труба устанавливается на фундамент, крепится стойками или каркасом;
    • дымоход наращивается до нужной высоты, трубы соединяются муфтами;
    • верх укрывается дефлектором, внизу изготавливается люк для установки дверцы прочистки.

    Врезка от котла осуществляется стальным коленом, которое при необходимости можно заменять.

    Утепление асбоцементного дымохода кирпичной кладкой и базальтовой ватой

    Монтаж коаксиальной конструкции

    В отличие от прочих модификаций дымохода коаксиальная труба может применяться только для закрытых камер сгорания. Принудительная вентиляция (наддув) является обязательным эксплуатационным условием системы. Конструкция коаксиального дымохода схожа с сэндвичем, однако вместо утеплителя между трубами разного диаметра находятся перемычки. Внутренняя труба используется для отведения продуктов сгорания, уличный воздух, необходимый для сжигания природного газа, засасывается в межтрубное пространство.

    Принцип работы коаксиального дымохода

    В отличие от обычных дымоходов, трубу не нужно вертикально тянуть через все этажи. Вместо этого на выходной патрубок надевается 90 градусный отвод, коаксиальный дымоход крепится к нему горизонтально, выходит наружу через ближайшую стену с соблюдением расстояний пожаробезопасности:

    • максимальная длина горизонтальной части 3 м;
    • минимально 0,2 м до потолка, пола, земли;
    • больше 30 см от оси дымохода до поверхности стены;
    • минимум 60 см от устья трубы до противоположной стены.

    Коаксиальную конструкцию можно вывести над крышей вертикально, через стену горизонтально либо подключить во встроенный в кирпичную кладку стены дымовой канал.

    Схема монтажа коаксиального дымохода для газового котла

    Выводы

    Таким образом, для закрытых камер сгорания предпочтительнее коаксиальный дымоход, экономящий бюджет строительства, эстетику крыши, в которой не будет отверстий. Самым надежным для открытых топок являются асбоцементные трубы или сэндвичи. Максимально скрытную разводку обеспечивают встраиваемые дымовые каналы в кирпичной кладке, конструкции из бетонных, керамических блоков или модулей Isokern из вулканической пемзы.

    Видео: типичные ошибки при установке печей и дымоходов

    Экономьте время: отборные статьи каждую неделю по почте

    Источник: http://homemyhome.ru/dymokhody-dlya-gazovogo-kotla-v-chastnom-dome-kak-vybrat-i-ustanovit.html

    Как сделать правильный дымоход для газового котла своими руками?

    Здравствуй, дорогой собеседник!

    Каждый из нас с детства знает о вреде угарного газа. Это коварное вещество не имеет запаха и цвета и проникает в организм человека абсолютно незаметно.

    В крови молекулы СО взаимодействуют с гемоглобином и образуют карбоксигемоглобин, соединение, блокирующие попадание кислорода в ткани. Надышавшись угарным газом люди просто засыпают, чтобы больше никогда не проснуться.

    Сейчас, когда загородное строительство в каждым годом набирает обороты, вопрос организации правильной системы отопления вновь становится насущным. Самое популярное сырье для обогрева в 21 веке природный газ.

    Предлагаю узнать, как правильно установить дымоход для газового котла и не допустить ошибок при его самостоятельном монтаже.

    1. Что это такое и для чего он нужен
    2. Как устроен дымоход
    3. Принцип работы
    4. Виды и конструкции
    5. Какой лучше выбрать?
    6. Сделать самому или заказать
    7. Строительные нормативы
    8. Изготовление и установка дымохода своими руками
    9. Из каких материалов лучше сделать
    10. Схемы и чертежи
    11. Расчет размеров
    12. Видео по монтажу
    13. Особенности монтажа
    14. Частые ошибки и проблемы при установке
    15. Обслуживание и чистка
    16. Советы специалистов
    17. Заключение

    Что это такое и для чего он нужен

    Дымоход система труб, соединительных фитингов, креплений и элементов защиты конструкции.

    В любом отопительном контуре с печью или котлом в виде обогревателя, в том числе работающем на газу, эта система выполняет 2 основные функции:

    1. Вывод продуктов горения в атмосферу.
    2. Обеспечение поступления свежего воздуха для полного сгорания топлива.

    Если дымоход плохо справляется хотя бы с одной из поставленных задач- в организм человека неминуемо попадет тот самый опасный угарный газ.

    При правильном устройстве, дымоотвод облегчает эксплуатацию котла, увеличивает его КПД, обеспечивает комфортный микроклимат в помещении и безопасность для жильцов дома.

    Как устроен дымоход

    Дымоотвод для газового котла состоит из нескольких основных частей:

    • Труба для вывода дыма,
    • Переходник, соединяющий трубу с патрубком котла,
    • Патрубок для перехода канала через стену или крышу здания,
    • Крепежные элементы,
    • Тройник со штуцером, необходимы для слива конденсата,
    • Конденсатосборник,
    • Отводы.

    Подчеркну это основные составляющие. Комплектация может меняться в зависимости от сложности конструкции дымоотвода и от материалов, из которых он изготовлен.

    Принцип работы

    Принцип действия любого дымохода основан на простом законе физики – теплый воздух и пары всегда легче и стремятся вверх, а холодный – тяжелее и соответственно оседает внизу.

    За счет разницы температур улицы (снаружи трубы) и горячих газов (внутри системы), появляется тяга. Благодаря ей продукты сгорания не рассеиваются по комнате, а выходят в атмосферу.

    Виды и конструкции

    Существует несколько разновидностей дымоходов для газовых котлов:

    • Кирпичный (как в виде самостоятельной системы, так и с внутренней вкладкой из нержавеющей или оцинкованной трубы),
    • Одинарный металлический (выполненный из оцинкованного либо нержавеющего листа),
    • Выполненный из сэндвич-элементов (каналов из двух металлических труб, вставленных одна в другую, с проложенным между ними утеплителем),
    • Коаксиальный (труба меньшего диаметра вставлена в трубу большего, без прокладки утеплителя),
    • Керамический (выполнен из специальных керамических блоков),
    • Асбестоцементный.

    Все конструкции схематично представлены на рисунках в разделе «Чертежи и схемы».

    Устанавливать дымоход можно как внутри, так и снаружи помещения.

    Рис. 1. Конструкция приставных и внутренних дымоходов.

    Какой лучше выбрать?

    При выборе дымоотводящего канала необходимо ориентироваться на оптимальное сочетание бюджета, мощности газового котла, вида камеры сгорания топлива и общих конструктивных особенностей здания.

    Устройство внешнего дымохода экономит внутреннее пространство и более безопасно для жильцов дома, но такие системы подвержены воздействиям окружающей среды, поэтому их срок службы меньше.

    Разновидности дымоходов в зависимости от вида камеры сгорания газа:

    • Котлы с открытой камерой

    Напольные газовые котлы часто выполняются с открытой топкой. Для таких устройств необходим дымоход обеспечивающий стабильно хорошую тягу. Подойдет кирпичный, керамический, дымоход из одинарных и сэндвич труб. Но следует помнить, что кирпичный дымоход гигроскопичен и сложен в монтаже, керамический – очень тяжелый.

    • Котлы с закрытой камерой сгорания

    В данном случае большинство мастеров рекомендует установку коаксиального дымохода, либо системы из сэндвич-труб, тройников и фитингов.

    Сделать самому или заказать

    Заказать дымоход у профессионалов либо сделать самому – решать вам.

    Правильная самостоятельная установка дымоотводящей системы однозначно сэкономит семейный бюджет. При устройстве обязательно выполнять все требования СНиП и пожарных нормативов.

    Несмотря на то, что температура выходящих газов невысока, вред от них не меньше, чем от любых других выбросов. Поэтому на герметичность стыков следует обратить особое внимание.

    Так же обязательна организация системы сбора конденсата.

    Строительные нормативы

    Все дымоходы должны соответствовать СНиП 2.04.05-91, ДНП В 2.5-20-2001, СНиП 42-01-2002 , а так же СП 7.13130. Ни в коем случае нельзя использовать изделия, не прошедшие сертификацию.

    Основные требования пожаробезопасности к дымоходам:

    • Сечение дымохода должно подбираться согласно мощности котла,
    • Не допускаются отклонения трубы от вертикали более, чем на 30градусов,
    • Толщина стенок дымоходного канала –не менее 6см для жаростойкого бетона, не менее 12см для кирпича и не нормируется для сэндвича и асбестоцемента,
    • Длина ответвления (горизонтального участка) дымохода не должна превышать 1м:
    • Минимальное расстояние между трубой и стенами из горючих материалов -250мм, из негорючих -50мм. В местах прохождения трубы через стены и перегородки необходимо установить качественную теплоизоляцию,
    • Диаметр дымоходного канала выбирается равным или больше выходного отверстия котла,
    • Воздух в системе должен двигаться со скоростью 15-20м/с,
    • Расстояние от горячей поверхности канала до деревянных элементов перекрытий должна быть больше 13см для бетона, кирпича и сэндвича и 25см для трубопровода из керамики или асбестоцемента,
    • В основании дымохода необходимо организовать патрубок для удаления конденсата,

    Требования к тяге:

    • Дымовая труба для газовых котлов не должна быть ниже 3 м в высоту (рекомендовано 5м),
    • Высота трубы над крышей:
    1. плоская кровля до 500мм,
    2. вровень с коньком при удалении от него на 1.5-3м,
    3. на уровне воображаемой линии, проведенной от конька под углом 10 градусов к трубе, при расстоянии между трубой и коньком более 3м,
    • Допустимый радиус закругления труб в системе равен диаметру изделия,
    • Обязательно обустройство карманов для чистки (ревизий),
    • Дымоход не должен иметь заужений и искривлений.

    Следует учитывать, что дымоотводящая система не должна содержать более трёх поворотов. В противном случае тяга резко снижается.

    О последствиях плохой тяги вы уже знаете.

    Изготовление и установка дымохода своими руками

    Из каких материалов лучше сделать

    Самые популярные материалы для изготовления дымоходов в частном доме- кирпич, сталь и керамика. Перед тем, как сделать выбор, предлагаю ознакомиться с достоинствами и недостатками каждого материала

    Кирпич, плюсы и минусы:

    Дешевизна, высокая прочность, негорючесть, способность выдерживать высокие температуры, сравнительная легкость ремонта,

    Необходимость устройства дополнительного фундамента, гигроскопичность, громоздкость, сложность конструкции-для установки обязательна помощь профессионального печника, кроме того, кирпич плохо обеспечивает нужное движение газа для газового котла. Проблема решается гильзованием- установкой внутрь кирпичного канала стальной трубы.

    Керамика, плюсы и минусы:

    Повышенная прочность и способность сохранять тепло, высокая огнеупорность (выдерживает нагрев до 1200С), относительное удобство монтажа.

    Высокая теплопроводность, высокая огнестойкость, удобство монтажа, гладкость внутренних стенок.

    Если речь идет о черном металле- подверженность коррозии, а нержавеющая сталь, в свою очередь, материал дорогой.

    Вывод напрашивается сам собой – при строительстве жилого дома оптимальным будет использование керамического дымохода из труб, уложенных в шахты. Если необходимо организовать систему дымоотведения в уже построенном доме нержавеющие трубы вам в помощь.

    Схемы и чертежи

    Рис. 2. Общий чертеж системы:

    Рис. 3. Варианты устройства кирпичных дымоходов:

    Рис. 4. Одинарный металлический дымоход:

    Рис. 5. Сэндвич дымоход:

    Рис. 6. Система из коаксиальных труб:

    Рис. 7. Керамический дымоотвод:

    Расчет размеров

    Расчеты для элементов системы дымоотвода сводятся к определению основных параметров:

    • Площадь поперечного сечения основной трубы,
    • Высоту дымоотводящего канала.

    При этом всегда следует согласовать полученные данные с таблицами СНиП и информацией, указанные в мануале для котла. Напомню – высота трубы не должна составлять менее 3, в идеале 5 м.

    От правильно подобранного диаметра трубы зависит тяга.

    Рассмотрим 2 варианта расчета диаметра труб для котлов, работающих на газу:

    Мощность нагревателя (в кВт) умножается на 5.5. Для расчета берите паспортную (не тепловую) мощность. Если подключается 2 агрегата в один дымоход- паспортная мощность суммируется.

    Измеряем диаметр выходного патрубка котла и выбираем внутренний диаметр трубы не меньше этого значения.

    Видео по монтажу

    По традиции несколько полезных видео по теме.

    Особенности монтажа

    Существует ряд жестких требований, выполнение которых при устройстве системы дымоудаления, необходимо. К ним относят расположение дымовой трубы в помещении относительно внутренних конструкций. Сведем данные в таблицу:

    Таблица 1. Расстояния для прокладки дымовых каналов газовых котлов через наружную стену дома (без создания вертикального канала)

    Место установки отвода Наименьшие расстояния, м
    до котла с естественной тягой до котла с вентилятором
    Мощность оборудования Мощность оборудования
    до 7,5 кВт 7,5–30 кВт до 12 кВт 12–30 кВт
    Под вентиляцион­ным отверстием 2,5 2,5 2,5 2,5
    Рядом с вентиляционным отвер­стием 0,6 1,5 0,3 0,6
    Под окном 0,25
    Рядом с окном 0,25 0,5 0,25 0,5
    Над окном или вентиляционным отверсти­ем 0,25 0,25 0,25 0,25
    Над уровнем земли 0,5 2,2 2,2 2,2
    Под частями здания, выступаю­щими больше 0,4 м 2,0 3,0 1,5 3,0
    Под частями здания, выступаю­щими меньше 0,4 м 0,3 1,5 0,3 0,3
    Под другим отводом 2,5 2,5 2,5 2,5
    Рядом с другим отводом 1,5 1,5

    Отличительной особенностью котлов, работающих на газу, является высокий КПД. Поэтому температура исходящих газов невысока, быстро образуется конденсат, и монтировать систему нужно с учетом снижения вредного воздействия конденсата на стенки трубы.

    Все стыки должны быть строго герметичны.

    Частые ошибки и проблемы при установке

    Неправильное устройство дымоотводящих систем влечет за собой тяжелые последствия.

    Самые опасные ошибки:

    • Использование пористых материалов,
    • Прокладка дымохода через жилые комнаты,
    • Неправильно установленные дефлекторы,
    • Прокладка труб в помещениях без вентиляции,
    • Вывод отработанных газов в вентиляцию,
    • Плохая защита конструкции перекрытий и кровли от соприкосновения с горячими трубами,
    • Использование одного дымохода для нескольких котлов (допускается 2, но при соблюдении расстояния между врезками обоих котлов не менее 50см),
    • Неправильный подбор сечения канала.

    Обслуживание и чистка

    При эксплуатации газового дымохода образуется меньше сажи, нежели при работе котлов на твердом топливе, но все же трубы дымохода периодически загрязняются и их необходимо чистить. Существует 2 способа чистки дымоотводов газового оборудования (котлов, колонок):

    Чистку производят с применением специальных щеток, скребков, валиков. Необходимо выбирать инструменты, не способные повредить внутренние стенки дымохода. Самое популярное средство для механической чистки в наше время – вакуумный пылесос.

    Заключается в распылении на внутренние стенки дымоотвода специальных составов.

    Советы специалистов

    В заключении – несколько советов от специалистов.

    Как правильно утеплить трубу дымохода газового котла?

    Под воздействием наружного воздуха труба охлаждается и снижается температура исходящих газов, как следствие –уменьшается тяга. Этих проблем можно избежать, утеплив трубу дымохода.

    Утепление дымоотводов производится разными способами:

    1. Кирпичные дымоходы защищаются нанесением слоя штукатурки, либо (если чердак не утеплён), каменной или базальтовой ватой. Для обеспечения сохранности утеплителя его укрывают сверху фольгой.
    2. Металлические дымоходы так же можно изолировать негорючими утеплителями.
    3. Керамические дымовыводящие системы утепляются керамзитовыми блоками и минеральной ватой.
    4. Асбестовые трубы нужно утеплять с особой осторожностью. При перегреве этот материал взрывается.

    Заключение

    Правильное устройство дымохода –гарантия спокойной безопасной жизни в комфортных условиях. Но если вы приняли решение сделать его самостоятельно- будьте предельно внимательны и не поленитесь изучить всю нормативную документацию, посмотреть обучаюшие видео и проконсультироваться с профессионалами. Кстати все это можно сделать в наших сообществах. Присоединяйтесь и делитесь опытом!

    Источник: http://greendom74.ru/dyimohodyi/kak-sdelat-pravilnyiy-dyimohod-dlya-gazovogo-kotla-svoimi-rukami

    Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке

    Если для отопления в доме выбран газ, следует позаботиться об отводе продуктов горения. Это значит, что нужно выбрать и правильно установить дымоход для газового котла. Соблюдением норм и правил в этом вопросе категорически нельзя пренебрегать, поскольку это может поставить под вопрос не только здоровье, но и жизнь жильцов дома.

    Мы готовы поделиться с вами полезными сведениями о правилах монтажа и подключения дымовой трубы для газового агрегата, о специфике подбора оптимальной конструкции. Информацию дополняют наглядные иллюстрации и видео-инструкции.

    Зачем вообще нужен дымоход?

    Один из самых опасных продуктов, образующихся при практически всех видах горения – угарный газ. Это коварное и очень опасное вещество, вдыхание которого грозит тяжелыми формами отравления.

    При работе газового котла в процессе сгорания топлива помимо прочих продуктов горения образуется и угарный газ.

    Если дымоход, отводящий продукты горения, установлен неправильно или поврежден, это может привести к отравлению.

    Опасность не стоит недооценивать. Угарный газ (он же монооксид углерода) не имеет запаха и цвета, поэтому отравление может происходить совершенно незаметно для всех, кто находится в доме.

    Попадая в организм человека, молекулы угарного газа вступают во взаимодействие с гемоглобином. В результате образуется так называемый карбоксигемоглобин, который препятствует поступлению молекул кислорода в ткани человеческого организма.

    Помимо этого, угарный газ может очень плохо отразиться и на других биохимических процессах в организме. Бывали случаи, когда отравление угарным газом обнаруживалось слишком поздно, человека просто не удавалось спасти.

    Чтобы избежать подобных проблем, рекомендуется обратить самое пристальное внимание на правильное проектирование и монтаж дымохода, а также на его дальнейшее обслуживание.

    Подбор материалов для конструкции дымохода

    Газы, выводимые через дымоход котла, работающего на этом топливе, имеют небольшую температуру — около 150⁰, поэтому и требования к материалу дымоотвода несколько другие.

    При его сгорании образуется пар с примесью углекислого газа — вещества нейтральные, не способствующие возникновению разрушительных процессов, но, кроме них, в продуктах сгорания присутствует и агрессивная серная кислота.

    При устройстве газового отопления загородного дома и дымохода для газового котла следует использовать только очень прочные материалы, устойчивые к воздействию множества внешних факторов. Они должны быть огнестойкими, способными контактировать с влагой и кислотами, выделяющимися при сгорании газа и оседающими на стенках дымохода в виде конденсата.

    При выборе материала необходимо обратить внимание на такой параметр, как газопроницаемость материала. Он должен быть нулевым. Кроме того, материал должен быть не слишком тяжелым, поскольку такая конструкция создает дополнительную нагрузку на стены и фундамент дома.

    Домовладельцы все чаще останавливают выбор на легких трубах из кислотостойкой нержавейки, используют фуранфлекс, защитные рукава, керамические модули.

    Дымоходы из нержавеющей стали

    Такие конструкции считаются оптимальным выбором. Они исключительно устойчивы ко многим видам коррозионного воздействия, имеют относительно небольшой вес и обеспечивают отличную тягу. Срок эксплуатации дымохода из стали обычно составляет около 15 лет.

    Оцинкованная сталь с отведением продуктов горения справляется гораздо хуже, чем нержавейка. Влажные и горячие испарения с повышенной кислотностью быстро разрушают этот материал. Оцинкованный дымоход придется заменить уже через пять лет.

    Керамические дымоходы

    Они отличаются исключительно высоким сроком эксплуатации – они могут прослужить до 30 лет. Особенно популярны и удобны модели европейского производства с внешним контуром из стали.

    Но у этого варианта есть и ряд серьезных недостатков:

    1. Высокий вес конструкции, который следует соотнести с несущей способностью фундамента и стен дома.
    2. Повышенные требования к монтажу. Считается, что для получения максимальной тяги керамический дымоход должен быть расположен строго вертикально, а такая конфигурация удобна далеко не везде.

    Коаксиальный дымоход

    Коаксиальный дымоотвод – выбор высокоэффективный, современный, но дорогостоящий. Конструкция такого дымохода представляет две трубы, вложенные друг в друга. По внутренней трубе отводятся продукты горения, а внешняя предназначена для подведения воздуха.

    Поставляется коаксиальный дымоход также в виде модулей, что облегчает его сборку и установку. Еще одно преимущество — повышенный уровень безопасности. Это, конечно, если в процессе установки соблюдались нормы монтажа коаксиального дымохода и строительные правила.

    Кирпичный дымоход

    Это не лучший вариант для газового котла. Массивная конструкция обычно не отличается хорошей тягой, весит слишком много, а служит недолго. Чистить такой дымоход нужно часто, на его поверхности скапливается много конденсата, поэтому срок его эксплуатации при использовании с газовым оборудованием невелик.

    Канал из кирпича опасен еще и тем, что из-за неровности внутренних стенок при низкой наружной температуре может проявиться эффект обратной тяги или образоваться водяная пробка, что приведет к прекращению процесса горения.

    Но если в доме уже имеется старый дымоход из кирпича, его вполне можно использовать. Внутрь конструкции вставляют специальный вкладыш из нержавеющей стали, а кирпичная кладка становится защитным футляром. Разумеется, диаметр вкладыша и его конфигурация должны соответствовать нормам, описанным выше.

    Дымоходы из асбоцементных труб

    Такие конструкции встречаются достаточно редко. Их вытесняют более эффективные материалы. Если купить сравнительно недорогую асбоцементную трубу, то монтаж ее усложняется тем, что она имеет большую массу и должна занимать строго вертикальное положение.

    Ввиду своих недостаток обустройство такого варианта строго не рекомендуется. Это бюджетно, конечно, но разве ваше здоровье можно оценить деньгами? Срок эксплуатации асбоцементного дымохода не превышает пяти лет.

    Все варианты дымоходов для газового оборудования рекомендовано обустраивать усилителями тяги.

    Тонкости проектирования дымового канала

    При проектировании дымохода значение имеет все: и его размер, и конфигурация, и сечение, и уклон, и прочие параметры. При устройстве дымоотвода от газового котла необходимо строго придерживаться требований нормативных документов: СНиП 2.04.05-91 и ДБН В.2.5-20-2001.

    Правило #1 — соблюдение норм сечения каналов

    Поперечный срез дымоходного канала по площади должен быть не меньше, чем сечение патрубка газового котла, с помощью которого устройство подключают к дымоходу.

    При сооружении и подсоединении дымоходов для газовых котлов на всей их протяженности недопустимы сужения канала, искривления и применение неподходящих по сечению модулей.

    При одновременном подключении двух устройств к дымоходу следует увеличить сечение с учетом вероятности одновременной работы двух устройств. Т.е. сечение канала должно равняться суммарным размерам патрубков обоих единиц техники.

    Правило #2 — обеспечение борьбы с конденсатом

    Современные газовые котлы созданы таким образом, чтобы максимальное количество тепла подавалось на теплообменник. Такой высокий КПД способствует получению продуктов горения с относительно невысокой температурой.

    В результате на стенках дымохода образуется влага. Повышенное количество конденсата, включающего агрессивные вещества, может оказывать разрушающее воздействие на целостность стен дымоходов.

    В нижней части дымоотвода необходимо присутствие конденсатосборника в виде съемной емкости из пластика или нержавейки. Не запрещен к использованию и стакан из оцинкованной стали, но его придется часто менять.

    Для защиты конструкции рекомендуется не только выложить дымоход из кирпича, но и выполнить его гильзование, т.е. вставить внутрь специальную трубу из нержавеющей стали. Такие трубы долговечны и хорошо сопротивляются коррозионному воздействию.

    Альтернативным решением для борьбы с конденсатом может стать футерование, т.е. установка специального гибкого дымохода. Для сбора конденсата используют специальную емкость. Ее устанавливают чуть ниже места, где патрубок котла соединяется с дымоходом.

    Правило #3 — выбор формы сечения конструкции

    Традиционная цилиндрическая форма дымохода считается оптимальной для эффективного удаления продуктов горения. Кроме того, в таком дымоходе легче производить профилактическую очистку.

    Вполне допустимыми, хотя и не такими удобными считаются дымоходы с сечением в виде овала. Квадратные конструкции также имеют право на существование, но показатели тяги в них обычно снижены.

    Правило #4 — выполнение уклонов, поворотов, уступов

    Оптимальным для напольного газового котла считается вертикальный дымоход, не имеющий уступов. На практике добиться такого расположения конструкции удается далеко не всегда.

    Отклонение от вертикали допускается не более, чем на 30 градусов. При этом следует убедиться, что размеры сечения наклонного участка соответствует нормативным требованиям.

    При этом сама труба, соединяющая дымоход и котел, должна включать строго вертикальный участок высотой от половины метра и более. Разумеется, при необходимости можно некоторые участки дымохода делать горизонтальными, но их не должно быть слишком много.

    Например, если высота помещения, в котором установлен дымоход, составляет около трех метров, то и суммарная длина горизонтальных отрезков дымохода не должна превышать эти размеры.

    Хотя, как упоминалось ранее, чем ближе конструкция дымохода к вертикали, тем лучше. Не допускается, чтобы уклон дымоходной трубы в сторону котла был более 0,1 градуса. Что касается поворотов дымоходной конструкции, то их максимальное количество составляет три поворота, не более.

    Правило #5 — корректное соединение труб

    Для соединения отдельных частей дымоходной конструкции используют специальные хомуты. Уклон колена дымоходной конструкции может составлять 15-90 градусов. Между соединительными трубами и остальными поверхностями должно сохраняться определенное расстояние.

    Оно зависит от того, какими материалами эти поверхности покрыты. В местах, где используются горючие или даже трудносгораемые материалы, рекомендуется выдерживать расстояние не менее 25 см.

    Расстояние от поверхностей, покрытых огнестойкими материалами должно быть не менее 5-10 см. Для защиты дымохода от легковоспламеняющихся материалов используют асбокартон, кирпичную кладку и т.п.

    Особое внимание следует уделить местам соединения отдельных отрезков дымоходной конструкции. Они должны быть выполнены из прочных материалов, которые не прогибаются при внешнем воздействии.

    Этими же характеристиками должны обладать все элементы крепления дымохода. Горизонтальные или наклонные участки дымохода не должны находиться под нагрузкой.

    Элементы дымохода вставляют друг в друга на глубину, которая равна половине диаметра трубы или превышает этот показатель. Никакие зазоры в этих местах недопустимы, соединение должно быть плотным и герметичным.

    В случае нарушения герметичности соединения отдельных элементов дымохода угарный газ может незаметно проникать в помещение. Поэтому состояние дымохода следует периодически проверять, а во всех помещениях, где проложены дымоходные трубы, нужно организовать хорошее вентилирование.

    Правило #6 — тонкости расположения трубы на крыше

    Дымоходные трубы должны возвышаться над коньком кровли на 50 см или более, при этом расстояние от края парапета до дымоходной трубы должно быть не более 150 см. Если ось дымовой трубы расположена на расстоянии 1-1,5 м от конька крыши, то она должна возвышаться над уровнем конька на 50 см или более.

    Если же труда находится от конька еще дальше, то ее можно сделать такой же высоты, как и конек. Труба может быть еще ниже, если ее отделяет от конька крыши расстояние более трех метров.

    В этом случае нужно провести условную линию вниз от конька под углом 10 градусов к горизонту. Высота дымоходной трубы должна достигать этой отметки. Получается, что чем дальше расположена труба от конька, тем меньше должна быть ее высота относительно конька крыши.

    На плоской кровле дымоход отсутствует, поэтому здесь в соответствии с нормативами возводят дымоходную трубу высотой 100 см. На совмещенной кровле высота дымоходной трубы должна составлять около двух метров.

    Наружную часть дымовой трубы следует обязательно утеплить. Если пренебречь этим моментом, на ее поверхности будет скапливаться конденсат. Влага может проникнуть внутрь дымохода, что приведет к развитию коррозионных процессов и повреждению конструкции.

    В утеплении нуждается и та часть дымоходной конструкции, которая расположена на наружной стороне дома. Недостаточное утепление может также снизить эффективность работы дымохода, уменьшить его тягу.

    Если нет возможности вывести дымовую трубу через верхнее перекрытие и кровлю, используют коаксиальные дымоходы. Этот вариант можно вывести через стену, при этом интенсивность отвода продуктов горения голубого топлива ничуть не сокращается.

    Правило #7 — соблюдение норм пожаробезопасности

    На этапе монтажа дымохода необходимо учесть требования пожбезопасности. При прохождении канала через стены из разных материалов они отличаются:

    • если стена из дерева, нужна вокруг него изоляция из огнестойкого материала, а саму трубу следует обернуть асбестом;
    • в кирпичной, бетонной стене достаточно изоляции из монтажной пены.

    Конструктивное исполнение дымохода должно соответствовать требованиям, изложенным в инструкции, приложенной к котлу.

    Дымоходы котлов, перерабатывающих газ в тепловую энергию, преимущественно насадного конструктивного типа. Согласно насадной схеме канал устанавливается непосредственно на плиту перекрытия отопительного агрегата. Однако допустимо подключение к стеновым дымоходам посредством патрубков длиной не более 40 см.

    В случае подключения к стеновому дымоходу между нижней линией патрубка и возгораемым перекрытием должен остаться зазор в 14 см. Между верхней линией патрубка и возгораемым потолком необходимо оставить 50 см, если нет противопожарной защиты, 40 см, если защита есть.

    Участок пересечения возгораемого перекрытия оснащается коробом с песком или уплотнением из невозгораемого утеплителя.

    Выбор дымохода в зависимости от типа котла

    Газовые котлы укомплектовывают одной из двух видов камер сгорания: открытой или закрытой. Внешне отопительные агрегаты ничем не отличаются, но принцип работы у них разный. Выбор конструкции дымохода осуществляется в зависимости от типа камеры сгорания.

    Местоположение дымохода также необходимо определить заранее. Он может быть как внутренним, так и выносным. В проектах новых домов обычно предусмотрен монтаж дымоходов внутренних. Когда на газовое отопление переводят старые дома, устраивают выносной дымоход.

    Дымоход для котла с горелкой открытого типа

    Более простое устройство имеет открытая камера. Она состоит из собственно горелки и змеевика, расположенного под ней. Последний состоит из тонких трубок, по которым циркулирует теплоноситель. Работает устройство только тогда, когда присутствует воздух, поэтому горелку называют атмосферной.

    Воздух такой котел получает из помещения, где он установлен, хотя есть модели, которые монтируют на стену и проделывают в ней воздухозаборное отверстие.

    Для хорошей работы котла с открытой камерой нужна труба, выходящая наружу и отличная тяга, возникающая при движении воздуха по дымоотводящему каналу. Агрегат хорошо подходит, когда требуется отопить дом большой площади, расположенный за городской чертой.

    Существует 2 варианта решений:

    1. Максимально прямую трубу, расположенную горизонтально, проводят сквозь стену, а снаружи направляют ее вверх вдоль стены до нужной высоты. Такой вариант дымохода называют наружным.
    2. От котла трубу тянут вверх. Она должна пройти через перекрытия и выйти над поверхностью кровли. В таком дымоходе допустимо сделать 2 изгиба по 45⁰.

    В исполнении проще первый вариант, но потребуется качественное утепление. Это уменьшит количество конденсата, но избавит от него полностью. На выходе обязательно нужен конденсатосборник и тройник.

    Применение второго варианта осложняется тем, что дымоход проходит перекрытие и кровельный пирог. Поэтому в этих местах, в соответствии с требованиями пожаробезопасности, потребуется монтаж потолочно-проходных узлов.

    Существуют такие термины, как монтаж дымохода «по дыму» и «по конденсату». Сборку по первому способу осуществляют при устройстве внутреннего дымохода, а по второму — когда возводят наружный дымоход.

    В первом случае уже установленный нижний элемент вставляют в верхний, что предотвратит просачивание газов в помещение. Во втором — делают все наоборот.

    Если труба выведена на жилой 2 этаж, ее нужно привести в эстетичный вид. Для этого применяют специальные экраны, которые саморезами крепят к полу. Когда дымоход выходит на чердак, никаких дополнительных работ выполнять не требуется.

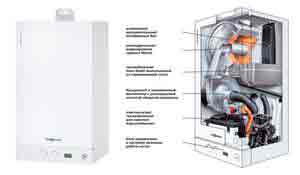

    Дымоходы для турбированных котлов

    Котлы с дутьевой горелкой называют турбированными. Это более прогрессивная конструкция с принудительным нагнетанием кислорода а закрытую камеру с расположенной в ней форсункой. Воздух поступает от установленного извне вентилятора через специальный канал.

    Нагревательный блок имеет двойные стенки, между которыми находится вода. Жидкость нагревается, когда горит газ, а продукты горения нагнетатель вытесняет в дымоотвод.

    К турбированному котлу подходит коаксиальный дымоход. По одной из его труб удаляются отработанные газы на расстояние до 3 м, а по другой осуществляется приток воздуха, необходимого для процесса горения.

    В плане экологии такой агрегат более безопасен, процесс горения контролирует автоматика для газовых котлов. Топливо в нем сгорает почти на 100%. Коэффициент полезного действия больше по той причине, что вода контактирует со стенками камеры.

    Возможно применение горизонтальных коротких дымоходов. В результате использования двойной трубы, воздух, поступающий с улицы, нагревается за счет отдачи тепла выхлопными газами.

    Специфика обустройства дымохода для двух котлов

    Каждое устройство, использующее газ в качестве топлива, должно иметь индивидуальный дымоход. В случае острой необходимости, как исключение, допустимо подключение 2 единиц, одновременно работающего, газопотребляющего оборудования. Главное условие — соблюсти между точками врезки труб в дымоход дистанцию минимум 0,7 м.

    Если в доме имеется не только газовый котел, но и другая отопительная или водонагревательная техника, следует учитывать следующие нормы:

    1. К одному дымоходу можно подключать не более двух таких устройств, расположенных на одном этаже или на разных этажах.
    2. При этом отверстия для отведения продуктов горения для этих устройств должны находиться на разных уровнях.
    3. Входы в дымоход должно разделять расстояние в 50 см или более.
    4. Ввод продуктов горения от двух устройств на одном уровне допускается только при наличии специальной рассекающей вставки внутри дымохода.
    5. При этом высота расположения параллельных вводов в дымоход, снабженных рассекателем, должна быть не менее одного метра.

    Конечно, возведение нескольких дымоходов обойдется дороже, чем только одной конструкции, но не стоит пренебрегать требованиями строительных норм и правилами безопасности ради сомнительной экономии.

    При создании дымохода не следует использовать материалы с низкой плотностью и высокой пористостью, которой отличаются пено- и шлакобетонные блоки. Дымоход не должен проходить через жилые помещения.

    Не допускается установка подобных конструкций также на закрытых лоджиях или балконах. Во всех помещениях, где имеется дымоход, необходимо организовать правильное вентилирование.

    Предварительные расчеты параметров дымохода

    Подбор дымохода следует начинать только после покупки котла, иначе невозможно подобрать его сечение и рассчитать габариты. По форме лучшим является круглое сечение, хотя допустим и прямоугольник.

    Ориентировочный список конструктивных элементов дымохода:

    • переходник, соединяющий патрубок котла с дымоходной конструкцией;
    • тройник с ревизионным отверстием и штуцером, предназначенным для сбора конденсата;
    • хомуты для соединения отдельных элементов дымохода;
    • кронштейны и другие крепежные элементы;
    • конический наконечник;
    • телескопические трубы;
    • отводы;
    • проходной патрубок и т.п.

    Следует помнить, что отводы обычно рекомендуется устанавливать на расстоянии не более двух метров от патрубка газового котла. Это позволит обеспечить максимально эффективную тягу.

    Для правильного монтажа дымохода рекомендуется сначала рассчитать площадь поперечного сечения выходного отверстия.

    При этом используют формулу:

    F = (K ∙ Q) / (4,19 ∙ √ˉ Н),

    • K — постоянный коэффициент, его значение варьируется в пределах 0,02—0,03;
    • Q — производительность газового котла, указанная в техническом паспорте устройства;
    • Н — расчетная высота дымохода.

    После того, как площадь сечения вычислена с помощью этой формулы, необходимо сравнить полученные данные и откорректировать их, если нужно.

    Например, согласно требованиям к дымоходу газового котла, для круглых конструкций рекомендуемое сечение зависит от мощности котла и может оставлять:

    • 120 мм для котла мощностью 24 кВт;
    • 130 мм – для 30 кВт;
    • 170 мм – для 45 кВт;
    • 190 мм – для 55 кВт;
    • 220 мм – для 80 кВт;
    • 230 мм – для 100 кВт.

    Если монтируется дымоход с прямоугольным сечением, учитывается тепловая мощность газового оборудования:

    • для устройств с мощностью менее 3,5 кВт – 140х140 мм;
    • для устройств с мощностью 3,5-5,2 кВт – 140х200 мм;
    • для устройств с мощностью 5,2-7,3 кВт – 140х270 мм и т.п.

    Если используются асбоцементные трубы, сечение дымоходного канала должно быть не менее 100 мм. Вертикальные участки дымохода закрепляют на стене с шагом в 2,5 м, а на участках с уклоном шаг должен быть чаще – 1,5 м.

    По высоте дымоход выбирают в зависимости от его расположения по отношению к коньку крыши.

    Если при подсчете получится, что не выполнено условие, при котором полезное сечение трубы должно быть больше внутренней площади отопительного агрегата, следует взять трубу меньшего сечения, но большей длины.

    Варианты монтажа дымоотводов

    Под внутренний дымоход необходимо возводить фундамент. Если добавить еще и защитный кирпичный канал, то это сведет к минимуму количество конденсата. Иногда дымоходы пристраивают снаружи к стене, за которой находится агрегат.

    Внутреннее исполнение дымохода

    Прежде чем приступить к монтажу дымохода под него выбирают место. Затем размечают места, где он будет проходить через перекрытие и кровлю. Тщательно проверяют точность разметки и делают проемы. Следующий шаг — выполнение подсоединения патрубка котла к дымоходу, а далее монтируют ревизию и тройник.

    Закрепляют лист из стали, устанавливают главный кронштейн, трубу наращивают, если требуется, применяют «колени». В районе контакта с перекрытием используют патрубки. Берут лист оцинкованной стали с таким отверстием, чтобы через него свободно проходила труба, крепят его к перекрытию. Для усиления стыков применяют хомуты. Каждые 2 м дымоход закрепляют хомутами, а каждые 4 м — кронштейнами.

    Работу завершают проверкой швов на герметичность. Для этого берут мыльный раствор, наносят его на все стыки. Если все выполнено качественно, то при подключении агрегата к дымоходу, пузыри в этих местах не появятся.

    Устройство наружной конструкции

    Для выносного дымохода в глухой стене делают отверстие такого диаметра, чтобы через него свободно проходила труба с изоляцией. Установив в отверстие первый элемент будущего дымохода, закрепляют его, обматывают изоляцией. Следующие секции добавляют со стороны улицы, контролируя вертикальность при помощи отвеса.

    Трубу к стене фиксируют кронштейнами до достижения ею нужной высоты. Завершают процесс креплением трубы к патрубку котла и герметизацией стыков. Чтобы наружный дымоход прогревался быстро, его по всей длине утепляют базальтовой ватой.

    Установка коаксиального дымоотвода

    Дымоход этого типа выводит продукты горения наружу и одновременно снабжает горелку котла воздухом, богатым кислородом. При наличии такой конструкции не нужна дополнительная вентиляция.

    Дымоход изготовлен из круглых труб — наружная стальная сечением 10 см и толщиной стенок 0.1 – 0.2 см и внутренняя алюминиевая диаметром 6 см. Трубы не соприкасаются т.к. между ними имеются перемычки.

    Монтируют коаксиальные дымоходы для котлов с закрытой камерой сгорания, выполненных для установки на стену и на пол, а также для колонок и других газовых агрегатов.

    Такой газоотвод имеет несколько преимуществ:

    • конструктивно труба устроена так, что одновременно с нагревом поступающего воздуха, происходит охлаждение отработанных газов;
    • дымоход увеличивает КПД оборудования;
    • имеет компактные габариты, поэтому используют его не только в частных домах, но и в городских квартирах;
    • безопасен — выводящиеся газы не контактируют с воздухом помещения и выходят не через вентиляционный канал а прямо в атмосферу;
    • прост в монтаже.

    Устанавливают коаксиальный дымоход как горизонтально, так и вертикально. Независимо от способа установки наибольшая длина дымохода не должна быть больше 4 м. Существуют модели с основательными параметрами, созданные специально для дымоотвода на большое расстояние.

    Непосредственно под монтаж коаксиального дымохода производители выпускают адаптеры специальной конструкции, используемые для вертикальных переходов через перекрытия и кровлю. Для предохранения системы от осадков и обеспечения герметичности в районе прохождения трубы сквозь перекрытие существуют специальные оголовки.

    В случае применения коаксиального дымохода для котла, установленного на стене, его располагают горизонтально. При этом необходимо обеспечить 3-5% уклон, иначе в котел будет попадать конденсат.

    Нормы регламентируют не только размеры самого дымохода для газового котла, но и расположение отверстия в стене. Оно должно быть удалено от окна, находящегося рядом, минимум на 50 см и не менее 25 см, если находится над окном.

    Как переделать старый дымоход?

    Если в давно существующую систему отопления вместо обычной печи включают газовый котел, кирпичный дымоход не обязательно полностью перестраивать. Его можно модернизировать путем гильзирования. Сделать это можно двумя способами.

    Способ №1. Установить в основание существующего дымохода трубу из нержавейки.

    Трубу следует выбирать так, чтобы ее высота равнялась высоте старого дымохода, а диаметр соответствовал патрубку котла. Зазор между стенками существующего дымохода и трубой заполняют теплоизолирующим материалом типа пеностекла, керамзита или перлита.

    Способ 2. Применить технологию Фуран-Флекс. Этот вариант дороже первого, зато остается неизменным диаметр дымохода. Материал морозостойкий, не поддается коррозии, диаметр колеблется в пределах 6 – 100 см.

    Сама технология заключается в том, что эластичную трубу помещают внутрь дымохода под давлением. Труба принимает форму дымохода, затем затвердевает и становится сплошной бесшовной оболочкой, не пропускающей ни дым, ни конденсат.

    Выводы и полезное видео по теме

    Видео #1. Подробный обзор установки коаксиального дымохода, предназначенного для газового котла, можно посмотреть в этом видео:

    Видео #2. Здесь представлена полезная информация о том, как выбрать дымоход, избежав при этом распространенных ошибок:

    Видео #3. Ролик об устранении нарушений технологии установки дымохода для газового котла:

    Любую бытовую технику, особенно работающую на таком небезопасном энергоносителе, как газ, нужно монтировать с соблюдением всех правил. Устройство отвода продуктов сгорания от газовых котлов требует грамотного подхода. Сначала выполняют инженерные расчеты и только тогда реализуют проект, так что лучше доверить все это специалистам.

    Появились вопросы по поводу устройства и монтажа дымоходных труб для газового котла, есть замечания к материалу, хотите поделиться опытом в сфере обустройства дымового канала своими руками? Пишите, пожалуйста, комментарии в расположенном под текстом блоке.

    Согласен с автором, что для газовых настенных котлов хорошо подойдут коаксильные и комбинированные дымоходы, которые можно вывести на стену или подогнать под конструкции дома.

    Но, чисто мое мнение, лучше, чем кирпичный дымоход с отводом конденсата ничего нет, и в постройке, и в эксплуатации.. Поясню свою мысль. Сегодня у вас с газом все нормально, а завтра на вашем ШРП построят еще с десяток домов, и давление упадет. А может, еще чего придумают, чем будет дешевле топиться, чем газом.

    При кирпичном дымоходе, вы просто поменяете котел, при прочих дымоходах вам придется менять и их, и сам котел, а это уже другая история, как говориться.

    Я хочу проложить дымоход от газового котла снаружи одноэтажного дома с мансардой. Вопрос с конденсатом решается по-разному для внутреннего и наружного дымоходов или одинаково? Если в дымоход поступает настолько горячий дым, что даже в летнее время при плюсовых атмосферных температурах образуется конденсат, можно ли как-то бороться с ним? Есть ли методы, позволяющие сократить или вообще исключить выпадение конденсата?

    Исключить выпадение конденсата нельзя, так как в процессе горения выделяется вода, а вот сократить можно, если использовать сендвич-трубы. Лучше отвод конденсата осуществлять снаружи. Тогда вы его просто не будете замечать…

    Не комментарий, вопрос. Диаметр выхода у газового котла 115 мм, имеющийся дымоход – 100 мм. Ваше мнение – можно ли присоединить с использованием, например, дымососа? Спасибо.

    Здравствуйте. СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Сечение (диаметр) дымохода не может быть меньше чем выходной патрубок на котле.

    Можно ли коаксиальный дымоход котла 20 – 24 кВт разместить вертикально из котельной комнаты на крышу дома? Дом одноэтажный.

    Здравствуйте. Да, если оное предусмотрено в инструкции к самому прибору.

    Все, конечно, доходчиво рассказано, но материалы не все и всегда есть в нашем городе. Остается по старинке ставить асбестовые трубы. Работники газовой службы не разрешают утеплять эти трубы. Все хотят, чтобы этот дымоход прослужила дольше, и утепляют мин.ватой. Отсюда вопрос: можно ли таким образом утеплять дымоходы, чтобы избежать конденсата?

    Здравствуйте. Почему работники газовой службы не разрешают? У нас обратная ситуация, например. Купили дом в прошлом году, когда еще ввозили вещи, заявился специалист из газовой компании (прежние хозяева не зарегистрировали новый газовый котел).

    Так вот, он осмотрел все оборудование и систему, серьезно отнесся к дымоходу, заявив, что он у нас не утеплен – “замотайте на каркас хотя-бы базальтовой ватой”. По горючести минвата достаточно стойкий материал, проблем быть абсолютно не должно.

    В двухэтажном доме, где изначально были дровяные котлы а позднее установили газовые, отключили котлы. Основания – акт пожарников, они в зеркало не видят небо. При исследовании камерой оказалось, что дымоход с уступами. Но тяга в норме. Правомерны ли пожарники?

    Во-первых, пожарные ничего не могли демонтировать и отключить без составления специальных официальных актов, ознакомиться с которыми и даже снять копию вы вполне могли (сходите в УК, попросите такой акт). Странная вещь, мы сомневаемся в действиях уполномоченных лиц, хотя можем проверить точные замеры и обоснование законным правом. Или вы видели акт, а не просто о нем слышали? Тогда вопросов вообще быть не должно, документ составлен и официально подписан.

    Во-вторых, сложно ответить на ваш вопрос, не зная, что там за уступы. По нормам и правилам, дымоходы должны быть вертикальными с допустимым отступом в горизонталь на 30 градусов не более чем на 1 метр с плавными уводами и стабильным сечением. При этом внутри дымохода не должно быть никаких выступов, наплывов раствора и прочего.

    Как мне кажется, действия пожарных не только законны, но еще и спасибо им надо сказать за заботу о вашей безопасности.

    Наш двухэтажный дом около 40 лет отапливался газовыми печами, выложенными из красного кирпича на основе глинопесчаной смеси с горелками типа УГОП-16.

    Сосед на первом этаже установил двухконтурный настенный котёл с закрытой камерой сгорания с выводом продуктов горения в существующий дымоход своей старой печи, который проходит и через нашу печь, на втором этаже. Под кровлей дымоходы наших печей были объединены в общую асбестоцементную трубу.

    С первого же года эксплуатации газового котла соседом, в зимнее время начались проблемы с тягой в моей печи. К февралю месяцу объединяющая труба выше перекрытия обмерзала полностью льдом от конденсата, а котёл на первом этаже продолжал работать и продавливать продукты сгорания в мою печь через общую трубу, а затем и в жилые комнаты.

    Я был вынужден увести свой дымоход из объединяющей трубы, сделав свой, обособленный выход. Но и этого оказалось не достаточно. В результате размывания и разрушения дымоходного канала конденсатом от котла дымоход стал не герметичен. А, следовательно, в зимний период вновь произойдёт замерзание трубы, и турбина продавит продукты горения теперь уже через неплотные стенки дымохода в мою печь а затем и в жилые комнаты.

    Все попытки заставить соседа сделать гильзование дымохода и утепление трубы выше перекрытия крыши не увенчались успехом. К тому-же, в июне месяце, ему успешно провел обследование дымохода представитель “Вулкана” – за 10 минут выписав акт о пригодности и исправности. В данное время всего, чего я смог добиться – в доме отключен газ, и направлено письмо в “Вулкан” о повторной проверке дымохода.

    Есть ли нормативы, которые изначально нарушены при установке этого котла? Просто почитав все СНиПы и ДБНы не совсем всё понятно, а руководства по эксплуатации подобных котлов, действия по гильзовке и утеплению переводят в рекомендательный характер….

    Мы в этом году, решили установить в квартиру новый газовый котёл. И я так понимаю, что необходимо также установить, и дымоход. Мне почему-то кажется, что может подойти, в данном случае, наружный дымоход. Кто знает, так ли это? И какой из этих видов дымоходов больше подходит для квартиры, находящейся на втором этаже? Просто не хочется рисковать в этом вопросе!

    Мы только в прошлом году ставили газовый котел у себя в доме. Тоже выбирал долго между асбоцементной трубой и керамикой (стальную сразу исключил из вариантов). Поставил из керамики – она самая надежная и долговечная. Думаю, и для квартиры на 2-м этаже этот вариант подойдет больше всего. Конечно, дымоход наружный, поскольку в многоэтажке это проще всего сделать.

    СП 402.1325800.2018 Здания жилые. Правила проектирования систем газопотребления. Ознакомьтесь, пожалуйста с приложением “Г”.

    Задавайте их нашим экспертам и другим читателям

    Источник: http://sovet-ingenera.com/otoplenie/kotly/dymoxod-dlya-gazovogo-kotla.html

    Как собрать дымоход

    1 Общие правила проектирования и сборки дымоходов

    Проектирование и монтаж дымоходов должны выполнятся согласно с действующими нормативными положениями:

    СНиП 41-01-2003; ВДПО (ПРАВИЛА ПРОИЗВОДСТВА РАБОТ, РЕМОНТА ПЕЧЕЙ И ДЫМОВЫХ КАНАЛОВ); СП 7.13130.2009.

    Задача дымохода — удаление продуктов горения и обеспечение нормальной тяги для поддержания горения. Уровень тяги зависит от высоты дымового канала и диаметра дымохода.

    При монтаже дымохода следует соблюдать следующие правила:

    • Высота дымохода от отопительного прибора до оголовка должна быть не менее 5 м.
    • Возвышение дымохода над коньком / парапетом определяется по схеме (Рис. 1).

    • Возвышение дымохода над близко расположенными крышами соседних зданий должно быть не менее 1,5 метров.
    • Если дымоход возвышается над кровлей на 1,5 и более метров, необходимо его дополнительно закрепить при помощи растяжек (Рис. 2).
    • В конструкции дымохода рекомендуется предусмотреть заглушки с конденсатоотводчиком для удаления образующегося конденсата и/или ревизии для возможности чистки и обслуживания дымового канала

    • Если кровля выполнена из горючих материалов, в дымоходе следует установить искроуловитель, выполненный из сетки с ячейкой не более 5 х 5 мм.
    • При проектировании и сборке дымохода не допускается заужение диаметра дымохода, но допускается его уширение. (Например, для сборки дымохода отопительной печи с выходящим диаметром дымохода 115 мм нельзя применять дымоход сечением 110 мм, но можно применить дымоход 120 мм, используя переходник со 115 мм на 120 мм).
    • Длина горизонтального участка дымохода не должна быть более 1 метра.
    • Места соединений элементов дымохода не должны совпадать с местами потолочных и кровельных проходов, проходов в стене.
    • Отводы и тройники необходимо устанавливать так, чтобы они не несли нагрузку от веса элементов дымохода, установленных над ними.

    2 Конструирование дымохода и расчет монтажных элементов

    ДИАМЕТР ДЫМОХОДА. Диаметр дымохода должен быть равен или больше диаметра выходного отверстия отопительного прибора. Для перехода с одного диаметра на другой используется элемент «Переходник» соответствующего диаметра.

    ПОДБОР ТИПА ТРУБ. Применение обычной трубы или утепленной трубы зависит от места расположения дымохода. Обычные трубы применяются только в отапливаемых помещениях. Утепленные трубы могут применятся в отапливаемых и неотапливаемых помещениях, и снаружи помещений. Выбор между обычной и утепленной трубой в отапливаемых помещениях осуществляет потребитель, сопоставляя стоимость, пожарную безопасность и комфорт при эксплуатации. Для перехода с обычной трубы дымохода на утепленную трубу используется «Переход с неутепленной на утепленную».

    ОПОРНАЯ ПЛОЩАДКА. Выбор конструкции дымохода с использованием или без использования опорной площадки «Кронштейн консольный» определяется по конструкции отопительного прибора и расположению дымохода.

    Без опорной площадки возможно использование только ровного вертикального дымохода, опирающегося непосредственно на отопительный прибор. Рисунок №3.

    Во всех остальных случаях необходимо использовать опорную площадку «Кронштейн консольный». Рисунки 4, 5, 6. Расположение несущего элемента «Кронштейн консольный» должно быть не реже,чем через 5 метров по высоте дымохода.

    ПОВОРОТ ДЫМОХОДА. Для изменения направления дымохода используется «Отвод или отвод утепленный под 45 или 90 градусов»

    СБОР КОНДЕНСАТА И ЧИСТКА ДЫМОХОДА. Для сбора конденсата из дымохода и чистки дымохода используется «Тройник или тройник утепленный под 45 или 90 градусов» вместе с элементом «Заглушка с конденсатоотводом» или «Заглушка глухая».

    ПРОХОД ЧЕРЕЗ ПОТОЛОК. Если дымоход проходит через потолок, необходимо использовать элемент «Проход через потолок утепленный». Который должен быть больше толщины потолка на 70 мм.

    ВАЖНО

    • В некоторых теплогенерирующих приборах (печах, котлах) может быть повышенная температура отходящих газов. Это потребует дополнительной изоляции строительных конструкций и индивидуальной проработки потолочного проходного узла для обеспечения пожарной безопасности. В процессе эксплуатации дымохода необходимо контролировать температуру на внешней поверхности элемента «Проход через потолок утепленный» и при необходимости, пополнять слой изоляции при ее усадке.
    • Поверхность дымохода в процессе эксплуатации нагревается. Если дымоход проходит вблизи строительных конструкций из горючих материалов, он не должен нагревать их выше 50°С (п.4.39.8 ГОСТ Р 53321-2009).

    ПРОХОД ЧЕРЕЗ КРЫШУ. Если дымоход проходит через кровлю, то необходимо применение элемента «Проход через крышу» или элемента «Уплотнитель резиновый для кровли» прямой или угловой. При монтаже дымохода через кровлю необходимо соблюдать действующие строительные нормы и правила пожарной безопасности.

    ЗАВЕРШЕНИЕ ДЫМОХОДА. Для завершения дымохода используются стандартные элементы «Зонт» или «Зонт утепленный».

    ВАЖНО
    — Для отопительных установок, работающих на газе, дымоход должен оставаться открытым!

    КРЕПЛЕНИЕ ДЫМОХОДА. Крепление должно исключать возможность прогиба и какого-либо смещения дымохода от ветра или собственного веса. Для этого используется элемент «Крепление стенное», который устанавливается из расчета: 1 крепление на каждые 2 метра дымохода.

    Для подсчета необходимого количества элементов прорисуйте схему дымохода с учетом всех вышеизложенных правил и рекомендаций. Количество прямолинейных участков отводов и тройников определяется по схеме расположения дымохода и его конструкции. Типовые схемы сборки дымоходов приведены на рисунках с 3 по 6.

    3 Сборка дымохода

    • Монтаж дымохода начинается снизу, от отопительного или нагревательного прибора вверх. Для возможности регулирования тяги установите в дымоход элемент «Шибер».
    • Рекомендуется собирать элементы дымохода «по конденсату», чтобы конденсат и смоляные отложения не выходили наружу.
    • Все места стыков труб и других элементов (отводов, тройников и т.п.) должны быть уплотнены термостойкой мастикой-герметиком, тщательно соединены между собой на всю глубину посадочного раструба и скреплены элементом «Хомут» в КАЖДОМ соединении.
    • После монтажа следует произвести испытательную топку, в ходе которой необходимо проверить герметичность стыков и убедиться в том, что прилегающие конструкции из горючих материалов не подвергаются влиянию высокой температуры и не нагреваются.

    При первом использовании дымохода возможно появление запаха и лёгкого задымления, образующегося в результате испарения остатков масла с поверхности металла и кристаллизации герметизирующих материалов.

    При нагреве дымохода из нержавеющей стали, в том числе двустенного, на его поверхности могут появиться цвета побежалости, что не является дефектом. Дымоход нуждается в уходе. Следует регулярно проводить чистку дымохода, как минимум 2 раза за отопительный сезон.

    Источник: http://leroymerlin.ru/advice/stroymaterialy/kak-sobrat-dymohod/

    Как сделать правильный дымоход для газового котла своими руками?

    Нужен ли газовому отопительному котлу дымоход? Разумеется! Можно ли соорудить дымоход для газового котла собственными руками? Конечно! Вам нужно лишь изучить особенности устройства наиболее распространенных разновидностей дымоотводящих конструкций, ознакомиться с ключевыми требованиями к таким системам и выполнить все в полном соответствии с положениями руководства.

    Дымоход для газового котла

    Что это такое и для чего он нужен

    Дымоход — система труб, соединительных фитингов, креплений и элементов защиты конструкции.

    В любом отопительном контуре с печью или котлом в виде обогревателя, в том числе работающем на газу, эта система выполняет 2 основные функции:

    1. Вывод продуктов горения в атмосферу.
    2. Обеспечение поступления свежего воздуха для полного сгорания топлива.

    Если дымоход плохо справляется хотя бы с одной из поставленных задач- в организм человека неминуемо попадет тот самый опасный угарный газ.

    При правильном устройстве, дымоотвод облегчает эксплуатацию котла, увеличивает его КПД, обеспечивает комфортный микроклимат в помещении и безопасность для жильцов дома.

    Где разместить дымоход

    То, как будет проходить процесс устройства дымохода для газового котла, во многом зависит от того, где будет располагаться этот механизм. Поэтому к моменту выбора места для него следует подойти с особой тщательностью.

    Дымоход для жилой постройки можно расположить в нескольких местах:

    Снаружи дома.

    Особенности такого монтажа будут следующими:

    • оснащать теплоизоляцией требуется всю длину трубы;
    • конструкция всегда доступна к демонтажу и любым ремонтным работам;
    • отсутствие необходимости подбора разнотипных частей для всей конструкции;
    • высокий показатель безопасности.

    Внутри жилой постройки.

    Такой монтаж отличается следующими моментами:

    • утеплять нужно лишь ту часть дымовой трубы, которая находится за пределами помещения, то есть на улице;
    • более сложный процесс установки и ремонта;
    • потенциальный риск попадания в дом вредных веществ, образуемых в процессе сгорания топлива;
    • необходимость приобретения разных по типу деталей для монтажа трубы.

    Как устроен дымоход

    Дымоотвод для газового котла состоит из нескольких основных частей:

    • Труба для вывода дыма;
    • Переходник, соединяющий трубу с патрубком котла;
    • Патрубок для перехода канала через стену или крышу здания;
    • Крепежные элементы;
    • Тройник со штуцером, необходимы для слива конденсата;
    • Конденсатосборник;
    • Отводы.

    Подчеркну — это основные составляющие. Комплектация может меняться в зависимости от сложности конструкции дымоотвода и от материалов, из которых он изготовлен.

    Дымоход из оцинкованной трубы

    Устройство дымохода
    Конструкция типа «сэндвич» из труб по праву считается одним из самых эффективных и удачных вариантов дымоотводящих приспособлений.

    На сегодняшний день производители предлагают огромный ассортимент таких дымоходов. Среди их преимуществ нужно, прежде всего, отметить устойчивость к агрессивным внешним воздействиям и различным механическим нагрузкам.

    Непосредственно «сэндвич» имеет предельно простое строение. Он состоит из двух труб отличающегося диаметра, одна из которых вставлена в другую. Для заполнения зазора между такими трубами чаще всего применяется негорючая базальтовая вата.

    Сэндвич труба для дымохода

    Принцип работы

    Принцип действия любого дымохода основан на простом законе физики – теплый воздух и пары всегда легче и стремятся вверх, а холодный – тяжелее и соответственно оседает внизу.

    За счет разницы температур улицы (снаружи трубы) и горячих газов (внутри системы), появляется тяга. Благодаря ей продукты сгорания не рассеиваются по комнате, а выходят в атмосферу.

    Сборка керамического дымохода

    Теперь давайте пошагово рассмотрим, как собирается дымоход керамического типа.

    Таблица 2. Комплект материалов для сборки.

    Дымоходные бетонные блоки

    Основание дымохода

    Тройник

    Теплоизоляция

    Вид, фото Описание
    Керамические дымоходы не оставляют на виду, а монтируют их внутрь специальных бетонных блоков, которые можно приобрести в том же магазине. Размер материала подбирается по диаметру используемых труб.
    Конденсатосборник является основанием будущего дымохода. Если этот элемент не предусмотреть, то вся конструкция может завалиться в скором времени.
    Ревизионный тройник Обязательно покупается ревизия, чтобы мы могли беспрепятственно чистить трубы изнутри в дальнейшем и производить инспекционный сервис. Также в комплект сразу добирается керамический затвор для отверстия в тройнике.
    Котел будет подключаться к дымоходу через вот такой тройник. Его высота составляет 660 мм, он имеет вклеенный патрубок, отводящийся под углом 90 градусов. Есть модели и с вдвое меньшим углом наклона. Внимание! Металлическая труба от дымохода должна быть меньше в диаметре, чем патрубок тройника.
    Керамическая труба Основная часть дымохода будет составляться из таких труб.
    Клей для керамических труб Герметизируются стыки при помощи специального жаростойкого клея. Его также можно приобрести в магазине, где вы покупаете основные части системы.
    Для удобства монтажа покупаем цилиндры из базальтовой ваты. Этот материал является несгораемым.

    Также сюда можно причислить вентиляционную решетку, через которую дымоход будет забирать воздух, и дверцу для доступа к ревизии. Оба изделия берем металлические.

    Шаг 1 – установка первого блока. К основанию на цементный раствор приклеиваем первый блок. Его положение нужно точно выверить по уровню во всех плоскостях. Также сориентируйте его стороны.

    Установка первого блока

    Шаг 2 – бетонирование. Затем внутрь пустотелого блока наливается бетон — так мы создаем фундамент для будущей конструкции.

    Бетонирование

    Шаг 3 – формирование отверстия в блоке. В следующем блоке нужно вырезать прямоугольное отверстие высотой 15 см и шириной 21 см.

    Формирование отверстия в блоке

    Шаг 4 – укладка второго блока. Как только бетон в фундаменте застынет, кладем на раствор второй блок. При этом толщина наносимого раствора четко выверяется по трафарету, который идет в комплекте. По нему же кладется он и в основание, под конденсатосборник. Также проверяем положение элемента уровнем.

    Укладка второго блока

    Шаг 5 – установка конденсатосборника. Сажаем на раствор конденсатосборник, сориентировав его по отверстию в блоке.

    Установка конденсатосборника

    Шаг 6 – утепление и защитная решетка. Устанавливаем утеплитель точно по высоте бетонного блока, сделав в нем прорезь под отверстие в блоке. Также монтируем вентиляционную решетку – это можно сделать и после отделки блоков декоративными материалами.

    Утепление и защитная решетка

    Шаг 7 – установка ревизионного тройника. В следующем блоке полностью убираем переднюю стенку. Устанавливаем в него ревизионный тройник, тщательно промазав его монтажную кромку герметиком. Также ставим утеплитель.

    Установка ревизионного тройника

    Совет! Выдавленный герметик внутри трубы нужно сразу смыть губкой.

    Шаг 8 – установка ревизионного люка. Продолжаем кладку блоков, а потом устанавливаем на металлические анкера ревизионный люк, предварительно установив керамический затвор.

    Установка ревизионного люка

    Шаг 9 — установка соединительного тройника. Идем в том же порядке. Через следующий блок будет выводиться патрубок под котел. Он будет смотреть в сторону от ревизионного люка. Область вокруг патрубка закрывается слоем утеплителя.

    Установка соединительного тройника

    Дальнейшая сборка будет идти по одной схеме – сначала ставится блок, потом в него утеплитель и труба. При прохождении перекрытий и крыши, вокруг блоков вставляется небольшой слой утеплителя.

    Шаг 10 – окончание дымохода. Завершает наш дымоход установка стальной муфты, сооружение опалубки и заливка в нее бетонного раствора. На трубу надевается дефлектор и дымоход готов к работе.

    Окончание дымохода

    Если вы задумались о приобретении дровяного котла для отопления, нужно основательно подойти к этому вопросу. В специальной статье разберем все нюансы и определимся, как выбрать и как правильно провести монтаж.

    Видео — Подключение дымохода к асбестовой трубе для газового котла

    Виды и конструкции

    Существует несколько разновидностей дымоходов для газовых котлов:

    • Кирпичный (как в виде самостоятельной системы, так и с внутренней вкладкой из нержавеющей или оцинкованной трубы);
    • Одинарный металлический (выполненный из оцинкованного либо нержавеющего листа);
    • Выполненный из сэндвич-элементов (каналов из двух металлических труб, вставленных одна в другую, с проложенным между ними утеплителем);
    • Коаксиальный (труба меньшего диаметра вставлена в трубу большего, без прокладки утеплителя);
    • Керамический (выполнен из специальных керамических блоков);
    • Асбестоцементный.

    Все конструкции схематично представлены на рисунках в разделе «Чертежи и схемы».

    Устанавливать дымоход можно как внутри, так и снаружи помещения.

    Рис. 1. Конструкция приставных и внутренних дымоходов.

    Требования к монтажу дымоотвода

    Установочные работы производятся специалистами с применением всех нормативных правил. При этом они следующие:

    • Всякому тепловому агрегату соответствует единичный дымоотвод.
    • Обеспечивается свободный и полный вывод дыма в атмосферу за счет правильно подобранной высоты и размера сечения трубы (п.5.1.1.ВДПО).
    • Толщина стенки металлической трубы не допускается менее 2 мм.

    Для изготовления трубы берется металл с толщиной от 2 мм

    • Для очистки дымовых каналов от сажи предусмотрены углубления с размером около 250 мм (п.3.74 СНиП-91 и п.5.1.1.ВДПО).
    • При монтаже трубы дымовые каналы выполнены с учетом не более трех поворотов, и их закругление равно диаметру трубы (4.2.17.ВДПО).
    • Дымоход для газового котла в частном доме и вытяжная труба установлена выше конька крыши согласно п.3.73.СНиП-91: до 0,5 м – при плоской кровле; на уровне и выше самой кровли – при расположении трубы более 1,5 метров от конька крыши.

    Металлические дымовые трубы выполнены из высококачественной легированной стали с антикоррозийным покрытием.

    Какой лучше выбрать?

    При выборе дымоотводящего канала необходимо ориентироваться на оптимальное сочетание бюджета, мощности газового котла, вида камеры сгорания топлива и общих конструктивных особенностей здания.

    Устройство внешнего дымохода экономит внутреннее пространство и более безопасно для жильцов дома, но такие системы подвержены воздействиям окружающей среды, поэтому их срок службы меньше.

    Разновидности дымоходов в зависимости от вида камеры сгорания газа:

    • Котлы с открытой камерой

    Напольные газовые котлы часто выполняются с открытой топкой. Для таких устройств необходим дымоход обеспечивающий стабильно хорошую тягу. Подойдет кирпичный, керамический, дымоход из одинарных и сэндвич труб. Но следует помнить, что кирпичный дымоход гигроскопичен и сложен в монтаже, керамический – очень тяжелый.

    • Котлы с закрытой камерой сгорания

    В данном случае большинство мастеров рекомендует установку коаксиального дымохода, либо системы из сэндвич-труб, тройников и фитингов.

    Конструкции котлов и способы устройства дымовых труб

    Есть два типа горелок для газовых котлов:

      Открытые. В них кислород для горения забирается из помещения, в котором установлен котел. Потому такой тип горелок или отлов называют еще «атмосферными». В таких газовых котлах отвод дымовых газов требует наличия трубы с выходом в атмосферу и хорошей тягой.

    Способы вывода дымохода от газового котла

  • Камеры сгорания закрытого типа (турбированные котлы). Они работают в паре с дымоходами коаксиального типа — из двух вставленных друг в друга труб. По одной трубе отводятся продукты сгорания, по другое поступает воздух для поддержания горения. Коаксиальная труба обычно выводится через стену на улицу. Потому говорят, что подобные газовые котлы не имеют дымохода. Но, при желании, вывести дымовую трубу можно и в атмосферный дымоход. В этом случае нужна нормальная тяга (при выводе в стену это неважно, так как движение газов обеспечивает турбина).
  • Понятно, что выбор типа дымохода в первую очередь зависит от типа камеры сгорания. В одном случае это должна быть коаксиальная труба, в другом — обычная. Но кроме этого есть еще множество нюансов по конструктивному исполнению.

    Сделать самому или заказать

    Заказать дымоход у профессионалов либо сделать самому – решать вам.

    Правильная самостоятельная установка дымоотводящей системы однозначно сэкономит семейный бюджет. При устройстве обязательно выполнять все требования СНиП и пожарных нормативов.

    Несмотря на то, что температура выходящих газов невысока, вред от них не меньше, чем от любых других выбросов. Поэтому на герметичность стыков следует обратить особое внимание.

    Так же обязательна организация системы сбора конденсата.

    Выбор дымохода в зависимости от типа котла

    Газовые котлы укомплектовывают одной из двух видов камер сгорания: открытой или закрытой. Внешне отопительные агрегаты ничем не отличаются, но принцип работы у них разный. Выбор конструкции дымохода осуществляется в зависимости от типа камеры сгорания.

    Производители поставляют на рынок множество моделей газовых котлов. При выборе агрегата для обогрева жилья нужно заранее решить, что больше подходит для конкретного дома — горелка открытого или закрытого типа. Незнание этих тонкостей могут создать проблемы при эксплуатации

    Местоположение дымохода также необходимо определить заранее. Он может быть как внутренним, так и выносным. В проектах новых домов обычно предусмотрен монтаж дымоходов внутренних. Когда на газовое отопление переводят старые дома, устраивают выносной дымоход.

    Дымоход для котла с горелкой открытого типа

    Более простое устройство имеет открытая камера. Она состоит из собственно горелки и змеевика, расположенного под ней. Последний состоит из тонких трубок, по которым циркулирует теплоноситель. Работает устройство только тогда, когда присутствует воздух, поэтому горелку называют атмосферной.

    Воздух такой котел получает из помещения, где он установлен, хотя есть модели, которые монтируют на стену и проделывают в ней воздухозаборное отверстие.

    Настенный котел не шумит во время работы. Детали, входящие в его конструкцию практически не подвержены износу. Техобслуживание предельно простое — проверка зажигания, но что касается расхода топлива то эти котлы нельзя назвать экономичными

    Для хорошей работы котла с открытой камерой нужна труба, выходящая наружу и отличная тяга, возникающая при движении воздуха по дымоотводящему каналу. Агрегат хорошо подходит, когда требуется отопить дом большой площади, расположенный за городской чертой.

    Существует 2 варианта решений:

    1. Максимально прямую трубу, расположенную горизонтально, проводят сквозь стену, а снаружи направляют ее вверх вдоль стены до нужной высоты. Такой вариант дымохода называют наружным.
    2. От котла трубу тянут вверх. Она должна пройти через перекрытия и выйти над поверхностью кровли. В таком дымоходе допустимо сделать 2 изгиба по 45⁰.

    В исполнении проще первый вариант, но потребуется качественное утепление. Это уменьшит количество конденсата, но избавит от него полностью. На выходе обязательно нужен конденсатосборник и тройник.

    Применение второго варианта осложняется тем, что дымоход проходит перекрытие и кровельный пирог. Поэтому в этих местах, в соответствии с требованиями пожаробезопасности, потребуется монтаж потолочно-проходных узлов.

    Заводской проходной узел. Его устанавливают, предварительно выполнив теплоизоляцию из фольгированной базальтовой ваты, выдерживающей температуру выше 150⁰. Если пренебречь этим требованием, материал спечется и потеряет свои теплоизоляционные свойства

    Существуют такие термины, как монтаж дымохода «по дыму» и «по конденсату». Сборку по первому способу осуществляют при устройстве внутреннего дымохода, а по второму — когда возводят наружный дымоход.

    В первом случае уже установленный нижний элемент вставляют в верхний, что предотвратит просачивание газов в помещение. Во втором — делают все наоборот.

    Сборка дымохода «по конденсату» не даст влаге проникнуть в утепляющий слой, следовательно, предотвратит коррозию трубы. Мастера печного дела советуют собирать дымоход по 3 — комбинированному варианту: «по дыму» горизонтальные участки, а «по конденсату» те, что проходят через чердак или помещения второго этажа, которые не отапливаются

    Если труба выведена на жилой 2 этаж, ее нужно привести в эстетичный вид. Для этого применяют специальные экраны, которые саморезами крепят к полу. Когда дымоход выходит на чердак, никаких дополнительных работ выполнять не требуется.

    Дымоходы для турбированных котлов

    Котлы с дутьевой горелкой называют турбированными. Это более прогрессивная конструкция с принудительным нагнетанием кислорода а закрытую камеру с расположенной в ней форсункой. Воздух поступает от установленного извне вентилятора через специальный канал.

    Нагревательный блок имеет двойные стенки, между которыми находится вода. Жидкость нагревается, когда горит газ, а продукты горения нагнетатель вытесняет в дымоотвод.

    В классическом понимании дымоход как таковой отсутствует — трубу просто просто выводят на улицу, хотя некоторые размещают ее в атмосферном дымоходе

    К турбированному котлу подходит коаксиальный дымоход. По одной из его труб удаляются отработанные газы на расстояние до 3 м, а по другой осуществляется приток воздуха, необходимого для процесса горения.

    В плане экологии такой агрегат более безопасен, процесс горения контролирует автоматика для газовых котлов. Топливо в нем сгорает почти на 100%. Коэффициент полезного действия больше по той причине, что вода контактирует со стенками камеры.

    Возможно применение горизонтальных коротких дымоходов. В результате использования двойной трубы, воздух, поступающий с улицы, нагревается за счет отдачи тепла выхлопными газами.

    Специфика обустройства дымохода для двух котлов

    Каждое устройство, использующее газ в качестве топлива, должно иметь индивидуальный дымоход. В случае острой необходимости, как исключение, допустимо подключение 2 единиц, одновременно работающего, газопотребляющего оборудования. Главное условие — соблюсти между точками врезки труб в дымоход дистанцию минимум 0,7 м.

    Если в доме имеется не только газовый котел, но и другая отопительная или водонагревательная техника, следует учитывать следующие нормы:

    1. К одному дымоходу можно подключать не более двух таких устройств, расположенных на одном этаже или на разных этажах.
    2. При этом отверстия для отведения продуктов горения для этих устройств должны находиться на разных уровнях.
    3. Входы в дымоход должно разделять расстояние в 50 см или более.
    4. Ввод продуктов горения от двух устройств на одном уровне допускается только при наличии специальной рассекающей вставки внутри дымохода.
    5. При этом высота расположения параллельных вводов в дымоход, снабженных рассекателем, должна быть не менее одного метра.

    Конечно, возведение нескольких дымоходов обойдется дороже, чем только одной конструкции, но не стоит пренебрегать требованиями строительных норм и правилами безопасности ради сомнительной экономии.

    Строительными нормативами допускается вариант подключения двух отопительных агрегатов к одному дымоходному каналу. В таких случаях устраивается рассечка толщиной 12 см на высоте 1 м от нижней точки соединения труб

    При создании дымохода не следует использовать материалы с низкой плотностью и высокой пористостью, которой отличаются пено- и шлакобетонные блоки. Дымоход не должен проходить через жилые помещения.

    Не допускается установка подобных конструкций также на закрытых лоджиях или балконах. Во всех помещениях, где имеется дымоход, необходимо организовать правильное вентилирование.

    Строительные нормативы

    Все дымоходы должны соответствовать СНиП 2.04.05-91, ДНП В 2.5-20-2001, СНиП 42-01-2002 , а так же СП 7.13130. Ни в коем случае нельзя использовать изделия, не прошедшие сертификацию.

    Основные требования пожаробезопасности к дымоходам:

    • Сечение дымохода должно подбираться согласно мощности котла;
    • Не допускаются отклонения трубы от вертикали более, чем на 30градусов;
    • Толщина стенок дымоходного канала –не менее 6см для жаростойкого бетона, не менее 12см для кирпича и не нормируется для сэндвича и асбестоцемента;
    • Длина ответвления (горизонтального участка) дымохода не должна превышать 1м:
    • Минимальное расстояние между трубой и стенами из горючих материалов -250мм, из негорючих -50мм. В местах прохождения трубы через стены и перегородки необходимо установить качественную теплоизоляцию;
    • Диаметр дымоходного канала выбирается равным или больше выходного отверстия котла;
    • Воздух в системе должен двигаться со скоростью 15-20м/с;
    • Расстояние от горячей поверхности канала до деревянных элементов перекрытий должна быть больше 13см для бетона, кирпича и сэндвича и 25см для трубопровода из керамики или асбестоцемента;
    • В основании дымохода необходимо организовать патрубок для удаления конденсата;

    Требования к тяге:

    • Дымовая труба для газовых котлов не должна быть ниже 3 м в высоту (рекомендовано 5м);
    • Высота трубы над крышей:
    1. плоская кровля — до 500мм;
    2. вровень с коньком при удалении от него на 1.5-3м;
    3. на уровне воображаемой линии, проведенной от конька под углом 10 градусов к трубе, при расстоянии между трубой и коньком более 3м;
    • Допустимый радиус закругления труб в системе равен диаметру изделия;
    • Обязательно обустройство карманов для чистки (ревизий);
    • Дымоход не должен иметь заужений и искривлений.

    Следует учитывать, что дымоотводящая система не должна содержать более трёх поворотов. В противном случае тяга резко снижается.

    О последствиях плохой тяги вы уже знаете.

    Основные ошибки при выборе газохода для газового котла

    Наиболее частыми ошибками при устройстве трубы для газового котла в частном доме являются:

    1. Неграмотно выбранная высота и сечение трубы.
    2. Недостаток теплоизолирующего материала при монтаже внешнего дымохода или в переходном отверстии в неотапливаемое чердачное пространство.
    3. Невыполнение норм ППБ (правил пожарной безопасности).
    4. Труба, отводящая газ от котла выведена в шахту кирпичного канала без гильзования, что приводит к быстрому разрушению этого отверстия.

    Монтаж стальных дымоходов из материала, не соответствующим требованиям (сопротивлению агрессивной среде, высокой температуре или малой толщины стенок).

    Изготовление и установка дымохода своими руками

    Из каких материалов лучше сделать

    Самые популярные материалы для изготовления дымоходов в частном доме- кирпич, сталь и керамика. Перед тем, как сделать выбор, предлагаю ознакомиться с достоинствами и недостатками каждого материала

    Кирпич, плюсы и минусы:

    Дешевизна, высокая прочность, негорючесть, способность выдерживать высокие температуры, сравнительная легкость ремонта;

    Необходимость устройства дополнительного фундамента, гигроскопичность, громоздкость, сложность конструкции-для установки обязательна помощь профессионального печника, кроме того, кирпич плохо обеспечивает нужное движение газа для газового котла. Проблема решается гильзованием- установкой внутрь кирпичного канала стальной трубы.

    Керамика, плюсы и минусы:

    Повышенная прочность и способность сохранять тепло, высокая огнеупорность (выдерживает нагрев до 1200С), относительное удобство монтажа.

    Высокая теплопроводность, высокая огнестойкость, удобство монтажа, гладкость внутренних стенок.

    Если речь идет о черном металле- подверженность коррозии, а нержавеющая сталь, в свою очередь, материал дорогой.

    Вывод напрашивается сам собой – при строительстве жилого дома оптимальным будет использование керамического дымохода из труб, уложенных в шахты. Если необходимо организовать систему дымоотведения в уже построенном доме — нержавеющие трубы вам в помощь.

    Схемы и чертежи

    Рис. 2. Общий чертеж системы:

    Рис. 3. Варианты устройства кирпичных дымоходов:

    Рис. 4. Одинарный металлический дымоход:

    Рис. 5. Сэндвич дымоход:

    Рис. 6. Система из коаксиальных труб:

    Рис. 7. Керамический дымоотвод:

    Расчет размеров

    Расчеты для элементов системы дымоотвода сводятся к определению основных параметров:

    • Площадь поперечного сечения основной трубы;
    • Высоту дымоотводящего канала.

    При этом всегда следует согласовать полученные данные с таблицами СНиП и информацией, указанные в мануале для котла. Напомню – высота трубы не должна составлять менее 3, в идеале — 5 м.

    От правильно подобранного диаметра трубы зависит тяга.

    Рассмотрим 2 варианта расчета диаметра труб для котлов, работающих на газу:

    Мощность нагревателя (в кВт) умножается на 5.5. Для расчета берите паспортную (не тепловую) мощность. Если подключается 2 агрегата в один дымоход- паспортная мощность суммируется.

    Измеряем диаметр выходного патрубка котла и выбираем внутренний диаметр трубы не меньше этого значения.

    Из какого материала

    Дымоход для газового котла в частном доме можно сделать из разных материалов. Основное требование — стойкость к химически агрессивным веществам, неспособность пропускать газы. Традиционно используют несколько материалов. О достоинствах и недостатках,особенностях сборки каждого из них поговорим подробнее.

    Кирпичный дымоход

    Сегодня это уже не самый популярный тип дымоходов. Он получается тяжелым, при большой высоте требует наличия фундамента. Кроме того кладка кирпичного дымохода занимает немало времени.

    Вместе с тем, этот вид дымовых труб обладает рядом отрицательных качеств. Первое — внутренние стенки его негладкие, что способствует скоплению сажи, ухудшает тягу. Второе — кирпич — гигроскопичен. Потому стекающий по стенкам конденсат впитывается, что способствует быстрому разрушению.

    Устройство кирпичного дымохода для газового котла с вставкой металлической гильзы

    Чтобы решить эти проблемы внутрь кирпичного дымохода вставляют гладкую трубу подходящего диаметра. Обычно это труба из нержавеющей стали или асбеста. При строительстве такого комбинированного дымохода необходимо уделить внимание следующим вещам:

    • Стыки трубы-вкладыша надо делать герметичным. Если это обычные или сендвич-трубы из нержавеющей стали, все происходит стандартно — дымоход собираем по конденсату. Если вкладыш сделан из асбестоцементных труб, придется позаботиться о герметичности стыков. Причем замазать стык цементом — не вариант. Такое соединение никак не является герметичным — конденсат будет впитываться. Придется придумывать герметичные хомуты, использовать гидрофобные (водоотталкивающие) составы. Причем они должны быть еще и химически стойкими. Как вариант, можно рассмотреть промазывание стыков жаростойкими герметиками с температурой эксплуатации порядка 200°C.
    • Для того чтобы конденсат образовывался как можно меньше, трубы (даже внутри кирпичного кожуха) лучше утеплить. Для этого желательно использовать утеплитель, который не боится намокания.
    • Внизу к трубе-вкладышу обязательно должен быть пристроен конденсаотосборник. Доступ к нему должен быть свободным.

    Если сделать дымоход для газового котла по этим правилам, то даже при обильном выделении конденсата с ним легко будет справиться.

    Нержавеющая сталь — одностенные трубы и сендвич

    Современные газовые котлы устроены так, что температура дымовых газов на выходе не очень высокая. Потому конденсат образуется всегда. При хорошей тяге большая его часть улетает в трубу, при хорошем утеплении оставшаяся часть испаряется. Так и получается, что в конденсатосборнике жидкость присутствует не всегда. Но сам конденсат образуется при работе газового котла все время. Когда-то в большем количестве, когда-то в меньшем. В связи с этим, требования к нержавеющей стали для дымохода высокие: она должна выдерживать длительный контакт с едкими веществами. Этим требованиям отвечает в основном пищевая нержавейка. Да, она стоит немало, но только она будет служить годами.

    Теперь о том, делать дымоход для газового котла из одностенной трубы или из сендвич-труб. Для того, чтобы конденсат образовывался в минимальных количествах, желательно чтобы дымоход не остывал. То есть, его надо утеплять. И хоть сендвич-дымоход имеет прокладку из утеплителя, при наружной прокладке (на улице) его тоже лучше утеплить — дольше прослужит, лучше будет тяга. Но в данном варианте потребуется меньше утеплителя — один слой, тогда как обычную трубу, возможно, придется оборачивать двумя или даже тремя слоями. Так что затраты на обустройство дымохода из одно-стенной нержавеющей трубы и сэндвичей будут сопоставимы. Просто в первом случае придется использовать большее количество утеплителя, во-втором меньшее.

    Если говорить о надежности, то сендвич-дымоходы более надежны, хотя бы из-за того, что состоят из двух слоев металла. Кстати, если будете дымоход утеплять, наружные трубы могут быть из оцинкованной стали — с конденсатом они не контактируют, температуры невысокие, а внешний вид неважен, так как все будет обматываться утеплителем.

    Керамические дымоходы

    Керамические дымоходы хороши всем: они долговечны, надежны, хорошо переносят контакт с агрессивными веществами. Но имеют два существенны недостатка. Первый — они стоят дорого. Второй — имеют большой вес, так что при устройстве высокого дымохода требуют наличия фундамента. А это — дополнительные расходы к итак немалой сумме. Зато срок эксплуатации такого дымохода исчисляется десятилетиями.

    Асбоцементные трубы

    Некогда это был самый популярный вид материала при строительстве дымоходов для газового котла в частном доме. Материал, конечно, пористый, имеет шероховатые стенки, да и сечение у него неидеальное (не круглое, а скорее, овальное). Но это, пожалуй, самый дешевый вариант.

    Чтобы избежать появления подобных пятен надо соединения сделать абсолютно герметичными

    При использовании асбоцементных труб для дымохода газового котла необходимо:

    • Делать его максимально прямым, стараясь стыки делать ровными.
    • Стыки герметизировать. Как уже говорили, просто замазать цементном — не вариант. Необходимо герметичное соединение. Несколько решений проблемы — использование гидрофобных присадок в раствор, обмазка высохшего цементного раствора герметиком, использование герметичных хомутов.
    • Для уменьшения количества конденсата трубу делать высокой, хорошо утеплять.

    В общем, ничего нового, все те же правила, что и для описанных выше материалов, но добавляется морока со стыками. Так что в результате по цене дымоход из асбестовых труб получается практически таким же, как и из нержавеющей стали.

    Особенности монтажа

    Существует ряд жестких требований, выполнение которых при устройстве системы дымоудаления, необходимо. К ним относят расположение дымовой трубы в помещении относительно внутренних конструкций. Сведем данные в таблицу:

    Таблица 1. Расстояния для прокладки дымовых каналов газовых котлов через наружную стену дома (без создания вертикального канала)

    Место установки отвода Наименьшие расстояния, м
    до котла с естественной тягой до котла с вентилятором
    Мощность оборудования Мощность оборудования
    до 7,5 кВт 7,5–30 кВт до 12 кВт 12–30 кВт
    Под вентиляцион­ным отверстием 2,5 2,5 2,5 2,5
    Рядом с вентиляционным отвер­стием 0,6 1,5 0,3 0,6
    Под окном 0,25
    Рядом с окном 0,25 0,5 0,25 0,5
    Над окном или вентиляционным отверсти­ем 0,25 0,25 0,25 0,25
    Над уровнем земли 0,5 2,2 2,2 2,2
    Под частями здания, выступаю­щими больше 0,4 м 2,0 3,0 1,5 3,0
    Под частями здания, выступаю­щими меньше 0,4 м 0,3 1,5 0,3 0,3
    Под другим отводом 2,5 2,5 2,5 2,5
    Рядом с другим отводом 1,5 1,5

    Отличительной особенностью котлов, работающих на газу, является высокий КПД. Поэтому температура исходящих газов невысока, быстро образуется конденсат, и монтировать систему нужно с учетом снижения вредного воздействия конденсата на стенки трубы.

    Все стыки должны быть строго герметичны.

    Для котлов с открытой камерой сгорания

    Для газовых котлов с атмосферной горелкой необходим дымовой канал, обеспечивающий хорошую тягу — удаление продуктов сгорания происходит за счет движения воздуха по трубе. Потому его делают максимально прямым, желательно — с гладкими стенками. Есть два варианта исполнения:

      Вывести горизонтально через стену, затем, вдоль наружной стены, вверх до требуемой высоты. Этот вариант еще называют наружный дымоход.

    Типы дымоходов для газового котла с атмосферной горелкой

  • Вести трубу вверх от котла, пройти все перекрытия, крышу, вывести над кровельным материалом. При необходимости можно отвести трубу подальше от стены, сделав два колена по 45°. Изгибы под 90° при такой конструкции лучше не делать.
  • Какой из вариантов лучше? Проще реализуется наружный дымоход — с выводом через стену. Важно только правильно пройти через стену (соблюсти противопожарный зазор, если стены горючие). Но для данного варианта требуется хорошее утепление, качественное крепление к стенам. И даже при таких условиях конденсата обычно много. Потому установка на выходе тройника и конденсатосборника обязательна.

    Вариант прохода через перекрытие и утепление

    В случае с выводом дымохода через крышу есть, как минимум, два сложных момента — проход через перекрытие первого этажа и через крышу. В этих местах устанавливают специальные проходные узлы. Они обеспечивают должную степень противопожарной безопасности.

    Подробнее о том, как провести сэндвич-трубы через стену или потолок читайте тут.

    Особенности сборки металлических труб

    Если собирают используют сендвич-трубы или одностенные металлические, то наружный дымоход для газового котла собирают «по конденсату». То есть вставляя верхнюю трубу внутрь нижней. Это возможно за счет наличия гофрированного края с одной стороны.

    При сборке дымохода внутри здания конструкцию собирают «по дыму». В данном случае важнее, чтобы газы не попали в помещение. Потому разворачивают трубы так, чтобы верхний элемент надевался на уже установленный.

    Типы сборки дымохода из металла и сэндвич-труб

    Есть третий вариант — собрать два контура по-разному: наружный по дыму, внутренний — по конденсату. Дя такой сборки обязательно использовать сендвичи, так как только у них имеется два контура. Это — лучший из вариантов, так как защита получается полной, но сборка сложная.

    Дымовые трубы в шахте (коробе)

    Чтобы коммуникации не портили интерьер, их часто «упаковывают» в шахту — специально построенный короб. Внутри находятся, как правило, дымоход (или дымоходы, если устройств работает несколько), вентканалы, могут быть стояки водопровода, отопления, канализации. В любом случае, трубу дымохода лучше закрыть теплоизоляцией. Если в отапливаемом помещении утеплитель еще можно не использовать, то на чердаке (особенно, если он холодный), утепление должно быть обязательно. Используют базальтовую вату с температурным режимом эксплуатации не менее 300°C.

    Дымоход можно спрятать в шахту

    Утепление положительно повлияет на температуру внутри дымовых труб, что даст повышение тяги и снижение количества конденсата. Но не забывайте, что говорим мы именно о газовых котлах, а у них температура продуктов сгорания невысокая.

    Частые ошибки и проблемы при установке

    Неправильное устройство дымоотводящих систем влечет за собой тяжелые последствия.

    Самые опасные ошибки:

    • Использование пористых материалов;
    • Прокладка дымохода через жилые комнаты;
    • Неправильно установленные дефлекторы;
    • Прокладка труб в помещениях без вентиляции;
    • Вывод отработанных газов в вентиляцию;
    • Плохая защита конструкции перекрытий и кровли от соприкосновения с горячими трубами;
    • Использование одного дымохода для нескольких котлов (допускается 2, но при соблюдении расстояния между врезками обоих котлов не менее 50см);
    • Неправильный подбор сечения канала.

    Монтаж: рекомендации и схемы, основные этапы монтажа дымохода

    Монтаж дымохода разбивается на несколько этапов – это подготовительные работы, непосредственно монтаж, затем подключение, запуск и, при необходимости, отладка всей системы.

    Общие требования

    При объединении нескольких теплогенерирующих установок, для каждого из них создается свой дымоход. В исключительных случаях допускается врезка к общему дымоотводному колодцу, но при этом должна соблюдаться разница в высоте не менее одного метра.

    Вначале проектируются и рассчитываются параметры дымохода, которые базируются на рекомендациях производителей газовых котлов.

    При подведении расчетного результата внутреннее сечение трубы не может быть меньше диаметра выходного патрубка котла. А согласно проверке по НПБ-98 (нормам пожарной безопасности), начальная скорость естественного газового потока должна составлять 6-10 м/сек. И к тому же сечение такого канала должно соответствовать общей производительности агрегата (8 см2 на 1 кВт мощности).

    Этапы установки

    Дымоходы для газовых котлов монтируются снаружи (приставная система) и внутри здания. Наиболее простой является монтаж наружной трубы.

    Монтаж внешнего дымохода

    Установка дымохода у настенного котла делается следующим образом:

    1. Вырезается в стене отверстие. Затем вводится в него отрезок трубы.
    2. Собирается вертикальный стояк.
    3. Уплотняются соединения огнеупорной смесью.
    4. Фиксируются настенными кронштейнами.
    5. Сверху закрепляется предохраняющий от осадков зонт.
    6. Наносится антикоррозийное покрытие, если труба из металла.

    Грамотный монтаж дымохода гарантирует его непроницаемость, хорошую тягу, не дает скапливаться саже. Выполненная специалистами установка значительно сократит расходы на уход за этой системой.

    В случае обустройства проема под трубу в крыше дома, применяются специальные короба с фартуками. При этом на конструкцию в целом влияют такие факторы как:

    • Материал, из которого изготовлена труба.
    • Наружное оформление дымохода.
    • Вид покрытия кровли.

    Основным фактором, влияющим на выбор конструкции, является температура газа, который проходит по трубе. При этом по нормативам расстояние между трубой дымохода и горючими материалами должно быть не меньше 150 мм. Наиболее совершенной считается система сборки сегментами, где все элементы собираются методом холодного формирования.

    Обслуживание и чистка

    При эксплуатации газового дымохода образуется меньше сажи, нежели при работе котлов на твердом топливе, но все же трубы дымохода периодически загрязняются и их необходимо чистить. Существует 2 способа чистки дымоотводов газового оборудования (котлов, колонок):

    Чистку производят с применением специальных щеток, скребков, валиков. Необходимо выбирать инструменты, не способные повредить внутренние стенки дымохода. Самое популярное средство для механической чистки в наше время – вакуумный пылесос.

    Заключается в распылении на внутренние стенки дымоотвода специальных составов.

    Устанавливаем сэндвич дымоход

    Первый этап монтажа приставной конструкции – пробивка отверстия в наружной стене и подготовка к закладке горизонтального участка. В доме, построенном из горючих материалов, проем делается с учетом противопожарного отступа (38 см от края деревянной стены до внутренней трубы сэндвича) и установки фланца узла прохода, как показано на фото.

    Примечание. В несгораемых конструкциях из кирпича и пеноблоков устройство противопожарной разделки не требуется. В проем закладывается металлическая гильза и вставляется секция газохода с уплотнением зазора негорючим материалом.

    Работы по монтажу модульного сэндвича и подключению к газовому котлу ведутся в такой последовательности:

    1. Соберите нижнюю часть приставного дымохода, включающую 2 тройника и секцию отвода конденсата. Присоедините горизонтальный участок, уходящий в отверстие.
    2. Примерьте узел к стене и определите место монтажа опорной площадки. Закрепите ее и установите нижнюю часть, заведя трубу в стену. Соблюдайте вертикаль, контролируя положение узла строительным уровнем.

  • Зафиксировав нижнюю часть газохода, смонтируйте вертикальный участок. Прямые секции соединяйте таким образом, чтобы оболочка верхней надевалась на нижнюю, а газоходная труба, наоборот, вставлялась внутрь (сборка «по конденсату»).
  • Крепление пристенного дымоходного канала выполняйте с интервалом не более 2.5 м. Кронштейны не должны попадать на стыки секций.
  • Проложите горизонтальный участок сэндвича до газового котла и наденьте переходник. Закрепляйте дымоотвод хомутами к строительным конструкциям с максимальным шагом 1.5 м.
  • Подключите теплогенератор к дымоходу куском одностенной нержавеющей трубы.
  • Напоминание. В деревянном доме просвет между торцами стены и пересекающей трубой заделайте базальтовым волокном, а затем установите металлические фланцы с обеих сторон.

    Прямые секции просто вставляются друг в друга и фиксируются хомутами, мазать стыки герметиками не нужно. Если необходима подрезка, то укорачивается нижний торец секции, где утеплитель расположен заподлицо с металлическими обкладками. На верхний срез дымоотвода насаживается защитный конус.

    Деталировка для внутреннего монтажа

    Прокладка канала дымоудаления внутри здания производится аналогично, только проходить сквозь конструкции придется дважды, а то и трижды. Везде соблюдаются одинаковые правила устройства разделок при пересечении горючих перекрытий и стен. В конце нужно тщательно герметизировать кровлю в месте прохода трубы, как это делается на видео:

    Советы специалистов

    В заключении – несколько советов от специалистов.

    Как правильно утеплить трубу дымохода газового котла?

    Под воздействием наружного воздуха труба охлаждается и снижается температура исходящих газов, как следствие –уменьшается тяга. Этих проблем можно избежать, утеплив трубу дымохода.

    Утепление дымоотводов производится разными способами:

    1. Кирпичные дымоходы защищаются нанесением слоя штукатурки, либо (если чердак не утеплён), каменной или базальтовой ватой. Для обеспечения сохранности утеплителя его укрывают сверху фольгой.
    2. Металлические дымоходы так же можно изолировать негорючими утеплителями.
    3. Керамические дымовыводящие системы утепляются керамзитовыми блоками и минеральной ватой.
    4. Асбестовые трубы нужно утеплять с особой осторожностью. При перегреве этот материал взрывается.

    Пошаговая инструкция по сооружению дымоотводящей системы

    Варианты расположения дымохода для газового котла

    Как установить сэндвич дымоход
    Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.

    Вне здания

    Схема установки газового дымохода

    Расположение дымохода для газового котла
    Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.

    Элементы для подключения газового котла к дымоходу

    Подключение газового котла к дымоходу

    Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.

    Проем в стене

    Третий шаг. Выводим дымоотводящую трубу из помещения.

    Вывод трубы через проем

    Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.

    Как самим сделать накладные пластины

    Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку

    Сэндвич тройник

    Заглушка для ревизии

    Подключение тройника с ревизией

    Подключение тройника с ревизией (кронштейн и хомут)

    Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.

    Сборка дымохода газового котла

    Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.

    Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.

    Видео — Дымоход сэндвич

    Внутри дома

    Внутри дома
    Начинаем с подготовки:

    • намечаем в перекрытиях и крыше отверстия для трубы;
    • сверив метки с габаритами патрубка, делаем проем для дымохода.

    Далее занимаемся непосредственно монтажом дымохода.

    Первый шаг. Подключаем переходной адаптер к патрубку агрегата.

    Второй шаг. Устанавливаем тройник и ревизию.

    Третий шаг. Начинаем наращивать дымоход.

    Монтаж и установка дымохода своими руками

    При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.

    Стыковка

    Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.

    Схема обустройства отверстия в перекрытии

    Потолочно-проходное устройство Устройство короба потолочно-проходного устройства

    Устройство дна короба потолочно-проходного устройства

    Установка потолочно-проходного устройства

    Выход трубы дымохода через потолочно-проходное устройство

    Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.

    Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).

    Крепление дымохода кронштейном Кровельный элемент 20/45 градусов диаметр 300 мм (сэндвич)

    Кровельный проходник

    Монтаж и установка дымохода своими руками Грибок дефлектор

    Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.

    Схема сборки вытяжки для газового котла

    Элементы дымохода

    Цены на различные виды дымоходов

    Изоляция дымоотводящей конструкции

    Изоляция дымоотводящей конструкции
    В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.

    В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.

    Схема подключения котла

    Котел газовый напольный

    Требования к помещению, где располагается газовый котёл

    Котлы малой мощности (до 30 кВт) могут быть размещены на кухне в том случае, если она соответствует ряду требований:

    • площадь кухни составляет не менее 15 м2;
    • потолок располагается на высоте 2,2 м и выше;
    • достаточное остекление (совокупная площадь окон) — не менее 3 см2 на м3 кухни;
    • окна снабжены фрамугами и форточками;
    • между газовым устройством и стеной есть расстояние 10 см;
    • стены отделаны огнестойким материалом;
    • обеспечен приток воздуха через щели, например, внизу двери.

    Чтобы мощные приборы (от 30 кВт) служили долго и были при этом безопасными, специалисты настоятельно рекомендуют оборудовать отдельное помещение – котельную. Конечно, не любая комната в доме подойдёт для таких целей. Её объём должен составлять не менее 13,5 м3 для устройств мощностью 30-60 кВт и не менее 15 м3 для 60 кВт.

    Способы проверки тяги в дымоходе

    Смонтировав новую систему дымоотвода или проведя реконструкцию ранее существующей, нужно проверить ее работоспособность. Основным показателем служит тяга, именно та функция, ради которой и строится дымоотвод.

    Важно на этапе проектирования рассчитать соотношение высоты и диаметр дымохода. Тяга зависит от сечения трубы, чем оно меньше, тем быстрее происходит отвод продуктов сгорания. Но при слишком малом диаметре трубы, она будет забиваться сажей, а дым и угарный газ попадут в помещение. Слишком большой диаметр трубы приводит к появлению обратной тяги.

    Проверка силы тяги для каждой системы дымоходов одинакова

    Причины плохой тяги

    Существует ряд факторов, от которых тяга в дымоходе падает:

    Факторы, влияющие на силу вытяжки

    • Скопившаяся сажа уменьшает полезное сечение трубы, приводя к снижению скорости отвода продуктов.
    • Повороты системы уменьшают тягу – при прохождении поворотов падает скорость движения газов.
    • Плохая герметичность системы, присутствие даже небольших зазоров и микротрещин приводит к засасыванию в трубу холодного воздуха.
    • Нарушение герметичности нарушает движение горячих газов вверх и приводит к уменьшению тяги.
    • Погодные условия тоже влияют на скорость вывода отработанных газов, пониженное атмосферное давление и влажность уменьшают тягу.

    Как проверить тягу в домашних условиях

    Если владельцы пригласили специалистов для сертификации системы, то они проверят работоспособность дымохода специальным прибором анемометром.

    Проверить тягу самостоятельно несложно домашними методами.

    Прислонить листок бумаги к вытяжке, чтобы посмотреть насколько хороша тяга

    Органолептические методы: нужно посмотреть и понюхать. Если ощущается запах дыма и он виден в помещении, значит, вместо вытяжки хозяева получили эффект обратной тяги.

    Поднесите лист тонкой бумаги к смотровому окошку: чем сильнее бумага к нему прилипает, тем лучше.

    При помощи свечи. Зажечь необходимо свечу, поднести к отверстию дымоходу и задуть свечу. Если дымок погасшей свечи уверенно тянется по направлению дымохода, значит, тяга хорошая.

    Важное замечание: проверку тяги следует проводить при выключенном отопительном оборудовании. Дымоход для газового котла подобрать сложно, но эксплуатация оборудования требует от владельца дома щепетильности и скрупулезности. Техника безопасности обязана стоять на первом месте.

    Если причины плохой тяги выявлены, то нужно провести работы по их устранению. Прочистить трубу от сажи несложно своими силами при помощи специального ерша, закрепленного на тросе с грузиком. Более серьезные неполадки требуют вызова специалистов. Эксплуатация отопительного оборудования при неисправном дымоходе запрещена.

    Предварительные расчеты параметров дымохода

    Подбор дымохода следует начинать только после покупки котла, иначе невозможно подобрать его сечение и рассчитать габариты. По форме лучшим является круглое сечение, хотя допустим и прямоугольник.

    Ориентировочный список конструктивных элементов дымохода:

    • переходник, соединяющий патрубок котла с дымоходной конструкцией;
    • тройник с ревизионным отверстием и штуцером, предназначенным для сбора конденсата;
    • хомуты для соединения отдельных элементов дымохода;
    • кронштейны и другие крепежные элементы;
    • конический наконечник;
    • телескопические трубы;
    • отводы;
    • проходной патрубок и т.п.

    Следует помнить, что отводы обычно рекомендуется устанавливать на расстоянии не более двух метров от патрубка газового котла. Это позволит обеспечить максимально эффективную тягу.

    Отдельные элементы дымоходной конструкции для газового котла можно приобрести в готовом виде. Главное, правильно просчитать размеры конструкции и выполнить требования техники безопасности

    Для правильного монтажа дымохода рекомендуется сначала рассчитать площадь поперечного сечения выходного отверстия.

    При этом используют формулу:

    F = (K ∙ Q) / (4,19 ∙ √ˉ Н),

    • K — постоянный коэффициент, его значение варьируется в пределах 0,02—0,03;
    • Q — производительность газового котла, указанная в техническом паспорте устройства;
    • Н — расчетная высота дымохода.

    После того, как площадь сечения вычислена с помощью этой формулы, необходимо сравнить полученные данные и откорректировать их, если нужно.

    Например, согласно требованиям к дымоходу газового котла, для круглых конструкций рекомендуемое сечение зависит от мощности котла и может оставлять:

    • 120 мм для котла мощностью 24 кВт;
    • 130 мм – для 30 кВт;
    • 170 мм – для 45 кВт;
    • 190 мм – для 55 кВт;
    • 220 мм – для 80 кВт;
    • 230 мм – для 100 кВт.

    Если монтируется дымоход с прямоугольным сечением, учитывается тепловая мощность газового оборудования:

    • для устройств с мощностью менее 3,5 кВт – 140х140 мм;
    • для устройств с мощностью 3,5-5,2 кВт – 140х200 мм;
    • для устройств с мощностью 5,2-7,3 кВт – 140х270 мм и т.п.

    Если используются асбоцементные трубы, сечение дымоходного канала должно быть не менее 100 мм. Вертикальные участки дымохода закрепляют на стене с шагом в 2,5 м, а на участках с уклоном шаг должен быть чаще – 1,5 м.

    Дымоходные трубы для газового котла могут иметь круглое или квадратное сечение, но размеры такого сечения должны соответствовать установленным нормам

    По высоте дымоход выбирают в зависимости от его расположения по отношению к коньку крыши.

    Высота дымохода, приведенная в таблице минимальная. Увеличивать указанный параметр можно, а уменьшать нельзя

    Если при подсчете получится, что не выполнено условие, при котором полезное сечение трубы должно быть больше внутренней площади отопительного агрегата, следует взять трубу меньшего сечения, но большей длины.

    Структура коаксиальной вентиляции

    Коаксиальная приточно-вытяжная вентиляция для газовых котлов разработана для агрегатов с закрытой топкой. Воздух подается по внешней трубе, а продукты сгорания удаляются по внутренней. На вводе в бойлер монтируют устройство сбора и слива конденсата, попавшего в подводящий трубопровод.

    Схема коаксиального дымохода

    Очевидными достоинствами схемы вентиляции будут:

    • Пожаробезопасность и отсутствие потребности в дополнительной теплоизоляции. Внутренняя труба с горячими газами охлаждается поступающим по внешней трубе воздухом с улицы.
    • Воздух поступает в камеру сгорания нагретым, повышая эффективность горения газа и энергоэффективность аппарата.
    • Отсутствует воздухообмен с внутридомовым объемом, допустимо размещение на кухне.

    В целом коаксиальная система с турбо вытяжкой обеспечивает лучший комфорт и несложную сборку. Потребуется проделать всего одно отверстие в стене вместо прорезания междуэтажных перекрытий и крыши или возведения спорной по своим эстетическим качествам внешней структуры. Отсутствует и необходимость периодически проверять и сливать сконденсировавшуюся влагу.

    Расчёт системы вентиляции

    Если есть желание самостоятельно выполнить работы по устройству вентиляции газового котла, то необходимо прежде всего составить схему, рассчитать размеры сечения труб, мощность и количество оборудования для принудительного вентилирования котельной. В качестве исходных данных берутся значения следующих параметров:

    • геометрических размеров котельной;
    • коэффициента, увеличивающего кратность обновления воздуха. Он представляет собой соотношение между оптимальной высотой потолка в котельной (6 м) для обеспечения трёхкратной замены воздуха и реальным размером. При этом, снижение высоты потолка от нормативного показателя на каждый 1 метр влечёт за собой увеличение количества поступающей свежей массы воздуха на 25%;
    • скорости входящего воздушного потока — не менее 1 м/с.

    Для примера расчёта внутреннего диаметра вытяжки и размера приточного отверстия рассмотрим помещение котельной со следующими габаритами:

    1. длиной — 3 м;
    2. шириной — 4 м;
    3. высотой потолка — 2,8 м.

    Соответственно объём помещения будет равен v = 3*4*2,8 = 33,6 м³, а коэффициент кратности k = (6-2,8)*0,25+3 = 3,8.

    Количество воздуха, которое нужно заместить за 1 час вентиляции V = 3,8*33,6 = 127,68 м³.

    Площадь сечения вытяжной трубы в котельной дома можно рассчитать следующим образом: S = 127,68/3600 = 0,035 м².

    Обычно для обустройства системы вентиляции используют трубу круглого сечения, поэтому для расчёта её диаметра можно воспользоваться следующей формулой: D=2√S/π =2√0,035/3,14 = 0,211 м². Ближайший внутренний диаметр из сортамента труб — 225 мм. Такой же размер сечение должен быть у приточного отверстия.

    Определить оптимальный диаметр воздуховода, уже зная потребность в воздухе для конкретного помещения, можно и другим методом — при помощи таблицы 1.

    Таблица зависимости размера сечения воздуховода от нормы расхода воздуха

    Естественные и принудительный способ обновления воздуха в котельной

    Если в котельной тяга создаётся при искусственном побуждении, то движение воздуха происходит под действием вентилятора, установленного перед вентиляционной решёткой на входном отверстии воздуховода в топочную комнату. Выбор его мощности зависит от длины воздуховодов, размера проходного сечения, количества изгибов в системе.

    Естественный способ проветривания более простой. Он не требует монтажа дополнительного оборудования, хорошая вентиляция обеспечивается за счёт открытых окон и форточек, отверстий в дверных полотнах и зазорах под ними, вентканалов в стенах. При естественной тяги приток воздуха обеспечивается за счёт разницы между давлением воздушной среды снаружи и внутри помещения. На величину силы естественной тяги могут также оказать влияние погодные условия.

    Проветривание котельной обеспечивается только при более низкой уличной температуре. В противном случае может возникнуть обратная тяга. Поэтому, даже с хорошей естественной тягой в котельной желательно установить небольшой вытяжной вентилятор, который поспособствует более интенсивному воздухообмену при любых обстоятельствах. При установке технических устройств для притока воздуха принудительным способом в помещении создаётся повышенный уровень давления и происходит выталкивание угарного газа через воздуховод.

    Вентиляционная система вытяжного типа работает за счёт принудительного оттока продуктов сгорания природного газа из помещения.

    Ну, а наиболее оптимальным вариантом для принудительного проветривания котельной будет приточно — вытяжной тип вентиляции. Он обеспечивает передвижение воздуха в двух направлениях — приток чистого воздуха с улицы и вытяжку продуктов горения из помещения наружу.

    Соединение трубопровода

    Для подсоединения отдельных частей дымоотводной конструкции применяются хомуты. Уклон отдельных труб должен находиться в пределах 17-45°. Между элементами соединения и поверхностями стены обязано быть определенное расстояние. Это расстояние будет зависеть от того, из какого материала сделана стена. На участках, где находятся горючие материалы, необходимо соблюдать расстояние не меньше 30 см.

    Расстояние от стен, которые покрыты огнеустойчивыми материалами, обязано быть не меньше 7 см. Для защиты дымоотвода от легковоспламеняющихся материалов применяют кирпичную кладку или асбокартон.

    Большое внимание необходимо уделить участкам соединения отдельных частей дымоотводной конструкции. Они обязаны быть сделаны из прочных материалов, не прогибающихся при механическом воздействии.

    Такие же характеристики обязаны иметь все участки крепления. Все части дымоотвода не должны быть подвержены нагрузке.

    Отдельные элементы труб нужно вставлять друг в друга на глубину, равную половине их сечения. Никакие щели недопустимы, крепление всех участков обязано быть герметичным и надежным.

    Во время нарушения герметичности крепежных соединений угарный газ начнет постепенно попадать в помещение. Потому состояние трубопровода необходимо регулярно проверять, а в помещениях, где находятся дымоотводные трубы, надо организовать принудительную вентиляцию.

    Выбор схемы

    Пространственная конфигурация определяется местом размещения бойлера и возможностью проделать отверстия достаточного сечения в междуэтажных перекрытиях. Не рекомендуется проводить дымоотвод через жилые комнаты. В этом случае принимаются дополнительные меры по теплоизоляции и обеспечению герметичности.

    При выборе схемы надо учитывать следующее:

    • Использовать трубы с круглым поперечным сечением. Они оказывают наименьшее сопротивление потоку газов и обеспечивают лучшую тягу по сравнению с прямоугольной при равном сечении.
    • Избегать излишних изгибов и горизонтальных участков, и закруглений с малым внутренним радиусом. Эти элементы повышают сопротивление потоку, ухудшают тягу и затрудняют обслуживание.
    • во избежание появления конденсата внутри дымоотвода его внешнюю часть следует утеплить.
    • Чтобы избежать попадания жидкости непосредственно в агрегат, подключение выполняют с помощью короткого горизонтального элемента. В нижней секции вертикального сегмента подсоединяют конус — накопитель с краном для слива сконденсировавшейся влаги.

    Если часть дымоотвода проходит по жилым помещениям, то дешевле будет теплоизолировать ее по всей длине. Типовые секции с теплоизоляцией с учетом устройства и монтажа дымохода обойдутся дешевле дополнительных концевых и монтажных элементов.

    Коаксиальный дымоход для газового котла своими руками

    Перед установкой коаксиального дымохода необходимо проверить комплектность приобретённого изделия. Если какой-то из элементов отсутствует, то следует поменять недостающий комплект на полный, который должен включать в себя:

    • трубу с фланцем;
    • коаксиальное колено 90о;
    • соединительный адаптер;
    • настенные накладки;
    • уплотнительные кольца;
    • соединительные хомуты;
    • декоративную розетку;
    • крепёжные винты.

    Для сборки коаксиального дымохода необходимо иметь полный комплект труб и соединительных элементов
    Процесс монтажа коаксиального дымохода состоит из следующих действий:

      Выполняется соединение внутреннего колена коаксиальной трубы с выходным патрубком газового котла. Для этого на патрубок наносится термостойкий герметик и надевается соединительный адаптер. Для фиксации адаптера используется соединительный хомут, который затягивается при помощи крестовой или шлицевой отвёртки.

    Дымовая коаксиальная труба должна быть наклонена в строну улицы на 2–3 градуса

  • Для вывода коаксиальной трубы через стену сверлится отверстие, диаметр которого должен быть на 1,5–2 см больше диаметра дымохода. Для этого используется перфоратор или электродрель с корончатой насадкой. При сверлении следует соблюдать уклон в сторону улицы в 2–3о.
  • Далее, в отверстие устанавливается асбестовая труба. Пространство между трубой и стеной заполняется утеплителем. Со стороны дома монтируется декоративная накладка. Через подготовленное отверстие пропускается коаксиальная труба, которая подсоединяется к поворотному колену на 90о.

    После установки на конец коаксиальной трубы монтируется ветрозащита

  • Со стороны улицы на трубу надевается защитно-декоративная насадка, которая прикручивается к поверхности стены при помощи саморезов. На конец коаксиальной трубы надевается специальный дефлектор или защитная накладка от замерзания.
  • В зависимости от производителя состав набора для установки дымоход может несколько отличаться, но основные элементы в виде колена, трубы, хомутов и накладок обязательно должны быть в комплекте. Перед монтажом коаксиального дымохода настоятельно рекомендуется изучить инструкцию.

    Видео: дымоход для газового котла из сэндвич-труб

    Основные требования к вытяжным трубам для газовых котлов

    Трубы вытяжные для котлов отопления должны отвечать следующим условиям:

    • прочность;
    • герметичность;
    • устойчивость по отношению к воздействию высоких температур;
    • морозостойкость;
    • антикоррозийная устойчивость;
    • химическая стойкость по отношению к воздуху и газообразным продуктам горения.

    С учётом данных качеств наилучшими трубами для монтажа вытяжки можно считать стальные, оцинкованные, эмалированные и алюминиевые изделия. Что же касается возведения кирпичных вытяжных труб, то их использование в данном случае не рекомендуется в связи с низкой устойчивостью к разрушению.

    Принцип движения воздуха

    Характер движения воздуха в котельной зависит от вида применённой вентиляции: вытеснением отработанного воздуха или перемешиванием его с чистым воздухом.

    При вентилировании по принципу вытеснения свежий воздух подаётся в нижний уровень топочной, а затем медленно перемещается в рабочую зону и удаляется через верхние вентиляционные каналы. У такого способа вентиляции есть существенный недостаток — вредные вещества могут концентрироваться за границами приточной струи, что замедляет воздухообмен в котельной.

    При осуществлении вентиляции по принципу перемешивания чистый воздух к месту расположения котла поступает уже смешанным с воздухом котельной и удаляется с помощью вытяжки.

    При таком способе концентрация вредных веществ распределяется равномерно по объёму помещения и также равномерно удаляется.

    Дымовая труба: принципы выбора материалов

    Требования к дымоходам заставляют внимательно отнестись к выбору материала, из которого он будет смонтирован. При выборе материала следует ориентироваться на вид энергоносителя, который планируется использовать для отопления дома. Следует учесть:

    • Температуру дымовых газов (материал должен иметь запас термоустойчивости относительно стандартной температуры отходящих газов выбранного топлива).
    • Устойчивость к коррозии (продукты сгорания содержат агрессивные вещества).
    • Склонность к образованию конденсата в дымоходном канале.
    • Давление внутри дымоотводного канала (дымоход может быть рассчитан на естественную тягу или на турбонаддув).
    • Устойчивость к возгоранию наслоений сажи на внутренних стенках (кратковременно температура способна достигать +1000 °С).

    Если в качестве источника тепла используется газовый котёл, то для его изготовления необходим материал, рассчитанный на постоянный нагрев до +200 °С и кратковременный до +400 °С. Так как при сгорании природного и сжиженного газа не образуется серная и соляная кислота, можно использовать материалы, относящиеся к первому классу по коррозионной стойкости.

    Рассмотрим, какие материалы пользуются популярностью для обустройства дымоходов для газовых котлов.

    Кирпич

    Кирпич – классический вариант для возведения дымоходной трубы, но сегодня с ним конкурируют современные конструктивные решения. Кирпичная дымоотводная труба располагается внутри постройки, проходя через перекрытия и кровлю. Участки конструкции, которые находятся в неотапливаемых помещениях или с внешней стороны постройки требуют качественного утепления, чтобы предотвратить охлаждение дымовых газов. Чтобы сделать кирпичный дымоход, используют красный кирпич (полнотелый, М150 и выше), известковый либо известково-цементный раствор.

    Виды дымоходной трубы из кирпича

    Кирпичные трубы выгодно отличаются:

    • высокой термостойкостью (выдерживают нагрев до +800 °С);
    • пожаробезопасностью;
    • долговечностью;
    • эстетичным внешним видом.

    Но для газового котла дымоход из кирпича не является оптимальным решением

    . Из-за относительно низкой температуры отходящих газов на внутренних стенках дымового канала будет образовываться конденсат. Влага может проступать на наружную поверхность трубы, разрушать кирпич. Чтобы компенсировать этот недостаток в дымоходный канал из кирпича монтируют из стали или керамики, которые не боятся конденсата.

    Проступающий конденсат на стенке здания
    К недостаткам кирпича относят шероховатость поверхности, из-за чего такие трубы быстро зарастают сажей и нуждаются в регулярной чистке, чтобы предупредить ее возгорание. Из-за зарастания происходит и снижение интенсивности тяги. Еще один недостаток – большой вес конструкции, она нуждается в обустройстве специального фундамента, что добавляет трудоемкости работам и увеличивает расходы на монтаж.

    Нержавеющая сталь

    Дымоотводная система для газового котла может быть выполнена из жаропрочной нержавеющей стали, устойчивой к агрессивным средам. Такой материал при толщине в 0,6 мм рассчитан на нагрев до +500 °С. Чтобы установить такой дымоход, используют готовые трубы и фасонные элементы – отводы, тройники, переходники и т.д. Систему можно использовать как самостоятельный дымоход или устанавливать внутрь имеющегося кирпичного канала.

    Дымоотвод из нержавеющей стали

    К преимуществам дымоотводных конструкций из нержавейки можно отнести

    • простой и быстрый монтаж благодаря небольшому весу и конструкции элементов, отсутствие необходимости в фундаменте;
    • ремонтопригодность – поврежденный участок достаточно легко заменить;
    • гладкость внутренней поверхности – на ней не оседают слои сажи, сужая рабочее сечение дымохода и снижая тягу, канал легко очищается, нет риска возгорания сажи;
    • коррозионную устойчивость;
    • возможность монтажа сложных систем;
    • герметичность стыков элементов, что позволяет использовать трубы для создания принудительной вытяжки продуктов горения.

    К недостаткам дымоходов из стали относят высокую стоимость элементов конструкции по сравнению с вариантами из кирпича или керамики. Относительно небольшая термостойкость критична для котлов на твердом топливе, а для газовых агрегатов этого показателя достаточно.

    Строение сэндвич трубы

    Существует несколько видов дымоходов из стали. Выбор зависит от условий эксплуатации, климатических особенностей, конструкции котла. Для обустройства дымоотводного канала можно применять:

    • Одностенные трубы с круглым сечением. Согнутые из листовой нержавеющей стали, они являются самым доступным по цене вариантом. Обычно применяются в качестве гильзы внутри кирпичного канала либо монтируются в бане и оборудуются водяной рубашкой, чтобы использовать тепловую энергию отходящих газов для нагрева воды в душе.
    • Одностенные трубы с овальным сечением. Применяются для гильзовки существующего кирпичного дымохода с сечением в виде вытянутого прямоугольника.
    • Трубы-сэндвичи. Это двухстенная конструкция, снабженная теплоизоляционной негорючей прослойкой из базальтовой ваты между внутренней и внешней трубой. Такой вариант позволяет снизить риск возникновения конденсата на внутренней поверхности и предотвратить нагревание внешней трубы. Такой дымоход прост в сборке, пожаробезопасен и подходит для монтажа внутри и снаружи дома.
    • Коаксиальный дымоход. Также состоит из внутренней и наружной трубы с зазором между ними, но отличается по функциональности. Внутренняя труба служит для отвода дымовых газов, а кольцеобразное пространство вокруг нее является каналом поступления воздуха в закрытую камеру сгорания газового котла.

    Керамика

    Производители предлагают керамические трубы круглого и прямоугольного сечения. Керамический дымоход нуждается в обустройстве специальной оболочки, которая защищает его от внешних повреждений и позволяет снизить объем конденсата за счет сохранения тепла дымовых газов.

    Оболочкой для керамических труб служит специальная конструкция, выполненная из пустотелых бетонных блоков или готовый кирпичный дымоход. Между трубой и оболочкой укладывается негорючий термоизоляционный материал – базальтовая вата. Так как керамика склонна впитывать влагу (она появляется на стенках дымохода в результате конденсации остывших дымовых газов), между слоем утепления и внешней оболочкой оставляют вертикальные каналы для вентиляции. Наружный участок дымохода обязательно армируют стальными прутьями.

    Дымоход из керамики

    Керамические дымоходы, оснащенные стальным корпусом, имеют относительно небольшой вес и не нуждаются в обустройстве фундамента, в отличие от напольных конструкций из кирпича или бетонных блоков.

    К преимуществам керамических труб относят

    • химическую инертность и коррозионную стойкость;
    • гладкость внутренней поверхности (не дает оседать саже, упрощает чистку дымового канала);
    • высокую способность удерживать тепло (снижает интенсивность образования конденсата);
    • долговечность.

    В зависимости от материала, керамический дымоход способен выдерживать нагрев до +650 °С или +450 °С. Для газовых колов достаточно второго варианта, поскольку температура отходящих газов относительно невелика.

    Асбоцементные трубы

    Асбоцементные трубы в силу своей доступности долгое время активно использовались для обустройства дымоходов. К преимуществам материала можно отнести только низкую стоимость, поскольку:

    • максимальная температура нагрева асбоцемента составляет +300 °С, что не всегда достаточно для безопасной эксплуатации дымохода (асбоцементную трубу не рекомендуется располагать близко к топке, поэтому нередко нижнюю часть дымоходного канала монтируют из кирпича);
    • шершавость внутренней поверхности способствует оседанию сажи – такую трубу требуется регулярно очищать, чтобы не допустить возгорания сажи, так как асбоцемент способен взорваться от резкого нагрева до высоких температур;
    • материал неустойчив к агрессивным средам и впитывает влагу, из-за чего конденсат со временем разрушает трубу;
    • трубы из асбоцемента имеют довольно большой вес, что усложняет монтаж;
    • стыки элементов сложно сделать герметичными.

    Дымоотводный канал из асбестоцементной трубы
    Использование асбоцементной трубы для газовых котлов возможно, но при условии качественного монтажа и обустройства термозащитного кожуха, что увеличивает расходы и повышает трудоемкость работ

    . С учетом потребности асбоцементного дымоотводного канала в частом обслуживании, предпочтение стоит отдать другим, более практичным, материалам.

    Расположения на крыше

    Трубы дымоотвода обязаны возвышаться над коньком на 0,5 м или выше, причем расстояние от окончания парапета до трубопровода обязано быть не больше 2 м.

    Если ось трубы находится на расстоянии 1,3-1,8 м от конька, то она обязана возвышаться над ним на 0,5 м или выше.

    Если же труба находится от конька намного дальше, то ее делают по высоте такой же, как и непосредственно конек. Трубу можно установить ниже, если ее расстояние от конька больше 3 метров. В таком случае необходимо условно провести от конька вниз линию относительно горизонта под углом 12°. Высота трубы обязана достигать этой черты. То есть, чем дальше находится дымоотвод от конька, тем меньше делается высота трубы.

    На плоской кровле дымоход возводят в соответствии с требованиями — высотой менее 1 м. На совмещенной крыше высота дымоотводной трубы обязана быть не меньше 2-х метров.

    Наружную часть дымохода необходимо непременно утеплить. Если проигнорировать это правило, то на поверхности трубы начнет собираться конденсат. Вода может попасть вовнутрь дымоотвода, это может привести к коррозии и выходу из строя конструкции.

    Борьба с жидкостью: конденсатосборник для дымохода

    Конденсатосборник представляет собой специальный отсек в трубе, где скапливается жидкость. Но уменьшить количество конденсата можно и другими способами. Так следует использовать только просушенное топливо.

    Дым должен свободно передвигаться по трубам, поэтому стенки дымохода должны быть гладкими и ровными, с минимальным количеством изгибов.

    Правильная эксплуатация трубы предусматривает регулярную чистку от сажи и загрязнений. Дополнительные устройства также приветствуются. Потребуется смонтировать защитный колпак, сборник, ограничитель и отводчик.

    Если температура газов превышает 100 градусов, то конденсат не будет оседать на стенках дымохода, а просто испарится. Соблюдение норм гарантирует эффективное использование дымохода. Следует придерживаться всех габаритов и мест размещений труб.

    Как подключить трубу вытяжки настенного котла

    Базовая схема подключение и установка вытяжки газового котла настенного состоит из таких этапов:

    • монтажа котла и его закрепление на кронштейны
    • подключение отопительного контура
    • присоединение к сети ХВС
    • подключение к магистрали газа.

    Газовые котлы настенного и напольного исполнения оснащены стандартным расположением патрубков (входных и выходных), позволяющим произвести подключение всех контуров: основного рабочего, водоснабжения и газоснабжения. Патрубок в центре предназначен для подключения к газовой магистрали, слева и справа расположены патрубки для подключения ХВС.

    Для подключения газоходного канала (вытяжки) к магистральному газопроводу используют гофрированный шланг из нержавейки.

    Как подключить дымоход к котлу отопления?

    Для того, чтобы выполнить подключение агрегата выхода продуктов горения наружу, Вам предлагается соблюсти все необходимые меры предосторожности: (См. также: Подключение котла отопления)

    1. Осмотреть приобретенный товар, чтобы на его поверхности не было следов механического или химического повреждения
    2. Проследить, чтобы в момент стыковки обоих агрегатов не осталось зазоров или щелей
    3. Надежно закрепить конструкцию и обеспечить нормальные условия эксплуатации

    ВАЖНО: Просим принять во внимание, что детальное описание подключения котла отопления к дымоходу лучше всего будет принято визуально на графическом изображении, найти которые может на многих специализированных порталах Интернета. Задача ресурса otopimdom.ru– дать сопутствующие советы и рекомендации, которые позволят выполнить всю необходимую работу качественно и на долгий срок.

    Дымоотвод для нескольких котлов

    Естественно, сооружение нескольких дымоотводов выйдет дороже, но не нужно игнорировать требования СНиП и рисковать собственной безопасностью ради этой экономии. Если в доме находится не только отопительный котел, но и другое нагревательное оборудование, то необходимо учесть следующие правила:

    1. К одному дымоотводу можно подсоединять не больше 2 отопительных устройств.
    2. Причем отверстия для вывода продуктов сгорания для этих устройств обязаны располагаться на различных уровнях.
    3. Входы в дымоотвод должны находиться на расстоянии больше 0,5 метров друг от друга.
    4. Вход продуктов сгорания от двух газовых аппаратов на одном уровне возможен лишь во время наличия рассекающей вставки, установленной в дымоотводе.
    5. Причем высота параллельных входов в дымоотвод, оборудованный рассекателем, обязана быть не меньше 1 м.
    6. Во время организации дымоотвода не стоит выбирать пористые материалы с низкой плотностью. Трубопровод не должен пересекать жилые комнаты.
    7. Также запрещается монтаж этих конструкций на застекленных балконах. В помещениях, через которые проходит трубопровод, надо организовать хорошую вентиляцию.
    8. Дымоотводы котлов, которые перерабатывают газ в тепловую энергию, чаще всего имеют насадную конструкцию.

    С учетом насадной схемы канал монтируется на саму плиту перекрытия прибора отопления. Но возможно подсоединение к стеновым дымоотводам с помощью патрубков размером не больше 35 см. При подсоединении к стеновому дымоотводу между горючим перекрытием и низом патрубка обязан быть зазор не менее 15 см. Между возгораемым потолком и верхом патрубка нужно организовать расстояние не менее 0,5 метра.

    Существуют отличия в устройстве участков пересечения труб дымоотвода между негорючими и горючими конструкциями. Проход трубопровода через невозгораемую конструкцию должен обеспечиваться монтажной опорой.

    Место пересечения горючего перекрытия должно оборудоваться невозгораемым утеплителем.

    Дымоход из керамических труб — универсальное решение для котла в частном доме

    Дымоходы из специальных дымоходных керамических труб могут применяться для всех типов котлов.

    Материал устойчив к высоким температурам и к любым агрессивным химическим соединениям, которые могут образоваться в дымоходе при сгорании разных видов топлива.
    Этот тип дымохода самый долговечный.
    Керамические трубы дымоходов различают по допустимой максимальной температуре отходящих газов.

    Для твердотопливных котлов

    следует использовать трубы с допустимой температурой отходящих газов 600-650 град.С, стойкие к возгоранию отложений сажи в трубе и предназначенные для работы в сухом состоянии.

    Для газовых котлов и котлов на жидком топливе

    применяют дымоходные керамические системы с допустимой температурой газов 400-450 град.С, предназначенные для работы в мокром состоянии — оборудованные конденсатоотводчиками.

    Керамическая труба и теплоизоляция вокруг впитывают влагу и поэтому должны снаружи вентилироваться.

    Назначение и условия работы дымоходной системы указаны в прилагаемой документации производителя.

    Гладкая поверхность трубы и круглая форма дымового канала обеспечивают устойчивость стенок к загрязнению и удобную очистку.

    Монтаж внутреннего отводящего канала

    Внутренний отводящий канал

    Монтаж внутреннего дымохода начинается с разметки трассы его прокладки, в процессе которой намечаются места проходов дымового канала в кровле и имеющихся перекрытиях. Затем подготавливаются сквозные отверстия под прокладываемый канал, размеры которых должны соответствовать габаритам проходного патрубка.

    Лишь после этого допускается приступать к монтажу всей отводящей системы, порядок которого может быть представлен следующим образом:

    1. Сначала к отходящему от котла патрубку подсоединяется специальный переходной адаптер, обеспечивающий согласование размеров выходного отверстия с дымоходом.
    2. После этого можно будет перейти к сборке ревизионного люка с тройником. Одновременно с этим на стенках канала по всей его длине монтируются кронштейны, фиксирующие стальной корпус канала в шахте дымоотвода.
    3. Затем можно будет перейти к наращиванию трубной конструкции до необходимых размеров, а при наличии в канале изгибов – к установке в нем специальных переходников (колен).
    4. В переходах через перекрытия обязательно монтируется специальный патрубок, изолирующий дымоход от непосредственного контакта с несущими конструкциями.
    5. В месте вывода дымохода на крышу, на металлическом канале закрепляется стальной оцинкованный лист с заранее подготовленным вырезом, который затем фиксируется на основании кровли с помощью специальных креплений.

    Отметим, что стыки отдельных звеньев канала обязательно усиливаются хомутами, которые после установки затягиваются специальными болтами или отожженной проволокой. Помимо этого, при монтаже дымоотвода обязательна термоизоляция участков прокладки, в которых его стенки имеют контакт с легко воспламеняющимися материалами (для этих целей лучше всего подойдет асбестовая ткань). Для повышения надежности термоизоляции в особо ответственных местах конструкции проходной патрубок дополнительно промазывается огнеупорной мастикой, после чего по периметру проема укладывается утеплитель.

    Выход через кровлю

    По завершении монтажных работ производится проверка всего сооружения на герметичность, в ходе которой на швы конструкции наносится обычный мыльный раствор, а затем включается сам котел. В случае образования в контролируемых местах мыльных пузырей герметизация проводится повторно.

    Источник: http://proffstroygroup.ru/kommunikacii/dymovaya-truba-dlya-gazovogo-kotla.html

    Коаксиальный дымоход для газового котла: установка, схемы, размеры и наклон

    Выбор дымоотвода для котла – задача непростая, но вполне выполнимая. Любой потребитель желает, как можно дольше пользоваться системой отопления без ремонта. Таким требованиям соответствует приточно-вытяжной метод вывода продуктов горения. Соблюдая правила установки коаксиального дымохода для газового котла, можно продлить срок службы оборудования.

    Двухконтурный метод забора воздуха и отвода продуктов горения эффективнее традиционного

    1. Что такое коаксиальный дымоход для газового котла
    2. Устройство коаксиального дымохода для газового котла
    3. Размеры коаксиального дымохода для газового котла
    4. Наклон коаксиальной трубы газового котла
    5. Правила установки коаксиального дымохода для газового котла
    6. Схема коаксиального дымохода для газового котла
    7. Варианты установки коаксиального дымохода для газового котла
    8. Горизонтальный монтаж коаксиальной трубы газового котла
    9. Вертикальный монтаж коаксиального дымохода для газового котла
    10. Как собрать коаксиальную трубу для газового котла
    11. Как правильно установить коаксиальный дымоход газового котла
    12. Советы профессионалов
    13. Заключение

    Что такое коаксиальный дымоход для газового котла

    Метод заключается в двухрядном расположении труб, через которые выходят продукты горения, и поступает свежий воздух при работе двухкамерных котлов. Классическая система дымоотвода принудительно вытягивает воздух из помещения в камеру сгорания. Коаксиальная модель забирает воздух с улицы и загоняет его в топку.

    Продукты горения выходят по внутренней трубе на улицу, а в сторону котла движется поток свежего воздуха. Происходит эффект теплообмена.

    Принцип работы дымоотвода построен на притяжении потока наружного воздуха и отвода продуктов горения

    Свежий воздух попадает в топку в прогретом состоянии, это повышает КПД работы газового котла. За счет теплообмена горячий воздух на выходе охладевает и выходит наружу не горячим, а теплым, что значительно снижает температуру трубы и позволяет отнести конструкцию дымоотвода к безопасным.

    Конструкции различают по видам:

    1. Наружное и внутреннее расположение дымохода.
      Наружные устройства крепят к внешней части стены здания, для внутренних строят канал внутри помещения
    2. Утепленные и не утепленные конструкции. В регионах с холодными суровыми зимами специалисты рекомендуют утеплять канал. Однако это приводит к снижению эффективности работы за счет того, что сокращается подача кислорода в топку. Утепленные системы дымоотвода обеспечивают непрерывную работу отопительного оборудования при низких температурах воздуха.
      Утепление дымохода – обязательное действие для северных регионов
    3. Коллективные и индивидуальные системы дымоотвода.
      Коллективные размещают в случаях, если по стояку расположено несколько отопительных приборов
    4. Горизонтальное и вертикальное размещение.
      Методы установки подбирают для каждого дома индивидуально

    Важное достоинство коаксиального способа в том, что забор воздуха для топки происходит с улицы. В результате при монтаже снижаются требования к необходимой вентиляции в помещении котельной.

    • быстрый монтаж;
    • подходит для любого типа отопительного устройства;
    • хорошие показатели тяги при соблюдении всех правил установки;
    • возможность использования в многоэтажных домах;

      при монтаже требуется дополнительное согласование с Санэпиднадзором;

    Устройство коаксиального дымохода для газового котла

    Вся конструкция состоит из:

    • основного корпуса – прямых труб;
    • декоративных накладок;
    • тройников;
    • уплотнителей;
    • соединительных муфт, которые служат отводами на 90 0 и 45 0 ;
    • арматуры, переходников, комплектующих, хомутов и кронштейнов;
    • смотровых окон;
    • устройства для удаления конденсата.

    Устройство коаксиального дымоотвода включает в себя несколько составляющих

    Наружный канал выступает устройством охлаждения, который понижает температуру трубопровода на поверхности. Это позволяет не сооружать дополнительные конструкции для защиты от пожара.

    Размеры коаксиального дымохода для газового котла

    Согласно нормам безопасности, регламентируемым в СП 60.13330, важно соблюдать следующие правила:

    • рекомендуют делать уклон горизонтального элемента на 3 0 в сторону газового прибора;
    • наибольшая длина от 3 до 5 м;
    • поворотные углы разрешено использовать не более 2 раз;
    • при размещении в кирпичной стене выполняют зазор 1 см;
    • щель закрывают безопасной накладкой;
    • канал дымоотвода в деревянном доме расширяют на 5 см от ширины дымоотвода и заделывают базальтовым утеплителем или огнестойкой монтажной пеной;
    • для прочистки устанавливают тройник с конденсатосборником;
      Требования к размещению дымоотвода обязательны к выполнению
    • наименьшее расстояние выхода не ниже 2 м от грунта.

    Специалисты рекомендуют устанавливать систему дымохода строго в соответствии с инструкцией, поставляемой в комплекте с трубой.

    Наклон коаксиальной трубы газового котла

    По мнению одних мастеров уклон для отвода конденсата необходимо делать в сторону помещения, а другие утверждают, что он должен быть в сторону земли. Однако эти споры привели к тому, что производители создали устройство для сбора конденсата. При этом наклон необходимо устанавливать в сторону отопительного прибора.

    Специалисты-производители настоятельно рекомендуют делать уклон внутрь, т. к. длительная работа газового прибора при обледеневшем патрубке приводит к серьезной поломке устройства.

    В случае уклона в сторону котла в камере горения собирается конденсат. Производители разработали конденсатосборник, который устанавливают внутри топки. Также специалисты разработали комплект, который содержит удлиняющую насадку для внутренней трубы дымоотвода. В нее встроена защитная спираль. При установке этого комплекта рекомендуют отверстия для забора воздуха располагать снизу.

    Правила установки коаксиального дымохода для газового котла

    Освещает порядок установки коаксиальной трубы для двухконтурного газового котла СНиП 2.04.08-87 и 2.04.05-91. Несоблюдение рекомендаций приведет к тому, что работники газовой службы отказывают в приемке неверно установленного оборудования.

    1. При внешнем размещении дымохода необходимо располагать оголовок не ниже 2 м от земли. Размер отверстия превышает диаметр трубы на 1 см в кирпичной стене, на 5 см – в деревянной.
    2. Канал дымоотвода монтируют на расстоянии 0,5м от окон и дверей. Окно, которое размещается над трубой, располагают на расстоянии выше 1 м.
    3. Стена находится в 30 см от дымоотвода. Для турбированных котлов значение увеличивают до 1 м.
    4. Обязательна установка сужающей диафрагмы.
    5. От соседних домов трубу дымохода располагают на расстоянии 1,5 м. Также недопустимо присутствие деревьев, хозяйственных построек и других объектов.
    6. В качестве утеплителя рекомендуют использовать базальтовую плиту.
    7. Недопустимо попадание конденсата на землю. Горизонтальную часть монтируют под углом к котлу и устанавливают комплект конденсатозаборника. В случае установки коллективного дымоотвода возникает необходимость согласования утилизации конденсата со службой Санэпиднадзора.
    8. При устройстве коллективного дымоотвода правила запрещают совершать подключение в единую сеть с принудительной и естественной системами отвода.
    9. Необходимость дополнительной прокладки участка допустима через служебное помещение, в котором не проживают люди. Длина нарощенного элемента при естественном отводе составляет до 3 м, при принудительном – до 5 м.
    10. Обслуживание дымохода необходимо обеспечивать каждый отопительный сезон осенью и весной. При проверке особое внимание уделяют герметичности стыков. При обнаружении скопления конденсата его удаляют.

    Схема коаксиального дымохода для газового котла

    На фото представлены чертежи коаксиального дымохода для газового котла:

    Сравнение традиционного и двухконтурного метода дымоотвода Работа приточно-вытяжной системы строго регламентирована Горизонтальный метод установки приточно-вытяжного дымоотвода Варианты коллективного размещения дымоотвода для газовой колонки Сборка дымоотвода для традиционной колонки Размеры колена дымохода – важный параметр Простейший пример монтажа дымоотвода под силу даже начинающим строителям Воздушные потоки при работе приточно-вытяжной конструкции

    Варианты установки коаксиального дымохода для газового котла

    Выделяют горизонтальный и вертикальный методы монтажа оборудования. Выбор зависит от помещения котельной. Одно из важных условий: на стене монтажа не должно находиться никаких посторонний предметов.

    В деревянном доме все элементы отопительной системы крепятся на металлический защитный лист

    Горизонтальный монтаж коаксиальной трубы газового котла

    Перед монтажом выясняют:

    • наличие построек и насаждений вблизи с установкой;
    • наличие дверных и оконных проемов у соседей;
    • близость окон и дверей в здании;
    • расстояние от патрубка до отверстия;
    • количество поворотных элементов;
    • необходимость нарастить трубу.

    Собрав все указанные данные, показания сверяют с правилами СНиП. Если все требования выполнимы, то переходят к непосредственному монтажу коаксиального дымоотвода. Если выполнить требования невозможно, то выбирают вертикальный способ установки системы дымоотвода.

    Угол наклона специалисты советуют выполнять, следуя рекомендациям производителя газового котла. Для двухконтурного типа рекомендуют уклон делать в сторону котла, для классического устройства его выполняют в сторону земли. Если производят наклон трубы наружу, то специалисты советуют утеплить канал.

    Вертикальный монтаж коаксиального дымохода для газового котла

    В случаях, когда горизонтальным способом невозможно возвести отопительную конструкцию, применяют вертикальную установку коаксиального дымохода для газового котла. Когда возникает необходимость постройки шахты через кровельную конструкцию, следует помнить о вопросах пожарной безопасности и применять в монтаже изолирующие патрубки и защитные кожухи. В качестве изоляционного материала применяют огнестойкие изолирующие элементы.

    Варианты вертикального монтажа трубы наконечника

    Монтаж производят одним из 2 способов: внешним или внутренним. Специалисты рекомендуют производить теплоизоляцию любым из выбранных методов.

    Как собрать коаксиальную трубу для газового котла

    Сборку системы выполняют в следующем порядке:

    • основу соединяют с выводом из котла;
    • фиксируют нижнюю часть трубы при помощи хомута;
    • крепят элементы;
    • стыки обрабатывают герметиком;
    • проверяют работоспособность конструкции и производят первый запуск.

    Внутренняя часть коаксиального дымохода

    Согласно правилам, на отрезок трубы в 3 м устанавливают 3 фитинга или 2 колена. Все места стыков плотно и тщательно прижимают друг к другу. Чем меньше мест соединений, тем надежнее система.

    Как правильно установить коаксиальный дымоход газового котла

    Каждый производитель коаксиального дымохода для газового котла снабжает комплект инструкцией по эксплуатации для потребителя. Ошибки, совершаемые при монтаже, могут привести к поломке оборудования. Монтажные работы производят в последовательности:

    1. Устанавливают котел, вымеряют центр дымохода, просверливают отверстие в стене, при необходимости заполняют пространство базальтовой плитой или огнестойкой монтажной пеной.
    2. Собирают коаксиальную систему.
    3. Наружу выводят трубу и проверяют угол наклона.

    После завершения процесса монтажа обязательно проверяют герметичность стыков

    Советы профессионалов

    Надежное соединение труб обеспечат переходные узлы. Все стыки необходимо покрывать герметиком и защитным кожухом.

    Чтобы газовое оборудование было принято на гарантию сервисным центром, необходимо устанавливать рекомендованную коаксиальную систему дымохода для выбранного котла.

    Не следует пренебрегать помощью специалистов и производить установку самостоятельно без должного опыта.

    Неверный расчет приводит к изменению температуры на выходе и повышению образования конденсата. В результате чего на оголовке скапливается лед. Обязательно устанавливать металлические щиты в деревянных помещениях.

    Защитные узлы увеличивают стоимость конструкции, при этом повышают ее производительность. При вертикальном способе монтажа всегда устанавливают клапан для увеличения тяги и комплект сбора конденсата.

    Горизонтальные системы снабжают дополнительно модулем антиобледенения, ветровой защитой и диафрагмой.

    Заключение

    Соблюдая правила установки коаксиального дымохода для газового котла, можно продлить срок действия отопительного оборудования. Удобное в монтаже устройство способно упростить проживание в частном доме.

    Источник: http://vdome.club/remont/ventilyacia/koaksialnyy-dymohod-dlya-gazovogo-kotla-ustanovka-shemy-razmery-i-naklon.html

    Дымоход для газового котла в частном доме: 4 вида

    Газоходы в многоквартирном или частном доме считаются обязательным элементом вентиляции. Вытяжная конструкция дымовой трубы может быть наружной и внутренней. Устройство дымохода имеет разные варианты выполнения. При этом важно знать, какие бывают размеры, виды, нормативы для каналов отвода.

    Необходимость установки вытяжки для газового котла в частном доме

    Вытяжка используется для принудительной вентиляции. В ее конструкцию входит воздухозаборник, сужающий к раструбу. Последний монтируется к трубопроводу. Данный механизм можно встретить над плитами. Для системы отопления выполняется подобная система, но отличается выполнение. Для газового котла роль вытяжки выполняет дымоход.

    Необходимость установки дымохода:

    • Вывод продуктов сгорания газа и их препятствие попадания в дом;
    • Тяга для попадания кислорода в систему;
    • Эффективное использование системы.

    Но данные функции будут обеспечены при правильном монтаже системы. Все работы по установке и введения в эксплуатацию должны быть согласованы с газовой службой. Но при использовании газового баллона разрешение службы не нужно. Но при проверках могут быть найдены нарушения и систему запретят эксплуатировать.

    Виды дымоходов для газовых котлов

    Дымоход для котла создают оптимальные и безопасные условия для работы, выводив продукты горения. Но перед установкой необходимо выбрать схему и вариант установки. Дымоходы разделяют в зависимости от материала изготовления.

    Виды дымоходов:

    1. Из кирпича. Для его установки необходимый фундамент, поэтому монтаж системы выполняется на этапе проектирования дома. Внутреннее покрытие труб должно быть достаточно гладким. А сам кирпич устойчивым к агрессивным парам.
    2. Из нержавеющей стали. Материал устойчив к химическим и механическим воздействиям. На вид система имеет сэндвич конструкцию. Во внешнюю трубу из нержавейки монтируется изделие с меньшим диаметром.
    3. Коаксидальная конструкция. Это раздельный дымоход, когда труба входит в трубу. По одной поступает кислород для горения, по другой – выходят продукты горения. Благодаря этому эффективность горения и использования топлива увеличивается. При этом данная конструкция считается экологически безопасной.
    4. Из керамики. На вид это теплоизоляционные керамические блоки, смонтированные в бетонном основании. Керамический дымоход имеет много преимуществ, но главное правильно стыковать модули.

    Определенные плюсы и минусы подходят для каждого конкретного случая. Главное, чтобы конструкция соответствовала строительным нормам и правилам. СНиП прописывает правильность установки любых разновидностей дымохода.

    Нормы и требования к газовой трубе в частном доме

    Все работы с дымоходом, начиная с проектирования и заканчивая установкой, строго регламентируются строительными нормами. Вся информация указана в СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование». Если пренебречь данными правилами, то трубопровод окажется опасным при использовании.

    Главные нормативные требования:

    1. Хорошая тяга обеспечит быстрый вывод продуктов горения;
    2. Термическая стойкость;
    3. Все соединения должны быть обработаны герметиком;
    4. Участок трубы через кровлю должен быть обязательно цельным;
    5. Для сбора и вывода жидкости предусматривают в системе конденсатосборник;
    6. При наличии поворотов придется оборудовать люки ревизии, который помогут контролировать состояние дымохода;
    7. Оптимальная длина ответвлений не должна быть больше 1 м;
    8. Количество поворотов не больше 3;
    9. Для хорошей тяги дымоходная труба должна быть выше конструкции крыши;
    10. Расстояние между горючими материалами составляет 25 см, негорючими – 5 см.

    Газовый котел чаще всего размещен в отдельном помещении – котельной. Предполагается герметичность всех соединений. Все остальные правила монтажа описаны в вышеуказанных нормах.

    Герметичность соединений обеспечит изоляцию конструкции, продукты горения не будут выходить за пределы системы.

    К элементам дымохода входит газоход, трубы, ревизия и соединительные элементы. Газоход представляет собой канал, который находится на месте перехода котла в трубу. Ревизия используется для очистки конструкции. Она размещена снизу дымоотвода.

    Последовательность устройства дымохода газового котла в частном доме

    Выделяют внутреннюю и наружную систему монтажа. Все зависит от этапа планировки конструкции. При постройке дома выполняют внутреннюю систему. В готовых постройках выполняют наружное строение.

    Наружная система характеризуется необходимостью полной теплоизоляции дымохода. Для хорошей работы потребуется следовать всем нормам и правилам. Для конструкции выбирают однотипные элементы. Их соединение достаточно простое. При этом система находится в свободном доступе для обслуживания.

    При внутреннем размещении система должна устанавливаться в строго вертикальном порядке, без отклонений в диаметре труб.

    Внутренняя конструкция требует теплоизоляции только на участке, который находится на улице. Система небезопасная: дым может проникнуть в помещение, высокая пожароопасность. Количество элементов конструкции достаточно много, поэтому установка имеет определенные сложности. Эксплуатация дымохода также имеет свои сложности.

    Последовательно внутренней установки:

    • Разметка конструкции и соединительных элементов;
    • Оборудование проема для дымохода;
    • Соединение котла с газоходом через специальный патрубок;
    • Монтаж ревизии и тройника;
    • Установка труб;
    • Прикрепление хомутов на стыках;
    • Монтаж кронштейнов;
    • Теплоизоляция.

    Внутренняя система монтируется на этапе постройки дома и возведении фундамента. Именно так можно сделать безопасное сооружение. Благодаря этому количество жидкость в трубах минимальное. В противном случае потребуется оборудовать конденсатосборник.

    Как правильно установить дымоход на газовый котел

    Установка дымохода должна быть соответствовать строительным нормам. Иначе возникнут проблемы с эксплуатацией конструкции. Все особенности монтажа учитываются в ряде правил и рекомендаций.

    Советы по установке:

    1. Максимальных уклон труб – 30 градусов;
    2. Для отвода конденсата подразумевают монтаж конденсатосборника на поворотах системы;
    3. Заранее следует обдумать разметку капельника и ревизии;
    4. В обязательном порядке оборудуются заслонки для стабилизации тяги;
    5. На улице требуется обязательно утеплить трубу;
    6. При стыковке элементов не должно возникать щелей и зазоров;
    7. Стыки потребуется хорошо загерметизировать;
    8. Установка трубы должна быть в строго вертикальном положении;
    9. Для утепления можно использовать минеральную вату, а поверх нее установить кирпичный слой.

    Кроме этого следует особое внимание уделить материалу изготовления дымохода. Лучше всего выбирать огнеупорные элементы. Сама труба должна быть ровной, изгибы и неровности не приветствуются. До начала работы потребуется хорошо осмотреть целостность конструкции. Трубы должны быть гладкими и ровными.

    Главной причиной поломок дымохода является наличие конденсата. На этапе проектирования важно обдумать отвод жидкости с трубы.

    К внутреннему устройству трубы должен быть свободный доступ для очистки и ремонтных работ. При отклонении от норм газовая служба может запретить использование котла. Важно правильно и ответственно подойти к процессу монтажа.

    Этапы установки трубы для газового котла

    Сначала происходит закупка оборудования, подготовка всех инструментов и материалов. Также заранее должен быть приготовлен проект, схема и все расчеты. После этого можно построить ветканал.

    Как построить дымоход:

    1. Сначала выполняется предварительный сбор конструкции, чтобы убедится в целостности и комплектности материалов;
    2. Затем дымоход подсоединяется к газовому котлу;
    3. Все элементы конструкции необходимо зафиксировать соединительными деталями;
    4. Затем система проверяется на герметичность.

    Вывод наружной трубы с котельной выполняется через стену. Иногда могут использовать готовую вентиляцию или окно. В стене придется сделать отверстие нужного диаметра для трубы и теплоизоляции.

    Не нужно торопиться с отверстием. Для начала следует убедиться в точности расчетов.

    В полученное отверстие вставляется одна секция труб, закрепляется и изолируется. На улице постепенно добавляют секции и делают проверку отвесом. С помощью кронштейнов дымоход крепится к стене. Конец дымохода оборудуется крышей.

    Чтобы обеспечить хорошее дымоотведение в некоторых случаях на дымоходы устанавливаются дефлекторы. Подробнее об их устройстве и видах читайте в нашей статье: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/deflektor-na-dymokhod

    Борьба с жидкостью: конденсатосборник для дымохода

    Конденсатосборник представляет собой специальный отсек в трубе, где скапливается жидкость. Но уменьшить количество конденсата можно и другими способами. Так следует использовать только просушенное топливо.

    Дым должен свободно передвигаться по трубам, поэтому стенки дымохода должны быть гладкими и ровными, с минимальным количеством изгибов.

    Правильная эксплуатация трубы предусматривает регулярную чистку от сажи и загрязнений. Дополнительные устройства также приветствуются. Потребуется смонтировать защитный колпак, сборник, ограничитель и отводчик.

    Если температура газов превышает 100 градусов, то конденсат не будет оседать на стенках дымохода, а просто испарится. Соблюдение норм гарантирует эффективное использование дымохода. Следует придерживаться всех габаритов и мест размещений труб.

    Разновидности дымоходов для газового котла в частном доме (видео)

    Дымоход нужен для любого котла АОГВ. Не важно, выполняется внутренний монтаж или наружный, но следует во всем соблюдать основные нормы и ГОСТ. Вентканалы настенного газового котла должны быть хорошо изолированные и утепленные.

    Источник: http://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/dymokhod-dlya-gazovogo-kotla-v-chastnom-dome

    Дымоход для газового котла: разновидности, требования, варианты сборки и установка

    Газовые котлы – это сложное и опасное оборудование, если устанавливать и использовать его неправильно, поэтому существуют строгие нормы, регламентирующие эти моменты. Такая же высокая ответственность лежит на мастерах и при установке дымоходов от них, и это несмотря на то, что газы на выходе системы не очень горячие и не имеют цвета. Из-за этого протечки определить очень сложно, что может повлечь за собой неприятные последствия. Сегодня мы с вами разберем, каким должен быть дымоход для газового котла, а также узнаем, как монтируется одна из самых его популярных разновидностей.

    Нормы и требования для дымоходов газовых котлов

    В нашей стране действует два нормативных документа, устанавливающих требования для дымоходов газовых котлов – ДБН (В.2.5-20-2001) и СНиП (2.04.05-91). Исполнение монтажниками этих норм строго обязательно. Если хорошо проработать документы, то можно вывести следующие основные правила:

    1. Диаметр дымохода не должен быть меньше, чем выходной патрубок газового котла. Проверяющие органы могут закрыть глаза на пару миллиметров разницы, но испытывать судьбу не советуем, так как это может вылиться в серьезные траты.
    2. Наклонные участки по длине дымохода допускаются, но не более чем на 30 градусов, с протяженностью участка не больше, чем высота помещения. В идеале, основная часть должна быть установлена строго вертикально.
    3. Не допускается наличие искривлений дымохода и заужений по всей его протяженности. Все это может привести к ухудшению прохождения газов.

    Как видите, требования крайне простые и логичные, и направлены либо на обеспечение нужного уровня безопасности, либо на организацию правильной работы и улучшения тяги. Соблюсти их не сложно, если правильно подобрать материалы, и произвести монтаж не отклоняясь от инструкции.

    Устройство котлов и дымовых труб

    Существует два типа газовых горелок для котлов. Нужно понимать разницу между ними, чтобы правильно подобрать под них дымоход:

    1. Горелка открытого типа – такая система предполагает забор воздуха прямо из помещения, в котором установлено оборудование. Второе название таких котлов – атмосферные. Такие котлы нуждаются в дымоходе, который выводится за пределы помещения и поднимается на достаточную высоту, чтобы внутри создавалась тяга нужной силы.
    2. Более технологичное и современное решение – это турбированные котлы закрытого типа. Для них требуется коаксиальный дымоход, состоящий из двух труб, которые вставлены друг в друга. По одной трубе подается воздух, требуемый для поддержания горения газа в котле, а по второй на улицу выводятся продукты горения. Такой дымоход не нуждается в большой протяженности, обычно он выводится от котла прямиком за стену.

    Интересно знать! Если котел расположен в глубине строения, то коаксиальный дымоход можно соединить с атмосферным, но при условии наличия в нем хорошей тяги.

    Материалы изготовления дымоходов

    Теперь давайте рассмотрим список материалов, из которых можно сделать дымоход для газового котла. Попутно мы отметим важные свойства материалов, о которых нужно обязательно знать.

    Таблица 1. Материалы для изготовления.

    Материалы, фото Описание
    На сегодня этот тип дымоходов остается самым популярным. Основная его особенность – это большая масса. Конструкция требует устройства отдельного фундамента, который сможет выдерживать такие нагрузки. Установка этого решения отнимает очень много времени и требует профессионализма и знания дела от мастера, его выполняющего.

    При этом стоит учитывать тот факт, что такой дымоход, отнюдь, не является лучшим решением, он обладает рядом отрицательных качеств:
    1. Изнутри материал шершавый, что способствует накоплению пыли и грязи. Со временем внутренний диаметр трубы уменьшится, что повлияет на тягу.
    2. Кирпич способен впитывать воду и пропускать пар – в него проникает конденсат, способствую ускоренному разрушению материала.

    Чтобы избавиться от этих проблем, внутрь такого дымохода вставляется гладкая труба подходящего размера – используют сталь или асбоцемент.

    Когда устанавливаешь такой дымоход, стоит учитывать следующие моменты:
    1. Труба-вкладыш должна быть надежно загерметизирована в местах стыков, так как кирпич может не удержать газы.
    2. По этой причине намного проще использовать стальные трубы, которые монтируются, вставляясь друг в друга. С асбоцементными трубами вам придется озадачиться. Используют для этого промазку из цемента или полимерного жаростойкого герметика, с последующим обжатием плотным хомутом, который не пропустит газ.
    3. В состав раствора обязательно добавляются гидрофобные добавки, чтобы защитить его от конденсата в дальнейшем.
    4. Чтобы уменьшить образование конденсата внутренние трубы рекомендуется утеплить. Опять же, используем материал, нечувствительный к влаге.
    5. Не забываем и про конденсатосборник.

    Итак, мы уже знаем об особенности газовых котлов относительно выделения конденсата. Если тяга в трубе достаточная, то большая его часть будет испаряться и улетать вместе с воздухом.

    1. Конденсат образуется из-за перепада температур, поэтому, если трубу качественно теплоизолировать, уровень его образования значительно снизится. Применение дымохода из нержавеющей стали решает этот вопрос.
    2. На фото слева показаны различные части такой системы. Посмотрите, все они многослойные – между двумя металлическими трубами устанавливается минераловатный утеплитель.
    3. Сама нержавейка способна выдерживать длительный контакт с едкими веществами, что определяет долгий срок службы изделия. Материал не пропускает газ и негигроскопичен.
    Выглядит такой дымоход привлекательно. Даже если предположить, что изнутри такая труба прохудится со временем, ее всегда подстрахует внешний слой металла.

    Совет! На улице такие дымоходы могут дополнительно утепляться снаружи, так как эффективности внутреннего слоя изолятора может быть недостаточно.

    Отличным вариантом для устройства дымохода является использование керамических систем. Они достаточно просто монтируются, о чем мы поговорим в отдельной главе, и обладают рядом положительных характеристик.
    1. Материал этот очень прочный, и имеет самый большой срок службы.
    2. Он легко переносит воздействие агрессивных веществ.
    3. Внутренние стенки его гладкие, не собирают много мусора.
    4. Система имеет все необходимые детали для качественной герметичной стыковки.
    5. Керамика практически не впитывает воду.

    Из недостатков можно назвать очень высокую цену по сравнению с остальными решениями, и достаточно большой вес. Используют их для создания прямых дымоходов, выходящих из крыши строения.

    Конструкции дымоходов для котлов разного типа

    Начнем с атмосферных горелок. Мы уже знаем, что для них требуется высокий дымоход, в котором будет обеспечена хорошая тяга. Чтобы получить такой эффект, трубы по возможности прокладывают прямо. Однако это не всегда возможно реализовать, поэтому есть два варианты устройства такого дымохода.

    Первый вариант – это когда от котла через стену на улицу выводится горизонтальный участок дымохода, затем он поворачивает на 90 градусов и устремляется вверх (самая неэффективная конструкция). Высота вертикальной части должна быть большой, выше конька крыши, иначе должной тяги вы не получите. На фотографии сверху показан другой вариант, где усиленная тяга получается за счет сужения выходного сопла и дополнительного подсоса воздуха снизу. По сути, мы имеем некое подобие турбины.

    Как вариант, чтобы уменьшить высоту дымохода, его можно отвести подальше от стен дома, используя два колена на 45 градусов.

    Во втором варианте мы имеем трубу дымохода, уходящую сразу от котла вверх. Она проходит прямо через кровлю, что позволяет ее с легкостью крепить и утеплять – снаружи обматывать трубы минватой не очень красиво.

    Если сравнить оба решения, то первое однозначно выиграет в простоте монтажа, так как пропустить трубы через крышу – это сложная техническая задача, а пробурить в стене отверстие нужного диаметра – это дело одного часа, если применять алмазную резку бетона коронкой нужного диаметра, и соблюсти пожарные нормы. Недостаток его в том, что большая часть системы прокладывается снаружи строения, а значит, перепад температур на улице и внутри трубы будет очень большим, что приведет к усиленному образованию конденсата.

    Также такой дымоход нуждается в усовершенствованной системе крепления, особенно, если труба отодвигается от стены. Она будет испытывать сильные ветровые нагрузки, которые могут ее сместить, а то и вовсе оторвать.

    Есть у такого решения и несомненное преимущество. Так как основная часть дымохода проходит по улице, вероятность утечки газов в помещение существенно снижается.

    Тяга в прямом дымоходе будет намного лучше, так как воздуху не нужно преодолевать крутые повороты – перепад давления делает свое дело. Однако, как уже говорилось, нужно грамотно реализовать проход трассы через перекрытия дома и кровлю. Так как они изготавливаются преимущественно из сгораемых материалов, предусматривается целая система противопожарной защиты. Меры отличаются в зависимости от материала, из которого сделан дымоход.

    С коаксиальными дымоходами таких проблем не возникает – они работают эффективно, собираются и монтируются в кратчайшие сроки.

    Поставляются такие конструкции в готовом виде. Вам не нужно заботиться о герметизации швов – все это сделает предусмотренный производителем крепеж. От пользователя зависит только точный замер длины и определение диаметра выходного патрубка.

    Монтируется он по следующему принципу:

    1. От котла вверх отходит вертикальный участок, который не должен доставать до потолка помещения минимум 20 см.
    2. Устанавливается колено для поворота на 90 градусов.
    3. В стене делается отверстие, в которое закладывается металлическая противопожарная муфта.
    4. Ставится горизонтальный участок трубы, который от стены здания снаружи должен отходить минимум на 30 см.

    Узнайте, какие отопительные газовые напольные котлы выбрать для частного дома, в специальной статье на нашем портале.

    Цены на различные виды дымоходов

    Особенности сборки дымоходов из нержавеющей стали

    Итак, существует два типа стальных дымоходов – одностенные и сэндвич, про которые мы писали ранее. В зависимости от места установки и типа самой трубы, различают два способа их монтажа.

    1. Первый называется – по конденсату. То есть, имеется в виду направление движения конденсата в трубе. Предполагается, что верхняя труба будет вставляться в нижнюю, а это обеспечит беспрепятственное стекание воды, минуя стыки. Используют такое соединение преимущественно на улице и для одностенных труб.
    2. Второй – по дыму. Тут мы учитываем направление движения дыма, чтобы минимизировать возможности его утечек. Этот метод применяют для участков трасс, проходящих внутри дома, так как утечка газа тут недопустима.
    3. Сэндвич трубы универсальны и имеют сложное строение. Сделаны они таким образом, что внутренняя труба соединяется по конденсату, а внутренняя – по дыму. В результате владелец получает надежную защиту от любых утечек на всей протяженности дымохода.

    Что будет, если поместить дымоход в короб? Этот метод часто используют те, кто не желает наблюдать у себя дома открытых коммуникаций.

    Такое решение приемлемо и не запрещено нормативами. Более того, оно даст вам дополнительные преимущества, не считая опрятного вида всей конструкции.

    Установка короба позволяет эффективно изолировать горячие трубы от сгораемых материалов. Посмотрите на фото выше – каркас короба обшивается огнеупорными листами из гипсоволокна, между которыми устанавливается минеральная вата. Таким манером вы сразу можете предусмотреть прохождение дымохода через перекрытия.

    Единственно, о чем при этом стоит озаботиться – установка ревизионных люков для удобного доступа к конденсатосборнику.

    Узнайте, как спрятать газовую трубу на кухне, а также ознакомьтесь с требованиями, вариантами и процессом установки короба, в специальной статье на нашем портале.

    Цены на дефлекторы для дымоходов

    Сборка керамического дымохода

    Теперь давайте пошагово рассмотрим, как собирается дымоход керамического типа.

    Таблица 2. Комплект материалов для сборки.

    Вид, фото Описание
    Керамические дымоходы не оставляют на виду, а монтируют их внутрь специальных бетонных блоков, которые можно приобрести в том же магазине. Размер материала подбирается по диаметру используемых труб.

    Конденсатосборник является основанием будущего дымохода. Если этот элемент не предусмотреть, то вся конструкция может завалиться в скором времени.

    Обязательно покупается ревизия, чтобы мы могли беспрепятственно чистить трубы изнутри в дальнейшем и производить инспекционный сервис. Также в комплект сразу добирается керамический затвор для отверстия в тройнике.

    Котел будет подключаться к дымоходу через вот такой тройник. Его высота составляет 660 мм, он имеет вклеенный патрубок, отводящийся под углом 90 градусов. Есть модели и с вдвое меньшим углом наклона.

    Внимание! Металлическая труба от дымохода должна быть меньше в диаметре, чем патрубок тройника.

    Основная часть дымохода будет составляться из таких труб.

    Герметизируются стыки при помощи специального жаростойкого клея. Его также можно приобрести в магазине, где вы покупаете основные части системы.

    Для удобства монтажа покупаем цилиндры из базальтовой ваты. Этот материал является несгораемым.

    Также сюда можно причислить вентиляционную решетку, через которую дымоход будет забирать воздух, и дверцу для доступа к ревизии. Оба изделия берем металлические.

    Шаг 1 – установка первого блока. К основанию на цементный раствор приклеиваем первый блок. Его положение нужно точно выверить по уровню во всех плоскостях. Также сориентируйте его стороны.

    Шаг 2 – бетонирование. Затем внутрь пустотелого блока наливается бетон — так мы создаем фундамент для будущей конструкции.

    Шаг 3 – формирование отверстия в блоке. В следующем блоке нужно вырезать прямоугольное отверстие высотой 15 см и шириной 21 см.

    Шаг 4 – укладка второго блока. Как только бетон в фундаменте застынет, кладем на раствор второй блок. При этом толщина наносимого раствора четко выверяется по трафарету, который идет в комплекте. По нему же кладется он и в основание, под конденсатосборник. Также проверяем положение элемента уровнем.

    Шаг 5 – установка конденсатосборника. Сажаем на раствор конденсатосборник, сориентировав его по отверстию в блоке.

    Шаг 6 – утепление и защитная решетка. Устанавливаем утеплитель точно по высоте бетонного блока, сделав в нем прорезь под отверстие в блоке. Также монтируем вентиляционную решетку – это можно сделать и после отделки блоков декоративными материалами.

    Шаг 7 – установка ревизионного тройника. В следующем блоке полностью убираем переднюю стенку. Устанавливаем в него ревизионный тройник, тщательно промазав его монтажную кромку герметиком. Также ставим утеплитель.

    Совет! Выдавленный герметик внутри трубы нужно сразу смыть губкой.

    Шаг 8 – установка ревизионного люка. Продолжаем кладку блоков, а потом устанавливаем на металлические анкера ревизионный люк, предварительно установив керамический затвор.

    Шаг 9 — установка соединительного тройника. Идем в том же порядке. Через следующий блок будет выводиться патрубок под котел. Он будет смотреть в сторону от ревизионного люка. Область вокруг патрубка закрывается слоем утеплителя.

    Дальнейшая сборка будет идти по одной схеме – сначала ставится блок, потом в него утеплитель и труба. При прохождении перекрытий и крыши, вокруг блоков вставляется небольшой слой утеплителя.

    Шаг 10 – окончание дымохода. Завершает наш дымоход установка стальной муфты, сооружение опалубки и заливка в нее бетонного раствора. На трубу надевается дефлектор и дымоход готов к работе.

    Если вы задумались о приобретении дровяного котла для отопления, нужно основательно подойти к этому вопросу. В специальной статье разберем все нюансы и определимся, как выбрать и как правильно провести монтаж.

    Видео — Подключение дымохода к асбестовой трубе для газового котла

    Видео — Установка дымоходов к газовому котлу

    Источник: http://remont-book.com/dymoxod-dlya-gazovogo-kotla-raznovidnosti-varianty-sborki-montazh/

    Ещё по теме  Теплый пол с электрическим подогревом своими руками
    Смотрите также:
    02.05.2020

    Полка в ванную своими руками 1 Большое разнообразие полок для ванной комнаты 2 Зачем они нужны 3 Стеклянная полка! 4 Полка из гипсокартона 5 Угловая полка из ДСП 5. 1 Подготовка деталей 5. 2 Изготовление пазов в рейке 5. 3 Монтаж угловой полки 6...

    02.05.2020

    Как заделать окно между ванной и кухней – секреты домашних мастеров Если вы счастливый обладатель хрущевки в доме, построенном еще в лучшие годы Советского режима, то у вас наверняка есть окно между кухней и ванной, которое смонтировано непонятно с какой целью. И вы...

    02.05.2020

    Тумба на кухню с ящиками Изготовление кухонной мебели своими руками – это очень полезное умение, ведь даже нет никакой нужды в создании целого комплекта, старую кухню всегда можно немного обновить, добавив несколько самодельных элементов. Как правило, тумба на кухню с...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
