Установка посудомоечной машины своими руками
Подключение посудомоечной машины – расположение, особенности установки, монтаж
Выбор, покупка, доставка посудомойки, как успели уже удостовериться счастливые обладатели этого полезного кухонного агрегата – далеко не самое главное. Наибольшее количество сложностей возникает перед подключением посудомоечной машины. Как правильно выбрать место для кухонной помощницы? Как правильно провести монтаж и подключение? Какую розетку лучше использовать? Вопросов у неопытных владельцев, впервые приступающих к непростому процессу, возникает немало, поэтому лучше заранее найти на них ответы, это поможет достойно справиться с задачей.

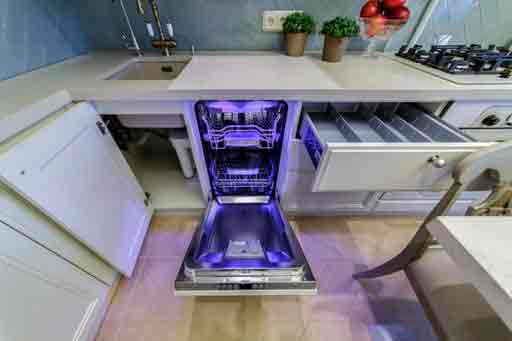

Где расположить посудомоечную машину на кухне
Перед тем, как подключить своими руками посудомоечную машину, придется потратить немного времени на выбор места для установки кухонного агрегата. Есть несколько простых правил, которые помогут значительно облегчить задачу.
При выборе места для посудомойки следует руководствоваться такими правилами:
- Соблюдать расстояние между посудомойкой и другими бытовыми приборами, минимальный отступ – 15 см. Еще лучше оставить промежуток 40-50 см и расположить между агрегатами шкафчик.
- Оптимально расположить посудомоечный агрегат между двумя шкафчиками – это обеспечит максимальную устойчивость.
- Если есть возможность, установить посудомойку возле кухонной раковины, что значительно упростит процесс подключения – достаточно будет приобрести обычный разветвитель.
- Следует учитывать индивидуальные особенности хозяйки – для левши более удобно будет иметь прибор возле левой руки, правше обеспечит комфорт расположение устройства справа.
- Проследить, чтобы кухонный агрегат находился вблизи шкафчика с бытовой химией – не придется перемещаться по всей кухне, нужные средства будут всегда под рукой.
- Кухонный прибор должен находиться вблизи розетки, которая непременно должна быть с заземлением.
Проследить, чтобы длина сливного шланга была не более полутора метров. В противном случае нагрузка на насос будет слишком высокой, риск поломки повышается в несколько раз.
Особенности установки посудомоечной машины
Прежде чем подключить посудомойку, рекомендуется внимательно изучить особенности установки кухонного прибора. Каждый агрегат, независимо от марки, имеет свою техническую документацию, с которой лучше ознакомиться заранее – обычно здесь подробно изложены особенности монтажа именно этой модели устройства.

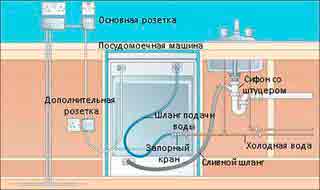

Подключение происходит в несколько этапов:
- Выбор места, обеспечение горизонтального устойчивого положения (при необходимости к стене крепится плита ДСП, обеспечивающая надежность установки).
- Предварительная подготовка всех систем, необходимых для бесперебойной работы устройства.
- Подключение к энергоносителю, дренажной системе, водному обеспечению.
Невнимательность, допущенные при подключении ошибки грозят скорой поломкой агрегата, прекращением гарантии. Протечка жидкости, короткое замыкание – только малая часть проблем, которые способны возникнуть при неправильном монтаже прибора.
Что нужно для подключения посудомоечной машины
Для монтажа посудомоечной машины понадобятся определенные инструменты и комплектующие (некоторые идут в комплекте к агрегату). Лучше сразу составить список и иметь все под рукой – это позволит не отвлекаться на поиски и быстро произвести установку устройства.
Для установки посудомойки понадобится заранее запастись:
- кусачками;
- острым ножом;
- шаровым краном;
- сифоном (обычный тройник для раковины);
- розетка (обязательно с заземлением);
- соединительными шлангами (часто уже есть в комплекте с кухонным агрегатом);
- хомутами фиксирующими;
- уровнем;
- дрелью с несколькими насадками.
Понадобятся также разводные ключи и несколько отверток с разными наконечниками.

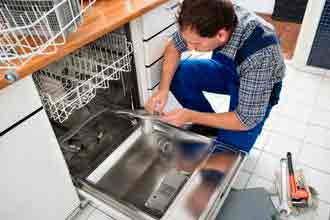

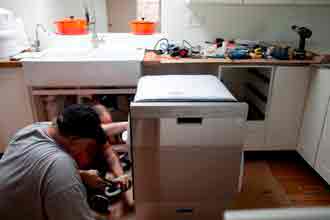

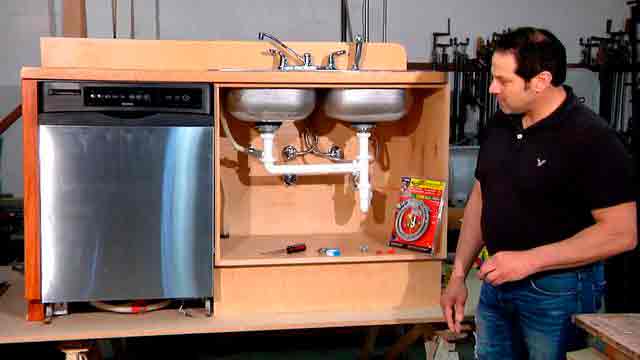

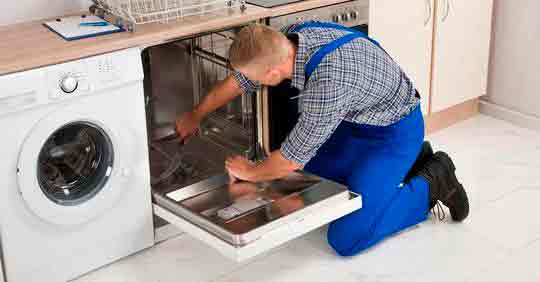

Как установить посудомоечную машину самостоятельно
Поможет быстро и без особых проблем установить посудомойку внимательное изучение инструкции к кухонному агрегату, смекалка и небольшой опыт. Справиться с задачей получится даже у начинающего хозяина – независимо от модели, монтаж проводится по одинаковой схеме подключения посудомоечной машины.
Первый шаг – внимательный осмотр распакованного агрегата. При обнаружении внешних повреждений рекомендуется сразу обратиться в магазин и произвести замену, иначе есть риск скорой поломки. Если видимых сколов, царапин не обнаружено, можно приступать к монтажу.

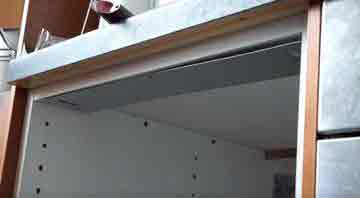

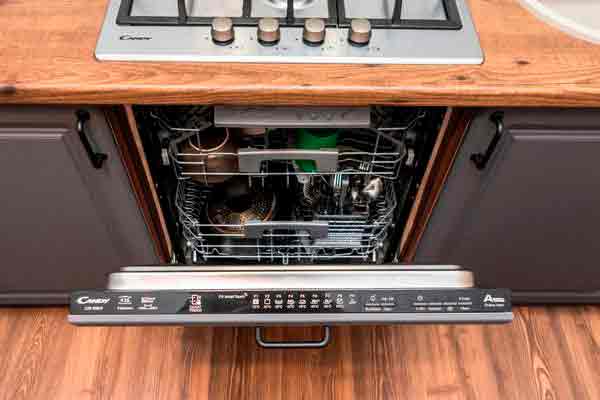

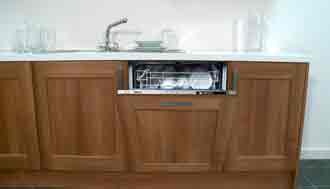

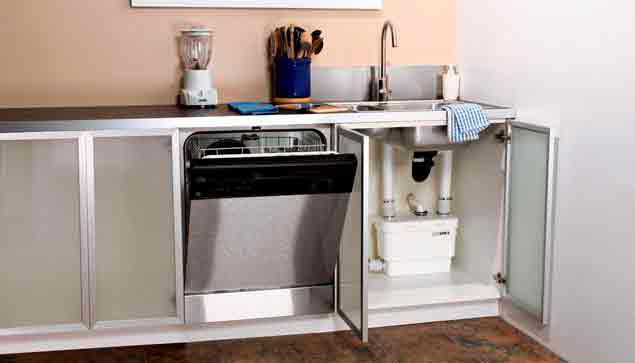

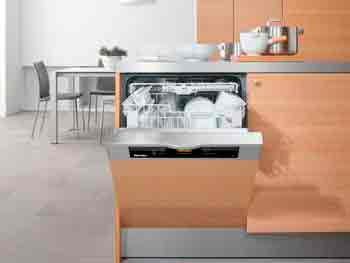

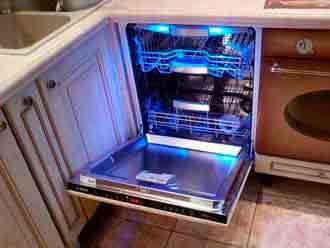

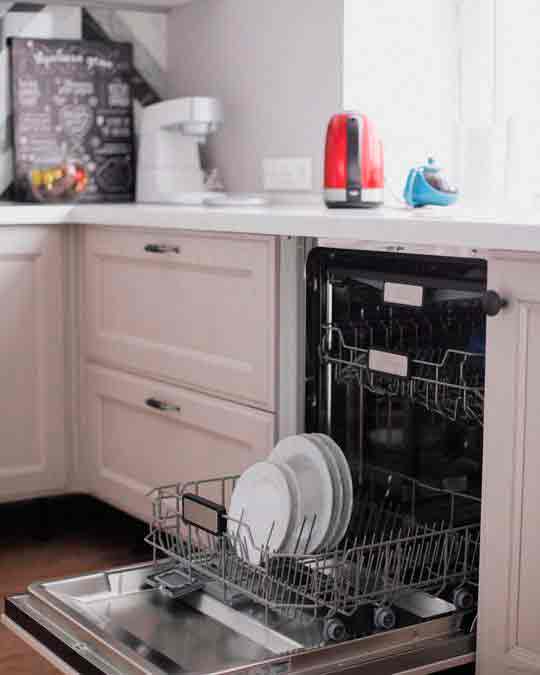

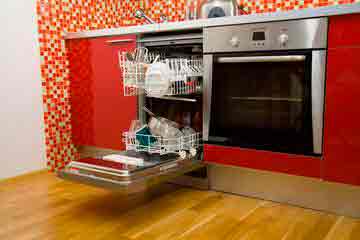

Монтаж встроенной посудомоечной машины
Определившись с наиболее подходящим местом для полновстраиваемой посудомоечной машины, предварительно собрав все инструменты, комплектующие, можно приступать к работе. Для установки посудомоечной машины в мебель размеры имеют немаловажное значение. Рекомендуется тщательно несколько раз измерить все поверхности – ошибка в несколько миллиметров заставит менять агрегат или тратить немало времени, проявлять изобретательность, чтобы провести монтаж.
Состоит монтаж кухонного агрегата из нескольких этапов:
- Удалить полки из выбранного шкафчика, можно установить маленькую посудомоечную машину под раковину, снять дверцу (желательно для встроенной посудомойки выбирать модель с регулирующимися колесиками, их легко будет подкрутить под необходимую высоту).
- Надеть на трубу с холодной водой тройник (если отсутствует запорный кран, установить его сразу, потом сделать это будет довольно сложно).
- Все стыки обернуть фум-лентой, которая послужит отличным герметиком.
- Установить сифон.

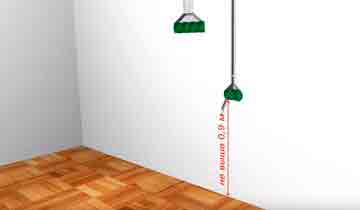

- Провести шланг, проследить, чтобы он находился на высоте не менее полуметра от пола, прикрепить к стене, стенкам тумбочки, использовать специальные хомуты.
- Соединить шланг, установленный сифон, изогнуть под необходимым углом. Если длина шланга недостаточна, дотачивать не рекомендуется – потопа впоследствии не избежать.
- Пододвинуть встраиваемую компактную посудомоечную машину к тумбочке, если получится, сразу установить в нужном месте.
- Присоединить заборный и сливной шланги.
Последний этап встраивания посудомоечной машины в готовую кухню – проверить надежность всех стыков, полностью задвинуть агрегат в тумбочку, провести первое мытье посуды.

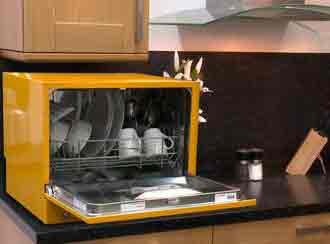

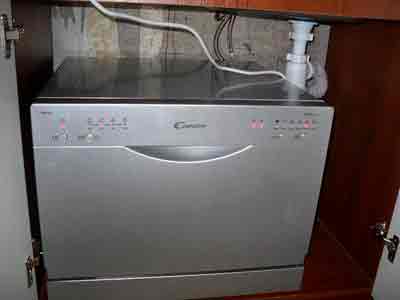

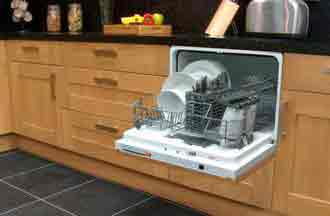

Установка настольной посудомоечной машины
При нехватке места для кухонной помощницы рекомендуется приобрести компактный агрегат, который устанавливается на столе. Размеры посудомойки на качество мытья посуды не влияют, в монтаже также проблемы не возникнет. Особенно проста в установке посудомоечная машина Bosch (именно эта марка наиболее популярна у домохозяек благодаря качеству и простоте подключения). Справиться с работой получится даже при отсутствии опыта, главное – внимательно ознакомиться с технической инструкцией.
Пошаговая установка настольного агрегата:
- Выбрать подходящую столешницу, место должно быть удобным и доступным, чтобы загрузка посуды происходила без сложностей. Если есть возможность, рекомендуется установить прочную полку, которая позволит сэкономить место, наиболее удобно расположить агрегат.
- Располагаться место должно в непосредственной близости к канализации, электрической розетке, водопроводной трубе.
- Перекрыть холодную воду.
- Установить специальный кран-тройник, позволяющий оставить свободным выход, на котором установлен кран.
- Прикрутить фильтр к оставленному свободным выходу. Не забывать о герметике – обмотку обязательно проводить против резьбы.
- Смонтировать сифон (подключить шланг к штуцеру, соединение закрепить хомутом), прикрутить наливной шланг к проточному фильтру.
Тщательно проверить все соединения, при обнаружении течи исправить ошибки, иначе завершится подключение посудомойки неприятными последствиями, среди которых даже поломка агрегата.
Всю работу легко сделать всего за полчаса, но лучше не торопиться, ведь важны не сроки выполнения, а качество. После каждого проделанного этапа рекомендуется проводить проверку – это позволит избежать досадных ошибок.

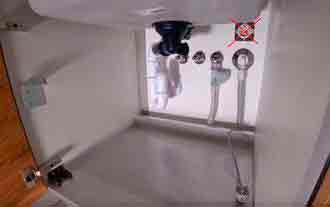

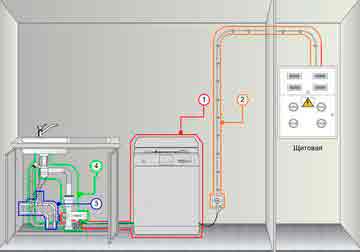

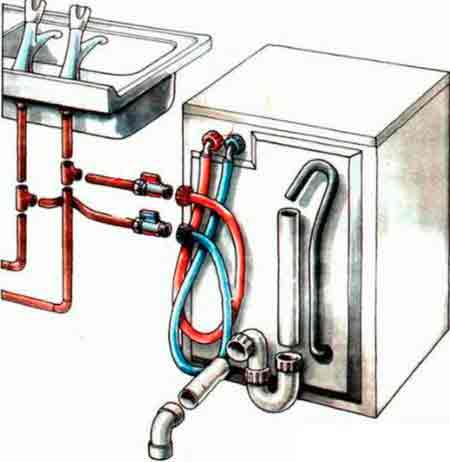

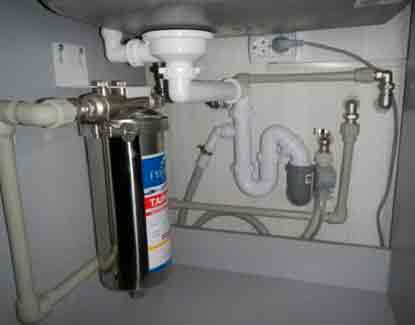

Подключение посудомоечной машины к водопроводу и канализации
Особые сложности у начинающих хозяев возникают обычно с подсоединением посудомоечной машины к водопроводу или канализации. Результаты ошибок – испорченное настроение, укоризненный взгляд жены, выход посудомойки из строя. Чтобы не допустить подобных проблем, рекомендуется внимательно изучить все особенности, нюансы и хитрости монтажа кухонного устройства.
Если остаются сомнения в правильности действий и даже инструкция не объясняет, как провести монтаж, рекомендуется предварительно проконсультироваться у специалиста. Профессионал подробно объяснит, как пошагово проводить установку, избежать ошибок. Следует помнить, что сроки эксплуатации кухонного устройства полностью зависят от правильного подключения.

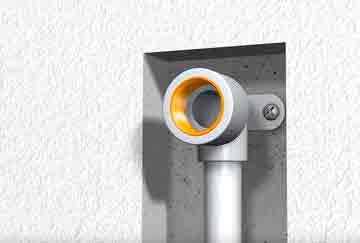

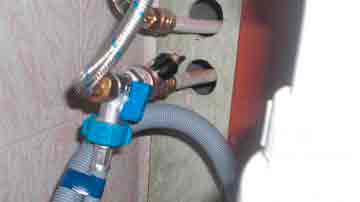

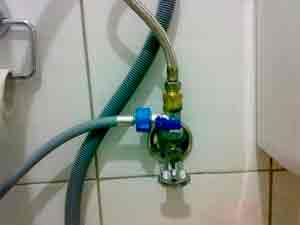

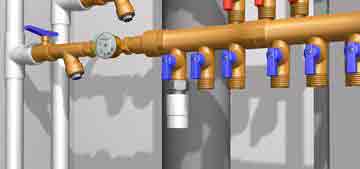

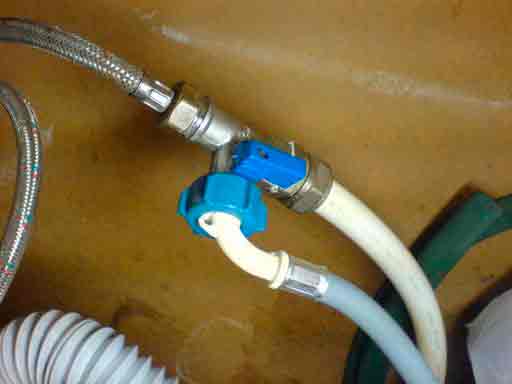

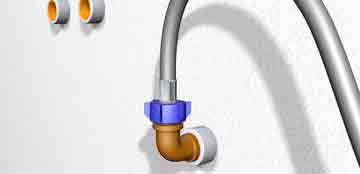

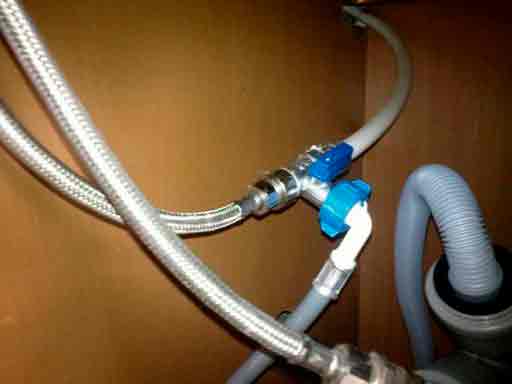

Как подключить посудомоечную машину к водопроводу
Самостоятельно правильно подключить посудомоечную машину без особых проблем получится, если уже раньше приходилось иметь дело с монтажом стирального агрегата. Пошаговые процессы ничем не отличаются, поэтому справиться с работой удастся в кратчайшие сроки. Идентичны у приборов даже шланги с таким же диаметром, накладной гайкой, уплотнительной прокладкой, имеющей фильтр в виде металлической мелкоячеистой решетки. Предварительно рекомендуется убедиться в правильной длине шланга посудомоечной машины, никоим образом здесь не поможет удлинение – даже самый надежный стык не поможет избежать протекания. Лучше позаботиться заранее и приобрести шланг необходимой длины.
Наиболее простой вариант подключения шланга для посудомоечной машины – устанавливать отсекающий кран в месте подсоединения разводки водопровода к кухонному смесителю. Сложностей в таком случае не возникнет – достаточно отсоединить на холодной трубе гибкую подводку и установить кран-тройник (в быту называется проходным краном). Заранее отсоединенный шланг смесителя стыковать с одним из концов (там, где отсутствует кран). К концу, на котором находится кран, остается подсоединить шланг, подающий воду к кухонному агрегату.
Если нет возможности монтировать кухонное устройство вблизи водопровода, задача усложняется. Придется заняться пайкой полипропилена или металлопластика, что далеко не всем под силу – понадобятся необходимые навыки, инструменты, приборы. В таком случае лучше предоставить действовать профессионалам, самостоятельно легко наделать нежелательных ошибок.

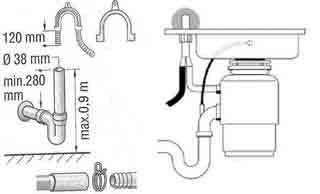

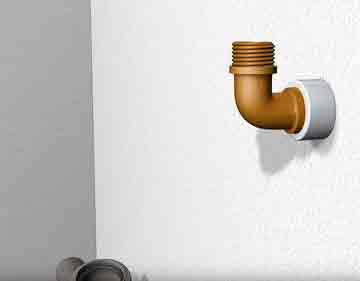

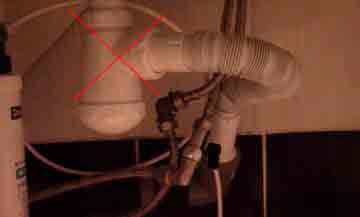

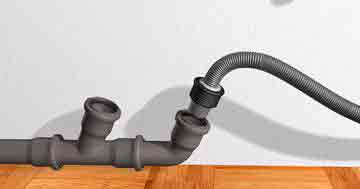

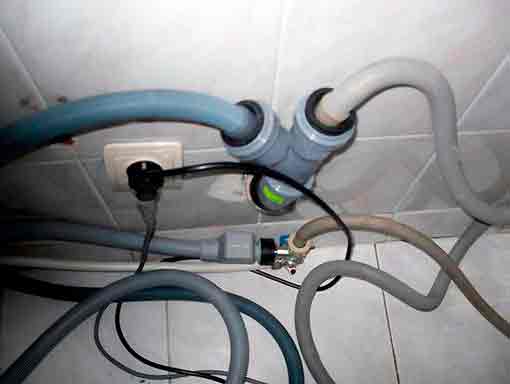

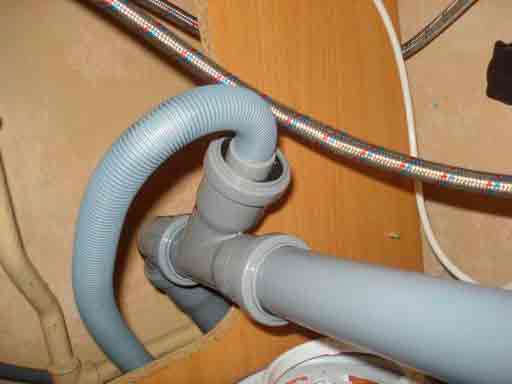

Как правильно подключить посудомоечную машину к канализации
Самый простой этап в установке посудомоечной машины Бош или другой модели – подключение к канализации. Важно заранее позаботиться о длине гибкого отвода – придется при необходимости заниматься наращиванием или приобретением шланга нужного размера. Если нет возможности или времени отправиться в хозяйственный магазин и сделать покупку, рекомендуется использовать специальный соединитель из прочной резины (обычно идет уже на покупном гибком отводе). Наращенный шланг крепится к выпуску канализации – достаточно вставить плотный уплотнитель из резины (простой манжет).
Со сложностями придется столкнуться, если выпуска на канализационной трубе нет. Оптимальное место для организации нужного узла – место соединения кухонной мойки и сливного сифона. Рекомендуется пойти самым простым путем – провести отсоединение, установить дополнительный тройник. В результате вместо одного выхода получится два, к одному из которых и останется подключить слив посудомойки. Ко второму подключить сифон мойки.
Еще один вариант подключения агрегата к канализации – стационарный подвод. Обычно сталкиваются с подобным способом монтажа при большом расстоянии посудомойки от канализационной трубы. Важно учитывать, что от длины шланга зависит слишком многое – повышенная нагрузка на устройство приведет к быстрому изнашиванию узлов. Проведение специального подвода позволит воде стекать самостоятельно. Шланг от посудомоечного агрегата должен опускаться под тупым углом, любые провисания недопустимы, иначе насосу справляться даже с небольшим количеством жидкости будет слишком сложно.

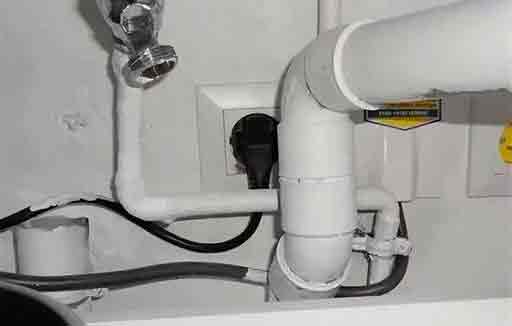

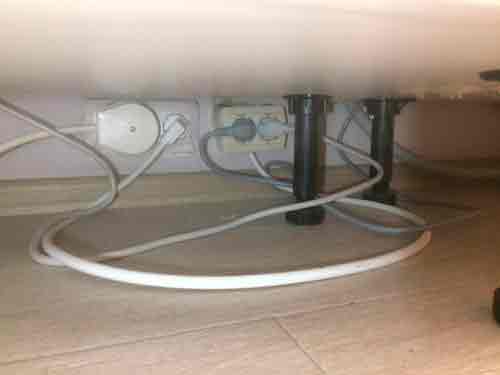

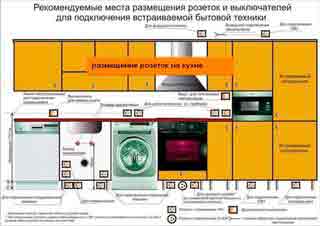

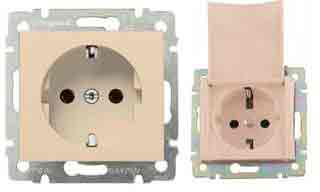

Какая розетка нужна для посудомоечной машины
Немаловажное значение в монтаже посудомоечного устройства имеет выбор розетки. Категорически не рекомендуется использовать удлинитель – при попадании влаги последствия предсказать довольно сложно. Удлинителем пользоваться только в случае необходимости, не оставляя кухонный агрегат включенным в отсутствие хозяев дома.

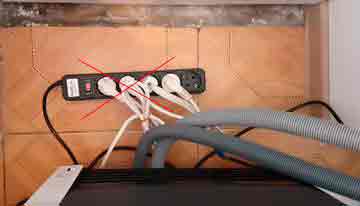

Запрещено располагать удлинитель между пластиковыми трубами, возле крана, вблизи газовых приборов. При поломке он способен повредить пластик, спровоцировать течь, даже вызвать пожар.
Чтобы избежать неприятностей, лучше заранее позаботиться об удобном расположении посудомойки вблизи электрической розетки. Переходник выбирать из прочного пластика, с ровной поверхностью, без сколов, царапин. Плохая фиксация составляющих устройства, хлипкость, тонкий провод и вылитый из некачественной резины штепсель – повод отказаться от покупки. Лучше не экономить и приобрести надежный переходник известной марки, который прослужит длительное время.
Если есть возможность, лучше подвести к посудомойке отдельную электропроводку, особенно при встраиваемой духовке с посудомоечной машиной – нагрузка при работе обоих приборов будет слишком высокой. Прокладку новой линии лучше предоставить профессионалам. Неопытность или неосторожность в работе могут привести к несчастному случаю. Розетку располагать невысоко от пола, рекомендуемая высота – от 15 до 40 см. Следует учитывать, что на полу могут находиться горючие материалы (палас, линолеум, ламинат), поэтому позаботиться, чтобы между розеткой и напольным покрытием было достаточное расстояние.
Как установить фасад на посудомоечную машину
Еще один вопрос, который нередко возникает при монтаже кухонного устройства – как провести установку фасада на посудомоечную машину. Не следует сразу настраиваться на сложности – провести монтаж получится легко и просто даже при отсутствии опыта. Для работы понадобятся:
- шуруповерт с несколькими насадками;
- несколько мебельных панелей;
- столешница под цвет кухонного гарнитура;
- рулетка.
На фасаде сперва крепится ручка, которая будет открывать устройство, устанавливаются крепления, соединяющие с дверцей агрегата. Заранее внимательно осмотреть поверхность фасада – обычно здесь уже нанесена разметка, указывающая, где делать отверстия. Экспериментами не заниматься – сверлить в строго указанных местах.
Крепление фасада к посудомойной машине завершить вкладыванием креплений в пазы, которые расположены на поверхности устройства. Необходимо также удалить короткие болты, расположенные на внутренней стороне, заменить их более длинными. Одновременно рекомендуется отрегулировать пружины (достаточно просто провернуть винты).

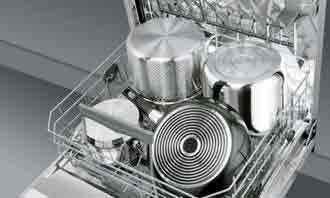

Как расположить посуду в посудомоечной машине
Установив кухонное устройство, рекомендуется учитывать правила мытья посуды с помощью агрегата, иначе даже соблюдение всех требований по монтажу не поможет избежать неприятностей. Первое, что нужно сделать – удалить специальной щеткой все крупные кусочки пищи. Особое внимание удалять присохшим к поверхности частичкам, способным повредить в процессе мытья хрупкие и деликатные кухонные приборы (декоративные чашки, тарелки, хрусталь, керамику).
Основные правила расположения кухонных приборов, посуды в агрегате:
- тарелки располагать внизу, немного под углом (наклон делать вперед), проследить, чтобы поверхности не соприкасались, иначе кусочки пищи, пена останутся на изделиях;
- глубокие емкости (чашки, пиалы, стаканы) располагать в верхней части, желательно дном вверх (при незначительных загрязнениях достаточно небольшого наклона);
- пластик, независимо от размеров, располагать вверху (снизу температура довольно высокая, легко повредить требовательные к температурному режиму изделия);
- сотейники, кастрюли, сковороды располагать только снизу, проследить, чтобы все предметы находились вверх дном или под углом;
- столовые приборы должны занимать специальный лоток, обязательно вниз ручками.
Важно следить, чтобы даже ложки или вилки не касались друг друга, иначе результаты мытья не слишком порадуют – придется дополнительно проводить полоскание в раковине.
Заключение
Монтаж кухонного посудомоечного агрегата – совсем не сложный процесс, особенно если предварительно внимательно ознакомиться со всеми тонкостями и нюансами работы. После изучения инструкции можно приступать к установке – действовать осторожно и аккуратно, проверять каждый проведенный этап по нескольку раз. Это позволит не допустить ошибок, продлить сроки безукоризненной работы посудомойки, которая непременно в продолжение долгих лет будет выполнять часть кухонных обязанностей, облегчая жизнь хозяйке.
Источник: http://diz-kitchen.ru/%F0%9F%8E%9Bbytovaya-texnika/podklyuchenie-posudomoechnoi-mashiny.html
Установка посудомоечной машины своими руками
В статье мы расскажем, как правильно выбрать место для установки посудомоечной машины, в каком порядке ее подключать. После доставки посудомойки на дом вы сможете сразу выполнить подключение и запуск своими руками, не переплачивая за услуги мастера.

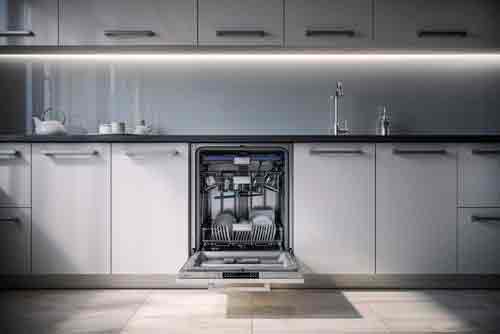

Как установить посудомойку на кухне
Есть два варианта установки ПММ: в готовую кухню либо в заранее отведенное место в кухонном гарнитуре. Посудомоечные машины различаются по типу и габаритам:
- Компактная. Вмещает от 3 до 5 комплектов посуды. Размеры 50х60х50 см. Устанавливается на столешницу или под раковину.
- Узкая. Ширина 45 см, вместительность от 6 до 10 комплектов. Может быть полно- и частичновстраиваемой.
- Полноразмерная. Габариты 65х65х90 см, вмещает от 10 до 15 наборов посуды. Может быть встроенной и отдельностоящей.
Обычно производители в любом кухонном гарнитуре предусматривают место для размещения техники. Для этого берутся размеры узкой посудомойки, к ним добавляется 5-10 см со всех сторон. Если в вашем комплекте нет специального шкафа, тогда лучше подобрать отдельностоящую машину. Установить ее можно в любом удобном месте, даже между тумбами.

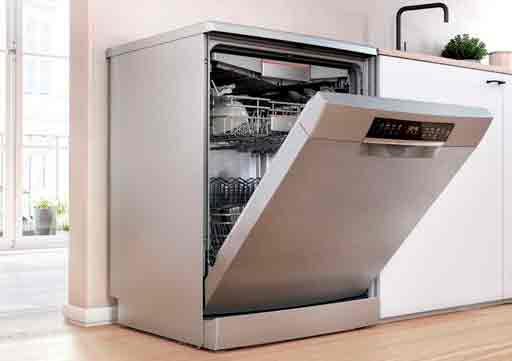

При выборе отдельностоящей ПММ нужно учитывать, чтобы внешний вид корпуса сочетался с дизайном кухни.
Если вы заранее подготовили чертежи для размещения посудомойки Samsung, Miele или другой марки, проблем с установкой не возникнет. В противном случае, для встраивания подбирайте тумбу недалеко от мойки. Учитывайте, что расстояние от корпуса ПММ до задней стенки должно быть не менее 5 см для нормальной вентиляции.
Если у вас небольшая семья, а площадь кухни не позволяет установить полногабаритную модель, выбирайте настольный вариант. Поставить ее можно под мойку, а правила подключения не отличаются от других моделей.
Полезные советы при выборе и монтаже ПММ
- Прежде чем покупать встраиваемую технику, измеряйте размеры кухонного шкафа.

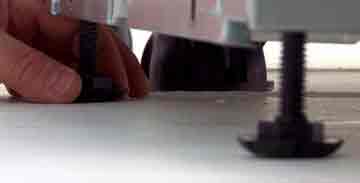

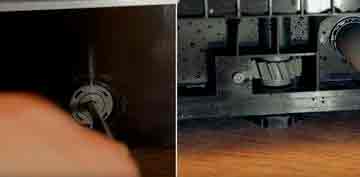

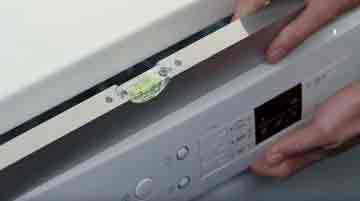

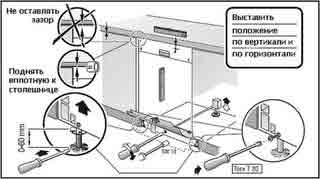

- Ножки посудомойки могут регулироваться по высоте. Используйте уровень для ровного размещения машины. Некоторые модели Hotpoint Ariston, Whirlpool очень чувствительны к наклону даже в 2 градуса. Это может сказаться на их дальнейшей работе.
- Монтируйте машину вблизи раковины. Так будет легче подключить слив и воду без необходимости наращивать шланги. Специалисты заявляют, что удлинение шлангов может привести к протечке, а также создаст большую нагрузку на сливной насос.

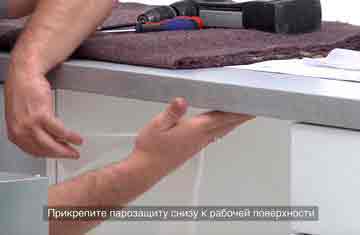

- При встраивании в мебель установите под столешницу металлическую пластину, которая защитит дерево от пара. Во встраиваемых моделях пластина идет в комплекте.
Загляните в инструкцию по эксплуатации. Там указан порядок монтажа и встраивания посудомойки. В комплекте идут шаблоны для навешивания двери.
- Для подключения техники к сети используется отдельная влагостойкая розетка. Запрещается выполнять подключение через удлинители и тройники.
Самостоятельное подключение посудомоечной машины
Рекомендуется сразу установить машину на месте, а затем заниматься подключением. Но в случае со встроенной моделью удобнее сначала подсоединить шланги, а потом крепить машину в нише или шкафу. Как установить встраиваемую ПММ, читайте в нашей отдельной статье.
Что нужно для подключения
- евророзетка с влагостойким корпусом и заземлением;
- медный трехжильный кабель (для организации проводки);
- стабилизатор;
- латунный тройник с запорным краном;

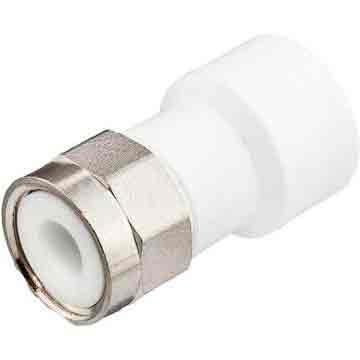

- муфта;
- угловой кран;
- удлинитель и дополнительный шланг;
- сифон с двумя выводами (для подсоединения посудомоечной и стиральной машины одновременно);

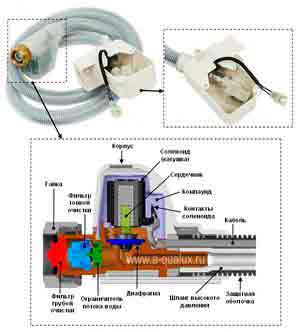

- шланг «Аквастоп» (если нет в наличии);
- фум-лента для герметизации соединений;
- фильтр;
- хомуты, прокладки.
- плоскогубцы;
- отвертка;
- гаечный ключ;
- уровень.

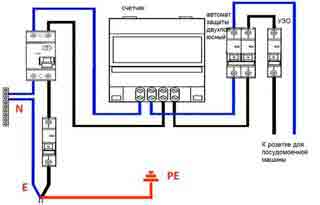

Организация электропроводки
Шнур посудомоечной машины специально сделан коротким. Вилка европейского типа может подключаться к специальной розетке, которая располагается не выше 45 см от пола.
Самостоятельная замена вилки на посудомойке приводит к потере гарантии.
Как правильно организовать электрическое подключение:

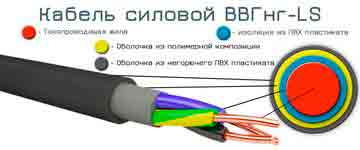

- Проштробить в стене канал, проложить медный провод.
- Организовать влагостойкую розетку с заземлением.
- Подключить розетку через 16-амперный дифавтомат. Для безопасности рекомендуется устанавливать стабилизатор напряжения. Как выбрать стабилизатор для посудомойки , читайте в отдельной статье.

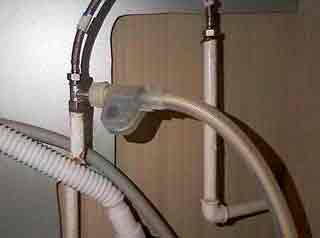

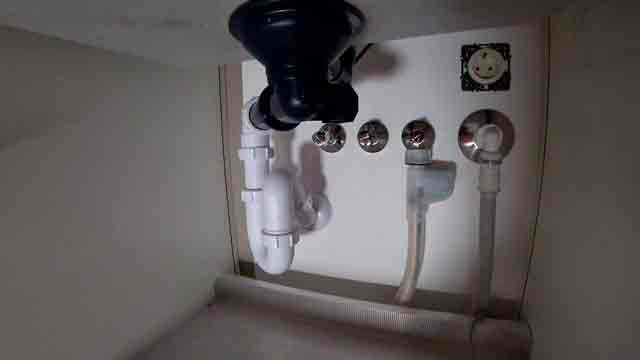

Водопроводные работы
Вы знаете, как устанавливать и выполнять подключение электрической части машины. К водопроводу любая модель ПММ Korting, Hansa, Gorenje, Beko, «Икеа», «Аристон» подключается одинаково. Самым простым решением будет подсоединение через смеситель. Но если вы устанавливаете технику далеко от раковины, тогда подойдет метод врезки в трубу холодного водопровода.

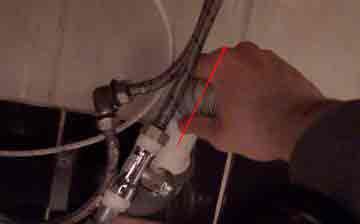

Для подключения к водопроводной трубе:
- С помощью болгарки отрежьте кусок трубы.
- Установите отжимную муфту.
- На муфту накрутите кран с запорным вентилем.
- К выходу крана подключите шланг посудомойки.
- Отсоедините шланг смесителя от выхода трубы.

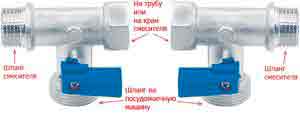

- Установите латунный тройник.
- К одному выводу подсоедините смеситель.
- К другому — фильтр грубой очистки и конец заливного шланга.
Теперь займитесь отводом воды.

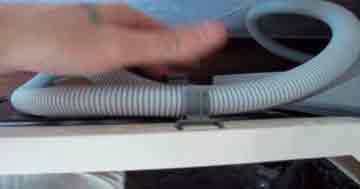

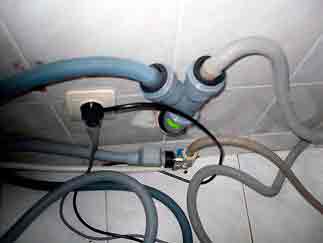

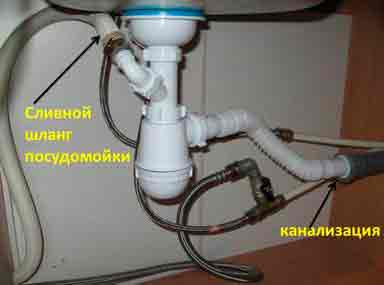

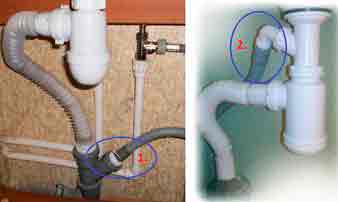

Сливные работы
Куда подсоединять слив? Здесь также есть два варианта на выбор:
- Напрямую к канализации.
- Через сифон.
Почему специалисты не рекомендуют подключать сразу к канализации? Потому что сложно устранить засор. Другое дело — сифон, где можно открутить крышку и прочистить.

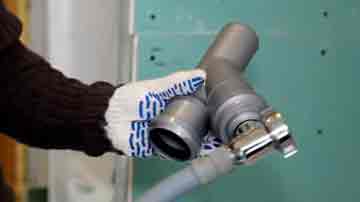

Для подсоединения к канализации достаточно установить на вывод переходник, к которому можно подключить сливной шланг посудомойки и стиралки. Соединения тщательно герметизируются.

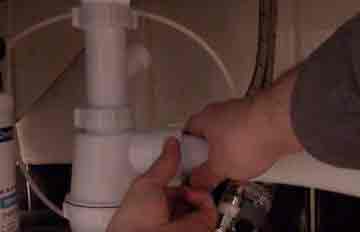

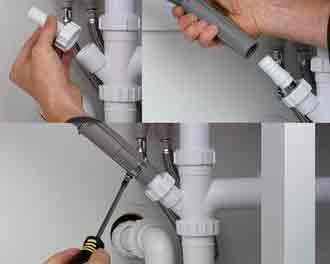

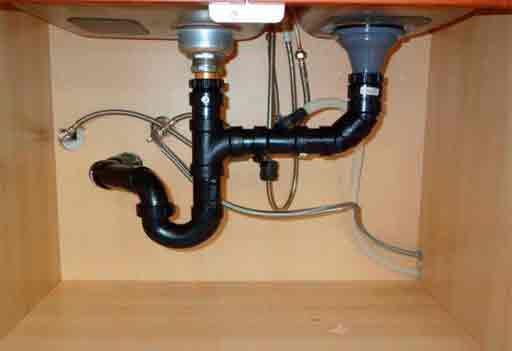

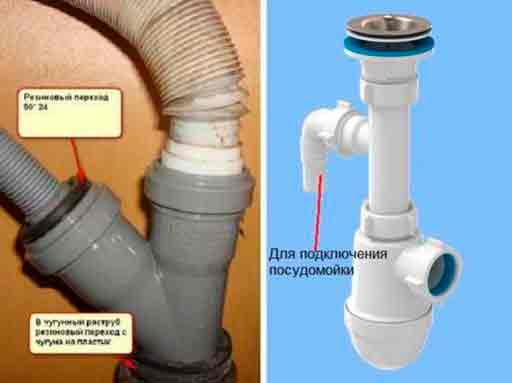

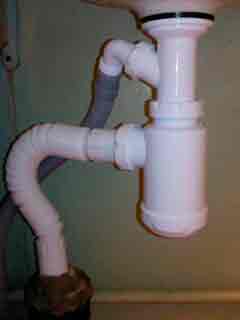

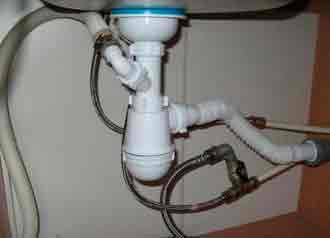

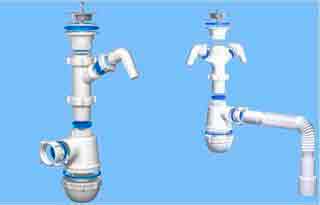

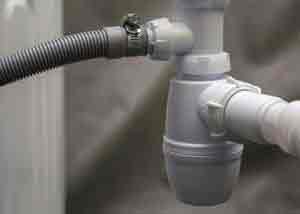

При установке через сифон:
- Снимите старый и установите новый сифон.
- К выводу подсоедините сливной шланг посудомойки.
- Обязательно скрепите соединение хомутом. При сильном напоре шланг может сорвать с места, что приведет к протечке.
Соблюдайте правильное расстояние и изгиб шланга при организации слива. Это поможет избежать сифонного эффекта (смотрите схему ниже).
Как видите, организовать установку ПММ «Ханса», «Горение» и других марок можно самим. Когда работы окончены, прогоните тестовую программу без посуды, чтобы проверить прочность соединений и работу узлов. Как выполнить первый запуск посудомойки , читайте в статье.
Видео поможет вам самостоятельно установить посудомоечную машину:
Источник: http://cosmo-frost.ru/posudomoechnye-mashiny/ustanovka-posudomoechnoj-mashiny-svoimi-rukami/

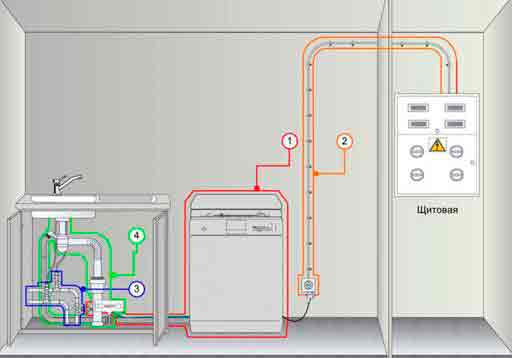

Установка и подключение посудомоечной машины
Посудомоечные машины плотно вошли в нашу жизнь, так же как когда-то стиральные. При этом подключить этот агрегат к коммуникациям в квартире ничуть не сложнее, чем стиральную. Более того, многие производители прилагают подробную инструкцию, как подключить посудомоечную машину к коммуникациям. Главное – соблюсти основные моменты и не наделать ошибок.

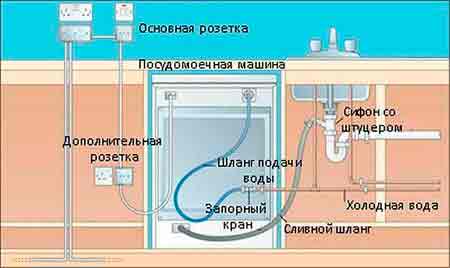

Процесс подключения посудомоечной машины к водопроводу и канализации условно можно разделить на три основных этапа:
- Подготовительные действия
- Подключение шланга к водопроводу и труб к канализации
- Установка розетки и подсоединение к электрической сети
На каждом этапе есть свои нюансы, которые не видны сразу, но затем будут влиять на работу прибора.
Как подготовить машину к установке
Для начала нужно подобрать главное – саму машину для мытья посуды и место ее установки. При выборе агрегата основным критерием будет его размер, а также тип установки – встроенный или отдельно стоящий. В зависимости от размеров и способа установки подбирается и место на кухне. При этом оно должно быть не дальше полутора метров от мойки.
Обусловлено это двумя моментами:
- Удобством подключения
- Безопасностью от протечек
- Удобство использования
Если машина стоит дальше от водопроводного стояка, то она будет дольше набирать и сливать воду, шланги будут больше нагружаться. Кроме того, существенно возрастает вероятность их повреждения, и как следствие, разлива воды в квартире.

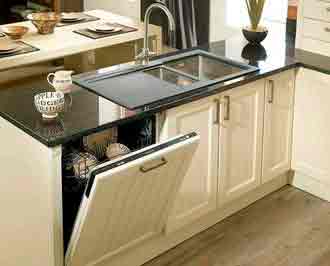

Еще одна причина установить посудомойку ближе к раковине – это удобство складывания тарелок и их хранения. Собирать грязную посуду удобнее в мойке. Здесь ее проще отсортировать, очистить от лишнего жира и пищи. Шкафы для хранения посуды устанавливают обычно рядом с мойкой, что тоже удобно. Когда все находится в одном углу – это упрощает и облегчает домашнюю работу.

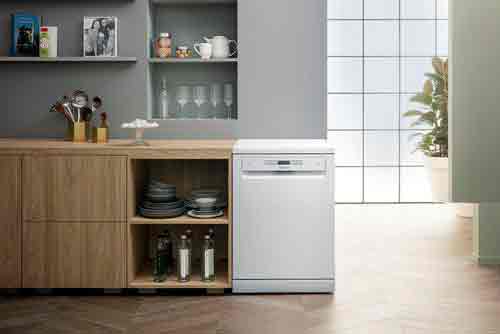

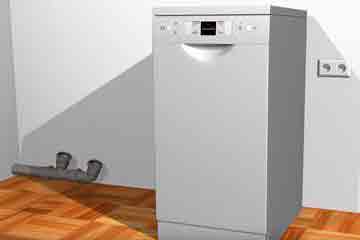

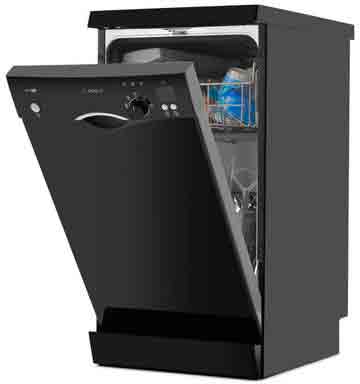

Установка машины на отдельное место
Отдельно стоящую машину установить проще, так как для него не надо готовить специальную нишу. Размеры знать, необходимо, но несколько сантиметров здесь роли не играют. Но даже это место нужно подготовить. Сначала его необходимо освободить. Затем спланировать, как будут подключаться коммуникации. Обязательно нужно установить розетку заранее.

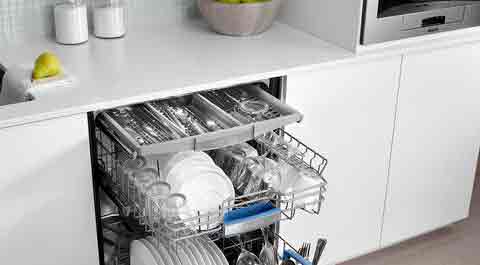

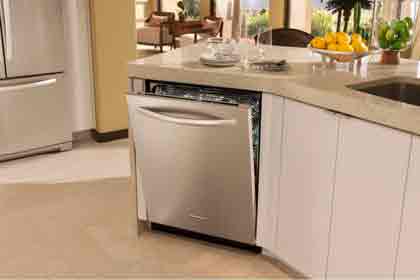

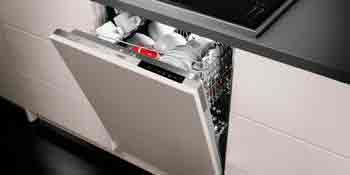

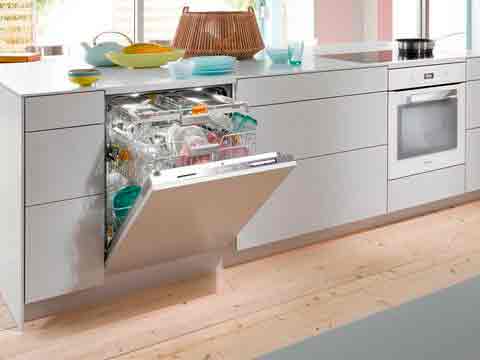

Установка встраиваемой машины
Встроенный прибор более компактен и смотрится в интерьере весьма стильно. Перед тем как встроить прибор в нишу, нужно узнать его точные размеры – чтобы он аккуратно встал на место.
Место для встраивания нужно подготовить следующим образом:
- Зазор между агрегатом и стенками ниши должен быть около 1 см. Расстояние между задней стеной и устройством должно быть побольше и составлять не менее 10-15 см.
- Заранее необходимо установить розетку. Желательно, чтобы она была над нишей.
- Все водные коммуникации, шланги и трубы подключаются перед установкой прибора.
Розетка электросети должна находиться в обоих случаях рядом, в зоне досягаемости. Посудомоечная машина потребляет много энергии, поэтому подключать ее нужно только к отдельной электроточке. Включать ее в розетку с разветвителем, от которой питаются другие приборы не рекомендуется. Особенно опасно использовать одну розетку для таких устройств, как стиральный автомат, чайник, мультиварка или аэрогриль. Эти изделия потребляют много энергии, и одна точка или ее провода могут просто не выдержать и сгореть. По этой же причине не стоит пользоваться удлинителем.
Как правильно подключить посудомоечную машину к водопроводу
Первым делом выполняют подключение посудомоечной машины к водопроводу и канализации. Это достаточно простой процесс, который можно выполнить самостоятельно.
Для этого надо подготовить несколько дополнительных деталей:
- Сифон со штуцером

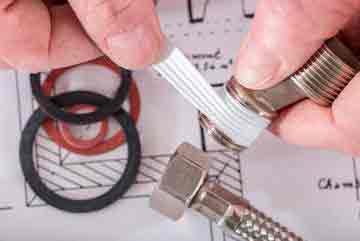

- Особую гидроизоляционную ленту

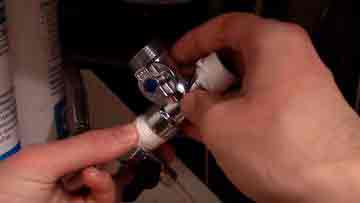

- Тройник из металла или металлопластика
- Шаровой кран
- Шланг нужной длины
По возможности лучше отдавать предпочтение металлическим деталям. Изделия из пластика или других легких материалов достаточно быстро могут треснуть, что приведет к протечке воды. Важно не перепутать гидроизоляционную ленту с изоляционной – это разные изделия. Изоляционный материал предназначен для работы с электрическими проводами и экранирует электроток, а гидроизоляционный – не пропускает воду.

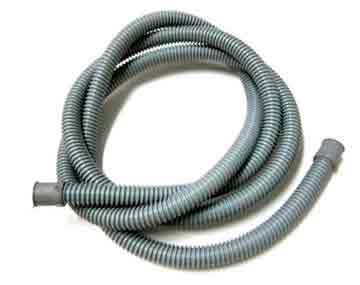

Шланги обычно поставляются в комплекте, но они вполне могут оказаться короткими. В этом случае необходимо приобрести новое изделие. Оно должно быть полностью цельным. Если попытаться удлинить старый – то это только приведет впоследствии к протечкам. Длина нового изделия тоже не должна быть слишком большой, так как это будет затруднять работу насоса.

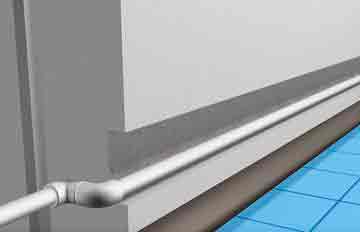

Подсоединять устройство к водопроводу нужно через трубу холодной воды по двум причинам:
- Холодная вода более дешевая.
- Качество холодной воды заметно лучше, она менее жесткая. Это продлит срок службы фильтра и самого прибора.
- В горячей воде нет никакого смысла, так как прибор автоматически ее нагревает.
Совет! При подключении лучше установить дополнительный фильтр. Тогда вода будет менее жесткой, что сэкономит время и средства на чистке машины и продлит срок ее службы. В противном случае со временем на деталях машины будет образовываться накипь или налет. И посуда, вымытая здесь, будет иметь неприятный запах, а в конце концов, начнут ломаться отдельные детали и агрегат выйдет из строя.
Сам процесс подключения посудомоечной машины к водопроводу и канализации довольно прост. Важно соблюсти все этапы последовательно:
- Надо отключить воду в квартире. Кран обычно находится рядом со стояком.
- Отделить шланг от смесителя на кухне. Такое соединение обычно находится под раковиной.
- В месте подсоединения смесителя установить тройник, а к нему подсоединить шаровой кран. К этому крану, в свою очередь, подключается шланг посудомоечного прибора.
- Между шлангом и агрегатом размещается фильтр для воды.
- Затем изделие подключается к фильтру.
- Все соединения необходимо замотать гидроизоляционной лентой во избежание протечек.
Как установить тройник на посудомойку
Установка тройника на трубу под раковиной особенно важна, так как оно будет подвергаться давлению больше всего. Сначала необходимо установить тройник на саму водопроводную трубу. Именно поэтому важно использовать латунную или металлическую деталь. После к нему сначала подключается смеситель раковины. А к другому выходу – шланг посудомоечной машины. После этого обязательно нужно замотать детали гидроизоляционной лентой.
Как вывести шланг в канализацию
После этого необходимо подключить машину к канализации. Обычно это происходит через сифон, расположенный под раковиной. Важно, чтобы он имел специальный отвод. Также между сифоном и шлангом слива необходимо установить специальный обратный клапан, который будет предотвращать обратный поток грязной воды из канализации.
Этот процесс также состоит из нескольких этапов:
- Выходной шланг закрепляется вертикально на стене, выше входа в канализационную трубу на 50-60 см
- Закрепленный шланг нужно немного изогнуть и подсоединить к сифону под раковиной. Изгиб нужен, чтобы вода из слива раковины не попадала в шланг посудомоечной машины.
- Если на раковину установлен сифон без дополнительного отвода, то можно подключить агрегат напрямую. В этом случае нужен будет отдельный сифон, который устанавливается между шлангом и трубой.
Теперь подключение посудомоечной машины к водопроводу и канализации успешно завершено. Осталось только включить ее в сеть и проверить работу.
Подключение посудомоечной машины к сети
Как говорилось выше, включать посудомоечную машину можно только в отдельную электроточку. Причем она должна быть евростандарта с заземлением. Желательно, чтобы в конструкции розетки присутствовала дополнительная защита от попадания влаги. Изделия с такой защитой стоят ненамного дороже обычных, но при этом весьма эффективны в использовании. Ведь даже одна капля, попавшая в розетку, может стать причиной короткого замыкания, которое может привести к пожару.
Расположение розетки должно быть комфортным, функциональным и безопасным. Поэтому здесь важно учесть несколько моментов:
- Выводить розетку следует непосредственно от электрощитка.
- При размещении внизу она должна быть не ниже 15-20 см от пола. Это важно на случай протечки шланга, чтобы ее не залило водой.
- От мойки розетку располагают не ближе полуметра, что защищает ее от попадания воды.
- Розетка должна быть доступна, то есть установлена так, чтобы в случае чего до нее легко было добраться.
- Идеальное место для устройства розетки – чуть выше столешницы над посудомоечной машиной.
Для розетки понадобится провод, рассчитанный на повышенную нагрузку в 16 А и 2-3 кВт. При этом провод должен быть трехжильный, так как одна из фаз будет заземление. В идеале подойдет модель ВВгнг 3*2,5. Провод прокладывают прямо от распределительного щитка. Если провод не был заложен при ремонте, то обычно его прокладывают поверх стены и затем закрывают пластиковым коробом. Здесь к этому устанавливается отдельный автоматический выключатель. Это устройство сработает и выключит ток, в случае если в розетку попадет вода и произойдет короткое замыкание. Так как провод ведет к отдельному автомату, то ток выключится только в этой розетке, а не во всей квартире.
Протягивание провода и установку розетки лучше заказать в управляющей компании. Для этого есть две существенные причины:
- Делать весь монтаж электропроводки должен специалист с соответствующим уровнем допуска
- Управляющая компания будет нести ответственность за проведенные работы. В случае неисправности или неправильно подключения вся вина ляжет на электрика.
После того как розетка установлена ее следует проверить – для этого в нее необходимо включить любую лампу. Если все в порядке, то можно приступать к проверке самой машины.
Проверка на работоспособность
Для проверки всех подключений и работы самой машины ее включают на обычный режим мойки. При этом нужно внимательно отслеживать следующие моменты:
- Появление подтеканий воды на шлангах и в местах соединений
- Посторонние шумы
- Дрожь и тряска прибора
- Медленная скорость поступления воды
- Медленный нагрев
Если все в порядке и неполадок не обнаружено – можно смело устанавливать машинку на место. После этого она полностью пригодна к использованию.
Какие бывают ошибки при подключении и установке
Несмотря на то что, как установить посудомоечную машину, подробно описано в инструкции, при ее подключении могут возникнуть обычные трудности или ошибки. Их очень важно избегать, так как неправильная установка может привести не только к поломке, но и к отказу в гарантийном ремонте.
- Подключение агрегата к водопроводу без фильтра. Экономить на фильтре смысла нет, ремонт прибора будет стоить дороже.
- Подключение к крану горячей воды. Этот вид подключения уменьшает срок службы изделия.
- Подключение к бойлеру напрямую. Машины все равно будет включать нагрев воды. А в бойлере ее может при этом не хватить и тогда придется пользоваться холодной водой или ждать, когда в бойлере снова появится горячая.
- Использование дешевых пластиковых деталей. Они выйдут из строя очень быстро, а замена и устранение протечек будет стоить дороже.
Самое важное при подключении – проверить надежность всех соединений. Если есть сомнения насчет каком-либо узла, то работу необходимо переделать. Ведь устранять протечки и поломки будет гораздо дороже. А надежно подключенная машины прослужит долго и освободит полезное время для семьи и отдыха.
ВИДЕО: Как установить посудомоечную машину на кухне.
Источник: http://severdv.ru/tehnika/ustanovka-i-podklyuchenie-posudomoechnoj-mashiny/
Установка и подключение посудомоечной машины к водопроводу, канализации и электросети
Покупка посудомоечной машины — только часть задачи, надо ее еще подключить и поставить в наиболее удобное место. Можно, конечно, заплатить денег и вызвать мастера, но дело это не настолько сложное, чтобы нельзя было справиться самостоятельно. С другой стороны, подключение посудомоечной машины требует хоть минимальных знаний электрики, а также канализации и водопровода. Если есть хоть некоторые представления об этих отраслях, можно попытаться установить посудомойку своими руками.
Порядок действий
Если вы решили подключить посудомоечную машину своими руками, надо иметь четкий порядок действий. Тогда никаких неожиданностей не будет. Еще до начала монтажа необходимо позаботиться о наличии отдельной линии электропитания, которая идет напрямую от щитка. Подключение в тройники и переноски производителями не одобряется. В этом случае гарантийные обязательства не поддерживаются. Розетка должная быть отдельной, с обязательным рабочим заземляющим контактом. Если розетка есть, порядок подключения посудомоечной машины такой:
- Подключение сливного шланга к канализации.
- Подключение шланга подачи воды (заливного) к системе водоснабжения.
Схема подключения посудомоечной машины к коммуникациям
Если посудомойку приобрели в холодное время года, перед включением ее в сеть, она должна постоять в помещении некоторое время. Ее можно и нужно распаковать, но включать в сеть нежелательно. Следует начинать тесты уже после того, как она нагреется до комнатной температуры и высохнет конденсат, который может образоваться при резкой смене температур.
Подключение посудомоечной машины к электричеству: параметры электрической линии
Посудомоечная машина во время нагрева воды потреблять может до 2,5-3,0 кВт электроэнергии. Поэтому для ее подключения требуется отдельная линия электропитания. Так как в процессе используется вода, техника несет в себе потенциальную угрозу, поэтому на линии должен стоять автомат защиты, который в случае КЗ (короткого замыкания) отключит электропитание. Чтобы обеспечить собственную безопасность, нужна установка УЗО, который разорвет цепь при пробое изоляции. То есть, подключение посудомоечной машины к электричеству возможно к выделенной линии, на которой установлен автомат защиты и УЗО или заменяющий их дифавтомат.
Схема линии электропитания для посудомоечной машины
Номиналы защитных устройств и сечение кабеля
Номиналы автомата защиты и УЗО для подключения посудомойки считаются в зависимости от потребляемого тока, но, в большинстве случаев есть два варианта:
- Защитный автомат на 16 А и УЗО на 25 А с током утечки 10 мА. В этом случае сечение жил кабеля должно быть 2,5 мм².
- Номинал автомата защиты — 10 А, УЗО — 16 А (ток утечки тоже 10 мА), сечение жил кабеля — 1,5 мм².
Возможны оба варианта. Первый взят с солидным запасом по мощности, проводка будет работать на минимуме нагрузки, но обойдется такая линия дороже. Второй вариант менее затратный в финансовом плане и он тоже более чем работоспособен (максимальная допустимая нагрузка 4,1 кВт, чего более чем достаточно, так как средняя потребляемая мощность посудомоек 2,1-2,5 кВт). Но, при покупке кабеля, измеряйте сечение жил. К сожалению, при заявленном сечении в 1,5 мм², можно попасть на 1,2 мм² и даже меньше, что в данной ситуации недопустимо.
Розетку можно вывести выше уровня столешницы, что удобно, но некрасиво. Второй вариант как на фото: внизу чуть выше уровня пола
Еще по параметрам автомата:
- Лучше выбрать двухполюсный, чтобы в случае аварийной ситуации отключилась сразу и фаза, и ноль.
- Для квартир и домов с отреставрированной проводкой отключающая способность автомата должна быть С (на корпусе написано С10 или С16), для старой проводки и питании от воздушки лучше брать В (В10 или В16 в зависимости от выбранного варианта).
Какую розетку поставить для посудомойки
Несколько слов о розетках. Для подключения мощных потребителей, которым и является посудомоечная машина, рекомендуются силовые, а не обычные электроустановочные изделия. В этом случае можно рассчитывать на то, что розетка не оплавится даже после нескольких лет эксплуатации.
Силовые розетки LEGRAND 774322 (с крышкой) и 774320 на 10/16 А
Силовые розетки выбирают не по внешнему виду, а по току, на который они рассчитаны. Для большинства моделей посудомоечных машин максимальный потребляемый ток будет не выше 11 А, так что можно брать силовые розетки на 10/16 А. В таком случае электрическое подключение посудомоечной машины будет сделано по всем правилам, производитель должен будет поддерживать собственные гарантийные обязательства.
Подключение к канализации
Подключить слив посудомоечной машины желательно в канализацию. Сделать это можно любым доступным способом. Если есть отдельный отвод в канализационной трубе, сливной шланг опускают туда, герметизируя место соединения при помощи специальной силиконовой вставки. При ее покупке необходимо знать диаметр отвода, диаметр сливного шланга. Вставка просто ставится в раструб отвода, с другой стороны вставляется шланг. Никаких дополнительных мер по герметизации соединения не требуется, так как герметизация происходит за счет эластичности материала.
Если отдельного отвода нет, слив посудомоечной машины выводят в сифон раковины. Для этого есть специальные сифоны с боковыми отводами, в которые и вставляют сливной шланг посудомойки. Так как эти сифоны современные, то подключение также проходит очень просто: шланг вставляется и все. Для большей надежности место соединения можно дополнительно уплотнить фум-лентой, но обычно этого не делают.
Сифоны для подключения к канализации бытовой техники (в том числе посудомоек)
Подключение посудомоечной машины к канализации надо сделать так, чтобы шланг немного провисал в виде буквы V. При наличии такого перелива меньше вероятность того, что стоки из канализации попадут в посудомойку. Второй вариант более надежный, но он возможен при достаточном запасе сливного шланга и наличии свободного места. В этом случае его приподнимают над местом входа в сифон, закрепляя петлю специальным держателем (на рисунке ниже слева). Обратите внимание, что шланг надо расположить так, чтобы других петель и заломов не было. Во всех этих местах застаивается вода, которая затем начинает сильно «пахнуть». Если шланг оказался слишком длинным, его можно укоротить.
Способы подключения слива посудомоечной машины к канализации
Иногда вход в канализацию находится дальше, чем позволяет сделать подключение штатный шланг. В таком случае возможно наращивание сливного шланга, но его длина не должна превышать предельно допустимое расстояние до слива, которое указывается в технических характеристиках. И вообще, лучше выбрать место для установки посудомойки так, чтобы шланг удлинять не пришлось. Так помпа гарантированно проработает дольше.
Как подключиться к водопроводу
Для подключения посудомоечной машины к водопроводу подойдет любая оконечная точка — отвод к крану, смесителю и т.д. Если отвода нет, придется разрезать магистраль, вставлять тройник (или штуцер с краном), к которому затем подключать подающий шланг посудомойки.
Можно подключиться к любому отводу
При подключении посудомоечной машины к водопроводу, к созданному отводу подключают заливной шланг. На отвод устанавливается кран, затем фильтр (хотя бы грубой механической очистки) и только после этого подсоединяется шланг от посудомойки. Фильтр крайне желателен. Он стоит не так много, а может спасти от необходимости преждевременного ремонта. Также нужен и кран — чтобы была возможность при необходимости перекрыть подачу воды именно на посудомоечную машину, а не отключать воду во всей квартире или доме.
Все соединения можно подмотать фум-лентой или по старинке использовать упаковочную пасту и льняную подмотку. Затягивать соединения лучше руками, прилагая хорошие усилия. Ключ в этом деле опасен, так как можно перетянуть. После того, как подключение посудомоечной машины к водопроводу окончено, плавно открываем кран, подавая воду. Если соединения не мокнут, все нормально, можно проводить тестовый запуск машины.
Установка посудомойки на место
Последний этап подключения посудомоечной машины — установка ее на постоянное место. Если машина отдельностоящая, ее ставите на выбранное место, при помощи уровня выставляете ровно. Проверять надо как по вертикали, так и по горизонтали. Для выставления есть регулируемые по высоте ножки. Контролируя положение уровнем, при помощи этих ножек корректируем положение корпуса. Эту процедуру надо проводить тщательно, так как от этого зависит качество мытья и сушки посуды. При криво выставленной машине, струи воды попадают не в те места, где они должны быть, из-за чего посудомойка хуже моет посуду. Еще одна неприятность при неправильном положении машины — не будет полностью удаляться вода, из-за чего будет хуже сохнуть посуда.
Встроить посудомойку в шкаф: начинаем с выставления высоты и уровня
При установке полновстраиваемой посудомоечной машины важно правильно ее выставить. Если шкаф заказывали когда вы уже выбрали модель, вам сделают его по параметрам корпуса. Обычно оставляют зазоры по 5 мм с каждой из сторон, чтобы была возможность задвинуть машину. При выставлении ее по уровню, ее поднимают так, чтобы она верхушкой уперлась в столешницу. Чтобы встроить посудомоечную машину, ее поднимают до нужного уровня при помощи регулируемых ножек. Если шкаф оказался слишком высоким, на дно или под ножки уложите ДСП, но зазоров быть не должно.
После того как встраиваемая машинка выставлена по высоте и уровню, ее можно закрепить. В большинстве случаев есть несколько отверстий по бокам и в верхней части корпуса. Также в комплектации есть пара кронштейнов. Через боковые отверстия крепим посудомойку к боковым стенкам шкафа. Затем кронштейны прикручиваем одной стороной к корпусу посудомойки, с другой — к столешнице. Слишком уделять внимание выбору крепежа не стоит. Эта фиксация больше нужна для уверенности, так как посудомоечная машина и без крепления стоит и никуда не двигается.
Подключение посудомоечной машины встраиваемого типа происходит до ее установки в шкаф
Могут возникнуть вопросы при установке полно-встраиваемой посудомоечной машины в шкаф, который оказался слишком широким. Это случается, если агрегат купили после того, как заказали кухонный гарнитур. Есть несколько вариантов решения проблемы. Первый — прикрутить к боковинам планки — впереди и сзади, а уже к планкам фиксировать корпус. Второй способ — из ламинированного ДСП сделать фальш-боковины. Толщину ДСП подобрать надо так, чтобы ширина проема была больше ширины машины на 10 мм или около того. Прикрутить «вторичные» боковины к каркасу шкафа, а к ним закрепить корпус машины. Второй способ более затратен по деньгам, но в этом случае нет зазора, в котором скапливается мусор, пыль и д.т.
В этом разделе даны примерные рекомендации. Точно все описано в инструкции к машине. Там же вы найдете картинки, наглядно иллюстрирующие процесс. Не поленитесь, прочтите.
Источник: http://elektroznatok.ru/bytovaya-tehnika/podklyuchenie-posudomoechnoj-mashiny
Установка и подключение посудомоечной машины своими руками
- Этапы установки
- Мойки из искусственного камня: плюсы и минусы, отзывы владельцев
- Установка встраиваемой ПММ
- Какой водонагреватель для кухни лучше выбрать: проточный или накопительный
- Электричество
- Водопровод
- Канализация
Всем доброго времени суток! Думаю, мыть посуду не любит никто. Потому для таких целей придумали посудомойки. При этом установка и подключение посудомоечной машины вполне может быть выполнена своими руками.
Хочу отметить, что цена за работу у мастеров довольно высокая. Но если вам предлагают в магазине бесплатную установку, такой услугой стоит воспользоваться.
Помимо непосредственного размещения на кухне, потребуется выполнить подключение к сифону и к канализации, обеспечить подвод воды и прочие моменты.
Ошибочно считать, что посудомойки актуальны только в частном доме, где просторные кухни. Во многих квартирах можно обойтись встраиваемой посудомоечной машиной, которая будет занимать минимум пространства, а над ней окажется полноценная рабочая столешница. Некоторые даже покупают настольную мойку, но тут для малогабаритной квартиры она точно не подойдет.
Этапы установки
Подходить к вопросу установки ПММ, то есть посудомоечной машины, следует предельно ответственно. Это серьезная задача, с которой справится не каждый.
Всю процедуру можно условно разбить на несколько последовательных этапов. Работа состоит из:
Мойки из искусственного камня: плюсы и минусы, отзывы владельцев
- выбора места;
- подготовки площадки;
- сборки шкафа;
- организации отдельного питания;
- подключения к водоснабжению;
- организации водоотвода;
- проверки на работоспособность.
Начинается все именно с выбора места для последующего размещения посудомойки и его подготовки.
Эти аспекты могут серьезно повлиять на то, насколько удобно и эффективно будет работать бытовая техника, и не доставит ли она вам в будущем хлопот.
Лучше продумать все внимательно и заранее.
Учтите, что каждый производитель предусматривает свои собственные инструкции по подключению и установке. Потому начать советую именно с изучения руководства. Там прописан монтаж и дальнейшая эксплуатация.
При организации места учитывайте такие правила:
- Посудомойка не должна располагаться в непосредственной близости от духового шкафа. Расстояние между ними должно быть минимум 40 см;
- Посудомоечную машину нельзя располагать под варочной поверхностью;
- Расстояние от водоснабжения до розетки важно выдержать на уровне 1,5 метра;
- Подключение не стоит выполнять между машинкой и стеной;
- При устройстве цоколя строго следуйте инструкциям производителя.
Как видите, базовые правила для всех одинаковые. Просто следуйте им и не забывайте о возможных последствиях нарушения рекомендаций.
Вы можете банально лишиться гарантии или испортить посудомоечную дорогостоящую машину.
Установка встраиваемой ПММ
Будете вы использовать Икеа метод или подключать бытовую технику с аквастопом, зависит от вашего решения и выбранной модели.
А что точно следует делать, так это следовать правилам по установке встраиваемой техники.
Тут могу выделить несколько правил и советов:
Какой водонагреватель для кухни лучше выбрать: проточный или накопительный
- Для встройки потребуется выполнить корпус или специальную нишу;
- При наличии шкафа его нужно вытащить и разобрать;
- Неразборными останутся лишь дверцы и боковые стенки;
- Заднюю стенку придется убрать полностью;
- В боковой стене выполняются отверстия, через которые будут проведены шланги и провода;
- Далее собирается цоколь, выступающий в качестве основания для дверок и боковых стенок.
Навешивая фасад, при его открытии низ этого фасада упрется в цоколь. Для потребуется в цоколе выпилить верхнюю часть. Фасад, который упрется, обведите карандашом, и отрежьте с небольшим запасом.
На видео эта процедура будет рассмотрена более подробно.
Учитывайте, что для всех посудомоек, которые предназначены для встраивания, в инструкции о производителя предусмотрены соответствующие шаблоны и пошаговые операции. Тут лучше отталкиваться именно от официальных правил, а не пытаться сделать все на свое усмотрение, как вам кажется будет лучше.
Что же касается самих машин, то чаще всего потребители выбирают продукцию таких брендов:
- Bosch;
- Midea;
- Сименс;
- Самсунг;
- Электролюкс;
- LG;
- Gorenje;
- Zanussi;
- Hansa;
- Beko.
А какая посудомойка стоит в вашем доме или квартире? Делитесь впечатлениями об их эксплуатации и возможностях. Так ли это удобно и выгодно, либо старый метод мойки посуды вам ближе.
Электричество
Действуя по инструкциям, установить даже встраиваемую посудомойку будет не так сложно. А вот проблемы с электрикой встречаются у половины пользователей.
Идеально, когда при ремонте на кухне была выведена отдельная розетка под ПММ. Но если ее нет, придется решать вопрос с нуля.
Для такой техники требуются трехжильные медные провода, поперечное сечение которых составляет 2 мм.
Дополнительно рекомендуется задействовать выключатель на 16 Ампер, который по мере достижения мощности около 3,6 кВт отключит прибор.
Не забудьте про заземление устройства. Только не делайте это на трубы отопления, газа или воды.
Ни в коем случае не подключайте посудомойку через тройник или удлинитель.
Если опыта работы с электрикой нет, советую обратиться к специалисту, который поставит подходящую розетку, выберет нужные провода и обеспечит заземление.
Водопровод
Чтобы соединить прибор с водоснабжением, на машине предусматривается отвод. Но просто напрямую подключать не стоит. Между ними следует установить хороший фильтр.
Чтобы предотвратить протечки, перед фильтром ставится запорный кран.
В остальном же ничего сложного. Соблюдайте рекомендации производителя, используйте герметики и уплотнители из комплекта.
Канализация
Некоторые заводят шланг слива от посудомойки прямо в раковину. Но с позиции эстетики и гигиены это не лучшее решение. Намного предпочтительнее подключиться к канализации напрямую.
Для таких целей требуется дополнительный отвод воды и сифон.
Водоотвод следует зафиксировать на высоте не более 60 см от участка, где осуществляется соединение с канализацией. Затем шланг выгибается под углом, чтобы обеспечить самотек в сифон.
Личный опыт подсказывает, что с установкой посудомойки может справиться практически каждый. А вот вопросы соединения с электропитанием, водоснабжением и канализацией порой лучше поручить профильным специалистам.
Подписывайтесь, оставляйте комментарии, задавайте вопросы и рассказывайте про наш проект своим друзьям!
Источник: http://vmk-mebel.ru/tehnika/ustanovka-i-podklyuchenie-posudomoechnoy-mashiny/
Ставим посудомоечную машину: инструкция по монтажу и подключению
Посудомоечная машина не только устраняет вечный повод для семейных неурядиц: «дежурство»; «наряд на кухню», попросту говоря – кому сегодня мыть посуду. При нынешней динамике роста коммунальных тарифов на воду посудомойка в семье с двумя детьми-школьниками окупается за 2-2,5 года, а если есть третий, маленький – года за полтора. Вскоре, вероятно, посудомойка станет обязательным предметом домашнего обихода, тем более, что установка посудомоечной машины своими руками – дело несложное, а денег экономит немало.
Рассмотрим по порядку, как самостоятельно установить посудомойку так, чтобы она не сломалась, пока не окупится, и прослужила еще долго после этого. К каждой конкретной модели посудомоечной машины, разумеется, прилагается инструкция, но она рассчитана на мастера, для которого некоторые технические тонкости само собой разумеются. И в инструкциях ничего не говорится, или говорится вскользь, о том, что нужно узнать или сделать еще до покупки машины.
Место под посудомойку
В современных кухонных гарнитурах конструкторы предусматривают нишу для посудомойки с креплениями. Крепление – стандартное, но встречаются очень неплохие модели посудомоек под нестандартное крепление. Тип крепления, и для машин каких производителей оно подходит, указывается в паспорте на мебель. Если нет – нужно промерить крепление, а перед покупкой сделать то же самое на машине. Если не совпадают – не беда, чтобы переставить крепежные планки в нише кухонного шкафа, достаточно крестовой отвертки.
Хуже, если посудомойка по размерам больше ниши под нее. Тут уж ничего не поделаешь: придется присматривать другую. Для умелого мастера вариант – переделать мебель, но это сложно и непросто. Еще отличный вариант – посудомойка на столе. Об этом – в конце статьи.
Электропроводка
Подключать посудомоечную машину к сети электропитания можно только через евророзетку с надежным заземлением. Если самостоятельно заменить евровилку на «советскую», то, кроме мгновенной потери гарантии (фирменные розетки литые неразборные), вы еще и будете все время рисковать жизнью на кухне, даже если посудомойка выключена.
В многоквартирных домах вместо защитного заземления делают защитное зануление: заземляющий провод подключают к глухой нейтрали. Если розетки в квартире еще не заземлены, лучше договориться об этой работе с ДЭЗовским электриком: для специалиста дело это несложное, но дилетантам категорически не рекомендуется. Без реанимации дело, возможно, и обойдется, а вот если энергослужба обнаружит «самопальное» зануление, то уж по части штрафа они охулки на руку не положат.
Кроме того, включать посудомойку просто в розетку нельзя, ради той же электробезопасности. Именно поэтому их электрошнуры делают короткими, чтобы до обычной розетки не дотянулись.
Посудомоечная машина включается в электросеть через дополнительную розетку, расположенную в 25-35 см над полом. А дополнительная розетка, в свою очередь, запитывается отводом от основной через автомат-размыкатель на 16 А (обведен желтым на рисунке). Устанавливать дополнительную розетку должен, разумеется, специалист-электрик. Только когда электропитание для посудомойки смонтировано, за остальное можно браться самостоятельно.
Инструмент, расходники и арматура
Прежде чем приниматься за монтаж посудомоечной машины, нужно запастись инструментом, расходными материалами и водяной арматурой. С инструментом, скорее всего, проблем не будет: понадобятся всего-навсего пассатижи да отвертка. Также на хозяйстве наверняка найдется немного изоленты; виниловой или х/б – все равно. Изолента нужна для обмотки металлических резьбовых деталей перед затягиванием пассатижами, чтобы не поцарапать. Если дома есть разводной ключ №1 (маленький), то изолента не нужна.
Из расходных материалов прикупить придется гидроизолирующую ленту ФУМ (фумку). Тоже не вопрос – цена копеечная. Но пытаться применять вместо фумки ПВХ изоленту нельзя: она слишком толстая и со временем ссыхается. Если и получится натянуть резьбу по ПВХ, то все равно, вскоре пойдет утечка.
Из водоразборной и водозапорной арматуры понадобится следующее:
- Сточный сифон со штуцером или двумя (см. рисунок справа). Если доме уже есть стиральная машина-автомат, то штуцер нужен один. Если нет – ко второму со временем будет подключен слив стиралки, а пока его можно заглушить комплектной заглушкой или резиновой пробкой.
- Тройник с резьбой 3/4 дюйма. ТОЛЬКО латунный, бронзовый или металлопластиковый. Силуминовые детали водяной арматуры из-за межкристаллитной коррозии имеют свойство внезапно распадаться без каких-либо предупредительных признаков. Со всем вытекающим.
- Фильтр грубой очистки воды, такой же, какой стоит перед водяным счетчиком. Без него посудомойка хорошо, если отработает гарантию. А если нет – то случай негарантийный. За рубежом, кстати, тоже: качество бытовой воды – одна из серьезных мировых проблем.
- Шаровый запорный кран. Так же, как и тройник – все, что угодно, кроме силумина.
- Если посудомойка станет далеко от раковины, и штатной подсоединительной трубки для воды – хенки – не хватит, то металлопластиковая хенка нужной длины.
Подключение посудомоечной машины
Подключение посудомоечной машины своими руками осуществляется в следующей последовательности: сток, вода, электропитание. Рекомендации – а, мол, все равно как, несостоятельны уже потому, что штуцеры и вводы на самой машине расположены в расчете именно на такой, безопасный порядок подключения. Желающим непременно сделать по-своему придется порядком попотеть и, вероятно, переделывать.
Для подключения посудомойки к стоку нужно сточный шланг просто натянуть на штуцер. Но должны быть выполнены два условия:
- Верхний перегиб. Он не даст стоку из раковины попасть в посудомойку (на рисунке в начале статьи обведен красным).
- Нижнее колено (обведено коричневым на рисунке). Это такой же водяной затвор, как и в раковине или унитазе. Для моечной машины водяной затвор особенно важен: при пустом сливе миазмы из канализации пойдут не в воздух, а в замкнутое пространство посудомойки. Поэтому нижнее колено нужно делать как можно глубже, а его изгиб – как можно короче.
Иногда можно встретить рекомендации – решить проблему слива, выведя сточный шланг прямо в раковину. Этого нельзя делать по следующим причинам:
- Сливной шланг может выскользнуть из раковины, и сток из мойки пойдет на пол.
- Сточному насосу машины, чтобы прокачать сток высоко, придется работать с перегрузкой, и он быстро выйдет из строя.
Для любых типов моечных машин настоятельно не рекомендуется подключение к водопроводу горячей воды. Во-первых, экономия на нагрев воды тут кажущаяся: горячая вода стоит дороже электричества. Если у вас уже стоит электробойлер, то вы это и сами знаете.
Во-вторых, качество горячей воды неизбежно хуже холодной: ее путь от водозабора к вам
длинее и сложнее – через котельную, где она контактирует с металлом водонагревательной системы, и через дополнительные трубы. Во всем мире в договорах с абонентами водоснабжающие организации пишут, что использовать горячую воду для готовки нельзя.
На посудомоечной машине это сказывается весьма конкретно и неприятно: выходит из строя обратный клапан. При правильном монтаже стока протечки на пол не будет, а вот неприятный запашок от вымытой посуды появиться может.
Примечание: при запитке посудомойки горячей водой от бытового бойлера, в котором регулярно меняется магниевый протектор, проблема качества воды отпадает; оно может быть даже выше, чем поступающей холодной. Но расход электричества будет больше: при каждом пуске мойки на прогрев подводящей трубы зря уйдет 5-10 литров воды.
Собственно же подключение посудомоечной машины к водопроводу делается так:
- Перекрываем воду в квартире.
- Отсоединяем от трубы холодную хенку кухонного смесителя; старую гидроизоляцию снимаем и выбрасываем.
- Присоединяем у трубе тройник, подключаем к нему опять смеситель и, последовательно, фильтр (обведен синим на рисунке), шаровой кран и хенку посудомойки. Не забудьте все резьбовые стыки изолировать фумкой.
- Проверяем, закрыт ли шаровой кран.
Примечание: фумку нужно наматывать в 10-15 слоев по резьбе. Если при наворачивании соединение идет туго, а фумка сбивается в комки и выпазит наружу, нужно перемотать в обратную сторону.
Электричество
Поскольку дополнительная розетка уже установлена, просто включаем в нее штепсельную вилку посудомойки.
Проверка на протечку
Открываем воду в квартире. Затем, не включая посудомойку, открываем ее запорный кран. Проверяем – не течет ли где. Включаем посудомойку, запускаем тестовый режим, либо просто закладываем порцию посуды и моем. Так ничего нигде и не потекло – оставляем запорный кран открытым, автомат машины – включенным, и пользуемся.
Примечание: если из дому уходят все взрослые, то последнему нужно не забыть перекрыть запорный кран посудомойки и выключить ее автомат.
Видео: пример установки посудомоечной машины
«Фишки» знаменитых брендов
Практически все производители посудомоек хенки сами не делают, а закупают у смежников. В продаже может попасться комплектная хенка с «нерусской», слишком короткой резьбой. В таком случае для подключения воды комплектную прокладку приходится выбрасывать, а стык изолировать фумкой. Все вышеприведенные рекомендации даны именно на такой случай. Кроме этого:
- Bosch – даже если штатная прокладка и подойдет, ее нужно ставить точно по инструкции. Перевернутая прокладка дает протечку, не при пробе, так через день-два. Если Bosch быстро потек, прежде всего попробуйте перекрыть запорный вентиль и перевернуть прокладку. Кроме того, обратный клапан Bosch’ей – ужасный привереда к качеству воды. Фильтр для Bosch’а обязательно нужен, даже если вы живете в экологически чистой местности и пользуетесь артезианской водой. Зато Bosch без проблем становится почти в любой кухонный гарнитур.
- Siemens – «не любит» стандартные крепления и ниши стандартных размеров. Можно насчитать с пяток моделей, которые явно игнорируют ТУ мебельщиков. Зато неприхотлив.
- Electrolux – чтобы эти посудомойки долго и хорошо работали, их наклон в любую сторону не должен превышать 2 градусов. Поэтому при выборе Electrolux’а не забудьте для монтажа приобрести или одолжить хороший короткий уровень.
Посудомойка на столе
Если габариты и планировка кухни позволяют, то установка посудомойки на столе дает массу преимуществ и экономию денег:
- Отпадают все проблемы со стоком: его можно вывести просто в раковину, не опасаясь потопа, и никакие миазмы в машину не проникнут.
- Не нужно менять существующий сифон и вообще возиться с сантехникой.
- Можно, не опасаясь заливания электропроводки, обойтись существующей стенной розеткой (но все равно – евро с заземлением). С обязанностями аварийного разъединителя в таком случае прекрасно справится общеквартирный автомат или пробки-автоматы.
- И самое главное – слив из машины пойдет фактически самотоком. Это разгрузит самый хлипкий узел моечной машины – сливной насос, и намного увеличит надежность и ресурс посудомойки в целом.
Установить посудомоечную машину самостоятельно может даже белоручка. Кроме подвода электропитания к ней – эту работу должен сделать специалист-электрик.
Это интересно: 20 советов как улучшить работу посудомоечной машины
Источник: http://vopros-remont.ru/elektrika/ustanovka-i-podklyuchenie-posudomoechnoj-mashiny-svoimi-rukami/
Установка встроенной посудомоечной машины своими руками
Установку и подключение посудомоечной машины можно разбить на 3 этапа:
-
подготовка и закрепление встраиваемой техники в специальной нише
-
присоединение к электросети
-
подсоединение к водопроводу и канализации
Рассмотрим подробно, с указанием часто встречающихся ошибок, именно этапы монтажа к инженерным сетям и коммуникациям.
Чтобы выполнить подключение посудомойки к сети напряжением 220В вам понадобится не так уж и много материалов:
-
трехжильный медный кабель ВВГнГ-Ls 3*2,5мм2

-
розетка на 16А типа Шуко (”Schuko”) с контактом заземления

-
УЗО или диффавтомат на 16А с током утечки 30мА

Посудомоечная машина (ПММ) не является особо мощным потребителем электроэнергии, например таким, как варочная панель (от 7кВт и выше). Ее мощность обычно не превышает 2,0-2,5кВт.
Современные модели по энергопотреблению соответствуют классу “А” или “А+”. То есть за год, на вашем счетчике будет набегать примерно 220кВт.
Несмотря на это, все же желательно для подключения ПММ, на стадии ремонта проложить в отдельной штробе самостоятельную кабельную линию.
Розетка должна быть размещена на удобной высоте – до 90см от уровня пола.
При этом, располагайте ее с правой или с левой стороны от моечной машинки, но никак не за ней.
Учитывайте и тот факт, что общая длина шнура с вилкой у данной техники редко превышает 1,0-1,5м. Исходя из этого, и выбирайте место под розетку, дабы не пришлось впоследствии пользоваться удлинителем.
Сама розетка конечно должна быть с заземлением. Но не у всех это самое заземление имеется. Особенно в квартирах многоэтажек старого фонда.Поэтому многие используют обычные, и все вроде бы работает нормально. Однако уровень защиты уже будет не достаточным.
Грубо говоря, если есть заземляющий контакт и присутствует утечка тока, то вы даже не сможете включить УЗО. Последствия же данных утечек, даже малой величины, могут оказаться весьма летальны.
С простой же розеткой, отключение произойдет только в тот момент, когда вы дотронетесь до корпуса, уже находящегося под напряжением.
И этот самый удар током, хотя бы в первоначальный момент, вы все равно на себе ощутите.
Подключение посудомойки к водопроводу можно выполнить двумя способами.
Первый – это когда вы находитесь на стадии строительства или капитального ремонта, и можете себе позволить прокладывать отдельные трубы, штробить стены и т.п.
Второй – когда у вас уже смонтирована вся кухня и завершены все отделочные работы. При этом вы купили посудомойку и вам все это нужно куда-то подключить, к существующей системе водоснабжения и канализации с минимальными переделками и хлопотами.
Для капитального монтажа потребуется разнообразный ассортимент материалов:
-

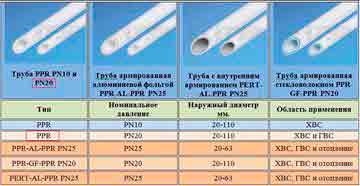

труба полипропиленовая PPR PN20 диаметром 20мм

-

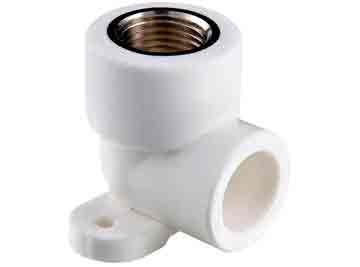

водорозетка

-
соединители с накидной гайкой

-
соединительный фитинг под углом в 90 градусов PPR-90

-
угольник HP/HP с наружной резьбой ¾ дюйма

-
FUM лента для уплотнения

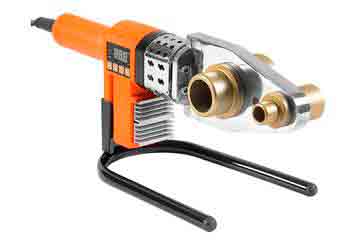

При монтаже труб применяется раструбный способ. Для этого понадобится специальный аппарат для пайки полипропиленовых труб.
Общий метраж трубы и количество фитингов подбирается индивидуально. Зависит это от того, насколько удалена посудомойка от коллектора холодной воды.
Для начала, размечаете трассу, где будет прокладываться трубы от распредколлектора до места установки ПММ.
После чего, прорезаете штроборезом необходимую глубину.
Далее, соединители PPR с накидной гайкой подсоединяете к одному из выходов коллектора.
Отрезаете кусок трубы, чтобы его хватило до первого поворота или угла. При этом не забудьте оставить запас на соединения по 15мм с каждой стороны.
Соединяете трубу и фитинги методом пайки, контролируя положение угольника.
После соединения всех труб по размеченному участку, в самом конце монтируете водорозетку. Обязательно зафиксируйте ее на стене.
Далее вкручиваете угольник с наружной резьбой диаметром ¾ дюйма в водорозетку.
На угольник монтируете шланг подачи воды.
Система AquaControl или AquaStop, которой он может быть снабжен, должна защищать от протечек в случае поломки и автоматически прекращать подачу воды.
Включаете воду и проверяете всю систему. Если все нормально, можете окончательно заделывать штробу.
Осталось подключить сливной шланг от ПММ к выходу канализации через переходную манжету соответствующего диаметра.
А сам сливной шланг иметь изгиб на уровне 70см от пола. Поэтому то он и крепится к верхней части посудомойки, а вовсе не для того, чтобы не болтался.
Осталось подключить моечную машину в розетку и проверить работоспособность всей системы. После чего закрепить в специально подготовленном проеме.

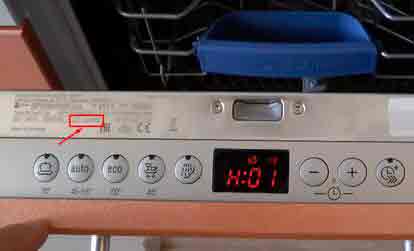

Кстати, некоторые модели, например у Siemens, отличаются нестандартными размерами. Поэтому продумывайте мебель кухни заранее.
При монтаже в проем, не забывайте про металлическую пластину, которую необходимо прибить к нижней части столешницы (у модели от Bosch).
Монтируется эта штука по самому краю и представляет из себя парозащиту, типа экрана. С ней столешница не разбухнет от пара.
Многие почему-то ее выкидывают и заменяют на алюминиевый скотч, закрепляя его как на столешницу, так и на боковые стенки машины.
У Electrolux, вместо этого, в комплекте идет что-то наподобие куска резины, который приклеивается липкой стороной.
После монтажа и подключения, первую мойку следует выполнить без посуды, с применением порошка или специальных таблеток для очистки.
Такая процедура должна уничтожить все бактерии и отложения, образующиеся после длительного хранения в магазине.
Есть более простой вариант подключения посудомойки, при котором нет необходимости тянуть отдельные трубы для слива и подачи воды.
Достаточно поменять всего две вещи:
-
стандартный сифон под раковиной на специальный

Он отличается тем, что в его конструкции уже есть место для подключения сливного шланга – штуцер, а иногда и два.
Можно конечно и переделать канализационный слив, установив туда с трубу дополнительным отводом и уплотнителем.
Вставляется все это дело от руки, без использования каких-либо спец.инструментов.
Однако не забывайте, что подключение посудомоечных и стиральных машин напрямую в канализационную трубу, может сопровождаться появлением неприятных запахов.
Такое подсоединение специалисты советуют делать через обратный клапан.
Перегиб или изгиб шланга на высоте, который должен играть роль альтернативы клапану, помогает только при постоянном использовании техники. Вода в обратку конечно же у вас не пойдет.
Однако, стоит системе пару недель постоять без работы и воды (например в загородном доме или на даче), все пересохнет и вонь на кухне будет весьма чувствительной.
-
второе что нужно установить – это тройник с резьбой ¾ дюйма

Через него собственно вода и будет поступать в машинку. Ставится он вместо стандартного соединителя, идущего от холодной воды на смеситель.
Прикручиваете этот тройник к шлангу или трубе подачи холодной воды.
Далее меняете сифон. Откручиваете сверху винт, придерживая снизу сам сифон, чтобы он не упал.
Отсоединяете слив от канализации. Для этого просто с усилием потяните его на себя. Он должен выйти из резинового фиксатора.
Собираете новый сифон из комплектующих, не забывая про прокладки и монтируете его на место старого.
Гибкую трубу для слива подводите к канализационной трубе. Все что остается – это через специальный переходник подключить сливной шланг посудомойки к трубке сифона.

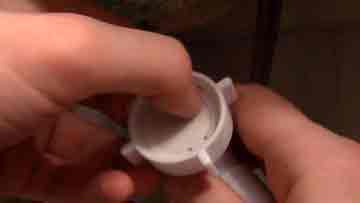

В комплекте к этому переходнику, обязательно ищите клапан, он блокирует обратное вытекание воды.
Наполняете раковину водой и проверяете, чтобы нигде не было протечек.
1 Подключение посудомойки в щитке 220В от автомата.
Запомните, что вся техника и аппараты в вашем доме и квартире, взаимосвязанные с водой и электричеством – бойлер, проточный водонагреватель, стиралка, в том числе и посудомоечная машина, должны обязательно подключаться через:
-
связку автомат+УЗО

-
либо дифф.автомат

Никаких простых модульных автоматов, и тем более ”пробок”, здесь быть не должно. Надежность защиты и ваша безопасность в случае электрического пробоя проводки, должны стоять на первом месте.
2 Монтаж посудомойки очень близко к стене.
В результате шланги подачи или слива могут оказаться пережатыми, ухудшая циркуляцию воды. На табло будет постоянно высвечиваться ошибка.
А вы и догадываться не будете из-за чего. Поэтому минимальное расстояние от стены должно быть не менее 5см.
3 Машинка должна стоять на ровной поверхности.
При неровной установке у вас возникнут проблемы с качеством мытья посуды. Возможна даже утечка воды.
Например у моделей Electrolux допускается отклонение от горизонтали не более 2-х градусов. Проверяется все это дело строительным уровнем.
А регулируется выкручиванием-закручиванием ножек.
Задняя ножка у большинства моделей, регулируется спереди. Посредством спецвинта в нижней центральной части.
При регулировке ножек, согласно инструкции, машинку нужно поднимать до максимума, чтобы сверху между ней и столешницей не осталось щелей.
4 Монтаж розетки 220В под раковиной.
Хоть это может показаться наиболее близким и удобным местом для подсоединения вилки питания, старайтесь избегать подобного подключения.
Малейший засор и последующая протечка, гарантируют вам короткое замыкание и пожар. По этой же причине, не рекомендуется располагать удлинитель непосредственно за посудомойкой.
Если не хватило заводского шнура до стационарной розетки, то подключайте переноску в стороне от шлангов, на максимально возможном удалении.
5 Подключение к горячей воде.
Запомните, что далеко не каждую ПММ можно подключить к системе горячего водоснабжения. Обязательно изучайте инструкцию, иначе прибор выйдет из строя гораздо раньше своего гарантийного срока.
Кроме того, температура воды в этой системе, может оказаться выше той, на которую рассчитана мойка (обычно не более 60 градусов). Даже если она и поддерживает такое подключение.
6 Удлинение шланга подачи воды.
Вполне может случиться, что заводского шланга, имеющего стандартную длину не более 1,5 метра вам не хватит. Поэтому придется докупать еще метраж.
Самое главное не откусывайте, не откручивайте и не выкидывайте основной. Он может идти с защитой от протечек.
Внутри него спрятаны провода и когда случается порыв, происходит замыкание и клапан установленный в конце, автоматически перекрывает подачу.
Поэтому при удлинении просто наращивайте существующий.
7 Лен для уплотнения резьбы
Если вы не сантехник, и не знаете как правильно и в каком количестве подматывается лен для уплотнения резьбовых соединений, то лучше вам его не использовать.
С этим вы можете столкнуться при переделке подключения посудомойки к сифону и установки тройника на подачу холодной воды.
При избыточном количестве, лен в итоге набухает, и может лопнуть хлипкая накидная гайка, что в итоге приведет к потопу.
В таких местах лучше использовать заводскую резиновую прокладку, либо фум ленту.
Современная встраиваемая техника для кухни рассчитана на монтаж своими руками, поэтому стиралки, посудомойки, холодильники и духовые шкафы комплектуются подробными инструкциями, схемами, шаблонами, наборами крепежей.
Но для начала необходимо подготовить место, уделить внимание вопросу подвода коммуникаций, продумать все до одного нюансы подключения.
Чтобы вам было проще разобраться с правилами монтажа посудомойки, в этой статье мы привели пошаговый инструктаж, где детально рассмотрен каждый этап работ. С таким пособием установка встраиваемой посудомоечной машины пройдет быстро и без особых сложностей.
Предварительные работы перед монтажом ПММ
Существует два варианта установки посудомойки: самостоятельная и при помощи специалистов. В первом случае вы рискуете неправильно подключить машину, во втором придется расстаться с частью семейного бюджета.
Умений одного мастера порой бывает недостаточно, приходится вызывать бригаду специалистов: сборщика мебели, сантехника и электрика.
Однако, если внимательно изучить инструкцию по монтажу, продумать подключение шлангов, найти или установить дополнительную розетку, можно и сэкономить, и приобрести новые умения, выполнив все самостоятельно.
Выбор места с учетом габаритов
Важный шаг – выбор места для монтажа. Для встраиваемой модели подходят мебельные модули первого уровня, то есть шкафы, стоящие на полу.
Но если вам приглянулась компактная мини-посудомойка, то с ее установкой немного проще – такую технику можно вставить на уровне пояса или груди (для удобства обслуживания).
Существует несколько условий выбора удачного места. Если их не соблюсти, в дальнейшем можно столкнуться с проблемами подачи/отвода воды или обслуживания ПММ.
Много сложностей по монтажу возникает, когда посудомойка интегрируется в уже установленный кухонный гарнитур. Приходится подгонять по размерам шкафы, а иногда демонтировать и переделывать часть мебели.
Рекомендуем позаботиться о месте для монтажа еще перед покупкой мебели. Это касается и остальной бытовой техники, требующей встраивания. Обычно сначала выбирают понравившиеся модели, а при составлении эскиза гарнитура учитывают их расположение и точные размеры. Рекомендации по выбору встраиваемой посудомойки мы привели в этом материале.
Подготовка инструментов и материалов
Производители встроенных ПММ иногда перечисляют в инструкции, какие инструменты могут пригодиться в процессе монтажа. Однако они рассчитывают на то, что предварительные работы уже произведены.
Если потребуются мероприятия по прокладке электролинии или врезке в трубу, то список необходимых предметов увеличится.
Для страховки и экономии времени следует запастись следующими инструментами:
- перфоратор или мощная дрель;
- разводной ключ;
- молоток;
- набор отверток, включающий плоские и крестовые;
- зубило;
- плоскогубцы;
- лазерный уровень;
- рулетка, угольник, карандаш;
- шуруповерт.
Кроме инструментов, потребуются детали для подключения. Бывшие в использовании элементы применять не рекомендуется – так снизится срок эксплуатации.
Для монтажа розетки нужно купить само эл/установочное изделие, подрозетник к нему, трехжильный медный кабель, дополнительное защитное устройство-автомат.
Для подключения воды потребуется металлический тройник для врезки в водопровод, фум-лента, кран для отсечения воды, резиновые прокладки, хомуты или стяжки для креплений.
Если сифон не предусмотрен для подключения еще одного сливного шланга, то его также придется поменять.
Если напряжение в сети часто дает сбои, рекомендуем приобрести стабилизатор. Его можно установить сразу на несколько устройств.
Этапы подводки коммуникаций
К моменту подключения посудомойки необходимо подготовить подходящую по силовым характеристикам электролинию.
А также предусмотреть место соединения шланга с трубой холодной воды (или отводом смесителя), отверстие для сливного шланга – лучше не напрямую в трубу, а в сифон, который находится под мойкой.
Этап #1 — электрическая проводка
Чтобы посудомойка или другая бытовая техника не испытывала перебоев или аварийных проблем с подачей электроэнергии, необходимо позаботиться о стабильности и безопасности всей линии, которая начинается в электрощите и заканчивается розеткой.
Могут потребоваться следующие строительно-монтажные мероприятия:
- Штробление стен под внутреннюю электропроводку. «Черновые» работы подобного типа производятся при помощи штробореза или перфоратора еще до установки кухонного гарнитура.
- Установка автоматического выключателя в электрощите номиналом 16А, класс «С». На каждый мощный агрегат – котел, стиралку, посудомойку – лучше монтировать отдельное защитное устройство.
- Прокладка медного трехжильного провода от электрощита до места установки розетки. Один из вариантов – ВВГнг 3*2,5. Это негорючий провод, выдерживающий нагрузку до 3,5 кВт.
- Монтаж в стену подрозетника и вывод проводов.
- Установка розетки, подключение кабеля.
После подключения обязательно проведите тестирование – включите автомат, а затем для проверки используйте любой бытовой прибор.
Вместо одной розетки допускается устанавливать блок из 2-4 розеток, но так, чтобы суммарная нагрузка всех подключенных к линии электроприборов соответствовала двум важным показателям: сечению медного кабеля ВВГнг и номиналу автомата.
Этап #2 — врезка в водопровод
Подключение подачи холодной воды происходит чуть сложнее, чем сливного шланга.
На выходе из трубы или в месте подсоединения смесителя следует установить тройник, чтобы вода поступала одновременно по двум направлением – к посудомоечной машине и крану мойки.
Если необходимо подключить только вводный шланг посудомойки, алгоритм действий следующий:
- Перекрываем воду и сбрасываем избыточное давление путем открытия любого водоразборного смесителя.
- Откручиваем гибкую подводку смесителя от патрубка водопроводной трубы или переходника.
- Для герметичности соединения на резьбу накручиваем фум-ленту или лен с пастой «Unipak».
- Монтируем тройник таким образом, чтобы кран находился в удобном положении.
- Присоединяем гибкую подводку смесителя. Если старая прокладка износилась, сразу меняем ее.
- Проверяем работу крана: перекрываем его и открываем подачу воды на кухню. Если появилась протечка – подтягиваем резьбовые соединения или меняем бракованное изделие.
- Присоединяем сливной шланг путем закручивания накидных гаек. Перед этим проверяем, на месте ли уплотнительные кольца.
Важно, чтобы шланг подачи воды не перекручивался и не перегибался, иначе процесс мойки посуды будет затруднен.
Если подготовка к подключению производится заранее, а в планах установка нескольких бытовых приборов, которым необходима вода, то лучше использовать коллектор, а не тройник.
Разводное устройство (коллектор) имеет от 3 до 5 выходов. Этого достаточно, чтобы обеспечить водозабор ПММ, стиралке, водонагревательному котлу и фильтрам.
Этап #3 — сливное устройство
Существует несколько вариантов интеграции сливного шланга в канализационную систему.
Наиболее удачный – это присоединение выходного конца к патрубку сифона, который установлен под мойкой.
Далеко не все модели сифонов подходят для дополнительного подключения ПММ. Если гидрозатвор не предназначен для этого, возможно, его можно нарастить отдельным элементом с патрубком.
Однако стоимость изделий невелика, поэтому лучше купить новое устройство, изначально рассчитанное на дополнительное подсоединение стиралки или посудомойки.
Благодаря тому, что вода сначала поступит в сифон, канализационные запахи от сливов с биологическими отходами не будут распространяться на всю квартиру.
По этой причине не рекомендуется выводить слив напрямую, без гидрозатвора или хотя бы петли, в канализационную трубу.
Тонкости установки посудомойки в шкаф
Если шкаф заказали под размеры конкретной модели, то проблем с монтажом возникнуть не должно.
Корпус посудомойки свободно размещается в нише, при этом с обеих сторон оставляются небольшие зазоры. Чтобы снизить вибрацию, к стенкам приклеивают уплотнители.
Для учета всех нюансов подключения машину нужно устанавливать в таком порядке:
- сначала провести примерку – задвинуть агрегат в шкаф или нишу, проверить соответствие габаритов, возможность подключения;
- выдвинуть и выполнить подготовительные мероприятия – зафиксировать монтажные панели, крепеж и парозащиту;
- подключить шланги, задвинуть корпус на место;
- установить декоративные панели.
Сложность состоит в том, что модели разных производителей отличаются, поэтому и некоторые моменты установки также имеют расхождения. Чтобы не ошибиться, необходимо внимательно изучить инструкцию и пошагово выполнить все рекомендации.
Несколько советов, которые могут пригодиться в процессе установки посудомойки:
Достоинства техники в том, что расход воды с посудомойкой становится в несколько раз меньше, а при нынешних тарифах на коммунальные услуги это очень выгодно. К тому же через несколько лет эксплуатации стоимость этого агрегата полностью окупится.
Разновидности посудомоечных машин
Посудомоечные аппараты делятся на три вида: встраиваемые, настольные и отдельно стоящие.
- Настольные машины – самые маленькие модели, которые устанавливаются прямо на столешницу.
- Отдельно стоящие машины можно монтировать в кухонный гарнитур либо отдельным модулем. Их достаточно подключить к коммуникациям и электричеству.
- Встраиваемые модели подходят для маленькой кухни, так как позволяют сэкономить пространство. Несмотря на то что установить и подключить к коммуникациям их намного сложнее, чем предыдущие аппараты, они обладают большим преимуществом. Не нарушается общая эстетика интерьера помещения, так как посудомоечную машинку скрывает часть короба кухонного гарнитура.
В каком месте готовой кухни устанавливается посудомойка?
- Устанавливая в готовую кухню технику с нестандартным креплением, следует внимательно изучить паспорт. В паспорте указано, какой тип крепления подходит к данной конструкции короба.
- Ниши у современной кухонной мебели оборудованы под встраиваемую технику со стандартным креплением.
Как установить отдельно стоящую посудомоечную машину под столешницу? Выбираем секцию, куда будет устанавливаться техника, убираем полочки и разбираем ее. Если есть необходимость, то можно с помощью шуруповерта планки для крепления внутри короба переставить в другое место.
Основные правила установки
Стандартная встраиваемая посудомойка имеет глубину 550 мм, ширину — от 450 до 600 мм, высоту – 820 мм. Простая инструкция по установке техники своими руками прилагается к каждой модели. Но все равно нужно знать основные правила:
- За задней стенкой аппарата обязательно должно оставаться пространство для воздуха – не менее 50 мм.
- Производители встраиваемых посудомоек отнимают несколько миллиметров от стандартных размеров мебели, чтобы не пришлось изменять ее размер и форму. Короба изготовляют с небольшим запасом, которые предназначены для встраиваемой техники.
- Узнать, в каких местах следует проделывать отверстия для декоративных дверей короба, можно по специальным шаблонам, которые указаны в схемах по монтажу.
- Нужно учитывать, что с боковой стороны машинки располагается панель управления.
- Правильно установить встраиваемую посудомоечную машину на нужный уровень и плотно подогнать ее к коробу помогут регулирующие высоту ножки.
- С помощью крепежных уголков, идущих в комплекте, аппарат жестко фиксируется к коробу винтами.
Как установить встраиваемую посудомоечную машину своими руками
Для монтажа понадобятся следующие материалы и инструменты:
- Набор отверток, газовый ключ и пассатижи.
- Рулетка и строительный уровень.
- Шланг для слива и подачи холодной воды (обычно поставляются в комплекте).
- Канализационный тройник и врезка для водоотведения.
- Евророзетка и кабель с сечение 1,5 мм (трехжильный).
- Гофра, ниппель, угловой кран и переходник.
- Угол, металлический хомут, трехпроходной кран.
- Сифон, фильтр для очистки воды, аквастоп система — если отсутствует в машинке.
- Пакля и крепления.
Подключение к электричеству
Первое, что следует сделать – это заземлить розетки в квартире, если они не заземлены. Для этой работы вызывают специалиста. Обычно в домах многоэтажного типа заземляющий провод подключают к глухой нейтральной линии. Подключать машинку в простую розетку нельзя, поэтому на высоте 250–350 мм от пола устанавливается еще одна. Для подключения техники используются только евророзетки. Они оборудованы безопасным заземляющим проводом. С помощью 16 амперного автомата от главного контактного соединения отводится розетка для оборудования.
Чтобы при работе электроприбор был безопасен и его гарантийный срок не пропал, нельзя на проводе производить самостоятельную замену стандартной вилки на другую модель.
Подключение к водопроводу
- Для подключения машинки нужно установить ответвление с краном. Для этого используют пластиковый или металлический тройник с угловым краном. Его устанавливают на водопроводный стояк. Хорошо, если тройник снабжен встроенным шаровым краном.
- В комплекте с посудомойкой поставляется шланг приливной, который подсоединяют к ответвлению. Если вместо шланга используют жесткие трубы, то перед запорным краном устанавливают фильтр. Иначе на нагревательной части машинки будет образовываться засор, что приведет к ее поломке.
Как встраивается посудомоечная машина в кухню, если к водопроводу подсоединяется несколько аппаратов (стиральная, фильтры и краны)? В этом случае следует установить коллектор. С одним коллектором количество врезок в главную трубу станет меньше.
Пытаясь сэкономить, некоторые потребители подключают посудомойку к системе горячей воды. Не стоит этого делать, так как от 5 до 10 литров воды расходуется на один рабочий цикл машины, что намного дороже. К тому же из-за горячей воды может произойти поломка обратного клапана, так как в ней содержится множество различных примесей.
Подключение к канализационной системе
- Самый надежный и безопасный способ подключения – это с установкой сифона. Именно он защищает аппарат от попадания в него канализационных запахов и устраняет возникновение сифонного эффекта. Обычный сифон, установленный под кухонной раковиной, заменяют на другую модель сифона, у которого есть один или два дополнительных патрубка. Далее шланг для слива подключают к дополнительному отводу таким образом, чтобы не было перегибов. Иначе насос аппарата может поломаться. Металлическим хомутом укрепляют соединительное место.
- Подключение с использованием косого тройника не самый лучший вариант. Но иногда он становится единственным. Такой способ используют, если раковина находится далеко от подключаемой техники. Чтобы на сливной насос не происходила дополнительная нагрузка, сливной шланг удлинять запрещено. Поэтому в трубу канализации врезают тройник (выбирают ближайшее место к технике). Затем к тройнику подключают сливной шланг. Чтобы в рабочую камеру машины не попало канализационное содержимое, шланг делают с подъемом и спуском. Дополнительно установленный антисифонный клапан защитит технику от сифонного эффекта.
Монтаж корпуса в столешницу кухни
Когда работы по подключению закончены, машинку нужно установить по уровню. Отрегулировать положение помогут регулировочные ножки. Затем в аппарат без загрузки посуды заливают моющее средство и проводят пробный запуск. Проверка покажет:
- С какой скоростью происходит залив воды.
- Уровень нагрева.
- Степень просушки.
- Полностью сливается вода или нет.
Как встраивается: советы специалистов
Посудомоечная машинка прослужит долго и надежно без аварийных ситуаций, если учитывать некоторые рекомендации специалистов:
- Посудомоечная машина и столешница должны располагаться на одном уровне.
- Чтобы кухонный гарнитур прослужил долго, стенки внутри мебельного корпуса оклеивают пароизоляцией.
- Мебельный корпус должен быть прочным, если его дно является опорой для аппарата.
- Посудомойку устанавливают подальше от электрической духовки, также ее нельзя устанавливать под варочной поверхностью.
- Металлическая пластина хорошо защитит столешницу от пара.
- При большой нагрузке нагнетательный насос будет плохо работать, поэтому длина сливного шланга должна быть не более 2,5 м.
- Подключать технику через удлинители нельзя.
- Устанавливать и подключать технику нужно со всей ответственностью, так как она работает от электричества и есть вода. А это небезопасно!
- Чтобы избежать удара электрического тока, обязательно должно быть заземление.
Источник: http://topsamoe.ru/ustanovka-vstroennoj-posudomoechnoj-mashiny-svoimi/
Как установить встраиваемую посудомоечную машину: пошаговая инструкция
Оборудование должно соответствовать мебели по размерам. Фирмы-производители выпускают свою продукцию по стандартам, необходимым для того, чтобы техника идеально вписывалась в гарнитур или стенку. Конечно, стандарты бывают разными, но вариантов не так уж и много. Подобрать типовой вариант не составит труда. Для этого достаточно снять мерку с помощью рулетки. Замерить нужно ширину, глубину и высоту ниши либо пространства между соседними боковинами, если столешницей будет служить верх бытового прибора. С подсоединением к трубопроводу и канализации тоже не должно возникнуть проблем. Сделать это не сложнее, чем установить кран для раковины. Тем не менее, возникают ситуации, когда не совсем понятно, как встроить посудомоечную машину в готовую кухню. Ситуации бывают стандартными и нестандартными. Рассмотрим, какие могут быть варианты.
Как установить встраиваемую посудомоечную машину
Выбор места для установки
В первую очередь необходимо определить, где будет стоять агрегат. Чем ближе он будет находиться от труб с горячей и холодной водой, тем меньше придется тянуть коммуникации. Не менее важна близость к канализационной трубе. Чем ближе слив, тем больше угол наклона сливной трубы. Если он будет находиться на расстоянии нескольких метров, длины гибкой проводки может просто не хватить, а отработанная вода, содержащая пищевые отходы, будет застаиваться внутри в местах провисания.
В подобных ситуациях обычно применяются твердые пластиковые или металлические трубы, что приводит к удорожанию установки, но это единственный способ, позволяющий избежать провисания. Если дистанция большая, а ввод в канализацию расположен высоко, технику придется поднять на пьедестал чтобы увеличить угол наклона сливной трубы. Всех этих неприятностей можно избежать, поставив ее возле раковины.
Любое оборудование плохо переносит высокую температуру, поэтому лучше расположить его подальше от радиатора, плиты и духового шкафа. Соседство с другими бытовыми приборами не желательно, но и не опасно. Электромагнитное поле и статическое электричество не нанесут серьезного вреда двигателю и насосу, но срок их работы немного сократится.

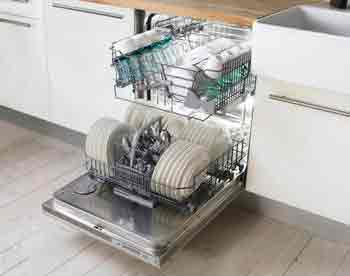

Посудомоечная машина Electrolux
При выборе места важно учесть расположение розеток и длину провода. Как правило, она равна 1,5 м. Подключать технику с помощью удлинителя запрещено, а устанавливать новую розетку долго и сложно. Для этого придется отодвигать стенку и тянуть провод.
Штепсель нельзя закрывать наглухо. Он всегда должен находиться на виду чтобы при возгорании можно было сразу его выдернуть. Несоблюдение этого условия грозит пожаром.
Размеры для встраивания посудомоечной машины
Подобрать габариты можно еще до приобретения на сайте магазина или фирмы-производителя. Они должны быть кратными высоте и ширине столешницы, а также всем параметрам ниши или шкафчика, если технику нужно спрятать за дверцей. Вместо обычной дверцы часто используется декоративная заслонка, оформленная так же, как и весь фасад.
Существует несколько типовых решений. Стандартная глубина составляет 0,55 м. При этом остается достаточно пространств чуть меньше 50 см для подводки и воздушного охлаждения. Для кухонных гарнитуров, рассчитанных на типовые квартиры, выпускаются узкие модели шириной 0,45 м. Она может варьироваться до 0,65 м. Чаще всего она составляет 0,6 м. Высота находится в пределах от 0,815 до 0,875 м. Она кратна высоте обычных столешниц.
Существуют посудомоечные машины с минимальными габаритами для встраивания. Они устанавливаются не только под столешницей. Их располагают даже в верхних модулях. Верхние шкафчики более узкие, а их глубина меньше в среднем на 15 см. В этом случае проблем со сливом не должно возникать даже на значительном расстоянии от сифона. Нужно будет только спрятать сливную трубу, подключить прибор к водопроводу и решить вопрос с электрикой. Такие приборы обладают небольшой производительностью, но зато они компактны и потребляют меньше воды и электроэнергии.
Производители кухонной мебели делают небольшой запас, добавляя по 2 мм с каждой стороны внутри модулей. Встроенная техника наоборот чуть меньше заявленных размеров. Это необходимо, чтобы она входила в приготовленную для нее нишу даже с учетом небольших неровностей.
Размеры посудомойки для встраивания — это один из важнейших критериев выбора. Если она не подходит по габаритам, лучше воздержаться от покупки и продолжить поиск.
Источник: http://www.ivd.ru/stroitelstvo-i-remont/tehnika/kak-ustanovit-vstraivaemuyu-posudomoechnuyu-mashinu-poshagovaya-instrukciya-47231
Посудомоечная машина: как подключить своими руками к системам канализации, водопроводу и электроснабжения. На что обращать внимание, чтобы не затопить соседей и исключить электрические травмы.
Рутинный ручной труд на кухне значительно облегчает современная бытовая техника. Многие хозяйки думают, что для ввода ее в работу требуются особые знания, навыки слесарных работ и сложные инструменты.
Однако на самом деле все намного проще. Читайте, что такое посудомоечная машина — как подключить своими руками ее оборудование к сантехническим коммуникациям, водопроводу и электрической сети.
Упор в статье делаю на вашей безопасности, недопущении типичных ошибок, допускаемых начинающими мастерами, которые могут создать серьезные проблемы владельцу квартиры.
- 3 типа конструкций посудомоек, требующие разного подхода к подключению технических систем
- Как выбрать место для установки посудомоечной машины: 5 важных факторов
- Как технология мойки посуды влияет на последовательность монтажных работ: кратко
- Какие 3 ошибки нельзя допускать при подключении к магистралям канализации
- Как учесть главный вопрос гидравлики тем, кто не хочет мыть посуду водой с фекалиями
- Современный способ подключения сливного шланга к системе канализации
- Как подключить слив посудомойки в зданиях старой постройки
- Как надежно подключить посудомоечную машину к водопроводу: 4 схемы
- Что важно обеспечить в вопросах безопасности и надежности
- Самый простой вариант подключения посудомойки к современному водопроводу
- 2 способа альтернативного монтажа напорной магистрали
- Какие риски скрыты в посудомойке и как они могут привести к поражению электрическим током
3 типа конструкций посудомоек, требующие разного подхода к подключению технических систем
Производители стараются учесть все запросы пользователей и выпускают большой ассортимент своей продукции. Вы можете выбрать любую модель, способную качественно отмывать посуду как для многодетной семьи, так и одного человека.
При этом подход к их установке и подключению может кардинально отличаться. Они могут изготавливаться для:
- размещения на поверхности кухонной столешницы около раковины;
- встраивания в кухонную мебель;
- расположения на отдельном, специально отведенном месте.
Самые компактные конструкции
Их еще называют настольными. Они обладают минимальными размерами и предназначены для обслуживания одного-двух человек. Примером может служить посудомойка MIDEA MINI.
У таких моделей самый простой принцип подключения. Им не нужен водопровод, ибо вода заливается в специальную встроенную емкость из простой пластиковой бутылки.
Слив же отработанного раствора происходит через шланг прямо в раковину, подставленное ведро или на траву на даче либо — в выкопанную яму.
Для подключения такой машинки нужна только ровная устойчивая поверхность и электрическая розетка. Это самый простой и доступный способ.
Встраиваемая посудомоечная машина
Такая электрическая техника располагается внутри кухонной мебели. Она создается шириной 45-50 см, рассчитана на 9-10 комплектов посуды. Устанавливая ее, люди в первую очередь заботятся о дизайне помещения, который приносит радость, поднимает настроение.
Однако надо учитывать, что здесь создаются самые большие трудности для надежной работы и правильного подключения всех систем:
- закрытое мебельными досками пространство ограничивает доступ воздуха, нарушая естественный отвод тепла с нагревающихся при мытье посуды стенок. Это должно учитываться повышенной стойкостью к температуре диэлектрического слоя проводки.
Поэтому встраивать допустимо только те посудомойки, на которые производитель дал подобное разрешение в технической документации; - внутри мебельных стенок потребуется прорезать отверстия для прокладки шлангов подачи воды и ее слива в канализацию, подвода электрического шнура питания к розетке;
- рядом с отсеком работающей посудомоечной машины производители Bosh, например, не рекомендуют устанавливать микроволноку, предупреждая, что она может выйти из строя.
Доступ к встроенной в мебель технике ограничен. При случайном возникновении аварийных ситуаций это может стать причиной их развития. Поэтому требуется продумать и обеспечить меры быстрого отключения воды и четкой работы автоматических защит в системе электропитания.
Основание внутри мебельного отсека под технику должно быть надежно закреплено и выставлено строго по плоскости горизонта.
К этому отсеку требуется принять меры, ограничивающие доступ детей.
Отдельно стоящая посудомоечная машина
Здесь рассматривается техника с шириной 60 сантиметров, которая предназначена для мойки посуды, состоящей из 11-16 комплектов. Ради улучшения дизайна кухни ее сложнее встроить внутрь мебели.
Когда читал инструкцию по установке подобной техники, то в глаза бросилась настоятельная рекомендация от производителя Bosh принять действенные меры, блокирующие детям доступ к дверце и предупреждение, что они могут залезть внутрь технического отсека и задохнуться.
Делаю вывод, что такие случаи уже были, их нельзя допускать впредь. Маленькие дети любят играть в прятки и залезают в самые неожиданные места. Дверца посудомойки легко закрывается, а открыть ее изнутри им не под силу.
Одним словом, внимательно читайте все пункты инструкции по установке и эксплуатации именно вашей модели.
Как выбрать место для установки посудомоечной машины: 5 важных факторов
Если стиральную машину можно установить в ванной комнате или даже коридоре, то с посудомойкой так поступать не стоит. Ее надо располагать на кухне — там, где собирается грязная посуда и хранится чистая.
Иначе придется бегать с тарелками, чашками и кастрюлями по всей квартире. Поэтому первое условие выбора места — это кухня. При этом вашу технику придется располагать:
- около стены, чтобы сэкономить площадь и без того маленького рабочего пространства;
- на твердом полу, обеспечивающем безопасное размещение корпуса.
2 технологии создания устойчивого положения посудомойки
Первый вариант хорошо подходит для отдельностоящих моделей. Он полностью повторяет принцип установки стиральной машины в плоскости горизонта, когда ее корпус выставляется строго по уровню с помощью регулировочных ножек.
Их вначале необходимо расконтрить, затем отрегулировать высоту каждой ножки и повторно заблокировать возможность перемещения контрящей гайкой. Окончательное положение корпуса проверяется по положению пузырькового уровня на ватерпасе.
Второй способ регулировки специально создан для встраиваемой в мебель бытовой техники. Здесь регулировка положения корпуса производится только с лицевой стороны. При этом учитывается, что сама столешница уже идеально выровнена по уровню и надежно смонтирована.
Все регулировочные органы расположены спереди. Средний паз, предназначен для регулировки высоты задней ножки. В него вставляют отвертку. Ее вращением добиваются подъема дальней стороны до упора в крышку столешницы.
Две передние ножки с контрящими гайками регулируют обычным рожковым ключом. Им приподнимают корпус до соприкосновения с нижним уровнем полки столешницы.
Затем через специальные уголковые переходники закрепляют саморезами корпус посудомоечной машины внутри отсека кухонной мебели.
Для мытья посуды потребуется залить воду из водопровода и сливать ее в канализацию. Поэтому посудомойку располагают поближе к кухонной раковине, где уже имеются эти магистрали.
Рядом с местом установки должна быть смонтирована электрическая розетка так, чтобы длины шнура питания бытового прибора хватило для создания нормального соединения без лишних удлинителей.
Как технология мойки посуды влияет на последовательность монтажных работ: кратко
Мойка посуды происходит в автоматическом режиме, который задает пользователь. Система автоматики, питаемая электроэнергией, заливает воду, греет ее и удаляет загрязнения, сливает отработанный раствор в канализацию.
Подключение технических систем к посудомойке надо начинать со сливной магистрали, чтобы проверить ее надежность. Только после этого можно переходить ко второму этапу — подводу водопроводной воды.
Безопасный монтаж электрических цепей необходимо проводить после полного завершения всех работ, связанных со случайными проливами и образованием недопустимой влажной среды.
Какие 3 ошибки нельзя допускать при подключении к магистралям канализации
Рассмотрим их в порядке актуальности
Как учесть главный вопрос гидравлики тем, кто не хочет мыть посуду водой с фекалиями
Принцип работы сливных магистралей у посудомоечных и стиральных машин совершенно одинаков: он построен на законе сообщающихся сосудов. Отработанная чистящая жидкость под давлением водяной помпы выдавливается в сливную магистраль и стекает дальше в канализацию.
Чтобы в нерабочем положении канализационные стоки не проникали во внутренние полости машины сливной шланг поднимается выше рабочего уровня воды в баке для образования гидравлического затвора.
С этой целью на задней стенке корпуса производитель устанавливает специальные крепления для шлангов. Они должны там четко устанавливаться, а снимать их с этого места и опускать ниже нельзя.
К сожалению, часть людей этот момент не понимает. Когда длины сливной магистрали не хватает, они просто опускают шланг ниже вместо его стандартного удлинения.
У стиральной машины уровень воды в рабочем баке намного выше, чем у посудомойки. Для исключения попадания неприятных запахов создается второе колено сообщающихся сосудов подъемом слива до образования воздушного зазора.
Он дополняет водяной затвор, образованный в канализационной магистрали, препятствует проникновению посторонних ароматов в прибор.
У посудомойки рабочая емкость с водой расположена ниже. Особого смысла поднимать высоко сливной шланг нет. Его достаточно установить по правилам, которые показаны дальше.
Исключением может быть только аварийный случай, когда канализационная труба ниже по стоку забита, а слив в нее идет откуда-то сверху. Причем еще ее могут пробивать дополнительным давлением.
Вот в этом случае подъем конца сливного шланга может очень даже пригодится. Он защитит внутренние полости посудомойки от проникновения сточных вод.
Современный способ подключения сливного шланга к системе канализации
В строящихся сейчас зданиях канализационные трубы под раковинами уже имеют стандартное гнездо с подключенной сливной магистралью. Она легко разбирается. На ее место устанавливается тройник, который продается в строительных магазинах вместе с резиновыми прокладками.
Этот тройник своей нижней частью устанавливается в гнездо трубы канализации усилием руки до нижнего упора.
В него сверху вставляется только что демонтированный сливной шланг от умывальника, а сбоку через резиновую прокладку-переходник — от посудомоечной машины.
Если на сливном шланге установлена заводская пластиковая заглушка, то ее важно не забыть снять.
Как подключить слив посудомойки в зданиях старой постройки
Раньше при строительстве многоэтажных домов канализационные сети делали только из тяжелых чугунных труб. Во многих квартирах они уже израсходовали свой ресурс, проработав более полусотни лет.
С такими трубопроводами могут возникнуть сложности подключения дополнительной сливной магистрали, предназначенной для монтажа в современные пластиковые трубы.
Элементы чугунной канализации скреплялись прочно чеканкой стыков, заливались расплавленной серой или припоем. Разобрать их без должных навыков сантехника и разогрева до температуры плавления залитых расплавов весьма проблематично.
Кроме того, чугун относится к хрупким металлам, требует бережного обращения. Проработав длительный срок во влажной среде с большим содержанием щелочей, куда относятся все моющие средства, такие детали уже потеряли первоначальную прочность.
Они легко трескаются под приложенными нагрузками, теряют необходимую герметичность. Для установки слива посудомойки в такую чугунную конструкцию может потребоваться дополнительный монтаж пластикового переходника.
Его подбирают по размеру. Для того, чтобы обеспечить герметичность созданного соединения, здесь необходимо тщательно очистить внутренний фланец чугунного ответвления от всех загрязнений и хорошо просушить его.
После этого боковую поверхность пластикового переходника, вставляемую во фланец, покрывают сплошным слоем силиконового клея, а затем собирают соединение, дают ему возможность засохнуть.
В отдельных случаях может потребоваться замена отслужившей свой срок чугунной трубы на пластиковую. Эту сложную работу лучше поручить специалисту, а не выполнять своими руками.
Многие владельцы старых квартир не спешат переходить на современные канализационные трубы. Однако стоит учесть, что бывает проще один раз полностью заменить все устаревшее оборудование, чем периодически менять по кускам его.
После подготовки чугунной магистрали к установке пластикового тройника, последний вставляется и фиксируется во входном фланце. В него, как показано выше, через резиновое кольцо-переходник вставляется сливной шланг от посудомойки.
Продажа предлагает обратный клапан, который предназначен для врезки в сливную магистраль стиральной или посудомоечной машины.
Он предназначен для предотвращения попадания сточных вод из канализационных магистралей в сливные полости бытовых электроприборов.
Любой способ монтажа сливной магистрали необходимо собирать надежно, обеспечивая ее полную герметичность. Даже маленькая трещина или щель в соединениях доставит со временем неприятности.
Монтируя слив необходимо учитывать не только рабочее давление стекающих жидкостей при нормальных условиях эксплуатации, но и аварийные режимы, создаваемые при засорении канализации.
При пробивке засоров могут создаваться повышенные давления, которые создадут протечку в самых слабых местах. Заметить их сразу не всегда возможно, ибо в таких случаях человек может просто отсутствовать дома.
Поэтому под проблемными местами рекомендуется устанавливать датчики протечки воды. Сейчас они имеются в продаже, хотя домашнему умельцу не сложно собрать их своими руками.
Промышленные технические датчики входят в систему Умный дом и могут посредством Wi Fi подключения к сети интернет передавать сообщения о возникновении аварийных ситуаций владельцу квартиры в любую точку мира.
Как надежно подключить посудомоечную машину к водопроводу: 4 схемы
Перед началом работы рекомендую подумать: как случайно не затопить свою квартиру и какие технические средства могут вас спасти.
Что важно обеспечить в вопросах безопасности и надежности
Производители современных посудомоек снабжают свои изделия защитой от протечки водопроводной воды, которая должна предотвратить потоп в квартире.
С этой целью на входе напорного шланга они монтируют специальное блокирующее устройство, которое называют Аквастоп. Его изготавливают в форме наконечника со штуцером для подключения к резьбе водопроводного крана.
Системой Aquastop снабжаются посудомоечные и стиральные машины, другая бытовая техника, находящаяся под давлением водопроводной воды.
С обратной стороны такого шланга собран дополнительный корпус с водяными фильтрами и датчиками. Они соединяются проводами с общей схемой управления.
На выходе из корпуса вода подается по отдельным шлангам в рабочие емкости. При повреждениях герметичности гидравлических магистралей возникает пролив воды.
Она собирается в самом нижнем отсеке, где расположен поплавковый датчик с контактами, срабатывающими в верхнем положении. Они выдают сигнал на перекрытие напора.
Внутри корпуса входного штуцера Аквастоп находится электромагнитная катушка с пружиной возврата и клапаном экстренного перекрытия напора. Вода начинает поступать в посудомойку при подаче напряжения на электромагнит, а при снятии — блокируется.
Одновременно происходит включение насоса откачки, а пролитая жидкость под давлением отправляется в систему канализации.
Катушка электромагнита питается напряжением 220 вольт. Оно подается к ней по проводам, встроенным внутри напорного шланга.
Всю эту информацию про Aquastop я написал для того, чтобы вы не повторяли ошибки, которые допускают отдельные «рационализаторы», когда укорачивают напорный шланг, перерезают встроенные провода, грубо нарушают логику работы посудомоечной машины.
Полезная информация про защиту от протечек:
- система Аквастоп, кратко описанная выше, является не единственной технической преградой от возникновения потопа;
- самая простая механическая схема подобного типа Аквасторож работает на принципе сравнения давлений на входе и выходе из устройства. Когда скорость вытекания воды резко возрастает до 10-12 литров в минуту, то напор резко перекрывается;
- наиболее продвинутая система защиты от протечек использует как проводные, так и современные беспроводные технологии передачи информации от датчиков.
Более подробно полезную информацию про работу подобных систем и варианты подключения посудомоек смотрите в видеоролике Павла Сидорик.
Самый простой вариант подключения посудомойки к современному водопроводу
Одним из распространенных способов подачи воды к смесителю умывальника является использование гибких металлорукавов, посаженных на резьбу водопроводной трубы.
Нам потребуется разобрать это соединение и между трубой и гайкой накрутить дополнительный тройник с шаровым краном, необходимым для экстренного перекрытия напора.
Такой переходник и запорный кран с металлической рукояткой продается во всех строительных магазинах. Подобное подключение не составит большого труда даже для начинающего мастера.
После монтажа тройника с шаровым краном и Аквастопом подайте пробное давление в созданную гидросистему, внимательно проверьте все соединения на отсутствие утечек. Если увидите, что где то появились влажные места, то подтяните соединения или замените прокладки.
Пластмассовые гайки напорного шланга не рассчитаны на усилие, которое создается при использовании ключа. Они могут лопнуть. Их заворачивают от руки, но максимально плотно.
2 способа альтернативного монтажа напорной магистрали
Иногда врезать тройник с запорным краном для посудомоечной машины не представляется возможным, что характерно для старых квартир со сварными стальными трубопроводами, подведенными прямо к смесителю раковины.
В этом случае можно воспользоваться одним из двух следующих методов.
Применение обжимной муфты для присоединения посудомойки
Обжимная муфта изготавливается разборной конструкцией из латунных деталей с болтовым соединением.
Она состоит из двух полуобойм. В верхней части выполнен фланец для подключения шланга. Резиновое уплотнение обеспечивает герметичность создаваемого стыка.
В месте установки муфты с трубопровода снимается краска до образования ровной и чистой поверхности стыка. Над точкой отвода воды просверливается отверстие.
На него крепится уплотнительная манжета и монтируется обжимная муфта.
Уже к ней будет крепиться дальнейшая гидравлическая схема.
Вариант подключения к смесителю водопроводного крана
Иногда может пригодиться способ установки тройника отвода воды на посудомойку, смонтированного между смесителем и напорной трубой.
При этом потребуется одновременно установить втулку такой же длины на трубопровод подачи горячей воды.
Этот способ может не подойти тем хозяевам, кто беспокоится о дизайне своей кухни. Здесь подключенный шланг будет торчать наружу.
Особенности подключения к горячему водоснабжению: мифы и реальность метода экономии
Большинство посудомоечных машин создается для работы только от водопровода холодной воды. Однако многие владельцы рассчитывают сэкономить свои средства за счет ее подключения к горячему водоснабжению.
Однозначного ответа в этом вопросе нет. Для точного определения эффекта экономии денежных средств на эксплуатационные расходы необходимо учесть ряд факторов:
- При работе посудомоечная машина не станет забирать холодную воду, ее расход и стоимость поэтому немного уменьшатся, но незначительно.
- Расход горячей воды возрастет, стоит она дороже.
- Потребление энергии, связанное с нагревом воды для мытья посуды, немного уменьшится.
Однако здесь важно принимать во внимание еще ряд вопросов:
- Многие производители, а особенно Bosh, рекомендуют в инструкции использовать воду с температурой порядка 20 градусов.
- Вода для мытья посуды обычно подогревается до 50 градусов, а внутри системы горячего водоснабжения создается температура от 60 и выше.
- Гибкие шланги маркируются синим и красным цветов для работы в разных температурных условиях. При нарушении оптимального режима они быстро выходят из строя.
- Из горячей воды больше выделяется солей и накипи. При установке ее на вход в систему необходимо ставить эффективные проточные фильтры. Они начнут часто забиваться. Их придется очищать.
- Повышенная температура будет воздействовать на внутренние магистрали, а шланги и пластик станут работать не в расчетном режиме.
- Большинство машин при режиме осушки посуды использует конденсационный метод охлаждения. Он основан на том, что внутри моечного отсека находится нагретая мокрая посуда, а внутренние стенки обмываются потоками холодной воды.
За счет созданной разности температур нагретый пар с посуды переходит на холодные стенки, конденсируется на них и стекает. После нарушения расчетного температурного режима время сушки будет значительно увеличено. - А вот на ТЭН нагрузка действительно будет снижена.
Вывод о необходимости подключать посудомойку к горячей воде делать вам, а я приведу сообщение с форума мастера ремонтника по этому вопросу.
Один из форумчан привел пример своего расчета, где эффект экономии денег за месяц у него получился 3 рубля, а за год — порядка 100. При этом он не учел затраты на замену деталей и ремонт. Я не проверял эти данные. Если у вас имеется желание заняться этим вопросом, то отпишите результат в комментариях.
Какие риски скрыты в посудомойке и как они могут привести к поражению электрическим током
Сейчас производители стали выпускать бытовые электрические приборы, работающие с водой, в корпусах из диэлектрических пластиковых материалов, хотя встречаются и металлические, токопроводящие.
Они могут ударить человека током при пробое изоляции на корпус за счет того, что опасный потенциал станет стекать по случайно образуемой цепи, например, при касании рядом расположенного водопроводного крана.
Существующие устройства защитного отключения (УЗО) в автоматическом режиме отслеживают образование тока утечки и отключают питание, чем исключают получение электрической травмы, спасают жизнь и здоровье человека.
Поэтому я настоятельно рекомендую устанавливать УЗО в квартирном щитке или УЗО-розетку (переходник) для всех бытовых электроприборов, работающих на кухне.
Среди электриков бытует мнение, что УЗО эффективно работает только в трехпроводной схеме питания бытовой проводки, выполненной по системе заземления TN-S или ее аналогам.
Однако, большая часть нашего населения проживает в домах со старой двухпроводной проводкой TN-C, где УЗО не увидит появление опасного потенциала на корпусе бытового прибора, когда он будет там присутствовать.
Это правильно, но только надо учесть тот факт, что если через человека станет стекать ток утечки на землю, то защита прервет его через доли секунды. Когда же ее нет, то спасти жизнь автоматика просто не сможет.
Подключение посудомоечной машины к сети электропитания выполняется простой установкой шнура питания в стационарную вилку. Довольно часто это выглядит следующим образом.
На фотографии вы видите использование случайного удлинителя с розеточным блоком, который расположен на полу в зоне вероятного затопления при возникновении аварии.
Никогда не повторяйте такие ошибки. Даже если пользуетесь при необходимости удлинителями, то на всякий случай предусмотрите для них более высокое и безопасное место, исключающее подключение пролитой при потопе воды к электрической проводке.
Позаботьтесь о выборе допустимого сечения провода на удлинителе и правильной настройке уставок автоматического выключателя.
Безопасность человека от поражения электрическим током на кухне обеспечивают надежно смонтированная проводка, четко выбранные и настроенные защиты, грамотная эксплуатация со стороны домашнего мастера.
Все это вам надо обязательно соблюсти. Самая сложная работа предстоит владельцам встраиваемой в мебель техники. Поэтому я рекомендую посмотреть видеоролик владельца ДмитрийSCHEFF.
Он хорошо показывает, как работает посудомоечная машина — как подключить своими руками ее к техническим системам и встроить в мебель на примере модели от Electrolux в виде пошаговой инструкции.
Если же у вас возникли вопросы или замечания, то давайте их обсудим в комментариях.
Источник: http://housediz.ru/posudomoechnaya-mashina-kak-podklyuchit-svoimi-rukami-k-sistemam-kanalizacii-vodoprovodu-i-elektrosnabzheniya/
Как грамотно посудомоечную машину к канализации и водопроводу
Подключение посудомоечной машины можно поручить специалисту сервисной службы, оплатив услуги мастера и расходные материалы. Но есть и другой путь – ознакомиться с регламентом на присоединение аппарата к коммуникациям, самостоятельно проработать план производства работ, оценить свои способности и возможности. Если прежде приходилось заниматься ремонтом сантехнических устройств и электромонтажом, то затруднений по установке посудомойки возникнуть не должно. Чтобы уберечь умельцев от ошибок, наиболее частые из них рассматриваются.
- Размещение посудомоечной машины
- Требования к источнику питания
- Подключение аппарата к водоснабжению
- Водоотведение от посудомойки в канализацию
- Монтаж новых коммуникационных труб
- Присоединение к сливу и монтаж в проём
- Использование сифона и смесителя для примыкания
- Рекомендации по отдельным монтажным операциям
- Типовые ошибки монтажа
Размещение посудомоечной машины
Место для установки ПММ выбирают ещё до покупки аппарата. Если это ниша, то замеряют её габариты, чтобы посудомойка могла свободно в ней поместиться. Другие возможные размещения – в кухонную мебель: под столешницу, мойку, варочную панель. Критерии, по которым определяют оптимальное расположение машины:
- расстояние до коммуникаций водоснабжения и канализации – в пределах 1,5 м;
- близость, доступность розетки с заземляющим контактом и достаточной мощности;
- нахождение рядом с мойкой и стиральной машиной.
Если ПММ относится к разряду компактных моделей, её можно установить прямо на столешнице, недалеко от посудной раковины. Такой вариант хорош, когда кухня тесная, а свободных ниш нет. При этом о канализации можно не беспокоиться: сливной шланг просто опустить в мойку.
Второй аспект рационального размещения ПММ – навесить в подручном месте шкафы для посуды. Процесс очистки столовых приборов ускорится, если операции по удалению с тарелок остатков пищи, загрузка чашек в моечную камеру, раскладка готовых к применению предметов будут выполняться с одного рабочего места.
Требования к источнику питания
Основная потребляемая мощность в машине сосредоточена в трубчатом электрическом нагревателе – ТЭН . Величина нагрузки аппарата указывается на корпусе ПММ и в паспорте на бытовой прибор. Если машина потребляет 2 кВт, розетка должна выдерживать силу тока в 16 А, а её расположение и устройство должны удовлетворять таким условиям:
- Открытый доступ для включения, отсоединения штепсельной вилки ПММ. Нельзя располагать розетку за корпусом машины: только справа или слева.
- Размещение для встроенной модели – выше столешницы (90 см от пола) или в соседней тумбе. В обоих случаях расстояние до мойки 0,5–1 м. Для отдельностоящих ПММ рекомендованная высота закрепления розетки на стене – 40–90 см, а минимальная – 20.
- Монтаж отдельной линии от квартирного электрощитка. Используют кабель с медными проводниками сечением 2,5 мм² и заземляющей жилой – её изоляция окрашена в двойной жёлто-зелёный цвет.
- Подключение к электросети выполняется через устройство защитного отключения ( УЗО ) и автоматический выключатель на 16 А, чтобы обезопасить людей от токов утечки (30 мА) и короткого замыкания. Вместо двух приборов можно поставить один, который их заменит – дифференциальный автомат с теми же параметрами.
Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.
Подключение аппарата к водоснабжению
Прежде всего нужно определиться с тем, какая вода будет потребляться посудомоечной машиной. Вариантов 3: горячая, холодная, совместный источник. Сам монтаж несложен, если мойка рядом.
Точка примыкания
Конструкция ПММ предполагает подключение машины к холодной воде: на это указывает ТЭН , вмонтированный в моечный аппарат. Из-за постоянного удорожания электроэнергии возникает вопрос – не подключиться ли к горячей магистрали, чтобы сэкономить на киловатт-часах. Чтобы понять, что лучше, нужно оценить достоинства и минусы каждого варианта, видеть их особенности:
- Шланг заливочный для подсоединения к магистрали. Синим цветом маркируются рукава для пропуска холодной воды, красным – горячей. Есть и универсальные – они отмечаются сине-красной полосой. Пренебрегать различиями в исполнении шлангов нельзя: существует риск, что изделие не выдержит высокой температуры.
- Подключение к горячей магистрали кажется целесообразным из-за возможной экономии электроэнергии. Полоскание будет выполняться также нагретой водой, что способствует быстрой сушке посуды.
- Причины отказаться от подсоединения к горячей трубе: температура, на которую рассчитаны детали ПММ, не должна быть выше 60ºС. В магистрали нередко это значение превышается, что идёт не на пользу технике, создаёт опасность для потребителя. Программы с режимом 50ºС могут стать недоступными к применению. Качество горячей воды всегда хуже: холодная считается питьевой и очищается до соответствующих санитарных норм.
Изготовители предлагают модели ПММ с подключением к горячей и холодной воде. Чтобы в этом убедиться, следует заглянуть в технический паспорт посудомоечной машины или посмотреть на заднюю стенку аппарата: там должно быть два входа для подключения шлангов. Большинство же моделей ПММ по всему миру выпускаются под пользование холодной водой. Такой вариант присоединения и рассматривается дальше.
Монтаж водораспределительной арматуры
Близость аппарата к мойке обеспечивает простое подключение: в месте присоединения гибкого шланга от смесителя к магистрали вкручивается тройник с двумя отводами и краном. Если фильтр грубой очистки воды конструкцией ПММ не предусмотрен, его встраивают сразу после вентиля. К штуцеру на выходе из фильтровальной системы подсоединяется заливной шланг машины с вмонтированным в него устройством «Аквастоп».
Монтаж арматуры выполняется в следующем порядке:
- Перекрыть кран на квартирном стояке холодной воды.
- Отсоединить от трубы гибкий шланг смесителя, вкрутить на его место тройник с вентилем.
- Подключить к одному отводу рукав смесительного устройства, а к другому – фильтр и заливной шланг ПММ.
Когда около мойки не нашлось места для посудомойки, потребуется удлинить гибкий водопровод за счёт наращивания его дополнительным рукавом, но не больше, чем на 4 м. Соединение шлангов производится с помощью трубки с двумя хомутами. При удалённости ПММ от точки подключения ≥4 м прокладывают жёсткий участок водопровода.
Водоотведение от посудомойки в канализацию
Для начала нужно осмотреть водосток из мойки. Снизу к отверстию раковины крепится сифон, через который жидкость перетекает в канализационную трубу. Это наиболее удобное место для организации слива из ПММ. Также на самой водоотводной магистрали устраивают резервный приёмный патрубок для подключения сантехники. Оба варианта пригодны для обустройства точки подсоединения слива из моечного аппарата.
Может оказаться так, что доступным местом для присоединения будет участок канализации без отводов. Тогда понадобится переделка:
- Найти стык на магистральной трубе, сделать разъём удалением одного элемента.
- Вставить в образовавшийся промежуток тройник и добрать длину дополнительной вставкой.
- Загерметизировать новые стыки.
Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.
Монтаж новых коммуникационных труб
Если точка присоединения к водопроводу или канализации находится далеко от посудомоечной машины, придётся прокладывать новые трубы. Трасса и вид крепления выбираются индивидуально применительно к каждому случаю. Этапы строительства:
- Составляется эскиз с нанесением схемы трубопровода и обвязки его сантехнической арматурой.
- Размечается трасса от врезки в магистраль до ПММ, в стене штроборезом устраивается борозда под размер трубы – достаточно пропиленовой Ø20 мм.
- Нарезются отрезки нужной длины до угла или поворота. Следует оставлять запас по 15 мм с каждого торца.
- Соединить способом пайки трубу и фитинги, зафиксировать на стене водорозетку для ПММ, вкрутить в неё угольник с резьбой под гайку ¾ дюйма шланга подачи воды.
По готовности трубопровода его проверяют на утечки, после чего штробу заделывают. Аналогичным образом, но в нижней части стены прокладывается канализационный водоотвод. При его устройстве выдерживается уклон в сторону слива из расчёта опускания трубы на 1 см с каждым метром длины.
Присоединение к сливу и монтаж в проём
Подключение сливного шланга ПММ к канализационной трубе можно выполнить через манжету нужного диаметра. При этом изгиб рукава машины находится на высоте 70 см от пола, для чего он крепится к посудомойке на том же уровне. Оставшиеся операции по монтажу:
- Вставить вилку шнура техники в розетку.
- Включить аппарат в тестовом режиме. Устранить дефекты, если они проявятся.
- Закрепить ПММ в подготовленной нише или проёме.
Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.
Использование сифона и смесителя для примыкания
Близость мойки – самый простой путь для запуска посудомоечной машины. Нет необходимости прокладывать трубопроводы, количество переделок сокращено до минимума. Для новых домов такой подвод коммуникаций – правило. Для подключения бытовой техники оборудуются:
- Розетка с заземлением, рассчитанная на мощности стиралок и ПММ.
- Сифон с двумя дополнительными отводами – для СМА и посудомойки.
- Тройник на холодной трубе под мойкой с кранами и тремя штуцерами: 1 на смеситель, 2 – для бытовой техники.
Когда такой комплектации нет, дополнительную сантехническую арматуру устанавливают самостоятельно.
Рейтинг надёжности посудомоечных машин
Рекомендации по отдельным монтажным операциям
В состав работ по установке ПММ входит также выравнивание положения машины с помощью регулировочных винтов. Два из них располагаются в передней части корпуса, один – сзади. Встраиваемые модели раскрепляются в проёме с помощью втулок и саморезов. Советы, которые помогут правильно подключить и продлить срок безаварийной работы посудомойки:
- установка сливного шланга размещением в мойке может грозить затоплением соседей, если рукав выпадет из раковины – лучше подсоединить его через сифон;
- заземляющий провод от розетки ПММ подключается к одноимённой шине квартирного щитка – запрещается заземлять машину на трубопроводы газа, отопления, воды;
- зазор между стеной и задней панелью аппарата должен быть ≥5 см, чтобы обеспечить циркуляцию воздуха;
- электрические розетки для каждого бытового прибора большой мощности: плиты, стиральной машины, ПММ должны иметь обособленное подключение к квартирному щитку, чтобы не возникло перегрузки в электросети.
В комплекте с аппаратом идёт инструкция для пользователя, где изложен, в том числе и регламент подключения. Каждая модель ПММ индивидуальна, но рекомендации общие.
Типовые ошибки монтажа
На первом месте при производстве установки моечной машины обязательно должно быть соблюдение правил безопасности и устройства электроприборов. Чтобы не пришлось переделывать уже выполненный монтаж, нужно учитывать опыт мастеров, которым доводилось запускать в работу посудомоечную машину. Ошибки, часто повторяемые домашними умельцами:
- Не надо упрощать электрозащиту ПММ – подключать нужно через дифавтомат или приборную пару автомат+УЗО. Никаких «пробок» быть не должно.
- Обязательно выдерживать зазор между стеной и корпусом машины. Шланги могут оказаться пережатыми, табло будет высвечивать ошибку.
- Устанавливать аппарат в строго вертикальном положении. Лучше – с помощью строительного уровня. При регулировке стремиться к тому, чтобы между верхом машины и столешницей щель была минимальной.
- Ставить розетку 220 В под мойкой – плохое решение. Протечка может вызвать короткое замыкание и пожар.
- Подключать аппарат к горячей воде нецелесообразно: экономия проблематична, а урон деталям ПММ можно причинить существенный.
- Учитывать при удлинении сливного шланга, что нельзя его укорачивать: в нём может размещаться устройство защиты от протечек. Достаточно просто нарастить основной рукав.
Не нужно использовать лён для уплотнения резьбовых соединений – он может набухнуть и порвать гайку. Лучше и удобнее пользоваться сантехнической лентой ФУМ – фторопластовым уплотнительным материалом.
Итог: самостоятельно подключить посудомоечную машину можно, если придерживаться изложенного регламента. Рекомендации и предупреждения мастеров о возможных ошибках помогут их избежать.
Источник: http://remontcma.ru/posudomoechnye-mashiny/ekspluatatsiya-pmm/kak-gramotno-kanalizacii-vodoprovodu/
02.05.2020
Как правильно установить фартук для кухни своими руками Фартук для кухни – это часть стены между навесными шкафчиками и поверхностью столешницы кухонного гарнитура. Сказать, какой фартук для кухни является самым лучшим, и что именно вам следует выбрать из огромного... → |
02.05.2020
Как правильно врезать мойку в столешницу своими руками: пошагово с фото Подбор мойки и подготовительные мероприятия Как работает мебельный газовый лифт, какой купить и как установить Варианты раковин Как правильно повесить кухонные шкафы на стену самому:... → |
02.05.2020
Как сделать витраж на стекле своими руками: пошаговое руководство Открой Окно! > Технология > Как сделать витраж на стекле своими руками: пошаговое руководство Здравствуйте, уважаемые читатели! Врать не буду – я частенько люблю «пропасть» из городской жизни и провести... → |
Комментирование отключено.
