Замена полотенцесушителя в санузле своими руками

Замена полотенцесушителя в ванной

Замену полотенцесушителя можно провести самому, а можно вызвать сантехника из ЖЭКа, который всё сделает за определённую плату. Сама замена будет стоить 1300−1800 российских рублей и займёт максиму 1,5 часа, но бывают случаи, когда нельзя провести замену полотенцесушителя без переделки стояка горячего водоснабжения. В таком случае весь процесс растянется на целый день, потребует применения сварки и будет стоить от 6000 до 15000 российских рублей в зависимости от сложности работы.

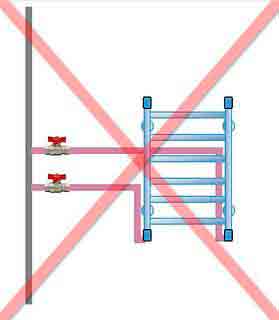

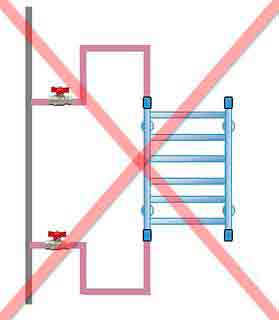

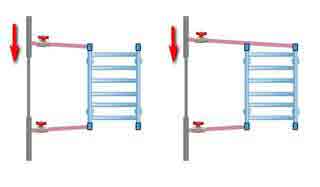

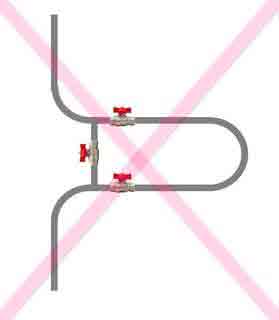

В идеале к новому полотенцесушителю надо установить перемычку байпас, оснащённую шаровыми кранами на входе и выходе полотенцесушителя. Это позволит спускать воздух из полотенцесушителя или отключать его, не затрагивая общей системы горячего водоснабжения и размещать полотенцесушитель подальше от стояка или даже в другой комнате. Данный вид работы обойдётся в 4500—8000 российских рублей.

Процесс этот сложный и трудоёмкий, но результат стоит того, особенно, если у Вас дорогостоящий ремонт в ванной комнате. По внешнему виду можно выделить два типа полотенцесушителей:

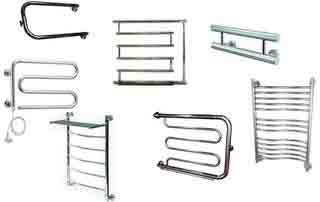

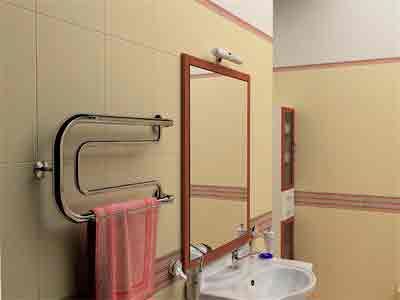

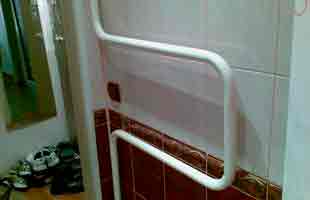

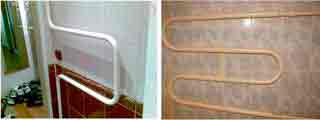

  1. М- и П-образные с теплоотдачей до 500 Вт (они подойдут для маленьких ванных комнат без туалета). Они делаются из оцинкованной и нержавеющей стали и сантехнической латуни. Они надёжны и просты в установке, но лет через 7−9 их внутренний диаметр немного уменьшится из-за щелочных отложений.

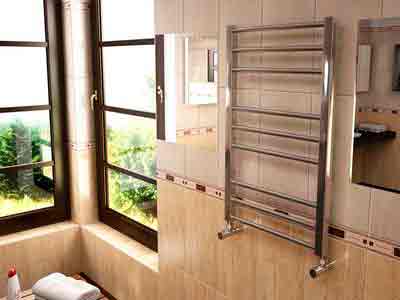

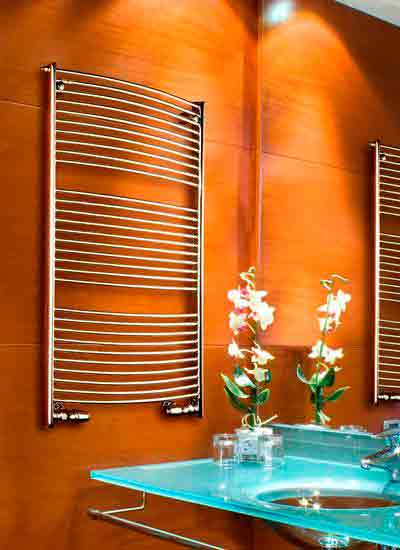

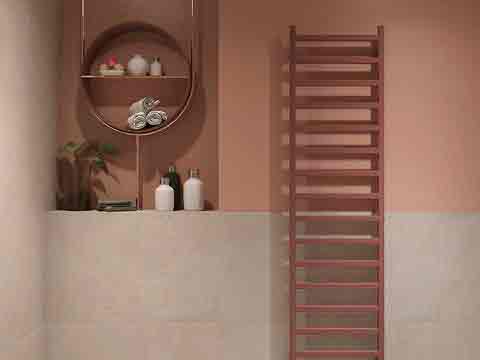

  2. дизайн-радиаторы типа «лесенка» с теплоотдачей 600−2000 Вт (хороши для совмещённых санузлов, домашних бань и больших ванных комнат). Во многом они представлены изделиями иностранного производства, адаптированными под российский рынок. Они сложны в установке и не выдерживают большого давления. Их нельзя использовать без байпаса.

Этапы замены полотенцесушителя

Подготовительные работы

  1. Составляется смета работ, где перечисляется стоимость материалов (трубы, фитинги, муфты, перемычки), виды проводимых работ (демонтаж старого полотенцесушителя, монтаж нового полотенцесушителя, изоляция соединений), дополнительные работы (отключение воды, сварка, продление труб, установка перемычки, вынос мусора).
  2. Если Вы хотите перенести полотенцесушитель подальше от стояка, то на это надо получить письменное разрешение от ЖЭКа. Дело в том, что, чем дальше переносится полотенцесушитель от общего потока водоснабжения, тем хуже он работает и уменьшает напор воды во всём доме.

Самостоятельный перенос полотенцесушителя на отдалённое расстояние запрещён!

  1. С этой сметой идёте в ЖЭК и пишете заявление на перекрытие.
  2. С сотрудником ЖЭКа определяетесь с датой проведения замены и договариваетесь о времени приезда специалиста.
  3. Специалист приезжает и делает все указанные в смете виды работ.
  4. По завершению работ специалист проверяет работоспособность полотенцесушителя.

Основные работы

Имея разрешение на перенос полотенцесушителя от ЖЭКа, можно самому приступить к демонтажу старой системы и подведению нового полотенцесушителя. Удобнее всего проводить эту процедуру в период летнего профилактического отключения горячего водоснабжения.

  • Прежде надо убедиться, слита ли вода из системы отопления. Если не хотите для этого вызывать своего сантехника, можно открыть кран на любой батарее, предварительно подставив под него миску, чтобы скопившаяся известково-ржавая жижа стекла туда.
  • Затем нужно демонтировать старый полотенцесушитель. Старая советская система отопления подсоединялась на резьбе, поэтому за многие годы всё может настолько притереться друг к другу, что открутить старый полотенцесушитель будет невозможно. В таком случае надо использовать болгарку. Сначала срезается змеевик сверху, затем снизу. Нужно попросить второго человека, чтобы он всё время придерживал полотенцесушитель. После срезания труб нужно освободить его от креплений к стене.

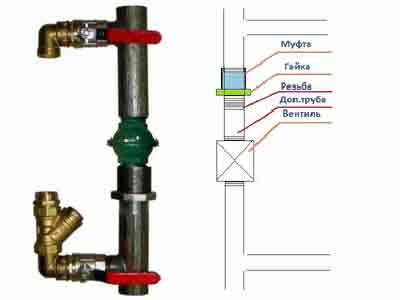

  • При помощи специального инструмента, лерки, производится нарезание резьбы. Данный аппарат можно взять напрокат. Есть лерки с газовым ключом, но лучше брать обычную «трещотку» с длинной ручкой. Место среза трубы зачищается от старой краски и заусениц, лерка смазывается маслом и надевается на трубу. Трещотка медленно, по пол оборота поворачивается против часовой стрелки. Нужно нарезать столько резьбы, чтобы хватило для установки нового фитинга. Если новая батарея будет припаиваться к полипропиленовым трубам, то лерка уже не понадобится. Однако понадобится аппарат для пайки.
  • Обычная система отопления монтируется из полипропиленовых труб диаметром 25 мм. Уклоны трубы делаются по направлению движения теплоносителя. Если трубы будут проведены в стене, то стену придётся штромбить и соединять полипропиленовые трубы с «американкой» — быстроразъёмным соединением двух фитингов, прокладки между ними и накидной гайкой, которые бывают с плоским и конусным соединением. Если трубы будут проведены снаружи, то на только что нарезанную резьбу накручивают «американку». Она состоит из двух гаек, накручиваемых друг на друга.
  • Наматываем на резьбу льняную подмотку и намазываем со всех сторон специальной пастой Unipak, Tangit Unilock или другими аналогами, которые препятствуют протеканию воды.

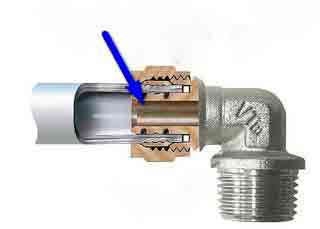

  • Аналогичный фитинг, но большего размера, накручивается на оба конца батареи.
  • Аппарат для пайки разогреваем. Тем временем намечаем место, где будет располагаться новый полотенцесушитель. До этого место отрезается специальными ножницами необходимой длины полипропиленовая труба.
  • На специально нагретые насадки одновременно насаживаются муфта и полипропиленовая труба, несколько секунд расплавляются и соединяются друг с другом. У аппарата для пайки есть инструкция, где указано, сколько времени надо нагревать. В системы нужно обязательно вмонтировать кран Маевского, чтобы сливать воду и не мешать работе общей системы водоснабжения. Лучше в работе использовать «американки», чтобы менять полотенцесушитель без разрезания труб.
  • Аналогичным способом присоединяется полотенцесушитель. Он не должен привариваться к креплениям, а держаться на кронштейне свободно. Расстояние между плиткой и полотенцесушителем должно быть 3,5−5,5 см.
  • Далее обязательно нужно проверить работу полотенцесушителя и герметичность всех соединений.

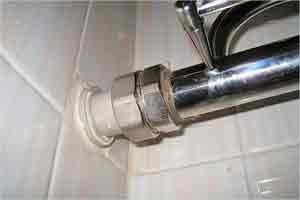

«Американки» имеют резиновые или фторопластовые прокладки, и периодически их также нужно менять. Чтобы не отключать всю систему водоснабжения (что делается не бесплатно), можно установить так называемый байпас. Это перемычка с шаровыми кранами, которая перекрывает подачу воды к полотенцесушителю, не нарушая давления в системе. Байпас представляет собой кусок трубы с соединительными элементами. Его можно подсоединить таким же способом, как и обычную полипропиленовую трубу.

При выборе полотенцесушителя нужно отказаться от латунных устройств, потому что они импортного производства и не рассчитаны на давление в наших водных магистралях до 8 бар. Их можно применять в частных домах, где давление в полотенцесушителях не превышает 3 бара. Для многоэтажных домов лучше выбрать полотенцесушитель из нержавеющей стали. Она не подвержена коррозии и выдерживает давление до 10 бар.

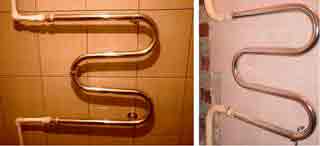

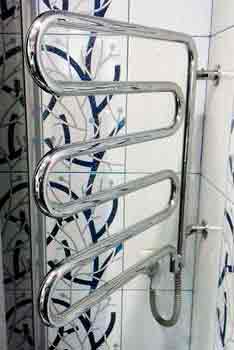

Самыми популярными моделями полотенцесушителей являются U — М-образные устройства. Существуют и более модернизированные варианты с навесными полочками, в форме лесенки и пр.

Расходы на замену полотенцесушителя

Замена полотенцесушителя обойдётся «в копеечку». Если делать весь процесс самостоятельно, то затраты будут такими:

  • полотенцесушители водяные КИМРЫ (Россия) от 3 000 до 20 000 рублей
  • полотенцесушитель водяной Zehnder Yucca Star 40 000−55 000 рублей
  • полотенцесушители водяные Neoinox 29 000−71 000 рублей
  • американки 63−117 рублей/штука
  • трубы полипропиленовые диаметром 20 мм 19,96−32,72 руб/м, 25 мм — 30,24−53,93 руб/м,
  • монтаж полотенцесушителя с байпасом 4500 рублей

​Видео замены полотенцесушителя

Источник: http://teplo.guru/radiatory/polotencesushitel/zamena-polotentsesushitelya-v-vannoi.html

Как правильно заменить полотенцесушитель в ванной

Полотенцесушитель предназначен для сушки полотенец, а также для поддержания нормального микроклимата в комнате. За счет чего, предотвращается возникновение плесени и гребка. Но со временем любая конструкция изнашивается и появляется новая задача — замена старого устройства на новое. Если знать все этапы работы, можно обойтись без услуг специалистов.

Как заменить полотенцесушитель своими руками

Сложность предстоящей работы во многом зависит от того, что именно вы планируете сделать:

  • просто заменить старый полотенцесушитель точно таким же;
  • поменять прибор на другой, но схожей конструкции;
  • поставить на место старого другой тип устройства;
  • перенести конструкцию на новое место.

Конечно же, самым простым и оптимальным вариантом остается замена прибора на такой же, но не всегда это возможно. Например, модель может быть снята с производства. Тогда придется найти максимально похожее устройство. Во время выбора нового полотенцесушителя обращайте внимание на следующее:

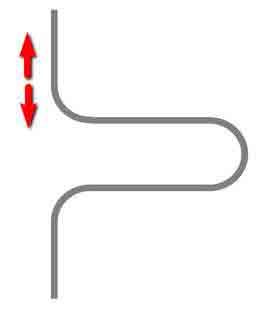

  • Конструкция. Условно ассортимент можно разделить на два типа: змеевик – когда труба просто изгибается вдоль стены в несколько поворотов, и лесенка – когда труба выполнена в виде перекладин. Тип конструкции в данном случае принципиален, так как змеевик подключается сбоку, а лесенка – сверху или снизу.
  • Расстояние между центрами проводок. Оно может быть 400, 500 или 600 мм.
  • Размер радиатора. Полотенцесушитель большего размера может просто не влезть на место старого.
  • Диаметр подключения. Тоже важен и помогает избежать проблем, однако не критичен, так как разница диаметров легко компенсируется переходниками.

Если замена устройства связана не только с износом предыдущего, но и со стремлением увеличить функционал или улучшить дизайн, хозяева должны быть готовы к некоторым неудобствам и затратам.

Предварительная подготовка

Менять полотенцесушитель, вне зависимости от того, подключен он к системе отопления или горячего водоснабжения, лучше летом.

Если же его замена приходится на холодное время года, то нужно обратиться в ЖЭК и предупредить соседей о предстоящем ремонте и перекрытии стояка. В любом случае, прежде чем приступать к работе, необходимо убедиться, что вода из труб слита.

Демонтаж

Демонтажные работы проходят в несколько этапов:

  1. Разметьте места срезов. Они должны быть строго вертикальным, так что метку ставить нужно, сверившись с уровнем.
  2. С помощью болгарки срежьте трубы на подходе к полотенцесушителю. Помните о том, что срез должен быть ровным.
  3. Спилите крепления и вынесите старый полотенцесушитель из ванной.
  4. Заточите фаски. Сделайте угол 45 градусов, чтобы обеспечить удобный заход лерки.
  5. Смажьте трубу машинным маслом и с помощью лерки сделайте на ней резьбу.

На этом демонтаж закончен и можно переходить к следующему этапу – установке нового радиатора.

Установка нового полотенцесушителя

Чтобы при следующей замене не пришлось обращаться в ЖЭК и перекрывать стояк, нужно параллельно с полотенцесушителем монтировать байпас – обводную трубу с шаровыми кранами, которая позволит в любой момент перекрыть подачу воды в полотенцесушитель, при этом не перекрывая стояк. Не забывайте о том, что все соединения труб и фурнитуры нужно сделать герметичными. Для этого используют паклю, ленты ФУМ или специальную нить.

Установите американки на подводки, чтобы в случае необходимости в следующий раз не пришлось снова срезать трубы, а можно было просто скрутить полотенцесушитель и заменить на новый. Это существенно упростит и ремонт возможной поломки.

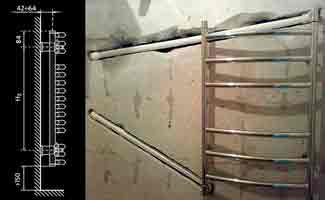

Теперь можно разметить места для креплений на стене. Для этого подключите собранный полотенцесушитель к подводкам с помощью американок. Зажав разъемное соединение, подкорректируйте расположение прибора и разметьте на стене места для креплений.

После этого можно окончательно установить полотенцесушитель на свое место: зафиксируйте его на креплениях и снова подсоедините к трубам.

Особенности установки полотенцесушителей в домах разного типа

В панельных новостройках есть надежда, что вам не придется срезать трубы, так как в последнее время строители подключают полотенцесушители к трубам с помощью накидных гаек.

В старых домах стоит воздержаться от применения латунных полотенцесушителей, так как они рассчитаны на давление в трубах ниже 3 бар, тогда как в тех же хрущевках давление может доходить до 8 бар. В этом случае лучше предпочесть модели из нержавеющей стали, которые вполне держат давление в 10 бар. А латунные варианты прекрасно разместятся в ванных комнатах частных домов, коттеджей и таунхаусов.

Куда обратиться, чтобы заменить конструкцию

Если не хотите сами заниматься заменой полотенцесушителя, то у вас есть несколько вариантов дальнейших действий. Самый простой способ – это обратиться в ЖЭК и заказать установку прибора там. Однако далеко не все готовы доверить свое жилище работникам управляющей компании.

Второй вариант — заказать монтаж там же, где будете покупать полотенцесушитель. Крупные компании предоставляют и такие услуги. Более того, желая привлечь клиентов, они нередко предлагают выгодные условия для своих клиентов.

Если обратитесь за помощью в ЖЭК, то за работу предстоит отдать от 1,5 до 2 тысяч рублей. Но это только в том случае, если не потребуется переделка стояка горячего водоснабжения. Иначе цена за работу увеличится многократно и составит от 5 до 15 тысяч рублей. Установка байпаса рассчитывается отдельно: от 4 до 8 тысяч рублей.

Не стоит гнаться за слишком низкой ценой. Как правило, занижают стоимость те, кто не надеется привлечь клиентов качеством, опытом и рекомендациями. Но и завышенная цена не гарантирует высокого качества.

Источник: http://santehnicheskij-mir.ru/tehnika/kak-pravilno-zamenit-polotencesushitel-v-vannoj.html

Как происходит замена полотенцесушителя и цена работ

Довольно часто косметический ремонт в частной квартире перерастает в масштабную реконструкцию. Это естественно – как можно оставить на фоне новой плитки, уложенной в ванной, старый и неэстетичный прибор для сушки полотенец? Казалось бы, суть вопроса понятна и дело осталось за малым – приобрести новый узел и установить его или же нанять мастера.

Однако не все так просто. С выбором нужной модели изделия можно разобраться самостоятельно. А вот вопросы с заменой полотенцесушителя придется решать через ЖЭК или коммерческую компанию, специализирующуюся на выполнении подобных работ. Рассмотрим некоторые тонкости данной темы.

Как осуществляется установка или замена устройства для сушки полотенец?

Как уже сообщалось, подобная работа вполне выполнима своими руками, только в таком случае вся ответственность за качество монтажа будет лежать на вас. Подключение прибора в квартирах осуществляется двумя методами:

  • к центральной или автономной системе отопления (СО);
  • к системе горячего водоснабжения (ГВС).

В разгар отопительного сезона подсоединение к центральной СО крайне сложно, можно даже сказать – невозможно.

Процесс подключения состоит из следующих пунктов:

  • демонтаж неисправного устройства;
  • сварка или пайка труб;
  • установка байпаса;
  • монтаж нового прибора.

Но это еще не все, с чем придется столкнуться владельцу квартиры.

Какой порядок действий при замене старого полотенцесушителя через ЖЭК?

Как выбрать подрядчика?

Если вы решили доверить все работы профессионалам, то нужно серьезно задуматься над их выбором – доверяться первому попавшемуся не стоит. Здесь, естественно, играет большую роль стоимость услуг и время их предоставления.

Однако нельзя забывать и о репутации фирмы. Более того, она должна предоставить документацию, которая дает им законное право на выполнение подобных работ. Основными документами являются свидетельство о допусках СРО и договор. Именно свидетельство СРО имеет важное значение, поскольку лицензия отменена еще с 01.01.2010г.

Само собой, замена полотенцесушителя и цена за выполнение работ в данном случае будет выше, чем у обычных исполнителей. В то же самое время вы получаете следующие преимущества:

  • квалифицированное исполнение заказа;
  • качественные комплектующие;
  • ответственность подрядчика;
  • гарантийные обязательства.

Всего этого можно лишиться, если замена сделана «левым» сантехником. Хорошо, когда негативных последствий удастся избежать, например, элементарной протечки, после которой придется переделывать не только всю работу, но и заниматься ремонтом у затопленных соседей. Поэтому лучше сразу обратиться к фирме с соответствующим опытом и документацией.

Идем в ЖЭК

Итак, выбор мастера сделан, но это только начало процесса. Теперь предстоит не совсем простая процедура отключения стояка, к которому подключен прибор для сушки полотенец. Некоторые компании при замене старого полотенцесушителя через ЖЭК эти хлопоты берут на себя, правда, требуя за это определенную плату.

Однако не все в состоянии оплатить данную услугу, поэтому рассмотрим процесс более подробно. Порядок действий следующий:

  • обратиться в ЖЭУ с заявлением, в котором изложена просьба на разрешение смены старого прибора для сушки полотенец;
  • по получению разрешения связаться с диспетчером и согласовать время выполнения работ;
  • установить агрегат и проверить его работу;
  • пригласить представителя ЖЭУ для проверки соответствия выполненных работ разрешению.

Сотрудники ЖЭУ не имеют права отказать в отключении, если у компании исполнителя в наличии все разрешительные документы. Причины отказов всегда связаны с попытками навязать свои услуги, причем по завышенным тарифам. В случае отказа непременно должна быть указана причина, а при обнаружении неправомерности действий управляющего конторы следует обратиться в суд.

Каковы примерные цены за работу по замене полотенцесушителя?

После окончания всех бюрократических проблем можно приступать к установке нового прибора для сушки полотенец. Есть три способа монтажа узла:

  • при полном совпадении межосевого расстояния и диаметров труб переделка не нужна (самый простой способ);
  • применение сварочных работ при отсутствии соосности и плохого состояния труб;
  • использование резьбовых соединений (самый распространенный вариант).

На данный момент приблизительная цена работ по замене полотенцесушителя составляет:

  • монтаж на готовую подводку труб без подгонки – 1500 руб.;
  • установка на готовую подводку с подгонкой – 12000 руб.;
  • смена агрегата с монтажом перемычки и двух кранов до размера 3/4 – 15500 руб.;
  • перенос прибора с подводкой труб без байпаса – 14000 руб.;
  • перенос агрегата с подводкой труб с монтажом байпаса – 19000 руб.

В остальном можно сказать, что стоимость работ зависит от сложности всей конструкции.

Для экономии собственных средств и сохранения нервов, по возможности следует прибегать к услугам компаний, которые имеют свидетельство СРО и берут все хлопоты с получением разрешения в ЖЭК. Можно использовать еще один альтернативный вариант, позволяющий избежать лишних проблем – электрический прибор для сушки полотенец.

Источник: http://kakpostroit.su/zamena-polotencesushitelya-cherez-zhek/

Как не влететь в копеечку: самостоятельная замена полотенцесушителя в ванной

По разным причинам может потребоваться замена полотенцесушителя в ванной, например, старое устройство выглядит не эстетично или потеряло свою эффективность.

В некоторых ситуациях подобным ремонтом занимаются сотрудники ЖКХ, но иногда всё проще сделать своими руками. Для этого стоит подробно ознакомиться с процессом замены устройства в ванной.

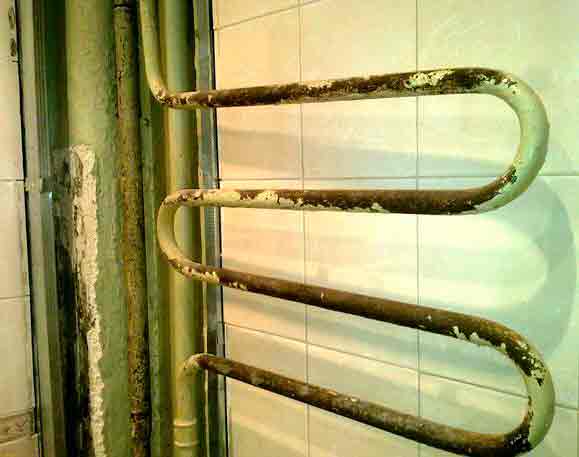

Причины замены полотенцесушителя в ванной комнате хрущевки

Подготовительные этапы

Кроме непосредственно работ по замене устройства, стоит знать, как правильно подготовиться. Для этого нужно сделать следующее:

  1. Согласовать ремонтные работы с ЖЭКом.
  2. Подобрать подходящее новое изделие.
  3. Приобрести все необходимые инструменты.
  4. Изучить досконально нюансы демонтажа и монтажа полотенцесушителя.

Организационные вопросы: кто должен заменить и за чей счет

Прежде чем приступать к замене, потребуется согласовать проведение работ через ЖЭК.

Для этого нужно обратиться в местный ЖЭК и написать заявление, изложив свою просьбу, чтобы уполномоченные лица в назначенный день перекрыли горячую воду в доме.

Если замена прибора происходит в «хрущёвке», то заодно нужно узнать уровень давления в трубопроводе. В зависимости от параметра давления в дальнейшем подбираются трубы для подключения устройства.

Когда меняют полотенцесушитель в приватизированной квартире, за замену и все работы платит собственник квартиры, если этот прибор не образует целостную конструкцию с системой водоснабжения или отопления. То есть, если на нём есть резьбовые соединения, и оно отсоединяется от системы водоснабжения, то бесплатно менять сотрудники ЖКХ не обязаны.

Важно! Если же полотенцесушитель является целостной системой с ГВС, то все работы по ремонту и замене устройства осуществляются бесплатно работниками ЖКХ.

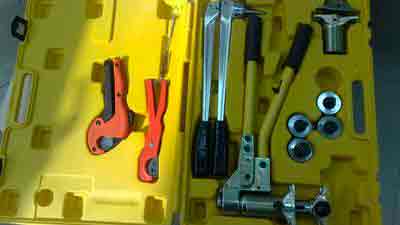

Подготовка инструментов перед тем, как поменять

Как обновить своими руками в приватизированной квартире

Чтобы процесс замены прибора произвести самостоятельно, важно ознакомиться ещё перед началом работ с каждым из этапов такого процесса.

Демонтаж: как снять и убрать старый

В первую очередь приступают к демонтажу старого прибора. Делают это в зависимости от типа его прикрепления к трубам:

  • Если устройство прикреплено с помощью резьбовых соединений, то их нужно открутить и снять полотенцесушитель.
  • Если прибор приварен к трубам, то потребуется использовать болгарку и срезать сушилку.
  • Во втором случае понадобится работу проводить с напарником, поскольку нужно, чтобы прибор кто-то придерживал.

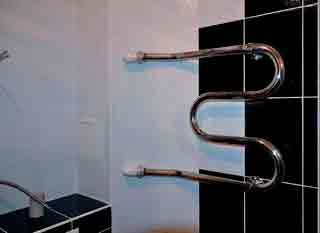

Фото 1. Полотенцесушитель приделан к стене при помощи резьбовых соединений, их просто откручивают при демонтаже.

  • Резать трубы следует только под углом 45 °C. Отмерить правильный угол можно при помощи строительного уровня.

Внимание! Перед демонтажом старого устройства из него нужно спустить воду.

Обустройство основного стояка, подводка труб, монтаж байпаса

Если новое изделие присоединяется к трубам сваркой, то понадобится воспользоваться сварочным аппаратом и с его помощью зафиксировать прибор с системой водоснабжения или отопления. Если же сушилка устанавливается с резьбовыми соединениями, то алгоритм действий следующий:

  • Сначала создаётся резьба с помощью плашки и трещотки с длинной рукояткой, припаиваются трубы ПВХ.
  • После этого на трубы надеваются фитинги.

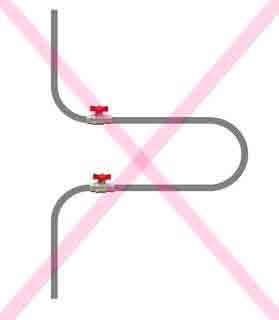

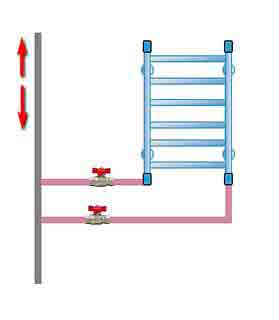

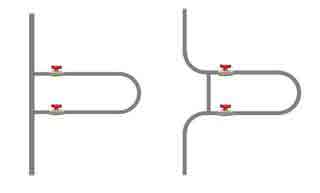

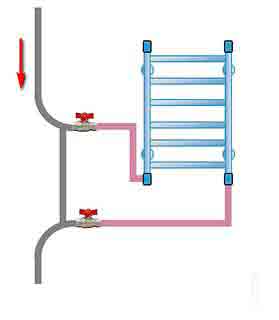

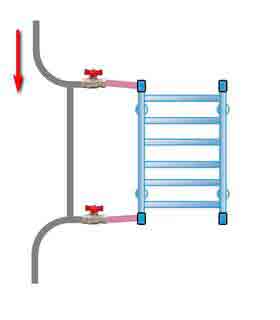

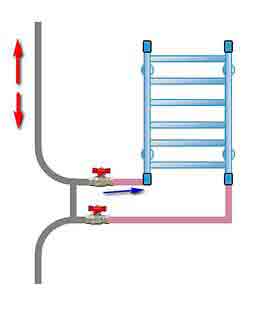

  • Приступают к обустройству байпаса — системы, которая позволяет перекрывать жидкость, независимо от работы центрального стояка водоснабжения.

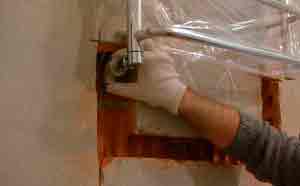

Фото 2. Процесс встраивания нового полотенцесушителя в стену, чтобы затем приварить его к трубам.

  • Сооружают отводную трубу и прикрепляют её двумя концам сушилки. Важно при этом помнить, что байпас в системе должен располагаться до водозапорных кранов.

Справка! При нарезании резьбы на трубу рекомендуется нанести смазку.

В процессе работы стоит придерживаться следующих рекомендаций:

  1. Если нужно осуществить пайку полипропиленовых труб, то в процессе их нельзя проворачивать.
  2. Для обеспечения герметизации резьбовых соединений не стоит использовать сантехнический лён.

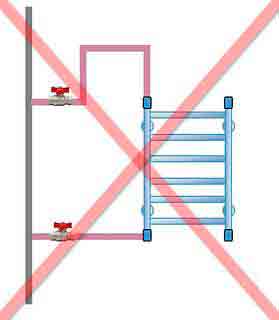

  3. Присоединяя новое устройство, стоит позаботиться о том, чтобы отступ от стены был равен 35 мм и больше. Если же диаметр трубы прибора больше 23 мм, то расстояние между стеной и полотенцесушителем должно составлять минимум 50 мм.
  4. Стоит установить кран Маевского для обеспечения возможности удаления воздуха из системы.

Установка нового

Чтобы закрепить новое устройство, потребуется надеть на прибор «американки» и обеспечить им хорошую герметизацию в стыках.

Приложить изделие к стене и обозначить при помощи маркера места его закрепления.

Просверлить в отмеченных местах отверстия, в которые будут монтироваться кронштейны и вставить в них дюбеля. Последнее — присоединение сушилки к стояку и фиксация его на кронштейнах.

Советы по эксплуатации прибора

Чтобы полотенцесушитель прослужил дольше, не требуется соблюдать каких-либо особых правил, лишь раз в полгода проводить осмотр прибора и прочищать его. В случае выявления мелких участков коррозии, которая ещё не привела к течи, стоит обратиться за помощью к специалисту в ЖЭК.

Полезное видео

Видеоинструкция, в которой специалисты показывают, как надо устанавливать новый полотенцесушитель.

Заключение

Чтобы самостоятельно заменить старый полотенцесушитель, потребуется выбрать подходящее устройство, приобрести перечень необходимых для ремонта материалов, согласовать все мероприятия с ЖЭКом и провести непосредственно работы по замене устройства. Они заключаются в снятии старого прибора, сооружении новых подводок к трубам и установки полотенцесушителя.

Источник: http://vantuz.guru/polotentsesushitel/remont-p/zamena-2/

Замена полотенцесушителя в ванной: этапы работ, советы по монтажу

Любая современная ванная комната в обязательном порядке оборудуется полотенцесушителем, предназначенным для сушки влажных полотенец и белья, а также способствующим дополнительному обогреву. Сантехнические приборы данного типа могут иметь разную форму и конструкцию и декорироваться эмалированным или хромированным покрытием. Их практическая функция заключается в поддержании комфортной температуры, поскольку они по сути заменяют собой батарею. В процессе эксплуатации может возникнуть необходимость замены полотенцесушителя в ванной на новую и более эффективную модель. Можно попробовать это сделать самому, но для этого нужно владеть определенными знаниями и учитывать множество важных моментов, которые мы разберем в этой статье.

  • 1 Способы подключения полотенцесушителя
  • 2 Почему полотенцесушитель холодный?
    • 2.1 Воздушная пробка
    • 2.2 Образование накипи
    • 2.3 Перегоревший ТЭН
    • 2.4 Что делать, если течет полотенцесушитель?

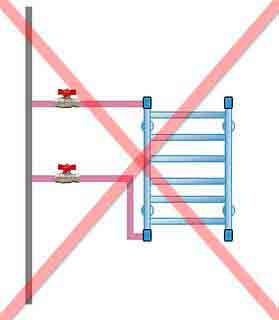

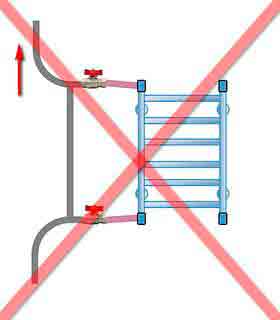

    • 2.5 Неправильное подключение
  • 3 Замена полотенцесушителя
    • 3.1 Инструменты для замены полотенцесушителя
    • 3.2 Этапы работ
    • 3.3 Процесс замены полотенцесушителя на видео
  • 4 Заключение

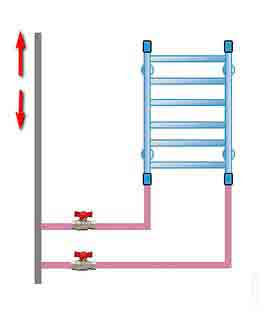

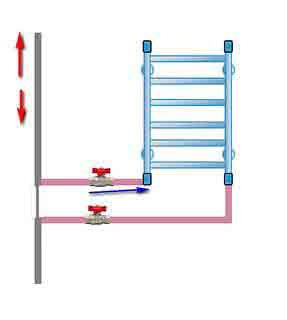

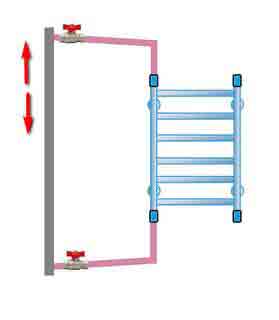

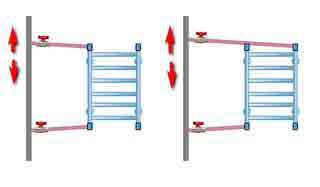

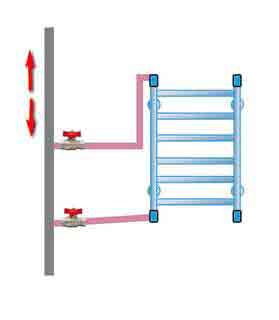

Способы подключения полотенцесушителя

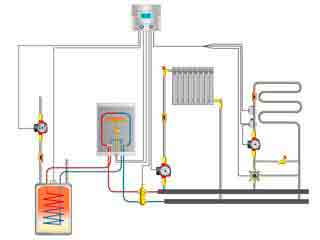

Полотенцесушитель может подключаться к ГВС или к системе отопления. Наиболее распространенным вариантом является подсоединение к отопительному контуру. В данном случае устройство будет нагреваться только в отопительный сезон.

Более удобным вариантом считается монтаж полотенцесушителя посредством его подключения к системе горячего водоснабжения. Эта технология установки традиционно используется в большинстве современных новостроек. Присоединение может выполняться путем создания специального ответвления или с помощью метода врезки в участок трубопровода. Преимущество данного способа заключается в том, что прибор будет нагреваться при включении горячей воды на протяжении всего года.

При замене полотенцесушителя подключение осуществляется диагонально, сбоку, а также сверху или снизу трубы. Врезка устройства может производиться непосредственно в квартирный водопровод или в стояк. Наибольшую эффективность обеспечивают диагональное и боковое подсоединение. К числу их достоинств относится то, что они не требуют смещения, оптимально подходят для различных моделей, а уровень напора воды в этом случае не влияет на качество ее циркуляции. Верхний и нижний методы подключения чаще всего используются при скрытой прокладке водопроводных труб, которые могут располагаться под потолком или монтироваться в полу.

Почему полотенцесушитель холодный?

Рассмотрим наиболее распространенные неисправности, возникающие в процессе эксплуатации полотенцесушителей, и подробно остановимся на способах их устранения.

Воздушная пробка

Подобная проблема актуальна как для водяных, так и для электрических моделей. Данное явление обусловлено вытеснением воздуха, что препятствует нормальной циркуляции воды в трубах.

Для восстановления работы прибора необходимо вывернуть специальный вентиль. Он может быть расположен на одном из выходов или размещаться под колпачком. Дождитесь, пока воздух полностью не выйдет наружу, после чего шипение закончится и из трубы тонкой струйкой потечет вода. Завершив работу, плотно закрутите воздушный клапан, вернув его в изначальное положение.

Образование накипи

Еще одной проблемой, из-за которой часто не греет полотенцесушитель, является накипь, скапливающаяся на внутренних стенках. Ее появление обычно обусловлено плохим качеством воды. Устранить данную неисправность поможет прочистка оборудования. Следует учитывать, что если прибор подсоединен к отопительной системе, подобные работы выполняются только во время отключения тепла.

Для удаления образовавшейся накипи залейте внутрь предварительно снятого и разобранного полотенцесушителя раствор с уксусом или лимонной кислотой. Оставьте трубу на 30-40 минут, после чего тщательно прочистите ее специальным сантехническим тросом. При его отсутствии можно воспользоваться обычным ершиком.

Перегоревший ТЭН

Данная неисправность может произойти только с электрическими моделями. Для восстановления нормальной работоспособности прибора необходимо аккуратно разобрать нагревательный элемент и прозвоните мультиметром все провода. Это позволит обнаружить короткое замыкание в электросети.

Что делать, если течет полотенцесушитель?

Протечка может произойти из-за износа герметизирующих элементов, механических повреждений или коррозии. Как правило, вода начинает подтекать в местах соединений. Устранить данную проблему можно путем установки новых фиксаторов, использования специальных сантехнических прокладок или затягивания соединительных и поворотных узлов.

Неправильное подключение

Температура полотенцесушителя непосредственно зависит от места размещения. Не рекомендуется устанавливать подобное оборудование далеко от стояка, так как в этом случае до него может не доходить горячая вода. Оптимальным вариантом является монтаж трубы таким образом, чтобы подача теплоносителя осуществлялась в ее верхнюю часть, а его вывод производился через нижнюю.

Зачастую полотенцесушитель перестает нагреваться при проведении сантехнических работ в соседних квартирах. Если соседи перекроют стояк, рекомендуется вызвать профессионального сантехника. Кроме того, причиной несоответствия температуры заявленным нормам могут стать действия коммунальных служб.

Замена полотенцесушителя

Если устранение неисправностей не помогло, единственным выходом из ситуации является замена полотенцесушителя на более новую и современную модель. Нужно учитывать, что в некоторых случаях для этого необходимо получить письменное разрешение от управляющей компании. Это обусловлено тем, что в ходе выполнения подобных работ напор воды в доме может ослабнуть, что требует своевременного оповещения соседей и получения их согласия.

Инструменты для замены полотенцесушителя

Чтобы заменить полотенцесушитель своими руками, вам понадобятся следующие инструменты:

  • Сварочный аппарат.
  • Соединительные фитинги.
  • Труборез или кусачки.
  • Болгарка.
  • Крепежные кронштейны.
  • Шаровые краны.
  • Полипропиленовые трубы.

Этапы работ

Замена полотенцесушителя осуществляется в несколько этапов:

  • Демонтаж старого прибора. Трубу удобнее всего срезать с помощью болгарки. После снятия змеевик необходимо освободить от креплений. Не забудьте предварительно перекрыть стояк и обязательно слить воду.
  • Нарезание резьбы. На водопроводных трубах нужно нарезать фаски соответствующего диаметра. От качества резьбового соединения непосредственно зависит надежность фиксации прибора. С целью предотвращения вероятности протекания стыки рекомендуется герметизировать при помощи льняной подмотки.
  • Обустройство байпаса. Его основная задача заключается в обеспечении работоспособности оборудования в случае возникновения неполадок или при возникновении аварийных ситуаций. Данный элемент системы представляет собой запасной канал, оснащенный запорной арматурой. После монтажа байпаса необходимо установить шаровые краны, с помощью которых можно будет перекрыть общедомовой стояк.
  • Установка нового обогревателя. Подсоедините прибор к подготовленным резьбовым соединениям. Важно учитывать, что он должен свободно держаться на кронштейнах, поэтому его нельзя приваривать к крепежным элементам. Оптимальное расстояние между змеевиком и поверхностью стены составляет 3-4 см.
  • Проверка качества подключения. После завершения установки необходимо удостовериться в герметичности системы и проверить ее работоспособность. Дождитесь полного прогрева прибора и убедитесь в отсутствии утечек теплоносителя. На завершающем этапе осуществляется заделка дефектов стеновой поверхности, которые могут образоваться в процессе демонтажных работ.

Процесс замены полотенцесушителя на видео

Наиболее наглядно весь процесс по монтажу полотенцесушителя своими руками представлен на видео.

[author_iframe width=740 height=500 url=https://www.youtube.com/embed/ZidqAX11uAM]

Заключение

Соблюдение представленных инструкций и четкое следование правилам монтажа позволит вам самостоятельно заменить полотенцесушитель в ванной комнате. При замене такого сантехнического оборудования важно учитывать требования техники безопасности. Использование качественных комплектующих и надежной запорной арматуры обеспечит продолжительную эксплуатацию прибора и исключит вероятность возникновения неисправностей.

Источник: http://v-teplo.ru/kak-zamenit-polotencesushitel-v-vannoy.html

Установка полотенцесушителя в ванной своими руками – как лихо заменить старую конструкцию?

Необходимые инструменты и материалы

При ремонте квартир в старых домах многие консультируются, как установить полотенцесушитель, чтобы заменить невзрачный агрегат на изящный хромированный. Нужную информацию можно получить и без услуг специалиста и даже провести такую операцию своими руками.

Чем заменить старый полотенцесушитель?

Современная ванная комната не обходится без простого, но весьма эффективного приспособления – полотенцесушителя. В большинстве случаев устройство представляет собой изогнутую особым образом трубу, предназначенную не только для сушки полотенец, но и для создания комфортного микроклимата в ванной. На сегодняшний день есть всего два вида: электрический и водяной. Каждый из них имеет не только особенности устройства, но и требует соответствующих правил монтажа.

Труба для сушки полотенец в ванной

Замена на электрический полотенцесушитель – менее традиционный подход, зато такой аксессуар более мобилен. Если требуется установить его в том месте, где невозможен доступ к водопроводным трубам, то монтаж не составит труда. Проблемами будут только хорошая гидроизоляция на электропровода и само соединение, да экономия электроэнергии. С установкой водяного полотенцесушителя своими руками связано много вопросов. Прежде всего предстоит выяснить, подключение будет производиться к отопительной системе или к трубе, поставляющей горячую воду. Первый случай встречается реже, так как обогрев ванной комнате в современных домах обычно идет по второму. Именно его и рассмотрим в качестве основного.

Демонтаж старого полотенцесушителя своими руками

Как установить водяной полотенцесушитель, если в ванной находится всего лишь изогнутая труба, по которой идет горячая вода? Прежде чем заменить ее красивым аксессуаром, важно удостовериться, можно ли перекрыть ее локально, в рамках одной квартиры. Если вентиля нет, придется договариваться с жилищной конторой для блокировки горячего потока во всем подъезде.

После перекрытия магистрали выдержите минут 15–20, чтобы вода ушла из системы, а затем можно пытаться поменять старый полотенцесушитель. Обычно трудностей эта операция не вызывает, разве только если с течением времени резьбовое соединение не «прикипело». Тогда необходимо будет попробовать нанести какое-либо антикоррозийное средство на место соединения, а после приложить некоторые усилия для снятия крепежа. Если уж ничего не помогает, придется удалять устройство с помощью болгарки. Впоследствии решить, как установить полотенцесушитель, будет немного сложнее, надо будет повозиться с основной трубой, делая резьбу.

Замена старого полотенцесушителя

Когда старое приспособление удалено, и все подготовлено к тому, чтобы подсоединить новый полотенцесушитель, следует воспользоваться случаем и снабдить выход дополнительной трубой, называемой «байпас», и двумя шаровыми кранами. Это весьма полезная конструкция, позволяющая в дальнейшем перекрыть воду, не выходя из ванной, если вы вновь решите поменять этот аксессуар.

Современные технологии таковы, что для водяных магистралей с успехом используются полипропиленовые трубы. Сейчас дефицита в них нет, а потому всегда можно подобрать нужный диаметр в любом строймаркете. Многие специалисты отдают предпочтение медным трубопроводам, считая их долговечней и прочней. Но тем, кто решил делать все своими руками, без помощи мастеров, все-таки лучше воспользоваться устройствами первой категории. Они легче монтируются, и нет необходимости приобретать приспособления для резки металла. К тому же такие трубы абсолютно не подвержены коррозии и, следовательно, более долговечны.

Монтаж нового устройства

Теперь перейдем к инструкции, как правильно установить водяной полотенцесушитель. В этом деле важно не спешить, чтобы избежать излишних перекосов, особенно если вы делаете такую операцию своими руками впервые.

Монтаж нового полотенцесушителя в ванной — пошаговая схема

Шаг 1: Выбираем модель

Прежде всего следует тщательно выбрать модель полотенцесушителя, чтобы он соответствовал как эстетическим вкусам, так и техническим требованиям. Затем – материал, из которого изготовлена сама конструкция. Распространенными сейчас считаются приспособления из нержавейки. По цене они гораздо выше остальных, зато и срок их работы, и надежность на высоте. Вторая по популярности – латунь. С точки зрения внешнего вида претензий к изделиям из нее нет, но они все-таки не столь долговечны и надежны как стальные.

Оптимальным решением можно назвать штаби-трубы, то есть изделия, армированные алюминием. Благодаря такому инженерному решению полностью исключается расширение за счет воздействия высокой температуры воды, и это свойство не только сохраняет удобство обработки пластика, но еще и сами трубы по прочности не уступают металлическим.

Шаг 2: Разметка

Отвечая на вопрос, как правильно установить полотенцесушитель в ванной, любой мастер первым делом ответит – держи вертикальный уровень. Именно за счет этого фактора достигается нормальная циркуляция жидкости по всему приспособлению и равномерность прогрева всей конструкции. Первоначально надо как следует замерять все расстояния между трубами, разметить места установки кронштейнов, которые будут держать все «сооружение». Следует еще отметить, что многие любят «прятать» подводку в стены. Значит, придется решать вопрос со штроблением канавок для прокладки труб.

Шаг 3: Монтаж

После того как сделана необходимая разметка, на стену устанавливаются кронштейны. И раз вы проводите работу своими руками, нужно знать, как сверлить стены и прикручивать эти детали. Затем сделайте пробную, «черновую» установку сушителя, замерив уровнем вертикальность его расположения. Если есть какие-то огрехи, постарайтесь их сразу же исправить. После закрепляем корпус устройства «набело» и подсоединяем к трубам. При установке не забывайте использовать уплотнительную нить или ленту, паклю, не упустите момент установки прокладок.

Резьбовое соединение требуется монтировать с особой осторожностью: слишком большое усилие может привести к срыву самой резьбы, а худшим исходом будет то, что придется полностью выбрасывать всю конструкцию. И помните главное: уплотнение, уплотнение и еще раз уплотнение! Вы же не хотите потом оплачивать еще и ремонт ванной соседей снизу, если их затопит?

Особо следует учесть, что вода должна циркулировать по сушителю от верхнего соединения к нижнему, и никак иначе!

Шаг 4: Проверка

И, наконец, когда все собрано и подключено, проведите проверку на протечку. Вначале, как вода будет пущена, осмотрите соединение со всех концов. Оно не должно быть влажным, а тем более нельзя допускать того, чтобы оттуда капала вода. Если такое случилось, придется снова отключать стояк, если идея с монтажом байпаса вам не понравилась. Пускать воду в полотенцесушитель следует плавно, открывать краны не резко, чтобы не произошло водяного удара. В противном случае может разорвать трубы, и окажется, что вместо комфорта вы устроили себе массу дополнительных проблем – заменить придется не только поврежденную трубу.

Особенности установки электрического полотенцесушителя

Как уже говорилось выше, монтаж своими руками приспособления с электронагревом гораздо проще, но необходимо обязательно помнить об особенностях, связанных с безопасностью его эксплуатации. Этих советов немного, но важность каждого из них вряд ли можно оспорить.

Источник: http://remoskop.ru/ustanovka-polotentsesushitelya-vannoy-svoimi-rukami-zamenit.html

Как заменить полотенцесушитель, советы новичкам

Практически в каждой ванной комнате устанавливается полотенцесушитель, представляющий собой небольшой сантехнический прибор. Он предназначается для эффективного обогрева помещения, а также используется для сушки полотенец или иных мелких вещей. Выпускается конструкция в многочисленных видах, отличающихся размерами, формами, правилами установки и иными параметрами. Некоторые модели являются неэффективными и некомфортными, поэтому нередко возникает необходимость замены. Нередко замена полотенцесушителя может потребоваться из-за того, что старая конструкция ломается или засоряется, поэтому перестает справляться со своими функциями, поэтому либо не греется, либо создает вовсе проблемы в работоспособности системы водоснабжения. Замена змеевика может выполняться своими силами, однако для этого надо тщательно разобраться в его конструкции, а также изучить правильную последовательность действий.

Варианты расположения

Нередко выбирается для замены новый змеевик, обладающий необычными размерами и формами. При этом не всегда получается установить его на место старой конструкции. Поэтому возникает вопрос относительно того, какой вариант его расположения следует выбрать.

Приобрести можно разные виды полотенцесушителей:

  • водяной — вчитается наиболее востребованным, так как прост в установке и эксплуатации;
  • электрический — его монтаж осложнен необходимостью подключать его к системе электроснабжения с непременным использованием УЗО и заземлением;
  • комбинированный — комфортен и удобен, так как будет работать при перебоях в поставке электричества или горячей воды от централизованных систем.

Наиболее часто выбирается для замены водяной прибор, причем его допускается подключать к отоплению или к горячему водоснабжению. Если требуется, чтобы изделие было горячим весь год, то выбирается вторая схема подключения. Если выбирается отопительная система, то наслаждаться возможностью сушить вещи на полотенцесушителе можно только в отопительный сезон. Зимой поменять конструкцию не получится, так как невозможно будет перекрыть систему в доме.

Нередко вместо обычного старого прибора выбирается полотенцесушитель, оснащенный боковым подключением. Его установка – это достаточно сложная работа, однако получается красивая и интересная конструкция в ванной комнате. Для его установки следует разобраться в способе его подключения, причем наиболее часто выбирается этот вариант тогда, если основные элементы конструкции утоплены в стену, поэтому снаружи имеются только выходы.

Если при замене полотенцесушителя он переносится на другое место, то учитываются рекомендации специалистов:

  • важно выбирать для ванной комнаты не только качественный, но и удобный змеевик, чтобы не возникала необходимость в его переносе или ремонте;
  • так как при процессе работы требуется отключать полностью стояк горячей воды, то желательно заблаговременно предупредить соседей об этом, чтобы не возникало споров и конфликтов с ними;
  • если планируется подключать изделие к системе отопления, то выполнять работу допускается только в теплое время года, когда радиаторы не греются;
  • для привлекательного внешнего вида ванной комнаты желательно все элементы крепления конструкции скрывать в стене, а также можно пользоваться фальш стеной или разными декоративными панелями;
  • проект переноса данного изделия непременно согласовывается с управляющей компанией, причем это выполняется до непосредственного выполнения работы, чтобы не возникли конфликты с работниками коммунальных служб;
  • при процессе выбора места расположения полотенцесушителя учитывается, что должно оставляться много свободного пространства для беспрепятственного обслуживания изделия.

Перенос змеевика дополнительно учитывает, что пользоваться им должно быть удобно для владельцев помещения.

Этапы замены полотенцесушителя

Как поменять полотенцесушитель в ванной своими руками? Данный процесс не обладает особыми сложностями, если в нем тщательно разобраться, а также пользоваться только качественными материалами. Он реализуется в нескольких последовательных этапах, причем каждому из них уделяется как можно больше внимания.

Необходимые инструменты

Замена полотенцесушителя своими руками выполняется при предварительной подготовке необходимых инструментов для этой работы. Перед покупкой конкретного змеевика следует тщательно изучить инструкцию, которая непременно прилагается к нему, чтобы определиться с правильной схемой его подключения. Заблаговременно подготавливаются не только инструменты, но и некоторые материалы, используемые в процессе монтажа, а к ним относится:

  • сам полотенцесушитель оптимального размера и формы, который будет комфортным и удобным для применения, а также прост в подключении;
  • кронштейны для его надежного крепления;
  • пластиковые трубы нужного диаметра;
  • нож, предназначенный для быстрой и аккуратной резки труб ПВХ;
  • отвертка, молоток, уровень, турбинка и гаечные ключи;
  • уплотнитель для соединений;
  • крепежи;
  • шаровые краны и разводные ключи;
  • накидные гайки;
  • колена ПВХ;
  • паяльник, с помощью которого соединяются пластиковые трубы;
  • муфты.

После подготовки всех необходимых элементов можно приступать к непосредственной замене конструкции.

Демонтаж старого устройства

Для установки нового змеевика требуется демонтировать старую конструкцию, причем даже эта работа должна выполняться правильно, для чего осуществляются последовательные действия:

  • получается разрешение на работу от ЖЭУ;
  • перекрывается горячая вода, для чего просто поворачивается соответствующий вентиль;
  • спускается полностью вода из старого изделия;
  • демонтируется конструкция, причем наиболее просто сделать это в случае наличия резьбовых соединений, а если змеевик представлен продолжением системы, то придется резать трубы, для чего используется стандартная болгарка;
  • во время резки учитывается, что оставшаяся труба должна иметь оптимальную длину, чтобы можно было в дальнейшем нарезать резьбу;
  • снимается старый сантехнический прибор с кронштейнов.

Демонтаж змеевика выполняется легко и быстро, но сложности могут возникнуть, если крепежи располагаются в стене, а при этом требуется заменить их.

Установка байпаса

Следующий этап предполагает установку байпаса, который называется по-другому перемычкой. Он представлен небольшим отрезком трубы, причем он оснащается специальными элементами для соединения с другими изделиями. Этот элемент считается непременным в процессе монтажа нового полотенцесушителя, поскольку при возникновении непредвиденных ситуаций может исправить положение.

Весь процесс делится на этапы:

  • на концы имеющегося змеевика устанавливаются специальные шаровые краны, причем именно они выступают элементами, которые при необходимости могут приостановить поток воды в конструкцию;
  • за счет наличия перемычки, даже при отключении полотенцесушителя вода в системе не перестает циркулировать, поэтому при необходимости провести ремонт со змеевиком, не потребуется отключать от горячей воды весь дом;
  • далее используется специальный инструмент – резьборезка, с помощью которого выполняется нарезка резьбы на трубе;
  • байпас оснащается качественными вентилями, причем именно тремя, так как два должны располагаться там, где труба змеевика соединяется с байпасом, а вот третий находится непосредственно в байпасе;
  • монтируется в перемычку еще один шаровой кран, причем он необходим для того, чтобы при необходимости можно было без проблем удалять из системы лишний воздух, создающий препятствие для оптимального нагрева полотенцесушителя.

Желательно в процессе установки байпаса пользоваться нержавеющими трубами, чтобы обеспечить длительный срок службы конструкции. После выполнения всех подготовительных работ начинается непосредственная установка полотенцесушителя в ванной своими руками.

Монтаж нового прибора

Как только все подготовительные процессы будут полностью реализованы, можно приступать к непосредственному подключению и креплению нового полотенцесушителя. Для этого выполняются последовательные действия:

  • кронштейны, предназначенные для крепления полотенцесушителя, присоединяются к стене помещения, где необходимо установить новое изделие, причем желательно заблаговременно для этого процесса нанести на стену разметку;
  • чаще всего для выполнения данной работы требуется сделать отверстие в плиточном покрытии, причем важно действовать аккуратно и с использованием специальных сверл, так как иначе велика вероятность нарушить целостность дорогостоящего кафеля;
  • в полученные отверстия вставляются дюбели из пластика, после чего сантехнический прибор приставляется к стене;
  • осуществляется его крепление, для чего используются шурупы, закручиваемые с помощью стандартной отвертки или шуруповерта, причем последний вариант считается наиболее оптимальным, так как обеспечивается быстрый и качественный результат;
  • в строительных нормах указывается оптимальное расстояние от плиточного покрытия до оси трубы змеевика, причем если используется труба диаметром в 2,3 см, то расстояние должно быть равно 3,5 см, а если труба равна в диаметре 5 см, то расстояние должно быть не меньше 5 см;
  • подключается змеевик к стояку горячего водоснабжения, а для этого он подсоединяется к вентилям, имеющимся на перемычке, а для этого используются фитинги, причем они могут быть угловыми или прямыми, а выбор зависит от типа самого прибора;
  • важно аккуратно затягивать крепления, так как существенные усилия могут привести к нарушению целостности резьбы;
  • все резьбовые соединения уплотняются, причем для этого можно пользоваться специальными герметичными средствами или стандартной льняной подмоткой;
  • после подключения оборудования к стояку, соединяется полотенцесушитель с водопроводом, для чего используются специальные фитинги;
  • проверяется герметичность и надежность всех полученных соединений, для чего прощупываются швы, а при обнаружении протеканий непременно вновь уплотняются эти места;
  • плавно начинают открываться краны, что приведет к полному заполнению прибора водой, причем если сделать это резко, то велика вероятность возникновения гидравлического удара.

При процессе работы учитывается, что по змеевику вода должна проходить только сверху вниз, поэтому в его верхний раструб непременно подключается подающий стояк.

В результате выполненных работ обеспечивается замена полотенцесушителя в ванной комнате. Если разобраться, как заменить полотенцесушитель в ванной своими руками, данный процесс не будет казаться сложным или длительным. За счет самостоятельной работы не потребуется тратить существенные денежные средства на оплату труда специалистов. Если точно следовать правильной инструкции, а также пользоваться только высококачественными материалами и инструментами, то гарантируется получение долговечного и оптимального результата работы. Пользоваться таким змеевиком будет удобно и комфортно на протяжении круглого года.

Источник: http://vannayasovety.ru/oborudovanie/zamena-polotencesushitelya.html

Установка полотенцесушителя в ванной комнате: инструкция для электрических и водяных моделей

Переоборудование обычно проводят при капитальном ремонте, когда полностью меняется облик интерьера. Например, в старых домах заменить старый змеевик необходимо в целях профилактики. Стальные изделия способны прослужить десятки лет, но и у них есть ограничения по сроку эксплуатации. Во влажной среде при постоянной высокой температуре металл ржавеет. Ситуация опасна тем, что снаружи это не заметно. Установку полотенцесушителя в ванной комнате можно провести своими руками. При монтаже нужно соблюдать важные правила, которыми мы поделимся в этой статье.

Устанавливаем полотенцесушитель

  • Принцип действия
  • Материал
  • Форма и размер

Выбор прибора

Принцип действия

Сушилки можно разделить на три основные группы.

  • Водяные — подключающиеся к системе отопления или ГВО.
  • Электрические, работающие от сети.
  • Комбинированные, сочетающие в себе эти два принципа.

Водяные используются наиболее часто. Их главное преимущество в том, что за теплоноситель платить не нужно. Основной недостаток — сложность монтажа, особенно если планируется перенос радиатора. В последнем случае потребуется согласование с управляющей компанией. При аварии будет заблокирован весь стояк. Еще один минус— возможность протечки при некачественном монтаже или неправильном выборе изделия.

Электрический полотенцесушитель TERMINUS

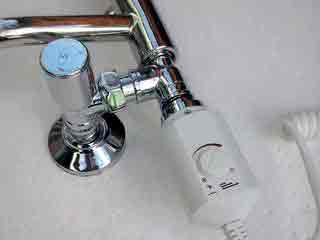

Электрические приборы безопасны, но они расходуют много энергии. Их можно повесить на любом расстоянии от системы ГВО и отопления. Батарею размещают не только в санузле, но и в других помещениях — гардеробных, кухнях, прихожих. Для питания им понадобится отдельная розетка. В санузле или кухне она должна иметь устройство защитного отключения.

Комбинированные модели обеспечивают бесперебойную работу даже при отключении воды или электричества.

Перед тем как установить полотенцесушитель в ванной самостоятельно, следует выяснить, как это повлияет на напор воды в стояке, а также на напряжение в сети. Эту информацию можно уточнить в управляющей компании.

Материалы

Одним из важнейших свойств изделия является его долговечность. Она зависит от качества материала, а также от того, насколько правильно выполнено подключение.

Виды металлов

  • Нержавейка. Труба из нержавейки должна иметь хромированную внутреннюю поверхность, иначе она будет окисляться под воздействием примесей. При реакции они создают налет на стенках. Постепенно накапливаясь, он препятствует потоку жидкости.
  • Медь и латунь отличаются хорошей теплоотдачей, но служат не долго. Это мягкий материал, и его легко деформировать при проведении ремонтных работ. Следует учитывать то, к какой системе подключается прибор. Горячая водопроводная вода проходит подготовку, при которой в ее состав вводятся химически активные соединения. Они безопасны для человека, но с некоторыми металлами вступают в реакцию.
  • Черная сталь. Используется в основном для частных домов. Она не выдерживает высокого давления и быстро приходит в негодность независимо от того, насколько правильным было подключение. Внутренняя поверхность должна иметь слой антикоррозионной защиты.

Форма и размер

Чем больше площадь излучения, тем прибор эффективнее. Следует учитывать, что, проходя по контуру, теплоноситель постепенно остывает. Если вода в стояке недостаточно горячая, лучше выбрать батарею поменьше или использовать модель, работающую от розетки. Средняя температура жидкости в системе ГВС равна 60 градусам.

Форма может быть самой разной: от М-образных до лесенки.

Проще всего смонтировать модель, у которой расстояние между входным и выходным отверстиями такое же, как и у старого радиатора. В этом случае не придется делать новые отводы.

Если предстоит изменить высоту установки полотенцесушителя от пола, придется отключать систему ГВО до окончания сварочных работ.

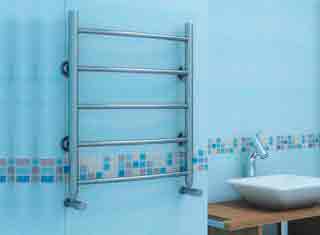

Водяной полотенцесушитель TERMINUS

В квартирах давление позволяет использовать конструкции, подключающиеся не сбоку, а снизу. У такого решения больше недостатков, чем достоинств. Его единственная цель — дополнение необычного интерьера. Коммуникации придется тянуть через пол. Их длина вырастет в несколько раз по сравнению с трубами, которые применяются для подсоединения обычных приборов. Когда теплоноситель доберется наконец до контура, его температура упадет на несколько градусов. Еще одна проблема — низкое давление на верхних этажах многоквартирных зданий. Его может просто не хватить, чтобы поднять водяной столб до уровня контура.

Монтаж на стену полотенцесушителя в ванной своими руками

Работы включают в себя демонтаж старого оборудования, новую подводку с запорными устройствами, подсоединение радиатора. Это переоборудование согласовывается с управляющей компанией. Рассмотрим план действий пошагово.

Инструменты и материалы

  • Стальная или полипропиленовая арматура для подводки и байпаса. Ее следует заранее отмерить и заготовить элементы нужной формы и длины.
  • Шаровые краны.
  • Кронштейны, на которых будет держаться вся конструкция.

Перед началом проведения работ необходимо проверить комплектацию батареи.

Комплектация батареи

  • Переходники с прокладками.
  • Запорные узлы.
  • Регулирующиеся кронштейны или другие крепежи.

Водяной полотенцесушитель Energy Modern

Демонтаж змеевика

Прежде чем устанавливать новое оборудование, нужно избавиться от старого. Если байпас и запорные устройства отсутствуют, стояк необходимо перекрыть. Сделать это может только представитель управляющей организации.

Сварные швы срезаются болгаркой, резьбовые стыки раскручиваются. Корпус снимается с держателей. Понадобятся тряпки и емкости для сбора воды с пола. Необходимо сохранить часть трубы, чтобы нарезать на ней резьбу. Лучше оставить запас, а потом лишнее спилить. Желательно, чтобы длины хватило для установки обходной перемычки и запорных устройств.

Разметка

Чтобы корпус висел строго горизонтально, разметка должна быть выполнена по строительному уровню. Даже при незначительном перекосе в верхней части внутренней камеры образуется воздушный пузырь, затрудняющий движение потока.

На стене прочерчивают горизонтальные линии на уровне входного и выходного отверстий. Затем наносят габариты батареи и отмечают места расположения кронштейнов. Их можно отрегулировать, выставив необходимое расстояние до стены. Обычно производители указывают его на упаковке. Если отделки еще нет, следует учесть ее толщину и добавить запас 1-2 см. Для креплений используются шурупы и дюбели.

Источник: http://www.ivd.ru/stroitelstvo-i-remont/santehniceskoe-oborudovanie/ustanovka-polotencesushitelya-v-vannoj-komnate-instrukciya-dlya-elektricheskih-i-vodyanyh-modelej-53541

Установка и подключение полотенцесушителя в ванной своими руками

Обычно установка полотенцесушителя в ванной комнате не вызывает особых трудностей – трубчатый обогреватель подвешивается на стену с помощью штатного крепежа (идет в комплекте). Другой вопрос – присоединение сантехнического прибора к инженерным сетям частного дома или квартиры. Выбор схемы подключения зависит от типа и расположения нагревателя внутри помещения. Как установить полотенцесушитель и подключить его своими руками, читаем в нашем руководстве.

  • 1 Виды сушилок для полотенец
  • 2 Рекомендации по установке
  • 3 Подключаем электрический обогреватель
  • 4 Подключение водяного полотенцесушителя
  • 5 Напоследок о комбинированных сушилках

Виды сушилок для полотенец

Итак, все настенные обогреватели для ванной делятся на 3 разновидности:

  1. Электрические, работающие от сети 220 вольт. Бывают 2 типов – с нагревательным кабелем внутри либо жидким теплоносителем и ТЭНом. Оба варианта подключаются одинаково.
  2. Водяные полотенцесушители присоединяются к системе горячего водоснабжения или отопления.
  3. В комбинированных двухконтурных приборах теплоотдача организована от 2 источников – электричества и сети ГВС.

Примечание. Устройство комбинированных сушилок довольно простое. Обогреватель состоит из 2 отдельных контуров – электрического и водяного, которые способны работать одновременно либо поочередно. Соответственно, цена универсальных полотенцесушителей в 1.5–2 раза выше.

Принцип работы электроприборов следующий: ТЭН или кабель нагревается до заданной температуры, потом терморегулятор отключает питание. После охлаждения трубчатого корпуса на 3–5 °C нагрев автоматически возобновляется. В ТЭНовых сушилках, наполненных незамерзающей жидкостью, предусмотрен сброс воздуха через кран Маевского.

С водяными сушилками проще – они прогреваются до температуры протекающего внутри теплоносителя. Корпус изготавливается из нержавеющей или черной окрашенной стали, реже – из меди. Форма – в виде лесенки, змеевика, Е-образный, М-образный. Поскольку мы рассматриваем сугубо монтаж полотенцесушителя, форма и материал большой роли не играет, значение имеет лишь способ подключения – боковой или нижний.

Рекомендации по установке

Обогреватель следует монтировать после окончания отделочных работ – укладки кафельной плитки, обшивки пластиковыми панелями или другим материалом. Если производится замена старого змеевика на новый полотенцесушитель, сначала выполняется демонтаж, делается ремонт (при необходимости), потом – установка и подключение.

Большие вертикальные приборы можно ставить на высоте 15 см от пола, как показано на чертеже. Подводящие трубопроводы лучше класть скрыто, под уклоном

Замечание. Скрытая подводка труб к водяному обогревателю ведется до начала отделки (смотрим фото выше). Технология стандартная: болгаркой прорезаем в стене борозды, ширина равна диаметру трубопровода плюс утеплитель из вспененного полиэтилена. Потом прокладываем подводки и ставим водорозетки или просто выводим наружу резьбы.

Дадим несколько советов, как правильно разместить полотенцесушитель в ванной и закрепить на стене:

  1. Водяную сушилку старайтесь расположить поближе к стояку, если планируется подсоединение к системе ГВС. При подключении к отоплению размещение нагревателя роли не играет.
  2. К монтажу электрического прибора есть требование норм – минимальное расстояние между розеткой (проводкой) и краем ванны (раковины, душевой кабины) должно составлять 60 см.
  3. На какой высоте вешать полотенцесушитель. Здесь нет четких требований, оптимальный отступ от пола лежит в пределах 900…1200 мм. Подбирайте высоту из соображений удобства пользования. Исключение – электрические обогреватели, которые ставятся не ниже 60 см от напольного покрытия.
  4. Всегда изучайте инструкцию по монтажу и эксплуатации изделия. Производитель обязательно приведет чертеж с размерами и укажет все технологические отступы, если таковые требуются.

Настенные поворотные модели желательно крепить ближе к углу ванной комнаты

  • Допускается устанавливать сушилку над стиральной машиной. Если последняя загружается сверху, то электрообогреватель не должен препятствовать свободному открыванию крышки.
  • Чтобы повесить змеевик на стену, применяйте штатные декоративные кронштейны и дюбели. Исключение – установка на гипсокартон или перегородку из пористых материалов, понадобятся специальные крепления, выдерживающие вес полотенцесушителя.
  • При разметке отверстий старайтесь не попасть в швы между кафельными плитками, лучше отступить от края 0.5–1 см. Иначе в процессе сверления облицовка может треснуть.
  • Нельзя располагать электрическое устройство для сушки прямо над ванной.
  • Можно окончательно поставить сушилку до завершения облицовочных работ, как делают опытные сантехники. Под плитку предусматривается зазор – между стеной и отражателем оставляют 10–12 мм, то есть, выдвигают корпус вперед. Но при монтаже своими руками лучше вывести трубы, закрыть их заглушками, а полотенцесушитель подвесить позже, как показывает мастер на видео:

    Источник: http://otivent.com/ustanovka-polotencesushitelya-v-vannoj

    Установка полотенцесушителя в ванной: устанавливаем своими руками в ванной комнате, видео

    Полотенцесушитель в ванной комнате – чрезвычайно удобный прибор. Благодаря ему, комфортность пользования этим помещением значительно возрастает. Всегда есть возможность просушить влажные полотенца, одеть после душа теплый халат, а для молодых мам очень важным моментом является и сушка детских вещей после экспресс-стирок, которые порой случаются по нескольку раз на день. Да и в самой ванной от размещённого на стене полотенцесушителя — значительно теплее, так как он играет еще и роль своеобразного радиатора отопления.

    Установка полотенцесушителя в ванной

    Те старые полотенцесушители, которые ранее повсеместно устанавливались в городских квартирах, многих уже не удовлетворяют с эстетической точки зрения. Поэтому, задумывая ремонт в ванной или в совмещённом санузле, хозяева планируют и установку нового прибора, на старом месте, либо с переносом на более удобную, с их точки зрения, позицию. Но при всей кажущейся простоте подобной операции, установка полотенцесушителя в ванной все же подчиняется целому ряду важных правил. Если их не учитывать, то либо прибор не будет функционировать так, как хотелось бы, либо, что еще хуже, нарушиться нормальная работа всей системы горячего водоснабжения или отопления.

    Главная направленность данной публикации и будет заключаться в том, чтобы дать хозяевам квартиры представление, какие схемы подключения полотенцесушителя считаются приемлемыми и эффективными. Следует полагать, что если домашний мастер берется за такое дело, его уже не следует учить основным приемам сантехнического монтажа. Ну а если все же будет приглашаться сторонний специалист – будет возможность проконтролировать его работу, так как в этой среде промышляет немалое количество откровенных халтурщиков.

    Общие представления о работе полотенцесушителя

    Существует несколько типов подобных приборов. Подавляющее большинство из них рассчитано на работу при подключении к трубопроводу, по которому циркуляция разогретой жидкости. В продаже в наше время появилось немало электрических моделей, которым необходимо только подключение к сети питания. Это, так сказать, «отдельно стоящая» категория полотенцесушителей, установка которых не требует соблюдения особых требований – важно соблюсти лишь правила электробезопасности. По большому счету, установка подобного прибора мало чем отличается от подключения, скажем светильника или обогревательного конвектора.

    Разнообразие полотенцесушителей – чрезвычайно велико, и по внешнему исполнению, и по принципу действия.

    Самыми «проблемными» были и остаются все же полотенцесушители водяного принципа действия – именно с их монтажом возникает наибольшее количество вопросов. Приборам такого типа и будет в основном посвящено дальнейшее изложение.

    Полотенцесушители комбинированного типа подчиняются при подключении к трубной разводке общим правилам

    Сразу оговоримся, что можно приобрести модель комбинированного типа, которая будет работать благодаря циркуляции горячей воды, но может при необходимости переключаться и на электрический обогрев. Тем не менее, подключение подобных полотенцесушителей к контурам труб подчиняется общим правилам, поэтому в отдельную категорию их выносить не будем.

    Как разобраться в многообразии полотенцесушителей?

    Предлагаемый ассортимент подобных приборов – чрезвычайно широк, что может даже поставить тупик при выборе. Помочь в этом вопросе поможет специальная публикация нашего портала – «Как выбрать полотенцесушитель» .

    Итак, для нормальной работы полотенцесушителя необходим поток разогретой жидкости через него. В многоэтажных домах, где горячее водоснабжение было организовано по принципу постоянной циркуляции воды, этот прибор, как правило, представлял собой просто обычную петлю трубы горячего стояка, чаще всего – на нисходящей части «кольца», то есть с потоком, направленным сверху вниз. В этом был заложен тот смысл, что потребители получают горячую воду требуемой температуры, независимо от этажа проживания, а уже при возвращении потока шел дополнительный отбор тепла на полотенцесушителях.

    Всем с ранних лет знакомые полотенцесушители, стоявшие в большинстве городских квартир. По сути – петля на обратном стояке горячего водоснабжения

    Обратите внимание – труба, формирующая петлю (одну, в полотенцесушителях U-типа, или две – М-типа) имеет диаметр такой же, как и на самом стояке, или даже больше. Это – требование для обеспечения нормальной, без помех и излишнего гидравлического сопротивления, циркуляции в локальном контуре ГВС.

    Понятно, что подобные полотенцесушители в настоящее время уже очень часто не удовлетворяют хозяев по своей внешности. Принимается решение об их замене на более современные, максимально подходящие по своим эстетическим качествам к создаваемому в ванной интерьеру. И вот здесь начинаются «чудеса». Некомпетентное вмешательство домашних мастеров или даже «горе-сантехников» (которых, к сожалению, весьма немало), приводит к тому, что, в лучшем случае, полотенцесушитель не работает вовсе или прогревается неравномерно (особенно это касается приборов типа «лесенка»). А в худшем – нарушается функционирование системы горячего водоснабжения во всем стояке подъезда, что влечет за собой меры административного воздействия и, безусловно, обострение отношений со всеми соседями.

    Дело в том, что непродуманные решения, основанные чаще всего на желание скрыть трубы подводки или приобрести прибор оригинальной формы, без учета особенностей его подключения, приводят к нарушению гидравлического баланса в системе. Поэтому далее в статье будут предложены варианты схем подсоединения полотенцесушителей, из которых можно выбрать наиболее подходящую. Кроме того, внимание будет уделено и схемам спорным, заведомо нерабочим, а то и вовсе запрещенным к реализации.

    Еще одна оговорка, прежде чем перейти к рассмотрению схем. В дальнейшем будет речь идти в большей мере об установке полотенцесушителя именно в систему горячего водоснабжения. Дело в том, что в частных домах или в квартирах, где организовано автономное отопление эти приборы нередко являются составной частью именно системы отопления. С одной стороны – вроде бы удобно, но с другой – в летний период, когда обогрев дома не нужен, прибор становится «недееспособным».

    Один из универсальных вариантов организации автономного отопления и горячего водоснабжения, с включением полотенцесушителя в общую схему

    Другой вариант – это подключение полотенцесушителя к системе автономного горячего водоснабжения, оснащенной бойлером косвенного нагрева с автоматизированной циркуляционной схемой работы.

    Схемы в обоих вариантах автономных систем могут быть весьма разнообразными, сложными, но подчиняющимися уже несколько иным правилам. Поэтому это вопрос также будет «выведен за скобки», так как относится уже к другому разделу, больше связанному с системами отопления.

    Цены на полотенцесушители

    Какую схему подключения полотенцесушителя выбрать?

    Простейшие схемы врезки полотенцесушителей

    Итак, ранее полотенцесушители чаще всего являлись неотъемлемой частью циркуляционного стояка горячего водоснабжения. При такой схеме подключения их работе абсолютно ничего не может помешать – раз диаметр «змеевика» не меньше диаметра трубы стояка, гидравлическое сопротивление, даже счет удлинения магистрали, практически не возрастает. Пока в системе циркулирует горячая вода, будет разогретым и сам прибор.

    Самая простая схема установки полотенцесушителя. Сам по себе прибор является участком стояка горячего водоснабжения

    Обратите внимание на показанные красные стрелочки. Направление потока на работоспособность полотенцесушителя при подобном подключении – абсолютно не влияет. Простота и надёжность подобного подключения подвигает владельцев квартир не отказываться от него и при смене полотенцесушителя. Достаточно выбрать современную модель с соответствующим межосевым расстоянием и диаметром трубы, чтобы не допустить заужения стояка.

    Установлены новые полотенцесушители, без каких-либо изменений в конфигурации стояка горячего водоснабжения.

    Монтаж тоже не выглядит слишком сложным. Необходимо договориться коммунальщиками о временном отключении стояка и сливе из него воды. Затем старый полотенцесушитель демонтируется (или срезается). На его место устанавливается новый, по технологии, наиболее подходящей к конкретным условиям. Это может быть приваривание резьбовых патрубков с дальнейшей «запаковкой» прибора, использование, по возможности, сохранившихся резьбовых участков, и т.п. Нередко прибегают и к обновлению самого стояка – например, меняют его на полипропиленовый, не снижая внутреннего диаметра трубы. Тогда установка будет еще проще – ввариваются соответствующие фитинги для перехода на резьбу, и к ним уже монтируется полотенцесушитель.

    Сам стояк нередко прячут за декоративный короб, который «маскирует» всю разводку труб в ванной или санузле. Но принципиально, при любой схеме подключения, это не должно сказываться на ее конфигурации.

    Стояки холодной и горячей воды закрыты декоративным коробом, но схема подключения при этом остается неизменной

    Каким бы образом ни проводился монтаж, нельзя допускать двух ошибок:

    — Нередко при установке металлопластиковых труб происходит невольное заужение прохода, что связано с особенностями строения пресс-фитингов. Это может сказаться на общей работоспособности всего стояка, так как на локальных участках резко возрастает гидравлическое сопротивление.

    Достаточно часто допускаемая ошибка – конструкция фитинга для металлопластиковых труб подразумевает резкое сужение проходного диаметра, а на общем стояке это – не рекомендуется

    Вторая дилетантская ошибка – это установка перед полотенцесушителем запорных устройств. Нет слов – наличие кранов позволяет самостоятельно отключать прибор, когда в нем нет необходимости, а если нужно – проводить демонтаж или какие-либо ремонтные работы. Краны обычно и ставят, но только не так, как показано на иллюстрации ниже.

    Совершенно недопустимая схема монтажа полотенцесушителей – запорная арматура оказывается на самом стояке

    Перекрытие любого крана практически парализует работу всего стояка. Циркуляция прекращается, подача воды из смесителей, возможно, и сохранится, но обездвиженный объем быстро остынет, и чтобы получить на выходе горячую воду, придется сливать немалое количество охлаждённой. Кроме того, при закрытом кране не исключено и завоздушивание стояка. Одним словом, никаких запорных устройств на стояке (а в данном случае полотенцесушитель – это его неотъемлемая часть) не допускается.

    Учитывая то, что краны перед полотенцесушителем все же весьма полезны, от показанной выше схемы все чаще отказываются, организуя систему, в которой присутствует байпас. Это – перемычка, соединяющая, идущие от стояка к полотенцесушителю. Варианты здесь могут быть разными. Так, в качестве байпаса может выступать и сам стояк, к которому приварены патрубки для подключения полотенцесушителя – в современных новостройках чаще всего планируется именно такая разводка, которая дает хозяевам максимальное количество вариантов подключения.

    Если переделывается старая подводка, наподобие такой, как была показана выше, то байпас может ввариваться или монтироваться на резьбу на горизонтальных участках, отходящих от стояка к прибору. В любом их случаев после байпаса вполне можно устанавливать краны – на общую циркуляцию в стояке системе это влияния не окажет.

    На левом фрагменте в качестве байпаса выступает сам стояк. На правом установлен смещенный байпас того же диаметра, что и стояк.

    Установкой байпаса решается сразу масса проблем. Во-первых, обеспечивается подача горячей воды примерно одной температуры во все квартиры, расположенные в стояке, независимо от этажа. Хозяин квартиры волен в любой момент отключить свой полотенцесушитель или даже вовсе снять его, перекрыв запорные шаровые краны. Мало того, он вполне может установить на полотенцесушителе термостатический регулятор, который способен поддерживать температуру в «змеевике» на определённом уровне, по аналогии с радиаторами отопления.

    Существует расхожее мнение, что байпас должен быть обязательно или смещенным, или иметь заужение (на один диаметр меньше подводки). Действительно, такой подход должен несколько улучшать циркуляцию воды через полотенцесушитель. Но практика показывает, что особого различия при простых по конфигурации приборах не наблюдается – вода прекрасно циркулирует и с прямым не зауженным байпасом, так как, помимо принудительного циркуляционного потока в дело вмешивается еще и гравитационный, обусловленный разницей плотности нагретой и несколько остывшей в полотенцесушители жидкости. Кстати, зауженный байпас может даже сыграть и отрицательную роль при некоторых обстоятельствах. В дальнейшем будут рассмотрены несколько схем с различным расположением байпаса или врезанных в стояк ГВС патрубков.

    Но вот, что совершенно недопустимо – это устанавливать на любой байпас запорную арматуру. Никакие отговорки, дескать, этот кран улучшает циркуляцию через сушилку, и будет всегда открываться, если перекрыты краны на сам прибор – не должны приниматься в расчет. По существующим правилам у хозяина квартиры в многоэтажке в принципе не должно быть возможности самостоятельного перекрытия стояка. То, что он может поручиться за свое благоразумие, вовсе не исключает случайностей, из-за которых может быть перекрыта циркуляция горячей воды для всего подъезда.

    Такая схема подключения в условиях многоквартирного дома – совершенно недопустима

    Кстати, такая схема подключения очень широко «гуляет» по просторам интернета (даже с приложением фотографий выполненных работ), где недобросовестные авторы статей ее выдают, как один из возможных вариантов. Стоит весьма предвзято отнестись к подобной публикации!

    В условиях частного дома, где система отопления и горячего водоснабжения полностью автономна, владелец может устанавливать какую ему угодно запорную арматуру там, где сочтет это нужным. Однако, и в таком случае необходимость подобного крана на байпасе выглядит весьма сомнительной – все можно решить правильной балансировкой системы и установкой термостатических приборов.

    Ассортимент полотенцесушителей не ограничивается простейшими моделями с боковым подключением. Многие выбирают полотенцесушители с нижним, диагональным или даже универсальным расположением патрубков для монтажа к трубам подводки. Именно с такими приборами и возникает больше всего путаницы, допускается максимальное количество ошибок, когда, после установки и подключения, оказывается, что полотенцесушитель или еле греет, или вообще наглухо «заперт». Поэтому дальнейшее рассмотрение будет посвящено различным вариантам монтажа по более сложным схемам.

    Читайте, как сделать ремонт в ванной своими руками с полной инструкцией и фото, в нашей новой статье.

    Рекомендуемые и непозволительные схемы подключения полотенцесушителей

    Боковое или диагональное подключение

    На первое место поставим схему, которая отличается высокой универсальностью и оттого применяете чрезвычайно часто. В принципе, она во многом повторяет простейшие варианты, о которых уже рассказывалось выше.

    Несложная в исполнении схема установки полотенцесушителя в двух вариантах – с боковым и диагональным подключением

    Схема одинаково хорошо работает с полотенцесушителем типа «лесенка» универсального подключения, с подачей воды в стойке сверху или снизу. Она не требует ни смещения, ни заужения байпаса. Не прослеживается никакой зависимости от напора воды в стояке и скорости ее перемещения. Удаление от стояка, в принципе, также не регламентируется. При соблюдении всех правил подключения нет нужды прибегать к стравливанию воздуха, если происходило временное отключение подачи воды.

    Чтобы подобная схема демонстрировала все свои преимущества, необходимо придерживаться следующих правил:

    • Нижняя точка врезки в стояк должна быть ниже нижнего патрубка подключения полотенцесушителя. Соответственно, верхняя врезка – выше верхней точки подключения. При этом соблюдается уклон примерно в 20-30 мм на погонный метр подводки. Правда, это условие становится даже необязательным, если полотенцесушитель расположен на удалении не более 2 метров от стояка, а для подводки используются трубы диаметром 32 мм и выше. В таких условиях вполне можно ограничиться горизонтальной подводкой.
    • На участках подводки не допускается никаких изгибов, так как они становятся потенциальными «сборщиками воздуха», препятствующими нормальной циркуляции воды.
    • Заужения или смещение байпаса не требуется. Мало того, при подаче воды снизу зауженный байпас становится только помехой, который может и вовсе запереть внутреннюю циркуляцию через теплоноситель. При подаче воды сверху можно заузить байпас, из расчета на один шаг диаметра меньше стояка, хотя при подобной схеме особого значения это иметь не будет, и целесообразность – сомнительна, так как универсальность системы попросту исчезает.
    • Диаметр труб подводки должен быть не менее ДУ20: 25 для полипропилена с качественным внутренним армированием или ¾ дюйма — для стальных труб ВГП. При установке шаровых кранов – размер также не менее ¾ дюйма.
    • Проверенная практикой допустимое удаление от стояка при использовании труб ППР – до 4.5 метров.
    • Трубы желательно разместить в слое термоизоляции, а при их скрытом монтаже (то есть с расположением в прорезанной в стене штрабе) это становится и вовсе обязательным условием для нормальной эксплуатации.

    Кстати, несмотря на расхожее мнение, особых преимуществ диагональное подключение в данном случае не имеет. Видимо, так считают по ассоциации с радиаторами отопления, где, в самом деле, при диагональной врезке с верхней подачей теплоносителя общая теплоотдача батареи возрастает на 5÷7%.

    Подобная схема дает возможность некоторого видоизменения, например, когда есть необходимость расположить трубы подводки несколько иначе.

    Если по каким-либо причинам необходимо разнести трубы подводки, то можно применить этот вариант той же схемы

    В принципе, даже по схеме этого варианта видно, что никаких условий изменено не было — разница только в точках врезки в стояк и в наличии вертикальных участков на входе и выходе полотенцесушителя. Это никак не влияет на эффективность прибора и его работоспособность при любом направлении подачи воды.

    Еще один вариант бокового подключения полотенцесушителя без заужения или смещения байпаса

    На иллюстрации показан еще один вариант подводки при боковом подключении. Бывает, что условия установки не позволяют разнести патрубки врезки в стояк на высоту полотенцесушителя. Значит, применим этот вариант, правда, при подобной врезке уже никак не обойтись без монтажа воздухоотводчика на самом приборе – за счет получающейся ступеньки после временного отключения воды в полотенцесушителе образуется воздушная пробка, которую придется выпустить вручную.

    Теперь – несколько допустимых схем с зауженным или смещенный байпасом. Как уже говорилось, особой нужды в таких мерах нет, но все же многие сантехники придерживаются строго своих точек зрения и стараются выполнить врезку именно так. Другой вариант – на ранее стоявшем полотенцесушителе уже устанавливался смещенный или зауженный байпас, и нет желания полностью переделывать конструкцию стояка.

    Итак, те же две схемы, с боковым и диагональным подключением, но только на стояке между отводами к полотенцесушителю сделано заужение – на один шаг диаметра.

    Схемы бокового и диагонального подключения полотенцесушителя-«лестницы» с зауженным байпасом на стояке

    Казалось бы – такой подход очевиден. Но опять же – видимо, срабатывает ассоциативность мышления, вызванное требованиями к подобной установке радиаторов отопления в однотрубной системе. Но полотенцесушитель – это все-таки не совсем радиатор, и такие переделки здесь не нужны. Мало того, подобная схема будет работоспособна исключительно при верхней подаче воды. Если же подача осуществляется снизу, или даже в том случае, когда направление потока на стояке владельцу квартиры неизвестно, лучше от такого подхода отказаться.

    А в остальном – схема при верхней подаче – вполне работоспособная и эффективная, особо не ограниченная расстоянием от стояка до полотенцесушителя. Основные требования в ней – такие же, как и при прямом не зауженном байпасе.

    Боковое подключение со смещенным байпасом

    Теперь – вариант со смещенным байпасом. Смещение также часто применяется при разводке радиаторов отопления, используют его мастера и при монтаже полотенцесушителей. Такой подход бывает особо оправдан когда стараются сохранить старые отводы стояка, к которым присоединялась самая примитивная петля, о которой рассказывалось в начале раздела. Чтобы не менять весь стояк, можно просто врезать байпас.

    Но при этом необходимо иметь в виду, что направление потока также должно быть сверху вниз. В противном случае вполне вероятны ситуации, когда прибор будет оставаться холодным.

    Важен еще один момент – при смещенном байпасе применять зауженную трубу для его монтажа – не следует. Это может существенно снизить эффективность работы полотенцесушителя, разбалансировать нормальную циркуляцию воды. Вообще, всегда советуют стремиться к тому, чтобы байпас перед полотенцесушителем по диаметру был равен стояку.

    В остальном же все требования и допуски при монтаже подобной схемы – аналогичны боковому подключению с прямым байпасом.

    Нижнее подключение полотенцесушителя

    Подобный способ монтажа полотенцесушителя пользуется популярностью потому, что позволяет скрытно провести трубы подводки, не прибегая к масштабному штрабления – часть магистралей просто может быть скрыта стоящими вдоль стен аксессуарами. Кроме того, целый ряд моделей рассчитаны именно на такой тип монтажа. Надо сказать, что смотрятся полотенцесушители-«лесенки» с нижней подводкой – весьма эффектно, хотя по эффективности все же проигрывают приборам в с боковым или диагональным подключением.

    Полотенцесушители с нижним подключением, безусловно, очень красиво смотрятся, хотя по эффективности несколько уступают приборам с боковой или диагональной подводкой

    Подключение подобных полотенцесушителей, несмотря на кажущуюся простоту, также подчиняется определенным правилам. Давайте рассмотрим несколько приемлемых схем.

    Подключение полотенцесушителя-«лесенки» снизу, с прямым, не зауженным и не смещенным байпасом

    Такая схема работает вне зависимости от направления потока воды. Обязательное условие – наличие на одном из вертикальных коллекторов «лесенки» крана Маевского – любое отключение воды всегда приводит к завоздушиванию прибора. Обычно спускные краны входят в комплект полотенцесушителя и прикрываются декоративным колпачком, чтобы не дисгармонировать на общем фоне. Если в доме горячее водоснабжение работает стабильно, часто прибегать к выпуску воздуха и не придется.

    Каким основным требованиям должна отвечать подобная схема?

    • Нижний отвод от стояка при любом варианте всегда должен располагаться ниже полотенцесушителя.
    • Верхний отвод, в случае, когда используется зауженный или смещенный байпас, должен располагаться также ниже полотенцесушителя – только в этом случае будет достигнута универсальность, то есть прибор будет функционировать при любом направлении потока воды. При ровном несмещенном байпасе это требование необязательное, но лучше, если на любом горизонтальном участке труба подводки все же будет иметь небольшой уклон вверх, от стояка к полотенцесушителю, хотя бы от 5 до 30 мм на погонный метр длины. Строго горизонтальное расположение подводки от верхнего отвода допускается лишь при небольших расстояниях от стояка или при использовании труб диаметром боле 32 мм.
    • Естественно, на всем протяжении труб должны быть полностью исключены «горбы», где может скапливаться воздух.
    • При нижней подводке трубы чаще всего прячут в толщу стены, так что одеть их в термоизоляционную оболочку придётся в любом случае.

    Варианты показанной выше схемы могут быть следующими:

    Вариант с удлиненными участками вертикальной подводки снизу – принципы монтажа и работы не меняются

    Необходимость разместить трубы подводки от стояка к полотенцесушителю на минимальном расстоянии от пола вынуждает делать удлиненными вертикальные участки перед подключением к прибору. Но это, по сути, ничего не меняет. Оба отвода расположены ниже полотенцесушителя, что является оптимальным для всех подобных схем. Направление потока – любое, на эффективности это никак не отражается.

    Нижнее подключение, а на стояке – зауженный байпас

    Если складывается такая ситуация, то необходимо соблюсти правило, чтобы на верхнем отводе, на горизонтальном участке все же было соблюдено правило небольшого подъема вверх (показан синей стрелкой), пусть даже всего на 5 ÷ 20 мм на метр. В таком случае сохранится универсальность схемы, то есть ее независимость от направления потока воды в стойке.

    Схема со смещенным байпасом и нижним подключением полотенцесушителя

    Эта схема отвечает тем же требованиям, что и размещенная выше. Единственное требование – диаметр байпаса не должен быть меньше диаметра стояка.

    А что делать, если планируется нижнее подключение полотенцесушителя, а на стояке осталась старая врезка со смещенным байпасом, и не хотелось бы это все переделывать. При этом верхний отвод расположен достаточно высоко, и если соблюдать правило, что он должен быть ниже точки подключения – придется прибор задирать к самому потолку. На этот счет тоже есть решение, но только при соблюдении двух важных условий.

    Допускается и такое подключение, хотя его можно считать эффективным с большой условностью

    — Во-первых, подобная схема будет работать гарантированно устойчиво только при верхней подаче воды. При подаче снизу очень вероятно «запирание» внутреннего контура, и прибор будет оставаться холодным.

    — Во-вторых, верхний отвод стояка в любом случае должен располагаться ниже верхнего края полотенцесушителя, иначе прибор не сможет работать в принципе.

    Если хотя бы одно из указанных условий не выполняется, то нечего и думать – придется заниматься переделкой стояка на прямой, с ровным и не зауженным байпасом. Тогда появится полная возможность выбрать оптимальную схему подключения.

    Заведомо НЕ рабочие, ошибочные схемы подключения

    В угоду внешнему оформлению ванной или же в погоне за максимальной экономией сил и средств (например, при использовании старых участков разводок или пробитых для иных надобностей каналов в стенах) неопытные мастера иногда совершают ошибки. Эти упущения приводят к тому, что при визуальной, казалось бы, правильности врезки полотенцесушитель остается холодным, несмотря на исправную работу системы горячего водоснабжения.

    Приведем в качестве примеров наиболее часто встречающиеся неправильные схемы подключения.

    «Горб» на участке верхней подводки – это гарантированное завоздушивание и прекращение циркуляции через полотенцесушитель.

    Наверное, все понятно без слов – желая подвести трубу сверху (обычно в целях ее какой-либо маскировки, например, над подвесным потолком, потому что иных причин и придумать сложно), «мастер» создал «горб» на участке подводки от верхнего отвода. В итоге получилась петля, в которой обязательно начнет скапливаться воздух. Причем это будет происходить даже при относительно стабильно работе системы горячего водоснабжения — мелкие пузырьки воздуха в горячей воде присутствуют практически постоянно. Рано или поздно возникнет ситуация, когда воздушная пробка просто перекроет циркуляцию через полотенцесушитель, и прибор будет оставаться холодным.

    В теории все это решается установкой на верхнем участке получившейся петли крана Маевского. Но тогда вообще какой смысл всё это затевать, если есть стремление выполнить скрытую подводку?

    В лучшем случае такая схема будет крайне неэффективной, но скорее всего – вскорости вообще прекратит работать

    На этом примере не соблюдено ключевое условие – расположение нижнего отвода ниже нижней точки полотенцесушителя. Получается, что вступают в «антагонизм» механизмы принудительной и естественной (гравитационной» циркуляции воды.

    Вода, остывшая в полотенцесушителе, стремится опуститься вниз и невольно оказывается в своеобразной «ловушке», образованной создавшейся петлей между точкой нижней врезки в стояк и нижним краем прибора. Свободный выход ей в стояк получается затруднённым, а свержу ей не дает движения горячая вода.

    Возможно, поначалу полотенцесушитель и будет казаться работоспособным, однако, будет чувствоваться довольно значимая градация по температуре – низ явно холоднее. В определенный достигнет «критическая масса», когда воде будет намного проще протекать через стояк, минуя прибор. Циркуляция прекратится, полотенцесушитель превратиться просто в «украшение» ванной комнаты.

    При такой «схеме» подключения к стояку центрального горячего водоснабжения надеяться на хоть какую-то работу прибора вообще наивно

    Здесь вообще все неправильно – нижняя подводка, а обе точки врезки резки расположены выше нижнего края полотенцесушителя. Никакого стимула воде протекать через малый контур нет и в помине, а кроме того, образовывается сразу два «мешка-ловушки» для остывшей воды, о которых рассказано выше.

    Сразу две причины, делающие схему нерабочей – об обеих уже сказано

    «Мастер» решил спрятать верхнюю подводку пот потолок, а нижнюю – убрать в стяжку. В итоге получилась «схема» которая не будет работать сразу по двум причинам. Сверху скопится воздух, а снизу – опять же образовался «мешок», затрудняющий нормальную циркуляцию. Итог такой же – очень скоро полотенцесушитель намертво «встанет».

    Наконец, рассмотрим схему с боковым подключение, уже упомянутую выше, но которую можно считать рабочей условно, только с верхней подачей воды. Речь опять идет об «увлечении» некоторыми сантехниками зауженными или смещенными байпасами.

    При нижней подаче воды схема будет неустойчива, и может вообще стать неработоспособной

    В чем же здесь дело, ведь, казалось бы, все требования соблюдены? А загвоздка именно в зауженном или смещенном байпасе.

    Вследствие того, что выполнено смещение или сужение, в нижней точке давление жидкости на входе — выше, чем в верхней. Значит, работающий насос, обеспечивающий циркуляцию в стояке, будет стремиться «закачать» воду в полотенцесушитель именно снизу. Но навстречу ему обязательно идет гравитационный поток остывшей воды. Получается, что они встречаются в нижней точке и начинают взаимно тормозить друг друга.

    И здесь уж – «как повезет». Если насос, обеспечивающий циркуляцию, достаточно мощный, то он, конечно, продавит гравитационный встречный поток. Правда, при этом в самом полотенцесушителе вполне могут появиться участки неравномерного прогрева, так как принудительный поток наверняка выберет путь наименьшего сопротивления, оттесняя при этом остывшую воду «на периферию».

    Но даже в таком случае нельзя исключать выраженной прямой зависимости работоспособности полотенцесушителя от напора в стояке. Стоит давлению горячей воды снизиться до какой-то отметки – и циркуляция через прибор полностью прекратится. Причем, это падение давления совершенно необязательно должно быть связано с какими-либо аварийными ситуациями. Просто, например, в вечернее время повышается общий водоразбор в многоэтажном доме – и этого уже может быть достаточно, чтобы полотенцесушитель стал чуть теплым, а то и вовсе холодным.

    Попытки понять эффективность полотенцесушителя в такой ситуации с помощью диагонального подключения только усугубят положение, и вероятность нормальной работы станет еще меньше. Принудительному потоку придётся преодолевать значительно большее гидравлическое сопротивление, проходя прибор по диагонали, при том, что гравитационный обратный напор останется на прежнем уровне. Так что вместо улучшения можно получить и вовсе неработоспособный полотенцесушитель.

    Вывод очевиден – зауженный или смещенный байпас при боковом подключении прибора будет оправдан исключительно при подаче горячей воды сверху, так, чтобы принудительный и гравитационный потоки шли в одном направлении, усиливая друг друга.

    Итак, были рассмотрены наиболее популярные правильные схемы установки полотенцесушителя в ванной, проведен разбор возможных ошибок. Автор будет считать свою миссию полностью выполненной, если у домашнего мастера сложится ясное представление, какой вариант установки выбрать, чтобы гарантированно получить эффективно работающий прибор.

    Что же касается самих монтажных работ – то здесь давать какие-либо готовые рецепты очень сложно. Очень многое зависит и от типа полотенцесушителя, и от выбранного типа труб, и от желания скрыть их или оставить на виду, умений мастера применять ту или иную технологию их соединения.

    Поэтому ограничимся тем, что в качестве примера разместим несколько видеороликов, в которых демонстрируется процесс установки полотенцесушителей различных моделей.

    Несколько наглядных примеров установки полотенцесушителей различных моделей

    Видео: Установка М-образного полотенцесушителя непосредственно на отводы стояка

    Видео: Монтаж М-образного полотенцесушителя на «водяные розетки»

    Источник: http://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/ustanovka-polotencesushitelya-v-vannoj.html

    Смотрите также:
    02.05.2020

    Как избавиться от проблемы протекающего смесителя, починив его самостоятельно Течет кран на кухне – это проблема, с которой рано или поздно может столкнуться каждый, независимо от качества и надежности установленного сантехнического оборудования. Неисправность крана...

    02.05.2020

    Мощный светодиодный светильник своими руками — разработка, установка Экономные лампы освещения уже есть практически в каждом доме. Предлагаем рассмотреть, как сделать светодиодный светильник своими руками, какие материалы для этого потребуются, а так же советы о том, по...

    02.05.2020

    Что нужно для ремонта ванной комнаты? Список! Ванные – обычно небольшие по площади помещения, но в силу специфичности условий эксплуатации их ремонт часто превосходит по сложности обустройство жилых комнат. Как следствие, приняв решение отремонтировать ванную,...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
