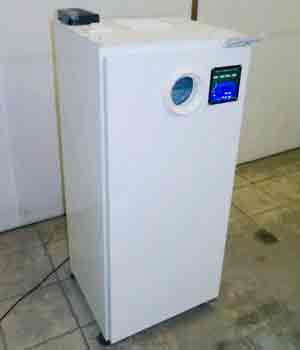

Как сделать инкубатор из холодильника

Как сделать надежный и простой инкубатор из холодильника своими руками

Требования к устройству

Чтобы осуществить грамотную сборку самодельного инкубатора, необходимо знать требования, которые предъявляются к нему птицеводами.

До момента вывода молодняка должно проходить примерно 10 дней. В этот период яйца должны храниться на расстоянии 1 – 2 см при температуре 37,3 – 38,6 градусов. Степень влажности воздуха в момент, когда первый птенец наклевывает скорлупу, должна быть 40 – 60%, в процессе вывода она повышается до 80%. Перед отбором птенцов влажность снова снижается.

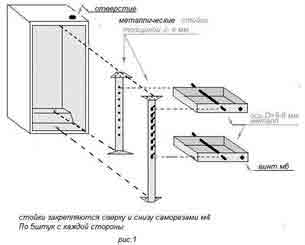

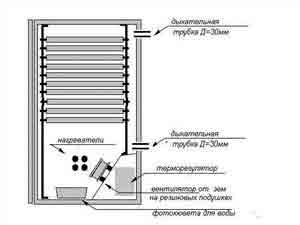

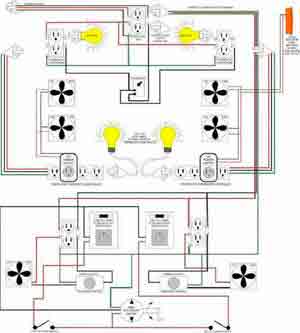

Схема инкубационного устройства из холодильника

Яйца могут располагаться в данном агрегате двояко. Во время вывода молодняка гусей и уток угол наклона должен быть 90 градусов. В случае, если яйца находятся горизонтально, то от точки расположения их следует перемещать под углом 180 градусов. За день их нужно поворачивать не менее 3 раз. Перед самим наклевом, а именно за несколько суток до вывода птенцов – перемещение яиц в лотках стоит прекратить.

Для функционального и долговечного бытового инкубатора необходимо создать систему искусственной вентиляции. Путем вентилирования происходит регуляция температурного режима и степени влажности. Скорость вентиляции должна составлять 5 – 6 метров в секунду.

Инкубатор из холодильника, сделанный по собственным чертежам, призван стать устройством, в котором процесс инкубации максимально повторяет естественный.

Существует три способа сборки такого инкубатора.

Для горизонтальной модели требуется холодильник с целостной обшивкой и хорошей теплоизоляцией. Пригодятся 4 электролампочки по 100 Вт, терморегулятор, дрель, лотки, отвертка и скотч. Инкубатор будет располагаться дверцей вниз, все полки следует вынуть за ненадобностью.

Вертикальный способ более трудоемкий. Для него потребуется сварка, листы ДВП, металлическая проволока, терморезистр, термометр, дрель, клей, шпатель, вентилятор. Недостатком конструкции можно назвать отсутствие автоматизации.

Полуавтоматический способ является самым сложным, но позволяет увеличить производительность. Для создания такого устройства необходимо взять саморезы, лотки, нагревательный элемент, металлические стойки, вентилятор, металлические оси, терморегулятор, грузило, планку с отверстиями под оси, штифт, емкость для жидкости, дрель, отвертку, дыхательные трубки (2 штуки диаметром 30 мм).

Видео «Как холодильник превратить в инкубатор»

Подробнее об изготовлении такого устройства расскажет видео. Предлагаем вам в помощь пошаговую инструкцию, позволяющую смастерить инкубатор из старого холодильника.

Многие фермеры, не имеющие достаточного практического опыта, не знают, с чего начать. Прочитав эту статью до конца, вы поймете, как сделать инкубатор из холодильника.

Итак, берется старый поломанный аппарат, из него следует вынуть детали. Понадобится электроконтактный термометр и реле КР-6. Допустимая в устройстве мощность устанавливаемой катушки — не более 1 Вт. Конструкцию подключают к сети и включают 4 лампы. Они повышают температурный режим до 38 градусов. После первоначального прогрева яиц оптимальный режим воздуха будет поддерживаться при помощи нескольких ламп.

Не забудьте уменьшить частоту срабатывания контактора-реле. Готовая конструкция не должна потреблять больше 40 Вт. Можно обойтись и без вентилятора, полагаясь на естественную циркуляцию воздуха, и перекатывать яйца вручную, но лучше сразу снабдить самодельный прибор всеми функциями для собственного комфорта.

В роли каркаса способна выступить упаковка из-под телевизора. Внутри каркас необходимо надежно укрепить, взяв для этого арматуру и рейки. Туда же устанавливаются 4 патрона, куда будут вкручены лампы. Они обладают сравнительно невысокой мощностью и используются с целью прогреть и увлажнить яйца. Чтобы соблюсти меры предосторожности и не допустить возгорания, рекомендовано брать патроны из фарфора.

В качестве увлажнителя, чтобы создать оптимальные условия для инкубации, умельцы часто применяют банку, в которой не происходит перегрев яиц и достигается нормальная испаряемость. Расстояние от лампы до яиц должно составлять не менее 19 см, а в месте под решеткой – около 15 см. В качестве терморегулятора мастера приспособились использовать простой градусник. К наружной стенке следует присоединить ванночку, а сама она должна быть съемной и нормально вставляться обратно.

Чтобы иметь возможность контролировать процесс инкубации в домашних условиях, в поверхности крышки прибора делаются отверстия размером 8 на 12 см.

Процесс создания такого устройства по своим чертежам можно детальнее увидеть на видео.

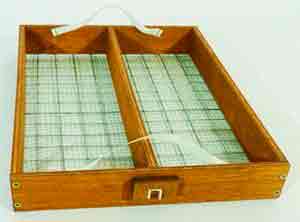

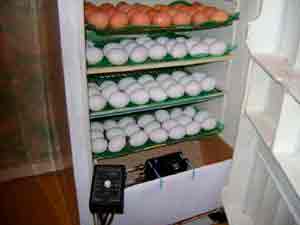

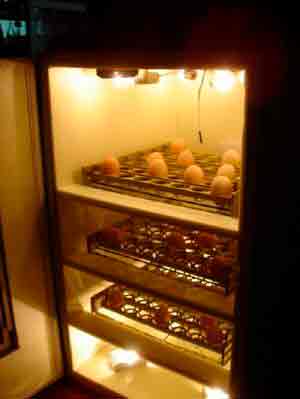

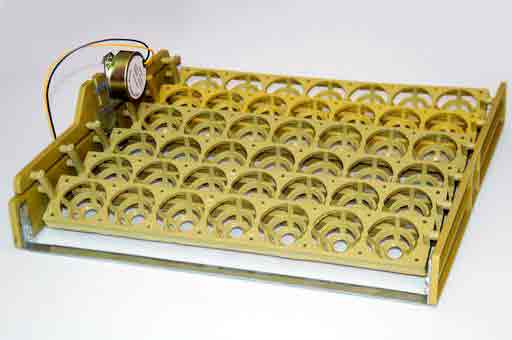

Как сделать полки

Если вы планируете создать самодельный инкубатор из холодильника, рассчитанный на 50 куриных яиц, то нужно будет установить решетчатые полки в аппарате. Делается это так. Сразу над поддоном ставится нижняя полка, примерно через 13 см – средняя, а верхняя должна размещаться на расстоянии 30 см.

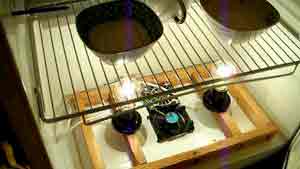

На нижней полке обычно устанавливают пару тарелок, имеющих диаметр 20 см. Для этого вполне подойдет одноразовая посуда. На средней полке будет настил из сетки, на верхней – тен, который подключается к терморегулятору. Тен размещают вдоль переднего края полки, отступив около 5 см. Чтобы температура в инкубаторе распределялась равномерно, на тен кладут металлическую пластину.

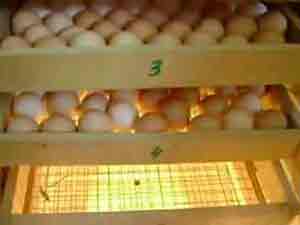

В инкубаторе с несколькими лотками, рассчитанном на размещение 200 и более яиц, решетчатые полки ставят в полном объеме. Из недр холодильника допустимо убрать морозилку, что позволить увеличить количество лотков. Установка полок в таком устройстве ничем не отличается от установки в инкубаторе с одним лотком. Помните, что в самодельном устройстве не советуют заполнять лотки полностью, необходимо оставлять свободное место, чтобы яйца получили возможность свободно переворачиваться до 6 раз в день спустя каждые 3 часа на 180 градусов.

Процесс создания полок с лотками для инкубатора можно увидеть на видео.

Верхний корпус

Верхний корпус инкубатора необходимо устелить сеткой. Следует вмонтировать в эту часть агрегата пару лампочек, имеющих мощность 40 Вт.

Умельцы часто применяют действующие либо уже ненужные ульи. Чтобы избежать попадания вовнутрь пчел, советуют на рамки укладывать металлическую сетку, имеющую ячейки мелкого диаметра. Над сеткой, где устанавливается первый слой инкубационных яиц, помещается подкрышник, который необходимо обтянуть мешковиной либо другой плотной тканью. Теперь в верхнем корпусе свободно поместится около 50 куриных либо 24 – 26 штук гусиных яиц.

С целью придания корпусу инкубатора жесткости, к нему советуют прикрепить пару досок, лучше всего использовать дубовые. В верхней части их нужно соединить при помощи брусков, после чего приколотить гвоздями. Доски в верхней части необходимо прикрепить болтами к несущей рамке, которая была сварена из металлического уголка. В ней должны быть отверстия для фланцев, которые будут присоединяться к корпусу и доске при помощи болтов. Ось должна быть насажена на прикрепленный к центру фланца подшипник.

Втулки с резьбой присоединяют к нижней и верхней рамке методом приваривания. В местах крепежей делаются спилы, которые не допустят переворота рамок. Для соединения рамок используют тягу с отверстиями, которые позволяют болту легко передвигаться. В верхние части тяг вставляется трос с сечением 3 мм. Он крепится на валу двигателя, который в свою очередь присоединяют к рамке. Оставьте пару отверстий в верхней части корпуса для терморезистора и термометра.

В качестве утеплителя внутри корпуса рекомендовано использовать стекловолокно. В вентиляционные отверстия нужно будет вставить изолирующие кольца, чтобы в будущем стекловата не забила дыхательные пути малышей. Чтобы сделать самостоятельно кольца, многие птицеводы по опыту советуют воспользоваться трубой из пластмассы.

Видео «Инкубатор из ненужного холодильника»

Как правильно сделать дома инкубатор из ненужного в хозяйстве холодильника, подробно объяснит автор этого видео, основываясь на собственном опыте.

Источник: http://7kyr.ru/inkubatory/iz-holodilnika-svoimi-rukami-5747.html

Инкубатор своими руками из холодильника

Изготовления инкубатора своими рукам довольно частая практика в домашнем птицеводстве. Вариантов конструкций самодельных инкубаторов масса, они отличаются вместимостью яиц, принципом конструкции, народные умельцы умудряются использовать всевозможные материалы. Посмотреть на возможные способы изготовления инкубаторов можно в статье Инкубатор своими руками.

Сейчас же мы узнаем как можно сделать инкубатор из холодильника. В этой статье я предлагаю два варианта исполнения, которые по моему мнению проще, надежнее, дешевле и главное практичнее других предлагаемых в сети. Первый вариант очень прост в изготовлении, тем не менее, со своей задачей инкубирования яиц справляется “на ура”. Другой вариант будет посложнее, но потраченное время и силы на его изготовление окупятся простотой в обслуживании полностью автоматизированного процесса производства молодняка кур, гусей или какой либо другой птицы.

Как сделать инкубатор из холодильника

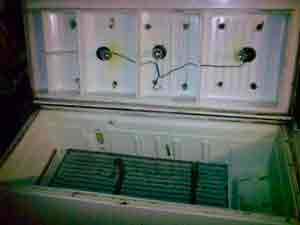

Начнем с простого способа с простого способа изготовления инкубатора своими руками из холодильника, который предлагает Виктор Крюков (Краснодарский край, Тихорецкий район). В холодильной дверце выполняется прорезь в форме окна, схожая по диаметру со спичечным коробком. Необходимые затраты данного варианта будут заключаться в приобретения четырех лампочек по 100 Ватт, регулятора температуры, решетки, которая вместит выкладку яиц из расчета ста куриных и восьмидесяти утиных и гусиных яиц. На фото 1 представлена установка терморегулятора, закрепленного клейкой лентой снаружи дверцы с целью предотвращения падения. Изнутри осуществляется крепление патронов под четыре лампочки и термометра. Это можно увидеть на фото 2.

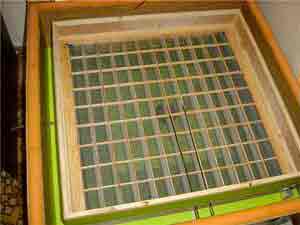

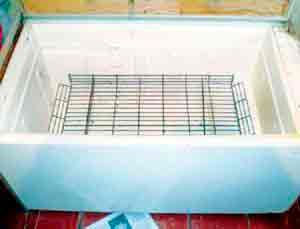

Фото 3 иллюстрирует постановку решетки в инкубаторе своими руками в холодильнике для яиц с помещением под нее емкости с водой. Необходимый режим температуры с начала жизненного цикла птенцов должен составлять 38° С. Яйца требуют ежедневного орошения водой и поворачивания в утреннее и вечернее время. Данные манипуляции можно прекратить за неделю до предполагаемого вывода.

С точки зрения Владимира Ивановича, залогом успешной инкубации является отбор нужных яиц. Внимание следует обратить на форму яйца, которая должна представлять собой овал, и отсутствие на скорлупе отложений извести в виде бугорков. Для инкубации гусят непригодны яйца круглой формы или сдавленные. При соблюдении условий выбора яиц вероятность выведения жизнеспособных птенцов составляет не менее 80%.

Автоматический инкубатор своими руками из холодильника

Этот способ изготовления инкубатора более сложный и потребует значительно больше времени на сборку. Автор чертежей самодельного инкубатора подписался скромно: “Саня”. Если использовании холодильников марки “Памир”, “Бирюса” или другие марки схожих габаритов — вместимость яиц составит около пятисот штук.

Лишним элементом при изготовлении инкубатора своими руками станет морозильная камера, которую требуется удалить. Далее производится установка регулятора температуры, изготовление лотков для яиц. Необходимы нагревательный элемент и два вентилятора от компьютера или ЭВМ. Особо расписывать процесс изготовления не буду, чертежи и схемы понятны. Так же для сравнения хочу предложить посмотреть на другой способ реализации поворотного механизма: Инкубатор своими руками – поворотный механизм.

Плата датчика температуры обозначена желтым цветом. Резисторы, производящие регулировку, отмечены зеленым цветом, для процесса настойки рабочей температуры используется резистор 1 кОм. Изменение диапазона температуры влечет за собой изменение резистора 1 кОм.

Стоимость инкубатора составит половину исходной цены холодильника. Работая индивидуально, возможно изготовить в месяц 3 инкубатора. При наличии готовых терморегуляторов количество изготовленных инкубаторов увеличивается вдвое.

Оба варианта опробованы на практике, случаев неудачной эксплуатации не выявлено. Если для Вас материал был полезным, не забывайте оставлять комментарии, предлагать свои варианты самодельных инкубаторов, удачи!

Инкубатор своими руками — Видео

Вот можно еще посмотреть способ изготовления самодельного инкубатора на видео, который несколько отличается от выше изложенного. Отличается тем, что поворот яиц осуществляется вручную.

Источник: http://www.groni.ru/pticevodstvo/kury/inkubator-svoimi-rukami-iz-xolodilnika.html

Инкубатор из холодильника своими руками: инструкция, видео

Инкубатор из холодильника своими руками: инструкция, видео

Домашнее птицеводство — это занятие для увлеченных людей, неравнодушных к своему делу. Когда я впервые столкнулся с самым простым бытовым инкубатором и его устройством, меня не оставляла мысль что такой прибор легко и просто можно сделать в домашних условиях. Я начал искать информацию, и выяснил что немало случаев когда цыплят выводили в обычной утепленной коробке, оборудовав в ней терморегулятор и нагреватель. Минус такого способа — не все цыплята выживают, и среди новорожденных получается большое количество слабых и нездоровых птенчиков. Более оптимальный вариант — сделать инкубатор из холодильника своими руками. Его преимущество в том, что у холодильников уже есть отличная термоизоляция,

которая сделана в заводских условиях.

Очень интересно попробовать сделать такое устройство из корпуса с двумя-тремя камерами. В морозильном отделении можно будет оборудовать выводной инкубатор, что позволит получить гораздо больший оборот молодняка. Итак, я нашел старый агрегат “Бирюса” (вы можете использовать любые модели, какие не жалко), и принялся за изготовление инкубатора из холодильника своими руками.

Первое что следует сделать — это определиться, какое количество яиц вы собираетесь загрузить в инкубатор. По моему опыту, самое лучшее для начинающих птицеводов — взять не более 50 яиц. Если планировать большие объемы, то нужно оборудовать в устройстве вентилятор для перемешивания воздуха чтобы распределение тепла было равномерным.

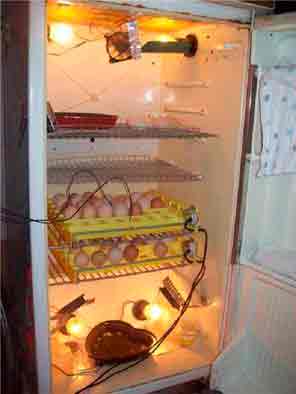

Для начала я убрал всю внутреннюю начинку холодильника, включая пластмассовые выступы для полок. Образовавшиеся отверстия заткнул куском ДВП. В верхней части корпуса проделал два отверстия — в них установил термометр и терморезистор. Поскольку к моменту изготовления инкубатора из холодильника я подошел уже с небольшим опытом выведения цыплят, то яиц взял гораздо большее количество чем 50 штук. Поэтому на задней стенке я установил двигатель вентилятора для того чтобы тепло распределялось равномерно. Вокруг его лопастей расположился трубчатый электронагреватель. Заключительным шагом стало изготовление лотков. Я сварил каркасы из прутка диаметром 6 мм, и обтянул их обычной сеткой из рыболовной лески

Смастерив инкубатор из холодильника своими руками, очень важно решить такой вопрос как переворачивание яиц. Если оно происходит вручную, то здесь главное не запутаться. Мне в этом процессе помог обычный маркер — на одной стороне яиц я рисовал крестик, на другой — нолик, или любые другие отметки.

Теперь вам следует внимательно следить за температурным режимом внутри такого инкубатора из холодильника, а также ежедневно орошать яйца водой чтобы поддерживать уровень влажности. Период инкубации у каждого вида птиц занимает разное время. Например, у курицы он составляет 21 день, и перед началом вылупления яйца следует переложить в морозильную камеру, которая теперь у нас служит выводным отделением.

В заключение могу сказать, что хотя изготовление инкубатора из холодильника своими руками — процесс интересный и творческий, но все же гораздо удобнее купить готовый, работающий в полностью автоматизированном режиме. Конечно, самостоятельное изготовление инкубатора позволяет сэкономить деньги на покупке. Но, во-первых сейчас существуют модели, доступные по цене даже пенсионерам, а во-вторых автоматический инкубатор освобождает бесценное время и избавляет от постоянного беспокойства, связанного с такими процессами как переворачивание яиц, поддерживание нужной температуры, и т.д.

Видео: инкубатор сделанный из холодильника

Инкубатор из холодильника с плёночным нагревателем, пошаговая инструкция

Ещё один вариант самодельного инкубатора из холодильника, зарубежный опыт

Инкубатор из холодильника с вентилятором, на лампах и с поворотом, пошаговая инструкция

Источник: http://www.inkubator-info.ru/pro/inkubator-iz-kholodilnika-svoimi-rukami/

Как сделать инкубатор из холодильника: хорошая экономия

В настоящее время как сельские, так и городские жители разводят домашнюю птицу. Все птицеводы-любители сталкиваются с необходимостью выведения птенцов. Специальные промышленные инкубаторные устройства для вывода птицы искусственным путем – достаточно дорогостоящи.

Большинство людей, занимающихся птицеводством, задумываются о самостоятельном конструировании инкубаторов. Имеется разнообразный опыт их сооружения в виде бочек, печей и т.д. А мы сегодня узнаем, как сделать инкубатор из холодильника своими руками, чтобы избавиться от необходимости покупать такое устройство в магазине.

инкубатор из холодильника

Основные требования

Для создания этого приспособления необходимо:

  • До непосредственного вывода птенцов должно пройти около 10 дней;
  • В течение этой декады яйца хранятся в 1-2 см друг от друга при температуре 37,3-38,6 градусов;
  • Влажность в момент наклева яиц должна составлять 40-60 % , а далее в процессе вывода птенцов – примерно 80 %. Как правило, до начала отбора птенцов влажность должна быть понижена;
  • Расположение яиц может быть двояким;
  • При выводе птенцов уток и гусей угол наклона должен составлять 90 градусов;
  • Если яйца расположены горизонтально, то от исходной точки их перемещают под углом 180 градусов. В течение суток их перекатывают минимум три раза, а оптимально – каждый час. Перед наклевом яиц , а это 2-4 дня до их вывода, не рекомендуется вовсе их перемещение в лотках;
  • Для инкубации важна искусственная вентиляция. С помощью вентилирования происходит урегулирование режима температуры и влажности. Скорость вентиляции достигает 5-6 м/сек;
  • Инкубация приближает искусственную среду вывода птенцов к естественным условиям.

инкубатор из холодильника

Конструирование

Не стоит спешить выбрасывать поломанный, ненужный холодильник. Его освобождают от старой морозилки и других деталей. В перспективе необходимо будет подключение устройства к сети с напряжением 220 В. Берем электроконтактный термометр и реле КР-6 или других модификаций. Мощность сопротивления катушки не должно превышать 1 Вт. Подключаем своими руками данную конструкцию к сети и включаем лампы Л1, Л2, Л3 И Л4. Эти лампы повышают температурный режим до 38 градусов. Катушка КР, подключенная к электрической сети, размыкает контакты КР2. Процесс обновляется при снижении температуры. Лампы Л5 одинаково прогревают все яйца птиц, способствуют оптимальной влажности воздуха. После первоначального подогрева яиц необходимо и далее поддерживать режим воздуха с помощью нескольких ламп. Тут очень важно максимально уменьшать частоту срабатывания контактора-реле, как видно на фото.

Сконструированное устройство не должно потреблять более 40 Вт.

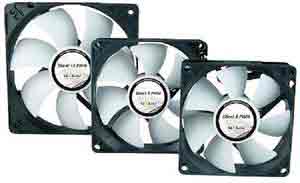

Не обязательно оснащать инкубатор вентилятором, можно опираться и на естественную циркуляцию воздуха.
Яйца можно перемещать и перекатывать как вручную, так и с помощью специального поворота яиц 3-4 раза в сутки, как видно на фото.

Используя морозильную камеру от холодильника «Орск-50», можно заполнить ее яйцами до 60 штук. Яйца кур укладывают в картонные лотки тупым концом вверх в вертикальном положении. По истечении девяти дней температура должна быть снижена до 37,5 градусов, девятнадцати – до 37 градусов.

Случаются перебои с электричеством. В этих ситуациях лампы может заменить посуда с горячей или теплой водой. Не стоит сильно нагревать воду.

В качестве каркаса инкубатора можно взять упаковку от телевизора. Изнутри каркас укрепляют рейками и арматурой, как показано на видео. Внутри каркаса помещают четыре патрона с лампами небольшой мощности для прогрева и увлажнения яиц. Для пожарной безопасности лучше взять фарфоровые патроны. Среднюю лампу подсоединяют в период ослабления электрического напряжения.

Понадобится увлажнитель, для этого можно использовать простую баночку, в ней хорошо испаряется воздух, и яйца не перегреваются.

От лампы до яиц должно быть около 19 см , а под решеткой – 15 см. Можно использовать самый обыкновенный градусник.

Наружная стенка должна сниматься и вставляться, лучше обтянуть ее плотным материалом. К стенке присоединяется ванночка. Прямо на крышке инкубатора делается отверстие 8 х 12 см для наблюдения за температурой и вентиляции.

В основании инкубационной конструкции делают 3 открытых вентиляционные отверстия 1,5 х 1,5 см. Воды нужно не более полстакана в сутки. Для увлажнения в ванночку помещают тряпку.

Между рейками в специальные углубления помещают яйца. Лоток полностью не заполняют, оставляя свободное место для поворачивания яиц на 180 градусов до 6 раз через каждые 3 часа.

Для испарения используют лампы 25 или 15 Вт. Для облегчения наклева яиц испаритель не выключают. Иначе из-за жесткости скорлупы птенцы не смогут проклюнуться.

Во время поворачивания происходит и охлаждение яиц. Для этого достаточно 1-2 минуты. Во время всего периода вывода птенцов сохраняется температура 39 градусов.

Верхний корпус

Сеткой устилают и верхний корпус. Там же своими руками монтируются две лампы мощностью 40 Вт. Используют не только «отработанные», но и действующие ульи. На рамки укладывают металлическую сетку, настолько мелкую, чтобы пчелы не могли проникнуть вовнутрь. Подкрышник ставят прямо над сеткой, где располагают первый слой яиц – 50 штук, накрывая его полотном или мешковиной. Пчелы – прекрасные естественные теплопроводники, они упорядочивают и оптимальный режим влажности.

В самодельный инкубатор с куриными яйцами можно прекрасно осуществить и вывод гусят. Лоток наполняется гусиными яйцами по 24-26 штук.

Подведем итоги

Отработанный холодильник – прекрасное средство для создания инкубатора своими руками. Такое усовершенствование эффективно и экономно, обладает большой практической ценностью. Это позволит сэкономить вам средства, которые ушли бы на покупку инкубатора в магазине.

Источник: http://proinkubator.ru/inkubator-iz-holodilnika-svoimi-rukami

Самодельный инкубатор из холодильника своими руками

  • Самоделкин
  • 8 марта 2014
  • Поделки для животных своими рукамиСамоделки для дома

Инкубатор сделанный своими руками, это весьма полезная самоделка для дома которая может обеспечить домашнее хозяйство молодняком птицы

Все те кто живет в частных домах как правило имеют домашнее хозяйство, чаще всего это домашняя птица: куры, гуси, утки. Некоторые разводят индюшат или перепелов. Но никто не поспорит с тем , что каждой весной все задумываются о ранних питомцах. Ранний молодняк цыплят уже к осени превращается в полноценных несушек. Но где же так рано найти наседку. Ответ есть — сделать самому.

За все время моего увлечения по изготовлению самодельных инкубаторов я их сделал 5 шт. Есть полностью собранные своими руками по моим личным расчетам, а есть переделка старого поломанного холодильника в искусственную наседку. Именно один из таких инкубаторов я сегодня попытаюсь показать и поделюсь всеми секретами по его изготовлению.

Как оказалось, инкубаторы из холодильников превосходно держат тепло, с ними хорошо работать и за довольно короткий срок, он превращается в инкубатор. Инкубатор который будет представлен , был сделан своими руками из старого холодильника Минск , размерами 550х570х1400,

.Для начала нужно подготовить холодильник, убрав из него все лишнее,

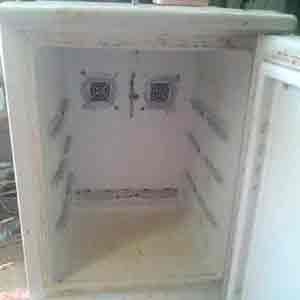

На месте где была морозильная камера я вставил окошко, через которое могу наблюдать весь процесс в том числе и изменение температуры на стеклянном термометре,

На данном рисунке видно что сверху над окошком есть вентиляционные отверстия, аналогично в нижней части инкубатора они тоже сделаны. Они необходимы для поступления воздуха внутрь, т.к. во время инкубации молодняк птицы дышит сначала из воздушной камеры в яйце, а уже потом пробивая отверстие в скорлупе через него. Если кислорода будет не достаточно, то цыпленок просто задохнется. Просверлив отверстия, необходимо вставить трубочки, так как под обшивкой холодильника стоит стекловата и она после проделывания отверстия мешает воздуху свободно поступать внутрь. Количество воздуха нужно регулировать в разные периоды инкубации, для этого достаточно несколько отверстий закрыть ваткой или поролоном. В нижней части инкубатора я установил маленький вентилятор, чтобы воздух мог хорошо смешиваться и поступать через 5 лотков, которые я установил.

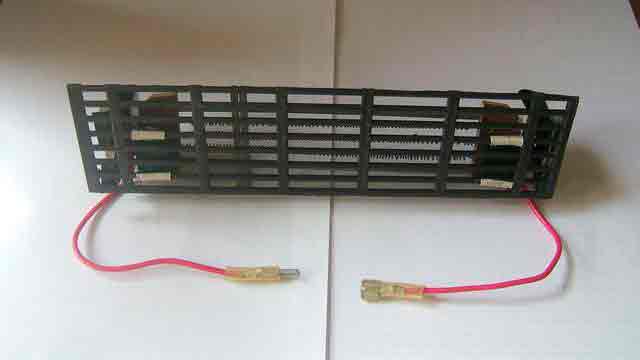

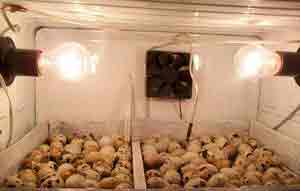

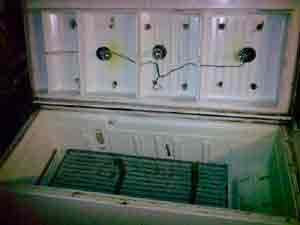

Следующий шаг это установление обогревателей, они выполнены на обычных лампочках накаливания 220 вольт, но не более 25 ватт. Для этого необходимо приобрести в строительном магазине 4 патрона, такого типа, чтобы была возможность их прикрепить в холодильнике сверху и снизу. После разборки холодильника, в нижней части его, где стоял мотор, задняя стенка имела наклон 45 градусов, именно там я установил два нижних патрона и вентилятор. Спросите почему не на самом дне? Это нужно для того, чтобы на дне была возможность разместить лоток с водой, так этот лоток располагается под лампами. Это же сделано и в с целью предупреждения попадания воды на проводку с высоким напряжением.

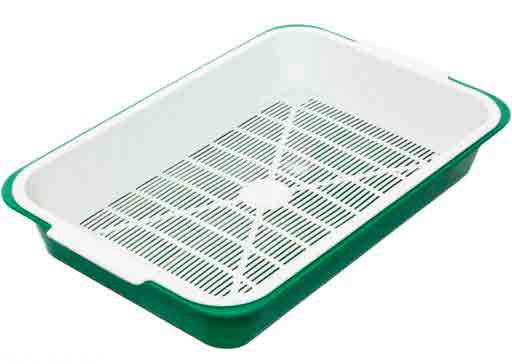

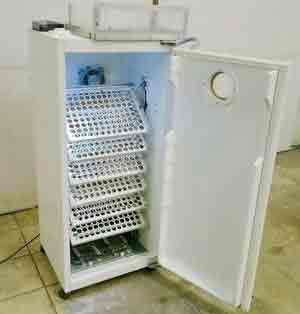

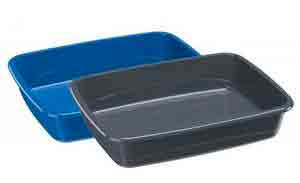

Лотки для яиц я сделал из пластиковых ящиков, которые приобрел в магазине как тару от фруктов. Их нужно обрезать , чтобы высота была 5-6 см. Покупая ящики внимательно посмотрите, они есть разные, выбрать нужно такие чтобы их можно было обрезать по жесткой каёмке. Ну и в принципе можно их сделать самому. Все лотки я установил на ось и связал между собой планкой, так чтобы она выходила наружу, через отверстие вверху в холодильнике. С помощью данной планки, не открывая инкубатор мы будем изменять наклон яиц. Будет 3 фиксатора, которые фиксируют положение яиц в горизонтально положении и под углом 45 градусов. На схеме,

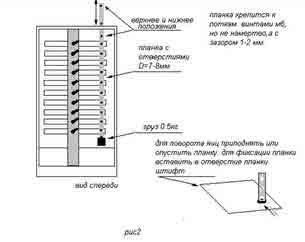

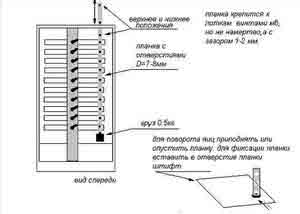

,схематически показано данное устройство полуавтоматического поворота яиц.

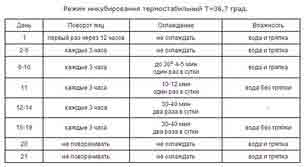

Режимы работы самодельного инкубатора

Теперь немного остановимся на режимах инкубации. Для примера приведу режим для цыплят. Любые другие режимы можно найти в интернете, это не займет труда, только хочу обратить ваше внимание на то, что в зависимости от расположения градусника есть разный температурный режим. Я расскажу о режимах, при котором градусник расположен на поверхности яиц. Я его располагаю в верхнем лотке на яйцах.

Итак, вначале перед закладкой яиц, нужно на сутки включить инкубатор, чтобы он прогрелся. Поставить на дно посуду с водой, я использовался ванночки для фотографий, можно любые другие, только учесть то что влажность нужно менять при помощи увеличения или уменьшения количества посудин. У меня есть две маленькие ванночки размером 15х23 см, они составляю 100% влажности, если нужно 50%, одну убираю, если нужно 75% ставлю ванночку 23х28 см.

1-й день выставляю терморегулятор на 41 градус и так держу 12 часов, это нужно для активации зародыша. Дальше до 11 дня инкубации температура на поверхности яиц должна быть 39,5 градусов, влажность 100% ,воздух на минимуме. Не забываем поворачивать каждые три часа, для этого я вынимаю фиксатор положения и поворачиваю лотки. Следующий период с 11-го по 19 день, понижаем температуру до 29 градусов, влажность делаем 50 % ,а приток воздуха увеличиваем , открывая по несколько отверстий вентиляции. В этот период необходимо один раз в сутки яйца охлаждать. Ну и заключительный период это с 19 по 21 день. Температура 38,5 градусов, влажность 75%, воздух на максимуме. Первые цыплята могут появляться уже на двадцатый день, особенно если присутствовал перегрев. А остальные на 21 день, а если был недогрев, то и на 22 день.

Для контроля развития зародыша яйца проверяют на овоскопе в 6,11 и 19 день.Овоскоп можно сделать самому. Первый раз уже хорошо видно зародыш и зачатки кровеносной системы, в этот период отбраковываются яйца без зародыша. Во второй период отойти те яйца, которые не выдержали инкубацию в основном из-за плохого качества сохранности яиц. Происходит это по через кровоизлияние зародыша, что видно по четко выраженному кровеносному кольцу. Ну а в третий период уже хорошо видно как шевелится цыпленок и пытается пробраться наружу. В это т период яйца уже не поворачивают.

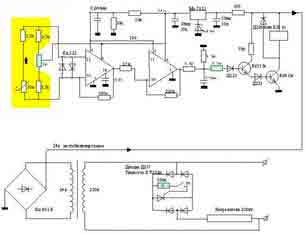

Еще я хочу приложить схему

и печатную плату терморегулятора для самодельного инкубатора

, который тоже сделал своими руками. Только для нее нужно ставить вентилятор, так она работает идеально, при изменение температуру на сотую градуса, терморегулятор четко реагирует .Градусник выбирайте хотя бы с делением на 5 десятых. Ну и в общем-то в данный инкубатор вмещается более 200 куриных яиц, процент вывода довольно большой. На рис.7-10 вид терморегулятора и более детально видно размещения некоторых деталей. Вот такую самоделку я сделал своими руками.

Источник: http://samodelka.info/samodelki-dlya-doma/inkubator.html

Как сделать инкубатор своими руками: пошаговые инструкции

Руководствуясь инструкциями, изложенными в этой статье, вы сможете сделать инкубатор своими руками. Он будет иметь ту же функциональность, что и магазинный прибор, но обойдется вам значительно дешевле. Для того, чтобы собрать инкубатор своими руками в домашних условиях, вам не нужно обладать специальными навыками и знаниями, следуйте нашим советам и все получится.

С чего начать, какие инструменты понадобятся?

Перед тем как начать сборку, определитесь с основным материалом, из которого будет состоять изделие. Если у вас есть старый холодильник, то за основу можно взять его. Также подойдут большие куски пенопласта, не меньше чем 40 на 25 сантиметров или простая картонная коробка. Определяющим фактором при выборе материала является его теплоизоляционная способность.

Для обогрева нужно будет оснастить прибор лампой или нагревательным прибором, позаботиться о контроле температуры. В инкубаторах можно настраивать автоповорот путем добавления дополнительных механизмов.

Автоматический переворот яиц в инкубаторе нужен для экономии времени. Обычно его устанавливают на крупные устройства, рассчитанные на 200 и более яиц.

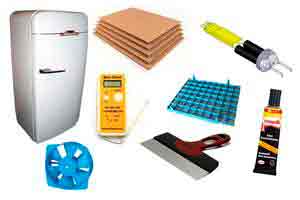

Все, что вам понадобится для сборки:

  • Холодильник (если вы задумали собрать инкубатор из старого холодильника), коробка или пенопласт.
  • Стандартные лампы накаливания мощностью от 25 до 40 Вт. Количество ламп зависит от размеров инкубатора, небольшое устройство на 100 яиц можно обогреть четырьмя лампами.
  • Как альтернативу лампам вы можете использовать электрические ТЭНы.
  • Лоток для инкубатора, изготовленный из металлической сетки или аналогов. Сетка должна плотно держать яйца. В холодильнике могут быть установлены лотки из дерева.

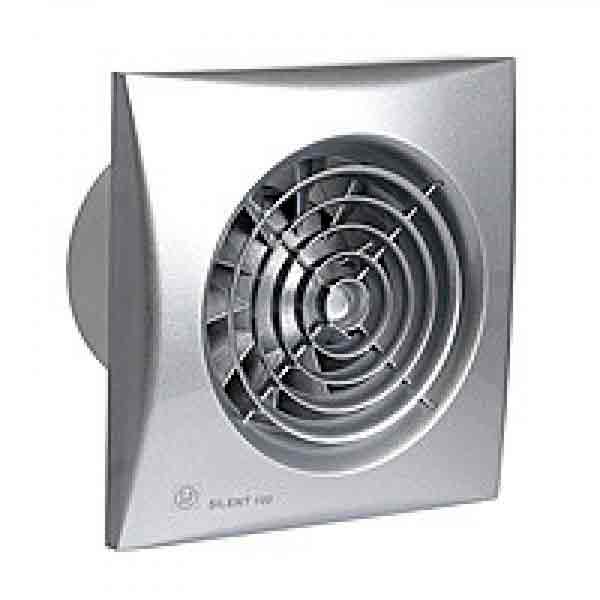

  • Термометр, вентилятор.

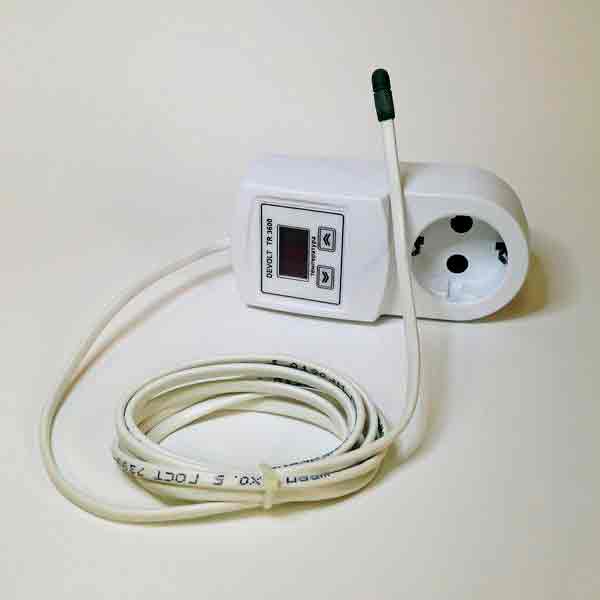

  • Терморегулятор (если проектируете автоматический инкубатор). Для этого вы можете использовать биметаллические пластины, электроконтакторы или барометрические датчики.
  • Моторедуктор (то из чего состоит механизм переворота). При необходимости, подшипники – 4 штуки, хомуты для их стяжки.

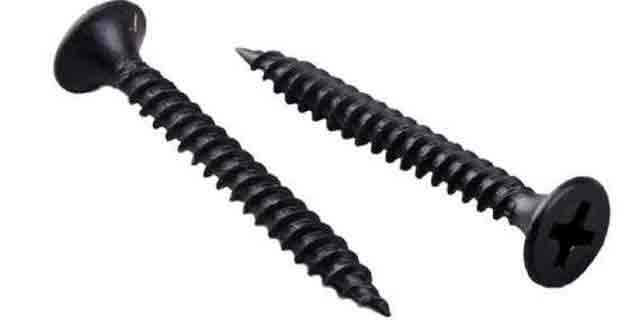

  • Герметик для заделывания щелей в целях утепления, шурупы, различные крепежные материалы, металлические уголки.
  • Для отслеживания уровня влажности используют гигрометр.

Внимание! Лампы для обогрева нужно устанавливать на расстоянии более 25 сантиметров от яиц.

Определитесь с размерами инкубатора, решите из чего вы будете его собирать. Затем подберите все необходимые составляющие из списка, приведенного выше, и можете приступать к сборке.

Как определиться с размером?

Размеры инкубатора нужно планировать заранее. Этот параметр зависит от объемов вашего производства, количества кур. Решающим фактором в этом вопросе будет количество яиц, которые вы планируете закладывать в устройство. Также на размеры инкубатора влияет тип системы обогрева, место расположения ламп и материал из которого изготовлено устройство.

Для более точной работы вам понадобятся чертежи с размерами, которые будут выглядеть приблизительно так:

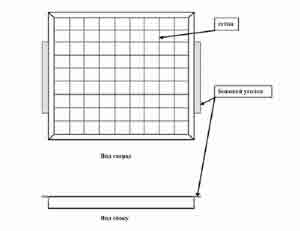

Рис1. Пример чертежа

Здесь представлен чертеж инкубатора небольших размеров (на 45 яиц) 25 см в ширину и 40 см в длину.

Размеры модели на 100 яиц

Формируя размеры инкубатора учитывайте, что температура в 2 см от яйца должна быть в диапазоне 37,3—38,6 градусов по Цельсию. Обычно делают устройство средних размеров, рассчитанное на 100 яиц. Ячейки делают около 45 миллиметров в диаметре и 60—80 миллиметров в глубину. Рекомендуется делать сменную решетку, чтобы можно было корректировать размеры под разные виды яиц.

Собирая домашний инкубатор своими руками на 100 яиц, вы получите устройство размером 60 на 60 сантиметров. Весит прибор около 3 килограмм. Его можно будет переоборудовать и использовать для размещения утиных, гусиных, индюшачьих или перепелиных яиц.

Если вы собираете инкубатор дома из старого холодильника, он будет занимать больше места и вместит больше яиц, чем изделие из пенопласта или картона.

Как рассчитать размер?

Размеры для инкубатора своими руками можно определить с помощью таблицы, приведенной ниже. В таблице показана зависимость длины ширины и высоты от количества вмещаемых яиц.

Источник: http://1inkubator.ru/obshhaya/inkubator-svoimi-rukami.html

Как изготовить инкубатор из холодильника самостоятельно

На сегодняшний день немало людей, которые зарабатывают деньги на выращивании и разведении птиц. С целью экономии люди все чаще изготавливают множество необходимого оборудования самостоятельно, если это, конечно, возможно. К примеру, зачастую птицеводы создают инкубаторы в домашних условиях из разных предметов, нередко применяют старый холодильник.

Как правильно изготовить домашний инкубатор. Основные моменты

  1. Яйца нужно хранить менее десяти дней перед инкубацией. В это время лежать одни должны на некотором расстоянии , приблизительно в пару сантиметров. Также необходимо соблюдать необходимую температуру в пределах тридцати восьми градусов по Цельсию.
  2. Необходимо поддерживать влажность в помещении в районе пятидесяти процентов до наклева. После необходимо поддерживать восемьдесят процентов, и понижать перед выбором цыплят.
  3. Также необходимо правильно расположить яйца, уровень наклона лотка должен быть сорок пять градусов.
  4. Если яйца утки, то угол составляет девяносто градусов.
  5. При горизонтальном размещении яиц не забывайте об их перемещении каждые шестьдесят минут. За несколько дней до появления птичек трогать яйца не рекомендуется.
  6. Настраивать влажность и температуру желательно принудительной вентиляцией со скоростью не более шести метров в секунду.

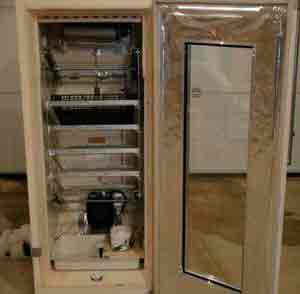

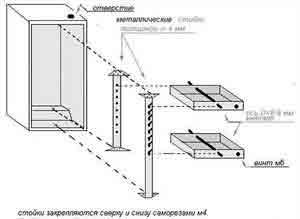

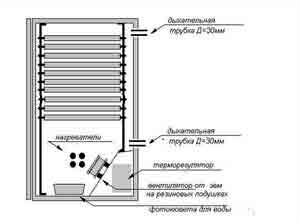

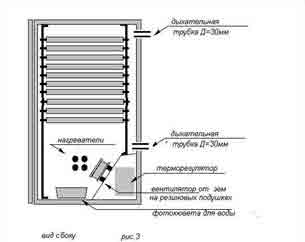

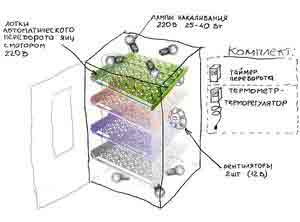

Делаем вертикальный инкубатор из старого холодильника. Схема и чертёж

Для сооружения инкубатора в домашних условиях необходимо взять и убрать все содержимое холодильника и подготовить место для будущих полок. Также не забудьте приготовить место для различных дополнительных компонентов, реле, термометр и так далее.

После того, как конструкция собрана, необходимо подключиться к электросети, и настроить необходимую температуру.

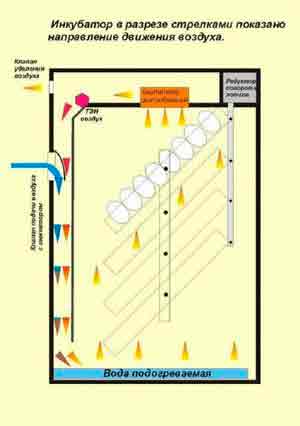

Далее, следуя рисунку, вы сможете подробно разобраться в принципе действия инкубатора. Также узнайте о сроках понижения или повышения температуры в период инкубации.

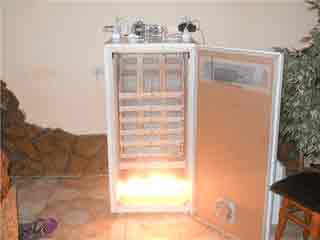

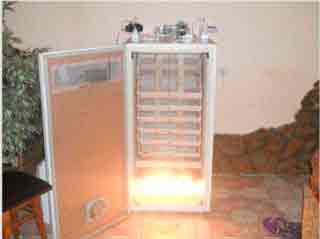

Вертикальный инкубатор из холодильника своими руками

Верхний каркас

В качестве каркаса вы вполне можете использовать коробку из-под телевизора, только нужно сделать ее более жесткой с помощью рейки и арматуры. Для того чтобы поддерживать определенную температуру, примените фарфоровые патроны с лампами, мощность их не должна быть большой. Три лампы предназначаются для нагрева, одна для увлажнения.

Располагать яйца от ламп необходимо на расстоянии в девятнадцать сантиметров, под решеткой около пятнадцати. Передняя часть инкубатора должна сниматься, иначе вы не сможете менять воду, лотки, переворачивать яйца и так далее.

Данный вариант инкубатора довольно экономичен, а создать его своими руками не составит большого труда.
Помимо старого холодильника вы можете использовать самые разные материалы, для этого нужно только зайти в интернет, где имеется куча разной информации на данную тематику.

Видео на тему : Как изготовить инкубатор своими руками из холодильника в домашних условиях

Источник: http://www.fermeru.pro/kak-izgotovit-inkubator-iz-xolodilnika-samostoyatelno.html

Как сделать инкубатор из холодильника и из коробки

Вариантов самодельных инкубаторов немало. Можно сделать инкубатор из улья, фанеры, банки, ДСП и других материалов. Но возможно изготовить и другие конструкции. К примеру, вполне доступный способ — это смастерить самодельный инкубатор из холодильника или из картонной коробки, такие устройства прекрасно себя зарекомендовали в среде птицеводов. Инкубаторы из старых холодильников, как и инкубаторы из коробок бывают разных видов — ознакомитесь с некоторыми из них.

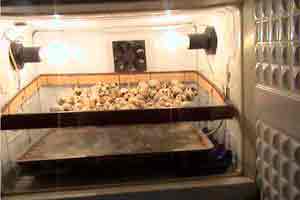

Самодельный инкубатор из холодильника с вентилятором

На основе старого холодильника также можно сделать инкубатор для выводка яиц. Причем есть несколько вариантов конструкции такого инкубатора. В качестве исходного материала в данном случае используется корпус бытового холодильника типа «Полюс» или «Ока».

Перед тем как сделать инкубатор из холодильника, необходимо демонтировать все внутреннюю «начинку», срезав также пластмассовые выступы для полок. Образовавшиеся отверстия можно закрыть куском ДВП, вставленным под обшивку. Чтобы придать этой конструкции необходимую жесткость, нужно к корпусу прикрепить две доски (150 X 20 х 11 мм), вырезанные из плотного материала (из дуба и т. п.). Снизу эти доски следует соединить брусками и сбить гвоздями или прикрутить длинными шурупами. Сверху доски необходимо прикрутить болтами к несущей раме, сваренной из уголка 20 X 20 мм.

Далее в доске нужно сделать небольшое углубление под фланцы, которые должны крепиться к доске и корпусу с помощью двух болтов. В центр фланца необходимо запрессовать подшипник под ось (диаметром 10 мм). Чтобы предотвратить смещение оси при вращении, надо зафиксировать ее края двумя гайками, затянутыми друг на друга. Затем на правый край верхней оси следует вставить втулку с резьбой. Втулка должна крепиться к оси длинным болтом, головка которого будет замыкать концевые датчики. Последние (концевые датчики) нужно прикрепить к доске шурупами так, чтобы была возможность регулировки. Они будут располагаться в зависимости от угла поворота лотков (обычно это 90°). На оси необходимо вставить блок подлотковых рамок. К верхней и нижней рамке по центру должны быть приварены две направляющие втулки. Ф20 с отверстиями, сделанными резьбой М6.

Затем нужно рамки прикрепить к оси болтами. На оси в месте крепления должны быть сделаны спилы, чтобы не происходило проворота рамок. Между собой рамки следует соединить тягой. В тяге необходимо сделать отверстия через каждые 100 мм без резьбы для свободного прохождения болта Мб. Такие отверстия должны быть по краям каждой рамки. На краях болтов также необходимо просверлить отверстие под шпильку (гвоздь). Соединение рамок и тяг производится через шайбы. Шплинтовать нужно со стороны, противоположной установке лотков (т. е. наружной).

Верхняя и нижняя рамки инкубатора из холодильника должны иметь полный периметр из уголка 20 X 20 мм. Такую же рамку моно установить и в середине. Остальные рамки могут состоять из двух боковых полурамок, с длинной выступов, составляющей 30 мм. Данные выступы требуются для удержания лотков в крайних положениях углов поворота.

После этого в верхние отверстия левых тяг нужно заправить трос Ф2 (3 мм). С передней стороны этот трос должен проходить через небольшой блок. В корпусе под прохождение троса необходимо сделать отверстия, которые одновременно будут служить и вентиляцией. Далее трос нужно закрепить на валу двигателя так, чтобы не образовывался перехлест при реверсивном вращении. Двигатель поворота лотков следует прикрепить болтами к рамке. Также на рамку нужно установить блок электроники и панель управления. В верхней части корпуса следует просверлить два отверстия под плотную установку термометра, а также для прохождения терморезистора. После этого необходимо на задней стенке корпуса установить двигатель вентилятора. К корпусу двигатель можно прикрепить с помощью шпилек через усилительную доску. Вокруг лопастей вентилятора следует установить ТЭН. Там, где ТЭН проходит через корпус необходимо произвести изоляцию асбестовым шнуром. Если внутри ТЭНа изоляторами будет служить асбест, то его можно будет согнуть, чего не сделаешь с изоляторами из керамики. Радиус изгиба должен быть примерно 100 мм.

Если ТЭН не планируется встраивать в конструкцию, то необходимо напротив вентилятора натянуть нагревательные спирали от плитки общей мощностью 1-3 кВт (можно просто использовать проволоку «нихром»). Однако спираль при использовании фазоимпульсного регулирования температуры будет полностью нагреваться только в момент первого включения и лишь кратковременно. Поэтому необходимо натягивать спираль на рамку из стеклотекстолита. В корпусе за лопастями вентилятора следует также сделать два вентиляционных отверстия Ф40.

Обычно внутри корпуса холодильника в качестве утеплителя используется стекловолокно. Чтобы этот материал не причинил вреда выводу и стекловата не попала в дыхательные пути цыплят, необходимо во все вентиляционные отверстия плотно вставлять изолирующие кольца. Их можно вырезать из пластмассовой трубы.

Во всех холодильниках есть штатный желоб, служащий для отвода воды во время его размораживания. Этот желоб следует установить в обратном направлении во время вывода цыплят — для подачи воды на лопасти вентилятора. Вода в желоб должна поступать в капельном режиме из пластмассовой канистры, подключенной к системе.

Лотки для инкубатора можно сделать в виде каркаса с натянутой на него сеткой. Размер лотка должен составлять 380 х 300 х 50 мм. В него свободно укладывается 60 куриных яиц. Каркас следует выполнить из прутков (диаметром 6 мм), сваренных между собой или скрепленных винтами М3. Готовый каркас затем надо обтянуть сеткой. Можно использовать сетку, сплетенную из рыболовной лески 0,5-0,8 мм, или же взять любую другую сетку с мелкой ячейкой, например сетку от мух, только не штампованную, а плетеную. Такую сетку нужно усилить рыболовной леской, чтобы она могла без прогиба выдерживать вес до 5 кг. Неплохими качествами обладает сетка из капроновой нити, но в первое время она сильно вытягивается. Так что из всех вариантов наиболее приемлемый — сетка из рыболовной лески, тем более что она легко моется и спокойно выносит дезинфекцию.

Верхний лоток инкубатора должен иметь двойную высоту и емкость. В связи с этим у него должен быть скошенный передний край, чтобы при повороте этот лоток не мог коснуться двери холодильника-инкубатора.

На дно самодельного инкубатора надо установить емкость с водой, прикрытую деревянной рамкой с натянутой на нее сеткой. Такая мера предосторожности необходима при выводе цыплят, чтобы они не утонули в емкости при случайном падении.

При выводе цыплят за три дня необходимо установить лотки в горизонтальное положение и отключить автоматику. В это же время надо лотки со стороны вентилятора закрыть сеткой от мух. В процессе инкубации каждый лоток нужно закрыть натянутой сеткой, чтобы предотвратить выпадение яиц.

Зачастую на двери старого холодильника отсутствует магнитный уплотнитель. Вместо него нужно по периметру всей двери закрепить тарную дощечку, а потом оклеить ее поролоном толщиной 10 мм. Также необходимо сделать замок для двери, он может быть любым, главное, чтобы он был надежным. Например, автор данного самодельного инкубатора, предлагает такое устройство замка: в торец двери вкрутить два болта напротив болтов крепления фланцев, дверь затем можно стягивать двумя растяжками, накинутыми на эти болты. Вместо растяжек в данном случае можно использовать специально изготовленные крючки.

Чтобы удобно было наблюдать за выводом цыплят в инкубаторе, выполненного из корпуса старого холодильника, нужно вырезать в двери окошко на всю высоту лотков и шириной 100 мм. Это отверстие можно прикрывать окошком в виде деревянной рамки со стеклом (в рамке должны быть пропилены пазы под стекло). Окошко следует крепить в проем на шурупах. Желательно делать двойное остекление, которое выполняется обычным способом — под штапики. Во время инкубации необходимо закрывать смотровое окно плотной тканью. Для такой шторки требуется соорудить направляющие.

А чтобы удобнее было производить наблюдение, можно соорудить подсветку. Для этого нужно в правом верхнем углу корпуса установить патрон (типа «миньон») и ввинтить в него лампу мощностью 15 Вт. А с левой стороны корпуса можно установить бытовой выключатель света.

Поскольку для сооружения инкубатора используются различные корпуса от старых холодильников, все детали для инкубатора следует изготавливать с учетом их размеров, подгоняя по высоте, ширине и т. д.

Посмотрите видео «Инкубатор из холодильника», в котором последовательно показаны все этапы процесса:

Инкубатор из старого холодильника без вентилятора

При изготовлении своими руками инкубатора из холодильника без вентилятора также используется корпус от старого агрегата, из которого предварительно были изъяты морозильная камера и прочее ненужное в данном случае оборудование.

Для изготовления инкубатора необходимо приобрести два прибора: электроконтактный термометр и контактор-реле КР-6 (или другого типа, но рассчитанного на 220 В). Катушка должна иметь большое сопротивление, не допускающее на электроконтактном термометре мощности выше 1 Вт.

Далее в инкубатор нужно вмонтировать лампы Л1, Л2, Л3, Л4, которые будут поднимать температуру внутри конструкции до 38 °С.

Затем инкубатор можно подключить к сети напряжения в 220 В, после чего начнут замыкаться контакты термометра.

Все лампы от Л1 до Л4, включенные в автоматику, должны работать в особом режиме. После подогрева яиц в зависимости от температуры наружного воздуха их можно выключать (две или даже три лампы одновременно). Это также позволит сократить частоту срабатывания контактор-реле.

Лампа Л5 должна работать непрерывно, поскольку она необходима для более равномерного прогрева яиц, создания нужной влажности воздуха, а также для уменьшения частоты срабатывания контактор-реле. С 9-го дня вывода необходимо снизить температуру воздуха в инкубаторе до 37,5 °С, а с 19-го дня — до 37 °С.

В целом потребляемая мощность данного инкубатора будет составлять не более 49 Вт. В случае отключения электроэнергии можно вместо лампы поставить внизу конструкции посуду с горячей водой, при этом воду лучше немного недогреть, чем перегреть.

Желательно в данном инкубаторе устанавливать куриные яйца вертикально тупым концом вверх, используя для этого упаковочные картонные лотки. Устройство для поворота яиц здесь делать не обязательно, чтобы не утяжелить конструкцию. Вполне можно обойтись ручным поворачиванием яиц по 3-4 раза в сутки в дневное время.

Вентилятор в данной конструкции не требуется, поскольку хватает естественной циркуляции воздуха.

Можно использовать и другой вариант инкубатора на основе старого холодильника, применяя реле мощностью 12-24 Вт и трансформатор — такой же мощности (контакты для реле, чем мощнее, тем лучше).

Также можно использовать для изготовления самодельного инкубатора корпус двух- или трехкамерных холодильников.

Тогда и морозильные отделения можно будет задействовать для вывода цыплят, что позволит существенно увеличить производительность вывода.

Самодельный инкубатор из коробки

Есть несколько вариантов сооружения инкубатора из картонного короба.

Вариант 1.

Для создания корпуса инкубатора можно использовать картонную упаковку от телевизора. Перед тем как сделать инкубатор из коробки, для придания жесткости, а также для дальнейшего крепления арматуры нужно сделать в нем каркас из реек 15 х 20 мм.

Далее в каркас следует вмонтировать четыре фарфоровых пожаробезопасных патрона. В них нужно ввернуть четыре электролампы мощностью по 25 Вт. Три лампы из них требуются для прогрева яиц, а четвертая — для подогрева ванны-увлажнителя. Средняя лампа из трех должна подключаться только в определенное время (с 17 до 23 часов), когда ослабевает напряжение электроподачи.

Ванну-увлажнитель можно сделать из банки из-под сельди, полностью отрезав ее крышку. Такая открытая ванна нужна для лучшего испарения влаги и во избежание местного перегрева яиц.

При установке лампочек важно, чтобы расстояние от них до поверхности уложенных на решетке яиц было не менее и не более 17-18 см, лампочка, расположенная под решеткой, должна быть на расстоянии от яиц в 15-17 см.

Для замера температуры воздуха в инкубаторе можно использовать обычный термометр, который используется для измерения температуры наружного воздуха.

Лицевую стенку инкубатора нужно делать полностью съемной, вставной и с плечиками. Ее необходимо обтянуть плотным материалом или обшить картоном. Закреплять данную стенку можно с помощью закруток. Именно через эту съемную стенку в дальнейшем будет вставляться лоток для яиц и ванночка, а затем она потребуется при переворачивании яиц и при смене воды в ванночке.

В крышке инкубатора нужно сделать отверстие размером 8 х 12 см. Через это отверстие можно будет следить за показаниями термометра, а также оно будет служить в качестве вентиляционного отверстия. Такое окошко можно закрывать стеклом, оставляя по короткой стороне небольшую щель шириной 5-10 мм.

В полу инкубатора вдоль длинных стенок также требуется сделать отверстия для вентиляции: по 3 с каждой стороны размером 1,5 х 1,5 см. Эти отверстия должны быть открыты все время.

Расход воды в ванночке примерно должен составлять 100 мл. Если нужно повысить влажность, то в ванночку следует положить тряпку. Эту тряпку необходимо стирать каждые 1-2 дня.

Лотки под яйца делаются из реек. Яйца укладываются в просветы между этими рейками (в ложбинках). Необходимо, чтобы рейки с боков были округлены — так скорлупа яиц не повредится. При их укладке на эти рейки нужно лоток недогружать на размер одного яйца, чтобы в дальнейшем было легко поворачивать яйца. Переворачивать их в таком инкубаторе нужно вручную на 180° 5-6 раз в сутки с интервалом примерно в 2-4 часа. Можно сделать это утром, в обед и затем 2-3 раза вечером.

В самодельном инкубаторе из картонного короба влажность обычно поддерживается «на глазок». Можно использовать для испарения воды в ванночке лампочку мощностью не более 25 Вт, оптимальнее — 15 Вт. Испаритель не нужно выключать вплоть до проклевывания яиц, иначе скорлупа будет жесткой и цыплята не смогут ее разбить.

Дополнительного охлаждения данная конструкция не требует, достаточно того, что яйца будут охлаждаться во время переворачивания в течение 1-2 минут. Температуру в этой камере необходимо поддерживать на отметке в 39 °С на протяжении всего процесса инкубации.

Можно установить такой инкубатор на ножки для удобства его обслуживания, а также для предохранения его от охлаждения в результате контакта с холодным полом. Однако в силу своей компактности такой инкубатор можно применять даже в доме, к тому же неприятного запаха от него не будет.

Вариант 2.

Принципиального различия между вариантом 1 и вариантом 2 нет, есть только небольшие отличия в деталях устройства. В данном случае для изготовления инкубатора также используется картонная коробка высотой 58 см и размером 56 X 47 см. Для упрочения ее конструкции нужно все стенки короба внутри и снаружи обклеить плотной белой бумагой в два слоя. В верхней стенке (крышке) инкубатора, ближе к краю, нужно прорезать смотровое окошко 12 X 10 см. Оно необходимо для наблюдения за ходом инкубации. Затем окошко следует застеклить.

Также в верхней крышке необходимо выполнить посередине три отверстия на равном расстоянии друг от друга. В эти отверстия затем следует пропустить три патрона с электрическими лампочками мощностью не более 25 Вт.

Лампочки должны находиться от лотка с яйцами на расстоянии 15-17 см. Оставшиеся щели этих отверстий нужно прикрыть ватными тампонами.

На дне короба вдоль боковых стенок с двух сторон следует параллельно прорезать по 5 отверстий на расстоянии 2-3 см от края стенки.

В одной из боковых стенок необходимо сделать вход-дверцу размером 40 X 40 см. Эта дверца нужна для установки в короб лотка с яйцами и противня с водой, а также для дальнейшего переворачивания яиц и замены воды в противне. Желательно, чтобы дверца открывалась сверху вниз и плотно закрывалась. Закрепить ее можно с помощью тесемки.

Противень с водой нужно ставить внизу, под лотком, так, чтобы он не закрывал отверстия в полу. Противень должен быть размером 12 X 22 см. Лоток для яиц устанавливается на ножки на высоту от дна короба в 11-12 см. Ножки следует надежно закрепить рейками. Лоток должен свободно входить в короб. Расстояние между лотком и задней (передней) стенками обычно делается минимальным (почти вплотную), а расстояние между лотком и боковыми стенками должно составлять 6 см. Лоток следует выполнить из рамы с натянутой на нее металлической сеткой (желательно из нержавейки). Раму лотка можно сделать из дощечек шириной 6-7 см, скрепленных между собой уголками и гвоздями. Чтобы сетка в дальнейшем не провисала под тяжестью яиц, нужно под нее прибить поперек лотка две деревянные рейки. Яйца на такой лоток укладываются горизонтально.

Термометр рекомендуется прикрепить на одном из бортиков лотка, предварительно прибив к нему небольшую деревянную планочку, а уже к ней вертикально прикрепить градусник на уровне поверхности яиц. Этот прибор не должен их касаться.

Коробку-инкубатор нужно поставить на два бруска толщиной по 5 см так, чтобы они не закрывали отверстия на дне. Ведь через них в коробку должен непрерывно поступать свежий воздух. Бруски требуются еще и для того, чтобы производить наклон коробки, убирая их по очереди — то с одной стороны, то с другой. Если яйца будут поворачиваться вручную, коробку лучше оставлять в горизонтальном положении, подложив под нее оба бруска.

Также нужно приводить коробку в такое положение и на ночь. Чтобы при наклоне инкубатора лоток не сдвигался, его необходимо закрепить изнутри. А чтобы вода в противне при наклоне короба не выливалась, следует оставлять в нем только небольшое ее количество. Эту воду нужно подливать каждые 1-2 дня. Если в противень подкладывается тряпка, то ее необходимо также регулярно поласкать в теплой мыльной воде, поскольку она всегда должна быть чистой и свежей.

Очень важно соблюдать правильный режим вывода, иначе не удастся добиться эффективной работы инкубатора-коробки. Как известно, условия вывода могут немного разниться в зависимости от конструкции инкубатора, его размеров и пр.

В данном случае есть небольшие нюансы, касающиеся режима вывода. Для поддержания необходимых условий следует использовать все вспомогательные элементы данного механизма.

В первые 12 часов необходимо поддерживать температуру на поверхности яиц на уровне 41 С. После 12 часов ее нужно снизить до 39,5 °С и поддерживать на таком уровне до 14-го дня инкубации. Влажность следует уменьшать начиная с 11-го дня.

Для этого требуется убрать из противня тряпку и только периодически подливать в него воду. С 15-го по 19-й день температура еще снижается до 39 °С, затем — до 38,5 °С, а влажность воздуха увеличивается с вечера 20-го дня, т. е. в противень снова нужно положить тряпку.

Поворачивать яйца в лотках необходимо уже после 12 часов инкубации. Эта процедура производится 8-10 раз в сутки до конца 19-го дня.

Охлаждать же их нужно начиная с 6-го дня инкубации. Делать это рекомендуется 1 раз в сутки в течение 4-5 минут, снижая температуру на поверхности скорлупы до 30 °С. Начиная с 11-го дня охлаждать яйца нужно уже по 10-12 минут 2 раза в сутки: в 11 часов и в 23 часа. Затем, в период с 12-го по 19-ый день, охлаждать нужно по 30-40 минут, также 2 раза в сутки и в те же часы.

Если температура в помещении, где установлен инкубатор, ниже 18 °С, охлаждение следует проводить 1 раз в сутки в течение 30-40 минут. Во время этой процедуры нужно выключить все лампы, снять со смотрового окошка стекло и открыть дверцу инкубатора. После такой процедуры температуру в инкубаторе необходимо восстановить как можно быстрее — за 25-30 минут. Для этого нужно включить все лампы, плотно закрыть окошко и дверцу. Если тепла трех ламп не будет хватать, следует подключить четвертую, а после восстановления требуемой температуры ее можно будет выключить.

После завершения 19-го дня инкубации яйца больше не требуется поворачивать, с 20-го дня также больше не нужно проводить процедуру их охлаждения.

Поддерживать нужный уровень вентиляции в данном инкубаторе следует со 2-3-го дня инкубации. Если прорезанных на дне короба отверстий окажется недостаточно, можно будет использовать смотровое окошко, сдвигая прикрывающее его стекло на 2-4 см в сторону и образуя, таким образом, небольшую щель. К концу инкубации вентиляция должна усиливаться.

Эффективность вывода также во многом зависит и от качества закладываемых яиц.

Желательно использовать яйца от здоровых кур, которые перезимовали в хороших условиях, тогда и выводимость цыплят будет высокой.

Вариант 3.

Инкубатор из коробки своими руками отличается от вышеописанных только размером тары. В данном случае используется короб из-под стиральной машины размером 63 х 43 х 60 см.

Конструкцию инкубатора можно сделать аналогичной вышеописанным вариантам. Поскольку габариты инкубатора в данном случае несколько иные, то и режим вывода должен быть немного другим. Он показан в таблице.

Таблица «Режим вывода в инкубаторе из картонного короба 63 х 43 х 60 см»:

Источник: http://www.udec.ru/tool/inkubator-holod.php

Инкубатор из холодильника: как сделать своими руками

Птицеводы, занимающиеся разведением кур или других продуктивных пород пернатых, рано или поздно принимают решение о приобретении инкубатора. Однако, отправляясь в магазин, они не ожидают увидеть порой чересчур высокие цены на разные варианты столь желанного устройства. Как оставить деньги в кошельке и одновременно стать владельцем вместительного устройства для выведения птенцов без участия курицы? Очень просто: сделайте инкубатор из холодильника своими руками!

Как сделать инкубатор из холодильника своими руками

Делаем инкубатор из холодильника старого образца

У многих из нас на старых дачных участках хранятся старые, советские холодильники, рабочие, однако, ни в какое сравнение не идущие с современными моделями. Настало время избавляться от хлама, превращая его в сельскохозяйственные полезности!

Располагаться установка будет лежа на задней стенке, дверью к потолку, поэтому сразу удалите изнутри холодильника полки и другие мешающие элементы.

«Лежащий» инкубатор из старого холодильника

Главным условием при изготовлении инкубатора из холодильника является целостность стенок агрегата, так как внутри будущего инкубатора необходимо создать стабильный микроклимат и поддерживать определенную температуру, уровень влажности и т.д.

Преимущества

Перечислим основной список преимуществ, которыми обладают самостоятельно созданные из холодильных установок инкубаторы.

  1. Вместительность. Чтобы купить в магазине бытовой инкубатор, который имеет примерно такую же вместительность, как агрегат, сделанный из холодильника, нужно потратить большую сумму. А учитывая то, что старые холодильники у многих из нас стоят без дела с советских времен, самостоятельное создание устройства может обойтись почти бесплатно.
  2. Создание идеального микроклимата. Дело в том, что конструкция холодильника и материал его корпуса идеально подходят для создания и поддержания нужного цыплятам микроклимата.
  3. Легкость создания устройства. Работать со старыми холодильниками – одно удовольствие, не оценить податливость материала просто невозможно.

Научиться мастерить инкубаторы из холодильника следует из-за большого списка преимуществ

Необходимые материалы

Итак, для того чтобы самостоятельно собрать инкубационное устройство из старого холодильника, нам понадобятся следующие материалы:

  • холодильник;
  • пластиковые лотки под яйца, соразмерные камере;
  • прибор терморегуляции;

Терморегулятор для инкубатора

Приступаем к работе

Укладываем старый холодильник в горизонтальное положение и вынимаем изнутри все лишнее. Затем, с помощью чистящих средств и жидкостей для дезинфекции обрабатываем корпус изнутри, а заодно и снаружи, чтобы предотвратить развитие болезнетворных бактерий рядом с будущими птенцами.

Очень важно тщательно отмыть холодильник перед превращением в инкубатор

Тщательно очистите каждую щель от грязи, холодильник должен блестеть. Согласно статистике, именно плохо вычищенная грязь и живущие в ней микроорганизмы становится главной причиной повальной смертности птенцов в инкубаторах.

Вырезаем в двери агрегата отверстие, сквозь которое пролезет выбранное вами устройство терморегуляции с датчиком. Затем, аккуратно вставляем устройство в отверстие и закрепляем с наружной и внутренней стороны клейкой лентой.

Терморегулятор с датчиком

Берем заготовленный лист фанеры и устанавливаем на него 4 патрона, к которым тянутся электрические провода, а затем вкручиваем все четыре лампы мощностью в 100 Ватт. После чего устанавливаем собранное устройство обогрева и освещения на внутреннюю сторону дверки холодильника, надежно закрепив панель из фанеры на корпусе будущего инкубатора.

Подготовим систему увлажнения воздуха. Она будет состоять из пластикового поддона, который мы установим на заднюю стенку холодильника (она же ныне дно инкубатора). Наливаем внутрь емкости чистую воду и устанавливаем внутрь.

Как выглядит емкость для воды, подходящая для самодельного инкубатора

Немного выше установленного поддона вмонтируйте металлическую решетку, на которую установите пластиковые ящички для яиц. Это нужно, чтобы яйца были на некоторой удаленности от воды и не переувлажнялись.

Особенностью этой самодельной установки является отсутствие системы автоматического переворачивания яиц. Чтобы не запутаться, какую из партий вы уже ворошили, делайте пометки на ящиках. Для этого можете использовать ручку или стирающийся маркер.

Если ваш инкубатор не оснащён системами автоматического и полуавтоматического переворота яиц, придётся самому контролировать этот процесс. Чтобы всё сделать правильно, прочитайте нашу статью. Зачем нужно переворачивать яйца? Как часто переворачивать?

Изготовление вертикального инкубатора из холодильника

Агрегат, получаемый в результате выполнения этой инструкции, получается стоящим вертикально. Такая конструкция удобнее, чем горизонтальная, так как оставляет возможность сделать оконце для наблюдения за вылупляющимися пернатыми.

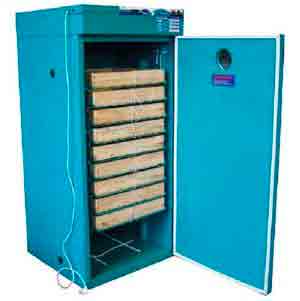

Вертикальный инкубатор из холодильника

Нужные материалы

Приступим к перечислению материалов и инструментов, которые пригодятся нам в процессе превращения холодильной установки в инкубационный агрегат:

  • ненужный холодильник старого образца;
  • лист ДВП;
  • приспособление для измерения температуры;
  • терморезистор;
  • лотки для яиц;
  • клей;
  • вентилятор, оснащенный двигателем, с трубчатой конструкцией электронагревателя;
  • шпатель;

Материалы для инкубатора из холодильника

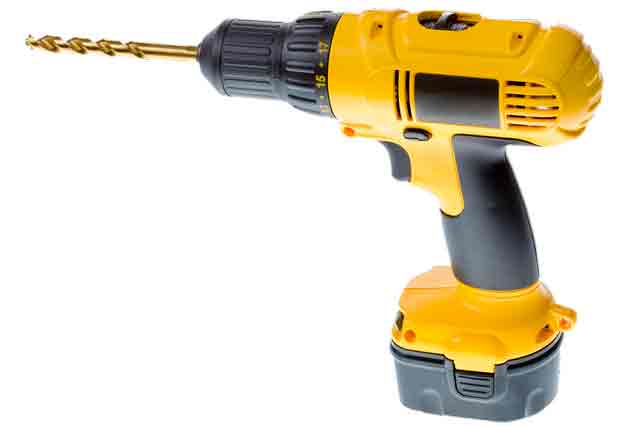

При изготовлении инкубатора из холодильника без дрели не обойтись

Аппарат для сварки

Начнем работу

Извлекаем изнутри будущего инкубатора все лишнее:

Первый этап — удаление из холодильника лишних деталей

После того, как извлекли все ненужные детали холодильника, приступаем к очистке корпуса внутри и снаружи. Как уже говорилось выше, в начале промываем корпус с помощью моющих средств, затем с использованием антисептиков. Промыв и обработав каждую щель, переходим ко второму этапу.

Приступим к выравниванию внутренних и внешних повреждений корпуса старого холодильного устройства. Для этого тщательно осмотрим поверхности стенок и каждое найденное отверстие заделаем кусочком ДВП, аккуратно приклеивая его поверх повреждения.

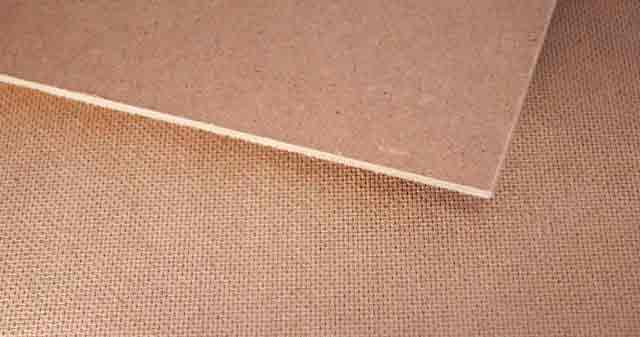

Куски ДВП подойдут для заделки повреждений

В наиболее поврежденных местах помимо клеевого закрепления ДВП на поверхности, дополнительно используйте саморезы, чтобы кусок панели не отвалился в самый ответственный и неожиданный момент.

Делаем лотки. Рассчитайте, какое количество яиц примерно планируется помещать внутрь будущего инкубатора. Исходя из полученной цифры приступим к покупке или изготовлению ящиков. О том, как изготовить ящики, читайте далее в статье.

Полки внутри самодельного инкубатора

Оборудуем вентиляцию. Чтобы воздух циркулировал по инкубатору постоянно, необходимо монтировать вентилятор на заднюю стенку холодильника, моторную часть устанавливают снаружи. По периметру передней дверцы холодильник необходимо проделать несколько отверстий, сквозь которые будет проникать воздух внутрь агрегата.

В качестве вентилятора для самодельного инкубатора подойдут детали от старого компьютера

Очередь обогрева. Вокруг лопастей вентилятора, на задней стенке холодильника аккуратно размещаем трубчатый нагревательный элемент. Такое положение рядом с вентиляционной системой позволит распределять тепло в инкубаторе равномерно, захватывая даже отдаленные углы.

Установка емкости с водой на дно холодильника. Поскольку уровень влажности необходимо поддерживать стабильным в течении длительного периода времени, лучше приспособить в качестве поддона приспособление поглубже, примерно, как лоток для кошек.

В качестве поддона подойдёт лоток для кошек

Качество воды, которой наполняется поддон, должно находится на уровне. Необязательно использовать фильтрованную жидкость, подойдет и обычная вода из-под крана, главное, чтобы была чистая.

Недостаток у этого вида инкубатора точно такой же, как и у предыдущего: отсутствие автоматического переворачивания яиц. Делать это вновь придется вручную, аккуратно вороша домики невылупившихся птенцов. Лучше всего работать в перчатках.

Вертикальный инкубатор из холодильника с полуавтоматическим переворачиванием яиц

Эта разновидность инкубатора из холодильной установки воплощается в жизнь сложнее, чем предыдущие, однако, с ее помощью можно значительно сократить временные затраты на самостоятельное переворачивание яиц. Нет, инкубатор не станет делать его самостоятельно, однако, перевернуть ячейки впредь можно будет одним движением.

Принцип изготовления схож с предыдущим описанным способом, однако, есть существенные отличия в монтаже дополнительных механизмов. Придется затратить немного больше времени, но и полученный результат заставит вас испытать настоящее удовольствие.

Чертеж вертикального инкубатора из холодильника, направление циркуляции воздушных потоков

Материалы и инструменты

  • ненужный холодильник;
  • терморегуляционный элемент;
  • штифт;
  • лотки для яиц из пластика или металла;
  • оси, изготовленные из металла, 8-9 миллиметров в диаметре;
  • нагревательный элемент;

Нагревательный элемент для инкубатора

Видео — Нагревательный элемент для инкубатора своими руками

Приступаем к постройке

Срезаем внутри секцию, отделяющую морозильную и холодильную камеры, если такая имеется в конструкции. Извлекаем изнутри все лишнее и заделываем щели, по аналогии с инструкциями для второго и первого способа.

Обрабатываем корпус будущего полуавтоматического инкубатора чистящими средствами и антисептиками, насухо вытираем и подготавливаем к установке основных деталей.

Вариант вертикального инкубатора из холодильника

Находим центр передней двери и задней стены холодильной установки и по этому уровню устанавливаем стойки, которые закрепляем в корпусе устройства с помощью саморезов по металлу. В стойках проделываем отверстия на уровне полок.

Саморезы по металлу

В каждый ячеистый лоток для яиц вставляем ось из металла, диаметр которой составит примерно 8-9 миллиметров. Обеими концами устанавливаем ость в стойки, получая ровные ряды ящиков между ними.

Этап сбора вертикального инкубатора

Закрепляем на ящиках для яиц планку из металла, используя в качестве крепежа винты. Зазор должен составлять не менее двух миллиметров. С нижней стороны планки необходимо подвесить пятисотграммовый груз, в роли которого может выступить абсолютно любой тяжелый предмет. В свободную часть планки снизу крепится штифт, который играет роль предохранителя, не давая уйти во внутрь из-за давления подвешенного груза.

Крепление планки к лоткам, установка груза

В верхней части инкубатора планка проходит наружу корпуса. Для этого нужно высверлить щель в верхней части холодильника.

Устанавливаем дыхательные трубки в боковину холодильника, просверлив соответствующие отверстия в корпусе, вверху и внизу, каждый раз примерно на уровне третей части высоты.

Оборудуем освещение и тепло, установив на задней панели холодильника три лампы, мощностью примерно в 100 Ватт. Согласно схеме, подключаем к ним терморегуляторное устройство.

Установка элементов инкубатора из старого холодильника

Вентиляция в виде детали от компьютера или маленького бытового вентилятора устанавливается так, чтобы воздух в обязательном порядке проходил через нагревательные элементы.

Наполняем поддон водой и устанавливаем на дно инкубатора.

Все, полуавтоматический инкубатор готов! Чтобы перевернуть яйца, нужно лишь поднять планку вверх, а затем отпустить ее, закрепив штифтом в другую дырку. Во время осуществления этой процедуры, прикрепленные к ней лотки наклоняться в другую сторону, сменив положения зародыша внутри яйца, а также подставив другую сторону под нагрев. Так вы сэкономите уйму времени на ручном перекладывании яиц и получите качественное и здоровое пернатое потомство.

Выведение птенцов в самодельном инкубаторе

Однако, все мы понимаем, что полуавтоматический инкубатор – еще не идеал. Поэтому советуем вам не принимать решение прежде, чем прочитаете следующую инструкцию, с помощью которой сможете изготовить полностью автоматический инкубатор!

Делаем инкубатор из холодильника с автоматическим устройством переворачивания яиц

Внимательно изучите этот оригинальный способ изготовления инкубатора из старого холодильника, который станет переворачивать яйца внутри себя автоматически. Тогда вам придется принимать лишь минимальное участие в искусственном насиживании яиц, заключающееся в:

  • закладке яиц;
  • заливе воды в поддон;
  • высаживании птенцов.

Любительский чертеж самодельного инкубатора из холодильника

Нужные материалы и инструменты

Итак, для изготовления этого чудо-агрегата нам понадобятся:

  • старый холодильник;
  • рамка из алюминия или дерева;
  • стекло или прозрачная пластмасса;
  • герметик;
  • теплоотражающий материал;
  • мотор от небольшого устройства (например, от автоматической барбекюшницы);
  • велосипедные цепные звездочки;
  • металлические решетки;
  • таймеры для двигателя;
  • штифт;
  • термостат;
  • 4 лампы нагрева мощностью до 100 Ватт;
  • вентилятор от персонального компьютера.
  • строительные инструменты.

Лотки для яиц с автоматическим переворотом

Строим агрегат

Моем холодильник и удаляем из него все лишнее. Поскольку в этой разновидности самодельного инкубатора нагревательные элементы будут находиться на уровне морозильной камеры, выпиливаем в отделяющем ее от основного холодильного блока пластиковом сегменте четыре отверстия, равных по диаметру небольшим вентиляторам, удаляем все полки, ячейки, решетки и другие комплектующие к холодильнику.

Каким получится инкубатор

Проделываем окно в передней части холодильника снизу. Оно может быть любых размеров, каких вам хочется. Выпилите необходимого размера отверстие в холодильнике и обработайте места разреза.

Установите в вырезанное отверстие рамку из алюминия или дерева, лучше отдать предпочтение первому материалу, так как он более долговечен. Одновременно установите внутрь рамы стекло или пластмассовую пластину. Замажьте щели стыков герметиком, чтобы предотвратить прохождение холодного воздуха сквозь щели внутрь инкубатора. Окно готово. Теперь вы можете наблюдать за тем, что происходит с яйцами во время инкубационного процесса, не открывая двери холодильника и не нарушая микроклимат.

Утеплите переднюю поверхность холодильника теплоотражающим материалом, особенно тщательно вокруг самодельного окна. Подойдет фольгированная изоляция. Это нужно для того, чтобы тепло, производимое лампами, не проходило сквозь тонкие части корпуса наружу, а отражалось вовнутрь.

Утеплите изнутри отдельные части холодильника с помощью теплоотражающего материала

Мастерим металлический каркас для установки решеток, на которые позже поставим лотки с яйцами. Для этого свариваем между собой тонкие профильные трубы и прикручиваем их ко дну холодильника. Друг над другом закрепляем металлические решетки.

Мастерим механизм, отвечающий за переворачивание. Роль моторного привода играют детали от обычного велосипеда – звездочки цепной передачи. Они крепятся к металлическому листу, приваренному к боковой части профильного каркаса устройства. Ведомая звездочка привода приваривается с наружной стороны листа, ведущая устанавливается на штифт.

В качестве элементов, подающих в систему электроэнергию, будут выступать концевые выключатели. Как только устройство достигнет крайнего положения, питание перестанет поступать, и работа системы прекратится.

Приводится в движение мотор с помощью пары таймеров, установленных так, чтобы работа возобновлялась через каждые 6 часов.

Мотор приводится в движение каждые шесть часов с помощью двух таймеров

Установка термостата производится на уровне одной третьей части от всей высоты холодильника. Он монтируется и закрепляется в корпусе. Нагревающие элементы в виде ламп устанавливают на месте бывшей морозильной камеры. Выключение и выключение нагрева производится с помощью регулятора на реле.

Вентиляцию ставим следующим образом. В заранее выпиленные нами отверстия в пластиковом сегменте, отделяющим морозильную камеру от холодильной, устанавливаем подключенные к электричеству вентиляторы и закрепляем их на поверхности клейкой лентой из металла.

Электрическая схема сети внутри вертикального инкубатора

Итак, наш автоматический инкубатор готов! Теперь вы можете расслабиться и по-настоящему насладиться процессом разведения птицы!

Как сделать ячейку для яиц самостоятельно

Проще всего именно купить пластиковые ячеистые лотки, так как они рассчитаны на инкубатор и тратить время на их изготовление не придется.

Схема самостоятельного изготовления сетки под яйца

Однако, если вы решите сделать их самостоятельно, вам понадобятся следующие материалы:

  • ячеистая сетка из металла;
  • деревянные бруски, 4 штуки;
  • два деревянных уголка;
  • гвозди.

Какого размера будет полотно сетки, зависит от размера холодильного устройства, выбранного вами в качестве основы для будущего инкубатора. Однако, существуют рекомендации, касающиеся размеров ячеек металлической сетки, в зависимости от того, какая разновидность птиц выводится внутри устройства. Предлагаем вам ознакомиться с ними в таблице ниже.

Как видите, величина ячейки меняется в зависимости от величины будущего яйца, которое устанавливается внутрь.

Приступаем к самостоятельному изготовлению ячеек

  1. Измерив внутренний периметр холодильника, соединяем имеющиеся бруски небольшой толщины в рамку, закрепляя места стыков гвоздями.
  2. На получившуюся рамку с нижней части натягиваем сетку, так, чтобы сидела туго и не прогибалась. Закрепляем сетку с помощью гвоздей.
  3. Накладываем с каждой стороны корзинки для яиц уголки и крепим их с помощью клея и саморезов для дерева.

Самодельный лоток для яиц

Если не знаете, как измерить периметр нутра холодильника, просто соберите рамку поверх решеток, которые прежде удалили за ненадобностью, ведь ставить корзинки вы будете именно на их место.

Представляем таблицу плюсов и минусов самостоятельного изготовления ячеек:

  • серьезная экономия на покупке специализированных ячеек;
  • возможность самостоятельного изготовления из подручных материалов;
  • простота использования и установки;
  • легкость очистки ячеек.
  • стирание и провисание сетки с течением времени;
  • постепенное ослабевание креплений ячейки в связи с высокой влажностью воздуха;
  • быстрое деформирование деревянных рамок;
  • если сетка натянута слишком туго, она может лопнуть и яйца повредятся.

Лоток для инкубатора из дерева

Как видите, предпочтение лучше отдать покупному ящику из пластмассы. Однако, если вы все же приверженец полностью самостоятельному изготовлению инкубатора, замените все деревянные элементы в конструкции самодельной ячейки на металлические прутья или трубки, а гвозди – на сварочный аппарат, чтобы максимально нивелировать негативные последствия влажности внутри инкубатора и продлить срок службы изготовленной детали.

Интересный совет: если у вас много картонных ячеек для яиц, используйте их внутри инкубатора, устанавливая на полки из железной решетки. Да, такие ячейки часто придется выбрасывать и вставлять новые, зато это по-настоящему удобный вариант на первое время.

Окошки для инкубаторов

Изготовить окошко в корпусе инкубатора, сделанного из ненужного холодильника, можно в каждом из описанных в данной статье способов. Будет отличаться лишь место выпиливания проема для рамки и стекла, а также используемые материалы.

Перечислим самые популярные материалы, которые подходят для изготовления оконной рамы в корпусе холодильника:

Рамку для окошка в инкубаторе можно сделать деревянной и алюминиевой

Можно легко понять, почему именно этим двум наименованиям отдают предпочтение. Все просто, с ними легко работать. Однако, алюминий намного легче отмыть и обработать антисептиками, чем дерево, поэтому отдайте предпочтение именно ему.

Смотреть на то, как развиваются яйца, вы также можете через два материала:

Эти варианты равносильно подходят для установки в инкубатор из холодильника, но все же, у стекла есть особое преимущество – прочность. Поскольку эксплуатироваться собранный агрегат будет годами, сделайте вложение в будущее и установите стеклянное окошко.

Электрическая проводка

Дополнительно изолировать проводку внутри инкубатора не нужно, так как в большинстве конструкций они не взаимодействует непосредственно с новорожденными птенцами или другими возможными опасностями. Однако, если вы беспокоитесь, пропустить провода можно внутри отрезов обычного резинового шланга. В такой защите есть высокая доля практичности: уменьшается вероятность случайного повреждения проводов неловким движением руки или в результате другого происшествия.

Проводка в инкубаторе из холодильной установки

Где взять детали

Большинству фермеров присуща одна схожая черта – отказ от накапливания ненужного хлама. Конечно, в хозяйстве все пригодится, но вести дела в беспорядке будет только неряшливый человек. Поэтому, под рукой может не оказаться ни старого холодильника, ни металлических решеток. Не думайте, что покупка всех необходимых материалов влетит в копеечку. Наоборот, многие люди мечтают пристроить накопленный годами хлам и получить за это хотя бы минимальную прибыль.

Обратитесь за помощью к соседям и вскоре соберете необходимые детали. Если чего-то все же недостает, пробегитесь взглядом по сайтам-барахолкам и проблема решиться сама собой.

Наборы для автоматического инкубатора

Для тех, кто не считает себя техническим гением, и не сможет повторить монтаж автоматической системы даже по приложенной схеме, у нас есть интересная подсказка. Во многих сельскохозяйственных магазинах продаются наборы для автоматических инкубаторов, которые содержат в себе следующие обязательные элементы.

  1. Лоток с ячейками для яиц, оснащенный двигателем для автоматического переворачивания, питающийся от сети в 220 В. Если купить несколько таких лотков, то каждый из них будет самостоятельно переворачиваться в корпусе холодильника, абсолютно не требуя вашего вмешательства.
  2. Таймер, приводящий мотор в действие каждый заданный отрезок времени (например, каждые шесть часов).
  3. Терморегулятор с датчиком и цифровой панелью. С его помощь вы всегда будете видеть, достаточно ли тепло будущим птенцам внутри своего первого жилища.

Обязательные составляющие набора для автоматического инкубатора

В зависимости от стоимости набора он дополняется вентиляционной системой, дополнительными лотками и т.д. В комплекте часто даются и дополнительные приспособления, полезные птицеводам, например, овоскоп, с помощью которого проверяют, продолжает ли развиваться плод внутри яйца.

Подведем итоги

Итак, теперь вы знаете, как самостоятельно собрать на основе старого холодильника следующие виды инкубаторов:

  • обычный, требующий участия человека;
  • полуавтоматический, с помощью которого переворачивание осуществляется одним движением;
  • автоматический инкубатор, требующий только периодического подливания воды.

Разумеется, для воссоздания каждого из описанных агрегатов необходима определенная сноровка, строительные знания и опыт. Работа это не тяжелая, но кропотливая и дотошная, требующая усидчивости и упорства мастера. Не исключено, что в процессе монтажа придется переделывать некоторые детали и механизмы.

Оригинальное исполнение идеи

Важным моментом является качество подбираемых деталей. Несмотря на то, что многие из них вы обнаружите в загашнике «на выброс», следите за крепостью материалов. Совсем изношенные использовать нельзя, ведь толку от них не будет. Поломка произойдет через несколько дней использования и пропадет не только ваша работа, но и целый выводок пернатых малышей.

Если под рукой не оказалось холодильника, не отчаивайтесь. Вариантов сделать инкубатор своими руками великое множество. Чтобы познакомиться с ними, прочитайте нашу статью. Пошаговые инструкции создания инкубаторов из картонной коробки и пенопласта, требования к инкубаторам, определение оптимального размера инкубатора.

Мы верим в ваш успех! Внимательно следуйте инструкциям, просматривайте представленные в статье схемы и тогда у вас все получится.

Видео – Инкубатор из холодильника

Источник: http://selo-exp.com/kury/inkubator-iz-xolodilnika.html

Как самому сделать инкубаторное устройство из холодильника? Обучающее видео

Заниматься разведением домашней птицы занятие очень увлекательное.

Инкубатор, сделанный своими руками это очень полезное изобретение и к тому же экономное.

Инкубаторные устройства, которые изготавливают на специальных заводах, являются недешевым удовольствием, и те, кто хочет заняться разведением домашней птицы зачастую не могут позволить приобрести такое оборудование.

Имеется разнообразный спектр изобретений инкубационных устройств из бочек, печей и т.д., но мы расскажем именно о инкубаторе из холодильника.

Поэтому данная статья расскажет вам в полном объеме как своими руками смастерить инкубатор.

Основные требования, которыми необходимо руководствоваться при использовании инкубатора из холодильника, а также схема этого устройства

Главным преимуществом холодильного инкубатора заключается в том, что у заводских холодильников имеется очень важная вещь это – термоизоляция.

Для того чтобы начать процесс изготовления такого устройства сначала нужно определиться с количеством яиц которые вы будете загружать в инкубатор, для начинающих птицеводов оптимальным количеством яиц было бы не более 50.

Требования, которых нужно придерживаться при использовании инкубатора:

    Количество дней, которые должны пройти до вывода птенцов, должно составлять не менее 10.

В течение этих десяти дней яйца должны храниться на расстоянии друг от друга около 1-2 сантиметров.

Температура в течение десяти дней должна быть не менее 37,3 градусов и не более 38,6 градусов.

В период наклева яиц влажность должна составлять около 40-60%. Далее, когда уже начнут появляться птенцы, влажность увеличивают до 80%. Как следует в момент отбора птенцов, влажность уменьшают.

Яйца должны находиться в вертикальном положении острым наконечником вниз или в горизонтальном положении. При вертикальном положении яйца в лотке кладут под углом 45 градусов.

Если вы пытаетесь вывести птенчиков уток и гусей, яйца должны располагаться под углом 90 градусов.

Если яйца в лотке расположены по горизонтали, то и переворачивают под углом 180 градусов, в зависимости от их начального положения. Лучше всего этот поворот проводит каждый час, но не менее одного раза в три часа. Перед тем как птенцы будут выклевываться из яиц, а это примерно за три дня до их вылупливания, яйца лучше не перекатывать.

Для самодельного инкубатора очень важна вентиляция. При помощи вентиляции происходит регулирование температуры и влажности воздуха в инкубаторе. Примерная скорость должна составлять около 5 метров в секунду.

Инкубационный метод вывода птенцов очень приближен к естественному методу.

Схема инкубатора или из чего он состоит

Никому ненужный и старый холодильник не нужно выкидывать на свалку, из него можно сделать инкубатор для вывода домашней птицы.

Старую морозильную камеру стоит убрать из холодильника. При использовании инкубатора нужно будет подключение к сети, в 220 В.

Для конструирования устройства понадобятся следующие детали: термометр электроконтактный, реле КР-6 или можно взять любых других моделей, лампы.

Мощность сопротивления катушки не должна превышать 1 Вт. Собранную конструкцию нужно подключить вместе с лампами к сети. Лампы для инкубатора используются Л1, Л2, Л3,Л4, которые поддерживают температуру до 37 градусов. Лампа Л5 одинаково подогревает все расположенные в инкубаторе яйца, а также сохраняет оптимальную влажность.

Используемая катушка размыкает контакты КР2, а при снижении температуры в инкубаторе процесс повторяется. После первого использования инкубатора, необходимо поддерживать температурный режим при включённых нескольких лампах постоянно.

Сделанное приспособление не должно потреблять более 40 Вт энергии.

При конструировании инкубатора можно использовать как естественную циркуляцию воздуха, так и искусственную.

Яйца, расположенные в инкубаторе можно перекатывать руками, а также при помощи специального устройства.

Бывают ситуации, что отключают электричество, поэтому в инкубатор можно поставить миску с теплой водой, что на некоторое время заменит лампы.

Из чего можно сделать каркас

Каркас можно сделать из упаковки от телевизора. Внутри его укрепляют арматурой или реками. Внутри полученного каркаса можно расположить патроны с лампами, не очень большой мощности, для поддержания нормальной влажности и температуры. Лучше всего подойдут патроны фарфоровые.

Для увлажнения воздуха можно использовать банку с водой.

Расстояние между лампой и яйцами должно составлять 19 сантиметров.

Расстояние между решетками может быть около 15 сантиметров.

Для проверки температуры в инкубаторе можно использовать обыкновенный градусник.

Наружная стена инкубатора должна сниматься, ее необходимо обтянуть материалом из плотной ткани. К боковой стене нужно присоединить ванночку.

На верху инкубатора делается отверстие 8х12 сантиметров, для присмотром за температурой и для вентиляции.

Каким должно быть основание инкубатора

В основании инкубатора нужно сделать три небольших вентиляционных отверстия размером 1,5х1,5 см. Количество воды необходимое в сутки составляет не больше полкружки. В углубления между рейками помещают яйца, но не плотно друг к другу, так чтобы можно было сделать поворот на 180 градусов.

Для того чтобы происходило испарение используют лампы 15 или 25 Вт. Чтобы птенцам было легче проклевывать жесткую скорлупу испаритель не стоит выключать.

Когда происходит поворачивание яиц, то они охлаждаются, для этого хватает двух минут. На протяжении всего периода в инкубаторе должен сохраняться температурный режим в 38,5 градусов.

Верхняя часть инкубатора

Верхний корпус устройства необходимо устлать плотной сеткой. Также своими руками нужно вмонтировать две лампочки по 40 Вт. Пчелы являются очень хорошими тепло проводниками, а также следят за оптимальным режимом влажности. Можно использоваться как работающие улья, так и нет. Для того чтобы пчелы не проникали внутрь, улья обматывают очень мелкой сеткой и устанавливают на рамки. Подкрышник устанавливают сразу над сеткой, где находятся первые яйца, которые накрыты плотной тканью.

Какой режим работы должен быть у инкубатора

Перед началом инкубационного периода необходимо в течение трех суток проверить все ли работает в инкубационном устройстве, а также установить необходимую температуру для яиц.

Важным моментов является то, чтобы не было перегрева в инкубаторе, иначе все птенцы могут погибнуть.

Необходимо каждые три часа переворачивать яйца, потому что существует разница между двумя сторонами в 2 градуса.

Температурный режим в инкубаторе соблюдается в зависимости от выбранных вами видов выращиваемой птицы.

Источник: http://agronomu.com/bok/490-kak-samomu-sdelat-inkubatornoe-ustroystvo-iz-holodilnika-obuchayuschee-video.html

Смотрите также:
03.11.2018

Практика строительства домов из морских контейнеров Для постройки небольших дачных домов и коттеджей иногда используются блок-контейнеры. Их небольшой вес позволяет сэкономить на возведении основания до 20% средств. Для таких построек подойдет блочный или...

03.11.2018

Как покрасить батарею? Во время ремонта в квартире или частном доме особую роль играет не только правильно подобранное убранство и оборудование, но и его подготовка к покраске, например, труб и батарей отопления, по которым циркулирует горячая вода. Обычно радиаторы...

03.11.2018

Утепление балкона и лоджии минеральной ватой Технологии утепления балкона и лоджии в принципе одинаковы, но несколько различаются по характеристикам из-за разницы в свойствах балкона и лоджии. Балкон – выносная конструкция, его пол – это плита межэтажного перекрытия,...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
