Как установить розетку в стене

Львиная часть проводки в квартирах и домах скрытая, т.е. проходит в стене. Соответственно в таких случаях используются внутренние розетки, которые монтируются в круглое углубление в стене, таким образом, что снаружи остается только одна рамка. Это красиво и безопасно. Красиво, потому что данная розетка сильно не выступает от стены и не видно проводов, отсутствуют кабель-каналы, наружные распределительные коробки и тому подобное. Безопасно, потому что исключена возможность схватиться за провод, нечаянно его оторвать и т.д. Сегодня в новых квартирах также всю проводку прячут под штукатурку и специально штробят углубления для монтажа внутренних розеток. Давайте ниже разберемся как установить внутреннюю розетку?

Как установить внутреннюю розетку?

Внутренние розетки выпускаются разными производителями, разного дизайна, но суть их установки одинаковая. Поэтому прочитав данную статью вы сможете установить любую внутреннюю розетку у себя дома.

Внутренняя розетка может крепиться в стене боковыми распорками или саморезами к подрозетнику, если он установлен. Как правило, в новых квартирах или когда люди делают капитальный ремонт, устанавливают в штробы специальные коробки (подрозетники), в которые в последствии легко устанавливается розетка. Данные коробки сажаются на гипс и надежно держатся в стене, что исключает выпадение розетки. На фото ниже показан пример подрозетника.

Ко мне часто с помощью сарафанного радио обращаются пенсионеры, в квартирах которых последний ремонт был много лет назад. По доброте душевной я им помогаю. У них по каналам в плитах (в панельном доме) проходит вся проводка, соответственно алюминиевая. В местах монтажа розеток и выключателей нет ни каких подразетников и речи про них не может быть. В таких ситуациях как раз и приходится устанавливать розетку с помощью боковых распорок, которые фиксируются сразу о бетон. Еще хочу отметить, что раньше в местах установки внутренних розеток делались в плитах сквозные отверстия. Так можно было устанавливать розетки сразу с двух сторон стены с помощью перемычек, т.е. в разных комнатах или подслушивать о чем разговаривают соседи. Вот один случай из моей практики.

Разобрав старую розетку, я увидел что к ней подключено по два провода к каждому контакту. Это один двухжильный провод приходит из распределительной коробки, а другие это просто перемычки на розетку в соседней комнате.

Вон через паутину, скопившуюся годами, видно заднюю часть розетки установленную в соседней комнате, к которой идут перемычки.

Берем новую розетку и подключаем ее. В данной модели розетки фирмы “Makel” болты для подключения проводов находятся по бокам. Заводим туда приходящий провод от распределительной коробки и отходящие перемычки на другую розетку. Полярности тут нет, и поэтому на любой контакт заводим фазу (L), а на другой нуль (N).

С подключенными болтами розетку утопляем в стену.

И фиксируем ее с помощью боковых распорок. Для этого поочередно закручиваем два болта. На фото ниже видно как я подтягиваю левый болт. То же самое нужно сделать и с правым.

Теперь берем рамку с корпусом розетки и ставим на место.

Вот и разобрались, как установить внутреннюю розетку. Если вы здесь все поняли, то смело сможете в будущем снять или заменить любую внутреннюю розетку.

Купили дед с бабкой радио, воткнули в розетку на 220. Тишина, дымок пошел…
- Дед, а чегой-то они там молчат?
- Вот сейчас покурят, потом, глядишь, чего и скажут…

Источник: http://sam-sebe-electric.ru/rozetki-i-vyklyuchateli/25-kak-ustanovit-vnutrennyuyu-rozetku

Особенности монтажа розеток и выключателей на различные поверхности

Промышленная и квартирная электропроводка выполняется одним из двух способов прокладки:

Под каждый из этих видов выпускаются распределительные коробки, розетки и выключатели, которые еще называют электрическими точками или узлами соединения сети.

При их монтаже многие домашние мастера уделяют основное внимание дизайну помещения и удобству пользования. Однако, стоит учесть такие требования к ним электрических характеристик, как:

надежные контактные соединения, обеспечивающие качественное прохождение электроэнергии с минимальными потерями напряжения;

прочную электрическую изоляцию токоведущих жил и элементов конструкций, находящихся под потенциалом сети;

безопасность эксплуатации, включая удобство управления, ограничение допуска, противопожарную защиту.

Установка розеток и выключателей в скрытой проводке

Стены из бетонных плит, кирпича, пенобетона

В старых домах советской постройки внутри стен создавали каналы-пустоты и выходные отверстия для монтажа выключателей и розеток. В них заводили проводку и устанавливали металлические коробки, монтируемые с помощью раствора бетона или алебастра после заводки кабеля.

Когда строительный раствор прочно схватывал установочную коробку, то внутрь нее вводили розетку и винтами раздвижных лапок, установленных в распорной скобе, надежно фиксировали корпус. Таким способом розетка закреплялась внутри стены через установочную коробку и застывший бетон.

Внутреннее крепление выключателя тоже выполнялось по этой проверенной десятилетиями технологии. По ней же крепят выключатели с розетками и сейчас. Только вместо металлических коробок стали применять пластмассовые негорючие материалы на основе высокопрочных сортов пенопропилена, обладающие хорошими диэлектрическими свойствами и стойкостью к возгоранию.

Кроме того, при распоре раздвижных лапок в плотном пластмассовом корпусе создается прочное соединение, надежно удерживающее розетку в стене. Когда же коробка металлическая, то она обеспечивает меньшее трение (лучше скольжение по создаваемым поверхностям) и хуже выдерживает механические нагрузки.

По этой причине старые розетки часто выдергиваются из установочных коробок, создавая предаварийную ситуацию.

Сейчас многие владельцы квартир делают замену устаревшей электропроводки или самостоятельно прокладывают новую в строящихся зданиях. Часто возникают случаи, когда стены из бетона, кирпича, пеноблоков не имеют внутренних полостей для монтажа кабелей и проводов.

В этом случае можно проложить открытую проводку, что обычно выполняется в технических помещениях или заняться штроблением стен. При выборе скрытой проводки потребуется в стене создать углубления под установку подрозетника. Основные этапы этой работы подробно описаны в статье “Как выполнить установку коробки под розетку или выключатель внутри стены”.

Сейчас у жильцов много электрических приборов, а розеток для пользования ими может не хватать. Поэтому принято устанавливать не одну, а несколько розеток, собранных в последовательные блоки. Для их монтажа используются специальные подрозетники, как показано на рисунке черным цветом. Также можно набрать конструкцию из единичных модулей, которые вставляются один в другой. Этот вариант показан на картинке коробками синего цвета.

После того как установочное отверстие под одну или несколько розеток готово, в него вводят подрозетник с заведенным кабелем и фиксируют строительным раствором.

Когда смесь застынет и позволит монтировать розетку, то ее можно закрепить все той же распорной скобой с раздвижными лапками-зажимами. Кроме этого способа на современных подрозетниках имеются гнезда для винтового крепления внутреннего контактного механизма. Это позволяет выбрать оптимальный вариант установки.

Крепление механизмов розеток и выключателей винтами-саморезами отмечается повышенной надежностью и прочностью.

Стены, покрытые керамической или гипсовой плиткой

Довольно трудно бывает установить розетку или выключатель внутри стены, когда она уже обклеена керамической плиткой. В этом случае существует большой риск повреждения хрупких поверхностей. Многие электрики просто отказываются от подобной работы, не желая связываться с непрочным материалом, способным образовывать трещины в самом неожиданном месте.

Однако, эту работу вполне можно выполнить, если использовать специальный инструмент и проявлять осторожность. Приведенная фотографиями технология позволяет установить розетку на керамическую плитку. Только надо учесть, что внутри стены в выбранном месте имеется полость для прокладки кабеля либо проложена старая проводка.

Рассверливать отверстия в керамике можно специальными победитовыми сверлами или коронкой с алмазным напылением. Однако последнюю приобретать лучше для постоянной профессиональной работы из-за ее стоимости. А несколько розеток установить в плитке можно сверлом, создавая им отверстия по периметру окружности, как показано на фотографиях.

Первоначально потребуется выполнить разметку на плитке карандашом, линейкой и циркулем с учетом линии горизонта. Затем на ней просверливаются центры и снимаются фаски по всему кругу с помощью сверла-балеринки.

После того как работы по сверлению закончены, приступают к выбиванию излишних кусков ударами молотка по стамеске, долоту или зубилу. При этом важна аккуратность действий, когда требуется ограничивать силу удара вследствие хрупкости керамики. Остро заточенное лезвие будет легко скалывать кромки и не позволит создать глубокие трещины, выходящие за пределы размеченной площади.

Когда режущими кромками стамески внутреннее пространство плитки будет снято, то сразу потребуется выровнять ее стенки. Для этого используют наждачный круг, приводимый во вращение обычной дрелью.

высверлить отверстия в освободившемся бетоне под установочную коробку. При этом важно не касаться сверлом уже обработанных кромок в керамике;

рассверлить бетон под плиткой вначале сверлом маленького диаметра, а затем расширить большим. Сразу пользоваться толстым сверлом не рекомендуется из-за повышенных нагрузок, которые будут передаваться от бетонной стены на керамическую плитку;

снять излишки бетона между отверстиями электрическим долотом, как показано на нижней фотографии. Можно работать и ручным инструментом.

Во время этих операций лучше пользоваться профессиональным перфоратором. Ударная дрель тоже справится с такими нагрузками, но весь процесс несколько затянется по времени и потребует больших усилий.

После того как весь излишний бетон выбран для установки коробки от этого места надо просверлить отверстие к внутренней полости, в которую будет проложен кабель и запустить его в эту магистраль. Если же коробка устанавливается на месте старой розетки, то эта задача значительно упрощается.

После ввода кабеля он будет виден в подготовленном отверстии. Для его захвата используется простой самодельный крючок из небольшого отрезка мягкой проволоки, вводимый за обратную сторону кабеля.

Далее потребуется аккуратно вытянуть кабель из отверстия вначале с помощью крючка, а затем руками и завести его свободный конец в установочную коробку, как показано фотографиями.

Затем в эту же коробку заводятся остальные провода через сделанные перемычки, а вся конструкция вдавливается в вырезанную в стене полость, которая заполнена строительным раствором. Для лучшего крепления коробки рекомендуется сломать в ней предохранительные перегородки отверстий для заполнения внутренностей излишками бетона, которые легко убираются до застывания куском тряпки.

Когда шпаклевка затвердеет внутри коробки подключают провода к клеммникам и собирают розеточный механизм, проверяя горизонтальность его установки.

Если качество монтажа удовлетворяет, то на всю конструкцию устанавливается декоративная крышка и производится ее фиксация винтовым соединением.

При этом спешить закрывать крышки до проведения электрических проверок схемы не рекомендуется. Ведь, если будет выявлен обрыв электрического соединения или, еще хуже — ошибка в подключении, создающая короткое замыкание, то их придется снова снимать.

Иногда электрики забывают или специально не проверяют монтаж до подачи рабочего напряжения на схему, надеясь в спешке на то, что возникшее КЗ должны отключить защиты автоматического выключателя, а обрыв провода проявится неработающей розеткой. Вот тогда, дескать, и придется искать неисправность. Это ошибочное заблуждение, которое характеризует низкую квалификацию исполнителей.

Чтобы розетка работала потребуется еще подключить кабель с обратной от нее стороны. По всем правилам для этого необходимо выполнять соединения внутри распределительных коробок или щитков. Но, ведь, не всегда это возможно или целесообразно. Особенно если делается небольшая доработка схемы без нарушения дизайна помещений.

В таком случае выбирается наиболее приемлемое исключение из правил — сращивание проводов во внутренних полостях стены. Делать его надо особенно внимательно, аккуратно и надежно. Иначе любая ошибка послужит причиной разбивания стены для поиска неисправности в будущем.

Чтобы соединить концы проводов, на них до подключения надевают термоусаживающие трубки для усиления изоляции. Поскольку металлы стыковочного провода могут быть разными, например, медь и алюминий, то применяют стальные клеммы с винтовыми зажимами.

Прямое подключение таких проводников крайне нежелательно из-за гальванических процессов, протекающих в месте контакта. Они при длительной работе приводят к окислению внешних поверхностей и увеличению переходного сопротивления.

Провода с очищенными концами вставляют в клемму и зажимают винтами с усилием, обеспечивающим плотный контакт, но не нарушающим целостности металлической части проводника. Затем на место стыковки сдвигают подготовленную термоусадочную трубку и прогревают ее. Если нет промышленного фена, то вполне можно обойтись пламенем спички или зажигалки, как показано на фотографии.

Проверка собранной конструкции должна закончиться не определением фазного провода индикатором, а испытанием каждой новой розетки под нагрузкой. С этой целью можно использовать ту же дрель или перфоратор, которыми работали. Только вывод о работоспособности делается после того, как просверлено контрольное отверстие в каком-либо материале, например, металлическом уголке. Работа двигателя в холостом режиме может не выявить скрытый дефект, который проявится значительно позднее.

Стены с перегородками из гипсокартона

Монтаж розеток и выключателей внутри тонкостенных конструкций из фанеры, гипсокартона, ДСП проводится одинаково. Особенность технологии состоит в способе закрепления установочной коробки на этих строительных конструкциях.

С этой целью с внешней стороны корпуса специального подрозетника размещаются зажимные винты с упорными пластинами.

Для установки такой коробки в гипсокартоне необходимо прорезать отверстие под коробку. Можно работать обычным ножом, предварительно потренировавшись на обломках. Но, ровные края и плотные кромки обеспечивает специальная круговая пила — коронка, вставляемая в патрон дрели. С ее помощью аккуратное отверстие создается очень быстро.

После этого остается ввести коробку в отверстие и закрутить винты крепления, которые пододвинут фиксирующие пластины с внутренней стороны и плотно зажмут корпус в листе гипсокартона.

Дальше останется ввести кабель, разделать концы проводов и подключить розетку обычным образом.

Установка розеток и выключателей в открытой проводке

У этого способа крепления электропроводки особое внимание следует обращать на целостность и прочность изоляции, способность ее противостоять воздействию случайных механических нагрузок.

Для монтажа розеток к строительным конструкциям используют открытые деревянные подрозетники — специальные вырезанные диски или пластины прямоугольной либо скругленной формы, которые в заводских условиях пропитывают защитным противопожарным составом.

Также они могут быть изготовлены из полистирола, гетинакса и других негорючих материалов, обладающих диэлектрическими и теплоизолирующими свойствами с толщиной пластины порядка 1 см.

Их закрепляют на стене шурупами с головкой под «потай» или приклеивают. На деревянных и других материалах, способных к возгоранию при возникновении неисправности в электропроводке, устанавливают дополнительную защиту толщиной около 3 мм из прокладок паронита.

Корпус с механизмом розетки или выключателя монтируют к установленному подрозетнику при снятой верхней крышке двумя обычными шурупами с полукруглыми головками. Если использовать потайные модели, то их коническое окончание во время закручивания будет врезаться в отверстие и станет раздвигать, расклинивать материал корпуса и в итоге расколет его.

А когда такой крепеж не затянут, то корпус розетки вместе с механизмом будет расшатываться и в итоге просто поломается. Поэтому для крепления используют шурупы, прижимающие корпус плотно к подрозетнику без расклинивания материала.

Но, здесь надо следить, чтобы крышка корпуса не передавливала провода или кабель. Если это произойдет, то со временем пережатая изоляция будет разрушаться от постоянных механических воздействий, совершаемых при установке и удалении вилки в контактный механизм. Для этого в крышках выламывают небольшие участки, обозначенные пластмассовыми перепонками — подпрессовками.

У старых розеток и выключателей крышка коробки была более хрупкая и при удалении подпрессовки могла треснуть. Поэтому в ней предварительно делали подрезание механическими инструментами. Современные корпуса прочнее и жестче. Они позволяют удалить перемычку простым срезанием ножа. Но, выполнять эту операцию без инструмента голыми руками не рекомендуется — можно легко получить травму пальцев.

Источник: http://electrik.info/sockets/1045-montazh-rozetok-i-vyklyuchateley-na-razlichnye-poverhnosti.html

Как установить розетку в стене из гипсокартона

Для скрытой установки розеток и выключателей в гипсокартон используются специальные установочные коробки (подрозетники) по гипсокартону, отличающиеся от обычных установочных коробок по бетону наличием «лапок» – креплений, прижимающих подрозетник к листу гипсокартона.

Перед началом установки коробки в стену из гипсокартона убедитесь, что расстояние между основной (кирпичной, бетонной) стеной и гипсокартоном достаточное для установки подрозетника (высота стандартной установочной коробки – 45 мм), иначе она просто не поместится – в этом случае достаточно немного поддолбить основную стену зубилом или перфоратором.

Процесс установки одной установочной коробки очень прост – в стене из гипсокартона вырезается отверстие 68 мм. Для этого можно воспользоваться ножовкой по гипсокартону – «гипсовкой» или шуруповертом или обычной электродрелью с коронкой по гипсокартону.

Для установки в гипсокартон блока розеток (ТВ, Интернет, телефон, 220 в, неважно), необходимо сделать разметку – наметить центры отверстий для подрозетников.

Определившись с высотой, прочертите горизонтальную линию на стене (лучше воспользоваться строительным уровнем). Далее на линии отложите центры коробок (при установке блока розеток расстояние между центрами должно быть 72 мм).

Прорезав в нужных местах отверстия, вставьте в них коробки, предварительно продев провода в специальные отверстия и закрепите подрозетники в стене, подтянув провода с помощью винтов. Всё, коробки закреплены и можно переходить к подключению и установке розеток.

Видео как поставить розетку в гипсокартон

Мы искренне надеемся, что наша статья с видео помогла вам ответить на вопрос, как сделать монтаж розеток в гипсокартон.

Источник: http://remont220.ru/roz_gkl.php

Порядок установки розеток и выключателей в бетонную стену

Финальным этапом любого капитального ремонта становится установка новых электроприборов на кухне, а также розеток и выключателей в стены. Во всяком случае, покупая квартиру вы должны непременно осмотреть розетки и выключатели, и при необходимости заменить их. Сегодня мы рассмотрим правильную установку розеток и выключателей в бетонные стены квартиры или дома.

Как вы знаете, розетки и выключатели бывают для внутренней или наружной установки, в зависимости от проводки. К слову, наружную проводку нынче можно встретить разве что в деревне, и если у вас все же электропроводка такого типа, стоит серьезно задуматься о ее замене на внутреннею по вопросам в первую очередь безопасности и уже потом, эстетического внешнего вида. Итак, в бетонную стену будем устанавливать розетки скрытой установки, для чего нам понадобятся:

  1. перфоратор с победитовой коронкой (если коронки нет, то придется высверливать по контуру сверлом или буром).
  2. подрозетник (пластиковый, скрытой установки)
  3. розетка в стандартной комплектации

Для начала намечаем контур будущей розетки и обводим его карандашом или маркером. Затем перфоратором с победитовой коронкой высверливаем отверстие — нишу для установки подрозетника. Подрозетник — своего рода корпус будущей розетки, встроенный в бетонную стену. Итак, в готовую нишу вставляем подрозетник — он должен свободно входить в отверстие, и убираем пластиковую заглушку с той стороны, где у нас проходит проводка.

Далее нужно пробить канал для проводки, и провести провод в подрозетник убедившись что он свободно проходит и его длины хватит для монтажа розетки. Сам подрозетник выравниваем по стене с помощью уровня — он не должен торчать наружу, но и заваливаться внутрь тоже. Укрепив подрозетник, заделываем стыки между ним и стеной алебастровой или гипсовой смесью — эти смеси довольно быстро затвердевают. Подготовив таким образом «гнездо» для розетки, уже можно устанавливать ее внутрь подрозетника, открутив соответствующие клеммы и закрепив в них провода.

Финальным этапом монтажа будет завинчивание болтов по краям розетки (или выключателя, принцип монтажа будет таким же) с целью фиксации всей конструкции в подрозетнике. Затем надеваем корпус и завинчиваем болт в середине — все, работа окончена.

Источник: http://masterim.guru/remont/ustanovka-rozetok-v-betonnuyu-stenu/

Как установить розетку в подрозетник — правила и заблуждения.

Установить розетку в готовый подрозетник, казалось бы простая задача. Ведь зачастую, высверливание и монтаж самого подрозетника в стену, занимает гораздо больше времени.

Однако и здесь есть свои нюансы, заблуждения и правила, о которых некоторые могут не знать, а другие наоборот спорить до последнего, настаивая на своей правоте (например, подключение шлейфом двойной розетки).

В первую очередь, перед производством работ требуется обеспечить безопасность. При замене или установке розеток, всегда отключайте именно ОБЩИЙ вводной автомат на всю квартиру или дом, а не конкретно на эту розетку.

Делать это нужно для того, чтобы разорвать не только фазу, но и ноль. После отключения, проверяйте отсутствие напряжения индикатором по месту работ.

Подготовьте необходимый инструмент:

  • отвертка крестовая
  • мини уровень

Также могут понадобиться:

  • гильзы ГМЛ
  • термотрубка
  • пресс клещи

Первое правило касается самого подрозетника. Если вы монтируете не конечную, а проходную розетку, то есть ту, на которой кабель не будет заканчиваться, а идти дальше вниз или вбок, к другим розеткам или выключателям, всегда используйте углубленные подрозетники.

Стандартный идет глубиной 45мм, а вам нужно брать 60мм. Это необходимо для компактного размещения проводов, в особенности жилы заземления (почему именно ее, будет сказано ниже).

Не старайтесь запихать все проводники, что называется впритык. Никакой пользы от такой экономии не будет, а только один вред.

Вот фото стандартной розетки утопленной в стандартном подрозетнике.

Все пространство, которое остается внутри нее для монтажа проводов – около 1см. Если же вы используете модель глубиной 60мм, то вам добавится целых 1,5см глубины монтажа.

Почувствуйте, что называется разницу.

При зачистке внешней оболочки кабеля, не нужно стремиться снять ее на максимальную глубину, т.е. до самой стенки подрозетника.

Всегда старайтесь оставлять несколько миллиметров. Таким образом, будет обеспечена защита изоляции жил, от перетирания или передавливания острыми краями подрозетника.

Очень удобно это проделывать на круглом кабеле NYM, специальным съемником Jokari.

Делаете круговой надрез, а потом сразу продольный. После чего, даже в стесненных условиях оболочка легко вытягивается наружу.

С плоскими кабелями марки ВВГ и ножом электрика с пяткой, такого фокуса проделать не удастся.

А если это еще будет ГОСТовский кабель, а не ТУ-шный, то тем более.

Как правило, нож с пяткой режет внешнюю изоляцию вплотную до самой стенки подрозетника.

Именно поэтому, многим электрикам и нравится марка кабеля NYM, а не ВВГ. Из-за удобства разделки и простоты работы с ним.

Хотя у каждой марки, есть как свои преимущества, так и недостатки.

Кстати, в редких случаях можно найти и кабель марки ВВГ круглого сечения.

Сколько изоляции нужно снимать с самой жилы, перед тем как ее завести во внутрь контакта? Многое конечно зависит от марки розетки.

На некоторых моделях даже есть шаблон, по которому очень легко сориентироваться.

Но обычно, оголенная часть жилы не должна превышать 8-10мм.

Длина проводов торчащих из подрозетника выбирается исходя из:

  • удобства монтажа
  • глубины подрозетника

Как правило, оставляют длину, равную ширине 3-4-х пальцев руки.

Основной нюанс, который вызывает жаркие споры у электриков – можно ли подключать розетку шлейфом? И в этом вопросе многие разделились на 3 лагеря:

  • категорически нельзя
  • можно в отдельных случаях
  • можно всегда, если позволяет конструкция розетки

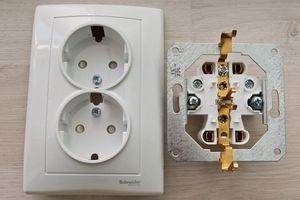

У большинства современных розеток, всегда имеются по две клеммы на каждый провод: фаза-ноль-земля. Итого 6 контактов.

Предполагается, что в проходном подрозетнике все шесть концов проводов (3 приходящих+3 отходящих) можно спокойно завести в клеммы, зажать и быть уверенным, что все сделано правильно.

Однако есть пункт правил ПУЭ п.1.7.144, который гласит:

То есть, фазные и нейтральные рабочие проводники подключаются шлейфом без проблем, а вот для заземляющего, как считают приверженцы категорического запрета, это недопустимо.

Для него необходимо делать именно ответвление. Более того, желательно выполнить его безвинтовым способом, чтобы не приходилось в дальнейшем обслуживать (подтягивать). А это значит – гильзование опрессовкой, либо пайка или сварка.

Проще и удобнее всего это проделать методом опрессовки. Складываете итоговое сечение трех жил, которые будут соединяться опрессовкой и подбираете соответствующую гильзу.

Например, у вас кабель питания 3*2,5мм2. Приходящая жила 2,5мм2+ответвление на розетку 2,5мм2+отходящая жила кабеля на соседнюю розетку 2,5мм2. Итого теоретически – 7,5мм2.

Ввиду того, что фактическое сечение жил не всегда соответствует заявленному, да и прослабление контактов здесь не допустимо, подбирайте гильзу немного меньшего сечения чем расчетное – ГМЛ-6.

Заводите жилку в гильзу и обжимаете пресс клещами.

Лишнюю длину гильзы всегда откусывайте, чтобы не занимала свободное пространство в подрозетнике.

Получившееся в итоге соединение, лучше всего защитить термоусаживаемой трубкой.

Хотя конечно никто не запрещает и наложить несколько слоев качественной изоленты.

Особенно если у вас мощный термофен, без плавной регулировки температуры. С таким аппаратом можно ненароком и поплавить отдельные части подрозетника.

Питание на нижнюю, приходит с верхней. Если произойдет обрыв или нарушение заземляющего контакта в самой первой из них, то автоматически ”земля” исчезнет и на остальных.
Что категорически недопустимо.

Однако многие электрики уверены, что запрет на такое шлейфование относится только к розеткам, находящимся в разных блоках, на удалении друг от друга. И это правило никоим образом не касается двойных розеток, расположенных в одном блоке, объединенных единой рамкой.

То есть фактически, такой блок представляет из себя некий разъем, имеющий единый корпус. А значит, его можно рассматривать как единое электроустановочное изделие.

Подобным образом изготовлено большинство двойников-тройников и даже удлинителей.

Вы не сможете разобрать единое изделие, не отключив вилки из соседних разъемов. А раз вы эти вилки отключили, то и разрыв заземляющего проводника в самой первой точке ни на что не повлияет.

А вот если розеточные блоки располагаются вдали друг от друга, и не имеют общего корпуса, то соединять их шлейфом категорически нельзя.

Ну и третьи трактователи пункта правил ПУЭ 1.7.144 резонного замечают, что в самом ПУЭ, ничего не сказано о запрете ”шлейфов”. Там даже такого понятия для розеток нет.

Там говорится, что “Pe” проводник должен быть электрически неразрывным (суть именно в этом слове – электрически). И что нельзя включать токопроводящие элементы устройства последовательно в цепь заземляющего проводника.

Ни того, ни другого в шлейфе нет. В большинстве таких розеток под одну клемму, сразу зажимаются оба проводника. Причем допустимым способом (винтовым или пружинным).

Вот если бы в розетке вход земли был с одной стороны, а выход с другой (из-под другого независимого контакта), тогда да – нельзя! Более того, ПУЭ не рассматривает контакты розетки как открытые проводящие части, поэтому п.1.7.144 здесь даже не причем.

Даже если вы будете вынуждены произвести демонтаж одной из зашлейфованных розеток таким способом, то кроме защитного провода, вы по любому разорвете фазный и нулевой проводники.

Какое из этих мнений верно и как монтировать вам?

Ну а если вы твердо убеждены, что шлейф вовсе не является нарушением, и не зря производители розеток изначально заложили возможность такого подключения в своих изделиях, то у себя дома вы вольны поступать так, как сторонники второго и третьего способов.

В конце концов, это ваш собственный дом, и никто не вправе вам запрещать поступать так, а не иначе.

Следующий вопрос, как правильно расположить суппорт розетки внутри подрозетника – клеммами вниз или вверх.

Некоторые ориентируются по надписям на корпусе. Они должны быть нормально читаемы, а не оказаться перевернутыми вверх тормашками.

С одной стороны это вполне логично. Но на самом деле, разницы особой нет. В нормативных документах это никак не отражено.

Поэтому монтируйте так, как вам удобно это делать. Например, ориентируйтесь на приходящий кабель.

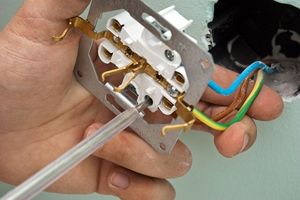

Далее, все что остается это подключить жилы к самой розетке и установить ее во внутрь. Здесь можно столкнуться со следующим моментом, который также вызывает у электриков споры и противоречия.

Куда именно в розетке подключать провода? Если с землей все понятно, для нее место посередине, то вот куда заводить ноль и фазу?

На левый контакт или на правый? Каждый электрик делает это на свое усмотрение. Потому что, опять же в правилах, нет четкого указания куда в розетке должна быть заведена фаза.

Например, будет неправильным на розетки в зале, фазу завести на правую клемму, а в спальне – на левую. Если уж подключили одну по какой-то схеме, точно также подключайте и все остальные.

Что касается расцветки подключенных жил, то тут уже необходимо соблюдать действующий норматив.

  • желто-зеленый провод – земля
  • синий или бело-синий – ноль
  • разноцветный или белый – фаза

После подключения, постепенно упаковываете провода. Для этого загибаете розетку на себя и вниз, после чего поджимаете провода к ее задней части и засовываете всю конструкцию гармошкой в подрозетник.

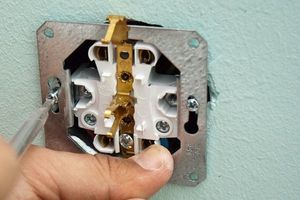

Крепежными винтами по бокам производите предварительное крепление. Далее компактным уровнем электрика проверяете горизонтальность установки.

Если все нормально, затягиваете винты окончательно. После этого не забудьте затянуть еще два внутренних крепежных винта.

При их затяжке происходит выдвижение лапок, которыми розетка как бы цепляется за внутренние стенки подрозетника.

В качественных и дорогих экземплярах, такие лапки производители делают двойными с каждой стороны.

Все что остается, это установить лицевую панель и накладную рамку.

У некоторых марок, например Legrand, накладные рамки бывают взаимозаменяемыми.

То есть, сам механизм крепления в подрозетнике остается, а вставной элемент можно поменять. Например, вместо обычной модели со шторками, поставить влагозащищенную (для ванной комнаты), либо наоборот.

Еще один момент касается рамок. Если вы ставите блок розеток, то имейте в виду, что не на всех марках лицевая панель квадратная. Чаще всего она прямоугольная.

А это значит, что вы не сможете как угодно вставить ее в декоративную рамку.

К примеру, для поворота на 90 градусов, вам придется выковыривать из рамки крепежный элемент с защелками, и также поворачивать его под прямым углом.

Только после этого, все закрепляется без проблем.


Таким образом, одну и ту же рамку, можно поставить как в вертикальный блок розеток, так и в горизонтальный.

Источник: http://domikelectrica.ru/kak-ustanovit-rozetku-v-podrozetnik/

Как установить розетку в стене

Для скрытого монтажа розеток и выключателей в стену из гипсокартона применяются специальные подразетники (установочные коробки) по гипсокартону, они отличаются от обычных подразетников наличием специальных крепежных «лапок», которые притягивают установочную коробку к листу гипсокартона.

Перед установкой подразетника в гипсокартонную стену вам необходимо убедится, что расстояние между стеной из гипсокртона и основной (бетонной, кирпичной и т.д.) стеной достаточно для его установки (глубина стандартного подрозетника 45 мм). Если это расстояние меньше он просто не поместится и придется углублять основную стену перфоратором с зубилом.

Установка одного подрозетника в гипсокартонную стену очень проста – в гипсокартонной стене вырезается стандартное отверстие 68 мм. При этом удобно использовать ножовку для гипсокартона или шуруповерт с коронкой для вырезания отверстий в гипсокартоне.

Для установки блока розеток в гипсокартон (Интернет, ТВ, 220 и т.д.) делается разметка ( размечаются центры отверстий будущих розеток). Определившись с высотой розеток отчертите на стене горизонтальную линию при этом лучше использовать строительный уровень. Далее отметьте на линии центры будущих розеток (между центрами розеток расстояние стандартное и составляет 72 мм.)

Высверлив в отмеченных местах отверстия, вставьте в них подрозетники, предворительно продев в них провода. Не забудьте притянуть подрозетники к стене с помощью винтов, после чего можно переходить к установке розеток.

Компания Электромонтаж-ST быстро, качественно и с гарантией установит розетки и выключатели в стены из гипсокартона.

Материалы, близкие по теме:

Источник: http://electromontaj-st.ru/statia/104-ustanovka-rozetki-v-stene-iz-gipsokartona.html

Как установить и подключить розетку: пошаговое руководство

Решить проблему замены или установки розетки можно собственными силами, не привлекая электриков. Приложив определенные усилия можно с легкостью опровергнуть распространенное мнение, что электромонтажные работы способны выполнять только специалисты.

Для этого предстоит подробнее ознакомится с тем, как подключить розетку, подготовить нужные инструменты и, набравшись смелости, приступить к работам.

Розетки: их основные типы и виды

Причины, по которым предстоит поменять розетку, могут быть самые разные – от полномасштабного ремонта до обычной поломки. Столкнувшись с такой проблемой, предстоит выбрать в магазине или на рынке нужный товар.

Производители предлагают самые различные модели по форме, цвету, назначению. Неопытному человеку сложно так сразу определиться, что же конкретно ему нужно.

Типы розеток, предлагаемые производителями

Розетки, предлагаемые многими фирмами-производителями, отличаются не только внешним видом, но и типом монтажа. В зависимости от того, каким образом проложен провод, понадобится соответствующая розетка. Различают 2 типа розеток:

Встроенные используют для установки в гипсокартонные стены, стены из кирпича, или бетона. Основная отличительная особенность таких розеток – их электрические части, как и весь провод, погружены в стену. Для этого в стене с помощью перфоратора прорезается специальный желоб – штроба. В него помещаются провода, заключенные в гофрированную трубу.

Под розетку прорезается специальное углубление диаметром, соответствующим диаметру монтажной коробки. Это отверстие может быть немного больше, но ни в коем случае нельзя допускать, чтобы его размер был меньше. Подрозетник не должен подвергаться деформации в процессе установки.

Встроенные модели пользуются спросом среди жителей мегаполисов и других населенных пунктов. Они популярны в домах и квартирах с маленькими детьми. Эти розетки отлично вписываются в интерьер, благодаря богатой цветовой палитре, предлагаемой производителями.

Накладные розетки отличаются от встроенных своим внешним видом – они полностью находятся снаружи. Их электрический механизм прячется лишь в декоративной коробке, прикрученной поверх стены. Провода также идут поверх стены, прикрытые специальной накладкой.

Накладная розетка, в основном, используется для установки в домах с деревянными стенами.

В зависимости от внутреннего устройства рабочего механизма, розетки бывают:

  • с винтовым зажимом, когда провод, вставляемый в механизм розетки фиксируется между пластинами, соединенными винтом. В случае сплющивания провода в процессе использования достаточно просто подкрутить винты;
  • с пружинными клеммами. Здесь контактное отверстие для провода расширяется нажатием на специальную клавишу. Со временем, когда крепление ослабевает из-за деформации провода, надо плоскогубцами удалить расплющенную часть и заново подсоединить.

От того, для какой проводки будет использована розетка, выделяют двух и трех контактные. Двух контактные – это розетки без заземления. Их основное преимущество –меньшая стоимость.

Трех контактные – с заземлением. Их устанавливают в помещениях, где предстоит использовать электроприборы, нуждающиеся в заземлении – компьютеры, стиральные машины и другие.

Перед приобретением розетки, нужно обратить внимание на ее заднюю стенку. Там указано, на какую нагрузку она рассчитана. Чаще всего значение тока соответствует 16А, а напряжение 220 вольт.

Виды розеток, используемые для дома

Прошло время, когда особого выбора розеток не было и покупалось то, что было на прилавках магазинов. Сейчас производители, конкурируя между собой, в целях привлечения большего количества клиентов разрабатывают разнообразные виды розеток. Для домашнего использования можно подобрать тот вариант, который больше всего подойдет для конкретного помещения.

Розетки, в которых отверстия закрываются специальными накладками – защитными шторками, любят устанавливать молодые родители. Это позволяет дополнительно уберечь их подрастающих детей, проявляющих интерес к изучению окружающих предметов.

Также, весьма привлекательны модели розеток, оснащенные индикатором тока, таймером, который можно запрограммировать нужным образом, или варианты с выталкивателем вилки.

Основные составные элементы домашней розетки

Чтобы основательно разобраться, как правильно установить новую розетку у себя дома, надо немного изучить ее составные элементы. Все розетки продаются в уже собранном виде. Поэтому, при ее монтаже придется все самому раскручивать.

Основные составные элементы розетки – основание, токопроводящая часть, декоративная лицевая панель. Основание изготавливают из керамики или высококачественного пластика. К нему крепятся все элементы – токопроводящие детали и лицевая накладка. Более надежными считаются керамические основания, но они требуют особенно аккуратного монтажа, ведь в случае повреждения придется покупать новую розетку.

Декоративная накладка предназначена для того, чтобы спрятать все рабочие элементы. Она служит надежным изолятором рабочей части от внешнего воздействия. Некоторые модели предусматривают возможность простой замены этой части розетки.

Рабочая часть розетки состоит из пружинных контактов и клемм, к которым подключаются электрические провода. Одним из важных контактов служит заземляющий. Токопроводящие элементы изготовлены из латуни или бронзы. Последние лучше, но встречаются крайне редко. Поэтому следует выбирать варианты из луженной латуни – они надежнее обычных латунных, лучше паяются и дольше служат.

Устанавливаем розетку правильно: этапы монтажа

Чтобы розетка работала долгое время и не создавала никаких проблем, нужно внимательно отнестись к ее установке. Важно, все делать правильно и последовательно, без спешки. Только в таком случае можно гарантировать хороший результат.

Подготовительный этап перед установкой

Подготовительный этап установки начинается с покупки нужной модели и необходимого количества розеток. Здесь важно учитывать, где они будут устанавливаться и подбирать модели, которые наиболее подойдут в конкретном помещении.

Затем надо взять инструменты, которые могут пригодится в процессе монтажа. Это строительный уровень, сама розетка, отвертки для закручивания креплений и шурупов, нож строительный или стриппер для снятия изоляции, плоскогубцы, специальная отвертка для проверки напряжения, изолента.

Если предстоит не просто заменить старую розетку новой, а установить дополнительное место для подключения электроприборов, то могут пригодится следующие материалы и инструменты: подрозетник (монтажная коробка), перфоратор для проделывания углублений под рабочий механизм, насадки для перфоратора нужного диаметра, линейка/рулетка, простой карандаш, строительная гипсовая смесь.

Начальный этап монтажа – отключение электричества

Самым важным в любых электромонтажных работах является отключение электричества! Без этого недопустимо начинать монтаж. В зависимости от того, что установлено в конкретной квартире или доме, нужно выкрутить пробки, если установлен счетчик с пробками или установить рычаги в положение «выкл», если имеется электрощит с автоматическими выключателями.

Затем нужно дополнительно убедиться, что рабочий участок действительно обесточен. Для этого предстоит взять подготовленную заранее индикаторную отвертку и проверить наличие напряжения в проводке, к которой предстоит подключать розетку.

Какие бывают схемы подключения розеток

Выбрав подходящие модели розеток и подготовив нужные инструменты, предстоит решить, как же сделать правильное подключение розетки. Существуют разные схемы:

  • последовательное, когда розетки подключаются друг за другом;
  • параллельное, если к каждой розетки идет свой провод от распределительной коробки;
  • смешанное, тот вариант, когда некоторые розетки подключены одним, а остальные – другим способом.

Определиться с типом подключения просто – если дополнительное место подсоединения к электросети будет использоваться для работы мощных приборов – следует выбрать параллельную схему. Для маломощных электрических механизмов удобно отдать предпочтение последовательной схеме.

Второй этап – установка монтажных коробок

Убедившись еще раз в том, что рабочее пространство обесточено, можно приступать к следующему шагу по установке. Если это не замена старой розетки, то предстоит отметить, где именно будет располагаться одна или более дополнительные розетки. Для этого пригодится линейка/рулетка и карандаш.

При выборе места будущей дислокации розеток, следует ориентироваться на удобство при их дальнейшем использовании. Для розеток стараются выдерживать следующие расстояния:

  • от пола – не меньше 30 см;
  • от потолка – не меньше 20 см;
  • от окна – не меньше 10 см;
  • от плинтуса, под которым спрятан провод, – 0 см.

Если розетки расположить слишком высоко или низко, то это будет крайне непрактично.

Наметив места, где предстоит установить розетки, следует сделать отверстия для монтажных коробок. Они, в зависимости от материала стен, бывают разного диаметра. Здесь надо ориентироваться только на свою ситуацию. Главное правило – отверстие не должно быть меньше самого подрозетника.

Сами монтажные коробки изготавливают из пластика, очень редко из металла. Пластик хорошего качества, негорючий. Он обеспечивает надежную изоляцию проводов, которые будут располагаться в такой коробке. Форма подрозетников встречается круглая, овальная и даже квадратная. Хотя удобнее всего работать с круглыми пластиковыми коробками.

Очередность этапа установки подрозетника зависит от состояния стен и индивидуальных особенностей жилища. Наиболее распространенные такие ситуации:

  • полномасштабный ремонт помещения. В этом случае в стенах прорубаются борозды, в них прокладывается кабель, который будет питать розетки всего помещения, проделываются отверстия под монтажные коробки;
  • стены уже отделаны декоративным покрытием, а электрический кабель утоплен в стене. В такой ситуации предстоит с помощью ножа осторожно освободить уже готовые отверстия под установку монтажных коробок;
  • стены отделаны, кабель проложен под плинтусом или спрятан в наружный изолирующий короб. Тогда нужно устанавливать наружные розетки;
  • стены отделаны, кабель не проложен. Здесь предстоит подобрать наиболее оптимальный вариант монтажа.

Удобно, если предстоит проделать лишь отверстие для дополнительной розетки. Декоративная накладка – лицевая часть закроет последствия работы. В противном случае, если надо не повредить внешнюю отделку стен, придется подойти к процессу монтажа творчески. Один из вариантов – использование накладного способа установки, когда провод предстоит пустить поверх стены, упаковав его, в целях безопасности, в специальный желоб.

Также, удобный вариант – установить розетку сразу же над плинтусом, скрыв электрический провод под плинтусом. В этом случае тоже предстоит использовать накладную модель.

В подготовленное отверстие под розетку нужно установить монтажную коробку, продев в нее проложенный питающий кабель. Это отверстие надо тщательно очистить от пыли и строительного мусора. Можно использовать пылесос или щетки. В очищенном отверстии надежно закрепляется подрозетник.

Для этого наносится подготовленная гипсовая смесь, а монтажная коробка с продетым кабелем погружается в отверстие со смесью. Все работы продолжаются после того, как раствор схватиться – это займет не более 10 минут.

Таким образом ставится один или несколько подрозетников, а также, монтажная коробка под сдвоенную розетку. Если предстоит установка целого ряда розеток, то монтажные коробки устанавливаются в ряд строго горизонтально или вертикально – как запланировал хозяин помещения. Чаще всего это горизонтальный вариант. В этом случае ставятся одиночные подрозетники плотно друг к другу. Они в обязательном порядке состыкуются друг с другом, а их горизонтальность проверяется строительным уровнем.

Третий этап: подключение и проверка

После закрепления коробки начинается работа с питающим кабелем, выходящим из нее. Во-первых, сначала нужно отрезать лишний кусок, оставив около 7 см от края подрозетника. Снять с него оплетку – верхний изоляционный слой, объединяющий внутренние провода. Внутри обнаружатся 3 провода разного цвета – синий, белый и желто-зеленый. Это наиболее распространенная цветовая композиция, используемая для маркировки. Вместо белого может быть коричневый, красный, черный и другой.

Во-вторых, провода нужно освободить от индивидуального изолирующего слоя, аккуратно сняв его стриппером или ножом на расстоянии около 1 см. Сейчас предстоит работа по их подключению к рабочему механизму розетки. Желто-зеленый – это заземление. Его необходимо подсоединить к центральному контакту, отвечающему за землю.

Синий или сине-белый – это рабочий ноль. Этот провод предстоит подключить к крайней клемме рабочего механизма розетки. Оставшийся провод, чаще всего он будет белого или бежево-коричневого цвета, надо соединить со вторым крайним контактом. В зависимости от типа розетки, соединение выполняется нажатием на специальную клавишу, если в механизме используются пружинные клеммы, или фиксируется между пластинами с помощью винтового зажима.

Для фиксации в винтовом зажиме очищенные от изоляции участки проводов предварительно загибаются так, чтобы получилось подобие небольшого полукольца. Благодаря подобной подготовке легче работать: провод не выскользнет в период крепления из-под винта. Гнуть надо по часовой стрелке.

Когда все контакты соединены, нужно осторожно согнуть провода и аккуратно поместить их вместе с рабочим механизмом розетки внутрь монтажного стакана. Затем, тщательно прикрутить механизм к подрозетнику шурупами, имеющимися на его краях. Эти шурупы позволят плотно зафиксировать рабочую часть розетки. Важно не перетянуть крепления, чтобы ничего не лопнуло.

Если все надежно и горизонтально закреплено, можно приступать к завершающей стадии электромонтажа – прикручиванию декоративной накладки. Для этого нужно закрутить центральный шуруп, не перетянув его.

Теперь розетка подключена с соблюдением всех правил безопасности. Можно вкрутить пробки или включить рычаги на щитке и проверить ее на работоспособность. Если все действия выполнялись последовательно и правильно, то новая рабочая розетка не один год будет случить своему владельцу.

Потребность в монтаже дополнительной розетки может возникнуть совершенно неожиданно – старая выйдет из строя или новая мебель закроет свободный доступ к одной из действующих.

Владея информацией о нюансах установки и подключения розетки, вы без труда справитесь с этой работой самостоятельно.

Выводы и полезное видео по теме

Пошаговое руководство в видео формате об установке розетки:

Подробное и понятное видео в помощь мастерам, планирующим установку розеток при скрытой электропроводке:

Видео ролик об опасных способах заземления, иногда используемых домашними мастерами. Если вам сосед посоветовал что-то подобное – лучше отказаться от такого варианта:

Познакомившись с основными нюансами и этапами установки розетки, можно выполнить такой тип электромонтажных работ своими руками. Все, казавшееся незнакомым и от этого невероятно сложным, стало понятным и простым. Совсем не обязательно звонить электрику и просить его об подключении дополнительной розетки, когда эту работу можно выполнить самостоятельно, приятно удивив своих близких.

Источник: http://sovet-ingenera.com/elektrika/rozetk-vykl/kak-podklyuchit-rozetku.html

Подрозетник по бетону, подробная инструкция по монтажу

В данной статье мы подробно разберем вопрос как установить подрозетник по бетону. Имея на руках грамотно изложенную инструкцию, дополненную подробными фотографиями и комментариями специалиста, решение данного вопроса не составит для вас никаких сложностей. Подрозетник, является фундаментом монтажа
элементов электропроводки, таких как розетки, выключатели, диммеры, и так далее, поэтому качеству его установки нужно уделить особое внимание.

В основном все подрозетники делятся на две основные группы:

  1. Подрозетники по бетону – применяються для установки в бетон, кирпич, пенобетон, газобетон, блоки изготовленные из керамзита. Монтаж подрозетника производится в заранее подготовленное отверстие путем фиксации его раствором гипса или алебастра.
  2. Подрозетники для гипсокартона – применяются для установки в гипсокартон, ДСП, различного рода фанеру, СМЛ листы. Монтаж производится путем фиксации подрозетника с помощью распорных лапок имеющихся на нем в заранее подготовленное отверстие. С инструкцией как выполнить монтаж подрозетников для гипсокартона вы можете ознакомиться на нашем сайте в соответствующей статье.

В этой статье, мы подробно разберем как монтируются подрозетники по бетону.

Делаем разметку

Перед тем, как установить подрозетник необходимо выполнить разметку места расположения будущей розетки или выключателя, так как для каждого установочного элемента предусматриваются свои координаты установки.

Некоторые стандарты, которыми часто пользуются электрики представлены в списке ниже:

  • розетки в жилых комнатах – 30 сантиметров от чистого пола (так называемый “евро стандарт”);
  • розетки над кухонной столешницей – 110-120 сантиметров;
  • розетка над стиральной машинкой – 1 метр;
  • выключатель, проходной выключатель, диммер – 90 сантиметров от чистого пола.

Однако, стоит отметить, что эти стандарты не являются принципиальными и вы можете редактировать их как угодно, по вашему вкусу и усмотрению.

Начнем монтаж. Отмеряем необходимое расстояние от пола до планируемого выключателя или розетки. Если чистого пола еще нет, к нашим размерам приплюсовываем +5 сантиметров, на стяжку и ламинат (линолеум).

Для выключателя можно применить технику замера рукой. Подойдите к месту планируемой установки, приложите опущенную вниз руку, замете удобное положение. Такой метод, позволяет индивидуально подогнать выключатель конкретно для вас. Если же выключателем пользуются несколько человек, можно взять среднюю длину руки.

Далее, отмеряем необходимое расстояние от стены до подрозетника. Если планируется монтаж выключателя возле двери, то отмеряем от ее края нужное расстояние, оптимальным считается 15-18 сантиметров от края арки прохода без учета дверной коробки.

Теперь, отмечаем все размеры карандашом на стене.

Разметка выполнена.

Делаем отверстие для подрозетника

Все подрозетники по бетону монтируются в стену по средствам алебастрового или гипсового раствора, но пред тем, как установить подрозетник необходимо изготовить отверстие, в которое он будет установлен. Существует множество способов которыми можно его изготовить. Мы рассмотрим три наиболее простых и эффективных.

Способ 1. Коронка для подрозетников по бетону

Основным приспособлением для изготовления отверстий под подрозетники по бетону, является коронка по бетону и кирпичу, диаметром 70 миллиметров.

Стандартный диаметр подрозетника 67 миллиметров, у некоторый производителей так же встречается диаметр 68 мм.

Рис. Коронка для подрозетников по бетону

По диаметру цилиндра коронка для подрозетников по бетону имеет победитовые зубья, которыми она нарезает круг, в середине для центровки имеется победитовое сверло. Коронка устанавливается на перфоратор или электрическую дрель и по средствам вращения или вращения с ударом, изготавливается отверстие.

Отводим в сторону провод , чтобы не повредить его при сверлении и изготавливаем отверстие.

Коронка должна полностью утопиться в стену.

Для облегчения процесса сверления можно предварительно, по центру разметки будующего подрозетника, просверлить центровочное отверстие обычным победитовым сверлом, в этом случае коронке будет значительно легче прорезать материал стены.

Вытаскиваем коронку и доводим получившееся отверстие до нужной глубины. Сделать это можно с помощью ударной биты на перфораторе или зубилом и молотком.

Мы рассмотрели первый вариант изготовления отверстия для подрозетника, в котором применили коронку для подрозетников по бетону. Рассмотрим следующий способ.

Способ 2. С помощью ударной дрели, перфоратора и победитового сверла

Для того, чтобы воспользоваться этим способом первым делом необходимо обрисовать подрозетник. Прикладываем его к стене и обрисовываем карандашом.

Далее нам понадобится ударная дрель или перфоратор с установленным победитовым сверлом. Сверлим. Сначала центр, во всю глубину сверла.

Затем огибаем периметр по кругу. Чем плотнее и глубже будут насверлены дырки, тем легче потом будет очищать отверстие от элементов стены.

Теперь, дело остается за молотком и зубилом или перфоратором с ударной битой. Доводим отверстие до необходимых размеров.

Способ 3. Изготовление отверстия с помощью “болгарки” (УШМ)

Данный способ является самым быстрым из всех вышеперечисленных, но и самым пыльным. Объяснять его смысл, я думаю, особо не надо. Он особенно подходит, например, когда требуется установка подрозетников в бетонную стену.

Процесс выполнения простой, берем значит болгарку (УШМ), и погнали.

Режем все отмеченные линии: центральный крестик и квадрат по периметру обрисованного подрозетника. Аккуратнее с проводом.

После того как все прорезано, выбиваем зубилом или битой квадратики из отверстия и доводим его до нужной глубины. Как правило глубина круга меньше глубины подрозетника, поэтому используя данный метод будьте готовы немного постучать.

Подгоняем отверстие под размер подрозетника

После изготовления отверстия проверяем как подрозетник в него входит. Так как диаметр подрозетника меньше диаметра коронки с шириной проблем не будет, а вот по глубине нужно смотреть.

Отверстие необходимо довести до такой глубины, чтобы подрозетник немного в него проваливался, примерно на 4-5 миллиметров. Этот запас необходим потому, что во внутрь отверстия помимо самого подрозетника будет закладываться раствор фиксации (гипс, алебастр), так же некоторое место будет необходимо для изгиба провода входящего в подрозетник.

Что бы облегчить этапы работы следующие после установки подрозетника, рекомендую, с краев изготовленного отверстия обрезать кромку. Данное действие можно выполнить с помощью ножа. За счет произведенных нами манипуляций подрозетник притопится в отверстие вместе с наружной юбкой, что даст возможность установить его вровень со стеной. Эта особенность монтажа позволит выполнить идеальный монтаж розетки или выключателя максимально прижав ее металлическую монтажную, а следовательно и пластиковую декоративную рамки к стене. Как правило, не притопленная юбка подрозетника может давать зазор рамки розетки от стены порядка 1-2 мм.

Теперь, нужно завести провод в подрозетник, для этого делаем для него небольшую штробу в верхней части отверстия. Изготовить штробу можно используя зубило и молоток или перфоратор с ударной битой. Мягкий материал стены можно крошить даже стамеской. В нашем примере используется именно она.

Провод должен легко укладываться не мешая подрозетнику.

Теперь, переворачиваем подрозетник. На его задней части мы видим специально подготовленные прорези для провода.

Выбираем нужную и вырезаем с помощью ножа. Очень желательно завести провод с задней стороны подрозетника, это значительно облегчит последующий монтаж розетки или выключателя и убережет провод от повреждения.

Одеваем подрозетник на провод и вставляем его в отверстие.

Не должно ничего мешать и напомню, должен остаться запас по глубине 2-3 миллиметра для фиксирующего раствора.

Все подходит, все проверили. Вычищаем отверстие от мусора и пыли и переходим к приготовлению гипсового раствора.

Приготовление гипсового раствора

Для приготовления раствора нам потребуется емкость для размешивания.

Для наших целей можно использовать:

  • строительный гипс
  • медицинский гипс
  • алебастр

Насыпаем небольшое количество гипса в емкость.

Далее, помешивая смесь небольшими порциями добавляем воду.

Должна получиться однородная сметанообразная смесь средней густоты.

Полученный раствор имеет очень небольшое время для использования, буквально вчерез 2-3 минуты раствор начнет очень быстро твердеть, а через 5 минут будет уже непригодным для работы.

Установка подрозетника

С помощью полученного раствора фиксируем подрозетник в отверстии. Перед выполнением монтажа отверстие нужно хорошо смочить водой. Вода выполняет роль грунтовки и смывает мелкую пыль. Ждем пока вода впитается 2-3 минуты.

Далее, с помощью шпателя накладываем раствор во внутрь отверстия.

Одеваем подрозетник на провод и вставляем его в отверстие. Раствор должен хорошо покрыть заднюю стенку подрозетника выдавливаясь из прорезей отверстий.

Выравниваем его так, что бы винтики были расположены горизонтально полу, а сам стакан оказался заподлицо со стеной или на 1-1,5 мм глубже. Проверить установку по глубине можно приложив уровень ровной стороной к стене по диагонали подрозетника. Самое главное, чтобы он не торчал, иначе будет бугор, а следовательно в последствии возникнут проблемы с монтажом розетки или выключателя.

Основная фиксация выполнена, поэтому стакан подрозетника больше не двигаем, иначе раствор не схватиться и подрозетник как следует не зафиксируется.

Теперь, делаем дополнительную фиксацию закладывая раствор в боковые зазоры между стеной и подрозетником. Нужно не просто обмазать раствор вокруг, а именно заложить его в зазоры.

А вот теперь, можно обмазывать вокруг.

Ждем полного высыхания и только затем убираем лишний раствор попавший внутрь подрозетника. Сухой он хорошо отделяется от пластмассы.

Хочу отметить, что установка подрозетников в бетонную стену производиться аналогично рассмотренному примеру. Единственной сложностью здесь, как правило является изготовление в бетоне отверстия, как было предложено выше, его лучше делать болгаркой (УШМ), способ 3.

Следующим этапом идет установка розеток и выключателей , ознакомиться с инструкциями по монтажу можно на нашем сайте в соответствующих статьях.

Если вам интересен более подробное описание подключения и установки различных элементов электропроводки (розеток с заземлением и без, различных выключателей, в том числе и с подсветкой, люстры, светильника, вытяжного вентилятора ванной комнаты) вам будет интересен данный материал.

Как установить двойной подрозетник

Для монтажа двух розеток в одной рамке требуется установка двух подрозетников. Рассмотрим подробно как выполняется данный вид монтажа.

Стыковка между собой выполняется с помощью соединителя (бабочки).

Сбоку подрозетников имеются специальные пазы, в которые они вставляются.

Таким образом можно собрать гирлянду из 2, 3, 4 , 5, 6 и так далее подрозетников.

Для нашего примера нам требуется всего два. Делаем разметку. Отмеряем расстояние от пола.

С помощью уровня на нужной высоте проводим ровную горизонтальную полосу.

Далее, прикладываем скрепленные соединителем подрозетники к полосе и отмечаем на ней центр каждого.

Теперь, с помощью одного из трех методов, изложенных выше, изготавливаем два отверстия отверстия.

Отличие от монтажа одинарного подрозетника заключается в том, что после изготовления отверстия нужно сделать соединение двух отверстий между собой. Это делается для того, чтобы в отверстия поместился соединитель стыкующий два подрозетника. Идеально прорезать эти соединения болгаркой.

После изготовления отверстий, так же как и в примере монтажа одинарного подрозетника опускаем в одно из двух полученных отверстий в штробе провод.

Остальная часть монтажа осуществляется аналогично одинарному подрозетнику.

Последним моментом, на который стоит отдельно обратить внимание, является строгий подход к выставлению их по горизонтали при фиксации гипсом. Сажать на гипсовый раствор нужно только с уровнем, чем больше количество подрозетников в цепочке, тем строже это требование.

Установка различных элементов электропроводки максимально подробно и красочно описана здесь.

Для выполнения работ мы использовали:

Материал

Инструмент

  • коронка, сверло, круг по бетону, зубило
  • перфоратор, ударная дрель, болгарка, молоток
  • узкий шпатель
  • емкость для раствора
  • уровень
  • нож

Выполнив установку подрозетников по бетону своими руками мы сэкономили:

  • вызов частного электрика – 200 рублей
  • монтаж подрозетника – 200 рублей

Итого: 400 рублей

спасибо! вы молодцы, всё описано подробно, даже третьеклассник поймёт)))

Ну почему, почему. установочная коробка, о которой идёт речь в статье, стала именоваться ПОДРОЗЕТНИКОМ? Грубо подрозетник – это тот самый деревянный кругляш, используемый для мотажа розеток и выключателей открытой установки! Что творят торговые манагеры с терминами? Ведь термин “подрозетник” появился задолго до появления скрытых выключателей и розеток, появился тогда, когда все проводки выполнялись открытыми!

Здравствуйте Кержак!
Согласен, выражение не совсем правильное по определению, но так термин закрепился в народе, а конкретнее у населения и менеджеров по продажам электро товаров. В моей статье применение данного выражения обусловлено тем, чтобы читатели понимали о чем идет речь.

Очень хорошая статья! Так все подробно описано. Особенно несколько вариантов изготовления отверстия. Потому что, если требуется установить всего 1-2 подрозетника, нет смысла покупать коронку, стоит она недешево. В данном случае вариант с обычным сверлом или болгаркой будет экономным, хоть и более трудоемким.

Здравствуйте Красный Лис!
Сайт ориентирован на обычных людей, поэтому стараюсь дать различные варианты и возможности.
Спасибо за комментарий!

Большое спасибо за точную, подробную и наглядную инструкцию.

Здравствуйте Марина!
Пожалуйста.
Спасибо за комментарий!

Здравствуйте, Вьехали в новостройку с косметическим ремонтом, хотел установить дополнительную розетку в ванной комнате, но вот беда, по всей квартире нет распределительных коробок, судя по проводам, в готовых розетках, проводка вся вмонтированна в стяжку пола, как мне найти подразетник? или придется тянуть новый провод от счетчика?

Здравствуйте ОСкар!
Если электропроводка выполнена в стяжке пола, то коробки должны располагаться в плинтусной зоне. Вполне вероятно, что выравнивая стены их просто заштукатурили. Попробуйте простучать стены близлежащих комнат, в самой ванной коробок нет точно. Это можно сделать, например рукояткой отвертки.
Хочу обратить внимание на то, что в зависимости от назначения дополнительной розетки в ванной стоит обдумать целесообразность подсоединения розетки от существующей линии электропроводки. Если розетка планируется для подключения:
- стиральной машины,
-электрического водонагревателя,
- электрического сушилки для полотенец,
-обогревателя воздуха,
то нужно тянуть отдельный провод с квартирного электрического щитка, который будет иметь индивидуальную защиту (минимум автомат номиналом не более 16А, желательно автомат 16А + узо 25А ток отсечки 10мА или дифавтомат 16А ток отсечки 10мА).
Ну, а если розетка планируется для подключения, например:
- зеркала с подсветкой,
- фена,
- электробритвы,
то здесь можно подцепиться и от распределительной коробки.
Спасибо за комментарий!

Источник: http://elektrika-svoimi-rykami.com/podrozetniki-i-raspredelitel-ny-e-korobki/podrozetnik-podrobnaya-instruktsiya-po-montazhu

Надёжная установка розетки в подрозетник

Розетка выпадает из стены

Не правда ли, всем приходилось видеть такую печальную картинку, как слева? В старом жилом фонде установленные розетки не только физически устаревают (горят контакты, плавятся провода), но и часто бывают плохо закреплены – вываливаются из своих мест (коробок).

Поэтому остро стоит вопрос – как надежно установить розетку в стену (точнее, в подрозетник или коробку) обратно. Ведь даже если поставить новую розетку, не меняя коробку, розетка может снова начать болтаться и в итоге выпасть “с потрохами”.

Кстати, часто вызывают электрика по мелким заказам именно из-за проблем с розетками – они банально не держатся в стене, начинают искрить, не контачить, коротить.

Сегодняшняя моя статья будет как раз о том, как надежно установить розетку в подрозетник, и закрепить ее так, чтобы она никогда не вывалилась.

Установочная коробка для монтажа розетки (подрозетник)

Установочная коробка (подрозетник) нужна для двух простых целей – обеспечить электрическую безопасность и прочность механического крепления. Если с безопасностью всё понятно (изоляция, чтобы не было короткого замыкания и не било током), то механическая прочность (чтобы розетка не выпадала со своего места) – это проблема, о которой мало кто говорит.

Я также немного высказывался на эту тему в статье про проверку качества установки новых розеток.

А если Вам вообще интересно то, о чем я пишу, подписывайтесь на получение новых статей и вступайте в группу в ВК!

Проблема – розетка не держится, болтается и вываливается из стены

Установочные коробки, которые использовались раньше (условно говоря, советские), не подходят для всех новых розеток. Прежде всего из-за крепления. В розетке есть лапки с острыми кончиками-царапками, которые раздвигаются в стороны. В результате эти распорные лапки должны упереться в края коробки, и розетка будет закреплена.

Но этого точно не достаточно, так как свежезаменённая розетка вылезет со всеми внутренностями после нескольких включений-выключений утюга. Поскольку часто лапки не достают до подрозетника, или плохо держат.

Это недостойно электрика, как если бы фотограф-профессионал потерял бы флешку с проплаченными фотографиями свадьбы, как если бы внешний блок сплит-системы отвалился от стены после ухода монтажника, или как экстрасенс не смог бы определить по фото – жив человек или мертв. Если занимаешься делом – будь профессионалом! А профессионалу такие досадные косяки непростительны. К сожалению, дилетантов у нас много…

Встречаются советы, что для более надежного монтажа нужно лапки сильнее разогнуть, или что-нибудь подложить под них. Например, кусочки наждачки, резины, и др. Но это лишь временная мера, и при таком дополнительном крепеже со временем всё равно конструкция расшатается, и розетка может вырваться из подрозетка.

Конечно, нужно следовать простому правилу по выниманию вилки из розетки – второй рукой обязательно придерживать корпус розетки. Но стоит раз этому правилу не последовать (например, если это ребенок), и всё – см. первую фотографию, розетка не держится в коробке.

Для выключателей ситуация гораздо проще, там хватит и распорных лапок. Ведь усилие по вырыванию к ним не прикладывается.

И ещё. Некоторые новые розетки не входят в старые подрозетники по глубине. Даже если использовать розетку без заземления.

Отличие новых подрозетников от старых

В новых установочных коробках (например, GUSI, синего цвета) проблем с надежным монтажом нет – достаточно притянуть розетку саморезами в специальные отверстия.

Сейчас все установочные коробки снабжены отверстиями под саморезы, саморезы обычно уже есть в комплекте. Главное – не забывать их использовать, а распорные лапки можно использовать как дополнительный крепеж или совсем выкинуть.

Подрозетник GUSI диаметром 68 мм. На фото показаны саморезы для монтажа розетки.

А что там свежего в группе ВК СамЭлектрик.ру?

Подписывайся, и читай статью дальше:

Демонтаж старой розетки

Итак, снимаем крышку старой розетки. Перед этим обязательно выключаем питание.

Розетка в данной случае двойная. И тот самый случай, когда предыдущий электрик просто поставил розетку на лапки и удалился.

2 Розетка выпадает из стены. Демонтаж. Снимаем крышку.

Тут важно проверить, есть ли фаза на контакте розетки. В целях безопасности.

Менять розетку с включенным питанием – высший пилотаж и адреналин. Я иду на это только тогда, когда нет дополнительного освещения, либо параллельно включено что-то важное.

2_1 Проверяем наличие фазы. Фаза в данном случае есть.

Аккуратно откручиваем провод с клемм. Лишний раз гнуть старый алюминий не рекомендуется.

3 Установочная коробка и провода старой розетки. Фазный провод (вверху слева) – с поврежденной изоляцией.

Видите установочную коробку (подрозетник)? Именно такие ставили раньше в советских домах. Были ещё более древние – из жестяных банок.

Самый шик – банки из-под кофе)

Можно теперь выдолбить старый подрозетник, поставить новый с отверстиями под саморезы, и надежно закрепить новую розетку. Но это просто только на словах. Вот какие подводные камни могут ожидать на этом “правильном” пути:

  1. Выдалбливание подрозетника – работа грязная и пыльная, требует перфоратора или зубила с молотком.
  2. Установка нового подрозетника – работа грязная и долгая, надо разводить алебастр или шпатлевку, ждать пока это всё достаточно прочно схватится, и только потом устанавливать новую розетку.
  3. Поломка проводов. Это самое плохое, что может быть. Провод придется сращивать, место тщательно изолировать, до контакта потом на добраться…
  4. Новые подрозетники более глубокие, чем старые, а межкомнатные стены в наших квартирах тонкие – и можно запросто пробыть дыру из зала в спальню или наоборот)

Гораздо проще и быстрее использовать старую коробку, как это сделать надежно – пишу дальше.

Установка новой розетки в старый подрозетник

Проводка двухпроводная (система заземления TN, то есть заземления совсем нет), поэтому устанавливаем розетку без заземляющего контакта, вот такую:

4 Новая розетка.

Турецкая Gunsan Visage, лучшая из бюджетных.

Вообще рекомендую турецкие электроустановочные изделия, там более-менее качественный пластик и керамика (конечно, если нет денег на Legrand или ABB). И очень не рекомендую Россию, Китай и Беларусь (при всём уважении, ведь моя жена из Белоруссии).

5 Новая розетка. Разбираем.Вид спереди.

6 Новая розетка. Разбираем. Вид сзади

Прикручиваем отверткой провода, стараясь минимально их гнуть.

7 Подлючаем провода к клеммам розетки

Аккуратно сворачиваем провода в коробке, и предварительно прикладываем розетку на её место. Убеждаемся, что ничего не мешает вставить розетку в стену.

8 Розетка почти установлена

Теперь нам нужен шуруповерт. Или электрическая отвертка. Вкручиваем саморезы в штукатурку за внешней стороной подрозетника. Тут придется подобрать саморезы по диаметру и длине, о чем будет сказано ниже.

9 Как правильно закрепить розетку в бетонной стене

Без электрического инструмента тут не обойтись. Дело в том, что если вкручивать саморез рукой, то он будет “гулять” из стороны в сторону, и надежного крепежа добиться будет трудно. К тому же работенка может оказаться не для слаборуких, и укрепить розетку в стене просто не получится…

10 Качественный монтаж розетки саморезами

Как надежно закрепить розетку

Как я писал выше, я практически не использую штатные распорные лапки розетки, а для надежной установки использую саморезы. При этом я могу дать гарантию 100%, что розетка будет держаться в подрозетнике и в стене, и не будет болтаться и выпадать.

Закручиваем саморезы в отверстия и вырезы фланца розетки, как показано на рисунке ниже.

11 В каких местах можно крепить розетку саморезами, чтобы она никогда не вываливалась из стены.

Пояснение к картинке по местам крепления.

  1. Это штатные места, используются при монтаже в новые подрозетники. В старых подрозетниках в эти отверстия можно вставить саморезы длиной более 35 мм и вкручивать их в дно подрозетника.
  2. В эти места идут длины от 10 до 30 мм, в зависимости от прочности штакатурки (или алебастра, на который закреплена коробка)
  3. Тут становится интереснее (креативнее). Это вариант, если плохо пошли крепления в местах 2.
  4. Старые лапки можно совсем выкинуть, и в освободившиеся отверстия вогнать длинные (30 – 40 мм) саморезы.
  5. Самый крайний случай.

В вариантах 4 и 5 монтаж розетки происходит не за фланец, как в предыдущих случаях, а за корпус розетки. Эти способы (4, 5) применяются в случаях, когда отверстие под установку розетки узкое и материал твердый (например, плитка).

Если ни один из вариантов 1 – 5 не подошел, можно засверлить под места 1 или 2 парочку дюбелей на 5 или 6 мм.

Саморезы для установки розеток

Вот такие саморезы я применяю для качественного монтажа розеток. Диаметр – 3,0мм, длина разная – 16, 20, 25, 35 мм. Для сравнения на фото показаны всем хорошо известные саморезы диаметром 3,5 (черный) и 4,2 мм (белый, с прессшайбой).

12 Саморезы для монтажа розеток

Длинные саморезы также можно использовать взамен штатных в новых коробках. Это нужно делать в случае, когда коробка сильно утоплена по отношению к плоскости стены. Или, например, уложена плитка. Гусевский крепежный саморез длиной 12 или 16 мм уже не поможет.

13 Розетка установлена

Розетку мы поставили, включаем питание. Теперь рекомендую её проверить, как это описано в упоминавшейся статье Проверка новых розеток после установки. Стараемся вырвать розетку – нужно провести самые суровые испытания.

14 Проверка новой розетки-включаем фазу

Хочу немного похвастаться – недавно всё-таки приобрел себе шуруповерт (до этого пользовался электроотверткой). Интерскол, Литий-ион. Вещь, незаменимая в хозяйстве. Лучше может быть только перфоратор

Смотрите также:
03.11.2018

Как сделать надежный и простой инкубатор из холодильника своими руками Требования к устройству Чтобы осуществить грамотную сборку самодельного инкубатора, необходимо знать требования, которые предъявляются к нему птицеводами. До момента вывода молодняка должно проходить...

03.11.2018

Бытовой ремонт №1 Выберите надежных мастеров без посредников и сэкономьте до 40%! Заполните заявку Получите предложения с ценами от мастеров Выберите исполнителей по цене и отзывам Разместите задание и узнайте цены Если вам необходимо заменить старый карниз,...

03.11.2018

ТВОЙ ГАРАЖ Обустраиваем гараж: вентиляция в помещении Гараж — отличное место для парковки транспортного средства. Однако многие забывают, что вентиляция в гараже — такая же важная деталь, как, например, система сигнализации. Но зачастую владельцы автомобилей не уделяют...

Комментарии

Комментирование отключено.
