Овоскоп своими руками

Овоскоп — это такой специальный прибор, который поможет вам определить по внутреннему содержанию яйца его качество и самое главное пригодность его к инкубации или же пищевую пригодность.

Совсем в недавние времена, каждый магазин имел такой полезный прибор, как овоскоп, с помощью которого покупатели при желании могли проверить яйца, прежде чем купить их. Так же овоскопами пользуются и на птицефабриках, где с их помощью отбирают яйца для инкубации или на продажу. Такой прибор в птицеводстве незаменим.

Устройство овоскопа.

На самом деле ничего сложного в его устройстве нет. Из материалов лишь специальная камера с небольшим отверстием, внутри которой помещен источник света, которым может быть простая лампа на светодиодах.

Отверстие нужно для того, чтобы в него можно было поместить непосредственно само яйцо. Отверстие с яйцом не должны пропускать света из камеры, поскольку вы можете навредить своему зрению, что не есть хорошо.

Поэтому сам корпус и отверстие не должны иметь щелей, пропускающих свет.

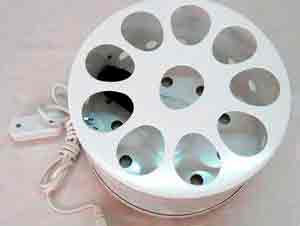

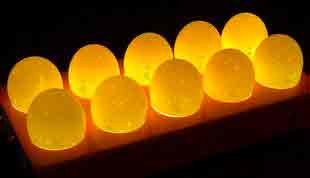

Овоскопы могут предназначаться для обследования как одного яйца, так и множества яиц сразу.

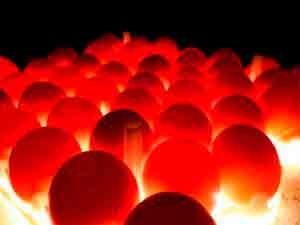

Ясно, что овоскоп предназначенный для исследования большого количества яиц, имеет соответственно крупные размеры с множеством отверстий.

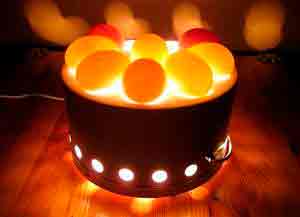

Есть такие разновидности овоскопов как вертикальные, когда яйцо ложится на верх, так и горизонтальные, когда яйцо вставляется сбоку. Овоскопы больших размеров бывают чаще всего только горизонтальными.

А что если сделать овоскоп своими руками?

В этом нет ничего сложного, от вас потребуется немного времени, усидчивости и возможно даже фантазии. Первое что нужно сделать это определиться с материалами. Материалов может быть огромное множество, хоть доски, хоть фанера, хоть даже непрозрачные банки.

Но при выборе материала, нужно определить на отражающие способности материала, такими способностями могут обладать различные алюминиевые банки, но большинство из них слишком малы. Поэтому можно будет использовать большую банку из под кофе, либо самому сконструировать коробку из листового металла.

Определившись с выбором материалов, можно приступать к делу. Ну для начала, если вы все таки выбрали в качестве материала банку из под кофе, нужно встроить сам фонарь внутрь банки. Для этого. Проделываем отверстие на дне банки диаметром равным цоколю лампочки.

Почему именно диаметра цоколя? Потому что лампочку удобно будет вкрутить в это самое отверстие цоколем наружу, лампочку при этом оставив внутри банки. Как только вы проделали отверстие, проверьте, хорошо ли работает лампочка. Если проблем нет, то можно приступать к созданию отверстия для яйца.

Чтобы не ошибиться в размерах, я предлагаю вам взять обычное яйцо и замерить его ширину. Чтобы вы могли сделать такое отверстие, через которое яйцо не будет проваливаться. Отверстие мы будем делать прямо на крышке, из-под этой самой банки. Сделав все необходимые операции, можете проверить действие своего творения.

Будет очень хорошо, если свет не будет проходить сквозь проделанные вами отверстия, когда яйцо лежит на поверхности крышки, если все-таки просветы имеются, можно обработать края наждачной бумагой или небольшим напильником.

Если же вы решили сделать специальную коробку из листового металла. То сделать овоскоп своими руками вы сможете аналогично. Вы можете не ограничиваться одним видом овоскопа, можно смело сделать и горизонтальный овоскоп, где просматриваемое яйцо будет находится сбоку.

Для этого нужно также проделать отверстие на одном из металлических листов, для лампочки, и аналогичное отверстие еще на одном листе металла, соответственно для яиц. Поскольку отверстие сделано в металле, то вставлять яйцо в такое грубое отверстие довольно так опасно, есть шанс повредить яйцо.

Поэтому следует края отверстия обклеить чем-нибудь мягким, сойдет даже небольшой слой изоленты. После выполнения данных действий, нужно будет собрать коробку в единое целое, и опробовать новый прибор.

Если отражающие способности внутренних стенок металла покажутся вам слабыми, можно поэкспериментировать и вставить внутрь зеркала со всех сторон, или же облепить фольгой, тогда, отражающие способности стенок значительно увеличатся и внутренности яйца будет видно намного лучше.

Так же, существуют более упрощенные разновидности овоскопов. Например, таковыми являются китайские овоскопы, состоящие из светодиодного фонарика и резиновой насадки. Нужно просто положить яйцо на насадку, включить фонарик и посмотреть яйцо.

Такую идею воплотить в жизнь проще простого. Все что вам потребуется: светодиодный фонарик, резиновая насадка, в качестве которой можно использовать обычную редукцию (специальная резинка которая соединяет канализационные трубы).

Ну и пожелаю можно использовать специальную ручку-держатель, для более удобного просмотра.

Нет совершенно ничего сложного, соединить резинку с фонариком я думаю сможет каждый, а также можно перпендикулярно присоединить ручку-держатель к фонарику, тогда ваш самодельный овоскоп будет еще более удобным в использовании.

Вот такими нехитрыми способами можно делать овоскоп своими руками, особо при этом не затрачиваясь, разве что на материалы, но ведь у каждого хозяйственного человека всегда найдется нужный материал, и сделать овоскоп своими руками не составит абсолютно никаких сложностей.

Овоскоп — прибор для проверки яиц при помощи света

Оборудование для животных и птиц

Овоскоп — это своеобразный рентген, прибор для просвечивания яиц, только в нем используется не рентгеновский луч, а обыкновенный яркий свет.

Им проверяют яйца перед инкубацией, чтобы исключить поврежденные, а во время инкубации — на наличие зародыша. Сама по себе конструкция не представляет сложности, главное, чтобы был поток света.

При инкубации в домашних условиях рекомендуют вовремя проводить овоскопирование куриных яиц или какой-либо другой птицы, чтобы обеспечить наилучший результат.

Когда прибор был изобретен, почти в каждом продуктовом магазине любой покупатель яиц мог проверить на овоскопе качество покупки для определения свежести и целости и возвратить некачественный товар назад.

Существует несколько разновидностей прибора. Отличие проявляется во внешней форме, в принципе действия нет разницы.

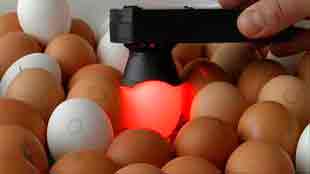

Молоточковый по внешнему виду напоминает игрушечный молоток со шнуром для электропитания. На ручке расположен выключатель, а к ней присоединена лампочка. При включенном приборе следует поднести его к яйцу и просветить.

Держателя для яиц не предусмотрено, предполагается, что они должны находиться в лотке. Есть сетевые, аккумуляторные молоточковые овоскопы.

Достоинством этого вида является то, что яйца остаются неподвижно в инкубаторе или в лотке, что сводит к минимуму риск повреждения при механических воздействиях.

Вертикальный представляет собой цилиндр с лампой, закрепленной внизу. Яйца, которые располагаются вверху цилиндра в отдельных гнездах, просвечиваются потоком света из лампы. Его неоспоримое удобство в том, что одновременно можно просматривать несколько штук и их не приходится держать в руках.

Горизонтальный овоскоп по внешним очертаниям напоминает фонарь, в котором яркая лампа расположена внизу, а небольшое отверстие имеется сбоку. Такую конструкцию часто мастерят самостоятельно. Проверяют яйца, поднося к отверстию поштучно в руке, что является не очень удобным.

При работе с каким бы то ни было видом прибора следует учитывать, что материал для овоскопирования живой, предназначенный для инкубации, высиживания живых птенцов. Любое неосторожное встряхивание или перегрев может привести его в негодность. Важную роль играет мощность лампы. Необходимо подобрать такую степень освещения, которая сведет риск потерь от перегрева к минимуму.

Куриные яйца просвечивают обязательно несколько раз: перед закладкой, на 6-7-й день инкубации, на 11-й день, на 18-й день. Можно по желанию это делать чаще, когда в этом есть необходимость. Если производить процедуру с осторожностью, материалу это не повредит.

Выборка и выбраковка яиц нужна потому, что не все оплодотворены, некоторые могут быть с поврежденной скорлупой, иметь другие патологии, невидимые при простом осмотре. Овоскопия повышает процент выведения живых и здоровых птенцов.

При просвечивании на овоскопе могут быть видны дефекты, из-за которых яйца следует выбраковать. Перед закладкой их под наседку или в инкубатор необходимо исключить те, которые имеют малозаметные аномалии.

Просвечивание их определит:

• Мозаичные пятна, неравномерная окраска скорлупы, говорящая о разной ее толщине, — это брак. Есть опасность, что через истонченную скорлупу возможно проникновение инфекции, которая способна погубить эмбрион или повлиять на ход его развития.
• Высвеченные бледные полосы означают, что незаметные глазу трещины на скорлупе затянулись. Но для инкубации подобные экземпляры не годятся.
• Воздушная камера должна располагаться на стороне тупого конца и быть небольшой по размеру. Чем старее яйцо, тем больше камера и тем меньше вероятности, что из него вылупится цыпленок.
• Яйца с двумя желтками — неподходящий материал, также откладываются в сторону для употребления в пищу.
• Также в яйцах не должно быть никаких посторонних частиц в виде пера или песчинок.

Если такой материал пропустить и заложить в инкубатор, то велика вероятность того, что произойдет взрыв и содержимое выплеснется не только на стенки инкубатора, но и на здоровые яйца, и может их инфицировать.

Если до закладки проводилась овоскопия, то маловероятно, что в инкубатор попал некачественный материал. Но чтобы убедиться, что эмбрион развивается правильно, что нет риска инфицирования, следует провести осмотр на 5-7-й день. На 17-18-й день смотрят, как развиваются зародыши и нет ли замерших плодов.

Особенности развития птенца:

• Если в первый день яйцо почти прозрачное, то на шестой хорошо видна сетка начавших формироваться кровеносных сосудов и зародыш. Жидкость внутри уже не прозрачная, а красноватого цвета. Когда эмбрион виден, а сосудов нет, это означает, что он мертв.
• На 10-11-й день зародыш обрисовывается очень отчетливо, он заполняет значительную часть пространства.
• В конце срока инкубации цыпленок занимает почти все место внутри. Кровеносные сосуды уже не видны. Яйцо не пропускает свет, при осмотре оно темное.

Для выращивания здорового поголовья птицы необходимо позаботиться о качестве инкубационного материала. Для этих целей нужен овоскоп — прибор для проверки яиц, позволяющий видеть невидимый простым глазом процесс развития птенца.

Овоскопирование куриных яиц: правила проведения процедуры

Для каждого, кто занимается выращиванием домашней птицы, выводок здорового потомства является ключевым этапом. Получить птенчика из яйца, зная нюансы и особенности процедуры, легко. Но чтобы детеныш был активным и здоровым – нужно правильно подобрать яйца.

Овоскопирование – техника, направленная на помощь в процессе выведения потомства птиц. При помощи исследования формируется набор яиц для инкубирования, из которых вылупиться здоровое потомство.

Что представляет собою овоскопирование?

Появление на свет птенца – сложный процесс. Перед тем, как он вылупится, длительное время требуется для формирования зародыша в яйце. Люди, которые занимаются разведением фермерского хозяйства знают, что далеко не из каждого яйца появляется птенец. Поэтому, еще сотни лет назад люди придумали процедуру, что могла бы упростить процесс отбора.

Первым прототипом современного прибора в домашних условиях была обыкновенная свеча. Поставив яйцо над пламенем, просвечивали внутренность, чтобы увидеть есть зародыш или нет. В последующие времена использовали фонарики и другие источники света. Их основной минус в том, что, приспособления отсвечивают под определенным углом и не дают возможность полноценно рассмотреть наполнение.

Овоскоп – специальный прибор, который представляет лампу с подставкой, позволяющую полностью просветить яйцо. Используя данную технику, хозяин имеет возможность выбрать хорошие образцы, и в дальнейшем использовать их для инкубации. Овоскопирование – это непосредственно само просвечивание яиц.

Виды приборов и их ценовая политика

Овоскопирование куриных яиц во время инкубации проводится путем применения:

• самодельных аппаратов;
• магазинных изделий.

Первый вариант предполагает изготовление овоскопа в домашних условиях. Имея элементарные знания в технике, можно с легкостью сделать прибор своими руками. Используются разнообразные подручные материалы для изготовления подставки и мощные лампы для источника света. Например, наиболее простой вариант – коробка и обычная лампочка или фонарик.

Пример самодельного овоскопа

Для начала нужно вырезать в коробке несколько отверстий: для яиц и для самого источника света. Когда это будет готово – в средину конструкции вставляется фонарик или лампа таким образом, чтобы свет равномерно и прямо попадал на места для предмета исследования. Для использования достаточно будет включить лампу и вставить в выемку яйцо.

Данная поделка часть применяется, но не при наличии большого производства.

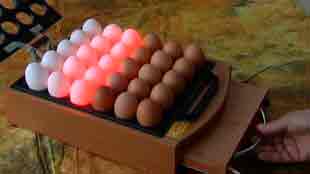

Если речь идет о фермах или крупных хозяйствах, то лучше использовать профессиональные технологии. На сегодняшний день множество изготовителей предоставляют на рынок свои модели. Наибольшей популярностью пользуются:

• «NEST-30», цена колеблется около 10 тыс. р;
• ОВ1-60-1, стоимость около 7 тыс. р;
• пкя-10, цена – около 6 тыс. р.

Такие приборы направлены на частое использование и характеризируются большой вместительностью. Материалы, из которых изготовлены данные модели выделяются высокой прочностью, что позволяет технике функционировать не один год.

Первое овоскопирование: когда стоит делать?

Многие задаются вопросом о непосредственном времени процедуры. Она делается несколько раз на разных этапах процесса. Развитие зародыша возможно не во всех яичках, поэтому, перед тем, как закладывать их в инкубатор – проводят первую проверку.

В процессе предварительного просмотра при помощи овоскопа проверять яйца стоит на:

• наличие оплодотворения;
• отсутствие трещин в скорлупе.

Качественный объект исследования должен соответствовать ряду требований. В первую очередь обратите внимание на скорлупу. Хорошее покрытие не имеет шероховатостей, пятен, выступов, выемок. То есть, наличие любого дефекта – первый признак непригодности.

Также, при овоскопировании нужно внимательно осмотреть желток. Зародыш формируется именно из этой части, соответственно она и отвечает за общую пригодность яйца. При просветлении хороший желток в обязательном порядке имеет четкий контур и располагается в средине скорлупы. При движении он меняет положение мало и медленно.

Также, есть требования и к общему содержанию. Вся внутренняя жидкость должна быть в меру прозрачной и однородной. Наличие сгустков, образований или инородных тел свидетельствует о том, что закладка яиц в инкубатор недопустима. Кроме того, важно, чтобы имелась пуга. Это небольшая воздушная камера, располагающаяся в верхнем углу скорлупы.

Последующие проверки овоскопом

Мы рассказали о том, как стоит выбирать яйца для закладки в инкубатор. Но, это не единственный раз, когда важно их овоскопировать. Как проверить яйца в инкубаторе? Специалисты рекомендуют для того, чтобы вывести хорошее и полное потомство повторять процедуру на:

Яйца для инкубатора после десятидневного их высиживания будут иметь уже совсем другие характеристики при просвечивании. Во-первых, практически половину всей площади должно занимать формирующееся тело цыпленка. По всему пространству в скорлупе виднеются кровеносные сосуды, ведущие к центру.

Смотря на зародыш на 18 день можно увидеть, что все яйцо уже полностью занято новым организмом. То есть, никаких просветов в нем не осталось.

Как выглядят яйца при просвечивании по дням?

Зачастую при просмотре в домашних условиях процедура овоскопирования проводится чаще, чем 2 раза. Поэтому, стоит знать основные стадии развития по дням:

• в первые трое суток сердцевина остается однородной и чистой, отсутствуют любые сгустки или другие элементы;
• с 3 по 6 день формируется кровеносная система. Соответственно, можно наблюдать появление небольшого уплотнения в центре, к которому ведут красные «ниточки»;
• яйца для инкубатора на 7 и 8 дни стремительно развиваются по размерам плода, что уже достигает трети объема яйца;
• на 9 и 10 дни очертание цыпленка стает более четким;
• с 11 по 15 день наблюдаются увеличение зародыша и его размещение более низкое в скорлупе, чем в предыдущие дни;
• после 15 дня яйца по признакам отличаются только в размерах цыпленка. С каждый днем он занимает все больше места и на 18 день заполняет собою полностью всю внутренность скорлупы.

Проследить такие изменения можно на фото.

Изменение плода по дням

Основные дефекты, на которые стоит обратить внимание

Как проверить яйцо на непригодность после нескольких дней в инкубаторе? Есть ряд признаков, свидетельствующих о проблемах развития плода:

• На первой проверке обращают внимание на кровеносную систему. Если отсутствуют сосуды, то это говорит о смерти зародыша. Соответственно, стоит поменять такие яйца в инкубаторе на новые, поскольку вылупится из них уже ничего не сможет.
• На второй проверке тело не занимает всю площадь в средине скорлупы. Когда наблюдается большой просвет после двух с половиной недель инкубации, это тоже свидетельствует о гибели зародыша.

Своевременная замена яйца для инкубатора позволит более эффективно заниматься увеличением своего хозяйства.

Замерший плод выглядит так:

Наиболее просто разглядеть его по кровяному кругу, образовавшемуся по средине:

Для того, чтобы более наглядно ознакомится с овоскопированием, можно просмотреть специальное видео о процедуре:

Источник: http://agronomwiki.ru/chto-takoe-ovoskop-kak-sdelat-ustrojstvo-svoimi-rukami.html

Как самостоятельно сделать овоскоп

Процесс формирования цыплят из обычного куриного яйца — явление уникальное и интересное. Наблюдать за ним можно часами. Каждый этап следует внимательно контролировать, используя овоскоп, чтобы своевременно определить, как поживает зародыш и принять меры по предотвращению патологий, если они есть. Прибор можно приобрести в специализированной торговой точке, а можно сделать своими руками.

В конце весны – начале лета фермеры начинают выращивать новое поголовье птиц. Кто-то поручает работу курицам-наседкам, а кто-то прибегает к помощи инкубаторов. И если в первом случае можно обойтись без просвечивания, то во втором овоскоп необходим.

Изготовление овоскопа

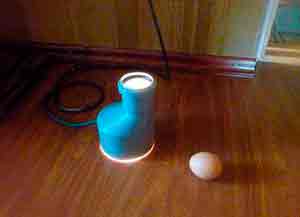

Как сделать овоскоп ? Для самостоятельного его изготовления можно использовать предметы, которые есть в каждом доме: от консервной банки до фонарика. Вариантов самодельных приборов множество, мы рассмотрим, как соорудить самый лучший и простой в изготовлении овоскоп своими руками.

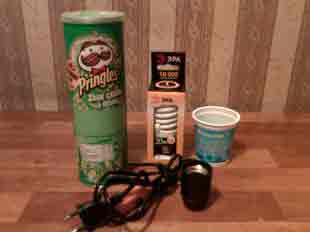

Заранее следует приготовить:

• Картонную коробку из-под принглс или что-то подобное такого же диаметра.
• Энергосберегающую лампу (напряжение не более 20W). Лампы накаливания использовать запрещено, они сильно нагреваются во время работы, тем самым вредят яйцу и плавят корпус конструкции.
• Отрез провода с выключателем и вилкой.
• Патрон.
• Пластиковую баночку из-под сметаны. Важно! Диаметр этой банки должен быть меньше картонной упаковки из-под чипсов на несколько миллиметров, чтобы первая спокойно помещалась во вторую.

Инструкция по изготовлению прибора:

• Возьмите пластиковую баночку и обрежьте ее верхушку миллиметра на 2 по периметру.
• Переверните баночку вверх дном, приложите патрон, обведите его маркером и сделайте отверстие при помощи ножниц.
• Вставьте в вырезанное отверстие нижнюю часть патрона.
• Возьмите банку из-под чипсов, в нижней ее части (не в дне, а на несколько миллиметров выше) шилом проколите еще одно небольшое отверстие для провода своими умелыми руками.
• Через сделанное шилом отверстие зачищенным концом засуньте в банку провод, так, чтобы он прошел через всю упаковку от чипсов, затем зашел в баночку от сметаны и соединился с контактами на патроне.
• Закрутите патрон.

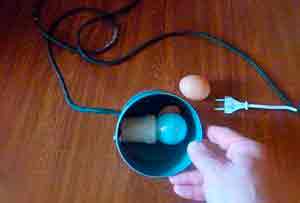

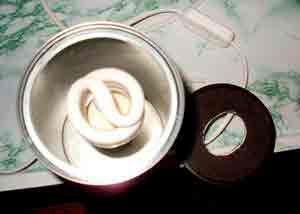

• Вкрутив лампочку, вставьте баночку из-под сметаны в коробку от чипсов так, чтобы лампочка смотрела вверх.
• При помощи фольги или других подручных материалов придайте непрозрачность крышке от чипсов.
• Возьмите маркер, нарисуйте на крышке овал, по форме напоминающий яйцо, но по размеру немного меньше. Вырежьте соответствующее отверстие.
• Наденьте крышку на коробку от чипсов.

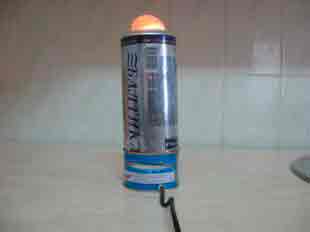

Самодельный прибор овоскоп готов, можете воткнуть шнур в розетку и проверить, правильно ли прибор определяет состояние яйца. Как пользоваться овоскопом ?

Для этого поместите его поверх отверстия в крышке и осмотрите зародыш несколько минут со всех сторон. Овоскоп для проверки яиц прекрасно работает .

Стоимость заводского овоскопа

Конечно, по сравнению с заводскими, например, такими, как овоскоп, сделанный прибор имеет более простые характеристики и проверять с его помощью одновременно можно всего одно яйцо, а не десяток, но свою главную функцию самодельное устройство выполняет на 100%. Кроме того, стоимость нашего прибора всего несколько сотен рублей для проверки инкубации домашних куриных яиц, тогда как заводской в магазине стоит примерно 2000 – 3000 рублей но принцип работы и вид не влияет на конечный результат.

Если вы не хотите делать прибор самостоятельно для чтобы проверить зародыш при инкубации, но и овоскоп на 10 и более яиц вам не нужен, обратите внимание на модель ОВ1-60-Д ( беларусский производитель ). Этот прибор стоит в несколько раз меньше предыдущего, у него всего один технический режим работы и проверять за раз на нем можно не более одного яйца. А вот на качество проверки цена абсолютно не влияет.

Купить настольный овоскоп или сделать его в домашних условиях — это полдела, важно понять принцип его работы и знать инструкцию по применению и в какой день осматривать зародыш.

Как пользоваться устройством

Ежедневно беспокоить оплодотворенные эмбрионы просвечиванием нежелательно, этим вы можете погубить зародыш. Оптимальный вариант — осматривать яйца на просвет 2 раза в неделю, на ранних стадиях инкубации можно реже один день. Перед процедурой нужно обязательно вымыть руки и надеть стерильные перчатки из латекса, чтобы не занести на яйцо губительные бактерии и микроорганизмы и не навредить инкубации.

Полезные видео

Источник: http://fermoved.ru/kuryi/ovoskop.html

Овоскоп своими руками

– Здравствуйте, дорогие сотрудники редакции моей любимой газеты. Спасибо вам за понятные материалы, статьи и рассказы. Очень люблю вашу газету и буду выписывать ее, пока есть силы.

Быть может я немного не в тему, но у меня такой вопрос. Как понять, оплодотворено яйцо или нет? Я всегда думала, что в оплодотворенном яйце есть такой зародыш матового цвета, прикрепленный к желтку. Но засомневалась после того, когда увидела, что в яйцах моей курицы есть эти же зародыши, хотя петуха уже недели две, а то и три как нет. Можно ли как-то самому сделать овоскоп из подручных средств?

Марина Кривошлыкова, Тверская обл.

Определить «на глаз», какое яйцо оплодотворено, а какое нет, – невозможно. Яйца ничем друг от друга не отличаются. Но только в полноценном оплодотворенном яйце возможно нормальное развитие зародыша.

Самый простой способ оценки качества яйца – овоскопирование. Если у вас нет овоскопа, можно сделать так: включите электрическую лампу, сверните из плотной бумаги трубочку, наведите трубочку на лампу (лучше такую процедуру делать в темном помещении). Просмотрите яйца в луче света.

Таким простейшим способом вы сможете определить состояние содержимого яйца, положение и подвижность желтка и воздушной камеры, пороки скорлупы, и оплодотворено яйцо или нет. Узнать, есть ли зародыш, вы сможете только на 6-7 сутки инкубации, не раньше.

Мы рассказали о простейшем овоскопе, который можно сделать в течение нескольких минут. А можно сделать овоскоп посложнее и понадежней: в нем просматривать «внутренности» яйца будет гораздо удобнее.

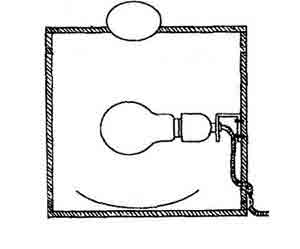

Возьмите маленькую коробочку, изнутри на проволоке закрепите патрон с электрической лампочкой мощностью 40 или 60 ватт. Шнур нужно будет вывести через боковую стенку коробки. Патрон закрепите так, чтобы лампочка была в самом центре коробки. Потом на верхней стенке вырежьте овальное отверстие чуть меньше яйца. Затем включаете шнур в розетку, кладете яйцо в отверстие и смотрите сверху. В оплодотворенном яйце будет видна тонкая сеточка из кровеносных сосудиков и малюсенький зародыш размером со спичечную головку. А пустое, неоплодотворенное яйцо останется прозрачным.

Источник: http://veterinarian.hozvo.ru/ovoskop_svoimi_rukami-83509

Как сделать овоскоп своими руками

Занимаясь разведением птицы при помощи инкубатора нужно знать, что такое овоскоп, и для чего он используется. Полезный в хозяйстве прибор можно изготовить самостоятельно за несколько минут из простых материалов, а его эффективность не будет уступать магазинным аналогам.

Описание овоскопа

Дословный перевод слова «овоскоп» с латыни означает «рассматривать яйцо». Этот прибор позволяет просветить яйцо при помощи мощной лампы для выявления внутри зародыша, и пригодности для закладки в инкубатор. С его помощью очень удобно устанавливать скрытые дефекты, которые влияют на развитие эмбриона. К ним относят:

• Неоднородность скорлупы,
• Смещение воздушной камеры,
• Красноватый цвет внутреннего пространства,
• Свободное перемещение желтка,
• Неподвижность желтка,
• Сгустки крови,
• Наличие инородных вкраплений.

Все овоскопы состоят из корпуса, лампы, лотка, выключателя. Самодельные или покупные, они работают по единому принципу: яйцо устанавливается в держатель, включается свет.

Виды овоскопов

Существует три вида прибора, которые различаются внешним видом и расположением источника света.

Горизонтальный

Лампа расположена снизу. В стенке корпуса имеется отверстие для яиц. Плюс горизонтальных моделей: меньшее нагревание скорлупы. Минусы: пожароопасность, возможность одновременной проверки только одного яйца.

Вертикальный

Отверстие для яйца — сверху. Сбоку просверливают несколько отверстий для вентиляции. Источник света — энергосберегающая лампа. Чаще всего вертикальные аппараты позволяют проверить сразу от 4 до 10 яиц.

Молоточковый

Формой напоминает молоток. Ручной овоскоп, просвечивает по одному яйцу. Работает от батареек или аккумулятора. В моделях используются светодиодные лампы, не перегревающие скорлупу. Плюс: нет необходимости доставать яйцо из лотка.

Как использовать овоскоп

Прибор одинаково подходит для всех видов яиц. Главное требование — скорлупа должна быть сухой, чистой, без видимых трещин, уплотнений и сколов. Первый раз осмотр проводят перед закладкой для выявления неоплодотворенных или дефектных яиц. Второй просмотр делают:

• Для куриных яиц — через 7 дней,
• Для яиц индеек и уток — через 9 дней,
• Для яиц гусей — через 10 дней.

У эмбрионов к этому времени уже формируется кровеносная система и наблюдается сердцебиение. Второе просвечивание необходимо для выявления замерших зародышей. Третий раз проверяют овоскопом на 12-14 день.

Более частые просмотры могут привести к патологиям в развитии и гибели эмбрионов.

Овоскоп своими руками

Сделать аппарат можно несколькими способами, но вне зависимости от варианта — домашнее устройство может работать только с одним яйцом. Компенсируется этот недостаток компактностью и простотой, а также тем, что прибор можно хранить даже в разобранном состоянии.

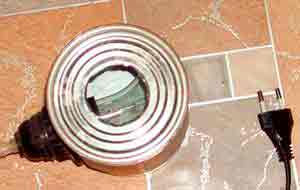

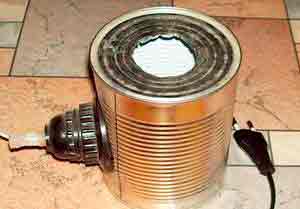

Из консервной банки

Данную модель сделать проще всего, и что важно — не требуются особые навыки или материалы. Необходимо взять пустую и чистую металлическую консервную банку с блестящей внутренней поверхностью и лампу накаливания, мощностью до 100 Вт. В днище вырезают отверстие для цоколя, а сама лампочка помещается внутрь. В крышке банки делают выемку под размер яйца. Готовый прибор устанавливают на любой ровной поверхности.

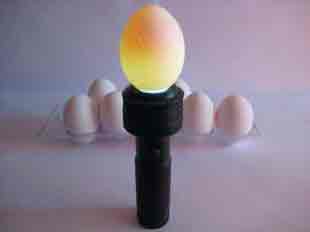

Из фонарика

Изготавливается данный самодельный овоскоп из обычного светодиодного фонарика. В качестве переходника используют резиновую прокладку, диаметр которой равен размеру яйца. Фонарик крепится к пластиковой ручке или небольшому деревянному держателю при помощи шурупа и отреза проволоки.

Из картонной коробки

Для изготовления овоскопа необходимо иметь коробку из прочного картона и светильник на 80-90 Вт. Коробку поставить на ровную поверхность, вырезать в боковой стенке несколько отверстий. Внутрь коробки кладут светильник, а в отверстия вставляются яйца. Размер отверстий должен быть чуть меньше диаметра яиц. Недостаток данной модели — непродолжительный период работы. Картон быстро нагревается от лампы, что может привести к возгоранию. Плюс: быстрота сборки.

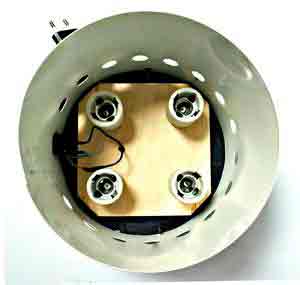

Из металла

Более прочная и долговечная вариация самодельного овоскопа. Делают его из листа жести, толщиной в 0,5 мм. Металлу придают цилиндрическую форму, высотой в 30 см и поперечным сечением в 13 см. Края соединяют при помощи заклепок. Далее берут лист фанеры в 1 см толщиной, и вырезают круг диаметром 13 см. В центре просверливают отверстие, необходимое для закрепления патрона с лампой. Фанерное основание вставляют в цилиндр. На высоте лампочки в стенке вырезается окно, размером около 6*6 см. Из оставшейся жести вырезается квадратная форма для этого окна, а из кусочков фанеры — рамки разных размеров для яиц.

Из отреза водопроводной трубы

Необходим для изготовления водопроводный пластиковый переходник с 100 на 50. Внутрь помещается лампочка, вкрученная в патрон. Нижняя часть закрывается пластиковой заглушкой с отверстием в центре, через которое пройдет электрический провод от патрона.

Из банки из-под чипсов

Чтобы сделать овоскоп, потребуется:

• Пластиковый стакан или маленькая банка из-под сметаны,
• Банка из-под чипсов,
• Лампочка энергосберегающая,
• Электрический провод,
• Патрон.

Верхушка пластиковой банки срезается на 1,5 мм. В днище вырезается отверстие, равное диаметру патрона. При помощи шила или тонкого гвоздя в нижней части основной банки пробивается небольшая дырка. Внутрь заводится электрический провод. Лампочка вкручивается в патрон, и все вместе крепится к проводу. Полученный светильник вставляется в емкость из-под чипсов. Далее самодельный овоскоп ставится на ровную поверхность, а крышка от банки с обеих сторон заклеивается фольгой. В ней вырезается небольшое отверстие, на которое и кладется яйцо для просвечивания. Подробные фото сборки можно найти на различных тематических форумах.

Из картриджа

Для изготовления потребуется картридж от цветного лазерного принтера, светодиоды и селеновый барабан. От картриджа отпиливается 9-10 см, внутрь вставляются светодиоды, которые подключаются к блоку питания на 10-12 В. Можно использовать как полоски светодиодов, так и один на 10 Вт. Данная модель чаще всего используется для просвечивания перепелиных яиц. Плюсы: не происходит нагревания скорлупы.

Источник: http://nalugah.ru/inventar/kak-izgotovit-ovoskop-dlya-proverki-yaic-svoimi-rukami.html

Овоскоп своими руками

Овоскоп — прибор для определения качества яиц путём их просвечивания. Овоскоп своими руками сделать очень просто, встречается несколько видов, как я их сам называю, фонарный и коробковый.:

1. Мощный фонарик — не нужно ничего придумывать необходимо подвести фонарик к яйцу и тем самым его просветить.
2. Как сделать овоскоп в домашних условиях более серьезный, чем мощный фонарь. Нам понадобится коробка и лампа. Как сделать овоскоп коробковый показано на рисунке 1 и 2:

рисунок 1. Овоскоп своими руками

1 — коробка, 2 — яйцо, 3 — лампа, 4 — патрон с подключенным электричеством, 5 — отражатель

3. По моему мнению самый лучший способ как сделать овоскоп своими руками. Это взять фонарик диодный и резиновый переходник для сантехники 20/50. Одеть переходник на фонарик стороной 20, а где 50 класть яйцо. Если же яйца уже в кладке то можно поднести овоскоп сделанный своими руками к ним.

Проверка яиц овоскопом не составляет особого труда необходимо просто подвести овоскоп к яйцу или же положить на отверстие в коробке под яйцо и внимательно смотреть. После проверки яйца на овоскопе, следует отобрать яйца для хранения для последующей инкубации.

Вот небольшое видео о том как с помощью овоскопа определить оплодотворено ли яйцо или нет. Так как это можно увидеть лишь на 5-8 сутки после того, как курица или индюшка его снесет.

Источник: http://ferma-na-urale.ru/?p=77

Овоскоп для яиц своими руками — БизнесСело

После закладки яиц в инкубатор нужно периодически проверять, появились ли внутри эмбрионы (зародыши) и как они развиваются. Сроки просмотра для различных видов птицы разные.

Эту процедур можно выполнить при помощи простейшего овоскопа для яиц, который можно сделать своими руками в домашних условиях. Овоскоп – прибор для проверки инкубационного яйца при помощи просвечивания.

Устройство простейшего овоскопа для яиц

1- Яйцо
2- Отверстие
3- Корпус
4- Лампочка (75-100 Ватт)

Для продолжительной работы овоскопа для яиц необходимо изготовить корпус из пожароустойчивого материала (например, внутреннюю часть овоскопа сделать из оцинковки). Отверстие делают такое, чтобы яйцо не проваливалось внутрь овоскопа. Положенное на отверстие яйцо при включенной лампочке будет хорошо просвечиваться. Зародыш просматривается в виде темного пятна, а неоплодотворенное яйцо будет прозрачным.

При помощи овоскопа проверяют свежесть яйца и пригодность его к закладке в инкубатор. В свежем яйце воздушная камера (5) едва заметна при просвечивании на овоскопе. Чем дольше хранится яйцо, тем воздушная камера становится больше и заметнее при овоскопировании.

Источник: http://www.biznesselo.com/dlya-zhitelej-sela/ptitsevodstvo/ovoskop-dlya-yaits-svoimi-rukami/?mobile=1

Как сделать овоскоп своими руками

Овоскоп – это приспособление, с помощью которого можно просмотреть внутреннее содержание яйца и тем самым определить его пригодность или, наоборот, непригодность к инкубации или употреблению в пищу. В советские времена такие приборы стояли практически в каждом магазине, где продавались яйца. Каждый покупатель мог проверить купленные или выбранные для покупки яйца. На птицефабриках овоскоп используют для отбора яиц на инкубацию и продажу. Это незаменимый прибор в птицеводстве.

Как устроен овоскоп

Устройство овоскопа очень простое: источник света и затемнённая камера с отверстием для яйца. Источником света служит обычная светодиодная лампа. Она вмонтирована в герметический затемнённый корпус с одной стороны, а с другой сделано отверстие, по величине равное яйцу. Корпус и отверстие должны быть такими, что если в отверстие положить яйцо и включить лампу, то ниоткуда не будет видно света. В принципе, если свет будет пробиваться из какой-либо щели, то просмотреть яйцо можно, но это неблагоприятно скажется на зрении смотрящего.

Овоскоп может быть рассчитан на одно яйцо и на несколько. Разумеется, что овоскоп на несколько яиц имеет большой корпус и несколько отверстий. В фермерских хозяйствах обычно используют большие овоскопы, чтобы за один раз охватить максимальное количество яиц. Овоскоп может быть вертикальным, когда яйцо ложится сверху, а источник света будет внизу, и горизонтальным, похожим на карманный фонарик. Большие овоскопы бывают только горизонтальные. При желании можно сделать овоскоп своими руками, в этом нет ничего сложного.

Овоскоп своими руками

Сделать овоскоп своими руками очень просто. Для этого понадобится любой плотный тёмный корпус. Это может быть деревянный ящик, пластмассовая труба, которая была бы равна в диаметре яйцу. Высота должна быть в пределах 7–10 сантиметров. На один конец устанавливаются светодиоды. Они нужны для того, чтобы не перегреть яйцо и не погубить эмбрион. Верхний конец лучше обмотать резиной или другим мягким материалом, чтобы нечаянно не повредить скорлупу. Если это ящик, то надо в дне, которое будет верхом, сделать дырочки диаметром с яйцо и тоже обработать их смягчающим края материалом. Можно даже несколько раз обмотать изолентой. Отверстия не должны быть слишком большие, чтобы яйцо не проваливалось. Светодиоды нужно подключить к источнику питания на 12 вольт. Всё, овоскоп своими руками готов!

Источник: http://www.happy-giraffe.ru/community/34/forum/post/19605/

Овоскоп своими руками за 15 минут: фото, видео изготовления

Как сделать овоскоп из подручных материалов? Очень просто, в этой статье я покажу несколько вариантов самодельных овоскопов сделать которые может каждый в домашних условиях и вам не придётся покупать этот прибор в магазине, мы его сделаем за 15 минут.
Вот так выглядит овоскоп.

Для чего нужен овоскоп и как им пользоваться?

Овоскоп – это прибор который используется для овоскопирования яиц птиц, в частности домашней птицы или говоря простыми словами для просвечивания яиц перед тем как отправлять их в инкубатор или под наседку и в самом процессе инкубации.

Овоскоп состоит корпуса, в котором помещён источник света, это может быть обычная лампа или мощный светодиод, в корпусе прибора есть небольшое отверстие, на которое кладётся скажем куриное яйцо. Источник света подсвечивает внутреннюю структуру яйца, что позволяет визуально определить есть в нём дефекты или нет.

Зачем нужно овоскопирование?

Овоскопрование позволяет еще на начальной стадии определить годится яйцо для инкубации или нет, таким способом можно заранее выбраковать не оплодотворённые и плохие яйца с дефектами и заложить в инкубатор хорошие яйца из которых с большей вероятностью вылупятся здоровые цыплята.

Если укладывать в инкубатор яйца все подряд, то с большей вероятностью часть их будет с дефектами, которые не различить на глаз, из таких яиц цыплята не вылупятся, а яйца пропадут в инкубаторе.

В процессе инкубации яйца также проверяют на овоскопе, например на 6 день инкубации уже можно увидеть есть ли в яйце зародыш или нет, в дальнейшем можно наблюдать за развитием зародыша и при необходимости отрегулировать температурный режим в инкубаторе.

Овоскоп довольно простой прибор, но он позволяет выбрать заведомо качественный материал для инкубации домашней птицы кур, уток, гусей, перепелов и прочей птицы.

Как сделать овоскоп своими руками и что для этого нужно.

Рассмотрим для начала схему овоскопа, как видно из рисунка овоскоп состоит из нескольких элементов:

• Корпуса.
• Лампы.
• Отражателя.
• Шнура и вилки под розетку.

Для изготовления прибора нам понадобится корпус, для этого можно приспособить жестяную банку средних размеров, например, из-под кофе.

Ещё нам понадобится лапочка, можно взять обычную лампу накаливания на 100 Ватт, но лампа накаливания даёт много тепла и разогревает корпус, как вариант можно воспользоваться экономкой на 15 Ватт.

Чтобы подключить лампу понадобится патрон под цоколь лампы, шнур и вилка для розетки.

Приступим к изготовлению.

В нижнюю или боковую часть банки нам нужно вмонтировать патрон под лампу, для этого достаточно сделать ножом отверстие и закрепить в нём патрон с лампой, предварительно подключив к патрону шнур с вилкой.

В нижней части корпуса можно из куска фольги сделать отражатель чтобы увеличить направленный поток света в отверстие овоскопа.

Само отверстие нужно сделать в верхней крышке корпуса, размер отверстия должен быть немного меньшим чем размер куриного яйца, по сути яйцо не должно проваливаться в отверстие.

Если вам нужен овоскоп скажем, для перепелиных яиц, то и отверстие нужно сделать под размер перепелиных яиц.

Аналогичный вариант с энергосберегающей лампой.

Вот и всё простой самодельный овоскоп своими руками готов к проверке яиц.

По такому же принципу можно сделать овоскоп из переходника под пластиковую трубу.

Как вариант можно сделать овоскоп сразу на несколько яиц, для этого нужно подобрать подходящий корпус и вмонтировать в него одну или несколько лампочек.

Думаю, такая самоделка будет полезна если вы занимаетесь инкубацией яиц домашней птицы как в инкубаторе, так и с помощью наседки.

Также рекомендую посмотреть видео о изготовлении самодельного овоскопа.

А также видео о том, как проводить овоскопирование куриных яиц.

Источник: http://fotostroy.ru/ovoskop-svoimi-rykami-za-15-minyt-foto-video-izgotovleniia.html
