Самодельная лодка из фанеры

«Собственная лодка – дорогое удовольствие» – скажете вы, и будете абсолютно правы. Но, рыбаку на рыбалке делать нечего, времени для раздумий хватает. А потому идея сделать лодку тоже рано или поздно вас посетит. Предлагаем ознакомиться с процессом изготовления плавучего средства для рыбалки. Итак, лодка своими руками!

В зависимости от сложности конструкции на изготовлении лодки понадобится от двух недель до месяца. Стоимость будет зависеть от используемых материалов.

Выбор фанеры

Предпочтительно брать водостойкую ФСФ. Толщина листа должна быть не менее 6 мм. Если взять толще – это добавит лодке веса. А если тоньше – может прогибаться и в конце треснуть. С точки зрения длины – критического значения она не имеет. Но чтобы обойтись без склеивания и швов лучше взять лист длиной 3 000 мм.

Почему не подходит фанера бакелитовая ламинированная

Несмотря на то, что фанера бакелитовая ламинированная предназначена для работы во влажной среде, в данном случае она не подойдет.

  • Во-первых, из-за трудности в работе.
  • Во-вторых, она предназначена для работы во влажной среде, а не в воде.
  • В-третьих, обычную фанеру можно окрашивать несколько раз. А ламинированная окраске не подлежит.
  • В-четвертых, обычную фанеру проще ремонтировать.
  • В-пятых, из-за высокой стоимости.

Согласитесь, аргументов более чем достаточно.

Что понадобится для работы

Прежде чем приступить к работе, вам нужно заготовить, помимо фанеры, следующие материалы:

  • рейки сосновые. Оптимальное сечение рейки 30×20 мм. Трехметровой длины достаточно;
  • эпоксидный клей (смола);
  • стеклоткань;
  • шурупы;
  • медная проволока диаметром 1,5-2 мм.

А также инструмент:

  • электрический лобзик;
  • рубанок;
  • шуруповерт;
  • ножовка;
  • строительный уровень;
  • угольник.

Желательно, но не обязательно наличие шлифовальной машинки.

С чего начать

1 шаг. Начать стоит с чертежа будущей лодки и нанесения на него размеров.

Источник: http://mirfaneri.ru/article/samodelnaya-lodka-iz-fanery

Самодельные лодки из фанеры

Приобрести готовую лодку сможет не каждый, поскольку цены очень кусачие. К тому же, не все конструкции отвечают запросам различных клиентов. Если взять надувные лодки, то это не очень надежные модели, поскольку могут запросто повредиться в сложных условиях. А это означает, что они не очень надежные. В таких случаях принимается решение на изготовление лодки своими руками из фанеры. Строительство маломерного плавсредства, начинается с зарисовок, которые потом трансформируются в весьма профессиональные чертежи.

Это увлекательный процесс и он под силу только тем рыбакам, которые находятся в постоянном творческом поиске. Кроме этого, построение лодки – это как фактор самоутверждения. Но если посмотреть на процесс серьезно, то ведь сложного ничего нет.

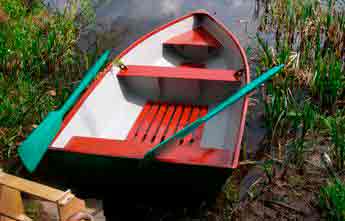

Лодка своими руками из фанеры

Небольшое плавсредство, которое в состоянии взять на борт 2-3 рыболова, имеющее не большой вес, можно легко сделать из фанеры, как одного из самых доступных строительных материалов. Причем, лодка может передвигаться как при помощи весел, так и с помощью лодочного мотора или паруса. Для этого не потребуется особой, профессиональной подготовки, что вполне посильно даже новичкам.

Фанера является достаточно прочным материалом, для того, чтобы построить маленькое судно, не говоря уже о дорогостоящих яхтах, где при их изготовлении широко используется и фанера. Кроме этого, она просто поддается обработке, при применении электрических или ручных приспособлений.

Кроме этого, если на такую лодку установить мотор, то она может развить солидную скорость при не плохих ходовых характеристиках. К тому же, фанерная лодка на много надежнее надувной лодки.

Материалы и инструменты

Во-первых, придется подобрать соответствующее по пощади, помещение, где могла бы свободно разместиться лодка. Желательно, чтобы помещение отапливалось, так как все работы могут происходить зимой. Летом, вряд ли кто-нибудь начнет строить лодку: летом нужно уже плавать на ней. Мало того, помещение должно быть вентилируемым, с возможностью поддержания оптимального температурного режима. Поскольку работать придется с деревом, то влажность должна быть оптимальной.

Чтобы начертить схему, нужно иметь:

  • чертежные принадлежности;
  • карандаши;
  • резинки;
  • лекала;
  • линейки и треугольники;
  • рейсшина;
  • картон и чертежная бумага;
  • клей для бумаги;
  • калькулятор.

На этапе постройки потребуется:

  • электролобзик;
  • молоток;
  • топор;
  • струбцины (до 10-ти шт, не меньше);
  • кисточки, шпатели (металлические и резиновые);
  • шуруповерт;
  • электро и ручной рубанок;
  • отвертки;
  • стамески;
  • степлер;
  • циркулярная и ручная пила.

Материалами для изготовления могут послужить:

  • фанера (лист 1,5х1,5 метра), толщиной 4-5 мм;
  • доски сосновые или дубовые;
  • стеклоткань для оклейки корпуса лодки;
  • шпаклевка для заделки щелей;
  • водонепроницаемый клей;
  • олифа или водоотталкивающая пропитка для дерева;
  • краска масляная или водостойкая эмаль;
  • гвозди, шурупы, саморезы;
  • металлическая полоса, металл для различного крепежа.

Основные размеры лодки

Если использовать фанеру, толщиной 5 мм, то оптимальными окажутся такие ее размеры:

  1. Общая длина плавсредства – 4,5 метра.
  2. Ширина плавсредства (в самом широком месте) – 1,05 м.
  3. Глубина лодки – 0,4 метра.

Из чего состоит лодка

Лодка состоит из узлового элемента – киля, который служит базой и к которому крепятся прочие элементы лодки. Нос лодки называется форштевнем и с обратной стороны находится ахтерштевень. С помощью этих компонентов лодке придается продольная жесткость. Подобные детали конструкции могут быть выполнены как из цельного отрезка дерева или отдельных составляющих, соединенных способом склеивания, а так же сбитых гвоздями или скрученных шурупами.

Форма корпуса определяется наличием поперечных силовых элементов, которые называются шпангоутами. Доски, соединенные со шпангоутами, форштевнем и ахтерштевнем, формируют борта лодки.

Если этот остов обшить фанерой, то получится лодка. Внутри лодки настилается настил – слань, который является нижней палубой, чтобы защитить дно лодки.

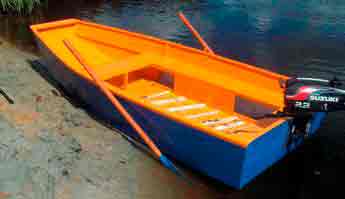

Лодки из фанеры под мотор

Лодки под мотор особо не отличаются своими конструкционными соображениями, по сравнению с лодками, предназначенными для движения под веслами или под парусом. Отличие заключается лишь в организации места для крепления двигателя. Как правило, на корме крепится транцевая доска, где и устанавливается лодочный мотор.

Отдельные конструкции маломерных судов оснащают и другими элементами, такими как кокпит, палубные стрингеры, боковые стрингеры и др. Для улучшения устойчивости и непотопляемости, в плавсредствах предусматриваются специальные промежутки, которые заполняются монтажной пеной. Подобный подход позволяет исключить возможность затопления лодки, если она опрокинется.

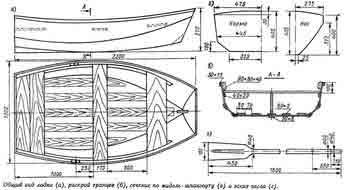

Рабочие чертежи лодки

Вся работа по постройке лодки начинается с чертежей, которые должны быть составлены профессионально. Если этого сделать невозможно, то можно обратиться за помощью в Интернет, где можно подыскать уже готовые чертежи. Главное, чтобы они соответствовали основным воображениям. Но и здесь нужно быть внимательным, чтобы не пропустить основные этапы по сборке лодки и изготовлению дополнительных узлов.

Как правило, большинство чертежей рисуется на миллиметровой бумаге. Это даст возможность детально просчитать все узлы конструкции.

Большой эскиз чертежа можно нарисовать по следующему алгоритму:

  • Проводится линия, которая условно делит лодку на две части. При этом учитывается тот факт, что две части, левая и правая должны быть симметричными и абсолютно одинаковыми.
  • Проведенная линия делится на несколько равных отрезков. Впоследствии, на этих участках будут установлены шпангоуты.
  • Рисуется как вертикальное отображение, так и проекция сверху.
  • По поперечным отметкам вычерчиваются формы шпангоутов.
  • Проверяются основные размеры всех составляющих в масштабе.
  • Форма шпангоутов вычерчивается в масштабе 1:1 на картоне или толстой бумаге.
  • Гибкие линии формы лодки вычерчиваются с помощью линейки или лекала.

Полученный рисунок складывается вдоль прочерченной линии для проверки на симметричность. Обе части должны безупречно повторять друг друга.

Перенос рисунка на деревянную заготовку

После очередной проверки чертежей на правильность, их переносят на картон. Толстая и жесткая бумага облегчит этап переноса чертежей на заготовки. Рисунок переносится на заготовку с учетом всех контуров и обводов в точности, как он начерчен, без всевозможных напусков, уменьшений и увеличений размеров.

При копировании рисунков следует учитывать направление волокон древесины. В данном случае, все зависит от конструкции элементов лодки. Если элемент изготавливается из фанеры, то слои фанеры сами по себе расположены таким образом, что волокна каждого последующего слоя располагаются перпендикулярно предыдущего слоя.

Что касается изготовления футоксов, то их можно сделать и больше, по высоте, поскольку их потом можно будет обрезать.

Технологические этапы изготовления

Чтобы построить лодку из фанеры своими руками, нужно проделать следующие шаги:

  • перенести рисунок на шаблон;
  • перенести рисунки из шаблонов на дерево;
  • установить киль и закрепить форштевень;
  • закрепить шпангоуты;
  • закрепить охтерштевень и транцевую доску (для мотора);
  • обшить днище фанерой;
  • обшить борта;
  • загерметизировать стыки и стрингеры;
  • пошпаклевать и покрасить корпус лодки.

Корпус лодки

Остов лодки и его корпус собираются из заготовленных деталей. Процесс сборки должен проходить аккуратно и внимательно, во всех плоскостях.

Шпангоуты к килю крепятся сначала предварительно и лишь только после очередного контроля закрепляются окончательно. Причем, крепление должно быть надежным, поскольку лодку придется переворачивать перед обшивкой ее фанерой.

Собираем внутренний контур футоксов

Крепость конструкции, в том числе и бортов, зависит от того, насколько надежное крепление футоксов. Футоксы являются составной частью конструкции шпангоута, который состоит из флортимберса и двух футоксов.

Флортимберс – это нижняя часть шпангоута, которая предназначена для закрепления к килю. Футоксы – это боковые части шпангоутов, к которым крепятся борта лодки. Места креплений футоксов и флортимберса конструктивно выполнены несколько шире, что увеличивает устойчивость всей конструкции. Особенно это важно для плавсредств, где будут установлены двигатели, которые увеличивают нагрузку на конструкцию в целом и при движении в частности.

Материал для форштевня

Форштевень имеет непростую форму, что обусловлено нагрузками, действующими на него в процессе движения лодки. Одним из самых подходящих материалов для его изготовления может послужить дуб, но, в крайнем случае, можно воспользоваться и вязом.

Повезет, если удастся отыскать отрезок подходящего дерева, имеющего природный изгиб. Если такой возможности нет, то можно изготовить форштевень из отдельных элементов, методом склеивания. Если хочется иметь цельную конструкцию, то нужно взять топор и другие инструменты, и вырубить его согласно форме лодки.

Конструкция киля

Киль является самым простым компонентом конструкции лодки, и представляет из себя типичную доску, толщиной 25-30 мм и длиной 3,5 м.

Бортовые доски

Для этого, выбирают здоровые, ровные и без сучков доски, 150 мм в ширину и до 5 м в длину.

Изготовление транца

Транец предназначается для крепления лодочного мотора. Доска для транца должна иметь толщину 25 мм. Если используется фанера, то лучше склеить несколько слоев, чтобы в итоге получилась подходящая толщина (20-25 мм). Основание для крепления мотора должно быть жестким, поэтому его толщина не должна быть меньше 20 мм. Если необходимо, то транцевая доска усиливается сверху деревянным бруском. В данном случае, все зависит от способа крепления лодочного мотора.

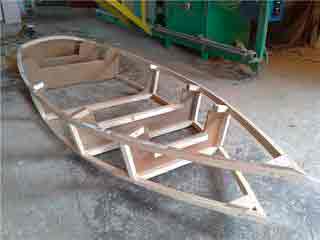

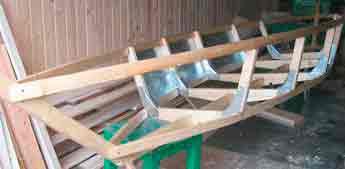

Изготовление каркаса лодки

Каркас собирается в следующей последовательности:

  • устанавливается киль;
  • устанавливаются штевни;
  • размечаются места установки шпангоутов;
  • установка шпангоутов;
  • крепеж шпангоутов, штевней и транца к боковым доскам;
  • проверка правильности установки всех элементов, перед окончательным их креплением;
  • места соединения элементов конструкции желательно обработать водостойким составом или олифой.

Обшивка лодки фанерой

Согласно рабочего чертежа, из фанеры вырезаются заготовки для обшивки корпуса лодки.

  • каркас лодки опрокидывается вверх дном;
  • все поверхности киля и шпангоутов обрабатывают наждачной шкуркой и делают их абсолютно ровными;
  • детали дна лодки устанавливают на свое место и закрепляют с помощью степлера, после чего места крепления пробивают гвоздями;
  • бортовые элементы обшивки для начала примеряют, а потом крепят аналогичным образом, как и при креплении днища;
  • при проклейке заготовок, следует обращать внимание на направление волокон внешного слоя фанеры. Они должны располагаться вдоль, а не поперек лодки.

Работа с клеем

Работы с клеем направлены на то, чтобы получить прочную конструкцию, а при случае, заполнить им швы или трещины. При работе с фанерой, проклеиваются все места соединения заготовки с килем и шпангоутами. После пробивки гвоздями, клеем заполняют зоны соединения фанеры с несущими элементами, если они не прилегают плотно.

Для улучшения прочности и ходовых качеств плавсредства, фанерная обшивка обклеивается стеклотканью. Подобная защита деревянной конструкции повышает долговечность лодки. Стеклоткань одинаково распределяется по плоскости обшивки, при этом не желательны складки или появление пузырей, что указывает на плохое качество работы. Ткань клеится от киля, по направлению к бортовым доскам.

Как только поверхность лодки хорошо просохнет, приступают к следующему этапу – шпаклевке и покраске. Отлично подойдут готовые шпаклевочные смеси на искусственной основе. Красится лодка в два этапа: сначала наносится грунтовочный слой, а затем один или два слоя краски.

Регистрация плавсредства

Чтобы зарегистрировать лодку собственного изготовления, следует предоставить в Госинспекцию по маломерным судам, следующие документы:

  • паспорт;
  • индивидуальный номер налогоплательщика;
  • согласованный и подписанный инспектором Акт первичного технического освидетельствования плавсредства с заключением о годности его к эксплуатации;
  • расчетные чеки на материалы, которые были использованы в процессе постройки;
  • квитанции об уплате госпошлины за регистрацию;
  • регистрационную карточку;
  • заявление на регистрацию.

Образцы всех документов с предполагаемой суммой платежей, можно найти в интернете.

Построить лодку из фанеры не очень сложно, тем более, если имеется опыт работы с деревом и фанерой. Гораздо сложнее ее будет зарегистрировать, к великому сожалению. Это связано с тем, что госучреждения не хотят разделять ответственность, вместе с любителями самодельных конструкций. Идеальный вариант, это использование самодельного плавсредства где-нибудь в глубинке, подальше от всевозможных инспекций.

Источник: http://fishingday.org/samodelnye-lodki-iz-fanery/

Современная лодка из фанеры своими руками

Лодка незаменима, если решено отправиться на рыбалку или просто провести время на реке с семейством или друзьями. Ведь лодка дает возможность не просто уплыть в поисках рыбы, а двинуться навстречу приключениям, отплыть в романтическое путешествие. Поэтому если есть возможность взять такое транспортное средство, то вряд ли стоит отказываться от такого удовольствия. Но одно дело купить лодку, а совсем другое дело сделать ее самостоятельно.

Лодки из фанеры достаточно практичны и являются бюджетными, именно поэтому они пользуются большой популярностью.

Ведь для того, чтобы по истечении нескольких месяцев лодка из фанеры, построенная собственноручно, встала на весла и пошла по волне, необходимо только наличие материалов, инструментов, чертежей, желания построить лодку и терпения. Стоит сказать, что лодка из фанеры своими руками — дело кропотливое, но вполне осуществимое.

Преимущества

К ним можно отнести:

Вес лодки из фанеры составляет всего 10-15 кг.

  1. Небольшой вес конечной конструкции в отличие, например, от катеров. Это очень важно, если к месту рыбной ловли или отдыха предстоит пройти незначительное расстояние, а автомобиля нет. Вес фанерной лодки в облегченном варианте составляет 10-15 кг, что является небольшим весом для 2 человек. Конечно, если лодка построена по каркасной технологии, то ее вес увеличивается до 60 кг, что значительно больше, но не критично для переноса на малые дистанции.
  2. Компактность конструкции. Лодка из фанеры не является массивной, особенно это касается маленьких моделей, которые называют плоскодонками. Такая лодка не длинная, но достаточно широкая, однако ее можно весьма удачно расположить для зимнего хранения в гараже.
  3. Вместительность. Лодки из фанеры средней конструкции обладают вместительностью в 2 человека, при этом люди, находящиеся внутри лодки, могут свободно поменяться местами и встать на ноги при необходимости. Малые лодки рассчитаны на 1 человека, но при этом он не испытывает никакого дискомфорта. Однако каркасные лодки из досок, которые обшиты фанерными листами, могут вмещать до 5 человек. Но все же такого количества людей внутри лодки лучше избегать.
  4. Надежность конструкции и достаточная простота в период дальнейшей эксплуатации.

Материалы и инструменты

Конструкция корпуса лодки из фанеры.

Основным материалом для изготовления лодки является фанера. Ее шпонированные слои склеивают фенольным клеем в производственных условиях, что обеспечивает требуемую прочность для изготовления лодки своими руками. Необходимая фанера имеет маркировку ФСФ и чаще всего выполнена из шпона березы. Чтобы лодка получилась добротной, а усилий для выполнения работ по ее шлифованию и отделке потребовалось не очень много, фанерные листы должны быть наивысшего сорта.

Если такие марки трудно достать или их стоимость является высокой, то при выборе фанеры более низкой марки особое внимание следует обратить на качество торцов фанерных листов. На них не должны присутствовать сквозные щели. Множественность сучков, мелких отверстий тоже не приветствуется. От правильного выбора фанерных листов зависит не только качество лодки, ее характеристики, стоимость и время на отделочные работы, но и количество требуемого материала и швов в готовом изделии. Поэтому к этому процессу следует отнестись ответственно.

Если для изготовления отдельных частей лодки требуется использование досок или брусков, то их выбирают сухими. При этом изъянов, дефектов, повреждений должно быть минимум.

Стеклоткань, которая используется для обшивки лодки, удобнее приобретать в рулоне, а затем уже при необходимости можно разрезать его на кусочки (при выполнении проклейки стыков и швов). Цельный кусок стеклоткани нужно применить для отделки днища.

Для лодки из фанеры нужно покупать корабельный лак, так как он лучше всего убережет материал от воды.

Такие расходные материалы, как клей, лак, краска, должны приобретаться с учетом того, что материал будет некоторое время подвергаться воздействию воды. Так, лак лучше брать корабельный, а краску не на водной основе.

В качестве скоб для скрепления элементов лодки можно использовать медную проволоку или пластиковые зажимы. То есть это должен быть такой материал, который впоследствии можно легко удалить.

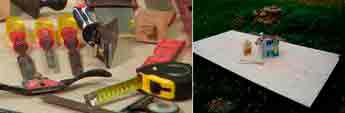

Из инструментов для строительства лодки необходимо приготовить:

  • электрический лобзик с запасными пилками;
  • шлифовальная машина;
  • рубанок;
  • молоток;
  • длинная рулетка (желательно, металлическая линейка) и карандаш;
  • струбцина;
  • кисточка для нанесения клея, лака;
  • пульверизатор для краски;
  • шпатель для разравнивания стеклоткани в процессе склеивания.

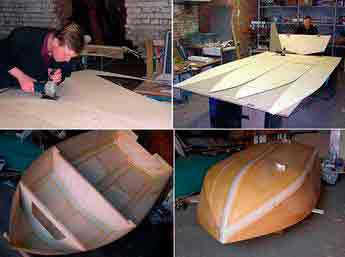

Изготовление лодки

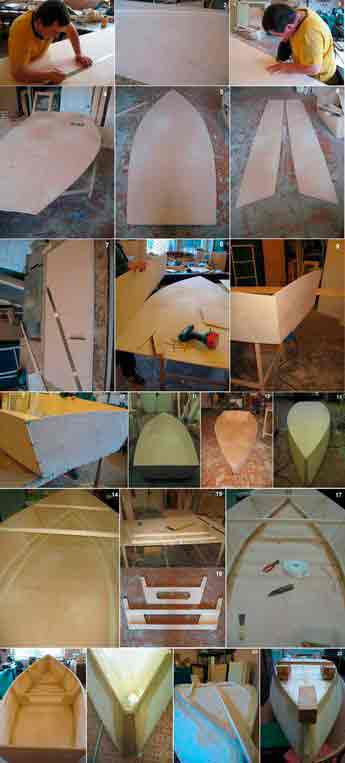

После того как приобретены материалы и подготовлены инструменты, можно приступать к строительству лодки. Если стандартный размер фанеры не соответствует размерам лодки, то листы надо скрепить между собой. Наиболее надежным методом крепления является сращивание фанеры на ус. Для того чтобы выполнить такое соединение, необходимо провести ряд действий:

Для изготовления лодки берется шпонированная фанера.

  1. Листы фанеры укладываются друг на друга. Карандашом намечают конечную линию уса. Его длина соответствует 10-12 толщин листа фанеры.
  2. Для того чтобы ус сформировался правильно и был максимально ровным, на фанерный лист закрепляют струбцинами ограничительную планку. Вдоль этой планки рубанком формируют ус. При этом нельзя допускать резких перепадов по его длине.
  3. После грубого формирования уса с помощью шлифовальной машины доводят его до идеально ровного состояния. При этом листы постоянно совмещают, делая точную подгонку.
  4. На усы наносится клей, листы фанеры складываются обработанными плоскостями друг на друга и закрепляют струбцинами. Для увеличения давления на шов можно положить дополнительные грузы.
  5. Излишки клея удаляют на этом этапе, не допуская его высыхания.
  6. После того как шов схватится, можно его освободить от струбцин. Но склеенный лист должен еще пролежать не менее суток, чтобы клей окончательно застыл.
  7. Если клей еще проступил, его удаляют наждачной бумагой. При этом шов делается ровным и практически незаметным.

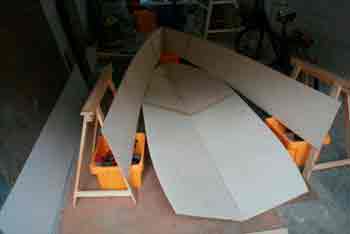

После того как стыки высохли, листы фанеры готовы для раскроя лодки. Для начала размечают дно. Лист фанеры укладывают на ровную поверхность и при помощи линейки и карандаша наносят чертеж на лист. При этом вначале чертят осевую линию, затем наносят сетку, а после — по ней контуры будущей лодки.

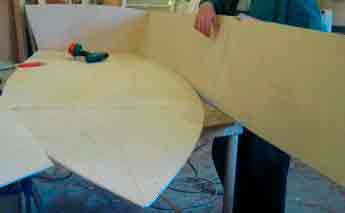

После того как нанесены очертания лодки, лобзиком выполняют разрезы. Желательно, чтобы лобзик был большой мощности, а пилки были для фигурного реза. Это позволит сделать ровный разрез без разрывов края листа. Распил выполняют строго по нанесенной линии.

Рекомендации

Детали лодки вырезаются при помощи электролобзика.

Для раскроя бортов достаточно нанести линии разреза на один из листов, а затем надежно скрепить струбциной и разрезать при помощи лобзика. После выполнения распила листы разъединяют, и получается 2 борта. Аналогично размечают и выпиливают из листа фанеры транец.

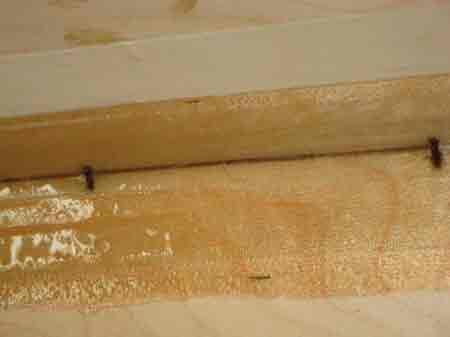

Чтобы стыки прилегали друг к другу плотнее, по краям примыкания листов фанеры шлифовальной машиной выполняют фаски. После этого можно приступать к сшиванию деталей лодки. Это можно сделать при помощи скоб из медной проволоки или пластиковых зажимов. Делать это надо, начиная с кормы, двигаясь к носу лодки. Такая последовательность выполнения позволит сгибать лист постепенно.

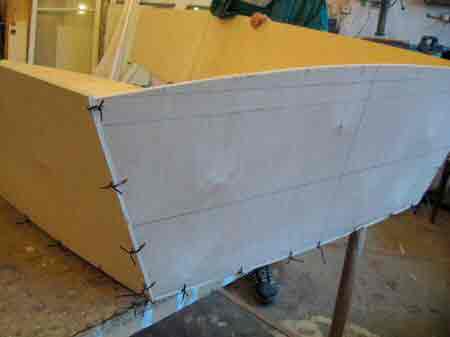

Проволоку или зажимы пропускают в отверстия, расстояние между которыми примерно 30 см. Если крепят проволокой, то ее концы закручивают при помощи плоскогубцев, надежно фиксируя крепеж. При этом концы проволоки или зажимов должны находиться снаружи лодки. Крепить необходимо все элементы: борта, транец.

После того как крепление завершено, проверяются геометрические размеры лодки. А затем зажимы еще раз затягиваются плотнее. В местах установки шпангоутов ставят распорки, чтобы не нарушить геометрию при дальнейшей работе.

Для того чтобы клеевой шов был ровным, на расстоянии 5-10 см от линии стыка по всему внутреннему периметру лодки наносят малярный скотч. Далее начинают проклейку швов изнутри лодки. Для этого берут клей, кисточку, стеклоткань, шпатель. Стеклоткань, если она изначально не разрезана на ленты, нарезают на кусочки длиной в 5 см и шириной в 7 см для нанесения одного слоя.

Чтобы стыки друг к другу прилегали более плотно, по краям фанеры нужно сделать фаски шлифовальной машинкой.

После этого кисточкой наносят клей на стык, прикладывают кусочек стеклоткани и шпателем разравнивают поверхность таким образом, чтобы не образовывалось морщин и пузырей. Рядом приклеиваемые кусочки стеклоткани должны располагаться внахлест. После выполнения первого слоя, делают второй. При этом кусочки стеклоткани делают немного шире, чем для предыдущего слоя. Проклеивают швы 2 раза, а затем и 3-й раз для повышения надежности. Делать это необходимо тщательно и неспешно. Это наиболее кропотливый и трудоемкий процесс во всем строительстве лодки.

После того как швы просохли и надежно схватились, крепятся привальные брусья по верхнему краю лодки, а внутри на клей закрепляют шпангоуты. На транец крепят накладки для его усиления.

Затем, перевернув лодку вверх дном, удаляют проволочный крепеж или пластиковые зажимы. Наружный шов скругляют при помощи шлифовальной машины. После этого эти швы (боковые, носовые) проклеивают аналогичным способом, что и внутренние, используя стеклоткань, клей и шпатель. Швы должны хорошо пропитаться и схватиться. В итоге, после окончания склеивания и застывания по всем швам, должен образоваться надежный стеклопластик. Из фанеры вырезают форштевень для носа лодки и скамейки.

Дополнительные моменты

Рейки сечением 50х10 будут служить килем и стрингерами. Эти элементы придадут лодке дополнительную жесткость, а также уберегут дно от возможных повреждений при швартовке. Рейки должны быть очень качественными и не содержать никаких изъянов, повреждений и сучков. Кроме того, их необходимо предварительно отшлифовать, а затем прикрепить саморезами и клеем на днище лодки.

Для закрепления якорной веревки или крепления к пристани устанавливаются форштевень и носовой болт.

Для того чтобы рейки надежно схватились, на них укладывают груз до полного застывания клея.

После этого, если позволяют средства и терпение, дно и наружные борта лодки покрывают еще 1 слоем стеклоткани и клея. Это образует защитный слой стеклопластика по всей поверхности лодки, которая контактирует непосредственно с водой и склонна к деформации в первую очередь. Затем лодку покрывают краской и лаком. Это также служит защитой от влаги.

Очевидно, что при всей кропотливости, трудоемкости работы по изготовлению сделать лодку из фанеры своими руками вполне по силам в домашних условиях. После понимания того, как сделать лодку из фанеры самостоятельно, можно приступать к постройке катера или яхты.

Источник: http://moyafanera.ru/izdeliya/lodka-iz-fanery-svoimi-rukami.html

Лодка из фанеры своими руками

Согласно пословицы «Готовь сани летом, а телегу зимой», неплохо задуматься о строительстве своими руками хорошей и надежной лодки. Вашему вниманию предлагается мастер класс о том, как построить своими руками небольшую практичную лодку из ОДНОГО стандартного листа водостойкой фанеры. Причем конструкция не какой-нибудь фанерной или деревянной плоскодонки, а лодки с правильными обводами, улучшающими ее мореходность и устойчивость на курсе. Проект лодки реализован, лодка изготовлена, испытана и показала достойные для своего размера мореходные качества. Чертеж лодки имеется. Лодка управляется и приводится в движение веслом байдарочного типа. Транспортировка самодельной лодки проблем не вызывает, этой лодке прицеп не требуется :).

Как сделать лодку из фанеры своими руками

Как показано на видео для изготовления самодельной лодки надо иметь небольшой опыт столярных работ. Перечень основных инструментов: электролобзик, шуруповерт, ручной фрезер, шлифовальная машинка, набор струбцин. Материалы для изготовления лодки — лист водостойкой фанеры толщиной 4-6мм и размерами 2500х1250 мм, строганные доски толщиной

25-40 мм, рейки, латунные гвозди, саморезы, эпоксидная смола, лак. Основные размеры будущей лодки следующие: длина лодки 3480 мм, ширина лодки 747 мм.

Пошаговая инструкция по строительству фанерной лодки

1. Переносим контуры выкройки на лист фанеры, это легко сделать по схеме «сеточного метода«.

Раскрой листа фанеры

2. Электролобзиком распускаем лист фанеры на четыре заготовки. Пилим аккуратно чистовой пилкой электролобзика.

3. Складываем симметричные листы попарно и проверяем совпадение по размерам, при необходимости устраняем неточности.

4. Соединяем четыре заготовки корпуса попарно, формируя половинки днища и бортов. Соединяем используя накладную планку, латунные гвозди и эпоксидную смолу. Планки должны быть во внутренней части корпуса. Соединение осуществляем со всей ответственностью — навечно.

5. Дальше работа будет напоминать работу хирурга. Сшиваем все швы проволокой с шагом 300-350 мм. Для этого в месте каждого стежка сверлим по два отверстия на расстоянии 20 — 30 мм от края листа. Вставляем проволочную скобу и скручиваем концы до соединения листов фанеры по шву. Распорками между бортов придаем желаемую форму корпусу лодки. Узкий корпус снизит грузоподъемность лодки. Слишком широкий корпус снизит устойчивость лодки на курсе. Рекомендуется сделать ширину корпуса как на чертеже.

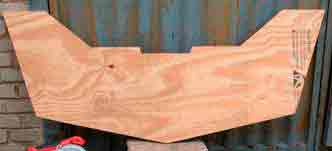

6. Изготовление шпангоутов. По месту с шагом 300 мм от середины лодки в каждую сторону необходимо сделать по два шпангоута. Всего будет девять шпангоутов. Также потребуется четыре соединительных элемента листов на носу и 2-3 элемента на корме лодки (эти элементы формируют ахтерштевень и форштевень лодки). Для получения ровных пропилов при подготовке шпангоутов лучше использовать циркулярную пилу.

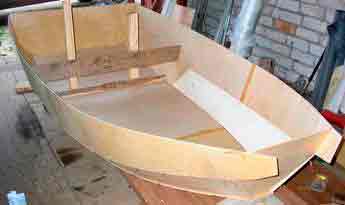

7. Шпангоуты устанавливаются на днище, с помощью саморезов. Шпангоуты не приклеивать!

8. Переворачиваем корпус лодки и используя ручной фрезерный станок с фрезой 6-12 мм проходим по шву соединения половинок корпуса от носа до кормы. Глубина фрезерования до нижней кромки фанеры. Понятно, что в результате получится идеальная щель с ровными и параллельными срезами для качественной склейки половинок корпуса. Смотри фото.

Шов стянут проволокой

Выборка шва фрезой

9. Последовательно вынимая шпангоуты стягиваем половинки корпуса и устанавливаем шпангоуты на стянутые листы, используя для крепления те же отверстия под саморезы в фанере. В результате шов получится очень плотным.

Шов пройден фрезой

Продольный шов стянут

10. Проклеиваем продольный шов и крепление шпангоутов эпоксидным клеем.

11.Подгоняем и проклеиваем горизонтальные швы, усиливая их пятью кницами с каждого борта.

12. Подгоняем и соединяем на клею, накладных планках и латунных гвоздях вертикальные швы соединения бортов.

Источник: http://sekret-mastera.ru/masterim/lodka-iz-fanery.html

Как сделать лодку из фанеры своими руками

Если зайти в магазин по продаже лодок, то от указанных цен можно ужаснуться. Чтобы не тратить большие деньги на покупку изделия, можно применить минимум навыков и сделать лодку из фанеры своими руками. Средство передвижения по воде предназначено не только для рыбаков, но и для отдыха. На сборку конструкции уйдет немного времени и материала. В процессе работы важно не допускать ошибок, иначе лодка во время плавания может развалиться.

Основные виды

В основном лодки изготавливают из фанеры, стали, дерева, пластика и резины. Каждый материал имеет свои преимущества и недостатки:

  1. Резиновые надувные лодки. Могут делаться из полимера или резины. Они не особо устойчивы на воде. Не выдерживают низких температур. При сильном морозе могут потрескаться. Такие лодки могут повредиться во время плавания, что очень рискованно. Также требуется постоянно накладывать латки. Единственный плюс — это удобная транспортировка и компактность.
  2. Пластмассовые судна. Производятся разной формы. Это, в свою очередь, добавляет лодке привлекательный внешний вид. Срок службы пластиковых лодок составляет десятки лет. Но только в том случае, если владелец будет бережно относиться к изделию.

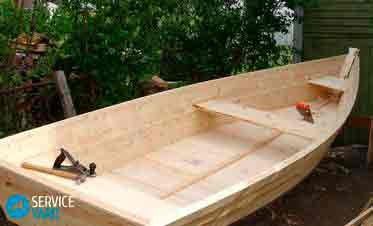

  3. Деревянные лодки. Если сравнивать судно из досок или пластика, то первый вариант уступает по долговечности. Приходится время от времени заниматься обработкой, нанося влагостойкие растворы на поверхность лодки. Изделие сложное в транспортировке. Поэтому если необходимо перенести конструкцию, то потребуется помощник.
  4. Лодка из фанеры. Знатоки отмечают фанерное судно одним из самых лучших вариантов. Материал сам по себе имеет влагоотталкивающее свойство. Такие изделия прочные, долговечные и выдерживают умеренные нагрузки. Есть один минус — фанеру тяжело выгибать, поэтому делают лодки треугольной формы. Если слишком сильно выгнуть фанеру, то материал может треснуть.
  5. Металлические лодки делаются из алюминия. Материал устойчивый и прочный. Некоторые обшивают днище судна нержавеющей сталью. Срок службы повышается в разы, но транспортировка станет сложной, поскольку повышается вес изделия.

Инструменты и материалы

Чтобы изготовить хорошую лодку своими руками из дерева, нужно потратить 1000 рублей и применить умелые руки. Как видно цена намного меньше покупных лодок, к примеру, деревянных или резиновых. Для сооружения фанерной лодки надо приобрести следующее:

  • полиуретановый клей;
  • оцинкованные листы;
  • наждачную бумагу с крупным, средним и мелким зерном;
  • строительную рулетку;
  • силиконовый герметик;
  • паракорд;
  • кисточки;
  • несколько шприцев;
  • болт и гайку большого диаметра;
  • листы фанеры;
  • латексную краску;
  • электрический лобзик;
  • саморезы;
  • зажимы;
  • шуруповерт;
  • электрическую дрель;
  • толстую цепь.

Внимание! По технологии параметры классической лодки составляют: длина (240 см), ширина (80 см), высота (50 см).

Поэтапный процесс монтажа

Перед сборкой изделия надо позаботиться о качестве материала. Дерево не должно иметь сучков и прочих дефектов. Самые важные элементы конструкции — это борта. Для них потребуется приобрести длинные доски или листы фанеры, но не слишком толстые. Не желательно использовать влажную древесину. Материал должен быть сухим. Итак, как сделать лодку из дерева:

  1. Вначале делается чертеж, на котором отмечаются все размеры. Параметры изделия выбираются индивидуально.
  2. Берется лист фанеры и из нее вырезаются две боковины. В месте стыкования деталей на корме не должно быть зазора. Поэтому снимается фаска с краев. Надо запомнить, что фанеру необходимо предварительно обработать антисептиком.
  3. На этом шаге сооружается основа носа. Брус строгается и подгоняется в нужную форму. Далее производится обработка антисептическим средством.
  4. Для заднего борта выпиливается кусок фанеры, который в нижней части должен быть немного сужен.
  5. После подготовки деталей следует приступить к самой сборке. Берутся две боковины и брус для носа. Эти части закрепляются с помощью саморезов. Не стоит использовать гвозди, поскольку они не смогут достаточно затянуть элементы конструкции.
  6. На следующем шаге выпиливаются распорки, которые зададут лодке нужную форму. Само судно должно быть обтекаемой треугольной формы. Не допускается делать на распорках большой угол.
  7. Распорки закручиваются поперек боковин с определенным интервалом. После чего необходимо гнуть боковины. Желательно в работу включить помощника, если это невозможно, в этом случае поможет веревка. После выгибания до нужного предела на заднюю часть приставляется «задник». Далее тщательно снимается фаска, поскольку любые зазоры недопустимы. Работа выполняется до нужного результата. После чего «задник» прикрепляется к бортам саморезами. Если имеются какие-либо выступающие части за пределы заднего борта, то их нужно спилить.
  8. На этом шаге изготавливаются сидения. Обычно лодки делаются двухместными. В качестве сидений используются широкие доски. Для закрепления применяются шурупы, которые вкручиваются в доски с наружных сторон бортов. Для лучшего скрепления всех соединений используется столярный клей.
  9. Каркас собран. Теперь надо взяться за изготовление дна. Берется фанера по размеру судна. Затем изделие ставится на лист, и его нужно обвести маркером по периметру. Далее каркас переворачивается и на него укладывается днище. Закрепление выполняется с помощью саморезов. Теперь понадобится большой оцинкованный лист. Однако производитель выпускает листы с размерами 150*200 см. Поэтому возможно, этого не хватит для обшивки нижней части судна. Тогда придется обшивать днище двумя кусками. Технология такая же. На пол ровно укладываются оцинкованные листы. На них ставится конструкция. На оцинковке выполняется обводка лодки, но с неким запасом, чтобы вырезанные элементы можно было завести на борта. Металл режется ножницами. Затем оцинковка устанавливается на дно изделия. Несгибаемые участки надо разрезать ножницами. Такие места будут находиться носу и углах. Оцинкованные листы прикручиваются шурупами. Все слабые участки обрабатываются силиконовым герметиком. Надо добиться максимальной герметизации.
  10. Теперь нос судна заделывается жестью — это нужно для усиления прочности. Отрезается треугольный кусок цинка и закрепляется шурупами с резиновыми шайбами.

Дополнительная работа

Новое судно может привлечь внимание злоумышленников. Поэтому водный транспорт надо обезопасить. На корме делается крепление в виде болта с гайкой. При помощи дрели высверливается отверстие. Туда вставляется болт, затем накидывается толстая цепь, а потом накручивается гайка. Чтобы крепеж никто не раскрутил, гайку рекомендуется приварить к болту.

Деревянная лодка своими руками уже почти сделано. Для дополнительной защиты на поверхность изделия наносится два слоя антисептика. Затем изделие ставится в тень. Надо дождаться полного высыхания. Теперь конструкция окрашивается водостойкой краской как с наружной, так и с внутренней стороны. Это существенно продлит срок службы.

Для удобства на доски, использующиеся в качестве сидений, набивается поролон. Материал обшивается заменителем кожи. Если такого нет, то можно применить брезентовую материю. Тогда сидеть в лодке станет намного комфортнее. Срок эксплуатации самодельного судна составляет примерно 10 лет. Не стоит жалеть антисептической пропитки, поскольку от этого зависит длительность срока действия водного транспорта.

Как изготовить весла

Без весел на лодке невозможно перемещаться по воде. Существует много вариантов изготовления таких изделий, и все они отличаются по сложности монтажа. Итак, самые простые весла делаются по такой технологии:

  1. Берутся две широкие доски длиной 150 см и толщиной 4 см.
  2. На них делается разметка карандашом. Надо разметить так, чтобы рукоять получилась 4 см в диаметре. Линии наводятся строго в центре. Иначе получится асимметрия. В этом поможет рулетка. Длина лопатки составляет 30 см. То есть рукоять получится длиной 120 см и шириной 4 см.
  3. Выпиливаются изделия при помощи электрического лобзика.
  4. Теперь необходимо отмерять от края рукояти 50 см и этот участок обработать ножом и наждачной бумагой. Также можно применить рубанок. Необходимо добиться округлой формы. Всю рукоять не стоит делать круглой, а лишь ту часть, где будут находиться руки.
  5. Обработанные рукоятки обматываются изолированной лентой. Это поможет избежать попадания заноз.
  6. Теперь следует обработать лопатку. Итак, если толщина лопатки составляет 4 см, то ее конец надо сузить до такой степени, чтобы на краю вышло 2 см толщины. Тогда весла станут легче, и управляться с ними станет удобнее. Для этих целей применяется топор. После обтесывания поверхность зашлифовывается наждачной бумагой.
  7. На этом шаге весла обрабатываются несколькими слоями пропитки. А потом надо окрасить влагостойкой краской.
  8. После полного высыхания изделий потребуется сделать отверстия. Берется дрель и примерно в центре весел высверливаются дыры. В лодке в верхних частях проделываются отверстия. Берется веревка и отрезается на два одинаковых куска. Веревку необходимо просунуть в отверстие на весле и в лодке, чтобы получилось кольцо. Таким образом, весло будет закреплено. Но не стоит затягивать весло слишком туго.

На этом изготовление весел завершается. Как видно, конструкция проста в монтаже.

Правила безопасности

Надо знать, что с лодки легко упасть в воду, поэтому надо вести себя разумно, тем более, если на судне находится другой человек, который не умеет плавать. Правила поведения во время плавания на лодке:

  1. Прежде чем отправляться в плавание, в лодке должен находиться большой черпак. Потому что судно может повредиться и наполняться водой, которую нужно активно вычерпывать.
  2. Если прогулка совершается в условиях реки, то двигаться надо с правой стороны и от берега, держа дистанцию на 20 м. Рекомендуется приобрести спасательный жилет, который всегда должен находиться в лодке.
  3. Не допускаются различные активные игры. Это может закончиться печальным исходом.
  4. Если поблизости плывет другое водное средство, то управляющий веслами должен быть предельно аккуратным и не столкнуться с соседями.
  5. Если судно перевернулось, то находящиеся в воде должны держаться за борта и не пытаться переворачивать лодку.
  6. Не рекомендуется усаживаться на борта или меняться местами в процессе плавания. Также запрещено нырять с лодки и раскачивать ее.
  7. Нельзя допускать перегрузки лодки. Заходить на судно надо с середины, равномерно усаживаясь на сидения.
  8. Если поблизости проплывают судна, оснащенные моторами, то им следует уступить дорогу.

Если придерживаться правил безопасности, то ничего трагичного не произойдет. Теперь любой новичок знает, как своими руками сделать лодку, если следовать советам мастеров.

Источник: http://sudak.guru/rybolovnye-prinadlezhnosti/lodki/kak-sdelat-lodku-iz-fanery-svoimi-rukami.html

Лодка из фанеры своими руками

Тяжело представить рыбака без собственной лодки. Даже если у него есть все необходимые снасти для ловли рыбы, отсутствие водного транспорта практически связывает руки, ведь поиски добычи не могут выйти за пределы берега. Поэтому, чтобы увеличить улов, рыбак обязан приобрести или самостоятельно сделать лодку.

Рыбацкие магазины предлагают множество изделий различных видов, отличающиеся по техническим характеристикам и по цене. При этом даже самые простые лодки стоят довольно недешево. Сократить затраты можно, сделав лодку своими руками. В качестве материала для изготовления подойдет обычная фанера, которая наградит изделие отличными качествами.

Лодка из фанеры

Преимущества фанерных лодок

Достоинств, которыми обладают фанерные лодки, несколько. Благодаря им даже самые заядлые скептики начинают смотреть в сторону таких изделий и меняют свои мнения о фанере, как о неподходящем материале. К их плюсам можно отнести:

  • Минимальные денежные затраты. Приобретение фанеры и всех остальных материалов, требуемых для изготовления, требует минимальных денежных вложений.
  • Простота в изготовлении. Фанера легко поддается обработке. Процесс не потребует использования большой физической силы и значительных трудовых вложений, что позволяет выполнять все работы самостоятельно.
  • Вес. Готовое изделие получается довольно легким, что упрощает его транспортировку к месту спуска на воду и обратно домой. Если водоем находится недалеко, лодку без особых усилий можно перенести к нему вдвоем.
  • Прочность и долговечность. Если добросовестно и качественно выполнить все монтажные процессы, конструкция получится очень крепкой. Немалый взнос в это делает использование цельных листов фанеры. Количество стыков и мест креплений, которые могут дать течь, сводится к минимуму.
  • Вместительность. В зависимости от выбранного вида конструкции лодка может вмещать от 1 до 5 человек. Изделия среднего размера могут свободно перевозить двух пассажиров. При этом размеры лодки позволяют им без трудностей поменяться местами. В больших каркасных изделиях могут поместиться сразу 5 человек, но таким нагрузкам лодку лучше не подвергать.

Как сделать лодку из фанеры своими руками

Подготовка к работе

Чтобы процесс изготовления не прерывался по причине отсутствия необходимых инструментов или материалов, рекомендуется приготовить их в первую очередь.

Для работы потребуются такие инструменты:

  • рулетка;
  • карандаш;
  • электрический лобзик;
  • пилки для лобзика;
  • дрель или шуруповерт;
  • сверла;
  • молоток;
  • шпатель;
  • кисточка для нанесения клея, лака;
  • пульверизатор;
  • шлифовальная машинка или наждачная бумага.

К выбору материала необходимо отнестись очень ответственно, ведь от него и будут зависеть все основные характеристики изделия.

Главной ошибкой при подготовке основного сырья (фанеры) будет использование первого попавшегося его вида. Обычную мебельную фанеру марки ФК необходимо отбросить сразу. Лодка, сделанная из нее, будет пригодна только для выставки и никак не годится для плавания.

Наиболее подходящими видами фанеры для изготовления лодки являются марки БС, БК и ФСФ. Первые два типа более качественны, но имеют существенный недостаток – высокую стоимость.

Фанера марки ФСФ не обладает такими характеристиками, как первые две, но для строительства лодки вполне подойдет. Она выполнена на основе фенолформальдегидных смол и (чаще всего) березового шпона.

Материал должен иметь толщину 5-6 мм. Листы с меньшим показателем будут недостаточно прочными, а более толстые не получится согнуть до нужной формы.

Важно, чтобы материал был наивысшего сорта, без каких-либо повреждений, сучков, трещин и отверстий.

Если для изготовления лодки требуются деревянные бруски и доски, нужно брать только хорошо высушенные. Отсутствие повреждений и изъянов в них является обязательным условием.

Для оклеивания применяется стеклоткань марки Т11 или Т13. Покупать ее следует в рулоне. Затем, во время, работ можно будет порезать на куски необходимых размеров.

При покупке клея следует учитывать тот факт, что он в течение длительного времени будет подвергаться воздействию воды. Рекомендуется пользоваться клеем, включающим в себя два необходимых компонента: эпоксидную смолу и отвердитель.

Для окрашивания изделия подойдет водостойкая краска и яхтный лак.

Ход работы

На этом этапе нужно ознакомиться с чертежами, по которым изготавливаются самодельные лодки из фанеры для рыбалки. Существует множество различных проектов, отличающихся по сложности. Если опыта подобных работ нет, следует выбирать несложную конструкцию.

Распилка деталей

Рассмотрим на примере, как сделать двухместную лодку.

Перед началом распилки необходимо перенести чертежи на фанеру. В случае наличия у мастера творческих задатков это можно сделать без применения вспомогательных элементов. Если же они отсутствуют, можно заказать у специальной фирмы лекала и использовать их.

После перенесения чертежей на фанеру распиливаем детали по намеченным линиям при помощи электролобзика. Торцы полученных элементов шлифуем специальной машинкой или наждачной бумагой.

Чтобы зазоры между отдельными частями, которые необходимо состыковать, были минимальными, можно аккуратно спилить их края под углом.

Сборка лодки

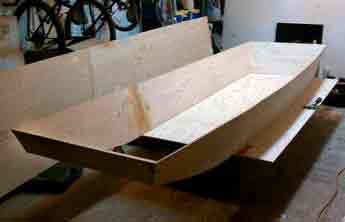

После распилки фанеры на отдельные детали начинаем сборку конструкции. В первую очередь делаем дно. Его мы будем собирать из двух идентичных по форме и размерам деталей. Накладываем одну половину на другую и при помощи дрели и сверла 3 мм делаем отверстия с того края, который приходится на середину будущего дна. Для этого следует отступить от края 2-3 см и с шагом 30-35 см просверлить отверстия по всей длине деталей.

В проделанные отверстия запускаем медную проволоку или пластиковые хомуты и скрепляем две половины между собой. До конца не затягиваем, так как нам нужно будет «раскрыть» их.

Таким же способом скрепляем между собой борта лодки в носовой части.

Раскрываем дно, сопоставляем его с бортами. Делаем отверстия, скрепляем борта с деталями дна между собой хомутами или проволокой. Выполняем аналогичные манипуляции для крепления транца.

Скрепление деталей проволокой

На следующем этапе зашпаклевываем места стыков отдельных элементов с внутренней стороны лодки.

Нарезаем полоски из стеклоткани. Промазываем швы клеем, прикладываем стеклоткань, которую разравниваем и уплотняем при помощи шпателя. Сверху промазываем еще одним слоем клея. Таким способом обрабатываем всю конструкцию.

Когда клей полностью высохнет, переворачиваем изделие, убираем крепежные элементы. Обрабатываем швы с внешней стороны так же, как и с внутренней. Делаем перерыв на высыхание клея.

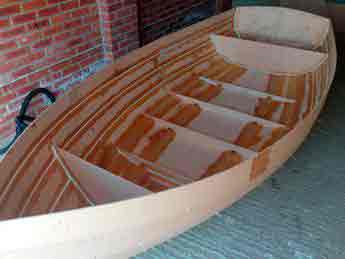

На следующем этапе устанавливаем шпангоуты. Конструкция будет более прочной, если шпангоуты будут состоять из двух слоев фанеры. Поэтому рекомендуется сначала скрепить между собой по две заготовки для каждого шпангоута и только после этого устанавливать их в лодку.

Между центральными шпангоутами устанавливаем распорную доску.

Крепим к их верхним краям опорные планки, затем закрываем пустоты фанерой. Аналогичные манипуляции проделываем спереди и сзади лодки. Шпаклюем, обрабатываем стыки при помощи клея и стеклоткани. Таким образом, у нас получатся кормовая, гребная и носовая банки.

Для усиления прочности можно прикрепить привальный брус к верхним краям бортов. Для его изготовления также можно использовать фанеру.

Крепим продольные реданы и киль, после чего шлифуем все поверхности при помощи машинки или наждачной бумаги.

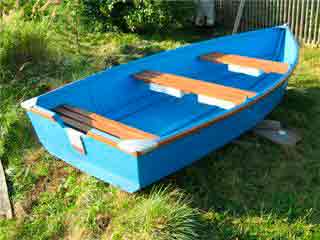

На последнем этапе окрашиваем изделие. Лодка готова.

Как видим, самодельные лодки для рыбалки изготавливаются очень легко. На примере рассмотрен лишь один из многих видов выполнения, который является наиболее оптимальным.

Для работ необходимо определиться с размерами и конфигурацией лодки, найти подходящие чертежи, материалы, инструменты, запастись базовыми знаниями. Главнейшим фактором, без которого все остальное будет невозможным, несомненно, выступает желание.

Источник: http://plotka.ru/lodka-iz-faneryi-svoimi-rukami/

Как сделать лодку из фанеры

Перед любителями рыбной ловли или просто перед людьми, живущими вблизи какого-нибудь водоёма, рано или поздно встаёт вопрос приобретения лодки. Она может обеспечить не только приятные водные прогулки под ласковым солнышком, но и доступность наиболее уловистых мест, где водятся трофейные экземпляры рыб. Купить уже готовую к спуску на воду лодку для многих очень накладно, а вот лодка из фанеры, построенная своими руками, обойдётся в разы дешевле. Да и сам этот процесс, интересный и творческий, доставит массу удовольствия.

Развеем сомнения

После услышанной фразы – лодка из фанеры – некоторые пессимисты покрутят пальцем у виска и скажут, что это абсолютно невозможно. Мол, смастерить из тонкой и прямой фанеры настоящее плавсредство, да ещё такое, чтобы выдерживало не одного человека, – это утопия. На самом деле это вполне возможно. Мало того, можно построить не просто маленькую плоскодонку, но даже настоящую парусную яхту, а если на усиленном транце предусмотрена установка небольшого лодочного моторчика, а на носу сделать кокпит, то получится что-то типа катера. Да что там, катер и получится. И это не рыбацкие байки.

Фанера бывает разная по толщине и прочности. Выпиливать из неё детали в размер и разной конфигурации даже проще, чем из досок. К тому же она достаточно хорошо гнётся, чтобы придать бортам нужную округлость. Современных средств для обеспечения влагостойкости фанерной лодки тоже достаточно. Поэтому для того, кто решил самостоятельно сделать лодку, нужны лишь три вещи: желание, работающая голова и не страшащиеся работы руки. Всё остальное можно легко найти.

Ну а преимущества у фанерной лодки просто неоспоримые:

  • Небольшой вес. Простейшая плоскодонка весит всего 15-20 кг.
  • Качественно сделанная лодка может прослужить очень долго.
  • Есть проекты лодок, которые спокойно выдерживают до 5 человек.
  • Дешевизна.

Приготовления к работам

Задавшись целью самостоятельно построить фанерную лодку, первым делом необходимо подыскать соответствующее помещение, в котором будут производиться все работы. Оно должно быть просторное, сухое, с хорошим освещением. Резкие перепады температур и повышенная влажность исключаются категорически. Всё производство займёт достаточно времени, которое глупо терять летом, когда можно заняться другими делами. Поэтому работы обычно проводятся или зимой, или весной, так что атмосфера в «производственном цеху» играет очень большую роль. Необработанная фанера плохо переносит влажность, а клей и пропитывающие жидкости лучше и качественнее наносятся в тепле. Да и красить готовое изделие тоже лучше в тепле.

Второе необходимое действие – это чертёж. Проблемы с этим возникнуть не должно – в интернете можно найти его буквально за несколько минут. Но даже закупать материал без него не стоит.

Самодельные лодки из фанеры бываю разные, и необходимо подобрать тот проект, который будет по силам осуществить самостоятельно. Если это первый опыт судостроительства, то лучше всего выбрать проект самой обычной плоскодонки. Несмотря на простоту конструкции, возможности она даёт практически неограниченные. На неё можно и мотор навесить, и даже мачту поставить. А под вёслами она ходит просто замечательно.

Просчитав по чертежу, какого и сколько материала понадобится, можно приступать к его приобретению.

Напоминать о том, что материал, из которого будет строиться фанерная лодка, должен быть качественным, не стоит. Сама фанера без сучков, клей только от проверенного производителя, пропитывающие жидкости тоже.

Весь список выглядит следующим образом:

  • Листовая фанера 1,5-1,5 м., толщиной 5 мм., марки БС, БК или ФСФ.
  • Несколько досок, лучше дубовых.
  • Стеклоткань.
  • Шпаклёвка.
  • Водостойкий клей.
  • Водостойкая пропитка для дерева или олифа.
  • Водостойкая эмаль или масляная краска.
  • Саморезы.
  • Гвозди.
  • Медная проволока.

При выборе фанеры необходимо внимательно осмотреть края, на предмет сколов и трещин на торцах. Надеяться на то, что можно будет отпилить пару сантиметров не стоит. Всё остальное можно легко и по вполне демократичной цене приобрести в любом строительном или хозяйственном магазине.

Инструмент

У хорошего хозяина, привыкшего самостоятельно производить в доме некие ремонтные работы, набор инструментов уже есть. Даже с лихвой. Непосредственно постройка лодки потребует следующий арсенал:

  • Электролобзик.
  • Элеткрорубанок.
  • Шуруповёрт.
  • Циркулярная пила.
  • Шлифмашинка.
  • Рубанок.
  • Ножовка.
  • Молоток.
  • Плоскогубцы.
  • Отвёртки.
  • Металлическая линейка.
  • Стамеска.
  • Шпатели.
  • Кисти.
  • Струбцины.
  • Набор для черчения.
  • Миллиметровая бумага.
  • Картон.

Приготовив всё по этим двум спискам, можно приступать непосредственно к работе.

Начинаем чертить

Размечать контуры лодки прямо на фанерном листе будет довольно опрометчиво. Небольшая ошибка и посудина будет рыскать в сторону или крениться на один бок. Поэтому лучше сначала начертить схему или эскиз на миллиметровой бумаге в натуральную величину. Причём слово схема здесь не очень уместно, потому что необходимо строго выдержать размеры.

Алгоритм действий следующий:

  • Чертится осевая линия, делящая днище лодки вдоль.
  • В одном конце перпендикулярно сразу в размер вычерчивается линия транца.
  • На самой осевой линии размечаются точки установки шпангоутов.
  • В этих точках чертятся перпендикуляры под размер шпангоутов.
  • С помощью лекал вычерчивается само днище.
  • Получившаяся схема складывается пополам по осевой линии с целью проверить симметричность.

Выкройки бортов, шпангоутов и транца выполняются аналогичным образом с учётом их размеров и конфигураций. Но черчение на этом не заканчивается. Теперь, после того как симметричность днища и одинаковость бортов тщательно проверена, наступает этап переноса чертежа на картонный шаблон. Миллиметровка слишком тонкая, а вот с картонного шаблона перенести чертёж на фанеру без ошибок будет намного проще.

Первая склейка

Если удалось достать листовую фанеру, которая по длине соответствует размерам будущей лодки – это хорошо. Но если в наличие обычные листы 1,5-1,5 метра – придётся их склеить. Самый лучший способ – склейка на «ус».

От края листа отступается расстояние, равное 10-12 толщин листа, и рубанком стачивается под углом. После этого нужно пройтись шлифмашинкой и такие же операции проделать со вторым листом. Очищенные и обезжиренные поверхности намазываются клеем, аккуратно соединяются и скрепляются струбцинами. Так как струбцины можно поставить только по краям, в центр необходимо положить груз. После высыхания клея струбцины можно снять, но дать изделию вылежаться ещё не менее суток.

Вырезание деталей

После того, как клей высохнет и будут убраны все заусенцы и подтёки на месте склеивания, можно переносить размеры днища и бортов с помощью картонных шаблонов. При этом несложном процессе следует следить за тем, чтобы не было никаких припусков даже в пару миллиметров. Особенно по разным сторонам.

Затем в ход идёт электролобзик с заправленной в него пилкой с маленькими зубцами. Большие могут расхламатить кромку реза. Но и после маленькой лучше аккуратно пройти некрупной наждачной бумагой. Резать нужно внимательно, не торопясь. Одно неверное движение, малейшее отхождение от прочерченной линии – и в лучшем случае придётся возвращаться на несколько сантиметров назад, в худшем начинать эту деталь с самого начала. То есть с вычерчивания новой.

Чертить и вырезать шпангоуты можно сразу в натуральную величину. А вот с транцем придётся поразмыслить. Если задумана моторная лодка, то его нужно делать усиленным. Есть два варианта. Один – это вырезать несколько идентичных деталей из фанеры и склеить их между собой. Или сделать транец из цельной доски толщиной не менее 25 мм.

Начинаем собирать

Сборка лодки идёт по принципу «сшей и склей». Начать лучше с транца – потом проще будет устанавливать борта. В задней части днища и в нижней части транца сверлятся отверстия такого диаметра, чтобы проходила медная проволока. Отверстия должны быть строго напротив друг друга. С помощью кусочков проволоки транец прикрепляется к днищу. Убедившись, что края совпали нужно затянуть скрутки проволоки плоскогубцами.

Борта прикрепляются аналогичным образом, начиная от кормы и заканчивая последней скруткой на носу лодки. На этот момент получилась разборная модель, которую ещё можно поправить. Подрезать лишнее, зачистить неровности. После следующей операции о разборной тактике можно будет забыть.

Вторая склейка

Вернее проклеивание швов между днищем, бортами и транцем с целью не только закрепления деталей, но и обеспечения влагостойкости. Полоса стеклоткани аккуратно укладывается на шов и тщательно промазывается влагостойким клеем. Одним слоем в этом случае не обойтись. Понадобится минимум три. И если первый слой стеклоткани примерно 100 мм., то есть по 50 на каждую сторону, то второй и третий слой должны быть шире. 125-135 мм. будет в самый раз, только каждый последующий слой нужно немного сдвигать – один в сторону днища, другой, наоборот, в сторону борта. Делается это для того, чтобы стеклоткань соприкасалась и приклеивалась непосредственно к фанере. После качественного засыхания клея эта складная прокладка превратится в почти настоящий пластик, а это будет гарантией того, что лодка получилась влагостойкая.

Установка шпангоутов

Шпангоуты устанавливаются строго по месту на клеевую основу и прикручиваются саморезами. После высыхания клея саморезы выкручиваются, а оставленные ими отверстия заполняются тем же клеем. Если вместо саморезов используются гвозди, то в отверстия после их вытаскивания необходимо забить деревянные гвозди и промазать клеем.

Окончательное придание влагостойкости

На этом постройка лодки закончена. Осталась внутренняя и наружная отделка, служащая не только для эстетики, но и для того, чтобы лодка не протекала. Обычные деревянные лодки смолят, а вот чем пропитать фанерную лодку – на этот вопрос есть вполне конкретный ответ. Снаружи все швы и весь корпус обрабатываются стеклотканью и клеем, точно так же, как это было проделано при склеивании деталей. Перед этой операцией следует удалить или отрезать торчащую проволоку. Внутри фанерная лодка пропитывается горячей олифой.

На этом строительство фанерной лодки можно считать законченным. Какое-то время уйдёт на высыхание, и по большому счёту на ней уже можно плавать. На вёслах, с помощью двигателя, если постарались транец изготовить под мотор, или даже под парусом, если это предусмотрено конструкцией. Она уже полностью водостойкая, но абсолютно не эстетичная. Покраска – вот самый последний этап, и тогда изготовление лодки завершится окончательно.

Здесь два варианта. Или масляная краска – цвет выбирается по вкусу – для рыбалки что-то сливающееся с природой, для прогулок можно поярче. Или водостойкая эмаль, подобранная по тому же принципу. Придётся ещё немного подождать, пока краска или эмаль высохнет – и можно смело отправляться в плавание.

Перед тем, как самому приступать к постройке фанерной лодки, необходимо понять, что такие самоделки халатного подхода к делу не терпят. Это может сказаться не только на внешнем виде изделия, но и на вашей же безопасности и надёжности. Первое, на что нужно обратить особое внимание, – это помещение, в котором будут проводиться работы. Если было решено построить лодку зимой или ранней весной, то нужно исключить сквозняки и повышенную влажность.

Второе, за чем нужно проследить особо, – это материал и инструменты. Фанеру необходимо подобрать без сучков, клей, краску и олифу только от проверенного производителя. Инструмент должен быть в полном порядке. Электролобзик заправлен пилкой с маленьким размером зубцов.

Если планируется моторная лодка, особое внимание следует обратить на транец. Для его изготовления лучше взять цельную дубовую доску. Склеенная в несколько слоёв фанера тоже подойдёт, но доска будет надёжнее.

Так же строго следует следить за симметричностью днища и одинаковостью бортов. Неправильный загиб одного борта на лодке или на шлюпке, смотря, что строится, приведёт к тому, что она станет рыскать на воде или забирать в одну сторону.

И последнее: торопиться не надо ни в коем случае. Если в инструкции к клею указано, что он должен сохнуть три дня, то к дальнейшим работам нужно приступать только на четвёртый. С краской и олифой действуют те же принципы.

Самостоятельно построить фанерную лодку – задача не из простых. Но и ничего особо сложного в этом нет. Нужно только потратить какое-то время и приложить максимум знаний и умений, которые можно легко почерпнуть и в интернете, и у более знающих людей. Но после завершения этой интересной и творческой работы можно будет смело выезжать на водоём на уникальном плавсредстве, построенном собственными руками.

Источник: http://intellifishing.ru/lodki/kak-sdelat-lodku-fanery

Бриз-42 / Юрий Зимин

Лодка из фанеры для прогулок, рыбной ловли, охоты, хозяйственных целей

Опубликовано в КиЯ №177

Три года назад — в “КиЯ” № 166 — приводились чертежи для самостоятельной постройки рыболовной лодочки “Бриз-26” — “на два с половиной человека”. Эта маленькая (длина — 2,61 м) легкая (29 кг) плоскодонная фанерная лодка летом 1998 г. прошла всесторонние испытания на Ладожском озере и показала себя и достаточно надежной, и очень удобной в эксплуатации. Этот удачный опыт и дал основание в течение следующего года построить аналогичную по основным чертам, но существенно более вместительную и высокобортную лодку для тех же суровых условий Ладоги.

То же плоское и относительно узкое днище с подъемом в носу и в корме, та же скула, та же большая седловатость линии борта. Высота борта в носу — 900 мм от основной — больше, чем у многих моторных лодок. Чтобы высокий нос не мешал обзору рулевого, на длине 0,5 м он срезан по горизонтали; для удобства посадки сделана носовая палуба, а носовая банка служит ступенькой. Под носовой и кормовой банками — багажные отсеки с доступом через овальные вырезы в вертикальных стенках на шп. 2 и шп. 7. Естественно, можно сделать здесь и рундуки, а вдоль бортов выше двух средних банок закрепить герметичные емкости, в которые укладываются мягкие вещи.

“Бриз-42” рассчитана на четверых. Средства передвижения — две пары весел и подвесной мотор мощностью до 8 л.с. (т.е. “Ветерок”). Более мощный мотор не нужен: лодка приобретет значительный ходовой дифферент, а существенного выигрыша в скорости не получится. Лодку удобно использовать не только для прогулок, но и для рыбной ловли или охоты, а также для хозяйственных целей. В плохую погоду и при устройстве ночлега можно установить в подуключины алюминиевые опорные рамки и натянуть тент. Практически на ходу довольно часто растягивается только носовая его часть, защищающая пассажира.

Строится лодка из самого доступного материала — дерева и фанеры. Конструкция ее и технологична, и позволяет построить корпус длиной 4,2 м не тяжелее 60 кг. Замечу, что большинство плавающих по Ладоге лодок — излишне тяжелые, хотя и не обеспечивают особой надежности. Вытащить такую лодку на берег да и транспортировать к дому нелегко, нужна большая команда. В то же время современные материалы: водостойкая фанера, эпоксидная смола, стеклоткань — позволяют сделать лодку и прочной, и легкой. Увеличивать размеры сечений, указанные на чертежах, не стоит (это будет необходимо только при сомнительном качестве материала).

Источник: http://boatplans.ru/Briz-42/

Чертежи самодельной лодки из фанеры

Каждый профессиональный рыбак или охотник просто обязан иметь в своём арсенале лодку. На данный момент рынок переполнен ассортиментом лодок различных моделей и модификаций на разный вкус и достаток.

В этой статье будет изложено подробное описание, как создать собственную лодку своими руками.

Самостоятельная сборка лодки из фанеры

Многие задаются вопросом, можно ли сделать качественное плавательное средство своими силами, сэкономить на этом и получить удовольствие от процесса изготовления.

Лодки, изготовленные в домашних условиях, имеют ряд неоспоримых преимуществ перед своими заводскими «братьями»:

  • Масса изделия. При использовании фанеры значительно уменьшается вес, в сравнении с аналогичными деревянными или металлическими моделями.
  • Использование цельных листов позволит создать идеальные формы, что обеспечит отличную устойчивость и обеспечит лёгкость спуска на воду.
  • Минимальная конечная стоимость. Потратится, придётся только на расходные материалы, такие как фанера, доски и клей, лак. Стоит отметить, что многое можно найти в гараже у запасливого хозяина.

Рекомендуем подойти ответственно к выбору материалов для сборки конструкции они должны быть качественными, а фанера не иметь видимых повреждений, от этого зависит ваша безопасность и здоровье.

Люди, обладающие столярными навыками, потратят на эту работу полторы недели, при условии работы в свободное время или два полных дня.

Размеры и чертежи

Рассмотрим технические возможности будущей лодки подробнее.

Относительно плоское и зауженное дно с небольшим подъёмом в носовой и кормовой части. Высота носовой части борта 540 миллиметров, что в свою очередь больше чем у многих моторных лодок подобного класса.

Для того чтобы завышенный нос не мешал обзору, делается срез по длине носовой части на 100 миллиметров. Носовая часть сконструирована таким образом, чтобы облегчить посадку или высадку пассажиров, а так же загрузку.

Под носом и кормой предусмотрены специальные грузовые отсеки. Конструктивное исполнение предусматривает возможность применения вёсел и маломощных моторов до 8 лошадиных сил.

Данную модель можно смело назвать многофункциональной, так как она отлично подойдёт для охоты, рыбной ловли и просто хозяйственных нужд.

Имеется возможность установки навеса, в случае плохих погодных условий на специальную алюминиевую конструкцию для которой предусмотрены гнёзда в бортовой части лодки.

Наибольшая длинна в метрах 2.3. Ширина в метрах 1.34

Высота бортов:

  • Носовая часть 54 сантиметров.
  • Задняя часть 40 сантиметра.
  • Высота кормы 45 сантиметров.
  • Масса корпуса двадцать килограммов.
  • Грузоподъёмность 180 килограммов.

Возможность установки подвесного мотора от двух до восьми лошадиных сил.

Предусмотрена возможность использования одной весельной пары.

Рисунок № 1:

  • А) Вид на днище.
  • Б) Вид сверху.
  • В) Транец (заготовки)

Рисунок №2. Наружная обшивка (заготовка листов):

Материалы для сооружения

Для строительства самодельной лодки понадобится некоторый опыт обращения со столярными инструментами.

Ниже приведён список инструментов, который понадобится:

  1. Шуруповёрт
  2. Ручная фрезеровочная машинка.
  3. Ручная шлифовальная машинка.
  4. Струбцины.
  5. Лобзик электрический.

Перечень материалов для сборки:

  1. Фанера водостойкая толщиной не менее 4 миллиметров и размерами 2.5 на 1.25 метра и полтора листа 6 миллиметров.
  2. Строганные доски толщиной от 25 миллиметров.
  3. Рейки деревянные.
  4. Гвозди латунные.
  5. Саморезы по дереву.
  6. Эпоксидная смола.
  7. Лак водостойкий.
  8. Стекловолокно.
  9. Брус 50 на 3400
  10. Брус 40 на 20 на 4000

Сборка — подробная инструкция, поэтапная

Делаем каркас для бортов

Сборку каркаса производят на верстаке, а оканчивают на земле. Укладываете на верстак киль, к одной стороне которого крепят ахтерштевень с заранее прикреплённым транцем, а к другой форштенвель.

Килевую часть с прикреплёнными шпангоутами и штевнями соединяют гвоздями.

Следует внимательно проверить на отсутствие перекосов и в случае если таковые есть, провести подгонку.

Произвести подгонку можно натянув бечёвку между штевнем и транцем. После того как убедились в том что оси совпадают можно окончательно закрепить.

Между всеми соединениями прокладывается тонкая ткань или бумага, пропитанная густой краской или смолой.

После того как штевни были закреплены можно приступить установке шпангоутов.

Под прямым углом на шпангоутах следует сделать вырез под киль. Для плотного и надёжного крепления шпангоута разрез под киль стоит сделать на 0.5 миллиметра уже шпангоута.

Как поймать больше рыбы?

Посадку следует проверить натянутой веревкой, которая должна совпадать с бимсами. Установив шпангоуты под углом 90 градусов по отношению к килю можно окончательно закрепить. После всех проделанных операций следует задать угол прогиба.

Для этой цели можно использовать брус круглой или прямоугольной формы, который временно закрепляют к концам киля с внутренней стороны, а между килем и брусом вставляют брус 11 сантиметров.

Для исключения боковых перекосов штевни и транец, а так же бимсы, скрепляются каким либо брусом.

Обшивка каркаса

Для более экономного расхода материала рекомендуем все листовые детали расчертить в уменьшенном размере на картоне и вырезать.

После этого начертит в тех же размерах форматы листов фанеры, заготовленные для обшивки и на эти листы примерять шаблоны для минимального количества отходов.

Контуры деталей натурального размера при разметке на фанере можно получить методом соединения точек найденных при откладывании заданных размеров от осей деталей с помощью длинной линейки или лекала.

Все детали выпиливаются лобзиком с мелкими зубьями с учётом запаса в 2 – 3 миллиметра. Для последующей стыковки листов потребуется добавить 70 миллиметров.

Перед склеиванием следует совместить оси склеиваемых деталей, с помощью нитки вбитой между досками на которые будет крепиться заготовка.

После затвердения клея, одинаковые части борта следует сбить между собой мелкими гвоздями и подогнать между собой рубанком.

Вдоль обеих кромок скул на расстоянии 12 миллиметров сверлятся отверстия диаметром 2 миллиметра с шагом 50 миллиметров для проволочных скреп, которыми будут соединяться впоследствии.

Крепить обшивку следует начинать с носа лодки, скрепляя медной проволокой, сквозь отверстия сделанными вдоль днища и борта. Скручивают проволоку с внешней стороны на два три оборота с небольшой слабиной.

Затем обшиваем транец и дно лодки

После того, как борта собраны, устанавливаются и временно закрепляются шаблоны А и Б на позициях показанных на развёртке чертежа обшивки.

Собрав днище по тому же принципу, которым пользовались при сборке бортов, следует установить транец лодки и закрепить его шурупами 3х18 на расстоянии 50 миллиметров с использованием клея.

После того как проделаны все выше перечисленные операции следует окончательно закрутить все скрепки плоскогубцами и обжать всё с внутренней стороны.

Стекловолокно

Все щели и стыки полученной лодки следует проклеить стеклотканью, нарезанной в виде лент.

Первый слой должен быть шириной не менее 25 миллиметров, а последующие два слоя не менее 80 миллиметров, однако стоит учесть, что 2 и 3 слой должны располагаться со смещением в разные стороны от 10 до 15 миллиметров.

После того как стеклопластик окончательно затвердел, обрезайте выступающие концы проволочных скреп и проклейте стекловолокном с наружной стороны.

Днище следует прокрепить планками для увеличения его жёсткости и повышения срока службы. Делается это таким образом:

Приготовленные планки сверлятся под шурупы с шагом в 20 – 25 сантиметров. После этого заготовки раскладываются по местам и прикрепляют на шурупы, намечают карандашом и снимают.

Отмеченные места обрабатывают клеем и обратно прикручивают заготовки.

После того как клей засохнет шурупы можно выкрутить а отверстия забить специально подготовленными гвоздями вырезанными из дерева.

Все отверстия обшивки лодки после снятия вспомогательных приспособлений нужно зашпаклевать опилками или древесной мукой смешанной с эпоксидной смолой.

Наружную часть лодки рекомендуется обработать клеевой смесью и стеклотканью, возможно так же использовать для этой цели хлопчатобумажную ткань. Если использовать цветную ткань, то можно сэкономить на покраске.

Внутренняя часть корпуса обрабатывается горячей олифой. Для покраски днища и банок судна можно использовать обычную краску на масляной основе.

Выбор клея

Склеивающим материалом при строительстве лодок применяют:

  • Смолы эпоксидные .
  • Смолы винилэфирные.
  • Смолы полиэфирные .

Рассмотрим подробнее выше перечисленные смолы:

  1. Смола эпоксидная – смело можно назвать универсальной смолой, используемой при производстве плавательных средств, нашла незаменимое применение в композитных конструкциях и ремонте судов. Данные смолы по показателям обеспечивают самое высокое качество клеевого шва.
  2. Смола винилэфирная – по своей сути является гибридным соединением. Повышенную прочность обеспечивают эпоксидные молекулы. Умеренная усадка при отвердении, а высокая прочность препятствует образованию трещин при застывании. Так же стоит отметить повышенную токсичность этого вида смолы и довольно высокую стоимость, в сравнении с другими видами.
  3. Смолы полиэфирные – смело можно назвать самым дешёвым видом смолы, используется при строительстве судов с применением пластика.

Независимо от материала, впитываемость и адгезия, несомненно, являются ключевым моментом при изготовлении качественного судна.

Теперь клюет только у меня!

Эту щуку поймал с помощью активатора клева. Больше никаких рыбалок без улова и поисков оправданий своему невезению! Настало время все изменить. Лучший активатор клева 2018 года! Сделано в Италии.

Источник: http://superkaras.ru/texnika/lodki/lodka-iz-fanery-svoimi-rukami.html

Как сделать лодку?

Поделиться в соц. сетях:

Многие мужчины любят рыбалку, и, конечно, без лодки здесь никак не обойтись. Она является главным вспомогательным атрибутом, который необходим для осуществления процесса ловли рыбы, и не только. В настоящее время ассортимент плавсредств просто зашкаливает, но, к большому сожалению, подобное сооружение не всем по карману. Именно поэтому мы поможем вам ответить на вопрос, как сделать лодку своими руками с минимальными вложениями. Деревянная шлюпка обойдется вам дорого, а вот лодка из фанеры станет отличным вариантом. В данной статье вы найдете необходимую информацию с описанием всех этапов работы по строительству водного сооружения.

Достоинства

Фанера — бюджетный материал для построения данного приспособления. Она обладает целым рядом преимуществ, а именно:

  • Небольшой вес. Шлюпка из фанерных листов будет достаточно легкой, но, в то же время, иметь надежную, прочную конструкцию. Это обусловлено тем, что клеевой шпон обладает меньшим весом, чем пиломатериалы.
  • Устойчивость. Фанерные листы имеют четкие геометрические пропорции, позволяющие проделать безукоризненно качественную установку.
  • Небольшие затраты. Для изготовления такого судна вы потратите средства только на расходные материалы: фанерные плиты, специализированный клеевой состав, доски, составы для выполнения грунтовочных работ.
  • Быстрота изготовления. Для человека с базовыми знаниями столярного ремесла для возведения данной конструкции понадобится 2 дня свободного времени, а для опытного мастера — и вовсе 1 день. Все дело в том, что чертеж с выкройками можно приобрести в специализированном магазине, найти в интернете или же составить самостоятельно, воспользовавшись нашими дальнейшими рекомендациями.

к содержанию ↑

Как сделать лодку из фанеры своими руками?

Сейчас мы расставим по “полочкам” весь процесс изготовления лодки из фанеры. Так вам будет удобнее выполнять пошагово все дальнейшие действия.

Современный строительный рынок предоставляет покупателям огромный выбор различных красящих, клеевых и лаковых составов, варианты пропиток, которые предназначены для работы с фанерными полотнами. Для выполнения шлюпки из такого материала не требуются особые материалы и приспособления.

Давайте же ознакомимся со списком всего необходимого:

  • Фанерные листы. Для возведения судна можно взять березовую фанеру толщиной 0,5 см. А вот для изготовления шпангоутов и киля понадобятся толстые полотна в диапазоне 1,2-1,5 см.
  • Древесина. Без нее вам никак не обойтись. Ее нужно совсем немного, только лишь для изготовления деталей для монтажа распорок, для работы с бортами и для сиденья данного сооружения. Для выполнения всех перечисленных элементов лучше взять древесину обрезного типа из легких пород, таких как ель или сосна.

Важно! Не стоит забывать о том, что каждый из этих материалов обладает некими индивидуальными особенностями. К примеру, ели присуща высокая водостойкость и красивый светлый цвет, благодаря которому сырье используют в качестве обшивки шлюпки. Еловые доски обладают одним весомым недостатком: в результате забивания гвоздей и вкручивания шурупов они могут расколоться, что приведет к переделке всей конструкции.

  • Материал для соединения швов отдельных деталей внутренней и внешней обшивки. Таким материалом служит пластиковый хомут, гибкая тонкая проволока, капроновая толстая леска и другие.
  • Клеевой состав для герметизации швов. Рекомендуется использовать составы, в основу которых входят качественные полимерные смолы.
  • Специализированные составы для пропитки и защиты древесины.
  • Стекловолокно для защиты швов.
  • Красящий состав на водостойкой основе.

Важно! Лодка своими руками из фанеры своими руками должна быть выполнена только из качественных материалов. Поверхность фанерных листов должна быть гладкой, без повреждений и дефектов, которые могут повлиять на надежность вашего сооружения. Несомненно, стоимость закупки материала высокая, но безопасность на воде гораздо важнее.

Инструменты:

  • Пила для работы по дереву.
  • Шлифовальная машинка.
  • Электролобзик с набором полотен.
  • Молоток.
  • Струбцины для фиксации фанеры в процессе сборки.
  • Красящие и лаковые составы.
  • Набор кисточек.

Лодки из фанеры своими руками — чертежи, выкройки

Начинать работу построения шлюпки нужно в первую очередь с чертежей, на основании которых и будет создаваться выкройка. Для того чтобы правильно сделать расчеты, мы разработали для вас рекомендации:

  • Первое, что вы должны обозначить на своем чертеже, — это особенность вашей будущей лодки. Не забудьте указать для себя, для каких целей будет использоваться ваша шлюпка из фанеры. К примеру, хотите ли вы соорудить лодку с плоским дном исключительно для рыбалки или же надумали мощную шлюпку с мотором для туризма.
  • Если вы не нашли среди представленных чертежей в интернете подходящий для вас вариант, тогда попробуйте заняться построением судна самостоятельно, используя собственную схему.

Важно! При выполнении расчетов делайте акцент на грузоподъемность, чтобы у вас получилась полноценная лодка, а не просто декоративное изделие.

  • Сориентироваться на подготовительном этапе вам поможет изучение уже проверенных проектов, которые были успешно запущены в действие.
  • После составления чертежей с деталями, в которых были учтены даже самые мелкие нюансы, перенесите контуры всех составных элементов на плотную бумагу. Она и будет вашим шаблоном для построения выкройки из фанерных листов.
  • Самые главные параметры, которые должны быть обозначены на вашем чертеже, — это размер водного изделия, ширина, высота сооружения, форма основных и вспомогательных деталей.

Итак, давайте разберемся на примере подробного мастер-класса, как строится лодка-плоскодонка из фанеры своими руками, чертежи вам должны помочь вам быстрее с этим разобраться:

  1. Приступаем к сборке конструкции. Начинаем работу с днища. Складываем его детали одну поверх другой, фиксируя все зажимами или другими возможными способами. Просверливаем вдоль нижнего края отверстия размером 2-3 мм, отступив от края 2 см. Расстояние между отверстиями должно быть 30-35 см (в области изгиба делайте немного меньшее расстояние).
  2. Теперь запускаем толстую проволоку или пластиковые хомуты в ранее сделанные отверстия, все тщательно затягиваем, но не до самого конца, чтобы дно шлюпки могло “раскрыться”. Подобными манипуляциями соединяем левый и правый борт между собой, а затем крепим их к днищу конструкции с помощью подпорок и подкладок.
  3. По вышеописанной технологии прикрепляем к изделию транец. У нас скреплены все основные части нашего сооружения, но оно еще не готово.
  4. Промазываем шпаклевкой швы с внутренней стороны лодки. Накладываем сверху швов заранее нарезанные отрезки стекловолокна. Еще раз все тщательно промазываем клеем. Ждем полного высыхания клеящего состава.
  5. Переворачиваем шлюпку, срезаем хомуты и выполняем с их швами те же действия, что и с внутренними соединениями данного сооружения (обклеиваем стеклотканью).
  6. Скручиваем шпангоуты саморезами, а затем устанавливаем их в нашей будущей лодке.
  7. Приклеиваем полоски фанеры к верхним краям бортов, прикручиваем их саморезами.
  8. Ставим посередине перегородку между центральными шпангоутами. Устанавливаем под верхними краями на всех шпангоутах опорные планки. Заделываем фанерой свободные промежутки между шпангоутами. Так мы получили носовую, кормовую и гребную часть лодки.
  9. Заполняем монтажной пеной (можно пенополистиролом) кормовую часть сооружения, чтобы оно лучше держалось на воде.
  10. Шпаклюем стыки фанеры, а затем проклеиваем их стекловолокном.
  11. Крепим продольные реданы, киль.
  12. Отшлифовываем лодку.
  13. Красим сооружение внутри и снаружи, не забывая прокрашивать труднодоступные места узкой кисточкой.

к содержанию ↑

Рекомендации:

  • Для того чтобы увеличить прочность соединений шпангоутов и транцев, усильте места стыков саморезами с антикоррозийным покрытием. Длина шурупов должна быть такой, чтобы они не смогли пройти насквозь через деталь.
  • Не допускайте погрешности в своих расчетах при построении чертежей лодки из фанеры своими руками. Даже с миллиметровой прибавкой детали конструкции могут не сойтись между собой.
  • Собирать проекты шлюпок своими руками на земле или полу крайне неудобно, поэтому смастерите козлы высотой 80 см для более комфортной работы. Для такой работы возьмите деревянные бруски размером 50х50 см.
  • Возьмите с запасом водоотталкивающий клей — вам его очень много потребуется для замазывания швов.
  • Для защиты от набухания древесины или фанерных листов используйте только водоотталкивающие клеи и лаки. Так, например, бакелитовый лак отлично пропитает корпус лодки и перемычки.

к содержанию ↑

Видеоматериал

Возможно, у вас возникнет вопрос: а как сделать лодку из дерева? Все предельно просто — точно по такому же принципу, как и шлюпку из фанерных листов. Только вам нужно будет обработать древесину несколькими слоями антигрибковой пропитки и работать с материалом крайне осторожно, в защитных перчатках. Желаем плодотворной работы!

Источник: http://serviceyard.net/sovetyi/kak-sdelat-lodku.html

Смотрите также:
03.11.2018

Фанера по сниженым ценам Раскрой фанеры Заказ раскроя +7 (905) 507-00-72 Аренда опалубки Фанера ЛАМИНИРОВАННАЯ ФОФ | 15мм | 1220 мм х 2440 мм | береза Фанера ЛАМИНИРОВАННАЯ ФОФ | 18мм | 1220 мм х 2440 мм | береза Фанера ЛАМИНИРОВАННАЯ ФОФ | 9мм | 1220 мм х 2440...

03.11.2018

Утепление деревянных окон своими руками Самое время обсудить утепление старых деревянных окон. Почему именно старых? Не лучше ли их просто заменить новыми? Разумеется лучше. Только, бывает, что не всегда получается: некогда, лень, деньги нужны на что-то другое, более...

03.11.2018

Утепление балкона и лоджии минеральной ватой Технологии утепления балкона и лоджии в принципе одинаковы, но несколько различаются по характеристикам из-за разницы в свойствах балкона и лоджии. Балкон – выносная конструкция, его пол – это плита межэтажного перекрытия,...

Комментарии

Комментирование отключено.
