Шлифовальный станок своими руками

Шлифовальный станок по дереву своими руками

Дерево является достаточно капризным материалом. Поэтому для придания деревянным конструкциям эстетической формы, подготовить их поверхность для дальнейшей обработки применят шлифование деревянной поверхности. Шлифовке подвергают оконные рамы, форточки, двери, погонажные изделия.

Придания гладкости поверхности осуществляется с помощью шлифовальных станков. Они позволяют выровнять поверхность заготовки и устранить все шероховатости размером от 0,02 до 1,25 мкм.

Шлифовальный станок по дереву своими руками

Виды шлифовальных станков

Шлифовальные станки по дереву подразделяются на следующие виды:

  • особенности конструкции;
  • характеру решаемых задач;
  • точности обработки;
  • допустимые геометрические размеры обрабатываемых деталей;
  • мощности установленных двигателей;
  • рейтингу производителей;
  • стоимости с комплектом прилагаемого оборудования.

Современные производители представляют три вида конструктивного исполнения таких станков: дисковые, ленточные, цилиндровые. Каждый их этих видов имеет свои узко специфические подвиды. Например, ленточные шлифовальные станки выпускаются в следующем исполнении:

  • узколенточные (позволяют производить шлифовку деревянных конструкций имеющих сложную геометрическую форму);
  • агрегаты оснащённые неподвижным столом (способны обрабатывать только деревянные заготовки, имеющие плоские поверхности прямоугольной формы);
  • станки, оборудованные свободно движущимся столом (на них происходит шлифование крупногабаритных деревянных конструкций – дверей, щитов, дверных откосов).

Ленточный шлифовальный станок

Характер решаемых задач определяет классы данного оборудования. Основными классами (иногда их называют моделями) считатся:

  • станки ленточно-шлифовального типа;
  • вибрационные инструменты, например дельта шлифовальные машины;
  • шлифовальные станки тарельчатого типа (орбитальные и эксцентриковые);
  • специализированные угловые шлифовальные аппараты;
  • шлифовальные системы комбинированного типа.

Несмотря на такое многообразие готового заводского инструментария, домашние мастера для проведения не сложных шлифовальных операций предпочитают разработать и собрать шлифовальный станок по дереву своими руками.

Принцип работы

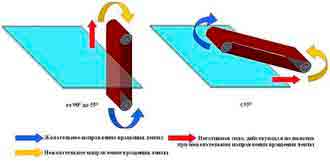

В основу работы шлифовального станка ленточного типа заложен принцип встречного движения абразивной ленты, находящейся на двух вращающихся барабанах, и обрабатываемой деревянной детали. Оба барабана расположены на определённом удалении от поверхности рабочего стола. Чтобы обеспечить требуемое качество шлифования необходимо правильно учитывать следующие параметры:

  • размер (номер) абразива нанесённого на ленту;
  • силу натяжения ленты на вращающихся барабанах;
  • скорость её движения;
  • силу нажима на движущуюся деревянную деталь.

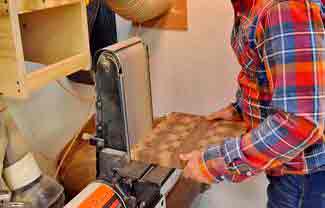

Работа за ленточным шлифовальным станком

Неправильный выбор этих параметров значительно ухудшает качество шлифования. Например, при недостаточном усилии нажима на заготовку или слишком большой скорости вращения ведущего барабана, некоторые места на заготовке останутся не обработанными, то есть будут не отшлифованы. Наоборот, при избыточной силе давления ленты на поверхность и недостаточной скорости движения ленты, возможны появления прожогов и изменения цвета древесины. Поэтому собирая шлифовальный станок своими руками необходимо предусмотреть возможность регулировки этих параметров.

Конструктивные особенности станка

Конструкция станка зависит от выбранного принципа обработки детали. Если выбран принцип ленточного шлифования, то в состав станка входят следующие элементы: двигатель, два вала (ведущий и ведомый), корпус, (станина), рабочая поверхность, абразивная лента.

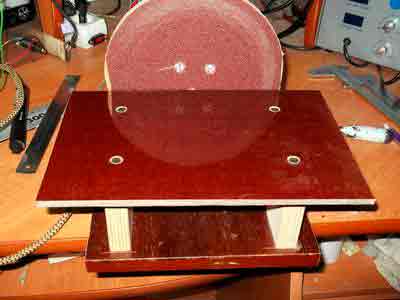

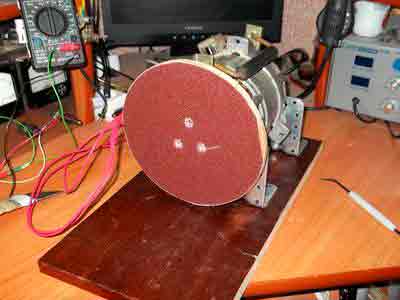

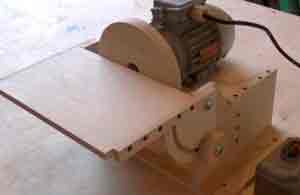

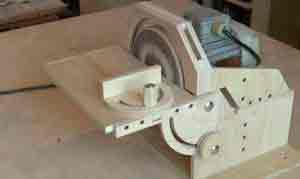

В станках так называемого дискового типа, на станине с двигателем в качестве шлифовального устройства используются вращающиеся диски с закреплёнными абразивными кругами.

Области применения станка

Каждый из производимых станков выполняет заранее заданный перечень технологических операций.

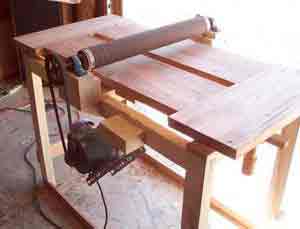

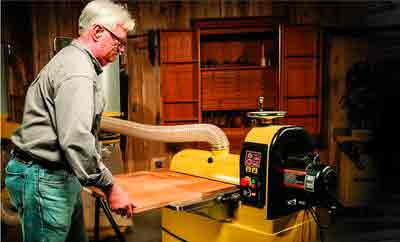

Система барабанного типа производит высококачественное шлифование плоских древесных заготовок. Допускается обработка древесностружечной плиты, OSB или МДФ в том числе покрытые шпоном.

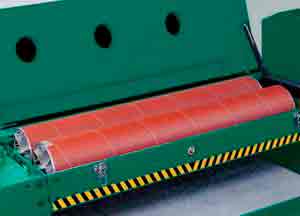

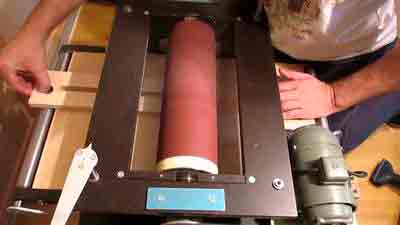

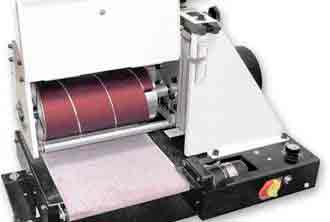

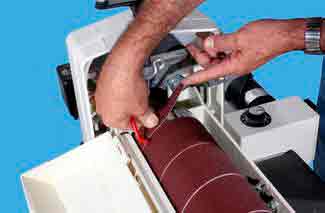

Применение барабанного шлифовального станка

Обработка крупногабаритных, длинных, нестандартных деревянных изделий из древесины (например, погонажных конструкций) производится на профильно – шлифовальном оборудовании. Готовые заготовки подаются к шлифовальному узлу посредством транспортирной цепи.

Для шлифования поверхности деревянных изделий, имеющих сложную геометрическую форму (декоративные рамы, художественные изделия) применяют ленточно — шлифовальные станки оснащённые свободно перемещающимся столом.

Шлифовальный станок своими руками

Желание самостоятельно изготавливать деревянные конструкции всегда сталкивается с необходимостью оборудовать свою мастерскую распилочными и шлифовальными станками. Их в широком ассортименте выпускают современные производители. Такие станки обладают хорошими характеристиками и высокой надёжностью. Самым главным и достаточно существенным недостатком является их высокая стоимость.

Поэтому многие мастера стараются собрать себе шлифовальный станок из имеющихся комплектующих. Наиболее опытные стараются не ограничиваться станком, способным выполнять только одну функцию, сразу стараются собрать универсальный станок, способный выполнять несколько функций: резка деревянных заготовок, шлифование с последующей полировкой, снятие старых покрытий и подготовка поверхностей под обновление.

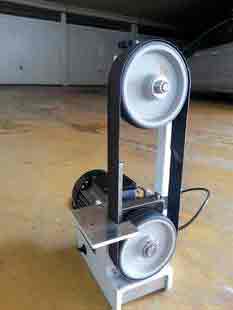

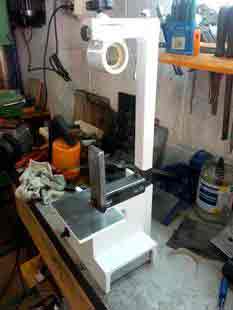

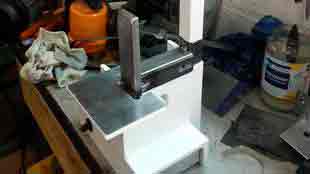

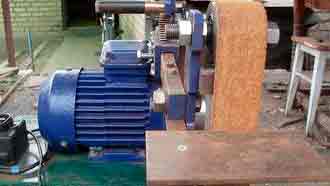

Самодельный шлифовальный станок

Это возможно, потому что основу любого самодельного станка составляет станина, на которой закреплены: двигатель, ведущий и ведомый барабаны, набор дополнительного оборудований (рила, фреза, шлифовальные круги и так далее).

Расчёт мощности шлифовального станка

Прежде чем приступить к сборке станке требуется обязательно произвести расчёт его мощности. Чтобы правильно произвести такую оценку необходимо определить следующие параметры:

  • мощность, потребляемая электродвигателем;
  • скорость вращения выбранного двигателя;
  • площадь соприкосновения всей поверхности детали с движущейся абразивной лентой;
  • коэффициент шлифования;
  • коэффициент трения обратной стороны используемой ленты с поверхностью барабанаов.

На основании данных об этих параметрах можно определить мощность будущего агрегата.

Как сделать ленточно-шлифовальный станок

Основой станка является мощная станина, способная выдержать вес всего оборудования и выполнять функцию демпфирования возникающей вибрации. Каркас станины лучше всего скреплять с помощью сварки. Сверху крепится плита. В качестве такой плиты выбирают ДСП толщиной не менее 22 мм.

На станине закрепляют электродвигатель. Мощность двигателя должна быть не ниже рассчитанной. Количество оборотов должно составлять минимум 1500об/мин. На якорь крепится редуктор для передачи вращения к ведущему барабану. Требуемый диаметр напрямую зависит от скорости вращения двигателя. Он определяет скорость движения ленты в момент трения о поверхность детали.

В качестве примера можно привести следующие соотношения. При скорости движения ленты равной 20м/сек – диаметр должен быть равен 20 см. Для предотвращения эффекта проскальзывания на барабаны одевают резиновые чехлы. Площадку для установки барабанов целесообразней изготовить под небольшим наклоном. Это позволит создать плавный контакт ленты во время движения с обрабатываемой поверхностью.

Если планируется обработка деталей из различной древесины, целесообразно предусмотреть возможность изменения скорости вращения барабана. Приведенная методика показывает, что шлифовальный станок своими руками собирается достаточно легко.

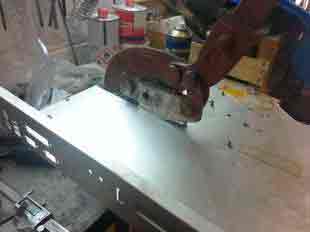

Из чего сделать станину

Каркасом, к которому крепятся все остальные элементы станка, является мощная станина. Она должна иметь большой запас прочности, иметь хорошие массогабаритные характеристики. Её изготавливают из листовой стали толщиной более 5мм.

Наиболее приемлемыми размерами самодельной станины считаются следующие размеры 500х180х20 миллиметров. Для станины такого размера оптимальными размерами рабочей площадки считаются 180х160х10 миллиметров.

Для удобства дальнейшей работы необходимо произвести разметку рабочей площадки. Для её крепления делают три отверстия. Затем тремя болтами крепят её к станине.

Выбор и установка двигателя для станка

Проведенные расчёты и опыт эксплуатации такого рода агрегатов показывают, что двигатель должен обладать мощностью не менее 2,5 кВт. Частота вращения вала должна составлять 1500 об/мин и более. От скорости вращения двигателя в значительной степени зависит скорость движения абразивной ленты. Это серьёзно влияет на качество обработки. В свою очередь скорость движения ленты влияет на диаметр барабанов.

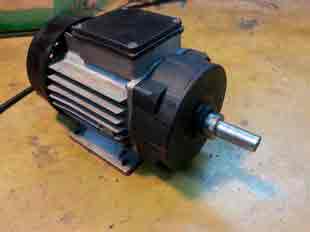

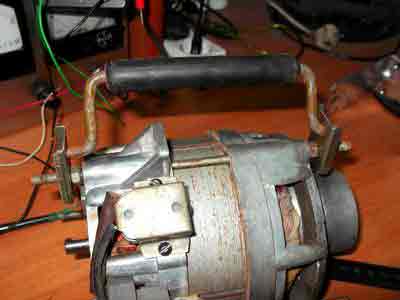

Двигатель для шлифовального станка

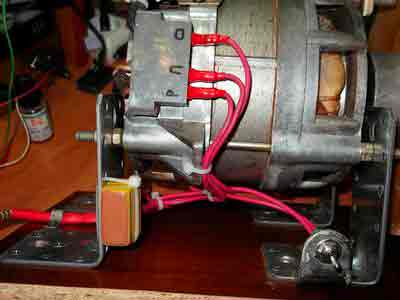

В качестве готового устройства можно использовать двигатель, который устанавливается на стиральных машинах. Можно подобрать двигатель и от других хозяйственных агрегатов, например мощного насоса или другого устройства подходящего по мощности и количеству оборотов.

Ведущий и ведомый барабаны

Ведущий барабан крепко фиксируется на шкив электродвигателя. Ведомый барабан закрепляется на отдельной оси. Для обеспечения его свободного вращения между валом и барабаном крепятся подшипники.

Шлифовальная лента своими руками

Абразивные ленты для таких станков имеют матерчатую основу. В качестве основы используется бязь или аналогичная по плотности ткань. На поверхность материи с одной стороны с помощью специального клея наносится абразивная крошка. В зависимости от величины зерна этой крошки она подразделяется на крупные, средние, мелкие и нулёвки.

В принципе такую ленту можно изготовить самостоятельно. Выбрав необходимую ткань и нанеся на неё абразивный порошок требуемой фракции. Нанеся клей на поверхность материи, и посыпав её этим порошком можно получить шлифовальную ленту необходимых размеров. Однако следует признать, что современная промышленность выпускает такой широкий ассортимент таких расходных материалов, что лучше воспользоваться заводской.

Шлифовальный станок из ручной шлифовальной машинки

Очень часто для проведения несложных шлифовальных операций изготавливают самодельные шлифовальные станки по дереву, используя готовые шлифовальные машинки.

Изготавливается система крепления для шлифовальной машинки. Она монтируется на заранее подготовленной станине. На её валу закрепляются шлифовальные круги, предназначенные для обработки деревянных заготовок. Вместо такой машинки можно использовать обыкновенную электрическую дрель. Такая конструкция позволяет проводить шлифование не сложных деревянных деталей ограниченного размера.

Источник: http://stankiexpert.ru/stanki/shlifovalnye-stanki/shlifovalnyjj-stanok-po-derevu-svoimi-rukami.html

САМОДЕЛКИН ДРУГ

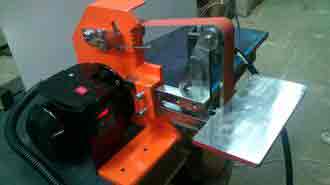

Как сделать мини ленточно-шлифовальный станок своими руками

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим материал о том, как самостоятельно сделать мини ленточно-шлифовальный станок своими руками. Данный станок предназначен непосредственно для финишной отделки деталей (шлифование и полировка) из различных материалов, можно шлифовать дерево, пластмассу, метал и прочее. В основном стационарные ленточно-шлифовальные станки используются в мебельной промышленности, а так же в кузнечных и столярных мастерских.

Такой станок неплохо конечно иметь и в частном пользовании, но цены на заводские образцы порой не по карману обычному любителю слесарного дела, а вот сделать шлифовальный станок вполне можно и самостоятельно. Понадобится электродвигатель 550 Вт, 2400 об/мин при этом лента будет проходить 15 м/с что очень даже неплохо;) Основой станка является рама сделанная из швеллера 120 мм, колеса использованы стандартные шириной 30 мм. Штанга-держатель подпружиненная сделана из проф-трубы квадратного сечения, за счет наличия пружины происходит натяжение шлифовальной ленты.

Давайте рассмотрим, как собственно собирался станок и что конкретно было использовано?

Материалы

  1. электродвигатель 550 Вт 2400 об/мин
  2. швеллер 120 мм
  3. колесо шириной 30 мм 2 шт
  4. подшипник
  5. шлифовальная лента

Инструменты

  1. сварочный аппарат
  2. болгарка
  3. гаечные ключи
  4. отвертка

Пошаговый процесс сборки ленточно-шлифовального станка своими руками + чертежи и схемы

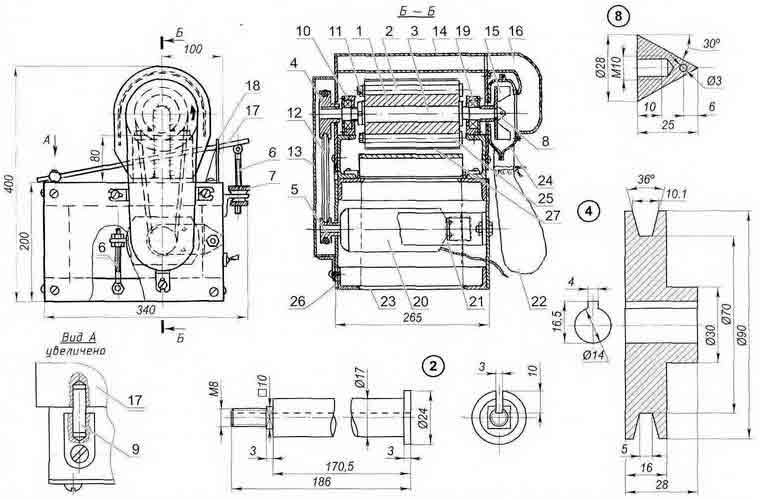

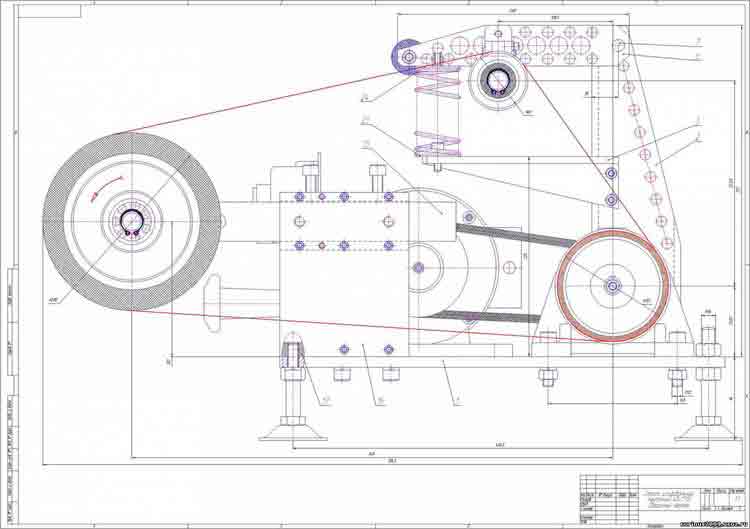

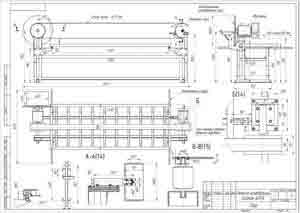

Для ознакомления сначала рассмотрим чертежи .

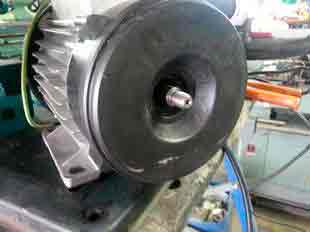

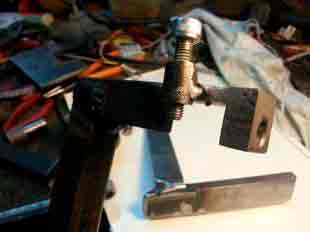

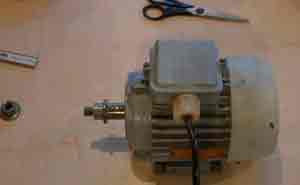

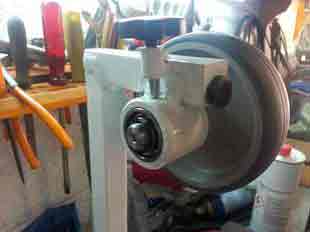

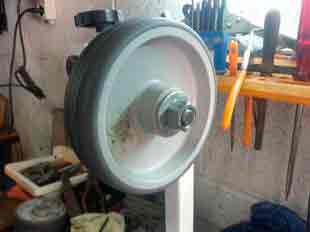

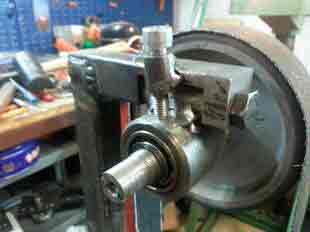

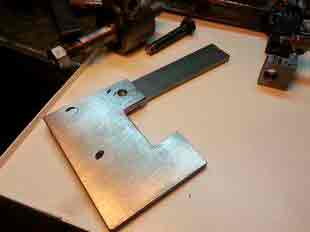

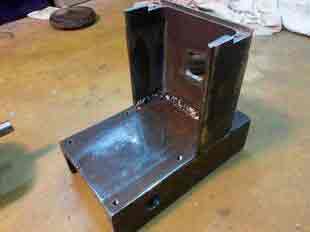

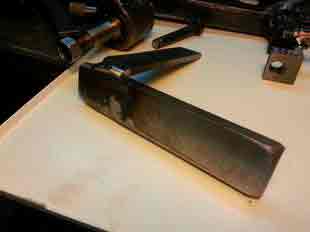

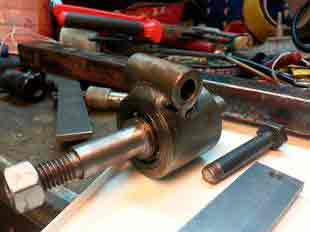

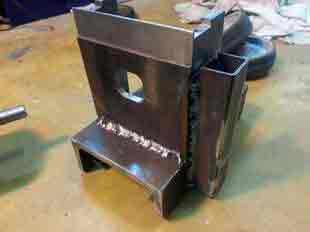

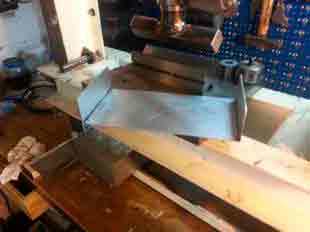

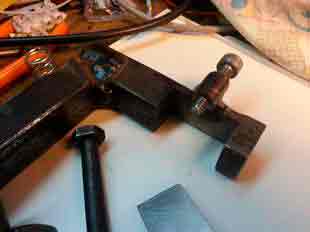

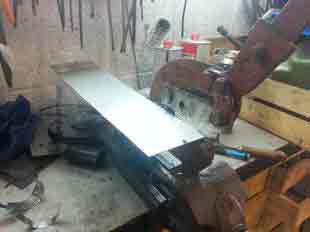

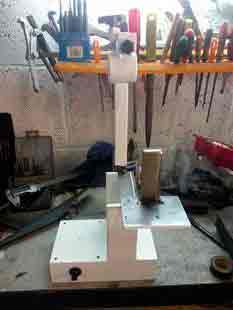

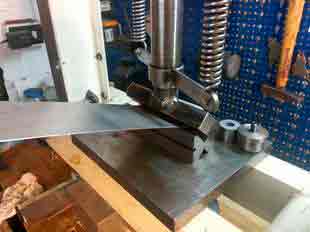

Электродвигатель. На токарном станке был расточен фланец. Сварена рама из швеллера 120 мм.Защитный кожух для электропроводки из алюминия.Рабочая площадка шлифовального станка.Установка колеса.Вот такой надежный станок получился.

Источник: http://www.samodelkindrug.ru/%D0%BA%D0%B0%D0%BA-%D1%81%D0%B4%D0%B5%D0%BB%D0%B0%D1%82%D1%8C-%D0%BC%D0%B8%D0%BD%D0%B8-%D0%BB%D0%B5%D0%BD%D1%82%D0%BE%D1%87%D0%BD%D0%BE-%D1%88%D0%BB%D0%B8%D1%84%D0%BE%D0%B2%D0%B0%D0%BB%D1%8C%D0%BD/

Как сделать ленточный шлифовальный станок своими руками?

Ни один домашний мастер-умелец не обходится без ручных электроинструментов. Но иногда наступает момент, когда такого инструмента бывает мало, и требуется помощь серьезного оборудования. Так, например, обработать поверхности больших деталей способен ленточный шлифовальный станок. Промышленные агрегаты стоят слишком дорого, поэтому многие мастера делают шлифовальные станки своими руками.

Конструкция ленточного шлифовального станка

Дерево широко используется для изготовления всевозможных изделий и деталей. Для того чтобы обработать деревянную заготовку должным образом, используется различное оборудование. Тщательную высокоточную обработку дерева производят на ленточных шлифовальных станках, которые в качестве рабочего органа имеют абразивную ленту.

В конструкции шлифовального агрегата предусмотрены:

  1. Абразивная лента, которая может располагаться горизонтально или вертикально. Она устанавливается на станине и размещается между вращающимися барабанами.
  2. Ведущий и ведомый барабаны. Вращение ведущего барабана происходит за счет электрического двигателя, который передает вращательный момент через ременную передачу. Скорость вращения ведущего элемента, а значит и скорость движения ленты можно регулировать специально установленными режимами обработки поверхностей.
  3. Стол оборудования может быть деревянным или металлическим. На выполненном из металла основании можно затачивать более сложные заготовки.
  4. Электрический двигатель должен иметь мощность около 2,8 кВт и быть способен обеспечить ленте нормальную скорость в 20 метров в секунду.
  5. Специальная монтажная вытяжка должна быть установлена для того, чтобы во время технологического процесса можно было удалять образующуюся во время работы пыль.

Длина станка и его рабочего инструмента зависит от длины изделий, которые будут на нем обрабатываться. Намного удобней работать с заготовками, которые имеют меньшую длину, чем рабочая поверхность.

Для чего нужны шлифовальные станки?

Как правило, оборудование применяется для чистовой механической обработки изделий на заключительных этапах производства. Работать ленточные шлифовальные станки могут как с деревом, так и с металлом.

Оборудование по дереву способно окончательно выравнивать поверхности, удалять шероховатости и неровности в виде возвышений или углублений, обдирать заусенцы, шлифовать закругления, делать внутреннюю шлифовку, добиваться ровных и гладких поверхностей изделия.

Станки по металлу работают с цветными металлами в виде плоских, круглых и четырехугольных заготовок и с простой и легированной сталью. Они способны рационально и за короткое время отшлифовать большого диаметра трубы и кругляки.

Кроме этого, ленточные шлифовальные станки предназначаются:

  • для шлифования изделий перед процедурой лакокрасочного покрытия;
  • для обработки брусковых и щитовых заготовок, их боковых кромок и торцов;
  • для обработки плоских поверхностей;
  • для шлифования криволинейных поверхностей.

Инструкция по изготовлению

Изучив конструкцию оборудования, следует определиться, из чего будут выполнены его основные элементы.

Из чего сделать станину?

Лучше всего рабочий стол выполнить из толстого железа. Идеальные габариты полотна – 500х180х20 мм. Однако чем больше габариты станины, тем больше вариантов различных деталей на ней можно будет обработать.

Большая рабочая поверхность будет намного удобней и функциональней маленькой станины. Для ее изготовления понадобится:

  1. Одну из сторон подготовленного для стола полотна обрезать с помощью фрезерного станка по металлу.
  2. Сделать разметку.
  3. В торце обрезанной заготовки просверлить три отверстия.
  4. С помощью трех болтов закрепить рабочую площадку на станине.

Выбор и установка двигателя для станка

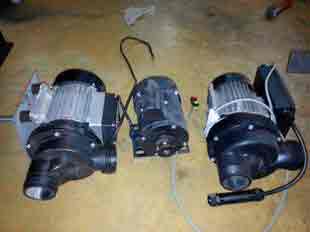

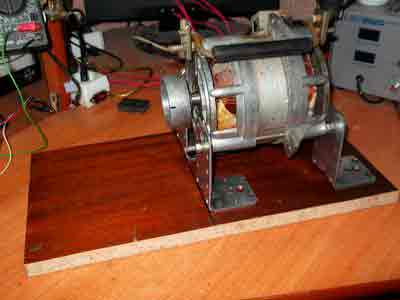

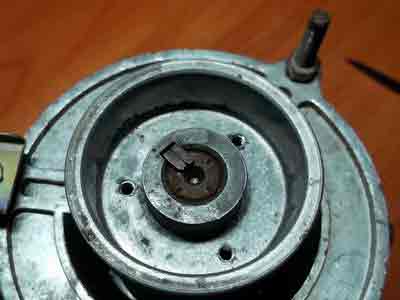

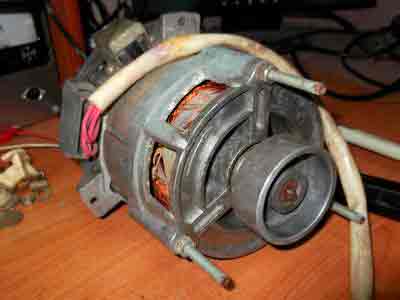

Двигателем для агрегата может служить мотор от стиральной машинки. Если такого в наличии нет, то можно подобрать мотор, номинальная мощность которого будет составлять до 3 кВт, а интенсивность работы – около 1500 об/мин. Силовой агрегат для шлифовального станка следует плотно и надежно зафиксировать на станине.

Ведущий и ведомый барабаны

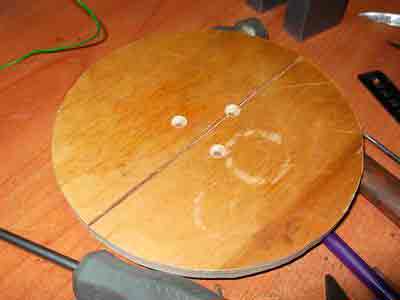

Такие элементы для шлифовального станка изготовить своими руками можно из такого материала, как ДСП. Для этого необходимо:

  1. Выпилить из листа ДСП заготовки размерами 200х200 мм.
  2. Собрать из полученных заготовок пакет толщиной в 240 мм.
  3. Все сложить и проточить до оптимального диаметра в 200 мм.
  4. Закрепить ведущий барабан на валу двигателя. Он будет приводить в движение ленту.
  5. Ведомый барабан закрепить вокруг станичной оси на подшипниках. При этом со стороны барабана должен быть специальный скос. Это поможет обеспечить ленте мягкое касание к рабочей поверхности.

Изготавливая барабаны, стоит учесть, что диаметр их центральной части должен быть на пару миллиметров больше наружного диаметра. Необходимо это для обеспечения стабильной работы техники, так как гибкая лента будет находиться в середине барабана.

Шлифовальная лента своими руками

В качестве шлифовальной ленты можно взять несколько наждачных полос. Их нужно будет разрезать на кусочки длиной в 200 мм и склеить. Идеальным вариантом основы для полотна будет брезент.

Проклеивать изделие своими руками рекомендуется качественным продуктом, который будет способен сохранить целостность элемента длительное время.

Некоторые мастера рекомендуют обтягивать катки резиной. Для этого можно использовать камеры от мопедов или велосипедов. Толщина резинового слоя должна быть около 30 мм.

Собрав из всех подобранных элементов конструкцию, можно смело приступать к обработке древесины.

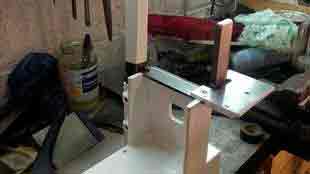

Шлифовальный станок из ручной шлифовальной машинки

Взяв за основу ручную шлифовальную машинку, остальные детали оборудования можно своими руками выполнить из ДСП, сосновых и березовых брусков. П-образный упор склеивается клеем ПВА, остальные элементы агрегата соединяются шурупами.

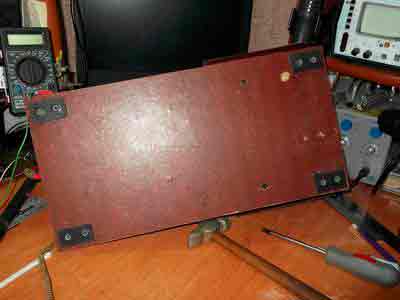

Основанием станка могут послужить соединенные петлями два куска ДСП. Для большей прочности петли крепятся болтами М6.

Шлифовальная машинка к основанию устанавливается с помощью брусков, которые заранее подгоняются по форме корпуса и сверху проклеиваются кусочками резины.

Спереди шлифмашинка крепится подходящего размера мебельными конфирмантами. С их помощью шлифовальную плоскость можно будет выставить в нужном положении.

Сзади к основанию машинка крепится бруском и двумя шурупами. Чтобы упорная площадка со шлифовальной плоскостью находилась на одной линии, под корпус можно приклеить кусочки мягкой резины.

В горизонтальной части П-образного упора можно сделать паз для перемещения маленькой каретки, которая может пригодиться для заточки ножей электрорубанка.

После закрепления и регулировки шлифмашинки станок можно начинать эксплуатировать.

Изучив варианты изготовления ленточного шлифовального станка своими руками, и четко следуя инструкции, можно обзавестись многофункциональной техникой. Такое оборудование способно будет не только шлифовать изделия из дерева, но и затачивать любые режущие инструменты.

Источник: http://stanok.guru/stanki/kak-sdelat-lentochnyy-shlifovalnyy-stanok-svoimi-rukami.html

Инструменты

Шлифовальное оборудование используется для чистовой обработки деталей. Станок выполняет финишные технологические операции при изготовлении деревянных и металлических изделий. Существенный плюс такого приспособления – возможность его самостоятельной сборки. Самодельный агрегат несколько уступает по производительности заводским моделям, но обойдется гораздо дешевле.

Принцип работы и характеристики шлифовального станка

Шлиф-машины отличаются друг от друга конструктивным исполнением и сферой применения. Общая характеристика инструмента – похожий принцип работы. Рабочий механизм вращается, и абразивный материал шлифует поверхность детали.

При выборе готового оборудования или изготовления станка своими руками необходимо учитывать основные характеристики такого оборудования:

  1. Мощность. При использовании станка в домашних условиях достаточно мощности в 400 Вт. Для выполнения производственных задач потребуется высокая работоспособность и производительность агрегата – не менее 1 кВт.
  2. Скорость вращения рабочего механизма. Шлифовальный абразивный элемент за минуту выполняет до 3000 оборотов за минуту. Чем выше скорость вращения, тем лучше качество обработки. Специалисты рекомендую применять агрегаты с показателем не менее 500.
  3. Площадь обработки. Этот параметр определяется исходя из сферы применения. Чем больше ширина барабанов или шлифленты, тем более крупные изделия получится отшлифовывать.
  4. Размеры устройства. Габариты – немаловажный параметр, который во многом зависит от площади мастерской или цеха. При самостоятельном изготовлении станок проектируется так, чтоб после его установки оставалось достаточно места для размещения инструментов, заготовок, расходников и прочего инвентаря.

Особенности разных шлифовальных станков

Зависимо от конфигурации абразивного узла различают следующие типы станков.

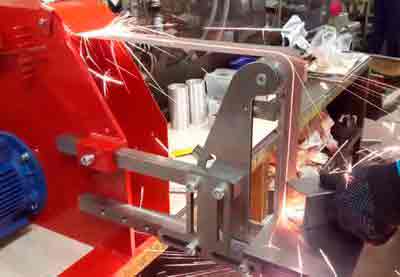

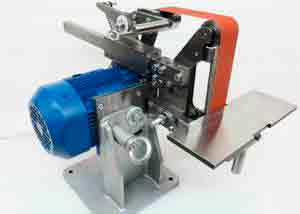

Ленточное устройство – гриндер. Станок обустроен абразивной лентой, которая со временем истирается и требует периодической замены. С помощью агрегата можно снять слой ржавчины с металла, подкорректировать габариты изделия в некоторых плоскостях, зачистить и придать форму деревянным деталям.

Положительные стороны ленточных станков:

  • универсальность;
  • малые габариты и небольшой вес;
  • возможность самостоятельного изготовления;
  • предусмотрена регулировка длины ленты, позволяющая выполнять шлифовку и полировку изделий разного размера.

Совет. При оснащении ленточного шлифовального оборудования лучше выбирать графитовые абразивы – они наиболее износоустойчивы.

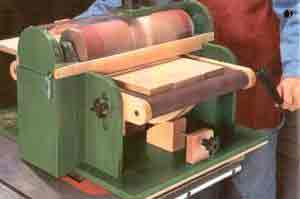

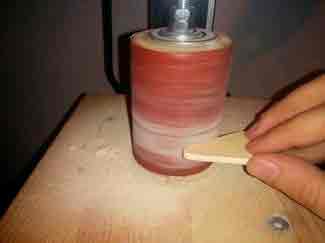

Барабанный станок работает по принципу дрели. Шлифовочная часть устройства вращается от двигателя со скоростью около 2000 оборотов в минуту. Основное предназначение – калибровка плоских длинных заготовок. Агрегат барабанного типа сложнее в изготовлении, но такой самодельный шлифовальный станок по дереву позволит обрабатывать рейки, щитовые поверхности из МДФ, ДСП, шпонированного материала и дерева.

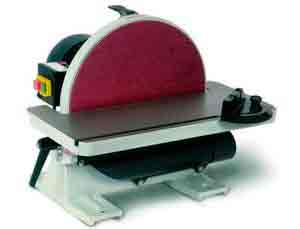

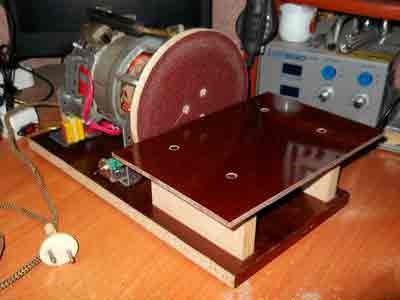

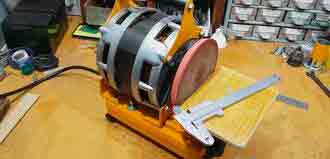

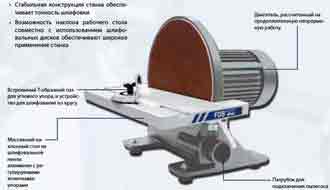

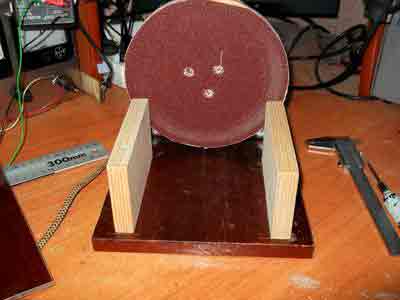

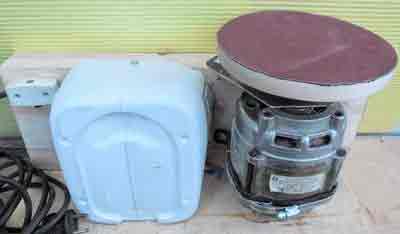

Дисковое устройство (тарельчатый станок). Агрегат вполне возможно собрать самостоятельно, так как он имеет простое устройство. Дисковые станки характеризуются такими особенностями:

  • компактные габариты и удобство использования в бытовых целях;
  • хорошая производительность при мощном электродвижке;
  • возможность полировки заготовок конусообразной, шаровой и цилиндрической формы.

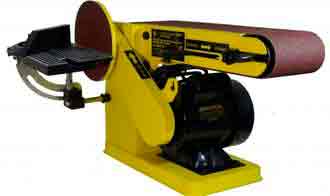

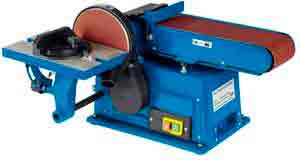

Комбинированный шлифовальный станок – сочетание функций плоско- и круглошлифовального оборудования. Одно устройство оснащается шлифовальным кругом и абразивной лентой. Такой вариант оптимально подойдет для маленьких мастерских и обустройства гаражей, где установка сразу двух агрегатов проблематична.

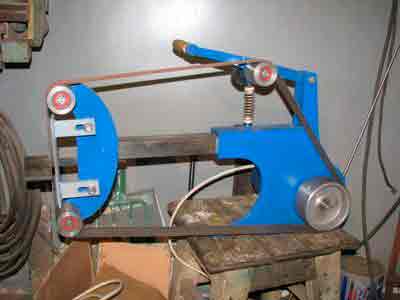

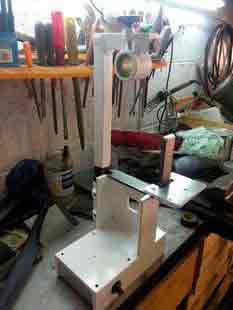

Самодельный ленточный шлифовальный станок

Комплектующие устройства ленточного типа

Самодельный шлифовальный станок по металлу или дереву имеет следующую конструкцию:

  1. Станина – основание станка. Рабочее основание конструкции обычно делается статичным – прикручивается к полу. Иногда оборудование дополнительно оснащается колесиками для удобства перемещения.
  2. Рабочая площадка для последующего размещения электродвигателя.
  3. Электрический двигатель. Как правило, привод устанавливается около ведущего ролика большего диаметра.
  4. Ведущий и ведомый натяжной каток. При самостоятельном изготовлении можно использовать подручные материалы из металла или древесины высокой плотности. Чтобы лента не скатывалась с вала диаметр центральной части катка надо делать на 2 мм меньше, чем с краю. Для предупреждения проскальзывания ленты на барабаны желательно намотать тонкий слой резины.
  5. Механизм натяжки ленты состоит из рычага и прижимной пружины. Рычаг фиксируется к станине и ведомому натяжному катку.

Важно! Для обработки стали или древесины используются ленты на основе бумаги ли ткани. Ширина ленты – 5-31 см, длина – от 11 см, зернистость от Р-80.

Технология изготовления ленточного агрегата

Самодельные ленточные шлифовальные станки по дереву или металлу получится изготовить из следующих материалов:

  • электродвигатель с частотою вращения вала около 1300-1600 об/мин;
  • стальные трубы не менее 2-х мм в толщину;

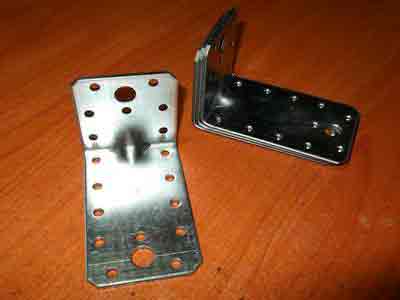

  • уголки сечением 50*50*5, 25*20*1,5 – количество определяется габаритами оборудования;
  • магнитная подставка для фиксации металлических заготовок;
  • подшипниковые опоры, шарико-винтовые передачи;
  • валы для крепления ленты;
  • рельсовые направляющие.

Последовательность выполнения работ:

  1. Изготовление каркасы станины:
    • уголки нарезать согласно размерам будущего основания;
    • соединить элементы сваркой;
    • снизу рамы установить ДСП – эта мера снизит вибрацию при работе станка.
  2. Создание рабочего стола:
    • «раскроить» стальной лист и приварить полотно сверху станины;
    • готовые направляющие приварить к верху каркаса;
    • из уголков изготовить каретку – эта деталь будет крепиться и перемещаться по направляющим;
    • на каретке закрепить колесики и детали шариковой передачи;
    • подшипниковые опоры установить с двух сторон рабочего стола;
    • монтировать винт с рукояткой для передвижения каретки;
    • зафиксировать на каретке зажимный механизм/магнитную подставку.
  3. Установка двигателя и обустройство подъема рабочей зоны.

Описанный тип станка больше подходит для шлифовки плоских металлических заготовок.

Самодельный барабанный шлифовальный станок

Устройство оборудования барабанного типа

Барабанная шлиф-машинка относится к классу калибровочных моделей. Главный элемент устройства – шлифовальный барабан, придающий гладкость деревянным поверхностям.

Элементы базовой комплектации:

  • станина;
  • двигатель;
  • строгальный барабан с наждачной лентой;
  • подающий барабан с лентой транспортером;
  • механизм регулировки скорости оборотов барабана;
  • стойки для фиксации положения шлифовального барабана;
  • защитный кожух;
  • пылеудалитель.

Самодельный шлифовальный станок по дереву: чертеж

Пошаговая инструкция по созданию станка

Этап 1. Выбор электродвигателя. Подойдет старый движок от стиральной машинки. Из оборудования изъять шкивы, ремень и электрочасть. Предпочтение желательно отдать асинхронному однофазному электродвигателю на 200-300 Вт, 1500-2000 об/мин.

Этап 2. Изготовление барабана. Для его создания подойдет труба ПВХ, деревянные кольца и другие подручные предметы. Барабанная установка из ПВХ делается следующим образом:

  1. От пластиковой трубы диаметром 10 см отрезать кусок нужной длины.
  2. Подготовить из дерева торцевые заглушки с отверстиями по центру в 2 см.
  3. Закрепить торцевые элементы на трубе с помощью шурупов.
  4. Пропустить через отверстие стальной прут толщиною 15-20 мм.
  5. Сверху трубы наклеить резиновое полотно.
  6. С помощью степлера зафиксировать наждачную бумагу на барабане.

Этап 3. Подготовка рабочего стола и станины. Корпус изготовить из дерева:

  1. Деревянное полотно «раскроить» на боковые панели (2 шт.), распорку, детали рабочей столешницы (основания и подвижной составляющей).
  2. Собрать и укрепить конструкцию поперечиной. Внутренняя распорка будет дополнительно выполнять роль опоры для винта регулировки.
  3. Для возможности контроля хода рабочей поверхности ее подвижный элемент фиксируется рояльной петлей к основанию. Со стороны подачи заготовки устанавливается регулировочный винт.

Этап 4. Сборка выполняется в такой последовательности:

  1. С нижней стороны корпуса установить движок, выводя его ось сквозь подготовленное отверстие.
  2. Вверху корпуса разместить барабан, опирая ось цилиндра на подшипники в обоймах. Места под обоймы немного увеличить в размерах, чтоб была возможность выравнивания барабана.
  3. На осях барабана и двигателя закрепить шкивы, натянуть ремень привода.
  4. Подвести кабель, монтировать выключатель.
  5. Вкрутить прижимные болты снизу конструкции, а регулировочный – сверху. Фиксаторы буду удерживать рабочую поверхность на нужной высоте.

Этап 5. Крепление защитного кожуха и ввод в эксплуатацию.

Шлифовальные приспособления своими руками

Кроме габаритных станков в быту могут пригодиться и мелкие практичные приспособления для полировки металлических изделий или шлифовки некоторых деталей. Многие из них вполне возможно сделать своими руками.

Мини-шлифмашинка и «полировалка» по металлу

Домашним мастерам и любителям переделок пригодится мини-шлифмашинка – устройство используется для качественной зачистки поверхностей перед спаиванием. Необходимые детали можно взять из старого советского магнитофона.

На деревянную круглую пластинку приклеить мелкозернистую наждачную бумагу. Это и будет рабочая часть шлифмашинки. Для запуска машинки понадобится небольшой двигатель с диаметром вала в 1,5 мм и кнопка. К электродвигателю припаять кнопку запуска.

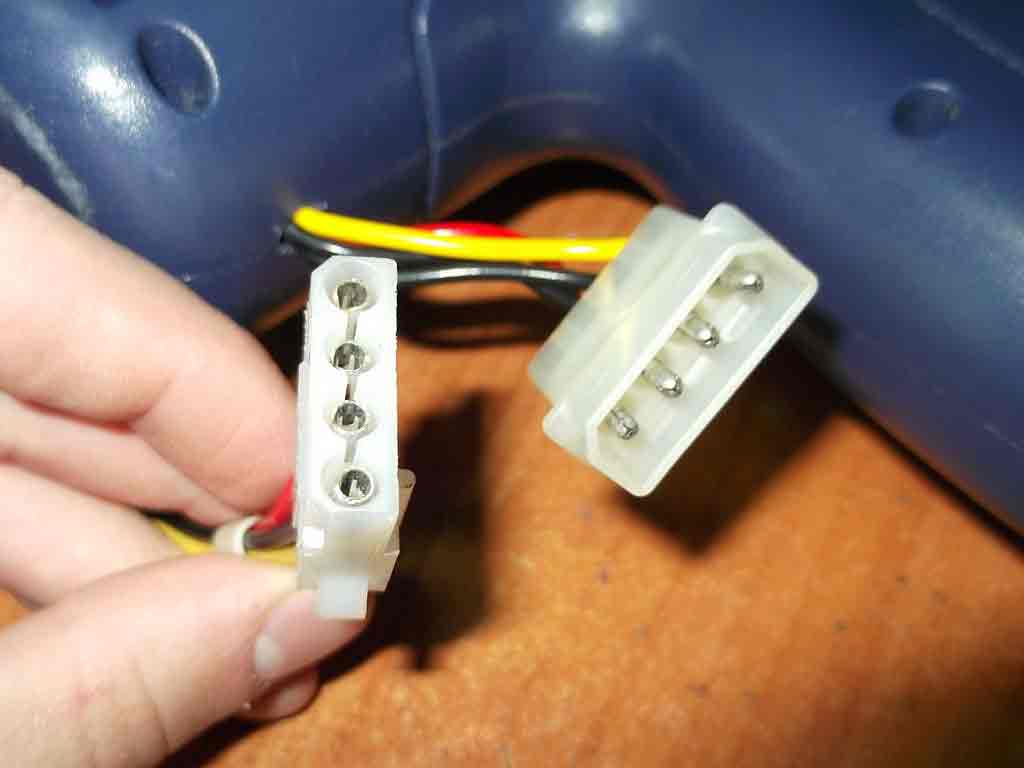

Для электропитания подойдет сетевой адаптер на 7 В. Один контакт адаптера припаивается к ножке выключателя, а второй – к электродвигателю. Места спайки залить термоклеем. После его высыхания корпус обмотать термоусадкой или изолентой. Финишный этап – фиксация рабочего шлифовального элемента.

Самодельный дисковый шлифовальный станок

Дисковая шлифмашинка небольшой мощности пригодится для обтачки деревянных мелкогабаритных изделий. Для станка, представленного на фото, использовался трехфазник на 90 Вт, запускаемый через конденсатор. Двигатель с оборотами 2750 в минуту соединен треугольником с пусковым конденсатором и реверсом. Соединения спаяны и спрятаны в термоусадку.

Основание фиксируется на четырех стальных стержнях – при необходимости быстро устанавливается и снимается. На валу прикреплена оправка на М14, есть возможность устанавливать разные насадки от болгарки.

Техника безопасности при работе на самодельном шлифовальном оборудовании

Выполняя работы на станке, стоит придерживаться ряда правил, которые помогут обезопасить себя и окружающих от возможных травм:

  1. Нельзя касаться рабочих поверхностей и подвижных составляющих руками.
  2. Во время работы надо надевать защитные очки, чтоб частички раскаленной окалины и абразива не попали в глаза.
  3. Перед началом работы надо проверить надежность крепления валов, ленты и диска.
  4. Важно контролировать и проверять целостность оплетки проводов. При обнаружении малейших неисправностей работы надо приостановить.
  5. Необходимо использовать защитный кожух. Элемент несколько сужает обзор, но многократно увеличивает уровень безопасности.

Самодельный вертикально шлифовальный станок: видео

Источник: http://strport.ru/instrumenty/samodelnyi-shlifovalnyi-stanok

Самостоятельное изготовление шлифовального станка по дереву

Рабочая поверхность древесины после распила нуждается в специальной обработке. Устранить шероховатость и другие изъяны для дальнейшего нанесения лакокрасочного покрытия поможет шлифование.

Шлифовальный станок по дереву своими руками способен выполнять заключительные технологические операции, связанные с калибровкой и выравниванием поверхностей. При этом затраты на приобретение такого оборудования будут сведены к минимуму. В отличие от заводских моделей, самодельные устройства имеют малогабаритные размеры, поэтому их легко устанавливать в мастерской, в гараже или в сарае. Для работы с ними не нужна специальная квалификация. Достаточно знать функциональные особенности устройства и соблюдать технику безопасности. Шлифовальные станки используются в быту, в строительстве и в мебельном производстве.

Проектирование – начальный этап

Разные модели шлифовальных устройств позволяют обрабатывать всевозможные деревянные материалы.

Перед тем как начать изготавливать самодельный шлифовальный станок по дереву, важно определиться, для каких целей он понадобится.

От этого будут зависеть технические параметры инструмента:

  • На производительность прибора влияет его мощность. Для домашнего использования достаточно будет 400 Вт. Высокую работоспособность обеспечивают машины мощностью до 1 кВт.
  • На качество шлифовки влияет скорость вращения рабочего инструмента. Максимальный показатель – 3 тыс. оборотов в минуту.
  • В зависимости от типа обрабатываемой поверхности рассчитывается рабочая площадь. От нее зависит ширина барабанов станка.
  • Размеры станка – важный показатель того, где оборудование будет использоваться: в цехах или в небольшой домашней мастерской.

Простой самодельный шлифовальный станок

Разновидности оборудования

Станки по дереву имеют одинаковый принцип работы – поверхность шлифуется при помощи абразивного материала, например, ленты из наждачной бумаги или кругов с шероховатой поверхностью.

Шлифовальные машины отличаются друг от друга строением и сферой использования. От предназначения устройства зависит, какие чертежи нужно использовать в работе.

Ленточный станок

Простейший из всех моделей для бытового применения. Он позволяет осуществлять корректировку в разных плоскостях, зачищать и придавать нужную форму изделиям.

Основу его механизма составляет натянутая между валами абразивная лента, которая располагается в горизонтальном и в вертикальном положении или под определенным углом. Под ней находится рабочая поверхность с низким коэффициентом трения, в которую упирается инструмент.

Во время эксплуатации прибора скорость механизма можно регулировать. Есть несколько моделей ленточных шлифовальных станков. Они могут быть с устойчивым и подвижным рабочим столом, и со свободной лентой.

Обязательным элементом их конструкции является вытяжное устройство для удаления пыли. Для изготовления самоделки понадобятся электродвигатель, который можно снять со старой стиральной машины, катки и крепкая станина из металлического листа.

Рабочие элементы делаются из ДСП. Ведущий вал напрямую соединяется электродвигателем, а другой свободно вращается на оси, для монтажа которой используются подшипники.

Абразивная лента из наждачного полотна находится строго посередине вала. Она должна плавно касаться поверхности и не соскальзывать.

Для сборки конструкции могут понадобиться такие расходные материалы:

  • доски и брусья из дерева;
  • металлические трубы;
  • подшипники;
  • электромотор;
  • шкив;
  • резиновый ремень;
  • крепежные элементы;
  • абразивный материал;
  • рабочий инструмент для монтажа;
  • сварочный аппарат, если корпус станины делается из металла.

Барабанное устройство

Необходимо для горизонтального выравнивания и калибровки поверхностей. С его помощью можно обрабатывать рейки и материалы МДФ и ДСП. Конструкция прибора состоит из двух валиков с натянутой по спирали абразивной лентой.

Под ними находится гладкая столешница, на которой располагается заготовка. Расстояние между валами и рабочей поверхностью регулируется.

Работа по изготовлению барабанного станка выполняется поэтапно. Сначала из листовой стали или оргстекла делается корпус, затем монтируется двигатель. На барабан крепится абразивная лента или конус с режущими краями.

В верхней части схемы устанавливается рабочий стол. Он должен регулироваться по отношению к вертикальному цилиндру. В качестве управления используются кнопки включения и выключения.

Дисковое устройство

Еще один простой самодельный шлифовальный станок – дисковый. Он необходим для обтачивания больших деревянных изделий. В качестве рабочего инструмента используется абразивный круг, который крепится на ось электродвигателя.

По центру диска на шарнирное крепление устанавливается специальная подставка, фиксирующая деталь под определенным углом. Для усовершенствования оборудования специалисты советуют использовать деревянные диски с разными видами наждачной бумаги.

Комбинированный вариант

Сочетает в себе круглошлифовальное и плоскошлифовальное оборудование.

Изготовить прибор можно таким образом. На увеличенную станину ленточно-шлифовального станка крепится вал с диском диаметром до 230 мм.

При этом используется ременная передача. Конструкция дополняется опорным столиком. Совмещенная технология позволит сэкономить место и обеспечит удобство в работе.

Правильная эксплуатация оборудования – залог успешной работы

Процесс монтажа шлифовального станка по дереву своими руками обязан отвечать всем требованиям правил техники безопасности. Об этом должен помнить каждый мастер, чтобы не допустить случаев травматизма на рабочем месте:

  • Изготовленный станок делается из качественных материалов и имеет надежную конструкцию. Во время обработки поверхности нельзя касаться руками рабочего инструмента и подвижных частей механизма.
  • Трудиться на самодельном шлифовальном оборудовании нужно в защитных очках.
  • Для работ по дереву нельзя применять диски, предназначенные для обработки металла, так как у них другая структура поверхности.
  • Перед началом работы важно проверить исправность деталей конструкции.
  • Использование защитного кожуха для шлифовальных кругов повышает безопасность работы.

Видео по теме: Шлифовальный станок своими руками

Источник: http://promzn.ru/stanki-i-oborudovanie/shlifovalnyj-stanok-po-derevu.html

Самодельный шлифовальный станок

Для шлифовки заготовок использую виброшлифовальную машину. Но у неё есть несколько минусов — ну очень сложно обработать торец детали, а ещё сложнее отшлифовать маленькую деталь. Для этих целей собрал шлифовальный станок из двигателя от стиральной машины.

Начать изготовление станка следует с поиска электродвигателя. Я нашел двигатель от центрифуги.

Далее следует проверить его на дефекты, а после этого запустить, окончательно убедившись в работоспособности. Для запуска необходимо по маркировке определить тип двигателя и нагуглить схему подключения.

Вот типовая схема подключения однофазного электродвигателя:

Конденсатор подключен к пусковой обмотке, которая имеет большее сопротивление. У рабочей соответственно меньшее. В стиральной машине двигатель запускается под нагрузкой, в станке будет в холостую, по этому конденсатор большой ёмкости не нужен. У меня хватило 0,5 мкф.

Для удобства дальнейших манипуляций с двигателем приделал к нему складную ручку. Она так же будет служить для удобства переноски готового станка:

Для крепежа шлифкруга в фланце двигателя просверлил 3 отверстия и нарезал резьбу М4:

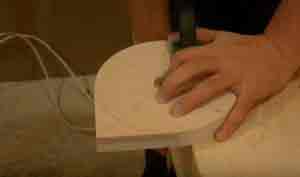

Шлифкруг вырезал из фанеры. На него будет наклеиваться наждак.

Для крепления двигателя к станине использовал стальные уголки и саморезы:

Шлифкруг поставил на место.

Монтаж электрической части:

Стойки столика, насквозь прикручены к станине :

Не забываем про ножки:

Атрибут не обязательный, но желательный.

Теперь станок имеет законченный вид и готов к работе:

> Купить в подарок или заказать уникальную вещь ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!

About SterAK

  • Самодельный сверлильный станок для печатных плат — 29.10.2017
  • Модернизация и расширение функционала магнитолы — 24.05.2016
  • Электродуговой проигрыватель — 05.03.2016
  • Самодельная светодиодная лампа — 13.02.2016
  • Подсветка рабочей зоны точильно — шлифовального станка — 07.02.2016
  • Светодиодная подсветка рабочей зоны сверлильного станка — 07.01.2016
  • Настольная стационарная лампа своими руками — 20.12.2015
  • Простейший регулируемый эквивалент нагрузки — 29.11.2015
  • Самодельный шлифовальный станок — 27.11.2015
  • Самодельный блок питания для аккумуляторного шуруповёрта — 22.11.2015
  • Самодельный детектор электромагнитных волн — 07.07.2015
  • Самодельный высоковольтный блок питания — 02.07.2015
  • drawdio, или интересный генератор тона — 15.06.2014
  • Самодельная макетная плата — 03.06.2014
  • Самодельный оконный вентилятор из подручных средств — 25.05.2014

Навигация по записям

6 Replies to “Самодельный шлифовальный станок”

Идея цикава, надо будет такое и себе собрать, особенно удобно торцевать деревяки наверно.

Имхо, есть недостатки.
1. На двигатель я бы надел что-то типа кожуха, т.к. при шлифовки будет много опилок мусора и прочего, будет засоряться.
2. Между двигателем (уголками) и доской (основанием) я бы вставил прокладки из резины, или чего помягче, уменьшит вибрацию.
3. Не совсем понятно как будет происходить замена наждачки после её износа… Разбирать столик? Можно например наклеить на диск липучку, продаются готовые круги с ответной липучкой. Ну и если понадобится другая зернистость? (себе делал круги из двп и разным наждаком с двух сторон)
4. Лень уже разбираться что там за тип двигателя, но если подходящий то можно добавить простейший диммер для регулировки оборотов, тоже полезная штука.
У меня все. )

Недостатки есть в любой конструкции, даже в совершенной на первый взгляд.

1) Согласен, двигатель засоряется. Периодически чищу пылесосом.
2) Хотел сначала подложить под уголки резину, но посчитал что достаточно будет обойтись одними резиновыми ножками. Эксплуатация показала, что достаточно.
3) Откручиваются крепёжные винты диска, и он достаётся вверх без разбора столика. Если нужна различная зернистость, необходимо заготовить несколько дисков с разным наждаком.
4) Думал сделать регулировку оборотов, но посчитал это лишним (пока во всяком случае). Диммер снизит не только обороты, но и мощность двигателя.

В станке сделал только основные узлы, как будут идеи/время/желание модернизирую его.

Там же асинхронник, а не коллекторный. Под асинхронник только частотник.

Хорошая поделка. Радует такая четкость исполнения, пусть даже «по быстрому» и из хлама.

Не плохой вариант на быструю руку.

Добавить комментарий Отменить ответ

Похожие мозгоподелки:

Свежие комментарии

  • sTs к записи Мастер-класс: как сделать сложную шестерню
  • sTs к записи Как сделать шестерню своими руками
  • sTs к записи Обновление сайта, снова открыта регистрация
  • sTs к записи Обновление сайта, снова открыта регистрация
  • Виктор к записи Обновление сайта, снова открыта регистрация

Your browser doesn’t support canvas.

Горячий ТОП за месяц

МозгоЧины — сообщество для энтузиастов технического творчества © 2010 – 2018

Источник: http://mozgochiny.ru/instrumentyi-diy/samodelnyiy-shlifovalnyiy-stanok/

Как сделать ленточный шлифовальный станок по дереву своими руками

В процессе шлифования поверхность дерева или металла доводится до нужной степени гладкости. Использование специальных механизмов позволяет выполнить работу быстрее и качественнее. А сделав шлифовальный станок своими руками, можно сэкономить значительные средства.

Виды шлифовальных станков

Шлифовка является финальной стадией обработки заготовки перед нанесением защитного покрытия. Процесс осуществляется с помощью шлифовальных инструментов и наждачных материалов. Все станки по виду обрабатываемой поверхности, форме деталей и конструкции делятся на:

  • плоскошлифовальные;
  • круглошлифовальные;
  • внутришлифовальные;
  • специализированные.

Оборудование рассчитано на выполнение:

  • обдирки и отрезки болванок;
  • доводки до окончательного размера зубчаток, плоскостей, поверхностей кручения;
  • заточки ножей, сверл, резаков.

Наиболее часто умельцы пытаются сделать самостоятельно станки барабанного и ленточного типа по дереву.

Особенности барабанного шлифовального станка

Рабочий орган барабанного станка — это шлифовальный диск в форме барабана. Как правило, на нем обрабатывают детали из дерева длинные и плоские, в том числе щиты, рейки, доски.

  • основание;
  • двигатель;
  • шлифовальный цилиндр;
  • устройство для изменения скорости движения подающего цилиндра;
  • рабочая поверхность;
  • подающий цилиндр;
  • защитный короб;
  • пылеотсос;
  • устройство для регулировки высоты рабочего органа.

Устройство станка не сложно, поэтому его можно сделать самому в домашней мастерской.

Подбор деталей

Электромотор можно взять от поломанной стиральной машинки, от нее подойдут также ремень, шкивы и электрические элементы. Оптимальная мощность электромотора 250 — 300 Вт на 1,5 — 3 тыс. оборотов, однофазный (чтобы легче подсоединять) и асинхронный, он более производительный.

Барабан делается из брусков в форме цилиндра, колец из дерева, картонной трубы или отрезка пластиковой канализационной трубы. Последний вариант самый простой, поэтому о нем подробнее. Барабан надевается на ось из металлического стержня длиной до 20 см.

  1. Отрезаем от водопроводной ПВХ-трубы отрезок, равный будущей длине барабана, он должен быть чуть короче оси-стержня.
  2. Из доски или фанеры выпиливаем пару концевых заглушек, равных сечению трубы, по центрам делаем отверстия для оси.
  3. Заглушки закрепляем шурупами в торцах трубы (головки утапливаем).
  4. Устанавливаем ось-стержень, фиксируем клеем.
  5. На поверхность трубы наклеиваем листовую резину, которая улучшит прилегание заготовки. Абразивный материал можно крепить к барабану степлером, по спирали.

Корпус самодельного станка делается из толстой фанеры или доски дерева. Из фанеры можно сделать и рабочую поверхность. Корпус состоит из пары боковых стоек, поперечины и основания, придающего жесткость. Рабочая поверхность должна быть достаточно прочной, чтобы не прогибаться во время шлифовки. Подвижная часть стола с задней стороны крепится на петли, с передней — регулировочным винтом. В зависимости от шага резьбы винта можно будет регулировать толщину шлифовки.

На корпус снизу навешиваем электромотор. Заранее в корпусе предусматривается отверстие для оси. Барабан устанавливается в верхнюю часть станины. Ось размещается с обоих концов на подшипники в обоймах, зафиксированных при помощи шурупов к боковым опорам.

Устанавливаем шкивы на оси и протягиваем ременную передачу. Оборудуем электропроводку, выключатель. Размещаем регулировочные винты: один снизу и пару по бокам.

Чертежи и модели самодельных станков

Делаем ленточный шлифовальный станок своими руками

Устройство ленточного станка таково: на столешнице в различных положениях устанавливается рабочий столик. Стол передвигается за счет роликов по направляющим цилиндрической формы, закрепленных на суппорты. На шкивы, находящиеся выше стола, надевают шлифовальную ленту, которая натягивается винтами. Деталь прижимают с помощью утюжка к абразиву, который перемещается в поперечном направлении. Движение ленты обеспечивается электродвигателем посредством ременной передачи.

Сделать такое устройство можно самому. Главные элементы станка: двигатель, основание и катки. Электромотор опять подойдет от стиральной машинки (мощность до 300 Вт, 1,5 тыс. оборотов в минуту). Основание выпиливают из металла и сваривают, оно должно быть достаточно крепким, не шататься. Размеры рабочей столешницы примерно 16 х 18 см. В торце одной из сторон высверливаются 3 отверстия для крепления площадки с электродвигателями с помощью болтов.

Желательно делать рабочую площадь максимальной, это увеличит возможности использования станка. Удобнее шлифовать детали, когда длина стола больше или равна длине заготовки.

При скорости перемещения абразивной ленты около 20 м\сек поперечник цилиндров должен быть около 20 см. При правильном расчете можно обойтись без редуктора.

Ведущий цилиндр жестко фиксируется на шкив двигателя, второй — натяжной. Он беспрепятственно вращается на подшипниках на фиксированной оси. Со стороны подвижного цилиндра рабочая поверхность должна быть немного скошена, чтобы добиться мягкого касания абразивной поверхности. Это очень важно для работы с проклеенными соединениями.

Цилиндры можно сделать из ДСП. Выпиливаются квадратные плитки 24 х 24 см из которых на оси собирается пакет и обтачивается до поперечника 20 см. При вытачивании барабана важно учесть: посередине его диаметр должен быть больше чем у краев на 2,5 — 3 мм.

Такая форма позволяет расположить абразивную ленту прямо посередине. Удобнее всего использовать ленту шириной 20 см. Кроме шлифовки деталей из дерева на таком станке можно затачивать любые резаки, а также обрабатывать криволинейные детали.

Видеоролик демонстрирует как сделать шлифовальный станок своими руками:

Источник: http://stanokgid.ru/universalnyj/lentochnyi-shlifovalnyi-stanok-svoimi-rukami.html

Шлифовальный станок – все его разновидности

Шлифовальный станок представляет собой агрегат для обработки абразивными приспособлениями различных изделий из металла, камня, дерева.

1 Общая информация о шлифовальном станочном оборудовании

Шлифовальные агрегаты разных типов дают возможность осуществлять высокопроизводительные процедуры обработки поверхности деталей. На них допускается:

  • выполнять заточку разнообразного инструмента;
  • шлифовать наружные и внутренние части изделий различного назначения и формы;
  • производить обдирку, шлифование и отрезку металлических отливок, сложных специальных профилей;
  • обрабатывать резьбу и зубья зубчатых конструкций;
  • изготавливать шпоночные и спиральные канавки на прутках из высоколегированных сталей.

Современный шлифовальный станок нередко является незаменимым устройством, необходимым для изготовления труднообрабатываемых хрупких изделий из керамических и магнитных материалов, применяемым в вычислительной и электронной технике. Важным достоинством описываемых агрегатов считается то, что они способны применять технологии обдирочного и скоростного шлифования, которые делают процесс обработки металла в разы более эффективным и производительным.

Подобные возможности позволяют снимать с заготовки большой объем металла за малое время. Доказано, что черновая обработка металлических изделий фрезерованием или точением не обеспечивает того результата удаления стружки, который гарантирует обдирочная обработка на шлифовальном агрегате.

Кинематика любого станка для шлифования одинакова – процесс производится за счет перемещения либо вращения обрабатываемой заготовки и вращения рабочего инструмента (круга). При этом движение детали осуществляется по дуговой или прямолинейной траектории по отношению к торцу либо периферии шлифовального круга. В целом шлифовальный станок имеет следующие кинематические цепи:

  • передвижение (в продольном направлении) стола от установленного на оборудовании гидравлического привода;
  • вращение круга для шлифования от индивидуального привода;
  • гидравлическая или электромеханическая подача (в поперечном направлении) детали либо инструмента;
  • электромеханическая, гидравлическая или ручная правка круга;
  • вращение от индивидуального привода рабочего стола либо изделия, подвергающегося обработке;
  • подача (гидравлическая или механическая) инструмента на глубину.

2 Как классифицируется оборудование для шлифования?

Шлифовальные станки по металлу могут причисляться к разным видам. Самыми распространенными являются круглошлифовальные агрегаты, способные обрабатывать заготовки сечением от 2,5 до 60 сантиметров. В них горизонтальный вращающийся шпиндель находится на салазках. Шлифуемая деталь совершает перемещение в патроне либо на центрах задней и передней бабки.

Если используется настольный шлифовальный станок, в нем продольное возвратно-поступательное движение совершается рабочим столом. А вот на больших агрегатах за движение отвечает специальная шлифовальная бабка. Круглошлифовальные установки используются для обработки конических и цилиндрических изделий. Аналогичную конструкцию имеют и другие станки круглошлифовальной группы:

  • Врезные. Они работают по технологии врезания – рабочий инструмент подается поперечно по отношению к обрабатываемой детали. Их отличие от обычных агрегатов для «круглого» шлифования металла заключается в более высокой мощности и показателе жесткости конструкции.
  • Универсальные. Могут работать с торцовыми поверхностями, имеют стол и переднюю бабку поворотного типа (вращение производится вертикально). На универсальном оборудовании допускается обрабатывать заготовки не более 30 сантиметров в диаметре.
  • Вальцешлифовальные. Установки для обработки в центрах профильных и цилиндрических вальцов сечением от 40 до 100 сантиметров, располагающие особыми устройствами, позволяющими получать поверхности вогнутого и выпуклого типа.
  • Станки для работы с шатунными шейками коленвалов. Специализированное круглошлифовальное оборудование с двумя кругами (реже с одним) и специальным зажимом, который фиксирует шейку.

Реже используются плоскошлифовальные станки, обрабатывающие заготовки длиной от 20 до 500 см, шириной от 15 до 100 см, сечением от 30 до 200 см. Они бывают горизонтальными и вертикальными (в зависимости от того, как монтируется шпиндель), а также двух- либо одноколонными. Шлифовальный станок для работы с плоскими деталями обрабатывает их торцом либо периферией инструмента. Допускается установка на агрегат добавочных механизмов для обработки очень сложных контуров.

Разновидностью плоскошлифовальных агрегатов считаются двухсторонние станки, которые без проблем обрабатывают одновременно две плоские поверхности. Они также бывают горизонтальными и вертикальными. Шлифуемые заготовки в них размещают на подающем устройстве, находящимся между шлифинструментом. Для обработки отверстий (конических, цилиндрических) нередко применяются внутришлифовальные установки. Настольный вариант таких станков шлифует отверстия от 1 до 10 см, а производственные агрегаты без труда справляются с отверстиями до 100 см.

А вот для притирки разнообразных поверхностей (калиброванных, цилиндрических, плоских) при помощи специальных дисков или абразивных брусков используется притирочное оборудование. В подобных станках рабочие операции выполняются механически и вручную.

В производственных условиях применяются и другие виды шлифовальных агрегатов:

  • Полировальные. На них монтируют матерчатые ремни (их называют бесконечными) с нанесенным порошком-абразивом либо мягкие шлифовальные круги. Операция полирования производится вручную.
  • Хонинговальные. Станки для снятия небольших припусков (на сечение заготовки – не более 0,04–0,08 мм).
  • Шлифовально-отделочные. Такой шлифовальный станок используется для обработки брусками-абразивами поршней, валов и аналогичных им деталей сечением 10–20 см.
  • Бесцентрошлифовальные. С их помощью доводят до требуемых показателей шероховатость наружных поверхностей изделий.

3 Краткая информация о станках под брендом Корвет

Шлифовальное станочное оборудование от Воронежского инструментального предприятия Энкор известно многим россиянам, которые на любительском и полупрофессиональном уровне занимаются самостоятельной обработкой разнообразных изделий.

Станки Корвет моделей 51, 52, 53, 55 имеют отличные технические параметры и высокий уровень надежности. Их конструкция одинаковая, но при этом каждый агрегат описывается собственными характеристиками. Это дает возможность потребителю выбрать тот Корвет, который идеально подойдет для него. Среди агрегатов компании легко найти установку, подходящую для применения в производственных условиях, а также настольный станок для бытового использования.

Комбинированный станок Корвет любой модели позволяет выполнять качественную обработку плоскостей, торцов и кромок деталей из дерева, а также габаритных изделий. Самым мощным агрегатом под описываемым брендом является установка Корвет 55. Этот шлифовальный станок использует рабочие диски сечением 25 см, имеет ширину ленты 15 см и мощность электродвигателя 750 Вт. Такое оборудование располагает вместительным пылесборником, надежными опорными ножками и наклоняемым столом, который значительно увеличивает потенциал использования установки.

А вот Корвет 51 – это уже более «скромный» по своим тех.характеристкам настольный агрегат, идеально подходящий для домашней эксплуатации. Он не займет много места в гараже или подсобном помещении, и при этом будет полностью выполнять свои задачи. Настольный станок Корвет 51-ой модели описывается следующими основными параметрами:

  • ширина ленты для шлифования – 10 см;
  • мощность – 375 Вт;
  • диаметр рабочего диска – 15 см.

Добавим отдельно, что в настоящее время станки фирмы Энкор изготавливаются на заводах Китая. Этот факт иногда пугает потенциальных покупателей, но, судя по отзывам, их опасения являются напрасными, так как качество оборудования находится на вполне пристойном уровне. Выполнение любой работы на шлифовальных станках воронежского бренда отличается простотой и реальной эффективностью.

4 Как изготовить самодельный шлифовальный агрегат?

Стоимость оборудования, производимого на заводах, достаточно высока. Не каждый человек готов выложить «кругленькую» сумму за агрегат, которым он будет пользоваться время от времени. В подобных ситуациях имеет смысл сделать простейший шлифовальный станок своими руками. Его изготовление, поверьте, не такое сложное, как может показаться.

Главными составляющими элементарной самодельной установки для шлифовки разных материалов являются два барабана, станина и электрический двигатель. Станину легко вырезать из толстого стального листа, мотор можно взять от «отправленной на пенсию» стиральной машины, а барабаны сделать из древесно-стружечных плит. Давайте посмотрим, как сделать шлифовальный станок своими руками со станиной с геометрическими параметрами 50х18 см.

Рабочий стол для станины с такими габаритами должен иметь размеры примерно 18х16 см. Одну из сторон базы для станка нужно максимально ровно обрезать (с этой стороны мы затем подсоединим к станине электродвигатель). Вручную обрезку произвести будет затруднительно, поэтому подобную операцию лучше выполнить на фрезерном агрегате. Затем необходимо будет сделать три отверстия в станине и прочно прикрепить к ней вырезанный рабочий стол при помощи болтов, после чего присоединить и электродвигатель (нужно, чтобы он прилегал к базе агрегата максимально плотно и надежно).

Обратите внимание! Электромотор от «стиралки» или иного электротехнического устройства должен располагать мощностью не менее 2,5 киловатт и выдавать около 1500 оборотов в минуту. При меньшей мощности самодельный шлифовальный станок будет функционировать неэффективно. При грамотном выборе требуемого диаметра ведущего и натяжного барабана необходимость в монтаже редуктора отпадает.

Для тех случаев, когда лента на самодельной шлифмашине будет вращаться со скоростью не более 20 метров в секунду, рекомендуется изготавливать барабаны диаметром порядка 20 сантиметров. Натяжной барабан будет вращаться на подшипниках вокруг оси (неподвижной), а ведущий нужно закрепить на валу привода. Желательно сделать небольшой скос со стороны натяжного барабана. Это необходимо для того, чтобы шлифлента плавно контактировала с рабочей площадкой.

Сам процесс изготовления барабанов из ДСП очень прост. Берете плиты, распиливаете их на дощечки 20х20 сантиметров и комплектуете полученные заготовки в один пакет толщиной 24 сантиметра. Затем протачиваете его до нужного сечения (в нашем случае – до 20 см).

На барабаны желательно натянуть небольшую по ширине (не более трех сантиметров) резину с камер мопеда либо велосипеда. Ширина абразивной ленты, с помощью которой будет выполняться шлифование, должна равняться приблизительно 20 сантиметрам. Ленту можно сделать из обычного наждачного полотна, разрезав его на отрезки нужной ширины и склеив их между собой.

Источник: http://tutmet.ru/shlifovalnyj-nastolnyj-stanok-metallu-svoimi-rukami.html

Принцип работы и сборки барабанного шлифовального станка по дереву своими руками

Каждый человек, которому приходилось иметь дело с обработкой древесины, знает важность финальной шлифовки готового изделия.

Это касается и держаков на различный сельскохозяйственный инвентарь, и деревянной мебели, и строительных элементов (дверей, окон, подоконников) и любых других изделий из дерева. Шлифовка позволяет убрать заусеницы, а так же предать древесине гладкость и блеск.

Конечно, шлифовальные работы можно выполнить с помощью обычного куска наждачной бумаги или специальной насадки на дрели или угловые шлифмашинки. Но это занимает много времени и не обеспечивает идеальность формы изделия. Поэтому, для таких целей были созданы различный шлифовальные станки.

Барабанный шлифовальный станок

Чаще всего в бытовых условиях и в условиях мелкого производства используют барабанный шлифовальный станок, устройство, принцип работы и возможность изготовления которого своими руками мы и рассмотрим в данной публикации.

1 Барабанная шлифмашинка – устройство, принцип работы

Барабанный шлифовальный аппарат получил свое название от вращающегося цилиндра – барабана, который, собственно, и выполняет функцию шлифовки.

Кроме самой шлифовки, позволяющей снять заусеницы и придать деревянной поверхности идеальную гладкость, такие устройства так же выполняют калибровочную функцию. Шлифовальная машина барабанного или любого другого типа позволяет подогнать деревянную деталь под нужные размеры с точностью до миллиметра.

Данная машина применяется для финишной шлифовки и калибровки плоских и длинных изделий из дерева, таких как щитовые поверхности из дерева, ДСП, ДВП и прочего, двери, подоконники и прочее. Использование такого устройства для обработки цилиндрических деталей не возможно.

1.1 Основные составляющие

Барабанная шлифовочная машина по внешнему виду и набору основных составляющих не имеет принципиальных отличий от любых других станков.

Шлифовальная насадка с креплением незамкнутой шкурки

В базовую комплектацию такого устройства входят следующие элементы:

  1. Станина – часть любого станка, к которой крепятся все остальные элементы.
  2. Двигатель выполняет функцию приведения в действие движущихся частей станка. Чаще всего барабанные шлифмашины по дереву оснащаются двумя двигателями. Один вращает сам барабан по принципу дрели, второй приводит в движение подающую ленту.
  3. Шлифовальный строгальный барабан, на который наматывается и крепится наждачная лента. Он обязательно оснащается натяжным механизмом, с помощью которого при нагреве ленты производится ее автоматическое натяжение. Вращающийся барабан со шлифовальной лентой непосредственно придает гладкость изделию из дерева.
  4. Подающий барабан с транспортерной лентой. Эта часть станка по дереву производит самостоятельную проводку деревянного изделия по шлифовальному барабану. Благодаря ровной поверхности транспортера и одинаковому расстоянию от ленты до барабана по всей его плоскости, изделие равномерно подгоняется под нужные размеры.
  5. Механизм, регулирующий скорость движения транспортерной ленты.
  6. Фиксирующие стойки шлифовального барабана, оснащенные линейкой. Линейка и винтовая фиксация на стойках позволяют выставить необходимую толщину, под которую должно быть подогнано изделие.
  7. Защитный кожух закрывает шлифующий барабан для предотвращения травматизма в процессе работы.
  8. Машина для удаления пыли и стружки.

1.2 Принцип работы

Такой шлифовальный станок работает по принципу дрели. Его шлифующую часть вращает двигатель на высокой скорости – в среднем 2000 оборотов в минуту.

Шлифовальная машина может иметь разный вес, разные размеры, длину шлифовального барабана, длину и ширину транспортерной ленты, максимальную и минимальную высоту установки барабана и т.д.

Процесс шлифовки на барабанном станке

Выбор технических параметров устройства зависит от функций, для которых оно приобретается.

После установки станка нужно провести калибровку шлифующего барабана, чтобы избежать эксцентричного вращения и лишних вибраций. К тому же не отцентрованый барабан не сможет ровно зачистить изделия.

Для этого берем два бруса одинаковой высоты, устанавливаем их на подающую ленту, опускаем на них барабан и фиксируем в таком положении. Далее устанавливаем высоту механизма, в зависимости от размеров шлифуемой детали.

Включаем установку. Для первого прохода лучше установить минимальную скорость движения подающей ленты, для финального – максимальную – 3 метра в минуту.

Шлифующий барабан должен набрать обороты, по принципу дрели. После этого кладем деревянный брус, который нужно обработать, на транспортерную ленту. Проход бруса под барабаном происходит автоматически.

Повторяем данное действие нужное количество раз, пока наша деталь не придет в нужную форму и не приобретет заданные размеры.

Замена шлифовальной шкурки на станке с удлиненным барабаном

Если стороны изделия имеют разный размер, высоту барабана нужно регулировать под каждое изменение параметров.

2 Разновидности станков

Если говорить о шлифовальных станках вообще, их классификация производится исходя из двух параметров: область применения и выполняемые функции.

По области применения станки бывают:

  • круглошлифовальные станки. Предназначены для обработки деталей, имеющих круглое сечение;
  • плоскошлифовальные. Их задача – шлифовка плоских деталей. К этому виду относится и барабанная машина;
  • внутришлифовальные. С помощью таких механизмов выполняют обработку внутренних поверхностей изделия. Для этой цели часто используют дрели;
  • специализированные. Предназначены для обработки сложных поверхностей – резьбы, пазы, зубья и прочее.

Разные станки могут выполнять разные функции:

2.1 Делаем барабанный станок своими руками

Барабанный шлифовальный станок по необработанному дереву сделать своими руками сложно, но вполне возможно.

Шлифовка на плоскошлифовальном станке

Для этого берем список необходимых элементов и ищем подходящий материал и запчасти.

И так, нам понадобится:

  1. Станина. Для этих целей подойдет любой устойчивый верстак или стол, к которому можно прикрутить другие элементы станка. Лучше, если станина будет металлической. Если же приходится использовать деревянную конструкцию, ее нужно качественно укрепить своими руками.
  2. Электродвигатель мощностью 200-300 Вт. Частота оборотов должна составлять 1500—2000 оборотов в минуту. Лучше если это будет однофазный асинхронный двигатель. Для этих целей подойдет механизм от старой стиральной машины (в этом случае берем от нее и шкивы с ремнем), дрели, болгарки и т.д.
  3. Шлифовочный барабан по дереву. Это, пожалуй, самая главная и самая сложная часть станка, от которой будет зависеть качество выполняемых работ. О том, как и из чего изготовить самодельный шлифовальный барабан именно своими руками, мы поговорим позже.
  4. Стойки для барабана. Устройство, фиксирующее барабан и регулирующее его высоту может быть изготовлено из деревянных брусьев. Механизм, регулирующий высоту, возможно изготовить своими руками в двух вариантах. Первый вариант – сквозные отверстия на стойках, через которые будет крепиться барабан. Этот вариант боле простой, но он позволяет работать только с фиксированным шагом регулировки около 1 см. Второй вариант – длинные винты, установленные перпендикулярно барабану. В этом случае, поджимая винты мы сможем поднимать шлифовальное устройство, отпуская – опускать. Во втором варианте возможна регулировка высоты с точностью до миллиметра.

Делать своими руками транспортерную ленту мы не будем. Это возможно, но в этом нет необходимости. Подача на самодельных станках, как правило, осуществляется вручную.
к меню ↑

2.2 Делаем барабан

Прежде, чем приступить к изготовлению самого барабана, нужно четко понять, какие функции будет выполнять наша машина. Дело в том, что чем меньше размер цилиндра, тем легче и быстрее он будет вращаться двигателем от дрели.

Для изготовления шлифовального барабана нам понадобится кусочек чего угодно, что имеет цилиндрическую форму, нужной длинны и диаметра. Это может быть деревянный брус с круглым сечением, труба ПВХ, металлическая труба и многое другое.

Самодельный рабочий барабан шлифовальной машины

Мы рассмотрим в качестве материала трубу ПВХ для изготовления барабана своими руками.

  1. Берем нужный по размеру отрезок пластиковой трубы. Так же нам понадобится металлический штырь, выполняющий роль оси, деревянные или пластиковые заглушки, совпадающие по диаметру с внутренним диаметром трубы, саморезы, резина, клей.
  2. Берем заглушки и делаем в них отверстия, соответствующие по диаметру толщине прута.
  3. Отверстия в заглушках должны быть строго по центру. Малейшая эксцентричность барабана приведет к неправильной работе станка.
  4. Плотно сажаем заглушки в трубу и фиксируем с помощью саморезов.
  5. Вставляем штырь в отверстия в заглушках. Ось должна выступать из цилиндра на 2-3 см с каждой стороны. Именно она будет выполнять роль крепления к регулировочным стойкам.
  6. На барабан клеим резину. К ней будет легче крепить шлифовальную ленту.

2.3 Собираем станок

Чтобы собрать станок нужно:

  1. Установить стойки на станину.
  2. Прикрепить к ним барабан так, чтобы высоту его подъема можно было регулировать.
  3. Подсоединить к барабану двигатель с помощью ременного или цепного привода.
  4. Можно приступать к работе.

2.4 Самодельный барабанный шлифовальный станок (видео)

Источник: http://ostanke.ru/shlif/barabannyj-po-derevu.html

Шлифовальный станок по дереву своими руками

Во время изготовления деревянных конструкций в обязательном порядке необходимо зачищать их поверхности. Ручной труд займет много времени и не будет продуктивен. Заводские шлифовальные центры имеют высокую стоимость. Поэтому в некоторых случаях целесообразнее сделать станок своими руками.

Конструкция барабанного станка

Заводской шлифовальный станок

Изготовление следует начать с изучения особенностей конструкции этого вида оборудования. Шлифовальный станок барабанного типа предназначен для обработки деревянных поверхностей, их выравнивания и удаления заусенец.

Устройство относится к виду плоскошлифовальных машин по дереву, которые выполняют функцию калибровки. Существует множество моделей и типов оборудования. Но главной задачей перед изготовлением агрегата своими руками является выбор оптимальной конструкции. Оптимальным вариантом является детальное ознакомление с заводскими аналогами и составление схемы изготовления на основе полученных данных.

Конструктивно станок должен состоять из следующих компонентов:

  • корпус. К нему крепятся основные детали оборудования;
  • силовой агрегат. Чаще всего для этого устанавливают асинхронный электродвигатель;
  • шлифовальный барабан. Важно правильно подобрать его диаметр, способ снятия стружки. Своим руками можно сделать основу, на которую устанавливается наждачная лента. Либо заказать у профессионального токаря цилиндрическую головку с режущей кромкой. Все зависит от вида работ;
  • устройство для изменения частоты работы вала двигателя;
  • рабочий стол. На нем будет располагаться заготовка. Специалисты рекомендуют при изготовлении станка своими руками этот компонент делать из стеклотекстолита;

Дополнительно в барабанном шлифовальном оборудовании можно предусмотреть наличие механизма для удаления пыли и стружки из зоны обработки. Также рекомендуется делать рабочий стол с изменяемой высотой относительно рабочего барабана. Это позволит обрабатывать часть торца деревянной заготовки.

Если необходима шлифовка наружной или внутренней плоскости доски – барабан должен располагаться горизонтально. При этом предусматривается возможность его регулировки по высоте.

Виды шлифовальных барабанных станков

Барабанный станок по дереву с горизонтальной обработкой

Следующим этапом является выбор конструкции станка по дереву. Основным параметром является форма деревянной заготовки и степень ее обработки. Самодельное оборудование барабанного типа предназначено для формирования ровных и гладких поверхностей с небольшой площадью.

Для заводских производственных линий необходимы специальные центры обработки. Они обладают сложным функционалом, могут одновременно выполнять несколько операций. Однако их основным недостатком является высокая стоимость. Поэтому в качестве домашнего оборудования их рассматривать нецелесообразно.

Существуют следующие типы обрабатывающих центров:

  • плоскошлифовальные. Обработка выполняется в одной плоскости. Могут быть использованы в качестве примера для самостоятельного изготовления;
  • круглошлифовальные. Предназначены для обработки цилиндрических поверхностей. Для этого в комплектации предусмотрены несколько насадок с различными диаметрами;
  • планетарные. С их помощью происходит формирование ровной плоскости на изделиях большой площадью.

Для комплектации небольшой домашней мастерской чаще всего выбирают плоскошлифовальные модели. Они отличаются несложной конструкцией, доступностью комплектующих и относительно быстрым изготовлением.

Помимо выравнивания с помощью барабанных шлифовальных станков можно удалять слой краски или лака. Они применяются для реставрации старой мебели или деревянных деталей интерьера своими руками.

Самостоятельное изготовление шлифовального станка

Самодельный барабан для шлифовки

Самая простая модель станка своими руками представляет собой дрель, которая монтируется на станине. Шлифовальные цилиндры вытачиваются из дерева и на их поверхности крепится наждачная бумага с требуемым показателем зернистости.

Но подобная конструкция имеет небольшой функционал. Для обработки средних объемов рекомендуется сделать оборудование по дереву по другому принципу. В первую очередь необходимо правильно подобрать силовой агрегат. Чаще всего применяют электродвигатель мощностью до 2 кВт и частотой оборотов до 1500 об/мин. Этим требованиям отвечают асинхронные модели, которые можно взять из старых бытовых приборов – стиральной машины или пылесоса.

Порядок изготовления самодельного станка.

  1. Корпус. Он должен быть достаточно устойчив. Поэтому его делают из листовой стали толщиной от 1,5 мм и более. В качестве альтернативы можно рассмотреть оргстекло толщиной 10 мм.
  2. Двигатель устанавливается таким образом, чтобы вал находился в вертикальной плоскости.
  3. Барабан для обработки. Если планируется выполнять только шлифовальные работы — на него устанавливается абразивная лента. Для более глубокой обработки потребуется сделать стальной конус с режущей кромкой.
  4. Рабочий стол. Он располагается в верхней части схемы. Рекомендуется сделать его регулируемым относительно неподвижного цилиндра.
  5. Блок управления. В конструкциях, сделанных своими руками, редко предусматривают возможность регулировки скорости вращения двигателя. Поэтому блок будет состоять из кнопок включения и выключения агрегата.

Во время работы оборудования неизбежно будет формироваться стружка и деревянная пыль. Можно усовершенствовать конструкцию, установив в зону обработки патрубок бытового пылесоса.

В видеоматериале можно ознакомиться с примером работы конструкции, изготовленной своими руками:

Пример чертежей

Как сделать ленточный шлифовальный станок своими руками?

Конструкция ленточного шлифовального станка

Дерево широко используется для изготовления всевозможных изделий и деталей. Для того чтобы обработать деревянную заготовку должным образом, используется различное оборудование. Тщательную высокоточную обработку дерева производят на ленточных шлифовальных станках, которые в качестве рабочего органа имеют абразивную ленту .

В конструкции шлифовального агрегата предусмотрены:

  1. Абразивная лента, которая может располагаться горизонтально или вертикально. Она устанавливается на станине и размещается между вращающимися барабанами.
  2. Ведущий и ведомый барабаны. Вращение ведущего барабана происходит за счет электрического двигателя, который передает вращательный момент через ременную передачу. Скорость вращения ведущего элемента, а значит и скорость движения ленты можно регулировать специально установленными режимами обработки поверхностей.
  3. Стол оборудования может быть деревянным или металлическим. На выполненном из металла основании можно затачивать более сложные заготовки.
  4. Электрический двигатель должен иметь мощность около 2,8 кВт и быть способен обеспечить ленте нормальную скорость в 20 метров в секунду.
  5. Специальная монтажная вытяжка должна быть установлена для того, чтобы во время технологического процесса можно было удалять образующуюся во время работы пыль.

Длина станка и его рабочего инструмента зависит от длины изделий. которые будут на нем обрабатываться. Намного удобней работать с заготовками, которые имеют меньшую длину, чем рабочая поверхность.

Для чего нужны шлифовальные станки?

Как правило, оборудование применяется для чистовой механической обработки изделий на заключительных этапах производства. Работать ленточные шлифовальные станки могут как с деревом, так и с металлом.

Оборудование по дереву способно окончательно выравнивать поверхности. удалять шероховатости и неровности в виде возвышений или углублений, обдирать заусенцы, шлифовать закругления, делать внутреннюю шлифовку, добиваться ровных и гладких поверхностей изделия.

Станки по металлу работают с цветными металлами в виде плоских, круглых и четырехугольных заготовок и с простой и легированной сталью. Они способны рационально и за короткое время отшлифовать большого диаметра трубы и кругляки.

Кроме этого, ленточные шлифовальные станки предназначаются:

  • для шлифования изделий перед процедурой лакокрасочного покрытия;
  • для обработки брусковых и щитовых заготовок, их боковых кромок и торцов;
  • для обработки плоских поверхностей;
  • для шлифования криволинейных поверхностей.

Инструкция по изготовлению

Изучив конструкцию оборудования, следует определиться, из чего будут выполнены его основные элементы.

Из чего сделать станину?

Лучше всего рабочий стол выполнить из толстого железа. Идеальные габариты полотна – 500х180х20 мм. Однако чем больше габариты станины, тем больше вариантов различных деталей на ней можно будет обработать.

Большая рабочая поверхность будет намного удобней и функциональней маленькой станины. Для ее изготовления понадобится:

  1. Одну из сторон подготовленного для стола полотна обрезать с помощью фрезерного станка по металлу.
  2. Сделать разметку.
  3. В торце обрезанной заготовки просверлить три отверстия.
  4. С помощью трех болтов закрепить рабочую площадку на станине.

Выбор и установка двигателя для станка

Двигателем для агрегата может служить мотор от стиральной машинки. Если такого в наличии нет, то можно подобрать мотор, номинальная мощность которого будет составлять до 3 кВт, а интенсивность работы – около 1500 об/мин. Силовой агрегат для шлифовального станка следует плотно и надежно зафиксировать на станине.

Ведущий и ведомый барабаны

Такие элементы для шлифовального станка изготовить своими руками можно из такого материала, как ДСП. Для этого необходимо:

  1. Выпилить из листа ДСП заготовки размерами 200х200 мм.
  2. Собрать из полученных заготовок пакет толщиной в 240 мм.
  3. Все сложить и проточить до оптимального диаметра в 200 мм.
  4. Закрепить ведущий барабан на валу двигателя. Он будет приводить в движение ленту.
  5. Ведомый барабан закрепить вокруг станичной оси на подшипниках. При этом со стороны барабана должен быть специальный скос. Это поможет обеспечить ленте мягкое касание к рабочей поверхности.

Изготавливая барабаны, стоит учесть, что диаметр их центральной части должен быть на пару миллиметров больше наружного диаметра. Необходимо это для обеспечения стабильной работы техники, так как гибкая лента будет находиться в середине барабана.

Шлифовальная лента своими руками

В качестве шлифовальной ленты можно взять несколько наждачных полос. Их нужно будет разрезать на кусочки длиной в 200 мм и склеить. Идеальным вариантом основы для полотна будет брезент.

Проклеивать изделие своими руками рекомендуется качественным продуктом, который будет способен сохранить целостность элемента длительное время.

Некоторые мастера рекомендуют обтягивать катки резиной. Для этого можно использовать камеры от мопедов или велосипедов. Толщина резинового слоя должна быть около 30 мм.

Собрав из всех подобранных элементов конструкцию, можно смело приступать к обработке древесины.

Шлифовальный станок из ручной шлифовальной машинки

Взяв за основу ручную шлифовальную машинку, остальные детали оборудования можно своими руками выполнить из ДСП, сосновых и березовых брусков. П-образный упор склеивается клеем ПВА, остальные элементы агрегата соединяются шурупами.

Основанием станка могут послужить соединенные петлями два куска ДСП. Для большей прочности петли крепятся болтами М6.

Шлифовальная машинка к основанию устанавливается с помощью брусков, которые заранее подгоняются по форме корпуса и сверху проклеиваются кусочками резины.

Спереди шлифмашинка крепится подходящего размера мебельными конфирмантами. С их помощью шлифовальную плоскость можно будет выставить в нужном положении.

Сзади к основанию машинка крепится бруском и двумя шурупами. Чтобы упорная площадка со шлифовальной плоскостью находилась на одной линии, под корпус можно приклеить кусочки мягкой резины.

В горизонтальной части П-образного упора можно сделать паз для перемещения маленькой каретки, которая может пригодиться для заточки ножей электрорубанка .

После закрепления и регулировки шлифмашинки станок можно начинать эксплуатировать.

Изучив варианты изготовления ленточного шлифовального станка своими руками, и четко следуя инструкции, можно обзавестись многофункциональной техникой. Такое оборудование способно будет не только шлифовать изделия из дерева, но и затачивать любые режущие инструменты.

Принцип работы и сборки барабанного шлифовального станка по дереву своими руками

Каждый человек, которому приходилось иметь дело с обработкой древесины, знает важность финальной шлифовки готового изделия.

Это касается и держаков на различный сельскохозяйственный инвентарь, и деревянной мебели, и строительных элементов (дверей, окон, подоконников) и любых других изделий из дерева. Шлифовка позволяет убрать заусеницы, а так же предать древесине гладкость и блеск.

Конечно, шлифовальные работы можно выполнить с помощью обычного куска наждачной бумаги или специальной насадки на дрели или угловые шлифмашинки. Но это занимает много времени и не обеспечивает идеальность формы изделия. Поэтому, для таких целей были созданы различный шлифовальные станки.

Барабанный шлифовальный станок

Чаще всего в бытовых условиях и в условиях мелкого производства используют барабанный шлифовальный станок, устройство, принцип работы и возможность изготовления которого своими руками мы и рассмотрим в данной публикации.

1 Барабанная шлифмашинка – устройство, принцип работы

Барабанный шлифовальный аппарат получил свое название от вращающегося цилиндра – барабана, который, собственно, и выполняет функцию шлифовки.

Кроме самой шлифовки, позволяющей снять заусеницы и придать деревянной поверхности идеальную гладкость, такие устройства так же выполняют калибровочную функцию. Шлифовальная машина барабанного или любого другого типа позволяет подогнать деревянную деталь под нужные размеры с точностью до миллиметра.

Данная машина применяется для финишной шлифовки и калибровки плоских и длинных изделий из дерева, таких как щитовые поверхности из дерева, ДСП, ДВП и прочего, двери, подоконники и прочее. Использование такого устройства для обработки цилиндрических деталей не возможно.

1.1 Основные составляющие

Барабанная шлифовочная машина по внешнему виду и набору основных составляющих не имеет принципиальных отличий от любых других станков.

Шлифовальная насадка с креплением незамкнутой шкурки

В базовую комплектацию такого устройства входят следующие элементы:

  1. Станина – часть любого станка, к которой крепятся все остальные элементы.
  2. Двигатель выполняет функцию приведения в действие движущихся частей станка. Чаще всего барабанные шлифмашины по дереву оснащаются двумя двигателями. Один вращает сам барабан по принципу дрели, второй приводит в движение подающую ленту.
  3. Шлифовальный строгальный барабан, на который наматывается и крепится наждачная лента. Он обязательно оснащается натяжным механизмом, с помощью которого при нагреве ленты производится ее автоматическое натяжение. Вращающийся барабан со шлифовальной лентой непосредственно придает гладкость изделию из дерева.
  4. Подающий барабан с транспортерной лентой. Эта часть станка по дереву производит самостоятельную проводку деревянного изделия по шлифовальному барабану. Благодаря ровной поверхности транспортера и одинаковому расстоянию от ленты до барабана по всей его плоскости, изделие равномерно подгоняется под нужные размеры.
  5. Механизм, регулирующий скорость движения транспортерной ленты.
  6. Фиксирующие стойки шлифовального барабана, оснащенные линейкой. Линейка и винтовая фиксация на стойках позволяют выставить необходимую толщину, под которую должно быть подогнано изделие.
  7. Защитный кожух закрывает шлифующий барабан для предотвращения травматизма в процессе работы.
  8. Машина для удаления пыли и стружки.

1.2 Принцип работы

Такой шлифовальный станок работает по принципу дрели. Его шлифующую часть вращает двигатель на высокой скорости – в среднем 2000 оборотов в минуту.

Шлифовальная машина может иметь разный вес, разные размеры, длину шлифовального барабана, длину и ширину транспортерной ленты, максимальную и минимальную высоту установки барабана и т.д.

Процесс шлифовки на барабанном станке

Выбор технических параметров устройства зависит от функций, для которых оно приобретается.

После установки станка нужно провести калибровку шлифующего барабана, чтобы избежать эксцентричного вращения и лишних вибраций. К тому же не отцентрованый барабан не сможет ровно зачистить изделия.

Для этого берем два бруса одинаковой высоты, устанавливаем их на подающую ленту, опускаем на них барабан и фиксируем в таком положении. Далее устанавливаем высоту механизма, в зависимости от размеров шлифуемой детали.

Включаем установку. Для первого прохода лучше установить минимальную скорость движения подающей ленты, для финального – максимальную – 3 метра в минуту.

Шлифующий барабан должен набрать обороты, по принципу дрели. После этого кладем деревянный брус, который нужно обработать, на транспортерную ленту. Проход бруса под барабаном происходит автоматически.

Повторяем данное действие нужное количество раз, пока наша деталь не придет в нужную форму и не приобретет заданные размеры.

Замена шлифовальной шкурки на станке с удлиненным барабаном

Если стороны изделия имеют разный размер, высоту барабана нужно регулировать под каждое изменение параметров.

2 Разновидности станков

Если говорить о шлифовальных станках вообще, их классификация производится исходя из двух параметров: область применения и выполняемые функции.

По области применения станки бывают:

  • круглошлифовальные станки. Предназначены для обработки деталей, имеющих круглое сечение;
  • плоскошлифовальные. Их задача – шлифовка плоских деталей. К этому виду относится и барабанная машина;
  • внутришлифовальные. С помощью таких механизмов выполняют обработку внутренних поверхностей изделия. Для этой цели часто используют дрели;
  • специализированные. Предназначены для обработки сложных поверхностей – резьбы, пазы, зубья и прочее.

Разные станки могут выполнять разные функции:

2.1 Делаем барабанный станок своими руками

Барабанный шлифовальный станок по необработанному дереву сделать своими руками сложно, но вполне возможно.

Шлифовка на плоскошлифовальном станке

Для этого берем список необходимых элементов и ищем подходящий материал и запчасти.

И так, нам понадобится:

  1. Станина. Для этих целей подойдет любой устойчивый верстак или стол, к которому можно прикрутить другие элементы станка. Лучше, если станина будет металлической. Если же приходится использовать деревянную конструкцию, ее нужно качественно укрепить своими руками.
  2. Электродвигатель мощностью 200-300 Вт. Частота оборотов должна составлять 1500—2000 оборотов в минуту. Лучше если это будет однофазный асинхронный двигатель. Для этих целей подойдет механизм от старой стиральной машины (в этом случае берем от нее и шкивы с ремнем), дрели, болгарки и т.д.
  3. Шлифовочный барабан по дереву. Это, пожалуй, самая главная и самая сложная часть станка, от которой будет зависеть качество выполняемых работ. О том, как и из чего изготовить самодельный шлифовальный барабан именно своими руками, мы поговорим позже.
  4. Стойки для барабана. Устройство, фиксирующее барабан и регулирующее его высоту может быть изготовлено из деревянных брусьев. Механизм, регулирующий высоту, возможно изготовить своими руками в двух вариантах. Первый вариант – сквозные отверстия на стойках, через которые будет крепиться барабан. Этот вариант боле простой, но он позволяет работать только с фиксированным шагом регулировки около 1 см. Второй вариант – длинные винты, установленные перпендикулярно барабану. В этом случае, поджимая винты мы сможем поднимать шлифовальное устройство, отпуская – опускать. Во втором варианте возможна регулировка высоты с точностью до миллиметра.

Делать своими руками транспортерную ленту мы не будем. Это возможно, но в этом нет необходимости. Подача на самодельных станках, как правило, осуществляется вручную.
к меню ↑

2.2 Делаем барабан

Прежде, чем приступить к изготовлению самого барабана, нужно четко понять, какие функции будет выполнять наша машина. Дело в том, что чем меньше размер цилиндра, тем легче и быстрее он будет вращаться двигателем от дрели.

Для изготовления шлифовального барабана нам понадобится кусочек чего угодно, что имеет цилиндрическую форму, нужной длинны и диаметра. Это может быть деревянный брус с круглым сечением, труба ПВХ, металлическая труба и многое другое.

Самодельный рабочий барабан шлифовальной машины

Мы рассмотрим в качестве материала трубу ПВХ для изготовления барабана своими руками.

  1. Берем нужный по размеру отрезок пластиковой трубы. Так же нам понадобится металлический штырь, выполняющий роль оси, деревянные или пластиковые заглушки, совпадающие по диаметру с внутренним диаметром трубы, саморезы, резина, клей.
  2. Берем заглушки и делаем в них отверстия, соответствующие по диаметру толщине прута.
  3. Отверстия в заглушках должны быть строго по центру. Малейшая эксцентричность барабана приведет к неправильной работе станка.
  4. Плотно сажаем заглушки в трубу и фиксируем с помощью саморезов.
  5. Вставляем штырь в отверстия в заглушках. Ось должна выступать из цилиндра на 2-3 см с каждой стороны. Именно она будет выполнять роль крепления к регулировочным стойкам.
  6. На барабан клеим резину. К ней будет легче крепить шлифовальную ленту.

2.3 Собираем станок

Чтобы собрать станок нужно:

  1. Установить стойки на станину.
  2. Прикрепить к ним барабан так, чтобы высоту его подъема можно было регулировать.
  3. Подсоединить к барабану двигатель с помощью ременного или цепного привода.
  4. Можно приступать к работе.

2.4 Самодельный барабанный шлифовальный станок (видео)

Шлифовальный станок по дереву — изготовить своими руками или купить?

Одним из основных способов обработки дерева (после распила, разумеется), является шлифование. Ручной способ известен давно – деревянный брусок оборачивается наждачной бумагой, и с помощью такого нехитрого приспособления заготовке придается требуемая форма.

Метод непродуктивный, и требует изрядных физических усилий. Мастера, работающие с деревом регулярно, используют малую механизацию.

Виды шлифовальных станков

В продаже представлены разнообразные готовые приспособления, с помощью которых можно обрабатывать деревянные заготовки любого размера. Для понимания механизма работы, рассмотрим некоторые из них:

Дисковый шлифовальный станок

Исходя из названия, рабочая поверхность выполнена в виде диска.

Конструкция достаточно простая – на ось электромотора надевается круг с хорошей жесткостью. Внешняя поверхность имеет покрытие в виде липучки, на которую крепится наждачная бумага. Никаких редукторов и приводных механизмов не требуется. Усилие при шлифовке небольшое, ось ротора вполне справляется с нагрузками.

В поперечной плоскости, на уровне центра диска, устанавливается подручник. Он может иметь шарнирное крепление, что позволяет обрабатывать заготовки под фиксированным углом.

Особенностью дисковых станков является регулировка скорости обработки без изменения числа оборотов оси. Вы просто перемещаете заготовку вдоль радиуса круга. При единой угловой скорости, линейная скорость на периферии выше.

Ленточный шлифовальный станок

Полоса наждачной бумаги, соединенная в непрерывную ленту, натянута между двумя валами.

Причем наждак в рабочей зоне не провисает под давлением заготовки. Под лентой установлена упорная рабочая плоскость, из материала с низким коэффициентом трения. Прижимая обрабатываемый материал к плоскости, оператор, получает бесконечную абразивную поверхность.

Качество, и легкость обработки, не идет ни в какое сравнение с ручными приспособлениями. При массовом изготовлении деревянных изделий, такой санок – незаменимый атрибут любой мастерской.

Главная особенность – предсказуемый результат на протяжении всей плоскости. Можно ровнять торцы достаточно большой длины.

Рабочая поверхность может быть горизонтальной или вертикальной, равно как и направление движения ленты.

Барабанный шлифовальный станок

К шлифовальным агрегатам такое устройство можно отнести с некоторой натяжкой. Основное применение – горизонтальное выравнивание плоскостей по методике фуганка.

Принцип действия следующий – на одном или двух барабанах закрепляется наждачная бумага. Наиболее распространенный способ – наматывание по спирали. Снизу, под барабаном, расположен плоский стол. Расстояние между обрабатывающей поверхностью и столом регулируемое. Установив фиксируемую высоту, можно выполнять калибровку однотипных изделий, выравнивая толщину заготовок.

Шлифовальный станок два в одном

Для экономии места (и денежных ресурсов), производители часто совмещают два типа приспособлений в одной конструкции.

Это позволяет не только снизить затраты на приобретение, но и повысить удобство работы. Вы можете при обработке одной детали, пользоваться преимуществами сразу двух шлифовальных установок: дисковой и ленточной. При этом двигатель используется один, и нагрузка на него возрастает не сильно.

Глядя на готовые конструкции, становится понятно, как сделать шлифовальный станок своими руками. С расходными материалами нет проблем, поэтому можно сразу проектировать аппарат под определенные задачи. Любое универсальное приспособление проигрывает узкопрофильному.

Шлифовальный станок своими руками

Когда вы располагаете готовым (и условно бесплатным) электромотором, все механизмы проектируются вокруг него. Если двигатель все равно придется приобретать, имеет смысл выбрать его по параметрам.
Главная характеристика – безусловно, мощность. Обороты не так важны, их можно отрегулировать шкивом (для ленточных приводов) или диаметром круга (для дисковых моделей).

Расчет мощности шлифовального станка

В качестве примера рассмотрим ленточный привод.
Мощность мотора рассчитывается по сложной формуле, но при наличии исходных данных получить искомую величину нетрудно.

  • q – давление заготовки на рабочую поверхность наждака (N/см²)
  • S – площадь соприкосновения заготовки с наждаком (см²)
  • K – коэффициент рабочей поверхности наждачной бумаги по отношению к заготовке. Зависит от зернистости и плотности древесины. Предел величин: 0,2 – 0,6
  • k – коэффициент трения оборотной стороны наждака по упорной рабочей плоскости
  • U – скорость линейного перемещения ленты (м/с)
  • n – КПД системы.

Важно! Традиционно, при изготовлении самоделок, расчеты ведутся «на глазок». Затем, при первом включении выясняется, что мощность или избыточна (палим из пушек по воробьям), или двигатель останавливается при малейшем нажатии заготовкой на рабочую плоскость. Поэтому к расчету параметров следует отнестись более серьезно.

Если вы надумали своими руками создать станок по дереву – понадобятся чертежи. На иллюстрации видно, насколько важно соблюсти все нормативы и размеры.

Даже при небольшом перекосе, станок просто не будет работать. Лента «уедет» в сторону, а вал двигателя будет вибрировать. Да и узел натяжения надо собрать с высокой точностью.

Также следует позаботиться о безопасности (острая кромка наждачной ленты, при вращении может нанести серьезную травму). А летящие во все стороны опилки (или того хуже – древесная пыль), требуют защиты глаз. Обычно хватает элементарного прозрачного экрана над рабочей зоной.

Самодельный шлифовальный станок по дереву – пример удачной конструкции

В качестве силовой установки использован старый трехфазный мотор от небольшой вентиляционной станции. Преимущество такого подключения в том, что можно организовать реверс (в данном случае речь идет о дисковой конструкции станка). Иногда, смена направления вращения наждака необходима.

Подключение с помощью конденсаторов, схема не раз оговаривалась на этом ресурсе. Рабочий диск вырезан из фанерного сэндвича. Два листа 15 мм толщины склеены между собой клеем ПВА, после чего превращены в круг.

Вся станина, направляющие, подручник – изготовлены из той самой 15 мм фанеры. Поскольку самодельный станок по дереву делается из дерева (простите за каламбур), можно создать дополнительные приспособления. Например – полезную опцию наклона рабочего стола.

Фанера выбрана не случайно. Мощный электромотор (особенно пожилого возраста) – это источник паразитных вибраций. Деревянная станина сглаживает колебания, мешающие нормально работать.
На подручнике устанавливается приспособление-упор для фиксации горизонтальных углов.

Не забываем о безопасности работ. Поверх вращающегося диска крепим арку – защитный кожух. Это мера не для эстетики, прикоснувшись к вращающемуся диску, можно сломать палец или серьезно повредить кожный покров.

Важно! Поверхность подручника должна быть отшлифована до идеальной гладкости. Лаковое покрытие нежелательно, оно неравномерно сотрется, и заготовка будет перемещаться с трудом.

Аналогично можно собрать и барабанный станок. Он будет полезен, к примеру, при подготовке досок для полового покрытия или деревянного стола.

Главное – это массивная рама. Опорные подшипники и широкий барабан взяты от списанного ленточного транспортера, равно как и двигатель.

Главная задача – обеспечить идеальный горизонт между осью барабана и столешницей. Рабочая поверхность шлифуется вплоть до финальной полировки. Материал для стола лучше брать потверже.

Дубовые доски слишком дорогие, поэтому можно использовать бук. Обязательный элемент барабанной шлифовальной машины – регулятор высоты стола. Винтовой механизм должен иметь фиксатор, от самопроизвольного раскручивания при вибрации.

Если станина получилась не очень тяжелая – следует закрепить ножки на полу. Иначе во время работ можно опрокинуть станок. При обработке толстых и неровных досок, усилие прикладывается нешуточное.

Вывод:
Совершенно необязательно тратить свои сбережения на покупку промышленных станков. Все рассмотренные конструкции можно изготовить самостоятельно.

Изготовление самодельного шлифовального станка — видео уроки

Шлифовальный станок по дереву своими руками

Для того, чтобы сделать деревянную поверхность гладкой и идеально ровной, ее подвергают шлифовке. Если площадь шлифования небольшая, то для выполнения работ, достаточно использовать наждачную бумагу. Однако, для больших по объему изделий, целесообразно воспользоваться шлифовальным станком. Так как стоимость данного инструмента довольно высокая, гораздо дешевле изготовить его самостоятельно. О том, как соорудить шлифовальный станок по дереву, рассмотрим далее.

Оглавление:

Шлифовальный станок по дереву: сфера использования и устройство

Шлифовальный станок по дереву имеет форму станка, на котором располагается шлифовальный круг, лента и рабочая поверхность, на которой выполняются работы. Кроме того, на нем имеется упорный механизм, на котором фиксируется деталь в горизонтальном положении.

Для того, чтобы оборудование выполняло работу в автоматизированном режиме, на нем устанавливается электрический тип двигателя, довольно высокой мощности. Кроме того, на шлифовальном станке имеется специальный механизм, благодаря которому устройство способно работать длительное время.

На внутренней части инструмента находится специальная деталь в виде штуцера, размером в 10 см. С его помощью обеспечивается извлечение продуктов шлифовки. Корпусная часть, чаще всего выполняется из чугуна. Она наклоняется в соотношении с типом детали, установленной на ней. Поэтому, сфера использования данный станков довольно широкая. Стандартная рабочая поверхность шлифовального станка имеет размеры 19 на 30 см. При этом, угол ее наклона составляет от сорока пяти до девяносто градусов.

На шлифовальном станке также имеется легкозаменяемая лента, на которой расположен регулятор, обеспечивающий регулировку работоспособности оборудования. На данной ленте имеется покрытие из гранита, делающее ее более износостойкой. Кроме того, на шлифовальном станке имеется вал, покрытый резиной. С его помощью предотвращается проскальзывание ленты в процессе работы. С помощью данного механизма удается выполнить шлифовку практически любых по размерам изделий, установленных как вертикально, так и горизонтально.

Применение шлифовального оборудования позволяет избавиться от шероховатостей и неровностей на деревянных поверхностях. В процессе работы на шлифовальном оборудовании следует использовать специальные материалы и инструмент. К шлифовальным материалам относят порошкообразные, пастообразные смеси, которые улучшают процесс шлифовки и качество полученной древесины. Среди шлифовальных инструментов отметим наличие шлифовальных кружков, брусков и сегментов.

Шлифовальный станок по дереву схема и разновидности

В соотношении с функциональной нагрузкой, выделяют следующие разновидности шлифовальных станков:

  • для выполнения круговой шлифовки;
  • для выполнения плоской шлифовки;
  • внутришлифовальное оборудование;
  • специализированное оборудование, для выполнения шлифовки.

Кроме того, выбор того или иного станка зависит от типа поверхности, на которой проводятся работы. От вида и формы деревянной заготовки: цилиндрическая, круглая, валовая, рейковая. От конструктивных особенностей шлифовального оборудования и индивидуальных элементов на деталях, поддающихся обработке.

Шлифовальные станки имеют очень широкую сферу применения. С их помощью выполняется не только шлифовка деталей, но и их фрезеровка и заточка. Также, станки позволяют обработать детали, отрезать необходимые заготовки согласно заданному ранее размеру.

Среди основных вариантов шлифовальных станков отметим:

Барабанный вариант шлифовального оборудования содержит в своем составе шлифовальный круг, форма которого напоминает цилиндр или барабан. С помощью данного инструмента выполняется шлифовка и калибровка готовых досок, реек и других плоских заготовок.

Среди основных деталей данного станка отметим наличие:

  • рабочей поверхности, на которой зафиксированы все узловые детали;
  • электродвигателя, с помощью которого выполняется шлифовка и работа оборудования;
  • шлифовального барабана, который вращается, тем самым шлифуя деталь;
  • рабочего стола;
  • защитного кожуха;
  • механизма, с помощью которого удаляется пыль;
  • элементов, позволяющих изменить положение рабочей поверхности.

Ленточно-щлифовальный станок по дереву отличается от барабанных тем, что основная деталь, выполняющая шлифовку у него выполнена в форме ленты, соединенной в кольцевом положении, установленной между двух барабанов. При этом, на одном барабане располагается механическая трансмиссия, которая обеспечивает работоспособность устройства. Второй барабан отвечает за скорость работы устройства и за ее изменение. С его помощью удается изменять режим, в котором работает станок.

Расположение рабочего органа на таком станке бывает как горизонтальным, так и вертикальным. В некоторых случаях, он имеет угловое расположение. Установка рабочего органа выполняется на рабочую поверхность, на которой и выполняется шлифовка. Специальные приспособления фиксируют заготовку в необходимом положении, тем самым облегчая работу оператора.

Ленты, которые устанавливаются на станок, изготавливают из ткани. Существует два способа их изготовления:

Лента, изготовлена первым способом имеет более острые грани, так как абразив, устанавливается на нее с помощью электромагнитного поля, которое корректирует место установки каждого абразивного элемента. Механический способ нанесения абразива, предполагает его простую насыпку. Учтите, что чем реже насыпка на ленте, тем лучше, так как зерна не забиваются древесной пылью. Абразивными веществами бывают материалы, изготовленные как из натуральных, так и из искусственных материалов, имеющих высокий уровень твердости. Наличие специальных вытяжных механизмов, позволяет избавиться от пыли, которая образуется в процессе шлифовки.

Плоскошлифовальные станки по дереву предназначены для выполнения шлифовки плоских поверхностей. Они состоят из абразивного круга, который приводит в действие электрический двигатель. При этом, движения механизм осуществляет как вращательные, так и поступательно вращательные. Заготовка может перемещаться как в вертикальном, так и в горизонтальном положении. Таким образом, обработка детали выполняется быстро и удобно.

Как сделать шлифовальный станок по дереву своими руками

Предлагаем ознакомиться с вариантом изготовления самодельного дискового шлифовального станка, с помощью которого возможно выполнять шлифовку деревянных деталей. В процессе работы следует обратить внимание на такие правила:

  • установка станка должна осуществляться непосредственно на рабочую поверхность, таким образом, удастся выполнить обработку разных по объему и размерам деталей;
  • с помощью диска будет осуществляться обработка различных деталей;
  • габаритность оборудования должна быть средней;
  • кроме того, следует позаботиться о шумопроизводительности, которая должна быть снижена до минимума;
  • в обязательном порядке на самодельном шлифовальном станке по дереву должна присутствовать функция наклона детали под различными углами, таким образом, работа будет производиться быстро и качественно.

Рассматривая конструкцию будущего станка, необходимо предусмотреть тот факт, что рабочая поверхность должна наклоняться таким образом, чтобы выполнять обработку как больших, так и мелких по объему деталей. Для этого, на ней должен быть расположен зажим. Если установить шлифовальный станок на поверхность вала электрического двигателя, то появятся такие недостатки в конструкции станка:

  • возможно появление конструктивного дисбаланса;
  • шлифовальная станок передает всю нагрузку на двигатель, поэтому подшипники и опорные механизмы очень быстро изнашиваются.

Лучше всего, если вал разгружается посредством гибкой муфты. Оптимальный диаметр для диска, установленного на станке составляет восемьдесят сантиметров. Среди основных узловых элементов конструкции отметим:

1. Электродвигатель и его опорные части. Для этого потребуется наличие двигателя, подающего постоянный ток на номинальном напряжении в восемнадцать ватт и с работоспособностью в двадцать тысяч оборотов в минуту. Данный двигатель довольно часто можно встретить в стандартном шуруповерте. На конечной части вала в двигателе имеется шерстная, которая хорошо удерживает гибкую муфту.

Режим работы двигателя должен быть дефорсированным, напряжение при этом составляет пять вольт. Таким образом, удается добиться максимальной производительности устройства.

2. Опорные элементы. Данные детали имеют шлифовальный диск, который фиксируется на два подшипника. Таким образом, дисковая ось удерживается в устойчивом положении. Данные подшипники отличаются доступной стоимостью и довольно популярны. Однако, среди их недостатков отметим отсутствие защиты от пыли и высокую шумопроизводительность. Для того, чтобы изготовить пылезащиту используйте крышку от стеклянной бутылки, установленной на валу.

3. Также следует выделить опорные части, на которых удерживается стол, направляющие и непосредственно рабочую поверхность.

После того, как основные узлы собраны, следует процесс их соединения в целое устройство. Они монтируются на основание, для изготовления которого используется кленовая доска. Вначале, необходимо установить двигатель и его опорные части, далее монтируется диск. Следите за правильностью соединения осей между данными элементами. С помощью резиновой муфты можно контролировать данный процесс. Далее следует снять диск и установить резиновую муфту на поверхность вала. Для этих целей рекомендуем использовать шланг, подобранный по диаметру и размеру устройства.

Для уменьшения его жесткости необходимо установив его на валу двигателя, разрезать определенные участки шланга. Далее, установите диск, а также хвостовик, муфту и подшипники. Для стягивания муфты используйте хомут, выполненный из проволоки.

Следующий этап изготовления шлифовального станка по дереву своими руками — установка опорных механизмов на столе. Их монтаж осуществляется на две точки, с помощью заднего и зажимного винтов. При ослаблении зажимного винта удается изменить положение всей конструкции. Стол должен находиться горизонтально, в процессе его монтажа старайтесь контролировать его положение задним винтом. Установите винты, предварительно просверлив под них отверстия.

При опускании зажимного винта удается изменять место расположения стола как вертикально, так и горизонтально. Таким образом, зазор между диском и обрабатываемой деталью, будет минимальным. Зажимной болт изготавливается из мебельной фурнитуры, а именно винтов размером в м6х100.

Так как головка такого болта характеризуется наличием отверстия под четырехгранный ключ, все работы по его настройке проводятся довольно быстро. Для наклеивания на поверхность диска наждачной бумаги, воспользуйтесь двухсторонним скотчем. В процессе работы, винт вынимается, а стол устанавливается в удобное положение. На столе имеется пазовое отверстие, установленное рядом с диском. Внутри него зажимаются детали в нужном для работы положении.

Направляющая изменяет направление в процессе работы в соотношении с пазом. Для изготовления зажима в пазовом соединении используются мебельные болты. С помощью их конусообразной головки удается обеспечить надежную фиксацию упора.

Нелишней станет установка на станке устройства, регулирующего обороты. Кроме того, переключатели позволяют включать и выключать механизм, а также изменяют направление движения диска.

Рекомендуем установить под рабочей поверхностью ножки, выполненные из резины. Они сделают конструкцию более устойчивой перед вибрацией, возникающей в процессе шлифовки. Для того, чтобы прикрыть двигатель используйте пластиковые или деревянные детали. Не следует забывать о механизме, который собирает пыль, для его изготовления достаточно простой пластиковой коробки. С помощью такого механизма можно с легкостью обрабатывать деревянные изделия, точить ножи и доводить токарные резцы.

На шлифовальный станок по дереву цена довольно высокая, поэтому в несколько раз дешевле, соорудить данный прибор самостоятельно. Все элементы для его создания вполне доступные и простые, главное — иметь терпение и немного времени, для их правильно комбинации. В завершение станок проверяется на работоспособность и настраивается в соотношении с индивидуальными параметрами обрабатываемой детали.

Источник: http://sovetskyfilm.ru/all-7105/

Смотрите также:
03.11.2018

Магниты для сварки Сварка — быстрый и надежный способ создания неразъемным соединений металлических деталей. Сам процесс длится недолго, зачастую много времени уходит на то, чтобы правильно расположить заготовки друг относительно друга. Их надо зафиксировать точно и...

03.11.2018

Как сделать самодельный торцовочный станок (торцовку) по дереву своими руками Конструкция торцовки схожа с дисковой пилой, установленной над рабочим столом. Основные ее преимущества: компактность и малый вес. Благодаря этому используют пилы не только в мастерских, но и...

03.11.2018

Пресс: самодельный для работ по металлу и хозяйственных нужд — варианты, чертежи, изготовление Производство немыслимо без прессовочных операций, а современное тем более: обработка металлов и вообще материалов резанием дает отходы, которые в конечном итоге сильно бьют...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
