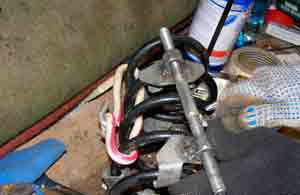

Приспособление для сжатия пружин стойки

Приспособление для сжатия пружин стойки

Это описание относится только к приспособлениям для сжатия пружин, которые распространяются BMW в настоящее время.

Старые приспособления для сжатия пружин можно применять только для указанных в соответствующих руководствах по ремонту серий в случае отсутствия подходящих рожков для нового приспособления.

Приспособление для сжатия пружин разрешается использовать только согласно соответствующему руководству по ремонту BMW (в последней редакции).

Во избежание травм строго следовать следующим инструкциям!

1. Необходимо проверять работоспособность приспособлений перед каждым их использованием.

2. Не использовать поврежденные или видоизмененные приспособления!

3. Запрещается вносить изменения в конструкцию приспособлений!

4. Эти приспособления предназначены исключительно для сжатия и снятия усилия с цилиндрических и конических пружин амортизаторов!

5. Приспособления должны быть всегда сухими, чистыми и обезжиренными!

6. Запрещается пользоваться импульсным винтовертом!

7. Нельзя сжимать пружину до полного прилегания витков друг к другу!

Источник: http://tis.bmwcats.com/doc1118248/

САМОДЕЛКИН ДРУГ

Как сделать съемник пружин амортизаторов своими руками

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим один из вариантов изготовления самодельного съемника пружин амортизаторов своими руками, а так же просмотрим пошаговые фото сборки пружинного съемника и видео.. Каждый автолюбитель кто хоть раз ремонтировал подвеску легкового автомобиля прекрасно знает, как непросто снимаются пружины амортизатора и чтобы выполнить эту операцию без специального инструмента придется изрядно изловчиться. А вот если немного подумать и применить смекалку, то простой съемник амортизационных пружин вполне можно изготовить самостоятельно и при этом с минимальными затратами, так сказать простой и бюджетный вариант инструмента облегчающего жизнь автомобилисту.

Устройство и принцип действия представленного съемника на самом деле довольно прост и понятен, за основу взята сжимающая сила винтовой стяжки пружины, а именно на шпильке установлены 2 металлических крюка которые зацепляются за пружину и под воздействием закручивания гайки пружина сжимается, а затем извлекается с стойки.

И так, давайте рассмотрим, что конкретно понадобится для сборки съемника.

Материалы

  1. металлическая труба 16-20 мм
  2. шпилька М-14
  3. уголок
  4. гайка 2 шт
  5. солидол

Инструменты

  1. сварочный инвертор
  2. дрель
  3. тиски
  4. молоток
  5. гаечный ключ
  6. УШМ (болгарка)

Пошаговая инструкция по созданию съемника пружин амортизатора своими руками.

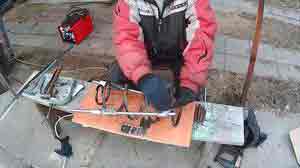

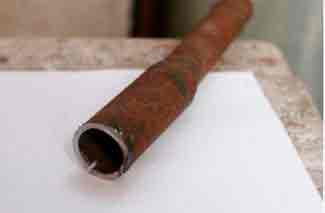

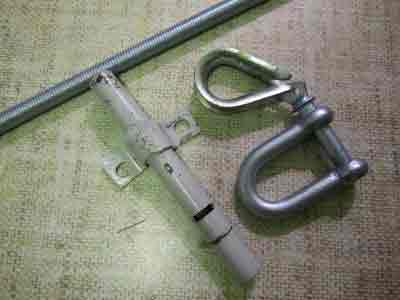

Для изготовления металлических крючьев нам понадобится водопроводная труба 16-20 мм. Распиливаем сначала вдоль делая пропил, а затем пилится необходимое число заготовок. Вот что получается. Затем заготовка зажимается в тисках и ударами молотка выпрямляется одна сторона крюка.

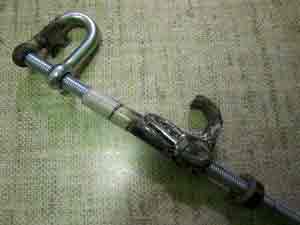

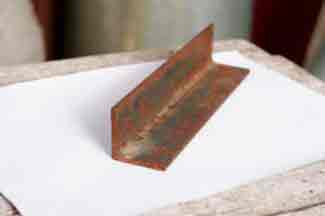

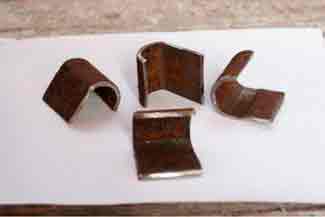

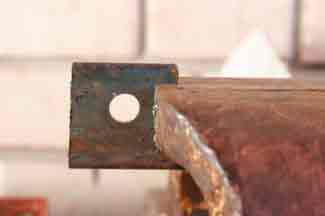

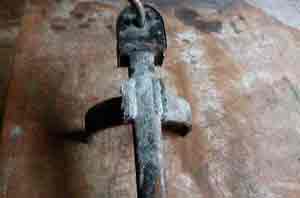

Вот примерно такие крюки должны у вас получиться. Далее берется уголок. Отпиливается несколько заготовок. Сверлим отверстие ровно по центру. Крюки привариваются к уголкам. Дополнительно для усиления конструкции было принято решение наварить отрезок трубки. Шпилька М-14 и гайки, резьбу перед использованием обязательно смазываем солидолом! В итоге крюк имеет вот такой законченный вид, тоесть дополнительно наварен кусок трубки для усиления. После чего собираем съемник в единую конструкцию и приступаем к демонтажу пружины амортизатора, крючья цепляются за пружину, а далее начинаем закручивать гайку по резьбе шпильки, тем самым осаживая пружинку и извлекаем. Для закрепления пройденного материала можете посмотреть видео. Приятного просмотра.

Источник: http://www.samodelkindrug.ru/%D0%BA%D0%B0%D0%BA-%D1%81%D0%B4%D0%B5%D0%BB%D0%B0%D1%82%D1%8C-%D1%81%D1%8A%D0%B5%D0%BC%D0%BD%D0%B8%D0%BA-%D0%BF%D1%80%D1%83%D0%B6%D0%B8%D0%BD-%D0%B0%D0%BC%D0%BE%D1%80%D1%82%D0%B8%D0%B7%D0%B0%D1%82/

Съемник пружин амортизаторов своими руками

Возникла небходимость разобрать стойки на ВАЗ-2110, а работать стяжками уже приелось».

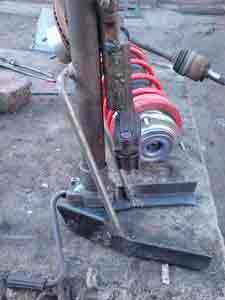

Беру волговский домкрат, шатун от ЗМЗ-402, стремянку кузова ГАЗ-53, немного уголка и механизм складывания спинки сидений от форда сиерры

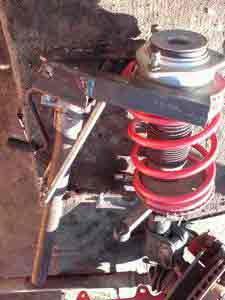

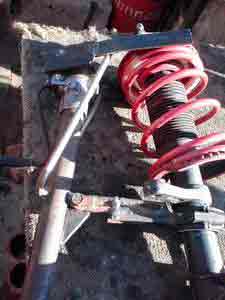

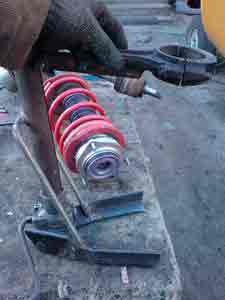

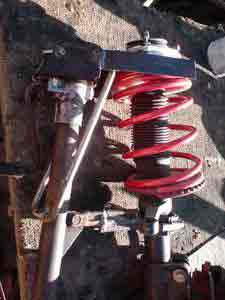

Работать одно удовольствие, вставил уголки под верхнюю чашку стойки, снизу одел шатун на стойку, накинул крышку шатуна и закрутил одну гайку, одним пальцем кручу ручку домкрата и пружина сжата. Откручиваю шток амортизатора, кручу в другую сторону — пружина снята.

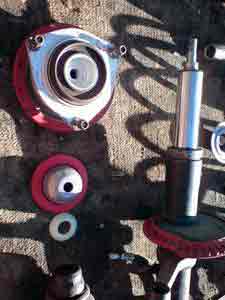

Стойка разбирается буквально за пару минут

Получил практически аналог гидравлический стяжек за 10.000 рублей)

Домкрат рассчитан до 1000 кг, так что осилит любую стойку не напрягаясь

Осталось взять второй домкрат и переделать крепление шатуна. что бы было покороче, чуть не рассчитал с длинной и окрасить.

Подробнее о конструкции:

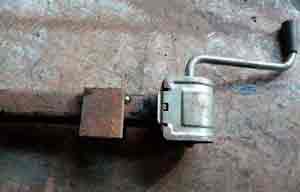

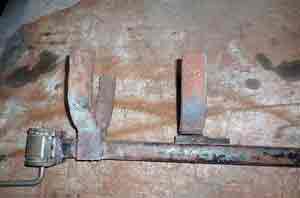

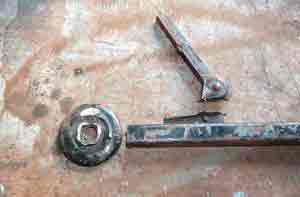

У домкрата срезал основание для компактности. Шатун приварил к опоре (варится на ура)
На крышку поставил 2 уголка от механизма складывания спинки от сиерры и приварил к ним 2 длинных уголка, в качестве упора для верхней опоры стойки. Ну и усилил стремянкой. на фото всё понятно

Съёмники для пружин своими руками

Привет друзья! В последнее время всё чаще стал лазить в подвеску, а чтобы снять пружину без съёмника не обойтись. Вот и приходилось всё время побираться)) Не, ну когда-то были у меня съёмники, но уж больно плохой конструкции и вскоре пришли в негодность. Решил сделать съёмники для пружин автомобиля своими руками по образцу тех, которые уже не раз брал у знакомого, конструкцией которых остался доволен.

Для изготовления пружиносъёмников нам понадобятся :

1) Четыре квадрата 90 х 90 мм толщиной 3-4 мм

Обработать как показано на чертеже
2) токарная работа, выточить 6 втулок( 4 шт. с отверстием 16, и 2 с резьбой М 16)

4 шт. с отверстием, 2 с резьбой М 16
3) винт (можно шпильку М 16)

Вот все заготовки

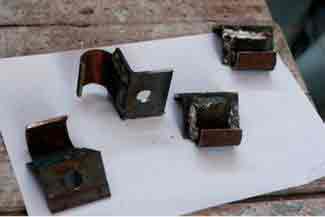

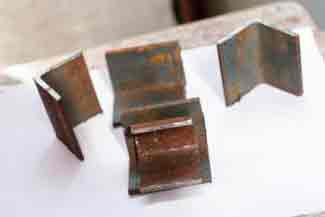

Пластины загибаем сразу «крючком»,

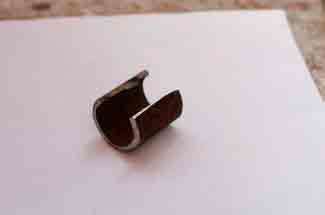

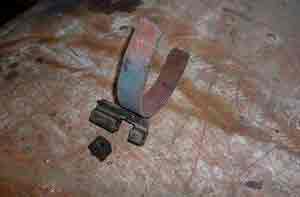

потом придаем изгиб, чтоб обхватывала пружину

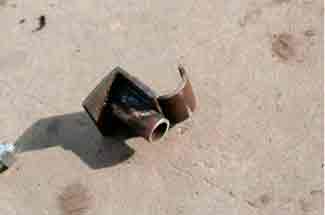

Далее сварка: привариваем втулки к пластинам, к двум втулки с отверстием, ещё к двум с резьбой

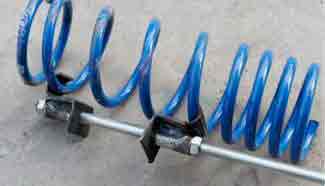

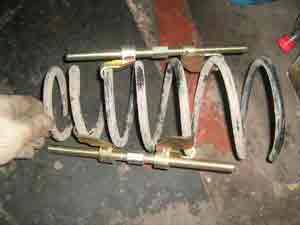

Обвариваем, и собираем таким вот образом

При желании красим. Вот и всё!

Благодарю за внимание!

Автор; Виталий Шпаковский г.Гродно, Беларусь

Как сделать съемник пружин амортизаторов своими руками? Все возможно

Многие водители, коснувшиеся ремонта подвески, задаются вопросом, как сделать съемник пружин амортизаторов своими руками. Без этого приспособления практически невозможно провести полноценный ремонт. Нормальный съемник значительно облегчит вам работу по ремонту стоек. В независимости от того, решите вы делать этот инструмент своими руками, или купить в магазине, обращайте внимание на его надежность.

Не стоит забывать, что пружина обладает высокой мощностью. Сорвавшаяся с креплений пружина может нанести сильные травмы. Всегда при работе со спиралью не стоит забывать о технике безопасности.

Как сделать съемник пружин амортизаторов своими руками? В первую очередь, это вспомогательная деталь, которая помогает гасить резкие толчки. Таким образом, значительно снижается риск выхода из строя самой амортизационной стойки. Витки пружины служат дополнительной защитой от различных крупных предметов, которые попав в подвеску, могут серьезно повредить амортизатор.

Всего существует 2 разновидности этих приспособлений:

Первые представляют собой шпильки или рейки с резьбой. Вторые используют для сжатия витков пружин силу гидравлического насоса. Механические более простые, их вполне можно сделать самостоятельно. Также такие стяжки считаются более надежными.

Осталось только разобраться, как работать с этим приспособлением. На практике работа выглядит следующим образом:

  • Берем пружину, которую нужно установить на стойку. На нее цепляем штанги с крючками. Обратите внимание на их расположение. Они должны располагаться строго друг напротив друга. Крючки следует зацеплять за предпоследние витки спирали. Иначе возникнут сложности с установкой ее на стойку;
  • Рожковым ключом закручиваем гайки. При этом, пружина будет сжиматься. Затягивать стойку следует равномерно. Иначе на одну из стяжек придется слишком большая нагрузка, что скажется на ней отрицательно (см. статью «Стяжка пружин амортизаторов своими руками»);
  • Сжав спираль до необходимого положения, устанавливают ее на место. Ставят все необходимые детали стойки. После этого, стяжки аккуратно ослабляют, при этом, нужно проследить за правильным положением витков.

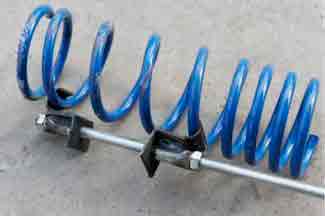

Такая стяжка позволит быстро и без особых проблем собрать стойку. Чтобы сделать такую стяжку, вам потребуется болгарка и сварочный аппарат. Из материалов придется купить штанги, а также гайки.

Для нее вам потребуется небольшая рама из уголков. Ее крепят к стене на петли. С другой стороны к ней прикручивают или приваривают недлинную планку. Снятие пружины происходит следующим образом:

  • Стойку ставят под эту раму. При этом, гайка должна выступать между уголков. В некоторых вариантах эта рама раздвижная;
  • Человек своим весом давит на планку и сжимает пружину. Откручивает гайку. Пружина распряжена;
  • Сборка производится в обратном порядке.

Конструкция такой стяжки не сложна. Ее можно легко сделать при наличии гаража. При этом, можно ремонтировать практически все стойки легковых автомобилей.

Заключение. Любому отечественному автолюбителю не понаслышке знакома работа по ремонту подвески машины. Вот тут обычно и возникает вопрос, как сделать съемник пружин амортизаторов своими руками. То, что продается в автомагазинах, вызывает серьезные сомнения в качестве, да и стоят заводские стяжки дорого. Поэтому, наиболее оптимальный вариант это самостоятельно сделанные съемники.

Съёмник пружин своими руками

Самодельный съёмник пружин амортизаторов сделанный своими руками из домкрата: фото изготовления самоделки.

Автор сделал удобное приспособление — самодельный съёмник пружин стоек автомобиля. Съёмник сделан из ВАЗовского домкрата.

На фото показан процесс изготовления приспособления.

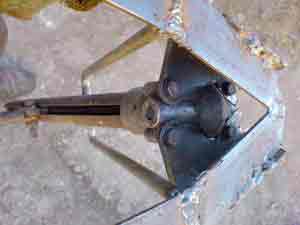

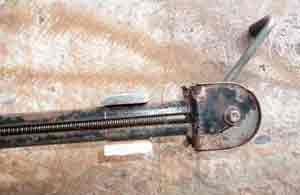

К домкрату приварены крепления.

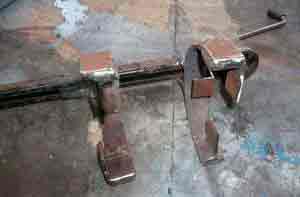

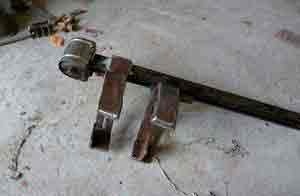

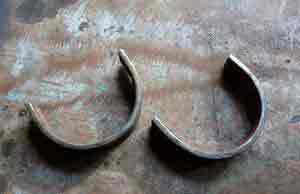

Из стальных полос сделаны вот такие захваты для пружин.

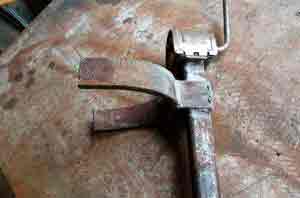

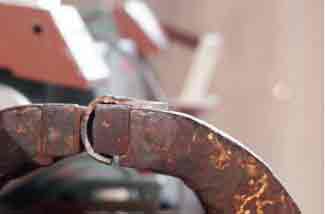

Захваты привариваются к домкрату.

Один захват приварен к неподвижной части домкрата, второй захват к подвижной части.

Чтобы удерживать пружину к захватам приварены пластины.

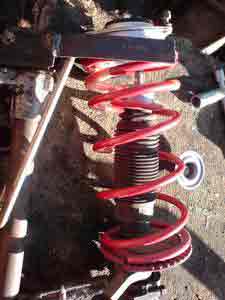

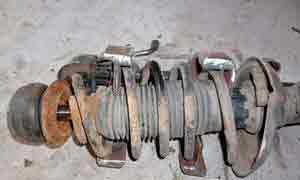

Приспособление в действии.

Вот такой самодельный съёмник для пружин амортизаторов, можно сделать из домкрата.

Как изготовить съемник пружин амортизаторов

Для чего нужен съемник

Каждый амортизатор автомобиля имеет внешнюю пружину, которая очень прочно крепится к краям детали. Она также берет на себя функции защиты от больших частиц и осуществляет небольшое амортизирующее действие. Без крепких пружин установка амортизатора не имеет смысла, поскольку он очень быстро повредится. Значит стоит вопрос – как их ставить и снимать.
Съемник амортизаторов помогает ремонтнику легко избавиться от пружин и перейти к ремонту основной детали или замене ее защиты. Он может быть как гидравлическим (такое устройство может продаваться в специализированных магазинах) или механическим (его можно изготовить в домашних условиях своими руками). Тип съемника говорит о схеме его работы и о времени на работу с ним. Другими словами, механический съемник будет медленнее выполнять задачи и с привлечением физической силы, но разве это важно, если речь идет о существенной финансовой экономии на техническое обслуживание, замену амортизаторов и покупку гидравлического типа.

Как сделать самостоятельно

Итак, мы определились, что съемник амортизаторов нам очень необходим, остается дело за малым – как его сделать своими руками? Тут на помощь должна прийти способность каждого человека логически мыслить и анализировать – что не нужное существует в хозяйстве и что вы умеете делать.

Выполняя съемник важно помнить, что он должен подходить именно под вашу модель автомобиля и тип амортизаторов.

Если сваривание деталей для вас не проблема – тогда вперед делать деталь таким способом, если в домашнем арсенале присутствуют крепкие лишние домкраты, они могут стать помощником и т.д.

На примере рассмотрим, как соорудить съемник амортизаторов:

  1. Берем металлическую трубку диаметром 18-22 миллиметра и отрезаем от нее 4 куска по 15 сантиметров, не забывая при этом сгладить края. Это важно не для самой конструкции, а для ее безопасности. Кроме этого, все работы стоит проводить в перчатках.
  2. Дальше отрезаем несколько кусков металлического прута диаметром 10 миллиметров, длиной 25-30 сантиметров. Их должно быть 8 одинаковых штук, после чего равномерно загибаем один край прута, чтобы он имел форму одностороннего крючка. Обратите внимание, что такой прут очень тяжело согнуть, поэтому для такого процесса лучше использовать дополнительные металлические опоры.
  3. Готовим четыре больших гайки М16 или другого размера, в зависимости от выбранного диаметра будущей узкой трубки или штанги.
  4. Между двух металлических крючков из прута вставляем один кусок отрезанной трубы и свариваем эту конструкцию с обеих сторон. Аналогичные действия стоит произвести и с остальными деталями. В итоге должно получиться 4 малых детали из трубы и 2 крючка.
  5. Далее стоит обрезать края прута так, чтобы деталь заканчивалась на трубе, другими словами выравниваем деталь до уровня трубки.
  6. Измеряем большую пружину амортизатора. Она будет разной у каждой модели автомобиля, поэтому сразу берите свою, причем с передних колес. Так важно делать потому, как на передних колесах амортизатор выходит из строя чаще всего, поскольку всю нагрузку берут на себя передние колеса. Измерения стоит начинать от первого большого витка и заканчивать последним большим витком пружины.
  7. По измеренному размеру пружины отрезаем два куска узкой крепкой трубки или штанги диаметром около 1 сантиметра и края сглаживаем. Труба должна быть очень крепкой, можно взять с уже заготовленной резьбой по большой части трубы. На нее одеваем с каждой стороны сваренные трубы с прутами и закручиваем гайкой. Примите во внимание, что на узкую крепкую трубку важно сделать еще и резьбу, чтобы гайка шла «как по маслу».
  8. Одевать сваренные крючки стоит так, чтобы округлый край был внешним, а концы смотрели внутрь пружины.
  9. Для крепости конструкции, контргайку с одной стороны можно заварить. Можно заваривать не гайку, а сваренную трубку с прутами, это по желанию мастера. Можно оставить полученную конструкцию так, как получилось и протестировать ее на нерабочем амортизаторе.

Вы будете использовать его не один раз, а может и не два, поэтому не думайте, что это одноразовое приспособление. Для того, чтобы быстро и наименее затратным способом выполнить эту вспомогательную деталь – проанализируйте, какие запчасти есть у вас дома. Если сварочный механизм недоступен – значит можно обойтись и без него, но используя другие детали.

Включайте фантазию и логическое мышление прежде, чем начнете работу. Можно очертить план действий на бумаге и поэтапно все выполнять. Посоветуйтесь и с бывалыми автолюбителями, мастерами – может они подскажут самую легкую версию производства съемника своими руками. В любом случае, если вы хотите сэкономить на таком вспомогательном устройстве – у вас это обязательно получится. Удачи!

Видео « Съемник пружин амортизаторов своими руками»

На записи автомеханик рассказывает о том, как с подручных материалов можно изготовить съемник пружин амортизаторов. Посмотрев видео, вы будете осведомлены, какие материалы и инструменты необходимо подготовить, а также как происходит процесс изготовления.

Источник: http://the-avto.ru/voprosy-i-otvety/semnik-pruzhin-amortizatorov-svoimi-rukami.html

Стяжка пружин амортизатора своими руками

  • Стяжка пружин амортизатора своими руками
  • Оборудование для стяжки пружин
  • Как сделать прибор для стяжки самому
  • Необходимый инструмент
  • Процесс изготовления
  • Как правильно стягивать пружину

Если вам необходимо провести ремонт амортизационных стоек или подвески автомобиля, то возникает вопрос, чем стянуть пружину амортизатора. Для достижения этой цели используют стяжки для пружин. Они необходимы для того, чтобы сжать и снять пружину любого типа.

Оборудование для стяжки пружин

Стяжки для пружин могут быть двух видов, в зависимости от основного принципа действия:

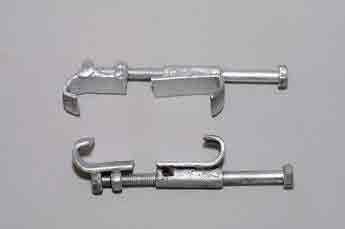

Механические – основаны на механическом действии на пружину. Цена их невысокая, и они часто используются мастерами-автолюбителями.

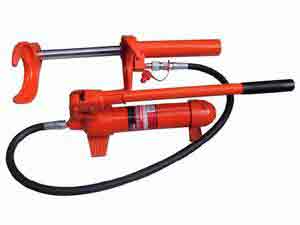

Гидравлические – действие на пружину создается при помощи гидравлического насоса. Используются в крупных автосервисах. По цене значительно дороже.

Съемники для пружин также могут быть переносные и стационарные. По цене отличаются не очень, но кардинально разнятся способом использования. Если вы решили провести ремонт транспортного средства самостоятельно и не знаете, какой съемник вам понадобится, то стоит обратить внимание на диаметр сжимаемой пружины. Это является основной характеристикой при выборе стяжки.

В автосервис обычно покупают сжиматели с большим диапазоном возможных размеров, поскольку их используют на разные машины. Если вы не отказались от идеи самостоятельно отремонтировать свое транспортное средство, то нужно обратить внимание на то, что некоторые модели стяжек предлагаются изготовителем конкретно для подвесок определенных типов. Но могут быть и универсальные.

Как сделать прибор для стяжки самому

Если посчитать цену составляющих съемника для пружин, то она окажется значительно ниже, чем цена готового съемника. Поэтому возникает вопрос: как сделать съемник для пружин своими руками. Самому изготовить стяжки для пружин возможно. Но при этом надо иметь сварочный аппарат и способность изготовить что-то своими руками.

Ясно, что принцип их действия будет основан на механическом воздействии на пружину. Для одной пружины необходимо две стяжки, закрепленные с противоположных сторон для равномерного сжатия. Их конструкция стандартна: резьбовой стержень с крючками и гайки. Вращая ключом стержень или гайки, можем легко сжать пружину. Поскольку конструкция проста, то и не требует особых умений при изготовлении. Но следует помнить, что изготовленное вами приспособление должно быть надежным, поскольку теперь вы сами отвечаете за свое здоровье.

Необходимый инструмент

Итак, необходимо иметь сварочный аппарат и болгарку. Также необходимо приобрести два стержня с резьбой диаметром 16 мм, четыре длинных гайки под эту резьбу и стальную трубу диаметром 16-16,5 мм, арматуру.

Процесс изготовления

Рассмотрим процесс изготовления стяжек пружин амортизаторов по пунктам:

1. Нарежьте резьбовые стержни (2 шт.) необходимого размера. Их длина должна быть не меньше, чем длина пружины в свободном состоянии. Слишком длинные стержни будут неудобны в использовании;

2. Из арматуры нарежьте (8 шт.) заготовки для крючков длиной примерно 30 см;

3. Из трубы отрежьте цилиндры (4 шт.) длиной приблизительно 10 см;

4. Из арматурных заготовок согните крючки;

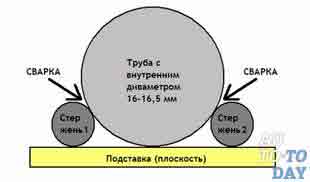

5. С помощью сварки приварите по два крючка к каждому цилиндру. Процесс сваривания производим на плоскости, добиваясь симметричности деталей;

6. Собираем комплектующие (на стержень надеваем два цилиндра со встречным направлением крючков и накручиваем на концы гайки).

В некоторых конструкциях посредине резьбового стержня приваривают длинную гайку. Тогда процесс сжатия производится ключом, поворачивая сам стержень за данную гайку. Изготовить стяжку для пружин можно, использовав старый домкрат. Главное, чтобы это было надежно и безопасно. Рассмотрим процесс по пунктам:

1. Укоротите немного ножку домкрата. Следите, чтобы это не повлияло на работу домкрата.

2. Из подручных средств подберите держатель стойки. Например, можем взять головку шатуна или другую подходящую деталь с автомобильной разборки. Необходимо, чтобы она была подходящей формы и могла выдерживать большие нагрузки.

3. Крепим ножку домкрата и держатель. Поскольку они состоят из разных материалов, использование сварки является невозможным. Поэтому сверлим отверстия и закрепляем двумя болтами

4. На верхнюю часть домкрата привариваем из металлического уголка верхний держатель. Для надежности делаем его немножко длиннее в виде срезанной буквы А и привариваем дополнительное ребро жёсткости к корпусу домкрата.

5. С помощью краски придаем конструкции эстетичный вид.

Данный держатель намного удобнее в использовании, чем покупные. Описанные способы изготовления стяжек пружин амортизатора не являются единственными. Они могут отличаться размерами, используемыми материалами и подручными средствами. Стоит включить фантазию и правильно приспособить на первый взгляд ненужные детали в вашем гараже, и этот творческий процесс принесет вам удовольствие не только финансовое, но и моральное.

Как правильно стягивать пружину

Поскольку процесс немного опасный, то перечислим все пункты, из которых состоит стяжка пружин, чтобы обезопасить его полностью. Следуйте основным пунктам:

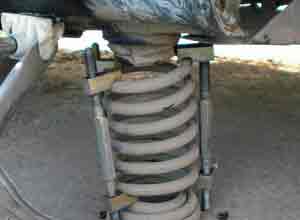

1. Поднимите машину домкратом и с противоположных сторон установите на пружину две стяжки;

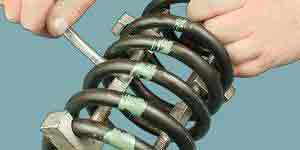

2. Вращайте гайки пальцами рук до надежного зацепления крючков стяжек и пружины;

3. Продолжайте вращать гайки ключом. Причем вращение необходимо проводить небольшими шагами на разных стержнях поочередно. Пружина должна сжиматься симметрично с обеих сторон.

4. Снимайте пружину, если вы точно убеждены, что она надежно сжата стяжками.

Используя приспособление для сжатия пружин стойки своими руками, придерживайтесь правил:

• Резьбовые соединения смазывайте солидолом перед использованием стяжек для пружин.

• Никогда не снимайте стяжки со сжатой пружины, даже если она стянута дополнительно ремнем или проволокой. Это может быть опасно.

• Проводите работы осторожно. Важно, чтобы приспособления, изготовленные собственными руками, были безопасными в использовании.

Иногда бывают такие случаи, при которых ремонт приходится выполнять в полевых условиях. И тогда наличие стяжек для пружин является очень проблематичным. Возникает вопрос, как стянуть пружину стойки подручными средствами. И это возможно.

Если вы сняли стойку с амортизатором и хотите сжать пружину амортизатора для дальнейшего ремонта в домашних условиях, то можно использовать ремни безопасности. Для этого необходимо два ремня. Продеваем их через витки пружины один напротив другого и завязываем бантиком каждый. При этом крайние витки пружины не должны участвовать в процессе сжатия. Далее необходимы два арматурных стержня или две металлических трубы, или просто крепкие деревянные палки. Они будут служить рычагами.

Кладем пружину на бок, просовываем под ремень рычаг и закручиваем ремень несколько раз посредине рычага. Для фиксации привязываем рычаг с помощью проволоки к виткам пружины. Переворачиваем конструкцию на другую сторону и с помощью другого рычага проделываем аналогичные действия. Если пружина сжата недостаточно, то поочередно подкручиваем рычаги и не забываем их фиксировать.

После того как пружина сжата, проводим дальнейшие ремонтные работы. В домашних условиях сжимать пружину амортизатора можно различными средствами: используя тиски и т.д. Все способы хороши, лишь бы они достигали конечной цели и были безопасны для вас. Проанализировав все варианты, вы должны выбрать для себя оптимальный, который принесет вам удовлетворительный результат.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Источник: http://auto.today/bok/5039-styazhka-pruzhin-amortizatora-svoimi-rukami.html

Съемники пружин

Производители

Съемники пружин в интернет-магазине Avto-Master.ru

Съемник пружин амортизаторов – профессиональный инструмент, применяемый при замене амортизаторов автомобиля. Устройство сжимает витки пружины подвески, чтобы мастер мог безопасно снять или поставить ее на штатное место. Приспособление необходимо, чтобы высвободившаяся энергия сжатия не причинила вред человеку. Интернет-магазин «Автомастер» предлагает купить стяжки для пружин амортизаторов по выгодным ценам с доставкой по Москве и в регионы России.

Съемники в ассортименте «Автомастера»

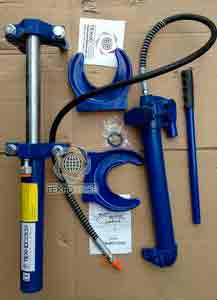

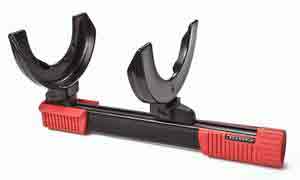

В каталоге представлен профессиональный инструмент для сжатия пружин стоек ведущих производителей:

В ассортименте есть:

  • портативные небольшие стяжки, применяемые непосредственно для демонтажа и установки амортизаторов на авто (наборы по два приспособления);
  • стационарные стенды для ремонта и обслуживания стоек подвески.
  • Устройства могут отличаться областью применения:
  • универсальные подходят для любых марок и моделей автомобилей;
  • специализированные разработаны для использования с деталями определенных подвесок (McPherson).
  • Стенды и съемники различаются типом привода, который используется для сжатия и фиксации витков:
  • механические (как правило, держатели приводятся в движение ввиду вращения штифта с резьбой);
  • гидравлические.

Цена товара напрямую зависит от его универсальности, конструкции, возможностей, производителя. «Автомастер» гарантирует отличное качество профессионального инструмента и оборудования. Устройства рассчитаны на длительную непрерывную эксплуатацию в жестких условиях. На отдельную продукцию бренда KING TONY действует пожизненная гарантия, а на товары компании МАСТАК – до 2000 лет!

Купить съемники пружин амортизаторов и стенды для обслуживания стоек можно в режиме онлайн. Заказывайте товары с доставкой по Москве или отправкой транспортными компаниями в по России.

Посетите наш фирменный магазин, чтобы самостоятельно убедиться в качестве инструмента и купить необходимое оснащение для автосервиса, ремонтной или шиномонтажной мастерской, СТО. Он удобно расположен на 78-м км МКАД (14к1, ТЦ DEXTER). Начинайте свой бизнес с «Автомастером» и получите приятные бонусы при комплексном снабжении.

Наша компания, официальный дистрибьютер King Tony Co. Ltd на территории России, реализует специальную программу развития комплексного снабжения авторемонтных, производственных и эксплуатационно-обслуживающих предприятий, в рамках которой мы заключаем договора на комплексное снабжение предприятий профессиональным слесарным ручным инструментом King Tony и оборудованием для автосервиса.

Источник: http://www.avto-master.ru/catalog/semniki_pruzhin/

Стяжки для пружин амортизаторов своими силами

В этой статье речь пойдет о том, как при минимальных затратах денег, времени и сил – можно изготовить стяжки и как правильно их использовать.

Инструкция по изготовлению

Существует масса способов для изготовления такого устройства. Главная идея их состоит в том, чтобы сэкономить деньги и используя ненужные подручные материалы сделать инструмент. На любом автомобильном рынке вам удастся найти гидравлическое устройство, которое легко используется при ремонте, но стоимость его высоковата как для маленького приспособления.


Если вы покопаетесь в своем гараже, то обязательно сможете там найти ненужные на первый взгляд вещи. Проанализируйте, смогут ли они частично воссоздать ту конструкцию, которую вы видели на рынке. Гидравлические стяжки для амортизатора вряд-ли получится воссоздать, а вот заменить их механическим устройством – вполне реально.

Рассмотрим краткую инструкцию, как сделать стяжки для пружин амортизаторов своими руками.

  1. Снимаем амортизатор переднего колеса и измеряем размер большой пружины, которая мешает замене. Измерение начинаем от первого большого витка и заканчиваем последним. Все данные записываем на листике бумаги, желательно в одной единице измерения (сантиметры или миллиметры), которая более вам удобна. Стяжки рекомендуется производить именно для передних колес, поскольку эти амортизаторы чаще всего ломаются и требуют починки.
  2. Находим в гараже металлическую крепкую трубу диаметром 2 сантиметра и нарезаем ее на 4 куска длиной по 10-15 сантиметров.
  3. Далее находим стандартный прут диаметром 0,7-1 сантиметр и режем его на части длиной 20-30 сантиметров. Таких коротких крепких прутов у вас должно получить 8 штук.
  4. Находим штангу с резьбой или покупаем трубу диаметром 1,5-1,7 сантиметра и режем ее на 2 куска, длиной, равной полученному замеру в 1-м пункте, можно удлинить до 5 сантиметров. Если на выбранных трубках нет резьбы – нарезаем ее с помощью специального инструмента со всех краев каждого куска на протяжении 10-15 сантиметров.
  5. Все края трубок и прутов обрабатываем так, чтобы избавиться от металлических заусениц, края должны быть ровными и гладкими.
  6. Металлические пруты сгибаем одинаково так, чтобы они с одной стороны образовали крюк. Обратите внимание, что такие пруты очень крепкие и плохо гнуться, потому можно задействовать дополнительные инструменты.
  7. Мобильной сваркой соединяем пруты и короткие трубки так, чтобы крючки находились равномерно по обе стороны от трубки. Лишние края прутов обрезаем, чтобы они были на одном уровне с трубкой. Получаем 4 небольших изделия из прутов и труб.
  8. Полученные части одеваем на длинные трубки и закручиваем на концах большие гайки. Крючок одевается так, чтобы гладкая его сторона смотрела на край штанги.
  9. Вот и вся работа, стяжка для амортизатора готова. Она подойдет как для переднего колеса, так и для заднего (если вы добавили лишних несколько сантиметров на штангу). Протестируйте ее на одном из амортизаторов и исправьте недочеты, если такие появились.

Данная методика позволяет быстро соорудить механическое приспособление, которое способно сжать или немного разжать пружину амортизатора для его ремонта, замены или проверки. Единственный минус такого способа состоит в том, что мастер должен уметь пользоваться мобильной сваркой. Если такой аппарат отсутствует или вы не хотите его использовать – то можно соорудить схожее устройство без использования сложного механизма.

Очень хорошим считается метод производства стяжек амортизаторов на основе старого крепкого домкрата. Если помните, такие устройства прилагались к старым моделям автомобилей советского времени. Схема работы его понятна, остается сделать так, чтобы одна часть домкрата могла крепиться к верхнему витку пружины амортизатора, а другая ветка – к нижнему. Это можно сделать за счет разных средств – посмотрите что присутствует в вашем гараже среди деталей и обязательно обнаружите что-то подходящее.

Учитывайте, что приведенные способы производства стяжек не единственны в своем роде, их можно изменять или дополнять в зависимости от типа автомобиля, его модели, умений и желаний автовладельца. Стоит включить фантазию, чтобы данный механизм получился простым и не затейливым.

Применение стяжек

Применять такие стяжки можно как для передних амортизаторов колес, так и для задних. Они выполняют функцию по сжатию большой пружины, которая защищает амортизатор от внешних воздействий.

Поскольку у каждого типа и модели автомобиля индивидуальные детали, то для производства стяжек используйте только свои размеры, а не стандартные, взятые с интернета или другой литературы.

Ведь все равно придется снять амортизатор, так какая разница – до производства стяжек или после.

В завершении хочется посоветовать каждому автовладельцу заботиться не только о внешнем виде транспортного средства, но и о внутренних его частях. К примеру, замена защиты амортизатора становится очень простой при наличии стяжек. А если такую процедуру сделать вовремя – то вы надолго продлите срок использования амортизаторов. Заботьтесь о своем автомобиле и он отблагодарит вас долгим и качественным сроком службы.

Видео “Как заменить пружины амортизатора”

Посмотрев запись вы узнаете, как снять и установить задние пружины на автомобиле марки “Ваз”. Также на видео показано, какие инструменты вам необходимо подготовить для этого.

Источник: http://mineavto.ru/remont/hodovaya/styazhki-dlya-pruzhin-amortizatorov-2508.html

Дипломы по ТО и ТР автомобилей

Приспособление для сжатия пружин подвески

Техническим заданием на проектирование следует принять разработку такой конструкции съемника для пружин сжатия, который бы состоял из минимального количества деталей, имел нажимной винт с трапецеидальной резьбой и одновременно с этим имел высокую механическую прочность составных его частей.

Кинематическая схема съемника изображена на рис. 6.3. В его основе две балки 1 и 3 соединенные шарнирно болтом 2. Каждая из балок имеет на своем рабочем конце поджимные блины 5, которые должны сжимать пружину или разжимать ее. Пара «винт-гайка» 4 с трапецеидальной резьбой приводится в движение от кривошипа 6, таким образом, балки 1 и 3, а вместе с ними блины 5 могут двигаться в осевом направлении навстречу друг другу или в обратном направлении. Это позволяет, в итоге, уменьшать или увеличивать высоту пружины, сжимая ее до соприкосновения витков, либо разжимая ее до свободного состояния. Ход винта этого приспособления предполагается ограничить 100 мм, что вполне удовлетворяет размерному ряду пружин сжатия отечественных и ряда иностранных легковых автомобилей.

Исходными данными к проектированию следует считать:

Геометрические параметры (рис 6.4.):

  • Осевая длина съемника а – от шарнирного соединения балок до середины винта, мм – 480;
  • Осевая длина съемника b – от середины винта до рабочего колена верхней и нижней балок, мм – 140;
  • Осевая длина рабочего колена балок с, мм – 80;
  • Высота винтовой части между балками d, мм – 140;
  • Высотные части колен балок е, мм – 183;
  • Осевая часть съемника f – от начала рукояти до шарнирного соединения балок, мм – 140.

Сила упругости пружины сжатия F0=Н – 7800.

Обозначив исходные данные, отметим, что основные опасные точки конструкции представляет собой шарнирный болт (фактор опасности – срез), место упора винта в верхнюю балку (фактор опасности – изгиб) и рабочие блины для пружины (фактор опасности – изгиб).

Описываемая конструкция практически невосприимчива к перекосам сжимаемой пружины за счет равномерного распределения нагрузки между опорными рабочими блинами. Это позволяет использовать в процессе работы с пружинами в качестве рабочего инструмента гайковерт на умеренных скоростях вращения. В случае с обычными конструкциями «стяжек», сжимающих пружину с разных сторон, использование механизированного оборудования становится опасным из-за возможности неожиданного перекоса пружины между захватами двух противоположных стяжных устройств.

Другим преимуществом описанного винтового стяжного приспособления является возможность быстрого позиционирования рабочих блинов по крайним сжимаемым виткам пружины. Приспособление можно заводить сбоку колесной арки, его малые размеры по высоте не затрудняют подвод опорных поверхностей под крайние витки пружины.

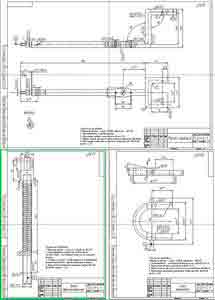

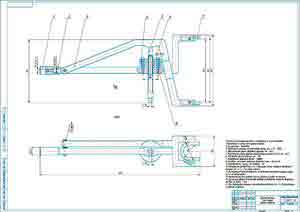

Приспособление для сжатия пружин подвески Чертеж общего вида

Рабочие чертежи деталей приспособления: рычаг нижний, винт трапециадальный, блин подкладной

6.1. Описание проблемы технологического процесса.

6.2. Описание существующих конструкций заводского изготовления и самоделок.

6.3. Описание предлагаемой конструкции и ее преимуществ перед аналогами.

6.4. Проектные расчеты.

  • 6.4.1. Расчет верхней части съемника.
  • 6.4.2. Расчет нижней части съемника.
  • 6.4.3. Проверка прочности болта на срез.
  • 6.4.4. Проверка износостойкости сопряжения «винт-гайка».

6.5. Описание технологии использования съемника пружин и техники безопасности производства работ.

Пояснительная записка 12 страниц описания и расчетов, спецификации.

Источник: http://diplom89.ru/konstruktivnye/prisposoblenija/1031-prisposoblenie-dlja-szhatija-pruzhin-podveski

Съёмники для пружин своими руками

Привет друзья! В последнее время всё чаще стал лазить в подвеску, а чтобы снять пружину без съёмника не обойтись. Вот и приходилось всё время побираться)) Не, ну когда-то были у меня съёмники, но уж больно плохой конструкции и вскоре пришли в негодность. Решил сделать съёмники для пружин автомобиля своими руками по образцу тех, которые уже не раз брал у знакомого, конструкцией которых остался доволен.

Для изготовления пружиносъёмников нам понадобятся :

1) Четыре квадрата 90 х 90 мм толщиной 3-4 мм

Обработать как показано на чертеже
2) токарная работа, выточить 6 втулок( 4 шт. с отверстием 16, и 2 с резьбой М 16)

4 шт. с отверстием, 2 с резьбой М 16
3) винт (можно шпильку М 16)

Вот все заготовки

Пластины загибаем сразу «крючком»,

потом придаем изгиб, чтоб обхватывала пружину

Далее сварка: привариваем втулки к пластинам, к двум втулки с отверстием, ещё к двум с резьбой

Обвариваем, и собираем таким вот образом

При желании красим. Вот и всё!

Благодарю за внимание!

Автор; Виталий Шпаковский г.Гродно, Беларусь

Источник: http://xn—-7sbgjfsnhxbk7a.xn--p1ai/syomniki-dlya-pruzhin-svoimi-rukami

Приспособление для сжатия пружин стойки

Подвеска большинства автомобилей имеет амортизаторы и пружины (нередко объединенные в один блок), и периодически возникает необходимость замены этих элементов. Особую сложность (и опасность!) представляет замена пружин, которые находятся в сжатом состоянии — специально для этой цели служат стяжки пружин, о которых вы узнаете из этой статьи.

Данная статья продолжает цикл публикаций о специальном инструменте.

Что такое стяжка пружин

Ходовая часть абсолютного большинства современных легковых автомобилей (а также грузовиков и сельскохозяйственной техники) имеет в своем составе упругие и гасящие элементы — пружины и амортизаторы. В подвесках некоторых типов (в том числе и в подвесках, построенных по наиболее популярной в наше время схеме макферсон) амортизатор и пружина объединены в один блок — амортизационную стойку.

Независимо от того, где установлена пружина, она всегда находится в сжатом состоянии — так обеспечиваются необходимые характеристики подвески и минимизируются колебания кузова. Это обстоятельство создает серьезные трудности при замене пружины, ведь сжатую пружину крайне сложно снять, а новую пружину перед установкой необходимо стянуть. Операция замены пружин не только сложна, но и опасна — сжатая пружина за счет накопленной энергии способна причинить серьезные травмы и нанести материальный ущерб.

Значительно упросить и обезопасить процедуру замены пружин может специальный инструмент — стяжка пружин. Этот инструмент дает возможность проводить замену пружин и стоек в одиночку, безопасно и с минимальными затратами времени.

Устройство и принцип действия стяжек пружин

Для стяжки пружины необходимо приложить силу к ее крайним виткам, сделать это можно двумя разными способами: с помощью простого резьбового соединения (так устроены винтовые домкраты, о которых уже было написано ранее) или с помощью гидравлического цилиндра. Именно такой принцип лежит в основе всех приспособлений для стяжки пружин.

Самая простая стяжка содержит всего три детали: стержень с резьбой и два упора (или захвата) для пружины, причем в одном из упоров нарезана резьба или вложена гайка — этот упор при закручивании стержня движется к неподвижному упору и сжимает пружину. Вместо стержня с резьбой может применяться более сложная система (стержень спрятан внутри цилиндра, сам цилиндр может быть телескопическим и т.д.) или гидравлический цилиндр (такое устройство имеют, в основном, профессиональные переносные и стационарные стяжки).

Типы и виды стяжек пружин

Все приспособления для стяжки пружин можно разделить на два больших класса:

  • Стационарные (используются в автосервисных мастерских);
  • Переносные (простые устройства для использования рядовыми автовладельцами).

Независимо от типа, все стяжки можно разделить на два типа по способу фиксации пружины:

  • Центральные стяжки (стержень с резьбой или гидроцилиндр в рабочем положении проходит через центр пружины, пружина удерживается захватами в виде чашек или дисков);
  • Стяжки для подвески типа макферсон и ей подобных (стержень с резьбой или гидроцилиндр в рабочем положении находится вне пружины, захваты пружины выполняются в виде крючьев или имеют С-образную форму и работают, как консоли).

Центральная стяжка применима только для работы с пружинами в подвесках традиционной схемы, в которых пружина находится отдельно от амортизатора. Стяжки для подвесок типа «макферсон» применяются для работы с пружинами, объединенными с амортизаторами — в этом случае нет возможности расположить стержень внутри пружины, поэтому захват осуществляется сбоку.

Наконец, стяжки пружин могут иметь различный привод:

  • Механический — это просто стержень с резьбой;
  • Гидравлический — стяжка производится с помощью гидравлического цилиндра с усилием до 1-2 тонн (такой инструмент используется для стяжки мощных пружин грузовой и с/х техники).

Наборы для стяжки пружин

Сейчас на рынке представлено множество видов стяжек пружин, среди которых можно выбрать как очень простые варианты за несколько сотен рублей, так и более серьезные инструменты, в том числе и универсальные наборы. Обычно такой набор содержит один рабочий цилиндр (механический или гидравлический), два-три комплекта зажимов для пружин разного диаметра (тарельчатых или С-образных) и дополнительные приспособления для расширения функций инструмента.

Часто в наборах присутствует адаптер для работы с коническими пружинами (он позволяет использовать захват меньшего размера, совмещая его центр с центром большого захвата).

Однако большинство наборов не комплектуются важным инструментом, который должен быть у автовладельца — вороток или ключ. Резьбовой стержень стяжки имеет на одном из концов либо шестигранник для работы ключом, либо углубление квадратного сечения под вороток, используемый для работы с накидными головками.

Наборы стяжек пружин имеют более высокую цену, однако это окупается повышенной эффективностью их работы, удобством и безопасностью.

Источник: http://www.avtoall.ru/article/3774815/

Блог про Уаз

При ремонте передней подвески приходится снимать и устанавливать пружины. Снятие и установка пружин передней подвески производится при помощи простейших стяжек или вообще без всяких приспособлений, используя вес автомобиля, лом и другие подручные средства. Но при этом можно получить травму от выскочившей пружины.

Приспособление для снятия пружин передней подвески заднеприводных и переднеприводных автомобилей.

Приспособление предназначенное для снятия пружин передней подвески автомобилей ВАЗ, разработано на основе приспособления A.74174R и отличается от последнего более простой конструкцией. Опыт длительной эксплуатации приспособления подтвердил его эффективность и безопасность. Оно состоит из верхней и нижней тарелок, гайки и винта.

Сжатие пружины передней подвески.

В головку винта ввернут болт (S10, М6-10), который входит наружным концом в прорезь верхней тарелки и фиксирует винт относительно нее, предотвращая тем самым вращение винта вместе с гайкой. Гайка опирается о нижнюю тарелку через опорный узел. После того как в упорный подшипник заложена смазка, трубчатая часть наконечника гайки завальцовывается в канавку гайки. При завалыдовке необходимо обеспечить свободное вращение наконечника.

Опорный узел гайки.

Применяется приспособление следующим образом. В пружину (амортизатор снят) закладываем как можно выше верхнюю тарелку — вставляем тарелку между витками в средней части пружины и далее, перемещая ее по виткам, поднимаем вверх. Нижняя тарелка должна располагаться так, чтобы между верхней и нижней тарелками было пять витков пружины. Далее устанавливаем винт и навернув гайку, вращаем ее воротком, сжимая пружину почти до соприкосновения витков.

Перед тем, как вынуть приспособление вместе с пружиной из подвески, обратите внимание, как стоит пружина в нижнем рычаге (в последнем под опорный виток пружины есть специальная выемка). Приспособление имеет достаточный запас прочности, но все же не следует направлять пружину на себя или на помощника.

Особенностью рассмотренного приспособления (с двумя опорными тарелками) является то, что пружина сжимается и вынимается из подвески. Более простое приспособление для сжатия пружин передней подвески автомобилей ВАЗ показано на рисунке ниже. Приспособление разработано на базе приспособления 67.7828.9504 и отличается от него не только измененной конструкцией, но и тем, что наиболее сложная деталь — тарелка — здесь унифицирована с нижней тарелкой приспособления, показанного на рисунке выше.

Приспособление для сжатия пружин передней подвески заднеприводных автомобилей.

У приспособления гайка винта через подшипник и опору опирается на место крепления штока амортизатора. После сжатия пружины она остается на автомобиле, из подвески извлекаются только рычаги. Подшипник наполняется смазкой и далее, как и в рассмотренном ранее приспособлении, трубчатая часть гайки завальцовывается на токарном станке в канавку опоры с сохранением относительной подвижности соответствующих деталей.

Верхняя гайка, собранная с подшипником и опорой, наворачивается на винт, по отверстию в гайке сверлится отверстие в винте. В отверстие вставляется штифт, концы которого расклепываются. В нижнюю гайку ввернут болт для предотвращения вращения гайки относительно опорной тарелки.

Приспособление для снятия пружин передней подвески переднеприводных автомобилей.

При работе с амортизаторными стойками передней подвески переднеприводных автомобилей для сжатия пружин приходится использовать внешние приспособления, так как внутрь пружины часто попасть невозможно. Простейшее внешнее приспособление — две стяжки. Захваты закрепляют на витках, когда автомобиль стоит на колесах (пружины сжаты).

Сжатие пружин передней подвески переднеприводных автомобилей стяжками.

Трубчатая часть гайки с подшипником 8104 завальцовывается в канавку опоры с сохранением относительной подвижности. Перед завальцовкой подшипник заполняем смазкой. Ввернув тягу в захват, по отверстиям в захвате сверлим тягу. Проволоку диаметром 4 мм, L38 расклепываем с двух сторон. Стяжка с правой и левой резьбой на концах и шестигранником посередине показана на рисунке ниже.

Стяжка с правой и левой резьбой на концах и шестигранником посередине.

Универсальное приспособление позволяет сжать пружину не только у переднеприводных автомобилей ВАЗ-2108, ВАЗ-2109, но и у многих иномарок. В гайку 2 устанавливается упорный под­шипник, заполненный смазкой. Трубчатая часть гайки в сборе с подшипником завальцовывается на токарном станке в канавку опоры так, чтобы сохранилась относительная подвижность гайки и опоры.

Универсальное приспособление для сжатия пружин передней подвески.

Полукольца свариваются с планками 145 и 80 мм. Тяги вворачиваются в захваты и фиксируются от проворачивания штифтом (проволокой). Предварительно в тягах сверлятся отверстия диаметром 3 мм по имеющимся отверстиям в захватах.

Амортизаторные стойки могут отличаться не только наружными диаметрами пружин, числом витков, диаметрами прутков, из которых они навиты, но также углами наклона оси пружины к оси самой стойки. Кроме цилиндрических пружин с постоянным шагом навивки у зарубежных автомобилей встречаются пружины с переменным диаметром или шагом, а также с переменным диаметром прутка.

Существенно может отличаться и «обстановка» вокруг амортизаторных стоек. Для охвата всего этого разнообразия в качестве устройства для сжатия пружин применяется приспособление типа «клещи».

Приспособление типа «клещи» для сжатия пружин передней подвески.

К рычагам привариваются серьги, соединяемые пальцем. Палец в серьгах фиксируется шплинтом. В средней части рычагов устанавливаются гайка в сборе с подшипником и нижняя гайка. Они крепятся к рычагам гайками так, чтобы имели возможность поворачиваться относительно рычагов.

Гайка, подшипник и опора собираются в узел завальцовкой трубчатой части гайки в канавку опоры так, чтобы гайка и опора могли свободно вращаться относительно друг друга. Перед завальцовкой в подшипник закладывается смазка.

По материалам книги «Приспособления для ремонта автомобилей».
Росс Твег.

Источник: http://auto.kombat.com.ua/prisposoblenie-snyatiya-pruzhin-peredney-podveski-avtomobiley/

Смотрите также:
03.11.2018

Какой выбрать пресс для брикетов? Опилки, отходные продукты сельскохозяйственной деятельности, выпавшие с деревьев листы и другие виды растительного мусора могут стать первоклассным топливом. Из этих доступных продуктов можно получить хорошую выгоду. Однако для обычных...

03.11.2018

Электрический наждак своими руками — это возможность с пользой реализовать ненужную технику. Рекомендации и советы к изготовлению. Введение Умелый человек способен многое сделать своими руками. Имея под рукой, казалось бы, никому не нужные вещи, которым самое место...

03.11.2018

Незаменимый ключ в ремонте велосипеда - выжимка цепи Часто велосипедист попадает в неожиданную и неприятную для него ситуацию в дороге, когда рвется или ослабляется велосипедная цепь, которая требует срочного ремонта. Опытные велосипедисты нередко выполняют плановое...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
