Съемник ступичных подшипников своими руками

Самостоятельная замена ступичного подшипника

Замена подшипника ступицы является регламентной работой, выполнение которой под силу всем автолюбителям. В публикации рассмотрим, как заменить передний и задний ступичные подшипники своими руками.

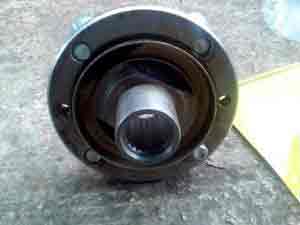

Ступичный узел

Нельзя поменять подшипник ступицы колеса, не понимая устройство этого компонента ходовой части. Ступичный узел передней оси еще называют поворотным кулаком, поскольку через рулевые тяги он передает желаемое направление движения на колеса. Последние, в свою очередь, обязаны вращаться. Роль ступичного подшипника в сочленении поворотного кулака и ступицы, к которой непосредственно крепится колесо.

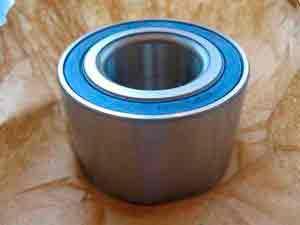

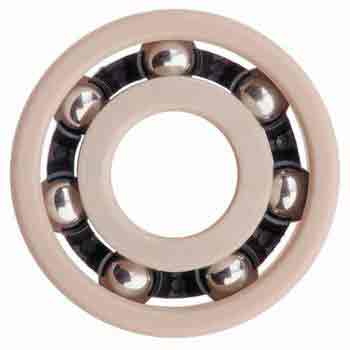

Существует много видов подшипников (конические, сферические, роликовые, радиально-шариковые и т.д.), но принципиального значения для замены это не имеет.

Начинающим любителям ремонта своими руками будет интересно узнать принцип работы этой детали. Изделие состоит из наружного кольца, тела качения, сепаратора и внутреннего кольца. Для смазывания внутренности заполнены пластичной смазкой.

Суть работы заключается в передачи вращения через тела качения. При этом внешняя и внутренние обоймы не связаны между собой. В нашем случае внутренняя обойма сочленяется со ступицей, а внешняя с поворотным кулаком.

Внутри ступицы расположены зубцы, служащие для зацепления ступицы с приводным валом. Именно эти шлицы позволяют передавать крутящий момент от КПП к колесам автомобиля.

Вспомогательные механизмы

Сразу стоит отметить, что замена подшипника ступицы колеса возможна двумя способами:

каноничным, который является единственным возможным, если вы хотите, чтобы запчасть ходила долго и счастливо;
кустарным. В таком случае ресурс новой запчасти всецело зависит от вашего мастерства.

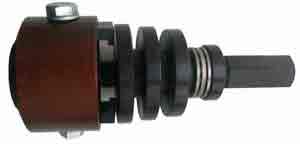

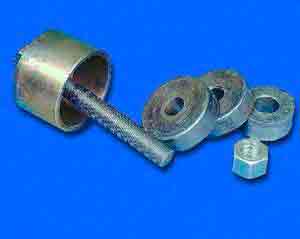

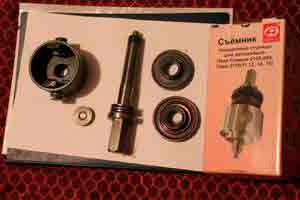

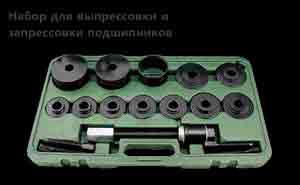

Первый метод предполагает использование специализированного инструмента: съемника ступицы и подшипников, приспособы для выпрессовки и запрессовки. Подобный механизм можно соорудить своими руками. В качестве силы, вдавливающей и извлекающей подшипник, можно использовать гидравлический бутылочный домкрат. Для успешной выпрессовки нужна оправка, диаметр которой будет больше внешнего диаметра ступицы. Один край оправки будет упираться в поворотный кулак, а второй в плоскость, толкаемой домкратом. Другая наставка будет использоваться для выдавливания. Ее диаметр должен соответствовать внешнему диаметру подшипника либо быть на 1-2 мм меньше.

Иной тип конструкции предполагает использование резьбового сочленения между болтом и гайкой как силы для выдавливания подшипника. Принцип подбора наставок такой же, как и для предыдущего съемника.

Второй способ замены предполагает использование различных наставок и молотка. Ими выбиваются, а затем забиваются обратно, ступица и подшипник колеса.

Меняем своими руками

На примере Daewoo LANOS рассмотрим, как заменить подшипник переднего колеса.

Установите противооткатные упоры.
Снимите фиксатор и «сорвите» ступичную гайку.
Поднимите авто, зафиксировав положение с помощью бревна либо другого типа упора.
Открутите крепление тормозного суппорта, снимите колодки. Сам суппорт можно зафиксировать с помощью веревки. Будьте осторожны, дабы не повредить тормозной шланг. Снимите тормозной диск.
Открутите крепление стойки стабилизатора, рулевого наконечника и шаровой опоры.
С помощью съемника шаровых опор извлеките наконечник и шаровую со своих посадочных мест.
Отверните болты крепления амортизационной стойки под капотом автомобиля.
Выдерните поворотный кулак со шлицов приводного вала.
Снимите защиту тормозного диска. Перенесите стойку в удобное для работы место.
Установите съемник и отделите ступицу от поворотного кулака.
С помощью специальных загнутых плоскогубец сожмите штопорное кольцо. Удерживая в сжатом состоянии, подковырните его с помощью плоской отвертки. Второе извлеките аналогичным способом.
Теперь с обратной стороны установите наставку, которая будет выдавливать подшипник. Демонтируйте его со поворотного кулака переднего колеса.

Запрессовка

Будет ли успешной замена переднего подшипника ступицы, всецело зависит от правильности установки. Перед началом запрессовки обязательно очистите поверхность от грязи, прочистите канавки стопорных колец. Края посадочного места в поворотном кулаке можно протереть наждачной бумагой. Обязательно смажьте сам подшипник и полость внутри «кулака». Разумеется, в первую очередь необходимо установить новое стопорное кольцо.

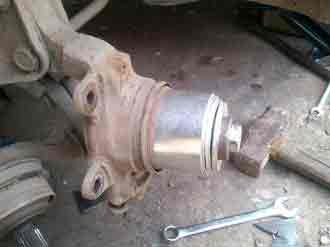

Поставьте ступичный строго по центру посадочного отверстия. Можете легкими ударами рукой попытаться набить его немного. Установите узел под пресс либо смонтируйте съемник для запрессовки. Внимательно следите за тем, чтобы деталь не перекосило. Иначе замена подшипника переднего колеса будет напрасной. В скором времени опять появиться гул либо люфт.

Когда вы почувствуете, что подшипник уперся, можете остановиться. Установите второе стопорное кольцо. Запрессуйте ступицу в поворотный кулак. Можно сказать, что замена подшипника прошла успешно.

Что делать, если часть подшипника осталась на ступице

Как ни странно, но часто замена подшипников происходит не без казусов. При выпрессовке ступицы внутренняя обойма переднего ступичного может остаться на своем посадочном месте. Самое лучшее решение в таком случае – стянуть обойму с помощью специального съемника. К сожалению, стоимость его достаточно большая, поэтому позволить себе такой инструмент могут только СТО.

Народные мастера признают два способа выхода из такой ситуации:

надпилить остатки болгаркой, чтобы потом разрубить зубилом;
сбивать обойму с помощью зубила.

Оба эти метода опасны тем, что есть риск повредить посадочное место переднего подшипника на ступице. Если вы используете второй метод, постарайтесь не повредить привалочную плоскость.

Если вы пропилите место посадки, лучше деталь сразу заменить. Опыт показывает, что новые подшипники на таких ступицах «ходят» очень мало.

Мы рекомендуем попробовать воспользоваться съемником ступиц. И только в случае «мертвого» прикипания обоймы прибегать к экстренным мерам.

Задняя ось

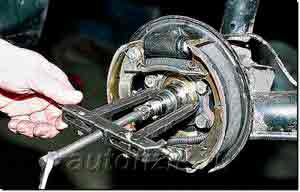

Принцип выпрессовки и запрессовки заднего ступичного подшипника ничем не отличается от работы, проделанной с передней осью.

Работа без съемника

Если вы меняете шарикоподшипник переднего колеса кустарным методом, уделите внимание следующим советам:

в качестве обоймы для выпрессовки можно использовать торцевую головку подходящего диаметра;
старый подшипник можно использовать в качестве обоймы для запрессовки.

ударять по обойме следует с равномерным усилием. Бить нужно по противоположным сторонам либо, равномерно продвигаясь в одном направлении. Главное, чтобы не было перекосов.

Источник: http://autolirika.ru/remont/zamena-stupichnogo-podshipnika.html

Как сделать универсальный съемник подшипников ступицы своими руками? Читай и мастери

Большую часть автолюбителей интересует, как сделать универсальный съемник подшипников ступицы своими руками. Ведь покупка такого инструмента в магазине удовольствие не из дешевых. К тому же, заводские изделия зачастую делаются под конкретную модель. Поэтому, купив съемник для одного автомобиля, вы вряд ли сможете использовать его на другой модели. Сделав универсальный съемник, вы гарантированно сможете менять подшипники на разных машинах. А с заменой этого элемента ступицы сталкивается практически каждый водитель, и затягивать с ремонтом нельзя. Колесо может заклинить при движении, что приведет к серьезной аварии.

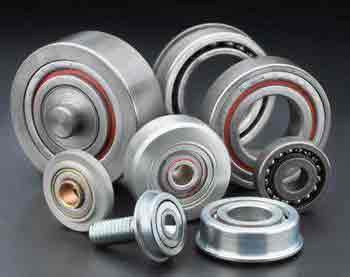

Как сделать универсальный съемник подшипников ступицы своими руками? Для начала, нужно разобраться в типах и особенностях этих подшипников. Сейчас, на легковых автомобилях используются только двурядные подшипники. Они более надежные и эффективные. Они подразделяются на следующие разновидности:

Шариковые;
Роликовые;
Роликовые конусные.

На легковых машинах применяются обычно шариковые или конусные. Они компактнее и значительно надежнее. По способу установки они бывают наружными или внутренними. Сейчас, имеются подшипники с возможностью контролировать скорость оборота колеса. И в зависимости от этого, регулируется работа подшипника.

Для работы вам потребуется болгарка, а также сварочный аппарат. Потребуется просверлить отверстие, поэтому запаситесь дрелью. Для создания такого приспособления, вам потребуется металлический профиль и уголок. Сборка устройства производится следующим образом:

Сначала подбираем подходящую по размеру металлическую трубу. От нее отрезают кусок 5-10 см;
Берем толстое железо (8-9 мм), и вырезаем из него круг, по диаметру полностью соответствующий трубе;
Привариваем получившийся кружок к трубе;
Берем профиль, и отрезаем от него 2 одинаковых куска. Длину нужно подбирать к своему автомобилю. Обычно, этот показатель выбирается из расчета 20-30 сантиметров;
Отрезаем от уголка 2 небольших кусочка;
Привариваем уголки к профилям. У вас должны получиться своеобразные крючки;
Замеряем диаметр ступицы;
Из листа железа вырезаем квадрат со стороной, равной диаметру ступицы;
В середине получившегося квадрата высверливаем отверстие;
Привариваем лист к торцам профилей;
На отверстие наваривается гайка. Она по размеру должна быть чуть меньше дырки;
Вкручиваем в гайку длинный болт, он будет выполнять роль толкателя;

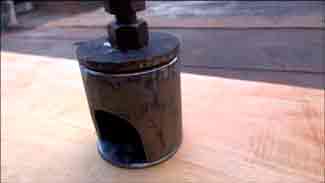

На конец болта приваривается заготовленная труба с заваренным торцом.

На этом сборка съемника завершена. Остается его протестировать. Для этого, берем ступицу, в которой задумали поменять подшипник. Ставим на нее съемник. Для этого, ножки с крючками заводятся за ступицу, а цилиндр прикручивается вплотную к подшипнику. Следите, чтобы он стал полностью на обойму подшипника. Далее, путем закручивания болта, выдавливаем подшипник.

Основным признаком неисправности является вой со стороны колеса, он усиливается при прохождении поворота. Дополнительным признаком будет нагрев ступицы. Затягивание с ремонтом может привести к заклиниванию колеса. В некоторых случаях, нагрев может быть такой силы, что внутренняя обойма подшипника приварится к оси поворотного кулака. В таком случае, придется ставить и новый кулак.

При замене не жалейте смазки. Излишек ее просто выдавит из ступицы. Значительно хуже, если смазки не хватит. Это приведет к быстрому износу подшипника. Поэтому, опытные механики рекомендуют периодически проверять наличие смазки в ступице. При необходимости ее добавляют. Чаще всего, в качестве смазки применяют Литол 24, этот материал лучше всего подходит для использования в ступичном подшипнике.

Заключение. Для качественного ремонта автомобиля имеется большое количество различных приспособлений. Отдельно выделяются съемники, которые позволяют снять подшипники и сальники. При этом, водители часто задаются вопросом, как сделать универсальный съемник подшипников ступицы своими руками. На самом деле, сделать это не сложно, достаточно иметь прямые руки и некоторый инструмент. Съемник получится не уступающий по характеристикам заводским аналогам. И стоить такая конструкция будет значительно меньше.

Источник: http://autoflit.ru/2232-kak-sdelat-universalnyy-semnik-podshipnikov-stupicy-svoimi-rukami-chitay-i-masteri.html

Как сделать съемник для подшипников

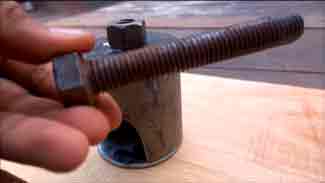

Очень крутая и полезная вещь. Съемник для подшипников. Пригодится труба, железная пластина, большая шайба, болт, гайка.

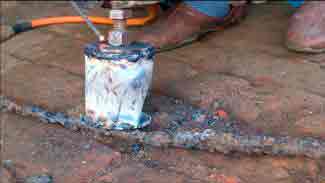

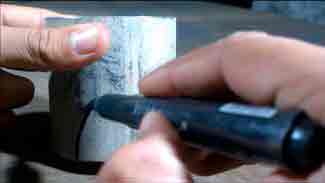

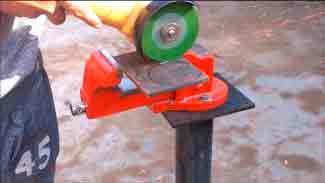

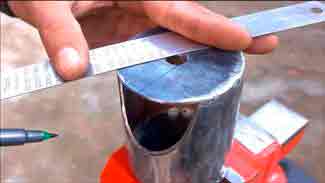

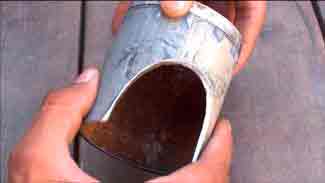

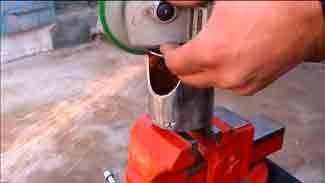

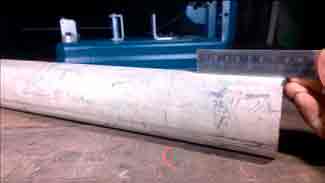

Для начала отметим на трубе размер, который необходимо отпилить. Полученному отрезку приварить шайбу. Ровно поставим на отверстие гайка и приварим. Почистим неровности болгаркой.

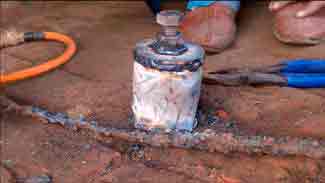

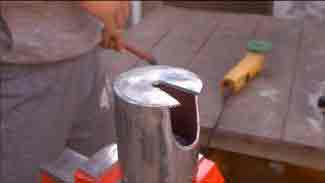

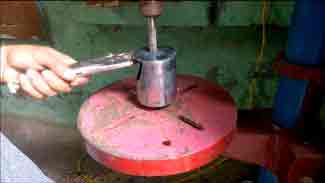

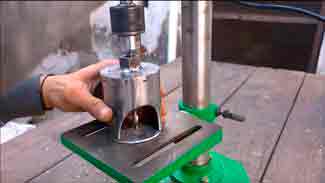

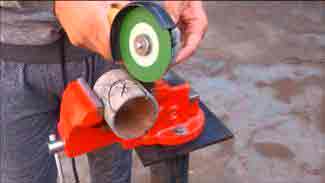

Отмерить 1,5 сантиметра, сделаем пропил. С другой стороны тоже самое. Отрежем два небольших кусочков от пластины. Они будут вставлены в две прорези. Получился съемник.

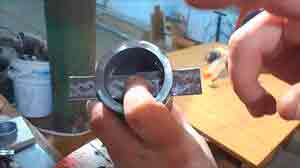

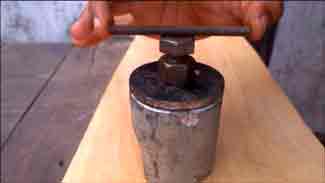

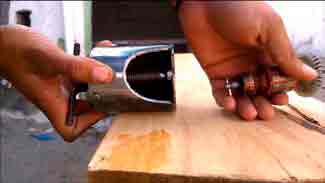

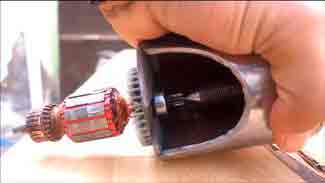

Как работает этот инструмент? Одеваем на подшипника. Заходим за него две пластинки. Вращаем болт. Он упирается в вал и стягивает подшипник с него. С помощью этого приспособления можно без проблем убрать его с генератора и электродвигателя. Наружный диаметр детали не должен превышать внутренний размер трубы.

Видео AVTO CLASS.

Вторая идея

Айрат Валиахметов — ведущий одноимённого канала на youtube разработал свою оригинальную идею. В магазине такие инструменты стоят недешево. Поэтому решила сделать сам. Взял металлическую полосу шириной 30, толщиной 4 миллиметра. Нарезал её полосками. Сварил. Пластины. Зацепы, чтобы захватывать подшипника. Делаются два пропила болгаркой. Вставлены две гайки, приварены. Червяка взял от старой советской струбцины. Сталь каленая. Чтобы инструмент получился универсальным, сделал по 4 отверстия с каждой стороны. Можно ставить на любую ширину. Если надо, лапы вытаскиваются, переворачивается на другую сторону. Можно вытаскивать подшипник.

На изготовление инструмента понадобилось 2 часа.

Источник: http://izobreteniya.net/kak-sdelat-semnik-dlya-podshipnikov/

Как сделать съемник ступичных подшипников?

ребят задался таким вопросом, помогите. Машина ваз 21099. Хочу поменять сам без СТО. Покупать возможности нет.

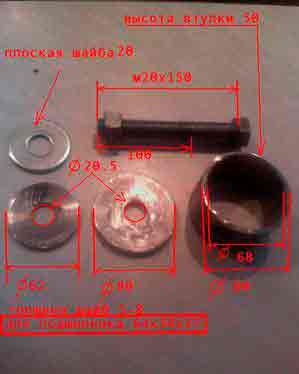

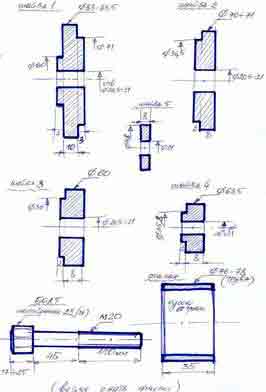

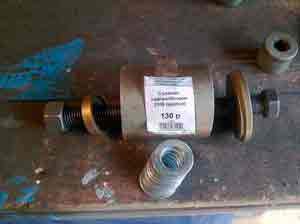

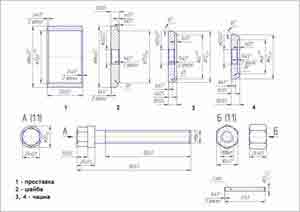

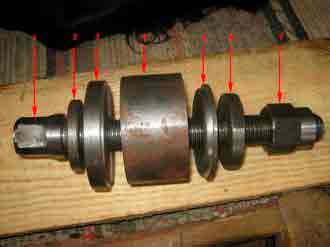

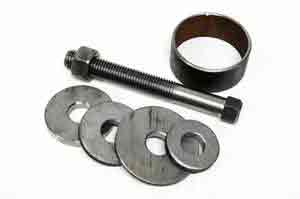

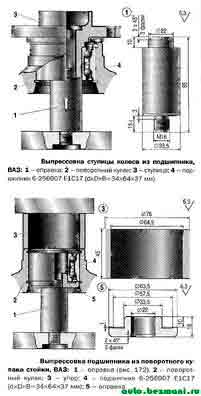

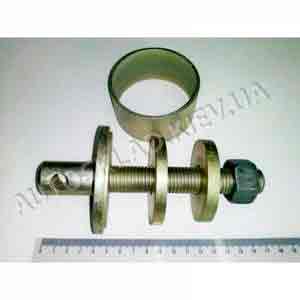

Если у Вас нет возможности это покупать, то должна быть возможность иметь доступ к токарному станку и материалу. Что еще сложнее, как мне кажется. Съемник ступичных подшипников представляет собой винт, достаточно большого размера, с резьбой около 20-24мм, металлическим стаканом, и набором шайб для опрессовки. Довольно тяжелая штуковина, напоминающая в сборе гантель. Выглядит примерно так:

головка винта
упорная шайба
дно стакана
сам стакан
шайба давящая на подшипник
еще одна упорная шайба
кайка которую крутят при монтаже подшипника.

Детали 3 и 4 могут быть выточены как одна. Используется хитроумное приспособление примерно таким образом:

Иногда деталей №5 бывает больше. Для различных машин и различных подшипников. Для изготовления такого устройства нужна квалификация примерно токаря 2го разряда. Стоимость изготовления на заказ около 1,5 тыс руб.

Источник: http://www.bolshoyvopros.ru/questions/1501489-kak-sdelat-semnik-stupichnyh-podshipnikov.html

Как сделать универсальный съемник подшипников ступицы своими руками

Тему универсальных съемников мы уже затрагивали здесь. Но вот интересный вопрос – можно ли сделать универсальный съемник подшипников ступицы своими руками, допустим, в гараже?

Для начала ответим на вопрос: стоит ли вообще браться за это сомнительное в некотором смысле дело? Может гораздо проще купить готовый съемник? Проще. Но тогда возникает следующий вопрос: а зачем покупать, если можно поехать на СТО и там нужную нам операцию произведут примерно за те же деньги?

В общем, сказка про все известного белого бычка получается (если учесть тот факт, что в магазине могут продаваться устройства, заточенные под конкретную модель автомобиля, что сразу убирает с повестки дня прилагательное «универсальный»).

Универсальный съемник подшипников ступицы разумно делать своими руками в том случае, если в работе с ним есть регулярная необходимость. Или если у водителя золотые руки, и он постоянно ищет им работу, непрерывно пополняя свой личный набор инструментов.

Существует уже немало экзотических самодельных способов выпрессовки подшипников ступицы. Вот так, например, работает этот съемник.

Подшипнику, правда, кирдык сразу, да и о запрессовке речь вообще не идет, но в данном случае привлекает народная смекалка.

Теперь серьезно. Как все-таки сделать универсальный съемник подшипников ступицы (да и не только их)? Возможно это в принципе? Возможно.

Основная проблема — сделать эффективный захват (своего рода клещи). Проще всего пальцы захвата сделать из металлического прутка или болваночки (естественно, не из мягкого металла). Должно получиться нечто вроде вот такого.

Пальцев должно быть минимум два.

Их верхняя (крепежная) часть (хвостовики) обрабатывается в соответствии с задуманной конструкцией, в ней сверлится отверстие.
Далее болгаркой выпиливаются две планки, в которых тоже сверлятся отверстия под хвостовики пальчиков.

По центру крепится (сваркой или альтернативным способом) рабочая гайка, в которой будет ходить выжимной болт.

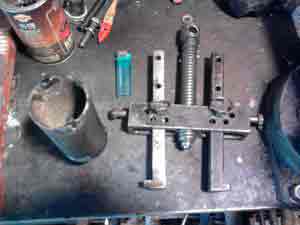

Собирается вся обойма. Своими руками собрать ее несложно.

Как видим, в этой конструкции в качестве универсального способа регулировки размера под конкретную ступицу использован шарнирный вариант соединения пальцев.

Можно пойти другим путем, применить ползунковую схему. Как она работает, видно из этого фото.

Здесь главная проблема — сварить довольно точно в размер коробочку из заранее нарезанных металлических планок, которая и будет перемещаться по направляющей, позволяя изменить размер захвата детали. Это и придает устройству универсальность.

Можно применить решение с трубой.

Как работают в реале такие универсальные съемники подшипников ступицы, сделанные своими руками?

Конечно, можно внести некоторые усовершенствования в предложенные схемы у себя в гараже. Поставить три пальца вместо двух и т.д. Нужно пробовать. Наверняка еще не все идеи воплощены в металл своими руками.

Источник: http://avtotuningg.ru/kak-sdelat-universalnyj-semnik-podshipnikov-stupicy-svoimi-rukami/

Съемник подшипников своими руками

Продолжаем серию самодельных станков и приспособлений, и на этот раз мы рассмотрим, как сделать съемник для подшипников своими руками, фото и видео прилагаются.

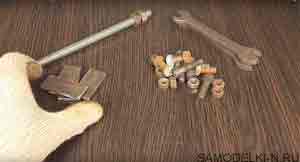

Чтобы сделать самодельное приспособление для подшипников, понадобятся вот такие материалы:

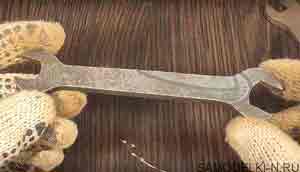

Пара гаечных ключей.
Небольшие металлические пластины — 4 шт.
Шпилька с резьбой.
Болты и гайки.

Весь процесс изготовления самоделки подробно показан на этих фото. Из гаечных ключей нужно сделать вот такие заготовки.

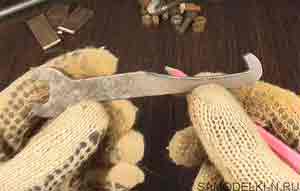

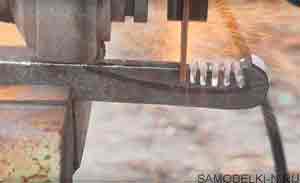

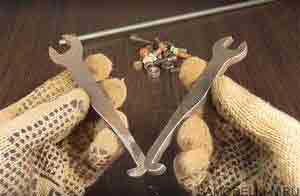

Это захваты для подшипника.

В ключах сверлим отверстия под болты.

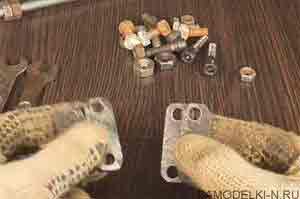

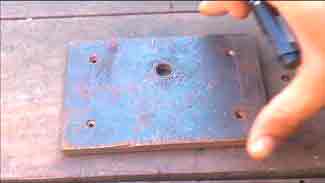

Из пластин сделаем заготовки с отверстиями.

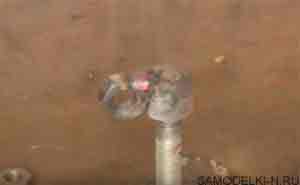

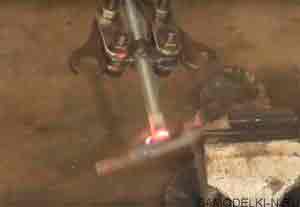

С одного конца к шпильке привариваем вороток и собираем конструкцию.

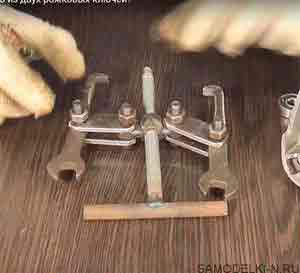

Вот так выглядит съёмник в собранном виде.

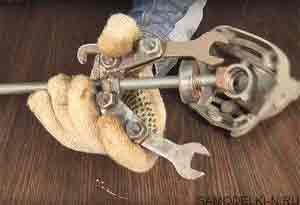

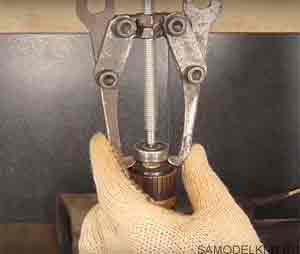

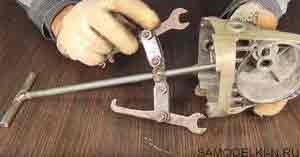

Работать приспособлением довольно просто, достаточно зацепить подшипник захватами, упереть шпильку по центру и вращательными движениями извлечь подшипник с оси детали.

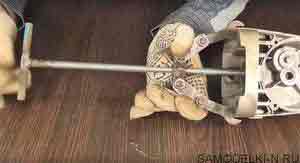

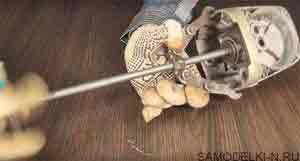

Таким приспособлением можно извлечь и внутренний подшипник, просовываем шпильку внутрь подшипника и накручиваем гайку.

Ставим упоры и вращаем шпильку.

Вот таким образом извлекаем внутренний подшипник из детали.

Рекомендуем посмотреть видео автора, где подробно показано как сделать съёмник для подшипников и принцип действия самодельного приспособления.

Источник: http://samodelki-n.ru/semnik-podshipnikov-svoimi-rukami.html

САМОДЕЛКИН ДРУГ

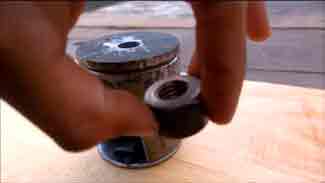

Как сделать съемник подшипников своими руками

Уважаемые посетители сайта «Самоделкин друг« сегодня мы с вами рассмотрим один из вариантов изготовления простого съемника подшипников своими руками, а также просмотрим пошаговые фотографии сборки инструмента для снятия подшипника. Каждый мастеровой человек работающий постоянно с различным электроинструментом прекрасно знает что со временем приходится заниматься ремонтом и заменой старых изношенных подшипников, без специального инструмента эту операцию сделать довольно затруднительно, а вот сделать съемник подшипников своими руками вполне реально.

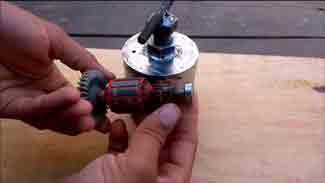

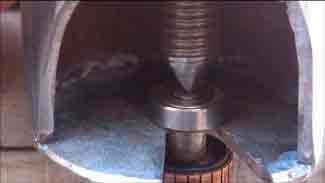

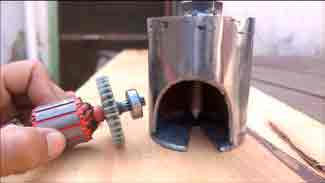

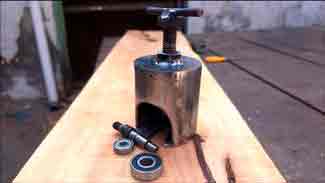

Принцип действия съемника заключается в следующем, вал с подшипником вставляется в специальный проём, где его корпус будет надежно сидеть, а вот на вал будет произведено воздействие давящей силы с верху при помощи болта закручивающегося по резьбе, тем самым подшипник остается в корпусе, а вал выпрессовывается.

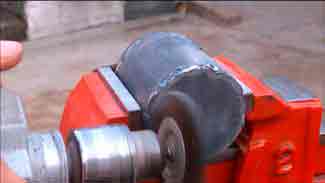

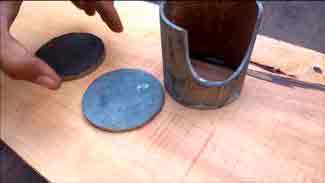

Корпус изготавливается из толстостенной трубы диаметром не менее 50 мм и высотой не менее 5 см. Верхняя часть корпуса обваривается металлической толстостенной пластиной, в нижней части тоже самое, только плита должна иметь треугольный проем вершиной к центру. В самом же корпусе так же проделывается технологическое отверстие под установку вала с подшипником. В верхней части ровно по центру сверлится отверстие и приваривается гайка в которую будет вкручен выпрессовывающий болт с ручкой.

Ещё по теме Труборез своими руками

И так, давайте конкретно рассмотрим что нам понадобиться.

Материалы

толстостенная труда 50 мм

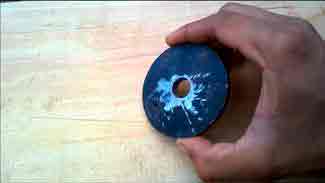

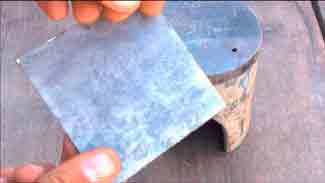

толстостенная металлическая пластина 5-8 мм
болт и гайка

Инструменты

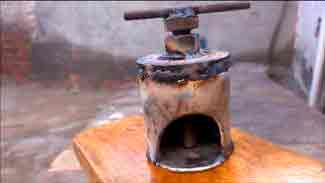

Пошаговая инструкция по изготовлению съемника подшипников своими руками

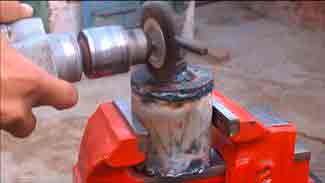

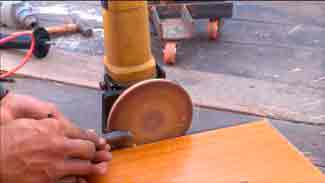

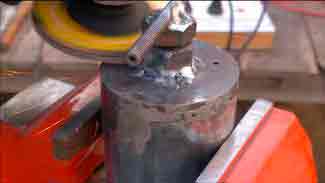

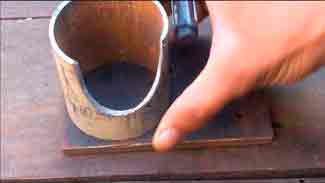

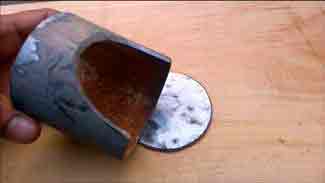

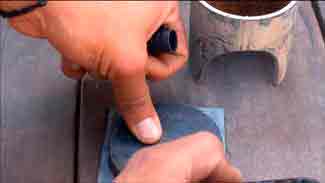

Первым делом берется отрезок толстостенной металлической трубы 5-8 см Отрезаем болгаркой или стационарным отрезным станком. Маркером намечаем линию пропила. При помощи УШМ выбираем металл отмеченный крестиком. Затем производится разметка на металлической плите. Отпиливаем нужную нам часть. Зашлифовываем края заготовки. Предварительная примерка. После чего переходим к нижней части. Обводим контур по уже готовой детали. Вот что получается. Находим центр окружности и керним. Сверлится отверстие. Предварительная примерка деталей. Все детали свариваем в единую конструкцию. Окалину и излишки металла убираем диском с металлической проволокой. Шлифуем болгаркой. Нижнюю часть болта слегка затачиваем и придаем конусную форму. Сверлим отверстие в нижней части. Делаем разметку под проем. Выпиливаем. Вот собственно что получается. После чего берем вал от какого либо электродвигателя с подшипником и пробуем его выпрессовать. Вставляем и начинаем закручивать болт по резьбе. Операция прошла успешно.А теперь давайте закрепим пройденный материал и посмотрим видео. Приятного просмотра.

Источник: http://www.samodelkindrug.ru/%D0%BA%D0%B0%D0%BA-%D1%81%D0%B4%D0%B5%D0%BB%D0%B0%D1%82%D1%8C-%D1%81%D1%8A%D0%B5%D0%BC%D0%BD%D0%B8%D0%BA-%D0%BF%D0%BE%D0%B4%D1%88%D0%B8%D0%BF%D0%BD%D0%B8%D0%BA%D0%BE%D0%B2-%D1%81%D0%B2%D0%BE%D0%B8/

Съемник ступичного подшипника ваз 2110

Замена подшипника передней ступицы ВАЗ 2110

Довольно часто можно слышать такие жалобы от владельцев десяток как гул колеса во время езды. Самой частой проблемой такого поведения авто является износ подшипника передней ступицы. В основном данный подшипник требует замены каждые 50 тыс. км.

Как заменить передний ступичный подшипник ВАЗ 2110:

В начале снимите колпачок с колеса.

Теперь гайку находящуюся на ступице нужно расконтрить.
Включите ручник и послабьте гайку.
Поднимаем при помощи домкрата ту часть авто, где меняем подшипник.
Снимите суппорт, а затем и тормозной диск.
Открутите ступичную гайку полностью.

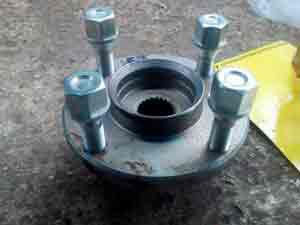

Вкрутите шпильки и повесьте тормозной диск на них.
Теперь нужно точным и в то же время сильным ударом выбить ступицу из подшипника.
Выньте подшипник из шруса.
А теперь снимите перед подшипником стопорное кольцо.
На этом этапе понадобится съемник, с помощью которого нужно выпресовать подшипник.

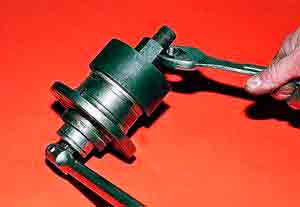

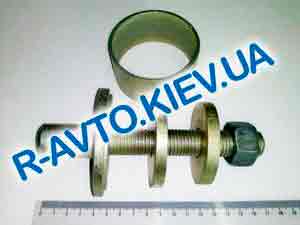

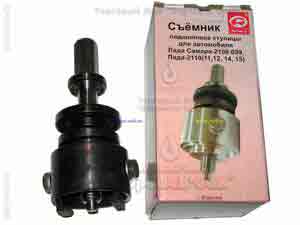

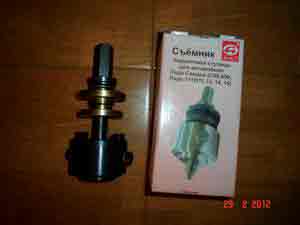

Вот так выглядит подшипник и его съемник.
Ставим новый подшипник путем запресовывания.
И запрессовываем ступицу в подшипник.

Все остальное нужно собрать обратно алгоритму разбора. После выполнения ремонта попробуйте проехаться. Если гул пропал, то значит вы все сделали правильно. При набитой руке, замена подшипника выполняется за час.

Для более подробного рассмотрения, можете просмотреть видео ниже. Здесь меняют подшипник на переднеприводной модели Москвича, но я вам скажу – это не сильно отличается от замены подшипника на ВАЗ 2110. Алгоритм полностью идентичен.
ВИДЕО:

(голосов: 3, в среднем: 5,00 из 5)

Навигация по записям

Интересные статьи

Замена подшипника передней ступицы Ваз 2109 2110 Видео

Подшипник ступицы — основной элемент колеса. Именно он позволяет колесу вращаться. На него приходятся очень высокие нагрузки и как любая деталь он выходит из строя. Это «живучий» элемент автомобиля но и он имеет ресурс.

Признаки неисправности подшипника передней ступицы Ваз 2109

Звук похожий на хруст при прямолинейном движении. Его будет слышно как на улице так и в салоне.
Вибрация на руль. Этот признак появляется когда подшипник сильно изношен. Очень большая вероятнасть клина колеса, что может привести к аварии.
Авто тянет в сторону. Подшипник какбы затармашивает колесо
Если появился люфт при раскачке колеса руками. Так же будут слышны щелчки.

Замена подшипника передней ступицы Ваз 2109 2110, при этих симптомах неизбежна.

Видео по замене подшипника передней ступицы

1. Снимите колпак ступицы.

2. Зубилом расправьте вмятый бортик гайки подшипника в двух местах.

3. Затяните ручной тормоз, включите 1-ю передачу и подставьте под колеса упоры.

4. Головкой или накидным изогнутым ключом «на 30» ослабьте гайку подшипника. Она затянута очень сильно, поэтому головка или ключ должны быть прочными, чтобы не погнуться или переломиться. Используйте длинный рычаг для ослабления гайки (кусок трубы).

5. Ослабьте болты колеса.

6. Поднимите передние колеса, в этом случае стабилизатор поперечной устойчивости не будет мешать ремонту. Так же возможно и поднять лишь колесо, на котором будет производиться ремонт. В этом случае, для отжатия элементов подвески, используйте монтировку. Поставьте под автомобиль страховочную опору рядом с домкратам (пенек или что то подобное). При ремонте будут прилагаться порой немалые усилия и если домкрат сорвется, опора удержит автомобиль.

7. Снимите колесо, направляющую тормозных колодок с суппортом и тормозной диск.

8. Подвяжите направляющую тормозных колодок вместе с суппортом, чтобы они не повисли на тормозном шланге и не повредили его.
9. Отверните окончательно гайку подшипника и снимите шайбу.

10. Вставьте в два диаметрально противоположных отверстия в тормозном диске болты длиной примерно 135мм и с резьбой М12 x1,25мм. Подойдут болты крепления, головки которые стоят на «классике» (2106, 2107 и т.д.)
11. Верните эти болты в отверстия ступицы (друг напротив друга) на всю ее толщину
12. Резко водя тормозной диск по болтам, как по направляющим, ударяйте им по головкам болтов и тем самым вы снимите ступицу.

13. Отверните болты крепления шаровой опоры к поворотному кулаку (Замена шаровой ) и выводите ШРУС (гранату) из отверстия подшипника.

14. Щипцами снимите стопорное кольцо.

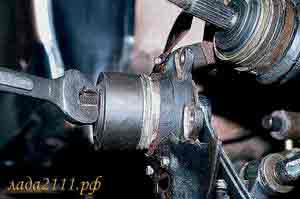

15. Съемником выпрессуйте подшипник в чашку, которая находиться снаружи поворотного кулака, при этом болт давит на внутреннее кольцо подшипника через шайбу изнутри кулака.

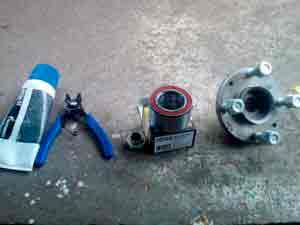

Съемник с подшипником

16. Если нет съемника, то можно со ступицы снять обойму подшипника (см с п. 17) (хотя это тоже не так просто, а без съемника, но уже другого вида, еще сложнее) и вставив ее в отверстие, где находится подшипник, узкой частью бить через что-то металлическое.

17. Как правило, после выпрессовке ступицы, на ней обычно остается кольцо подшипника (обойма). Чтобы его снять, понадобиться съемник. Если его нет, то подденьте отверткой и снимите грязезащитное кольцо…

18…зубилом сдвиньте кольцо подшипника.

19. Когда снимите кольцо, то задиры от зубила зачистите надфилем.

20. Установите грязезащитное кольцо и заверните его на ступице.

21. Очистите, смажьте внутреннюю поверхность поворотного кулака.
22. Съемником запрессуйте новый подшипник в поворотный кулак. При этом большая шайба съемника должна опираться изнутри на поворотный кулак так, чтобы не повредить его грязезащитные кольца, а на новый подшипник при запрессовке можно нажимать через старый подшипник, который будет передавать усилие лишь через наружное кольцо.

Поставьте стопорное кольцо.
23. Съемником запрессуйте ступицу в подшипник, предварительно смажьте отверстие маслом или WD-40. Сейчас шайбы съемника упираются во внутреннее кольцо подшипника и ступицу.

Если нет съемника, то забейте немного ступицу и выведите конец ШРУСа так, чтобы можно было наживить гайку ступицы. Вращая гайку вы будете притягивать ШРУСом ступицу, как съемником. Придерживайте подшипник с внутренней стороны поворотного кулака.

Дальше собираем в обратном порядке

Затяните гайку ступицы до конца только когда колесо будет уже на земле. Не забудьте загнуть буртик на гайку. Замена подшипника передней ступицы Ваз 2109 2110 окончена

Замена ступичного подшипника ВАЗ-2110 своими руками

Производится замена ступичного подшипника ВАЗ-2110 в случае выхода его из строя. Для проведения работ вам потребуется некоторый набор инструментов, включая специальный съемник. Диагностирование неисправности возможно по звуку, издаваемому подшипником. Во время езды на высокой скорости от него исходит жуткий вой, который очень похож на тот звук, который издает самолет при взлете. В данной статье вы узнаете, как самостоятельно произвести замену подшипника, не прибегая к помощи специалистов на СТО.

Подготовка к проведению ремонта

Когда делается замена ступичного подшипника ВАЗ-2110, нужно установить автомобиль максимально ровно. Под задние колеса поставьте противооткатные упоры, в качестве которых можно использовать даже обычные кирпичи. Вам потребуется снимать передние колеса. Лучше проводить ремонт сначала на левой, затем на правой стороне. Кроме того, необходимо обзавестись торцовым или накидным ключом на 30. Только с его помощью получится выкрутить ступичную гайку.

Желательно, чтобы этот ключ имел большой рычаг, потому что момент затяжки соединения очень большой. Обратите внимание на то, что потребуется расконтрить гайку. Для этого можно воспользоваться небольшой выколоткой и молотком. Пара легких ударов — и гайка будет освобождена. Стоит отметить, что замена подшипника задней ступицы ВАЗ-2110 проводится практически аналогично. Только съемник несколько другой используется.

Разборка узла

Допустим, вы начинаете проводить ремонт на левой стороне автомобиля. Первым делом необходимо расконтрить гайку и выкрутить ее при помощи ключа на 30. Но не следует выкручивать ее до самого конца, достаточно только сорвать с резьбы. Затем поднимите левую сторону автомобиля при помощи домкрата. Выкрутите болты, которые крепят колесо к ступице. Затем необходимо выкрутить два болта, которыми крепится тормозной суппорт переднего колеса. Без этого невозможна замена ступичного подшипника ВАЗ-2110.

Когда вы освободили тормозной диск от суппорта, можно снять последний. Только аккуратно, чтобы не повредить шланг. После этого выкручиваете направляющие, которые находятся на диске. Они крепят его к ступице. После нужно демонтировать тормозной диск. Вот и все, вы добрались до самой ступицы. Но она имеет две точки крепления – к стойке и нижнему рычагу. Верхнее крепление к стойке необходимо наметить, чтобы не нарушать развал передних колес. Затем выкручиваете два болта, которыми крепится шаровая опора к нижнему рычагу. Далее срываете ступицу со шлицов гранаты.

Снятие подшипника

Обратите внимание на то, что замена ступичного подшипника ВАЗ-2110 делается при помощи специального инструмента. Если же вы решите без него обойтись, то процедура ремонта увеличится по продолжительности. Конечно, можно и при помощи молотка провести выпрессовку ступичного подшипника, но съемником это сделать намного проще. Все дело в том, что необходимо прикладывать усилия равномерно, а молотком получается только импульсами.

Чтобы снять подшипник, необходимо установить специальный съемник на ступицу. И теперь, постепенно вращая болт, вы выдавливаете подшипник из ступицы. Но если же нет съемника, вам потребуется хотя бы наличие старой обоймы от подшипника. Устанавливаете ее поверх подшипника, который находится в ступице. Затем наносите удары молотком: чем они резче, тем лучше. Следовательно, замена переднего подшипника ступицы ВАЗ 2110 пройдет намного быстрее.

Установка подшипника

Произвести установку можно несколькими различными способами. Во-первых, можно нагреть сам подшипник, а ступицу охладить. Но следует с этим быть аккуратным, так как можно повредить резиновый сальник, под которым находится смазка подшипника. Во-вторых, можно проводить работы по установке при помощи того инструмента, которым производился демонтаж.

Это универсальное средство, которое вам поможет как при разборке, так и при сборке узла. Без него невозможна замена подшипника задней ступицы ВАЗ 2110. Во время работы нет необходимости использовать дополнительную смазку. Единственное, что вам потребуется – это нанести литол на резьбовое соединение внешнего ШРУСа. Кроме того, гайка, используемая для фиксации внешнего ШРУСа, нужна новая.

Всю работу по замене подшипника можно произвести самостоятельно в течение двух часов, а то и меньше. При этом из специальных инструментов потребуется съемник и ключ на 30 с длинным рычагом. Обратите внимание на то, что гайка должна затягиваться с максимальным усилием. Это основное отличие от ступиц передних колес автомобилей классической серии, у которых подшипник конической формы и момент затяжки небольшой. По сути, снятие и замена переднего ступичного подшипника ВАЗ 2110 займет у вас немного времени – около получаса на каждую сторону. Всего вы потратите как минимум час, при условии, что имеются все необходимые инструменты.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Источник: http://ladafakt.ru/semnik-stupichnogo-podshipnika-vaz-2110.html

Съемник для стягивания подшипников своими руками

При ремонте электродвигателей, кроме рожковых ключей и набора головок, обязательно надо иметь в своем арсенале и несколько съемников для стягивания подшипников.

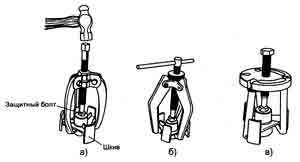

Съемники для снятия шкивов.

Одним универсальным просто не обойтись. Если у вас на участке электродвигатели от 1 кВт и до 100 кВт, то 2-3 надо иметь.

У меня в своем арсенале два съемника для снятия подшипников. Сейчас на рынках есть большой выбор съемников, и можно их приобрести. Но если есть материал, токарный станок, газо- и электросварка и желание, то съемник можно сделать и своими руками. И уверяю вас, он прослужит вам даже не один десяток лет.

Делать обязательно нужно трехлапчатые съемники: они самые удобные. Я укажу и размеры своих съемников, давно проверенных при ремонтах. Начнем с малого, с помощью которого можно снимать подшипники от 202 до 308 размеров, большой 317 и более. Нам понадобится листовой металл толщиной 10 мм и

Самодельные съемники для снятия подшипников.

металл кругляк диаметром 30 мм (для большого — металл 15 мм и кругляк диаметром 50 мм).

В первую очередь делаем рисунок (выкройку) лапок съемника. Длину лапок делаем 200 мм (в конце статьи в формате PDF выложу выкройки лапок малого и большого съемников). Далее на листовом металле по выкройке наносим рисунок. Вырезать лапки надо газорезкой (пропан и кислород). Заготовки после вырезки обрабатываем на крупном наждаке.

Постепенно доводим размеры трех лапок к одинаковому. Слишком идеальных размеров добиваться нет необходимости, разница в 1 мм роли отрицательной не внесет в конструкцию. Когда лапки будут сделаны и подогнаны, в верхней части сверлим два отверстия (для небольшого расширения возможностей) диаметром под болты 8 или 10 мм (для большого 12 или 14 мм 3 отверстия) для крепления лапки к сердцевине съемника. То же самое проделываем с двумя оставшимися лапками. В них сверлим отверстия по первой лапке, используя ее как шаблон. Здесь надо постараться разногласие в размерах не допустить, чтобы захват снимаемого подшипника происходил одновременно. Вот коротко об изготовлении лапок съемника.

Съемник в разобранном виде.

Следующая деталь — сердцевина. Для сердцевины на малый съемник нам понадобится металл кругляк диаметром 30 мм и длинной 35 мм (для большого, соответственно, 50х45 мм). В заготовке сверлим отверстие под резьбу на 16 мм (для большого съемника в его заготовке отверстие под диаметр 30 мм) и нарезаем резьбу, желательно с мелким шагом. В подготовленной детали для сердцевины наносим разметку, три метки через 120 градусов. И к этим местам местам привариваем электросваркой по два на метки держателя лапок (расстояние между держателями должно быть толщиной с лапку). Думаю, детально описывать, как их подготовить, нет необходимости, так как придерживаться каких-то строгих правил и размеров не нужно. После сварочных работ обрабатываем эту деталь на крупном наждаке. Теперь, примерив лапу, просверливаем отверстия в держателях. Отверстия сверлить нужно, отступив от центра, таким образом, чтобы установленная лапка имела хороший ход в сторону для захвата подшипников большего размера.

И третья деталь нашего съемника — это винт. На первый съемник делаем его длиной 350 мм, длинна резьбы 280 мм, на второй – длина 500 мм, для резьбы 420 мм. Далее на токарном станке обрабатываем заготовки и нарезаем резьбу. В верхней части винта, где нет резьбы, сверлим сквозные отверстия с небольшим смещением по высоте и перпендикулярно друг другу. Это отверстия под монтажку или вороток. Диаметр на усмотрение. Начало винта можно в диаметре заузить на небольшое расстояние. Я подробности не описываю. Все можно увидеть на фотографиях.

Ещё по теме Самодельный компрессор своими руками

Эти съемники мы сделали со слесарем более 12 лет назад. Проблем все эти годы со снятием подшипников и полумуфт у меня нет. А главное, качество получилось советских времен. Вот такой необходимый инструмент можно легко сделать своими руками.

Источник: http://fazaa.ru/sovety/semnik-dlya-styagivaniya-podshipnikov-sdelat-svoimi-rukami.html

Съемник ступичного подшипника ваз своими руками

Ступичный подшипник – для слаженной работы колес!

Передний и задний ступичный подшипник – это устройства, которые поддерживают часть опоры автомобиля. Главная их функция – зафиксировать вал или ось. Когда элемент приходит в негодность, поездки отменяются, остается заняться ремонтом. Мы расскажем, как самостоятельно заменить этот узел.

Для чего нашей машине ступичный подшипник?

Этот элемент обеспечивает свободное вращение или качение, в зависимости от детали, которую он фиксирует. Также у него есть вторая функция, которую он выполняет, это надежное восприятие нагрузки и стабильная передача на другие элементы. Если рассматривать этот подшипник, то он, чаще всего, применяется в конструкции легковых и грузовых автомобилей.

Как передний, так и задний ступичный подшипник, выдерживает огромное количество нагрузок, поэтому обладает высокой прочностью. Высокое давление оказывается на них при торможении или при наборе скорости во время езды. Принцип работы данной детали очень прост: она обеспечивает ровное вращение колеса вокруг своей оси. Задние и передние подшипники выполняют одну и ту же функцию, но само устройство деталей отличается друг от друга.

Когда необходима замена ступичного подшипника?

Есть ряд причин, которые могут привести к быстрому износу или выводу из строя ступичных подшипников. Одна из них – была произведена неправильная установка и некорректно отрегулирован зазор. Если в итоге он будет слишком большим или слишком маленьким, срок работы элемента значительно уменьшится. Определить данную неисправность возможно только внешне. Никакого дискомфорта при езде вы испытывать не будете, также никаких шумов или скрежетов автомобиль издавать не будет, естественно, до поры до времени, пока авто просто не встанет намертво с рассыпавшимся подшипником.

Именно поэтому после ремонта или даже покупки автомобиля следует посмотреть самому, как именно расположен подшипник.

Причиной поломки может быть повреждение или деформация тел качения. В данном случае вы сможете услышать шум во время движения автомобиля. Решение данной проблемы одно – замена заднего или переднего ступичного подшипника своими руками или в автосервисе. И еще одной проблемой может стать потеря смазочного материала, если была нарушена герметичность, тогда деталь остается только заменить. Лучше всего не допускать данной проблемы и проверять каждые 30 тысяч километров наличие смазки на подшипнике.

Съемник ступичных подшипников или как сделать демонтаж?

Итак, перейдем к главному вопросу нашей статьи, как поменять ступичный подшипник. Перед заменой необходимо произвести демонтаж. Производится он следующим образом: сначала блокируем колесо, выкручиваем болты крепления колеса и откладываем их в сторону. Далее на домкрате поднимаем автомобиль и фиксируем его. Аккуратно извлекаем тормозные детали, и главное, не отсоединяем гибкий шланг. Теперь снимаем тормозной диск и защитный кожух, если такой имеется на вашей модели автомобиля.

Далее отсоединяем гайку полуоси, затем необходимо отсоединить наконечник рулевой тяги, нижний рычаг и потом стабилизатор передач. Теперь следует снять ступицу очень осторожно: раскачивайте кулак, а также внимательно следите за полуосью, она не должна выскочить из коробки передач.

Дальше снимаем уплотнительное и стопорные кольца, а также другие детали фиксации, которое имеются на вашей модели автомобиля. Используя съемник ступичных подшипников, демонтируем внутреннее кольцо со ступицы и переустанавливаем кольцо подшипника другой стороной.

Затяжка ступичного подшипника – осуществляем монтаж детали

Демонтаж произведен, теперь необходимо выполнить сам монтаж. Здесь работа предстоит сложнее и кропотливее. Выполняем все внимательно и поочередно, согласно следующей инструкции.

Сначала смазываем внутреннюю часть посадочной поверхности, устанавливаем на место стопорное кольцо. Затем запрессовываем новый подшипник полностью в поворотный кулак. В данном случае необходима сильная затяжка элемента. Хотелось бы обратить ваше внимание на то, что два внутренних кольца должны держаться все время в одном комплекте с подшипником.

Дальше происходит установка второго стопорного кольца. Производим соединение стопорного кулака со стойкой и закрепляем с необходимым усилием. Главное – не оставить люфт ступичного подшипника при соединении деталей. Далее устанавливаем механизм в сборе на полуось и производим установку остальных деталей в обратном порядке. Остается снять машину с домкрата и проехаться по ровной поверхности, проверить, насколько равномерно и плавно катится ваш автомобиль.

Правила замены подшипника передней ступицы на ваз 2109 с видео

Ступичные подшипники на автомобилях отечественного производства изнашиваются быстро. Замена подшипников как на передних, так и на задних ступицах — задача непростая, но выполнимая. О том, как самостоятельно заменить подшипник на передней ступице ВАЗ 2109, мы и расскажем в данной статье.

Что такое ступичный подшипник

Ступичный подшипник — важнейшая деталь автомобиля. Его главная задача — обеспечить плавное и равномерное вращение колеса. Он выступает в качестве связующего звена между осью машины и ступицей (на которую с помощью шпилек крепятся тормозные диски и колесо). Увидеть ступичный подшипник снаружи невозможно. Чтобы до него добраться, придётся снимать с машины так называемый поворотный кулачок, внутри которого и находится этот подшипник.

Внешний вид ступичного подшипника автомобиля ВАЗ 2109

Схема расположения ступичного подшипника на ВАЗ 2109

Конструкция подшипников может быть разной. Они бывают как шариковыми, так и роликовыми (это зависит как от марки подшипника, так и от автопроизводителя). Поскольку речь в статье идёт об автомобиле ВАЗ 2109, то автовладельцу придётся иметь дело с двухрядными ступичными шариковыми подшипниками закрытого типа, более известными как HUB-1. Именно их ставят практически на все «девятки», причём надёжность данных подшипников оставляет желать лучшего.

Когда следует менять подшипник передней ступицы

Сразу следует сказать, что подшипники как на передних, так и на задних ступицах ВАЗ 2109 не имеют строго оговорённого срока службы. Если брать усреднённые данные, приводимые самими автовладельцами, то получится, что новый ступичный подшипник отечественного производства может успешно пройти до 100 000 километров.После этой цифры могут начаться проблемы.

Что приводит к быстрому износу

Плохие дороги. В ходе движения по плохой дороге на ступичные подшипники действует не только сила трения, но и огромные ударные нагрузки. Некоторое время подшипник успешно справляется со всем этим, но потом может возникнуть так называемая «усталость металла», которая и приведёт к быстрому разрушению этой детали.

Итог один: преждевременный износ.Главным признаком того, что подшипники пора менять, является характерное низкое гудение, возникающее в районе колеса во время движения машины. И чем выше скорость движения машины, тем гудение громче. Вначале, когда подшипник ещё не очень изношен, это гудение практически не слышно, оно то появляется, то пропадает. Но по мере износа оно перерастает в настоящий вой, который трудно не услышать.Если подшипник уже «завыл», это означает только одно: нужно срочно его менять. Если этого не сделать, колесо просто заклинит. А если это произойдёт во время движения на высокой скорости, машину обязательно занесёт, что, в свою очередь, приведёт к ДТП.

Как произвести замену на ВАЗ 2109

В целом процесс замены делится на несколько этапов, но перед этим следует запастись всем необходимым.

Необходимый инструмент

Съёмник для ступичных подшипников (можно приобрести в любом автомагазине, либо сделать самостоятельно), накидной ключ на 19, накидной ключ на 17, торцовый ключ с головкой на 30, отвёртка (с плоским жалом), круглогубцы, тиски.

Инструментарий на фото

Последовательность действий

Прежде всего, в машине следует включить первую передачу, после чего автомобиль ставится на ручник. Под задние колёса необходимо поместить противооткатные башмаки.
Автомобиль поддомкрачивается, колесо, в ступице которого повреждён подшипник, снимается.

Машина на домкрате, колесо снято, видна ступица

Торцовым ключом на 30 откручивается гайка ступичного подшипника.

Гайка откручивается головкой на 30

С помощью плоской отвёртки поддевается суппорт, затем его следует открутить от поворотного кулака (для этого используется накидной ключ на 17).

Открученный суппорт следует чем-то подвязать (в противном случае он повиснет на тормозном шланге и этот шланг под его весом может оторваться). Также следует открутить со ступицы диск тормозов.

Теперь следует снять сам ступичный подшипник. Чтобы до него добраться, следует вначале снять поворотный кулак, для чего придётся открутить пару болтов, которыми кулак крепится к шаровой опоре машины.

Накидным ключом откручиваются болты шаровой опоры

Используя подходящую по диаметру наставку (в качестве этой наставки вполне можно использовать обрезок стальной трубы нужного диаметра) следует выбить ступицу из подшипника, после чего нужно удалить стопорное кольцо (для удаления стопорного кольца отлично подходят круглогубцы).

Выбивать ступицу лучше трубой, подходящей по диаметру

Снимать кольцо лучше всего круглогубцами

Теперь нужно выдавить подшипник. Это делается с помощью съёмника, предварительно зажатого в тиски.

Выпрессовка подшипника съёмником

Подшипник успешно выдавлен съёмником

После выпрессовки подшипника место, где он находился, нужно тщательно очистить от ржавчины и грязи, а затем смазать.

Новый ступичный подшипник с помощью тисков и съёмника запрессовывается в поворотный кулак, стопорное кольцо устанавливается на место.

Кулак с новым подшипником прикручивается обратно к шаровой опоре, производится обратная сборка узла, колесо устанавливается на место.

Как заменить (видео-подсказка)

Важные моменты

Предлагаемый выше способ замены ступичного подшипника считается самым лёгким, однако у него есть свои недостатки. Главный недостаток заключается в том, что при съёме кулаков неизбежно будет нарушен развал колёс автомобиля. Для того чтобы избежать нарушения развала, перед снятием поворотного кулака следует поставить пару меток (сделать это можно с помощью зубила, например). Первая метка показывает, в каком положении находился в стойке регулировочный болт. Вторая метка показывает, в каком положении находился поворотный кулак. Конечно, эти метки не позволят добиться точного первоначального развала колёс, однако отклонение от исходного развала при их использовании будет минимальным.
Новые ступичные подшипники практически никогда не садятся на место с первого раза даже с применением съёмника и тисков, так что их придётся «досаживать» вручную, то есть вбивать в кулак. Для этого потребуется обрезок стальной трубы (причём диаметр трубы должен в точности совпадать с диаметром внешнего кольца подшипника). Наставка устанавливается на кольцо, после чего по ней следует аккуратно ударить молотком. Кулак при этом должен лежать на ровной твёрдой поверхности, а наставка на подшипнике должна стоять точно, без перекосов.
Открутить гайку на 30, удерживающую ступичный подшипник, бывает тяжело. Именно поэтому на вороток торцового ключа лучше всего надеть длинную металлическую трубку и использовать её в качестве дополнительного рычага.
Очищать гнездо ступичного подшипника от ржавчины лучше всего с помощью металлической щётки. Если щётки нет, можно воспользоваться обычным кухонным ножом. Смазывать гнездо перед запрессовкой нового подшипника лучше не маслом, а солидолом.
Установив подшипник, следует проверить, правильно ли он «сел» на место. Самый простой способ проверки: после того как колесо поставлено, следует поднять машину домкратом чуть выше и слегка покачать колесо с новым подшипником (от себя и к себе). Колесо не должно болтаться. Если чувствуется люфт, значит, подшипник установлен плохо. Обязательно следует крутануть колесо как можно сильнее и послушать звук, который оно издаёт при вращении. Это должен быть очень тихий, однотонный гул. Если слышится какой-то скрип, или хуже того — щелчки, значит, подшипник установлен неправильно.

Как видно из статьи, замена ступичных подшипников — задача довольно трудоёмкая, даже с учётом того, что в статье приводится самый простой способ (альтернативный способ замены позволяет обойтись без снятия поворотных кулаков, но в этом случае автовладельцу обязательно потребуется смотровая яма, которая есть далеко не у всех). В предлагаемом выше способе яма не нужна, а главная трудность состоит в том, чтобы не нарушить развал колёс машины. Если развал всё-таки оказался нарушен, выход только один: ехать в ближайший автосервис и регулировать развал-схождение снова.

Копирайтер с пятилетним стажем.

Чашечный съемник подшипников своими руками — Luboil.ru

Съемник для ступичных подшипников ваз 2110 — Замена подшипника передней ступицы ВАЗ 2109

Съемник для подшипников передней ступицы ваз 2110

Клуб автолюбителей Рено Логан * Просмотр темы — Съемник ступичных подшпиников. Чертежи.

Съемник ступицы универсальный своими руками — Smart promo

Передняя подвеска Fiat Albea

Съемник подшипников ступицы ваз 2108-2109 своими руками видео — Rc-garaj.ru

Съемник передних ступичных подшипников

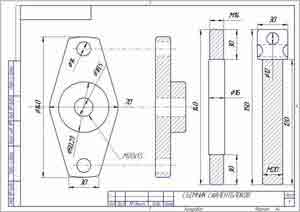

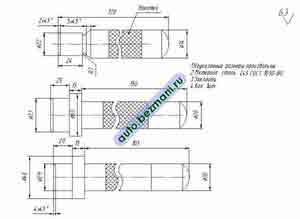

Съёмник ступичных подшипников чертежи

Купить Съёмник гранат (универсальный) N/A в Твери

Съемник для ступичного подшипника ваз — Универсальный съемник подшипников своими руками: как сделать

Съемник для подшипников передней ступицы ваз 2110

Съемники сайлентблоков сделать своими руками видео — Набор инструментов, автосервисное оборудование для

Съемник подшипника своими руками

Форум Chevrolet Aveo Club (Шевроле Авео Клуб) Замена подшипника передней ступицы

Пресс съемник своими руками

Универсальный съёмник подшипников ступицы

Съемник подшипников ваз 2115 своими руками — Замена передних стоек, пружин и опор на ВАЗ

Съемник ступичного подшипника ваз

Шарнирный двухлапый съемник 150 мм дело техники 815015 Шарнирный двухлапый съемник 100 мм Дело Техники 815010.

Съемник для подшипников передней ступицы ваз 2110

Смотрите так же:

Ваз съемник ступичного подшипника своими руками

Если при движении автомобиля в районе колеса слышится неприятный шум, который может исчезать при вхождении в резкий поворот, то это говорит о неисправности ступичного подшипника ВАЗ 2110.

Подшипник ступицы переднего колеса

Это довольно частая неисправность, она встречается на каждой четвертой машине с большим пробегом. Исправить ситуацию несложно, надо лишь располагать гаражным помещением с ямой и подробной инструкцией к работе.

Опытные мастера рекомендуют не откладывать замену этого компонента, чтобы избежать ненужных неприятностей.

Инструмент и запчасти

Дело в том, что подшипник ступицы ВАЗ 2110 представляет собой небольшую деталь, и для того, чтобы работать с ней, необходимо достаточное освещение и некоторое удобство. Поэтому автомобиль, приготовленный к ремонту, следует загнать на смотровую яму и создать достаточный доступ света на ремонтный узел.

Прежде, чем спускаться в яму, необходимо приготовить все инструменты и материалы. Нужно также отметить, что провести замену передних подшипников ступицы гораздо труднее, чем проделать ту же работу с задними компонентами.

Поэтому начинать работу надо именно с переднего узла.

Схема ступицы переднего колеса

Следует привести перечень необходимых инструментов:

Специальный съемник, чтобы осуществить съем подшипника;
Так называемая оправка, то есть срез трубы нужного размера. Это устройство применяется для того, чтобы выбивать ступицы;
Головка на 30, оснащенная качественным воротком;
Ключи накидного типа 19-го и 17-го размера.

Помимо этого нужно приобрести новые подходящие подшипники, которые понадобятся для замены. Для автомобиля ВАЗ 2110 следует выбирать подшипниковые детали российского производства, а не отдавать предпочтение китайским аналогам. Разница в цене на эти изделия небольшая, поэтому не стоит экспериментировать.

Этапы работы

Начинается работа с того, что автомобиль устанавливается в комфортное положение и на первую передачу. Для того чтобы он не покатился лучше установить под колеса специальные противооткатные упоры.

Теперь можно спускаться в смотровую яму и приступать к действиям, которые проводятся в следующем порядке:

С помощью ключа следует открутить болты колес, в след за которыми отворачиваются ключем на 30 подшипниковые гайки со ступиц передних колес. Тут стоит заметить, что если на автомобиле ВАЗ 2110 установлены литые диски, то придется снять ваз съемник ступичного подшипника своими руками колеса.Чтобы получилось повернуть гайки передних ступиц необходимо в момент отворота нажимать на педаль тормоза, поэтому здесь нужен помощник;
Теперь необходимо воспользоваться отверткой и с ее помощью отжать суппорта;
Как только они будут отжаты, надо с помощью 17-го ключа открутить суппорта от поворотных кулаков. В результате этих манипуляций суппорт может повиснуть на тормозном шланге, чтобы этого не произошло надо аккуратно его подвязать;
Далее надо аккуратно выкрутить диски тормоза непосредственно из ступиц.

Кроме перечисленных видов работ может понадобиться, также, снять:

Цапфу в сборе;
Колпак ступицы;
Стопорное кольцо.

После этого мастеру доступна деталь ступицы и ее можно заменить. Существует несколько вариантов переустановки компонента, поэтому следует сказать несколько слов о каждом.

Способы замены

Первый способ

В первом случае необходимо обязательно воспользоваться съемником для снятия подшипника;
Достаточно просто аккуратно вынуть подшипник и заменить его новым;
После установки все действия, приведенные выше, следует провести в обратном порядке.

К основным преимуществам этого метода является тот факт, что мастеру не нужно будет трогать болт регулировки развала, который очень трудно потом поставить на место.

Съемник подшипника со ступицы

Если говорить о недостатках, то можно отметить следующее: мастеру придется принять очень неудобную позу для выполнения действий. Именно поэтому необходимо приготовить подъемник и забраться в смотровую яму.

Ещё по теме Самодельное приспособление из колёс от садовой тачки

Но все же очень неудобно автолюбителю в такой позе выбивать ступицы и заниматься запрессовкой подшипникового узла.

Второй способ

Состоит из следующих шагов:

Чтобы снять подшипник вторым способом надо аккуратно провести демонтаж поворотного кулака и снять полностью ступицу;
После этого мастеру понадобится перейти на верстак;
Непосредственно на верстаке производится замена подшипника ступицы ВАЗ 2110;
После этого все устанавливается обратно, так же, как было снято до этого.

Снимаем стопорное кольцо Опираясь на внутреннее кольцо подшипника, куском трубы выбиваем подшипник Или выпрессовываем его съемником В очищенную и смазанную ступицу запрессовываем новый подшипник

Этот способ, несомненно, намного легче первого, но поскольку он затрагивает развал, то проблем с регулировкой не избежать. Прежде чем приступить к выкручиванию болтов крепления кулака от стойки, необходимо отметить мелом или маркером их положение.

Первая меточка в этом случае будет указывать на место положения регулировочного болта на стойке. Вторая меточка будет указывать прежнее положение кулаков.

После того, как мастер приступит к сборке, он будет ориентироваться как раз на эти метки. Конечно, большой точности будет добиться сложно и вернуть детали на их место не получится. Но при аккуратной работе погрешности в установке можно свести к минимуму.

Следует провести некоторые этапы работы:

Мастер ставит метки;
Выбивает болты кулака;
Выкручивает крепежные болты из нижней шаровой опоры;
Подшипник должен быть выбит из ступицы;
Стопорные кольца демонтируются;
С помощью тисков подшипники расспресовываются.

Перед проведением обратного монтажа пространство в кулаках надо качественно и обильно смазать.

Этот метод часто применяют в случае ремонта не только одного подшипникового компонента, но и всей ходовой части. В результате этого способа можно будет спокойно заменить также и шаровые опоры, сайлентблоки рычагов и рулевых наконечников.

Третий способ

Проводится в следующем порядке:

В этом случае потребуется снять всю стойку полностью;
После того, как все компоненты будут сняты, мастеру потребуются специальные тиски;
На тисках произойдет замена подшипника ступицы и все детали будут установлены обратно.

Этот метод является наиболее сложным и трудным, потому что в нем мастеру потребуется демонтировать всю стойку. Кроме того, необходимо будет распрессовать рулевой наконечник, а еще нужно открутить крепежные гайки, они фиксируют к кузовному основанию верхнюю опору.

Непосредственно снятие этого узла ВАЗ 2110 производят только после того, как вся стойка будет демонтирована с автомобиля. А этот процесс занимает много времени.

В процессе обратного сбора всего узла надо действовать следующим образом:

Запрессовать подшипники;
Поставить стопорные кольца;
Собрать кулаки;
Монтировать на них новые подшипниковые компоненты;
Монтировать узел на ступицы;
С помощью оправки надо забить ступицы до упора.

Можно для запрессовывания подшипниковых деталей применять съемник или пресс. Но ни в коем случае не следует пользоваться молотком, так как в этом случае неизбежно произойдет растрескивание компонента.Усилия надо направлять на наружные кольца.

Надо отметить и тот факт, что в ступицы устанавливаются шариковые двухрядные подшипники, которым не требуются смазочные и регулировочные мероприятия.

В следствие отсутствия такого ухода подшипники ВАЗ 2110 при снятии из ступицы непременно разрушатся, поэтому прибегать к этой мере следует только для полной замены.

Работа со съемником

Если все-таки нет желания портить подшипник, то можно его заменить не выбивая из ступицы. Для того чтобы его оттуда извлечь можно воспользоваться специальным съемником. Снятие с помощью этого устройства гораздо легче.

Для этого надо аккуратно ввести лапки съемника в проточки на ступице и извлечь кольцо. Иногда для этого требуются некоторые усилия, кольцо надо поддеть отверткой и снять. С помощью устройства снимается деталь и зачищаются зазубрины на компоненте.

Далее с помощью съемника можно также и запрессовать новую часть в поворотный кулак. Этот инструмент позволяет качественно запрессовать ступицу. Работа с инструментом такого плана значительно облегчает весь процесс, и мастеру понадобится меньше времени на все снятие и установку. Но для действий с агрегатом требуется некоторый навык и большая аккуратность.

Как видно из этой статьи, даже такая несложная ремонтная работа, как замена подшипника ступицы, может иметь множество нюансов.

Полезная информация об инструментах и приспоблений для ремонта
