Самодельный ручной инструмент

Самодельные инструменты и приспособления

В жизни каждого человека хоть раз возникает необходимость в тех или иных инструментах, либо иных приспособлениях для выполнения определенной работы. Как правило, требующиеся инструменты можно купить в специализированных магазинах, одолжить у знакомых или, в крайнем случае, заказать их изготовление у квалифицированных специалистов. Однако бывают случаи, когда приобрести нужный инструмент невозможно, либо на его покупку элементарно не хватает денег. В таких ситуациях помогают самодельные инструменты и приспособления, изготовленные своими руками из недорогих материалов. В данном разделе сайта публикуются такие самоделки, как с инструкциями по изготовлению, так и без них. Вы также можете добавить собственные самодельные инструменты и приспособления.

Подсказка для мастера

Даже пользуясь инструментом длительное время, мы все равно часто забываем, где конкретно он висел и вешаем в итоге не на тот гвоздик.
Решить данную проблему можно очень простым способом – просто обвести каждый из инструментов по контуру карандашом или маркером.
Теперь все всегда будет на своих местах.

Использование ПВХ труб для хранения инструмента

Из ПВХ труб среднего и большого диаметра можно изготовить некое подобие органайзера для хранения инструмента.
Трубы срезаются под одинаковым углом и крепятся к стене или к деревянному стенду.

Приспособление для стирки кроссовок

Сетка одевается на дверцу стиральной машины и под нее просовываются кроссовки.
Это дает возможность им стираться, не болтаясь по всему барабану.
По идее такой способ стирки кроссовок должен спасти их от порчи, но это в теории, как будет на практике неизвестно.

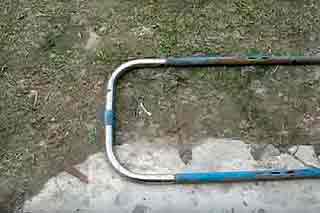

Мини тиски из металлической петли

Если вам понадобились небольшие тиски, а под рукой их нет – попробуйте изготовить для струбцину их металлической петли, болта и барашковой гайки.

Нож из лезвия для бритья

Лезвия для бритья тонкие и острые, благодаря чему ими можно успешно резать различные материалы, если под рукой нет нормального канцелярского ножа.

Однако это не совсем удобно, плюс всегда есть высокий риск порезать руку.
Но выход есть, можно сделать лезвие более безопасным и удобным.
Для этого достаточно вставить его в металлическую петлю и закрепить болтами.

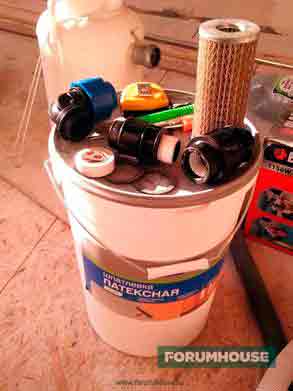

Самая простая мышеловка в мире

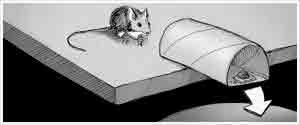

Для того чтобы поймать поселившуюся в доме мышь вовсе не обязательно покупать мышеловку.
Можно изготовить ее самому буквально за минуту из ведра и цилиндра от туалетной бумаги.

Удобное хранение пильных кругов от циркулярной пилы

Диски для циркулярной пилы не отличаются компактностью, поэтому часто возникают трудности с их хранением, особенно если дисков много и все они предназначены под какие-то свои материалы.

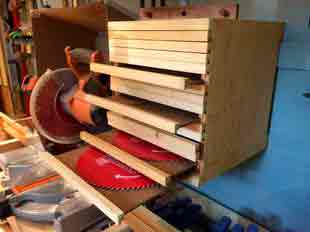

Небольшой навесной деревянный шкаф, показанный на фотографии ниже, помогает избежать данных трудностей.

Полезная модернизация молотка

Работая молотком в неудобном месте, часто приходится брать с собой гвозди в кармане или даже в зубах. Согласитесь в этом мало приятного.

Установив на ручку молотка небольшой, но мощный магнит можно хотя бы частично решить данную проблему.
Модернизированный молоток будет сам переносить гвозди и вы сможете смело работать, не держа следующий гвоздь в зубах. Это удобно, да и зубы не портятся.

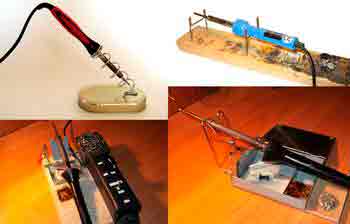

Самодельная подставка под паяльник своими руками

Во многих оффлайн и онлайн магазинах продаются неплохие и довольно удобные подставки под паяльники, причем недорого.
Но при желании можно их изготовить и своими руками.
Получится дешевле, плюс можно адаптировать подставку под собственные нужды.

Идей по изготовлению много, поэтому мы решили не ограничиваться одной, а сделать подборку наиболее интересных на наш взгляд самодельных подставок под паяльник, сделанных своими руками.

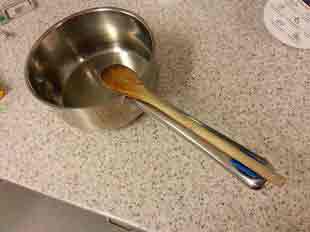

Крепление ложки к кастрюле

Уверен, что у каждого из вас случалась ситуация, когда вы, помешав варящийся суп или кашу, не могли найти место, куда пристроить грязную ложку.
Я прав?!
Тогда вам будет полезна следующая самоделка.

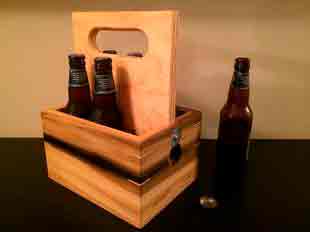

Переносной ящик для пива

Удобный переносной ящик облегчит транспортировку пива на рыбалку или пикник, плюс защитит бутылки от случайного разбития.

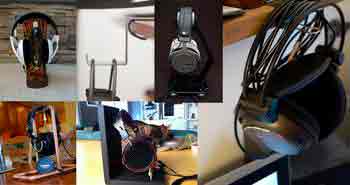

Подставка для наушников своими руками

Ранее мы уже рассматривали самодельный держатель для наушников из дерева (смотрите здесь).
На этот раз решили собрать больше интересных идей по изготовлению подставки под наушники своими руками.

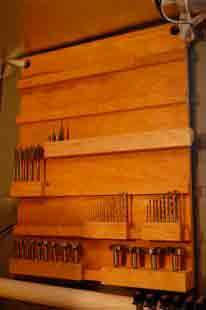

Открытый шкафчик для хранения сверл

Достаточно простой в изготовлении открытый шкаф для хранения сверл, бит, фрез и прочих насадок для сверлильных инструментов (дрели, перфоратора, шуруповерта и т.д.).

Интересная конструкция мангала

Отличная идея для мангала! Можно равномерно прожаривать мясо, не тратя при этом много времени.

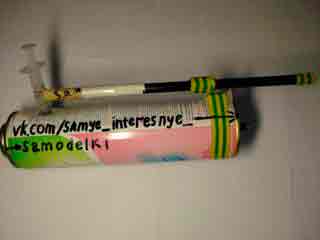

Самодельная пневматика

Самоделка от нашего читателя Александра, у которого есть собственная группа вконтакте, посвященная самоделкам. Заходите, смотрите, в ней много всего интересного.

Описание самодельной пневматики:
Сидел вечером делать было нечего, и вдруг в голове идейка образовалась пневматику сделать. Залез в инет нечего путнего не нашёл везде что то надо покупать но из за времени суток сделать я этого не мог.
Ну ладно, включил мозг начал перебирать варианты ну что есть в пневматике, ну камера со сжатым воздухом поискал нашёл пустой баллон от освежителя воздуха теперь в него надо закачать воздух вырезал из старой камеры ниппель, ножницами в дне баллона сделал дырку и вставил ниппель туда, закрепил супер клеем и оставил сохнуть, теперь нужен какой-то клапан вот с ним голова поболела часа 1.5 ну вот нет дома нечего подобного, и тут на глаза попался шприц на 3куб/см,отрезал примерно 1.5см от кончика носика (куда надевают иглу) и ещё через 1см вырезал отверстие в корпусе куда приклеил кусочек неизвестного шланга потом всю эту конструкцию вклеил в боковую стенку баллона. Теперь самое лёгкое ствол, он у меня просто был от каковото игрушечного пестика.
(далее…)

Источник: http://samodelki.org/rubrika/samodelnye-instrumenty-i-prisposobleniya/

Самоделкины создают инструменты и приспособления 3

Раскладной столик для мастера

1. Начнем с раскладного стола, который станет отличным помощником в маленькой мастерской. Поможет сэкономить и так небольшую площадь. В столе предусмотрен отсек для всякой мелочевки. Полка, на которые можно разложить необходимый инструмент. Благодаря большому количество отверстий с помощью струбцины можно удобно и быстро фиксировать обрабатываемые заготовки. В них вставляются упоры. Удобно фиксировать детали в вертикальном положении. Если вставить в направляющие болты, то получим дополнительные упор. Имея набор струбцин и такой стол, можно комфортно выполнять разнообразные работы.

Раскладной стенд самоделкина

2. Весьма оригинальная идея раскладного стенда для ручного инструмента. Все лежат на своих местах. Он не занимает много места. В основе конструкции лежат мебельные направляющие. Фиксатор удерживается стенд в верхнем положении. Выпадение инструментов из своих лож предотвращают неодимовые магниты. Отличная идея для Самоделкиных, которые любят все творить своими руками.

Съемник для яблок

3.Садоводам будет интересен съемник для фруктов. Его преимущество перед аналогами является абсолютная бесплатность и простота изготовления. Совсем не трудно найти пластиковую бутылку, веревку и срезать палку. 5 минут и можно идти за яблоками.

Кустарный пресс для яблок

4. Если урожай большой, то возникает вопрос, куда его девать? Отличный вариант — яблочный сок. Для покупных соковыжималок яблоки нужно резать и чистить, что неудобно. Терка, представленной ниже, справиться с целыми яблоками. Дали только остается отжать полученную массу под прессом. В итоге получаем натуральный вкусный сок и практически сухой жмых.


Тележка для инструментов

5. Передвижная тележка для инструмента весьма удобно для мастерской. Когда, например, верстак завален деталями. Или его вообще нет. Загрузив в неё всё необходимое на данный момент, получаем весь инструмент в одном месте под рукой.

Что можно сделать из электрорубанка своими руками

6. Еще одна интересная конструкция рейсмуса — самоделки на основе электрорубанка. С помощью направляющих он перемещается в 2 плоскостях. Движение происходит при помощи лифта. Для точной регулировки с каждой стороны приспособления имеются линейки.

Приспособа для шлифовки

7. Имея электролобзик, можно обзавестись классным шлифовальным приспособлением. Интересно, что движется не абразив, а сама обрабатываемая деталь.

Дешевый самодельный гриндер

8. Самая бюджетная версия гриндера, созданная Самоделкиными. В качестве роликов используются пластиковые бутылки. Они посажены на подшипники. Регулировка ленты на роликах происходит при помощи барашков. Натяжение регулируется болтом. Приводится в движение конструкция при помощи дрели. Немного усовершенствовать конструкцию Самоделкиным можно, заменив пластиковые бутылки на полипропиленовые трубки.

Источник: http://izobreteniya.net/samodelkinyi-sozdayut-instrumentyi-i-prisposobleniya-svoimi-rukami/

  • Cамоделки для дачи6.94
  • Мусор в дело5.72
  • Дом, мебель, интерьер.4.60
  • Красота ! (украшения, декупаж. )4.52
  • Авто самоделки3.39
  • Для компьютера и интернета2.31
  • Самоделки хулиганам2.26
  • Из бумаги1.14
  • Cамоделки для рыбалки и охоты1.14
  • Рецепты — готовим сами1.13
  • Подарки, сувениры и поделки своими руками1.13
  • Книги про самоделки0.00
  • Фото и идеи самоделок0.00
  • Инструменты, материалы, секреты умельцев.0.00
  • На все случаи жизни.0.00

Обсуждение

Iga12345 6 августа 2018, 19:02

0003339531 3 февраля 2018, 19:37

zorge 29 декабря 2017, 13:14

savrid 27 декабря 2017, 11:32

johnbupas 27 ноября 2017, 12:13

popvovka 6 августа 2017, 13:27

popvovka 6 августа 2017, 12:13

jiexack 3 августа 2017, 16:06

jiexack 24 июля 2017, 12:49

jiexack 17 июля 2017, 16:13

jiexack 17 июля 2017, 16:12

Lenochka 17 мая 2017, 12:35

BlackTea 19 апреля 2017, 20:02

zzzxxxc 19 февраля 2017, 19:08

Stan-Neapon 15 февраля 2017, 10:43

TOP самоделок за месяц

dsadilov 22 октября 2018, 15:23

masikbon 13 октября 2018, 16:36

TolyMel 13 октября 2018, 00:06

masikbon 10 октября 2018, 10:44

masikbon 7 октября 2018, 09:46

Инструменты, материалы, секреты умельцев.

Инструменты, материалы, различные приспособления для работы — инструции по их самостоятельному изготовлению и применению. Секреты умельцев и мастер классы.

  • Создан 28 января 2011
  • Топиков 67
  • Подписчиков91
  • Рейтинг 0.00

Администраторы (1)
admin

Модераторы (0)
Модераторов здесь не замечено

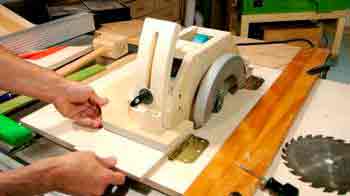

Мини циркулярная пила

Сделал мини циркулярную пилу. Размеры стола 250 на 250 мм. Высота 170 мм. Диаметр диска 85 мм. Фото + видео прилагаю
Читать дальше →

  • Iga12345
  • 10 апреля 2018, 17:22
  • 5

Резак для пластика

  • intelkmx
  • 10 апреля 2018, 13:34
  • 0

Приспособление для изготовления плоской кровельной шашки.

Наверное повторюсь, я не кровельщик. Заинтересовался этой темой в силу того, что в голову пришла интересная идея, а именно для изготовления из алюминиевых банок шашек (пластин со специальными загибами) с целью их использования для кровли. Занялся (немного) изучением этого вопроса. И в конце концов (для достижения своей цели) придумал приспособление, конструкцией которого хочу с вами поделиться.
Читать дальше →

  • Tikker
  • 14 января 2018, 15:02
  • 0

Саморезы какие бывают и для чего — женские советы


Сегодня попробую рассказать, своими, так сказать словами, какие саморезы или шурупы или винты бывают, для чего и как я применяю их в своих проектах.

Вообще я как самодельщица часто использую шуруповерт с саморезами, можно сказать это мои любимые инструменты. если нужно скрепить деревянные детали. Конечно бывает я работаю и с другими материалами…
Читать дальше →

  • Lenochka
  • 16 мая 2017, 19:11
  • 2

Отрезной станок с протяжкой на базе болгарки. Инструкция, размеры, видео.

Попробуем сделать торцовочную пилу с протяжкой на основе болгарки. Кажется так называется такой отрезной станок в котором отрезной круг не только наклоняется, но и сдвигается при распиловке материала.

Эта торцовочная пилка была собрана в гараже из имеющихся в наличии материалов. По времени весь процесс постройки станка занял не более пяти часов, подробности сморим в видео:

Благодарю за просмотр, Ребята!

  • lichnomouse
  • 12 марта 2017, 20:25
  • 1
  • 0

Как выбрать молоток — женские советы

  • Lenochka
  • 15 февраля 2017, 19:16
  • 0

Как найти центр круга, еще один центроискатель для самодельщиков

  • Pasha
  • 10 января 2017, 14:28
  • 1

Беспроводной микрофон или как сделать хороший звук видео


Записать видео с хорошим звуком — актуальный вопрос как для блогеров, так и для любителей домашнего видео. Запись качественного видео невозможна без использования внешнего микрофона. Как лучше применить петличный микрофон, отходя от камеры на любое расстояние и потратив всего 2-3 доллара и используя старый телефон.

  • bond147
  • 7 ноября 2016, 00:08
  • 0

Чем удалить застывшую пену

Бывает, что при работе монтажная пена пачкает какой-либо материал, будь то двери, окна и т.д., а так же и одежду. Что делать? Выход есть всегда. На помощь нам приходит жидкость, которая заменяет нам очиститель пены и закрывает этот вопросы: чем очистить пену, чем отмыть пену и как удалить пену.
Внимание! Используйте перчатки! В ролике я без них и это не очень хорошо!

Источник: http://samodelka.net/blog/instrument/

Самодельный ручной инструмент для шлифовки

При помощи этого инструмента шлифовать вручную различные деревянные или металлические поверхности будет намного удобнее и легче. А сделать его можно своими руками буквально за 10–15 минут.

В качестве основы для данной самоделки потребуется обычная пластиковая щетка с щетинками, которая используется для очистки различных поверхностей в ванной комнате и на кухне. Можно купить новую, но в целях экономии лучше использовать старую, которая уже выработала свой «ресурс».

Основные этапы работ

Для начала с внутренней поверхности щетки нужно удалить все щетинки, используя для этого обычные плоскогубцы или другой подручный инструмент. Затем наклеиваем на «голую» поверхность две полоски двустороннего скотча и обрезаем его по контуру пластиковой щетки.

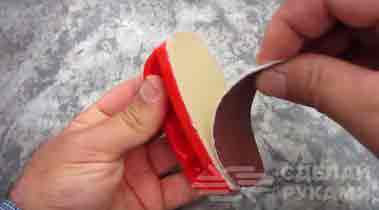

На следующем этапе необходимо прикрепить на скотч подложку из клейкой бумаги. Далее потребуется вырезать и приклеить на подложку наждачную бумагу. Желательно нарезать сразу несколько таких заготовок, чтобы быстро менять их при необходимости.

Полезные рекомендации

Работать этим инструментом проще простого — наклеиваем на «подошву» щетки наждачную «насадку» нужной зернистости и можно приступать к шлифовке. Благодаря наличию удобной ручки, шлифовать намного легче, чем если использовать просто наждачку.

Если собираетесь обрабатывать деревянные или металлические поверхности, то желательно использовать наждачную бумагу средней или крупной зернистости. А вот для заточки ножей больше подойдет мелкая. Изготовив разные «насадки», вы сможете сделать рабочий процесс максимально комфортным.

Источник: http://sdelairukami.ru/samodelnyj-ruchnoj-instrument-dlya-shlifovki/

Самодельные станки и приспособления для домашней мастерской

В данной статье рассматриваются самодельные станки и приспособления для домашней мастерской. Здесь подробно изложены особенности самых популярных и необходимых инструментов, сделанных своими руками, а также приспособлений для мастерской или гаража, пошаговые технологии их изготовления и прочие полезные рекомендации по этой теме.

Многие владельцы домашних мастерских создают своими руками необходимое им оборудование

Самодельные станки и приспособления для домашней мастерской: общая информация

Каждый владелец гаража или мастерской в зависимости от своих потребностей сам подбирает оснащение. Многие из них знают как делаются самодельные станки и приспособления для гаражей, поэтому обходятся собственными силами при обустройстве помещения, подгоняя уже под себя технические особенности конструкций.

Так, при создании металлического слесарного верстака своими руками чертежи и размеры изделия на них можно подогнать под параметры помещения и другие условия. Даже для небольшой домашней мастерской потребуется отвести достаточно пространства, чтобы разместить хотя бы конструкцию универсального складного верстака и минимальный набор инструментов. Необходимая площадь для этого составляет минимум 3-5 м².

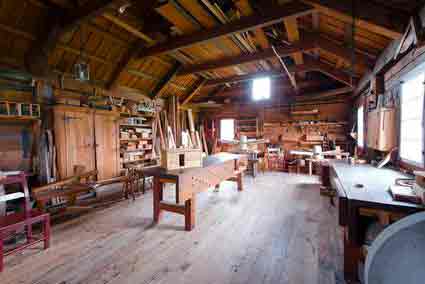

Мастерская, обустроенная в специально отведенном для этого помещении

Полезный совет! Мастерскую лучше обустраивать в отдельном помещении, чтобы шум от работы самодельного шлифовального станка по дереву и другого инструмента не мешал жильцам. Под размещение станков можно отвести гараж, площади которого достаточно для комфортной работы и установки оборудования.

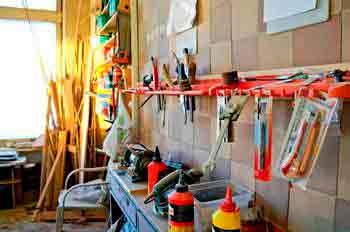

Изготовление приспособлений для хранения инструмента: полки, стеллажи

На самом деле очень сложно добиться оптимальных рабочих условий. Желательно, чтобы размер помещения был не менее 6,5 м. Для обустройства мастерской можно сделать пристройку к дому или гаражу. Это решение будет самым выгодным при любом раскладе.

Перед тем как проектировать чертеж складного верстака своими руками, который имеет самую габаритную конструкцию (поэтому его размеры учитываются в первую очередь), стоит определиться с некоторыми моментами:

  • обозначить, какие виды работ будут выполняться в мастерской;
  • определить список необходимого инструментария и оборудования.

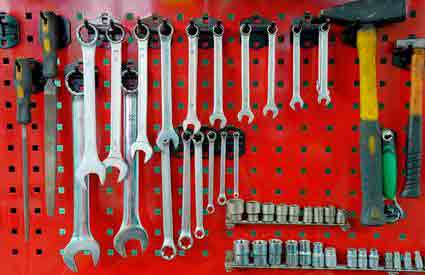

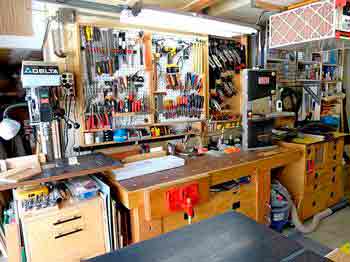

С помощью крепления инструмента на стене можно существенно сэкономить полезное пространство в мастерской. Для этого прекрасно подойдут полки или стеллажи. Можно удачно скомпоновать эти конструкции, добившись самого рационального распределения площади.

Домашняя мастерская должна быть расположена так, чтобы шум от работающих инструментов не мешал жильцам

В целях экономии пространства можно обзавестись специальным приспособлением для циркулярной пилы своими руками, изготовленным на основе обычной дрели. Такой универсальный станок может выполнять сразу несколько функций, объединяя в себе возможности:

Рабочий стол можно объединить с тисками для столярного верстака и укомплектовать его выдвижными ящиками, чтобы хранить мелкие инструменты.

Полки для инструментов своими руками: популярные конструкции

Металлические конструкции более прочны и надежны, а деревянные – доступны в цене.
Существует несколько вариантов рационального хранения инструментов:

  • настенные полки;
  • стеллажи для инструмента своими руками;
  • потолочные полки подвесного типа;
  • полки-щиты для подвешивания мелких инструментов.

Полка-щит из перфорированной стали для подвешивания мелких инструментов

Полезный совет! Полка-щит очень удобна для проведения слесарных и столярных работ. На нее можно установить держатели или крючки для инструмента, небольшие полочки или емкости для крепежных элементов. Целесообразнее всего подвесить такую конструкцию над складным столярным верстаком. Можно даже подвести дополнительное освещение. Лучше для этого использовать небольшую лампу.

Технология изготовления полки под инструменты своими руками (щит):

  1. Из фанерного листа выпиливается щит, размечаются на нем места, где будут установлены полочки.
  2. Используя лобзик, выпиливаются полки, имеющие боковые стенки. Длина этих боковушек должна совпадать с длиной щита.
  3. Выполняется сборка полок под инструменты и фиксация их на поверхности щита с помощью длинных самонарезающих винтов.
  4. Осуществляется монтаж крючков. В щите выполняются отверстия, куда устанавливаются дюбели. В них нужно вкрутить специальные крючки, оснащенные резьбой. Предварительно стоит распределить весь инструмент и обозначить точки, где он будет висеть.
  5. Производится монтаж кронштейнов или проушин на задней стенке конструкции.

Останется только закрепить полку-щит на стене. Чтобы проушины не соскальзывали с анкеров, рекомендуется фиксировать их специальными шайбами.

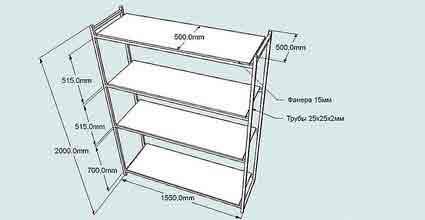

Схема устройства с монтажными размерами стеллажа под инструмент в мастерской

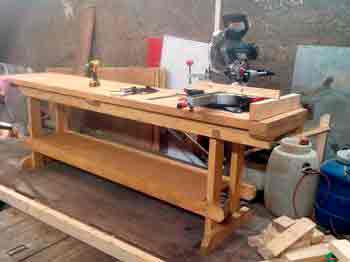

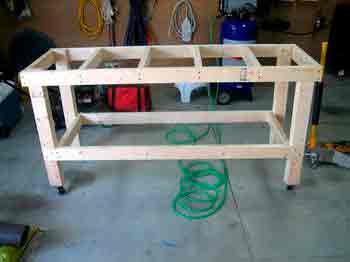

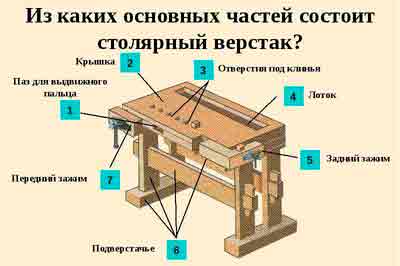

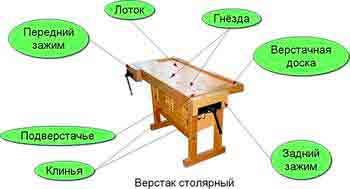

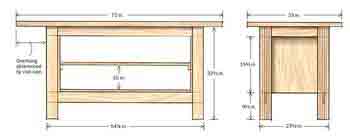

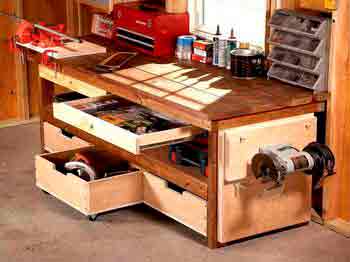

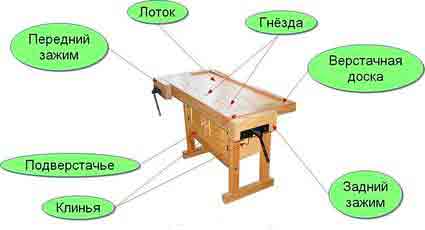

Изготовление столярного верстака своими руками: чертежи, видео, технология

На чертеже столярного верстака должны присутствовать следующие детали:

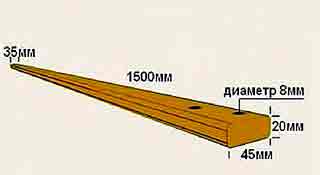

  1. Рабочая поверхность – для ее изготовления рекомендуется взять доску толщиной 6 см и более. Подойдут такие породы дерева, как дуб, граб или бук. Допускается использование нескольких узких досок, предварительно обработанных олифой.

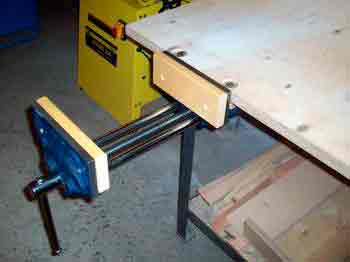

  2. На верхней крышке крепится конструкция самодельных тисков своими руками, которые также следует внести в чертеж. Если предполагается установка изделия крупного размера, для его изготовления лучше взять древесину. Допускается изготовление и последующий монтаж небольших слесарных тисков своими руками из стали.
  3. Опоры верстака – можно изготовить из липы или сосны. Между ними обязательно следует установить продольное соединение в виде планок. Это повысит устойчивость стола.
  4. Полки для хранения инструментов – крепятся под верстаком. Конструкции могут быть фиксированными или выдвижными.

Полезный совет! Линейный параметр верстака может превышать 1 м. Увеличенный размер конструкции можно использовать для установки своими руками столярных тисков в количестве двух штук.

Существует несколько модификаций верстаков:

  • мобильный;
  • стационарный;
  • складной (универсальный).

Ознакомившись с устройством столярного верстака, можно приступать к его изготовлению.

Технология и чертежи столярного верстака своими руками: как сделать простую конструкцию

Пошаговая технология изготовления конструкции:

  1. Для изготовления крышки деревянного столярного верстака потребуется взять толстые доски. Размер нужно подобрать так, чтобы в результате их соединения получился щит с параметрами 0,7х2 м (длина может быть и менее 2 м). В качестве крепежных элементов следует использовать длинные гвозди, которые нужно забить с лицевой стороны и подогнуть с изнанки.
  2. Можно выполнить отделку крышки, закрепив по ее нижнему периметру брус сечением 50х50 мм.
  3. В зависимости от размеров столярного верстака (его крышки) располагаются вертикальные опоры. Для их изготовления берется брус (12х12х130 см). На этом этапе необходимо учесть высоту рабочей поверхности, ведь она должна быть удобной. Верхняя граница опоры должна проходить на уровне опущенных рук. Впоследствии, за счет монтажа крышки, к этому показателю прибавится около 8-10 см. Разметку под установку брусьев следует нанести на землю и вкопать эти элементы на глубину в 0,2-0,35 м.
  4. Далее осуществляется монтаж каркасной части и крышки верстака из дерева своими руками. Установленные опорные брусья нужно соединить попарно. Для этого используются широкие доски, фиксируемые на высоте 0,2-0,4 м длинными саморезами. На торцах опор закрепляется крышка с помощью того же крепежа.

Обратите внимание! Для монтажа крышки не стоит применять гвозди. В процессе их забивания может сдвинуться каркасная часть изделия.

Устройство верстака для столярных работ

Технология изготовления универсального деревянного верстака своими руками

Несмотря на то, что технология создания данной конструкции во многом похожа на предыдущий вариант, для изготовления составного столярного верстака чертежи с размерами потребуются в обязательном порядке. Но в данном случае используются болты вместо саморезов.

Помимо этого, в складном универсальном верстаке своими руками можно установить выдвижные ящики для хранения инструментов.

Технология изготовления складного верстака своими руками:

  1. Вертикальные опоры устанавливаются аналогичным способом и соединяются между собой с помощью горизонтально расположенных перемычек. Перед тем как монтировать перемычки, на них следует выполнить пазы, предназначенные для гаек и шайб. Для этого лучше воспользоваться молотком и стамеской.
  2. Когда перемычки выставлены на необходимом уровне, выполняются сквозные отверстия в горизонтальном бруске и вертикально установленной опоре. Сюда будет вставлен длинный болт. С той стороны, где имеется паз для крепежа, одевается гайка и шайба, после чего элемент хорошо стягивается.
  3. Горизонтальных перемычек для каркасной части самодельного столярного верстака понадобится по 2 шт. на каждую из 4 сторон. Еще потребуется пара перемычек для установки под рабочей поверхностью (в центре). Элементы под столешницей предназначены для выдвижных ящиков. Расстояние между этими перемычками должно соответствовать размерам ящиков.
  4. Болты используются и для фиксации рабочей поверхности. На торцах опор подготавливаются монтажные углубления, а на столешнице – отверстия для крепежа. Болты устанавливаются так, чтобы их головки были утоплены (на 1-2 мм).

Размеры и параметры оснащения, созданного своими руками, можно полностью подогнать под собственные нужды

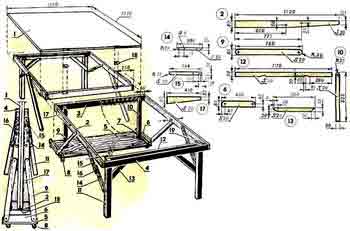

Обратите внимание! Чертежи верстака складного не так сложны, как может показаться. Преимущество конструкции заключается в том, что любая поврежденная деталь может быть легко заменена новой.

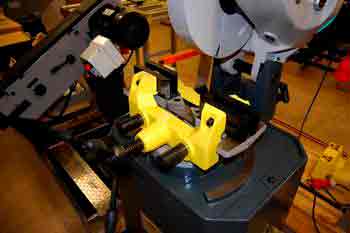

Конструкция столярных тисков для верстака своими руками

Обычно верстаки комплектуются тисками. Как сделать своими руками подобное приспособление знают многие владельцы гаражных мастерских. Для самодельной конструкции понадобятся специальные шпильки. Такой крепеж продается в хозяйственных магазинах.

Новичкам специалисты рекомендуют воспользоваться дополнительными материалами для создания тисков своими руками: видео как сделать такой инструмент можно легко найти в интернете.

Для работы потребуется специальный винтовой штырь. Данная деталь, имеющая резьбу, является основным действующим компонентом конструкции. Минимальный диаметр штыря – 2 см, длина нарезки – 15 см. Чем длиннее будет эта деталь, тем шире можно развести тиски. Если в чертежах тисков своими руками учесть именно эти размерные параметры, можно получить конструкцию, которая разводится почти на 8 см.

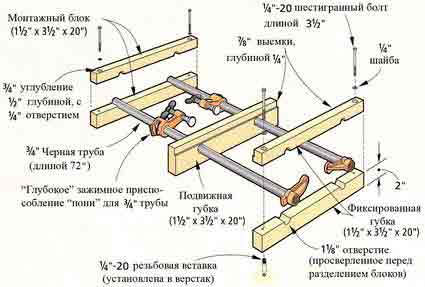

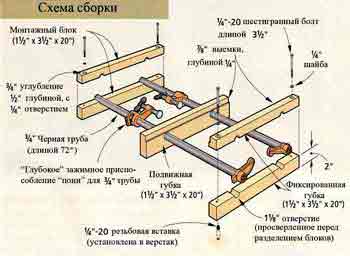

Схема сборки тисков для самодельного столярного верстака

Губки инструмента делаются из пары досок. Одна часть детали будет фиксированной. Для ее изготовления нужно взять сосну. Вторая часть размером 2х1,8х50 см будет двигаться. В каждой из этих досок нужно выполнить сверлом отверстие под винт. С помощью сверла диаметром 1 см формируются во всех досках одновременно отверстия для шпилек. Чтобы отверстия не смещались по отношению друг к другу, можно соединить их с помощью гвоздей.

После того как все отверстия выполнены, в них вставляется винт и все шпильки вместе с шайбой и гайкой.

Полезный совет! Чтобы иметь возможность обрабатывать заготовки разного размера, нужно сделать шпильки переставляемыми. Потребуется сделать в каждой из досок пару дополнительных отверстий, расположенных недалеко от винтового зажима.

Дополнительно можно использовать для создания тисков своими руками видео — материал, размещенный ниже.

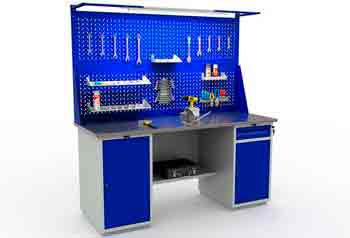

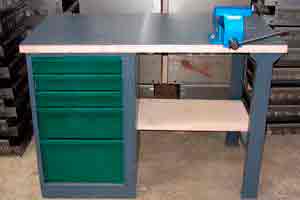

Изготовление слесарного верстака своими руками: как сделать конструкцию из металла

Для слесарных работ лучше изготовить металлический верстак своими руками, ведь деревянный для этого не подойдет. Дело в том, что древесина не так прочна. К тому же при работе с металлическими заготовками столешница из этого материала будет постоянно повреждаться и быстро придет в непригодность.

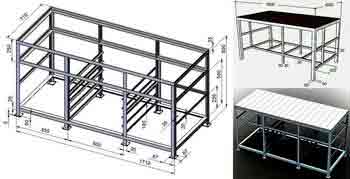

На общем чертеже слесарного верстака своими руками можно выделить пять основных компонентов конструкции:

  1. Для продольной жесткости изделия используются горизонтальные балки (3 шт.) размером 6х4см. Длина – немного превышает 2 м.
  2. Стоечные малоразмерные балки (9 шт.) из профилированных труб размером 6х4 см. Они используются для сборки каркасной части тумб. В угловой зоне имеются наварные распорки, изготовленные из стальных полосок. За счет всех этих элементов рама получается жесткой и очень прочной.
  3. Стоечные балки (4 шт.) длиной 9-10 см (сечение 6х4 см). Для этого лучше использовать металлические профильные трубы с толстыми стенками (более 2 мм).
  4. Уголок № 50 (4 шт.), который будет использоваться в качестве вертикальных стоек. Высота этих элементов -1,7-2 м. Здесь будет крепиться рабочий инструментарий.

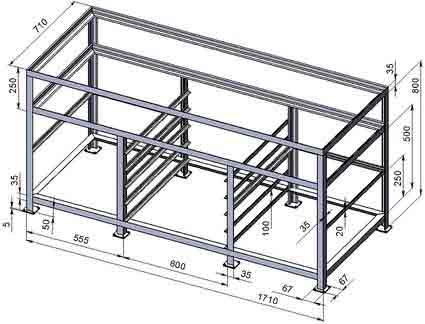

Размеры слесарного верстака:

Полезный совет! Для того чтобы сделать качественные швы, рекомендуется использовать углекислотный полуавтомат. Опытные мастера могут воспользоваться сварочным аппаратом импульсного типа. При отсутствии навыков в обращении с этим инструментом лучше доверить работу профессионалам.

Технология изготовления верстака своими руками: как сделать сборку

Изготовление универсального верстака своими руками начинается со сборки рамы. Для этого нужно взять пару коротких и пару длинных балок. В процессе сваривания эти элементы могут подвергнуться скручиванию.

Чтобы этого не допустить, необходимо:

  1. Выложить детали на идеально ровной плоскости.
  2. В местах размещения стыковочных узлов (их 4 шт.) балки прихватываются с помощью точечного метода сварки.
  3. После этого полноценно выполняются все сварочные швы. Сначала на одной стороне рамы, затем – на ее обратной стороне.

Монтажная схема слесарного верстака из металла

Затем крепятся задние вертикально расположенные стойки и задняя балка (длинная, одна из трех). Обязательно нужно проверить насколько ровно по отношению друг к другу они размещены. Если имеются какие-то отклонения, балки можно осторожно подогнуть с помощью молотка. В конце выполняется сборка остальных стоечных элементов с вертикальным характером расположения, а также элементов, обеспечивающих жесткость.

Когда рама готова, к ней можно приварить уголки, предназначенные для усиления конструкции. Столешница формируется из деревянных досок. Предварительно их нужно пропитать огнестойкой жидкостью. Затем сверху укладывается лист металла.

На вертикальных стоечных элементах можно закрепить щит из фанеры для инструментов. Этот же материал используется для того, чтобы зашить тумбы. Для ящиков можно использовать металлические коробки или изготовить деревянные конструкции.

Можно использовать для того, чтобы более подробно разобраться в технологии изготовления верстака своими руками, видео, которое размещено ниже:

Особенности создания токарного станка по дереву для домашней мастерской

В технологии изготовления токарного станка по дереву своими руками особое место занимает станина. От этой детали напрямую зависит работа прочих деталей, а также устойчивость всей конструкции. Она может быть металлической или деревянной.

Полезный совет! Для изготовления по стандартным чертежам токарного станка по дереву своими руками лучше использовать электрический мотор, который способен развивать скорость в 1500 об./мин. Оптимальный показатель мощности – 200-250 Вт. Если предполагается обработка крупных заготовок, можно увеличить показатели мощности.

Для создания токарно — копировального станка по дереву своими руками можно использовать старый ручной фрезер, который уже не нужен. Этот инструмент помещается на фанерной площадке толщиной 1,2 см и размером 20х50 см. Предварительно в ней нужно выполнить отверстия, предназначенные для фрезы и крепежных элементов. Сюда же будут монтироваться упоры из брусков. Они необходимы для того, чтобы фреза находилась в фиксированном состоянии. Сам фрезер крепится двумя гвоздями между фиксаторов.

На самом деле совершенно несложно изготовить копирующую конструкцию самодельного токарного станка по дереву своими руками – видео — материалов в сети достаточно.

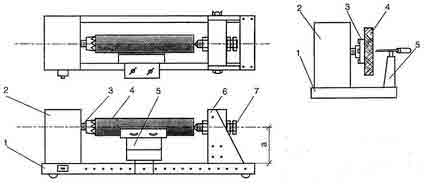

Основные части простейшего токарного станка (слева — только с ведущим центром, справа — с ведущим и ведомым центрами): 1 — рама; 2 — привод; 3 — ведущий центр; 4 — заготовка; 5 — упор для резца; 6 — задняя бабка; 7 — ведомый центр (центр-болт); а — высота

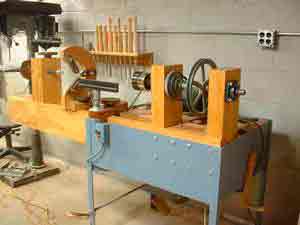

Пример самодельного токарного станка по дереву своими руками

Для основания лучше взять стальной профиль с толстыми стенками. Чтобы конструкция получилась надежной, рекомендуется использовать две опоры. Поверх них будет установлена станина. Для скрепления деталей применяется пазовый тип соединения. Предварительно нужно изготовить опорные платформы, предназначенные для бабок (задней и передней).

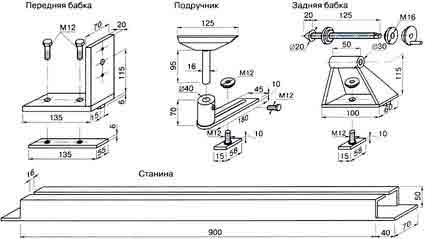

Перечень деталей для токарного станка по дереву (как самому сделать сборку конструкции на основе этого списка понять несложно):

  1. Силовой компонент – можно использовать электрический двигатель от старого насоса или стиральной машины.
  2. Бабка (задняя) – подойдет головка от дрели с высоким запасом мощности.
  3. Бабка (передняя) – для организации этой детали лучше купить заводской шпиндель, оснащенный 3-4 штифтами. Благодаря этому появляется возможность смещать заготовку по отношению к вращательной оси.
  4. Опорный элемент – стол для резцов может быть совершенно любой конфигурации, главное, чтобы он обеспечивал комфорт во время работы.
  5. Шкив – представляет собой соединяющий элемент между передней бабкой и валами в электромоторе.

Обратите внимание! Чтобы работать с этой конструкцией, необходимо будет приобрести набор заводских резцов. При наличии подходящего инструмента их можно изготовить собственноручно, однако потребуется инструментальная сталь.

В качестве вспомогательной информации можно использовать для сборки токарного станка по дереву своими руками видео, подробно отражающее этот процесс.

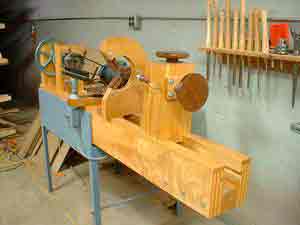

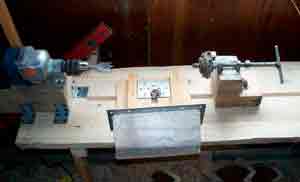

Второй пример деревообрабатывающего токарного станка своими руками

Альтернативным решением будет изготовление конструкции простейшего токарного мини — станка по дереву своими руками на основе электрической дрели. Этот пример технологии можно использоваться в качестве пробы перед тем, как соорудить более серьезный инструмент.

Этот тип станка подойдет для обработки деревянных заготовок небольшого размера. Материалом для станины могут послужить брусья из древесины. Обратную бабку можно заменить сочетанием вала, установленного на опорный подшипник. Чтобы зафиксировать заготовку нужно будет достать соответствующую насадку на дрель.

Данная конструкция имеет свои недостатки, они связаны с:

  • высокой вероятностью того, что возникнут погрешности во фрезеровке;
  • низким уровнем надежности;
  • отсутствием возможности выполнять обработку деревянных заготовок большого размера.

Простой деревообрабатывающий токарный мини-станок, созданный своими руками

Но не стоит отказываться от этого варианта, ведь он положен в основу технологий создания более совершенных и сложных токарных инструментов. Чтобы правильно рассчитать конструкцию, определите для себя необходимые эксплуатационные свойства и технические характеристики.

Принцип изготовления резцов для токарного станка по дереву

Технология в данном случае осложнена лишь правильным выбором заготовок, которые не только должны иметь соответствующий запросам уровень твердости режущей кромки, но и правильно устанавливаться в фиксатор – державку.

Обратите внимание! При отсутствии инструментальной стали можно обойтись подручными средствами. После того как завершается этап предварительной подготовки, материал дополнительно закаляется.

Рекомендуемые виды заготовок:

  1. Прутки стали арматурной – лучше использовать варианты, имеющие заводские исходные размеры и квадратную форму сечения.
  2. Напильники или рашпили – подойдут изношенные заготовки, однако не допускается брать в работу материал с глубокими сколами или трещинами.
  3. Рессоры автомобильные – перед применением этих заготовок им нужно будет придать квадратную форму, что сможет сделать далеко не каждый. Для этой цели пригодится сварочный аппарат. Подойдет и автоген.

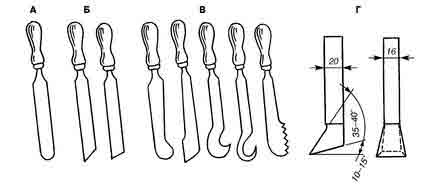

Токарные резцы: А — с полукруглым лезвием для чернового точения; Б — с прямым лезвием для чистового точения; В — фасонные; Г — станочный проходной

На станке можно предусмотреть возможность смены резцов. Для этого изготавливается особая модификация корпуса с необходимыми монтажными деталями. Эти элементы должны быть достаточно прочными, чтобы выдерживать нагрузки в процессе работы и при этом сохранять исходное расположение кромочной части.

Когда резец изготовлен, выполняется его заточка, а режущая кромка закаливается. После того как режущая часть накалилась, резец нужно окунуть в машинное масло. С помощью технологии медленной закалки поверхность изделия можно сделать максимально твердой. В этом случае накаленная заготовка должна остывать в естественном режиме.

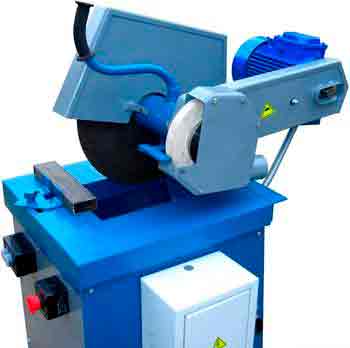

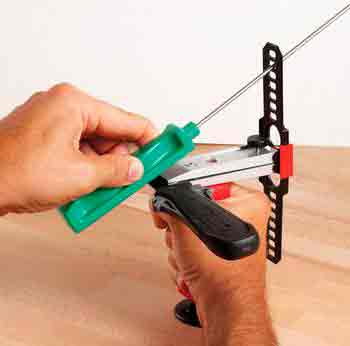

Приспособления для заточки ножей своими руками: чертежи и рекомендации

Для изготовления точила из двигателя от стиральной машины своими руками можно ограничиться мотором от старой советской конструкции, например, СМР-1,5 или Рига-17. Мощности в 200 Вт будет достаточно, хотя можно увеличить этот показатель и до 400 Вт, выбрав другой вариант движка.

Перечень деталей, необходимых для заточного станка своими руками, включает:

  • трубку (чтобы выточить фланец);
  • гайку для фиксации камня на шкиве;

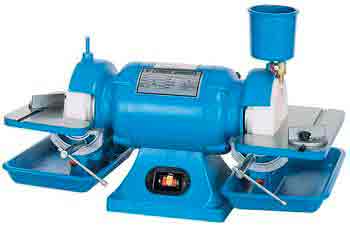

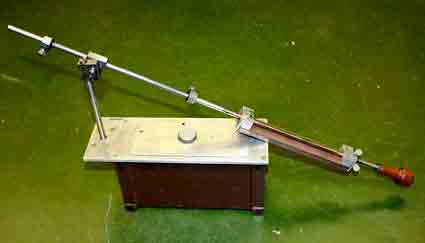

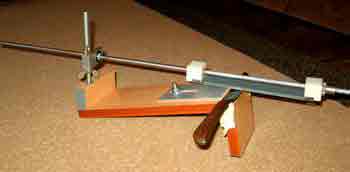

Самодельное приспособление для заточки ножей

  • металл для изготовления защитного кожуха для точила своими руками (толщина 2,-2,5 мм);
  • камень точильный;
  • электрический кабельный шнур, имеющий вилку;
  • устройство для старта;
  • уголок из металла или же брусок из дерева (для станины).

Диаметр фланца должен соответствовать размерам втулки на моторе. Кроме этого, на данную деталь будет надеваться точильный камень. С одной стороны на этом элементе выполняется резьба. Отступ должен равняться толщине круга, умноженной на 2. Резьба наносится метчиком. С другой стороны фланец необходимо запрессовать на вал мотора с помощью нагревания. Фиксация осуществляется болтовым или сварочным соединением.

Полезный совет! Резьба должна идти в противоположную сторону относительно того направления, куда выполняются вращательные движения двигателя. Иначе гайка, фиксирующая круг, будет раскручиваться.

Рабочая обмотка мотора присоединяется к кабелю. Она имеет сопротивление 12 Ом, вычислить которое можно с помощью мультиметра. Пусковая обмотка для точила для ножей своими руками будет иметь 30 Ом. Затем изготавливается станина. Рекомендуется брать для нее металлический уголок.

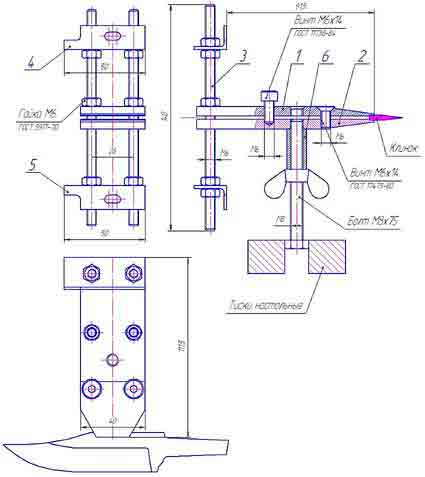

Сборочный чертеж самодельной универсальной точилки для ножей

Некоторые люди нуждаются в заточном станке для цепей бензопил. Своими руками сделать такую конструкцию можно из станины с 3 опорами, двух шпинделей, шагового двигателя (2 кВт) и труб, используемых в качестве держателей.

Инструкция по созданию стационарной циркулярной пилы своими руками

Создание стола для ручной циркулярной пилы своими руками является важнейшим этапом создания станка, поскольку на этой конструкции будут размещаться основные детали оборудования в виде:

  • силового агрегата;
  • контрольного блока;
  • режущего компонента;
  • других составляющих.

Опорная станина на столе для ручного инструмента выполняет функцию направляющей для циркулярной пилы своими руками. Она контролирует направление, в котором осуществляется распил, и фиксирует заготовку.

Строительство стола для ручной циркулярной пилы является важнейшим этапом создания станка

Пилорама – модификация циркулярной пилы. Отличие заключается лишь в том, что диск размещен снизу. На конструкцию стола для циркулярной пилы своими руками возложена функция станины. Здесь же установлен силовой агрегат, блок, фиксирующий диск и система контроля.

На этапе проектирования для циркулярной пилы своими руками чертежей следует брать во внимание некоторые факторы:

  1. Глубину, на которую будет осуществляться пропил материала, – показатель зависит от геометрии диска.
  2. Уровень мощности электрического мотора – достаточно будет удельного показателя в 800 Вт.
  3. Зона монтажа системы контроля – управление должно располагаться как можно дальше от диска.
  4. Вращательная скорость – минимально допустимый показатель составляет 1600 об./мин., иначе в процессе резки будет происходить изменение цвета.

Полезный совет! Если стол изготавливается под ручной вариант инструмента, столешницу рекомендуется сделать металлической. Лист металла стоит оснастить в основании ребрами жесткости.

Схема устройства стационарной циркулярной пилы

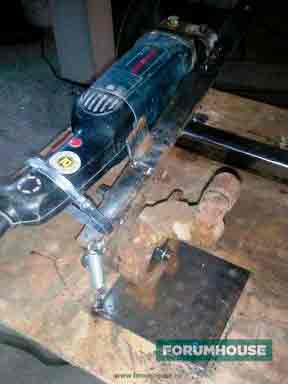

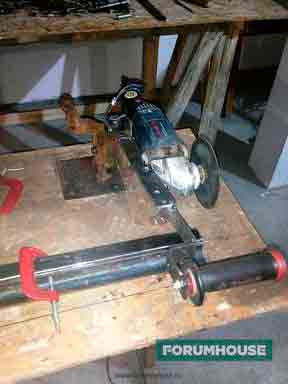

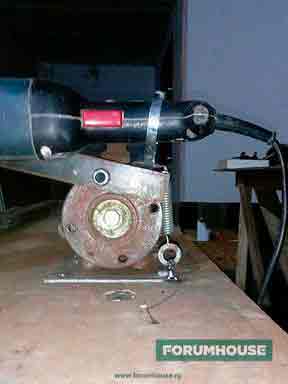

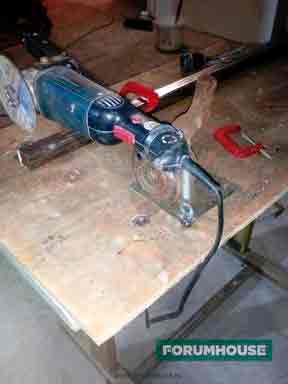

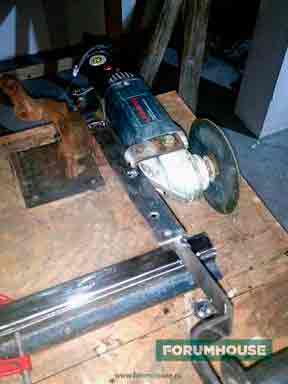

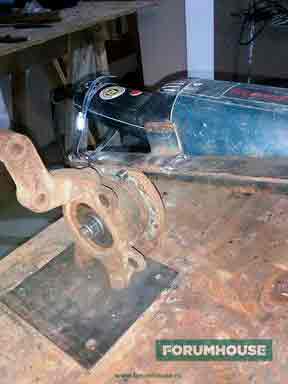

Как изготовить циркулярную пилу из болгарки своими руками

Сначала изготавливается столешница из листового материала. На него наносится разметка в соответствии с размерами инструментария. По этой разметке выполняются вырезы для установки пилы.

  1. Установка параллельного упора для циркулярной пилы своими руками, изготовленного из деревянной рейки. Элемент закрепляется на столешнице.
  2. Паз для упора – данные элементы формируются на столешнице методом фрезеровки.
  3. Монтаж линейки для измерений – зона установки размещается у передней кромки режущего элемента. Линейка будет использоваться для контроля размерных параметров заготовок.
  4. Установка струбцин – дополнительный компонент для фиксации заготовки.

Для станка из циркулярной пилы своими руками потребуются ножки. Они монтируются с учетом габаритов столешницы из деревянных брусьев с сечением 4х4 см. Допускается использование стальных уголков. Чтобы обеспечить дополнительную устойчивость, между опорами следует установить ребра жесткости. Рядом с рабочим местом помещается контрольный блок. Не стоит отказываться от установки УЗО и приспособлений, предохраняющих двигатель от перегрузок.

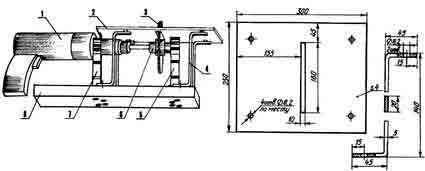

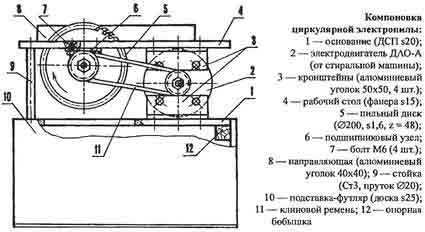

Вариант циркулярной пилы из дрели. Компоновочная схема: 1 — привод (электродрель); 2 — рабочий стол (дюралюминий, лист s5); 3 — дисковая пила; 4 — стойка (Ст3, полоса 20×5, 4 шт.); 5 — опорный держатель вала оправки; 6 — оправка; 7-держатель электродрели; 8 — опорная плита (мебельная ДСП, s30)

Технология создания отрезного станка по дереву

Технология изготовления самодельного отрезного станка:

  1. Нарезка деталей из уголка для сборки рамы (общий размер – 120х40х60 см).
  2. Сборка рамы методом сварки.
  3. Фиксация швеллера (направляющая) с помощью сварки.
  4. Монтаж вертикальных стоек (2 шт.) на швеллер (болтовое соединение).
  5. Сборка рамы из труб для установки электрического движка и вала под необходимым наклоном (45х60 см).
  6. Установка плиты с двигателем в задней части рамы.
  7. Изготовление вала, укомплектованного фланцами, опорами и шкивом (высота выступания фланца – 3,2 см).
  8. Монтаж опор, подшипников и шкивов на вал. Фиксация подшипников осуществляется на верхнюю раму в углублениях, выполненных в плите.
  9. Монтаж коробки с электрической схемой на нижний участок рамы.
  10. Установка вала в зоне между стойками. Диаметр – 1,2 см. Поверх вала должна быть надета втулка с минимально возможным зазором, так, чтобы эти элементы скользили.
  11. Приваривание коромысла, изготовленного из швеллера (80 см), на втулку. Размер плеч коромысла должен находиться в рамках следующего соотношения: 1:3. С наружной стороны необходимо закрепить пружины.

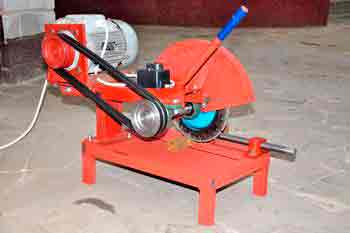

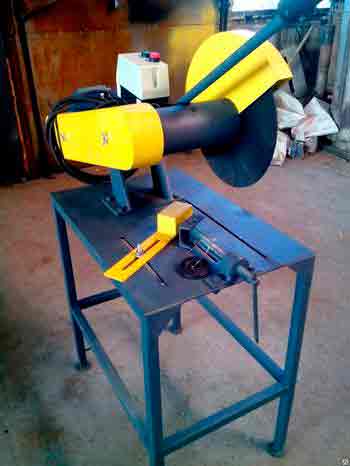

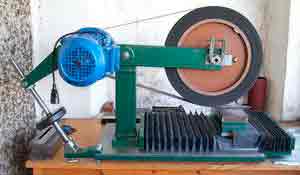

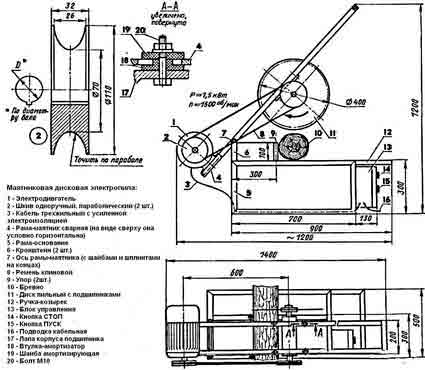

Простая конструкция отрезного станка для домашней мастерской

Полезный совет! Специалисты советуют применять асинхронный двигатель. Такой мотор не особенно требователен. Для сетей с 3-мя фазами необходим двигатель с мощностью 1,5-3 кВт, для однофазных сетей этот показатель нужно увеличить на треть. Потребуется подключение посредством конденсатора.

Останется выполнить монтаж мотора на короткое плечо коромысла. На длинное плечо помещается режущий элемент. Вал и двигатель соединяются с помощью ременной передачи. Для столешницы можно использовать лист металла, строганную доску.

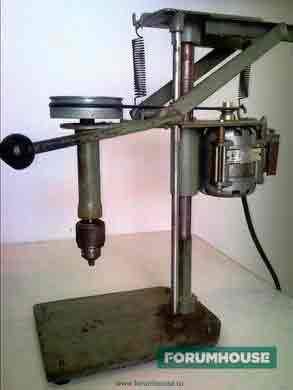

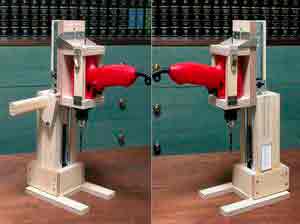

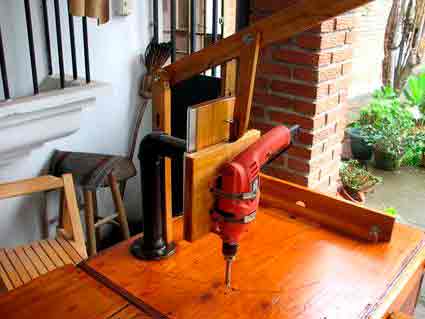

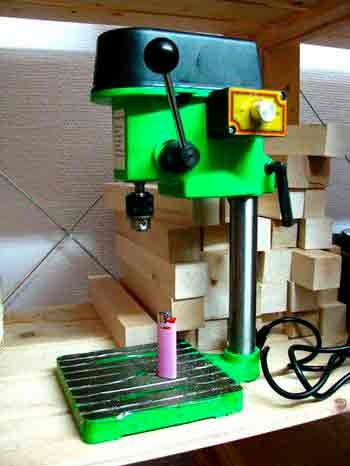

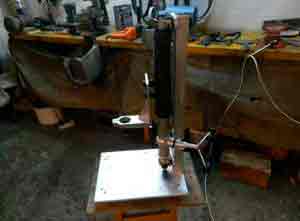

Сборка сверлильного станка своими руками: видео как сделать конструкцию, рекомендации

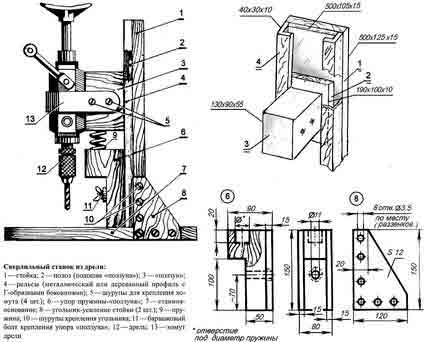

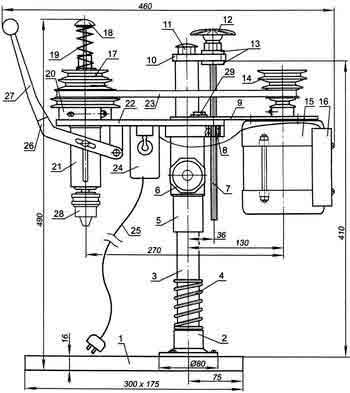

Хороший чертеж сверлильного станка из дрели своими руками – основное условие, чтобы обзавестись необходимым инструментом. Для создания такого станка не нужно применять особенные материалы и покупать дополнительные комплектующие.

Составляющие для конструкции самодельного сверлильного станка своими руками:

  • станина (основание);
  • вращательный механизм (дрель);
  • приспособление, обеспечивающее подачу;
  • вертикально расположенная стойка для фиксации дрели.

Для создания сверлильного станка из дрели не нужно применять особенные материалы и покупать дополнительные комплектующие

В освоении технологии изготовления сверлильного станка из дрели своими руками видео — материал может оказать неоценимую помощь.

Руководство по созданию сверлильного станка своими руками (как сделать простейшую конструкцию):

  1. Для стойки лучше использовать ДПС, чтобы деталь получилась массивной или мебельную плиту толщиной более 20 мм. Это позволит свести на нет вибрационное воздействие инструмента. Допускается использование основания от старого микроскопа или фотоувеличителя.
  2. Точность сверлильного станка из дрели своими руками зависит от направляющих (2 шт.). Они служат основой для перемещения колодки, на которой располагается дрель. Для изготовления направляющих лучше всего взять стальные полосы. Впоследствии они будут надежно прикручены шурупами к стойке.
  3. Для колодки нужно взять хомуты из стали, благодаря которым на данной детали будет надежно закреплен вращательный механизм.

Для изготовленного своими руками сверлильного мини — станка необходим механизм подачи вращательного инструмента. Классическая схема конструкции предполагает использование пружины и рычага. Пружина закрепляется между колодкой и стойкой.

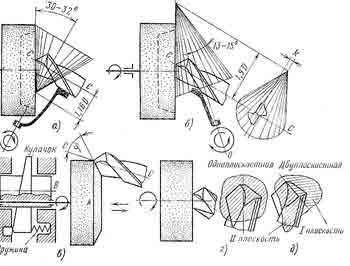

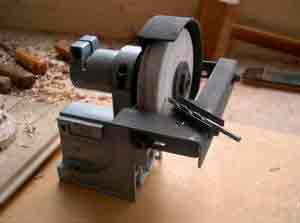

Существует множество приспособлений для заточки сверл своими руками, видео — материал поможет разобраться в этой теме.

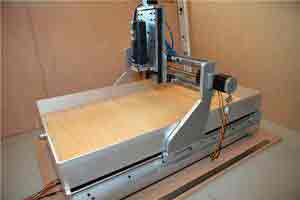

Особенности фрезерных станков с ЧПУ своими руками

Программное обеспечение считается важной составляющей во фрезерном станке с ЧПУ по дереву своими руками. Чертежи обычной конструкции с учетом этого условия должны включать дополнительные элементы под него:

Полезный совет! Для изготовления своими руками копировально — фрезерного станка по дереву или по металлу можно использовать каретки, принадлежащие старому принтеру. На основе этих деталей можно создать механизм, позволяющий фрезе перемещаться в двух плоскостях.

Сборка фрезерного станка по дереву для домашней мастерской

На первом этапе составляются для фрезерного станка по дереву своими руками чертежи, которые включают информацию о размещении всех компонентов конструкции, их размеры, а также способы фиксации.

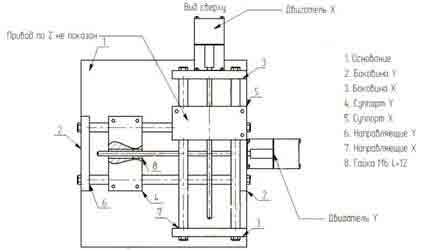

Схема фрезерного станка с ЧПУ

Далее собирается опорная рама из труб, заранее нарезанных на детали необходимого размера. Для скрепления нужно использовать сварочный аппарат. Затем выполняется контроль размерных параметров, чтобы приступить к изготовлению рабочей поверхности.

Действовать нужно в рамках следующей схемы:

  1. На ДВП плиту наносится разметка и вырезается из нее столешница.
  2. Если фреза будет размещаться вертикально, в плите нужно сделать вырез для нее.
  3. Выполняется монтаж шпинделя и электрического двигателя. При этом шпиндель не должен выходить за плоскость рабочей поверхности.
  4. Устанавливается ограничительная планка.

Обязательно перед работой стоит провести испытания станка. Включенный фрезер не должен слишком сильно вибрировать. Чтобы скомпенсировать этот недостаток рекомендуется дополнительно устанавливать ребра жесткости.

Важнейшим требованием к станкам для мастерской является безопасность эксплуатации

Сборка фрезерного станка по металлу своими руками

Пошаговая инструкция по изготовлению самодельного фрезерного станка по металлу:

  1. Колонна и станина изготавливаются из металлического швеллера. В результате должна получиться конструкция П-образной формы, где в качестве нижней поперечины выступает основание инструмента.
  2. Из уголка выполняются направляющие. Материал необходимо отшлифовать и соединить с колонной болтами.
  3. Из профильной трубы с квадратным сечением изготавливаются направляющие для консоли. Сюда нужно вставить штыри, имеющие навинченную резьбу. Перемещение консоли будет осуществляться за счет автомобильного домкрата ромбовидного типа на высоту в 10 см. При этом возможности амплитуды в сторону составляют 13 см, а столешница может перемещаться в рамках 9 см.
  4. Рабочая поверхность вырезается из фанерного листа и крепится винтовым способом. Головки крепежа нужно утопить.
  5. На рабочую поверхность выполняется монтаж тисков, изготовленных из трубы с квадратным типом сечения и металлического уголка, сваренных между собой. В качестве фиксирующего заготовки элемента лучше использовать штырь, покрытый резьбой.

Обратите внимание! Закреплять вращательный элемент в станине лучше так, чтобы шпиндель был направлен вниз. Для фиксации необходимо заранее приварить перемычки, потребуются винты и гайки.

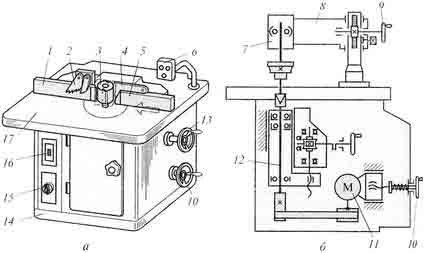

Схема устройства фрезерного станка (а — общий вид, б — кинематическая схема): 1 , 5 — направляющие линейки; 2 — зубчатый сектор; 3 — фреза; 4 — ограждение; 6 — пульт управления; 7 — дополнительная опора шпинделя; 8 — кронштейн; 9 — маховичок подъема кронштейна; 10 — маховичок натяжения ремня; 11 — электродвигатель; 12 — шпиндель; 13 — маховичок настройки шпинделя по высоте; 14 — станина; 15 — переключатель частоты вращения шпинделя; 16 — выключатель; 17 — стол

После этого нужно прикрепить к шпинделю конус (Морзе 2) и выполнить на него установку цангового или сверлильного патрона.

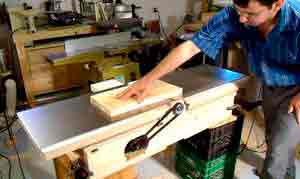

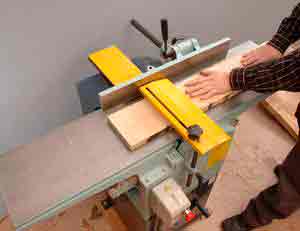

Особенности изготовления рейсмусового станка своими руками

Чертежи рейсмуса своими руками со сложной конструкцией предполагают использование дорогостоящих компонентов:

  • подшипников, обладающих повышенной износостойкостью;
  • стальных прокатных листов;
  • зубчаток;
  • шкивов;
  • мощного электрического движка.

В результате затраты на изготовление самодельного рейсмуса существенно возрастают. По этой причине многие стараются ограничиться простейшей конструкцией.

Инструкция для самодельного рейсмусового станка по дереву:

Источник: http://remoo.ru/instrumentyi/samodelnye-stanki-i-prisposobleniya-dlya-domashnej-masterskoj

Садовые инструменты своими руками

С началом весеннего сезона у владельцев садовых участков возникает много забот. Приходит время подготовки места для обустройства грядок. Затем, для получения богатых урожаев, необходимо правильно высадить рассаду или семена, а затем в течение лета заботливо ухаживать за растениями.

Садовые инструменты своими руками

Для всех этих процессов задействуют определенные инструменты, которые можно приобрести в специализированных магазинах или сделать самостоятельно. Некоторые из них — весьма необычны, и являются плодами креативного подхода опытных огородников к непростым работам на земле. О том, как можно изготовить нестандартные, удобные и эффективные садовые инструменты своими руками, чтобы значительно облегчить обработку земли, и пойдет речь в данной публикации.

С чего начать?

Как известно, практически весь огородный инвентарь изготавливается из металла, поэтому для работы потребуется ряд инструментов и, конечно же, умение их применить. Если с этим вопросом проблем не существует, остается только их подготовить к работе. Для тех, кто только начинает свой путь в самостоятельном изготовлении металлических изделий, имеет смысл представить список минимально необходимого:

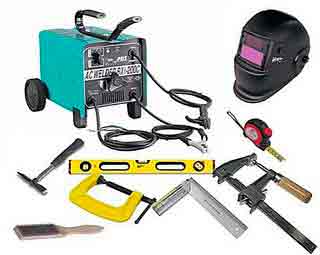

Комплект инструментов, приспособлений и экипировки, необходимый для выполнения сварочных работ

  • Сварочный аппарат. Обычно у каждого хозяйственного владельца частного дома есть этот прибор, так как на участке всегда находится немало работ, для которых он необходим.
  • Перед началом сварки металлических деталей необходима зачистка их кромок, а после проведения работы — удаление остатков шлака. Для этих процессов применяются жесткие стальные щетки, которые могут быть ручными или же в виде насадок на дрель или шлифмашинку.
  • Молоток-шлакоотделитель потребуется для счистки со шва наплывов шлака.
  • Зубила, клейма и молоток используется для клеймения швов и вырубания дефектных мест, а также удаления затывших брызг металла.
  • Шаблоны, линейка, угольник, чертилка, рулетка, а также другие измерительные инструменты используются в сборочных операциях, при подготовке деталей будущей конструкции к сварке.
  • Шлифмашинка-«болгарка» с кругами по металлу будет нужна для нарезки деталей. Нужна она и для окончательной доводки – зачистке швов, заточке режущих плоскостей.
  • Комплект для личной защиты. Это сварочная маска, перчатки и костюм сварщика, вместо которого может быть использована одежда из плотной натуральной ткани.
  • Металлический стол или козлы для сварочных работ.

Выполнение сварочных операций требует определенного опыта

Приобретение аппарата вовсе не делает его владельца сварщиком. Предстоит хорошенько «набить руку», начиная с самых простых швов. И надо быть готовым к тому, что получаться станет не сразу, требуется терпение, старание, упорство. Как научиться работать электросваркой – читайте в специальной публикации нашего портала.

Если эти инструменты есть в наличии, и опыта в сварочных работах достаточно, пора выбирать изделие для изготовления. Чертеж будущего приспособления можно найти или разработать самостоятельно, в меру своих способностей.

Несколько полезных идей как раз и будет предложено ниже. Их можно взять за основу и при желании – усовершенствовать по своему разумению.

Нестандартный садовый инструмент, доступный для самостоятельного изготовления

Сегодня производители садово-огородного инвентаря, учитывая тяжелый труд по обработке почвы, разработали и предлагают потребителю немалое количество различных приспособлений, которые не только вскапывают, но и взрыхляют землю, одновременно удаляя сорняки. Такие инструменты позволяют значительно сократить время на подготовку грядок, уберечь спину от чрезмерных нагрузок.

Некоторые из этих средств «малой механизации» вполне можно изготовить самостоятельно, сэкономив приличную сумму.

Чудо-лопата

Этот инструмент появился в рекламных роликах производителей садового инвентаря относительно недавно. А вместе с тем — многие умельцы пользуются подобным приспособлением уже не первый год, изготовив его самостоятельно. И, надо сказать, только нахваливая его эффективность и удобство.

Как только не называют это изобретение — и «чудо-вилами», и рыхлителем-культиватором. Но какое бы наименование ему не приписывали, главное то, что оно значительно облегчает труд огородника.

Существует несколько разновидностей «чудо-лопат», отличающиеся друг от друга своей конструкцией. Но все они работают по одному принципу. Поэтому можно выбрать тот вариант, который покажется более простым в исполнении и удобным в применении.

Первый вариант «чудо-лопаты»

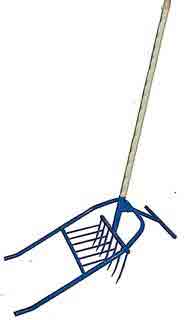

Это — наиболее популярный вариант подобного инструмента. Его в готовом виде можно найти в специализированных магазинах или на ярмарках садового инвентаря. Перед тем как приступить к самостоятельному изготовлению такой модели, стоит внимательно рассмотреть ее конструкцию и понять, как же она работает.

Лопата состоит из следующих деталей:

  1. Рабочие вилы.
  2. Передний упор.
  3. Задний упор.
  4. Вилы переднего упора.
  5. Тулейка для установки и крепления черенка.
  6. Черенок.
  7. Рычажный механизм.

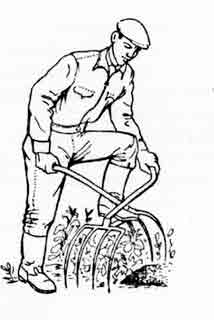

«Руководство по эксплуатации» этого инструмента можно представить следующим образом:

Первая фаза – рабочие вилы погружаются в грунт до упора

  • Лопата-рыхлитель берется за черенок и устанавливается на почву на передний упор.
  • Далее, рабочие вилы втыкаются в почву так, чтобы земли коснулся и задний упор.

Вторая фаза – от усилия, приложенного на черенок, рабочие вилы понимаются вверх, поднимая пласты земли и вытягивая корни сорняков

  • Затем черенок лопаты опускается вниз с приложением небольшого усилия на себя. Благодаря этому рабочие вилы начнут перемещаться вверх, поднимая пласты почвы.

Третья фаза – встречное движение двух рядов противоположно направленных зубьев эффективно рыхлит землю, не требуя переворачивания пласта

  • Вилы, расположенные на переднем упоре, проходя между зубьями рабочих вил, будут разрыхлять землю. При этом пласт почвы не придется переворачивать, благодаря чему в ней не будет нарушен плодородный слой.
  • После этого, лопата передвигается на следующий участок, и операции повторяются.

Данный вариант лопаты рассчитан на вскапывание почвы на максимальную глубину, равную длине рабочих вил. Соответственно, и ширина обрабатываемой полосы будет равна ширине рабочих вил. В показанном примере длина зубьев рабочих вил составляет 250 мм, а их ширина — 430 мм.

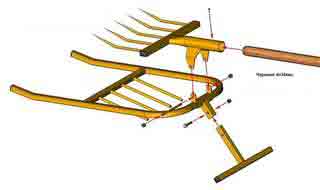

Схема, хорошо отображающая конструкцию всех деталей и их соединение при сборке лопаты

На этом рисунке представлена «чудо-лопата» в разобранном виде, а также стрелками показан процесс ее сборки. Эта наглядная инструкция поможет собрать любой вариант конструкции «чудо-лопаты».

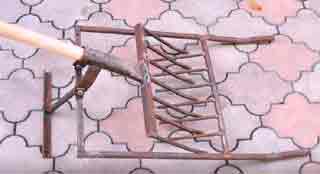

Вот такой инструмент вполне можно изготовить собственными силами – в работе он ничуть не хуже «магазинного».

Далее будет рассмотрено изготовление «чудо-рыхлителя» или лопаты, показанного на этой иллюстрации.

Для того чтобы сделать такой инструмент, необходимо подготовить следующий материал:

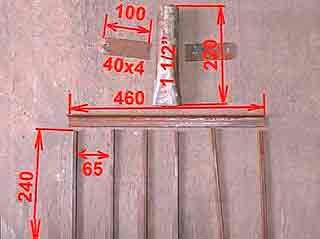

Детали для изготовления рабочих вил.

  • Для изготовления рабочих вил потребуется:

— отрезок стального уголка 20×20×4 мм или же профильной трубы 20×20 мм, длиной 460 мм;

— отрезок круглой трубы ½ дюйма, длиной 220÷250 мм — для изготовления тулейки;

— две металлических пластины размером 100×40×4 мм — для закрепления тулейки на раме переднего упора;

— шесть отрезков стального круглого (Ø 8 мм) или, что будет лучше — квадратного прута сечением 8×8 мм, длиной 240 мм.

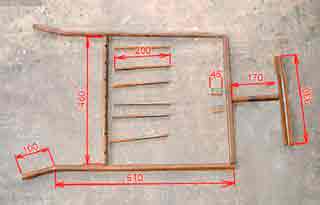

Детали для опорной рамы с передними вилами.

  • Для изготовления рамы упора с передними вилами, необходимо будет подготовить следующие детали:

— для опорных так называемых лыж потребуется два отрезка круглой трубы с внешним диаметром 10 мм, длиной 710 мм;

— поперечина, на которой будут крепиться рабочие вилы, потребует отрезок профильной трубы длиной 460 мм и размером в сечении 20×20 мм;

— вторая поперечина, на которой будут приварены зубья передних вил, изготавливается из трубы диаметром 12 мм;

— труба длиной в 170 мм и диаметром в 12 мм для соединения рамы с опорной пяткой конструкции;

— для опорной детали потребуется уголок, имеющий размеры 15×15×4×330 мм;

— шесть отрезков круглого прута длиной в 200 мм, аналогичных тем, что применены для рабочих вил.

— надежный деревянный черенок.

Работы по изготовлению чудо-лопаты производятся в следующем порядке:

Изготовитель этой «чудо-лопаты» честно признается, что, сделав ее осенью, попробовал перекопать влажную землю, и у него ничего не получилось. Выходило так, что земля застревала между зубьями, а полозья тяжело продвигались по мокрому грунту.

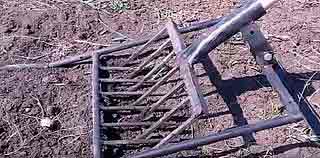

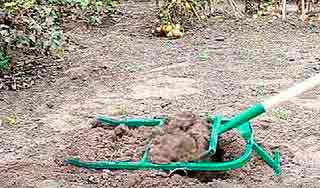

Вскапывание и рыхление сухой почвы с помощью самодельного инструмента.

Поэтому, учитывая его ошибки, не стоит экспериментировать с инструментом сразу после схода снега. Отлично вскапывается этим инструментом сухой грунт, даже если он уже «до неприличия» зарос травой. Рабочие вилы подцепляют и вытаскивают сорняки, а передние вилы освобождают их от почвы. Но для того чтобы удалить траву с перекопанной грядки, все равно придется нагнуться.

Цены на чудо-лопаты

Второй вариант

Кроме этой модели, существуют и другие модели «чудо-лопат». Например, для людей пожилого возраста, которые любят возиться в огороде, существует вариант, разработанный алтайским умельцем В. Попенко.

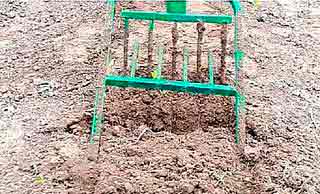

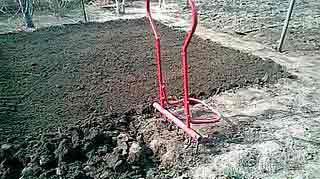

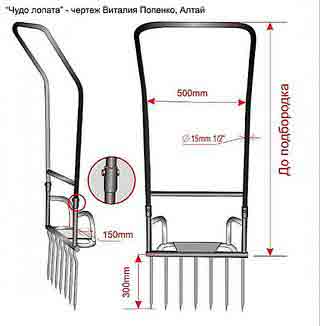

Вариант «чудо-лопаты» с одними вилами.

Эта конструкция имеет удобную высокую П-образную ручку, позволяющую производить работу не нагибаясь. А при необходимости на такую ручку можно и опереться, воткнув в грунт зубья.

На иллюстрации хорошо виден результат вскапывания. И приходится признать, что достаточного рыхления почвы все же не происходит.

Недостатком этого варианта «чудо-лопаты» можно назвать отсутствие хорошего рыхления почвы. Поэтому дополнительно приходится разбивать комья и измельчать их с помощью граблей.

Третий вариант

Еще одна конструкция, которую скорее можно назвать усовершенствованными вилами для перекапывания земли. Но она также сделает работу более легкой — за счет установленной на черенке специальной опорной педали. Когда вилы загоняются в почву, педаль помогает правильно приложить усилие ноги. А после упора педали в грунт – она становится точкой опоры для приложения силы через шарнирно связанный с ней рычаг-черенок. Это намного облегчает подъем вскапываемой земли.

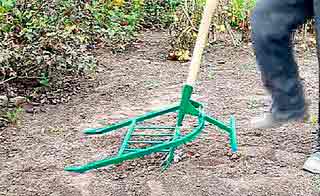

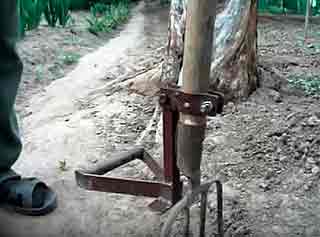

Усовершенствованные вилы с шарнирно связанной педалью облегчают процесс вскапывания почвы

Подобный вариант инструмента можно купить в готовом виде. Но несложно поступить и иначе — приобрести качественные вилы, а затем усовершенствовать их, добавив опорную педаль, шарнирно связанную с хомутом, закрепляемом на черенке.

Согласитесь, что умелому домашнему мастеру будет не слишком сложно провести такое усовершенствование

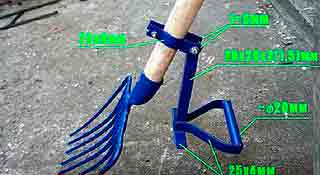

На иллюстрации выше не только хорошо видна конструкция педали, но и даны размеры всех деталей, необходимых для изготовления инструмента.

Культиватор «Торнадо»

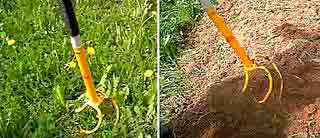

Среди огородников широкой популярностью стал пользоваться культиватор «Торнадо». Его активно рекламируют в теле- и интернет-магазинах. Действительно, приспособление довольно удобное и относительно компактное. Но не каждый российский дачник может позволить себе приобрести этот инструмент. Поэтому-то и стоит попробовать свои силы в его изготовлении.

Конструкция «Торнадо» проще «чудо-лопаты» и работает по принципу штопора, установленного на удобную стойку с горизонтальной ручкой-перекладиной.

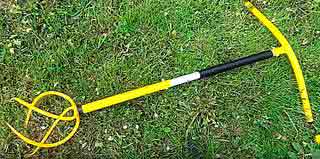

Готовый культиватор «Торнадо» обычно имеет регулируемую по высоте ручку.

Если принято решение изготавливать культиватор самостоятельно, чтобы упростить задачу, можно использовать в качестве основы произведенные в промышленных условиях вилы, которые имеют вполне доступную стоимость. Главное, при приобретении этого инструмента выбрать качественный его вариант. Сегодня на рынке немало изделий, металл которых не перенесет манипуляций по переделке – сталь не выдерживает никакой критики.

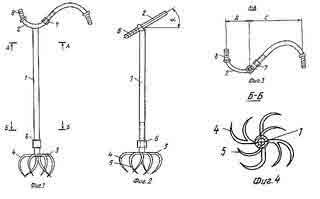

Чертеж, позволяющий хорошо представить конструкцию культиватора «Торнадо». А ручку для культиватора, кстати, вполне можно изготовить из руля от старого ненужного велосипеда.

«Торнадо» можно изготовить сразу под свой рост, или же сделать ручку регулируемой. Здесь вариантов может быть много. Например, цанговый зажим с резьбовой муфтой (но это довольно сложно выполнить самостоятельно). Или череда отверстий в выдвижной части стойки – такой вариант показан на иллюстрации ниже.

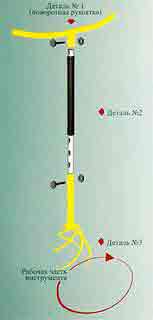

На иллюстрации представлена сборочная схема заводского варианта «Торнадо». При изготовлении инструмента самостоятельно можно взять показанный способ креплений за основу.

«Краб», то есть рабочая часть заводского инструмента, изготовлен методом ковки, поэтому зубья устойчивы к изгибанию. И если существует возможность изготовить эту часть культиватора по такой же технологии, то лучше выбрать именно это вариант. Для этого потребуется раскалить заготовки и с помощью молота придать им нужную форму и направление. Необходимо сразу сказать, что этот процесс не каждому мастеру под силу.

Самое сложное, пожалуй, изготовить зубья рабочей части «Торнадо». Они должны иметь примерно одинаковую изогнутую конфигурацию и быть выполнены из качественного, негнущегося металла.

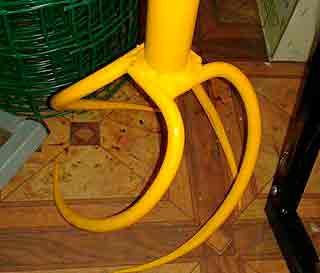

Как можно видеть на чертежах и фото, зубья «краба» имеют дугообразные изгибы, крепятся к основе в одном направлении, а в готовом изделии они формируют внутреннее пространство овальной или круглой формы.

Зубья привариваются или к трубе, или по сторонам стальной квадратной площадки, к которой уже непосредственно крепится сваркой нижняя часть стойки.

Приваривание зубьев осуществляется так, что они образуют вокруг стойки подобие квадрата. То есть фиксация каждого из них происходит не точечно, а по всей линии сгиба детали, которая формирует одну сторону квадрата. Можно для начала к нижнему торцу трубы-стойки приварить квадратную стальную пластину толщиной 5÷6 мм, а затем зубья приваривать к сторонам этого квадрата – так видится проще. Благодаря сплошному провару зубьев «краб» выдерживает высокие нагрузки при эксплуатации инструмента.

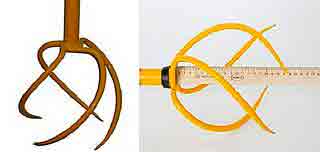

Зубья «краба» делают с постепенным сужением к концу.

Зубья «краба» заужены, благодаря чему они легко водят в почву и не деформируются. Но оттачивать их особой необходимости нет – они и так справятся с задачей. Высота «краба» может составлять от 180 до 200 мм. Соответственно, и взрыхление грунта происходит на такую же глубину.

«Торнадо» часто называют корнеудалителем, потому как при вскапывании и рыхлении почвы одновременно из нее извлекаются сорняки вместе со своей корневой системой.

Почва до и после обработки культиватором «Торнадо».

Принцип работы культиватором заключается в перпендикулярной установке «краба» на поверхность почвы с последующим проворотом инструмента на 60 градусов с одновременным нажимом вниз. Поэтому немаловажным моментом является форма и длина рукоятки, так как она должна работать, как удобный и эффективный рычаг.

Цены на культиватор «Торнадо»

Выпускаются модели с разными формами рукоятки, поэтому и при самостоятельном изготовлении можно выбрать оптимальный вариант. Так, ручка делается прямой с небольшим изгибом на себя, длиной в 750 мм. Или же, как уже говорилось и показывалось выше на чертеже, можно использовать в качестве рукоятки руль от старого велосипеда.

Одним словом, умелый мастер вполне способен сделать этот инструмент максимально удобным для себя.

Плоскорез Фокина

Еще одним приспособлением, решающим несколько проблем, является плоскорез, изобретенный В.В. Фокиным.

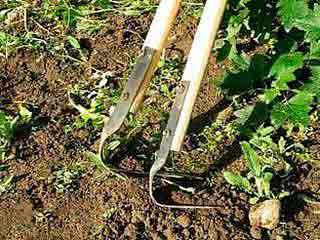

Совершенно несложный в изготовлении, но очень удобный и эффективный в работе плоскорез Фокина

Этот нехитрый инструмент способен выполнить следующие действия:

  • Эффективное удаление сорняков с грядок. Благодаря компактным размерам и эргономичной форме, этот инструмент легко пройдет между культурными растениями, не нанеся им повреждений.
  • Взрыхление грядок может быть произведено на разную глубину, так как рабочей является не только боковая, но и передняя часть инструмента.
  • Окучивание растений также под силу этому маленькому инструменту.
  • Формирование грядок и поддержание их формы в течение сезона, а также многое другое.

Конструкция плоскореза незамысловата. Поэтому изготовить его в домашних условиях не составит труда, конечно же, при наличии необходимых инструментов.

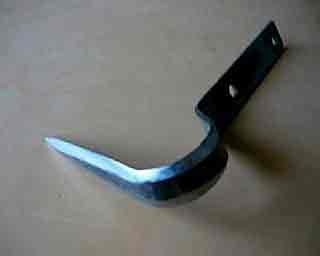

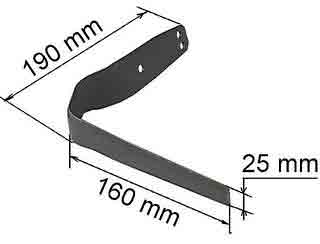

Для изготовления плоскореза потребуется металлическая полоса толщиной в 3 мм, а все остальные требуемые размерные параметры представлены на чертеже. Края пластины необходимо хорошо обработать, очистив от неровностей и заусенцев. А в верней части просверлить два или три отверстия для закрепления насадки на черенке. Затем, пластину потребуется согнуть должным образом. Для того чтобы металл лучше поддавался изгибу, его необходимо раскалить, например, с помощью паяльной лампы.

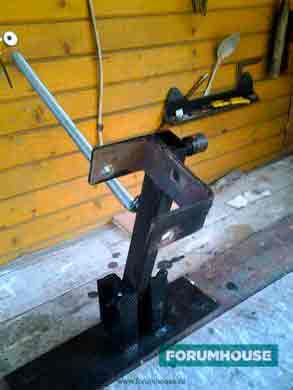

Чтобы придать металлической полосе требуемую форму, осуществляется несколько последовательных ее изгибов. Порядок их выполнения показан на иллюстрации ниже.

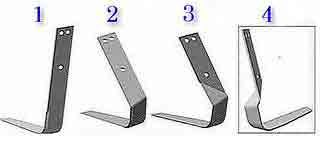

Последовательность выполнения требуемого изгиба плоскореза

После того как металл остынет, края рабочей области плоскореза необходимо правильно заточить с обеих сторон.

Заточка рабочей части плоскореза

После этого плоскорез можно крепить на деревянный черенок, материал для которого можно совсем недорого купить в строительном магазине. Брусок, необходимо хорошо обстрогать, снять фаски, очистить от заусенцев, зашлифовать наждачной бумагой. После этого просверливаются отверстия для закрепления самого инструмента, если соединение планировалось винтовым. Многие хозяева ограничиваются фиксацией плоскореза к черенку саморезами.

Рекомендуемые размеры черенка для плоскореза.

Инструмент совсем невелик по весу, поэтому он отлично подойдет для работы в саду для людей любого возраста.

Цены на плоскорез Фокина

Применять плоскорез тоже легко. Для этого заточенную сторону пластины вводят в грунт на глубину до 40 мм, устанавливают параллельно поверхности. Затем, прилагая незначительные усилия, начинают рыхление или же подрезание корневой системы сорных растений.

При правильном изготовлении и эксплуатации, заточенная с двух сторон пластина плоскореза способна самозатачиваться. Если же все-таки инструмент затупится, то периодически подтачивать его можно шлифмашинкой или напильником.

Приспособления для посадки картофеля

Для облегчения посадочных работ самого популярного корнеплода умельцами были изобретены специальные приспособления, так называемые сажалки и маркеры. Кроме них, изготавливаются и механизированные посадочные приборы, но они пригодны скорее для больших площадей. Ручные же сажалки подойдут для любого по размеру огорода, значительно упростят и ускорят процесс посадки.

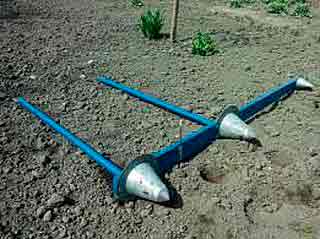

Простейшее приспособление-маркер для быстрой посадки картофеля

Двойной маркер. Третья, вынесенная в сторону точка служит для следования намеченной линии картофельных грядок.

Маркеры предназначаются для создания во вскопанной почве углубленний для заброски в них картофелин. Они могут быть одинарными, двойными или же тройными.

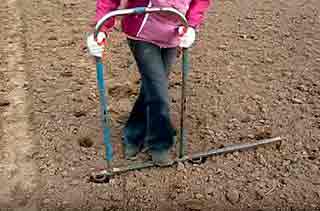

Создание в почве лунок для посадки клубней с помощью двойного маркера – очень быстро, с сохранением ровности рядов, что очень важно для последующего ухода – прополки и окучивания, и для уборки урожая.

Наличие двух или трех конусных головок для создания лунок не только ускоряет работы, но и позволяют соблюсти ровность рядов посадки. Так, чтобы засадить достаточно большую площадь огорода потребуются совместные действия всего двух человек. Один формирует лунки маркером, а второй забрасывает в них картофельные клубни и сверху засыпает землей. Сами углубления получаются небольшими и аккуратными, поэтому засыпать их можно, просто подтолкнув грунт ногой. Таким образом, нет необходимости работать лопатой, выкапывая, а затем и засыпая широкие борозды. В итоге процесс посадки не сопровождается усталостью или даже локальным травмированием спины.

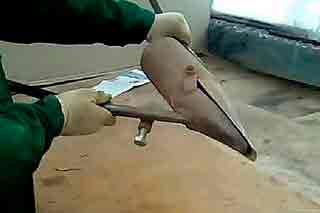

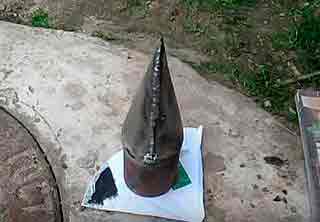

Конус маркера можно сварить из стального листа (сходящимися косынками-треугольниками) либо из обрезков труб среднего диаметра, правильно продумав их раскрой.

Само приспособление имеет весьма простую конструкцию, которую легко можно изготовить в домашних условиях. Для этого потребуется рама с удобной ручкой, на которую привариваются конусные маркеры.

В качестве ручки можно использовать части спинки старой металлической кровати или же трубу диаметром в 15 мм, разместив на ней пластиковые накладки для рук.

Для удобной рукоятки можно использовать стальную дугу от спинки старой кровати

Для нижней горизонтальной перекладины, на которую будут закреплены сваркой конусы, подойдет профильная труба, например, 10×20 мм с толщиной стенки 2 мм.

Прямоугольна форма перекладины, к которой будут привариваться конусы, наиболее удобна для приложения усилия ногой в ходе работы

Конусы привариваются на перекладину на расстоянии в 450 мм друг от друга. На выступающем краю перекладины с таким же расстоянием от ближайшего маркера можно приварить просто стержень из арматуры – он выступает лишь в качестве ориентира при выдерживании ровности ряда относительно намеченной линии или уже посаженных рядов.

Более сложный вариант сажалки

Другой, более сложный в изготовлении вариант сажалки предполагает одновременное выкапывание лунки и посадку клубня.

Такое приспособление позволяет и выкопать лунку, и сразу разместить в ней на нужной глубине посадочный материал

Как изготовить эту конструкцию — будет рассмотрено далее в таблице-инструкции:

Такая конструкция сажалки подходит не только для посадки картофеля, но и для других растений, которые высаживаются в виде кустов, семян или луковиц. Существуют и иные варианты подобных приспособлений, но все они работают по такому же принципу.

Приспособления для ручной уборки корнеплодов

Существуют не только приспособления для посадки картофеля, но и «механизмы» для его удобной и быстрой уборки. Так, используя ручной копатель, производительность труда можно увеличить практически в два раза. Это благодаря тому, что в отличие от обычной лопаты, приспособление захватывает грунт не с одной, а сразу с двух сторон, легко вынося на поверхность клубни.

С помощью такого приспособления производительность при выкапывании картофеля можно увеличить практически вдвое.

Копатель имеет не слишком сложную конструкцию, которую вполне можно собрать самостоятельно. Для того чтобы изготовить подобный инструмент, потребуется приобрести пару обычных вил. Кроме них, для формирования ручек потребуется два отрезка трубы диаметром в 27 мм с толщиной стенок в 2 мм и длиной 720÷950 мм. И еще — металлическая пластина толщиной в 5 мм, шириной 50 мм и длиной в 330 мм для изготовления перекладины.

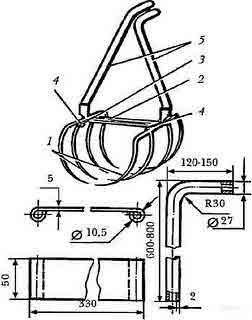

По этому чертежу изготовить картофелекопалку будет не особо сложно

  1. Зубья вил.
  2. Перекладина.
  3. «Ушки», привариваемые к вилам.
  4. Болт М10.
  5. Ручки картофелекопалки.

Изготовление инструмента осуществляется в следующем порядке:

  • Из тулеек вил извлекаются деревянные черенки.
  • Под тулейками, в средней части вил привариваются по два «ушка» диаметром в 11÷12 мм на расстоянии в 55 мм. Так, чтобы между ними свободно встала перекладина.
  • С нижней стороны перекладины, по коротким ее краям привариваются трубки диаметром 10,5 мм. Через них и «ушки», закрепленные на вилах, будет проходить шарнирный болт диаметром 10 мм и длиной 70 мм.
  • Далее, изготавливаются ручки инструмента. Концы труб, предназначенные для них необходимо согнуть так, чтобы их было удобно держать в руках. А затем на загнутые концы рекомендуется надеть отрезки шланга. Так руки не будут скользить при проведении работ.
  • И, наконец, подготовленные ручки после подгонки их конфигурации ввариваются в тулейки вил.

Всё, конструкция готова к работе. Вилы копалки разводят в открытое положение и устанавливают над картофельным кустом. Далее, наступив на перекладину, вгоняют вилы в грунт. После этого рукоятки разводят в стороны, то есть вилы при этом сближаются между собой, приподнимая захваченный грунт со всем содержимым вверх. При этом зубья зацепляют корневую систему и клубни куста. Копалку вместе с захваченным урожаем поднимают на поверхность, рыхлая почва осыпается, оставляя картофель чистым. В процессе выкапывания картофеля такой самодельной копалкой, его клубни повреждаются минимально, а почва не смещается.

Не рекомендовано выкапывать картофель с помощью копалки (как, впрочем, и обычной лопатой), если почва сильно увлажнена. Процесс уборки в таких условиях будет значительно осложнен излишней тяжестью и неудобством инструмента из-за налипающего грунта.

Как видно из рассказанного, при желании хозяина и наличии инструментов удобный инвентарь для обработки огорода, посадки и сбора урожая вполне возможно изготовить в домашней мастерской. При этом экономятся весьма значительные средства. И особенно — если в «загашниках» мастера имеются многие необходимые для работы материалы.

Показанными примерами разнообразие самодельных средств «малой механизации» садово-огородных работ, безусловно, не ограничивается. При желании можно найти и иные полезные приспособления, а может быть – даже и придумать какое-то усовершенствование самому. Будем рады, если кто-нибудь сможет поделится своим опытом на страницах нашего портала.

В завершение – интересный видеоролик про еще один полезный инструмент — культватор. Огн станет отличным помощником в период регулярной прополки грядок от сорняков.

Видео: Самодельный ручной культиватор для быстрой и эффективной прополки

Источник: http://stroyday.ru/stroitelstvo-doma/instrumenty-i-oborudovanie/sadovye-instrumenty-svoimi-rukami.html

Какие бывают самодельные станки и приспособления? Самостоятельное изготовление для домашней мастерской

В настоящее время можно приобрести готовые станки, инструмент и оборудование для оснащения собственной мастерской, но все это обойдется достаточно дорого. Самодельные станки помогут мастеру в его практической работе, при этом не обременят его бюджет. Зачем покупать то, что можно сделать своими руками, да еще применительно к конкретным условиям.

Как использовать для домашней мастерской?

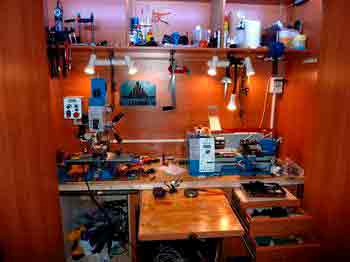

Оснащение собственной мастерской каждый владелец выбирает сам. Оно зависит от особенностей хобби, т.е. вида работ и площади помещения. Минимальная площадь домашней мастерской, в которой есть смысл размещать оборудование составляет 3-4 м².

Оно может располагаться в небольшой комнатке или на балконе квартиры, отдельной постройке на собственном участке или в гараже. Идеальный вариант – это уединенное помещение, в котором можно шуметь, не мешая другим людям.

По своему назначению домашняя мастерская может быть универсальной, т.е. для проведения любых работ, неожиданно возникших в быту, или иметь конкретное направление, связанное с увлечением мастера. Чаще всего, оборудуются мастерские для работы с деревом, т.е. для столярных работ. Достаточно часто появляется потребность в обработке металла (слесарные работы) и ремонте автомобиля.

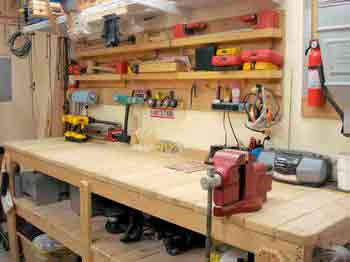

В целом, обустройство домашней мастерской включает такие элементы:

  • конструкции для размещения инструмента и материалов (стеллажи, полки, шкафы);

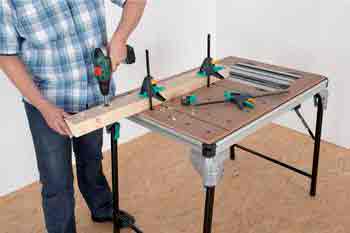

  • оборудование для проведения работ (верстаки, рабочие столы);
  • станки для обработки материалов;
  • приспособления для механизации работ, облегчения труда, подготовки инструмента и т.п.

Размещать оборудование нужно так, чтобы к нему был свободный подход, соблюдалась техника безопасности и противопожарные нормы, обеспечивался минимальный комфорт.

Полки для инструмента и материалов

Обустройство домашней мастерской начинается с установки практичных полок для инструмента своими руками. Они могут изготавливаться из металла или дерева, а также иметь комбинированную конструкцию – металлический каркас с полками из дерева, фанеры, ДСП, пластика и т.д.

Выделяются такие основные конструкции:

  1. Стеллажи в виде каркаса и полок, расположенных на разной высоте.
  2. Полки, закрепленные на стене. Они могут устанавливаться на кронштейнах или крепиться дюбелями непосредственно к стеновой поверхности.
  3. Подвесные полки с потолочным креплением.

Рекомендация. Удобны и практичны в домашней мастерской полки-щиты. На них можно устанавливать инструмент небольшого размера, который просматривается и легко извлекается.

Практичные полки-щиты имеют такую конструкцию. Основу составляет щиток, вырезанный из фанеры толщиной 8-12 мм.

На нем монтируются крепления 3-х типов:

  • рейка с прорезями для размещения инструмента с ручкой в вертикальном положении (молоток, отвертки, стамески и т.п.);
  • полки с бортиком для установки коробочек с мелким инструментом (сверла, метчики, плашки и т.п.);
  • крючки для подвешивания небольшого инструмента (нож, ножницы, измерительный инструмент и т.д.).

Такая полка-щит закрепляется на стене с помощью дюбелей.

Столярный верстак

Столярный верстак – это прочный стол с рабочей поверхностью, на которой закрепляются столярные тиски (2 штуки), фиксаторы для закрепления заготовки при строгании рубанком, предусматриваются места для установки фрезера и иных ручных станков.

Высота должна обеспечивать удобство проведения работ с учетом фактического роста мастера. Длина должна составлять не менее 1 м (обычно 1,7-2 м), а ширина – 70-80 см.

Инструкция по изготовлению столярного верстака:

  1. Рабочая поверхность изготавливается в виде щита с плотно подогнанными досками толщиной не менее 55 мм. Лучше всего подходит бук, дуб, граб. Предварительно их следует пропитать олифой. Упрочнение достигается брусом размером 4-5 см, который крепится по всему периметру щита.
  2. Вертикальные опоры стола можно сделать из сосны или липы. Обычно используется брус размером 12х12 или 15х15 см длиной порядка 120-135 см. Опорные элементы соединяются горизонтальными перемычками из широкой доски, закрепляемой на высоте 20-30 см от пола.
  3. Хранение инструмента и приспособлений производится на полках, которые располагаются под крышкой. Лучше их изготавливать в виде тумбы с дверцей. Щиты-полки можно расположить на стене над верстаком.
  4. На рабочей поверхности крепится пара самодельных или заводских столярных тисков.

Для самодельных тисков потребуется длинный винтовой стержень диаметром не менее 20 мм с длиной резьбовой части не менее 14-16 см, металлические шпильки и деревянные бруски.

Изготовление осуществляется в следующем порядке:

  1. Вырезается деревянный брусок (можно из сосны) размером порядка 20х30 см и толщиной не менее 5 см, в котором сверлится по центру отверстие для винта, а внизу 2 отверстия для направляющих шпилек. Эта первая губка тисков стационарно закрепляется на рабочей поверхности.
  2. Вторая губка выпиливается из аналогичной доски и имеет размеры 20х18 см. Это будет передвижной элемент.
  3. Через губки пропускается винтовой штырь. Для исключения смещения элементов закрепляются шпильки диаметром порядка 8-10 мм. На винтовой стержень устанавливается ручка.

Как сделать слесарный верстак из металла своими руками?

Для проведения слесарных работ потребуется металлический верстак. Стандартный его размер: длина 1,8-2,1 м, ширина – 0,7-0,8 м, высота – 0,9-1,2 м. Изготовление включает такие этапы:

  1. Сборка каркаса верстака с приданием продольной жесткости.
  2. Сборка и закрепление 2-х тумб в виде каркаса, обшитого металлическим листом.
  3. Установка рабочей поверхности – деревянный щит, обшитый сверху металлическим листом.
  4. Монтаж стеллажа для инструмента, который закрепляется с задней стороны верстака и дополнительно упрочняет его.

При изготовлении рекомендуется использовать такой материал:

  • стоечные балки – профильная труба со стенкой не менее 2 мм размером 4х6 см. Нужно – 4 шт.;
  • балки размером 5х4 см для горизонтальной связки стоек, обеспечивающие продольную жесткость. Количество – 3 шт.;
  • профилированная труба (9 шт) для изготовления каркаса тумб размером порядка 4х3 см с толщиной стенок не менее 1 мм.;
  • уголок 5х5 см для вертикальных стоек стеллажа высотой 1,5-2 м. Для горизонтальной увязки можно применить уголок 4х4 см.;
  • доска для столешницы толщиной не менее 5 см.;
  • металлический лист для рабочей поверхности толщиной не менее 6-8 мм.

Особенности создания токарного станка по дереву

Самодельный токарный станок для работы с деревянными заготовками включает следующие элементы:

  1. Станина. Она должна обладать достаточной прочностью. Ее лучше изготовить из металлического профиля (труба, уголок), но можно и из деревянного бруса. Важно надежно закрепить каркас на полу мастерской и утяжелить конструкцию в нижней части.
  2. Передняя бабка или зажимной шпиндель. В качестве этого элемента станка можно использовать головку от дрели повышенной мощности.
  3. Задняя бабка. Для того, чтобы обеспечить продольную подачу заготовки, лучше использовать стандартный фабричный шпиндель с 3-4 кулачками.
  4. Суппорт или упор для резцов. Он должен обеспечивать надежное закрепление и возможность перемещения в сторону заготовки, что обеспечивается винтовым стержнем.
  5. Стол для инструмента. На станине следует сформировать рабочую поверхность, на которую можно разложить резцы и другой инструмент.
  6. Привод. Для создания вращающего момента используется электродвигатель со скоростью вращения 1500 об/минуту мощностью 250-400 Вт. Можно применить двигатель от стиральной машины. В качестве трансмиссии используется ременная передача, для чего на валах устанавливаются шкивы нужного размера.

Даже в самодельном токарном станке лучше использовать заводские резцы, которые обеспечат повышенное качество. Однако при желании можно обойтись и в этом вопросе своими силами. Самодельные резцы по дереву можно изготовить из следующих материалов:

  1. Стальная арматура. Наилучший вариант – квадратное сечение с размером, близким к размеру заводского инструмента.
  2. Напильники. Подбирается изношенный инструмент, но без значительных дефектов.
  3. Автомобильная рессора прямоугольного (квадратного) сечения.

Подготовленные заготовки резцов подвергаются заточке. Для черновых работ используются полукруглая режущая кромки, а при чистовой обработке нужен резец с прямым лезвием. Кроме того, могут потребоваться фасонные и проходные резцы со специфической заточкой. Далее, режущая часть требует закалки. Для этого она нагревается, а затем опускается в машинное масло.

Инструкция по созданию стационарной циркулярной пилы

Важнейший элемент стационарной циркулярной пилы – надежный стол с рабочей поверхностью. Для нее наиболее подходит металлический лист, упрочненный ребрами жесткости из стального уголка. На рабочей столешнице располагаются такие детали: режущий диск, направляющие, упорные и регулирующие элементы.

Привод обеспечивается электродвигателем мощностью порядка 0,8 кВт с минимальной скоростью 1700 об/мин. Трансмиссия – ременная передача.

Изготовить циркулярную пилу можно из болгарки в следующем порядке:

  1. Монтаж каркаса и изготовление рабочей поверхности. Прорезание места для установки диска.
  2. Закрепление параллельных упоров из деревянного бруса.
  3. Установка шкалы для регулировки процесса резания.
  4. Установка струбцин для фиксации направляющих и заготовки.
  5. Закрепление болгарки снизу столешницы с направлением диска в прорезь.

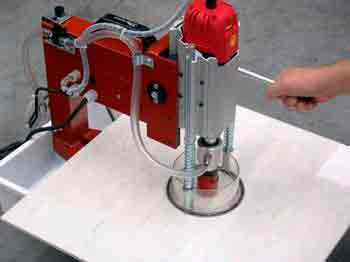

Сборка самодельного сверлильного станка

Порядок сборки самодельного сверлильного станка показан на видео ниже. Основу его составляет электродрель, которая закрепляется на станине с возможность вертикального перемещения.

  1. Электродрель.
  2. Металлическое основание с фиксаторами для заготовки (струбцины).
  3. Стойка для крепления дрели. Ее можно изготовить из ДСП толщиной 2-2,5 см. Хороший вариант — основание от старого фотоувеличителя.
  4. Механизм подачи режущего инструмента. На стойке устанавливаются направляющие рейки, обеспечивающие строго вертикальное перемещение дрели. Самый простой способ подачи инструмента – рычаг для ручного нажатия и пружины. Для контроля глубины монтируются регулируемые упоры.

Фрезерные станки с ЧПУ для дерева и по металлу

При фрезеровании деревянных деталей программное обеспечение позволяет значительно расширить возможности станка и качество обработки. Для его формирования устанавливаются такие элементы, как порт LPT и блок ЧПУ. Для изготовления копировального блока можно использовать каретки старого матричного принтера.

Сборка фрезера для дерева осуществляется в следующем порядке:

  1. Столешница изготавливается из ДСП или фанеры толщиной не менее 15 мм.
  2. Делается вырез для фрезы и ее установка.
  3. Закрепляется привод, трансмиссия и шпиндель станка.
  4. Устанавливаются упоры и ограничители.

Сборка фрезера по металлу требует более прочного основания для станка:

  1. Монтаж колонны и станины в форме буквы «П». Элементы делаются из стального швеллера. В П-образной конструкции перемычку образует основание самого инструмента.
  2. Направляющие элементы выполняются из стального уголка и на болтах устанавливаются на колонну.
  3. Направляющие консоли выполняются из прямоугольной трубы. В них вставляется винтовой штырь. Движение консоли обеспечивается с помощью автомобильного домкрата на высоту до 12-15 см.
  4. Рабочая столешница изготавливается из ДСП или фанеры.
  5. На столешнице закрепляются тиски, направляющие из металлического уголка, штыревые фиксаторы.
  6. Вращающаяся часть устанавливается так, чтобы вал располагался вертикально.

Рейсмусовый станок

Самодельный рейсмусовый станок по дереву включает такие элементы:

  1. Станина. Изготавливается из 2-х рам, сваренных из уголка 40х40 или 50х50 мм. Рамы соединяются шпильками.
  2. Протяжка. Хорошо подходят выжимные валики из резины от стиральной машины. Они одеваются на подшипники, а вращаются вручную с помощью ручки.
  3. Рабочая поверхность, столешница. Используется широкая доска, пропитанная олифой, которая закрепляется на станине болтами.
  4. Привод. Нужен трехфазный электродвигатель мощностью 5-6 кВт со скоростью вращения не менее 3000 об/мин.
  5. Кожух. Для защиты вращающихся частей устанавливается кожух их стального листа толщиной 4-5 мм, закрепленного на каркасе из стального уголка 20х20 мм.

Он фиксируется струбцинами на рабочей поверхности с формированием необходимого зазора. Этот зазор должен регулироваться с помощью прокладок и выставляться с учетом толщины заготовки.

Создание шлифовального станка по дереву

Самодельный шлифовальный станок имеет барабанную конструкцию, т.е. вращающийся цилиндр с надетой на него наждачной (шлифовальной) шкуркой. Его можно изготавливать таких разновидностей:

  • плоскошлифовальный тип, обеспечивающий шлифование только в одной плоскости;
  • планетарный тип, способный обрабатывать деталь в разных направлениях, создавая ровную плоскость на ней;
  • круглошлифовальный тип для обработки заготовок цилиндрической формы.

При закреплении абразивного полотна следует учитывать такие рекомендации:

  1. Ширина ленты выбирается порядка 20-25 см.
  2. Соединение полос производится встык, без зазора.
  3. Для упрочнения стыковочного шва под него укладывается плотная лента.
  4. Использовать необходимо только высококачественный клей.
  5. Вал для наждачной полосы имеет по краям бортик, выступающий на 2,5-4 мм.
  6. В качестве подложки под абразивный элемент рекомендуется использовать тонкую резину (например, велосипедная камера).

Правила эксплуатации фуговального станка по дереву

Самодельный фуговальный станок поможет при ремонте мебели и квартиры. При его эксплуатации следует соблюдать такие правила:

  1. Настройка фуганка производится так, чтобы обеспечивались такие максимальные погрешности – по вертикали (перпендикуляр) – не более 0,11 мм на каждый 1 см; в плоскости – не более 0,16 мм на каждый 1 м.
  2. При обработке заготовок размером менее 3,5х35 см следует использовать толкатели для их удержания.
  3. На износ режущего элемента указывают подпалины и мшистость на поверхности детали.
  4. Неровная поверхность после обработки указывает на неточное расположение режущих кромок.

Самодельные приспособления для гаража

В условиях домашней мастерской, оборудованной в гараже, можно обеспечить ремонт своего автомобиля своими руками. В частности, интерес представляют следующие самодельные приспособления и станки.

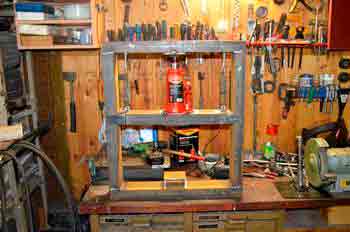

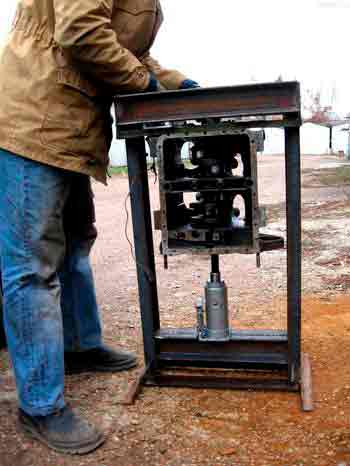

Пресс из домкрата гидравлического типа

Он поможет при извлечении и опрессовке сайлентблоков автомобиля. С его помощью обеспечивается нагрузка в несколько сотен кг.

Конструкция состоит из рамы и гидравлического домкрата. Рама сваривается из прямоугольной трубы высокой прочности.

После подъема машины именно она становится стационарной, надежной опорой для автомобиля.

Это позволяет смело выпрессовывать заклинившую деталь с применением внутренних обойм от подшипника.

Съемник шаровых опор

Его можно изготовить разным способом:

  1. Рычажной тип. Это 2 рычага, соединенных в центре. С одной стороны на них устанавливается стяжной болт. При воздействии на опору он выкручивается, сближая концы рычагов. При этом один конец заводится между опорой и проушиной, второй – под палец.
  2. Вариант «клин». Из металлической пластины вырезается заготовка в виде клина. Со стороны верхнего угла делается строго вертикальный прорез на 70% высоты. Такой клин устанавливается между шаровой опорой и проушиной. Далее он забивается до тех пор, пока палец не выйдет из гнезда.

Топ самых крутых самоделок на видео

Полезные и самодельные изобретения для частного строительства и домашнего хозяйства, смотрим:



Источник: http://domavlad.ru/instrumenty/samodelnye-stanki-i-prisposobleniya-dlya-domashnej-masterskoj.html

Надежные самодельные инструменты и приспособления

При проведении ремонтных, строительных или слесарных работ нередко появляется необходимость использовать определенные инструменты. Но что делать, если таковых не имеется под рукой, а возможности приобрести их нет? В таком случае можно смастерить самодельные инструменты и приспособления. Обычно они монтируются из доступных всем материалов.

Схема устройства самодельного фрезера.

Некоторые предметы легко видоизменяются, совершенствуются, в итоге получаются изделия лучшего качества. Так, износившиеся и ненужные вещи приобретают новые характеристики с увеличенным эксплуатационным сроком.

Методы трансформации отдельных предметов

Схема станка для заточки дисковых пил и ножей.

  1. Сверло небольшого диаметра легко производится из спицы велосипеда.
  2. Трубы разного калибра, плотно соединенные друг с другом, легко трансформируются в устройства для высверливания боковых пазов. Их стержни приобретают разные показатели сечения. Толщина внешней стальной трубы приравнивается 0,5 мм, внутренние основы производятся из железных пластин.
  3. При изготовлении фрезы используются ножи от электрических бритв. Их фиксируют в патроне дрели таким способом, каким ставят ролики от зажигалки.
  4. Наковальня делается из остатков старых рельсов с помощью автогена. С его помощью устройство приобретает облик утюга.
  5. Ненужный флакон, оставшийся после бензиновых зажигалок, легко видоизменяется в масленку. Старый стержень от шариковой ручки с отрезанной пишущей частью позволяет проделать отверстие в крышке взятой емкости, затем он приклеивается на это место. Такая масленка предназначается для подачи масла небольшими порциями.
  6. Надфили и напильники делаются из баллончиков для заправки сифона. Такие приспособления крепятся в этой емкости, плотно обхватывая горловину.
  7. Пустой тюбик после использования зубной пасты может быть преобразован в удобное приспособление для хранения смазочного вещества. Дно старой емкости расклеивается, промывается и тщательно просушивается. После этого колпачок откручивается и тюбик заполняется содержимым. Затем дно вальцуется, крышка ставится на место. Чтобы обеспечить максимальное удобство, колпачок можно просверлить.
  8. Вышедший из употребления мяч станет удобным сосудом для размешивания любого состава. Такая емкость не нуждается в отмывании: после проведения работ она легко выворачивается, от эластичных стенок отходит раствор.
  9. Старый двигатель от стиральной машинки или пылесоса можно видоизменить привариванием крепления и фиксацией вала, на который ставится шлифовальное приспособление.
  10. Сделать удобный пылесборник можно, взяв его из обычного пылесоса. В него вставляется сетчатый фильтр, позволяющий защищать его от порчи. При использовании в нем магнита мельчайшие частички не окажутся внутри, а будут все на щетке. Таким образом, свалившиеся гайки, шайбы, шурупы не потеряются.
  11. Исправный мотор вышедшего из применения вентилятора или миксера можно использовать для изготовления важного в хозяйстве инструмента. Берется наждачный диск сечением в 4-6 см или круг из древесины, на который надевается обычная наждачная шкурка. Также поверхность можно обтянуть фетром, эта ткань позволит произвести шлифовку небольших по размеру деталей, полировку режущей кромки.
  12. Из непригодной для использования пластиковой бутылки легко делается уровень. В нее наливается вода, крышка туго закрывается. Сделав калибровку на горизонтальной поверхности, при помощи маркера наносят положение водного пузыря.

Самодельный инструмент имеется практически у каждого мастера. Качественно сделанный механизм сказывается на итоге проведенных работ. Так, в металлических изделиях с режущей частью важным признаком становится острота лезвия. Она важна для пилы, топора, стамески. В процессе работ их края быстро теряют прежние показатели, поэтому такие изделия приходится периодически затачивать.

Заточка для пил своими руками: рекомендации

Схема и наименование деталей листогибочного станка в разрезе.

Процесс наточки заметно облегчится, если для этого использовать самодельные приспособления. Они способствуют повышению качества осуществляемых действий. Важной частью такого устройства является зажим, складывающийся из прижимных и опорных планок. Эти элементы должны быть одинаковых размеров.

Для этого нужно взять:

Такие приспособления производятся из древесины любых твердых сортов. В качестве аналога берется многослойная фанера. В подготовленных деталях, недалеко от торцевой части, делаются прорези. Пазы должны быть одинаковыми — 50×9 мм. Опорная рейка при помощи карточных петель объединяется с основанием.

Длина главной части этого инструмента будет больше на 10 см, учитывая, что протяженность выступов с каждой из сторон соответствует 5 см. Устройство при помощи этих элементов фиксируется струбцинами на крышку стола. Чтобы обеспечить механизм наклоном, удобным для затачивания ножей, нужно в точку соединения зажима и основания поставить брусок. Его можно закрепить шурупами или гвоздями.

Одна из близкорасположенных граней бруска состругивается, ей придается нужная величина угла. Чтобы заточить ножовку, нужно уложить ее в пространство между опорой и планками зубцами вверх и зажать болтами. Полотно следует выставить таким образом, чтобы острие пилы на 20 мм выступало над зажимной частью.

Итак, основные работы по изготовлению затачивающего инструмента проведены. Можно немного поработать над улучшением его внешнего вида, после этого он пригоден к использованию.

Самодельное устройство для сгибания листового металла

Для изготовления такого приспособления берутся:

  • металлические уголки 40х40 протяженностью в 1,5 м в количестве 2 шт.;
  • шурупы;
  • струбцины;
  • инструменты: дрель.

В качестве основы подойдет ненужный детский уголок.

В одном из таких устройств просверливают 2 отверстия, которые должны совпадать. Правильность их расположения можно проверить обычным накладыванием друг на друга. Уголки закручиваются болтами и гайками. Затем они закрепляются на столе или верстаке струбцинами в количестве 2 шт. В пространстве между досками щель немного расширяется, чтобы в нее легко мог вместиться металлический лист. Этот инструмент внешне напоминает тиски с удлиненными губками, между которыми зажат лист металла. Произвести загибание заготовки на таком оборудовании нетрудно.

Железная пластина фиксируется на станке, после чего ее можно постепенно отгибать, выравнивая края пластиковой киянкой. Это простейшее оборудование может потребоваться в момент покрытия кровли железными листами, края которых подгибаются для прочного соединения между собой.

Источник: http://moiinstrumenty.ru/standartnye/samodelnye-instrumenty-i-prisposobleniya.html

Самодельные станки и приспособления для домашней мастерской: популярные варианты

Домашняя мастерская далеко не редкость во дворе любого рачительного хозяина. При ее обустройстве есть некоторые особенности, которые необходимо соблюдать. Наш обзор поможет вам подобрать и смастерить самодельные станки и приспособления для домашней мастерской, а также разобраться в технологии их изготовления. Каждый владелец может самостоятельно подобрать необходимое оснащение. А если знать технические особенности конструкций, то обустроить помещение можно своими силами. При расстановке оборудования важно запланировать достаточное количество пространства. Лучше если мастерская будет оборудована в отдельном помещении.

От функционального обустройства домашней мастерской зависит качество работы и комфортные условия труда

Самодельные станки и приспособления для домашней мастерской

Прежде чем подбирать комплект самодельных станков и приспособлений для гаража необходимо создать оптимальные рабочие условия. При этом размер помещения должен быть не менее 6 кв. м. Вы можете пристроить дополнительное помещение к гаражу или к дому. Важно определиться с тем, какие виды работ вы будете проводить, а также составить перечень оборудования и необходимых инструментов.

Компактную мастерскую можно обустроить в гаражном помещении

Хранение некоторых видов инструментов удобнее всего организовать на стене. Это позволит сэкономить пространство. Также удобно использование стеллажей и полок. Чтобы сохранить полезную площадь, стоит сделать универсальные приспособления, которые объединяют несколько функций. Стол следует оборудовать выдвижными ящиками, а также применять его в качестве столярного верстака.

Эргономичный дизайн рабочего стола позволяет разместить максимальное количество предметов

При выборе самодельных станков и приспособлений для домашней мастерской можно подобрать мини оборудование разных типов. Для работы с металлами применяются такие варианты:

  • точильное оборудование используется для обработки поверхностей из металла: шлифовки, полировки и заточки. Для его изготовления требуется минимальное количество комплектующих и деталей. Оборудование включает точильные камни и электродвигатель. Для устойчивости приспособления применяются монтажные элементы;

Вариант точильного оборудования

  • фрезерный станок применяется для сверления отверстий. При изготовлении подобной конструкции подъемного механизма используется рулевая рейка. В дополнение можно установить и устройство углового фрезерного станка.

Профессиональный вариант подобной конструкции

Для обработки древесины используются разные самоделкины инструменты и приспособления своими руками. Чаще всего используются такие виды, как отрезной, токарный и шлифовальный. С их помощью можно выполнять все разновидности работ в домашних условиях. Для обработки древесины применяется такое оборудование:

  • отрезные станки. Самое простое приспособление – электро- или бензопила. Такие агрегаты могут быть дисковыми, ленточными, или пилорамой из бензопилы. При изготовлении самодельного оборудования стоит учесть диаметр диска, а также ширину отрезной части;

Несложное отрезное оборудование

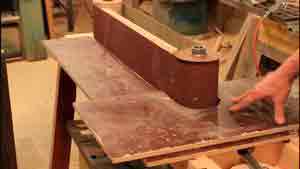

  • шлифовальное устройство. Самый простой вариант делается из устойчивого стола, вертикального шлифовального вала и электродвигателя. Используется абразивная лента, которой обрабатываются торцы заготовок из дерева.

Устройство для шлифовки

Статья по теме:

Станки по дереву для домашней мастерской. Значительно упрощает обработку заготовок из древесины специализированное оборудование с электроприводом. Но приобретение его сопряжено со значительными инвестициями. Чтобы решить успешно такую задачу, следует изучить внимательно материалы данной статьи.

Полки для инструментов своими руками: популярные конструкции и изготовление

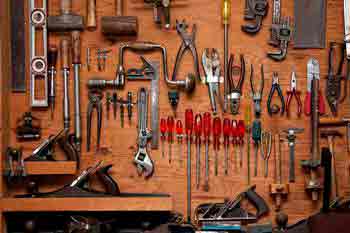

Стоит отметить такие варианты хранения инструментов:

  • стеллажи;
  • подвесные полки;
  • настенные конструкции;
  • полки в виде щитов, на которых можно закрепить мелкие инструменты.

Необычные полки для расположения инструментов

Щитовую полку под инструмент своими руками можно сделать так:

  • выпилите из фанеры щит и сделайте разметку мест, где будут устанавливаться полочки;
  • сделайте полочки с боковыми стенками, длина которых должна соответствовать длине щита;
  • полки фиксируются на щите при помощи самонарезающих винтов;
  • монтируются крючки, которые оснащаются специальной резьбой;
  • выполняется установка кронштейнов на задней стороне щита.

Так можно выполнить простую щитовую конструкцию, которая позволит привести мастерскую в идеальный порядок

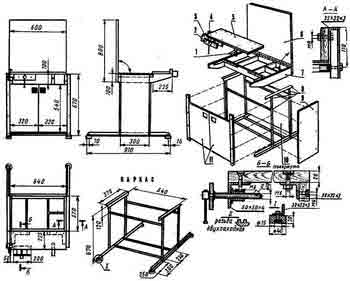

Конструирование столярного верстака своими руками: чертежи, видео

Начнем изучать полезные приспособления для домашнего хозяйства своими руками с верстака. Эта полезный агрегат бывает следующих разновидностей: стационарные, мобильные и складные.

На схеме изображены основные элементы такого верстака

Помните, что чертеж складного верстака своими руками должен содержать такие детали:

  • рабочую поверхность, для создания которой понадобится доска толщиной не менее 6 см. При этом применяются граб, бук или дуб. Можно применить доски, покрашеные олифой;

Для проведения работ потребуются специальные чертежи

  • на верхней крышке монтируется конструкция тисков;
  • опорные ноги верстака делаются из сосны и липы. Между ними ставится продольные соединительные балки для устойчивости всей конструкции;
  • полки для инструментов монтируются под верстаком.

На схеме показано, как правильно выполнять сборку подобного оборудования

Как сделать простой верстак, вы можете посмотреть в этом видео:

Технология и чертежи столярного верстака своими руками: простая конструкция

Чтобы сделать такое приспособление потребуются чертежи с размерами столярного верстака.

На данном фото можно увидеть, как делается складная конструкция

Рассмотрим, как можно соорудить подобное устройство:

  • чтобы сделать крышку понадобятся толстые доски. Габариты щита должны быть 0,7*2 метра. Для крепежа применяются длинные гвозди;
  • выполняется отделка крыши с помощью бруса;
  • в зависимости от габаритов столярного верстака применяются вертикальные опоры;
  • определяется высота рабочей поверхности приспособлений для столярной мастерской своими руками. Разметка под брусья наносится на земле, куда закапываются данные элементы;
  • выполняется установка крышки верстака. Опорные брусья крепятся по парам. При этом применяются длинные саморезы.

Вариант самодельной конструкции

Особенности создания и проектирования деревянного верстака своими руками

Вы можете купить деревянный верстак или сделать его своими руками. Дополнительно конструкцию можно оборудовать выдвижными ящиками. Итак, рассмотрим технологию изготовления:

  • вертикальные опоры фиксируются при помощи горизонтальных перемычек. В них делаются пазы для соединительной фурнитуры. При этом может использоваться стамеска и молоток;
  • когда перемычки установлены на нужном уровне, то проделываются отверстия в брусках на опоре. Затем монтируется болт, после этого элементы стягиваются;
  • горизонтальные перемычки устанавливаются по две штуки на каждой стороне. Детали под столешницей потребуются для монтажа над рабочей поверхностью;
  • болты используются для крепления рабочей поверхности. На столешнице высверливаются отверстия для крепежных элементов. Болты монтируются так, чтобы болты были утоплены.

Чертежи конструкции из древесины

Вы можете без труда сделать ленточный шлифовальный станок в домашних условиях. При этом понадобится наждачное полотно шлифовальной ленты. Ее наклейка осуществляется встык. Чтобы усилить шов необходимо подложить под низ плотный материал. В этом случае не стоит применять низкокачественный клей.

Готовый каркас для стола

Диаметр вала для ленты должен быть на несколько мм пошире в центре, чем с краю. Чтобы лента не скользила необходимо сделать намотку из тонкой резины. Для изготовления шлифовальных устройств можно подобрать такие конструкции, как планетарные, круглошлифовальные и плоскошлифовальные.

Технология изготовления столярных тисков для верстака своими руками

Для верстаков часто делаются тиски своими руками в домашних условиях. Видео позволяет увидеть этот процесс:

Чтобы сделать подобную конструкцию потребуются специальные шпильки. Для работы понадобится винтовой штырь, имеющий резьбу. Также необходимо подготовить пару досок. Один элемент будет фиксированным, а второй перемещаться. При изготовлении обязательно использование чертежей тисков своими руками. В каждой из досок необходимо проделать отверстия для шпилек, которые соединяются с помощью гвоздей. Затем в них вставляются винты и гайки с шайбами. При конструировании самодельных тисков своими руками следует применять инструкции и готовые схемы.

Конструкция столярных тисков

Создание металлического слесарного верстака своими руками: чертежи

При частой работе с металлами лучшим решением станет создание металлического верстака своими руками. Материал из древесины не подходит для подобных целей, так как при обработке металлических изделий будет часто повреждаться.

Универсальный металлический вариант

Стоит отметить следующие элементы подобного приспособления:

  • горизонтальные перемычки применяются для обеспечения продольной жесткости;
  • из профилированных труб делаются стоечные балки малого размера. Их применяют для сборки каркасной части труб. В угловой зоне располагаются наварные распорки, которые делаются из стальных полос;
  • для стоечных балок применяют профильные трубы с толщиной стенок 3-4 мм;
  • уголок №50 необходим для стоек, на которых крепится инструментарий.

Для создания качественных швов необходимо применять углекислотный полуавтомат, а также сварочный аппарат импульсного типа.

Сборка универсального устройства начинается с рамы. Для этого свариваются длинные и короткие балки. Чтобы они не скрутились между собой, выполните такие действия:

  • положите элементы на ровную плоскость;
  • на участках расположения узлов стыковки требуется, чтобы балки схватывались при помощи точечной сварки;
  • при этом делаются сварочные швы на одной стороне рамы, а затем на другой.

На схеме представлен каркас слесарного станка, а также его полный вид

После этого монтируется задняя балка и вертикальные стойки. Важно проверить насколько ровно они расположены по отношению друг к другу. Если есть какие-либо отклонения, то их можно подогнуть при помощи молотка. Когда рама готова, то к ней крепятся специальные уголки для усиления конструкции. Столешница выполняется из деревянных досок, которые пропитываются огнеустойчивой жидкостью. Поверх накладывается стальной лист. На вертикальных стоечных деталях крепится щит из фанеры. Такой же материал применяется и для обшивки тумбы.

Таблица 1. Создание металлического слесарного верстака своими руками

Приспособление для заточки ножей своими руками: чертежи и нюансы

Для изготовления точила из двигателя от стиральной машины своими руками можно взять детали из старых советских приборов. Чтобы соорудить заточный станок понадобятся такие детали:

  • трубка для выточки фланцев;
  • точильный камень;
  • специальные гайки;
  • стальные элементы для конструирования защитных кожухов;
  • кабельный шнурок;
  • приспособление для запуска;
  • брусок из древесины или металлический уголок.

Самодельный агрегат для заточки ножей

Фланцевое сечение должно совпадать с габаритами втулки. На этот элемент будет надеваться и точильный камень. На этой детали будет выполняться и специальная резьба. При этом фланец запрессовывается на моторный вал. Крепеж осуществляется сварочным или болтовым соединением.

Рабочая обмотка фиксируется к кабелю. При этом она имеет сопротивление в 12 Ом, которое можно вычислить при помощи мультиметра. Также изготавливается станина, для которой берется металлический уголок.

Как сделать заточку сверла по металлу: приспособление своими руками

Вы можете сделать простой станок заточки сверла по металлу из обычных приспособлений. Для этого подойдет абразивный брусок.

В домашних условиях можно воспользоваться таким оборудованием:

  • электроточилом можно подточить сверло. При этом заточка выполняется с кромки. Используя точило необходимо обращать внимание на угол заточки, на фиксации сверла на оси вращения. Излишки металла следует убирать постепенно. В завершение кромкам придается форма конуса;
  • в качестве заточного станка своими руками применяется болгарка. Для заточки режущий инструмент крепится в тисках. Для этого подбирается угол крепления, а также монтируется диск.

Разновидности приспособлений для заточки сверла

Стоит учитывать, что болгарка монтируется на ровную поверхность. При этом диск должен располагаться книзу. Если шлифовальный прибор фиксируется ненадежно, то он может испортить сверло. Выполнять заточку болгаркой можно только для изделий, обладающих маленьким диаметром. С помощью шлифовального устройства не получается сделать доводку. Для подставки режущего инструмента используется кромка щитка.

Можно применить и насадку дрели, которую стоит оборудовать шлифовальным диском с наждачной бумагой. Чтобы шлифовать элементы дрелью необходимо отыскать две ровные поверхности.

Сверлильный станок для домашней мастерской

Можно сделать приспособление сверлильного станка из дрели своими руками. Чертежи помогут разобраться с конструкцией. Для подобной конструкции понадобятся такие элементы:

  • основание или станина;
  • вращательное устройство;
  • механизм для обеспечения подачи;
  • стойка для крепления двери.

Установка станка в мастерской

Вот основные этапы при изготовлении самодельного сверлильного станка своими руками:

  • для стоек применяется ДСП. При этом нужно выбирать толщину не менее 20 мм;
  • чтобы выдержать точность станка из дрели необходимо применять направляющие. При этом можно использовать стальные полоски;
  • для колодок берутся хомуты из стали.

Чтобы сделать сверлильный станок понадобится механизм подачи вращательного инструмента. Для конструкции применяются пружины и рычаг. Существуют различные приспособления для заточки сверл.

Сборка сверлильного станка своими руками: чертежи с размерами

Также для конструкции потребуется изготовление самодельных тисков для сверлильного станка. Самое простое приспособление можно собрать из дрели, без рулевой рейки. Чтобы минимизировать вибрационные процессы необходимо соорудить более массивный стол. Стойка и стол соединяются под прямым углом. При этом дрель можно прикрепить с помощью хомутов. На поверхность стола монтируются тиски.

Сложный чертеж сверлильного станка

Конструирование пресса для гаража своими руками

Конструкция самодельного пресса для гаража предназначена для выполнения рихтовочных работ, прессовки, изгибов листовых материалов и для сжатия. Устройства для слесарных работ отличаются компактной и простой конструкцией. Усилия от подобного пресса могут варьироваться в пределах 5-100 тонн. Для гаражных работ вполне достаточно показателя в 10-20 тонн. Чтобы сделать подобную конструкцию применяется ручной привод. Гидравлическое устройство содержит две камеры с поршнями.

Пресс своими руками из домкрата чертежи

Как сделать простое устройство можно посмотреть на специальном видео пресса из домкрата своими руками:

Несложный вариант – гидравлический, который можно сконструировать из бутылочного домкрата. Важным элементом является станина, внутри которой размещается домкрат. В качестве надежной базы применяется платформа. Верхняя поверхность применяется для опоры обрабатываемых элементов. Стол должен свободно перемещаться по станине вверх и вниз. При этом жесткие пружины крепятся к основанию с одной стороны, а к рабочей поверхности с другой.

Вот простая схема сборки:

  • по чертежам вырезаются необходимые элементы;
  • с помощью сварки монтируется основание. При этом стальная конструкция должна напоминать букву П;
  • выполняется мобильный стол из трубы и швеллера;
  • в завершение фиксируются пружины.

Технология отрезного дискового станка по металлу своими руками

Помогут сделать конструкцию отрезного станка по металлу своими руками – чертежи. Из дисковых отрезных станков выполняются устройства из специальной рамы или платформы. Станок оборудуется элементами, которые обеспечивают прочную фиксацию. В качестве режущих деталей применяется диск из стали. Чтобы нарезать металл применяется круг с покрытием в виде абразивного материала.

Дисковая отрезная конструкция

Режущие детали приводятся в движение при помощи электрического двигателя. Дисковые станки оборудуются маятниковыми, фронтальными и нижними компонентами.

Также вы можете посмотреть в видео ниже, как сделать отрезной станок из болгарки своими руками:

Станок выполняется так:

  • делаются защитные кожухи, на которых монтируется приводной ремень;
  • крепится двигатель;
  • делается вал, на котором фиксируется шкив привода и отрезной диск;
  • в маятниковом элементе устанавливается подвижная верхняя деталь конструкции;
  • монтируется вал для фиксации маятника;
  • делается рама для монтажа станка;
  • маятник фиксируется на раму;
  • выполняется пуск инструментов и наладка устройств.

Правильное крепление оборудования на столе

Используя простые рекомендации, вы сможете соорудить качественное оборудование самостоятельно. При этом вы сможете обойтись разными подручными материалами и инструментами.

Источник: http://homemyhome.ru/samodelnye-stanki-i-prisposobleniya-dlya-domashnejj-masterskojj.html

Самодельные инструменты и приспособления своими руками

Чтобы поддерживать жилище комфортным и удобным, требуется сложная техника. Она значительно облегчает домашний труд, но для ее обслуживания необходимы определенные навыки и знания. Далеко не все знают все возможности современных инструментов и используют их не в полной мере. Если их немного изменить, можно получить удобные самодельные приспособления для мастерской.

Если постепенно приобретать модели популярных брендов, они окажутся долговечными и надежными помощниками. Кроме того, необходимы устройства для расположения и закрепления заготовок в процессе их обработки. На даче это будет столярный верстак.

По мере накопления инвентаря домашнего мастера его следует сортировать по группам:

  • слесарные и столярные инструменты;
  • приборы;
  • электрооборудование.

Все разместить позволяют приспособления своими руками: стеллажи, ящики и шкафы. Поддержание инвентаря в чистоте и порядке дает возможность создать удобную обстановку для работы и обеспечить длительную сохранность инструментов.

Самодельные приспособления для обработки дерева

Обработка дерева наиболее распространена в домашнем хозяйстве. В полезные самодельные приспособления для мастерской прежде всего входит верстак. Он должен быть удобным по высоте. Его крышка располагается на уровне согнутых ладоней. Если нужно ее приподнять, снизу на шпонках устанавливают бруски нужной толщины.

Изготовление современного верстака

Классический верстак состоит из крышки с передними и задними тисками. Эта конструкция больше подходит для работы вручную. Она плохо приспособлена к работе с электроинструментами из-за того, что заготовки бывает трудно закрепить. Можно купить современный компактный верстак MASTER cut 1000 стоимостью 12 тыс. руб. который складывается. На нем можно установить ручные инструменты: циркулярную пилу, лобзик и фрезер. Но потом его придется переделывать. Хорошие характеристики имеет верстак Festool MFT 3. Однако цена 30 тыс. руб заставляет задуматься. Мастер вполне сможет изготовить самодельные приспособления для домашней мастерской, работающие не хуже.

Чтобы сделать верстак, потребуется ровная фанера без сучков. Толщина должна быть не менее 20 мм. Установив на нем снизу электролобзик, можно будет пилить доски и небольшие бруски вдоль, поперек, под углом, а также сложные криволинейные профили. Инструмент выполняет дополнительные функции циркулярной и ленточной пил.

Сначала делается столешница. В ней выпиливается дугообразный паз для установки направляющей для заготовок, которую можно будет монтировать под любым углом. Под лобзик также делается направляющая с прорезью. Ее ширина выбирается под размер подошвы инструмента.

Из фанеры следует выпилить бортики и приклеить их к столешнице для придания ей жесткости. Ножки верстака делаются из бруска. Можно изготовить металлический каркас, а затем прикрепить к нему винтами столешницу. Тогда конструкция получится легкой и прочной. Направляющие снизу крепятся к столешнице мебельными гайками.

Лобзик устанавливается снизу крышки верстака — «вверх ногами». Сверху остается видимой только пилка. Для удобства пользования лобзиком устанавливается дополнительный выключатель. Направляющая также должна легко сниматься, чтобы можно было легко заменить пилку инструмента. Для легкого доступа к нижней стороне столешницу можно сделать откидной, на шарнирах.

Верстак занимает мало места и может быть установлен даже дома. Для этого его делают складным, чтобы можно было легко разобрать и убрать в шкаф или кладовку.

Как сделать верстак для дачи

Для работы на даче или в загородном доме нужен мощный верстак. Столешницу сколачивают из толстой обрезной доски длиной до 2 м. Не будет лишним, если ее дополнительно закрепить саморезами. Снизу по периметру столешница обшивается брусом. Ножки стола делают квадратного сечения 120х120 мм. Их можно закопать в землю или прикрепить к железобетонному основанию. Вся конструкция обрабатывается антисептиком и покрывается олифой.

Когда верстак установлен, на нем монтируются приспособления своими руками: направляющие, устройства крепления заготовок и электроинструмента.

Как сделать трубогиб своими руками

В подсобном хозяйстве необходимо иметь устройство для сгибания металлических труб и профилей. Простейший самодельный инструмент для гибки труб диаметром до 20 мм — это стальная плита с приваренными штырями. Вставив между ними заготовку, ее можно согнуть до нужной кривизны. В таких простых устройствах труба сминается на месте сгиба. Чтобы этого не было, надо плотно заполнить трубу песком. Поможет также ее подогрев паяльной лампой, которая есть у любого мастера.

Для повышения качества изгиба вместо штырей применяют 2 профилированных ролика и стопорный элемент. Можно также изготовить специальный профиль из стального уголка и пластины и закрепить его на верстаке, имеющем прочное основание. На картинке конструкция крепится непосредственно к доскам. Можно сделать ее переносной, смонтировав на стальном листе и закрепив снизу столешницы. Тогда трубогиб, которым приходится довольно редко пользоваться, не будет мешать столярным работам. Переносное устройство, как и другие самодельные приспособления для мастерской, может применяться в гараже. Там его удобно закрепить, и оно может понадобиться не только для труб.

Самодельная циркулярная пила

Брендовые станки имеют большие цены, а частному пользователю вполне подходит самодельный инструмент для домашней мастерской. Это может быть циркулярная пила, изготовленная на базе ручных, более дешевых моделей.

Верстак для циркулярки должен быть устойчивым. На столешницу крепят станину с прорезью для диска. В качестве материала лучше всего подходит лист из металла или прочной древесины, способный выдерживать большие нагрузки. У него незначительная толщина, что дает возможность использовать большую часть диска и распиливать изделия достаточной толщины. Кроме того, к станине крепится сам инструмент и приспособление для станков. Направляющая планка делается скользящей по стальным или алюминиевым салазкам, или крепится с помощью струбцин.

Ручная пила устанавливается снизу столешницы на станине. Можно также использовать болгарку или дрель, но они не так эффективны и не позволяют использовать всю рабочую площадь диска. Крепление может быть любым, лишь бы оно было надежным.

При работе с циркулярной пилой следует помнить о том, что у нее высокие обороты и необходимо соблюдать правила безопасности.

Самодельная лучковая пила

Самодельные приспособления для обработки дерева могут быть очень простыми, но эффективными. В их число входит лучковая пила. Тонкое полотно дает возможность быстро распилить большое бревно. Его легко заменить на новое, когда пила затупится. Лучковую пилу можно изготовить самостоятельно из 3-х брусочков прочного дерева. Две рукоятки с пропилами на концах соединяются посередине поперечиной с помощью соединения «шип — гнездо». В прорези вставляется полотно и фиксируется двумя гвоздями. С другой стороны оно натягивается с помощью веревочной петли, накинутой на рукоятки и закрученной воротком.

Как заточить нож

Ручные заточки для ножей эффективней, поскольку получается прочная режущая кромка. Для облегчения процесса широко распространено самодельное устройство. Оно представляет собой штангу с зажимом для бруска, основание для фиксации ножа и стойку регулирования угла установки. При возвратно-поступательном перемещении штанги с закрепленным на ней бруском производится заточка клинка. Прижим абразивной поверхности к лезвию производится только при движении от пяты к острию. Немного изменив конструкцию основания заточки для ножей, можно также править лезвия столярных инструментов.

Самодельные приспособления для гаража

Гараж является не только местом, где укрыть автомобиль, но и мастерской, где можно хранить инструменты и производить ремонтные работы.

Полки и стеллажи

Порядок в гараже обеспечивают приспособления своими руками. Для этого изготавливают стеллаж, который обычно размещают сверху. Тогда он не будет мешать передвижению внутри. Снизу устанавливают небольшой верстак для работы, в котором также хранятся инструменты. Удобней всего располагать все около задней стены гаража. Тогда боковые проходы будут свободными.

Смотровую яму выкладывают кирпичом или отливают их бетона, а затем закрывают крышкой, чтобы она не мешала проходу.

Изготовление съемника

Обычная работа с автомобилем производится с помощью стандартного набора инструментов. Умельцы изготавливают специальное оборудование. Для стягивания подшипников часто требуется съемник. Самой удобной является трехклапанная конструкция. Стандартного устройства может оказаться недостаточно. Если сделать съемник своими руками, он прослужит много лет.

Небольшие устройства изготавливают из стального листа толщиной 10 мм. На нем делается рисунок выкройки и газорезкой вырезаются лапки. Их обрабатывают на наждачном станке, подгоняя размеры. Сердцевину вытачивают на токарном станке из кругляка, приваривают держатели лапок, нарезают резьбу для воротка и сверлят необходимые отверстия. Лапки держатся на болтах диаметром 8-10 мм.

Работа по изготовлению съемника требует навыков работы со многими инструментами. Здесь могут понадобиться помощники. Удобным решением является изготовление съемных лапок нужных конфигураций, которые можно менять на изделии, купленном в магазине.

Заключение

Самодельные приспособления для мастерской позволяют решить многие проблемы в домашнем и подсобном хозяйстве с минимальными усилиями и затратами.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Самодельные станки и приспособления для домашней мастерской – подробный обзор

Изготовление своими руками различных поделок, мебели, самостоятельный ремонт автомобиля, популярны не только по причине врожденной способности наших людей к созиданию. Это еще и неплохая экономия семейного бюджета.

Однако подобное хобби требует наличия специального оборудования. В любом доме есть элементарные ручные инструменты, в том числе электрические. Дрель, шуруповерт, болгарка, ручная дисковая пила, электролобзик.

Эти приспособления облегчают труд домашнего мастера, но с их помощью невозможно выполнять работу профессионально. Домашняя мастерская должна быть оборудована компактными станками.

Обзор самодельных станков для домашней мастерской — видео

Такая техника в изобилии предлагается специализированными магазинами.

Оснастив рабочее место таким арсеналом, вы сможете изготовить все, что угодно. Но высокая стоимость инструмента сводит на нет экономию при производстве поделок.

Остается одно – изготовить станки своими руками. Самодельное оборудование может работать ничуть не хуже заводского. К тому же, можно внести конструктивные ноу-хау для расширения возможностей.

Самодельные станки для домашней мастерской по дереву

Токарный станок по дереву

Его можно сделать из уже имеющихся инструментов. Достаточно крепкого стола, или просто массивной доски, установленной на ножки. Это будет станина.

Зажимной шпиндель для деревянных заготовок не обязателен. Равно как и отдельный двигатель привода. Есть простое комплексное решение – электродрель.

Если имеется регулятор оборотов – вообще замечательно. В патрон закрепляется перьевое сверло по дереву. Его необходимо доработать: заточить рабочую кромку в виде трезубца.

Следующий обязательный элемент – задняя бабка. В токарных станках по металлу, она необходима для поддержки длинных болванок. При обработке дерева на станке без зажимного шпинделя, задняя бабка является фиксирующим элементом. Она прижимает болванку к трезубцу, и поддерживает ее на оси вращения.

Типовая конструкция задней бабки на иллюстрации.

Резец в таком станке не закрепляется в суппорте. Деревянные заготовки обрабатываются ручной стамеской, которая опирается на подручник.

Самодельные фрезерные станки по дереву

Сложность инструмента зависит от вида производимых работ. Для элементарной торцевой обработки достаточно просто установить ручной фрезер под ровную столешницу. Электроинструмент крепится вверх ногами, рабочая насадка выступает над поверхностью. Такие самодельные станки широко распространены среди домашних мастеров.

Важно! Промышленные инструменты проектируются и создаются с учетом мер безопасности. Вращающийся фрезер может нанести серьезную травму, поэтому крепление должно быть надежным, а зона обработки иметь защиту от попадания конечностей оператора.

Если кронштейн для ручного фрезера снабдить устройством изменения высоты, вы получите полупрофессиональное оборудование.

Есть и более сложные конструкции. Если установить надежный подвес для ручного фрезера, вы сможете выполнять сложную фигурную обработку, в том числе и по шаблонам.

Самодельные сверлильные станки. Есть удобные приспособления для дрели, которые превращают ручной инструмент в стационарное оборудование. Но такие стойки опять же стоят денег.

Подобные приспособления несложно сделать своими руками. Один из вариантов – использование направляющих для мебельных ящиков. В сверлильном станке, главная задача обеспечить прямолинейное движение патрона по оси вращения.

Самый простой станок представляет собой направляющее приспособление, а перемещение осуществляется без дополнительных рычагов.

Одной рукой станок прижимается к заготовке, а второй – дрель опускается по направляющим. Для работы с деревом, такие станки самоделки подходят. Для обработки толстого металла, понадобится более тяжелая техника.

Как сделать самодельный сверлильный станок смотрите в этом видео

Наши «кулибины», научились использовать в качестве механизма сверлильного станка рулевые рейки от «Жигулей». Можно использовать ручную дрель, если закрепить хомутовый зажим на точках крепления рулевых рычагов.

Если вам нужен по-настоящему мощный станок, придется использовать отдельный электромотор. За основу берется та самая рулевая рейка, только вместо хомута и ручной дрели монтируется станина с патроном, ременным приводом, и мощным двигателем. Силовую установку можно взять от старой стиральной машинки, или мощного вентилятора.

Основание станка должно быть массивным, чтобы тяжелый мотор не опрокинул конструкцию. Установив на патрон и электромотор шкивы нескольких диаметров, можно регулировать скорость вращения.

Важно! Меняя коэффициент передаточного числа шкивов, вы не только снижаете скорость. Одновременно увеличивается крутящий момент.

Пользуясь этим секретом, вы сможете использовать мощные сверла при наличии среднего мотора.

Кроме работы с прикладными инструментами, часто возникает необходимость выполнять механические работы при обслуживании автомобиля. При этом вовсе не обязательно закупать оборудование для автосервиса.

Самодельные приспособления для гаража

Пресс из гидравлического домкрата

Пожалуй, самый распространенный станок для гаража – это самодельный пресс. Вещь более чем необходимая. Есть типовая регламентная операция, за которую приходится платить автосервисам.

Запрессовка (извлечение) сайлентблоков. Процедура несложная, но требует усилия в сотни килограмм. Достаточно сварить из старого профиля рамку, и вы получаете мощный пресс с усилием, равным грузоподъемности домкрата.

Достаточно обзавестись кусочками труб разного диаметра (отлично подходят обоймы от подшипников), и профессиональный съемник для сайлентблоков готов.

Простой и наглядный пример пресса из домкрата для гаражных работ

Важно! Подобное оборудование может нанести травму. Приложенное усилие 2-10 тонн, незаметно «на глазок». Если криво поставленная деталь выскочит из рамки под давлением – беды не избежать.

Еще один несложный помощник – опора, или «фиксированный домкрат». Все автолюбители знают, что работать под автомобилем, когда он опирается на домкрат, опасно.

Поэтому следует подставлять опоры, предварительно подняв кузов домкратом. Чтобы не тратить средства на покупку, приспособление можно изготовить самостоятельно.

Необходима качественная труба квадратного сечения, и болты-шпильки прочностью не ниже 8,0. Иначе их срежет под весом автомобиля.

Съемник шаровых опор

Из куска трубы и обрезков стального листа, можно изготовить самодельный съемник шаровых опор. Вещь для гаража просто незаменимая.

А для правки сверл, отверток и ножей, можно изготовить самодельные заточные станки.

Съемник шаровых опор столь необходимая вещь в гараже. Подробности изготовления в этом видео.

Просто берем небольшой электромотор (для точила мощность не нужна), подбираем подходящую станину, и крепим подручник. Опора должна обеспечивать доступ, как к радиальной, так и к торцевой части наждачного круга.

На подручник можно закрепить любой кондуктор для заточки. Для сверл и отверток – это направляющий желоб. Для ножей – плоскость с фиксируемым углом наклона.

Итог:
Для изготовления любого станка или приспособления, не понадобится много времени. Могут понадобиться аналогичные обрабатывающие станки. Их можно взять напрокат, или попросить у знакомых мастеров.

Поделиться с друзьями:

Авто самоделки Самоделки для дачи Рыбаку, охотнику, туристу Стройка, ремонт Самоделки из ненужных вещей Радиолюбителю Коммуникации для дома Самодельная мебель Самодельный свет Домашний мастер Самоделки для бизнеса Самоделки к праздникам Самоделки для женщин Оригами Оригами Модели из бумаги Самоделки для детей Компьютерные самоделки Самоделки для животных Домашний лекарь Еда и рецепты Опыты и эксперименты Полезные советы

Самодельный быстроразборный передвижной стеллаж для инструментов на базе пластикового стеллажа.

Самодельный подсумок для строительных и электромонтажных работ, а также для работ на высоте.

Достаточно простой в изготовлении, каркас для удлинителя (кабеля длиной 50 метров), сделанный из отрезка доски.

Самодельный циклон для пылесоса из пластиковой бутылки. Делаем циклон из пластиковой бутыли на 19 литров для сбора опилок и другого мусора в домашней мастерской.

Самодельные инструменты и приспособления

В жизни каждого человека хоть раз возникает необходимость в тех или иных инструментах, либо иных приспособлениях для выполнения определенной работы. Как правило, требующиеся инструменты можно купить в специализированных магазинах, одолжить у знакомых или, в крайнем случае, заказать их изготовление у квалифицированных специалистов. Однако бывают случаи, когда приобрести нужный инструмент невозможно, либо на его покупку элементарно не хватает денег. В таких ситуациях помогают самодельные инструменты и приспособления, изготовленные своими руками из недорогих материалов. В данном разделе сайта публикуются такие самоделки, как с инструкциями по изготовлению, так и без них. Вы также можете добавить собственные самодельные инструменты и приспособления.

Даже пользуясь инструментом длительное время, мы все равно часто забываем, где конкретно он висел и вешаем в итоге не на тот гвоздик.
Решить данную проблему можно очень простым способом – просто обвести каждый из инструментов по контуру карандашом или маркером.
Теперь все всегда будет на своих местах.

Самодельные станки, приспособления и инструменты: калейдоскоп идей и решений

Бюджетные варианты самостоятельно сделанных инструментов, необходимых в строительстве и для работы в мастерской.

«Инструмента много не бывает» — все, кто занимался строительством или мастерил что-то своими руками, слышали эту фразу. Действительно, трудно переоценить значение нужной приспособы, когда требуется что-то отпилить, приварить или соединить детали. В связи с этим, раздел на FORUMHOUSE «Самодельные станки, инструменты и механизмы» постоянно пополняется новинками, упрощающими и оптимизирующими труд строителя или «на все руки мастера».

Мы уже рассказывали, как сделать универсальные раскладные козлы и верстак — сборочный стол. Продолжаем начатую тему. Сегодня мы расскажем о самодельных инструментах.

Отрезной станок из болгарки

УШМ (угловая шлифовальная машина), в народе «болгарка», справедливо считается одним из самых востребованных инструментов в арсенале любого мастера. Но инструмент требует очень внимательного к себе отношения, т.к. любое пренебрежение правилами техники безопасности при работе с УШМ может привести к серьёзным травмам. Поэтому при больших объемах распиловки металла (например, при изготовлении забора или резке арматуры) многие предпочитают работать с отрезным станком по металлу. Чтобы сэкономить средства, такой станок можно сделать самостоятельно, из «ненужной» или «лишней» в хозяйстве «болгарки».

Ivici Пользователь FORUMHOUSE

У меня есть УШМ, весом в 5.5 кг. Как-то раз я задумался, как упростить её использование. Ведь работать с ней, всё время передвигаясь, неудобно – быстро устают руки. Решил сделать отрезной станок из того, что есть.

Забегая вперёд, скажем, что станок (точнее, его вторая модификация), что называется, удался: пилит ровно и без перекосов.

Ivici сделал его так — взял кусок швеллера № 6.5 (шириной 65 мм и высотой 36 мм). Это — основа станка.

Ещё потребовалась стальная полоса 50х5 мм. С помощью неё закрепляется болгарка. Также потребовался профиль 4х2 см и трёхмиллиметровый кусок стали. В качестве поворотной оси служит болт «восьмёрка».

В первом варианте станка, в качестве поворотной оси, использовалась мощная дверная петля. Но, из-за сварки, под действием высокой температуры, в петле выгорела вся смазка, а в узле появился люфт.

По словам пользователя, самым сложным оказалось точно разметить и просверлить три отверстия диаметром 14 мм, для крепления болтами УШМ за резьбовые отверстия, предназначенные для установки боковой ручки.

Для этого пришлось воспользоваться ступенчатым (конусным) сверлом по металлу.

Также пришлось поработать и круглым напильником. Небольшая расточка отверстий, за счёт люфта, позволяет немного двигать болгарку в процессе сборки и точно её выставить. После того как все детали готовы, пользователь прихватил сваркой «железяку», крепящую болгарку, собрал начерно всю конструкцию, выверил все углы и, убедившись, что всё смонтировано, как надо, окончательно обварил всю конструкцию.

Станок крепится к опорному столу (куску шифера толщиной в 1 см) шестью саморезами. От возвратной пружины можно отказаться, просто затянуть болт-ось потуже. При распиле заготовки нет никаких люфтов, перекосов. Пилить можно и под углом в 45 градусов.

Ещё один самодельный станок из УШМ предложил пользователь портала с ником Бисток .

Как обычно, сначала появляется потребность в каком-либо инструменте, и далее начинается поиск наиболее оптимального решения.

Бисток Пользователь FORUMHOUSE

Я решил сделать лестницу из металла. Чтобы избежать брака, люфтов, расхождений, при распиле металлических деталей требуется максимальная точность. Поэтому я решил, взяв за основу УШМ, сделать распиловочный станок.

В дело пошло всё то, что обычно валяется в мастерской (а выкинуть жалко) рачительного хозяина в ожидании своего звёздного часа. В качестве основы/станины для отрезной машины Бисток использовал стол из-под оверлока.

Поворотный узел сделан из ступицы от «девятки», т.к. в ней есть подшипник.

Как и в вышеописанном варианте, самым сложным оказалось «поймать» прямой угол между отрезным диском и упорным уголком. Ведь от этого узла зависит точность распиливания металла.

Конечный результат наглядно демонтирует фото, представленное ниже.

Для включения болгарки Бисток сделал дополнительную проводку — вывел обычный выключатель и розетку, и уже от этого выключателя идёт вилка удлинителя.

У меня получился переносной станок. К рукоятке я приварил уголок, чтобы получить 3 точки опоры УШМ. Крепление на двух болтах подгонял по месту. Работаю только в защитных очках. Результатом проделанной работы очень доволен. Для изготовления станка ничего дополнительно не покупал. Распил идёт точно под 90°.

Бюджетные сверлильные станки

Помимо отрезных станков, популярностью пользуются различные приспособления для сверления отверстий в металле. Начиная от стационарных сверлильных станков и заканчивая приспособлениями, в которых закрепляется обычная дрель. Например, «сверлилка» пользователя FORUMHOUSE с ником g8o8r8.

g8o8r8 Участник FORUMHOUSE

Во время сверления в толстом металле множества однотипных отверстий я, чтобы разгрузить руки, сделал нехитрое приспособление на основе струбцины, приваренной к металлической опоре, и пары хомутов для жесткой фиксации дрели. Теперь сверлить уголок или швеллер стало значительно легче.

По словам пользователя, на сверление 1 отверстия диаметром 4-5 мм уходит не больше 30 секунд. Задумав повторить такую конструкцию, следует помнить, что на дрель существенно возрастает нагрузка из-за увеличения объёма работ. Например, g8o8r8 свою дрель перебирал уже два раза.

Также пользователь, на основе электродвигателя, сделал небольшой станочек —«вертикалку», для сверления отверстий диаметром до 4 мм в печатных платах.

Длинный шпиндель компенсирует неточность проточки обоймы под подшипники. Для любительского использования такой станок вполне годится. Точность сверления остаётся на приемлемом уровне.

В случае отсутствия сварочного аппарата собрать нужное в хозяйстве приспособление можно на болтовых соединениях.

Ручная гладилка для бетона

Каждый, кто хоть раз сталкивался с бетонными работами, знает, как сложно загладить свежеуложенную смесь до идеального состояния. Если на небольших площадях можно обойтись правилом, то при заливке, например, площадки перед домом или стоянки для автомобиля, обычным инструментом не обойтись. На помощь приходит гладилка для бетона, которая за счёт длинной рукоятки (от 3 до 12 м) позволяет загладить бетон на большей площади, не наступая на разравниваемую поверхность.

Принцип действия такого приспособления, чем-то напоминающего швабру, прост. Есть рабочий профиль (его ещё называют «крылом»), закреплённый на длинной рукоятке. При движении от себя у гладилки, за счет редуктора, приподнимается противоположный от пользователя край. Т.е. за счёт угла наклона «крыла», гладилка скользит по бетону, а не собирает его перед собой. При движении к себе, наоборот, задирается сторона, обращённая к рабочему, и гладилка снова заглаживает бетон.

Несмотря на простоту приспособления, цену на него нельзя назвать гуманной. Именно это сподвигло ronik55 поделиться опытом своего отца, изготовившего гладилку для бетона, потратив всего 500 руб.

ronik55 Участник FORUMHOUSE

Я по своему опыту знаю, как сложно идеально загладить бетон. Покупать гладилку за 10 тыс. руб не хотелось. В итоге мой отец сделал дешёвое приспособление для заглаживания бетона, практически из мусора — всяких ненужных вещей.

Следующие фото наглядно демонстрируют, как устроена такая гладилка. Берём металлический профиль (размеры зависят от заглаживаемой площади), привариваем к нему поперечные ребра жесткости, на которых, в свою очередь, закрепляются шарнирные узлы, сделанные из труб.

Самый главный элемент, за счёт которого меняется угол подъёма «крыла» — это вращающийся редуктор с цепью.

При вращении рукоятки цепь наматывался на трубу, и один край гладилки приподнимается.

Проведя гладилку до конечной точки, мы вращаем рукоятку в обратную сторону. Цепь снова наматывается, и приподнимается край гладилки, обращённый к пользователю.

Тянем гладилку на себя и повторяем все действия, пока не закончим работу.

За счёт соединения «труба в трубе» и фиксации шплинтом, можно наращивать длину рукоятки по своему усмотрению. Подобную конструкцию легко собрать самостоятельно.

Садовый опрыскиватель и вайма

Всё началось с того, что Metamorf потребовалось обработать участок от клещей, а старый ручной опрыскиватель приказал долго жить. Потребовалось срочно найти ему замену. Думая о том, что можно сделать, взгляд пользователя нашего портала упал на ненужный огнетушитель, завалявшийся в хозяйстве.

Далее действуем так — осторожно раскручиваем огнетушитель, высыпаем остатки порошка и промываем баллон водой. Вместо раструба вкручиваем переходник, в который, в зависимости от необходимости, можно вкрутить ниппель (для закачки воздуха) или насадку (для распыления смеси).

Metamorf Участник FORUMHOUSE

Пользоваться распылителем очень просто — заполняем огнетушитель наполовину жидкостью для распыления, затем накачиваем его воздухом, прикручиваем распылитель и идём травить клещей.

Двигаемся дальше и переходим к столярным приспособлениям. Те, кто занимается «столяркой». по достоинству оценят бюджетную вайму — незаменимое приспособление для склеивания деревянных щитов.

QWEsad Участник FORUMHOUSE

Как-то раз мне потребовалось склеить много щитов из дерева. Струбцин у меня не было. Поэтому я решил на скорую руку собрать вайму из деревянных брусков сечением 5х5 см и металлических пластин с приваренными гайками «десятками».

Всего пользователь изготовил 3 таких ваймы, этого хватило для склейки щита размером 1.5х1.7 м и толщиной 18 мм. Чтобы бруски не приклеились к заготовке, под те места, где есть шов, и возможно выступание клея, можно подложить газету или пристрелить степлером полиэтилен.

Чтобы не испортить заготовку, под пластину, в которую упирается винт, нужно подложить прокладку. Ширина склейки регулируется перемещением упорного бруска.

Более продвинутый вариант ваймы, изготовленной полностью из металла, предлагает Alano. Узлы и принцип работы приспособления наглядно демонстрируют следующие фотографии.

Циклон для столярной мастерской на базе пылесоса

И в завершении материала предлагаем нашим читателям фотоподборку самодельных циклонов, являющихся необходимым устройством при столярных работах.

zalman3000 Участник FORUMHOUSE

Мой первый циклон вышел из строя, и я решил изготовить новый. На всё про всё ушло 20 минут. Чтобы его сделать, я взял использованное ведро из-под шпаклевки и соединяющие фитинги для полиэтиленовых труб. Они и держаться лучше, и закручиваются быстро, обеспечивая герметичность узла.

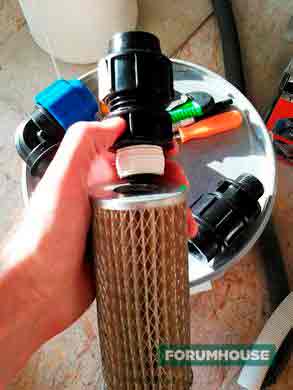

В качестве фильтрующего элемента использовался масляный фильтр от «Москвича».

Вот что получилось в итоге.

ArtBern Участник FORUMHOUSE

А вот мой вариант строительного пылесоса с циклоном. Для прочности усилил ведро изнутри. Оказалось, что для моей шлифмашины отлично подходит сливной шланг от стиральных машин.

Подведя итоги, скажем, что главное в деле самостоятельного изготовления инструментов и приспособлений — способность посмотреть на всякий, казалось бы, ненужный хлам свежим взглядом. У настоящего мастера и хозяина всё идёт в дело, а проявив выдумку и фантазию, можно значительно сократить расходы на покупку дорогостоящих «приспособ», зачастую требующихся для одноразовой или нечастой работы.

В теме на FORUMHOUSE можно ознакомиться с калейдоскопом идей наших пользователей, связанных с изготовлением самодельных станков. Также рекомендуем тему про доработку и восстановление ручных инструментов .
