Как сделать добротный компрессор своими руками в домашних условиях?

В инвентаре гаража автовладельца будет нелишним воздушный компрессор. С помощью него можно покрасить авто, накачать шины, подать воздух на пневмоинструменты. Рассмотрим, как сделать компрессор для покраски своими руками из доступных материалов.

Сжатый воздух – верный помощник настоящего мастера

Воздушному компрессору в гараже всегда найдется применение: от банального сдувания пыли с обрабатываемых абразивом поверхностей до создания избыточного давления в пневмоинструментах. Немалая часть рабочего ресурса компрессора приходится на выполнение работ по покраске автомобиля. И это накладывает определенные требования к создаваемому потоку воздуха.

Он должен поступать строго равномерно и не иметь никаких примесей в виде капель воды, масла или твердых взвешенных частиц. Такие дефекты, как зернистость, шагрень и каверны на свеженанесенном лакокрасочном покрытии бывают как раз из-за попадания в струю инородных частиц. Потеки краски и матовые пятна на эмали возникают при неравномерном поступлении смеси.

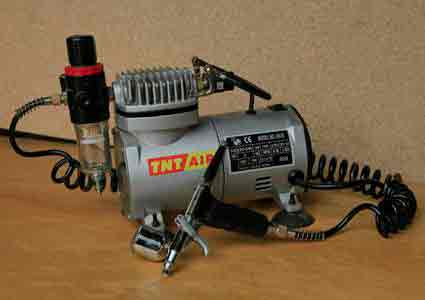

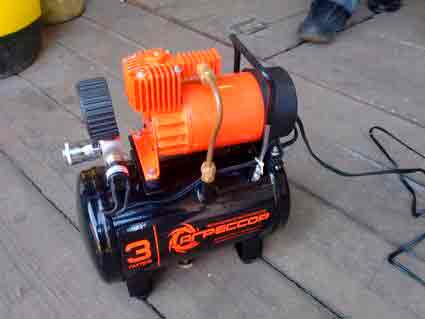

Фирменные воздушные компрессоры от производителя обладают всеми функциями для идеальной работы аэрографа, но стоят немалых денег. Сэкономить и создать функциональную модель, не уступающую профессиональным, можно собственными силами, изучив теоретические сведения и просмотрев видеоматериал “компрессор своими руками” в качестве пособия. Принцип работы всех моделей как самодельных, так и профессиональных достаточно прост и заключается в следующем. В устройстве для хранения сжатого воздуха, называемого “ресивером”, создается избыточное давление. Нагнетать воздух можно как вручную, так и механизированными способами.

При ручной подаче экономятся финансовые средства, но тратится много сил и энергии на контроль над процессом. При автоматическом нагнетании все эти недостатки устраняются, единственное, что остается – регламентная замена масла в воздушной помпе. Далее, сжатый воздух через выходной штуцер подается равномерным потоком к исполнительным устройствам. Как видите, ничего сложного нет, и создать работоспособную модель можно за несколько минут.

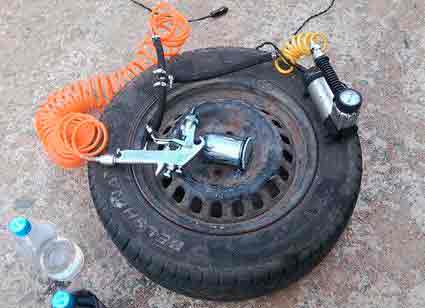

Делаем простейший компрессор своими руками

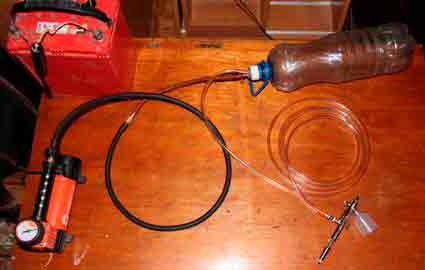

Одним из вариантов будет сделать компрессор для покраски из отслужившей свое автомобильной камеры. Для изготовления потребуются:

  • Ресивер – автомобильная камера. Можно с покрышкой, можно без нее
  • Нагнетатель – автомобильный насос с манометром
  • Сосок от негодной камеры
  • Ремкомплект для резины
  • Портняжное шило

Собрав необходимые материалы, переходим непосредственно к изготовлению устройства. Берем ненужную автомобильную камеру и проверяем её на герметичность, накачав насосом. Если баллон держит воздух, значит все замечательно, и можно переходить к следующему этапу. При наличии утечек, локализуют места повреждений и заклеивают их или вулканизируют сырой резиной.

Далее, в подготовленном ресивере проделывается отверстие под дополнительный сосок, через него впоследствии будет выходить равномерная струя сжатого воздуха. Добавочный штуцер вклеиваем при помощи резинового ремкомплекта и соединяем с краскопультом. В нем выкручиваем ниппель – поток воздуха должен выходить свободно. Ниппель в родном соске автомобильной камеры оставляем – он будет работать как клапан, удерживая избыточное давление.

Затем опытным путем определяем требуемый уровень давления воздуха в ресивере, распыляя краску на какую-либо поверхность. Эмаль должна ложиться равномерно, без рывков. Величина избыточного давления определяется при помощи манометра и должна быть такой, чтобы при нажатии на кнопку аэратора её уровень не менялся скачкообразно.

Собрать такую модель компрессора не составит труда, зато вы сразу убедитесь в действенности ремонта при помощи компрессора, нежели баллончиками с краской. Главное, соблюдать правило – в автомобильную камеру, а, следовательно, и потом в краскопульт не должны попадать влага или пыль. Иначе они смешаются с автоэмалью, и всю работу по окраске потребуется делать заново. Собранная модель будет исправно работать, но лучше автоматизировать нагнетание воздуха и внести в конструкцию дополнительные изменения.

Полупрофессиональный компрессор для покраски своими руками

По отзывам специалистов, самодельные компрессоры с ресиверами имеют больший срок службы, нежели модели от отечественных и зарубежных производителей. И это понятно – все делается своими руками и, даже если какая-то деталь выйдет из строя, заменить её будет делом пары минут. Рассмотрим, как сделать не уступающий изделиям известных фирм воздушный компрессор из легкодоступных материалов, которые нам понадобятся согласно приведенному ниже списку:

  • Манометр
  • Редуктор с масловлагоотделяющим фильтром
  • Реле контроля давления
  • Бензиновый топливный фильтр
  • Водопроводная крестовина (четверник) с трехчетвертной внутренней резьбой
  • Резьбовые переходники
  • Автомобильные хомуты
  • Двигатель компрессора
  • Ресивер
  • Полусинтетическое моторное масло вязкостью 10W40
  • Тумблер на 220 вольт
  • Латунные трубки
  • Маслостойкий шланг
  • Толстая доска для основы
  • Аптечный шприц
  • Преобразователь ржавчины
  • Шпильки, гайки, шайбы
  • Герметик, фум лента
  • Краска по металлу
  • Надфиль
  • Мебельные колеса
  • Фильтр системы питания дизельных двигателей

Найти все компоненты не составит труда, начинать стоит с сердца всей системы – нагнетателя воздуха.

Двигатель – исполнительный механизм автоматического компрессора

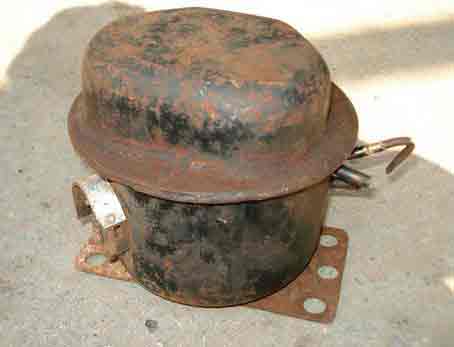

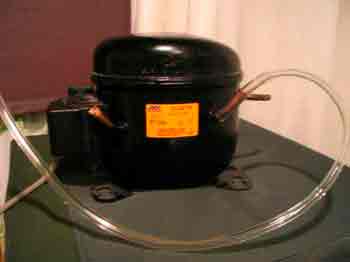

В качестве двигателя воспользуемся компрессором от старого холодильника. Как правило, они оборудованы пусковым реле, что очень удобно для постоянного поддержания определенного уровня давления в ресивере. Предпочтительней использовать компрессоры от холодильников старого советского образца, они позволяют нагнетать более высокое давление, нежели их импортные аналоги.

Вытащив исполнительный блок из ветхого холодильника, очистите его от накопившейся грязи и ржавчины. Затем обработайте преобразователем ржавчины, чтобы уберечься от дальнейшего окисления. Этим самым вы произведете подготовку корпуса двигателя под дальнейшую покраску.

Далее следует поменять масло в компрессоре. Редкому холодильнику производилось регулярное техобслуживание и замена смазки, что вполне оправданно – система полностью изолирована от воздействия атмосферы. Масло можно использовать полусинтетическое моторное, оно ни в чем не уступает компрессорному и, кроме этого, имеет много полезных присадок.

На компрессоре есть три трубочки – 2 открытых и одна запаянная. Открытые концы предназначены для циркуляции воздуха, одна из трубок является входной, другая — выходной. Для определения, по какому пути движется воздух, кратковременно подайте питание на компрессор. И запомните, какой воздуховод втягивает воздух, и какой выпускает.

Запаянная трубочка предназначена для регламентной замены масла. Закрытый конец надо аккуратно удалить. Для этого по кругу надпиливаем трубку надфилем, стараясь, чтобы металлические опилки не попали внутрь системы. Надпиленный кончик затем отламываем и сливаем старое масло в какой-нибудь сосуд для определения количества под замену. И заливаем полусинтетику в чуть большем количестве при помощи шприца.

Затем систему смазки двигателя необходимо заглушить. Для чего, подобрав винтик соответствующего размера, обматываем для герметичности фум лентой, вкручиваем в трубочку. Нагнетатель от холодильника имеет свойство потеть смазкой – то есть в выходной воздушной струе бывают капельки масла. Их задержит масловлагоотделитель для компрессора. Своими руками в дальнейшем крепим двигатель с пусковым реле на деревянной основе в положение, при котором он крепился к раме.

Реле компрессора чувствительно к положению в пространстве и часто его верхняя крышка маркируется стрелочкой. Только при правильной установке процесс переключений режимов будет проходить корректно.

Емкость для сжатого воздуха

Лучше всего для хранения сжатого воздуха подходят баллоны от огнетушителей. Они рассчитаны на высокое давление, имеют большой запас прочности и идеально подходят для монтажа навесного оборудования. Рассмотрим в качестве ресивера металлический корпус огнетушителя ОУ-10 с рабочим объемом 10 литров. Данный баллон рассчитан на давление в 15 Мпа или 150 бар с большим запасом прочности.

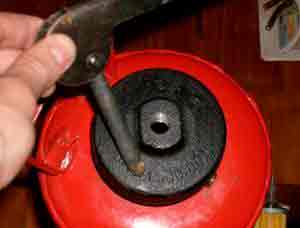

Отворачиваем от будущего ресивера запорно-пусковое устройство (ЗПУ) и на его место вворачиваем переходник, на резьбу которого для уплотнения наматываем фум ленту. Если огнетушитель имеет следы коррозии, то их надо удалить при помощи абразивов и преобразователя ржавчины.

С наружной стороны все сделать просто, а с внутренней поверхностью придется немного повозиться. Для этого внутрь баллона заливаем очищающее от ржавчины средство согласно инструкции и тщательно взбалтываем содержимое. Затем вворачиваем водопроводную крестовину, используя для уплотнения герметик и ленту фум. Итак, две основные детали нашего компрессора готовы, и можно приступать к следующему этапу.

Монтаж деталей устройства

Для удобства хранения и перемещения лучше всего расположить все детали компрессора компактно на одной базе. В качестве основы будем использовать деревянную доску, на ней мы надежно закрепляем двигатель – нагнетатель и корпус огнетушителя.

Двигатель компрессора фиксируем при помощи резьбовых шпилек, продетых в заранее просверленные отверстия, и гаек с шайбами. Ресивер располагаем вертикально, используя для закрепления три листа фанеры, в одном из которых вырезаем отверстие под баллон.

Два других, с помощью саморезов, прикрепляем к несущей доске и склеиваем с удерживающим ресивер листом. Под дно ресивера, в основании, выдалбливаем соответствующую по размерам выемку. Для маневренности прикручиваем к нашей базе колесики из мебельной фурнитуры. Далее выполняем следующие операции:

    Обеспечиваем защиту нашей системы от попадания пыли и грубых частиц, для чего, в качестве воздухозаборника, используем фильтр грубой очистки топлива бензиновых двигателей. Используем для этой цели резиновый шланг, плотно обжимающий штуцер фильтра и входную трубочку нагнетателя. На входе компрессора низкое давление и усиление контакта при помощи автомобильных хомутиков не требуется. Таким образом, мы сделали входной фильтр для компрессора своими руками.
    На выходе компрессора следует установить масловлогоотделитель, он не позволит пройти частицам жидкости. В качестве этого элемента защиты используем фильтр системы питания дизельных двигателей. Его присоединяем к нагнетателю при помощи маслостойкого шланга. Так как давление на выходе компрессора увеличенное, здесь и везде далее, для укрепления контакта применяем автомобильные хомутики с затягивающимися при помощи винта креплениями.

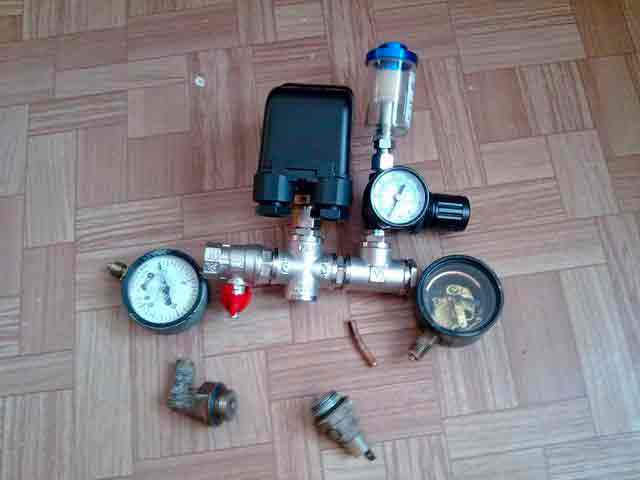

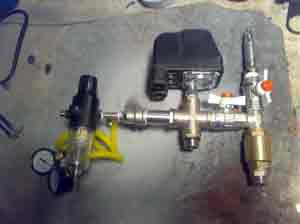

  • Масловлагоотделительный фильтр соединяем со входом редуктора. Редуктор нам нужен, чтобы развязать по давлению ресивер и выход нагнетателя. Его выход высокого давления мы вворачиваем в водопроводную крестовину слева или справа.

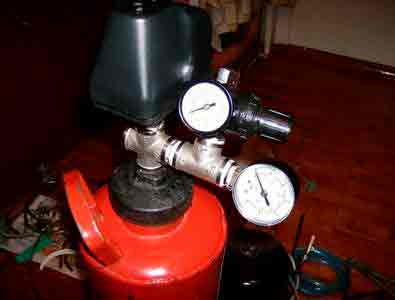

  • С противоположного входа четверника прикручиваем манометр, по нему мы будем контролировать давление сжатого воздуха в баллоне. Сверху крестовины наворачиваем регулировочное реле. Все соединения уплотняем фум лентой и герметиком.
  • Реле позволит задавать широкий диапазон уровней давления в ресивере, своевременно прерывая цепь питания нагнетателя. В качестве исполнительного механизма можно выбрать РМ5 или РДМ5. Эти устройства будут включать компрессор, если давление сжатого воздуха в ресивере упадет ниже выставленной отметки, и выключать при превышении заданного диапазона. Необходимое давление настраивается на реле при помощи двух пружин. Большая пружина задает минимальный уровень давления, а маленькая — регулирует верхний предел, задавая границу отключения компрессора. РДМ5 и РМ5 изначально выпускались для использования в сети водоснабжения и электрически пассивны, то есть представляют собой обычные выключатели с двумя контактами. Один контакт мы соединяем с нулем сети 220 В, а второй — с нагнетателем.
  • Фазный провод сети через тумблер подключаем ко второму сетевому входу компрессора. Введение в электрическую схему тумблера позволяет быстро отключать систему от питания, не бегая каждый раз к розетке. Все электрические соединения пропаиваем и тщательно изолируем.
  • Теперь осталось только окрасить весь компрессор и переходить к полевым испытаниям.

    Регулируем давление в камере ресивера

    Собрав конструкцию, следует проверить её работоспособность. Подключаем к выходу компрессора краскопульт или пистолет для подкачки шин. После этого, при выключенном тумблере, включаем штепсельную вилку в сеть. Выставляем регулировочное реле на минимальное давление и затем подаем питание на нагнетатель. Создаваемое в ресивере давление контролируем при помощи манометра. Убедившись, что при достижении некоторого уровня реле отключает двигатель, проверяем герметичность воздуховодов и соединений. Это легко сделать при помощи мыльного раствора.

    Убедившись в том, что сжатый воздух не выходит из системы, стравливаем его из камеры ресивера. Как только давление в баллоне упадет ниже выставленной отметки, реле должно сработать и запустить компрессор. Если все функционирует исправно, можно попробовать окрасить какую-нибудь ненужную деталь. Предварительные работы по подготовке поверхности к нанесению эмали тут не требуются – нам важно выработать навыки и определить, какое давление потребуется на покраску изделия. Экспериментальным путем определяем величину в атмосферах, при которой избыточного давления хватает на окрас всей детали равномерным слоем при минимальном количестве срабатывания нагнетателя.

    Как видите, создать автомобильный компрессор своими руками не вызывает особых сложностей. Сделанный по второму варианту прибор требует больше времени на изготовление, но все оно окупится при дальнейшей эксплуатации. Система автоматического контроля давления и пуска нагнетателя позволят работать с большим удобством, не отвлекаясь на контроль над камерой ресивера. Применять компрессор можно не только для ухода за автомобилем. При помощи него можно покрасить забор, ворота гаража.

    Чтобы созданный своими руками компрессор служил долго и исправно, следует проводить регламентные работы. Это, в первую очередь, регулярная смена масла и своевременная замена фильтрующих элементов. Так как мы надежно закрепили двигатель на основе, откручивать его смысла нет. Для слива масла воспользуемся шприцем. Открутив закрывающий заливное отверстие винтик, надеваем плотно шланг на трубочку и откачиваем отработку. Свежее моторное масло закачиваем также при помощи шприца. С фильтрами все проще – меняем их по мере загрязнения и снижения скорости наполнения камеры ресивера.

    Альтернатива выбора – сделать своими руками или приобрести готовую продукцию?

    На сегодняшний день рынок предложений воздушных компрессоров изобилует разнообразием. Поршневые, вибрационные, винтовые и многие другие классы этих устройств выпускаются для различных целей. Готовые компрессоры можно купить в магазинах бытовой техники, автозапчастей, на специализированных сайтах. Многообразие предлагаемой продукции настолько велико, что на выбор требуемого изделия уйдет много времени. Если принято решение приобрести готовое устройство, внимательно изучите технические характеристики, разброс цен и отзывы покупателей.

    Конечно, лучше не экономить и приобретать дорогостоящие изделия от именитых брендов. Но крупнобюджетная покупка оправдывает себя, только если вы планируете заниматься ремонтом автомобилей профессионально. Выбор малоизвестной продукции чреват неоправданными рисками. Дешевые модели грешат некачественными материалами. Частенько случается так, что детали двигателей вылетают мгновенно, а ремонт по гарантии занимает несколько месяцев.

    С позиции надежности собственноручная сборка выигрывает по многим параметрам. Во-первых, по статистике компрессоры в холодильниках работают десятками лет. И старый рефрижератор выбрасывается не из-за поломавшегося двигателя, а из-за утечки хладогена или коррозии стенок и днища. А об огнетушителе и говорить нечего – их изготавливают с десятикратным запасом прочности, что сразу проверяется на заводе. Так может не стоит покупать кота в мешке, а сделать собственными силами устройство? Тем более что после изучения материала вы знаете, как сделать компрессор своими руками в бытовых условиях. Добротно изготовленное и исправно работающее устройство не только порадует владельца, но и станет предметом зависти знакомых автолюбителей.

    Источник: http://krasymavto.ru/oborudovanie/kompressory/kak-sdelat-svoimi-rukami.html

    Как сделать компрессор своими руками

    Для покраски авто, как правило, используется устройство для распыления краски. Это воздушный компрессор и соединённый с ним краскопульт. Если вы планируете такое оборудование для своего гаража, то можете сделать компрессор своими руками или приобрести заводскую модель.

    Вполне очевидно, что купить готовое изделие гораздо проще. Это влечёт за собой меньше трудозатрат. Однако самостоятельное изготовление — это существенная экономия финансов. Кроме того, знатоки утверждают, что самодельный мощный электрический компрессор для авто с реле и ресивером может быть гораздо эффективнее и долговечнее серийного изделия. Ниже расскажем о том, как сделать компрессор для покраски авто под напряжение в 220В самостоятельно.

    Компрессор для покраски авто своими руками

    Необходимые материалы

    Очевидно, что для работы нам будет необходимо собрать определённые материалы. Итак, чтобы собрать самодельный воздушный компрессор под напряжение в 220В для покраски авто, нам понадобятся следующие детали:

    • манометр;
    • редуктор с фильтром защиты от масла и влаги;
    • реле для регулировки давления;
    • фильтр очистки для бензиновых двигателей;
    • крестовина для воды с резьбой внутри;
    • переходники резьбовые;
    • хомуты;
    • мотор;
    • ресивер;
    • масло для двигателя;
    • выключатель под напряжение в 220В;

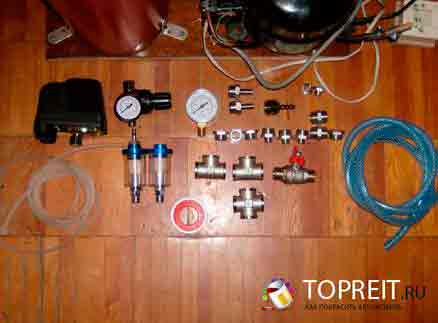

    Материалы для самодельного компрессора

    • трубки из латуни;
    • маслостойкий шланг;
    • деревянная доска;
    • шприц;
    • средство для удаления ржавчины;
    • шпильки, гайки, шайбы;
    • герметик, фум лента;
    • эмаль для металла;
    • пилка или напильник
    • колеса от мебели;
    • фильтр моторный дизельный.

    Собрать этот список несложно. После того как всё необходимое собрано, можем приступать к работе.

    Собираем двигатель

    Начинаем работу с самого важного элемента — двигателя, который будет создавать нужную величину давления воздуха. Здесь мы можем воспользоваться мотором от ненужного холодильника.

    Его устройство включает в себя реле, которое понадобится для того, чтобы поддерживать заданную величину давления воздуха. Знатоки утверждают, что старые советские модели позволяют добиться более высокого давления, чем новые моторы импортного производства.

    Извлекаем мотор из холодильника, старательно очищаем его и обрабатываем средством, позволяющим избежать окисления корпуса. После этого он будет готов для покраски.

    Снимаем мотор холодильника

    Теперь необходимо произвести замену масла в моторе. Для этого вполне подойдёт полусинтетическое — оно не хуже моторного и имеет массу полезных добавок.

    В моторе есть 3 трубки: 1 закрытая и 2 открытые, с помощью которых циркулирует воздух. Для того чтобы определить входной и выходной каналы, включаем мотор и запоминаем, куда идёт поступление воздуха, и откуда он выходит. Закрытая трубка используется как раз для того, чтобы менять масло.Работая напильником, делаем надпил таким образом, чтобы избежать попадания в трубку опилок. Ломаем конец, удаляем масло и вливаем новое, пользуясь для этой цели шприцом.

    Чтобы загерметизировать канал после замены масла, подбираем винт подходящего сечения, наматываем на него герметическую ленту и наглухо вкручиваем в трубку.

    Мотор вместе с реле крепим на толстой доске, которая будет играть роль фундамента. Выбираем такое положение, в котором он находился в холодильнике. Это необходимо потому, что пусковое реле крайне чувствительно реагирует на то, как оно размещено. На нём есть, как правило, соответствующая маркировка — придерживайтесь правильного расположения для того, чтобы реле работало стабильно и правильно.

    Резервуар для сжатого воздуха

    Воздушный резервуар — необходимый элемент, который обязательно входит в устройство компрессора. Он должен быть рассчитан на определённую величину давления, чтобы устройство работало корректно. Мы можем использовать как ресивер, старые ёмкости от десятилитровых огнетушителей — они прочны и герметичны.

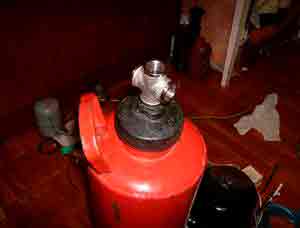

    Вместо пускового клапана наворачиваем на ресивер резьбовой переходник — для герметичности пользуемся специальной ФУМ-лентой. Если будущий ресивер имеет очаги ржавчины, от них нужно обязательно избавиться при помощи шлифования и обработки специальными средствами. Для того чтобы устранить очаги коррозии внутри, заливаем средство и хорошенько встряхиваем. После ставим водопроводный крестовик с применением герметика. Можем считать, что самодельный ресивер готов.

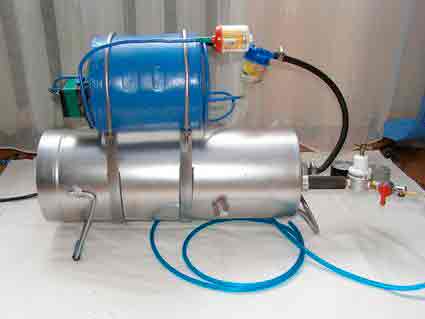

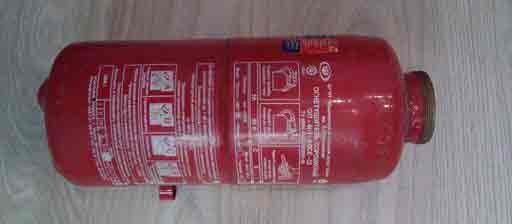

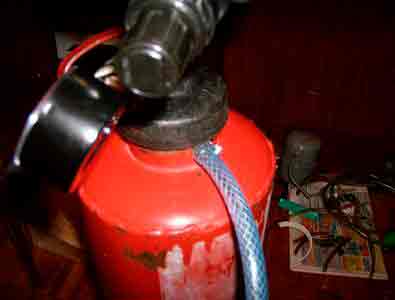

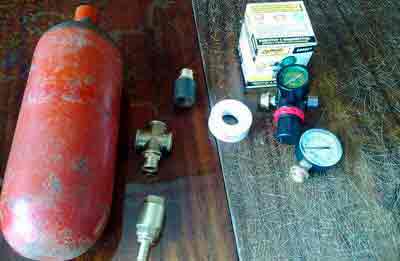

    Старый огнетушитель используем как резервуар для сжатого воздуха

    Собираем устройство

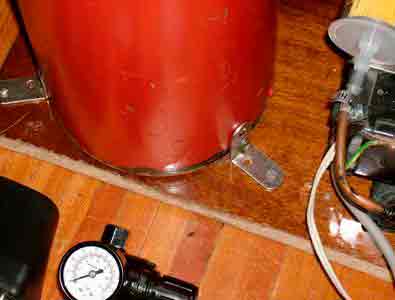

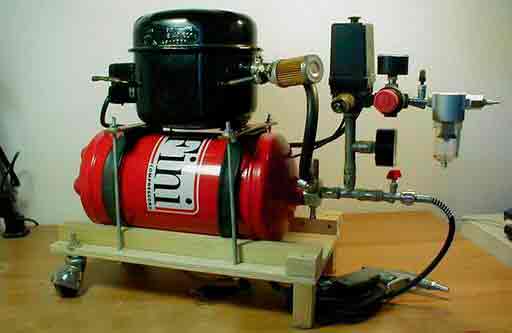

    Ресивер из огнетушителя вместе с мотором прикрепляем на основу из толстой доски. В качестве средств фиксации используем гайки, шайбы и шпильки. Ресивер должен располагаться вертикально. Для его крепления берём три фанерных листа, в одном из них проделываем отверстие для баллона. Два остальных листа крепим к деревянной основе и фанерному листу, который держит самодельный ресивер. На дно деревянной основы накручиваем колёсики мебельной фурнитуры для лучшей маневренности механизма.

    На входную трубку компрессора надеваем резиновый шланг, к которому подсоединяем фильтр очистки для бензиновых двигателей. Дополнительные хомуты не понадобятся, поскольку величина входного давления воздуха сравнительно невысокая. Чтобы избежать наличия в потоке воздуха частиц влаги и масла, ставим на выходе масло-влагоотделяющий фильтр для дизельных двигателей. Здесь величина давления будет уже достаточно высокой, поэтому следует использовать для дополнительного крепления специальные хомуты с винтовыми креплениями.

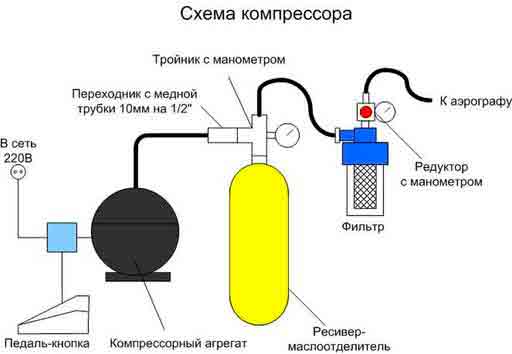

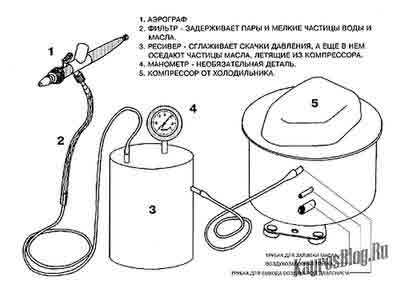

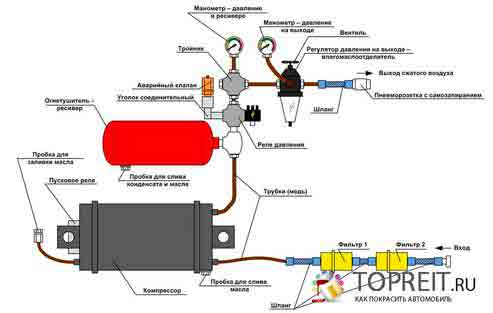

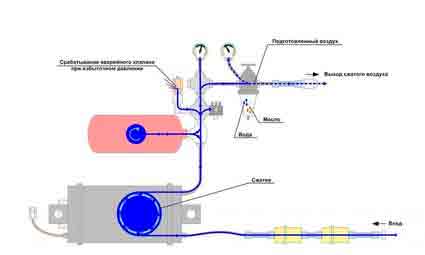

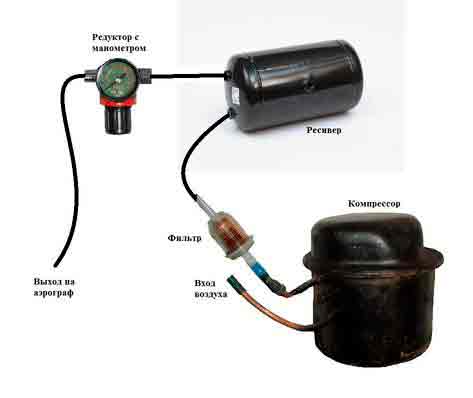

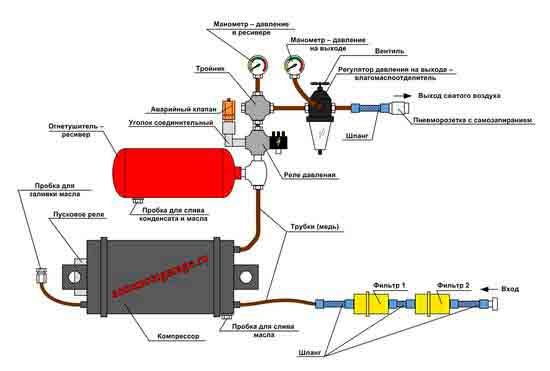

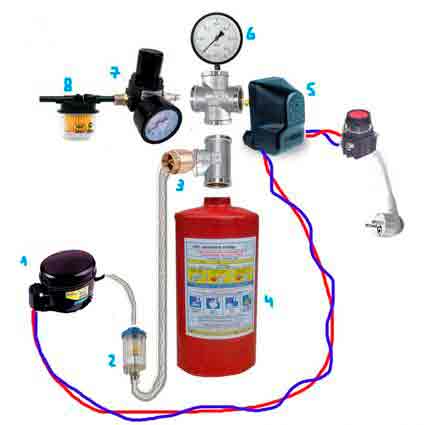

    На нижеприведённой схеме показано, как собирается самодельный автомобильный компрессор для покраски авто.

    Схема компрессора для покраски авто

    Далее фильтр для очистки от масла и влаги подключаем к входу редуктора, который нам будет необходим для развязки давления в двигателе и баллоне. Осуществляем соединение по водопроводному крестовику с левой или правой стороны. С противоположной стороны крестовины ставим манометр для контроля уровня давления в баллоне. На верхний конец крестовика монтируем реле для регулировки. Уплотнение всех соединений выполняется при помощи герметика.

    С помощью реле мы сможем подать в ресивер нужное нам давление, обеспечив при этом ступенчатую работу механизма. Реле настраивается двумя пружинами, одна из которых задаёт верхнюю границу давления, а вторая — нижнюю.Один контакт соединяем с нагнетателем, второй коммутируем с нулевой фазой сети. Второй сетевой вход нагнетателя соединяем посредством тумблера с фазой электросети. Тумблер даст возможность включать и выключать устройство от электропитания, не вынимая вилку из розетки. Осуществляем пайку и изолируем все электрические контакты. После покраски наш самодельный компрессор для авто будет готов к испытаниям.

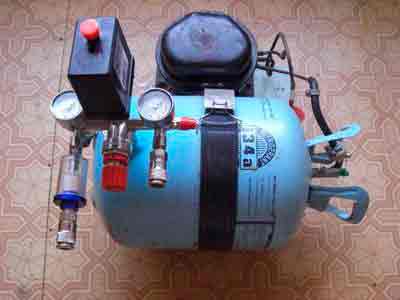

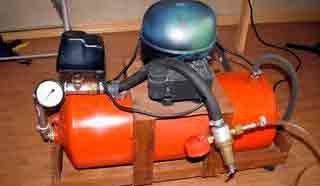

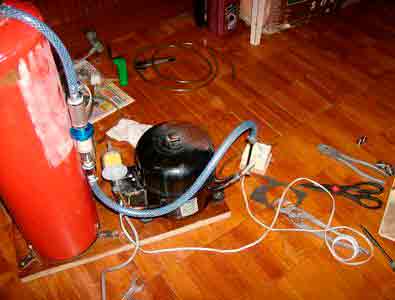

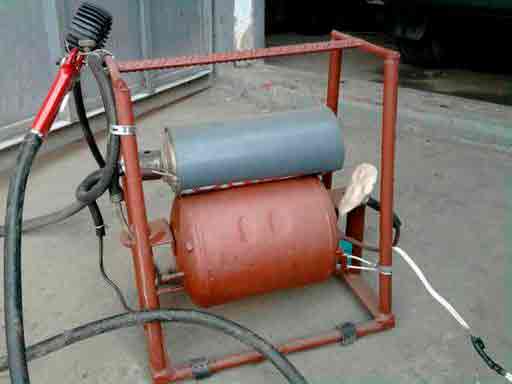

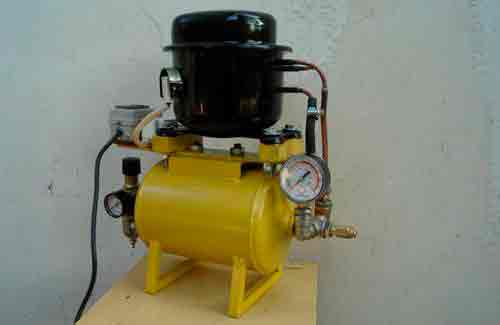

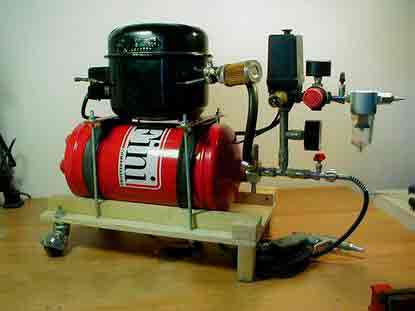

    Самодельный компрессор для покраски автомобиля

    Испытываем и настраиваем самодельный компрессор для покраски авто

    Для испытаний к выходу выполняем подключение краскопульта. Тумблер ставим в выключенную позицию и включаем вилку в электрическую розетку. Регулятор реле устанавливаем на самое маленькое значение и включаем тумблер. Для контроля используем манометр. Убеждаемся, что реле исправно в нужные моменты размыкает сеть.При помощи воды с моющим средством проверяем, насколько герметичны все шланги и соединения.

    Далее освобождаем ёмкость от сжатого воздуха — после падения давления до определённого уровня реле должно включить мотор. Если всё работает нормально, можно попытаться применить аппарат для покраски подходящего объекта. Смотрим на качество и убеждаемся, что аппарат работает стабильно, и его можно использовать для работы с авто.

    Проверяем компрессор с помощью краскопульта

    Заключение

    Изготовление воздушного электрического компрессора своими руками не только помогает сэкономить финансы, но и позволяет создать агрегат для выполнения конкретных задач. Использовать его можно не только для покраски кузова авто. Он может быть полезен для пескоструйной обработки разных элементов авто, а также для продувания разных элементов и других задач, в которых требуется использование сжатого воздуха.

    Источник: http://okuzove.ru/poleznye-stati/kak-sdelat-samodelnyj-kompressor.html

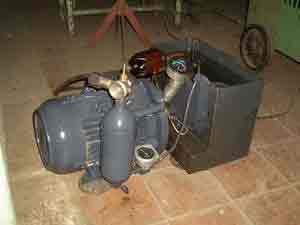

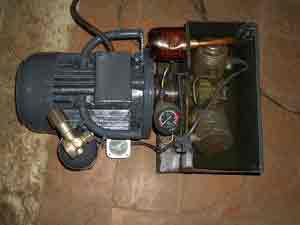

    Самодельный компрессор

    Компрессорная установка, может быть, и не является уж столь необходимым оборудованием в домашней мастерской умельца или гараже автолюбителя, как электродрель или тиски. Но когда такой агрегат есть в наличии, он значительно облегчает некоторые трудоемкие процессы (накачку шин. например), а подчас и значительно улучшает качество работ (например, окраску изделий при помощи пульверизатора). Там же, где работы проводятся с помощью пневмоинструмента, потому что электромеханизмы (даже с низким питающим напряжением) применять в целях безопасности производства работ категорически запрещается (в пожароопасных или взрывоопасных местах), компрессор просто необходим.

    Эта компрессорная установка создала как бы сама себя — острой необходимости в ней на тот момент еще не было, но в «арсенале» домашней мастерской собралось сразу несколько подходящих для этого агрегата узлов и механизмов.

    Но впоследствии агрегат хорошо мне послужил, особенно при многослойной покраске дачного домика. Без него на эту работу я потратил бы сил и времени несравнимо больше, не говоря уже о перерасходе краски и ухудшении качества работы. Но до и после этой «глобальной» для меня работы я периодически использовал и использую установку для накачки шин транспортной техники (легкового автомобиля, грузовичка), покраски крупногабаритных изделий, для пневмоклепки при соединении деталей самодельных конструкций и т.п.

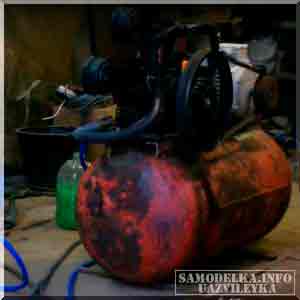

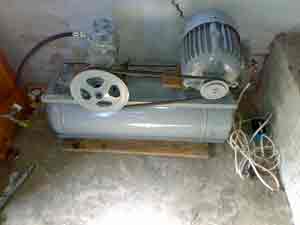

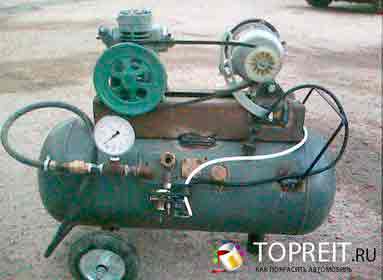

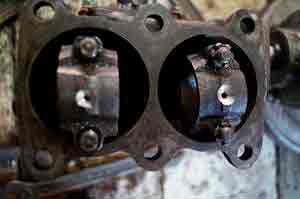

    Главный механизм — двухцилиндровый компрессор от автомобиля ЗИЛ-130. Он и стал «сердцем» установки. Основной же образующий и несущий элемент агрегата — глушитель от автомобиля КрАЗ. В установке он выполняет роль ресивера и на нем смонтирована простая рамка из уголка 35×35, а на ней — все узлы и механизмы. Под ресивер подведены две поперечины из такого же уголка (соединенных с рамкой парой шпилек каждая), а на их концах закреплены четыре самоориентирующихся колеса.

    Для переделки кразовского глушителя в ресивер компрессорной установки были заварены заглушками входной и выходной патрубки. Затем в заглушке выходного патрубка просверлены два резьбовых отверстия М14х1 и в них ввернуты на герметике два штуцера.

    Поначалу был смонтирован и промежуточный ресивер из кислородного баллончика для того, чтобы он «перехватывал» влагу и масло, находящиеся в сжатом воздухе. Но его работа оказалась не столь уж эффективной и впоследствии я сделал сливное резьбовое отверстие в дне ресивера-глушителя, закрыв его герметичной пробкой, а баллончик из конструкции исключил.

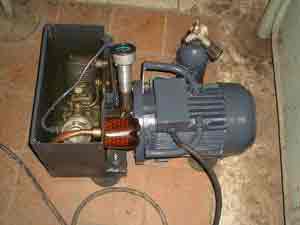

    В качестве привода компрессора использовал трехфазный электродвигатель переменного тока мощностью 1 кВт с числом оборотов 1380 в минуту, с соединенными «треугольником» обмотками, переделанный для работы с питанием, от бытовой электросети напряжением 220 В. Конечно, лучше было бы установить двигатель поменьше и однофазный, но как это чаще бывает у самодельщиков, — использовал и приспосабливал то, что имел.

    Чтобы электродвигатель легко запускался и не грелся во время работы, к нему пришлось подобрать пусковую и рабочую батареи конденсаторов и подключить их в соответствии с приведенной схемой. Пусковая коробка взята от стиральной машины типа «Кама». Пуск двигателя производится следующим образом: сначала нажимается кнопка подключения пусковой батареи конденсаторов, а затем — основная пусковая кнопка на выключателе. После набора двигателем номинальных оборотов кнопка подключения пусковой батареи отпускается. Останавливается электродвигатель нажатием кнопки «стоп».

    Емкость рабочей батареи конденсаторов подбирается такой, чтобы электродвигатель не нагревался даже при продолжительной работе. Для «однокиловаттника» она составляет 25 — 30 мкФ. Емкость пусковой батареи в этом случае от 70 до 100 мкФ. Критерий подбора — быстрый набор оборотов двигателем. Все конденсаторы должны иметь пробивное напряжений не менее 300 В.

    На вал электродвигателя, для лучшего его охлаждения, установлена самодельная шестилопастная крыльчатка в предохранительном ЦИЛИНДрИЧеСКОМ КОЖухе. (г

    Передача вращения от электродвигателя к эксцентрику компрессора — при помощи клиноременной передачи с понижением чиола оборотов примерно в три раза.

    Для уменьшения потребляемой мощности привода (то есть для облегчения его работы) пришлось немного переделать компрессор. Вместо штатной головки только с Двумя выпускными клапанами (для забора воздуха имелись отверстия в нижней части цилиндров и их пришлось заделать) была установлена дюралюминиевая плита с четырьмя клапанами: парами впускных и выпускных.

    Трубопроводы, соединяющие компрессор с ресивером и раздаточной коробкой — алюминиевые с проходным диаметром 6 мм. Соединения трубопроводов с механизмами — при помощи стандартных авиационных штуцеров, угольников, тройников и накидных гаек со втулками.

    Раздаточная коробка — самодельная, представляет собой алюминиевый брусок с просверленным с одного торца посредине продольным глухим отверстием диаметром 10 мм — к нему подсоединена через штуцер трубка от ресивера. К этому отверстию подходят еще три отверстия такого же диаметра: два сверху и одно сбоку. В одном, верхнем, установлен манометр, а в другом — предохранительный клапан, отрегулированный на предельном давлении 4 кг/ см2 (4 атм). В боковое отверстие вмонтирован патрубок выхода сжатого воздуха.

    Источник: http://www.umeltsi.ru/stanki/271-samodelnyjj-kompressor.html

    Компрессор своими руками: пошаговая инструкция как сделать воздушный нагнетатель из подручных материалов

    Компрессор может принести очень много пользы в различных сферах жизни. Возможно вам нужен прибор для быстрой накачки шин автомобиля, или же вы решили заняться аэрографией, но у вас нет подходящего оборудования, а покупать так не хочется. Решить эту проблему можно сделав компрессор своими руками. О том, как это сделать и что для этого понадобится, мы и поговорим.

    Краткое содержимое статьи:

    Сделать или купить

    Прежде чем узнать, как сделать компрессор своими руками, нужно разобраться с тем, как и какие задачи может решать самодельный вариант, и как с ними справиться купленный в магазине агрегат. В этом плане все больше зависит от направления, для которого вам требуется компрессор. Если он вам нужен для простой накачки шин – то можно и самодельным воспользоваться.

    Другое дело если вас тянет в творчество. Это не обязательно должна быть аэрография, чтоб споткнуться о недостатки домашнего варианта. Все дело в том, что для покраски требуется однородный и равномерный поток воздуха. В нем не должно быть мусора и других мелких частиц.

    Если эти условия не соблюсти, можно будет получить зернистую покраску или другие виды дефектов в качестве результата. Именно об этом стоит думать в первую очередь, когда видите фото самодельных компрессоров.

    Ко всему вышеназванному можно еще добавить неоднородные пятна и потеки, которые будут проблемой даже при покраске рамы велосипеда, чего уж говорить о деталях автомобиля.

    Несмотря на это, оба типа компрессоров устроены примерно одинаково, что касается основ. В любом случае нужен резервуар, в котором воздух находится под высоким давлением. Оно может генерироваться за счет ручного нагнетания, а может появляться от механического воздействия.

    Если первый вариант дешевле в реализации, то стоит учитывать, что работать будет намного сложнее, ведь постоянно нужно будет следить за уровнем давления внутри компрессора.

    В случае, если компрессор оборудован дополнительной автоматикой, все что вам нужно будет делать, это время от времени добавлять масло или заменять его. Результатом работы такого прибора будет постоянная и равномерная подача воздуха, что может сыграть очень важную роль для вас.

    Подготовка

    Вот и мы и подошли к пошаговой инструкции для сборки компрессора в домашних условиях. Если говорить о его плюсах, то в первую очередь стоит вспомнить о громкости работы, ведь такой агрегат будет работать существенно тише, чем заводской вариант. Для этого нужно будет герметично соединить все компоненты, но этот труд стоит затраченных усилий.

    Из чего можно сделать компрессор своими руками?

    Для начала вам понадобится что-то, что сможет заменить ресивер. Для этого хорошо подойдет простая автомобильная камера. Дальше нужно будет найти простой насос, на котором установлен манометр. Он нужен для увеличения давления воздуха внутри камеры. К этому добавляем простое шило, ремонтный комплект для колеса и простой сосок для камеры.

    В первую очередь нужно убедиться в том, что камера все еще герметична, и не пропускает воздух. Если окажется, что она не справляется со своими задачами, в условиях повышенного давления последствия могут быть серьезными.

    Если во время проверки вы нашли утечки воздуха, то камеру нужно заклеить, и лучше всего это делать при помощи вулканизации.

    Поскольку наша камера будет выполнять функцию ресивера, нужно будет сделать еще одно отверстие в ней, для чего нам и понадобится простое шило. В него нужно будет вклеить сосок, о котором я говорил ранее. Он будет использоваться для поступления воздуха внутрь камеры.

    Для правильной установки соска хорошо подойдет рем комплект, который указан в перечне необходимых деталей. Дальше выкручиваем ниппель и проверяем, как идет движение воздуха.

    Мини компрессор своими руками делается по тому же принципу, просто нужно будет взять камеру поменьше, для которой понадобиться насос меньшей мощности. Такая установка будет иметь меньшую производительность, но будет обладать определенной компактностью.

    Особенности

    После всего, что было сделано ранее, нужно установить спускной клапан на сосок, который был на камере изначально. Он необходим для послабления давления, если оно будет подниматься слишком высоко. Для того, чтоб проверять работоспособность прибора не только прямым использованием, не лишним будет установить дополнительный манометр.

    В противном случае, если вы будете заниматься покраской, вам нужно будет сначала провести пробный заход, после чего посмотреть на равномерность эмали или простой краски, и только после этого приступать к работе. Это не очень удобно, и может оказаться достаточно дорого, в зависимости от цены материалов.

    Важно знать, что при проверке уровня давления манометром, его стрелка не должна дергаться. Если это происходит, нужно проверить всю конструкцию, поскольку это сигнал того, что поток воздуха не является равномерным.

    На самом деле, идеи самодельных компрессоров и изготовление такового не требует каких-то сверхспособностей. Естественно, вам нужны будут прямые руки, базовые навыки работы с разными инструментами, ну и главное – желание все это делать. Если вам компрессор нужен для профессиональных потребностей, то лучше обратиться к готовым решениям.

    Есть много отзывов о том, что самодельные компрессоры работают надежнее и при этом более долговечны. Важно понимать, что это зависит в первую очередь от того, кто делал этот агрегат, и не менее важны материалы, которые использовались при его создании.

    Если вы хотите в качестве хобби работать в своем гараже или сарае, к этом у вас есть достаточно свободного времени, чтоб заняться этим – почему бы и нет.

    Источник: http://tytmaster.ru/kompressor-svoimi-rukami/

    САМОДЕЛКИН ДРУГ

    Как сделать компрессор своими руками

    Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим как сделать компрессор из мотора от холодильника и использованного огнетушителя своими руками. Компрессор представляет из себя аппарат для нагнетания и хранения в ресивере сжатого воздуха, который в дальнейшем можно использовать для разных целях, к примеру подключить краскопульт или пневмоинструмент, аэрограф, продувочный пистолет.

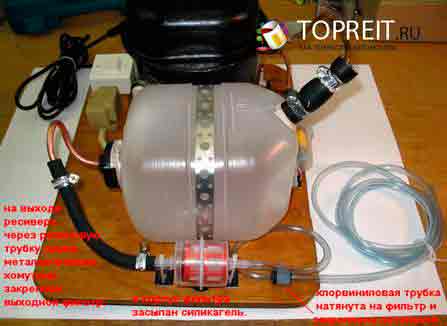

    В данном случае для изготовления компрессора был использован моторчик от старенького Советского холодильника. Как вы знаете в качестве охлаждающей жидкости используется фреон, который гоняет по системе именно этот самый двигатель, расположен он обычно в задней части внизу. Так вот, данный мотор прекрасно нагнетает воздух и его можно использовать как источник воздуха для нагнетания в ресивер. А вот ресивером здесь служит обычный использованный огнетушитель, при желание баллон можно взять побольше и сделать КОМПРЕССОР из ГАЗОВОГО БАЛЛОНА.

    Так же в обязательном порядке необходимо ставить фильтра на вход и выход мотора, а в нижней части ресивера должна быть закручивающаяся по резьбе пробка для слива конденсата. На выходе из ресивера устанавливается редуктор и манометр для определения давления внутри баллона. Между собой аппарат соединяется армированным шлангом. На выходе через переходник можно подключать краскопульт, аэрограф или другой пневмоинструмент, так же используется для подкачки шин авто-мото техники.

    Материалы

    1. мотор от холодильника
    2. использованный огнетушитель
    3. редуктор
    4. фильтр
    5. манометр
    6. армированный шланг

    Инструменты

    Пошаговая инструкция по изготовлению компрессора своими руками.

    Первым делом следует ознакомиться со схемами подключения узлов. Из холодильника извлекается его мотор, выглядит он вот так. На вход и выход подсоединяем желательно армированный шланг. Так же понадобиться редуктор и манометры. Собираем. Накручиваем на ресивер. Соединяем между собой армированным шлангом и ставим фильтра на вход и выход. На выходе из ресивера так же установлен армированный шланг. В качестве рамы можно использовать дерево или металлоконструкцию. Вот собственно такой компрессор получился. Аппарат с небольшим баллоном в основном используют для аэрографа или же краскопульта, но если поставить резервуар для сжатого воздуха побольше, то можно вполне подключать пневмоинструмент. Надеемся представленный материал был вам полезен. Спасибо за внимание!

    Источник: http://www.samodelkindrug.ru/%D0%BA%D0%B0%D0%BA-%D1%81%D0%B4%D0%B5%D0%BB%D0%B0%D1%82%D1%8C-%D0%BA%D0%BE%D0%BC%D0%BF%D1%80%D0%B5%D1%81%D1%81%D0%BE%D1%80-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8/

    Самостоятельно собираем компрессор для покраски авто

    Многие умельцы знают, что можно сделать компрессор из холодильника своими руками! Можно собрать компрессор для аэрографа. Но, мало кто знает, как именно это сделать! В данной статье мы попытаемся представить исчерпывающий ответ, как сделать компрессор своими руками, чтобы каждый желающий мог сотворить это оборудование в домашних условиях.
    компрессор сделанный своими руками

    Ведь если разобраться, то по сути вопроса воздушный компрессор нужен в каждом гараже. При помощи компрессора можно произвести покраску своего автомобиля, накачать колеса, не посещая СТО или шиномонтаж, подавать воздух на рабочий пневматический инструмент или просто сдувать пыль с обрабатываемой поверхности. Итак, рассмотрим вариант установки для покраски.

    Заводской или самодельный компрессор

    В отношении станции для покраски есть перечень определенных требований. Основным условием является необходимость равномерного поступления воздуха, без каких-либо примесей. К числу стандартных дефектов, которые бывают из-за наличия инородных частиц, можно отнести зернистость, шагрень или каверны на эмалевом покрытии. В случае же неравномерного поступления краски, могут образоваться потеки или матовые пятка.

    Конечно, если обратить внимание на фирменные воздушные компрессоры, то такие установки оснащены всеми необходимыми функциями для качественной работы аэрографа. Единственным недостатком подобных агрегатов является их стоимость.

    Чтобы сэкономить деньги и одновременно сотворить функциональную модель, которая не будет уступать профессиональному оборудованию, необходимо ознакомиться с теоретической информационной базой или просмотреть видеоматериал на тему «компрессор для покраски автомобиля своими руками».

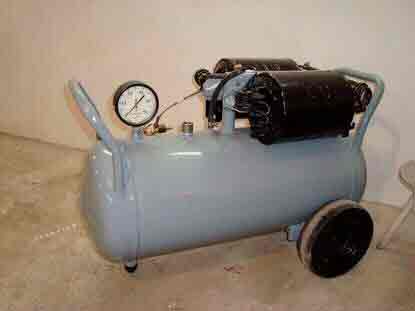

    один из первых самодельных компрессоров

    Принцип работы любой модели, независимо от того, самодельная она или заводская, один и тот же. В резервуаре создается излишнее давление. Способ нагнетания воздуха разный (ручной, механический). В случае с ручной подачей происходит существенная экономия денег, но расходуется много энергии. Ведь процесс требует постоянного контроля.

    Автоматическое накачивание позволяет избежать указанных недостатков, за исключением того, что масло для компрессора воздушного, требует его периодической замены. Таким образом, происходит равномерная подача воздуха к распределительному устройству. В теории это выглядит предельно просто, так что создать работоспособную компрессорную станцию, возможно, за короткое время.

    Делаем своими руками

    Итак, выбираем изготовление установки для покраски из обычной автомобильной камеры. Перечень необходимо материала:

    1. Автомобильная камера, исполняющая функцию ресивера;
    2. Насос с манометром,исполняющий функцию нагнетателя;
    3. Камерный сосок;
    4. Ремкомплект;
    5. Обычное шило.

    Теперь можно начать изготовление компрессорной станции. Камеру необходимо проверить на герметичность, для этого ее нужно накачать. Если имеются утечки воздуха, необходимо решить эту проблему, либо путем заклеивания, либо при помощи вулканизации сырой резиной.

    После чего, в изготовленном ресивере при помощи шила, нужно проделать отверстие. Сюда будет помещен сосок, через который будет выходить равномерная струя сжатого воздуха.

    Дополнительный штуцер крепится путем вклеивания. В решении этой задачи поможет ремкомплект. Затем штуцер подсоединяется к краскопульту. Чтобы проверить, как выходит воздушный поток необходимо выкрутить ниппель.

    При этом родной ниппель остается, он будет служить в качестве клапана, и удерживать излишнее давление. В конце нужно определить уровень давления, путем распыления краски на металлическую поверхность. Если эмаль ложится равномерно, значит, установка работает хорошо.

    Кроме того, величину давления можно проверять с помощью манометра. Но, ее уровень даже после нажатия клавиши аэратора не должен быть скачкообразным.

    Сконструировать компрессор несложно, зато после его изготовления, любой сможет удостовериться, что ремонт или покраска автомобиля станет намного действеннее, чем это было с баллончиком.

    К числу последних напутствий следует отнести то, что необходимо всячески избегать попадания в автомобильную камеру воды или пыли. Чтобы эти частицы не попали впоследствии в краскопульт, иначе придется производить покраску повторно.

    В результате правильной эксплуатации, созданная установка будет работать длительное время, но, лучше все-таки автоматизировать накачивание воздуха.

    Полупрофессиональный нагнетатель воздуха

    Специалисты неоднократно делали отзывы о том, что самодельные компрессорные установки имеют более продолжительный срок службы. При чем сравнение производилось с отечественными и зарубежными моделями.

    Это, естественно, потому как, установка изготавливается собственными руками. Поэтому рассмотрим вариант, как сделать компрессор из холодильника, который не будет уступать даже изделиям именитых фирм. Итак, для его изготовления необходим, следующий перечень материалов:

    • Ресивер для компрессора;
    • Манометр;
    • Реле для контроля давления в компрессоре;
    • Резьбовые переходники;
    • Топливный фильтр (бензин);
    • Редуктор с масловлагоотделяющим фильтром;
    • Крестовина водопроводная с резьбой ¾ дюйма;
    • Мотор для компрессорной установки;
    • Хомуты автомобильные;
    • Масло моторное (10W40);
    • Переключатель (220 В);
    • Маслостойкий шланг;
    • Латунные трубки;
    • Обычный шприц;
    • Толстая доска;
    • Преобразователь ржавчины комрессора;
    • Фильтр системы питания (дизеля);
    • Краска по металлу;
    • Гайки, шайбы, шпильки;
    • Колеса для мебели;
    • Герметик, лента фум;
    • Надфиль.

    Рабочий механизм

    Для упрощения процедуры, двигателем может послужить компрессор от старой холодильной установки советского образца. Здесь есть один положительный момент, а именно наличие пускового реле компрессора.

    разобранный компрессор

    Советские модели превосходят своих зарубежных конкурентов, вырабатывая более высокое давление. Необходимо после извлечения исполнительного блока привести его в порядок, освободив от наслоившейся ржавчины.

    Преобразователь ржавчины поможет произвести обработку компрессора, чтобы избежать дальнейшего окисления. Таким образом, будет произведена подготовка корпуса рабочего мотора к последующей покраске.

    Схема установки

    Выполнив вступительную часть, можно приступать к замене масла. Ведь если не кривить душой, то мало, какому холодильнику удавалось подвергаться регулярному ТО или замене масла. Впрочем, такой ход событий тоже вполне оправдан, потому как в таком случае система находится в полной изоляции от атмосферного воздействия.

    Итак, полусинтетическое масло вполне подойдет для этой процедуры. Тем более что оно ничем не хуже компрессорного масла, и имеет достаточное количество полезных присадок.

    Идем дальше, и находит на компрессоре 3 трубки, 2 из которых открыты, одна запаяна. В нашем случае открытые трубки будут использоваться для циркуляции воздуха (вход и выход). Чтобы понять, как движется воздух, нужно подать на короткое время питание для компрессора. После чего запомнить или записать, какой воздуховод втягивает воздух, а какой, наоборот, выпускает.

    Назначение запаянной трубки — это регламентная замена масла. Поэтому закрытый конец следует удалить. В этом нам поможет надфиль, которым нужно произвести надпил по кругу трубки. При этом следует смотреть, чтобы стружка не попадала внутрь компрессора.

    После того, необходимо отломать конец трубки и слить масло в любую емкость, с целью установления его объема для последующей замены. Затем берем шприц, и заливаем полусинтетику, но, в большем объеме, чем было слито.

    Когда масло залито, нужно заглушить систему смазки двигателя. Это можно сделать путем подбора нужно винтика, после чего этот винтик обматывается лентой фум и закручивается в трубку. Самое время напомнить о том, что из выходной воздушной трубки нагнетателя иногда будут просачиваться масляные капли.

    Поэтому здесь на помощь придет масловлагоотделитель для компрессора.

    Когда обозначенные работы завершены, самое время начать сборку установки. Начать нужно с укрепления двигателя с пусковым реле на деревянном основании, таким образом, чтобы он находился в таком положении как был на раме.

    Это необходимо по причине чувствительности реле компрессора к пространственному положению. Чтобы определиться точнее, на верхней крышке должна быть нарисована стрелочка. Здесь важно соблюсти точность, потому как, от установки компрессора будет зависеть правильное переключение режимов.

    Емкость для воздуха

    Отличным решением проблемы будут баллоны от огнетушителей. Это зависит от их способности выдерживать высокое давление, кроме того, баллоны обладают значительным запасом прочности, отлично подходят как навесное оборудование.

    Итак, возьмем за основу огнетушитель ОУ-10. Его рабочий объем — 10 л. Согласно с техническими характеристиками баллон выдерживает давление — 15 МПа. Теперь нужно открутить у нашей заготовки запорно-пусковое устройство, после чего вкрутить переходник.

    При этом в случае выявления следов коррозии, нужно произвести их удаление преобразователем ржавчины. Конечно, внешнее удаление дело несложное, а вот внутренне потребует терпения. Поэтому заливаем преобразователь внутрь баллона, и взбалтываем содержимое.

    После очистки можно вкручивать водопроводную крестовину. Таким образом, были подготовлены две рабочие детали нашей компрессорной установки.

    Монтаж деталей

    Чтобы легче было хранить и перемещать рабочие детали, их лучше всего расположить на одной базе. Как уже было ранее сказано, нужна деревянная доска, которая послужит основой для надежного закрепления двигателя, а также корпуса огнетушителя.

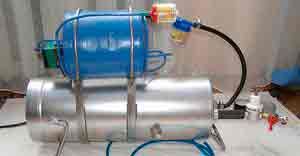

    простейший компрессор

    Поэтому в качестве крепления двигателя будем использовать резьбовые шпильки, которые нужно продевать в предварительно просверленные отверстия. Конечно, плюс ко всему понадобятся и гайки (шайбы).

    Затем нужно расположить ресивер в вертикальном положении, здесь очень кстати будут 3 листа фанеры. При этом в одном листе нужно проделать отверстие под баллон. Остальные листы крепятся саморезами к основной доске и склеиваются с тем листом, который удерживает ресивер.

    Но, накануне нужно еще выдолбить в деревянном основании выемку под дно ресивера. Ну и напоследок, чтобы конструкция была маневренной, нужно прикрутить мебельные колеса к ее основанию.

    После всего сделанного, нужно обеспечить защиту системы от возможного попадания пыли. На помощь придет бензиновый фильтр грубой очистки топлива. Он будет выполнять функцию воздухозаборника.

    Здесь будет задействован резиновый шланг и входная трубка нагнетателя. Следует отметить, что на входе компрессорной станции низкое давление, а, значит, усиление контакта с помощью автомобильных хомутов не нужно.

    Таким образом, нами мы создан входной фильтр для компрессорной установки. На выходе станции нужно установить масловлагоотделитель, который будет блокировать попадание частиц воды. Здесь будет использован фильтр системы питания. В связи с тем, что давление на выходе компрессорной станции повышенное, с этого места будут использоваться автомобильные хомуты.

    Итак, очередь дошла до масловлагоотделительного фильтра. В данном случае его нужно соединить с входом редуктора, который нужен для развязки резервуара и выхода нагнетателя по давлению. А значит, выход мы вкручиваем в ранее подготовленную крестовину с левой стороны, а справа вкручиваем манометр, благодаря которому сможем контролировать баллонное давление. Сверху крестовины нужно вкрутить регулировочное реле.

    Наличие регулировочного реле даст возможность устанавливать диапазон высоты ресиверного давления, а также вовремя прерывать цепь питания в нагнетателе. Когда дело доходит до исполнительного механизма рекомендуется использовать РМ5 (РДМ5).

    С помощью этих устройств будет включаться компрессор, в случае падения давление воздуха в резервуаре ниже установленной отметки и выключаться в случае превышения заданных параметров.

    Нужное давление настраивается на реле при помощи двух пружин. Функция большой пружины это создавать минимальное давление, тогда как маленькая пружина отвечает за регулирование верхнего предела, фактически устанавливая границу отключения компрессорной установки.

    РМ5 (РДМ5) первично производились с целью применения в сети водоснабжения, фактически это обычные двухконтактные выключатели. В нашем случае один контакт используется для соединения нулем сети 220 В, тогда как, второй контакт идет на соединение с нагнетателем.

    Фазу сети проводим через тумблер для подключения ко второму входу компрессорной станции. При наличии тумблера в электрической схеме, мы сможем производить быстрое отключение системы от сети, что избавит от беготни в сторону розетки.

    Естественно, все соединения должны быть пропаяны и тщательно заизолированы. После этого можно красить готовую установку и проводить тестовые испытания.

    Регулируем давление

    Итак, после сборки конструкции, вполне закономерно проведение ее проверки. Для этого нужно подсоединить краскопульт, или как вариант пневмопистолет. Затем, не включая тумблер, производим подключение вилки в сеть.

    компрессор собранный из пылесоса

    Регулировочное реле устанавливаем на минимальном давлении, и совершаем подачу питания на нагнетатель. Не забываем за манометр, который позволяет контролировать давление в резервуаре. После того как нам удалось удостовериться, что реле отключает двигатель, нужно проверить герметичность соединений.

    Здесь может помочь классический мыльный раствор. Если система прошла проверку на герметичность, можно стравить остатки воздуха из камеры резервуара. Нужно обратить внимание, что в случае падения давления ниже установленных лимитов, реле должно запустить компрессор. В случае исправности всех систем, возможно, приступить к окраске любой детали.

    При этом не стоит загружать себя предварительной обработкой металла. Нам важно установить нужное для покраски изделия давление.

    Подобное экспериментирование даст нам возможность определить атмосферную величину, чтобы окраска любого изделия происходила равномерным слоем. К тому же очень важно, чтобы весь этот процесс происходил при минимальном количестве срабатывания нагнетателя.

    Таким образом, можно подбить итоги. Изготовление автомобильного компрессора, подъемное занятие для каждого автолюбителя.

    Конечно, сложно спорить с тем, что вторая версия сложнее и займет больше времени на изготовление, но, благодаря системе автоматического контроля давления, а также наличию пуска нагнетателя работа с таким оборудованием, станет одним сплошным удовольствием.

    К тому же, вам не нужно будет больше контролировать камеру ресивера. Подобная станция позволит красить автомобиль, забор в селе или гаражные ворота.

    Для продолжительной работы созданного компрессора, необходимо будет проведение периодических регламентных работ. Чтобы произвести слив масла можно воспользоваться шприцем. В этом случае откручиваем заливное отверстие, надеваем на трубку шланг и производим откачивание отработки. Также и свежее масло можно закачивать с помощью шприца. Фильтры меняются по мере необходимости, в т. ч. в случае снижения скорости по наполнению камеры резервуара.

    Сделать или купить

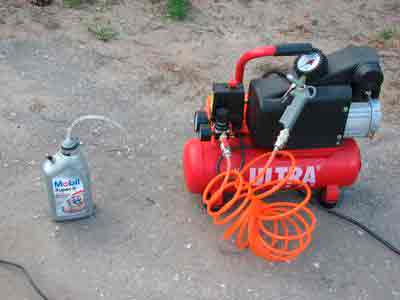

    Сегодня рынок заполнен разнообразным компрессорным оборудованием. Здесь есть поршневые установки, вибрационные агрегаты, винтовые станции и другие устройства, которые производятся для разных целей. Готовые установки можно приобрести в магазинах автозапчастей или на профильных сайтах.

    Большой ассортимент может затруднить выбор нужного изделия. Но как бы там ни было, если вы решили купить готовую станцию, делайте акцент на изучении технических параметров, стоимости и отзывах.

    Для получения гарантии качества лучше приобретать оборудование известных торговых марок, впрочем, дорогостоящее изделие оправдает себя в случае профессионального занятия ремонтом автомобилей. Малоизвестная продукция может подвести вас, поэтому лучше не рисковать.

    схема самодельного компрессора

    Часто у бюджетных вариантов установлены некачественные материалы. Нередки случаи выхода установок из строя, по причине мгновенных поломок отдельных деталей, тогда как гарантийный ремонт отнимет много времени.

    Как уже говорилось, собственноручная сборка часто бывает надежнее заводской. Отдельным плюсом служат технические параметры. Например, согласно статистике, компрессоры от холодильников служат десятки лет. Относительно огнетушителя можно сказать, что это изделие имеет десятикратный запас прочности.

    Поэтому, лучше не покупать то, в чем вы неуверенны. К тому же изучив текущий материал, вы знаете, что сделать компрессор своими руками, можно даже в бытовых условиях. Хорошо сделанное устройство станет предметом зависти соседей по гаражу.

    Еще одна история

    Начнем с оформления технического требования к плоду собственноручной инженерии. Допустим, что все началось с покупки нового аэрографа двойного действия. Поэтому крайне необходимым стал вопрос изготовления компрессорной установки с ресивером.

    Аэрограф двойного действия обладает способностью управлять потоком воздуха, а также запирать его и открывать воздуховод. В Европе такое устройство используется с отдельным баллоном для сжатого воздуха. Итак, компрессор с резервуаром служит емкостью для сбора воздуха, а аэрограф использует этот воздух.

    Конечно, основным компонентом выступает компрессор. Здесь на помощь придет старый холодильник, с которого можно снять отличный компрессор. Для этого можно пройтись по сайтам, которые занимаются продажей холодильного оборудования.

    Определяемся по цене, и заказываем доставку, но, перед этим нужно еще выписать название фирмы производителя и посетить сайт. Итак, в нашем случае производитель компания Danfoss. На сайте компании мы скачиваем техническое описание компрессора.

    Далее, рассмотрим такой вариант, как ресивер для компрессора своими руками. Тут, конечно, нужен резервуар, который изготавливался для содержания газов или может выдерживать высокое давление. Оптимально, если такая емкость соответствует требованиям ГОСТ. Поэтому сразу исключаем емкости, по типу пластиковой канистры или бутылки. Рассмотрим варианты резервуаров:

    1. Углекислотный огнетушитель. Выдерживает давление – 10 атмосфер. Емкость – 3 л/5 л/10 л. Минусы – на входе метрическая резьба.
    2. Гидроаккумулятор. Хороший объем емкости, с небольшим рабочим давлением. На входе удобная резьба. Минусы – нуждается в доводке, так как, изнутри разделяется на мембрану, которая содержит в себе углекислый газ. Мембрану нужно удалять.
    3. Кислородный баллон. Выдерживает высокое давление. Минусы – доступны только крайне тяжелые модели.
    4. Пропановый баллон. В целом аналогичен огнетушителю, но, производитель не рекомендует их использование для сжатого воздуха.

    Связующие звенья

    После того, как мы определились с компрессором, и выбрали подходящее изделие для ресивера, следующим этапом будет их объединение. Кроме того, нужно решить проблему по поступлению воздуха к аэрографу.

    Начать можно с узла, что крепится напрямую к ресиверу, и будет обеспечивать распределение воздуха. Нужно напомнить, что ключевым фактором является его совместимость с разъемом ресивера. Далее обращаем внимание на реле давления, которое будет обеспечивать отключение и включение компрессора.

    Оптимальным вариантом для реле будет РДМ-5, которое используется для водопроводных систем. Эта модель широкодоступна в продаже, и хороша тем, что ее соединительный элемент рассчитан на внешнюю дюймовую резьбу.

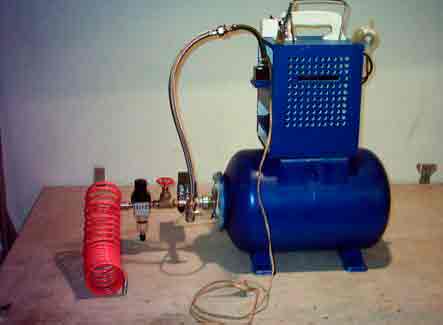

    простой компрессор

    Затем определяемся с индикацией давления в ресивере. Для этого нам понадобиться манометр на 10 атмосфер, у него тоже подходящий соединительный размер. И еще нам нужен будет статический прибор.

    Дальше занимаемся блоком подготовки воздуха. В шланг, который ведет к аэрографу, нужно подать давление. Соответственно возникает необходимость в редукторе, с пределом регулирования давления до 10 атмосфер, и желательно, чтобы к нему прилагался манометр и фильтр маслоотделитель.

    С помощью манометра мы будет контролировать давление, а фильтр будет обеспечивать непопадание частиц компрессорного масла из ресивера. Но, не стоит путать с фильтром лубрикатором, который выполняет диаметрально противоположную функцию.

    Продолжим сбор материалов, и самое время подготовить фитинги, повороты, тройники. В качестве базового размера берем дюйм. Чтобы определиться с количеством, нужна схема узла распределения и подготовки воздуха.

    Также нам понадобятся внешние и внутренние переходники. При желании можно сделать план-схему того, как сделать компрессор. Следующий этап, это размещение готовой конструкции. В качестве варианта могут подойти плиты ДСП.

    Конечно, чтобы не ругаться матом во время перемещения станции по мастерской, желательно сразу решить вопрос с ножками-роликами. Любой мебельный магазин вам с радостью их продаст. Для экономии места, можно сделать двухэтажную конструкцию. Правда, могут понадобиться длинные болты. Итак, резюмируем планировочный этап, списком комплектующих:

    • Компрессор;
    • Ресивер;
    • Реле давления;
    • Манометр;
    • Фильтр-редуктор;
    • Аварийный клапан;
    • Фитинги, переходники;
    • Сантехнические прокладки, фум-лента, герметик;
    • Кабели, выключатель, штекер;
    • Гибкий маслоустойчивый шланг;
    • Лист ДСП
    • Ножки-ролики, болты, гайки, шайбы и инструмент.

    Начинаем сборку

    Идеальным будет демонтаж узла огнетушителя и приваривание фитинга переходника. Альтернативный способ, это выкрутить часть вентиля, оставляя внутреннюю механику и удаляя управляющий элемент, после чего вкрутить к одному выходу переходник с внутренней дюймовой резьбой, к другому переходник с 1 на 38.

    При помощи разводного ключа скручиваем переходники согласно схеме. Далее, монтируем редуктор, манометр, реле давления и переходник на гибкий шланг.

    Следующим этапом будет прикручивание колес к листу ДСП. Так как, конструкция будет двухуровневая, нужно просверлить отверстия под шпильки. После чего, водружаем на свое место огнетушитель.

    В случае использования гидроаккумулятора, схема сборки еще проще, так как, он имеет кронштейны сверху и снизу. Поэтому нижние крепления прикручиваются к основе, а верхние служат для установки компрессора.

    В нашем случае, второй этаж нужно сооружать. Для этого делается разметка, высверливаются отверстия, и скрепляются болтами верхний и нижний этажи. После чего на второй этаж монтируется компрессор. Для снижения вибрации подойдут силиконовые прокладки.

    При монтаже компрессора ставим шайбы. Прикручиваем к резервуару модуль распределения воздуха. С помощью шланга и хомутов плотно соединяем выход компрессора и вход блока подготовки воздуха.

    Теперь пришло время поработать со схемой подключения. Будет уместной установка перемычки. Также не помешают защитные элементы. Линия подключения должна проходить через реле и выключатель. Само подключение будет проходить следующим образом.

    От вилки провод фазы идет к выключателю. Затем подключается к нужной клемме реле. В случае отсутствия провода заземления заводим нулевой провод на клемму заземления реле.

    Уже от реле, провод фазы и нулевой провод идут к пусковому устройству привода компрессорной станции и подключаются согласно схеме к нужным клеммам. Далее, на клеммной колодке пускового устройства устанавливаем перемычку, путем спайки.

    Она обеспечит подключение обмоток к фазе. Кабеля можно уложить в пластиковые стяжки. Проверяем и запускаем установку. Затем красим ее.

    Источник: http://topreit.ru/oborudovanie/samostoyatelno-sobiraem-kompressor-dlya-pokraski-avto/

    Как самому собрать воздушный электрический компрессор

    Простой воздушный компрессор, с помощью которого можно выполнять покрасочные работы или подкачивать шины автомобиля, можно изготовить своими руками из подручных материалов. Самодельный компрессор будет работать не хуже своих заводских аналогов, а затраты на его изготовление будут минимальными.

    Модернизация автокомпрессора

    Сделать мини компрессор для подключения краскопульта или аэрографа можно из автомобильного насоса, немного его усовершенствовав. Модернизация компрессора позволит повысить его мощность (производительность) и будет заключаться в адаптации его под напряжение 220 В (вместо 12 В), подключении аппарата к ресиверу и установке автоматики.

    Адаптация аппарата под напряжение 220 В

    Для подключения автонасоса к сети 220 В потребуется найти какой-либо блок питания (БП), на выходе которого будет 12 В и подходящая для аппарата сила тока.

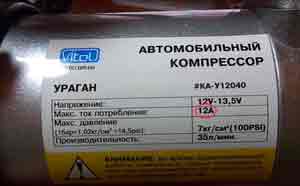

    Узнать значение потребляемой аппаратом силы тока можно, если взглянуть на его шильдик. В данном случае блока питания от ПК (см. рис выше) по показателям силы тока и напряжения будет вполне достаточно.

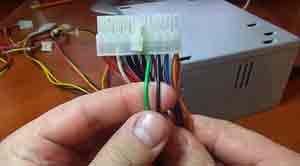

    Итак, если вы вставите штекер электрического шнура в блок питания ПК и включите его, то ничего не произойдет. Это объясняется тем, что БП не включится, пока на него не поступит сигнал от ПК. Чтобы имитировать включение ПК, на разъеме, выходящем из БП, нужно вставить перемычку. Потребуется найти среди множества проводников один провод зеленого цвета, а второй — черного, как показано на следующем фото.

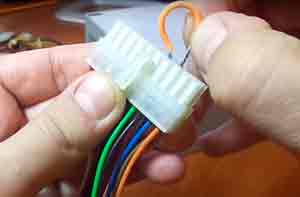

    Данные провода можно отрезать и скрутить, но лучше их закоротить перемычкой.

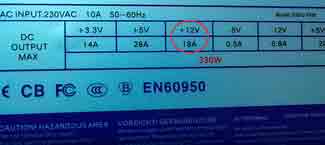

    Далее, необходимо найти на выходе из БП еще 2 провода: один желтый, это будет “+”, и один черный с полярностью “-”. Можно брать любые провода данных цветов из любой связки проводников.

    Поскольку автонасос имеет штекер для подключения к прикуривателю автомобиля, то его можно отрезать, и соединить аппарат с соответствующего цвета проводами от БП.

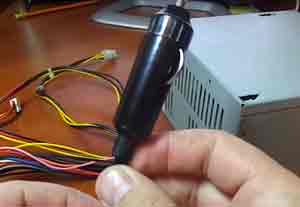

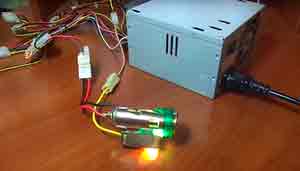

    Но будет лучше, если приобрести автомобильный прикуриватель и подсоединить его к блоку питания, а уже сам аппарат подсоединить с помощью стандартного штекера.

    Из прикуривателя выходит 3 провода: красный – “+”, черный – “-” и желтый – “+”, предназначенный для подключения светодиода. Подсоедините проводники к прикуривателю, соблюдая полярность (см. фото ниже).

    Если вставить штекер от аппарата в прикуриватель, вы получите воздушный электрический 220 В компрессор, способный не только накачивать шины, но и работать с аэрографом.

    Подключение дополнительных элементов

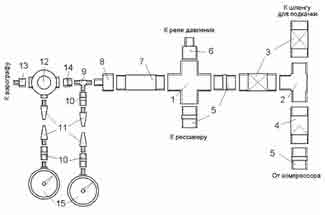

    Для подключения аппарата к ресиверу необходимо собрать конструкцию, показанную на схеме, приведенной ниже.

    В состав данной обвязки входят следующие элементы.

    1. Крестовина, имеющая все выходы с ВР1/2. Маркировка означает: “ВР” – внутренняя резьба, “1/2” – диаметр резьбы в дюймах.
    2. Тройник, имеет все выходы с НР1/2 (“НР” – наружная резьба).
    3. Вентили в количестве 2 шт. (ВР1/2 – ВР1/2). Предназначены для перекрытия движения воздуха в обоих направлениях. Двойная маркировка означает, что с обеих сторон вентиля находится внутренняя резьба.
    4. Обратный клапан. Предназначен для пропускания воздуха только в одном направлении. Можно установить простой пружинный клапан ВР1/2 – ВР1/2. Если планируется работать с давлением 6-7 бар, то необходимо подбирать обратный клапан, не имеющий пластиковых деталей.
    5. Прямой ниппель, представляет собой переходник, имеющий 2 наружные резьбы (НР1/2).
    6. Переходной ниппель НР1/2 – НР1/4. Позволяет перейти с одного диаметра наружной резьбы на другой.
    7. Удлинитель (60 мм) НР1/2 – НР1/2. Это тот же ниппель, только прямой. То есть резьба с обоих его концов имеет одинаковый диаметр.
    8. Муфта переходная. Является переходником с внутренней резьбы одного диаметра на внутреннюю резьбу с другим. В данном случае, с ВР1/2 на ВР1/8.
    9. Тройник, имеющий все выходы уже с резьбой НР1/8.
    10. Муфта прямая ВР1/8 – ВР1/8. Имеет 2 одинаковые внутренние резьбы.
    11. Переходник для шланга НР1/8.
    12. Регулятор давления (прессостат) с влагомаслоотделителем. Реле давления позволяет поддерживать давление воздуха в ресивере не ниже минимального и не выше максимально допустимого уровня. Влагоотделитель можно и не устанавливать, если агрегат будет использоваться в качестве насоса для накачки шин. При использовании агрегата для покраски установка влагомаслоотделителя является обязательным условием.

    Приведенная выше схема обвязки предполагает 2 выходных штуцера: первый для вывода воздуха на краскопульт (аэрограф), а второй — для подкачки шин.

  • Переходной ниппель НР1/4 – НР1/8.
  • Футорка (НР1/4 – ВР1/8), является переходником с большего диаметра наружной резьбы на меньший диаметр внутренней резьбы.
  • Манометры. Данные приборы позволяют визуально контролировать уровень давления воздуха в ресивере и на подаче в магистраль.
  • При сборке всех элементов необходимо использовать резьбовой герметик, например, фум-ленту. Манометры можно подсоединить через обрезки шланга высокого давления. Последние следует натянуть на переходники и зафиксировать хомутами.

    Манометры можно прикрутить сразу на резьбу, без использования шлангов, если не требуется выводить их на переднюю панель агрегата.

    Как выглядит собранная согласно схеме обвязка компрессора, показано на следующем фото.

    Ресивер для автокомпрессора можно изготовить из металлической трубы большого диаметра, заваренной с обеих сторон, огнетушителя или газового баллона. Если предполагается работа компрессора только с аэрографом, то ресивером может послужить обычное бескамерное колесо от легкового автомобиля.

    Важно! При подборке емкости для ресивера следует учитывать тот факт, что автонасос может работать не больше 10 мин. непрерывно. Соответственно, и объем ресивера должен быть небольшим (около 20 л.), чтобы аппарат мог поднять в нем давление воздуха до требуемого уровня раньше, чем пройдет 10 мин.

    Простой вариант агрегата из огнетушителя/газового баллона

    Сделать компрессор своими руками с использованием в качестве накопительной емкости для воздуха огнетушителя или газового баллона достаточно просто. Например, сам компрессорный блок, если требуется сделать мощный агрегат, можно взять из зиловского компрессора. Но сначала его нужно немного доработать.

    1. Просверлите одно отверстие в стенке компрессора, через которое будет заливаться масло в картер. С какой стороны вы это сделаете, не имеет значения. Главное, чтобы оно располагалось ниже оси коленвала приблизительно на 10 мм. В этом отверстии нарезается резьба М8 под пробку.
    2. К крышке, закрывающей задний подшипник, подсоединяется штуцер. На него одевается маслостойкий шланг, который будет соединяться с системой смазки в виде расширительного бачка (можно взять бак для тормозной жидкости от авто), установленного на уровне цилиндров.

    Чтобы во время работы агрегата излишки масла могли попадать в расширительный бачок, следует убрать клапан (7) масляной магистрали (см. рис. ниже), находящийся под крышкой подшипника.

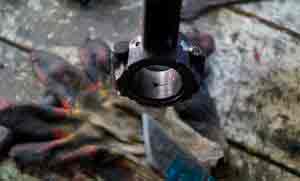

  • Далее, следует просверлить отверстия в шатунах и вкладышах, как показано на следующем рисунке.
  • Следует просверлить по 2 отверстия в каждом шатуне (в собранном виде, вместе с вкладышами) и по 1 отверстию в каждой крышке шатунов.

    При работе агрегата масло, находящееся в картере, будет поступать через данные отверстия к вкладышам и уменьшать трение между ними и коленвалом.

    Далее, к компрессору подсоединяется ресивер и обвязка с автоматикой. Как ее сделать, было рассмотрено в предыдущем пункте.

    Если взять для ресивера огнетушитель, то сначала нужно извлечь из него все лишние детали, оставив лишь саму емкость и крышку.

    В чугунной крышке следует нарезать резьбу ¼ дюйма. Также под чугунную крышку необходимо проложить резиновую прокладку, если ее там не было, и закрутить крышку, применив для герметизации резьбы фум-ленту.

    Далее, следует ввинтить в крышку переходник с 1/4НР на 1/2НР и установить крестовину.

    Действия по соединению всех элементов обвязки были описаны в начале статьи. Но, поскольку данный агрегат сделан из компрессора ЗИЛ 130, и является более мощным, чем ранее рассматриваемый, то потребуется установка предохранительного (аварийного) клапана. Он сбросит излишек давления, если по каким-либо причинам не сработает автоматика.

    Также можно сделать компрессор из газового баллона. Но сначала из баллона нужно выпустить газ, после чего скрутить вентиль. Далее, нужно полностью заполнить баллон водой для удаления остатков газа. Баллон следует промыть водой несколько раз и, по возможности, высушить. Обычно под баллон устанавливают газовую горелку и выпаривают из емкости всю влагу.

    В отверстие, где был размещен вентиль, вкручивается футорка, а в нее — крестовина, к которой крепится автоматика и вся обвязка. В нижней части баллона необходимо просверлить отверстие и приварить к нему штуцер для слива конденсата. На штуцер можно установить обычный водопроводный кран.

    Для закрепления на ресивере двигателя и компрессорного блока изготавливается рама из металлического уголка. Предварительно к баллону привариваются крепежные болты. К ним и будет крепиться рама (см. фото. ниже).

    Важно! Двигатель для данного агрегата должен иметь мощность порядка 1,3 -2,2 кВт.

    Также самому сделать компрессор для накачки шин можно из бензопилы, которая не подлежит ремонту. Аппарат делается из двигателя, то есть из поршневого блока: выходной шланг подсоединяется через обратный клапан вместо свечи зажигания, а отверстие для выхлопных газов перекрывается. Для вращения коленвала можно использовать либо электродвигатель, либо обычную электродрель.

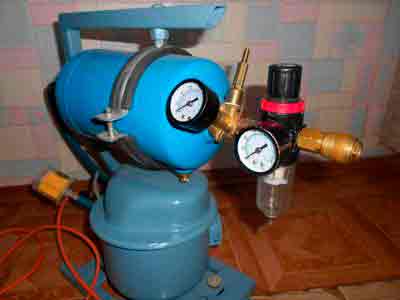

    Компрессор из холодильника

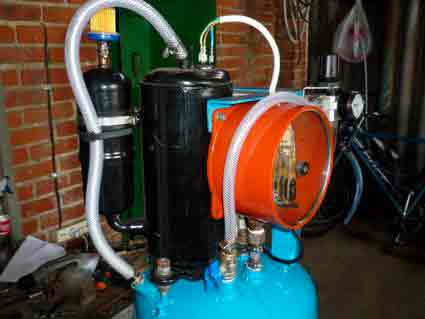

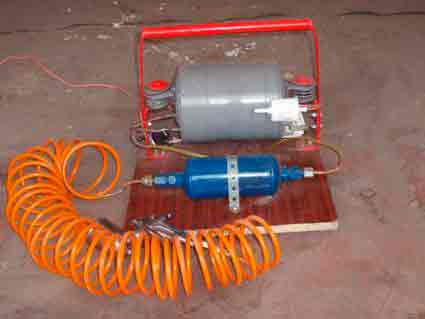

    Воздушный компрессор, сделанный из холодильника, точнее, из его агрегата, является самым бесшумным. Но следует знать, что такой аппарат не отличается высокой производительностью. С его помощью, можно лишь накачивать шины автомобиля или работать аэрографом. Для нормальной работы различного пневмоинструмента (шуруповерт, шлифмашина, краскопульт и т.д.) производительности данного агрегата не хватит, даже если подсоединить к нему ресивер большого объема. Хотя в интернете можно найти конструкции, состоящие из двух или трех компрессоров, соединенных последовательно, подсоединенных к большому ресиверу.

    Итак, агрегат, снятый с холодильника, имеет пусковое реле с сетевым шнуром. Также из аппарата выходят 3 медные трубки. Две из них предназначены для входа-выхода воздуха, а третья (запаянная) – для заливки масла. Если включить устройство на короткое время, то можно определить, какая из двух трубок всасывает воздух, а из какой он выдувается.

    На следующем рисунке показано, как собрать всю конструкцию, состоящую из агрегата, ресивера и регулятора давления с манометром.

    На входной трубке устанавливается воздушный фильтр для исключения попадания пыли внутрь агрегата. Чтобы автоматизировать процесс накачки воздуха, можно установить автоматику в виде прессостата.

    Компрессор высокого давления своими руками

    Компрессор высокого давления (ВД) изготавливают из двухступенчатой компрессорной головки АК-150.

    В качестве привода можно взять двигатель на 380 В мощностью 4 кВт. Передача вращения вала двигателя на вал поршневой группы осуществляется с помощью эксцентрика, который служит также и приводом для масляного насоса плунжерного типа. Он создает давление масла около 2 кгс/см 2 .

    Сжатый воздух, выходя из последней ступени, попадает через переходник с установленным манометром в штуцер литрового баллона, который установлен в его нижней части. Также здесь установлен вентиль для слива конденсата. Баллон наполнен шлифованной крошкой из стекла и выполняет роль влагомаслоотделителя.

    Выходит воздух из верхней части баллона через пальчиковый штуцер. Охлаждение компрессора является водяным. Через 45 мин. работы агрегата вода нагревается до 70 градусов. Автор данного агрегата утверждает, что за это время можно накачать 1 баллон на 8 литров и 2 баллона на 4 литра до 260 атм.

    Источник: http://tehnika.expert/dlya-sada/nasos/kompressor-svoimi-rukami.html

    Мощный компрессор своими руками

    • uazvileyka
    • 16 ноября 2015
    • Самоделки для гаражакомпрессор своими руками

    У нас открывается новый раздел: полезные самоделки для гаража! Первая запись в нем будет о том, как сделать компрессор своими руками.

    Здравствуйте!
    Для дел гаражных решили мы себе собрать мощный гаражный компрессор.
    Прикупили компрессорную голову Forsage TB390, электродвигатель на 7.5 кВт 3000 об., автоматику и старые газовые баллоны. Ну и принялись за сборку компрессора. Сразу скажу что все делалось на ходу в четыре руки, один одного поправляли и старались не поругаться))

    Дело дошло до автоматики и электрики. Опыта особа нет, поэтому интернет в помощь)) Перед тем как куда-то лезть, десять раз изучим материал. Электромагнитный пускатель подключали очень осторожно, новинка блин. То что на видео все провода и пускатель открыты, так это черновой вариант сборки. На данный момент все аккуратно закрыто и собрано. Плюс сделали дополнительное охлаждение компрессорной головы.

    Ну и самое ответственное это первый пуск и обкатка до первой замены масла.
    Масло строго компрессорное и никакое другое, головы нынче дорогие.

    Полученным результатом ооочень довольный. А при работе пескоструйного аппарата, компрессор показал себя во все красе. Давление в 8 атмосфер держит на ура, но мы его стараемся долго не напрягать, обкатка еще не пройдена……

    Источник: http://samodelka.info/dlya-garaja/kompressor-svoimi-rukami.html

    Самодельный компрессор для дома

    Компрессор в доме – вещь нужная, пусть для кого-то не каждый день, а самодельщик нуждается в нем постоянно.

    Какой выбор компрессоров, пригодных для использования в домашних условиях, на сегодняшний день может предложить промышленность? Прямо скажем, ассортимент невелик, и к тому же предлагаемые образцы обладают массой недостатков, начиная от габаритов и веса и заканчивая уровнем шума.

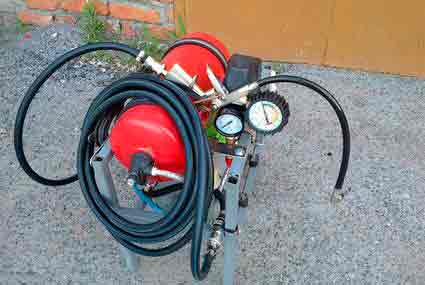

    Готовый самодельный компрессор

    Получается, что самодельный компрессор будет наилучшим решением проблемы с оборудованием домашней мастерской.

    Выбор двигателя

    На мой взгляд, лучшим выбором для двигателя домашнего компрессора можно назвать агрегат от бытового холодильника советской эпохи. Лично я делал себе два самодельных компрессора с такими агрегатами, один блок был вертикальный (не знаю марку), а второй от холодильника Юрюзань (горизонтально расположенный).

    Один компрессор предназначался для питания аэрографа, а другой работал со скобозабивным пистолетом. Никаких проблем ни с тем, ни с другим агрегатами не было. Многие могут возразить, что у них небольшая производительность, по-моему, для дома больше и не нужно. Зато при работе такой аппарат практически не слышно.

    Оборудование для компрессора

    Помимо двигателя и непосредственно насосного агрегата для нормальной работы компрессору необходимы и другие комплектующие части. Чтобы сделать компрессор своими руками нам понадобятся:

    • Основание для всей конструкции;
    • Воздушный ресивер;
    • Фильтры и влагоотделитель;
    • Соединительные шланги или трубки;
    • Редуктор и манометр;
    • Пусковая аппаратура двигателя;

    Конструкция самодельного компрессора

    Основание, оно же рама, может иметь какую угодно конструкцию и быть сделанным из любого подручного материала.

    Например, можно использовать в качестве основы лист толстой фанеры или ДСП требуемых размеров, и разметить все узлы компрессора так, чтобы был обеспечен свободный доступ ко всем его частям.

    В принципе, конструкция основания и его материалы ограничиваются только фантазией разработчика, у меня, например один из компрессоров был вообще без рамы (ниже опишу, как сделать).

    В качестве ресивера чаще всего изобретательный народ использует старые ресиверы от тормозной системы КамАЗа, очень удобная вещь, есть все необходимые резьбы для штуцеров и клапан для слива конденсата. Как вариант можно применить старый пенный или углекислотный огнетушитель (лучше несколько последовательно включенных).

    С таким ресивером придется немного поработать – вварить трубки и втулки для присоединения всей остальной системы.
    Воздушные фильтры и влагоотделитель лучше всего использовать промышленного производства, по цене конечно дороговато (хороший комплект сейчас стоит от 3000), но качество стоит этих денег.

    Изготовить воздушный компрессор своими руками без соединительных шлангов или трубок не получится. По личному опыту могу сказать, что кислородные шланги (от сварки) показывают очень хорошие результаты, недостаток один – приличная масса, а, следовательно, аэрографом работать неудобно, для него лучше использовать стандартный спиральный шланг.

    С пусковой аппаратурой все понятно, используется штатное пусковое реле двигателя, добавляется только выключатель. Удобнее использовать ножную клавишу, тогда при работе руки остаются свободными.

    Работа над компрессором

    Расскажу, как сделать компрессор на своем примере. Началось с того, что попробовал использовать для аэрографа маленький компрессор для накачивания колес из тех, что имеются в продаже. Остался недоволен его показателями и взялся за работу.

    Забрал у тещи старый холодильник, вынул из него агрегат с проводкой, остальное выбросил. Мотор зачистил шкуркой и заново выкрасил краской из баллончика, затем пошел на строительный рынок. Там подобрал кусок кислородного шланга, приобрел подходящие хомуты и выключатель.

    После этого отправился к приятелям в часть и стал обладателем нового камазовского ресивера. Принес все это добро домой и начал творить нехитрую конструкцию.

    Чтобы не делать раму, решил использовать ресивер в качестве основы всего компрессора. Для этого сначала вырезал из ватмана и подогнал по месту крепления под двигатель и опоры для ресивера. После того как все было готово, вырезал из стали толщиной 1,5 миллиметра детали согнул их и приварил к ресиверу. Таким образом, получился аналог заводского компрессора.

    Дальше все просто – на подушках установил насосный агрегат и подключил всю электрику. Затем занялся пневматикой, на входной патрубок компрессора через отрезок шланга прикрепил топливный фильтр от Жигулей (впоследствии заменил его спаянным из проволоки каркасом, обтянутым тонким поролоном).

    В резьбовую втулку ресивера вкрутил переходник для подающего шланга и соединил его с выходной трубкой насоса, в противоположную втулку встал блок влагоотделителя с редуктором и манометром, к которому прикручен газовый кран с разъемом для подключения шланга аэрографа. Попробовал – все замечательно работает, нареканий нет.

    Маленький совет тем, кто соберется делать компрессор из холодильника своими руками – включите между компрессором и ресивером обратный клапан, нагрузка на мотор существенно снизится.

    Источник: http://gredx.ru/fun/samodelny-kompressor-dlya-doma

    Смотрите также:
    03.11.2018

    Самодельный универсальный ключ сделанный из ремня ГРМ: фото и описание Универсальный ключ сделанный из ремня ГРМ: фото пошагового изготовления с описанием. Старый ремень от газораспределительного механизма автомобильного двигателя, можно не выбрасывать, а сделать из...

    03.11.2018

    Как сделать самодельную циркулярку своими руками Первичная обработка деревянных материалов зачастую заключается в их порезке. Для выполнения можно применить несколько типов инструментов — от ручных до электрических моделей. Наиболее эффективной является стационарная...

    03.11.2018

    Приспособление для сжатия пружин стойки Это описание относится только к приспособлениям для сжатия пружин, которые распространяются BMW в настоящее время. Старые приспособления для сжатия пружин можно применять только для указанных в соответствующих руководствах по...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
