Винтовой дровокол своими руками

Дровокол на дачном участке – это решение огромной проблемы. Рубить топором большой объем дров – занятие тяжелое, требующее много времени. Поэтому многие жители загородных поселков сегодня пользуются именно дровоколами. Правда, готовый заводской станок стоит немалых денег, поэтому умельцы сами изготавливают это оборудование, используя детали и узлы от других станков или бытовой техники.

Сегодня существует две разновидности дровоколов, в основе которых лежат два разных рабочих органа. Это колун (острая, в виде ножа, вертикально установленная пластина), на который деревянную чурку с усилием надвигает толкатель. Такой дровокол называют реечным. И конус, на котором нарезана винтовая резьба. Сделать тот и другой дровокол своими руками (чертежи используя) не проблема. Главное найти все необходимые детали, основными из которых являются двигатель и рабочий орган.

Винтовой дровокол

Из двух вышеобозначенных конструкций, самый простой – винтовой дровокольный станок. Если вы посмотрите на рисунок ниже, то вы поймете, из чего его собирают, и как он работает. Это на самом деле простая конструкция без сложных узлов. В его состав входят электродвигатель, конус винтовой, пара подшипников, вал и редуктор. Кстати, последний может быть в виде ременной передачи, цепной, может быть использован заводской редуктор с зубчатой передачей.

Что касается мотора, то оптимальный вариант – это электрический, хотя можно установить и бензиновый, если собирается большая дровокольная установка. Кстати, можно для небольшого станка использовать двигатель от старой стиральной машинки, работающего от напряжения 220 вольт. Он хоть и маломощный, но установив хороший редуктор, можно увеличить его мощность в два-три раза. Здесь главное – правильно подобрать оба элемента. К примеру, можно установить на валу двигателя малый по размерам шкив, а на вал, на который насажен конус, установить большого диаметра шкив. И чем разница между диаметрами шкивов будет больше, тем мощнее будет дровокол.

Теперь о выборе подшипников. В принципе, подойдут любые, главное, чтобы изготавливаемый под них вал соответствовал действующим на него нагрузкам. Для небольших дровоколов можно установить вал диаметром 25-30 мм. Соответственно под него подбираются подшипники с внутренним диаметром, соответствующим внешнему диаметру самого вала.

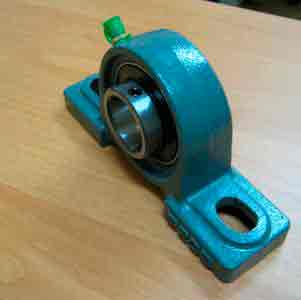

Сами подшипники устанавливаются на дровокол в специальном корпусе из чугуна или стали. Корпус может быть отдельным для каждого подшипника или единым для двух сразу. Можно заказать корпус токарю, но лучше приобрести б/у конструкции, которые всегда найдутся на любой свалке металлолома.

Крепятся подшипники к станине с помощью болтов. Сама станина в месте установки должна быть очень прочной, поэтому именно в местах крепления под корпуса подшипников устанавливается металлический профиль (уголок, швеллер), который к станине дровокола приваривается электросваркой. Сама основа станка собирается из труб или уголков.

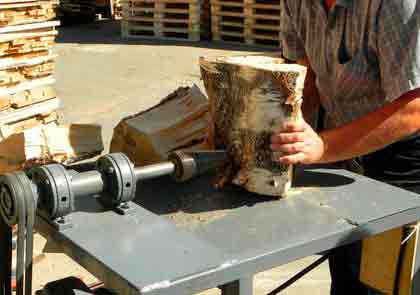

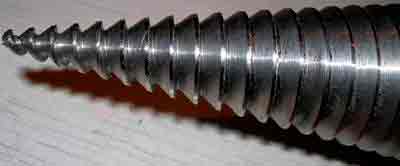

И самый главный элемент дровокола винтового с двигателем 220 вольт – это конус. Начнем с того, что изготавливают его из инструментальной стали, очень прочной. Поэтому самостоятельно его сделать, даже токарю в домашних условиях, непросто. Но этого делать и не надо, потому что винтовые конуса сегодня продаются свободно. Важно – правильно его выбрать по размеру, потому что от этого будет зависеть, какие чурки можно резать. Вот соотношение размеров конуса с размерами разрезаемых бревен, при одинаковой длине инструмента.

  • Диаметр –70 мм, размер скоса – 1,1. При таких параметрах глубина раскола будет составлять 450 мм.
  • Диаметр – 80 мм, скос – 1,2, глубина раскола – 550 мм.
  • Диаметр – 100 мм, скос – 1,5, глубина раскола – 750 мм.

На фото выше показаны размеры конуса, а также описаны показатели винтовой резьбы. Особое внимание направлению нарезки резьбы. Она должна быть левой. То есть, при вкручивании конуса, он должен врезаться в полено, при этом тянуть его на себя. По сути, с помощью резьбы выполняется дополнительное движение заготовки – поступательное. При том, как сам рабочий орган вращается. Это очень важно для конусных дровоколов (220 вольт) бытового типа, потому что у них будет отсутствовать подающий узел. Все будет производиться вручную. Именно этот вариант создаст условия, при которых не нужно будет использовать большое давление на разрезаемую деревянную чурку.

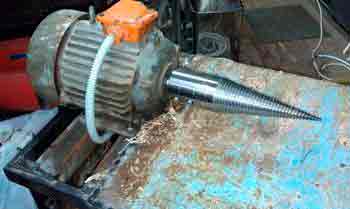

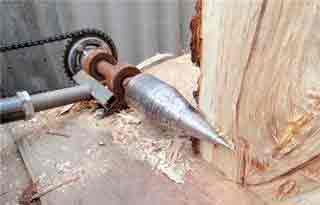

Выбор конуса зависит от его конструкции. Их две: с хвостовиком и с внутренним посадочным отверстием. В первом случае в валу, на который конус будет устанавливаться, сверится с торца отверстие под размер диаметра хвостовика. Последний вставляется в отверстие вала и крепится в нем при помощи стопорного винта, который вкручивается сбоку вала. Во втором случае сам вал вставляется в посадочное отверстие конуса, где закрепляется двумя стопорными винтами (болтами). На фото ниже показана вторая конструкция винтового конуса.

Размеры дровокола

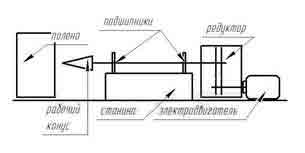

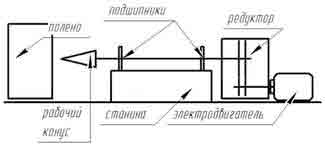

Схема расположения узлов и деталей дровокола может быть произвольной. Здесь нет каких-то строгих ограничений. Главное – удобство его эксплуатации, поэтому высота станка должна соответствовать росту человека. Есть, правда, средне рекомендованные габариты, которые можно взять за основу сборки.

  • Длина станка – 85 см.
  • Высота – 65 см.
  • Ширина – 45 см.

Специалисты еще рекомендуют устанавливать двигатель под столом, на котором будет производиться резка древесины. Во-первых, это уменьшит длину дровокольного станка, во-вторых, стол – это защита мотора от стружек и щепок, которые летят в процессе резки. Если в конструкции оборудования присутствуют открытые вращающиеся детали (ремни, цепи, полумуфты, соединяющие вращательные элементы двух узлов), то их необходимо обязательно закрыть. Таковы требования техники безопасности.

Что касается используемого для изготовления дровокола материала, то лучше всего для этого использовать металлические уголки размером 40х40 мм и листовую сталь толщиною 1 мм.

Кстати, данная конструкция дровокола позволяет не использовать электрический или бензиновый двигатель. Можно вообще отказаться от мотора, использовав силу человека. Для этого к редуктору надо прикрепить рукоятку, которой и надо будет крутить вал. Такой механический дровокол прост, но неудобен в эксплуатации, потому что для рубки дров придется участвовать двум людям: один крутит ручку, второй подает чурки.

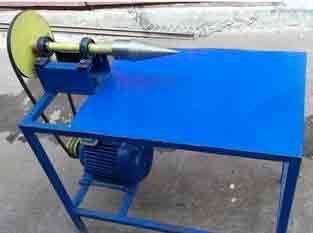

Упрощенная конструкция винтового дровокола

Как вы сами смогли убедиться, изготовить винтовой дровокол своими руками несложно. Конечно, если есть возможность найти все вышеперечисленные детали к станку. Но есть вариант более простой. Для него нет необходимости использовать редуктор и подшипники, промежуточный вал и сложную станину. Все, что вам потребуется, это двигатель и винтовой конус. Чтобы вы поняли, о чем идет речь, посмотрите на фото ниже, где показан этот простой дровокол.

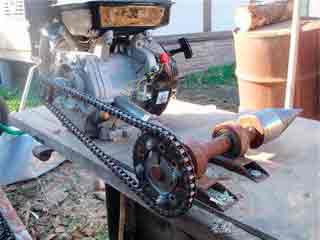

То есть, на вал электродвигателя насаживается конус, который крепится на нем двумя стопорными винтами. Их концы входят в пазовую канавку вала. И это очень надежное крепление. Единственное, на что необходимо обратить внимание, это на сам электродвигатель.

  • Его мощность должна быть в пределах 4 кВт. Мощнее не надо.
  • Скорость вращения вала должна быть в пределах 750 об/мин, лучше меньше.

Габариты двигателя значения не имеют, он может быть небольших размеров, но мотор можно приподнять, установив под него маленькую станину или подставки из металлического кругляка. На фото выше видно, что двигатель, наоборот, опустили, потому что высота вала была очень большой.

Выбирая тот или иной тип дровокола, необходимо основываться на деталях, которые в первую очередь доступны. Поэтому для кого-то изготовить реечный дровокол своими руками проще, чем винтовой. А для кого-то, наоборот. Но в любом случае свой станок для рубки дров на дачном участке – это возможность облегчить заготовку дров.

Обязательно ознакомьтесь с видео и фото в виде инструкций к изготовлению своими руками дровокола. На самом деле это не очень сложно, как может показаться на первый взгляд.

Источник: http://bouw.ru/article/vintovoy-drovokol-svoimi-rukami

Сделать дровокол своими руками просто и экономно

Изготовленный дровокол своими руками – это механизм, призванный облегчить процесс раскалывания больших бревен для топки печи или камина. Привлекательность инструмента выражается в том, что любой человек может сделать винтовой-дровокол самостоятельно из недорогих материалов.

Классификации устройства

Конструкция имеет множество классифицирующих факторов. Дровоколы различают по:

  • сфере эксплуатации (частное пользование, большие предприятия);
  • методу закладки дерева (вертикальные, горизонтальные, смешанные);
  • типу двигателя (электрические, бензиновые, с тракторной тягой, комбинированные);
  • способу транспортировки (передвижные и стационарные);
  • принципу работы (гидравлические и винтовые(конусные)).

Самодельные дровоколы чаще всего оснащают электрическим или бензиновым двигателем. Остальные параметры индивидуальные и выбираются под личные нужды. Для всех, кто ломает голову вопросом: «Как сделать дровокол своими руками?» мы предоставим инструкции по сборке гидравлического и винтового агрегата.

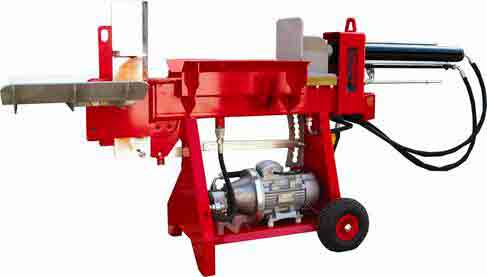

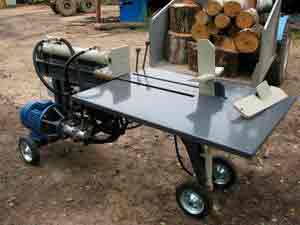

Гидравлический дровокол своими руками

Чаще всего гидравлическая система для работы приспособления заимствуется у трактора. Также может быть использован электрический двигатель с приводом от трактора или бензиновый. Гидравлический дровокол включает в себя такие комплектующие:

  • станина;
  • насос;
  • емкость для масла;
  • мотор;
  • гидроцилиндр с упором;
  • лезвие;
  • распределитель.

Сделать дровокол своими руками с чертежами, фото и инструкциями не составит большого труда для людей, хотя бы немного разбирающихся в механике работы гидравлической установки.

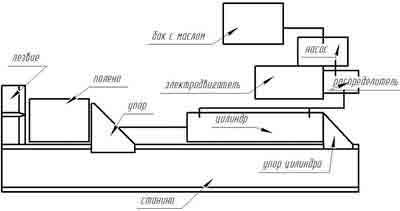

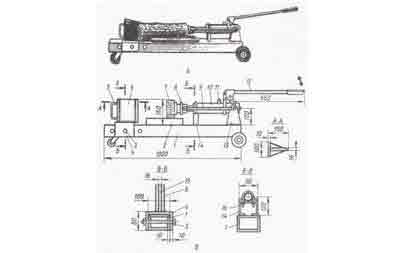

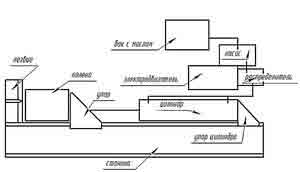

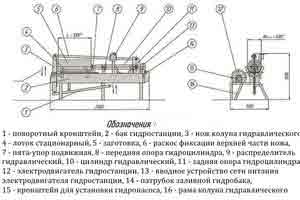

Для удобства мы покажем чертеж механизма и составим краткое пособие по сборке.

Инструкция по сборке гидравлического дровокола:

  1. Закрепляем гидравлический домкрат на станине.
  2. На другой конец монтируется лезвие клинообразной формы, что позволит работать с разными по объему и длине бревнами.
  3. В средине конструкции располагаем платформу для укладки поленьев. При взаимодействии с рукоятью домкрата, упор будет давить древесину в сторону клинового ножа, который успешно расколет её.
  4. После раскалывания, пружины вернут упор в стартовую позицию.

Такое приспособление не отличается своей высокой скоростью работы, однако, как ни крути, это гораздо легче, чем колоть дрова топором.

Винтовой (конусный) дровокол своими руками

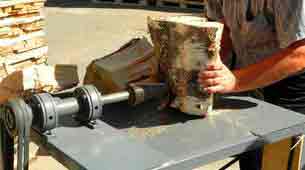

Принцип работы такого типа дровоколов заключается в свойстве вращающегося металлического конуса раскалывать поленья, за счёт имеющейся резьбы на поверхности.

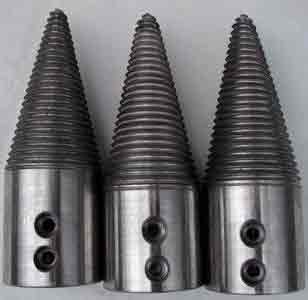

Не стоит пытаться изготовить конус самостоятельно. Это очень трудоёмкое и кропотливое занятие. Выгоднее будет купить уже готовую версию, правильно сделанную и подходящую к вашей будущей конструкции.

Для изготовления винтового экземпляра следует воспользоваться этой статьей и посмотреть видео о самодельных дровоколах.

Это один из самых распространенных инструментов для раскалывания древесины. Он прост не только в использовании, но и в сборке своими руками.

Инструкция по сборке винтового дровокола с конусообразным колуном:

  1. Определиться с источником питания нашего агрегата. В примере чертежа указан электрический двигатель.
  2. Необходимо корректно подобрать конус. В зависимости от размеров устройства и раскалываемых бревен.
  3. Составить план расположения всех элементов устройства на рабочем столе.
  4. Изготовить основания для всей конструкции. Рабочая площадка имеет вид стального стола с закрепленным валом колуна.
  5. Приварить к столу своеобразный киль, чтобы избежать попадания частиц полена под вращающееся устройство.
  6. Прикрепить силовые опоры для установки и поместить колун в его рабочее положение.
  7. Подключить двигатель. Устройство готово к работе!

Двигатель предпочтительно крепить под столом. Он будет защищен от случайных повреждений и попадания древесной стружки.

Принцип работы конусного дровокола

Силовой агрегат (в нашем случае: электродвигатель) придает вращательное движение конусу. Следует аккуратно поднести полено и мягко надавить в сторону колуна. Конус плавно врезается в структуру дерева и раскалывает его пополам.

Винтовой дровокол с двигателем от стиральной машины является наиболее удобным и функциональным вариантом для домашнего использования.

К тому же, есть возможность избежать расходов на приобретение нового двигателя. Его можно использовать, сняв со старой стиральной машинки.

Дровокол – незаменимое устройство в частном доме или на даче. Большое количество информации в интернете позволяет сделать дровокол своими руками по видео или текстовой инструкции. Гибкость схемы конструкции допускает использование самых разнообразных комплектующих. Всегда есть возможность подобрать и соорудить агрегат под свои индивидуальные условия и нужды.

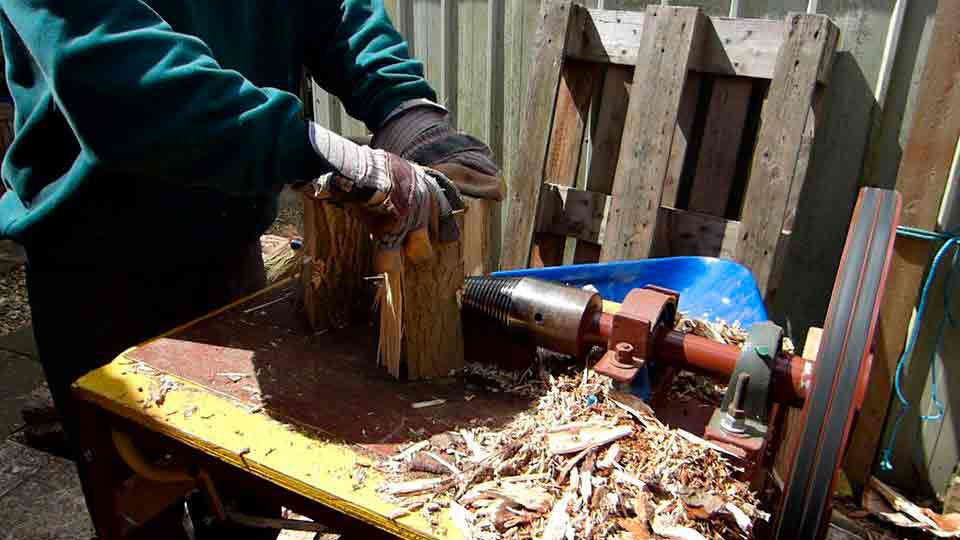

Устройство и работа самодельного дровокола — видео

Источник: http://glav-dacha.ru/sdelat-drovokol-svoimi-rukami/

Как правильно сделать дровокол своими руками: чертежи, фото, инструкции разных типов

Множество отопительных устройств для загородных построек функционируют на дровах. В 19-ом столетии рубка дров осуществлялась вручную, но с созданием механических дровоколов труд человека заметно облегчился. Самые первые приспособления были паровыми, и их невозможно было соорудить на дому. В настоящее время можно собрать дровокол своими руками. Чертежи, фото, инструкции помогут это сделать без особых проблем.

Как выбрать дровокол: особенности изделия

Если в хозяйстве нужен дровокол, то важно решить: покупать ли готовое изделие или собрать его своими руками. При реализации последнего варианта потребуются определенные инструменты и навыки. Например, вы можете изучить каталог комплектующих для винтовых и конусных дровоколов на oDrova.ru и собрать самостоятельно надежный и производительный агрегат.

Другие варианты оборудования работают по принципу – мотор перемещает на полено специальные ножи, при оказании давления на которые бревно раскалывается. Чтобы создать качественное изделие стоит изучить информацию, как сделать дровокол своими руками и какой тип устройства лучше выбрать.

Установок работающих по данному принципу очень много и они различаются друг от друга по отдельным признакам:

  • по методу укладки бревна. Есть вертикальные и горизонтальные механизмы. Устройства вертикального типа считаются более мощными и могут работать с толстыми бревнами, но для кривого полена стоит выбрать горизонтальный прибор;
  • максимально возможные значения укладываемых дров. В зависимости от этого фактора оборудование делится на промышленное и бытовое;
  • типы привода. Для бытового использования достаточно применить электрический агрегат с мощностью около 2,5 кВт.

Кроме того, значение имеет масса бытового инструмента. Подобное изделие можно сконструировать самостоятельно.

Классификация дровоколов

Чтобы разобраться с чертежами, фото и инструкциями дровокола созданного своими руками, следует знать, какие есть разновидности данных устройств.

Классификация дровоколов производится с учетом типа привода:

  • простой вариант на бензиновом или дизельном топливе, который отличается автономностью и высокой эффективностью;
  • для малых объемов рекомендуются устройства механического типа;
  • к стационарным вариантам относятся модели, функционирующие на электричестве.

По конструктивным особенностям и принципу колки, дровокол бывает следующих видов:

  • электрический дровокол с вертикальным расположением полена;

Для применения в быту стоит выбрать гидравлические и винтовые варианты дровокола своими руками. Видео демонстрирует, как сделать такие изделия самостоятельно.

Характеристики моделей с конусообразным колуном

В электрических и дизельных аппаратах задействуется колун в виде конуса, который раскалывает ствол при помощи механического давления и за счет передвижения наконечника колуна. При этом не затрачиваются большие усилия и расход топлива минимален.

Основная конусная деталь

Аппарат состоит из следующих частей:

  • мотор с мощностью 1,5 кВт, количеством оборотов около 400 и напряжением не более 380;
  • станина представляет собой настольную поверхность, куда складываются дрова;
  • редуктор применяется для контроля за оборотами.

Работа конусного дровокола

Если решите делать такой дровокол своими руками, то чертежи, фото, инструкции к нему будет легко найти на страницах интерьера, а все составляющие можно найти по доступной цене. Подобные аппараты применяются для небольших котельных, бань и загородных усадьб.

Особенности гидравлического дровокола

При помощи гидравлической модели можно обработать значительный объем сырья за кратчайшие сроки. Работа аппарата выполняется за счет двигателя и насосного гидравлического оборудования.

При сборке такой модели, стоит учитывать некоторые особенности:

  • расположение бревен по вертикали или горизонтали;
  • допустимые размеры;
  • габариты цилиндра и особенности мотора, которые влияют на мощь раскалывания сырья;
  • мощность мотора.

Работа гидравлического устройства

Подобный агрегат соорудить труднее, чем винтовое изделие. У данного аппарата производительность выше, его можно применять не только в бытовых целях, но и коммерческих.

Нюансы реечного варианта

В реечном устройстве колун фиксируется к рейке, которая перемещается при помощи зубчатой передачи. Бревно устанавливается между упорным устройством и колуном. Раскол бревна производится при надавливании на специальную ручку оборудования. После этого шестерни крепко сцепляются, а рейка с колуном передвигается вперед к бревну.

Комплектующие для реечной модели

Обратное перемещение сдвигает колун в исходное положение, и расколотое полено убирается. Подобный аппарат функционирует от электрического мотора и не требует сложного обслуживания.

Для реечного агрегата важными считаются такие параметры:

  • возможная длина полотна;
  • разновидность колуна;
  • сила, которая применяется к заготовке.

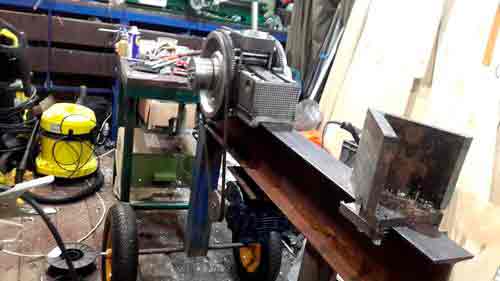

Самодельная конструкция

Пошаговые инструкции: особенности сборки

В домашних условиях можно собрать любой дровокол своими руками: чертежи, фото, инструкции помогут сделать это правильно. К каждой модели требуется отдельный подход.

Как производится сборка реечного дровокола своими руками: наглядные чертежи, инструкции и фото

Из описания видно, что реечную конструкцию можно смонтировать своими руками. Для этого стоит придерживаться определенных рекомендаций и последовательности работ:

Реечный агрегат лучше оборудовать устройством укладки горизонтального направления, которое делается в виде желоба.

Особенности монтажа гидравлического дровокола своими руками: простые инструкции, чертежи и фото

Сборка гидравлической модели отличается сложностью из-за механизма. Понадобится найти масляной бак, специальный цилиндр, узел управления потоками жидкости и насосным оборудованием.

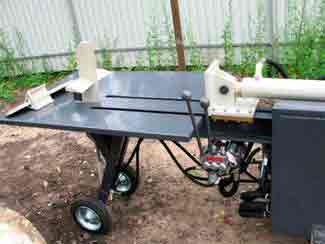

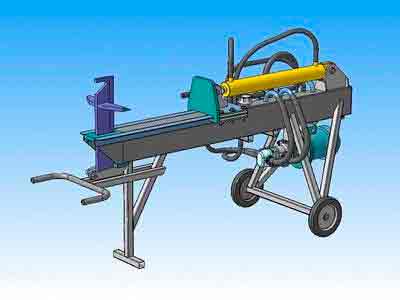

Устройство гидравлической модели

Прежде всего, делается рама. Ее лучше монтировать на колеса или шасси, чтобы перемещать устройство в нужное место. На раму крепится основная гидравлическая часть. Вместо ножа приспосабливается конусный клин, который перемещается к бревну при помощи центрального винта.

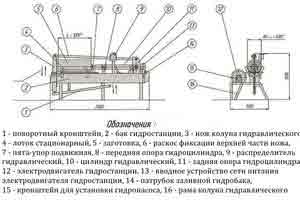

Принципиальная схема гидравлического агрегата

Большей производительностью характеризуются колуны с двигателями. Для их монтажа требуется гидроцилиндр, бак для масла, блок управления и электродвигатель. Подобное устройство работает быстрее, чем механизм с домкратом. При этом требуется меньше усилий.

При помощи кнопки управления передается команда распределительному устройству на подачу жидкости в полость цилиндра. В результате этого, упорная пятка передвигается в нужном направлении.

Основные узлы агрегата

Подобная конструкция не обладает большой скоростью работы, но отличается определенным удобством.

Полезная информация! Чаще всего, гидравлическая установка берется от трактора. Также используется двигатель с бензиновым приводом.

Как соорудить модель винтового дровокола своими руками: чертежи

Проще всего самостоятельно собрать винтовой агрегат. Для этого нужно купить винтовой конус для дровокола. Также понадобится мощный двигатель, крепкая станина, понижающий редуктор и вал.

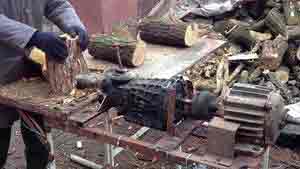

Так работает самодельный агрегат

Прежде всего, к станине монтируется двигатель и редуктор. На вал крепится конус, а сам механизм подключается к понижающему редуктору с помощью мотора. При сборке следует учитывать важные моменты:

  • насадку нельзя напрямую монтировать к мотору;
  • если нет навыков электрика, то электрические механизмы должен делать высококвалифицированный специалист;
  • ременная и цепная передачи защищаются специальным кожухом;
  • минимальная скорость вращения колуна – 250-300 оборотов в минуту.

Самодельная винтовая модель

Подобный тип дровокола работает с помощью вращающегося металлического конуса, раскалывающего бревна за счет специальной резьбы. При сборке винтовой модели с конусообразным колуном необходимо правильно подобрать конус в зависимости от используемых бревен. Основание для устройства имеет вид рабочей площадки с закрепленным валом колуна. К столу приваривается киль, позволяющий избегать попадания частиц под вращающийся механизм. Монтируются силовые опоры, и колун устанавливается в рабочее положение. Затем подсоединяется двигатель.

Устройство простой самодельной установки

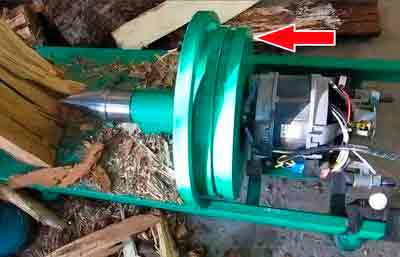

Пользуется популярностью модель дровокола с двигателем от стиральной машины. Можно использовать три типа моторов: асинхронные, коллекторные или с электронным управлением. Самым распространенным вариантом считаются асинхронные моторы. В старых моделях есть отдельная обмотка для запуска.

Двигатель от стиральной машины отлично подходит для сооружения дровокола

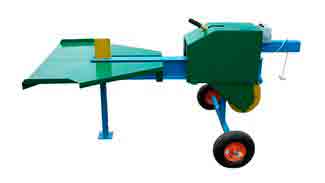

Чем отличается заводская модель от самодельной?

Дровокол можно изготовить не только своими силами, но и купить в готовой сборке. Разница заключается в цене. Мощные модели могут стоить до 90 тысяч рублей. В некоторых случаях дешевле купить материалы и изготовить агрегат самостоятельно. Основное достоинство заводской сборки в том, что не надо тратить лишние силы и время. Готовый агрегат просто покупается в магазине.

Но самодельное устройство можно настроить так, как будет удобно. При этом устанавливается любой двигатель, определенный тип передачи и устройство под любые размеры дров. Обойдется самодельная конструкция в несколько раз дешевле заводской. Имея необходимые материалы можно создать своими руками вариант механического пружинного дровокола. На чертежах можно посмотреть основные моменты монтажа. По внешнему виду устройства, сделанные своими руками, проигрывают заводским моделям.

Подводя итоги, можно сказать, что самодельные варианты обойдутся дешевле покупных конструкций и превосходно подходят для использования в домашних условиях.

В таблице представлены некоторые модели и их цены:

Источник: http://housechief.ru/drovokol-svoimi-rukami-chertezhi-foto-instrukcii.html

Дровокол своими руками

Дровокол помогает в домашнем хозяйстве при заготовке дров. Достаточное количество времени теряется на колку дров и установку на просушку. Существуют несколько видов механических дровоколов, которые позволяют не прикладывать больших физических усилий при работах.

Дровокол своими руками

Механические дровоколы

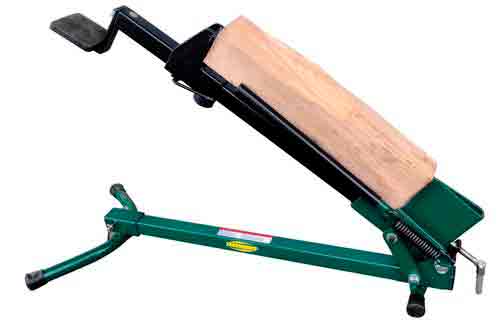

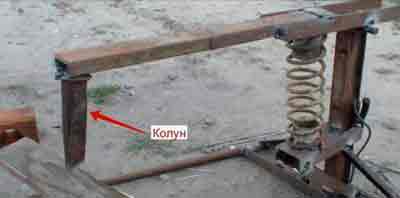

Небольшой объем работ можно производить с помощью простого устройства. Отличается дровокол простой конструкцией и возможным изготовлением из любого подручного материала. Производительность данного устройства низкая, но дает возможность безопасно производить работы по заготовке дров своими руками. Существует немного совершенные устройства для колки дров, которые можно изготовить при домашнем хозяйстве.

Наиболее легкий и простой вариант для сборки дровокол своими руками по конструкции похож на колодезный журавль. Стойки соединяются шарнирным способом, вместо емкости установлены ручки с резаком. Таким механизмом работа происходит за счёт физической силы. Сборка может быть произведена из любых подручных средств, понадобится уголки и несколько труб, в качестве резака можно использовать сломанный топор.

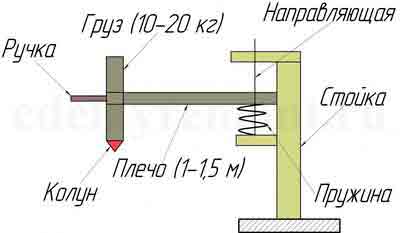

Схема механического дровокола

Изготовленный своими руками механический колун имеет ряд недостатков. Для более упрощенного процесса следует использовать удлиненный рычаг, что сказывается на габаритах механизма. Наиболее распространенный вариант, это установка рычажной системы с более весомым колуном. В следствие повышенной массы, конструкцию проще всего залить бетоном в землю. Данное устройство компактнее, эффективнее своего конкурента.

Классификация дровоколов

Заготовка дров в хозяйстве – дело частое, требует множество усилий. Перед изготовкой самодельного приспособления для колки дров своими руками, необходимо определиться с объемами, предназначением устройства. Предполагаемое оборудование подразделяется на основные категории:

  • Механическое устройство – наличие двигателя, как привода для винта или гидравлики, электрические и пружинные энергозависимые дровоколы.
  • Конструктивные особенности – реечные, вертикальные, конусные, горизонтальные и так далее, существует масса конструкций для колки дров.
  • Принципы действия могут быть гидравлическим или пневматическим, в форме винта.

Наиболее дешевым по конструкции вариантом является колун механического типа, состоящий из стойки и опорного стола. Для более сложных конструкция, например конусного дровокола, понадобится оснастка для соединения двигателя и сам вращающий элемент. Данный станок в разы повысит производительность по сравнению с механическим устройством.

Пример самодельного механического дровокола

Используя соответствующие чертежи возможно изготовить своими руками более сложную реечную конструкцию. Принцип действия основывается на преобразовании вращательной энергии в поступательные движения, исходя из этого, понадобятся дополнительные материалы для изготовки.

Дровокол инерционный вертикальный

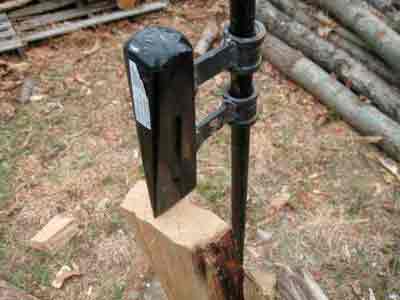

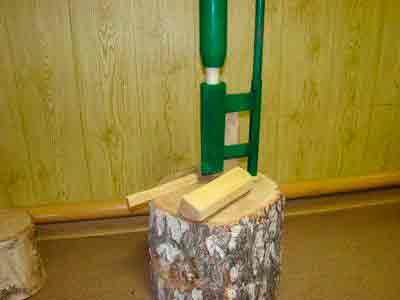

Ручной вертикальный дровокол, механизм которого состоит из металлической трубы, связанной шарниром с опорой, способствует быстрой колке дров. На конце трубы устанавливается режущий элемент для расколки, усиливающий силу груза.

Самоделка данного типа дровокола работает за счет резкого опускания трубы вниз, которая под воздействием груза, колит древесину. Преимуществом станка является доступность составных материалов, которые можно найти при своем или соседнем гараже.

Инерционный вертикальный дровокол

Недостатком считается повышенный вес режущего устройства, продолжительное время человеку не удастся проработать по причине усталости.

Дровоколы с электроприводом

Ручные инструменты и механические приспособления помогают справиться с повседневными задачами. Однако, если требуется серийное производство заготовок дров, механическим дровоколом будет не легко сделать большое количество, в силу физической усталости человека. Для более легкого и быстрого процесса возможно применение электродвигателей на конструкциях дровоколов. Своими руками изготовить электрический дровокол сложнее, но если правильно подогнать детали по чертежам, возможно добиться конструкции, не отличающейся от продаваемых на рынке.

Винтовой конусный

Наиболее простой в изготовлении, надежной конструкцией – является винтовой дровокол, изготовленный своими руками. Используется две разновидности, отличаются лишь наличием резьбы на вращающемся элементе. Разбитие чушки происходит за счет врезания в ее середину, у более крупных в первую очередь откалываются края, затем середина.

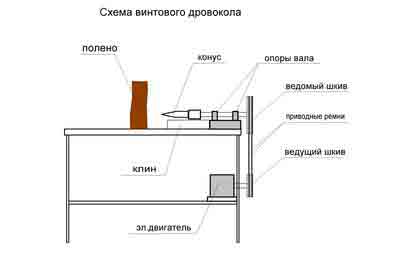

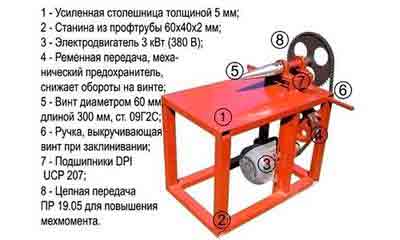

Схема винтового дровокола

Перед сборкой конструкции необходимо подловить составные части. Раскалывающая часть должна быть выточена по чертежу конусного дровокола. Если использовать инструмент без резьбы, придется прикладывать достаточное усилие при расколе дров. Резьбовой наконечник вгрызается в древесину, тем самым делает процесс более облегченным. Изготовление наконечника производится на токарном станке с определенными параметрами. Обычно такие работы заказывают в токарном цеху, но если есть опыт работы и оборудование, возможно изготовить приспособление для конусного дровокола своими руками.

Электромотор для работы необходимо подобрать по параметрам мощности, количеству оборотов. Прямое соединение возможно, если параметры электродвигателя следующие:

  • Частота вращения вала 300-500 оборотов в минуту, меньший показатель будет слишком малым для работы, способствует затягиванию процесса, а большее количество оборотов опасно, так как может вырвать заготовку из рук.
  • Мощность двигателя не менее 2-х кВт, для бесперебойной работы двигателя с твёрдыми породами дерева.

Бывают случаи, когда найти двигатель с идентичными параметрами невозможно. Тогда необходимо установить редуктор или ременную передачу. Установка дополнительного оборудования позволяет использовать двигатель при необходимых параметрах. Передача бывает также цепного типа, она надежнее, но издает повышенный шум при работе.

Гидравлический дровокол

Модели гидравлического типа тяжелее при изготовлении. Для изготовления понадобиться схема гидравлического дровокола, при сборке необходимо учитывать множество параметров:

  • Расположение чушки может быть горизонтальным либо вертикальным, в зависимости от типа материала.
  • Габариты агрегата подбираются под средние размеры обрабатываемых заготовок.
  • Размер гидравлического цилиндра и мощности привода зависят на силу раскалывания бревна.

Гидравлический дровокол своими руками

Изготовить гидравлический дровокол своими руками несколько тяжелее, чем остальные. Отличительными особенностями является равномерные детали на выходе, скорость раскола. Инструмент может использоваться как в домашних целях, так и при мелком производстве дров для продажи на рынке. Усилие, прикладываемое при процессе велико, поэтому материал при изготовке гидравлического дровокола своими руками должен обладать достаточной толщиной. Режущие ножи устанавливаются в форме квадрата или звездочки для распила чушки на несколько частей за один процесс.

Механический пружинный колун

Доработанная версия ручного колуна – механическое пружинное устройство. Дровокол действует по принципу центробежной силы, главное назначение конструкции – удержать колун с внушительной массой при конце цикла. Пружина должна быть изготовлена подвижной, для регулировки усилия, прилагаемого для остановки колуна. Устройство, изготовленное своими руками должно обладать соответствующей росту человека высотой, для наименьших нагрузок.

Пружинный механический дровокол

Изготовление зажима для поленьев производится в целях безопасности. Механизм рамы испытывает постоянные нагрузки, поэтому необходимо изготовить ее из двойного материала. Для возможной мобильности имеется возможность установить колеса на одну из сторон для перемещения.

Простой дровокол своими руками механика

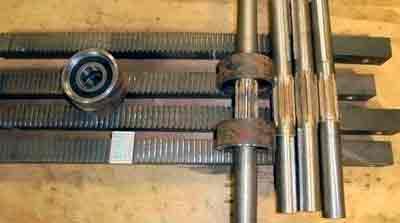

Распространенным видом дровокола является реечный тип механизма. Принцип работы состоит из пуска цикла, после чего происходит сцепка всех элементов, толкатель упирается в заготовку и происходит процесс резки, путем соединения с ножом. Чтобы изготовить самодельный дровокол, понадобятся следующие элементы:

  • Привод, обычно используется электродвигатель. При местах отсутствия электроэнергии, возможно использовать двигатель, работящий от горючих смесей.
  • Шкив передачи на валу, передача соединяется ремнем.
  • Шестерня зубчатая, расположенная на конце вторичного вала.
  • Рама для колоды, режущий нож, рычаг управления.

Двигатель необходимо подбирать с большим запасом мощности. Дровокол реечного типа, изготовленный своими руками может использоваться со всеми типами древесины. Контроль за безопасностью, нагрузки на двигатель достигается путем улучшенной передачи и плавности усилия.

Также механический дровокол имеет простую конструкцию при винтовом исполнении. Наименьшее количество затрат на изготовление, делают его незаменимым в хозяйстве. Своими руками изготовить инструмент возможно имею старый электродвигатель, подготовленный конусный винт, базовые знания в электрике для подключения двигателя к пусковому устройству.

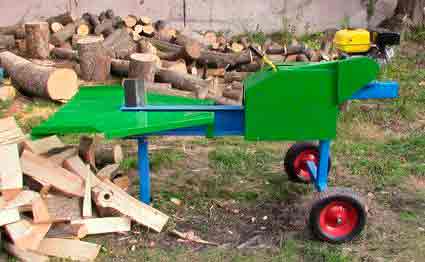

Как сделать дровокол мобильным

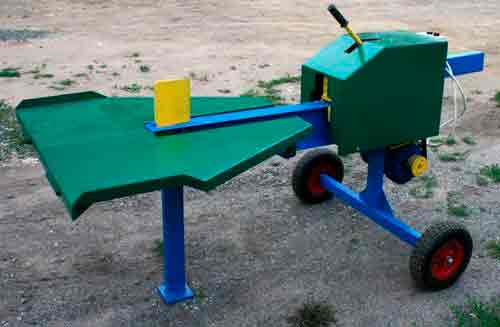

Мобильный дровокол необходим в ситуациях, когда устройство необходимо переместить на большое расстояние. Сделать дровокол мобильным дают возможность прикрепленные колеса.

Следует учитывать вес изготовленной конструкции, рассчитать нагрузку на оси.

Для безопасной работы необходимо предусмотреть блокировку колес или пользоваться подножками во время использования инструмента.

Как выбрать дровокол особенности изделия

Выбор модели устройства зависит от предназначения при использовании. Изготовленный своими руками инструмент окажется бюджетным вариантом, а купленный на рынке сэкономит время и имеет гарантию. Цена на мощные модели дровоколов в магазинах может составлять до 100 тысяч рублей.

Изготовленный самостоятельно инструмент можно использовать по прямому предназначению. Возможность добавить или убрать функции, может значительно сэкономить бюджет при производстве. Единственным крупным отличием будет внешний вид, так как изготовленное самостоятельно устройство не столь аккуратно и гармонично.

Для использования на производствах или коммерческих целях лучшим вариантом будет покупка готового агрегата. На рынке существуют модели с различным типом двигателей и вариантов распила чушки.

Преимущества и недостатки использования дровокола

Перед изготовлением любого агрегата своими руками, стоит задаться вопросом, так необходим ли он в хозяйстве. Покупка или самостоятельное изготовка устройства потребует немало финансовых затрат и усилий, необходимо взвесить все достоинства и недостатки. К плюсам устройства относятся.

  1. Физические нагрузки на человека. Оператор машины лишь производит загрузку, контролирует процесс, основную физическую работу выполняет механизм дровокола.
  2. Устройство, которое включает в себя электропривод быстрее справится с поставленными задачами, нежели производить работы вручную.
  3. Удобное использование сохраняют здоровье и физическую силу.
  4. Простота эксплуатации, отсутствие применения физической силы дают возможность использовать механизм всем типам людей.

Недостатков при эксплуатации заметно меньше, но все-таки они присутствуют, как и у каждого устройства.

  1. Сложная конструкция некоторых моделей. Для более равномерного полено в конечном результате используется гидравлический дровокол. Изготовить в домашних условиях своими рукам такой механизм накладно и отнимет достаточно времени.
  2. Высокая стоимость готовых конструкций. Покупка готового дровокола сэкономит время на изготовку, однако стоимость некоторых моделей настолько высока, что не оправдывает себя при процессе использования.

Необходимо понимать, что для небольшого участка покупка оборудования не целесообразна. Имея четкое предназначение и постоянную реализацию дров стоит задуматься о покупке или изготовке своими руками дровокола.

Источник: http://stankiexpert.ru/ehlektroinstrument/drovokol-svoimi-rukami.html

Как сделать конусный дровокол своими руками

Дровокол, безусловно, агрегат весьма полезный в хозяйстве. Особо интересен он жителям сел и поселков, отапливающих помещения с помощью дровяных печей. Однако далеко не каждый готов выложить за него круглую сумму, тем более что при желании этот нехитрый механизм можно изготовить своими руками.

Простой дровокол своими руками

Самой простой конструкцией обладают конусные дровоколы, основой которой является стальной конус с резьбой, вращаемый электродвигателем. Наиболее сложным элементом этой конструкции является конус, который необходимо выточить на токарном станке(см. чертеж).

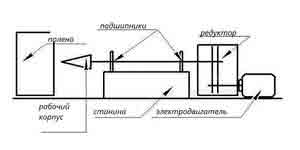

После изготовления самого конуса согласно представленному чертежу, на нем нарезается левая упорная резьба.

В случае если нет возможности выточить конус на станке или заказать его, эту деталь можно самостоятельно изготовить и с помощью болгарки. Тем более что нет необходимости особо точно выдерживать заданные размеры. В этом случае просто необходимо изначально насадить металлическую болгарку на шкив электродвигателя, и добившись ее свободного вращения, равномерно снимать металл.

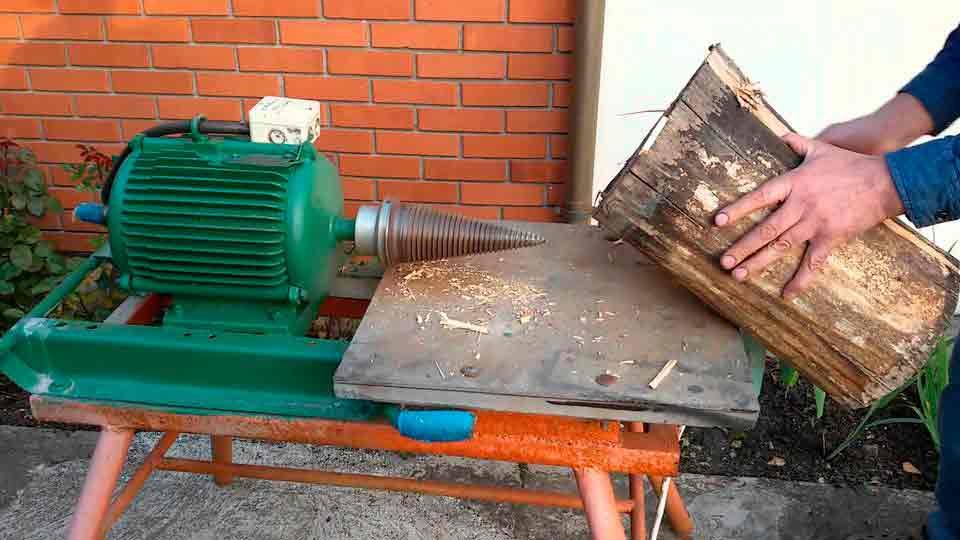

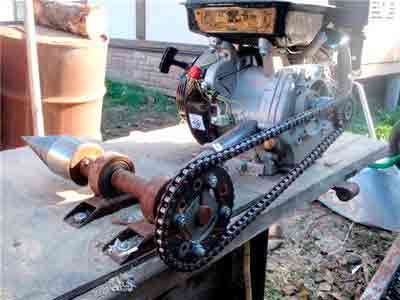

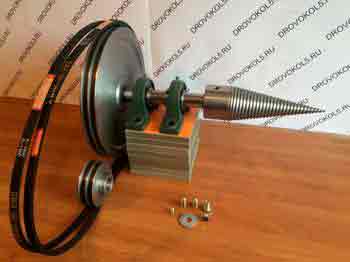

Готовый конус насаживается на вал с подшипниками соответствующего размера, на конце которого установлен фланец со звездочкой от колеса мотоцикла. Резьбовой конус фиксируется на валу при помощи штифта или болта, что позволяет без труда снимать его с вала и выворачивать из чурбака в случае заклинивания.

Снятый с вала конус, застрявший в полене, можно легко вывернуть из древесины с использованием газового ключа.

Если же конус закреплен на валу намертво, в случае заклинивания возникает необходимость снимать приводную цепь, так как вал электродвигателя не всегда возможно повернуть в обратном направлении.

Между двигателем и валом можно установить распорку из труб и двух гаек, при помощи которой натягивается цепь. В качестве опор вала можно использовать карданные опоры от «Жигулей».

При желании, электродвигатель можно заменить бензиновым агрегатом от мотоблока мощностью не менее 6 л.с., хотя для конусных дровоколов предпочтительней применение электромоторов мощностью не менее 2-3 кВт, с частотой вращения не менее 250 оборотов в минуту.

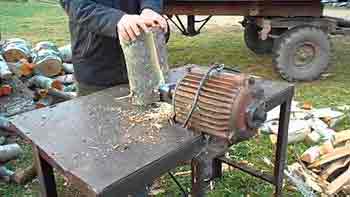

Принцип работы конусного самодельного дровокола предельно прост. При вращении конус, подобно шурупу, вворачивается в древесину, раскалывая ее. Работая с дровоколом следует быть предельно внимательным и соблюдать элементарные правила техники безопасности.

В наши дни трудно найти сферу, которую бы не затронула механизация и автоматизация. Как не удивительно, но даже такой классически консервативный процесс, как рубка дров, начал подвергаться механизации, и на смену привычному всем топору приходят дровоколы.

В настоящее время в этом сегменте рынка уже представлен довольно широкий ассортимент механических колунов, и для правильного выбора необходимого вам агрегата следует узнать, что из себя в общих чертах представляет эта пока малознакомая машина.

Типы дровоколов

Все ныне выпускаемые дровокольные агрегаты делятся на бытовые и профессиональные агрегаты.

Бытовые дровоколы осуществляют только функцию раскола древесины. Профессиональные дровоколы представляют собой довольно сложную конструкцию, осуществляющую подачу бревен, торцовку по необходимой длине, колку и выброс готовых поленьев. Безусловно, и стоимость, и мощность, и производительность подобных станков не идет в сравнение с простыми бытовыми агрегатами.

По направлению подачи раскалываемого бревна дровоколы бывают горизонтальными, вертикальными и смешанными.

В дровоколах горизонтального типа чурбак устанавливается на горизонтальном желобе. При этом, в зависимости от конструкции, либо толкатель направляет бревно к колющему ножу, либо нож по специальной направляющей передвигается по направлению к бревну.

В установках вертикального типа бревно подается вертикально, а движущийся нож сверху раскалывает его. Механизмы подобной конструкции более производительны, они занимают меньшую площадь, однако имеют и недостатки. Так, при работе дровоколов вертикального типа необходимо поддерживать руками раскалываемые бревна, что требует строгого соблюдения правил техники безопасности.

Дровоколы смешанного типа сочетают возможности вышеописанных агрегатов и применяются исключительно на древообрабатывающих предприятиях.

В зависимости от источников питания дровоколы подразделяются на следующие типы:

  1. Агрегаты с электродвигателями. Это наиболее простые конструкции дровоколов. Электродвигатель приводит в действие гидронасос. Подобные дровоколы просты в обслуживании и эксплуатации, их можно устанавливать практически в любых помещениях. Дровоколы с электродвигателями не требуют специализированного обслуживания и наиболее подходят для использования в бытовых условиях. Единственным обязательным требованием для их эксплуатации является наличие источника электропитания.
  2. Дровоколы с бензиновыми или дизельными двигателями внутреннего сгорания. Это довольно мощные агрегаты, используемые, в основном, на лесозаготовках. Впрочем, они подойдут и для работы на дачных и садовых участках.

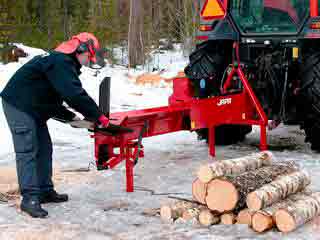

  3. Дровоколы на тракторной тяге. Эти агрегаты подключаются к гидросистеме трактора или с валом отбора мощности. Это мощные профессиональные агрегаты, предназначенные для эксплуатации в крупных лесопромышленных комплексах, фермах, промышленных предприятиях.
  4. Дровоколы с комбинированным источником привода. Некоторые модели дровоколов, оснащенные электродвигателями или ДВС, приспособлены также к работе от тракторного привода.

В зависимости от конструкции механизма колки дров дровоколы подразделяются на следующие типы:

  • Дровоколы с гидроприводом. Основой подобных агрегатов является гидравлический насос, приводящий в действие нож-колун, который надавливая с огромной силой на чурбак, раскалывает его. Стоимость таких агрегатов, в зависимости от мощности и от компании-изготовителя колеблется в интервале от 9500 до 32000 рублей.
  • Конусные дровоколы(как раз о таком самодельном дровоколе мы и рассказывали выше). В этих агрегатах роль ножа исполняет резьбовой конус, который раскалывает чурбак, вворачиваясь в него. Используя этот принцип работы, вполне можно соорудить самодельный дровокол, так как он предельно прост, и не требует изготовления вспомогательных механизмов. Правда, для его эффективной работы этого агрегата потребуется более мощный электродвигатель. Стоимость конусных дровоколов, в зависимости от типа и мощности электродвигателя колеблется от 17 до 30 тысяч рублей.

Также производимые дровоколы отличаются друг от друга по способу передвижения. Как правило, крупные, тяжелые агрегаты выпускаются в стационарном исполнении. А вот в конструкции менее тяжелых агрегатов предусмотрено наличие колес, позволяющих без труда проводить их транспортировку.

Источник: http://gredx.ru/fun/drovokol-svoimi-rukami

Чертёж, как сделать винтовой дровокол своими руками

Без сомнений, дровокол очень полезный в хозяйстве агрегат. Тем более актуален он для жителей сёл и посёлков, которые отапливают свои дома при помощи дровяных печей.

Но совершенно не каждый может выложить за это устройство немалую сумму, тем более что при большом желании этот простой механизм можно легко сделать своими руками.

Простейший дровокол своими руками

Наиболее простую конструкцию имеют конусные дровоколы, где в основе находится металлический конус с резьбой, который вращается электрическим двигателем. Самым сложным элементом данной конструкции считается конус, его нужно будет изготовить на токарном станке. После изготовления непосредственно конуса, на нём делается упорная левая резьба.

В случае когда нет возможности заказать или сделать конус на станке, данную деталь можно сделать своими руками при помощи болгарки. При этом не нужно сильно выдерживать чёткие размеры. В этом случае просто нужно вначале насадить болгарку на шкив электрического двигателя, и равномерно срезать металл, добившись её свободного вращения.

Готовый конус надевается на вал с подшипниками необходимого размера, где в конце находится фланец со звёздочкой от колеса мотороллера. Конус с резьбой крепится на валу с помощь болта или штифта, это даёт возможность с лёгкостью убирать его с вала и выкручивать из чурбака при заклинивании.

Снятый конус, заклинивший в бревне, можно с лёгкостью выкрутить из дерева с помощью газового ключа. Если конус зафиксирован на валу намертво, то, при заклинивании, появляется необходимость снимать цепь привода, поточу что вал двигателя не всегда можно повернуть в другом направлении.

Особенности изготовления

При желании электрический двигатель можно заменить бензиновым, мощностью не меньше 7 л. с., но для конусных дровоколов лучше всего использование электромоторов мощностью не меньше 3–4 кВт, с частотой оборотов не меньше 260 в минуту.

Способ работы этого винтового дровокола очень прост. Во время вращения конус, подобно саморезу, вкручивается в бревно, раскалывая его. Работая с дровоколом, нужно быть предельно аккуратным и соблюдать правила безопасности.

Разновидности дровоколов

Все сегодня изготавливаемые дровокольные устройства делятся на профессиональные и бытовые аппараты.

Бытовые устройства имеют только лишь функцию раскола бревна. Профессиональные аппараты представляют очень сложную конструкцию, которая производит подачу древесины, торцовку по заданной длине, раскалывание и выброс колотых дров. Естественно, и цена, и производительность, и мощность этих устройств не идёт в сравнении с обычными заводскими дровоколами, и уж тем более своими руками.

По устройству подачи раскалываемой древесины дровоколы могут быть вертикальными, горизонтальными и комбинированными.

В горизонтальных аппаратах чурбак крепится на горизонтальном жёлобе. Причём, с учётом конструкции, или толкатель двигает полено к колющему ножу, или нож по направляющей движется по направлению к полену.

В вертикальных дровоколах полено подаётся вертикально, а передвигающийся нож сверху его раскалывает. Механизмы этой конструкции наиболее производительны, они занимают не такую большую площадь, но имеют и свои минусы. Так, во время работы вертикальных дровоколов нужно своими руками поддерживать раскалываемые поленья, что требует чёткого соблюдения техники безопасности.

Устройства комбинированного типа объединяют себе возможности описанных выше аппаратов и используются только на деревообрабатывающих заводах.

Учитывая источник питания, дровоколы делятся на такие виды:

  • Аппараты на тракторной тяге. Такие устройства подсоединяются к гидросистеме трактора с мощным валом отбора. Это профессиональные и мощные аппараты, которые предназначаются для работы в крупных промышленных предприятиях, лесопромышленных фермах и комплексах.
  • Дровоколы с дизельными или бензиновыми двигателями. Это очень мощные аппараты, которые используются, как правило, на лесозаготовках. Однако они подходят и для работы в загородных домах.
  • Комбинированные устройства. Некоторые модели имеют электрические двигатели или ДВС, а также приспособлены к работе от тракторного вала.
  • Дровоколы с электрическими двигателями. Это самые простейшие конструкции дровоколов. Электрический двигатель активирует гидронасос. Эти агрегаты просты в эксплуатации и обслуживании, их можно поставить почти в любом помещении.

Дровоколы с электрическими двигателями не требуют особого обслуживания и лучше всего подойдут для использования в домашних условиях. Единственным непременным условием для их работы является наличие электроэнергии.

С учётом конструкции механизма колки брёвен, дровоколы делятся на такие виды:

  1. Конусные или винтовые (мы как раз и рассказывали выше, как сделать этот дровокол своими руками). В данных устройствах роль ножа выполняет конус с резьбой, он раскалывает полено, вкручиваясь в него. С помощью такого принципа работы, можно вполне сделать дровокол своими руками, потому что он довольно прост, и не нуждается в изготовлении дополнительных механизмов. Но, для его производительной работы потребуется мощный электродвигатель.
  2. С гидроприводом. В основе этих устройств находится гидравлический насос, который приводит в действие нож-колун, он, надавливая с большой силой на полено, раскалывает его.

Также промышленные устройства различаются между собой по способу транспортировки. Чаще всего тяжёлые и крупные аппараты делаются в стационарном варианте. А вот в конструкции лёгких аппаратов предусмотрены колёса, они позволяют с лёгкостью проводить их передвигать.

Технические характеристики дровоколов

Рабочее расстояние. Этот показатель определяет, с каким размером поленьев может работать дровокол. Для бытовых нужно, чаще всего, длина поленьев не превышает размеров топки печи.

Мощность расщепления. Этот показатель определяет требуемое усилие, производимое устройством для колки поленьев. Бытовые аппараты имеют мощность 4–8 тонн. Для конусных устройств важным параметром является скорость вращения колодки. Оптимальной считается 450–650 об./мин.

Ход механизма поршня. Эта характеристика определяет расстояние, которое преодолевает поршень при выполнении работ.

Наибольший диаметр раскалываемого полена. Бытовые конструкции могут раскалывать поленья диаметром от 35 см. Причём конусные дровоколы могут раскалывать куски почти любого диаметра.

Мощность электрического двигателя. Чаще всего бытовые дровоколы оборудуются электродвигателями мощностью 1600–2400 В. От мощности двигателя, в большей степени, зависит экономичность и производительность устройства. Винтовые механизмы оборудуются трехфазными моторами мощностью 3500–4500 Вт.

Скорость передвижения поршня. Приблизительная скорость поршня во время передвижения вперёд равняется 5 см/сек, при перемещении назад – 8 см/сек.

Дополнительные возможности. Конструкция определённых моделей гидравлических устройств даёт возможность использовать 4-резцовую насадку, она существенно повышает производительность конструкции. В комплекте определённых моделей находится специальный стол, который даёт возможность увеличить рабочую высоту дровокола.

Размеры реечных дровоколов для домашнего пользования колеблются с учётом от их моделей, производительности и завода-изготовителя. Как правило, это относительно небольшие устройства.

Насколько целесообразно изготавливать дровокол своими руками, имея чертёж? Если есть все требуемые составные части (редуктор, стол, электродвигатель) и хотя бы небольшие навыки по обработке металла – то есть смысл изготовить своими руками конструкцию для домашнего использования.

При постоянной загрузке лучше всего покупать заводские дровоколы, потому как они имеют лучшую производительность и отличаются долговечностью и надёжностью.

Источник: http://stanok.guru/stanki/derevoobrabotka/chertezh-kak-sdelat-vintovoy-drovokol-svoimi-rukami.html

Сооружение дровокола своими руками

В частном доме почти всегда нужны дрова. Некоторые люди покупают уже заготовленные дрова, хотя на это приходится тратить гораздо большую сумму, чем того хотелось бы. Другие сами занимаются этой работой, тратя свои силы и время на заготовку. Чтобы ускорить этот процесс, люди разработали специальный станок под названием дровокол, который способствует быстрому и эффективному раскалыванию дров. Его основной принцип работы, преимущества и недостатки будут подробно рассмотрены в этой статье, также вы узнаете, как можно соорудить этот прибор своими руками.

Дровокол — это станок, главная задача которого состоит в том, чтобы заготавливать дрова. Различают профессиональные и бытовые устройства. Первые применяются на крупных предприятиях, вторые используются в домашних условиях, их можно сделать собственными руками. Более подробно о классификации этих видов речь пойдет далее.

Профессиональные дровоколы немного сложнее в использовании, так как оснащены гораздо большим количеством функций, а их стоимость достаточно высока.

Устройство позволяет с помощью не слишком больших усилий получить мощное воздействие на древесину в одной определенной точке, благодаря чему даже самое прочное дерево должно расколоться на части.

Как известно, многие владельцы загородных домов топят свое жилье именно дровами, поэтому и спрос на дровоколы растет с каждым годом все больше и больше.

Какие бывают дровоколы

Как уже упоминалось выше, все приборы делятся на:

Еще они делятся на механические и гидравлические дровоколы. Также устройства классифицируют по направлению подачи бревен. Существуют:

  • горизонтальные;
  • вертикальные;
  • смешанные дровоколы.

Есть и еще одна распространенная классификация, в зависимости от источников питания. Так, разработаны агрегаты с электродвигателями, с бензиновыми двигателями, на тракторной тяге. Каждый из этих дровоколов отличается своими особенностями конструкции и индивидуальным принципом работы. Следует рассмотреть подробно каждую модель в отдельности.

Механические устройства

Их еще часто называют конусными дровоколами, так как в качестве ножа выступает резьбовой конус, который вкручивается в бревно, раскалывая его на две или более частей. Такое устройство можно сделать своими руками, так как принцип его работы понятен каждому.

Для более эффективной работы с помощью прибора рекомендуется поставить мощный электродвигатель. Каркас устройства выполняется разными способами, наиболее распространенным считается каркас на колесах. Таким образом, у вас будет возможность легко перемещать дровокол по всему участку.

Гидравлические устройства

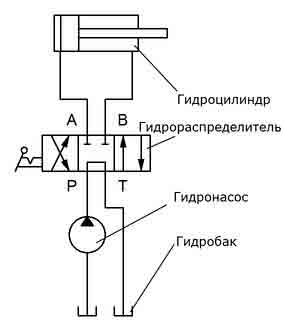

Принцип работы основан на том, что гидравлический насос приводит в действие мощный нож, который надавливает на чурбак, раскалывая его. Такие устройства сложно соорудить самому, да и себестоимость запчастей может обойтись дороже, чем если бы вы купили уже готовый дровокол.

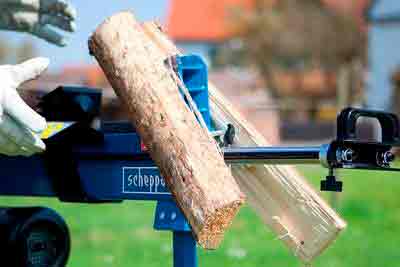

Агрегаты с электродвигателями

Электрический двигатель приводит в действие гидравлический насос. Такой дровокол не нуждается в особом уходе, его можно устанавливать в любом помещении, хорошо использовать в бытовых условиях. Главное — обращать внимание на мощность двигателя.

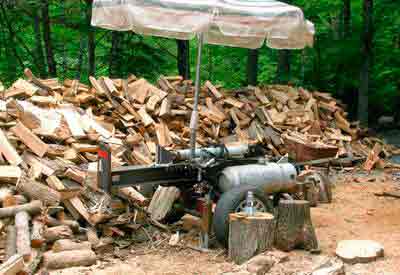

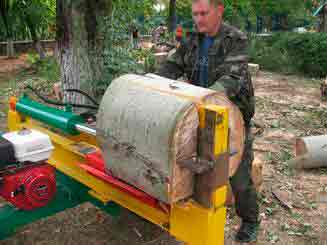

Устройства с бензиновым двигателем

Такой дровокол отличается высокой мощностью, что позволяет использовать его продолжительное время, раскалывая наиболее толстую и плотную древесину. Чаще всего устройства применяются на лесозаготовках, когда требуется осуществить большой объем работы. В то же время сегодня можно часто увидеть дровоколы данного типа на дачных участках, что позволяет облегчить работу хозяину жилья.

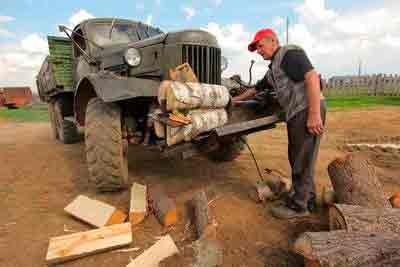

Устройства на тракторной тяге

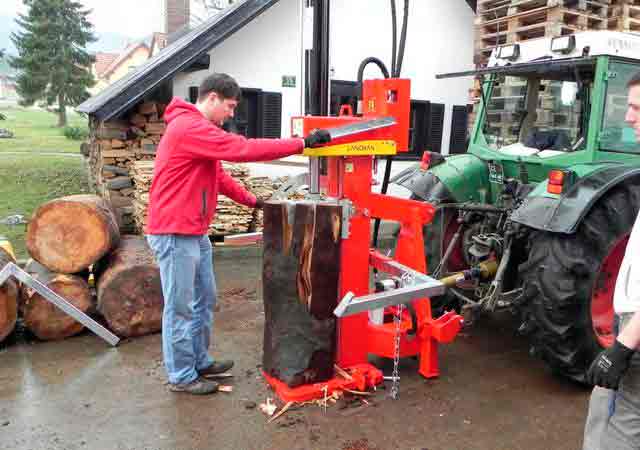

Принцип основан на том, что дровокол подключается к гидросистеме обычного трактора. Приспособления используются на крупных промышленных объектах, где необходимо заготавливать большие объемы продукции.

Что касается направления подачи бревен, то в некоторых дровоколах чурбак устанавливается на горизонтальном желобе, в других бревно подается вертикально, а третьи позволяют сочетать обе эти возможности.

Преимущества и недостатки дровокола

К достоинствам можно отнести следующие моменты:

  • минимальные затраты сил при заготовке дров;
  • быстрая и эффективная работа;
  • человеку даже не приходится наклоняться в процессе работы, что способствует сохранению его здоровья;
  • устройство всегда готово к работе, остается только включить станок;
  • возможность беспрерывной работы на протяжении долгого времени;
  • работать с дровоколом может даже женщина, так как не требуется грубой мужской силы.

Среди недостатков можно выделить следующие аспекты:

  • сложность конструкции, особенно если речь идет о гидравлических дровоколах;
  • довольно высокая стоимость, если покупать готовое оборудование.

Как пользоваться дровоколом?

Устройством достаточно легко пользоваться в бытовых условиях, хотя и здесь есть некоторые нюансы, которые необходимо знать и всегда помнить.

Например, вы смастерили или купили готовый прибор с электродвигателем. Тогда вам стоит учитывать мощность двигателя. Она должна быть хотя бы минимум 3 кВт и выше. Хороший двигатель приводит в действие насос, благодаря которому резьбовой конус ввинчивается в бревно и раскалывает его на части.

Работая с любым видом дровоколов, необходимо соблюдать правила техники безопасности, иначе можно получить серьезные травмы.

Рычаг управления устройством должен располагаться подальше от ножей, так как те остро отточены и могут также поранить человека. Дровокол рекомендуется оснастить специальной защитой от случайного запуска агрегата.

Как сделать дровокол своими руками?

Для начала следует разобрать устройство самого простого конусного дровокола, а затем уже плавно перейти к конструкции гидравлического приспособления для заготовки дров.

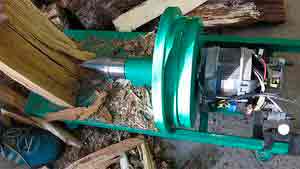

За основу конусного агрегата берется мощный стальной конус с резьбой, который будет приводиться в движение с помощью электродвигателя. Такой конус нужно выточить на токарном станке, после чего на нем делается резьба.

По окончанию данного этапа работ конус насаживается на вал с подшипниками, происходит его фиксация с помощью штифта, что дает возможность в дальнейшем снимать его с вала при необходимости. Нередко случаи, когда конус заклинивает в бревне, в результате чего его нужно выворачивать из полена.

Между двигателем и валом устанавливается распорка из труб и гаек, которая служит для натягивания цепи. Устройство практически готово — остается только запустить агрегат и конус начнет вращаться, вкручиваясь в древесину и раскалывая ее на части.

Гидравлический дровокол своими руками

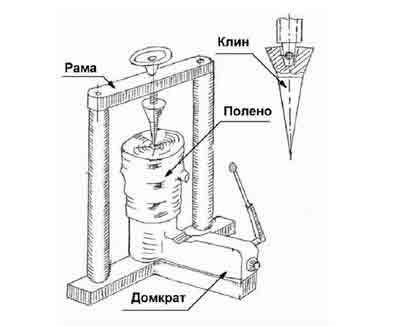

Самое простое приспособление можно соорудить следующим образом: берется вертикальная рама на платформе, в ее нижней части устанавливается автомобильный домкрат. Верхняя часть рамы является разъемной, что позволяет колоть на ней бревна разного размера и длины.

В качестве ножа здесь применяется конусный клин, который подводится к дровам с помощью центрального винта, после чего в работу вступает домкрат.

Можно создать и более сложную конструкцию, которая будет включать гидравлический домкрат, монтированный на стационарной станине, однако такая работа требует определенных знаний и навыков, поэтому в бытовых условиях не рекомендуется изготавливать подобный дровокол.

Как видите, дровоколы являются незаменимыми агрегатами в домашнем хозяйстве, помогая человеку заготавливать дрова для отопления собственного дома. Такое устройство можно соорудить своими руками, сэкономив при этом приличную сумму денег.

Источник: http://nashgazon.com/instrument/inventar/sooruzhenie-drovokola-svoimi-rukami.html

Как сделать дровокол своими руками

Дровокол (его также называют станок для заготовки дров) представляет собой механизм, с помощью которого производится торцовка и механический раскол крупных чурок на мелкие поленья, которые удобно использовать в быту.

Достоинства такого изделия очевидны:

  • это отличная замена тяжелого механического труда по рубке дров;
  • устройство служит очень долго;
  • механизм просто устроен – в нем нет сложных элементов, благодаря чему прост в обслуживании;
  • механизм мобильный – его можно транспортировать в разные места.

Разновидности дровоколов

Дровоколы отличаются друг от друга несколькими признаками. В зависимости от выполняемых работ выделяют 2 больших класса установок:

  • дровокол (также его часто называют колун) – с его помощью можно выполнять только раскалывание крупных чурок на мелкие поленья; эти механизмы в основном используются в домашних условиях;
  • дровокольный станок, который наряду с функцией раскола чурок способен выполнить торцовку заготовок; чаще применяется в промышленном производстве.

По сфере применения выделяют дровоколы:

  • бытовые (именно эти дровоколы легче всего изготовить своими руками);
  • промышленные.

Механизмы могут работать за счет разного типа энергий, в соответствии с чем выделяют:

на тракторной тяге (рабочая часть подсоединяется к специальной установке трактора, которая и производит движение механизма);

  • комбинированные (сочетают сразу несколько источников энергии).
  • По особенностям подачи заготовки существуют дровоколы:

    В зависимости от того, можно ли перемещать устройство, бывают:

    • мобильные дровоколы (предназначены для небольших объемов производства, а также для бытовых задач);
    • стационарные (используются в промышленных масштабах).

    Наконец, по принципу работы механизма выделяют:

    • механические дровоколы;
    • реечные (в полено ударяет рейка со специальным наконечником);

    гидравлические (работают так же, но используют в качестве источника энергии гидравлический насос, благодаря чему справляются с более тяжелыми чурками);

  • конусные, винтовые (на чурку воздействует так называемый шуруп, который проникает в поверхность дерева, за счет чего оно распадается на составные части).
  • Технические характеристики

    Дровоколы, выполненные своими руками или на заводе, как механизмы обладают своими параметрами, которые характеризуют их производственные возможности:

    1. Мощность расщепления измеряется количеством оборотов в минуту; в промышленных устройствах достигается 500-700 и более об/мин.
    2. Скорость передвижения поршня измеряется сантиметрами в секунду (5-8 см/сек).
    3. Скорость обратного движения поршня (обычно не более 7-8 см/сек).
    4. Мощность двигателя на электрическом ходу (достигается стандартно 1500-2000 Вт и выше).
    5. Рабочая длина – обычно от полуметра до метра.
    6. Дополнительные функции – дровоколы нередко снабжаются 4-резцовой насадкой, за счет чего производительность установки резко увеличивается. Также некоторые модели укомплектовываются механизмом поднятия стола, что позволяет отрегулировать оптимальную высоту рабочей поверхности.

    Дровокол своими руками

    В домашних условиях вполне возможно изготовить как самые простые конусные, так и гидравлические дровоколы своими руками.

    Преимущества домашней установки

    Такие установки, как правило, уступают заводским устройствам в плане мощности и по внешнему виду. Однако для небольших объемов домашнего производства они подходят как нельзя лучше. Преимущества домашних механизмов следующие:

    • они обходятся гораздо дешевле профессиональных машин;
    • собрать их несложно из самых обычных материалов;
    • поскольку сборка производится самостоятельно, то можно учесть все особенности механизма, которые нужны именно вам, под ваши потребности;
    • собирая такое изделие вручную, вы приобретете ценный опыт, который может пригодиться в других хозяйственных делах.

    Требования к механизму

    В основном любые дровоколы (как выполненные своими руками, так и заводского производства) должны соответствовать набору минимальных требований:

    • Мощность двигателя не менее 2кВт
    • Все стационарные и подвижные элементы изготавливаются из твердой стали.
    • Минимальное расстояние от пола до конуса 80-90 см.
    • В бытовых условиях число оборотов в минуту достаточно 400-500.
    • Габариты подбираются примерно, в стандартном исполнении они примерно равны 85*40*65 см (соответственно длина, ширина и высота).

    Изготовление винтового дровокола: пошаговая инструкция и видео

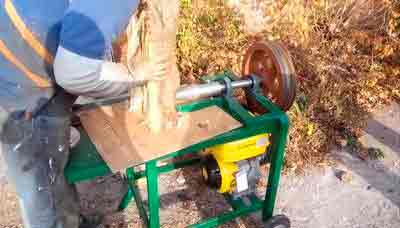

    Самый простой вариант дровокола, который можно сделать своими руками, это винтовой.

    Устройством можно легко раскалывать чурки практически любых диаметров, что наглядно показано на видео.

    Чтобы изготовить его, понадобится минимум инструментов и материалов:

    • стальная станина (основа, к которой будут крепиться все элементы установки);
    • двигатель, мощность которого подбирается по индивидуальным потребностям;
    • вал;
    • понижающий редуктор;
    • конус-насадка с резьбой (его чертеж представлен ниже)

    Принципиальный чертеж устройства представлен ниже.

    Последовательность действий будет такой:

      Прежде всего, необходимо правильно подобрать силовой агрегат – это может быть электродвигатель от другого механизма с развиваемой мощностью от 2-3 кВт. Можно использовать не только электрические агрегаты, но и бензиновый двигатель (например, от мотоблока) мощностью от 7 лошадиных сил.

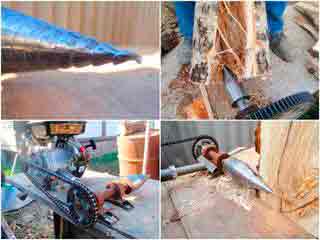

  • Далее очень важно определиться с выбором конуса, поскольку именно этот элемент будет раскалывать чурки.
  • Видеообзор, в котором подробно описывается назначение детали

    ОБРАТИТЕ ВНИМАНИЕ. Очень важно подобрать размер бура и оптимальное значение угла наклона конуса. Именно эти факторы и определяют размеры полена – с какими-то из них малые конусы могут не справиться. Ориентировочная таблица представлена ниже.

    • Далее нужно правильно собрать подшипниковый узел – для этого приобретается вал с подшипниковыми опорами. Он устанавливается на твердую ровную поверхность. Расстояние выбирается произвольно, обычно вал поднимается над столом не более, чем на 10 см.

    Видео подшипниковый узел в собранном состоянии можно

    СОВЕТ. Будет правильнее расположить силовую установку под столом, поскольку в этом случае рабочая поверхность полностью изолирована от электродвигателя, и на него не летит щепа и сколы. Это страхует его от ненужных повреждений.

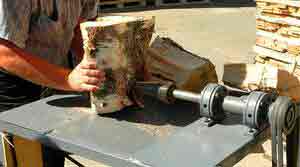

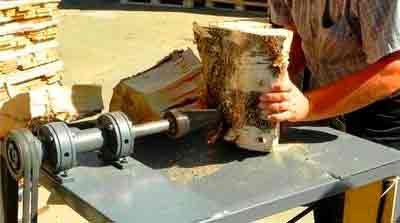

    В полном наборе установка выглядит так.

  • Наконец, установка фиксируется к столу, покрытому стальной пластиной. Конус направляется к обрабатываемым заготовкам, ремень уходит под стол и монтируется с силовым агргегатом.
  • Как правильно работать с винтовым дровоколом

    Прежде чем начать работать с устройством, его нужно прогнать на холостом ходу, чтобы убедиться, что все элементы работают без сбоев, и двигатель набирает нужную мощность.

    При работе с винтовым дровоколом нужно соблюдать несколько простых правил:

    1. Чурка подносится к механизму в вертикальном положении.
    2. Высоту рабочей поверхности стола предварительно нужно отрегулировать до нужного уровня. При необходимости кладется доска.
    3. Чурка подводится в прижатом к поверхности состоянии (на весу работать неправильно).
    4. Если чурка большая, то расколу может помешать кора – ее можно предварительно обрубить (особенно это касается березовой бересты).
    5. Если в чурке есть сучки, она имеет неравномерную внутреннюю структуру, лучше начать раскалывать с того места, где внутренние слои дерева устроены проще.

    ОБРАТИТЕ ВНИМАНИЕ. Если бур плотно впился в поверхность дерева, но раскола не произошло, нужно немедленно отключить устройство. Конус извлекается вручную или поворотом в обратную сторону с помощью газового ключа (предварительно установка разбирается). Такие случаи возникают редко и связаны они в основном с сучковатыми деревьями. Лучше помочь ручным расколом, после чего снова обработать чурку на дровоколе.

    Гидравлический дровокол своими руками: пошаговая инструкция и видео

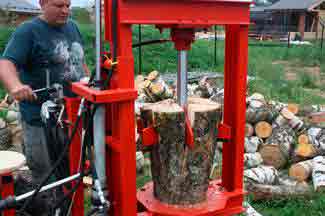

    В отличие от винтового, гидравлический дровокол работает полностью в автоматическом режиме, и задача человека – лишь следить за ходом операции и вовремя поправлять чурки, если нужно.

    В данном случае чурка передвигается не за счет силы человека, а гидравлическим механизмом. Он может соединяться с силовой установкой трактора или с другим источником энергии.

    Видео: технология сборки своими руками гидравлического дровокола, смонтированного с трактором.

    Гидравлический дровокол обладает большей мощностью, соответственно, и изготовить его сложнее, чем конусный.

    ЭТО ИНТЕРЕСНО. С помощью такого устройства стандартной мощности можно расколоть примерно 7-10 чурок в минуту (соответственно за час до 60). Можно сравнить это с темпами ручного производства, чтобы почувствовать разницу во времени и затраченных усилиях.

    Чертеж устройства представлен ниже.

    Понадобятся следующие механизмы:

    • гидронасос;
    • рукава;
    • двигатель механизма (привод гидронасоса) – может быть как на электрическом, так и на бензиновом ходу;
    • гидробак, гидрораспределитель.

    Принципиальная схема – на рисунке.

    Производительность работы всей системы напрямую зависит от мощности привода – именно на этот параметр следует ориентироваться на этапе проектирования механизма.

    В самом простом варианте последовательность действий будет такой:

    1. Гидравлический домкрат жестко фиксируется на станине.
    2. С противоположного конца станины устанавливается лезвие в виде клина, которое поможет успешно раскалывать даже большие чурки и чурки со сложной внутренней структурой (многослойные, сучковатые).
    3. Домкрат подсоединяется к двигателю – электрическому, бензиновому либо к тракторной тяге.

    Принцип работы устройства заключается в том, что пресс давит на чурку, смещает ее к лезвию в виде клина, и за счет дальнейшего механического давления она раскалывается о клин. Чтобы домкрат возвращался в изначальную позицию, он снабжается обычными пружинами. В итоге весь процесс идет в полностью автоматическом режиме.

    Особенности работы дровокола на бензиновом ходу, выполненного своими руками:

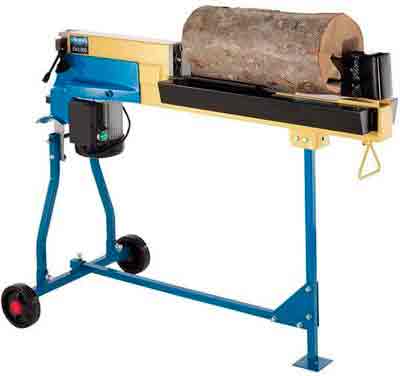

    Профессиональные дровоколы: обзор модели champion lsh 5000

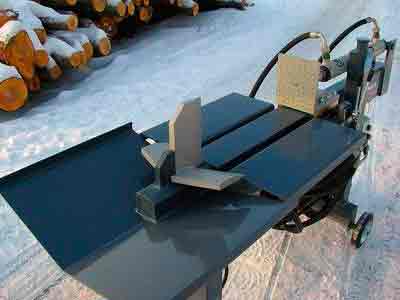

    Наряду с тем, что вполне возможно своими руками сделать дровокол, можно приобрести и заводскую модель. Изделия обычно отличаются большей мощностью, длительностью службы и производительностью.

    Рассмотрим особенности эксплуатации и технические параметры устройства на примере дровокола модели champion lsh 5000, функционирующего на электрическом двигателе.

    Технические характеристики

    Дровокол относится к гидравлическим механизмам, работающим на электрической тяге с мощностью двигателя 2700 Вт. Его основные характеристики следующие:

    1. Габариты чурки: в диаметре от 50 до 250 мм, по длине до 520 мм.
    2. Габариты изделия 950*280*520 см (соответственно длина, ширина, высота).
    3. Вес изделия 43 кг.
    4. Объем масла 3,5 л.
    5. Давление в гидравлической системе (среднее) 20 МПа.

    Схема устройства

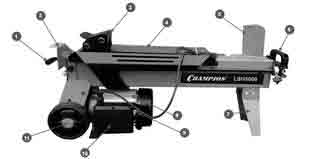

    Составные элементы конструкции представлены на схеме.

    1. Рычаг, с помощью которого осуществляется управление гидравлическим приводом.
    2. Защитная поверхность.
    3. Толкатель.
    4. Пластина, которая направляет движение дерева.
    5. Устройство для раскалывания чурок.
    6. Транспортировочная рукоять.
    7. Опорные элементы.
    8. Двигатель на электрической тяге.
    9. Рычаг для выключения.
    10. Блок с управляющими элементами.
    11. Колесо.

    Вид сбоку демонстрирует болт, с помощью которого можно контролировать уровень масла в системе (1), и винт, обеспечивающий подачу воздуха в гидравлическую систему (2).

    Условия использования

    Дровокол используется при следующих условиях среды:

    • температурный режим от +5 до +40оС;
    • 1 цикл нагрузки длится в пределах 10 минут;
    • предельное время функционирования в условиях постоянной нагрузки – 4 минуты, после чего делается перерыв на 5-6 минут.

    Дровокол лучше не использовать в экстремальных погодных условиях (сильных морозах), а также в местах с постоянно высокой влажностью воздуха.
    Чтобы учесть электробезопасность, делается заземление с помощью:

    • металлической трубы (диаметр от 50 мм, длина от 1600 мм);
    • металлического стержня с минимальным диаметром 20 мм, минимальной длиной 1600 мм;
    • листа железа, покрытого цинком, с габаритами от 900*400 мм.

    ОБРАТИТЕ ВНИМАНИЕ. В качестве заземлителей не допускается применение остатков от трубопроводов, в которых содержимым были горючие жидкости (нефть, бензин и т.п.).

    Подготовка дровокола к работе

    Перед первым включением нужно убедиться в том, что пластина для защиты правильно установлено и смонтирована достаточно надежно. Далее нужно подготовить дровокол к работе:

    1. Сначала нужно осмотреть все элементы оборудования, чтобы убедиться в отсутствии болтов, гаек и других посторонних элементов.
    2. Если обнаружены неисправные детали, их лучше заменить.
    3. Механизм устанавливается на ровную поверхность высотой примерно 50-70 см от пола. Место для работы должно быть достаточно широким.
    4. Убедиться в том, что дровокол стоит надежно и не качается; при необходимости обеспечить его устойчивое положение подручными средствами.
    5. Перед началом работы нужно немного ослабить положение воздушной заглушки (винта), чтобы воздух смог поступать в масляный бак. По окончании работы винт, соответственно, затягивается обратно.
    6. Перед началом работы (особенно после длительного перерыва) нужно убедиться в том, что устройство функционирует штатно – для этого в течение 1 минуты нужно пропустить его на холостом ходу. Если посторонних звуков и шумов нет, можно приступать к работе.

    Особенности работы на дровоколе

    Во время работы нужно соблюдать несколько правил:

    1. Во время раскалывания чурки рычаги управления включаются и удерживаются в течение максимум 5 секунд, в противном случае установка может сломаться.
    2. Важно, чтобы двигатель не работал в противоположном направлении, поскольку в этом случае он с высокой вероятностью сломается. Бревно должно лежать только ровно, никакие углы наклона не допускаются. Правильность положения чурки на дровоколе и сравнение с неправильным вариантом эксплуатации приведены на рисунке ниже.

  • Важно обращать внимание на то, чтобы раскол был равномерным и осуществлялся с помощью всей поверхности лезвия, равномерно, а не с одной стороны.
  • Если бревно застряло в лезвии, нужно сразу прекратить работу и отпустить рукояти. Если чурку не получается удалить вручную, это нужно сделать с помощью клин, который вбивается в нее, чтобы оно чуть приподнялось над рабочей поверхностью, как показано на рисунке ниже.
  • ОБРАТИТЕ ВНИМАНИЕ. Выбивать застрявшую чурку молотком, топором, ломом и другими подобными предметами довольно рискованно – такие действия могут привести не только к повреждению рабочей поверхности устройства, но также к его случайному запуску. В этом случае дровокол может выйти из строя, и такую поломку устранить своими руками не удастся.

    Замена масла

    Наряду с периодическими осмотрами и заменами вышедших из строя элементов механизма техническое обслуживание дровокола заключается в своевременной смене масла. Делать это нужно в таком порядке:

    1. Дровокол отключается от сети.
    2. Болт, контролирующий уровень масла, удаляется.

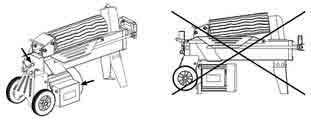

    3. Далее дровокол необходимо наклонить в сторону опоры и слить остатки масла в предварительно поставленную емкость, как показано на рисунке.

    Чтобы залить новое масло, необходимо наклонить дровокол в ту сторону, на которой расположен двигатель, как показано на рисунке.

  • После того, как масло будет залито, нужно убедиться, что его уровень лежит между двух канавок контрольного болта.
  • Далее нужно крепко затянуть болт.
  • Чтобы проверить, что система герметична, нужно установить механизм в рабочее положение, горизонтально, и убедиться, что масло не проливается.
  • ОБРАТИТЕ ВНИМАНИЕ. Во время эксплуатации важно регулярно проверять, на каком уровне находится масло. Контрольное положение – между двух канавок поверхности болта.

    Возможные неисправности

    Список возможных неисправностей и рекомендации по их устранению представлены в таблице.

    Источник: http://v-teplo.ru/drovokol-svoimi-rukami.html

    Дровокол своими руками

    Для облегчения заготовки древесного топлива в частном хозяйстве необходим механизированный процесс. Отличным решением является дровокол конусный своими руками, либо реечные модификации колуна. Приводом может служить бензиновый либо электрический двигатель. Существуют варианты самоделок с вертикальным либо горизонтальным направлением усилия, энергонезависимые механические колуны с утяжелителями, пружинами.

    Классификация самодельных дровоколов

    Перед тем, как сделать дровокол своими руками для обеспечения бани дровами, необходимо выбрать оптимальный вариант для конкретных условий. Оборудование этого типа классифицируется по признакам:

    • наличие двигателя – энергонезависимые пружинные колуны, гидравлические, электрические, бензиновые дровоколы
    • конструкция – вертикальные, горизонтальные, комбинированные, реечные, конусные
    • принцип действия – «шуруп», винтовая пара, гидравлика/пневматика

    Бюджетным вариантом колуна является механическая модель, состоящая из опорного стола, стойки, консоли.

    Конусный дровокол своими руками потребует, как минимум, двигатель, оснастку, цепную или ременную передачу от приводного вала к рабочему органу.

    Реечный дровокол своими руками является сложной конструкцией, требующей преобразования крутящего момента в вала двигателя в поступательное движение рабочего органа. Поэтому, для сборки потребуется рейка, шестерня.

    Существуют самоделки с кривошипно-шатунным механизмом, решающим эту же задачу.

    Для небольших объемов заготовки дров достаточно простейших механических приспособлений, рассмотренных ниже. Их проще хранить, не нужно искать двигатель, сооружать массивную раму, выписывать либо изготавливать самостоятельно сложную оснастку. Однако, область применения подобных колунов ограничена потребностями в дровах садовой бани, дачного камина. Для регулярных больших объемов заготовки дров (печи теплиц, обогрев жилища) более подходят дровоколы с бензиновыми, электрическими приводами либо пневматические модели, работающие от компрессора.

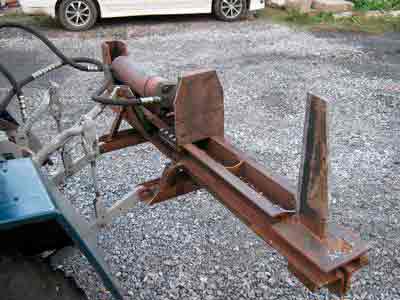

    Сборка гидравлического дровокола

    Рабочие жидкости внутри гидроцилиндров создают более мощные усилия, чем винтовая пара. На порядок повышается скорость перемещения толкателей, повышается производительность (актуально при объемах заготовок дров от 1 куба). Чтобы собрать простейший гидравлический дровокол своими руками, достаточно одеть на вал двигателя гидропривод, наполненный маслом. Чертежи дровокола своими руками приведены ниже.

    Цифровому обозначению соответствуют элементы конструкции:

    1. балка.
    2. ложе.
    3. болт фиксации.
    4. передвижная полка (швеллер).
    5. рукоятка.
    6. режущий орган (клин).
    7. полено.
    8. пята упора.
    9. пружины возврата.
    10. домкрат либо.
    11. рычаг сброса давления.
    12. рукоятка домкрата.
    13. опора задняя.
    14. опора передняя.
    15. силовая вставка клина.
    16. крепежный хомут.

    В реечных, гидравлических колунах используется следующая схема:

    • неподвижное лезвие;
    • перемещаемый толкатель;
    • горизонтальное ложе на удобном для пользователя уровне.

    Основным преимуществом этой конструкции перед «шурупом» (конусным дровоколом) является высокая мощность в сочетании с увеличенной производительностью. При переплетенных волокнах древесины внутри чурбака электропривод будет толкать рейку, пока не сгорит обмотка. В случае использования пневматики, гидравлики усилие наращивается медленно, достигает определенного уровня, остается в одном положении при значительном противодействии структуры полена без вреда для гидроцилиндра.

    Модернизировать вышеуказанную конструкцию можно несколькими способами:

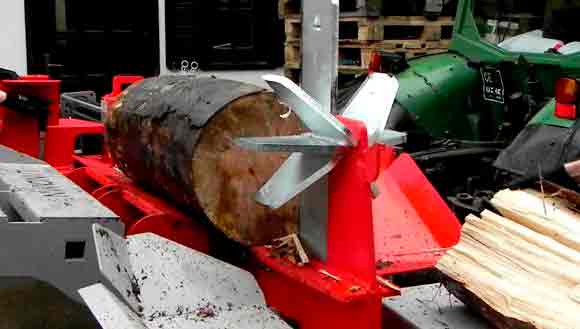

    • повышение производительности – замена колуна крестообразным режущим ножом;
    • увеличение мощности – замена домкрата гидроцилиндром.

    В домкрате давление создается лишь с одной стороны поршня, в гидроцилиндрах масло можно направить с любой стороны. Это значительно ускоряет обратный ход после раскола полена, по сравнению с пружинами, оттягивающими шток домкрата.

    Обратите внимание! Неподвижная оснастка, предназначенная для расщепления древесины, гораздо удобнее падающего, перемещающегося горизонтально колуна. Эта схема позволяет точнее наметить место раскола массива древесины, получить поленья требуемого размера.

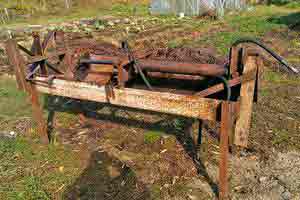

    Конструкция самодельного реечного колуна

    В конструкции самым сложным является узел зубчатой передачи. Дровокол реечный своими руками состоит из следующих элементов:

    • привод (бензиновый либо электрический двигатель);
    • шкив ременной передачи на его выходном валу;
    • ответный шкив большего диаметра на вторичном валу, вращающемся в подшипниках;
    • зубчатая шестерня на втором конце вторичного вала;
    • подпружиненная снизу зубчатая рейка с толкателем;
    • рама с боковыми желобами для размещения колоды, которую необходимо расколоть;
    • рабочий нож на ее свободном конце;
    • рукоятка управления.

    После запуска двигателя вращение передается клиновым ремнем на шестерню. После установки полена на желоб оператор нажимает рукоятку, приводя в зацепление зубья шестерни, рейки, придавая последней поступательное движение. Толкатель упирается в колоду, подает ее с усилием на режущие кромки ножа.

    Реечный дровокол своими руками на видео обладает запасом мощности, чтобы справляться с березовыми, дубовыми поленьями, имеющими сучки, перекрученные волокна. Настройки при сборке бензинового колуна заключаются в регулировке хода рейки. Безопасность оператора обеспечивается плавным наращиванием мощности усилия, ременной передачей вращения. При значительном усилии ремень начнет пробуксовывать, предохраняя двигатель от поломки.

    Стоимость конструкции составляет около 10 тысяч рублей. Основные затраты приходятся на элементы зубчатой передачи:

    • рейка обходится в 5 000 рублей
    • шестерня (ст.35, 0,35 м, 10 зубьев) стоит 1 800 рублей
    • опорные подшипники в корпусах добавляют еще 300 рублей

    Кроме этого понадобится материал для толкателя, рамы, оснастка для колки поленьев. В отсутствие рейки промышленного производства умельцы часто приваривают выпрямленные венцы на заготовку из металла необходимой формы. Для возвращения элемента в исходное положение после окончания на рейке резьбы обычно используются пружины. Варианты верхнего прижимного узла, с помощью которого зубья приводятся в зацепление, подбираются индивидуально.

    Изготовление конусного дровокола

    Простейшим вариантом колуна с конусной оснасткой является конструкция следующего вида:

    • нижний домкрат;
    • верхний конус;
    • П-образная рама, уложенная набок;
    • полено устанавливается между штоком домкрата, конусом оснастки;
    • при поступательном движении древесина раскалывается.

    Более сложный вариант обеспечивает резкое повышение производительности за счет электро либо бензинового двигателя, спиральной поверхности конуса. Оснастка надевается на вал электродвигателя либо редуктора. Ей придается медленное вращение (100 – 80 оборотов ежеминутно), за счет которого происходит ввинчивание в древесину с дальнейшим расколом.

    Основным преимуществом схемы является отсутствие упоров, безопасность оператора. Однако, на данном оборудовании не рекомендуется колоть чурбаки из березы, дуба, прочих пород с переплетенными волокнам. Для этих материалов необходим дровокол гидравлический своими руками с гарантированно большим (7 – 3 т) усилием толкателя.

    Основная сложность в этом варианте заключается в поиске конусной оснастки. Учитывая постоянный спрос на резьбовые конусы «шуруп», «морковка», их производят индивидуальные предприниматели, небольшие компании. Минимально «шуруп» обходится домашнему мастеру в 1,5 тысячи рублей (22 х 5,5 см длина, диаметр, соответственно), максимально в 6 тысяч при покупке готового комплекта:

    • вал с размерами 35 х 3 см (длина, диаметр, соответственно)
    • шкив для ременной передачи на одном его конце
    • две опоры вращения (подшипники)
    • «шуруп» 22 х 5,5 см

    При наличии токарного станка оснастку можно изготовить самостоятельно.

    Механический пружинный колун

    Рекомендации, как сделать дровокол своими руками механического типа, сводятся к технологии сборки следующей конструкции:

    • бетонирование вертикальной стойки
    • навешивание на нее горизонтальной балки (шарнирный верхний узел в сочетании с нижним амортизатором)
    • крепление на свободном конце балки короткой стойки с оснасткой для раскалывания внизу, утяжелителем сверху
    • установка рабочей колоды, на которую помещается полено для раскалывания

    Обратите внимание! Данная конструкция не требует двигателя, однако, обладает низкой производительностью, требует небольших физических усилий оператора. При наличии в домашнем хозяйстве бензинового либо электрического мотора рекомендуется рассмотреть варианты реечного, конусного либо гидравлического дровокола.

    Еще одним вариантом механического колуна является конструкция на нижнем фото.

    В ней использован принцип сваебойной машины, применено минимальное количество деталей:

    • шток для перемещения оснастки – устанавливается в рабочую колоду, на которой будут расщепляться поленья
    • оснастка – клин, приваренный к втулке, скользящей по штоку, верхний утяжелитель, надеваемый на дополнительный шток, выходящей из верхней части клина

    Для работы достаточно установить рабочий шток в отверстие колоды, поместить на нее полено, приподнять утяжелитель, придать ему ускорение. Для увеличения эффективности колки дров нижняя поверхность перемычки, соединяющей втулку с клином, так же имеет режущую кромку, помогая расщеплять древесину. Основным достоинством приспособления является малый вес/габариты, мобильность. Для крупных объемов заготовки дров потребуется значительные физические нагрузки. Однако, дровокол вполне пригоден для бани в саду, на даче.

    Преимущества и недостатки использования дровокола

    Наверняка не все чётко понимают нужен ли им этот агрегат, ведь большинство людей колют дрова вручную. Давайте ознакомимся с главными плюсами и минусами использования этого устройства и попытаемся понять целесообразна ли его покупка (сооружение).

    К достоинствам относится:

    1. Минимальное участие человека. Всё, что от вас требуется – следить, чтобы все процессы протекали правильно и заниматься подачей дров. Всё остальное дровокол сделает за вас.
    2. Скорость и эффективность. Естественно, электрическое устройство, оснащенное двигателем, работает намного быстрее и, в отличие от человека, не требует отдыха и перерывов. Благодаря возможности беспрерывной работы, вы получите нужное количество дров за небольшой промежуток времени.
    3. Удобство. Использование дровокола сохранит не только время, но и здоровье, так как в процессе работы вам не придётся даже наклоняться. Этот факт непременно порадует людей, страдающих от болей в спине.
    4. Эксплуатация в любое время. Аппарат всегда должен быть в исправном состоянии, чтобы вы без проблем могли нарубить необходимое количество дров.
    5. Простота использования. Как ни странно, но справиться с устройством сможет даже хрупкая женщина. При работе не требуется использование грубой силы, поэтому проблем с эксплуатацией дровокола не возникнет.

    Источник: http://koffkindom.ru/drovokol-svoimi-rukami.htm

    Печное отопление в доме требует не малых запасов дров, которые так нелегко заготавливать вручную. Дабы облегчить этот процесс в хозяйстве используют такой прибор как дровокол, который бывает различных видов и моделей. В этой статье мы поговорим об особенностях изготовления колунов своими руками, рассмотрим варианты того, как сделать быстро и эффективно дровокол собственного производства.

    Оглавление:

    Особенности выбора дровокола. Разнообразие изделий

    В современном мире представлено огромное количество разнообразных моделей дровоколов, которые классифицируют следующим образом:

    • по расположению бревен;
    • по типу привода;
    • по форме колуна;
    • по силе раскалывания и мощности, и т.п.;

    Ознакомившись детально с каждой группой отдельно, мы разберем, в чем же заключается особенность выбора дровокола. Итак, согласно первому критерию приборы для заготовки дров разделяют на горизонтальные и вертикальные, относительно расположению станины для укладки бревен. Принцип работы первой разновидности дровоколов заключается в раскалывании бревен за счет движущихся горизонтальных ножей. Вертикальные машины раскалываю дрова сверху, предварительно зафиксировав их. Каждая из этих конструкций имеет свои сильные стороны. Первый тип отличается своими небольшими размерами и незначительным весом, абсолютно безопасные для рабочего и окружающих, к тому же очень мобильны.

    Второй тип характеризуются хорошей, высокой производительностью. Такие конструкции в большинстве случаев являются стационарными и оснащены дополнительными фиксаторами. Но есть у вертикальных дровоколов и недостатки. Во-первых, это значительный, большой вес приборов, во-вторых, работа с таким оборудованием требует особого внимания к размещению бревен, очень важно, чтобы дрова размещались без перекосов.

    По типу привода выделяют:

    • дизельные;
    • электрические;
    • механические;
    • бензиновые устройства.

    Электрические конструкции имеют ограниченный спектр действий, так как требуют наличие электрической сети. Бензиновые чаще всего встречаются на крупных производствах. Для небольшой колки дров используются механические приборы, к их изготовлению обращаются в домашних условиях.

    По форме колуна разграничивают:

    • крестообразные;
    • конусные конструкции.

    Крестообразные колуны разрезают бревна на четыре элемента и в большинстве случаев встречаются в гидравлических дровоколах. Конусные колуны отличаются простотой эксплуатации, но при этом они требуют ручной подачи дерева и дополнительной физической силы рабочего.

    Что касается мощности дровоколов, то они разнятся силой, которая измеряется в тоннах. На больших предприятиях такое оборудование требует мощности более 10 000, для домашнего производства достаточно будет агрегата с силой в 5000 тонн. О некоторых моделях дровоколов и их технических особенностях, речь пойдет далее в статье.

    Технологические особенности моделей с конусообразным колуном

    Конусообразный колун чаще всего является основной частью электрических и дизельных приборов. Главное преимущество такой конструкции в том, что бревно раскалывается не только за счет механического воздействия, а и под давлением, вращающегося наконечника. Для того, чтобы расколоть дерево таким оборудованием не требуется лишних физических затрат. Конусообразный колун предназначается также и для винтовых дровоколов, составные части которого кратко описаны в таблице.

    Дровоколы с конусообразными колунами больше подходят для заготовки древесины для частных домов, бань, каминов, такие конструкции считаются малопродуктивными для больших предпренимательств.

    Технологические особенности моделей гидравлического вида

    Гидравлические дровоколы функционируют за счет насоса и двигателя, при этом в результате приносят большой объем расколотой древесной массы. В таких моделях сам колун располагается как правило в двух местах: либо на штоке, либо в конструкции упора. сделать гидравлическую модель собственными руками гораздо сложнее чем собрать винтовой дровокол, так как сборка гидравлики требует учета следующих нюансов:

    • уровень мощности двигателя;
    • тип размещения бревен (горизонтальное, вертикальное);
    • прилагаемая сила раскалывания бревна;
    • размер обрабатываемого бревна.

    Гидравлические дровоколы собственной сборки в большинстве случаев имеют небольшие габариты и предназначаются для мелкого производства.

    Технологические особенности моделей реечного вида

    Реечные дровоколы характеризуются достаточно большой скоростью работы. То типу привода такие конструкции могут быть как бензиновыми, так и электрическими, нередко встречаются комбинированные агрегаты. Принцип работы таких приборов достаточно прост: Ручной рычаг приводит в действие толкатель для бревен, дерево под силой движется по станине, под нож. Сам нож располагается на краю конструкции. Реечные дровоколы отличаются большой продуктивностью, поэтому подходят для работы с большими объемами древесного материала. Главным недостатком таких махин является большая опасность получить травму, из- за высокой скорости распила. Именно этот минус и не дает конструкции получить знак европейского стандарта качества.

    Пошаговые инструкции по сборке колуна своими руками

    В народе дровоколы называют не иначе как “железным дровосеком” и считают незаменимым устройством в любом хозяйстве где есть печка, камин или банька. Сборка агрегатов-колунов зависит напрямую от выбранной модели. Например, пошаговая инструкция изготовлению гидравлического прибора выглядит следующим образом.

    Шаг 1. На старине фиксируется гидравлический домкрат.

    Шаг 2. Для работы с разными по габаритам и формам бревнами, на противоположном конце устанавливается клинообразное лезвие.

    Шаг 3. В средней части прибора монтируется платформа для укладки бревен. С помощью воздействия домкрата, нож под упором давит на бревно, с большой силой, и раскалывает полено на несколько частей.

    Шаг 4. Благодаря специально установленным пружинам, стартовая позиция возвращается на место упора.

    Специалисты рекомендуют перед началом любых работ хорошо подготовился не физически, а логически, обдумать каждую деталь выбранной для создания модели, заранее составить проект, чертежи будущей конструкции.

    Как соорудить реечный дровокол своими руками

    Реечный дровокол — это устройство, которае функционирует за счёт речной зубчатой передаче, при этом все детали агрегата приходят в действие одна за другой: шестерня воздействует на зубчатую рейку, рейка нераздельна со станиной, на раме установлен колун, в исходное положение прибор приходит с помощью пружины.

    К преимуществам речных сооружений относятся:

    • скорость раскола больших бревен;
    • имеет цену гораздо ниже чем гидравлические колдуны.
    • долговечность в эксплуатации;
    • сравнительно небольшой расход топлива.

    Поэтапная инструкция по изготовлению реечного дровокола выглядит так:

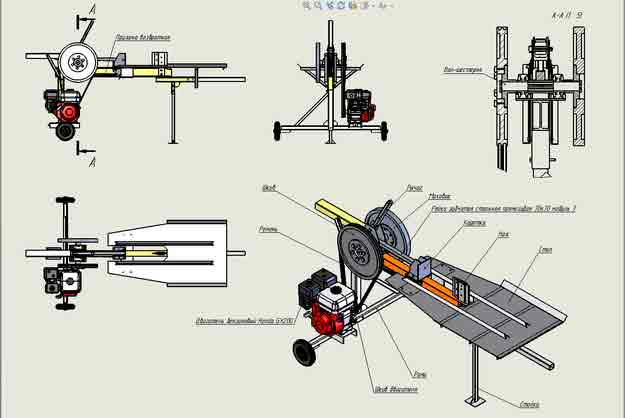

    Этап 1. Проектирование и составление чертежа. Заранее грамотно спланированный процесс работы, позволяет избежать множества ошибок. На данный момент, о каких-то цифрах, габаритах конструкций писать не будем, ведь у каждого свои материалы и задумки. Стоит сказать, что на этом, начальном этапе нужно уточнить с какими, преимущественно, породами деревьев будет работать дровокол, и рассчитать требуемый показатель мощности двигателя.

    Этап 2. Далее заготавливается рама оборудования. С этой целью используют металлические уголки и профили. Стоит перед выбором материала продумать будет конструкция переносной или стационарной. Для производства второго типа используют двутавр и швеллер.

    Этап 3. Основная работа с прибором — это сварка деталей. Это именно тот случай, когда следует семь раз отмерить и проверить. Важно проверять на прочность каждый наложенный сварочный шов, так как от этого зависел безопасность потребителя и окружающих.

    Этап 4. Если ваша конструкция мобильная, стоит позаботился о наличии передвижных деталей, в большинстве случаев это колеса. Обратите внимание на устойчивость дровокола.

    Этап 5. Позаботьтесь о наличии хорошего поршня, за счёт которого бревно будет передвигать по старине к ножу. На этом этапе важно просчитать силу толкательного механизма, чтобы в итоге максимально усовершенствовать и обезопасить дровокол.

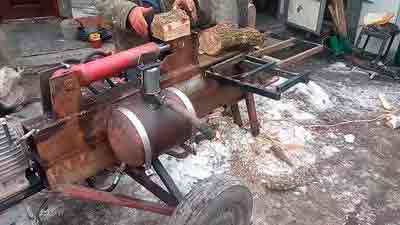

    Как сделать гидравлический дровокол своими руками

    Гидравлическая часть дровокола состоит из:

    • насоса;
    • масляного бака;
    • гидравлического цилиндра с толкателем;
    • двигателя;
    • узла управления потоками гидравлической жидкости.

    Для работы в домашних условиях по изготовлению гидравлического колдуна понадобятся такие материалы: электрический мотор, масляный насос и бак, гидроцилиндр, блок управления, металлическая балка, лист металла.

    Из металлической балки производится станина, чем больше по ширине эта часть дровокола, тем громадные весь прибор. Для небольших бытовых потребностей оптимальным размером балки станет 12-15 см. Из листа металла делают толкатель, он располагается на краю штока, на котором следует закрепить сам гидроцилиндр. Корпус ноже требуется изготовить так, чтобы он смог свободно двигаться по станине. Для многофункциональности гидравлического дровокола просто необходимо, чтобы нож фиксировался в разнообразных положениях. Для этого нужно:

    • на нижней части станины подготовить отверстия через каждые 5 см, в диаметре по 12 миллиметров;
    • точно такие же дыры следует сделать в корпусе ножа;
    • сверху вставляются два болта и ввариваются сварочным аппаратом;
    • используя шайбы и гайки нож можно фиксировать, таки образом, регулируя длину рабочей поверхности.

    Как показывает практика, вес гидравлических конструкций чаще всего получается значительным и присылает 100 кг, но это не показатель того, что прибор должен быть стационарным. Повысить уровень мобильности дровоколов позволяют колеса или специальные строительные рейки. На этом этапе лучше позаботиться о блокировке транспортной системы гидравлической конструкции.

    Как сделать винтовой дровокол своими руками

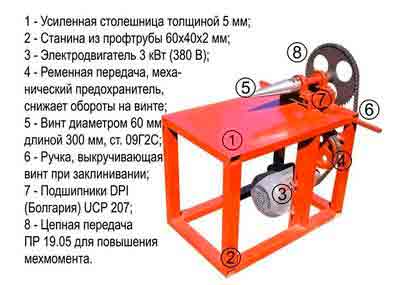

    Самым распространённым вариантом винтового дровокола, который производится в домашних условиях, считается прибор, работающий от мотора стиральной машины. Домашние мастера считают, это удачным и экономичным методом изготовления колдуна своими руками.

    Главной особенностью винтового дровокола считается расположение полена относительно к конусной части, при этом бревно устанавливается строго вертикально. Ранее в статье уже упоминались основные составные части данного вида колунов. Следует отметить, что после составления чертежа со всеми размерами (как стандартной процедуры), можно приступать к изготовлению станины прибора. Взяв за основу металлический профиль, данную рабочую поверхность сразу же следует разделить на рабочую и силовую. Во второй части будет установлен электродвигатель. В рабочей сфере дровокола крепится сам колун, очень важно смонтировать правильно опоры под него, эту роль могут выполнить самые простые подшипники. После основных заготовок в прибор монтируется двигатель, его подключение напрямую зависит от разновидности этого самого электромотора стиральной машинки (коллекторные, асинхронные, с электронным управлением).

    Одним из спорных моментов относительно дровоколов считается вопрос о высоте рабочего стола. Одни специалисты говорят о том, что функциональная поверхность должна быть расположена на уровне пояса работников, другие настаивают на конструкциях ближе к уровню пола. Стоит отметить, что обе концепции спорные и имеют как собственные преимущества, так и недостатки, можно сказать только одно, выбор остается за мастером.

    Для дополнительной информации смотрите видео:

    Источник: http://strport.ru/uchastok/kak-sdelat-drovokol-svoimi-rukami-osnovnye-raznovidnosti-drovokola-kak-sdelat-maksimalno-ef

    Смотрите также:
    03.11.2018

    Колун для дров Каждый обладатель дома, отапливаемого печью, камином или же владелец бани знает, что периодически приходится трудиться над колкой дров. Естественно возникает желание ускорить эту работу и сделать ее проще и комфортнее. Для этого придуман специальный...

    Съемник ступичных подшипников своими руками
    03.11.2018

    Самостоятельная замена ступичного подшипника Замена подшипника ступицы является регламентной работой, выполнение которой под силу всем автолюбителям. В публикации рассмотрим, как заменить передний и задний ступичные подшипники своими руками. Ступичный узел Нельзя...

    03.11.2018

    Для слесаря-самодельщика труборезы Наравне с ножовкой труборезы (рис. 4) позволяют перерезать трубы диаметром до 100 мм. Имеется множество видов труборезов, принципиально не отличающихся друг от друга по конструкции. Их габариты зависят от диаметра перерезаемых труб,...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
