Сверлильный станок из дрели

Делаем сверлильный станок на основе дрели своими руками

Строительные магазины предлагают нам огромный ассортимент разнообразных сверлильных станков во всех ценовых категориях.

Однако стоимость действительно качественной модели сильно бьет по карману, а приобретать дешевый сверлильный станок от ширпотребных китайских производителей, ресурс работы которого смехотворен, никакого смысла нету.

Самодельный сверлильный станок из дрели

Гораздо проще купить хорошую электрическую дрель, и самостоятельно сделать на её основе ручной настольный самодельный сверлильный станок, который будет полностью соответствовать всем вашим требованиям.

Стоимость качественной дрели гораздо меньше, чем у полноценных сверлильных станков.

К тому же, можно использовать и уже имеющуюся в хозяйстве электродрель, так как конструкция станка предусматривает возможность её быстрого демонтажа, что позволяет использовать одну дрель как в стационарном, так и в ручном режиме.

1 Требуемые инструменты и материалы

Настольный сверлильный станок из дрели можно сделать на основе металлических труб, либо на основе деревянных деталей. Мы рекомендуем вам отдать предпочтение второму варианту, поскольку он гораздо менее трудоемкий, и не требует использования ни болгарки, ни сварочного аппарата.

Деревянный самодельный станок обладает прочностью, которой более чем достаточно для обычного бытового использования.

Такой станок своими руками на основе дрели, придерживаясь всем нижеописанным рекомендациям, можно сделать своими руками в течении двух часов, а прослужит он вам не один год.

Для того чтобы своими руками сделать настольный сверлильный станок вам потребуются следующие материалы:

  • деревянные доски толщиною 2-2.5 сантиметра;
  • направляющие металлические рейки – 2 штуки (такие рейки используются для подачи выдвижных ящиков в столах и комодах, их можно приобрести в любом мебельном супермаркете);
  • деревянный брус размерами 20*30 мм – около двух метров;
  • винты для дерева длиною в 20 и 30 миллиметров;
  • клей по дереву;
  • электродрель;
  • металлический стержень с резьбой класса М8;
  • металлическая трубка с резьбой класса М6;
  • шурупы и гайки.

Конструкция основания под сверлильный станок

Непосредственное выполнения работы происходит с применением таких инструментов:

  • отвертка (крестообразная, либо обычная, в зависимости от того, какие шурупы вы будете использовать);
  • дрель;
  • наждачная бумага;
  • лобзик и ножовка;
  • уголок;
  • карандаш, линейка;
  • уровень
  • рулетка
  • столярные струбцины для фиксации досок.

1.1 Создание основания под каркас

Для создания базового основания под самодельный сверлильный станок нарежьте с помощью ножовки деревянный брус 20*30 на четыре куска, длина двух из которых составляет 17 сантиметров, а еще двух – 20 сантиметров.

Если вы хотите создать самодельный станок на основе массивной электродрели, то лучше будет сделать большее основание, так как увеличение его размеров придаст конструкции большую устойчивость.

Читайте также: о назначении и важности применения сварочных выпрямителей.

Далее, подготовьте доску размерами 200*220*20 миллиметров (размеры приведены с расчета вышеуказанных размеров бруса). С помощью саморезов соедините участки бруса в один каркас. Для соединения на каждом торце бруса нужно использовать два самореза, если вы используете брус большей толщины, то можно вкручивать по саморезу на каждом угле торца.

Так должно выглядеть основание под сверлильный станок

Поверх получившегося каркаса установите доску. Прикручивайте её саморезами по периметру бруса, по 2-3 болта на одной стороне будет более чем достаточно.

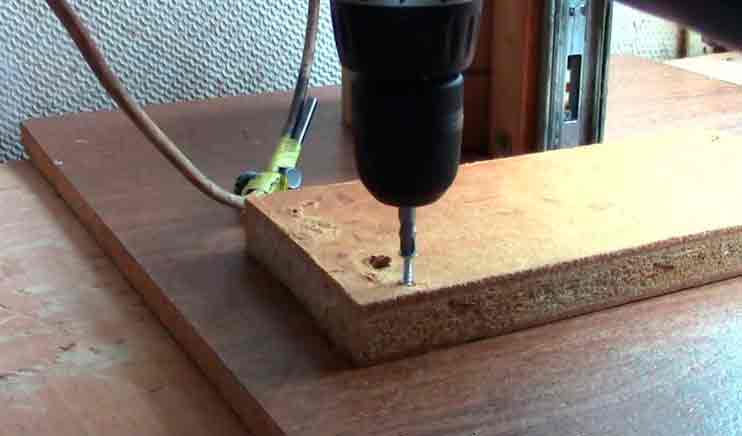

Чтобы облегчить себе работу, рекомендуется просверлить в досках предварительные отверстия, в которые вкручивать саморезы гораздо проще, чем в твердую доску. Чтобы избежать выступов головок саморезов над деревянной поверхностью можно с помощью сверла большего диаметра снять фаску под их головки.
к меню ↑

1.2 Создание колонны для направляющих

Ширина доски для колонны должна соответствовать ширине созданного основания, толщина – 20 мм, а высота определяется в зависимости от размеров используемой дрели, как правило, высоты в 40-50 сантиметров буде более чем достаточно. Чрезмерно высокая колонна может негативно повлиять на устойчивость всей конструкции.

После того как вы отрезали доску подходящего размера, сразу же прикрепите её к основанию с помощью саморезов. Далее необходимо обустроить свободное пространство между самой колонной и электродрелью, для этого закрепите по центру верхней части колонны параллельно друг другу два кусочка бруса, размерами 25*35*17 миллиметров.

Конструкция колонны под направляющие

Чтобы не ошибиться с местом монтажа, выполните предварительную разметку. Проведите прямую линию из центральной точки верхней части колонны вниз, после чего отступите с каждой ее стороны по 50 мм, и проведите две параллельные друг другу линии. Расстояние между линиями должно составить 100 мм.

Внимательно следите за тем, чтобы линии были строго параллельными друг другу, так даже малейший угол наклона траектории, по которой двигаются направляющие, чревато тем, что сверло будет входить в обрабатываемую поверхность не под прямым углом, из-за чего при сверлении твердых металлических поверхностей тонкие сверла будут очень быстро ломаться.
к меню ↑

1.3 Установка направляющих

Монтаж направляющих это, пожалуй, наиболее сложная часть создания сверлильного станка своими руками. Крайне важно чтобы направляющие шли точно перпендикулярно основанию станка и параллельно по отношению друг к другу.

Правильно установленные направляющие сверлильного станка

Подготовьте две дощечки размерами 100*250*20 мм, и разметьте на них места, где будут крепиться выдвижные рейки. Продающиеся в мебельных магазинах выдвижные рейки уже оборудованы отверстиями для саморезов, так что вам останется только своими руками прикрутить их к направляющим. После того как рейки присоединены, монтируем направляющие на колонну.
к меню ↑

1.4 Создание креплений под дрель

Мы предлагаем вам своими руками сделать универсальное крепление, которое подойдет для установки не только мини-дрели, но и для полноценной электродрели. Для этого, приготовьте дощечку размерами 60*100*20 – для верхнего держателя, и 100*100*20 – для нижнего.

По центру нижней дощечки лобзиком выпилите отверстие, диаметр которого подходит для надежной фиксации вашей дрели. Закрепите его на направляющей с помощью мебельного уголка и саморезов.

Универсальное быстросъемное крепление для электродрели

Верхний держатель также выпиливаем лобзиков. Его размеры и очертания индивидуальны, и зависят от того, дрель какой формы вы будете использовать. По периметру обеих фиксаторов делаем отверстия и вкручиваем шурупы, которые будут зажиматься и неподвижно фиксировать дрель в держателе.
к меню ↑

2 Делаем ограничитель высоты

Ограничитель высоты необходим для того, чтобы самодельный сверлильный станок мог делать множественные идентичных по глубине отверстий. Для создания ограничителя отлично подойдет металлический стержень с резьбой типа М8.

Просверлите в основании отверстие, в котором будет устанавливаться стержень (он должен быть плотно зафиксирован в основании, но, при этом, свободно вращаться).

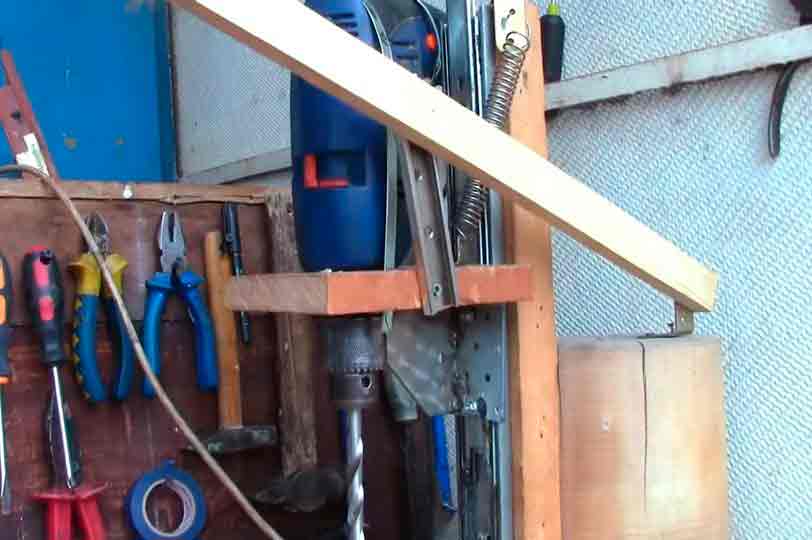

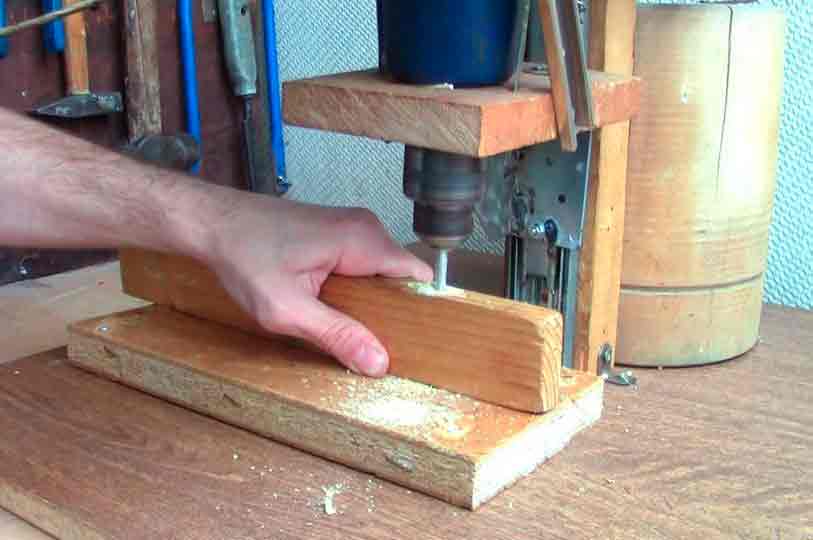

Так должен выглядеть ручной сверлильный станок в сборе

Далее, вырезаем небольшой кусочек бруса, высверливаем в нем отверстие и устанавливаем резьбовую гильзу с одной стороны, и кусок стержня, который будет ограничивать амплитуду движения направляющих с другой. Закручиваем брус на основной стержень.

Для того, чтобы ручной настольный сверлильный станок был более удобным в работе, на ограничительный стержень нужно сделать ручку.

Это может быть обычный самодельный упор из фанеры, который неподвижно зафиксирован между двумя гайками.

2.1 Изготовление самодельного сверлильного станка (видео)

В целях экономии времени Вы можете купить готовую недорогую стойку и тиски для дрели в магазине OBI.RU, позволяющие зафиксировать дрель в вертикальном положении и использовать ее в качестве сверлильного станка, за счет чего повышается точность и скорость работы.

  • высота: 400 мм;
  • диаметр зажимного отверстия: 43 мм;
  • глубина сверления: 60 мм;
  • в комплект входят тиски для фиксации заготовок.

Источник: http://ostanke.ru/sverlilnye/na-osnove-dreli.html

Самодельный сверлильный станок из дрели

Не всегда имеет смысл и целесообразность покупать сверлильный станок заводского производства. Можно изготовить вертикальный сверлильный станок из дрели своими руками. Для этого понадобится дрель и материалы для изготовления стойки. Такое оборудование рекомендуется использовать в домашних мастерских или гаражах, когда сверление не основная операция или выполняется достаточно редко и точностью отверстия можно пренебречь.

Чтобы ускорить процесс, достаточно купить в магазине инструментов специализированную стойку для дрели. В итоге получается подобие вертикально-сверлильного станка бытового уровня, по точности сверления не уступающего станкам для домашних мастерских.

На фото показаны сверлильные стойки заводского производства. Их можно купить в любом интернет-магазине инструментов по ценам от 200 долларов.

Статья призвана дать вам идеи как самому сделать сверлильный станок из дрели, поэтому мы не даем четкого алгоритма по его изготовлению, ведь он делается из подручных материалов: у одних мастеров он будет, у других — нет. Поэтому мы даем основные идеи, а каждый применит свои конструктивные решении и сделает свой вертикальный самодельный сверлильный станок.

Если вы не ищете легких путей, то стойку мы изготовим самодельную. Стойку можно изготовить из дерева или металла. Из дерева будет дешевле, легче в изготовлении, но пострадает долговечность.

Металлические более сложны, но имеют не сравнено более долгий ресурс и прочностные характеристики. Выбор материала стойки еще зависит от обрабатываемых заготовок: при постоянном сверлении металла лучше изготавливать металлическую.

Сборка станка

Металлические стойки собираются из уголков для каретки, квадратной трубы 50×50 для стойки и 10×10 для кронштейна для дрели, полосы для основания и проушин. Основание и кронштейн свариваются, после чего все элементы собираются и скрепляются болтами. Рекомендуется изготавливать несколько кронштейнов с различными переходниками (зажимными кольцами) под разные типы дрелей. Каретка перемещается по штанге при помощи стального тросика, намотанного на барабан рукоятки. Чтобы каретка не имела люфт и не падала под собственным весом вниз, ее просверливают, нарезают резьбу и закручивают болт (или несколько болтов). Тем самым выбирается люфт между кареткой и стойкой будущего сверлильного станка. Ручку перемещения каретки производят из проката диаметром 6 – 8 мм.

Имея несколько кронштейнов с различными зажимными кольцами возможно гибко подбирать дрели и обрабатывать практически любые материалы.

В будущем самодельное оборудование можно модернизировать и дорабатывать, например, разметить или установить шкалу, которая будет указывать длину перемещения каретки. Это помогает при сверлении глухих отверстий.

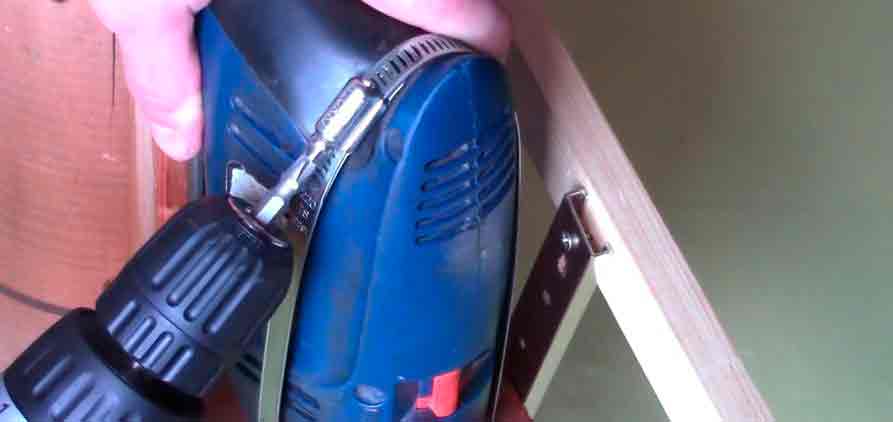

Существует несколько способов крепления:

  • несколькими хомутами;
  • на металлическом кронштейне в отверстии под шейку дрели.

Видео варианта конструкции из дрели на деревянной стойке.

Самый простой вариант изготовления самодельной сверлильной конструкции в домашних условиях

Самодельный сверлильный станок из дрели никогда не заменит заводской и всегда будет уступать в качестве сборки и точности сверления. Основное преимущество самодельного – низкая цена, возможность просверлить отверстия тогда, когда заводской станок не доступен по тем или иным причинам.

Источник: http://stankiexpert.ru/stanki/sverlilnye/iz-dreli-svoimi-rukami.html

САМОДЕЛКИН ДРУГ

Сверлильный станок из дрели своими руками чертеж

Уважаемые посетители сайта «Самоделкин друг» из представленного автором мастер-класса вы узнаете, как самостоятельно сделать сверлильный станок из дрели для своей мастерской. Какой мастеровой человек не мечтает о своем собственном сверлильном станке? Но цены на заводские станочки сами знаете какие) Так вот чтоб обзавестись своим собственным. автор сделал его самостоятельно. В принципе в изготовление нет ничего сложного для технического человека. Сначала изготавливается основание из листовой стали 3 мм, на края плиты навариваются 2 уголка, а по краям 4 ножки из стального прутка, главное чтоб длинна ножек была одинаковой, дабы не было перекосов станины. После на подготовленное основание наваривается подъемная колонна длинной 500 мм по которой будет происходить подъем и опускание ползуна с закрепленной на нем дрелью через кронштейн и хомут. Механизм подъема тоже довольно таки прост, на ползуне наварены 2 кронштейна которые держат вращающийся вал, а на сам вал в несколько витков намотан тросик и натянут от нижней к верхней части подъемной колонны.

Опять же изготовив данный станок своими руками, вы сможете неплохо сэкономить, что благоприятно скажется на семейном бюджете)

И так, давайте рассмотрим, что конкретно понадобится для сборки станка? А также разберем по полочкам весь пошаговый процесс.

Материалы

  1. дрель
  2. тросик
  3. уголок металлический
  4. проф труба квадратного сечения
  5. тиски для заготовок
  6. болты, гайки, шайбы, граверы
  7. лист металла 3 мм
  8. арматура
  9. краска
  10. хомут

Инструменты

  1. дрель
  2. сварочный аппарат
  3. болгарка (УШМ)
  4. наждак
  5. напильник
  6. наждачная бумага
  7. кисть
  8. штангенциркуль
  9. линейка
  10. молоток
  11. метчик, плашка

Пошаговое руководство по сборке сверлильного станка своими руками.

И так, прежде чем приступить к сборке непосредственно самого станка необходимо рассмотреть чертеж, но к сожалению он показывает немного другую конструкцию, пружинного типа, но принцип по сути остается то же.

Далее необходимо подготовить и вырезать основание из металла 3 мм. По краям навариваются уголки и ножки которые можно регулировать, а именно сначала вваривается резьба, а потом вкручивается болт. Ползун сделан из 2х уголков сваренных в трубу, для начала уголки прикладываются к профтрубе квадратного сечения и стягиваются при помощи струбцины. Прихватывается по краям, а потом обваривается. Вот что получается в итоге. Из проф трубы делается подъемная колонна ее высота 500 мм. На корпус ползуна навариваются кронштейны с вращающимся валом под установку тросика. В просверленном отверстии нарезается резьба. Заготавливается 3 ручки из арматуры для подъемного механизма. На валу имеется вот такая головка, на нее будут наварены сами ручки. Вот собственно что получается.Нанизывается на шток колонны.На тросике делается петля.Производится натяжка тросика, делается несколько витков на вал подъемного механизма. Далее тросик следует натянуть. После чего автор изготавливает кронштейн для крепления дрели. На уголок наваривает вот такую конструкцию. Для удобства стягивает струбциной. Устанавливает хомут для крепления дрели. Зажимает дрель хомутом.Проверяет работоспособность механизма подъема.Узлы предварительно следует смазать солидолом.Далее для крепления заготовки в неподвижном положении были прикручены вот такие тиски. Произведена покраска. Нарезается резьба на ручках подъемного механизма.На станке высверливается отверстие в деревянной головке.Накручивается на ручку механизма.Так же с боку имеется стопор для фиксации. Вот такой замечательный и бюджетный станок получился у автора.Все гениально просто и очень надежно, мастер Золотые руки!

Источник: http://www.samodelkindrug.ru/3438-2/

Самодельный сверлильный станок из дрели своими руками.

Самым распространенным сверлильным станком можно считать, тот который выполнен из обыкновенной или электродрели. В таком станке дрель можно разместить как стационарно, так и сделать ее съемной. В первом случае кнопку включения можно перенести на сверлильный станок для большего удобства, во втором – дрель можно снимать и использовать как отдельный инструмент.

Компоненты для самодельного сверлильного станка:

  • Дрель;
  • Основание;
  • Стойка;
  • Крепление дрели;
  • Механизм подачи.

Сверлильный станок для домашней мастерской.

Основание (станину) для самодельного сверлильного станка можно сделать из твердого дерева, ДСП или мебельного щита, но лучше все же использовать швеллер, металлическую плиту или тавр. Для обеспечения устойчивости конструкции и получения хорошо результата станину необходимо делать массивной, чтобы она могла компенсировать вибрацию от сверления. Размер для деревянной сатины 600х600х30 мм, металлической – 500х500х15 мм. На основании станка должны присутствовать крепежные отверстия, что бы его можно было закреплять на верстаке.

Стойку для сверлильного станка можно сделать из бруса, круглой или квадратной стальной трубы. Также можно использовать старый каркас фотоувеличителя, старого школьного микроскопа или другого устройства подобной конфигурации имеющей большую массу и высокую прочность.

Дрель крепится при помощи хомутов или кронштейнов. Лучше использовать кронштейн с центральным отверстием, это позволить достичь более хороших результатов при сверлении.

Самодельный сверлильный станок своими руками.

Устройство механизма подачи дрели на станке.

При помощи этого механизма дрель может перемещаться вертикально вдоль стойки, она может быть:

  • Пружинной;
  • Шарнирной;
  • Схожей с винтовым домкратом.

В зависимости от выбранного механизма, нужно будет делать стойку.

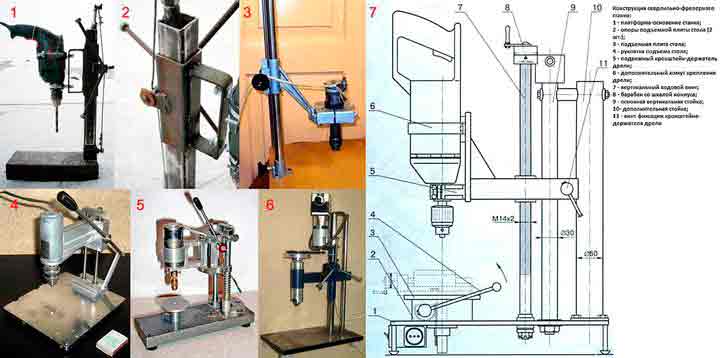

На фото схемах и чертежах показаны основные типы конструкций самодельных сверлильных станков, на которых применяется дрель.

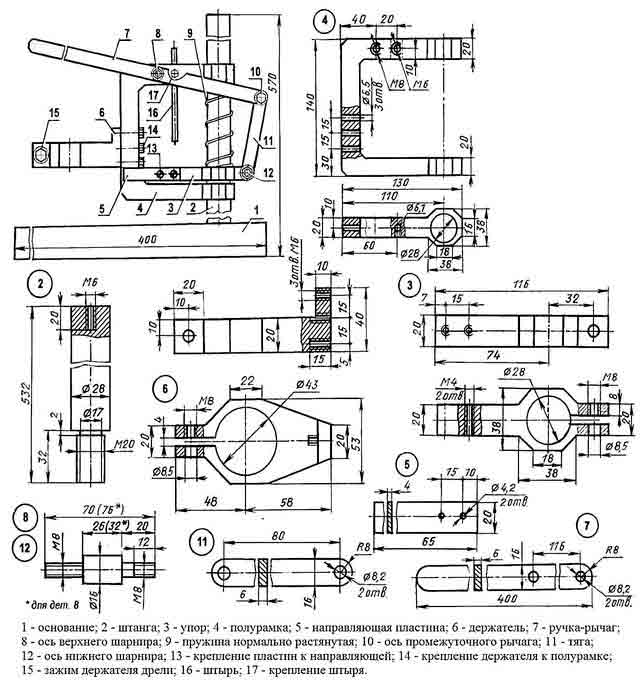

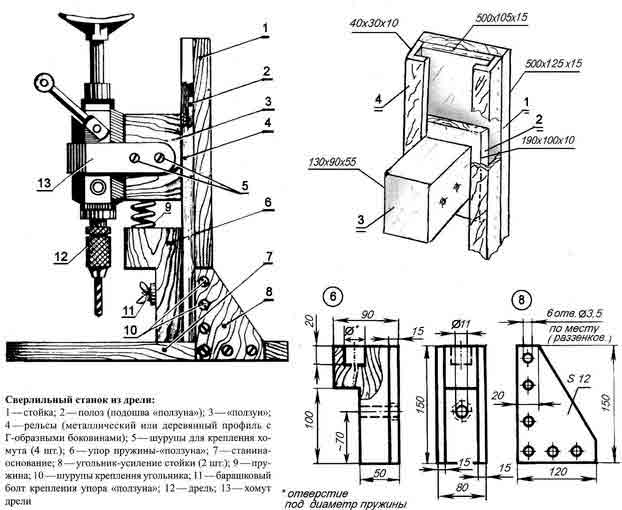

С пружинным механизмом: 1 — стойка; 2 — металлический или деревянный профиль; 3 — ползунок; 4 — ручная дрель; 5 — хомут крепления дрели; 6 — шурупы для крепления хомута; 7 — пружина; 8 — угольник для закрепления стойки 2 шт.; 9 — шурупы; 10 — упор для пружины; 11 — барашковый болт для крепления упора; 12 — основание станка. С пружинно-рычажным механизмом. С пружинно-шарнирным механизмом: 1 — станина; 2 — шайба; 3 — гайка М16; 4 — амортизационные стойки 4 шт.; 5 — пластина; 6 — болт М6х16; 7 — блок питания; 8 — тяги; 9 — пружина; 10 — болт М8х20 с гайкой и шайбами; 11 — патрон для сверла; 12 — вал; 13 — крышка; 14 — ручка; 15 — болт М8х20; 16 — державка; 17 — стойка; 18 — стакан с подшипником; 19 — двигатель. Самодельный станок из дрели с шарнирным бес пружинным механизмом. Стойка, работающая по принципу винтового домкрата: 1 — станина; 2 — направляющий паз; 3 — резьба М16; 4 — втулка; 5 — гайка, приваренная к втулке; 6 — дрель; 7 — ручка, при вращении которой происходит движение дрели вверх или вниз. Сверлильно-фрезерный станок: 1 — основание станка; 2 — опоры подъёмной плиты стола 2 шт.; 3 — подъёмная плита; 4 — ручка подъёма стола; 5 — подвижный держатель дрели; 6 — дополнительная стойка; 7 — винт фиксации держателя дрели; 8 — хомут крепления дрели; 9 — основная стойка; 10 — ходовой винт; 11 — барабан со шкалой Нониуса. Самодельный сверлильный станок из автомобильного домкрата и дрели. Каретка выполнена из мебельных направляющих. Мини-станок из списанного микроскопа. Основание и стойка из старого фотоувеличителя для самодельного сверлильного станка. Станок из ручной дрели: 1 — станина; 2 — стальные прижимы; 3 — пазы для крепления дрели; 4 — гайка крепления дрели; 5 — дрель; 6 — ползун; 7 — трубки направляющие.

Видео инструкция по созданию самодельного сверлильного станка своими руками.

Видео инструкция по созданию дешевого сверлильного станка из дрели своими руками. Станина и стойка выполнены из дерева, механизмом служит мебельная направляющая.

Пошаговая видео инструкция по изготовления сверлильного станка из старого автомобильного домкрата.

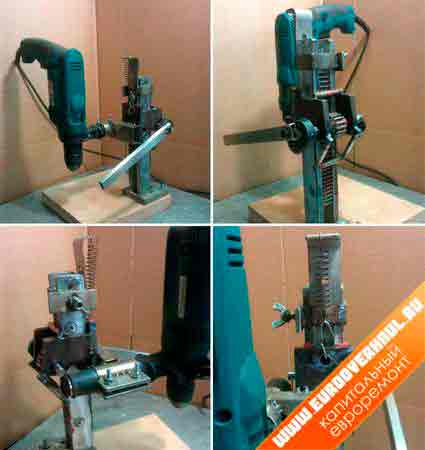

Как сделать пружинно-рычажную стойку для дрели на самодельный станок.

Пошаговая инструкция по изготовлению стальной стойки.

Самодельный сверлильный станок из рулевой рейки.

Рулевая рейка от автомобиля является достаточно массивным устройством, поэтому станина под нее должна быть массивной и крепится к верстаку. Все соединения на таком станке выполняются с помощью сварки.

Самодельный сверлильный станок из рулевой рейки.

Толщина основания должна быть около 5 мм, ее можно сварить из швеллеров. Стока на которую закрепляется рулевая рейка должна быть выше на 7 – 8 см. Крепится она через проушины рулевой колонки.

Так как такой самодельный станок становится массивным, блок управления им лучше вынести отдельно от дрели.

Видео сверлильного самодельного станка на основе рулевой рейки от автомобиля.

Порядок сборки такого самодельного станка:

  • Подготовка деталей;
  • Установка стойки на станину;
  • Сборка устройства перемещения;
  • Установка устройства на стойку;
  • Установка дрели.

Все места соединения должны быть надежно закреплены, желательно при помощи сварки. Если используются направляющие, то нужно сделать так чтобы не было поперечного люфта. Для большего удобства такой станок можно оснастить тисками для фиксации заготовки под сверление.

В магазинах можно найти и уже готовые под дрель стойки. При покупки стоит обращать внимания на размеры ее станины и вес. Зачастую недорогие конструкции подойдет только для сверления тонкой фанеры.

Самодельный сверлильный станок на основе асинхронного двигателя.

Заменить дрель в самодельном станке можно асинхронным двигателем, например от старой стиральной машинки. Схема изготовления такого станка сложная, поэтому лучше если ее будет делать специалист с опытом токарных и фрезеровочных работ, сборки электросхем.

Схема и устройство станка на основе двигателя от бытовой техники.

Ниже приведены все чертежи, детали и их характеристики, и спецификация.

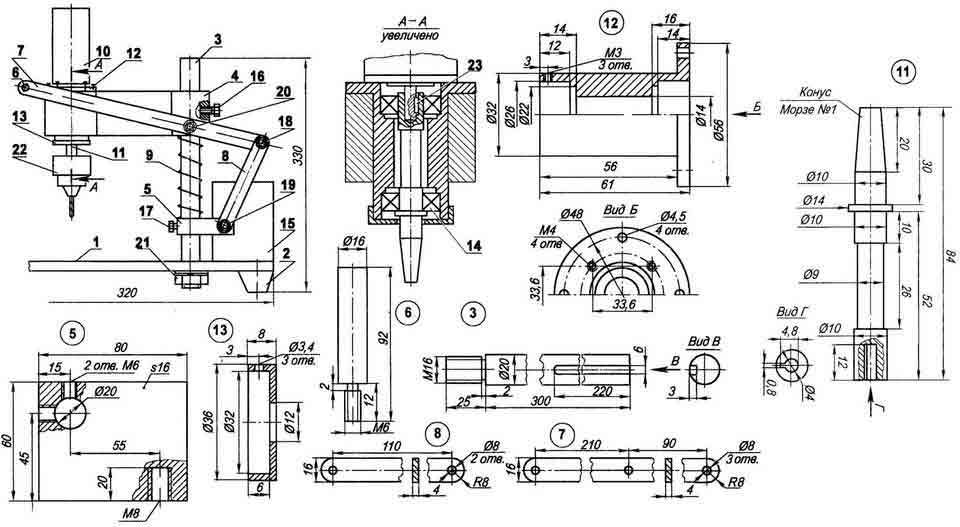

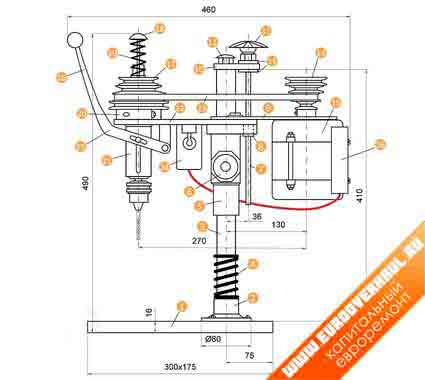

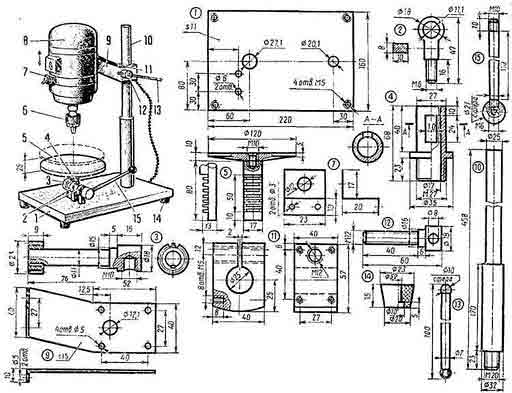

Общий чертеж сверлильного станка на основе двигателя.

Таблица всех деталей и материалов необходимых для изготовления станка своими руками.

Источник: http://eurooverhaul.ru/samodelnyiy-sverlilnyiy-stanok-iz-dreli-svoimi-rukami.html

Сверлильный станок: как сделать самому, компоненты, чертежи, изготовление

Домашний сверлильный станок (попросту – сверлилка) это оборудование, настоятельную потребность в котором чувствует любой, кто хоть что-то когда-то мастерит. Умельцы иногда делают сверлилки с 2-ступенчатой передачей, столами для детали, имеющими более 3-х степеней свободы и даже двухкоординатные сверлильно-фрезерные станки с ЧПУ, см. рис. ниже. Но в данной публикации мы рассмотрим, как сделать сверлильный станок своими руками, который просто сверлит и фрезерует – зато точно, чисто, и уверенно держит свою точность долгое время при условии эпизодической кратковременной перегрузки: стабильная точность обработки это главное требование к металлорежущему оборудованию. Которое в любительских конструкциях выполняется, к сожалению, чаще всего лишь благодаря случайному стечению обстоятельств.

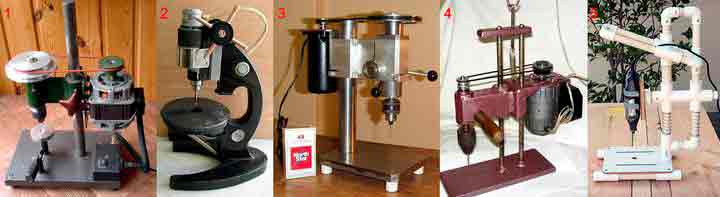

Любительские сверлильные станки

Металл или дерево?

Деревянный сверлильный «станок»-монстр

Начинающим всегда кажется, что работать по дереву легко и просто. Испорченная заготовка сгодится на мелкие поделки или топливо. Возможно, поэтому в последнее время наблюдается настоящее поветрие: самодельные станки с ответственными деревянными деталями. В результате на свет порой появляются монстры, которые, наверное, удивили бы и Архимеда, см. рис. справа. Однако вспомним: наилучшая достижимая точность на дереве +/– 0,5 мм. В металлообработке резанием наибольшая допустимая погрешность по умолчанию 0,375 мм (в Англии и США 0,397 мм = 1/64 дюйма). На этом вопрос об использовании дерева как основного конструкционного материала станка закрывается без обсуждения, что, мол, дерево к тому же на порядки легче металла деформируется, изнашивается и повреждается. Ну, а любителям глубокого внутреннего самоудовлетворения в изделиях – вольная воля за свои деньги и труды.

Устройство сверлилки

Фантазия непременное условие любого творческого успеха, но в машиностроении она бесполезна без точных расчетов и сверки с проверенными опытом решениями. История станкостроения насчитывает тысячелетия – лучковые токарные и сверлильные станки с ножным приводом использовались уже в конце каменного века. По теме этой статьи проверенный образец – настольный вертикально-сверлильный станок промышленного образца. По нему и будем сверяться, выбирая и решая, как лучше сделать сверлильный станок собственноручно: в эксплуатации находятся единичные экземпляры сверлилок, которым перевалило за 100, и точность они до сих пор держат.

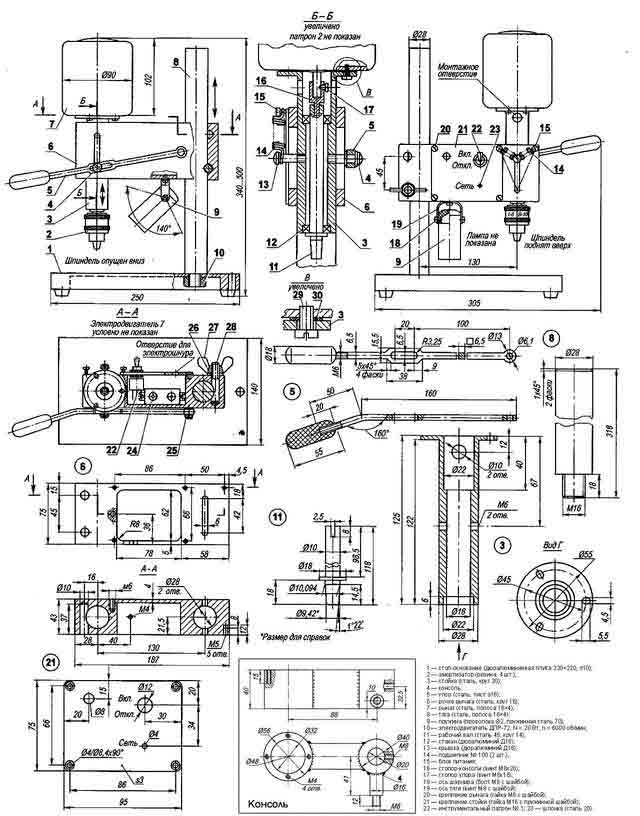

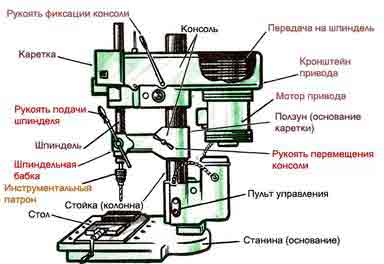

Устройство настольного вертикально-сверлильного станка показано на рис.:

Устройство настольного вертикально-сверлильного станка

Его основные модули станина, колонна, консоль и стол для детали. Составные части основных узлов слегка выделены цветом, а их компоненты цветами поярче. Простейший стол (не считая деревянного чурбака) – тиски. Стол поворотно-сдвижной позволяет кроме сверловки производить также некоторые фрезеровочные операции. Станина как правило наглухо крепится к верстаку или др. надежной опоре.

Винтовой зажим — фиксатор консоли сверлильного мини-станка

В работе консоль при помощи подъемно-поворотного механизма ползуна устанавливают в требуемом положении сообразно размерам и конфигурации обрабатываемой детали, и фиксируют. Подача шпинделя на рабочий ход осуществляется отдельным механизмом подачи. В любительских и промышленных для домашнего пользования конструкциях подъемно-поворотный механизм это чаще всего рука оператора, а фиксатор – винтовой зажим ползуна, см. рис. справа; по ТБ то и другое допустимо. Но что непременно должно быть в конструкции сверлильного станка по требованиям тех же ПБ, так это отбойное устройств или просто отбойник: если бросить рукоять подачи, шпиндель или каретка вместе с ним должны автоматически отскочить вверх до упора. В домашних сверлилках отбойник чаще всего пружина, установленная в подходящем месте, см. далее.

Примечание: промышленное производство, продажа и использование на предприятиях и в мастерских ИП сверлильных станков без отбойного устройства запрещены ПТБ.

Делать или покупать?

Электродрель это уже готовые привод, передача, шпиндель и патрон в моноблоке. Поставить его на каретку станка – и можно сверлить. По точности решение, вообще говоря, не оптимальное (см. далее), но во многих случаях приемлемое, зато избавляющее от необходимости заказывать дорогие точеные детали повышенной точности, см. ниже. Ввиду чего станины под установку дрели сейчас продаются разве что не на улице с лотков; цены доступные. Выбирая такую, чтобы сделать сверлильный станок из дрели, руководствуйтесь прежде всего режимом работы оборудования; от него зависит и цена:

  • Эпизодическая сверловка/фрезеровка для себя с точностью какая получится – станина пластиковая литая или стальная штампованная. Механизм подачи рычажный с коленчатым рычагом (см. далее). Подшипники скольжения каретки (см. далее) сталь по стали или с капроновыми вкладышами. Цены – $20-$30.
  • Регулярная сверловка для себя или на заказ с обычной машиностроительной точностью. Обрабатываемые материалы – до твердости и вязкости обычной конструкционной стали. Все то же, но подшипники скольжения сталь по стали (хуже) или с бронзовыми втулками, а станина – чугунная литая или (дороже) композитная также вибропоглощающая. Цены – $30-$40.
  • Регулярная сверловка и фрезеровка любых поддающихся инструменту материалов с периодическими перегрузками инструмента и/или с повышенной точностью – подшипники скольжения только бронза по стали, станина чугунная. Механизм подачи зубчато-реечный (еще см. далее); консоль вибропоглощающая. Цены – $60-$180.

Примечание: как правило к станинам для дрели опционально предлагается поворотно-сдвижной стол для детали, позволяющий производить отдельные виды фрезеровки. Цена в пределах $20.

Выбираем станину

Станину для дрели (которые продавцы почему-то упорно именуют стойками) нужно выбирать не по производителю («китай» — не «китай»); сейчас на рынке и «немецкого китая» полно, не говоря уже об изделиях постсоветских государств. Нужно проверить конструкцию.

Первое – образцы с пластиковыми не капроновыми вкладышами подшипников скольжения отбраковываются однозначно: биение и увод сверла более чем на 0,5 мм появятся уже на 10-й – 20-й «дырке» и далее будут увеличиваться. Второе – люфт консоли. Берем ее за дальний конец, покачиваем вверх-вниз и в стороны при зажатом фиксаторе. Заметной «болтушки» быть не должно (тактильное чувство нетренированного человека ощущает биение 0,4-0,5 мм).

Далее – осмотр конструкции, см. рис. ниже. Для обычной сверловки подойдет показанная на поз. 1. Идеальный вариант – на поз. 2: цанговый зажим дрели, смещение колонны вбок уменьшает вибрацию консоли на порядок, а повернув ее вбок на 45 градусов, можно фрезеровать от руки с точностью «как умеешь» деталь на штатном не сдвижном столе, сняв пару креплений стола, т.к. при этом его смещение вручную относительно горизонтальной рабочей оси консоли будет линейным.

Как выбрать станину (стойку) для дрели

А вот образчик на поз. 3 не берите ни в коем случае. Во-первых, воротник его колонны низкий и ее крепление ненадежно. Во-вторых, продольные пазы под стол облегчают ручную фрезеровку «как получится», но, в отличие от диагональных, не гасят вибрации станины. Более того, они будут концентрироваться, где показано стрелками (прилив под колонну сделан слишком узким) и оттуда прямиком пойдут в колонну и стол.

Что дешевле?

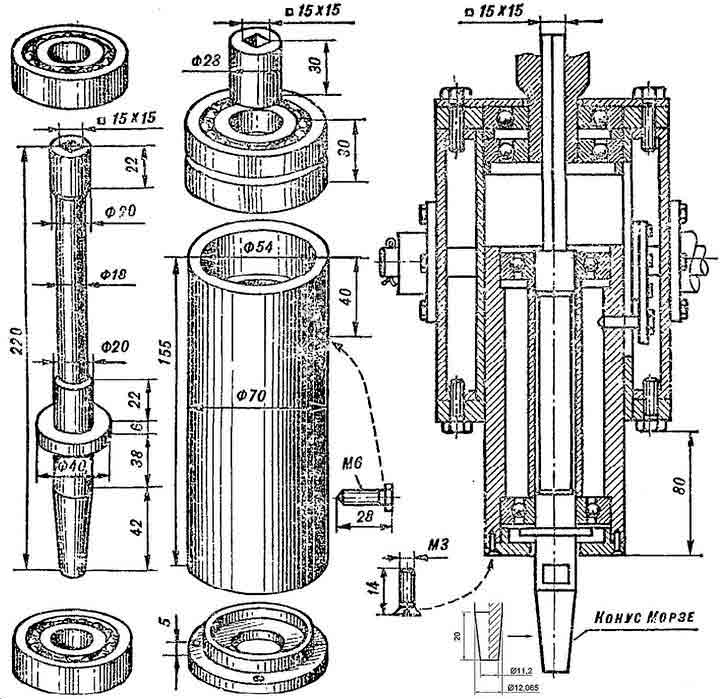

Чертежи шпинделя настольного сверлильного станка

Допустим, цена на понравившуюся станину вас не устраивает. Или дрель если «ломовая», с ударным механизмом, бывшая в работе по строительным конструкциям и биение патрона видно на глаз. Тогда первым делом выясняем, если и в пределах досягаемости мастер, владеющий токарным станком повышенной точности (не грубее 0,02 мм). Что, между прочим, не факт – станок повышенной точности стоит очень дорого и на потоке расхожих заказов никогда не окупается. Но, положим, нашелся. Берем чертежик на рис. справа, идем к нему и спрашиваем, сможет ли он выточить это из стали не хуже 30ХГСА, и сколько возьмет за работу. «Это» – чертежи шпинделя настольной сверлилки. Остальные ее детали можно выточить на обычном станке, или найти в развалах на железном базаре либо у себя в хламе. Скорее всего, окажется, что купить станину + стол дешевле, а если прикинуть расходы на остальное, то, возможно, обрисуется и дрель повышенной точности. В продаже такие бывают; их можно узнать по отсутствию ударного механизма и воротнику специально для установки в станину: на него надета точеная стальная манжета.

Если все же делать

Тем не менее, возможны случаи, когда самодельный сверлильный станок либо обойдется дешевле или вовсе даром, либо самая лучшая дрель на станине его не заменит. Дело в том, что на колонну, кроме изгибающих и вибрационных нагрузок передаются также крутильные от рабочего органа (инструмента – сверла, фрезы). Обусловлено это разностью плеч рычага от оси колонны до ближнего к ней и дальнего краев инструмента; крутильные нагрузки от фрезы, грызущей материал одни краем, на порядок больше, чем от сверла. Поэтому получить точность обработки дрелью на станине свыше 0,1 мм нереально (почему – см. далее), а допустим, под резьбу М3 нужно отверстие 2,7; под М2,5 – 2,2, и погрешность обработки в таком случае оказывается неприемлемой. В общем, делать сверлилку своими руками имеет смысл, несмотря на расходы, если:

  1. Вы радиолюбитель и работаете с компонентами с шагом выводов 2,5 и 1,25 мм («тысяченожки» с шагом 0,625 мм монтируются уже только на плоскость). Тогда вам нужен сверлильный станок для печатных плат с точностью не хуже 0,05 мм;
  2. Вы занимаетесь другими тонкими работами по дереву и металлу. Напр., сделать красивую изящную шкатулку или надежный тайник в доме, применяя только ручную сверловку, невозможно;
  3. Сверлите/фрезеруете вы от случая к случаю для себя и точность вас устроит какая выйдет, а в загашниках полно всякого металлохлама.

Примечание: в последнем случае вам повезло, вдруг где-то завалялся старый детский велосипед. Трубы его рамы из отличной стали, а втулка колеса почти что готовый шпиндель; на заказ остается только переходник с конусом Морзе под инструментальный патрон. Работая продуманно и аккуратно, из старого велосипеда можно сделать сверлильный станок с точностью ок. 0,1 мм, или фактически даровую станину для дрели, см. напр. видео:

Видео: стойка для дрели своими руками

Компоновка

Но, допустим, нам нужна точность выше, и фрезеровать пазы надо, ее не теряя. В таком случае первостепенную важность приобретает компоновочная схема станка.

Оптимальный вариант – расположение шпинделя и привода по разные стороны колонны, поз. 1 на рис. Тяжелый мотор в данной схеме действует как противовес сейсмоустойчивых зданий: отражает в противофазе вибрационные и крутильные нагрузки от шпинделя. В области колонны от частично гасят друг друга. Гашение максимально, если центр тяжести каретки находится точно по оси консоли, и тем выше, чем тоньше сверло и меньше нажим на него. Т.е., точность станка на тонкой работе повышается, и в то же время он без ее потери выдерживает довольно значительные перегрузки.

Компоновочные схемы самодельных сверлильных станков

Примечание 4: делать сверлилку для точной работы с непосредственным приводом на шпиндель и расположением его и привода на одной стороне каретки можно, если есть готовая виброгасящая станина, напр. от старого микроскопа (под 2) и т.п. оптических приборов.

В мини станках для печатных плат и ювелирных работ наблюдается неприятный эффект: чтобы получить точность выше 0,05 мм, колонну приходится делать непропорционально толстой, поз. 3. Вызвано это тем, что ее способность поглощать вибрации и крутильные нагрузки определяется площадью поперечного сечения, которая с уменьшением размеров детали падает по квадрату. Для плат под компоненты с шагом выводов 2,5 мм, а также мелкие слесарно-столярные работы достаточно точности 0,05 м. При этом основное влияние на ее ухудшение оказывают изгибающие колонну нагрузки. Чтобы парировать их, достаточно применить сдвоенную колонну из прутка 10-14 мм из обычной конструкционной стали, поз. 4. Если достаточно обычной точности 0,375 мм, то путем сдваивания колонны сверлильный станок для эпизодических работ удается сделать даже из дрели и водопроводных пропиленовых труб, поз. 5. Ресурс его до потери точности невелик, но и материал-то дешев и обработки на заказ не требует.

Важную роль для точности сверловки имеет также устройство механизма подачи шпинделя (каретки в станке из дрели): рывки и/или неравномерное усилие подачи как минимум увеличивают биение сверла. При сверловке тонким твердосплавным сверлом в таком случае весьма вероятны его увод, поломка и как следствие – непоправимая порча трудоемкой заготовки.

В станках и станинах для дрели повышенной точности применяется зубчато-реечный механизм подачи (слева на рис.), обеспечивающий ее полную равномерность и, что особенно важно для ручной подачи, точно пропорциональную отдачу упора инструмента в руку. Для этого необходимы зубчатая рейка и шестеренка-триба с вполне определенным профилем зубьев – эвольвентным. В противном случае подача пойдет рывками даже при абсолютно плавном нажиме на рукоять. Сделать «на колене» пару рейка-шестерня с одинаковыми эвольвентными зубьями нереально; подобрать подходящую готовую пару мало вероятно, поэтому зубчато-реечные механизмы подачи в самодельных сверлилках встречаются крайне редко.

Виды механизмов подачи настольного сверлильного станка

Чаще делают простой однорычажный механизм подачи, в центре на рис., но это далеко не оптимум. В начале и в конце рабочего хода, когда плавность подачи и точность сверловки особенно важны, он передает упор в руку недостаточно, а в середине хода избыточно, отчего растет вероятность застревания инструмента в вязком материале. От этих недостатков свободен механизм подачи с коленчатым ломающимся рычагом, справа; кроме того, он дополнительно гасит вибрации консоли. Отношение плеч колена берут прибл. 1:1.

Стол с подачей

Сверловка тонких хрупких/вязких деталей получается точнее, а вероятность ухода и поломки сверла меньше, если шпиндель закреплен неподвижно, а стол с деталью подается вверх к нему, поэтому во многих сверлилках для тонких работ стол снабжают отдельным механизмом подачи. По инерции мышления его часто делают также зубчато-реечным, см. напр. далее. Но, учитывая, что масса стола в данном случае много больше таковой детали, стол с рычажной подачей оказывается ничуть не хуже, зато полностью доступным для изготовления в домашних условиях. Его устройство показано на рис.:

Устройство стола с рычажной подачей для сверлильного станка

Нюанс один: чтобы обойму не повело при сборке, ее плотно вставляют в сквозное отверстие основания и приваривают снизу (с испода). Варить нужно электродом ОМА-2 или тоньше постоянным током 55-60 А короткими диаметрально противоположными прихватами («тычками»). Размеры стола для печатных плат и ювелирных работ 60-150 мм в диаметре; толщина 6-12 мм. Диаметр хвостовика стола 12-20 мм; длина на величину хода подачи +(20-30) мм. Трубку под хвостовик (толщина стенок от 1,5 мм) желательно проточить или засверлить и пройти разверткой, чтобы хвостовик ходит в ней плавно без заметного люфта. Короткое плечо рычага делают длиной прим. равной диаметру стола; длинное – какое хотите.

Посмотрим еще раз на рис. с фабричными станинами. Конструкции их консолей с каретками-полурамками похожи; они вполне рациональны, но рассчитаны на автоматизированное и роботизованное производство: точное литье и затем чистовая обработка по месту на агрегате с ЧПУ и лазерным замером.

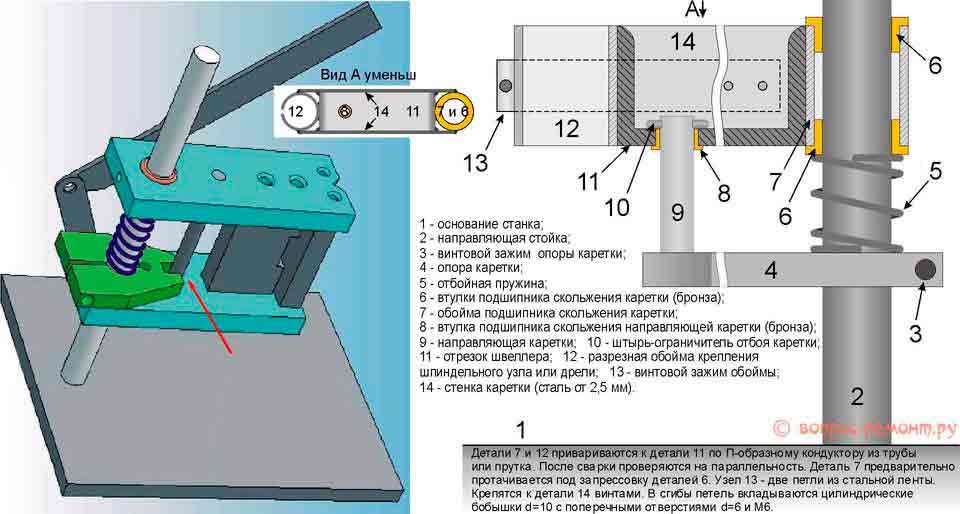

Схема аналога консоли с полурамкой любительской разработки дана слева на рис.:

Конструкция консоли самодельного сверлильного станка

Первое, что обращает на себя внимание – нужно вырезать 5 деталей из толстого стального листа, сторцованного (обработанного торцевой фрезой) на ровность и параллельность сторон. Второе, торцевые срезы вставок, залитых темно-серым, также должны быть ровными, чистыми, параллельными. Т.е. и тут без фрезерного станка не обойтись. Наконец, вне производственных условий выполнить скользящее сопряжение ползуна и направляющей каретки (показано стрелкой) с люфтом менее 0,1 мм нереально. Прикинем соотношение плеч рычага – поперечное биение сверла получается больше 0,5 мм.

Конструкция консоли сверлильного станка, мало технологичного в массовом производстве, но приспособленная для изготовления кустарными способами, показана справа на рис. (механизм подачи и привод с кронштейном условно не показаны). Более, того, в ней биение сверла на неоднородностях материала вызывает перекос каретки на колонне и направляющей в противоположные стороны, и боковой уход инструмента не превышает величины люфта во вкладышах скольжения. Из толстой пластины вырезается всего одна деталь – ползун 4. Точная его обработка нужно только в области зажима колонны и установки направляющей, а 3 бронзовых втулки-вкладыша точно подгонит по месту любой токарь средней квалификации, если дать ему колонну и направляющую каретки (они могут быть выточены с обычной точностью).

Чтобы весь сборочный узел о сварки не повело, варить нужно как пред. случае: электрод ОМА-2 или тоньше, постоянный ток до 60 А. Швы проваривают также поочередно прихватами: «тычок» на одном, такой же на таком же дальнем, расположенном симметрично. Затем прихват ближнего к первому шва, такой же на диаметрально противоположном ему, и т.д., и т.п., пока не будут проварены все швы.

Примечание: точность станка с описанной консолью будет выше, если ее собирать не на сварке, а на винтах с проклеиванием высокопрочным клеем по металлу (холодной сваркой). Сначала все собирают без клея, выверяют обоймы на параллельность и затягивают крепеж. Затем винты поочередно выворачивают, капают в из гнезда клей и туго заворачивают обратно. Муторное дело, но получить таким образом самодельную сверлилку с биением сверла меньше 0,02 мм реально. Если, конечно, шпиндель и патрон отцентрованы не хуже.

Ошибки в конструкции

Все усилия по изготовлению сверлильного станка своими руками пойдут насмарку, если при его конструировании были допущены принципиальные ошибки. Самые распространенные из них показаны на рис.:

Типичные ошибки при изготовлении сверлильного станка своими руками

Поз. 1 – это консоль или как? Штатной нагрузки от упора инструмента эта рамочка долго не выдержит. О точности и говорить не приходится. Поз. 2, в дополнение: делать колонну сверлильного станка трубчатой нельзя. изгибающие нагрузки труба держит, но против крутильных бессильна, а вибрации только усиливает.

Поз. 3 – сделать сверлилку из старого фотоувеличителя соблазн велик, тем более что выполнена она хоть с начальной, но оптической точностью. Но! Держатель штанги увеличителя не рассчитан на упор от инструмента. В результате при сверлении оргалита уход сверла на подаче в 20 мм достигает 1,5 мм (!). А кронштейн силуминовый: этот материал не поглощает вибрации, быстро устает, и кронштейн ломается менее чем на 200-м отверстии даже при сверлении печатных плат.

Поз. 4 – сдваивание колонны в поперечном направлении ничего не дает. Устойчивость станка к нагрузкам будет ничуть не выше, чем на одинарном штыре того же диаметра. Поз. 5, в дополнение: несимметричная относительно оси колонны отбойная пружина не гасит вибрации и крутильные нагрузки, а усиливает их. Раз уж так, нужно было ставить 2 одинаковых пружины на обе стойки. А лучше бы сделать колонну, как показано здесь:

Видео: сверлильный станок из дрели своими руками


Поз. 6 – установка привода и шпинделя по одну сторону колонны, да еще и несимметричная, не уменьшает, а усиливает вибрации, т.к. на колонну они передаются в фазе, см. выше. Поз. 7 – где отбойник? Да его тут и быть не может, раз привод подачи винтовой. Винтом можно точно выставлять ползун (которого здесь вообще нет), что на домашнем станке в общем-то и не нужно, но ни в коем случае не подавать каретку! Сие сооружение чуть что будет швыряться обломками сверл и стружкой, а глаза оператора в непосредственной близости к опасной зоне.

Разбор конструкций

Образцы удачных технических решений, а также не столь существенные конструктивные недочеты рассмотрим на примерах нескольких самодельных сверлильных станков.

Чертежи простого мини сверлильного станка

Для радиолюбителя, моделиста, умельца-миниатюриста и/или ювелира интерес может представлять простой мини – сверлильный станок с непосредственным приводом (чертежи даны на рис. справа). Особенность конструкции – мотор привода жестко крепится к ползуну, а подача только снизу столом. Демпфером вибраций и поглотителем крутильных нагрузок служит сам массивный электродвигатель, точь-в-точь как антисейсмический груз на высотных зданиях. Благодаря этому все детали, кроме конуса Морзе с переходником на вал мотора можно выполнять обычной точности: точность сверления определяется биениями вала мотора + биение конуса с переходником + биение самого сверла. Стол с зубчато-реечный механизмом подачи без проблем меняется на рычажный. Двигатель лучше использовать коллекторный постоянного тока: у асинхронных моторов с конденсаторным пуском из-за неравномерности вращающегося магнитного поля и скольжения ротора в нем вращение вала менее равномерно. Кроме того, скорость вращения коллекторного мотора хорошо регулируется хоть бы простым реостатом, а для регулировки скорости асинхронного движка нужно менять частоту питающего тока. То же – для синхронного с магнитным ротором. Максимальная частота вращения вала мотора – 800-1500 об/мин. Мощность на валу для сверления отверстий до 3 мм – 20-30 Вт; для отверстий до 6 мм – 60-80 Вт.

Примечание: для фрезерования данный станок непригоден, т.к. подшипники вала мотора не рассчитаны на боковые нагрузки и станок в таком режиме быстро потеряет точность.

Здесь на рис. даны чертежи уже полнофункционального сверлильного мини-станка того же назначения также с непосредственным приводом:

Чертежи полнофункционального сверлильного мини-станка

Он снабжен отдельным шпинделем, что позволяет, во-первых, заправлять в патрон №1а сверло максимального диаметра 6 мм; для 8-10 мм сверл движок слабоват. Во-вторых, производить фрезеровку зубоврачебными борами. Видимо, автор конструкции часто применяет именно эту операцию, исходя из чего и выбрана скорость вращения мотора. Без ее уменьшения сверлить на этом станке нужно твердосплавными сверлами, а для использования обычных дополнить конструкцию регулятором оборотов; в таком случае мотор нужен не менее чем на 60 Вт. Бросающийся в глаза недостаток данного станка – простой рычажный привод подачи – легко устраним: рычаг подачи заменяется на коленчатый без доработки остальных деталей. Для повышения точности обработки желательно также поставить вторую отбойную пружину (поз. 14 на рис. и 9 в спецификации; там и еще напутано) симметрично первой, на другом конце поводка шпинделя. Более серьезный недостаток конструкции – отбойные пружины не участвуют в гашении вибраций и крутильных колебаний. На скоростях вращения свыше 5000 об/мин их влияние на точность практически не сказывается, но уже при 1500 об/мин биение сверла на рабочем ходу возрастает прим. вдвое.

Чертежи сверлильного мини-станка, задуманного как полноценный конструктивно, но с досадными ошибками, даны на рис; конструкция каретки аналогична консоли в пред. конструкции.

Чертежи сверлильного мини-станка с передвижной по высоте консолью

Благодаря установке сильной отбойной пружины в надлежащее место здесь оказалось возможным жестко закрепить шпиндель в каретке, что на первый взгляд уменьшило количество деталей, требующих повышенной точности изготовления. Но только при подаче снизу столом, да и то, фиксация ползуна 5 и каретки 4 парами винтов 17 и 16 соотв. ненадежна и портит колонну; лучше было бы применить винтовые зажимы. А при подаче освобожденной каретки рычагом только его сочленения предотвращают проворот каретки. Люфт любого из шарниров рычага в 0,02 мм, с учетом его соотношения с длиной плеч колена, даст боковой уход сверла на 2 мм и более, парировать который возможно только рукой. В данном станке уместнее всего была бы консоль с дополнительной направляющей каретки, описанная выше; в таком случае вполне возможно было бы добиться биения инструмента вследствие люфтов в сопряжениях деталей самого станка не более чем 0,02-0,03 мм.

На этом рис. – чертежи станины для сверлильного станка из дрели с полурамочной кареткой, «почти как настоящего».

Чертежи станины сверлильного станка из дрели

В нем все хорошо, а кое-что даже лучше, чем «фирма»: пластины 5, предотвращающие боковое смещение каретки, отлично «ловят» и подавляют вибрации инструмента в самом их зародыше. Вопрос возникает всего один: а как все это сделать, если в гараже (сарае) не дремлет в ожидании хозяйской руки станочный парк, достойный небольшого машиностроительного завода? Проще сделать сверлильный станок из дрели как показано в видео:

Видео: самодельная стойка-станок для дрели

Поневоле вспоминается старый советский анекдот:

«Удостоил Дорогой Товарищ Леонид Ильич своим посещением некое промышленное предприятие. Идут по цеху, вдруг генсек мановением руки останавливает свиту, подходит один к рабочему у станка:

– Хорошо. Товарищ токарь Петрович, скажи мне откровенно – ты водку пьешь?

– А то как же! Употребляем!

– А если бутылка будет стоить 10 рублей, пить все равно будешь?

– Петрович, …, да где ж мне вам столько денег на зарплату взять?!

– Гы… при чем тут бабло… вот эта фитюлька (показывает) как поллитру стоила, так и стоить будет.»

Кому в радость, кому увы, но тех Петровичей, генсеков и производственных отношений больше нет. И не будет – совсем неэффективны оказались.

О рулевых сверлилках

Части сверлильного станка из дрели и рулевой рейки

Достаточно популярный запрос по данной теме также «сверлильный станок из рулевой рейки легкового автомобиля». Вроде бы уже готовый преобразователь вращательного движения в линейное, да еще и с геоидной передаточной характеристикой: чтобы чуть «клюнуть» сверлом, «ловить микроны» рукой не надо. Нужно только приспособить к рейке штурвал, сделать держатель дрели (см. рис. справа), и готово, см. видео:

Видео: сверлильный станок из рулевой рейки

Сверлилка получилась громоздкой и тяжелой несообразно возможностям инструмента? Ну, своя ноша карман не тянет. Хуже другое: на испытаниях оказывается, что боковой увод сверла на рабочем ходу достигает 1 мм и более. Такая точность и «для себя как получится» никуда не годится, хотя для поворота колес машины более чем устраивает. В общем, перефразируя И. А. Крылова (был еще академик А. Н. Крылов – кораблестроитель, механик и математик мирового уровня), тачать сапоги из пирогов и печь пироги из сапогов толку не будет.

Источник: http://vopros-remont.ru/elektrika/sverlilnyj-stanok/

Этапы изготовления сверлильного станка своими руками

Для всех любителей, сделать изделие своими руками, будет отличным помощником сверлильный станок. Такой агрегат, в гараже или доме, позволит с точностью и аккуратностью сделать отверстия, сделать фрезеровку в древесине, высверлить обломанные болты из резьбы и так далее. Однако, покупка сверлильного станка может обойтись достаточно дорого, да и зачем тратить лишние деньги, когда можно с легкостью сделать сверлильный станок своими руками.

Общие характеристики для сверлильного станка

Для изготовления потребуется минимум дорогих материалов. В основном это подручные средства, которые можно найти в любом гараже. Конечно же, материал должен отвечать требованиям аппарата.

К примеру, для изготовления большого стационарного станка, без металлического каркаса не обойтись, а в случае с настольным агрегатом, могут быть использованы, лишь деревянные материалы.

Для всех видов конструкций потребуется три основополагающих фактора:

  • удобный рычаг подачи сверла;
  • точность движения сверлильного механизма;
  • надежная станина.

Несомненно, рычаг подачи следует размещать под рабочую руку мастера, левую или правую. Однако, это не единственное условие для удобства. Рычаг подачи сверла, не должен быть длинным, чтобы не мешал работе, но и не коротким, чтобы легче осуществлялось давление на деталь. Для лучшего понятия длины рычага, стоит рассмотреть чертежи заводских сверлильных станков. Там длина подогнана по нужному размеру.

Несмотря на то, какой механизм для сверления будет использован, его следует закреплять с самым минимальным коэффициентом погрешности. Для этого, сверлильный механизм, лучше всего закреплять на вертикальной штанге. Однако, можно использовать прочную панель из дерева с направляющими полозьями.

Без надежной станины, самодельный сверлильный станок будет не только плохо работать, но и станет опасным в использовании. Основание инструмента должно быть в два раза шире объема конструкции. Такая ширина, позволит конструкции быть устойчивой, во время необходимых надавливаний. При этом рычаг подачи не должен выступать за края станины. На стационарные станки, это правило не распространяется, ведь их закрепляют к поверхности стола или делают с индивидуальным столом.

Сверлильный станок своими руками

Какой двигатель использовать

Сделать самодельный сверлильный станок можно, используя несколько вариантов движущей силы:

  • из дрели или шуруповерта;
  • из электродвигателя;
  • из ручной дрели.

При этом для каждого вида конструкций будут определены характеристики стационарного, переносного или настольного станка. В случае с электродвигателем, можно изготовить стационарный или настольный аппарат, а в случае с электродрелью получится либо настольный, либо переносной агрегат. Ручная дрель, вовсе может нести характер переносного, не требующего питания аппарата.

Дрель, как инструмент для станка

Чтобы, получился хороший сверлильный станок из дрели своими руками, конструкцию для этого инструмента, лучше делать настольную. При этом стоит избежать закрепления станка на столе. Электронная дрель, достаточно востребованный инструмент, поэтому он будет полезен, если сможет сниматься со станка. В этом случае, конструкция на столе будет лишней.

Настольный присадочный станок потребует таких материалов:

  • станина 45х30 см, с закрепленной на ней вертикальной штангой;
  • крепление для дрели, хорошо обхватывающее корпус инструмента;
  • металлический ползунок, передвигающийся по штанге;
  • колесо, играющее роль рычага;
  • стальной трос, для контроля движения рычагом.

Для станины, лучше использовать металлический короб с толщиной стенок 3 мм. К коробу, приваривается стойка из квадратной трубы. Данная стойка будет служить штангой или штативом. Далее, на штатив следует прикрепить плотный ползунок, который будет удерживать держатель дрели и саму дрель.

Подобрать, точно подходящий ползунок будет сложно, поэтому его следует изготовить из металлических пластин. Свободного пространства между ползунком и штативом должно быть не более 0,5 мм, притом, что штатив будет идеально ровный.

Дальнейшая последовательность действий:

  • ползунок делается высотой в 10–12 см;
  • к нему, приваривается держатель для дрели с передней стороны и ушки для крепления колеса с задней стороны;
  • в ушки, продевается стержень, к которому приварено колесо управления, и фиксируется шплинтом или приваренной гайкой;
  • на стержень колеса, плотно наматывается стальной трос (не менее 6 витков), а оба конца троса надежно крепятся на верхней части штатива и на нижней. Таким образом, для передвижения ползунка по штативу потребуется усилие, а собственного веса (вместе с дрелью) не хватит, чтобы ползунок падал.

Сверлильная конструкция из электродвигателя

Подобные станки, отлично проявляют себя в роли стационарных инструментов. Чтобы, разобраться, как сделать сверлильный станок из электродвигателя, придется рассмотреть чертежи и вникнуть в сферу электрики.

Для станка, потребуется двухфазный двигатель, что значительно упростит подключение и расширит область применения агрегата. Подключается такой двигатель к фазовым и нулевым проводам. Неправильное подключение, повлияет лишь на направление вращения. Если, вращение будет в обратную сторону, то провода меняются местами, и проблема решена.

Изготавливая стационарную конструкцию для сверления, потребуется:

  • мощный каркас для двигателя, который будет легко перемещаться по вертикальной линии;
  • столешница, где будет закреплен по строгой вертикальной линии штифт;
  • в роли штифта, можно взять рулевую рейку от автомобиля. Она будет служить готовым передвигающим двигатель приспособлением;
  • приделать колесико для перемещения и приварить к рейке держатель двигателя.

Принцип работы, такого станка очень прост. Мотор приводит в движение головку для сверла, благодаря ременной передаче. При этом двигатель и патрон для сверла, во время работы нераздельны и передвигаются по вертикальной линии одновременно, благодаря совместному креплению.

Переносной механизм из ручной дрели

Очень удобно, пользоваться сверлильным станком из ручной дрели в тех случаях, когда нет возможности подключить электрическую дрель к источнику питания. Для изготовления станка, можно использовать деревянный каркас:

  • основание выполняется из доски 30х20 см и толщиной 40 мм;
  • прикрепляется вертикальная дощечка строго под углом в 90 о С;
  • вертикальная стенка также должна быть из толстой доски, минимум 30 мм, а закрепить ее надежно помогут металлические уголки и шурупы.

На вертикальной стенке крепятся металлические полозья (их можно взять со старой мебели или купить в магазине), к ним прикрепляется держатель ручной дрели. Таким образом, дрель будет свободно ходить вниз и вверх, однако, этого мало. Чтобы дрель не падала под своим весом, к держателю дрели и основанию станка крепится пружина нужной упругости.

Не стоит забывать и про ручку, которую понадобится крутить. Ее движению ничто не должно препятствовать. В итоге должен получиться агрегат, который приводится в движение вручную и не требующий питания.

Видео: Сверлильный станок из дрели своими руками

Источник: http://promzn.ru/stanki-i-oborudovanie/sverlilnyj-stanok-svoimi-rukami.html

Самодельный сверлильный станок из дрели

Сверлильные операции не имеют специфических сложностей, и чаще всего, не нуждаются в дополнительном оборудовании, за исключением простой дрели. Следовательно, в домашних условиях сверлильная машина может не быть в наличии.

Если есть сделанный сверлильный станок из дрели своими руками, оставайтесь спокойны, ведь в этом случае доля проблем решается сама собой.

Назначение и устройство

Бывают ситуации, в которых электродрель или дрель с ручным приводом не могут выполнить необходимые геометрические характеристики просверливаемых отверстий. Очень часто в радиолюбительских технических заданиях есть необходимость изготовления электронных плат, где согласно чертежу нужно просверлить большое количество отверстий, имеющие незначительный диаметр.

Выполнять отверстия номинальными диаметрами около 0,3…0,8 мм при помощи ручных или электрических дрелей крайне неудобно, также есть огромная вероятность, что сверло просто лопнет.

Покупать промышленные сверлильные агрегаты экономически неразумно. Возникает необходимость в изготовлении самодельного сверлильного оборудования. Многие отдают предпочтение как раз мини-сверлильным аппаратам, данные механизмы являются довольно простыми агрегатами и имеют в своей комплектации четыре составляющих.

Самодельные сверлильные станки предназначаются для выполнения сквозных и глухих отверстий в полуфабрикатах, в частности, вырезка из листового металла бляшек и нарезка внутренних резьб разной конфигурации. На сверлильно-фрезерных станках есть возможность выполнить фрезерование под различными углами и/или шлифовку заготовок.

Принцип работы станка

Перед процессом сверления за счет самодельного оборудования, необходимо спрятать со стола все ненужное. Заготовка с заранее обозначенными центрами для будущих отверстий требуется крепить в тиски. Дальше вставляется сверло необходимых параметров в «бабку» и затягивается специальным ключом. Для проверки корректности выполненных операций, станок включается на определенный промежуток времени.

Если сверло стоит правильным образом, в процессе вращения его конец не будет «выписывать» эллипс или окружность. Если оно стоит с определенным перекосом и осуществляется его «биение», то оборудование необходимо отключить от питания и выполнить закрепление сверла заново, опираясь на техническую инструкцию этого агрегата. Далее выполните поворот рукоятки, переместите сверло вниз и зафиксируйте прижимы с обрабатываемым полуфабрикатом таким образом, дабы керн совпал с окончанием сверла.

Подключайте оборудование и выполняйте необходимые технические операции, на ручку подачи воздействуйте плавным образом, без значительного применения силы и рывков. При выполнении сквозных отверстий устанавливайте заготовку на брус из дерева, чтоб рабочий орган не лопнул, а столик вашего механизма не испортился.

Сверлильный станок из дрели: пошаговая инструкция

Вам не понадобятся подручные полуфабрикаты с высоким пределом прочности или же какие-то специализированные инструменты. Мини-машина для выполнения сверлильных операций имеет всего на всего 4 основополагающие составляющие:

  • станина, которая будет представлять собой фундамент для станка;
  • приводной механизм (в данном случае это электродрель);
  • механизм подачи рабочего органа;вертикальная направляющая.

Стойка, как правило, делается при помощи простой ДСП или же из строганных досок, ведь масса такого агрегата незначительная и не нуждается в применении более упрочненных материалов.

Станину лучше всего сконструировать массивной. Это исключит появление каких-либо вибраций во время сверления, а, следовательно, и максимально удобный рабочий процесс.

Параметры качества и точности сверлильных операций на самодельных машинах напрямую зависят от корректности сочленения основы и направляющей. Это означает, что к данному «куску» работы надо подходить с максимальной ответственностью.

Непосредственно колодка должна изготавливаться так, чтоб электродрель была надежно зафиксирована.
Приводной механизм сверлильного оборудования из дрели имеет конструкцию простейшего рычага, который перемещает колодку по вертикальной оси.

Если есть задача получить максимальный комфорт в работе и нет в планах периодически демонтировать электрическую дрель, рекомендуем ее выключатель разбирать.

Видео: сверлильный станок из дрели своими руками.

Источник: http://metmastanki.ru/sverlilnyj-stanok-iz-dreli-svoimi-rukami

Как сделать самодельный сверлильный мини-станок своими руками

Для работы по дому функций дрели бывает достаточно, но для повышения качества и производительности труда может понадобиться более точное оборудование. Один из самых популярных разновидностей является сверлильный мини-станок, изготовленный своими руками.

Компоненты сверлильного станка

Первый этап перед производством заключается в изучение конструкции. Для этого рекомендуется взять чертеж стандартного станка и ознакомиться с его компонентами. Важно понять общий принцип функционирования и в дальнейшем определить оптимальную схему самодельной конструкции.

Основное функциональное назначение заключается в формировании отверстий различных типов. В зависимости от конфигурации оборудования могут быть чертежи вертикально-сверлильных, координатно-расточных, радиально-сверлильных, присадочных моделей. Разница между ними заключается в возможности изменения направления действия режущего инструмента. Для бытовых нужд чаще всего изготавливается своими руками вертикально-сверлильный мини-станок.

Конструктивно он должен состоять из следующих элементов:

  • станина. Опорная часть, на которую крепится вертикальная стойка;
  • стойка. Предназначена для установки электрооборудования;
  • электрические составляющие. Они включают в себя электродвигатель и механизм передачи крутящего момента шпинделю.

Чаще всего для производства самодельного сверлильного станка своими руками используют стандартные чертежи, в которых электродвигатель заменен на электродрель. Это позволяет уменьшить трудоемкость работ. Однако подобные конструкции рассчитаны только для небольших нагрузок.

Перед самостоятельным производством мини-станка следует определиться с типом выполняемых работ по дереву и металлу. От этого будут зависеть характеристики оборудования.

Самодельный сверлильный станок из дрели

Самой популярной моделью в настоящее время является сверлильный мини-станок из дрели. Для его изготовления в домашних условиях потребуется сделать только станину и стойку.

В некоторых случаях его можно сделать без применения самодельных элементов. Для этого понадобится заводская станина и дрель. Составлять чертежи для этого не нужно, однако подобная конструкция имеет один существенный недостаток — большой люфт. Во время выполнения работ происходит смещение режущего инструмента относительно места сверления. Это нужно учитывать до того, как сделать сверлильный станок.

Лучше всего применять стандартные чертежи для производства самодельного сверлильного станка своими руками. Технология производства напрямую зависит от выбранных компонентов. Но специалисты рекомендуют придерживаться следующих правил при выборе исходного материала, а также его обработки:

  • для плавного поднимания и опускания можно использовать рулевую рейку. Альтернативным вариантом является адаптация механического домкрата;
  • опорный стол и стойка изготавливаются из стальных швеллеров и уголков. Важно обеспечить достаточную массу нижней части конструкции для максимальной устойчивости станка во время его работы;
  • отдельный блок управления. Включение и выключение дрели будет неудобным. Поэтому рекомендуется установить стандартный выключатель на боковую часть мини-сверлильного станка.

Во время выполнения работ следует обеспечить максимальную точность сопряжения элементов конструкции. Угол между опорной стойкой и столом должен составлять 90 градусов. Для присадочных моделей минимальная толщина опорной пластины из металла должна быть не менее 3 мм.

Для увеличения функциональности оборудования можно сделать координатный стол своими руками. В нем предусмотрена возможность перемещения заготовки относительно режущего инструмента. Это позволит добиться максимальной точности обработки.

Самодельный станок высокой мощности

Если же настольный сверлильный мини-станок будет обладать неудовлетворительными параметрами — можно рассмотреть другие чертежи подобной конструкции. Их отличие от выше рассмотренной модели заключается в использовании электродвигателя в качестве основной силовой установки.

Сделать подобную конструкцию в домашних условиях будет проблематично, так как потребуется много времени и усилий. Электродвигатель можно сделать из стиральной машины. Патрон для крепления режущего инструмента не делают своими руками, его берут из старого станка. Дополнительно потребуются шкивы для передачи вращающего момента.

В целом технология остается такой же. Важно правильно рассчитать оптимальную мощность электродвигателя, а также предусмотреть возможность изменения числа его оборотов. Для этого можно поставить редуктор.

В качестве дополнительного оборудования можно сделать тиски в домашних условиях. Они будут фиксировать детали для выполнения точной обработки.

В видеоматериале показана точная схема и чертежи для производства мини-сверлильного станка своими руками:

Источник: http://stanokgid.ru/universalnyj/sverlilnyj-stanok-iz-dreli-svoimi-rukami.html

Сверлильный станок своими руками

Дрель – отличная основа для сверлильного станка.

Сверлильный станок – уникальное устройство, которое необходимо для домашней мастерской. Оно позволяет не обращаться за помощью в специализированные мастерские, а просто брать и выполнять работы по проточке самостоятельно.

Благодаря этому, человек экономит огромное количество денег на услугах специалистов по токарному делу.

Сделать такое устройство можно из подручных материалов. Ничего сложного в процессе не наблюдается.

Для производства домашнего сверлильного станка потребуется всего лишь электрическая дрель или рулевая рейка.

Покупка промышленных агрегатов обойдется в копеечку, поэтому целесообразней изготовить свою модель, используя чертежи с размерами, которых полно в Интернете.

Проектировка сверлильного оборудования

Ошибиться просто, а наличие чертежа не позволит вам допустить оплошностей. Люди, которые пренебрегают этим этапом в создании сверлильного станка своими руками переплачивают в процессе его изготовления. Что нужно обязательно учесть во время работы:

Чертежи с размерами.

  • Длину, ширину и высоту оборудования;
  • Толщину агрегатов;
  • Технические характеристики электрооборудования;
  • Данные двигателя, который послужит приводом для вашего станка;
  • Мощность потребления энергии;
  • Заземление;
  • Количество расходных материалов.

Чертеж позволит вам не просто визуально понимать, как собрать оборудование, а также как оно в точности будет выглядеть. Проект даст возможность более четко определить сумму затрат на производство.

Дрель – отличная основа для сверлильного станка

Чтобы собрать подобное оборудование у себя в мастерской вам не нужно располагать специализированными предметами или электротехникой. Все что потребуется – 4 основных составляющих. В первую очередь, под присадочный станок следует выбрать станину. Она послужит мощным основанием под будущее устройство для проточки.

После этого определяемся с механизмом вращения. Для него лучше выбрать электрическую дрель.

Третьим этапом будет подобрать устройство для подачи оборотов

на рабочую часть из дрели, а также определиться со стойкой, вертикального типа. Сама по себе дрель обладает малой массой, поэтому для стойки не нужно подыскивать сверхпрочные материалы. Подойдет обыкновенная доска или ДСП-плита.

Станина же наоборот выбирается из тех материалов, которые будут крепче. Она должна удерживать все на себе, а также амортизировать дребезжание самой дрели. Чтобы вибрации не сказывались на оборудовании и точности работы, лучше всего подбирать крепкие металлы. Очень хорошо, в качестве держателя подойдет старая стойка из фотоувеличителя. Правда, вам для создания сверлильного станка своими руками, нужно будет доработать ее.

Также создателю домашнего станка потребуется использовать несколько стальных полосок, чтобы вырезать две направляющие планки. Они помогут осуществить передвижение колодки, на которой располагается дрель. Чтобы закрепить их можно воспользоваться шурупами. Берем и прикручиваем все к стойке.

Повысить прочность фиксации дрели помогут хомуты. Лучше всего использовать стальные, они выдерживают более высокую нагрузку. Чтобы еще больше амортизировать вибрации, между колодкой станка и дрелью лучше всего подложить резиновую прокладку. Она поможет вам устранить процессы дребезжания домашнего оборудования во время работы.

Чтобы лучше понимать, просмотрите видео ниже.

Видео станок из дрели

В основе подачи движения станка лежит рычаг. Он позволяет спокойно передвигать колодку с электрической дрелью в вертикальном положении. Там будет установлена пружина, которая позволит осуществлять поддержание сверлильного аппарата в нужном натяжении.

Выбираем и устанавливаем рулевую рейку для сверлильного станка

Выбираем и устанавливаем рулевую рейку для сверлильного станка.

Чтобы ваше домашнее оборудование работало как можно удобней, лучше всего применить во время его создания модернизированную рулевую рейку.

Если вы собираетесь купить ее новую от завода-изготовителя, приготовьте кругленькую сумму,

потому что она стоит совсем не дешево. Более выгодное решение – это выбрать подержанную деталь, лучше всего от ВАЗ 2108.

Теперь давайте приступим к изготовлению станины под ваше будущее сверлильное оборудование

  1. Чтобы сделать корпус вам потребуется использовать дрель вместе с колонкой. Все это следует устанавливать на столе, который послужит платформой для будущего сверлильного станка. Размеры стола должны быть в районе 20х30 см.
  2. Специальная конструкция, которая будет удерживать вашу электрическую дрель, устанавливается на рулевой части агрегата. Чтобы ее затянуть используются болты.
  3. Чтобы соорудить саму стойку, следует предварительно выбрать П-образный профиль из стали с габаритами 30х60х30. Затем нужно приварить его к металлическому листу с толщиной 2 мм. По идее сама стойка обязана быть высотой на 6-7 см больше длины самой колонки.
  4. В качестве хода штока оператору станка при создании оборудования лучше всего применить рулевую рейку ВАЗ 2108, о которой говорилось ранее.
  5. Чтобы дополнительно увеличить жесткость всей конструкции во время установки следует монтировать дополнительные ребра.

Чтобы у оператора не возникало проблем с запуском или отключением оборудования во время эксплуатации, следует продумать практичную систему старта и остановки двигателя сверлильного станка.

Маленький станок под печатные платы

В быту может пригодиться не очень большой станок, а сверлильное оборудование для работы с микро печатными платами, как на фото.

Маленький станок под печатные платы.

Чтобы изготовить его, создателю будут нужны:

  • Микромотор либо двигатель, работающий с высокими оборотами.
  • Специальная цанга для зажимов маленьких сверл.
  • Несколько деревянных брусков.
  • Металлический профиль П-образный.
  • Стопорное кольцо, которое поможет надежней выполнить фиксацию двигателя.
  • Мобильная платформа под станок, которая создается своими руками из всевозможных материалов, встречающихся в быту.

В том случае, если мотор при каких-то обстоятельствах перекосило, пользователь рискует выводить сверла из строя. Во время производства домашнего сверлильного оборудования нужно внимательно следить за качеством фиксации мотора. Если он был установлен ненадежно, при работе двигателя на высоких оборотах его просто вырвет из станины. Это чревато порчей вашего имущества и риском нанесения вреда здоровью.

Как сделать координатный стол

В домашнем станке для сверления роль координатного стола будет осуществляться механизмом подачи. А у такого же стола, но для фрезерного оборудования несколько иная конструкция. Поэтому ее следует рассмотреть внимательней.

Данное оборудование представляет собой специальный манипулятор, который складывается из нужного пользователю числа осей. Он нужен чтобы передвигать сразу в нескольких направлениях и плоскостях специализированные технологические головки сверлильного оборудования.

Для осуществления передачи движения при создании фрезерного стола следует использовать особую зубчатую рейку, а также армированный ремень. Вместо него вполне сойдет шарико-винтовой элемент.

Чтобы наладить управление координатным столом создателю потребуется использовать ЧПУ или контроллеры. Благодаря их установке у пользователя оборудованием открывается возможность управлять техническими задачами, возлагаемыми на станок.

Расчет в данном случае выполняется с учетом технических характеристик самого сверлильного агрегата. Сама же конструкция может быть, как облегченной, так и с повышенной прочность. А также там могут использоваться 2 или 3 координаты. Первым делом, прежде чем создавать станок, следует понять основную роль его в вашей домашней мастерской. И уже от этого отталкиваться в процессе проектировки и дальнейшего производства.

Производство тисков для станка в домашних условиях

Когда уже все готово, нужно сделать тиски, иначе вы не сможете в домашних условиях зафиксировать деталь, держать в руках категорически запрещено. Приобретение старых советских тисков, выполненных из стали или чугуна может оказаться дорого. Модели китайского производства, не каждому придутся по вкусу, в меру своей недолговечности. Поэтому одним из экономичных вариантов будет сделать их самостоятельно.

Производство тисков для станка в домашних условиях.

Вам будут нужны:

  • Винт с резьбой в 2 см и длиной 15 см. В головке крепежного элемента обязательно должна быть прорезь.
  • Специальный винт с колечком, который используется для закручивания.
  • Шпильки.

Следует сделать неподвижную губку. Как сделать этот элемент? Для создания используйте дерево сосны. Оно доступно и достаточно прочное. Доску следует прививать к столешнице.

Чтобы сделать мобильную часть тисков вам нужна доска с габаритами 2 см толщина и 1.8 см ширина. Длина же подвижных губок для зажимов обязана быть от 50 см.

И на этом производство домашних тисков завершается.

Когда вы создали свой домашний сверлильный станок нужно обязательно проверить его.

Включите двигатель в розетку и, если вы сделали все правильно, у вас не произошло короткого замыкания, отсутствуют нехарактерные звуки для работы агрегата – можете поздравить себя с успешным завершением проекта.

Самодельный станок позволит вам выполнять несложные операции по сверлению в домашних условиях и экономить на услугах автомастерских или токарей.

Видео как сделать сверлильный станок

Единственное – чтобы оборудование работало как можно дольше, не стесняйтесь и не ленитесь раз в полгода просматривать рабочие поверхности вместе с двигателем на предмет повреждений или износа деталей. Своевременное выявление проблемы позволит вам уберечь себя от реальных неприятностей.

Источник: http://stanki-info.ru/sverlilnyj-svoimi-rukami.html

Изготовление точного и простого станка из электрической дрели

Наверное, вы уже посмотрели, сколько стоит обычный сверлильный станок на рынке и теперь попали на эту страничку с целью сэкономить огромную кучу денег. И это вполне логично, поскольку нет смысла переплачивать за «понты» и сейчас мы рассмотрим, как сделать простенький сверлильный станок из дрели своими руками. Будем использовать только подручные материалы, которые не надо покупать в магазине, а можно найти в своем гараже или добыть из старой мебели.

Тем не менее, сделать сверлильный станок из дрели своими руками без затрат невозможно. За основу возьмем дрель с мощностью 450-800 Вт – вот ее как раз и придется купить. Но можно сэкономить, если у вас есть старый инструмент с поломанным корпусом, отбитой ручкой или другими повреждениями корпуса. Нам он не потребуется, поскольку вместо всего аппарата можно вынуть и зафиксировать только двигатель с патроном, также можно вынести наружу кнопку. Теперь рассмотрим, как собрать сверлильный станок своими руками, перейдем от слов к делу, так сказать. При наличии нужных материалов или их заменителей на все нам потребуется около 1 часа.

Сооружаем стойку и крепление для сверлильного станка из дрели

Сначала нужно позаботиться об удобном основании, на котором будут фиксироваться направляющие элементы. Это может быть деревянный брус, металлический квадрат, но лучше всего взять большую и старую деревянную колоду, диаметр которой будет не менее 40 сантиметров – так будет намного удобнее. Стойка сверлильного станка для дрели должна быть достаточно тяжелой, чтобы при размещении инструмента на небольшом плече она не переворачивалась. Если станок будет стационарным и не переносится, тогда можно колоду поменьше, но ее нужно будет закрепить.

Для крепления колоды к основанию (допустим, у вас есть деревянный или металлический стол) надо использовать уголок с отверстиями. Одну полку уголка крепим шурупами к колоде, вторую привинчиваем к деревянному столу или берем на болты, если основание металлическое. Теперь желательно вскрыть колоду лаком, чтобы стойка сверлильного станка под дрель не пришла в негодность через несколько лет даже при наружном использовании.

Собираем сверлильный станок из дрели

У нас есть колода-основание, теперь необходимо установить направляющие для дрели, по которым она будет «ездить». Есть некоторые требования для такого элемента: он должен быть новым (без люфта), а также из толстого и прочного металла, чтобы не деформировался при длительном использовании.

Лучше всего для изготовления настольного сверлильного станка своими руками подойдут два направляющих элемента, которые устанавливаются на диванах или другой мебели. Они износостойкие и достаточно мощные. Приступим к сборке сверлильного станка из дрели своими руками. Инструкцию рассмотрим пошагово, чтобы удобнее и проще было все это повторить:

ШАГ 1: привинчиваем направляющие. Необходимо взять деревянную планку с размерами 80х4х2 сантиметра, после чего привинтить на нее направляющую шурупами через каждые 2-3 сантиметра в шахматном порядке.

ШАГ 2: крепим планку. Теперь надо взять деревянную планку и привинтить ее к деревянной колоде. Можно использовать чертеж самодельного сверлильного станка из дрели, но в этом нет необходимости, поскольку на чертежах будут более сложные конструкции, а наша задача – изготовить простой и дешевый сверлильный станок. Будем ориентироваться на советы мастеров.

ШАГ 3: изготовляем посадочное место под патрон. Нам необходимо подготовить основание, на которое будет опираться корпус дрели. Патрон должен проходить легко и фиксируется инструмент только корпусом. С помощью дрели и фрезы нужно сделать отверстие диаметром 45-50 мм, в зависимости от диаметра патрона (отверстие должно быть больше на 0,5 – 1 см).

ШАГ 4: крепим посадочную площадку к направляющим. Надо взять снова крепление типа «уголок», одну сторону привинтить несколькими саморезами к посадочной площадке, другую сторону – болтами к металлической направляющей планке. Теперь у нас есть площадка, которая двигается по направляющему желобу.

ШАГ 5: изготовляем ручку. Если вы желаете сделать самодельный сверлильный станок своими руками и не хотите потом тратить много сил, вам нужна удобная ручка для подъема и опускания основы. Закрепите на колоде уголок или крепление типа «ухо», возьмите деревянный брусок 20х30 мм, один край привинтите через 2 шайбы к колоде, а другой край с помощью стальной пластины закрепляем на посадочной платформе для дрели. Теперь самодельный сверлильный станок почти готов, осталось надежно зафиксировать инструмент.

ШАГ 6: крепление дрели хомутом. Сверлим 2 отверстия по краям платформы, пропускаем через них края большого хомута (размер зависит от высоты дрели), сверху затягиваем хомут сзади рукоятки инструмента. Перед тем как сделать сверлильный станок из ручной дрели обязательно проверьте прочность платформы, она должна быть толстая, а стальной хомут надежным (лучше использовать 2-3 сразу).

Мы рассмотрели, как сделать сверлильный станок своими руками, теперь конструкция позволяет делать точные отверстия, но все же остается очень тяжелой, поскольку рычагом нужно будет поднимать туда-сюда дрель. Это легко решается с помощью обычной пружины, взять которую можно в любом хозяйственном магазине или на автомобильном рынке (часто используются для педалей на большегрузной технике).

Один край пружины надо прикрепить к не движущейся части станка, а другой край к платформе. Таким образом, усилие на подъем и опускание дрели будет почти нулевое, что позволит существенно повысить точность отверстий, которые делаются с помощью данного приспособления. Сделать сверлильный станок такого типа можно буквально за несколько часов, а при наличии всех деталей – за 20 минут. Стоимость сверлильного станка будет равна стоимости электрической дрели, все остальные детали можно добыть бесплатно из вещей, которые вы собирались выбросить.

Также не помешает сделать тиски для сверлильного станка своими руками – очень полезная вещь для фиксации какой-либо детали. В большинстве случаев можно обойтись обычным инструментом с деревянными губами, поскольку надо именно удержать деталь, а не сдавить ее. Если же надо оказать большое давление, тогда обратите внимание на металлические тиски для сверлильного станка, но сделать своими руками такое приспособление будет тяжело, надо токарный станок или готовые компоненты.

Теперь предлагаем посмотреть интересное видео как сделать сверлильный станок своими руками по простым и понятным чертежам:

Источник: http://rabotai-sam.ru/sverlilnyj-stanok-iz-dreli/

Смотрите также:
03.11.2018

Пескоструй своими руками Пескоструйный аппарат - вещь хорошая, а иногда просто незаменимая. На данный момент в магазинах и на рынках есть все и купить пескоструйный аппарат не составит труда, были бы деньги. Но хорошая пестроструйка стоит довольно дорого, а дешевая -...

03.11.2018

Гайкокол сделанный из рулевого наконечника своими руками Мощный самодельный гайкокол (гайколом) сделанный своими руками из рулевого наконечника. Приспособление гайкокол предназначен для снятия прикипевших гаек, которые уже невозможно открутить гаечным ключом. В...

03.11.2018

Гриндер своими руками Ленточный шлифовальный станок или иное его название — гриндер – это одно из самых необходимых приспособлений, как в домашнем хозяйстве, так и в мастерских любой направленности. Это устройство позволяет произвести зачистку или полировку абсолютно...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
