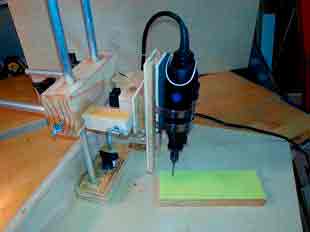

Самодельный сверлильный станок из дрели

Сверлильный станок своими руками – все достаточно просто!

Изготовленный своими руками сверлильный станок позволяет на достаточном качественном уровне выполнять в домашних условиях сверловку отверстий в разных материалах.

1 Самодельный сверлильный станок – кому и зачем он нужен?

Сверловка в обширном списке всевозможных слесарных операций считается в среде специалистов самой доступной и по-настоящему простой процедурой. Выполняется она обычно на специальных сверлильных агрегатах, которые могут иметь различную функциональность и некоторые конструктивные особенности. Современная станкостроительная промышленность выпускает немало видов сверлильных станков, начиная от совсем простых (например, станок 2А135) и заканчивая агрегатами с ЧПУ, которые имеют несколько шпинделей.

Понятно, что домашнему умельцу в большинстве случаев подобные станки просто-напросто не нужны, так как они предназначаются для выполнения серийных операций. А в быту обычно требуется осуществить какую-либо единичную процедуру.

Именно по этой причине многие домашние мастера решают сделать элементарный сверлильный станок своими руками, используя те детали и подручный материал, которые имеются в любом частном гараже.


Как правило, идеей изготовления самодельной мини-установки для сверления «загораются» радиолюбители, а также люди, которые сами выполняют несложные бытовые ремонтные работы. В ряде случаев для этого достаточно простой электрической дрели. Но, если речь идет о более серьезных процедурах, дрель, конечно же, не в состоянии гарантировать нормального качества и точности сверления. Вот тогда-то и имеет смысл заняться изготовлением собственного мини-станка, на который можно установить разные виды сверл.

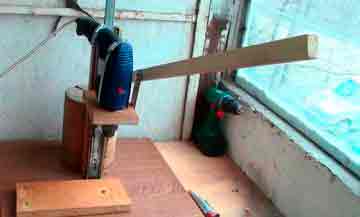

2 Как сделать сверлильный станок из дрели?

В домашних мастерских подобное сверлильное оборудование встречается чаще всего, что обусловлено простотой его самостоятельного изготовления. Вам не потребуются материалы высокой прочности и какие-либо специальные приспособления. Мини-агрегат для сверления отверстий включает в себя всего лишь четыре ключевых компонента:

  • станину, служащую основанием станка;
  • механизм вращения (в нашем случае его роль играет электрическая дрель);
  • устройство подачи;
  • вертикальная стойка.

Стойку обычно делают из обычной ДСП либо из досок, так как небольшая масса дрели не требует применения более прочных материалов. А вот станину лучше изготавливать максимально массивной. Это обеспечит отсутствие вибраций в процессе сверления, а значит, и более комфортную работу.

Мастера советуют использовать для основания агрегата сравнительно толстую (от 2 сантиметров) мебельную плиту. Идеальным же вариантом признается применение для изготовления станины и стойки старого фотоувеличителя. Его нужно будет лишь немного доработать, чтобы получить действительно надежную конструкцию мини-станка для бытовой эксплуатации.

Качество и точность сверления на самодельном агрегате зависит от правильности соединения станины и вертикальной стойки. Поэтому к этой части работ нужно подойти максимально ответственно. Рекомендуется вырезать из полос стали две направляющие, которые затем соединяют шурупами со стойкой. По указанным направляющим будет перемещаться колодка с дрелью.

Непосредственно колодку необходимо изготовить так, чтобы она надежно держала электрическую дрель. Добиться этого несложно, используя небольшие стальные хомуты. Желательно, кроме того, разместить небольшую прокладку из резины между колодкой и дрелью. Она существенно уменьшит вибрацию и сделает процесс эксплуатации установки более комфортным.

Механизм подачи сверлильного станка из дрели представляет собой простейший рычаг, который будет перемещать колодку с инструментом в вертикальном направлении. Данный механизм желательно снабдить пружиной сравнительно большой упругости и мощности. Один конец пружины должен упираться в смонтированный на стойке неподвижный деревянный брус, другой – в колодку.

Если вы хотите добиться максимального удобства работы с самодельным станком и не планируете периодически снимать электродрель, рекомендуется ее переключатель просто-напросто разобрать, а на станине смонтировать отдельную кнопку, с помощью коей вы будете запускать и выключать свой сверлильный агрегат. Как видим, все довольно-таки просто. Любой более-менее «рукастый» мужчина способен сделать себе небольшой и удобный станочек из дрели.

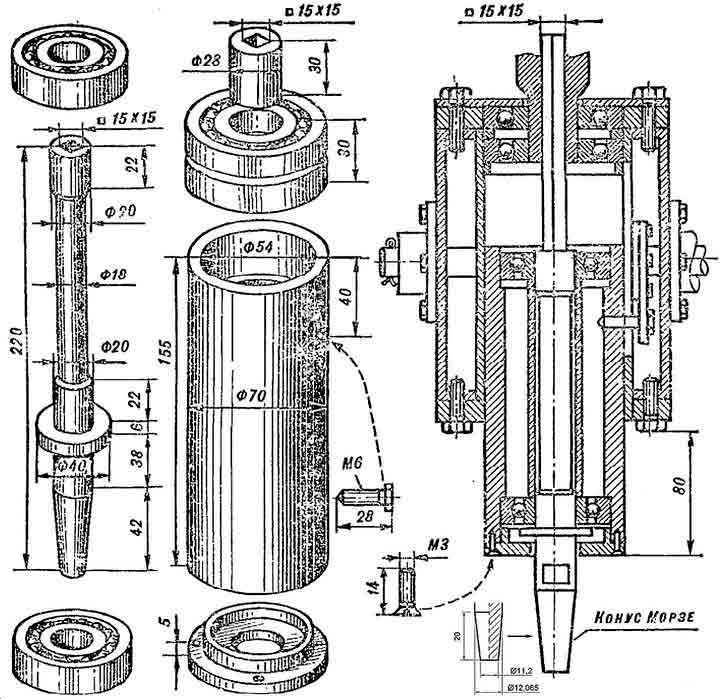

3 Сверлильный станок своими руками на базе асинхронного двигателя

У любого хозяина в гараже, подвале или где-нибудь на балконе квартиры хранится множество электродвигателей от электрических агрегатов, отслуживших свой срок. Из них вполне можно выбрать такой мотор, который станет движителем для сверлильного мини-станка. Идеальным вариантом в данном случае признается двигатель асинхронного типа, монтируемый на барабанные стиральные агрегаты.

Работы по созданию домашней сверлильной установки на основе старого электродвигателя намного сложнее, нежели при использовании дрели. Но и их вполне можно осуществить, вооружившись некоторой долей терпения и настойчивости. Здесь важно осознавать, что двигатель со стиралки имеет более серьезный вес. Да и мощность такого «моторчика» куда как выше, чем у электродрели. А это означает, что придется позаботиться о подготовке «могучей» стойки и основания для создаваемого станка.

Специалисты говорят, что уменьшить уровень вибрации агрегата на базе асинхронного двигателя можно посредством установки его на мощное основание, а также путем размещения его поближе к вертикальной стойке. Но при этом необходимо помнить – близкое расположение стойки и мотора чревато усложнением конструкции самодельного станка, что вызвано потребностью монтажа ременных шкивов.

Для изготовления сверлильной установки с применением электродвигателя от стиральной машины, кроме всего прочего, понадобятся следующие детали:

  • шестерня;
  • подшипники в количестве двух штук;
  • шестигранник;
  • две трубки небольшой толщины (на одной из них обязательно должна присутствовать внутренняя резьба);
  • зажимное кольцо (желательно из прочной, например, из инструментальной стали).

Шестигранник требуется для выполнения подвижной части станочного передаточного устройства. На него будет надет шкив. Также к шестиграннику нужно присоединить металлическую трубку с подшипником и стальным кольцом. Важно добиться очень плотного соединения этих компонентов между собой, так как в противном случае при вибрации они стопроцентно разрушатся (не сразу, но достаточно быстро).

Регулировочный комплекс агрегата изготавливается из шестерни и трубки, на которой нужно сделать надпилы. В них входят зубья шестерни. Указанная трубка делается такой высоты, чтобы сверлильный патрон поднимался на заданную величину. В эту же трубку затем впрессовывают ось с шестигранником.

Из описанной схемы видно, что изготовить станок с двигателем асинхронного вида достаточно сложно. Поэтому можно посоветовать делать его по аналогии с предыдущим процессом, когда использовалась электрическая дрель. Но будьте готовы к тому, что полученный станок особой точностью сверления характеризоваться, к сожалению, не будет.

Источник: http://tutmet.ru/sverlilnyj-stanok-svoimi-rukami-samodelnyj.html

Самодельный сверлильный станок из дрели своими руками.

Самым распространенным сверлильным станком можно считать, тот который выполнен из обыкновенной или электродрели. В таком станке дрель можно разместить как стационарно, так и сделать ее съемной. В первом случае кнопку включения можно перенести на сверлильный станок для большего удобства, во втором – дрель можно снимать и использовать как отдельный инструмент.

Компоненты для самодельного сверлильного станка:

  • Дрель;
  • Основание;
  • Стойка;
  • Крепление дрели;
  • Механизм подачи.

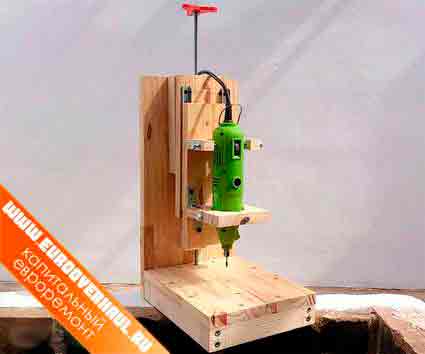

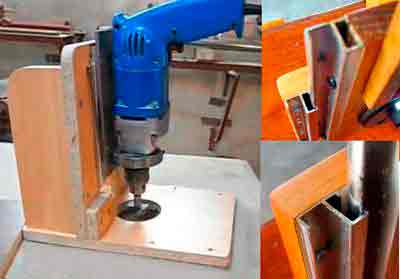

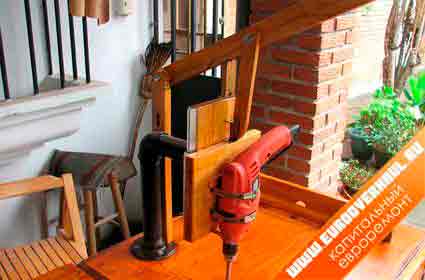

Сверлильный станок для домашней мастерской.

Основание (станину) для самодельного сверлильного станка можно сделать из твердого дерева, ДСП или мебельного щита, но лучше все же использовать швеллер, металлическую плиту или тавр. Для обеспечения устойчивости конструкции и получения хорошо результата станину необходимо делать массивной, чтобы она могла компенсировать вибрацию от сверления. Размер для деревянной сатины 600х600х30 мм, металлической – 500х500х15 мм. На основании станка должны присутствовать крепежные отверстия, что бы его можно было закреплять на верстаке.

Стойку для сверлильного станка можно сделать из бруса, круглой или квадратной стальной трубы. Также можно использовать старый каркас фотоувеличителя, старого школьного микроскопа или другого устройства подобной конфигурации имеющей большую массу и высокую прочность.

Дрель крепится при помощи хомутов или кронштейнов. Лучше использовать кронштейн с центральным отверстием, это позволить достичь более хороших результатов при сверлении.

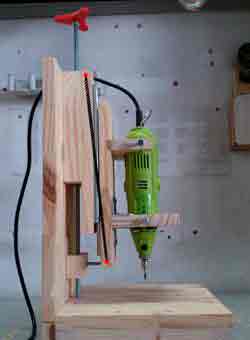

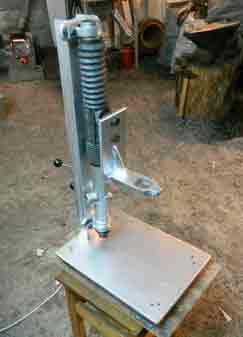

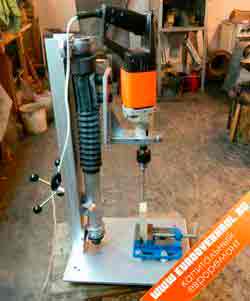

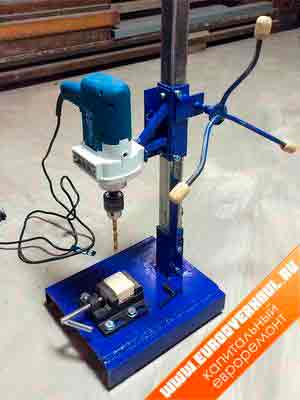

Самодельный сверлильный станок своими руками.

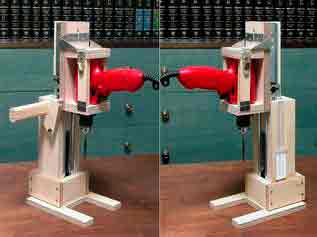

Устройство механизма подачи дрели на станке.

При помощи этого механизма дрель может перемещаться вертикально вдоль стойки, она может быть:

  • Пружинной;
  • Шарнирной;
  • Схожей с винтовым домкратом.

В зависимости от выбранного механизма, нужно будет делать стойку.

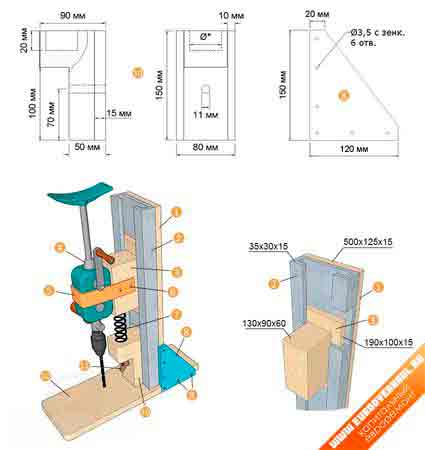

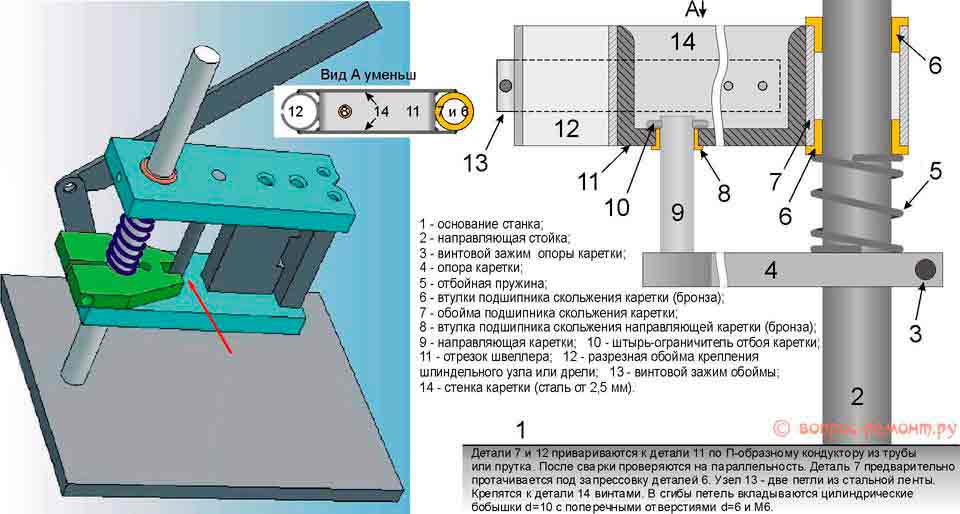

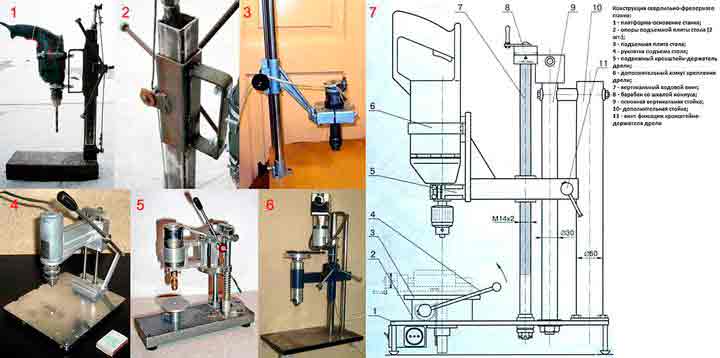

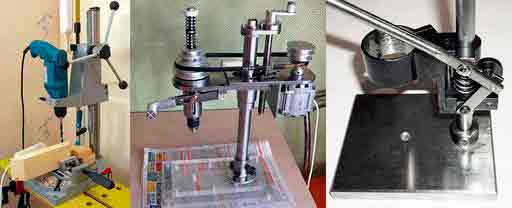

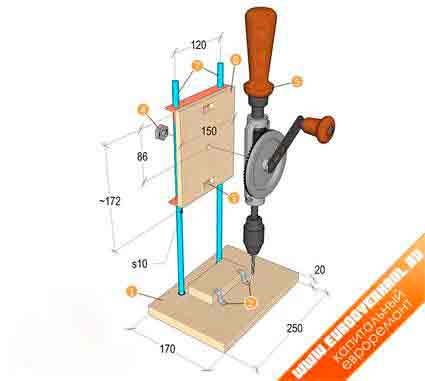

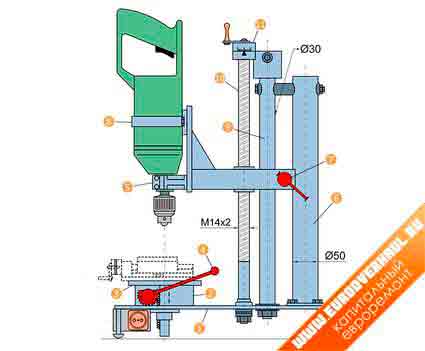

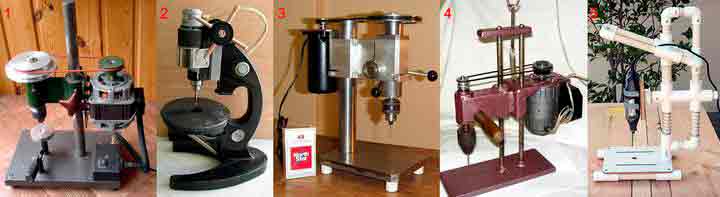

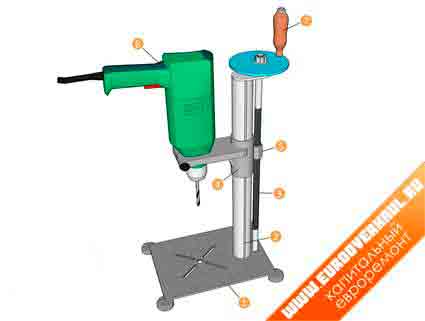

На фото схемах и чертежах показаны основные типы конструкций самодельных сверлильных станков, на которых применяется дрель.

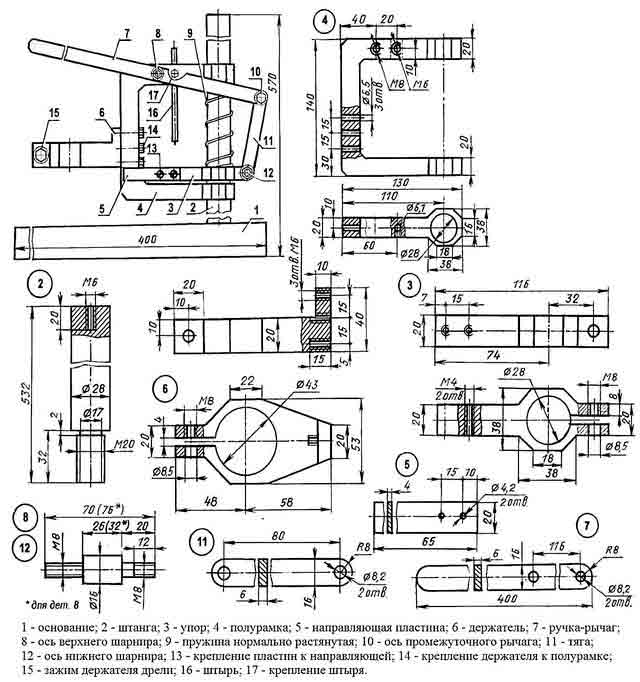

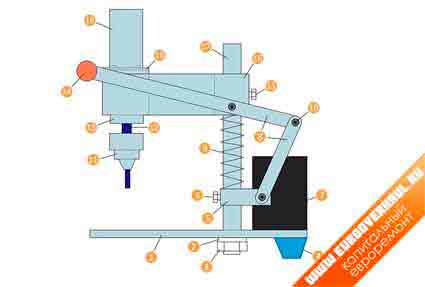

С пружинным механизмом: 1 — стойка; 2 — металлический или деревянный профиль; 3 — ползунок; 4 — ручная дрель; 5 — хомут крепления дрели; 6 — шурупы для крепления хомута; 7 — пружина; 8 — угольник для закрепления стойки 2 шт.; 9 — шурупы; 10 — упор для пружины; 11 — барашковый болт для крепления упора; 12 — основание станка. С пружинно-рычажным механизмом. С пружинно-шарнирным механизмом: 1 — станина; 2 — шайба; 3 — гайка М16; 4 — амортизационные стойки 4 шт.; 5 — пластина; 6 — болт М6х16; 7 — блок питания; 8 — тяги; 9 — пружина; 10 — болт М8х20 с гайкой и шайбами; 11 — патрон для сверла; 12 — вал; 13 — крышка; 14 — ручка; 15 — болт М8х20; 16 — державка; 17 — стойка; 18 — стакан с подшипником; 19 — двигатель. Самодельный станок из дрели с шарнирным бес пружинным механизмом. Стойка, работающая по принципу винтового домкрата: 1 — станина; 2 — направляющий паз; 3 — резьба М16; 4 — втулка; 5 — гайка, приваренная к втулке; 6 — дрель; 7 — ручка, при вращении которой происходит движение дрели вверх или вниз. Сверлильно-фрезерный станок: 1 — основание станка; 2 — опоры подъёмной плиты стола 2 шт.; 3 — подъёмная плита; 4 — ручка подъёма стола; 5 — подвижный держатель дрели; 6 — дополнительная стойка; 7 — винт фиксации держателя дрели; 8 — хомут крепления дрели; 9 — основная стойка; 10 — ходовой винт; 11 — барабан со шкалой Нониуса. Самодельный сверлильный станок из автомобильного домкрата и дрели. Каретка выполнена из мебельных направляющих. Мини-станок из списанного микроскопа. Основание и стойка из старого фотоувеличителя для самодельного сверлильного станка. Станок из ручной дрели: 1 — станина; 2 — стальные прижимы; 3 — пазы для крепления дрели; 4 — гайка крепления дрели; 5 — дрель; 6 — ползун; 7 — трубки направляющие.

Видео инструкция по созданию самодельного сверлильного станка своими руками.

Видео инструкция по созданию дешевого сверлильного станка из дрели своими руками. Станина и стойка выполнены из дерева, механизмом служит мебельная направляющая.

Пошаговая видео инструкция по изготовления сверлильного станка из старого автомобильного домкрата.

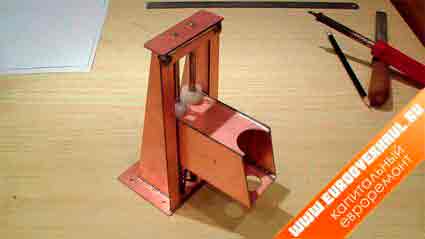

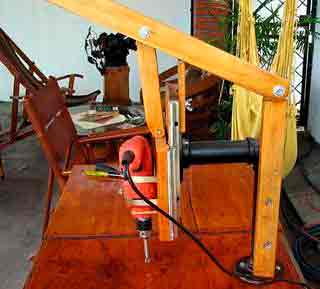

Как сделать пружинно-рычажную стойку для дрели на самодельный станок.

Пошаговая инструкция по изготовлению стальной стойки.

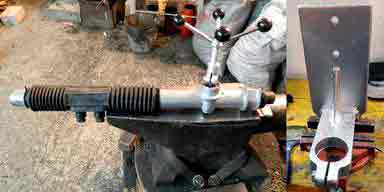

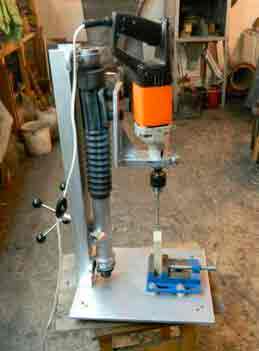

Самодельный сверлильный станок из рулевой рейки.

Рулевая рейка от автомобиля является достаточно массивным устройством, поэтому станина под нее должна быть массивной и крепится к верстаку. Все соединения на таком станке выполняются с помощью сварки.

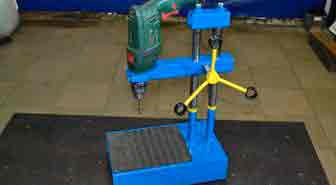

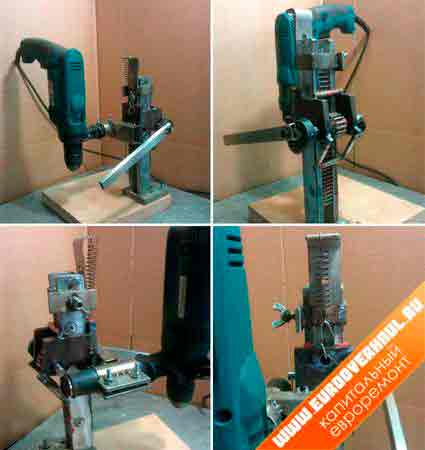

Самодельный сверлильный станок из рулевой рейки.

Толщина основания должна быть около 5 мм, ее можно сварить из швеллеров. Стока на которую закрепляется рулевая рейка должна быть выше на 7 – 8 см. Крепится она через проушины рулевой колонки.

Так как такой самодельный станок становится массивным, блок управления им лучше вынести отдельно от дрели.

Видео сверлильного самодельного станка на основе рулевой рейки от автомобиля.

Порядок сборки такого самодельного станка:

  • Подготовка деталей;
  • Установка стойки на станину;
  • Сборка устройства перемещения;
  • Установка устройства на стойку;
  • Установка дрели.

Все места соединения должны быть надежно закреплены, желательно при помощи сварки. Если используются направляющие, то нужно сделать так чтобы не было поперечного люфта. Для большего удобства такой станок можно оснастить тисками для фиксации заготовки под сверление.

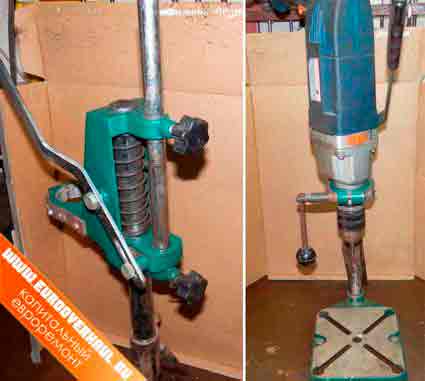

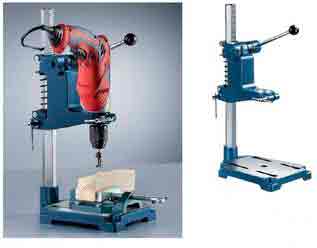

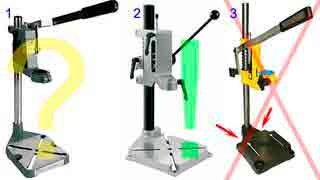

В магазинах можно найти и уже готовые под дрель стойки. При покупки стоит обращать внимания на размеры ее станины и вес. Зачастую недорогие конструкции подойдет только для сверления тонкой фанеры.

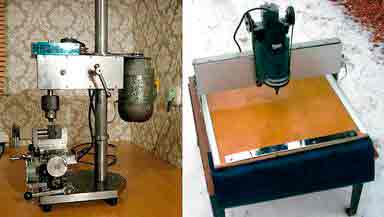

Самодельный сверлильный станок на основе асинхронного двигателя.

Заменить дрель в самодельном станке можно асинхронным двигателем, например от старой стиральной машинки. Схема изготовления такого станка сложная, поэтому лучше если ее будет делать специалист с опытом токарных и фрезеровочных работ, сборки электросхем.

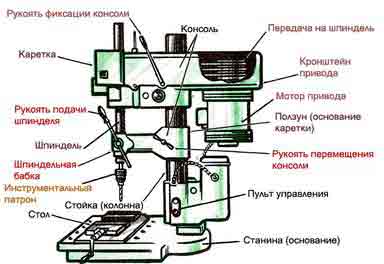

Схема и устройство станка на основе двигателя от бытовой техники.

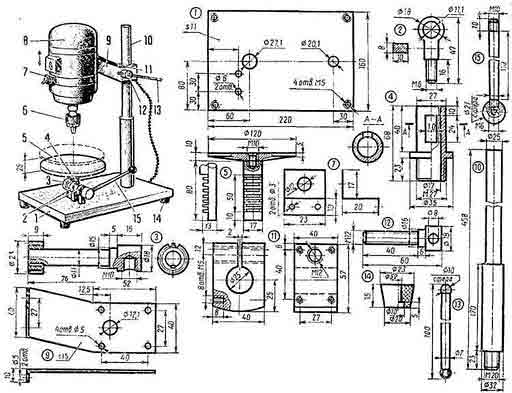

Ниже приведены все чертежи, детали и их характеристики, и спецификация.

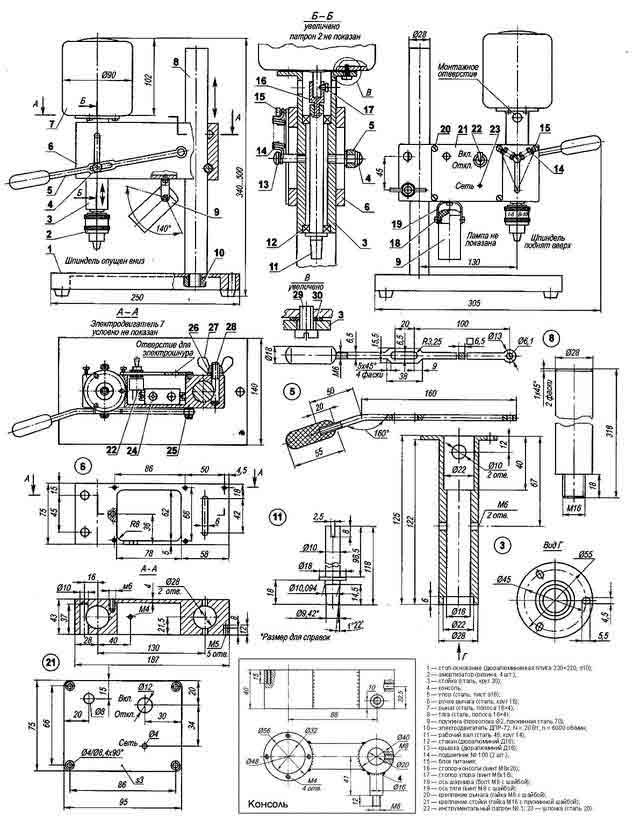

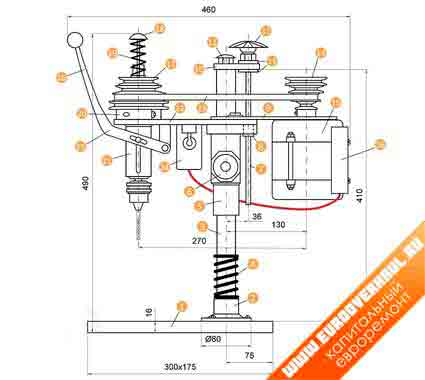

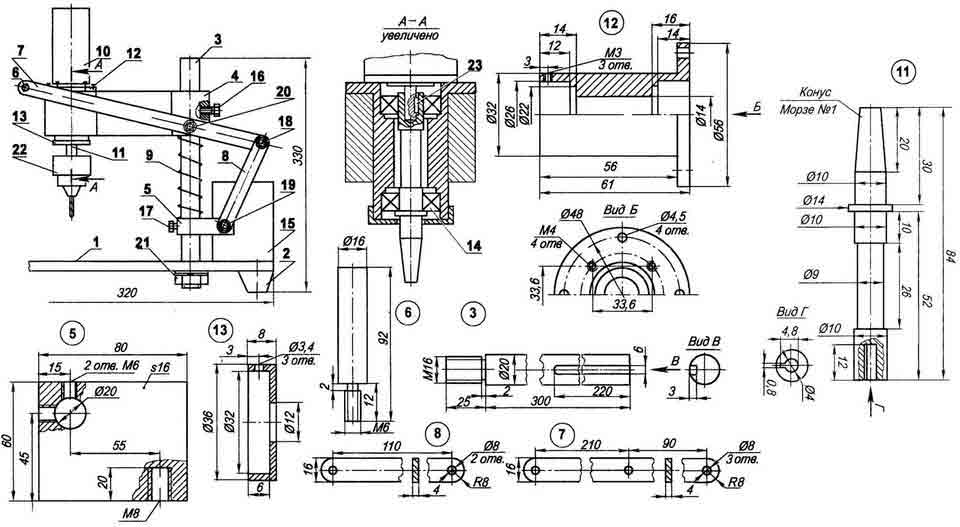

Общий чертеж сверлильного станка на основе двигателя.

Таблица всех деталей и материалов необходимых для изготовления станка своими руками.

Источник: http://eurooverhaul.ru/samodelnyiy-sverlilnyiy-stanok-iz-dreli-svoimi-rukami.html

САМОДЕЛКИН ДРУГ

Сверлильный станок из дрели своими руками чертеж

Уважаемые посетители сайта «Самоделкин друг» из представленного автором мастер-класса вы узнаете, как самостоятельно сделать сверлильный станок из дрели для своей мастерской. Какой мастеровой человек не мечтает о своем собственном сверлильном станке? Но цены на заводские станочки сами знаете какие) Так вот чтоб обзавестись своим собственным. автор сделал его самостоятельно. В принципе в изготовление нет ничего сложного для технического человека. Сначала изготавливается основание из листовой стали 3 мм, на края плиты навариваются 2 уголка, а по краям 4 ножки из стального прутка, главное чтоб длинна ножек была одинаковой, дабы не было перекосов станины. После на подготовленное основание наваривается подъемная колонна длинной 500 мм по которой будет происходить подъем и опускание ползуна с закрепленной на нем дрелью через кронштейн и хомут. Механизм подъема тоже довольно таки прост, на ползуне наварены 2 кронштейна которые держат вращающийся вал, а на сам вал в несколько витков намотан тросик и натянут от нижней к верхней части подъемной колонны.

Опять же изготовив данный станок своими руками, вы сможете неплохо сэкономить, что благоприятно скажется на семейном бюджете)

И так, давайте рассмотрим, что конкретно понадобится для сборки станка? А также разберем по полочкам весь пошаговый процесс.

Материалы

  1. дрель
  2. тросик
  3. уголок металлический
  4. проф труба квадратного сечения
  5. тиски для заготовок
  6. болты, гайки, шайбы, граверы
  7. лист металла 3 мм
  8. арматура
  9. краска
  10. хомут

Инструменты

  1. дрель
  2. сварочный аппарат
  3. болгарка (УШМ)
  4. наждак
  5. напильник
  6. наждачная бумага
  7. кисть
  8. штангенциркуль
  9. линейка
  10. молоток
  11. метчик, плашка

Пошаговое руководство по сборке сверлильного станка своими руками.

И так, прежде чем приступить к сборке непосредственно самого станка необходимо рассмотреть чертеж, но к сожалению он показывает немного другую конструкцию, пружинного типа, но принцип по сути остается то же.

Далее необходимо подготовить и вырезать основание из металла 3 мм. По краям навариваются уголки и ножки которые можно регулировать, а именно сначала вваривается резьба, а потом вкручивается болт. Ползун сделан из 2х уголков сваренных в трубу, для начала уголки прикладываются к профтрубе квадратного сечения и стягиваются при помощи струбцины. Прихватывается по краям, а потом обваривается. Вот что получается в итоге. Из проф трубы делается подъемная колонна ее высота 500 мм. На корпус ползуна навариваются кронштейны с вращающимся валом под установку тросика. В просверленном отверстии нарезается резьба. Заготавливается 3 ручки из арматуры для подъемного механизма. На валу имеется вот такая головка, на нее будут наварены сами ручки. Вот собственно что получается.Нанизывается на шток колонны.На тросике делается петля.Производится натяжка тросика, делается несколько витков на вал подъемного механизма. Далее тросик следует натянуть. После чего автор изготавливает кронштейн для крепления дрели. На уголок наваривает вот такую конструкцию. Для удобства стягивает струбциной. Устанавливает хомут для крепления дрели. Зажимает дрель хомутом.Проверяет работоспособность механизма подъема.Узлы предварительно следует смазать солидолом.Далее для крепления заготовки в неподвижном положении были прикручены вот такие тиски. Произведена покраска. Нарезается резьба на ручках подъемного механизма.На станке высверливается отверстие в деревянной головке.Накручивается на ручку механизма.Так же с боку имеется стопор для фиксации. Вот такой замечательный и бюджетный станок получился у автора.Все гениально просто и очень надежно, мастер Золотые руки!

Источник: http://www.samodelkindrug.ru/3438-2/

Делаем сверлильный станок на основе дрели своими руками

Строительные магазины предлагают нам огромный ассортимент разнообразных сверлильных станков во всех ценовых категориях.

Однако стоимость действительно качественной модели сильно бьет по карману, а приобретать дешевый сверлильный станок от ширпотребных китайских производителей, ресурс работы которого смехотворен, никакого смысла нету.

Самодельный сверлильный станок из дрели

Гораздо проще купить хорошую электрическую дрель, и самостоятельно сделать на её основе ручной настольный самодельный сверлильный станок, который будет полностью соответствовать всем вашим требованиям.

Стоимость качественной дрели гораздо меньше, чем у полноценных сверлильных станков.

К тому же, можно использовать и уже имеющуюся в хозяйстве электродрель, так как конструкция станка предусматривает возможность её быстрого демонтажа, что позволяет использовать одну дрель как в стационарном, так и в ручном режиме.

1 Требуемые инструменты и материалы

Настольный сверлильный станок из дрели можно сделать на основе металлических труб, либо на основе деревянных деталей. Мы рекомендуем вам отдать предпочтение второму варианту, поскольку он гораздо менее трудоемкий, и не требует использования ни болгарки, ни сварочного аппарата.

Деревянный самодельный станок обладает прочностью, которой более чем достаточно для обычного бытового использования.

Такой станок своими руками на основе дрели, придерживаясь всем нижеописанным рекомендациям, можно сделать своими руками в течении двух часов, а прослужит он вам не один год.

Для того чтобы своими руками сделать настольный сверлильный станок вам потребуются следующие материалы:

  • деревянные доски толщиною 2-2.5 сантиметра;
  • направляющие металлические рейки – 2 штуки (такие рейки используются для подачи выдвижных ящиков в столах и комодах, их можно приобрести в любом мебельном супермаркете);
  • деревянный брус размерами 20*30 мм – около двух метров;
  • винты для дерева длиною в 20 и 30 миллиметров;
  • клей по дереву;
  • электродрель;
  • металлический стержень с резьбой класса М8;
  • металлическая трубка с резьбой класса М6;
  • шурупы и гайки.

Конструкция основания под сверлильный станок

Непосредственное выполнения работы происходит с применением таких инструментов:

  • отвертка (крестообразная, либо обычная, в зависимости от того, какие шурупы вы будете использовать);
  • дрель;
  • наждачная бумага;
  • лобзик и ножовка;
  • уголок;
  • карандаш, линейка;
  • уровень
  • рулетка
  • столярные струбцины для фиксации досок.

1.1 Создание основания под каркас

Для создания базового основания под самодельный сверлильный станок нарежьте с помощью ножовки деревянный брус 20*30 на четыре куска, длина двух из которых составляет 17 сантиметров, а еще двух – 20 сантиметров.

Если вы хотите создать самодельный станок на основе массивной электродрели, то лучше будет сделать большее основание, так как увеличение его размеров придаст конструкции большую устойчивость.

Читайте также: о назначении и важности применения сварочных выпрямителей.

Далее, подготовьте доску размерами 200*220*20 миллиметров (размеры приведены с расчета вышеуказанных размеров бруса). С помощью саморезов соедините участки бруса в один каркас. Для соединения на каждом торце бруса нужно использовать два самореза, если вы используете брус большей толщины, то можно вкручивать по саморезу на каждом угле торца.

Так должно выглядеть основание под сверлильный станок

Поверх получившегося каркаса установите доску. Прикручивайте её саморезами по периметру бруса, по 2-3 болта на одной стороне будет более чем достаточно.

Чтобы облегчить себе работу, рекомендуется просверлить в досках предварительные отверстия, в которые вкручивать саморезы гораздо проще, чем в твердую доску. Чтобы избежать выступов головок саморезов над деревянной поверхностью можно с помощью сверла большего диаметра снять фаску под их головки.
к меню ↑

Ещё по теме  Инструмент для удаления вмятин без покраски

1.2 Создание колонны для направляющих

Ширина доски для колонны должна соответствовать ширине созданного основания, толщина – 20 мм, а высота определяется в зависимости от размеров используемой дрели, как правило, высоты в 40-50 сантиметров буде более чем достаточно. Чрезмерно высокая колонна может негативно повлиять на устойчивость всей конструкции.

После того как вы отрезали доску подходящего размера, сразу же прикрепите её к основанию с помощью саморезов. Далее необходимо обустроить свободное пространство между самой колонной и электродрелью, для этого закрепите по центру верхней части колонны параллельно друг другу два кусочка бруса, размерами 25*35*17 миллиметров.

Конструкция колонны под направляющие

Чтобы не ошибиться с местом монтажа, выполните предварительную разметку. Проведите прямую линию из центральной точки верхней части колонны вниз, после чего отступите с каждой ее стороны по 50 мм, и проведите две параллельные друг другу линии. Расстояние между линиями должно составить 100 мм.

Внимательно следите за тем, чтобы линии были строго параллельными друг другу, так даже малейший угол наклона траектории, по которой двигаются направляющие, чревато тем, что сверло будет входить в обрабатываемую поверхность не под прямым углом, из-за чего при сверлении твердых металлических поверхностей тонкие сверла будут очень быстро ломаться.
к меню ↑

1.3 Установка направляющих

Монтаж направляющих это, пожалуй, наиболее сложная часть создания сверлильного станка своими руками. Крайне важно чтобы направляющие шли точно перпендикулярно основанию станка и параллельно по отношению друг к другу.

Правильно установленные направляющие сверлильного станка

Подготовьте две дощечки размерами 100*250*20 мм, и разметьте на них места, где будут крепиться выдвижные рейки. Продающиеся в мебельных магазинах выдвижные рейки уже оборудованы отверстиями для саморезов, так что вам останется только своими руками прикрутить их к направляющим. После того как рейки присоединены, монтируем направляющие на колонну.
к меню ↑

1.4 Создание креплений под дрель

Мы предлагаем вам своими руками сделать универсальное крепление, которое подойдет для установки не только мини-дрели, но и для полноценной электродрели. Для этого, приготовьте дощечку размерами 60*100*20 – для верхнего держателя, и 100*100*20 – для нижнего.

По центру нижней дощечки лобзиком выпилите отверстие, диаметр которого подходит для надежной фиксации вашей дрели. Закрепите его на направляющей с помощью мебельного уголка и саморезов.

Универсальное быстросъемное крепление для электродрели

Верхний держатель также выпиливаем лобзиков. Его размеры и очертания индивидуальны, и зависят от того, дрель какой формы вы будете использовать. По периметру обеих фиксаторов делаем отверстия и вкручиваем шурупы, которые будут зажиматься и неподвижно фиксировать дрель в держателе.
к меню ↑

2 Делаем ограничитель высоты

Ограничитель высоты необходим для того, чтобы самодельный сверлильный станок мог делать множественные идентичных по глубине отверстий. Для создания ограничителя отлично подойдет металлический стержень с резьбой типа М8.

Просверлите в основании отверстие, в котором будет устанавливаться стержень (он должен быть плотно зафиксирован в основании, но, при этом, свободно вращаться).

Так должен выглядеть ручной сверлильный станок в сборе

Далее, вырезаем небольшой кусочек бруса, высверливаем в нем отверстие и устанавливаем резьбовую гильзу с одной стороны, и кусок стержня, который будет ограничивать амплитуду движения направляющих с другой. Закручиваем брус на основной стержень.

Для того, чтобы ручной настольный сверлильный станок был более удобным в работе, на ограничительный стержень нужно сделать ручку.

Это может быть обычный самодельный упор из фанеры, который неподвижно зафиксирован между двумя гайками.

2.1 Изготовление самодельного сверлильного станка (видео)

В целях экономии времени Вы можете купить готовую недорогую стойку и тиски для дрели в магазине OBI.RU, позволяющие зафиксировать дрель в вертикальном положении и использовать ее в качестве сверлильного станка, за счет чего повышается точность и скорость работы.

  • высота: 400 мм;
  • диаметр зажимного отверстия: 43 мм;
  • глубина сверления: 60 мм;
  • в комплект входят тиски для фиксации заготовок.

Источник: http://ostanke.ru/sverlilnye/na-osnove-dreli.html

Сверлильный станок своими руками

Дрель – отличная основа для сверлильного станка.

Сверлильный станок – уникальное устройство, которое необходимо для домашней мастерской. Оно позволяет не обращаться за помощью в специализированные мастерские, а просто брать и выполнять работы по проточке самостоятельно.

Благодаря этому, человек экономит огромное количество денег на услугах специалистов по токарному делу.

Сделать такое устройство можно из подручных материалов. Ничего сложного в процессе не наблюдается.

Для производства домашнего сверлильного станка потребуется всего лишь электрическая дрель или рулевая рейка.

Покупка промышленных агрегатов обойдется в копеечку, поэтому целесообразней изготовить свою модель, используя чертежи с размерами, которых полно в Интернете.

Проектировка сверлильного оборудования

Ошибиться просто, а наличие чертежа не позволит вам допустить оплошностей. Люди, которые пренебрегают этим этапом в создании сверлильного станка своими руками переплачивают в процессе его изготовления. Что нужно обязательно учесть во время работы:

Чертежи с размерами.

  • Длину, ширину и высоту оборудования;
  • Толщину агрегатов;
  • Технические характеристики электрооборудования;
  • Данные двигателя, который послужит приводом для вашего станка;
  • Мощность потребления энергии;
  • Заземление;
  • Количество расходных материалов.

Чертеж позволит вам не просто визуально понимать, как собрать оборудование, а также как оно в точности будет выглядеть. Проект даст возможность более четко определить сумму затрат на производство.

Дрель – отличная основа для сверлильного станка

Чтобы собрать подобное оборудование у себя в мастерской вам не нужно располагать специализированными предметами или электротехникой. Все что потребуется – 4 основных составляющих. В первую очередь, под присадочный станок следует выбрать станину. Она послужит мощным основанием под будущее устройство для проточки.

После этого определяемся с механизмом вращения. Для него лучше выбрать электрическую дрель.

Третьим этапом будет подобрать устройство для подачи оборотов

на рабочую часть из дрели, а также определиться со стойкой, вертикального типа. Сама по себе дрель обладает малой массой, поэтому для стойки не нужно подыскивать сверхпрочные материалы. Подойдет обыкновенная доска или ДСП-плита.

Станина же наоборот выбирается из тех материалов, которые будут крепче. Она должна удерживать все на себе, а также амортизировать дребезжание самой дрели. Чтобы вибрации не сказывались на оборудовании и точности работы, лучше всего подбирать крепкие металлы. Очень хорошо, в качестве держателя подойдет старая стойка из фотоувеличителя. Правда, вам для создания сверлильного станка своими руками, нужно будет доработать ее.

Также создателю домашнего станка потребуется использовать несколько стальных полосок, чтобы вырезать две направляющие планки. Они помогут осуществить передвижение колодки, на которой располагается дрель. Чтобы закрепить их можно воспользоваться шурупами. Берем и прикручиваем все к стойке.

Повысить прочность фиксации дрели помогут хомуты. Лучше всего использовать стальные, они выдерживают более высокую нагрузку. Чтобы еще больше амортизировать вибрации, между колодкой станка и дрелью лучше всего подложить резиновую прокладку. Она поможет вам устранить процессы дребезжания домашнего оборудования во время работы.

Чтобы лучше понимать, просмотрите видео ниже.

Видео станок из дрели

В основе подачи движения станка лежит рычаг. Он позволяет спокойно передвигать колодку с электрической дрелью в вертикальном положении. Там будет установлена пружина, которая позволит осуществлять поддержание сверлильного аппарата в нужном натяжении.

Выбираем и устанавливаем рулевую рейку для сверлильного станка

Выбираем и устанавливаем рулевую рейку для сверлильного станка.

Чтобы ваше домашнее оборудование работало как можно удобней, лучше всего применить во время его создания модернизированную рулевую рейку.

Если вы собираетесь купить ее новую от завода-изготовителя, приготовьте кругленькую сумму,

потому что она стоит совсем не дешево. Более выгодное решение – это выбрать подержанную деталь, лучше всего от ВАЗ 2108.

Теперь давайте приступим к изготовлению станины под ваше будущее сверлильное оборудование

  1. Чтобы сделать корпус вам потребуется использовать дрель вместе с колонкой. Все это следует устанавливать на столе, который послужит платформой для будущего сверлильного станка. Размеры стола должны быть в районе 20х30 см.
  2. Специальная конструкция, которая будет удерживать вашу электрическую дрель, устанавливается на рулевой части агрегата. Чтобы ее затянуть используются болты.
  3. Чтобы соорудить саму стойку, следует предварительно выбрать П-образный профиль из стали с габаритами 30х60х30. Затем нужно приварить его к металлическому листу с толщиной 2 мм. По идее сама стойка обязана быть высотой на 6-7 см больше длины самой колонки.
  4. В качестве хода штока оператору станка при создании оборудования лучше всего применить рулевую рейку ВАЗ 2108, о которой говорилось ранее.
  5. Чтобы дополнительно увеличить жесткость всей конструкции во время установки следует монтировать дополнительные ребра.

Чтобы у оператора не возникало проблем с запуском или отключением оборудования во время эксплуатации, следует продумать практичную систему старта и остановки двигателя сверлильного станка.

Маленький станок под печатные платы

В быту может пригодиться не очень большой станок, а сверлильное оборудование для работы с микро печатными платами, как на фото.

Маленький станок под печатные платы.

Чтобы изготовить его, создателю будут нужны:

  • Микромотор либо двигатель, работающий с высокими оборотами.
  • Специальная цанга для зажимов маленьких сверл.
  • Несколько деревянных брусков.
  • Металлический профиль П-образный.
  • Стопорное кольцо, которое поможет надежней выполнить фиксацию двигателя.
  • Мобильная платформа под станок, которая создается своими руками из всевозможных материалов, встречающихся в быту.

В том случае, если мотор при каких-то обстоятельствах перекосило, пользователь рискует выводить сверла из строя. Во время производства домашнего сверлильного оборудования нужно внимательно следить за качеством фиксации мотора. Если он был установлен ненадежно, при работе двигателя на высоких оборотах его просто вырвет из станины. Это чревато порчей вашего имущества и риском нанесения вреда здоровью.

Как сделать координатный стол

В домашнем станке для сверления роль координатного стола будет осуществляться механизмом подачи. А у такого же стола, но для фрезерного оборудования несколько иная конструкция. Поэтому ее следует рассмотреть внимательней.

Данное оборудование представляет собой специальный манипулятор, который складывается из нужного пользователю числа осей. Он нужен чтобы передвигать сразу в нескольких направлениях и плоскостях специализированные технологические головки сверлильного оборудования.

Для осуществления передачи движения при создании фрезерного стола следует использовать особую зубчатую рейку, а также армированный ремень. Вместо него вполне сойдет шарико-винтовой элемент.

Чтобы наладить управление координатным столом создателю потребуется использовать ЧПУ или контроллеры. Благодаря их установке у пользователя оборудованием открывается возможность управлять техническими задачами, возлагаемыми на станок.

Расчет в данном случае выполняется с учетом технических характеристик самого сверлильного агрегата. Сама же конструкция может быть, как облегченной, так и с повышенной прочность. А также там могут использоваться 2 или 3 координаты. Первым делом, прежде чем создавать станок, следует понять основную роль его в вашей домашней мастерской. И уже от этого отталкиваться в процессе проектировки и дальнейшего производства.

Производство тисков для станка в домашних условиях

Когда уже все готово, нужно сделать тиски, иначе вы не сможете в домашних условиях зафиксировать деталь, держать в руках категорически запрещено. Приобретение старых советских тисков, выполненных из стали или чугуна может оказаться дорого. Модели китайского производства, не каждому придутся по вкусу, в меру своей недолговечности. Поэтому одним из экономичных вариантов будет сделать их самостоятельно.

Производство тисков для станка в домашних условиях.

Вам будут нужны:

  • Винт с резьбой в 2 см и длиной 15 см. В головке крепежного элемента обязательно должна быть прорезь.
  • Специальный винт с колечком, который используется для закручивания.
  • Шпильки.

Следует сделать неподвижную губку. Как сделать этот элемент? Для создания используйте дерево сосны. Оно доступно и достаточно прочное. Доску следует прививать к столешнице.

Чтобы сделать мобильную часть тисков вам нужна доска с габаритами 2 см толщина и 1.8 см ширина. Длина же подвижных губок для зажимов обязана быть от 50 см.

И на этом производство домашних тисков завершается.

Когда вы создали свой домашний сверлильный станок нужно обязательно проверить его.

Включите двигатель в розетку и, если вы сделали все правильно, у вас не произошло короткого замыкания, отсутствуют нехарактерные звуки для работы агрегата – можете поздравить себя с успешным завершением проекта.

Самодельный станок позволит вам выполнять несложные операции по сверлению в домашних условиях и экономить на услугах автомастерских или токарей.

Видео как сделать сверлильный станок

Единственное – чтобы оборудование работало как можно дольше, не стесняйтесь и не ленитесь раз в полгода просматривать рабочие поверхности вместе с двигателем на предмет повреждений или износа деталей. Своевременное выявление проблемы позволит вам уберечь себя от реальных неприятностей.

Источник: http://stanki-info.ru/sverlilnyj-svoimi-rukami.html

Сверлильный станок: как сделать самому, компоненты, чертежи, изготовление

Домашний сверлильный станок (попросту – сверлилка) это оборудование, настоятельную потребность в котором чувствует любой, кто хоть что-то когда-то мастерит. Умельцы иногда делают сверлилки с 2-ступенчатой передачей, столами для детали, имеющими более 3-х степеней свободы и даже двухкоординатные сверлильно-фрезерные станки с ЧПУ, см. рис. ниже. Но в данной публикации мы рассмотрим, как сделать сверлильный станок своими руками, который просто сверлит и фрезерует – зато точно, чисто, и уверенно держит свою точность долгое время при условии эпизодической кратковременной перегрузки: стабильная точность обработки это главное требование к металлорежущему оборудованию. Которое в любительских конструкциях выполняется, к сожалению, чаще всего лишь благодаря случайному стечению обстоятельств.

Любительские сверлильные станки

Металл или дерево?

Деревянный сверлильный «станок»-монстр

Начинающим всегда кажется, что работать по дереву легко и просто. Испорченная заготовка сгодится на мелкие поделки или топливо. Возможно, поэтому в последнее время наблюдается настоящее поветрие: самодельные станки с ответственными деревянными деталями. В результате на свет порой появляются монстры, которые, наверное, удивили бы и Архимеда, см. рис. справа. Однако вспомним: наилучшая достижимая точность на дереве +/– 0,5 мм. В металлообработке резанием наибольшая допустимая погрешность по умолчанию 0,375 мм (в Англии и США 0,397 мм = 1/64 дюйма). На этом вопрос об использовании дерева как основного конструкционного материала станка закрывается без обсуждения, что, мол, дерево к тому же на порядки легче металла деформируется, изнашивается и повреждается. Ну, а любителям глубокого внутреннего самоудовлетворения в изделиях – вольная воля за свои деньги и труды.

Устройство сверлилки

Фантазия непременное условие любого творческого успеха, но в машиностроении она бесполезна без точных расчетов и сверки с проверенными опытом решениями. История станкостроения насчитывает тысячелетия – лучковые токарные и сверлильные станки с ножным приводом использовались уже в конце каменного века. По теме этой статьи проверенный образец – настольный вертикально-сверлильный станок промышленного образца. По нему и будем сверяться, выбирая и решая, как лучше сделать сверлильный станок собственноручно: в эксплуатации находятся единичные экземпляры сверлилок, которым перевалило за 100, и точность они до сих пор держат.

Устройство настольного вертикально-сверлильного станка показано на рис.:

Устройство настольного вертикально-сверлильного станка

Его основные модули станина, колонна, консоль и стол для детали. Составные части основных узлов слегка выделены цветом, а их компоненты цветами поярче. Простейший стол (не считая деревянного чурбака) – тиски. Стол поворотно-сдвижной позволяет кроме сверловки производить также некоторые фрезеровочные операции. Станина как правило наглухо крепится к верстаку или др. надежной опоре.

Винтовой зажим — фиксатор консоли сверлильного мини-станка

В работе консоль при помощи подъемно-поворотного механизма ползуна устанавливают в требуемом положении сообразно размерам и конфигурации обрабатываемой детали, и фиксируют. Подача шпинделя на рабочий ход осуществляется отдельным механизмом подачи. В любительских и промышленных для домашнего пользования конструкциях подъемно-поворотный механизм это чаще всего рука оператора, а фиксатор – винтовой зажим ползуна, см. рис. справа; по ТБ то и другое допустимо. Но что непременно должно быть в конструкции сверлильного станка по требованиям тех же ПБ, так это отбойное устройств или просто отбойник: если бросить рукоять подачи, шпиндель или каретка вместе с ним должны автоматически отскочить вверх до упора. В домашних сверлилках отбойник чаще всего пружина, установленная в подходящем месте, см. далее.

Примечание: промышленное производство, продажа и использование на предприятиях и в мастерских ИП сверлильных станков без отбойного устройства запрещены ПТБ.

Делать или покупать?

Электродрель это уже готовые привод, передача, шпиндель и патрон в моноблоке. Поставить его на каретку станка – и можно сверлить. По точности решение, вообще говоря, не оптимальное (см. далее), но во многих случаях приемлемое, зато избавляющее от необходимости заказывать дорогие точеные детали повышенной точности, см. ниже. Ввиду чего станины под установку дрели сейчас продаются разве что не на улице с лотков; цены доступные. Выбирая такую, чтобы сделать сверлильный станок из дрели, руководствуйтесь прежде всего режимом работы оборудования; от него зависит и цена:

  • Эпизодическая сверловка/фрезеровка для себя с точностью какая получится – станина пластиковая литая или стальная штампованная. Механизм подачи рычажный с коленчатым рычагом (см. далее). Подшипники скольжения каретки (см. далее) сталь по стали или с капроновыми вкладышами. Цены – $20-$30.
  • Регулярная сверловка для себя или на заказ с обычной машиностроительной точностью. Обрабатываемые материалы – до твердости и вязкости обычной конструкционной стали. Все то же, но подшипники скольжения сталь по стали (хуже) или с бронзовыми втулками, а станина – чугунная литая или (дороже) композитная также вибропоглощающая. Цены – $30-$40.
  • Регулярная сверловка и фрезеровка любых поддающихся инструменту материалов с периодическими перегрузками инструмента и/или с повышенной точностью – подшипники скольжения только бронза по стали, станина чугунная. Механизм подачи зубчато-реечный (еще см. далее); консоль вибропоглощающая. Цены – $60-$180.

Примечание: как правило к станинам для дрели опционально предлагается поворотно-сдвижной стол для детали, позволяющий производить отдельные виды фрезеровки. Цена в пределах $20.

Выбираем станину

Станину для дрели (которые продавцы почему-то упорно именуют стойками) нужно выбирать не по производителю («китай» — не «китай»); сейчас на рынке и «немецкого китая» полно, не говоря уже об изделиях постсоветских государств. Нужно проверить конструкцию.

Первое – образцы с пластиковыми не капроновыми вкладышами подшипников скольжения отбраковываются однозначно: биение и увод сверла более чем на 0,5 мм появятся уже на 10-й – 20-й «дырке» и далее будут увеличиваться. Второе – люфт консоли. Берем ее за дальний конец, покачиваем вверх-вниз и в стороны при зажатом фиксаторе. Заметной «болтушки» быть не должно (тактильное чувство нетренированного человека ощущает биение 0,4-0,5 мм).

Далее – осмотр конструкции, см. рис. ниже. Для обычной сверловки подойдет показанная на поз. 1. Идеальный вариант – на поз. 2: цанговый зажим дрели, смещение колонны вбок уменьшает вибрацию консоли на порядок, а повернув ее вбок на 45 градусов, можно фрезеровать от руки с точностью «как умеешь» деталь на штатном не сдвижном столе, сняв пару креплений стола, т.к. при этом его смещение вручную относительно горизонтальной рабочей оси консоли будет линейным.

Ещё по теме  Трубогиб для профильной трубы своими руками

Как выбрать станину (стойку) для дрели

А вот образчик на поз. 3 не берите ни в коем случае. Во-первых, воротник его колонны низкий и ее крепление ненадежно. Во-вторых, продольные пазы под стол облегчают ручную фрезеровку «как получится», но, в отличие от диагональных, не гасят вибрации станины. Более того, они будут концентрироваться, где показано стрелками (прилив под колонну сделан слишком узким) и оттуда прямиком пойдут в колонну и стол.

Что дешевле?

Чертежи шпинделя настольного сверлильного станка

Допустим, цена на понравившуюся станину вас не устраивает. Или дрель если «ломовая», с ударным механизмом, бывшая в работе по строительным конструкциям и биение патрона видно на глаз. Тогда первым делом выясняем, если и в пределах досягаемости мастер, владеющий токарным станком повышенной точности (не грубее 0,02 мм). Что, между прочим, не факт – станок повышенной точности стоит очень дорого и на потоке расхожих заказов никогда не окупается. Но, положим, нашелся. Берем чертежик на рис. справа, идем к нему и спрашиваем, сможет ли он выточить это из стали не хуже 30ХГСА, и сколько возьмет за работу. «Это» – чертежи шпинделя настольной сверлилки. Остальные ее детали можно выточить на обычном станке, или найти в развалах на железном базаре либо у себя в хламе. Скорее всего, окажется, что купить станину + стол дешевле, а если прикинуть расходы на остальное, то, возможно, обрисуется и дрель повышенной точности. В продаже такие бывают; их можно узнать по отсутствию ударного механизма и воротнику специально для установки в станину: на него надета точеная стальная манжета.

Если все же делать

Тем не менее, возможны случаи, когда самодельный сверлильный станок либо обойдется дешевле или вовсе даром, либо самая лучшая дрель на станине его не заменит. Дело в том, что на колонну, кроме изгибающих и вибрационных нагрузок передаются также крутильные от рабочего органа (инструмента – сверла, фрезы). Обусловлено это разностью плеч рычага от оси колонны до ближнего к ней и дальнего краев инструмента; крутильные нагрузки от фрезы, грызущей материал одни краем, на порядок больше, чем от сверла. Поэтому получить точность обработки дрелью на станине свыше 0,1 мм нереально (почему – см. далее), а допустим, под резьбу М3 нужно отверстие 2,7; под М2,5 – 2,2, и погрешность обработки в таком случае оказывается неприемлемой. В общем, делать сверлилку своими руками имеет смысл, несмотря на расходы, если:

  1. Вы радиолюбитель и работаете с компонентами с шагом выводов 2,5 и 1,25 мм («тысяченожки» с шагом 0,625 мм монтируются уже только на плоскость). Тогда вам нужен сверлильный станок для печатных плат с точностью не хуже 0,05 мм;
  2. Вы занимаетесь другими тонкими работами по дереву и металлу. Напр., сделать красивую изящную шкатулку или надежный тайник в доме, применяя только ручную сверловку, невозможно;
  3. Сверлите/фрезеруете вы от случая к случаю для себя и точность вас устроит какая выйдет, а в загашниках полно всякого металлохлама.

Примечание: в последнем случае вам повезло, вдруг где-то завалялся старый детский велосипед. Трубы его рамы из отличной стали, а втулка колеса почти что готовый шпиндель; на заказ остается только переходник с конусом Морзе под инструментальный патрон. Работая продуманно и аккуратно, из старого велосипеда можно сделать сверлильный станок с точностью ок. 0,1 мм, или фактически даровую станину для дрели, см. напр. видео:

Видео: стойка для дрели своими руками

Компоновка

Но, допустим, нам нужна точность выше, и фрезеровать пазы надо, ее не теряя. В таком случае первостепенную важность приобретает компоновочная схема станка.

Оптимальный вариант – расположение шпинделя и привода по разные стороны колонны, поз. 1 на рис. Тяжелый мотор в данной схеме действует как противовес сейсмоустойчивых зданий: отражает в противофазе вибрационные и крутильные нагрузки от шпинделя. В области колонны от частично гасят друг друга. Гашение максимально, если центр тяжести каретки находится точно по оси консоли, и тем выше, чем тоньше сверло и меньше нажим на него. Т.е., точность станка на тонкой работе повышается, и в то же время он без ее потери выдерживает довольно значительные перегрузки.

Компоновочные схемы самодельных сверлильных станков

Примечание 4: делать сверлилку для точной работы с непосредственным приводом на шпиндель и расположением его и привода на одной стороне каретки можно, если есть готовая виброгасящая станина, напр. от старого микроскопа (под 2) и т.п. оптических приборов.

В мини станках для печатных плат и ювелирных работ наблюдается неприятный эффект: чтобы получить точность выше 0,05 мм, колонну приходится делать непропорционально толстой, поз. 3. Вызвано это тем, что ее способность поглощать вибрации и крутильные нагрузки определяется площадью поперечного сечения, которая с уменьшением размеров детали падает по квадрату. Для плат под компоненты с шагом выводов 2,5 мм, а также мелкие слесарно-столярные работы достаточно точности 0,05 м. При этом основное влияние на ее ухудшение оказывают изгибающие колонну нагрузки. Чтобы парировать их, достаточно применить сдвоенную колонну из прутка 10-14 мм из обычной конструкционной стали, поз. 4. Если достаточно обычной точности 0,375 мм, то путем сдваивания колонны сверлильный станок для эпизодических работ удается сделать даже из дрели и водопроводных пропиленовых труб, поз. 5. Ресурс его до потери точности невелик, но и материал-то дешев и обработки на заказ не требует.

Важную роль для точности сверловки имеет также устройство механизма подачи шпинделя (каретки в станке из дрели): рывки и/или неравномерное усилие подачи как минимум увеличивают биение сверла. При сверловке тонким твердосплавным сверлом в таком случае весьма вероятны его увод, поломка и как следствие – непоправимая порча трудоемкой заготовки.

В станках и станинах для дрели повышенной точности применяется зубчато-реечный механизм подачи (слева на рис.), обеспечивающий ее полную равномерность и, что особенно важно для ручной подачи, точно пропорциональную отдачу упора инструмента в руку. Для этого необходимы зубчатая рейка и шестеренка-триба с вполне определенным профилем зубьев – эвольвентным. В противном случае подача пойдет рывками даже при абсолютно плавном нажиме на рукоять. Сделать «на колене» пару рейка-шестерня с одинаковыми эвольвентными зубьями нереально; подобрать подходящую готовую пару мало вероятно, поэтому зубчато-реечные механизмы подачи в самодельных сверлилках встречаются крайне редко.

Виды механизмов подачи настольного сверлильного станка

Чаще делают простой однорычажный механизм подачи, в центре на рис., но это далеко не оптимум. В начале и в конце рабочего хода, когда плавность подачи и точность сверловки особенно важны, он передает упор в руку недостаточно, а в середине хода избыточно, отчего растет вероятность застревания инструмента в вязком материале. От этих недостатков свободен механизм подачи с коленчатым ломающимся рычагом, справа; кроме того, он дополнительно гасит вибрации консоли. Отношение плеч колена берут прибл. 1:1.

Стол с подачей

Сверловка тонких хрупких/вязких деталей получается точнее, а вероятность ухода и поломки сверла меньше, если шпиндель закреплен неподвижно, а стол с деталью подается вверх к нему, поэтому во многих сверлилках для тонких работ стол снабжают отдельным механизмом подачи. По инерции мышления его часто делают также зубчато-реечным, см. напр. далее. Но, учитывая, что масса стола в данном случае много больше таковой детали, стол с рычажной подачей оказывается ничуть не хуже, зато полностью доступным для изготовления в домашних условиях. Его устройство показано на рис.:

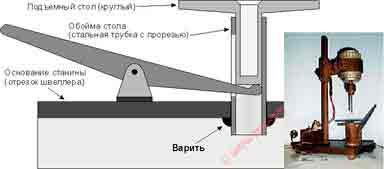

Устройство стола с рычажной подачей для сверлильного станка

Нюанс один: чтобы обойму не повело при сборке, ее плотно вставляют в сквозное отверстие основания и приваривают снизу (с испода). Варить нужно электродом ОМА-2 или тоньше постоянным током 55-60 А короткими диаметрально противоположными прихватами («тычками»). Размеры стола для печатных плат и ювелирных работ 60-150 мм в диаметре; толщина 6-12 мм. Диаметр хвостовика стола 12-20 мм; длина на величину хода подачи +(20-30) мм. Трубку под хвостовик (толщина стенок от 1,5 мм) желательно проточить или засверлить и пройти разверткой, чтобы хвостовик ходит в ней плавно без заметного люфта. Короткое плечо рычага делают длиной прим. равной диаметру стола; длинное – какое хотите.

Посмотрим еще раз на рис. с фабричными станинами. Конструкции их консолей с каретками-полурамками похожи; они вполне рациональны, но рассчитаны на автоматизированное и роботизованное производство: точное литье и затем чистовая обработка по месту на агрегате с ЧПУ и лазерным замером.

Схема аналога консоли с полурамкой любительской разработки дана слева на рис.:

Конструкция консоли самодельного сверлильного станка

Первое, что обращает на себя внимание – нужно вырезать 5 деталей из толстого стального листа, сторцованного (обработанного торцевой фрезой) на ровность и параллельность сторон. Второе, торцевые срезы вставок, залитых темно-серым, также должны быть ровными, чистыми, параллельными. Т.е. и тут без фрезерного станка не обойтись. Наконец, вне производственных условий выполнить скользящее сопряжение ползуна и направляющей каретки (показано стрелкой) с люфтом менее 0,1 мм нереально. Прикинем соотношение плеч рычага – поперечное биение сверла получается больше 0,5 мм.

Конструкция консоли сверлильного станка, мало технологичного в массовом производстве, но приспособленная для изготовления кустарными способами, показана справа на рис. (механизм подачи и привод с кронштейном условно не показаны). Более, того, в ней биение сверла на неоднородностях материала вызывает перекос каретки на колонне и направляющей в противоположные стороны, и боковой уход инструмента не превышает величины люфта во вкладышах скольжения. Из толстой пластины вырезается всего одна деталь – ползун 4. Точная его обработка нужно только в области зажима колонны и установки направляющей, а 3 бронзовых втулки-вкладыша точно подгонит по месту любой токарь средней квалификации, если дать ему колонну и направляющую каретки (они могут быть выточены с обычной точностью).

Чтобы весь сборочный узел о сварки не повело, варить нужно как пред. случае: электрод ОМА-2 или тоньше, постоянный ток до 60 А. Швы проваривают также поочередно прихватами: «тычок» на одном, такой же на таком же дальнем, расположенном симметрично. Затем прихват ближнего к первому шва, такой же на диаметрально противоположном ему, и т.д., и т.п., пока не будут проварены все швы.

Примечание: точность станка с описанной консолью будет выше, если ее собирать не на сварке, а на винтах с проклеиванием высокопрочным клеем по металлу (холодной сваркой). Сначала все собирают без клея, выверяют обоймы на параллельность и затягивают крепеж. Затем винты поочередно выворачивают, капают в из гнезда клей и туго заворачивают обратно. Муторное дело, но получить таким образом самодельную сверлилку с биением сверла меньше 0,02 мм реально. Если, конечно, шпиндель и патрон отцентрованы не хуже.

Ошибки в конструкции

Все усилия по изготовлению сверлильного станка своими руками пойдут насмарку, если при его конструировании были допущены принципиальные ошибки. Самые распространенные из них показаны на рис.:

Типичные ошибки при изготовлении сверлильного станка своими руками

Поз. 1 – это консоль или как? Штатной нагрузки от упора инструмента эта рамочка долго не выдержит. О точности и говорить не приходится. Поз. 2, в дополнение: делать колонну сверлильного станка трубчатой нельзя. изгибающие нагрузки труба держит, но против крутильных бессильна, а вибрации только усиливает.

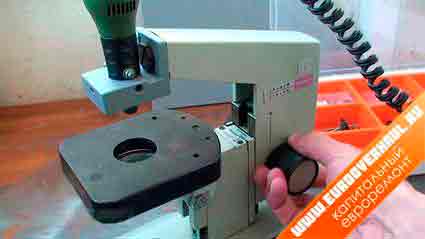

Поз. 3 – сделать сверлилку из старого фотоувеличителя соблазн велик, тем более что выполнена она хоть с начальной, но оптической точностью. Но! Держатель штанги увеличителя не рассчитан на упор от инструмента. В результате при сверлении оргалита уход сверла на подаче в 20 мм достигает 1,5 мм (!). А кронштейн силуминовый: этот материал не поглощает вибрации, быстро устает, и кронштейн ломается менее чем на 200-м отверстии даже при сверлении печатных плат.

Поз. 4 – сдваивание колонны в поперечном направлении ничего не дает. Устойчивость станка к нагрузкам будет ничуть не выше, чем на одинарном штыре того же диаметра. Поз. 5, в дополнение: несимметричная относительно оси колонны отбойная пружина не гасит вибрации и крутильные нагрузки, а усиливает их. Раз уж так, нужно было ставить 2 одинаковых пружины на обе стойки. А лучше бы сделать колонну, как показано здесь:

Видео: сверлильный станок из дрели своими руками


Поз. 6 – установка привода и шпинделя по одну сторону колонны, да еще и несимметричная, не уменьшает, а усиливает вибрации, т.к. на колонну они передаются в фазе, см. выше. Поз. 7 – где отбойник? Да его тут и быть не может, раз привод подачи винтовой. Винтом можно точно выставлять ползун (которого здесь вообще нет), что на домашнем станке в общем-то и не нужно, но ни в коем случае не подавать каретку! Сие сооружение чуть что будет швыряться обломками сверл и стружкой, а глаза оператора в непосредственной близости к опасной зоне.

Разбор конструкций

Образцы удачных технических решений, а также не столь существенные конструктивные недочеты рассмотрим на примерах нескольких самодельных сверлильных станков.

Чертежи простого мини сверлильного станка

Для радиолюбителя, моделиста, умельца-миниатюриста и/или ювелира интерес может представлять простой мини – сверлильный станок с непосредственным приводом (чертежи даны на рис. справа). Особенность конструкции – мотор привода жестко крепится к ползуну, а подача только снизу столом. Демпфером вибраций и поглотителем крутильных нагрузок служит сам массивный электродвигатель, точь-в-точь как антисейсмический груз на высотных зданиях. Благодаря этому все детали, кроме конуса Морзе с переходником на вал мотора можно выполнять обычной точности: точность сверления определяется биениями вала мотора + биение конуса с переходником + биение самого сверла. Стол с зубчато-реечный механизмом подачи без проблем меняется на рычажный. Двигатель лучше использовать коллекторный постоянного тока: у асинхронных моторов с конденсаторным пуском из-за неравномерности вращающегося магнитного поля и скольжения ротора в нем вращение вала менее равномерно. Кроме того, скорость вращения коллекторного мотора хорошо регулируется хоть бы простым реостатом, а для регулировки скорости асинхронного движка нужно менять частоту питающего тока. То же – для синхронного с магнитным ротором. Максимальная частота вращения вала мотора – 800-1500 об/мин. Мощность на валу для сверления отверстий до 3 мм – 20-30 Вт; для отверстий до 6 мм – 60-80 Вт.

Примечание: для фрезерования данный станок непригоден, т.к. подшипники вала мотора не рассчитаны на боковые нагрузки и станок в таком режиме быстро потеряет точность.

Здесь на рис. даны чертежи уже полнофункционального сверлильного мини-станка того же назначения также с непосредственным приводом:

Чертежи полнофункционального сверлильного мини-станка

Он снабжен отдельным шпинделем, что позволяет, во-первых, заправлять в патрон №1а сверло максимального диаметра 6 мм; для 8-10 мм сверл движок слабоват. Во-вторых, производить фрезеровку зубоврачебными борами. Видимо, автор конструкции часто применяет именно эту операцию, исходя из чего и выбрана скорость вращения мотора. Без ее уменьшения сверлить на этом станке нужно твердосплавными сверлами, а для использования обычных дополнить конструкцию регулятором оборотов; в таком случае мотор нужен не менее чем на 60 Вт. Бросающийся в глаза недостаток данного станка – простой рычажный привод подачи – легко устраним: рычаг подачи заменяется на коленчатый без доработки остальных деталей. Для повышения точности обработки желательно также поставить вторую отбойную пружину (поз. 14 на рис. и 9 в спецификации; там и еще напутано) симметрично первой, на другом конце поводка шпинделя. Более серьезный недостаток конструкции – отбойные пружины не участвуют в гашении вибраций и крутильных колебаний. На скоростях вращения свыше 5000 об/мин их влияние на точность практически не сказывается, но уже при 1500 об/мин биение сверла на рабочем ходу возрастает прим. вдвое.

Чертежи сверлильного мини-станка, задуманного как полноценный конструктивно, но с досадными ошибками, даны на рис; конструкция каретки аналогична консоли в пред. конструкции.

Чертежи сверлильного мини-станка с передвижной по высоте консолью

Благодаря установке сильной отбойной пружины в надлежащее место здесь оказалось возможным жестко закрепить шпиндель в каретке, что на первый взгляд уменьшило количество деталей, требующих повышенной точности изготовления. Но только при подаче снизу столом, да и то, фиксация ползуна 5 и каретки 4 парами винтов 17 и 16 соотв. ненадежна и портит колонну; лучше было бы применить винтовые зажимы. А при подаче освобожденной каретки рычагом только его сочленения предотвращают проворот каретки. Люфт любого из шарниров рычага в 0,02 мм, с учетом его соотношения с длиной плеч колена, даст боковой уход сверла на 2 мм и более, парировать который возможно только рукой. В данном станке уместнее всего была бы консоль с дополнительной направляющей каретки, описанная выше; в таком случае вполне возможно было бы добиться биения инструмента вследствие люфтов в сопряжениях деталей самого станка не более чем 0,02-0,03 мм.

На этом рис. – чертежи станины для сверлильного станка из дрели с полурамочной кареткой, «почти как настоящего».

Чертежи станины сверлильного станка из дрели

В нем все хорошо, а кое-что даже лучше, чем «фирма»: пластины 5, предотвращающие боковое смещение каретки, отлично «ловят» и подавляют вибрации инструмента в самом их зародыше. Вопрос возникает всего один: а как все это сделать, если в гараже (сарае) не дремлет в ожидании хозяйской руки станочный парк, достойный небольшого машиностроительного завода? Проще сделать сверлильный станок из дрели как показано в видео:

Видео: самодельная стойка-станок для дрели

Поневоле вспоминается старый советский анекдот:

«Удостоил Дорогой Товарищ Леонид Ильич своим посещением некое промышленное предприятие. Идут по цеху, вдруг генсек мановением руки останавливает свиту, подходит один к рабочему у станка:

– Хорошо. Товарищ токарь Петрович, скажи мне откровенно – ты водку пьешь?

– А то как же! Употребляем!

– А если бутылка будет стоить 10 рублей, пить все равно будешь?

– Петрович, …, да где ж мне вам столько денег на зарплату взять?!

– Гы… при чем тут бабло… вот эта фитюлька (показывает) как поллитру стоила, так и стоить будет.»

Кому в радость, кому увы, но тех Петровичей, генсеков и производственных отношений больше нет. И не будет – совсем неэффективны оказались.

Ещё по теме  Самодельное приспособление для заточки ножей мясорубки

О рулевых сверлилках

Части сверлильного станка из дрели и рулевой рейки

Достаточно популярный запрос по данной теме также «сверлильный станок из рулевой рейки легкового автомобиля». Вроде бы уже готовый преобразователь вращательного движения в линейное, да еще и с геоидной передаточной характеристикой: чтобы чуть «клюнуть» сверлом, «ловить микроны» рукой не надо. Нужно только приспособить к рейке штурвал, сделать держатель дрели (см. рис. справа), и готово, см. видео:

Видео: сверлильный станок из рулевой рейки

Сверлилка получилась громоздкой и тяжелой несообразно возможностям инструмента? Ну, своя ноша карман не тянет. Хуже другое: на испытаниях оказывается, что боковой увод сверла на рабочем ходу достигает 1 мм и более. Такая точность и «для себя как получится» никуда не годится, хотя для поворота колес машины более чем устраивает. В общем, перефразируя И. А. Крылова (был еще академик А. Н. Крылов – кораблестроитель, механик и математик мирового уровня), тачать сапоги из пирогов и печь пироги из сапогов толку не будет.

Источник: http://vopros-remont.ru/elektrika/sverlilnyj-stanok/

Сверлильный станок из дрели

Рассматриваемый ниже самодельный сверлильный станок призван продемонстрировать принцип работы такой конструкции, и при его воспроизведении нет необходимости слепо копировать конструкцию. А лучше всего проявить свою фантазию в подборе или создании направляющих и креплении дрели.

Дрель крепится при помощи двух хомутов (лучше чтобы между дрелью и хомутом была резиновая прокладка) к доске, которая может двигаться вдоль направляющих закрепленных на этой доске (подвижной) и на неподвижной доске. Движение подвижной доски вверх и вниз управляется связанным с ней рычагом. Движение рычага вниз, для ограничения движения подвижной доски, можно ограничить бруском, который подпирает рычаг в его крайнем нижнем положении. Неподвижная доска крепится к горизонтальной трубе через фланец. Горизонтальная труба через угольник крепится к вертикальной трубе, которая через фланец крепится к основанию станка (к широкой толстой доске) или, как на фото, к верстаку.

Высота бруска ограничивающего нижнее положение рычага регулируется, что позволяет регулировать глубину сверления.

В подвижной доске сделано 4 отверстия для хомутов фиксирующих дрель. На её обращенной к неподвижной доске стороне приклеены узкие реечки. Эти реечки для лучшего скольжения смазываются воском.

Помимо хомутов, дрель фиксируют два стержня поддерживающие её снизу.

Так как форма дрели, при таком креплении, не обеспечивает строго вертикального положения сверла, к доске приклеена реечка компенсирующая это.

В качестве направляющих использованы алюминиевые профили, которые прикручиваются к доскам шурупами с резьбой по всей длине. Направляющие должны обеспечивать хорошее прижатие подвижной доски к неподвижной, то есть не должно быть люфта.

При сборке рычага, так как затягивать подвижные узлы нельзя, для стопорения гаек используется вторая гайка.

Рейка, ведущая от рычага к подвижной доске, на конце, которым к ней крепится, должна быть закруглена.

Чтобы дрель сама поднималась в верхнее положение и в нем оставалась, конструкцию станка нужно дополнить пружиной. Один конец пружины можно прикрепить проволокой к горизонтальной трубе, а второй конец — к самому низу подвижной доски, если пружина не достаточно гибкая и неподвижная доска мешает, то через веревочку.

Источник: http://tool-land.ru/samodelnyy-sverlilnyy-stanok.php

Как сделать самодельный сверлильный мини-станок своими руками

Для работы по дому функций дрели бывает достаточно, но для повышения качества и производительности труда может понадобиться более точное оборудование. Один из самых популярных разновидностей является сверлильный мини-станок, изготовленный своими руками.

Компоненты сверлильного станка

Первый этап перед производством заключается в изучение конструкции. Для этого рекомендуется взять чертеж стандартного станка и ознакомиться с его компонентами. Важно понять общий принцип функционирования и в дальнейшем определить оптимальную схему самодельной конструкции.

Основное функциональное назначение заключается в формировании отверстий различных типов. В зависимости от конфигурации оборудования могут быть чертежи вертикально-сверлильных, координатно-расточных, радиально-сверлильных, присадочных моделей. Разница между ними заключается в возможности изменения направления действия режущего инструмента. Для бытовых нужд чаще всего изготавливается своими руками вертикально-сверлильный мини-станок.

Конструктивно он должен состоять из следующих элементов:

  • станина. Опорная часть, на которую крепится вертикальная стойка;
  • стойка. Предназначена для установки электрооборудования;
  • электрические составляющие. Они включают в себя электродвигатель и механизм передачи крутящего момента шпинделю.

Чаще всего для производства самодельного сверлильного станка своими руками используют стандартные чертежи, в которых электродвигатель заменен на электродрель. Это позволяет уменьшить трудоемкость работ. Однако подобные конструкции рассчитаны только для небольших нагрузок.

Перед самостоятельным производством мини-станка следует определиться с типом выполняемых работ по дереву и металлу. От этого будут зависеть характеристики оборудования.

Самодельный сверлильный станок из дрели

Самой популярной моделью в настоящее время является сверлильный мини-станок из дрели. Для его изготовления в домашних условиях потребуется сделать только станину и стойку.

В некоторых случаях его можно сделать без применения самодельных элементов. Для этого понадобится заводская станина и дрель. Составлять чертежи для этого не нужно, однако подобная конструкция имеет один существенный недостаток — большой люфт. Во время выполнения работ происходит смещение режущего инструмента относительно места сверления. Это нужно учитывать до того, как сделать сверлильный станок.

Лучше всего применять стандартные чертежи для производства самодельного сверлильного станка своими руками. Технология производства напрямую зависит от выбранных компонентов. Но специалисты рекомендуют придерживаться следующих правил при выборе исходного материала, а также его обработки:

  • для плавного поднимания и опускания можно использовать рулевую рейку. Альтернативным вариантом является адаптация механического домкрата;
  • опорный стол и стойка изготавливаются из стальных швеллеров и уголков. Важно обеспечить достаточную массу нижней части конструкции для максимальной устойчивости станка во время его работы;
  • отдельный блок управления. Включение и выключение дрели будет неудобным. Поэтому рекомендуется установить стандартный выключатель на боковую часть мини-сверлильного станка.

Во время выполнения работ следует обеспечить максимальную точность сопряжения элементов конструкции. Угол между опорной стойкой и столом должен составлять 90 градусов. Для присадочных моделей минимальная толщина опорной пластины из металла должна быть не менее 3 мм.

Для увеличения функциональности оборудования можно сделать координатный стол своими руками. В нем предусмотрена возможность перемещения заготовки относительно режущего инструмента. Это позволит добиться максимальной точности обработки.

Самодельный станок высокой мощности

Если же настольный сверлильный мини-станок будет обладать неудовлетворительными параметрами — можно рассмотреть другие чертежи подобной конструкции. Их отличие от выше рассмотренной модели заключается в использовании электродвигателя в качестве основной силовой установки.

Сделать подобную конструкцию в домашних условиях будет проблематично, так как потребуется много времени и усилий. Электродвигатель можно сделать из стиральной машины. Патрон для крепления режущего инструмента не делают своими руками, его берут из старого станка. Дополнительно потребуются шкивы для передачи вращающего момента.

В целом технология остается такой же. Важно правильно рассчитать оптимальную мощность электродвигателя, а также предусмотреть возможность изменения числа его оборотов. Для этого можно поставить редуктор.

В качестве дополнительного оборудования можно сделать тиски в домашних условиях. Они будут фиксировать детали для выполнения точной обработки.

В видеоматериале показана точная схема и чертежи для производства мини-сверлильного станка своими руками:

Источник: http://stanokgid.ru/universalnyj/sverlilnyj-stanok-iz-dreli-svoimi-rukami.html

Изготовить сверлильный станок из дрели своими руками не сложно

Все, кто используют ручную дрель, знают, как трудно удержать руками строгую вертикаль. При сверлении заготовок большой толщины есть риск сломать сверло. Всякий раз возникает желание вести инструмент по направляющей, а такой возможности нет.

Вторая распространенная задача – насверлить множество однотипных отверстий в одной заготовке. Держа в руках дрель, делать такую работу долго и неудобно.
В слесарных мастерских издревле применяют сверлильные станки разной мощности. Но их стоимость для домашнего приобретения слишком велика.

К тому же домашний мастер не выполняет сверление в промышленных масштабах. Следовательно, такая покупка никогда не окупится.

Существуют фабричные приспособления для вертикального сверления, способные превратить ручную дрель в полноценный сверлильный станок. Многие из них снабжены координатными пластинами и подвижными тисками.

Это действительно удобное приобретение, но стоимость такого станка сопоставима со стоимостью дрели. Поэтому домашние мастера зачастую изготавливают самодельный сверлильный станок.

Главные преимущества конструкции – дешевизна и возможность создать приспособление, идеально совместимое с вашей ручной дрелью. При наличии в доме (сарае, гараже) ненужного фотоувеличителя, микроскопа или другого механизма с вертикальной подачей рабочего узла, задача упрощается.

Остается лишь приспособить к изделию дрель. Если такого бонуса нет – подставка делается «с нуля».

Как сделать из дрели станок, используя подручные материалы

Из чего должна состоять направляющая подставка для ручной дрели?

Устойчивая станина

Желательно с возможностью установки тисков или другого приспособления, удерживающего заготовку. В домашних условиях изготавливается из толстого ДСП, фанеры, или текстолита. По центру оси устанавливаемой дрели, необходимо оставить отверстие диаметром пару сантиметров.

Направляющая вертикальная стойка

Тут фантазия разработчиков неограниченна. Это может быть брусок, фанерная пластина, металлический профиль или труба.

Главный принцип при изготовлении – строгая вертикаль по отношению к опорной станине. В противном случае сверло будет отклоняться от прямолинейного движения, портить заготовку и ломаться.

Механизм хода

Может быть рычажного типа, или использовать пару шестерня-рейка. Принципиально не имеет значения, какую конструкцию выбрать. Важно соблюдать принцип доступности материалов, иначе может оказаться, что дешевле приобрести готовое изделие.

Причем подаваться может не только дрель к заготовке. Иногда удобнее поднимать изделие к сверлу. Например – на компактных моделях.

Кронштейн для ручной дрели

Идеальное решение – использование посадочного места для ручки дрели с хомутовым захватом. Оно охватывает подшипник вала, и оптимально подходит для центровки всей конструкции.

На практике – не всегда ваша дрель имеет такое посадочное кольцо. В таком случае инструмент крепится хомутами за корпус. При таком способе, важно добиться хорошей центровки оси вращения, и, разумеется – идеальной ее вертикальности.

Существуют и более оригинальные конструкции крепления электроинструмента. Внешний вид не имеет значения. Главное – надежность и удобство применения.

Выключатель дрели

Этот элемент конструкции важен, поскольку кроме удобства он обеспечивает безопасность работ. Если вы планируете навсегда оставить электроинструмент в станке – можно демонтировать кнопку и установить вместо нее стационарный включатель на корпусе станка.

Если же дрель будет периодически использоваться как ручной инструмент – оптимальным способом решения вопроса будет установка розетки и клавиши включения в удобном месте приспособления.

Лампа освещения рабочего места

Вариантов для творчества множество. Главное – она действительно необходима. Отдельно остановимся на способе крепления заготовки.

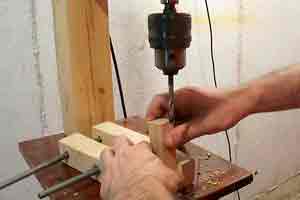

Станок с тисками, несомненно, более удобен, но обязательно надо предусмотреть возможность их демонтажа. При обработке крупногабаритных деталей поверхности станины должна быть ровной.

Рассмотрим удачные модели самодельных сверлильных станков

Эти варианты показывают полярные уровни технологии. От примитивного, собранного из отходов, до относительно технологичного, с использованием готовых узлов.

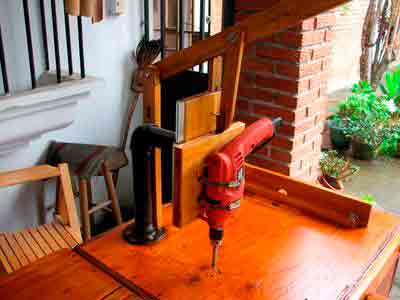

Конструкция, собранная буквально из подножных материалов

Чертежи для сборки не требуются, все детали подгоняются по ходу работ. Для изготовления станины используется лист ДСП 50х50 см. В качестве опоры для стойки применяем деревянный кругляк.

Он же придаст устойчивость конструкции, снижая центр тяжести. Механизм перемещения изготавливается из направляющей для мебельных ящиков. Разумеется, никакая из этих вещей не покупается в магазине, а извлекается из хлама в сарае или гараже.

Стойка из бруска прикручивается к кругляку, с противоположной стороны крепится направляющая.

Кронштейн для дрели делается из небольшой дощечки, в которой коронкой высверливается подходящее отверстие. Единственная деталь, которая изготавливается с использованием сварки – это уголок с укосиной для жесткости, которым кронштейн крепится к направляющей.

Собираем механизм подъема и проверяем вертикальность хода и свободу перемещения. Рычаг подъема делается из подходящего тонкого бруска. На кругляк устанавливается металлический уголок, к нему крепится ось рычага.

Кронштейн с рычагом соединяется металлической тягой. При перемещении конструкции вверх-вниз никаких заклиниваний не происходит.

Благодаря устойчивости кронштейна, никаких сложных креплений придумывать не нужно. Достаточно обычного затяжного хомута подходящего размера.

Такое крепление достаточно прочно, при этом всегда можно демонтировать дрель и использовать ее в качестве ручного инструмента.

Крепим всю конструкцию на станину при помощи прочных металлических уголков. Именно на этот элемент будет приходиться половина усилия при сверлении. Так же, крепление кругляка должно выдерживать вес всего механизма и собственно ручной дрели.

Стойка для дрели обязательно оснащается возвратной пружиной. Ее мощность подбирается таким образом, чтобы кронштейн с дрелью плавно поднимался без усилия на рычаге, а процесс сверления не был утомительным для оператора.

Обязательно устанавливаем подставку для сверления, чтобы не портить станину. Качество не имеет значения, это фактически расходный материал. По мере образования большого количества дырок, подставка просто меняется на новую.

Сверлит станок уверенно, рычаг работает без усилий. Несмотря на простоту механизма – отверстие получается строго вертикальным, горизонтальных вибраций сверла не происходит.

Металлические заготовки так же легко сверлятся, дрель при этом не перегревается и сверла остаются целыми. В принципе – конструкцию можно признать удачной.

Сверлильный станок из рулевой рейки

Достаточно популярной среди отечественных кулибиных, является конструкция сверлильного станка из рулевой рейки. Этот элемент рулевого управления, после замены на новый по причине люфта, обладает достаточным запасом прочности для использования в качестве подъемного механизма сверлильного станка.

Изготовление требует некоторой сноровки и применения более качественных материалов, нежели в предыдущем варианте. Размеры рулевой рейки подразумевают более массивную дрель, соответственно станина и стойка изготавливаются из металла.

На место крепления рулевой колонки приспосабливается маховик или другой поворотный механизм.

На каретку для крепления рулевых тяг устанавливается кронштейн для дрели. Его так же следует изготовить из металла, поскольку вес ручного электроинструмента будет большим.

Возвратная пружина тоже выбирается помощнее, в соответствие с весом конструкции. По надежности и качеству исполнения такая конструкция приближается к заводским аналогам, а по стоимости составит не более 10% от покупной.

Поэтому такой вариант часто можно встретить в частных автомастерских или в арсенале слесарей-шабашников.

В этом видео направляющая для дрели изготавливается из обычных обрезков металла, которые не составит большого труда найти и сделать самому

В итоге получается отличная самодельная стойка, практически сверлильный станок, который по функционалу не уступает обычным промышленным образцам предназначенным для бытового использования. Но гораздо более экономичный в денежном эквиваленте.

Какую конструкцию выберет читатель? Главное – соблюсти баланс стоимости, необходимости и доступности материалов.

Сверлильный станок из дрели своими руками, видео уроки

Урок первый. Изготовление деталей для каркаса из фанеры

Урок второй. Сборка каркаса

Урок третий. Соединение всех узлов и первый пуск

Источник: http://obinstrumente.ru/elektroinstrument/drel/izgotovit-sverlilnyj-stanok-iz-dreli-svoimi-rukami.html

Сверлильный станок из дрели своими руками

Владельцы домашних мастерских или небольших цехов, размещенных в гараже или подсобном помещении, часто испытывают потребность в сверлильном станке. Покупка такого оборудования – это всегда существенные затраты, которые не все могут себе позволить. Станок для подготовки отверстий и других операций можно собрать своими руками, используя практически любую электрическую дрель.

Достоинства самодельных станков из дрели

При грамотном подходе качество собранного сверлильного станка может быть достаточно высоким, что выражается в точности подготовки отверстий в любых материалах и отсутствии вибраций при работе оборудования. При этом для сборки применяются доступные материалы и комплектующие, присутствующие практически в каждом гараже. К достоинствам выбора такого варианта относятся:

  • Минимальные финансовые расходы, так как электродрель присутствует в каждой мастерской.
  • Несколько вариантов реализации инструмента, в зависимости от состава комплектующих.
  • Компактные размеры и возможность разместить оборудование на ограниченном по площади участке.
  • Высокая точность сверлильных операций.
  • Возможность работы с различными сверлами, а также оперативная замена инструмента.
  • Инструмент всегда под рукой и не требует предварительной подготовки и настройки для работы.
  • Сборка из подручных материалов не занимает много времени.

Размер, мощность и производительность станка определяется типом используемой дрели и потребностями ее владельца. Для сверления небольших отверстий подойдет самое простое оборудование. Если требуется сверлить толстые заготовки в большом количестве, электродрель должна соответствовать задачам. Стандартный самодельный станок применяется для подготовки отверстий сквозного и глухого типа, центровки, нарезания резьбы и других операций.

Этапы сборки станка из дрели

Операции сверления всегда сопровождаются вибрацией, негативно сказывающихся на точности и качестве отверстий. Такая особенность обязательно должна учитываться при сборке оборудования, а эффект от нее снижаться при помощи технологических решений. Типовая конструкция простейшего станка предполагает наличие следующих модулей:

  • Прочное основание, установленное на полу в мастерской без наклона и других дефектов.
  • Электродрель, патрон которой может быть как быстрозажимным, так и ключевым.
  • Стойка, жестко зафиксированная на основании, собрать которую можно из дерева, металла и других подручных материалов.
  • Мягкие прокладки, гасящие вибрации в местах соприкосновения дрели и стойки.
  • Механизм, обеспечивающий движение инструмента в вертикальном направлении.

В качестве станины желательно использовать мощную и надежную конструкцию. В противном случае погасить вибрации будет достаточно сложно, что скажется на точности работы. Подойдет мебельная плита, собрать основание можно из деревянных досок достаточной толщины.

В качестве вертикальной стойки также можно использовать древесину или металл. Установка и фиксация элемента выполняется строго вертикально по уровню, иначе сверление отверстий будет выполняться под углом. На стойке крепятся вертикальные направляющие, по которым будет перемещаться рабочее оборудование. В качестве данных элементов можно использовать полосы металла, зафиксированные на шурупы или болты.

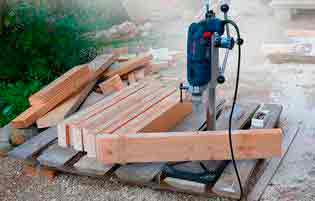

Еще одним вариантом считается приобретение специализированной стойки, установка которой возможна на практически любое основание. В состав входят все необходимые элементы для установки и фиксации инструмента.

В конструкцию механизма вертикальной подачи инструмента обязательно входят колодка, рычаг и пружина. Колодка предназначена для установки дрели и ее надежной фиксации. Мягкие прокладки монтируются между инструментом и колодкой. С помощью рычага владелец может перемещать инструмент в вертикальном направлении, обеспечивая необходимое усилие сверления.

Пружина придает станку жесткость. После снятия усилия за счет пружины происходит возвратное движение инструмента в исходное положение. Конструкций самодельного станка может быть большое число, а используемая дрель устанавливается в стационарном или съемном варианте.

После сборки сверлильного станка проверяется качество его работы. Для этого осматриваются тестовые отверстия на предмет соответствие их диаметра аналогичным размерам сверла. Если отверстие шире, значит присутствует вибрация. При жестко зафиксированной заготовке подаваемое сверло должно всегда точно попадать в отверстие, без каких-либо отклонений.

Инструмент при вертикальном перемещении не требует чрезмерных усилий, движется ровно, без заеданий и проскальзывания. Такой сверлильный станок доставит удовольствие от работы высоким качеством и точностью выполнения операций.

Источник: http://instrumentiks.ru/sovety/sverlilnyj-stanok-iz-dreli-svoimi-rukami

Смотрите также:
03.11.2018

Самодельный ручной трубогиб (профилегиб) для профильной трубы. Мастерили с братом своими руками! Оглавление: Брутальная конструкция, которую вы видите на фото была сооружена нами прошлым летом за пару вечеров из подручных железяк при помощи сварочного аппарата и, как...

03.11.2018

Самодельный пресс из домкрата своими руками: функциональный станок для бытового использования Гидравлический пресс – инструмент, который активно применяется для выполнения различных видов работ, а с его помощью можно с легкостью изменить форму даже изделий повышенной...

03.11.2018

Электрический наждак своими руками — это возможность с пользой реализовать ненужную технику. Рекомендации и советы к изготовлению. Введение Умелый человек способен многое сделать своими руками. Имея под рукой, казалось бы, никому не нужные вещи, которым самое место...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
