Самодельная каретка для болгарки

Приспособления для болгарки: совершенствование инструмента

Угловая шлифовальная машинка получила широкое распространение благодаря своему разнообразию функционала. Данный вид инструмента является универсальным, так как способен на выполнение таких работ, как резка, шлифовка, зачистка. Функционал данного инструмента можно расширить, но для этого потребуются некоторые приспособления. Это такие приспособления для болгарки, которые позволят сделать из инструмента фрезерный станок, штроборез, отрезной станок и прочие.

Что нужно для изготовления самодельных приспособлений для болгарки

Чтобы сделать какое-либо приспособление для болгарки своими руками, для начала нужно определиться с тем, какие материалы для изготовления имеются в распоряжении. Следует также определиться и с тем, что конкретно следует изготовить: фрезерный или отрезной станок, штроборез или пылесборник для работы с инструментом в помещении.

Для изготовления таких приспособ, обычно нет необходимости покупать дополнительные материалы или детали, так как подойдут абсолютно любые простейшие подручные материалы. Для изготовления некоторых приспособлений, например кожуха-пылесборника, достаточно воспользоваться пластиковой канистрой из-под масла или тормозной жидкости. Используя жестяную банку, можно сконструировать ручную мельницу для изготовления муки грубого помола.

Важно знать! Приступая к работе, определитесь, что конкретно вы желаете получить из болгарки в итоге. Ведь такая конструкция должна быть нужной, и конечно надежной.

Стойка для болгарки

Такое приспособление на болгарку, как стойка, изготовить своими руками не составит особого труда. Ее изготовление позволит использовать инструмент для выполнения более точных распиловочных работ различных видов материалов. При изготовлении отрезного станка необходимо выполнить следующие задачи:

  1. Надежность закрепления инструмента.
  2. Надежная фиксация инструмента в верхнем положении.
  3. Обеспечение минимальных отклонений от плоскости реза.

Для надежного закрепления болгарки хорошо подходят резьбовые соединения. Дополнительно следует также побеспокоиться о безопасности, поэтому инструмент следует оснастить самодельным кожухом.

Для болгарок под круги диаметром от 115 мм до 150 мм, возможно их крепление к стойке при помощи хомутов. Инструменты под диаметр круга свыше 150 мм должны иметь надежное закрепление не только к перемещающейся консоли, но и к рабочему столу или станине. Для снижения вибраций и увеличения точности реза, рекомендуется станину жестко закреплять на верстаке или другом основании. Ниже представлен еще один вариант стойки с закрепленной болгаркой.

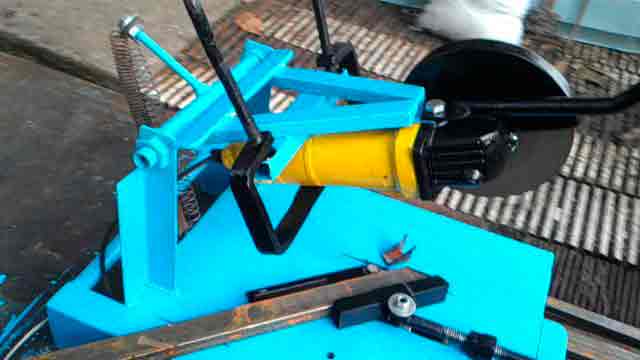

Маятниковый отрезной станок своими руками

Для изготовления такой приспособы из болгарки, как маятниковый отрезной станок, потребуется обеспечить автоматическое возвращение движущейся консоли в обратное положение. Это достигается за счет установки специальной пружины, резинки или противовеса, которые автоматически будут возвращать в исходное положение используемую УШМ.

Технология производства такого станка практически идентична предыдущему. Отличие заключается в добавлении автовозвратного механизма подвижной части, на которой закреплена болгарка. Тем самым облегчается труд человека.

Фрезер из болгарки

Болгарку можно использовать и в качестве фрезера. При этом важно учитывать тот факт, что инструмент должен иметь возможность извлечения из самодельного приспособления. Для изготовления такой конструкции потребуется закрепить УШМ под сделанным столом(или верстаком), и вывести вал инструмента в отверстие верстака с помощью переходника с цанговым зажимом для фрез. Изготовленным инструментом можно осуществлять различные работы по дереву в зависимости от используемой фрезы.

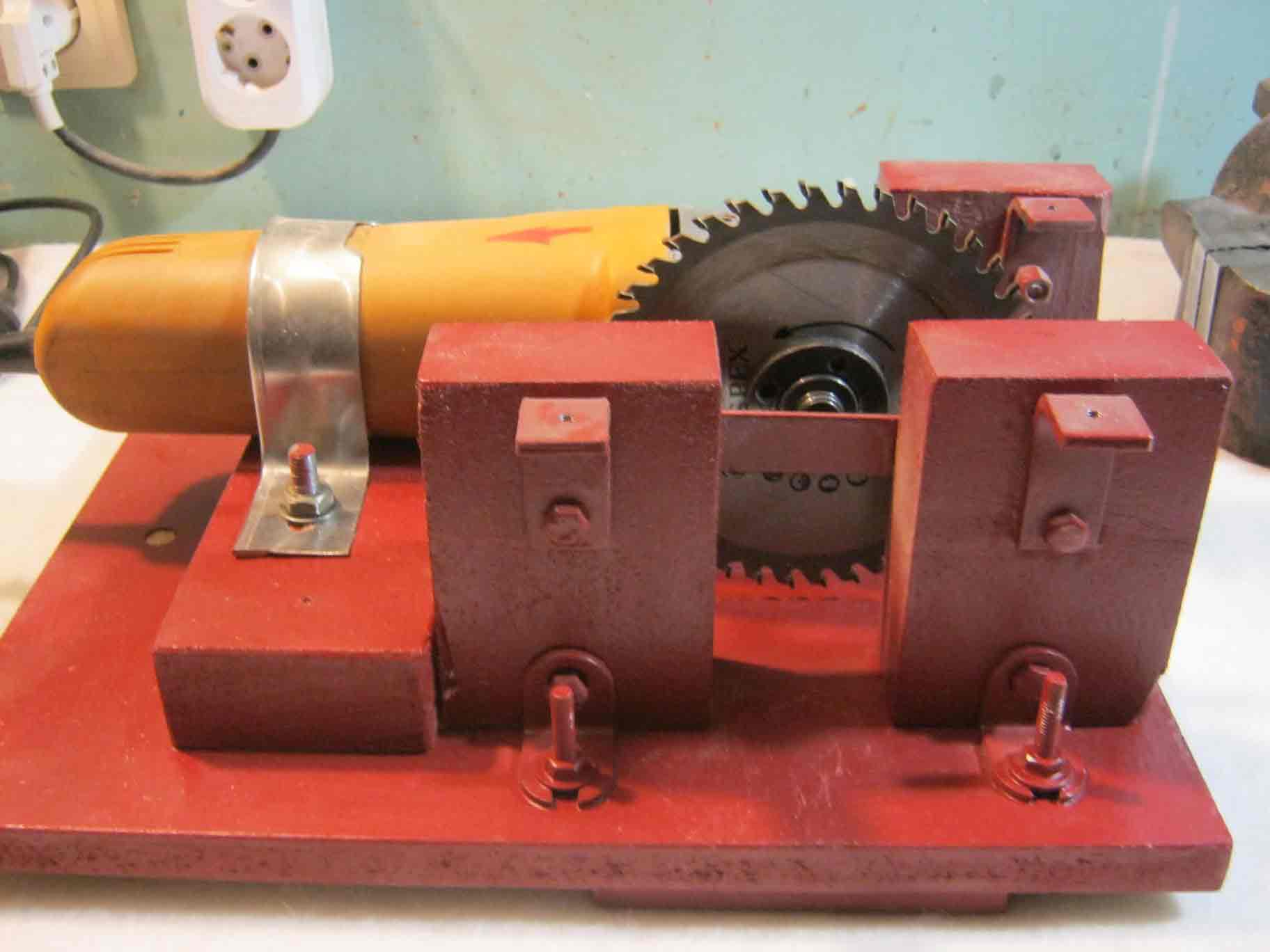

Циркулярка из болгарки

Из болгарки можно изготовить циркулярную пилу для работы с деревом. Для этого потребуется изготовить надежную станину или основание, к которой и будет крепится инструмент.

Важно знать! Диски для работы по дереву должны использоваться только надлежащего качества. Отсутствие хотя бы одного зуба запрещает применение диска для резки дерева.

Если при изготовлении отрезного станка режущий инструмент должен находиться над рабочим столом, то при конструировании фрезерного агрегата и циркулярки, все наоборот. Болгарку следует располагать под столешницей, из которой через соответствующее отверстие выходит определенная часть диска. Дополнительно к столешнице можно прикрутить линейку, при помощи которой будет осуществляться более точная распиловка древесины.

Штроборез из болгарки своими руками

Болгарка может использоваться для вырезания пропилов в стене. Они делаются для того, чтобы можно было укладывать в них проводку, трубы и прочие элементы. При работе стоковой болгаркой очень сложно контролировать глубину погружения диска. Для решения этой проблемы можно изготовить специальный каркас.

Важно знать! Такое приспособление для болгарки имеет важное преимущество, так как позволяет регулировать глубину выполняемой штробы.

Такой каркас представляет собой подошву с упором, посредством которой можно осуществлять перемещение инструмента вдоль стены с равномерным заглублением, получая тем самым штробу необходимой глубины. При изготовлении такого штробореза уделите внимание защитному чехлу и специальному пылесборнику. В качестве пылесборника можно использовать мешок, но удобнее подсоединить шланг от пылесоса. С его помощью будет осуществляться высасывание пыли, делая такую работу гораздо более приятной и беcпыльной.

Про самодельный пылесборник

Пылесборник или кожух для болгарки можно изготовить из старой алюминиевой кастрюли, кусочков тонкого металла или пластиковой канистры. Из кастрюли кожух будет более надежным, но при этом пластиковую конструкцию гораздо проще изготовить.

Для конструирования кожуха для сбора пыли, также подойдет лист оцинковки, который следует сварить на основании размеров имеющегося инструмента. Важное условие заключается в надежности закрепления такой самоделки на УШМ. Кроме того отверстие для сбора пыли можно сделать с наиболее удобным углом наклона, в отличие от покупных пылесборников.

Транспортир для болгарки

Транспортир для болгарки еще называют приспособлением для резки по направляющим. Для изготовления такого приспособления чаще всего берут металлический профиль или швеллер. Чтобы сконструировать транспортир, требуется из уголков металла соорудить конструкцию, как показано на фото ниже.

Теперь остается только зафиксировать инструмент к получившемуся изделию, в результате чего получится полноценный транспортир, посредством которого можно регулировать глубину резки.

В завершении следует отметить, что в материале представлены лишь основные виды приспособлений. В действительности УШМ является настолько универсальным агрегатом, что идеи по ее модернизации постоянно только обновляются. Выбирайте из предложенного перечня необходимые для вас приспособления и воплощайте их в реальность.

Источник: http://instrumentyvdom.ru/prochee/prisposobleniya-dlya-bolgarki

Направляющая каретка для УШМ

Не мое. с одного известного форума.

Приспособа вполне имеет право на жизнь, и для тех кому интересно уже есть выбор вариантов выполнения той же каретки.

Dgippo1 А чертежей или эскизов случайно нет?

Так на первом рисунке всё отлично видно, даже можно и размеры прикинуть.
А вообще, возьмите для планок с роликами/подшипниками уголок 25х25х4, сами подшипники удобнее всего взять с внутренним посадочными диаметром = 6 мм, а наружным = 19 мм и закрытым сепаратором, это, емнип, модель 80026 ( 6026-2Z ) . Это один из ходовых подшипников от автомобиля , стоит рублей 30, не более. Винты М6 с шайбами. В качестве профилей для каретки можно взять подходящий уголок типа 63 или 75. Там работы максимум на один день. Конечно, изготовление самого стола не в счёт.
Сложнее с адаптером для крепления самой УШМ. Делать точно так, как на фото , я не советую . Работать без защитного кожуха — это просто неумно и безалаберно .
Лучше сделать крепление к штатному кожуху , если он нормально/плотно сидит на воротнике редуктора, или к отверстиям в редукторе УШМ под доп. рукоятки. Только в любом случае защитный кожух должен быть на своём законном месте.
Проблема том, что для разных УШМ нужны и разные адаптеры. Они делаются только по-месту и самостоятельно.
А вообще, каретка на подобных роликах/подшипниках очень здорово катается по подобной направляющей трубе.
Только стоит учесть, что дюралюминиевые квадратные трубы ещё значительно точнее и ровнее, чем стальные.
Это на тот случай, если потребуется идеальная точность.

Источник: http://www.mastergrad.com/forums/t200993-napravlyayushchaya-karetka-dlya-ushm/

Приспособления для болгарки можно купить, а лучше сделать самостоятельно

Угловая шлифовальная машина, попросту – «болгарка», имеет три основных направления использования.

  • Резка твердых материалов;
  • Шлифовка абразивами;
  • Зачистка поверхностей щетками.
  • 1 Штатив для УШМ
  • 2 Фиксатор для болгарки
  • 3 Стусло из болгарки
  • 4 Штроборез
  • 5 Фрезер
  • 6 Распиловочный станок для керамогранита
  • 7 Кулинария

Технология подразумевает удержание УШМ руками во время работ.

Однако для удобства и расширения возможностей инструмента, придумано множество приспособлений. Проведем краткий обзор:

Штатив для УШМ

Этот мини станок позволяет решить главную проблему при работе с болгаркой: если инструмент держать обеими руками, кто зафиксирует заготовку? В данном случае, угловая шлифмашина с отрезным диском управляется одной рукой, а второй можно держать и перемещать отрезаемый кусок металла.

Причем штатив позволяет устанавливать правильный угол отреза, а диск перемещается строго вертикально. Работа выполняется качественно и безопасно.

Приспособления для болгарки по резке металла и других твердых компактных заготовок, мастера давно научились делать самостоятельно.

Станины собирают из металлического профиля, автомобильных амортизаторов, или даже из фанеры. Добротно изготовленный станок не менее надежен и безопасен, чем заводской.

Если ваша конструкция достаточно прочная и обеспечивает защиту оператора – можно использовать штатив для распиловки древесины. Главное помнить о безопасности. Главная причина травм – неконтролируемая болгарка, вырывающаяся из рук при заклинивании диска в дереве, устранена. Но сам диск по-прежнему может травмировать.

Поэтому при изготовлении такого устройства выключатель лучше выполнить не фиксируемым. Например – в виде ножной педали. Тогда вы сможете моментально отключить питание, если приспособа выйдет из под контроля.

Когда нет необходимости работать с деревом, а надо лишь нарезать большое количество металлических заготовок – существуют более простые варианты.

Такое крепление можно изготовить за час, а удобство в работе повысится на порядок. Если вы знаете, как «отваливаются» руки после нарезки полусотни колышков из металлического уголка – эта конструкция для вас.

Фиксатор для болгарки

Второй по популярности способ добавить удобства при работе с УШМ – зафиксировать инструмент неподвижно на верстаке или в тисках.

Установив соответствующий диск – можно получить отличный точильный станок, или просто наждак. Сама болгарка не перестает быть таковой. В любой момент откручиваете крепление – и приступаете к ручной работе.

Если поперек диска закрепить прочный упор с прорезью – можно обрабатывать детали с высокой точностью, держа заготовку в руках.

Наиболее востребованной остается дисковая пилорама из болгарки. Изготовив прочную станину, и надежно закрепив под ней УШМ – вы получаете сезонный распиловочный станок, который при необходимости легко разобрать.

При этом у вас по-прежнему есть болгарка и отличный верстак (правда с прорезью в середине столешницы).

Стусло из болгарки

Если столешницу под угловой шлифмашиной выполнить поворотной – получится отличное стусло. При помощи такого приспособления можно оперативно нарезать под фиксированным углом плинтус, багет, профиль из любого материала.

Стоит лишь установить соответствующий диск, зафиксировать столешницу под углом 45 градусов – и нарезка наличников для окон деревянного дома превращается в удовольствие.

Таким станком можно легко нарезать тротуарную плитку по диагонали, разнообразив способы ее укладки.

Нечто подобное выпускается и в промышленном варианте, но стоимость таких приспособлений отпугнет не только домашнего мастера – но и небольшую бригаду слесарей.

Часто при укладке электропроводки или вырезании проходов в стене, болгарка используется в качестве штробореза. При этом комфорт и безопасность во время работ оставляет желать лучшего. Если изготовить насадку на УШМ с прочным основанием – можно делать разрезы в стенах, насколько хватит диаметра диска.

По сути – это подошва-упор, которая позволяет плавно перемещать болгарку вдоль стены, с равномерным усилием. Когда вы будете изготавливать это приспособление для болгарки самостоятельно – не пожалейте времени, и установите закрытый чехол с патрубком для подключения пылесоса.

Поскольку любая угловая шлифовальная машина оснащена мощным двигателем с редуктором – из нее можно изготовить стационарный фрезер. Опять же при условии, что в любой момент инструмент извлекается из самодельного приспособления, для использования по прямому назначению. Вал болгарки выводится в отверстие верстака, на него одевается патрон для фрезерных головок – и можно обрабатывать не слишком твердые породы дерева.

Распиловочный станок для керамогранита

Работа с камнем требует особой осторожности. При наклоне диска – можно испортить заготовку (что не очень бюджетно), или расколоть диск. Необходимо обеспечить прямолинейное движение болгарки, одновременно контролируя глубину погружения.

Для автоматизации процесса разработан специальный станок с направляющими, по которым инструмент движется без отклонения от траектории.

Кроме того, угол реза можно фиксировано изменять, расширяя возможности обработки. Подобные приспособления изготовить своими руками сложно, но если разработать толковые чертежи с применением компьютерного моделирования – можно сконструировать станок не хуже заводского.

Казалось бы, где болгарка, а где кухня? Разве что во время ремонта можно увидеть там этот инструмент. Однако в умелых руках для УШМ нет ничего невозможного.

При помощи двухлитровой жестяной банки от томатной пасты, и кусочка оцинковки, – за полчаса из угловой шлифовальной машины можно сделать мельницу.

В донышке банки проделываем отверстие по диаметру защитного кожуха, вместо которого она и одевается. На вал надеваем полоску оцинковки и прикручиваем гайку для диска по металлу.

Засыпаем половину банки зерна – и через несколько минут получаем муку грубого помола. После просеивания получаем качество не хуже магазинного.

Это достаточно нестандартное применение инструмента, а вот зернодробилка для домашней птицы – технология, проверенная временем.

Поскольку объемы почти промышленные – к изготовлению следует подойти ответственно. Используемые материалы показаны на иллюстрации.

В пластиковую емкость засыпается зерно. Через отверстие в фанерной раме оно попадает на лопасти, и разбивается. Фракции нужного размера высыпаются через калиброванные отверстия в решете, остальное обрабатывается, пока не достигнет кондиции.

И на десерт – совсем уж экзотическое приспособление из болгарки – аппарат для производства сахарной ваты.

Рабочий инструмент – металлическая крышка с дырочками по кругу.

УШМ кладется в емкость.

В крышку наливается сахарный сироп – вата готова!

Различные приспособления для болгарки сделанные своими руками — видео.

Универсальный станок или приспособа для болгарки сделана своими руками — видео

Источник: http://infostroitely.ru/18-sozdaem-svoimi-rukami-samodelnye-prisposobleniya-dlya-bolgarki.html

Приспособления для болгарки: изготовление своими руками

Болгарка является инструментом полезным и разносторонним. Она подойдёт для резки металла, камня, плитки и, шлифовки поверхностей. Однако, иногда бывают ситуации, в которых для данных работ больше подойдёт стационарный станок. Хорошо, что используя определённые приспособления для болгарки, её можно превратить в отрезной станок.

Поиск готового станка, соответствующего вашим запросам, в магазинах не составит труда. Однако, вероятность найти конструкцию, которая жёстко фиксирует болгарку и не болтается во время работы не велика, поскольку все они сделаны из дюрали. По этой причине многие предпочитают изготавливать различные приспособления для болгарки своими руками.

Особенности использования болгарки

При выполнении строительных и монтажных работ используется большое количество самого разного инструмента. Чаще всего применяется болгарка. Основная задача, для которой её используют: резка металла; обработка строительных материалов.

Если вместе с этим инструментом использовать ещё и насадки, то можно расширить число вариантов её использования. В частности, применяя этот инструмент с насадками, можно выполнять качественную шлифовку основания заготовок. Они будут очищены от инородных включений. Насадки для болгарки можно приобрести в магазине. Но если у вас нет желания платить деньги, то вы можете изготовить их своими руками.

В отдельных случаях этот инструмент применяется в качестве штробореза. С его помощью создаются канавки для прокладки труб и электропроводов. Чтобы использовать болгарку в таком качестве, придётся выполнить некоторые манипуляции и увеличить стандартную ширину защитного кожуха. Кроме этого, потребуется изготовить плиту для опоры.

Такой инструмент можно использовать с одним диском или сразу с несколькими. Если болгарка используется с двумя дисками, то необходимо внести некоторые изменения в узел крепления этого инструмента. После этого болгарка может использоваться в стандартном режиме.

Часто бывает так, что во время ремонтных работ и возникает потребность в выполнении зачистки основания деталей, доступ к которым затруднён. В таких случаях мастера чаще всего прибегают к использованию самодельного приспособления для болгарки в виде специальной насадки, благодаря которой диск небольшого размера может выноситься за габариты болгарки.

В таком случае вращение будет передаваться при помощи специальной ременной передачи от главного привода. Используя такую конструкцию резку материалов производить нельзя. Однако можно без проблем удалять с поверхности материалов окалину. Она часто возникает на поверхности сварных швов.

В настоящий момент на рынке предлагается большое количество насадок для такого инструмента, как болгарка. Их пользование позволяет существенно расширить варианты применения этого инструмента. Если говорить о наиболее часто используемых насадках для болгарки, то можно выделить следующие:

  • приспособление для зашкуривания основания и удаления с поверхностей материалов окрасочного слоя;
  • станины;
  • транспортиры.

Материалы и инструменты, чтобы изготовить насадки для болгарки

Когда возникает необходимость в использовании болгарки для специфических задач, то в этом случае многие мастера делают выбор в пользу готовых насадок. Их без проблем можно приобрести в строительном магазине.

Стоимость приспособлений не очень высокая, поэтому каждому они по карману. С поиском этих насадок сложностей также не возникает. Однако, несмотря на все это, многие люди все же решаются на изготовление насадок для болгарки своими руками.

Если вы решили изготовить насадки для этого инструмента самостоятельно, то прежде, чем приступать к работе, необходимо подготовить следующие инструменты:

  1. Электрическая дрель, желательно в дополнение к ней докупить ещё и набор свёрл;
  2. Диски желательно выбирать диаметром 125 мм.
  3. Деревянные бруски.
  4. Металлический уголок.
  5. Пластина дюралевой стали.
  6. Саморезы.

Технология работ

Прежде чем приступать к работам, необходимо вырезать из металла пластину. После этого нужно из неё сделать угол. Чтобы осуществить задуманное, необходимо сначала сделать вырез в форме треугольника в полке заготовки. А когда это будет сделано, заготовку необходимо согнуть под прямым углом.

Далее, в конструкции пластинки следует просверлить шесть отверстий. Диаметр каждого из них должен составлять 4 мм. Впоследствии именно в эти отверстия будут установлены саморезы. С их помощью можно будет зафиксировать рукоятку, уголки и брус. Во всех отверстиях должны присутствовать специальные выемки под шляпки шурупов.

Для надёжного закрепления рукоятки бруса достаточно нескольких саморезов. Элементы крепежа, используемые во время этой работы, должны иметь размеры 3х35 мм. Это позволит получить деталь Г-образной формы.

После этого в единую конструкцию составляются все элементы вместе с пластинкой. Созданное приспособление для инструмента необходимо закрепить при помощи саморезов 3х20 мм.

Итак, основа будущей конструкции изготовлена. Далее, нужно будет выполнить установку уголков из металла. У вас в наличии должно быть несколько таких элементов. Они должны иметь следующие размеры:

Обращаем внимание на то, что первый уголок должен быть разогнут до 60 градусов. Если этого не сделать, то добиться своей основной цели — закрепить на болгарке, изготовленную конструкцию, не получится. Когда установка металлических уголков будет завершена, на них выполняется закрепление непосредственно самого инструмента.

Для соединения инструмента и элементов конструкции используют отдельную рукоятку с одной стороны, а болты с гайками, с другой стороны. Последние необходимы для того, чтобы при проведении работ не происходило откручивания винта конструкции.

При желании можно отказаться от монтажа гайки на ручке, поскольку она будет придерживаться рукой мастера при работе. На этом работу по созданию конструкции для резки можно считать завершённой.

Как изготовить станину для болгарки

Часто болгарки используются вместе со станиной. Их применяют главным образом для того, чтобы мастер выполнял определённые работы по резке материалов и заготовок с меньшими физическими усилиями.

Для каждого очевидно, что крайне сложно держать инструмент, обладающий большим весом, несколько часов. Поэтому для облегчения своего труда при выполнении операции многие мастера изготовляют специальные приспособления, которые называют станины. Когда болгарка оснащена таким приспособлением, то работу по резке можно выполнять, задействовав только одну руку.

Чтобы изготовить станину, сначала необходимо сделать деревянный ящик. Можно обойтись только одной стороной, на которой будет закреплён инструмент. Все остальные стены можно убрать, а вместо них прикрепить ножки специальной конструкции.

Но чтобы добиться эффективности использования болгарки с таким приспособлением, необходимо внести в его конструкцию некоторые изменения.

Первым делом необходимо выполнить демонтаж кожуха болгарки. После этого на инструмент необходимо надеть диск. Когда это действие будет выполнено, его нужно прижать к боковой стенке приспособления.

Необходимо поставить отметку, где был сделан зазор для хода насадки или диска. Его ширина не должна быть слишком большой, иначе посторонние предметы при выполнении работ могут попасть внутрь конструкции.

При желании зазор можно увеличить. Необходимость в этом возникает в тех случаях, когда нужно заменить насадки, не выполняя разбора полностью всей конструкции. Образцы деревянных брусков можно использовать в качестве опорных элементов. После этого можно приступать к выполнению работ по распиливанию заготовок.

Транспортир для болгарки

При ведении строительных и монтажных работ важным приспособлением для болгарки является транспортир. Особенно незаменим он, когда выполняются работы по обработке или резке профилей из металла.

Прибегая к использованию подобных приспособлений, можно с лёгкостью рассчитывать углы резки заготовок. А это положительно сказывается на скорости и качестве выполняемых работ. Помимо этого, такое приспособление подходит для резки металлических профилей.

  • Конструкция этого вида широко востребована при работах по обработке настенной и напольной плитки.
  • Также их применяют при резке и обработке покрытия для пола и плинтусов.

Изготовив транспортир для болгарки своими руками, у вас отпадёт необходимость в приобретении специальных инструментов, которые довольно часто стоят дорого и обладают большими габаритами. Для промышленного использования самодельный транспортир не подходит, а вот для применения в домашних условиях он будет отличной заменой магазинным приспособлениям.

Принцип действия конструкции самодельного транспортира

Первое, что следует сделать — установить направляющий уголок, снабжённый специальной накладкой, на плитку. Используют подобную накладку для того, чтобы исключить скольжение закрепляемой заготовки. Поэтому благодаря ей смещение элемента будет исключено.

Потом необходимо плотно прижать к полкам уголка заготовку. После этого пользователь должен выставить нужный ему угол распила.

Далее, можно переходить к разрезанию материала. При выполнении этого действия необходимо принимать во внимание, что при распиле необходимо давить на диск слегка. Серьёзных физических усилий прилагать не нужно.

Самодельный транспортир для болгарки имеет конструкцию, состоящую из следующих элементов:

  1. Уголок.
  2. Петли.
  3. Болт, используемый для фиксации.

Отметим, что изготовить своими руками такие элементы достаточно сложно. Поэтому, если вы неуверены, что справитесь с такой задачей, то лучше приобрести в магазине готовые модели транспортиров.

Болгарка — достаточно востребованный инструмент у строителей и специалистов, занимающихся ремонтом. С его помощью можно резать различные материалы и обрабатывать заготовки и детали. Однако иногда требуется выполнение специфических операций. Поэтому специалисты приобретают для болгарки специальные насадки. Их можно без проблем найти в магазинах.

Использование таких приспособлений позволяет расширить количество вариантов использования этого инструмента. Однако не всегда обязательно покупать их в строительных магазинах. При желании можно изготовить их своими руками. Для этого лишь нужно иметь свободное время и знать, как правильно изготовить насадки для болгарки.

Соблюдая рекомендации специалистов и полностью следуя инструкциям, каждый может изготовить насадки для этого инструмента, которые сделают болгарку универсальным инструментом и облегчат выполнение работ.

Источник: http://stanok.guru/oborudovanie/bolgarki/prisposobleniya-dlya-bolgarki-izgotovlenie-svoimi-rukami.html

Удобно и практично — делаем отрезной станок из болгарки своими руками

Необходимые инструменты и материалы

Болгарка – инструмент весьма полезный и разносторонний. С его помощью можно резать металл, камень, плитку и, конечно же, шлифовать поверхности, но порой гораздо легче и точнее выполнить эти работы стационарным станком. К счастью, вы сможете сделать отрезной станок из болгарки своими руками.

Плюсы и минусы самодельного станка

Если вам приходится держать в руках болгарку достаточно часто, вы наверняка успели прочувствовать её минусы. Слабые места инструмента в его же главном достоинстве – мобильности.

Во-первых, не всегда удаётся закреплять детали во время резки, а их малейшая вибрация может привести к разрушению абразивного диска, что, в свою очередь, чревато тяжелыми травмами.

Во-вторых, мобильным вариантом инструмента достаточно сложно контролировать чёткую перпендикулярность разреза, учитывать толщину диска по отношению к метке и разрезаемому материалу, да ещё и придерживать его в случае необходимости.

В-третьих, достаточно сложно инструментом нарезать несколько деталей одинаковых размеров, особенно если речь идёт о прутиках и небольших трубах – после резки приходится ещё и подравнивать детали.

Ну и, конечно же, занятость обеих рук и предельная утомительная концентрация при работе, поскольку УШМ является одним из самых опасных инструментов. Чего только стоит обратный удар – внезапный отброс инструмента при заклинивании вращающегося абразивного диска в заготовке. Опасность обратного удара заключается не столько в отбросе инструмента, сколько в сопутствующем разрушении круга. На таких высоких оборотах осколки абразива способны очень серьезно травмировать оператора.

Особенно часто обратный удар происходит при завершении реза, когда детали соединяет лишь небольшая перемычка. В этом случае рекомендуется останавливать инструмент, не дорезая заготовку до конца, извлечь круг и дорезать деталь с обратной стороны. Отрезной станок, который можно сконструировать из доступных материалов, способен решить все перечисленные проблемы и обеспечить дополнительную безопасность.

Фотогалерея: инструмент, сделанный своими руками

Покупать или нет?

Найти готовый станок на прилавках магазина, удовлетворяющий на первый взгляд ваши запросы, достаточно простая задача. Но вряд ли найдется конструкция, выполненная полностью в соответствии с вашими требованиями, а ведь они то у всех разные. В таких случаях обладатели станков пытаются усовершенствовать или переделать их, но сталкиваются с очень серьёзными препятствиями – то производители изготовили станок из сплавов, с которыми очень сложно работать сваркой, то не учли мелочи, необходимые конкретно вам – например, точную линейку или более упругую пружину. Переделывать чужое гораздо сложнее, чем сделать своё.

Как сделать отрезной станок из болгарки своими руками

Самый простой самодельный станок для небольшой болгарки можно сделать при минимуме затрат и всего за несколько часов.

Из металлической трубы и уголков

Готовая конструкция такого станка будет представлять собой металлическую длинную трубу, выполняющую и роль каркаса, и роль ручки. Ближе к одному концу приваривается поперечная металлическая планка с двумя отверстиями для крепежа болгарки.

Труба в этой конструкции и ручка, и крепление

С этой же стороны труба крепится к одной стороне небольшого куска уголка на подвижный вал, сам же уголок другой своей стороной крепится или к рабочему столу, или просто на пол в рабочем помещении. С противоположной стороны от крепления нужно обязательно зафиксировать пружину, которая позволит всей конструкции возвращаться в исходное положение. Вот и всё – станок готов, нужно лишь правильно закрепить болгарку. Конечно, такой вариант – для самых простых работ с металлом, а для сложных, где требуется точность, конструкция должна быть уже более устойчивой и основательно.

Видео: отрезной станок из подручных материалов

Отрезной станок со станиной (чертёж)

Необходимые инструменты и материалы

Для изготовления отрезного станка вам понадобятся следующие материалы и инструменты: стальной уголок, профильная труба, лист металла для платформы (или более лёгкий вариант из ДСП), сварочный аппарат, швеллер, дрель, вал, несколько одинаковых подшипников, труба небольшого диаметра, пружина, а также реле и педаль. Сварку, если подумать, можно заменить прочными болтами, вот для этого вам и понадобится дрель. Кстати, такой вариант позволит ко всему прочему ещё и разобрать станок в случае такой необходимости.

Изготовление станка следует начинать с отрезки деталей на каркас. Чтобы не допустить порчи дорогостоящего материала, внимательно изучите многочисленные чертежи, которые можно найти в интернете или же следуйте моделям на прилавках. В последнем случае составьте чертёж самостоятельно, для этого особых навыков не нужно – главное на бумаге представить готовую конструкцию и её пропорции. Для каждой болгарки нужен свой чертёж, ведь инструменты от разных производителей могут кардинально отличаться – где-то можно будет снять ручку, где-то придётся придумывать стойку для всей болгарки целиком! Плюс ко всему – под разные размеры диска нужен разный каркас. Ниже представлено несколько схем.

Фотогалерея: схемы отрезных станков из болгарки по металлу и для плитки

Простейший каркас состоит из двух рам на общей оси. Нижнюю раму следует закрепить на платформе – металлической или из ДСП. Если болгарка большая, лучше использовать металл. Верхняя рама, к которой прикручивается болгарка, должна вращаться по вертикали относительно нижней, как маятник. Для фиксации исходного положения нужна пружина. К нижней раме приваривается крепление, которое состоит из прижимного уголка и подвижной струбцины.

Каркас станины можно изготовить из металла

В станке очень важно предусмотреть измерительные детали, благодаря которым вы сможете отрезать заготовки с точностью вплоть до 1 мм. В данном случае лучше всего подойдёт подвижная линейка с ограничителем, приваренная к трубке. Выставив с ее помощью точный размер и закрепив торцевым винтом, вы можете приступать к работе.

Электроника

Для удобства работы предусмотрите в конструкции пусковую педаль или кнопку с коммутацией через низковольтное реле на 12 В. Через него и будет подаваться напряжение на болгарку. С помощью такой несложной конструкции мы освобождаем руки, достигаем точного ровного среза без применения тисков, да и экономим время на точных замерах. Этот инструмент заменит отрезную пилу по металлу, а в случае необходимости вы всегда сможете вернуть УШМ в её мобильное состояние.

Видео: станина для болгарки из металла

Видео: станок-самоделка с линейкой для металла

Безопасность

Работая с болгаркой, стационарной или ручной, о безопасности нужно помнить всегда. В случае со стационарным вариантом вам нужно учесть направление инструмента и положение защитного кожуха – важно, чтобы кожух полностью скрывал зону, в которой располагается оператор. При наличии станка у вас, наверняка, возникнет желание использовать инструмент не по назначению – например, прикрепить к УШМ пильный круг для дерева, чего делать категорически нельзя!

Древесина – материал неоднородный, в ней могут быть сучки или даже гвозди. Скорость оборотов болгарки значительно превышает положенную скорость стандартной пилорамы, что очень быстро приведёт пильный диск в негодность.

Но, помимо этого, в отличие от абразивных и шлифовальных дисков, пильные имеют острые зубцы, которые представляют высокую опасность. Рисковать здоровьем ради быстрого распила попросту неразумно. После установки инструмента и нового диска работу болгарки следует проверять как минимум 1 минуту на холостых оборотах – круг должен вращаться совершенно свободно, без излишней вибрации, не задевая кожуха.

Отрезной станок из болгарки не так и сложно сделать самому. И в дальнейшем этот инструмент поможет вам сэкономить время и силы.

Источник: http://remoskop.ru/samodelnyj-otreznoj-stanok-bolgarki.html

Отрезной станок из болгарки: как сделать удобный инструмент своими руками

Без угловой шлифовальной машины — болгарки — не обойтись ни в гараже, ни на частном подворье. Агрегат позволяет разрезать металлический профиль, зачистить сварной шов или убрать ржавчину с поверхности заготовок и деталей, имеет невысокую цену и невероятное удобство при работе. Есть у шлифмашины и недостатки, один из которых — нестабильное качество реза и опасность перекоса отрезного диска при использовании. Устранить досадные недочёты можно, изготовив специальную станину своими руками, которая превратит ручной инструмент в настоящий отрезной станок. Это позволит увеличить скорость работы и достигнуть точности, которую можно получить только на оборудовании промышленного изготовления.

Область применения отрезных станков

Отрезные дисковые станки широко используются в металлообработке, машиностроении, на предприятиях деревообрабатывающей и мебельной промышленности. Агрегаты нашли своё применение и в домашнем хозяйстве: они используются в качестве удобного инструмента для выполнения различных работ в мастерской и гараже. Отрезной станок удобно использовать для решения целого ряда задач:

  • разделение металлопрофиля на отрезки необходимой длины;
  • раскрой листового металла;
  • получение большого количества однотипных заготовок в короткие сроки;
  • резка керамической плитки;
  • разрезание деталей под любым углом, получение пропилов необходимой длины, глубины и так далее. С помощью самодельного отрезного станка можно решить широкий круг задач

К преимуществам дисковых отрезных станков относятся удобство и простота в использовании, высокая скорость и точность реза, возможность замены режущего диска в считаные минуты.

Благодаря относительно низкой стоимости, универсальные агрегаты имеют быструю самоокупаемость, поэтому их выгодно использовать на небольших производствах и в маленьких цехах.

В домашнем хозяйстве отрезной станок используется нерегулярно, поэтому покупка инструмента заводского изготовления нерациональна. Лучше смастерить специальную станину для угловой шлифмашины. Это увеличит универсальность болгарки, превратив её в малогабаритный отрезной станок.

Виды приспособления, их достоинства и недостатки

Существует два вида конструкций отрезных станков, отличающихся расположением болгарки, которые можно смастерить в домашних условиях.

Первая установка представляет собой станину с жёстко закреплённой под ней угловой шлифовальной машиной. На рабочей поверхности виден только отрезной диск, который свободно проходит в прорезь стола. Раскрой металлического профиля или листа в этом случае полностью идентичен распилу деревянных заготовок с помощью циркулярной пилы. Несмотря на очень простую конструкцию, подобная схема особой популярностью не пользуется. Те, кто изготовил такое приспособление, отмечают неудобство в использовании из-за необходимости передвигать заготовку. Это значительно снижает точность работы и делает процесс небезопасным. Единственное преимущество станка с нижним расположением УШМ — возможность быстро раскраивать тонкие металлические листы.

Отрезной станок с нижним расположением болгарки может использоваться как для резки металла, так и в качестве циркулярной пилы

Вторая схема, при которой деталь остаётся неподвижной, а перемещается сам отрезной круг, более удобна. Так называемая маятниковая пила, размещённая над столешницей, позволяет отрезать заготовку точно под требуемым углом, при этом появляется возможность сделать нужное количество однотипных деталей. Из-за расположения шлифмашины сверху распил заготовок не требует усилий, а эксплуатация агрегата становится простой и безопасной. К несомненным достоинствам конструкции относится и возможность быстрого демонтажа болгарки для традиционного использования. Что же касается недостатков этого способа, то слабым звеном можно считать шарнирное соединение, которое усложняет конструкцию станка.

Устройство маятниковой пилы из болгарки

Маятниковая пила из болгарки доступна для сборки в домашних условиях, не требует дорогостоящих материалов и особой квалификации. Отрезной станок имеет несложную конструкцию и состоит из нескольких узлов:

Станина представляет собой стальную раму, сваренную из профильных труб, с платформой из листового металла толщиной не менее 3 мм. К этой плите крепится кронштейн, на который монтируют шарнир маятниковой пилы, а также упор для удержания заготовки. К слову, таких упоров может быть несколько: удобно, когда один элемент позволяет сделать перпендикулярный разрез, а другой даёт возможность распилить материал под необходимым углом. Наиболее совершенным упором является поворотное приспособление с транспортиром, при помощи которого выставляют любой угол между деталью и отрезным диском. Немаловажная деталь: в месте касания пилы к платформе в столешнице выполняется пропил, его ширина должна равняться удвоенной толщине режущего круга, а длина — соответствовать диаметру.

Стандартная конструкция состоит из станины, маятника и крепления для болгарки

Маятник отрезного станка представляет собой Т-образную деталь из прямоугольного металлопрофиля. С одной стороны этот узел крепится подвижным соединением к кронштейну станины, а с другой к нему присоединяют крепление под болгарку. Подвижность шарнира маятниковой пилы обеспечивают подшипники качения или втулки, а возврат инструмента в исходное положение — гибкий элемент (резиновый жгут или пружина).

Крепление болгарки представляет собой консоль с одним или двумя кронштейнами, соединёнными с маятником. К одному из них УШМ прикрепляется болтами. Для этого в корпусе её редуктора предусмотрены резьбовые отверстия для крепления ручки. Второй кронштейн представляет собой обычный хомут (стремянку), который удерживает режущий инструмент за корпус.

Удобство при эксплуатации оборудования можно значительно повысить, подключив болгарку к ножному выключателю-педали. Разумеется, в этом случае рычаг запуска УШМ приводят в рабочее положение и фиксируют специальной кнопкой.

Необходимые инструменты и материалы

Приступая к изготовлению отрезного станка, следует понимать, что точность его работы напрямую связана с устойчивостью конструкции. Поэтому выбор материала определённой толщины продиктован не столько требованиями к прочности корпуса, сколько необходимостью в его жёсткости.

Прежде чем приступить к работе, надо приготовить:

  • трубу профильную «квадрат» (25х25х2,5 мм);
  • трубу профильную «прямоугольник» (40х20х2,5 мм);
  • лист металлический толщиной 4–5 мм;
  • подшипники шариковые № 202, 203 или 204 – 2 шт.;
  • пруток калиброванный с толщиной, которая равна диаметру отверстия внутренней обоймы подшипника (до 100 мм);
  • пруток диаметром 8–10 мм;
  • шину металлическую (20х4 мм);
  • болты и гайки c резьбой M8 или M.

Из инструментов понадобятся:

  • угловая шлифмашина;
  • дрель или сверлильный станок, набор свёрл;
  • набор плашек для нарезания метрической резьбы;
  • ключи рожковые;
  • сварочный аппарат.

Наличие электросварки желательно, но необязательно — все соединения можно выполнить и на резьбовых соединениях. Однако следует понимать, что такой способ снижает надёжность и прочность конструкции.

Для изготовления станка лучше выбрать болгарку известного производителя

Основным узлом отрезного станка является угловая шлифмашина. Не рекомендуется использовать «малую» болгарку, рассчитанную на отрезные диски диаметром до 125 мм с мощностью до 500–600 Вт. Помните, что чем больше диаметр режущего круга, тем универсальнее и надёжнее будет станок.

Тщательность выбора электроинструмента обусловлена ещё и большим разнообразием конструкций болгарок, присутствующих на рынке. Поскольку подобное оборудование не унифицировано, то отрезной станок строится под определённую модель и размер УШМ. Если оборудование будет ненадёжным, то при выходе из строя будет сложно установить другую болгарку на его место без необходимости переделки креплений и маятника. Вот почему лучше выбирать продукцию от проверенных производителей — Makita, Bosch и так далее.

Изготовление отрезного станка своими руками

Подготовительный этап

Работу над отрезным станком начинают с проектирования. Невозможно дать точные размеры устройства, поскольку конструкция зависит от модели и размера конкретной болгарки. Тем не менее по представленным чертежам можно получить представление о габаритах и структуре оборудования.

Эскиз проекта начинают с чертежа корпуса. Возможно, понадобится не каркас, а отдельная платформа, которую можно крепить к слесарному верстаку. В любом случае определяют размеры устройства и расположение на корпусе основных узлов. Далее замеряются УШМ и межосевые расстояния крепёжных отверстий на корпусе её редуктора. На основании этих показателей составляется чертёж крепления болгарки к маятнику. После этого проектируется сам поворотный узел. Чем меньше будет расстояние от шарнирного соединения до режущего круга, тем жёстче и точнее будет станок. Другими словами, длина маятника должна быть минимально возможной.

На последнем этапе проектирования подсчитывают, сколько и какого материала понадобится.

Фотогалерея: Чертежи для изготовления самодельного отрезного станка

Пошаговая инструкция

  1. В соответствии с чертежом нарезают заготовки будущего станка. Для каркаса и маятника используют профильные трубы, а для консольного крепления — металлопрофиль, металлическую шину и стальной пруток. Если конструкцией предусматривается несущая платформа, то по размерам раскраивают листовую сталь толщиной 4–5 мм.
  2. К маятниковому рычагу, представляющему собой отрезок профильной трубы, приваривают поперечную ось (вал) для шарнирного соединения. При этом важно обеспечить перпендикулярность крепления вала к маятнику. После раскройки материала к маятниковому рычагу приваривается вал
  3. Из стальной шины загибают П-образный кронштейн, в его боковых сторонах сверлят отверстия для болтов, с помощью которых крепится корпус редуктора болгарки. Для крепления к резьбовым отверстиям на корпусе редуктора УШМ понадобится П-образный кронштейн
  4. Из стального прутка изготавливают огибающий УШМ U-образный хомут (стремянку) и прижимную планку для фиксации корпуса инструмента к маятнику. Последняя представляет собой металлическую пластину длиной, на 15–20 мм превышающей ширину хомута. В отверстия на краях прижимной пластины свободно входят резьбовые концы стремянки, а фиксация осуществляется гайками с подходящей резьбой.
  5. Примеряя П-образный кронштейн и хомут к болгарке, сварочным или резьбовым соединением монтируют эти детали на консоль. Таким образом выглядит консоль крепления болгарки к маятниковому рычагу в сборе с П-образным кронштейном и хомутом
  6. Подшипники, которые будут обеспечивать поворот маятника, запрессовывают в опоры. В качестве последних можно использовать как готовые заводские подшипниковые узлы, так и отрезки стальной трубы (15–20 мм) с диаметром, равным внешней обойме подшипника.
  7. Подшипниковые узлы напрессовывают на вал с двух сторон. Важно, чтобы соединение было с натягом — это устранит нежелательные продольные и поперечные смещения. Если полученное соединение по каким-то причинам ослаблено, можно воспользоваться проверенным способом — залудить ось паяльником, нанеся на её поверхность тонкий слой олова (понадобится паяльная кислота в качестве флюса).
  8. На расстоянии 50–60 мм от края платформы приваривают маятник в сборе с опорными узлами. При этом важно не перегреть подшипники, поэтому эти детали оборачивают мокрой ветошью или постоянно поливают водой для охлаждения. Маятниковый рычаг в сборе с подшипниковыми узлами приваривается к платформе на расстоянии 50–60 мм от края
  9. На маятниковый рычаг приваривают консоль с установленным хомутом и П-образным креплением УШМ. Положение болгарки при этом выбирают исходя из личных предпочтений. Существуют разные мнения о том, как крепить болгарку («от себя» или «на себя»). Профессиональные слесари работают с инструментом, ориентируя сноп искр к себе, аргументируя это тем, что если болгарка по какой-либо причине выпадет из рук, то инструмент отлетит в противоположную сторону. Любители чаще всего работают со средними или малыми шлифмашинами, поэтому предпочитают , чтобы диск вращался «от себя», поскольку это позволяет осуществлять контроль разреза и предотвращает порчу одежды. Закрепляя инструмент, не забудьте правильно разместить защитный кожух — он должен обезопасить работающего в случае разрыва диска.
  10. На собранный станок крепят угловую шлифмашину. Ориентируясь на вес инструмента, подбирают и устанавливают возвратную пружину. Для этого к станине и маятнику приваривают петли или просверливают отверстия диаметром до 5 мм. Чтобы не повредить пластмассовый корпус болгарки, между ним и кронштейнами прокладывают полоски резины
  11. Выполняют пробный запуск болгарки. Сначала проверяют работу станка в холостом режиме. При этом обращают внимание на вибрации и люфты рабочих частей оборудования, которые при необходимости устраняют.
  12. Воспользовавшись отрезным кругом максимальной толщины, в платформе станка прорезают паз под режущий диск. При необходимости болгарку снимают и прорезь расширяют до нужного размера. Так выглядит усовершенствованный упор с зажимным приспособлением

На последнем этапе к платформе крепят упоры для заготовок. Чаще всего предусматривают две планки (для разреза под углом 45 и 90 градусов), фиксируя их при помощи сварного или резьбового соединения.

Нередко приспособления для удержания заготовки снабжают измерительным инструментом. Закрепив на упорной планке металлическую линейку с точкой отсчёта от диска болгарки, вы сможете быстро и точно отрезать деталь необходимой длины. Также по желанию можно установить транспортиры, тиски и струбцины различной конструкции. Такие дополнительные детали позволяют сделать, например, полный разрез или паз в заготовке под любым углом, освободить руки и так далее.

Не забудьте покрасить приспособление после того, как будут проведены все доводочные мероприятия. Даже тонкий слой эмали убережёт оборудование от ржавчины и сделает его внешний вид более эстетичным.

Видео: Как сделать отрезной станок из болгарки своими руками

Техника безопасности

В процессе работы над отрезным станком (а также при его эксплуатации в дальнейшем) следует строго соблюдать технику безопасности. Обязательно используйте защитную маску или очки, а УШМ располагайте таким образом, чтобы сноп искр был направлен «от себя». Высокая пожароопасность оборудования требует проведения работы в проветриваемом помещении и вдали от горюче-смазочных материалов. Во время сварочных мероприятий следует также использовать защитную маску, перчатки из толстой кожи, закрытую обувь и защитный комбинезон.

Работая с отрезным станком, не старайтесь ускорить процесс, чрезмерно нажимая на инструмент. В лучшем случае подобная спешка может закончиться разорванным диском и заклинившей гайкой его прижима.

Используя сварочный аппарат, обеспечьте хорошее заземление и избегайте эксплуатации оборудования с оголёнными участками кабелей. Помните о том, что сварка на открытой местности в дождливую погоду запрещена. Что же касается эксплуатации отрезного станка, то при обустройстве кнопки для его включения обезопасьте себя, установив простую развязку с силовым 12-вольтовым реле. Для этого можно сделать педаль с любым нефиксирующимся включателем (например, кнопку от дверного звонка) и применить любое твердотельное реле, рассчитанное на коммутацию токов не менее 10А. В качестве источника питания используют батарею или аккумулятор с напряжением от 5 до 24 В.

Отрезной станок из болгарки представляет собой удобный инструмент, который легко можно смастерить, если есть навыки работы с электросваркой и слесарным инструментом. Сделанная всего за один день маятниковая дисковая пила сбережёт время в дальнейшем и позволит выполнять слесарные и сварочные работы точно и аккуратно.

Источник: http://postroika.biz/6522-otreznoy-stanok-iz-bolgarki-kak-sdelat-udobnyiy.html

Приспособления для болгарки

Одним из самых популярных бытовых инструментов является углошлифовальная машинка («болгарка»), которая очень часто становится незаменимым инструментом для осуществления монтажно-ремонтных и строительных работ при быстрой резке металлов, камней и других конструкционных материалов. Благодаря различным сменным насадкам сфера использования «болгарки» не ограничивается обдиркой, шлифовкой и резкой материалов, а дополнительные приспособления для болгарки , изготовленные своими руками , значительно облегчают проведение всех операций с расширением возможностей установки.

Популярные приспособления для болгарки

Существует большой ассортимент насадок и приспособлений, трансформирующих болгарку в многофункциональный станок, позволяющий выполнять целый ряд дополнительных операций:

  • Маятниковая пила, позволяющая упростить распиливание и торцевание конструкционных материалов любой прочности. За счет удобной маятниковой конструкции и упора на столе приспособления обеспечивается точное распиливание материала с минимальным прикладыванием усилий, т.к. нажим обеспечивается весом самой пилы.
  • Своими руками можно создать приспособление для болгарки, расширяющее ее функции до стационарного заточного станка. Причем можно использовать как плоские насадки с наждачным покрытием для обдирки или полировки деталей, так и самодельную насадку, обеспечивающую надежное крепление заточного круга (камня).
  • Из болгарки достаточно просто создать стационарную или ручную циркулярную пилу, позволяющую распускать древесные пиломатериалы по заданным размерам вдоль или поперек волокон древесины.
  • Инженерный подход и возможность самостоятельного изготовления различных приспособлений и насадок дают возможность использовать болгарку в качестве электропривода на сверлильных, фрезерных и даже токарных малогабаритных станках. Причем такое оборудование на базе болгарки можно создать своими руками и нестационарное, используя самодельные приспособления.

Простые приспособления для болгарки своими руками

Для быстрой поперечной резки металлических и деревянных мерных материалов в быту очень часто не хватает стационарного маятникового круглопильного станка, на котором могут устанавливаться совершенно любые отрезные круги или пилы. Такой станок великолепно подходит не только для распиливания уголков, швеллеров, арматуры, деревянных брусков, а отлично справляется с задачей обработки камня и керамических материалов, что позволяет использовать его при «ювелирной разделке» облицовочной плиточки.

Приспособления для болгарки своими руками достаточно легко собрать, ведь необходимо выполнить всего несколько условий:

  • Для изготовления режущего устройства не рекомендуется применять болгарку, мощностью менее 600 Вт и типоразмером отрезного круга менее 125 мм. При этом качество самого электроприбора напрямую повлияет на технические характеристики и срок службы сборки, поэтому рекомендуется использовать болгарки только проверенного качественного производителя.
  • Без знаний основ инженерного видения и принципов построения приборов на крепость собранная режущая установка может быть не безопасной в эксплуатации, поэтому при отсутствии навыков самостоятельной сборки несложных агрегатов не стоит экспериментировать. Лучше обратиться к профессиональным сборщикам и слесарным мастерам.
  • Для сборки приспособления для болгарки своими руками необходимо иметь подходящие конструкционные материалы и инструменты: облегченные металлические уголки, швеллеры, полосы или крепкие деревянные бруски, болты, гайки, набор слесарных и электромеханических инструментов.

Видео — Стойка для болгарки своими руками

Сборка маятниковой пилы из болгарки

Приспособление для болгарки, изготовленное своими руками, представляет собой стационарную раму с шарниром маятникового типа и быстрым креплением самой болгарки. Изготовление устройства осуществляется в последовательности:

  1. Сборка стола с упорным элементом для режущего материала: может использоваться как древесина, так и металл. За базу можно взять любой верстак или стол, при этом упорная планка крепится у бокового края так, чтобы будущая пила проходила максимально близко у стенки стола.

Внимание. Увеличение расстояния места обрезки от упора вызывает рычажный момент, что может привести к неровному резу или зажиму режущего элемента с аварийными проявлениями.

Поэтому упорная площадка устанавливается чуть больших размеров и обрезается лишний край непосредственно после сборки самим устройством.

  1. Установка за упорной планкой шарнира, который достаточно легко изготовить из подходящего навеса или подбором шпильки с гайками и шайбами. К шарниру должна прикрепляться конструкция из любого металла или крепкой древесины в виде ручки с креплением на нее самой болгарки.
  2. Приспособление для крепления болгарки можно выполнить своими руками двух конструктивных принципов:
  • В виде хомутов, которые закреплены на маятниковой ручке и притягивают корпус болгарки. Можно использовать как покупные хомуты, так и изготовленные самостоятельно в виде накладных планок и стягивающих болтов.
  • Жесткое крепление за счет болтов, вкручиваемых в отверстия болгарки для крепления ручки. Крепление болтов в двух разных плоскостях дает возможность точного позиционирования болгарки в пространстве, что позволяет принципиально изменить конструкцию устройства с изготовлением пилы с транспортиром. Дополнительно установленные устройства регулировки в разных плоскостях позволяют проводить резку материалов под разным углом, причем регулировочный транспортир можно изготовить как на самом маятнике, так и на упорном столе.

Источник: http://aquagroup.ru/articles/prisposobleniya-dlya-bolgarki.html

Станина для болгарки. Превращаем инструмент в станок.

Универсальная ручная шлифовальная машина – всем известная болгарка (первые образцы которой от болгарской фирмы Sparky появились почти 50 лет тому назад) задумывалась как переносное приводное приспособление для различных операций механической обработки. Однако, по мере того как совершенствовались производственные возможности инструмента, стало ясно, что болгарке в некоторых случаях необходима надёжная опора. Купить готовую станину для болгарки или сделать её своими руками? Сегодня, мы разберём этот вопрос.

Промышленные конструкции станины

Станина для болгарки потребуется в следующих случаях:

  1. Ведётся резка/шлифовка конструкции из труднообрабатываемого материала, либо с большой площадью поверхности.
  2. Требуется повышенная точность реза.
  3. Необходимо с одними и теми же параметрами обработать несколько изделий.
  4. Материал заготовки отличается несплошностью по сечению, и наличие пустот и раковин может спровоцировать вибрацию, удары и, следовательно, резкую подвижку корпуса машинки.

Станина для болгарки производится практически теми же фирмами, которые выпускают и сам инструмент. Цена на простейшую конструкцию, в зависимости от её производителя, не превышает 2500…3000 руб., но с повышением функциональных возможностей цена станины возрастает до 20000…25000 руб., а такие затраты уже сможет позволить себе далеко не каждый домашний мастер. Кроме того, такие стойки не отличаются особой универсальностью, и, конечно, не учитывают индивидуальные потребности пользователя.

Состоят такие станины из следующих элементов:

  • Опорной плиты, которая производится из толстолистовой стали и снабжается т-образными пазами для крепления обрабатываемой заготовки. Может быть и плита из чугуна;
  • Собственно стойки, на которой предусмотрено крепёжное устройство под УШМ конкретной модели;
  • Регулировочных приспособлений, позволяющих поворачивать саму стойку, а также изменять расположение УШМ по вертикали;
  • Опционально: зажимов или прихватов для заготовки, размеры которых унифицируются с т-образными пазами. Иногда в комплект дополнительно входят ещё и слесарные тиски с комплектом профилированных подставок;
  • Поворотной ручки, при помощи которой выполняется рабочее перемещение самой болгарки;
  • Измерительных приспособлений, чаще угловой или обычной линейки;
  • В особо продвинутых моделях имеется ещё и возвратный механизм с пружиной.

Положительными особенностями считается возможность чистой резки труб из круглых профилей, произвести которую без устойчивого зажима заготовки проблематично и даже опасно. Станина для болгарки необходима также для угловых резов любого профиля.

Технические возможности данных приспособлений зависят от площади опорной поверхности плиты и высоты подъёма УШМ в станине. Обычно параметры рассчитываются под диск болгарки диаметром до 250 мм, и под размеры фиксируемой части заготовки не более 100…150 мм.

Проектируем свой вариант станины под болгарку

Взяв за основу вышеперечисленную комплектность станины под болгарку, каждый сможет видоизменить конструкцию под свои потребности. Тем более, что многие из деталей самодельного устройства можно использовать из других механизмов. Например, в качестве опорной станины вполне подойдёт основа настольного сверлильного станка или списанная плита от небольшого универсально-сборного приспособления (УСП), на которых уже имеются т-образные пазы.

Работы включают в себя следующие этапы:

  1. Разработка технического задания и чертежей. Основными параметрами самодельной станины для болгарки будут максимальный диаметр рабочего диска, габариты самой УШМ и наибольшее сечение заготовки, с которой придётся работать.
  2. Подбор заготовок для изготовления станины. Здесь учитываются размеры сечения деталей, и материал, из которых они сделаны. Например, сварной вариант менее надёжен из-за периодически возникающих вибраций и динамических нагрузок, поэтому низкоуглеродистые стали предпочтительнее сталей типа Ст.5, сталь 45 и т. п., механическая прочность которых выше. Из тех же соображений трубчатые профили целесообразнее уголков или двутавров.
  3. Изготовление приспособления, опираясь в основном на собственные возможности (хотя ряд деталей, в частности, для измерения размеров, элементы крепления УШМ на стойке и т. д. лучше заказать в профессиональных мастерских).
  4. Окончательная отделка (проверка устойчивости, окраска, возможно – термообработка), а также монтаж системы управления.

При этом следует предусмотреть возможности станины для болгарки на перспективу, т. е., пригодности приспособления к выполнению с его помощью и других операций, для которых предназначена любая УШМ.

Дальнейшие вопросы будут рассматриваться в предположении, что все компоненты станины будут изготавливаться «с нуля». За основу можно, например, принять следующую конструкцию (см. рис. 1).

Рисунок 1 – Общий вид станины в сборе

Из рис. 1 следует, что станина данного исполнения состоит из:

  1. Опорной рамы, которая может в дальнейшем устанавливаться на верстак или любую ровную поверхность. Рама сваривается из профильных труб, обладающих повышенной жёсткостью, в том числе и при вибрациях.
  2. Круглого универсально-сборного приспособления с пазами 8 мм, на которое можно устанавливать изделия массой до 12 кг. На УСП устанавливается поворотный стол с винтовым регулирующим механизмом — маховичком и отсчётным лимбом. В качестве поворотного стола можно использовать ступицу от любой легковой автомашины, которая подойдёт по размерам.
  3. Стола из толстолистового проката с крепёжными отверстиями.
  4. Слесарных тисков для обрабатываемой заготовки (устанавливаются консольно, чтобы сбалансировать опрокидывающий момент от УСП).
  5. Приваренной к раме вертикальной стойки, к которой прикрепляется сама болгарка.
  6. Возвратного механизма.
  7. Поворотного рычага с креплениями под инструмент.

Сам поворотный стол снабжается линейкой, которая должна отсчитывать угловые и линейные перемещения. Её расположение ясно из рис.2. Вместо заводской конструкции отсчётной линейки по чертежам можно изготовить и самодельную, используя комплект из двух обычных слесарных линеек, и измерителя углов. Для менее сложных работ подойдёт и малка-угломер.

Рисунок 2 – Вид на рабочий стол в установочном положении

При изготовлении рабочего стола своими руками следует предусмотреть радиусные закругления углов и возможность для перемещения слесарных тисков без нарушения общей центровки.

Изготовление основных узлов станины

Наибольшую техническую сложность представляет изготовление поворотного рычага. Он должен обеспечивать надёжный прижим и фиксацию УШМ, её поворот на угол до 90º, а также возврат болгарки при снятии нагрузки с поворотной рукоятки.

Конструкция поворотного рычага, предназначенного для крепления на стойке, приведена на рис.3.

Рисунок 3 – Вид на станину со стороны поворотного рычага

Поворотный рычаг включает в себя вертикальную стойку, которая жёстко закрепляется на опорной плите, консоль с осью и подшипниковым узлом (с их помощью будет производиться поворот болгарки), зажимного устройства и возвратных пружин, располагающихся по противоположную сторону от консоли.

С целью надёжного крепления УШМ к рассматриваемой конструкции станины для болгарки можно использовать несколько решений:

  • Открытую призму, сваренную из уголков, противоположные стороны которых сжимаются струбциной;
  • Стальные стремянки, которыми инструмент будет обхватываться в требуемом сечении;
  • Болтовую фиксацию при помощи двух болтов с упорной резьбой, которые размещаются по обеим плоскостям уголков, и обеспечивают прижим «болгарки» вращением высоких гаек ГОСТ 5931, как показано на рис. 4.

Очевидно, что в последнем случае лёгкость установки и центровки УШМ будет наилучшей (вариант со струбциной окажется весьма тяжёлым, а стремянки могут расстопориться при длительных вибрационных нагрузках).

Рисунок 4 – Узел крепления «болгарки» к поворотному рычагу

Завершающим этапом изготовления самодельной станины для болгарки является установка элементов для включения/выключения установки. Специалисты советуют не просто предусмотреть дистанционное отключение УШМ, но и установить для этого ножную педаль, поскольку руки работающего заняты, а внезапная проблема с резкой или шлифовкой чревата травмами работающего. Для этого управление устройством предусматривается через магнитный пускатель.

Собранную конструкцию станины для болгарки вначале опробывают при ручном вращении диска. Цель проверки – выяснить источник возможных биений приспособления, если допущена ошибка в его центровке. Затем УШМ включают на минимальные обороты, и, если вибраций при длительном режиме не возникает, можно провести проверку при резке деревянной и далее — стальной заготовки.

С точки зрения техники безопасности лучше, если станина для болгарки будет частично накрываться съёмным кожухом, который можно изготовить из ударопрочного пластика.

Видео эксплуатируемых разновидностей самодельных станин представлены в Интернете в большом разнообразии. Одно из них находится ниже.

Источник: http://proinstrumentinfo.ru/samodelnaya-stanina-dlya-bolgarki-svoimi-rukami-chertyozh-video-tsena/

Приспособление для резки листового металла болгаркой

Это приспособление для резки мастер сделал, столкнувшись с проблемой, чтобы ровно распустить болгаркой листовой металл на полосы, имея при этом достаточно качественный и ровный край среза. Посмотрел в интернете, как решается этот вопрос, многое позаимствовал, что ты добавил свое. Получился удобный инструмент.

Устройство для аккуратного разрезания металла

Болгарка 1300 ватт, закрепленная на самодельной направляющей при помощи подшипников. Они движутся по квадрату 40 x 40, выполняющему роль рельсы. Получилось 7 штук. С 4 сторон закрепил на рельсе, 2 между ними, и один внизу двигается по плоскости. На направляющей болгарку установил при помощи крепления, зафиксировал ручкой. С другой стороны болтом. Здесь имеются прорези, можно выбирать высоту диска.

Имеется небольшой нюанс.

Чтобы получить качественный рез и избежать того, что закусит диск, нужно очень ровно выставить вертикально УШМ и диск. Боковых креплений для этого недостаточно, потому что болгарка при нагрузке немного меняет свое положение вправо или влево. Для этого мастер сделал следующее. Чтобы этого не было, есть отверстия в крышке болгарки, точно такой же для ручки. В него вкрутил болт, зафиксировал гайкой. В пластине просверлил точно параллельно такое же отверстие, вкрутил болт, с двух сторон зафиксировал гайкой. Выставил ровная вертикальное положение. Затянул две гайки с 2 сторон. Добавил нижний подшипник. Высота была уже известна после фиксации. Получил четыре точки. Болгарка очень прочно и крепко установилась, при движении никаких люфтов, качаний не возникает. Это позволяет резать толстый металл — пятёрка, шестёрка.

В плане безопасности добавил крышку, так как диск лицевой стороны расположен к рабочему. Если диск попадётся некачественный, или его закусит, чтобы, даже если он разлетелся, осколки не попали на человека, добавил защиту. Прикрутил её к родной.

С заменой диска никаких проблем не возникло, расстояние позволяет вставить ключ, открутить гайку, поменять. Добавил верхнюю рельсу. Для чего? Бывает в процессе работы, что диск закусывает или происходит утыкание. Так как обороты большие, вся конструкция вместе с УШМ может слететь с нижней рельсы. Чтобы этого не произошло, добавил эту рельсу. Высота регулируется болтом. Для плавности хода с двух сторон добавил подшипники.

Далее смотрите видео с пятой минуты.

Вадим Иванов.

Направляющая для ровного реза УШМ

Сделаем простое приспособление для болгарки. В голове давно крутилась идея и ее решил воплотить жизнь.
Приспособление простое, поэтому понадобится минимум материалов. Первое и основное — это сама болгарка. Автор самоделки использует аккумуляторную, но она оказалась слабой. Поэтому он рекомендует обычную на 220 вольт.
Кусок профильной трубы 40 на 60 миллиметров и длиной 150 и профильная труба со сторонами 25 миллиметров. Длину можно взять под свои нужды. Например, решил что кусок длиной в 1 метр достаточно.


Начинаем с разметки. Из трубы 40 на 60 нужно выпилить уголок со сторонами 50 на 35 миллиметров.
Вырезаем от остатка трубы. Отрезаем еще две полоски шириной 25 и 20 миллиметров. Когда все заготовки сделаны, переходим к сварке.
Оборачиваем профильную трубу листом бумаги, чтобы сделать зазоры между свариваемыми деталями и трубой. Выставляем все заготовки, как показано видео. Зажимаем при помощи струбцин и прихватываем. Можно все обваривать и зашлифовывать швы.
Деталь на нас получилась.


Это шина с кареткой для ровных резов листового металла и не только.
Каретки будем крепить. Наварю две полоски металла с отверстиями под крепления. Приваривать лучше по месту, поэтому прикручиваем полоски к пациенту и прихватываем. А после можно и покрасить.
Устанавливаем шлем и переходим к тестам. Пилить будем кусок 3-миллиметрового металла. Закрепил направляющую шину при помощи двух струбцин.


Приспособление работает. Пожалел, что установил каретку на аккумуляторную УШМ. Она намного слабее сетевой. Скорее всего каретку в последствии переделаем под сетевую с диском 125 миллиметров.
Ровный рез получается при помощи приспособления.

Видео Китай Мастер

Источник: http://izobreteniya.net/prisposoblenie-dlya-rezki-listovogo-metalla-bolgarkoy/

Приспособления для болгарки своими руками

Если вы хотите изготовить приспособления для болгарки своими руками, чертежи вам очень пригодятся. С их помощью можно собрать всевозможные конструкции самоделки, основная задача которых — расширение функциональных возможностей, повышение безопасности и упрощение эксплуатации угловой шлифовальной машинки.

Функции болгарки

Работая с угловой шлифовальной машинкой, данный электроинструмент позволяет сделать три основные операции:

  • Резать твердые материалы;
  • Шлифовать поверхности изделий абразивными кругами;
  • Зачищать поверхности специальными щетками.

Предлагаем вам выход из ситуации — приспособление, за счет которого шлифмашинка станет стационарная. Разного рода приспособа позволяет из болгарки сделать полноценный станок с расширенными возможностями.

Доступные приспособления для болгарки

Рассмотрим приспособления, которые из болгарки действительно можно сделать своими руками. Вам потребуется инструкция по сборке, полезные рекомендации и видео руководства.

Предлагаем следующие приспособления, доступные для сборки под вашу болгарку:

  • Штативы;
  • Фиксаторы;
  • Стусло;
  • Фрезеры;
  • Штроборезы;
  • Конструкция для резки керамогранита;
  • Кулинарное приспособление.

Теперь каждое представленное самодельное устройство рассмотрим отдельно. Узнаем, как можно сделать ту или иную конструкцию и усовершенствовать ею вашу угловую шлифовальную машинку (УШМ).

  1. Штатив решает главную проблему болгарки — необходимость держать ее своими руками, в то время как некому установить заготовку.
  2. Если сделать штатив, можно держать болгарку одной рукой, а второй удерживать, перемещать заготовку.
  3. С помощью штативов задаются углы резки болгаркой, при этом перемещение диска осуществляется строго вертикально. Это приспособление повышает качество обработки и снижает риск травматизма.
  4. Чтобы сделать штатив, используйте металлический профиль, амортизаторы от авто или обычную фанеру.
  5. Если правильно выполнить приспособление, из болгарки получится прекрасная стационарная установка с уровнем надежности и безопасности, равной заводским штативам.
  6. Важный элемент штатива — это защитный кожух. При его наличии на рабочий стол можно помещать древесину, работать по дереву, металлу, пластику.
  7. Используя штатив, можно защититься от главных причин травматизма при работе с болгаркой — выпадающая из рук УШМ или заклинивающий диск при работе по дереву.
  8. Изготавливая штатив, рекомендуется кнопку включения переделать в педальный тип регулятора. Это позволит путем сброса ноги с педали приспособления быстро отключить питание.
  9. В среднем штатив можно изготовить за час, если использовать простые чертежи. Они мало чем уступают заводским штативам, зато в финансовом плане обходятся почти бесплатно.
  • Фиксатор или держатель — это следующий по популярности элемент, позволяющий из болгарки сделать функциональное устройство;
  • Задача фиксатора — обеспечить крепление электроинструмента. Так у вас выходит стационарная пила;
  • Фиксатор выполняет крепление на требуемой поверхности — стол, верстак, тиски;
  • Такое крепление имеет важное преимущество — можно в любой момент снять держатель, вернув электроинструмент обратно в режим ручной работы;
  • Поперек диска можно установить упор со специальной прорезью. Данное дополнение позволяет обрабатывать высокопрочные детали, удерживая заготовку своими руками;
  • Самый популярный фиксатор — это пилорама из болгарки. Для ее изготовления вам потребуется качественная станина, под которой фиксируется угловая шлифовальная машинка. Буквально за несколько часов из болгарки получается полноценная пилорама, которую можно по мере необходимости быстро разобрать.

  1. Сделав рабочий стол под УШМ поворотным, вы получите великолепное приспособление — стусло.
  2. Стусло для электрической болгарки позволяет работать по дереву, под регулируемым углом нарезать плинтуса, профили, багеты, деревянные заготовки.
  3. Для данных целей требуется на болгарку установить нужный диск, зафиксировать рабочий стол под углом 45 градусов.
  4. Это невероятно удобный агрегат для тех, кому требуется нарезать большое количество оконных наличников, штапиков, плинтусов и пр.
  5. Стусло в сочетании с болгаркой способствуют возможности нарезки тротуарной плитки в диагональном направлении. Это позволит разнообразить варианты укладки материала.
  6. Стусло для болгарок изготавливается заводами, но стоимость подобных агрегатов неоправданно высока. Потому самодельное устройство намного предпочтительнее для работы в домашних условиях.

Штроборезы и фрезеры

  • Штроборез. Болгарка может использоваться в качестве штробореза, которая требуется уложить электропроводку или вырезать в стене проходы. Держа УШМ, вы сильно рискуете своим здоровьем и качеством выполненной работы. Для подобных целей существует специальное приспособление — насадка на прочном основании. Она представляет собой подошву-упор, способствующую плавному перемещению инструмента вдоль стены, создавая при этом равномерное усилие. Обязательно сделайте чехол закрытого типа. Не лишним будет оснастить приспособление патрубком, через который подключается пылесос;
  • Фрезер. Данное приспособление возможно в реализации, поскольку большинство угловых шлифовальных машинок комплектуются редуктором и мощным электромотором. Чтобы изготовить подобную конструкцию, вам нужно вывести вал болгарки в отверстие собранного верстака, надеть патрон фрезерной головки и устройство готово к работе. Данное приспособление предназначено для работы по дереву. Но слишком твердые породы резать не рекомендуется.

Обработка керамогранита

  1. Работа с камнем — вещь ответственная, сопровождающаяся определенными сложностями и риском.
  2. Если неправильно наклонить диск болгарки, вы легко испортите керамогранит. Его стоимость и так не маленькая, чтобы допускать подобный брак.
  3. Другая ситуация — это раскол самого пильного диска машинки.
  4. Задача данного приспособления — позволить контролировать угол вхождения в керамогранит и обеспечивать прямолинейное движение электроинструменту.
  5. Чтобы автоматизировать обработку керамогранита, разработаны чертежи специальных устройств с направляющими. Собрать их своими руками не так легко, но возможно.
  6. Главная особенность — это направляющие, по которым с завидной точностью перемещается болгарка, обеспечивая ровный и аккуратный срез.

Кулинарное приспособление

Как может быть связана кулинария и угловая шлифовальная машинка? Самым непосредственным образом.

Используя болгарку и подручные материалы, у вас может получиться великолепная самодельная мельница, кофемолка. Процесс сборки выглядит так:

  • Возьмите двухлитровую банку, выполненную из жести;
  • Вооружитесь полоской оцинкованной стали;
  • На дне банки сделайте отверстие, диаметр которого равен диаметру защитного кожуха;
  • Снимите кожух и диск, на их место через отверстие проденьте вал;
  • На вал болгарки надевается кусочек оцинковки, подходящий по описываемому радиусу внутри банки;
  • Оцинковка прикручивается гайкой к валу болгарки;
  • Внутрь банки засыпьте зерно или кофе, закройте и включите угловую шлифовальную машинку. Мука или кофе для варки готовы.

Сделать самостоятельно приспособления не сложно. Вы только определитесь, какой вариант приспособления вам нужен.

Источник: http://tvoistanok.ru/otvety/prisposobleniya-dlya-bolgarki.html

Смотрите также:
03.11.2018

Гибочный станок для листового металла своими руками Самодельный листогиб собирается из простых деталей, которые может выточить любой слесарь. На изготовление собственного ручного листогибочного станка при наличии необходимых деталей уйдет всего полдня. Большинство...

03.11.2018

Настольный электролобзик своими руками Леонид Иванович Судаков из Шклова более 40 лет все для кроликов в хозяйстве делает сам: начиная от приготовления корма и заканчивая красивыми добротными клетками для ушастых. Работает он различными инструментами, основной из...

03.11.2018

Самодельный универсальный ключ для болгарки и дрели Евросамоделки - только самые лучшие самоделки рунета! Как сделать самому, мастер-классы, фото, чертежи, инструкции, книги, видео. Самоделки из двигателя от стиральной машины: 1. Как подключить двигатель от старой...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
