5 способов проверки свечей зажигания на работоспособность

  • 5 способов проверки свечей зажигания на работоспособность
  • Проверка “на искру”
  • Проверка мультиметром
  • Проверка пистолетом
  • Проверка пьезоэлементом
  • Проверка поочередным отсоединением проводов

Когда автовладелец начинает замечать, что мотор его автомобиля стал работать с перебоями, теряя свою мощность, первое подозрение падает на свечи зажигания, а именно на неисправности в них. Обратите внимание на холостые обороты. Также, если машина расходует топливо не как обычно, тогда уже можно смело проверить свечи зажигания самому.

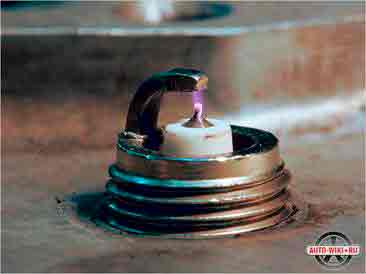

Проверка “на искру”

Выполнить данную процедуру сможет даже водитель-новичок. Поэтому не стоит никого обманывать, говоря, что не знаете, как производится проверка свечей зажигания своими руками. Начнём со способов проверки свечи на искру. Первый подразумевает под собой поочерёдное отсоединение проводов, идущих от свечей на прерыватель-распределитель. Но перед тем как проверить искру на автомобильных свечах зажигания, запомните звук работы силового агрегата. Также внимательно прислушайтесь к нему после снятия каждого проводка со свечей зажигания. Если он остался прежним, значит, проблема именно в той свече, которая сейчас находится у вас в руках. Далее её следует почистить или заменить, в зависимости от степени «запущенности».

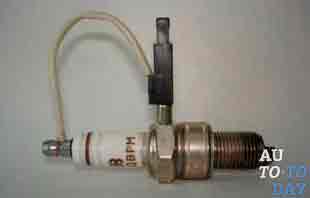

Второй способ также не вызовет у вас затруднений. Если же в первом случае вы ничего толкового не добились и только потратили много времени и топлива, тогда он для вас. Его превосходство выражается также в большей эффективности и даже зрелищности. Итак, как по-другому проверить искру на свече зажигания? Во-первых, выкрутите её и отсоедините от провода. К звуку двигателя в данном случае не обязательно прислушиваться, а нужно поднести деталь к блоку цилиндров.

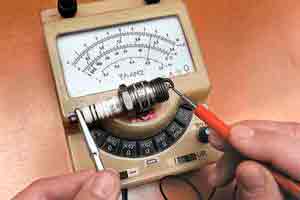

Проверка мультиметром

Многие задаются вопросом, как можно проверить автомобильные свечи зажигания мультиметром. Ответ может обескуражить, но никак. То есть, исправна она или нет, вы не узнаете при помощи этого прибора. Хотя можно определить наличие короткого замыкания внутри элемента системы. Приложите один провод мультиметра к свечному входу, а второй к резьбе. Появившийся разряд должен проходить от одного к другому контакту на расстоянии около четырёх миллиметров.

Но даже если проверка автомобильных свечей зажигания мультиметром не выдаёт ожидаемых результатов, то при помощи данного прибора можно измерить сопротивление проводов. Если же полученное значение ниже оптимального, тогда провод необходимо заменить.

Проверка пистолетом

Существует также ещё один достаточно своеобразный прибор для проверки свечей зажигания, который называется пистолетом. Он выглядит как специальный стенд проверки свечей под давлением. Его можно приобрести во многих высокоуровневых автомобильных магазинах.

Чтобы провести проверку пистолетом, нужно вставить свечу в специальный паз прибора и сверху накрыть колпаком, после чего нажать на курок. Если электроды искрят, и световой индикатор стенда загорается, значит, свеча зажигания полностью исправна.

Проверка пьезоэлементом

Проверка пистолетом может оказаться и не по карману многим автомобилистам в силу стоимости прибора. Возникает резонный вопрос, как проверить свечи зажигания в домашних условиях. Схожий по принципу работы прибор можно соорудить своими руками из обычной пьезо-зажигалки. Проводок, идущий от пьезо-модуля, удлиняется и прикрепляется к наконечнику снятой свечи зажигания. Непосредственно блок нужно прижать к корпусу свечи и нажать на нём кнопку. Если искра не проскочила, тогда свечу нужно менять.

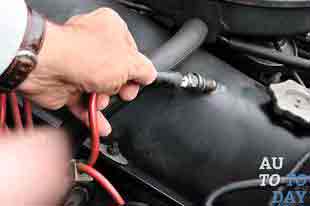

Проверка поочередным отсоединением проводов

Но самый верный способ, как быстро и просто проверить свечу зажигания на работоспособность, – это поочерёдно снимать провода свечей, слушая звук двигателя. При данной проверке вышедшая из строя свеча показывается только после снятия с неё провода. Именно на ней двигатель не меняет своё звучание. Не спешите её менять. Попробуйте для начала хорошо зачистить деталь.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Источник: http://auto.today/bok/4964-5-sposobov-proverki-svechey-zazhiganiya-na-rabotosposobnost.html

Устройство для проверки свечей зажигания

Однажды в гараже, я подошел я к группе меха­ников и автолюбителей, которые безуспешно пы­тались завести автомобиль. У меня с собой было устройство, о котором пойдет речь ниже, и я, с его помощью, проверил свечи прямо на двигате­ле. Оказалось, что три свечи имели плохую изоля­цию. После отбора трех качественных свечей из числа запасных и установки их на двигатель вместо негодных, двигатель заработал сразу же. Это послужило толчком к написанию этой статьи.Очень часто «виновниками» плохой работы двигателей внутреннего сгорания становятся свечи зажигания. Обычно, автомеханики выяв­ляют неработающие свечи зажигания путем по­очередного отсоединения проводов от этих све­чей на работающем двигателе. При отключении неработающей свечи перебои в работе двигате­ля останутся неизменными, а если после отсое­динения провода перебои становятся заметнее, то это означает, что эта свеча исправна. Приве­денная методика общеизвестна, но она не все­гда позволяет выявить первопричину, если не работают 2-3 свечи одновременно, а такое также случается.

При эксплуатации автомобилей было замече­но, что с уменьшением сопротивления изоляции свечей они работают хуже или вообще не рабо­тают и двигатель работает с перебоями (двоит, троит), или вообще не заводится. Хорошие све­чи, как показывает практика, имеют сопротивле­ние изоляции более 10 МОм, а у новых свечей сопротивление изоляции еще больше. В принци­пе, измерять сопротивление изоляции можно мегомметром, однако не каждый автолюбитель может позволить себе приобрести его для про­верки свечей. Поэтому целесообразно изгото­вить устройство-индикатор для оценки сопро­тивления изоляции свечей при высоком напря­жении (около 2000 В). Использовать напряже­ния больше 2000 В нельзя, так как при этом между электродами свечи может проскакивать искра. Пробник для проверки свечей зажига­ния, выполненный на четырех транзисторах, описан в [1]. Автор предлагает аналогичное ус­тройство, но значительно более простое, всего на двух транзисторах.

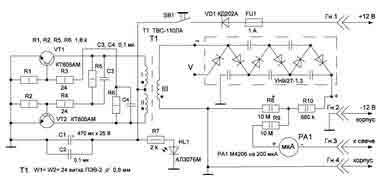

Схема устройства для проверки свечей зажигания

Принципиальная электрическая схема уст­ройства приведена на рисунке. Схема пред­ставляет собой двухтактный автогенератор, вы­полненный на транзисторах VТ1, VТ2, подобный тому, которые использовались в качестве гене­раторов подмагничивания и стирания в магни­тофонах. В качестве источника питания используется аккумулятор ремонтируемого автомоби­ля 12 В. Режимы работы транзисторов VT1, VT2 определяются сопротивлениями резисторов R5, R6. Для защиты схемы при неправильной по­даче питающего напряжения в схему введен диод VD1. В генераторе используется высоковольтный трансформатор Т1 переделанный из ТВС-110 от черно-белого лампового телевизора, в котором удаляется низковольтные обмотки (без его раз­борки). Вместо них на каркас следует намотать две новые обмотки WI и WII по 24 витка провода ПЭВ-2 диаметром 0,8 мм. Высоковольтная об­мотка III остается без изменений. В ТВС-110ЛА она имеет 1200 витков провода ПЭВ-2 диамет­ром 0,1 мм и сопротивление 380 Ом, а в ТВС110ЛА — 1200 витков провода ПЭМ диамет­ром 0,1 мм и сопротивление 410 Ом.

Чтобы получить необходимое высокое напря­жение для проверки свечей размаха импульсов с выхода «+» высоковольтной обмотки Т1 недо­статочно. Поэтому для выпрямления этих им­пульсов и увеличения выходного напряжения в схему введен умножитель напряжения типа УН9/27-1,3 от телевизоров 3-5 УСЦТ. С умно­жителя поступает напряжение несколько выше 2000 В. Поэтому для его уменьшения до нужного значения используется делитель напряжения, выполненный на резисторах R8, R10. Благодаря ограничительному резистору R9 (10 МОм), ток для испытания изоляции свечей не может пре­вышать 200 мкА. Поэтому прибор безопасен для человека при случайном прикосновении к его выходу или испытываемой свече. Для безопас­ности при настройке устройства резисторы R8, R9, R10 и вывод «+» умножителя необходимо тщательно изолировать.

Транзисторы VT1 и VT2 необходимо снабдить радиаторами с площадью S = 50 см 2 . Устройство питается напряжением 12 В от автомобильного аккумулятора и потребляет ток порядка 600 мА. В качестве индикатора сопротивления изоляции свечи используется микроамперметр типа М4206 с током полного отклонения 200 мкА.

Настройка устройства сводится к подбору ре­зистора R8 так, чтобы при закороченных выход­ных проводах, идущих на свечу, стрелка микро­амперметра РА1 отклонялась до конца шкалы, то есть на 200 мкА.

Для проверки прибора к его выходу следует подключить резистор нагрузки 10 МОм. При этом стрелка прибора установится на делении шкалы 100 мкА. При меньшем сопротивлении резистора нагрузки стрелка прибора будет находиться в пределах от 100 до 200.

Устройством пользоваться просто: провод от гнезда Гн.1 подаем на «+» аккумулятора, про­вод от гнезда Гн.2 подаем на «-» аккумулятора (корпус автомобиля), провод от гнезда Гн.3 по­даем на головку испытуемой свечи зажигания, провод от Гн.4 подключаем к корпусу автомоби­ля и нажимаем кнопку SB1 — зажигается свето­диод HL1 и стрелка индикатора РА1 отклонится на определенную величину (для новой свечи может вообще не отклонятся). Чем меньше от­клонение стрелки РА1, тем выше сопротивле­ние изоляции свечи; при полном отклонении стрелки РА1 свечу необходимо немедленно изъять, и при отклонении более 100 также же­лательно заменить. По описанной выше мето­дике, можно также тестировать запасные све­чи, подключив их к устройству с помощью тех же проводов, что использовали для проверки свечи в автомобиле.

Для удобства пользования устройством можно сделать отдельную планку с пружинными контакта­ми для установки запасных свеч при их проверке.

Замечу, что не следует сразу выбрасывать от­бракованные свечи. Их необходимо почистить, выдержать сутки в ацетоне, затем промыть спир­том и снова проверить сопротивление изоляции

прибором. Если РА1 показывает менее 100, то та­кую свечу можно использовать. В устройстве вме­сто транзисторов КТ805АМ можно применять транзисторы типа КТ805БМ или их импортные ана­логи. Вместо микроамперметра на 200 мкА можно использовать микроамперметр на 100 мкА, зашунтировав его сопротивлением равным внут­реннему сопротивлению используемого прибо­ра. С таким шунтом прибор на 100 мкА будет иметь полное отклонение при 200 мкА. К примеру, микроамперметр на 100 мкА типа М476/3 от пере­носных магнитофонов имеет сопротивление рамки равное 1500 Ом, следовательно шунт должен иметь такое же сопротивление. Устройство можно собрать как в пластмассовом корпусе, так и в металлическом и даже в корпусе из многослойной фанеры. Для испы­тания запасных свечей зажигания или в магазине, или на авторынке, устройство можно питать от акку­мулятора типа ТР7-12 (12 В, емкость7А·ч).

Схема простая, поэтому монтаж устройства сделан навесным способом.

Литература:

  1. Бабын Д.С. Пробник для проверки свечей зажигания Радиомир — 2009. — №2. — С. 21.
  2. Кузинец Л.М, Соколов B.C. Узлы телевизи­онных приемников Справочник. — М.: Радио и связь, 1987.

Автор: Святослав Бабын (иН5У0М), пгт. Кельменцы, Черновицкая обл.
Источник: Радиоаматор №1/2017

Источник: http://meandr.org/archives/34771

5 способов проверки свечей зажигания на работоспособность

  • 5 способов проверки свечей зажигания на работоспособность
  • Проверка “на искру”
  • Проверка мультиметром
  • Проверка пистолетом
  • Проверка пьезоэлементом
  • Проверка поочередным отсоединением проводов

Когда автовладелец начинает замечать, что мотор его автомобиля стал работать с перебоями, теряя свою мощность, первое подозрение падает на свечи зажигания, а именно на неисправности в них. Обратите внимание на холостые обороты. Также, если машина расходует топливо не как обычно, тогда уже можно смело проверить свечи зажигания самому.

Проверка “на искру”

Выполнить данную процедуру сможет даже водитель-новичок. Поэтому не стоит никого обманывать, говоря, что не знаете, как производится проверка свечей зажигания своими руками. Начнём со способов проверки свечи на искру. Первый подразумевает под собой поочерёдное отсоединение проводов, идущих от свечей на прерыватель-распределитель. Но перед тем как проверить искру на автомобильных свечах зажигания, запомните звук работы силового агрегата. Также внимательно прислушайтесь к нему после снятия каждого проводка со свечей зажигания. Если он остался прежним, значит, проблема именно в той свече, которая сейчас находится у вас в руках. Далее её следует почистить или заменить, в зависимости от степени «запущенности».

Второй способ также не вызовет у вас затруднений. Если же в первом случае вы ничего толкового не добились и только потратили много времени и топлива, тогда он для вас. Его превосходство выражается также в большей эффективности и даже зрелищности. Итак, как по-другому проверить искру на свече зажигания? Во-первых, выкрутите её и отсоедините от провода. К звуку двигателя в данном случае не обязательно прислушиваться, а нужно поднести деталь к блоку цилиндров.

Проверка мультиметром

Многие задаются вопросом, как можно проверить автомобильные свечи зажигания мультиметром. Ответ может обескуражить, но никак. То есть, исправна она или нет, вы не узнаете при помощи этого прибора. Хотя можно определить наличие короткого замыкания внутри элемента системы. Приложите один провод мультиметра к свечному входу, а второй к резьбе. Появившийся разряд должен проходить от одного к другому контакту на расстоянии около четырёх миллиметров.

Но даже если проверка автомобильных свечей зажигания мультиметром не выдаёт ожидаемых результатов, то при помощи данного прибора можно измерить сопротивление проводов. Если же полученное значение ниже оптимального, тогда провод необходимо заменить.

Проверка пистолетом

Существует также ещё один достаточно своеобразный прибор для проверки свечей зажигания, который называется пистолетом. Он выглядит как специальный стенд проверки свечей под давлением. Его можно приобрести во многих высокоуровневых автомобильных магазинах.

Чтобы провести проверку пистолетом, нужно вставить свечу в специальный паз прибора и сверху накрыть колпаком, после чего нажать на курок. Если электроды искрят, и световой индикатор стенда загорается, значит, свеча зажигания полностью исправна.

Проверка пьезоэлементом

Проверка пистолетом может оказаться и не по карману многим автомобилистам в силу стоимости прибора. Возникает резонный вопрос, как проверить свечи зажигания в домашних условиях. Схожий по принципу работы прибор можно соорудить своими руками из обычной пьезо-зажигалки. Проводок, идущий от пьезо-модуля, удлиняется и прикрепляется к наконечнику снятой свечи зажигания. Непосредственно блок нужно прижать к корпусу свечи и нажать на нём кнопку. Если искра не проскочила, тогда свечу нужно менять.

Проверка поочередным отсоединением проводов

Но самый верный способ, как быстро и просто проверить свечу зажигания на работоспособность, – это поочерёдно снимать провода свечей, слушая звук двигателя. При данной проверке вышедшая из строя свеча показывается только после снятия с неё провода. Именно на ней двигатель не меняет своё звучание. Не спешите её менять. Попробуйте для начала хорошо зачистить деталь.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Источник: http://auto.today/bok/4964-5-sposobov-proverki-svechey-zazhiganiya-na-rabotosposobnost.html

Авто Приват

Проверка свечей зажигания своими руками под давлением, прибор

Свечи зажигания в бензиновом двигателе автомобиля предназначены для создания искры, посредством которой происходит воспламенение горючей смеси в цилиндрах. Выход из строя хотя бы одной означает невозможность нормальной работы соответствующего цилиндра и перебои в работе двигателя. Однако неустойчивая работа и другие неисправности двигателя, имея схожие симптомы, могут возникать и по причинам, никак не связанным со свечами зажигания. Не желая каждый раз тратить денежные средства на покупку нового комплекта последних, многим автолюбителям было бы полезно узнать, как выполняется проверка свечей зажигания своими руками?

Первичная диагностика на двигателе

Конечно, для диагностики можно обратиться в автосервис, где имеется специальный стенд и разрядник. Однако проверка свечей зажигания при желании может быть выполнена самостоятельно.

Для косвенной экспресс-диагностики не понадобится стенд или какое-либо другое приспособление. Провести первичную проверку своими руками очень просто. Необходимо поочередно отсоединять высоковольтные провода и наблюдать за тем, как работает двигатель. Если при отключении какого-то цилиндра характер работы не изменяется, значит, причина кроется именно здесь.

Тем не менее такой метод не гарантирует 100% уверенности в том, что неисправность кроется именно в свече, так как не исключены проблемы с другими элементами системы зажигания, например, с модулем зажигания или с высоковольтным проводом.

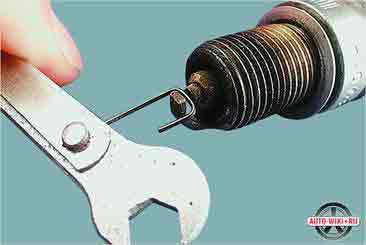

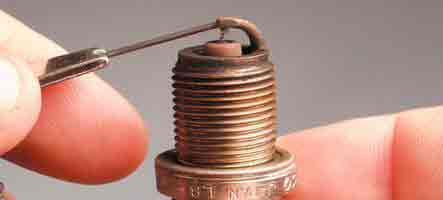

Снятие и проверка зазора

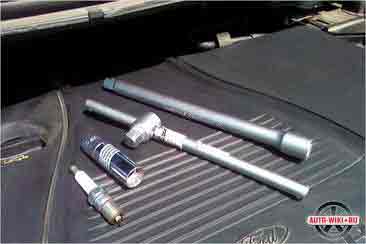

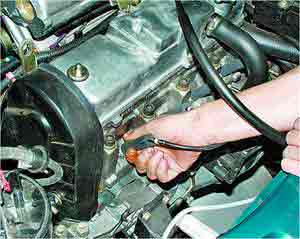

Для снятия свечи понадобится свечной ключ. Сначала нужно отключить высоковольтный провод, а затем с помощью ключа осторожно выкрутить свечу.

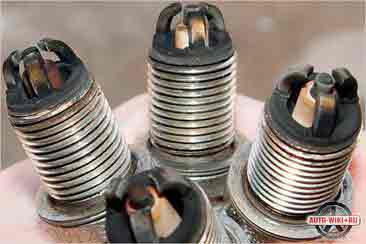

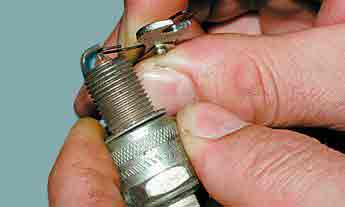

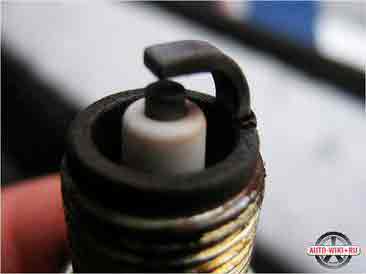

Перед проверкой зазора необходимо очистить свечи от отложений. Проверка зазора между электродами выполняется при помощи плоского щупа. Нормативное значение зазора указано в руководстве по техническому обслуживанию и ремонту или на упаковке деталей.

Проверка функционирования снятых свечей зажигания

После контроля и выставления необходимого зазора нужно провести проверку искрообразования. Ее можно провести различными способами:

  • проверка на автомобиле в снятом состоянии;
  • проверка мультиметром;
  • проверка пьезопистолетом;
  • проверка с использованием контрольного устройства, изготовленного своими руками.

Проверка на автомобиле в снятом состоянии

  1. снять колпачки высоковольтных проводов;
  2. выкрутить свечи;
  3. соединить их при помощи металлической проволоки через контактные головки;
  4. замкнуть конец проволоки на «массу», то есть на любую металлическую часть автомобиля;
  5. надеть высоковольтные провода;
  6. прокрутить двигатель стартером и наблюдать за появлением и характером искры.

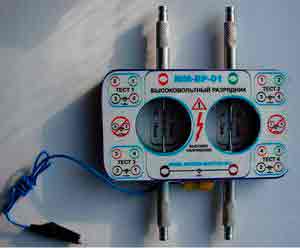

Используя такой разрядник, можно установить, что если искра слабая, то, скорее всего, ресурс детали на исходе и ее нужно заменить.

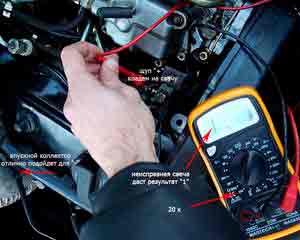

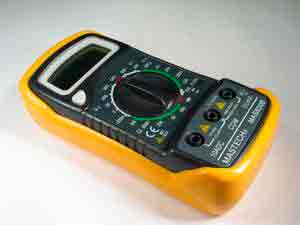

Проверка мультиметром

Еще один косвенный способ диагностики, не гарантирующий 100% верности результата, можно реализовать, используя такой прибор как тестер электрических цепей (мультиметр).

  • прибор выставляется на сопротивление 20 кОм;
  • один провод мультиметра соединяется с контактной головкой, а другой с центральным электродом.

Если контакт есть (тестер показывает сопротивление), то причиной неисправности может быть повреждение изолятора. К сожалению, это устройство не разрядник, поэтому, недостатком такой методики является невозможности контроля искры. Кроме того, для различных типов свечей должно устанавливаться свое значение сопротивления, которое не всегда известно.

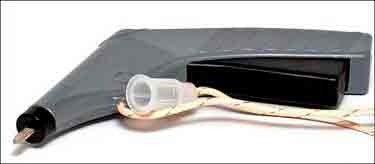

Проверка пьезоэлектрическим тестером

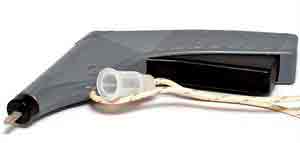

В автомобильных магазинах продается специальный пьезоэлектрический тестер (пьезопистолет), при помощи которого можно проверить искру. Использовать подобный аппарат просто: нужно просто вставить свечу в прибор и нажимать кнопку. Исправная свеча, закрепленная в пистолете, будет давать искру. Можно не приобретать подобный разрядник, а изготовить его своими руками с использованием зажигалки. Конец провода, идущего от пьезоэлектрического блока, нужно соединить с контактной головкой, а сам блок с кнопкой прижать к корпусу свечи. Самодельный разрядник готов. Если при нажатии кнопки искра не проскакивает, то свеча является неисправной.

Погрешность

Основным недостатком описанных методов проверки, проводимых на открытом воздухе, является разница давлений (атмосферного и рабочего), в результате этого даже неисправная свеча при проверке тестером может давать искру, поскольку в цилиндре двигателя под избыточным давлением для образования искры требуется большее напряжение, чем в нормальных условиях. Именно поэтому подобные методики не могут гарантировать 100%-й точности результата.

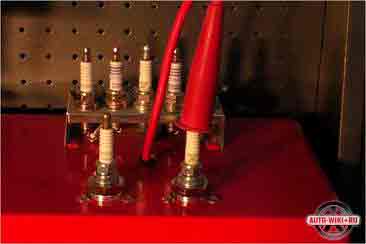

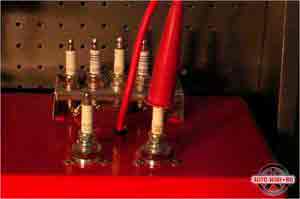

Специальный стенд для проверки, имеющийся в автомастерских, имитирует работу под давлением в цилиндре, приближая условия диагностики к реальным. Однако можно изготовить подобный прибор самостоятельно.

Проверка с использованием самодельного устройства

Для того чтобы собрать самодельный разрядник, понадобятся следующие материалы:

  • шприц (20 мл);
  • гужон (резьбовая втулка по диаметру свечи);
  • клей;
  • маленький шприц для нанесения клея;

Схема сборки следующая. У шприца срезается носик. На место среза и прилегающую внутреннюю плоскость наносится клей и устанавливается гужон. Не будет лишним дополнительно заизолировать крепление гужона при помощи проволоки или герметика. Самодельный стенд готов.

Использовать разрядник очень просто. Для этого нужно снять свечу, вкрутить ее в гужон, надеть высоковольтный провод. Корпус свечи должен быть замкнут на «массу». Шприц лучше закрепить. После запуска двигателя автомобиля нужно давить на поршень шприца. Если под давлением искра не появляется, слабая или смещается от пространства между электродами на корпус либо центральный электрод, то такая свеча неисправна.

Проверка свечей зажигания

Свечи зажигания – это специальное устройство, которое предназначено для быстрого воспламенения горючей смеси внутри камеры сгорания. Широкое применение свечи зажигания нашли в ДВС.

Поджог смеси осуществляется путем создания искрового разряда электрического тока высокого напряжения на конце свечи.

Для полноценной работы двигателя, крайне важно, чтобы все свечи, предусмотренные заводом – изготовителем находились в исправном состоянии. Это гарантирует его стабильную работу и максимально возможный КПД.

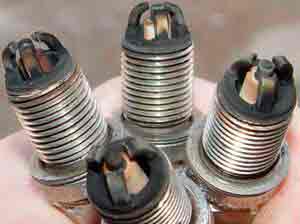

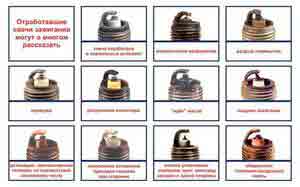

Признаки неисправностей свечей

Если двигатель работает неустойчиво на холостых оборотах в прогретом состоянии, или его запуск затруднен – это является верным признаком неисправности свечей зажигания. Помимо этого, он может не развивать полной мощности, а расход топлива, при этом, значительно возрастает.

Эти признаки, чаще всего указывают на неисправность 1 свечи, если мотор 4 цилиндровый, 2 и более, при наличии 6-8 цилиндров.

Способы обнаружения неисправной свечи

1. Является самым простейшим и требует осторожности, так как предусматривает работы, связанные с прикасанием к высоковольтным проводам. Для определения неисправной свечи необходимо поочередно выдергивать высоковольтные провода, насаженные на наконечники свечей. Если свеча рабочая, то работа двигателя должна резко измениться, а именно, обороты резко уменьшаются и идут к тому, что двигатель в конечном итоге заглохнет. В этом случае, вставьте провод на место и пробуйте выдернуть следующий. Если при снятии провода работа двигателя останется неизменной, значит, свеча, закрепленная за этот провод, является нерабочей.

Внимание! При использовании данного способа работать нужно одной рукой и не допускать соприкосновение других частей тела с корпусом автомобиля, чтобы исключить возможность поражения электрическим током. В идеале, выполнять такую операцию лучше в диэлектрических перчатках.

2. Для выполнения этого способа настоятельно рекомендуется применять те же меры предосторожности, что и при первом методе. Свечу необходимо вывернуть и подсоединить к высоковольтному проводу. Приложите конец свечи к крышке головки блока цилиндров и попросите помощника по команде включить стартер и сразу выключить. В момент вращения стартера, на конце рабочей свечи появится искра ярко-голубого цвета. Это свидетельствует о том, что свеч находится в исправном состоянии. Искра любого другого цвета свидетельствует о неисправности свечи, чаще всего, ее внутреннем замыкании.

3. Если первые два метода являются «народными» и небезопасными, то следующий метод профессиональный и точно также, не требует особых навыков и умений. Выполняется с помощью специального устройства – пистолет для проверки свечей зажигания.

Прибор для проверки свечей зажигания «ТЕСТ-М»

Это наиболее простейший и самый дешевый тестер свечей зажигания. Представляет собой пистолет с наконечником (щупом), лампой-индикатором и пластиковым колпаком с сердечником внутри, соединенный проводом. Внутри прибора установлен небольшой генератор, который и служит для проверки свечи. Во время диагностики свечей не требует запуска двигателя и сэкономит бензин автовладельцу.

Перед проверкой, убедитесь в том, что на свечах отсутствуют внешние дефекты, так как при диагностике внешне неисправных свечей прибор не гарантирует высокую точность показаний.

Для проверки, необходимо снять высоковольтный провод и поставить на его место колпак прибора. Щуп прибора необходимо упереть в головку блока цилиндров. Затем нажать несколько раз на кнопку пистолета и отпустить ее. Наличие на лампе-индикаторе вспышек, показывает, что свеча находится в исправном состоянии, а отсутствие – указывает на неисправность свечи.

Стоимость такого прибора, в среднем, составляет 200 рублей, что делает его доступным не только для работников автосервисов, но и простых автолюбителей, которые практикуют ремонт автомобиля своими руками.

Видео — Как проверить свечи зажигания под давлением

Вот и все. Как вы заметили, проверка свечей зажигания своими руками – это не сложная операция и не требует от водителя особых знаний и умений, который преподают в специальных учреждениях. Удачи на дорогах!

Прибор для проверки свечей зажигания своими руками — самоделка

Автор: Максим Марков

В связи с тем, что эти детали являются главным элементом, приводящим в движение цилиндры за счет поджигания горючей смеси, существует прибор проверки для свечей зажигания. Промышленные образцы, которые имеются на СТО или продаются в специализированных магазинах. Но можно сделать его своими руками, что поможет автолюбителю сэкономить значительную финансовую сумму. Поэтому о том, как сделать прибор для очистки и проверки свечей зажигания своими руками и функции промышленных изделий пойдет речь ниже.

Приборы, существующие для проверки элементов зажигания

В свече зажигания самым главным элементом является искра, которая возникает между ее электродами и воспламеняет топливную смесь. Именно от ее силы и будет зависеть мощность мотора и его правильная работа. Понятно, что если автолюбитель замечает, что его силовой агрегат работает не правильно, он должен, прежде всего, убедиться что есть искра, но сделать это, если свеча находится в блоке мотора не реально.

Поэтому перед ним встает вопрос, как сделать проверку свечей зажигания. Конечно, можно сразу направиться на СТО, где профессионалы сделают это за определенную плату, можно направиться в специализированный магазин, где купить необходимое оборудование, а есть вариант сделать все своими руками.

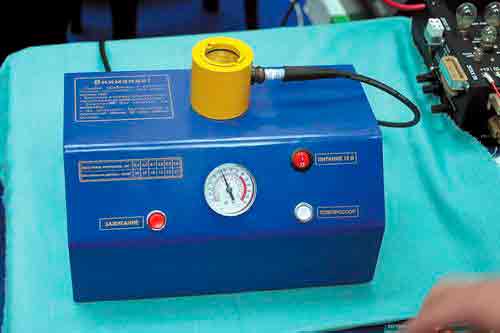

Рассмотрим прибор для проверки свечей зажигания sl 100 который является универсальным, и на его основе работает все специализированное оборудование на СТО.

Он представляет из себя специальную коробку, внутри которой размещено оборудование подающее необходимый ток для проверки свечей, а также силовой агрегат давления, который может создавать давление равное оборотам мотора от 1000 до 5000 об/мин, то есть полностью повторяется цикл, при котором работают элементы зажигания, которые находятся в силовом агрегате при эксплуатации автомобиля.

Принцип его действия такой:

  • свеча рабочей частью вкручивается в специальный стакан, который имеет смотровое окно, для этого на его поверхности, для проверки искры прикручен металлический стакан с резьбой, куда вкручивается свеча, поверх которого расположено смотровое стекло, чтоб можно было увидеть искру;
  • на проверяемую свечу подключается высоковольтный провод и подается высокий ток, делается это с помощью приспособления, которое полностью воссоздает работу катушки зажигания в силовом агрегате, это нужно для проверки свечей зажигания на силу образующейся искры, которую можно будет наблюдать в смотровое окно прибора;
  • набор необходимых оборотов, важной часть проверки работы этих элементов является их тестирование под давлением, то есть автолюбитель или специалист проводит проверку образования искры и ее силы при разных оборотах (в диапазоне 1000—5000 об/мин).

Важно запомнить, что данный прибор сможет определить даже пропуски зажигания, причины при которых они возникают.

Делается это тогда, когда тестирование происходит на минимальных и максимальных оборотах.

Что можно определить данным прибором

Испытания элементов зажигания, таким образом, дает следующие результаты, увидев которые автолюбитель сможет получить полную картину их работы.

  1. Мощность искры. По ее цвету, автолюбитель всегда сможет понять, достаточно ли она поджигает топливную смесь. Самая сильная искра, имеет белый цвет и голубой, слабая — розовый. А может быть и такое, что она вообще отсутствует.
  2. Поведение искры при различных оборотах. Как было сказано выше, данный прибор также диагностирует работу электродов под давлением, воссоздавая минимальные и максимальные обороты. Поэтому, наблюдая за образованием искры при разном давлении, автолюбитель увидит поведение электродов под давлением, и как они образуют искру.
  3. Также можно использовать данный прибор для чистки свечей зажигания. Делается это просто. Если электроды свечей выполнены из драгоценных металлов, то для чистки свечей понадобится только наличие мощной искры. Ведь топливо, которое должно поджигаться отсутствует, не давая дополнительного нагара на электроды. То есть на очищаемую поверхность действует мощная искра, которая, в буквальном смысле, при большом давлении начнет сжигать образовавшийся нагар с поверхности электродов.

Вот такие важные функции имеются на приборе, имеющем маркировку sl 100.

Существуют также и другие приспособления, которыми можно только проверить элементы зажигания на предмет наличия искры. Но к сожалению они не дают такого эффекта как полное диагностирование цикла работы.

Нужно запомнить, что может возникнуть ситуация, при которой тестирование электродов покажет безупречную работу на всех оборотах, а после вкручивания их в силовой агрегат, автомобиль будет плохо работать. В таком случае возможной причиной плохой работы двигателя может быть контактная группа замка зажигания. В ней может произойти короткое замыкание, которое будет влиять на силу тока во всей цепи машины.

Изготовление самодельного прибора для диагностики

Конечно если автолюбитель имеет большое желание проверять электроды элементов зажигания самостоятельно, при этом не делая больших затрат, ему нужно сделать вышеописанный прибор самостоятельно.

Сразу нужно сказать, что самодельный прибор для очистки и проверки свечей зажигания на основании sl 100 будет выполнять такие же функции, как и промышленный, но его сборка обойдется в несколько раз дешевле, чем магазинный аналог.

Поэтому, чтобы сделать его самостоятельно автолюбитель должен запастись некоторым терпением, и прикупить (найти у себя в гараже) некоторые детали.

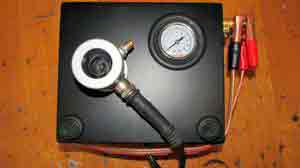

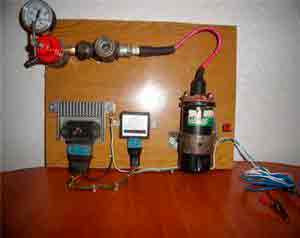

Его детальная схема представлена на фото:

Основными элементами для его изготовления послужат следующие детали:

  • автомобильная катушка зажигания, можно использовать бывшую в употреблении, но в рабочем состоянии;
  • металлический стакан со смотровым окном, туда вкручивается свеча, а также подключается тонометр, с приспособлением для создания давления, можно диаметром 203 мм.;
  • тонометр с нагнетателем давления;
  • клеммы для подключения прибора к электричеству;
  • детали, которые преобразовывают низкий ток в высокий.

Как видно ничего сложного в этом приборе нет, и он легко изготавливается в домашних условиях.

Главным условием является наличие качественных деталей, с помощью которых будет изготовлен такой прибор. Делается он в гаражных условиях, но экономит много времени и денежных средств.

Важно запомнить, что в интернете можно найти много советов по изготовлению такого прибора. Если автолюбитель не обладает достаточными знаниями, но имеет огромное желание его сделать, то лучше обратится за помощью к специалисту.

Сделанный им прибор все равно будет дешевле магазинного аналога.

Приспособление для проверки этих элементов силового агрегата несет в себе такие функции, как возможность увидеть искру, создаваемую свечей и определить ее силу, а также протестировать работу этих деталей при различных нагрузках, аналогичных тем, которые возникают в камере сгорания.

(1 голос, в среднем: 5 из 5)

Уважаемые читатели, если вам понравилась данная статья, то вы всегда можете поделиться ею со своими друзьями в соц. сетях:

С уважением, Максим Марков!

Понравилась статья? Добавляйте сайт в закладки!

Проверка свечей зажигания

Содержание:

  1. Признаки неисправности
  2. Очистка от нагара
  3. Способы проверки

Наверняка, ситуации, когда двигатель авто вдруг начинает вести себя совершенно странным образом, возникали в жизни практически каждого автолюбителя. Как показывает практика, в подавляющем большинстве случаев, виной всему – проблемы со свечами зажигания. В подобной ситуации, следует без промедления озаботиться их заменой, иначе это может привести к серьёзным неприятностям с двигательной системой авто. В данной статье мы попробуем разобраться с тем, как проверить свечи зажигания самостоятельно, не прикладывая чрезмерных усилий.

Признаки неисправности

Для начала стоит разобраться, что же такое свеча зажигания. Итак, это устройство, посредством которого и происходит воспламенение рабочей смеси, находящейся в камере сгорания. Как правило, замена свечей, должна происходить каждые 35-45 тысяч км. Среди основных признаков, свидетельствующих о неисправности данного компонента, выделяют такие:

  • Трудности с запуском двигателя;
  • Посторонние шумы при работе двигателя, даже на холостом ходу;
  • Увеличение расхода топлива;
  • Повышенное число вредных веществ в выхлопных газах;
  • Залитые бензином свечи.

При обнаружении хотя бы одного из вышеперечисленных признаков, необходимо без промедления провести диагностику. Стоит заметить, что данная процедура не отличается особой сложностью, благодаря чему, с ней сможет справиться даже начинающий автолюбитель.

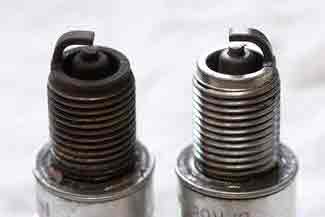

Очистка от нагара

Для начала, следует очистить свечи, избавившись от имеющегося нагара. Очистка может проводиться одним из двух способов:

  • Механический – при котором, используется какой-либо острый, металлический предмет. Правда, стоит быть готовым к тому, что по неопытности можно поцарапать свечу, вследствие чего, её дальнейшая эксплуатация станет невозможной;
  • Химический – при котором свеча обезжиривается, аккуратно промывается в бензине, просушивается и погружается в раствор ацетата аммония, минут на тридцать, не более. После этого выполняется её очистка, посредством мягкой щётки или капроновой нити.

Способы проверки

Проверка может быть проведена разными способами. Но среди наиболее востребованных и популярных вариантов, особо выделяют такие:

  1. Первый – необходимо поочерёдно отключать провод, идущий к распределителю от свечи зажигания. После отключения каждого контакта, стоит прислушаться к звуку двигателя. Если ритм его работы остался неизменным, значит, данная свеча как раз и вышла из строя;
  2. Второй – отличается такой же простотой и эффективностью. Суть его заключается в том, что необходимо отсоединить провод от свечи и прикоснуться им к блоку цилиндров. По наличию искры и её внешнему виду, можно сделать вывод о работоспособности элемента и качестве его работы.

Кроме этого, можно использовать и прибор для проверки свечей зажигания, как фабричный, приобретённый в любом автомагазине, так и сделанный своими руками, с основой из пьезоэлектрического компонента от обычной зажигалки. Принцип работы устройства достаточно прост – провод, выходящий из модуля, крепится к наконечнику свечи, а сама она фиксируется к устройству, после чего нажимается кнопка на блоке. Электроразряд, проходящий между электродами, будет свидетельствовать об исправности свечи, а его отсутствие – о том, что следует задуматься о её замене.

Вместо послесловия

Пришла пора подводить итоги. Как вы сами видите, самостоятельная проверка свечей зажигания, не представляет особого труда и может быть выполнена даже без специальных инструментов и приспособлений. Главное, проявить немного терпения и в точности следовать изложенным в данной статье рекомендациям.Удачной вам проверки.

Самодельный тестер для проверки свечей зажигания

Обычно свечи зажигания проверяют так: сначала щупом устанавливают межэлектродный зазор в пределах 0,8–1,1 мм, затем свечку подсоединяют к высоковольтному проводу и прислоняют до корпуса двигателя, после чего пускают стартер. Всё, можно смотреть на искру — если она ярко-голубого цвета, то всё в порядке. Наблюдается разряд красного цвета — скорее всего, свеча нуждается в чистке. Нет искры — меняйте свечку на новую.

Стоит заметить, что на многих современных двигателях провести такой эксперимент будет сложно, так как у них высоковольтные провода слишком короткие, обрезаны впритык. Да и одному на машине сложно одновременно удерживать свечу и включать стартер. Другое дело на мотоцикле или скутере.

Прибор, рисунок схемы которого дан ниже, является мегомметром — устройством, замеряющим электрическое сопротивление свечи зажигания. Практика показывает, что неисправные свечки имеют низкое сопротивление изоляции (менее 10 МОм), поэтому определить их качество можно мегомметром, причём не выкручивая из двигателя.

Высоковольтный трансформатор Т1 нужно собрать из строчника на ферритовом сердечнике от старого телевизора. Высоковольтная обмотка, имеющая сопротивление от 340 до 380 Ом, оставляется — она намотана из 1200 витков, проводом ПЭВ-2, диаметром в 0,1 мм. Первичную обмотку, состоящую из двух катушек по 24 витка, следует намотать самостоятельно, сложив провод ПЭВ диаметром 0,8 мм пополам, а затем развести его свободные концы.

Для получения напряжения 2000 В нужен умножитель U1 от старого телевизора. Благодаря токоограничивающему резистору R10 ток в испытательной цепи будет безопасным для человека — не больше 200 мкА. Следует заметить, что делать выходное напряжение свыше 2000 В не следует, так как через свечу начнет проскакивать искра, и тестер работать не будет.

Транзисторы VT3 и VT4 выходных ключей должны быть прикручены к небольшим алюминиевым пластинам с эффективной поверхностью теплоотвода около 10 см2. Транзисторы VT1 и VT2 мультивибратора на радиаторы ставить незачем.

Устройство по питанию подключается к аккумуляторной батарее на 12 В. Оно потребляет ничтожно малый ток — около 300 мА.

В качестве показывающего прибора необходим микроамперметр PA1 на 200 мкА типа М4206. Хотя можно использовать индикатор-микроамперметр от магнитофона на 100 мкА, но с шунтом сопротивлением в 1,5 кОм.

Резистором R12, который на схеме отмечен звездочкой, нужно отрегулировать ток на выходе тестера для проверки свечей. Закоротив высоковольтные провода «к свече» и «корпус», нужно добиться, чтобы стрелка прибора РА1 установилась точно на 200 мкА. Если микроамперметр зашкаливает, то необходимо уменьшить сопротивление R12.

Готовое устройство нужно собрать обязательно в пластмассовом корпусе, а провода подключения к свечке и корпусу двигателя следует взять с двойной изоляцией. Высоковольтные провода не должны быть длинными.

При проведении измерений, в целях безопасности, сначала подсоединяют провода, а затем только подают высокое напряжение, нажав кнопку SB1.

Судить о годности свечи нужно по показанию миллиамперметра. Если стрелка дотянула до середины, а то и зашла за 100 мкА, то эта свечка имеет низкое сопротивление изоляции равное или меньше 10 МОм и её следует заменить, либо хорошо промыть в ацетоне или очистителе карбюратора.

Автор: Виталий Петрович. Украина, Лисичанск.

Источник: http://autoprivat.ru/remont_avto/pribor_dlya_proverki_svechej_zazhiganiya.html

Как проверить свечи зажигания на исправность своими руками?

Симптомы неисправности

Определить, что свеча вышла из строя можно не только по ее внешнему виду, а и по тому, как ведет себя машина. Основным признаком того, что она сломана, есть не стандартное поведение машины: тяжелый запуск, тревожная и нестабильная работа двигателя, в том числе и во время холостого хода. Но помимо этих причин есть не менее важные признаки поломки. Итак, рассмотрим эти признаки:

  1. Вращение коленчатого вала происходит с достаточной частотой, вот только двигатель автомобиля не запускается, так так не происходит зажигание в системе;
  2. Вспышки. В цилиндрах происходят отдельные вспышки горючей смеси, от этого работа двигателя наблюдается с перебоями;
  3. Не стабильный запуск двигателя. Происходит запуск двигателя, но, когда выключается стартер, двигатель также прекращает свою работу;
  4. Расход топлива. При отсутствии воспламенения в цилиндрах происходит уменьшение или же потеря мощности. Мощность придется компенсировать подачей большой порции горючего в цилиндры. А это чревато перерасходом горючего;
  5. Поломка катализатора. В случае, когда не происходит зажигание, не воспламеняется смесь в цилиндрах. Топливо, которое не сожглось, попадает в катализатор и окисляется. Тем самым приводит его в не исправность;
  6. Проблемный запуск холодного двигателя. В момент запуска, холодные свечи на цилиндрах собирают конденсат, а это есть ни что иное, как проводник электроэнергии. В той ситуации, когда межэлектродный зазор увеличен, необходимо повышать напряжение пробоя. Но, мы не можем его повысить, так как электроэнергия уходит по влажным электродам и керамическому конусу;
  7. Различные механические повреждения на поверхности могут также свидетельствовать о плохой работе или скорому выходу из строя;
  8. Отложения черного цвета на изоляторе и на электродах, постоянный запах бензина – явный признак неисправности системы зажигания, в том числе и свечи;
  9. Провода на свечах зажигания также могут влиять на ее работу и на работу двигателя в целом.

Способы диагностики

Свеча, как один из важных элементов системы зажигания, требует пристального внимания во время проведения диагностических работ двигателя. В большинстве машин они более или менее доступны, поэтому нужно их снять и провести диагностику. Желательно не путать их относительно цилиндров, раскладывайте их по порядку.

Рассмотрим несколько вариантов как проверить свечу зажигания, позволяющих сделать продуктивный диагностический анализ работы . Для того чтобы ее снять, первым делом необходимо отсоединить провода на свечи зажигания, которые подсоединяются к распределителю. Чтобы понять, какая из них не работает нужно снять одну из них и послушать работу двигателя. Если звук остается прежним, значит проблема именно в ней.

Проверка искры

Одним из способов проверки работоспособности свечи является проверка на наличие искры. Итак, как проверить свечу на искру? Перед проверкой необходимо тщательно очистить свечу от загрязнений и при помощи щупа (специальный прибор) отрегулировать расстояние между электродами. Далее, надеваем на нее провод, и прислоняем к металлической части двигателя. Это нужно сделать для создания электрического контакта. Включаем стартер на несколько секунд, для того что бы посмотреть на работу свечей, точнее на присутствие и цвет искры. Искра должна быть голубого цвета. Присутствие искры красного цвета или же полное ее отсутствии, свидетельствует о том, что свеча неисправна.

Проверка мультиметром

Существует прибор для проверки свечей зажигания так называемый мультиметр, очень часто его называют тестер. С помощью этого прибора можно проверить на наличие короткого замыкания внутри.

Используя мультиметр, мы не может сказать с уверенностью, что свеча исправна.

Аппарат довольно прост в обращении и имеет не замысловатую конструкцию. Чтобы ее проверить, нужно накинуть провода на свечи зажигания, идущие от мультиметра, таким образом один из проводов прибора присоединяем к выходу свечи, а второй – к цоколю (к месту, где резьба). В результате должна появиться искра. Ее расположение относительно контактов, должно быть порядка 4 мм.

Проверка “пистолетом”

Давайте рассмотрим также не менее важный, я бы сказал, оригинальный способ для проверки работоспособности элемента системы зажигания. Что значит проверка пистолетом? Это стенд, проверка на котором происходит под давлением. Проверка свечей зажигания под давлением, сегодня довольно известный метод, так как данные пистолеты можно приобрести в любом автомобильном магазине. Проверка происходит следующим образом. Свечка вставляется в специальный паз и на нее одевается колпачок. После того, как ее зафиксировали нужно нажать на курок пистолета при этом очень внимательно наблюдать за происходящим. Если на электродах появилась искра и загорелась лампочка – это признак исправности этого элемента. Но, этот прибор для проверки свечей зажигания имеет один минус – пистолет не дает сто процентной уверенности в исправности свечи. Так как в пистолете воздействует давление, имеющее отличие от того, которое воздействует на нее в автомобиле. Увы, так она устроена. Но, даже если она не заработает во время проверки пистолетом – это значит, что она подлежит замене.

Как почистить свечи?

Чистка элемента зажигания довольно щепетильный вопрос. Нужно понимать, что при чистке нужно быть максимально аккуратным, чтобы не нанести ущерб элементам свечи. Чистку можно произвести, применяя несколько способов.

  • Ручная чистка является самой популярно, так как не требует применения никаких дополнительных устройств. Во время ручной чистки необходимо быть максимально осторожным, и не использовать для чистки острые предметы. Все что нужно для качественной ручной чистки это жесткая волосяная щетка, кстати, отлично подойдет и зубная щетка.
  • Иногда материалом для чистки свечей в домашних условиях, можно использовать песок, но такой метод чистки требует наличия дополнительного инструмента.
  • Очистка пескоструйной машинкой очень часто используется на станциях технического обслуживания. Нагар и другие налеты удаляются при помощи нескольких видов песка, которые подаются на место очистки под воздействием сжатого воздуха. Это самый эффективный метод очистки
  • Химическая чистка в домашних условиях позволяет удалить нагар при помощи различных химических средств: фейра, силит, уксус, ацетон, жидкость для очистки карбюраторов, средство от ржавчины и даже кока-кола со спрайтом.
  • Средство от ржавчины и ацетон. Наносятся на поверхность слой до 3 мм, после выдержки в сорок минут нужно очистить поверхность под проточной водой, применяя деревянную палочку.
  • Силит. Изделие в банке заливается силитом и поддается напору горячей воды – начинается химическая реакция. Через час нужно очистить поверхность свечи от различных веществ применяя обычную зубную щетку.
  • Уксус. Этот метод известен многим, его считают «дедовским». Деталь замачивается в уксусе на час. После добавляем в раствор несколько капель электролита и очищаем поверхность, применяя зубочистку.
  • Кока-кола и другие напитки. Эти напитки содержат в своем составе ортофосфорную кислоту, которая является прекрасным очистителем нагара.

Надеюсь, все выше указанное позволит каждому водителю вовремя увидеть неисправность системы зажигания и с большой уверенностью приступить к решению проблемы неисправности свечей зажигания применяя любое устройство для проверки свечей зажигания, а также их ремонта.

Видео “Проверка свечей зажигания в домашних условиях”

На записи показано и рассказано, как проверить свечи зажигания автомобиля под давлением в домашних условиях.

Источник: http://mineavto.ru/remont/dvigatel/proverka-svechi-zazhiganiya-215.html

Проверка свечей зажигания своими руками

Свечи зажигания являются довольно важным элементом, который обеспечивает своевременное воспламенение топливновоздушной смеси. От их качества и надежности зависит то, как силовой агрегат работает на холостых оборотах и как он ведет себя при разгоне.

Тем не менее, многие автомобилисты, в особенности неопытные водители, недооценивают роль свечей зажигания, думая, что для двигателя — это всего лишь расходный материал, который не может значительно влиять на его работу. Однако это большое заблуждение.

Когда нужно проверять свечи?

Если машина не заводится

Мало кто из автовладельцев, не знакомых с устройством автомобиля, знает, что именно свечи зажигания являются одной из наиболее частых причин, по которой отказывается заводиться двигатель.

Если машину не удается завести, то первым делом требуется проверить:

  • не разряжена ли аккумуляторная батарея;
  • работает ли бензиновый насос, который отвечает за подачу топлива в силовой агрегат;
  • есть ли искра, которая создается с помощью свечей зажигания.

Проверка зазора

Еще один симптом, указывающий на неисправность свечей зажигания, — сильная, неравномерная вибрация мотора, функционирующего на холостых оборотах. При этом вибрация от силового агрегата передается по всему кузову и ощущается в салоне. Верным способом узнать причину этого является визуальный осмотр свечных элементов или их проверка на специальном оборудовании в автосервисе.

Визуальный осмотр свечей зажигания

Чтобы выполнить проверку свечей своими руками, нужно воспользоваться свечным ключом. Сначала аккуратно снимаются высоковольтные провода, после чего ключом выкручиваются свечи из своих посадочных мест. После демонтажа можно приступать к их осмотру.

Инструмент

Стоит обратить внимание на зазор центрального электрода на каждой свече, он должен быть одинаковым.

Свечной нагар может многое рассказать о состоянии данного элемента и других систем автомобиля. Так, к примеру, обильный налет черного цвета может свидетельствовать о том, что воздушно-топливная смесь, подаваемая в двигатель, переобогащена.

Свеча с черным нагаром

Богатое смесеобразование можно объяснить неккоретной работой одной из топливных форсунок, дозирующей бензин больше, чем требуется; неисправностью ДТОЖ, который может посылать ложные данные в электронный блок управления двигателем о том, что мотор холодный. Чтобы облегчить его работу в холодном температурном режиме, ЭБУ «отдает приказ» задействованным в образовании смеси системам приготавливать ее более насыщенной.

Проверка искры свечи зажигания проводится следующим образом:

  • со свечей снимаются колпачки ВВ-проводов;
  • свечи зажигания выкручиваются из двигателя;
  • все они связываются друг с другом обычной проволокой;
  • конец проволоки прикрепляется к массе, иными словами, к любому металлическому элементу машины;
  • на свечи одеваются высоковольтные провода;
  • двигатель прокручивается стартером, и проводится наблюдение за тем, какую искру создают свечи.

Искра свечи

Заметив, что возникающая искра является довольно тонкой, нужно выяснить, по какой причине она такая слабая. К примеру, одним из виновников этого может быть вышедший из строя коммутатор или, что гораздо чаще, грязные или отработавшие свой ресурс свечи зажигания, подлежащие немедленной замене, на которой нецелесообразно экономить.

Свечи зажигания меняют на новый комплект через каждые 10-15 тысяч километров пробега. Однако учитывая качество нашего бензина, этот срок стоит поделить на «два». Единственный плюс – невысокая стоимость этого расходного материала. Поэтому любой автовладелец может позволить себе осуществлять частую замену свечей зажигания, было бы желание.

Проверка свечей зажигания в автосервисе

В большинстве автомобильных мастерских используется специальный стенд, который диагностирует работоспособность свечей зажигания. Они выкручиваются из своих посадочных колодцев, после чего каждая вставляется в специальный прибор, в котором создается нужное давление, равное компрессии двигателя для конкретной модели автомобиля.

За тем, что в данный момент происходит со свечой зажигания, можно наблюдать в маленькое застекленное отверстие. Именно так и проводится диагностика состояния свечных элементов. Если при номинальном давлении возникающая искра слишком слаба, свечи подлежат замене, если искра яркая и мощная – свечи годятся для дальнейшей эксплуатации.

Проверка в автосервисе

Вся эта процедура проводится достаточно быстро и не отнимет у вас много времени, как впрочем и денег. Поэтому если вы скованы временными рамками и не имеете возможности заняться диагностикой свечей зажигания самостоятельно, то целесообразно отправиться в автосервис, где проверка свечей зажигания займет у вас не более получаса.

Проверка свечей зажигания при помощи самодельного устройства:

Источник: http://auto-wiki.ru/proverka-svechey-zazhiganiya-svoimi-rukami/

Надежные способы проверки свечей зажигания своими руками

Как известно, работоспособность свечей зажигания (СЗ) играет одну из ключевых ролей в функциональности силового агрегата авто — двигателя. Выход из строя этих элементов влечет за собой определенные проблемы, о которых любой автолюбитель должен знать. Как самому в домашних условиях проверить свечи зажигания мотора и как выявить неисправность — читайте ниже.

Как определить неисправности?

Выявить своими силами работоспособность СЗ не так сложно — это можно сделать как путем визуального осмотра, так и проанализировав работоспособность двигателя. Одним из основных симптомов поломки СЗ является нестандартная работа двигателя. В частности, речь идет о тяжелом запуске силового агрегата, его нестабильной работе, в частности, на холостых оборотах.

Но кроме этих симптомов, существуют множество других признаков, которые приведены ниже:

  1. В частности, речь идет о вращении коленвала. Коленчатый вал вращается с необходимой частотой, однако силовой агрегат не заводится, поскольку в системе не происходит зажигания, т.е воспламенения воздушной смеси.
  2. Наличие вспышек в цилиндрах. Если в цилиндрах происходят вспышки топливовоздушной смеси, это может привести к нестабильной работе мотора. В частности, ДВС будет работать с перебоями.
  3. Плохой запуск мотора. В принципе, двигатель может запускаться, но если стартер перестает работать, мотор также глушится.
  4. Повышенный расход бензина. Если воспламенение топливовоздушной смести отсутствует, то мощность двигателя либо снижается, либо вовсе теряется. Соответственно, компенсация мощности мотора осуществляется в результате подачи увеличенной порции топлива в цилиндры. В конечном итоге это приводит к перерасходу топлива.
  5. Выход из строя катализатора. Если в системе не происходит зажигание, топливовоздушная смесь не сможет воспламеняться. То горючее, которое не воспламеняется, будет попадать в катализатор и окисляться, таким образом, способствуя его выходу из строя.
  6. Проблемы в запуске холодного мотора. В тот момент, когда водитель проворачивает ключ в замке зажигания, холодные СЗ могут собирать конденсат, что само по себе является хорошим электропроводником. Если зазор между электродами СЗ будет увеличенный, уровень напряжения пробоя должно быть повышен. Однако в домашних условиях его повысить невозможно, поскольку электроэнергия будет уходить по этим самым электродами и керамическому конусу.
  7. Еще один, не менее важный признак — наличие следов механических повреждений на поверхности свечи зажигания. Это свидетельствует если не о полной поломке, то, как минимум, некорректной работе СЗ, что со временем может привесит к ее выходу из строя.
  8. Наличие нагара и отложений на электродах СЗ. Кроме того, если от СЗ пахнет горючим, это свидетельствует о неисправности самой системы, а также свечей.
  9. Высоковольтные кабеля на СЗ также могут способствовать ухудшению работоспособности двигателя. Особенно, если эта провода повреждены.

Две СЗ — с налетом и без него

Способы диагностики

Как осуществляется проверка свечей зажигания своими руками в своем авто? СЗ, являющаяся одним из основных компонентов системы в целом, нуждается в периодической диагностике и регулярном обслуживании, особенно, если осуществляется ТО мотора. В основном СЗ являются доступными для диагностики, поэтому демонтировать их и проверить — не проблема. После снятия их желательно не перепутать, поэтому складывайте их по порядку.

Так как проверить свечи зажигания самостоятельно? Существует несколько вариантов, которые позволяют произвести наиболее продуктивную диагностику СЗ. Чтобы выполнить процедуру проверки, для начала нужно отключить высоковольтные кабеля от СЗ, которые идут к распределителю. Если необходимо выявить конкретную неработающую СЗ, необходимо ее снять и послушать, как функционирует мотор. Если при демонтаже свечи звук двигателя остался таким же, то неисправность кроется именно в ней.

Проверка искры

Диагностика искры является одним из наиболее популярных и используемых вариантов проверки. Как проверить искру на свече в домашних условиях? Для начал произведите очистку СЗ от нагара и загрязнений. После чего, используя щуп — прибор для регулировки зазора — настройте расстояние между электродами. Затем, после работы с щупом, на свечку надевается провод, после чего она прикладывается к металлической части мотора автомобиля.

Это делается для того, чтобы создать необходимый электрический контакт. Если вы не знаете, как проверить свечу таким образом, то просто включите стартер и попытайтесь запустить двигатель. Если искра синяя и появляется сразу же при попытке завести ДВС, то это свидетельствует об исправности СЗ. Если же искра красная или ее нет, то свечу необходимо менять.

Проверка мультиметром

Можно использовать специальное устройство для проверки — он называется тестер либо мультиметр. Нужно отметить, что тестер — это не стенд для проверки, стенды обычно используются на СТО и для диагностики в домашних условиях они не применяются. С помощью щупов тестера можно произвести замер устройства на предмет короткого замыкания внутри.

В целом мультиметр — это достаточно простое в плане эксплуатации устройство, имеющее простую конструкцию. Для диагностики короткого замыкания накиньте один щуп тестера на выход СЗ, в другой щуп — на ее цоколь. Если в момент подключения вы увидели искру, то со свечей все хорошо, ее можно использовать дальше (автор видео — Дмитрий Мазницын).

Проверка «пистолетом»

Есть еще один вариант проверки работоспособности устройств в домашних условиях. Для этого вам потребуется специальный пистолет для проверки свечей зажигания. Такое устройство появилось достаточно давно, однако широкое распространение среди отечественных автомобилистов получило сравнительно недавно.

В данном случае производится проверка свечей зажигания под давлением, процедура осуществляется таким образом:

  1. СЗ устанавливается в специальный разъем устройства, после чего ан нее надевается колпачок.
  2. Когда свечка будет зафиксирована, необходимо нажать на так называемый курок на устройстве, после чего автолюбителю необходимо быть наиболее внимательным.
  3. Если после нажатия курка вы заметили искру, при этом на пистолете загорелась лампа, это свидетельствует о работоспособности детали.

Следует отметить, что такой вариант проверки не получил широкое распространение среди наших автомобилистов потому, что он не может давать полной уверенности в работоспособности СЗ. Все потому, что процедура осуществляется под давлением, а давление в пистолете значительно отличается от того, которое используется в автомобильной системе. Но зато, способ проверки пистолетом позволит водителю быть полностью уверенным в том, что СЗ не работает, если это было выявлено в ходе диагностики (автор видео — Наиль Порошин).

Самостоятельная чистка СЗ

Процедура очистки СЗ представляет собой достаточно важный вопрос для любого автолюбителя. Необходимо понимать, что во время самостоятельной очистки свечи необходимо быть наиболее осторожным и внимательным, в противном случае вы можете просто испортить СЗ.

Чтобы сделать очистку, можно воспользоваться несколькими методами, подробное описание каждого из них приведено ниже:

  1. Процедура ручной очистки является наиболее популярным способом, поскольку для его выполнения не нужны дополнительные приборы. В ходе ручной очистки нужно быть аккуратным. Поскольку неосторожные действия могут привести к повреждению электрода. Для чистки нельзя использовать острые предметы. Для этого можно использовать жесткую металлическую или зубную щетку, также подойдет мелкозернистая наждачная бумага.
  2. В некоторых случаях для очистки можно применять песок, кстати, этот вариант является одним из наиболее эффективных. Вам потребуется емкость с песком и дрель. В дрель устанавливается свеча, которая концом с электродом помещается в песок, после чего дрель запускается на небольших оборотах.
  3. Использование пескоструйной машинки — такой способ более актуален для специализированных станций. Для удаления отложений и нагара применяется несколько видов песка, сам способ осуществляется с воздействием сжатого воздуха. Следует отметить, что данный метод является одним из наиболее эффективных.
  4. Вариант химической очистки также позволяет эффективно избавиться от отложений. Для этого может применяться несколько средств — уксус, ацетон, моющее средство Фейри. Также для этих целей можно использовать жидкость для прочистки карбюратора либо средство от ржавчины. Кроме того, некоторые автолюбители используют напиток кока-кола — как показывает практика, данный метод также является довольно эффективным.
  5. Для очистки можно использовать ацетон либо любое средство от ржавчины. Одно из этих средств необходимо нанести на поверхность, при этом слой должен составлять около 3 мм. Свечу необходимо подержать около 40 минут, после чего промыть ее обычной водой. Для очистки наконечника используйте деревянную палку или спичку.
  6. Использование силита. СЗ кладутся в банку, после чего емкость заливается силитом, а затем поддается напору горячей воды, в конечном итоге происходит химическая реакция. Затем нужно подождать час, после чего, применяя обычную зубную щетку, можно прочистить поверхность электрода.
  7. «Дедовский» способ очистки — с применением уксуса. Свечка помещается в емкость с уксусом на один час. Далее, в раствор необходимо добавить несколько капель электролита, после чего СЗ очищается, для этого можно применять зубочистку. Более подробно об очистке и способах определения причины появления нагара сказано в этой статье.

Специалисты не советуют проверять работу свечей методом снимания колпачков на работающем двигателе. Во-первых, может ударить током, а, во-вторых, можете спалить катушку или коммутатор .

Видео «Самодельное устройство для диагностики СЗ»

Как самодельный прибор для проверки свечей зажигания позволяет произвести диагностику — смотрите на видео ниже (автор видео — Olegsh).

Источник: http://avtozam.com/elektronika/pusk/kak-samomu-proverit-svechi-zazhiganiya/

Стенд для проверки свечей зажигания своими руками

Как известно, работоспособность свечей зажигания (СЗ) играет одну из ключевых ролей в функциональности силового агрегата авто — двигателя. Выход из строя этих элементов влечет за собой определенные проблемы, о которых любой автолюбитель должен знать. Как самому в домашних условиях проверить свечи зажигания мотора и как выявить неисправность — читайте ниже.

СОДЕРЖАНИЕ

КАК ОПРЕДЕЛИТЬ НЕИСПРАВНОСТЬ СВЕЧЕЙ ЗАЖИГАНИЯ

Тестер для проверки свечей зажигания

Выявить своими силами работоспособность СЗ не так сложно — это можно сделать как путем визуального осмотра, так и проанализировав работоспособность двигателя. Одним из основных симптомов поломки СЗ является нестандартная работа двигателя. В частности, речь идет о тяжелом запуске силового агрегата, его нестабильной работе, в частности, на холостых оборотах.

Но кроме этих симптомов, существуют множество других признаков, которые приведены ниже:

  1. В частности, речь идет о вращении коленвала. Коленчатый вал вращается с необходимой частотой, однако силовой агрегат не заводится, поскольку в системе не происходит зажигания, т.е воспламенения воздушной смеси.
  2. Наличие вспышек в цилиндрах. Если в цилиндрах происходят вспышки топливовоздушной смеси, это может привести к нестабильной работе мотора. В частности, ДВС будет работать с перебоями.
  3. Плохой запуск мотора. В принципе, двигатель может запускаться, но если стартер перестает работать, мотор также глушится.
  4. Повышенный расход бензина. Если воспламенение топливовоздушной смести отсутствует, то мощность двигателя либо снижается, либо вовсе теряется. Соответственно, компенсация мощности мотора осуществляется в результате подачи увеличенной порции топлива в цилиндры. В конечном итоге это приводит к перерасходу топлива.
  5. Выход из строя катализатора. Если в системе не происходит зажигание, топливовоздушная смесь не сможет воспламеняться. То горючее, которое не воспламеняется, будет попадать в катализатор и окисляться, таким образом, способствуя его выходу из строя.
  6. Проблемы в запуске холодного мотора. В тот момент, когда водитель проворачивает ключ в замке зажигания, холодные СЗ могут собирать конденсат, что само по себе является хорошим электропроводником. Если зазор между электродами СЗ будет увеличенный, уровень напряжения пробоя должно быть повышен. Однако в домашних условиях его повысить невозможно, поскольку электроэнергия будет уходить по этим самым электродами и керамическому конусу.
  7. Еще один, не менее важный признак — наличие следов механических повреждений на поверхности свечи зажигания. Это свидетельствует если не о полной поломке, то, как минимум, некорректной работе СЗ, что со временем может привесит к ее выходу из строя.
  8. Наличие нагара и отложений на электродах СЗ. Кроме того, если от СЗ пахнет горючим, это свидетельствует о неисправности самой системы, а также свечей.
  9. Высоковольтные кабеля на СЗ также могут способствовать ухудшению работоспособности двигателя. Особенно, если эта провода повреждены.

Свечи зажигания — с налетом и без него

СПОСОБЫ ДИАГНОСТИКИ СВЕЧЕЙ ЗАЖИГАНИЯ

Как осуществляется проверка свечей зажигания своими руками в своем авто? СЗ, являющаяся одним из основных компонентов системы в целом, нуждается в периодической диагностике и регулярном обслуживании, особенно, если осуществляется ТО мотора. В основном СЗ являются доступными для диагностики, поэтому демонтировать их и проверить — не проблема. После снятия их желательно не перепутать, поэтому складывайте их по порядку.

Так как проверить свечи зажигания самостоятельно? Существует несколько вариантов, которые позволяют произвести наиболее продуктивную диагностику СЗ. Чтобы выполнить процедуру проверки, для начала нужно отключить высоковольтные кабеля от СЗ, которые идут к распределителю. Если необходимо выявить конкретную неработающую СЗ, необходимо ее снять и послушать, как функционирует мотор. Если при демонтаже свечи звук двигателя остался таким же, то неисправность кроется именно в ней.

ПРОВЕРКА ИСКРЫ

Диагностика искры является одним из наиболее популярных и используемых вариантов проверки. Как проверить искру на свече в домашних условиях? Для начал произведите очистку свечей зажигания от нагара и загрязнений. После чего, используя щуп — прибор для регулировки зазора — настройте расстояние между электродами. Затем, после работы с щупом, на свечку надевается провод, после чего она прикладывается к металлической части мотора автомобиля.

Это делается для того, чтобы создать необходимый электрический контакт. Если вы не знаете, как проверить свечу таким образом, то просто включите стартер и попытайтесь запустить двигатель. Если искра синяя и появляется сразу же при попытке завести ДВС, то это свидетельствует об исправности СЗ. Если же искра красная или ее нет, то свечу необходимо менять.

ПРОВЕРКА МУЛЬТИМЕТРОМ

Проверка свечей зажигания мультиметром

Можно использовать специальное устройство для проверки — он называется тестер либо мультиметр. Нужно отметить, что тестер — это не стенд для проверки, стенды обычно используются на СТО и для диагностики в домашних условиях они не применяются. С помощью щупов тестера можно произвести замер устройства на предмет короткого замыкания внутри.

В целом мультиметр — это достаточно простое в плане эксплуатации устройство, имеющее простую конструкцию. Для диагностики короткого замыкания накиньте один щуп тестера на выход СЗ, в другой щуп — на ее цоколь. Если в момент подключения вы увидели искру, то со свечей все хорошо, ее можно использовать дальше.

ПРОВЕРКА СВЕЧЕЙ ЗАЖИГАНИЯ ПИСТОЛЕТОМ

Пистолет для проверки свечей зажигания

Есть еще один вариант проверки работоспособности устройств в домашних условиях. Для этого вам потребуется специальный пистолет для проверки свечей зажигания. Такое устройство появилось достаточно давно, однако широкое распространение среди отечественных автомобилистов получило сравнительно недавно.

В данном случае производится проверка свечей зажигания под давлением, процедура осуществляется таким образом:

  1. Свечи зажигания устанавливается в специальный разъем устройства, после чего ан нее надевается колпачок.
  2. Когда свечка будет зафиксирована, необходимо нажать на так называемый курок на устройстве, после чего автолюбителю необходимо быть наиболее внимательным.
  3. Если после нажатия курка вы заметили искру, при этом на пистолете загорелась лампа, это свидетельствует о работоспособности детали.

Следует отметить, что такой вариант проверки не получил широкое распространение среди наших автомобилистов потому, что он не может давать полной уверенности в работоспособности СЗ. Все потому, что процедура осуществляется под давлением, а давление в пистолете значительно отличается от того, которое используется в автомобильной системе. Но зато, способ проверки пистолетом позволит водителю быть полностью уверенным в том, что СЗ не работает, если это было выявлено в ходе диагностики.

САМОСТОЯТЕЛЬНАЯ ЧИСТКА СВЕЧЕЙ ЗАЖИГАНИЯ

Процедура очистки СЗ представляет собой достаточно важный вопрос для любого автолюбителя. Необходимо понимать, что во время самостоятельной очистки свечи необходимо быть наиболее осторожным и внимательным, в противном случае вы можете просто испортить СЗ.

Чтобы сделать очистку, можно воспользоваться несколькими методами, подробное описание каждого из них приведено ниже:

  1. Процедура ручной очистки является наиболее популярным способом, поскольку для его выполнения не нужны дополнительные приборы. В ходе ручной очистки нужно быть аккуратным. Поскольку неосторожные действия могут привести к повреждению электрода. Для чистки нельзя использовать острые предметы. Для этого можно использовать жесткую металлическую или зубную щетку, также подойдет мелкозернистая наждачная бумага.
  2. В некоторых случаях для очистки можно применять песок, кстати, этот вариант является одним из наиболее эффективных. Вам потребуется емкость с песком и дрель. В дрель устанавливается свеча, которая концом с электродом помещается в песок, после чего дрель запускается на небольших оборотах.
  3. Использование пескоструйной машинки — такой способ более актуален для специализированных станций. Для удаления отложений и нагара применяется несколько видов песка, сам способ осуществляется с воздействием сжатого воздуха. Следует отметить, что данный метод является одним из наиболее эффективных.
  4. Вариант химической очистки также позволяет эффективно избавиться от отложений. Для этого может применяться несколько средств — уксус, ацетон, моющее средство Фейри. Также для этих целей можно использовать жидкость для прочистки карбюратора либо средство от ржавчины. Кроме того, некоторые автолюбители используют напиток кока-кола — как показывает практика, данный метод также является довольно эффективным.
  5. Для очистки можно использовать ацетон либо любое средство от ржавчины. Одно из этих средств необходимо нанести на поверхность, при этом слой должен составлять около 3 мм. Свечу необходимо подержать около 40 минут, после чего промыть ее обычной водой. Для очистки наконечника используйте деревянную палку или спичку.
  6. Использование силита. СЗ кладутся в банку, после чего емкость заливается силитом, а затем поддается напору горячей воды, в конечном итоге происходит химическая реакция. Затем нужно подождать час, после чего, применяя обычную зубную щетку, можно прочистить поверхность электрода.
  7. «Дедовский» способ очистки — с применением уксуса. Свечка помещается в емкость с уксусом на один час. Далее, в раствор необходимо добавить несколько капель электролита, после чего СЗ очищается, для этого можно применять зубочистку.

Специалисты не советуют проверять работу свечей методом снимания колпачков на работающем двигателе. Во-первых, может ударить током, а, во-вторых, можете спалить катушку или коммутатор .

Источник: http://auto-on-line.ru/sovety/kak-proverit-svechi-zazhiganiya-svoimi-rukami.html

Прибор для проверки свечей зажигания

Практически каждому автолюбители известно, что от нормального состояния свечей зажигания во многом зависит мощность, топливная экономичность и просто надежная работа двигателей внутреннего сгорания. В процессе эксплуатации свечи подвергаются значительным тепловым, электрическим, механическим и динамическим нагрузкам, а значит, существует необходимость периодической их проверки. К сожалению, обычным визуальным осмотром и даже используя для проверки тестер, не удается обнаружить характерные дефекты, связанные с негерметичностью соединений и изолятора свечи, а также электрическими пробоями покрытия изолятора вследствие загрязнений, либо образования микротрещин, и тем, более не удается, выявить наличие внутренних пробоев.

Большую часть скрытых неисправностей свечей зажигания всех типов можно обнаружить только при использовании специального прибора для проверки свечей зажигания, который позволяет выполнять проверку в условиях максимально приближенных к реальной работе автомобильного двигателя, включая анализ работоспособности свечи в специальной камере под давлением до 18 атм. Принцип действия таких приборов основан на визуальном контроле через специальные смотровые окна процесса искрообразования, а герметичность свечи анализируется по падению давления в испытательной камере, по истечении определенного промежутка времени.

В розничной торговле можно встретить и более простой прибор для проверки свечей зажигания, который используют в своей работе свойства пьезокристалла. Выглядит такое устройство как своеобразный пистолет с контактной клеммой и поводковым отводом. При проверке, колпачок на конце провода одевается на головку свечи, а контактная клемма прижимается к ее корпусу, в таком положении, при нажатии на клавишу, между электродами свечи должна проскакивать полноценная искра. Примерно такую же схему проверки можно собрать самостоятельно на основе пьезоэлемента, взятого из обычной бытовой зажигалки. Для этого, всего лишь, к выходному контакту пьезоэлектрического блока подсоединяется кусок провода необходимой длины и на этом устройство, в принципе, готово.

В наше время в продаже имеется и более сложное специализированное оборудование, обеспечивающее выполнение всеобъемлющего обслуживания свечей. Такой полноценный стенд для проверки свечей зажигания позволяет не только проверять любые свечи (благодаря наличию гнезд под различные виды и размеры резьбы), но и проводить очистку свечи от нагара эффективным пескоструйным способом.

Источник: http://www.elektrik-avto.ru/publ/zazhiganie/pribor_dlja_proverki_svechej_zazhiganija/5-1-0-526

Как проверить свечи зажигания на исправность своими руками?

Симптомы неисправности

Определить, что свеча вышла из строя можно не только по ее внешнему виду, а и по тому, как ведет себя машина. Основным признаком того, что она сломана, есть не стандартное поведение машины: тяжелый запуск, тревожная и нестабильная работа двигателя, в том числе и во время холостого хода. Но помимо этих причин есть не менее важные признаки поломки. Итак, рассмотрим эти признаки:

  1. Вращение коленчатого вала происходит с достаточной частотой, вот только двигатель автомобиля не запускается, так так не происходит зажигание в системе;
  2. Вспышки. В цилиндрах происходят отдельные вспышки горючей смеси, от этого работа двигателя наблюдается с перебоями;
  3. Не стабильный запуск двигателя. Происходит запуск двигателя, но, когда выключается стартер, двигатель также прекращает свою работу;
  4. Расход топлива. При отсутствии воспламенения в цилиндрах происходит уменьшение или же потеря мощности. Мощность придется компенсировать подачей большой порции горючего в цилиндры. А это чревато перерасходом горючего;
  5. Поломка катализатора. В случае, когда не происходит зажигание, не воспламеняется смесь в цилиндрах. Топливо, которое не сожглось, попадает в катализатор и окисляется. Тем самым приводит его в не исправность;
  6. Проблемный запуск холодного двигателя. В момент запуска, холодные свечи на цилиндрах собирают конденсат, а это есть ни что иное, как проводник электроэнергии. В той ситуации, когда межэлектродный зазор увеличен, необходимо повышать напряжение пробоя. Но, мы не можем его повысить, так как электроэнергия уходит по влажным электродам и керамическому конусу;
  7. Различные механические повреждения на поверхности могут также свидетельствовать о плохой работе или скорому выходу из строя;
  8. Отложения черного цвета на изоляторе и на электродах, постоянный запах бензина – явный признак неисправности системы зажигания, в том числе и свечи;
  9. Провода на свечах зажигания также могут влиять на ее работу и на работу двигателя в целом.

Способы диагностики

Свеча, как один из важных элементов системы зажигания, требует пристального внимания во время проведения диагностических работ двигателя. В большинстве машин они более или менее доступны, поэтому нужно их снять и провести диагностику. Желательно не путать их относительно цилиндров, раскладывайте их по порядку.

Рассмотрим несколько вариантов как проверить свечу зажигания, позволяющих сделать продуктивный диагностический анализ работы . Для того чтобы ее снять, первым делом необходимо отсоединить провода на свечи зажигания, которые подсоединяются к распределителю. Чтобы понять, какая из них не работает нужно снять одну из них и послушать работу двигателя. Если звук остается прежним, значит проблема именно в ней.

Проверка искры

Одним из способов проверки работоспособности свечи является проверка на наличие искры. Итак, как проверить свечу на искру? Перед проверкой необходимо тщательно очистить свечу от загрязнений и при помощи щупа (специальный прибор) отрегулировать расстояние между электродами. Далее, надеваем на нее провод, и прислоняем к металлической части двигателя. Это нужно сделать для создания электрического контакта. Включаем стартер на несколько секунд, для того что бы посмотреть на работу свечей, точнее на присутствие и цвет искры. Искра должна быть голубого цвета. Присутствие искры красного цвета или же полное ее отсутствии, свидетельствует о том, что свеча неисправна.

Проверка мультиметром

Существует прибор для проверки свечей зажигания так называемый мультиметр, очень часто его называют тестер. С помощью этого прибора можно проверить на наличие короткого замыкания внутри.

Используя мультиметр, мы не может сказать с уверенностью, что свеча исправна.

Аппарат довольно прост в обращении и имеет не замысловатую конструкцию. Чтобы ее проверить, нужно накинуть провода на свечи зажигания, идущие от мультиметра, таким образом один из проводов прибора присоединяем к выходу свечи, а второй – к цоколю (к месту, где резьба). В результате должна появиться искра. Ее расположение относительно контактов, должно быть порядка 4 мм.

Проверка “пистолетом”

Давайте рассмотрим также не менее важный, я бы сказал, оригинальный способ для проверки работоспособности элемента системы зажигания. Что значит проверка пистолетом? Это стенд, проверка на котором происходит под давлением. Проверка свечей зажигания под давлением, сегодня довольно известный метод, так как данные пистолеты можно приобрести в любом автомобильном магазине. Проверка происходит следующим образом. Свечка вставляется в специальный паз и на нее одевается колпачок. После того, как ее зафиксировали нужно нажать на курок пистолета при этом очень внимательно наблюдать за происходящим. Если на электродах появилась искра и загорелась лампочка – это признак исправности этого элемента. Но, этот прибор для проверки свечей зажигания имеет один минус – пистолет не дает сто процентной уверенности в исправности свечи. Так как в пистолете воздействует давление, имеющее отличие от того, которое воздействует на нее в автомобиле. Увы, так она устроена. Но, даже если она не заработает во время проверки пистолетом – это значит, что она подлежит замене.

Как почистить свечи?

Чистка элемента зажигания довольно щепетильный вопрос. Нужно понимать, что при чистке нужно быть максимально аккуратным, чтобы не нанести ущерб элементам свечи. Чистку можно произвести, применяя несколько способов.

  • Ручная чистка является самой популярно, так как не требует применения никаких дополнительных устройств. Во время ручной чистки необходимо быть максимально осторожным, и не использовать для чистки острые предметы. Все что нужно для качественной ручной чистки это жесткая волосяная щетка, кстати, отлично подойдет и зубная щетка.
  • Иногда материалом для чистки свечей в домашних условиях, можно использовать песок, но такой метод чистки требует наличия дополнительного инструмента.
  • Очистка пескоструйной машинкой очень часто используется на станциях технического обслуживания. Нагар и другие налеты удаляются при помощи нескольких видов песка, которые подаются на место очистки под воздействием сжатого воздуха. Это самый эффективный метод очистки
  • Химическая чистка в домашних условиях позволяет удалить нагар при помощи различных химических средств: фейра, силит, уксус, ацетон, жидкость для очистки карбюраторов, средство от ржавчины и даже кока-кола со спрайтом.
  • Средство от ржавчины и ацетон. Наносятся на поверхность слой до 3 мм, после выдержки в сорок минут нужно очистить поверхность под проточной водой, применяя деревянную палочку.
  • Силит. Изделие в банке заливается силитом и поддается напору горячей воды – начинается химическая реакция. Через час нужно очистить поверхность свечи от различных веществ применяя обычную зубную щетку.
  • Уксус. Этот метод известен многим, его считают «дедовским». Деталь замачивается в уксусе на час. После добавляем в раствор несколько капель электролита и очищаем поверхность, применяя зубочистку.
  • Кока-кола и другие напитки. Эти напитки содержат в своем составе ортофосфорную кислоту, которая является прекрасным очистителем нагара.

Надеюсь, все выше указанное позволит каждому водителю вовремя увидеть неисправность системы зажигания и с большой уверенностью приступить к решению проблемы неисправности свечей зажигания применяя любое устройство для проверки свечей зажигания, а также их ремонта.

Видео “Проверка свечей зажигания в домашних условиях”

На записи показано и рассказано, как проверить свечи зажигания автомобиля под давлением в домашних условиях.

Источник: http://mineavto.ru/remont/dvigatel/proverka-svechi-zazhiganiya-215.html

Смотрите также:
Съемник ступичных подшипников своими руками
03.11.2018

Самостоятельная замена ступичного подшипника Замена подшипника ступицы является регламентной работой, выполнение которой под силу всем автолюбителям. В публикации рассмотрим, как заменить передний и задний ступичные подшипники своими руками. Ступичный узел Нельзя...

03.11.2018

Инструменты В доме и на даче найдется большое количество работ, требующих обработки древесины. Для выполнения задачи понадобится токарный станок. Готовая производственная техника – дорогое удовольствие, поэтому многие мастера предпочитают изготавливать оборудование...

Съемник пружин амортизаторов своими руками
03.11.2018

Как сделать съемник пружин амортизаторов своими руками? Все возможно Многие водители, коснувшиеся ремонта подвески, задаются вопросом, как сделать съемник пружин амортизаторов своими руками. Без этого приспособления практически невозможно провести полноценный ремонт.

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
