Измельчитель веток своими руками

Как сделать садовый измельчитель веток своими руками?

Каждому владельцу огорода или дачного участка время от времени приходится избавляться от листьев и травы, в особенности, когда речь заходит об уборке сада. Многие используют собранный материал для приготовления органических удобрений или мульчи, нередко ветки, точнее, полученные из них опилки и щепы,применяются и для отопления.

В этом случае, обойтись без такого универсального и практичного приспособления, как измельчитесь травы и веток, достаточно сложно.

1 Особенности и преимущества

Садовый электрический измельчитель – это универсальное устройство, с помощью которого вы в рекордно короткие сроки сможете переработать собранный на участке неликвид. Измельченный материал может использоваться для приготовления компоста, зеленого удобрения, мульчирования почвы вокруг кустов и плодовых деревьев.

Благодаря простому и малогабаритному устройству ответ на вопрос «как измельчить траву в порошок» перестанет вас волновать – вы с большой производительностью сможете самостоятельно формировать витаминные чайные смеси и заготавливать приправы на зиму.

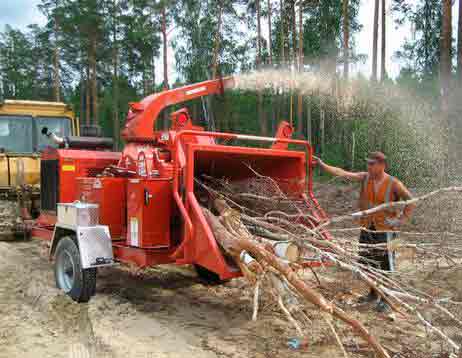

Профессиональный измельчитель веток

Измельчители травы, как заводские, так и самодельные, обладают достаточно большой производительностью при относительно малом энергопотреблении. Пожалуй, это и есть главное преимущество агрегатов этой категории – они позволяют в рекордно короткие сроки перемолоть в однородную массу достаточно большое количество сырья.
к меню ↑

1.1 Устройство измельчителя

Классический измельчитель для травы по принципу действия несколько напоминает мясорубку или блендер. В его комплектацию входят следящие основные элементы:

  • приемный бункер;
  • ножевая группа;
  • двигатель.

Некоторые модели оснащаются транспортерами для подачи сырья и удаления переработанной массы из бункера, любительские в основном отличаются ручной загрузкой/выгрузкой, а также существенно меньшей мощностью.

Ножевая группа может быть дисковой (такие изделия прекрасно справляются с процессами перемалывания травы, сена, небольших веток) или фрезерной (промышленные измельчители для веток диаметром порядка 20-25 см).

Принцип работы дробилки

В целом измельчители травы могут быть классифицированы следующим образом:

  • любительские – малогабаритные изделия с дисковыми режущими механизмами и мощностью до 2,5 кВт;
  • полупрофессиональные – укомплектованные двигателем модели мощностью порядка 4 кВт;
  • профессиональные – габаритные и обладающие большим весом установки мощностью от 14 кВт, оснащенные транспортерами, втягивающими воронками и фрезерными ножевыми группами.

В последнее время большой популярностью пользуются также садовые измельчители веток и травы для мотоблока – навесные устройства, приводимые в движение энергией от основного агрегата.
к меню ↑

2 Самодельный измельчитель веток

Несмотря на то, что измельчитель Зубр садовый считается одним из наиболее полезных в хозяйстве агрегатов, стоимость его достаточно высока, и не каждый дачник и даже фермер с легкостью решится на его покупку. Альтернатива есть всегда – вы можете смастерить измельчитель веток своим руками. Безусловно, самоделка может быть менее производительной, однако и стоимость ее существенно ниже, чем у заводского изделия.

Сегодня мы постараемся ответить на вопрос, как сделать измельчитель травы своими руками из подручных и недорогих средств.
к меню ↑

2.1 Садовый измельчитель своими руками из болгарки

Самодельный измельчитель с точки зрения конструкции мало чем отличается от того, которые нам предлагает современный рынок сельскохозяйственной техники. Функцию бункера может выполнять любая старая металлическая емкость большого объема – ведро, кастрюля или бочка. В днище емкости следует заранее просверлить функциональное отверстие для прибора, приводящего в движение ножевую группу.

Мы используем наиболее простой способ и сделаем двигатель из болгарки своими руками.

Садовый измельчитель из болгарки

Что касается режущего механизма, его можно изготовить самостоятельно или приобрести готовый – мы рекомендуем именно этот вариант. Однако если вы планируете сделать ножевой блок своими руками, лучшим решением будет использовать металлическую пластину с заточенной кромкой.

Следует отметить, что все самодельные садовые приспособления должны отличаться надежностью и устойчивостью, в особенности, если их конструкция предполагает использование ножей.

Предлагаем следующий вариант конструкции:

  • непосредственно веткоизмельчитель в сборе – бункер с присоединенными и надежно закрепленными болгаркой и ножевым механизмом;
  • металлический каркас, изготовленный из трубы и обладающий достаточно большим весом, в который будет помещаться сделанный нами прибор;
  • защитная крышка для бункера.

Этот же принцип можно использовать для того, чтобы создать свой собственный измельчитель яблок, корнеплодов, винограда своими руками. Для изделий небольшого размера в качестве альтернативы болгарки можно использовать обычную дрель. Этот инструмент также обладает достаточной мощностью для того, чтобы привести в движение ножевой блок и обеспечить достаточную производительность самодельного измельчителя.
к меню ↑

2.2 Работа самодельного измельчителя веток (видео)

Источник: http://moezerno.ru/texnika/crusher/kak-sdelat-sadovyj-izmelchitel-vetok-svoimi-rukami.html

Измельчитель веток для дачи своими руками

Собираем садовый измельчитель веток своими руками — второй способ

Все владельцы садовых участков, или люди, проживающие в частном секторе – сталкиваются с проблемой утилизации сухих обрезков веток деревьев и кустарников. Каждый год увеличивается куча хвороста, портя вид участка и создавая пожарную опасность. Как правильно избавиться от старых сухих веток?

  1. Воспользоваться услугами компании по вывозу и переработке мусора. Эффективно, но дорого. Вы добровольно отдаете в чужие руки материал, и платите за это деньги;
  2. Сжигать кучу сухих обрезков прямо на участке. Совершенно бесплатно, если не считать возможной уплаты штрафа. Но при этом вы вдыхаете удушливый дым, и создаете неудобства соседям. Не говоря уже об опасности возгорания построек на участке. Место, над которым полыхал костер – остается неплодородным в течение нескольких лет;
  3. Перерабатывать обрезки в компост для последующего удобрения ваших зеленых насаждений. Способ идеальный, однако, целые ветви перегнивают в компост достаточно долго. Процесс ускорится, если их перемолоть в щепу. Для этого существует специальное приспособление – садовый измельчитель для веток.

Принцип его действия простой – внутри механизма вращается фреза, перемалывающая ветки в однородную массу. Привод может быть ручным, механическим (с использованием двигателя внутреннего сгорания), или электрическим. Последний вариант наиболее популярен, за счет простоты конструкции.

Эти приспособления повсеместно встречаются в продаже, однако можно изготовить измельчитель веток своими руками. Разумеется, конструкция получится не совсем бесплатной. Некоторые компоненты придется приобретать.

Как сделать садовый электрический измельчитель веток своими руками

Что необходимо для изготовления:

  • Электродвигатель мощностью порядка 1-2 кВт;
  • Дисковые пилы диаметром 100-200 мм в количестве 10-15 штук или фреза с крупными зубьями;
  • Стальной круг или готовая ось. Диаметр должен соответствовать посадочному гнезду дисковых пил;
  • Набор шайб толщиной 5-7 мм для разделения дисков. Внутренний диаметр должен соответствовать толщине оси. Количество по числу дисковых пил;
  • Ремень со шкивами для передачи крутящего момента от двигателя. Подойдет от отечественного автопрома;
  • Швеллер или уголок для станины;
  • Стальной лист толщиной 3-5 мм для рабочего бункера;
  • Стальной лист 2-3 мм для направляющего раструба;
  • Пара колес от садовой тележки, если самодельный измельчитель веток предполагается перемещать с места на место;
  • Сварочный аппарат, болгарка, дрель, набор крепежных элементов.

Как сделать измельчитель веток на основе дисковых пил?

Приобретаем 10-15 полотен, желательно с насадками на зубья из твердой стали. Подбираем или изготавливаем набор стальных шайб-прокладок для разделения дисков на валу. Расстояние между пилами должно быть порядка 10 мм. Если сделать больше – будут застревать мелкие ветки, если меньше – ширина рабочей области уменьшится.

Насаживаем пакет из дисков с шайбами на вал. Его можно выточить на токарном станке, или воспользоваться подходящим от старой автомобильной коробки передач.

Важно! Зубья у дисковых пил не должны располагаться по одной линии. Их можно расположить со смещением, а лучше – в хаотичном порядке. В этом случае нагрузка на вал, и соответственно двигатель будет ниже, продлевая ресурс конструкции.

Из швеллера или уголка свариваем прочную раму. Снизу устанавливаем фундамент для электродвигателя. Обязательно предусматриваем возможность перемещения двигателя для регулирования натяжения приводного ремня.

На поперечинах организуем постаменты для шарикоподшипников, на которых крепится рабочий вал. Не допускаются перекосы, оси двигателя и вала должны быть параллельны.

Изготавливаем рабочий бункер, в котором будет происходить измельчение. Он должен быть прочным, и выдерживать удары разлетающихся кусков древесины. Особое внимание уделяем опорной пластине, или пассивному ножу. Именно в него будут упираться ветви при дроблении.

Его желательно сделать регулируемым по отношению к режущим элементам. Тогда вы сможете изменять размер щепы. Например, для отопления – рубятся крупные куски. А для компоста – помельче.

Совет! При обрезке фруктовых деревьев, не смешивайте ветви с остальным древесным мусором. Измельчив их отдельно – вы получите великолепный материал для домашней коптильни. Только помните одно правило – опилки от семечковых деревьев не смешивают с опилками от косточковых сортов. Это разные запахи при копчении, и используют их по отдельности.

Обязательно сделайте раструб для подачи веток. У него два предназначения: Во-первых, он направляет ветки в измельчитель под прямым углом. Во-вторых – оберегает ваши руки от травм. Глубина раструба должна быть больше, чем длина вашей руки.

Измельчитель травы и тонких веток

Важно! Во время работ не следует рукой направлять ветки к месту измельчения. Используйте для этого ветку потолще или специальную доску.

Если вам не приходится утилизировать толстые ветки, и дробилка для дерева не нужна – конструкцию можно упростить. Мощные зубья не требуются, в качестве измельчителя используем схему ножа для шинкования капусты.

Принцип действия устройства показан на иллюстрации:

Дисковая фреза, вращаясь с высокой скоростью, отрезает от пучка травы или веток мелкие кусочки. Процесс происходит очень быстро, производительность такой машины высокая.

В качестве рабочего бункера можно использовать любую круглую емкость – например, старую кастрюлю или ведро. Поскольку толстые ветки дробиться не будут – прочность не так важна. Или вы можете сварить короб из тонкой листовой стали. Часто для изготовления таких конструкций используют так называемые «улитки» от старых вентиляционных систем.

При этом вы можете использовать сразу всю конструкцию: вал, электродвигатель, корпус вентилятора. Останется лишь изготовить режущий инструмент, и измельчитель травы готов.

В качестве ножей можно использовать заточенные с противоположных сторон пластины из твердого сплава, или металлический диск со специальными прорезями, на которые устанавливаются ножи.

Трава, попадая в прорези, мелко шинкуется и вылетает в боковое отверстие. Устройство достаточно безопасное, главное – выполнить подающий раструб таким образом, чтобы исключить попадание конечностей во фрезу.

Готовая конструкция компактна и транспортабельна.

В качестве привода можно использовать любой электродвигатель мощностью до 1 кВт, или обыкновенную угловую шлифовальную машину (болгарку).

Электрический измельчитель своими руками фрезерного типа

Следующая конструкция предназначена для дробления крупных веток и тонких стволов деревьев. В качестве рабочей насадки используется фреза с крупными зубьями. Принцип работы на иллюстрации:

Для изготовления потребуется выточить самостоятельно или раздобыть где-то прочную крупную фрезу. Такие используются в тяжелом машиностроении. Так что, если неподалеку от вас есть большой завод – приобрести готовое изделие не составит труда. Для крепления механизма надо изготовить прочный рабочий бункер, из листового железа толщиной не менее 5 мм.

Высокая скорость в такой конструкции не нужна, важнее хороший крутящий момент. Поэтому на приводной вал следует установить понижающий редуктор. Достаточно передаточного отношения 2:1. Это обеспечит усилие, требуемое для переработки стволов и веток толщиной до 3 см. Двигатель требуется мощный, не менее 2-3 кВт, редуктор можно сделать ременный, подобрав шкивы с разницей в диаметрах 2:1.

Не менее важной частью конструкции является упорная пластина. Именно между ней и зубьями фрезы происходит перемалывание дерева. Пластину можно сделать регулируемой, тогда вы сможете изменять размер щепы и перемалывать ветви разной толщины.

Поскольку механизм достаточно мощный и тяжелый, вся конструкция должна располагаться на прочном основании. Такие измельчители обычно устанавливаются стационарно, поэтому колеса здесь излишни.

Важно! В мощных системах вопросы безопасности особенно актуальны. Поэтому кнопка аварийного отключения должна быть в доступном месте, а раструб подачи веток разработан таким образом, чтобы исключить попадание рук в бункер.

Ширина фрезы, а соответственно и бункера, может быть какой угодно. Подавать можно от одного ствола до целого куста одновременно. Необходимо помнить, что при увеличении ширины одновременной обработки, надо увеличивать мощности силовой установки. При ширине фрезы 30-50 см, мощность электродвигателя должна быть не менее 3 кВт.

Если фрезу подходящей ширины найти трудно, можно объединить несколько штук одного размера и формы, насадив их на вал.

Изготовление приспособлений для резки веток и травы не представляет сложности для мастера с опытом слесарных работ. А экономия денежных средств, станет приятным бонусом.

Видео пример того как можно сделать измельчитель веток садовый электрический своими руками исключительно из подручных материалов и болгарки. Это доступно каждому, нужно только внимательно присмотреться к своему хламу в гараже.

Как изготовить садовый измельчитель веток своими руками

Ветки, остающиеся после обрезки деревьев, — довольно неудобные отходы. Наваленные кучей, они занимают много места, да и в печь ветви сразу не засунешь, приходится долго рубить их топором. Развести костер и просто сжечь на огороде – жалко. Подходящий вариант для рачительного хозяина — сделать измельчитель веток своими руками, чтобы перерабатывать их в щепу. А уж ей найдется применение – хоть в котле сжигай, хоть для компоста используй. Нас интересуют конструкции самодельных дробилок, поскольку цены заводских агрегатов несопоставимы с объемами переработки древесины в обычном частном хозяйстве.

Разновидности садовых измельчителей

Как только не называют рубильные машины, используемые для дробления древесных отходов. Щепорезка, веткоизмельчитель, шредер, щеподробилка, — далеко не полный список названий. Несмотря на такое разнообразие терминов, устройство различных агрегатов практически одинаково. Любая дробилка состоит из таких элементов:

  • стальная рама, куда крепятся все детали и механизмы;
  • основной привод – электродвигатель либо бензиновый (дизельный) мотор с валом отбора мощности;
  • режущий механизм;
  • главная передача (как правило, ременная);
  • защитный кожух;
  • 2 бункера — для подачи деревянных палок и выгрузки щепы.

Измельчители: из дисковых пил (слева) и с ножевым валом (справа)

По факту самодельные измельчители веток делятся на разновидности только устройством режущего механизма, остальные элементы отличаются лишь размерами. Если внимательно просмотреть опубликованные в интернете чертежи дробильной части, то можно выделить следующие популярные решения:

  1. Посередине вала крепится 2—3 десятка дисковых пил, оснащенных зубьями из твердого сплава.
  2. Конструкция, повторяющая устройство фуганка на циркулярном станке. На валу сделаны продольные пазы (от 2 до 6 шт. в зависимости от мощности двигателя), где закреплены рубящие ножи, изготовленные из углеродистой стали. Ветки подаются на измельчение под углом 90° к ножам.
  3. Дисковая дробилка для дерева, где ножи крепятся к плоскости стального круга, насаженного на вал. Здесь ветви нужно подавать под углом 30—45° к поверхности диска, что обеспечивается конструкцией загрузочного бункера.
  4. Рубильная машина с двумя валами, которые вращаются синхронно. Режущие кромки ножей, установленных на валах, при вращении сходятся в одной точке. За счет этого происходит не только дробление, но и самозатягивание веток после захвата. Подача древесины – перпендикулярно вращающимся ножам.

Дробилки: дисковая (слева) и двухвальная (справа)

Примечание. Для увеличения крутящего момента и усилия резки в садовых измельчителях используется маховик, насаживаемый на свободный конец вала. Исключение — дисковая дробилка для веток, где маховиком служит тяжелый металлический круг с прикрепленными ножами.

Дальше мы рассмотрим, как самостоятельно сделать садовые шредеры первых трех типов. Двухвальная щепорезка – довольно сложный в изготовлении агрегат, требующий вложений и трудозатрат, что не всегда оправдано. Молотковые и прочие оригинальные измельчители древесины, сделанные своими руками, показаны на видео:

Руководство по изготовлению

Первым делом необходимо уяснить, что без навыков слесарно-сварочных работ и соответствующего инструмента вы не сможете сделать даже простой веткоизмельчитель из дисковых пил. К тому же за изготовлением валов и корпусов для подшипников придется обращаться в токарную мастерскую, разве что вам удастся найти готовый узел от старого станка. Весь процесс условно делится на следующие этапы:

  1. Выбор конструкции шредера.
  2. Подбор двигателя для привода и расчет главной передачи.
  3. Заготовка металла и деталей, которые нужно выточить на токарном станке.
  4. Сборка рамы.
  5. Установка привода, режущего механизма и ременной передачи.
  6. Монтаж защитного кожуха и бункера.

Примечание. Мы говорим о ременной передаче, как самой простой в изготовлении и безопасной при эксплуатации. В случае какой-то аварии либо перегрузки ремень проскользнет или соскочит без всяких последствий. Чего нельзя сказать о жесткой связи посредством цепи (редуктора).

Конструкция дисковой дробилки

Что касается выбора конструкции самодельного измельчителя веток, то здесь рекомендации простые:

  • агрегат из дисковых пил — лучший вариант, когда нужно получить мелкую древесную стружку с минимальными затратами;
  • если вы планируете измельчать ветви малого диаметра на более крупную фракцию, то подойдет режущий механизм типа фуганка;
  • когда в больших количествах надо рубить ветки размером до 5 см, то лучше сделать дисковую дробилку.

Для справки. Мелкая стружка и щепа часто используется садоводами для приготовления компоста и мульчи. Также из нее можно изготавливать топливные брикеты для отопления частного дома, о чем подробно рассказано в этой статье.

Ножевой вал и его принцип работы (как у фуганка на циркулярной пиле)

Когда тип щепорезки выбран, можно приступать к заготовке деталей, материалов и оборудования. Но в первую очередь необходимо выполнить…

Подбор двигателя и расчет ременной передачи

Мощность привода – это показатель, от которого зависит, какой толщины ветки вам удастся переработать на сделанной своими руками дробилке. Отсюда несколько советов по подбору двигателя:

  1. Для вашей цели идеально подойдет электродвигатель мощностью 2.5—3.5 кВт, минимум – 2 кВт. Мотор на 1.5 кВт можно использовать, чтобы собрать измельчитель для травы и мелких веток.
  2. Мощность бензинового либо дизельного двигателя должна составлять 5—6 л. с. Такие ставятся на бытовые мотоблоки и мини-тракторы.
  3. Покупать электромотор слишком большой мощности бессмысленно, разве что такой лежит без дела у вас в сарае. Он израсходует количество электроэнергии, не соответствующее проделанной работе.

Примечание. Количество оборотов электродвигателя большой роли не играет, поскольку мы получим необходимую скорость вращения ножей за счет клиноременной передачи.

Чтобы ваш шредер для дерева уверенно измельчал ветки, ножевому валу необходимо сообщить скорость не более 1500 об/мин за счет подбора диаметра ведущего и ведомого шкива. Решающее значение здесь имеет не скорость вращения ножей, а развиваемый крутящий момент (усилие). Расстояние между шкивами и длина ремня тоже не играет большой роли. Разве что слишком длинный ремень снижает КПД передачи и хуже поддается натяжке.

Пример расчета. Имеется электродвигатель на 2800 об/мин, который нужно поставить на дробилку. Оптимальное решение – снизить обороты на валу вдвое, до 1400 об/мин. Тогда и диаметры шкивов будут отличаться в 2 раза. Например, размер ведущего шкива – 100 мм, тогда диаметр ведомого (стоящего на рабочем валу) составит 200 мм.

Совет. Заказывая токарю шкивы для клиноременной передачи, не помешает задуматься о перспективе. Лучше сделать шкивы на 3 или 4 ручья, чтобы обороты на рабочем валу можно было менять путем перестановки ремня. Тогда измельчитель можно подстраивать под различные условия работы, например, для дробления стеблей кукурузы, подсолнечника либо травы.

Шкивы на несколько ручьев практичнее в эксплуатации

Подготовка материалов

Наилучший способ сэкономить средства на изготовление щепорезки – отыскать подходящие материалы в домашнем хозяйстве. Для сборки рамы подойдут следующие виды металлопроката:

  • одинарный равнополочный уголок шириной от 50 до 63 мм;
  • 2 уголка по 35 мм, сваренные «коробочкой»;
  • профильная труба размером 40х40 мм;
  • швеллер № 6.5—10;
  • трубы круглые диаметром 32—48 мм.

Крепление электродвигателя выполняется на стальном листе толщиной 10 мм и размерами, соответствующими расстоянию между монтажными отверстиями на его фланце (с запасом 30—50 мм с каждой стороны). Для натяжения ремня применяется 2 типа устройств:

  1. Отверстия в плите для крепежа двигателя делаются продолговатыми, чтобы его можно было отодвигать и фиксировать болтами.
  2. Плита устанавливается одним концом на шарнире, тогда ремень подтягивается за счет веса электродвигателя. С другой стороны она фиксируется гайками на шпильках, как ниже показано на фото самодельного измельчителя.

Здесь натяжка происходит под весом электромотора

Чтобы изготовить простейшую конструкцию шредера, купите 20—25 дисковых пил с твердосплавными наконечниками и столько же проставочных шайб диаметром 20 мм. Это даст вам рабочую часть шириной около 80 мм, которую при желании можно увеличить либо уменьшить, добавляя или снимая пилы.

Примечание. Толщина зубьев дисковой пилы больше, чем стальное основание, поэтому крепить инструменты вплотную друг к другу нельзя. Для компенсации ширины зубьев как раз и применяются шайбы, которые ставятся между пилами.

Вал, приводимый в движение ремнем, надо выточить на токарном станке из стального стержня. Но перед тем как изготовить эту деталь, найдите 2 подшипника, под чей посадочный размер будет протачиваться вал. Также придется сделать корпуса для подшипников с крепежными фланцами. Иногда их можно купить в готовом виде на вторичном рынке либо в специализированных магазинах.

Совет. Как вариант можно использовать подшипники задних полуосей с посадочным диаметром 25 мм от классических моделей Жигулей, а в качестве вала использовать готовую шпильку с гайками.

Для установки дисковых пил на валу нужно нарезать резьбу. В качестве маховика используйте круг из стали толщиной 10 мм и более либо большой шкив от какой-нибудь сельскохозяйственной техники. Также вам потребуется стальная опорная плита для веток, играющая роль контрножа. Вырежьте ее из листа толщиной не менее 10 мм.

Чертеж ножевого вала — вид спереди

Если вы избрали конструкцию измельчителя веток с рубящими ножами, то за основу можете взять чертеж ножевого вала для фуганка. Только измените в нем диаметры осей, куда нужно напрессовать подобранные подшипники. Ширину рабочей части лучше уменьшить до 100 мм, ведь вы не собираетесь засовывать в дробилку целые бревна. Ножи для щепорезки обычно делают на фрезерном станке из автомобильных рессор.

Чертеж вала на 3 ножа — вид с торца

Чтобы собрать рубильную машину дискового типа, кроме вала с подшипниками и ножей вам понадобится:

  • стальной круг толщиной 15—20 мм диаметром 40—50 см (в зависимости от мощности электромотора);
  • листовой металл не менее 5 мм на кожух, чья передняя стенка служит контрножом;
  • то же, толщиной 1—2 мм для сваривания бункера;
  • болты М12—16 с гайками для крепления.

Режущее устройство дискового измельчителя с креплением ножей показано на чертеже:

Количество ножей можно менять (ставить 2 или 3 шт.)

Изготовление рамы

Независимо от того, какой тип дробилки вы избрали, для нее нужно сделать основу – станину, куда впоследствии установится привод и рубильный механизм. Сварите ее из уголков или труб, пользуясь следующими рекомендациями:

  1. Подберите высоту под свой рост, чтобы было удобно закладывать ветви в бункер.
  2. Конструкция должна быть устойчивой. Поэтому ширину рамы сделайте не меньше 500 мм, длина – произвольная.
  3. Придайте станине жесткость, приварив между стойками поперечины.
  4. Для удобного перемещения агрегата к раме желательно приделать пару колес и приварить ручку.

Компактное размещение электродвигателя

Продумайте, куда вы собираетесь ставить электродвигатель. Для измельчителя, сделанного своими руками из дисковых пил, рекомендация такая: ставьте мотор в створе рамы, чтобы он не выпирал за ее габариты. То же касается и других типов дробилок.

Сборка измельчителя

Для начала соберем щепорезку из пакета дисковых пил, соблюдая такой порядок:

  1. Соберите пилы на валу, проложив между ними шайбы и затянув с обеих сторон гайками.
  2. Подшипники напрессуйте на вал, а затем в наружные корпуса. Последние прикрутите болтами к раме, предварительно сделав в ней отверстия.
  3. Насадите на концы вала шкив и маховик, надежно их закрепите.
  4. Вплотную к зубьям пил установите стальную плиту – контрнож.
  5. Установите электродвигатель и главную передачу, хорошенько натяните ремень.

Совет. Перед сборкой не забудьте смазать сепараторы подшипников, сняв пластиковые крышки. Пилы ставьте таким образом, чтобы профили зубьев не совпадали.

Контрнож лучше крепить не сваркой, а болтами сквозь отверстия овальной формы. Смысл – в регулировке зазора между краем плиты и рабочими зубцами, что позволяет в небольших пределах изменять размер щепы. Направление вращения пил – «на себя», то есть, зубья должны «набегать» на контрнож.

После монтажа деталей изготовьте и установите защитный кожух из тонкого металла, а спереди – приемный бункер. Размеры данных элементов – произвольные, главное – удобство в работе и безопасность. В конце подсоедините агрегат к электросети силовым кабелем через автоматический выключатель номиналом 25 А.

Сборка ножевой дробилки выполняется в том же порядке, только вначале нужно установить и закрепить ножи в пазах вала. Здесь есть одна тонкость: чем сильнее режущие кромки будут выступать за поверхность вала, тем крупнее щепа получится на выходе. Бункер приваривается таким образом, чтобы ветки подавались под углом 90° к режущему механизму. Как это правильно сделать, показано на видео:

Совет. Агрегат можно усовершенствовать, если смастерить дополнительное затягивающее устройство. Нужно сделать второй вал меньших размеров, наварить вдоль него металлические полосы и подключить к основному механизму через ременную либо цепную передачу. Обороты затягивающего вала нужно понизить, иначе ветки станут бить по рукам во время загрузки.

Самодельный затягивающий привод

В изготовлении дискового измельчителя веток тоже нет особых премудростей, достаточно следовать чертежам и надежно крепить все узлы. Единственный момент: при изготовлении наружного кожуха постарайтесь переднюю стенку, вдоль которой вращаются ножи, сделать потолще, а зазор между ними – поменьше. Иначе гибкие тонкие палки механизм станет затягивать внутрь и накручивать на вал.

Сборочный чертеж дробилки

Заднюю стенку кожуха надо хорошо прикрепить к станине как минимум в 4 точках, для чего понадобится приварить дополнительные кронштейны, как показано на сборочном чертеже.

Заключение

Наиболее сложная операция в изготовлении садового измельчителя – вытачивание вала и фрезерование ножей из рессоры, которое вы не сможете сделать своими руками. За данную услугу придется платить, разве что в домашнем хозяйстве найдется пара-тройка металлообрабатывающих станков. Задача упростится, если вам удастся найти привод в сборе, например, от старой циркулярной пилы.

Другой вариант – использовать для дробления ветвей саму циркулярку, установив на ее привод рабочий механизм для резки. Опять же, шредер может функционировать и от двигателя мотоблока, нужно лишь правильно сделать ременную передачу.

Как сделать садовый измельчитель своими руками

После весенней обрезки деревьев большинство садоводов сталкиваются с проблемой утилизации старых веток. Если вы экономный хозяин, привыкший все отходы пускать в дело, то скорее всего отправляете все ветки в компостную кучу. Там все это добро гниет и года через 3-4 вы гарантированно получите прекрасное органическое удобрение — компост. Все это, конечно, замечательно, но слишком долго. Если же вы предварительно измельчите ветки и листья на них, то компост у вас созреет за сезон, а то и за пару месяцев. И тут вам на помощь может прийти садовый измельчитель – устройство, которое превратит исходный материал в щепки или муку. Аппараты, существующие в продаже, не дешевы, поэтому мы предлагаем вам ознакомиться с инструкцией, позволяющей сделать садовый измельчитель своими руками.

Мы не будем убеждать вас, что самодельный измельчитель будет совершенно бесплатен. Естественно, на его изготовление пойдут некоторые детали, которые будут стоить денег. Однако, в среднем, самодельный агрегат обойдется вам в 2 раза дешевле, чем готовый измельчитель раскрученного бренда. Судите сами, для измельчителя вам понадобятся:

  • Дисковые пилы – 15-25 штук
  • Мотор – бензиновый или электрический
  • Шпилька (штанга) М20, к ней шайбы и гайки
  • Шкив (например, от генератора ВАЗ) и плотный ремень
  • Подшипники
  • Металлические трубы для рамы
  • Листовой металл для бункера
  • Шайбы из пластика 14-24 штуки

Устройство садового измельчителя – определим важнейшие детали агрегата

Дробление материала в садовом измельчителе осуществляется при помощи ножей. В готовых моделях нож чаще всего представляет собой металлический диск с 2-3 режущими поверхностями. Большой объем работы быстро приводит зубья в негодность и их приходится периодически подтачивать – согласитесь, это не слишком удобно, кроме того, отнимает у вас время. Если вы решили сделать измельчитель садовый своими руками, то можете не повторять эти конструкционные недостатки, а собрать надежный, высокопроизводительный и, главное, долговечный нож.

Мы предлагаем использовать для этого дисковые пилы с твердосплавными насадками. Понадобится не один диск, а несколько, чтобы набрать из них систему – пакет. В готовых садовых измельчителях нож, как правило, имеет толщину 3 см, мы же можем набрать пакет любой толщины – все будет зависеть от количества приобретенных пил. В среднем, для качественного ножа толщиной 6-10см понадобится 15-25 штук. Каждый диск имеет множество зубьев, изначально предназначенных для того, чтобы пилить твердую древесину. Поэтому травяные стебли, листья и ветки для них будут все равно, что семечки. В крайнем случае, если зубья на пиле затупятся, ничто не помешает вам пойти в ближайший магазин инструментов и приобрести ей замену.

Дисковые пилы можно с успехом использовать в качестве ножей для измельчителя

Однако, нож – это еще не все. Для того, чтобы привести его в движение нам понадобится двигатель. Для быстрого измельчения веток в небольших объемах проще использовать электродвигатель. Его использование может показаться несколько неудобным из-за кабеля и необходимости подключаться к розетке, зато работает он практически бесшумно и не выделяет выхлопные газы. Мотоблок обладает большей мощностью, поэтому идеально подойдет для тех случаев, когда требуется дробить грубый материал часто и долго.

Пошаговая инструкция и нюансы работ

1. Пилы набираются на ось, диаметр которой определяется посадочным диаметром дисков (20мм). Для этого подойдет шпилька с резьбой М20. Соответственно, необходимы будут шайбы и гайки того же диаметра.

Пилы, набранные на ось будущего измельчителя

Если мы установим диски на шпильке вплотную друг к другу, то нож работать не будет. И вот почему: ширина зубьев пилы больше, чем ширина самого диска, поэтому при вращении зубья будут цепляться друг за друга. Чтобы этого не происходило необходимо развести диски на небольшое расстояние. Сделать это проще простого при помощи самодельных шайб, которые вы можете вырезать из тонкого пластика. Их количество должно быть на 1 штуку меньше, чем количество дисковых пил.

2. На ось-шпильку надевается шкив (от генератора ВАЗ или от помпы). Для вращения оси используются также два подшипника промежуточного вала ВАЗ с внутренним диаметром 20мм.

3. Из профилированных металлических труб сваривается рама, на которую крепится штанга мотоблока. Двигатель крепится на раме так, чтобы была возможность перемещать его относительно дисковых пил. Это необходимо, чтобы изменять при необходимости натяжение ремня привода.

К раме крепится ось с дисковыми пилами

4. Для удобства эксплуатации на раме закрепляется упорный брусок из металлопрофиля, в который будут упираться ветки и стебли при дроблении.

5. На режущий блок необходимо надеть металлический кожух, который сваривается из листового металла или вырезается из оцинкованной стали. Для надежности лучше применить первый вариант.

Кожух лучше выполнить из листового железа — это надежнее!

6. Сверху крепится еще один бункер с раструбом для загрузки подлежащего измельчению материала. К этой детали особых требований не предъявляется, поэтому чаще всего ее делают из гибкой оцинкованной стали.

Приемный бункер легко сделать из оцинкованной стали

Преимущества самодельного варианта

В отличие от заводских моделей, самодельный измельчитель не требует излишне бережного отношения. Он станет универсальным помощником в хозяйстве и поможет не только измельчать ветки и другой бытовой мусор, но и дробить плоды (яблоки, груши, сливы), причем вместе с косточками. Это очень удобно при необходимости приготовить джем, пюре или домашнее вино, когда плоды измельчаются до пастообразного состояния.

Садовый измельчитель в действии

Дисковые пилы, образующие нож агрегата, способны перерабатывать довольно большие куски древесины. Конечно, речь не идет о бревнах, но ветки диаметром 10см будут ему вполне «по зубам». Этим самодельный измельчитель выгодно отличается от заводского изделия, корпус которого просто не пропустит крупные части материала. Соответственно, вы значительно сэкономите свое время, ведь вам не придется сортировать ветки по размерам и думать, куда девать слишком крупные фрагменты. Также не нужно будет следить за влажностью материала, в то время как купленный измельчитель требует регулировки степени сырости исходного сырья. Дело в том, что у большинства современных готовых измельчителей, электродвигатель расположен внизу конструкции, поэтому при переработке мокрых стеблей влага неминуемо попадет в двигатель, а это приведет к поломке. В самодельном изделии вы вольны сами решать, где установить двигатель, в описанном выше варианте он расположен горизонтально, на одном уровне с ножами.

Стоит обратить внимание также на экономию средств при использовании самодельного измельчителя. Во-первых, изготовление изначально будет дешевле, чем покупка заводского устройства, а во-вторых, «самоделка» не будет нуждаться в приобретении дорогих деталей при поломке – все ее элементы не отличаются дороговизной.

Самодельный садовый измельчитель способен раздробить даже крупные ветки, превратив их в щепки

Кроме того, самодельный садовый измельчитель отличается высокой производительностью. Все отходы, загружаемые в бункер, будут затягиваться дисковыми пилами и исчезать с невероятной скоростью. Таким образом, самодельный аппарат может оказать ничуть не хуже дорогого и современного садового инструмента. Одним словом, если измельчитель очень нужен, но денег на его покупку нет, выход один – сделать его своими руками!

Видео пример использования этого агрегата

Садовый электрический измельчитель веток своими руками

Для переработки веток деревьев, ботвы огородных культур и другой зеленой растительности придумали отличный механический помощник – шредер. За несколько минут из кучи отходов получится сырье для компоста или подстилка домашней птице на зиму. Агрегат заводского изготовления очень дорогой, поэтому умельцы научились собирать его самостоятельно. Тем, кому это интересно мы предлагаем рассмотреть, как сделать садовый измельчитель своими руками с минимальными затратами.

Основные узлы шредера

Измельчитель травы и веток состоит из трех основных узлов: мотор, режущий механизм – чиппер, загрузочный бункер. Все это расположено на стальной раме и для безопасности закрыто кожухом. Некоторые модели шредеров заводского изготовления могут комплектоваться дополнительным бункером для сбора измельченной массы. Во время работы с измельчителем используют дополнительные приспособления: толкатель для органики и сито, помогающее отделять мелкие фракции. Просеянные крупные отходы при надобности загружают в бункер для повторной переработки.

Шредеры заводского изготовления оснащены валковыми, фрезерными, молотковыми и другими чипперами. Самодельные садовые измельчители обычно работают с режущим механизмом, изготовленным из набора ножей или дисковых пил.

Привод шредера

Любой измельчитель травы и веток работает от привода. Здесь существует только два варианта: электродвигатель или бензиновый мотор. Электрические шредеры намного слабее по мощности и больше предназначены для перемалывания мелкой органики. Измельчители, работающие от ДВС, намного мощнее. Они способны справиться с ветками толщиной до 8 см.

При изготовлении садового измельчителя своими руками, электродвигатель можно снять с отслужившей техники. Желательно чтобы его мощность была не менее 1,1 кВт. У кого есть мотоблок, шредер можно подключить с помощью ременной передачи к ДВС. При отсутствии любого мотора, свой измельчитель придется комплектовать купленным в магазине агрегатом.

Совет! Цена нового двигателя достигает большей части стоимости шредера заводского изготовления. При такой постановке вопроса выгода от самодельного измельчителя будет маленькая.

Измельчители мягкой органики могут, вообще, быть без привода. В действие человек их приводит силой рук. Варианты таких механизмов представлены на фото.Читайте также: Измельчитель веток садовый электрический

Чертежи разных моделей шредеров

Чтобы изготовить измельчитель травы, нужно иметь под рукой точные чертежи. Мы предлагаем рассмотреть несколько вариантов схем шредеров.

Измельчитель с молотковым чиппером считается универсальным. Механизм справится с мягкой зеленой массой, ветками деревьев, толстой ботвой огородных культур и даже зерном.

Важно! Молотковая конструкция для самостоятельного изготовления довольно сложная. Требуется очень много токарных работ.

Проще всего режущий механизм для веток и травы собрать из дисковых пил. Для такого чиппера не нужны даже чертежи. Дисковые пилы в количестве от 15 до 30 штук насаживают на вал, стягивают с обеих сторон гайками, набивают подшипники, после чего всю конструкцию крепят на стальной раме.

Двухвалковый измельчитель тоже прост в изготовлении. В этом можно удостовериться по представленному чертежу. Чиппер состоит из двух валов, на которые сверху закреплены стальные ножи. В домашнем изготовлении их делают из рессор грузового автомобиля и ставят по 3–4 штуки. Валы на оси и подшипниках закреплены параллельно друг другу так, чтобы при вращении ножи не цеплялись.

Внимание! Приводом двухвалкового шредера может выступать только мощный мотор, имеющий пониженные обороты.

На видео представлен самодельный измельчитель с шестернями:

Инструкция по сборке разных моделей шредеров

Собирать самодельный садовый измельчитель начинают после того, как подготовлены все детали согласно чертежу. Независимо от выбранной конструкции, работы включают: изготовление рамы, загрузочного бункера, чиппера и подключение двигателя.

Конструкция из дисковых пил

Состоит такой садовый измельчитель веток из собранных в единую конструкцию дисковых пил. Их придется купить в магазине. Количество пил определяется индивидуально. Обычно ставят от 15 до 30 штук. Здесь важно учесть один нюанс. От большего количества пил увеличивается ширина чиппера, а, значит, потребуется мощнее привод.

Насаживают дисковые пилы на вал, причем между каждой ставят промежуточную шайбу толщиной 10 мм. Уменьшать зазор нельзя, иначе рабочая область уменьшится. Толще шайбы ставить тоже не желательно. В больших зазорах между пилами будут застревать тонкие ветки.

Вал вытачивают на токарном станке. Нужно предусмотреть резьбы под гайки для зажимки набора пил и рабочего шкива. С обоих концов на валу вытачивают посадочные места для подшипников.Читайте также: Измельчитель веток садовый электрический

Внимание! Перед тем как зажать гайками на валу набор пил, нужно удостовериться, что их зубья не стоят на одной линии. Оптимально хаотичное расположение зубьев. От этого снижается нагрузка на чиппер измельчителя и двигатель.

Для привода лучше использовать электродвигатель. Если собранный садовый электрический своими руками шредер будет работать от сети 220 вольт, то он сможет перемалывать только тонкие ветки и зеленую массу. Для переработки толстых веток потребуется трехфазный электродвигатель. Как вариант измельчитель можно приспособить для подключения ремнем к шкиву мотора мотоблока.

Раму измельчителя сваривают из стального профиля, швеллера или уголка. Сначала делают прямоугольную основу под чиппер. Здесь важно ровно закрепить гнезда подшипников, чтобы не было перекоса, а ось электродвигателя и вала с дисковыми пилами должны находиться в параллельных плоскостях. К готовому основанию для чиппера приваривают опорные стойки, которые исполнят роль ножек измельчителя.

Бункер шредера изготавливают из листовой стали толщиной не менее 1 мм. Тонкую жесть брать не стоит, так как она будет деформироваться от ударов разлетающихся щепок. Высоту бункера делают больше длины рук. Это нужно для личной безопасности.

Сделанный из набора пил шредер справится с любой органикой. Однако чиппер придется частенько чистить.

Сборка измельчителя с ножевым диском

Этот шредер с ножами способен перерабатывать только мягкую органику. Он больше предназначен для приготовления зеленого корма домашней птице и животным. Бункер выгибают из жести. Можно приспособить оцинкованное ведро или корпус от старой техники, например, вентилятора. Бункер получится гибкий, но большая прочность здесь не нужна. Ведь ветки измельчитель травы молотить не будет.

Чиппер изготавливают из листовой стали толщиной 3–5 мм. На диске болгаркой вырезают 4 прорези. Далее, берут кусок автомобильной рессоры, затачивают ее и сверлят 2 отверстия. Таких ножей тоже делают 4 штуки, после чего их вставляют в прорези на диске и крепят болтами. По центру диска сверлят отверстие. В него вставляют резьбовой конец вала, после чего прочно затягивают гайкой. Сам вал с подшипниками крепят к раме, а на другой конец надевают шкив.

Чтобы резать траву, достаточно измельчитель соединить с электродвигателем мощностью 1 кВт.Читайте также: Измельчитель веток садовый электрический

Сборка двухвалкового измельчителя

Собирать двухвалковый измельчитель веток садовый начинают с рамы. Сначала сваривают прямоугольную конструкцию. Внутри рамы к боковым элементам приваривают четыре крепежа для валов. Их располагают так, чтобы режущие барабаны выставились ровно.

Совет! Если хотите сделать шредер передвижным, сразу к раме приварите оси для колес.

Далее, по представленной схеме изготавливают 2 вала с режущими барабанами. Для трех ножей потребуется найти круглую заготовку. Под 4 ножа используют стальной квадрат. В любом случае края валов затачивают круглой формы под подшипники.

Ножи изготавливают из автомобильной рессоры. На каждом элементе сверлят два крепежных отверстия под болты. Каждый нож затачивают под углом 45о, прикладывают к валу и отмечают места крепления. Теперь осталось просверлить по меткам отверстия, нарезать резьбу и прикрутить болтами все ножи. Режущие барабаны готовы.

Следующим этапом выполняют сборку чиппера. Для этого в противоположных стенках стального коробка сверлят отверстия. Вокруг них из стальной полосы формируют гнезда, куда вставляют подшипники вместе с валами. Барабаны при вращении не должны цепляться ножами друг за друга.

На каждый вал насаживают шестерни. Они нужны для синхронизации движения. Готовый чиппер крепят болтами к четырем внутренним элементам, приваренным на раме. Бункер сваривают из листовой стали толщиной 1–2 мм. На валы режущего барабана и двигателя надевают шкивы ременной передачи. Можно применить цепную передачу. Тогда вместо шкивов ставят звездочки.

Двухвалковый шредер может работать от трехфазного электродвигателя или мотора мотоблока. В этом случае мощности хватит для переработки веток толщиной до 8 см.

Заключение

При изготовлении самодельных измельчителей, умельцы применяют болгарки, дрели, пылесосы и даже стиральные машины. Конечно, такие шредеры получатся слабенькие, но порубить траву на корм птице получится.

Источник: http://ydachadacha.ru/svoimi-rukami/izmelchitel-vetok-dlya-dachi-svoimi-rukami.html

Инструменты

Ухаживая за своим садом, не избежать обрезки старых и засохших веток на деревьях и кустарниках. В результате скапливается довольно большое количество хвороста, который хочется использовать с пользой для дела. Наиболее практичным выходом в такой ситуации будет отправить ветви на компост, оставив перегнивать там. К сожалению, процесс превращения цельной древесины в компост довольно длительный, да и гора сухих веток портит общий вид на участке. В этом случае на помощь приходит садовый измельчитель. Благодаря измельчителю садового мусора можно ускорить процесс компостирования и уменьшить гору веток до весьма скромных размеров. Сегодня приобрести садовый измельчитель не составляет труда, особенно если есть необходимая сумма денег. Но те, кому он не по карману, могут сделать измельчитель самостоятельно.

Принцип работы и устройство измельчителя

Чтобы сделать своими руками садовый измельчитель веток, необходимо понимать принцип его действия и как он устроен. Иначе будет невозможно создать правильный чертеж и собрать всю конструкцию воедино.

У измельчителя довольно простая конструкция. Он состоит из мотора, рабочего вала с ножами, металлической рамы, приемного короба и защитного кожуха. Сам измельчитель устанавливается на двухколесную базу для удобства его перемещения. Безусловно, конструкция любого садового измельчителя состоит из более мелких деталей. Какие именно и в каком количестве, мы рассмотрим на этапе создания чертежа.

Принцип работы также предельно простой. Вращения с мотора передаются на вал напрямую или при помощи ремня или цепи. Одновременно с этим в приемный короб подаются ветви, которые перемалываются ножами рабочего вала. На выходе получается измельченная древесина, готовая к отправке на компост. Принцип работы чем-то схож с мясорубкой.

Простая и в тоже время эффективная конструкция измельчителя садового мусора применяется не только дачниками и садоводами. Существуют и промышленные аппараты, способные перерабатывать довольно толстые ветви деревьев. Конструкция таких машин на порядок сложнее и совершеннее. Но следует отметить, что некоторые технические решения промышленных измельчителей можно реализовать в домашних условиях. Это позволит обычному садовому измельчителю эффективно и быстро перерабатывать толстые ветки.

Виды садовых измельчителей

Создавая садовый измельчитель своими руками, придется заранее знать, что именно он будет измельчать. От этого зависит вид измельчителя, его рабочие характеристики и некоторые особенности конструкции. В целом все садовые измельчители мусора можно разделить по параметрам: мощность и тип используемого двигателя, а также тип и принцип работы измельчительного блока.

В садовых измельчителях может устанавливаться как бензиновый, так и электрический двигатели. Каждый из них имеет свои преимущества и недостатки. Так измельчитель садовый бензиновый способен намного легче перерабатывать крупные ветки, он мобильный и не зависит от удаленности энергоресурса. Но некоторые модели измельчителей, особенно мощные, требуют подключения к сельхозтехнике, такой как трактор или мотоблок. В противовес бензиновому, измельчитель садовый электрический более компактный, легкий и проще в эксплуатации. Но электрические измельчители жестко привязаны к месту подключения и немного слабее по мощности.

В целом если подбирать двигатель для самодельного измельчителя, то необходимо учитывать следующее.

  • Электродвигатели мощностью до 1,5 кВт достаточно легко справляются с ветками до 2 см в диаметре и чаще всего устанавливаются на заводских моделях, предназначенных для небольшого участка с низкой интенсивностью работ.
  • Двигатели 3 – 4 кВт могут перерабатывать ветки диаметром до 4 см и предназначены для владельцев небольшого сада.
  • А вот двигатели мощностью более 6 кВт используются в измельчителях для больших хозяйств и способны перемалывать ветки 10 – 15 см в диаметре.

Так как самодельный измельчитель обычно ориентирован на широкий диапазон работ, то рекомендуется устанавливать электродвигатель мощностью 4 кВт. Что же касается бензиновых двигателей, то ДВС мощностью 5 – 6 ЛС справится со всеми поставленными задачами.

Важно! Необходимо особо выделить привод садовых измельчителей. Это может быть цепь, ремень или крепление ножей непосредственно к валу двигателя.

Конструкция ножей

Еще одним критерием, по которому различают садовые измельчители, является конструкция ножей. Так как именно от этого зависит качество измельчения. Например, некоторые модели измельчителей выдают на выходе куски ветвей длинной от 2 см до 10 см, в зависимости от диаметра вала и принципа измельчения. Другие представляют собой комбинированную конструкцию и способны перерабатывать довольно крупные ветки и выдавать мелкую стружку. А вот если в системе измельчения используется только диск с ножами, напрямую установленный к валу двигателя, то такой измельчитель сможет перерабатывать лишь тонкие ветки и выдавать мелкую труху.

В заводских моделях чаще всего используются следующие три варианта.

Первый – ножевой дисковый. Эти аппараты хороши для измельчения мелких веток диаметром до 2 см и травы.

Второй – фрезерная конструкция ножей. Измельчители с подобным устройством ножей могут справляться с толстыми ветками до 8 см. Но при одном условии – ветки должны бить сухими. Иначе остатки сырой коры и древесины забьются в фрезу и застопорят механизм.

Третий – универсальные фрезерно-турбинные ножи. Этот вариант ножей, пожалуй, наиболее предпочтительный. Такие измельчители способны справляться с крупными и мелкими ветками как сырыми, так и сухими.

Безусловно, описанные выше типы ножей практически невозможно изготовить самостоятельно. Именно поэтому в самодельных измельчителях используются следующие конструкции ножей.

  • Первая – двухваловая конструкция с 8 ножами.
  • Вторая – ножево-дисковая.
  • Третья – наборной пакет из дисковых пил. Их изготовление наиболее простое и материалы к ним можно найти на любой барахолке.

Ниже мы рассмотрим создание именно этих видов измельчителей.

Как сделать садовый измельчитель своими руками

Создание самодельного садового измельчителя достаточно трудоемкий процесс, требующий от мастера высокого уровня навыков. Сами работы проходят в два этапа. Первый подготовительный. Второй – сборка садового измельчителя.

Подготовительный этап

На этом этапе создаем чертежи садового измельчителя и закупаем все необходимые материалы. Чертеж измельчителя можно нарисовать от руки или в специальной программе, такой как AutoCAD.

Как уже отмечалось ранее, конструкция измельчителя состоит из двигателя, вала с ножами, рамы, приемного короба и защитного кожуха. Но это лишь общий вид и, как говорится, дьявол кроется в деталях. Создавая чертеж измельчителя, необходимо уделить особое внимание расположению вала с ножами, а также углу среза ножей.

Для измельчителя с двумя валами чертеж будет выглядеть следующим образом: между двумя металлическими пластинами расположены два вала с ножами. На каждом из валов 3 – 4 ножа. Сами ножи закреплены при помощи 3 болтов и смещены относительно центра вала. Свободное вращение валов обеспечивают 4 подшипника, закрепленных в отверстиях металлических пластин. Синхронное вращение валов достигается за счет двух шестеренок, которые приводятся в движение мотором. Передача крутящего момента может быть сделана при помощи ремня или цепи. Расстояние между валами выбирается из расчета ширины ножей и толщины перерабатываемых веток.

Важно! Необходимо обратить особое внимание на количество оборотов двигателя. В электродвигателях мощностью 4 кВт количество оборотов от 2500 до 2800 об/мин. Такое количество оборотов хорошо в дисковом измельчителе мелких веток и травы. Для двухвалового измельчителя важна сила, поэтому следует понизить количество оборотов. Для этого достаточно установить на валу шестерню или шкив меньшего диаметра, а для привода валов поставить большой шкив или шестерню.

Ниже приведены чертежи садового измельчителя с двумя валами, 6 ножами, по три на каждом из валов.

Для ножевого дискового измельчителя чертеж выглядит на порядок проще.

В первую очередь это касается диска с ножами. На чертеже можно отобразить диаметр диска и место расположения ножей и их количество. В зависимости от требований к качеству измельчения может быть от 1 до 3 ножей. Сам диск можно разместить как вертикально, так и под углом. Ниже приведены чертежи ножевого дискового измельчителя.

Чертеж для измельчителя с наборным пакетом дисковых пил также довольно простой.

На раме размещается шпилька с дисковыми пилами, которая приводится в движение мотором. Чаще всего в таких конструкциях используется ременной привод. Поэтому на конце вала двигателя и шпильки размешаются шкивы. Размер шкивов может быть одинаковым. Ниже приведены чертежи такого измельчителя.

Материалы, необходимые для изготовления описанных выше измельчителей, можно купить в магазинах, на барахолке или авторынке. Конечно, некоторые запчасти придется заказывать у токарей, но большую часть можно без проблем купить. Для выполнения работ по сборке потребуется болгарка, сварочный аппарат и гаечные ключи.

Для измельчителя с двумя валами потребуются следующие материалы:

  • двигатель электрический или бензиновый;
  • две металлические пластины толщиной 10 мм. Ширина и высота подбирается индивидуально;
  • две шестерни для синхронного привода валов;
  • шкив или шестерня для передачи крутящего момента валам;
  • шкив на вал двигателя;
  • два вала для ножей;
  • 5 подшипников и крепление к ним;
  • ножи или материал для их изготовления;
  • профильные трубы для каркаса;
  • листовой металл толщиной 2 мм для защитного кожуха и приемного бункера.

Для измельчителя из пакета дисковых пил потребуется следующее:

  • 15 – 20 дисковых пил. Диаметр можно взять 18 см;
  • двигатель;
  • шпилька М20 или её аналог;
  • 2 подшипника и крепление к ним;
  • 2 шкива;
  • 17 – 22 металлические шайбы толщиной 5 мм для разделения пил;
  • листовой металл 2 мм для защитного кожуха и приемного бункера;
  • профильные трубы для каркаса.

Для измельчителя с ножевым диском потребуется совсем немного:

  • двигатель;
  • листовой металл для защитного кожуха и приемного бункера;
  • ножи и лист металла для диска.

Как видим, наиболее простой по своей конструкции дисковый измельчитель. Но необходимо отметить, что вариант измельчителя с двумя валами способен перерабатывать ветки до 8 см в диаметре, а дисковый до 2 см.

Сборка садового измельчителя

Имея на руках чертеж и необходимые детали, можно приступать к монтажу садового измельчителя. Работы по сборке разделены на несколько этапов – сборка рамы и создание приемного бункера, сборка измельчительного барабана и установка на раму мотора и измельчительного барабана.

Рассмотрим процесс сборки на примере измельчителя с двумя валами. Работы начинаем с создания рамы:

  • нарезаем куски из профильной трубы при помощи болгарки. Четыре заготовки будет длиной 40 см и две 80 см;
  • свариваем короткие куски под прямым углом между двумя длинными. При этом две внутренние поперечины размещаем на таком расстоянии друг от друга, чтобы на них надежно был установлен измельчительный барабан;

Важно! Для придания измельчителю мобильности вся конструкция будет установлена на колесную базу. Для этого к раме необходимо приварить две стойки, к которым и будет крепиться ось с колесами.

После создания рамы можно приступать к созданию валов для измельчительного барабана:

  • берем металлическую квадратную заготовку, если планируется установка 4-х ножей на один вал. Или круглую болванку для трех ножей;
  • для квадратной заготовки обтачиваем оба конца, делая их круглыми так, чтобы они смогли войти в купленные подшипники. С круглой заготовкой выполняем отточку центральной части, делая три плоских среза под установку ножей.

Что касается самих ножей, то их можно изготовить из рессоры Камаза:

  • берем рессору и отрезаем кусок необходимой длины;
  • саму заготовку при необходимости можно выровнять. Для этого придется её нагреть в горне и несколькими ударами молота сделать ровной. После чего дозакалить и дать остыть;
  • в самих ножах делаем отверстия для болтов;
  • теперь выполняем заточку ножей. Угол режущей кромки выбираем 35 – 45 градусов. Заточку выполняем на точильном станке;

  • в завершение прикладываем ножи к валу и отмечаем места на валу для крепления. После чего засверливаем отверстия и делаем в них резьбу.

Следующий этап – создание измельчительного барабана:

  • в двух металлических пластинах, которые будут стенками, вырезаем отверстия для установки в них подшипников. Сделать это лучше всего при помощи сварочного аппарата, а затем отшлифовать края. Или можно обратиться на предприятие. В этом случае отверстия будут идеальной формы;
  • теперь устанавливаем внутрь подшипники;

  • для из закрепления используем специальные накладки, которые болтами закрепляются к металлическим стенкам;
  • внутрь подшипников вставляем валы и закрепляем их;
  • стенки барабана соединяем между собой металлическими шпильками с резьбой и фиксируем их гайками.

По завершению работ с барабаном и каркасом делаем приемный короб:

  • берем тонколистовой металл и делаем 4 заготовки в форме параллелепипеда;
  • с узкого края каждой заготовки отмеряем 4 – 5 см и загибаем его;
  • делаем то же самое для длинных сторон заготовок. Но загиб делаем в противоположную сторону;
  • собираем всю конструкцию и проверяем, как заготовки прилегают друг к другу;
  • при помощи сварки или самозатягивающихся заклепок соединяем края;
  • в основании короба, на отогнутых краях, делаем отверстия для крепежа.

После сборки измельчительного барабана надеваем на валы шестеренки и устанавливаем всю конструкцию на раму, где закрепляем ее болтами. После чего ставим на место двигатель и натягиваем приводную цепь или ремень. В завершение устанавливаем и закрепляем приемный короб. А также устанавливаем защитный кожух на все вращающиеся части измельчителя во избежание случайного попадания сторонних предметов.

Создание двух других измельчителей несколько проще. Для дискового измельчителя необходимо следующее:

  • создать каркас и поместить внутрь мотор;
  • поверх мотора установить отражающий щит из тонколистового металла с отверстием для вала мотора;

  • в диске сделать отверстие для установки на вал, а также прорези для ножей;
  • ножи можно изготовить из рессоры автомобиля описанным ранее способом;

  • собираем и устанавливаем диск с ножами;
  • создаем приемный короб и устанавливаем его сверху дискового измельчителя.

Сборка измельчителя из дисковых пил выглядит следующим образом:

  • создаем раму;
  • на шпильку с резьбой нанизываем дисковые пилы. При этом между дисками размещаем шайбы. Это необходимо для того, чтобы зубья не цеплялись друг за друга. Пакет пил с обеих сторон зажимаем гайками;

  • на внутренних поперечинах каркаса привариваем крепеж для подшипников;
  • надеваем на шпильку подшипники и закрепляем их, после чего устанавливаем пакет пил на каркас и закрепляем его там;

  • с наиболее длинного конца шпильки устанавливаем шкив или шестеренку и фиксируем стопорным кольцом;
  • устанавливаем двигатель и натягиваем приводную цепь или ремень;
  • в завершение устанавливаем приемный короб.

Создавая один из предложенных выше самодельных измельчителей, необходимо учесть преимущества и недостатки каждого из них. Для двухвалового измельчителя характерна высокая мощность и возможность переработки толстых веток. Фракция щепы будет от 2 см до 8 см в зависимости от оборотов и количества ножей. Ножево-дисковый измельчитель наоборот будет прекрасно справляться с мелкими ветками и выдавать мелкую фракцию щепы, но вот толстые ветки для него проблема. Измельчитель с пакетом дисковых пил может справиться как с толстыми ветками, так и более мелкими. Но при этом он очень сильно пылит, и между пилами застряет много щепок, что требует тщательной чистки после работы. Описанные выше варианты садовых измельчителей можно создавать как в одиночном исполнении, так и комбинируя типы между собой.

Источник: http://strport.ru/instrumenty/sadovyi-izmelchitel-svoimi-rukami

Сбор и польза измельчителя веток

Настоящему мастеру сподручнее самостоятельно собрать нужный в хозяйстве измельчитель веток, чем искать подходящий вариант для утилизации отходов древесины со своего загородного участка среди готовой продукции. Тогда и мощность инструмента и его функциональность будет полностью соответствовать потребностям для утилизации.

Один из наиболее полезных в хозяйстве агрегатов – измельчитель дров. Так и появился измельчитель веток Гризли – самодельный механизм, с производительностью которого, не в состоянии потягаться ни один профессиональный аналог утилизации древесины, бытового назначения.

Польза измельчителя древесины

Назначение измельчителя определяет его название – этот веткоруб должен «грызть» ветки и отходы древесины до такого состояния, чтобы их можно было утилизировать наиболее полезным способом. Это может быть получение компоста или заготовка щепы, которая пригодится для растопки бани или обогрева дома.

Заготовка дров для отопления частного дома или бани своими руками будет обходиться значительно дешевле, если использовать свои доступные природные ресурсы. Плодовые и декоративные деревья и кустарники нуждаются в регулярной обрезке, после которой остаются ветки. Измельчитель веток поможет справиться сразу с несколькими проблемами. Он дает еще больше возможностей, если неподалеку находится лесополоса.

Рубить деревья без разрешения в нашей стране запрещено законом, хотя сейчас правительство рассматривает возможность позволить своими руками, без сбора необходимых документов самостоятельную расчистку лесонасаждений от сухостоя. Опавшие ветки в лесу собирать никто не запрещает, а привести их в тот вид, который будет удобно использовать для сжигания в печи, поможет измельчитель дров Гризли.

Функциональные возможности измельчителя древесины

Первый выложенный в интернет видеосюжет, который показывал работу самодельного измельчителя древесины, в считанные дни собрал сотни тысяч просмотров. За счет ударной скорости работы и способности без труда перерабатывать ветки и древесину диаметром до 10 сантиметров, измельчитель дров получил название — Гризли, которое впоследствии сменилось на более благозвучный вариант, известный по сей день.

Основные преимущества этого механизма:

  • Высокая скорость работы.
  • Возможность измельчать твердые породы древесины.
  • Переработка веток большого диаметра.
  • Автоматическая подача древесины.
  • Простое обслуживание агрегата.
  • Быстрая и удобная замена элементов, подверженных износу.

Фракция щепы для отопления подходит идеально. Ее можно использовать и в буржуйках, и в котлах длительного горения.

Самостоятельный монтаж

Мастер, который разработал и создал своими руками оборудование для веток, готов обеспечить всех желающих этой полезной техникой или полным комплектом деталей для ее монтажа.

Он не делает секретов из конструкции – в интернете в свободном доступе есть чертеж измельчителя и подробное описание его сборки, на основе которых созданы уже новые модификации, где в большей степени обеспечена безопасность оператора. Конструкция станка достаточно проста.

В измельчитель дров входят:

  • Два идентичных вала.
  • Две шестерни.
  • Подшипники с обоймами – 4 штуки.
  • Восемь ножей, между которыми имеется зазор минимального размера.

Все это расположено в соответствии со схемой в корпусе, сваренном из швеллера.

Чертеж измельчителя

Большинство деталей придется изготавливать на заказ – тут требуется высокая точность замеров, чтобы все элементы дробилки для отходов древесины идеально подходили друг к другу. Но некоторые детали возможно изготовить самому. Созданные своими руками чертежи будут не менее надежными. Эта задача под силу мастерам, которые владеют лазерной резкой и имеют навыки работы на фрезеровальном станке.

В противном случае придется заказывать изготовление по чертежам или все — таки приобрести готовую комплектацию, тогда собрать измельчитель веток своими руками получится без затруднений.

Такая дробилка позволяет запастись бесплатным сырьем из древесины для отопления на весь сезон. Это не только экономия средств, с учетом сегодняшней дороговизны газа и электричества, но и способ сохранить полезные ресурсы планеты. Древесине, которая не востребована на производстве и бесцельно пропадает в лесах, сжигается на приусадебных участках, можно найти рациональное применение.

Источник: http://vtorothodi.ru/oborudovanie/izmelchitel-vetok-grizli

Садовый измельчитель веток своими руками

На участках всегда существует проблема утилизации обрезанных веток, потому мы предлагаем вам сделать садовый измельчитель веток своими руками, чтобы избежать засорения участка. Из измельченных веток выйдет замечательный компост, который впоследствии послужит отличным удобрением.

Сегодня рассмотрим два приспособления, один будет как навесное оборудование для мотоблока. Второй будет измельчитель для изготовления щепы на основе электродвигателя. У каждого свои преимущества и минуса, потому каждый выбирает нужное для себя.

Самодельный измельчитель веток — навесное оборудование для мотоблока, трактора

Материалом для изготовления мотоблочного измельчителя будет служить швеллер 250. Дополнительно потребуется шкив сечением 87 миллиметров, и ножи длиной 100 миллиметров от электрорубанка. Необходимо соорудить приемный бункер, в который и будут загружаться разнообразные ветки. Бункер оснащается неподвижным острым дисковым ножом, который и будет измельчать ветки. Лучше брать диски диаметром примерно 80 мм. Диск крепится на болты М8. Таким образом, ножи не будут постоянно забиваться мелкой трухой при переработке дерева.

Главное, правильно выбрать угол наклона при установке ножа. Тогда ветки будут измельчаться буквально в мгновение.

Измельчитель веток электрический своими руками

Можно сделать садовый измельчитель с электродвигателем, тогда и возни с измельчением будет меньше, но должно быть место для подключения, что проблематично в разных местах участка. В принципе, он нисколько не отличается от вышеописанного. Для такого измельчителя потребуется диск диаметром 20 миллиметров с тремя овальными отверстиями для последующего крепления ножек. Оптимальным будет двигатель в 3 кВт, но можно взять и помощнее. Диск можно разместить горизонтально, по желанию, можно установить и вертикально. Его еще называют измельчитель щепы.

Следует продумать установку пары подшипников, верхний будет опорным, а нижний — обычным.

В принципе, такой садовый измельчитель имеет небольшой недостаток – он довольно шумно работает, это все исправляется проверкой балансировки диска. Так же можно, слегка наклонить рукав, подающий ветки, будет рубить по лучше.

В этой статье предоставлены два различных технологических вида садовых измельчителя для веток своими руками:измельчитель веток как навесное оборудование для мотоблока или трактора и измельчитель веток электрический. Вам предстоит разобраться в материале выше и выбрать, какой садовый измельчитель для веток вы можете сделать своими руками.

Источник: http://www.umeltsi.ru/prisposoblenia/3206-izmelchitel-vetok-svoimi-rukami.html

Как сделать измельчитель веток своими руками?

Специфика садово-огородной работы во многих случаях связана с утилизацией зелёной массы — веток, стеблей растений, травы и листьев. Простое уничтожение отходов нерационально, поскольку из них можно изготовить качественное удобрение или использовать для отопления печи. Для закладки подобных отходов в компостные ямы необходимо привести массу в максимально компактное состояние, чтобы процесс созревания перегноя происходил быстрее и качественнее. Измельчение веток плодовых деревьев, стеблей и листьев растений вручную — длительная и трудоёмкая процедура. Каждый садовод, хоть раз сталкивавшийся с этой проблемой, задумывался о возможностях механизации процесса.

Существуют устройства, специализирующиеся на выполнении этой задачи, которые называются измельчителями (шредерами, чипперами). Они вполне эффективны, позволяют быстро и без затруднений превратить гору веток или стеблей травы в измельчённую однородную массу, которая компактно складируется в компостных ямах. Единственная проблема — высокая стоимость таких устройств. Учитывая, что необходимость в них возникает пару раз за весь год, нести заметные расходы нецелесообразно. Выход из положения очевиден — необходимо изготовить измельчитель веток своими руками. Этот вариант решения вопроса потребует некоторых расходов денег и труда, но в результате шредер обойдётся намного дешевле и позволит выполнять именно те операции, которые больше всего нужны владельцу.

Основные узлы измельчителя

Конструкция измельчителя состоит из нескольких элементов:

  • Измельчительный механизм;
  • Бункер;
  • Привод;
  • Рама с кожухом (корпусом).

Некоторые образцы измельчителей имеют дополнительные узлы:

  • Механизм для продвижения материала;
  • Сито для первичной сортировки измельчённой массы;
  • Приёмный бункер для измельчённого мусора.

Основными элементами конструкции являются измельчительный механизм и привод. Именно они выполняют поставленную задачу, а остальные узлы служат для повышения эффективности или выполняют дополнительные функции. Задача, выполняемая приводом, проста и однообразна — он обеспечивает вращение рабочего вала. Функции, которые осуществляет измельчитель, несколько сложнее и зависят от его конструкции. Рассмотрим их внимательнее:

Измельчительный механизм

Этот узел производит разрушение зелёной массы при помощи режущего инструмента, установленного на вращающемся валу. Существует несколько заводских вариантов конструкции измельчительных механизмов:

    Ножевой дисковый. Напоминает принцип действия овощерезки в кухонном комбайне. Ножи установлены на плоском диске по направлению от центра к краям диска, подача измельчаемого материала производится под углом около 30° к поверхности. Предназначен для переработки относительно тонких веток и стеблей диаметром до 2 см.

Диско-ножевой блок способен измельчить траву и ветки толщиной до 2 см

Фрезерная конструкция позволяет перерабатывать ветки толщиной до 8 см, однако используемый материал должен быть сухим

Фрезерно-турбинная конструкция позволяет справиться с ветками практически любого диаметра

Для самостоятельного изготовления наиболее удобны:

  • Двухвалковые конструкции, состоящие из рабочих вальцов фуганочного типа с 4 ножами каждый.
  • Дисковая конструкция.
  • Пакет из дисковых пил (как вариант, из фрез по дереву, установленных тем же способом — на общем валу).

Выбор того или иного варианта производится исходя из собственных возможностей и предпочтений. Кроме того, большую роль играет оснащённость оборудованием, станками, позволяющими изготовить и собрать определённый вариант режущего органа. Если собственных станков не имеется, необходимые детали следует заказать у токаря, что обойдётся в некоторую сумму денег, но результат будет вполне профессионально выполнен.

Тип и мощность двигателя

Для вращения рабочего вала используются электрические или бензиновые (дизельные) двигатели. Выбор привода обусловлен его наличием, степенью мощности, возможностями участка. Для работы электродвигателя надо иметь подключение к сети (а если двигатель трёхфазный, то ситуация несколько усложняется), тогда как бензиновые моторы способны действовать более автономно. Имеется ещё одно преимущество бензиновых двигателей — они позволяют регулировать скорость вращения рабочего вала путём изменения подачи горючего, тогда как электрические устройства работают в единственном скоростном режиме. Кроме того, мощность бензиновых устройств обычно намного выше, хотя существуют и электродвигатели с высокой мощностью. Для создания универсальной установки, способной работать с материалом разного размера и прочности, рекомендуется использовать мотор, способный развивать мощность около 4 кВт. Эта величина определена опытным путём и делает возможной переработку в домашних условиях практически любого типа материала.

Как сделать садовый измельчитель веток

Процесс создания шредера проходит поэтапно и состоит из следующих шагов:

  • Выбор типа рабочего органа, создание рабочего чертежа.
  • Заказ деталей у специалистов. Если имеется возможность производства станочных работ, этот пункт автоматически отменяется.
  • Сбор необходимых материалов и инструментов.
  • Изготовление деталей, сборка и испытания устройства.

Создание рабочего чертежа необходимо для более детального представления о размерах, способах соединения и прочих параметрах узлов и элементов конструкции. Тем более, что некоторые детали придётся заказывать у токаря, что в любом случае потребует наличия грамотно выполненного чертежа.

Первым действием становится выбор типа режущего органа. Он обусловлен возможностями владельца, характером предстоящих действий, составом и параметрами материала, объёмами и длительностью работы. Необходимо учитывать сложность замены, настройки и заточки режущего инструмента, его долговечность, способность измельчения разных видов зелёной массы. Кроме того, надо иметь возможность заказать или изготовить самостоятельно тот или иной вид рабочего узла. Наиболее эффективной считается конструкция с двумя ножевыми валами. Но для её изготовление понадобится два абсолютно одинаковых вала, соединённые между собой зубчатой передачей, обеспечивающей синхронность вращения.

Узел сложен не только в изготовлении, но и в настройке ножей.

Их надо периодически затачивать, устанавливать на вал, что представляет собой достаточно сложную задачу.

Более простым вариантом конструкции является плоский ножевой диск.

Основным преимуществом этого варианта является возможность обойтись без изготовления приводного вала, установив диск прямо на вал электродвигателя. Диск не требует для посадки много места, поэтому потребуется лишь изготовление диска и защитного кожуха с направляющим экраном для организации выброса щепы.

Режущий орган, представляющий собой набор из дисковых пил или плоских фрез по дереву, довольно просто изготовить из приводного вала для циркулярной пилы.

Можно просто переделать имеющуюся циркулярку с валом на 32 мм, который подойдёт для установки пильных дисков среднего размера. Как вариант, могут быть использованы плоские фрезы по дереву, посадочный диаметр которых также составляет 32 мм. В данном случае понадобится только установить защитный кожух и направляющее устройство для компактного выброса щепы.

Самостоятельное изготовление измельчителя — мероприятие, требующее наличия определённых инструментов и материалов. Понадобятся:

  • Листовой металл для изготовления кожуха, бункера, защитных экранов.
  • Стальной уголок или швеллер для создания рамы шредера.
  • Крепёжные элементы — болты с гайками, необходимые для соединения элементов защиты, установки рабочего органа и т.п.
  • Сварочный аппарат с электродами.
  • Электродрель с набором свёрл.
  • Болгарка, ножовка по металлу.
  • Линейка, рулетка, чертилка для разметки.
  • Кернер, молоток.
  • Набор гаечных ключей, отвёртка, пассатижи.
  • Банка краски, кисть.

Приведённый перечень не является исчерпывающим, в зависимости от замысла конструктора могут пригодиться и другие материалы или инструменты.

Порядок изготовления шредера:

  1. Из уголка или швеллера собирается станина.
  2. На станину устанавливается режущий орган.
  3. Прикрепляется площадка для крепления электродвигателя с натяжным устройством. Если планируется использовать бензиновый двигатель, крепление производится исходя из его конструкции.
  4. Устанавливаются шкивы, натягивается приводной ремень.
  5. Собирается и фиксируется на раме защитный кожух.
  6. Направляющее устройство для выброса измельчённого материала рекомендуется не крепить сразу окончательно, а проверить установку в действии. Иногда получается так, что щепа отлетает слишком далеко, что неудобно для владельца и сильно загрязняет участок. Опытным путем отражатель устанавливается в оптимальном положении, после чего прикрепляется окончательно.
  7. Собранное и опробованное в работе устройство окрашивается для придания аккуратности и нарядного внешнего вида.

Нередко оказывается, что в рабочие чертежи вкралась ошибка, ухудшающая работоспособность установки. Обычно дело касается формы корпуса, способствующей застреванию щепы в узких местах или неправильной форме отражателя. Следствием этого становится чрезмерная дальность или разброс выброса, или наоборот, накапливание измельчённого материала на выходе из-за препятствий, вызванных неправильной конфигурацией отражателя. Рекомендуется не собирать его окончательно сразу, а сначала произвести пробный запуск установки и устранить обнаруженные недостатки.

Видео: как изготовить шредер

Дробилка для веток из подручных средств

Некоторые мастера используют в качестве основы готовые устройства, для которых необходимо лишь изготовить дополнительные элементы или детали. Вместо мощных стационарных двигателей можно применить электродрель или болгарку. Рассмотрим наиболее распространённые варианты изготовления дробилки:

Из стиральной машины

«Стиралка» активаторного типа — отличный «полуфабрикат» для изготовления самодельного шредера. Понадобится демонтировать активатор, установить на вал двигателя нож, имеющий размер немногим меньше, чем диаметр внутренней части бака. Принцип действия ножа аналогичен тому, что используется в кофемолке — горизонтально установленная пластина с заточенными краями. В нижней боковой части бака делается отверстие, к которому присоединяется выпускной кожух. Во время работы измельчителя в него будет входить щепа. Конструкция достаточно простая и надёжная, испытана много раз на практике.

Двигатель стиральной машины имеет маленькую мощность, редко превышающую 500 ватт, потому при помощи подобного оборудования возможно измельчать только солому или траву

Из болгарки

Для изготовления шредера из болгарки понадобится металлическая ёмкость, в центральной части днища которой делается отверстие для установки ножа. Ось болгарки пропускается сквозь это отверстие, на неё устанавливается нож. Сам инструмент фиксируется в неподвижном состоянии таким образом, чтобы нож свободно вращался, не задевая стенки ёмкости. Скорость вращения инструмента довольно высока, поэтому рекомендуется установить её на минимум, чтобы не получить на выходе «пюре» из зелёной массы.

Для изготовления шредера рекомендуется использовать болгарку мощностью 3 кВт и более

Для того, чтобы использовать дрель в качестве измельчителя, понадобится подставка (обычно рекомендуют использовать обычную табуретку с отверстием 12 мм в центральной части сиденья). Сверху устанавливается ведро с аналогичным отверстием в днище, для неподвижности оно крепится к табуретке саморезами. Нож, размер которого немногим меньше диаметра днища ведра, устанавливается на ось, вставленную во втулку с подшипником. Втулка крепится снизу к табуретке. Дрель с самофиксирующимся патроном присоединяется к оси и запускается. Устройство годится для переработки зелёной массы в небольших объёмах.

Самодельный измельчитель для веток или стеблей травы позволяет ускорить процесс рубки материала перед закладкой в компостную яму или печь, мульчированием почвы и при проведении прочих работ. Расходы на создание шредера намного ниже, чем затраты на приобретение готового изделия, а множество вариантов конструкции из подручных материалов и элементов позволяет выбрать оптимальный вариант для данной усадьбы. Учитывая эпизодический характер использования такой дробилки, изготовление установки своими руками является выгодным и несложным мероприятием, а эффективность работы шредера зависит только от тщательности выполнения работ.

Источник: http://kotel.guru/pechi/toplivo/izmelchitel-vetok-svoimi-rukami.html

Садовый измельчитель своими руками: избавляемся от веток на загородном участке

Владельцы загородных участков знают, что уход за деревьями и кустарниками требует постоянной обрезки ненужных, засохших и старых веток. Чаще всего кучу хвороста сжигают, загрязняя дымом и мелкими частицами сажи всю округу. А ведь прутья, переработанные на компост, являются прекрасным органическим удобрением! Недостатком является только растянутый во времени процесс гниения и неэстетичная груда садовой древесины, растущая вширь и ввысь. В десятки раз уменьшить гору веток и ускорить превращение хвороста в перегной поможет электрический садовый измельчитель (шредер или читтер). Сегодня на рынке представлено множество моделей дробильных устройств для этих целей, однако, цена таких агрегатов достаточно высока. Мы же предлагаем изготовить станок самостоятельно, тем более что значительная часть материалов отыщется у каждого в гараже или на куче старого металлолома.

Устройство и принцип работы электрического садового шредера

Для самостоятельного изготовления электрического измельчителя веток надо знать его устройство и принцип работы. В дальнейшем это поможет в проектировании собственной конструкции и сборке агрегата.

Садовый шредер (читтер), независимо от особенностей работы, устроен просто и состоит из таких деталей и узлов:

  • двигатель;
  • металлическая станина;
  • рабочий вал (валы);
  • режущий блок;
  • приёмный короб;
  • гибкая или зубчатая передача;
  • защитный кожух.

Для удобства на агрегат устанавливают колёса, благодаря которым облегчается перемещение конструкции по садовому участку.

Схема садового шредера

Работает измельчитель веток следующим образом. Вращающий момент от электродвигателя передаётся к рабочему валу посредством клиноременной, цепной или зубчатой передачи. Соотношение шкивов, звёздочек или шестерён выбирается таким образом, чтобы передаточное число могло обеспечить скорость вращения главной оси не менее 1500 об/мин. Измельчение подаваемых в приёмный короб веток осуществляется ножами, жёстко закреплёнными на рабочем валу.

Существуют конструкции дробящей установки с применением двух рабочих валов, движущихся во встречном направлении. Такая схема позволяет увеличить производительность агрегата и даёт возможность перерабатывать ветки увеличенного размера.

Благодаря высокой скорости вращения, происходит интенсивное перемалывание древесины, которую после измельчения отправляют в компостную кучу. Если рассмотреть конструкцию шредера через призму аналогичных механизмов, то его принцип действия схож с работой мясорубки или блендера. Несмотря на довольно примитивную конструкцию, при использовании прочного ножевого блока и электродвигателя мощностью 3 – 5 кВт, агрегат может перерабатывать в щепу не только прутья, но и обрезки деревьев толщиной более 5 см. Существуют и садовые читтеры, измельчающие десятисантиметровые ветки, однако, их конструкция гораздо сложнее, а принцип действия совершеннее.

Классификация измельчителей веток

Планируя создание садового читтера, надо обязательно иметь представление о том, с древесными отходами какой толщины придётся иметь дело. Поскольку все измельчители органического мусора можно разделить по мощности электродвигателя и принципу работы ножевого блока, максимальный диаметр древесных обрезков влияет на выбор конструкции, эксплуатационные параметры и технические характеристики агрегата.

По типу используемой силовой установки

В садовых шредерах могут использоваться как электромоторы, так и двигатели внутреннего сгорания. Достоинства первых — простота, компактность, удобство эксплуатации. Тем не менее, с помощью бензинового или дизельного силового агрегата можно создать по-настоящему мобильную установку, а их мощность позволяет перерабатывать ветки толщиной более 10 см.

Измельчители с двигателем внутреннего сгорания имеют высокую мощность и более мобильны, чем электрические агрегаты

В самодельной конструкции проще применить электромотор. При этом отпадает необходимость в применении дополнительных узлов для обеспечения запуска и прогрева двигателя, уменьшается конечная стоимость механизма, упрощается монтаж и эксплуатация оборудования.

При выборе электрического силового агрегата обязательно надо учитывать следующие факторы:

  • двигатели до 1500 Вт можно использовать при небольших объёмах работ и толщине прутьев не более 2 см;
  • силовые установки мощностью 3 – 4 кВт являются оптимальным вариантом для загородных участков с небольшим садом. С их помощью можно дробить ветки диаметром до 5 см, чего вполне достаточно для небольшого частного подворья;
  • электрические асинхронные машины от 6 кВт могут в течение длительного времени перерабатывать на щепу толстые ветки (от 10 до 15 см) и рекомендованы к использованию в больших хозяйствах. Электродвигатель обеспечивает самодельному измельчителю простоту и низкую стоимость

Следует заметить, что мощные электродвигатели требуют подключения к трём фазам. Если же используется обычная двухфазная сеть напряжением 220 В, то лучшим выходом из ситуации является бензиновая или дизельная силовая установка. Её мощности в 5 – 6 л. с. будет достаточно в большинстве случаев.

По конструкции ножевого блока

От конструкции ножевого блока садового шредера зависит диаметр веток, которые можно будет измельчать, и какой размер переработанной щепы будет получен на выходе из агрегата. Например, простейшие устройства могут перерабатывать только тонкие ветки, разрезая их на отрезки от 2 до 10 см, в то время как более сложные устройства способны дробить толстые ветки, перемалывая их в труху или производя отрезки длиной 10 — 15 см.

Конструкция заводских ножей чаще всего представлена в трёх вариантах:

  • дисково-ножевой блок, который используется для травы и прутьев толщиной не более 2 см; Садовый измельчитель с дисково-ножевым блоком имеет простую конструкцию, но неспособен перерабатывать толстые ветки
  • режущая система фрезерного типа, которая без труда справится с толстыми, до 8 см ветками. Единственное условие — сырье должно быть сухим, иначе фрезы забиваются волокнами древесины и требуют постоянной чистки; Применение фрез позволяет работать с любым органическим мусором
  • шнековые и турбинно-фрезерные режущие блоки являются наиболее производительными и универсальными — они одинаково легко могут переработать на щепу сырые и сухие ветки довольно крупного размера. Применение комбинированных турбинно-фрезерных или шнековых режущих блоков обеспечивает устройству высокую производительность

В самодельных конструкциях повторить шнековую или турбинно-фрезерную конструкцию сложно, поэтому умельцы берут за основу одну из следующих схем режущего блока:

  • двухваловую систему с несколькими ножами;
  • дисково-ножевой узел;
  • наборной пакет из дисковых пил или фрез.

Все три варианта доступны к повторению в домашних условиях и требуют минимум затрат, поскольку при их изготовлении используются детали и узлы от старой автомобильной и сельскохозяйственной техники, отрезки уголков, труб и т. д. Что же касается покупных элементов, то без них обойтись не получится. Если в запасе нет электродвигателя, дисковых пил или фрез, а также других деталей, то их придётся купить.

Видео: Самодельный измельчитель дисково-ножевого типа

Преимущества и недостатки самодельного устройства

Достоинств у садового измельчителя, сделанного своими руками, немало:

  • низкая стоимость по сравнению с оборудованием заводского производства;
  • возможность создания конструкции под конкретные цели. Например, часто переработанные ветки используются как топливо, что требует особой настройки агрегата для получения обрезков увеличенного размера;
  • в самодельной конструкции можно использовать детали, которые без труда найдутся в любом гараже или мастерской;
  • сделанный своими руками шредер можно использовать не только для дробления веток, но и для измельчения травы, овощей и фруктов — в качестве корма для домашних животных или в целях утилизации;
  • при самостоятельном изготовлении оборудования появляется возможность задействовать свой ум и эрудицию, применить собственные навыки и умения. Успешно работающая конструкция послужит доказательством вашей состоятельности, как хозяина, повысит самооценку, поднимет авторитет у соседей и знакомых.

Что же касается недостатков, то их практически нет. Единственное, что хотелось бы отметить — оборудование этого типа относится к категории опасных, поэтому при изготовлении агрегата следует предусмотреть конструктивные элементы, обеспечивающие снижение рисков, а в процессе эксплуатации придерживаться правил обращения с подобными механизмами.

Мастерим садовую дробилку в домашних условиях своими руками

Для изготовления утилизатора древесных отходов потребуется умение обращаться со сварочным аппаратом плюс небольшой опыт слесарных работ. Создание садового читтера проходит в несколько этапов. На первом проектируют конструкцию исходя из собственных требований и наличия материалов. На других приступают к изготовлению отдельных деталей, осуществляют сборку, настройку и испытание агрегата.

Необходимые материалы и инструменты

Для постройки измельчителя древесных отходов понадобятся:

  1. Стальной лист двух видов — 2 мм и 10 мм железный прокат. Толстый металл пойдёт на корпус агрегата, а тонкое железо понадобится для сборки подающего короба и защитного кожуха приводного механизма.
  2. Металлические уголки с полкой не менее 50 мм — для сварки станины (рама, на которой крепится сам механизм дробилки, приёмный бункер и электромотор);
  3. Цепная, ремённая или зубчатая передача. Для первых двух понадобится пара шкивов (звёздочек) и клиновидный ремень (цепь), тогда как для последней надо будет запастись двумя шестернями подходящего диаметра. Все эти комплектующие можно взять от газораспределительных механизмов автомобильных двигателей либо приводов старых комбайнов или другой сельхозтехники.
  4. Ножевой блок. В качестве режущих элементов можно использовать ножи, изготовленные из автомобильных рессор, дисковые пилы или фрезы.
  5. Рабочий вал. Скорее всего, эту деталь придётся заказать у токаря, предоставив ему чертёж. При проектировании не забудьте предусмотреть способ крепления ножевого блока и деталей привода. Лучше всего, если токарь сделает на валу продольный паз под шпонку.
  6. Подшипники и корпуса. Можно использовать как бывшие в употреблении, снятые с отслуживших механизмов, так и покупные.
  7. Колёса — лучше всего запастись парой прочных металлических колёс, наподобие тех, что используются в строительных тачках или старых тележках для перевозки грузов в магазинах или на вокзалах.
  8. Электродвигатель, магнитный пускатель и проводка.
  9. Болты и гайки — для крепления элементов конструкции. Детали привода можно взять от автомобильной или сельскохозяйственной техники

Инструмент понадобится самый обычный, который всегда найдётся у любого мастерового хозяина:

  • сварочный аппарат;
  • электродрель с набором свёрл по металлу;
  • угловая шлифмашина (в просторечье «болгарка»);
  • точильный станок (наждак);
  • набор гаечных ключей;
  • молоток;
  • металлическая линейка, рулетка;
  • маркер по металлу (чертилка).

Кроме того, готовое изделие для защиты от атмосферных воздействий, а также в целях улучшения эстетики необходимо покрасить, поэтому понадобится преобразователь ржавчины, грунтовка и любая эмаль для наружных работ.

Подготовительные работы, чертежи

Как уже ранее говорилось, конструкция садового измельчителя включает станину, электродвигатель, корпус, рабочий вал (один или несколько) с установленными ножами и приёмный бункер. Конечный же вид готового изделия напрямую зависит от выбранной схемы и особенностей её реализации.

Важнейшим параметром, который учитывают при проектировании и изготовлении чертежей, является расположение рабочего вала и тип используемых ножей.

Чертёж садового шредера с использованием двух валов, выглядит так: в качестве корпуса взята пара стальных пластин толщиной не менее 10 мм, в которых профрезерованы отверстия под шарикоподшипники. Ножи закреплены со смещением относительно каждой оси механизма. Синхронность вращения валов обеспечивают закреплённые на них шестерни, на которые передаётся крутящий момент от электродвигателя. В конструкции может использоваться как цепной, так и ремённой. Расчёт межосевого зазора ведут исходя из размеров ножей, которые, в свою очередь, определяют максимальную толщину перерабатываемой древесины.

Для механизма с двумя валами важна не столько скорость вращения, сколько величина крутящего момента. Поэтому лучше взять электродвигатель мощностью не менее 4 кВт и 3000 об/мин и за счёт передаточного отношения понизить частоту вращения до приемлемого значения.

При изготовлении ножевого дискового читтера потребуется меньшее количество деталей, но и размер веток, которые он сможет дробить, будет мельче. Для изменения скорости вращения используется многоручейный шкив, а качество измельчения можно регулировать, устанавливая ножи различной ширины. Диск с закреплёнными ножами необязательно устанавливать строго вертикально — можно под любым углом. Всё зависит от фантазии конструктора и соображений удобства и собственных предпочтений.

Чертёж дисково-ножевого измельчителя Чертёж дисково-ножевого измельчителя

Для изготовления шредера с ножевым блоком из двух десятков дисковых пил потребуется один вал, пара подшипников в корпусах и ременная передача. Надо сказать, что производительность этой конструкции зависит от скорости вращения режущего пакета, поэтому для неё лучше всего подойдёт высокооборотный электродвигатель и пара шкивов одинакового диаметра.

Чертёж измельчителя из дисковых пил Схема измельчителя из дисковых пил

Значительно улучшить эксплуатационные показатели конструкции можно, заменив циркулярные диски разноразмерными фрезами от металлорежущих станков. В таком случае обороты механизма снижают, одновременно повышая величину крутящего момента.

Инструкция по изготовлению измельчителя веток с двумя рабочими валами

Работу по созданию шредера для загородного участка делят на несколько шагов, которые включают изготовление станины, сборку режущего блока, сварку приёмной воронки и защитного кожуха, а также монтаж деталей и узлов на основание.

Детали для изготовления двухвального садового измельчителя

  1. Из профильной трубы или металлического уголка нарезают две заготовки длиной 40 см и четыре — по 80 см. Они пойдут на сварку основания конструкции — раму, или, если говорить профессиональными терминами, станину.
  2. Из двух длинных и двух коротких отрезков сваривают прямоугольный каркас, после чего к нему приваривают внутренние поперечины с таким расчётом, чтобы установить на них ножевой блок.

Если на измельчитель планируется устанавливать колёса, то на станину дополнительно монтируют стойки для установки оси.

  • Изготовление рабочих валов заказывают у токаря. При установке четырёх ножей используют квадратные заготовки, на которых протачивают посадочные места под подшипники и шкивы. Если же режущих элементов будет три штуки, то болванки протачивают по всей длине, после чего делают на них по три лыски (плоские срезы) и сверлят отверстия для крепления лезвий. Хорошие ножи можно сделать из автомобильных рессор
  • Ножи шредера изготавливают из рессор от грузовых автомобилей или микроавтобусов (типа Газели). Для этого нарезают лист на отрезки нужной длины, нагревают в горне и выравнивают при помощи молота. Далее, сверлят крепёжные отверстия и выполняют формирование клинового края. Сбивая лишний металл на наждаке, добиваются углов режущих кромок от 35 до 45 градусов на каждом лезвии. После этого ножи закаляют и делают чистовую заточку на точильном станке.
  • В металлических пластинах, используемых в качестве корпуса режущего блока, вырезают отверстия под установку подшипников. Лучше всего, конечно, воспользоваться аппаратом лазерной резки на каком-нибудь предприятии или, на худой конец, плазморезом. Если же доступа к такому оборудованию нет, то можно прибегнуть к помощи газового резака или сварочного аппарата. Недостатком последнего способа является то, что полученные отверстия будут неровными, поэтому их края придётся долго и тщательно шлифовать.
  • Монтируют подшипники, после чего фиксируют их от продольного смещения круглыми пластинами-шайбами, которые крепят к наружной поверхности корпуса.

    Работа садового читтера связана с образованием грязи и пыли, поэтому в его конструкции используют шарикоподшипники закрытого типа.

  • Устанавливают валы, после чего боковые стенки корпуса стягивают при помощи шпилек и гаек. Сборка корпуса режущего барабана
  • Приступают к изготовлению приёмного бункера. Для этого из 2-миллиметрового стального листа вырезают четыре заготовки в форме трапеции, которые соединяют между собой сваркой или заклёпками. В суживающейся части короба делают 4 – 5 см загибы с отверстиями для крепежа.

    В целях безопасности длину приёмного бункера увеличивают настолько, чтобы исключить попадание рук оператора в зону действия режущих элементов.

  • Измельчительный барабан крепят к станине, после чего на валы монтируют приводные шестерни. Шестерни обеспечивают валам встречное направление движения
  • Крепят электродвигатель и устанавливают цепную или ремённую передачу.
  • Из тонкого листового металла сооружают защитный кожух, закрывающий вращающиеся детали привода.
  • На измельчитель монтируют подающий короб. Монтаж приёмного короба

    Метод крепления приёмного короба должен обеспечивать возможность его снятия для извлечения крупных, не перерабатываемых древесных остатков, чистки механизма, заточки ножей и т. д.

  • Выполняют электрические подключения. Садовый измельчитель в сборе
  • После того как сборка будет завершена, производят пробный пуск устройства. Сначала дают поработать механизму в холостом режиме, наблюдая за работоспособностью конструкции, отсутствием паразитных вибраций и т. д. После этого испытывают работу агрегата на ветках различной толщины и делают заключение о его пригодности к дальнейшей эксплуатации.

    В целях защиты читтера от коррозии все его части очищают при помощи металлической щётки и обрабатывают преобразователем ржавчины или другим защитным средством. После этого агрегат грунтуют и красят при помощи пульверизатора или вручную.

    Измельчение веток в отопительных целях

    Советы по эксплуатации садового шредера

    Эксплуатация электрического садового измельчителя, изготовленного с соблюдением всех требований относительно безопасности, не представляет трудностей. Тем не менее, во время работы установки следует придерживаться нескольких простых норм и правил.

    1. Приступать к измельчению веток следует только в защитных очках или маске, в головном уборе и высокой обуви. Лучше всего подавать ветки голыми руками, или, на худой конец, в плотно облегающих перчатках.
    2. Запрещается опускать руки ниже проёма загрузочного бункера. При необходимости, протолкнуть хворост можно следующей порцией прутьев или специальной палкой с разветвлением на конце.
    3. Размер веток не должен превышать половину межосевого расстояния между валами. При выборе древесных отходов, предназначенных для утилизации, надо учитывать ширину используемых ножей.
    4. Следует исключить возможность попадания в приёмный бункер кусков стекла, камней, металлического и пластикового мусора как при эксплуатации агрегата, так и во время хранения.
    5. Лучше всего поддаются измельчению на двухвальной установке сырые ветки. Если необходимо утилизировать части корневищ, то их обязательно очищают от земли.
    6. При заклинивании древесных остатков в рабочем барабане, аппарат немедленно отключают от сети. Дальнейшее извлечение застрявшего мусора проводят только при полном обесточивании оборудования.
    7. При эксплуатации следует уделить особое внимание месту прокладки питающего кабеля — он не должен попадать в зону выброса продуктов дробления.

    Надёжная и долговечная работа измельчителя веток зависит не только от правильной эксплуатации, но и от условий хранения. Поэтому после каждого использования шредер необходимо очистить от остатков продуктов переработки и убрать в сарай или под навес. Кроме того, потребуется следить за остротой режущих кромок. Хорошо заточенные ножи сделают работу приятной и снизят нагрузку на узлы станка. При соблюдении правил эксплуатации садовый измельчитель будет радовать безопасной и беспроблемной работой долгие годы, облегчая уход за участком, принося пользу и удовольствие.

    Соорудить своими руками измельчитель веток несложно. Для этого лучше использовать электрический двигатель, а саму конструкцию шредера заимствовать из Сети, при необходимости модифицируя под свои нужды. Благодаря множеству вариантов подобной установки, несложно подобрать ту, которая потребует минимум вложений. Самодельный измельчитель будет работать не хуже заводского аналога, утилизируя органические отходы и способствуя облагораживанию загородного участка.

    Источник: http://postroika.biz/8608-sadovyiy-izmelchitel-svoimi-rukami-izbavlyaemsya.html

    Садовый измельчитель веток своими руками: чертежи и инструкция

    Устройство для измельчения веток является одним из необходимых инструментов садовника. Ведь каждому, кто ухаживает за территорией, приходится регулярно обрезать деревья, в результате чего появляются отходы. Сжечь такой мусор в печи без предварительного дробления топором проблематично, а разводить огромный костёр на огороде тоже нецелесообразно. Выходом может стать электрический садовый измельчитель веток. После измельчения ветки превращаются в твердое топливо или компост.

    Садовые измельчители

    В настоящее время измельчители древесины называются по-разному: щепорезка, веткоизмельчитель, шредер, щеподробилка, деревоизмельчитель, сучкодробилка, прибор для переработки пластика, бумаги и опилок и т. д. Устройство состоит из следующих узлов:

    1. Стальная рама, где установлены все детали и механизмы.
    2. Основной привод — в его качестве может применяться электрический или топливный двигатель, работающий на бензине или дизеле. В последнем случае присутствует валовый отбор мощностей.
    3. Режущие детали.
    4. Плавная передача.
    5. Защитный кожух.
    6. 2 бункера — один подаёт деревянные палки, а другой выгружает щепы.

    Что касается самодельных измельчителей, то они отличаются лишь устройством режущего механизма, а остальные детали в них могут иметь разные размеры. Если вы планируете сделать веткоизмельчитель своими руками, чертежи и схемы станут первым, что вам понадобится. Их можно найти в интернете. Вот наиболее популярные решения:

    1. В центральной части вала фиксируется 20−30 дисковых пил, которые оборудованы прочными зубьями из твердых сплавов.
    2. Вариант, напоминающий фуганок на циркулярном станке. Вал оснащен продольными пазами (количество определяется мощностью силовой установки), где присутствуют рубящие ножи из углеродистой стали. Подача веток осуществляется под углом 90 градусов к ножам.
    3. Дисковая дробилка для дерева (своими руками изготовить её несложно), где режущие элементы фиксируют на плоскости стального круга, установленного на вал. В данном случае ветви подаются под углом 30−45 градусов к поверхности диска, чего удаётся достичь с помощью загрузочного бункера.
    4. Рубильное устройство с двумя валами, которые вращаются синхронным образом. Режущие кромки ножей, установленных на валах, в момент вращения сходятся к одной точке. Таким образом осуществляется эффективное самозатягивание веток после захвата, а также их последующее дробление. Древесину подают перпендикулярно вращающимся ножам.

    Чтобы улучшить производительность измельчителя, часто устанавливают маховик, который насаживается на свободный конец вала. В дисковых моделях эту деталь заменяет тяжелый металлический круг с ножами.

    Особенности устройства

    Дереводробилка — весьма удобный инвентарь. Однако позволить себе подобную покупку может не каждый, поэтому большинство садоводов отдаёт предпочтение самодельным решениям. Но можно ли создать устройство, не имея соответствующих слесарно-сварочных навыков и инструментов? К сожалению, нет. Даже простой веткоизмельчитель на основе дисковых пил создаётся при соблюдении строгой инструкции. К тому же за созданием валов и корпусов для подшипников нужно обращаться к профессиональным мастерам. Весь процесс можно условно разделить на такие этапы:

    1. Поиск подходящей конструкции шредера.
    2. Выбор силовой установки и расчёт главной передачи.
    3. Подбор металлических узлов и деталей, которые необходимо выточить с помощью токарного станка.
    4. Монтаж рамы.
    5. Установка привода, режущих деталей и ременной передачи.
    6. Монтаж защитного кожуха и бункера.

    При создании следует руководствоваться следующими правилами:

    1. Если приоритет ставится на получение мелкой древесной стружки при минимальных затратах ресурсов, отдавайте предпочтение моделям из дисковых пил.
    2. Если вы собираетесь измельчать ветви малого диаметра на более крупную фракцию, идеальным решением станет режущий механизм, такой, как фуганок.
    3. При желании рубить ветви в больших количествах, обустраивайте дисковые дробилки.

    Кстати, мелкая стружка и щепа часто используются для получения компоста и мульчи. К тому же на её основе создают топливные брикеты, которые затем используются для отопления частных домов.

    Если вы определились с выбором щепорезки, начинайте заготавливать детали, материалы и оборудование. Однако до этого нужно выполнить несколько ключевых задач.

    Выбор двигателя и определение ременной передачи

    Такой показатель, как мощность привода, указывает на толщину веток, которую может переработать самодельный аппарат:

    1. Для большинства целей вполне хватает электрических двигателей с показателями мощности 2,5−3,5 кВт, но не меньше 2 кВт. Силовые установки мощностью 1,5 кВт подойдут для обустройства измельчителей для травы и мелких веток. С более крупным мусором они не справятся.
    2. Бензиновые или дизельные моторы должны обладать мощностью 5−6 лошадиных сил. Кстати, подобные агрегаты установлены на бытовых мотоблоках и компактных мини-тракторах.
    3. Если вы собираетесь приобрести более мощный электромотор, то это может оказаться бессмысленной покупкой. Дело в том, что подобный агрегат употребляет слишком много электрической энергии, но не проявляет высокой продуктивности работы.

    Однако количество оборотов электродвигателя практически не играет роли, т. к. необходимая скорость вращения режущих элементов обеспечивается клиноременной передачей.

    Чтобы шредер для древесины справлялся со своими обязанностями на ура, ножевой вал должен работать на скорости не больше 1500 оборотов в минуту. Достичь таких показателей можно с помощью выбора подходящего диаметра ведущего и ведомого шкива. Решающее значение отыгрывает не скорость оборота ножей, а получаемый крутящий момент или усилие. Также нет смысла уделять особое внимание расстоянию между шкивами и длине ремня, за исключением слишком длинных ремней, которые существенно снижают показатели КПД передачи.

    В качестве примера можно выбрать следующий расчет: берём электрический двигатель на 2800 оборотов в минуту, который будет установлен на дробилку. Идеальным решением станет снижение оборотов на валу вдвое, до 1400 об/минуту. В таком случае диаметры шкивов будут отличаться в два раза. Например, размер ведущего шкива составляет 100 миллиметров, а диаметр ведомого достигает 200 мм.

    Заказывая шкивы для клиноременной передачи в токарной мастерской, учтите: лучше отдавать предпочтение шкивам на 3 или 4 ручья, чтобы после можно было менять обороты на рабочем валу с помощью перестановки ремня. В таком случае удастся подстраивать измельчитель под разные условия работы, например, для обработки стеблей кукурузы, подсолнечника или травы.

    Подготовка материалов

    Чтобы собрать раму измельчителя, применяют такие виды металлопроката:

    1. Одинарный равнополочный уголок шириной от 50 до 63 миллиметров.
    2. 2 уголка по 35 миллиметров, которые сварены «коробочкой».
    3. Профильная труба размером 40×40 миллиметров.
    4. Швеллер № 6.5−10 ;
    5. Трубы круглые с диаметром 32−48 миллиметров.

    Силовую установку фиксируют на стальной лист толщиной 10 миллиметров (размеры определяются расстоянием между монтажными отверстиями). В качестве устройства для натяжения ремня используют следующие варианты:

    1. Отверстия в плите для крепежа мотора делают продолговатыми, что позволяет отодвигать его и фиксировать болтами
    2. Плиту устанавливают одним концом на шарнире, в результате чего ремень подтягивают посредством веса электродвигателя. На другой стороне её фиксируют с помощью гаек на шпильках.

    Для создания простейшей конструкции шредера требуется приобрести 20−25 дисковых пил с твердосплавными наконечниками и аналогичное количество проставочных шайб диаметром 20 миллиметров. В результате создаётся рабочая часть шириной около 80 миллиметров, которую можно увеличить посредством добавления пил.

    Толщина зубьев дисковой пилы больше, чем стальное основание, поэтому фиксировать инструменты вплотную друг к другу запрещено. Чтобы компенсировать ширину зубьев принято использовать шайбы, которые ставят между пилами.

    Вал, приводимый в движение ремнем, вытачивают на токарном станке из стального стержня. Однако перед изготовлением детали следует изготовить 2 подшипника, под чей посадочный размер будет протачиваться вал.

    Кроме этого, следует обустроить корпуса для подшипников с крепежными фланцами. Нередко их покупают в готовом виде на вторичном рынке или в специализированных магазинах.

    Неплохой альтернативой могут стать подшипники задних полуосей диаметром 25 мм — от классических Жигулей. В таком случае роль вала будет выполнять готовая шпилька с гайками.

    Для фиксации дисковых пил на валу нарезают резьбу.

    Особенности изготовления рамы

    Независимо от типа выбранного дробильного оборудования, его необходимо оснастить ключевым элементом — станиной, где вскоре будет установлен привод и рубильный механизм. Устройство принято варить из уголков или труб, соблюдая следующее пошаговое руководство.

    1. Высота подбирается под рост, что необходимо для комфортного забрасывания ветвей в бункер.
    2. Конструкцию необходимо изготовлять из качественных материалов, чтобы она оставалась максимально прочной и устойчивой. Это значит, что ширина рамы должна составлять как минимум 500 миллиметров, при этом длина остаётся произвольной.
    3. Станина должна обладать повышенной жесткость. Чтобы достичь оптимальных показателей нужно приварить между стойками поперечины.
    4. Чтобы удобно транспортировать агрегат желательно оснастить раму несколькими колесами и ручкой.

    Не забудьте продумать, куда вы установите электрический двигатель. Для самодельных дробилок лучшим решением может стать вариант установки мотора в створе рамы, чтобы он не выпирал за её габариты. Аналогичное правило применяется и в других типах дробилок.

    Сборка измельчителя

    Чтобы собрать дробилку древесины из пакета дисковых пил, следуйте инструкции:

    1. Для начала необходимо собрать пилы на валу, проложив между ними шайбы и затянув с обеих сторон гайками.
    2. Дальше необходимо напрессовать подшипники на вал, а затем в наружные корпуса. Последние фиксируются на раме посредством болтов. Для этого в раме предварительно делают отверстия.
    3. На концы вала необходимо насадить шкив и маховик, соблюдая надёжность фиксации.
    4. Вплотную к зубьям режущего элемента устанавливают контрнож.
    5. Затем необходимо установить двигатель и главную передачу, натянув ремень.

    Непосредственно перед сборкой смажьте сепараторы подшипников. Устанавливайте пилы таким образом, чтобы профили зубьев не совпадали.

    Для фиксации контрножа лучше применять не сварку, а болты, продевая их через отверстия овальной формы.

    При соблюдении всех инструкций вы сможете легко и быстро создать высокопродуктивное устройство для дробления древесины.

    Источник: http://sadovodu.com/2018/02/sadovyj-izmelchitel-vetok

    Дробилка для веток своими руками

    Любой дачник хочет сэкономить на инвентаре, в магазине вся техника стоит дорого, даже сама простая дробилка для веток. В статье рассказано как сделать дробилку для веток своими руками, чертежи и видео от настоящих Кулибиных. Сучкодробилка это не сложная техника, если знать чертежи, измельчители веток собрать не сложно. Получившийся остаток используют как удобрение или для отопления дома.

    Измельчитель веток своими руками для отопления чертежи

    Двигатель измельчителя

    Для садовых измельчителей можно использовать бензиновые или электрические двигатели. У каждого из них есть свои особенности использования. Например, с бензиновым двигателем можно перерабатывать крупные толстые ветки, также он ценится за свою мобильность. Аппарат с электродвигателем, напротив, должен постоянно находиться поблизости от источника питания, зато он занимает гораздо меньше места, чем бензиновый. Он легкий и удобный в использовании, но не справится с чересчур большими объектами из-за невысокой мощности.

    На что следует обратить внимание при выборе двигателя для садового измельчителя:

    • мощности до 1,5 кВт хватит, чтобы перемолоть ветки толщиной до 2 см;
    • более мощные двигатели в 3-4 кВт способны переработать ветки диаметром около 4 см и подойдут для садоводов;
    • двигатель от 6 кВт и больше справится с толстыми ветками в 10-15 см, и их рекомендуется выбирать владельцам крупных хозяйств и ферм.

    Поскольку самодельный измельчитель веток в большинстве случаев рассчитан на различные работы, для него лучше выбрать «золотую середину» — электродвигатель в 4 кВт или бензиновый аналог мощностью в 5-6 лошадиных сил.

    Читайте также:

    Ножи для измельчителя веток

    Вторая важная деталь измельчителя – режущие элементы или ножи. От их конструкции зависит тип и принцип работы механизма, а также размеры переработанного материала. Так, простой диск с ножами будет измельчать в труху лишь хрупкие ветки, комбинированные конструкции могут перерабатывать толстые ветки и выдавать такую же мелкую стружку, есть и такие, что измельчают древесину в щепку длиной 2-10 см. Если вы планируете использовать переработанный материал для твердотопливных котлов, лучше выбрать последний вариант.

    Поскольку нашей целью является копирование одной из заводских моделей измельчителя веток, рассмотрим ножи, используемые для их производства:

    Дисковый нож – предназначен для переработки мелких веток толщиной до 2 см, стеблей растений и травы.

    Фрезерная система – ножи, устроенные подобным образом, смогут измельчить ветку толщиной около 8 см. Единственное обязательное условие – пиломатериал должен быть сухой. В противном случае ошметки коры и мокрых щепок забьют фрезу, и механизм перестанет работать.

    Фрезерно-турбинный нож – один из наиболее распространенных и удобных вариантов. Такая конструкция может измельчать любые ветки вне зависимости от толщины и степени влажности.

    К сожалению, описанные модели ножей сделать своими силами практически невозможно, поэтому для самодельных устройств были придуманы свои режущие элементы: ножево-дисковая конструкция, набор из дисковых пил и двухваловая система с 8 ножами.

    Чертеж измельчителя

    Чтобы сделать измельчитель для древесины, мало лишь купить необходимые запчасти, надо обладать профессиональными слесарными навыками. Весь процесс проходит в три этапа – создание чертежа, подготовка материалов и сборка аппарата.

    Поскольку мы не собираемся придумывать ничего нового, за основу чертежа можно взять любую подходящую модель измельчителя, а остальное добавить на свое усмотрение. Для создания чертежа можно воспользоваться специальной компьютерной программой AutoCAD.

    Главные составляющие механизма мы описали выше, но это только общий вид. Самое главное, на что стоит обратить внимание при создании чертежа – расположение ножей и угол их среза. Рассмотрим разработку конструкции измельчителя с двухвальным режущим элементом.

    Так, валы будут находиться между пластинами, а каждый вал будет содержать по 3-4 ножа. Для крепления режущих элементов лучше использовать болты, сместив их относительно центральной части вала. Вал свободно вращается благодаря 4 подшипникам, которые закреплены на пластинах. Синхронность движения валов обеспечивают 2 шестеренки, которые приводит в движение мотор. Чтобы передать крутящий момент, используйте ремень или цепь на выбор. В зависимости от размеров ножей и диаметра сырья, которое вы собираетесь измельчать, варьируйте промежуток между валами.

    Если вы используете электродвигатель на 4 кВт, его количество оборотов составляет 2500-2800 об/мин. Такой показатель хорош для дискового механизма, предназначенного для тонких веток и стеблей растений. Двухвальный механизм должен быть мощным, поэтому число оборотов надо уменьшить.

    На изображениях ниже представлены чертежи измельчителя древесины с 2 валами, на каждом из которых по 3 ножа:

    а раму прикреплена шпилька с дисковыми пилами. Зачастую в подобных аппаратах используют ремень для привода, поэтому на валу и шпильке следует сделать два шкива.

    Чертеж может отображать диаметр диска, количество ножей и их расположение. Чем больше ножей, тем мельче будет сырье на выходе. Диск может быть расположен вертикально или под углом.

    Большинство материалов, нужных для сборки измельчителя, можно приобрести на авторынке, магазине сельскохозяйственной техники или в строительном магазине, но некоторые детали придется заказывать или делать самостоятельно. Для этого нужно уметь работать болгаркой и сварочным аппаратом.

    Двухвальный измельчитель

    Работа по созданию двухвального измельчителя состоит из следующих фаз – сборки каркаса и приемного отсека, создания измельчительного барабана с ножами, монтаж барабана и двигателя.

    • двигатель;
    • пластина 10 мм – 2 шт;
    • шестерня – 2 шт;
    • шкив — 1 шт;
    • вал для ножей – 2 шт;
    • подшипники с крепежами– 5 шт;
    • ножи;
    • профильная труба;
    • листовой металл (толщина 2 мм).

    Первым делом следует сделать раму. Для этого отрежьте от профильной трубы 4 детали: 2 – по 40 см, 2 – по 80 см. Сварочным аппаратом зафиксируйте короткие детали между длинными под прямым углом, чтобы получилась рама. Расстояние между двумя внутренними поперечинами должно быть таким, чтобы между ними смог встать измельчительный барабан.

    Чтобы впоследствии измельчитель можно было передвигать, к нему надо приладить колеса. Для этого на раме зафиксируйте 2 стойки, на которых потом будет держаться ось и колеса.

    • Когда рама готова, можно собирать измельчительный барабан. Чтобы сделать вал, возьмите квадратную заготовку для 4-х ножей или круглую – для 3-х.
    • У квадратной заготовки обточите концы, сделав их круглыми, чтобы они вошли в подшипники. Если вы используете круглую заготовку, отточите ее центральную часть, сделав 3 плоских среза для установки ножей.

    • Сами ножи можно запросто изготовить из рессоры Камаза. Отрежьте нужный кусок рессоры, выровняйте ее при необходимости, нагрев в горне и несколько раз ударив молотом. Дозакалите деталь и дайте остыть.
    • В ножах сделайте отверстия под болты.
    • Заточите ножи на станке, выбрав угол режущей кромки в 35-45°.

    • Установите внутрь подшипники.
    • Чтобы сделать измельчительный барабан, возьмите две пластины – это будут стенки. Сварочным аппаратом вырежьте в них отверстия для подшипников и зашлифуйте края. Если нет возможности сделать этот этап самостоятельно, можно обратиться в слесарную мастерскую или на предприятие.
    • Приложите ножи к валу и отметьте точки крепления. Засверлите отверстия в намеченных точках и сделайте в них резьбу.
    • Болтами прикрепите накладки на металлические стенки.
    • Вставьте валы в подшипники и закрепите их.

    • У основания на отогнутых сторонах просверлите места для креплений.
    • Соедините края сваркой или самозатягивающимися заклепками.
    • Соберите короб и убедитесь, что заготовки плотно прилегают друг к другу.
    • Загиб оставшихся трех заготовок делайте в противоположную сторону.
    • Найдите самую узкую сторону каждой заготовки, отступите от нее на 5 см и загните край.
    • Осталось лишь сделать приемный отсек, через который древесина будет попадать внутрь. Для этого возьмите листовой металл и сделайте 4 одинаковых заготовки в виде параллелепипеда.
    • Соедините стенки нарезными металлическими шпильками и зафиксируйте их при помощи гаек.
    • Установите всю собранную конструкцию на раму и закрепите ее болтами.
    • Поставьте двигатель и натяните приводный элемент (цепь или ремень).
    • В последнюю очередь установите и зафиксируйте приемный отсек.
    • Закройте все внутренние детали защитным кожухом, чтобы во вращающиеся механизмы не попали щепки и сор.

    Дробилка для дерева своими руками изготовить видео

    Дробилка для измельчения древесины своими руками

    Дисковый измельчитель

    В отличие от двухвального, дисковый измельчитель требует гораздо меньше деталей, времени и усилий при сборке.

    • мотор;
    • ножи;
    • профильная труба;
    • металлический лист для создания диска;
    • листовой металл 2 мм в толщину для защитного панциря и приемного отсека.

    Такое небольшое количество деталей объясняется малой мощностью аппарата. Если двухвальный механизм может перемолоть в щепки толстые ветки диаметром до 10 см, этот справится максимум с 2-х сантиметровыми. Ножи можно сделать так, как описано в инструкции выше.

    • Из профильной трубы сделайте каркас.
    • Поместите двигатель внутрь каркаса.
    • Поверх двигателя установите отражающий щит из листового металла.
    • В отражающем щите прорежьте отверстие для вала.

    В диске просверлите отверстие для установки на вал и небольшие прорези для фиксации ножей

    • Соберите диск с ножами и установите его внутрь.
    • Сделайте приемный отсек из листового металла по вышеописанной инструкции и установите его на измельчитель.

    Как видите, ничего сложного, главное – обзавестись всеми необходимыми деталями. Самодельный измельчитель древесины с двумя валами обладает большой мощностью и предназначен для переработки крупных веток. Размеры щепы можно контролировать от 2 см до 8 см в зависимости от числа ножей на один вал.

    Сучкодробилка

    Материалом для изготовления мотоблочного измельчителя будет служить швеллер 250. Дополнительно потребуется шкив сечением 87 миллиметров, и ножи длиной 100 миллиметров от электрорубанка. Необходимо соорудить приемный бункер, в который и будут загружаться разнообразные ветки. Бункер оснащается неподвижным острым дисковым ножом, который и будет измельчать ветки. Лучше брать диски диаметром примерно 80 мм. Диск крепится на болты М8. Таким образом, ножи не будут постоянно забиваться мелкой трухой при переработке дерева.

    Главное, правильно выбрать угол наклона при установке ножа. Тогда ветки будут измельчаться буквально в мгновение.

    Измельчитель веток электрический своими руками

    Можно сделать садовый измельчитель с электродвигателем, тогда и возни с измельчением будет меньше, но должно быть место для подключения, что проблематично в разных местах участка. В принципе, он нисколько не отличается от вышеописанного. Для такого измельчителя потребуется диск диаметром 20 миллиметров с тремя овальными отверстиями для последующего крепления ножек. Оптимальным будет двигатель в 3 кВт, но можно взять и помощнее. Диск можно разместить горизонтально, по желанию, можно установить и вертикально. Его еще называют измельчитель щепы.

    Следует продумать установку пары подшипников, верхний будет опорным, а нижний — обычным.

    В принципе, такой садовый измельчитель имеет небольшой недостаток – он довольно шумно работает, это все исправляется проверкой балансировки диска. Так же можно, слегка наклонить рукав, подающий ветки, будет рубить по лучше.

    Источник: http://prof-kirpich.ru/ogorod/inventar/drobilka-dlya-vetok-svoimi-rukami.html

    Как сделать измельчитель своими руками

    Многие владельцы приусадебных участков рано или поздно нуждаются в измельчителе веток. Выращивая овощи и высаживая деревья, следует всегда поддерживать участок в порядке, в противном случае он зарастет кустарниками и бурьяном.

    Для этого под рукой всегда должен находится садовый измельчитель.

    Садовый измельчитель

    Приобрести подобное оборудование можно в магазине садового инвентаря. Такие устройства отличаются большими габаритами и соответственно высокой ценой.

    Существуют и другие менее мощные измельчители, обладающие малым количеством ножей.Такие устройства практически не обладают мощностью и потому беспомощны. Кроме того, встречаются агрегаты, имеющие ограничение по диаметру веток, которая составляет около двух сантиметров.

    Станки с большим диаметром стоят очень дорого. Оборудование имеет небольшое отверстие для безопасности его использования, ограничивающее его функциональность. На таком приборе можно крошить даже фрукты и овощи.

    Потому наиболее приемлемым вариантом для владельца садового участка является сделать подобный станок самостоятельно. К тому же, нет необходимости приобретать в магазине дорогие детали для изготовления станка и владеть определенными знаниями.

    Изготовление своими руками

    В этом видео, вам покажут пример сделанного садового измельчителя веток своими руками. Берём на заметку!

    Станок для переработки веток состоит из твердого корпуса, диска и привода. В корпус монтируется диск с острыми ножами и приводом, вращающим этот диск. Его изготовление не составит особого труда или знаний. Единственное, что требуется — найти основные материалы для его конструкции. Если под рукой нет необходимых изделий, можно обратиться в пункты приема металлолома.

    Процесс самостоятельного изготовления измельчителя:

      • Процесс вытачивания диска. Он должен быть круглым и достаточно твердым, чтобы при попадании в него крупных сучков деревьев диск не заедал. Если вам не удалось найти такой диск, его можно заточить самостоятельно. Толщина его должна составлять 16 мм с диаметром около тридцати сантиметров.
      • Сборка станка, для осуществления которой подойдет и листовой металл толщиной от 16 до 20 мм. Далее следует сделать отверстие в центре для шпонки и прорезы на краях диска. Прорезы должны быть симметричны друг другу. Их количество зависит от количества ножей, которые будут установлены в дальнейшем. Рядом с прорезами для ножей нужно сделать отверстия под крепежные элементы.
      • Крепление ножей на маховик, для чего необходимо воспользоваться шестигранным ключом. Он достаточно прочно прижимает ножи к диску и, в отличие от остальных отверток, не позволяет «слизывать» пазы головки. Помимо этого, шестигранный ключ удерживает болт от поворота при затягивании гайки с обратной стороны. В противоположную от ножей сторону диска привариваем поперечные планки. Данные планки при вращении маховика выталкивают стружку наружу.

    Сборка корпуса

    Особенности сборки корпуса измельчителя

    Когда заготовка основы станка готова, переходим к следующему этапу — изготовлению корпуса, которое подразумевает выполнение следующих шагов:

      1. Для начала нам нужен листовой металл, толщина которого будет составлять от пяти миллиметров. Из данного материала вырезаем два одинаковых изделия. Одна из них будет служить основанием корпуса, а другая крышкой пластины. По форме эти изделия напоминают круг и прямоугольник. Диаметр круга должен составлять от трех до пяти сантиметров. Он должен быть больше маховика с ножами.
      2. Для изготовления корпуса нам понадобится полоска металла, которая будет составлять стенку оборудования, бочонки из прута прямоугольной формы. Полоску металла следует изогнуть. Радиус ее изгиба должен быть больше радиуса маховика для обеспечения зазора при кружении. Далее переходим непосредственно к сборке.
      3. Нижнюю пластинку закрепляем к полоске металла при помощи сварки. Помните, что между маховиком и боковой стенкой должен оставаться зазор. Затем с наружной стороны, также, при помощи сварки соединяем бочонки к нижней пластинке и боковой стене, и провариваем все изделие с внутренней и наружной стороны. На бочонке должны быть отверстия с резьбой. Они нужны для соединения болтом верхней крышки к корпусу. В случае надобности можно закрепить их шпильками, сделав сквозные отверстия.
      4. После заготовки главной части устройства следует сделать отверстие соразмерно расположению бочонков. Кроме того, нужно высверлить отверстия на нижней пластине и крышечке. В этом месте будет располагаться диск с ножами. Нужно высверлить отверстия и для прикрепления подшипников.
      5. Заготовка корпуса устройства практически завершена. Осталось высверлить еще одно отверстие, сквозь которое подается продукт для измельчения. Высверлить отверстие нужно так, чтобы ветки деревьев проходили под углом. Это нужно для возникновения эффекта самопроизвольного затягивания.

    Далее приступаем к сборке корпуса с маховиком и ножами. Перед сборкой этих материалов, при желании, можно покрасить данные изделия. Чтобы планки маховика не соприкасались об основание корпуса, следует оставлять зазоры.

    Под диском имеется подшипник и при опоре на него при использовании измельчителя будет оказана большая нагрузка. Итак, далее можно приступить к установке рамы на колеса. Сделать его не составляет большого труда.

    Кофеварка гейзерного типа, все плюсы и минусы, описаны у нас на сайте.

    Если вы ещё не определились, какую электрическую мясорубку взять, здесь, вы сможете прочитать отзывы покупателей, различных мясорубок.

    Оборудование с дисковыми пилами

    Для самостоятельного изготовления устройства, оснащенного дисковыми пилами, воспользуйтесь следующими проверенными рекомендациями:

      1. Для изготовления оборудования необходим двигатель с 5 л. с., имеющего штатив подбора мощности.
      2. Режущим материалом служат дисковые пилы. В заводских агрегатах применяют малое количество пил. Для самодельного изготовления станка понадобятся дисковые пилы около десяти сантиметров. При необходимости их можно заменить, например, во время поломки либо потери остроты лезвий. Приобрести их можно в строительном магазине.
      3. В качестве посадочной оси можно использовать резьбовую шпильку, диаметр которого составляет двадцать миллиметров.
      4. Закрепить его можно шайбой и гайкой. Чтобы разделить промежутки пил необходимо сделать шайбы из пластика.
      5. Для изготовления оборудования хорошо подойдут некоторые запчасти автомобиля: подшипник вала КПП, диаметр которого равен двадцати миллиметрам и шкив от генератора.
      6. Раму оборудования прикрепляем на мотоблок так, чтобы она свободно перемещалась с натяжкой ремня. Для этого фиксируем ее болтами.
      7. Далее переходим к изготовлению приемника для сбора отходных материалов. Он должен располагаться в нижней и верхней стороне оборудования. Такой станок способен измельчать и маленькие, и крупные ветки. Если держать оборудование в чистоте, то его можно использовать и для перемалывания фруктов и овощей для изготовления сока.

    При использовании устройства не следует запихивать туда изделия из мягких и ломких материалов наподобие пластика. Его осколки могут остаться внутри станка.

    Источник: http://tehnosektor.ru/home/izmelchitel-vetok-svoimi-rukami.html

    Смотрите также:
    03.11.2018

    Как сделать самодельную циркулярку своими руками Первичная обработка деревянных материалов зачастую заключается в их порезке. Для выполнения можно применить несколько типов инструментов — от ручных до электрических моделей. Наиболее эффективной является стационарная...

    03.11.2018

    Гриндер своими руками Ленточный шлифовальный станок или иное его название — гриндер – это одно из самых необходимых приспособлений, как в домашнем хозяйстве, так и в мастерских любой направленности. Это устройство позволяет произвести зачистку или полировку абсолютно...

    03.11.2018

    Самодельная бетономешалка – как сделать сложную работу проще При подготовке к строительству частного дома первое, что нужно сделать, это подобрать все материалы, необходимые для работы, а также выбрать инструмент и оборудование, которые позволят оптимально решить задачи...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
