Токарный станок из двигателя от стиральной машины

Как сделать токарный и фрезерный станок из стиральной машины

Любителям мастерить не обойтись без оборудования для точной и быстрой обработки деревянных изделий. Стоит оно дорого, а обратиться в мастерскую не всегда удается. Поэтому расскажем, как можно сделать токарный станок из стиральной машины своими руками.

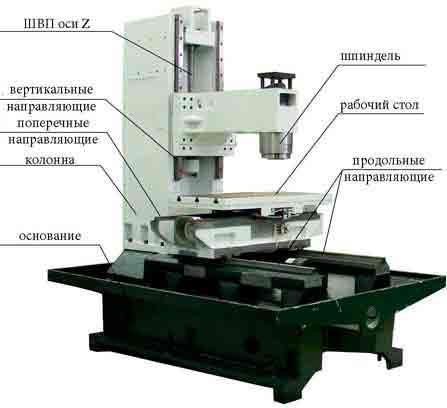

Устройство и принцип действия

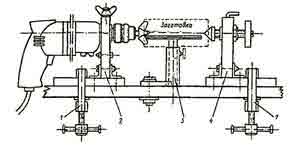

Перед созданием самоделки из мотора стиральной машинки надо составить простой чертеж с учетом имеющихся узлов. Их тоже легко изготовить собственноручно.

В нашем самодельном агрегате режущим элементом будет ручной фрезер. Это уменьшит нагрузку на электродвигатель.

На неподвижной передней части монтируются мотор и центр передачи вращения обрабатываемой заготовки. Смещающаяся задняя бабка фиксирует деталь.

Приводом будет двигатель мощностью более 250 ватт из стиральной машины-автомата с ременной передачей. Чтобы достичь большего числа оборотов, ставится диск с малым диаметром на вале. Это позволит довести их до 3 000, что достаточно для работы с довольно большими заготовками.

Важно! Чтобы избежать вибрации, ведущий и ведомый узлы нужно размещать на одной оси, с тщательной центровкой.

На решетчатой прочной деревянной раме-станине неподвижно крепится передняя бабка, а задняя должна перемещаться.

Теперь перейдем к работе по созданию станка.

Изготавливаем узлы

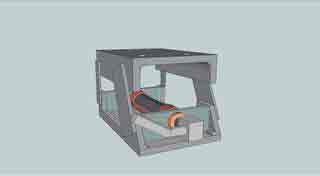

Корпус передней бабки делается из сваренных под прямым углом фрагментов порезанного швеллера 140. В окончательном виде он должен иметь габариты 30х26,5 см. На меньшей стороне высверливается разъем под подшипники, которые на паронитовой прокладке винтами фиксируются к основе. Их можно, удалив сальники, взять из стиральной машинки для насадки на вал. Для надежности крепления к задней части двигателя в швеллере делается основа. На шкив 7,0 см в сечении натягивается многоклинный ремень.

Для задней бабки понадобятся два обрезка того же швеллера, соединенные в четырех местах металлическими полосками. Внизу привариваются две перегородки, на которых размещаются втулки 1,4х2,0 см: одна — на сварке, вторая — на винтах.

Вал соответствующего их размеру диаметра смещается на 0,2 см и при оборотах должен подниматься и опускаться. Чтобы фиксировать положение, он при движении должен иметь зазор в 0,4 см.

К соединенным сваркой трубкам, около 4,0 см длиной и чуть более 2,0 см в диаметре, привариваются болты М12.

К выходящему концу вала крепится ручка. Болтами на пластине необходимо зафиксировать устройство на опоре. Для быстрой перенастройки оно должно опускаться и перемещаться на платформе.

Пиноль из фрагмента квадратной трубы 3,0х3,0 см обтачивается на один миллиметр. Один край зажимается гайкой М12, а второй — стержнем 1,2 см. На последний напрессовываются три подшипника. Коробка из той же трубы с одной стороны закрыта, за исключением окошка в центре. На другой делается надрез с наваренной гайкой. Крепление пиноли осуществляется продетым в ее ушко болтом.

На шпильку наносится резьба М12 и М8 на концах. На меньший прикручивается и законтрагаивается маховик. С помощью двух уголков конструкция прикрепляется к подвижной части агрегата. Она настраивается так, чтобы оси ее вращения и шпинделя точно совпадали.

Подручник обеспечивает безопасность и удобство эксплуатации всего аппарата. Поэтому крепить его необходимо зажимом-эксцентриком. Для него используются две втулки сечением 26 мм с бортиками и отверстиями в 1,4 и 1,0 см. Они должны иметь возможность люфтить на 0,2 см от главной оси.

В штоке от амортизатора для фиксации втулок с более толстого края высверлите отверстия и нарежьте резьбу для винтов. Из трубы чуть большего чем шток диаметра приварите металлический прутик на М12.

Коробка изготавливается из швеллера 8,0х4,0 см с наваренными перегородками. В них делаются отверстия, в которые привариваются втулки диаметром 2,65 см и 1,9 см длины. Для свободного вращения штока нужно оставить люфт.

На надрезанных концах отрезка трубы наварите по гайке и втулке и приварите его к штоку. Подвижный болт будет прижимать подручник.

Пусковое устройство снимите с используемого двигателя и подключите по указанной схеме, установив и регулятор скорости.

В целях безопасности из подходящего материала сделайте кожух на приводе.

По описанному выше принципу собирается и фрезерный станок из двигателя стиральной машины для работ по дереву фрезером, резцом и стамеской. Он также будет отличным подспорьем в хозяйстве.

За дело, мастера!

Источник: http://270076.ru/stiralnye-mashiny/kak-sdelat-tokarnyj-i-frezernyj-stanok-iz-stiralnoj-masiny/

Токарный станок из двигателя от стиральной машины

Как сделать станок из двигателя от стиральной машины

Хоть в профессиональной мастерской, хоть в обычном гараже нередко требуется для каких-нибудь хозяйственных надобностей точно насверлить несколько отверстий в металле, дереве и других материалах. Обычная бытовая дрель для этого может не подойти, особенно когда нужна повышенная точность. На помощь может прийти сверлильный станок из стиральной машины, а точнее из двигателя стиралки, который можно сделать своими руками. Он обойдется вам совсем недорого. Именно об изготовлении такого станка пойдет речь в статье.

Основные детали

Прежде чем собирать сверлильный станок с применением двигателя от стиральной машины, необходимо четко уяснить правила техники безопасности, как при сборке, так при последующей эксплуатации подобного оборудования.

Помните! Работа с самодельным сверлильным станком может быть опасна для жизни и здоровья! Будьте предельно внимательны и не забывайте, что при отсутствии необходимых навыков не стоит браться за изготовление таких агрегатов. Мы не призываем всех делать и использовать сверлильные станки и приводим данную информацию лишь в ознакомительных целях.

Итак, какие детали нужны для изготовления сверлильного станка? Условно все необходимые детали станка можно разделить на 3 группы: двигатель и приводной механизм, станина и механизм движения дрели в вертикальной плоскости, электронная начинка. В первую группу входят:

коллекторный электромотор от стиральной машины автомат;
шкив двигателя;
шкив на вал дрели;
клиновидный ремень.

Детали второй группы:

стальной уголок 50 мм;
стальная балка 30х60х30 см;
квадратный лист металла 40х40 см;
стальные скобы;
старая рулевая рейка от ВАЗа восьмерки;
крепеж;
вал сверла;
подшипники 6003 2RS;
подшипники 8103;
патрон от дрели;
самодельная вертушка из трех шпилек, сваренных между собой.

И, наконец, детали третьей группы представлены электронной начинкой, которая будет управлять оборотами двигателя, чтобы сверлильный станок работал стабильно без сбоев. Проще всего использовать готовую микросхему TDA 1085, хотя могут быть и другие варианты.

Механизм станка

Изготавливая сверлильный станок из двигателя стиралки и других моторов, самоделкины уже давно уяснили, что проще добиться желаемого, используя как можно больше стандартных штатных деталей. Пусть это сделает конструкцию несколько дороже, зато она будет надежнее и дольше прослужит, а главное собрать ее будет проще. Яркий пример – использование рулевой рейки от ВАЗа при изготовлении подвижного механизма. В сущности это и есть подвижный механизм, остается лишь придумать ему достойное обрамление.

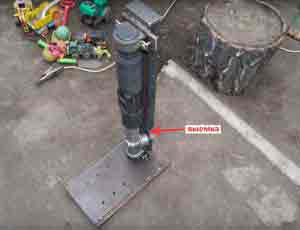

На картинке выше вы видите начальный этап изготовления механизма сверлильного станка. Стальную балку мы надежно привариваем к листу металла, создавая, таким образом, надежную и крепкую станину. К стальной балке расположенной вертикально мы прикручиваем на болты со скобами рулевую рейку от ВАЗ 2108 так, как показано на рисунке.

Далее нетолстую стальную шпильку мы режем на 5 частей и свариваем из них вертушку. Можно купить готовую штатную вертушку от любого станка подходящих размеров.

В данном случае у нас сразу возникли проблемы с креплением вертушки, и нам пришлось прорезать небольшую выемку в основании стальной балки.

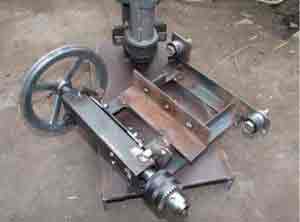

Переходим к более сложному этапу, а именно к изготовлению основы подвижного механизма и частей самого механизма, без которого сверлильный станок не сможет функционировать. Отдельно эта часть станка демонстрируется на рисунке выше.

Из обрезков уголка надо сделать прямоугольную раму с припуском с одной стороны, для крепежных элементов. На эти большие болты одеты подшипники, благодаря которым данный важнейший элемент конструкции как по рельсам будет двигаться вверх и вниз по балке.
К раме сбоку привариваем еще один обрезок уголка, в котором нужно просверлить отверстие под болты. Ими рама прикручивается к подвижной рулевой рейке.
Из двух обрезков уголка свариваем квадратный профиль, в тело которого мы вставим вал сверла с подшипниками. Соответственно с одной стороны на вал будет одет патрон, а с другой шкив.

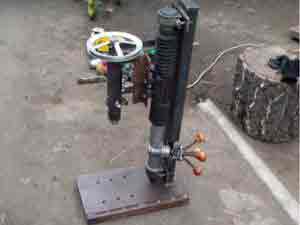

Теперь нам осталось только прикрутить размещенную на картинке выше деталь к рулевой рейке. Получилась добротная основа, которая уже внешне напоминает сверлильный станок.

Мотор и его подключение

Подключение, проверка и регулировка оборотов двигателя стиральной машины неоднократно нами рассматривалось в рамках других публикаций, так что останавливаться на этом не будем. Отметим лишь, что перед тем как устанавливать двигатель на сверлильный станок, неплохо будет проверить его на работоспособность.

Итак, из уголков свариваем раму, на которую сажаем двигатель и прикручиваем данную конструкцию сбоку на подвижный механизм сверлильного станка. Предварительно сажаем на вал двигателя шкив.

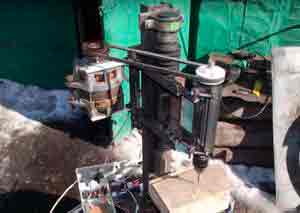

Теперь нам остается натянуть между шкивами приводной ремень, подключить двигатель к плате микросхемы TDA 1085, запитать станок от бытовой электрической сети и можно испытывать новый сверлильный станок, который вам с большим трудом удалось сделать. Зарядите в патрон сверла разного диаметра и посмотрите, как сверлильный станок справляется с проделыванием отверстий в толстых листах металла – завораживающее зрелище.

Важно! Подключая микросхему к двигателю, не забудьте защитить ее пластиковым корпусом, мало ли что в нее может отлететь в мастерской во время работы.

В заключение отметим, сделать сверлильный станок с применением мотора от отслужившей стиральной машины вполне можно, если иметь правильные руки, большое желание и мастерскую с соответствующим оборудованием. Такой станок «обойдется в три копейки, а работать будет на три рубля». Удачи!

Поделитесь своим мнением — оставьте комментарий

Как сделать токарный и фрезерный станок из стиральной машины

Хотите иметь собственный токарный и фрезерный станок? Не обязательно отправляться в магазин за покупкой, можно изготовить самодельный токарный станок из двигателя стиральной машины.

Из этой статьи вы узнаете, как изготовить основные части устройства, выполнить их сборку и подключить станок.

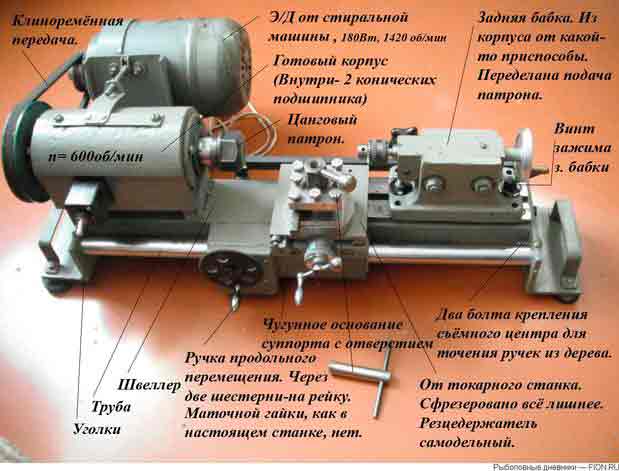

Инструкция: как сделать токарный станок из двигателя стиральной машины

Рассмотрим, как из двигателя стиральной машины-автомат сделать токарный станок для работ по дереву. С его помощью вы сможете резать заготовки, рассверливать отверстия, заниматься шлифовкой.

В станке есть основные части и узлы:

Для работы может использоваться асинхронный электродвигатель от стиральной машинки. Двух скоростей – на 400 и 3000 оборотов в минуту – будет достаточно.

Теперь рассмотрим подробно, как изготовить каждый узел и собрать цельную конструкцию своими руками.

Передняя бабка

От устройства передней бабки, а также мощности мотора будут зависеть рабочие параметры устройства, размер заготовок. Шпиндель должен быть надежным, поскольку он подвергается радиальным и осевым нагрузкам, когда поджимается задней бабкой.

Корпус изготавливается из 140 швеллера, который разрезается на части и сваривается в единую конструкцию под углом 90 градусов. Корпус должен выйти 300х265 мм.
На меньшей стороне проделывается разъем для подшипникового узла. Само устройство можно взять из стиральной машины, только подогнать под необходимые размеры.
Подшипниковый узел устанавливается в отверстие через паронитовую прокладку, закрепляется болтами на корпусе.
Подшипники от стиралки остаются в узле, но удаляется сальник. Вместо него поставьте упорный подшипник.
Отдельно изготавливается шкив для ремня, диаметром 70 мм, и вал с предусмотренными местами для посадки подшипников.
Внутрь конструкции швеллера устанавливается основа для фиксации электродвигателя.
Натягивается поликлиновый ремень – чтобы сделать это, перемещайте мотор вдоль крепления.
Задняя часть мотора крепится к швеллеру.

С изготовлением передней бабки закончили.

Задняя бабка

Один из главных элементов, который позволяет прижимать деревянную заготовку к передней бабке. От надежности крепления задней бабки зависит, насколько работа будет качественной и безопасной. От длины выдвижного элемента бабки будут зависеть размеры вытачиваемых деталей.

Приступайте к работе:

Возьмите два швеллера шириной 140 мм. Соедините их, используя четыре полосы из металла.
К нижней части корпуса приварите две перегородки при помощи сварочного аппарата.
В перегородках закрепите две втулки размером 14х20 мм. Одна втулка приваривается, а другая закрепляется двумя винтами.
Вал изготовляется под втулки: диаметр 20 мм, края 14 мм, центр смещен на 2 мм. После установки вал должен опускаться и подниматься при вращении. Во время движения сверху и снизу должен быть зазор 4 мм, что позволит зажимать и отпускать переднюю бабку.
Возьмите два отрезка трубы длиной 30-40 мм и диаметром 21-23 мм. Приварите их к головкам болтов М12. Сварите трубки вместе, соединив проволокой толщиной 3-4 мм.
Приделайте ручку на конец вала, который выходит из втулки.

Соберите устройство, как показано на фото, и прикрепите болты к пластине.

Ее нужно поджать гайками так, чтобы конструкция зафиксировалась на опоре, когда вы проворачиваете ручку от себя. При движении на себя она должна опускаться и передвигаться вдоль опоры. Это позволит быстро перестроить станок для обработки разных деталей.

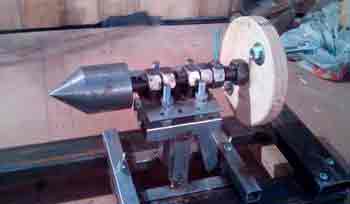

Теперь нужно сделать пиноль с вращающимся центром:

Возьмите три прямых подшипника и один упорный.
Пиноль выполните из толстой трубы с квадратным сечением и габаритами 30х30 мм. Отфрезеруйте грани до 29х29 мм. С одного конца закрепите ее гайкой М12, с другой – стержнем длиной 12 мм. На стержень напрессуйте три подшипника.
Изготовьте корпус для пиноли из трубы с квадратным сечением 29х29 мм. С одного конца корпус полностью закрывается, остается лишь центровое отверстие. С другой – предусмотрен разрез, где приварена гайка с ушком. Таким образом, засовывая болт в гайку с ушком, вы сможете закрепить пиноль.
Возьмите шпильку, где с одного конца должна быть резьба М12, а с другой М8. На конец М8 накручивается маховик и закрепляется гайка М8.
К корпусу пиноли приварите два куска уголка и закрепите на задней бабке.
Настройте заднюю бабку соответственно, чтобы ее центровая ось, вращаясь, совпадала с осью шпинделя передней бабки.

От правильности изготовления подручника зависит, насколько прибор будет безопасен и удобен в работе. Чтобы подручник легко перестраивался и надежно закреплялся, нужно сделать эксцентриковый зажим.

Возьмите шток от амортизатора.
Изготовьте две втулки с бортами. Их диаметр должен быть 26 мм. Проделайте в них отверстия размером 14 и 10 мм. Они должны смещаться на 2 мм от центра.
С большего конца просверлите отверстия с резьбой, чтобы зафиксировать втулки на оси винтами.
Возьмите обрезок трубы так, чтобы его диаметр был немного больше штока. К нему приваривается пруток с резьбой М12.
Для изготовления корпуса возьмите швеллер размером 80х40 мм. Внутрь вварите две перегородки, проделайте в них отверстия. В отверстия приварите втулки диаметром 26,5 мм и длиной 19 мм.
Конструкция должна иметь люфты, чтобы шток мог вращаться.
Чтобы закрепить подручник, к штоку приварите отрезок трубы. Разрежьте ее на конце и с обеих сторон приварите гайку и втулку. Вкручиваясь, болт должен зажимать подручник.

Из мотора стиральной машинки нужно сделать пусковое устройство. Поэтому подключение выполняется по схеме.

Обязательно изготовьте кожух для двигателя. Сделать его можно из кусков ламината. На корпус установите регулятор оборотов, который позволит выполнять работу разной сложности.

Как сделать фрезерный станок

Изготовить фрезерный станок с двигателем из стиральной машины можно по той же схеме, что токарный. Используйте в конструкции переднюю и заднюю бабку. Обработка деталей может выполняться с помощью резца, стамески или фрезера.

Самоделки из мотора стиральной машины получаются надежными и простыми в использовании. Главное – подготовка подробных чертежей, поскольку в данных конструкциях все должно быть точно.

Используйте самодельные токарный и фрезерный станок для обработки дерева и других бытовых нужд.

Вам помогла статья?

Что можно сделать из двигателя от стиральной машины

Стиральные машины со временем изнашиваются и выходят из строя. Чаще всего их просто выбрасываются на свалку. Однако во многих случаях детали от стиральной машины могут пригодиться. Существует множество вариантов для второй жизни электромотора. Все зависит от умений, возможностей и фантазии домашнего мастера. В этой статье вы узнаете где можно применить двигатель от стиральной машины, если он находится в рабочем состоянии.

Электродвигатель для точильного станка или наждака

Покупка готового точильного станка не всегда возможна, в первую очередь из-за высокой цены, и в этом случае буквально незаменимым становится электродвигатель от стиральной машины или другого оборудования.

Много усилий требует правильная компоновка будущего агрегата, а также решение такой технической проблемы, как насадка точильного камня на вал двигателя. Во многих случаях на нем отсутствует резьба, а диаметры вала и отверстия в камне не совпадают. Обычным выходом из положения служит использование специальной детали, которую нужно отдельно заказывать в мастерской у токаря. Эта деталь может называться фланцем, переходником, ступицей и т.д.

Вытачиваемый фланец должен насаживаться на вал и фиксироваться с помощью болта. Кроме того, потребуется шайба и гайка с резьбой, направленной в сторону, противоположную вращению вала двигателя. За счет этого, во время работы будет происходить самопроизвольное закручивание гайки. В противном случае, гайка быстро раскрутится и камень слетит.

При необходимости можно изменить направление вращения ротора. В стиральных машинках устанавливаются асинхронные двигатели, поэтому, достаточно выполнить переключение соответствующих обмоток, и направление вращения изменится. Для запуска двигателя потребуется пусковая катушка. Если она отсутствует, то в этом нет ничего страшного: при толчке камня в нужную сторону, устройство заработает самостоятельно.

Для изготовления точильного станка вовсе не обязательно пользоваться двигателями повышенной мощности. Вполне достаточно 400 Вт, и даже 100-200 Вт. Следует обращать внимание на количество оборотов в минуту, которые не должны превышать 3000. В противном случае мотор со слишком высокой частотой вращения может привести к разрушению точильного камня. Наиболее оптимальным вариантом считается электродвигатель с 1000 об/мин.

Эксплуатация самодельного точильного станка предполагает строгое соблюдение правил техники безопасности. В первую очередь необходимо предусмотреть защитный кожух, чтобы уберечь работающего от абразивной пыли и мелких обломков. Для этого подойдет металл, толщиной 2,0-2,5 мм в виде полосы, свернутой в полукольцо. Кроме того, потребуется изготовление подручника, для обеспечения упора обрабатываемых деталей.

Превращение электродвигателя от стиральной машины в генератор

Многие домашние мастера занимаются изготовлением самодельных генераторов с использованием электродвигателей от бытовой техники, в том числе и стиральных машин. Эта задача сопряжена с определенными трудностями, прежде всего технического плана. В обязательном порядке понадобятся услуги квалифицированного токаря уже на первом этапе работ.

В первую очередь предстоит выполнить разборку асинхронного двигателя, снятого с неисправной стиральной машины. Затем сердечник попадает в руки токаря, который убирает на станке слой элемента, глубиной 2 мм. Затем в сердечнике выполняется прорезка пазов на глубину 5 мм, в которые будут вставлены неодимовые магниты. Пазы рекомендуется делать уже после приобретения магнитов, когда станут известны их размеры.

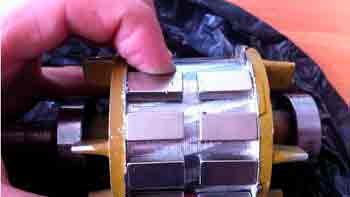

После выполнения всех работ, необходимо закрепить на сердечнике неодимовые магниты. С этой целью изготавливается шаблон из жести или другого тонкого металла. Его габариты должны совпадать с размерами сердечника и шириной пазов, и он должен точно укладываться на место установки магнитов. Магниты располагаются на сердечнике на одинаковом расстоянии между собой и закрепляются с помощью клея. Кроме расстояния, большое значение имеет угол наклона каждого элемента. Отклонения от нормативных размеров могут стать причиной залипания, в результате чего мощность генератора заметно снижается.

Для заполнения промежутков между магнитами используется холодная сварка. В завершение поверхность ротора шлифуется наждачной бумагой, после чего выполняется полная сборка устройства.

Собранный генератор необходимо протестировать. С этой целью понадобится небольшой аккумулятор, выпрямитель, мультиметр и контролер заряда. Подключение происходит по определенной схеме. Контролер заряда соединяется с двумя обмотками генератора через выпрямитель. Затем контролер и мультиметр нужно подключить к аккумулятору.

Для нормальной проверки необходимо обеспечить вращение ротора электродвигателя. Эту операцию невозможно выполнить вручную, поэтому следует воспользоваться дрелью или шуруповертом. Инструмент соединяется с ротором двигателя, после чего начинается вращение со скоростью примерно 800-1000 об/мин. При качественной сборке генератора выдаваемое напряжение составляет 220-300 В. Более низкое напряжение указывает на некачественную сборку ротора.

Ещё по теме Самодельный токарный станок по дереву своими руками

После сборки и проверки генератор можно использовать. Это потребует затрат энергии, необходимой для вращения ротора. Можно подключиться к небольшому двигателю внутреннего сгорания, например, от бензопилы или мотоцикла. Однако данный способ требует приобретения энергоносителя. Поэтому рекомендуются другие варианты, сравнительно недорогие и экологически чистые, связанные с использованием энергии ветра или воды.

Все домашние мастера должны помнить, что электродвигатель от стиральной машинки может быть переоборудован в генератор, мощностью не более 5 кВт. Обычно такие устройства выдают в среднем 2 кВт, достаточных для 1-2 помещений или бани. Так что полностью заменить электрическую сеть самодельным генератором не получится.

Токарный станок из двигателя от стиральной машины

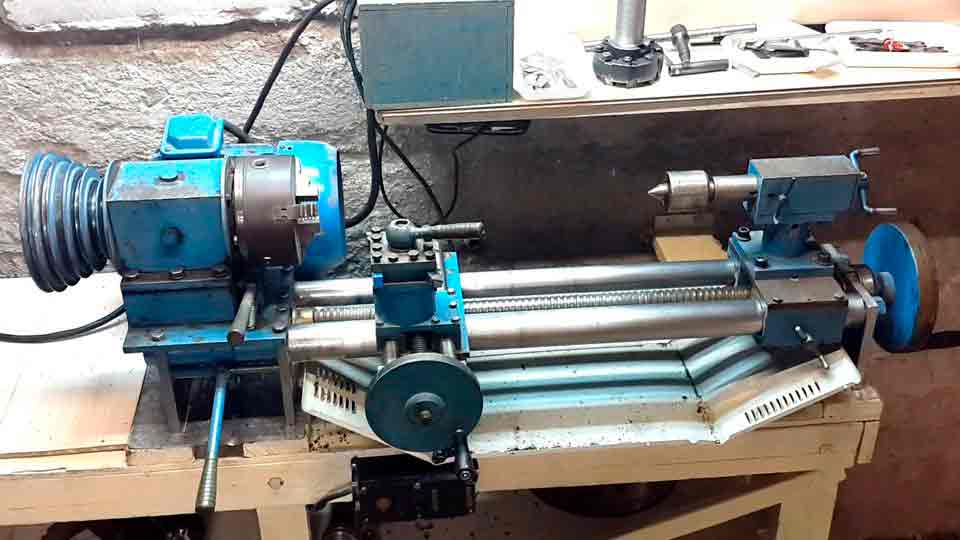

Двигатель от стиральной машины идеально подходит для изготовления небольшого токарного станка по дереву. Основой конструкции служит рама, которая может быть изготовлена из уголка, профильных труб и других подручных материалов. Габариты рамы находятся в пределах 100 х 20 см, с возможными отклонениями в ту или иную сторону.

Электродвигатель вполне подойдет от старой стиральной машины, возможно даже и с советских времен. Например, Вятка-автомат оборудовалась асинхронным двигателем с двумя скоростями на 400 и 3000 оборотов в минуту. Подключение может выполнятся по всем известным схемам, в том числе и с использованием конденсатора.

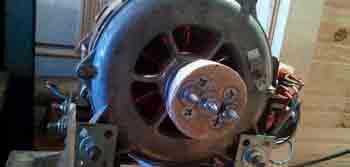

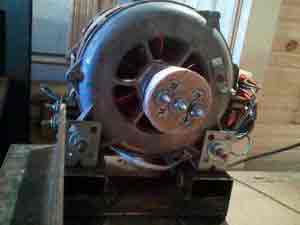

Система крепления двигателя к раме выполняется индивидуально. Самое главное, чтобы ось двигателя была выставлена параллельно опорной конструкции. Это можно сделать с помощью шайб, которые при необходимости подкладываются в точках опоры. На шкиве электродвигателя закрепляется передняя бабка. Задняя бабка и направляющие также изготавливаются из подручных средств. Ось задней бабки должна быть параллельно раме и передней бабке, то есть необходимо выполнить ее центровку.

Важной деталью является подручник, выполняющий функцию опоры для режущего инструмента. Необходимо обеспечить его перемещение вдоль и поперек станины, а также надежную фиксацию во время работы.

Электродвигатель для дровокола

Основой конструкции, как и в токарном станке служит станина. Она изготавливается из металлического профиля или квадрата. Полученная площадка будет состоять из двух зон – силовой и рабочей. Силовая сторона предназначена для установки электродвигателя. Он должен быть надежно закреплен, поскольку основная нагрузка ложится на него.

В этой же зоне расположен блок управления двигателем. Для размещения электрических компонентов предусмотрена диэлектрическая пластина, а сами они должны быть по возможности помещаться в пластиковом корпусе. Рабочая зона выполнена в виде стола. В качестве материала используется стальной лист, толщиной 2-3 мм. На границе, условно разделяющей обе зоны монтируется постамент, на котором закрепляется вал колуна-конуса. Эту деталь нельзя крепить непосредственно на валу двигателя.

Для вала конуса оборудуется собственная опора на подшипниках. С целью компенсации рывков и создания крутящего момента, на вал рекомендуется установить маховик.

После сборки всей конструкции можно приступать к подключению электродвигателя. Чаще всего используются асинхронные моторы. В старых агрегатах этого типа для запуска предусмотрена отдельная обмотка. Чтобы определить ее на двигателе, нужно с помощью тестера поочередно замерить сопротивление на каждой обмотке. Нужная обмотка будет иметь более высокое сопротивление. Она непосредственно участвует в создании первичного крутящего момента в нужную сторону. При необходимости сменить направление вращения вала, точки подключения пусковой обмотки меняются местами.

Современные электродвигатели запускаются значительно проще. Для включения и выключения можно использовать обычный бытовой автомат.

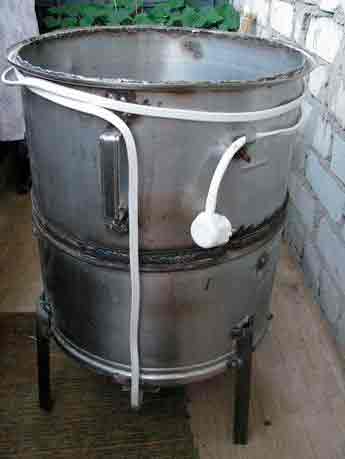

Бетономешалка из стиральной машины

Бетономешалка необходима в хозяйстве, особенно в частных и загородных домах. Однако бетономешалки достаточно дорогие, поэтому одним из вариантов решения проблемы будет изготовление бетономешалки из подручных средств. Лучше всего подойдет стиральная машина, причем не только электродвигатель, но и сам корпус.

Основание должно быть надежным, чтобы емкость в процессе вращения не шаталась. От этого полностью зависит длительность эксплуатации агрегата. Неустойчивое основание может привести к падению емкости и выходу из строя других элементов. Наиболее подходящей считается металлическая конструкция. При желании ее можно оборудовать колесами. Все части и детали соединяются между собой с помощью болтов или сварки. Для установки электродвигателя нужно предусмотреть специальные полочки с отверстиями под крепления. На такой же полочке крепится и редуктор, шкив которого должен находиться в одной плоскости со шкивом двигателя. В противном случае мотор будет испытывать перегрузки.

Включение и выключение самодельной бетономешалки выполняется с помощью пакетного выключателя. В большинстве случаев в схеме включения присутствует конденсатор. Таким образом, размышляя о том какие самоделки из двигателя от стиральной машины можно сделать, любой домашний мастер на практике сделает устройство, более всего необходимое в домашнем хозяйстве.

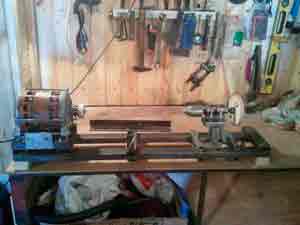

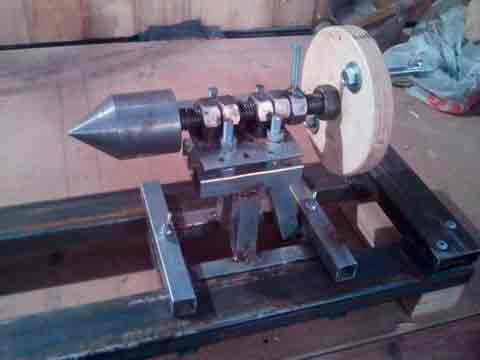

Самодельный токарный станок по дереву из стиральной машины автомат.

Этот раздел блога посвящён самодельному токарному станку по дереву. Здесь я остановлюсь на всех его основных узлах. Вы узнаете из чего и как сделан подручник станка с эксцентриковым зажимом. Каково устройство передней бабки и как приспособлен двигатель от стиральной машины автомат с регулятором оборотов с поддержанием мощности. Каково устройство задней бабки, как выполнена пиноль, центр и эксцентриковый зажим.

Задняя бабка должна надёжно прижимать заготовку к передней бабке. Моя бабка с этой задачей отлично справляется. Жесткое крепление к станине на эксцентрике, большой ход пиноли, её надёжная фиксация, а также центр выполненный на трёх радиальных и одном упорном подшипнике делают заднюю бабку удобной и очень надёжной. Для изготовления нам понадобятся.

Источник: http://i-perf.ru/stanok/tokarnyj-stanok-iz-dvigatelya-ot-stiralnoj-mashiny.html

Куда можно приспособить двигатель от стиральной машины

Пришедшую в негодность стиральную машину не стоит сразу выбрасывать. Особенно, если присутствуют достаточно развитые навыки работы с ручным инструментом и есть привычка возиться в мастерской. Различные самоделки из двигателя от стиральной машины могут быть крайне полезны в домашнем хозяйстве.

Какие бывают двигатели

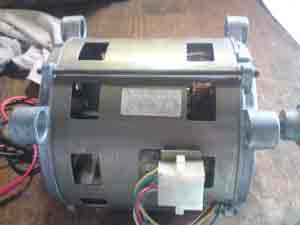

От класса и возраста машинки зависит то, какой двигатель окажется в руках. Если речь идет о старой, советской – это будет асинхронное устройство открытого типа, достаточно надежное. Двигатель от старой стиральной машины барабанного типа имеет мощность в 180 Ватт, однако он очень удобен для самоделок, поскольку имеет отличные показатели крутящего момента. В других случаях в руки может попасть:

двухскоростной двигатель от стиралки с фиксированными 350 и 2800 об/мин;
коллекторный агрегат, который при прямой подаче напряжения без регулировки разгоняет вал до 12-15 000 об/мин;
двигатели от современных стиралок самых разных классов, поскольку сегодня производители часто не следуют общему стандарту оснащения.

Сразу стоит упомянуть инверторный двигатель, которым оснащается самый современный стиральный автомат. Для запуска такого агрегата необходима схема управления. Она должна вначале преобразовать переменный ток в постоянный, а затем – создать новый сигнал и менять частоту выходного напряжения для регулирования оборотов на валу. Но если в наборе к двигателю есть и силовая электроника от стиральной машинки – это будет крайне полезное дополнение.

Как подключить и запустить двигатель

Самый полезный совет: при демонтаже помечать все провода и по возможности снимать и дополнительные элементы, подключенные к силовому агрегату. Одна из частей ответа на вопрос, как запустить двигатель от стиральной машины и не сжечь его (если речь идет об асинхронном, от старых аппаратов) – использование пускового конденсатора. Другие типы двигателей могут иметь свои особенности. Найти информацию о подключении можно как в справочной литературе, так и в интернете. Может меняться конкретная емкость конденсатора или другие параметры схемы.

Действовать нужно аккуратно, не спеша, принимать меры предосторожности, пользоваться изолированным инструментом.

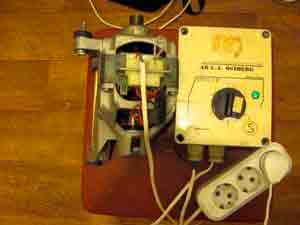

Если при демонтаже контакты и приходящие провода были помечены, запустить двигатель от стиральной машины не составит труда. При этом стоит, в зависимости от типа агрегата, следовать инструкции и принимать меры предосторожности. Например, двигатель от стиралки желательно закрепить и проследить, чтобы вал был освобожден и при вращении не задел-затащил посторонние предметы.

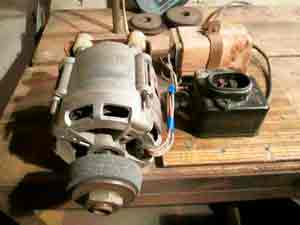

Шлифовальный станок или точило из движка стиралки

После того, как с электрическим подключением закончено, и двигатель стиральной машины ожил, можно приступать к изготовлению самоделок. Самая распространенная – небольшое точило. Если использовать круг от болгарки, можно резать пластиковые трубы, алюминиевый уголок.

Можно приспособить двигатель для работы в роли шлифовальной машины, для этого на вал помещается круговая насадка с мелкой или крупной шкуркой. Список работ выглядит следующим образом:

Двигатель должен быть надежно закреплен. Удобнее всего это сделать на небольшой доске, которую затем легко разместить на столе, верстаке, любой удобной поверхности.
Крепить электродвигатель старой стиральной машины можно на уголки или круговыми хомутами из полоски оцинкованной стали. Для компенсации вибрации и электроизоляции в последнем случае подкладывают резину между двигателем и крепежом.
Асинхронные двигатели от старых барабанных стиралок имеют открытую конструкцию, куда попадает пыль, влага, опилки. Это может вызвать замыкания и сбои самого различного типа. Поэтому при креплении самый выгодный вариант – целиком «обнять» двигатель полосой оцинкованной стали.

Подсоединить патрон или место посадки шлифовального камня, круга для болгарки, насадки для шлифовки можно несколькими способами:

Нарезать резьбу посадки зажимного патрона непосредственно на валу.
Сварить переходник из нескольких труб разного диаметра. На одной стороне рассчитывают посадку шлифовального круга, на другой — внутренний диаметр трубки должен соответствовать габариту вала. Данную часть переходника разогревают, набивают на вал, после остывания части очень плотно и надежно соединяются.

Стоит отметить, что зажимной патрон для дрели является самым привлекательным вариантом, если только не хочется сделать точило с камнем. В него легко поместить практически любой инструмент: сверло, фрезу, шлифовальную круглую головку, насадку с проволочной щеткой для сдирания краски, войлочный блок. Нет сложности и в изготовлении переходника для круга болгарки.

Такой станок может собрать даже начинающий домашний мастер и использовать в самых разных целях. Главное – правильно выполнить подключение двигателя и потратить некоторые усилия на формирование надежного крепления рабочего агрегата. Но есть и замечания. Если в распоряжении есть только высокооборотистый двигатель, рекомендуется не снижать его обороты, а сделать отдельный блок с собственным валом, и передавать на него вращающий момент через шкив с понижающим коэффициентом.

Другие самоделки на основе схемы точила

Приведенные выше работы придется проделать, если хочется получить и другие, самые разнообразные станки. Это может быть:

Токарный по дереву

Барабанный шлифовальный. Для этого используется деревянный цилиндр большого диаметра, по центру которого проходит стальной пруток, один конец которого зажимается в патрон двигателя, другой — крепится в подставке на подшипник. Поверхность оклеивается шкуркой, можно точить ножи, лезвия рубанков при наличии приспособлений для выдержки угла, выполнять другие операции.

Сразу отметим, пилорама из двигателя стиралки не получится – не хватит крутящего момента.

А вот мебельщикам и другим домашним мастерам по нраву придется идея изготовления горизонтально-сверлильного приспособления для работы с эксцентриковыми крепежами:

Изготавливается станок, как рассказано выше, с зажимным патроном на валу.
Делается опорная, направляющая полка, горизонтальная, на такой высоте, чтобы ось вала проходила по центру торца плиты ДСП или детали из дерева.
В патрон вставляется сверло, деталь подается горизонтально, отслеживать глубину сверления можно визуально.

Для создания места установки кругового эксцентрика достаточно воспользоваться дрелью, вертикальным сверлильным станком и фрезой нужного диаметра. Эта операция не требует высокой точности. Главную, ответственную задачу точного сверления канала для цилиндрического штифта выполнит станочек из двигателя от старой стиралки.

Заключение

В вопросе самоделок из старой стиралки все решает фантазия и конкретные инженерные навыки исполнителя. Легко сделать фрукторезку, газонокосилку со стальными ножами, электрокосу со струнным резальным блоком, даже установку для общипывания перьев с тушек курей и уток. Строители легко приспосабливают старые стиралки даже для замешивания бетона и современных смесей. Главное – вдумчиво подходить к решению поставленной задачи.

Не только стиральная машина может стать основой для различных самоделок. Подарить вторую жизнь можно и микроволновке, холодильнику, пылесосу. Если же вы не умеете или просто не хотите использовать отжившую свой срок технику, от нее можно избавиться различными способами, описанными в этой статье.

Источник: http://tehnika.expert/dlya-chistoty-i-poryadka/stiralnaya-mashina/samodelki-iz-dvigatelya.html

Гаражное использование двигателя от стиральной машины

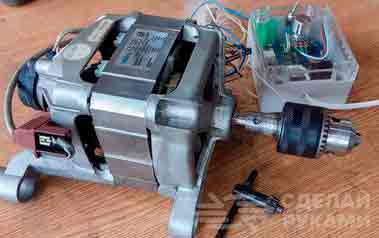

Если у вас в мастерской или гараже завалялся рабочий электродвигатель от стиральной машинки автомат, то его лучше использовать для изготовления компактного функционального станка, при помощи которого можно обрабатывать различные заготовки из металла и дерева.

Дополнительно для данной самоделки потребуется изготовить специальный переходник из штока амортизатора — его можно сделать только на токарном станке. После изготовления и установки переходника на него крепится патрон от электродрели.

Возможности и применение самодельного приспособления

Мини-станок из коллекторного двигателя от стиральной машины универсален в использовании, поэтому будет полезен для разных работ. Например, в патрон электродрели можно устанавливать сверла различного диаметра и сверлить отверстия в деревянных и металлических заготовках. Но это самый простой вариант применения.

Также на такой мини-станок можно без проблем установить шлифовальный диск от болгарки, используя для этого часть шпинделя, или обычный заточной круг (для заточки ножей и других работ).

Кстати, для регулировки оборотов двигателя дополнительно можно собрать электронный блок управления — плату для него можно купить на Алиэкспресс. Подробный процесс изготовления и применения мини-станка из электродвигателя от стиральной машинки-автомат смотрите в видео на нашем сайте.

20 Comments

Значит к этой самоделке потребуется прикупить токарный станок и все эти насадки и всего то делов.

У тебя тормоз включен,ни х** руками и головой не работаешь

а еще докупить частотник (от 9тыр) , так как та приблуда что на фото с кучкой радиодеталек отправится в помойку в первый же день… , и перчатки из стали сварить- чтобы без пальцев не остаться-если так пользоваться как на фото.

Тебе перчатки из стали в твоей заднице ковыряться

Если руки из ж..пы растут, то и перчатки из стали не помогут ! И если вместо мозга мозжечок, то кроме как обос…ать чужую идею индивид не способен! Специально для таких «знатоков»!!
Речь идет о коллекторной машине постоянного тока, что, в принципе допускает использование , практически любого тиристорного или транзисторного регулятора. А частотники, родной, это соовсем другое направление! Но я рад, что ты хоть этот термин запомнил! Уже не совсем даун! Далее…Стоимость регулятора на али- от 120 до 500 р! При наличии рук и головы(см. выше) , можно спаять самому на коленях.
Вопросы безопасности не обсуждаю… Мазохизм никто не отменял! Но я бы используя родной шкив, (многоручьевой) , добавил бы каретку с комплектом насадок+ строгальный барабан… Если сумею побороть лень и изготовлю, обязательно выложу! Автору -респект и уважение!! Леонид.

Ссыльку бы на регулятор

Забей в янде «в помощь радиолюбителю» или просто» ВРЛ «,или простой регулятор мощности,Ян должен выдать кучу вариантов,обязательно найдешь что-нибудь.Я сам собирал за насколько минут,правда все было под рукой,раньше занимался элетроникой.

Идея хорощая. Двигатель имеет на торце счётчик Холла. Это позволяет автоматически выдерживать заданные обороты и линейную скорость обработки металла. Регулировка оборотов решается легко. В магазинах за 200 руб. продаются регуляторы оборотов для дрелей и перфораторов. Подбираем подходящей по мощности. Вместо кнопки ставим потенциометр. Патрон ставить на вал не желательно т.к. неизбежно биение вала, а обороты 13 000 на максимуме. Прибъёт! А вот алмазный диск или что-то аналогичное засадить на клей и отцентровать, в тч. на динамическое равновесие! , то получится хороший станок. И конечно всё должно быть в корпусе и с защитным кожухом! Камикадзе могут обойтись рекомендациями по статье автора.

Но идею стоит развить дальше. Тут речь зашла о датчике хола на обратном конце ротора. Точнее, об индуктивном датчике. При помощи импульсов с него можно поддерживать различную, но постоянную скорость двигателя без потери его мощности на валу. Подобно тому, как это осуществляется в родном блоке управления стиральной машины. Необходимо лишь собрать соответстующую схему управления коллекторным двигателем постоянного тока с оьратной связью. Правильно, автор заметил, что частотный регулятор — это совсем для других типов двигателей, для 3-х фазных асинхронных. А простой тиристорный регулятор напряжения без обратной связи — всегда потеря мощности двигателя на малых оборотах.

Если бы вы наши отцы и деды собирали наждак, как 30-40 лет назад на асинхронном двигателе, имея частотный преобразователь на современных IGBT-транзисторах, как регулятор оборотов двигателя… Ихним самоделкам до сих пор цены бы не было. Такого наждака с правильным регулятором оборотов до сих пор в продаже не встретишь.

Дайте пожалуйста ссылку на али экспресс где взять такой регулятор, и схему как подключить! Заранее спасибо!

в тахометре используется магнит и обмотка.чтобы поддерживать обороты неизменными под нагрузкой кнопка от дрели не годится!

А безопасно ли это? Двигатель от стиральной машины автомат развивает обороты до 30 000 об/мин. Не боитесь ли что патрон от дрели «просвистит» за ухом?

Чего мелочится(?), ищите сразу токарный станок по углам мастерской или гаража. И не нуно будет покупать электронный блок управления оборотов эл.двигателя. )))
Здесь некоторые «умельцы» пишут о «руках из жопы» когда у самих вместо головы именно ЖОПА. О безопасности сего «чуда станка», я скромно промолчу. Ортопедам-травматологам работы прибавится от использования таких «чудо станков» однозначно.

ГОЛОВОЖОПЫЕ, БЕРЕГИТЕ СВОИ РУКИ ИЗ ПЛЕЧЕЙ они вам ещё пригодятся для того, чтобы водрузить головной убор на жопу.

ГОЛОВОЖОПЫЕ, БЕРЕГИТЕ СВОИ РУКИ ИЗ ПЛЕЧЕЙ они вам ещё пригодятся для того, чтобы водрузить головной убор на жопу.
Лучший комент из всех. …….

Умельцы, не тратьте время, 13000 оборотов в минуту не шутка: наждак — разлетится, сверло — отпустится и затупится, заготовка в таком станке тоже улетит. По поводу регулятора — это потеря мощности, если уж регулировать скорость то только редуктором — сохраните мощность, но это , увы лишний огород. Но для собственного развития и интереса идея сгодится. Автору успехов в самосовершенствовании.

C таким «вежливым» админом чата сразу понимаешь, что это сайт и больше сюда не заходишь.

Админ ничего плохого не писал, не наговаривайте.

Отстой, проще дрель готовую использовать

Вместо пустой болтовни, лучше рассказывайте что с этим мотором можно придумать. Купить можно все, а пораскинуть мозгами и придумать что-то интересное, не каждому дано. У каждого наверняка на чердаке или в сарае валяются старые пылесосы, стиралки и прочее.

Добавить комментарий Отменить ответ

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

Вам также должно понравиться

Самодельный мини-зажим для мастерской из старых клещей

3 варианта гидрозатвора для вина на скорую руку

Простая приспособа для быстрой замены колёс автомобиля

Универсальные тиски-зажимы для домашней мастерской

Практичные трубные тиски из подручных материалов

Полезные приспособления для сварки из ненужных обрезков металла

Простой, но стильный барный стул

Реставрация автомобильного подкатного домкрата

Лайки

Самодельный мини-зажим для мастерской из старых клещей

Лайки

Простая приспособа для быстрой замены колёс автомобиля

Лайки

Самодельная площадка из фанеры для ручного фрезера

Лайки

Универсальные тиски-зажимы для домашней мастерской

Лайки

Практичные трубные тиски из подручных материалов

Лайки

Полезные приспособления для сварки из ненужных обрезков металла

Не пропусти

© 2016-2018 Сделай своими руками — Сделай сам. При копировании материала ссылка на sdelairukami.ru обязательна! Материал на сайте представлен исключительно в ознакомительных целях. Администрация сайта не несет ответственности за возможные последствия, после прочтения материала.

Ad Blocker Detected!

Забыли свой пароль?

Enter your account data and we will send you a link to reset your password.

Источник: http://sdelairukami.ru/garazhnoe-ispolzovanie-dvigatelya-ot-stiralnoj-mashiny/

Практичные и полезные самоделки из двигателя от стиральной машины: примеры инженерных решений с подробными инструкциями

автор Дмитрий Мелёхин 2.4k Просмотров Мнений

В некоторых ситуациях дешевле приобрести новое изделие, чем восстанавливать вышедшую из строя бытовую технику. Однако расчётливый человек получит дополнительные выгоды, используя по назначению функциональные компоненты. В этой публикации представлены самоделки из двигателя от стиральной машины. С помощью рекомендаций редакции Seti.guru можно создать уникальные вещи своими руками. А видеофрагменты помогут более точно воспроизвести самоделки мастеров и получить полезные изделия быстро и без лишних затрат.

Ещё по теме Выжимка цепи своими руками

Читайте в статье:

Для чего пригоден двигатель от старой стиральной машины

Для начала необходимо уточнить реальные возможности имеющегося силового агрегата. В бытовой технике Советского периода устанавливали достаточно надёжные электродвигатели асинхронного типа (180−220 Вт). Их подключали к двухфазным сетям переменного тока. Ранее конструкции создавали в разборном исполнении. Поэтому при поломке ремонт не вызывает чрезмерных затруднений. Единственным исключением является повреждение обмоток. Современные модели отличаются увеличенной мощностью (до 340 Вт).

С конца 90-х годов прошлого века такие простейшие двигатели не используют. Вместо асинхронных, чаще применяют коллекторные агрегаты. Они компактнее, меньше весят. В соответствующих модификациях предусмотрены возможности:

подключения питания от постоянного тока;
плавной регулировки оборотов.

Для подачи тока на роторную часть применяют графитовые стержни с пружинными толкателями. Эти деталинеобходимо периодически заменять. Мощность электродвигателей коллекторного типа составляет от 340 до 780 Вт при скорости вращения рабочего вала в диапазоне 11400−15200 об/мин.

На фото изображён силовой агрегат, который впервые применили инженеры известного южнокорейского бренда LG. Его часто называют инверторным, так как предполагается возможность плавной регулировки частоты оборотов (до 2 тыс. за мин) с применением внешнего управляющего устройства. Мощность таких агрегатов превышает 500 Вт, что позволяет подключать его непосредственно к валу барабана без специального ременного привода. Следующие параметры и особенности мотора от стиральной машины-автомата определяют, где можно использовать данный силовой агрегат:

мощность;
скорость вращения рабочего вала;
размеры;
вес;
схема питания и управления.

Что можно сделать из старой стиральной машины: примеры работ с комментариями

Приведённые ниже сведения помогут реализовать разные проекты на основе соответствующего силового агрегата. Здесь представлены действующие самоделки из мотора от стиральной машины, которые хорошо проявили себя в ходе практических испытаний. К некоторым проектам приложены пошаговые инструкции с детальными пояснениями процесса сборки.

Как сделать шлифовальный станок или точило из двигателя стиральной машины

Токарный станок по дереву

Точило своими руками из стиральной машины создать неслишком трудно. Однако следующий пример демонстрирует относительную простоту изготовления более сложного оборудования.

Так как применён асинхронный двигатель от стиральной машины «Вятка», в цепи питания установлен конденсатор. Якорь этого силового агрегата вращается со скоростью 400/3000 оборотов за минуту. Чтобы установить ось параллельно частям рамы, подобраны шайбы соответствующей толщины.

Передняя бабка создана из толстой фанеры (22 мм) с заточенными под конус шпильками Конструкция задней бабки понятна по этому фото Этим снимком автор подтверждает работоспособность своего технологического оборудования

Газонокосилка

На снимке отмечены важные нюансы:

Эти штанги (1) должны обладать достаточной прочностью, так как передвижение оборудования по участку выполняется вручную.
Выключатель двигателя от стиральной машины для удобства пользователя установлен около рукоятки. Для соединения используют провод (2) с качественной изоляцией. Обеспечивают хорошую герметичность электрических компонентов, чтобы не создавать аварийные ситуации в условиях повышенной влажности.
Ременной привод (3) уменьшает уровень вибраций. Изменив размеры шкивов, подбирают оптимальную скорость вращения ножей.
Такие узлы (4) используют для регулировки просвета, высоты стрижки газона.
Крупные колёса (5) пригодятся для преодоления препятствий на земельном участке.

Корморезка

Как превратить двигатель от старой стиральной машины в генератор

Однако для получения такого результата необходима специальная подготовка. На торце ротора делают углубление. В нём закрепляют постоянные магниты. Модернизированную деталь устанавливают на место. Чтобы накапливать полученную энергию, используют выпрямитель и аккумулятор. Эти блоки подключают через контроллер для оптимизации процесса зарядки.

Ротор с неодимовыми магнитами

Бетономешалка

Здесь две ременные передачи дополнены редуктором. В комплексе получилось создать необходимый вращающий момент при относительно небольшой мощности электрического привода.

Циркулярная пила

Для решения задачи автор проекта установил ременную передачу с крупным и меньшим шкивом. Также применяют схемы с закреплением дисковой пилы непосредственно на валу якоря.

Что можно сделать из барабана стиральной машины: простые конструкции

На практике пригодится не только двигатель от стиралки. Что можно сделать из барабана, рассказано в следующих разделах публикации.

Мангал из барабана от стиральной машины: фото и полезные советы

Мангал из нержавеющей стали выглядит великолепно. Он длительное время сохраняет функциональные характеристики и безупречный внешний вид. Его несложно очищать от загрязнений. Тут нет острых углов и других потенциально опасных частей. Пригодится стойкость к высоким температурам. Небольшой вес подразумевает отсутствие затруднений при перемещении. Наиболее подходящая заготовка – барабан от стиральной машины с вертикальной загрузкой. В нём установлены специальные дверцы, которыми закрывают топку, регулируют приток воздуха.

Получится ли коптильня из барабана стиральной машины

Для обработки мясо, рыбу и другие продукты питания помещают на длительное время в закрытую ёмкость, где поддерживается высокая концентрация дыма. Применяют низко- и высокотемпературную технологию. В любом случае пригодится хорошая герметичность.

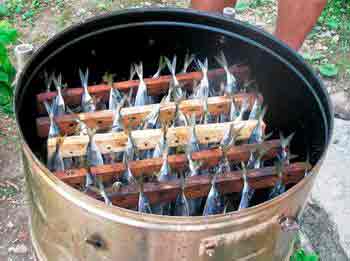

Подойдёт бак стиральной машины активаторного типа с вертикальной загрузкой

Заваривают все лишние отверстия. Устанавливают патрубок для подачи дыма. Внутри монтируют решётчатые полки и подвесы для размещения продуктов.

Чтобы создать подобную ёмкость из стандартного барабана, придётся закрыть отверстия в стенке

Декоративные и функциональные поделки из барабана стиральной машины

На этих снимках приведены примеры изделий, которые можно создать быстро и качественно без подробных инструкций:

Пуфы Журнальный столик с подсветкой и торшер Прикроватная тумбочка и оригинальное украшение земельного участка

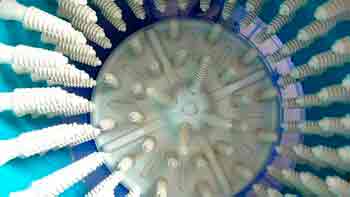

Как своими руками создать перосъёмную машину из стиральной машины: использование нескольких частей старого оборудования

Фото демонстрирует, что можно сделать из стиральной машины-автомата активаторного типа. После значительной переделки получится удобное приспособление, которое поможет автоматизировать утомительный процесс обработки птицы перед продажей (длительным хранением). Подобное оборудование применяют для решения бытовых и коммерческих задач.

Аналогичную конструкцию создают из стиральной машины. В стенки бака и диск, установленный снизу, вставляют резиновые штыри (билы). При вращении донной части эти упругие элементы срывают перья с тушки. Для повышения эффективности процесса и удаления мусора применяют полив с верхней стороны ёмкости.

Рабочий объём

Самоделки из двигателя от стиральной машины: выводы и дополнительная информация

В любом случае даже при работе с относительно простой конструкцией следует подготовить проектную документацию. Это упростит поиск дополнительных комплектующих, предотвратит ошибки при сборке. Для публикации собственных идей и получения ответов на дополнительные вопросы пользуйтесь комментариями. С помощью нашего онлайн-журнала несложно сделать правильный вывод о том, что делать со старой стиральной машиной после завершения целевого применения техники.

Видео демонстрирует принцип действия и особенности перосъёмной машины:

Источник: http://seti.guru/samodelki-iz-dvigatelya-ot-stiralnoy-mashinyi

Что можно собрать?

Самоделки из двигателя стиральной машинки используются в домашнем хозяйстве. Они позволяют значительно облегчить многие виды работ. В частности, собирают следующие устройства:

Электрический наждак, который необходим для заточки ножей, сверл, инструментов и так далее.

Газонокосилка, позволяющая скосить траву на дачном участке.

Измельчитель кормов, который разрежет зелень на мелкие кусочки.

Бетономешалка.

Колун для дров.

Гончарный круг.

Токарный станок.

Генератор.

Это далеко не полный список того, что можно собрать из двигателя от стиральной машинки. На самом деле идей может быть масса. Любители повозиться с электроникой придумывают все новые интересные идеи самоделок из двигателя от стиральной машины. Поэтому подробно остановимся лишь на нескольких примерах.

Одной из наиболее популярных самоделок из двигателя стиральной машины (автомат или полуавтомат — не суть важно) является электрический нождак.

Первым делом нужно подготовить фланец. Его необходимость обусловлена тем, что вал от мотора имеет один диаметр, а отверстие точильного камня – другой. Фланец одной стороной будет запрессовываться на вал двигателя. На второй стороне необходима резьба, чтобы закрепить круг. Чаще всего для изготовления фланца используют металлическую трубу длиной 15-20 см и диаметром 32 мм.

Особое внимание необходимо уделить резьбе. Ее длина должна быть больше, чем толщина круга, примерно в 2 раза. Важно также правильно выбрать направление. Резьба должна быть направлена в противоположную сторону от направления движения вала. Если вал вращается в правую сторону, то резьбу нарезают влево. И наоборот. Это делается для того, чтобы во время работы круг не слетал. Двигаясь в противоположные стороны, круг будет закручиваться.

Второй конец фланца (который без резьбы) запрессовывается на вал двигателя. Для этого его необходимо нагреть паяльной лампой. Для получения более прочного соединения место стыка соединяется болтами или сваркой.

На край фланца с резьбой накручивается до упора гайка. Далее надевается шайба и круг, который закрепляется шайбой и гайкой с другой стороны. Когда все плотно закручено, накручивается контргайка.

Вся конструкция закрепляется на подставке. Причем крепление должно быть очень надежным и прочным, чтобы конструкция не двигалась во время работы. После этого двигатель подключается к сети.

Газонокосилка

Популярными самоделками из двигателя стиральной машины являются газонокосилки.

В качестве основы можно взять раму от коляски или тележки. Если таковых нет, можно изготовить раму из металлических уголков. На готовую раму крепится металлический лист, который будет играть роль платформы. Спереди к платформе крепится защитная сетка. Из труб делают ручки. Сверху на нее надевается резиновый кожух.

Двигатель устанавливается на платформе. В центре нее готовится отверстие для вала, к которому будет крепиться нож. Мотор подключается к кабелю с вилкой (или выключателем). Для соблюдения техники безопасности вилка с розеткой размещаются на ручке.

Измельчитель кормов

Популярность самоделок из двигателя от стиральной машины со временем только растет. В последнее время все чаще изготавливают корморезки. Для этого также потребуется барабан.

В стенках барабана делается 4 отверстия для болтов. С их помощью конструкция будет крепиться к опорной раме. С одной стороны барабана делается отверстие для вала. С другой – для разгрузки готового корма. Ножей используется два. Один устанавливается на дно барабана. Он должен подбрасывать корм. Поэтому его форма должна напоминать пропеллер. Второй нож, заточенный с двух сторон, будет являться основным. Его наклоняют в сторону дна.

Чтобы корм не разлетался по сторонам, делается крышка. В ней необходимо сделать отверстие, сквозь которое будет подаваться исходное сырье.

Как видно, самоделки из двигателя от стиральной машины находят широкое применение в хозяйстве.

Источник: http://fb.ru/article/320364/populyarnyie-samodelki-iz-dvigatelya-ot-stiralnoy-mashinyi

Как сделать станок из двигателя от стиральной машины

У любого может возникнуть необходимость в станке. В профессиональной мастерской или в обычной подсобке, но такой аппарат должен находиться. Попробуем изготовить нужное приспособление своими руками.

Станок из стиральной машины

Детали для сборки

Работы по изготовлению сверлильного станка при помощи двигателя стиральной машины не потребуют особых конструкторских навыков либо талантов – достаточно будет усидчивости и смекалки. Однако нужно понимать, что его эксплуатация в дальнейшем уже будет подразумевать знание некоторых мер техники безопасности, поскольку определённый риск получения травмы будет присутствовать.

Для изготовления понадобится сам двигатель, который будет генерировать энергию для работы всей системы, и механизм, который включает в себя все функциональные элементы: привод, дрель, станина, всевозможная дополнительная электрика и др.

Для корректного монтажа мотора стиральной машины, помимо него самого, потребуются:

клиновидный ремень;
шкив двигателя;
шкив на вал двери;

Для сборки остального механизма нужно запастись следующими деталями:

патрон от дрели;
вал сверла;
крепёж;
подшипники нескольких разновидностей: 8103 и 6003 2RS;
скобы, угол 50 мм и балка квадратной формы размерами 30*60*30 см из стали;
металлический квадратный лист 40*40 см.

Кроме того, нужно будет самостоятельно соорудить вертушку – её придётся собственноручно сварить из трёх шпилек, припаяв их друг к другу. Также понадобится рулевая рейка. Хорошо подойдёт такая запасная часть, взятая из «ВАЗ-2108» – благо, на разборках их найти просто, и стоят они сущие копейки. В качестве электросхемы, как правило, используют готовый вариант – например, TDA 1085.

Устройство станка

При сборке конструкции главное – понимать, что её простота является залогом её надёжности и отсутствия непредвиденных сложностей в процессе. В качестве примера служит рулевая рейка от восьмёрки, используемая, как один из основных компонентов. Ведь что может быть проще, чем использовать подвижный механизм автомобиля по его основному назначению, но уже в другом агрегате.

На начальном этапе действия осуществляются в такой очерёдности:

Создание станины посредством спаивания металлического листа и стальной балки.
К балке прикручивается с помощью болтов со скобами рулевая рейка (пример – на фото ниже).
Стальная шпилька режется на 5 равных по размерам частей и сваривается в форме лопастей. В качестве аналога можно приобрести и уже готовые, главное, чтобы размер был подходящим.

Следующий этап – это изготовление основы механизма, с помощью которой он будет перемещаться на месте и использоваться по назначению. Как предстоит это делать:

Угол необходимо обрезать так, чтобы из получившихся частей можно было собрать раму прямоугольной формы, к которой будут крепиться все элементы в последующем.
На болты, используемые для крепления, надеваются подшипники для придания свободного хода будущему сверлящему механизму.
К подвижной рулевой рейке теперь нужно прикрутить получившуюся раму – для этого последняя оснащается ещё одним концом угла с просверленными отверстиями под болты.
Из оставшихся двух обрезков угла понадобится сварить профиль в форме квадрата – в него будет помещён вал сверла с подшипниками, с расположенными по обе стороны патроном и шкивом соответственно. Далее нужно просто прикрутить последнюю деталь к рулевой рейке (пример на фото ниже) – и основа для сверлильного станка уже готова.
На вал двигателя сажается шкив, а сам он устанавливается на раму, сваренную из уголков, а затем сбоку прикручивается к подвижному механизму станка.
Между шкивами натягивается приводной ремень, мотор подключается к плате микросхемы.

После этого, запитав электричеством станок, можно уже испытать его в действии. Микросхему при этом лучше защитить с помощью пластикового корпуса – для исключения риска повреждения контактов и прекращения электропитания.

Конечно же, проще всего приступать к сборке, если хотя бы некоторое представление о подобном уже имеется. Лучшая память, как известно, – зрительная, поэтому представленное ниже видео поможет более подробно вникнуть в процесс.

Заключение

Как понятно из описания, изложенного выше, не нужно быть семи пядей во лбу, чтобы соорудить подобную конструкцию. Закупка необходимых для неё частей вряд ли слишком сильно ударит по кошельку, в то время, как полезность получившегося в результате механизма в хозяйственной деятельности любого рода переоценить весьма трудно. Конечно, сборкой лучше заниматься в специализированной мастерской, но при её отсутствии, что вероятнее всего так и будет, можно оборудовать под эти цели и обычный гараж – места там будет предостаточно.

Ресурс станка, т.е., срок его годности, определяется, в первую очередь, частотой эксплуатации, материалами, которые приходится сверлить, и проблемами либо их отсутствием с питанием электроэнергией. Как правило, ни одной из перечисленных выше проблем не возникает, поэтому механизм служит многие годы.

Источник: http://1stiralnaya.ru/sovety/stanok-iz-dvigatelya

Что можно сделать с ненужными частями агрегата: самоделки из двигателя от стиральной машины

Ваша любимая стиральная машина уже прожила свою жизнь, и вы решили отправить ее на помойку? Не спешите, ведь можно создать различные самоделки из двигателя от стиральной машины.

Автоматическая стиральная машина имеет довольно сложную конструкцию. Даже в случае поломки в ней найдутся запчасти, необходимые для изготовления некоторых самоделок. Посмотрим, что можно сделать из запчастей старой стиральной машины.

Главной запчастью, конечно же, является двигатель (мотор). Если он исправен, то его можно использовать для изготовления генератора, точилки, газонокосилки и других приборов. Осторожно отсоедините провода, извлеките моторчик из корпуса стиральной машины и сохраните его.

Барабан тоже стоит сохранить Он сделан из прочного металла, и вы точно найдете ему применение. Из него можно сделать мангал, маленькую коптильню, стильный пуфик.

Крышка люка может превратиться в необычное окно или в красивую миску для кормления домашних животных. Также из прочного стекла можно сделать корпус для счетчиков.

Для конструкции разных самоделок пригодятся ножки, пружины и другие мелкие детали. Сам корпус может стать шкафом или уникальным столом.

Это интересно! Если вы решили дома мастерить самоделки, то необходимо изучить сварочный инвертор какой лучше купить. Форумы вам помогут в этом вопросе.

Рассмотрим подробнее, что можно сделать с мотором.

Виды моторов

Асинхронный

Самый старый тип двигателей, состоящий из неподвижного статора и вращающегося ротора. Первый служит основой и магнитопроводом для конструкции, а второй создает движущую силу барабана. Весь мотор приводится в движение переменным магнитным полем составных частей.

Асинхронные моторы имеют слабый вращающий момент, поэтому барабан часто покачивается во время работы. Другие недостатки – габаритные размеры и скромный КПД. При этом они бесшумны, стоят дешево, имеют простую конструкцию.

Асинхронный мотор часто встречается в дешевых приборах с низкой мощностью.

Различают двух- и трехфазные асинхронные моторы. Первые давно вышли из производства, и их можно найти только в очень старых конструкциях.

Коллекторный

Самый распространенный вид двигателей. Отлично работают и под переменным, и под постоянным напряжением. Под корпусом спрятаны ротор, статор, генератор, обеспечивающий скорость вращения. На выводах коллектора расположены специальные щетки, при помощи которых ротор контактирует с двигателем.

В отличие от своего габаритного предшественника коллекторные двигатели довольно компактны и имеют большую скорость вращения. Они универсальны: работает и с переменным, и с постоянным током. Главный недостаток коллекторного двигателя – низкая износостойкость: из-за постоянного контактирования щеток с коллектором и щетки, и коллектор быстро изнашиваются. Если первые можно легко заменить на новые, то замена коллектора будет стоить больших усилий.

Инверторный

Самый современный вид моторов стиральной машины состоит из ротора и статора. В отличие от других видов ротор инверторного двигателя подключается к барабану напрямую. Отличаются большой износостойкостью, отсутствием лишних деталей, простотой конструкции, бесшумность, маленькие размеры.

Однако все это в одном моторе – удовольствие не из дешевых: разработка, производство, а следовательно, и покупка инверторного двигателя требует больших финансовых затрат.

Подключение

Для подключения двигателя к 220-вольтной сети необходимо иметь под рукой тестер: он поможет нам разбить провода на пары, а также измерить сопротивление в обмотках.

Перед подключением новых моделей нужно определить при помощи тестера провода, которые выходят из тахогенератора и не понадобятся нам во время работы. Найти их довольно легко – достаточно измерить их сопротивление: оно должно быть около 70 Ом.

При помощи того же прибора находим пары остальных контактов. Теперь подключаем одну из щеток к одному из проводов, а вторую щетку и другой провод соединяем к выходам обмотки. После подключения двигателя от стиральной машины к сети прибор начнет вращаться. Для изменения направления вращения достаточно поменять щетки местами.

С старыми моделями дело обстоит немного иначе: после определения парных выходов нужно определить рабочую и возбуждающую обмотки. Первая обладает большим сопротивлением, чем вторая.

Мы разобрались с тем, как подключить мотор от стиральной машины автомат к сети. Теперь посмотрим, какие машины и устройства можно создать самостоятельно при помощи него.

Самоделки из мотора довольно разнообразны: при помощи него можно создать точилку, газонокосилку, бетономешалку, соковыжималку, гончарный круг и многое другое. Рассмотрим процесс изготовления некоторых из перечисленных приборов.

Ещё по теме Гайкокол своими руками

Один из самых распространенных вариантов применения старого двигателя. Сборка машины не требует особых усилий. Самая сложная часть работы – закрепление точильного камня на мотор. Дело в том, что диаметры вала и камня отличаются друг от друга, поэтому для их соединения понадобится третий предмет. Отлично подойдет кусок металлической трубы длиной около 20 см. На ее конце нарезается резьба, длина которой больше толщины точильного камня в 2 раза.

Необходимо нарезать резьбу в противоположном направлении движения вала электромотора. На другой конец прикрепляем вал при помощи паяльника.

Для большей надежности можно просверлить в точке соединения отверстие и закрутить туда болт и гайку. Поочередно накручиваем на резьбу фланца две пары гаек и шайб, а в завершение закручиваем контргайку.

Фиксируем двигатель на подставке. Подставкой может служить как старый стол, так и кусок толстой доски.Для закрепления можно использовать крепежи от той же стиральной машины, из которой был изъят двигатель.
