Циркулярная пила своими руками

Как сделать самодельную циркулярку своими руками

Первичная обработка деревянных материалов зачастую заключается в их порезке. Для выполнения можно применить несколько типов инструментов — от ручных до электрических моделей. Наиболее эффективной является стационарная циркулярная пила, которую можно сделать своими руками.

Конструкция циркулярной пилы

На первом этапе следует разобраться с особенностями конструкции, определить оптимальную схему изготовления. Она напрямую зависит от характеристик выполняемых работ, габаритов заготовки, породы древесины. Лишь после этого может быть изготовлена циркулярная пила своими руками.

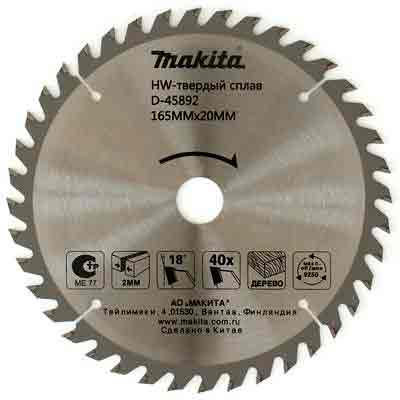

Главным компонентом пилы является диск, на торцевой поверхности которого располагаются режущие зубья. Они могут отличаться не только геометрическими размерами, но и углом наклона относительно плоскости диска. Для выполнения распилов в конструкции предусмотрен электродвигатель. Он может соединяться с диском напрямую (через вал) или с помощью системы передачи движущего момента. Этот инструмент предназначен для выполнения продольных и поперечных распилов, в некоторых моделях есть возможность сделать угловые, относительно плоскости заготовки.

Перед тем как сделать дисковую пилу своими руками следует выбрать глубину обработки. Для этого необходимо ознакомиться с классификацией оборудования:

  • малые — от 40 до 46 мм;
  • средние — от 55 до 55 мм;
  • большие — от 65 до 70 мм;
  • профессиональные — от 65 до 140 мм.

Для работы по дому достаточно выбрать модель с малым или средним значением глубины распила. Если необходима сложная обработка материалов — потребуется ручная циркулярная пила. Для осуществления вертикальных срезов можно сделать самодельную пилораму.

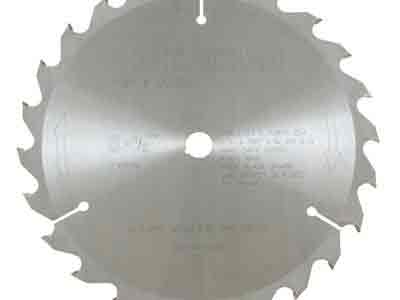

Для работы по дереву необходимо выбирать диски с положительным углом заточки. В противном случае волокна древесины будут не резаться, а раздираться.

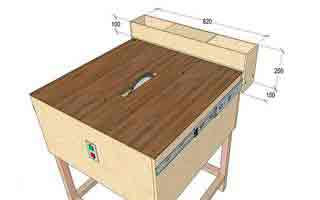

Проектирование стола для циркулярной пилы

Главным компонентом будущей конструкции является стол, изготовленный своими руками. На нем будет располагаться силовой агрегат, режущий инструмент, блок управления и дополнительные компоненты для выполнения работы.

Существуют две принципиально различные схемы для конструирования стола. В первом случае он предназначен для работы с ручной пилой. Главная задача опорной станины — фиксация заготовки и возможность изменения направления распилов. Чаще всего для изготовления стола своими руками применяются деревянные комплектующие — листы ДСП, рейки и брус.

Пилорама является одной из разновидностей циркулярных пил. Разница заключается в нижнем расположении диска. В этом случае стол выполняет функции станины. В нем располагается силовой агрегат, присутствует блок крепления диска, а также система управления.

Во время проектирования необходимо учитывать следующие моменты:

  • мощность электродвигателя. Для работы по дому достаточно выбрать модель с удельной мощностью до 800 Вт;
  • глубина пропила. Зависит от геометрических параметров диска;
  • частота вращения. Для формирования ровного цвета эта характеристика должна быть не менее 1600 об/мин;
  • месторасположение блока управления. Он должен быть максимально удален от диска.

Габариты самодельной конструкции зависят от размеров обрабатываемых деталей. Для изготовления ручной пилорамы в качестве столешницы рекомендуется использовать металлический лист. Дополнительно в его основании монтируются ребра жесткости.

При выборе заводской модели пилы для комплектации стола, сделанного своими руками, следует предусмотреть возможность крепления в нижней части столешницы. Для этого потребуется сделать дополнительный переходной монтажный блок.

Изготовление циркулярной пилы своими руками

Составление схемы изготовления зависит от фактического наличия расходных материалов. Больше всего внимания необходимо уделить конструкции стола. Помимо функциональности он должен обладать устойчивостью, выдерживать максимальное давление без изменения своего положения.

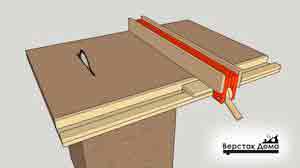

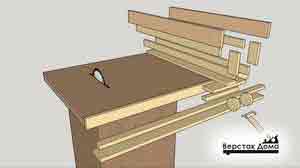

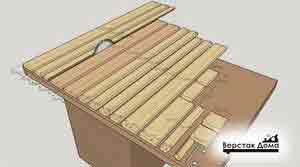

Сначала необходимо сделать столешницу своими руками. Для этого на листовом материале выполняют разметку. Лучше всего взять инструмент и по его габаритам наметить места вырезов. С помощью фрезера делают углубление для монтажа инструмента. Затем необходимо установить дополнительные компоненты:

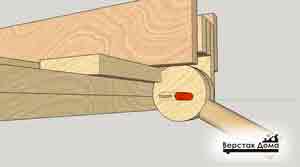

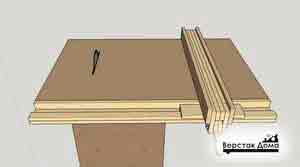

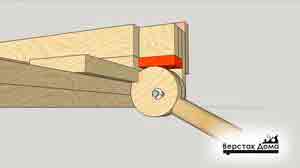

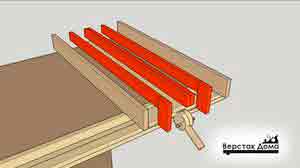

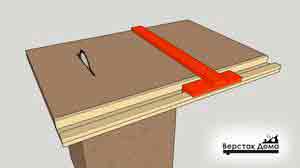

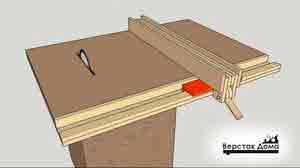

  • упор для заготовок. Это деревянная рейка, которая крепится на столешнице. Ее положение можно изменять относительно диска;

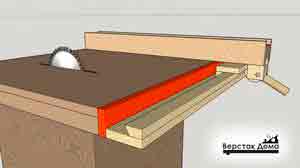

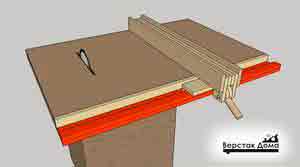

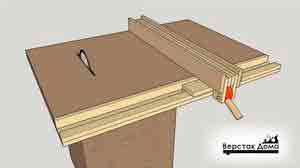

  • пазы для упора. Они фрезеруются на поверхности столешницы;
  • измерительная линейка. Она устанавливается у передней кромки диска. Необходима для формирования заготовок определенной ширины и длины;

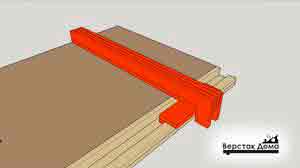

  • струбцины. Являются дополнительным компонентом. С их помощью деталь жестко фиксируется на столе для обработки ее поверхности ручным инструментом.

После этого согласно фактическим размерам столешницы необходимо сделать опорные ножки. Для этого можно использовать деревянные брусья 40*40 мм или стальные уголки. Для улучшения устойчивости между ножками крепятся ребра жесткости. Блок управления пилой должен располагаться у рабочего места. Обязательно устанавливается УЗО и предохранители на случай превышения максимальной загрузки электродвигателя.

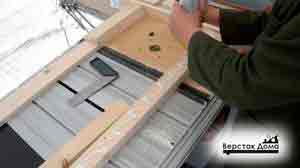

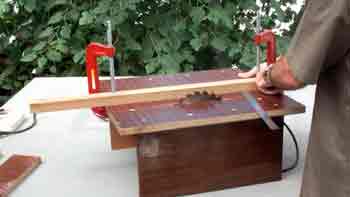

Проверку работоспособности конструкции сделанной своими руками необходимо осуществлять с постепенным увеличением нагрузки. Сначала обрабатывают заготовки небольших размеров, а затем большие детали.

Дополнительно можно сделать блок изменения положения диска относительно плоскости стола. Таким образом можно регулировать глубину распила.

В качестве примера можно ознакомиться со спецификой конструкции, изготовленной своими руками:

Источник: http://stanokgid.ru/derevo/cirkulyarnaya-pila-svoimi-rukami.html

Стационарная циркулярная пила своими руками. Подробная инструкция

Наличие в домашнем хозяйстве необходимого минимума инструмента для несложных работ вполне оправдывает необходимость иметь в обиходе небольшой ящик с самыми простыми инструментами.

А вот когда возникает необходимость провести простой ремонт или реализовать давнюю мечту о небольшом хобби, вот тогда и возникает необходимость в покупке или самостоятельном изготовлении несложного, но очень нужного столярного инструмента – стационарной циркулярной пилы.

Практическое применение подобного рода инструментов у разных мастеров проходит по-разному, в одном все сходятся однозначно, это то, что такой станок просто необходим в парке домашнего инструмента.

В практическом плане стационарная циркулярная пила необходима:

  • для продольного роспуска древесины;
  • для обрезки краев не обрезной доски для получения ровных сторон;
  • для получения одинаковых по размерам планок, реек, досок;
  • для выборки части доски (четверти) для создания плотного соединения досок в щит.
  • в чисто хозяйственном плане циркулярка, просто необходима для резки дров из отходов деревообрабатывающего производства.

Вместе с тем в случае если к вопросу оборудования станка подойти творчески и приложить немного больше усилий, то в результате может получиться станок с целым набором универсальных функций:

  1. пиления;
  2. шлифования;
  3. строгания;
  4. сверления;
  5. заточки инструмента.

Как можно сделать циркулярку?

Как и при изобретении велосипеда, здесь однозначного ответа нет, в каждом отдельном случае это свой непроторенный путь поисков и открытий.

Но, в основном на вопрос как сделать циркулярную пилу мастера предпринимают попытки в нескольких направлениях:

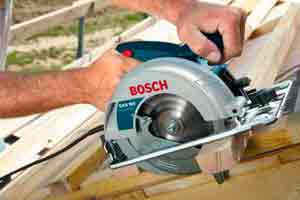

  • усовершенствование существующих ручных инструментов, приспособив их в качестве основных частей – электродвигателя и дисковой пилы;
  • усовершенствование промышленно изготовленного инструмента под особенности применения;
  • сборка станка из отдельных элементов – вала, двигателя, станины;
  • самостоятельное изготовление всех частей конструкции, ну, разве что, кроме электродвигателя.

Ручная конструкция циркулярки

Наиболее простым и относительно недорогим способом изготовление стационарного станка для распила древесины с помощью дисковой пилы будет переделка ручной монтажной дисковой пилы в стационарную. Суть переделки заключается в создании для промышленно изготовленного образца стандартной модели стационарной станины и рабочего стола.

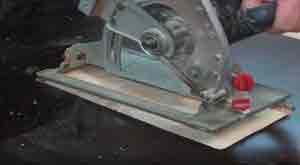

Такая доработка позволит прикрепить пилу вверх станиной инструмента, закрепить ее на рабочем столе, и таким образом, использовать в качестве небольшой циркулярки. Направляющая для распила планок делается из стального уголка 25х25 мм, она крепится на рабочий стол.

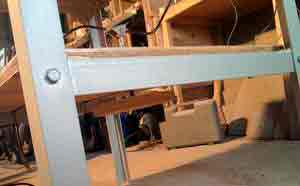

Сама станина сваривается из уголков 25х25 мм, учитывая, что наибольший стандартный размер дисковой пилы составляет 230 мм, то такой станины достаточно для создания легкой, переносной но стационарной пилы, основное применение которой небольшие работы, не требующие долгого напряжения электродвигателя.

Такой вариант использования реализован в некоторых моделях отечественных и зарубежных производителей электроинструмента, в котором в качестве основы станка используется любая твердая поверхность, а сама монтажная пила крепится к основанию с помощью струбцин.

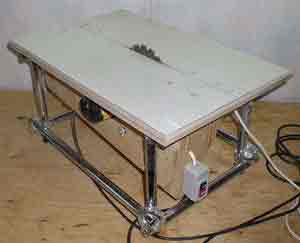

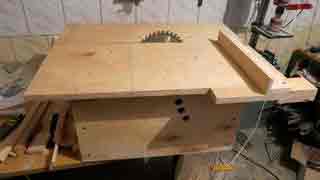

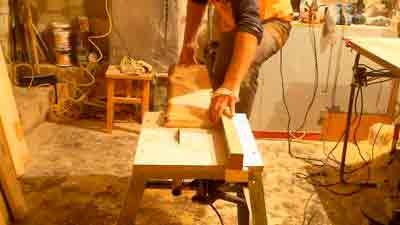

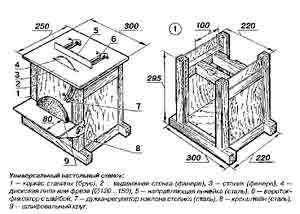

Настольная небольшая циркулярка

Такой вариант предусматривает изготовление корпуса станка из дерева или железного уголка или профильной трубы, с учетом того что размещение инструмента будет в настольном варианте. Поскольку основание будет небольшим, то использование такого инструмента открывает новые возможности. Такая деревообрабатывающая машина позволяет проводить работы в любом удобном месте.

Принцип создания такой машины похож на то, как создается ручная циркулярная пила – для основания изготавливается корпус, верхняя плита, устройство фиксации монтажной пилы или болгарки, в случае использования в качестве двигателя болгарку.

Для удобства работы рекомендуется направляющую планку изготовить с направляющими для фиксации упора в корпус основания, тем самым повысив надежность крепления. Для зажима здесь рекомендуется использовать болты с гайками-барашками, таким образом, дополнительно создав удобство в работе.

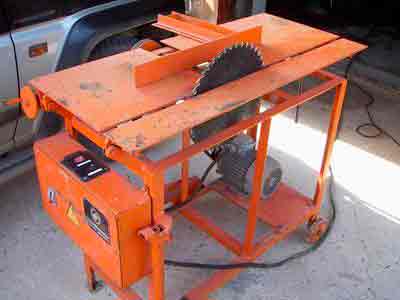

Полноценная стационарная циркулярка

Особенностью такой, полноценной дисковой пилы является ее полноразмерное изготовление корпуса, возможность более точной регулировки положения пилы, более мощный двигатель и соответственно более продолжительный режим работы.

Изготовление упора и подготовка необходимых отверстий

Для стационарной пилы, предназначенной для более продолжительного режима работы, наличие надежного упора для фиксации толщины стандартно распускаемых досок, важное и необходимое условие.

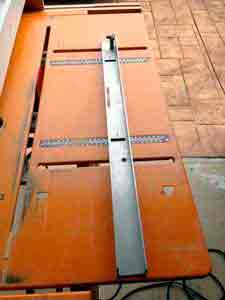

Сам упор делается из металла или с применением металлической основы и отдельных деталей из дерева.

Наиболее приемлемый вариант это создание упора из уголка 100х100 мм, с приваренными к нему металлическими пластинами толщиной не менее 5 мм с прорезями по длине. Длина упора должна быть не меньше чем длина рабочей плиты циркулярки. Длина пластин должна соответствовать ширине рабочей поверхности плиты.

В корпусе через рабочую плиту просверливаются отверстия:

  • на краю через раму станка;
  • посередине рабочей плиты.

Отверстия должны образовывать правильный прямоугольник вершинами в центре отверстий.

Отверстия необходимы для того чтобы с внутренней стороны станка в этих местах на усиленных полосой металла толщиной 5-6 мм полос были приварены гайки для фиксации зажимных болтов упора.

При изготовлении упора и сверлении отверстий нужно учитывать, что упор должен быть параллелен плоскости пилы.

Изготовление ручки регулировочной штанги

Регулировка глубины пропила или высота выхода пилы над рабочей плитой регулируется на станине двумя способами:

  • созданием подъемного механизма рабочей плиты;
  • созданием регулировочного механизма подъема и опуская оси дисковой пилы и двигателя с ременной передачей.

Подъемный механизм второго типа можно представить в виде:

  1. направляющих по которым происходит движение каретки с валом и двигателем;
  2. регулировочной штанги с фиксирующими гайками;
  3. рукояти с нанесенной шкалой регулировки.

Регулировочную рукоять можно сделать приварив к концу шпильки металлическую пластину. На расстоянии 4-5 мм от центра пластины, совмещенной с центром шпильки просверливаются отверстия под саморезы.

Для удобства работы на конец пластины приваривается стержень с таким расчетом, чтобы за него можно было вращать всю конструкцию.

В качестве шкалы можно использовать круглую шайбу из многослойной фанеры или пластмассы – ее одевают на шпильку и фиксируют, с одной стороны, саморезами, с другой – дожимают гайкой.

Собрав весь механизм подъема, опытным путем на фанеру наносится шкала, соответствующая определенной высоте подъема рабочей плиты.

Изготовление настольного инструмента

Для комфортной работы со станками необходимо предусмотреть кроме уже упомянутых элементов еще и другие, необходимые для нормальной работы инструменты и приспособления:

  • на рабочей плите для удобства рекомендуется нанести сантиметровую шакалу, «0» которой соответствует стороне диска пилы;
  • для защиты от случайных сколов и щепок рекомендуется над диском предусмотреть установку защитного экрана из прозрачного пластика;
  • для облегчения распила, когда необходимо дополнительное усилие для прижимания доски рекомендуется продумать установку прижимного валика или деревянных прижимных пластин;
  • для облегчения работы и недопущения обратного срыва доски нужно предусмотреть установку упорных пластин.

Необходимые инструменты и материалы

Для правильного и надежного соединения деталей, создания жесткой конструкции, способной выдерживать большие нагрузки понадобятся:

  • инструменты:
  • болгарка с отрезными кругами;
  • сварочный аппарат;
  • молоток;
  • дрель с набором сверл;
  • разметочный инструмент – рулетка, метр, угольник, чертилка, керн;
  • расходные материалы – электроды, щетки по металлу;
  • струбцины, тиски
  • материалы:
  • уголки металлические или профильная труба;
  • металлический лист для рабочей плиты;
  • болты, шайбы, гайки, шпильки;
  • полоса металлическая;
  • доски из дерева твердых пород;

Технология сборки стационарной установки циркулярки

Для создания подобного инструмента рекомендуется проводить работы в следующей последовательности:

  • создание рабочего эскиза, общего и детализованных чертежей;
  • разметка основных элементов;
  • нарезание заготовок;
  • сборка каркаса станка;
  • разметка и выпиливание прорезей и отверстий в рабочей плите;
  • установка двигателя, вала, подъемного механизма;
  • установка электропроводки;
  • изготовление дополнительного оборудования.

Другие варианты конструкции циркулярной пилы

Кроме вышеуказанного варианта для домашнего матера довольно интересным вариантом будет создание универсального основания для установки на нем с помощью стандартных вставок других электроинструментов:

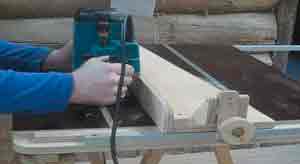

  • электрорубанка;
  • ручного фрезера;
  • электролобзика;



Как показывает практика, создание и успешная эксплуатация таких станков позволяет не только решать проблему усовершенствования домашней мастерской, но существенно экономит средства, на покупку дорогостоящего оборудования.

И хотя такие станки хоть и выглядят не совсем эстетично, но при этом показывают отличные результаты в повседневной работе.

Источник: http://okarkase.ru/instrument/stacionarnaya-cirkulyarnaya-pila-svoimi-rukami-podrobnaya-instrukciya.html

Циркулярный станок своими руками за небольшие деньги

Сложно при ремонте, строительстве или дачных работах справиться без циркулярной пилы. Увы, работать ручным устройством не всегда комфортно, а покупка дорогостоящего станка невозможна по понятным причинам.

Талантливые умельцы способны решить данную проблему, делая самодельный циркулярный станок своими руками. Какие инструменты и материалы необходимы для этого? Что предусмотреть перед началом работ? Как продлить срок службы полученного изделия? Обо всем по порядку.

Требования к самодельному циркулярному станку

Вопреки заблуждению, для изготовления устройства понадобятся обычные пиломатериалы и инструменты. Но до продумывания конструкции необходимо подумать о станине — элементе, на котором будет установлен станок.

Главные требования к ней — надежность и устойчивость. Обычно для производственных процессов используется сварная металлическая конструкция, но для бытовых нужд она не пойдет. Поскольку настольный циркулярный станок по дереву будет пилить не самые объемные материалы, для него не понадобится самый мощный двигатель, и станину допускается сделать из дерева. Здесь не потребуется дополнительная фиксация (монтировка в бетон), а возможная вибрация при работе снизится до минимума.

Второе требование — подбор оптимальной мощности пильного оборудования.

В противном случае установка не будет оправдана, а на работу станка уйдет много электроэнергии.

Также при разработке проекта циркулярного станка необходимо учесть следующие параметры оборудования:

  • предполагаемая глубина разреза (на полупрофессиональных станках показатель не превышает 60-80 мм — этого хватит для пиления фанеры или досок);
  • частота вращения диска (чтобы деревянная станина не вибрировала, советуют использовать аппараты с частотой не выше 4500 об/мин);

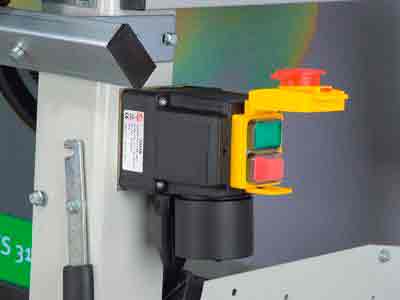

  • расположение кнопок на станке (их располагают близко друг к другу и рукам оператора, при этом средства управления не должны мешать работе или препятствовать перемещению распиливаемой заготовки).

Лучше расположить кнопки с внешней стороны циркулярного станка либо предусмотреть под них открывающуюся столешницу.

Теперь — несколько слов об основных элементах конструкции для мелких домашних работ.

Составные части станка

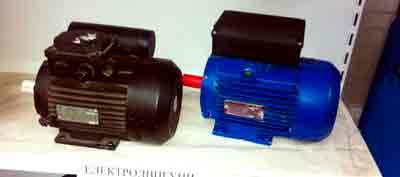

Кроме станины, важным элементом является силовой агрегат. Часть специалистов советует ставить заводские ручные пилы, однако их мощность не всегда сопоставима с показателями настоящих станков. К тому же, можно ошибиться с размером диска. Поэтому лучше собрать силовой агрегат из двух частей — двигателя и вала под диск.

В качестве первого подойдет произвольная силовая установка асинхронного типа, работающая от сети 220 В. Мощность ее не превышает 1200 Вт, а частота вращения — до 4-4,5 тыс. об/мин. Шкивы под монтаж режущего элемента на валу лучше брать стандартные, при этом имеющие систему натяжки для надежной фиксации и передачи крутящего момента.

Еще потребуется сделать:

  • опорную планку (ограничитель заготовки по длине, который может смещаться относительно плоскости пильного элемента; делает возможной регулировку ширины пользователем);
  • столешницу;
  • ножки (требуется брус сечением 30х30 или 40х40 мм).

При подборе высоты ножек стола учитывается рост пользователя. Аналогично выбираются параметры столешницы.

Подходящий материал столешницы — толстая фанера не менее 50 мм, оргстекло или стеклотекстолит. ДСП не рекомендуется — она не очень надежна и может крошиться при работе.

Инструменты и материалы

С целью обобщения ранее сказанного ниже приводится полный перечень необходимых материалов:

  • лист фанеры/оргстекла/текстолита;
  • доски 50х100 мм;
  • бруски деревянные;
  • стальной уголок для направляющих (желательно);
  • пара струбцин;
  • ручная циркулярная пила.

Для изготовления могут пригодиться двигатели от стиральных машин, углошлифовальных машинок, дрелей. Однако их срок службы может близиться к концу, поэтому для стабильно функционирующего станка они не пойдут.

Перед началом работы проверить наличие следующих инструментов:

  • шуруповерт или дрель;
  • ножовка/лобзик;
  • рулетка и карандаш.

Теперь пора приступать к производству станка

Этапы работы

Основные конструктивные особенности мы рассмотрели, необходимым инструментом запаслись, самое время преступить к делу и понять, как сделать цирукулярный станок своими руками, чтобы он стал надежным помощником в любых строительных делах.

Изготовление столешницы

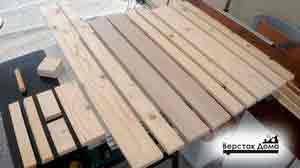

Разметка и выпиливание столешницы. Исходя из габаритов деталей, которые будут обрабатываться на станке, лист фанеры выпиливается электролобзиком. После этого он затирается наждачной бумагой. С нижней стороны столешницы отмечается место под прорезь циркулярного диска. Также измеряются размеры подошвы агрегата путем прикладывания его с наружной стороны; для этого с пилы снимают диск и обводят ее нужную часть, определяя так посадочное место.

Посадочные бруски выбирают на глубину примерно 10 мм (зависит от размеров диска). Потом примеряется пила; если места мало, отверстие углубляется.

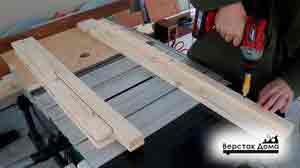

Установка реек. Поперечные и продольные рейки лучше поставить с изнаночной стороны столешницы. Сами планки в количестве 4 штук (по паре тех и других) выполняются из бруса.

Рейки крепятся на саморезы, под которые предварительно делаются гнезда. Крепеж фиксируется так, чтобы его головка не выступала над столешницей.

Проверить, чтобы каждая сторона поверхности выходила за края полученной рамы на 7-8 см.

Окончательная фиксация элементов. Сначала крепятся поперечные ребра. Края реек смазываются столярным клеем для наибольшей прочности. Далее конструкция фиксируется струбцинами, и вкручиваются саморезы. Когда клей полностью высыхает, аналогичное проделывается с продольными рейками. Потом части каркаса стягиваются друг с другом двумя крепежами с каждой стороны. Струбцины убираются.

Изготовление ножек

После выбора брусков выполняются следующие действия:

Разметка и выпиливание заготовки. Высота ножек (длина бруса) должна быть такой, чтобы было удобно работать. Обычно столешница располагается на уровне бедер; это надо учесть.

Подгонка угла наклона опор. Снизу каждой опоры надо сострогать часть материала, чтобы ножка располагалась под наклоном. Площадь основания должна получиться меньше площади вершины (места соединения со столешницей).

Фиксация ножек. Рекомендуется использовать стальные уголки, устанавливаемые враспор, чтобы придать конструкции дополнительную жесткость, устойчивость. Крепежом служат болты с шайбами, фиксируются шляпкой наружу, чтобы при работе о них не травмироваться.

Стяжка опор. Еще одна операция для придания большей устойчивости. Попарно с каждого бока станины скрепить ножки по диагонали.

Далее столешница обрабатывается лаком и полируется. Когда она полностью высыхает, на нее устанавливается циркулярная пила.

Вот таким в принципе несложным способом изготавливается качественный циркулярный станок по дереву своими руками за небольшое время и средства.

Полезное видео

Для более полного понимания всего процесса изготовления посмотрите интересное видео на данную тему.

Безопасная работа на циркулярном станке

Самодельное режущее или пилящее оборудования требует особого подхода к работе. Приведенные ниже правила техники безопасности помогут избежать травм.

  1. Нежелательна распиловка заготовок с сучками, вырубками, обледенелостями, а с металлическими включениями — запрещена.
  2. При пилении древесины длиной более 2 м используются подставки или опорные рамы. Для приема распиленного материала потребуется помощь одного человека с противоположной стороны.
  3. Подача заготовки осуществляется плавно, без нажима и резких движений. Иначе диск может сломаться, или застрять в древесине.
  4. Подталкивать пальцем оставшуюся часть малогабаритного материала нельзя — для этого есть специальные толкатели.
  5. Очистка рабочей поверхности выполняется щетками, но не руками.
  6. Обязательно использование очков, одежды с длинными рукавами, при необходимости — респиратора.
  7. Замену пильного диска разрешено проводить только при выключенном станке.
  8. Регулярно удалять из рабочей зоны стружку, опилки либо другие отходы.
  9. Следить за состоянием зубьев рабочего элемента. Если произошла их разводка, диск стоит поменять либо заточить зубья. Иначе щель под диск может увеличиться, и эксплуатация оборудования вновь станет опасной.

Справиться с изготовлением самодельного циркулярного станка по дереву под силу даже начинающему мастеру, если заранее предусмотреть важные моменты будущей конструкции. При производстве агрегата следить за соблюдением размеров, надежностью креплений, устойчивости элементов. Чтобы оборудование служило долго, стоит руководствоваться требованиями эксплуатации, предъявляемыми к ручным циркулярным пилам. Приведенные выше рекомендации помогут продлить срок службы установки.

Источник: http://vinstrumentah.ru/cirkulyarnaya-pila/delaem-sami/tsirkulyarnyj-stanok-svoimi-rukami.html

Циркулярка своими руками

Подавляющее большинство ремонтов и дачных работ требуют хорошего столярного электроинструмента. Нередко в домашней столярке требуется распустить массивные пиломатериалы на рейку или планки. К соседям на стационарную циркулярку не набегаешься, а ручная циркульная пила для этих целей неудобна. Поэтому большинство самодельщиков рано или поздно приходит к идее сделать для себя стационарную циркулярную пилу своими руками из подручных материалов.

Условия работы циркулярной пилы по дереву

Циркулярная пила необходима, в первую очередь для того, чтобы выполнить длинный разрез в деревянном массиве, точный и ровный, как натянутая струна. Обеспечить высокое качество реза можно, только выполнив три условия:

  • Большая скорость движения режущей кромки пилы. В идеале можно получить качество реза, сравнимое с поверхностью, шлифованной наждачной шкуркой;
  • Острая режущая кромка зуба циркулярной пилы. Некоторые марки дисков изготавливают из быстрорежущей стали, но лучше всего использовать инструмент с твердосплавными напайками;
  • Высокая жесткость системы «диск циркулярной пилы – рабочий стол». Чем выше жесткость, тем точнее и ровнее будет получаться линия разреза.

Любая пила с рабочим инструментом в виде зубчатого диска представляет серьезную опасность для работника, поэтому стол для циркулярной пилы своими руками стараются сделать максимально прочным и удобным в работе.

Варианты изготовления циркулярки

Построить циркулярную пилу в условиях домашней мастерской можно по одной из четырех схем:

  1. Установить на сваренный из металла стол асинхронный электродвигатель в 1,0-1,5 кВт, сделать повышающую ременную передачу на вал, на котором с помощью фланца закрепить режущий диск;
  2. Сделать небольшой деревянный стол под маломощный двигатель от стиральной машины;
  3. Установить ручную циркулярную пилу промышленного изготовления на станок, собранный из деревянного бруса;
  4. Использовать в качестве привода для постройки циркулярки обычную угловую шлифмашинку, у которой абразивный диск заменен на стальной режущий инструмент.

Все приведенные схемы используются на практике с разной эффективностью. Если требуется распускать толстые, до 100 мм толщиной брусья и бревна, то потребуется циркулярная пила с мощным двигателем и стальной рамой.

Для подрезки мелких деталей из дерева хорошо подойдет болгарка, но для стационарной циркулярной пилы ее практически не используют из-за ограниченного времени непрерывной работы. Относительно слабой и неудобной получается циркулярная пила из двигателя от стиральной машинки. Малая мощность – 500 Вт и небольшие обороты требуют изготовления повышающей клиноременной передачи и системы из двух валов. Хлопот много, а качество реза и производительность на такой циркулярке невысокое.

Строим домашнюю циркулярку

По отзывам многих самодельных столяров, проще всего переделать ручную модель циркулярной пилы в стационарную или, правильнее сказать, станковую. В этом случае можно убить как минимум трех зайцев:

  • Во-первых , ручные циркулярные пилы имеют высокие обороты вращения, а значит, обеспечивается хорошее качество реза;
  • Во-вторых , в коллекторном двигателе вал установлен на подшипники, рассчитанные на радиальную нагрузку;
  • В-третьих , консольное крепление режущего диска позволяет относительно быстро заменить его на новый, без разбора циркулярной пилы.

На диске диаметром 225 мм вылет или высота диска над рабочим столом составляет всего 40 мм. Этого более чем достаточно для того, чтобы разрезать доску сороковку на планку или рейку, вырезать любые фигурные детали и массив древесины. Кроме того, на корпусе циркулярки установлен подпружиненный защитный чехол, закрывающий режущую кромку в нерабочем положении.

Возможно, данное устройство полезно и необходимо для защиты пальцев и рук, но в работе только мешает, так как не видно тонкой режущей кромки диска. Поэтому при переделке его зачастую демонтируют или фиксируют на корпусе циркулярной пилы в открытом положении.

Переделка ручной циркулярной пилы в стационарный вариант

Все, что необходимо сделать для переоборудования ручной пилы на стационарный вариант циркулярки, это сделать стол или коробчатый корпус и закрепить пилу с обратной стороны столешницы так, чтобы часть режущей кромки диска выступала над плоскостью стола, фото.

Размер и форму стола под циркулярку выбирают, исходя из ширины и длины пиломатериалов. Для небольших досок оптимальным будет полутораметровый стол, шириной в 60-70 см. Опорную часть циркулярной пилы можно сварить из стального уголка с шириной полки 25-30 мм. В верхней и нижней части ножек вваривают горизонтальные распорки из арматуры или уголка. Такое решение позволяет обеспечить максимальную жесткость каркаса.

Для столешницы можно использовать ламинированную ДСП или ОСБ, фанеру толщиной 15-20 мм. При этом саму столешницу не обязательно располагать симметрично относительно стального опорного каркаса. При разрезании доски на циркулярке приходится работать двумя руками. Одной рукой выполняется продольная подача материала вперед, а второй прижимаем доску к столу. Так вот, главное, чтобы расположение мотора и точка прижатия не находились очень близко к краю и не создавали опрокидывающий момент для всей конструкции.

Плоскость, прилегающую к режущему инструменту, можно закрыть металлом или пластиком, чтобы перемещать массивную доску по столу циркулярной пилы было легче.

Единственный недостаток такой переделки — необходимость переделки органов управления: кнопки запуска и рычага удержания. Большинство ручных циркулярных пил, кроме кнопки запуска, оборудованы рычагом или гашеткой удержания. Пока вы пальцами руки прижимаете гашетку к рукоятке пилы, двигатель устройства работает в нормальном режиме. Стоит отпустить гашетку, как мотор останавливается. Очень необходимая вещь, если при резке вы неожиданно выронили из рук работающую циркулярную пилу.

Поэтому первым делом приходится внести изменения в систему управления ручной циркулярной пилой. Для этого контакты на кнопке и гашетке выводятся на внешний электрический пакетник, закрепленный на корпусе. Разумеется, что подобные переделки можно выполнять для электроинструмента, для которого гарантийный срок давно истек.

В редких случаях возникает необходимость снять инструмент со стола и использовать его в первоначальном ручном варианте. В этом случае вместо перепайки контактов кнопку и гашетку фиксируют хомутом или просто заматывают изолентой, а сетевой шнур от инструмента включают в переноску с кнопкой включения-выключения.

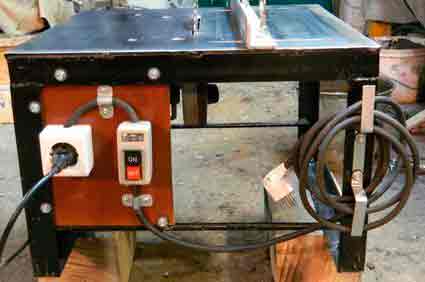

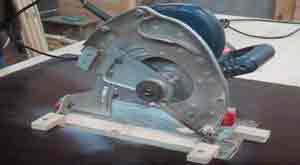

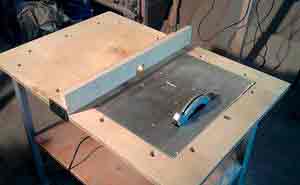

Наиболее простой вариант переделки циркулярной пилы приведен на фото. Для настольной циркулярной пилы из фанеры изготавливается корпус в виде короба. Столешницу с установленной циркулярной пилой переворачивают и закрепляют на коробе.

Изготовление направляющей линейки

При работе на циркулярке важно иметь возможность не просто разрезать доску, а отрезать точно по размеру планку или рейку заданной ширины. Для этого на столешнице пилы устанавливается направляющая линейка, которую можно перемещать относительно плоскости диска, и тем самым выбирать ширину реза.

Линейку изготавливают в виде стального уголка. С помощью винтов линейку можно относительно просто перемещать вдоль прорезей в столешнице, и тем самым менять размер реза.

Более простой вариант линейки изготавливается из сосновой доски, шириной 40 мм и длиной на 20 см больше размера стола. По краям доски в нижнюю часть запрессовывают две мебельные гайки метрической резьбой. С помощью винтов на концах линейки крепят Г-образные зацепы. После установки линейки зацепы притягивают винтами, крючки поднимаются и крепко фиксируют направляющую планку на столешнице.

Заключение

Естественно, возможности коллекторного двигателя ручной циркулярной пилы не рассчитаны на серьезную нагрузку. На таком станке можно разрезать пару десятков планок, после чего двигатель должен остыть. Общий ресурс работы мотора составляет 50-70 часов, после чего потребуется удалить пыль, очистить коллектор от нагара и заменить щетки. Но, в любом случае, возможностей циркулярной пилы вполне хватает для домашних работ.

Источник: http://bouw.ru/article/tsirkulyarka-svoimi-rukami

Циркулярка своими руками

В домашнем хозяйстве всегда кстати приходится циркулярная пила. Капитальный ремонт — затратное и хлопотное дело. Не каждый может позволить себе покупку дорогостоящего инструмента для обработки деревянных материалов. Циркулярная пила, сделанная своими руками, позволяет производить безопасные работы и ускорить процесс строительства. Собственноручно изготовленная пила имеет ряд преимуществ, таких как надежность, экономичность и заточка под непосредственные нужды.

Назначение циркулярной пилы

Перед тем, как приступить к сборке станка, нужно четко определить его предназначение. Для заготовки дров и простого распила больших кусков древесины хватит крепко закрепленного стола с прорезью для пилы. Данный вид распространен в деревнях и сельских местностях, станки не отличаются безопасностью и повышенным функционалом.

Для выполнения более разнообразного спектра столярных работ понадобится лучший вариант. Циркулярка должна быть оборудована координатным столом со специальными направляющими, это позволяет менять градус. Изготовка изделий малого размера требует повышенной безопасности. Устанавливается регулировка скорости, предусматривается смена дисков.

Циркулярка своими руками в действии

Конструкционные особенности циркулярного станка

Циркулярки любого неподвижного типа состоят из основных частей.

  1. Стол для соединения механизмов. Сборка, сочетающаяся с двигателями большей мощности предпочтительна со столом, полностью выполненным из металла. Поверхность стола необходимо сделать своими руками ровной, для более качественного изделия на выходе.
  2. Двигатель в большинстве случаев используется из того, что имеется в запасе. Электромоторы, рассчитанные на долгое время работы от сети, будут предпочтительнее коллекторным приводам.
  3. Вал является самым ответственным узлом циркулярки. Готовые изделия используют чаще всего, при других случаях узел изготавливается на токарном станке. Важно рассчитать посадочные отверстия, исключить биение.

При изготовлении станка своими руками, стоит обратить отдельное внимание на безопасность. Основная чисть диска пилы должна закрываться защитным кожухом. Подвижные элементы привода и двигателей необходимо закрыть. Кнопка аварийной остановки работы встраивается в цепь электропривода и имеет удобное расположение.

Ручное устройство из угловой шлиф машинки

Множество работ производится популярным инструментом «болгарка». Из данного инструмента получится незаменимая хозяйству циркулярная пила, сделанная своими руками. Достаточно изготовить скользящий упор из подручного материала. Конструкция предполагает наличие двух небольших отрезков уголков, которые располагаются параллельно диску. Соединение происходит с использованием болтов, зазор регулируется поставочными шайбами.

Ленточный хомут устанавливается таким образом, чтобы расположение винта находилось снизу. Следом присоединяется полоса метала с отверстием, в другом случае, конструкция может быть единой, но так теряется толщина металла. Следующий шаг это пропил отверстий в корпусе, через которые крепится рукоятка для выполнения основных работ. Рукоятка, сделанная своими руками, представляет собой рог или скобу, за основу берется металлический прут или труба. Стоит учитывать и клепку, если концы будут расслаблены, возможен прогиб рукоятки во время механического воздействия на нее.

Миниатюрный циркулярный станок настольного типа

Стационарный станок более функционален и безопасен при использовании. Самодельная циркулярка настольного типа изготавливается в домашних условиях так же, как и ручная пила, с добавлением некоторых элементов. Самодельная циркулярная пила своими руками, потребует подготовленные чертежи. Процесс подразумевает использование трубы 2 см, металл изгибается П образной формой. Крепление устанавливается болтами к столу, нижние концы изгибаются в направлении работ. Дополнительная устойчивость приобретается за счет установки рычага с перемычкой, скрепленной сваркой в форме буквы «Т».

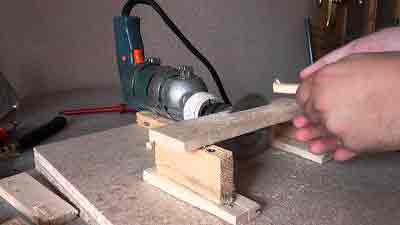

Мини-циркулярка своими руками

Стол для настольной циркулярной пилы, сделанной своими руками может быть использован в качестве отрезного станка. Пропил не может достигать свыше 8 см, поэтому для выполнения более крупных работ потребуется использование станка большего размера.

Стационарный станок собственными руками

Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильные нагрузки на привод диска. Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место. Для опытного столяра потребуется сделать циркулярку стационарного типа больших размеров.

Изготовленная стационарная циркулярная пила своими руками потребует точности, грамотности от мастера. Чертежи, представленные во многих типах литературы помогут при изготовлении. Стоит грамотно и трепетно отнестись к каждому узлу агрегата, ведь циркулярка используется на высоких оборотах с режущим инструментом.

Стол для циркуляции

Основным условием при изготовлении стола является выбранный материал. Рекомендуется применять цельный стальной лист, дюралевый или из сплава силуминов. Такие материалы, как влагостойкая фанера, оргстекло и текстолит требуют обработки и установки поверх оцинкованного листа. Применение любого материала при изготовлении должно отвечать главным условиям:

  • повышенная виброустойчивость;
  • недопустимо прогибание при нагрузке свыше 50-60 кг;
  • наличие идеально ровной поверхности.

В тех случаях, когда условия не соблюдаются, циркулярка, сделанная своими руками, может остановиться из-за заклинившего диска или сломанного привода. Последствия могут быть различными, от испорченной детали до полученных увечий человеком.

Известно несколько вариантов для изготовления стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.

Пильный диск

Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. Например при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с такими задачами.

Раскалывающий нож, установленный на некоторых моделях служит для предотвращения замыканий и заклиниванию при работе. Располагается сзади на несколько миллиметров от зубьев пильного диска. Устройство может понадобиться и при изготовлении циркулярки своими руками.

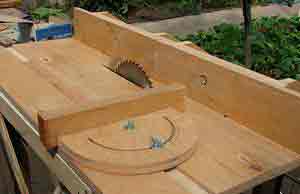

Боковой упор с возможностью регулировки

Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.

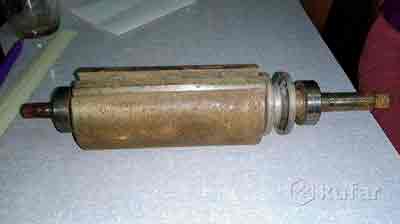

Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки своими руками может испортить конструкцию, нанести травмы. Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала стоит доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место. Отверстия должны быть симметрично изготовлены на станке и обработаны.

Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием само устанавливающегося подшипника. В противном случае, обычный механизм может в скором времени привести в негодность циркулярку.

Существует несколько видов передач, которые возможно использовать в конструкции циркулярки, изготовленной своими руками:

  • клиноременная передача;
  • механизм, состоящий из шестеренок.

Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестерёнками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.

Электромотор для циркулярки

Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основными особенностями является повышенный срок службы и КПД. Обороты таких двигателей не высоки, что делает работу на циркулярной пиле, собранной своими руками более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт. Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.

Циркулярная пила из болгарки или дисковой пилы

При работах с небольшими заготовками, достаточно обойтись циркуляркой малых размеров. Циркулярка, изготавливается своими руками из подручного электроинструмента, понадобятся «болгарка» либо дисковая пила.

Существует множество вариантов стационарного применения подручного инструмента. Достаточно закрепить устройство снизу стола, для доступа материала к диску. Высота регулируется в зависимости от обрабатываемых деталей, из соображений техники безопасности не должна превышать одной трети размера распилочного диска. Такой вариант установки недоступен выключатель, необходимо переделать устройство для удобной работы.

Достаточно распространённым вариантом является использование станины на направляющих. Несложная конструкция позволяет использовать инструмент для работы под любым углом. Состоит из двух параллельно установленных металлических труб или уголков, на которые установлены пила.

Циркулярная пила, изготовленная своими руками делает более быстрой и экономичной производимую работу. Такое приспособление понадобиться при капитальном ремонте и других действиях, связанных с распилом дерева. Простота конструкции, возможность использования подручных материалов, делают стоимость практически нулевой, а изготовление своими руками позволяет внести необходимый функционал для работы.

Источник: http://stankiexpert.ru/stanki/stanki-dlya-rezki/cirkulyarka-svoimi-rukami.html

Серьезные инструменты своими руками: как сделать циркулярную пилу

Самодельная циркулярная пила — нужный и полезный инструмент в арсенале домашнего мастера. Особенно она необходима тем, кто много работает с древесиной. Чтобы сделать циркулярную пилу своими силами, достаточно иметь большое желание, необходимые инструменты и уметь работать с металлом.

Чертеж вала для циркулярки.

Серьезный инструмент

Циркулярная пила, своими руками сооруженная, может быть стационарной или настольной модели. По своей сути это одно и то же. Отличаются приборы только высотой станины. Какую высоту делать, будет зависеть от интенсивности использования рабочего места. Если пила используется редко, то ее можно выполнить в настольном варианте. При необходимости конструкцию можно будет разобрать и освободить место в мастерской для других работ. Если же мастер постоянно работает с древесиной, то ему больше подойдет стационарная циркулярная пила.

Стационарная конструкция складывается из нескольких основных узлов: стола, зубчатого диска, двигателя, регулируемого бокового упора и вала.

Для ее изготовления будут необходимы:

Устройство циркулярной пилы.

  1. Лист металла толщиной не менее 8 мм.
  2. Металлический уголок 45х45 мм.
  3. Электродвигатель.
  4. Металлический диск с зубьями (диаметр 400 мм).
  5. Шариковые подшипники.
  6. Сварочный аппарат.
  7. Деревянный брусок.
  8. Отрезок пластика или ламината.

Циркулярная пила своими руками делаться будет намного легче, если предварительно составить чертеж будущей конструкции и указать все необходимые размеры. Все детали изготавливаются в соответствии с чертежом, а затем собираются в каркас при помощи сварочного аппарата.

Сборка стационарной конструкции

Основная деталь пилы — стол. Столешница должна быть сделана из листа металла. Ее размеры зависят от предпочтений мастера. Главное, чтобы циркулярная пила своими руками была устойчивой и на ней было удобно работать. Если потребуется дополнительное место для установки других приспособлений, то поверхность можно закрыть листом толстой фанеры (рис. 1).

Особое внимание необходимо уделить высоте направляющей. Наиболее удобно, когда направляющая выступает над столом на 120 мм. Как показывает опыт, при таком расположении появляется возможность обрабатывать доски не только по ширине, но и по толщине.

Рисунок 1. Лист толстой фанеры отлично подойдет для закрытия поверхности столешницы, чтобы установить дополнительные приспособления.

Для изготовления направляющей на циркулярную пилу понадобится 2 отрезка металлического уголка и зажим, который приваривается к ним. Металлическая деталь намеренно делается из двух частей уголка. Цельный уголок будет вести при работе пилы. К уголкам при помощи болтов и саморезов нужно прикрутить деревянный брусок, а на нем закрепить кусок пластика или ламината шириной в 120 мм. Длина отрезка ламината должна соответствовать длине стола. Эта деталь должна выставляться под углом в 90° относительно столешницы (рис. 2).

Циркулярная пила своими руками должна быть регулируемой по высоте. В некоторых конструкциях можно регулировать стол, но для работы удобнее, когда можно поднимать и опускать саму пилу.

Для установки двигателя и вала необходима единая площадка. Ее следует установить на одной оси в виде коромысла. Фиксируется она отрезком болта диаметром в 15 мм, который к ней приваривается. На боковой части пилы нужно приварить металлическую пластину, в которой предварительно сделать отверстие. Его форма должна быть продолговатой по ходу коромысла. Через него будет проходить болт, на который следует накрутить барашек с ручками. Фиксатор пилы готов. Если возникает необходимость регулировки по высоте, то барашек откручивается, пила выставляется по линейке и барашек закручивается обратно. При использовании диска диаметром в 400 мм можно обрабатывать доски шириной до 240 мм (рис. 3).

Изготовьте другие варианты

Рисунок 2. К деревянному бруску необходимо прикрепить кусок ламината, угол которого должен быть 90° относительно столешницы.

Циркулярная пила своими руками может быть сделана в ручном варианте. Проще всего его изготовить из болгарки, внеся в ее конструкцию некоторые усовершенствования. На болгарке нужно установить осевую рукоятку и скользящий упор.

Чтобы сделать скользящий упор, будут необходимы 2 отрезка уголка. Располагаются они по бокам диска с зубьями, который заменяет абразивный круг. Уголки крепятся с зазором в 3-4 мм. Впереди и сзади они соединяются болтами и гайками. Для получения зазора необходимо использовать шайбы. Нижняя кромка уголков должна быть закруглена. Благодаря этому они не будут цепляться за обрабатываемые предметы.

Циркулярная пила своими руками из болгарки оснащается скользящим упором. На корпусе закрепляется хомут. Делается он из металлической ленты. Стяжка его должна располагаться снизу. К ленте крепится полоса из оцинковки толщиной не менее 1-1,5 мм, на которой предварительно нужно сделать отверстие под болт скользящего упора. При помощи шайб устанавливаются зазоры между работающей частью и боковыми частями упора. Зазоры должны иметь одинаковые размеры.

К корпусу редуктора прикрепляется осевая рукоятка. Для этого редуктор разбирается, чтобы можно было определить, в каких точках сделать 4 отверстия для небольших болтов. Рукоятка выполняется из отрезка трубы или прута и должна иметь форму скобы. Ширина ее немного шире ладони мастера. На концах, которыми она будет крепиться к редуктору, необходимо просверлить отверстия для болтов. Развальцовывать концы трубки не стоит, чтобы рукоятка не выгибалась при работе.

Под рукояткой следует закрепить отрезок прута или трубки, выступающий вперед. Конец трубки развальцевать и сделать отверстие для оси толщиной в 4-6 мм. Отверстие должно быть больше на 4 мм. Чтобы работать было удобно, между прутом и ручкой оставляется зазор не менее 100-150 мм.

Рисунок 3. Схема диска для циркулярки.

Следующий этап — изготовление регулировочной штанги. Для этого потребуется отрезок прута диаметром в 4-6 мм. Конец трубы выгибается в форме петли, немного развальцовывается. При помощи шайб на переднем конце упора устанавливается одинаковый зазор вдоль всей длины.

Та часть штанги, что будет входить в отверстие на рукоятке, должна быть оснащена резьбой. Прежде чем вставлять штангу, следует навернуть на нее гайку. Другая гайка наворачивается после сборки. Гайки будут обеспечивать регулировку глубины пропила. При необходимости их нужно отпускать или подтягивать.

Настольный инструмент

Циркулярная пила, своими руками собранная из болгарки, может быть закреплена на станине. Для ее изготовления потребуется круглая труба или прут диаметром в 14-20 мм. Они выгибаются в виде буквы «П». На поперечине устанавливается качающийся рычаг. Нижняя часть станины, выгнутая горизонтально, закрепляется на столе при помощи болтов или саморезов. Чтобы придать конструкции больше устойчивости, нужно закрепить дополнительные подкосы.

Качающийся рычаг надевается на горизонтальную перекладину. Его делают из 2 отрезков трубы, сваривая их в виде буквы «Т». Верхнюю часть следует разрезать вдоль на две половины. После того как она будет надета, нужно скрепить ее хомутами. К ножке при помощи хомутов крепится ручная циркулярная пила, своими руками сделанная из болгарки.

Источник: http://moiinstrumenty.ru/rezhushhie/kak-sdelat-cirkulyarnuyu-pilu-svoimi-rukami.html

Как изготовить циркулярный станок своими руками

Циркулярный станок — это тот инструмент, без которого не сможет обойтись ни один домашний мастер. Это оборудование особенно актуально для загородного дома или дачи. Но работать ручным станком не всегда удобно, а заводские станки довольно дорого стоят.

Выходом из сложившейся ситуации может быть изготовление этого устройства своими руками. Основой этого станка может быть не только ручная циркулярная пила, но и даже электродрель или болгарка.

Конструкция циркулярного станка

Изготовить станину для циркулярного станка своими руками очень просто. Для изготовления будут необходимы самые обычные пиломатериалы и совершенно немного времени.

Перед тем как продумать конструкцию предстоящего станка, нужно рассчитать нагрузку, которой он будет подвержен. Главное в станине — это надёжность и устойчивость. Для мощных производственных пил основанием является сварная усиленная металлическая конструкция. Но для пользования своими руками такой агрегат не нужен.

Если вы только решили изготовить свой деревообрабатывающий станок, то вам нужно учитывать основные параметры оборудования. Так как пилы могут быть разными, естественно, разной может быть и конструкция станины.

В первую очередь нужно определить мощность инструмента. Как правило, для домашнего пользования выбирают оборудование, где параметры мощности не превышают 850 Ватт. Но, к примеру, при строительстве дачи или загородного дома зачастую нужно распиливать очень большое количество древесины.

То есть, и мощность циркулярки требуется больше. Но опытные мастера не советуют покупать пилы, где этот показатель более 1250 Ватт. Установка этого оборудования в домашней мастерской абсолютно не оправдана. А работа на нём лишь увеличит затраты на электричество.

Чем больше производительность станка, тем устойчивей для него нужно основание. Для профессиональных циркулярок, как правило, устанавливают основание, сваренное из стального профиля. Иногда эти станины даже бетонируются в пол. Так как вибрация устройства может привести к опасности для жизни.

Глубина предполагаемого разреза. От этого параметра зависит толщина материала, который будет обрабатываться на вашем станке. Этот показатель в полупрофессиональных и профессиональных станках колеблется в диапазоне 5−8 см. Для распила досок и толстой фанеры этого вполне достаточно.

Но вот работать с брёвнами на этом станке будет уже неудобно. Помимо этого, нужно учесть, что эта характеристика у самодельной пилы уменьшается. Глубина разреза будет меньше приблизительно на 1 см. Но этого можно избежать, если предусмотреть в станине стола возможность опускать или поднимать диск.

При изготовлении инструмента своими руками нужно учесть частоту его вращения. Если циркулярка вам требуется для заготовки стройматериала, то этот показатель может быть меньше. Если необходим чистый и ровный срез, то частота вращения нужна довольно высокая. Это нужно, к примеру, для изготовления мебели.

Но и в этом случае существуют определённые нюансы. Для резки пластиковых материалов эта пила не подходит. Из-за очень больших оборотов инструмента диск разогревается, и пластик начинает плавиться.

Потому лучше выбрать аппарат, где частота вращения не более 4500 об/мин, в этом случае станину для циркулярной пилы можно изготовить из дерева. Вибрация у этого станка невысокая и дополнительное усиление стола не потребуется.

Ну и в конце, что необходимо предусмотреть, это расположение кнопок и остальных элементов управления на вашем станке. При сборке пилы своими руками не забывайте, что доступ к панели управления должен быть безопасным. Тем более важно это правило в случае, когда открытая часть пилы находится снизу столешницы.

В этом исполнении панель с включателями лучше всего разместить с внешней стороны станка либо сделать поднимающуюся столешницу. Подобная конструкция удобна и для обслуживания устройства. Затем, когда вы учли все нюансы и мелочи, можно начинать непосредственную сборку стола.

Изготовление циркулярной пилы своими руками

Наиболее простой вариант станины для циркулярки — это конструкция, изготовленная из досок и толстой фанеры. Причём непосредственно инструмент крепится снизу стационарной столешницы. Для пилы в крышке стола делается специальная прорезь.

Размеры для стола можно менять так, как вам удобно будет на нём работать. Для примера описан средний стол, высота которого 110−120 см. Но немало зависит от роста человека, работающего с оборудованием. Также по вашему желанию можно менять длину столешницы.

Если предполагается работать с досками, у которых длина более 2,6 м, то крышка на станине потребуется больше. В этом случае непосредственно в конструкцию нужно внести изменения и дополнительно добавить несколько опор (ножек). В противном случае стол будет создавать сильные вибрации.

Для столешницы обычно используется фанера, у которой толщина не менее 5 см. Но можно также выбрать и оргстекло или плиты стеклотекстолита. А вот использовать ДСП профессионалы не рекомендуют, этот материал недостаточно надёжен.

Инструменты и материалы для сборки

Для циркулярной пилы нужно в обязательном порядке предусмотреть направляющие. Они помогают распиливать древесину гораздо точней. Эту конструкцию сваривают из стального уголка и фиксируют к крышке струбцинами.

Крепить же стационарные направляющие нежелательно, так как в последующем вы не сможете изменить их положение.

Для сооружения стола вам будут необходимы такие материалы:

  • лист железа;
  • лист фанеры;
  • брус размером 50×50 мм;
  • доска размером 50×100 мм;
  • стальной уголок для направляющих;
  • две струбцины;
  • ручная циркулярная пила.

Также нужно предварительно приготовить все инструменты, которые будут необходимы для сборки стола:

  1. Шуруповёрт, электродрель.
  2. Ножовка или электрический лобзик.
  3. Инструменты для замеров (рулетка, угольник, линейка).
  4. Ручная фреза или фрезерный станок.

Когда всё подготовлено, можно начинать саму сборку стола. Иногда мастера собирают столешницы из ненужных обеденных или кухонных столов. Но эта конструкция вряд ли будет служить долго. Потому намного разумнее все элементы конструкции изготовить своими руками. В этом случае вы также сможете учесть ваши личные потребности.

Изготовление столешницы для циркулярного станка

Сборку стола начинают с изготовления столешницы. Фанерный лист размечают так, чтобы два края крышки были в размер с краями железного листа. Фанеру выпиливают при помощи ножовки или электролобзика.

Край спила можно обработать фрезой, но эта операция необязательна. Так как в станине основным параметром является надёжность, а не привлекательный вид. Столешницу затирают «начерно» наждачкой.

Снизу столешницы отмечают прорезь для циркулярного круга. Для чего вначале необходимо померить размеры подошвы агрегата. Легче всего это выполнить, если с устройства выкрутить диск и просто обвести нужную часть пилы. Эти измерения требуются для определения посадочного места.

При помощи ручной фрезы выбирают бруски на глубину приблизительно 0,9−1,1 см. Если у вас нет фрезы, то эту работу можно сделать, используя долото, но времени это займёт намного больше.

Затем, когда посадочное место сделано, примерьте пилу, и если нужно, откорректируйте углубление. Разметьте места прорези для круга и фиксации крепежей. Если вы нужно, чтобы круг поднимался и опускался, то необходимо установить маятниковый механизм для столешницы.

В этом случае прорезь нужно сделать в форме усечённой пирамиды. При этом гипотетическая вершина пирамиды будет направлена вниз. Непосредственно раму для подъёмного механизма лучше всего изготовить из стальных уголков, которые свариваются друг с другом.

Изготовление каркаса стола

Разметку для фиксации поперечных реек и продольных, которые выполняют функцию рёбер жёсткости, лучше всего установить с изнаночной стороны столешницы. Непосредственно планки изготавливаются из бруска. Вам будут необходимы:

  • Две поперечные детали, длинной равной ширине столешницы минус 7−9 см с каждой стороны.
  • Два продольных ребра, размером равным длине крышки минус 7−9 см с каждой стороны.

Затем нужно сделать гнёзда для саморезов. Рейки необходимо фиксировать на крышке так, чтобы столешница выходила за края рамы на 7−9 см. Крепёж должен быть максимально надёжными и прочными.

Первое крепление нужно установить приблизительно на 40−50 мм от края рейки. Дистанция между саморезами примерно 23−25 см. Все детали нужно просверлить насквозь. Саморез крепится со стороны крышки так, чтобы его шляпка полностью утапливалась в дереве.

Вначале закрепляют поперечные рёбра. Чтобы крышка стола была максимально прочной, края рейки предварительно нужно намазать столярным клеем. Конструкцию фиксируют струбцинами, и не убирая их, вкручивают саморезы.

Столешнице дают полностью высохнуть. После, таким же способом устанавливают продольные рейки. Затем части каркаса стягивают друг с другом, устанавливая по два крепежа с каждой стороны. Теперь струбцины можно убрать.

Крепление ножек (опор)

Ножки стола изготавливаются из бруска. Высота опор выбирается индивидуально. На практике, удобней всего работать за станком, когда столешница расположена на уровне бёдер. Перед креплением каждую опору нужно сострогать так, чтобы ножка сходила снизу на угол. Так, площадь основания опоры должна быть немного больше, в отличие от площади вершины.

Лучше всего закрепить ножки при помощи стальных уголков. Их необходимо немного поджать так, чтобы основание станка находилось в «распорку». Это придаёт столу дополнительную стойкость. В качестве крепежа используют болты с шайбами, их крепят шляпками наружу. Иначе, во время работы можно травмироваться о выступающие части крепежа.

Вся конструкция будет устойчивей, если дополнительные опоры стянуть диагональными рейками. Их крепят попарно с каждого бока станка.

Поверхность крышки полируют и обрабатывают лаком или используют для покрытия стальной лист, который крепят на саморезы. В самом конце, на подготовленное место, крепят непосредственно инструмент.

На крышке стола можно дополнительно сделать разметку, она поможет ровно и правильно распиливать древесину. Панель управления циркулярной пилы располагают на внешней стороне станка. Как правило, её крепят на одной из ножек стола. Вот и все, циркулярная пила своими руками готова.

Источник: http://stanok.guru/stanki/kak-izgotovit-cirkulyarnyy-stanok-svoimi-rukami.html

Как сделать стол для циркулярной пилы

Для большего удобства ручную циркулярную пилу можно закрепить на столе. Такая конструкция поможет быстро и без проблем обрабатывать и распиливать деревянные детали.

Работа с циркулярной пилой, закрепленной на специальном столе, значительно упрощает процесс распила и безопасна при использовании специальных приспособлений.

В этой статье мы расскажем, как сделать стол для ручной циркулярной пилы своими руками.

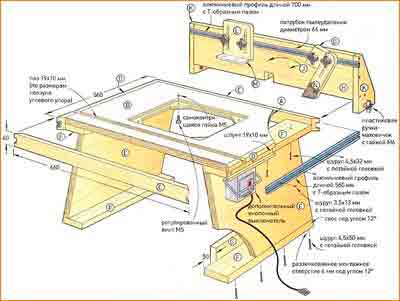

Конструкция стола для циркулярной пилы

Основание стола для циркулярной пилы может быть деревянным или металлическим.

Столешницу изготавливают из металла или листовых древесных материалов. В ней делается отверстие под диск циркулярной пилы.

По направляющим в столешнице ездят опоры, которые двигают брус и любой другой распиловочный материал.

В первую очередь стол должен быть удобным, устойчивым (не шататься!), поверхность столешницы должна быть ровной. Эти факторы помогут человеку избежать травмирования во время работы.

Подготовительный этап

Отверстие в основании вырезается под конкретную марку пилы

Перед тем как начинать раскрой материала и сборку циркулярного стола, необходимо просчитать его размеры и сделать чертеж.

Отверстие в основании должно соответствовать габаритам площадки циркулярной пилы. Для каждой марки пилы это будет определенный размер.

Установленная на столешницу плита не должна перевешивать стол в одну сторону – основание должно быть устойчивым к внешним механическим нагрузкам.

Габариты столешницы должны соответствовать потоку распиловки.

Кому-то достаточно складного стола, маленького стола со съемной циркулярной пилой. Людям же, имеющим просторную мастерскую, необходим полноценный стол для циркулярной пилы или даже циркулярный станок.

Пластик плохо подходит в качестве материала для изготовления пильного стола.

До окончательной сборки все деревянные части стола следует обработать антисептическими составами для защиты от влаги и гниения.

Материалы и инструменты

Для изготовления пильного стола своими руками нам потребуются следующие материалы:

  • ЛДСП или фанера толщиной 21 мм;
  • брус для каркаса стола (можно использовать обрезную доску 50 х 150 мм длиной 3 метра – 5 шт.);
  • деревянные шканты 10 мм – 12 шт.;
  • клей столярный;
  • металлические крепления для царг и ножек – 4 шт.;
  • металлические уголки – 10 шт.;
  • саморезы.

Необходимые для работы инструменты:

  • карандаш, маркер, рулетка, метр;
  • электролобзик;
  • ручной фрезер;
  • шлифовальная машинка;
  • наждачная бумага средней и мелкой зернистости;
  • рубанок;
  • дрель;
  • шуруповерт.

А сделать стол для электролобзика вы сможете, прочитав эту статью.

Этапы изготовления

Шаг 1. Для начала рубанком подравниваем все стороны бруса. Из бруса собираем каркас стола: в каждой стороне столешницы просверливаем по два отверстия по 5 мм под шканты на каждую царгу и по одному отверстию для каждой ножки стола.

Шаг 2. В царгах нужно сделать по два отверстия (5 мм), а в ножках – по одному (5 мм).

Шаг 3. Устанавливаем шканты в столешницу, предварительно смазав их столярным клеем. Сверху устанавливаются царги и ножки.

Если имеются струбцины со стяжками, можно закрепить стол ими. После полного просыхания клея царги скрепляются с ножками и между собой специальными металлическими креплениями для столов и стягиваются саморезами.


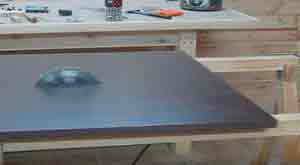

Шаг 5. Закрепить пилу можно болтами или брусками с саморезами. Мы будем крепить брусками, поэтому в небольших брусочках делаем выпил шириной с площадку пилы. Брусками с саморезами с обеих сторон скрепляем циркулярную пилу со столешницей.


Шаг 6. Когда пила установлена, берем еще один брусок побольше и саморезами прикручиваем его к столешнице (прямо на отмеченные ранее точки, по которым выставляли ровно платформу пилы). Этот брусок необходим для того, чтобы в дальнейшем при снятии пилы со стола можно было быстро вернуть ее на место, не прибегая к разметке.

Шаг 7. Устанавливаем диск циркулярной пилы на место и пропиливаем столешницу, чтобы получилось продольное отверстие. Переворачиваем столешницу.



Шаг 8. Изготавливаем параллельный упор. Для этого отпиливаем от фанеры две полосы длиной, равной ширине стола, и шириной около 8–10 см. Углы скругляем при помощи транспортира и карандаша.


Шаг 9. Шлифуем обе полосы и скрепляем при помощи саморезов под углом. Внутрь прикручиваем металлический уголок.


Шаг 10. При постоянной работе со столом для циркулярной пилы и необходимости в закреплении упора на столешнице перпендикулярно диску закрепляется направляющая. Ролик или вторая часть направляющей крепится на нижнюю часть упора, чтобы упор мог подъехать / отъехать от диска циркулярной пилы.

А о том, как самостоятельно сделать верстак в гараж, вы можете узнать из этой статьи.

Безопасность рабочего места

Для того чтобы не травмироваться при работе, необходимо тщательно следить за положением пильного стола, его устойчивостью, крепостью.

Перед каждым включением циркулярной пилы нужно проверять, хорошо ли она закреплена на своем месте.

Удерживать материал распила руками строго запрещено! Это может привести к травмированию пальцев рук или отскакиванию дерева в лицо при попадании сучков и неровностей.

Также во избежание травмы глаз во время работы следует обязательно надевать защитные очки.
Не пренебрегайте этими простыми правилами, позаботьтесь о собственном здоровье.

Подробнее о том, как сделать стол для ручной циркулярной пилы своими руками, смотрите в следующем видео:

Источник: http://6sotok-dom.com/instrumenty/dlya-tsirkulyarnoj-pily-svoimi-rukami.html

Циркулярка своими руками: чертежи, видео, описание

Без циркулярной пилы сложно себе представить столярную мастерскую, так как самая основная и распространенная операция – это именно продольное пиление заготовок. О том, как сделать самодельную циркулярную пилу и пойдет речь в данной статье.

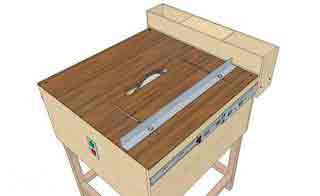

Станок состоит из трех основных конструктивных элементов:

  • основание;
  • распиловочный стол;
  • параллельный упор.

Основание и сам распиловочный стол – это не очень сложные конструктивные элементы. Их конструкция очевидна и не столь сложна. Поэтому в данной статье мы будем рассматривать наиболее сложный элемент – параллельный упор.

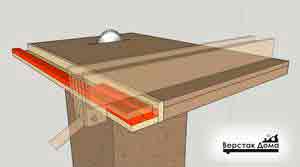

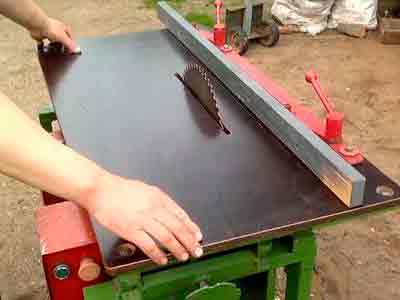

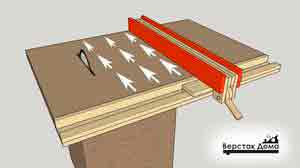

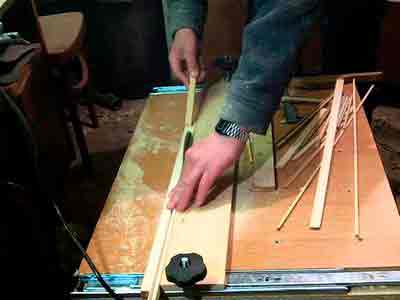

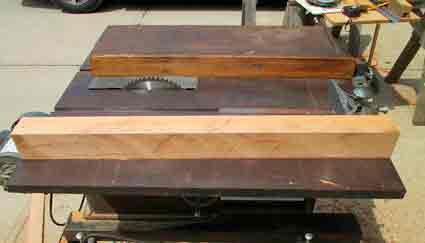

Итак, параллельный упор – это подвижная часть станка, которая является направляющей для заготовки и именно вдоль нее движется заготовка. Соответственно от параллельного упора зависит качество реза по тому, что если упор будет не параллельным, то возможно или заклинивание заготовки или кривой пил.

Кроме того, параллельный упор циркулярной пилы должен быть довольно жесткой конструкцией, так как мастер прилагает усилия, прижимая заготовку к упору, и если будут возможны смещения упора, то это приведет к непараллельности с последствиями, указанными выше.

Существуют различные конструкции параллельных упоров в зависимости от приемов его крепления к циркулярному столу. Приведем таблицу с характеристиками этих вариантов.

В данной статье мы разберем вариант создания конструкции параллельного упора для циркулярки с одной точкой крепления.

Подготовка к работе

Прежде чем приступить к работе, необходимо определиться с необходимым набором инструмента и материалов, которые понадобятся в процессе работы.

Для работы будут использованы следующие инструменты:

  1. Циркулярная пила или можно использовать распиловочный лобзиковый станок.
  2. Шуруповерт.
  3. Шлифовальный станок.
  4. Болгарка (Угло-шлифовальная машинка).
  5. Электролобзик.
  6. Ручной инструмент: молоток, карандаш, угольник.

В процессе работы также понадобятся следующие материалы:

  1. ЛДСП.
  2. Фанера.
  3. Массив сосны.
  4. Стальная трубка с внутренним диаметром 6-10 мм.
  5. Стальной стержень с наружным диаметром 6-10 мм.
  6. Две шайбы с увеличенной площадью и внутренним диаметром 6-10 мм.
  7. Саморезы.
  8. Столярный клей.

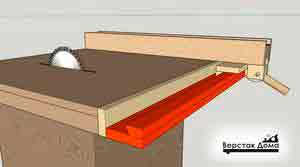

Конструкция упора циркулярного станка

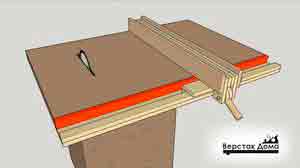

Вся конструкция состоит из двух основных частей – продольной и поперечной (имеется в виду – относительно плоскости пильного диска). Каждая из этих частей жестко связана с другой и является сложной конструкцией, которая включает в себя набор деталей.

Основным технологическим решением данного упора является принцип заклинивания с помощью эксцентрика и плотное прижатие двух поперечных направляющих с косым торцом.

Фиксация происходит путем поворота эксцентрикового механизма.

Усилие прижатия достаточно большие, чтобы обеспечить прочность конструкции и надежно зафиксировать весь параллельный упор.

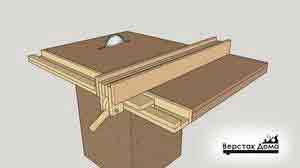

Вся конструкция не тривиальная и состоит из большого количества различных деталей, каждая из которых, имеет свое назначение и размер.

С другого ракурса.

Общий состав всех деталей выглядит следующим образом:

  1. Поперечная часть
  • Основание поперечной части;
  • Верхняя поперечная прижимная планка (с косым торцом);
  • Нижняя поперечная прижимная планка (с косым торцом);
  • Торцевая (фиксирующая) планка поперечной части.
  1. Продольная часть
  • Плоскостной элемент скольжения (ЛДСП, 2шт.);
  • Основание продольной части;
  1. Зажим
  • Эксцентрик
  • Рукоятка эксцентрика

Изготовление циркулярки

Подготовка заготовок

Начинается все с того, что необходимо распилить заготовки по указанным размерам.

Нужно отметить пару моментов:

  • плоскостные продольные элементы делаются из ЛДСП, а не из массива сосны, как другие детали.

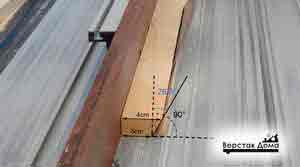

  • Две заготовки прижимных планок делаются с «косыми» торцами (не 90º, а 63,5º).

Таким образом, получаем следующий комплект заготовок.

Эксцентриковый зажим

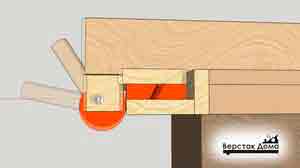

Приступаем к изготовлению эксцентрикового зажима, который жестко фиксирует направляющую.

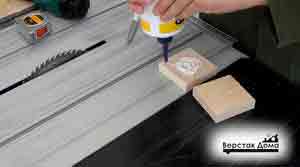

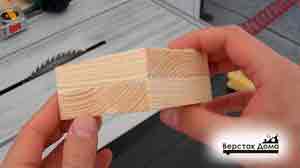

Две заготовки, размером 80х80 мм, склеиваем между собой.

Прижимаем с помощью струбцины и даем клею высохнуть. В тоге получается вот такая заготовка.

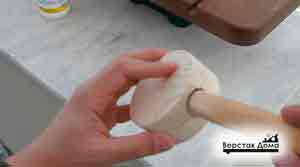

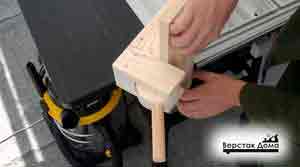

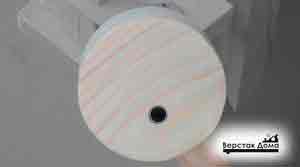

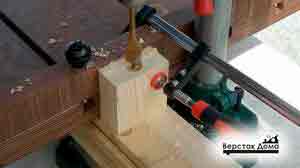

Перьевым сверлом на 22 мм сверлим отверстие в торце под ручку.

В центре заготовки нужно сделать глухое (не сквозное отверстие) длиной 5 мм.

Лучше это сделать с помощью сверления, но можно и просто набить гвоздем.

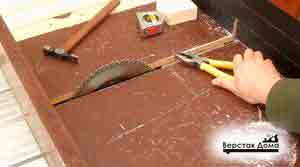

В циркулярной пиле, используемой для работы, используется самодельная подвижная каретка из ЛДСП (или как вариант можно сделать «на скорую руку» фальш-стол), который не очень жалко деформировать или испортить. В эту каретку в размеченное место заколачиваем гвоздь и откусываем шляпку.

Таким образом, получилась импровизированная ось вращения нашей детали, называемой «эксцентриком» (хотя в данном случае, набитое отверстие располагается строго по геометрическому центру).

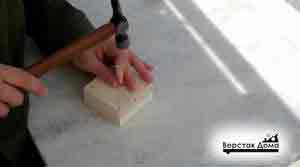

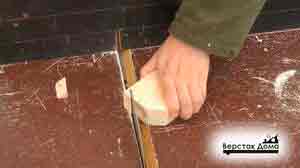

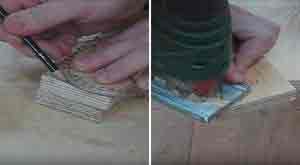

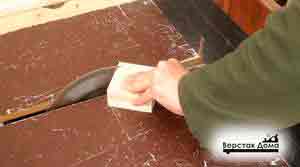

Затем, одевая заготовку на ось, сделанную из гвоздя, начинаем стачивать углы и излишки материала.

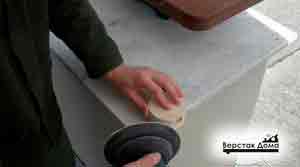

В итоге получим ровную цилиндрическую заготовку, которую нужно обработать ленточной или эксцентриковой шлифмашинкой.

Делаем рукоятку – это цилиндр диаметром 22 мм и длиной 120-200 мм. Затем вклеиваем ее в эксцентрик.

Поперечная часть направляющей

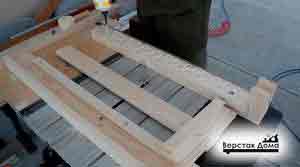

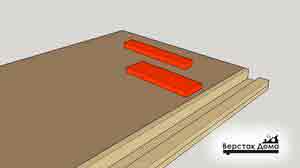

Приступаем к изготовлению поперечной части направляющей. Она состоит, как было сказано выше из следующих деталей:

  • Основание поперечной части;
  • Верхняя поперечная прижимная планка (с косым торцом);
  • Нижняя поперечная прижимная планка (с косым торцом);
  • Торцевая (фиксирующая) планка поперечной части.

Верхняя поперечная прижимная планка

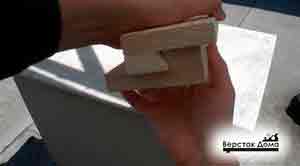

Обе прижимные планки – верхняя и нижняя имеют один торец не прямой 90º, а наклонный («косой») с углом 26,5º (если быть точным, то 63,5 º). Эти углы мы уже соблюли при распиловке заготовок.

Верхняя поперечная прижимная планка служит для перемещения по основанию и дальнейшей фиксации направляющей прижатием к нижней поперечной прижимной планке. Она собирается из двух заготовок.

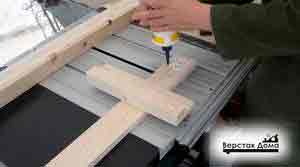

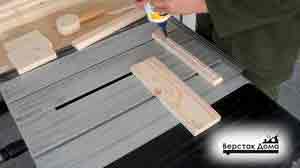

Они собираются на клей.

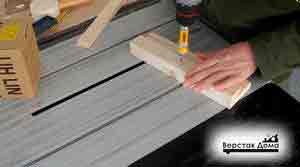

И дополнительно фиксируются саморезами.

Нижняя поперечная прижимная планка

Нижняя поперечная прижимная планка жестко фиксируется к основанию и служит для фиксации направляющей прижатием к верхней поперечной прижимной планке.

Как и верхняя планка, она также состоит из двух заготовок.

Собираем также на клей и саморезы.

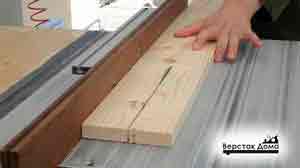

Обе прижимные планки готовы. Нужно проверить плавность хода и удалить все дефекты, мешающие ровному скольжению, кроме того, нужно проверить плотность прилегания наклонных кромок; зазоров и щелей быть не должно.

При плотном прилегании прочность соединения (фиксация направляющей) будет максимальной.

Сборка поперечной всей части

Планка поперечного упора поперечной направляющей непосредственно фиксируется к циркулярному столу.

К этой планке крепится поперечное основание.

Собираем всю конструкцию на клей и саморезы.

Продольная часть направляющей

Вся продольная часть состоит из:

  • Плоскостной элемент скольжения (ЛДСП, 2шт.);
  • Основание продольной части.

Плоскостной элемент скольжения

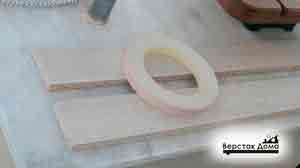

Этот элемент выполняется из ЛДСП по тому, что поверхность ламинированная и более гладкая – это уменьшает трение (улучшает скольжение), а также более плотная и прочная – более долговечная.

На этапе формирования заготовок мы уже напилили их в размер, осталось только облагородить кромки. Это делается с помощью кромочной ленты.

Технология кромления ДСП проста (можно даже утюгом приклеить!) и понятна.

Основание продольной части

Основание состоит из четырех продольных элементов, а также двух вертикальных для установки эксцентрика.

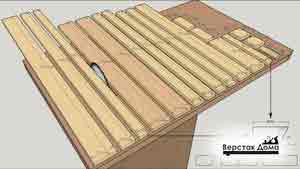

Если разложить по деталям, то получится такая схема.

Собираем ранее напиленные заготовки на клей.

А также дополнительно фиксируем саморезами. Не забываем соблюсти угол 90º между продольными и вертикальными элементами.

Сборка поперечной и продольной частей.

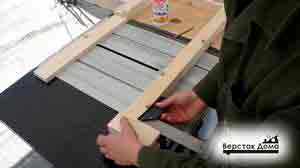

Для начала нужно произвести крепление подложки (продольный элемент) с верхней поперечной прижимной планкой.

Фиксируем на клей и саморезы.

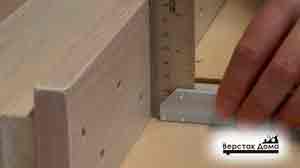

Вот тут ОЧЕНЬ. важно соблюсти угол 90º, так как именно от него будет зависеть параллельность направляющей с плоскостью пильного диска.

Затем на подложку устанавливаем продольное основание.

Также фиксируем на клей и саморезы.

Установка эксцентрика

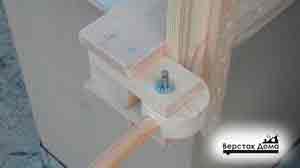

Эксцентрик устанавливается между двумя вертикальными элементами на продольной части.

В сам эксцентрик нужно поместить металлическую трубку (будущую втулку) внутренним диаметром 6-10 мм.

Фиксируем ее на клей.

Кроме втулок на самом эксцентрике, нужно сделать аналогичные втулки на вертикальных элементах, хотя, как вариант (худший), можно использовать увеличенные шайбы.

Дополнительно должен быть установлен упорный брусок для более качественного прижима.

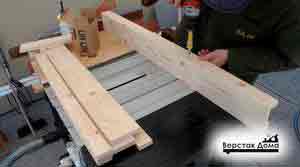

Установка направляющей

Пришло время закрепить всю нашу конструкцию на циркулярный станок. Для этого нужно прикрепить планку поперечного упора к циркулярному столу. Крепление, как и везде, осуществляем на клей и саморезы.

Устанавливаем подвижную часть.

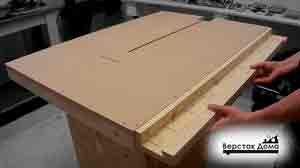

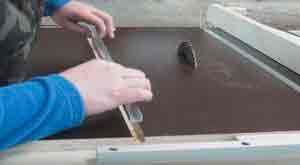

Остается только проверить верность соблюдения углов, и считаем работу законченной.

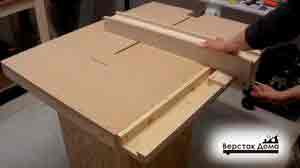

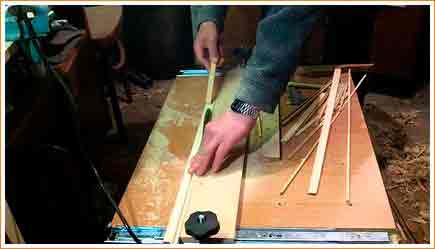

… и считаем работу законченной – циркулярная пила своими руками готова.

Видео, по которому делался этот материал.

Источник: http://verstakdoma.ru/stati/instrument/samodelny/tsirkulyarka-svoimi-rukami-chertezhi-video-opisanie/

Как правильно сделать циркулярную пилу своими руками?

Со многими бытовыми и строительными задачами всегда поможет справиться циркулярная пила. Сделать ее своими руками не так сложно, как кажется на первый взгляд. Достаточно придерживаться простых правил в работе с металлом, иметь подходящие материалы дома или в гараже. Если коротко описать конструкцию, то нужно сделать следующее: придется соорудить верстак для пилы нужных размеров и адаптировать под него ручную дисковую пилу. Стационарный станок такого типа значительно облегчит работу и увеличит ее объемы. Итак, рассмотрим, как самому изготовить данный инструмент.

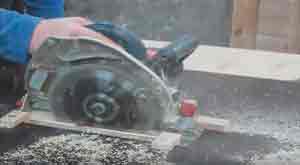

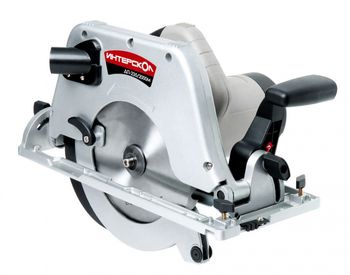

Изготовление циркулярки из ручной дисковой пилы

Циркулярную пилу довольно просто сделать из ручной. Необязательно вносить изменения в конструкцию исходного инструмента. Весь смысл – в изготовлении стола, на который будет прикреплена дисковая пила с обратной стороны. Отверстие для пропила под диск будет изготовлено заранее. Рассмотрим процесс поэтапно:

  1. Столешница с гладкой и ровной поверхностью выпиливается из фанеры. В ней уже сделано отверстие под диск и под крепления пилы.
  2. Ручной инструмент крепится с нижней стороны стола болтами, шляпки которых должны быть утоплены в фанере.
  3. Чтобы не вносить конструктивные изменения в исходный инструмент, его кнопку надо зафиксировать в рабочем положении, а выключатель подсоединить в розетку.

Станина для домашней циркулярной пилы

Такую станину можно изготовить в бытовых условиях. Есть два варианта привода мощностью, не превышающей 1,2 кВт. Это делается для того, чтобы исключить повышенный расход электроэнергии. Конструкция первого привода может включать в себя электродрель указанной мощности. Такая конструкция идеально подходит для дома, но для профессиональной работы ее применение уже будет неуместным.

Станина состоит из рабочего стола и основания. Для упрощения механизма нужно максимально этого добиться в креплении диска. Основных вариантов три: ручная дисковая пила на столешнице, соединение диска и патрона электропилы, валы, приводимые во вращение двигателем.

Стол должен иметь прочное и жесткое основание, для того чтобы обеспечить безопасную работу. В бытовых условиях вариантов может быть множество, все зависит от фантазии автора. Важным параметром конструкции будет являться толщина распиливания заготовок.

Станок из циркулярной пилы

Чтобы создать циркулярный станок, необходимо грамотно подойти к его сборке. Только продуманное до мелочей устройство способно выполнять задачи, поставленные для него. Для мелких работ, конечно, лучше применять циркулярку на основе ручной пилы (Интерскол, например). Это и компактность размеров, и относительно низкое энергопотребление. Чтобы обрабатывать более габаритные заготовки в большом количестве, необходим стационарный станок. Рассмотрим самые важные узлы циркулярного станка.

  1. Стол для станка можно сделать множеством способов, даже из обычного кухонного. Главное, чего нужно добиться, это стойкость и прочность конструкции.
  2. Рабочий инструмент – диск. Он должен выходить за пределы стола максимум на одну треть от диаметра. Лучше всего использовать для обработки заготовок толщиной менее 150 мм, иначе такой станок вряд ли подойдет.

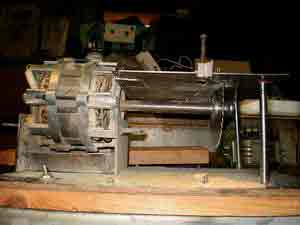

  3. Валы и передачи. Лучшим решением является установка готового вала под инструмент, так как изготовление вала требует специальное оборудование и навыки, во избежание погрешностей и выхода из строя техники. Клино-ременная передача обеспечит большую безопасность и плавность хода.
  4. Мотор. Среди моторов для циркулярки неизменным успехом пользуется привод от стиральной машины с его высоким КПД и более длительным ресурсом работы.

В заключение скажем, что самодельная циркулярная пила способна решать довольно обширный ряд бытовых задач. Оптимальный и простой в исполнении вариант – это изготовить фуганок и циркулярную пилу на одной станине. Плюс ко всему – оба инструмента будут вращаться от одного электродвигателя. Такая особенность существенно облегчит нашу задачу. Конструкция ее необязательно будет сложной, главное – продумать все детали, сделать чертежи, осуществить правильную сборку.

Источник: http://pro-instrument.com/ruchnoj/kak-pravilno-sdelat-tsirkulyarnuyu-pilu-svoimi-rukami.html

Смотрите также:
03.11.2018

ручная самодельная пила из цепи Пила из цепи бензопилы. Работает ли это приспособление Мой ВК: Мой Instagram: . Привет! Я покажу как сделать карманную пилу из цепи от бензопилы Купить готовую можно тут Групп. Купить пилу можно здесь Как легко и просто сделать . Стать...

03.11.2018

Самодельный универсальный ключ для болгарки и дрели Евросамоделки - только самые лучшие самоделки рунета! Как сделать самому, мастер-классы, фото, чертежи, инструкции, книги, видео. Самоделки из двигателя от стиральной машины: 1. Как подключить двигатель от старой...

Съемник ступичных подшипников своими руками
03.11.2018

Самостоятельная замена ступичного подшипника Замена подшипника ступицы является регламентной работой, выполнение которой под силу всем автолюбителям. В публикации рассмотрим, как заменить передний и задний ступичные подшипники своими руками. Ступичный узел Нельзя...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
