Магнитный угольник для сварки своими руками

Магниты для сварки

Сварка — быстрый и надежный способ создания неразъемным соединений металлических деталей. Сам процесс длится недолго, зачастую много времени уходит на то, чтобы правильно расположить заготовки друг относительно друга. Их надо зафиксировать точно и надежно, чтобы не возникло смещения в процессе сварки. Для этого разработано множество приспособлений. Магнитные крепления — уголки и держатели отличаются очень быстрой установкой и снятием и экономят сварщику много времени.

Магниты для сварки

Разновидности креплений и их предназначение

Чтобы сварочный шов получился прочным и надежным, свариваемые заготовки необходимо зафиксировать. Для этого существует множество различных видов оснастки, универсальной и специализированной. В их число входят:

  • отключаемые магниты для сварки;
  • винтовые струбцины;
  • винтовые распорки;
  • магнитные уголки.

Отключаемые магниты

В этом типе оснастки есть возможность управлять интенсивностью магнитного поля, включая и выключая его. Этот эффект достигается за счет поворота внутри корпуса одного магнита относительно другого так, что их магнитные поля либо взаимно усиливаются, либо нейтрализуют друг друга, и поле за пределы корпуса не проходит. Отключаемые магниты ставятся и снимаются с заготовок одним движением пальца. Особенно удобны такие устройства при необходимости откорректировать положение заготовок. Еще одно достоинство — после отключения такого держателя все опилки, обрезки, стружка и другие мелкие металлические отходы осыпаются с него, облегчая уборку

Оснастка предназначена для надежного прижатия заготовок друг к другу. Внешняя часть ее, выполненная в форме прямого (или другого) угла с вырезанной вершиной, является фиксирующей частью, а внутренняя, снабженная устройством винтовой подачи — это прижимное приспособление. По сути, это тиски с губками, загнутыми под углом. Детали (профиль или пруток) помешаются в струбцину и прижимаются друг к другу винтом.

Размеры и форма деталей ограничены размерами струбцины. Ее можно применять не толь для сварочных, но для других слесарных работ.

Распорки применяют для создания необходимого зазора между подлежащими сварке заготовками. Домашние мастера выбирают для этого обрезки труб и профиля из ящика с отходами, но намного удобнее пользоваться промышленным изделием. Распорка также оснащена винтом и представляет собой «струбцину наоборот». Ее можно отрегулировать на любой требуемый зазор в пределах хода винта. Распорки и сварочные магниты часто применяются вместе.

Магнитные уголки

Одним из наиболее часто применяемых устройств является уголок. Его основные преимущества:

  • Снижает трудоемкость процесса сварки. Время на фиксацию заготовок сокращается в несколько раз.
  • Детали можно закреплять практически по д любым углом между ними.
  • Устройство компактное, не мешает сварочным работам.
  • Время на снятие оснастки также сокращается в несколько раз по сравнению со струбцинами.

Магнитные уголки выпускаются как с фиксированными углами, так и с произвольно изменяемыми. Для этого их оснащают шарнирным устройством с фиксатором.

Конструктивно оснастка состоит из двух металлических пластин, вырезанных из листового металла, и закрепленных между ними постоянных магнитов. Наиболее популярны универсальные плоские уголки, напоминающие дом со срезанной крышей. Но существуют и трехкоординатные пространственные фиксаторы в виде многогранников или цилиндров. Они позволяют собирать весьма сложные пространственные конструкции, такие, как опоры линий электропередач, пространственные фермы и т.п.

Цели использования

Основные цели, которые преследуются применением магнитных держателей для сварочных работ, следующие:

  • удобная и надежная фиксация заготовок;
  • размещение их в пространстве в строгом соответствии с чертежами изделия;
  • точное выставление углов между деталями;
  • сокращение трудоемкости сварки и повышение ее качества;
  • замена морально устаревших винтовых зажимов и струбцин.

Магнитные уголки для сварки обладают прижимной силой от 5 до 60 кг и применяются с листовым металлом и с профильным прокатом.

Характеристики сварочных магнитов

По степени универсальности оснастку подразделяют на два типа:

Универсальная оснастка имеет одну или более степеней регулировок и позволяет работать с заготовками плоской, цилиндрической и многогранной формы, соединяя их под произвольными углами в нескольких плоскостях одновременно. Такие устройства незаменимы при сборке сложных пространственных конструкций. Им придают повышенную стойкость к нагреву и брызгам расплавленного металла.

За эти достоинства оснастки профессионального класса приходится расплачиваться высокой ценой и ограниченной доступностью в обычных строительных магазинах.

Угольник намного проще по конструкции, легче в освоении и позволяет покрыть большую часть потребностей домашнего мастера.

Угольники выпускаются в трех основных формах:

  • стреловидная («домиком»);
  • треугольная;
  • шестиугольная.

Стреловидные и треугольные позволяют приваривать заготовки под углами 45 ° , 90 ° и 135 ° . Шестиугольные, кроме того, поддерживают углы в 30°, 60°, 75 ° .

Использование магнитных угольников при работе с простыми конструкциями дает даже большую экономию времени, чем в случае использования универсальных. Недостатком таких устройств, особенно их бюджетных моделей, является малое усилие магнита.

Преимущества магнитов

Основными преимуществами магнитов по сравнению с винтовыми и клиновыми оснастками являются:

  • Легкая и быстрая черновая сборка конструкции.
  • Возможность фиксации деталей под наиболее употребительными углами в 45°, 90°, 135 ° . Продвинутые модели магнитных креплений для сварки позволят крепить заготовки и под углами 30°, 60°, 75 ° , а универсальные — под произвольным.
  • Экономия времени на подготовительные операции в несколько раз.
  • Крепления малогабаритны и не мешают сварке.
  • Отключаемые сварочные магниты еже быстрее устанавливать или снимать.
  • Легкость очистки от стружки, опилок и шлаков. ( особенно отключаемые).

Недостатком по сравнению с винтовыми и клиновыми креплениями является неприменимость с деревом, пластиком и другими немагнитными материалами.

Критерии выбора

Перед тем, как начинать покупать магнит для сварочных работ, стоит обдумать, для каких конкретно операций вы собираетесь его применять. Кроме того, имеет значение объем этих работ и их периодичность. Если нужно раз в год сварить каркас забора или теплицы, или заменить обшивку кузова прицепа для мотоблока — нет никакого смысла покупать профессиональную модель с фиксацией под произвольным углом в трех плоскостях, а вполне можно будет обойтись парой угольников.

Если же вы открываете бизнес и ясен объем сварки на полгода-год – тогда профессиональное устройство вполне окупиться за счет повышения производительности труда.

Существует также несколько общих правил и рекомендаций по выбору:

  • Чем выше класс оснастки (и ее цена), тем дольше она будет сохранять свои рабочие качества, прежде всего геометрические размеры и силу прижима.
  • Высокая мощность магнитного поля позволяет удерживать заготовки большей массы или длины. Модели среднего уровня удерживают до 35 кг.
  • Большее число углов позволит проводить сварку разнообразные конструкции.

Современные качественные устройства не оказывают негативного воздействия на стабильность сварочной электродуги. К сожалению, некоторые дешевые китайские держатели такое влияние на качество сварки оказывают, и их лучше избегать.

Отключаемые магниты стоят в разы дороже постоянных. Но и удобнее они тоже в разы.

Появляется возможность вести сварку без подсобника. С ними возможна точная подгонка положения деталей с точностью до миллиметра — достаточно просто отключить на секунду магнит и подвинуть заготовку. Также намного проще снимать их с готового изделия после сварки. Еще одно достоинство — при отключении магнита весь прилипший к нему железный мусор осыпается сам. Стоит ли такое удобство и производительность запрашиваемых денег — каждый решает сам.

Качество отключаемого магнита должно быть высоким. Если он самопроизвольно отключится в ходе сварки — конструкция может распасться на заготовки и работу придется переделывать.

Простой магнитный угольник своими руками

Магнитный угольник имеет очень простое устройство и вполне доступен для самостоятельного изготовления мастеру, владеющему навыками слесарных работ. Обычно их делают своими руками в трех случаях:

  • проверка своих сил и способностей;
  • в продаже нет подходящего размера;
  • для сварки нестандартных изделий.

Магнит для сварки своими руками

Для изготовления потребуется:

  • листовой металл толщиной 2-3 миллиметра;
  • круглый магнит (из старого динамика);
  • втулки из немагнитного материала (пластик, эбонит и т.п.);
  • гайки, винты с головкой впотай.

Последовательность изготовления следующая:

  • На листе вычертить контуры держателя. Нужно быть особо внимательным и пользоваться для разметки только качественным и поверенным угольником и линейкой. От точности углов при разметке будет зависеть точность сборки ваших будущих конструкций.
  • Болгаркой или электролобзиком вырезать детали и выровнять их кромки.
  • Нарезать втулки в размер. Важно, чтобы они были строго одинаковые по высоте и имели ровные края.
  • Подобрать кусок упругого пластика и зафиксировать магнит по его внутреннему отверстию.
  • Разметить места для крепежа, просверлить пластины (лучше вместе).
  • Собрать изделие, надев втулки на винты и поместив их и магнит между пластин.

Сила прижима изделия зависит о точности сборки и магнитных свойств металла, перед сваркой ее придется определять опытным путем.

Магнитный держатель для сварки своими руками

Это еще один вариант конструкции магнитного уголка для сборки своими руками. Для него потребуется:

  • металлический лист 1-3 мм;
  • неодимовые магниты (т.н. «магниты под саморезы»);
  • сухая доска;
  • гайки, винты с головкой впотай, саморезы.

Изготовление магнитных держателей для сварки

Порядок изготовления следующий:

  • Разметить и вырезать из листа две одинаковые заготовки, внимательно следя за точностью углов.
  • Изготовить центральную часть держателя. Выпилить его из доски так, чтобы он повторял контуры металлических пластин, но отступал внутрь на высоту магнитов плюс миллиметр — полтора.
  • Скрепить вместе металлические и деревянную части изделия.
  • Саморезами прикрутить магниты к деревянной прокладке по периметру так, чтобы они находились друг от друга на одинаковом расстоянии.

Перед началом работы нужно проверить геометрию получившейся оснастки — ее углы и размеры.

Как сделать отключаемый магнитный угольник

Стоимость магнитов для сварки колеблется от сотен рублей (бытовые модели китайского производства) до десятков тысяч (отключаемые универсальные профессиональные устройства известных брендов с возможностью работы во многих плоскостях и произвольным выставлением углов). Но есть возможность изготовить их аналог самостоятельно:

  • Из листа металла вырезать две пластины треугольной формы (или в форме домика со срезанной крышей). Нужно внимательно следить за точным выставлением углов.
  • Обработать грани напильником.
  • Магнит можно использовать от неисправных громкоговорителей или микроволновой печи.
  • В углах треугольника и в его центре разметить и просверлить сквозные отверстия.
  • С помощью четырех винтов и гаек и втулок, равных по высоте магнита, скрепить конструкцию так, чтобы магнит был зажат в центре.
  • Чтобы снизить загрязнение, по торцевым граням можно поставить пластиковые заглушки.

Отключаемый магнит своими руками

Форма магнита для сварки может быть и не треугольной. Ее выбирают в зависимости от потребностей собираемой сварной конструкции.

Источник: http://stankiexpert.ru/spravochnik/svarka/magnity-dlya-svarki.html

Магнитный угольник для сварки. Нужно только выбрать градус!

Для проведения качественных и безопасных сварочных работ помимо специализированного рабочего инструмента, защиты рук и лица, рекомендуется и дополнительный инвентарь – успешно используемый профессиональными специалистами и производящими сварку лишь время от времени мастерами, магнитный угольник для сварки сделает работу легче, точнее и аккуратнее.

Какие преимущества в работе дают магнитные угольники?

Любые дополнительные приспособления, облегчающие работу мастера, имеют положительные стороны использования. Магнитный уголок для сварки – незаменимый атрибут даже при разовой необходимости, не говоря уже о выполняемых профессионалами поточных работах:

  • за счёт того, что предназначенные для сваривания металлические детали надёжно зафиксированы, сварщик получает большую свободу действий и, следовательно, удобство в работе;
  • благодаря тому, что сборка свариваемых элементов производится до непосредственной сварки, для её выполнения достаточно и одного человека – магнитные уголки минимизируют трудозатраты;
  • при использовании магнитного сварочного уголка установка деталей производится чётко, а потому выполненный шов будет аккуратен: при проведении сварочных работ конструкций повышенной точности уголки являются не рекомендацией, а необходимостью;
  • при производстве большого объёма сварочных работ такие уголки просто незаменимы – они существенно сократят временные затраты специалиста на проведение сварки;
  • для деталей нестандартной конфигурации также удобно использовать сварочные магнитные уголки;
  • свариваемые детали могут быть надёжно зафиксированы не только на горизонтальной, но и на вертикальной поверхности;
  • помимо сварки, пайки и другого рода соединяющих отдельные элементы работ, магнитные уголки будут удобны, например, при разметке или резке стали – прочная фиксация удержит отдельные части конструкции от падения.

Как правило, угольники известных фирм-производителей имеют конфигурацию, позволяющую с помощью одного такого магнитного фиксатора задать разные углы сварки: 45°, 60°, 90°, 135°. Сделанный своими руками магнитный уголок делает возможным работу практически с любым выставленным профилем инструмента углом.

Какими бывают магнитные угольники для сварки?

Магнитные уголки могут быть разными как по конфигурации, позволяющей выставить различные углы для выполнения сварочных работ, так и по принципу действия:

  • магнитный угольник для сварки самой обычной конструкции позволяет выставить фиксированные углы, определяемые профилем инструмента;
  • магнитная струбцина с регулируемыми углами является гибким инструментом, с помощью которого можно выполнить работы любой степени сложности и точности, выставив практически любой угол;
  • магнитный фиксатор может иметь постоянный или отключаемый магнит – отключение магнитов после проведения сварочных работ позволяет снять фиксацию без каких-либо физических усилий;
  • большинство современных моделей угольников имеет несколько стандартных углов – такая конструкция делает этот инструмент универсальным, позволяющим выполнять сварочные работы различной степени сложности;
  • угольники различаются и по мощности: для фиксации тяжёлых элементов глобальных конструкций необходимы мощные магниты, а вот инструменты с малой мощностью рекомендуются для сваривания компактных деталей малого веса и обычно используются для бытовых работ.

Цена на каждый инструмент формируется, исходя из нескольких показателей: конструкции и возможности построения нескольких углов, возможности регулировки, магнитной мощности, известности фирмы-производителя и т. д. Стоимость магнитных держателей варьируется в широких пределах: от 300-400 рублей за бытовой экземпляр и 800-900 рублей за комплект стандартных уголков-фиксаторов до 3000-5000 рублей для профессионального инструмента.

Как выбрать магнитный угольник для сварки?

Для простых любительских работ вполне подойдут недорогие стандартные конструкции магнитных держателей, а вот для сложных профессиональных работ и производственных условий предназначены трехкоординатные (при использовании цилиндров) и четырехгранные угольники – выполненные с применением ферритных жаропрочных магнитов они дадут необходимую мощность для уверенной фиксации самых разных по весу и конфигурации элементов свариваемой конструкции.

В любом случае качественный магнитный угольник для сварки должен быть рассчитан на серьёзные нагрузки, обладать высокой прочностью на разрыв и быть устойчивым к сильным механическим воздействиям извне. Обладающий определённой мощностью угольник должен жёстко фиксировать соответствующие этой мощности по весу и размеру элементы конструкции – только в этом случае работа сварщика будет комфортной и безопасной.

Для облегчения демонтажа магнитного фиксирующего приспособления рекомендуется выбирать угольники с отключаемыми сварочными магнитами – в этом случае даже один мастер легко и быстро справится со сложной работой, пользуясь специальным выключателем (одним или двумя для включения/отключения каждой грани). Отключаемые уголки обычно производятся из прочного хромированного листа, а благодаря рабочим граням успешно используются в работе с различными профилями.

Таким образом, выбирать магнитный держатель для сварочных работ рекомендуется исходя из предполагаемых углов соединения деталей, веса инструмента, его размера и мощности.

Магнитный угольник для сварки своими руками

Если в силу каких-то причин представленный в магазинах ассортимент магнитных угольников, предназначенных для работы с трубами различного сечения, уголками, полосами, профильными деталями, элементами из листового, сплошного и прочего металла, не устраивает, то сделать такое приспособление несложно и своими руками. Такой простой в исполнении и недорогой инструмент верой и правдой послужит в бытовых сварочных и монтажных работах дома и в подсобном хозяйстве. Способов конструирования может быть несколько, наиболее распространённый и денежно не затратный выглядит следующим образом:

  1. В качестве металлической основы из подходящей марки стали вручную, болгаркой или с помощью лазерной резки выпиливаются пластины с точными углами рабочих плоскостей.
  2. Обезопасить магнит от налипания металлических стружек, опилок и прочего, а также для дополнительной жёсткости конструкции используется проставка (например, из фанеры). Эта деталь по периметру будет чуть меньше (на 3-4 мм) пластин из п. 1, под магнит выполняется сквозное отверстие.
  3. Внутрь вкладывается магнит произвольной (чаще всего круглой) формы – важно лишь, чтобы он не выступал за контуры внешних пластин и имел центральное отверстие для возможности его жёсткой фиксации.
  4. Процесс сборки заключается в строго параллельном складывании всех деталей, для большей надёжности обработке их клеем и фиксации алюминиевыми заклёпками.

При использовании как магазинных образцов, так и выполненных самостоятельно, следует помнить о рекомендуемых для магнитных приспособлений рабочих тепловых режимах: высокая температура и сильный нагрев магнитного фиксатора способны привести к утрате им магнитных свойств.

Источник: http://proinstrumentinfo.ru/magnitnyj-ugolnik-dlya-svarki-otklyuchaemyj-tsena-svoimi-rukami/

Магнитный угольник для сварки

Всем доброго дня!

Приобрели себе магнитный угольник для сварки. Как показывает опыт эксплуатации более слабых магнитов — вещь полезная, а иногда незаменимая.

В этот раз брали мощный магнит, как заявляет производитель.

Магнит позволяет:

— Быстро и надежно соединяет детали, облегчает монтаж;

— Позволяет удерживать вес до 34 кг- вот тут непонятно как определяется этот показатель. Это либо суммарный вес на каждое ребро, либо этот магнит настолько сильный))) что 2-х пудовую гирю он удержит на раз))));

— Сокращает время работы;
— Заменяет громоздкие зажимы и струбцины — тут не поспоришь, в некоторых случаях лучше всяких приспособлений, но не всегда…;

— При розжиге электрода и при сильном нагреве металл магнит иногда слетал;

— Подходит для любых работ с металлическими деталями;

— После выполнения работ угольники легко отсоединяются от поверхностей — отсоединить легко, а лучше использовать отключаемые магниты, но они дороже).

Использовать при сварке магнитные угольники вошло в привычку, к хорошему привыкаешь быстро) В планах еще приобрести магнитную клемму для заземления и несколько магнитов разного калибра и формы.

Похожие новости

Комментарии (1)

Информация
Чтобы оставить свой комментарий — зарегистрируйтесь или войдите на сайт под своим именем.

Источник: http://www.freeseller.ru/5579-magnitnyy-ugolnik-dlya-svarki.html

Виды магнитных уголков для сварки. Как сделать держатель своими руками

Во время проведения сварочных работ небольших металлических деталей бывает непросто удержать их в неподвижном состоянии. Для фиксации элементов в этом случае сварщику наиболее часто приходится прибегать к применению дополнительных механизмов и приспособлений, чтобы во время сварки детали не смещались.

Применение тисков и струбцин позволяет отлично справляются с этой задачей, но основной недостаток таких изделий заключается в необходимости осуществлять большое количество дополнительных движений для установки детали в статичном положении. А также в невозможности зафиксировать детали под определённым углом.

Магнитный держатель для сварки лишён таких недостатков, поэтому если часто приходится осуществлять сваривание деталей таким образом, то рекомендуется приобрести или изготовить самостоятельно данное устройство.

Виды магнитных держателей для сварки

При выполнении сварочных работ наиболее часто используются магнитные приспособления следующих конструкций.

Угловые: постоянного действия

Преимуществом этой модели угольников является возможность быстрой фиксации свариваемых деталей на 6 положений. Приспособление состоит из 2 пластин с расположенным между ними мощным магнитом.

Если часто приходится выполнять сваривание деталей под различными углами, то рекомендуется приобрести держатель с возможностью регулировки.

Конструкция с фиксированными углами обойдётся значительно дешевле, но приобретать такой девайс следует, когда основная часть сварочных работ представляет собой фиксацию элементов в наиболее часто применяемой позиции.

Отключаемые

Отключаемый магнитный держатель для сварки представляет устройство, в котором магнитное поле можно нейтрализовать с помощью поворотного рычага.

Такие устройства стоят в несколько раз дороже обычного угольника, но благодаря функции отключения пользоваться изделием проще и комфортнее.

Также отключаемые модели можно легко очистить от металлической стружки и других мелких деталей.

Какой выбрать тип держателя для сварки зависит от многих обстоятельств. Если уголок необходим для частого применения, то рекомендуется приобрести отключаемую модель с усилием на отрыв не менее 20 кг.

Основные критерии выбора

Если магнитный держатель необходим для профессионального использования, то новичку сложно разобраться с моделями на рынке.

Ниже будут приведены основные критерии отбора такого приспособления с учётом многих факторов.

  1. Приобретение некачественного изделия осложнит выполнение сварочных операций на высоком уровне. Держатели подвергаются высокому температурному воздействию, что может привести к существенному снижению коэффициента намагниченности у плохих изделий. При покупке следует осмотреть изделие на предмет выявления механических повреждений. Даже небольшая выемка или неровность инструмента в месте соприкосновения с фиксируемыми элементами, не позволит выполнить работу под необходимым углом.
  2. Если часто приходится выполнять сваривание деталей под различными углами, то рекомендуется приобрести регулируемый держатель либо набор из нескольких треугольников.
  3. Не последним критерием выбора является цена. Стоимость многих моделей китайского производства бывает очень привлекательной, но нередко такие устройства выходят из строя после первого использования.

Для приобретения качественного магнитного держателя рекомендуется рассматривать продукцию российского и европейского производства.

Самодельный магнитный уголок

Если нет желания или возможности приобрести фиксирующее устройство в магазине, то можно самостоятельно изготовить его из подручных материалов.

Магнитный держатель для сварки своими руками можно изготовить с использованием следующих материалов:

  • магнит из мощного динамика;
  • стальной лист толщиной 2,5 мм;
  • термостойкий клей для металла;
  • заклёпки.

Для проведения работ понадобятся следующие инструменты:

Самодельный магнитный держатель для сварочных работ изготавливается в такой последовательности:

  1. На металлическом листе с применением угольника и какого-либо острого предмета осуществляется разметка треугольной заготовки.
  2. С помощью болгарки заготовка вырезается строго по намеченным полосам.
  3. Вырезанная заготовка прикладывается к металлическому листу и снова производится разметка листа.
  4. Осуществляется вырезание точной копии предыдущей детали.
  5. Оба треугольника доводятся напильником таким образом, чтобы их боковые плоскости были идеально ровными, а детали являлись абсолютно одинаковыми.
  6. Треугольники совмещаются друг с другом, зажимаются в тисках и по их углам делаются отверстия диаметром, который равен толщине применяемой заклёпки
  7. Между двумя треугольниками помещается магнит из динамика, на плоскость которого предварительно наносится клей.
  8. Угольник размещают таким образом, чтобы отверстия пластин совместились и производят фиксацию их между собой заклёпками.
  9. Как клей полностью высохнет, изделие можно покрасить в любой цвет специальной термоустойчивой эмалью.

Собранное изделие позволит качественно зафиксировать под определённым углом массу до 3 кг.

Если для проведения сварочных работ требуется более мощный держатель, то можно изготовить устройство по приведённой выше схеме. Только в качестве магнитного материала использовать неодимовые магниты из жёсткого диска компьютера. В этом случае можно получить бесплатное и качественное приспособление повышенной мощности.

При изготовлении самодельной конструкции применение клея и заклёпок является лучшим вариантом. Если применить болтовые соединения, то со временем крепление ослабнет от вибрации и высокой температуры.

Заключение

Использование магнитных угольников для сварки позволяет выполнить работы более качественно.

Стоимость нерегулируемых моделей с возможностью размещать заготовки в 3 позициях составит около 500 рублей, поэтому каждому сварщику по карману приобрести такое изделие. Если есть желание сэкономить и повысить свои навыки в самостоятельном изготовлении, то изложенные инструкции помогут изготовить магнитное приспособление своими руками.

Источник: http://plavitmetall.ru/oborudovanie/magnitnye-derzhateli.html

О приспособлениях: магнитный уголок

Сварка металлических конструкций становится проще и точнее. Используя магнитный угольник для сварки, мастер обеспечивает точность стыковки двух изделий, а соответственно и точность сборки всей конструкции. Поэтому специалисты сами используют этот инструмент, выполняя сварочные работы, и советуют приобрести его начинающим сварщикам.

Преимущества работ с магнитным угольником

Магнитный уголок для сварки используется и для разовых сварочных операций, и для поточных работ. Вот преимущества его использования:

  • С помощью угольника производится крепление двух стыкующихся элементов, что освобождает сварщика от поддержки одного из них. А это свобода действия, плюс удобство выполняемых операций.
  • С помощью магнитного угольника фиксация двух деталей производится четко, соответственно сварочный шов будет аккуратно проварен, что в конечном итоге повысит его качественные показатели. Поэтому, проводя сварку металлических конструкций повышенной точности, магнит для сварки – это уже не совет или рекомендация, это необходимость.
  • Минимизация трудозатрат, особенно это касается работ, связанных с изготовлением сложных конструкций. Нет необходимости использовать труд двух работников: сварщика и помощника. Сам сварщик все сделает как надо. Особенно это заметно, когда производится большой объем сварочных работ.
  • С помощью магнита производится фиксация деталей, расположенные в разных плоскостях.
  • Кроме сварки магнитный угольник может быть использован при разметке, резке стальных элементов, прочно удерживая их по месту установки.

Как выбрать магнитный уголок

Магнит для сварки представлен на рынке несколькими конфигурациями, в основу которых входят углы установки двух свариваемых элементов. Компании, производящие это приспособление, предлагают конфигурации со стандартными углами: 45-60-90-135°. Чаще всего в каждой модели есть несколько посадочных углов для многофункционального использования магнита. Но есть и стандартные модели с определенными позициями: только соединяющие детали под углом 90° или 30° и так далее.

Производители предлагают и универсальные модели, углы которых можно менять под необходимые параметры. Их чаще всего используют для проведения сварочных работ, связанных со сборкой сложных конструкций, где кроме плоских элементов применяются и скругленные цилиндрические.

По типу магнитные уголки делятся на:

  • отключаемые;
  • с постоянным магнитом.

Первый вариант – это магниты, которые в своей конструкции имеют рычажки с отключением магнитного поля. То есть, при выключенной позиции приспособление не прилипает к металлу. Во второй, наоборот, крепко прикрепляется к нему. Это очень удобная функция, которая позволяет легко проводить корректировку установки деталей относительно друг друга.

Плоскости магнита для сварочных работ работают по отдельности. То есть, можно выключать отдельно одну или другую плоскость (грань). Если закрепили металлическую заготовку к одной из плоскостей, то вторую можно корректировать по месту установки при выключенной второй плоскости. Как только точное монтажное место выбрано, можно включать вторую магнитную грань, прочно закрепив вторую заготовку.

Внимание! Этот вид сварочных магнитов может выдерживать вес детали до 35 кг в подвешенном положении.

Фиксаторы для сварки с постоянным магнитом – это простая конструкция, состоящая из двух металлических шаблонов, формирующих углы стыковки двух деталей, и магнита, который расположен между двумя шаблонами. Он постоянно действующий, что иногда усложняет процесс подгонки. Во всем остальном это все тот же магнит, с помощью которого легко фиксировать место расположения свариваемых деталей и узлов.

Есть мнение, и это подтверждают физики, что магнитное поле будет влиять на процесс сварки. Все зависит от силы поля. Чем она больше, тем ниже качество сварочного шва. Но в магнитных угольниках установлены не такие сильные магниты, чтобы говорить о снижении качества.

Типы магнитов по конструкции

Как уже было сказано выше, магнитные фиксаторы бывают разных конфигураций, с помощью которых можно выставить необходимый угол сварки двух металлических элементов. Но есть разделение и по назначению.

  • С фиксированным углом – обычная и традиционная конструкция.
  • С регулируемыми углами. Этот инструмент гибкого типа. С его помощью можно выставить любой угол, что позволяет вести сварочные работы в сложных конструкциях.
  • С постоянным магнитом или отключаемым (выше об этом уже упоминалось).
  • Многоугольные модели, в конструкциях которых присутствуют несколько стандартных угловых сопряжений.
  • Существует разделение по мощности: для фиксирования тяжелых элементов и легких.

Эти показатели влияют на стоимость инструмента. Чем больше положительных характеристик, тем он дороже.

Самодельный сварочный магнит

Можно ли сделать магнитные угольники для сварки своими руками? Никаких проблем, потому что их конструкция достаточно проста. Что для этого понадобится?

  • Круглый магнит диаметром 80-90 мм и толщиною 15 мм.
  • Стальной лист толщиною 2 мм.
  • Четыре болта М6 длиною 40 мм и гайки к ним.

Из листа вырезаются шаблоны необходимой конфигурации (используйте болгарку). Шаблонов должно быть два. Обратите внимание, что размер вырезанных из стального листа изделий не должен быть меньше диаметра магнита. Все кромки подгоняются точно под необходимые углы, они обязательно шлифуются до максимальной чистоты. Шлифовке подвергаются и поверхности, чтобы ржавчина и другие дефекты не снизили силу магнитного поля.

На один из шаблонов устанавливается магнит точно посередине, и делаются метки под крепежные детали. Должно быть четыре отверстия: три по углам, один посередине. По меткам высверливаются сквозные отверстия в двух шаблонах.

Собирается угловый инструмент путем установки болтов М6 в отверстия. При этом необходимо установить гайки не только на конец болта, но и между шаблонами, чтобы в процессе вкручивания резьбового соединение не погнулись уголки самодельного инструмента. Важно, чтобы круглый магнит не выступал за грани шаблонов. Хвостовики болтов, которые выходят на гайки, надо обрезать болгаркой. Вот такая технология, чтобы сделать своими руками свой собственный магнит для проведения сварочных работ. Магнитное приспособление для сварки – инструмент простой, но необходимый. Им сегодня пользуются и профессионалы, и только начинающие свою деятельность сварщики.

Источник: http://svarkalegko.com/oborudovanie/magnitniy-ugolok.html

Преимущества использования магнитного угольника для сварки своими руками

Эти инструменты предназначены для фиксации металлических деталей и труб во время сварочного процесса, пайки и сборки изделий. Опытный мастер, без сомнения, найдет применение этой полезной детали в других областях хозяйства.

Магниты для сварки: преимущества использования

  1. Применяются при работе с трубами круглой и прямоугольной формы, листами металла, деталями нестандартной формы.
  2. Сварочный угольник может быть стандартных величин, например, 30, 45, 60, 90, 135 градусов. Также магнитный уголок для сварки может быть универсальным и подстраиваться под любую необходимую величину угла.
  3. Оперативное крепление: магнитный держатель для сварки фиксируется на детали самостоятельно.
  4. Возможность работать без использования помощи напарника, то есть трудозатраты сводятся к минимуму. Этот фактор особенно важен, если предстоит выполнить большой объем сварочных работ.
  5. Уголки можно применять при любом расположении свариваемых деталей и под любым углом.
  6. Магнитные держатели можно также использовать в целях разметки каких-либо элементов.

В настоящее время для все большего количества сварщиков магнитные угольники перешли из разряда вспомогательных инструментов в разряд необходимых.

На какие виды подразделяются угольники для фиксации?

Деление на виды может происходить по различным основаниям. По источнику возникновения их можно разделить на заводские уголки и самодельные. Разумеется, для профессионального использования лучше приобретать уголки известных производителей. Для разовых применений в хозяйстве лучше использовать самодельный магнитный держатель, что гораздо дешевле.

Сделать магнитный угольник для сварки можно из стали, предварительно нарисовав чертежи. Пластины могут быть вылиты вручную или вырезаны с помощью лазерной резки. Между пластинами должна находится проставка, предотвращающая налипание металлических опилок и придающая изделию больше жесткости. Ее можно изготовить, например, из фанеры. Для сбора всех элементов воедино используются алюминиевые заклепки и клей. В итоге мы получаем магнит для сварки своими руками. Если все сделать правильно, он будет аналогичный заводским аналогам.

Также магниты подразделяются на виды в зависимости от конфигурации и принципу действия:

  1. Обычная конструкция держателя позволяет настроить фиксированную величину угла.
  2. Магнитная струбцина характеризуется возможностью настроить любую величину угла, что позволяет использовать ее при работе любой сложности.
  3. Фиксатор может иметь постоянный и отключаемый магнит для сварки. Последний вид после окончания сварки автоматически отключается. То есть, для его снятия не нужно прилагать никаких усилий.
  4. Большинство современных фиксаторов имеют несколько величин угла, что делает их применимыми для более широкой области сварочных работ.
  5. Уголки бывают различной мощности. Для фиксации громоздких, больших и тяжелых деталей нужно использовать более мощные магниты, а легкие элементы свариваются с применением магнитов небольшой мощности.

Таким образом, важность применения магнитных уголков для фиксации изделий очень высока. Они упрощают работу и позволяют выполнять ее более оперативно, без помощи напарника. Существует множество фирм-изготовителей магнитов в различном ценовом диапазоне. Важно, что несложная конструкция позволяет изготовить магнитный угольник своими руками, тем самым это минимизирует материальные и трудовые затраты в процессе проведения работы. Все вышеперечисленные факты говорят только о положительных качествах этого вспомогательного материала.

Источник: http://svarkaed.ru/oborudovanie-dlya-svarki/detali-i-prisposobleniya/ispolzovaniya-magnitnogo-ugolnika-dlya-svarki-svoimi-rukami.html

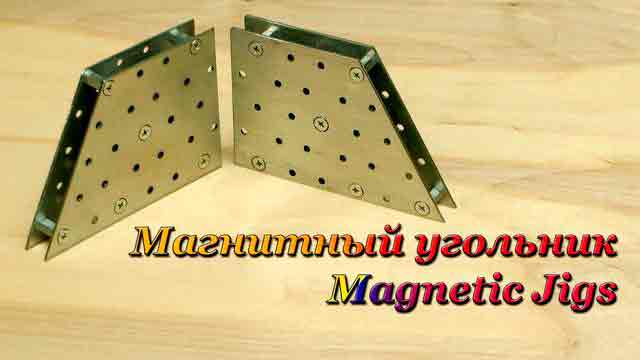

Магнитный Угольник для сварки за 1$. Welding Magnetic Jigs for 1$.

Опубликовано 2 лет назад

Магнитный Угольник для сварки за 1$. Welding Magnetic Jigs for 1$.

Скачать — Магнитный Угольник для сварки за 1$. Welding Magnetic Jigs for 1$.

Алексей Чезганов

Смотрите также:
03.11.2018

Самодельная бетономешалка – как сделать сложную работу проще При подготовке к строительству частного дома первое, что нужно сделать, это подобрать все материалы, необходимые для работы, а также выбрать инструмент и оборудование, которые позволят оптимально решить задачи...

03.11.2018

Как заточить цепь бензопилы своими руками Каждый знает, что пильную цепь, которая используется в бензопилах, требуется периодической затачивать, но не каждый знает, как это сделать правильно. Определить, что пила требует заточки цепи очень просто, для этого нужно...

Стенд для проверки форсунок дизельных двигателей
03.11.2018

Диагностика форсунок с помощью стенда Дизельные двигатели с каждым годом набирают большую популярность. Современные модели двигателя оборудованы сложной системой впрыска с электронным управлением. При неисправности таких дизельных систем сделать качественную диагностику...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
