Дисковый шлифовальный станок своими руками

Самодельный шлифовальный станок

Станок имеет каркас из твердой древесины и фанеры, который демпфирует вибрацию намного эффективнее, чем промышленно выпускаемые модели с корпусами из пластика и металла. Детали каркаса станка сделаны из древесины дуба и ясеня, но из-за их строения и прочности на них трудно правильно отцентровать отверстия. При повторении конструкции рекомендуется использовать клён.

Каркас поддерживает большую, облицованную пластиком рабочую поверхность, которую можно наклонять до угла 45°. Станок рассчитан на работу с лентой шириной 25 мм и длиной 1070 мм. Лента проходит по трём деревянным направляющим шкивам. Один из них крепится к подпружиненному, качающемуся верхнему рычагу, натягивающему ленту. Положение ленты определяется регулировкой стоящего на нём направляющего шкива с помощью двух противоположно расположенных винтов с барашками.

Старенький мотор (200 Вт, 1750 об/мин) со шкивом диаметром 90 мм через V-образный ремень вращает шкив диаметром 75 мм на подшипниковой опоре. При ведущем шкиве диаметром 92 мм лента движется со скоростью 570 м/мин.

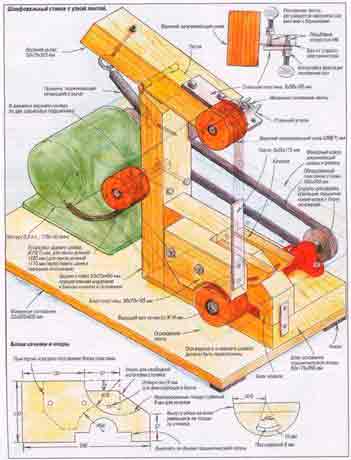

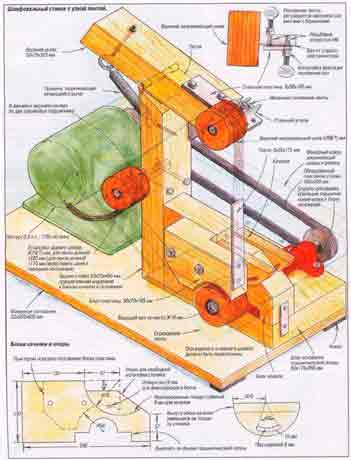

На рисунке указаны размеры под основные металлические детали и крепёж. Но размеры могут быть другими, поэтому до начала постройки станка соберите все металлические части и скорректируйте размеры.

Натяжение ленты обеспечивается подвешенным на петле рычагом с пружиной. До выключателя мотора, установленного сбоку на задней стойке, легко достать с передней стороны станка.

Основание и каркас шлифовального станка. Каркас состоит из шести основных частей, включая основание из 20-мм фанеры, на котором всё собирается. Блок основания подшипниковых опор, блок качалок столика, задняя стойка, верхний рычаг и блок пластины, служащей упором для зачищаемой поверхности, выпилены из твёрдой древесины.

Блок основания подшипниковых опор должен быть длиной около 265 мм и достаточно широким, чтобы на нём разместилась подшипниковая опора ведущего вала. Установите подшипниковую опору на основании так, чтобы её ось была приблизительно на расстоянии 95 мм от переднего ребра блока, и прикрепите её большими шурупами. Точно выставить подшипниковую опору можно только при наличии ведущего шкива ленты.

Шкивы, валы и подшипники. Шкивы склеены из семи слоев 6-мм твёрдой ДВП. Этот материал из-за своей однородности позволяет избежать проблем с вибрацией или балансировкой. Ведущий шкив диамтром 92 мм имеет отверстие диаметром 16 мм для ведущего вала подшипниковой опоры. Два направляющих шкива диаметром 82 имеют отверстия для стандартных шариковых подшипников размером 40×12 мм.

Шариковые подшипники долговечны и воспрепятствуют боковому перемещению шкивов, возникающему из-за неточного направления движения ленты. В качестве осей для них можно использовать валы от старых электромоторов. Многие из них точно отшлифованы и рассчитаны на посадку двух подшипников.

Запрессуйте подшипники на оси и, смазав эпоксидкой отверстия в шкивах, вставьте подшипники в отверстия в шкивах заподлицо. За счёт этого будет обеспечена поверхность для запрессовки шкива на вал. Для запрессовки используйте оправки, упирающиеся во внутреннюю обойму подшипников, иначе вы рискуете повредить шкив. Проверив перпендикулярность и соосность шкивов, дайте эпоксидке застыть. Затем закрепите ведущий шкив на вале мотора и обточите так, чтобы его образующая была параллельна оси вала.

Качалки шлифовального станка. Сектора, поддерживающие столик качалки, качаются на общей оси в полукруглых нишах. Для свободного и точного перемещения ось должна быть правильно расположена относительно места встречи столика с вертикальным участком ленты. Ниши качалок глубиной 8 мм отфрезерованы по шаблону по обеим сторонам стойки шириной 140 мм.

Примечание. Следует обратить внимание на следующее. При возможном обрыве ленты верхний рычаг подпрыгнет вверх приблизительно на 100 мм. Поэтому при шлифовании, чтобы не поранить лицо, держитесь подальше от верхнего шкива. Движение вверх верхнего шкива ограничивает пружина, но для безопасности верхний рычаг с передней стороной задней стойки лучше дополнительно соединить цепочкой. Также надо сделать кожухи, закрывающие ленты и шкивы. Кроме того, рекомендую работать в респираторе и защитных очках.

Источник: http://tool-land.ru/samodelnyy-shlifovalnyy-stanok.php

Шлифовальные станки по дереву: ленточные, дисковые, барабанные

Шлифовальные станки предназначены для придания гладкости деревянным поверхностям. Степень выравнивания зависит от особенностей абразивного материала. Одновременно со шлифовкой проводится доводка детали до окончательного размера. Как правило, станки этого типа используются в мебельной промышленности, при производстве фурнитуры для дверей и окон.

Устройство станка для шлифовки древесины

Шлифовальный станок по дереву в базовой комплектации содержит:

  • рабочий орган с абразивной поверхностью;
  • станину особой конструкции для работы под наклоном;
  • приспособления для кругового шлифования;
  • упор, позволяющий работу с заготовкой в горизонтальной плоскости.

Оборудование оснащается мощными электромоторами, механизм должен выдерживать продолжительное использование без перерывов. С внутренней стороны оборудования располагается штуцер на 100 мм, к которому подключается пылесос. Он собирает древесную пыль, образовывающуюся во время шлифовки.

Станина выполняется из чугуна, рабочая поверхность наклоняется под необходимым углом, облегчая обработку деталей сложной формы. Обычно рабочая поверхность составляет 19 х 30 см, угол наклона в пределах 45 — 90 градусов по отношению к рабочему органу.

  • мощность станка: для производственных нужд требуется устройство от 1 кВт, в домашней мастерской достаточно 400 Вт;
  • размеры рабочей поверхности (ширина барабана, ленты, поперечник диска): большая площадь соприкосновения позволяет быстрее обрабатывать крупные плоские заготовки;
  • скорость движения или вращения абразивного элемента: находится в пределах 350 — 1800 метров в минуту, чем выше скорость, тем чище обрабатывается древесина. Профессиональная работа требует скорости не меньше 500 метров в минуту;
  • вес и габариты: особенно значимы для небольших цехов и домашних мастерских, где каждый сантиметр на счету.

Виды шлифовальных станков

Существует несколько разновидностей шлифовального оборудования, которое различается по типу абразивной поверхности:

  • дисковое;
  • ленточное (узколенточное и широколенточное);
  • барабанное;
  • комбинированное.

Дисковые станки называют еще тарельчатыми. Абразивный материал прикрепляется к диску особой формы. Это оборудование используется при множестве производственных операций, поэтому очень популярно. Кроме шлифования, оно позволяет полировать и зачищать заготовки в форме конусов, шаров, цилиндров.

Обычно дисковые модели имеют компактные размеры и устанавливаются на верстаке. Потому их используют и в домашних мастерских. При небольших размерах станки очень производительны, так как основа оборудования — мощный электродвигатель. Работа на дисковом шлифстанке не требует специального обучения.

Ленточные станки оснащены абразивной лентой, которая заменяется по мере истирания. Регулируется степень натяжения ленты, облегчая обслуживание устройства. Чтобы лента служила дольше, подленточная поверхность выполняется из графита. Надежную фиксацию ленты обеспечивают резиновые ролики, не позволяя ей проскальзывать во время шлифовки. С помощью плоскошлифовального оборудования можно полировать детали под различными углами, в горизонтальном или вертикальном положении.

Барабанные станки используются в основном для калибровки и шлифовки длинных плоских заготовок: реек, досок, щитов. Обработка производится шлифовальным барабаном (цилиндром). Существуют конструкции с двумя рабочими цилиндрами. На них надевают абразив разной зернистости и за один проход выполняют грубую и тонкую шлифовку.

Комбинированные станки сочетают несколько видов плоскошлифовальных и круглошлифовальных рабочих органов, например, круг и ленту. Это позволяет своими руками на одном станке обработать плоскость и кромки. Такое оборудование очень удобно для небольших мастерских.

Самодельный ленточный станок

Двигатель подойдет от ненужной стиральной машинки. Электромотор к основанию следует крепить жестко.

Основание рекомендуется выполнять своими руками из металла, крепить между собой детали сваркой или болтами. Размеры станка подбираются в зависимости от площади мастерской. Необходимо помнить, чем длиннее рабочая поверхность, тем удобнее работать и выше качество шлифовки заготовок.

Диаметр цилиндров для абразивной ленты зависит от желаемой скорости движения ленты. Так, при частоте вращения двигателя 1500 оборотов в минуту, мощности 300 Вт и диаметре цилиндров 20 см лента будет двигаться со скоростью около 20 м\сек. Можно обойтись без редуктора, если электромотор достаточно высокооборотистый.

Ведущий барабан крепко фиксируется на шкив электромотора. Натяжной барабан устанавливается на ось с подшипниками — он свободно вращается. Чтобы абразивный материал касался рабочей поверхности мягко, под ведомым цилиндром стол немного скашивается. Барабаны желательно сделать из деревянных заготовок. Однако возможны и другие варианты, которые непременно обклеиваются тонкой резиной.

Чтобы абразивный материал правильно располагался на цилиндре, его центральная часть должна немного выступать над краями (не более чем на 2,5 мм).

Самодельный дисковый станок

Чтобы своими руками сделать машинку для обработки криволинейных заготовок понадобится:

  • металлический уголок;
  • электромотор мощностью не менее 1500 Вт;
  • фанера 20 мм;
  • шкив;
  • несколько болтов с гайками;
  • бруски;
  • ДСП (для опорной площадки);
  • клей ПВА;
  • абразив № 50 — 100.
  • из уголка своими руками собираем станину, размеры опытного образца 70 х 70 х 70 см. Высоту можно изменить, но конструкция должна получиться устойчивой;
  • для установки электромотора из уголка сваривается подставка, которая крепится сверху станины;
  • в шкиве своими руками просверливаем 3 отверстия, в которые вкручиваем болты с зашлифованными и углубленными шляпками, к валу шкив прикрепляется центральным болтом;
  • на шкив своими руками прикрепляем шлифовальный круг поперечником от 53 до 60 см из фанеры. Чем меньше мощность двигателя, тем меньший делается диаметр круга;
  • из брусков и ДСП своими руками делаем столешницу, на которую будет укладываться заготовка. Элементы крепятся между собой саморезами, шляпки утапливают. Устанавливать столешницу необходимо четко по центру шлифовального круга под углом 90 градусов;
  • на круг своими руками наклеиваем абразив. Кромки наждачного материала можно вырезать четко заподлицо с краями диска или с запасом. Излишки заворачивают и фиксируют. Их удобно использовать для обработки некоторых заготовок.

Абразива хватает на несколько месяцев работы. Чтобы заменить его было проще, сначала наклейте наждак на плотную бумагу, затем к фанерному диску.

Перед началом работ диск необходимо сбалансировать, иначе он будет «бить». Для балансировки в определенных местах приклеиваются небольшие противовесы из гаек. Обычно настройки хватает на несколько лет качественной работы.

В видеоролике представлен шлифовальный станок по дереву дискового типа, сделанный своими руками:

Источник: http://stanokgid.ru/derevo/shlifovalnyi-stanok-po-derevu.html

Самодельный дисковый шлифовальный станок своими руками (20 фото)

Самодельный дисковый шлифовальный станок, сделанный умельцем своими руками: подробные фото изготовления с описанием.

Решил сделать себе в гараж — шлифовальный станок. В закромах нашёл старый двигатель советского производства, мощность около 1 кВт, 1420 об/мин.

Значит полностью разобрал этот электродвигатель и очистил от ржавчины, наждачной бумагой и надфилями.

На распределительной коробке была утеряна гайка, пришлось поставить гайку от переходника на пластиковую трубу.

Полировал корпус пастой ГОИ.

Затем почистил и покрасил кожух, использовал грунтовку, краску и лак.

У токаря заказал план-шайбу. Наружный диаметр — 100 мм, 4 отверстия и одно по центру, все диаметром 4 мм, толщина самой шайбы 4 мм. Однако, выяснилось, что на вал двигателя план-шайба одевается хоть с небольшим усилием, но от руки, а нужно, что бы с небольшим натягом. Фольга не влазит, слишком плотно, поэтому нанёс слой грунтовки.

Затем изготовил рабочую поверхность — диск из ДСП. Купил 2 куска ДСП толщиной 16 мм, для крупной наждачки и мелкой. По кругу нанесено 5 или 6 слоёв лака ПФ-170.

Чтобы точно установить диск, сделал так: по центру план-шайбы (в заранее просверленное отверстие при изготовлении) вбил коротыш из гвоздя, и совместил с просверленным отверстием в центре диска, разметил и просверлил в диске 4 отверстия под крепление.

Шляпки винтов утопил и посадил на эпоксидную смолу, чтоб не проворачивались при затягивании гаек.

Станину сделал из двери старого шкафа.

К диску приклеил наждачную бумагу № 60 на клей ПВА. Максимальный размер диска который можно использовать — 330 мм.

Подводя итог о проделанной работе, остался доволен. Самодельный шлифовальный станок испытал, вибраций практически нет, работает отлично!

Источник: http://fotostroy.ru/samodelnyi-diskovyi-shlifovalnyi-stanok-svoimi-rykami-20-foto.html

Сообщества › Кулибин Club › Блог › шлифовальный станок своими руками

Комментарии 18

классная штука, давно себе такую хочу, но заводскую — что бы и гриндер сразу и тарелка была.
Смотрел без звука, видимо пропустил — как наждачка к кругу крепится? У меня на миниатюрном таком станочке на липучку — очень удобно.

Давно на таком работаю но с недавних пор не подхожу к нему подорвало деревяшку и спилило пол ногтя. Будьте аккуратны

Движок слабенький, чуть прижмёшь — дохнет…

Хороша работа, добавил в закладки.

Зайди в любую столярку и увидеш как сделать что бы наждачка была съёмная. На такие круги её ни кто не клеит.

Спасибо за совет.

нормаль только сделай съемную наждачку и хорошо бы угол наклона столика менять, например кромку шлифонуть, идея хорошая молодец!

10 лет назад проходил на мебельной практику там такаяже приблуда была плоскость шлифнуть равномерно то что надо! и ногти поправить!)))

Я бы выключатель перенес на переднюю или боковую плоскость. А то, рано или поздно, или пузо шлифанешь или руки :))))

Болгаркой руки можно оторвать… Тут более-менее безопасно и точно в обработке. Автору зачет! P.S.: по видео видно что мощности движка маловато.

тоже самое можно делать балгаркой будет даже лучше

А мне кажется, что это барада =\, потому-что в одном месте скорость шкурки больше, а в другом меньше! Не равномерно будет шлифовать!

Самое четкое это «Гриндер», хочу собрать как-нибудь!

+1. чтобы более или менее исправить надо опустить станину еще на пол радиуса

А мне кажется, что это барада =\, потому-что в одном месте скорость шкурки больше, а в другом меньше! Не равномерно будет шлифовать!

Самое четкое это «Гриндер», хочу собрать как-нибудь!

Люди, вы что, с луны? Это плоско шлифовальный станок, они такие есть заводские, только это самодельный и нет настроек, а гриндер это совсем другой станок.
Артем, вот сделаешь Гриндер, а потом будешь писать что это барада.
З.Ы. твои бортовики я видел.

Не ну понятно что самодельный, я лишь высказал свою точку зрения, в таком виде он шлифовать будет неровно… другое дело ручные шлифовальные дисковые машинки, ты ей все равно водишь. а тут нет!

Люди, вы что, с луны? Это плоско шлифовальный станок, они такие есть заводские, только это самодельный и нет настроек, а гриндер это совсем другой станок.
Артем, вот сделаешь Гриндер, а потом будешь писать что это барада.
З.Ы. твои бортовики я видел.

в школе трудовик подобный делал=) вещь хорошая, ток мешок примастряч для сбора пыли

Источник: http://www.drive2.ru/c/1613597/

Шлифовальный станок по дереву своими руками

Дерево является достаточно капризным материалом. Поэтому для придания деревянным конструкциям эстетической формы, подготовить их поверхность для дальнейшей обработки применят шлифование деревянной поверхности. Шлифовке подвергают оконные рамы, форточки, двери, погонажные изделия.

Придания гладкости поверхности осуществляется с помощью шлифовальных станков. Они позволяют выровнять поверхность заготовки и устранить все шероховатости размером от 0,02 до 1,25 мкм.

Шлифовальный станок по дереву своими руками

Виды шлифовальных станков

Шлифовальные станки по дереву подразделяются на следующие виды:

  • особенности конструкции;
  • характеру решаемых задач;
  • точности обработки;
  • допустимые геометрические размеры обрабатываемых деталей;
  • мощности установленных двигателей;
  • рейтингу производителей;
  • стоимости с комплектом прилагаемого оборудования.

Современные производители представляют три вида конструктивного исполнения таких станков: дисковые, ленточные, цилиндровые. Каждый их этих видов имеет свои узко специфические подвиды. Например, ленточные шлифовальные станки выпускаются в следующем исполнении:

  • узколенточные (позволяют производить шлифовку деревянных конструкций имеющих сложную геометрическую форму);
  • агрегаты оснащённые неподвижным столом (способны обрабатывать только деревянные заготовки, имеющие плоские поверхности прямоугольной формы);
  • станки, оборудованные свободно движущимся столом (на них происходит шлифование крупногабаритных деревянных конструкций – дверей, щитов, дверных откосов).

Ленточный шлифовальный станок

Характер решаемых задач определяет классы данного оборудования. Основными классами (иногда их называют моделями) считатся:

  • станки ленточно-шлифовального типа;
  • вибрационные инструменты, например дельта шлифовальные машины;
  • шлифовальные станки тарельчатого типа (орбитальные и эксцентриковые);
  • специализированные угловые шлифовальные аппараты;
  • шлифовальные системы комбинированного типа.

Несмотря на такое многообразие готового заводского инструментария, домашние мастера для проведения не сложных шлифовальных операций предпочитают разработать и собрать шлифовальный станок по дереву своими руками.

Принцип работы

В основу работы шлифовального станка ленточного типа заложен принцип встречного движения абразивной ленты, находящейся на двух вращающихся барабанах, и обрабатываемой деревянной детали. Оба барабана расположены на определённом удалении от поверхности рабочего стола. Чтобы обеспечить требуемое качество шлифования необходимо правильно учитывать следующие параметры:

  • размер (номер) абразива нанесённого на ленту;
  • силу натяжения ленты на вращающихся барабанах;
  • скорость её движения;
  • силу нажима на движущуюся деревянную деталь.

Работа за ленточным шлифовальным станком

Неправильный выбор этих параметров значительно ухудшает качество шлифования. Например, при недостаточном усилии нажима на заготовку или слишком большой скорости вращения ведущего барабана, некоторые места на заготовке останутся не обработанными, то есть будут не отшлифованы. Наоборот, при избыточной силе давления ленты на поверхность и недостаточной скорости движения ленты, возможны появления прожогов и изменения цвета древесины. Поэтому собирая шлифовальный станок своими руками необходимо предусмотреть возможность регулировки этих параметров.

Конструктивные особенности станка

Конструкция станка зависит от выбранного принципа обработки детали. Если выбран принцип ленточного шлифования, то в состав станка входят следующие элементы: двигатель, два вала (ведущий и ведомый), корпус, (станина), рабочая поверхность, абразивная лента.

В станках так называемого дискового типа, на станине с двигателем в качестве шлифовального устройства используются вращающиеся диски с закреплёнными абразивными кругами.

Области применения станка

Каждый из производимых станков выполняет заранее заданный перечень технологических операций.

Система барабанного типа производит высококачественное шлифование плоских древесных заготовок. Допускается обработка древесностружечной плиты, OSB или МДФ в том числе покрытые шпоном.

Применение барабанного шлифовального станка

Обработка крупногабаритных, длинных, нестандартных деревянных изделий из древесины (например, погонажных конструкций) производится на профильно – шлифовальном оборудовании. Готовые заготовки подаются к шлифовальному узлу посредством транспортирной цепи.

Для шлифования поверхности деревянных изделий, имеющих сложную геометрическую форму (декоративные рамы, художественные изделия) применяют ленточно — шлифовальные станки оснащённые свободно перемещающимся столом.

Шлифовальный станок своими руками

Желание самостоятельно изготавливать деревянные конструкции всегда сталкивается с необходимостью оборудовать свою мастерскую распилочными и шлифовальными станками. Их в широком ассортименте выпускают современные производители. Такие станки обладают хорошими характеристиками и высокой надёжностью. Самым главным и достаточно существенным недостатком является их высокая стоимость.

Поэтому многие мастера стараются собрать себе шлифовальный станок из имеющихся комплектующих. Наиболее опытные стараются не ограничиваться станком, способным выполнять только одну функцию, сразу стараются собрать универсальный станок, способный выполнять несколько функций: резка деревянных заготовок, шлифование с последующей полировкой, снятие старых покрытий и подготовка поверхностей под обновление.

Самодельный шлифовальный станок

Это возможно, потому что основу любого самодельного станка составляет станина, на которой закреплены: двигатель, ведущий и ведомый барабаны, набор дополнительного оборудований (рила, фреза, шлифовальные круги и так далее).

Расчёт мощности шлифовального станка

Прежде чем приступить к сборке станке требуется обязательно произвести расчёт его мощности. Чтобы правильно произвести такую оценку необходимо определить следующие параметры:

  • мощность, потребляемая электродвигателем;
  • скорость вращения выбранного двигателя;
  • площадь соприкосновения всей поверхности детали с движущейся абразивной лентой;
  • коэффициент шлифования;
  • коэффициент трения обратной стороны используемой ленты с поверхностью барабанаов.

На основании данных об этих параметрах можно определить мощность будущего агрегата.

Как сделать ленточно-шлифовальный станок

Основой станка является мощная станина, способная выдержать вес всего оборудования и выполнять функцию демпфирования возникающей вибрации. Каркас станины лучше всего скреплять с помощью сварки. Сверху крепится плита. В качестве такой плиты выбирают ДСП толщиной не менее 22 мм.

На станине закрепляют электродвигатель. Мощность двигателя должна быть не ниже рассчитанной. Количество оборотов должно составлять минимум 1500об/мин. На якорь крепится редуктор для передачи вращения к ведущему барабану. Требуемый диаметр напрямую зависит от скорости вращения двигателя. Он определяет скорость движения ленты в момент трения о поверхность детали.

В качестве примера можно привести следующие соотношения. При скорости движения ленты равной 20м/сек – диаметр должен быть равен 20 см. Для предотвращения эффекта проскальзывания на барабаны одевают резиновые чехлы. Площадку для установки барабанов целесообразней изготовить под небольшим наклоном. Это позволит создать плавный контакт ленты во время движения с обрабатываемой поверхностью.

Если планируется обработка деталей из различной древесины, целесообразно предусмотреть возможность изменения скорости вращения барабана. Приведенная методика показывает, что шлифовальный станок своими руками собирается достаточно легко.

Из чего сделать станину

Каркасом, к которому крепятся все остальные элементы станка, является мощная станина. Она должна иметь большой запас прочности, иметь хорошие массогабаритные характеристики. Её изготавливают из листовой стали толщиной более 5мм.

Наиболее приемлемыми размерами самодельной станины считаются следующие размеры 500х180х20 миллиметров. Для станины такого размера оптимальными размерами рабочей площадки считаются 180х160х10 миллиметров.

Для удобства дальнейшей работы необходимо произвести разметку рабочей площадки. Для её крепления делают три отверстия. Затем тремя болтами крепят её к станине.

Выбор и установка двигателя для станка

Проведенные расчёты и опыт эксплуатации такого рода агрегатов показывают, что двигатель должен обладать мощностью не менее 2,5 кВт. Частота вращения вала должна составлять 1500 об/мин и более. От скорости вращения двигателя в значительной степени зависит скорость движения абразивной ленты. Это серьёзно влияет на качество обработки. В свою очередь скорость движения ленты влияет на диаметр барабанов.

Двигатель для шлифовального станка

В качестве готового устройства можно использовать двигатель, который устанавливается на стиральных машинах. Можно подобрать двигатель и от других хозяйственных агрегатов, например мощного насоса или другого устройства подходящего по мощности и количеству оборотов.

Ведущий и ведомый барабаны

Ведущий барабан крепко фиксируется на шкив электродвигателя. Ведомый барабан закрепляется на отдельной оси. Для обеспечения его свободного вращения между валом и барабаном крепятся подшипники.

Шлифовальная лента своими руками

Абразивные ленты для таких станков имеют матерчатую основу. В качестве основы используется бязь или аналогичная по плотности ткань. На поверхность материи с одной стороны с помощью специального клея наносится абразивная крошка. В зависимости от величины зерна этой крошки она подразделяется на крупные, средние, мелкие и нулёвки.

В принципе такую ленту можно изготовить самостоятельно. Выбрав необходимую ткань и нанеся на неё абразивный порошок требуемой фракции. Нанеся клей на поверхность материи, и посыпав её этим порошком можно получить шлифовальную ленту необходимых размеров. Однако следует признать, что современная промышленность выпускает такой широкий ассортимент таких расходных материалов, что лучше воспользоваться заводской.

Шлифовальный станок из ручной шлифовальной машинки

Очень часто для проведения несложных шлифовальных операций изготавливают самодельные шлифовальные станки по дереву, используя готовые шлифовальные машинки.

Изготавливается система крепления для шлифовальной машинки. Она монтируется на заранее подготовленной станине. На её валу закрепляются шлифовальные круги, предназначенные для обработки деревянных заготовок. Вместо такой машинки можно использовать обыкновенную электрическую дрель. Такая конструкция позволяет проводить шлифование не сложных деревянных деталей ограниченного размера.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Источник: http://stankiexpert.ru/stanki/shlifovalnye-stanki/shlifovalnyjj-stanok-po-derevu-svoimi-rukami.html

Как сделать шлифовальный станок по металлу своими руками: обзор моделей и их характеристик

Обработка металлических деталей и заготовок выполняется несколькими способами. Для снятия небольшого слоя материала, заточки или шлифования используется специальное оборудование. Стоимость заводских моделей высока, и они не всегда обладают требуемым функционалом. Поэтому многие домашние мастера предпочитают своими руками делать шлифовальный станок по металлу с определенными эксплуатационными и техническими качествами.

Характеристики шлифовальных станков

Для бытового применения рекомендуется выбрать простую схему изготовления – ленточный или дисковый шлифовальный станок. Подача заготовки будет выполняться вручную, дополнительно можно предусмотреть опорный стол для ее фиксации. Пытаться сделать сложную внутришлифовальную конструкцию или с функцией хонингования не стоит. Затраты на изготовление будут большие, а практическое применение для домашней мастерской минимальное.

Рекомендуемые характеристики шлифовального станка по металлу:

  • Характеристики электродвигателя. Мощность — до 500 Вт, число оборотов – 1400.
  • Максимальная скорость движения ленты – 330 м/с.
  • Возможность изменения угла наклона движущейся ленты до 45°.
  • Диаметр шлифовального диска – до 230 мм.
  • Тип исполнения – настольный.
  • Наличие торцевого и бокового столов. С их помощью будет выполняться фиксация заготовки.

Ленточный шлифовальный станок

Оптимальным вариантом для бытового применения будет ленточная модель. Конструктивно она состоит из системы валов, на которые устанавливается абразивная лента. Изменение угла наклона и степени натяжения происходит с помощью пружинного механизма. Каркас рекомендуется изготовить деревянный, так как это проще, чем производство стального корпуса.

Используемые расходные материалы и комплектующие:

  • Направляющие барабаны. Они изготавливаются из твердой породы дерева. Рекомендуемый диаметр — 15 см.
  • Станина. Ее также делают из деревянных заготовок. Конфигурация зависит от габаритов станка и определяется самостоятельно.
  • Крепления барабанов. Это могут быть штифты с подшипниками.
  • Электрический двигатель и механизм передачи крутящего момента. Используется ременная передача. Для регулировки оборотов применяются диски под ремень различного диаметра, установленные на вал электродвигателя.
  • Натяжной механизм. Необходим для регулировки степени натяжения наждачной ленты. Представляет собой рычаг, монтируемый на станину с функцией изменения положения по высоте. В конструкции предусмотрены пружины для плавного изменения натяжения и фиксатор.

Сборка конструкции осуществляется поэтапно. Согласно разработанной схеме делаются комплектующие. Затем они монтируются на станине. Кнопку запуска электродвигателя рекомендуется разместить в удобном месте для оперативного включения или выключения оборудования. Также можно поставить защитный щиток из поликарбоната.

Дисковая модель

В некоторых случаях появляется потребность обработать большую площадь металлической заготовки. Использование ленточного шлифовального станка будет неприемлемо, так как сложно добиться равномерного снятия материала по всей поверхности. Для этих целей необходима дисковая модель.

Сделать ее можно двумя способами:

  • Модернизация ленточного станка. Увеличивается площадь станины, на нее устанавливается вал с креплениями деревянного диска (на 4 винта) диаметром до 230 мм. Привод применяется ременной, с таким же переключением скоростей. Дополнительно изготавливается опорный столик.
  • Новый станок. Он состоит из электродвигателя, на вал которого монтируется крепеж для деревянного диска. Недостаток этой конструкции – невозможно изменять скорость вращения шлифовального круга.

Рекомендуется сделать несколько деревянных дисков и наклеить на них наждачную бумагу с различным показателем зернистости. Это пригодится при выполнении различных типов обработки металлических заготовок.

Еще один вариант конструкции шлифовального станка – установка вала вертикально. На внешнюю часть цилиндра крепится абразивная лента. Такие модели применяются для обработки деревянных конструкций.

Источник: http://ismith.ru/equip/shlifovalnyj-stanok-po-metallu-svoimi-rukami/

Шлифовальный станок по дереву и металлу и его назначение

Различные виды ремонтных и строительных работ зачастую связанны с обработкой древесины или металла.

Для проведения качественной обработки рекомендуется применять ручной дисковый шлифовальный станок по дереву. Такой калибровальный ручной станок можно с легкостью изготовить самостоятельно.

1 Для чего нужны калибровально-щлифовальные станки

Дисковый калибровально-шлифовальный станок обычно применяют на финальных этапах производства металлических или деревянных заготовок.

Основная цель, с которой используется самодельный или заводской калибровально-шлифовальный станок заключается в окончательном выравнивании поверхности и доведении уровня ее шероховатости до нужного состояния. Шлифовальные станки по металлу предназначены для:

  • создания ровной и гладкой поверхности;
  • удаления локальных неровностей;
  • снятия лаковых наплывов и грунтовки;
  • внутренней шлифовки.

Различные виды представленных агрегатов могут работать с разными материалами и их форматами.

Читайте также: о преимуществах ручных фрезеров по дереву.

Так самодельные калибровально-шлифовальные станки могут широка применяться при проведении металлобработки. Это могут быть изделия из легированной стали или цветных металлов в виде закругленных, плоских или четырехугольных заготовок.

Шлифовальный станок для стали

Кроме того ручной дисковый самодельный агрегат способен с минимальными затратами обрабатывать кругляки и трубы с большим диаметром. С ориентировкой на виды обработки шлифовальные станки по дереву ленточного типа применяются для:

  • работы с криволинейными поверхностями;
  • работы с плоскими поверхностями, закрепленными на неподвижном столе;
  • с заготовками на передвижных столах;
  • обработки брусковых и щитовых элементов и их кромочных ребер;
  • шлифовочных работ по лакокрасочному покрытию.

2 Как работают калибровально-шлифовальные станки

Самодельный дисковый ручкой агрегат состоит из небольшой столешницы, оснащенной рабочим столиком, на котором крепится режущий инструмент.

Столик может быть зафиксирован в любом положении относительно плоскости столешницы. Калибровально-шлифовальные станки оборудованы рабочим столом. Он может перемещаться вручную или при помощи механического привода.

Движение осуществляется посредством механического привода с круглыми направляющими, прикрепленными к суппортам. Над столом располагается рабочая лента, которая надевается приводной и неприводной шкивы.

Шлифовальная лента станка

Дисковый самодельный агрегат можно регулировать с помощью специального винтового устройства, оснащенного пневматическим цилиндром.

Самодельный шлифовальные станки могут быть оснащены двумя полирующими инструментами . Они размещаются на станине в последовательном порядке. В процессе работы ленты двигаются навстречу друг другу.

Сам процесс обработки выполняется в процессе поперечного движения рабочего стола и продольного смещения утюжка.

Утюжок способствует прижатию ленты к заготовке. Дисковый агрегат работает таким образом, что движение ленты осуществляется за счет электромотора.

Передача движения происходит с помощью ременного сцепления. Отходы производства проникают в пылеприемник.

При выборе режима работы рекомендуется ориентироваться на степень шероховатости материала. При этом выбирается степень зернистости шкурки , скорость подачи, а также усиление или ослабление прижатия.

В процессе работы с калибровально-шлифовальным оборудованием можно вручную осуществлять регулировку ленты.

Для этого натяжной ролик перемещается в нужном направлении, вместо ролика некоторые шлифовальные станки приводным шкивом.

Ведущая ось шкива может соскальзывать в таком случае лунт поворачивается с помощью специальной рукоятки под небольшим углом и фиксируется стопорным устройством.

В процессе работы изделие плавно перемещается относительно режущей кромки в продольном направлении и при необходимости поворачивается вдоль оси.

Калибровально-шлифовальный станок своими руками изготовленный в домашних условиях может обрабатывать определенные участки в два подхода. Качественная обработка достигается за сет корректной регулировки давления с помощью рукоятки утюжка.
к меню ↑

3 Работа калибровально-шлифовального станка (видео)


к меню ↑

3.1 Особенности конструкции шлифовального станка

Любой калибровальный агрегат в качестве рабочего органа использует в качестве основного рабочего органа ленту абразивного вида.

В большинстве устройств она он свернута в кольцевом виде и крепится между вращающимися валами.

Один вал является ведомым, а другой – ведущими. Ведущий барабан оснащается механической трансмиссией.

Она основывается на передаче ременного типа, при помощи которой вращательный момент передается от электрического двигателя.

Абразивная лента может быть размещена как в вертикальном, так и в горизонтальном положении.

Имеются и такие модификации агрегатов, в которых рабочий орган может быть установлен под любым углом.

Абразивная лента располагается на станине. Также на станине размещается и обрабатываемая деталь.

Стол агрегата изготавливается из металлических листов или толстых досок. Длина рабочей части напрямую зависит от особенностей ленты и габаритов изделий.

Обработка дерева шлифовальным станком

Если заготовка в длину будет меньше рабочей поверхности устройства, то процесс работы существенно облегчится.

Так, например, при длине шлифовального полотна в 4 м. можно без особых трудностей работать с заготовками, достигающими длины в 2 м.

Основной элемент (полотно) изготавливается с применением бумажной основы и зерен абразивного типа, которые крепятся к ней при помощи клеевого состава. Абразивные полотна изготавливаются механическим либо электрическим способами.

При механическом создании на полотно равномерно рассыпаются абразивные зерна, а при электрическом – применяется поле, которое располагает зерна острыми гранями вверх с целью улучшения режущих качеств.

Специалисты рекомендуют использовать абразивное полотно с редкой засыпкой. На такой ленте зерна рассредоточены по 70 % рабочей поверхности. На такой ленте практически не задерживается древесная пыль, что существенно улучшает качество финишной обработки.
к меню ↑

3.2 Делаем калибровально-шлифовальный станок своими руками

Представленное оборудование – это конструкция аналогичная обычный верстак. Для того, чтобы предать агрегату дополнительную устойчивость ножки рекомендуется размещать под углами.

Для движения агрегата лучше всего использовать электрический двигатель с силовыми показателями в 1500—3000 оборотов в минуту.

Используя двигатель фланцевого типа, можно с легкостью прикрепить к нему лист фанеры прямоугольной формы.

Это позволит перпендикулярно фиксировать заготовку для обработки. Рабочая поверхность собирается из продольных брусков, на внутренней поверхности которых располагается рама, оснащенная поперечными лонжеронами.

Самодельный шлифовальный станок по дереву

При сборке следует учитывать ширину рамы и ее соответствие закрепленному на редукторе листу из ДСП.

В боковой части рамы необходимо сделать отверстие для пружины. Это позволит создать обратное соединение серьги и эксцентрика с помощью пружины возвратного типа.

На боковой части агрегата располагается эксцентрик со шпилькой. К нему крепится возвратная спираль, обеспечивающая необходимую степень натяжения ленты. Она будет натягиваться при нажатии на ручку эксцентрика.

Шлифовальное полотно нужно надеть на два барабана, на внешней поверхности которых наклеены фанерные листы. Перед этим необходимо произвести расточку диаметра. Это позволит надеть шпиндель на цилиндр.

Для создания границ цилиндра на шпиндель нужно надеть шайбы, диаметр которых должен быть больше диаметра барабанных колодок. Для улучшения качества обработки на горизонтальной поверхности агрегата нужно прикрепить специальный упор из доски.

Расположить его следует между двумя валами. Рабочую поверхность лучше всего накрыть импровизированной площадкой, изготовленной из фанеры. Форма площадки может быть фигурной и повторять контуры агрегата.

Рабочий стол шлифовального станка по металлу

Крепится рабочий стол при помощи саморезов. Кроме того возле ведущей колодки нужно смонтировать расширительный столик.

Он поможет с легкостью проводить работы по шлифовке внутренних радиусов заготовок. Для максимально эффективного использования ленты во всю ширину рекомендуется применять специальную наклонную плоскость.

Ее можно прикрепить к рабочему столу с помощью шпильки с одной стороны и зажимного барашка – с другой.

Источник: http://ostanke.ru/shlif/po-derevu-i-metallu.html

Мой секрет

Станок ленточно дисковый шлифовальный своими руками. Выбор материалов и инструментов. Шпиндельные модели станков

Современные шлифовальные станки оборудуются мощными двигателями и способны выполнять массу задач. В частности, они имеют возможность обрабатывать деревянные предметы различной формы. Многие модификации используются для зачистки закругленных поверхностей. Модели с горизонтальными направляющими часто применяются для работы с заостренными концами.

Для обработки металлических предметов требуются мощные устройства, у которых установлены плотные ремни. Довольно сложно сделать ленточный шлифовальный станок своими руками. Однако следует учитывать, что существуют различные модификации, которые не относятся к сложным устройствам.

Модели для работы по дереву

Сделать простой по дереву своими руками можно даже без применения электродвигателя. В данном случае целесообразнее рассмотреть барабанные модификации. В первую очередь устанавливается станина для устойчивости конструкции. Далее на ней фиксируются направляющие. Они необходимы для закрепления заготовки. К барабану следует приделать вал с маховиком. За счет этого появится возможность вращать конструкцию. В этой ситуации барабан следует подбирать небольшого диаметра.

Устройства для работы по металлу

Для того чтобы сделать шлифовальный станок по металлу своими руками, электродвигатель целесообразнее подбирать с мощностью не менее 5 кВт и частотой на уровне 55 Гц. Перед началом работы важно сделать все замеры. В данном случае многое зависит от размера металлических заготовок, которые будут обрабатываться. После установки станины сразу фиксируются направляющие. В этой ситуации балка устанавливается на раме.

Для регулировки положения блока используется рычаг с возвратной пружиной. Ведущий вал у модели должен быть диаметром не менее 5.5 см. Наждачную шкурку следует подбирать широкую. Дл регулировки направляющих используются маховики. Если рассматривать ленточные модификации, то там дополнительно для станка потребуются ролики. Крепиться они должны над станиной.

Барабанные модификации

Сделать барабанно-шлифовальный станок своими руками можно ручного или электронного типа. Если рассматривать второй вариант, то следует в первую очередь изготовить станину из стальных листов. Далее укладывается рама, на которой будут находиться направляющие. Следующим шагом следует заняться электродвигателем. Он обязан располагаться в нижней части станины.

Непосредственно механизм положения ленты может находиться в боковой части станка. За счет этого значительно расшириться рабочая область инструмента. Кожух в данном случае можно использовать фанерного типа. Для большей устойчивости станка потребуется установить ножки. Несущая плита в модификации должна быть со щитком. После ее фиксации останется лишь установить маховик, регулирующий положение направляющих.

Шпиндельные модели станков

Собрать шпиндельный шлифовальный станок своими руками можно только с использованием электродвигателей. Довольно часто специалисты рекомендуют подбирать модели на 5 кВт. Основным элементом станка принято считать шпиндельный механизм. Устанавливаться он должен на станине. Непосредственно направляющие фиксируются в горизонтальном положении.

После фиксации блока следует закрепить продольную пластину. На ней будут укладываться заготовки. Для фиксации стойки используются винты. Ролики в конструкции должны располагаться по обе стороны шпиндельного механизма. Несущая плита в конструкции обязана выдерживать большие нагрузки. Для увеличения крутящего момента используются шкифы. В данном случае положение направляющих регулируется при помощи маховиков.

Модель с кулачковым люнетом

Сделать с кулачковым люнетом ленточный шлифовальный станок своими руками можно довольно быстро. Ручные модификации встречаются очень редко. В данном случае двигатель следует подбирать с мощностью на уровне 5 кВт и частотностью не ниже 55 Гц. Барабан шлифовального типа должен устанавливаться на рабочей платформе. Фиксация его происходит на станине. Для регулировки положения направляющих стандартно применяются маховики.

Лента в данном случае подбирается небольшого размера. Для защиты электродвигателя многие специалисты рекомендуют использовать кожух. С целью фиксации заготовки необходима мощная опора. Непосредственно люнет играет роль подающего устройства. Фиксироваться он должен рядом с ведущим валом. Блоки управления на устройствах устанавливаются различные. Многие специалисты в данном случае советуют подбирать качественные ЧПУ, которые способны регулировать обороты двигателя.

Устройства с горизонтальным расположением направляющих

Собрать своими руками шлифовальный станок с горизонтальными направляющими — очень сложная задача. В данном случае потребуется широкая станина. Блок при этом должен выдерживать большие нагрузки. Непосредственно для фиксации рабочей платформы используются ножки. Направляющие у модели обязаны находиться над нижней рамой. Механизм положения ленты фиксируется возле электродвигателя. Также в данных устройствах часто применяются коробки передач. Для того чтобы установить боковые пластины, потребуется сварочный аппарат.

Модели с вертикальными направляющими

Изготовить своими руками шлифовальный станок с вертикальными направляющими можно при помощи использования сварочного инвертора. В данном случае лента должна фиксироваться на барабане. Непосредственно электродвигатель для конфигурации побирается с мощностью около 7 кВт и частотностью на уровне 55 Гц. Балка у модели обязана жестко фиксироваться у основания станка.

Шкиф для нее подбирается с головкой. Для упора заготовки потребуется небольшая пластина. Рядом с направляющими следует предусмотреть место для роликового механизма. Все это позволит без проблем менять положение заготовки на рабочем столе.

Станки с продольным люнетом

Монтироваться своими руками шлифовальный станок с продольным люнетом может по-разному. Электродвигатели чаще всего подбираются небольшой мощности. Маховики в данном случае фиксируются у основания станины. Для регулировки шкифа применяются подшипники. Пластина потребуется для станка со стальным упором. Несущая плита у модели используется небольшой толщины. Коробка передач чаще всего применяется реечного типа. Для регулировки положения направляющих понадобится рычаг. Непосредственно люнет устанавливается на краю опорной балки. Для его фиксации можно использовать винты.

Модификация с опорами качения

При помощи опор качения можно также сделать своими руками шлифовальный станок. Преимущество данных конфигураций заключается в их универсальности. Заготовки в данном случае можно обрабатывать под различными углами. Начинать сборку станка следует с установки станины. Для рабочей платформы используются стальные листы. Направляющие целесообразнее припаивать в горизонтальном положении.

Маховики для них устанавливаются в последнюю очередь. Ведущий вал в конструкции обязан находиться под рамой. Механизм положения ленты устанавливается возле электродвигателя. Для безопасного использования станка применяются ограждения. После фиксации маховиков останется лишь закрепить кожух для защиты механизма от пыли.

Устройства с опорами скольжения

С опорами скольжения сделать станок довольно просто. В данном случае направляющие можно устанавливать в горизонтальном положении. Рабочая платформа у этих конфигураций в основном делается небольшой ширины. Непосредственно опоры у станков обязаны находиться на краю верхней балки. Однако в первую очередь следует сделать раму для инструмента. Для этого подбираются металлические профили. Также можно вполне успешно использовать трубы. Верхняя балка крепится к раме.

Электродвигатели используются с мощностью около 7 кВт и частотностью на уровне 50 Гц. Для регулировки положения шкифа применяются уголки. Направляющие у модели должны фиксироваться на пластине. Для свободного вращения опор используются подшипники шарикового типа. Механизм положения ленты фиксируется возле электродвигателя. Если рассматривать классическую модель, то ведущий вал устанавливается под направляющими. Таким образом, достигается максимальное вращение шпинделя. Для защиты оператора во время работы применяются ограждения. Также можно устанавливать подручник на краю рабочей платформы.

Модель на 5 кВт

На 5 кВт как сделать шлифовальный станок своими руками? Делают такие устройства чаще всего со шпиндельным механизмом. Верхняя балка у моделей располагаться может на станине. Шкифы чаще всего применяются направляющего типа. Механизм положения ленты должен устанавливаться рядом с электродвигателем. По типу верхних блоков модификации отличаются.

Шлифовальные станки от производителя стоят дорого и поэтому если они используются нечасто, то невольно задумываешься – покупать его или нет.

А если вдобавок в наличии нет свободных денег, то приходиться что-то мастерить своими руками. Так получилось и с этим самодельным шлифовальным станком.

За образец был взята самая простая ручная шлифовальная машинка (о том как выбрать эксцентриковую шлифовальную машинку читайте ). В такой шлифмашинке абразивная лента движется по поверхности подошвы, шероховатой стороной наружу (абразивом).

То есть в будущем ленточно-шлифовальном станке я заранее заложил те же принципы, изменив только в планах размеры – станок мне нужен большой, чтобы на нем было можно обрабатывать шлифовкой детали не менее 1,9-2 метров, и должен быть установлен стационарно.

Вся конструкция шлифовального станка основана на электродвигателе мощностью в 2,8 киловатта и числом оборотов в 1500, он у меня уже был, поэтому покупать ничего не пришлось.

Редуктор устанавливать не пришлось, потому что при электромоторе такой мощности, чтобы достичь нормальной скорости ленты (которой будет вполне достаточно для шлифовки) в 20 метров в секунду, диаметр барабана должен быть всего около 20 сантиметров.

В конструкции 2 барабана: один, жестко закрепленный на валу – ведущий. Второй – натяжной, он вращается вокруг оси на подшипниках.

Чтобы натянуть или ослабить шлифовальную ленту достаточно подрегулировать эту ось в любую из 2х сторон.

Стол станка сделан из толстых досок, по возможности в будущем переделаю его, и сделаю из металлических листов.

Длина рабочей части станка, а также самой ленты для шлифовки, зависит, в первую очередь, от длины рабочей поверхности стола. Второй вал оборудован скосом как это показано на фото №3, это необходимо для того чтобы обеспечить как можно более плавное прикосновение ленты к краю стола.

Оба барабана можно сделать из обыкновенной древесно-стружечной плиты. Для этого напилите квадратных плиток 20 на 20 сантиметров и соберите из них заготовку в 24 см а затем на ток.станке проточите их до диаметра в 20 сантиметров. При изготовлении барабана учитывайте тот факт, что лента будет держаться на нем лучше, если он на пару миллиметров в диаметре больше по своему центру.

О шлифовальной ленте. Путем проб и ошибок на практике я установил, что наилучшая ширина шлифовальной ленты 20 сантиметров – при такой ширине можно выполнить все стоящие перед станком задачи и к тому же нарезать из метрового рулона наждачки 5 таких лент, без какого либо остатка.

Помимо шлифовки деревянных деталей, для которых собственно он и предназначался изначально, на таком самодельном станке очень удобно и быстро затачивать любые инструменты с режущими поверхностями – ножи , стамески, топоры, ножи, секаторы и т.п. Качество заточки получается превосходное.

В принципе, если в конструкции предусмотреть изготовление стола не из дерева, а из металла, то можно затачивать и более сложные, специальные инструменты, с заточкой которых не справится ни одно универсальное устройство.

Еще раз подчеркну – в этом станке очень многое зависит от длины стола. Именно она дает Вам простор для возможностей, ведь когда деталь меньше длины рабочей поверхности станка то ее обрабатывать гораздо удобнее и обработка получатся более качественной. Например, при длине шлифовальной ленты в четыре с половиной метра Вы с легкостью можете обрабатывать деревянные заготовки диной в 200 см.

Еще один плюс такого сделанного своими руками шлифовального станка заключается в том, что при некоторой сноровке Вы также можете работать деталями, имеющими криволинейными поверхности (как показано на фото 16) – для этого достаточно убрать деревянный стол и, положив обрабатываемое изделие на станину, шлифовать деталь обратной, нижней стороной рабочей ленты.

Ленточный шлифовальный станок своими руками:фото

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

В наше время не существует таких поверхностей, которые бы не были гладкими. Гладкость достигается за счёт различных шлифовальных устройств. Профессиональное оборудование стоит больших денег и не каждый сможет его приобрести, к тому же такие станки имеют достаточно высокую массу и габариты.

К счастью, умелые руки нашей страны приноровились изготавливать аналоги оборудования за столь скромный бюджет. Шлифовальный станок также не остался в стороне и был подвергнут модернизации ручного мастерства. Именно с этим самодельным станком мы и будем дальше знакомиться.

Существует огромное количество шлифовального оборудования, которое делает любые древесные поверхности очень гладкими. Оно представляет собой станину, на которой расположен специальный каркас с электрическим двигателем (для самоделок используются моторы стиральных машинок) и механизмом. Сам механизм, в свою очередь, включает в себя валы, шкивы и ленту из абразива.

Область применения

Их используют на всех производствах, где обрабатывают древесину. Зачастую любые черновые изделия имеют неровную и шершавую поверхность. Такие заготовки нельзя просто покрасить и выставить на продажу или установить куда – либо. Поэтому, для дальнейшей обработки древесины все её поверхности поддаются шлифованию.

Шлифовальные станки также используют для обработки провесов и снятия фасок, закругления углов. Помимо этого шлифовальный инструмент придаёт любой поверхности гладкое выравнивание и калибровку.

Разновидности шлифовального станка по дереву

В зависимости от обрабатываемой поверхности различают следующие виды шлифовальных машин:

Ленточный шлифовальный инструмент

На данном оборудовании используется абразивная лента, которая натягивается двумя валами. В действие данные валы приводятся за счёт асинхронного электрического мотора. Абразивная лента во время обработки древесины не провисает, а упирается в рабочую плоскость, у которой имеется малый коэффициент трения. Лента может располагаться как горизонтально, так и вертикально. Плюс этого оборудования заключается в обработке длинных заготовок.

Универсальный шлифовальный агрегат

В данном случае станок имеет две рабочие шлифовальные поверхности. Одна ленточная поверхность, а другая круговая (дисковая). Этот универсальный станок создали для удобства работы на нём. Кстати, такая комплектация существенно сэкономит бюджет. В таком устройстве используется всего один двигатель. Исходя из этого, при работе на двух рабочих поверхностях, нагрузка на мотор не сильно возрастёт.

Барабанный шлифовальный инструмент

В данном случае, абразивная лента наматывается на два валика спиралевидным образом. Под валиками располагается столешница с гладкой поверхностью. Зазор между столешницей и валиками регулируется под необходимое расстояние. С помощью такого станка можно выполнять калибровку поверхности древесной заготовки.

Дисковый шлифовальный инструмент

Рабочая область данного оборудования является абразивным кругом. На ось электрического двигателя закрепляется круг с липучками, на которые закрепляется абразив. После запуска мотора, абразивный круг вращается вокруг своей оси, тем самым осуществляя шлифование. Данная разновидность станка имеет возможность регулировать скорость обработки, причём число оборотов оси не будет уменьшаться.

На каждом из четырёх видов станков можно выполнять определённые операции. Теперь, когда мы имеем представление о том, как выглядит шлифовальное оборудование, пора разобрать конструкцию станка.

Помимо вышеуказанных станков существуют ещё и переносные шлифовальные машинки . И это ещё не всё, чтобы не тратиться на станки, люди придумали шлифмашинки из дрели , из болгарки . Дело в том, что закрепляются насадки на эти инструменты и осуществляется такое же шлифование.

Совет: Если вы всё же надумали приобретать заводской шлифовальный станок, то заранее определитесь с работами и нагрузками, которые будет претерпевать ваш аппарат, и только потом совершайте покупку. То же самое относится и к самодельным инструментам.

Расчёт мощности для мотора

Важно! Перед созданием любого самодельного детища, выполняющего шлифовальные функции, крайне важно правильно высчитать мощность электрического привода. Ведь если мощность мотора будет слабой или наоборот сильной, то никакой работы вы не сможете сделать.

Расчёт мощности осуществляется по специальной формуле, которая относится к разряду сложных математических вычислений.

Формула выглядит следующим образом
Где каждое обозначение означает следующее
  1. q – Означает давление обрабатываемой древесной детали на плоскость абразивного полотна (N/ квадратный сантиметр).
  2. k – Показатель трения изнаночной стороны абразива по рабочей поверхности.
  3. n – Коэффициент полезного действия всей системы.
  4. K — Показатель рабочей плоскости абразива относительно обрабатываемой детали. В приоритете плотность дерева и его зернистость. Пределы этого показателя колеблются от 0.2 до 0.6.
  5. S – Участок обрабатываемой детали, которая соприкасается с абразивом, измеряемая в квадратных сантиметрах.
  6. U – Скорость вращения абразива, измеряемая в метрах в секунду.

Когда вы вычислите по формуле необходимую мощность электрического привода вашего будущего агрегата, можно смело начинать собирать станок в целом.

Пришло время ознакомиться с конструкцией самодельного станка. Чертежи всех четырёх видов оборудования можно найти в свободном для просмотра доступе и скачать, а также скачать всевозможные фото схемы. В качестве примера для визуального изучения рассмотрим ленточный шлифовальный инструмент.

Конструкция станка и его схемы

Любая сборка самодельного оборудования начинается с конструирования станины или основания будущего станочного оборудования. Это можно сделать с помощью металлического материала, либо из древесного материала. Стандартно используют следующие габариты станины 500 мм х 180 мм, при этом толщина должна составлять 2 см.

После изготовления основания, можно переходить к следующим шагам. Асинхронный мотор можно установить в нескольких местах, чтобы его работа была полноценной. Подготовить плоскость на самой станине или изготовить площадку под мотор, которая будет крепиться к торцу станины. Другая сторона станины предназначена для расположения вала, со шкивом для ремня и роликами для абразивной ленты. Сама лента устанавливается с небольшим наклоном. Делается это для того, чтобы абразив плавно и аккуратно соприкасался с обрабатываемой плоскостью заготовки.

Совет: Перед установкой абразивной полосы на ролики, необходимо намотать на них тонкую полосу резины. Это снизит скольжение полосы во время работы.

Как мы видим из схемы и чертежа, конструкция шлифовального оборудования довольно проста. Всё разновидности этих станков собираются по одинаковой схеме.

Совет: В процессе сборки вашего будущего агрегата для шлифования, необходимо соблюдать все необходимые размеры, а также производить расчёт всех параметров нужно крайне серьёзно.

Когда конструкция нам знакома, можно переходить к процессу сборки.

Процесс сборки шлифовального станка

Для сборки шлифовального инструмента потребуются следующие элементы:

  1. Древесная доска.
  2. Деревянные бруски или металлическая профильная труба.
  3. Шарикоподшипники.
  4. Электрический мотор.
  5. Резиновый ремень.
  6. Резиновый пассик.
  7. Металлический шкив.
  8. Саморезы, крепёжные элементы.
  9. Абразивный элемент.
  10. Рабочий инструмент (дрель, болгарка, шуруповёрт, лобзик и т.д.).
  11. Сварочный аппарат (если конструкция станины состоит полностью из металла).

После того, как мы определились с материалами и рабочим инструментарием, можно приступать к сборке всех деталей и элементов в один механизм. Для этого осуществляется сборка станины. Она может быть металлической (состоять из металлопрофильной трубы) или из древесины (состоять из деревянных брусков и древесного массива).

Когда станина готова

Можно приступать к установке мотора. Мощность мотора должна составлять не меньше 2.5 кВт и ни больше 3 кВт, с количеством оборотов двигателя от 1200 до 1500 оборотов в минуту. На вал мотора устанавливается шкив для ремня. Мотор устанавливается с одной стороны станины. Зачастую моторы используют из стиральных машин, используемых в быту.

С другой стороны

Располагается вал с подшипниками, с одной стороны которого закреплён шкив, а с другой стороны ролик, на него в дальнейшем будет одеваться абразивная лента. Шкив вала и двигателя должны быть расположены в ровной горизонтальной плоскости. В этой же области должен располагаться механизм натяжения ремня.

Далее из дерева

Или из фанеры, или металла конструируется стойка, на которой будут размещены остальные ролики и одета наждачная лента. Также должен иметься механизм натяжения. Помимо этого обязательно присутствие рабочей планки, о которую будет производить трение абразивная лента.

На станине, как правило, с торца, устанавливается пусковая кнопка. Электрическая цепь станка должна быть заземлена.

После того

Как всё выполнено, можно произвести первый запуск и осуществить настройку оборудования должным образом. Когда настройка произведена, прогоняется первая заготовка и проверяется результат работы. Если всё удалось, то значит, что вы всё сделали правильно.

Для визуальной наглядности и полного понимания всего процесса сборки, можно скачать видео инструкции.

Общие отзывы и подведение итогов

Как правило, в интернете о таком виде оборудования только положительные отзывы. Ведь действительно, когда в быту необходимо придать той или иной деревянной вещи гладкую поверхность, то наличие шлифовального инструментария является незаменимым.

Видео обзоры

Видео обзор самодельного шлифовального станка:

Видео обзор по выбору шлифовального оборудования:

Видео обзор ленточного шлифовального станка:

Видео обзор эксцентриковых шлифмашинок:

По металлу относится к категории универсальных инструментов, отличающихся широкой областью применения. Он подходит для работы с различными материалами, но оптимальное соотношение скорости и качества формируется именно с металлом.

Без этого оборудования заметно усложняется изменение размера, создание идеальных форм, яркого блеска и привлекательного внешне вида изделий, что особенно актуально при работе с деталями, имеющими нестандартное исполнение. Главным предназначением является проведение чистового этапа обработки. Устройства подобного вида используются, как правило, для формирования элементов, имеющих производственное назначение.

Достаточно взглянуть на российского производства, и сразу становится понятен принцип его работы. Центральная часть прибора заключена в Она представляет собой рабочую поверхность, используемую для доведения заготовок до желаемого вида. Лента может быть различной, ее характеристики определяются количеством абразива и зернистостью. От последнего параметра зависит качество и интенсивность обработки, а абразивный элемент может быть представлен алмазом, карбидом кремния или окисью алюминия. При необходимости данная деталь заменяется на другую.

Шлифовальные станки по металлу: характеристики

Выбор ленты имеет особое значение, так как некачественное изделие или не соответствующее используемым материалам усложнит проведение обработки и получение необходимого результата. Максимальная гладкость заготовки обеспечивается снятием тонкого поверхностного слоя при помощи абразивного напыления. Достаточно подобрать подходящую ленту — и станет возможным формирование зеркальной поверхности.

Бытовые комбинированные ленточные по металлуимеют еще одну основную деталь — это рабочий привод. Движение обрабатывающей ленты производится именно электрическим двигателем, встроенным в конструкцию. Среди особенностей оборудования стоит отметить сохранение стабильности работы при любых эксплуатационных условиях и проведение процесса обработки с неизменной скоростью движения ленты.

Функционал инструмента достаточно обширен, он может варьироваться при помощи рабочих встроенных модулей. Так обеспечивается возможность осуществления торцовки, зачистки и шлифовки заготовок. Обработку могут проходить различные формы, не только плоские, но и нестандартные. Также стоит отметить возможность шлифовки округлых элементов как с внешней, так и с внутренней стороны, и обработку ровных плоскостей.

Существуют определенные правила, соблюдение которых необходимо для обеспечения безопасной и качественной работы, главными из которых являются следующие:

  • Перегрев способен привести к ухудшению физических и механических характеристик заготовки, поэтому на протяжении всех этапов требуется постоянный контроль нагрева материала.
  • Лента должна храниться в подходящих условиях при стабильном температурном режиме и средней степени влажности.

Преимущества

Ленточно-шлифовальный станок по металлу своими руками изготавливается достаточно быстро и обладает множеством достоинств, стоит отметить некоторые из них:

  • Возможность дополнения опциональными элементами различного назначения.
  • Процесс работы характеризуется минимальным уровнем вибраций и шума, что заметно упрощает задачу мастеров.
  • Интуитивно понятное управление, благодаря чему новичкам требуется минимальное количество времени для освоения оборудования и увеличения производительности труда.
  • Отсутствие необходимости проведения сервисного обслуживания. Все детали могут быть отремонтированы или заменены собственными силами.
  • Осуществляется тончайшая обработка изделий из металлов и сплавов за счет высокой скорости вращения ленты.

Что нужно знать

Выбирая ленточный шлифовальный станок по металлу, стоит обратить особое внимание на технические характеристики. Ширина шлифовальной ленты может быть различной, данный параметр указывается в числовом коде. Существует оборудование, которое обладает двухскоростным режимом работы. Его главным преимуществом является возможность обработки изделий из нержавеющей стали и цветных металлов.

Выбор материалов и инструментов

Ленточный станок по металлу является незаменимым оборудованием для любой мастерской, благодаря возможности обработки различных изделий. Но качественные устройства, которые представлены в магазинах, отличаются достаточно высокой стоимостью, из-за чего многие люди предпочитают изготавливать их самостоятельно. Подобный инструмент можно сделать в домашних условиях при помощи электролобзика, болгарки и дрели. Также не будет лишней помощь токаря.

Существует множество разновидностей, подходящих для различных типов обработки, они могут иметь любые размеры и несколько роликов. Большая часть из них предназначена для обработки в вертикальных плоскостях. Несмотря на это, более полезным и удобным будет многофункциональный ленточный шлифовальный станок по металлу, способный работать в двух плоскостях. Благодаря этому становится возможным осуществление практически всех задач, так как плоскости позволяют работать с заготовкой под любым, предварительно выставленным углом.

Самостоятельное изготовление

Ленточно-шлифовальный станок по металлу своими руками можно сделать, используя минимальное количество инструментов, он будет иметь основание, изготовленное из листового металла. Сборку рекомендуется производить при помощи электросварки, которая упростит и ускорит работы. Также возможно использование винтов, но они уменьшают прочность готовой конструкции и требуют сверления большого количества отверстий. Болгарка станет незаменимой при вырезании пластин.

Некоторые детали лучше доверить профессиональному фрезеровщику, к примеру, полукруглые пазы на элементах, обеспечивающих поворот платформы. Для самостоятельного вырезания потребуется дрель, бормашина, напильники и шарошки.

Оптимальным материалом для изготовления роликов является дюралюминий и титан, при отсутствии заготовок из необходимого материала можно воспользоваться стандартной сталью. При этом создание крупного ролика, расположенного на шкиве и принимающего тягу от двигателя, возможно только из стали, так как заготовку такого размера из титана или дюралюминия найти практически невозможно.

Ролик должен оснащаться посадочными местами для подшипника и иметь полую конструкцию, необходимую для облегчения веса. Стоит отметить, что, после того как будет собран ленточный шлифовальный станок по металлу, все ролики должны находиться на одной линии, несоблюдение данного правила приведет к частому соскакиванию абразивного элемента.

Ширина роликов может быть различной, она подбирается в зависимости от размеров абразивной ленты, которую можно приобрести в готовом виде или же склеить самостоятельно. Перед тем как приступать к изготовлению роликов, необходимо составить чертеж, при этом изделия в итоге должны приобрести бочкообразную форму, которая необходима для предотвращения соскальзывания ленты с поверхности в процессе работы.

На внешней стороне роликов должны отсутствовать шероховатости и заусенцы. Не рекомендуется использовать подшипники открытого типа, так как они быстро выйдут из строя из-за большого количества пыли, вырабатываемой при обработке. Оптимальным вариантом станут качественные детали, изготовленные зарекомендовавшими себя фирмами, так как ролики имеют достаточно высокие обороты, особенно это касается деталей меньшего размера.

Лента и натяжитель

Шлифовальная машина своими руками дополняется автоматическим натяжением ленты, производимым при помощи пружины с подходящей упругостью. Стоит отметить, что подобное оснащение упрощает эксплуатацию инструментов, так как нет необходимости в создании натяжного резьбового элемента, а процесс замены ленты требует минимального количества действий. Для обработки металлических изделий это особенно актуально, так как в ходе шлифования нужно постоянно менять абразивную часть.

Для изготовления ленты нельзя использовать наждачную бумагу на бумажной основе, так как она обладает недостаточной прочностью. Склеивание может производиться любым удобным способом, необходимо пользоваться специальным эластичным клеем, который сегодня представлен в обширном ассортименте, и усиливать шов квадратом из качественной, тонкой ткани, приклеенным с внутренней стороны. Принцип склейки можно скопировать с любой магазинной ленты, предназначенной для шлифовального ручного инструмента.

Ленточная шлифовальная машина своими руками изготавливается без участия помощников и становитсяболее функциональной за счет создания дополнительного столика рядом с большим шкивом мотора. Главное — не забыть про особое подсоединение переключателя, то есть при помощи него должно изменяться направление вращения двигателя. Стоит отметить, что шкив и лента вращаются навстречу столику.

Рекомендуется использовать электромотор на 220 вольт и мощностью в пределах 1,5 кВт. При использовании агрегата на требующего подключения при помощи звезды или треугольника, а также использования конденсаторов, мощность устройства снизится на 30%. Желательно, чтобы двигатель имел консольное крепление и достаточное количество оборотов, что обеспечит большую эффективность станка.

Особенности

После сборки всех элементов, ленточная шлифмашина по металлу может эксплуатироваться как в горизонтальном, так и в вертикальном положении. Смена положения производится с минимальным количеством действий, что заметно упрощает работу. Оборудование эффективно не только при шлифовке металлических поверхностей, но и при зачистке сварных швов на заготовках из листового материала. Особое удобство отмечается при обработке элементов меньшего размера. Ведь не зря подобное оборудование отлично зарекомендовало себя в сфере производства ножей.

Несмотря на то что создание инструмента требует достаточных временных затрат, он в любом случае обойдется намного дешевле фирменного станка и будет обладать расширенным функционалом. Рекомендуется использовать в процессе резки качественные пилки для металла, также можно воспользоваться плазменным резаком, который заметно ускорит изготовление оборудования.

Заключение

Ленточный шлифовальный станок по металлу приобрел свою популярность за счет обширного спектра работ. При этом он может оснащаться дополнительными элементами для обеспечения необходимых функций. Стоит отметить, что даже самое простое оборудование предназначено для выполнения задач с различной сложностью.

Выбор того или иного варианта производится как по техническим параметрам, так и по функционалу. Наибольшее распространение приобрели устройства с расширенным перечнем характеристик. Современный ассортимент оборудования для обработки металлических изделий позволяет подобрать необходимый инструмент с желаемыми функциями.

Во время изготовления деревянных конструкций в обязательном порядке необходимо зачищать их поверхности. Ручной труд займет много времени и не будет продуктивен. Заводские шлифовальные центры имеют высокую стоимость. Поэтому в некоторых случаях целесообразнее сделать станок своими руками.

Конструкция барабанного станка

Изготовление следует начать с изучения особенностей конструкции этого вида оборудования. Шлифовальный станок барабанного типа предназначен для обработки деревянных поверхностей, их выравнивания и удаления заусенец.

Устройство относится к виду плоскошлифовальных машин по дереву, которые выполняют функцию калибровки. Существует множество моделей и типов оборудования. Но главной задачей перед изготовлением агрегата своими руками является выбор оптимальной конструкции. Оптимальным вариантом является детальное ознакомление с заводскими аналогами и составление схемы изготовления на основе полученных данных.

Конструктивно станок должен состоять из следующих компонентов:

  • корпус. К нему крепятся основные детали оборудования;
  • силовой агрегат. Чаще всего для этого устанавливают асинхронный электродвигатель;
  • шлифовальный барабан. Важно правильно подобрать его диаметр, способ снятия стружки. Своим руками можно сделать основу, на которую устанавливается наждачная лента. Либо заказать у профессионального токаря цилиндрическую головку с режущей кромкой. Все зависит от вида работ;
  • устройство для изменения частоты работы вала двигателя;
  • рабочий стол. На нем будет располагаться заготовка. Специалисты рекомендуют при изготовлении станка своими руками этот компонент делать из стеклотекстолита;

Дополнительно в барабанном шлифовальном оборудовании можно предусмотреть наличие механизма для удаления пыли и стружки из зоны обработки. Также рекомендуется делать рабочий стол с изменяемой высотой относительно рабочего барабана. Это позволит обрабатывать часть торца деревянной заготовки.

Если необходима шлифовка наружной или внутренней плоскости доски – барабан должен располагаться горизонтально. При этом предусматривается возможность его регулировки по высоте.

Виды шлифовальных барабанных станков

Следующим этапом является выбор конструкции станка по дереву. Основным параметром является форма деревянной заготовки и степень ее обработки. Самодельное оборудование барабанного типа предназначено для формирования ровных и гладких поверхностей с небольшой площадью.

Для заводских производственных линий необходимы специальные центры обработки. Они обладают сложным функционалом, могут одновременно выполнять несколько операций. Однако их основным недостатком является высокая стоимость. Поэтому в качестве домашнего оборудования их рассматривать нецелесообразно.

Существуют следующие типы обрабатывающих центров:

  • плоскошлифовальные. Обработка выполняется в одной плоскости. Могут быть использованы в качестве примера для самостоятельного изготовления;
  • круглошлифовальные. Предназначены для обработки цилиндрических поверхностей. Для этого в комплектации предусмотрены несколько насадок с различными диаметрами;
  • планетарные. С их помощью происходит формирование ровной плоскости на изделиях большой площадью.

Для комплектации небольшой домашней мастерской чаще всего выбирают плоскошлифовальные модели. Они отличаются несложной конструкцией, доступностью комплектующих и относительно быстрым изготовлением.

Помимо выравнивания с помощью барабанных шлифовальных станков можно удалять слой краски или лака. Они применяются для реставрации старой мебели или деревянных деталей интерьера своими руками.

Самостоятельное изготовление шлифовального станка

Самая простая модель станка своими руками представляет собой дрель, которая монтируется на станине. Шлифовальные цилиндры вытачиваются из дерева и на их поверхности крепится наждачная бумага с требуемым показателем зернистости.

Но подобная конструкция имеет небольшой функционал. Для обработки средних объемов рекомендуется сделать оборудование по дереву по другому принципу. В первую очередь необходимо правильно подобрать силовой агрегат. Чаще всего применяют электродвигатель мощностью до 2 кВт и частотой оборотов до 1500 об/мин. Этим требованиям отвечают асинхронные модели, которые можно взять из старых бытовых приборов – стиральной машины или пылесоса.

Порядок изготовления самодельного станка.

  1. Корпус. Он должен быть достаточно устойчив. Поэтому его делают из листовой стали толщиной от 1,5 мм и более. В качестве альтернативы можно рассмотреть оргстекло толщиной 10 мм.
  2. Двигатель устанавливается таким образом, чтобы вал находился в вертикальной плоскости.
  3. Барабан для обработки. Если планируется выполнять только шлифовальные работы — на него устанавливается абразивная лента. Для более глубокой обработки потребуется сделать стальной конус с режущей кромкой.
  4. Рабочий стол. Он располагается в верхней части схемы. Рекомендуется сделать его регулируемым относительно неподвижного цилиндра.
  5. Блок управления. В конструкциях, сделанных своими руками, редко предусматривают возможность регулировки скорости вращения двигателя. Поэтому блок будет состоять из кнопок включения и выключения агрегата.

Источник: http://pro-men.ru/the-machine-is-a-beltgrinding-disk-with-its-own-hands-selection-of-materials-and-tools/

Самостоятельное изготовление шлифовального станка по дереву

Рабочая поверхность древесины после распила нуждается в специальной обработке. Устранить шероховатость и другие изъяны для дальнейшего нанесения лакокрасочного покрытия поможет шлифование.

Шлифовальный станок по дереву своими руками способен выполнять заключительные технологические операции, связанные с калибровкой и выравниванием поверхностей. При этом затраты на приобретение такого оборудования будут сведены к минимуму. В отличие от заводских моделей, самодельные устройства имеют малогабаритные размеры, поэтому их легко устанавливать в мастерской, в гараже или в сарае. Для работы с ними не нужна специальная квалификация. Достаточно знать функциональные особенности устройства и соблюдать технику безопасности. Шлифовальные станки используются в быту, в строительстве и в мебельном производстве.

Проектирование – начальный этап

Разные модели шлифовальных устройств позволяют обрабатывать всевозможные деревянные материалы.

Перед тем как начать изготавливать самодельный шлифовальный станок по дереву, важно определиться, для каких целей он понадобится.

От этого будут зависеть технические параметры инструмента:

  • На производительность прибора влияет его мощность. Для домашнего использования достаточно будет 400 Вт. Высокую работоспособность обеспечивают машины мощностью до 1 кВт.
  • На качество шлифовки влияет скорость вращения рабочего инструмента. Максимальный показатель – 3 тыс. оборотов в минуту.
  • В зависимости от типа обрабатываемой поверхности рассчитывается рабочая площадь. От нее зависит ширина барабанов станка.
  • Размеры станка – важный показатель того, где оборудование будет использоваться: в цехах или в небольшой домашней мастерской.

Простой самодельный шлифовальный станок

Разновидности оборудования

Станки по дереву имеют одинаковый принцип работы – поверхность шлифуется при помощи абразивного материала, например, ленты из наждачной бумаги или кругов с шероховатой поверхностью.

Шлифовальные машины отличаются друг от друга строением и сферой использования. От предназначения устройства зависит, какие чертежи нужно использовать в работе.

Ленточный станок

Простейший из всех моделей для бытового применения. Он позволяет осуществлять корректировку в разных плоскостях, зачищать и придавать нужную форму изделиям.

Основу его механизма составляет натянутая между валами абразивная лента, которая располагается в горизонтальном и в вертикальном положении или под определенным углом. Под ней находится рабочая поверхность с низким коэффициентом трения, в которую упирается инструмент.

Во время эксплуатации прибора скорость механизма можно регулировать. Есть несколько моделей ленточных шлифовальных станков. Они могут быть с устойчивым и подвижным рабочим столом, и со свободной лентой.

Обязательным элементом их конструкции является вытяжное устройство для удаления пыли. Для изготовления самоделки понадобятся электродвигатель, который можно снять со старой стиральной машины, катки и крепкая станина из металлического листа.

Рабочие элементы делаются из ДСП. Ведущий вал напрямую соединяется электродвигателем, а другой свободно вращается на оси, для монтажа которой используются подшипники.

Абразивная лента из наждачного полотна находится строго посередине вала. Она должна плавно касаться поверхности и не соскальзывать.

Для сборки конструкции могут понадобиться такие расходные материалы:

  • доски и брусья из дерева;
  • металлические трубы;
  • подшипники;
  • электромотор;
  • шкив;
  • резиновый ремень;
  • крепежные элементы;
  • абразивный материал;
  • рабочий инструмент для монтажа;
  • сварочный аппарат, если корпус станины делается из металла.

Барабанное устройство

Необходимо для горизонтального выравнивания и калибровки поверхностей. С его помощью можно обрабатывать рейки и материалы МДФ и ДСП. Конструкция прибора состоит из двух валиков с натянутой по спирали абразивной лентой.

Под ними находится гладкая столешница, на которой располагается заготовка. Расстояние между валами и рабочей поверхностью регулируется.

Работа по изготовлению барабанного станка выполняется поэтапно. Сначала из листовой стали или оргстекла делается корпус, затем монтируется двигатель. На барабан крепится абразивная лента или конус с режущими краями.

В верхней части схемы устанавливается рабочий стол. Он должен регулироваться по отношению к вертикальному цилиндру. В качестве управления используются кнопки включения и выключения.

Дисковое устройство

Еще один простой самодельный шлифовальный станок – дисковый. Он необходим для обтачивания больших деревянных изделий. В качестве рабочего инструмента используется абразивный круг, который крепится на ось электродвигателя.

По центру диска на шарнирное крепление устанавливается специальная подставка, фиксирующая деталь под определенным углом. Для усовершенствования оборудования специалисты советуют использовать деревянные диски с разными видами наждачной бумаги.

Комбинированный вариант

Сочетает в себе круглошлифовальное и плоскошлифовальное оборудование.

Изготовить прибор можно таким образом. На увеличенную станину ленточно-шлифовального станка крепится вал с диском диаметром до 230 мм.

При этом используется ременная передача. Конструкция дополняется опорным столиком. Совмещенная технология позволит сэкономить место и обеспечит удобство в работе.

Правильная эксплуатация оборудования – залог успешной работы

Процесс монтажа шлифовального станка по дереву своими руками обязан отвечать всем требованиям правил техники безопасности. Об этом должен помнить каждый мастер, чтобы не допустить случаев травматизма на рабочем месте:

  • Изготовленный станок делается из качественных материалов и имеет надежную конструкцию. Во время обработки поверхности нельзя касаться руками рабочего инструмента и подвижных частей механизма.
  • Трудиться на самодельном шлифовальном оборудовании нужно в защитных очках.
  • Для работ по дереву нельзя применять диски, предназначенные для обработки металла, так как у них другая структура поверхности.
  • Перед началом работы важно проверить исправность деталей конструкции.
  • Использование защитного кожуха для шлифовальных кругов повышает безопасность работы.

Видео по теме: Шлифовальный станок своими руками

Источник: http://promzn.ru/stanki-i-oborudovanie/shlifovalnyj-stanok-po-derevu.html

Самодельный шлифовальный станок по дереву: конструкция и этапы сборки

Основная функция шлифовальных станков по дереву заключается в чистовой обработке натурального материала при помощи абразивных элементов. Станки и приспособления всевозможных типов могут обладать широким спектром возможностей и позволяют осуществлять заточку ножей, шлифовку декоративных и мебельных изделий, а также выполняют внутреннюю и наружную полировку заготовки.

Современным агрегатам под силу сверхтонкая полировка, придающая изделиям идеально гладкую поверхность. Одним из достоинств такого оборудования является отличная производительность и высокая эффективность как при выполнении грубого процесса обдирки, так и при скоростном шлифовании.

На производстве часто можно встретить калибровальный, тарельчатый и осцилляционный (шпиндельный) тип агрегатов для шлифовки. Не менее популярным является дисковый шлифовальный станок, ленточный гриндер и барабанный полировщик. Кинематика всех без исключения шлифовальных устройств, будь то калибровочный или полировочный образец, основана на вращении или перемещении деревянной детали по прямой или дуговой траектории и одновременном вращении рабочей части агрегата, но это касается стационарных станков. Если же имеется в виду ручной инструмент, то здесь не идет речь о движении заготовки, а перемещается исключительно шлифовальная машинка. Возвращаясь к стационарным шлифовальным станкам по дереву, отметим, что качественную обработку поверхности крупногабаритных изделий лучше выполнять на ленточных образцах. Заводская техника стоит недешево, поэтому многие владельцы небольших домашних мастерских все чаще интересуются, как сделать ленточный шлифовальный станок самостоятельно.

Конструкция ленточных агрегатов

Чтобы иметь представление об изготовлении шлифовального агрегата с наждачной лентой, необходимо ознакомиться с его конструкцией, включающей в себя:

  • абразивную ленту, натянутую на станине горизонтально или вертикально;
  • пару барабанов (ведущий и натяжной цилиндры). В данном случае кинематика предусматривает запуск ведущего элемента при помощи электропривода, передающего вращательный момент путем ременной передачи;
  • металлический или деревянный стол, причем первый вариант дает возможность работать с более сложными деталями;
  • электродвигатель мощностью не менее 2,8 кВт, за счет которого шлифовальная лента (наждак) сможет перемещаться со скоростью 20 м/секунду;
  • вытяжку, убирающую древесную пыль.

Существует тесная связь между длиной рабочего инструмента и станины, а также аналогичными параметрами заготовок, которые подлежат обработке на данном агрегате. Каждый опытный мастер подтвердит, что работа с оборудованием комфортнее в том случае, если обрабатываемый деревянный элемент уступает по длине рабочей поверхности. Правильно собранный самодельный ленточно-шлифовальный станок позволит без труда выровнять поверхность и убрать все погрешности, сделав ее ровной и гладкой. Также ленточные агрегаты быстро и качественно удалят старые лакокрасочные покрытия, справятся с обработкой кромок и торцов, отшлифуют криволинейные фигуры и отполируют плоский деревянный элемент мебели.

Материалы для сборки станка

Многие начинающие столяры мастерят шлифовальный станок из дрели, мы же предлагаем создать усовершенствованный инструмент. Прежде чем собирать ленточный шлифовальный станок своими руками, необходимо определиться с материалом для изготовления его основных комплектующих. К примеру, рабочий стол лучше делать из толстого металла, отдавая предпочтение габаритным размерам полотна в пределах 500х180х20 мм. Обращаем ваше внимание на то, что чем больше станина, тем она функциональнее и тем разнообразнее будут детали, обработка которых планируется.

Изготовление рабочей поверхности выглядит следующим образом:

  1. Обрезают одну из сторон металлического листа.
  2. Проводят разметку.
  3. В торце обрезанного полотна просверливают три отверстия, сквозь которые рабочую поверхность закрепляют болтами на станине.

Выбор двигателя

Самодельная установка для шлифовки древесины снабжается двигателем, и в данном случае подойдет электропривод от стиральной машины, хотя вы можете подобрать любой мотор мощностью около 2,8 кВт, способный выполнять в среднем 1200-1500 об/мин. Привод плотно фиксируют в неподвижном состоянии к станине.

Сборка барабанов и ленты

Теперь нам предстоит сделать два барабана на плоскошлифовальный агрегат, для чего потребуется лист ДСП, из которого выпиливаются заготовки 200х200 мм и собирается пакет диаметром 240 мм. После сборки конструкция протачивается до диаметра 200 мм. Ведущий цилиндр устанавливается на валу привода, и именно он будет приводить в движение абразивный материал. Натяжной элемент закрепляется вокруг оси станины на подшипниках.

Следите за тем, чтобы лента могла легко касаться столешницы, что достигается путем обеспечения скоса со стороны барабана.

При сборке барабанов не забывайте, что их внутренний диаметр должен превышать внешний на несколько миллиметров. Это необходимо для того, чтобы лента размещалась в средине цилиндра и не соскальзывала. Теперь нам потребуется шлифовальная лента, для которой подойдет абразивный наждачный материал, разрезанный на полосы, а затем склеенный между собой качественным клеевым составом.

Барабанно-шлифовальный агрегат

Так же, как и промышленные образцы, бытовые агрегаты могут иметь различную комплектацию, хотя, как отмечалось ранее, их кинематическая схема и принцип действия аналогичны. Выше мы рассказали, как собрать ленточное шлифовальное оборудование, и теперь узнаем, из чего изготовить самодельный барабанный шлифовальный станок.

В данном случае вместо натянутой абразивной ленты самоделка снабжается диском, по форме напоминающим барабан, при помощи которого выполняется полировка деревянных заготовок. Как и в предыдущем случае этот простой вид агрегатов создается быстро и без особых трудностей, к тому же здесь нам также не потребуется сложная схема или мудреные чертежи.

Процесс сборки

Сооружая барабанный шлифовальный станок своими руками, вы можете воспользоваться асинхронным двигателем от стиральной машины, а помимо него со старой машинки снимают шкивы, ремень и полезные электронные детали. Шлифовальные барабаны обычно изготавливают из брусков цилиндрической формы, деревянных колец, картонной или пластиковой трубы.

Начиная мастерить шлифовальный станок по дереву, от трубы срезают сегмент, равный длине основного шлифовального элемента с тем расчетом, чтобы он был немного короче стержня, на который и будет в дальнейшем фиксироваться. Из листа фанеры выпиливаются концевые заглушки, равные диаметру трубы, с отверстиями посередине. Заглушки фиксируются в торцевых сторонах трубы при помощи шурупов.

Теперь можно устанавливать ось из стержня, фиксируемую надежным клеем. Поверхность трубы обтягивается листовой резиной, что обеспечит лучшее прилегание заготовки. Наждачное полотно по спирали крепят к поверхности барабана степлером, и шлифовальный барабан готов.

Корпус и рабочая поверхность агрегата изготавливаются из дерева или плотной фанеры. Подвижная часть рабочего стола впереди крепится на регулировочный винт, а сзади сажается на петли. Двигатель навешивается на нижнюю часть корпуса, где заранее проделывается отверстие, а барабан, сделанный собственноручно, крепится в верхней части станины. Стержень (ось) садится с двух сторон на подшипники, зафиксированные к боковым стойкам. На конечном этапе устанавливают шкивы на ось и протягивают ременную передачу. Чтобы закрепить полученные знания, предлагаем просмотреть видео.

Источник: http://derevo-s.ru/oborudovanie/stanki/shlifovalnyj-stanok-svoimi-rukami

Смотрите также:
03.11.2018

Пескоструй своими руками Пескоструйный аппарат - вещь хорошая, а иногда просто незаменимая. На данный момент в магазинах и на рынках есть все и купить пескоструйный аппарат не составит труда, были бы деньги. Но хорошая пестроструйка стоит довольно дорого, а дешевая -...

Съемник ступичных подшипников своими руками
03.11.2018

Самостоятельная замена ступичного подшипника Замена подшипника ступицы является регламентной работой, выполнение которой под силу всем автолюбителям. В публикации рассмотрим, как заменить передний и задний ступичные подшипники своими руками. Ступичный узел Нельзя...

03.11.2018

Всё про регулировку оборотов двигателя от стиральной машины Стиральным машинам, как впрочем и любым бытовым приборам, свойственно ломаться. И хорошо, если случившуюся поломку можно исправить малыми финансовыми затратами. Но увы, бывают случаи, когда чинить стиральную...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
